Памятка заказчику | Порядок монтажа свайно-винтового фундамента

Уважаемые потенциальные заказчики свайно-винтовых фундаментов.

Пожалуйста, внимательно ознакомтесь с настоящей памяткой, это позволит вам составить более точное представление о свайно-винтовых фундаментах, об области их применения и возможных ограничениях при их строительстве.

Памятка составлена на основе обобщения большого опыта реального строительства фундаментов, в ней рассмотрены наиболее часто встречающиеся сложные случаи, возможные затруднения и особенности, которые необходимо учитывать, чтобы правильно установить свайно-винтовой фундамент.

Вводная часть.

Проект фундамента. Составление свайного поля.

1. Любое строительство начинается с проекта. Строительство свайно-винтового фундамента также не исключение. Прежде чем вы оформите заказ на строительство фундамента, постарайтесь его для начала нарисовать на бумаге. При этом надо придерживаться несложной процедуры. Возьмите план первого этажа вашего будущего здания. Если вы пользуетесь готовым проектом, то планы этажей в нем присутствуют обязательно. Если же вы планируете дом самостоятельно, то просто нарисуйте на листе бумаги горизонтальный разрез первого этажа. У вас получится что-то вроде такого рисунка:

Теперь прямо на этом рисунке пририсовывайте точки установки винтовых свай. Сначала устанавливайте сваи в углах здания, потом в местах пересечения несущих стен. Если после этого у вас образовались пролеты длиной 3 или более метра, очень желательно их также разделить промежуточными сваями таким образом, чтобы интервал между соседними сваями составлял примерно 2 метра. В итоге у вас получится примерно такой план свайного поля:

В местах концентрации большой нагрузки возможно придется сваи ставить и более часто. Если в доме планируется кирпичная печь, запроектируйте под нее отдельные сваи. Возможно, вам понадобятся дополнительные винтовые сваи под крыльцо, веранду, навес или половые лаги.

Раздел 1.

Подготовка стройплощадки

1. 1. В некоторых случаях от заказчика требуется предварительная подготовка стройплощадки до приезда бригады монтажников винтовых свай. Пожалуйста, заранее позаботитесь об уборке с площадки посторонних предметов, стройматериалов, мусора, старых подлежащих сносу строений.

Однако в зимнее время снег с площадки убирать не надо! Это позволит предотвратить глубокое промерзание грунта. В крайнем случае снег можно убрать утром в день монтажа, но не ранее.

Наличие на участке незасыпанных котлованов и траншей, густо растущих крупных деревьев, асфальтовое и(или) бетонное покрытие сделают монтаж невозможным.

В зимнее время из-за короткого светового дня очень желательно предусмотреть освещение площадки в вечернее время.

1.2. Наличие коммуникаций

Для успешного монтажа фундамента понадобятся нескольно необходимых условий

• Подъезд. Наша компания не использует автотехнику более тяжелую, чем автомобили типа «Газель». Требования к дороге — возможность проезда для автомобиля повышенной проходимости. Заезд собственно на стройплощадку необязателен, достаточно парковки у участка. В зимнее время, если вы давно не бывали на своем участке, выясните заранее не замело ли снегом дорогу до вашего участка, в случае необходимости позаботитесь о ее расчистке.
• Электричество. Потребуется электричество 220 В, до 2-х киловатт мощности. Электророзетка должна быть расположена не дальше 100 метров от стройплощадки, если разъем расположен дальше, то приготовьте удлинитель. Если же электричества нет вообще, то надо предупредить об этом нас при формировании заявки, и тогда бригада монтажников привезет с собой электрогенератор.
• Вода. Вода нужна хотя бы технического качества, понадобится для приготовления цементно-песчаной смеси, используемой для бетонирования свай. Если источника воды нет на участке или поблизости от участка, предупредите нас об этом.

Раздел 2.

Возможные препятствия при монтаже винтовых свай.

Идеальным случаем строительства свайно-винтового фундамента можно признать, когда монтаж ведется на голом ровном земельном участке без зданий, заборов и деревьев, а грунт на стройплощадке однородный и не имеет включений из камней, крупный корней, закопанного строительного мусора и т.п. Однако в жизни так бывает далеко не всегда. Рассмотрим разные случаи препятствий для монтажа.

2.1. Близкое расположение от точки установки винтовой сваи забора, стены, дерева, столба. Если препятствие расположено ближе 3-х метров, но дальше 30-ти сантиметров, то это обстоятельство несколько замедляет монтаж сваи, но только в том случае если монтаж винтовой сваи ведется вручную. Однако монтажные бригады нашей компании используют мобильные механизированные установки для закручивания винтовых свай, поэтому никаких сложностей с установкой свай вблизи препятствий не возникнет.

2.2. Очень близкое расположение препятствия.

Сваю невозможно закрутить ближе чем 30 см от существующей стены или забора. При разработке проекта фундамента это обстоятельство надо учитывать.

2.3. Пни и деревья.

Если точка установки винтовой сваи приходится точно на большое дерево или невыкорчеванный пень, то сваю закрутить в этой точке невозможно. Возможные пути устранения препятствия: заранее срубить дерево и выкорчевать пень, или же перенести точку установки сваи несколько в сторону.

2.4. Препятствия естественного происхождения.

Иногда в процессе закручивания сваи оказывается, что в глубине грунта залегают включения камней. Камни мелкой фракции, до 5 см в размере, для винтовых свай не оказывают отрицательного влияния. Крупные камни, попавшие точно на пути сваи, делают дальнейшее закручивание невозможным. Камни средней крупности, 5-10 см в размере, как правило, хоть и не препятствуют дальнейшему закручиванию сваи, но вызывают смещение острия сваи в сторону, что в свою очередь вызывает некоторое отклонение оси сваи от вертикали.

Методы устранения препятствия:

Если крупный камень попался на пути сваи, когда она достигла глубины 1,5 метра или более (т.е. ниже глубины промерзания грунта), то можно сваю дальше и не закручивать и оставить как есть, тем более что камень лежащий под сваей будет ей «помогать» нести нагрузку и распределит ее по толще грунта. Этот метод особенно применим, если в глубине грунта не единичные камни, а сплошной каменный пояс, например как на этом фото.

Если же вам не нравится такое расположение сваи, то придется сваю выкрутить обратно, в месте ее установки раскопать лопатой яму, выбросить камни и продолжить закручивание сваи. Вынутый из ямы грунт засыпается обратно и утрамбовывается вокруг сваи.

Камни средней крупности могут привести к некоторой неточности в установке свай, тут придется выбирать: или некоторый наклон сваи и точная установка верхушки, или строгая вертикальность но некоторый увод в сторону верхушки.

2. 5. Препятствия искусственного происхождения.

Иногда на поверхности земли лежат, а чаще при закручивании сваи обнаруживается, что в толще грунта залегают бетонные плиты или блоки, остатки старых фундаментов, крупный строительный мусор. В таких условиях установка сваи становится невозможной, фундамент будет сделан бригадой за исключением тех свай, которые попадают на указанные препятствия, стоимость фундамента будет перерасчитана пропорционально количеству неустановленных свай и в зависимости от того, оставляет заказчик себе неустановленные сваи или возвращает их обратно.

2.6. Неадекватные соседи (председатель кооператива, охрана), препятствующие проезду техники или проведению шумных работ – предупредите нас об этом заранее, будем думать, как поступить, вместе.

Раздел 3.

Антикоррозионое покрытие и его поведение при закручивании сваи.

3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.

3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое. Именно здесь на незащищенном металле коррозия идет наиболее активно.

3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.

3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.

3.5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.

3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.

Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.

Раздел 4.

Установка винтовых свай

4.1. Допуски и точность установки винтовых свай.

Надо иметь в виду, что сам способ установки винтовых свай, а именно закручивание, предполагает, при всей тщательности проведения работ, некоторую небольшую неточность установки. В отличие от закапывания или заливки бетоном, где строители сначала выставляют сваю с высокой точностью, а потом закапывают или заливают ее, винтовые сваи закручиваются в грунт постепенно. И даже если точка входа в грунт была выставлена абсолютно точно, свая, проходя сквозь слои грунта, претерпевает некоторые смещения, например из-за некоторой неоднородности грунта, присутствующих в нем твердых включений и т.д. Особенно сильно этот эффект сказывается при попадании сваи на камни или крупные корни.

После закручивания всех свай в грунт верхний урез всех свай выставляется по лазерному или гидроуровню, как путем закручивания свай, так и в случае необходимости, путем отрезания верхних концов свай.

4.2. Крутящий момент при закручивании сваи.

В некоторых видах грунтов, чаще всего в крупнопесчаных, возможен такой эффект как застопоривание сваи. Если свая в процессе ее закручивания в грунт достигла настолько плотного слоя грунта, что несмотря на все прилагаемые усилия, не может больше вкручиваться, то дальнейшее ее закручивание прекращается. Глубину закручивания винтовой сваи в таких случаях можно несколько увеличить путем предварительного пробуривания направляющей скважины малого диаметра с последующим закручиванием винтовой сваи в эту скважину. Такую ситуацию не надо драматизировать, более того, она должна рассматриваться как благоприятная. Стопор сваи означает, что свая достигла грунта, обладающего очень высокой несущей способностью, и фундамент на таком грунте получится очень надежным. Важно только убедиться в том, что свая застопорилась при достижении ее лопастью глубины не меньше глубины промерзания, а именно 1,5 метра.

Верхние концы застопорившихся свай выравниваются путем урезания.

4.3. Проушины винтовых свай.

У каждой винтовой сваи на верхнем конце есть специальная проушина, за которую она вкручивается в грунт. Заказчик должен сам для себя решить, нужно ли ему после вкручивания свай в грунт оставить эти проушины на сваях или же срезать их. Проушины как правило не срезаются в том случае, если сваи были вкручены в пластичный грунт (например водонасыщенная глина). В этом случае сваю лучше закрутить на всю ее длину, и лишние 15 сантиметров ее ствола будут очень кстати. В случае оставления проушин сваи будут выравнены по уровню путем вкручивания. Оголовок винтовой сваи, будучи на нее одетым, полностью закрывает собою отверстия проушин и придает верхней части винтовой сваи дополнительную прочность. Если во время закручивания проушина сильно деформировалась, ее безусловно надо будет срезать, тем более что деформация проушины означает что при закручивании сваи на нее воздействовал огромный крутящий момент, что в свою очередь означает хорошую несущую способность грунта. При застопоривании свай выравнивание осуществляется только срезанием проушин.

4.4. Бетонирование сваи изнутри.

Все смонтированные сваи подлежат обязательному бетонированию. Даже если вы не заказали бетонирование свай в нашей компании, не забудьте это сделать самостоятельно. Бетонирование производится путем заливания внутрь полости сваи пескоцементного или пескоцементногравийного  раствора. В зимнее время при отрицательных температурах производится добавка в раствор антиморозных присадок.

Бетонирование сваи снаружи нельзя делать ни в коем случае.

Бетонирование сваи позволяет запломбировать ее внутреннюю полость, а это исключает коррозию сваи изнутри. Кроме того, небетонированная свая со временем может заполниться водой, а с наступлением зимы вода замерзнет и разорвет сваю изнутри.

Раздел 5.

Монтаж свайного фундамента

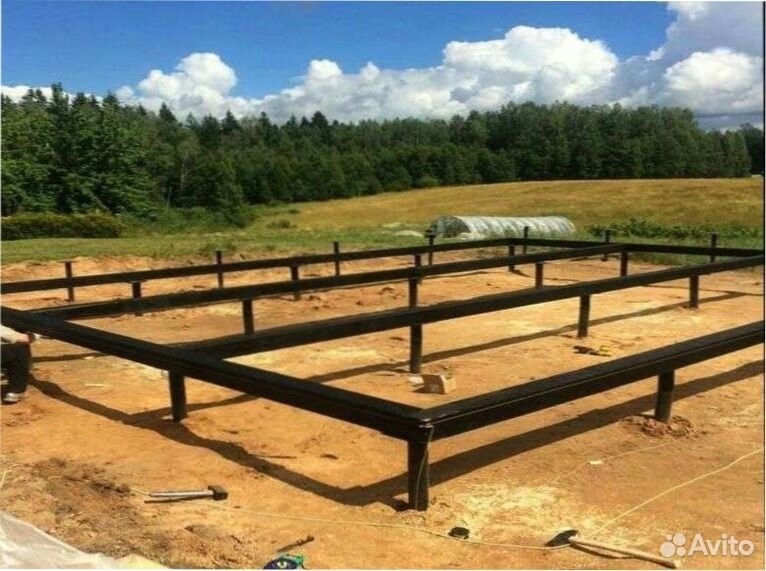

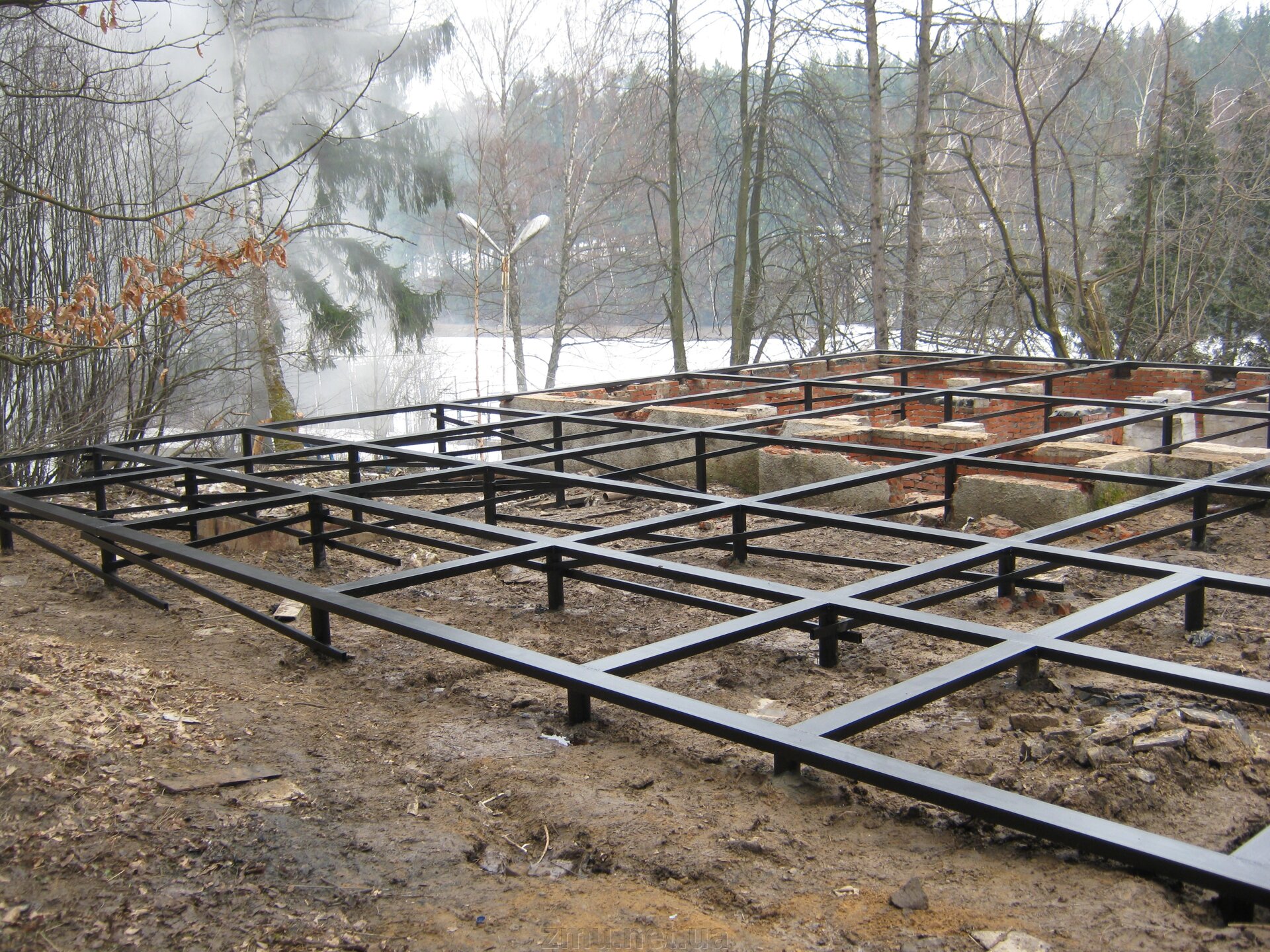

5.1. Горизонтальная обвязка смонтированных винтовых свай является важной технологической процедурой, позволяющей собрать все сваи в единое целое, при этом значительно повышаются устойчивость и прочность фундамента.

5.2. В случае, если планируется деревянное строительство из пиломатериалов (бревно, брус, щитовой дом, каркасный дом), то роль обвязки будет играть нижний обвязочный венец дома, который кладется сразу на оголовки винтовых свай, и притягивается к ним при помощи специальных больших шурупов-глухарей. Никакой другой обвязки, в том числе металлической, не требуется.

5.3. Устройство забирки, цоколя.

 Дом, построенный на фундаменте из винтовых свай, выглядит довольно нетрадиционно, он как будто парит в воздухе на некоторой высоте от земли. Происходит это из-за отсутствия привычного нашему взгляду цоколя под домом.

Однако построенный дом легко «приземлить». Для устройства цоколя вокруг свайно-винтового фундамента можно использовать фасадные панели. Предложение фасадных панелей на рынке строительных материалов чрезвычайно велико. Спектр предложения простирается от простых асбестоцементных плит (попросту плоского шифера) до пластиковых или керамических панелей, имитирующих натуральный камень или кирпичную кладку. Для крепления фасадных плит понадобится легкий металлический несущий каркас, который в свою очередь крепится непосредственно к надземной части винтовых свай. При необходимости устройства утепленного цоколя, фасадные плиты утепляются с внутренней стороны с применением долговечного утеплителя- плит из минеральной ваты.

Раздел 6

Особенности монтажа

6.1. Монтаж фундамента зимой.

В отличии от других видов фундамента, свайно-винтовой фундамент можно построить даже зимой.

Пожалуйста, не убирайте снег со строительной площадки заранее, его можно убрать только в день монтажа или не убирайте вовсе. Это позволит исключить глубокое промерзание грунта.

Проследите пожалуйста за тем, чтобы дорога до вашего участка была проходима хотя бы на автомобиле повышенной проходимости.

Из-за того что световой день зимой очень короток, желательно организовать освещение площадки в вечернее время.

6.2. Строительство фундамента на воде.

Установка винтовых свай в воду- например для установки мостов, причалов, сходен, производится в зимнее время года со льда.

6.3. Строительство фундамента на склоне.

Строительство на крутом склоне возможно, однако выбирайте пожалуйста такое время года, когда склон не будет скользким.

Установка свайного фундамента

Установка фундамента — это один из важнейших этапов строительства дома, ведь именно от него зависит, насколько надежной будет постройка, ведь многие проблемы (трещины в стенах, перекос здания и т.д.) со временем появляются именно по причине того, что фундамент был возведен неправильно. Хотя основную часть успеха в этом деле играет качество материалов и аккуратность исполнения, важно правильно выбрать сам тип фундамента, ведь каждый из них отличается своими нюансами. В этой статье будут подробно описаны свайные фундаменты: их плюсы и недостатки, способ их установки и различные нюансы.

Какие типы фундамента на сегодняшний день распространены

Перед тем, как описать положительные и отрицательные стороны свайных фундаментов, а также описать процедуру их монтажа, следует вкратце описать, какие разновидности фундаментов наиболее распространены на сегодняшний день. Итак, перечислим их.

• Ленточные. Этот тип наиболее традиционный: фундамент здесь закладывается под все несущие стены в виде непрерывной ленты. В своем роде этот способ достаточно хорош и по-своему эффективен, но придется потратиться на материалы. К тому же, для ленточного фундамента не подойдет местность с подвижными или сыпучими грунтами.
• Плитные. Эта разновидность схожа по принципу с ленточным, но вот заливается фундамент в этом случае не только под стены, а под все здание целиком. Такой тип фундаментом годится для тяжелых, габаритных построек, но вот расход материалов в этом случае будет колоссальным. Что, конечно же, влетит в копеечку.
• Свайный тип. Он принципиально отличается от двух предыдущих: он состоит из вертикально погруженных в землю свай и установленного на нем ростверка. Главным плюсом такой конструкции является то, что дом на сваях может быть построен практически в любой местности.
• Столбчатые. В целом принцип здесь похож на тот, что используется в свайных фундаментах, однако столбы не столь надежны, как сваи, из-за чего фундамент на столбах можно применять лишь в качестве основания для легких, небольших домиков.

Как видно, нельзя выделить какой-либо тип фундамента как универсальное решение: везде есть свои особенности. И дальше речь пойдет о том, в каких случаях рациональнее всего остановить свой выбор на свайных фундаментах.

Фундаменты на сваях — особенности, плюсы и недостатки

Одной из главных проблем, с которой сталкиваются в вопросе возведения — это «сложные» грунты. Сыпучесть, склонность к подвижности, обилие грунтовых вод — все это быстро приводит постройку в плачевное состояние. Здесь и проявляет себя с положительной стороны свайный фундамент: благодаря тому, что сваи могут глубоко погружаться в грунт и выступать над его поверхность, зданию будет обеспечена достаточная устойчивость. Плохо переносят сваи лишь горизонтальные смещения грунта: сваи в этом случае могут перекоситься. Есть и другие достоинства:

• Экономичность. Установка свайного фундамента требует минимального расхода материалов, так что закупить их нужно будет в куда меньших объемах, чем, к примеру, при возведении ленточного фундамента.
• Быстрота установки. Произвести монтаж свайных фундаментов можно в крайне краткие сроки. А с использованием спецтехники (к примеру, специальных буровых установок) все пройдет еще быстрее.
• Возможность применения для тяжелых зданий. Свайные фундаменты достаточно надежны, потому их можно применять для строительства больших, тяжелых конструкций.

Есть, конечно, и негативные стороны: так, к примеру, практически во всех случаях необходима аренда спецтехники, что потребует определенных затрат.

Как проходит процесс возведения

Перед приведением описания процесса установки свайного фундамента, следует отметить, что существует две разновидности фундаментов на сваях: наливные и винтовые. В первом случае сваи делаются прямо на стройплощадки из арматурного каркаса и бетона, во втором сваи это металлические трубы с заостренным концом и специальными лопастями. Во втором случае установка пройдет быстрее, ведь не нужно отдельно бурить скважины, устанавливать арматуру и заливать все бетоном. Ниже будут описан процесс установки для обоих вариантов, однако начать лучше с более простого, то есть винтовых свай.

Строительство фундаментов на винтовых сваях

Как было сказано, возведение свайного фундамента нельзя назвать трудным, однако все же следует отнестись внимательным к каждому этапу строительства. Отдельно стоит поговорить об инструментах и материалах: возведение такого фундамента предполагает использование рулетки, водяного уровня, лопаты, раствора бетона, аппарата для сварки и непосредственной винтовых свай. А теперь перейдем к описанию этапов строительства.

1. Вначале выполняется разметка. Если в других случаях это обычно делается при помощи кольев и веревки, то здесь такой способ не слишком рационален: проще сделать в этих местах небольшие лунки лопатой. Но вот делать полноценные скважины во всю глубину сваи нельзя: это грубое нарушение технологии. Устойчивость конструкции из-за этого может быть серьезно нарушена.
2. После того, как почва будет размечена, можно перейти к установке свай. Сделать это можно вручную силами двоих человек. Для этого понадобится специальный прут, который вставляется в предназначенные для этого «технические уши». Еще один человек при помощи водяного уровня должен проверять, не отклонилась ли свая при вкручивании от вертикали.
3. Когда сваи вкручены, внутрь них заливают раствор бетона (внутри винтовые сваи полые). Это обеспечит фундаменту дополнительную надежность и устойчивость. Для дальнейшего монтажа ростверка к сваям сверху приваривают горизонтальные швеллера.
4. Последним этапом будет монтаж ростверка: его петли привариваются к сваям, затем все стыки смазываются раствором бетона.

Как видно, технология проста, так что такой фундамент можно возвести очень быстро, притом с минимальными затратами.

Фундамент на сваях наливного типа

Технология выполнения наливного фундамента несколько сложнее и более затратно, чем в случае с винтовыми сваями, однако и его вполне можно выполнить своими силами. Единственное что, для бурения скважин понадобится как минимум ручной бур, а как максимум — специальная бурильная машина. Происходит все следующим образом:

1. Первым этапом будет выполнение разметки. Но теперь лучше всего будет воспользоваться как раз бечевкой и колышками. Количество свай напрямую зависит от тяжести конструкции и в каждом конкретном случае должно высчитываться индивидуально.
2. В отмеченных местах необходимо пробурить скважины. Если диаметр будущих свай не превышает 30 см, то можно воспользоваться ручным буром. Если же предполагается сделать их более массивными, потребуется специальное оборудование. Глубина же скважины должна составлять больше полутора метров.
3. Далее следует обеспечить коонструкции качественную гидроизоляцию. Делают ее, как правило, при помощи двух слоев рубероида, свернутых в трубу. Это не только убережет фундамент от подмывающих его грунтовых вод, но и не даст бетону впитаться в почву.
4. Следующим этапом будет выполнение арматурного каркаса. Для этого в каждую скважину устанавливается конструкция из скрепленных между собой трех (треугольником) или четырех (квадратом) прутьев арматуры. Скрепляются они при помощи стальной проволоки каждые полметра высоты. Длина арматуры должна быть такова, чтобы каркас возвышался над уровнем грунта примерно на 20-25 см. В некоторых случаях эта длина может быть увеличена.
5. После установки каркаса скважины заливают раствором бетона. Заливают его слоями по 50-60 см, притом каждый слой должен тщательно утрамбовываться вибратором. Сверху к арматурным прутьям приваривается еще несколько, но уже горизонтально — именно на них будет устанавливаться ростверк.
6. После полного высыхания бетона можно заняться монтажом ростверка. Для этого петли ростверка привариваются к прутьям арматуры, а все стыки аккуратно смазываются остатками бетонного раствора.

Наливной тип фундамента на сваях получается затратным в основном за счет необходимости использования специальной техники, однако если дом легкий и небольшой, то слишком много техники не понадобится.

Монтаж винтовых свай и установка свайного фундамента этапы возведения

Залогом добротного дома будет основательный фундамент. Он и обеспечит долговечность всей конструкции. Поэтому так важно установить основание, соответствующее проекту дома, особенностям рельефа местности и грунта. Установка фундамента необходима для того, чтобы не допускать перекашивания, оседания, препятствовать появлению трещин в стенах. На него ложиться весь вес дома, не только несущие конструкции, а плиты перекрытий, перегородки.

Почему лучше заказать у нас?

• 1Только высококвалифицированные мастера с многолетним опытом
• 2Кратчайшие сроки выполнения поставленых работ
• 3Более 1500 выполненых проектов по России

• 4Обеспечиваем самые низкие цены за счет собственного производства винтовых свай!
• 5Высочайщее качество продукции в соответсвии с действующими стандартами качества.
• 6Мы даем гарантии на все предоставляемые услуги.

Преимущества винтовых свай

•  Срок монтажа свайного фундамента в среднем — 1 день!
•  Установка фундамента в любое время года, в не зависимости от погодных условий.
•  Сваи обеспечивают высокую прочность и выносливость конструкции.
•  Безопасность, надежность и экологичность винтовых свай подтверждены сертификатами.
•  Сваи отличаются отличной сейсмоутойчивость

•  Установка в любой вид грунта, даже в заболоченные или обводненные.
•  Установка фундамента ведется бех ихменения рельефа местности и земельных работ.
•  Срок службы свай не менее 100 лет. Все сваи дополнително покрываются защитным составом.
•  Для конструкций на сваях не требуется дополнительной гидроизоляции
•  Забор на винтовых сваях не покосится и через 2-3 зимы.

Для основания выбираются только качественные, соответствующие нормам строительные материалы. У них должны быть высокие прочностные характеристики, устойчивость к температурным перепадам, влажности, антикоррозийные качества, пожаробезопасность. Таким параметрам соответствуют винтовые сваи. Основной профиль нашей компании — установкой винтовых свай, цена в Москве одна из низких. Гарантией прочного фундамента будет качественная работа высококвалифицированной строительной бригады, работающей с современным оборудованием. Установка винтовых свай – наше основное направление. На нашем производстве монтажом свай занимаются опытные специалисты.

Установка винтовых свай. Преимущества

При возведении одноэтажных домов, дач, бань, беседок и террас используются винтовые сваи, их устанавливают для закрепления берегов, склонов, при строительстве парковок.

Возведение объектов, где используется винтовой фундамент, монтаж производится за один день, имеет ряд преимуществ:

• Способ установки свай, ввинчивание, позволяет их использовать на зыбких грунтах. Лопасти конструкции равномерно утрамбовывают все слои почвы. Должную надежность фундаменту на болотистых, торфяных, песчаных почвах обеспечит только свайный фундамент.
• Укрепить ранее построенные сооружения можно, используя винтовые сваи, монтаж их поможет продлить срок эксплуатации.
• При монтаже не используется сложное оборудование, спецтехники, такая как краны, бетономешалки. Стоимость свай, работ в сравнении с монтажом ленточного или установкой плиточного фундамента на порядок ниже. Установка свайно-винтового фундамента монтажниками производится в сжатые сроки благодаря профессионализму и современным технологиям.
• Монтаж свай осуществляется на ограниченном пространстве, там, где близко расположены дома или другие конструкции, проходят коммуникации. Установка свайной конструкции позволяет сохранить ландшафт.

Установка винтовых свай. Какие проблемы могут возникнуть

Углубляясь в почву, сваи часто наталкиваются на определенные препятствия. Тут потребуются все знания и профессионализм монтажников, чтобы правильно установить сваи. Зачастую приходится изменять технологию.

При ввинчивании свая может не проходить глубже, так как на пути стал твердый материал. Часто встречаются камни, строительный мусор, или винт достиг зоны промерзания. В первом случае придется изменить месторасположения сваи, установка ее производится со смещением, если это возможно, или вытащить конструкцию и раздробить препятствие. Если свая дошла до уровня зоны промерзания и находится на глубине полутора метров, такой глубиной можно ограничиться. Промерзший грунт является отличной опорой.

Установка свайно-винтового фундамента требует тщательной подготовки площадки, чтобы в дальнейшем не возникло никаких осложнений. Весь строительный мусор вывозится, выкорчевываются деревья, кустарники, которые будут мешать установке свай, удаляется корневая система, трава, растущая на участке.

Антикоррозийное покрытие свай при ввинчивании может стереться. Для его сохранения поверхность свай, особенно лопасти, острие перед монтажом необходимо обработать особым составом, таким как битумная мастика.

Винтовые сваи, монтаж

После всех расчетов и сметирования бригада монтажников приступает к работам. Монтаж производится поэтапно.

1. Подготовительный этап. Специалисты определяют, какое количество свай необходимо, вид сваи (литые или сварные) и их размеры (диаметр и длина).

Количество свай рассчитывается от массы будущего строения, площади его основания, типа почвы. В среднем устанавливается одна свая на три метра.

Какие выбрать винтовые сваи, установку производить литых или сварных видов, заказать нестандартного типа, зависит от особенностей грунта, его изменения в период дождей, от глубины пролегания грунтовых вод.

Размеры зависят от типа грунта, зоны промерзания.

2. Проведение разметок и установка свай. На участке отмечаются места вкручивания свай. Первыми вкручиваются угловые винты, затем все, находящиеся по периметру. Последними устанавливаются внутренние. Вкручивание производится ручным способом или с применением техники. Ручная установка свайного фундамента – процесс физически трудоемкий. Качественно установить сваю смогут три человека. С твердым грунтом справится бригада из 4-5 рабочих. При работах важно следить за уровнем, прекосы ввинчивании недопустимы.

3. Бетонирование. Монтаж свай включает процесс бетонирования, при котором в сваи засыпается пескоцементная смесь. Это полностью предотвратит коррозию металла.

4. Обвязка. Если высота свай выше 60 см, необходимо выполнить обвязку. Используется для этого брус или швеллер.

Монтаж свайно-винтового фундамента несложен, но требует большой точности и знания технологии. Общая стоимость материалов, работ при таком виде фундамента значительно ниже, чем затраты на ленточный или плиточный виды. У нас вы сможете заказать в необходимом количестве винтовые сваи, монтаж их осуществит наша бригада. Собственное производство позволяет изготовить винты по индивидуальному заказу, соответствующие всем нормативам и стандартам.

Наша бригада произведет монтаж винтовых свай за короткие сроки. Опыт, профессионализм наших монтажников, использования современного инструмента позволяют в сжатые сроки установить винтовой фундамент.

Наш профиль работы — изготовление свай, подготовка и установка винтовых свай, цена в Москве будет вполне доступной.

плюсы и минусы, виды, технология установки

За последние 10-15 лет винтовой свайный фундамент приобрел большую популярность среди тех, кто хочет построить загородный дом или баню. Возведение подобной конструкции — экономичное решение за счет низкой себестоимости и небольшого объема затратных материалов. При этом фундамент на сваях выдерживает сильную нагрузку, отличается прочностью и долговечностью.

Свайный фундамент применяют на неустойчивом, в том числе и торфяном грунте. Конструкцию можно возвести и на неровной местности с холмами и наклонами, с любым рельефом и содержанием воды! Такая основа подойдет и для небольшого дачного домика, и для просторного загородного коттеджа, и для комфортной бани.

Плюсы

• Не требуется использование спецтехники и дорогостоящих материалов, что сокращает время и расходы на монтаж;
• Установка фундамента займет всего 1-3 дня;
• Строительство дома можно начинать в день установки фундамента;
• Простой монтаж позволит легко установить свайный фундамент своими руками;
• Неприхотливость к грунту и почве;
• Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню;
• Сваи обеспечивают хорошую вентиляцию в подполье, что предотвращает появлению плесени и гнили на древесине;
• Свайный фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа;
• Конструкция легко прослужит 100-150 лет;
• После установки на участке не скапливается строительный мусор.

Минусы

• Свайный фундамент требует тщательных и сложных расчетов;
• Увеличение массы здания и давления на почву и грунтовые воды;
• Сваи усиливают усадку деревянного дома;
• Конструкция осложняет или вообще не предусматривает строительство помещения с подвалом, цокольным этажом или подземным гаражом;
• Сваи перед установкой обязательно нужно обрабатывать антикоррозийными средствами;
• Трудоемкость процесса, так как требуется много ручной работы и физических сил;
• Не подходит для тяжелых и многоэтажных строений.

Виды

Выделяют буронабивной, свайно-ростверковый и свайно-винтовой фундамент. Первый тип состоит из асбестоцементных труб с бетонной смесью и арматурным каркасом внутри. Трубы устанавливают в заранее подготовленные выбуренные скважины.

Ростверковая конструкция представляет сваи, которые углубляют в грунт. Выступающие на поверхность столбы связывают при помощи ростверка или железобетонного монолита, который и служит основанием для дома. Такая технология усиливает прочность и устойчивость строения.

Устройство винтовых свайных фундаментов представляет конструкцию из стальных столбов с винтовой лопастью внизу, за счет которой сваи вкручиваются в толщину грунта и достигают опорных плотных пластов. Это наиболее популярный вид фундамента на сваях.

В любом случае все три вида отличаются быстрым и легким монтажом. После завершения работ вы сможете сразу продолжить строительство загородного дома или бани. Отметим, что свайный фундамент также подойдет для возведения массивных заборов и других ограждений. Далее рассмотрим подробнее, какие сваи лучше выбрать, и как установить свайный фундамент своими руками.

Как выбрать сваи

Качество свай напрямую влияет на прочность и долговечность фундамента. Самодельные стройматериалы выполняются из ненадежного вторсырья и с несоблюдением техники сварки. Такие недочеты приведут к серьезным проблемам в конструкции основания и дома. Поэтому покупайте изделия на заводе, так как там изготавливают качественные столбы, которые отвечают каждому требованию при строительстве.

Сваи различаются по нескольких параметрам, в том числе и по материалу изготовления. Оптимальным вариантом для устройства фундамента являются железобетонные изделия, которые разделяют на следующие категории:

• Со сварным наконечником подходят для частных жилых домов;
• С литым наконечником используют для строительства промышленных объектов;
• Двухлопастные сваи применяют при возведении крупных строений;
• Сваи с повышенной несущей способностью подойдут для любого типа постройки. Они отличаются надежностью и долговечностью.

При выборе учитывайте, чем больше диаметр, тем прочнее и надежнее изделие. При диаметре 10,8 сантиметров толщина стенки должна быть не менее 4 миллиметров. качественные сваи выполнены только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Монтаж свайного фундамента

Прежде всего, нужно изучить особенности грунта и почвы на земельном участке. Сбор данных поможет определить глубину котлована и сделать расчет фундамента. Как уже говорилось, правильно рассчитать строительство свайной конструкции сложно. Даже незначительная ошибка приведет к растрескиванию основания и перекосу строения в дальнейшем. После расчетов подготовьте участок, расчистите площадку и уберите мусор.

Затем делают разметку колышками в тех местах, где будут находиться сваи. Столбы располагают под углами и несущими стенами здания на расстоянии 2-2,5 метров друг от друга. Винтовые сваи закручивают вручную при помощи специальной штанги и уровнем проверяют ровность положения. Трубы подрезают и выравнивают, а полость заполняют бетонной смесью. Опоры фиксируют при помощи металлического каркаса, который покрывают защитной краской.

Конструкцию с ростверком после установки, выравнивания и заливки труб закрепляют армированным каркасом. Затем следует заливка ростверка высотой 20-40 сантиметров и шириной 20-60. Ростверк представляет плиту, которая соединяет столбы на поверхности земли. Он может быть монолитным или состоять из сборных блоков.

Единая конструкция более прочная, долговечная и легкая в установке. При обустройстве важно прочно и жестко закрепить сваи и ростверк. Под нижней частью ростверка оставляют пространство, чтобы защитить подвал (если он планируется) от промерзания и предотвратить отрыв опорных площадок свай.

Технология установки буронабивного фундамента отличается тем, что сваи не вкручивают, а монтируют в заранее приготовленные скважины. Скважины заполняют утрамбованной песчаной подушкой с гравием, а затем внутрь устанавливают столбы и заливают бетоном. Для данной конструкции тоже можно использовать ростверк, который усилит прочность и надежность фундамента.

Завершающие работы по обустройству фундамента

В процессе установки фундамента проводят коммуникационные системы в частном доме. После монтажа сваи обязательно обработайте наружную поверхность специальными защитными средствами от коррозии! Кроме того, выполняют работы по гидроизоляции и утеплению фундамента.

Гидроизоляция защитит фундамент от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Утепление не потребуется только для винтовых свай. В остальных случаях фундамент нужно утеплить, хотя бы снаружи. Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержен перепадам температур, негативному влиянию влаги.

Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Учтите, что устанавливать свайный фундамент своими руками — рискованное и трудоемкое дело, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет и монтаж любого типа фундамента, в том числе и на винтовых сваях. Они проведут работы по установке, обработке и облицовке конструкции. Подберут подходящие материалы, рассчитают объемы и стоимость. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома!

Свайный фундамент, монтаж и установка фундамента на винтовых сваях

  Винтовые сваи   — это прочная и долговечная основа постройки, со многими преимуществами в сравнении с традиционными методами устройства фундамента. Закладывая дом, абсолютно каждый человек желает получить надежную и долговечную конструкцию. А фундамент является как раз тем подспорьем, которое отвечает за технические и эксплуатационные характеристики строения в комплексе.

Компания «ВИНТАРУС» предлагает своим потенциальным клиентам заказать монтаж фундамента на винтовых сваях, которые превосходно зарекомендовали себя в самых любых условиях и при различных нагрузках.

Почему с нами выгодно сотрудничать?

Мы предлагаем широкий профиль деятельности, в частности мы устанавливаем фундамент на винтовых сваях для причалов, заборов, домов, коттеджей, пирсов:

Свайно-винтовой фундамент — достоинтства и преимущества

Ниже приведем перечень пунктов, почему в строительстве специалисты компании «ВИНТАРУС» используют исключительно свайные конструкции:

•
  Проверенное качество материалов и профессиональная установка
•
  Срок службы свайного оборудования составляет порядка 80-100 лет
•
  Быстрая и точная установка, как правило, без земляных работ, без применения громоздких механизмов
•
  Установка свай без ущерба для земельного участка
•
  Сваи не усаживаются, что облегчает процесс постройки в целом
•
  Винтовые сваи характеризуются хорошей несущей способностью (при завинчивании земля уплотняется, а не разрыхливается)
•
  Строительство может начаться, как только будут установлены винтовые сваи
•
  Сваи могут быть установлены под существующими структурами, осуществлется путем поднятия строения при помощи домкрата на необходимую высоту
•
  Отличное соотношение цена / качество и снижение затрат на строительство
•
  Значительная экономия расходных материалов в связи с отсутствием земляных работ
•
  Винтовой фундамент может быть установлен независимо от температуры или время года, даже зимой
•
  Сваи позволяют возводить постройки на неблагоприятных участках земли, а именно на склонах, в лесных массивах, на обводненных и торфяных грунтах
•
  Сваи могут быть установлены в почве, где уровень грунтовых вод находится вблизи поверхности
•
  Легко монтируются в воде, не подвергаясь коррозии и не вызывая загрязнения почвы
•
  Допускается пристройка дополнительных сооружений к свайному фундаменту

Купить свайно-винтовой фундамент, узнать стоимость винтовых свай, варианты доставки и условия монтажа Вы можете:
•
  позвонив нашим менеджерам по телефонам +7-905-285-48-70 или +7-999-038-92-58
•
  оставив заявку на обратный звонок в форме справа под меню

Винтовой фундамент видео

Установка свайно-винтового фундамента — география наших работ

Компания «ВИНТАРУС» оказывает свои услуги в Ленинградской, Псковской, Новгородской, Вологодской и Московской областях, хотя основное производство располагается в «Северной столице» — Санкт-Петербурге. Мы устанавливаем свайно-винтовые фундаменты для объектов любой сложности и самого разнообразного назначения. Разрабатываем проекты и осуществляем расчет свайного фундамента. Работаем с физическими и юридическими лицами. Услуги оказываем на самом высоком уровне, при этом, цены конкурентноспособны и доступны для широкого круга потребителей.

Монтаж винтовых свай: стоимость в СПб

Все больше современных объектов возводится с использованием cвaйно-винтового фундамента, обладающего многочисленными преимуществами. Их главное преимущество заключается в применении технологии завинчивания специальных cвaй, если устроить традиционный фундамент не представляется возможным.

Производство винтовых свай — это сложный технологический процесс, с которым успешно справляются специалисты компании «ВИНТФУНД». Также мы выполняем установку винтовых свай по приемлемым ценам, ознакомиться с которыми можно в разделе «Контакты».

Конструкция cвaи выполнена из стальной трубы с оголовком в ее верхней части, куда крепится возводимый объект. В нижней заостренной части трубы устанавливается лопасть, обеспечивающая прочное крепление cвaи в грунте. Срок эксплуатации cвaй (при их обработке специальным средствами) достигает 100 лет. К тому же они могут использоваться повторно.

Каждая свая устойчива к значительным нагрузкам. Так, винтовые сваи с длиной вкручиваемой части 2,5 метра и диаметром 108 миллиметров могут выдержать нагрузку в пять тонн.

Винтовые сваи: разновидности

В зависимости от конструктивных особенностей винтовые сваи могут быть с широкими лопастями (1 или 2) или со столбом, на который накручено большое количество лопастей. Первые подходят исключительно для строительства облегченных конструкций. Сваи с двумя лопастями рассчитаны на осуществление не более 3 витков и являются оптимальным вариантом при монтаже ответственных узлов, несущих стен, заборов, ангаров в два этажа и более. Что касается опор, которые имеют в своей конструкции столб, то они чаще всего используются для ввинчивания в грунты с невысокой глубиной промерзания.

Позвоните нам: +7(812)600-71-07 или

закажите звонок

В зависимости от исполнения винтовые сваи делятся на литые и сварные. Последние представляют собой трубы диаметром от 55 до 350 мм, на одной стороне которых имеются острый конус и лопасти. Поскольку сталь имеет свойство коррозировать, изделие покрывается специальными защитными составами. Сам конус и лопасти изготавливаются методом плазменной резки, что обеспечивает исключительную точность размеров и высочайшее качество обработки металла. Сварные изделия подходят для установки свайного фундамента в частных домах и на промышленных объектах.

Они могут применяться для:

• устройства основания на каменистой почве — в таких целях используются опоры с двойными лопастями для максимально надежного сцепления с почвой и предотвращения перекосов;
• малоэтажного частного домостроения — базовые элементы с открытыми наконечниками и круглыми лопастями, предназначенные для ввинчивания в обычную почву;
• небольших промышленных зданий — сваи имеют закрытый наконечник и более крупные лопасти, что позволяет использовать их на любом типе грунта.

Литые винтовые сваи конструктивно представляют собой трубы с винтовыми наконечниками, которые выполняются методом литья по точным образцам. Литые изделия чаще всего используются в стандартном размере — 108 мм. Такие опоры стоят гораздо дороже, поэтому затраты на монтаж литых винтовых свай будут значительно выше. Однако данная разновидность опорных конструкций обладает повышенной прочностью и надежностью. Установка свайного фундамента на литых сваях может осуществляться в разных типах почвы, в том числе талой и обводненной, а также в состоянии вечной мерзлоты.

При выборе конструкции необходимо учитывать ряд факторов. Так, сварные сваи лучше всего препятствуют опрокидыванию или выдергиванию основания, поэтому применяются для тех построек, где фундамент испытывает значительные горизонтальные воздействия. Литые опоры предназначены для тех же целей, что и сварные, однако способны выдерживать большие нагрузки, потому используются на наиболее ответственных объектах. Кроме того, их не способны повредить ни мусор, ни камни, ни корни деревьев.

Монтаж винтовых свай необходимо осуществлять только на подготовленное основание и после проведения инженерно-геодезических изысканий на участке.

Этапы монтажа винтoвыx cвaй

1. составление сметы – расчет диаметра cвaй, их количества на определенный фундамент, а также расстояния между ними с учетом определяемой нагрузки на сам фундамент;
2. определение глубины промерзания грунта, его качества и свойств. Для этого производится пробное вкручивание винтовой cвaи, позволяющее не допустить ошибок при устройстве фундамента;
3. непосредственно монтаж в грунт с использованием спецтехники. Установка винтoвых cвaй, подрезаемых на уровне около полуметра от поверхности земли;
4. бетонирование cвaй до уровня подрезки. Данный этап включает в себя установку оголовка и закрепление на нем обвязки. Для предотвращения коррозии сварные швы обрабатываются эпоксидным раствором.

Ознакомиться со стоимостью винтовых свай с монтажом можно по телефонам в СПб: +7 (812) 600-71-07 и +7 (812) 941-87-88.

Метод установки свай | Промышленные ресурсы

Сваи — неотъемлемая часть строительной индустрии. Они используются для оказания столь необходимой поддержки как постоянным, так и временным объектам, включая здания, мосты и промышленные сооружения. Благодаря своей полезности и простоте использования сваи стали довольно распространенным явлением как в строительной отрасли, так и за ее пределами.

Существуют различные типы свай, каждая из которых была разработана для определенной цели.Если раньше сваи были ограничены одним из нескольких типов материалов, то теперь можно строить сваи из целого ряда природных и искусственных материалов. Однако до сих пор сваи, как правило, изготавливаются из одного лишь трех материалов — древесины, бетона или дерева.

Зачем нужны сваи?

Сваи чаще всего используются для поддержки и укрепления фундаментов. Они действуют как опора для боковых нагрузок и как тип опорной стены, способной укрепить грунт и обеспечить устойчивость возводимой конструкции.Из-за этого сваи считаются необходимой составляющей современного строительства.

Как установить сваи

Сваи устанавливаются разными способами, каждый из которых выбирается в соответствии с потребностями. Различные факторы, влияющие на тип сваи, которая вам понадобится, и способы ее установки, могут включать:

• Глубина вашего раскопа
• Материал, из которого сделаны ваши сваи
• Угол забивки ваших свай
• Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После того, как ваши потребности будут оценены, вы почувствуете себя лучше, когда сможете решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: смещение или замена.Под свайной установкой понимается метод забивки свай в землю без предварительного удаления почвы или другого материала. Установка сменной сваи — это метод выкапывания ямы, в которую затем забивается свая.

Преимущества и недостатки способов установки свай

Оба метода имеют свои преимущества и недостатки — например, сваи смещения лучше всего использовать для проектов, где есть опасения по поводу возможных уровней возмущений.С другой стороны, поршневые сваи не могут проникать через препятствия и поэтому не подходят для каменистой или другой проблемной местности. Сменные сваи, однако, гораздо более подходят для установки в труднопроходимом грунте, но они вызывают повышенное беспокойство окружающей среды как во время, так и после завершения установки сваи. Ваш выбор в отношении того, какой метод будет наиболее подходящим для вашего строительного проекта, должен основываться на тщательной оценке не только типа почвы и окружающей среды, в которой вы работаете, но и конкретных требований вашего строительного проекта.

Свайный фундамент, Классификация свайных фундаментов, Способы установки свай

Фундаменты поддерживают конструкцию, переносят нагрузки от конструкции на почву. Но слой, на который фундамент переносит нагрузку, должен иметь адекватную несущую способность и подходящие характеристики осадки. В зависимости от различных соображений существует несколько типов фундамента, например:

1- Полная нагрузка от надстройки.

2- Почвенные условия.

3- Уровень воды.

4- Чувствительность к шуму и вибрации.

5- Доступные ресурсы.

6- Сроки реализации проекта.

7- Стоимость.

Фундаменты можно разделить на мелкие и глубокие. Неглубокие опоры обычно используются, когда несущая способность поверхностного грунта достаточна для восприятия нагрузок, создаваемых конструкцией. С другой стороны, глубокие фундаменты обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией.Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой почвы имеет более высокую несущую способность.

Что такое свайный фундамент?

Свайный фундамент , своего рода глубокий фундамент, на самом деле представляет собой тонкую колонну или длинный цилиндр, сделанный из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине посредством торцевого подшипника или поверхностного трения. Свайные фундаменты обычно используются для больших конструкций и в ситуациях, когда грунт на небольшой глубине не подходит для противодействия чрезмерной осадке, сопротивлению поднятию и т. Д.

Когда использовать свайный фундамент

Ниже приведены ситуации, когда при использовании системы свайного фундамента может быть

1- Когда уровень грунтовых вод высокий.

2- Большие и неравномерные нагрузки от надстройки.

3- Другие типы фундаментов дороже или нецелесообразны.

4- Когда почва на небольшой глубине сжимается.

5- Когда есть возможность промывки из-за ее расположения вблизи русла реки или морского берега и т. Д.

6- Когда рядом со строением есть канал или система глубокого дренажа.

7- Когда выемка почвы на желаемую глубину невозможна из-за плохих почвенных условий.

8- Когда становится невозможным сохранить траншеи фундамента в сухом состоянии с помощью откачки или других мер из-за сильного притока просачивания.

Виды свайных фундаментов

Свайные фундаменты можно классифицировать по функциям, материалам, процессу установки и т. Д. Ниже приведены типы свайных фундаментов, используемых в строительстве:

1- В зависимости от функции или использования

1. 1. Шпунт
   2. Несущие сваи
   3. Концевые опорные сваи
   4. Сваи фрикционные
   5. Сваи уплотнителя грунта

2- На основе материалов и метода строительства

1. 1. Сваи деревянные
   2. Бетонные сваи
   3. Стальные сваи
   4. Сваи композитные

Классификация свайных фундаментов по назначению и применению

Шпунт

Этот тип сваи в основном используется для обеспечения боковой поддержки.Обычно они сопротивляются боковому давлению рыхлой почвы, потоку воды и т. Д. Они обычно используются для коффердамов, покрытия траншей, защиты берега и т. Д. Они не используются для обеспечения вертикальной поддержки конструкции.

Обычно они используются для следующих целей:

1- Строительство подпорных стен.

2- Защита от эрозии берегов.

3- Сохраняйте рыхлый грунт вокруг траншеи фундамента.

4- Для изоляции фундамента от прилегающих грунтов.

5- Для удержания грунта и, таким образом, увеличения несущей способности почвы.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти фундаменты передают нагрузки через грунт с плохой несущей способностью на слой, способный выдерживать нагрузку. В зависимости от механизма передачи нагрузки от сваи на грунт несущие сваи могут быть классифицированы как проточные.

Концевые опорные сваи

В этом типе сваи нагрузки проходят через нижний конец сваи. Нижний конец сваи опирается на прочный слой почвы или камня. Обычно ворс лежит на переходном слое слабого и сильного истребителя. В результате свая действует как столб и безопасно передает нагрузку на прочный слой. Общую несущую способность концевой несущей сваи можно рассчитать, умножив площадь вершины сваи на несущую способность на той конкретной глубине грунта, на которой находится свая.С учетом разумного запаса прочности рассчитывается диаметр сваи.

Фрикционная свая

Фрикционная свая передает нагрузку от конструкции к грунту за счет силы трения между поверхностью сваи и почвой, окружающей ее, например, жесткой глиной, песчаным грунтом и т. Д. Трение может развиваться по всей длине сваи или определенная длина сваи в зависимости от слоя почвы. В фрикционных сваях, как правило, вся поверхность сваи работает на передачу нагрузок от конструкции на почву.Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет вместимость сваи. При проектировании сваи поверхностного трения необходимо тщательно оценить поверхностное трение, которое может возникнуть на поверхности сваи, и рассмотреть разумный коэффициент безопасности. Кроме того, можно увеличить диаметр сваи, глубину, количество свай и сделать поверхность сваи шероховатой для увеличения несущей способности сваи трения.

Сваи уплотнителя грунта

Иногда сваи забивают через закрытые промежутки, чтобы увеличить несущую способность почвы за счет уплотнения.

Классификация свай по материалам и способу строительства

В первую очередь сваи можно разделить на две части. Сваи смещения и сваи без смещения или замены. Сваи, которые вызывают смещение почвы в вертикальном и радиальном направлении по мере того, как они забиваются на землю, известны как сваи смещения. В случае замены свай земля просверливается и грунт удаляется, а затем образовавшаяся яма либо заполняется бетоном, либо вставляется сборная бетонная свая.Несущие сваи по материалам свайного строительства и процессу их установки можно классифицировать следующим образом:

1. Деревянные сваи
   1. Без обработки
   2. Обработано консервантом
2. Бетонные сваи
   1. Сборные сваи
   2. Сваи набивные
3. Стальные сваи
   1. Сваи двутавровые
   2. Пустотные сваи
4. Сваи композитные

Сваи деревянные

Деревянные сваи кладут под уровень воды.Срок их службы составляет около 30 лет. По форме они могут быть прямоугольными или круглыми. Их диаметр или размер может варьироваться от 12 до 16 дюймов.

Длина ворса обычно в 20 раз больше ширины верха. Обычно они рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрутив к краю свай рыбные пластины.

Преимущества деревянных свай

1- Доступны деревянные сваи стандартного размера.

2- Экономичный.

3- Простота установки.

4- Низкая вероятность повреждения.

5- Деревянные сваи можно обрезать до любой желаемой длины после их установки.

6- При необходимости деревянные сваи можно легко вытащить.

Недостатки деревянных свай

1- Сваи большей длины не всегда доступны.

2- Трудно получить прямые сваи при небольшой длине.

3- Забить сваю сложно, если слой почвы очень твердый.

4- Приправка деревянных свай затруднена.

5- Деревянные или деревянные сваи не подходят для использования в качестве концевых свай.

6- Для обеспечения долговечности деревянных свай необходимо принять специальные меры. Например, деревянные сваи часто обрабатывают консервантами.

Бетонные сваи

Сборная бетонная свая

Сваи данного типа закладываются в свайную подушку в горизонтальной форме, если они имеют прямоугольную форму. Обычно круглые сваи забивают вертикальными формами.Сборные сваи обычно армируют сталью, чтобы предотвратить их разрушение при перемещении от станины к месту основания. После заливки свай необходимо провести отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

1- Обеспечивает высокую стойкость к химическим и биологическим трещинам.

2- Обычно они обладают высокой прочностью.

3- Для облегчения забивки можно установить трубу по центру сваи.

4- Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темп работ.

5- Можно обеспечить удержание арматуры.

6- Качество сваи можно контролировать.

7- Обнаружена какая-либо неисправность, ее можно заменить перед поездкой.

8-Сборные сваи можно забивать под водой.

9- Сваи могут быть загружены сразу после забивки на необходимую длину.

Недостатки сборных свай

1- После того, как длина сваи определена, впоследствии будет трудно увеличить или уменьшить длину сваи.

2- Их сложно мобилизовать.

3- Требуется тяжелое и дорогое оборудование для вождения.

4- Поскольку они недоступны для готовых покупок, это может вызвать задержку проекта.

5- Существует вероятность поломки или повреждения во время погрузки-разгрузки и забивки свай.

Дворцовые бетонные сваи

Этот тип сваи сооружается путем бурения грунта на желаемую глубину и последующего нанесения в это место свежезамешенного бетона и выдерживания там.Этот тип сваи создается либо путем вбивания металлической оболочки в землю и заполнения ее бетоном с оставлением оболочки вместе с бетоном, либо оболочка вытаскивается во время заливки бетона.

Преимущества монолитных бетонных свай

1- Снаряды легкие, поэтому с ними легко обращаться.

2- Длину свай можно легко изменять.

3- Снаряды могут быть собраны на месте.

4- Никаких дополнительных мер не требуется только для предотвращения повреждений при обращении.

5- Отсутствие возможности поломки при установке.

6- При необходимости можно легко поставить дополнительные сваи.

Недостатки монолитных бетонных свай

1- Установка требует тщательного наблюдения и контроля качества.

2- Требуется достаточно места на территории для хранения материалов, используемых для строительства.

3- Трудно построить монолитные сваи при сильном течении подземных вод.

4- Нижняя часть стопки не может быть симметричной.

5- Если свая не армированная и не обшитая, она может разрушиться при растяжении, если будет действовать поднимающая сила.

Стальные сваи

Стальные сваи могут быть двутавровыми или полыми. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет дюйма. Из-за небольшой площади сечения сваи легко забиваются. Чаще всего они используются в качестве концевых свай.

Преимущества стальных свай

1- Их легко установить.

2- Они могут достигать большей глубины по сравнению с любым другим типом сваи.

3- Может проникать через твердый слой почвы из-за меньшей площади поперечного сечения.

4- Стальные сваи легко соединять.

5- Может переносить тяжелые грузы.

Недостаток стальных свай

1- Склонен к коррозии.

2- Имеет возможность отклоняться во время движения.

3- Сравнительно дорого.

Способы укладки свай

В свайных фундаментах процесс установки и методы установки не менее важны, чем процесс проектирования. При проектировании свай следует тщательно выбирать способ установки и оборудование, чтобы не повредить сваю.

Способы забивки свай (вытесняющие сваи)

1- Падающий вес: Молоток, вес которого приблизительно равен весу сваи, поднимается на подходящую высоту и выпускается для удара по головке сваи.

2- Вибрация: Используемая здесь амплитуда вибрации должна быть достаточной, чтобы сломать поверхностное трение по бокам сваи. Это лучше всего подходит для песчаных или гравийных почв.

3- Домкрат (только для микробвай): Для установки домкратных свай используются гидроцилиндры для вдавливания свай в землю

4- Гидравлическая очистка: Для облегчения проникновения свай в песок или песчаный гравий можно использовать водоструйную очистку.

Методы бурения (несмещающие сваи)

Шнек непрерывного действия (CFA): Если бурение и заливка происходят одновременно во время забивки сваи, они называются сваями CFA.Здесь оборудование состоит из мобильного базового шасси, оснащенного полым основным лопастным шнеком, который вращается и врезается в землю для получения необходимой глубины забивки свай. Этот способ особенно эффективен на мягком грунте.

Глубина залегания: Это особый тип буронабивных свай, который используется для увеличения несущей способности соответствующих пластов за счет увеличения основания. Почва должна быть способной к открытию без опоры для использования этого метода.

Отрицательное трение кожи

Когда насыпь или груз помещается на сжимаемый грунт, происходит уплотнение.Когда сваи проходят сквозь грунт до завершения уплотнения, грунт будет двигаться вниз по отношению к свае. Нисходящее движение почвы вызывает поверхностное трение между сваей и окружающей почвой, что называется отрицательным поверхностным трением. Его также можно развить из-за понижения уровня воды в сжимаемых почвах, таких как глина, грязь и мягкая почва, а также из-за увеличения напряжения.

Методы установки забивки свай

Свайные фундаменты — это более глубокие каркасы, которые используются там, где площадка несколько слабая и имеет неглубокую расслоение опор, что делает необходимым передачу нагрузки на более глубокий пласт посредством трения или принципа концевой опоры.Фундаменты защищают конструкции, перенося вес на слои породы или почвы, обладающие соответствующей несущей способностью и правильными установочными свойствами. Доступны самые разные типы фундаментов, подходящие для самых разных сфер применения.

Методы свайного фундамента и процедуры развертывания являются факторами, столь же важными, как и процесс проектирования. К методам установки свайного фундамента относятся:

• Свайный молот
• Бурение механическим сверлом

Опытные и компетентные Подрядчики свайных работ в Лондоне ‌ советуют очень тщательно выбирать инструменты и строительное оборудование, чтобы не повредить сваи в помещении. этап проектирования

Методы забивки сваи со смещением

1. Падение груза
2. Вибрация
3. Гидравлическая забивка

Методы забивки сваи без смещения

1. Шнек непрерывного действия (CFA)

0 Глубокий поток

9106 904 Метод забивки сваи с помощью ударного молотка

Молоток, примерно равный массе сваи, поднимается по направляющей на соответствующую высоту и выпускается для удара по верхнему концу сваи.Это основная форма молота, используемая в тандеме с легкими блоками и образцами сваи, где доставка парового котла или компрессора на строительную площадку может оказаться дорогостоящим делом для забивки довольно ограниченного количества свай.

Существует два основных типа отбойных молотков:

• Паровые или пневматические сваевые молоты одностороннего действия
• Свайные молоты двустороннего действия

Группа одностороннего действия или сжатый воздух в форме Цилиндр содержит огромную массу, которая расцепляет шток поршня.Пар отключается на пике движения или на более низкой высоте, которую подрядчики сваи могут легко регулировать, и цилиндр свободно падает на головку сваи.

Молоты свай двустороннего действия могут приводиться в действие паром или сжатым воздухом. С этим молотком каркас для сваи не нужен, и вместо этого его можно соединить с помощью направляющих для ног с верхней частью сваи, забиваемой деревянной рамой. При использовании с каркасом сваи задние направляющие прикрепляются к молотку болтами для сцепления с головками, и используются только короткие направляющие для ног, чтобы блокировать перемещение молота в положение относительно верха сваи.Молоты двустороннего действия в основном используются для забивки шпунтовых свай.

Забивка сваи за счет вибрации

Обычно вибромолоты имеют электрический или гидравлический привод и состоят из соосных противоположно вращающихся частей нестандартных деталей внутри покрытия, прикрепленного к головке сваи.

Амплитуда колебаний по сторонам сваи достаточна, чтобы сломать поверхностное трение. Подрядчики по укладке свай ‌ рекомендуют землю, несущую песчаную или гравийную почву, как лучший кандидат для применения вибрационных методов забивки свай.

Водоструйная очистка

Водоструйная очистка может использоваться для облегчения проникновения свай в отложения или грунт, заполненный гравием. Однако этот метод имеет очень ограниченный успех против жестких глин или любой почвы, содержащей много крупного гравия, булыжников или гальки.

Метод растачивания

Непрерывный полет

Шнек (CFA) В данном случае оборудование состоит из подвижного фундаментного держателя, оснащенного лебедкой с полым штоком, которая перемещается в почву на необходимую глубину забивки свай.Бетон заливается через шнек для создания сваи по мере ее удаления с земли.

Шнек снабжен защитным кожухом на выходе в основании центрального канала и катится к земле с помощью установленного наверху вращающегося гидравлического двигателя, работающего на мачтовом носителе.

Высокофункциональный бетон вводится через пустотелый шток шнека; при попадании на нужную глубину защитная крышка автоматически отключается под давлением заполняющего бетона.При повороте сеялки в соответствующем направлении, как на этапе бурения, грунт вытесняется вертикально. Наконец, шнек снимается, и свая формируется путем набивки бетоном.

Квалифицированные подрядчики считают, что необходимо согласовать движение шнека и движение заливки бетона, чтобы предотвратить разрушение стенок бетонного отверстия, особенно во время нижнего пролета буровой установки, что может привести к образованию пустот в бетоне, заполненном почва.

Этот метод особенно эффективен на влажных и мягких почвах и позволяет устанавливать ряд буронабивных свай различного диаметра, которые могут проникать в множество грунтовых условий.

Недоработка

Недоработка — это уникальная особенность буронабивных свай, которая иногда используется, предлагая расширенное основание для увеличения несущей способности соответствующих пластов. Чтобы использовать эту технику, почва должна быть способна стоять вертикально на открытом воздухе и сама по себе. Жесткие и более твердые глины, такие как те, что найдены в Лондоне, являются лучшими кандидатами.

Устройство для заглубления сваи монтируется внутри прямой секции ствола сваи в заблокированном состоянии, а затем расширяется в нижней части сваи для создания нижней стопки.

Введение в свайные фундаменты — Bright Hub Engineering

История свайных фундаментов

Свайные фундаменты использовались в течение многих лет для переноса

d нагрузок на грунт, который считается слабым по своей структуре из-за грунта условия. На ранних этапах застройки села и города располагались в непосредственной близости от озер и рек из-за наличия воды, а также для обеспечения надлежащей защиты территории.Поэтому слабый несущий грунт был усилен деревянными сваями, которые либо вручную вдавливались в землю, либо закреплялись в ямах, заполненных камнями и подставками. Примитивные методы установки свай были изменены после промышленной революции, и были внедрены методы установки с помощью паровых или дизельных машин. С развитием технологий механики грунта и других смежных дисциплин были разработаны сваи и системы свайной установки превосходного качества.

Функция свайного фундамента

Сваи обычно используются, когда несущая способность нефти

считается недостаточной для структурной нагрузки тяжелого строительства. Сваи передают нагрузку на твердый грунт, расположенный на глубине. Если неглубокий грунт нестабилен или расчетная осадка недопустима, то использование свай может быть единственным практическим решением. Кроме того, если почвенные условия требуют обширного земледелия, что является дорогостоящим, использование свай может быть более экономичным.Использование свай не только выгодно на неустойчивой неглубокой почве, но также полезно в нормальных грунтовых условиях, чтобы выдерживать вертикальные и горизонтальные нагрузки или фундаменты над водой, такие как пирсы.

Проектирование свайных фундаментов

Свайные фундаменты должны быть тщательно спроектированы в соответствии с грунтовыми условиями и условиями нагрузки, а также стоимостью. Чтобы обеспечить надежность свайного фундамента, который должен работать как единое целое, заглушки свай должны быть соединены с балками или железобетонной плитой, которые могут работать при растяжении и сжатии.Сваи должны быть спроектированы таким образом, чтобы выдерживать осевые, сдвиговые и изгибающие напряжения, которые могут возникать при относительном горизонтальном перемещении свай между слоями грунта. Сваи могут быть сделаны из различных материалов, таких как сталь, древесина и бетон, каждый из которых обладает разными характеристиками, которые следует учитывать.

Установка свай

Техника установки свай является важной особенностью при проектировании свайных фундаментов

, которую следует тщательно выбирать, принимая во внимание сопротивление для достижения желаемого проникновения, характеристики свай, доступное пространство на площадке и неудобства из-за шума.Обычно используемый метод установки свай — это сваебойная машина. В них используется техника падающего груза, при которой соответствующий груз поднимается на подходящей высоте в рукаве, отпускается, чтобы ударить по головке сваи, а затем свае забивается в землю. Техника может быть с падающим грузом одностороннего или двойного действия, приводимая в действие паром, сжатым воздухом или гидравлически. В технике двойного действия сжатый воздух также используется во время опускания груза.

Преимущества забивных свай | Ассоциация подрядчиков по забиванию свай

Приспособляемость

Забивные сваи устанавливаются для восприятия сжимающих, растягивающих или поперечных нагрузок.Сваи могут быть выбраны в соответствии с конкретными потребностями конструкции, условиями площадки и бюджетом. Вы можете выбрать из множества материалов и форм, которые лучше всего соответствуют вашим потребностям.

Забивные сваи могут быть:

Сталь

• Двутавровая свая
• Труба (с открытым или закрытым концом)
• Коническая
• Оболочка (с приводом от оправки)
• Шпунтовая свая

Бетон

• Квадратный
• Восьмиугольный
• Цилиндр
• Шпунтовая свая

Древесина

Композитные сваи, сочетающие типы свай (например.г., бетонная свая со стальным удлинителем наконечника).

Забивные сваи легко адаптируются к изменяющимся условиям площадки для достижения постоянной минимальной мощности с высокой надежностью, что устраняет неопределенность из-за изменчивости площадки. Забивные сваи обычно устанавливаются в соответствии с установленными критериями (например, минимальное количество ударов на единицу проникновения, иногда с минимальным проникновением). Поскольку они обычно доводятся до подсчета ударов, чтобы обеспечить желаемую минимальную производительность, длина сваи может изменяться, когда подземные условия неоднородны.Забивные сваи можно обрезать для уменьшения длины или соединить для увеличения длины. Конструкции сращивания обычно соответствуют прочности самой сваи или превышают ее. Могут быть добавлены башмаки (или «точки») для облегчения проходки и обеспечения очень надежного контакта с породой. Для каждой сваи используется оптимальная длина, подходящая для всех условий на площадке.

Забивные сваи хорошо адаптируются к уникальным условиям и ограничениям площадки. Они идеально подходят для морских и других прибрежных применений.Не требуются специальные оболочки и нет задержек, связанных с выдержкой бетона. Сваи, забитые водой, можно использовать немедленно, что позволит своевременно продолжить строительство. Для мостов или опор забивные сваи могут быть быстро встроены в изогнутую конструкцию, что позволяет использовать сам мост или опору в качестве рабочей платформы для последующих свай при строительстве сверху вниз.

Чтобы свести к минимуму нарушение водно-болотных угодий или позволить работать над водой, можно использовать забивные сваи для сооружения временных эстакад.Сваи, установленные для удовлетворения любых временных строительных потребностей, могут быть извлечены, когда необходимость в них отпадет.

В сейсмоопасных регионах забивные сваи большого диаметра хорошо подходят для противодействия сейсмическим воздействиям. Секции свай без смещения (например, H-сваи) могут использоваться для минимизации воздействия вибрации на близлежащие существующие конструкции. В агрессивных средах покрытия и / или добавки могут использоваться для смягчения эффектов коррозии, тем самым продлевая срок службы конструкции. Покрытия также могут использоваться для смягчения последствий отрицательного трения кожи.

Листовая и стальная конструкция с двутавровой сваей

STEVENS предлагает листы и двутавровые сваи, предназначенные для шоссе, мостов и проектов тяжелого и гражданского строительства. Наши работы с листом и двутавровыми сваями выполняются одновременно с земляными и общестроительными бетонными работами.

Более 75 лет мы обеспечиваем нашим клиентам основу для развития их бизнеса.

Что такое лист и двутавровая свая?

Шпунт используется при выемке грунта для удержания грунта, а также для обеспечения поддержки при выемке грунта.Лист имеет стыковочные кромки из стали и может быть увеличен в длину, как правило, с помощью болтов или сварки.

Шпунт также можно использовать для создания подпорных стенок для воды. Иногда это называется дамба или переборка, с водой на передней стороне и почвой на задней стороне.

H-образная свая используется для опоры глубокого фундамента в таких конструкциях, как шоссе, мосты, морские сооружения, некоторые предварительно спроектированные металлические здания и другие объекты тяжелого гражданского строительства и строительства.

Благодаря конструкции H-образной сваи он может выдерживать более значительное распределение веса, позволяя работать с более тяжелыми конструкциями.

H-образные сваи можно вытащить из земли после многих лет использования, что делает их одними из самых экологически чистых продуктов для свай.

Каковы преимущества стальной двутавровой сваи?

Использование двутавровых свай в вашем строительном проекте дает множество преимуществ. Вот некоторые из них:

• Прочность : H-образные сваи создаются для забивания в землю, в которую трудно забивать другие сваи.Это может быть плотный грунт, гравий или водоносный песок.
• Durable : H-образные сваи долговечны и подходят практически для любых условий.
• Экологичность Экологичность : H-образные сваи можно использовать, извлекать, перерабатывать и повторно использовать.
• Универсальность : H-образные сваи могут быть адаптированы на месте, отрезаны по длине в соответствии с требованиями работы.
• Идеально подходит для городских условий : поскольку H-образные сваи минимально нарушают окружающую территорию, они хорошо подходят для областей, где перемещение большого количества земли было бы проблематичным из-за проблем с пространством или окружающей средой.
• Легко извлекается

Каковы преимущества Стальных шпунтовых свай?

• Легче в обращении: Благодаря легкости стальные сваи легче перемещать и маневрировать.
• Настраиваемый : длина и конструкция шпунта легко регулируются
• Низкие эксплуатационные расходы : Содержание и техническое обслуживание невысокие, независимо от того, находятся ли они над или под водой.
• Durable : Соединения свай из листовой стали долговечны и выдерживают высокое давление, необходимое для их установки на место

Как устанавливаются шпунтовые и двутавровые сваи?

Для забивания шпунта используются вибромолоты или сваебойные молотки. Однако, если почва слишком уплотненная или плотная, для забивки свай будет использован ударный молот, чтобы они достигли нужной глубины.

Перед началом процесса установки сваи следует тщательно осмотреть на предмет структурной целостности и отсутствия трещин или дефектов.

За процессом забивки необходимо внимательно следить и его следует останавливать, если сваи перестают проникать в почву. Предмет, препятствующий проникновению сваи в землю, следует удалить, и процесс забивки возобновится.

ПРИМЕНЕНИЕ ДЛЯ ГЛУБОКОГО ФУНДАМЕНТА

Большинство почвенных слоев не обладают механическими свойствами, необходимыми для поддержки больших строительных конструкций.

Разработанные нами H-образные сваи представляют собой конструкционные балки квадратного сечения, вдавленные в землю для обеспечения глубокой опоры.

В зависимости от графика, безопасности, доступности или эффективности, STEVENS, работая с нашими инженерами или зарегистрированным инженером владельца, может помочь определить тип почвы и проанализировать геотехнические отчеты для правильной разметки и забивки этих типов свай по мере необходимости.

Почему стоит выбрать лист и двутавровую свая STEVENS для своего проекта?

Более 75 лет STEVENS обеспечивает поддержку и структуру с помощью наших услуг по производству листов и двутавровых свай, на которые компании полагаются.

Выполняем свайные работы как на малых, так и на крупных объектах. Один из крупнейших проектов безопасно проехал более 290 400 погонных футов или более 55 миль H-образной сваи 12×55. Приблизительно 5280 стержней H-образной сваи были соединены в 2640 отдельных точках со средней длиной сваи 110 футов. Один из крупнейших проектов, когда-либо завершенных на восточном побережье, был завершен менее чем за пять месяцев.

Нужны ли вам шпунтовые сваи для простого земляного барьера или опоры, или много километров двутавровых свай для структурной опоры фундамента, STEVENS может безопасно и быстро выполнить вашу работу.

Нажмите кнопку, чтобы увидеть, как наши услуги по работе с листами и двутавровыми сваями могут вам помочь.

Ознакомьтесь с нашими проектами из листов и двутавровых свай

Как стандартизировать установку винтовых свай

Примечание: это перепечатка статьи, первоначально опубликованной в журнале Structure Magazine

.

Винтовые сваи подлежат специальным проверкам, как и глубокие фундаменты, но у инженеров есть несколько вариантов при поиске наилучшего способа их установки.В настоящее время нет стандартов на установку винтовых свай. Однако винтовые сваи следует устанавливать и проверять в соответствии со всеми соответствующими требованиями, перечисленными в руководящих строительных нормах и правилах.

В рамках программы Международного общества спиральных фундаментов инженеры могут получить сертификат, позволяющий им предоставлять услуги по инспекции. Тем не менее, инженерное сообщество получило бы коллективную выгоду от установления универсальных стандартов для установки винтовых свай, чтобы снизить вероятность повреждения здания в результате разрушения свай.Разрушение сваи может произойти из-за неправильной техники установки или других непредвиденных обстоятельств.

Стандарты

устанавливают качественные и количественные значения и являются неотъемлемой частью области гражданского строительства. Принятый стандарт винтовой установки сваи дает инженеру дополнительную уверенность в том, что сваи будут работать в соответствии с проектными требованиями.

Принятие таких мер может помочь снизить риски, например, структурное повреждение в результате разжижения.Разжижение происходит, когда сейсмическое событие вызывает сотрясение, в результате чего почвы действуют больше как жидкости, чем твердые тела. Если грунт, поддерживающий фундамент здания, разжижается, фундамент гораздо более восприимчив к обширной осадке, равномерной и дифференциальной осадке. Эти поселения могут привести к значительному повреждению конструкции, а в некоторых случаях и к обрушению.

Препятствия на пути к стандартизации

Неудивительно, что основное препятствие, которое необходимо преодолеть при решении вопросов стандартизации, — это стоимость.Например, общепринято считать, что риск разжижения и подобных условий слишком мал, чтобы оправдать затраты на предотвращение. Многие считают, что соблюдение определенных стандартов установки винтовых свай, несомненно, приведет к увеличению затрат на строительство.

Однако увеличение затрат на строительство может произойти, если подрядчики не будут поставлять стандартные сваи. На сайтах, которые нанимают подрядчиков, не знающих о стандартах свай, могут быть обнаружены заказы на изменение монтажа, чрезмерный дизайн, маскирующий проблемы с сваями, или сваи, устанавливаемые слишком глубоко в фундамент.Эти и другие проблемы могут привести к перерасходу средств на строительство.

Хотя снижение риска ожижения действительно является преимуществом, некоторые могут спорить о том, насколько ценными будут стандарты установки. К счастью, специальные тесты и анализ могут определить, подвержен ли жилой район высокому риску проблем с фундаментом. Например, анализ почвы может показать, что определенные типы почвы, такие как отложения песка и ила, не содержащие глины, являются наиболее подверженными повреждению, причем этот риск усиливается в районах, наиболее подверженных сейсмической активности.

Сваи — это долгосрочное вложение, поскольку для выявления трещин в фундаменте и других проблем могут потребоваться годы. Проблемы стоимости — это более насущная проблема, которую можно решить, сделав стандартизированные сваи приоритетом на ранних этапах процесса строительства.

Метрики стандартизации

Подрядчики и руководители участков, которые ищут правильно откалиброванные сваи, должны применять следующие стратегии.

1. Обновите индикаторы крутящего момента — для установки требуется индикатор крутящего момента, который непосредственно измеряет крутящий момент.Это требование гарантирует точность показаний крутящего момента. Более того, поскольку крутящий момент используется для оценки предельной вместимости винтовой сваи, такой стандарт приведет к более надежным оценкам.

2. Работа с квалифицированным инспектором по установке. Одним из вариантов является работа с кем-то, кто предоставляет услуги по инспекции. Однако, даже если проект не подлежит специальной проверке, все равно важно привлечь третью сторону, чтобы убедиться, что все в порядке. Международное общество спиральных фундаментов (ISHF) предоставляет сертификаты для любого инспектора, заинтересованного в получении сертификата.Инспекторы оценивают следующие параметры, чтобы убедиться, что куча соответствует стандартам:

• Расположение сваи и способ крепления

• Минимальный размер и тип ствола сваи

• Минимальная глубина сваи

• Требуемая нагрузка на сваю и другие факторы безопасности

• Минимальный монтажный крутящий момент на основе принятых коэффициентов корреляции крутящего момента, перечисленных в ICC-ES AC358 или ESR-2794

Сертифицированные стороны обучены надлежащим средствам и методам установки, включая оценку рисков.Наем инспектора, знакомого со стандартами установки и спецификациями оборудования, может сделать процесс строительства максимально эффективным.

3. Полные журналы установки — подрядчик по установке должен заполнить журналы установки для конкретного проекта. Журналы установки содержат информацию, полученную во время бурения, такую ​​как крутящий момент, глубину и т. Д. Планы выполнения строительного проекта должны включать все журналы, созданные во время строительства. Это обеспечивает установку каждой сваи с минимальным крутящим моментом / грузоподъемностью и глубиной в соответствии с проектно-строительной документацией.

4. Скорость проникновения — большинство спиральных пластин имеют шаг 3 дюйма. Шаг спирали — это расстояние между передней и задней кромкой спиральной пластины. После установки винтовой сваи она должна продвигаться в землю примерно на один шаг за оборот.

Допустимый запас составляет от 2½ до 3 дюймов на оборот. Если винтовая свая не продвигается с надлежащей скоростью, равной одному шагу за оборот, она действует скорее как шнек и нарушает почву, что может напрямую способствовать риску разрушения сваи.Винтовые сваи представляют собой вытесняющие сваи, которые продвигаются через грунт с минимальным возмущением, поэтому обратите внимание, что корреляция крутящего момента с грузоподъемностью недействительна для винтовой сваи, которая не продвигается нормально. Винтовые сваи могут перестать продвигаться, если встретят препятствия или очень плотный грунт. В этом случае используйте испытание под нагрузкой, чтобы точно определить вместимость сваи.

Стандартизация практики установки винтовых свай является неотъемлемой частью снижения риска таких проблем, как ожижение.

Минимальные стандарты материалов помогают гарантировать, что винтовые сваи, производимые разными компаниями, соответствуют основным требованиям к прочности, свариваемости, ударной вязкости и защите от коррозии. Большинство стандартов производства винтовых свай требуют использования конструкционной стали как для спиральных пластин, так и для центрального вала. Примерно так же стандартизация установки свай обеспечивает правильную установку.

Гэри Л. Сейдер, П.Е., технический менеджер компании CHANCE® Civil and Utility Helical Products.Hubbell Power Systems Inc. производит широкий спектр продуктов для передачи, распределения, подстанций, OEM и телекоммуникационных продуктов, используемых коммунальными предприятиями.

Обладая четырьмя патентами США и более чем 40-летним опытом работы в отрасли, Зайдер курирует инженерно-технический персонал компании по гражданскому строительству и коммунальным службам / проектам. Его команда оказывает помощь владельцам, инженерам и подрядчикам, предоставляя техническую помощь, руководство и рекомендации по правильному использованию спиральных анкеров и свай CHANCE, а также продукции Atlas Resistance®.

.
