Опалубка своими руками для столбчатого фундамента: Опалубка для столбчатого фундамента: из чего сделать

Содержание

Опалубка для столбчатого фундамента: из чего сделать

Большой популярностью в индивидуальном строительстве пользуется столбчатый фундамент. Это связано с его простотой и доступностью, а также довольно широкой сферой использования. Этот тип основания подходит для нетяжёлых деревянных домов, каркасных и каркасно-щитовых строений, хозяйственных построек, беседок, летних кухонь и т.п. Такой фундамент можно использовать на пучинистых, слабопучинистых, песчаных, торфянистых и болотистых грунтах. Если для изготовления опор вы выбрали бетон или железобетон, то вам понадобится опалубка для столбчатого фундамента. В нашей статье мы расскажем, как правильно и из чего её сделать.

Разновидности опалубок

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции. Любая опалубка должна справляться со следующими задачами:

  • Опалубочное изделие должно легко выдерживать давление бетонного раствора без подвижек и прогибов.
  • В процессе заливки и застывания бетона заданная опалубкой конфигурация конструкции не должна меняться.
  • Монтаж и демонтаж изделия должен выполняться максимально просто и быстро.
  • Опалубочная конструкция должна обеспечивать высокую герметичность и не допускать утечек бетона.

Все опалубки делятся на два вида:

  1. Несъёмные – такие изделия быстро и просто монтируются, не нуждаются в демонтаже после застывания бетона. Они остаются частью фундаментной конструкции. Преимущества этих конструкций состоит в дополнительном усилении фундамента за счёт используемого для опалубки материала.
  2. Съёмные – обычно изготавливаются из досок или деревянных щитов. После схватывания бетона конструкция разбирается.

Выбор материала

Опалубку для столбчатого фундамента можно сделать из разных материалов

Опалубку для столбчатого фундамента можно сделать из разных материалов. Это может быть конструкция из стали или древесины. Также применяются металлические, асбестоцементные или пластиковые трубы, которые являются несъёмной частью фундамента.

Для изготовления съёмной опалубки чаще всего используют древесину. Для этих целей подходят доски шириной 15-20 см и толщиной 25-40 мм. Доски крепятся к каркасу из деревянных брусков. Таким образом, формируется коробка для заливки бетонного раствора.

Рекомендуем к прочтению:

Помимо досок для этих целей можно использовать:

  • ДСП;
  • водостойкую ламинированную фанеру;
  • стальные листы (они собираются в единую конструкцию при помощи болтов и стальных уголков, устанавливаемых с внешней стороны).

В некоторых случаях (плотный не осыпающийся грунт) используется опалубка из рубероида. Но такой вариант подходит больше для буронабивных свай, монтируемых на большой глубине. Такая несъёмная опалубка будет одновременно выполнять функции гидроизоляции фундамента. Однако при устройстве мелкозаглублённого фундамента на пучинистых грунтах такой вариант лучше не использовать по следующим причинам:

  • поскольку силы пучения направлены вверх по касательной к опорам, они могут вызывать то, что несвязанные с грунтом опоры будут выдавливаться из земли;
  • в итоге под подошву или плиту будет набиваться земля, что не позволит столбу стать на проектный уровень;
  • всё это приведёт к постепенной деформации конструкций здания и растрескиванию.

Совет: если вы хотите сэкономить, то опалубку можно сделать из горбыля. Его ровные гладкие стороны можно использовать для формирования внутренней поверхности короба под опоры.

Технология изготовления опалубки из досок

Чтобы сделать опалубку своими руками, вам нужно запастись следующими инструментами и материалами:

  • гвозди;
  • молоток;
  • рулетка и уровень, карандаш;
  • ножовка;
  • доски и бруски.

Проще всего сделать опалубку для столбчатого фундамента из досок, поэтому именно такой вариант изготовления этой конструкции мы и рассмотрим поэтапно:

Рекомендуем к прочтению:

Подготовительные работы

При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения

  1. Сначала нужно подготовить территорию для строительства. Участок очищается от мусора, ненужных зелёных насаждений. При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения. Определяются и помечаются места выполнения ям под столбы.
  2. Приступаем к копанию ямы. Её глубина зависит от типа используемого фундамента (заглублённый, мелкозаглублённый или незаглублённый). При этом стоит учесть, что дно ямы должно быть ниже отметки установки опоры на 100-150 мм для выполнения песчаной подушки. Ширина ямы зависит от используемой опалубки. Для установки досок и распорок ширина котлована должна быть больше на 20 см с каждой стороны, чем габариты опор. Если используется несъёмная опалубка из труб, то яма бурится на 2-5 см больше, чем диаметр опоры.
  3. После этого дно котлована трамбуется и засыпается песком либо смесью песка и щебня. Высота слоя 100-150 мм. Прослойка смачивается водой и тщательно трамбуется.
  4. Чтобы в процессе заливки бетона влага из него не впитывалась в грунт (это может привести к снижению прочности конструкции), поверх песчаной подушки укладывается слой рубероида или плотного полиэтилена.

Подготовка и сборка опалубки

Формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов

  1. Доски для опалубочной конструкции необходимо подготовить. Если их поверхность неровная, её ошкуривают для получения нужной гладкости. В случае использования труб для несъёмной опалубки их нарезают на отрезки нужной длины.
  2. Для формирования каркаса в углы ямы вбивают деревянные бруски нужной высоты.
  3. После этого формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов. Для получения большей герметичности конструкции и более гладкой поверхности доски с внутренней стороны покрываются полиэтиленовой плёнкой. Это дополнительная мера облегчит процесс снятия опалубки после застывания бетона.
  4. Чтобы после заливки бетонного раствора доски не распёрло, с обратной стороны устанавливаются косые распорки из деревянных брусков. Обычно такие распорки крепятся по углам конструкции и в центральной части каждого щита.

Совет: вместо распорок можно использовать шпильки, которыми стягиваются стенки опалубки.

В процессе установки опалубочного изделия необходимо строго контролировать вертикальность всех конструкций при помощи уровня. Также стоит стараться не допускать возникновения больших щелей между досками, в которые может вытекать раствор. Щели шириной более 4 мм лучше заделать подручными средствами, чтобы защититься от утечек бетона. Высота щитов опалубки должна быть на несколько сантиметров выше уровня заливки бетонного раствора.

Заключительный этап

Перед тем как заливать бетон, стоит выполнить гидроизоляцию

  1. После установки опалубочной конструкции необходимо проверить короб на герметичность и вертикальность.
  2. Перед тем как заливать бетон, стоит выполнить гидроизоляцию. Для этого внутренняя поверхность короба выстилается рубероидом. Швы межу отдельными листами соединяются методом горячего плавления.
  3. После этого в подготовленную опалубочную конструкцию можно опускать арматурный каркас. Он выставляется при помощи уровня по вертикали и фиксируется распорками. При его установке стоит помнить, что все металлические конструкции каркаса должны быть защищены от коррозии не менее чем 5-ти сантиметровыми слоем бетона.
  4. После этого можно приступать к заливке бетонного раствора.
  5. Опалубка снимается через 4-5 дней.

Опалубочная конструкция из труб

Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок

Поскольку основная нагрузка воспринимается железобетонной начинкой несъёмной опалубки, выбор материала для её изготовления не ограничен. Это могут быть и пластиковые канализационные трубы, и изделия из асбестоцемента. Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок.

Работы по установке опалубки ведут в такой последовательности:

  1. После подготовки территории для строительства и выполнения разметки можно бурить скважины под опоры. Глубина скважины должна быть на 10-15 см больше проектной отметки низа опор для выполнения подошвы, которая защитит всю конструкцию от сил пучения. Ширина скважины подбирается, исходя из диаметра опор и труб, и должна быть на 5-10 см больше.
  2. После этого в скважину опускается труба.
  3. В неё заливается немного цементно-щебёночной смеси. Затем труба приподнимается на 10 см и фиксируется в таком положении. При этом нужно контролировать и вертикальность трубы. Она фиксируется распорками в скважине.
  4. После застывания бетона на дне можно устанавливать арматурный каркас в трубу и заливать бетон.
  5. Такую опалубку снимать не нужно.

Опалубка для столбчатого фундамента своими руками

При строительстве сооружений с небольшим весом удачным решением может стать сооружение фундамента из столбиков. Это связано с тем, что его постройка отличается простотой и доступностью.

Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.

Описание опалубки

Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:

  • они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
  • монтаж и демонтаж должен осуществляться просто и быстро;
  • формы должны быть герметичными, чтобы исключить утечки бетонного раствора.

Опалубка для фундамента столбчатого типа может быть:

  • Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
  • Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.

Материалы для изготовления

Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.

Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.

Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:

  • ДСП;
  • фанеру с ламинированной поверхностью;
  • стальные листы.

Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.

При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.

Щитовая опалубка

Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.

Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.

Металлический лист и трубы

Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.

Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.

Дерево и фанера

Дерево и фанера – это самые популярные материалы для создания опалубки, в том числе и для столбчатого фундамента. Материалы доступны по цене и удобны в работе. Из материала собирают щиты, из которых потом формируют короба.

Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.

Монтаж и демонтаж опалубки

Монтаж опалубки из досок проводится так:

  • выполняется разметка расположения столбиков;
  • производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;
  • устраивается песчаная подушка;
  • собирается каркас из стальной фурнитуры;
  • производится нарезка досок и бруса для сборки щитов;
  • сколачиваются щиты по заданным размерам;

Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.

  • теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
  • производится заливка бетона;
  • к разборке можно приступать после застывания раствора.

Итак, опалубка для строительства столбчатого фундамента может быть собрана из разных материалов. Для создания несъемных форм идеально подходят готовые трубы, они могут быть выполнены из металла, асбестоцемента или полимерных материалов. Для создания съемных форм, чаще всего, используется древесина или древесные материалы, например, фанера.

конструкции, используемые материалы, инструкция по возведению

Какой бы тип фундаментного основания не использовался бы, эта составляющая является основной опорой всего здания. В связи с этим, особое внимание следует обратить на его надёжность и прочностные качества. Одним из самых распространённых является столбчатый фундамент, который обладает достаточно широкой областью его использования. Использование такого типа основания вполне актуально в тех случаях, когда необходимо возвести лёгкие постройки, каркасные дома, а также каркасно-щитовые и деревянные сооружения, которые будут расположены в местности, характеризующейся почвой, перенасыщенной влагой. Кроме того, используется такой фундамент и на болотистых, песчаных и торфяных типах почвы. Одной из важнейших составляющих является опалубка для столбчатого фундамента.

Принцип устройства опалубки

В рамках нашей сегодняшней статьи мы познакомимся с существующими вариантами опалубочной конструкции, а также узнаем то, каким образом может быть подобрано наиболее оптимальное решение для каждого конкретного случая.

Разновидности опалубок

Каждая опалубочная конструкция выполняет ряд задач, причём основная из них заключается в придании возводимой постройке наилучших прочностных характеристик, а также лучшей структурной формы. Конечно же, это далеко не единственная задача, поставленная перед опалубкой. К числу целей, которые преследует опалубочная конструкция, можно отнести следующие:

  • Любая опалубка, для какого фундамента она бы не строилась, должна выдерживать определённое давление, которое оказывает на неё бетонная смесь;
  • В процессе обустройства фундаментного основания не допускается изменение изначально заданной формы опалубки;
  • Опалубочная конструкция должна достаточно просто устанавливаться и демонтироваться;
  • Следует отметить также и требования к герметичной и плотной изоляции от почвы. Делается это для того чтобы не допустить возможность утечки бетонного раствора;

В настоящее время известны две основные разновидности опалубочных конструкций. Сюда относятся следующие:

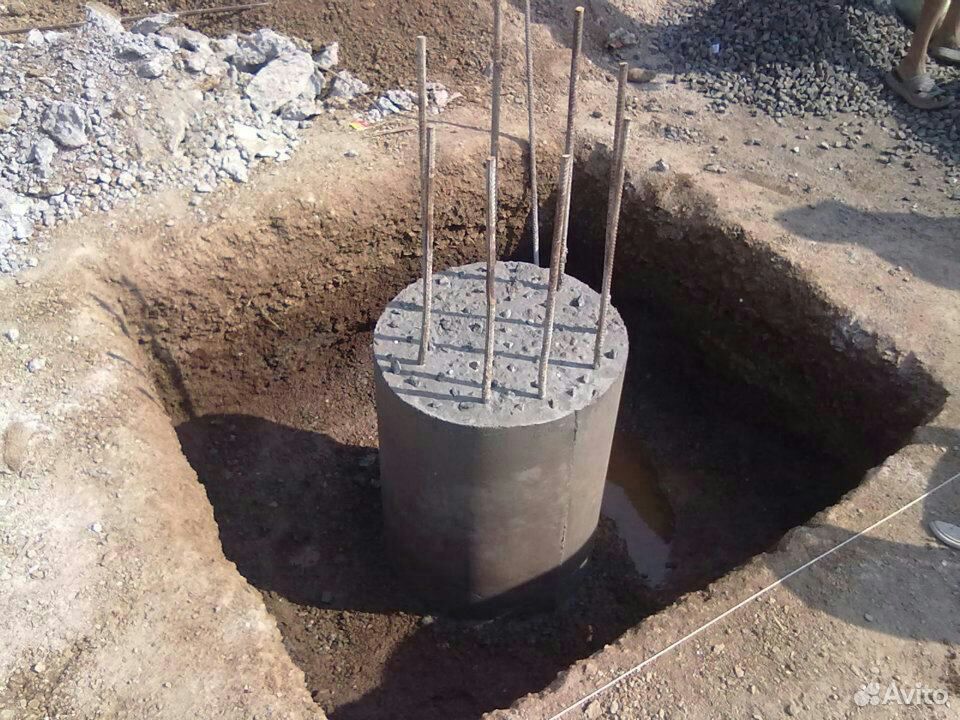

Стоб для фундамента после снятия опалубки

  1. Конструкция несъёмного типа. Её основное преимущество заключается в высокой скорости установки и лёгкостью выполнения этого процесса. После того, как такая опалубка будет залита бетонной смесью, она продолжит своё существование в качестве составляющей фундаментного основания. В целях возведения такой конструкции применяют подручный материал. Ещё одним достоинством такого типа конструкции можно назвать то, что подобная опалубка под столбчатый фундамент может быть укреплена посредством использованного материала.
  2. Конструкция съёмного типа. В большинстве случаев её выполняют из древесины. Основное отличие от первого варианта заключается в том, что после того, как бетонирование будет закончено, её необходимо будет демонтировать.

Материалы, используемые для изготовления опалубки

С целью производства опалубочной конструкции могут использоваться самые разнообразные исходные материалы. В их роли могут выступать каркасы, выполненные из дерева или из стали. Также сюда можно отнести и конструкции, которые использовались всего один раз, но способные повысить общие качества стойкости основания. В то же время, они являются его непосредственным основанием. В качестве примера опалубочной конструкции несъёмного типа можно привести металлические трубы.

Опалубка для фундамента из столбов

С целью осуществления строительных работ по возведению опалубки может использоваться дерево, являющееся базовым материалом, который доступен для осуществления самостоятельной работы. Для этого пригодится использование доски, ширина которой составит от ста до ста пятидесяти миллиметров. Что касается её толщины, то этот показатель не должен превышать сорока миллиметров. Можно также использовать и другие материалы, среди которых:

  • ДСП;
  • Фанера, отличающаяся плотной структурой и оснащённая ламинированной поверхностью, которая обладает водоотталкивающими свойствами;
  • Металлические листы, которые собирают в короб с помощью сборных уголков, оснащённых болтами. Сборка должна проводиться с внешней стороны.

Очень редко возникают ситуации, при которых может использоваться опалубочная конструкция, выполненная из рубероида. Рассматриваемый исходный материал отличается тем, что он представляет собой несъёмную опалубку, поскольку рубероид позволяет обеспечить гидроизоляционный слой столбов из бетона. Если имеет место плотная и неосыпающаяся почва, то становится возможным уложить рубероид в котлованы или ямы, причём отпадает всякая необходимость в предварительном монтаже опалубочной конструкции столбчатого основания.

Самостоятельно сделать опалубку для столбчатого фундамента можно и с использованием горбыля. Его ровные стороны применяют в роли внутренней поверхности сооружения. Используют его для того чтобы сократить финансовые затраты.

Технология возведения опалубочной конструкции

Настал черёд рассмотреть основную, базовую часть всех наших работ – непосредственно изготовление опалубки для фундаментного основания столбчатого типа. На самом деле, это не самая сложная задача, любой желающий сможет с лёгкостью с ней справиться. Технология производства отличается своей простотой, её составляют некоторые немаловажные этапы. К их числу можно отнести следующие:

  1. Первым делом осуществляется подготовка котлована. Выполняется рытьё ямы и дальнейшее трамбование.
  2. Устройство основания. В рамках данного этапа необходимо заняться созданием подушки. Для этой цели можно использовать различные материалы, включая песок, щебёнку и гравий. Один из трёх исходных сыпучих материалов следует засыпать на дно, причём толщина слоя должна находиться в диапазоне от десяти и до пятнадцати сантиметров. В завершении данного этапа не забывайте об утрамбовке.

    Самодельная опалубка столба фундамента

  3. Следующий шаг, нацеленный на то, чтобы была выполнена самодельная опалубка для столбчатого фундамента, заключается в подготовке досок либо других исходных материалов. Необходимо ошкурить поверхность, чтобы она стала безупречно гладкой. С этой целью прикрепляем к коробу клеёнку или строительный целлофан. Для этого должно хватить использования степлера. Можно прибегнуть и к другому способу, который заключается в применении труб большого диаметра, которые выполнены из асбеста или металла. Их следует нарезать отдельными отрезками.
  4. Очередной этап заключается в осуществлении сборки каркасной конструкции. К нему мы обращаемся после того, как строительная площадка будет окончательно подготовлена, а также после осуществления разметочных мероприятий. Итак, в рамках данного этапа следует вбить древесные брусья по углам возводимой опалубки. Сделать это необходимо таким образом, чтобы они оставались бы с наружной стороны. После всего этого по замерам следует подготовить щитки, выполненные из древесины. Их необходимо соединить с брусьями посредством гвоздей и шурупов. Подобным образом и будет создан каркас.
  5. Каркас нельзя считать полностью готовым, пока не будет осуществлено его утепление. В том случае, если имеют место большие объёмы заливаемой бетонной смеси, следует осуществить укрепление конструкции с помощью установки специальных распорок с наружной стороны. Их выполняют на некоторой дистанции между ними, которая нередко составляет что-то около восьмидесяти сантиметров.

Заключительные действия

Важно осуществить проверку на герметичность. В процессе установки следует следить за тем, чтобы было соблюдено вертикальное положение опалубки. Ни в коем случае нельзя допускать возникновение крупных щелей. Если они всё же появились, то для их заделывания можно воспользоваться подручным средством.

Отвечая на вопрос о том, как сделать опалубку для столбчатого фундамента, мы нередко упоминали о гидроизоляции. Так вот, для того чтобы конструкция была оснащена гидроизоляцией, следует выстелить рубероидом внутреннюю поверхность короба. Между его листами вы сможете обнаружить швы, их соединяем с помощью способа горячего плавления.

На этом всё. Главное помните, что грамотно выполненная опалубочная конструкция является гарантией обеспечения верной формы всей конструкции здания. В связи с этим, особо важно соблюдать технологию возведения опалубки для столбчатого фундамента. Отнеситесь к этому процессу со всей серьёзностью.

Опалубка из рубероида для столбчатого фундамента своими руками

Опалубка из рубероида для столбчатого фундамента

Современное домостроение обладает таким набором технологий и материалов, что построить сегодня дом можно быстро, качественно и с умеренными затратами. Существующие методики ведения строительства позволяют достигать отличных результатов. Например, фундамент, который может иметь множество вариантов исполнения с разными характеристиками и особенностями возведения. Среди прочих разновидностей оснований растущим спросом сейчас пользуются столбчатые типы. При правильном создании, такое основание станет прекрасным решением для многих проектов.

Опалубка для столбчатого фундамента становится ключевым элементом – она задает прочность конструкции и направленность опор. Поэтому правильно подобранная и качественно собранная опалубка под столбчатый фундамент гарантирует достижение необходимой прочности конструкции.



Столбчатый фундамент – особенности и разновидности

Опалубка столбчатого фундамента определяется конкретным типом основания, потому что опоры могут возводиться различными способами:

Разновидность столбчатого фундамента

  1. Деревянный столбчатый фундамент. Этот тип конструкции является устаревшим способом, хотя сейчас часто применяется для возведения временных и хозяйственно-бытовых сооружений. Имеет малый срок эксплуатации и сниженную прочность, также подвержен разрушению под воздействием внешних факторов.
  2. Кирпичный тип. Здесь применяется кирпич, который прошел термическую обработку. Диаметр сечения устанавливаемых столбов должен быть не менее 400 мм.
  3. Бетонные сваи с армированием. В данном типе основания диаметр свай может широко изменяться. Прост и доступен в производстве. Важной составляющей является выбор материала и типа опалубки. К примеру, можно использовать несколько слоев плотного рубероида, которые обвязываются проволокой, а полость внутри укрепляется арматурой.
  4. Металлическая (или асбестовая) труба. Этот тип фундамента использует несъемную опалубку, которая бетонируется и закрепляется на все время эксплуатации здания.

Монтаж изготовленной опалубки на участке строительства осуществляется в соответствии с проектом. Ее устанавливают в ключевых местах будущего здания или сооружения – углы дома, соединения перегородок. Для дополнительного укрепления между узлами устанавливают вспомогательные опоры. Расстояние между столбами не должно быть больше 2 метров. При проектировании расположения столбов фундамента учитывается множество показателей, таких как свойства грунтов, нагрузка, создаваемая домом и прочее. Поэтому при выносе в натуру и возведении столбов нельзя отступать от проекта, чтобы не снижать надежность фундамента.

Особенности возведения столбчатого фундамента

Диаметр возводимого столба может быть различным, но наиболее популярным является 200 мм. Такой диаметр позволяет гарантировать прочность конструкции при минимальных затратах.

Важный параметр при возведении столбчатого фундамента – отметка глубины, на которую должна выйти опора. Для выявления данной величины существует 2 способа:

  1. Если почва расположена к пучению, то необходимо выходить ниже глубины промерзания грунта.
  2. Если грунт нестабильный, то важно дойти до несущего грунта.



к оглавлению ↑

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

  1. Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку.
  2. Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей.
  3. Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом.
  4. Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию.
  5. Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат.
  6. Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки.
  7. После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ.
  8. Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют. Важно достичь установленной глубины усадки арматуры в бетонную смесь.
  9. Далее следует залить основание и выждать положенное время на застывание смеси. После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.



Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

  • Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
  • Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
  • Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

  • для подземной части фундамента – 1/250 длины;
  • для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

  • необрезной доски;
  • клееной фанеры;
  • обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

  • рубероид, форма которого сохраняется за счет арматурного каркаса;
  • различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

  • ДСП;
  • плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
  • стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

  • Под столбы готовятся ямы соответствующих размеров.
  • На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

  • Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
  • Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
  • Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
  • Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

  • Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
  • Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

  • Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
  • Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
  • Траншея под фундамент выкапывается поэтапно.
  • Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
  • Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
  • Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Столбчатый фундамент своими руками пошаговая инструкция

В семействе точечно-опорных фундаментов столбчатая конструкция выглядит белой вороной. В отличие от свайно- винтовых схем или вариантов на буронабивных сваях,столбчатый фундамент не может обеспечить устойчивость постройки на склоне или на дряхлом торфяном грунте. Устанавливать на болоте или пучинистом основании столбчатые конструкции не пытаются даже самые отчаянные головы самодеятельного домостроения.

Как установить столбчатый фундамент

Но на самом деле, столбчатый вариант отличается двумя замечательными особенностями. Постройка столбчатого фундамента своими руками доступна даже начинающим в строительстве, а стоимость примерно вдвое ниже сметы на малозаглубленную ленту. Если у вас возникла необходимость соорудить избушку на песчаном участке, около соснового леса или на твердых известковых грунтах, проще всего решить проблему обустройства фундамента одним из перечисленных способов:

  • Пробить скважины и установить под столбчатый фундамент стандартные сваи, набивные асбестовые трубы или литые бетонные бордюрные камни. При соблюдении технологии укладки и обвязки такой столбчатый фундамент прослужит не один десяток лет;
  • Установить на отсыпанной из гравия подушке обычные бетонные блоки, лучше фундаментные, но можно и обычные самодельные блоки 200х200х400 мм;
  • Сложить столбчатые опоры из кирпичной кладки;
  • Залить колонны столбчатого фундамента из бетона, армированного стальным горячекатаным прутом.

Из приведенного списка первые два варианта потребуют использования строительной техники и подъемно-транспортного оборудования, для кирпичной схемы нужен навык каменщика. Последний способ из перечисленного списка требует только времени и небольшого терпения в работе своими руками и соблюдения рекомендаций практического руководства.

Важно! Литой столбчатый фундамент можно смело назвать универсальным, при наличии на участке дренажа и водоотведения его можно поставить даже на небольших уклонах без необходимости работ грейдером по выравниванию горизонта на плане участка.

По сути, столбчатый фундамент — это наилучший вариант основы для постройки своими руками небольшой летней кухни, беседки или баньки на загородном участке. Для больших и тяжелых зданий столбчатый фундамент слаб и опасен.

Как сделать столбчатый фундамент своими руками быстро и просто

Отливка бетонных столбчатых конструкций потребует продолжительной и довольно грязной работы с замесом цементного раствора, установкой и укреплением столбовой опалубки, выравниванием и зачисткой рабочих поверхностей. Можно пойти более простым путем и купить готовые блоки длиной по 40 см и сечением 20х20 см. Лучше всего подойдут пенобетонный блок марки конструкционный D1200 или тяжелые керамзитобетонные марки.

Для более тяжелых вариантов домика можно изготовить гранитные блоки. Для этого блоки отливают на ручном станке для прессовки шлакоблока с наполнителем из тяжелой скальной породы. Такой блок сможет выдержать нагрузку в 300-400 кг, что соответствует весу стен брусового дома. Если у вас есть опыт работы своими руками с укладкой камня на цементном растворе, то построить 6-8 столбчатых опор можно за половину рабочей смены.

Кроме стандартных прямоугольных блоков, на станке отливают пустотелые массивные блоки в виде усеченной пирамиды с армирующим каркасом. В верхнее основание пирамидальной столбчатой опоры закладывается штифт или резьбовая шпилька, позволяющая обвязать установленные столбы деревянным брусом или стальным профилем. Достаточно утрамбовать и отсыпать горизонтальную площадку, чтобы установить по натянутым шнурам готовое фундаментное поле из столбчатых опор.

Столбчатый фундамент своими руками пошаговая инструкция

Отливать фундаментные опоры из цемента не сложнее, чем работать с малозаглубленной лентой, но при этом объем бетонных и земляных работ в три раза меньше. Больше всего времени уходит на первую столбчатую опору, сделанную своими руками. Из практики получается, что на следующие две столбчатые опоры уходит времени столько же, сколько на одну предыдущую. Вся технология по обустройству столбчатого фундамента сводится к пяти простым операциям:

  • Подготовка подушки и котлована на месте разметки столбчатой опоры;
  • Сборка опалубки, которую предстоит заливать бетоном;
  • Установка арматуры в опалубку и заливка формы бетоном;
  • Сборка и обвязка фундамента.

Совет! Для изготовления фундаментного поля потребуется не менее трех дней и трех-четырех комплектов разъемной формы опалубки. Если исходить из расчета, что для одной столбчатой опоры потребуется трое суток для выдержки бетона, то за неделю можно изготовить своими руками столбчатый фундамент из 8 опор.

Оптимальный вариант обустройства подошвы столбчатого блока

Наиболее серьезной проблемой столбчатых фундаментов является не слабая несущая способность опор, а их склонность к опрокидыванию при усилении боковой составляющей нагрузки. Сильный ветер и неравномерная просадка фундамента, когда одни опоры погружаются в грунт, а другие отрываются балками от подушки, приводит к крену и опрокидыванию столбов фундамента, как на фото.

Поэтому при подготовке подушки под столбчатый фундамент необходимо обращать внимание на наличие усиления в виде подсыпки из гравия, грунта. Для столбчатых опор, устанавливаемых на поверхности или на незначительном углублении, рекомендуется выполнять усиление основания путем расширения пятна опоры или применять грибковые виды столбов. В последнем случае конструкция фундамента может изготавливаться в виде двух независимых элементов: в виде круглой бетонированной площадки, заглубленной в грунт на 10-15 см, и вертикальной опоры круглого или прямоугольного сечения, связанного с площадкой одним арматурным каркасом.

В любом случае, для установки опор столбчатого фундамента потребуется отрыть котлован на глубину погружения плюс 20 см песчано-гравийной подушки и 20-25 см слоя крупного бутового или щебневого материала. Отсыпочная масса укладывается на дно котлована слоями не более 10 см, с утрамбовкой каждого слоя ручным или электрическим инструментом.

Понятно, что для изготовления опор чаще всего используются абсолютно одинаковые по размеру короба опалубки. Это позволяет получить одинаковые по высоте опоры столбчатого фундамента, но только при одном условии – если во всех ямах щебеночная подушка имеет одинаковую высоту. Поэтому правильным будет поступить следующим образом:

  1. Отрыть необходимое количество мини-котлованов под опоры фундамента, обрезать и выровнять стенки так, чтобы земля и плодородный слой не попали на гравийную подушку;
  2. Забить в центр донной части котлована будущей колонны прут арматуры,выровнять его по натянутым разметочным шнурам фундамента;
  3. Отсыпать гравийно-песчаную смесь подушки с трамбовкой массы. Уплотнение подушки необходимо выполнять с максимальной осторожностью, главное — не допустить смещения или отклонения центровочного прутка. Высоту подушки постоянно проверяем по расстоянию от шнура до плоскости отсыпки по забитому куску арматуры.

Установка опалубки и армирующего каркаса

Для получения однородной бездефектной отливки из бетона потребуется изготовить разборную многоразовую опалубку коробчатой или трубчатой конструкции. Внутренняя поверхность такого короба обклеивается полиэтиленовой пленкой, либо используются материалы с ламинированной поверхностью. Таким образом, получается опора с гладкими и ровными стенками. Кроме того, внутреннее покрытие опалубки существенно уменьшает набухание деревянной конструкции и способствует сохранению первоначальной формы столбов фундамента.

Перед установкой опалубки рекомендуется натянуть размерные шнуры, по которым можно с минимальной погрешностью выровнять и зафиксировать деревянный каркас формы. Кроме горизонтальных подпоров стен, потребуется установить дополнительные фиксирующие клинья, препятствующие всплыванию опалубки под воздействием давления бетона на нижнюю часть деревянной формы.

На следующем этапе внутрь деревянной формы устанавливается армирующий каркас, сваренный из 4 или 6 прутьев диаметром 8-10 мм, фото. Как и опалубку, арматуру выравнивают внутри формы и фиксируют в вертикальном положении, после чего можно переходить к заливке бетонной смеси внутрь опоры.

Выравнивание и заливка бетона

Наполнение опалубки бетоном необходимо выполнять максимально осторожно, чтобы не допустить смещения установленных элементов опоры. Длинномерные колонны фундамента заливаются несколькими порциями, с «пробивкой» каждого слоя внутри опоры вибратором или ручной трамбовкой в течение 10-15 минут. Всего на заполнение одной формы опоры потребуется 35-40 минут. В бетонную поверхность верхней части столба заделывается 2-4 шпильки, позволяющие в дальнейшем закрепить обвязочный брус на бетонной поверхности опоры. Залитую опалубку накрывают полиэтиленовым пакетом, чтобы уменьшить потери влаги и предотвратить размывание бетона фундамента дождевой водой.

Важно! Если вы сделали коробок опалубки высоким, но недостаточно жестким и прочным, особенно в центральной или донной части, в этом случае возможно возникновение ситуации, когда бетонная масса задавливает и расширяет нижнюю часть формы фундамента.

В результате получается не прямоугольная форма опоры, а бочкообразная. Все бы ничего, но объем формы при этом увеличивается, и уровень бетона падает, а значит, высота столба фундамента уменьшится. Поэтому форму опалубки приходится заливать на несколько миллиметров выше расчетной. Примерно через пару часов поверхность можно присыпать влажным песочком, чтобы уменьшить растрескивание и усадку колонн фундамента.

После схватывания бетонной массы опалубка разбирается и удаляется, после чего ту часть поверхности опоры, которая будет находиться под слоем грунта, необходимо обработать гидроизоляционной битумной обмазкой. Через 7-8 часов пространство вокруг столбчатой основы можно засыпать слоями смесью гравия, керамзита и песка.

Заключение

Как бы вы не старались, идеально ровной и горизонтальной верхней поверхности у столбчатой основы не бывает. Примерно через пару суток, пока бетон не расчетной прочности, плоскость каждой опоры необходимо подрезать болгаркой или шлифмашинкой по горизонту и высоте. Перед началом обвязки опоры столбчатого фундамента обработать мастикой и уложить рулонную гидроизоляцию. Далее можно укладывать деревянный брус и вязать его с опорами столбчатого фундамента, но возведение стен и дальнейшее строительство разрешается не ранее, чем через месяц.

как сделать самому, советы, рекомендации

На первый взгляд может показаться, что возвести своими руками столбчатый фундамент для дома – задача практически непосильная. Однако данное утверждение не соответствует действительности.

СодержаниеСвернуть

Особенности столбчатого фундамента

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

  • вид стоек;
  • материал изготовления;
  • конструкция здания;
  • планируемая масса сооружения;

Стандартно расстояние бывает 1,5 — 2,5 м, диаметр в разрезе для круглых опор от 20 до 25 см. Размер для прямоугольных от 25 на 25 до 40 на 40 см. Желательно чтобы наземная часть была не менее 50 см в высоту, длина подземной части зависит от глубины закладки.

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Недостатки и преимущества

Прежде чем возводить столбчатый фундамент своими руками для каркасного дома, необходимо понять, в каких случаях его использование подходит, а в каких не имеет смысла, а также его плюсы и минусы.

Недостатки:

  • невозможно обустроить подвал будущего дома;
  • нельзя использовать на плывучих и насыщенных водой грунтах

Достоинства:

  • быстрое высыхание и усадка бетона;
  • незначительные затраты;
  • возведение в любой сезон;
  • отдельная установка каждой опоры;
  • простота установки;
  • доступная замена и ремонт.

Виды столбчатых фундаментов

Существуют разные основания в зависимости от параметров, формы опор в разрезе, материалов и процессов производства столбов и глубины закладки основания. В разрезе стойки бывают круглыми, квадратными, прямоугольными. Изготовить опоры возможно в монолитном виде из бетона, или в сборном из кирпичей, блоков, бута.

Классификация по глубине закладки следующая:

  • для пучинистой почвы заглубленные столбы закладывают ниже точки промерзания;
  • для непучинистых и малопучинистых почв с песчано-гравийной воздушной насыпью используют малозаглубленные стойки с закладкой до 70% от точки промерзания почвы;
  • для незаглубленных для малопучинистых или непучинистых почв с использованием плотной песчаной подушки.

Устройство основания

Чтобы грамотно возвести столбчатый фундамент своими руками для каркасного дома, важно отчетливо понимать устройство и процесс его возведения.

Работы с грунтом

  • Для начала работ необходима подготовка участка для возведения основания.
  • Полная уборка мусора и снятие дерна примерно на 15-20 см.
  • Выравнивание поверхности земли.
  • Разметка участка колышками по плану. Колышки устанавливаются по угловым точкам будущего фундамента, соединяются шнуром, после чего по периметру сверяется точность разметки.
  • Проводится разметка точек установки столбов.
  • Выкапывание углублений.

Устройство опор

1. Кирпичные опоры. Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.

Укладка возможна двумя способами:

  • укладка на подушку из песка;
  • сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем.

2. Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

3. Монолитные. Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

4. Прямоугольные опоры. Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

5.  Круглые столбы. Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Опалубка

До возведения опалубки для обоих вариантов установки необходимо создать подушку из смеси песка и гравия высотой 30 — 50 см для малозаглубленных и незаглубленных стоек и 10 — 20 см для заглубленных стоек.

На подушке строго вертикально монтируется опалубка, закрепляемая упорами. Внутри стенки покрываются гидроизоляцией.

Опоры могут быть равномерной толщины по всей длине или с утолщенным низом – «башмаком». При этом ширина ямы для опоры должна соответствовать его габаритам. «Башмак» может быть установлен отдельно с выпуском из него арматуры, вслед за его затвердеванием опалубка опоры устанавливается сверху.

Четыре ребристых арматурных прута диаметром 10 – 12 мм составляют каркас, соединяются хомутами 6 — 10 мм в диаметре из ребристой или гладкой арматуры. Дистанция между арматурой и опалубкой более 3 мм, аналогичный зазор от подушки в целях антикоррозийной защиты металла. Обеспечить расстояние можно посредством пластиковых подставок, которые также предотвратят смещение арматуры.

При возведении опор с «башмаком» стержни устанавливаются до монтирования опалубки.

Если не планируется ростверк, то верхняя точка окончания арматуры на 5 — 6 см вниз относительно уровня заливки раствора. Предусматривается установка закладных шпилек диаметром 14 — 16 мм для соединения опор с нижней обвязкой.

Для фундаментов, где запланировано возведение ростверка, каркас выступает на 15-25 см над уровнем заливки в целях увязки с каркасом последнего.

Далее производится заливка бетонного раствора, изготовленного самостоятельно или покупного маркой не меньше М200. Заливка порционная с утрамбовкой вибратором или иными средствами. Снятие опалубки допустимо после окончательного затвердевания.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Использование гидроизоляции

Для тех частей, которые являются надземной составляющей опор, необходима гидроизоляция, поскольку являются уязвимыми для воздействия окружающей среды и веса здания. В целях защиты от внешних источников влаги (дождя, снега), ветра, физического и химического воздействия можно использовать рубероид или предназначенные для подобных задач растворы.

Заключение

В целом, очевидно, что столбчатый фундамент своими руками для каркасного дома – это задача вполне посильная. К тому же установка подобного основания дает возможность соорудить действительно надежный фундамент будущего дома.

Строительство фундамента дома своими руками — виды и материалы | Сделай сам

Мало кто поспорит, что фундамент — это фундамент дома. А в вопросе строительства фундамента, как нигде, имеется в виду принцип, озвученный в одном из советских мультфильмов — «как вы называете яхту, она будет плавать».

Неправильно спроектированный и сделанный фундамент может в будущем доставить домовладельцу массу проблем, из которых появление, например, воды в подвале является самым незначительным.

На страницах сайта kak-sdelat-samomu.ru тема фондов неоднократно поднималась именно из-за важности этого вопроса, а также из-за того, что большая часть размещенных здесь инструкций рассчитана на работу с их своими руками, не привлекая дорогостоящие строительные бригады, а потому просчитаться в таком важном деле, как возведение фундамента, хозяин дома не имеет прав.

В этой статье мы постараемся ответить на следующие вопросы.

  • Какие есть схемы фундаментов, какие из них наиболее подходят для строительства своими руками, то есть удобны в строительстве для начинающего мастера
  • Из каких материалов чаще всего делают фундаменты?
  • Каким образом применение того или иного материала зависит от грунтовых условий?
  • Можно ли построить монолитный фундамент без опалубки?
  • Как конструкция надземной части здания влияет на выбор материала?
  • Какие строятся быстрее?
  • Какая гидроизоляция лучше подходит для определенных условий?

Итак, приступим к вопросу о фундаментных стенах.

Это:

Монолит, бетон.

Характеристики их устройства следующие:

Рекомендуются к применению при строительстве зданий, возведение которых происходит на территориях с повышенным уровнем грунтовых вод, грунтовых вод, на почвах, склонных к большой осадке (так называемая пучина), а также в случаях, когда грунт под зданием неоднородный (случаи, когда, например, здание стоит на песчаной почве, и, к сожалению, некоторые углы дома на глине не редкость, особенно если речь идет о больших домах, например, жилом коттедже на два-три собственника).

В монолитном фундаменте армирование производится с помощью так называемого пространственного каркаса, это отличает их от обычных, бетонных, состоящих из блоков опалубки или строительных материалов для кладки, где армирование обычно осуществляется сетками и только по горизонтали.

В устройстве своими руками монолитный фундамент сложнее всех остальных видов, при работе над ним всегда понадобится пара лишних рук, которые пригодятся для того, чтобы быть изготовленным, а по завершению можно демонтировать опалубку.По времени это тоже не очень быстро, потому что требует полного высыхания бетонного раствора.

В финансовом отношении он далеко не дешевый.

Рисунок 1: Фундамент из монолитного бетона. На рисунке цифрами обозначены:

  1. цокольный этаж

  2. монолитно-бетонная фундаментная стена

  3. вертикальная гидроизоляция

  4. горизонтальная гидроизоляция

  5. Подушка фундамента

  6. внешняя стена

Фундаменты из материалов для кладки (кладки).Его структура и особенности следующие:

Этот тип фундамента изготавливается на обычном участке, когда нет ограничений для строительства в нормальном режиме, например, уровень грунтовых вод намного глубже нижней границы фундамента, так называемой «подушки» или «подошвы». » Их делают из керамзита или бетонных блоков, как заполненных (сплошных), так и пустотелых.

Этот вид фундамента чаще всего встречается при строительстве небольших частных коттеджей и домов.

Возведение кладочного фундамента намного проще в исполнении, по сравнению с таким же монолитным, при достаточном мастерстве своими руками их можно построить без особых проблем.Также их несомненным преимуществом является более низкая цена, чем у «монолита», а также экономия времени при их установке — не тратятся деньги на монтаж и демонтаж строительной опалубки, а также то, что решение успевает схватиться. продолжить строительство «сейсмического пояса» и кладки стен.

Рисунок 2: Вариант фундамента из элементов кладки. На рисунке цифрами:

  1. цокольный этаж

  2. вертикальная гидроизоляция

  3. кладка фундаментной стены (блоки)

  4. горизонтальная гидроизоляция

  5. Подушка фундамента

  6. внешняя стена

Материалы, из которых изготовлены эти типы фундаментов

Бетон монолитный.

Построен из бетона B15, B20, B25. Бетон для этой цели обычно заказывают заводской, В15-й в принципе можно сделать самому, своими руками.

(О марках бетона и рецептах приготовления растворов подробнее здесь).

Как уже отмечалось выше, для домашнего мастера при возведении монолитного фундамента основной сложностью будет устройство опалубки. Многие привыкли работать в одиночестве — дети уже работают или еще не выросли, и при строительстве опалубки необходимо «опора здесь, обратно сюда», что, естественно, занимает много времени.Кроме того, его часто делают одноразовым, что значительно увеличивает стоимость строительства, дерево теперь «кусается».

Выход один — арендовать многоразовую опалубку. В зависимости от площади строящегося объекта, на изготовление монолитного фундамента самостоятельно уходит от 5 дней до двух недель (очень условно, конечно, за пару дней можно немного справиться), поэтому сдам бригаду , многоразовая опалубка будет не так дорого. К тому же такая опалубка в работе намного удобнее, не нужно бегать по участку и подпирать крохотные доски, что часто встречается у начинающих строителей.

К армированию монолитного фундамента стоит прибегать при возведении фундамента, а также при строительстве на почвах, склонных к большой осадке (это становится понятным при составлении генплана, например, и в целом, умный архитектор всегда привлекает ваше внимание).

Если ваша строительная площадка расположена на участке с высоким уровнем грунтовых вод, то вы можете (и даже нуждаетесь) заказать бетон для заливки фундамента, который имеет гораздо более низкую степень поглощения влаги.Здесь лучше не экономить, водопоглощение бетона при его установке на бывших «затопленных участках», осушенных болотах и ​​«писсуарах» — это вопрос первичной влажности!

Главный плюс монолитного фундамента очевиден из его названия — это повышенная прочность, плохое (в данном случае со знаком плюс) водопоглощение, которое можно свести к нулю при грамотно выполненных гидроизоляционных работах.

Бетонные и керамзитовые блоки при строительстве фундаментов.

Для устройства фундамента лучше выбирать первый тип блоков.Их вес обычно составляет от 20 до 30 килограммов (керамзитобетон на порядок легче — 15-20 килограмм).

Их степень водопоглощения также невысока, но их характеристики, такие как, например, прочность на сжатие и морозостойкость, высокие, что позволяет использовать их для строительства практически любого желаемого размера, длины и требуемой прочности фундамента. Но по боковым нагрузкам фундамент из блоков все же уступает монолитному.

Фото 1: 1- фундамент из кирпича и блоков, 2- фундамент бетонный

Пустотелые бетонные блоки

Они удобны тем, что их пустоты после установки можно залить вышеупомянутым бетоном Б-15, и таким образом вы получите дополнительный прирост прочности конструкции, так как получается своего рода несъемная опалубка.

Размеры их, как правило, следующие: 51: 40: 25, 51: 20: 25, 51: 25: 25

При строительстве с их применением рекомендуется армирование горизонтальным швом, но многие прекрасно дополняют его (как и обычную несъемную опалубку) вертикальным армированием — арматура перед заливкой бетона просто вставляется в полости блоков.

Стены фундамента выполнены из пустотелых бетонных блоков, с дополнительным вертикальным армированием обладают повышенными прочностными характеристиками при боковых нагрузках и «сжатии», повышенной морозостойкостью, плохим водопоглощением (почти как у полнотелого).

Рисунок 3. Фундаментные стены из пустотелых бетонных блоков. Цифры, обозначенные как:

  1. цокольный этаж

  2. вертикальная гидроизоляция

  3. пустотелые бетонные блоки для опалубки

  4. бетон в пустоты опалубочных блоков

  5. горизонтальная гидроизоляция

  6. Подушка фундамента

  7. внешняя стена

Фундамент из керамзитоблоков

Как было сказано выше, эти блоки следует использовать только тогда, когда нет ограничений и предупреждений для строительной площадки, например, такие же высокоуровневые грунтовые воды, которые могут подниматься, например, весной.В таких случаях не стоит рисковать и даже не делать из них стены подвала, хотя обычно их производители не накладывают таких ограничений на свою продукцию. Но жить в доме тогда тебе.

Если вы все-таки приступили к работе над фундаментом из этого материала, то помните — ему обязательно нужно устройство так называемого сейсмического пояса, в противном случае разводка, которая производится на уровне перекрытия, отделяющего цоколь от основного. комнату, а в самом подвале все швы образовавшейся кладки необходимо залить раствором.

Керамзит с высоким, я бы даже сказал, высоким водопоглощением, поэтому требует особенно тщательной работы по его гидроизоляции.

Фундамент — это главная опора дома.

Поскольку фундамент является фундаментом дома, хотя и скрыт в земле, необходимо уделять особое внимание его строительным и строительным работам:

Нагрузка — это главное! Прочность фундамента должна быть такой, чтобы он мог безопасно выдерживать вес всего дома со всем, что в нем находится, и будет после завершения всех строительно-монтажных работ.Ситуация, когда вы заложили фундамент для маяка из оцилиндрованного бревна, а потом передумали и решили построить дом из бетонных блоков, невозможна в принципе. Иначе не будет ни того, ни того, то есть нет.

Помните, что герметичность и гидроизоляция фундамента напрямую связаны с его долговечностью и сроком службы — поэтому к работе с ними нужно подходить наиболее ответственно. Попадание влаги из внешней среды в фундамент и ее распространение недопустимо, попросту говоря, это разрушение вашего дома.Также внимательно отнеситесь к вопросу горизонтальной гидроизоляции, которая даже в случае любых форс-мажорных ситуаций не позволит влаге подниматься от подвала к стенам.


См. Также: Конструкция фундамента и его связь с массой этажей и стен дома


То же можно сказать и о промерзании фундамента.

Теплоизоляция и фундамент вещей тоже неразделимы. Правильная изоляция нужна в первую очередь для удержания тепла в подвале, чтобы оно не уходило в землю, для предотвращения появления мостиков холода, которые могут возникнуть при ошибках в строительстве.

Исходя из того, что было сказано перед началом строительства, все взвесьте и выберите для себя вариант, который учитывает все вышеперечисленное, подходит вам по материальным возможностям, что вы можете сделать сами, своими руками, а желательно без посторонних помощь.

Если вы заказали проект на строительство дома и там указан материал, который вам рекомендует автор проекта (особенно если проводились исследования участка), то этот материал следует менять на ваш страх и риск.

Если все же такая потребность назрела, то необходимо будет внести соответствующие изменения в проект. Как правило, такие изменения влекут за собой габариты всего фундамента, его ширину, высоту и соответственно изменение суммы денег, которые придется на него потратить.

Самый простой вариант такой замены — это замена материалов для укладки на монолит, из которых можно заливать фундамент любой желаемой толщины, нужно лишь немного подогнать подкосы опалубки.

Сказать, что самостоятельные изменения, внесенные в проект в отношении фундамента и других «независимых действий» в этой части, недопустимы и могут очень плохо закончиться. Мельчайшие — это трещины, большая, не рассчитанная ранее усадка, и максимальное разрушение всех конструкций — примеров тому масса.

Когда дом строится по индивидуальному проекту, решение проектировщиков о конструкции и материале фундамента уже заложено в проект.Это упрощает задачу.

Дизайн дома не создает ограничений

Из чего сделать фундамент для какой постройки дома?

Тип фундамента и материал, из которого он изготовлен — монолитный бетон или кладочные материалы — не зависят от конструкции дома.

Для зданий как с однослойными, так и с двухслойными стенами лучше подходит монолитный фундамент, хотя это требование отнюдь не является необходимым.

Просто монолитный фундамент можно сделать точно по размерам и подогнать под миллиметровый проект дома, а с его блочными собратьями сделать это будет сложнее, потому что их ширина зависит от размера, под который производитель их выпускает. , и они могут не всегда совпадать с проектом (возьмите один и тот же сейсмический пояс, подушку — они могут быть как шире, так и уже, и вам придется регулировать ширину утеплителя, а также, что более важно, ширину стены будут выбиты впоследствии).

Здания с трехслойными стенами можно возводить на фундаменте шириной до полуметра. Правда, все устройство такого фундамента тоже будет трехслойным — срединная стена, слой утеплителя, вагонка.

Сама стена может быть сделана из любого из рассмотренных выше строительных материалов, будь то пустотелые или полнотелые блоки или отлита из монолитного бетона, возможно, их можно комбинировать. Например, несущая изготавливается из блоков и облицовывается кирпичными или керамзитобетонными блоками.

Каркасные деревянные дома изготавливаются как на обычном простейшем ленточном фундаменте толщиной 25-35 сантиметров, блочно, так и на неглубоком монолитном. Разница здесь небольшая, потому что деревянный дом очень мало весит (конечно, по сравнению с капитальными каменными постройками).

Если в доме планируется подвал, то на пятерку подойдет глубокий монолитный фундамент, причем хорошо армированный, чтобы выдерживать большое внешнее давление грунта на стены подвала.Некоторые используют FSKI, но у них есть один существенный недостаток — отделка. Даже при очень аккуратной укладке потом оштукатурить их очень сложно.

Фундамент и типы грунтов, на которых они построены, требуют правильного баланса.

Тип материала, из которого в дальнейшем будет изготовлен фундамент, зависит не в последнюю очередь от того, на каком грунте идет строительство объекта, а также от того, как, как уже было сказано выше, уровень грунтовых вод на участке.

Для запуска закладки вас должны заинтересовать 2 характеристики: влажность почвы и ее плотность.

Если постройка на глинистом грунте, то можете считать, что вам повезло, ведь выбор у вас широк — на глинистых грунтах можно сделать любой фундамент из вышеперечисленных. Прочность конструкции будет зависеть только от ее качества (в первую очередь качества самих материалов), ширины и других конструктивных характеристик.

Если уровень грунтовых вод переменный или высокий, то все строительные работы лучше выполнять из монолитного бетона. У него незначительное водопоглощение, впитывает очень мало воды, и это количество не влияет на его прочность, да и зимой это небольшое количество не сломает — не такое количество.Для гидроизоляции используйте водостойкий бетон, но хорошая гидроизоляция в этом случае все же необходима.

Если вы строите здание, в котором нет подвала, то на плотных, глинистых грунтах работы по заливке уже не легче — выкапывается траншея, армируется пучками арматуры и заливается бетон, часть которого засыпана пленкой, чтобы вода не уходила в раствор слишком быстро, но опять же, если почва очень плотная и траншеи не осыпаются, а глину приходится буквально «срубать» лопатой, то можно обойтись и без нее .

Таким образом, вы обойдетесь без опалубки и сэкономите много времени и конечно сил. Основным недостатком этого метода заливки является то, что на него потребуется немного больше бетона, чем при методе «опалубки». Второй недостаток этого метода — усложняются работы по гидро- и теплоизоляции. Для того чтобы их сделать, внешнюю часть стен придется выкопать и очистить.

Что касается песчаных грунтов, то к ним относится то же самое, что и к глине — к ним применимы любые методы и материалы.Песок имеет отличный дренаж, вода в нем не держит и фундамент в таких грунтах ничем не угрожает.

Если строительство жилого объекта ведется на склоне или другом неудобном для строительства месте, то выбор очевиден — здесь подойдет только монолитный железобетонный фундамент, так как он прочнее и, следовательно, лучше подходит для неравномерных нагрузок. по структуре.

Гидроизоляция — как и чем?

Фундамент и вода, пожалуй, один из ярких примеров несовместимости во всей строительной терминологии.

Выполняя работы по закладке и заливке необходимо обеспечить максимально возможную гидроизоляцию всех ее стен по периметру.

Гидроизоляция для фундамента может быть покрыта и приклеена.

Первая не похожа на минеральную или битумную мастику, она просто наносится на бетон и расход ее минимален, хотя при использовании кладочных материалов он выше из-за их естественных неровностей, возникающих в процессе укладки.

Второй вид влагоизоляции — клееный просто рубероид или пленка.Способ его установки происходит от его названия.

Для гидроизоляции стыковых подушек фундамента и стен используются ленты-герметики. Они действительно дорогие, но иногда без них просто не обойтись.

От безнапорных грунтовых вод, когда их уровень находится ниже основания фундамента, гидроизоляция является надежной защитой фундамента. Это может быть оклеивание (из рубероида или пленки) и покрытие (из битумных или минеральных мастик).

4 чертеж (вверху): Правильная изоляция монолитной фундаментной стены

Цифрами на схеме обозначены:

  1. этаж наземный, с изоляцией ниже

  2. монолитная фундаментная стена

  3. Горизонтальная гидроизоляция

    защищает наружные стены дома от поднимающейся по капиллярам влаги. Обычно его делают из двух слоев рубероида, склеенных мастикой

    .

  4. Подушка монолитная базовая

  5. Теплоизоляция

    снижает утечку тепла через фундамент и защищает гидроизоляцию от повреждений при засыпании траншей

  6. Вертикальная гидроизоляция

    защищает фундаментные стены от поглощения влаги.Это может быть битум или минеральный компаунд либо из рубероида, либо из пленок, которые прикрепляются к пенам с помощью битумного клея.

Рисунок 5 (внизу). На схеме изображено устройство для утепления стены подвала из бетонных блоков, цифры на чертеже обозначают:

  1. внешняя стена

  2. потолок над подвалом

  3. фундаментная стена из бетонных блоков (одновременно является стеной подвала)

  4. треугольный галтель из водостойкого цемента

  5. горизонтальная гидроизоляция

  6. Подушка фундамента

  7. поддон

  8. Теплоизоляция

    может быть изготовлена ​​из иминвата, пенополистирола или экструдированного пенополистирола.Плиты утеплителя крепятся битумным клеем. Для пенополистирола или экструдированного полистирола необходимо использовать клей без растворителя вертикальный

  9. Гидроизоляция фундамента из пенопласта из двух слоев рубероида или пленки. Он должен загибаться поверх фундамента для образования дополнительного слоя горизонтальной изоляции

  10. Утеплитель цокольного этажа

Все эти способы влагоизоляции фундаментной конструкции хороши, когда грунтовые воды безнапорные, то есть не оказывают давления на конструкцию или их уровень не слишком высок.В таком случае придется прибегнуть к антинапорной гидроизоляции. Он сделан из рубероида, пленок и тех же мастик, но многослойен, так что гидростатическое давление не может протолкнуть сквозь них влагу.

Утепление фундамента требуется не меньше, чем гидроизоляция, и если планируется обогревать подсобные помещения подвала, без него просто не обойтись, иначе может понадобиться вот эта статья, что нежелательно.

По строительным нормам рекомендуется делать на глубину промерзания грунта, но лучше не экономить и делать на всю высоту подвального помещения, цена на газ все равно больше.

Теплоизоляция стен подвала необходима всегда, особенно стен отапливаемого подвала.

Для устройства теплоизоляции в фундаментных стенах все чаще используют такой строительный материал, как экструдированный пенополистирол, который в последнее время все чаще заменяет обычный. Его использование не зависит от типа строительных материалов, из которых сделан фундамент.

Срочно нужны дренажные устройства. Сам по себе дренаж — это просто система труб, которые собирают воду, скапливающуюся в зоне заливки, и отводят ее от здания.

Дренаж также необходимо производить на любом грунте и при любом типе устройства фундамента.

Рисунок 6. Дренаж вокруг подвала и его конструкция, на схеме показаны цифры:

  1. внешняя стена

  2. потолок над подвалом

  3. фундаментная стена из бетонных блоков (одновременно является стеной подвала)

  4. вертикальная гидроизоляция

  5. филе

  6. Утеплитель цокольного этажа

  7. горизонтальная гидроизоляция

  8. Подушка фундамента

  9. слив засыпной

  10. густая глинистая почва

  11. изоляционные плиты из экструдированного полистирола

  12. геотекстиль

  13. сливная труба

  14. щебень для предотвращения засорения отверстий в сливной трубе

Сейсмопояс и его строительство

Часто для усиления конструкции строящегося дома и устройства отдельного фундамента может оказаться полезным сделать такую ​​добавку, как сейсмический пояс.

Сейсмический пояс — это не что иное, как защитный слой из монолитного железобетона, армированного арматурой.

Такие ленты, например, прокладывают между этажами здания. Как правило, сейсмопояса делают при строительстве дома в сложных геологических условиях, если нет, то потребность в нем в основном отпадает, хотя мне часто приходится видеть, как мастера, особенно пожилые и опытные, делают это для «покоя». ».

Заливается по мере необходимости, вне зависимости от материала, из которого возведен сам фундамент, и, как правило, это завершающий этап возведения стен фундамента.

Какой фундамент дешевле?

Из чего бы вы не построили фундамент, главный критерий цены — это, конечно же, площадь дома. Но косвенно это отразится и на стоимости (а точнее, ее увеличении в определенных пропорциях) при изготовлении стен фундамента обоих типов.

Цена на бетон, засыпку фундамента будет зависеть (помимо стоимости самих работ) и от опалубки — это может как снизить стоимость, так и значительно увеличить стоимость работ — лучший вариант — это аренда, например, как бетономешалка и бетононасос, а если вы делаете это самостоятельно из бруса, то делайте это с тем, чтобы потом разобрать конструкцию опалубки и применить используемую в ней древесину в остальной части конструкции дома.

Если фундамент большой, то бетон все равно лучше заказывать заводской, цена строительства может не снижаться. Но то, что это положительно скажется на экономии времени и качестве фундамента — это точно (равномерно, фундамент сразу заливается намного крепче, чем по частям — сегодня метр, завтра метр и т. Д. )

Фундаменты из блоков конечно в целом дешевле и по цене строительных материалов и по стоимости работ.Если вы выбрали для себя этот вариант, то в этом случае будьте осторожны только с шириной бетонной площадки — вам нужно будет заранее сделать это с шириной для приобретенных вами блоков.

Стены фундамента из бетонных блоков дороже, чем второй вариант, и в целом почти равны стоимости полностью залитого бетона — и их цена будет варьироваться в зависимости от того, как вы решите заполнить их пустоты — в целом или частично — по-прежнему существует значительный поток решений.Что ж, стоит добавить в арматуру, арматура сейчас очень дорогая.

В заметке:

Как узнать глубину фундамента

Часто бывает, что купили дом и глубина фундамента (реальная) неизвестна, и в этом случае невозможно спланировать дальнейшую перестройку или ремонт дома.

В последнее время в индивидуальном строительстве получили широкое распространение столбчатые фундаменты с уширением в основании, выполненные по технологии TISE.Определяющим параметром этих строительных опор, хорошо сопротивляющихся силам пучения грунта, является глубина их заделки. Шапка «грибка» должна располагаться ниже глубины промерзания почвы.

Если застройщик строит фундамент своими руками, то жульничать ему незачем. Однако гораздо чаще в таких операциях привлекаются строительные фирмы или нанимается бригада. В таких случаях без должного присмотра сложно быть уверенным в том, что работа сделана хорошо.

К сожалению, недобросовестные исполнители (для облегчения задачи) часто уменьшают глубину колонны фундамента. По окончании работы заказчик видит только головы, но это ему ни о чем не говорит. Некоторые разработчики даже пытаются выкопать возле столбов контрольные ямы для проверки. Это неблагодарное занятие — вырыть возле столба яму глубиной более 1,5 м.

Самый простой способ контроля — использовать проволочный зонд. Вам просто нужно воткнуть его рядом с опорой в землю — немного под углом к ​​упору в шапке «грибка».Глубина погружения зонда сразу покажет качество прилегания опоры.

как измерить глубину фундамента

Фундамент с уширением: 1 — шляпка грибка; 2 — ножка «грибок»; 3 — наконечник; 4 — Зонд.

Удачи в строительстве и пусть фундамент будет крепким.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как долго нужно ждать снятия бетонной опалубки?

Инженерная опалубка — это форма, в которую заливается бетон для создания стен, плит, колонн и многих других типов цементных конструкций. Инженерная опалубка — это металлическая форма, обычно сделанная из стали или алюминия, которая дает подрядчикам возможность создавать конструкции самых разных форм и размеров. Это экономичная альтернатива традиционной деревянной опалубке; спроектированную опалубку можно повторно использовать до 2000 раз, если за ней правильно ухаживать.

После затвердевания бетона внутри форм опалубку можно снимать. Этот процесс иногда называют зачисткой или опалубкой.

Если вы работаете над проектом, требующим значительных усилий по формованию, вам может быть интересно, как можно ускорить процесс снятия бетонной опалубки. Неплохо было бы приблизительно знать, сколько времени вам следует подождать и при каких условиях возможно удаление без повреждений. Это поможет вам лучше спланировать удаление в соответствии с графиком, который не замедлит ваш проект.

Точное время, в течение которого опалубка должна оставаться на месте, зависит от рабочей площадки. Такие вещи, как тип цемента, климат, примеси, размер форм и структуры — все это будет иметь влияние на готовый продукт.

Ошибок, которых следует избегать

Есть много причин, по которым бетон не схватывается правильно, или в нем появляются трещины и структурные проблемы. Хорошая новость в том, что это можно предотвратить, вам просто нужно знать о типичных ошибках, которые допускаются при заливке бетона.Вот несколько:

  • Не хватает бетона
  • Использование неправильного типа бетона или добавок
  • Заливка на неподготовленный участок
  • Использование неправильного соотношения вода / цемент
  • Отсутствие инструментов для отделки под рукой или выезд с участка без отделки свежеуложенного бетона
  • Нетерпеливость и снятие опалубки до того, как бетон застынет

Общие практические правила

Процесс отверждения требует контроля и поддержания влажности и температуры внутри опалубки.Очень важно оставить опалубку на месте как можно дольше. Инженер всегда должен присутствовать в процессе удаления, и должны соблюдаться все государственные или местные предписания.

Как правило, Американский институт бетона рекомендует следующее:

  • Цемент ASTM C 150 типа I: 7 дней
  • Цемент ASTM C 150 Тип II: 10 дней
  • ASTM C 150 Цемент III типа: 3 дня
  • ASTM C 150 Цемент типа IV или V: 14 дней
  • Цементы ASTM C 595, C 845, C 1157: варьируются

Мы можем более внимательно изучить некоторые рекомендации для конкретных структур.Всегда уточняйте у инженера на объекте точные сроки, в течение которых ваши бетонные формы затвердеют. Ниже приведены общие правила для обычного портландцемента (OPC):

  • Стены и колонны можно снять примерно через 24-48 часов
  • Плиты с оставленными под ними подпорками обычно можно удалить через 3-4 дня
  • Софиты с оставленными под ними подпорками можно снять через неделю
  • Стойки, поддерживающие плиты ниже 15 футов, можно снять через неделю
  • Стойки, поддерживающие плиты более 15 футов, могут быть удалены через две недели
  • Стойки для опорных балок и арок ниже 20 футов можно снять через две недели
  • Стойки для опорных балок и арок более 20 футов могут быть сняты через три недели

При использовании портландского пуццоланового цемента (PPC) время до снятия опалубки составляет 10/7 от указанного выше.

Читать о _ Покупка и продажа бывшей в употреблении бетонной опалубки с Eiffel Trading

У нас есть большой выбор бывших в употреблении опалубки для продажи . Если вы не видите интересующий вас тип бетонной опалубки, бесплатно создайте объявление о розыске , и наша специализированная группа экспертов поможет вам его найти.

У вас есть опалубка для бетона, готовая к продаже? Начните создавать объявление бесплатно сегодня.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация или помощь в создании бесплатного листинга, позвоните нам по телефону 1-800-541-7998 или по электронной почте [email protected] .

Обновлено 8 марта 2019 г.

Что такое бетонная опалубка? | Советы разнорабочего

Бетонная опалубка — это форма, которая удерживает влажный бетон в одном месте, пока он застывает.Вы можете выбрать временную или постоянную опалубку для своей строительной площадки. Временная опалубка — это опалубка многоразового использования, которую можно использовать многократно.

Когда бетон полностью затвердеет, вы можете удалить временную опалубку, пока постоянная опалубка остается на месте.

Виды бетонной опалубки

Для различных бетонных конструкций доступны разные типы опалубки. Опалубка проектируется и устанавливается перед заливкой бетона.Он имеет широкое применение при строительстве различных конструкций, таких как плиты, полы, колонны, стены или балки. Продолжайте читать, чтобы узнать больше о наиболее распространенных типах бетонной опалубки .:

Опалубка стен и колонн

Опалубка используется для строительства бетонных стен и столбов, а также некоторых фундаментов, опор и опор. Прямоугольный бетонный бокс — самый простой тип опалубки, который вы используете для большинства строительных работ.Круглая опалубка и другие формы также представлены на рынке, которые можно использовать для колонн и других архитектурных элементов.

Опалубка перекрытий

Вы можете использовать стальную или алюминиевую опалубку для строительства бетонных плит любого размера и толщины. Помимо основного строительства перекрытий, опалубка перекрытий также отлично подходит для плоских форм, таких как балки, головки колонн и заполнение.

Деревянные балки и фанера

Если вы ищете более дешевый вариант, то деревянные балки и опалубка из фанеры — лучший вариант для вас.Хотя он менее прочен и имеет меньшую грузоподъемность, он отлично работает с небольшими проектами. Например, он идеально подходит для формирования легких плит и фундаментов. Это не только доступно, но и позволяет эффективно работать.

Стойки и опорные системы

Для больших высотных конструкций необходимо использовать эту опалубку. Это стальная и алюминиевая опалубка, которая имеет высокую несущую способность для поддержки бетонного перекрытия, обычно в сочетании с опалубкой.

Как построить бетонную опалубку

Самостоятельно изготовить бетонную опалубку. Вам просто нужно поверить в свои способности и выполнить следующие шаги:

  1. Вы должны выровнять область, на которой будет размещаться плита. Для выравнивания используйте лопату.
  2. Уложить деревянную опалубку там, где будет край плиты. Вы должны быть уверены, что его высота выровнена с поверхностью нового бетона.После этого закрепите деревянными колышками.
  3. Обработайте другие стороны опалубки и правильно соедините их. Высота каждой стороны опалубки должна быть одинаковой.
  4. Когда ваша опалубка станет устойчивой и нет зазоров, залейте в нее бетон. Оставьте бетон схватываться минимум на 24 часа.
  5. Снимите опалубку после затвердевания бетона.

Заключение

Бетонная опалубка — важная часть строительства, но требует много времени и дополнительных затрат.Вышеупомянутая статья охватывает все основные моменты бетонной опалубки и способы ее использования. Надеюсь, вы получили обширное представление о конкретной структуре и теперь сможете овладеть этой техникой. Вы также можете связаться с нами по адресу http://www.formworkcontractorsbrisbane.com/, чтобы выполнить эту работу за вас.

Сарай для быков и КРС: требования, как сделать самому — работа по дому

2021

Жилище для быка i запланировано с учетом количества живота.Дополнительно учитывают характерную особенность породы, ряд других нюансов. Самостоятельно построить

Содержимое

Сарай для быков планируется с учетом поголовья. Дополнительно учитывают характерные особенности породы, ряд других нюансов. Чтобы самостоятельно построить хозяйственную постройку, нужно обладать минимальными строительными навыками, но для начала нужно четко понимать требования, предъявляемые к сараю.

Требования к хлеву для скота

Хлев для быков — это дом для человека. Здесь должно быть продумано все: стены, пол, потолок, внутреннее убранство. Животные проводят в помещении не менее 10 часов в день. Зимой коровы остаются здесь почти круглосуточно. Чтобы скот не чувствовал дискомфорта, к стойле предъявляется ряд важных требований:

  • , обеспечивающих полную безопасность животных и людей, которые за ними ухаживают;
  • надежная фиксация ремонта при проведении ремонтных работ;
  • свободный доступ к еде и питью, наличие приспособлений для резкого прекращения кормления;
  • наличие свободного места, чтобы животное могло лечь, встать, беспрепятственно входить и выходить;
  • внутреннее устройство должно быть продумано таким образом, чтобы в будущем сократить количество и время технического обслуживания до минимума.

Выносить быков из коровника полезно даже в холодное время года. Чтобы обеспечить животным комфорт при выгуле, нужно позаботиться о вольере. Возле сарая обустраивается огороженная территория. Размер зависит от поголовья. Сверху загон накрывают навесом, ставят глухие боковые перегородки.

Важный! Ограждение вольера предотвращает выход скота за его пределы. Заграждения строятся из прочных материалов (брус, трубы, профили, доски), чтобы взрослые быки не сломали их.

Как построить хлев для скота своими руками

Решившись на строительство хлева для быков, необходимо учесть особенности строения сельского хозяйства. Помимо взрослых особей в стойле будут содержаться и телята, причем они более прихотливые. На холодное время года нужно будет строить индивидуальные дома. Самый простой вариант — сложить их из тюков соломы. Внутри домика теленку будет тепло, сухо и комфортно.

Современный вид содержания молодняка — пластиковый бокс.Домик из прочного полимера, хорошо отмывается от грязи, можно обрабатывать дезинфицирующими средствами. Световой короб могут свободно переносить два человека по сараю, ставить в нужное место. Дом оборудован дверным проемом. Имеется дозатор сухих кормов, отсек для сена. Под куполом бокса отлично удерживается тепло. Икра чувствует себя комфортно.

При строительстве коровника для содержания коров важно предусмотреть, какие породы скота будут здесь содержаться в будущем.Животные каждого вида различаются размерами. Стационарный сарай из блоков или другого материала считается надежным. Если говорить о практичности, то на первом месте стоит раздвижной сарай. Конструкция возводится из щитов. Материалом для изготовления раздвижного сарая служат доски, металлические трубы, профиль, деревянный брус. В дальнейшем при необходимости такой сарай можно быстро разобрать и собрать для изменения размеров.

Внутри коровника будут содержаться быки и телки разного возраста.Каждому животному понадобится стойло. Молодым животным дается меньше метража, а взрослому животному — больше места. Размер стойла должен обеспечивать свободное пребывание быков и коров. Животному дают ровно столько места, чтобы лечь спать, свободно развернуться, подойти к кормушке, поилке. Ширина стойла должна быть достаточной, чтобы человек мог беспрепятственно подходить к корове и молоку.

Однако размер свободного места трудно переоценить. Помимо неэкономии места внутри сарая, существует проблема антисанитарных условий.В слишком широком стойле быки чувствуют себя непринужденно. Свободно достаньте еду из корыта, рассыпьте по полу. Возникает проблема быстрого загрязнения подстилки.

Совет! Маленьких телят можно временно разместить в больших стойлах для быков.

Дополнительную информацию о стойлах для быков смотрите в видео:

Создайте план

Чтобы построить сарай, вам нужно будет разработать план, создать чертеж с размерами. Схему зарисовывать начинают, когда уже точно определили количество удерживаемых быков.

Когда собираются построить хлев для телят и взрослых быков, помимо составления чертежей, в плане учитывается расположение постройки фермы на частном дворе. Оптимально выносить сарай на 20 м от жилых домов, источников воды и других жизненно важных объектов. При невозможности выполнения требования из-за ограничения территории расстояние сокращается до 15 м.

Совет! Хлев для содержания быков удобнее строить ближе к огороду, в дальней части сада.Выбор места обусловлен удобством уборки навоза. Отходы можно складировать на компостной куче рядом с сараем, а перепревшие удобрения можно сразу использовать для подкормки сельскохозяйственных культур, обогащая почву.

Когда вопрос со строительной площадкой сарая решен, они возвращаются к составлению чертежей. При определении размеров коровника одному взрослому быку или корове отводится участок шириной 1,1-1,2 м, длиной 1,7-2,1 м. Для молодых бычков требования различаются, что связано с их активной подвижностью.Участок выделен шириной 1,25 м, длиной 1,4 м.

При расчете размера стойла учитываются кормушки. Их нужно снимать с быков. Пар, выходящий из ноздрей, попадет в корм, когда корыто расположено близко. Он быстро станет влажным и заплесневелым.

Высота потолка сарая оборудована по норме 2,5 м. Этого параметра достаточно для быков и обслуживающего персонала. Если сарай оказался высотой 3 м, волноваться не о чем.Хуже, если потолки сарая будут слишком низкими. Быкам и обслуживающему персоналу создается дискомфорт: движение ограничивается, внутри коровника увеличивается скопление сырости и вредных газов.

Зная, сколько площади необходимо для одного быка, значение умножается на количество поголовья. Результат покажет общие размеры сарая, но без загона. Если предполагается содержание большого количества быков, внутри коровника оборудуют двухсторонние стойла.Между рядами секций оставляется свободный проход шириной не менее 1,5 м. В сарае желательно сделать проход, установив двери в торце постройки.

Необходимые инструменты и строительные материалы

Навесы для быков часто строят из тех материалов, которые доступны владельцу. Хорошим вариантом считается дерево. Материал доступен, недорог, имеет хорошие теплоизоляционные свойства. Внутри деревянного сарая быкам будет тепло и комфортно.Если блоки, кирпичи есть в наличии, то из этого материала можно возводить стены. Односкатные крыши обычно строят из недорогих материалов. Подойдет шифер, толь, профнастил.

Инструмент для постройки коровника для быков подбирается с учетом выбранного стройматериала. В любом случае вам понадобятся: лопата

  • ;
  • Мастер ОК;
  • молоток;
  • Болгарский;
  • пила;
  • отвертка.

Если вы строите каменные стены для сарая, заливаете ленточный фундамент, желательно иметь бетономешалку.Растереть большое количество раствора вручную очень сложно.

Строительные работы

Процесс возведения коровника для содержания быков состоит из нескольких этапов, на каждом из которых возводится определенная часть здания: фундамент, пол, стены, крыша, перекрытие. Последний этап — внутреннее обустройство сарая.

Строительство сарая начинается с фундамента. Его сила зависит от того, как долго простояет конструкция для содержания быков.Навесы обычно ставят на ленточное или столбчатое основание. Важно учитывать, что бычки создают дополнительную большую нагрузку на фундамент. Если возводят деревянный сарай на 2-3 быка, то достаточно столбчатого цоколя. Из названия понятно, что фундамент состоит из отдельных бетонных столбов, установленных на определенном расстоянии по периметру будущего сарая.

На ленточном фундаменте ставятся большие сараи, в которых предполагается держать стадо быков, а также постройки с каменными стенами.Под монолитное основание выкапывается траншея, стены покрываются рубероидом. По периметру устанавливается опалубка. Внутри траншеи из прутьев привязывается арматурный каркас. Бетон заливается слоями. Желательно завершить работу за сутки, иначе у вас не получится монолитное основание.

Глубина фундамента сарая закладывается ниже точки сезонного промерзания грунта. Если почва на участке проседает, принимают дополнительные меры по ее укреплению. Иногда для сложных участков ленточный фундамент совмещают с столбчатым основанием, насыпают толстые слои подушки из щебня с песком.

Важно! Поверхность любого типа фундамента покрывается гидроизоляцией. Материал защищает стены сарая от сырости, идущей с земли.

Пол в сарае нужен сплошной. Быки своим весом создают внушительную нагрузку. Платы быстро портятся. Древесина копыт изнашивается. Отрицательно сказывается сырость. Изношенные доски начинают ломаться под тяжестью быков. К тому же древесина пропитана запахами навоза.

Бетонный пол обеспечивает идеальную прочность.Покрытие устойчиво к сырости, выдерживает большой вес быков, не впитывает запахи навоза. Недостаток — бетон холодный. Быки простудятся, поранятся.

Быкам оптимально делать комбинированный пол в коровнике. Основание заливается бетоном. Сверху укладываются съемные деревянные щиты. При необходимости их выносят на улицу, чистят, дезинфицируют, сушат. Дополнительное тепло быкам обеспечивают на полу подстилкой из сена или соломы.

Важно! Уложите напольное покрытие так, чтобы уклон был не менее 4% в одном направлении по отношению к противоположной стене сарая, что упростит удаление отходов.

Стены сарая для небольшого стада быков построены из дерева. Для такой конструкции из бруса собирают каркас, кладут на столбчатый фундамент, обшивают доской. Если предполагается содержать большое стадо быков от 20 голов, то для возведения стен сарая выбирают кирпич или блоки.

В стенах есть небольшие вентиляционные каналы на высоте 2,5 м от половиц. Летом вентиляция обеспечивает свежий воздух. Зимой форточки закрывают для сохранения тепла. Для вентиляции устанавливаются воздуховоды с регулируемыми заслонками.

Окна устанавливаются на стены с отступом 1,2 м от пола. Они обеспечивают дневным светом сарай. Окна сарая желательно оборудовать форточками для вентиляции.

Крыша односкатная или двускатная.Первый вариант более простой, но непрактичный. Двускатная крыша сарая образует чердак. Из-за дополнительного закрытого пространства зимой в сарае лучше согреться. Чердак используется для хранения сена и рабочего оборудования.

Каркас крыши сарая — стропильная система. На обрешетку укладывают гидроизоляцию и кровлю, с крыши запускают навес, покрывающий всю площадь выгула для прогулок.

Внутреннее устройство коровника

Обустройство коровника начинается с установки загона для каждого быка.Конструкция изготовлена ​​из прочных материалов. Обычно используют металлические или ставят бетонные перегородки. На внешней стене стойла вешают кормушку и поилку. Они будут доступны для обслуживания животных и владельцев.

Самодельные кормушки изготавливаются в виде ящиков с высотой противоположных сторон 30 и 75 см. Нижняя часть расположена в сторону стойла. Животное будет беспрепятственно брать пищу, но не перебрасывать ее через высокую противоположную сторону.

Кормушки и поилки не ставятся на пол.Оптимально поднять их примерно на 10 см от пола. Лучшим вариантом считается поилка с бесперебойным водоснабжением. Его даже можно установить в дальнем углу стойла.

Заключение

При необходимости стойло для быков можно переоборудовать для размещения других животных или птицы. Меняется только внутреннее устройство сарая, а само здание продолжает выполнять свои функциональные обязанности.

Бетонная опалубка, изучение основ

В этом разделе я буду говорить о бетонной опалубке или опалубке.Иногда это неправильно называют ложной работой. Это временная форма, обычно из дерева и фанеры, которая удерживает влажный бетон в правильном положении до тех пор, пока бетон не затвердеет и не затвердеет.



Бетонная опалубка для новой пристани для речных лодок Бангкок 2005. Я не хочу комментировать контроль качества, проводимый этими ребятами, за исключением того, что когда я увидел законченное здание примерно через год там была грязная болотная трещина через полированный пол из терраццо.Я использую это как пример того, насколько простой может быть опалубка и при этом она справляется со своей задачей.

Не думаю, что я поместил этот снимок бетонной заливки в Бангкоке как шутку. У меня есть посетители со всего мира, и я надеюсь найти что-нибудь для всех. Я буду показывать современные австралийские методы и материалы, но я также постараюсь показать людям, как это сделать, используя только основную древесину, шпагат и проволоку или лишние болты.

Я сам работал на очень похожих должностях.Мы использовали то, что мы называли «кустарниковыми томами». Это были саженцы деревьев, срубленные для опоры, диаметром 100 мм, скажем 150 мм. Опалубку можно сделать из самых простых материалов. Имейте это в виду, если вам нужно выполнить небольшую разовую работу. Вам не нужно покупать дорогую форму, которая рассчитана на прочность и многократное использование. Поищите что-нибудь подешевле. Я использовал листы МДФ пониженного качества или покровные листы МДФ для нескольких случайных формовочных работ.

Под подвесной плитой.Эпоха ВОВ. Если вам интересно, что такое биты, торчащие из верхней части столбцов, это
оцинкованные муравьиные шапки, чтобы термиты не могли проникнуть в здание. Колпачки муравьев должны были быть надрезаны на выступающую арматуру колонны и припаяны до того, как плита была сформирована и залита.

Вот снимок нижней части здания, построенного в 1941 году с использованием в основном
доски шириной около 150, чтобы сделать ставни или формы.
Для этого они использовали бы много того, что мы назвали бы самодельными материалами, но
они проделали отличную работу.Тот факт, что пол все еще находится в довольно хорошем состоянии, свидетельствует о качестве бетона, смешанного на месте.

Многие люди склонны думать, что опалубка — это полуквалифицированное занятие.
Честно говоря, многие парни начинали как
разнорабочими и заканчивают плотниками по опалубке без какого-либо формального обучения.
Кроме того, чтобы быть уверенным, что здесь требуется немало тяжелого ручного труда,
но это очень сложная работа, и для этого нужно столько же умений, сколько и умений.
должным образом, как и любые другие работы в строительстве.

Ребята на этой работе должны понять это правильно. Они начали с рисунка,
пару стен и несколько колонн, которые нужно отработать. Идет
скоро здесь будет 32 тонны стали, а может быть, от 300 до 400 тонн
мокрого бетона после этого. Чтобы добраться до этого этапа, уже была потрачена значительная сумма денег, представьте, что вы узнали, что у них что-то не так прямо перед заливкой

.

Итак, вы стригите плотников, которые думают, что вы выше простых рабочих, подумайте еще раз!

Вот цитата из Томаса С… Читатель, который живет в Бутуане на Филиппинах.

«Мне ДЕЙСТВИТЕЛЬНО понравилось замечание о высоких носах плотников по обрезке и о том, насколько бесполезно они могут строить опалубку. Это должно быть дополнено замечанием о том, что плотники лучше всех планируют снимать одежду перед тем, как строить».

Я повторю последнее замечание Тома, его невозможно переоценить.

Лучшая форма плотников — это те, кто планирует раздевать одежду, прежде чем строить.

Спасибо, Томми, никогда не было сказано более правдивого слова.

несколько общих моментов, применимых ко всем работам по опалубке
  • Однажды
    еще раз упомяну, что существует много разных стандартов или кодексов.
    практики строительства бетонной опалубки.

    • По крайней мере, ознакомьтесь с вашими местными условиями
      подумайте о следующих моментах: —

    • Необходимость защиты кромок.
    • Доступ и площадки для рабочих.
    • Защита от падающих предметов.
    • Ветрозащита для стен. Окончательная фиксация стен, которая должна быть
      разлита, находится (или должна) соответствовать требованиям по ветровым нагрузкам, но
      подумайте о том, чтобы держать временные скобки на чем-нибудь достаточно высоком, чтобы вызвать
      травмировать рабочего, если он упадет из-за порыва ветра.

На моих зарисовках и фотографиях на этой странице и
другие, я только даю указания о том, как выполнять ту или иную работу.

Просто потому, что я показываю на фотографиях опалубку из хвойных пород 100 x 75 и 150 x 100, это означает, что у ребят, выполнявших эту работу, был такой размер
древесина в наличии.

Возможно, вы используете восстановленную древесину зажигалок.
размеры.Нет проблем, просто увеличьте расстояние.

У меня была сталь RHS на работе,
позже использовался в крыше, но как
сильная прямая опора для опалубки — это было отлично. я просто
сделал
убедитесь, что он был очищен как можно скорее.

  • Не пилите пиломатериал до точного размера, если он не
    нужно.
  • Опалубка
    по своей природе временный.Готовая работа — это
    конкретный.
    Это должно выглядеть прямо и правдиво.
  • Внешний вид
    опалубка не критична. Если вы можете позволить бревнам плескаться или летать
    над
    на концах и не обрезайте их до длины, сделайте это.
  • Повторяю, не рубите лес, если в этом нет необходимости.
    В следующий раз вам может понадобиться эта дополнительная длина.
Formwork intro — Система подпорки для подвесной плиты.

«Лучше десять опор слишком много, чем один слишком короткий»
Старый парень, который это сказал
для меня, когда я выполнял свою первую работу по опалубке, означало, конечно, не только
стойки, но любые временные связи, распорки, стяжные болты и т. д. и т. д.

Насколько мне известно, никого никогда не было: —

  • Убито
  • Ранены
  • Разорено
  • Создан «правильный свиней на ухо работы».

как прямой результат установки слишком большого количества опор и т. д.

Но каждое из вышеперечисленных случаев происходило много раз из-за того, что люди срезали углы и не использовали достаточное количество опор.


Гидростатическое давление
Опалубка: введение — опалубка для колонн, расстояние между зажимами колонны внизу.
Подробнее об опалубке колонн

Подача мокрого бетона
гидростатическое давление.

Проще говоря, когда бетон влажный или, как говорят инженеры, в жидком состоянии, он действует как любая другая жидкость, несмотря на все лишнее в ней.Чтоб глубже
чем заливать бетон, тем больше давление внизу форм.

  • Формы
    которые держат край тротуарной плиты толщиной 100 мм, имеют
    почти никто не толкает их боком.
  • Если то же самое
    плита была толщиной 1М, это было бы другое дело.
  • Так
    Обратите особое внимание на удерживание нижней части опалубки . Как правило, если нижняя часть держится, то и все остальное.Выдувание неизбежно происходит на дне глубокой заливки.
  • фото справа показывает форму колонны, которая будет залита около 3 м
    глубокий.
  • Обратите внимание, что зажимы колонны закрыты
    с промежутками внизу и шире вверху.
  • Также
    поскольку колонна имеет ширину 700 или около того, они приняли меры предосторожности:
    установка сквозных болтов для предотвращения изгиба хомутов нижней колонны.

Формирование бетона над
грунт, дело нетривиальное.

Бетонная балка над проемом в стене шириной 4 м
потенциально
опасная ситуация. Делайте это хорошо и осторожно и убедитесь, что
из
ваша поддержка.

Коллапс может принести
вниз несколько тонн материала с катастрофическими результатами.

  • Гвоздь
    все. Не стоит просто вклинить его и сказать, что все в порядке.
  • Когда
    бетон заливается там чертовски много вибрации
    происходит и вещи, которые не зафиксированы в положении, могут трясти и трясутся
    свободный.
  • Допустим, у вас большая загрузка бетона
    упал на подвесную плиту. Опалубка в непосредственной близости наклоняется
    вниз, и бит в следующем разделе может приподнять. Если
    стойки не закреплены наверху и не закреплены иным образом, они могут выпасть и
    оставить часть плиты без опоры.

Это действительно случилось с подрядчиком, с которым я работал
знаете, много слез назад. Двадцать или тридцать тонн бетона,
сталь, люди и машины упали в беспорядке.

Невероятно, но никто серьезно не пострадал. Итак, берегитесь. Исправьте свой
реквизит фирма.

По этой причине мне нравится видеть парня, смотрящего
опалубка во время заливки. Проверка опор, подтяжек и т. Д.
Просто чтобы поймать любое возможное движение, пока оно не стало слишком плохим.
Я сам делал это достаточно раз, и, по крайней мере, хорошо, когда кто-то физически не участвует в остальной работе, просто наблюдая за происходящими странными мелочами.

  • Всегда полезно иметь
    съемная панель где-нибудь в самой нижней части опалубки.
  • Это
    для облегчения удаления мусора. Панель поднимается
    непосредственно перед заливкой, и опалубку можно промыть шлангом или продуть, без проблем перемещая все опилки, гвозди и стяжную проволоку.
  • Не забудьте заменить панель перед заливкой 🙂
  • Keep
    опалубка аккуратная и с плотными стыками. Зазоры от 3 мм
    будут
    выпустить мелкие частицы и цементный сок, оставляя некрасивые и слабые пятна на
    бетонная отделка.
  • При опалубке
    под давлением
    мокрый бетон движется, отодвинуть его в большинстве случаев невозможно.
  • An
    очень маленькая деревянная скоба могла остановить движение формы в
    первое место, но как только форма вышла из строя, никакое количество
    толкание стальными подпорками вернет его обратно, за исключением опорожнения формы
    из бетона. Что обычно невозможно из-за рео
    стали.
  • Итак, убедитесь, что он не въезжает
    первое место.
    Сделайте его сильнее, чем вам нужно.
  • Как только
    опалубка зачищена, почистить.
  • Кажется
    становится в десятки раз тяжелее, чем дольше вы его оставляете.
  • Чистый
    и смажьте слой маслом подходящей рекомендованной формы. у меня есть
    нет
    слышал о любых домашних масляных смесях, которые помогают
    процесса, и при этом не испачкайте готовый бетон. Получить
    правильный материал.

Ставни, или
формы — это термины, используемые для составных разделов, которые фактически касаются
конкретный.Они есть
часто состоит из шпунта, прибитого к дереву. Также они могут быть
сталь или их комбинация.

отделка формы отражается на поверхности готовой
конкретный. Так что, если форма ржавая, на ней может появиться ржавчина.
поверхность вашего бетона. Если у вас есть дыры в слое, заглушите
их вверх, или же примите уродливые комочки и потерю штрафов за готовую
бетонная поверхность.

За исключением слоя, фиксирующего гвозди для изготовления форм, остальные гвозди при опалубке никогда не забиваются полностью.Их оставляют или наклоняют так, чтобы они
можно легко вытащить с помощью молотка или зажимной планки, когда придет время зачистить формы.






Учимся строить столбчатый фундамент

Перед тем, как построить какое-либо сооружение, необходимо заложить фундамент. Поскольку он бывает нескольких разновидностей, необходимо будет остановиться на каком-то одном варианте. Его выбор зависит от того, что вы собираетесь возводить. Если в ваших планах построить дом, гараж, баню или другое небольшое строение, то проще всего возвести столбчатый фундамент.Мы сейчас поговорим обо всех его преимуществах и конструкции.

Столбчатый фундамент закладывается в землю, столбы находятся на расстоянии 1,2-3 м друг от друга, при этом столбы должны располагаться по углам конструкции и в местах пересечения стен (если их наличие предусмотрено).

Несомненным преимуществом этого типа фундамента является его экономичность и скорость возведения. По сравнению с ленточным фундаментом столбчатый требует меньше бетона и арматуры, к тому же рыть колодцы намного быстрее и проще, чем рыть траншею, как в случае ленточного.Несмотря на всю простоту, прочность такого фундамента все же достаточно высока, если все работы были выполнены правильно. Также стоит отметить, что такой вид фундамента исключает возможность застройки цокольных этажей. Правильным решением будет столбчатый фундамент, если дом будет построен на склоне или на очень слабом грунте, не допуская использования другого типа фундамента.

Колонны этого типа фундамента могут быть изготовлены из различных материалов: бетон, кирпич, дерево. Какие материалы использовать, решать вам, но отметим, что лучший вариант — это как раз тот же бетон.Во-первых, колонны из него самые прочные, во-вторых, они не трескаются под действием силы тяжести или мороза, в-третьих, работы по их возведению самые быстрые.

Итак, как устроен столбчатый фундамент? Самое главное, что у вас уже есть план вашей конструкции и точные расчеты. На участке, где расположен фундамент, нужно удалить верхний слой почвы толщиной около 20-30 см. После этого размечаем будущий фундамент и обозначаем места для столбов.С помощью дрели или ручного грейфера просверлите скважину диаметром 25 см, а глубиной около 170 см. Дно 20 сантиметров каждой лунки засыпают щебнем или гравием. Устанавливаем в каждый колодец по одной трубе (это так называемый столбчатый фундамент из труб) диаметром 20 см, а затем заделываем ее внешние стенки грунтом. Обратите внимание на то, чтобы трубы стояли вертикально, при необходимости закрепите их горизонтальной опалубкой. Образовавшееся отверстие в трубе заполняется бетоном на треть, саму трубу поднимаем, чтобы бетон разлился.В результате получится расширенное основание, что сделает конструкцию еще более прочной и устойчивой к различным воздействиям. Трубу следует поднять на высоту, указанную в вашем плане. Эту высоту вы должны были обозначить натянутым шнурком при разметке области. После этого в трубу снова заливают бетон, не доходя до ее верхнего края на 10-15 см. Когда смесь
заполнится, вставьте армированный стержень. Теперь осталось только ждать,
когда вся конструкция затвердеет.Здесь все будет зависеть от погодных условий: в
солнечную погоду бетон может замерзнуть за 2-3 дня, но часто это время может быть намного больше — 1-1,5 недели.

В принципе столбчатый фундамент уже готов. При желании его можно сделать еще крепче, если соединить все столбики вместе решеткой. Обычно в его роли выступают бетонные перекрытия или плиты. Ростверк можно поставить на 30-70 мм выше той части колонн, которая выступает над поверхностью, либо положить на землю с опорой на столбы.Столбчатый фундамент с решеткой исключает возможность наклонных опор, а значит, конструкция будет еще более устойчивой.

Фундамент ленточный столбчатый с монолитной стяжкой. Ленточно-столбчатый фундамент своими руками

В контакте с

Одноклассники

Не зря возведение классического фундамента — одна из самых дорогих и трудоемких работ.

Процесс строительства сложный — важно строго соблюдать принятую последовательность работ .

Необходимо заранее закупить стройматериалы, подготовить участок под фундамент.

Чтобы фундамент получился прочным и прослужил долгие годы, необходимо обратить внимание на проектные мероприятия, которые включают выбор типа фундамента, расчет нагрузок … Этот этап является одним из этапов. самое важное. От того, насколько качественным будет проект, зависит устойчивость постройки и общая безопасность постройки.

Существует несколько технологий строительства фундаментов , позволяющих снизить трудозатраты … Это устройство столбчато-ленточного фундамента и его разновидностей. Работы могут немного отличаться, но общий принцип остается прежним.

Монолитный столбчатый ленточный фундамент
— это гибрид, сочетающий в себе достоинства и причины. Опоры изготавливаются из железобетона и столбов. на столбах, отличается тем, что в землю упираются несколько столбов, а не вся лента. Над столбами возводится железобетонная стяжка, в результате лента и столбы объединяются в единую конструкцию.

Фундамент свайно-ленточный монолитный
— это тип столбчато-ленточного фундамента. При возведении конструкции используются винтовые и буронабивные сваи. Первые придают основанию дополнительную жесткость, которая достигается за счет наличия винтовой резьбы. Диаметр винтовой сваи разный, его выбирают с учетом нагрузки. Для установки таких опор потребуется специальное оборудование, но вы можете выполнить работу вручную.

При установке буронабивных свай сначала нужно проделать яму в земле, позже в нее заливается бетон.

Для придания конструкции жесткости в скважину устанавливают трубы из стали или асбестоцемента. .

Над сваями делают ленту. Когда опоры будут вкручены в землю, привяжите к ним арматуру. Затем просверлите отверстия в верхней части свай, пропустите через них закладные. Они необходимы для закрепления плетей арматуры, которая будет бегать в продольном направлении.

После этого можно переходить к армированию каркаса лентой.

Важно! Осторожно поместите арматуру внутрь опорного вала, осторожно свяжите верхнюю и нижнюю плети вместе. Если этого не сделать, то после бетонирования монолит изнутри начнет трескаться.

Работа можно сделать самому .

Приложение

Фундамент столбчато-ленточный возводится на пучинистых грунтах. Такой фундамент нельзя делать для тяжелых построек, но он отлично подходит для построек из пеноблоков, дерева и газобетона.Материалы легкие, ростверк их без труда выдержит.

Свайно-ленточное основание выполняется на мягких грунтах. Подходит для возведения зданий на торфяном болоте, возможно строительство в заболоченной местности. Обычный ленточный фундамент на таких участках строить нельзя, потому что плотный слой грунта находится на большой глубине, но сваи до него дойдут без труда, ленточный монолитный фундамент на сваях получится прочным .

Столбно-ленточный фундамент своими руками

Возведение такого фундамента состоит из следующих этапов :

1. Необходимо подготовить проект , в котором следует учитывать тип постройки и ее вес, характеристики грунта. Следует.

Наглядный пример расчета столбчато-ленточного основания представлен на видео ниже:

2. В углах здания необходимо установить опоры. … Расстояние между столбами не должно превышать 2 м. В нижней части опор необходимо сделать уширение. Это увеличит площадь опоры, предотвратит выдавливание столбов на морозе.

3.
При строительстве заглубленного ростверка под ним сделайте траншею … Если лента будет проходить по земле, следует сделать бетонную насыпь … После завершения строительства ее необходимо удалить.

4. Сделайте опалубку для опор, уложите арматуру … Предварительно свяжите ее в форме параллелепипеда. Размеры каркаса должны быть такими, чтобы при его размещении в опалубке до стен щита оставалось не более 50 мм.Отдельно стоит сделать арматуру ростверка … Здесь необходимо поставить два пояса арматуры, связав между собой верхний и нижний.

5. Залить бетон в опалубку , лучше всего использовать M200. В колодцы заливается бетон на 30 см, затем поднимается опалубочная труба. Раствор растекается, в результате диаметр подошвы увеличивается.

Заливается смесь, начиная с колодцев, затем переходя к другим частям фундамента. За один подход заливается весь раствор. Необходимо выпустить воздух из бетона — для этого он пробит в нескольких местах. После этого раствор уплотняется, в результате должно появиться цементное молочко.

6.
Когда бетон застынет , снимите опалубку .

7.
Покрытие ростверка с гидроизоляционным материалом .

Монолитная стяжка

В строительстве часто используется столбчато-ленточный фундамент с монолитной стяжкой. Стяжка называется ростверком … Единственное отличие ростверка от обычного ленточного фундамента в том, что он опирается на столбы, а не на землю .

Важно: тип стяжки зависит от типа почвы. Если он немного бугристый, то его можно закопать на 0,5 м в землю. Пучкование требует иного подхода. В этом случае стяжку следует делать над землей — между ней и ростверком должен быть зазор.

Как опустить под ленту фундамента поднятые столбы?

В этом случае вы можете действовать двумя способами.Каждый из них потребует значительных финансовых вложений.

Первый предполагает устройство свайно-винтовой базы рядом со старым , после чего под конструкцию закладываются металлические швеллеры, которые будут опираться на сваи.

Второй вариант предполагает усиление фундамента. … Выкопайте траншеи под всеми точками крепления, а затем заново засыпьте армированный фундамент. В результате получилась массивная база. Так как его вес будет большим, выдавить его не получится.

Преимущества и недостатки

Возведение фундамента на сваях или столбах имеет следующие плюсы :

  • высокая скорость строительства и небольшой объем земельных работ;
  • довольно низкая стоимость;
  • возможность застройки на сильно торфянистых и торфяных почвах;
  • не требует специального оборудования и найма профессиональных строителей.
  • подходит для дачного и гаражного строительства;
  • не нужно подсыпать щебеночно-песчаные подушки под все основание;
  • дренажная система не требуется;
  • малый расход бетона и других строительных материалов;
  • снижение теплопотерь;
  • виброизоляция здания.

К К недостаткам можно отнести то, что такой фундамент не подходит для кирпичных домов … Многое зависит от площади: в регионах с суровым климатом потребуется дополнительное утепление основания .

Полезное видео

Дополнительная информация о том, как делается монолитная стяжка: ленточный фундамент и особенности конструкции, представлена ​​в видео ниже:

выводы

Колонно-ленточный фундамент можно возводить под здания, стены которых выполнены из легких материалов.Перед началом строительства следует подготовить проект. Базовое устройство не потребует больших финансовых затрат, все работы можно выполнить самостоятельно.

В контакте с

В современном частном домостроении преобладает возведение монолитных ленточных фундаментов. Такой тип фундамента обеспечивает достижение оптимальных технических и эксплуатационных характеристик построек. разные виды … В большинстве ситуаций этот вариант обеспечивает требуемые прочностные и эксплуатационные характеристики конструкции.Несущая способность очень высокая. Но иногда его использование ограничено или недопустимо, тогда приходится прибегать к альтернативным вариантам, среди которых особенно выделяется столбчато-ленточный фундамент.


Ограничения на использование ленточной основы

Одним из ключевых определяющих параметров строительства является геологическая ситуация на участке. Ленточный фундамент придется закладывать на значительную глубину или проводить разного рода изменения, которые неудобны и невыгодны.Среди ограничивающих использование фундамента можно выделить следующие геологические характеристики:

  1. Верхние горизонты подстилающего грунта могут иметь высокий коэффициент морозного пучения, что приводит к сезонному разрушению основания.
  2. Если в районе строительства зимой большая глубина промерзания грунта, то эту отметку придется проходить мощной бетонной полосой, что очень дорого.
  3. Глубокая залегание сильных и устойчивых горизонтов.
  4. Наличие значительного уклона местности на участке требует альтернативного решения, чтобы не оборудовать ленту огромной высоты базовой лентой.

При тщательном анализе ситуации на участке и изучении имеющихся данных предпроектных изысканий архитектор поможет выбрать оптимальный вариант базовых конструкций.

Если для хозяина дома важно наличие подвала или подземного гаража, то заложение фундамента на значительную глубину неизбежно.Но если такая конструкция вам не нужна, то достаточно ограничиться оптимально подобранными столбчатыми основаниями.

Этот тип фундамента обеспечивает отличные характеристики фундамента за счет равномерного распределения нагрузки при минимальных затратах на прохождение почвы.

Комбинированный фундамент — когда использовать и варианты

Ленточный фундамент на столбах сочетает в себе преимущества сразу двух популярных и активно используемых фундаментов. Так можно грамотно применить достоинства для достижения наилучшего результата.

Комбинированный ленточно-столбчатый фундамент — это простой гибрид известных конструктивных вариантов. Основной принцип, лежащий в основе этого типа фундамента, — проходить слабые грунты и выходить на несущий горизонт не всей полосой основания, а только несущими опорами, которые поддерживают здание, гарантируя его устойчивость и прочность.

Достигнув поверхности, опоры связываются монолитной лентой, что позволяет создать единую конструкцию, в которой вес равномерно переносится на созданные столбы.Называется такая соединительная стяжка, которая упирается не в землю, как в стандартной форме, а на созданные столбы фундамента.

В общем виде столбчато-ленточный фундамент представляет собой разновидность свайно-ленточного фундамента, на котором возводится.

Использование описанного типа фундамента для строительства зданий и сооружений разного типа позволяет добиться следующих преимуществ:

  • Уменьшение объемов работ, использование строительных материалов, что приводит к удешевлению работ и падению сметной стоимости всего строительства.
  • Ускорение работы, способствующее скорейшему достижению желаемого результата.
  • Выполнение работ на всех этапах строительства фундамента не представляет особой технической сложности и позволяет самостоятельно решить поставленную задачу.

Комбинированный фундамент

Ленточно-столбовой фундамент — отличный пример удачного сочетания нескольких популярных типов фундамента.

Виды столбов для столбчато-ленточного фундамента

Столбчато-ленточный фундамент своими руками можно возвести в кратчайшие сроки, если правильно выполнить подготовку проекта и соблюдать правила строительства.На этапе проектирования столбчато-ленточного фундамента расстояние между столбами и параметры самих опор определяются с максимальной точностью — ведь это будущие опоры всей конструкции.

Разнообразие типов свай, используемых в качестве опор для фундамента, определяет разновидности этого комбинированного фундамента. Опоры могут изготавливаться как на заводе, так и непосредственно на месте. Буронабивной тип конструкции оптимален для возведения такого фундамента.

Иногда используются одинарные опорные конструкции, позволяющие максимально точно и эффективно распределять основную нагрузку.

Ленточно-столбчатый фундамент возводится в кратчайшие сроки своими руками, обеспечивая при этом достаточную прочность и эстетичность конструкции.

Процесс устройства столбчато-ленточного фундамента

Комбинированный фундамент дома дает отличные результаты. На практике простые столбы для ленточного фундамента обеспечивают высокие технические характеристики.Построить базу можно самостоятельно, для этого нужно выполнить несколько этапов строительства:

Этапы строительства

  1. Подготовка строительной площадки. На этом этапе участок следует тщательно очистить, выровнять грунт и разметить на участке основание. Делается это либо самостоятельно, либо с помощью геодезистов. Положение каждой опоры на сайте определяется точно.
  2. для будущих опор. Осуществляется с помощью специальных ручных дрелей или дополнительного оборудования, в зависимости от параметров создаваемых колодцев и технических характеристик грунта.Колодец обычно расширяется внизу, чтобы создать дополнительную поддержку и силу. Сверление ведется строго по проекту, выдерживая расчетный шаг между опорами.
  3. Гидроизоляция каждого колодца. Для обеспечения безопасности опор важно обеспечить прочность и защиту столбов. Они находятся под постоянным давлением извне. грунтовые воды, что приводит к разрушению основной конструкции. Следовательно, или другие гидрофильные материалы, чтобы предотвратить разрушение основы.
  4. Дно колодца засыпается песчано-гравийной смесью, после чего делается необходимое. Якорь устанавливается вертикально и обычно достаточно 4 стержней.
  5. Установлена ​​опалубка, которая становится опорой.
  6. После завершения оборудования колодцев для каждого столба переходят к аналогичным работам по устройству соединительного ростверка. Также делают нижнюю подушку, гидроизоляцию и опалубку — получившуюся конструкцию просто заливают бетоном.

Комбинированный фундамент прост в строительстве и эффективен в эксплуатации. Простой столбчато-ленточный фундамент с монолитной стяжкой имеет ряд практически ценных преимуществ:

  • Невысокая стоимость работ и закупки материалов. В конечном итоге такой выбор фундамента позволяет в несколько раз снизить затраты на создание прочного фундамента.
  • Простота установки опор и ростверка, что позволяет не только выполнять работы в короткие сроки, но и проводить большую часть работ самостоятельно, без привлечения дополнительных рабочих и специалистов.
  • Возведение фундамента полностью может выполняться бригадой из 2-3 человек.

Таким образом, комбинированный тип фундамента позволяет добиться отличных характеристик при ограниченных затратах. Такой подход — лучшее решение в некоторых ситуациях, позволяющее оптимизировать весь процесс строительства дома.

Построить столбчатый фундамент своими руками несложно. Главное — это разница между обычной лентой и несущей конструкцией на основе столбов.В первом случае ленточный фундамент возводится прямо на земле, а во втором монтируются столбы, а сверху устанавливается ростверк.

Тип столбчатого фундамента выбирается в зависимости от типа грунта.

Они делятся на два типа:

  • сборные;
  • монолитный.

Сборные столбчатые основания возводятся в местах, где есть грунтовые воды или очень промерзает почва … Этот тип можно сделать быстрее монолитного. Но если сравнивать по прочности, последний, несомненно, лучше.

Фундамент на столбах для участков с большими уклонами

В зависимости от степени проникновения в землю они могут быть:

  • похоронен;
  • мелкий;
  • не похоронен.

Их конструкция несколько отличается по технологии. В этой статье речь пойдет о том, как сделать незаглубленный ленточно-столбчатый фундамент своими руками.

Расчет и разметка столбчато-ленточного фундамента

Одним из основных моментов, на которые следует обратить внимание при возведении деревянных конструкций, является подготовка территории и правильная разметка … Ведь от этого в будущем зависит прочность всей конструкции.

Расчет и разметка столбчато-ленточного основания можно выполнить самостоятельно, с минимумом инструментов. Перед проведением любых работ следует тщательно подготовить участок для строительства .Оптимальный вариант в том случае, когда почва сухая и однородная. Специалисты рекомендуют дополнительно узнать, насколько может промерзать грунт на этом участке, чтобы не допустить разрушения стен.

Фундамент обычно закладывают ниже глубины промерзания на 20 см. … Допустим небольшой уклон строительной площадки в любую сторону, кроме северной. Это предусмотрено для отвода дождевой и талой воды.

Необходимые материалы и инструмент

Для разметки столбчатого фундамента с ростверком не обойтись без следующего набора инструментов и материалов:

  • лента строительная;
  • шнур льняной;
  • строительный уровень;
  • деревянный колышек длиной 50 см;
  • прямоугольных треугольников.

Схема расчета столбчато-ленточного фундамента

Разметка начинается с внутренней , именно здесь обнажается первый угол будущей конструкции и забивается колышек. Далее отмерьте треугольником размеры внешней части фундамента.

Необходимо разметить участок с точностью до нескольких сантиметров при разнице диагоналей

С одной стороны, длина будет равна размеру продольной стороны стены, а с другой — поперечной.На пересечении топоров забивают еще два деревянных колышка. Остальные углы будущей конструкции измеряются аналогичным образом.

Следующим шагом будет заброс.

Это выглядит следующим образом:

  • закрепите доски на специальных столбах, установленных рядом с забитыми колышками. Их закрепляют на высоте будущего этажа здания, не выше 1,5 см от самого грунта;
  • проверить правильность наклеек;
  • при строительстве столбчатого типа своими руками важно обращать внимание на осевые размеры.Их накладывают по верху тряпок, а затем вбивают гвозди и со всех сторон натягивают бельевую веревку или шнур.

Расчет столбчатого фундамента с ростверком

Если вам необходимо построить столбчатый фундамент с ростверком своими руками, в первую очередь следует рассчитать, сколько опор нужно сделать, чтобы он использовался длительное время.

Как и в предыдущем случае, работы начинаются с геологоразведочных работ
, чтобы узнать несущую способность грунта.Этот показатель поможет рассчитать площадь опоры, информацию о которой легко найти в Интернете или специальной литературе.

Затем нужно рассчитать вес всего здания … Это зависит от веса используемых материалов плюс ветровых и снеговых нагрузок. Полученное число нужно разделить на вес, выдерживающий 1 см2 грунта. Это будет показатель площади фундамента. Для окончательного результата необходимо к полученному значению прибавить 30% к запасу прочности .

Чтобы рассчитать необходимое количество столбов для столбчатого основания с ростверком, площадь опоры делится на площадь опорной базы.

Этот вид фундамента пользуется особой популярностью именно благодаря своей простоте, прочности и возможности выполнить все работы своими руками в кратчайшие сроки, даже не имея большого опыта строительства. А сравнив цены на материал можно подсчитать, что будет стоить в 1,5-2 раза дешевле любого другого типа.

Но у него есть и недостаток, который необходимо учитывать на этапе проектирования. Настоятельно не рекомендуется устанавливать его на движущемся грунте, а также в местах, где проходят грунтовые воды или есть большие перепады высот.

Как сделать столбчатый фундамент своими руками

По своей сути фундамент — это система опор, расположенная:

  • в углах здания;
  • в точке пересечения стен;
  • под несущие конструкции.

Если на первом этаже планируется каменная печь, то под нее также лучше заложить опорные сваи.

Перед выполнением каких-либо работ обязательно составьте рабочий проект будущего и затем постарайтесь его точно придерживаться, учитывая всю документацию по проекту. Тогда постройка гарантированно сможет простоять долгое время.

Возможная нагрузка на фундамент также имеет большое значение при выборе опоры.

Итак, нужно учесть следующие параметры:

  • примерный вес будущего здания, мебели;
  • количество жителей;
  • вес основания и всего здания;
  • снеговая нагрузка.

Это зависит от того, какой материал лучше выбрать и сколько его потребуется. Его нужно заполнить вовремя до наступления зимы. так как осталось на этот период, он деформируется и вам придется начинать все заново.

Чтобы построить столбчатое основание своими руками, необходимо запастись следующими инструментами и материалами:

  • опоры железобетонные, бетонные или кирпичные;
  • фитинги;
  • Опалубочная доска

  • ;
  • песок;
  • щебня;
  • цемент.

Для опалубки лучше взять доску толщиной 20 мм … Можно, конечно, приобрести для этих целей специальные металлические плиты или ДСП, но стоимость древесины намного ниже.

  • Из досок собрать щиты, а из них — ящики;
  • вставить их в заранее подготовленное углубление в почве в местах расположения опор;
  • Полностью смочите водой внутреннюю часть поверхности коробки.Это предотвратит впитывание воды из бетона и упростит демонтаж коробки после высыхания бетона.

Затем необходимо укрепить фундамент арматурой диаметром 12-16 мм. Лучше разместить внутри коробки, чтобы край арматуры не доходил до стенок коробки на 5 мм. Для продольного расположения используются стержни диаметром 6 мм, привариваемые через 30-40 см. … После сборки каркаса ростверка лишние стержни просто снимаются.

В последнюю очередь выполняют утепление столбчатого фундамента и его гидроизоляцию. … Эти работы увеличивают срок службы фундамента. Но не для всех типов фундаментов. Например, винтовой фундамент не требует гидроизоляционных и изоляционных работ.

Стоимость возведения столбчатого фундамента

Стоимость готовой продукции зависит от многих показателей:

  • площадей, на которых будет располагаться будущее здание;
  • по типу грунта;
  • по ширине основания и его глубине;
  • из материалов, использованных для строительства столбчатого фундамента (их качество, размер, производитель и тип).

При приеме на работу специалистов помимо этих параметров учитывается объем работы и количество рабочих дней. Следует отметить, что цена на строительство монолитного ленточного фундамента несколько выше по сравнению с другими вариантами.

Цены на устройство столбчатого фундамента за 1 погонный метр с учетом разных видов бетона приведены в таблице:

Размер фундамента Марка бетона (диаметр арматуры, мм) Цена за 1 погонный метр

(руб)

300 x 500 М-200, (Б-7.5) 4200
300 x 500 М-300, (Б-22,5) 4100
300 га 800 М-200, (Б-7,5) 6750
300 x 800 М-300, (Б-22,5) 6850
300 x 1000 М-200, (Б-7,5) 8400
300 x 1000 М-300, (Б-22,5) 8500
300 x 1200 М-200, (Б-7.5) 10100
300 x 1200 М-300, (Б-22,5) 10200

Стоимость самого фундамента относительно невысока, что позволит снизить общие затраты на строительство деревянного дома или бани на дачном участке.

Более подробно об этапах строительства столбчатого ленточного фундамента своими руками вы можете увидеть на видео:

Среди всех типов бетонных фундаментов, используемых сегодня, столбчато-ленточный фундамент заслуживает особого внимания.Чаще всего такую ​​конструкцию используют при обустройстве тяжелых и массивных строительных объектов.

При грамотном строительстве столбчато-ленточная конструкция будет иметь самые высокие характеристики. При этом на устройство такого фундамента уходит относительно мало времени и средств, а все необходимые работы можно выполнить своими силами.

Ознакомьтесь с общими сведениями о столбчато-ленточных основаниях, изучите руководство по устройству таких конструкций и приступайте к работе.

Общие сведения об основаниях столбчато-ленточного типа

Использование такой конструкции будет оправдано при выполнении строительных работ на участках с большой глубиной промерзания грунта.

В таких ситуациях строительство обычного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а неглубокая конструкция просто не справится с возложенными на нее задачами.

В таких условиях столбчато-ленточный фундамент — отличный вариант.С обустройством такой конструкции справится даже новичок.

Дополнительным преимуществом рассматриваемого фундамента является возможность его устройства на наклонных участках. Но если подземный водоносный горизонт расположен слишком близко к поверхности почвы, от такого решения рекомендуется воздержаться.

В рассматриваемой конструкции наибольшая часть нагрузки приходится на основание столбов. В этом случае столбы необходимо закладывать в землю минимум на 200 мм ниже точки промерзания почвы.Благодаря этому достигается максимальная долговечность и надежность конструкции.

Чтобы в дальнейшем лента не поднималась под действием естественных изменений структуры почвы, ее нижнюю часть необходимо сделать несколько шире.

В конструкции столбчато-ленточного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного повышения прочности основания. В этом случае лента не оказывает нагрузки на землю.

С помощью ленты обеспечивается максимально равномерное распределение нагрузки на основные столбы фундамента.

Фундамент должен быть спроектирован так, чтобы после полного завершения устройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Из-за наличия такой щели фундамент не получит значительных повреждений даже при сильном пучении земли.

Из чего сделаны столбы?

Прежде чем приступить к самостоятельному устройству столбчато-ленточного основания, необходимо выбрать оптимальный материал для изготовления опор. Доступные решения включают дерево, бетонные блоки, кирпич, асбестоцемент и металлические трубы. Ознакомьтесь с особенностями каждого варианта и выберите решение, наиболее подходящее для вашей ситуации.

Применяются крайне редко из-за относительно невысокой прочности.Столбы из дерева подходят только для устройства фундамента, предназначенного для установки террасы или другого подобного сооружения.

Оптимальный диаметр деревянных столбов 150-200 см.

Перед тем, как закопать столбы из рассматриваемого материала в землю, их необходимо обработать антисептической и огнезащитной пропиткой. Благодаря такой обработке значительно повысится устойчивость материала к гниению, поражению вредителями и пожару.

Мастики на битумной основе идеально подходят для гидроизоляции древесины.

Для устройства столбчато-ленточной конструкции хорошо подходит железорудный кирпич. С его использованием возводятся и неглубокие столбчатые фундаменты.

Опоры в виде бетонных столбов, дополнительно усиленных арматурой, считаются наиболее надежными. В связи с этим наибольшей популярностью пользуются именно такие опоры.

Бетонные столбы могут быть как неразъемной (монолитной) конструкции, так и состоять из нескольких блоков.

Важно, чтобы ширина стоек была не менее 40 см.

Трубы из асбестоцемента или металла очень просты в установке. Монтаж сводится к помещению пустотелых труб в заранее подготовленные углубления, установке стержней арматуры внутри труб и отделке полости бетоном.

Работа выполняется очень быстро и легко. Оптимальный диаметр трубы подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Этапы устройства фундамента

Строительство фундамента данного типа осуществляется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить неглубокую бетонную ленту.

Столбы

Перед началом работ определите оптимальную глубину столбчато-ленточного основания. На этом этапе учитывайте следующие параметры:

  • тип и особенности строения грунта;
  • уровень промерзания земли;
  • глубина прохождения грунтовых вод.

Есть мелкие и заглубленные фундаментные конструкции. При устройстве неглубокого основания столбы обычно погружают в землю на 40 см, тогда как в случае сооружения заглубленного основания опоры заглубляют на 10-50 см ниже точки промерзания грунта.

Соблюдайте шаг установки опор в пределах 100-250 см в соответствии с будущей нагрузкой. Чем выше нагрузки на основание, тем меньше должно быть пространство между устанавливаемыми опорами.Профессиональные строители категорически не рекомендуют ставить опоры с шагом более 250 см, поскольку это приведет к значительному снижению прочности готовой конструкции.

Приступите к установке опорных стоек. Это довольно простая работа, выполняемая в несколько шагов.

Шаг первый. Подготовьте сайт к предстоящим событиям. Для этого удалите плодородный комок земли и разровняйте участок. Если верхний слой почвы в вашем районе глинистый, удалите его больше и покройте получившееся основание небольшим слоем песка.

Второй шаг. Отметьте сайт. Для этого подойдут любые подходящие колышки и видимая веревка. Натяните нить на расстояние, соответствующее ширине будущей бетонной ленты.

Обратите внимание на угол пересечения шнуров. Важно, чтобы нити пересекались строго перпендикулярно.

Обозначить участки пересечения и примыкания внутренних перегородок и наружных стен здания, углы будущей конструкции и участки, которые будут подвергаться наиболее серьезным нагрузкам.

Шаг третий. Выройте траншею на месте ленточной части фундамента. Достаточно будет ямы глубиной около 400 мм. Траншея должна быть на 70-100 мм шире ширины ленты. Такой зазор необходим для установки досок опалубки.

Шаг четвертый. Сделайте углубления в местах установки опорных стоек. В этом вам поможет дрель или другое подходящее приспособление.Диаметр углублений подбирайте индивидуально в соответствии с ожидаемыми нагрузками на фундамент. Чем выше нагрузки, тем больше должен быть диаметр опорных столбов.

Если по проекту столбы будут лежать более 100 см, обязательно установите опоры из массивных досок. Они предотвратят осыпание почвы. Если ямы глубиной до 100 см, от установки опор можно отказаться.

Шаг пятый. Покройте дно каждого углубления слоем просеянного песка толщиной 100 мм.

Шаг шестой. Начните расставлять столбы. В этом примере опоры выполнены из асбоцементных труб.

Сначала гидроизоляция опор. Для этого оклейте их двойным слоем рубероида или другого подобного материала. Вставьте гидроизоляционную трубу в углубление до упора.

Обвяжите арматурный каркас стальными прутьями и вязальной проволокой. Используйте стержни диаметром 12-14 мм. Арматура должна быть такой длины, чтобы ее верхние концы выступали из труб на 150-250 мм.

Начать заполнение. В свободное пространство в ямках вокруг опор сначала нужно залить бетон примерно на 20 см от высоты ниш, а затем непосредственно залить трубы.

Оставьте готовые столбы высохнуть и набраться прочности.

Лента

Приступайте к оформлению ленточной части конструкции.

Шаг первый. Обвяжите каркас арматурными прутьями и стальной проволокой. Приварите конструкцию и прикрутите к арматурным стержням, выступающим из забетонированных опорных столбов.

Второй шаг. Установите ленточную опалубку. Соберите опалубку из досок толщиной 40 мм и шириной около 150 мм. Доски можно заменить ДСП, фанерой или листовым металлом.

Шаг третий. Покройте внутреннюю поверхность опалубки влагостойким материалом. Полиэтилен подходит для гидроизоляции; также могут использоваться более современные мембранные материалы.

Шаг четвертый. Заполните опалубку бетоном. Чтобы сэкономить время и силы, вы можете заказать товарный бетон.При желании раствор можно приготовить своими руками. Заполните один проход. Вылейте раствор горизонтально. Вертикальные швы категорически запрещены — они потрескаются еще до полного затвердевания бетона.

Заливаемый бетон обрабатывают специальным вибратором. Эта обработка устранит пустоты и лишний воздух. При отсутствии вибратора хотя бы в нескольких местах проткните бетон арматурой, а затем тщательно заделайте отверстия бетоном.

Заливка высохнет в течение месяца. Демонтировать опалубку рекомендуется только после полного затвердевания отливки. Некоторое время (обычно 1-1,5 недели) заливаемый бетон необходимо дополнительно увлажнять, иначе он потрескается.

Частоту и продолжительность смачивания определяют индивидуально в соответствии с «поведением» бетона и погодными условиями.

Сделайте гидроизоляцию затвердевшего и затвердевшего бетона, засыпьте оставшиеся траншеи землей и продолжите запланированные строительные работы.

Удачной работы!

Видео — Колонно-ленточный фундамент своими руками


Фундамент — это фундамент всего здания, поэтому очень важно, чтобы он был прочным и долговечным. Ленточно-столбчатый фундамент представляет собой монолитный тип фундамента, который идеально подходит для его возведения на пучинистой, заболоченной или песчаной почве. Такой тип строительства подходит для частных домов с деревянными или каркасными стенами. Он достаточно прочен и не требует значительных затрат.В этой статье пойдет речь о том, как сделать ленточно-столбчатый фундамент своими руками, без использования специального оборудования и без привлечения высококвалифицированных рабочих.

Этот тип фундамента состоит из двух основных компонентов — несущих конструкций и ростверка. Столбы служат опорными конструкциями, а ленточная система — ростверком.

Ленточный элемент позволяет закрыть черновой пол здания надежной конструкцией, позволяющей выдерживать лишнюю влагу.Кроме того, лента ростверка создает поверхность, которую очень удобно использовать для укладки таких стеновых материалов, как пеноблоки и кирпич.

Преимущества столбчато-ленточного фундамента

Преимущество этого типа фундамента — наличие виброзащиты. Опора конструкции снабжена боковыми секциями, которые плотно прикреплены к ленточному элементу, что создает «систему виброизоляции». Основная цель этой системы — уменьшить влияние вибрации от транспортных средств или железных дорог, расположенных рядом со зданием.

Основным положительным качеством этого типа фундамента является его низкая трудоемкость. Манипуляции с подготовкой места под строительство и заливкой конструкции бетоном могут производить даже непрофессионалы, поэтому сделать столбчато-ленточный фундамент своими руками довольно просто. Ленточный элемент фундаментной конструкции размещается над землей, поэтому количество используемой бетонной смеси сокращается, что позволяет прилично сэкономить на строительном бюджете.

Кроме того, еще одним преимуществом этой конструкции являются низкие тепловые потери. Объясняется это качество тем, что основная часть конструкции не будет соприкасаться с мерзлым грунтом, что примерно вдвое снизит теплопотери.

Компоненты столбчато-ленточного фундамента:

  1. Несущая конструкция — столбы. Количество стоек зависит от веса конструкции.
  2. Арматурный каркас.
  3. Конструкция ремня.
  4. Внутренние сваи.

Виды столбов для столбчато-ленточного фундамента

Утрамбованные опоры изготавливаются непосредственно на строительной площадке и устанавливаются в специальные колодцы, в которые заливается бетонный раствор. Особенно популярны скучные посты. Это можно объяснить тем, что данная конструкция не требует особых затрат и обладает хорошей несущей способностью. Этот тип конструкции можно бетонировать без опалубки.

В некоторых случаях используются одинарные опорные конструкции.Такие столбы подходят для мест, на которые будет приходиться основная нагрузка.

Выбор подходящего материала для строительства столбов

При возведении ленточно-столбчатого фундамента в первую очередь нужно обратить внимание на то, какие материалы будут использоваться при возведении опор. Для этого можно использовать кирпич, бетонные блоки, трубы из металла или асбестоцемента, а также дерева.

Особенности:

  1. Опоры деревянные. Этот вид столбов не пользуется большой популярностью из-за того, что дерево — материал недолговечный.Тем не менее, деревянные опоры используются для строительства деревянных террас. Столбы для этого должны иметь диаметр 0,15-0,2 м. Кроме того, древесину лучше обработать пропитками, которые предотвратят разрушение.
  2. Опоры из труб из асбестобетона или металла. Из этих элементов часто делают монолитные столбчато-ленточные фундаменты, так как такие трубы хорошо подходят для несъемной опалубки.
  3. Столбы кирпичные. Опоры из этого материала используют, если хотят сделать столбчатый фундамент не заглубленным.Ширина кирпичных конструкций должна составлять полметра.
  4. Столбы бетонные. Этот вид опор считается наиболее надежным, поэтому их чаще всего используют при самостоятельном возведении столбчато-ленточных фундаментов. Есть столбы монолитные бетонные и из готовых блоков. Ширина такой конструкции не должна быть меньше полуметра.

Процесс устройства столбчато-ленточного фундамента

Этот процесс состоит из двух основных этапов:

Первый шаг — выбрать правильную глубину фундамента.Делать это нужно с учетом структуры почвы, степени промерзания грунта и глубины залегания грунтовых вод. По мере погружения фундамент делится на два типа: неглубокий и заглубленный. Заглубленный столбчато-ленточный фундамент погружают примерно на полметра ниже уровня промерзания грунта.

Необходимо обратить внимание на то, что столбы необходимо устанавливать на расстоянии одного-двух метров друг от друга. Большее расстояние может привести к тому, что конструкция получится не очень прочной.

Монтаж фундаментных опор необходимо начинать с подготовительного этапа, который заключается в подготовке площадки для строительства. Первым делом нужно удалить лишний слой почвы, сделав участок ровным. Если грунт на месте строительства глинистый, то нужно удалить большую часть и засыпать участок песком.

Затем размечаем место под строительство. Для этого нужно использовать специальную нить, используемую в строительстве. Растянем его в виде двух непересекающихся полос, расстояние между которыми равно толщине нашего ленточного фундамента.

Не забывайте следить за углом пересечения ниток, он должен быть равен 90⁰. Также не забудьте отметить пересечение поверхностей стен и углов здания.

Следующим шагом будет рытье траншей в местах расположения ленточной конструкции нашего фундамента. Глубина траншеи должна быть примерно 40 см, а ширина должна быть сделана так, чтобы для размещения опалубки оставалось еще около 10 см.

Для установки столбов используем бетонную смесь, но не забываем и о создании гидроизоляционного слоя.Для него при помощи скрученного в пару слоев рубероида делаем трубу. Соединяем его скотчем и вставляем эту конструкцию в землю до упора.

Перед тем, как делать столбчато-ленточный фундамент, нужно позаботиться о создании каркаса из арматуры и проволоки, а затем вставить его в просверленное отверстие так, чтобы арматура выступала наружу примерно на 15-20 см.

Далее приступим к заливке получившейся опоры бетоном. Для начала залейте колодец слоем бетонной смеси толщиной около 20 см.Затем поднимаем трубу из рубероида, чтобы смесь образовала подошву. Следующим шагом будет полностью заполнить колодец и дать бетону высохнуть.

  • Создание ленточной части фундамента.

В первую очередь снова вяжем армирующий каркас. Затем привариваем и прикрепляем к арматуре, торчащей из бетонных столбов.

Завершив все описанные выше этапы строительства столбчато-ленточного фундамента, займемся установкой опалубки, входящей в состав ленточного фундамента.Для этого возьмите несколько досок, ширина которых составляет 10 см, и сбейте с них опалубку. Затем внутри опалубки укладываем гидроизоляцию, которой может быть полиэтиленовая пленка.

После проведения этих манипуляций заливаем опалубку бетоном. Вы можете сделать это вручную, а можете воспользоваться специальной миксером. Снять опалубку можно будет через три недели, когда бетон будет твердым.

После затвердевания бетона на фундамент необходимо нанести слой гидроизоляции.Вам нужно обработать боковые части ленточной конструкции. Для этого можно использовать нагретый битум. Лучше всего проделать эту процедуру пару раз.

Песок, насыпанный под ленточный элемент, лучше удалить, иначе конструкция будет стоять на незатопленной конструкции. В результате должна получиться траншея глубиной около двух сантиметров. После заливки бетона смесь, попавшая в эту траншею, создаст выступ, который поможет закрепить конструкцию на месте.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
