Виды свайных фундаментов: классификация свай и типы ростверков

Свайный фундамент своими руками. Виды свай для возведения свайных фундаментов.

Свайные опоры изготавливают из хвойных пород, дуба. Выбирают прямоствольные бревна, очищают от коры. Чтобы получить опоры одинакового диаметра и равной несущей способности бревна обтесывают, поверхность шкурят. Для того чтобы столбы легко входили в грунт их нижние концы заостряют. Дерево пропитывают антисептиками и антипиренами либо покрывают расплавленным битумом.

На деревянных сваях строят легкие конструкции — бани из бруса, летние кухни, беседки, теплицы, садовые домики, навесы. Опоры из хвойных пород используют для застройки участков с глинистым, торфянистым, болотистым грунтом. Если строительство ведется на плотных почвах, тогда острие защищают листовой сталью или льют наконечники из чугуна. Чтобы верхняя часть опоры не пострадала от ударов молота на столбы надевают специальные кольца — бугели. Чтобы понять как сделать фундамент на сваях своими руками нужно знать на какую глубину следует погружать опоры. Если грунт слабый, просадочный, то рекомендуется использование нарощенных свай. Длина такой опоры может достигать 40 м. Для легких сооружений достаточно будет пятиметрового погружения.

Для забивки свай из дерева используют различные типы оборудования: паровоздушные молоты, дизель-молоты, вибропогружатели, вибромолоты, копры ручные и навесные, пневматические забиватели столбов, гидравлические коперы.

Столбы забивают по предварительной разметке, формируя свайное поле согласно проекту. Верхние части обрезают по одному уровню, спилы обрабатывают антисептической пропиткой. Опорные столбы объединяют в единую конструкцию обвязкой, которая повторяет контуры фундамента. Для усиления основания используют брус 150х200 мм.

Плюсы использования деревянных свай:

• Дерево поддается механической деформации, такой фундамент способен выдерживать серьезные изгибающие и растягивающие нагрузки.
• При наличии практических навыков и спецоборудования фундамент на сваях своими руками можно построить за 1-2 дня.
• Использование деревянных конструкций позволяет создать устойчивое основание на участке с нестабильным грунтом, перепадами по высоте.

К недостаткам можно отнести короткий срок службы деревянных опор, невысокую несущую способность. Такое основание подходит только для облегченных конструкций. Через 30-35 лет деревянный фундамент потребует капитального ремонта или замены.

Виды свайных фундаментов и классификация свай

Русские народные весенние приметы

После долгой зимы наши предки, особенно живущие в деревнях, начинали готовиться к посевному периоду. Весенняя погода, количество осадков — это все старались учитывать люди для получения богатого урожая.

Народные весенние приметыподсказывали, когда следует копать, а когда — высаживать рассаду. Планирование посадок гарантировало урожайную осень и сытую зиму.

• Не видно в небе звезд — жди дождя.
• Если март сухой, апрель сырой, май холодный — это к богатому урожаю.
• После дождя радуга пропала — будет ясная погода.
• Поздно рябина зацвела — придет теплая осень.
• Летает много майских жуков — быть засушливому лету.

№1. Ударный способ погружения свай

Ударный метод предполагает передачу свае поступательной энергии, благодаря которой она погружается в толщу грунта, вытесняя его часть наружу или уплотняя его. Для этого используют сложные и тяжелые механизмы – ударные самоходные или рельсовые установки. Для их передвижения по строительной площадке необходима ровная поверхность, поэтому предварительно территорию необходимо выровнять. Свая удерживается в вертикальном положении благодаря копрам, своеобразным стрелам.

На первых этапах погружение осуществляется медленно, чтобы можно было контролировать правильный угол наклона. На саму сваю воздействует штанговый или трубчатый молот. При одинаковом весе трубчатый молот имеет в 2-3 раза более высокую силу удара, чем штанговый. Чтобы сваебойное оборудование не разрушило сваю, применяется специальный наголовник. Погружение продолжается до тех пор, пока свая не достигнет проектной глубины.

К главным преимуществам метода относят:

• возможность проведения работ на любом типе грунта;
• высокая скорость и производительность монтажных работ;
• повышение несущих свойств фундамента, так как сваи, погружаясь в грунт, уплотняют его в зоне на 2-3 диаметра вокруг себя;
• работы можно проводить практически в любую погоду.

Классификация свай по виду антикоррозионной обработки

Существует несколько способов антикоррозионной обработки винтовых свай. Она имеет очень большое значение, так как сваи испытывают высокую степень воздействия со стороны почвы. В незащищенных сваях очень быстро развивается химическая, электрохимическая и механическая коррозия. Основным методом обработки свай – создание специальных покрытий.

Основные типы покрытий и методов защиты:

1. Лакокрасочные покрытия, в том числе простое окрашивание или камерное
2. Холодное и горячее цинкование
3. Битумное покрытие

Вид и способ антикоррозионной обработки свай определяется в основном условиями ее эксплуатации. Сегодня не существует какого-то одного, универсального покрытия, а также единого мнения специалистов по поводу эффективности каждого вида, поэтому спектр покрытий достаточно широк.

Специальное покрытие свай для вечной мерзлоты

Отделка цоколя и отмостка для свайного фундамента

Один из минусов свайного фундамента — отсутствие полноценного цоколя. Для повышенных и висячих оснований роль цоколя играет фальшцоколь, а для заглубленных — наземная часть основания. Самым популярным способом закрыть пространство между основанием дома и грунтом повышенного свайного фундамента является кирпичная кладка. Такой вариант подойдет для домов из штучных материалов, бруса. Для кладки рекомендуется использовать керамический кирпич, обладающий отличной влагостойкостью и прочностью. Можно сразу использовать декоративный кирпич или сверху нанести штукатурку или другую отделку. Сегодня рынки стройматериалов предлагают огромный выбор вариантов отделки цоколя на любой бюджет: искусственный и натуральный камень, плитка, фасадные панели и пр.

Фальшцоколь нуждается в утеплении, поэтому для его обустройства выбираете такие материалы, которые выдержат нагрузку теплоизоляции и декоративной отделки.

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

• недопущение проникновения осадков под фундамент;
• предотвращение размытия грунта вокруг свай;
• уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина — 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант — облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

№5. Погружение свай вдавливанием

Метод вдавливания используется на особо твердых и плотных грунтах (за исключением скальных пород) для погружения свай сплошного и трубчатого сечения небольшой длины (3-5 м). В основе метода – воздействие на сваю статической нагрузки. При работах используется спецтехника, которая занимает достаточно места, поэтому реализация способа возможна только на участках, где в распоряжении есть хотя бы 500 м2 площади.

Сначала сваю в вертикальном положении размещают в направляющей стреле установки, а свайный ствол фиксируют зажимами. Свая углубляется на метр, после чего на ее голову опускают оголовник, который и будет передавать давление на сваю через систему блоков от базовой машины (экскаватор, трактор). Это давление заставляет сваю постепенно погружаться в грунт. Если свая не может достичь необходимой глубины, с помощью оборудования ее немного приподнимают, снова опускают и продолжают вдавливание.

Различные виды наконечников винтовой сваи

Различают основные типы наконечников винтовых свай по способу соединения с телом трубы:

• Наконечники, выполненные из тела трубы
• Наконечники, приваренные к трубе

По форме наконечники могут быть:

• Крестообразные
• Круглые
• Трубы, обрезанные под углом
• Заостренные концы трубы

Обычно крестообразные наконечники изготавливают из самой трубы. Для этого на окончании трубы вырезаются лепестки и сбиваются к центру.

Рис. Крестообразный наконченик

Круглые наконечники чаще всего изготавливаются методом литья и привариваются к концу трубы.

Помимо труб с наконечниками, используются и сваи без наконечника – тело трубы может быть обрезано под углом, или иметь заостренные зубцы на конце. Такая обрезка труб облегчает их углубление. Использование таких свай возможно в достаточно плотных грунтах. Кроме того, зубы на конце сваи помогают преодолеть сопротивление грунтов с высоким содержанием мелких каменистых включений.

Резьбовой наконечник

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

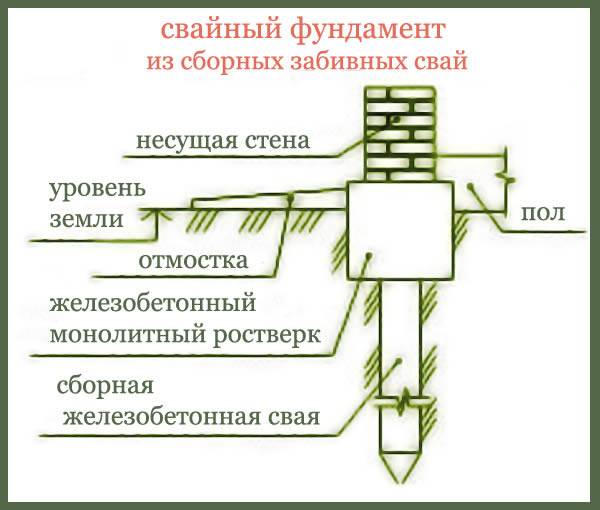

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Private Residential

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику                                                                                                                  Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

• закладка практически в любой грунт;
• независимость от времени года.
• производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность монтажа в скалистых местах;
• проблематичность установки вблизи других строений;
• потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Счастливое предзнаменование

Для любого человека потеря портмоне, заполненного деньгами, – это большая неприятность, способная погрузить в настоящее уныние. В этот момент почти каждый становится суеверным и задаётся вопросом: «За что судьба меня наказала?» Однако печаль от материального ущерба способно сгладить хорошее толкование приметы. Ведь происшествие означает, что в жизни наступает полоса невероятного везенья, которое особенно распространяется на финансовую сферу. Вам будут приносить прибыль любые рискованные предприятия, или начальство оценит служебное рвение и повысит зарплату. В крайнем случае, вы получите внеплановую премию или выиграете в лотерею.

№6. Погружение свай завинчиванием

Метод используются для винтовых свай. Они состоят из двух частей: стальной наконечник с прилегающими к нему лопастями (обеспечивает легкое вхождение в грунт) и сам ствол сваи из стали или железобетона. Завинчивание используют при строительстве мостов, линий ЛЭП и прочих объектов с большой нагрузкой. Оптимально способ подходит для применения на неплотных или подтапливаемых грунтах, может использоваться в условиях любого климата. Винтовые сваи можно вкручивать даже в зонах с плотной застройкой.

Завинчивание происходит благодаря специальному оборудованию, которое устанавливается на раму автотягача. На приводе установки сваю крепят в инвентарной оболочке (не с помощью оголовника). Крутящий момент от оборудования благодаря трансмиссии переходит на сваю, она начинает вращаться и заглубляться в грунт. Если грунт слишком плотный, то допускается небольшое поднятие сваи и повторный запуск механизма. После того, как требуемая глубина достигнута, свая разжимается.

Сваи это – технология монтажа, виды материалов свай

Фундаменты свайного типа имеют достаточно широкое применение. В основе их сваи, являющиеся основными опорными элементами. В строительстве используется несколько разновидностей свай. Способы их установки и закрепления в грунте также различны. О том, какие бывают сваи и что из себя представляют свайные фундаменты, рассмотрим в этой статье.

Что такое сваи?

Сваи – это опоры, устанавливаемые в грунт различными способами, служащие для равномерного распределения нагрузки и выполняющие функцию несущих оснований.

Способы погружения свай в грунт бывают самыми разными – это может быть вкручивание, вдавливание, забивание и проч.

Кроме того, разные  виды свай различаются материалами, из которых они изготовлены.

Основные параметры, на основании которых проводится классификация свай, это способ их заглубления и материал изготовления.

Главные плюсы свайных фундаментов в  том, что при соблюдении технологии установки они прекрасно справляются с довольно большой нагрузкой в условиях нестабильных почв, высокого уровня залегания грунтовых вод и низких температур. Кроме того, можно возвести такой фундамент за одни сутки, а потом сразу приступать к дальнейшим работам.

Стоимость свайных фундаментов тоже относительно не велика.

Технология заглубления

Виды свайных фундаментов в первую очередь различают в зависимости от технологии монтажа свайных опор. Итак, выделяют следующие виды свай:

1. Винтовые – опора вкручивается в грунт.
2. Забивные – сваи забиваются при помощи специальных установок.
3. Буровые – перед установкой опор в грунте бурят скважины. Затем их армируют и заливают раствором.
4. Опоры-оболочки – пустотелую сваю в грунт заглубляет специальный вибратор. Грунт изнутри извлекается, а пустоту заполняют раствором.

Виды материалов

Классификация свай осуществляется также на основании такого признака, как материал, из которого изготавливаются опоры.

Деревянные сваи

Виды свай из древесины используют в тех случаях, когда речь идет о легких постройках. На деревянных сваях обычно возводят небольшие кафе, хозяйственные постройки и проч. Это не должны быть серьезные капитальные объекты.

Для строительства оснований применяют такие виды древесины, как дуб, кедр, лиственница, сосновые породы.

Диаметр деревянных свай в среднем составляет 0,2м, длина – 4-16м.

Древесина для свай обязательно должна быть обработана составами, предупреждающими гниение. Для дополнительной защиты на сваи наносят креазот либо осмолку и заворачивают в антисептические бандажи.

Под каждую сваю бурят скважину. Диаметр скважины должен на 50% превышать диаметр опорного элемента. Нижняя опора обычно представлена камнями или бетонным раствором. После установки опоры закапываются, грунт тщательно утрамбовывается.

При условии правильной установки деревянные сваи способны прослужить не один десяток лет.

Железобетон

Железобетонные виды свай представлены двумя вариантами:

• Готовые балки.
• Сваи, заливающиеся в опалубку.

Средний диаметр железобетонной сваи – 20-40см, в длину они могут достигать 16м.

Сечение свай может иметь разную форму. Такие сваи бывают круглые или многоугольные. Нижний конец опоры обычно заострен. Однако встречаются также тупые опоры.

Железобетонная свая может быть цельной или представлять собой составную конструкцию из нескольких элементов.

Металл

Большую популярность в настоящее время имеют металлические сваи винтового типа. Они отличаются высоким уровнем прочности, технологичностью и одновременно достаточно экономичны.

Виды свайных фундаментов на винтовых опорах имеют массу преимуществ. Среди них:

• Великолепная несущая способность.
• Отсутствие фактора усадки.
• Такие опоры прекрасно показывают себя на местности со сложным рельефом и слабы грунтом.
• Фундаменты на винтовых сваях можно устанавливать в любую погоду и в непосредственной близости к разного рода коммуникационным сетям.
• Для установки опор не требуется проводить земляные работы.
• Такие фундаменты характеризуются очень большим сроком службы.

Существенный недостаток заключается в том, что в доме с таким фундаментом вы не сможете обустроить подвал. Но в условиях влажных, подвижных, нестабильных грунтов, характеризующихся глубоким уровнем промерзания, металлические винтовые сваи порой являются единственным возможным вариантом.

Виды свайных фундаментов

Одна свая не способна выдерживать большие нагрузки. Высокую несущую способность свайный фундамент приобретает благодаря объединению свай в единую систему при помощи ростверка.

В зависимости от того, как организовано свайное основание, выделяют несколько разновидностей фундаментов.

Монолит

В точках расположения свай бурят скважины. Затем в них устанавливают опоры. Столбы забиваются при помощи молотка или копра. Свободное место заполняют бетоном.

Пустотелые сваи из железобетона представляют собой составную конструкцию, звенья которой соединяют методом сварки или при помощи скручивания болтами. Нижняя часть таких свай заполнена грунтом. В верхнюю заливают бетонный раствор. Затем сваи объединяются ростверком.

Буронабивной фундамент

Если рассматривать свайный фундамент и его виды, то достаточно большой популярность пользуются основания на буронабивных сваях. Такие опоры изготавливают непосредственно на месте строительства.

Изготовление буронабивных свай проходит в рамках следующего алгоритма:

• С учетом параметров свайных элементов на площадке бурят скважины. В них устанавливают обсадные трубы, которые одновременно будут являться опалубкой.
• Полость сваи армируется.
• Затем опора бетонируется.

Винтовой фундамент

Для погружения в грунт винтовых свай используется профессиональное оборудование. При желании можно вкрутить сваю самостоятельно, при помощи помощника. Но это достаточно трудоемкое занятие. Приглашая для установки винтовых свай профессиональную бригаду, обязательно следите за ходом выполнения работ.

Сваи должны вкручиваться в грунт на проектную глубину. Менять направления вкручивания опоры в процессе работы запрещено. Перед тем, как приварить металлические оголовки, работники должны заполнить опору бетоном.

О того, насколько добросовестно будет соблюдена технология установки опор, зависят несущие характеристики и долговечность фундамента.

Типы свай и виды свайных фундаментов для дома

При строительстве домов на грунтах с низкой устойчивостью, с близко расположенными грунтовыми водами или подверженных вспучиванию применяются различные виды свайных фундаментов. Такие фундаменты для дома относятся к группе глубокого залегания.

Сваи равномерно распределяют нагрузку, поэтому на них допускается возводить стены из абсолютно любого материала. По такой технологии часто ведется строительство многоэтажных домов. Сваи погружены в грунт на глубину от пяти 5 до 20 метров, а поверх них уложен ростверк – плита перекрытия либо балка из железобетона. На ростверк укладывают гидроизоляцию и возводят стены.

Материалы свайных фундаментов

Для изготовления свай могут быть использованы различные материалы. Если предполагается строение легкого сооружения, то сваи могут быть деревянными или железными. Для тяжелых строений более уместны бетонные или сваи из железобетона. Могут быть различия свай по форме, но чаще всего их сечение квадратное или круглое. Сваи с круглым сечением можно изготавливать пустотелыми – это экономит расходы на материалы.

Виды свайных фундаментов в зависимости от геологических условий

Каждый вид свайных фундаментов по-разному ведет себя в различных типах почвы. Сваи-стойки опираются на прочный грунт, находящийся под пластом слабого грунта. Такое решение подходит только в тех случаях, если глубина залегания твердого грунта не больше, чем длина сваи. Только в этом случае можно добиться минимальной усадки фундамента.

Есть висячие сваи, которые способны удерживать вес всей конструкции сооружения за счет силы поверхностного трения, которую оказывает почва на стенки свай. Сила трения увеличивается с ростом глубины забивания свай, таким образом, устойчивость здания можно достичь и без наличия твердого основания.

Способы устройства свайного фундамента

Существует два способа сооружения свайного фундамента для дома. При первом способе сваи доставляются на строительную площадку и забиваются в толщу грунта молотом или при помощи специальной машины для вдавливания свай. Такие сваи изготовлены в заводских условиях и часто имеют форму призмы, которая сужается в нижней части. Более надежное основание могут обеспечить ввинчивающиеся сваи, которые, подобно саморезам, заворачиваются в землю.

Можно сформировать свайный железобетонный фундамент непосредственно на месте будущего строения. Для этого бурят скважины на глубину 4-12 метров, в них устанавливается арматура, а после заливается бетоном. Бетон необходимо утрамбовывать вибромашиной, чтобы избежать образования пустот и воздушных полостей.

В случае заглубления свай на большую глубину, в скважину опускают трубу. После заливки бетоном трубу дергают вверх-вниз – так добиваются утрамбовки бетона. После этого трубу извлекают, а свая остается в скважине. Если грунт подвержен сильной усадке, для строительства применяют сваи с расширением внизу или заливают на специально установленный башмак. В обоих случаях может быть обеспечена большая площадь опоры и хорошая устойчивость фундамента.

Расположение свай осуществляют по всему периметру будущего строения, а также под всеми несущими стенами внутри здания. Расстояние между сваями рассчитывают, исходя из нагрузки на фундамент. Чем больше вес здания, тем чаще устанавливаются сваи. В среднем, расстояние между ними составляет от пяти до восьми диаметров сваи.

В сравнении с ленточными, все виды свайных фундаментов требуют меньше материалов для строительства, но значительно больше трудовых ресурсов и применения спецтехники. Преимуществом такого фундамента можно считать способность здания простоять более 100 лет без осадки.

Похожие материалы:

Новые материалы:

Предыдущие материалы:

Монтаж свайного фундамента — виды свай, основные этапы

В условиях слабой или нестабильной почвы, при близком расположении грунтовых вод, на пучинистых и глубоко промерзающих грунтах востребовано устройство фундамента свайного типа.

Это выгодный вариант с финансовой точки зрения, а также возможность обеспечить будущему зданию надежность, так как сваи предназначены для передачи нагрузки на нижний почвенный слой, который находится ниже проблемного грунта.

Содержание статьи

Виды свай

Сваи – это стержни, длина которых составляет от трех метров и выше, погружаемые в почву. Могут быть изготовлены в заводских условиях, а также изготавливаться непосредственно в грунте на строительной площадке.

В зависимости от метода погружения сваи разделяются на:

• забивные, погружаемые посредством специальной вибротехники;
• винтовые, погружаемые методом закручивания;
• набивные, создаваемые при помощи скважинного бурения и заливки бетонной смеси;
• буровые, устанавливаемые в уже готовую скважину.

По методу размещения сваи могут быть:

• одиночными – отдельно стоящими;
• в виде свайных лент, расположенных по периметру здания;
• в виде свайных кустов, обустраиваемых под колоннами несущих каркасных частей постройки.

Сваи могут быть изготовлены из дерева твердых пород (самый дешевый, но ненадежный вариант), стали (требуют применения при установке дорогостоящей спецтехники и обработки составами против ржавления), железобетона (наиболее долговечны, есть возможность изготовить на строительной площадке).

Технология монтажа свайных фундаментов

Процесс устройства свайного фундамента зависит от вида свай, метода их погружения и размещения.

• Cваи погружаются в грунт предварительно выбранным способом: в готовую скважину, методом завинчивания, вибрации. Зачастую применяется буранабивной способ, когда сваи изготавливаются из бетона и арматуры в уже готовой скважине.
• Ростверка — следующий шаг, который выполняется не всегда, но в большинстве случаев (зависит от назначения здания). Процесс заключается в связывании опор друг с другом металлическим или железобетонным поясом. Это обеспечивает фундаменту максимальную прочность и равномерное распределение нагрузки на сваи. Ростверк может быть как сборным и монолитным, так и комбинированным.
• Утепление — свайный фундамент не обеспечивает замкнутость пространства под постройкой, очень важен процесс его утепления во избежание проветривания и промерзания. Для этого в большинстве случаев осуществляется его утепление: делается обрешетка с утеплительным слоем, после чего производится чистовая облицовка.
• Гидроизоляция — кроме того, нужна также гидроизоляция, выполняемая из рубероида (в случае буронабивного способа) или с применением специальных обмазочных смесей (при обустройстве винтовых или забивных опор).

Целесообразность использования свайного фундамента

Как правило, такое основание применяется для легких зданий с малой этажностью. Однако, современные строительные технологии позволяют в некоторых случаях возводить на свайном фундаменте и тяжелые постройки из бетона или кирпича.

Минусом такого вида фундамента является невозможность использования в горизонтально-подвижной почве, небольшой эксплуатационный срок по сравнению, например, с ленточным монолитным основанием, невозможность обустройства подвала в будущем здании.

Виды свайных фундаментов | СТРОЙ САМ

  Свайный фундамент – это совокупность свай, выполненных из железобетона, металла, дерева погруженные определенным образом в грунт и связанные между собой ростверком, монолитной плитой либо мауэрлатом и которые служат основанием для стен дома.

  Выделяют виды свайного фундамента по разным классификациям. В этой статье мы рассмотрим какие бывают сваи в зависимости от используемого материала для изготовления сваи.

Виды свайного фундамента по материалу (виды свай):

Железобетонные сваи

Железобетонные сваи

Представляет собой напряженную арматуру в заводских изделиях, ненапрягаемая при заливке в скважину. Данный вариант, более целесообразен и практичен для индивидуального строительства, в связи с тем что дает возможность изготовить сваю любого диаметра прямо в грунте, без привлечения дорогого оборудования. Такие сваи так же могут уже в готовом виде доставляться на объект строительства, они квадратного или прямоугольного поперечного сечения. Часто используются винтовые железобетонные сваи. Сваи из железобетона могут быть как сплошными, так и полыми;

Стальные сваи

  Это сваи изготовленные из стали, круглого сечения. Могут иметь разную конструкцию. Зачастую это труба из стали от 8 до 12 мм, но используются и опоры коробчатого сечения. С целью усиления стальные сваи после установки заливаются бетоном. Если свая большого диаметра, то ее устанавливают используя механизированное оборудование. Благодаря своей конструкции, а именно элементу резьбы у основания, она прочно фиксируется в грунте и может переносить значительные нагрузки. Популярными на сегодняшний день являются винтовые сваи, в виде сверла или трубы, снабженной шнековой навивкой. Недостатком такой сваи является то, что она подвержена коррозии достаточно не дешевая, но вместе с тем все равно является прочной и долговечной опорой строения.

стальные сваи

Деревянные сваи

  Это сваи выполненные из твердых пород дерева с использованием антисептирования. Популярными породами древесины для такого вида свайного фундамента являются сосна и ель, однако используют и лиственничные, дубовые и кедровые породы древесины. Основными недостатками такой сваи является малая прочность и подверженность гниению. Достоинством такого материала является низкая цена, доступность материала. Представляет собой деревянную сваю диаметром не менее 180 мм и максимальной длинной 16 м. В настоящее время применяется довольно редко

Деревянные сваи

Бутобетонные сваи

 Устанавливаются на месте путем укладки бетона в смеси с бутовым камнем. Это короткие сваи до трех метров.  Использование бутового камня дает возможность увеличить прочность сваи и уменьшить расхода бетона. Целесообразной областью применения фундаментов из бутобетонных свай являются твердые, полутвердые и тугопластичные глинистые грунты это – супеси, суглинки, глины.

Бутобетонная свая

     Свайный фундамент применяется как в малоэтажной застройке, так и  при строительстве многоэтажных массивных строений. На каждом конкретном строительном объекте тот или иной вид сваи найдет свое применение.

Виды свай

Сваи используются при строительстве различных сооружений, надземных и подземных конструкций. Строительный материал показывает хорошие результаты при эксплуатации в различных условиях. Наиболее распространённым способом использования свай является свайный фундамент. Сваи могут быть разных видов, благодаря чему функциональность изделий достаточно широка. Детали выдерживают высокую нагрузку и очень часто используются в качестве несущих элементов.

Разновидности свай

Сваи отличаются между собой по очень многим пунктам, поэтому их классификация происходит по нескольким критериям:

1. По конструкционным особенностям. Свая может иметь цельную конструкцию либо составную. Конец детали может быть заостренным либо затупленным, на отдельных частях свай возможно утолщение или утончение материала. Также к этому критерию относится такой показатель, как наличие или отсутствие дна.
2. По размеру. Выделяют короткие виды свай с повышенной жесткостью, которые используются преимущественно в качестве основы строения, и длинные, имеющие среднюю жесткость либо гибкие.
3. По форме сечения. Сваи чаще всего имеют круглую либо прямоугольную форму, но также существуют и другие разновидности в виде трапеции, пирамид, конусов, крестообразных изделий, тавров и двутавров. Также в поперечном сечении свая может быть сплошной либо пустотелой.
4. По материалу производства. Различают бетонные, железобетонные, металлические, грунтобетонные, комбинированные и деревянные сваи. Комбинированные варианты могут выполняться из различных материалов, а внутри наполняться бетонной смесью.
5. По характеру выполнения работы. Выделяют висячие сваи и опорные. Опорные могут также иметь название сваи-стойки.
6. По технологии установки. Различают забивные, буронабивные, вдавливаемые и винтовые сваи.
7. По виду армировки. Продольное или поперечное армирование свай с закрепленными ранее стержнями, которые располагаются по центру, углам или периметру.

В соответствие с условиями, в которых будут монтироваться сваи, подбирается изделие, оптимально подходящее под эксплуатационные требования. В зависимости от характеристик почвы, высоты строения или дома, типа фундамента подбирают различные виды свай. Зная, какие бывают виды свайных фундаментов, можно определиться с типом, размером и другими параметрами, которые влияют на прочность и надежность конечного объекта.

Способ погружения свай при строительстве сооружений

Погружение основания здания из свай предполагает использование спецтехники или оборудования. Чаще всего монтаж происходит при помощи молотов, копры и иных устройств. Некоторые виды свай предполагают предварительное бурение отверстий. Способ погружения свай определяется мастером в индивидуальном порядке с учетом особенностей последующего возведения здания.

Забивные железобетонные сваи отличаются простотой монтажа и после погружения в грунт очень быстро устанавливаются в необходимое положение. Для монтажа забивных свай требуется установка конца в ранее пробуренные скважины. После расположения элемента в нужное положение отверстие заливается бетонным раствором. Иногда монтаж буронабивных свай предполагает создание пятки для повышения устойчивости, прочности и несущей способности конструкции.

Винтовые сваи изготавливаются преимущественно из металла, поэтому они могут сразу устанавливаться на свое место без бурения скважин. Нижним концом стальная свая вставляется сразу в землю и при помощи спецоборудования выполняется монтаж элемента.

Деревянные сваи. Для производства свай из древесины чаще всего применяют сосну или ель. Иногда целесообразно использовать дуб, кедр или лиственницу, так как они имеют повышенную прочность и долговечность. Когда сваи из древесины погружают в грунт, то допускается их наращивание на 3-4 элемента. Изначально сваи могут иметь высоту до 16 метров, но для удобств перевозки их могут распилить на несколько частей.

В зависимости от типов свайного фундамента могут использоваться элементы разных конструкций. При забивке сваи в грунт сверху на неё одевают специальное металлическое кольцо, которое предупреждает разрушение из-за ударной силы. Также древесина обрабатывается специальными составами, которые предотвращают поражение насекомыми и гниение. При правильной обработке и уходе свая может прослужить в течение 15-20 лет. Если материал используется в виде несущих элементов, то срок эксплуатации зависит еще и от нагрузки, оказываемой на него.

Железобетонные сваи. В зависимости от назначения строительных свай их изготовление может происходить как на заводе, так и прямо на месте. Сборные конструкции отливаются на заводах, что гарантирует их высокое качество и соответствие заданным параметрам. Монолитные сваи, из-за особенностей применения и веса материала, отливаются непосредственно на месте. Чаще всего для отливки железобетонных свай используется арматура, но в некоторых случаях целесообразно монтировать трубы небольшого сечения. Бетон для отливки монолитных конструкций используется исключительно тех марок, которые имеют высокие показатели морозоустойчивости и износостойкости.

Конструкции могут иметь разнообразную форму, что позволяет сваям соответствовать задачам, которые перед ними ставятся. Сваи, устраиваемые путем набивания, отличаются высокой прочностью, поэтому бетон сохраняет свои характеристики в течение не одного десятилетия и не разрушается из-за небольших повреждений, которые образовались из-за механического воздействия.

Металлические сваи из прокатного профиля имеют отменные характеристики и в работе отличаются устойчивостью к нагрузкам и разрушению в следствие механического воздействия. Так как горячекатаная сталь не отличается устойчивостью к коррозии, то ее покрывают дополнительными материалами в виде:

1. битума;
2. различных смол;
3. антикоррозийными составами.

Без антикоррозийной обработки металл очень быстро начнёт разрушаться и на нём появится ржавчина, которая приведёт к появлению трещин и расслоению.

Винтовые сваи обладают массой достоинств перед остальными разновидностями. Для установки свай не требуется проведение земельных работ, в том числе и разработка в виде выравнивания почвы. Также среди преимуществ стоит отметить:

1. Возможность монтажа на различных типах грунтов.
2. Отсутствие усадочного явления.
3. Высокая устойчивость свай к нагрузкам.
4. Долговечность.
5. Возможность монтажа возле различных объектов, в том числе и стадионов, домов, коммуникаций.

Фундамент в виде винтовых свай предпочтителен на слабых почвах, поэтому распространенность элемента достаточно высока.

Введение

Неглубокие и глубокие фундаменты означают относительную глубину почвы, на которой построены здания. Когда глубина фундамента меньше ширины основания и меньше десяти футов, это неглубокий фундамент. Фундаменты неглубокого заложения используются, когда поверхностный грунт достаточно прочен, чтобы выдерживать приложенные нагрузки. Если глубина фундамента больше ширины фундамента здания, это глубокий фундамент. Глубокие фундаменты часто используются для передачи строительных нагрузок глубже в землю.

Условия, при которых используется глубокий фундамент

· Грунт у поверхности, который имеет относительно слабую несущую способность (700 фунтов на квадратный фут или меньше)

· Грунты у поверхности, содержащие экспансивные глины (усадка / набухающие почвы)

· Поверхностные почвы, уязвимые для удаления в результате эрозии или размыва

Классификация глубоких фундаментов

Глубинные фундаменты подразделяются на три категории:

· Свайные фундаменты

· Фундаменты скважин

· Фундаменты кессона

Типы фундаментов и базовые механизмы, участвующие в классификации глубоких фундаментов, рассматриваются в нашем обзорном курсе экзамена FE по гражданскому праву для тех, кто готовится стать инженером в процессе обучения.

Свайный фундамент

Свайный фундамент определяется как серия колонн, построенных или вставленных в землю для передачи нагрузок на более низкий уровень грунта. Свая — это длинный цилиндр, состоящий из прочного материала, например, бетона. Сваи вдавливаются в землю, чтобы служить устойчивой опорой для построенных на них конструкций. Сваи переносят нагрузки от конструкций на твердые породы, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно уложенными в почву.Поскольку свайные основания закладываются в почву, они более устойчивы к эрозии и размыву.

Устройство свайного фундамента

Сваи сначала закладываются на уровне земли, а затем забиваются или забиваются в землю с помощью сваебойного станка. Сваебойщик — это машина, которая держит сваю вертикально и забивает ее в землю. Удары повторяются, когда тяжелый груз поднимается и опускается на сваю. Сваи следует забивать в землю до тех пор, пока не будет достигнута точка отказа, то есть точка, в которой сваю нельзя забивать в грунт дальше.Метод установки сваи является важным фактором структурной целостности свайного фундамента. Метод забивной сваи является идеальным вариантом, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи. Поскольку у каждой сваи есть зона воздействия на почву вокруг нее, сваи должны располагаться достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно.

Категории свай

· В зависимости от назначения сваи подразделяются на несущие, фрикционные, фрикционные, несущие, направляющие и шпунтовые сваи.

· По составу материалов сваи классифицируются как деревянные, бетонные, песчаные или стальные.

1) Несущие сваи забиваются в землю до достижения твердого слоя. Несущие сваи опираются на твердые породы и действуют как столбы для поддержки конструкции. Несущие сваи допускают вертикальные нагрузки и передают нагрузку здания на твердый слой под ними.

2) Фрикционные сваи используются, когда почва мягкая и нет твердых слоев.Эти сваи длинные, а поверхности имеют шероховатую поверхность для увеличения площади поверхности и повышения сопротивления трения. Они оказывают сопротивление трению между своей внешней поверхностью и контактирующей почвой. Сваи трения не опираются на твердые слои.

3) Бетонные сваи забиваются под наклоном, чтобы выдерживать наклонные нагрузки.

4) Направляющие сваи используются при формировании коффердамов для обеспечения устойчивых оснований для подводного строительства.

Основные принципы свайных фундаментов и их классификации — рекомендуемые темы для изучения перед сдачей экзамена FE Civil.

Типы свай в зависимости от формы и состава

Типы свайных фундаментов и лучшее ремонтное строительство фундамента

Вам интересно, какой тип фундаментных свай лучше всего подойдет для вашего нового или существующего прибрежного здания? Здесь, в K.E. Braza Construction, мы понимаем, что все потребности в недвижимости различаются. Мы поможем вам найти не только лучший фундамент для вашего дома на берегу моря, но и предоставим высочайшее качество ручной работы, чтобы обеспечить наилучшие результаты для вашего дома.

Для чего используются свайные фундаменты?

Свайные фундаменты используются для повышения структурной устойчивости фундамента здания в местах, где находится рыхлый или подверженный эрозии грунт. Они также используются для поднятия зданий в зонах затопления и обеспечения надлежащего крепления и безопасности таких конструкций, как опоры и подпорные стены, чтобы выдерживать штормы и волны. обычно заливается на место.Для этого метода просверливаются отверстия, заливается бетон и добавляется арматура для увеличения прочности сваи. Если бурение и заливка выполняются одновременно, буронабивные сваи называются шнековыми сваями непрерывного действия. Буронабивные сваи чрезвычайно популярны как в городах, так и в районах с высокой плотностью застройки и высокой плотностью населения.

Профили для буронабивной сваи

• Можно заливать на участки с минимальными накладными расходами.
• Отсутствие риска пучения почвы.
• Может использоваться там, где высота над головой ограничена.
• Длину свай можно варьировать.
• Можно создавать сваи большого диаметра.
• Удаление грунта из скважин можно проверить.

Буронабивные сваи.

• Смещенный грунт должен быть удален с участка, что приведет к дополнительным расходам.
• Нельзя использовать на очень рыхлых или несвязных почвах.
• Сваи могут деформироваться из-за локального напряжения, оказываемого на отверждаемый материал (известного как перегибание или сужение).

Забивной свайный фундамент

Забивной фундамент аналогичен буронабивным сваям, поскольку они построены из бетона. Разница в том, что эти сваи имеют постоянную или временную металлическую опалубку, которую снимают после затвердевания и затвердевания бетона. Их называют забивными сваями, потому что они забиваются, вибрируют или вдавливаются в землю. Эти сваи могут быть построены на месте или предварительно изготовлены на заводе и доставлены на площадку. Обычно они используются в морских условиях, когда почва очень рыхлая или склонна к сдавливанию.

Профили забивных свай

• Они чрезвычайно рентабельны.
• Увеличивается несущая способность за счет уплотнения и смещения грунта.
• Повышается эффективность, если сваи изготавливаются вне строительной площадки.
• Их часто считают комплексным инженерным решением для фундаментов.

Консоли забивных свай

• При изготовлении за пределами площадки сваи должны быть усилены для транспортировки.
• Установка должна быть заранее спланирована и организована.
• Для установки свай необходимо много места наверху.
• Они не идеальны для городских районов из-за шума при установке.

Micropile Foundation

Установка Micropile используется для поддержки глубокого фундамента. Их можно использовать в новых и существующих зданиях для повышения структурной устойчивости фундамента. Эти сваи обычно имеют диаметр от трех до 10 дюймов и могут быть пробурены на глубину более 200 футов.

Micropile Pros

• Можно комбинировать с другими типами свай.
• Может использоваться в зонах ограниченного доступа.
• Может использоваться на участках со сложными подземными условиями.
• Они не подвержены сужению, перегибанию или проблемам, связанным с рыхлой почвой.
• Коммуникационные линии могут не нуждаться в изменении маршрута из-за небольшого диаметра.
• Они выдерживают вертикальные и поперечные нагрузки.

Micropile Cons

• Они дороги по сравнению с другими типами фундаментных свай.
• Может деформироваться или разрушиться при сейсмической активности (землетрясении).

Фундамент свайных стен

Свайные стены — это серия близко расположенных свай, которые используются для создания временной или постоянной подпорной стены из свай. Эти стены предотвращают эрозию почвы и затопление прибрежных участков.

Профили для стен из свай

• Простое и относительно быстрое строительство и установка дамбы.
• Обладают большой несущей способностью.
• Предпочтительно на участках с чрезвычайно сложными почвенными условиями.

Консервы свайных стен

• Конструкция с глубокими сваями может не иметь требуемых допусков по вертикали.
• Обеспечить гидроизоляцию между сваями может быть чрезвычайно сложно.

Фундамент с винтовой сваей

Винтовые сваи известны как винтовые сваи или винтовые анкеры, потому что у них есть спираль — похожая на спиральный гребень рядом с винтом — около дна сваи, которая помогает закрепить ее в почве. Винтовые сваи ввинчиваются в землю, а не забиваются молотком или вибрируют на месте.

Профили с винтовой сваей

• Может устанавливаться в неблагоприятных погодных условиях.
• Отлично подходит для мест с ограниченным доступом.
• Отлично подходит для удаленных мест.
• После установки грузоподъемность увеличивается.
• Нет схватывания или времени отверждения (можно загрузить сразу после установки).
• Быстрая установка (около пяти минут на каждые 10 футов).

Консоли для винтовой сваи

• Не следует устанавливать в почве, содержащей отложения рика, гравия или булыжника.
• Монтажное оборудование необходимо выбирать с учетом почвенных условий и ограничений доступа на площадку.
• Необходимо учитывать пределы крутящего момента при установке, чтобы не перегрузить сваю при ее ввинчивании в землю.

К.Э. Браза: здесь, чтобы помочь вам с CT Проекты фонда строительства прибрежных районов

Правильное строительство на побережье начинается с правильного свайного фундамента для ваших почвенных условий и близости к ватерлинии. Здесь, в K.E Braza, мы приедем к вам на участок, осмотрим недвижимость и почву и порекомендуем подходящий свайный фундамент для вашего здания. Чтобы узнать больше о свайных фундаментах, о том, как они сохраняют конструктивную прочность вашего здания во время штормов, и почему мы являемся ведущей прибрежной строительной компанией, обслуживающей Мэдисон, Гилфорд, Олд Сэйбрук и все прибрежные CT, позвоните нам по телефону 860-662-0124!

25+ типов свайных фундаментов и их применение

Что такое свайный фундамент и типы свайных фундаментов?

Свая — это один из видов тонких конструктивных элементов, изготовленных из стали, бетона, дерева или композитного материала.Сваи можно заливать на месте, выкопать яму и заполнить ее бетоном или сборным железобетонным элементом, который забивается в почву.

В случае, если пласты с хорошей несущей способностью недоступны вблизи земли, фундамент конструкции следует закладывать глубоко с целью получения несущего слоя, подходящего во всех отношениях.

Наиболее распространенные формы глубоких фундаментов:

1. Свайные фундаменты
2. Фундаменты Cassions или Aell
3. Cofferdams

Различные типы свайных фундаментов используются для передачи структурных нагрузок на глубину, где грунт имеет желаемую способность передавать нагрузки.Сваи в чем-то похожи на колонны в том, что нагрузки, развиваемые на одном уровне, передаются на более низкий уровень, но сваи получают боковую поддержку со стороны грунта, в который они заделаны, так что потери устойчивости не возникают.

Именно этим они отличаются от колонок. Сваи относительно длинные. Сваи можно забивать или ставить вертикально или с помощью теста. Свайный фундамент обычно состоит из нескольких свай, которые вместе поддерживают конструкцию.

Подробнее: 8+ ЭТАПЫ СТРОИТЕЛЬСТВА ФУНДАМЕНТА

Использование свай или необходимость различных типов свайных фундаментов:

Свайные фундаменты предпочтительны в следующих ситуациях

1. Нагрузка на надстройку велика, и ее распределение неравномерно.
2. Верхний слой почвы имеет плохую несущую способность.
3. Уровень грунтовых вод высокий, поэтому откачка воды из открытых траншей для фундаментов мелкого заложения затруднена и неэкономична.
4. Уровень грунтовых вод сильно колеблется.
5. Там, где подвести опалубку к траншеям сложно и дорого.
6. Строение расположено на берегу моря или в русле реки, где существует опасность размывающего действия воды.
7. Канал или линии глубокого дренажа выходят около фундамента.
8. Верхний слой почвы обширный.
9. Сваи используются для фундамента опор ЛЭП, морской платформы, которая подвергается воздействию подъемных сил.

Подробнее: НАИБОЛЕЕ СИЛЬНОЕ ФУНДАМЕНТ ДЛЯ ДОМА

Факторы, влияющие на выбор типа свайного фундамента:

При выборе типа свайного фундамента необходимо учитывать следующие факторы:

1. Характер конструкции
2. Условия нагрузки
3. Наличие средств
4. Наличие материалов и оборудования
5. Типы грунта и его свойства
6. Уровень грунтовых вод
7. Собственный вес сваи
8. Долговечность сваи
9. Стоимость сваи
10. Обслуживание сваи
11. Требуемая длина сваи
12. Требуемое количество свай
13. Пример соседнего здания
14. Возможности для забивки свай
15. Трудности при забивке свай

Типы свайных фундаментов:

А.

Типы свайных оснований из свай в зависимости от их назначения или использования:

По функциональному назначению сваи классифицируются как,

1. Концевая опорная свая
2. Фрикционная свая
3. Составная свая
4. Натяжная свая
5. Анкерная свая
6. Отбойная сва
7. Лучшая свая
8. Шпунтовая свая

1. Концевая опорная сва:

Эти типы свайных фундаментов проходят сквозь мягкий грунт, и их дно или вершины опираются на твердый слой.Эти сваи действуют как колонны. Мягкий материал, окружающий ворс, обеспечивает некоторую поддержку. Для концевой сваи Qu = Qp

2. Фрикционная свая:

Когда фундамент конструкции имеет рыхлый грунт, тогда фрикционные сваи расширяются до такой глубины, при которой сопротивление трения, развиваемое по бокам свай, равно нагрузке, приходящейся на сваи. Фрикционные сваи обычно используются там, где слои твердого фундамента доступны на большей глубине.

3. Свая уплотнения:

Когда сваи забиваются в рыхлый сыпучий грунт с целью увеличения несущей способности грунта, дуга сваи называется уплотняющими сваями.Эти типы свайных фундаментов сами по себе не несут никакой нагрузки.

4. Натяжная свая:

Эти типы свайных фундаментов закрепляют конструкции, подверженные поднятию из-за гидростатического давления или опрокидывающего момента. Ее еще называют подъемной сваей.

5. Анкерная свая:

Анкерные сваи, используемые для противодействия горизонтальному растяжению шпунтовых свай или другим тяговым силам.

6. Сваи крыла:

Отбойные сваи в основном используются для защиты прибрежных сооружений от ударов кораблей или других плавучих объектов.

7. Лучшая стопка:

Они используются для противодействия большим горизонтальным силам или наклонным силам.

8. Шпунтовые сваи:

Они используются в качестве переборок или в качестве непроницаемой перегородки для уменьшения просачивания и подъема под гидротехническими сооружениями.

Шпунтовые сваи, используемые для следующих целей,

1. Для изоляции фундамента от прилегающего грунта.
2. Для предотвращения подземного движения воды.
3. Для предотвращения передачи вибрации станка на соседние конструкции.
4. Для сооружения подпорной стены в доках, пристанях и других морских сооружениях.
5. Для защиты расколотых берегов.
6. Для удержания бортов котлованов фундамента.

Подробнее: РАЗНИЦА МЕЖДУ НОЖКОЙ И ФУНДАМЕНТОМ

B.

Типы свайных фундаментов по материалам и составу:

1. Сборные железобетонные сваи:

Сборные железобетонные сваи — это сваи, которые производятся на заводе вдали от строительной площадки, а затем забиваются в землю в необходимом месте.Естественно, что для таких типов свайных фундаментов требуется тяжелая сваебойная техника.

Сборные сваи могут быть квадратными, восьмиугольными или круглыми в поперечном сечении, а также могут быть сужающимися или с параллельными сторонами в продольном направлении. Из-за движущих нагрузок и нагрузок при транспортировке (например, транспортировке и подъеме) сборные железобетонные сваи обычно армируются.

Размер ворса может варьироваться от 30 см до 50 см в поперечном сечении и до 20 м и более в длину. Арматура может состоять из продольных стальных стержней диаметром от 20 мм до 40 мм, от 4 до 8 шт.с поперечными стяжками диаметром от 6 до 10 мм с шагом 100 мм между верхним и нижним п.м и расстоянием 300 мм по средней длине. Обеспечивается бетонное покрытие толщиной не менее 50 мм. Марка бетона должна быть М20

.

2. Монолитные бетонные сваи:

В свае из монолитного бетона отверстие выкапывается в грунте путем вставки обсадной трубы. Это отверстие затем заливается бетоном после размещения стальной арматуры, если таковая имеется. Кожух может оставаться в положении или сниматься.Сваи с обсадной поверхностью, известные как сваи из облегченного монолитного бетона, и сваи без опалубки, известны как сваи из монолитного бетона без опалубки.

1. Raymond Piles:

Стандартные сваи Raymond в основном представляют собой фрикционные сваи. Он имеет равномерный конус I к 30, в результате чего сваи становятся короче.

Длина свай от 6 до 12 м. Диаметр свай варьируется от 40 до 60 см вверху и от 20 до 30 см внизу. Свая представляет собой закрытую снизу тонкую гофрированную оболочку (кожух).Стальная оболочка усилена жестко тянутой проволокой, намотанной по спирали, с шагом 8 см. Это один из важных видов свайных фундаментов.

Оболочка забивается в землю с помощью разборной стальной оправки или сердечника, имеющего такой же конус. Когда свая забивается на желаемую глубину, оправка механически складывается и извлекается, оставляя оболочку внутри земли. Оболочка осматривается изнутри, используя свет от зеркала, фонарика или падающего света. Эта пустая оболочка постепенно доверху заливается бетоном.

2. Мак-Артур Пайлз:

Mac Arthur изготовлен из гофрированной стальной оболочки одинакового диаметра, которая остается на месте, как в Raymond Piles. Тяжелый стальной корпус с сердечником забивается в землю, как показано на рис. Эти типы свайных фундаментов используются, когда достигается желаемая глубина, ядро ​​извлекается, а гофрированная стальная оболочка помещается в оболочку: наконец, бетон помещается в оболочку, постепенно уплотняя ее и снимая стальную оболочку:

3.БСП-сваи забивные:

Эти типы свайных фундаментов состоят из спирально сваренной оболочки из стальной плиты и бетонной пробки, помещенной на дно свай.

Забивка сваи производится ударом молотка по бетонной пробке. Обсадная труба забивается на желаемую глубину, а затем заполняется бетоном.

Подробнее: 9 ВИДОВ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ ФУНДАМЕНТА

4. Обжимные сваи:

Прессованные сваи используются с преимуществом в некоторых почвах, где забивание очень жесткое или где они предназначены для выхода из водонепроницаемой оболочки на некоторое время перед заливкой бетона.

Во-первых, на заглушку из сборного железобетона помещается стальная оболочка, и в заглушку вставляется стальной сердечник, длина которого недостаточна для доступа к заглушке.

На втором этапе, когда труба проходит над пробкой, пока сердечник не достигает пробки, труба выжимается конусом пробки, образуя водонепроницаемое соединение.

На третьем этапе труба поднимается на определенную глубину. Движущая сила практически создается сердечником на пробке, и труба тянется вниз, а не забивается.

На четвертом этапе, когда сваю укладывают на желаемую глубину, сердцевина удаляется и заливается бетоном.

5. Пуговица нижняя Сваи:

Эти типы свайных фундаментов используются там, где необходимо увеличить концевую несущую поверхность. В свае используется бетонная заглушка в форме кнопки. Эта кнопка образует увеличенное отверстие в почве во время движения.

Эти типы свай могут использоваться длиной до 23 м и грузоподъемностью до 50 тонн.

На первом этапе на бетонную кнопку устанавливают стальную трубу со стенками толщиной 12 мм. Диаметр бетонной кнопки на 25 мм больше диаметра сваи.

На втором этапе труба и пуговица продвигаются на заданную глубину. На третьем этапе, опираясь на кнопку, гофрированная стальная оболочка вставляется в трубы

.

На четвертом этапе кожух снимается, оставляя кнопку на месте, и кожух заполняется бетоном. При необходимости можно использовать армирование.

Необсаженный монолитный бетон Сваи:

Эти типы свай для свайного фундамента не используют обсадные трубы и, следовательно, дешевле. Однако при их строительстве потребовались большие навыки. Эти сваи используются только там, где нет уверенности в том, что ни почва, ни вода не попадут в яму, не протолкнутся и не уменьшат размер ямы, а также там, где соседние сваи не повредят зеленый бетон. Очень важно проводить тщательный осмотр установки, так как после установки осмотр невозможен.

Типы свайных фундаментов из монолитного бетона:

1. Симплексные сваи
2. Сваи Franki
3. Вибросваи
4. Пьедестальные сваи
5. Напорные сваи

1. Простые сваи:

Симплексные сваи можно забивать как в мягких, так и в твердых материалах. В этом типе сваи стальная трубная арматура с чугунным башмаком забивается в землю на нужную глубину.

Арматура, при необходимости, помещается внутрь трубы, затем в трубу заливается бетон, и труба медленно извлекается, не утрамбовывая бетон, оставляя чугунный башмак.

В этих типах свайных фундаментов, если утрамбовывать бетон через регулярные промежутки времени при извлечении трубы, мы получаем сваю с простой набивкой.

2. Franki Piles:

В этих типах свай пробка из сухого бетонного щебня образуется на поверхности земли тяжелой съемной оболочкой трубы.

Молоток массой от 20 до 35 кН свободно падает на заглушку. Это приводит к образованию плотной пробки, которая проникает в землю и увлекает за собой трубу из-за трения, возникающего между бетонной пробкой трубы.

Когда труба уменьшилась на желаемую глубину, труба удерживается в этом положении с помощью тросов, и молоток прикладывается к бетонной пробке, толкая ее вниз и наружу. Это приводит к увеличению основания в форме гриба.

При необходимости свежая заправка полусухого бетона не должна увеличивать баллон.

После этого ствол изготавливается путем введения последовательных зарядов бетона, утрамбовывания каждого по очереди и постепенного извлечения обсадной колонны примерно на 300 мм за раз.На поверхности готовой сваи образуются гофры.

Диаметр сваи в сваях Фрэнка варьируется от 50 см до 60 см, в то время как увеличенное основание может иметь диаметр около 90 см. Грузоподъемность сваи составляет от 60 тонн (660 кН) до 90 тонн (900 кН).

На следующем этапе изготавливается вал путем последовательной загрузки бетона. утрамбовывать каждый по очереди и постепенно извлекать обсадную колонну примерно на 300 мм за раз. На поверхности готовой сваи образуются гофры.

3. Вибросваи:

Эти типы свайных фундаментов используются там, где грунт мягкий, что обеспечивает небольшое сопротивление трения потоку бетона. Стандартная и расширяемая сваи могут быть забиты с помощью вибро-процесса.

Эти сваи образуются путем забивания стальной трубы и башмака, заполнения бетоном и извлечения стальной трубы.

Стандартные вибросваи изготавливаются диаметром 45 и 50 см на нагрузки от 60 до 70 тонн.Они могут быть длиной от 25 м и более.

Стальная труба с установленным внизу чугунным башмаком приводится в движение молотом массой от 2 до 2,5 тонн, приводимым в действие паром или сжатым воздухом, производящим до 40 ударов в минуту с ходом около 1,4 м.

Подробнее: ВИДЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ В СТРОИТЕЛЬСТВЕ

4. Сваи постамента:

Эти типы свай используются там, где тонкий несущий слой достигается на разумной глубине.Куча пьедестала создает эффект раздвинутой опоры на этой сравнительно тонкой опоре.

Сердечник и обсадная труба вместе забиваются в землю до желаемого уровня.

Вынимается стержень и в трубу помещается заряд бетона. Сердечник снова помещается в обсадную трубу, чтобы он опирался на верхнюю часть залитого бетона; давление прикладывается к бетону через ядро, и в то же время корпус снимается. Процесс повторяется до полного снятия кожуха.

Стальные сваи:

1. H — сваи
2. Коробчатые сваи
3. Трубчатые сваи

1. H — Сваи:

Эти типы свайных фундаментов обычно имеют широкое сечение полки. Они подходят для конструкций эстакад, в которых сваи выступают над уровнем земли и также действуют как колонны. Поскольку они имеют небольшие площади поперечного сечения, поэтому их легко забивать в грунтах, в которых будет сложно забивать обычные сваи.Используются как длинные сваи с высокой несущей способностью.

2. Коробчатые сваи:

Они бывают прямоугольной или восьмиугольной формы, заполненные бетоном. Эти типы свайных фундаментов используются, когда невозможно забить гусиные сваи в твердые пласты.

3. Трубчатые сваи:

В этом типе стальные трубы вбиваются в землю. Внутри трубчатых свай заливается бетон. Благодаря круглым сваям их легко обрабатывать и легко забивать.поперечного сечения, эти типы свайных фундаментов просты в обращении и легко забиваются.

Деревянные сваи:

Эти сваи изготавливаются из стволов деревьев. Они могут быть круглыми или квадратными. Эти типы деревянных свай имеют диаметр от 30 до 50 см и длину, не превышающую 20-кратную ширину вершины.

Башмак из чугуна предусмотрен внизу, а вверху закреплена стальная пластина. Если забивается группа деревянных свай, верх каждой сваи устанавливается на один и тот же уровень, а затем предоставляется бетонная крышка для общей платформы.типы свайных фундаментов имеют меньшую несущую способность и не являются прочными без обработки.

Композитные сваи:

Затем яма заполняется песком и хорошо утрамбовывается. Используемый песок во время укладки должен быть влажным. Верхняя часть песчаной кучи обычно покрыта бетоном для ограничения выброса вверх из-за бокового давления.

Песочные сваи располагаются на расстоянии 2–3 м, обычно под колоннами конструкции. Для определения несущей способности песчаной кучи необходимо провести испытание под нагрузкой.Правильно построенная куча песка, опирающаяся на твердый грунт, может выдерживать нагрузку 100 т / м2 и более.

Длина песчаной насыпи примерно в 12 раз больше ее диаметра. Диаметр кучи зависит от нагрузки, действующей на сваю.

Подробнее: НЕСУЩАЯ ЕМКОСТЬ ПОЧВЫ И ПРИГОДНОСТЬ ФУНДАМЕНТА

C.

Классификация свай по способу установки:

По способу установки сваи можно классифицировать следующим образом:

1.Забивные сваи:

Эти сваи обычно вводятся в грунт с помощью тяжелого молотка на их вершинах. В основном сборные железобетонные, деревянные и стальные сваи забиваются забивкой, которую можно забивать в положение как вертикально, так и под наклоном.

2. Забивные и забивные сваи:

Эти типы свайных фундаментов представляют собой заливку путем забивания обсадной трубы с закрытым нижним концом в почву. Позже корпус заливается бетоном. Оболочка может быть снята, а может и не снята.Если обсадная труба сваи не снята, она называется необсаженной сваей, а если обсадная труба не снимается, она называется обсадной сваей.

3. Буронабивные и монолитные сваи:

Эти типы свайных фундаментов образуются путем выкапывания ямы в земле и заполнения ее бетоном.

4. Винтовые сваи:

Эти типы свайных фундаментов ввинчиваются в грунт.

5. Домкратные сваи:

Эти типы свайных фундаментов устанавливаются в грунт путем приложения направленной вниз силы с помощью гидравлического домкрата.

6. Развернутые сваи:

Под расширенными сваями

Эти типы свайных фундаментов исследованы и разработаны C.B.R.I. для использования в качестве основания под черноземы хлопчатобумажные, насыпные и другие типы почв с плохой несущей способностью.

Набивная свая — это буронабивная монолитная бетонная свая, имеющая в нижней части одну или несколько выпуклостей или подпружиненных отверстий. Луковицы или нижние отверстия формируются с помощью инструмента для нижнего развертывания. Глубоко рассверленные сваи обычно имеют диаметр от 20 до 50 см, а диаметр луковицы составляет от 2 до 3 диаметров сваи.Длина расширенных свай от 3 м до 8 м. Шаг свай может варьироваться от 2 м до 4 м. Под расширенные сваи можно использовать и на песчаных почвах с высоким уровнем грунтовых вод.

Допустимую нагрузку на расширенные сваи можно увеличить, применяя сваи большего диаметра, увеличивая длину свай или делая больше луковиц в основании. Как правило, одна стопка под разверткой может иметь одну или несколько луковиц. Когда у основания предусмотрены две или более луковиц, это называется «многолуковица с расширенной стопкой».Расстояние между двумя лампочками по вертикали составляет от 1,25 до 1,50 диаметра лампы.

Подробнее:

Добро пожаловать на civiconcepts.com, этот веб-сайт создан и поддерживается Бхушаном Махаджаном . Он имеет степень бакалавра гражданского строительства и основатель компании Civiconepts — Make Your House Perfect With Us. Имеет опыт работы в строительстве мостов, работе с железными балками, строительстве коробчатых водопропускных труб, строительстве подпорных стен.Он был преподавателем в дипломном инженерном колледже более 3 лет.

Связанные

Типы свайных фундаментов и их применение | by Arka Roy

Существуют три типа строительных свай фундаментов, которые варьируются от забивных свай, монолитных свай и забивных и монолитных свай.

Фундаменты с забивными сваями : Фундаменты с забивными сваями формируются из бетона, стали или дерева.Эти сваи должны пройти заводскую сборку перед установкой на строительной площадке . Забивные сваи называются бетонными, когда они создаются из бетона. Эти сваи обрабатываются с помощью молотка.

Когда забивные сваи расходуются с сыпучими грунтами, соответствующий объем грунта смещается. Это позволяет производить усадку почвы по всем сторонам свай, а также ее сжатие. Сваи, которые уплотняют почву рядом, известны как сваи уплотнения.Это сжатие почвы увеличивает ее несущую способность.

Насыщенные илистые и связные почвы обладают низкой дренажной способностью. В результате эти грунты не сжимаются после бурения забивных свай. Для уплотнения почвы, выбранной для уплотнения, необходимо слить воду. Таким образом, напряжения расширяются рядом с сваями и должны передаваться только через поровую воду. Результатом будет повышение давления воды в порах и снижение несущей способности почвы.

Монолитные свайные фундаменты : Монолитные сваи относятся к бетонной свае .Эти сваи создаются путем сверления отверстий в земле на необходимую глубину, а затем отверстия заполняются бетоном. При необходимости в бетон также используется арматура. Эти сваи имеют небольшой диаметр, соответствующий буронабивным опорам.

Монолитные сваи — это сваи с прямыми буронами или сваями, имеющими одну или несколько луковиц через определенные промежутки, которые необходимо заливать. Сваи, имеющие одну или несколько луковиц, считаются недорасвернутыми.

Забивные и монолитные сваи : Забивные и монолитные сваи обеспечивают те же преимущества, что и забивные и монолитные сваи.Ниже описан процесс установки забивной и монолитной сваи: —

Стальная оболочка диаметром сваи забивается в землю через оправку, помещенную в оболочку. После того, как оболочка забита, оправка отделяется, и бетон выгружается в оболочку.

Оболочка изготавливается из гофрированного и армированного тощего стального листа (однотрубные сваи) или труб (сварные трубы Armco или обычные бесшовные трубы). Эти типы свай описаны как сваи оболочечного типа.

Для изготовления безоболочечного типа оболочка удаляется после укладки бетона.Для обоих типов свай нижняя часть оболочки фиксируется коническим наконечником, который можно отсоединить от оболочки. В обоих типах свай можно создать расширенную луковицу, забивая бетон за оболочку. К этому типу относятся сваи франки. Иногда оболочка остается на месте, а труба бетонируется. Этот тип сваи широко используется при наваливании на воду.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Опубликовано

Arka Roy

www.amount-takeoff.com

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Фундаменты свай | Метод сооружения свай

Существуют три типа строительных свайных фундаментов: забивные сваи, монолитные сваи и забивные и монолитные сваи.

Фундаменты с забивными сваями: Фундаменты с забивными сваями формируются из бетона, стали или дерева. Эти сваи должны пройти заводскую сборку перед установкой на строительной площадке. Забивные сваи называются бетонными, когда они создаются из бетона. Эти сваи обрабатываются с помощью молотка.

Когда забивные сваи расходуются с сыпучими грунтами, соответствующий объем грунта смещается. Это позволяет производить усадку почвы по всем сторонам свай, а также ее сжатие.Сваи, которые уплотняют почву рядом, известны как сваи уплотнения. Это сжатие почвы увеличивает ее несущую способность.

Насыщенные илистые почвы и связные почвы обладают низкой дренажной способностью. В результате эти грунты не сжимаются после бурения забивных свай. Для уплотнения почвы, выбранной для уплотнения, необходимо слить воду. Таким образом, напряжения расширяются рядом с сваями и должны передаваться только через поровую воду. Результатом будет повышение давления воды в порах и снижение несущей способности почвы.

Монолитные свайные фундаменты: Монолитные сваи относятся к бетонным сваям. Эти сваи создаются путем сверления отверстий в земле на необходимую глубину, а затем отверстия заполняются бетоном. При необходимости в бетон также используется арматура. Эти сваи имеют небольшой диаметр, соответствующий буронабивным опорам.

Монолитные сваи — это сваи с прямыми буронами или сваи с одной или несколькими луковицами через определенные промежутки, которые необходимо заливать.Сваи, имеющие одну или несколько луковиц, считаются недорасвернутыми.

Забивные и монолитные сваи: забивные и монолитные сваи обладают теми же преимуществами, что и забивные и монолитные сваи. Ниже представлен процесс установки забивной и монолитной сваи: —

Стальная оболочка диаметром сваи забивается в землю через оправку, помещенную в оболочку. После того, как оболочка забита, оправка отделяется, и бетон выгружается в оболочку.

Оболочка изготавливается из гофрированного и армированного тощего стального листа (однотрубные сваи) или труб (сварные трубы Armco или обычные бесшовные трубы). Эти типы свай описаны как сваи оболочечного типа.

Для изготовления безоболочечного типа оболочка удаляется после укладки бетона. Для обоих типов свай нижняя часть оболочки фиксируется коническим наконечником, который можно отсоединить от оболочки.В обоих типах свай можно создать расширенную луковицу, забивая бетон за оболочку. К этому типу относятся сваи франки. Иногда оболочка остается на месте, а труба бетонируется. Этот тип сваи широко используется при наваливании на воду.

Что такое свайный фундамент? Типы свайного фундамента

Что такое свайный фундамент?

Фундамент, выполненный в грунте, неспособный передавать структурную нагрузку на подходящий слой путем вставки относительно тонкого структурного элемента, называемого сваей, известен как свайный фундамент .

Свайный фундамент типа глубокий фундамент . Свая из стали, бетона , или дерева. Свая либо забивается в почву, либо формируется на месте путем выкапывания ямы и заполнения ее бетоном.

Почему используется свайный фундамент?

Свайные фундаменты обычно используются, когда плохие почвенные условия простираются на большую глубину и нагрузка, которую необходимо поддерживать, довольно велика. Свайный фундамент лучше всего подходит для следующих условий:

1. Нагрузка, передаваемая от конструкции, тяжелая и неравномерная.
2. Подземная вода настолько высока. Обеспечение фундамента для плота неэкономично.
3. Если невозможно поддерживать траншеи под фундамент в сухих условиях путем откачки из-за сильного притока капиллярной воды.
4. Если сооружения расположены в русле реки или на берегу моря.
5. Когда пласты чуть ниже поверхности земли сильно сжимаются.
6. При размыве, эрозии или размыве почвы под неглубоким фундаментом.
7. При неравномерной осадке неглубокого фундамента.
8. Когда мы должны передать структурные нагрузки через глубокую воду на твердый слой.
9. Когда есть обширная почва, такая как черный хлопчатник, которая набухает или сжимается при изменении содержания воды.

Также прочтите — Фундамент ростверка — Типы, преимущества и недостатки

Типы свай

1. В зависимости от используемого материала

Стальные сваи — Стальные сваи обычно либо в виде толстых труб или стального проката Н-образного сечения.Труба из стали забивают сваями в землю открытыми или закрытыми концами. Стальные сваи снабжены точкой забивки или башмаком на нижнем конце.

Бетонные сваи — Цемент Бетон используется при строительстве бетонных свай. Бетонные сваи бывают сборными или монолитными.

Армирование обеспечивает сопротивление нагрузкам при перемещении и движении во время строительства. Сборные сваи также могут быть предварительно напряжены с помощью предварительно натянутых высокопрочных тросов.

Деревянная свая — Деревянные сваи изготавливаются из стволов деревьев после снятия обрезки. Используемая древесина должна быть прямой, прочной и без дефектов.

Как правило, под уровнем грунтовых вод деревянных свай имеют долгий срок службы. Однако выше уровня грунтовых вод на них нападают насекомые.

Срок службы деревянных свай можно увеличить с помощью консервантов, таких как креозотовые масла. Деревянные сваи не должны использоваться в морской среде, где они подвергаются нападению со стороны различных организмов.

Композитная свая — Композитная свая состоит из двух материалов. Составная свая может состоять из нижней части из стали и верхней части из бетона.

Составная свая может также иметь нижнюю часть древесины ниже постоянного уровня грунтовых вод и верхнюю часть бетона.

Поскольку трудно обеспечить надлежащее соединение двух разнородных материалов, композитные сваи на практике используются редко.

Также прочтите — Кессон или фундамент скважины — типы, компоненты, преимущества и недостатки

2.В зависимости от режима передачи нагрузки

Концевая опора сваи — эти типы свай передают нагрузку через свои нижние вершины. Такие сваи действуют как колонны и передают нагрузку через слабый материал на твердый слой ниже.

Если коренная порода расположена на разумной глубине, сваи могут быть продлены до скалы. Если вместо коренной породы на разумной глубине существует довольно плотный и твердый слой почвы, сваю можно продлить на несколько метров в твердый слой.

Предел несущей способности сваи зависит от несущей способности породы. Эти типы свай также известны как точечные сваи.

Фрикционная свая — Фрикционная свая не достигает твердого слоя. Эти сваи передают нагрузку за счет поверхностного трения между заделанной поверхностью сваи и окружающей почвой.

Эти типы свай используются, когда твердый пласт не существует на разумной глубине. Предельная нагрузка на сваю равна нагрузке, передаваемой за счет поверхностного трения.

Эти сваи также известны как плавающие, так как они не достигают твердого слоя.

Комбинированные концевые опоры и фрикционные сваи — Эти сваи передают нагрузки за счет комбинации концевых опор в основании сваи и трения по поверхности вала сваи.

Предельная нагрузка, воспринимаемая сваей, равна сумме нагрузки, воспринимаемой точкой сваи, и нагрузки, переносимой поверхностным трением.

Также прочтите — Что такое комбинированная опора? — Определение и типы

3.В зависимости от способа установки

Забивная свая — Эти сваи забиваются в почву путем нанесения ударов тяжелого молота по их вершинам.

Забивные и забивные сваи — Эти типы свай образуются путем забивания обсадной трубы с закрытым нижним концом в грунт. Отливка заливается бетоном. Кастинг может быть или не быть отозван.

Буронабивные и монолитные сваи — Эти сваи образуются путем выкапывания ямы в земле с последующим заполнением ее бетоном.

Винтовые сваи — Эти сваи вкручиваются в грунт.

Домкратные сваи — Эти сваи вдавливаются в грунт путем приложения направленной вниз силы с помощью гидравлического молота.

Также прочтите — Разница между уровнем цоколя, уровнем порога и уровнем перемычки

4. На основе использования

Несущая свая — Эти сваи используются для передачи нагрузки на конструкцию к подходящему слою концевым подшипником, трением или обоими способами.

Сваи уплотнения — Эти сваи забиваются в рыхлый зернистый грунт для увеличения относительной плотности. Несущая способность грунта увеличивается за счет уплотнения, вызванного вибрацией.

Натяжные сваи — Эти сваи находятся в растянутом состоянии. Эти сваи используются для анкеровки конструкций, подверженных гидростатическим подъемным силам или опрокидывающим силам.

Шпунтовая свая — Шпунтовые сваи представляют собой сплошную стену или переборку, которая используется для удержания земли или воды.

Отбойные сваи — Отбойные сваи — это шпунтовые сваи, которые используются для защиты кораблей и судов от ударов прибрежных конструкций.

Сваи из теста — Сваи из теста не вертикальные, а забиваются под наклоном для противодействия горизонтальным и наклонным силам.

Анкерные сваи — Анкерные сваи используются для анкеровки анкерных шпунтовых свай. Анкерные сваи обеспечивают сопротивление горизонтальному растяжению шпунтовой стены.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и анкерной балкой

5.По смещению грунта

В зависимости от объема грунта, смещенного во время установки, сваи можно разделить на следующие 2 категории

Сдвижная свая — Все забивные сваи являются сваями смещения, поскольку грунт смещается вбок, когда устанавливается свая.

Почва уплотняется. Установка может вызвать пучение окружающей земли. Сваи из сборного железобетона и трубы с закрытым концом также известны как сваи с большим смещением.Стальные двутавровые сваи представляют собой сваи малого водоизмещения.

сваи без смещения — Буронабивные сваи. Поскольку при бурении ямы грунт смещается, смещения грунта при установке не происходит.

Установка этих свай вызывает очень небольшое изменение напряжения в окружающей почве.

Также прочтите — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

6.Сваи с недоразвёртыванием

Это особый тип свай RCC, имеющий выпуклость у нижнего конца и известный как одинарные сваи с недорастворением.

Для тяжелых нагрузок может быть предусмотрено несколько луковиц, что известно как свая с несколькими недорастворенными отверстиями. Этот тип фундамента экономичен около 25% и может выдержать все неблагоприятные условия.

Заключение

Итак, друзья, это полная информация о свайных фундаментах и ​​типах свайных фундаментов.

Если вы найдете эту информацию полезной, поделитесь ею с друзьями.

Наконец, спасибо! за прочтение статьи.

Также прочтите

Предварительно напряженный бетон — определение, методы, преимущества и недостатки.

Разница между предварительным и последующим натяжением

Что такое длина нахлеста? Как это рассчитать? — Полное руководство

Что такое длина проявления? — Полное руководство

Что такое заливка швов? Типы затирки — преимущества, применение и процесс

Что такое свайный фундамент? Его виды, использование, дизайн.

В этой статье вы подробно узнаете о Pile Foundation; его типы, использование и дизайн.

Итак, приступим.

Что такое свайный фундамент?

Свайные фундаменты используются, когда слои грунта непосредственно под конструкцией не способны выдерживать нагрузку с допустимой осадкой или достаточной защитой от разрушения при сдвиге.

Свайный фундамент — это одна из форм глубокого фундамента.

Сваи — это относительно длинные тонкие элементы, которые забиваются в землю или забиваются на месте.

Сваи использовались с доисторических времен.

Сегодня свайный фундамент встречается чаще, чем любой другой тип глубокого фундамента, особенно там, где почвенные условия неблагоприятны для использования фундаментов мелкого заложения.

Виды свайных фундаментов.

Сваи можно классифицировать по разным критериям:

1. функция или действие,

2. состав и материал и

3. установка.

1. Классификация сваи по функции или действию.

Следующая классификация основана на функции или действии.

(i). Концевые опорные сваи.

В концевых несущих сваях нагрузка передается через вершину сваи на подходящий несущий слой.

(ii). Сваи трения.

В фрикционных сваях нагрузка передается по глубине за счет поверхностного трения по поверхности сваи.

(iv). Натяжные или подъемные сваи.

Этот тип свайного фундамента используется для анкеровки конструкций, подверженных поднятию из-за гидростатического давления или опрокидывающего момента из-за горизонтальных сил.

(в). Уплотнение свай.

Сваи уплотняющие используются для уплотнения рыхлых сыпучих грунтов с целью увеличения несущей способности грунта; куча песка используется для формирования этого типа сваи, так как она не должна нести никакой нагрузки.

(vi). Анкерные сваи.

Эти сваи используются для защиты от горизонтального натяжения.

(vii). Крыло сваи.

Сваи этого типа используются для защиты прибрежных сооружений от ударов кораблей или других плавучих объектов.

(viii). Шпунтовые сваи.

Шпунтовые сваи

обычно используются в качестве переборок или отсекателей для уменьшения просачивания и подъема в гидротехнических сооружениях.

(ix). Тесто сваи.

Batter Pile используется для противодействия горизонтальным и наклонным силам, особенно в прибрежных сооружениях.

(х). Боковые сваи.

Эти типы свай используются для поддержки подпорных стен, мостов и плотин, а также в качестве отбойных устройств в доках и гаванях.

2. Виды свайных оснований по составу и материалу.

Сваи также можно классифицировать по материалу и составу следующим образом.

(i). Деревянные сваи.

Используется древесина качества звука.

Деревянные сваи хорошо работают как в полностью сухом, так и в погруженном состоянии.

(ii). Стальные сваи.

Обычно это двутавровые сваи, трубные сваи или шпунтовые сваи (прокатные профили правильной формы).

(iii). Бетонные сваи.

Они могут быть сборными или монолитными.

Сборные сваи обязательно армируются.

Забивные сваи устанавливаются методом предварительной выемки грунта; распространенными типами являются свая Raymond , MacArthur свая, и Franki.

(iv). Композитные сваи.

Они изготавливаются либо из бетона и дерева, либо из бетона и стали.

Применяются при погружении части сваи под воду.

3. Типы свай по монтажу.

Сваи также можно классифицировать по способу их установки.

(i). Забивные сваи.

Сваи из древесины, стали или сборного железобетона забиваются на место с помощью сваебойного оборудования.

(ii). Монолитные сваи.

Монтировать можно только бетонные сваи.

Сваи просверливаются и заливаются бетоном.

Подкрепления могут быть добавлены в соответствии с требованиями.

(iii). Забивные и монолитные сваи.

Это комбинация забивных и монолитных свай.

Можно использовать кожух или оболочку.

К этой категории относится свая Franki .

Использование свай.

Сваи используются для:

(i) несут вертикальные сжимающие нагрузки,

(ii) переносят подъемные или растягивающие силы,

и (iii) выдерживают горизонтальные или наклонные нагрузки.

Несущие сваи используются для выдерживания вертикальных нагрузок от фундаментов зданий и мостов.

Сваи точечные и фрикционные относятся к этой категории.

Натяжные сваи используются для противодействия восходящим силам, таким как подъем в зданиях с подвалами ниже уровня грунтовых вод, выступами плотин и т. Д.

Сваи с боковой нагрузкой поддерживают горизонтальные или наклонные силы, такие как основания подпорных стен, мостов и плотин.

Большим боковым нагрузкам лучше противостоят сваи.

Они показаны на рисунке выше.

Посмотрите видео ниже, чтобы лучше понять Pile Foundation.

Несущая способность свайного фундамента.

Предел несущей способности свайного фундамента — это максимальная нагрузка, которую он может выдержать без разрушения при сдвиге или чрезмерной осадки.

Допустимая нагрузка на сваю — это нагрузка, которая может быть приложена к ней с достаточным запасом прочности; это может быть предельная нагрузка, разделенная на подходящий коэффициент безопасности.

Или нагрузка, при которой оседание достигает допустимого значения, в зависимости от того, что меньше.

Несущая способность свайного фундамента зависит в первую очередь от типа грунта, через который он проходит и / или на который опирается, а также от метода установки.

Это также зависит от поперечного сечения и длины сваи.

Ствол сваи представляет собой конструктивную колонну, которая фиксируется в точке (внизу) и обычно удерживается наверху.

Упругая устойчивость свай или их сопротивление продольному изгибу была исследована как теоретически, так и с помощью нагрузочных испытаний ( Bjerrum, 1957, ).

Как теория, так и опыт показывают, что коробление редко возникает из-за боковой поддержки грунта.

Это может происходить только в тонких кучах в мягкой глине или в кучах, которые проходят через открытый воздух или воду.

Следовательно, обычная свая в песке или глине может быть сконструирована так, как если бы она была короткой колонной.

Свая передает нагрузку в почву двумя способами.

Во-первых, через наконечник при сжатии, называемый острием или концевой опорой , а во-вторых, за счет сопротивления сдвигу вдоль поверхности, называемого поверхностным трением .

Если слои, через которые забивается сваи, являются слабыми, наконечник, опираясь на твердый слой, переносит большую часть нагрузки; в таком случае сваю называется «сваей с концевой опорой » .

Сваи в однородных грунтах переносят большую часть нагрузки за счет поверхностного трения и называются «сваями трения ».

Однако почти все сваи обладают сопротивлением как торцевому, так и поверхностному трению.

Доступны следующие методы определения несущей способности сваи;

(i) статический анализ,

(ii) динамический анализ,

(iii) нагрузочные испытания сваи,

и (iv) тесты на проникновение.

Первые два теста являются аналитическими, а два других теста являются полевыми или практическими методами.

Аспекты проектирования свайного фундамента.

При проектировании свайного фундамента учитываются размеры сваи, глубина забивки и другие важные детали.

Затем проверка предложенной конструкции на предмет безопасности и, при необходимости, ее пересмотр до тех пор, пока она не будет признана удовлетворительной.

Экономичность и скорость строительства — критерии выбора любой из доступных альтернатив.

Ниже приведены важные аспекты дизайна.

1. Длина свай.

Выбор длины сваи производится на основании изучения профиля почвы, а также прочности и сжимаемости слоев почвы.

Концевые опорные сваи должны достигать пласта, способного выдержать всю нагрузку на фундамент без разрушения или чрезмерной осадки.

Фрикционные сваи должны быть достаточно длинными, чтобы распределять нагрузки по массе грунта, чтобы минимизировать оседание и обеспечить адекватную безопасность.

2. Тип и материал свай.

Перед выбором типа и материала свай следует учесть следующие моменты:

(i) грузы,

(ii) время, необходимое для завершения работы,

(iii) характеристики рассматриваемого слоя почвы,

(iv) состояние грунтовых вод,

(в) наличие оборудования,

и (vi) законодательные требования строительных норм.

Если конструкция представляет собой опору моста или сооружение на набережной, необходимо учитывать характеристики потока воды и размыва.

3. Несущая способность сваи.

Этот проектный аспект следует определять для отдельной сваи и для группы, действующей как единое целое.

Для определения допустимой нагрузки должен применяться соответствующий запас прочности.

4. Расстояние между сваями.

Сваи размещаются так, чтобы вместимость свай, действующих как единое целое, была равна сумме вместимости отдельных свай.

Допуск смещения по верху от 5 см до 15 см и по отвесу от 1 до 2% длины может быть разрешен в планируемом положении свай.

5. Проверка и записи.

Грамотный технический осмотр и ведение полного учета забивки каждой сваи — неотъемлемая часть любой важной работы.

Все подробности, такие как относящиеся к молотку, свае, количеству ударов, проникновению, пройденной длине, вспучиванию и усадке прилегающего грунта, а также сведения о заглушке сваи, должны быть записаны.
