Danfoss (Данфосс) — автоматика, арматура, частотные преобразователи, клапаны

Современные тенденции к сбережению энергоресурсов стали причиной широкого использования энергосберегающего отопительного оборудования, такого, как термостаты, запорная арматура, шаровые регулирующие клапаны.

Датская компания Данфосс выпускает долговечные, высокоэффективные устройства: частотные преобразователи, теплообменники danfoss, терморегуляторы, датчики давления.

Прайс-листы на оборудование

Терморегуляторы Danfoss

Они, установленные на радиаторах, позволяют задать подходящую Вам температуру воздуха, снизить интенсивность обогрева при Вашем отсутствие. Они могут быть двух видов: для систем отопления с естественной циркуляцией (частные дома) и принудительной циркуляцией (квартиры). Как показывает практика, терморегуляторы Danfoss помогают экономить до 20% тепла.

Запорная арматура, фильтры, краны и клапаны Данфосс

Запорная арматура для систем отопления danfoss — оборудование, которое играет важную роль в экономии тепловой энергии.

• Терморегуляторы
• Термостаты для комнат
• Электронные регуляторы
• Клапаны с электроприводом
• Шаровые краны
• Регуляторы давления и расхода
• Температурные регуляторы
• Теплообменники
• Сетчатые фильтры

Запорные клапаны danfoss, которые отлично зарекомендовали себя при длительной эксплуатации, давно известны российским потребителям.

Балансировочные клапаны danfoss являются важными элементами водяного отопления. Они устанавливаются для поддержания необходимого гидравлического режима, а также обеспечения стабильной работы терморегуляторов. Клапан балансировочный danfoss предназначен для систем тепло- и холодоснабжения.

Клапан регулирующий danfoss используется для контроля температуры, уровня и концентрации P в трубопроводах. Он позволяет осуществлять управление и контроль расходом тепла.

Сетчатый фильтр устанавливается в трубопроводе, осуществляет механическую очистку.

Запорная арматура данфосс производится датскими специалистами из латуни, углеродистой, нержавеющей стали. Шаровые краны данфосс по исполнению могут быть цельнолитыми или разборными. Запорная арматура danfoss с успехом используется в теплоснабжении, горячем и холодном водоснабжении. Для повышения эффективности работы сайта, посвященного насосному оборудованию, наша компания заказала раскрутку сайта. Благодаря качественному продвижению, можно быстро найти в интернете частотные преобразователи, автоматику и арматуру danfoss.

Приводная техника и автоматика Danfoss, регуляторы температуры, реле давления и теплообменники

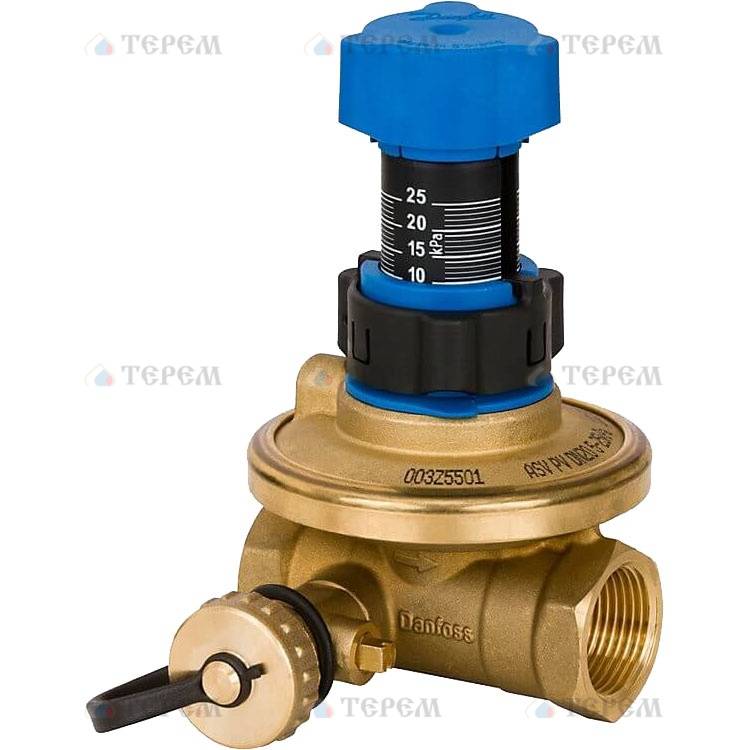

Регулятор давления – устройство, задача которого заключается в автоматическом контроле параметров воды и пара в сетях теплоснабжения. Компанией создан целый спектр автоматики и реле давления danfoss. Ассортимент устройств для контроля в системе водо- и теплоснабжения включает также датчики, частотные преобразователи. Реле давления danfoss представляют собой блочный тип оборудования.

Термостат Danfoss — незаменимый элемент отопительного оборудования, отвечающий за поддержание заданной температуры. Термостаты этой марки выпускаются: электромеханические, электронные комнатные, которые отличаются удобным управлением с широкими возможностями программирования температурного режима.

Теплообменники Danfoss — выполнены их нержавеющей стали для систем отопления и горячего водоснабжения.

Реле давления и термореле (термостаты) Данфосс

Частотные преобразователи Danfoss VLT

Изображение	Применение	Выходная мощность
VLT® HVAC Drive FC 100
	Привод Danfoss VLT® HVAC Drive предназначен для систем отопления, вентиляции и кондиционирования воздуха. Обладая широким рядом стандартных и опциональных возможностей VLT® HVAC Drive позволяет снизить общие затраты при эксплуатации системы.	200-240 В ….. 1.1 кВт — 45 кВт 380-480 В ….. 1.1 кВт-1000кВт 525-600 В ….. 1.1 кВт — 90 кВт 525-690 В ….. 45 кВт — 1,4МВт
VLT® AQUA Drive FC 200
	Привод Danfoss VLT® AQUA Drive предназначен для применений, связанных с водоснабжением и водоотведением. Обладая широким рядом стандартных и опциональных возможностей VLT® AQUA Drive позволяет снизить общие затраты при эксплуатации систем водоснабжения и водоотвода.	200-240 В ….. 0.25 кВт — 45 кВт 380-480 В ….. 0.37 кВт — 1000кВт 525-600 В ….. 0.75 кВт — 90 кВт 525-690 В ….. 45 кВт — 1,4 МВт
Данфосс VLT® AutomationDrive FC 300
	Привод VLT® AutomationDrive представляет собой концепцию единого привода, применимого для широкого спектра операций – от простых до серво-приложений – на любом агрегате или производственной линии.	0.25 — 37 кВт (200 — 240 В) 0.37 — 800 кВт (380 — 500 В) 0.75 — 75 кВт (525 – 600 В) 37 кВт – 1.2 МВт (525 – 690 В)
Данфосс VLT® 2800 Series
	Серия VLT® 2800 представляет собой малогабаритные многофункциональные преобразователи частоты. Конструкция предусматривает экономно расходующий пространство монтаж «стенка-к-стенке».	0.55-18.5 кВт (трехфазный, 380-480 В ±10 %; 50/60 Гц) 0.37-1.5 кВт (комбинированный одно- и трехфазный, 200-240 В ±10 %; 50/60 Гц) 2.2-3.7 кВт (трехфазный, 200-240 В ±10 %; 50/60 Гц)
Данфосс VLT® Micro Drive
	VLT® Micro Drive является преобразователем частоты общего применения, способным управлять двигателями мощностью до 22 кВт. Отлично подходит для работы в промышленных установках и системах отопления, вентиляции и кондиционирования воздуха.	1 x 200–240 В ….. 0.18–2.2 кВт 3 x 200–240 В ….. 0.25–3.7 кВт 3 x 380–480 В ….. 0.37–22 кВт

Терморегуляторы данфосс инструкция. Какой выбрать терморегулятор Danfoss и установить его. Предварительно установленные программы

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss — терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

• термостатический элемент или как его еще именуют — термостат;
• клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

Во внутренней области терморегулятора Данфосс имеется сильфон — гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция — камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Компания выпускает две разновидности терморегулятора — на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

• RTS — жидкостный сильфон

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Наиболее востребованными вариациями считаются:

1. Danfoss RDT маркировки 3640 — аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
2. Регулятор Danfoss RAX — жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
5. 013 G4 001-013 G4 009 — многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.

ВИДЕО: Обзор термостатических комплектов Danfoss

Монтаж термоголовки

Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.

Необходимо следовать следующим этапам работы:

1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.
2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.
3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.
4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.
5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.
6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.
7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.

Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.

Как отрегулировать прибор

Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.

Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.

Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.

ВИДЕО: Как правильно установить термоголовку на радиатор

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

• RTS — сильфон жидкостный;
• RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
• Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
• С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. – как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете .

С отзывами об эффективности электрических конвекторов отопления вы можете ознакомиться .

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте . А также вы найдете общую информацию об укладке утеплителей.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

Преимущества нашей продукции

Экономия до 46% энергии

Радиаторные терморегуляторы позволяют расходовать именно такое количество энергии, которое необходимо в данный момент для поддержания комфортной температуры в помещении. Разные термостатические элементы справляются с этой задачей по-разному. По сравнению с ручным регулировочным вентилем термостаты с жидкостным или парафиновым заполнением позволяют сэкономить 31%, с газовым наполнением — 36%. Использование электронных радиаторных термостатов Danfoss living eco позволяет сберечь до 46% энергии на отопление.

*По данным исследования, проведенного Рейнско-Вестфальским техническим университетом,
г. Ахен, Германия.

Быстрая реакция

Терморегуляторы Danfoss серии RA оснащены сильфоном с газовым наполнением. Теплоемкость газа значительно меньше, чем жидкости и, тем более, парафина. Как следствие, терморегуляторы с газовым наполнением гораздо быстрее реагируют на изменение температуры в помещении. Поэтому терморегуляторы Danfoss поддерживают температуру с большей точностью и обеспечивают большую экономию энергии. Радиаторные терморегуляторы с газозаполненным термостатическим элементом («газовые») запатентованы и изготавливаются только компанией Danfoss.

Простая установка и настройка

Набор адаптеров позволит установить термостат Danfoss living eco на большинство термостатических клапанов, присутствующих на рынке. Убедитесь сами, посмотрев этот короткий видеоролик.

Надежная работа

Терморегуляторы Danfoss полностью адаптированы для работы в российских условиях. Утверждать это нам позволяет более чем 40-летний опыт эксплуатации терморегуляторов в России. Впервые в Москве терморегуляторы Danfoss были установлены в 1964 году в гостинице “Россия”, где и прослужили до ее сноса

Безопасность термоголовок для радиаторов отопления

В термоголовках для радиаторов отопления Danfoss living eco предусмотрена функция блокировки от детей. Исследование окружающего мира будет безопасным даже для самых маленьких.

Комфорт во всех помещениях

Количество тепла, необходимое каждой комнате, меняется в течение дня. Утром солнце светит в окна на восточной стороне дома, в полдень на южной, вечером на западной. Если управлять отоплением всего дома по температуре в одной комнате, в остальных комнатах температура будет меняться в течение дня.

Теперь вы можете купить термостат с современным дизайном

Red Dot — известный во всем мире «знак качества» в области промышленного дизайна. Только исключительная с точки зрения эстетики и функциональности продукция удостаивается этой высокой оценки. В 2010 году компании Danfoss была вручена награда Red Dot за разработку термостатов серии living.

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Терморегулятор Danfoss — устройство, которое широко используется в различных домашних, а также промышленных отопительных системах. Такие образцы отличаются высоким качеством, точностью и удобством в работе.

Давайте изучим их особенности более подробно, чтобы у вас также была возможность использовать эти совершенные механизмы и для ваших систем.

Описание и назначение

Регулятор Danfoss – прибор, который используется для регулировки температуры воздуха в помещении. Такой прибор может быть использован в различных системах отопления , в том числе, в таких, где термоносителем выступает вода.

Регулятор позволяет вручную контролировать работу такой системы, экономно расходовать тепло, а также включать и выключать работу всего отопления. Применяется терморегулятор как в домашних сетях, так и в закрытых экосистемах типа теплиц, либо же на производствах. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

1.1
Устройство терморегуляторов Данфосс

Регулятор Danfoss, независимо от его конструкции. Он представляет собой небольшую камеру наполненную газом или же жидкостью. Эта жидкость или газ при воздействии температуры расширяется, давит на запорный клапан , ввиду чего прекращается поток отопительной жидкости в радиатор, за счет чего система повышает температуру.

При охлаждении же комнаты жидкость сжимается и происходит обратная реакция. Такая система работы справедлива для всех типов радиатора , в том числе, изделий для холодильников. По данному принципу работают практически все изделия данного производителя, включая Danfoss RTD и линейки Danfoss RA, а также многие другие.

2
Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

• терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

• Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

• модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1
Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

1. Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
2. На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
3. Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
4. Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
5. Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой. Его важно установить до щелчка для максимально плотного и качественного прилегания.
6. Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2
Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

2.3
Терморегулятор Danfoss и его виды (видео)

Danfoss A S TYPE-CFR15 Беспроводная система управления подогревом пола. Руководство пользователя cfm cfr install oper

www.danfoss.com DKCD 5/2002

Установка температуры

Установите температуру в помещении на шкале термостата. На

с правой стороны от термостата находится функциональный переключатель

с 3 возможными настройками:

Sun

: Температура в помещении будет такой, как установлено на термостате

.

Часы

: Используется только в том случае, если регулятор зоны настроен на

.Температура будет такой, как установлена ​​на комнатном термостате

, но в соответствии с введенным образцом потребления

.

Схема потребления в регуляторе зоны

может быть изменена, переведя переключатель в положение «солнце» или «

».

Луна

: Температура в помещении будет такой, как на термостате

— минус 5 ° C.

Ограничение диапазона настройки

За кнопкой настройки температуры находятся два фиксатора

.Их можно установить в ручку настройки

, как показано на рис. 4, если необходимо сузить диапазон настройки термостата

.

Ввод в эксплуатацию

Каждый комнатный термостат имеет уникальный идентификационный номер

, предотвращающий конфликты с другими термостатами.

Комнатный термостат может регулировать

нескольких выходов нагрева, если эти выходы

назначены термостату.

Назначение термостатов выходам

-Установочный кабель между комнатным термостатом

и CFM (рис.2) должен быть подключен при назначении

каждого термостата соответствующему выходу (-ам).

— В светодиодной матрице первый доступный выход будет мигать

. Светодиод в CFR также будет мигать. Out-

уже назначенных пут не горят (рис. 2). При нажатии кнопки

OK термостат будет присвоен

этому выходу. Если комнатный термостат должен быть подписан как-

под другим освещенным выходом, прокрутите до выхода-

, введенного с помощью кнопок +/-, затем нажмите OK.

-После отсоединения установочного кабеля красный светодиод

за передней панелью (рис. 4) будет мигать на

минимум 4 минуты. См. «Тест комнатного термостата»

Удаление назначенного термостата

-Не обязательно иметь монтажный кабель

на месте при удалении назначенного термостата-

МОСТ. После снятия термостата его

можно переназначить на другой выход.

-Снятие комнатного термостата выполняется нажатием

OK в течение 5 секунд, после чего загорится весь массив светодиодов

.Прокрутите до определенного комнатного термостата до

, чтобы удалить его с помощью кнопки +/-, и нажмите OK в течение

5 секунд. Переставлен термостат

.

Тест комнатного термостата

Если есть подозрение на неисправность комнатного термостата, может быть проведен следующий тест

:

— Установите термостат на самую высокую температуру.

— Переместите функциональный переключатель на боковой стороне комнатного термостата

в новое положение.

— Если светодиод за лицевой панелью (рис.4)

быстро мигает в течение 4 минут, комнатный термостат

в порядке.

Замена батареи

Если батарея разряжается, светодиод будет мигать 6

раза каждые 6 секунд. См. Рис. 4.

Главный регулятор CFM

Этот регулятор управляет отдельными тепловыми контурами

через беспроводную связь с соответствующими комнатными термостатами

. Разрешено подключение 8 тепловых

контуров.

Если требуется больше тепловых контуров, подключите один

или макс.два подчиненных регулятора CFS, каждый с подключением

на 8 контуров. Это позволяет макс. 24

тепловых контуров, подлежащих регулированию.

Главный / подчиненный должен быть установлен сразу

над распределительной трубой на стене или в распределительном шкафу

. Должен быть обеспечен легкий доступ к разъемам и клеммам

. См. Схему инструкции

на противоположной странице.

Если подключены два ведомых регулятора, переместите перемычку

в «ведомом 2» в положение 2.См. Чертеж инструкции

.

Соединительный кабель для ведомого регулятора составляет 1

м. Разрешены кабели длиной до 100 м.

(можно приобрести у вашего оптового продавца электрических изделий)

Сигнал тревоги

Есть 2 варианта в отношении сигналов тревоги, подаваемых

главным регулятором:

-Интегральный звуковой сигнал может быть выбран с помощью

переместив перемычку с надписью «зуммер» из положения ВЫКЛ.

в положение ВКЛ. См. Установочный чертеж.

-Внешний генератор аварийных сигналов может быть подключен к

выход, помеченный .

Технические характеристики

Макс. температура окружающей среды 60 ° C.

Корпус IP40

Зональный регулятор CFZ

Зональный регулятор управляет максимум 6

тепловыми зонами. Для каждой зоны нагрева можно подключить индивидуальные программы по времени. Для считывания

и удобства эксплуатации рекомендуется

располагать регулятор на уровне глаз.

Соединительный кабель 5 м. Допускается длина кабеля до

, от

до 100 м (можно приобрести у поставщика электрооборудования

).

Устранение неисправностей

Внешний вид Проблема Причина / причина Решение Комментарии

Контроллер CFM —

Мигает массив

в частности из

строк и столбцов

Символ тревоги в

контроллере зоны,

CFZ мигает

Акустическая тревога

гудка (при условии, что перемычка

установлена ​​в положение

«ВКЛ»)

Ведущее или ведомое устройство

строк контроллера

и целые столбцы

горит на главном выходе

массив

Постоянно светится

Светодиодный массив

Светодиод на задней панели

комнатный термостат

не мигает в течение

тестовый режим

Все выходные светодиоды

не отвечают

Контроллер CFM выход-

быстро мигает

холостой ход 3 раза указать

вызов из строки

и столбца (столбцов)

Отсутствие или экс-

незначительное тепло 9000 3

для напольного отопления —

Система впрыска

Температура в помещении —

Температура

ниже 6oC

(43oF)

Без обогрева

Без обогрева

Отсутствие или экс-

От

до

пола heat-

ing system

Нет тепла

Нет

Расстояние между комнатой и

ведущим слишком далеко.

Ухудшение сигнала из-за

железобетона или фольги

лицевой изоляции между

этажами.

Внешняя антенна устанавливается

рядом с металлическими частями или проводами.

Главный блок управления размещен в металлическом корпусе

.

Помехи от электронного оборудования

, использующего ту же частоту

, 433,92 МГц (т.е.

радионяни, переносные или

беспроводные наушники)

Низкий заряд батареи

Проблема в системе отопления

или сигнал на термостат

предохранитель в главном / подчиненном

Ослабленное соединение проводов между главным и подчиненным контроллером

Троллер

Неисправный привод зоны

Недостаток нагретой жидкости в системе

tem

Неисправный аккумулятор

Плохие контакты между батареей —

и термостат

Неисправен комнатный термостат

Неправильная проводка

Главный контроллер неисправен

Нормальная работа во время теста

комнатного термостата

Переставьте термостат в комнату

до исчезновения сигнала.

Измените положение внешнего антенны

, однако, если сигнал

все еще неясен, переместите внешнюю антенну

на

на тот же этаж, что и

термостат (и)

Переставьте комнатный термостат

и запустите тестовый режим

Установите внешнюю антенну, если

еще не установлена.

Устранение мешающих электронов

Оборудование tronic

Заменить батарею и проверить

термостат

Проверить подачу тепла на

систему и контур-

насос насоса

Проверить главное управление,

CFM, правильно подключено .

Сначала проверьте приводы на предмет надлежащей проводки

, затем замените

предохранитель

главный / ведомый контроллер,

1,25 А

Проверьте провод и соединение

между ведущим и

ведомым

Замените привод зоны

Проверить подачу тепла на

систему и контур-

Насос лектора

Заменить батарею /

Отрегулировать соединение в термо-

мостат, чтобы обеспечить лучший

контакт с батареей

Заменить комнатный термостат

Проверить проводку мощности на

CFM

Заменить главное управление-

лер.

Если сигнал

непрерывно

плохой контакт

Danfoss

Макс. нагрузка для

CFM 6W,

макс. Нагрузка

для CFS 3W

Установка и эксплуатация Беспроводной контроллер теплого пола и комнатный термостат, тип CF

Компания Danfoss запускает Smart Home Skill для управления отоплением с помощью Alexa

Компания Danfoss запустила бесплатное приложение «Умный дом» для Alexa, позволяющее домовладельцам использовать голосовые команды для управления температурой в своем доме.

Навык активируется через приложение для центрального контроллера Danfoss Link ™ или программируемого комнатного термостата Danfoss TPOne-S ™. После того, как код сопряжения, предоставленный приложением, был введен в систему Alexa, домовладельцы могут использовать голосовые команды для управления температурой в своем доме для оптимальной энергоэффективности и комфорта.

Высокоскоростные сетевые технологии означают, что все больше и больше домашних устройств подключаются к Интернету в так называемом «умном доме».

Виртуальные помощники, такие как Amazon Alexa, являются частью этой захватывающей тенденции, — говорит Гарет Эш, менеджер по маркетингу и технической поддержке Danfoss.

«Возможность использовать простые голосовые команды для управления температурой в вашем доме выводит решения Danfoss Smart Home Heating Solutions на новый уровень легкости и удобства, а также поможет потребителям поддерживать в своих домах комфортное и доступное тепло», — говорит Гарет.

«Они могут задавать Alexa такие вопросы, как« какая сейчас температура в моей спальне? », Или использовать команду с поддержкой Alexa, например, для повышения или понижения температуры в гостиной.

«Помимо преимуществ для пользователя, возможность подключения новейших систем управления отоплением Danfoss с этой популярной технологией распознавания голоса также будет отличным аргументом в пользу установщиков.”

Недавно выпущенные продукты, такие как Danfoss Link ™ и TPOne-S ™, дают домовладельцам возможность контролировать свое отопление и сокращать потребление энергии как дома, так и вдали от дома.

Новый центральный контроллер Danfoss Link ™ обеспечивает беспроводное управление системой отопления, связывая все элементы управления отоплением дома, включая комнатные датчики и электронные TRV Danfoss.

Систему легко запрограммировать с помощью центрального контроллера или приложения Danfoss Link для персонализации графиков отопления.Помимо преимуществ для конечных пользователей, компания Danfoss сделала установку быстрой и простой с помощью интерактивных информационных руководств и видеороликов. Установщики также могут загрузить последнюю версию программного обеспечения для своих клиентов, используя ссылку WiFi на центральном контроллере.

Программируемый комнатный термостат TPOne-S ^TM предлагает беспроводное подключение к Интернету для дистанционного управления домашним отоплением через смартфон из любого места в любое время.

Приложение для обогрева TPOne-S ^TM позволяет пользователям настраивать заранее заданные графики и температуру термостата во время движения, экономя деньги в отъезде и повышая комфорт при возвращении домой.

TPOne-S ^TM сочетает в себе интеллектуальную и практичную функциональность с интуитивно понятным пользовательским интерфейсом и элементами управления в одно касание для исключительной простоты использования и установки.

Помимо интеллектуального и простого управления нагревом для потребителей, мастер быстрого запуска TPOne и отдельное меню установщика с блокировкой обеспечивают быструю и точную установку со знакомой проводкой.

Для получения дополнительной информации посетите www.heating.danfoss.co.uk

Контроллер охлаждения Danfoss ERC 211 | без датчика | прохладно / тепло | 230 В

Описание

ERC 211 — это интеллектуальный многоцелевой интегрированный контроллер охлаждения с контролем температуры и размораживания.
Имеет 1 реле.
Этот регулятор используется для управления датчиком рабочего диапазона температур и подходит для систем охлаждения и отопления. Встроенный регулятор …

? Xml>

ERC 211 — это интеллектуальный многоцелевой интегрированный контроллер охлаждения с контролем температуры и размораживания.
Имеет 1 реле.
Этот регулятор используется для управления датчиком рабочего диапазона температур и подходит для систем охлаждения и отопления.Интегрированный регулятор разработан с учетом требований современного промышленного холодильного оборудования.

показывай меньше

Характеристики

• Удобство для пользователя:
  Четыре клавиши, интуитивно понятная структура меню и предустановленные прикладные решения обеспечивают исключительное удобство использования.
• Простая установка :
  Мощное реле на 16 А позволяет подключать высокие нагрузки напрямую без промежуточного реле: можно использовать до двух компрессоров высокого давления…

? Xml>

• Удобство для пользователя:
  Четыре клавиши, интуитивно понятная структура меню и предустановленные прикладные решения обеспечивают исключительное удобство использования.
• Простая установка :
  Мощное реле на 16 А позволяет подключать высокие нагрузки напрямую без промежуточного реле: можно использовать до двух компрессоров высокого давления в зависимости от коэффициента мощности и КПД двигателя (более 0,65 для 230 В и больше 0.85 для 115 В). Широкий спектр совместимых типов датчиков и винтовые соединения гарантируют максимальную гибкость установки.
• Функции защиты:
  Специальные программные функции защищают компрессор от таких рисков, как колебания напряжения питания или высокие температуры конденсации, чтобы обеспечить безопасную и надежную работу системы.
• Энергоэффективность :
  Размораживание по мере необходимости, дневной / ночной режим и интеллектуальное управление вентиляторами испарителя обеспечивают высокую степень энергоэффективности.

показывай меньше

DANFOSS Danfoss 102 24-часовой механический мини-программатор для обогрева (БЕЗ ЗАДНЕЙ ПЛАТЫ)

Мы — безопасный веб-сайт, работающий с системой Sage Pay.

Эта услуга является первоклассной услугой Центра запчастей для отопления, обеспечивающая доставку деталей / материалов / инструментов котла к вам уже на следующий день с 8:00 до 18:00 (пн — пт). Все заказы должны быть размещены до 14:00 предыдущего дня, чтобы дать Центру запчастей отопления время для подготовки и отправки продуктов. Центр запчастей отопления будет использовать разные носители в зависимости от веса и местоположения, но всегда будет стремиться иметь продукты при себе. клиент уже на следующий день.

Эта услуга не может быть гарантирована в районах в пределах высокогорья и островов Шотландии. Действующие почтовые индексы: AB30-31, AB33-38, AB41-45, AB51-56, AB63, FK17-99, G83, IV1- 28, IV33-IV51, IV55-56, KW All (Хайленд) KW 15-17 (острова), KA 27-28, PA20-48, PA60-78, Ph28-26, Ph40-44, HS1-HS9, ZE3. Мы также не можем предоставить эту услугу для следующих мест: Нормандские острова, остров Уайт, остров Мэн, Северная Ирландия и Ирландия.

Доставка на следующий рабочий день до 18:00 — 7 фунтов стерлингов.50 + НДС

Эта услуга «Центр запчастей для отопления» — самая популярная услуга, обеспечивающая доставку запчастей и материалов на следующий день (пн — пт). Все заказы должны быть размещены до 14:00 предыдущего дня, чтобы дать Центру запчастей отопления время для подготовки и отправки продуктов. Центр запчастей отопления будет использовать разные носители в зависимости от веса и местоположения, но всегда будет стремиться иметь продукты при себе. клиент уже на следующий рабочий день.

Эта услуга не может быть гарантирована в районах в пределах высокогорья и островов Шотландии. Действующие почтовые индексы: AB30-31, AB33-38, AB41-45, AB51-56, AB63, FK17-99, G83, IV1- 28, IV33-IV51, IV55-56, KW All (Хайленд) KW 15-17 (острова), KA 27-28, PA20-48, PA60-78, Ph28-26, Ph40-44, HS1-HS9, ZE3.Мы также не можем предоставить эту услугу для следующих мест: Нормандские острова, остров Уайт, остров Мэн, Северная Ирландия и Ирландия.

Новая СПЕЦИАЛЬНАЯ доставка в субботу — 22,50 £

Эта услуга была предоставлена ​​для тех срочных случаев, когда деталь нужна в субботу или, возможно, суббота — единственный день, когда вы можете принять поставку. Все заказы должны быть размещены до 14:00 пятницы, чтобы у нас было время подготовить ваш заказ.

Эта услуга не может быть гарантирована в областях в пределах высокогорья и островов Шотландии. Действующие почтовые индексы: AB30-31, AB33-38, AB41-45, AB51-56, AB63, FK17-99, G83, IV1-28. , IV33-IV51, IV55-56, KW All (Хайленд) KW 15-17 (острова), KA 27-28, PA20-48, PA60-78, Ph28-26, Ph40-44, HS1-HS9, ZE3. Мы также не можем предоставить эту услугу для следующих мест; Нормандские острова, остров Уайт, остров Мэн, Северная Ирландия и Ирландия. Нормандские острова, остров Уайт, остров Мэн, Северная Ирландия и Ирландия. Доставка 3-5 дней — 22 фунта стерлингов.50 Эта услуга является единственной услугой Центра запчастей для отопления, предназначенной для отправки товаров в Ирландию. Возможна доставка во все регионы Ирландии, но, хотя большинство продуктов доставляется в течение 3 рабочих дней, доставка некоторых продуктов может занять до 5 рабочих дней.

ПРИМЕЧАНИЕ. Эта ирландская служба работает только с понедельника по пятницу. По выходным и праздничным дням доставка не производится.

Как установить обучающий термостат Nest (3-го поколения) в системе Y-Plan

Еще в феврале я посмотрел на свой дом и решил, что пора перетащить его с криками и ногами в 21 век.Это означало приступить к довольно амбициозному плану, который включал 3 месяца самостоятельной работы и изучение некоторых новых навыков. Первой задачей в моем списке было инвестирование в какую-то технологию интеллектуального отопления, которая не только была бы чем-то вроде мужского гаджета (я не собираюсь лгать, это точно), но и сэкономила бы немного денег на моих счетах за отопление за счет улучшения энергоэффективность.

В выборе действительно участвовали только 2 ведущих игрока отрасли — Hive или Nest. Прочитав несколько обзоров и поговорив с несколькими друзьями, у которых была каждая система, я остановился на новом обучающем термостате Nest.

Что в коробке термостата Nest?

Вот и все! Ключевые компоненты здесь:

• Nest Display (обучающий термостат)
• Nest Heat Link
• Nest Base
• Накладка Nest и винты
• USB-кабель
• USB-штекер
• Руководство по установке

Определите существующую систему отопления дома

Прежде чем продолжить установку, ваша первая задача — определить существующую систему отопления в вашем доме, поскольку существует множество способов установки системы Nest.Руководство по установке Nest, которое находится в коробке, четко описывает различные совместимые параметры:

• Система S-Plan
• Система Y-Plan
• Комбинированный котел 230 В
• Комбинированный котел низкого напряжения / сухого контакта
• Котел OpenTherm
• Централизованное отопление с электрическим регулирующим клапаном

Для целей этой публикации я сосредотачиваюсь на системе отопления моего дома, которая представляет собой систему Y-Plan .

Установка термостата Nest в систему Y-Plan

Система Y-Plan — это система, в которой используется 3-ходовой клапан — в двух словах это означает, что у вас может быть только отопление, только горячая вода или одновременно отопление и горячая вода.Чтобы определить, есть ли у вас система Y-Plan, найдите свой трехходовой клапан, который должен быть расположен в вашем сушильном шкафу, прикрепленном к трубам, идущим от вашего водяного цилиндра — это то, что у меня есть в моей собственности, где вы можете четко видеть 3 различных положения значений для горячей воды (W), среднего положения (M) и центрального отопления (H):

Установка Nest Heat Link

Для модернизации вашей системы отопления до системы Nest вам необходимо заменить старый контроллер / таймер отопления на Nest Heat Link .Затем Heat Link становится устройством, которое подключается непосредственно к вашему бойлеру и системе отопления и, благодаря возможности Wi-Fi, позволяет вам управлять отоплением и горячей водой со смартфона.

Так как же выглядела моя установка? Что ж, приступим.

Шаг 1. Выключите питание

Во первых я убил питание! Теперь, хотя на программаторе работает предохранитель, который может быть вытащен из , когда дело доходит до электрики, я не рискую и стараюсь всегда отключать сетевое питание — таким образом вы гарантируете, что вся ваша система свободна от любых неожиданных петель проводки и минимизируйте риск поражения электрическим током.

Шаг 2: Отключите существующий пульт управления

Выключив питание, я обнаружил пульт управления на своей кухне — в данном случае действительно старый от Данфосс и отсоединил лицевую панель, как показано (на конденсаторах остается заряд, поэтому экран все еще находится под напряжением).

Если лицевая панель снята, это даст вам доступ к проводке, которая находится за ней — это проводка, идущая к котлу и другим частям вашей системы отопления.

Шаг 3. Определите функцию имеющихся у вас клемм

Судя по фотографии выше, есть вероятность, что вы столкнетесь со сценарием перекрестка спагетти, как и я! Я не могу достаточно подчеркнуть, что ПЕРЕД вы отсоединяете любой из этих проводов, отметьте, какие провода идут к каждой клемме (я обмотал их липкой лентой и написал номер), как вы » Вскоре после этого их нужно будет снова подключить.

Я не уверен, что так будет со всеми программистами, но, к счастью для меня, на задней панели устройства был ключ клеммы, поэтому я точно знал, что делает каждый из существующих проводов и клемм — если это не так. доступно на вашем программаторе, вам может потребоваться Google, чтобы определить назначение каждого терминала.

Этот ключ терминала значительно упростил задачу:

1. Горячая вода (HW) = Выкл.
2. Центральное отопление (ЦО) = Выкл.
3. Горячая вода (HW) = Вкл.
4. Центральное отопление (ЦО) = Вкл. Терминалы Heat Link

   Следующим шагом является получение Nest Heat Link, отвинтите нижнюю часть и снимите крышку, чтобы открыть клеммы Heat Link:

   Хотя терминалов много, здесь все очень просто.Если вы посмотрите руководство по установке Nest, в нем четко указано, для чего следует использовать каждый из пронумерованных терминалов Nest Heat Link:

   Поскольку мы сосредоточены здесь на настройке Y-Plan, такие терминалы, как OT1 и OT2, не применяются, поскольку они используются для котлов OpenTherm. Схема Y-Plan представлена ​​следующим образом:

   Итак, на этом этапе вам нужно знать, что делают провода на клеммах вашей существующей установки, чтобы вы могли сопоставить их с клеммами на вашем новом Nest Heat Link.Это должно быть так:

   Функция	Существующий терминал	Терминал Nest Heat Link
   HW ВЫКЛ	1	4	1	4	907 907 2 907 Не используется)
   HW ON	3	6
   CH ON	4	3

   Согласно приведенным выше схемам в инструкции по установке присутствуют переключатели — Отопление (клеммы 1, 2 и 3) и горячая вода (клеммы 4, 5 и 6).Клеммы 2 и 5 являются «общими», и потребует от вас подать на них питание под напряжением .

   Как вы можете видеть из моей проводки ниже, я сделал это так, что есть заголовок подачи питания под напряжением к L, 2 и 5 — поскольку мне нужно было добавить эти 2 дополнительных провода под напряжением, я просто провел свой провод под напряжением в стене, добавил к нему блок-соединитель и разделил его на 3 провода под напряжением (вы можете увидеть блок-соединитель ниже).

   Установив эти провода, вы завершили установку Nest Heat Link! Следующим этапом является установка Nest Display i.е. Обучающий термостат.

   Установка обучающего термостата Nest

   Итак, первое, что я имею в виду — термостат. Согласно моему оригинальному блоку программирования, мой существующий термостат также был произведен Danfoss:

   Это выключатель в вашей системе отопления, который запрашивает больше тепла, когда температура в птичнике опускается ниже установленного уровня. В моем доме термостат был расположен в неудобном положении на стене позади того места, где обычно стоит мой диван, что делало вывешивание картинок абсолютной болью.

   Итак, когда речь идет о вашем существующем термостате и новом обучающем термостате Nest, вам доступны 2 варианта установки:

   1. Замените ваш существующий проводной термостат на месте новым термостатом Nest
   2. Полностью удалите существующий проводной термостат и используйте новый термостат Nest в другом месте либо с проводным подключением, либо через штепсельную розетку

   Какой бы вариант вы ни выбрали, вам нужно будет удалить существующий термостат, так что мы начнем с этого.

   Шаг 1. Удаление существующего термостата

   Первое, что нам нужно сделать, это добраться до проводки на вашем существующем термостате. Теперь, если ваш термостат чем-то похож на мой, эти вещи предназначены для того, чтобы их можно было повесить на стену, а не снимать со стены. Не буду врать, оторвать свой от стены было довольно сложно. В конце концов мне удалось снять крышку, чтобы посмотреть, что происходит внутри:

   Когда мой термостат был снят, это то, что у меня осталось — не что иное, как простая силовая цепь:

   Шаг 2а: Установка термостата Nest на месте

   Таким образом, один из ваших вариантов — просто удалить существующий термостат и заменить его на новый термостат Nest.

   Это должна быть действительно простая установка, требующая, чтобы вы взяли Nest Base и не сделали ничего, кроме подачи питания на клеммы T1 и T2. Затем их необходимо подключить к соответствующим клеммам питания T1 и T2 Heat Link.

   Как только вы узнаете, как выполнить установку, вы можете прикрутить это основание к стене и использовать опциональную декоративную пластину , чтобы закрыть любые отверстия / неровные края — затем дисплей Nest просто вдавливается и щелкает в этой базе.

   Шаг 2b: Удаление существующего термостата для использования термостата Nest в другом месте

   Из-за вышеупомянутого положения моего существующего термостата на стене я пошел по пути полного снятия термостата со стены, чтобы привести в порядок вещи. Однако, сделав это, вы останетесь с проводами под напряжением в стене и не будете формировать цепь, поэтому придется проделать дополнительную работу. Кроме того, у вас будет дыра в стене, поэтому вам нужно будет учесть, что ее, вероятно, придется перештукатурить и перекрасить, как показано на моем изображении выше.

   Поскольку термостат является не более чем переключателем, новый термостат Nest просто стал бы беспроводным переключателем для моего дома, и поэтому мой существующий проводной термостат необходимо было удалить и соединить провода, связанные с переключателем, для повторного подключения. образуют схему — вот тут для меня все немного усложнилось!

   Шаг 3. Определите существующие провода термостата в распределительной коробке

   Итак, в системе Y-Plan обычно используется распределительная коробка, которая объединяет коммутируемую проводку для различных компонентов системы:

   • Котел
   • Термостат
   • 3-х ходовой клапан
   • Цилиндровый термостат
   • Насос

   Эта распределительная коробка, скорее всего, будет расположена в вашем сушильном шкафу и заключена в электрическую коробку:

   Открытие коробки представляет собой большой объем проводки, которого я не ожидал до начала установки, поэтому с этого момента все стало немного сложнее.

   Я знал, что провода, идущие от существующего термостата, идут прямо вверх по стене, и это, безусловно, объясняет неудобное положение термостата на стене в гостиной, поскольку я решил, что они должны идти прямо к этой распределительной коробке. Проблема, с которой я столкнулся, заключалась в том, чтобы знать, какие провода относятся к термостату, поскольку ни один из них не был помечен, все они выглядели одинаково, и здесь было 3 отрезка кабеля, выходящих из стены, где любой из них мог быть тем, который питал термостат.

   Без электрического испытательного оборудования это делало задачу практически невыполнимой, поэтому я попытался идентифицировать каждый кабель один за другим, что означало, что я выяснил всю схему проводки в моем доме и путем исключения идентифицировал провода термостата.

   Вот как выглядела моя проводка, и она должна быть полезна тем, у кого такая же настройка, как и у меня, чтобы увидеть, что происходит:

   Итак, что я сделал здесь, чтобы упростить задачу, так это сохранил исходный программируемый блок (блок управления) на моей схеме и сопоставил эти терминалы с новым Next Heat Link под ним, чтобы вы могли видеть, куда они должны двигаться.

   Что касается термостата, если вы следуете за надписью «Lounge Thermostat» в верхнем левом углу, я обозначил его как кабель 1 — мне удалось определить, что этот кабель стал тем, что я обозначил как кабель 6 в моем шкафу для сушки воздуха, поэтому я знаю все Здесь 3 провода относятся к переключателю термостата.

   Поэтому для снятия термостата и повторного подключения цепи я сделал 2 вещи:

   1. Снимите все провода, расположенные в кабеле 6, с соединительного блока (клеммы 1, 2, 3 и 6). Я обозначил исходные положения проводов пунктирными линиями.
   2. Переместите провод под напряжением, который выходил из кабеля 7 (красная точка) для питания термостата (через клемму 3 соединительного блока) от клеммы 3, и переместите ее в клемму 6, как показано розовым кружком.

   Это означало, что вся проводка к термостату теперь была дублирована, а цепь снова подключена и сделана безопасной.Поэтому вы можете безопасно снять старый провод термостата со стены и с небольшим усилием протянуть его:

   И все готово! Ну, кроме залатания новой дыры в стене и все равно перекрашивать!

   Установка подставки и дисплея Nest

   Итак, заключительный этап — запустить беспроводной дисплей Nest Display (который также является вашим термостатом). Для этого есть несколько вариантов:

   1. Закрепите дисплей Nest на стене
   2. Установите дисплей Nest на подставку

   Мне не хотелось копать в стене новые отверстия, чтобы переставить его, или чтобы провода от розеток уходили в мою стену, поэтому я предпочел использовать подставку Nest Stand, которую я купил на Amazon.

   Что в коробке с подставкой Nest?

   Вот и все, простая пластиковая подставка и 2 винта! 29 фунтов стерлингов!

   Шаг 1. Соберите детали, необходимые для подставки Nest

   Чтобы установить подставку для гнезда, вам необходимо собрать вместе ключевые компоненты.

   Для этого требуется:

   • Nest Stand
   • Nest Base
   • Следующий дисплей (обучающий термостат)
   • USB-кабель
   • USB-штекер
   • 2 винта

   Шаг 2: Соедините вместе компоненты Nest Stand

   Подключите кабель USB к Nest Base.

   Привинтите основание гнезда к стойке.

   Надавите на дисплей / термостат Nest на основание до щелчка.

   Вставьте заглушку.

   Шаг 3. Разместите термостат Nest в доме

   Для тестирования установки я разместил термостат Nest на кухне у котла — это позволило мне легко проверить установку и проверить, правильно ли была проложена проводка, когда котел разжигался должным образом.

   Также обратите внимание, что если вы установите Nest Heat Link вместо старого программатора, вы столкнетесь с такой проблемой, как показано ниже, когда отверстие в стене имеет другой размер — опять же, вы должны спланировать это, чтобы избежать неприглядной установки. . С моей установкой, поскольку я собираюсь переоборудовать кухню в конце этого года, эта проблема меня не беспокоила.

   Шаг 4. Снова включите питание

   Последний шаг установки — снова включить питание.Если все было сделано правильно, не должно быть перегоревших предохранителей, на дисплее термостата должен появиться значок дома, а на Heat Link должен гореть свет, как показано на фото выше.

   Шаг 5. Следуйте инструкциям по настройке на экране

   После включения питания дисплей термостата Nest предложит вам ряд вопросов, чтобы подключить его к Wi-Fi, связать его с приложением для телефона (вам нужно будет загрузить это приложение) и выбрать минимальную температуру.

   Затем система Nest со временем узнает, какие температуры вы хотите в разное время дня в вашем доме, постепенно спланирует их и автоматически отрегулирует отопление, сэкономив ваши деньги.

   Шаг 6. Проверьте свою установку

   Теперь, когда на вашем смартфоне установлено приложение, вы можете протестировать свою систему.

   Шаг 6a: Тест горячей воды

   Если в приложении Nest коснуться значка «Горячая вода», статус должен измениться на «ВКЛ.»:

   Затем вы должны обнаружить, что ваш трехходовой клапан перемещается в положение «W», позволяя потоку горячей воды заполнить вашу систему. Если температура воды в вашем баллоне недостаточно высока, ваш котел также должен загореться.

   Шаг 6b: Проверка центрального отопления

   Второй тест — проверить работу отопления. Для этого коснитесь значка горячей воды, чтобы отключить горячую воду, и коснитесь настройки температуры, установив ее на число, превышающее текущую температуру в помещении:

   При этом номер температуры должен выделиться оранжевым цветом, чтобы указать, что он включен, а клапан включен, переключатель должен переместиться в положение «H», указывая на Отопление и позволяя горячей воде течь через систему отопления и радиаторы.Опять же, если температура в вашем баллоне слишком низкая, ваш котел тоже должен загореться в этот момент:

   Шаг 6c: Тест горячей воды и центрального отопления

   Последний тест — убедиться, что у вас есть и горячая вода, и отопление одновременно. Для этого в приложении включите оба значка, как показано ранее:

   После этого переключатель на клапане должен переместиться в положение «M» (среднее), что позволит обеспечить подачу горячей воды и отопления через радиаторы.

   Теперь, когда все работает, как задумано, я могу переместить термостат в любое место в доме, где есть розетка — теперь он находится в моей гостиной на столе.

   Сводка по установке гнезда

   Что касается электричества, у меня нет опыта, поэтому я немного нервничал, выполняя установку самостоятельно. Тем не менее, если посмотреть на некоторые схемы подключения и несколько видеороликов на YouTube, установка и настройка должны быть довольно простыми. Черт возьми, если я смогу это сделать, сможет любой!

   Единственное, с чем я боролся во время установки, — это отслеживание проводов, проложенных внутри стен, чтобы узнать, какие из них я мог бы безопасно удалить, поскольку без электрического испытательного оборудования это чрезвычайно сложно.

   Я должен сказать, однако, что это смелая установка, которую можно сделать самостоятельно, если вы не знаете, что делаете — просто помните, что если вы запутаете проводку, у вас не останется ни горячей воды, ни центрального отопления! Поэтому, если вы действительно не понимаете, что делаете , я полностью советую вам обратиться за профессиональной помощью к одному из утвержденных установщиков Nest.

   Лично для меня это было огромной задачей, связанной с самоделкой, поскольку несколько лет назад я даже не подумал бы о том, чтобы взяться за такую ​​задачу.Однако я рад, что взялся за это, так как система работает безупречно, и у меня есть действительно большое чувство достижения, заставляющего себя попробовать что-то продвинутое, подобное этому, и сделать это правильно!

   Купите термостат Nest сегодня на Amazon

   Если вы прочитали этот пост во время исследования покупки устройства Nest, перестаньте колебаться и начните покупать! Это удивительный комплект, который вы не пожалеете, установив его у себя дома. Купите 2 компонента на Amazon здесь:

   Другие продукты Nest, которые стоит рассмотреть

   Если вы уже приобрели термостат Nest и хотите улучшить свой дом с помощью интеллектуальных технологий, обучающийся термостат — лишь один из нескольких продуктов, предлагаемых Nest.В настоящее время я обсуждаю, какую часть замечательного набора от Nest мне следует купить, но вот еще несколько отличных продуктов, которые стоит рассмотреть.

   Сигнализатор дыма и угарного газа Nest Protect

   Сигнализатор дыма и угарного газа Nest Protect делает именно то, что написано на банке, предлагая надежную систему защиты, даже когда вас нет дома. Поставляется в аккумуляторном или проводном формате и имеет голосовые и телефонные оповещения о низком заряде батареи, дыме, угарном газе, отказе датчика

   Узнайте больше и купите на Amazon здесь.

   Камера наружного наблюдения Nest Cam

   Уличная камера наблюдения Nest Cam обеспечивает круглосуточное видео в реальном времени с широкоугольным углом обзора 130 ° в разрешении 1080p HD. Он плавно работает при температуре от минус 20 до плюс 40, защищен от атмосферных воздействий и имеет 8 инфракрасных светодиодов для мониторинга ночного видения.

   Камера может быть запрограммирована на телефонные оповещения при обнаружении активности и позволяет говорить и слушать, чтобы говорить напрямую через устройство.

   Узнайте больше и купите на Amazon здесь.

   Внутренняя камера видеонаблюдения Nest

   Внутренняя камера видеонаблюдения Nest содержит запись с датчика движения и позволяет просматривать внутреннее пространство вашего дома в реальном времени через приложение Nest. Он имеет ночное видение, качество видео 1080p HD, широкоугольный объектив и функцию просмотра, разговора и прослушивания, позволяющую разговаривать через устройство.

   Внутренняя камера видеонаблюдения — отличный способ следить за своим домом, следить за своими домашними животными, проверять ребенка ночью.

   Узнайте больше и купите на Amazon здесь.

   Сообщение навигации

   Shyama Foundation — Пусть все будут счастливы, здоровы и испытают на себе все хорошее и пусть никто не страдает ……

   О Eye Camp

   India Positive & Shyama Foundation регулярно успешно организовывает глазные лагеря в отдаленных и сельских районах страна. Это наш подход «от начала до конца», который приносит людям большую пользу и пользу. Каждый год мы планируем организовать его в гораздо большем масштабе, чтобы принести пользу еще большей массе.Озорные лагеря были высоко оценены широкой аудиторией, включая знаменитостей и СМИ. Перейдите по ссылке ниже, чтобы увидеть наши усилия «Делимся миром, изменяющим жизни» в YouTube, или щелкните ссылку ниже

   Eye Camps

   Eye Camp, который состоится 2 февраля 2020 года: Benefted более 5000 человек

   Eye Camp состоится 28 января 2018 года

   Last Eye Camp состоится 10 февраля 2013 года

   Last Eye Camp пройдет в декабре 2011 года: 1700 человек.

   Осуществляется командой известных офтальмологов доктора Аджита Синхи и доктора Сатьяджита Синхи, а также их командой врачей, оптометристов и парамедицинского персонала. Пациенты будут проходить обследование, получать медицинские консультации, а также принимать необходимые лекарства. Очки будут бесплатно розданы тем, у кого проблемы со зрением вблизи.
   Те, кому требуется операция по удалению катаракты, будут обследованы и отобраны для отправки в Патну для операции на глазах. Стоимость операции, предоставление темных очков, транспортировка пациентов из деревни в Патну на автобусе, проживание и питание во время пребывания в Патне будут организованы Фондом Шьямы.Весь процесс, включая стоимость операции, будет БЕСПЛАТНЫМ для пациента.

   Спонсируйте здоровый глаз

   Вы можете спонсировать одного или нескольких человек для операции по удалению катаракты. Мы принимаем 2000 рупий на человека в качестве пожертвования (см. Обещание об оплате). Бесплатная футболка будет предоставлена ​​за каждое пожертвование в размере 2000 рупий. Пожертвования в фонд Shyama имеют право на освобождение от налогов.

   О фонде Shyama

   Shyama Foundation — некоммерческая организация, зарегистрированная в соответствии с Законом о регистрации обществ 1860 года.Основатели — это группа преданных своему делу людей из разных слоев общества и профессионального опыта. Мы считаем, что не занимаемся благотворительностью, а выполняем наш обязательный социальный долг — возвращать обществу, которому мы обязаны. Наша единственная цель — служить людям из малообеспеченных слоев общества и лишенных гражданских прав сообществ.

   Наши расширяющиеся операции

   Мы начали свою деятельность в январе 2011 года из медицинского центра площадью 8000 квадратных футов в Чапре, Бихар. Благодаря огромному успеху этого медицинского центра, а также учитывая потребность в большем количестве таких центров в этом регионе, мы открыли еще один центр в июне 2012 года в Сахули, сельской местности в районе Сиван.Оба центра профессионально управляются местными талантами, и врачи регулярно посещают их. Это уже начало оказывать огромное влияние на регион. Недавно в нашем центре Chapra было добавлено оборудование для тестирования ЭКГ и сахара в крови. Добавление этих объектов приближает нас к нашему видению предоставления качественной медицинской помощи и тестирования людям, которые в этом больше всего нуждаются.
