Диаметр труб отопления в частном доме: Какой диаметр трубы лучше использовать для отопления частного дома?

Диаметр трубы для отопления частного дома: расчет

Любому профессионалу не составит большого труда определить величину необходимого сечения трубопровода. Для этого существуют специальные таблицы, по которым опытный специалист быстро найдет верный ответ. Намного сложнее обычному владельцу жилья. Он не обладает профессиональными знаниями, а вот желание самостоятельно создать отопительный контур всегда существует. Эта статья поможет правильно определить диаметр трубы для отопления частного дома.

Как сечение трубы влияет на отопительную систему и ее КПД

Высокая эффективность отопительной системы зависит от грамотно разработанного проекта трубопровода. При планировании прокладки труб очень важно правильно рассчитать возможные теплопотери. Нужно стремиться к их максимальному уменьшению. Если этого не сделать, то даже огромные энергетические затраты не помогут нормально функционировать отопительной системе.

Покупая трубы, нужно учитывать некоторые свойства материала изделия:

• физико-химические показатели;
• длину;
• диаметр.

Учет всех этих параметров поможет создать высокоэкономичную отопительную систему, отличающуюся высоким показателем КПД.

Какой диаметр трубы лучше всего использовать для отопления вашего частного дома? От сечения трубы зависят гидродинамические свойства трубопровода. Отсюда следует, что подбор должен осуществляться тщательно, соблюдая все требуемые нормативы.

Существует мнение, что если увеличить диаметр труб для отопления, повысится эффективность отапливающей системы. Однако такое утверждение ошибочно. Когда диаметр неоправданно большой, происходит понижение давления отопительной системы, оно падает до минимальных значений. В результате дом остается вообще без отопления.

Как грамотно подобрать диаметр труб для монтажа трубопровода в собственном коттедже

Выбор диаметра труб для отопления начинается с определения того, как будет происходить подача теплоносителя. Если она осуществляется от централизованной магистрали, проводить расчет нужно аналогично подаче тепла в жилую квартиру.

Если коттедж имеет установленную автономную отопительную систему, то расчет диаметра будет зависеть от вида материала трубы и существующей схемы отопления.

Например, если осуществляется естественная циркуляция воды, необходимо монтировать трубы с определённым диаметром, а если подключен дополнительный насос, то эта цифра будет совсем другой.

Какие параметры необходимо знать, чтобы сделать правильный расчет диаметра

Очень важным считается значение тепловой мощности. От нее зависит то, насколько эффективно будет обогреваться помещение. Обычно этот параметр определяется на стадии проектирования котельной установки. Если этого не сделано, то приблизительное количество теплоты рассчитывается в зависимости от объема комнаты.

Кубометр помещения будет нормально обогреваться за счет 40 Вт. Следовательно, для определения расхода тепла нужно существующий объем помещения умножить на 40. Результат должен получиться в Ваттах.

Затем определяется вид системы отопления. Он может быть:

• однотрубным;
• двухтрубным.

Второй тип отопительной системы частного дома намного лучше. Он остается самым востребованным и популярным. Однотрубные схемы никто не отменял. Они также применяются в отопительных системах.

Жидкость движется в этих системах по одним и тем же законам, поэтому при определении диаметра трубопровода вид отопления не имеет решающего значения. Намного важнее способ движения теплоносителя. Он может быть нескольких видов:

• конвекционный, или самотечный;
• принудительный: движение осуществляется с помощью циркуляционного насоса.

Эти способы отличаются между собой только движением теплоносителя. При конвекционном методе жидкость перемещается по трубопроводу очень медленно. При принудительном − насос заставляет ее двигаться намного быстрее.

Именно скорость продвижения теплоносителя считается самым важным параметром для расчета такой величины, как диаметр труб отопления. От ее значения зависит пропускная способность магистрали. Рекомендуемая скорость находится в диапазоне 0,3 − 0,7 м/с.

При использовании принудительной системы скорость составляет 0,7 м/с, для конвекционного способа − это 0,3 м/с.

Если скорость жидкости меньше указанного значения, начнется образование воздушных пузырьков. Если диаметр трубопровода будет очень большим, это вызовет значительные затраты.

При высокой скорости трубопровод начнет сильно шуметь, увеличится гидравлическое сопротивление сети, обычный циркуляционный насос с такими условиями может просто не справиться.

Расчет сечения трубы

Чтобы понять методику расчета и познакомиться с таблицей диаметров труб, возьмем типовой расчет монтажа трубопровода комнаты, общей площадью 20 кв. м:

• вычисляется тепловая мощность. Если стены в квартире имеют утепление, высота потолка менее 3 м, то берется 1 кВт на 10 кв. м площади;
• у нас площадь равна 20 кв. м, а это значит, что потребуется 2 кВт мощности;
• к этому значению прибавляются запасные 20 %. В результате получается 2,4 кВт. Следовательно, чтобы в квартире было тепло и уютно, необходимо чтобы отопление имело тепловую мощность не ниже 2,4 кВт;
• если в комнате есть окна, необходимо установить радиаторы отопления. Их количество должно соответствовать числу окон. Например, если имеется 2 окна, требуется установить 2 батареи, мощность каждой из них должна быть не менее 1,2 кВт. Радиаторы устанавливаются под подоконниками. Возможны и другие места в соответствии с дизайном проекта;
• значение мощности отопительных радиаторов разрешается увеличивать, но не уменьшать;
• в таблице в графе внутренних диаметров, необходимо найти величину мощности, равную 2,4 кВт. После этого находится верхний параметр теплового потока. Голубой участок таблицы, показывает оптимальную скорость, с которой движется жидкость;
• такая таблица предназначена для определения необходимых значений двухтрубной отопительной системы. В данном случае учитывается разница между температурой теплоносителя при входе и на его выходе из трубопровода.

После операций с таблицей мы получили следующие значения: чтобы нормально обогреть помещение в 20 кв. м, необходимо чтобы труба имела диаметр 8 мм. Движение теплоносителя будет совершаться со скоростью около 0,6 м/с. При этом расход составит 105 кг/ч, значение тепловой мощности не будет превышать 2453 Вт. Разрешается использовать трубы с сечением 10 мм. Тогда скорость достигнет 0,4 м/с. Расход составит 110 кг/ч. Мощность созданного теплового потока = 2555 Вт.

Теперь вы знаете, какой диаметр трубы выбрать для отопления.

Практические советы

Если неправильно подобрать диаметр трубопровода, возможно появление очень многих проблем:

• протечки;
• высокий расход топлива;
• большие затраты электроэнергии.

Поэтому монтаж такой отопительной системы должен выполняться с учетом всех технологических правил. Для контура из сочетания разнородных труб необходимо сделать специальные расчеты. Отдельно считается пластиковая труба, отдельно металл. Такую задачу должен выполнять только специалист. Самостоятельно рассчитывать диаметр не нужно, ошибка может достигнуть большой величины. Стоимость услуг профессионала намного меньше, чем переделка всех коммуникаций во время отопительного сезона. Все приборы должны подключаться только трубами одинакового сечения.

Похожие статьи:

какие трубы выбрать, как произвести их прокладку и оптимальная схема разводки труб

На чтение 7 мин. Просмотров 4.3k. Обновлено 10 июля, 2021

Диаметр труб отопления, определяет пропускную способность трубы, т.е. объем теплоносителя, проходящий в единицу времени. Чтобы определить, какой диаметр труб нужно взять для радиаторной системы отопления, необходимо произвести расчет по одной из методик: по тепловой мощности, по коэффициенту сопротивления, по специальным таблицам. Предварительно можно сказать, что трубы диаметром 16 мм подойдут для установки до двух радиаторов; трубы на 20 мм нужно использовать при подключении радиаторов общей мощностью до 7 кВт.

Еще перед строительством дома важно определиться с видом отопления и смонтировать его так, чтобы не допускать ошибок. Иначе не серьезный подход может в будущем негативно отразиться на его функционировании.

Чтобы выбрать подходящие элементы для монтажа отопительной системы необходимо решить, как будет циркулировать теплоноситель. При отдельном отоплении нужно учесть ее вид, схему конструкции и прокладку.

Выбор составляющих

Сегодня строительный рынок предлагает широкий выбор образцов из различных материалов:

Выбрать необходимые элементы не сложно, если изучить маркировку, где отмечено допустимое давление и температура теплоносителя.

Важность грамотного подбора трубы

Основывать выбор нужно не только на свойствах материала, а также определить правильный диаметр труб для отопительной системы в частном доме. От этого будет зависеть гидродинамика отопления, ее экономичность и эффективное функционирование.

Частые ошибки. Если сечение образцов больше чем нужно это вернее всего приведет к снижению давления, вода перестает нормально циркулировать и обогрев помещения на порядок снизится. Используя составляющие меньшего сечения, чем требуется, система начнет издавать неприятные шумы.

Выбрать все составляющие для прокладки отопления частного дома будет проще, если учесть тот факт, что разные материалы предполагают разный замер сечения.

Образцы из чугуна и стали измеряются по внутреннему диаметру, а пластиковые и медные по наружному. Этот момент является очень важным, если планируется монтировать комбинированное отопление.
При использовании составляющих из разных материалов, чтобы избежать ошибок, самым лучшим и правильным решением станет воспользоваться данными из таблицы соответствия диаметров, которая представлена на нашем сайте.
Смотрите как провести отопление своими руками.

Основные параметры и расчет диаметра

Есть три основных диаметра, которые нужно учитывать. А именно:

• внутренний. Учитывается как показатель пропускной способности теплоносителя;
• внешний. Важный показатель, влияющий на качество монтажа отопительной схемы;
• условный. Стандартное значение, которое округляется и отображается в дюймах.

При вычислении диаметра трубы отопления стоит помнить о шкале измерения данной величины.

В основном этот показатель указывается в дюймах и обозначается в целых числах или долях.

Чтоб не ошибиться при расчете, нужно знать, что дюйм приравнивается к 2,54 см.

Расчет подходящего диаметра

При определении диаметра сечения обязательно нужно знать о тепловой нагрузке. Считается, что для обогрева «одного квадрата» стандартного помещения потребуется использовать 100 Вт тепловой энергии. Учитывая это, проводим следующие расчеты:

25х100 = 2500 Вт = 2,5 кВт

Таким образом для создания тепла в помещении 25 квадратов потребуется использовать 2,5 кВт. После этого по таблице определяется, какой диаметр трубы для отопления частного дома станет оптимальным.
По нашим расчетам самый подходящий размер составляет ½ дюйма и выбрать рекомендуется именно такой диаметр.

Оптимальная температура и давление воды

При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.

Видео о прокладке отопления, разводке труб

Запомните, что самый низкий коэффициент теплопередачи у чугунных радиаторов, а самый высокий у моделей из алюминия. Подсчет количества батарей и их секций проводиться, учитывая такую величину, как паспортная тепловая мощность.

Такой параметр устанавливается при учете, что температура жидкости не превысит 75 градусов. Такой показатель считается самым оптимальным.

Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.

Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.

Если этот показатель поднимается до 3, то возможен сбой работы всей схемы и даже протечки и порывы.

Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.

Виды отопления

Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.

Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.

Стоит остановиться на методе, когда прокладка труб отопления в частном доме будет менее затратной.

Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.

Ниже рассмотрим более детально каждый вид разводки.

Однотрубная система

Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.

На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.

На сегодняшний день есть технологии, которые помогают улучшить работу однотрубной схемы отопления. К ним относится наличие:

1. регуляторов на батареях;
2. вентилей для баланса поступающего теплоносителя;
3. термостатических или шаровых клапанов.

Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.

Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:

• горизонтальной схеме с насосом, что обеспечивает перегонку горячей воды методом нагнетания;
• вертикальной схеме, где жидкость перетекает естественным путем;
• вертикальной схеме с естественной, нагнетающей или комбинированной перегонкой.

Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.

Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.

Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.

Недостаток же заключается в использовании составляющих с сечением большого размера и обязательной прокладке системы под уклоном.

Поэтому такой вид разводки не станет украшением интерьера.

Двухтрубная система

Второй вид схемы отопления частного дома – разводка труб двухтрубного вида потребует при монтаже большего количества составляющих. Параллельно с этим увеличится объем монтажных работ и финансовые растраты на оплату.

Такая конструкция способна обеспечить равномерное распределение теплоносителя и облегчит настройку и регулировку работы всей системы.

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Watch this video on YouTube
Использование котлов современного типа от зарубежных производителей желательно для двухтрубной разводки. Нагревается жидкость при помощи двухконтурного котла с использованием газовой энергии.

Очень важно при установке двухтрубной разводки на верхних позициях установить автостравливающие клапаны. Если дом одноэтажный, то такие клапаны необходимы на последней батарее и на «полотенцесушителе».

От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки. Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом.

Однотрубная или двухтрубная система отопления Как выбрать

Watch this video on YouTube
Температурный режим при этом можно поддерживать, используя терморегуляторы. Если «квадратура» дома не превышает сотни, то однотрубная конструкция с естественным потоком теплоносителя вполне справится с обогревом всех комнат.

Если подытожить всю вышеизложенную информацию можно уверенно сказать, что во время проектирования отопительной системы и ее монтажа необходимо учитывать каждую мелочь.

Даже минимальная ошибка может отразиться на эффективности работы конструкции.

Чтобы исключить всевозможные неточности лучше доверить проектирование и разводку любой отопительной системы профессионалам, которые правильно подберут диаметр трубы для отопления частного дома, а так же проведут все необходимые расчеты.

какой выбрать, последствия заужения к квартире, подбор по таблице

Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.

Правильно подобрать диаметр — это залог надёжной, комфортной и эффективной системы обогрева помещений.

К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону.

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

• маленький объём теплоносителя быстрее нагревается;
• меньший просвет создаёт большее сопротивление движению теплоносителя, оно замедляется, что приводит к уменьшению шума;
• трубопровод небольшого диаметра лучше впишется в интерьер и вызовет меньше трудностей при монтаже;
• от размера трубы зависит её стоимость, поэтому тонкие трубы более выгодны по цене.

Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.

Чтобы определить оптимальное сечение трубы, используется следующая таблица.

Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.

Какие нужны параметры

В описании характеристик на конкретную трубу могут встретиться следующие параметры:

• Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
• Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
• Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100. Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2″, 3/4″.

Процедура расчёта, чтобы подобрать размер

Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м².

• Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м² площади требуется 1 кВт тепла. Или для 40 м² — 4 кВт.
• Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по ~1,6 кВт.

Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления. Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.

• Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.

Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.

Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.

Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.

Вам также будет интересно:

Особенности выбора в частном доме

В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.

Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.

Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.

Фото 2. Применение байпаса в отопительной системе, в этом случае диаметр труб должен быть меньше, чем у трубопровода.

Последствия заужения стояка в многоквартирном доме

Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.

При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.

Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.

Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте 40% тепла и воды, проходящей по трубам.

Как выбрать диаметр подачи и обратки в квартире

В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.

Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.

Трубопровод как ключ к эффективной работе

Сечение труб, из которых монтируется система отопления, имеет большое значение в эффективности её работы.

Неправильно произведённый расчёт диаметров может не проявить себя до поры до времени.

Например, пока вы не измените температуру теплоносителя или не попытаетесь запустить систему в холодном доме.

Если отопление и так работало «на грани», то изменение температурного режима может понизить давление до таких уровней, что система просто не будет работать.

Полезное видео

Из видео можно узнать некоторые советы специалиста по выбору диаметра труб отопительной системы.

Заключение

Помимо традиционного отопления на базе котла, сегодня набирает популярность геотермальное отопление, использующее тепловую энергию, запасённую в грунте от солнца. Специальное оборудование (тепловой насос) преобразует небольшую температуру +5–8 °C на глубине земли в тепло для обогрева помещений.

К преимуществам данного способа отопления является повсеместная доступность, возобновляемость энергии, экологичность и низкие расходы на эксплуатацию. Но пока такие установки слишком дороги и окупаются через 5–8 лет. К тому же, для питания насоса требуется электричество, что делает такое отопление полностью энергозависимым.

Как правильно выбрать диаметр трубы для отопления дома

Просмотров 1.5k. Обновлено 08.04.2021

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища? Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

Есть несколько нюансов, на которые нужно обратить внимание:

• Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
• Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
• В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

Но это общие параметры контура, не учитывающие его специфику. Более точные значения отражены в таблице.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел? На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

На заметку! Принято считать, что для обеспечения качественного обогрева дома необходимо придерживаться следующего соотношения – 1 м2/0,1 кВт. Но если учитывать особенности климата, щадящий режим работы агрегата (чтобы не «гонять» его на пределе), то следует добавить порядка 30%. Получается – 1/1,3.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали. Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов. Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

На заметку! Принято оперировать усредненным значением величины сечения (диаметром условного прохода). Именно данный параметр и применяется в расчетах.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Практические рекомендации

• Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.
• Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее. Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.
• Подключение всех приборов (расширительный бак, чугунные батареи https://teplovik.net/catalog/229/chugunnye-radiatory и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

необходимые данные и последовательность расчета

Трубы — одни из самых распространенных, разнообразных и незаменимых изделий в современном мире. Их функции и области применения так многочисленны, что только их перечисление займет всю страницу. Трубы, для выполнения разнообразнейших задач, изготовляются из металла, стекла, пластика и керамики. Размеры могут быть от долей миллиметра и до гигантских труб для транспортировки газа и нефти.

Эта статья поможет сделать подбор диаметра трубы для отопления, ведь ошибки при выборе диаметра трубы могут значительно ухудшить гидродинамику контура отопления, уменьшить КПД системы отопления и привести к неоправданным затратам на покупку труб завышенного диаметра.

Основные характеристики труб:

• усредненный диаметр;
• диаметр трубы внешний;
• диаметр трубы внутренний;
• материал трубы.

Что нужно сделать перед расчетом и монтажом системы?

Для контуров систем большое значение имеет диаметр трубы для отопления, определяющий гидродинамическое сопротивление и пропускную способность контура. Еще до начала расчета нужно четко определить тип труб и материал. Нанесенная маркировка для труб отличается. Пластиковые трубы маркируются с указанием наружного диаметра, а чугунные и стальные по внутреннему диаметру. Учитывать это обстоятельство придется, если монтаж контура будет производиться комбинированным способом.

Перед началом монтажа нужно нарисовать эскиз будущей отопительной системы, подобрать диаметр труб для отопления в частном доме и приобрести нужные материалы.
Подобрать комплектующие — краны, тройники, переходники, воздушные клапаны и т. п. Расчет диаметра трубы требует аккуратности и внимания, а последовательность расчета изложена в данной статье.

Данные необходимые для расчета

Обычно расчет диаметра труб для отопления частного дома начинается с вычисления тепловой мощности — Q. Нужное количество теплоты определяется произведением объема помещения V в м3 на норму равную 40 Вт/м3. Q = V х 40 Вт/м3. Следующим шагом определяется тип отопительной системы: двухтрубная или однотрубная. Для частных домов лучше двухтрубная система, но для дальнейшего расчета выбор типа системы не критичен.

Гораздо большее значение имеет выбранный метод движения теплоносителя:

1. естественный или конвекционный;
2. принудительный метод с применением циркуляционного насоса.

Основное отличие между этими методами в том, что выбирается при монтаже уклон труб отопления при естественной циркуляции, где жидкость движется самотеком, а второй метод предполагает движение под действием насоса, что значительно увеличивает скорость теплообмена.

Скорость движения теплоносителя — важнейший показатель.

Он влияет на выбор диаметра труб для отопления дома. Расчетные величины для естественной циркуляции — от 0,3 м/с. Скорость движения жидкости зависит от напора. Напор при выборе «самотечного» варианта определяется высотой подъема расширительного бака открытого типа. Каждый метр подъема добавляет величину давления равную 0,1 атмосферы.

При использовании принудительной циркуляции выбирается величина скорости — 0,7 м/с. Рассчитывая скорость нужно идти на определенный компромисс, т. к. при большой скорости возникнет шум в системе и значительно увеличится гидравлическое сопротивление, а при слишком малой скорости увеличенные размеры труб для отопления приведут к дополнительным финансовым затратам. Поэтому чаще всего выбирается меньший диаметр труб для отопления по следующим соображениям:

• облегчается монтаж;
• цена труб меньшего диаметра ниже;
• при меньшем количестве теплоносителя увеличивается динамичность системы.

Последовательность расчета

Определены следующие исходные данные: эскиз системы отопления, определен тип отопительной системы, предварительно рассчитана величина Q для всех помещений. Как правило, расчет диаметра труб начинается для самого удаленного помещения.

Объемный расход теплоносителя вычисляется по формуле: G = 0.86 Q / 20 , в которой:

G – объемный расход воды, кг/ч;
Q – расчетное количество теплоты, Вт;
20 – разница температур в подаче и «обратке». Для расчетов равна 20 градусам.

По приведенной формуле определяется масса теплоносителя, но горячая вода имеет при 80 градусах плотность р = 971.6 кг/м3. Поэтому объемный расход Vo вычисляется формуле: Vo = G / р

Зная объем и скорость потока легко вычислить площадь поперечного сечения: S = Vo / (3600 х Vт), где:

S — площадь поперечного сечения;
Vo — расход (объемный) теплоносителя;
Vт — выбранная скорость движения воды.

И в завершение производится расчет диаметра по формуле:

D = корень квадратный из выражения — 4S /3,14.

После вычисления диаметра трубы для дальнего помещения, рассчитать какой диаметр трубы нужен для отопления следующего помещения, несложно. Но не следует забывать, что через это помещение нужно пропустить суммарное количество тепла для двух помещений и т. д. Принцип расчета понятен, но для тех, кому не приходилось заниматься расчетами, довольно громоздок.

Поэтому для облегчения расчетов разработаны таблицы, которые дают ответ и решают задачу — как рассчитать диаметр трубы для отопления. Подобную таблицу можно скачать в сети Интернет. Из таблиц четко видно — диаметр труб для отопления с естественной циркуляцией требуется больший, т. к. скорость движения потока 0,3 м/с. Подбирать трубу нужно по ближайшему большему диаметру, учитывая несовпадение логики маркировки труб из различных материалов:

1. стальные водо-газопроводные трубы — указан внутренний диаметр;
2. стальные электросварные трубы — наружный диаметр;
3. полиэтиленовые, металлопластиковые, трубы ПНД, полипропиленовые трубы — указан наружный диаметр трубы.

Применение труб из полипропилена

Если для контура отопления применить полипропиленовые трубы для отопления как выбрать диаметр согласно вышеприведенным формулам? Да точно так же. Но у полипропиленовых труб огромный срок службы, до 100 лет, поэтому отопительная система, правильно рассчитанная и аккуратно смонтированная, будет служить очень долго. На вопрос — как подобрать размеры труб для отопления, ответ можно найти по таблицам, которые можно скачать в сети Интернет.

Популярность полипропиленовых труб для создания систем отопления довольно высока, ведь они значительно дешевле металлических, экологичны и имеют неплохой внешний вид. Да и монтаж контуров систем при использовании таких труб значительно облегчается. Разработаны специальные аппараты для сваривания труб, различные переходники, фитинги, краны и другие необходимые комплектующие. Сам процесс монтажа похож на сборку системы из конструктора.

Оребренные трубы

Иногда можно встретить объявление — куплю оребрение трубы для отопления бу, дорого. Что же это такое? И почему в объявлении есть слово — дорого?

Оребренные трубы — это трубы изготовленные методом поперечно-винтовой прокатки.

На них наносятся ребра, которые увеличивают площадь поверхности отдающей тепло. Использование подобных труб позволяет сократить вес теплообменников, ведь тепло будет отдавать также труба (оребренная), по которой движется теплоноситель.

Оребренная труба, если сравнить ее с гладкой трубой, имеет площадь теплообмена в 2-3 раза большую. Широкому применению оребренных труб препятствует их высокая цена. Трубы изготовляются из алюминия, меди и латуни. Создание отопительной системы с применением оребренных труб потребует значительных финансовых затрат, поэтому их расчет в данной статье не рассматривается.

Расчёт диаметра труб для отопления

Трубы являются одними из самых распространённых, разнообразных и необходимых изделий. Их назначения и сферы использования так многочисленны, что и перечислить сложно. Трубопроводы для выполнения самых разных задач изготавливают из металла, стекла, пластика, керамики. Размеры варьируются, могут быть от миллиметра и до огромных труб для транспортировки нефти и газа.

В данной статье разберём, как рассчитать диаметр труб для отопления. Не стоит недооценивать важность расчёта, потому что неточности в выборе трубного диаметра могут существенно ухудшить гидродинамику отопительного контура, снизить коэффициент полезного действия и стать причиной слишком высоких затрат на приобретение труб забольшого диаметра.

Ключевые параметры труб:

• усреднённый диаметр;
• внешний диаметр трубы;
• внутренний трубный диаметр;
• материал трубопровода.

Советы перед расчётом и установкой системы

Узнать необходимый диаметр трубопровода под отопление очень важно, так как именно от этого параметра зависит гидродинамическое сопротивление и пропускная способность контура. Ещё перед расчётом требуется чётко определиться с типом труб и их материалом.

Нанесённая маркировка для изделий различается. Трубы из пластика маркируют с указанием наружного диаметра, а из чугуна и стали – по внутреннему диаметру. Взять на заметку этот факт придётся, если установка трубопровода будет осуществляться комбинированным способом.

Перед самой работой также необходимо составить схему планируемой системы отопления, выбрать диаметр труб для отопления в частном доме и купить все материалы. К тому же найти комплектующие, в том числе тройники, клапаны, переходники и воздушные клапаны.

Подробнее о переходниках и фитингах можно прочитать в этой статье

Расчёт диаметра трубы для отопления должен производиться аккуратно и внимательно, в какой последовательности всё рассчитывать рассмотрим ниже.

Что нужно для расчёта

Как правило, вычисления начинают с определения тепловой мощности – Q. Необходимое количество тепла узнают произведением объёма помещения V в м³ на норму, которая равна 40 Вт/м³.

Q = V х 40 Вт/м³

Затем устанавливают тип системы отопления: одно- или двухтрубная. Для загородных домов лучше подойдёт 2-трубная, однако для будущего расчёта выбор типа системы – не самое важное.

Лучше направить своё внимание на выбор метода движения теплового носителя:

• будет ли он конвекционным либо естественным;
• либо же принудительным, с использованием насоса циркуляции.

Главное отличие этих методов в том, что при организации системы выбирается уклон отопительных труб при естественной циркуляции, где жидкость движется самотёком, а второй вариант подразумевает движение с помощью насоса, что делает скорость обмена тепла намного выше.

Скорость движения теплового носителя – очень важный показатель.

В зависимости от него, в том числе, выбирают диаметр труб для обогрева. Расчётные единицы для естественной циркуляции – от 0,3 м/с. Скорость движения теплоносителя зависит от напора, поэтому при выборе варианта с естественной циркуляцией он определяется высотой подъёма расширительного бачка открытого типа. Каждый метр подъёма добавляет величину давления в 0,1 атм.

Рассчитать объем расширительного бака можно тут

В случае с циркуляцией при помощи насоса выбирают величину скорости – 0,7 м/с. Высчитывая скорость необходимо идти на определённые уступки, ведь при высокой скорости появляется шум в системе и существенно повышается гидравлическое сопротивление, а при очень низкой — забольшие размеры отопительных изделий приведут к увеличению финансовых затрат. Потому зачастую выбирают меньший диаметр в связи с:

• облегчённым монтажом;
• относительно низкой стоимостью труб диаметра поменьше;
• увеличением динамичности системы при меньшем количестве жидкости.

Расчёт по этапам

Вы определили исходные данные: нарисовали схему отопительной системы, решили с типом, вовремя рассчитали величину тепловой мощности для всех помещений? Тогда действуйте дальше. Обычно расчёт начинают с наиболее удалённого помещения.

Объёмный расход жидкости вычисляют по формуле:

G = 0.86*Q / 20

где:
G – объёмный расход теплоносителя, кг/ч;
Q – расчётное количество тепла, Вт;
20 – температурная разница в подаче и «обратке». Для расчётов равна 20 °C.

По приведённой формуле определяют массу жидкости, однако горячая вода характеризуется при 80 °C плотностью р = 971.6 кг/м³. Потому объёмный расход Vo вычисляют формуле:

Vo = G / р

При знании объёма и скорости движения нетрудно вычислить площадь поперечного сечения:

S = Vo / (3600 х Vт)

где:
S – площадь поперечного сечения;
Vo – расход (объёмный) теплового носителя;
Vт – выбранная скорость потока жидкости.

И в конце производят расчёт диаметра:

D = корень квадратный из выражения 4S /3,14.

После того, как вы вычислили диаметр для дальней комнаты, рассчитать размер трубопровода для следующего помещения не составит труда. Однако стоит помнить, что через это помещение необходимо пропустить суммарное количество тепла для двух комнат и т.п. Расчёт в целом не трудный, но для тех, кто не занимался ранее подобными вычислениями, достаточно громоздок.

Потому для того, чтобы облегчить сам процесс, существуют таблицы, дающие ответ и решающие задачу – как определить диаметр трубы для отопления. Из таблиц чётко ясно: диаметр отопительных труб с естественной циркуляцией нужен большой, так как скорость движения потока 0,3 м/с. Выбирать трубы стоит по ближайшему большему диаметру, взяв на заметку несовпадение логики маркировки труб из разных материалов:

1. Водогазопроводные трубы из стали – прописан внутренний диаметр.
2. Электросварные изделия из стали – наружный диаметр.
3. Полиэтиленовые, металлопластиковые, из полиэтилена низкого давления, полипропиленовые трубы для отопления – диаметр наружный.

Диаметры медных и стальных труб для отопления:

Таблица диаметров труб

Каким диаметром должны быть трубы отопления полипропилен

Вы решили использовать изделия из полипропилена и не знаете, как подобрать диаметр в связи с вышеприведёнными формулами? Аналогично. Однако у труб из полипропилена большой срок службы, около века, потому система отопления, которая правильно рассчитана и качественно установлена, будет служить довольно долго. Загляните в таблицу диаметров труб для отопления.

Полипропиленовые трубопроводы пользуются популярностью, так как они стоят не так дорого, как металлические, экологичны и внешне привлекательны. К тому же и установка контуров систем при применении подобных изделий становится существенно проще. Существуют специальные аппараты для сварки труб, разные переходники, фитинги, краны и иные нужные комплектующие. Процесс установки чем-то напоминает сборку системы из конструктора.

Подробнее о разновидностях и способах монтажа полипропиленовых труб для отопления читайте в этой статье

Оребрённые трубы

Такие изделия изготавливаются методом поперечно-винтовой прокатки. На них наносятся рёбра, увеличивающие площадь поверхности, которая отдаёт тепло. Применение таких труб даёт возможность сократить вес тепловых обменников, потому что тепло будет отдавать и оребрённая труба, по которой циркулирует жидкость.

Оребренная труба

Такая труба, если сравнивать её с обычной гладкой, имеет площадь теплового обмена в 2-3 раза больше. Популярности оребрённых труб мешает их высокая стоимость. Изделия выполняются из алюминия, латуни и меди. Организация системы отопления с использованием такого типа трубопроводов требует существенных денежных затрат, потому их расчёт в этой статье не будем рассматривать.

При не очень разветвлённой и сложной системе трубный диаметр можно рассчитать самостоятельно. Для этого необходимо иметь данные о тепловых потерях помещения и мощность каждого радиатора. Потом, заглянув в таблицу, можно определить сечение трубы, соответствующей подаче нужного количества тепла. Расчёт трудных многоэлементных схем лучше оставить для профессионалов. В крайнем случае, рассчитайте сами, но постарайтесь хотя бы получить консультацию.

Какие трубы лучше использовать для отопления частного дома

Если вы являетесь владельцем частного дома или только собираетесь им стать, скорее всего, вас заинтересует вопрос, связанный с отоплением коттеджа.

Когда разговор заходит о личном строении, нужно быть готовым к тому, что все хлопоты о его содержании лягут только на плечи собственника.

Система отопления в этом случае не является исключением из правил.

О чем мы думаем в первую очередь, помышляя о частной постройке?

Мне кажется, что спорить никто не будет, конечно же, о создании комфорта.

А о каком уюте может идти речь, если в помещении будет холодно?

Следовательно, нужно побеспокоиться о том, чтобы сделать качественное и экономное отопление.

Работы по проектированию системы, которая будет включать:

• котел нагрева воды,
• теплые полы,
• станция обезжелезивания воды (принцип работы описан здесь)

— нужно поручать специалистам.

Трубы для этой цели следует выбирать со знанием дела.

Советы по выбору

Они должны отвечать таким требованиям:

• удовлетворять мощности нагревательного прибора,
• соответствовать совокупной нагрузке системы в целом.

Первое, что от вас потребуется – это определиться, какими именно трубами вы хотите сделать отопление в своем жилище. Если утверждать что выбор непростой, это значит, ничего сказать.

Простому обывателю довольно трудно будет сориентироваться в ассортименте продукции, которую предлагает современный рынок строительных изделий.

А знаете ли вы, как сделать при помощи онлайн-калькулятора расчет труб для теплого водяного пола? Прочитайте в полезной статье методы проведения вычислений, связанных с расходами на приобретение материалов.

Как правильно выбрать полипропиленовые трубы для водопровода узнайте на этой странице.

Что касается альтернативных вариантов по подбору труб для обогрева частного дома, здесь много зависит от различных факторов.

Бывают случаи, когда есть возможность подсоединиться к общегородской системе, и владельцы индивидуальных особняков этим (как купить врезку в водопровод), обязательно, пользуются.

В этом случае расчеты должны производиться по нормам, установленным в общем порядке.

Схема, по которой рассчитывается теплоснабжение загородного дома, будет выглядеть совсем иначе.

Вы не сможете добиться комфортной температуры во всех помещениях при несоразмерности:

• сечения трубных изделий,
• совокупной площади жилья,
• номинальной производительности котла,
• вида топлива (про внутренний греющий кабель для водопровода прочитайте тут).

Вся отопительная продукция для нужд частных построек должна соответствовать установленным стандартам. Это обуславливается разновидностью системы обогрева.

Она может быть выполнена в одной из двух вариаций:

• скрытая,
• закрытая.

В зависимости от выбранного варианта, будет различной температурная нагрузка и восприимчивость к колебаниям микроклимата.

Вмонтированные трубы располагают по:

• наружному периметру постройки,
• внутри дома,
• под основанием пола.

Методика монтажных работ должна выбираться в зависимости от того, какому виду труб вы решите отдать предпочтение.

Сможете ли вы самостоятельно выполнить весь процесс по обустройству обогрева дома или решите пригласить специалистов — это решать вам на семейном совете.

[note]Если есть уверенность в своих силах, тогда смело принимайтесь за нелегкое и очень ответственное занятие.[/note]

Чтобы окончательно определиться с выбором, нужно учесть следующие характеристики отопительной системы:

• осуществляемая по принципу самотека или в принудительном порядке,
• предусматривается легкая или витиеватая схема,
• дом одно- или несколько этажей,
• давление предполагается незначительное или максимальное,
• жидкость будет течь по трубам горячая или теплая (о запорной арматуре для унитаза с боковой подводкой написано в этой статье).

А известно ли вам, как правильно сделать расчет расширительного бака для системы отопления? В полезной статье описаны методы и формулы математических вычислений.

Про установку акриловой ванны написано своими руками здесь.

На странице: https://ru-canalizator.com/santehnika/s-oborudovanie/tech-unitaza.html написано, как избавиться от течи воды в унитазе после наполнения бачка,

Многообразие трубной продукции

Специалисты рекомендуют использовать для обустройства обогрева загородных домов один из двух видов труб:

• металлические,
• полимерные.

Есть еще композитные изделия. Не смотря на то, что они состоят из пластика и металла, относятся все же к полимерной продукции.

К полимерам принадлежат:

• полипропилен,
• металлопластик и пластик,
• сшитый полиэтилен.

Металл, который применяется для изготовления труб:

• нержавеющая сталь (как согнуть нержавеющую трубу в домашних условиях прочитайте здесь),
• железо,
• медь,
• чугун.

Важная информация, которую нужно знать! Допускается использование в одной системе отопления различных видов материала.

Главное, правильно подобрать соединительные элементы.

Стальные

Они пользуются неизменным успехом у владельцев частных домов еще со времен Советского Союза. Переоценить значение стальных труб, именно, в системе отопления загородных строений, очень сложно.

Плюсы материала.

1. Прочность.
2. Невосприимчивость к процессу ржавления.
3. Наивысший уровень теплоотдачи (какой купить полотенцесушитель водяной из нержавеющей стали).
   Благодаря этому качеству все помещения по периметру здания нагреваются очень быстро.
4. Устойчивость к механическим повреждениям.
5. Материал (один из немногих), способный выдерживать температуру до 1500 градусов.
6. Долгий срок беспроблемной эксплуатации (50 – 55лет).
7. Цена, доступная даже домовладельцам со средним доходом.

Минусы.

• Непростой монтаж.
  Работы под силу только опытному специалисту-сварщику, у которого есть аппарат горячей сварки.
• Стальные радиаторы имеют непривлекательный внешний вид.
• Требуют регулярного ухода и обслуживания.
  Радиаторы из черного металла рекомендуют красить один раз в 3-4 года.

Недостатки вполне компенсируются достоинствами материала.

Полипропиленовые

Еще один из недорогих вариантов. При выборе данной продукции, нужно учитывать некоторые нюансы.

Преимущества.

1. Небольшой удельный вес.
   Устройство из полипропиленовых труб не несет нагрузку на конструкцию дома.
2. На протяжении всего срока эксплуатации системы, теплоноситель, беспрепятственно, циркулирует по трубам.
   Причина – отсутствие отложений на внутренней поверхности изделия.
3. Продолжительный срок службы системы из полипропилена.
4. Материал не боится низких температур.
   Трубы не лопаются при замерзании в них воды.
5. Привлекательный внешний вид.
   Изделие не нуждается в покраске.

Недостатки.

1. При выполнении монтажных работ, не обойтись без специального оборудования для пайки стыков.
2. Недостаточность эластичности.
   При поворотах или изгибах труб, нужно использовать фитинги (как соединять канализационные трубы ПВХ написано на этой странице).
3. Нулевая эксплуатационная надежность.
   При повреждении небольшой площади, придется менять весь участок трубопровода.

Сшитый полиэтилен

Этот материал имеет еще одно название – PEX. Его на рынке еще не так много.

Потребители относятся к нему с некоторой долей недоверия по причине недостаточной изученности его характеристик.

Достоинства.

1. Довольно высокая плотность гарантирует минимум механических повреждений.
2. Хорошая термоустойчивость.
3. При нагревании труба способна принимать любую форму.
   Это качество используется при необходимости монтажа системы в помещении нетрадиционной конфигурации (с искривленными стенами).
4. Разработчики утверждают о длительном сроке эксплуатации.
   Но, об этом говорить, пока, рано.
   Материал еще на рынке не достаточное количество времени, чтобы делать такие заявления.
5. На внутренней гладкой поверхности PEX труб не накапливаются известковые отложения.
6. Не подверженность линейному расширению дает возможность проводить монтаж скрытой системы отопления.

Основной и единственный недостаток – дороговизна.

Металлопластиковые

Плюсы материала.

1. Несложный монтаж, великолепная ремонтопригодность.
   С помощью фитингов система собирается очень быстро, как пазл.
2. Гибкие трубы продаются в бухтах.
   Поэтому их можно купить необходимое вам количество и не переплачивать за лишние метры дорогостоящего товара.
3. Материал не статичный.
4. Отсутствие линейного расширения.
5. По истечении длительного времени эксплуатации трубы из металлопластика не теряют своей первоначальной миловидности.
6. Срок эксплуатации – 50-60 лет.

Минусы.

1. Цена системы отопления.
   Что самое интересное, сами трубы стоят недорого, а вот за соединительные элементы придется выложить солидную сумму денег.
2. Фитинги производятся с узким проходом.
   А это неблагоприятно сказывается при низких температурах – может случиться разрыв соединения.

Медные

Они не пользуются большим спросом у владельцев частных домов нашей страны.

Изделия и мелкие детали, сделанные из меди, стоят дорого.

А монтаж системы обогрева дома (полотенцесушитель водяной — какой лучше) по силам только опытному мастеру. Данный факт не может не сказаться на общей стоимости работ.

Что касается достоинств материала, так их намного больше, чем недостатков.

1. Он прочный, надежный, готовая конструкция имеет красивый вид.
2. Срок службы системы – не менее ста лет.
3. Медные трубы не подвержены процессу коррозии.
4. Экологически безвредный для здоровья человека материал.
5. Подлежит повторной переработке.
6. Совместим с любым типом теплоносителя.
7. Элементы конструкции не бояться высоких температур и мороза.

Если не принимать во внимание цену, которая не многим по карману, то медь считается идеальным вариантом для создания системы обогрева частного дома.

Недостатки.

1. Не сочетается с алюминиевыми и стальными деталями.
   Если пренебречь этим советом возможно образование электрохимической коррозии.
2. Сложные монтажные работы.
3. Высокая стоимость.

Собственными силами выполнить работы по монтажу системы отопления из меди, скорее всего, будет не под силу домашнему мастеру.

Возможно, вы не знаете, но состыковать медные фрагменты можно только с помощью особого метода пайки, где в качестве припоя используется вещество, содержащее серебро.

Исходя из вышеизложенного, можно сделать определенные выводы. А заключаются они в следующем :

• выбирая трубы для обустройства системы отопления индивидуальных построек, не вздумайте сильно экономить на материалах.

Это ни к чему хорошему не приведет.

Когда речь идет о доме, в котором будете жить вы и ваши самые родные люди, первый вопрос, который должен стоять на повестке дня – это качественный обогрев всех жилых помещений.

Полезные советы

Если для вашего кошелька не будет обременительно, то остановите свой выбор на таком материале, как медь.

Неплохим и долговечным вариантом считается система из армированного стекловолокна.

И по стоимости, и по надежности данная версия устроит домовладельцев со средним достатком.

Смотря, с какой стороны посмотреть на решение этого вопроса.

Если верить старой истине, то хороший товар, дешево стоить не может. Но не всегда бывает уместно и самое дорогое.

Поэтому, не очень доверяйте суждениям продавцов строительных магазинов и так называемых, специалистов. Соберите семейный совет и там сообща попытайтесь найти оптимальное решение.

Поинтересуйтесь у соседей или у друзей, которые живут загородом, как они решили эту проблему. Возможно, какая-то информация будет для вас полезной.

[note]Сначала изучите весь ассортимент рынка, не торопитесь с выбором. Главное в этом деле – не ошибиться. Ведь не каждый год вы будете менять в доме паровое отопление.[/note]

Какие трубы лучше всего подходят для отопления: пластиковые, стальные или медные об этом вам расскажут специалисты, посмотрите в видеосюжете.

Трубы и домашняя сантехника для сантехников своими руками

Как работают водопроводные трубы дома, со схемой материалов и размеров обычных труб для домашнего водоснабжения, канализации и канализации

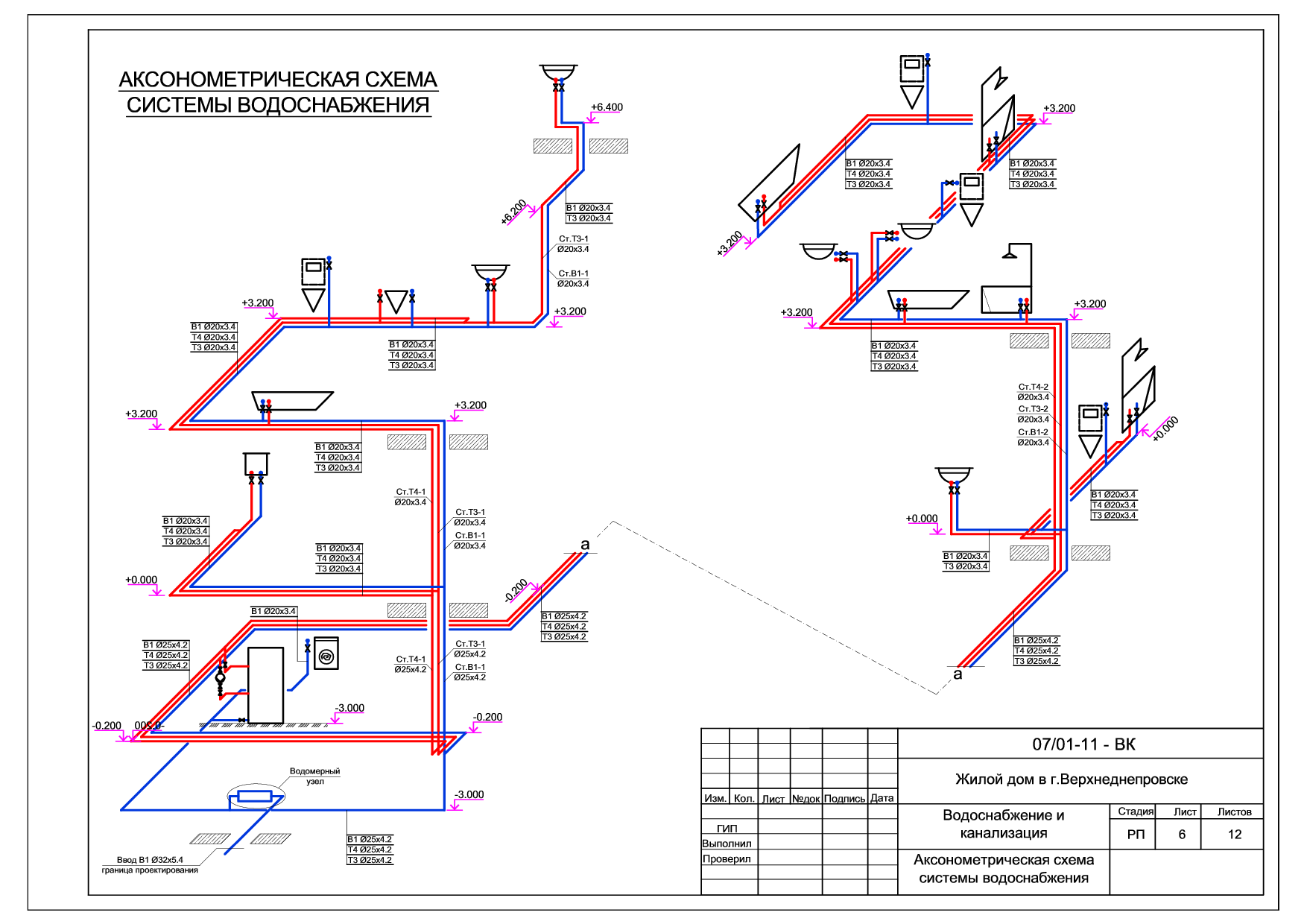

Два основных типа водопровода служат дому: подводящие трубы и дренажно-канализационные трубы. Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Домашние водопроводные системы © Дон Вандерворт, HomeTips

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды.Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода сточных вод используют силу тяжести для отвода отходов в канализацию. Почвенный штабель представляет собой вертикальный участок трубы диаметром от 3 до 4 дюймов, который направляет отходы в основную канализацию, обычно под домом, которая сбрасывается в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — не позволяют газам выходить в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водоснабжения до газопровода и канализации трубы являются основным материалом для домашней сантехники.

Размер и материал трубы могут служить неплохим показателем ее функции. Белые пластиковые, медные и оцинкованные (окрашенные в серебро) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы таких же размеров могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-сливной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную почвенную трубу, слив и вентиляционную линию, которая обслуживает туалеты и другую сантехнику. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для водоснабжения, питающего льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются различными фитингами, предназначенными для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже приведены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Она прочная и долговечная, противостоит отложению минералов и может работать как с холодной, так и с горячей водой. Медная труба © Дон Вандерворт, HomeTips

Твердая подающая труба продается трех толщин: M (тонкостенная), L (средняя) и K (толстая стена). Большинство надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба типа медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Стальная оцинкованная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренние поверхности труб забиваются минеральными отложениями и со временем подвергаются коррозии.

Стальная оцинкованная труба © Дон Вандерворт, HomeTips

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии. Однако в некоторых местах использование пластиковых труб не допускается по нормам для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом. Пластиковые трубы (ABS) © Дон Вандерворт, HomeTips

Для труб используется несколько типов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола).ПВХ обычно не используется для горячего и холодного водоснабжения, только для водостока DWV, канализационных труб (DWV). Иногда его используют для наружных водопроводных сетей, особенно в теплом климате, где вода в нем не замерзает. ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые шланги изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы.Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется в наружных линиях водоснабжения, водопроводах и т. Д.

Чугунная труба

Чугунная труба — прочный, долговечный материал, используемый для водопровода DWV. Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без-ступичные» или «бесшумные» трубы, которые соединяются специальными резиновыми прокладками и нержавеющей сталью. ленточные хомуты, называемые «бесцентровыми муфтами».”Муфта без ступицы соединяет отрезки чугунной трубы. Fernco

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно подумать, — достаточно ли у вас давление воды для поддержки ваших добавлений. Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это скажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения.Для идеального давления воды в светильники на втором и третьем этажах вам может понадобиться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников.

Это видео покажет вам типичные ошибки, которые делают мастера при ремонте сантехники самостоятельно, например, неправильные методы пайки меди или соединения разнородных труб.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Как определить размер трубы

Когда дело доходит до калибровки трубы, есть несколько соображений относительно того, как это сделать и почему это важно & col;

• Насколько велико отверстие, через которое будет проходить материал & quest;
• Как далеко продвигаются материалы & quest;
• Какой толщины должна быть стенка трубы & quest;
• Какие факторы работают против трения в системе, возможности эрозии и т. Д.& rpar; & quest;

Трубка должна быть подходящего размера, чтобы выдерживать то, что она несет — воду, газ, воздух, дренаж и т. Д., Но она также не может быть слишком маленькой, иначе объем может перемещаться слишком быстро. И это может вызвать серьезные проблемы, такие как гидравлический удар, гидравлический удар или скачок давления, которые, в свою очередь, могут повредить систему трубопроводов и приспособления, прикрепленные к трубопроводу.

дней в прошлом

Определение размеров труб может быть несколько запутанным, в первую очередь из-за исторического метода определения размеров и того факта, что некоторые текущие размеры все еще относятся к этим устаревшим системам.Возьмем этот пример & двоеточие;

Много лет назад труба в полдюйма имела внутренний диаметр 1⁄2 дюйма. У него также были толстые стены, что было стандартом производства в то время.

За прошедшие годы усовершенствованная технология позволила сделать стены тоньше, сохранив при этом те же характеристики. Однако, чтобы соответствовать существующим & lpar; большим & дефисным стенкам & rpar; трубы, внутренний диаметр новой трубы должен был быть больше.

Это означает, что длина трубы не составляла 1–2 дюйма, независимо от того, в каком направлении вы измеряли.

Когда началось массовое производство труб, возникла необходимость в стандартизации. В 1927 году Американская ассоциация стандартов, которая с тех пор превратилась в Американский национальный институт стандартов & lpar; ANSI & rpar; — созвал комитет по стандартизации размеров труб и труб из кованой стали и кованого железа. В то время использовались стенки небольшой толщины & col; стандартный вес & lpar; STD & rpar;, экстра & дефис; сильный & lpar; XS & rpar; и двойной экстра & дефис & lpar; XXS & rpar; в зависимости от размера железной трубы & lpar; IPS & rpar; система дня.

К 1939 году номера расписаний начали использоваться, но исходные термины прижились и часто используются до сих пор, хотя XS и XXS были немного изменены на дополнительные & дефисные & lpar; XH & rpar; и двойной лишний & дефис; тяжелый & lpar; XXH & rpar; соответственно.

К 1950-м годам нержавеющая сталь стала использоваться все чаще, что позволяло использовать более тонкие трубы, например, 5S и 10S, которые основывались на требованиях к давлению. & lpar; Стоит отметить, что из-за их тонких стенок меньшие размеры «S» не могут иметь резьбу, а должны быть сварены плавлением.& rpar;

Алфавитный суп с метриками трубы и двоеточием; IPS, DIPS, NPS, CTS

Если наследие калибровки не достаточно запутанно, примите во внимание, что размеры труб менялись на протяжении многих лет в зависимости от конкретной системы определения размеров & col;

• Размер железной трубы & lpar; IPS & rpar; — размеры по внутренним диаметрам и полу; стандарт с начала 19-го века до окончания Второй мировой войны и полу; все еще используется в производстве ПВХ и стальных газо- и водопроводных труб
• Размер трубы из высокопрочного чугуна & lpar; DIPS & rpar; — аналогичен NPS, но используется для труб большего диаметра
• Размер медных трубок & lpar; CTS & rpar; — в 1920-х годах это было объединено со стандартом IPS & semi; внутренний диаметр измеряется в «типах» & lpar; M, L и K для самого тонкого, более толстого и самого толстого, соответственно, & rpar;
• Номинальный размер трубы & lpar; NPS & rpar; — внешний диаметр фиксирован для данного размера трубы, а внутренний диаметр варьируется в зависимости от толщины стенки & lpar ;, называемой «графиками» & rpar;
• Пластиковая оросительная трубка & lpar; PIP & rpar; — используется в сельском хозяйстве и полу; имеет номинальное давление & lpar; psi & rpar; и доступен в диаметрах от 6 дюймов до 24 дюймов

NPS — это сегодня североамериканский стандарт.В настоящее время размер трубы определяется с помощью двух чисел & двоеточие; 1 & rpar; отверстие трубы & lpar; или диаметр & rpar; и 2 & rpar; спецификацию труб & lpar; или толщину стенки & rpar; — хотя эти два числа могут быть настроены немного по-разному в зависимости от конкретной используемой трубы.

Размеры

NPS задокументированы рядом стандартов, в том числе API & lpar; American Petroleum Institute & rpar; и ANSI & sol; ASME & lpar; Американское общество инженеров-механиков & rpar ;.

Наиболее распространенными трубами, используемыми сегодня, являются & двоеточие;

• Чугун — в основном использовался до 1960 г. и полугодия; используется для слива и солей; отходов и растворителей; вентиляции & lpar; DWV & rpar; линии
• Труба стальная оцинкованная и оцинкованная; — часто встречается в старых домах и полулюксах; длится всего около 50 лет
• Пластик — используется с середины и дефиса; 1970-х и полугодия; два типа & двоеточие;
• ABS & lpar; акрилонитрил & дефис; бутадиен & дефис; стирол & rpar; — черный цвет & полутор; сначала будут использоваться в жилых домах, хотя в некоторых районах их использование в новостройках ограничено
• PVC & lpar; поливинил & дефис; хлорид & rpar; — белый или кремовый цвет и полутуши; номинал и диаметр выбиты на трубе & semi; несколько заметок о ПВХ и толстой кишке;
• ПВХ Schedule 40 достаточно прочен для дренажных линий и линий холодной воды, но применимость будет определяться местными правилами.При использовании для трубопроводов холодной воды, как правило, не разрешается использовать внутри здания
• ПВХ Schedule 80 часто используется для трубопроводов холодной воды, но в некоторых местах его нельзя использовать внутри здания, так как он не подходит для горячего водоснабжения
• ХПВХ & lpar; хлорированный поливинилхлорид & rpar; такой же прочный, как и ПВХ, но он устойчив к нагреванию и дефисам, что делает его приемлемым в большинстве областей для внутренних линий электропитания и полу; это обычно измеряется в соответствии со стандартами CTS & lpar ;, что важно при рассмотрении фитингов для существующих труб & semi; например, 2-дюймовый фитинг не всегда подходит для 2-дюймовой трубы CTS, но он всегда подходит для 2-дюймовой трубы из ПВХ с номинальным размером & rpar ;.Трубы из ХПВХ сортамента 40 и 80 и фитинги из ХПВХ сортамента 80 доступны и обычно используются в промышленности
• Медь — обычно используется в водяных линиях и некоторых дренажных линиях и полу; устойчив к коррозии, долго служит
• Жесткая распределительная труба — бывает трех толщин и двоеточия; тип M & lpar; самый тонкий & rpar;, тип L & lpar; более толстый & rpar;, тип K & lpar; самый толстый & rpar;
• Жесткая дренажная труба — имеет одну толщину с маркировкой DWV и имеет более тонкие стенки, чем тип M
• Гибкий & lpar; soft & rpar; — часто используется с приборами линий & lpar; e.г., посудомоечная машина, холодильник, ледогенератор & rpar; и выкатывается для установки под плиту
• PEX & lpar; поперечно-сшитый полиэтилен & rpar; — новейшие трубы для бытового использования и полу; прост в установке & lpar; легко режется, гибкий & rpar; & semi; он может использовать компрессионные фитинги или нажимные фитинги, для более постоянных соединений требуются фитинги обжимного типа и обжимной инструмент

Расчет диаметра трубы

Знание предыстории того, как и почему определяется размер, имеет решающее значение, хотя вам не обязательно прибегать к продвинутой математике, чтобы выяснить это.К счастью, есть таблицы для каждого типа трубопроводов, одобренных для водоснабжения и водоснабжения. Эти диаграммы используются для определения размера трубы, по которой будет подаваться количество воды, и при давлении, необходимом для работы водопроводной системы, в которой используется множество обычных бытовых приборов и приборов.

Бытовые системы горячего водоснабжения: Круглый стол (конференция)


Лутц, Джеймс Д., Кляйн, Гэри, Спрингер, Дэвид и Ховард, Бион Д. Бытовые системы горячего водоснабжения: Круглый стол . США: Н. П., 2002.
Интернет.


Лутц, Джеймс Д., Кляйн, Гэри, Спрингер, Дэвид и Ховард, Бион Д. Системы распределения горячей воды в жилых домах: заседание за круглым столом . Соединенные Штаты.


Лутц, Джеймс Д., Кляйн, Гэри, Спрингер, Дэвид и Ховард, Бион Д.Чт.
«Бытовые системы горячего водоснабжения: Круглый стол». Соединенные Штаты. https://www.osti.gov/servlets/purl/922802.

@article {osti_922802,
title = {Бытовые системы горячего водоснабжения: Круглый стол},
author = {Лутц, Джеймс Д. и Кляйн, Гэри и Спрингер, Дэвид и Ховард, Бион Д.},
abstractNote = {Практика жилищного строительства в настоящее время игнорирует потери энергии и воды, вызванные плохой конструкцией систем горячего водоснабжения.Эти потери включают: потери от сгорания и ожидания от водонагревателей, отходы воды (и энергии) во время ожидания горячей воды, чтобы добраться до точки использования; потраченное впустую тепло из-за остывания воды в системе распределения после розлива; потери тепла из систем рециркуляции и сбрасываемое тепло сточных вод, стекающих в канализацию. Доступно несколько технологий, позволяющих экономить энергию (и воду) за счет снижения этих потерь или пассивной рекуперации тепла из потоков сточных вод и других источников. Сообщается, что экономия энергии за счет использования некоторых отдельных технологий достигает 30 процентов.Расчеты экономии прототипных систем, включающих связки технологий, составили более 50 процентов. На этом заседании за круглым столом будут описаны текущие практики, подведены итоги прошлых и текущих исследований, обсуждены способы размышления об эффективности системы горячего водоснабжения и указаны области будущих исследований. Мы также порекомендуем дальнейшие шаги по сокращению ненужных потерь в системах распределения горячей воды.},
doi = {},
url = {https://www.osti.gov/biblio/922802},
журнал = {},
номер =,
объем =,
место = {США},
год = {2002},
месяц = ​​{8}
}


Размер трубы — подводный камень при модернизации вашей системы отопления

Отправлено: 27 октября 2019 автором Shaun

Многие свойства можно значительно улучшить с помощью модернизации системы отопления.Отключение радиаторов может улучшить стиль, функциональность и удобство и действительно обновить внешний вид комнаты. Установка набора новых радиаторов может быть достаточно дорогостоящей, но не многие люди понимают, что это также может привести к разочарованию и неприятностям.

Я пишу этот пост, потому что слишком часто сталкиваюсь с этими проблемами, и мне бы хотелось, чтобы больше клиентов их избегало.

Размер трубы важен при рассмотрении модернизации радиатора

В каждой котельной и отопительной системе для выполнения своих функций используется большое количество труб, но не все трубы одинаковы.Имеет смысл, что маленькие трубы могут служить только маленьким радиаторам и так далее, но на практике это легко упустить из виду.

Трубы диаметром 8-10 мм не справятся со всем

Обычно, если трубы 8 мм или 10 мм , это может быть проблемой.

Это связано с тем, что трубы небольшого объема в конечном итоге переносят на меньше воды вокруг вашей системы, но при более высоком давлении .

Многие дома построены с использованием труб малого диаметра. Возможно, они были достаточно хороши с первоначальной системой отопления.Со временем радиаторы могут быть заменены без должного учета калибра трубы. Это может вызвать повышенную нагрузку на котел и вызвать ряд проблем.

Иногда домовладелец или домовладелец хотел бы обновить радиаторы, но может вообще не знать об этой проблеме. Обычно газовые сантехники приезжают посмотреть на работу, чтобы указать на проблему с общим размером трубы. Хороший сантехник сможет правильно оценить требования к давлению в вашей системе и реалистично оценить, что потребуется для модернизации системы отопления, даже если для этого потребуется больше работы, чем вы думали.Иногда это означает, что нужно больше тратить на работу в целом.

Установка новых радиаторов, слишком больших для труб малого диаметра, может вызвать серьезные проблемы с системой отопления.

• Ваш котел может отключиться из-за слишком высокой внутренней температуры (недостаточный поток)
• Ваши радиаторы могут быть плохо отапливаются в экстремальных условиях вашей собственности
• Радиаторные клапаны наверху могут находиться под слишком большим давлением и чрезмерно изнашиваться
• Ваш котел может подвергнуться повышенному износу и появлению неисправностей

Суть в том, что если вам нужна современная высокопроизводительная система отопления в доме нормального размера или больше, то вряд ли она будет реализована на трубах диаметром 8 или 10 мм.

Что я могу посоветовать, если у вас есть трубы диаметром 8 или 10 мм, но вы хотите их обновить?

Если вы столкнулись с этой проблемой, мой совет — взглянуть на амбиции вашей системы отопления в более долгосрочной перспективе. Найдите сантехника, которому вы можете доверять, который поможет вам получить достойное представление о системе отопления, которую вы хотите в обозримом будущем для вашей собственности. Независимо от того, можете ли вы финансировать обновление за один раз или должны делать это поэтапно, это означает, что вы обновляете все в правильном порядке и всегда для повышения работоспособности и производительности системы.Иногда это означает переоборудование труб на всей территории дома.

Я рекомендую калибр не менее 15 мм для большинства работ и гарантирую, что новые установки я всегда использую там, где это необходимо. Я не против поделиться тем, что практикую то, что проповедую. В моем собственном доме в системе отопления, которая шла вместе с моим домом, использовалась труба небольшого диаметра. Мне очень приятно сказать, что я все это вырвал и установил гораздо более эффективную систему труб диаметром 22 и 15 мм и идеальный котел. Сейчас, когда я модернизирую свои радиаторы (я собираюсь установить вертикальные), у системы более чем достаточно мощности, чтобы успешно справляться с новыми требованиями.

Если вы уже перешли на радиаторы увеличенного размера и у вас возникли проблемы, но вы не хотите прямо сейчас переходить на более крупные трубы, часто лучше всего заменить радиаторы большего размера (особенно на первом этаже) на радиаторы меньшего размера. Это может облегчить проблему и вернуть систему в рабочее состояние, но может исключить из меню нужные радиаторы до тех пор, пока не будет решена фундаментальная проблема с размером трубы.

Если вы, как клиент, слишком внимательно относитесь к цене, у вас может быть тенденция поощрять сантехников попытаться обойти проблему и дать вам только те радиаторы, которые вы хотите, игнорируя риски для здоровья системы.Иногда сантехник, который говорит вам то, что вы не хотите слышать, оказывается самым честным.

Чего я хочу избежать, так это полумер, которые вызывают проблемы, повреждают котлы и, в конечном итоге, люди недовольны модернизацией своей системы отопления. Я видел все виды ненадлежащей работы, выполняемой по самым разным причинам, и всегда огорчаюсь, когда заказчик неправильно тратит деньги на модернизацию системы отопления.

Надеюсь, это было полезно. Если вы хотите получить более конкретный совет, не стесняйтесь обращаться ко мне.

Опубликовано в:

Советы по сантехнике

Как быстро должны нагреваться радиаторы?

терминов по сантехнике — InterNACHI®

Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, арматуры, приборов и принадлежностей, связанных со средствами канализации и ливневой канализации, вентиляционной системой, а также государственными и частными системами водоснабжения.Сантехника не включает торговлю бурением колодцев, установку оборудования для смягчения воды, а также производство или продажу сантехники, приборов, оборудования или оборудования. Сантехническая система состоит из трех отдельных частей: адекватная система снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

Общие факторы

Общая проверка дома касается безопасной системы водоснабжения, адекватной дренажной системы, а также наличия достаточного количества надлежащих приспособлений и оборудования.В этой статье объясняются особенности жилищной водопроводной системы и основные сантехнические термины, которые инспектор должен знать и понимать, чтобы должным образом выявлять нарушения жилищного кодекса, связанные с водопроводом, и более сложные дефекты, о которых он / она сообщит в соответствующие органы. Только инспекторы InterNACHI имеют достаточную подготовку, чтобы выявлять сложные дефекты, которые другие не заметят.

Определения

Воздушные камеры

Устройства для поглощения давления, устраняющие гидравлический удар.Их следует устанавливать как можно ближе к клапанам или крану и в конце длинных участков трубопровода.

Воздушный зазор (дренажная система)

Свободное вертикальное расстояние через свободную атмосферу между выпускным отверстием водопровода и кромкой уровня затопления резервуара, в который он выходит.

Воздушный зазор (система распределения воды)

Беспрепятственное вертикальное расстояние в свободной атмосфере между самым нижним отверстием любой трубы или крана, подающей воду в резервуар, водопроводную арматуру или другое устройство, и кромкой уровня воды на резервуаре.

Воздушный затвор

Воздушный затвор — это пузырь воздуха, который ограничивает поток воды в трубе.

Обратный поток

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемого источника. Обратный отток — это один из видов обратного слива.

Обратный отвод

Обратный сток использованной, загрязненной или загрязненной воды из водопровода или резервуара в систему питьевого водоснабжения из-за отрицательного давления в трубе.

Ответвление

Любая часть системы трубопроводов, кроме магистрали, стояка или трубы.

Отводное вентиляционное отверстие

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.

Дренаж здания

Часть самого нижнего трубопровода дренажной системы, которая принимает сливы из почвы, сточных вод или других дренажных труб внутри стен здания (дома) и передает их в канализацию здания, начиная с 3 фута снаружи. стена здания.

Перекрестное соединение

Любое физическое соединение или расположение между двумя иными отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду с неизвестной или сомнительной безопасностью, либо пар, газ или химические вещества, в результате чего может существовать поток. от одной системы к другой, направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и обратное сифонирование.)

Поле захоронения

Область, содержащая ряд из одной или нескольких траншей, выстланных крупным заполнителем и транспортирующих сточные воды из септика через керамическую глину Сосновая или перфорированная неметаллическая труба, проложенная таким образом, чтобы поток равномерно распределялся по естественной почве.

Дренаж

Любая труба, по которой сточные воды или водные отходы переносятся в канализацию здания (дома).

Обод уровня затопления

Верхний край резервуара, из которого вытекает вода.

Клапан промывки

Устройство, которое сбрасывает заранее определенное количество воды в приспособления для промывки и закрывается прямым давлением воды.

Промывочный клапан

Устройство, расположенное на дне резервуара, для промывки санузлов и аналогичных приспособлений.

Жироуловитель

См. Перехватчик.

Горячая вода

Питьевая вода, нагретая до температуры не менее 120 ° F и используемая для приготовления пищи, мытья, мытья посуды и купания.

Санитарно-гигиенический

В нарушение санитарных норм вредно для здоровья.

Перехватчик

Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества из обычных отходов и позволять нормальным сточным водам или жидким отходам сбрасываться в дренажную систему самотеком.

Leader

Наружная дренажная труба для отвода ливневой воды с крыш или водосточных желобов в ливневую канализацию здания, комбинированную строительную канализацию или другие средства отвода.

Main Vent

Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

Основная канализация

См. Общественная канализация.

Пневматический

Это слово относится к устройствам, использующим сжатый воздух, например, в резервуарах высокого давления с насосами.

Питьевая вода

Вода, не содержащая примесей в количествах, достаточных для того, чтобы вызвать заболевание или вредные физиологические эффекты, и по своему бактериологическому и химическому качеству соответствует требованиям стандартов Службы общественного здравоохранения для питьевой воды или соответствует нормам общественного здравоохранения уполномоченный орган.

Предохранительный клапан P&T (давление и температура)

Предохранительный клапан, установленный на резервуаре для горячей воды для ограничения температуры и давления воды.

P Сифон

Сифон с вертикальным входом и горизонтальным выходом.

Общественная канализация

Обычная канализация, находящаяся под непосредственным контролем органов государственной власти.

Сбросной клапан

Вспомогательный клапан, обеспечивающий дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

Септик

Водонепроницаемый резервуар, который принимает сливы из системы канализации здания или ее части и спроектирован и сконструирован таким образом, чтобы отделять твердое вещество от жидкости, переваривать органические вещества в течение периода содержания под стражей и позволять жидкости для сброса в почву за пределами резервуара через систему открытого или перфорированного трубопровода или через дренажную яму.

Канализационная система

Канализационная система включает в себя все трубопроводы, принадлежности и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.

Грунтовая труба

Труба, которая направляет сточные воды дома в приемную канализацию, строительную канализацию или строительную канализацию.

Грунт

Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.

Вентиляционное отверстие для дымовой трубы

Расширение дымовой трубы для твердых отходов или отходов над самым высоким горизонтальным сливом, соединенным с этой трубой. Иногда называется отводом для отходов или отводом почвы.

Ливневая канализация

Канализационная труба, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.

Сифон

Сифон — это приспособление или устройство, которое обеспечивает жидкостное уплотнение для предотвращения выброса канализационных газов без существенного воздействия на поток сточных вод через него.

Вакуумный выключатель

Устройство для предотвращения обратного потока (обратного сифонажа) посредством отверстия, через которое может втягиваться воздух для сброса отрицательного давления (вакуума).

Вентиляционная труба

Вертикальная вентиляционная труба, устанавливаемая для обеспечения циркуляции воздуха в дренажную систему и из нее, и которая проходит через один или несколько этажей.

Water Hammer

Громкий стук воды в трубе, когда клапан или кран внезапно закрывается.

Водопроводная труба

Обслуживаемая труба от водопровода или других источников питьевого водоснабжения до водораспределительной системы здания.

Система водоснабжения

Система водоснабжения состоит из водопровода, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующих клапанов и всех принадлежностей в здании или помещении или рядом с ним.

Влажное вентиляционное отверстие

Вентиляционное отверстие, через которое отходы выводятся не из туалетов.

Вентиляционное отверстие хомута

Труба, соединяющая вверх от трубы почвы или отходов к вентиляционной трубе с целью предотвращения изменений давления в штабелях.

Основные характеристики внутренней водопроводной системы

Основные функции водопроводной системы в доме следующие:

1. Обеспечение адекватного и питьевого снабжения горячей и холодной водой пользователей жилища .
2. Для слива всех сточных вод и сточных вод, сбрасываемых из этих приспособлений, в общественную канализацию или частную канализационную систему.

Следовательно, очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия сантехники в здании, а также другие нарушения норм.

Элементы водопроводной системы

Водоснабжение: трубопровод домашней сети должен быть как можно короче. Колена и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к арматуре в доме.Линия подачи дома также должна быть защищена от замерзания. Засыпание линии под 4 футами почвы является общепринятой глубиной для предотвращения замерзания. Однако эта глубина варьируется по стране с севера на юг. Рекомендуемую глубину в вашем районе страны следует узнать в местных или государственных нормативных документах по водопроводу.

Материалами, используемыми для домашнего обслуживания, могут быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

• Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно делается из латуни и может быть подключено к электросети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в стопор корпорации, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
• Ограничитель бордюра: Ограничитель бордюра — аналогичный клапан, используемый для изоляции здания от магистрали на случай ремонта, неуплаты счетов за воду или затопления подвалов. Поскольку упор корпорации обычно находится под улицей и для достижения клапана потребуется сломать тротуар, упор используется в качестве запорного клапана.
• Блок упора бордюра: Блок ограничителя бордюра представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
• Ограничитель счетчика: Ограничитель счетчика представляет собой клапан, расположенный на улице водосчетчика, чтобы изолировать счетчик для установки или обслуживания. Многие нормы требуют наличия задвижки на стороне счетчика дома, чтобы перекрыть воду при ремонте водопровода. Бордюр и ограничители счетчика не должны использоваться часто, и при очень частом использовании они могут быстро выйти из строя.
• Счетчик воды: Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющий контур. Многие счетчики поставляются с ярмом, которое поддерживает электрическую непрерывность, даже если счетчик снят.

Магистрали горячей и холодной воды: Магистрали горячей и холодной воды обычно подвешиваются к потолку подвала и прикрепляются к счетчику воды и резервуару для горячей воды с одной стороны и к стоякам подачи арматуры с другой.Эти трубы должны быть установлены аккуратно и поддерживаться трубными подвесками или ремнями достаточной прочности и достаточного количества для предотвращения провисания. Линии горячей и холодной воды должны находиться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это необходимо для того, чтобы линия холодной воды не забирала тепло от линии горячей воды. В питающей сети должен быть сливной клапан или запорно-сливной клапан для отвода воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце каждого стояка приспособления.

Подступенки светильников начинаются от основной магистрали подвала и поднимаются вертикально к светильникам на верхних этажах. В одноквартирном доме ветви стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки приспособления не должны зависеть от стояков ответвления для поддержки, а должны поддерживаться кронштейном для труб. Затем каждое приспособление подключается к стояку ответвления отдельной линией. Последний прибор на линии обычно подключается непосредственно к стояку ответвления.

Водонагреватели: Водонагреватели обычно работают от электричества, мазута, газа или, в редких случаях, от угля или дров.Они состоят из помещения для нагрева воды и резервуара для хранения горячей воды в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых креплений. Однако, как правило, минимальный размер трубы составляет 3/4 дюйма.Это позволяет образовывать отложения на трубе из-за жесткости воды и обычно дает удовлетворительный объем и давление.

Дренажная система

Вода, подаваемая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо систему канализации, по которой проходят только внутренние сточные воды, либо комбинированную систему, переносящую внутренние сточные воды и стоки с крыши.

Санитарно-канализационная система: правильный размер канализационной или бытовой канализации зависит от количества приспособлений, которые она обслуживает.Обычный минимальный размер — 6 дюймов в диаметре. В качестве материалов обычно используются чугун, керамическая глина, пластмасса и, в редких случаях, свинец. Для правильного потока в сливной трубе размер трубы должен быть примерно наполовину заполненным. Это обеспечивает надлежащее очищающее действие, чтобы твердые частицы, содержащиеся в отходах, не оседали в трубе.

• Определение размеров домашней канализации — Комитет по единому сантехническому кодексу разработал метод определения размеров домашней канализации в единицах «арматуры».«Один прибор» равен примерно 71 D2 галлону воды в минуту. Это импульсный расход воды, сливаемой из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.

Размеры сантехнического водостока

• Уровень домашней канализации — Домашняя канализация или строительная канализация должны иметь уклон в сторону канализации, чтобы обеспечить промывку стока. Обычный шаг канализации дома или здания составляет 1 D4 дюйма на 1 фут длины.
• Приспособление и отводные сливы — Отводной слив — это сточная труба, которая собирает отходы от двух или более приспособлений и направляет их в канализацию здания или дома.Его размер такой же, как и у домашней канализации, с учетом того, что все унитазы должны иметь слив диаметром не менее 3 дюймов, и только два унитаза могут соединяться в один 3-дюймовый слив.

Все отводные стоки должны присоединяться к стоку дома с помощью Y-образного фитинга. То же самое и для дренажных водостоков, присоединяемых к отводным стокам. Y-образный фитинг используется для максимального исключения отложений твердых частиц в соединении или рядом с ним. Скопление этих твердых частиц вызовет закупорку слива.

• Сифоны — Сифон для водопровода — это устройство, используемое в системе сточных вод, чтобы предотвратить попадание канализационного газа в конструкцию и, тем не менее, в значительной степени не препятствовать выпуску арматуры. На все светильники, подключенные к бытовой сантехнике, должен быть установлен сифон.

Влияние канализационных газов на организм человека известно; многие из них чрезвычайно вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов в конструкцию.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Ловушка с глубоким уплотнением имеет 4-дюймовое уплотнение.

Назначение сифона — изоляция канализационных газов от конструкции. Поскольку водопроводная система подвержена большим колебаниям потока, и этот поток возникает во многих различных частях системы, существует широкий разброс давлений в сливных линиях. Эти перепады давления имеют тенденцию разрушать гидрозатвор в сифоне. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что коррозионные жидкости, протекающие в системе, вызывают коррозию или забивают эти механические ловушки.Именно по этой причине большинство правил по сантехнике запрещают механические ловушки.

Производителей ловушек много, и все они несколько изменили конструкцию. Сифон типа «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душах и других установках, которые не сбрасывают много воды.

Барабанный уловитель

Барабанный уловитель — еще один гидрозатвор. Обычно они используются в размерах 4×5 дюймов или 4×8 дюймов. Эти сифоны обладают большей герметизирующей способностью, чем сифоны типа «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно соединяют с ваннами, ножными ваннами, сидячими ваннами и модифицированными душевыми ваннами.

Нежелательные ловушки

Ловушки «S» 1 и 3h «S» не должны использоваться в водопроводных установках. Их практически невозможно проветрить должным образом, и 3-часовой S-образный сифон представляет собой идеальный сифон.
Сумка-ловушка, крайняя форма S-ловушки, встречается редко.

Любая ловушка, эффективность которой зависит от движущейся части, обычно неадекватна и запрещена местными правилами водопровода.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения утечки канализационного газа в конструкцию. Они не компенсируют перепады давления. Только надлежащая вентиляция устранит проблемы с давлением.

Вентиляция

Водопроводная система вентилируется для предотвращения потери уплотнения ловушки и порчи материала. и замедление потока.

Потеря уплотнения ловушки

Уплотнение водопроводной ловушки может быть потеряно из-за сифонации (прямого и косвенного или импульсного), противодавления, испарения, капиллярного притяжения или ветрового воздействия.Первые два из названных, вероятно, являются наиболее частыми причинами потерь. Если сливная труба размещается вертикально после сифона приспособления, как в сифоне «S», сточная вода продолжает течь после опорожнения приспособления и очищает сифон. Это вызвано тем, что давление воздуха на воду в арматуре больше, чем давление воздуха в сточной трубе. Действие воды, выпускаемой в сливную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в сливной трубе. В случае непрямого или импульсного сифонажа, поток воды, проходящий мимо входа в дренаж арматуры в сточной трубе, удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для распыления на инфицированное горло.

Противодавление

Расход воды в грунтовой трубе зависит от используемых приспособлений. Унитаз дает небольшой поток, а унитаз — большой поток. Небольшие потоки имеют тенденцию прилипать к стенкам трубы, но большие по мере падения образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет точку выхода. Это либо вентиляционное отверстие, либо выход приспособления. Если вентиляционное отверстие закупорено или отсутствует, единственным выходом для этого воздуха является выходное отверстие прибора. Давление воздуха заставляет ловушку запечатать трубу в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

Размер вентиляционной трубы

Установка вентиляционной трубы аналогична установке трубы для почвы и сточной трубы.Используются те же критерии приспособления. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Отверстия меньшего диаметра имеют тенденцию закупориваться и не выполняют свою функцию.

• Вентиляция отдельных приспособлений: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанов и т. Д.

• Вентиляция агрегата: Система вентиляции агрегата обычно используется в многоквартирных домах. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в отдельных квартирах.

• Мокрая вентиляция: Мокрая вентиляция водопроводной системы является обычным явлением в группе бытовой сантехники. Название подразумевает именно то, что следует из названия: вентиляционная труба используется как сливная линия.

Общая дренажная система

До сих пор мы рассматривали дренажные, почвенные и вентиляционные системы водопроводной системы отдельно. Однако для работающей системы все они должны быть подключены.

Советы по выпуску вентиляционной трубы водонагревателя дома и как это сделать правильно

Более подробная информация о вентиляционной трубе для водонагревателя приведена в моей статье под видео.Перейдите по ссылкам, чтобы перейти к более важной информации.

Видео о вентиляции водонагревателя дома:

Чтобы полностью понять, как вентиляция водонагревателя природного газа в доме, я настоятельно рекомендую прочитать «Проблемы с кирпичным дымоходом дома и газовый водонагреватель и дымоход печи» — некоторые из условий, описанных ниже в вентиляционной трубе водонагревателя. Зависит от исправного и установленного дымохода!

Проверьте мой новый пост, объясняющий техническое обслуживание газового водонагревателя резервуара и осмотр водонагревателя. Это важно!

Существуют две распространенные системы вентиляционных труб для газового водонагревателя:

• Газовый водонагреватель с естественной тягой — поясняется ниже
• Тяговый / водонагреватель Вентиляционная труба из ПВХ / отвод мощности

Система вентиляционных труб газового водонагревателя с естественной тягой по-прежнему доминирует, и до тех пор, пока недвижимость имеет благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.

Типичное соединение отводной трубы газового водонагревателя будет выглядеть примерно так, как показано на рисунке (одна из проблем с этим подключением — недостающие винты на вытяжном шкафу). Вариантов может быть несколько… и хорошие, и плохие, конечно.

Предположим, что вы ничего не знаете о выпускной трубе водонагревателя, вот как должен быть установлен выпуск отводной трубы газового водонагревателя:

Вытяжной колпак выпускной трубы водонагревателя

Над естественной тягой газовый водонагреватель, в его центральной части, прямо над вентиляционным отверстием водонагревателя, у вас должен быть установлен вытяжной колпак.Он установлен на 3-4 коротких ножках, иногда прикрепленных к верхней пластине водонагревателя винтами или ( в зависимости от конструкции ) имеет на конце ножки в форме штифтов или крючков, вставленных в отверстия в верхней крышке водонагревателя.

Чтобы система вентиляционных труб газового водонагревателя работала должным образом, вытяжной колпак должен быть отцентрирован над вентиляционным отверстием, а его ножки должны быть прямыми — любые смещенные или деформированные вытяжные колпаки следует отремонтировать / заменить при необходимости. Вытяжные колпаки водонагревателей служат очень важной цели, и при неправильной установке угарный газ может выделяться в жилое пространство.Я почти уверен, что вы знаете, насколько опасным может быть окись углерода…

1. Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для газов процесса сгорания, который должен быть надлежащим образом вытянут из камеры горелки (основание водонагревателя) , в вентиляционную трубу водонагревателя и дымоход
2. Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (состояние, которое заставляет воздух / ветер возвращаться в вентиляционную трубу / дымоход) предотвращает тушение воздуха газовая горелка.

Вытяжные колпаки газовых водонагревателей бывают разных размеров, и при замене водонагревателя убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя соответствуют друг другу.

Если вытяжной колпак, поставляемый с водонагревателем, имеет диаметр верхнего отверстия, рассчитанный на 3-дюймовую вентиляционную трубу, и у вас установлена ​​вентиляционная труба 4 дюйма, используйте переходник / переходник, чтобы соединить их вместе.

Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу — не уменьшайте его размер! / НЕ УСТАНАВЛИВАЙТЕ переходной соединитель от вытяжного колпака 4 ″ на 3 ″ вентиляционную трубу водонагревателя только для установки старой системы вентиляции.

Замените вентиляционную трубу меньшего размера на надлежащий / требуемый размер:

— в газовых водонагревателях на 30, 40 и 50 галлонов используется вентиляционная труба диаметром 3 дюйма

— для некоторых 50 галлонов может потребоваться 4 дюйма

-75 галлонов и более потребуют 4 ″ и более

Всегда следуйте рекомендациям производителя устройства и соблюдайте местные нормативные требования — опять же — никогда не уменьшайте размеры вентиляционной трубы водонагревателя!

Материал вентиляционной трубы газового водонагревателя с естественной тягой

Для типа с естественной тягой просто используйте оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, консервными банками со снятыми обоими концами, секциями из нержавеющей стали, синими трубами для печей, высокая температура пластиковые трубки, гибкие трубки… и т. д.

Сделайте участок вентиляционной трубы между водонагревателем и дымоходом как можно короче и прямее. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей развернутой высоты.

Соединения вытяжного колпака и вентиляционной трубы газового водонагревателя

Соединение между вытяжным колпаком и вентиляционной трубой должно быть закреплено винтами для листового металла — рекомендуется три на соединение на одностенной трубе.

НЕ используйте обычную клейкую ленту для закрепления или герметизации соединений. Некоторые строительные инспекторы даже не разрешают использовать алюминиевую ленту на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или образование дыр на поверхности.

Если вы используете вентиляционную трубу B, которая представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении — к вытяжному шкафу или к вентиляционной трубе одностенного водонагревателя. В секциях воздуховода с двойными стенками и двойными стенками меньшего диаметра используются фитинги с поворотным замком без винтов / для вентиляционных труб большего диаметра могут потребоваться винты на соединениях.

Шаг вентиляционной трубы газового водонагревателя с естественной тягой

Соединитель вентиляционной трубы газового водонагревателя должен постоянно подниматься вверх к входу в дымоход, поднимаясь не менее чем на 1/4 дюйма на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть значительной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня соединения дымохода, в этих случаях следует рассмотреть возможность использования водонагревателя с принудительной тягой.

Коррозия вентиляционных труб газового водонагревателя с естественной тягой

Вентиляционные трубы WH следует периодически проверять на предмет коррозии и износа.Проблемы с правильной вытяжкой, состоянием дымохода и воздухом для горения обычно вызывают коррозию оцинкованных труб.

На их поверхности начинают появляться маленькие дырочки — наиболее часто встречаются в нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.

Вентиляционные трубы водонагревателя с коррозионным газом следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / оксидом углерода.

Зазоры и ограничения вентиляционной трубы водонагревателя

Одностенная вентиляционная труба / соединитель газового водонагревателя не может быть установлена ​​ближе 6 ″ от любых горючих материалов, таких как каркас пола / стен, бумага и т. Д.). Такая установка может создать пирофорные условия и пожароопасность.

Пирофорное состояние — это когда материал самовоспламеняется при значительно более низкой температуре, если он постоянно подвергается воздействию тепла. Таким образом, если что-то обычно воспламеняется при температуре 500 ° F, применяя к нему постоянное тепло, эта точка воспламенения может быть снижена, скажем, до 250 ° F — это просто пример …

• Вентиляционная труба водонагревателя с одинарной тягой не может использоваться в ненагреваемых такие помещения, как чердак или гараж (даже если они проникают в это пространство лишь частично), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и поставит под угрозу надлежащую вентиляцию — требуется труба с двойными стенками / тип вентиляции B.
• Одностенная вытяжная труба для газового водонагревателя не может использоваться внутри стен, потолков и любых труднодоступных мест — необходимо установить вытяжную трубу с двойными стенками / вентиляционную трубу B.

Думаете о переносе водонагревателя, работающего на природном газе, в гараж? Проверьте эту важную информацию — требования к гаражному водонагревателю.

Проверьте стойку зазоров вентиляционной трубы газового водонагревателя для получения дополнительной информации о вентиляции водонагревателя с естественной тягой.

Управление паровыми радиаторами — The New York Times

Во время учебы на докторскую степень.Шесть или семь лет назад он получил степень доктора электротехники в Колумбийском университете. Маршалл Кокс регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», — сказал мистер Кокс, — жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи». Это побудило Маршалла Кокса изобрести Cozy — крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату.Cosy, которую г-н Кокс описал как «прославленную прихватку для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера. Это было тогда, когда «свежий воздух» считался универсальным панацеей.

А вот нынешним жильцам квартир и кондоминиумов страдать не стоит.Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме. «Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения.”

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что в 1920 году «испанский грипп» утих, инженерные стандарты, предписывающие использование радиаторов увеличенного размера, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», — сказал он. «Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление — это просто, эффективно и легко в обслуживании.Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом. Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления — это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара.Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, — сказал г-н Холохан, — но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Шаги, необходимые для улучшения перегретой квартиры, зависят от того, какой у вас радиатор — однотрубный или двухтрубный.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

Один потенциал fix — это вентиляционное отверстие, позволяющее контролировать температуру радиатора. «В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко воспользоваться не по назначению. «Люди прибегают к крайностям», — сказал г-н Катанео. Когда людям становится холодно, они полностью включают вентили, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке осталось еще полчаса тепла.«Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», — сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать».

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы, связанные с нагревом пара, которые TRV не может исправить. Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия. Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровая система отапливает примерно 70 процентов больших зданий в городе и является одним из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергетический аудит.

Хотя местное законодательство не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена ​​для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год.Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И комфорт — это расплата. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления и учитель кооператива. За прошедшие годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир. «Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», — сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене.Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор на Cozy циркулирует воздух, чтобы радиатор мог обогревать комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.
