Нет давления в расширительном бачке отопления
Расширительный бак является неотъемлемым элементом отопительной системы. Он играет важную роль в компенсации теплового расширения теплоносителя и нормализации напора в системе. Поэтому нужно контролировать давление в расширительном бачке газового котла.
Принцип работы расширительного бака
Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.
В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.
Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел.
Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.
Какие задачи выполняет расширительный бак?
Расширительный бак в закрытой системе отопления выполняет две важные функции:
- Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
- Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.
Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.
Давление в расширительной емкости
На производстве устанавливается определенное давление воздуха в расширительном бачке газового котла. Однако оно может и не подойти для оптимальной работы агрегата. Тогда параметр давления легко перенастроить. Производители предусматривают в корпусе части бака, заполненной воздухом, золотник. Покрутив его, можно отрегулировать давление.
Учтите, что манометр показывает лишь избыток давление. То есть, если использовать понятие абсолютного давления, то к показанию следует прибавить 1 атмосферу (бар).
Пользователей интересует вопрос, какое должно быть давление в расширительном бачке газового котла? Начальный показатель в расширительном бачке устанавливают на 0,2 бар ниже давления в отопительных трубах, равное статическому напору. Его вычисляют как разница между верхней точкой отопления и серединой расширительной емкости.
Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.
Если давление в баке превышает оптимальный показатель, например, он составляет 2,8 бара, то при запуске насоса напор изменится, но незначительно. Высокое давление в емкости ухудшает компенсирующие свойства бака – кислород будет выталкивать поступающую жидкость обратно.
Если давление в емкости слишком низкое, то излишки теплоносителя, попав в бак, продавят мембрану и заполнят все пространство. При повышении температуры воды и, соответственно, давления будет срабатывать предохранительный клапан.
Узнайте здесь, как самостоятельно рассчитать мощность газового котла?
Бывают случаи, когда давление в расширительном баке настроено верно, но при увеличении температуры теплоносителя срабатывает предохранительный клапан. Скорее всего, причина в том, что расширительный бак имеет слишком маленький объем. Тогда нужно его заменить или поставить дополнительный элемент.
Как отрегулировать давление в расширительном баке?
В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:
- выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
- закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
- открыть ниппель и подключить к нему насосный шланг;
- накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
- перекрыть запорную арматуру и насосом накачать давление до необходимого;
- снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
- открыть перекрывающие краны и набрать воду в систему отопления;
- проверить правильность давления в баке.
При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.
Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.
Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:
- Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
- За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.
В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.
Настройка показателей в новом расширительном бачке перед пуском системы
Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.
Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).
Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:
∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:
∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).
Ниже представлены последствия ошибочно выставленного давления:
- Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
- Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.
Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.
Как измерить и отрегулировать давление в расширительном бачке
Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.
На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см 2 . Перевести легко:
1 Бар = 1 атм = 100 000 Па = 0,1 МПа
Измерение давления автомобильным манометром:
- Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
- Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
- Открутить колпачок ниппеля и подсоединить к нему насос;
- Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
- Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
- Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
- Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.
Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.
Назначение расширительного бачка
Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.
Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.
Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.
Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.
Для этого выполняют расчеты с учетом следующих нюансов:
- нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
- важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.
Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.
Конструкционные особенности и принцип работы
Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.
Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.
После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.
Установка расширительного бака
Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.
Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.
Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.
Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.
Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.
Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.
Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.
Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.
Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.
Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.
Причины падения давления
Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.
Есть ряд причин, почему понижается давление:
- Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
- Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.
Порядок настройки давления – какое должно быть и как настроить
Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.
Для этого нужно:
- Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
- Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
- Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
- Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
- Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.
Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.
Как отрегулировать давление в расширительном бачке отопления
Настройку давления в расширительном баке следует выполнять в такой последовательности.
1. Заполните форму приведенную в разделе Расчёт расширительного бака и в результате расчёта вы получите все параметры необходимые для настройки бака с перечнем емкостей удовлетворяющих заданным условиям.
2. Расширительные баки поставляются предварительно заполненные газом. Перед подключением бака к системе отопления установите в нём начальное давление газового пространства в соответствии со значением приведенным в результатах расчёта. Для этого может понадобиться либо сбросить давление, спустив газ через ниппель, либо с помощью компрессора, через тот же ниппель накачать его.
3. Подключите бак к системе отопления и медленно заполните её водой, до тех пор пока давление в системе не сравняется с давлением газового пространства расширительного бака.
4. Включите циркуляционный насос и продолжайте заполнять систему водой до тех пор, пока в месте подключения расширительного бака не установится – начальное эксплуатационное давление. В это время в бак попадёт резервный эксплуатационный объём воды.
5. После включения источника тепла и выхода в режим работы с максимальной температурой, каждый килограмм теплоносителя увеличится в объёме на величину удельного приращения объёма, приведенную в результатах расчёта, а в расширительный бак попадёт теплоноситель в объёме равном полезной ёмкости бака. В это время, давление в баке повысится до максимального рабочего давления приятого при его расчёте.
Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:
- Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
- За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.
В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.
- 1 Настройка показателей в новом расширительном бачке перед пуском системы
- 2 Как измерить и отрегулировать давление в расширительном бачке
Настройка показателей в новом расширительном бачке перед пуском системы
Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.
Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).
Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:
∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:
∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).
Ниже представлены последствия ошибочно выставленного давления:
- Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
- Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.
Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.
Как измерить и отрегулировать давление в расширительном бачке
Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.
На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см 2 . Перевести легко:
1 Бар = 1 атм = 100 000 Па = 0,1 МПа
Измерение давления автомобильным манометром:
- Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
- Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
- Открутить колпачок ниппеля и подсоединить к нему насос;
- Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
- Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
- Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
- Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.
Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.
Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.
Какое давление воздуха должно быть в расширительном баке системы отопления
Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.
Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.
Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.
Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.
Как проверить показатели
Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.
Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.
Как отрегулировать напор горячей воды в системе
Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:
- Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
- Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
- Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
- Подключить насос и закачать жидкость до получения эксплуатационного давления.
- Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.
Чтобы сделать регулировку автомобильным манометром, нужно:
- Отключить нагреватель и подождать 7—10 минут до остановки системы.
- Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
- Присоединить насос к ниппелю.
- Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
- Закрыть все клапаны, создать необходимое давление.
- Снять насос, открыть вентиль, налить воды.
Настройка показателей в новом расширительном бачке мембранного типа
Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.
В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.
Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.
Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.
Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:
P = 8/10 + 0,2 атм.
Значения добиваются путём заполнения ёмкости воздухом через золотник.
Ошибочные расчёты могут привести к одной из двух проблем:
- Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

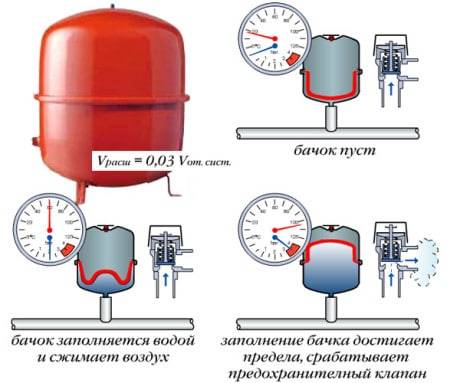

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.
- Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.
Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.
Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.
Почему падает давление
Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:
- При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
- При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.
Полезное видео
Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.
Техническое обслуживание
Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.
Каким должно быть давление в расширительном бачке отопления?
Бак закрытого типа
Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.
Зачем нужна эта конструкция?
Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.
Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать. Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.
Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.
О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.
Устройство и принцип действия
Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.
Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.
Установка расширительного элемента
Схема устройства
Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.
Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.
Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.
Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом.
Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.
Установка в котельной
В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.
Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.
Почему падает давление?
Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.
Существует несколько причин, по которым может снижаться давление:
- Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
- Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.
Настройка давления
Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.
Для настройки необходимых параметров нужно следующее:
Принцип подключения
- Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
- Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
- Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
- После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
- Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.
Заключение
Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.
Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.
Какое давление должно быть в расширительном бачке двухконтурного котла
Главная » Статьи » Какое давление должно быть в расширительном бачке двухконтурного котла
О чем говорит давление в расширительном бачке отопления
Отопление частного дома » Котлы и котельное оборудование
Бак закрытого типа
Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.
Зачем нужна эта конструкция?
Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.
Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать. Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.
Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.
О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.
Устройство и принцип действия
Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.
Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.
Установка расширительного элемента
Схема устройства
Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.
Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.
Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.
Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом.
Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.
Установка в котельной
В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.
Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.
Почему падает давление?
Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.
Существует несколько причин, по которым может снижаться давление:
- Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
- Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.
Настройка давления
Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.
Для настройки необходимых параметров нужно следующее:
Принцип подключения
- Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
- Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
- Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
- После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
- Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.
Заключение
Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.
Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.
Похожие записи
Комментарии и отзывы к материалу
gidotopleniya.ru
Как проверить и настроить давление в расширительном баке
Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:
- Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
- За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.
В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.
Настройка показателей в новом расширительном бачке перед пуском системы
Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.
Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).
Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:
∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:
∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).
Ниже представлены последствия ошибочно выставленного давления:
- Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
- Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.
Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.
Как измерить и отрегулировать давление в расширительном бачке
h4_2
Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.
На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:
1 Бар = 1 атм = 100 000 Па = 0,1 МПа
Измерение давления автомобильным манометром:
- Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
- Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
- Открутить колпачок ниппеля и подсоединить к нему насос;
- Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
- Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
- Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
- Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.
domotopim.ru
Каким должно быть давление в расширительном бачке отопления?
При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады. Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.
Как давление в расширительном бачке отопления стабилизирует работу отопительной системы
Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.
Принцип функционирования компенсационного резервуара довольно несложный:
- Возрастание температуры теплоносителя вызывает увеличение объема.
- Одновременно повышается давление жидкости в замкнутом контуре.
- Расширительный резервуар принимает избыток жидкости.
- Давление в трубах и отопительном оборудовании быстро стабилизируется.
- Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.
Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта. Бачок выполняет следующие функции:
- компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
- сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.
Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:
- обеспечить продолжительный срок использования отопительного оборудования;
- компенсировать воздействие температурных перепадов;
- гарантировать безопасную работу элементов и обеспечить их высокую надежность.
Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.
Разновидности агрегатов
Демпферные емкости – необходимый элемент различных отопительных контуров:
- открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
- закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.
Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.
Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:
- непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
- необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
- потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
- пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.
Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:
- повышенная устойчивость к коррозии;
- отсутствие необходимости постоянного контроля уровня;
- стабильное функционирование без регулярной доливки воды;
- невозможность контакта теплоносителя с воздушной средой;
- простота самостоятельного монтажа.
Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.
Используются следующие типы резервуаров:
- безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
- мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.
Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:
- отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
- стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.
Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:
- в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
- в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.
Составные элементы тарельчатых баков:
- вертикальный корпус, выполненный из двух герметично соединенных частей;
- резиновая тарелка, стационарно установленная между элементами корпуса;
- нижний штуцер, предназначенный для соединения с трубами отопления;
- верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.
Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.
Резервуары с грушевидной мембраной включают следующие элементы:
- емкость с фланцевым креплением для фиксации резиновой мембраны;
- сферическую камеру для теплоносителя, зафиксированную на фланце;
- штуцер, позволяющий подключить демпферный элемент к магистралям;
- клапан, регулирующий подачу воздуха.
Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.
Главные отличия такого вида резервуаров:
- отсутствие контакта теплоносителя с металлом корпуса;
- возможность демонтажа резиновой камеры;
- небольшие габариты;
- работа без подпитки;
- функционирование при повышенной нагрузке;
- минимальное количество теплопотерь;
- герметичность.
Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.
Как выбрать экспазмомат
Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:
- конструктивное исполнение;
- материал корпуса;
- типоразмер изделия;
- срок эксплуатации.
В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.
Как давление в расширительном бачке системы отопления влияет на объем – методика расчета
Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.
Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:
- объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
- использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.
Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:
Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.
Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.
Установка и настройка расширительного бака в системе отопления
При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:
- при использовании открытой системы монтаж емкости производят на максимальном возвышении;
- в закрытом контуре резервуар подключается после циркуляционного насоса.
Последовательность действий по установке бачка для закрытого контура:
- Определите удобное место монтажа на подающей магистрали.
- Проверьте величину рабочего давления в бачке.
- Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
- Подключите демпферное устройство к трубам отопления.
При установке необходимо учитывать такие нюансы:
- удаленность от котельной;
- удобство доступа для обслуживания;
- прочность крепления емкости.
Проверку емкости выполняйте следующим образом:
- Запустите отопительную систему при закрытом вентиле бака.
- Подайте теплоноситель в рабочую камеру бака при 1 атм.
- Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.
Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.
Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания
При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.
Регулировочные операции производите по следующему алгоритму:
- Отсоедините устройство от системы.
- Слейте из него воду.
- Подсоедините манометр к ниппелю.
- Проверьте показания манометра.
- Накачайте, при необходимости, емкость с помощью компрессора.
В процессе обслуживания также проверьте:
- наличие повреждений корпуса;
- целостность эластичной мембраны.
Подводим итоги
Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.
mynovostroika.ru
Расширительные баки для газовых котлов: устройство и регулирование давления
Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.
Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.
Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.
Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.
Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.
То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.
Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:
- предполагаемого объема воды или антифриза;
- КПД бачка;
- его требуемой величины;
- исходного давления при запуске.
Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).
Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.
Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.
Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.
Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.
Последовательность действий такова:
- закручиваются краны отопительной системы;
- спускается вода из котла;
- накачивается бак до нужного давления;
- перекрывается кран для слива;
- насыщается отопительный контур до нужного уровня через предусмотренный кран;
- раскрываются краны, связывающие бак с отоплением.
Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.
Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.
Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.
Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.
Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.
Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.
Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.
О том, как проверить исправность расширительного бака, смотрите в следующем видео.
www.stroy-podskazka.ru
Определение и регулировка давления в расширительном бачке отопления?
В частных домах, на дачах и в других помещениях частного характера все чаще для обогрева используют водяное отопление. Это замкнутая система, состоящая из котла, трубопровода и расширительного бака. Система бывает открытой и закрытой. В открытой системе бачок сообщается с окружающей средой, благодаря чему давление в системе и атмосфере почти одинаково. В закрытой системе давление в расширительном бачке отопления выше атмосферного. Причем при работающем котле и бездействующем оно различно, во время топления тоже происходят изменения. Что поможет нормализовать его?
Расширительный бачок
Зачем нужна эта конструкция?
Будет рассматриваться домашняя система отопления с насосом прокачки. В отличие от системы открытого типа, в которой бачок устанавливается в самой верхней точке трубопровода, в отоплении закрытого типа расширительный элемент может крепиться в любом месте, так как имеет закрытую герметичную конструкцию. Главная цель всех видов расширителей – дать воде возможность менять свой объем.
Интересно. Многие тела при нагревании расширяются, а при охлаждении сжимаются. Вода уникальна в этом отношении. Наименьший объем составляет при температуре +4 градуса, а изменение температуры в любую сторону приводит к увеличению ее объема.
В отличие от газов, способных сохранять объем в замкнутом пространстве при изменении температуры, вода на это не способна, поэтому, если ей не дать места для расширения, она разорвет закрытую емкость, в которой находится. Чтобы этого не произошло, устанавливают расширитель.
Вторая причина, указывающая на необходимость применения бачка, заключается в следующем. В системе открытого типа вода при нагревании будет расширяться, и ее избыток покинет арматуру. При остывании воды объем уменьшится, и в образовавшееся пространство попадет воздух. Воздух в системе приводит к следующим последствиям:
- Содержащийся в воздухе кислород и теплая вода быстро начинают разъедать металл, это приводит к порче металлических изделий.
- Из-за разности плотности воды и газа затрудняется циркуляция, а при превышении допустимого уровня она прекращается полностью. Это приводит к закипанию воды, что еще больше увеличивает скорость уменьшения объема. В тяжелых случаях это может привести к выгоранию котла, а при использовании насоса — к перегоранию обмоток электродвигателя.
Правильное использование расширителя, особенно для отопления закрытого типа, помогает предотвратить такие опасные последствия.
Устройство и принцип действия
Корпус бачка имеет круглую, овальную или прямоугольную форму. Изготавливается из легированной или нержавеющей стали. Для предотвращения коррозии окрашивается в красный цвет. Окрашенные в голубой цвет бачки используются для водоснабжения.
Бачок в разрезе
Важно. Окрашенные в разный цвет расширители не являются взаимозаменяемыми. Емкости голубого цвета используются при давлении до 10 бар и температуре до +70 градусов. Бачки красного цвета рассчитаны на давление до 4 бар и температуру до +120 градусов.
По конструктивным особенностям баки выпускаются:
- с использованием сменной груши;
- с мембраной;
- без разделения жидкости и газа.
Модели, собранные по первому варианту, имеют корпус, внутри которого располагается резиновая груша. Устье ее закреплено на корпусе с помощью муфты и болтов. При необходимости грушу можно поменять. Муфта снабжена резьбовым соединением, это позволяет установить бак на штуцер трубопровода. Между грушей и корпусом закачивается воздух под небольшим давлением. На противоположном конце бачка расположен перепускной клапан с ниппелем, через него можно закачивать газ или, при необходимости, выпускать его.
Работает это устройство следующим образом. После установки всех необходимых арматур воду накачивают в трубопровод. Заливной кран устанавливается на обратной трубе в самой ее нижней точке. Это делается для того, чтобы воздух, находящийся в системе, мог беспрепятственно подниматься и выходить через выходной кран, который, напротив, устанавливается в самой верхней точке подающей трубы.
В расширителе груша под давлением воздуха находится в сжатом состоянии. По мере поступления воды она наполняется, распрямляется и сдавливает находящийся в корпусе воздух. Заполнение бака происходит до тех пор, пока давление воды не сравняется с давлением воздуха. Если закачка системы продолжится, давление превысит максимальное, и сработает аварийный клапан.
После того как котел начинает работать, вода нагревается и начинает расширяться. Давление в системе увеличивается, жидкость начинает поступать в грушу расширителя, еще больше сжимая воздух. После того как давление воды и воздуха в бачке придет в равновесие, поступление жидкости прекратится.
Когда котел перестает работать, вода начинает остывать, ее объем уменьшается, также уменьшается давление. Газ, находящийся в бачке, выталкивает избыток воды обратно в систему, сжимая грушу, пока давление снова не сравняется. Если давление в системе превысит максимально допустимое, на баке откроется аварийный клапан и выпустит лишнюю воду, благодаря чему давление понизится.
Во втором варианте мембрана разделяет емкость на две половины, с одной стороны закачивается воздух, с другой — подается вода. Работает таким же образом, как и первый вариант. Корпус неразборный, мембрану поменять не удастся.
Выравнивание давления
В третьем варианте между газом и жидкостью нет разделения, поэтому частично воздух смешивается с водой. Во время эксплуатации периодически газ подкачивается. Такая конструкция более надежная, так как нет резиновых деталей, которые со временем прорываются.
Установка расширительного элемента
В отличие от системы открытого типа, при которой уровень жидкости в расширителе должен быть выше уровня всей системы, использование герметичного бака не требует выполнения такого условия. Тем не менее существуют правила, регулирующие его местоположение.
Например, следует учесть, что при включении насоса на его выходе создается избыточное давление, а на входе некоторое разряжение. Установка расширителя после насоса позволит компенсировать недостаток жидкости, а это облегчит его работу. На некоторых газовых котлах бак, как правило, уже установлен. Другие интересные моменты с разным способом подключения расширителя можно увидеть из этого видеоролика.
Насос устанавливают на входе котла, что облегчает его работу: меньше происходит его нагрев, уплотнители работают при меньшей температуре, чем если бы насос стоял на выходе котла. Если используется двухконтурный котел — расширители ставятся на обоих контурах, причем на первом применяется расширитель для отопления, а на втором для водопровода.
Двухконтурная система
По способу установки бачки бывают:
- горизонтальные;
- вертикальные.
В конструкциях горизонтального исполнения на корпусе предусмотрены крепления, они позволят зафиксировать устройство на стене. Такое расположение дает возможность экономить площадь, имеет эстетичный вид. Емкости с большим объемом изготавливаются только вертикального исполнения, устанавливаются на полу или подставках.
Для проверки давления в системе устанавливаются манометры стрелочного типа. В зависимости от сложности отопления их может быть несколько. Сам бак отсекается от системы с помощью запорного крана, снабжен предохранительным клапаном, ниппелем, через который закачивается воздух обычным велосипедным или автомобильным насосом. В сложных отопительных системах используется группа безопасности. Она состоит из манометра и аварийного клапана, от системы отделяется запорным краном и устройством, которое предотвращает случайное закрытие крана.
Бачок и группа безопасности
Во время эксплуатации необходимо проводить периодический осмотр, он проходит раз в полгода. Во время плановой проверки производят следующие действия:
- осматривается бак с целью определения видимых повреждений, нарушения герметизации, отслоения краски, подтеков;
- измеряется давление на баке при неработающем котле, оно должно соответствовать расчетному;
- осматривается мембрана.
В случае обнаружения неисправности ее следует немедленно устранить. При замене комплектующих используют оригинальные или совместимые. Если расширительный бак долгое время не используется, его необходимо отсоединить от системы, выпустить из него жидкость, очистить и высушить.
Почему падает давление?
При работающей системе иногда возникает неисправность в виде падения давления на магистрали трубопровода. Это может быть обусловлено двумя причинами:
- разгерметизация системы;
- неправильно отрегулирован расширительный бак.
Обнаружить утечку можно визуально. В месте протекания жидкости видны подтеки. В рабочем режиме обычно выступает жидкость. Иногда протекать может сам котел или расширитель. Если разгерметизация произошла на металлических поверхностях, их устраняют с помощью сварки или заменяют. При прорыве мембраны в бачке ее заменяют, при отсутствии возможности придется приобрести новую емкость.
Вторая неисправность проявляется в начальном временном промежутке эксплуатации либо при ошибочном удалении газа из расширителя. В этом случае необходимо повторно произвести настройку давления.
Настройка давления
Вначале необходимо отсоединить бак от трубопровода с помощью крана. Затем его откручивают и снимают. Выливают жидкость, находящуюся в нем. Как можно проверить давление? Для этого снимают колпачок с ниппеля и с помощью машинного манометра производят измерение. В паспорте указано, какое давление должно быть. Если это давление ниже требуемого, с помощью насоса его поднимают до необходимого уровня. В представленном ролике показана настройка давления нового бачка, она применима и при ремонтных мероприятиях.
Расширители закрытого типа во многом превосходят свои аналоги в открытых системах, но чтобы они хорошо и долго работали, необходим должный уход. Тогда они долгое время будут добросовестно исполнять свое назначение.
Средняя оценка
оценок более 0
Поделиться ссылкой
Давление в расширительном бачке
Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.
Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.
Какое давление воздуха должно быть в расширительном баке системы отопления
Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.
Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.
Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.
Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.
Как проверить показатели
Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.
Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.
Как отрегулировать напор горячей воды в системе
Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:
- Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
- Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
- Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
- Подключить насос и закачать жидкость до получения эксплуатационного давления.
- Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.
Чтобы сделать регулировку автомобильным манометром, нужно:
- Отключить нагреватель и подождать 7—10 минут до остановки системы.
- Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
- Присоединить насос к ниппелю.
- Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
- Закрыть все клапаны, создать необходимое давление.
- Снять насос, открыть вентиль, налить воды.
Настройка показателей в новом расширительном бачке мембранного типа
Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.
В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.
Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.
Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.
Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:
P = 8/10 + 0,2 атм.
Значения добиваются путём заполнения ёмкости воздухом через золотник.
Ошибочные расчёты могут привести к одной из двух проблем:
- Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.
Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.
- Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.
Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.
Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.
Почему падает давление
Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:
- При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
- При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.
Полезное видео
Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.
Техническое обслуживание
Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.
Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.
Назначение расширительного бачка
Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.
Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.
Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.
Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.
Для этого выполняют расчеты с учетом следующих нюансов:
- нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
- важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.
Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.
Конструкционные особенности и принцип работы
Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.
Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.
После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.
Установка расширительного бака
Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.
Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.
Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.
Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.
Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.
Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.
Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.
Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.
Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.
Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.
Причины падения давления
Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.
Есть ряд причин, почему понижается давление:
- Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
- Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.
Порядок настройки давления — какое должно быть и как настроить
Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.
Для этого нужно:
- Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
- Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
- Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
- Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
- Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.
Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.
Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.
Характеристика закрытых расширительных баков
Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.
Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:
- Резервуары, предусматривающие замену груши.
- Баки со стационарно установленной мембраной.
- Емкости, не имеющие в конструкции мембраны.
В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.
Настройка давления бака в системе водоснабжения
Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.
Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:
- Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
- Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
- Фиксируют давление воздуха в расширительном баке при помощи манометра.
- В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.
При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.
Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.
Регулировка гидробака в обвязке водонагревателя
Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.
Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.
Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.
Гидробак открытого типа
Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).
Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
Правила обслуживания гидробака
Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.
Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.
Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.
Давление в расширительном бачке водоснабжения
На чтение 4 мин. Просмотров 9.5k. Опубликовано Обновлено
Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.
Характеристика закрытых расширительных баков
Главная задача расширительных бачков – поддерживать давление в заданных пределах.
Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.
Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:
- Резервуары, предусматривающие замену груши.
- Баки со стационарно установленной мембраной.
- Емкости, не имеющие в конструкции мембраны.
В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.
Настройка давления бака в системе водоснабжения
Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.
Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:
- Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
- Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
- Фиксируют давление воздуха в расширительном баке при помощи манометра.
- В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.
При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.
Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.
Регулировка гидробака в обвязке водонагревателя
Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.
Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.
Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.
Гидробак открытого типа
Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).
Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
Правила обслуживания гидробака
Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.
Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.
Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.
Как правильно отрегулировать давление в бойлере? — Энергид
Ваш котел должен иметь правильное давление, чтобы горячая вода могла нормально циркулировать между радиаторами, особенно если они находятся на разных этажах. Как правило, идеальное давление составляет от до бар, но оно может варьироваться от котла к котлу. Спросите у своего теплотехника.
Проверить манометр
Достаточно беглого взгляда на манометр, чтобы проверить давление в бойлере.В зависимости от модели вашего котла, он бывает различных форм :
Стрелка манометра показывает фактическое давление в системе. Зеленая зона показывает правильный диапазон давления, а красная зона показывает критическую зону. | |
Красная игла служит маркером, а черная игла соответствует действительному давлению.Эти две иглы должны быть друг над другом. | |
В некоторых моделях котлов давление воды отображается световыми индикаторами на панели управления. |
Что делать, если давление в моем котле слишком низкое?
Процесс прост:
- Найдите два заправочных клапана .
- Полностью откройте один из двух клапанов
- Медленно откройте второй клапан , наблюдая за тем, как реагирует стрелка (или система световых индикаторов) на манометре.
- Дайте игле достичь середины зеленой зоны (или иглы маркера)
- Игла может остановиться в начале зеленой зоны , не продвигаясь дальше, даже если вы полностью откроете клапан.Вероятно, это связано с тем, что водопроводная система вашего дома оборудована редуктором давления , который необходим для некоторых устройств (в частности, котлов). Давление воды может быть выше или даже слишком высоким в некоторых районах в нижних частях города.
- Если стрелка останавливается в начале зеленой зоны, этого будет достаточно .
- Полностью закройте второй клапан . Затяните, но не слишком сильно, т.е. не блокируя его.
- полностью закройте первый клапан . Затяните и этот.
Что делать, если давление в моем котле слишком высокое?
Ваш котел справляется с этим сам. Он оснащен предохранительным клапаном , который сбрасывает избыточное давление. Это означает, что совершенно нормально, время от времени видеть на этом клапане капель воды .
Однако , если вы заметили непрерывный поток воды , позвоните инженеру-теплотехнику.Либо ваш клапан неисправен, либо ваша система находится под избыточным давлением.
Если давление постоянно растет , несмотря на слив воды через клапан, убедитесь, что оба заправочных клапана закрыты. Что делать, если давление не падает? Выключите котел и обратитесь к установщику.
Иногда рекомендуется проверить, нужно ли удалить воздух из радиаторов. Эта операция удаляет воздух и немного воды из контура, что снижает давление. Но если после прокачки он остается высоким, выключите котел и обратитесь к установщику.
Будьте осторожны, потому что , если давление превышает 3 бара , предохранительный клапан останется открытым, и вы рискуете небольшого затопления. Если это произойдет, отключите подачу воды в котел, закрыв запорный клапан. Если не можете найти, отключите подачу воды на счетчике и дождитесь приезда теплотехника.
Когда мне следует проверять давление в бойлере?
Нет необходимости проверять его каждый день или даже каждую неделю. Давление в целом остается стабильным .Расширительный бак компенсирует изменения объема (и, следовательно, давления), вызванные расширением и сжатием, связанным с колебаниями температуры.
Проверить давление:
- на начало отопительного сезона
- 1 или 2 месяца спустя
- после прокачки радиаторов и на следующий день
Управление давлением с помощью расширительных баков «Блог об обмене стеками для ремонта дома
Частные, старые общественные и некоторые другие системы распределения воды могут не требовать установки расширительного бака.Это связано с тем, что эти системы можно считать «открытыми», поскольку в них отсутствуют регуляторы давления и / или устройства предотвращения обратного потока. Изменения в правилах водоснабжения, направленные на предотвращение загрязнения коммунального водоснабжения, сделали предотвращение обратного потока требованием в большинстве современных новостроек. Хотя это может быть хорошим изменением для водоснабжения, это может повредить вашей водопроводной системе.
IRC2009
P2902.3 Защита от обратного потока. Должны быть предусмотрены средства защиты от обратного потока в соответствии с Разделом P2902.3.1 через P2902.3.6. Приложения предотвращения обратного потока должны соответствовать таблице P2902.3, за исключением случаев, специально оговоренных в разделах P2902.4 — P2902.5.5.
До использования редукционных клапанов и предохранителей обратного потока любое избыточное давление в вашей системе могло легко распространиться обратно в систему распределения воды. Это означало, что любое тепловое расширение воды, вызванное вашей системой горячего водоснабжения (ГВС), могло легко рассеиваться обратно через распределительную систему. Теперь, когда требуется предотвращение обратного потока, ваша водопроводная система стала «закрытой» системой, и необходимо использовать новый способ предотвращения избыточного давления.
Вот где вступают в игру расширительные баки. Расширительные баки используются для поглощения любого избыточного давления, создаваемого из-за теплового расширения, что предотвращает избыточное давление в системе. В любой ситуации, когда вода в «замкнутой системе» нагревается, требуется расширительный бак.
IRC 2009
P2903.4 Контроль теплового расширения. Средства для контроля повышенного давления, вызванного тепловым расширением, должны быть установлены там, где это необходимо, в соответствии с Разделами P2903.4.1 и P2903.4.2.
P2903.4.1 Редукционный клапан. Для систем водоснабжения размером до 2 дюймов (51 мм) включительно устройство для регулирования давления должно быть установлено там, где из-за теплового расширения давление на стороне выхода редукционного клапана превышает давление редукционного клапана. параметр.
P2903.4.2 Устройство предотвращения обратного потока или обратный клапан. Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей водонагревательное оборудование, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для регулирования давления.
Высокое давление в водопроводной системе может повредить любое приспособление, подключенное к системе, включая смесители, краны, туалеты, стиральные машины, посудомоечные машины, водонагреватели и т. Д. Это также может привести к утечкам, работе туалетов, трудным в эксплуатации смесителям и кранам. , и даже трубы лопнули. Частым признаком избыточного давления в системе является внезапный всплеск воды при открытии крана. Скачок быстро рассеется и не вернется, даже если вы закроете и снова откроете клапан.
Если избыточное давление вызвано тепловым расширением, вы можете замечать симптомы только изредка и, казалось бы, случайным образом.Это связано с тем, что давление в системе увеличивается, когда водонагреватель нагревается, а все светильники закрыты. Давление уменьшается при открытии любого приспособления или охлаждении воды. Проблема может наблюдаться только при максимальном давлении в системе, что может быть только в редких случаях.
Расширительный бак физически напоминает небольшой пропановый бак.
Он обычно устанавливается довольно близко к водонагревателю или бойлеру и может быть установлен практически в любом положении.Внутри, скорее всего, будет гибкая (бутиловая) диафрагма, которая разделяет резервуар на две части. На «мокрой» стороне вы заметите соединение 3/4 дюйма NPTM, которое позволяет подключать его к водопроводной системе. «Сухая» сторона часто оснащена клапаном Шредера, который позволяет регулировать давление в баке по мере необходимости.
Обычно бак полностью заполнен воздухом, и диафрагма прижимается к входному отверстию для воды. По мере увеличения давления воды он сжимает воздух с более низким давлением в баке, и бак наполняется водой.Когда давление воды в системе уменьшается, давление воздуха выталкивает воду из бака и обратно в трубы.
Расширительные баки устанавливаются на подаче холодной воды резервуара горячей воды для бытового потребления или бойлера. Процесс установки довольно прост, обычно требуется только добавить тройник к водопроводу.
Выбор позиции
Первый шаг при установке расширительного бачка — решить, где он вам нужен. Мы уже знаем, что бак необходимо устанавливать между запорной арматурой холодной воды и входом в водонагреватель.Итак, мы знаем, где он должен подключаться к системе, но нам все еще нужно решить, где будет располагаться сам резервуар.
Вверх, вниз, влево или вправо?
Большинство резервуаров можно установить в любом положении, хотя некоторые положения имеют свои преимущества. Например. Если установить баллон вертикально воздушной стороной вверх, баллон баллона никогда не выйдет из строя. Бак может продолжать функционировать (хотя и с меньшей емкостью) до тех пор, пока из бака не выйдет воздух. Тогда как если бы баллон был установлен воздушной стороной вниз, и баллон вышел из строя.Воздух немедленно переместился бы в верхнюю часть резервуара, и резервуар полностью наполнился бы водой.
Опора
Хотя большинство небольших резервуаров может поддерживаться самой водопроводной системой, неплохо было бы поддержать резервуар другими способами. Вода весит около 8,34 фунта / галлон, что означает, что даже правильно работающий резервуар может весить совсем немного. Давайте посмотрим на пример танка.
- Емкость бака: 4,4 галлона.
- Максимальная принимаемая емкость: 2.5 галлонов
- Вес бака: 8 фунтов
Максимальный нормально работающий вес:
2,5 галлона * 8,35 фунта / галлон. + 8 фунтов = 28,875 фунтов.
Максимальный вес отказа:
4,4 галлона * 8,35 фунта / галлон. + 8 фунтов = 44,74 фунта.
Даже когда резервуар находится в рабочем состоянии и заполнен до максимальной емкости, вы можете в конечном итоге потерять почти 29 фунтов, свисающих с ваших труб. Из-за этого может быть хорошей идеей прикрепить бак к ближайшему конструктивному элементу.Это легко сделать с помощью ремней и / или скоб, предназначенных для этой цели.
Установка
Теперь, когда мы решили, где резервуар будет подключаться к водопроводу и где резервуар проведет остаток своей жизни. Пора приступить к установке.
Отключить воду
Первое, что вам нужно сделать, это выяснить, как выключить водонагреватель / бойлер, а затем фактически выключить его. Затем вам нужно будет найти запорный клапан подачи холодной воды и повернуть его в закрытое (выключенное) положение.Наконец, откройте (откройте) самый нижний кран горячей воды в доме. Это сбросит любое накопившееся давление и предотвратит разбрызгивание воды, когда вы перережете трубу на следующем этапе.
Разметить и отрезать трубу
Используйте тройник в качестве направляющей и отметьте трубу, на которой вы будете устанавливать тройник. Обрежьте трубу по своим отметкам с помощью трубореза.
Если отрезать трубу не нужно, пропустите этот шаг.
Установить тройник
Припаяйте, защелкните или поверните тройник на место.Затем установите все ниппели или удлинительные трубы, необходимые для достижения места окончательного упокоения резервуаров. Вы захотите закончить удлинитель фитингом 3/4 дюйма NPTF, чтобы расширительный бачок можно было прикрутить на место.
На этом этапе вы можете подумать о добавлении дополнительных приспособлений, которые упростят необходимое обслуживание. Шаровой кран и патрубок сделают изоляцию и опорожнение бака намного более удобными. Установка комбинированного фитинга, такого как шаровой сливной клапан, может значительно упростить эту задачу и упростить внешний вид ( Не забудьте проверить местные нормы и правила, чтобы убедиться, что такой тип установки разрешен.).
Проверить давление в системе
На этом этапе вам нужно закрыть кран, который вы открыли, и открыть запорные клапаны (убедитесь, что вы закрыли крышку на удлинительной трубе, или закройте клапан на удлинителе, иначе у вас будет вода повсюду). Включите все приспособления для подачи горячей воды в доме до тех пор, пока вода не будет течь нормально (без разбрызгивания), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.
Присоедините манометр к любой части вашей водопроводной системы.Некоторые манометры содержат резьбу для садового крана, или вы можете прикрепить ее к удлинителю, где будет установлен расширительный бачок. После того, как манометр прикреплен, откройте клапан, чтобы получить показания манометра. Обратите внимание на давление. Если давление выходит за пределы нормального диапазона 40–80 фунтов на квадратный дюйм, вам необходимо предпринять шаги для его корректировки (которые не рассматриваются в этой статье).
Создайте в резервуаре предварительное давление
Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед установкой бака вы должны подобрать давление в системе.Начните со снятия защитной крышки с воздушного клапана на резервуаре. Используйте манометр, чтобы проверить давление. Воспользуйтесь велосипедным насосом или компрессором, чтобы заполнить бак до давления в системе, которое вы отметили ранее.
Установите резервуар
Прикрепите бак к водопроводу и закрепите с помощью ремней и / или скоб. Включите все и проверьте / устраните утечки. Отойдите и наслаждайтесь своим успехом.
Вы можете быстро проверить работоспособность резервуара в любое время простым касанием.Когда вы постучите по воздушной стороне баллона, вы должны услышать глухой звук дон . Если вы слышите твердый звук , стук , бак неисправен и наполнен водой. В этом случае резервуар придется заменить.
Проверить давление в баллоне
Примерно раз в год (график см. В руководстве по эксплуатации) необходимо проверять давление воздуха в резервуаре. Для этого вам необходимо изолировать резервуар от давления в водопроводной системе (снова пригодятся дополнительный клапан и патрубок).Как и раньше, вам придется отключать, открывать, закрывать или отсоединять устройства до тех пор, пока не исчезнет давление со стороны воды в резервуаре. Как только вы это сделаете, используйте манометр, чтобы проверить давление воздуха. При необходимости добавьте / удалите воздух. Увеличьте давление в системе водоснабжения, и у вас будет еще один год.
Как установить жилой расширительный бак | Home Guides
До того, как вступили в силу новые правила водоснабжения, избыточная вода из водонагревателей текла обратно в городское водоснабжение, вызывая загрязнение.Одним из решений было установить обратный клапан на выходе из нагревателя. Однако добавленное давление привело к чрезмерной нагрузке на бак, что привело к опасности взрыва. Изменения в муниципальных правилах требуют установки расширительного бака на водонагреватели. Эти резервуары разделены резиновой мембраной, поддерживаемой сжатым воздухом, с достаточным пространством над мембраной для поглощения перелива. Благодаря последним достижениям в сантехнической технике вы можете сэкономить, установив напорный бак самостоятельно.
Бытовое давление
Приобретите подходящий расширительный бак, соответствующий размеру вашего водонагревателя.Прочтите требования к давлению сбоку бака; обычно это от 40 до 60 фунтов на квадратный дюйм. Установите статическое давление в доме, прикрепив манометр к крану с резьбой, например, к входному патрубку стиральной машины или садовой колонке. Выключите все краны и соответствующую бытовую технику, чтобы узнать статическое давление воды в доме. Если оно выше 60 фунтов на квадратный дюйм или ниже рекомендованного давления, указанного на расширительном баке, отрегулируйте редукционный клапан давления воды в доме. Это небольшой компонент с колоколообразным корпусом между счетчиком воды и основным водопроводом.Отверните контргайку под шестигранным винтом, выступающим из верхней части колоколообразного корпуса. Попросите друга следить за манометром, пока он звонит вам по мобильному телефону. Поверните регулировочный винт по часовой стрелке с помощью разводного ключа, чтобы увеличить давление; против часовой стрелки, чтобы уменьшить давление. Когда давление достигнет рекомендуемой настройки расширительного бачка, крепко удерживайте регулировочный винт и затяните контргайку вторым разводным ключом.
Давление в баке
Проверьте давление внутри расширительного бака с помощью манометра в шинах, прижатого к клапану Шредера на дне бака.Если показание высокое, сбросьте давление. Если давление ниже рекомендуемого, подсоедините ручной насос к клапану Шредера и закачивайте еще воздуха, пока показания манометра не совпадут со статическим давлением в вашем доме. Не используйте воздушный компрессор, так как это может привести к разрыву резинового сильфона внутри резервуара.
Седельный зажим
Найдите запорный клапан бытового водоснабжения на стороне дома на трубе, ведущей от вашего водомера. Полностью поверните ручку, чтобы перекрыть воду, затем откройте кран в ванной или на кухне, пока из него не перестанет капать вода, чтобы сбросить давление воды.Используйте седловой клапан, чтобы обеспечить точку крепления Т-образной муфты на трубе без разрезания трубы или использования припоя. Ослабьте зажимные болты, снимите верхнюю половину зажима и поместите седловой клапан на трубку так, чтобы выпускное отверстие было направлено вниз. Убедитесь, что резиновая прокладка на нижней половине клапана установлена правильно. Сдвиньте седловой клапан вбок, чтобы оставить достаточно места для расширительного бачка между клапаном и водонагревателем. Установите на место верхнюю половину зажима и достаточно надежно затяните болты зажима разводным ключом; не сжимайте трубку, перетягивая зажим.Вверните прокалывающую ручку сбоку клапана по часовой стрелке до упора, пока заостренный конец не войдет в медную трубку. Отверните рукоятку прокалывания до полностью открытого положения. Когда резервуар направлен вниз, эта конфигурация выдержит его вес без нагрузки на медную трубку.
Установка
Плотно оберните короткий кусок тефлоновой ленты вокруг соединительной резьбы расширительного бачка. Поднимите бак и навинтите его по часовой стрелке на седловой клапан до затяжки резьбы.Откройте запорный кран бытовой воды и проверьте герметичность. Если вода капает с основания стержня прокалывающей ручки, осторожно затяните его соединительный штуцер, пока он не перестанет капать. В качестве альтернативы, если вода просачивается из зажима, затяните винты зажима еще на четверть оборота. Откройте кран с горячей водой, находящийся дальше всего от бака, чтобы удалить пузырьки воздуха, застрявшие в трубах.
Ссылки
Writer Bio
После окончания Университета Витватерсранда и получения квалификации авиационного инженера, Ян Келли присоединился к компании по ремонту кухонь и получил квалификацию сертифицированного дизайнера кухонь (CKD).Затем Келли основал организацию, специализирующуюся на ремонте и обслуживании бытовой техники, садовой техники и газонокосилок.
Важность предварительной зарядки
Retour aux nouvelles
Важность предзарядки
Новости
24 июля 2019 г. | Опубликовано Annick Marseille
В системах, в которых используются расширительные баки, крайне важно, чтобы в баке было такое же давление, что и в системе в статическом режиме, чтобы это не влияло на вместимость расширительного бака.
Если давление в баллоне выше, чем в системе:
Воздух, находящийся между баллоном и корпусом, будет занимать больше места, чем должен, сжимая баллон, что значительно снижает доступ к теплоносителю.
Когда система переключается в динамический режим при запуске, когда котел включен и насос циркулирует жидкость, расширяющийся теплоноситель не сможет выйти в резервуар, за исключением случаев, когда давление в системе становится выше чем у танка.Эта ситуация нежелательна, но опасна, так как резервуар не будет иметь способности поглощать расширение жидкости, когда система имеет важную потребность в нагреве, повышении давления в системе и потенциально открытии предохранительного клапана при достижении установленного давления. (что обычно составляет 30 фунтов на квадратный дюйм в жилых системах).
Если давление в баллоне ниже, чем в системе:
Произойдет обратное. Воздух по-прежнему будет сжимать мочевой пузырь, но со слишком низким давлением, позволяющим слишком большому количеству жидкости попасть в резервуар.
Когда система находится в статическом режиме, так как в расширительном баке будет более низкое давление, теплоноситель будет проталкиваться в баллон, как только он будет установлен, используя определенный процент емкости резервуара еще до система запущена. Когда система столкнется с большим спросом, эффективность резервуара будет в значительной степени заложена, поскольку определенный объем резервуара будет уже использован, не оставляя достаточно места для теплового расширения.Кроме того, это приведет к растяжению мочевого пузыря, что потенциально повлияет на его эффективность и продолжительность жизни.
Как отрегулировать давление в баллоне?
Прежде всего, вам нужно знать давление в системе. Вообще говоря, Calefactio настраивает все свое отопительное оборудование для жилых помещений на 12 фунтов на квадратный дюйм, будь то GMP или резервуары. Это значение подходит для гидравлических систем с высшей точкой 20 футов (6 м). Если установлен комплект для обслуживания системы отопления или питьевого водоснабжения, можно проверить давление в системе как в статическом, так и в динамическом режиме с помощью манометра, установленного в сервисном центре.Если вам необходимо проверить предварительную заправку бака, бак необходимо изолировать от системы и опорожнить. Вам нужно только закрыть клапан, чтобы изолировать бак, слить его и измерить его давление с помощью манометра, используя заправочный клапан Schrader , а именно типичный клапан шины. Это значение должно быть таким же, как у редукционного клапана системы (клапан на GMP).
Признаки теплового расширения — B&L Plumbing Service Inc.
На главную »Ремонт водонагревателя» Тепловое расширение
Преждевременный отказ водонагревателя может быть вызван
- Тепловым расширением
- Установка меньшего размера
- Нет катодной защиты
- Тяжелые месторождения полезных ископаемых
СИМПТОМЫ ТЕПЛОВОГО РАСШИРЕНИЯ
- Эффекты заметны только после использования горячей воды с последующими периодами отсутствия воды.
- Предохранительный клапан капает во время любого цикла восстановления, когда не используется горячая или холодная вода.
- Трубы горячей воды скрипят, пока нагреватель восстанавливается и все клапаны закрыты.
- Баки или другие компоненты системы водоснабжения преждевременно выходят из строя.
- А
Металлический скрип может быть слышен в месте расположения нагревателя, когда давление снижается, и растянутый резервуар возвращается к своей естественной форме. - Смесители капают во время любого цикла восстановления, когда не используется горячая или холодная вода.
- Скачки воды, когда клапан сначала открывается, а затем падает давление.
ПРИЧИНЫ ТЕПЛОВОГО РАСШИРЕНИЯ
- Вода в системе водяного отопления расширяется при нагревании и имеет больший объем. Поскольку вода не сжимается (как воздух), система
проектировщики должны предусмотреть меры по тепловому расширению. (Вода в
закрытый резервуар при 50 фунтах на квадратный дюйм, при нагревании всего на 10 градусов достигнет
давление 250 фунтов на квадратный дюйм). - Многие системы водоснабжения имеют проверку
клапаны на водомере, чтобы предотвратить возможное загрязнение
коммунальное водоснабжение за счет случайного обратного перетока загрязненной воды в водопровод.Эти обратные клапаны часто требуются по нормам, и в некоторых городах даже устанавливают обратные клапаны. Они служат полезной цели. Не снимайте их! - Другой причиной является использование редукционных клапанов (PRV). PRV предназначены для экономии воды и продления срока службы приспособлений. Многие PRV также действуют как очень эффективные обратные клапаны. Опять же, не удаляйте их!
- Умягчители воды в системе могут также действовать как предохранители противотока.
Выполните следующие простые шаги для диагностики теплового расширения:
- Полностью поверните термостат нагревателя и установите манометр мертвой рукой (деталь AOS № 4798) на сливной клапан.Откройте сливной клапан, чтобы манометр показывал давление в системе.
- Откройте кран горячей воды и дайте вытечь от 15% до 20% объема бака. Закройте сливной кран и убедитесь, что никакие другие приспособления в системе, горячие или холодные, не открыты. Убедитесь, что внешние приспособления, если они находятся в одной системе, тоже выключены. Любая утечка воды или ее использование сделают тест бессмысленным.
- Проверьте манометр воды и поверните
указатель так, чтобы он совпадал со стрелкой индикатора давления.Повернуть
термостат вернется в нормальное положение, и нагреватель включится.
Следите за манометром. - Если система закрыта, давление
начнет подниматься устойчиво и быстро. Небольшое количество термического
контроль расширения может быть встроен в систему из-за захвата воздуха
карманы или амортизатор гидроудара. В этом случае давление будет
слегка увеличьте, удерживайте неподвижно в течение короткого времени, а затем быстро
увеличивать. Клапан сброса температуры и давления (T&P) или PRV должен открываться и выпускать воду, как только давление достигает максимального значения на клапане.Клапан закроется, как только давление упадет ниже настройки клапана.
ИСПРАВЛЕНИЕ
Идеальное решение включает использование редукционного клапана при подаче
давление выше 60–70 фунтов на квадратный дюйм и расширительный бак надлежащего размера.
PRV снижает давление подачи до 40-60 фунтов на квадратный дюйм, что позволяет использовать расширительный бак большого размера по экономичной цене. PRV также предлагает преимущество экономии воды и продления срока службы клапанов потока воды. PRV не требуется, если он уже есть в системе или если требуется высокое давление подачи.
PRV устанавливается между обратным клапаном и водяным отопителем.
система. Расширительный бак устанавливается между ПРВ и системой водяного отопления. Следуйте инструкциям производителя по установке расширительного бачка.
Снова выполните проверку теплового расширения. Давление должно увеличиваться лишь незначительно, а затем оставаться стабильным на протяжении всего цикла восстановления. Расширенная вода течет обратно из нагревателя в резервуар для хранения под давлением расширительного бака. Давление воздуха вытеснит эту воду из расширительного бака в подающую магистраль после возобновления использования.
НЕ ЗАВИСИМОСТЬ ОТ КЛАПАНА T&P ДЛЯ УПРАВЛЕНИЯ ТЕПЛОВЫМ РАСШИРЕНИЕМ! В
Клапан T&P, по словам создателей этих клапанов, был разработан только как устройство аварийного сброса. T&P может быть подвержен снижению эффективности или провалу.
Предупреждение: Тепловое расширение воды, если оно не компенсируется конструкцией системы, приведет к преждевременному выходу из строя компонентов. На эти отказы не распространяется гарантия производителя, поэтому чрезвычайно важно, чтобы каждый знал о причинах, симптомах и решениях теплового расширения в замкнутой системе водяного отопления.
Для получения дополнительной информации щелкните следующие технические бюллетени:
Тепловое расширение | Каролина | My Utility
Тепловое расширение
Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система — это любая водная система, в которой на входном водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.
Опасность теплового расширения
Большинство домов снабжаются горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать и человек не попадет под холодный душ, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.
Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления.Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.
Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C).Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.
Защита от теплового расширения
Защита от теплового расширения в водопроводной системе обеспечивается установкой расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.
Тепловой расширительный бак регулирует повышенное давление, создаваемое в пределах нормального рабочего диапазона температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды.
Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.
Часть давления клапана T&P предназначена для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.
Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.
- Домовладелец должен убедиться, что расширительный бачок и T&P клапан на месте. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
- Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.
Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.
- Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
- Вышеуказанные работы лучше всего выполнять лицензированным сантехником.
Щелкните изображение, чтобы увеличить.
‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным водопроводчиком для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’
Расширительные баки — Ремонт сантехники Джерри
Что такое расширительный бачок?
Расширительный бак — это небольшой резервуар, который висит рядом с водонагревателем, и его следует подключить к трубопроводу холодной воды, ведущему к водонагревателю. Это резервуар с двумя камерами в нем, одна половина заполняется воздухом, другая половина — водой.Тем не менее, вы заметите одну сторону, которая будет подключаться к водяной системе с помощью резьбового соединения для железной трубы с наружной резьбой 3/4 дюйма и небольшого воздушного клапана, как на шине, с другой стороны. Внутри резервуара есть резиновая стенка или диафрагма, которая может перемещаться в резервуаре вперед и назад.
Зачем нужен расширительный бачок?
Назначение расширительного бака — поддерживать определенное давление, а не контролировать или регулировать его. В вашей водяной системе будет установленное давление.В Юте это давление не должно превышать 80 фунтов на квадратный дюйм по кодам. Хорошее давление воды находится в диапазоне от 40 до 75 фунтов на квадратный дюйм, и при необходимости его можно регулировать с помощью редукционного клапана (см. Нашу информацию о редукционных клапанах).
Причина, по которой вам нужен расширительный бак, — это тепловое расширение. Когда вода в баке водонагревателя нагревается, молекулы ускоряются, и при этом им требуется больше места. Это называется тепловым расширением. Водонагреватель на 40 галлонов может создать дополнительный галлон объема, когда он полностью нагрет.
Итак, вам может быть интересно, куда же денется эта лишняя вода? Раньше вода расширялась и выталкивалась обратно в городские линии, однако в большинстве городов установлены обратные клапаны на счетчиках, которые представляют собой клапан, который позволяет воде проходить только в том направлении, в котором она должна течь. С обратным клапаном вода в вашей системе заблокирована, и из-за того, что ей некуда деваться, она увеличит давление во всей системе, иногда до опасно высокого уровня. Высокое давление может привести к открытию и утечке клапана сброса температуры / давления или к утечке других частей вашей водопроводной системы.В некоторых случаях это может даже привести к разрыву бака водонагревателя!
Расширительный бак дает этому дополнительному объему воды место, куда можно податься, когда вода нагревается. Воздушная камера будет сжиматься, когда вода толкает диафрагму, и диафрагма будет двигаться, освобождая место для дополнительной воды. Затем, когда вода остынет или будет использована, диафрагма вернется в исходное положение. Таким образом, давление в вашей системе может оставаться таким же, как и температура воды.
Проверка расширительного бачка
Чтобы проверить расширительный бачок, вам просто нужно снять крышку с воздушного клапана и надавить на штифт внутри него, как если бы вы проверяли шину.Если воздух выходит с шипением, все должно быть в порядке. Если вода вытечет, значит, внутренняя диафрагма разорвалась, и резервуар следует заменить. Если ничего не выходит, значит, из баллона вышел воздух, и его необходимо наполнить. Давление воздуха в расширительном баке должно быть всего на несколько фунтов ниже статического давления системы. Если баллон не может поддерживать воздух в камере, его следует заменить.
Как заменить и расширительный бачок:
Если у вас уже есть расширительный бачок, его замена — это простой процесс: перекрыть подачу воды в дом, выкрутить старый расширительный бачок и вставить новый.Если у вас нет расширительного бачка, вам нужно будет создать соединение расширительного бачка со стороны холодной воды к водонагревателю.
Обязательно используйте много тефлоновой ленты и герметика для резьбовых соединений. Самым сложным может быть вытащить старый из фитинга. Давление воздуха в расширительном баке перед установкой следует отрегулировать с помощью воздушного компрессора на несколько фунтов ниже давления в вашей системе.
Чтобы проверить давление в вашей системе, вам нужно будет использовать манометр, прикрепленный где-нибудь к системе, когда вода включена.(Манометры можно приобрести в местном хозяйственном магазине или у поставщика сантехники с внутренним шланговым соединением 3/4 ″, которое можно прикрепить к кранам стиральной машины или водостоку водонагревателя.)
Если ваше давление превышает 80 фунтов на квадратный дюйм, вам понадобится новый редукционный клапан в вашей водопроводной сети. НЕ устанавливайте расширительный бак, если ваше давление превышает 80 фунтов на квадратный дюйм, потому что он не принесет никакой пользы и, вероятно, будет разрушен высоким давлением. Помните, что расширительные баки не могут контролировать поступающее в систему давление.Их работа — поддерживать давление в системе, пока водонагреватель нагревает воду.
.
