Содержание

чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

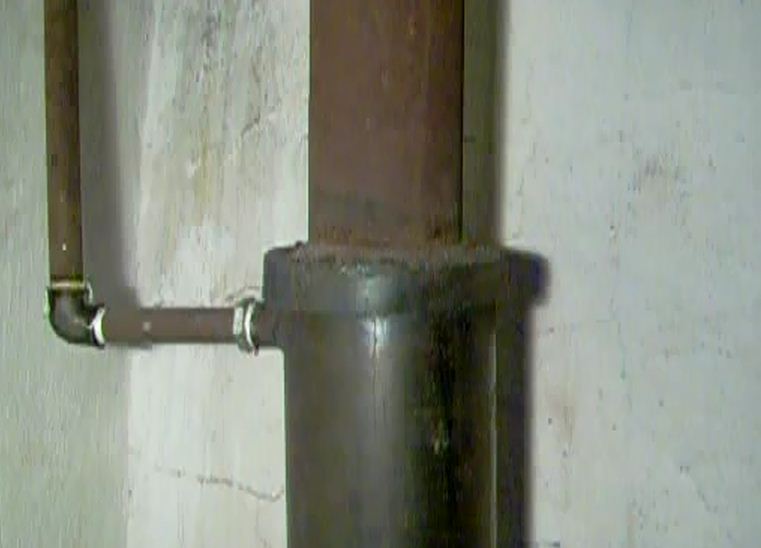

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Самодельный электрический котел отопления — Система отопления

Монтаж обогрева включает терморегуляторы, коллекторы, крепежи, батареи котел, бак для расширения, развоздушки, систему соединения, увеличивающие давление насосы, трубы. Конструкция отопления дома включает важные части. На открытой странице мы попбробуем помочь выбрать для особняка нужные узлы отопления. Указанные части монтажа очень важны. Поэтому подбор каждой части системы необходимо осуществлять технически правильно.

Без обогрева дома в нашем климате не обойтись, и при решении данного вопроса многие люди устанавливают электрический котел отопления. Такие котлы используются для нагрева теплоносителя в радиаторах, и за счет этого обогревается все здание. Электрический котел можно установить в любом здании, где есть электроснабжение, что делает его общедоступным, в отличие от использования, например, газовых или дровяных котлов.

Схема системы отопления дома.

Данные отопительные котлы питаются от электросети дома, они ничем не уступают в практичности и эффективности такому распространенному источнику тепла, как газовый котел отопления.

Особенности конструкции электрического котла отопления

Схема системы отопления дома.

Рассмотрим принципиальную схему указанного оборудования. Основной составляющей электрического котла отопления является трубчатый электронагреватель, при помощи которого электрическая энергия преобразовывается в тепловую. Сделать котел можно из трубы большого диаметра или другого подходящего предмета, его размер должен обеспечивать достаточную емкость для нагрева теплоносителя. Кроме ТЭНа, котел отопления состоит из таких дополнительных элементов, как регуляторы, датчики, фильтры, циркуляционный насос, расширительный бак, предохранительный клапан и другие.

При конструировании такого оборудования надо четко понимать электрическую составляющую работы и все нюансы, что с ней связаны. Для нагрева теплоносителя используется нагревательный элемент, который работает от электричества.

Хотя жидкость может циркулировать и естественным путем, чтобы повысить эффективность работы оборудования, лучше всего установить циркуляционный насос.

Самодельный электродный котел: особенности изготовления

Схема электрического котла.

Наиболее часто, для того чтобы изготовить самодельный электрический котел отопления, выбирают схему электродного котла.

Особенность конструкции предусматривает использование трубопровода большого диаметра, он зависит от размера выбранного вами нагревательного элемента. Как вариант может быть использована схема со съемной трубой. Хотя такая конструкция и более сложная в изготовлении, но она позволяет сделать оборудование универсальным и при необходимости замены или ремонта нагревательного элемента делать это быстро и просто, без проведения демонтажа системы отопления.

Преимущества электрокотла:

  • основным аргументом установки такого оборудования является то, что электричество является самым доступным источником энергии, чего нельзя сказать о газе или, например, дровах;
  • его работу легко контролировать и автоматизировать;
  • во время работы нет никакого шума;
  • нет необходимости в установке и обслуживании дымохода;
  • более простая регистрация, по сравнению с регистрацией газового оборудования;
  • использование регуляторов температуры не позволяет перегреваться котлу;
  • доступная цена;
  • небольшие габаритные размеры;
  • высокий уровень надежности и возможность работать круглосуточно.

Схема электродного котла.

Обычно берут нагревательный элемент, мощность которого не превышает 5 кВт, но здесь все зависит от того, какую площадь вы планируете отапливать. ТЭН работает от обычно сети напряжением 220 В, поэтому никаких сложностей с его подключением не возникает.

При выборе формы корпуса для нагревательного элемента нет особых требований, она может быть произвольной формы. Ее размер не должен быть очень большим, иначе теплообмен между горячей водой и воздухом будет проходить в самом котле, а не в радиаторах отопления.

Необходимо знать, что при увеличении камеры нагрева коэффициент полезного действия оборудования будет снижаться. В зависимости от выбранной конструкции, ТЭН можно установить прямо в трубу, в данном случае котел просто отсутствует. Не забудьте предусмотреть возможность простой и доступной замены нагревательного элемента.

Для того чтобы задавать температуру, в системе отопления используется потенциометр, который устанавливают возле терморегулятора или в другом удобном месте теплотрассы. В том случае, когда на выходе из котла низкая температура, надо уменьшить обороты циркуляционного насоса.

Индукционный котел своими руками

Схема индукционного котла.

Данное оборудование работает на основе электромагнитной индукции. Создается переменное электрическое поле, и за счет этого происходит нагрев теплоносителя. По своему устройству оно напоминает двухконтурный трансформатор.

Сначала магнитной системой создается переменное магнитное поле, вследствие чего создаются индуцированные токи, что нагревают металл теплообменного устройства. Затем от нагретой поверхности происходит нагрев теплоносителя.

Достоинства указанного оборудования:

  • нет нагревательных элементов;
  • нет разъемных элементов, что увеличивает надежность системы;
  • минимальное образование накипи;
  • можно использовать разный теплоноситель;
  • высокая степень электрической безопасности.

Недостатками являются большой вес и габаритный размеры конструкции, ее высокая стоимость и сложность регулирования мощности.

Схема установки электрического котла.

Чтобы сделать простой индукционный котел, надо купить сварочный инвертор. Сварочный ток инвертора будет прямо пропорционален мощности котла, оптимальным считается ток в 15 А. Для корпуса используют металлическую трубу, а в качестве материала, что будет нагревать индукционным током, берут проволоку диаметром 7 мм и длиной 5 см.

В пластиковую трубку проволока насыпается произвольно. Надо предусмотреть, чтобы она не попадала в трубопровод. Для того чтобы сделать индукционную катушку, пластиковая трубка с проволокой обматывается медным эмалированным проводом в количестве 90 витков.

После того как устройство сооружено, вырезается часть трубы и оно устанавливается при помощи переходников в систему отопления. Нельзя включать такое оборудование без наличия теплоносителя в системе, иначе пластиковая трубка просто может расплавиться.

Индукционный котел можно устанавливать только в систему, где есть принудительная циркуляция теплоносителя. Котел располагают не ближе чем за 30 см от других приборов и не выше 80 см от пола.

Особенности монтажа электрического котла отопления

Для проведения работ по монтажу указанного оборудования вам понадобится:

Источник: http://1popechi.ru/elektrokotly/otopleniya-samodelnye-elektricheskie.html

Обогрев важен совершенно в любом частном доме. Соответственно, людям необходимо приобретать очень сложные отопительные системы, имеющие немалую цену. Монтаж стандартных печей постепенно уходит в прошлое.

Самодельный котел отопления требует наличия труб и вентилей.

Множество людей, планирующих построить свой личный дом, часто спрашивают себя, каким образом им предстоит отапливать будущее здание, какую фирму-производителя лучше выбрать. Существует масса вариантов решения их вопроса.

Однако следует рассказать о наиболее экономичном и довольно простом способе отопления: о том, как сделать электрический котел своими руками.

Для решения проблем отопления многие обзаводятся электрокотлами для обеспечения теплом радиаторов и воды. Причина использования именно электричества заключается в том, что доступ к нему имеется в каждом частном поселении. В отличие от газа, с которым могут быть большие проблемы, электричество доступно круглосуточно. Более того, его применение на долговечной основе выйдет не дороже использования газа для обогрева.

Электрические котлы для отопления питаются от электросети дома. Таким образом, они обеспечивают высочайший уровень надежности, что можно сравнить с газовыми аналогами.

Ассортимент котлов на данный момент является весьма обширным. Существует большое число разнообразных электрических котлов отопления различной конструкции и с разным функционалом. Фирм-производителей электрокотлов также очень много. Однако как поступить, если у вас недостаточно средств для того, чтобы купить электрокотел? Наиболее рациональным решением является создание его самостоятельно.

Электрический котел: особенности конструкции, необходимые компоненты

Принципиальная схема котла на ТЭНах.

Наиболее важная часть совершенно любого электрокотла — это ТЭН (трубчатый электронагреватель), преобразующий электрическую энергию в тепловую. Котел может быть создан с использованием трубы из металла или чего-то металлического, что даст возможность обеспечить полость достаточными размерами. Помимо этого, электрический котел включает вспомогательные компоненты: датчики, регуляторы и прочие.

Нынешние электрокотлы оборудуются специальным баком расширения, циркуляционным насосом, фильтром и предохранительным клапаном.

Однако не стоит хвататься за первую попавшуюся возможность и приобретать уже готовые решения, ведь есть возможность выполнить самодельный электродный котел отопления. Для этого необходимо четко понимать конкретные нюансы процесса, связанные с электрической составляющей работы.

Электрический котел функционирует, как и любой прочий котел, использующий альтернативный вид топлива. ТЭН нагревает воду, которая впоследствии обогревает радиаторы. В этом нет ничего сложного, и все происходит по одной четкой схеме.

Циркуляция жидкости может осуществляться как естественно, так и благодаря специальным насосам. Если же в доме оборудуются электрические котлы, то рациональней позаботиться о естественной циркуляции воды, а не использовать насосы. Это является еще одним аргументом в пользу надежного и экономного использования электричества.

Самодельный электрокотел, как и фабричный его аналог, должен обязательно оборудоваться:

  • специальным предохранительным клапаном;
  • фильтрами;
  • расширительным бачком;
  • насосом для обеспечения циркуляции воды в комплексе.

Каким должен быть самодельный электродный котел

Устройство и принцип работы электродного электрического котла.

Построен данный котел может быть по-разному. Наиболее простым вариантом является установка ТЭНа в комплекс отопления. В таком случае необходимо, чтобы трубопровод, в котором будет размещен прибор, был довольно толстым. Трубу подбирают в зависимости от размера нагревательного компонента.

Существует и другая вариация со съемной трубой. Это замечательное решение, которое может потребоваться в случае быстрой замены ТЭНа либо его срочной починки. Создание котла таким способом является более сложным, однако превосходная мобильность и универсальность комплекса все компенсируют.

Почему стоит выбирать электрический котел?

Проблема отопления загородного дома вполне решаема установкой самодельного электрического котла. Выбор в его пользу можно очень просто объяснить. Далеко не каждый поселок снабжается газом, в то время как электричество есть практически везде.

Если говорить о других видах топлива, то с ними могут возникать проблемы. Электроэнергия, в свою очередь, подается круглосуточно. Потребление газа, может, и обойдется дешевле, однако не настолько, чтобы полноценно исключать применение других видов топлива.

Более того, электрокотел для отопления является более дешевым, нежели стандартный заводской. Он получает питание от сети дома, чем обеспечивает довольно высокий уровень безопасности в сравнении его с прочими видами подобного оборудования. В работе он практически не производит шума, и его легко контролировать.

Помимо всего прочего, регистрация и оформление всех необходимых бумаг в случае с электрическим котлом происходит намного проще, чем в случае с другим отопительным оборудованием. Для этого необходимо куда меньше различных документов и согласований, чем, к примеру, для газового котла. Тем не менее не стоит забывать о том, что еще до начала работ по монтажу обязательно стоит согласовать ваш прибор со специализированной эксплуатационной организацией.

Достоинства электрокотла в частном доме

Сравнительная таблица средне-статистического потребления электроэнергии электродным и ТЭНовым электрическими котлами.

Наиболее важным преимуществом подобного устройства является его способность работать круглые сутки. Монтировав на него вспомогательное оборудование, вы обеспечите поддержку конкретного уровня температуры теплоносителя в комплексе, выставляемого при помощи регулятора.

Более того, такое устройство исключает риск возможного перегрева котла.

В итоге использование подобной автоматической системы значительно сэкономит потребляемое количество электроэнергии. Еще одно важное преимущество данного теплового устройства — это его сравнительно невысокая цена и высокая надежность.

Электрокотел не загрязняет окружающую среду вредными веществами и является экологически безопасным. В нем отсутствует открытый источник огня, а значит, и продукты сгорания. Ввиду этого он не нуждается в дополнительном оборудовании дымохода, что в разы упрощает его монтаж.

Ныне создать электрокотел самостоятельно можно весьма просто, экономя при этом денежные средства. Главное — подходить к процессу установки очень ответственно. Это вдвойне касается сварки труб, поскольку при некачественной работе может случиться утечка воды из комплекса и нарушиться изоляция. Если вы не обладаете достаточными навыками по сварке, то рациональнее будет обратиться за помощью к профессионалу.

Тем не менее если сборка самодельного котла вам под силу, то вы получите еще и безопасный аппарат, который будет достаточно долго приносить тепло в ваш дом.

Список необходимых инструментов и стадии работ по монтажу

Итак, для качественного выполнения монтажа вам понадобятся:

  • метизы для крепежа котла на стену и монтажная планка;
  • схема верной установки электрокотла;
  • дрель для отверстий под крепление;
  • трубы, фланцы и муфты, отвечающие расчетным показателям;
  • кабель с необходимым сечением;
  • инструкция к устройству, которое вы собираетесь монтировать.

Собрав все необходимые инструменты, можно приступать к выполнению монтажа.

Сначала убедитесь в том, что материал стены может выдержать массу котла. Место подбирается так, чтобы оставалось некоторое пространство сбоку и сверху устройства. Это необходимо для обеспечения дальнейшего доступа к прибору при необходимости проведения работ по починке.

Обычно необходимое расстояние прописывают в инструкции, прилагаемой к котлу отопления. Оборудование, в свою очередь, должно быть размещено на стене без каких-либо перекосов, что очень легко проверить, используя строительный уровень.

Обязательное требование — это материал, из которого выполняется стена. Он должен быть негорючим. Для верного расположения прибора применяют специальную монтажную планку. Абсолютно все трубопроводы, подключенные к нему, должны рассчитываться исходя из особенностей насоса.

Особых сложностей в процессе монтажа возникнуть не должно. Тем не менее обратите внимание на возможные нюансы. К примеру, приборы, имеющие невысокую мощность, могут функционировать от 220 В, но для более мощных аналогов необходимо подключение к трехфазной сети. Очень важно верно выполнить расчет сечения кабеля. Это необходимо для того, чтобы он мог выдержать мощность агрегата и пропускал ток определенной величины.

После монтажа котла к нему подключают трубопроводы.

Дальнейший монтаж электрокотла: способы его установки

Интеграция электрокотла в схему отопления.

Самодельный электрический котел может быть сделан несколькими вариантами. Самым простым является монтаж ТЭНа четко в систему отопления. Здесь стоит использовать более утолщенную трубу в сравнении с прочими трубами в вашем доме.

Способ со съемной трубой будет замечательным решением в том случае, если вам понадобиться снять ТЭН для починки либо полной замены. Не отказывайтесь от мобильности и универсальности решений, поскольку в противном случае могут возникнуть дальнейшие осложнения в процессе эксплуатации. Однако стоит подметить, что, несмотря на свою эффективность, данный комплекс обладает некоторыми недостатками.

Лучше всего будет изготовить отдельно расположенный котел небольшого диаметра. Для этого рациональнее использовать стальную трубу. При этом чем меньшего размера будет котел, тем более эффективным будет его функционал. Ведь нагревать лишние объемы воды и расходовать средства на отопление нет никакой необходимости. К примеру, для отопления сравнительно небольшого дома с двумя-тремя комнатами можно использовать трубу для котла в диаметре примерно 219 миллиметров. Длина котла при этом будет равняться 0,5 м.

Трубу следует заварить крышками с обоих концов. Это необходимо для качественной и более эффективной изоляции. Затем в одной из крышек проделывают отверстие, сквозь которое будет подаваться нагретая вода в радиаторы. Нижняя область котла также должна иметь отверстие, через которое будет поступать вода для обогрева. Устройство котла остается вполне простым. Вам лишь необходимо обзавестись ТЭНом.

Итак, процесс создания электрического котла для отопления радиаторов и обогрева воды самостоятельно — это несложное дело. Для обеспечения подогрева воды стоит применять котел с достаточно высокой пропускной способностью, дабы всегда присутствовал запас воды для применения.

Источник: http://1poteply.ru/kotly/samodelnyj-elektrokotel.html

Для создания эффективной системы отопления необходим современный нагревательный котел. Это может быть устройство, работающее на электроэнергии, твердом топливе, газе. Сегодня существует также большое количество совмещенных моделей. Однако, имея достаточный уровень знаний, необходимые материалы и схему, можно с легкостью создать самодельный электрокотел для отопления.

Самодельный электрокотел для отопления

По сути, котел являет собой металлический резервуар, в котором расположен тепловой электронагревательный элемент (ТЭН). Наиболее распространёнными являются модели мощностью 6 кВт – этого вполне достаточно для отопления небольшого, хорошо утепленного дома или квартиры. Однако рациональнее всего подобный котел использовать в качестве вспомогательного при наличии основного котла, работающего на твердом или жидком топливе. Если же в системе не предусмотрено наличие котла иного типа, можно использовать два и более электрокотлов – это позволит увеличить отапливаемую площадь.

Современный самодельный электрический котел отопления, даже созданный своими руками, может прекрасно поддерживать заданный уровень температуры в помещении автоматически.

Для этого необходимо оснастить его несколькими датчиками и несложным автоматическим блоком. Использование автоматики – прекрасный способ сократить расходы электроэнергии, поскольку котел сможет поддерживать температуру в помещении на программно заданном уровне – таким образом, не будет проводиться излишний нагрев теплоносителя.

Контроль нагрева воздуха в ручном и автоматическом режимах

Ручной режим работы. Тумблер Т необходимо отключить. Далее – нажимаем Пуск. Система проверяет температуру воздуха в помещении. В случае если она ниже регулируемого показателя (замкнутые контакты ТР), автоматически срабатывает магнитный включатель. Он блокирует (временно) кнопку Пуск и запускает работу ТЭНа. Происходит постепенный нагрев теплоносителя, вследствие чего повышается температура в помещении. Как только датчик показывает, что температура в пределах установленных рамок, происходит размыкание контактов ТР и магнитного включателя ТЭНа. Нагревательный элемент отключается, кнопка Пуск разблокирована.

Автоматический режим. Тумблер Т следует включить. Это позволит поддерживать в помещении постоянную температуру, ограниченную зоной срабатывания контактов ТР. Если же температура воздуха опускается ниже указанного предела, – происходит автоматическое включение котла. Таким образом, теплоноситель нагревается, что способствует повышению температуры в помещении. При достижении заданной температуры цепь разрывается, электрический котел отопления своими руками приходит в бездействие. При необходимости включение повторяется.

Особенности подключения самодельных электрокотлов

Даже в том случае, если электрокотел для отопления своими руками является вспомогательным, он все же должен быть расположен рядом с основным котлом. При этом совмещение котлов осуществляется при помощи отводов.

Газовый и электрический котлы

Электрическая плата управления должна быть установлена на специальном изолированном от теплоносителя щите. При этом, создавая котел самостоятельно, вы также сами определяете и подбираемые для платы компоненты.

Для соблюдений всех правил монтажа, что, в свою очередь, служит обеспечением дальнейшей безопасности эксплуатируемого оборудования, целесообразным является пригласить специалиста-электрика.

Особенно важно это сделать, учитывая, что даже отдельные «кулибины» не всегда правильно могут выполнить заземление электроприбора. Кроме того, важно регулярно проверять безопасность системы – приглашать специалиста, который сможет провести необходимые замеры и выдать соответствующий акт о состоянии работающего отопительного элемента.

Пульт управления электрическим котлом устанавливают в удобном месте

Следует учитывать, что отдельные датчики, в частности, – датчик температуры воздуха в помещении (ТР-ОМб-ОЗ), необходимо устанавливать в отапливаемом помещении. Если таких помещений несколько, то датчик устанавливается в том, которое, по вашему мнению, имеет усредненный уровень прогрева. Следует отметить, что предложенная схема отопительного котла рассчитана именно на датчик данного типа – и в случае если вы его замените, замене подлежит и часть элементов электронной системы управления.

Самодельные электрические котлы отопления такого типа с легкостью прослужат вам более 10 лет. Однако важно понимать, что для достижения такого срока службы необходимо соблюдать некоторые правила монтажа, и, конечно же, – правила эксплуатации. Вот наиболее важные:

  • запорная арматура ни в коем случае не должна устанавливаться ни до котла, ни после него.
  • и электрощит, и сам электро котел отопление своими руками должны иметь надежно заземленные корпуса;
  • в целях безопасности и перед электрокотлом, и перед щитом управления необходимо положить диэлектрические коврики;
  • перед началом эксплуатации необходимо получить разрешение на использование данного типа техники у соответствующего инспектора Госэнергонадзора;
  • монтаж и последующий ремонт котла может производиться только специалистом электриком.

Чертеж самодельного электрического котла

Электрические котлы отопления своими руками – чертежи:

Чертеж самодельного электрического котла

Источник: http://otoplenie-doma.org/samodelnyj-elektrokotel-dlya-otopleniya-doma. html

Одним из вариантов организации автономного отопления является использование электрического агрегата. Аппараты заводского производства имеют довольно высокую стоимость.

Поэтому некоторые пользователи, обладающие навыками работы с металлом и имеющие хотя бы элементарные познаниями в электротехнике, предпочитают изготовить электрокотёл для отопления своими руками.

Меры безопасности, необходимые при изготовлении и эксплуатации

Перед изготовлением и установкой электрического теплогенератора необходимо оценить свои силы и навыки. Прежде всего, изготовитель должен владеть технологией проведения сварочных работ.

Внимание! Схема подключения агрегата к электропитанию должна быть выполнена грамотно, кабели размещены в кабель-каналах, прибор необходимо оснастить надёжным защитным кожухом и качественно закрепить на стене.

Неаккуратный монтаж, непродуманное расположение отопительной системы и безграмотная эксплуатация электрооборудования могут стать причиной пожара. Особенно надо быть внимательным, если самодельный электрокотёл отопления предназначен для обогрева деревянного домостроения.

Установка автоматики на электрическом теплогенераторе не является абсолютной гарантией безопасности и полноценной заменой «живого контроля». Любые материалы, используемые при создании агрегата, имеют свой срок использования, поскольку они постепенно теряют свои потребительские качества – металл разрушается коррозией, пластик теряет эластичность, резине со временем грозит пересыхание. Поэтому контроль человека за работой такой отопительной системы является обязательным.

Конструктивные составляющие электрического теплогенератора

Электрокотёл собранный своими руками, чаще всего, представляет собой ёмкость типа металлической трубы. Основным элементом такого теплогенератора является ТЭН. Использование дополнительного оборудования – датчиков и регуляторов – облегчает эксплуатацию самодельного агрегата и повышает уровень его безопасности.

Наиболее простым вариантом является установка ТЭНа непосредственно в отопительную систему. Основные требования в данном случае – труба, в которой монтируется ТЭН,  выполняется съёмной и должна иметь больший диаметр, чем остальные трубы. Возможность снимать трубу пригодится в случае необходимости замены нагревательного элемента.

Внимание! Обеспечить эффективную эксплуатацию системы может только отдельно стоящий агрегат.

Электрический котёл, предназначенный для обогрева небольшого дома с двумя-тремя комнатами, может изготавливаться из отрезка стальной трубы длиной 500 мм и диаметром 219 мм. С обеих сторон труба заваривается стальными крышками. Верхняя крышка должна иметь отверстие, предназначенное для подсоединения трубы отопительной системы, по которой горячий теплоноситель поступит к радиаторам. Для охлаждённой воды, поступающей из обратной трубы, отверстие предусматривается внизу сбоку аппарата.

Сам ТЭН в самодельный теплогенератор монтируется либо на нижней крышке, либо внизу сбоку. Нагреватель в последнем случае должен устанавливаться с противоположной стороны от патрубка, служащего для поступления остывшей воды.

Чертежи для сбора котла своими руками выбираются в зависимости от предпочтённой конструкции, должен быть оснащён следующими элементами:

  • расширительным бачком;
  • циркуляционным насосом;
  • предохранительным клапаном;
  • фильтрами.

При решении вопроса, как сделать электрокотёл своими руками, следует уделить особое внимание установке автоматики, которая поможет решить вопросы экономии электроэнергии и повышения безопасности работы электрооборудования.

Источник: http://kotel-otoplenija.ru/elektrokotel-svoimi-rukami

подскажите по самодельному электрокотлу

В дополнение к твердотопливному котлу (дакон) хочу поставить самодельный электрический на 9 кВт. Будет изготовлен из двухсотой трубы. Хочу его врезать последовательно после твердотопливного котла, как показано на рисунке. Подача воды в электрокотел и вывод сделать на одной оси для уменьшения сопротивления току воды, тены поставить вертикально. Автоматику планирую купить от заводского электрокотла. Возникают следующие вопросы:

1. достаточно-ли одной группы безопасности на твердотопливный котел и электрокотел при таком подключении,

2. если да, то куда лучше вварить группу безопасности в положение 1 или 2 (на рисунке)?

3. правильно ли выбрано место для датчика температуры воды (планируется что электрокотел будет автоматом включаться при снижении температуры воды на выходе из котла до 50-60-70 градусов)?

4. на каком удалении от автоматики можно расположить датчик температуры воды и воздуха в помещении (я так понимаю что увеличение сопротивления проводов увеличивается вместе с их длиной, и влияет на точность работы датчиков, но не знаю насколько критично)?

Может у кого еще какие соображения будут?

Источник: http://www.mastercity.ru/showthread.php?t=89769

idris

Источник: http://www.forumhouse.ru/threads/24905/

Содержание

Эффективная система отопления предусматривает использование современного нагревательного котла. Работа данного агрегата может происходить на электроэнергии, газе, твердом топливе. На сегодняшний день имеется большой ассортимент представленной продукции. Но, несмотря на это, каждый, кто имеет нужные материалы и схему, может без проблем сделать самодельный электрокотел.

Из чего состоит котел?

Роль самой главной детали в современном электрокотле отведена ТЭНу. Он преобразует электрическую энергию в тепловую. Изготовление корпуса агрегата может осуществляться из различных материалов, главное, чтобы полость имела необходимые размеры. Самодельный электрический котел отопления должен в обязательном порядке быть оснащен следующими элементами:

  • регулятор,
  • датчик,
  • расширительный бак,
  • циркуляционный насос,
  • предохранительный клапан,
  • фильтры.

Рабочий процесс электрокотла практически ничем не отличается от функционирования других приборов отопления. Благодаря ТЭНу наблюдается нагрев воды, которая передает тепловую энергию отопительным радиаторам.

Процесс циркуляции воды в системе отопления может происходить естественным способом или при помощи насоса. В целях дополнительной экономии энергии и в плане безопасности выбор людей падает на самостоятельную циркуляцию.

Различные вариации конструкции самодельного котла

Сконструировать самодельный электрокотел можно различным образом. Самым простым является вариант, предусматривающий установку ТЭНа непосредственно на систему отопления. Для такого процесса необходимо, чтобы трубопровод, в котором будет находиться ТЭН, имел достаточную толщину. Поэтому выбирать этот элемент нужно с учетом размеров нагревательного элемента.

Следующий вариант предусматривает самодельный электрокотел со съемной трубой. Такой способ изготовления считается подходящим вариантом в случаях, где требуется быстрая замена ТЭНа или его срочный ремонт. Естественно, такая конструкция намного сложнее, но наличие универсальности и мобильности покроет все сложности работы.

Лучшим вариантом считается изготовления самодельного электрокотла небольшого размера и отдельно установленного. По мнению специалистов, изготовлен он должен быть из стали. Обязательно принимайте во внимание тот факт, что чем меньше его размеры, тем эффективнее его работа.

В данном случае не нужно осуществлять процесс нагрева большого количества воды и тратить дополнительную энергию. Если обогреть необходимо коттедж, в котором расположено несколько комнат, то можно обойтись агрегатом, оснащенным трубой с диаметром 219 мм и длиной около метра.

Самодельный электрокотел имеет простую конструкцию. Единственная проблема – отыскать ТЭН необходимой мощности. При эксплуатации данного аппарата еще в целях подогрева воды, необходимо позаботиться о большей пропускной способности. Для такого случая всегда должен быть определенный запас воды.

Процесс производства

Успешное конструирование и сборка котла возможна только при тщательном изучении и понимании принципа его работы, устройства и назначения каждой детали. Для лучшего восприятия информации необходимо составить чертеж самодельного котла для отопления. После следует приобрести необходимые материалы:

  • стальная труба – диметр 10-12 см.
  • 2 обрезка трубы, длина каждого 5-15 см, а диаметр 4-5 см.
  • нержавеющий лист стали, толщиной 2 мм.
  • ТЭН, оснащенный тремя электрофазами. Мощность нагревательного элемента должны быть 9 кВ.

По своей сути электрокотел собственного производства для отопления представляет собой обычный нагреватель, так как ТЭН является самой главной его деталью. На основании этого можно сделать вывод, что первым делом нужно приобретать нагревательный элемент, а уже потом, с учетом его размеров, выбирать остальные составляющие.

Принимая во внимание необходимы размеры и производительность самодельного отопительного оборудования, его изготовление предполагает следующий план действий:

  1. Обрезать трубу, а с торцов приварить заранее подготовленные листы стали.
  2. В остальных плоскостях (бока, верх и низ) прикрепить отводы для включения в систему отопления, диаметр которых 4-5 см.
  3. Вкрутить в одно из торцевых отверстий гайку, которая понадобиться для дальнейшего крепежа к ней ТЭНа.

Безопасность при изготовлении

При самостоятельном производстве электрокотла очень важно соблюдать правила безопасности. Они включают в себя выполнение следующих условий:

  1. Заземление. Болт, к которому будет происходить подключение заземления, нужно приварить на корпус будущего агрегата.
  2. Самодельный котел должен иметь надежный корпус-кожух. Именно благодаря ему и будет достигаться надежная защита оборудования от внешних факторов.
  3. Определиться с местом установки аппарата. Возле него не должны находиться материалы, поддающиеся легкому воспламенению и возгоранию.
  4. Электрокотел собственного производства не должен быть доступен детям с целью контактирования с горячими и расположенными под напряжением поверхностями.

Расположение нагревательного элемента определяется с учетом типа отопления, которым вы пожелаете воспользоваться:

  1. Если электрокотел собственного производства будет подключаться к водяной системе отопления, то при его установке расположение ТЭНа не имеет принципиально важного значения.
  2. Если нагревательный элемент будет нагревать воздух, то достичь равномерного прогрева и продолжительного срока службы можно при установке его сверху вниз.

Когда самодельный электрокотел готов, необходимо выполнить монтаж программируемой автоматической системы управления. Благодаря ей можно осуществлять контроль (автоматически или вручную) за температурой и режимом работы аппарата.

Плюсы и минусы самодельного отопительного оборудования

При самостоятельном изготовлении электрического котла можно выделить основные плюсы готового оборудования:

  • Минимум денежных затрат.
  • Легкая сборка и эксплуатация.
  • Можно подобрать индивидуальные характеристики, оптимальные для конкретного помещения.

Однако такая установка не лишена минусов:

  • Высокий уровень пожароопасности.
  • Низкий уровень энергоэффективности.
  • Требуются навыки электрика и токаря для производства качественного отопительного оборудования.

Подводя итог, следую отметить, что самостоятельное производство электрических котлов целесообразно в том случае, когда вы острого нуждаетесь в средстве для обогрева комнаты, а денег на покупку современного оборудования у вас недостаточно. Оптимальным вариантом может стать приобретение отечественного котла, который обладает хорошим качеством и не высокой ценой.

Источник: http://wamteplo.ru/kotly-otoplenija/samodelnyj-elektrokotel-dlya-otopleniya.html

Вот такой электрический прибор мы соорудили! Нечего сложного в нем нет! Все запчасти можно купить как на рынке, так и в сантехническом магазине! Мощность можно как увеличить, так и уменшить! Все зависит от квадратуры помищений! Просто поменять тэны!

Олег Чертов

Хорошая идея, а нельзя ли подробнее описать детали — от чего ТЭН Какой диаметр трубы нужен получается термостата нет — замерено тепло по времени и дальше работает таймерок на вкл/выкл.

koo7ya

Хочу собрать такой котел для временного обогрева, подскажите какие ТЭНы вы использовали и какого диаметра труба в котле!

Источник: http://otopleniehelp.ru/gWkONsMun70/samodelnyj_metalloplastikovyj__elektricheskij_kotel_4kvt.html

Смотрите также:

20 октября 2021 года

самодельный электрический котел для отопления дома, блок управления, чертежи, схема с ТЕНом, из трубы

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы. Популярной является установка электрического котла.

Электрический котел для отопления дома

Преимущества установки центрального электрического отопителя:

  1. Применение других видов топлива параллельно с электричеством.
  2. Возможность встроить в уже существующую систему отопления.
  3. Экономия на нагревателях.
  4. Простота конструкции и ремонтопригодность.
  5. Экономия при наличии дифференцированных тарифов на отопление.
  6. Низкая стоимость оборудования, возможность дистанционного контроля.
  7. Доступность технологии, возможность собрать отопитель своими руками.
  8. Возможность установки в систему отопления частного дома и подсобных помещений.
  9. Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.

Устройство электрокотла

Есть различные методы реализации электрического котла, но любой содержит три компонента:

  1. Нагреватель.
  2. Корпус.
  3. Группа управления и безопасности.

Различия электрических котлов, как правило, это вариации этих параметров и опций.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

  1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
  2. Заземление: металлические детали стоит присоединить к контуру заземления.
  3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

  1. Контроллер или блок управления.
  2. Амперметр.
  3. GPS-модуль.
  4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской. Есть ряд схем и решений, которые оптимальны для различных условий.

Из чугунной батареи с ТЕНом

Если обогреть планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым вариантом будет превращение чугунной батареи в электрический обогреватель. Этот вариант выполняет роль электрического котла и теплообменника.

Для сборки потребуется:

  1. Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения. Одно стандартное ребро способно выделять 0,1—0,2 Квт/ч.

  2. ТЭН должен быть жидкостной, с возможностью герметичного резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь максимального КПД.

    Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

  3. Регулятор мощности. С небольшой мощностью справится ШИМ, если батарей несколько, можно приобрести многополосный контроллер.
  4. Электропровода необходимого сечения.

ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку врезается дополнительный расширительный бачок, который служит также «лейкой» для заполнения и развоздушивания батареи.

Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.

Обязательно при монтаже применяем правила безопасного монтажа электропроводки.

Внимание! При малом сечении проводов, не заизолированных скрутках или слабых контактах есть риск пожара.

Вам также будет интересно:

Из трубы

Есть следующие виды электрических котлов, изготавливаемых из трубы.

Индукционный

Работает на принципе электромагнитной индукции.

Внутрь пластиковой трубы помещается металлический штырь.

Сверху через диэлектрик навивается спираль из толстого медного провода.

На провод подается постоянный ток, сердечник нагревается и передает температуру протекающему теплоносителю.

С теплоэлектронагревателями

Простейший котел можно собрать из металлической толстостенной трубы или огнетушителя на 10 килограммов. Нагреватель в этой системе — обычный ТЭН. Он состоит из нагревающейся нихромовой спирали, погруженной в теплопередающий сердечник и гидроизолирующую оболочку. ТЭН, по сути, бытовой кипятильник.

ТЭН устанавливают как внизу, так и вверху емкости. Спирали нагревателя легко вставляются и вынимаются без проведения сварочных работ, так как срок службы нагревательных спиралей ограничен, их потребуется периодически менять. Нить нагревателя при пропускании тока раскаляется, и греет воду.

Если требуется большая мощность, можно собирать проточный комбинированный котел из нескольких блоков, соединенных перемычками.

Электродный котел

Суть работы электродного котла — принцип электролиза. Котел состоит из трубки — корпуса, внутрь которой через диэлектрическую прокладку опущен штырь из металла. Корпус подключен к «нулевой» фазе и заземлен.

С одной стороны корпуса — подача холодной воды, с другой — отвод нагретой. Важный элемент — теплоноситель, в него добавляются определенные присадки.

Вода нагревается за счет движения электронов между анодом и катодом.

Электродный котел своими руками несет потенциальную опасность. Система отопления в этом случае является элементом электрической цепи. Если провод заземления из-за каких-то причин повредится, система становится опасной — если коснуться корпуса, можно получить удар током.

Изготовление своими руками

Постройка котла состоит из двух этапов — проектирование и сборка.

Проектирование и подготовка чертежа

На этапе проектирования определяют:

  1. Вид котла. Разница в КПД котлов небольшая, поэтому лучше выбрать проверенную годами ТЭНовую схему.
  2. Мощность котла. Определяется по сумме мощностей нагревателей и зависит от теплопотерь помещения, а также тепловой мощности батарей.
  3. Общую схему и рисуют проект.

Сборка

Сборка состоит из нескольких этапов.

Поиск и подготовка

Для нашей конструкции потребуется обрезок трубы 150 мм диаметром, две заглушки, электронагреватели, штуцера для входа/выхода теплоносителя, подключения нагревателей и клапана развоздушки.

Обработка материалов

Трубу требуется герметично заварить, подключить штуцера. Для этого обращаемся к знакомым сварщикам. Задача облегчается, если есть корпус от огнетушителя — он выполнен из стойкой к коррозии стали, толщина и габариты вполне подойдут. Остается только приварить резьбовые соединения.

Окончательная сборка

Чтобы собрать электрический котел, нам потребуются:

  1. Инструменты: разводные и рожковые сантехнические ключи, отвертка и индикатор электричества.
  2. Расходники: уплотнительные прокладки, льняная пакля или фум-лента.

Сборка идет по логическим этапам:

  • Присоединение ТЭНов в корпус. Желательно, чтобы они располагались в нижней части — так нагрев будет равномернее.
  • Монтаж к стене. Для этого заранее привариваются монтажные кронштейны. Можно воспользоваться стяжными хомутами.
  • Подключение к системе отопления. Все соединения должны быть с кранами — это облегчит снятие электрического котла в случае ремонта.
  • Присоединение к контактам ТЭНа электрических проводов. Подключать лучше через регулятор мощности.
  • Обязательно заземлить корпус. Это исключит поражение электрическим током в случае «пробоя» изоляции нагревателя.
Испытания

Котел запускается только на заполненной системе отопления. При проверке особое внимание стоит уделить целости контактов, наличия электрического «пробоя». Для этого потребуется индикатор. Если при присоединении проводов лампочка индикатора светится — отключаем прибор и проверяем, где произошла утечка тока.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, производитель — «ЭРДО», Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как самостоятельно изготовить электрокотел.

Заключение

Электрический котел — комфортный и технологичный вид отопления. Он практически не требует ремонта и ухода и способен работать длительное время.

Самодельный котел для водяного отопления

Несмотря на то, что самодельный котел для водяного отопления устроен нехитро, некоторые навыки в его изготовлении должны быть. К примеру, понадобится умение пользоваться сварочным аппаратом так, чтобы швы были прочными и надежными.

Совет: если вы в чем-то не уверенны, то лучше с этой работой обратиться специалисту. Это поможет исключить недочеты и упущения.

Что понадобится для конструирования котла?

Вот эти элементы:

  1. Металлические листы с минимальной толщиной 4 — 5 мм или металлическая бочка. Чаще всего используется сталь, лучше по возможности использовать жаростойкую нержавеющую сталь.
  2. Радиаторные батареи.
  3. Стальные трубы.
  4. Детали для крепежа.
  5. Дверца, лучше с задвижкой.

При разработке чертежа важно брать в расчет некоторые тонкости:

  • Теплообменник большого объёма скорее греет воду.
  • При естественной циркуляции водяной контейнер должен находиться довольно высоко. При этом необходим большой диаметр патрубков и контуров отопления.
  • Для циркуляции может использоваться насос. Но при отключении электричества он перестанет качать воду, и водяной контейнер может взорваться. Поэтому желательно устанавливать трубы с диаметром не меньшим чем 32 мм.
  • Трубы для контура лучше выбирать оцинкованные, так как они устойчивы к высокой температуре.

Основные виды самодельных котлов

Структурная схема такого оборудования

Самодельные водяные котлы для отопления отличаются по конструкции в зависимости от вида топлива, на котором они работают.

Наиболее распространенный вид топлива – это дрова. Самый незамысловатый вариант дровяного котла представляет собой цилиндр, внутри которого находится ещё один цилиндр меньшего диаметра. Топка размещается во внутренней, а вода – во внешней емкости.

Другим видом является пиролизный котел. Такие агрегаты используют температуру 200-700 градусов при этом древесина разлагается на кокс и пиролизный газ. При попадании кислорода эта смесь начинает гореть.

Котлы, работающие на отработанном масле или солярке, имеют устройство, состоящее из двух бочек и трубы внутри. В верхнем отсеке теплообменника проходит вода, а в нижнем есть проем. Снизу трубы есть отверстия. Масло капает на подставку и, испаряясь, выделяет газ, который при горении выделяет тепло.

Котел для водяного отопления может быть также индукционным. Самый простой агрегат состоит из толстостенной пластиковой трубы, эмалированного провода и инвертора. Провод наматывается на трубу (более 100 витков) и присоединятся к сварочному инвертору (с выходом в 15 ампер). Внутри конструкции размещаются обрезки проволоки и рубленый прут из стали. Они разогревают теплообменник.

Из всех самым простым по устройству является электрический котел. В его основе вертикальная труба и установленный в неё ТЭН. Вода подается сверху, а штуцер подсоединяет обратный трубопровод снизу. Вода циркулирует естественным образом.

Несмотря на простоту, популярностью этот вид водяных котлов не пользуется, так как электричество стоит дороже, чем любое другое топливо.

Инструкция по сборке котла

Придерживайтесь чертежа

Как пример будет представлен твердотопливный водяной котел, так как он наиболее популярен. При сборке следует строго придерживаться чертежа и порядка работы.

Классический водяной котел для отопления дома содержит в себе два соединенных отсека.

Этапы сборки и монтажа:

  1. В качестве внешнего отсека целесообразно сделать загрузочную камеру (для дров), а внутренний будет нагревать воду. На первом этапе производится сваривание корпуса.
  2. К конструкции можно добавить воздухораспределитель. Для этого к верхней части приваривается кусок трубы с заслонкой. Этот конструктивный элемент позволит регулировать подачу воздуха в топку.
  3. Формируются отсеки (топка и зольник), устанавливаются заслонки, дверца.
  4. Агрегат помещается на отведенное для него место. Монтаж обычно производится на бетонный фундамент.
  5. Топка дополняется дымоходом с заслонками (для того, чтобы удерживать тепло и по необходимости выводить дым).
  6. Котел подключается к водяному контуру.

Разгонная топка: что это такое и как сделать правильно

После того как водяной котел отопления был установлен и подключен необходимо произвести разгонную топку.

Примечание. Топить котел первый раз нужно с расчетом на исправление ошибок ещё до отопительного сезона.

Топку нужно заполнить до уровня дымовой трубы через открытую крышку корпуса. После этого крышку нужно закрыть. Поджигать древесину следует через открытую заслонку. Когда топливо будет тлеть заслонку нужно призакрыть. Топливо при первой топке обязательно должно полностью прогореть.

Заключение

Котел для отопления дома вполне посильно сделать самому. Но понадобится приложить усилия, просчитать всё и поискать необходимую информацию. Это выгодный вариант для экономии средств и особенно подойдет для загородного владения или дачи.

Надеемся, что статья была вам полезна. Будем признательны, если поделитесь ею в социальных сетях, кнопки для этого находятся ниже.

Как сделать дровяной котел отопления своими руками

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.2к.

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

[contents]

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства. Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

Советы и рекомендации по отоплению уличным дровяным котлом

Последнее обновление: 5 апреля 2019 г., 09:41

Автор: Ken Farabaugh

Для обогрева нашего выставочного зала мы используем центральный котел E-Classic 2400, который мы приобрели в Dale Temple of Temple of Temple Plumbing & Heating в Вестминстере, штат Вермонт. Мы сжигаем древесные отходы (от производства мебели) и деревья, которые нужно вырубить в нашем лесу.

Устойчивое отопление Стоунхерста

Моя жена Пегги и я основали компанию по производству экологически чистой мебели в 2005 году.С годами бизнес рос, и в сентябре 2012 года мы приобрели Стоунхерст, историческое здание и бывший горнолыжный курорт в Верноне, штат Вермонт. Цель заключалась в том, чтобы отреставрировать собственность и создать уникальное место для покупок деревянной мебели, сделанной в Вермонте. Мы решили инвестировать в дровяной котел для обогрева отремонтированного дома. Пегги хотела избежать использования ископаемого топлива, а я хотела использовать множество поваленных на территории отеля деревьев.

Мы выбрали модуль Wi-Fi FireStar XP, который предоставляет данные о производительности в реальном времени, рабочие данные, графики и графики с течением времени.Я также настроил текстовые сообщения и электронные письма, чтобы предупреждать меня о потенциальных проблемах.

Наружные дровяные котлы прошли долгий путь

Дровяные котлы для установки вне помещений стали очень эффективными, и за последнее десятилетие их технология претерпела значительные изменения. Они могут обжечь практически любую древесину (кроме химически обработанной). У нас есть центральный котел E-Classic 2400 с опцией модуля удаленного мониторинга, приобретенный в декабре 2012 года. Теперь, имея за плечами ~ пятилетний опыт работы, я почувствовал, что пришло время поделиться своим опытом с другими, кто, возможно, рассматривает возможность установки котла. .Я также участвовал в практических занятиях по управлению лесным хозяйством, поскольку это ключ к нашей стратегии (и, вероятно, вашей тоже).

Удивительно, но дым с нашим котлом бывает редко.

Преимущества

  • В Вермонте топливо для отопления доступно и в изобилии.
  • В помещении нет беспорядка.
  • Дым почти нет. Котел настолько эффективен, что вы обычно не можете сказать, что он работает, если не видите тепловые волны, исходящие от трубы.
  • Дровяные котлы для установки вне помещений включают опцию, позволяющую осуществлять удаленный мониторинг, который отправит вам электронное письмо или текстовое сообщение, если возникнут какие-либо проблемы.Вы можете следить за производительностью котла на своем iphone, чтобы узнать, когда пора добавить дрова.
  • Зола котла минимальна в холодную погоду, когда котел горячий. В более мягких условиях котел работает немного холоднее, что приводит к большему накоплению золы.
  • Мы можем заполнить топку дровами, обрезанными до 30 дюймов, давая 3 дюйма с каждого конца для потока воздуха примерно 10 раз, прежде чем вычистить золу. Количество золы обычно составляет примерно 2 полных лопаты.
  • От вас будет пахнуть дымом после загрузки котла… лол, если вам нравится этот аромат.

Дистанционный контроль обеспечивает уверенность в том, что котел работает должным образом. Я могу видеть температуру воды и реакционной камеры, время горения и режим печи в реальном времени с помощью моего iPhone.

Вызовы

  • Вы будете пахнуть дымом после загрузки котла
  • Понимание того, как поддерживать химический состав котловой воды. Важно предотвратить коррозию трубопроводов и компонентов.Это несложно, но вы должны проверять химический состав не реже одного раза в год или после добавления дополнительной воды.
  • В уличном дровяном котле можно сжигать любую древесину, однако есть и обратная сторона медали, если древесина мягкая, как сосна или болиголов, а именно скопление креозота в отверстиях для впуска воздуха.

Мы пытаемся вычистить часть хвойных пород на нашей территории, чтобы позволить нашим саженцам лиственных пород расти.

Основные сведения о котле

Несколько примечаний о том, как работает большинство уличных дровяных котлов:

  • Котел включается и выключается для поддержания температуры котловой воды от 170 до 185 градусов по Фаренгейту.
  • Из дерева, которое горит, образуется угольный пласт. Горячие угли падают в зону, называемую реакционной камерой, которая действует как доменная печь, что приводит к газификации древесины, которая затем сжигается.
  • Воздух для горения в топку подается вентилятором, который нагнетает воздух в топку через отверстия с электромагнитным управлением.
  • Обычно есть два прохода диаметром примерно 2 дюйма, которые работают независимо в зависимости от температуры воздуха для горения, подаваемого в теплообменник для нагрева воды.
  • При сжигании мягкой древесины в этих местах образуется креозот и начинается закупоривание. Они потребуют периодической чистки, и частота будет зависеть от того, сколько древесины хвойных пород сжигается.

Наш профессиональный лесничий Линн Левин убедила нас получить сертификат American Tree Farm. ATF — это независимая третья сторона, которая гарантирует, что мы соблюдаем 8 важных стандартов устойчивого развития на нашей земле. Хорошее лесопользование требует стратегической заготовки древесины, чтобы у нас был постоянный источник топлива.

Экономика лесного хозяйства

  • Мы управляем нашим лесом с целью увеличения урожайности лиственных пород, поэтому хвойные породы (наши сосны и болиголовы) необходимо убирать, чтобы раскрыть полог леса и позволить саженцам лиственных пород расти. Нам повезло, что этим занимается наш профессиональный лесничий Линн Левин.
  • Для вырубки деревьев в лесу необходимо иметь лесозаготовительную технику (или можно нанять лесоруба).
  • Чтобы вырубка деревьев была выгодной для лесозаготовительной машины, необходимо иметь достаточное количество пиловочных бревен, чтобы оправдать перемещение оборудования на строительную площадку.Для этого потребуется пройти по лесу и пометить деревья, чтобы лесоруб знал, что рубить.
  • Очевидно, что необходимо выполнить некоторую работу по распиловке, расколу и штабелированию древесины. Вам также необходимо уметь правильно эксплуатировать и обслуживать бензопилу.
  • Дровокол очень важен, но если вы потеряете фокус на долю секунды, это может привести к серьезной травме. Дровокол очень неумолимый. Никогда не следует, , торопиться с разделителем бревен (я потерял палец).

Мы проходим около 12-16 деревянных шнуров каждый год, в зависимости от зимней погоды — это нагревает около 5000 квадратных футов в нашем выставочном зале в Стоунхерсте.

Убедитесь, что ваша древесина сухая

Используемая древесина будет определять эффективность котла, она должна быть хорошей и сухой. Мы научились вести инвентаризацию древесины за 2 года. Покрытие верхней части деревянной стопки пластиком помогает процессу высыхания. Деревянная труба должна иметь хороший воздушный поток вокруг нее и около 2 лет времени, чтобы позволить значительную сушку, которая ограничит объем периодической очистки форсунок впуска воздуха для горения.

Панель управления Firestar показывает температуру воды и реакционной камеры, а также подключение к Интернету.

Проблемы с обслуживанием

Есть определенные критически важные компоненты, которые в случае выхода из строя котла перестанут подавать тепло, и целесообразно провести инвентаризацию этих частей. Эти детали включают: дверную прокладку, циркуляционный насос / двигатель котла, один запасной соленоид, датчик температуры реакционной камеры и датчик температуры воды.

Наш выставочный зал и офисы в Стоунхерсте занимают около 5000 квадратных футов.Мы используем 12-16 деревянных шнуров в год для отопления.

Советы и советы

В современных дровяных котлах для наружного применения используется передовая технология газификации, обеспечивающая высокий КПД. Если у вас есть запасы древесины и оборудования, или пара крепких подростков, которые делают резку, раскол и штабелирование, или вам нравится использовать бензопилу, или если вам просто нравится упражнение, это хороший способ обеспечить здание теплом.

Я считаю, что лучше установить по умолчанию больше, чем меньше, в том, что касается размера котла.Чем больше ящик, чем больше куски бревен вы разрезаете, тем меньше разрезов для большего количества топлива. Резать, раскалывать и складывать дрова — это весело! Подумайте о Томе Сойере … Оставайтесь там в тепле и безопасности!

Обновление и испытания на дровяной котел сезона 2018-19 гг.

Что ж, еще один отопительный сезон почти позади!

Этой зимой в холодный день (15 градусов) в декабре между Рождеством и Новым годом наружный котел начал отключать выключатель питания котла GFCI на 15 А в главном здании. GFCI мог быть сброшен, однако периодически продолжал отключать выключатель примерно раз в неделю.Ничего не обнаружено ни на главном распределительном щите отопления, ни на котле.

7 февраля отключился GFCI, и были сняты показания тока на всех трех насосах зоны, а также при включении электроники. Ниже приведены показания:

  • Цепь включения — 0,245 А
  • Всего с работающим насосом Зоны 1 — 3,64 А
  • Всего с работающим насосом Зоны 2 — 4,26 А
  • Всего с работающим насосом Зоны 3 — 5,24 А (значительно ниже номинального тока 15 А для GFCI)

12 февраля в котле пропало питание, и на этот раз GFCI не сбрасывался.Из-за предыдущих исследований в центре внимания оказался котел снаружи.

Новый модуль удаленного мониторинга был установлен ранее в этом сезоне после того, как в октябре вышел из строя цифровой источник питания для удаленного мониторинга, поэтому все соединения были проверены. Осмотр выявил соединение вентилятора, поврежденного из-за перегрева. Один из трех проводов на пластиковом разъеме был деформирован и почернел сильнее остальных. Из-за особенностей окружающей среды покрытие черной пылью на этом корпусе не редкость, поэтому все пришлось протереть, чтобы увидеть это.

Это соединение, по-видимому, периодически увеличивало дифференциальный ток, который обнаруживал GFCI. Рядом с энергокомпанией проводились некоторые линейные работы, которые могли периодически влиять на сетевое напряжение, усугубляя проблему.

К счастью, у меня был запасной вентилятор, который мы могли установить. Старый вентилятор был отключен, разъем почистили, как могли, и установили новый вентилятор. С самим вентилятором все в порядке, это просто соединение с высоким сопротивлением, которое перегревает соединение и вызывает состояние дифференциального тока и последующее срабатывание выключателя.

В руководстве по классическому центральному котлу говорится, что в конце отопительного сезона нужно смазать этот вентилятор маслом 3-в-1 со стороны двигателя, и вы должны снять его, чтобы сделать то, что связано с отключением этого разъема. Я предполагаю, что в процессе отсоединения этого разъема один из проводов немного смещался или ослаблялся, что приводило к соединению с высоким сопротивлением. Сейчас 28 марта, и никаких дополнительных проблем не обнаружено.

Если вы читали мой первый блог о котле, я подчеркнул важность наличия некоторых важных запчастей.При температуре 15 ° F на улице это причина того, почему важные запасные части важны, когда вы полагаетесь на дровяной котел на открытом воздухе для получения большей части тепла.

Счастливого нагрева!

Зайдите и посмотрите, подходит ли вам уличный бойлер

Мне не платят за это — мне просто очень нравится котел, и я хочу связаться с другими, которые, возможно, рассматривают его. Не стесняйтесь зайти в Стоунхерст и проверить наш.

Опасности ремонта водонагревателя своими руками

Домашний водонагреватель — одна из тех предметов роскоши, которые мы часто принимаем как должное, по крайней мере, пока мы не принимаем душ на холоде.Когда ваш водонагреватель перестает работать должным образом, вы хотите, чтобы все было как можно быстрее, и у вас может возникнуть соблазн выполнить быструю работу своими руками.

Не надо.

Если вы похожи на многих, вы, вероятно, относитесь к водонагревателям с некоторым здоровым уважением, но можете не осознавать, насколько они опасны. Мало того, что ремонт и установка водонагревателей сложны, плохо обслуживаются и неправильно установлены водонагреватели — это бомбы замедленного действия, которые могут буквально взорваться в любой момент.Опасности, с которыми вы можете столкнуться, включают:

  • Распыление горячей воды по всему гипсокартону
  • Поврежденная мебель, пол, электроника и многое другое
  • Газовые водонагреватели могут выделять угарный газ в дом
  • Газовые водонагреватели, которые не работают должным образом может образоваться скопление газа, а единственная искра может привести к смертельному взрыву!

Избегайте бедствий с помощью экспертов по ремонту водонагревателя Cape Cod

Установка и ремонт водонагревателя — одна из тех вещей, которые лучше доверить профессионалам.Риски просто не стоят того, чтобы идти по пути DIY. Если вы ищете качественный и доступный ремонт водонагревателя Кейп-Код, обращайтесь к Carl F. Riedell & Son. С 1932 года мы обеспечиваем надежные водонагреватели Кейп-Код, ремонтируем и устанавливаем их по конкурентоспособным ценам. Мы обеспечим надлежащую и безопасную работу вашего водонагревателя с помощью наших комплексных решений для всех типов водонагревателей, включая:

  • Водонагреватели косвенного нагрева
  • Высокоэффективные водонагреватели
  • Котлы и печи
  • Электрические водонагреватели
  • Газовые водонагреватели
  • Преобразование нефти в газ

Нужен круглосуточный ремонт водонагревателя Кейп-Код?

Днем или ночью, когда погаснет водонагреватель, Карл Ф.Riedell & Son предоставит вам быстрое и экономичное решение, которое вы ищете. Наши мастера-сантехники — это опытные, вежливые профессионалы, которым местные жители доверяют более 80 лет, и мы сделаем все возможное, чтобы продлить срок службы вашего водонагревателя. Если потребуется замена, мы предлагаем установку водонагревателя в Кейп-Коде, которому можно доверять!

Подпишитесь на блог Карла Ф. Риделла и сына

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированный (или комбинированный) котел — это котел, в котором газ используется как для высокопроизводительного водонагревателя, так и для котла центрального отопления в одном компактном блоке.Комбинированный бойлер — это гениальная идея экономии места, которая становится все более популярной в британских домах. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть одноразовой проблемой. Тем не менее, ваш котел время от времени необходимо обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычно используется обычный бойлер, который нагревает радиатор через герметичный водяной контур.В накопительном цилиндре есть горячий змеевик для нагрева воды, через которую протекает вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как проточный котел, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел; это наиболее часто устанавливаемый тип сейчас. Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь должны быть конденсационными котлами.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды.Накопленная вода также может улучшить начальную подачу воды из водопровода при открытии крана. После использования накопленного тепла этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопителя: Это особая категория комбинированного накопителя, который будет включать в себя огромный накопитель воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также быстрый нагрев радиаторов перед использованием накопителя воды.

Зачем устанавливать комбинированный котел?

  • Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в водопроводной сети.
  • Комбинированные котлы доступны на газе, электричестве или масле, в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать в качестве блока центрального отопления, добавив радиатор.
  • Комбинированный котел не требует громоздкого накопительного цилиндра и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.
  • Комбинированные котлы надежны. Они производятся по проверенной технологии.
  • Комбинированные котлы удобны и просты в использовании.
  • Еще одним преимуществом пароконвектомата является экономия времени и средств на установке. Отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
  • В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
  • Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
  • Экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
  • Установка комбинированного бойлера может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть более дорогостоящей, чем установка системных котлов, подключенных к старой котельной системе.

Когда нужно устанавливать новый?

Котлы

могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальная установка была произведена некорректно.

Покупка нового пароконвектомата — это одно, а установка — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки и начнете установку, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать, хотите ли вы приобрести монтажное устройство отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, то, возможно, будет разумно инвестировать в надежную компанию по установке, поскольку вы можете повредить свой недавно купленный комбинированный котел.Если вы очень хотите установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

  • Неисправен автоматический воздухоотводчик.
  • Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
  • Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
  • Неисправность насоса оставляет вас без отопления или горячей воды.
  • Неисправные переключающие клапаны могут застрять в горячей воде или центральном отоплении.
  • Ржавчина вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или типичные неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко устранить с помощью регулярного технического обслуживания.

Установка котла может быть сложной задачей, а неисправная установка котла — одна из самых распространенных неисправностей в системах «сделай сам».

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, можно с достаточной настойчивостью изучить установку котлов.Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

Комбинированный котел Этапы установки

Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

  • Сначала полностью прочтите инструкцию по эксплуатации.
  • Изучите схему установки даст вам хорошее представление о том, как должна выглядеть система после ее установки.
  • Разложите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми из них.
  • Перед использованием убедитесь, что у вас есть все необходимые компоненты, и вы понимаете, что каждый из них делает.

Выясните, куда все идет .

  • Выясните, где все будет размещено во всем остальном.
  • Определитесь с точным расположением вашего нового радиатора.
  • Убедитесь, что вокруг этих элементов достаточно места.
  • Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.

Знать трассу трубопровода

  • При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
  • Это гарантирует правильную установку пароконвектомата с минимальными проблемами.
  • Знание трубопровода также гарантирует, что установка комбинированного котла принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

  • Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
  • Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор.

  • Если вы хотите эффективно обогреть свой дом, вы должны выбрать радиаторы, наиболее подходящие для вашей собственности.
  • Все радиаторы совместимы с комбинированными котлами.
  • Широкий ассортимент радиаторов поможет обогреть как самые маленькие, так и самые большие помещения.
  • Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Для нового радиатора потребуется небольшая вентиляция, если вы все успешно установили. Для этого вам необходимо:

  • Удалите воздух из каждого клапана, повернув ключ или клапан, расположенный внизу.
  • Делайте это до тех пор, пока небольшое количество воды не выльется из верхней части устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость монтажа комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по монтажу комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что вам нужно учесть, прежде чем пытаться установить комбинированный бойлер. Мы считаем, что это очень полезно.

Список литературы

Что такое комбинированный котел — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Котел конденсационный — https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
