Монтаж труб отопления под полом

Монтаж труб отопления под полом

Всем известно, что в зимний период времени начинаются холода, а в большинстве регионов нашей необъятной страны мороз может доходить до очень низкого значения температуры. При этом, каждый человек хочет жить в комфортных условиях, когда в доме тепло и уютно. Но как достичь такого уровня благоустроенности, не нарушая общий вид какого-либо дизайнерского решения? Ведь проходящие по всей квартире трубы никак не способствуют приятному впечатлению от увиденного.

В таком случае, на помощь придет монтаж отопления под полом, который решит все проблемы разом: трубы будут располагаться подальше от глаз, не влияя, тем самым, на стиль жилых помещений, а горячий воздух от системы отопления станет злейшим врагом холодам, как за окном, так и внутри квартиры или частного дома.

Способ прокладки трубопровода зависит от таких его параметров, как: диаметр труб, вид используемого материала и размер толщины стенки. Следует подчеркнуть, что теплый пол принято монтировать без врезок и стыков, способных довести до аварийной ситуации в будущем. Обычно, в работах подобного плана используется металлопластик, который легко гнется и быстро укладывается. Однако, здесь также применимы трубы и из других материалов: меди или сшитом полиэтилене.

Фиксация же трубопровода осуществляется с помощью перфорации и клипс, подобранных под нужный диаметр. Также, рекомендуется укладывать трубы системы отопления в специальные пазы или штробы, заранее сделанные в рабочей поверхности.

В последнее время популярны теплоизоляционные материалы, конструктивно оптимизированные под такой процесс: трубы, изготовленные на заводе-производителе, помещают в канавки заранее.

Требования к трубам отопления

Трубы в системы отопления играют важную роль, так как они являются посредником между нагревательным элементом (котлом) и радиаторами. Поэтому, при их выборе нужно ориентироваться на такие требования:

  • Высокий уровень прочности на длительный срок службы;
  • Устойчивость материала к воздействию кислорода. В противном случае, начинается коррозийный процесс, засорение системы изнутри и, последующий за этим, выход из строя всей сети;
  • Герметичность и надежность трубопровода также являются немаловажными характеристиками, ведь снижение теплотворной способности системы может повлиять на здоровье людей, а внезапный прорыв трубы станет неприятным сюрпризом;
  • Низкий уровень шума. Наверное, не стоит говорить о ситуации, когда процесс прохождения воды по трубам сопровождается постоянным бурлением и рокотом — каждый человек стремиться избежать подобного эффекта;
  • Эстетический вид, так как трубы в местах соединения с радиаторами все равно будут видны.

Схема и разводка труб отопления под полом

Монтаж отопления под полом характеризуется прокладкой труб сплошным участком на термоизоляционном материале, залитых и защищенных слоем стяжки. В процессе работы системы трубопровод отдает тепло цементно-песчаной поверхности, а та, в свою очередь, равномерно нагревает жилое помещение.

Для схемы в одну трубу применимы следующие способы прокладки:

Змейкой. Теплоноситель укладывается в промежутке от одной стены комнаты до другой, меняя свое направление движения на 180 градусов;

Улиткой. Такой способ подразумевает прокладку трубы по кругу, начиная от стен помещения и заканчивая процесс в центре.

Процесс установки тёплого пола

Чтобы осуществить процесс укладки труб отопления под напольным покрытием, необходимо придерживаться следующих правил:

  1. Первым делом, нужно выровнять рабочее основание, на котором будут лежать трубы отопительной системы. Для этого, на неровную поверхность заливается слой наливного пола, устраняющего все дефекты «чернового» пола;
  2. Следующим шагом станет обработка поверхности гидроизоляционным материалом. Лучше всего для этого подойдет мастика на водной основе, которая, кроме выполнения основной функции, послужит клеящим раствором для утеплителя;
  3. После этого, можно приступить к укладке теплоизоляции (гидрофобный материал). Помимо его устойчивости к нагрузкам, он может выполнить роль направляющей основы для элементов системы отопления;
  4. Закрепив утеплитель, следующим действием станет монтаж труб отопления в полу. Важно, при этом, не совершить главной ошибки: делать в трубопроводе стыки и разрывы, так как в аварийной ситуации (деформация или прокол трубы) уже очень сложно будет исправить положение. Материал раскатывают по поверхности утеплителя из бухты, крепя его посредством клипсов, аккуратно выгибая в местах поворотов;
  5. Последним шагом необходимых работ станет закрытие труб отопительной системы слоем армирующей стяжки. Выполнение данного условия защитит трубопровод от внешнего воздействия. Для этого используют цементно-песчаный раствор, замешанный недалеко от места работ.

Вам также будет интересно

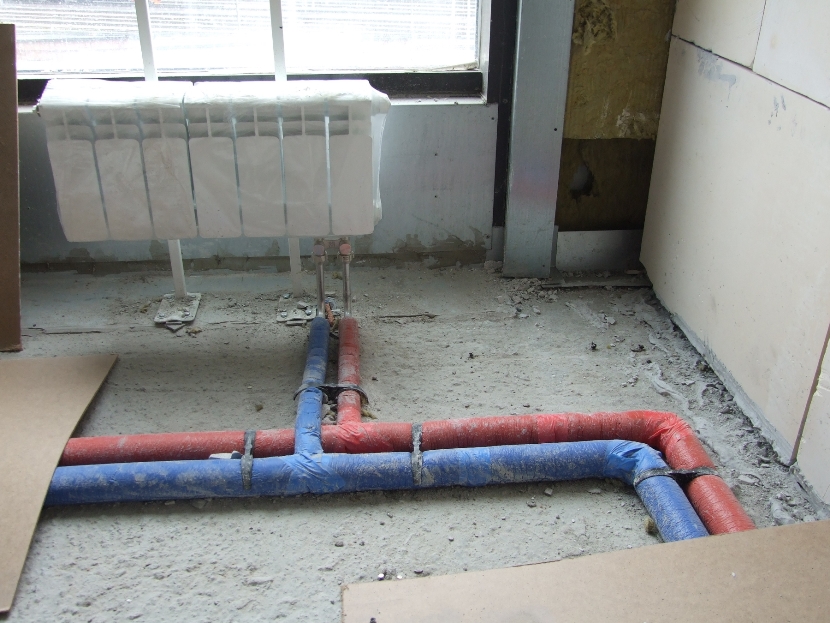

Монтаж системы отопления в квартире c разводкой труб по полу.

Монтаж систем отопления в квартире — это один из вопросов, которым занимается  ООО «Ремстройсервис», совместно с проектированием.

В современных  квартирах в технических шкафах, проходят магистральные трубопроводы отопления, водопровода и канализации, но без устройства системы отопления в самой квартире. Тем самым, застройщик позволяет собственнику квартиры самостоятельно на своё усмотрение решить, как будет выполнено отопление.

Разводку и монтаж отопления выполняет заказчик самостоятельно по своему желанию, сам выбирает систему отопления и тип нагревательных приборов, конечно, не без участия специализированной организации.

Обычно в новых современных домах разводка системы отопленияосуществляется от коллекторного шкафа, установленного в квартире, к которому тепло приводится от центральных магистралей дома.

К каждому нагревательному прибору в комнате прокладывают свои самостоятельные подающие и обратные трубопроводы, имеющие запорно-регулирующие краны, благодаря которым можно отключить данный прибор отопления от всей системы отопления в случае ремонта и демонтажа его.

Монтаж автономной системы отопления при коллекторной системе выполняется в виде лучей, идущих к каждому нагревательному прибору, проложенных по полу.

После выполнения монтажных работ, трубопроводы необходимо проверить на утечку — выполнить опрессовку. После удачно проделанной опрессовки трубы изолируются и наполненные водой заливаются цементно-песчаным раствором.

Монтажные работы мы всегда начинаем с ознакомления проекта, если он имеется, или выполняем проект системы отопления с расчетом тепловых потерь и подбором нагревательных приборов. Проект необходим для правильного подбора радиаторов, диаметров трубопроводов, для дальнейшего проведения косметического ремонта, чтобы знать, где проходят трубы, которые впоследствии будут скрыты от глаз, и для сдачи проектной документации в эксплуатирующую организацию или застройщику. Только в комплексе, выполняя все работы, мы обеспечиваем и даем гарантию, которая фиксируется в договоре.

ООО «Ремстройсервис» ответим вам на вопросы, связанные с монтажом, и проектированием  системы отопления, водоснабжения и канализации. Звоните нам по телефону 8(495)787-17-43.



Монтаж отопления и теплого пола

Варианты отопления в загородном доме от простого до сложного.
Отопление в загородных домах можно смонтировать, применяя несколько видов систем. В большинстве случаев это зависит от того, на каком типе топлива вы планируете установить котел. Еще одно не маловажное условие это стабильность вашей сети 220В. Хотя при наличии источника бесперебойного электропитания его можно исключить. Ну и последний, а во многих случаях главный и решающий фактор это стоимость той или иной системы отопления и Ваши предпочтения. Дальше мы постараемся  рассказать о нескольких систем, что надеемся, в будущем поможет Вам принять правильное решение при выборе системы монтажа отопления в загородном доме.
Схемы отопления можно разделить на несколько видов и подвидов:

Самотечная (гравитационная) система отопления.
а) Открытого типа, (открытый расширительный бак в самой верхней точке).
б) Закрытого типа, (закрытый расширительный бак в удобной для вас точке).
Принудительная система отопления (с циркуляционным насосом).
а.) Коллекторная система отопления (лучевое подключение радиаторов).
б.) Двухтрубная система отопления (параллельное подключение радиаторов).
в.) Теплый пол (водяной).
Комбинированная система отопления (сочетание нескольких видов).

Теперь более подробно поговорим о выше перечисленных системах

Самотечная система отопления
Самотечная, или как ещё говорят гравитационное водяное отопление. Оно работает под воздействием гравитации. При нагревании теплоносителя он поднимается вверх по трубам, поступая в радиаторы, там отдает свое тепло, охлаждается и опускается самотеком в низ, замыкая круговорот. Эта система работает, без каких либо насосов. Такое отопление имело большое распространение в прошлом столетии. И связано это было с тем, что оно было независимо от электросетей 220В. Некоторые и сейчас выбирают этот вид именно по той же причине. Для монтажа используют твёрдотопливный или газовый энергонезависимый котел. Можно использовать и другие виды котлов, но тогда понадобится сеть 220В.  Трубы для этого типа систем лучше всего использовать стальные. Так как при ее монтаже обязательно нужно учитывать уклон и контр уклон трубы относительно горизонта. Трубы не должны провисать и образовывать воздушные карманы. Для более эффективной работы радиаторов, подающая труба должна проходить по чердаку или под потолок верхнего этажа, что не всегда удобно. А обратка возвращается вдоль пола нижнего этажа. Сами радиаторы желательно установить с большим протоком. Еще понадобится расширительный бак и теплоноситель (вода или незамерзающая жидкость). Если у Вас  стоит расширительный бак закрытого типа, то обязательно нужно поставить группу безопасности.
Принудительная система отопления (с циркуляционным насосом)
Самая популярная система отопления. Большинство монтируемых современных систем отопления с принудительной циркуляцией теплоносителя, имеет один или несколько насосов. Она применяется в современных загородных домах. Её отличительной чертой является то, что при монтаже можно использовать любой тип котла: газовый, электрический, дизельный и твердотопливный включая пеллетный. Разводку производят всеми видами труб, рассчитанных для использования в отоплении, например стальными, пластиковыми, медными и т.д., в разных конфигурациях и плоскостях. В данном случае не опасны провисания труб, и мы можем их проложить почти везде. Главное правильно спроектировать систему.  Схема подключения батарей отопления в основном коллекторная или двухтрубная иногда их комбинируют, это зависит от планировки дома.

На рисунке показано как правильно укладывать теплый пол

В последнее время все чаще делают водяные теплые полы, что придает уют и комфорт  дому. Это очень удобно на кухне, в ванной комнате, коридоре. В общем, их можно укладывать в тех помещениях, где полы покрыты плиткой, камнем или бетоном (стяжкой). Даже на улице укладывают трубы теплого пола под дорожками, в гаражах, на верандах и крыльце. Но теплоноситель для таких случаев должен быть незамерзающим. И на трубах лучше не экономить, мы рекомендуем Rautitan pink.
Также можно оснастить эту систему различными температурными датчиками для управления и контроля всего отопления, даже на расстоянии. Главное условие, это бесперебойное электропитание 220В.  Остальное будет зависеть от Ваших предпочтений, желаний и финансов.

Как правильно укладывать теплый пол

Комбинированная система отопления
Комбинированная система – это та система, где используют несколько видов. Обычно это происходит тогда когда к существующему отоплению необходимо подключить ещё несколько радиаторов. Например, была достроена часть дома, или отдельно стоящий дом, которые теперь необходимо отапливать. Но продлить  старое не позволяют условия и планировка. В этом случае уже существующую систему, дополняют другой системой отопления. Со всеми вытекающими переделками и дополнениями в котельной.
Какие выводы можно сделать.
Каждая система отопления имеет свои плюсы и минусы, во многом выбор зависит от того какие первоначальные условия и задачи перед Вами стоят. Если не смогли сделать свой выбор, обращайтесь к нам, и мы Вам поможем.
Наше преимущество перед конкурентами складывается из гармоничного сочетания многолетнего опыта, глубоких теоретических знаний, оперативности и профессионального уровня выполняемых работ.
Список востребованных работ по монтажу отопления и не только:

Монтаж систем отопления в загородных домах, коттеджах, административных зданиях.
Монтаж и прокладка водоснабжения (ХВС, ГВС) и канализации в квартирах, загородных домах, офисах.
Устанавливаем и подключаем душевые кабины, ванные, раковины, смесители, унитазы и т. д.
Смонтируем теплые полы. Заменим котлы и котельное оборудование, бойлеры, радиаторы.
Ремонтируем и восстанавливаем любые системы отопления, водоснабжения.
Выполняем пуско-наладочные работы.

Монтаж отопления и водоснабжения.
Мы можем спроектировать и воплотить в жизнь самые новейшие инженерные решения и самые смелые ваши идеи. Советуем вам систему отопления с газовым котлом с мощной турбиной, вся система выполнена из труб из сшитого полиэтилена (Rehau) и лучевой разводкой. Эти трубы долговечны, их можно прятать в пол и стены, заливать стяжкой и замазывать штукатуркой. А турбированный газовый котел не требует поднятия дымохода выше конька крыши, он экологичен и не выжигает кислород в помещении, где установлен.
После того, как все оборудование смонтировано, наши специалисты проводят испытания системы отопления и водоснабжения с помощью нагнетаемого в систему сжатого воздуха с давлением минимум вдвое больше того, при котором автономная система будет работать. Если испытания прошли успешно, в систему закачивается специальная незамерзающая жидкость на основе пропиленгликоля. Система запускается и производится наладка и балансировка всего оборудования. Вот теперь вы можете наслаждаться теплом и уютом.
Наши преимущества

Работаем с различными материалами.
Проектируем любые, самые сложные системы.
Комплектуем и доставляем на объект, всё необходимое оборудование.
У нас нет проблем с реализацией ваших идей.
Бесплатная консультация по телефону и на выезде.

Есть вопрос? Оставьте заявку и мы Вам перезвоним!

система и способы устройства тёплого пола от центрального отопления в квартире своими руками

Напольное водяное отопление, в отличие от привычного большинству обывателей радиаторного, появилось сравнительно недавно.

Данная система предназначена для нагрева пола в квартире либо доме, используя его в роли теплоаккумулятора и теплоизлучателя одновременно. Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии (до 30%).

Среди несомненных преимуществ водяного отопления можно выделить не только экономичность, создание комфортной температуры и более эффективное использование жилого пространства (за счет отсутствия традиционных радиаторов), но и возможность монтажа своими руками.

Данная статья целиком посвящена описанию принципов работы и последовательности монтажа водяного отопления.

Устройство теплых водяных полов

Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии. Нажмите для увеличения.

Водяное отопление пола подразумевает использование в качестве основного источника тепловой энергии нагретого теплоносителя, производящего обогрев помещения благодаря прохождению по уложенным в полу трубам.

Теплые водяные полы наиболее часто можно встретить в загородных домах. Подобная ситуация сложилась благодаря ряду веских причин.

Во-первых, в квартире, присоединенной к системе центрального отопления, запрещается устраивать теплые полы из-за угрозы увеличения гидравлического сопротивления.

Во-вторых, не следует выполнять подключение и к трубопроводам системы горячего водоснабжения, так как вода после прохождения по системе теплого пола возвращается в общий стояк горячего водоснабжения уже охлажденной.

Таким образом, в городской квартире наиболее целесообразно использовать электрический теплый пол, а в загородном доме – водяной. Водяное отопление теплых полов следует использовать исключительно в утепленных зданиях и помещениях.

Предварительное проведение гидроизоляционных работ производить не обязательно (большинство производителей комплектующих не настаивают на проведении данной процедуры).

Разновидности водяных полов

Водяное отопление, монтируемое под полом,может иметь следующие разновидности:

  1. Бетонное.
  2. Настильное.

Первый вариант предусматривает укладку водяного пола при помощи бетонной стяжки, второй – без укладки стяжки.

Настильные полы могут укладываться на алюминиевые пластины через изготовленную из полистирола прокладку (полистирольная система) либо на деревянный черновой пол или лаги (деревянная система).

В данной статье мы подробно остановимся на последовательности монтажа бетонного водяного пола, так как именно он получил наибольшее распространение и популярность.

Типовой состав системы водяного отопления

Практически любая система отопления, имеющая в своем составе теплый пол (водяной), представлена следующими основными элементами:

  1. Полимерные либо металлополимерные трубопроводы.
  2. Теплоизоляционные материалы.
  3. Циркуляционный насос.
  4. Запорная арматура (шаровые клапаны) и регулирующая арматура (регулирующие клапаны).
  5. Коллекторы, фитинги и крепеж.

Отопительная система, выполняющая вспомогательную функцию, может быть не только смонтирована своими руками, но и предусматривает проведение самостоятельного предварительного расчета.

Состав системы отопления. Нажмите для увеличения.

В случае, когда основным источником тепла является отопление, представленное исключительно одним водяным теплым полом, разработку проектного решения рекомендовано заказать у профильных специалистов.

Основные этапы монтажа бетонного водяного пола

Водяное отопление пола, производимое самостоятельно (своими руками), в обязательном порядке должно включать в себя последовательное выполнение следующих этапов и операций:

  1. Установка коллекторной группы.
  2. Предварительная подготовка поверхности пола.
  3. Укладка трубопроводов системы отопления.
  4. Регулировка температуры.

Рассмотрим основные вопросы, связанные с выполнением указанных выше работ.

Установка коллекторной группы

Работы по монтажу водяного пола необходимо начать с установки специального коллекторного шкафа, который следует расположить на равном удалении от конечных потребителей.

Так, если необходимо произвести монтаж теплых полов в двух комнатах, то коллекторный шкаф должен быть установлен посередине комнат.

Для достижения необходимого эстетического эффекта производится установка коллекторного шкафа внутрь стены.

Подготовительной операцией в данном случае является подготовка специальной ниши, осуществляемая при помощи перфоратора и “болгарки”. Размеры данной ниши должны несколько превышать габаритные размеры шкафа, а располагать ее следует у поверхности пола.

Каково основное предназначение коллекторного шкафа?

Система (основная либо вспомогательная) водяного отопления пола включает в себя определенное количество трубопроводов, которые стыкуются именно внутри коллекторного шкафа, приходя из системы центрального отопления. Регулировочная и запорная арматура является непременным атрибутом коллекторных шкафов.

Устройство коллектора. Нажмите для увеличения.

После непосредственной установки коллекторного шкафа в него необходимо завести два основных трубопровода – подающий и обратный.

Подающий трубопровод служит для транспортировки теплоносителя из системы центрального водоснабжения. По обратному трубопроводу возвращается охлажденный теплоноситель.

На конечных участках подающего и обратного трубопроводов, расположенных в коллекторном шкафу, устанавливается запорная арматура (шаровые краны либо вентили).

Их основное предназначение – принудительное отключение подачи теплоносителя. Для присоединения запорной арматуры к подающему и обратному трубопроводу применяется переходной компрессионный фитинг.

Полученную систему, состоящую из подающего и обратного трубопровода, запорной арматуры и компрессионного вентиля, следует присоединить к коллекторной рейке, имеющей целый ряд отводящих патрубков.

Данные патрубки служат для присоединения образующих контур теплого пола трубопроводов. Отверстие, образованное на другой стороне трубопровода коллекторной гребенки, остается открытым.

Данное отверстие можно закрыть при помощи обыкновенной заглушки либо сливного ревизионного крана, предназначенного еще и для стравливания воздушных пузырьков в случае, когда система “завоздушена”. Как видите, монтаж коллекторного шкафа вполне можно произвести своими руками.

Предварительная подготовка поверхности пола

Водяной пол, монтируемый непосредственно от системы центрального отопления, должен укладываться на предварительно подготовленную поверхность.

Подготовку поверхности следует начинать с уборки мусора и проверки поверхности на горизонтальность, осуществляемой при помощи двухметрового строительного уровня.

Проверкой на горизонтальность ни в коем случае не следует пренебрегать. Ее необходимо производить для того, чтобы защитный слой стяжки был одинаковым, а прогрев равномерным.

Приступать к выравниванию пола следует в том случае, если расположенные по углам высоты превышают один сантиметр. Далее производится укладка гидроизоляционного слоя (при необходимости) на выровненную ранее поверхность.

Стены следует проклеить по всему периметру специальной демпферной лентой, предназначенной для компенсации линейных расширений, которым подвержен теплый пол (стяжка пола). Торчащие остатки ленты после заливки пола необходимо обрезать.

Подготовка пола для монтажа отопления. Нажмите для увеличения.

Отопление, представляющее собой водяной теплый пол, обязательно включает в себя теплоизолирующие маты, предотвращающие потери тепла.

Половое отопление может быть устроено с использованием матов, изготовленных из следующих материалов:

  1. Пенополистирол.
  2. Минеральная вата.
  3. Газобетон.
  4. Техническая пробка.
  5. Велотерм.

Теплоизоляционные маты, защищающие от тепловых потерь расположенный в ванной комнате либо туалете пол с самостоятельно установленным водяным отоплением, должны быть влагоустойчивыми.

Монтаж трубопроводов

Монтаж трубопроводов системы водяного отопления в загородном доме либо в квартире, как и выполнение всех прочих этапов, можно выполнить своими руками.

Основной момент данного этапа – закрепление трубопроводов будущего теплового контура, которые содержат в себе все отапливаемые помещения.

Один из наиболее популярных способов – крепление предварительно уложенной трубы к металлической кладочной сетке, уложенной непосредственно на утеплитель.

Фиксация трубопроводов, которые содержат в себе отапливаемые нагретым до нужной температуры теплоносителем водяные полы, и металлической сетки осуществляется вязальной проволокой.

Теплые полы могут включать в себя тепловой контур, максимально возможная длина которого не превышает 70 метров. В случае, когда в данное расстояние уложиться не представляется возможным, теплые полы должны иметь второй контур.

Процесс укладки труб для тёплого пола. Нажмите для увеличения.

Для монтажа двухконтурной системы следует применять коллекторную рейку с большим количеством отводов, общая длина трубопроводов одного контура не должна превышать длину трубопроводов другого.

Укладку трубопроводов необходимо производить от наиболее холодных зон по направлению к более теплым. К холодным зонам относятся оконные и дверные проемы.

При монтаже отопления своими руками следует выбирать трубы от наиболее надежного поставщика.

Гидравлические испытания уложенных трубопроводов необходимо произвести перед заливкой пола цементно-песчаным раствором.

Трубопроводы считаются выдержавшими испытание, если при давлении в 6 атмосфер не выявляются течи, не происходит падение давления. Время, необходимое для полного застывания цементно-песчаного раствора, должно составить не менее 10 дней.

Варианты укладки труб в тёплом полу. Нажмите для увеличения.

Лишь при соблюдении этих условий водяное отопление, смонтированное вами под полом, будет надежным, долговечным и эффективным.

Регулировка температуры

Половое отопление с использованием нагретой воды (водяное) предусматривает наличие двух способов регулировки температуры:

  1. Ручное регулирование (при помощи запорной арматуры).
  2. Автоматическое регулирование (при помощи электроприводов).

Теплые полы (в частности рассматриваемое нами водяное отопление) отличаются большей эффективностью при автоматическом регулировании.

Заключительные положения

Водяное отопление пола более рационально монтировать в доме, а не в квартире. Последний вариант имеет право на существование, но сопряжен с некоторыми проблемами.

И в первом, и во втором случае систему достаточно просто смонтировать своими руками, используя описанную выше последовательность действий и некоторые специфические нюансы.

Оцените статью:

Поделитесь с друзьями!

Монтаж систем водяного отопления и теплого пола в Крыму «под ключ»

Одним из профильных направлений деятельности предприятия «АКВАКРЫМ» является монтаж систем водяного отопления, что подразумевает выполнение полного цикла работ: от разработки проекта до его реализации «под ключ». Сложность проекта для нас не имеет значения, мы можем реализовать любое из направлений:

  • • автономное отопление для частного дома;
  • • монтаж отопления офисных зданий, цехов;
  • • монтаж отопления многоквартирных домов;
  • • системы отопления для общественных зданий, супермаркетов;
  • • отопительные системы образовательных и муниципальных учреждений.

Водяное отопление подразумевает использование воды в качестве теплоносителя, подогрев которого обеспечивает котел. Кроме котла для монтажа системы отопления также потребуются водопроводные трубы, отопительные приборы (мы используем радиаторы и конвекторы), регулирующие клапаны и краны, циркуляционный насос, расширительная емкость. Количество оборудования и необходимость тех или иных приборов в системе отопления мы определяем в расчетах, которые делаем на основании полученных данных от заказчика или после индивидуального обследования объекта.

Проект водяного отопления «под ключ»
расчет индивидуальный

заказать расчет


На сегодняшний день в тренде находится спрос на системы отопления типа теплый пол. Это неудивительно, ведь система теплого пола обладает рядом преимуществ:

  • правильное распределение тепла в помещении — снизу-вверх. «Держи голову в холоде, а ноги в тепле»;
  • экономичность. в стандартных помещениях уровень экономии при использовании системы «теплый пол» достигает до 15%, а в помещениях с высокими потолками до 50%!
  • долговечность. система напольного отопления, выполненная с применением труб из сшитого полиэтилена и смонтированная с соблюдением всех норм и требований, прослужит Вам не менее 50 лет!

Если Вы решили спроектировать и осуществить монтаж системы отопления, но не знаете с чего начать, обращайтесь к нам. ООО «АКВАКРЫМ» имеет богатый опыт в выполнении всех видов работ по отопительным системам, в том числе расчету, проектированию и монтажу теплого пола.

Отопительное оборудование и материалы всегда есть в наличии на складах оптово-розничной сети магазинов АКВАКРЫМ в Севастополе, Симферополе, Ялте. Нашим заказчикам мы предлагаем самые низкие цены на комплектующие и оборудование для отопления во всем Крыму и самый большой выбор от надежных бюджетных моделей до оборудования премиум-класса.

Если в системе используется вода повышенной жесткости, мы также предлагаем нашим заказчикам монтаж систем водоподготовки для котлов и бытовых приборов, с целью увеличения срока службы оборудования.


Нужна дополнительная информация?

Обращайтесь по телефонам в Крыму:

Отдел «Трубы, фитинги, отопление, канализация»:  +7 (978) 748-49-30

Отдел промышленного оборудования​:  +7 (978) 092-92-24

Как сделать батареи в полу

Традиционно батареи устанавливаются на стенах, однако этот устарелый метод монтажа уступает современным подходам по проектированию отоплению жилища. При необходимости обогрева большого жилого или торгового помещения большинство клиентов отдает предпочтение установке радиатора в полу. Подобная технология позволяет обеспечить высокую теплоизоляцию помещений различного размера, при этом затраты на электроэнергию и теплопотери минимальны.

Кроме того, внутрипольные батареи работают бесперебойно и позволяют поддерживать оптимальный уровень тепла в комнате на протяжении многих лет.



Внутрипольные батареи – описание и особенности

Радиаторы, встраиваемые в напольное покрытие, отличаются простотой установки и длительным сроком службы. По типу конструкции они схожи с конвекторами, работают по принципу конверторного нагревания воздуха. Подобное построение позволяет им не только отменно справляться со своим прямым предназначением, но и обеспечивать более эффективную циркуляцию нагретого воздуха, чем при использовании обычных настенных батарей.



Нагревание воздуха в радиаторах подобного типа осуществляется по круговой схеме. Воздух нагревается, поднимается к потолку, а на его место поступает остывший воздух. Таким образом, подача нагретого воздуха осуществляется непрерывно, что обеспечивает поддержание оптимальной температуры в комнате.

Плюсы и недостатки радиаторов в полу

Установка радиаторов отопления в напольное покрытие позволяет решить массу проблем в помещении, независимо от его площади и типа.

К основным плюсам использования подобного оборудования стоит отнести:

  • Высокая надежность и безотказность – радиатор в полу будет служить верой и правдой долгое время, при этом риск возникновения поломки или сбоя в работе оборудования минимальны;
  • Высокая производительность – благодаря тому, что радиаторы подобного типа монтажа работают за счет стандартного водяного отопления, обеспечивается качественный и надежный обогрев комнаты при минимальных затратах энергии;
  • Эргономичность и практичность размещения – радиаторы в полу не занимают много места, как правило, они практически не заметны и не портят дизайн комнаты.



Кроме того, установка отопительных приборов под напольное покрытие дает возможность устанавливать мебель вплотную к стенам, не беспокоясь о ее порчи, а также застекления целых стен помещения цельностеклянными окнами.

Как выбрать батарею для пола

Избежать многих проблем отопления и монтажа можно при грамотном выборе радиатора. Самым популярным и выгодным с точки зрения установки, эффективности и долговечности являются водяные внутрипольные радиаторы. При выборе подобного типа оборудования важно учитывать особенности конструкции и материалы, рабочую мощность и дизайнерское оформление. Для отопления пола подойдут радиаторы из стали – оптимальный бюджетный вариант с отличными рабочими показателями.



К более дорогостоящим относится оборудование из меди и алюминия. Подобные модели отличаются более высокими эксплуатационными показателями, а длительный срок службы вполне оправдывает завышенную стоимость. В качестве оборудования для отопления жилого помещения подойдут конвекторы из любого материала. Главное, что необходимо учитывать, это устойчивость к высокой температуре и низкий коэффициент тепловодности.

Монтаж батареи: что нужно знать для самостоятельной работы

Как правило, установка внутрипольных радиаторов отличается простотой и не требует наличия особых познаний в данной области. Базовых знаний, необходимого материала и строительных инструментов будет вполне достаточно для проведения монтажа своими руками.

Однако при установке радиатора необходимо учитывать некоторые важные моменты:

  • Радиаторы для пола подойдут для частного дома или коттеджа с давлением автономной системы отопления не больше 2,5 атм;
  • Подключение к централизованной системе отопления таких радиаторов не рекомендуется, поскольку они не смогу долго выдерживать напряжение;
  • Рабочая мощность радиатора будет напрямую зависеть от высоты потолков;
  • Расчет мощности радиатора для пола рассчитываться по принципу 1 кВт на 10кв метров;
  • Рекомендуется никогда не закрывать верхний и нижний выход из конвектора;
  • Установка водяного внутрипольного оборудования требует обязательной подводки всех систем питания;
  • При необходимости отопления помещения большой площади рекомендуется покупать водяные радиаторы, оснащенные дополнительным вентилятором.



Грамотный расчет и планировка всех этапов процесс установки отопления позволит избежать многих ошибок и установить оборудованием самостоятельно без помощи профессионала.

Как установить батареи в полу

Для начала потребуется выполнить работы по планировке, выбрать место, где будет располагаться отопление, отметить размещение труб, а также отверстия для крепления конвектора. Затем необходимо подвести в полу подводящие трубы, просверлить отверстия на отмеченных местах, вставить дюбеля и раму прибора. Для фиксации конвектора можно использовать вентили или шурупы.



Далее смонтировать теплообменник, проверить правильно креплений и уставить дополнительные элементы арматуры. Также необходимо подтянуть винты на стойках оборудования и прикрепить термостатическую головку. Финальным этапом станет установка рамы, установка сайлентблоков и ее крепление к корпусу конвектора. После выполнения работы рекомендуется проверить надежность всех креплений и проверить герметичность.

Распространенные ошибки монтажа и их решения

Часто при установке радиаторов в полу не профессионалами возникают различные проблемы, которые в дальнейшем затрудняют работу всей системы отопления. Большинство таких проблем можно избежать еще на этапе подготовки и планировки.

К наиболее распространенным ошибкам при установке батареи в напольном покрытии можно отнести:

  • установка конвектора неподходящей мощности – неправильный расчет рабочей мощности оборудования может привести к недостатку тепла в помещении или к высоким затратам на электроэнергию;
  • неправильная установка – распространенная ошибка, которая ведет к перебоям в работе оборудования, недостатке теплового потока, неравномерное распределение нагреваемого воздуха в помещении и сильного шума;
  • игнорирование естественных тепловых потерь помещения – зачастую ведет к нехватке мощности для обогрева помещения, поскольку большая часть тепла выходит;
  • некачественная изоляция между трубами – установка отопления на голый пол или цемент без предварительной теплоизоляции ведет к рассеиванию тепла и его отдачи в грунт здания, а не в помещение;
  • неподходящее напольное покрытие – для сохранения тепла в помещении важно также подобрать качественное теплопроводного покрытия пола, иначе тепло не будет в полной мере поступать в комнату.



При изучении строения и конструкции конвекторов, встраиваемых в пол, а также учете индивидуальных особенностей помещения, вы сможете избежать проблем с теплопотерей и установить надежное оборудование, способное поддерживать оптимальную температуру во всей комнате.

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:

  А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!


  Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.




Основа знаний про теплый пол

  Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.




Монтаж водяного теплого пола

Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя.

Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.

Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может.

Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.



Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере — терморегулятор Mycond ORB FAN.

Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.

Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.


Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.

Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.




Монтаж электрического теплого пола

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.



  Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный

теплоизолятор или на теплоизолятор и штукатурную сетку



  В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.

Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

  Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.


  Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

Мы хотим проконсультировать Вас

  1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.


  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания  AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!


  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола.  В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.



Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

  4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.



Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.



Итоги

  Итак, как же правильно укладывать теплый пол. Для создания эффективного  и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:

1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;



2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;



3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;



4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.

  Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.



Статьи на подобную тему:

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако только после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Sustainability Workshop

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Изображение предоставлено Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в помещении будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях она потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он работает под разными типами полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Изображение предоставлено: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В сухой системе трубы или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будут разные температуры в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Изображение предоставлено: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не нагревается сам по себе, лучистый потолок может создать очень комфортную комнату, не нарушая существующий пол.

Типы систем лучистого теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1.Система лучистого теплого пола с воздушным подогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через каналы к вентиляционным отверстиям, он будет проталкивать воздух через каналы или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки.Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться как в несущую плиту на уровне грунта, так и в системе подвесного перекрытия.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола.Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем.Бетон должен быть полностью затвердевшим, прежде чем система может быть активирована для обеспечения успеха.

Эта система не может быть установлена ​​всухую, что может быть проблематичным для установки на втором этаже и установки без плиты.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Изображение предоставлено: TheSpruce.com

В системе электронного лучистого напольного отопления провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо влажным, либо сухим способом под полом. Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете.Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Типы и установка систем электрического теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов.Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Вся система упакована между двумя слоями тонкой пластиковой пленки. Этот тип системы является наиболее эффективным из четырех.

Применение систем электрического теплого пола в коммерческих и промышленных целях

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях.Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху. Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Изображение предоставлено: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяных систем водяного отопления полов — процесс с открытым или замкнутым циклом.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда сделаны из полиэтилена, гибкого трубопровода, который не трескается, не корродирует и не ломается с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть выполнен как во влажном, так и в сухом виде. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию через несколько дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах водяных полов с тепловым излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее распространенные проблемы связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они подходят для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем обогрева полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Как установить теплый пол | Совет эксперта

Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате.Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, помимо отсутствия технического обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

Полы с подогревом не сложно установить самостоятельно, если у вас есть базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю.Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, для подключения системы к электросети.

Виды теплых полов

Домовладельцы могут выбирать между двумя основными типами полов с подогревом: мокрым или электрическим. В системах водяного теплого пола для создания тепла используется теплая вода, поступающая от системы центрального отопления, в то время как в электрической системе используются катушки, питаемые от сети.

ВЛАЖНЫЙ

В системах влажного отопления вода подается по трубам, проложенным на черновом полу под верхней поверхностью пола.Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место — по этой причине они могут лучше всего подходить для пристройки или новостроек. По той же причине, возможно, лучше всего ограничить этот тип системы помещениями первого этажа, но верхние уровни определенно не являются запрещенными.

ЭЛЕКТРИЧЕСКИЙ

Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом.Затем они подключаются к термостату и электросети, чтобы их можно было использовать. Они дешевы в установке, но будут стоить больше в эксплуатации, чем влажные системы, поэтому они могут быть дороже.
подходит для небольших помещений или территорий.

Как установить
ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

Независимо от типа системы теплого пола, который вы выберете, или типа пола, под которым вы ее устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь ее установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. .Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

Изоляционные материалы должны быть размещены под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам нужно будет записаться на прием к квалифицированному электрику, чтобы он смог подключить систему к сеть.

В остальном способы укладки теплого пола обоих типов под паркетный и ламинатный пол очень похожи.

Установка влажной системы

Как уже отмечалось, установка влажной системы имеет тенденцию быть более проблематичной, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол в комнате должен быть приподнят, чтобы вместить ее . Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

1. ПОДТЯГИВАНИЕ ПОЛА
  • Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются вместе.
  • Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски. Начните (сняв обшивку по периметру) с ряда досок, ближайшего к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
  • Напольное покрытие Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить.Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.
2. УКЛАДКА ТРУБ

Система теплого пола должна иметь направляющую, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая область.Если вам нужно сделать изгибы в трубах самостоятельно, вы сможете сделать это вручную, а укладываете ли вы их по спирали или слева направо через комнату, это должно зависеть от инструкций производителя. Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и к радиатору.Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы полностью не уверены в своей способности сделать это самостоятельно.

Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах — это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промыть индивидуально, открыв клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

3. ВИНТА

Влажные системы обогрева полов обычно покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

Установка электросистемы

Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена ​​в виде матов, которые необходимо размещать под обогреваемыми участками.Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

1. ПОДТЯГИВАНИЕ ПОЛА
  • Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются вместе.
  • Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски.Начните (сняв обшивку по периметру) с ряда досок, ближайшего к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
  • Напольное покрытие

  • Click, которое часто используется на ламинатных досках, спроектировано так, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.
2. Укладка коврика

После того, как пол убран и уложена изоляция, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей. Просто закрепите их так, как предлагает производитель — например, некоторые используют двустороннюю липкую ленту.

Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, заклеен лентой или закреплен на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком. Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

3. ВИНТА

Системы электрического теплого пола иногда покрывают слоем стяжки, который помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

После установки

Две наиболее распространенные проблемы, связанные с двумя системами, уже рассмотрены: воздух в трубопроводах влажной системы и неисправная проводка в электрической системе.После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

В остальном, после любого типа отопительной системы не требуется особого ухода — это один из факторов, которые делают их таким привлекательным вариантом отопления. Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

И наконец …

Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, возникающих при новых установках, если соответствующий технический специалист выполнит окончательную подключение и тестирование.Это позволит ускорить работу системы.

Следуйте инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

Системы электрического теплого пола

В электрической системе под полом или внутри него проложен ряд электрических проводов для обогрева помещения или помещения — например, холодный кафельный пол в ванной комнате.

Электросистема, которую вы устанавливаете, будет зависеть от размера комнаты и того, насколько хорошо она изолирована, каков пол внизу, утеплен ли он, а также от типа пола, который будет у вас сверху.Варианты включают в себя незакрепленную проводку, достаточно гибкую, чтобы поместиться в небольших или неудобных местах, системы электрических кабелей или нагревательные маты, которые вы раскладываете, чтобы покрыть большие площади.

Доступно 4 основных типа систем:

  • Коврики для теплого пола

    Коврики для теплого пола — наша наиболее часто используемая система. Все, что вам нужно сделать, это раскатать коврик, пока он не израсходуется. При необходимости кабель можно вынуть из мата, чтобы он мог образовывать неудобные места.

    Эта система идеально подходит для кухонь, гостиных, столовых и большинства других помещений и имеет 3 различных выхода мощности; 100 Вт, 150 Вт и 200 Вт.

    цены
    от

    £ 69.99

    с НДС

    Посмотреть полный ассортимент

  • Нагревательные маты из Underwood / ковра / виниловой фольги

    Наши усовершенствованные алюминиевые нагревательные маты предназначены для установки под ковровыми покрытиями и виниловыми полами.

    Пленочные нагревательные маты имеют ширину 500 мм и полностью заземлены с использованием покрытия из алюминиевой фольги. Это означает, что их можно устанавливать во влажных помещениях, таких как ванные комнаты и кухни, в полном соответствии с электрическими и строительными нормами.

    цены
    от

    £ 99.98

    с НДС

    Посмотреть полный ассортимент

  • Подпольные системы со свободным тросом

    Наши системы со свободным тросом идеально подходят для небольших и неудобных помещений, таких как ванные комнаты.

    Кабель поставляется в виде одного длинного непрерывного рулона на барабане, и ваш установщик должен равномерно распределить кабель по полу, это дает им свободу располагать кабель равномерно, независимо от того, насколько неудобной формы комнаты.

    цены
    от

    £ 79,99

    с НДС

    Посмотреть полный ассортимент

  • Системы отопления Inscreed

    Эти кабели обычно используются только в новых пристройках или проектах зимних садов, так как им требуется больше времени для нагрева и выработки выходной мощности 17 Вт на погонный метр.

    Кабели

    в стяжке предназначены для крепления к арматуре, которая уложена в фольговую изоляцию (kingspan / celotex) непосредственно под стяжкой толщиной не менее 50 мм.

    цены
    от

    £ 57,99

    с НДС

    Посмотреть полный ассортимент

Мы предлагаем самый большой ассортимент электрических систем теплого пола на рынке и имеем комплекты для любого бюджета . Мы подберем любое предложение и цену, мы не проиграем!

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола.Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла .Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые предлагают использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстрый и простой вариант — не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.Этот продукт имеет выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, ознакомьтесь с нашим Руководством по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит много денег в размере .

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА СИСТЕМЫ РАДИАНТНОГО ОТОПЛЕНИЯ ПОЛА

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что применение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , вдвое больше, чем BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер:

Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Установка отражающего барьера предназначена для отражения лучей волн вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, то следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите деталь изоляции над подвесным пространством.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подполье, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная установка теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант для модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

  • Простая установка трубки по сравнению со скобками.
  • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
  • Звукоизоляция.
  • Огнестойкость.
  • Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты — до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
  • Нет необходимости в алюминиевых теплообменных пластинах.
  • Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

  • Добавленный вес. Конструкция пола должна быть спроектирована таким образом, чтобы выдерживать этот дополнительный вес.
  • Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решали, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
  • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
  • Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.
Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Radiantec предлагает практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, то вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть цены , установленной для панельных систем производства.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В качестве части вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2.5 Tog.

Если вы используете теплый пол в зимнем саду, имейте в виду, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полностью отдельной системой , то есть подающая и обратная линия для подогрева пола должна полностью идти обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжку поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Таким образом, стандартно комбинировать полотенцесушители с полом с подогревом на этих участках.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. Когда закончите, закройте торцевые крышки.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать пять минут и снова выпустить воздух через спускной клапан на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Лучшие советы для успешной установки теплого пола

Без сомнения, популярность теплых полов (UFH) растет. Поскольку все больше и больше разработчиков используют эту технологию отопления в своих новых постройках, а также домовладельцы, желающие модернизировать ее в своих домах, полезно знать о передовых методах установки UFH.

В этом блоге мы поделимся некоторыми важными советами от наших экспертов в области теплого пола, которые помогут упростить ваш следующий проект, от укладки изоляции и размещения коллектора до испытаний под давлением и многого другого.

1. Подготовьте основание пола с соответствующей изоляцией.

Перед прокладкой трубопроводов или монтажом коллектора убедитесь, что на основание пола положено соответствующее количество изоляции. Изоляция является ключевым фактором для обеспечения эффективной работы системы и отсутствия потерь тепла.

Для новых построек Строительные нормы и правила гласят, что вы должны использовать изоляцию толщиной не менее 100 мм. Для модернизации можно использовать изоляцию толщиной 50 мм.

2. Выберите центральное, легкодоступное место для коллектора

Размещение коллектора является важным элементом любой системы УВГ, и настоятельно рекомендуется размещать его в центре дома по следующим причинам:

  1. Во-первых, разместив коллектор в центре дома, вы можете ограничить шансы прокладки трубопроводов через несколько комнат.Это означает, что общая длина трубопроводов уменьшается, что помогает сэкономить время на установку и затраты на материалы.
  2. Во-вторых, уменьшение длины трубопроводов увеличивает энергоэффективность, поскольку воде не нужно проходить через несколько зон, чтобы достичь намеченного пункта назначения. Это также снижает возможность передачи тепла в зоны, которые не нужно нагревать.

Для обслуживания и ремонта в будущем коллектор также следует разместить в легкодоступном месте.

3. Ознакомьтесь с инструкциями производителя

Это может показаться немного очевидным, однако тщательное чтение инструкций производителя является хорошей отправной точкой, поскольку они содержат подробные инструкции по установке. Например, следование инструкциям, прилагаемым к коллекторам, может избавить вас от трудоемких доработок в дальнейшем.

В наших системах теплого пола JG каждый коллектор снабжен пошаговым руководством по установке, которое покажет вам, как устанавливать участки трубопровода, как укладывать трубы и как вводить систему в эксплуатацию для обеспечения успешной установки.

4. Сначала установите коллектор, а не трубопровод

Распространенная проблема, с которой мы сталкиваемся, — это когда трубопровод устанавливается перед коллектором. Это может привести к запутыванию труб при подключении к коллектору.

Лучше всего сначала установить коллектор, а затем прокладывать по одному контуру от потока коллектора до возврата. Также важно отметить каждый контур на коллекторе, чтобы в будущем было легко определить, какой контур входит в какую комнату или зону.Мы поставляем наклейки с нашими подпольными коллекторами JG, которые можно использовать для маркировки трубопроводов для облегчения идентификации.

5. Маркировка подающего и обратного трубопроводов котла

.

Маркировка подающей и обратной линий от котла — еще один очень важный шаг, который часто упускают.

Если подающая и обратная линии не подключены должным образом к коллектору, т. Е. Подающая труба подсоединена к обратной сети и наоборот, это может привести к неэффективной системе отопления.

Хотя коллектор все еще сможет смешивать воду, он не сможет делать это должным образом. Это означает, что вода не достигнет зон с правильной температурой, и вы не сможете контролировать работу коллектора.

6. Тщательно заполните систему и избегайте воздушных пробок

После того, как трубы будут уложены, вам необходимо заполнить систему водой и испытать трубопровод под давлением перед укладкой стяжки. Итак, при промывке шлангом важно убедиться в отсутствии пузырьков воздуха.

Здесь есть несколько важных советов. Первый — это заполнение одного контура за раз — если вы попытаетесь заполнить все контуры сразу, у вас могут появиться пузырьки воздуха, которые могут сильно повлиять на производительность системы UFH. Воздушные пробки могут остановить циркуляцию системы, или пузырьки воздуха могут уменьшить массу воды в трубопроводе, а это означает, что меньше тепла будет передаваться в пространстве пола.

Еще один совет — установить автоматический воздухоотводчик (AAV) на коллектор, чтобы помочь удалить воздух из системы, а также предотвратить накопление воздуха в системе в будущем.Коллекторы JG для подпольного отопления поставляются с предварительно установленным AAV, поэтому вам не нужно беспокоиться об установке его отдельно. Но если вы покупаете коллектор без AAV, мы рекомендуем устанавливать их в самой высокой точке коллектора.

Инженеры по монтажу, сантехнику и отоплению также должны посоветовать клиентам поддерживать UFH, как и любую другую систему центрального отопления, и регулярно промывать систему каждые 1-2 года, чтобы предотвратить скопление воздуха в системе.

7.Всегда проверяйте герметичность трубопроводов перед укладкой стяжки

.

Как упоминалось ранее, перед укладкой стяжки необходимо провести испытание трубопроводов под давлением. Это необходимо для проверки герметичности системы до того, как стяжка и пол выйдут из строя.

Надежный способ сделать это:

  • Испытание под давлением 2 бара в течение 10 минут, проверка на герметичность.
  • Если проблем нет, проверьте систему при давлении 10 бар в течение следующих 10 минут.
  • Если после этого утечек не будет, оставьте систему под давлением, но уменьшите давление до 3-5 бар, пока стяжка не опустится.
  • После укладки стяжки давление можно снизить до рабочего давления, которое обычно составляет 1-2 бар.

8. Добавьте антифриз для зимней установки

Если UFH устанавливается в зимние месяцы, будь то новостройка или модернизация, вода, оставшаяся в трубах, может потенциально замерзнуть, если трубопровод останется на холоде. Это может ослабить трубу и вызвать ее раскол сразу или, что еще хуже, позже, когда будет уложен пол.

Чтобы предотвратить это, добавьте немного раствора антифриза в воду, создавая давление в системе. Когда проект будет завершен, воду можно смыть и заменить обычной водой.

9. Стяжку не ударяйте.

И последнее, о чем следует помнить, — никогда не позволять стяжке треснуть из-за слишком быстрого нагрева системы при начальном прогоне, что иногда называют «шокированием» стяжки.

В идеале, перед нагревом системы убедитесь, что стяжка затвердела.Затем постепенно увеличивайте огонь, начните с 25 ° C и продолжайте добавлять 5 ° C каждый день, пока вода не достигнет желаемой температуры.

UFH — это наиболее энергоэффективный и удобный способ обогрева дома, но для того, чтобы система была эффективной, необходимо убедиться, что она установлена ​​правильно. В RWC наша команда разработчиков САПР и технические эксперты могут помочь вам спланировать и выполнить ваш следующий проект от начала до конца. Щелкните здесь, чтобы связаться с нами.

Дополнительную информацию о JG Underfloor можно найти на сайте https: // www.johnguest.com/speedfit/underfloor-heating/

Автор: JG Marketing

Как установить теплый пол — DIY

Читая следующий проект «Сделай сам», вы соглашаетесь с условиями отказа от ответственности «Сделай сам».

Установка электрического теплого пола (или лучистого теплого пола) находится в пределах возможностей домовладельцев, уверенных в своих навыках самостоятельного строительства.Даже если вы хотите нанять профессионального электрика, например команду Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке теплого пола требуют только основных инструментов и внимания к деталям.

Необходимые инструменты и материалы

Полы из плитки и камня обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплые полы под дерево, ламинат, виниловые и бамбуковые полы.

  • Аккумуляторная дрель
  • Клеевой пистолет
  • Мастерок
  • Универсальный нож
  • Вольт-омметр
  • Долото
  • Лента из стекловолоконной сетки
  • Подложка из цементного картона
  • Затирка
  • Теплостойкое покрытие пола с защитой GFCI
  • Термостат
  • Раствор тонкий
  • Лента двусторонняя
  • Трубопровод

Как установить ступеньки с подогревом пола

  1. Определите, можно ли подключить нагревательный мат к существующей розетке или ему нужен отдельный контур.
  2. Проверить нагревательные кабели внутри матов с помощью вольт-омметра. Этот шаг позволяет убедиться, что изделие не повреждено и все нагревательные кабели работают эффективно.
  3. Подготовьте черный пол, установив цементную плиту.
    1. С помощью шпателя нанести тонкий раствор и положить на него цементную плиту. Прикрепите доски саморезами для цементной плиты.
  4. Проведите пробную установку нагревательных матов. НИКОГДА нельзя разрезать, надрезать или пересекать нагревательные кабели.
    1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и других приспособлений. Вы можете разрезать сетку по размеру деталей.
  5. Подготовьте канавку в цементной плите с помощью долота для крепления кабеля питания, кабелепровода и проводов термостата.
  6. Вырежьте в стене пазы для кабеля питания.
  7. Прикрепите коврики к полу с помощью двустороннего скотча и клеевого пистолета.
  8. Еще раз проверьте нагревательные кабели с помощью вольт-омметра.
  9. Линии питания рыбы и провода термостата через две кабелепроводы. Нижние концы трубопроводов входят в вырезанные вами выемки.
  10. Подсоедините кабелепровод к электрической коробке 4 x 4 дюйма, прикрепленной к стойке стены.
  11. Плетите провода термостата в сетку толщиной 12 дюймов, не касаясь кабелей.
  12. Нанесите раствор на мат, убедившись, что он соединяется с цементной плитой.
  13. Разместите плитку. Дать раствору высохнуть.
  14. Затирка плитки.
  15. Полная проводка термостата и электрические соединения.

Нужна помощь? Нанять Oliver Experts

Специализированная команда Oliver Heating & Cooling предоставляет услуги электроснабжения, отопления, охлаждения и водоснабжения по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать полы с подогревом, или у вас просто нет времени на то, чтобы вписать проект в свой плотный график, запросите у нас смету. Проверьте, находитесь ли вы в нашей зоне обслуживания!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
