Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Электрические автоматы

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

• Пожаров.
• Ударов человека током.
• Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
• На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
• На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0. 02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов

Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Похожие темы:

Автоматический предохранитель, электрический автомат предохранитель.

Тема: что такое автоматический предохранитель электрический, его работа.

В начале был плавкий предохранитель! При каждом коротком замыкании в электрической цепи приходилось сгоревший заменять на новый. Это явно не удобно, да и не всегда под рукой имеется запасной, что вызывает лишние проблемы. Было придумано простое решение, сделать многоразовый автоматический предохранитель. Идея действительно хороша. При чрезмерной перегрузки электрической цепи по току срабатывая данная защита, а для того что бы её перезапустить достаточно было на корпусе данного устройства нажать кнопку.

Внутреннее устройство автоматического предохранителя просто. Принцип действия основан на нагреве биметаллической пластины, которая при повышении температуры сгибается, что и запускает механизм срабатывания электрического автомата предохранителя. Силовая электрическая цепь проходит через обмотку (из высокоомного материала, но с большим сечением, что бы не создавать дополнительное электрическое сопротивление и падение напряжения в электросети) внутри предохранителя. Эта обмотка обвита вокруг пластины (из биметалла). При номинальных значениях силы тока в сети температура не действует на пластину, а вот в случае перегрузки чрезмерного тока оказывается достаточным для срабатывания данного механизма защиты, что разрывает контакты внутри автоматического предохранителя и обесточивает электросеть.

Если сравнивать по надёжности обычные плавкие предохранители и автоматические, то у первых (плавких) надёжность будет повыше. Хотя они и проигрывают по удобству эксплуатации. У плавких предохранителей по их принципу работы не может быть отказов, а вот у автоматов в силу их более сложной конструкции могут быть залипания контактов, заедания механизма срабатывания, износ биметаллической пластины, что препятствует нормальному срабатыванию защиты по току. В таком случае надёжнее будет поставить последовательно два варианта токовой защиты. Плавкий предохранитель на более высокое значение перегорания, и автоматический — на номинальное значение срабатывания. При обычных перегрузках будет срабатывать автомат, а в случае когда автоматический предохранитель по той или иной причине не сработает на помощь придёт плавкий предохранитель.

Первые электрические автоматы предохранители внешне были похожи на обычные плавкие предохранители и вставлялись в те же посадочные места, что и первые. Со временем и развитием новых технологий и стандартов прежние модели постепенно начали развиваться и менять, как свой внешний вид, так и внутреннее устройство. Так появились современные автоматические переключатели, которые совмещают в себе несколько функций одновременно. В добавок с электронными схемами внутри, автоматические предохранители стали ещё надёжней. Они позволяют подключать цифровые устройства контроля, регистрации и дистанционного управления.

В зависимости от внутреннего устройства автоматические предохранители делятся на определённые типы и классы. Одни лучше работают с токами перегрузки, другие более надёжней срабатывают на токи короткого замыкания. Причём, в зависимости от характеристик надёжности электрические автоматы предохранители делятся на качество срабатывания. Допустим, для бытового использования не особо нужны высокоточные и сверх быстро срабатывающие устройства защиты (хотя было бы не плохо, но они дороже по цене). А вот в электрических системах, где лишние мгновения чреваты большими последствиями, естественно, ставятся очень надёжные и быстро срабатывающие автоматы.

P.S. Любая, даже самая лучшая система не способна на все 100% гарантировать свою надёжность. По этой причине делаются дополнительные механизмы повышения качества работы. Поставив последовательно не одну, а две электрические защиты, вы тем самым повышаете надёжность в двое.

Автоматы электрические » их назначение, установка и подключение.

Тема: что такое автоматические выключатели, электрические автоматы.

Очень ходовым устройством в сфере электрики является электрический автомат. Его значение трудно переоценить. Общий смысл данного электротехнического устройства прост — включение и выключение питания, а при чрезмерном значении силы тока его роль сводится к своевременному срабатыванию и отключению того или иного устройства, в цепи которого он стоит. Проще говоря, это одно устройство имеющее две функции — выключателя и токовой защиты. С его появление отпала необходимость повсеместного применения плавких защитных предохранителей. Ведь раньше основную защиту по току выполняли именно предохранители. Электрические автоматы намного удобней в использовании. Если сгоревший предохранитель необходимо заменить, то автомат достаточно взвести.

Устройство автоматов электрических бывает разных конструкций и принципов действия (электромагнитные, тепловые, электронные). Наиболее распространёнными автоматами являются электромагнитного типа. Суть его сводится к следующему, напоминает работу обычного реле, внутри имеется токовая катушка, которая при номинальном значении просто проводит через себя ток, а в случае превышения нормального значения силы тока она начинает притягивать к себе металлическую часть, что запускает механизм срабатывания и отключения электрического автомата. Ранее взведённый пружинный механизм, соединяющий электрические контакты автомата, срабатывает и обрывает тем самым электрическую цепь.

Электрические автоматы могут устанавливаться в различных местах крепления, следовательно и разновидностей монтажного крепления у автоматов существует несколько. Наиболее применяемым вариантом крепления электроавтомата является «на динрейку». На задней стороне защитного устройства имеется специальное углубление со специальной защёлкой. На само же место крепления прикручивается так называемая динрейка, имеющая вид направляющей полосы из металла. Её саморезами или винтами прикручивают к поверхности установочного места (поверхность стены, внутренняя сторона электрического щита, отдельный корпус и т.д.) и на неё уже ставят и защёлкивают сам автомат электрический. После этого можно к устройству подключать силовые провода. Другим способом является обычное прикручивание корпуса автомата к установочному месту.

Подключение электрических автоматов также не вызывает особого труда. На корпусе автоматического выключателя по сторонам имеются специальные закручиваемые контактные зажимы. К ним подводится силовой электрический кабель, провода, у которых заранее снята диэлектрическая изоляция с концов, они вставляются в данные зажимы и надёжно закручиваются отвёрткой. Сами клеммные места имеют довольно хорошую площадь и размер, что позволяет даже на видя входа с лёгкостью попасть в нужную область подключения. Помимо проводов несколько электрических автоматов могут между собой подключаться по средствам «гребешков» — это специальные перемычки, выполняющие роль электрических проводников, но имеющие более эстетическое исполнение.

Классификаций автоматов электрических существует множество: по силе тока, по количеству фаз, скорость срабатывания, конкретное назначение, конструкционное исполнение, окружающим условиям эксплуатации, фирмы производители и т.д. Один и тот же автоматический выключатель разных фирм может иметь значительную разницу, в качестве работы, надёжности, долговечности, внешнему виду. При непосредственном выборе автомата следует отдавать предпочтение известным фирмам производителям, хоть и цена у них возможно будет отличаться (в большую сторону) от подобных аналогов. Но это того стоит, ведь электрический автомат является защитным устройством, что убережёт Вас от опасностей.

P.S. Действительно, электрический автомат настолько ходовое устройство, что без него не обходится ни одна электрическая схема. И большое достоинство этих устройств заключается в том, что для возобновления его работоспособности достаточно всего лишь взвести. Для электрика это очень важно, с точки зрения его лени!

Предохранители и автоматы защиты — Энциклопедия по машиностроению XXL

Предохранители и автоматы защиты электросетей. Потребители авиационных электрических цепей защищены плавкими предохранителями и автоматами защиты сетей (АЗС). Каждый автомат защиты и предохранитель рассчитан на определенную силу тока и защищает электрическую цепь, ток которой не должен превышать определенного значения.  [c.238]











Предохранители и автоматы защиты электросетей  [c.353]

Наиболее распространенными являются следующие типы предохранителей и автоматов защиты сети  [c.353]

Предохранители и автоматы защиты электросетей 353—354 Предупреждение вибрации типа флат-  [c.417]

На пультах помощника машиниста всех секций загораются лампы ГУ , сигнализирующие о том, что генераторы управления не работают. От плюсовой шины 18 через предохранители и автоматы защиты подает-  [c.19]

Защита проводов от перегрузок и коротких замыканий производится плавкими предохранителями (фиг. 49) или ограничительными реле. В случае применения плавких предохранителей или автоматов, выключающих цепь при коротком замыкании полностью, желательно защищать цепь каждой фары отдельным предохранителем или реле, чтобы исключить возможность одновременного погасания обеих фар при ночной езде.  [c.330]

При этом и трансформатор и проводка будут сильно перегреваться, а контакторы начнут гудеть, но не смогут переброситься в режим удержания, что будет продолжаться до тех пор, пока не сгорит предохранитель или не сработает автомат защиты.  [c.310]

Подбор плавких предохранителей (и электромагнитных автоматов защиты, которые все шире приходят им на смену) является достаточно сложной и зачастую не вполне изученной задачей, хотя они могут оказаться причиной многих аномалий в работе установки. Поэтому автор призывает вас к изучению многочисленной технической документации различных разработчиков этих устройств, если вы желаете пополнить ваши знания в данной области.  [c.313]

Прим. ред. В настоящее время широко используются регулируемые автоматы защиты двигателей, которые совмещают в себе функции теплового реле и предохранителей типа аМ, что позволяет при правильном подборе и настройке автомата надежно защитить двигатель. Поэтому все выше указанное о тепловых реле и предохранителях типа аМ можно отнести и к регулируемым автоматам защиты двигателей. Тем не менее при выборе автомата мы рекомендуем строго следовать рекомендациям производителя.  [c.313]

Защита осветительных сетей — плавкий пробочный предохранитель, насыпные предохранители, установочные автоматы. Их устройство и характеристики. Размещение защитных устройств, осветительные щитки, осветительные наборные пункты, этажные щитки, распределительный щит освещения, автомат аварийного освещения.  [c.297]

Буквы в обозначении типа автомата защиты сети расшифровываются так А-автомат, 3-защита, С-без свободного расцепления, Р—со свободным расцеплением, Г — герметичность корпуса, К — для кабин с красным светом, Ф — для цепей переменного тока. Цифры (у типа автомата защиты сети и предохранителя) обозначают номинальный ток.  [c.353]

При перегорании предохранителей или автоматическом выключении автоматов защиты сети необходимо, кроме замены сгоревших предохранителей и включении сработавшего АЗС, установить причину, вызвавшую сгорание предохранителей или срабатывание автоматов защиты сети, и устранить дефект.  [c.354]

Группа вспомогательных элементов — резисторы всех типов, зажимы, автоматы защиты низковольтных цепей, плавкие предохранители и т. д.  [c.103]

Номинальные токи плавких вставок предохранителей и токи автоматических выключателей следует выбирать возможно минимальными. По правилам устройства электроустановок защитные аппараты по отношению к допустимым длительным токовым нагрузкам на проводах должны иметь кратность а) номинального тока плавких вставок не более чем в 3 раза б) номинального тока расцепителя (автоматические выключатели) с нерегулируемой обратно пропорциональной от тока характеристикой — не более чем в 1,5 раза в) тока трогания расцепителя с регулируемой обратной пропорциональной от тока характеристикой — не более чем в 1,5 раза г) тока срабатывания автоматического выключателя, имеющего только мгновенно-максимальный расцепитель (отсечку), не более чем в 4,5 раза. В тех случаях, когда питающая сеть по ПУЭ [10] требует обязательной защиты (например, пожаро- и взрывоопасные помещения), плавкие вставки предохранителей или расцепители автоматов выбираются по расчетному току нагрузки. Провод должен быть выбран такого сечения, чтобы длительная нагрузка, допустимая для него, была не менее 125% от номинального тока выбранного защитного аппарата.  [c.182]

При дальнейшем уменьшении магнитного поля обмотки возбуждения частота вращения двигателя может превысить допустимые значения и машина подвергнется опасности разноса якоря центробежными силами. Вследствие этого в обмотку параллельного возбуждения двигателя постоянного тока нельзя ставить какие-либо предохранители нли автоматы для защиты обмотки от повы-  [c.150]

В последние годы на самолетах стали применять вместо предохранителей автоматы защиты (фиг. 179), которые заменяют не только предохранитель, но и выключатель. Автомат защиты представляет собой реле чувствительным элементом в нем является биметаллическая пластинка, нагреваемая током, который проходит через автомат.  [c.217]

Наиболее распространенными являются следующие тины автоматов защиты сети и предохранителей  [c.12]

Напряжение от сети через вспомогательные контакты и предохранители подводится к регулировочному автотрансформатору Тр1, служащему для плавного изменения напряжения, и к трансформатору накала кенотрона Тр2 (рис. 5-19). Высокое напряжение включается нажатием кнопки автоматического выключателя К1, имеющего три обмотки две из них соединены последовательно (причем одна шунтируется переключателем защиты К2). Разомкнутое положение этого переключателя соответствует чувствительной защите автомат срабатывает при пробое на стороне переменного тока и остается включенным, если ток в цепи выпрямленного напряжения не превосходит 5 мА. Когда переключатель К2 замкнут.  [c.118]

Схема электрооборудования автомата изображена на рис. 13. В схеме применено дистанционное управление электродвигателем с помощью магнитного пускателя. Электродвигатель включается в сеть пакетным выключателем. От короткого замыкания защитой служат плавкие предохранители. Скорость ротора электродвигателя трехфазного переменного тока типа АО-41/4 мощностью 1,7 кет 1420 об/мин. От перегрузки электродвигатель защищен тепловым реле РТ. Цепь управления, в которую включена катушка магнитного пускателя К, состоит из нормально закрытого контакта кнопки Стоп , нормально открытого контакта кнопки Пуск и нормально закрытых контактов конечных выключателей КВМ и КВР.  [c.130]

Плавких предохранителей в цепи постоянного тока не ставят. Защита генераторов от перегрузки и короткого замыкания осуществляется на стороне переменного тока, в цепи которого устанавливают максимальный автомат или магнитный пускатель.  [c.252]

Трубчатые предохранители типа ПР на тепловозах защищают низковольтные цепи от перегрузок и коротких замыканий. На тепловозах применяются два вида предохранителей—разборные и неразборные. Предохранители в цепях управления, освещения вспомогательных электродвигателей имеют плавкие вставки от 5 до 20 А (неразборные). Они представляют собой медную проволоку диаметром от 0,19 до 0,44 мм. В этих цепях устанавливают автоматы, обеспечивающие защиту при перегрузках.  [c.146]

Конструкция зарядного щита. В качестве переключающего устройства может быть применен переключатель любой конструкции на 10 положений, рассчитанный на силу тока 50 А, или элементный коммутатор. Полная схема зарядного щита приведена на рис. 113. Щит состоит из трех типовых панелей прислонного типа. На панели 1 монтируются два автомата типа А-15-4 с отключающей катушкой на 48 В и максимальной токовой защитой, служащие для защиты генераторов от перегрузок и коротких замыканий, и кнопки управления магнитными пускателями двигателей этих генераторов. На панелях 2 я 3 монтируются амперметры типа ПК2/60 на силу тока 60 А, предохранители типа ПР-2 на 100 А с плавкими вставками на 60 А и реостаты с коммутаторами. На па-  [c.188]

Плавкие предохранители защищают схему только от коротких замыканий. Для защиты двигателей от длительных перегрузок и недопустимого перегрева применяются автоматы, тепловые реле и реле максимального тока.  [c.19]

На автобусе ЛиАЗ-677 успановлено 13 предохранителей ПР21 (10 а) и три предохранителя ПР23 (20 а). Для защиты цепей генератора установлен автомат защиты, рассчитанный на максимальную силу тока 70 а.  [c.85]

Напряжение от сети через блокировочные контакты и предохранители подводится к регулировочному автотрансформатору /, служащему для плавного изменения напряжения, и к трансформатору накала кенотрона 7 (рис. 6-16). Включение высокого напряжения осуществляется нажатием кнопки автоматического выключателя, имеющего три обмотки две из них соединены последовательно, а одна шунтирована переключателем защиты 3. При разомкнутом положении этого переключателя защита — чувствительная , автомат срабатывает при пробое на стороне переменного тока и остается включенным, если ток в цепи выпрямленного напряжения не превосходит 5 ма. Когда переключатель 3 замкнут, защита — грубая и автомат не срабатывает при коротком замыкании на высокой стороне и остается включенным, если мощность на стороне высокого напряжения при 50 кв не превосходит 2 ква-, такой режим должен длиться не более 1 мин. Измерение напряжения на образце производится вольтметром класса 1,5 на стороне низкого напряжения, проградуированным в киловольтах. Конденсаторы С служат для защиты от перенапряжений первичной обмотки. Высоковольтный трансформатор 100 е/50 кв мощг ностью 2 ква имеет один вывод вторичной обмотки заземленный. При синусоидальной форме кривой питающего напряжения вто-  [c.178]

Катушка реле ПВВ1 получает питание от провода 15 через предохранитель ПрЗ, резистор Я12, контакт выключателя Отключение ВВ, контакт реле заземления РЗ, блокировку заземлителя трансформато-эа ЗТ, блокировку контроля подключения блока защиты БЗМН, кон-гакты реле максимального напряжения РМН, контакты реле опуска-1ИЯ токоприемника РОП, реЛе отключения высоковольтного выключа-геля РОВ и автомат минимального давления АМД.  [c.259]

При отказе системы в процессе эксплуатации электропоезда на лини произведите следующие работы если при включенном выключателе ВВ и наличии напряжения в онтактной сети отсутствует переменное напряжение (включена лам- а PH), не работает АРФ а освещение салонов, проверьте положе-ие автомата АВ и выключателя ПСП и включите кнопку Восста-овление защиты АРФ если после включения кнопки реле РВФ стается отключенным, замените вставку предохранителя Пр10 если работа АРФ не восстанавливается, а таклсепри повторном сра-  [c.282]

Номинальным током автомата защиты или предохранителя считают ток, который выдерживает АЗС иеограниченно долго, при этом цепь не разрывается в случае возрастания номинального тока при кратковременных перегрузках, пусках или толчках нагрузки. Номинальный ток указывается на аппарате защиты и плавком предохранителе.  [c.11]

Напряжение от сети через блокировочные контакты и предохранители подводится к регулировочному автотрансформатору Т1, служащему для плавного изменения напряжения, и к трансформатору накала кенотрона Т2 (рис. 29.52). Включение высокого напряжения осуществляется нажатием кнопки S1 автоматического выключателя, имеющего три обмотки две из них соединены последовательно (причем одна шунтируется переключателем защиты S2). Разомкнутое положение этого переключателя соответствует чувствительной защите автомат срабатывает при пробое на стороне переменного тока и остается включенным, если ток в цепи выпрямленного напряжения не превосходит 5 мА. Когда переключатель 52 замкнут, осуществляется грубая защита автомат не срабатывает при коротком замыкании на высокой стороне и остается включенным, если мощность на стороне высокого напряжения при 50 кВ пе превосходит 2 кВ-А такой режим должен длиться не более 1 мин. Измерение напряжения на образце производится вольтметром kV класса 1,5 на стороне низкого напряжения, проградуированным в киловольтах. Конденсаторы С служат для защиты от перенапряжений первичной обмотки. При синусоидальной форме кривой питающего напряжения вторичное напряжение высоковольтного трансформатора в режиме холостого хода не отличается от синусоидального более чем на 5 %. Резистор R служит для защиты трансформатора и кенотрона от перегрузки при пробое образца. В установке имеется сосуд с электродами для стандартного испытания жидких материалов. Испытания на постоянном токе производят при помощи схемы однополупериодного выпрямления, для получения которой йспо.тьзу-ется кенотрон Л на образец подается постоянное напряжение отрицательной полярности. Если необходимо измерять ток утечки, то для этой цели используют микроамперметр в анодной цепи. Защита мнкроамперметра от перегрузок осуществляется при помощи разрядника Р, шунтирующего конденсатор, и сопротивле-  [c.394]

Плавкие предохранители имеют относительно малую предельно отключающую мощность, т. е. наибольшую мощность, которую могут отключить предохранители или другой отключающий аппарат (масляные, автоматические выключатели) без опасности быть поврежденным или разрушенным. Плавкие предохранители могут выдерживать перегрузку в течение неограниченного времени на 25%, одного часа на 60% и двух минут на 80%. Плавкие предохранители не могут защищать двигатель от небольших и длительных перегрузок. Только при внезапных больших перегрузках или коротких замыканиях предохранители могут быстро отключать двигатели. В электрических цепях постоянного и переменного тока напряжением до 500В применяются автоматические воздушные выключатели (автоматы). Автоматы размыкают электрические цепи при перегрузке или коротких замыканиях. Для защиты двигателей от перегрузок (но не от коротких замыканий) используют тепловые реле, которые выбираются по номинальному току двигателя. На работу тепло-  [c.41]

Всю электрическую цепь при работающем генераторе отклю чают кнопкой 17. Для защиты электрооборудования от перегру-, зок и короткого замыкания служат автоматы 2 и 5. Кроме того, для защиты двигателей от коротких замыканий в электросхеме установлены предохранители. В системе электропривода предусмотрена также нулевая блокировка, которая не допускает включение крана в работу, если рукоятка какого-то контроллера выведена из нулевого положения.  [c.187]

К основным мерам защиты относятся защитное заземление (рис. 169, а) корпусов электроустановок и не-токоведущих частей оборудования, которые могут оказаться под напряжением, корпус I соединяется проводником 2 с заземлителем 3. При защитном занулении (рис. 169, б) щроводник 2 соединяет электрооборудование I с глухозаземленной нейтральной точкой обмотки источника тока, автоматические предохранители 3 защищают от токов короткого замыкания. При защитном отключении (рис. 169, в) возникновение на корпусе 1 опасного напряжения предотвращается срабатыванием защитно-отключающего устройства (автомата) катушка 3 приводит в действие выключатель 2 при включении реле 4 максимального напряжения.  [c.231]

Однопостовые сварочные агрегаты, генераторы и трансформаторы со стороны питающей сетп должны быть защищены предохранителями. Многопостовые сварочные агрегаты, кро.ме защиты со стороны питающей сети, должны и.меть максимальный автомат в обще. м проводе сварочной цепи и предохранители на каждом проводе к сварочному посту.  [c.472]

Замена старых пробок на автоматы

В некоторых старых квартирах или домах по сегодняшний день вместо привычных уже всем автоматических выключателей все еще стоят старые пробки. Пробки представляют собой электрический предохранитель, который часто просто перегорает, либо отходит контакт предохранителя. Вместо перегоревших предохранителей, как правило ставят перемычку, которая уже не сможет защитить от короткого замыкания, что может привести к пожару.

Вместо обычных пробок можно установить автоматические пробки, принцип их действия такой же, как у автоматических выключателей, но качество оставляет желать лучшего.

Самым правильным вариантом будет — это поменять пробки на автоматы. Автоматы намного надежнее при работе. В магазинах предоставлен огромный выбор автоматических выключателей от дешевых до качественных и дорогих.

Давайте попробуем разобраться как поменять пробки на автоматы.

Первым, что нужно сделать — подсчитать мощность потребителей электричества в квартире. Мощность вычисляется суммированием мощности приборов, которые могут работать в одно и тоже время (например: холодильник 500Вт + телевизор 400Вт + освещение 500Вт + микроволновка 1600Вт = 3000Вт). Далее полученную сумму нужно разделить на 220В, для того, чтоб вычислить ток нагрузки. 3000Вт/220В=13,63А — рабочий ток оборудования перечисленного выше. Самые распространенные номиналы автоматических выключателей, которые применяются в быту — это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас — получается нужен автомат на 16А. Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше.

Самые распространенные номиналы автоматических выключателей, которые применяются в быту — это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас — получается нужен автомат на 16А.

Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше, чем автомат.

Самым простым способом поменять пробки на автоматы, будет установить вместо старых пробок вводной двухполюсный автомат. Иногда советуют вместо пробок установить два автомата, но делать такого нельзя, так, как в случае если сработает автомат, который на нуле, то во всей проводке в квартире будет присутствовать фаза. Двухполюсный же автомат отключит сразу и фазу и ноль, по сути это и есть два спаренных автомата, которые работают как одно целое.

Сначала нужно открутить только пробки, и определить с помощью индикатора, в какой пробке фаза, а в какой ноль.

Далее обязательно нужно отключить электричество! Работать под напряжением — во первых опасно для жизни, во вторых, можно замкнуть провода, и в третьих просто неудобно.

После отключения электричества, можно приступать к демонтажу патронов пробок.

На место демонтированных пробок необходимо прикрепить (либо шурупами, если основание деревянное или металлическое, либо с помощью дюбелей, если стена) DIN-рейку, предварительно отрезанную под размер автоматического выключателя

Теперь можно подсоединить автомат. Два провода, по которым электричество входит в квартиру, подсоединяются сверху автомата, причем нулевой провод нужно подсоединить к клемме, с пометкой N, а фазу на другую клемму.

Снизу подсоединяются провода, которые идут в квартиру к потребителям. После подсоединения проводов автомат устанавливается на DIN-рейку.

В принципе на этом этапе можно и остановится, так как поменять пробки на автоматы нам удалось, но можно пойти дальше, и немного усовершенствовать схему.

Для защиты от поражения электрическим током человека при прикосновении к оголенным проводам, а также для предотвращении возгорания, в случае контакта фазного проводника с корпусом или землей рекомендуется использовать УЗО (устройство защитного отключения). Принцип его работы основан на том, что постоянно контролируется баланс проходящих токов, и если баланс нарушается, по причине утечки тока на землю УЗО срабатывает и отключает напряжение.

Номинал УЗО подбирается по тому же принципу, что и у вводного автомата. Подключается УЗО к выходу вводного автомата. Кнопочка тест на УЗО предназначена для проверки его работоспособности (рекомендуется проверять раз в месяц). Далее если есть несколько направлений (например: кухня, комната №1, комната №2), нужно установить автомат на каждое направление, выбрав при этом оптимальную величину тока нагрузки каждого автомата отдельно.

Фаза с выхода УЗО подсоединяется на вход первого автомата, и далее с помощью перемычек на следующие автоматические выключатели, а нулевые проводники соединяются все вместе с помощью шинной колодки, которая устанавливается на DIN-рейку. Если в доме присутствует заземление, то проводники земли также соединяются вместе с помощью шинной колодки, но ни в коем случае не с нулем.

защита вводных сетей — автоматический выключатель или предохранитель? / Статьи и обзоры / Элек.ру

Сегодня, в связи с ожиданием возможного повторения кризиса, много говорят о том, как избежать экономических проблем бизнеса. Для промышленных предприятий один из обязательных шагов, которые следует предпринять — это защита инвестиций, в частности, поддержание работоспособности дорогостоящего оборудования. К его поломкам часто приводят короткие замыкания или перегрузки в электрической сети.

Как результат — предприятия вынуждены останавливать производство и не только нести затраты, связанные с устранением неполадок, но и терпеть убытки из-за каждого часа простоя. «Застраховать» вложения позволяет построение грамотной системы защиты вводных электрических цепей. На сегодняшний день она может быть организована двумя способами: с использованием автоматических выключателей или аппаратов защиты с предохранителями.

О том, какая технология защиты вводной сети оказывается оптимальной с точки зрения проектирования и эксплуатации в производственных условиях, высказались ведущие специалисты отрасли:

Александр Нестеренко, начальник по сборке электрощитов «Эксперт-электрика»;

Людмила Павлова, главный энергетик «Краснодарский завод ЖБИИК»;

Виталий Побокин, инженер-проектировщик компании «Электромонтажгрупп»;

Алексей Кокорин, менеджер по группе изделий компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации.

Автоматический выключатель или предохранитель — что предпочесть?

Принцип действия защитных устройств

Автоматический выключатель может срабатывать за счёт двух разных физических явлений. При небольших перегрузках протекающий ток вызывает нагрев и изгиб пластины расцепителя, выполненной из двух разных слоёв металла, и она воздействует на механизм независимого расцепления. При коротких замыканиях отключение происходит из-за возрастания магнитного поля электромагнита (электромагнитный расцепитель).

Принцип действия предохранителей основан на законе Джоуля-Ленца о пропорциональности количества выделяемого проводником тепла квадрату силы тока, сопротивлению и времени прохождения этого тока через проводник. Фактически выключатель с предохранителем состоит из двух устройств: рубильника и самого предохранителя, который при величине силы тока, равной номинальной (а точнее, при количестве выделяемого в единицу времени тепла меньшем, чем необходимо для плавления), функционирует как обычный проводник. Как только ток превышает номинал на определённую величину в течение некоего требуемого времени (т.е. выделяемого тепла достаточно для плавления), образуется разрыв цепи.

Какие аппараты лучше использовать для защиты вводных сетей предприятия?

Александр Нестеренко (А.Н.): В большинстве случаев, выбор между автоматическим выключателем и выключателем с предохранителями сводится к оценке баланса плюсов и минусов каждого из вариантов для конкретного объекта. Например, с точки зрения защиты, аппараты с предохранителями более эффективны, поскольку их время срабатывания меньше, чем у автоматического выключателя. Но эти устройства, на мой взгляд, менее удобны для эксплуатации и обслуживания. Чтобы заменить предохранитель, требуется проделать определённые операции, с которыми не подготовленный персонал может не справиться. Ещё один недостаток заключается в том, что в отличие от автоматических выключателей у предохранителей нельзя отрегулировать время срабатывания. Это неудобно для тех клиентов, у которых электрические схемы постоянно изменяются, например, в связи с модернизацией оборудования, расширением производственных площадей – то есть «на перспективу» лучше использовать автоматы. Кроме того, немаловажное преимущество автоматических выключателей заключается в том, что эти устройства можно подключить к системе дистанционного управления.

Алексей Кокорин (А.К.): На мой взгляд, с точки зрения расширения энергосистемы, выгоднее использовать оборудование с предохранителями: оно не зависит от уровня возможного короткого замыкания. Рост номинала можно предусмотреть заранее, заложив достаточный корпус аппарата, а саму величину тока регулировать плавкими вставками. И проблема дистанционного управления также может быть решена при использовании аппаратов с соответствующими функциями.

Виталий Побокин (В.П.): Я думаю, автоматы требуют профилактического обслуживания персоналом с большей квалификацией. Конечно, взвести его после срабатывания может любой сотрудник предприятия. Но перед включением автомата после короткого замыкания его необходимо проверить на срабатывание при заявленном токе. Ведь после каждого отключения контакты автоматического выключателя немного обгорают: это происходит из-за действия электрической дуги, возникающей при их размыкании. В результате во время очередной аварии при большом токе замыкания защитный механизм может не сработать. Предприятие будет вынуждено не только устранять последствия возгорания в электрощите, но и ремонтировать повреждённое оборудование.

В то же время замена предохранителя не требует дополнительных проверок и настроек. Поэтому, если на предприятии есть возможность обеспечить хранение и поддержание ЗИП¹, я бы ориентировался именно на с предохранителями.

А.К.: Где-то с 90-х годов прошлого века монтажники повсеместно ставят автоматические выключатели. Это связано с бумом гражданского строительства, который наблюдался в то время. В офисных, жилых и бытовых зданиях чаще всего из-за компактности, относительной дешевизны и простоты эксплуатации используются автоматические выключатели. По инерции такая тенденция перенеслась и в промышленность, хотя многие проблемы, на мой взгляд, гораздо эффективнее можно было бы решить при помощи выключателей с предохранителями.

Предохранители, как исполнительные элементы защиты от сверхтоков, намного надёжнее автоматических выключателей, поскольку в них нет движущихся частей и нет вероятности того, что при токе короткого замыкания плавкая вставка по каким-то причинам не разрушится. Сами предохранители снабжены герметичным корпусом, что предотвращает образование пламени, искры или открытой электрической дуги. Кроме того, формально устройства с предохранителями заменяют собой два устройства: вводной рубильник и автоматический выключатель.

Не стоит забывать и о совершенно ином уровне безопасности персонала. Предохранители сами по себе обеспечивают более высокий уровень защиты персонала, т.к. даже при включении аппарата на КЗ, находясь в непосредственной близости от аппарата, персонал не получит ожоги и другие распространённые электротравмы. В серии устройств OS от АББ эта идея получила дальнейшее развитие. Благодаря конструктивным особенностям получить доступ к предохранителю можно только при отключённом рубильнике, при этом сам предохранитель оказывается без напряжения благодаря двум точкам разрыва цепи в каждом полюсе аппарата, что исключает возможность контакта обслуживающего персонала с токопроводящими частями. В качестве дополнительного уровня защиты держатель для предохранителей можно опломбировать.

Среди перечисленных плюсов автоматических выключателей упоминалась возможность удалённого управления, в чём именно она заключается? Можно ли управлять при помощи автоматики выключателями с предохранителями?

А.К.: Многие современные силовые автоматические выключатели оснащаются не термомагнитными или биметаллическими, а электронными расцепителями: например, серии Tmax и Emax от АББ. Такое решение позволяет включать защитные аппараты в системы коммуникации – то есть осуществлять полное диалоговое взаимодействие с вышестоящими устройствами управления по специальным шинам. Часто такие «интеллектуальные» автоматические выключатели комплектуются моторным приводом, что позволяет дистанционно управлять защитным аппаратом.

Аналогичную функцию удалённого управления имеют и выключатели с предохранителями: например, аппараты с моторным приводом серии OSM. В комплексе с электронным монитором состояния предохранителей это позволяет построить удобную систему мониторинга и автоматизации электроснабжения предприятия. Правда, провести удалённо замену предохранителя, конечно же, невозможно. Т.е. для восстановления подачи электроэнергии после аварийного отключения в любом случае придётся задействовать персонал на местах, что лишний раз заставляет проверить все цепи и устранить неполадки перед повторным включением.

Что необходимо предусмотреть, делая выбор между автоматическим выключателем и предохранителем для защиты вводной сети?

А.Н.: Каждую конкретную ситуацию необходимо рассматривать отдельно. Выключатели нагрузки с предохранителями – менее дорогой вариант, поэтому сегодня их часто используют на промышленных предприятиях, где бюджет на организацию электрической сети часто ограничен. Но в то же время, если на заводе большое количество трёхфазных двигателей (например, литейно-прокатные предприятия, фабрики с конвейерами), требующих защиты при помощи автоматических выключателей, предпочтительнее не экономить. Случается, что перегрузка в сети происходит по одной фазе, а в этом случае в устройстве с предохранителями расплавится одна вставка. Сеть продолжит работать, и в итоге оборудование, защищаемое этим выключателем нагрузки, сгорит. Автомат же отключит сразу все фазы, тем самым сохраняя двигатели.

А.К.: Александр, позвольте с Вами не согласиться. При неполнофазном коротком замыкании в асинхронном двигателе, в фазе где произошло короткое замыкание перегорит предохранитель и защитит цепь. Действительно, двигатель продолжит работу, но токи в оставшихся двух фазах возрастут и вызовут срабатывание теплового реле, входящего в состав большинства схем управления двигателя. Также в последнее время на предприятиях все чаще стали использовать реле контроля фаз, которые защищают от подобных режимов. Но даже не имея всего вышесказанного, можно реализовать защиту на предохранителях, используя специальный аксессуар — монитор состояния. Он отслеживает работу каждого предохранителя, и при перегорании любого из них подаёт сигнал на отключение контактора. Более быстродействующую защиту сложно себе представить.

Можно ли сказать, что монтировать выключатели с предохранителями в электрическом щите сложнее, чем автоматы?

В.П.: Вовсе нет. Современные решения позволяют подобрать выключатели нагрузки с предохранителями, которые так же, как и автоматы, могут устанавливаться на монтажную панель или DIN-рейку.

Кроме того, хочу отметить, что раньше популярной причиной отказа от выключателей с предохранителями в пользу автоматов было ограничение доступного пространства для монтажа. Считалось, что последние при прочих равных займут меньше места в электрощите. Но сейчас ситуация радикальным образом изменилась. Существуют очень компактные выключатели нагрузки с предохранителями. Например, габариты трёхполюсного аппарата на ток 160А OS160GD от АББ — 146,5х130х100 мм. Для сравнения — только стандартный автоматический выключатель с аналогичным номиналом имеет размеры 140х103,5х170 мм. Но к нему в комплекте требуется установить выключатель нагрузки, а рядом с защитным аппаратом предусмотреть защитное пространство на случай выброса искр и продуктов горения дуги при отключении токов КЗ.

Известно, что автоматические выключатели выбираются исходя из номинального тока, а на что следует обращать внимание при подборе аппаратов с предохранителями?

Людмила Павлова (Л.П.): При выборе предохранителей в первую очередь необходимо обращать внимание на номинальное напряжение плавкой вставки, оно должно быть не ниже, чем рабочее напряжение сети. Большинство предохранителей выпускается на рабочее напряжение 500В, эти предохранители подходят более чем для 80% всех электроустановок. Если же требуется более высокий уровень напряжения – существует версия плавких вставок с рабочим напряжением 690В. Также следует проверить предохранитель на неотключение пусковых токов, если речь идёт о защите двигателей. Это сделать очень просто, используя кривую пуска двигателя и время-токовую характеристику предохранителя.

Требуются ли серьёзные монтажные работы для замены выключателей с предохранителями?

А.К.: Раньше при замене защитных аппаратов требовалось полностью отключать питание, с системы вводных шин, обеспечить заземление электроустановки и многие другие меры, предотвращающие возможные электротравмы. Даже при подобном комплексе мероприятий электротравмы на предприятии были не редкостью, возможно по вине невнимательности персонала. Кроме того, все эти операции занимали немало времени. Сегодня есть решения, делающие замену защитных аппаратов быстрой и безопасной. Если есть вероятность, что в процессе эксплуатации потребуется оперативное вмешательство и замена аппарата, можно использовать втычную серию выключателей нагрузки с предохранителями SlimLine XR. Аппараты этой серии монтируются в специальном стандартизованном шкафу на систему вертикальных шин при помощи двух винтов на передней панели. Это позволяет значительно ускорить монтаж, обновление или замену аппаратов, причём при необходимости можно производить «горячую» замену защитных устройств, то есть без снятия напряжения с системы шин.

За счёт простоты своей конструкции и надёжности выключатели с предохранителями на сегодняшний день, как считают эксперты, являются наиболее предпочтительной защитой для всех уровней распределения на предприятии, как на вводе, так и на отходящих линиях. Не зря эти устройства нашли широкое применение в таких сферах, как судоходство, нефтяная, химическая и газовая промышленность.

1 http://ru.wikipedia.org/wiki/%D0%97%D0%98%D0%9F

Что делать, если выбивает пробки или автомат?

Бывает такое, что автоматы защиты электропроводки в частном доме или квартире выбивает. Чаще всего это случается зимой или летом, а межсезонье считается самым аварийно-спокойным временем. Зимой основной причиной проблем является включение слишком мощных электронагревательных приборов, а летом — рост энергопотребления бытовой техникой, повышенная влажность и температура воздуха и характерные для этого времени года перепады напряжения сети питания.

В этой статье мы постараемся объяснить, что делать, если в вашей квартире или доме выбивает пробки (пробочные электрические предохранители), автоматы (автоматические выключатели), УЗО ( устройства защитного отключения напряжения при утечке тока с фазного провода)  или дифавтоматы (дифференциальные автоматы)

Эта публикация прежде всего рассчитана на не профессионалов в обслуживании электросетей и содержит лишь самые общие рекомендации.

То, что необходимо знать заранее

Первое и самое важное: если у вас выбило пробки старого типа, с «жучками» — не ставьте их заново, не только из соображений безопасности. Ремонт какой угодно современной техники, включенной в неисправную сеть, может стоить гораздо дороже, чем покупка нескольких пробок-автоматов.

Перейти в раздел: Щитовое оборудование

Второе, прежде чем искать причины срабатывания автоматов защиты необходимо отключить все, что в включено в розетки или через штатные выключатели. Пробные включения и отключения проводятся только на обесточенной проводке последовательно: сначала выключаем общий автомат, затем — вынимаем вилки из розеток и выключаем выключатели. Если требуется проверить какой-нибудь прибор и светильник — сначала включаем его в розетку и только после этого включаем автомат. Придерживайтесь такого порядка действий каждый раз до тех пор, пока проблема не будет выявлена или пока не проверите всё.

Третье, чтобы проверить наличие напряжения чтобы в квартире при пробном включении и не рисковать дорогой техникой, пользуйтесь тестером.

Посмотреть тестер на сайте

Вводный щит(ВЩ) и Щит автоматики(ЩА) в квартире

Чаще всего автоматика монтируется рядом с электросчетчиком на ВЩ. Если у вас стоит совсем старая защита пробками, ВЩ может быть плохо установленным, но рядом с ним вы всегда найдете распределительную коробку, от которой расходятся ветки проводки по комнатам. Внимание: ни в коем случае нельзя открывать коробку, если вы не электрик! Придется искать источник неисправности пробными включениями.

Если же у вас стоит современная система — поиск начинается с перебора ветвей проводки. Как правило, они включены через отдельные автоматы с меньшими токами, чем главный. В таком случае поиск начинается с выключения автоматов ветвей и после нахождения неисправной ветви применяется метод пробных включений.

Если квартирные счетчики находятся на лестничной площадке, причину срабатывания защиты будет найти сложнее, т.к. В прихожей будет ЩА.

Почему срабатывает защитная автоматика

В большинстве случаев это проходит по следующим причинам:

1. Перегруженность проводки — в этом случае постоянно выбивает пробки или автомат. Необходимо проверить соответствие их номинального тока реально потребляемому, а величину реально потребляемого тока норме потребления мощности;
2. Перегрузки вследствие колебаний напряжения сети или при включении приборов с высоким потреблением энергии;
3. Мгновенные перегрузки за счет запуска мощных приборов с моторами, например, холодильника;
4. Утечка тока по фазному проводу — выбивает УЗО. Например, при включении бойлера, стиральной машины и других приборов во влажных помещениях;
5. Если выбило УЗО или автомат и они не включаются, то, скорее всего, произошло короткое замыкание. Обычно это происходит из-за неисправности какого-либо прибора или проводки, например. В очень редких случаях это неисправность непосредственно защитного автомата;

Что вызывает перегрузки чаще всего

• Холодильник потребляет 0,1-0,5 кВА, но в момент запуска потребляемый ток может увеличиться в 5-7 раз.
• Ток потребления стиральной машины примерно как у холодильника, в т.ч. пусковой. Но если сработала не токовая защита, а УЗО, то проблема скорее всего не в холодильнике, а в стиральной машине.
• Бойлеры на 50 л потребляют 1,2-1,5 кВА; 100-150 литровые — 2-3 кВА. Водонагреватели — второй по частоте источник срабатывания УЗО.
• На компьютер и плоский телевизор токовая защита обычно не срабатывает, а вот УЗО сработать может.
• Микроволновке и кондиционеру стабильно нужно примерно одинаковое количество энергии — 1-2,5 кВА, но пусковой ток кондиционера в 2-3 раза больше рабочего.
• Стандартная мощность утюга с отпариванием — 2,2 кВА.
• Пылесос потребляет около 1,2-1,6 кВА, но его пусковая мощность в 2-3 раза выше. В некоторых случаях при эксплуатации мощность потребления может вырасти до пусковой.
• У настольной электроплиты потребляемая мощность точно такая же, как у утюга, а стационарной с духовкой потребуется 6-10 кВА.

Прежде всего нужно посмотреть, что было включено в момент выбивания и не было ли перебора по мощности. Если был — необходимо выключить один из приборов. Кстати, желательно, чтобы приборы с высоким потреблением энергии были подключены к разным автоматам.

УЗО

Единственный способ определить отчего срабатывает УЗО без специальных приспособлений и профессионального образования — электросчетчик с индикаторами земли и реверса.

Если при срабатывании УЗО загорается «Земля» — это утечка; если «Реверс» — реактивность. Главное не перепутать аварийные индикаторы с оптическими портами многотарифных счетчиков.

Короткое замыкание

Если после отключения всех приборов автомат так и не заработал, проверить проводку на короткое замыкание можно «кустарным» методом: взять любую телефонную зарядку с индикатором (ВАЖНО: без подключенного к ней телефона) и вставить в розетку, после чего включить автомат. Если индикатор зарядки хоть немного мигнет — скорее всего, неисправен сам автомат, если же индикатор не срабатывает — скорее всего, это короткое замыкание или обрыв проводки.

Недо- и перенапряжение

Не обязательно, но желательно дополнить свой вводный щит реле напряжения,[КАРТИНКА] который обесточивает проводку при выходе за пределы допустимого напряжения сети.  В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.

Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.

Заключение

В заключение мы хотим напомнить о том, что есть два золотых правила:

1. Любой защитный автомат должен разрывать все проводники.
2. Все потенциально аварийные приборы должны быть подключены через свой автомат.

Эти правила должны обязательно соблюдаться, особенно, если вы живете в многоквартирном доме.

Предохранители | Физика проводников и изоляторов

Обычно допустимая токовая нагрузка проводника — это предел конструкции схемы, который нельзя намеренно превышать, но есть приложение, в котором ожидается превышение допустимой токовой нагрузки: в случае предохранителей .

Что такое предохранитель?

A Предохранитель представляет собой устройство электробезопасности, построенное вокруг проводящей полосы, которая предназначена для плавления и разделения в случае чрезмерного тока. Предохранители всегда подключаются последовательно с компонентами, которые должны быть защищены от перегрузки по току, так что, когда предохранитель перегорает (размыкается), он размыкает всю цепь и останавливает ток через компонент (ы).Плавкий предохранитель, включенный в одну ветвь параллельной цепи, конечно же, не повлияет на ток через любую из других ветвей.

Обычно тонкий кусок плавкой проволоки помещается в защитную оболочку, чтобы свести к минимуму опасность возникновения дугового разряда в случае прорыва проволоки с большой силой, что может произойти в случае сильных перегрузок по току. В случае небольших автомобильных предохранителей оболочка является прозрачной, так что плавкий элемент может быть визуально осмотрен. В бытовой проводке обычно используются ввинчиваемые предохранители со стеклянным корпусом и тонкой узкой полосой из металлической фольги посередине.Фотография, показывающая оба типа предохранителей, представлена ​​здесь:

Предохранители картриджного типа популярны в автомобилях и в промышленности, если они изготовлены из материалов оболочки, отличных от стекла. Поскольку предохранители рассчитаны на «отказ» срабатывания при превышении их номинального тока, они обычно предназначены для легкой замены в цепи. Это означает, что они будут вставлены в какой-либо тип держателя, а не припаиваться или прикрепляться болтами к проводникам схемы.Ниже приведена фотография, на которой изображена пара предохранителей со стеклянным картриджем в держателе с несколькими предохранителями:

Предохранители удерживаются пружинными металлическими зажимами, причем сами зажимы постоянно соединены с проводниками цепи. Основной материал держателя предохранителя (или блока предохранителей , как их иногда называют) выбран как хороший изолятор.

Другой тип держателя предохранителей патронного типа обычно используется для установки в панелях управления оборудованием, где желательно скрыть все точки электрического контакта от контакта с человеком.В отличие от только что показанного блока предохранителей, где все металлические зажимы открыты, этот тип держателя предохранителя полностью закрывает предохранитель в изоляционном корпусе:

Наиболее распространенным устройством защиты от перегрузки по току в сильноточных цепях сегодня является автоматический выключатель .

Что такое автоматический выключатель?

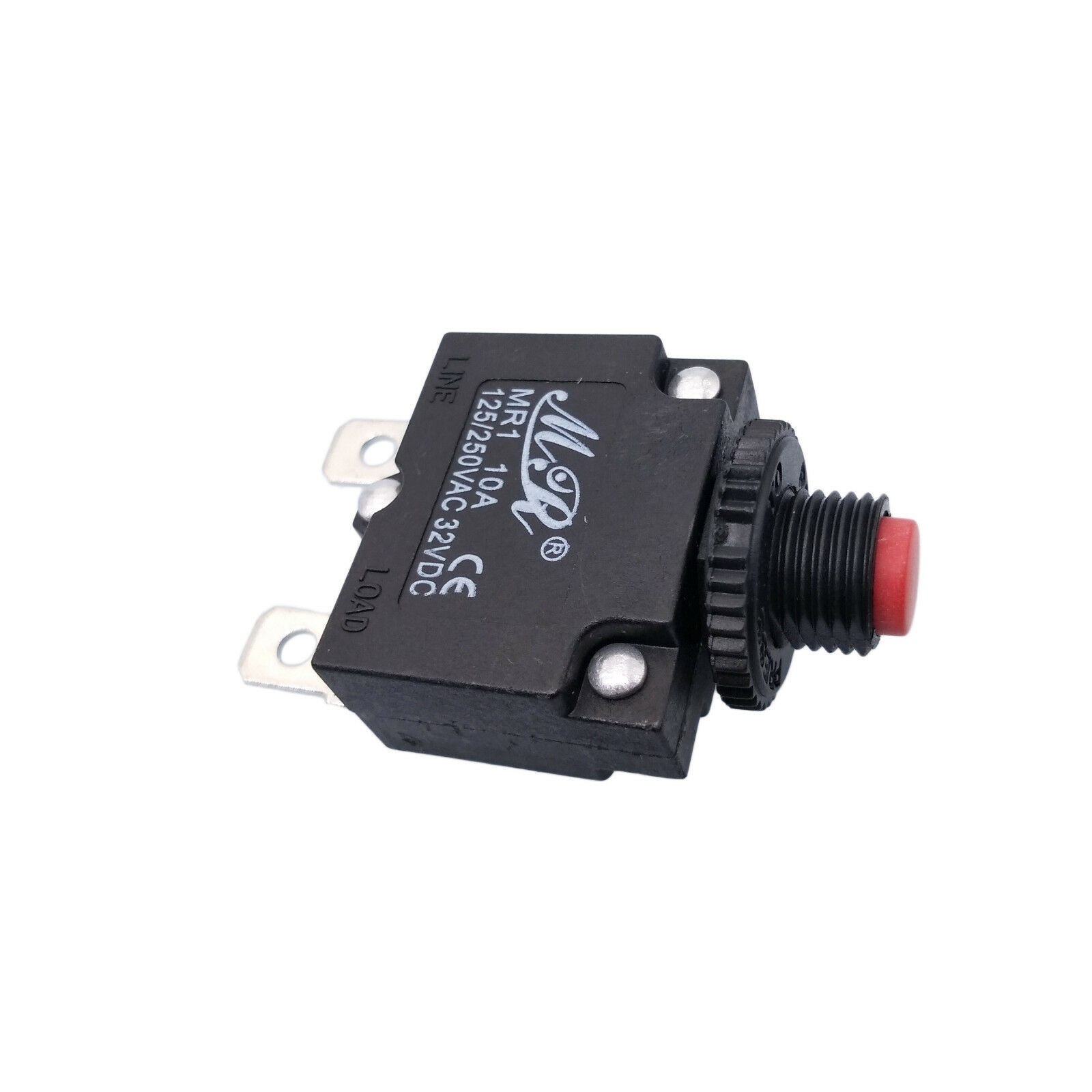

Автоматические выключатели — это специально разработанные переключатели, которые автоматически размыкаются для отключения тока в случае перегрузки по току.Малые автоматические выключатели, такие как те, которые используются в жилых, коммерческих и легких промышленных предприятиях, имеют термическое управление. Они содержат биметаллическую полоску (тонкую полоску из двух металлов, соединенных спина к спине), несущую ток цепи, которая изгибается при нагревании. Когда биметаллическая полоса создает достаточную силу (из-за чрезмерного нагрева полосы), срабатывает механизм отключения, и прерыватель размыкается. Автоматические выключатели большего размера автоматически активируются силой магнитного поля, создаваемого токонесущими проводниками внутри выключателя, или могут срабатывать для отключения от внешних устройств, контролирующих ток цепи (эти устройства называются реле защиты ).

Поскольку автоматические выключатели не выходят из строя в условиях перегрузки по току — скорее, они просто размыкаются и могут быть повторно включены путем перемещения рычага — они с большей вероятностью будут обнаружены подключенными к цепи более длительным образом, чем предохранители. Фотография маленького автоматического выключателя представлена ​​здесь:

Снаружи это не более чем выключатель. Действительно, его можно было использовать как таковое. Однако его истинная функция — работать как устройство защиты от перегрузки по току.

Следует отметить, что в некоторых автомобилях используются недорогие устройства, известные как плавкие вставки , для защиты от перегрузки по току в цепи зарядки аккумулятора из-за стоимости предохранителя и держателя соответствующего номинала. Плавкая вставка — это примитивный предохранитель, представляющий собой не что иное, как короткий кусок провода с резиновой изоляцией, предназначенный для плавления в случае перегрузки по току, без какой-либо твердой оболочки. Такие грубые и потенциально опасные устройства никогда не используются в промышленности или даже в жилых помещениях, в основном из-за встречающихся более высоких уровней напряжения и тока.По мнению автора, их применение даже в автомобильных схемах вызывает сомнения.

Обозначение на электрической схеме для предохранителя представляет собой S-образную кривую:

Номиналы предохранителей

Предохранители

, как и следовало ожидать, в основном рассчитаны на ток: ампер. Хотя их работа зависит от самовыделения тепла в условиях чрезмерного тока за счет собственного электрического сопротивления предохранителя, они спроектированы так, чтобы вносить незначительное дополнительное сопротивление в цепи, которые они защищают.Это в значительной степени достигается за счет того, что плавкий провод делается как можно короче. Точно так же, как допустимая токовая нагрузка обычного провода не связана с его длиной (сплошной медный провод 10 калибра выдерживает ток 40 ампер на открытом воздухе, независимо от длины или короткого отрезка), плавкий провод из определенного материала и калибра будет дуть при определенном токе независимо от того, как долго он длится. Поскольку длина не является фактором в текущем рейтинге, чем короче она может быть сделана, тем меньшее сопротивление будет между концом и концом.

Однако разработчик предохранителя также должен учитывать, что происходит после сгорания предохранителя: оплавленные концы сплошного провода будут разделены воздушным зазором с полным напряжением питания между концами.Если предохранитель недостаточно длинный в цепи высокого напряжения, искра может перескочить с одного из концов расплавленного провода на другой, снова замкнув цепь:

Следовательно, предохранители рассчитываются с учетом их допустимого напряжения, а также уровня тока, при котором они сработают.

Некоторые большие промышленные предохранители имеют сменные проволочные элементы для снижения затрат. Корпус предохранителя представляет собой непрозрачный картридж многоразового использования, защищающий провод предохранителя от воздействия и экранирующий окружающие предметы от провода предохранителя.

Номинальный ток предохранителя — это нечто большее, чем просто цифра. Если через предохранитель на 30 ампер пропускается ток в 35 ампер, он может внезапно перегореть или с задержкой перед перегоранием, в зависимости от других аспектов его конструкции. Некоторые предохранители предназначены для очень быстрого срабатывания, в то время как другие рассчитаны на более скромное время «срабатывания» или даже на замедленное срабатывание в зависимости от области применения. Последние предохранители иногда называют плавкими предохранителями из-за их преднамеренной выдержки времени.

Классическим примером применения плавкого предохранителя с задержкой срабатывания является защита электродвигателя, где пусковых импульсов токов, в десять раз превышающих нормальный рабочий ток, обычно возникают каждый раз, когда двигатель запускается с полной остановки. Если бы в таком приложении использовались быстродействующие предохранители, двигатель никогда бы не запустился, потому что при нормальных уровнях пускового тока плавкий предохранитель (и) немедленно перегорел бы! Конструкция плавкого предохранителя такова, что элемент плавкого предохранителя имеет большую массу (но не большую допустимую нагрузку), чем эквивалентный быстродействующий плавкий предохранитель, что означает, что он будет нагреваться медленнее (но до той же конечной температуры) для любого заданного количества. тока.

На другом конце спектра действия предохранителей находятся так называемые полупроводниковые предохранители , предназначенные для очень быстрого размыкания в случае перегрузки по току. Полупроводниковые устройства, такие как транзисторы, как правило, особенно нетерпимы к условиям перегрузки по току и, как таковые, требуют быстродействующей защиты от сверхтоков в мощных приложениях.

Предохранители всегда должны размещаться на «горячей» стороне нагрузки в заземленных системах. Это сделано для того, чтобы нагрузка была полностью обесточена во всех отношениях после срабатывания предохранителя.Чтобы увидеть разницу между плавлением «горячей» стороны и «нейтральной» стороны нагрузки, сравните эти две схемы:

В любом случае предохранитель успешно прервал ток нагрузки, но нижняя цепь не смогла прервать потенциально опасное напряжение с любой стороны нагрузки на землю, где мог бы стоять человек. Первая схема намного безопаснее.

Как было сказано ранее, предохранители — не единственный используемый тип устройства защиты от сверхтоков.Переключатели, называемые автоматическими выключателями , часто (и чаще) используются для размыкания цепей с чрезмерным током, их популярность связана с тем, что они не разрушают себя в процессе размыкания цепи, как предохранители. В любом случае, размещение устройства защиты от сверхтоков в цепи будет соответствовать тем же общим рекомендациям, перечисленным выше: а именно, «предохранить» сторону источника питания , а не , подключенную к земле.

Хотя размещение защиты от перегрузки по току в цепи может определять относительную опасность поражения электрическим током в этой цепи при различных условиях, следует понимать, что такие устройства никогда не предназначались для защиты от поражения электрическим током.Ни предохранители, ни автоматические выключатели не предназначены для срабатывания в случае поражения электрическим током; скорее, они предназначены для открытия только в условиях потенциального перегрева проводника. Устройства максимального тока в первую очередь защищают проводники цепи от повреждения из-за перегрева (и опасности возгорания, связанной с чрезмерно горячими проводниками), и, во вторую очередь, защищают определенные части оборудования, такие как нагрузки и генераторы (некоторые быстродействующие предохранители предназначены для защиты особенно чувствительных электронных устройств. к скачкам тока).Поскольку уровни тока, необходимые для поражения электрическим током или поражения электрическим током, намного ниже, чем нормальные уровни тока обычных силовых нагрузок, состояние перегрузки по току не указывает на возникновение удара током. Существуют и другие устройства, предназначенные для обнаружения определенных условий удара (детекторы замыкания на землю являются наиболее популярными), но эти устройства строго служат этой единственной цели и не связаны с защитой проводов от перегрева.

ОБЗОР:

• Предохранитель представляет собой небольшой тонкий проводник, предназначенный для плавления и разделения на две части с целью разрыва цепи в случае чрезмерного тока.
• Автоматический выключатель — это специально разработанный выключатель, который автоматически размыкается для прерывания тока цепи в случае перегрузки по току. Они могут срабатывать (размыкаться) термически, магнитными полями или внешними устройствами, называемыми «реле защиты», в зависимости от конструкции выключателя, его размера и области применения.

Предохранители

• в первую очередь рассчитаны на максимальный ток, но также рассчитаны на то, какое падение напряжения они будут безопасно выдерживать после прерывания цепи.

Предохранители

• могут быть спроектированы так, чтобы срабатывать быстро, медленно или где-то посередине при одинаковом максимальном уровне тока.
• Лучшее место для установки предохранителя в заземленной электросети — на пути незаземленного проводника к нагрузке. Таким образом, при сгорании предохранителя к нагрузке останется только заземленный (безопасный) провод, что сделает безопаснее для людей находиться рядом.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Ключевые различия между предохранителями и автоматическими выключателями

Предохранители и автоматические выключатели

служат одной цели — защите электрических цепей путем предотвращения перегрузок, которые могут вызвать возгорание.Они оба прерывают поток электричества, но очень по-разному друг от друга. В то время как предохранитель сделан из куска металла, который плавится при перегреве, автоматические выключатели, с другой стороны, имеют внутренние механизмы переключения, которые могут срабатывать небезопасным скачком электричества.

Предохранители могут быстрее прервать подачу энергии, но когда они расплавляются, их необходимо заменить; автоматические выключатели, с другой стороны, просто необходимо сбросить. Сравнивая их, мы рассмотрим некоторые из основных преимуществ и недостатков предохранителей и автоматических выключателей, чтобы различать их.

Предохранители

Предохранители бывают разных типов — как для бытового, так и для коммерческого использования. Самый распространенный тип состоит из металлической проволоки или нити, заключенной в стеклянный или керамический и металлический кожух. В жилых домах предохранитель обычно вставляется в центральный блок предохранителей, через который проходит проводка здания. Когда течет электричество, предохранитель позволяет мощности беспрепятственно проходить через нить между цепями. В случае перегрузки нить накала плавится и прекращает подачу электричества.

Для того, чтобы нить накала расплавилась, потребуется некоторое время, поэтому любой скачок напряжения будет остановлен. Если предохранитель перегорел, его следует выбросить и заменить новым. Существуют разные напряжения и номиналы, которые подходят для разной мощности электричества. Лучшим предохранителем для цепи обычно является тот, который рассчитан на немного более высокий рабочий ток, чем нормальный.

Автоматические выключатели

Автоматические выключатели

работают двумя разными способами: первый — с помощью электромагнита, а второй — с использованием биметаллической ленты.В обоих случаях при включении прерыватель позволяет электрическому току проходить от нижнего вывода к верхнему через полосу. Как только ток достигает небезопасного уровня, магнитная сила соленоида или ленты становится достаточно сильной, чтобы бросить металлический рычаг в механизм переключателя, прерывая ток. Другой вариант, который может произойти, заключается в том, что металлическая полоса может погнуться, что приведет к выбросу переключателя и разрыву соединения.

Чтобы сбросить подачу электричества, выключатель можно просто снова включить.Это повторно подключает цепь. Автоматические выключатели во многих случаях находятся в шкафу отдельных выключателей, известном как коробка выключателя. Это простое действие переключателя позволяет легко отключать отдельные цепи в доме, когда это необходимо для работы с проводкой на месте.

У автоматических выключателей

есть и другие применения, такие как использование прерывателя цепи замыкания на землю или GFCI. Это предотвращает поражение электрическим током, а не просто перегрев. Он разрывает цепь в розетке, если ток становится несимметричным.Его можно сбросить нажатием кнопки и, как правило, полезно на кухнях или в ванных комнатах, где существует риск поражения электрическим током из-за использования электроприборов рядом с источниками воды, такими как раковины или краны.

Преимущества и недостатки

Предохранители

дешевле, их можно купить практически в любом хозяйственном магазине. Они быстро реагируют на перегрузку, обеспечивая большую защиту чувствительных электронных устройств. Единственная проблема в том, что если цепь подвержена скачкам напряжения, которые регулярно вызывают перегорание предохранителей, то быстрая реакция на перегрузку может быть недостатком.

Если предохранители перегорели, их необходимо заменить. Это может быть сложно, особенно в темной комнате или если запасной предохранитель недоступен в то время, когда это необходимо. Во многих случаях люди также заменяют предохранитель новыми предохранителями, которые на самом деле имеют более высокое напряжение или ток, который слишком высок для применения или необходимости, что может затем вызвать перегрев цепи.

Предохранители, как правило, легко увидеть, какой переключатель сработал, а какой нужно сбросить.Средний домовладелец сочтет это безопасным, поскольку нет никаких сомнений в выборе правильного номинала предохранителя, а все электрические соединения находятся в коробке выключателя.

Недостатком автоматического выключателя является то, что его установка, ремонт и замена могут быть более дорогими. Автоматические выключатели не среагируют на скачки напряжения так же быстро, как предохранитель. Это означает, что электроника, подключенная к цепи, может быть повреждена из-за энергии, которая просто пропускается. Он может быть более чувствительным к вибрации и движению, что может привести к срабатыванию переключателя по причинам, не связанным с перегрузками электричества.

Автоматические выключатели и предохранители не являются взаимозаменяемыми для всех силовых приложений. Например, предохранитель не следует использовать в ситуациях, требующих GFCI. Электрики имеют лучшую квалификацию, чтобы принимать решения о том, лучше ли использовать предохранители или автоматические выключатели для каждого конкретного случая, сценария или электрического монтажа. Если у вас есть какие-либо вопросы по конкретному проекту и вы хотите узнать больше, вы можете поговорить с опытным профессионалом по телефону 1-800-STEINER (783-4637).

4 причины срабатывания автоматических выключателей и срабатывания предохранителей

Электрическая система в каждом доме представляет собой систему цепей, контролируемых и защищаемых автоматическими выключателями или предохранителями. В большинстве современных домов сейчас используются автоматические выключатели, чтобы обеспечить такой контроль и защиту отдельных цепей, но в старых домах, в которых не обновлялись электрические системы, могут использоваться предохранители. Автоматические выключатели или предохранители обычно находятся в центральной панели обслуживания .

Что такое автоматический выключатель?

Автоматические выключатели представляют собой электрические выключатели с автоматическим включением и выключением.Они предназначены для защиты электрической цепи от повреждения из-за чрезмерного электрического тока.

Вы, вероятно, уже знаете, где находится ваша основная сервисная панель и используются ли в вашей системе автоматические выключатели или предохранители.

И вы, вероятно, также знаете, что когда все светильники и осветительные приборы в одной части дома одновременно гаснут или выключаются, это происходит из-за того, что один из этих автоматических выключателей «сработал» или перегорел один из этих предохранителей. Эти устройства предназначены для автоматического отключения питания цепи при возникновении проблем.«Исправление» состоит в том, чтобы вернуть рычаг выключателя в положение ON или заменить перегоревший предохранитель. В случае автоматических выключателей немедленный ответ — найти выключатель, который сработал, и вернуть рычаг в положение ВКЛ. Когда предохранитель перегорает, металлическая нить внутри предохранителя перегорает, а это означает, что вам необходимо заменить предохранитель на новый.

Смотреть сейчас: как безопасно восстановить сработавший автоматический выключатель

Но во избежание повторения этого также важно понимать , почему сработал прерыватель или перегорел предохранитель.В редких случаях прерыватель может быть поврежден, и его необходимо будет заменить профессионалом. Но в большинстве случаев выключатель или предохранитель просто делают свое дело, когда срабатывают. Автоматические выключатели предназначены для срабатывания, а предохранители предназначены для сгорания и отключения питания при возникновении любой из четырех опасных ситуаций.

Перегрузка цепи

Перегрузка цепи — наиболее частая причина срабатывания автоматического выключателя. Это происходит, когда цепь пытается потреблять большую электрическую нагрузку, чем она предназначена для несения.Когда слишком много приборов или осветительных приборов работают одновременно, внутренний чувствительный механизм в автоматическом выключателе нагревается, и выключатель «срабатывает», обычно посредством подпружиненного компонента внутри выключателя. Это прерывает непрерывный путь выключателя и переводит цепь в неактивное состояние. Схема остается отключенной до тех пор, пока рычаг выключателя не будет переустановлен в положение ВКЛ, что также повторно активирует внутренний пружинный механизм.

Размер автоматического выключателя или предохранителя должен соответствовать допустимой нагрузке на провода в этой цепи.Следовательно, автоматический выключатель или предохранитель должны сработать или перегореть до того, как провода цепи могут нагреться до опасного уровня. Когда автоматический выключатель регулярно срабатывает или предохранитель неоднократно перегорает, это означает, что вы предъявляете чрезмерные требования к цепи и вам необходимо переместить некоторые приборы и устройства в другие цепи. Или это может указывать на то, что в вашем доме слишком мало цепей, и он нуждается в улучшении обслуживания. Обычно, когда цепь перегружена, выключателю требуется 10-30 секунд на отключение из-за внутренней функции задержки выключателя.

Ель / Ана Кадена

Короткое замыкание

Короткое замыкание — более серьезная причина срабатывания выключателя. «Жесткое короткое замыкание» возникает, когда горячий провод (черный) касается нейтрального провода (белого), оголенного заземляющего или заземляющего провода или корпуса металлической коробки. С точки зрения физики короткое замыкание допускает внезапный беспрепятственный поток электричества из-за пониженного сопротивления, и это внезапное увеличение тока внутри выключателя вызывает активацию отключающего механизма.

Но иногда короткое замыкание происходит вовсе не из-за проводки цепи, а из-за проблемы с проводкой в ​​приборе или устройстве, подключенном к розетке по цепи. Поэтому короткое замыкание может быть немного сложно диагностировать и исправить, и для этого может потребоваться помощь профессионального электрика.

Присутствие короткого замыкания может быть указано, когда автоматический выключатель снова срабатывает сразу после его сброса.

Заземление

Особый тип короткого замыкания, «замыкание на землю», возникает, если горячий провод соприкасается с проводом заземления или металлической стеновой коробкой или касается металлических элементов каркаса.Замыкания на землю могут быть особенно опасными, когда они происходят в областях с высоким уровнем влажности, таких как кухни или ванные комнаты, или на открытом воздухе. Замыкание на землю несет определенный риск поражения электрическим током.

Есть шаги, которые вы можете предпринять для выявления и устранения замыкания на землю, но также и важные шаги, которые вы должны предпринять, чтобы предотвратить его в первую очередь. Например, в областях, где возможен прямой контакт с землей или водой, строительные нормы и правила могут требовать, чтобы розетки были защищены GFCI (прерыватели цепи замыкания на землю).

Как и в случае жесткого короткого замыкания, замыкание на землю вызывает мгновенное снижение сопротивления и немедленное увеличение электрического потока. Это вызывает нагрев и срабатывание внутреннего механизма автоматического выключателя. Как и в случае жесткого короткого замыкания, при замыкании на землю автоматический выключатель может снова сработать сразу после его сброса.

Ошибка дуги

В последние годы Национальный электротехнический кодекс, код модели, на котором основано большинство местных электротехнических нормативов, постепенно повысил требования к специальному типу автоматического выключателя, известному как прерыватель цепи дугового замыкания (AFCI).Взаимодействие с другими людьми

Выключатели AFCI, помимо срабатывания из-за перегрузок, коротких замыканий и замыканий на землю, также обнаруживают колебания мощности, возникающие при возникновении искры («дуги») между точками контакта в проводном соединении. Это может произойти, например, из-за ослабленных резьбовых клемм в выключателе или розетке. Другими словами, выключатель AFCI обнаруживает проблемы с проводкой на раннем этапе, прежде чем они могут привести к короткому замыканию или замыканию на землю. Ни обычные автоматические выключатели, ни предохранители не обеспечивают защиты от дугового замыкания.Защита от дугового замыкания — важная защита от возгорания, вызванного дуговым разрядом.

Автоматические выключатели AFCI сбрасываются таким же образом, как и обычные выключатели. Повторное отключение обычно указывает на то, что где-то в цепи имеются слабые соединения проводов, вызывающие повторное искрение.

Автоматические выключатели

против предохранителей: какой из них безопаснее?

Строя новый дом, вы сталкиваетесь с безумным количеством решений на каждом этапе.Какую плитку вы хотите в ванную комнату? Сколько окон вы вставляете? Будет ли в доме много розеток?

Вопросы никогда не перестают приходить. Одна из тех проблем, с которой вы можете столкнуться — или та, о которой вы, возможно, даже не задумывались, — это установка автоматических выключателей или предохранителей в вашу электрическую панель. У каждого есть свои сильные и слабые стороны, и выбор между тем или другим может быть сложной задачей. Как узнать, что безопаснее?

Roman Electric может помочь вам сделать этот выбор или, по крайней мере, помочь взвесить плюсы и минусы обоих.Мы стремимся помочь нашим соседям сделать правильный выбор в отношении электробезопасности, поэтому не стесняйтесь обращаться к нам. Наши электрики без лишних вопросов вместе с вами разработают для вас правильное решение.

The Rundown

Как автоматические выключатели, так и предохранители — это способы предотвращения возникновения электрической перегрузки и потенциального повреждения электрической сети вашего дома. Каждый из них предотвращает это по-разному: автоматические выключатели автоматически переключаются, «размыкая» цепь.С другой стороны, у предохранителей есть нить накала, которая физически плавится, не позволяя току продолжать течь.

Каждый выполняет свою работу, но не для всех взаимозаменяемо. Вот в чем они различаются, а также в чем они совпадают.

Предохранители

Если вы ищете преимущества экономии денег между ними, то предохранители могут быть правильным шагом. Они относительно недорогие, поэтому их легко заменить. Однако проблема для домовладельца заключается в аспекте замены.

Когда вы добавляете предохранители, вы должны устанавливать те, которые соответствуют идеальной электрической нагрузке в вашем доме. Слишком большой или слишком маленький предохранитель не сработает должным образом, и это может привести к неисправности. Предохранитель слишком маленького размера приведет к преждевременной перегрузке, в то время как слишком большой предохранитель позволит схемам выработать слишком много энергии перед плавлением.

Они также могут взорваться, посылая опасные осколки повсюду в случае возникновения чрезвычайной ситуации.

Отбойники

С другой стороны, автоматические выключатели не так опасны.Конечно, их установка будет стоить дороже, но выключатель просто сработает, когда ток станет слишком высоким. Он не расплавится или не взорвется, и вам не придется обращаться с живым электричеством, чтобы вернуть его в порядок — как при замене предохранителя.

Выключатели

также могут иметь дополнительную защиту, такую ​​как защита GFCI (прерыватель цепи замыкания на землю) — чего предохранители не могут добавить.

По этим причинам автоматический выключатель обычно предпочтительнее предохранителей.Однако не все ситуации одинаковы. Мы не можем окончательно рекомендовать одно перед другим, не осмотрев свой дом — , поэтому позвоните нам по телефону 414-771-5400, чтобы записаться на прием.

Roman Electric готова работать с вами, чтобы найти правильное решение, и мы не остановимся ни перед чем, пока не сделаем этого!

Электрический блок предохранителей

Buzz и автоматический выключатель: в чем разница?

20 декабря 2018

Если вы впервые покупаете дом или никогда не смотрели внимательно на свою электрическую панель, вы можете предположить, что все панели в значительной степени одинаковы.Но, как хорошо знают наши электрики в Buzz Electrical , это не так. В то время как все новые дома построены с большими панелями усилителей и автоматическими выключателями, во многих старых домах все еще есть коробки с предохранителями.

Если вы живете в старом доме или думаете о его покупке, очень важно понимать основные различия между блоком предохранителей и автоматическим выключателем. Хотя автоматические выключатели более современные и, возможно, более простые в использовании, блоки предохранителей также могут эффективно выполнять свою работу.Вот руководство для начинающих, чтобы понять различия между блоками предохранителей и автоматическими выключателями.

Для чего предназначен мой блок предохранителей или автоматический выключатель?

Блоки предохранителей и автоматические выключатели

предназначены для выполнения одной и той же задачи: защиты вашей электрической системы от опасностей возгорания. Использование слишком большого количества электроэнергии в одной зоне вашего дома одновременно может привести к перегрузке цепи, выделенной для этой комнаты или области. Перегруженные цепи опасны, потому что могут вызвать проблемы с электричеством или даже электрический пожар.Чтобы этого не произошло, ваш блок предохранителей или автоматический выключатель отключит подачу питания на перегруженную цепь в источнике.

Что такое блок предохранителей?

Блок предохранителей

A контролирует электрический ток, протекающий в каждой из цепей в вашем доме, с помощью панели предохранителей старой школы. Предохранитель — это небольшое стеклянное или керамическое устройство, которое ввинчивается в резьбовое гнездо, как лампочка. Внутри есть специальный предохранительный провод, который может определить, сколько тока проходит через него — и в ваш дом.

Когда через предохранительный провод проходит слишком много электрического тока, он плавится, чтобы защитить вашу цепь от перегрузки. Этот процесс плавления — это то, что люди имеют в виду, когда используют фразу «взорвать предохранитель». Если вы перегорели предохранитель в блоке предохранителей, вам нужно будет заменить его новым, чтобы восстановить подачу электроэнергии в вашем доме.

Что такое автоматический выключатель?

Автоматический выключатель работает так же, как блок предохранителей, но без дополнительных хлопот, связанных с постоянной заменой стеклянных колб.Когда через провода в автоматическом выключателе проходит слишком много электричества, он «срабатывает» и отключается от источника питания. Автоматические выключатели выглядят как длинный ряд выключателей. Чтобы восстановить питание после отключения автоматического выключателя, вы можете щелкнуть или переключать переключатели вместо того, чтобы полностью их заменять.

Блок предохранителей и автоматический выключатель

В то время как в более современных домах есть автоматические выключатели, не волнуйтесь, если в вашем доме все еще есть старый блок предохранителей.Коробки предохранителей по-прежнему защищают ваш дом от перегрузок электрических цепей и электрических пожаров.

Самая большая разница между блоками предохранителей и автоматическими выключателями — это метод и материалы, которые они используют для выполнения этой важной работы. Коробки предохранителей плавят провода внутри сменных предохранителей, а автоматические выключатели просто отсоединяют провода, пока вы не вернете их на место.

Запасные предохранители недороги и их легко найти, но важно убедиться, что вы покупаете правильный тип для своего блока предохранителей.Использование предохранителей с неправильным напряжением для вашей коробки может позволить слишком большому электрическому току проходить через вашу проводку, что может вызвать пожар.

Следует ли мне заменить блок предохранителей автоматическим выключателем?

Если в вашем доме все еще используется старый школьный блок предохранителей, скорее всего, в нем есть и другие электрические компоненты, которые нуждаются в обновлении. Мы бы порекомендовали в качестве первоочередной задачи перепланировать ваш старый дом, особенно если в нем есть медная проводка. Также было бы неплохо перейти на электрическую панель на 100-200 ампер.

Коробки предохранителей

по-прежнему надежно и эффективно работают с использованием современных технологий, но вы можете обнаружить, что предпочитаете современное удобство автоматического выключателя. Если вы хотите заменить блок предохранителей автоматическим выключателем, наша команда в Buzz Electrical может вам помочь! Позвоните нам сегодня, чтобы обсудить любые необходимые вам обновления электрической системы.

Семейная компания Buzz Electrical — ведущая электротехническая компания Фейетвилля! Если вам нужен какой-либо ремонт или модернизация электрооборудования в вашем доме в Арканзасе, мы здесь, чтобы помочь.Звоните нам по телефону (479) 267-2899.

Электрик по автоматическим выключателям и предохранителям

ОК, значит, сработал автоматический выключатель. Вы идете в подвал и находите электрическую панель, сбрасываете автоматический выключатель и «хлопаете», он снова срабатывает или снова срабатывает, когда вы поднимаетесь наверх и снова включаете то, что вы использовали, когда оно сработало в первую очередь. На этом этапе вам нужно остановиться и определить основную причину проблемы, из-за которой сработал автоматический выключатель.Не стесняйтесь позвонить в Expert Electric, и мы будем очень рады помочь вам в любое время.

Как сбросить автоматический выключатель!

Если цепь перегружена или закорочена, выключатель сработает и отключит электричество, чтобы предотвратить возгорание и / или поражение электрическим током. Выполните следующие действия, чтобы снова включить питание.

Инструкции

1. Выключите выключатели света и отключите электропитание в комнате.
2. Найдите свой автоматический выключатель и откройте крышку.
3. Найдите сработавший прерыватель. Автоматические выключатели — это небольшие, обычно горизонтальные выключатели, обозначенные областями дома, которые они обслуживают (например, «кухня», «ванная комната» и т. Д.). Сработавший автоматический выключатель будет в положении «выключено» или в среднем положении между «включенным» и «выключенным».
4. Выполните сброс прерывателя, переместив его в положение полного «выключено», а затем обратно в положение «включено». Это может устранить перегрузку и вернуть питание в комнату. Если выключатель снова сработает, возможно, в цепь подключено слишком много ламп и приборов; поврежденный шнур или вилка; короткое замыкание в розетке, выключателе или приспособлении; или неисправная проводка.
5. Определите и устраните неисправность перед сбросом выключателя.

Если вы ДЕЙСТВИТЕЛЬНО хотите использовать несколько приборов в определенной области вашего дома и у вас недостаточно мощности, Expert Electric с радостью проложит дополнительные цепи к области, требующей большего количества электроэнергии.

Выключатель и предохранитель Информация для сведения

Предохранители и автоматические выключатели предназначены для отключения питания цепи, когда ток превышает безопасный уровень.Например, если в вашем тостере произошло короткое замыкание, плавкий предохранитель или автоматический выключатель должны «сработать», защищая проводку в стенах от плавления. Таким образом, предохранители и автоматические выключатели в первую очередь предназначены для защиты электропроводки — одобрение UL или CSA указывает на то, что само оборудование не должно вызывать возгорания.

Предохранители содержат узкую металлическую полоску, которая предназначена для плавления (безопасного), когда ток превышает номинальное значение, тем самым прерывая подачу питания в цепь. Предохранитель может сработать только один раз, после чего его необходимо заменить.

Автоматические выключатели — довольно сложные механические устройства. Обычно они состоят из одного подпружиненного контакта, который фиксируется в положении напротив другого контакта. Когда ток через устройство превышает номинальное значение, биметаллическая полоса нагревается и изгибается. При изгибе он «размыкает» защелку, а пружина разъединяет контакты. Выключатели могут быть сброшены ограниченное количество раз — каждый раз, когда они срабатывают или срабатывают во время работы цепи, возникает дуга, которая повреждает контакты.Таким образом, выключатели не следует использовать вместо выключателей, если они специально не указаны для этой цели.

Ни предохранители, ни автоматические выключатели сами по себе не «ограничивают» ток. Полное короткое замыкание в цепи может вызвать протекание сотен, а иногда и тысяч ампер в течение короткого периода времени, что часто может вызвать серьезные повреждения.

Если у вас более старый дом, у вас может быть панель с предохранителями. В наши дни в большинстве домов есть автоматические выключатели. Оба служат одной цели; для защиты параллельных цепей от перегрузок и отключения в случае длительного короткого замыкания.Некоторые распространенные размеры предохранителей и автоматических выключателей, которые вы найдете в своем доме, составляют 15 ампер, 20 ампер, 30 ампер и 40 ампер. Вообще говоря, автоматический выключатель на 15 или 20 ампер защищает ваши обычные электрические цепи, содержащие фонари и розетки. Сушилки для одежды обычно защищены выключателями на 30 ампер, а диапазоны — выключателями на 40 ампер.

Вы обнаружите, что в старых домах мало ответвленных цепей, в которых все, кажется, перегорает через один или два предохранителя, что создает проблему срабатывания выключателей или перегоревших предохранителей.Вы можете подумать, что решение этой проблемы — просто установить автоматический выключатель или предохранитель большего размера. Это может вызвать опасную перегрузку проводов ответвленной цепи. Проводники оцениваются по тому, сколько постоянного тока они могут безопасно нести. Кабель №12 может выдерживать до 20 ампер, а кабель №14 — 15 ампер. Установив автоматический выключатель или предохранитель на 30 А в ответвленную цепь на 15 или 20 А, вы превысите номинальные характеристики кабеля.

Опасная ситуация может возникнуть, если кабель пропускает ток, превышающий номинальный.Большие кабели с меньшим сопротивлением могут пропускать больше тока, чем кабели меньшего диаметра, которые имеют большее сопротивление. Это похоже на садовый шланг: чем больше диаметр, тем больше воды он может унести. Чем меньше диаметр, тем меньше воды он может унести. Когда цепь перегружена, проводники начнут выделять тепло, которое, в свою очередь, может расплавить изоляционное покрытие и вызвать электрический пожар. Вместо того, чтобы устанавливать более крупные предохранители и автоматические выключатели, сделайте это правильно, сократив количество розеток в перегруженных цепях.

В наши дни дома устроены иначе: панели автоматических выключателей содержат от 32 до 40 ответвлений. Большим преимуществом автоматических выключателей является то, что их можно сбросить, если предохранители имеют только один срок службы. Чтобы сбросить автоматический выключатель, сначала полностью выключите его, а затем снова включите. При перегорании предохранителя его необходимо заменить. Хорошая идея, если в вашем доме есть блок предохранителей, чтобы хранить 1 или 2 запасных предохранителя каждого размера рядом с панелью предохранителей, чтобы вы могли легко их найти при необходимости.Настоятельно рекомендуется заменить старую панель с предохранителями на панель автоматического выключателя.
Если вам случится продать свой дом, одна из основных проблем, вызывающих беспокойство у потенциального покупателя или домашнего инспектора, — это электрическая проводка и панель выключателя. Старые перегруженные панели предохранителей определенно будут серьезной проблемой. Замена панели предохранителей и обновление любой небезопасной проводки будет иметь большое значение, когда и если вы решите выставить свой дом на продажу.

Предохранители или автоматические выключатели

: какие лучше использовать?

Защита цепи

Для большинства из нас, кто работает в области проектирования электрических систем, вопрос защиты цепей является вездесущим в нашей повседневной работе.Существует множество технологий защиты цепей, предназначенных для устранения таких явлений, как переходные процессы высокого напряжения, индуктивный откат, емкостная связь, высокие пусковые токи и замыкания на землю, и это лишь некоторые из них. Однако наиболее распространенные устройства защиты цепей защищают от ситуаций перегрузки по току. Как уже известно большинству из нас, защита от сверхтоков обычно достигается за счет включения предохранителя или автоматического выключателя в первичный источник питания. Самый большой вопрос, с которым сталкивается большинство проектировщиков электротехники, — какое из этих устройств выбрать для той или иной ситуации.Чаще всего наш выбор предохранителей или автоматических выключателей основан на прошлом опыте и личных предпочтениях. В контексте любой отрасли прошлый опыт обычно является хорошим руководством для этого процесса выбора. Однако при смене проекта или переходе на новую работу то, что вам будет удобно, может не подойти для нового приложения.

Автоматические выключатели

Посмотрим правде в глаза, предохранители и автоматические выключатели делают примерно то же самое; они защищают цепь от ситуаций перегрузки по току.Итак, какие критерии мы используем для выбора того или другого? Постоянный аргумент, который я слышал в пользу автоматических выключателей, заключается в том, что их легче восстановить после возникновения ситуации отказа. Хотя это правда, я никогда особо не верил в этот аргумент, потому что в идеале, если схема спроектирована и используется правильно, выключатель никогда не должен срабатывать. Если вы имеете дело с выключателем, который регулярно срабатывает, это следует рассматривать как явный признак того, что в цепи что-то серьезно не так.В этих ситуациях удобство сброса выключателя служит только для отсрочки неизбежного исправления или изменения конструкции схемы. С другой стороны, обычный аргумент в пользу предохранителей заключается в том, что они очень дешевы. Этот конкретный аргумент действительно имеет некоторые достоинства, поскольку правильно спроектированная цепь не перегорает предохранители, и, следовательно, единовременная стоимость предохранителя и держателя значительно ниже, чем его аналог с выключателем. Однако, если в цепи регулярно перегорают предохранители, накопленные затраты на замену, связанные с трудозатратами и простоями, могут сделать набор предохранителей значительно более дорогим в долгосрочной перспективе.Кроме того, если набор предохранителей указан как неотъемлемая часть силового выключателя, то его стоимость сопоставима с эквивалентной схемой автоматического выключателя.

Неудивительно, что и предохранители, и автоматические выключатели имеют свои плюсы и минусы. У автоматических выключателей, безусловно, есть несколько очень хороших качеств. В большинстве случаев они могут использоваться в качестве выключателя питания (см. Рисунок 1) , что обеспечивает большое удобство для любого оборудования, которое может нуждаться в регулярном обслуживании.Для этих приложений доступны выключатели даже с функциями блокировки / маркировки. Еще одним привлекательным атрибутом выключателей является то, что они по своей сути безопасны. Электрические соединения обычно расположены за защитной панелью, что полностью исключает любую возможность поражения электрическим током. Эта функция весьма ценна, особенно в тех ситуациях, когда для обслуживания оборудования требуется персонал, не имеющий отношения к электричеству. Третья особенность заключается в том, что они обычно предоставляют визуальный индикатор, когда они сработали.Эта функция может сэкономить много времени на диагностику, если вы относитесь к тому типу людей, которые часто забывают проверить предохранители, и, как оказалось, я один из таких парней.

Предохранители

Для многих профессионалов комплекты предохранителей также имеют ряд желаемых характеристик. Как упоминалось ранее, они особенно недороги по сравнению с аналогичными выключателями. Они просты, довольно легки в установке и, в большинстве случаев, разъединитель с плавким предохранителем, как показано на рис. 2 , быстро прикрепляется к коммунальной панели с помощью всего нескольких болтов.Провода обычно подключаются с помощью встроенных клеммных колодок винтового типа. В дополнение к их механической простоте, электрическая гибкость, которую обеспечивают предохранители, может быть значительным преимуществом, особенно при работе с уникальными цепями. В большинстве новых конструкций текущие требования схемы могут быть точно оценены, однако могут возникнуть различные непредвиденные ситуации, которые могут привести к перегоранию предохранителя, который был первоначально указан. В этих случаях выбранный предохранитель можно быстро заменить на другой блок, который лучше подходит для данной области применения.Хорошим примером этого является машина с большим током включения (импульсным). Указанный исходный предохранитель может быть вполне достаточным для рабочего тока, но может перегорать каждый раз, когда цепь находится под напряжением. Набор предохранителей позволяет технику быстро исправить ситуацию с минимальными затратами на установку нескольких новых предохранителей. Оригинальные предохранители просто заменяются на устройства с выдержкой времени или с задержкой срабатывания, имеющие такой же номинальный ток, и проблема мгновенно устраняется. Подобную ситуацию не так просто исправить, если вы изначально установили автоматический выключатель.В этом случае прерыватель должен быть удален и заменен полностью новым блоком с номинальными характеристиками, соответствующими условиям. Затраты, связанные с подобным изменением, отражают стоимость нового выключателя и трудозатрат по удалению старого блока и замене его новым.

Существенным недостатком комплектов предохранителей является оголенное электрическое соединение. В случае более крупных вставных предохранителей зажимы гнезда открыты и находятся в непосредственной близости от противоположных сторон цепи.Когда корпус, в котором находится комплект предохранителей, открывается, эти гнезда подвергают техника воздействию цепи под напряжением. Многие силовые разъединители со встроенными предохранителями специально разработаны для устранения этой опасности при выключении. При замене более крупных предохранителей всегда рекомендуется использовать специальный набор съемников для изолированных предохранителей, как показано на рис. 3 . Однако в крайнем случае средний технический специалист будет испытывать сильное давление, чтобы заставить оборудование работать. Если у них нет готового доступа к съемнику предохранителя, они могут прибегнуть к более небезопасным методам, чтобы вынуть предохранитель и вставить новый.У этой ненадлежащей практики, которая в конечном итоге приведет к поражению электрическим током, просто нет будущего.

Когда дело доходит до гибкости конструкции, предохранители обычно считаются немного более удобными, чем автоматические выключатели. Комплекты предохранителей легко доступны в качестве неотъемлемых компонентов для многих силовых разъединителей. Эти предварительно упакованные сборки особенно популярны как среди электриков, так и среди инженеров-электриков. Несмотря на то, что автоматические выключатели становятся все более популярными в качестве силовых разъединителей, блоки с предохранителями все еще преобладают в промышленности.

Нельзя сказать, что выключатели не обладают таким же уровнем гибкости. Разъединители с автоматическим выключателем имеют явное преимущество в том, что они примерно вдвое меньше своего аналога с предохранителями, что означает, что их легче установить на густонаселенной распределительной панели. Это, в сочетании с присущей им безопасностью, означает, что все больше и больше проектировщиков электротехники определяют выключатели-разъединители для применения в местах использования.

Скорее всего, распределительные щиты в домах и офисах оборудованы исключительно автоматическими выключателями.Как оказалось, выключатели особенно подходят для систем распределения электроэнергии. В этих случаях ответвленные цепи могут иметь большое количество подключенных к ним нагрузок в любой момент времени. Следовательно, со статистической точки зрения возможно и даже вероятно, что параллельная цепь будет периодически подвергаться перегрузке, которая приведет к срабатыванию выключателя. В этих ситуациях простота автоматического выключателя становится очевидной. Просто устраняя перегрузку по току и перезагружая выключатель, ответвленная цепь снова находится в рабочем состоянии.Кроме того, автоматические выключатели обеспечивают гораздо более компактную и логичную компоновку при установке центра распределения электроэнергии в большинстве промышленных сред.

Огромное количество предохранителей и автоматических выключателей на рынке является явным признаком того, что ни один из них не дает значительного преимущества при любых обстоятельствах. В любом конкретном проекте выбор использования автоматического выключателя или комплекта предохранителей в конечном итоге остается за проектировщиком электрооборудования.
