Любое автономное, дачное водоснабжение является условно независимым, так как в случае когда источником воды является скважина или колодец оно зависит от подачи электроэнергии, в случае подключения к централизованному водопроводу — зависит от качества работы общей системы.

Автономное водоснабжение с индивидуальным источником воды (скважина или колодец) оснащается различным оборудованием способствующим не только подаче и стабилизации давления в ситеме, но и обеспечению полного слива воды из всего водопровода на время его консервации.

Погружной насос для автономного водопровода

Сердцем водопроводной системы, агрегатом который подает воду и нагнетает давление является погружной циркуляционный насос. Выбор модели устанавливаемого насоса во многом зависит от вида источника воды и его характеристик. Погружные насосы различаются:

• по энергопотреблению
• по объему подаваемой воды за определенное количество времени
• по высоте водяного столба
• по габаритным размерам
• по типу забора воды
• по наличию вспомогательных устройств

В колодцы в зависимости от его характеристик устанавливаться могут как обычные скважинные или колодезные насосы с нижним или боковым забором воды, так и агрегаты устанавливающиеся на дно с возможностью отбора воды практически с поверхности.

Мы устанавливаем насосное оборудование нескольких проверенных марок. В стандартном исполнении, если нет необходимости в установке более дорогого оборудования мы применяем хорошо себя зарекомендовавшие насосы «Водомет Проф», в случае необходимости, когда в колодце приток воды сильный, а уровень низкий, или финансовые возможности заказчика позволяют установить более дорогой, но и более надежный агрегат, мы предлагаем оборудование компании «Grundfos» или » ESPA».

Для подачи воды из скважин используются скважинные насосы различной производительности, принцип работы у них одинаковый.

Возможность консервации

Автономное водоснабжение дома, дачи обустраивается системой полного слива воды на зимнее или во время зимнего времени, на то время когда зимой на даче ни кого нет, и дом не отапливается!

Монтаж автономного водоснабжения на даче, выполняемый нашей компанией, обязательно предусматривает систему слива воды. Для этого все трубопроводы системы дачного водоснабжения прокладываются под наклоном в сторону специального сливного клапана. Устанавливается он на подающей магистрали неподалеку от насоса.

Устанавливаем кессоны

Если источником воды является скважина, то монтаж дачного водоснабжения включает в себя установку кессона (колодца для обслуживания скважины), а также герметичного скважинного оголовка, который предотвращает попадание каких либо загрязнений в обсадную трубу.

Мы устанавливаем ж/б и пластиковые кессоны «Термит». Железобетонные состоят из двух колец, крышки и пластикого люка. После их установки все швы промазываются специальным герметизирующим составом. У пластиковых кессонов все соединения герметичные, но стоят они на порядок дороже и установка их также более дорогая.

Монтаж автономного водоснабжения

В монтаж автономного водоснабжения на даче также входит прокладка подземного водопровода от источника воды к дому или какому либо другому строению. Прокладывается он на глубине от 0.8 до 2 метров с уклоном в сторону колодца. На какой глубине будет проложен трубопровод во многом зависит от сезонности его будущей эксплуатации.

Если предполагается, что автономный водопровод будет использоваться только в летний периуд, то прокладка труб осуществляется на глубине не более 1 метра, если же водопровод в частном доме будет эксплуатироваться и зимнее время, то монтаж подзеного водопровода выполняется на глубине не менее 1,6 метра. Для строительтва подземной части водопровода мы применяем рулонные трубы из полиэтилена низкого давления (пнд), диаметром 32 мм.

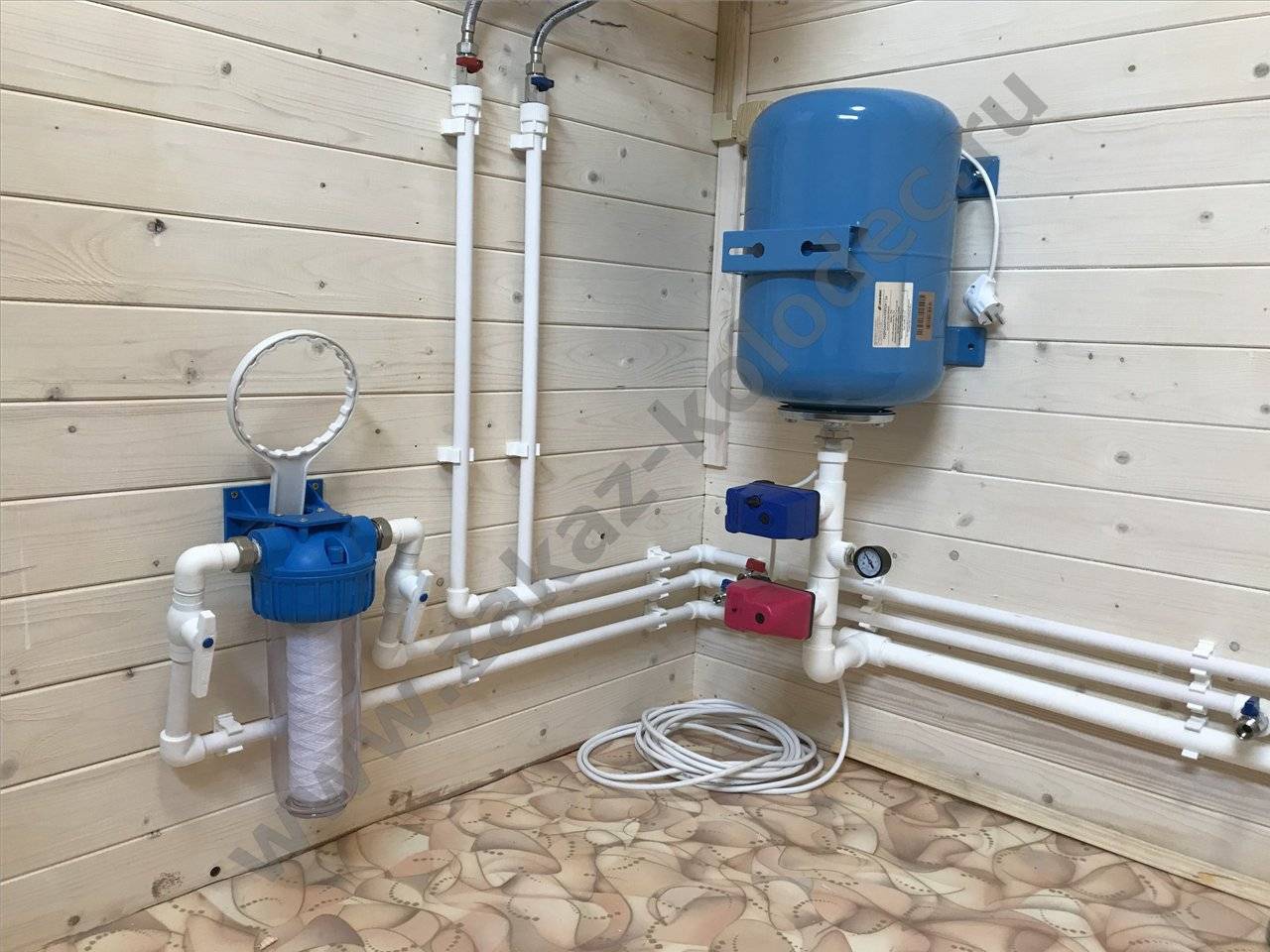

Монтаж внутренней части автономного водоснабжения включает в себя установку различного оборудования и объединение их в одну водопроводную систему поддерживающую автоматизированную подачу и максимальную возможную очистку воды воды. Ниже перечислены основные элементы автоматического водопровода находящиеся внутри строения.

• фильтры (предварительной очистки, стерилизатор, различные картриджные)
• реле давления — поддерживает давление в заданном диапазоне
• гидроаккумулятор — стабилизирует перепады давления особенно при запуске, а также при отключении насоса
• водонагреватели — электрические бойлеры объемом от 30 до 100 литров

Горячее водоснабжение / водонагреватели

Автономное водоснабжение на даче это еще и система горячего водоснабжения. Основным узлом системы горячего водоснабжения на даче является емкостный водонагреватель. В зависимости от количества и типа сантехприборов устанавливаются водонагреватели различного объема — от 30 до 100 литров.

Для нагрева воды на дачах мы применяем емкостные водонагреватели компании «Hotpoint-Ariston» серии «Power Veles». Благодаря плоскому корпусу они достаточно компактны, отличаются привлекательным внешним видом, электронным управлением и в отличии от большинства бойлеров увеличенной мощностью  — от 1,5 до 2,5 квт.

Автономное водоснабжение несколькх строений

Если на Вашей даче находится несколько построек и в некоторых из них Вы собираетесь находиться зимой, то Вам необходима установка автономного, комбинированного водоснабжения дачи.

Автономно — комбинированная система водоснабжения способна подавать воду именно те части системы в которых она необходима в данный момент, в то  время как из других частей вода полностью слита и система законсервирована.   Узнать больше…

Пример автономного водоснабжения дачи из колодца:

Эта условно автономная система водоснабжения, выполнена она в компактном исполнении, снабжает водой только одну точку, а именно мойку на кухне. Большая часть оборудования этой системы распологается в кухонном столе, под мойкой. На этой даче также смонтирована система водоотведения, с ее помощью сточная вода от мойки утекает в предорожную канаву.

Тут вы можете рассчитать стоимость:

Остались вопросы?
Звоните нам: 8 (905) 556-28-56

Заказать автономный водопровод частного дома-Стройуровень

Гидроаккумулятор для питьевого водоснабжения решает следующие задачи:

• Поддержание давления в системе водоснабжения (постоянный напор)

• Создание резервного запаса воды при перебоях электроэнергии

• Компенсация (гашение) гидравлических ударов возникающих при включении насоса или закрытии крана

• Компенсация незначительных разборов воды или утечек провоцирующих недопустимо частое включение насоса

• Снижение частоты включения и увеличение срока службы насоса

Конструкция и принцип работы

Конструктивно гидроаккумулятор или мембранный бак представляет собой емкость с резиновой мембраной внутри, занимающей 35 — 65% объема гидроаккумулятора и соединенной с корпусом при помощи фланца из нержавеющей стали. Между мембраной и стенками гидроаккумулятора находится закачанный под давлением воздух. При включении насоса вода из скважины поступает в мембрану, при этом объем воздуха в воздушной камере уменьшается на величину объема воды, наполнившей мембрану. Уменьшение объема воздуха приводит к увеличению давления в системе. При повышении давления до определенного уровня выставленного предварительно c помощью реле, это реле отключает насос и при открытии крана вода течет из гидроаккумулятора. При этом давление в мембране уменьшается, насос включается снова и в нее снова закачивается вода. Таким образом, насос не работает постоянно, а включается лишь тогда, когда давление в баке опускается до определенного минимального значения и выключается при достижении максимального значения давления при наполнении мембраны водой. В итоге, поддерживается постоянный напор воды в системе водоснабжения, уменьшается износ насоса и срок его эксплуатации возрастает.

Однако не весь гидроаккумулятор заполнен водой, а только его часть. Полезный рабочий объем воды в гидроаккумуляторе рассчитывается исходя из оптимизации частоты включения насоса, и может составлять 35-55% от его общего объема.

Установка гидроаккумулятора:

• Гидравлический аккумулятор устанавливается либо в специальном помещении в доме, либо при недостатке полезной площади, в кессоне.

• К гидроаккумулятору подводится водопроводная труба ПНД исходящая от оголовка скважины или скважинного адаптера.

• До места установки гидроаккумулятора, по ходу движения воды, обязательно должен быть установлен обратный клапан.

• Перед и после гидроаккумулятора, следует установить запорную арматуру защищённую от случайного закрытия и дренажный кран для слива воды.

• Гидроаккумулятор закрепляют со значительным запасом прочности. Чтобы снизить уровень вибрации, его крепят с помощью резинового уплотнителя.

• Гидроаккумулятор присоединяют с помощью гибких элементов. Важно, чтобы их диаметр не сужал сечение на входе системы подвода воды.

• При первом использовании гидроаккумулятора воду нужно подавать медленно.

• Монтаж гидроаккумулятора в инженерную систему производят со свободным доступом, для замены или ремонта в дальнейшем.

кроме того следует учесть:

• В системе с гидроаккумулятором обязательна установка предохранительного клапана.

• Перед монтажом в систему водоснабжения, в гидроаккумуляторе следует создать начальное давление газового пространства Po в соответствии со значением полученным расчётом.

• Перед запуском гидроаккумулятора нужно удалить воздух внутри мембраны.

• Масса и габариты гидроаккумулятора могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы.

Настройка давления в гидроаккумуляторе

Перед подключением в систему водоснабжения необходимо установить давление газового пространства в баке гидроаккумуляторе (Pо) в соответствии со значением, приведенным в результатах расчёта. Для этого может потребоваться сбросить или накачать бак с помощью компрессора, в зависимости от установленного в заводских условиях давления газового пространства.

После создания начального давления газового пространства следует подключить бак к системе водоснабжения.

Обслуживание

Обслуживание гидроаккумулятора заключается в ежемесячной проверке давления включения и выключения насоса, а также раз в пол года проверке начального давления газового пространства Pо.

Давление включения и выключения насоса снимаются по показаниям манометра установленного у гидроаккумулятора. Для этого открывается любой водоразборный кран и в момент включения насоса снимается значение давления, давление отключения снимается после закрытия крана и отключения насоса.

Чтобы проверить начальное давление газового пространства Ро необходимо отключить гидроаккумулятор от системы водоснабжения, дренировать воду и к ниппелю газовой полости подключить манометр. Если давление ниже требуемого — через тот же ниппель бак следует накачать компрессором.

Автоматику управления насосом следует настроить таким образом, чтобы давление включения и давление отключения насоса соответствовали расчётным значениям.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Автономное водоснабжение и система водоснабжения в доме

Автономное водоснабжение и система водоснабжения в доме

Построив дом на загородном участке при наличии скважины следующим этапом будет обеспечение холодного и горячего водоснабжения. Ведь, как известно, вода – это жизнь, а привозная вода – это расходы. Поэтому каждый любитель загородной жизни обязательно делает водоснабжение на участке для максимального количества точек водоразбора. По возможности, на начальном этапе строки следует заложить закладные трубы, чтобы затем процесс прокладки воды не стал головной болью для большинства строителей. Автономное водоснабжение – это возможность осуществлять индивидуальный забор воды хорошего качества, вне зависимости от состояния системы общего водоснабжения. В данной статье речь пойдет об установке, которая обеспечит подачу воды в дом при ее отсутствии в общей поселковой магистрали, а так же подготовит ее для дальнейшей эксплуатации.

Автономное водоснабжение для дома с погружным насосом и гидробаком

Входящая система водоснабжения в доме чащ всего бывает только холодного типа. Такие дома имеют бойлеры и для обеспечения нагрева воды и перекачки ее по контурам отопления. Это решение выгодно и довольно популярно у большинства инженерных компаний. Поэтому обеспечение хорошего давления на верхнем этаже дома и постоянного присутствия воды в трубах даст установка системы водоснабжения в доме с накопительной емкостью.

Рассмотрим основные случаи установки системы автономного водоснабжения и ее преимущества:

1. Постоянное требуемое давление воды на всех этажах дома.

Часто можно увидеть планировку дома, когда ванна есть на первом и на втором этаже. При этом на первом этаже расположены кухня, туалет, стиральная машина и возможно садовый водопровод, выходящий на улицу. При этом если принимать душ на втором этаже, то все будет нормально пока на первом этаже не начнет работать какая-либо из точек водоразбора. Наблюдаем следующую картину: возрастает расход воды, а значит понижается давление в системе. Скважинный насос имеет большие потери по давлению при подъеме воды, поэтому важно понимать: избыточный водоразбор заставляет работать насос на максимальных значениях, повышая его износ и уменьшая строк службы. Но иногда его показателей не хватает. В этом случае в доме устанавливают насос повышения давления, что возможно является правильным решением.

2. Временный запас воды при ее отсутствии в основной магистрали.

Частый случай, когда коттедж подключен к общей поселковой магистрали. В летний период при большом водоразборе проживающих соседей, у вас будут не только низкие показатели напора в магистрали, но и возможны отключения воды. Установка автономного водоснабжения имеет в своей конструкции накопительную пластиковую емкость от 500 и более литров. Такой объем воды позволит вам быть независимыми от общей системы и пользоваться своей водой по необходимости. При этом напорные характеристики подающего насоса будут индивидуальны для вашего дома и его жителей. Это может сыграть важную роль в самых непредвиденных ситуациях и очень поможет при поломке скважинного насоса.

3. «У нас пахнет вода, нужно удаление запаха сероводорода…».

Наличие железа в воде распространено практически во всем центральном регионе. Большинство подмосковных жителей частных территорий знают, как неприятно пахнет вода из скважины. Однако, запах сероводорода не постоянен, и улетучивается при наполнении воды в резервуар под хорошим напором. Это повышает качество воды перед дальнейшей водоподготовкой. Ведь если вам необходимо полностью удалить железо из воды и подготовить ее к состоянию питьевой с помощью обеззараживания ультрафиолетовой лампой, то вам потребуется дополнительное оборудование по водоочистке баллонного типа. Однако, наличие установки автономной системы водоснабжения позволит подготовить и отфильтровать воду через фильтр грубой очистки при доливе в емкость. Такая процедура значительно увеличит срок работы загрузки в баллонах системы водоподготовки, что несомненно скажется на состоянии питьевой воды.

Автономное водоснабжение для дома с погружным насосом без гидробака

Так же к небольшому преимуществу можно отнести незначительны прогрев воды. Ведь открывая кран, не для каждой кожи будет полезна ледяная вода. Поэтому собранная в емкости вода будет всегда выше по температуре чем вода из скважины.

Уровень воды в емкости системы автономного водоснабжения регулируется автоматически за счет системы поплавков и электрического клапана. В этом случае механический поплавок будет резервным, а электромагнитный клапан основным перекрывающим элементом. Насос оснащен системой автоматики, которая не только отключает его по нужной верхней отметки давления, но и защитит двигатель насоса от перегрева при работе по «сухому ходу». Мембранный накопительный бак будет резервным источником для небольшого количества воды. Поэтому, при малых разборах воды насос не будет включаться а давление будет на нужных показателях. Таким способом снижается износ насосного двигателя и увеличивается срок его эксплуатации.

Автономное водоснабжение для дома с насосной станцией

Система автономного водоснабжения на базе емкости ATP-1000 с поплавком

Автономное водоснабжение на базе емкости 500 л

Система автономного водоснабжения на базе емкости ATP-500 с поплавком

Автономное водоснабжение на базе емкости емкости Combi W-2000 BW с поплавком

Автономное водоснабжение дома на базе емкости ATV-3000 с поплавком

Входящая система водоснабжения в доме с емкостью Т800ВФК23 и наосом

Система автономного водоснабжения с емкостью ATP-800 с поплавком

Автономное водоснабжение загородного дома с емкостью 1000 л

Система водоснабжения в доме с погружным насосом — бесшумна и компактна

Система автономного водоснабжения с погружным и наружным насосом управлется автоматикой включения\выключения и защиты по сухому ходу.

АВТОНОМНОЕ ВОДОСНАБЖЕНИЕ

Автономное водоснабжение – это вид системы водопровода, который вполне способен долгое время снабжать дом достаточным количеством воды, и не зависеть при этом от сетей и аппаратуры водоснабжения. Качество воды при системе автономного водоснабжения, как правило, гораздо лучше воды, которая подается посредством общей водопроводной централизацией.

Автономное водоснабжение включает в себя насос, блок управления автономного, водонапорный бак, гидроаккумулятор, а также источник водоснабжения ( это главная часть любой водопроводной системы ).

Чаще всего, особенно в частных домах, источником воды является колодец, либо скважина. Вода, источником которой является скважина, является наиболее чистой и качественной. А также, данная вода из скважины, может использоваться в наиболее значительных объемах. Однако если в таком случае придет в негодность насос, без любого вида и количества воды можно остаться на довольно продолжительный срок. В случае поломки насоса, который работает посредством колодца все гораздо проще и оптимистичней. Если источником является колодец, но вода по каким – то причинам не может быть доставлена в дом с помощью водопроводной конструкции, вы всегда сможете достать чистую воду из своего колодца с помощью ведра.
Автономное водоснабжение не будет возможным, без насоса, который откачивает воду от источника, до всей водопроводной сети. Когда вы выбираете насос для своего водопровода, обязательно обращайте внимание на его характеризующие свойства: высота, с которой насос сможет подавать воду в дом, возможное количество воды для его откачки, а также полна производительность данного насоса и примерный срок годности. Если вы не умеете рассчитывать возможную силу насоса, то знайте, что вам придется узнать у консультанта магазина о том, какое же количество воды насос может перегонять за один час своей работы. Если вы выбрали для своей системы электрический насос, то вам следует знать, что кабель для подключения вашего насоса к сети, можно провести как по воздуху, так и под землей. Также вы должны знать, что насосы бывают еще и механическими.

Электрические насосы, считаются более производительными и лучшими для использования. Однако именно электрические насосы имеют довольно большую цену, чего нельзя сказать о цене механических насосов. Плюс ко всему, за откачку воды электрическим насосом вам придется платить некоторую сумму за электричество.

холодное водоснабжение в доме – компания «Ярд»

26 Ноября 2020 г.

Система водоснабжения в частном доме — не роскошь, а необходимость. Сегодня даже домовладельцы, использующие коттедж за городом исключительно в качестве дачи, проводят воду в дом.

Выбрать способ подведения воды в загородный дом необходимо до начала строительства. Это позволит заранее оценить стоимость работ и оборудования, включить расходы на обустройство системы в смету, подготовить схему подвода воды к точкам потребления.

Особенности водоснабжения коттеджа

Тем, кто строит коттедж, доступны два способа провести воду в дом: подключиться к центральному водопроводу в населенном пункте или обустроить автономную систему с подачей воды из колодца или скважины. И в том, и в другом случае потребуется проект водоснабжения коттеджа.

Даже при наличии на территории водонапорной магистрали, стоит еще раз подумать, какое выбрать водоснабжение: автономное или централизованное. Это связано с тем, что централизованный водопровод имеет несколько неочевидных на первый взгляд минусов.

Централизованное водоснабжение

Подключение к системе централизованного водоснабжения осуществляется, если в населенном пункте есть центральная магистраль, например, как в коттеджном поселке «Лето-Парк».

Система центрального водоснабжения имеет ряд преимуществ в сравнении с автономной:

• не требует больших вложений на этапе обустройства;
• продолжает работать вне зависимости от наличия или отсутствия электричества;
• обеспечивает любой объем водопотребления;
• за обслуживание трубопровода, поддержку напора, ремонт труб отвечает ресурсоснабжающая организация.

Среди недостатков такой системы — полная зависимость от водоснабжающей компании: воду могут отключить при аварии, на время профилактического обслуживания водопровода, в некоторых поселках водоснабжение отключают на зиму. Качество воды также зависит от поставщика услуг: в некоторые населенные пункты поставляется только техническая вода, непригодная для питья и приготовления пищи.

Кроме того, ежемесячно придется оплачивать счета, тогда как при наличии автономной системы нужны только первоначальные вложения на закупку оборудования и бурение скважины.

Этапы подключения центрального водоснабжения

Подключение к центральному водоснабжению выполняют по следующему алгоритму:

1. Получение разрешения на врезку в центральный водопровод у ресурсоснабжающей организации.
2. Получение ТУ на подключение.
3. Проектирование.
4. Работы по подводу воды к участку, обустройство водопровода в доме.
5. Установка счетчиков.

Автономное водоснабжение

Альтернатива подключения к централизованному водоснабжению — обустройство автономной системы, состоящей из скважины или колодца, насосного оборудования и трубопровода.

Преимущества автономных систем:

• полная независимость от ресурсоснабжающих организаций;
• отсутствие ежемесячных счетов за воду;
• в большинстве случаев — высокое качество воды.

Недостатки у автономного водоснабжения тоже есть. Так как насосная станция водоснабжения для дома работает от электросети, при перебоях с электричеством пользоваться водой не получится.

Бурение скважины или рытье колодца, покупка водоподъемного оборудования требуют больших первоначальных затрат.

Варианты автономного водоснабжения

• Колодец. Сооружение стандартного колодца обычно обходится дешевле бурения. Качество колодезной воды, как правило, ниже, чем артезианской, т.к. сооружение наполняется поверхностными грунтовыми водами. Дебит (количество воды, которое выдает источник в час) у такого варианта невысок. Водоснабжение частного дома из колодца чаще устраивают на дачах.
• Скважина «на песок». Скважина глубиной до 50 метров способна обеспечить водой для технических и других нужд семью из 3-4 человек, ее производительность — до 3 м³/ч. В смете необходимо учесть затраты на приобретение насосного и водоподъемного оборудования.
• Артезианская скважина. Водоснабжение дома из скважины, пробуренной на глубину 50-150 метров, — самый надежный способ организации автономной системы. Водоотдача таких скважин — до 10 м³ в час, срок эксплуатации — до 50 лет.

Стоит учесть, что бурение артезианской скважины обойдется дороже других вариантов устройства автономного водоснабжения. Помимо этого, глубокие скважины требуют получения лицензии на недропользование.

Монтаж автономного водоснабжения

Для обустройства автономной системы необходимо:

1. Выбрать вариант сооружения. При выборе учитывайте геологические условия (глубина залегания вод, состав почвы) и планируемый объем водопотребления.
2. Составить схему водоснабжения.
3. Пробурить скважину или выкопать колодец.
4. Купить и установить оборудование для подачи воды в систему внутреннего водоснабжения: насос или насосную станцию, автоматику, гидроаккумулирующий бак.
5. Выполнить подключение системы.

Схемы водоснабжения коттеджа

Система водоснабжения коттеджа может быть самотечной или напорной.

Схема самотечной системы состоит из точки забора воды (колодца или песочной скважины), колодезного насоса, накопительного бака, разводки труб и точек потребления.

Напорные схемы сложнее: они состоят из скважины, насоса или насосной станции, напорной трубы, подключенной к гидроаккумулятору с автоматикой и реле давления, трубопроводов, ведущих к потребителям.

Стоимость водоснабжения частного дома

При подключении к центральной системе водоснабжения расчет стоимости выполняет обслуживающая организация по своему прайсу. На стоимость подключения влияют диаметр и протяженность трубы, величина нагрузки на сеть в м³/ч.

Смету на автономные системы рассчитывают иначе. На стоимость влияет глубина залегания вод и, соответственно, глубина скважины или колодца, количество точек потребления в коттедже, стоимость выбранного насосного и дополнительного оборудования.

Учтите при выборе автономной системы водоснабжения дома, что цены на бурение 1 погонного метра скважины ниже, чем стоимость одного метрового кольца для колодца. Но скважины бурят намного глубже, поэтому цена сооружения «под ключ» будет выше.

Что выбрать: централизованное или автономное водоснабжение

При выборе системы важен комплекс факторов: наличие технической возможности для врезки в центральный водопровод или бурения скважины, объем потребляемой воды, итоговую стоимость обустройства системы.

Девелоперская компания «Ярд» реализует загородную недвижимость в современных коттеджных поселках «Луговое» и «Лето-Парк». Покупая коттедж в «Луговом», можно рассчитывать на большой дебит подземных вод, высокую мощность водоносной линзы и чистоту воды — оптимальные условия для бурения скважины. В «Лето-Парке» обустроена система центрального водоснабжения.

Автономное водоснабжение частного дома под ключ

Услуги монтажа водоснабжения частного дома, коттеджа и дачи под ключ в Екатеринбурге, Березовском, Арамиле, Верхней Пышме и окрестностях. Установка систем автономного водоснабжения полного цикла под ключ по доступным ценам.

Наши преимущества

• Монтаж систем любой сложности. Мы не отступаем перед сложными задачами, поскольку многолетний опыт работы и профессионализм в своей области позволяют нам блестяще решать их. Вы можете быть уверены в том, что мы правильно обустроим источник автономного водоснабжения или выполним подключение к центральной сети.
• Под ключ – значит под ключ. Мы самостоятельно выполняем всю работу, начиная с проектирования и закупки строительных материалов, заканчивая уборкой и выносом мусора. Это не только избавляет Вас от лишних хлопот, но и уберегает от переплат, поскольку мы закупаем материалы у оптовых продавцов по ценам ниже розничных.
• Гарантия на монтаж систем водоснабжения. Всем заказчикам мы предоставляем гарантию качества на любые работы из представленного спектра, что лишний раз свидетельствует о том, что сотрудничать с нами не только выгодно и приятно, но и безопасно.

Специфика водоснабжения частных домов и коттеджей

Жильцы частного сектора имеют два варианта обеспечения водоснабжения своего дома:

• подключение к центральной сети водоснабжения;
• создание автономного источника водоснабжения на участке.

В первом случае владельцу дома достаточно получить официальное разрешение от любой, расположенной рядом организации на подключение к ее сети водоснабжения. Наши специалисты выполнят прокладку магистралей и подключение труб холодного и горячего водоснабжения. По аналогичному принципу можно подключиться и к системе центральной канализации, необходимой для водоотвода и нормального функционирования ванны, туалета и всего сантехнического оборудования в доме.

Для обустройства автономного источника водоснабжения необходимы либо установка колодца, либо устройство скважины с насосом. Жильцы частного сектора, предпочитающие децентрализованное водоснабжение, приобретают возможность иметь полный контроль над источником воды, избавляя себя от постоянных перебоев с подачей. Но для того, чтобы пробурить скважину, потребуется провести геологическое исследование участка, включая химический анализ воды из водоносного пласта, чтобы понять, возможно ли устройство автономного водоснабжения и насколько целесообразно данное решение.

Как мы работаем

Если у Вас есть представление, какую трубу к чему подключить т.е. Вы можете сами подробно описать проект – будем работать по Вашей схеме. Если проекта нет – составим его и согласуем с Вами.

Подключение к централньос системе водоснабжения

Если Вы решили присоединиться к центральной сети водоснабжения, мы выполним монтаж полипропиленовых труб, которые позволяют:

• обустроить систему холодного и горячего водоснабжения;
• подключить отопительные устройства, в том числе радиатор, бойлер или котел;
• подключить устройства водопроводных и отопительных стояков.

Использование полипропиленовых труб – это неслучайный выбор, поскольку сам материал представляет собой полимер, обладающей большей жесткостью по сравнению с металлопластиковыми трубами, а конструкции собираются из неразъемных соединений.

Автономное водоснабжение

Мы поможем Вам и в обустройстве автономного источника водоснабжения посредством бурения скважины. Буровое оборудование, которое используют наши специалисты, позволяет устраивать артезианские скважины глубиной до 200 м. При достижении водоносного пласта буровая установка убирается, в работу вступает наземный насос, который выкачивает воду из скважины. В пробуренную и освобожденную от воды скважину устанавливается глубинный насос или автоматизированная насосная станция, устанавливается гидравлический бак, выполняется подключение водопровода.

Подобными способами выполняются подключение к центральной канализационной системе путем прокладки магистралей, и обустраивается автономная система канализации путем создания выгребной ямы.

При обустройстве системы водоснабжения и водоотвода наши специалисты выполняют монтаж и подключение:

• отопительных устройств: бойлеров, котлов и радиаторов;
• сантехнического оборудования: унитазов, ванн, раковин, смесителей, кранов, сифонов;
• счетчиков, позволяющих контролировать расход воды.

Закажите выезд специалиста в Екатеринбурге и окрестностях

Установка систем водоснабжения частных домов, коттеджей и дач под ключ: от проекта до тестирования, от скважины до систем водоотведения и отопления. Работаем в окрестностях Екатеринбурга, Верхней Пышмы, Березовского, Арамиля, Сысерти и других городов свердловской области. Доступные цены и скидки за объем. Звоните!

Цены

Стоимость монтажа автономного водоснабжения в частном доме зависит от объема работ и специфики вашего объекта. Ниже представлен перечень типовых работ с базовыми ценами. При большом объеме – цены могут быть меньше, звоните, договоримся!

Автономный водопровод — Сантехнические работы, ремонт сантехники, вызов сантехника в г.Нальчик

Наша команда OSKPROF выполнит для вас различные сантехнические работы, среди которых – установка автономного водопровода. Наши мастера имеют огромный опыт в работах по установке автономного водопровода, поэтому с уверенностью можете доверить нам это задание. Мы предоставляем гарантию в 1 год, чтобы продемонстрировать уверенность в услугах, которые мы предоставляем.

Для чего нужен автономный водопровод в частном доме?

Чаще всего с вопросами водоснабжения сталкиваются владельцы загородных коттеджей, дач и частных домов. Если вы решили подключиться к централизованному водоснабжению, тогда будьте готовы к длительной бумажной волоките. Чтобы получить такое разрешение, необходимо собрать справки и прочую документацию на подключение к общему водопроводу.

В случае, если общий канал водоснабжения расположен достаточно далеко, вам придется искать альтернативные варианты, чтобы провести воду к своему участку. Единственный подходящим решением будет – автономный водопровод. Он не требует сбора документации, поэтому вы сможете сэкономить свое время, выбрав такой вариант.

Преимущества автономного водопровода

Установив автономный водопровод на даче из скважины, вы получите такие привилегии:

1. качество воды. Вода в частном водопроводе берется из колодцев и скважин. Для монтажа такого водопровода используются только качественные трубы, которые не подвержены коррозии, поэтому вода сохраняет свое качество;
2. качественные насосы. Автономная система способна обеспечить огромный дом хорошим напором воды. К примеру, если санузел находится на втором этаже, то он будет снабжаться водой при помощи высокого давления;
3. запасы воды. Система предполагает наличие баков, которые вмещают в себя около 500 литров воды. Ее можно использовать в качестве запасной, если насос внезапно поломается или же будут перебои с электричеством.

Цена автономного водопровода на даче или для частного кафе

Чтобы выполнить монтаж автономного водопровода корректно, следует правильно рассчитать потребности жильцов дома и соотнести с мощностью насоса, который будет установлен. Такую процедуру лучше доверить профессионалам, чтобы все было выполнено точно и качественно.

Наша команда предлагает вам установку автономного водопровода с накопительным баком по доступной цене. Мы гарантируем, что ваше индивидуальное водоснабжение будет функционировать без сбоев долгие годы.

Автономное определение качества воды в реальном времени в качестве альтернативы традиционному мониторингу для улучшения обнаружения пищевых продуктов, энергии и индикаторов воды

Обследование и восстановление водной инфраструктуры с использованием роботизированных автономных систем

«Зачем нам нужны люди для проверки труб, если можно создать целые рои крошечных роботов, которые будут проверять их для нас повсеместно?»

Вдохновленное природой всепроникающее зондирование через рои — ключевая часть будущего дистанционного зондирования. Исследования показывают, что, хотя особи в стае могут иметь довольно слабые сенсорные способности, общее сенсорное поведение роя может показаться очень сложным. В результате всеобъемлющее зондирование является быстро развивающейся дисциплиной, которая до сих пор была сосредоточена в основном на производстве, воздушном пространстве, обороне и биомедицине, то есть там, где требуется зондирование деликатной, очень большой или труднодоступной среды.

Как ни странно идея всепроникающего зондирования никогда не применялась для проверки сетей подземных водопроводных труб, спрятанных под землей.Эти сети обширны, и регулярные проверки этих активов важны для их профилактического обслуживания и восстановления. В Европе общая стоимость канализационных активов составляет 2 триллиона евро. По оценкам Агентства по охране окружающей среды США, общая восстановительная стоимость систем сбора воды в США составляет от 1 до 2 триллионов долларов. Только в Китае ежегодно прокладывается 40 000 км новых канализационных труб. Аналогичные цифры могут быть присвоены другим типам подземных трубопроводных активов, обеспечивающих чистую воду и газ. Однако мало что известно об условиях, в которых находятся эти трубы, несмотря на тот факт, что компании водоснабжения и газоснабжения вынуждены обеспечивать непрерывную, безопасную и эффективную работу этих труб.Одна из причин этого — отсутствие специальной науки и технологий для всестороннего зондирования и реабилитации с помощью автономных роботов.

Эта тема исследования разработает основу для создания и развертывания кооперативных СКС для инспекции и восстановления водной инфраструктуры. К 2065 году мы предлагаем разместить УЗВ в водной инфраструктуре на постоянной основе, чтобы свести к минимуму вмешательство человека, что значительно снизит затраты и повысит безопасность.СКС, которая может обслуживать водную инфраструктуру, не существует, поэтому требуются фундаментальные исследования, разработки и внедрение.

Тема состоит из трех основных активностей:

1. В настоящее время нет понимания конкретных требований к роботизированным системам, которые могут автономно обследовать обширную сеть подземных трубопроводов, по которым проходят чистые и сточные воды. Таким образом, первое действие будет заключаться в создании технических спецификаций для будущих автономных роботизированных устройств водной инфраструктуры и операционных процедур, которым эти устройства должны следовать.
2. В настоящее время не существует моделей, которые могли бы точно имитировать поведение автономных роботизированных систем в реальных условиях, типичных для подземных чистых и канализационных труб. Таким образом, второе мероприятие будет заключаться в разработке и проведении компьютерного моделирования для демонстрации того, что эти устройства могут перемещаться, обмениваться данными, взаимодействовать и проверять подземную сеть трубопроводов.
3. Заключительное мероприятие будет заключаться в проведении лабораторных демонстраций и обеспечении последующих проектов НИОКР по производству, программированию и обучению роботов для проверки и восстановления заглубленных труб.Важным элементом этой деятельности будет объединение через Центр производителей СКС и предприятий водного хозяйства для изучения потенциального рынка решений СКС и разработки стратегии для экономически жизнеспособного внедрения водохозяйственной отрасли.

В более долгосрочной перспективе мы будем работать с более широким кругом академических кругов, правительства и промышленности, чтобы расширить работу над Twenty65, чтобы предоставить видение дорожной карты для приложений автономных совместных роботов для проверки и восстановления подземных труб.

Как люди могут принять участие?

Существуют четкие возможности для участия других исследователей и неакадемических заинтересованных сторон:

• Разработка новых средств навигации и связи для работы в подземных трубопроводах.
• Разработка новой технологии микромашинной печати миниатюрных роботов.
• Разработка новых сенсорных решений для кооператива роботов и их интеграция.
• Создание и тестирование новых прототипов роботов.
• Эксплуатация рынка.

Если вы заинтересованы в сотрудничестве по любому аспекту этого исследования, свяжитесь с Центром водных инноваций по телефону [email protected] .

Академических участников по данной теме

Профессор Кирилл Хорошенков

Д-р Кристофер Паррот

Автономное и удаленное питьевое водоснабжение HSD Water

OXIMOBI: Автономное и удаленное питьевое водоснабжение

Повсюду безопасная вода

Предлагая широкий ассортимент безопасной воды повсюду (от нескольких литров до 240 м3 / день), наши решения не требуют каких-либо специальных навыков, и требуется лишь очень незначительное обслуживание.Их легко развернуть на месте и адаптировать к имеющемуся качеству воды. Они производят либо немедленную дезинфекцию питьевой воды, либо дезинфицирующий раствор для обработки больших объемов воды или для очистки твердых поверхностей.
Минимум 20 ppm хлоридов в обрабатываемой воде необходимо для обеспечения надлежащего образования хлорноватистой кислоты или диоксида хлора. Для воды с более низкой концентрацией BlueSense

может дополнительно предложить оборудование для производства рассола.

OXIMOBI 3000 / OXIMOBI 600

ОКСИМОБИ 3000

Экологически очищенная вода:

• Автономная система обеззараживания питьевой воды со встроенным генератором энергии
• В среднем 3000 литров в час обработанная
• Может обрабатывать воду с мутностью до 100 NTU
• Не требуется химикат для повседневной эксплуатации, если вода содержит не менее 20 ppm хлоридов
• Использование хлоридов, естественно присутствующих в воде, для получения дезинфицирующего средства
• Полностью выдвижная установка на прочной оцинкованной стальной раме

• OXIMOBI 3000
• OXIMOBI 3000 — применяется

OXIMOBI 600

Автономная дезинфекция питьевой воды для оказания первой помощи:

• 600 литров / сутки питьевой воды
• Принципы работы
  • Фильтрация воды (керамический фильтр — 0.22 мкм (абс.)
  • Электролизная ячейка
  • панель (опция) или автомобильный аккумулятор 12 В или переменный ток 220
• Требуется вода с:
  • Мутность <20 NTU
  • Хлориды> 20 ppm

Обрабатывает питьевую воду для ок. 300 человек в день, в настенном устройстве или в автономном летном кейсе.

• OXIMOBI 600 — полетный кейс
• OXIMOBI 600 — настенный

Загрузки:

ATOM — Автономная система мониторинга воды

Вода — самый важный ресурс, она связывает все стороны нашей жизни.Без чего мы не сможем выжить. Но из-за роста населения, вырубки лесов, индустриализации источники воды истощаются. Сегодня каждый девятый человек не имеет доступа к чистой воде.

НАШЕ РЕШЕНИЕ

Предлагаемое решение представляет собой самодостаточную систему, которая сочетает в себе мониторинг (сбор данных в реальном времени и анализ данных) и системы оповещения. Физическая установка будет перемещаться по разным локациям, собирая данные. Затем данные анализируются для определения индекса качества воды.Если какой-либо из параметров превышает стандартный порог, официальным лицам отправляется уведомление для принятия немедленных мер. Это может предотвратить попадание загрязненной воды к потребителям, а собранные данные могут быть использованы для дальнейшего развития. Предлагая наше решение, мы стремимся к безопасному и надежному водоснабжению на благо человечества.

НАШ ДИЗАЙН

Инновационный концептуальный дизайн автомобиля-амфибии, который может передвигаться по воде и суше.

Дизайн, вдохновленный трехколесной тележкой, с основанием в форме лодки для обеспечения правильной плавучести, при котором задняя турбина используется для перемещения воды и действует как колесо.

Передние колеса также действуют как закрылки для направления системы в воде, которая управляется одним серводвигателем.

Новая конструкция системы обнаружения препятствий радарного типа, основанная на ИК-датчике, в которой датчик поворачивается на 360 градусов через трансмиссию и зубчатую передачу от двигателя постоянного тока, чтобы сократить использование дополнительных сервоприводов и сэкономить заряд батареи. Этот механизм используется для предотвращения столкновений и защиты сборки от повреждений.

Вся конструкция сделана непотопляемой за счет водонепроницаемого прозрачного покрытия.Дополнительное покрытие для электроники сделано для безопасности.

Конструкция может быть легко изготовлена ​​с использованием методов аддитивного производства.

РАБОЧАЯ

Система представляет собой эффективную систему машинного обучения на основе IOT, которая будет отслеживать качество питьевой воды в режиме реального времени и измерять критические параметры, такие как температура, pH, мутность и растворенный кислород.

Это автономная автомобильная система на основе путевых точек. Присутствуют GPS-координаты транспортных средств, которые в будущем можно будет изменить онлайн.

Это самодостаточная система; требуемая мощность генерируется с помощью солнечной панели и используется для зарядки литий-ионного аккумулятора с помощью системы отслеживания точки максимальной мощности (Mppts), которая увеличивает эффективность зарядки аккумулятора.

Водный транспорт будет перемещаться по разным точкам водного пути, измеряя данные с датчиков. Он имеет бортовую систему предотвращения препятствий, основанную на ИК-датчике, что является дополнительной функцией безопасности системы. ИК-датчик поворачивается на 360 градусов с помощью передаточного стержня, потенциометр используется для измерения угла поворота ИК-датчика.

При обнаружении препятствия водный транспорт меняет курс, чтобы его избежать, а затем продолжает операцию по измерению параметров.

Измеренные значения датчиков обрабатываются контроллером вместе с координатами GPS. Эти значения затем сохраняются на сервере через модуль GSM.

Алгоритм ML будет отслеживать данные, полученные от водного транспортного средства в реальном времени. Если какой-либо из параметров превышает пороговое значение, официальным лицам отправляется уведомление вместе с координатами GPS.Оборудование интегрировано в веб-приложение. На главной странице будут отображаться параметры чистоты воды. Дополнительный индикатор выполнения, который изменит цвет и сообщит пользователю, подходит ли это числовое значение параметра.

ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ И ЭНЕРГОПОТРЕБЛЕНИЕ

Компоненты-Arduino nano, двигатель постоянного тока, драйвер двигателя, датчик Ir на 180 градусов серводвигателя, потенциометр, датчик температуры воды. Датчик мутности, датчик PH, датчик Do. Gsm + Gps трекер, индивидуальная сборка системы Mppts с использованием транзисторов bc107, конденсаторов, резисторов и реле.

Это электронные компоненты, потребляющие электроэнергию. С помощью экспериментальных и интерактивных таблиц данных мы рассчитали энергопотребление каждого компонента и в сумме потребляемая мощность системы составляет 12,06 Вт в движении и 3,075 Вт при остановке.

Выбрана солнечная панель 12 В для непрерывной подачи энергии при дневном свете. В сборке используется литий-ионный аккумулятор, емкость которого в три раза превышает требуемую.

Этот цикл зарядки и разрядки предусмотрен в течение года для непрерывной работы системы.

ОЦЕНКА СТОИМОСТИ

BY расчет стоимости электронных компонентов и стоимости изготовления системы. Общая стоимость около 80 долларов. Стоимость может быть оправдана, поскольку одна система может заменить необходимость в 4-5 остановленных системах, что стоит около 25-40 долларов. В этом смысле он экономичен. Эта система может охватывать территорию до 10 км в сутки. Это может быть правильно структурировано с помощью координат GPS, чтобы покрыть максимальный размер водного пути.

ЗАКЛЮЧЕНИЕ

Используя несколько наших систем, можно покрыть весь водный путь города.Дополнительные преимущества, такие как выборочный мониторинг данных, могут быть реализованы с помощью этой системы. Этим решением мы революционизируем безопасность и надежность водоснабжения. Это гарантирует качество воды для лучшей жизни.

% PDF-1.4
%
196 0 объект
>
эндобдж

xref
196 82
0000000016 00000 н.
0000002646 00000 н.
0000002779 00000 н.
0000003960 00000 н.
0000004074 00000 н.
0000005657 00000 н.
0000007125 00000 н.
0000008460 00000 н.
0000009869 00000 н.
0000011763 00000 п.
0000013607 00000 п.
0000013992 00000 п.
0000014455 00000 п.
0000015169 00000 п.
0000015342 00000 п.
0000015454 00000 п.
0000015727 00000 п.
0000016250 00000 п.
0000016525 00000 п.
0000017135 00000 п.
0000019020 00000 н.
0000021042 00000 п.
0000091715 00000 п.
0000159845 00000 н.
0000159923 00000 н.
0000159998 00000 н.
0000160095 00000 н.
0000160244 00000 н.
0000160558 00000 п.
0000160613 00000 н.
0000160729 00000 н.
0000160807 00000 н.
0000161122 00000 н.
0000161177 00000 н.
0000161293 00000 н.
0000161371 00000 н.
0000161685 00000 н.
0000161740 00000 н.
0000161856 00000 н.
0000161934 00000 н.
0000162249 00000 н.
0000162304 00000 н.
0000162420 00000 н.
0000229002 00000 н.
0000229283 00000 н.
0000229634 00000 н.
0000229712 00000 н.
0000229825 00000 н.
0000231789 00000 н.
0000253117 00000 н.
0000253507 00000 н.
0000253585 00000 н.
0000255549 00000 н.
0000276869 00000 н.
0000277265 00000 н.
0000277343 00000 н.
0000279307 00000 н.
0000300285 00000 н.
0000300680 00000 н.
0000300758 00000 п
0000302722 00000 н.
0000323851 00000 н.
0000324247 00000 н.
0000326997 00000 н.
0003534405 00000 п.
0003536576 00000 п.
0003538747 00000 п.
0003542433 00000 п.
0003572306 00000 п.
0003574896 00000 п.
0003577486 00000 п.
0003583926 00000 п.
0003627905 00000 н.
0003630076 00000 п.
0003632247 00000 н.
0003635337 00000 п.
0003662505 00000 п.
0003665027 00000 н.
0003667549 00000 п.
0003672210 00000 п.
0003706072 00000 п.
0000001936 00000 н.
трейлер
] / Назад 14853504 >>
startxref
0
%% EOF

277 0 объект
> поток
hb«b`e`g`Pgc @

Первая автономная станция очистки сточных вод во Флориде

ФЛОРИДА, 24 июня 2009 г. — Подразделения Siemens Industry Automation и Drive Technologies достигли большого успеха в области водоснабжения и водоотведения. сектор очистки: они получили контракт от штата Флорида (США) на строительство первого автономного очистного сооружения, известного как «темная установка».»

Поскольку Флорида находится под растущей угрозой нехватки воды, местный департамент охраны окружающей среды предоставляет финансирование для модернизации и расширения очистных сооружений в штате с целью использования очищенной воды для орошения или пополнения резервуара грунтовых вод. Владелец и оператор компании Polk County Utilities снабжает более 500 000 жителей и обслуживает одиннадцать очистных сооружений.

Одна из них, Северо-восточная региональная станция очистки сточных вод, в настоящее время модернизируется с 9 900 до более 34 500 кубических метров в день.Готовый завод должен заменить два старых объекта и справиться со значительно увеличившимися объемами сточных вод, вызванными ростом населения и увеличением промышленного использования.

В рамках проекта расширения вся электротехническая система подлежит обновлению. Планируется, что полное переключение будет происходить во время работы без прерывания процесса очистки. Что еще более усложняет ситуацию, нет дополнительного места для размещения новой системы, несмотря на предусмотренное увеличение пропускной способности.Еще одна задача: постоянное снижение эксплуатационных расходов и затрат на электроэнергию. Станция очистки сточных вод будет автоматизирована на базе Totally Integrated Automation (TIA) и Totally Integrated Power (TIP).

Уникальный аспект проекта: постоянное использование технологии автоматизации Siemens повсюду означает, что большую часть рабочего дня установка будет работать полностью автономно, другими словами, без участия человека. Этот аспект превращает объект в так называемое «темное растение» — первое в своем роде в США.

С точки зрения клиента, именно привлекательные экономические выгоды в сочетании с повышением надежности и доступности завода заключили сделку для Siemens. Автономная работа означает заметное снижение эксплуатационных расходов. Вместе с экономией средств, достигаемой за счет использования эффективных приводов, эта схема позволяет сэкономить клиенту 75 000 долларов США в год. Использование новейших технологий Siemens означает, что новый завод сможет вписаться в существующее доступное пространство, устраняя необходимость в новом здании или любом расширении существующего объекта.Общий потенциал экономии составляет от 3,5 до 4,0 миллионов долларов США.

Наряду с многочисленными техническими преимуществами, положительное сотрудничество между отделами продаж Siemens в подразделении Automation Motion Division (AMD), Power Conversion Sales (PCS) и SE&A Industrial Sales было важным фактором, повлиявшим на решение клиента сделать выбор в пользу Siemens.

>> Посетите портал Siemens по водным ресурсам

###

5 советов по улучшению мониторинга воды с помощью автономных наземных транспортных средств

Приведенная ниже транскрипция текста была немного изменена.

Расшифровка стенограммы с помощью Speechpad

Роб : Я хочу воспользоваться моментом, когда мы начинаем наш сегодня веб-семинар, чтобы представить докладчиков, которые будут вести наши обсуждения сегодня. Я Роб Порретт, менеджер по продуктам интегрированных систем и услуг YSI. Я очень рад быть здесь со всеми сегодня и надеюсь, что все, кто участвует в сегодняшней телеконференции, почерпнут много знаний из сегодняшней презентации.

У нас также есть Кевин Симпсон из Xylem. Кевин является директором по системному проектированию в Xylem и обладает более чем 20-летним опытом в области системной интеграции и инноваций.

И, наконец, у нас есть Джефф Дуглас, менеджер по разработке продуктов SeaRobotics. Джефф имеет почти 10-летний опыт работы с технологиями автономных наземных транспортных средств и интеграцией технологий в беспилотные наземные транспортные средства.

И снова я Роб Порретт, менеджер по продукции YSI. И я хочу начать сегодняшнюю презентацию, перейдя к целям. На самом деле, цель сегодня — дать всем участникам этого вебинара несколько советов по более эффективному мониторингу качества воды. Мы рассмотрим некоторые детали, чтобы помочь вам улучшить ваши усилия.Мы хотим сделать обзор автономных наземных транспортных средств. Мы называем это автономное наземное транспортное средство 101, и оно действительно для того, чтобы познакомить всех с концепциями и тем, как вы можете использовать ASV (автономное наземное транспортное средство).

И, наконец, мы хотели познакомить всех с нашим новым продуктом Xylem — автономным наземным транспортным средством HYCAT. Я хочу воспользоваться моментом, чтобы напомнить всем, когда мы начинаем веб-семинар, пожалуйста, задавайте вопросы с правой стороны, если они у вас есть, но мы будем отвечать на вопросы в прямом эфире вопросов и ответов в конце, но если у вас есть какие-либо вопросы, которые появятся во время презентации, пожалуйста, используйте поле справа, чтобы ввести свои вопросы.

Мы в Xylem сотрудничаем с SeaRobotics, чтобы провести этот вебинар. На этом этапе презентации я хотел уделить немного времени, чтобы представить обзор Xylem, и мы также сделаем обзор SeaRobotics, чтобы как бы понять нашу предысторию.

Xylem — ведущий глобальный поставщик технологий водоснабжения, в состав которого входят сильные мировые бренды, специализирующиеся на умной воде. Фактически у нас есть глобальное присутствие, которое охватывает более 150 стран, и в нас работают более 16 000 сотрудников по всему миру.Мы развили время и наш талант в области технологий, чтобы продвигать более рациональное использование воды.

Теперь я хотел бы воспользоваться возможностью и передать презентацию Джеффу Дугласу из SeaRobotics. Джефф сделает обзор компании в SeaRobotics, а затем проведет нас по обзору пяти советов по более эффективному мониторингу качества воды.

Джефф : Спасибо, Роб. Всем привет. Меня зовут Джефф Дуглас. Я менеджер по продукции в SeaRobotics, специализируюсь на автономных наземных транспортных средствах.SeaRobotics находится в Стюарте, Флорида. Мы работаем с 2000 года и в первую очередь специализируемся на морской робототехнике, уделяя особое внимание технологиям ASV и продуктам ROV для ухода за корпусом.

Итак, я собираюсь рассказать о наших преимуществах технологии и наших советах для этого вебинара. Итак, в рамках этого вебинара я собираюсь сосредоточиться конкретно на рынке опросов. Есть много приложений для ASV, но я думаю, что все здесь мы в первую очередь сосредоточены на съемке.

Итак, в настоящее время в мире исследования есть два основных рынка для ASV. Один предназначен для морских целей, а другой — для прибрежных береговых целей. Морские технологии используются для сбора метеорологических данных.

Как правило, это машины с большой продолжительностью работы… могут выходить на несколько месяцев для сбора данных. У нас есть множители силы, когда у вас есть машины, призрачные или преследующие материнские корабли, в основном умножающие количество данных, которые они могут собрать с тем же количеством ресурсов. У нас есть подводный транспорт, а также мониторинг морских млекопитающих.Так что вокруг сейсмических работ или буровых площадок, или просто при проведении экологических исследований, чтобы убедиться, что выполнение некоторых из этих процессов безопасно.

Inshore, у этой технологии есть основные преимущества. На самом деле, одним из основных преимуществ является то, что вы можете исследовать территорию, к которой вы не можете получить физический доступ без небольшого транспортного средства, до которого вы можете добраться на беспилотной лодке. Маленьким беспилотным лодкам не нужны лодочные аппарели, им не нужны красивые водоемы или поплавки для спуска и подъема, так что это их главное преимущество.Они могут быть мельче, чем суда с экипажем, потому что обычно движитель может быть спрятан под корпусом. И они сводят к минимуму количество обслуживающего персонала или опыта, потому что вам больше не нужен водитель лодки. На самом деле геодезист и водитель лодки такие же, как и в автономных транспортных средствах.

И там, где они встречаются, где проявляются реальные преимущества. У вас есть оптимизированный рабочий процесс вашего опроса. Вы получаете повышенную эффективность обследования, снижение эксплуатационных расходов, повышение безопасности труда и минимальное воздействие на окружающую среду.Просто чтобы объяснить этот последний пункт, у вас минимальное воздействие на окружающую среду, потому что эти транспортные средства меньше, их меньше стоит передвигать, доставлять для проведения обследований, но также они не требуют бензина, многие из них работают на электричестве или работают. о возобновляемых источниках энергии, например, когда вы смотрите на морские транспортные средства. Таким образом, они в целом уменьшают влияние геодезии на ваш след.

Итак, теперь я приступлю к нашим советам. Наш первый совет: : выберите правильный датчик для работы .Опросы должны понимать, какие датчики выбрать для достижения целей проекта. Выбор подходящих датчиков обеспечит доставку … если вы выберете правильный датчик, вы можете быть уверены, что даете своему клиенту правильный продукт, который вы хотите им доставить. И я хочу воспользоваться моментом, чтобы сосредоточиться на этой таблице.

Здесь для нас актуальны два конкретных датчика.И это ADCP (акустический доплеровский профилограф тока) и сонары бокового обзора. Если вы посмотрите на приложение для съемки, то увидите несколько приложений, в которые подходят эти два набора датчиков.

Итак, если вы выберете правильные датчики для своих автомобилей, вы действительно сможете открыть рынки и продукты, которые вы можете предложить своим клиентам. Когда вы изучаете эту технологию, это очень важно: «Что я могу добавить к ней и какие наборы данных позволят мне получить доступ?»

Итак, наш второй совет заключается в том, что единиц автономии составляют единиц.Итак, A в ASV — это автономность, так что это действительно важно. С академической точки зрения существует три уровня автономии. Это RC, базовая автономия и расширенная автономия. И действительно, RC — это дистанционное управление, в этом нет никакой автономии. Но, чтобы сфокусироваться на этом, я добавляю четвертый уровень, называемый зрелой автономией.

И это потому, что это действительно то место, где находится индустрия. Итак, для всех практических целей мы хотим говорить о зрелой автономии. И важно отметить, что уровень автономии увеличивается, ситуационная осведомленность увеличивается, увеличивается доверие геодезиста и повышается эффективность исследования.Итак, я собираюсь пройти уровни сейчас.

Итак, первый уровень — дистанционное управление. Это действительно наименее безопасный способ управления беспилотным транспортным средством, потому что водителем лодки является тот, кто управляет ею с помощью пульта дистанционного управления. Они не могут сосредоточиться на данных, они должны быть физически в курсе, чтобы управлять лодкой все время, и это сложно сделать, когда вы стоите на дне реки, чтобы понять, что на самом деле происходит с транспортным средством, почему не делаю того, что хочу.Так что это очень неэффективный способ опроса.

Следующий уровень — базовая автономия. Базовые автономные транспортные средства, у них простая навигация по путевым точкам, они могут иметь автопилот. Они могут работать по прямым линиям, но у них ограниченная непрерывность работы с программным обеспечением для сбора данных. Это означает, что если вы хотите переключить линии в программном обеспечении, автомобиль не знает об этом, вы должны начать все сначала, отправить новые строки в автомобиль. Это просто вещи, которые как бы замедляют процесс сбора данных.У них также есть ограниченные отказоустойчивые устройства. Так что у них может не быть возможности не сесть на мель, следить за собственным здоровьем. Таким образом, в этой функции с основными автономными системами операторы по-прежнему должны быть в курсе, постоянно наблюдая за транспортным средством, просто чтобы убедиться, что все идет правильно.

Что ж, оттуда я перейду к следующему этапу. Итак, следующий этап, именно сюда направляется большинство продуктов в этой отрасли. Это должна быть зрелая автономия. Таким образом, зрелые автономные системы имеют как функции системы дистанционного управления, так и базовую автономность, но, кроме того, у них есть больше, что делает их более безопасными в использовании.Таким образом, у них есть резервирование системы, мониторинг состояния, предотвращение столкновений и заземления, бесшовная интеграция с программным обеспечением для сбора данных. Эта часть очень важна.

Итак, в реальном мире, когда вы строите геодезические линии, вы делаете это из дома, вы добираетесь до рабочего места и затем обнаруживаете, что на пути этой геодезической линии есть препятствие, или иногда вы обнаруживаете, что во время съемки линии построены неправильно, и вам необходимо изменить направление или размер линий.Если автомобиль тесно связан с программным обеспечением для сбора данных, вы можете изменять эти строки в реальном времени, и автомобиль будет адаптироваться в реальном времени. Таким образом, это действительно связывает связь между сбором данных и характеристиками транспортного средства, что упрощает съемку.

И главное преимущество зрелой автономной системы заключается в том, что они достаточно умны благодаря всем встроенным отказоустойчивым системам. Вам не нужно беспокоиться о том, что они сядут на мель. Например, вам не нужно беспокоиться о том, что они покидают обозначенную границу, и вам не нужно беспокоиться ни о чем, скажем, о проблемах с емкостью батареи или тому подобном, потому что транспортное средство постоянно отслеживает и сообщает эту информацию.Теперь, если есть проблема, он вам скажет.

Таким образом, обладая зрелой автономией, геодезисты должны иметь ограниченный надзор за транспортным средством, и они могут сосредоточиться в первую очередь на данных, которые они собирают, и это огромное преимущество, потому что, например, некоторые из наших клиентов этих транспортных средств, они -обработка данных в режиме реального времени во время их сбора. Вам не нужно беспокоиться о лодке, они могут постобработать данные. Если им не нужно беспокоиться о лодке, они также могут управлять несколькими лодками одновременно с одинаковым количеством активов.Вот где проявляется реальная эффективность автомобилей.

Последний уровень автономии — продвинутая автономия. Лучший способ описать это — поставить и забыть. Итак, это полная автономная система соответствия COLREG. COLREG — это термин, я просто сокращу его до основных правил дорожного движения для морских судов. А действительно продвинутая автономная система будет иметь возможность попасть в воду и пройти обследование.

Если будет мелководье, он автоматически объедет мелководье.Если он собирается стать мелководным и к нему приближается лодка, он будет перемещаться вокруг этой лодки и мелководья и знать, что нужно вернуться и заполнить пробел в данных, который он пропустил. Это продвинутая автономная система.

Прямо сейчас расширенная автономия — это элемент, ограниченный ITAR в Соединенных Штатах, то есть он включен в список музыкантов США как элемент с ограничением экспорта. Так что это то, над чем все действительно работают, но прямо сейчас для отрасли лучшее, что вы можете получить, — это автомобили, которые попадают в эту категорию зрелой автономии.Перейдем к следующему совету.

Итак, наш третий совет заключается в том, что тесная интеграция приносит выгоду . Таким образом, приобретение систем, которые тесно интегрированы, дает значительную добавленную стоимость по сравнению с системами, которые не являются тесно интегрированными. Тесная интеграция сокращает действия по предварительному планированию обследования, такие как настройка семинаров, измерение смещений, проведение тестов. Это все то, что, если геодезисты не интегрируют датчики самостоятельно, это может добавить значительное время к процессу, а также много неопределенности.«Насколько надежна эта система? Собираюсь ли я получать качественные данные? Мешают ли подруливающие устройства датчику?» Если вы покупаете тесно интегрированную систему, можете быть уверены, что производитель уже все это проработал.

Еще одно преимущество — оптимизация установки датчиков. Таким образом, если вы получаете тесно интегрированную систему, производитель прошел через процесс проверки того, что все установлено, как это должно быть установлено таким образом, чтобы получать наилучшие данные, которые может дать датчик.

И затем четвертый совет: интуитивно понятный интерфейс . Итак, что касается беспилотных систем, мы постоянно пытаемся вселить уверенность пользователей. Убедите людей убедиться, что им комфортно управлять этими транспортными средствами. Лучший способ сделать это — упростить интерфейс. Итак, мы прошли практику, пытаясь максимально упростить наш интерфейс, и мы действительно стремимся к единому программному пакету.

Итак, если вы управляли лодкой и собирали данные из одного программного пакета, вы оптимизируете свой рабочий процесс, улучшаете взаимодействие с пользователем и повышаете осведомленность пользователей о ситуации.И это потому, что, если вы можете представить себе некоторые из этих систем прямо сейчас, большинство из них работают с несколькими пакетами программного обеспечения. Между программным обеспечением для сбора данных нет преемственности, а это действительно то, что волнует геодезистов.

Конечным результатом этого является то, что нам нужны данные. Проблема в том, что они должны понимать, где находится лодка. И если у вас есть два разных пакета программного обеспечения, может оказаться затруднительным переводить между ними, чтобы выяснить, как один влияет на другой.Итак, когда вы соберете их вместе, станет более очевидным общая ситуация вашего опроса: где находится лодка, как это влияет на данные, как данные попали туда, почему, давайте вернемся и возьмем это. Все это будет легче перемещаться, если у вас есть тесно интегрированный пакет.

А потом о преимуществах. У нас есть предустановленная конфигурация оборудования. Так что все в одной системе. Мы можем иметь предопределенные параметры оборудования, настроенные для программного обеспечения и датчиков, которые мы используем, чтобы обеспечить непрерывность в реальном времени между сбором данных и навигацией судна.Это означает, что в этом случае, если вы используете HYPACK и хотите переключить линии или сжимать линии, вы можете сделать это в программном обеспечении, и автомобиль автоматически отреагирует. А затем мы снизили требования к экрану.

Итак, вот здесь, на картинках в нижнем левом углу, это своего рода базовый экран. Это многолучевой, это с лодкой с многолучевой системой с HYPACK. Он выполняет функцию автоматического выравнивания. Но вы можете видеть всю необходимую пользователю информацию на этом маленьком экране ноутбука.Но иногда это не лучший способ отобразить все данные, но вы можете поместить их на один экран, потому что это в одном программном обеспечении, что приятно. Это как раз то количество вспомогательного оборудования, которое вам понадобится при съемке. И затем, с правой стороны, это просто изображение, которое мы добавили сюда. Это данные изображений, которые были собраны с помощью SonTek M9 ADCP.

И затем наш пятый совет: выбирайте бренды с опытом . Таким образом, SeaRobotics стала партнером Xylem — SonTek, HYPACK и YSI.SonTek, HYPACK и YSI — ведущие бренды, лучшие в своем классе на рынках гидрологии и качества воды. Вместе у них более 140 лет опыта. Кроме того, в чем дело SeaRobotics, так это в том, что мы фактически были старейшим производителем ASV.

Мы разрабатываем их более 18 лет. Мы специализируемся именно на интеграции датчиков. В первую очередь мы предлагаем автомобили для многолучевой съемки, но мы интегрировали в эти автомобили практически все гидрографические датчики, которые вы только можете себе представить.Мы построили более 30 уникальных автомобилей по индивидуальному заказу и поставили несколько серийных автомобилей на заказ.

Итак, с этим опытом, потому что интеграция этих датчиков в сложные системы — нетривиальная практика. В SeaRobotics у нас есть инженеры-программисты, электрики и инженеры-механики, которые принимают участие в каждом проекте, который мы делаем, чтобы быть уверенным, что когда мы что-то выбиваем, это тесно интегрировано, насколько это возможно.

И я думаю, что это подводит итог моей части презентации.Я собираюсь передать это Робу, который разделит нас на следующую часть. Спасибо вам, ребята.

Роб : Спасибо, Джефф. Прежде чем мы продолжим, очевидно, что Xylem новичок на рынке ASV, но в частности, у меня возник вопрос. Почему кто-то предпочел бы автономный надводный аппарат пилотируемому судну?

Джефф : Ага. Так что это хороший вопрос. В основном мы получаем этот вопрос от парней, работающих на прибрежном рынке. И подведу итог — мои слайды.Главное преимущество — умножение силы. В приведенном здесь примере я собираюсь использовать одного из наших клиентов, Canadian Hydrographic Services — один из наших крупнейших клиентов.

У них есть четыре наших транспортных средства, и они используют лодки в качестве умножителей силы. Они будут проводить исследования в реках с базовым кораблем посреди реки, и они будут отправлять ASV в стороны на мелководье, куда они не могут добраться, с тем же количеством геодезистов, которые они покрывают три раз обследовать территорию и не отказываться.Это одно из главных преимуществ.

Еще одним важным преимуществом является то, что вы можете буквально получить зону с этими транспортными средствами, которую вы не можете получить с помощью пилотируемого транспортного средства. Нет лодочной аппарели, нет возможности получить пилотируемый автомобиль. Вы можете добраться туда на меньшем транспортном средстве. И еще один момент в том, что тесно интегрированные системы проще в эксплуатации, чем пилотируемые лодки. Для этого вам не понадобится водитель лодки. Сюрвейеры управляют этими ASV. На самом деле, съемка с помощью ASV — это своего рода приятное занятие, и иногда это может надоесть, люди просто сидят сложа руки, пьют кофе и смотрят, как поступают данные.Это действительно та цель, к которой мы стремимся с помощью этой технологии.

Роб : (на этом этапе был проведен опрос)

Хорошо. Я ценю все отзывы об этом опросе. На этом этапе я хотел бы передать презентацию Кевину Симпсону.

Кевин : Хорошо. Доброе утро, всем добрый день. Спасибо, Роб, за любезное представление. И спасибо, Джефф, за полезные советы и за то, что поделился своим профессиональным опытом в разработке автономных наземных транспортных средств.

Джефф : Нет проблем.

Кевин : С точки зрения общей картины, я хотел бы обсудить, как ASV можно использовать в качестве эффективного инструмента для выбора портативных и специализированных рабочих мест на участках гидрометеорологического мониторинга. Все приложения для мониторинга и их цели уникальны. Рассматриваемое поведение и характеристики водораздела, включая метеорологические воздействия и поведение прилегающей гидравлической модели.Использование ASV для характеристики водосборов обеспечит жизненно важное понимание правильного обзора и выбора приборов для оптимизации сетей мониторинга гидрологии и качества воды.

ASV

предоставляют средства для определения важных факторов влияния во время сезонных изменений и значительных погодных явлений. К ним относятся циркуляция воды, информация о скорости, расчеты расхода воды, симметрия, объемные расчеты, геометрия поперечного сечения, пространственные измерения качества поверхностных вод, визуализация недр и запись видео в реальном времени во время полета транспортного средства.

Используя инструменты для обработки текущих и постпроцессорных данных из программных пакетов гидрографических исследований, таких как HYPACK, пользователи могут получать огромные объемы информации, на которые обычно уходят недели, месяцы или даже годы незаметных усилий по мониторингу с использованием множества отдельных инструментов, развернутых в полевых условиях и на лодках. бригады наблюдения. Таким образом, описательная модель, предоставленная миссией с одним транспортным средством, может рассказать историю, которую иначе невозможно рассказать.

Итак, теперь я хотел бы поделиться с вами несколькими примерами использования автономных транспортных средств для получения общей картины нескольких уникальных водоразделов.Выше озеро Клинтон — это озеро площадью 4900 акров, окруженное зоной отдыха озера Клинтон, которое является популярным местом для рыбалки, катания на водных лыжах, плавания, походов и пикников в Центральном Иллинойсе. Земля в озере принадлежит Exelon Power Company, которая управляет атомной электростанцией Клинтон в этом районе. Штат Иллинойс управляет парком с 1978 года на основе долгосрочной аренды с коммунальной компанией.

Электростанция Клинтона вырабатывает 1 043 мегаватт электроэнергии для 1 миллиона домов и использует озеро Клинтон для охлаждения тепловых выбросов электростанции.Озеро Клинтон в настоящее время находится в списке 303 (d) ослабленных вод Агентства по охране окружающей среды с низким приоритетом и классифицируется как эвтрофный. Источниками загрязнения являются, в первую очередь, сельскохозяйственные стоки, эрозия береговой линии, городской сток и точечный сброс канализационных септиков.

В настоящее время нет TMDL, который обозначает целевые показатели общей максимальной суточной нагрузки, сообщенные для этого водоема, и источник ухудшения указан как неизвестный. Группы, наблюдающие за озером, и Exelon заинтересованы в использовании автономного подводного аппарата YSI EcoMapper для автономного создания тепловых и батиметрических карт высокого разрешения озера Клинтон с указанием воздействия на окружающую среду в исследованиях теплоемкости.

Исследование озера Клинтон — планирование миссии

Вот изображение инструментов планирования миссии и оценки энергетической выносливости, которые типичны как для ASV, так и для AUV. Используется для проверки в конкретной миссии перед началом. Миссия планировалась в нижнем квартале от точек сброса охлаждающей воды АЭС. Итак, если мы посмотрим на этот слайд и посмотрим на верхний правый угол, это место теплового разряда от атомной электростанции, и вы увидите, насколько легко построить курс.Необязательно быть опытным профессионалом в области навигации, чтобы полностью понимать использование морских терминов на картах. Это просто решение «наведи и щелкни», чтобы начать процесс планирования миссии.

Исследование озера Клинтон — глубина

AUV и ASV, оснащенные DVL, ADP и другими сонарными приборами, позволяют проводить батиметрические съемки, как показано на этом спутниковом снимке с наложением контура глубины. Более темные синие оттенки указывают на более глубокую воду, а зеленые и красные — на мелководье.Итак, опять же, если мы посмотрим на верхнюю часть этого изображения, вы увидите мелководье прямо там, в точке ядерного разряда, а затем, когда мы движемся по коридору, вы можете увидеть более глубокую воду в более крупном озере.

Исследование озера Клинтон — Температура

Итак, это изображение иллюстрирует разброс температуры воды ниже по течению в более глубокие воды в результате сброса охлаждающей воды обратно в озеро Клинтон. Итак, опять же, как вы можете видеть, более мелкая вода и тепловые разряды создают более высокие температуры в красном, зеленом и синем цвете, когда вода остывает и направляется к озеру.

При поиске предполагаемых эвтрофических явлений в водоемах возможность найти горячие точки, где растворенный кислород, температура, pH и другие измерения выходят за пределы нормальных суточных диапазонов, может быть чрезвычайно полезной в исследованиях такого типа. Решения для картографирования пространственных данных обеспечивают значительное преимущество в выявлении потенциальных вкладчиков точечных источников в районах, где отсутствует адекватная циркуляция воды. Опять же, это позволяет лучше выбрать место для постоянного мониторинга, а также может быть использовано для смягчения воздействия на проблемные зоны в водоразделе, когда это применимо.

Исследование озера Клинтон — растворенный кислород

И снова, если мы посмотрим на это, вы можете увидеть посередине, синий указывает на относительно здоровый растворенный кислород около 80%, и по мере того, как мы переходим к белому, зеленому и красному, мы получаем все больше и больше растворенного кислорода, так что это вероятно. что это исследование проводилось в дневное время, и если мы специально посмотрим на нижний левый угол, вы увидите красное пятно. Это не имеет ничего общего с тепловым выбросом от ядерной установки, но на самом деле является притоком и потенциально может быть вызвано каким-либо стоком из сельского хозяйства или другим фактором, влияющим на него.Это тот тип горячих точек, который нам нравится определять с помощью пространственного картографирования.

Возможность пространственной визуализации измерений флуоресценции хлорофилов с AUV или ASV может дополнительно предоставить суррогатные данные вместе с растворенным кислородом для определения потенциальных сбросов питательных веществ из точечных источников и т. Д. Выполнение нескольких миссий ASV после сильного шторма также может быть использовано для лучшего понимания латентный период воздействий на конкретный водораздел, а также сезонные и суточные колебания.

Исследование озера Клинтон — Хлорофилл

И снова, если мы отступим назад и посмотрим на это изображение, вы увидите, что нижняя половина — это более высокие флуоресцентные лампы, а верхняя — нижние. Таким образом, по мере того, как мы опускаемся в этом квартале в некоторые из сточных вод и сельскохозяйственных стоков, мы получаем все более и более высокие уровни флуоресцентного хлорофилла.

Исследование озера Клинтон — Журнал экспедиции

Это изображение иллюстрирует как предварительное планирование на основе путевых точек, так и фактический маршрут после миссии на АНПА или ASV для обеспечения надлежащей проверки миссии и маршрута.

Эталонный спутниковый снимок этого года с наложенной сетью мониторинга буев иллюстрирует второй пример, который я хотел бы обсудить. Кардиффский залив расположен в Южном Кардиффе, столице Уэльса в Соединенном Королевстве. До 2000 года залив Кардифф был соленым приливным устьем с выходом к морю, ограниченным парой часов с каждой стороны прилива. Это преобразование из водно-болотных угодий приливных устьев в пресноводное озеро потребовало парламентского акта, и в 2000 году было завершено строительство новой плотины или плотины вместе с системой из трех шлюзов, обеспечивающих круглосуточный доступ судов к морю и обратно.

Итак, сегодня залив Кардиффа снабжен двумя реками, Таффом и Эли, которые образуют пресноводное озеро площадью 500 акров вокруг бывшего района дока к югу от центра города, используемого местным населением в основном для отдыха на воде.

Кардиффский залив — Батиметрические данные

На этом изображении залива Кардифф показаны данные батиметрии, полученные с помощью гидролокатора с вертикальным лучом. Обратите внимание на заграждение или плотину и систему из трех замков в нижней части синего более глубокого затенения в нижнем правом углу озера.Итак, если мы отойдем и посмотрим на это изображение, мы снова увидим недавно построенную плотину, систему шлюзов и более глубокий водный коридор, ведущий в пресноводное озеро.

Это трехмерное изображение, полученное после обработки, иллюстрирует контуры дна или батиметрию, если смотреть сверху по течению двух сливающихся рек в направлении плотины или плотины и системы шлюзов на расстоянии. Снова обратите внимание на более глубокие синие участки, ведущие от плотины плотины и системы шлюзов на расстоянии через пресноводное озеро к двум устьям реки.

Кардиффский залив — Температурные данные

На этой визуализации представлена ​​пространственная дисперсия температуры воды. Обратите внимание на красный цвет — более теплая вода, проникающая из моря в озеро на правой стороне, рядом с замком, когда она уходит в более глубокую сторону озера. Таким образом, основываясь на данных батиметрии, вы также можете увидеть, где соленая вода просачивается в это пресноводное озеро при использовании системы шлюзов.

Наконец, это изображение иллюстрирует проникновение солености из шлюзовой системы в пресноводное озеро.Это очень похоже на температуру, которую я показывал раньше. А справа он заштрихован красным. По конструкции несколько буев, размещенных в красных областях, оснащены многопараметрическими приборами для мониторинга качества воды WiFi Exon, установленными на трех разных глубинах в толще воды, на поверхности, в середине и внизу.

Эти буи данных в реальном времени доставляют данные о солености и качестве воды в систему данных Управления порта Кардиффа, где сеть установленных на дне вспомогательных насосов удаляет более тяжелую соленую воду из озера по мере ее расслоения по толщине воды.По данным совета Кардиффа, создание Кардиффского залива в настоящее время широко считается одним из самых успешных проектов восстановления в Соединенном Королевстве.

Кардиффский залив — данные о проводимости (солености)

Итак, если мы отойдем и посмотрим на это изображение еще раз, мы сможем увидеть с правой стороны, где эта более глубокая вода находится в инфильтрации. Таким образом, эти вспомогательные насосы автоматизированы на основе данных о солености, которые они получают от буев, а другие буи, показанные на этом изображении, создают лучшее понимание и базовые данные о состоянии всего эстуария.Этот проект продолжается, и снова является очень успешным проектом, демонстрирующим использование автономных транспортных средств и их возможности.

Это подводит меня к нашему третьему тематическому исследованию реки Миссисипи. При использовании ASV в сочетании с ADP, который является акустическим доплеровским профилометром, пользователь может получать измерения расхода, вычисления площади поперечного сечения и профилирование скорости. Еще одним дополнительным преимуществом использования ADP, оснащенного функцией отслеживания дна, является возможность использовать подсчет глубины в качестве альтернативы GPS-позиционированию, когда адекватное спутниковое отслеживание GPS невозможно из-за препятствий.

Программное обеспечение SonTek RiverSurveyor

Это иллюстрация программного обеспечения SonTek RiverSurveyor, используемого на SonTek M9 ADP, установленном на судне, а также может использоваться на ASV с бортовым ПК, на котором установлено это программное обеспечение. Эта съемка проводилась на реке Миссисипи на участке шириной около 3200 футов и максимальной глубиной 80 футов. Как указано при завершении разреза, рассчитанный расход был равен 1.5 миллионов кубических футов в секунду. Обратите внимание на поперечное сечение желтых оттенков, обозначающих более высокие скорости, и синих оттенков у берегов рек, обозначающих более низкие скорости воды.

Использование ASV для больших разрезов, подобных этому, избавляет пользователя от в основном управления дистанционно управляемым транспортным средством на большие расстояния с риском потери радиосвязи или необходимости развертывания пилотируемых судов с экипажем и техниками-геодезистами. ASV также автоматизируют корректировку курса из-за ветра и дрейфа, который в настоящее время использует GPS-навигацию в гармонии с бортовым программным обеспечением ПК и средствами управления пилотированием транспортного средства.Однако на больших реках это может быть сложной и утомительной задачей при использовании только транспортных средств с дистанционным управлением.

Визуализация данных беспилотных автомобилей

Это изображение иллюстрирует передачу данных R по всему облаку наземных точек с беспилотного летательного аппарата Nexus, или БПЛА, компании Xylem. Компания ASV предоставила данные подземной батиметрии для полной трехмерной визуализации водораздела. Итак, здесь мы объединяем автономное наземное транспортное средство и беспилотный летательный аппарат и объединяем два набора данных вместе.Таким образом, будущие концепции будут включать визуализацию течения воды и другие функции от команды разработчиков программного обеспечения Xylem HYPACK, обеспечивающие еще более подробное описание и моделирование.

Так что на случай, если вы все еще скептически относитесь к автоматическим судам, я хотел бы оставить вас с несколькими ключевыми выводами.

• Автономные суда — это будущее для эффективного и действенного определения характеристик водосборных бассейнов и крупных водоемов.
• Благодаря инновациям и миниатюризации качества воды и технологий гидрологических центров, компактные ASV продолжат оставаться популярной платформой «рабочая лошадка» без необходимости полагаться исключительно на более высокие эксплуатационные расходы и накладные расходы на пилотируемые суда.
• Интуитивно понятная и бесшовная интеграция за счет использования единого программного пакета, способного планировать задачи, визуализацию текущих данных и расширенные функции постобработки, которые могут быть связаны со всей полезной нагрузкой датчика транспортного средства, он может работать со всей полезной нагрузкой датчика.
• Опыт компании Xylem в области качества воды, гидрологических датчиков и программного обеспечения для съемки в сочетании с нашим партнером, SeaRobotics, пользуется доверием в разработке ASV и станет лучшим в своем классе решением для автономных наземных транспортных средств.

Теперь я передам слово Робу Порретту, чтобы он представил новейшее автономное транспортное средство Xylem.

Роб : Хорошо. Большое спасибо, Кевин, за обзор ASV. Теперь мы хотели бы познакомить всех участников вебинара с нашим новым продуктом HYCAT. HYCAT — это полностью интегрированная система, предназначенная для размещения всей полезной нагрузки датчиков окружающей среды от YSI и ее дочернего бренда. На этой диаграмме с HYCAT вы можете ясно увидеть тесную интеграцию различных датчиков.Этот автомобиль оснащен многопараметрическим зондом качества воды EXO, акустическим доплеровским профилометром SonTek M9, гидролокаторами бокового обзора, а также имеет камеру переднего обзора.

Уникальной особенностью HYCAT является то, что все данные передаются напрямую через программное обеспечение HYPACK Max, которое является основным продуктом геодезического мира. Это программное обеспечение предоставляет уникальный пользовательский интерфейс, поэтому мы можем визуализировать и обрабатывать гидрографические данные, которые вы собираете, в режиме реального времени. Он способен не только измерять батиметрию и геометрию поперечного сечения, но и измерять скорость воды.Объединив эту информацию, он также может рассчитать расход воды в реках, водозаборах и т. Д. На данный момент я действительно хочу использовать Джеффа Дугласа, чтобы дать небольшой обзор некоторых преимуществ гидролокатора бокового обзора.

Джефф : Спасибо, Роб. И поэтому мы решили добавить изображение с желтоперым гидролокатором бокового обзора к этому транспортному средству просто для того, чтобы увеличить его возможности. Итак, для тех, кто не знаком с гидролокатором бокового обзора, это система на основе изображений, вы в основном получаете изображение дна или того, что вы освещаете с помощью сонара.Основное использование для этого, он отлично подходит для проверки инфраструктуры, осмотра мостов, осмотра дамб, обнаружения целей, вы что-то ищете, поэтому его также можно использовать в приложениях для поиска и восстановления.

Он также отлично подходит для батиметрии, где, если вы интерполируете данные от одного луча или даже от многолучевого, вы можете заполнить их боковым сканированием, чтобы визуально осмотреть и увидеть: «Да ладно, все соответствует тому, что мы на самом деле фотографируем там. В собранных нами данных нет никаких аномалий.«Это основные преимущества гидролокатора бокового обзора. А с HYCAT он действительно открывает несколько других рынков и наборов данных, которые клиенты могут предоставить из одной системы.

Роб : Идеально. Я ценю эту обратную связь, Джефф. Таким образом, в конечном итоге все эти датчики встроены в небольшой, но невероятно универсальный пакет от SeaRobotics, который легко развернуть и чрезвычайно легко транспортировать. HYCAT был разработан для геодезистов, чтобы иметь доступ к областям, которые ранее были недоступны.Вот несколько дополнительных моментов по HYCAT.

HYCAT был создан в результате партнерства, которое YSI и SeaRobotics развивали в течение последних трех-четырех лет. Он действительно был разработан на основе размера HYCAT, что действительно помогает сделать его портативным для двух человек, и его легко транспортировать с помощью кузова пикапа, кузова грузовика или внедорожника. SeaRobotics приложила много усилий для разработки HYCAT для работы в зрелом автономном режиме, который был рассмотрен ранее.

С механической точки зрения он действительно был спроектирован для тесной интеграции или бесшовной интеграции всей нашей полезной нагрузки.Я хочу отметить, что если вы посмотрите вниз в левый нижний угол на слайде, вы можете увидеть интеграцию SonTek M9 в корпус HYCAT. А затем с правой стороны вы можете увидеть обтекаемую форму гидролокатора бокового обзора, а также то, как зонд EXO2 интегрируется в корпус.

Последний пункт — общая цена, когда мы приступили к разработке HYCAT. Полностью загруженный HYCAT будет меньше, чем ваш многолучевой гидролокатор, и будет примерно вдвое меньше по размеру и весу.

Здесь вы видите визуализацию, полученную с помощью HYPACK, разработанного для HYCAT. HYPACK — это проверенное в промышленности программное обеспечение для проведения обследований, которое объединяет все эти параметры в хороший пакет для проведения обследований. С левой стороны действительно представлен типичный дисплей, который вы получите с HYCAT во время проведения опроса.

И затем на правой стороне действительно то, что отличает HYCAT ASV от других ASV. Компания HYCAT фактически разработала специально предназначенное для HYCAT автономное наземное транспортное средство или драйвер ASV, и оно включено в HYPACK Max.Мы можем выполнять все операции по планированию миссии, мы можем проводить визуализацию данных в режиме реального времени, и всю нашу визуализацию обработки данных после миссии можно выполнять с помощью HYPACK.

Таким образом, когда мы приступили к этому предприятию с SeaRobotics, на самом деле наша цель заключалась в том, чтобы создать лучшее в своем классе автономное наземное транспортное средство, в которое мы могли бы без каких-либо компромиссов использовать самые лучшие датчики. сопоставимая полезная нагрузка центра, которая фактически соответствует аналогичной стоимости и может соответствовать производительности, которую может HYCAT.

Мы решили спроектировать и построить ASV, который может изменить правила игры, и я считаю, что мы действительно это сделали. Вот некоторые из дополнительных спецификаций, которым мы как бы намеревались соответствовать, и как мы этого достигли. Таким образом, с точки зрения размера и веса, как вы можете видеть, размера лодки мы на одном уровне с тем, на что рассчитывали.

Есть одна хорошая вещь: с точки зрения веса, мы нацелены на менее чем 120 фунтов, и на самом деле мы превзошли это примерно на 5 фунтов.Но на самом деле это просто обеспечивает простоту и портативность HYCAT в этих удаленных местах, которые потенциально могут быть использованы для съемки.

Следующей метрикой или спецификацией, на которую мы нацелились, было то, что нам действительно нужна максимальная скорость минимум 5 узлов, чтобы мы могли проводить разумные исследования и тому подобное. На самом деле нам удалось задокументировать характеристики этого HYCAT на скорости более 8 узлов, что значительно превышает наши целевые показатели. И, очевидно, улучшение, мощность и скорость HYCAT, связанные с этим изменением, действительно откроют дополнительные области, в которых мы потенциально не видели, чтобы HYCAT мог проводить исследования, но эта дополнительная скорость и мощность открывают эти области.

Последний пункт, о котором мы хотим поговорить, — это выносливость или мощность аккумулятора, связанная с этим. Как видите, когда мы нацелились на типичную скорость съемки от 2 до 3 узлов, очевидно, что наши цели были от четырех до шести. Но, как вы можете видеть, общая производительность и система тесной интеграции смогла проиллюстрировать от шести часов для 3 узлов до восьми с половиной часов для 2 узлов. Очевидно, что для геодезиста это очень важная характеристика выносливости. Это позволит вам проводить съемку в течение всего дня от одной батареи.

Джефф : Эй, Роб, я просто хочу на секунду вмешаться. Важно отметить, что все эти спецификации, которые мы здесь перечислили, представляют собой полную полезную нагрузку транспортного средства. Так что здесь нет никаких технических требований, это такая тяжелая лодка, как и лодка, и такая же медленная, как и лодка. Так что это просто важная вещь, которую нужно знать.

Роб : Я благодарен вам за разъяснение. Прохладный. Хорошо. Таким образом, как вы можете видеть, мы смогли достичь и превзойти наши проектные цели, когда мы приступили к разработке HYCAT.

Итак, на этом этапе я хотел как бы собрать всю презентацию воедино, и я как бы называю это преимуществом HYCAT. И это действительно краткое изложение того, как HYCAT действительно подходит не только для конкуренции, но и в большей степени для ключевых критериев, когда вы проводите опросы. Мы прошли и определили пять советов по улучшению мониторинга качества воды. И когда SeaRobotics и Xylem начали работу, мы целенаправленно пытались решить все эти проблемы и рассмотрели все советы, чтобы сделать это высокофункциональным, простым в использовании и очень производительным геодезическим аппаратом.

5 советов по улучшению контроля качества воды

1. Выбрать датчик для работы
2. Количество автономных единиц
3. Тесная интеграция приносит выгоду
4. Интуитивно понятный интерфейс
5. При выборе автономного наземного транспортного средства / сенсорной системы выбирайте наиболее опытные бренды

Мы также рассмотрели, какие типичные приложения для съемки могут понадобиться, и какие комплекты датчиков могут их удовлетворить.И как вы можете видеть галочки, мы действительно смогли спроектировать в этом компактном транспортируемом автомобиле шесть из семи приложений для геодезии, которые мы определили в рамках этой презентации. Как видите, это то, что мы называем преимуществом HYCAT в действительно убедительном сценарии использования.

Роб : Итак, в заключение, вода — это глобальный вызов, который определит 21 век.Многие люди во всем мире работают или живут в районах, где они либо сталкиваются с угрозами водоснабжения и общей водной безопасности, либо сталкиваются с ними. Xylem в рамках нашего партнерства с SeaRobotics считает, что у нас есть размер и возможности, и мы можем сосредоточиться на удовлетворении ваших потребностей в мониторинге воды с помощью автономных транспортных средств, и уверены, что мы в состоянии помочь решить эти сложные проблемы с водой. Джефф, есть что добавить?

Джефф : Да, я просто хочу добавить, потому что я вижу, что очень много людей интересуются этим аппаратом для измерения батиметрии, и мы уделяли много внимания качеству воды, одна важная вещь, которую следует отметить в этом транспортном средстве, — это то, что с HYPACK, HYPACK и SonTek объединились и разработали возможность собирать батиметрию и строить ее с помощью M9.Итак, у M9 есть пять лучей, один вертикальный луч, а затем четыре луча, которые … Я забыл угол, но они находятся под углом, но они используются для сбора батиметрии.
