Монтаж битумной черепицы своими руками

Монтаж битумной черепицы — несложный процесс, который можно осуществить своими руками. Нужно лишь соблюдать требования, изложенные в инструкции от производителя. О них мы и расскажем в данной статье.

Видео монтажа

Пошаговый самостоятельный монтаж битумной черепицы

1. Обрешетка — если угол наклона крыши составляет 9-20 градусов, требуется сплошная обрешетка. Если уклон больше 20 градусов, между досками/брусками допускается расстояние в 32 см.

1. Гидроизоляция — при использовании сплошной обрешетки в виде плит OSB используется подкладочная битумная гидроизоляция. Она продается в рулонах.

1. Защита от птиц и насекомых — рекомендуется установка вентилируемых заполнителей.
2. Начало работы — первые листы размещаются со свесом 35 мм.

1. Второй ряд — он обязательно начинается с половины листа.

1. Забивание гвоздей — нужно соблюдать порядок забивания гвоздей. Тогда исключается возможность деформации черепицы.

1. Установка щипцов — дополнительные элементы монтируются от карниза и завершаются у конька.

1. Оформление конька — установка покрывающих фартуков с нахлестом в 40 мм. Коньки крепятся во все волны кровельных листов.

1. Оформление ребер скатов — для такой цели применяется дышащая лента. Она обеспечивает надежную гидроизоляцию. При ее отсутствии возможно возникновение протечек.

1. Оформление ендов — использование специальных ендов Ондулин. Для выполнения этого этапа нужна дополнительная обрешетка.

Полезные советы от экспертов

Чтобы Вы все сделали правильно, наши специалисты подготовили несколько ценных рекомендаций:

• укладка первого ряда — свес обозначается с помощью натянутой веревки;
• нельзя растягивать лист при выполнении монтажных работ — это приводит к деформации кровли;
• правильная состыковка листов — нужно ориентироваться на гидрозамок;
• забивание гвоздей — шляпка должна облегать волну, а не продавливать ее;
• перемещение по кровле — для этого используется лестница, которая укладывается поверх битумной черепицы.

Преимущества битумной черепицы Ондувилла

Это кровельный материал нового поколения, отличающийся надежностью. Он легко монтируется на крышах с разными скатами. Для облегчения монтажных работ на листах имеются выдавленные полосы. Поэтому для укладки листов не требуется карандаш. Отдельные элементы легко состыковываются.

К главным преимуществам Ондувиллы относится малый вес, долговечность, прекрасные гидроизоляционные свойства. Купить Ондувиллу можно на официальном сайте shop.onduline.ru

Как видите, технология укладки битумной черепицы максимально простая. Удачного строительства!

Монтаж гибкой черепицы самостоятельно — видео инструкция и технология установки

Монтаж битумной черепицы состоит из нескольких этапов. Соблюдение технологии и очередности работ дает гарантию, что покрытие будет надежным и долговечным.

Перед укладкой гонтов монтируется обрешетка сплошного типа. Для этого чаще используют плиты ОСБ. Допускается применение фанерных листов, обрезной доски.

Важно! Все деревянные материалы должны обрабатываться антисептическими и огнезащитными средствами.

Подготовительные мероприятия

Перед укладкой гибкой черепицы на основание настилается подкладочный ковер. Подкладочный ковер фиксируется на кровле соответственно рекомендациям производителя.

Если угол наклона стропил более 30°, на материале можно сэкономить, используя его по карнизу, на торцах, в ендовах и примыканиях к дымоходным трубам, вентиляционным шахтам, мансардным окнам с продольным нахлестом 10 см, поперечным – 20 см.

В большинстве случаев рекомендуется покрывать ковром обрешетку полностью.

Подкладочный ковер дополнительно гидроизолирует и увеличивает срок службы кровли.

Порядок сплошной укладки коврового материала под битумную черепицу:

• в ендовах;
• раскатка рулонов в вертикальном или чаще горизонтальном направлении;
• в местах стыка с подкладкой ендовы оставляются нахлесты 15 см по сторонам и 10 см в длину.

Ковровая подкладка натягивается, и кроме фиксации гвоздями, по краям проклеивается мастикой. Толщина слоя клеящего вещества не должна превышать 1 мм.

Монтаж планок по карнизному и торцевому свесу.

По краям деревянного основания прибиваются металлические карнизные планки. Они защищают карнизный свес, предотвращают деформационные процессы, которым подвержен этот участок кровли. Планки укладываются внахлест 10 см и крепятся с помощью гвоздей.

По длине полосы гвозди забиваются в шахматной последовательности на расстоянии 10-15 см. Торцевые планки фиксируются аналогичным способом.

Для проветривания деревянного основания применяются коньковая лента или вентиляционные коньки, защищающие подкровельное пространство от проникновения мелких животных.

Монтаж ендовы

После закрепления подкладочного материала и торцевых планок, на внутренних углах кровли — ендовах поверх подкладочного ковра применяется ендовый ковер под цвет черепицы. Для фиксации используется битумная мастика, распределяемая по периметру поверхности, в случае если ендовый ковер не самоклеящийся.

Вдоль оси ендовы сверху вниз отбивается две пары линий. Одна находится на расстоянии 5-7 см. Ее называют линией желоба, она служит маркером для обрезки краев гонтов. Вторая линия находится в 30-ти сантиметрах от осевого пунктира. По этому ориентиру будут забиваться последние гвозди, крепящие листы битумной черепицы.

Это означает, что механическим способом крепления нельзя пользоваться ближе 30 см до центральной оси ендовы.

Технология укладки мягкой черепицы

Первый ряд следует начинать с нижней части ската крыши посредине. От края необходимо сделать отступ на 1-2 см. Материалом для первого ряда может послужить специальный элемент конек-карниз, либо гонты самой черепицы. Во втором случае от листов отрезаются лепестки.

Полосы крепятся мастикой и гвоздями на расстоянии приблизительно 25 мм от кромки ската. В холодную погоду покрытие дополнительно прогревается с помощью строительного фена. Укладка следующего ряда осуществляется в соответствии с разметкой.

Перед накладкой гонтов на поверхность основания с клеящейся стороны снимается пленка. Гонт прикладывается и прижимается. Для того чтобы цвет кровли на скате получался максимально равномерным, рекомендуется гонты смешивать из нескольких упаковок, или поочередно брать из разных упаковок.

Дополнительно битумная черепица крепится гвоздями с широкими шляпками. Они забиваются в той части листа, которая будет закрыта лепестками последующей пластины. Если покрытие не имеет самоклеящегося слоя, листы промазываются мастикой.

Гонты мягкой черепицы стандартно монтируются вразбежку, либо по инструкции производителя. Кстати, большинство производителей практически каждую упаковку черепицы снабжают инструкцией по укладке.

При уклоне кровли более 60 градусов (у некоторых производителей более 45 градусов), каждая плитка крепится шестью гвоздями.

Стыки черепиц и гвозди предыдущего ряда должны скрываться под «лепестками» последующих рядов.

Края черепицы обрезаются вровень с торцевыми планками планки и обязательно проклеиваются битумной мастикой на ширину не менее 10 см.

Укладка конька

Для устройства коньковой части крыши из мягкой черепицы используются коньковые элементы. Если производитель в ассортименте не имеет элементов для конька, то они выкраиваются непосредственно из рядовой черепицы на месте монтажа.

Для укладывания конька выполняются следующие действия:

• гонт делится на три элемента, каждый из которых – это часть конька;
• лепесток сгибается посредине и накладывается на место схождения скатов перпендикулярно коньку;
• нахлест составляет 5 см;
• с помощью гвоздей листы прибиваются с обеих сторон конька.

Для вентиляции подкровельного пространства на коньке устанавливается коньковый аэратор. Его крепят к скатам кровли длинными гвоздями, после закрывают или коньково-карнизными элементы, или частями гонтов черепицы их заменяющими.

Обустройство мест, примыкающих к трубам

Рассмотрим два способа устройства примыкания к трубам.

Вариант 1 с использованием ендового ковра.

По периметру примыканий прибивается треугольная рейка с шириной ребра 50 мм. К ней подводится подкладочный ковер, обрезается по верхнему краю и приклеивается.

Сверху подводятся и клеятся листы рядовой черепицы. Поверхность стены проклеивается полосой из ендового ковра шириной не менее 30 см, и 20 см отводится на покрытие ската крыши. Стык закрывается планкой, шов герметизируется.

Вариант 2 без использования ендового ковра.

По периметру примыканий прибивается треугольная рейка с шириной ребра 50 мм. Подкладочный ковер и гибкая черепица заводятся под планку примыкания, стык герметизируется.

По опыту сразу скажем, что первый способ не только выглядит надежней, но и на деле подтверждает свою прочность.

технология устройства. Битумная черепица, монтаж и технология укладки

Гибкую черепицу называют по-разному – мягкой или битумной черепицей, битумной плиткой. Все эти названия прекрасно отражают физические свойства этого покрытия для кровли (мягкость, пластичность, гибкость) и материал, который используется для его производства (битум). Это покрытие оптимально подходит для крыш, имеющих сложную геометрию, особенно при не самом большом бюджете.

Характеристики битумной черепицы: форма, структура, преимущества

Укладку начинают снизу от середины влево и вправо вдоль карниза. На подкладной ковер с помощью кровельных гвоздей крепятся металлические карнизные планки с нахлестом 5 см. Следующий ряд выкладывают в зигзагообразном порядке, интервал между рядами 10 см. Карнизные гонты монтируют встык поверх установленных карнизных планок. Следующий ряд гонтов кладут таким образом, чтобы расстояние от нижнего края карнизного ряда до нижнего края следующего ряда было 2 см. Конек укрывают карнизными гонтами или обычными, обрезанными.

Особое внимание уделяют местам примыканий к стенам, трубам и др. Для провода антенн используют резиновые уплотнители. По периметру примыкания к крыше труб прибивают треугольную рейку, кровельную черепицу заводят на вертикальную поверхность, затем по периметру трубу оклеивают защитной полосой SUPER PINTARI не меньше чем на 30 см высоты трубы и 20 см на скате. Примыкание закрывается металлической планкой и герметизируется силиконовым герметиком.

Соблюдение технологии монтажа, качественные материалы от известных производителей позволят вам получить прочную, долговечную, выразительную, недорогую кровлю из битумной черепицы.

Человек еще на заре своей истории научился укрывать крышу жилища различными мягкими материалами. Сегодня их существует множество видов.
Видео монтажа мягкой кровли показывает, насколько удобно закрывать жилье такими гибкими и податливыми материалами. Какие существуют варианты обустройства мягкой кровли? Какова технология производства работ по монтажу мягкого кровельного покрытия? Этими вопросами задается каждый, заинтересовавшийся возможностью обустроить крышу своего дома с помощью современных и красивых кровельных материалов.

Из названия видно, что данный тип кровельного покрытия отличается гибкостью и эластичностью. Увидеть и ощутить эти качества воочию можно только, если потрогать руками или посмотреть на видео. Монтаж мягкой кровли на сложных крышах, благодаря этим свойствам, зачастую становится единственно возможным. У мягких кровельных материалов имеется и масса других достоинств
:

• отсутствие сложностей в монтаже, не нужно громоздкое оборудование и большое количество рабочих;
• такая кровля сама по себе является гидроизолирующим материалом, поэтому дополнительные слои бывают и не нужны вовсе;

• благодаря малому удельному весу, значительно снижается нагрузка на конструктивные элементы крыши, что дает возможность экономить на других материалах;
• легкость ремонта. В случае повреждения, меняется только небольшой участок;
• отсутствует сильный шум во время дождя, что важно для жилых помещений, находящихся на мансардном этаже;
• при устройстве мягкой кровли, технология укладки такова, что отходы почти не остаются;
• коррозия таким материалам не страшна, так как в них отсутствует металлическая составляющая;
• стоимость некоторых материалов не большая.

Такой тип кровли, как и любой другой, обладает рядом недостатков
:

• огнестойкость мягких материалов слабая, так как часто их основой является битум. В большей степени это справедливо для рубероида и толя. Современные технологии позволили увеличить огнестойкость до приемлемых показателей;

• под мягкую кровлю обязателен монтаж сплошной обрешетки, что увеличивает общую стоимость работ. Исключением является , который несколько жестче чем остальные материалы, поэтому его укладка возможна и на обрешетку с небольшими зазорами;
• слабые теплоизоляционные свойства, что делает необходимой укладку утеплителя.

Все эти плюсы и минусы в разной степени присущи тем или иным материалам для устройства мягкой кровли. Технология укладки у всех также отличается.

Монтаж гибкой черепицы (видео)

Виды материалов для устройства мягкой кровли

Материалы для монтажа мягкой кровли бывают следующих основных видов
:

1. Битумные мастики. Редко применяются в частном строительстве, так как в основном используются для покрытия горизонтальных или с небольшим уклоном поверхностей.
2. Полимерные мембраны. Изготовлены из поливинилхлорида и других полимеров. Наклеиваются на подготовленную стяжку с помощью проклеек.
3. Рулонные покрытия. Бывают самоклеящиеся или требующие нагревания.
4. Мягкая черепица. Наиболее популярный и дорогой материал. Благодаря разнообразию форм и расцветок, снискал большую популярность. Является штучным изделием.
5. Ондулин. Похожий на шифер, ребристый листовой материал из целлюлозы и битума. Обладает свойствами жестких и мягких кровельных материалов.

Все эти материалы имеют совершенно различную технологию укладки мягкой кровли. Устройство крыши требует тщательного выбора, наиболее подходящей из них.

Монтаж гибкой черепицы Шинглас (видео)

Устройство мягкой кровли: технология укладки рулонных материалов

К рулонным кровельным материалам относятся: рубероид, толь, стеклорубероид, стекломас, теклоизол и еврорубероид. У всех них схожая технология производства. На основу из картона или стекловолокна наносится слой битумной мастики с полимерными компонентами. Если обычный рубероид и толь, относящиеся к первому поколению материалов, сегодня не пользуются большой популярностью из-за короткого (5 лет) срока службы, то остальные активно используются в строительстве. Современные рулонные материалы имеют несколько цветов окраски и 20 –летний срок эксплуатации. Это позволяет укрывать ими крыши промышленных зданий, ангаров и хозяйственных построек.

Рулонные материалы не очень удобны при устройстве мягкой кровли. Технология укладки слишком сложная и трудоемкая. Важно помнить, что данный вид материалов возможно укладывать только на крышу с небольшим (до 30 градусов) уклоном. Перед началом основных работ производят выравнивание основания, укладку гидроизоляции и пароизоляции, подготовку мастики и грунтовки.

Наклеивание начинается с дальнего угла от места подъема на крышу. Материал приклеивают к основанию с помощью мастики, которая разогревается горелкой. В случае самоклеящегося покрытия это условие не обязательно. Обычно укладывается несколько слоев, так, чтобы стыки перекрывались последующим слоем. Их количество зависит от угла наклона кровли. Если крыша плоская или наклонена не более, чем на 5 градусов, то необходимо делать 4 слоя, до 15 градусов – 3 слоя, а свыше достаточно 2 слоев. Каждый пласт, приклеиваемого материала, укатывается валиком.

Полезный совет!

При обнаружении в процессе работы воздушных пузырей на поверхности кровли, необходимо их прорезать ножом. После этого, место прореза плотно прижимать, пока не потечет мастика.

Использование рулонных материалов более оправдано в строительстве крупных промышленных объектов или многоквартирных домов с плоскими крышами. Для частного жилищного строительства лучше подойдет кровля из мягкой черепицы.

Устройство мягкой кровли (видео)

Устройство мягкой кровли: технология укладки штучных материалов

Мягкая или битумная черепица представляет собой штучный материал небольшого размера. Ее длина 1 м, а ширина 33 см. Благодаря этому все работы по монтажу может произвести один человек. Каждое полотно разделено на 4 части в виде различных геометрических фигур и напоминает классическую черепицу.

Перед укладкой мягкой черепицы готовится основание. Обрешетка обязательно должна быть сплошной. Ее часто делают из фанеры или подобных листовых материалов. При необходимости на всю поверхность или в отдельных местах, требующих особого внимания, укладывается подкладочный ковер под мягкую черепицу. Он представляет собой специальный рулонный материал, способствующий дополнительной гидроизоляции.

Укладка листов начинается от карниза. Главное ровно положить первый ряд, затем будет проще. Листы приклеиваются мастикой и пробиваются гвоздями в местах перфорации. На завершающем этапе устанавливается конек и ветровые листы. Типичным представителем битумной черепицы является мягкая кровля шинглас, видео монтажа которой показывает простоту проводимых работ, даже на сложных крышах частных особняков.

Полезный совет!

Укладывать битумную черепицу лучше всего в жаркую погоду. Это способствует лучшему приклеиванию материала.

Какова бы не была мягкая кровля из штучных материалов, использование подкладочного ковра под мягкую черепицу, утеплителя и пароизоляции – непременное условие ее нормального функционирования.

Монтаж битумной черепицы своими руками (видео)

В том случае, если на кровлю выполняется укладка битумной черепицы, обязательно следует соблюдать ряд некоторых требований.

Технология производства битумной черепицы

Битумная черепица была разработана в США в начале прошлого века. С тех пор её технические характеристики были усовершенствованы, и теперь она пользуется большой популярностью при обустройстве крыш.

Представляет собой основу (стеклохолст), которая устойчива к бактериям. Основа пропитывается битумом (обычным или модифицированным СБС-полимерами), придающим ей эластичность и морозостойкость. Сверху черепицу покрывают защитно-декоративным шершавым базальтовым гранулятом, который препятствует проникновению УФ-лучей и воды, придаёт текстуру.

Весь процесс производства состоит из следующих этапов:

• Стекловолокно два раза пропитывают битумом в специальном аппарате.
• На высохшее полотно наносится гранулят.
• На изнаночную сторону клеят пленку, для предотвращения слипания гонтов в упаковке.
• Охлаждают и наносят клейкие пленки для легкого монтажа.
• Далее полотна нарезают и упаковывают.

Основные преимущества продукции компании Икопал:

• Удобный монтаж (внутренняя часть профиля сформирована продольными полосами).
• Надежная стыковка (по краям гранулята наносят дополнительный вяжущий слой полимера).
• Увеличенная прочность (за счет технологии Syntan – покрытие термостойким слоем).

Установка основания под гибкую кровлю

Важно, чтобы материалы, применяемые для устройства битумной черепицы так же, как и само покрытие соответствовали определенным нормативам и стандартам.

При работе с таким материалом, как битумная черепица технология укладки предполагает подготовку поверхности, необходимой для закрепления на ней материала для кровли. Вариантов устройства такой поверхности два: она может быть представлена в виде или сплошного настила, или как обрешетка под битумную черепицу. Материалом может выступать различное сырье, но преимущество зачастую отдается древесине.

Чтобы соорудить сплошной настил в качестве основания под мягкую черепицу, можно использовать устойчивую к влаге фанеру, стружечную плиту, обрезные или шпунтованные доски. Выполняя монтаж, необходимо оставлять расстояние между отдельными частями, равное 3 миллиметрам. Делается это для того, чтобы компенсировать расширение под воздействием температуры при ее изменениях. Крепить фанеру по краям нужно при помощи саморезов или ершенных гвоздей.

Дополнительную защиту и долговечность деревянным деталям сооружения придаст их обработка какими-либо антисептиками и антипиринами.

Серьезную нагрузку на кровельный материал, на саму крышу и ее элементы оказывают и различные природные явления, такие как снег, ветер и др.

Проектировать всю конструкцию необходимо в соответствии с силой и направлением доминирующих в конкретном районе ветров, со средним количеством выпадающего снега и другими подобными факторами. Поэтому вся эта информация должна быть использована для того, чтобы выбрать необходимую толщину стропильных ног с верным шагом. Это даст возможность всей кровле стойко переносить любую непогоду и не поддаваться на возникающие нагрузки.

Кроме того, укладка битумной черепицы инструкция для которой предполагает соблюдение всех ее пунктов, требует грамотного обеспечения нормального температурного режима. Касается это, в первую очередь, тех крыш, под которыми имеется жилое мансардное помещение. Для этих целей необходимо обустроить хорошую вентиляцию и регулярное проветривание кровли. Благодаря этим мерам излишки влаги и плесень не будут появляться и скапливаться па деталях конструкции.

Обеспечить естественную вентиляцию кровле можно при помощи устройства следующих элементов:

• отверстие, через которое поступает воздух;
• продухи или каналы для постоянной циркуляции воздуха;
• отверстия, предназначенные для вытяжки.

Очень часто проект дома предусматривает и облицовку карнизных свесов сайдингом. В этом случае также должны быть смонтированы специальные отверстия для проветривания, называемые софитными планками. Они призваны обеспечивать доступ воздуха к продухам.

Какая бы ни применялась технология кровли – битумной черепицей или другим кровельным материалом – размер циркуляционных каналов воздуха должен рассчитываться исходя из скатного угла наклона. Если он составляет более 20 градусов, то высота продухов не должна быть меньше 5 сантиметров, а если этот показатель равен менее чем 20 градусам, то высота продухов должна иметь длину в 8 сантиметров.

Элементы вытяжки в верхнем участке крыши могут быть представлены по следующим принципам:

Установка подкладочного ковра

Этот элемент крыши несет в себе функции защиты от возможных протечек кровельной конструкции.

В том случае, если кровельный угол наклона – от 12 до 18 градусов, укладывать рулонную изоляцию следует по всей скатной поверхности крыши. Делается это по принципу внахлест снизу вверх между слоями. Крепится материал при помощи специальных оцинкованных гвоздей с увеличенной шляпкой с сохранением шага в 20 сантиметров. Стыковочные места должны быть обработаны особой мастикой на основе битума.

Кроме того, перед началом устройства основания под битумную черепицу к стропильным вылетам следует прикрепить крючья, предназначающиеся для монтажа подвесной системы водоотвода.

Установка ендов, карнизных и торцевых частей

Разбираясь с тем, как класть битумную черепицу, важно не забыть и об усилении кровельных свесов при помощи металлических карнизных и торцевых планок поверх слоя подкладки. Эти планки должны укладываться с перекрытием и крепиться с помощью кровельных гвоздей (подробнее: » «). Шаг – не более 12 сантиметров. Вдоль карнизной линии встык с металлической планкой укладывается самоклеящаяся плитка.

Изначально с этой плитки нужно снять защитную пленку, после чего каждый ее элемент крепится к основанию с помощью гвоздей. В ендовах должен быть уложен особый ковер, называемый ендовым. Все изоляционные материалы необходимо закрепить гвоздями и обработать все той же мастикой на битумной основе. Иногда также устанавливается , которая служит скорее эстетической привлекательности.

Монтаж мягкой черепицы

По причине того, что многие производители битумной черепицы изготавливают продукцию, у которой один и тот же оттенок может отличаться. Для того чтобы цвет покрытия при укладке был равномерным, следует использовать мягкую черепицу сразу из нескольких упаковок (подробнее: » «). Укладывать материал нужно рядами, начиная с края кровли и двигаясь вверх по направлению к коньку.

Крепление гибкой черепицы

С материала необходимо удалить защитную пленку, а затем покрытие крепится к основанию гвоздями. На каждый из листов черепицы нужно использовать 4 – 5 гвоздей. Последующий слой также пробивает и слой, идущий ранее. Впоследствии элементы материала под воздействием солнца склеиваются друг с другом и плотно прилегают к обрешетке.

Укладка битумной черепицы, смотрите на видео:

Устройство примыканий

В том месте, где кровельный скат соединяется со стеной, необходимо закрепить треугольную металлическую рейку, на которой и монтируется гибкая черепица. Сверху идет полотно ендового ковра, а в качестве такого материала, как клей для битумной черепицы выступает битумная мастика. Полоса должна заходить на поверхность стены не менее чем на 30 сантиметров, а для регионов с сильными снегопадами этот показатель должен быть даже больше. С наружной стороны примыкание облицовывается фартуком из металла и обрабатывается при помощи вышеназванной мастики. Герметизировать выходы труб печей следует по тому же принципу.

Устройство покрытия на конек

Чтобы выполнить эту процедуру, следует использовать коньковую черепицу. Ее необходимо разделить на 3 части в соответствии уровнем ее перфорации и укладывать внахлест в 5 сантиметров. Своей короткой стороной коньковая черепица должна проходить вдоль скатной линии.

Важно помнить, что наилучшим вариантом станет выполнение всех работ по монтажу битумной черепицы в теплое и сухое время года.

Мягкая кровля – это давно знакомый для большинства людей тип покрытия. Еще не столь давно одним из наиболее широко применяемых материалов для покрытия крыш различных конструкций являлся обычный рубероид, который также относится к данной категории кровельных настилов. Справедливости ради стоит заметить, что старый рубероид не отличался особой прочностью и высокими эксплуатационными характеристиками, поэтому ему требовался периодический ремонт.

Сегодня, благодаря появившимся новым технологиям, мягкий кровельный материал претерпел значительные модернизации. Он производится в различных вариантах, в том числе и в виде битумной черепицы. Такие покрытия уже обладают длительными сроками эксплуатации, сочетают в себе высокое качество, отличные гидроизоляционные характеристики и очень элегантный внешний вид. Поэтому многие и не догадываются, что современная мягкая кровля — это все тот же рубероид, только производимый в усовершенствованных вариациях.

Технология укладки мягкой кровли из битумной черепицы — достаточно сложна, и требует большого количества различных материалов, так как конструкция такого покрытия состоит из нескольких слоев, поэтому и заслужила название «кровельного пирога». Поэтому, если принято решение произвести самостоятельный монтаж покрытия из этого материала, необходимо очень внимательно изучить все рекомендации, которых следует придерживаться при выполнении работ.

Прежде чем принимать решение о выборе именно мягкой кровли, необходимо иметь представление об этом материале, оценить его достоинства и недостатки.

Достоинства мягких кровель

Есть несколько моментов, которые можно назвать недостатками этого кровельного материала, но они, если честно, весьма условны. Так, к подобным «минусам» можно отнести:

• Достаточно сложный монтаж «кровельного пирога», требующий точного соблюдения всех технологических рекомендаций.
• Любая мягкая кровля укладывается только на сплошное твердое основание. А это, в свою очередь, повлечет дополнительные работы и, соответственно, расходы.

Однако, как можно увидеть, отрицательных сторон в обустройстве мягкой кровли – гораздо меньше, и поэтому все чаще хозяева особняков останавливают свой выбор именно на ней.

Различные типы мягких кровель

К мягким кровлям относят несколько разновидностей материалов, которые без труда можно найти на российском рынке – это гибкая битумная черепица, рулонная мягкая кровля различных типов, и еврошифер (ондулин).

Рулонная мягкая кровля

Рулонные кровельные материалы подразделяются по нескольким критериям. Так, выпускаются следующие разновидности покрытий:

• Безосновные и имеющие основу под покрытие.
• Основой для кровельных рулонных материалов могут служить — стекловолокно, асбестовое волокно, картон, полимеры, или же для нее может использоваться несколько материалов в комплексе.
• Кровельный материал может оснащаться различными защитными слоями – мелкофракционной или крупнозернистой минеральной крошкой, пылевидной или чешуйчатой присыпкой.

Кроме этого, рулонные покрытия могут разделяться по виду основания и способу монтажа:

• Самоклеющиеся покрытия. Такой материал имеет слой клеящего состава, нанесенный на тыльную сторону полотна и защищенный специальной мембраной, которая снимается непосредственно перед монтажом покрытия.

• Наклеиваемые полотна. Эти покрытия наклеиваются на мастику различными способами, которые называют горячим и холодным. Но в любом случае материал при монтаже разогревается до определенной температуры.
• Наплавляемые покрытия. Этот тип покрытий закрепляется на поверхности крыши с использованием газовых горелок. Пламя горелки расплавляет состав, нанесенный на тыльную сторону материала мягкой кровли, после чего покрытие прикатывается. Такая разновидность покрытия, правильно уложенного на подготовленной поверхности крыши, делает ее практически герметичной и стойкой к протеканиям. Кроме этого, подобный тип материала считается самым долговечным изо всех рулонных вариантов.

Мембранная рулонная кровля

Мембранное покрытие — это высокотехнологичный материал, который может быть изготовлен на различных основах: поливинилхлорид (ПВХ), синтетический каучук (ЭПДМ), термопластичный полиолефин (ТПО).

• Мембрана ПВХ, армированная эфирным волокном и имеющая в своем составе пластификаторы, обладает высокой эластичностью и стойкостью к перепадам температур. Кроме этого, материал не выгорает на солнце, огнестоек, выпускается в ассортименте расцветок, а также легко и быстро монтируется на поверхность. Однако, у этого покрытия есть свои недостатки – оно не отличается стойкостью к органическим растворителям, к битуму и маслам. Кроме того, при нагревании ПВХ-покрытие способно выделять в воздух токсичные для человека вещества, так как не является экологически чистым.
• Мембраны ЭПДМ, изготовленные на основе каучука и армированные полиэфирными сетками, имеют высокую эластичность и стойкость к различным растворителям.

Отрицательными качествами этого материала можно назвать то, что его монтаж производится с помощью клея, и стыки со временем, под воздействием внешних факторов, могут расходиться, стало быть крыша начнет протекать, так как покрытие потеряет свою герметичность.

• Мембраны ТПО, произведенные на основе термопластического полиолефина, могут иметь армирование или выпускаться без него. Для армирования этого материала используется полиэстер или стекловолокно. Полотна материала свариваются между собой с помощью горячего воздуха, а на месте сварки образуется достаточно крепкий и надежный шов. Поэтому покрытие имеет длительный срок эксплуатации, высокую прочность и стойкость к отрицательным температурам, доходящим до — 60 градусов.

К недостаткам такого покрытия относят его низкую эластичность и достаточно высокую стоимость, по сравнению с другими мембранными материалами.

Вкратце – о принципах настила мембранного кровельного материала

Существует четыре основных способа монтажа мембранной кровли — это балластная фиксация, механическое крепление, наклеивание и сварка горячим воздухом.

• Балластное закрепление
  используется в том случае, если крыша имеет небольшой уклон, не превышающий 15˚.

В этом случае полотно укладывается на бетонное основание плоской крыши или на слой уложенной термоизоляции. Затем материал растягивается, закрепляется по всему периметру, стыки листов соединяются с помощью сварки или специального клея.

Затем, сверху мембраны укладывается балласт из гальки, гравия или щебня.

• Механическое закрепление
  производится в том случае, если несущая конструкция не рассчитана на вес балласта.

Основой для монтажа мембраны этим способом может служить древесина, бетон, профилированные листы, а также любой другой материал.

На основу укладывается и закрепляется слой утеплительного материала. Чаще всего для этого используется минеральная базальтовая вата высокой плотности, специально предназначенная для подобного применения, сверху которой расстилается и закрепляется мембрана. Для фиксации материалов к основе используются дисковые или телескопические крепления, которые устанавливаются на стыках листов, уложенных внахлест на 80÷100 мм.

• Наклеивание мембраны
  производится на высококачественные клеевые смеси, отличающиеся хорошей прочностью. Материал приклеивается только по периметру полотна, на стыках и в проблемных местах, например, вокруг дымоходов, на ребрах, ендовах и т.д.
• Сварка мембраны горячим воздухом
  — этот способ чаще
  всего применяется для скрепления листов мембран.

Работа производится с помощью специального аппарата, который сдавливает два полотна, уложенных внахлест, с помощью катка и горячего воздуха, температура которого доходит до 600 ˚С. Сварной стык может составлять от 20 до 100 мм шириной, чем обеспечивается надежность соединения и гарантированная его герметизация.

Еврошифер или Ондулин

Еще один вариант кровельного материала, который также можно отнести к категории мягкой кровли — это ондулин или еврошифер. Это легкий и надежный волнообразный материал, изготовленный из битумно-волоконной смеси с добавлением минеральных и полимерных добавок. Кровельные листы легко монтируются и обычно отличаются весьма длительным сроком эксплуатации. Материал производится в различных оттенках спокойных тонов, из которых всегда можно подобрать подходящий для конкретного оформления фасада.

Монтаж этого материала может производиться не только на сплошную основу, но и на обрешетку, сделанную из досок шириной в 150÷170 мм, закрепленных с шагом в 200÷250 мм.

Ондулин — единственный материал из категории мягкой кровли, который имеет достаточно жесткую рельефную структуру, поэтому и может быть закреплен на обрешетку.

Монтаж ондулина, как и любого волнообразного кровельного материала, осуществляется от карниза. Верхние ряды укладываются с нахлестом на нижние на 250 ÷ 300 мм, а расположенные в одном ряду соседние листы монтируются внахлест, на одну волну. Крепление ондулина производится специальными винтами с гидроизоляционными прокладками и специальными крышками. Они вкручиваются в каждый гребень волны по карнизу и коньку, а в средней части ската — с шагом через две ÷ три волны.

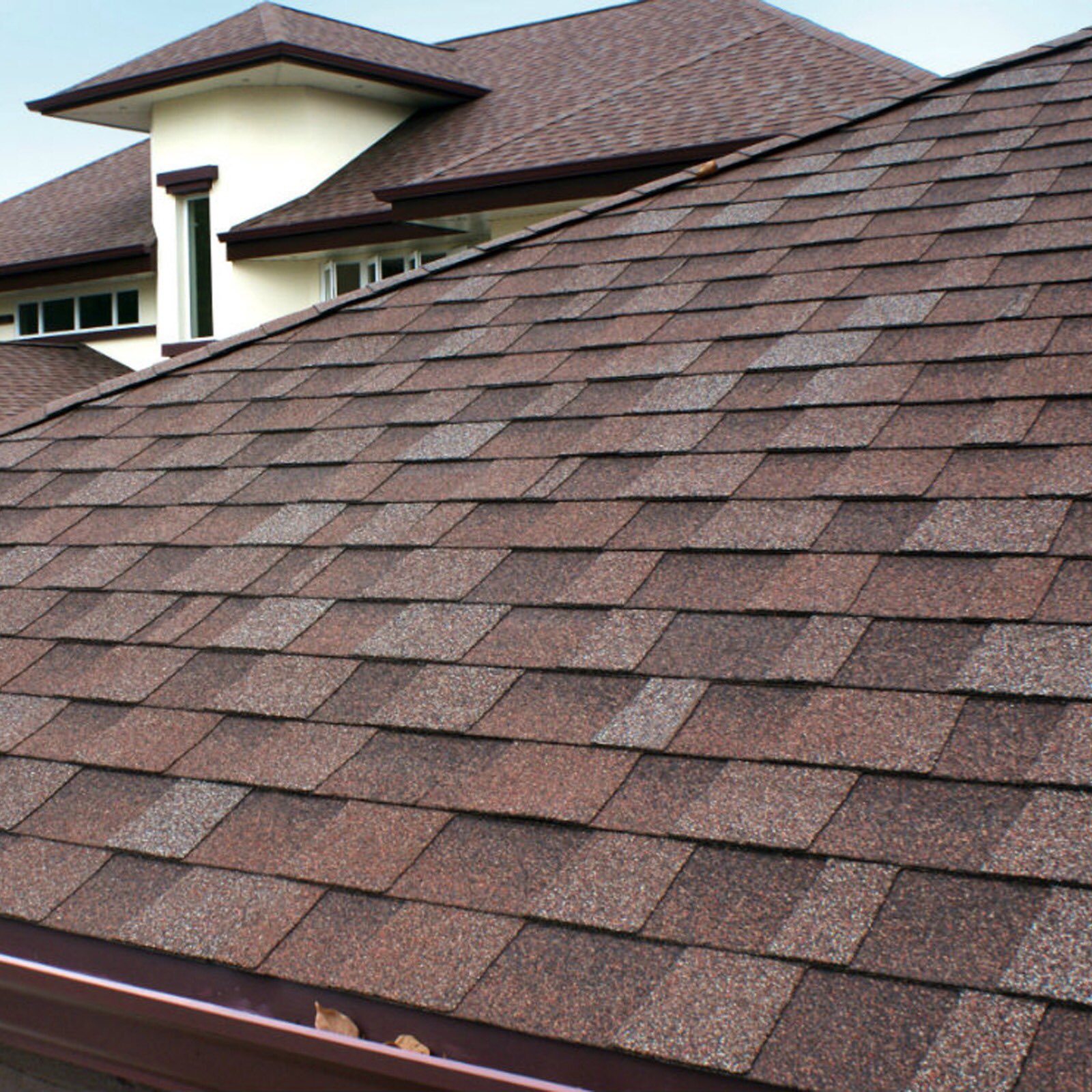

Гибкая битумная черепица

Битумную черепицу можно смело отнести к самым популярным видам мягкой кровли, так как она отличается эстетичным внешним видом, разнообразием оттенков и форм, прочностью и долговечностью.

Черепица производится на стекловолоконной основе, которая пропитывается высококачественным битумом, сверху которого наносится минеральная крошка различных расцветок. Верхнее минеральное напыление выполняет не только декоративную функцию, но и защитную, так как предотвращает механические повреждения более мягких нижних слоев. Черепица используется для покрытия домов со скатными крышами любых размеров и конфигураций любой степени сложности.

Так как самым востребованным материалом из категории мягкой кровли является битумная черепица, ее монтаж и будет рассмотрен более подробно.

Монтаж кровли с битумной черепицей

Для начала стоит разобраться в кровельном «пироге», который необходимо смонтировать под настил мягкой черепицы. Очень важно выполнить эту работу правильно, иначе крыша будет лишена надежности и не прослужит длительный срок, а в помещениях под ней невозможно будет поддерживать комфортный микроклимат.

Примерная последовательность выполнения работ

Чтобы была соблюдена последовательность монтажа всех элементов, лучше всего составить перечень всех работ по порядку:

• Первым шагом идет монтаж стропильной системы.
• Далее, со стороны чердака на стропила закрепляется пароизоляционная мембрана.
• Поверх пароизоляции, также со стороны чердака, на стропила закрепляется обрешетка из бруса. Она нужна для последующего монтажа внутренней обшивки чердачного помещения, фиксации мембраны и создания жесткой основы под укладку утеплителя.
• Далее, идет укладка между стропильных ног утеплительных матов. Обычно для этого используется минеральная базальтовая вата.
• Утеплитель закрывается гидроизоляционной кровельной мембраной. Ее закрепляют на стропила.
• Мембрана прижимается к стропильным ногам контбрусьями.
• Далее, следует монтаж разреженной обрешетки – основы для настила сплошного основания.
• На обрешетку фиксируются листы влагостойкой фанеры или ОСП.
• Сплошная фанерная обрешетка застилается подкладочным ковром.
• Далее, ведется укладка мягкой битумной черепицы.
• Закрепление водосточной системы, обшивка карнизного свеса антимоскитной сеткой, а затем вагонкой или софитами ПВХ могут осуществляться на различных этапах монтажных работ – как будет удобнее мастерам.

Расчеты системы обрешетки под мягкую кровлю

Теперь зная примерную последовательность монтажа «кровельного пирога», есть необходимость рассмотреть их более подробно, так как существуют нюансы, которые важно учесть, выполняя эти достаточно сложные технологические операции.

Первое, что нужно определить — это то, какие параметры должны иметь элементы стропильной системы и обрешетки, и с каким шагом они устанавливаются.

Начнем со стропил. Сечение бруса, из которого они изготавливаются, зависит от крутизны ската, возможных внешних нагрузок на кровлю и от шага установки стропильных ног. Зависимость выражается в следующем.

Внешние нагрузки включают вес самой конструкции, с утеплением, обрешеткой и кровельным материалом, массу возможных снеговых наносов в зимнее время и воздействие ветров. И снеговая, и ветровая нагрузки сильно зависят от крутизны ската, причём с увеличением угла наклона значимость снеговой постепенно снижается, но зато возрастает ветровая.

Суммарная нагрузка, выраженная в килограммах на квадратный метр, должна равномерно распределиться на стропильные ноги. А это уже, в свою очередь, зависит от шага их установки – чем чаще они расположены, тем меньшая нагрузка приходится на каждый погонный метр стропильного бруса, и тем меньше может быть его сечение. Если известно значение распределенной нагрузки, то по таблице несложно определиться с параметрами необходимого материала.

Существует достаточно сложный физико-математический алгоритм расчета распределенной нагрузки на стропильные ноги. Но не станем утомлять читателя изобилием формул и таблиц, а предложим воспользоваться удобным калькулятором. Исходными данными для расчета станут:

— Регион проведения строительства;

— Крутизна ската кровли, градусов;

— Материал кровельного покрытия;

— Особенности расположения дома на местности и его высота.

В последнем пункте калькулятора необходимо будет проставить предполагаемый шаг установки стропил. Меняя это значение в большую или меньшую сторону, можно определить оптимальное распределение нагрузки. А затем уже, по таблице, зная длину стропила, подобрать необходимое сечение бруса (бревна).

К калькулятору прилагаются две карты-схемы, дающие возможность определить зоны региона строительства по уровню снеговой и ветровой нагрузки.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Итак, для начала по картам схемам определяем зоны:

Теперь подставляем известные значения в калькулятор – и получаем результат

Укажите запрашиваемые данные и нажмите кнопку «Рассчитать распределенную нагрузку на стропила»

Укажите угол ската кровли

Укажите выбранный тип кровельного покрытия

Асбесто-цементный шифер обычного профиля Асбесто-цементный шифер усиленного профиля Целлюлозно-битумные листы («Еврошифер», «ондулин») Кровельное железо (оцинкованная сталь) Мягкая черепица Металлочерепица, профнастил Керамическая черепица Черепица на цементной основе Полимер-песчаная черепица Мягкая кровля — рубероид на битумной мастике в два слоя

Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки

I II III IV V VI VII

Определите по карте и укажите зону своего региона по уровню ветрового давления

Ia I II III IV V VI VII

Укажите зону расположения здания

Укажите высоту расположения кровли над землей

Не более 5 метров — от 5 до 10 метров — от 11 до 20 метров — более 20 метров

Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги

Шаг установки стропил, метров

С полученным результатом можно заходить в таблицу:

Приведем пример.

Допустим, вычисления показали, что распределенная нагрузка при шаге стропил 600 мм (0,6 м) получается равной 90 кг/пог. м. Округляем в большую сторону до табличного значения – 100 кг/пог. м. Длина стропила от мауэрлата до конька – 5,5 м. таблица показывает, что нас утроят значения сечений, расположенные слева в четвертой сверху строке: кругляк диаметром 160 мм или брус размером: 60×220; 70×210; 80×200; 90×190 или 100×180.

Теперь нужно определиться с толщиной фанеры, которая станет сплошной обрешеткой для настила битумной черепицы. Эта толщина зависит от шага установки стропил (если листы будут крепиться непосредственно к ним) или дополнительной разреженной обрешетки, монтируемой перпендикулярно стропилам.

В третьем столбце таблицы приведена толщина доски, так как сплошную обрешетку под мягкую кровлю вполне можно сделать и из досок, прибивая их вплотную, без просвета.

Кстати, обратите внимание еще на один нюанс. Есть возможность заранее продумать конструкцию своей стропильной системы и дополнительной обрешетки. Возможно, в каких-то случаях (например, шаг между стропилами составляет 600 мм) будет намного рациональнее увеличить толщину фанеры буквально на 3 мм (с 9 до 12 мм), но при этом обойтись вообще без монтажа дополнительной обрешетки, ограничившись только набивкой на стропильные ноги контрбруса для создания вентиляционного зазора. Одним словом, следует заранее просчитать возможные выгоды тех или иных вариантов.

Инструкция по монтажу кровли с мягкой битумной черепицей

Подробная инструкция по монтажу мягкой битумной черепицы на скатную крышу представлена в виде иллюстрированной таблицы:

Как правильно утеплить скатную кровлю?

Вопрос утепления скатов кровли в таблице-инструкции упомянут лишь вскользь. На самом деле создание утепленного кровельного пирога – достаточно серьезная и сложная задача, требующая определенных расчетов и учета множества нюансов. Как правильно – читайте в отдельной публикации нашего портала.

Продолжение таблицы-инструкции:

Правильно смонтированное покрытие прослужит без дополнительного обслуживания долгие годы, сохраняя строение от влаги и холодного воздуха. Но, как можно понять из описаний всего процесса кровельных работ, они достаточно сложны и опасны, так как большинство операций придется проводить на высоте.

Поэтому, если опыта невелик и есть сомнения в своих силах и возможностях, то будет разумнее доверить обустройство крыши специалистам. А инструкция и здесь сослужит добрую службу – можно будет со знанием дела, не выглядя профаном, контролировать добросовестность работы строительной бригады.

В завершение публикации – наглядный урок монтажа гибкой битумной черепицы:

Видео: Монтаж кровли с битумной черепицей «
SHINGLAS»

Монтажные работы выполняют поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.

Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.

После укладки основания подготовка к монтажу мягкой кровли завершается — можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

• СБС-модифицированную с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
• коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
• ендовный ковер — рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
• подкладочный ковер — рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

• Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
• Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
• Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
• Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
• Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100-150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу

Подготовительные мероприятия проведены, основание под кровлю готово — значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер

Сначала на готовое ровное основание укладываем специальный гидрозащитный слой — подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему — через 10 см. Герметизируем перехлесты мастикой.

2. Монтируем планки

На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3-5 см, шаг между гвоздями — 10 см.

3. Монтируем карнизную полосу

С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10-20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.

4. Монтируем ендовный ковер

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.

5. Монтируем рядовую битумную черепицу

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.

Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб, коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты битумной мастикой и обязательно герметизировать швы клеем-герметиком «ИКОПАЛ».

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, затем фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5-10 см и закрывать крепления каждого предыдущего элемента. Завершающую плитку фиксируют мастикой.

Совет. Поделить коньково-карнизную полосу «ИКОПАЛ» на отдельные плитки несложно: просто разломайте ее на три части в местах с перфорацией.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное, красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.

Укладка битумной черепицы своими руками: видео и фото | Своими руками

Крышу садовых построек чаще всего кроют битумным картоном, рубероидом. Спору нет, мягкая черепица дороже. Зато смотрится красиво! А укладывать такую битумную черепицу своими руками на кровлю очень просто.

Небольшие садовые павильоны, сарайчики и беседки часто продаются готовыми (их привозят на участок в сборе) или в виде конструктора.

Обычно в комплект входит какой-нибудь примитивный кровельный материал типа рубероида, все достоинство которого в дешевизне. Хозяину приходится самому позаботиться о погодостойкости деревянной крыши.

Хотя битумное полотно само по себе не может обеспечить долговечную защиту, не торопитесь от него отказываться. Полотнища необходимы в качестве первичной, а когда приобретете более достойную кровельную одежду, то и дополнительной изоляции. Сверху можно уложить бюджетную металлочерепицу или еврошифер. Но наш выбор — гибкая кровля.

Ссылка по теме: Монтаж битумной черепицы строго по технологии

Битумная черепица

Мягкий штучный кровельный материал на основе стекловолокна с битумной пропиткой гарантирует крыше продолжительную защиту. Надо ли говорить, что так она еще и гораздо лучше выглядит? Выбрать можно как цвет, так и форму гонтов (прямоугольная, треугольная, ромб…) В данном случае использовался материал с кромкой бобровый хвост.

Гибкая черепица годится не только для устройства новой кровли, но и для замены старого покрытия. Она легко надрезается обойным ножом и затем разламывается. Ее прибивают к скатам потайными оцинкованными гвоздями с широкой шляпкой [диаметр шляпки 13 мм). При наклоне крыши от 60° гонты следует дополнительно точечно фиксировать специальным битумным клеем.

Ссылка по теме: Крыша из мягкой черепицы своими руками – фото и ход укладки

Для укладки битумной черепицы Вам потребуются

• мягкая черепица • рубероид • добойный нож • дюймовая линейка • молоток • кровельные гвозди

На заметку

Даже если для скатов крыши вы решили выбрать гибкую черепицу в форме бобрового хвоста, то для конька крыши и кромок дополнительно потребуется прямоугольная черепица.

1.Квадратный метр черепиц на основе стекловолокна с битумной пропиткой вес всего около 10 кг.

2.С изнаночной стороны гонты имеют клейкие полосы битума. Со временем под воздействием солнечных лучей и от собственного веса ряды гибкой черепицы приклеятся к основе.

3.При реконструкции сооружения сирую поврежденную кровлю полностью снимают с крыши. По возможности выдергивают старые гвозди

Ссылка по теме: Виды гибкой (битумной или мягкой) черепицы

Укладка гибкой битумной черепицы своими руками – фото

1. Укладка гидроизоляции из битумных полотнищ с песчаной посыпкой. Со стороны свеса они должны выступать на 2 см. Колодка должной толщины гарантирует равномерность выступа.

2. Выступ со стороны фронтона лучше всего обрезать заподлицо ножом с загнутым концом. Здесь впоследствии будет располагаться ветровая доска.

3. Первый, самый нижний, ряд укорачивают на один «бобровый хвост» и обрезают все языки. Это позволит в дальнейшем избежать перекрестных швов между гонтами.

4. Начальный ряд прибивают параллельно краю свеса крыши так, чтобы он как минимум оказался заподлицо со слоем изоляции.

5. Укладывая гонты. контролируют ровность рядов: через каждые 3-4 проводят мелом горизонталь. Иначе из-за кривых рядов крыша будет выглядеть не слишком привлекательно.

6. Ряды гвоздей должны располагаться выше разрезов, разделяющих «бобровые хвосты», — примерно на 25 мм или чуть более.

7. Каждый последующий ряд необходимо укорачивать на половину черепицы. Это позволит избежать перекрестных швов на стыках рядов черепиц.

8. На крышах с крутым уклоном языки дополнительно приклеивают. В ветреных регионах следует в любом случае приклеить верхние 5 рядов.

9. На кромках, как здесь возле ветровых досок, планка обшивки с герметичными швами обеспечит водонепроницаемое соединение.

10.Если верхний конец черепицы примыкает к стене, то последний ряд следует поднять вверх и присоединить с помощью облицовочного профиля.

Монтаж гибкой черепицы своими руками – видео

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Монтаж гибкой черепицы своими руками: пошаговый инструктаж

На сегодняшний день мягкие кровли не просто занимают лидирующие позиции на рынке, но стали настоящим открытием для дизайнеров и архитекторов. Множество стилей, индивидуальные решения и возможность легкой реализации на сложной по структуре кровле – чего еще желать? Главное – добиться абсолютной герметичности между гонтами, от которой зависит долговечность всего покрытия.  А сам монтаж гибкой черепицы будет вам под силу, поверьте, даже если вы впервые сталкиваетесь с таким видом работ!

Поэтому, если вы внимательно прочитаете наши советы, то при помощи еще одного человека покроете даже большую по площади крышу. Дело в том, что еще в заводских условиях гонты готовят к поклейке, нанося специальный раствор на нижний слой, и даже проделывают по четыре отверстия, чтобы вы знали куда именно вбивать кровельные гвозди. А о всех тонкостях работы с мягкой кровлей мы сейчас вам расскажем.

Если чердак будет холодным, то вся влага из него выйдет сама, при помощи естественной вентиляции. А вот в случае с жилой мансардой необходима пароизоляция. Она укладывается с внутренней стороны, защищая утеплитель от влаги. Пароизоляционную пленку монтируют с нахлестом и проклеивают специальным скотчем (обычный не подходит).

Далее, с наружной стороны на пароизоляционную пленку уложите выбранный утеплитель, желательно вразбежку. Поверху накройте ветрозащитной мембраной и зафиксируйте брусками, которые также позже послужат для создания вентиляционных каналов.

В итоге у вас должен получиться вот такой «слоеный пирог», как его любят называть кровельщики:

Мы подготовили для вас подробный мастер-класс, как и в каком порядке все должно происходить:

Для монтажа гибкой черепицы необходимо жесткое сплошное основание. Поэтому на подготовленную обрешетку смонтируйте сплошной ковер из фанеры или OSB-плит, c зазором 3-5 мм, который необходим для температурного расширения, и закрепите к стропилам саморезами.

Основное требование к основанию под гибкую черепицу – это ровная площадь и возможность фиксирования гонтов гвоздями. Для этого подходит листы из склеенной деревянной стружки по типу фанеры или шпунтованная доска, уложенная впритык. Только доска должна быть насколько сухой, чтобы потом при сушке не образовывались волны. Но большая ошибка использовать под мягкую кровлю только саму обрешетку, пусть и учащенную, ведь уже в первый сезон вся кровля просто пойдет волнами. И фото с такими проблемами становятся настоящим достоянием для производителей, которые пугают своих покупателей подобными ошибками.

Как только основание будет готовым, усильте карнизный свес металлическими планками. Такие укладывают ребром на край основания и крепят кровельными гвоздями, с шагом 150 мм, в шахматном порядке:

Теперь самое время позаботиться о гидроизоляции. Она необходима в таких сложных местах, как примыкание, стыки и ендовы. Здесь полотна кладут снизу вверх с нахлестом 10 см в продольном и 15 см в поперечном направлении:

Мы рекомендуем вам использовать специально предназначенную подложку, а не рубероид или подобный материал, как это иногда делают. Дело в том, что у них и финишного кровельного покрытия – разные сроки эксплуатации, и даже условия использования!

И подобная попытка сэкономить приведет вскоре к вздутию всего кровельного ковра. Кроме того, ни один производитель не даст гарантии на кровлю, в пироге которой были задействованы материалы сторонних изготовителей.

К слову, до недавнего времени в России подкладочные ковры практически не использовались, да и сегодня немало людей норовят схитрить. Это логично, ведь к моменту строительства крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки. Но, если вы хотите уложить кровельное покрытие из гибкой черепицы и забыть о нем на долгие десятилетия, тогда не отказывайтесь от такого важного элемента.

Всегда есть риск того, что вода проникнет в подкровельное пространство, особенно в таких сложных местах, как обход дымовых труб или контакт с установленной антенной. Бывают и внештатные ситуации, когда сильный ветер приподнимает гонты во время ливня.

Тем более, что подобрать кровельный ковер не тяжело, т.к. к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и служить долго. А современный рынок предоставляет немало вариантов, как импортных, так и отечественных. Тем более, что многие заводы в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.

Вообще подкладочные ковры бывают двух видов: самоклеющиеся и с механической фиксацией. Самоклеющиеся укладывают в основном в ендовах, а механические раскатывают на оставшейся площади кровли и фиксируют при помощи оцинкованных гвоздей:

Вот процесс монтажа обычного кровельного ковра, который нужно будет фиксировать битумной мастикой:

Вот пример работы с более современным самоклеящимся кровельным ковром:

Так, для ендовы идеально подойдет самоклеющийся гидроизоляционный ковер. И, если скаты имеют наклон больше 18 градусов, тогда продумайте укладку ковра во всех местах вероятных протечек, а это: ребра, хребты, фронтонный свес и все выходы кровельных элементов.

А вот на кровлю с уклоном от 12 до 18 градусов понадобится уже сплошной гидроизоляционный ковер. До этого на карнизных свесах мы рекомендуем положить самоклеющийся битумно-полимерный материал, например, «Барьер», и при этом стремитесь к тому, чтобы сам ковер был без нахлеста – сплошным по всей длине:

Также заранее заизолируйте вентиляционные проходы, зоны вокруг мансардных окон и дымоходов. Перед самим монтажом гибкой черепицы промажьте своими руками битумной мастикой все проходные элементы – это не сложно.

Прежде, как вы начнете укладывать гибкую черепицу, нужно будет также усилить карнизные свесы. Фиксировать их нужно кровельными гвоздями с шагом 10-15 см. Вот на эту тему познавательный видео-урок от компании Технониколь:

Чтобы закрепить гибкую черепицу, вам понадобятся специальные гвозди с широкими шляпками. Крайне важно их будет прибивать так, чтобы шляпка находилась в одной плоскости с поверхностью каждого гонта, и при этом не «врезалась» в него. Кроме того, гвозди для мягкой черепицы обязательно должна быть оцинкованным.

Гвозди для монтажа мягкой черепицы делятся на такие виды:

• Толевые гвозди. У них настолько заточено острие, что при заглублении в битумный слой они не нарушают его целостность. Такие гвозди выпускают оцинкованными или вообще без защитного слоя. Конечно же, незащищенные – самые дешевые, но при этом они совсем не практичны и быстро начинает ржаветь. Такие подходят только для сборки мебели или сооружение времянок.
• Ершеные гвозди. На рабочем стержне у них есть специальные зубчики, которые направлены в сторону шляпки. Такие нелегко забиваются в древесину, правда выдернуть их даже гвоздодером достаточно тяжело. И чаще всего в процессе демонтажа у ершенных гвоздей просто срезают шляпку – и все. Они настолько крепко фиксируют кровельное покрытие, что чаще применяются для шифера, чем для мягкой кровли.
• Трефовые гвозди имеют на рабочем стержне продольные канавки и перемычки, и для мягкой кровли они подходят меньше.

Мы рекомендуем вам в качестве кровельных гвоздей конкретно для гибкой черепицы брать именно оцинкованные ершеные, с диаметром шляпки 8-9 миллиметров. Еще выпускают особые гвозди для битумных гонтов, и они отличаются от стандартных аналогов.

Такие изготавливают из прочной стальной проволоки, которую автоматически разрезают на равные куски, далее с одной стороны заготовка затачивается, а с другой – расклепывается в форму шляпки. Если вы встретили такие в продаже, можете приобрести.

Но важно при этом, чтобы сами гвозди соответствовали ГОСТу 4030-63: диаметр стержня 3,5 мм, а диаметр шляпки не менее 8 мм. Все дело в том, что в работе с конкретно битумной черепицей самый неприятный момент – когда гвозди при очередном ударе просто погружаются в битумный слой и нарушают при этом целостность покрытия. А вот расширенная шляпка уже так просто «утонуть» не сможет. И чем она больше, тем лучше станет держать гонт, почему и качественные гвозди для гибкой черепицы напоминает канцелярскую кнопку. Причем для однослойной и двухслойной черепицы понадобятся гвозди с параметрми 30х3,5 мм, a для трехслойной – 45х3,5 мм.

К слову, некоторые горе-строители не понимают, почему нельзя просто подогреть полотна мягкой черепицы и приклеивать их на настил, зачем именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой кровле запрещено из-за элементарных соображений пожарной безопасности. Поэтому забудьте об этой рискованной идее и арендуйте автоматический прибор.

А теперь переходим непосредственно к укладке гибкой черепицы. Начинается она со стартовой полосы. В качестве такой вы можете взять:

• выкройку из рядовой черепицы, например гонт с обрезанными лепестками, если работаете с коллекциями «Танго» или «Трио»;
• универсальную коньково-карнизную черепицу, особенно, если работаете с «Аккорд», «Соната» или «Джаз».

Если вам удобнее начать с карнизной черепицы, уложите ее поверх металлической планки, немного отступив от место перегиба. Далее прибейте ее гвоздями, но при этом учитывайте, что чем длиннее и круче скат, тем больше должен быть отступ от места перегиба:

Вот как укладка стартовой полосы выглядит на практике:

Теперь распаковываем гонты. Главное требование к их монтажу – сухая, теплая погода, ведь битумную черепицу нежелательно укладывать при температуре меньше +5°С , т.к. на участках, где ее нужно будет загибать, трудно будет обойтись без трещин.

Если все-таки придется крепить гонты в таких условиях, то понадобится профилактика: листы подогревают строительным феном и загибают на металлической трубе около 10 см диаметром. Но лучше так не делать.

Подсчитать необходимое количество гонтов не сложно: возьмите один лист, измерьте площадь, которую будет видно, узнайте площать ската и разделите второе на первое. Вот ценный совет о том, как рассчитать и подготовить гибкую черепицу к монтажу:

Конечно, если у вас глаз-алмаз, то можно обойтись и подробных подсчетов, но разметочные линии служат отличными направляющими, по которым можно выравнивать черепицу и по вертикали, и по горизонтали. Особенно, если вы укладываете мягкую кровлю впервые.

Поверьте, отрывать несколько листов и крепить их заново, чтобы исправить косяк, дело – не самое веселое. И уж совсем без разметки, если в кровлю врезан какой-то элемент или общая геометрия ската нарушена. В этом деле вам помогут такие инструменты как отбивка, отвес и нивелир.

Как мы уже говорили, обычно для удобства готовые гонты еще в заводских условиях помечают небольшими дырочками, чтобы вы знали, куда конкретно забивать гвозди. Если же таковых нет (например, у самых дешевых коллекций), тогда просто отступайте от края 2-3 см и ориентируйтесь по такой иллюстрации:

В каждом своем случае место забивки гвоздя будет напрямую зависеть от формы нарезки самой черепицы. Важно только, чтобы каждый гвоздь прошивал одновременно и нижний, и верхний край у всех листов, а если вы укладываете гибкую черепицу на скатах с углом 45°, тогда верхние углы гонта тоже дополнительно нужно фиксировать.

Вся процедура укладки гибкой черепицы не сложна, вот инструкция самого процесса:

1. Перед самой укладкой смешайте гонты из нескольких палочек, чтобы минимизировать разнооттеночность. Дело в том, что даже в одной почте цвет может отличаться настолько, что вы будете удивлены, и такие казусы будут очень заметны на крыше.
2. Если скат достаточно длинный, начинайте укладку черепицы с его центра и выравнивайте по горизонтали. А второй ряд – уже смещая гонты влево или вправо на половину листа. Третий и все последующие ряды сдвигайте относительно предыдущего тоже наполовину лепестка, влево или вправо, смотря какое направление вы выбрали изначально.
3. Начинать укладывать черепицу нужно на скате с меньшим уклоном, при этом следует делать заход на более крутой скат не менее чем на 30 см. На более крутом скате рекомендовано отбить меловые линии, чтобы не сбиться. Теперь подрежьте черепицу на более скате по этой новой линии, а по закреплению промажьте битумной мастикой там, где нет самоклеющегося слоя с тыльной стороны.
4. Укладывайте черепицу снизу-вверх, отступая от края капельников. Здесь нужно будет уложить специальную коньково-карнизную черепицу. К слову ее можете заменить на обычную, если обрежете лепестки.

Теперь зафиксируйте гонты. Для этого хорош автоматический инструмент, особенно, если будет работать от электрической сети. Главное, при выборе модели позаботьтесь о собственной безопасности: спусковой механизм должен быть удобным, с защитой от случайного выстрела и возможностью удаления застрявшего гвоздя без какого-либо риска. Ведь обычно молоток больше предназначен для мелких работ по домашнему хозяйству, и профессиональные кровельщики им пользуются крайние редко.

Единственный момент: если специальные кровельные гвозди не подойдут к пистолету, возьмите готовую обойму с гвоздями с широкой плоской шляпкой. Отличаются такие тем, что соединены между собой тонкой проволокой. Вот такая лента вставляется в патронник и гвоздь подается один за другим. Это намного удобнее в работе на высоте: не нужно искать грозди, не нужно подставлять пальцы под удар и само крепление будет качественнее, чем тогда когда вы уже слишком устали на 501-м гвозде. Главное – соблюдайте основную технологию: гвоздь необходимо вбивать строго перпендикулярно к плоскости гонта.

Помните, если какой-то гонт был зафиксирован ненадежно, то со временем разболтает свое крепление и слетит с порывом ветра. Да и сам гвоздь, приподнимаемый от ветра, будет рвать лист, расшатывая соседнее. А все это приведет к протечке и необходимому ремонту. Конечно, совсем обойтись без проблемных мест не получится, почему и нужен периодический осмотр такой крыши.

Теперь рассмотрим особенности монтажа гонтов разных видов. Так, с однослойной черепицы перед монтажом нужно снять защитную пленку, которая всегда расположена с обоих сторон гонта. Зачем она? Дело в том, что это кровельное покрытие перевозят обычными фурами и в жару, и в зной, а речь все-таки идет о битуме.

А вот в коллекциях с такой нарезкой, как «Драконий зуб», пленки нет, важно только подобрать красивый рисунок или укладывать хаотично, просто смешав гонты.

А как именно работать с каждым видом нарезки гонтов, вам помогут такие иллюстрации:

Далее, если приходится работать со сложной крышей, у вас есть два способа укладки битумной черепицы: сегментный и бесшовный. В первом способе разделите угол или конус на равные сегменты, и каждый из выложите отдельно. И вот таким путем перекройте всю крышу. Бесшовный метод уже сложнее: здесь важно сделать правильную разметку ската и ориентироваться по ней. Подумайте и выбирайте тот, который вам покажется удобнее.

А теперь – о самых проблемных местах крыши. Ендовы, а именно внутренние изгибы крыши, вы можете организовать двумя способами: открытым и закрытым, который еще называют методом подрезов. Главное потом в местах стыка кровли со стеной сделать треугольную рейку и завести под нее черепицу.

Кроме того, если стена кирпичная, ее необходимо поштукатурить и обработать битумным праймером. Верхняя часть примыкания потом должна быть закрыто металлическим фартуком, который нужно закрепить и завести в штробы, а далее – загерметизировать:

Далее разберемся с понятиями коньковой черепицы. Как несложно догадаться, это те гонты, которые закрывают конек крыши. Вся остальная черепица называется рядовой. К слову, хребтовую черепицу получают, когда делят коньково-карнизную на три части, или же выкраивают из обычной рядовой методом перфорации.

Чтобы правильно уложить хребтовую черепицу, при помощи шнура отбейте габариты будущего хребта – это две полосы вдоль него, и ведите укладку хребтовой черепицы снизу вверх. После чего зафиксируйте черепицу гвоздями с каждой стороны и проследите за тем, чтобы нахлест вышележащих гонтов перекрывал гвозди на 5 см.

Укладывают коньковую черепицу со стороны, которая противоположна так называемой розе ветров (об этом можно узнать у соседей или по карте ветров). Далее – все тоже самое, как во время кладки хребта. Если в нужных местах не будет самоклеящегося слоя, промажьте там мастикой.

А теперь переходим к ребрам. Здесь рядовую черепицу следует обрезать так, чтобы между смежными скатами осталось расстояние от 3 до 5 мм:

Вот еще один отличный мастер-класс, где можно рассмотреть детали процесса:

И еще один пример аккуратной работы:

И, наконец, финишные работы. Завершается укладка гибкой черепицы всегда установкой конькового аэратора. Для этого по всем скатам вырезается специальный паз, а в него вставляют аэратор. Его фиксируют при помощи гвоздей и накрывают специально коньковой черепицей.

Также для мягкой кровли изготавливают специальные доборные элементы – это нижние части кровельных проходов, которые в народе называют «юбками». А, чтобы снег не скапливался за вентиляционными и дымоходными трубами, особенно когда их сечение превышает 50х50 см, нужно организовать разжелобок. Одним словом, вам понадобятся такие элементы:

Итак, ваша крыша готова, и за ней остается только правильно ухаживать. Для этого раз в полгода при помощи мягкой щетки сметайте с крыши весь мелкий мусор листья и ветки. Главное не используйте острых инструментов, ведь важно не царапать базальтовую крошку. И время от времени производите очистку водосточных желобов и воронок.

К счастью, крыша из гибкой черепицы обладает высокой ремонтопригодностью: достаточно разогреть поврежденный участок, удалить его и уложить новые плитки. Дело одного дня!

Монтаж мягкой кровли своими руками: технология укладки, советы, видео

Срок службы дома во многом зависит от прочности и надежности кровли, а достигаются это применением качественных кровельных материалов. Одним из таких материалов является битумная черепица, и сегодня я расскажу, как провести монтаж гибкой черепицы своими руками, в соответствии с технологией и познакомлю с некоторыми нюансами этого процесса.

Важные особенности материала

С учётом чрезвычайно простого дизайна, который имеют гибкие плитки, устройство крыши сможет сделать даже новичок. Главное, следовать технологии.

Этот кровельный материал изготавливается в виде битумной черепицы:

• прямоугольная стеклоткань с битумной пропиткой;
• нижняя часть обрабатывается составом SBS или натуральным битумом для наклеивания на непрерывный каркас;
• самоклеющийся слой защищён для хранения и транспортировки полимерной плёнкой;
• наверху стекловолокно покрыто материалом, посыпанным бетонной крошкой, гранитом, базальтовой крошкой или кварцевым песком для повышения износостойкости.

Гонты разных производителей иногда не имеют одинаковых размеров (средний формат 1×0,35 м), толщина 3 мм.

Шаблон плитки имеет несколько типов:

• ромбы;
• кирпич;
• черепица;
• прямоугольники разного формата;
• соты.

Цветовые оттенки могут быть многохромовыми или монохромными, различными в каждой коробке. Поэтому перед тем как класть весь доступный материал из разных коробок, они смешиваются в случайном порядке. Максимальную художественную ценность имеет гибкая битумная обшивка фирм Shinglas, Tegol или с 3D-эффектом любого производителя. Самоклеющийся слой не обеспечивает надёжности крепёжных частей черепицы, поэтому крыша дополнительно крепится к каркасу гвоздями.

Подготовка кровельной конструкции к укладке мягкой черепицы

Главное отличие битумной черепицы от других видов материалов для обустройства крыши состоит в том, что мягкая кровля монтируется только на твердое сплошное основание. Металлочерепица же, например, укладывается на обрешетку из деревянного бруса. При этом зазор между брусьями никоим образом не вредит кровельному покрытию.

Важно! Битумная черепица не имеет такой жесткой структуры, как металлочерепица или шифер, поэтому ее монтируют на ОСП (ориентированно-стружечные плиты), обрезную или шпунтованную доску, влагостойкую фанеру не тоньше 9 мм.

Если в качестве основания для мягкой кровли вы выбрали доску, то специалисты советуют покупать ее зимой, а использовать летом. Время, в течение которого доска пролежит в штабеле, пойдет ей только на пользу, так как уравновесится уровень влажности древесины (идеальный вариант – 20%). Оптимальная ширина доски – около 100 мм. Очень хорошо, если все доски будут одинаковыми, например, напиленными ленточной пилой.

Видео инструкция по подготовке основания для мягкой кровли:

Если вы планируете организовать теплый чердак, то кровельный «пирог» должен иметь кроме жесткого основания и самой битумной черепицы еще и другие слои (в порядке изнутри наружу):

• гидроизоляционная мембрана, уложенная поверх стропил;
• теплоизоляционный слой, например, минеральная или базальтовая вата;
• пароизоляция;
• обрешетка для крепления основания мягкой кровли.

Подготовка к самостоятельной работе

Если для кровли выбраны гибкие кровельные плитки, кладка их собственными руками должна начинаться с определения количества облицовки, дополнительных расходных материалов. Необходимо, чтобы нижний частый кровельный материал монтировался в соответствии с требованиями этого покрытия.

Прежде чем покупать нужное количество черепицы, планок, основных ковров, коньков, других дополнительных элементов, креплений, необходимо обеспечить запас материалов.

Ориентировочная стоимость:

• черепица — в коробке 1,5−3 м2 в зависимости от размеров, с учётом перекрытий (указанных производителем на каждой коробке), обычно необходима 5% маржа;
• мастика — 200 г / м для дождевого ковра, 100 г / м для конца, 750 г / м для точек пересечения;
• гвозди — 80 г / м2 с выбором фурнитуры с 3 мм стержнем, 9 мм длиной 3 см с гальваническим покрытием.

Подложка необходима для создания непрерывного подкладного ковра со склонами коньков менее 18 градусов или обработкой периметра коньков со склонами, большими этого значения. Он изготовлен из полиэстера 2 мм с битумным покрытием или производится в виде 2 мм гидробарьера ОС GOC без порошка.

На сайтах ведущих производителей существуют обязательные калькуляторы для расчёта количества материалов для одно- и многоканальных, палаточных, мансардных крыш.

Правила подготовки оснований

Гибкость — достоинство битумного покрытия. С одной стороны, это позволяет значительно ускорить процесс монтажа. В конце концов, нужно немного времени и минимума усилий, чтобы сформировать соединение, оборудовать коньки и карнизы. С другой стороны, благодаря гибкости материала, необходим непрерывный каркас.

Постройте непрерывный каркас перед установкой мягкой кровли:

• с досок OSB-3 рекомендуется на основе достаточной прочности;
• из водостойкой фанеры с маркировкой ФСФ;
• с рифлёной или обрезной доски, влажность которой не должна быть менее 20%.

Листовой материал размещён будет в виде кирпичной кладки. Важно, чтобы не было получено крестообразных участков. Необходимо, чтобы слабые участки сцепления фракций равномерно распределялись по контрольной решётке. В швах необходимо оставить пробелы на 2−3 мм, которые необходимы для свободного движения системы стропил при колебаниях температуры.

Доски нужно установить параллельно выступам крыши. А также если для рамы недостаточно длины доски. Обычные доски закреплены будут гвоздями с обеих сторон. Для их составления необходимо, чтобы в обратном положении находился зазор между 3−5 продольными элементами. Перед работой обрезные доски сортируются. Те, что толще, нужно распределить на базе рамы.

Общие правила сооружения кровли

Обязательно перед возведением крыши над баней следует определиться с типом конструкции. Она может быть одно или двухскатной, то есть состоять из одной, двух и более наклонных плоскостей. Угол наклона плоскостей определяет климатическая специфика региона. Точнее количество атмосферных осадков, способных отложиться на крыше и повредить ее своей тяжестью. Чем больше уклон у кровельных скатов, тем меньше вероятность скопления на ней залежей снега.

В зависимости от угла выбирают материал:

• рубероидом можно покрыть крышу любой конструкции со скатами, расположенными под любым углом;
• мягкая кровля своими руками может быть устроена из специальной кровельной черепицы, если уклон не превысит 25º;
• рулонными материалами можно обустроить кровлю, если угол наклона ската от 5 до 25º;
• несколькими слоями битумной мастики заливают практически плоские кровли до 5º и менее, некоторый уклон у банной крыши должен быть обязательно, иначе на ней будут задерживаться осадки.

Перечисленные виды мягкой кровли сооружаются разными способами, но есть у методов их возведения общие технологические черты. Сначала согласно проектным расчетам проводится подготовка. Для обустройства банек из пенобетона или кирпича монтируют мауэрлат, а в верхних венцах строений из бревна или бруса делают врубки под потолочные балки с шагом от 0,5 до 1,0 м. Расстояние между врубками под балки рассчитывают исходя из типа сооружения системы для утепления потолка и разновидности кровельной конструкции.

• Сооружают отдельные элементы стропильной системы. С целью исключения рискованных ситуация и для удобства чаще всего доски или брус стропильных ног соединяют шурупами на земле. После проверки идентичности всех составляющих, проводимой путем складывания в стопку всех стропильных ферм, их поднимают наверх.
• Производится монтаж и крепление всех компонентов стропильной системы с потолочным перекрытием, с ригелями, укосинами и с внутренними коньковыми досками, после чего данный кровельный каркас становиться единым объектом.
• Сооружается обрешетка. Чтобы правильно осуществить устройство крыши под мягкую кровлю, обрешетку делают с минимальными зазорами или вовсе без них. Максимально допустимые просветы между досками не должны превышать 1 см. Нередко поверх устроенной из досок обрешетки укладывают выравнивающую фанеру, тогда служащий основой для фанерных листов дощатый настил можно делать с расстояниями больше одного см. Листы фанеры настилаются по принципу кирпичной кладки. Стыки расположенного сверху кровельного материала желательно не совмещать со швами между фанерой и с промежутками между доской.

Совет. При недостаточной длине досок обрешетки стыки элементов нужно располагать в разных местах, чтобы равномерно по всех площади распределить ослабленные участки.

Перечисленные этапы выполняются по аналогии для возведения любой крыши. Дальнейший монтаж мягкой кровли осуществляется с ориентацией на тип кровельного материала.

Монтаж гибкой битумной черепицы

При монтаже крыши с мягкой плиткой, прежде всего, необходимо отразить температурные условия, поскольку для структуры материала требуется специальный подход. Самая высокая прочность связи между элементами битумной черепицы будет обеспечена только с высокой температурой, солнечными лучами и без осадков. Не рекомендуется устанавливать гибкую черепицу зимой, так как это может привести к порче плитки.

Сначала происходит расположение подложки ковра. Она должен быть прибита на следующих участках крыши:

• карниз;
• конёк;
• места кровельного склона.

При условии, что уклон кровли более 20 градусов, подкладной коврик должен охватывать весь участок крыши. Начните работу со дна, а ковёр должен быть перпендикулярным к основанию. Он скользит (ширина — 15 см) с шагом закрепления 20 см. Важно, чтобы каждое из соединений тщательно обрабатывали битумной мастикой или специальным кровельным герметиком. На растянутом ковре положен будет карниз, чтобы защитить каркас от влаги. Если нет возможности сделать это, то полоска просто кладётся под основание. Пристегнуть гвоздём нужно с шагом 5 сантиметров.

Затем выполняется работа на каркасе. Это также требует частей, которые предназначены для обеспечения защиты деревянного каркаса и слива воды из края. После их монтажа можно продолжать установления полосок гребня-карниза покрытие, которое можно представить просто мягкими нарезанными концами. Они прибиты будут гвоздём к каркасу, отступая от края 2,5 см. Эти участки рекомендуется обрабатывать мастикой на основе битума, с ее помощью и прикреплённые свободные края. На этом этапе работы также необходимо зафиксировать дренажные элементы — кронштейны, которые применяются для желобов.

Гибкая установка, которая отличается по некоторым функциями, требует установки барьера. Он должен быть размещён на вершине главного, то есть второго слоя. Этот барьер должен располагаться в областях доступных мест, оптимально подходит для накопления избыточной влаги. Крепление осуществляется с помощью оцинкованных гвоздей на шаге 10 см, а кромки обрабатываются битумной мастикой. Если, возможно, в качестве клея лучше использовать специальный — водонепроницаемый.

После завершения всех этих процедур следует продолжать непосредственно уложить гибкую битумную черепицу. Материал должен быть из разных упаковок, поскольку листья у них имеют различные оттенки. После окончания монтажных работ под воздействием солнца материал постепенно приобретает равномерный цвет.

Положите начало в нижней части центральной рамы. Клейкую часть материала следует освободить от защитной плёнки, и покрытие крепко прижимается к основанию. Сверху его следует прибить 4 гвоздя, отступив от карнизной полосы 4 до 5 см. Лепестки материала должны полностью покрывать перфорацию полосы ниже. С краю линии фронтона покрытие должно быть нарезанное на нужную длину и обработанное мастикой.

Очень важным моментом является также пересечение с дымоходными системами и вентиляцией. На этом шаге следует установить барьер сначала. Вентиляционную базу следует обрабатывать битумной мастикой. Затем нужно выбрать один из фрагментов гибкой битумной черепицы и сделать отверстие, соответствующее вентиляционному. После нанесения покрытия, подложку нужно снова обрабатывать мастикой.

Более сложным является работа с дымоходом. На месте его прикрепления к крыше надо прибить три треугольные рейки, расположенные под прямым углом к ​​трубе. Затем вокруг дымохода положить подложку с ковром, которая затирается и обрабатывается той же мастикой.

Укладка гибкой плитки проводится согласно следующей схеме:

• Верхний край рейки должен касаться трубы.
• На верхней части гибкой плитки крыши установлен барьер.
• Часть листов должна быть поднята до трубы на 30 см, а часть — склеена и прибита к крыше на высоте 20 см.
• Барьер на трубе покрыт фартуком металла, а швы распространяются специальным герметиком.
• А также может быть оборудован специальный лоток, функцией которого является удаление воды из дымохода. Это особенно рекомендуется для тех крыш, которые имеют крутой склон и параметры труб, превышают 50×50 сантиметров.

Устройство мягкой кровли технология укладки

Монтаж мягкой кровли из рубероида
Слово «мягкая» в названии кровли характеризует ее физические свойства. Под это название попадают не только современные покрытия из всевозможной битумной черепицы, но и немного устаревший классический рубероид. Мягкая кровля своими руками из этих материалов укладывается по-разному, поэтому мы будем рассматривать их отдельно.

Рубероид. Бюджетный вариант

Поскольку отечественный рубероид довольно дешев, кровля из него вполне вписывается в самый низкий бюджет. Мало того, в качестве подкладочного слоя может использоваться тоже рубероид или его более дешевый аналог — толь. В отличие от мягкой черепицы, рубероид не имеет самоклеющегося слоя. Поэтому он укладывается на расплавленную смолу, или горячую вязкую битумную мастику. Монтаж мягкой кровли по второму варианту — предпочтительнее, поскольку можно обойтись без опасного применения прямо на крыше специальной горелки для расплавления смолы.

Устройство мягкой кровли технология укладки рубероида

Основа под рубероид

Под рубероид специалисты рекомендуют обустраивать двойную обрешетку со смещением направления досок верхнего и нижнего слоя около 45 градусов. Невысокая цена позволяет укладывать его в два, три и даже больше слоев. Поэтому такую прочную кровлю применяют даже на плоских крышах, естественно, обращая при этом особое внимание на тщательность приклеивания и герметизации всех швов, мест пристыковки к стенам, трубам и другим выступающим конструкциям.

Расчет количества материалов

Количество материала рассчитывается очень просто. Площадь кровли делится на площадь одного рулона и округляется до целого числа рубероида. Расход мастики и смолы сильно зависит от вида основы, запланированного количества слоев и выбранного типа укладки кровли.

Укладка мягкой кровли своими руками

Монтаж мягкой кровли своими руками: пропановая горелка
На пологие кровли рубероид укладывается параллельно линии карниза. Укладка начинается снизу, а каждый последующий слой ложится внахлест на предыдущий. Величина нахлеста составляет 10-15 см. Более крутые скаты покрываются от конька к карнизу. В зависимости от конструкции конька кровли, лента рубероида перекидывается через него или подгоняется под вентиляционную систему коньковой планки.

Клеем и герметиком для основы служит битум марки БН-У или БН-1У, разведенный в керосине до густой вязкой консистенции. Для склеивания полос между собой нужно использовать горячую битумную мастику.

Устройство кровли из мягкой черепицы технология

Устройство мягкой кровли технология укладки черепицы
В отличие от рубероида, мягкая черепица выпускается в виде отдельных фигурных элементов — гонт. Этот вид покрытия имеет многослойную структуру, усиленную за счет стеклоткани и полимерного битума, сохраняющего свою вязкость на протяжении нескольких десятилетий. Каждая гонта сверху щедро посыпана минеральной крошкой, базальтовым цветным песком или молотым кварцем. Песочное покрытие кровли защищает вязкую основу от перегрева жарким солнцем и не дает стекать битумной смоле при самом крутом наклоне кровли.

Расчет количества материалов

Каждый производитель дает свои рекомендации по расчету необходимого количества материала. Чтобы подсчитать материал для крыш сложной конфигурации придется сделать чертеж покрываемой поверхности и посчитать количество гонт графическим методом. Число рулонов подкладочного материала равно площади поверхности кровли.

Мягкая черепица обычно крепится гвоздями, реже — шурупами. Их масса в килограммах равна общей площади покрываемой поверхности (в кв.м) деленной на 10. Количество клея, используемого в местах пристыковки к выступающим элементам (трубам, стенам, вентиляции и т.д), определяется, исходя из общей длины всех клеевых швов.

Мягкая кровля из черепицы, порядок монтажа

Монтаж мягкой кровли из черепицы
Перед монтажом черепицы укладывается специальный прочный и водонепроницаемый подкладочный материал. Если наклон ската менее 20 процентов — подкладку укладывают по всей поверхности. При большем наклоне — ее монтируют только по коньку, вдоль карниза, по торцам и в местах пристыковки к выступающим элементам. Подкладка укладывается параллельно линии карниза, начиная снизу, с нахлестом слоев около 10 см. Первый ряд проклеивается по карнизу и закрепляется по периметру полотна гвоздями с шагом 20 см. Последний слой также проклеивается по коньку. Битумную мастику используют по торцам крыши.

После того, как подкладка кровли уложена, начинают монтировать саму черепицу. Чтобы не резать гонты и сэкономить на материале, для первого подкарнизного слоя берется полоса той же коллекции, что и сама черепица. В крайнем случае, чтобы получить такую ленту, можно просто отрезать выступающие лепестки у мягкой черепицы.

Следующий слой укладывают внахлест таким образом, чтобы перекрыть стыки и швы нижней полосы. С этой же целью каждый последующий слой смещается относительно предыдущего на половину лепестка. Чтобы избежать различия оттенков материала из разных партий, перед укладкой все гонты нужно перемешать.

Особенности установки карниза черепицы

Для того чтобы создать ориентиры, лучше предварительно отметить крышу строительным шнуром с покрытием. Горизонтальные линии применяются по пяти рядах гибких плиток. Вертикали берут по шагам одного винта.

После подготовки и маркировки поверхности кровли вы можете спокойно продолжать установление гибких плит, соблюдая алгоритм:

• Первая строка черепицы монтируется на весу. Вы можете взять специальную гребне-карнизную плитку или своими руками вырезать начальный элемент путём обрезки лепестков обычной черепицы. С краю металлического стержня необходимо отступить на 0,8−1 см и клеить на карниз битумную черепицу. Для склеивания с клеящего слоя необходимо снять защитную ленту и обработать места мастикой.
• Плитка закреплена кровельными гвоздями со слоем, равным ширине лепестка. Широкая шапочка должна быть чисто параллельной поверхности непрерывного каркаса. Искривления недопустимы.
• Гвозди забиты, отступив от верхнего края на 2−3 см. Точки крепления должны перекрываться следующей строкой крыши.
• Подходит к первому ряду. Начните лучше с центром рамы, чтобы облегчить горизонтальное выравнивание. С нижней линии стартовой линии нужно отступить 1−2 см и приклеить его испытанным способом. Пристегните четыре гвоздя на расстоянии 2−3 см от паза между лепестками.
• Установку второго ряда также удобнее начинать изнутри. Но битумная черепица должна быть смещена таким образом, чтобы лепесток был над пазом первого ряда плиток, а точки закрепления были полностью закрыты.
• Верхний угол плитки, установленный рядом с фронтоном, обрезанный в виде равностороннего треугольника со сторонами 1,5−2 см. Обрезка нужна для отсечки воды.

Продолжайте устанавливать черепицу по линейному принципу, то есть положить целую серию друг за другом. Вы можете пирамидальным способом с «накоплением» с середины рамы к краю или по диагонали.

Основные отличия гибкой черепицы

Гибкая черепица представляет собой материал, схожий по структуре и составу с рубероидом. В основе – пропитанный битумом стекловолоконный холст. Форма черепицы – плиты (гонты) с фигурными лепестками по краю. На тыльной стороне – липкий слой для приклеивания к сплошной обрешетке, а на лицевую сторону наносится мелкая минеральная крошка. Предусмотрено дополнительное крепление гвоздями. После укладки покрытие становится монолитным в результате спекания отдельных элементов под солнечными лучами.

В результате усовершенствования последнего гибкая черепица приобрела следующие качества:

• гибкость: элементы покрытия могут гнуться, что важно для кровель сложной формы;
• легкость: кровля из гибкой черепицы практически не создает нагрузки на конструкцию здания;
• водоотталкивающие свойства гарантируют надежную защиту от осадков;
• продолжительный срок службы;
• привлекательный внешний вид: окрас и форма черепицы после монтажа покрытия напоминает чешую;
• легкость монтажа: технология укладки гибкой черепицы своими руками доступна монтажнику без специального опыта;
• износостойкость: внешний слой содержит мраморные или гранитные гранулы, устойчивые к истираемости.

Гибкость битумной черепицы позволяет создавать кровельные покрытия сложной формы

Следует учитывать, что мягкое покрытие из битумной черепицы пригодно не только для укладки на кровлю. Можно также оформить фронтон гибкой черепицей, утеплив мансарду изнутри.

Защита фронтонов и карнизных свесов

Периметр крыши оснащён металлическими планками. Они необходимы для защиты ослабленных участков каркаса от влаги. Планка лежит на краю креплений и выступает краем. Линия ребра должна совпадать с линией контура крыши. Кровельные гвозди закреплены к зигзагообразному участку после 10−15 см.

Если необходимо соединить обе рельсы, они заложены с перекрытием 3−5 см, не менее 2 см. Полосы фронтона перекрывают карниз в углах крыши. В местах конечности и сцепления крепления забиты 2−3 см.

Большинство производителей гибких кровель рекомендуют устанавливать оба типа металлической защиты на верхней части подкладки барьера. Однако разработчики бренда «Shinglas» рекомендуют разместить прутья под барьер, а фронтоны над ним. Перед установкой фронтонов и карнизов на доске рекомендуется сначала пробить стержень, и уже прикрепить металлическую защиту к нему.

Мастика для мягкой кровли

Кроме кровельных гвоздей, в процессе монтажа мягкой черепицы задействуется и такой метод крепления, как мастики. Они изготавливаются на основе битума. Самые качественные мастики имеют в своем составе полимеры.

Важно! Применение мастики повышает такую характеристику мягкой кровли, как эластичность, а значит, уменьшается вероятность деформации кровельного ковра в процессе эксплуатации, в частности, вследствие резких перепадов температуры.

На видео показаны несколько примеров использования мастики для ремонта и монтажа мягкой кровли:

Мастики бывают холодными и горячими. Холодными мастиками соединяют листы мягкой черепицы изнутри, а горячими герметизируют кровлю снаружи. Кроме битумной основы мастика обычно содержит еще и наполнитель: им может быть зола, гипс, известь или полимерное волокно.

Расположение гребня кровли

После завершения укладки мягкой черепицы на склонах перейдите к расположению гребня. Вентиляционные каналы в корпусе каркаса должны оставаться открытыми, поэтому между вершинами коньков остаётся щель 0,5−2 см. Для обеспечения вентиляции скейт оснащён пластиковым аэратором. Это не очень привлекательно, поэтому в качестве эстетики он украшен универсальной скейт-карнизовой черепицей или рубленой плиткой.

Битумная черепица с 4 гвоздями. Каждый последующий элемент должен закрыть застёжкой предыдущего. Поднимите плитку на гребне снизу вверх. Конёк располагается в направлении господствующих ветров, так что открытые участки идут в другую сторону.

Особых трудностей при монтаже гибкой кровли не обнаружено. Есть технологические особенности. Если они строго соблюдаются, то кладка может быть выполнена своими руками с замечательным результатом.

укладка и монтаж. Особенности укладки.

Гибкая черепица имеет несколько положительных качеств, таких как низкая цена, большой спектр цветов, высокоэкологичность, легковесность материала и легкость его установки, а также долговечность и высокое качество. Как уже можно было понять из названия, главным материалом этого вида черепицы является битум. Битум – это специальное вещество, похожее на смолу.

Данный материал для крови выпускается специальными маленькими деталями, название которых – гонты. Размер таких гонтов и небольшой вес, и легкость установки такой черепицы на крышу делает покрытие крыши приятным и быстрым занятием.

Мягкая черепица будет плохо ложиться и быстро испортится на такой крыше, где угол ската будет меньше 11 градусов из-за того, что вода будет скапливаться и быстро портить кровельное покрытие.

Материал для подкладки и обрешетки

Когда проводятся кровельные работы, то необходимо помнить о соблюдении специальной технологии укладки. Без должного её соблюдения срок службы вашей кровли может уменьшиться в несколько раз. Еще одним неотъемлемым элементом является вентиляционная система. Специальная прослойка из воздуха между системой стопил и кровельным основанием будет препятствовать образованию сосулек в зимнее время года и появлению плесени, обеспечит продувание теплоизоляционного строя. Зазор по ширине не должен быть менее 5 см. Установить мягкую черепицу можно только на сплошную обрешетку. Причем решетка должна быть из такого материала как фанера или ДСП.

Поверхность, на которую будет монтироваться черепица, должна быть без зазубрин и выбоин, а также сухой. Обрешетка закрывается специальным рулонным материалом для подкладки, части которого располагаются параллельно карнизу. Ближе к началу материал для подкладки прикрепляется с помощью гвоздей на расстоянии 20 см, причем устанавливать их надо с нахлёстом около 10 см.

Швы замазываются специальным составом для герметизации. Но если скат находится под уклоном более 18 градусов, то можно уложить материал для подкладки частично: по длине карниза и конька, вокруг дымоходных труб и мансардных окон.

Укладка и монтаж гибкой битумной черепицы

Весь процесс укладки такой черепицы сам по себе очень прост, но есть и ряд особенностей. Нужно четко соблюдать инструкцию и технологию. Важным условием является температура воздуха. Она должна составлять от 5 до 25 градусов и не должна выходить за рамки этого диапазона.

Установку следует начинать с низа и идти вверх, от центра к краям. Обычно для закрепления одного гонта хватает и 4 ершеных гвоздей. Ну, точно не больше 6-7. Части кровли крепятся к облицовке вплотную через материал для подкладки. Мягкая черепица, выходящая за край крыши, кладется и сгибается внахлест, так шляпки гвоздей становятся невидными.

Наибольшие затруднения вызывает устройство в местах стыка черепицы, дымоходные трубы и пересечения скатов. Здесь кровельное покрытие для прочности прикрепляется битумным клеем. Часть черепицы, которая осталась открытой, закрывается мастикой и специальной металлической планкой. Если при установке были соблюдены все правила, то такая кровля точно прослужит вам 25 лет.

Где купить гибкую черепицу в Москве?

Если вас заинтересовала гибкая черепица и вы твердо намерены покрыть свой дом качественной битумной черепицей, то лучшего предложения вам просто не найти. У нас можно купить качественную гибкую черепицу ведущих производителей по выгодным ценам. Мы предлагаем своим клиентам не только широкий ассортимент гибкой битумной черепицы, но и огромную цветовую гамму решений. Гибкая черепица с укладкой по низким ценам — предложение, которое выгодно нас отличает на рынке Москвы и Московской области. Ниже представлены цены на наиболее популярные бренды гибкой черепицы:

Укладка черепицы своими руками: видео и фото | Своими руками

Крышу садовых построек часто покрывают битумным картоном, рубероидом. Безусловно, мягкая черепица дороже. Но выглядит красиво! А укладывать такую ​​битумную черепицу руками на крышу очень просто.

Небольшие садовые беседки, сараи и беседки часто продаются готовыми (они привозятся на участок в сборе) или в конструкторском виде.

Обычно в комплект входит какой-нибудь примитивный рубероид, например рубероид, все достоинства которого дешевы.Владелец должен позаботиться о защите деревянной крыши от атмосферных воздействий.

Хотя сам по себе битумный лист не может обеспечить длительную защиту, не спешите отказываться от него. Полотенца необходимы в первую очередь, а когда получится более приличная кровельная одежда, то дополнительная изоляция. Сверху можно уложить бюджетную металлочерепицу или еврошифер. Но наш выбор — гибкая крыша.

Ссылка по теме: Монтаж битумной черепицы строго по технологии

Битумная черепица

Мягкий кровельный материал на основе стекловолокна на битумной основе гарантирует долговременную защиту кровли.Надо ли говорить, что так она тоже выглядит намного лучше? Вы можете выбрать как цвет, так и форму черепицы (прямоугольная, треугольная, ромбическая …). В данном случае использовался материал с краем хвоста бобра.

Гибкая черепица подходит не только для устройства новой кровли, но и для замены старого покрытия. Он легко режется ножом для обоев, а затем ломается. Прибивается к пандусам потайными оцинкованными гвоздями с широкой шляпкой [диаметр цоколя 13 мм). При наклоне кровли от 60 ° черепицу следует дополнительно точно зафиксировать специальным битумным клеем.

Ссылка по теме: Кровля из мягкой черепицы своими руками — фото и прогресс укладки

Для укладки битумной черепицы вам понадобится

• мягкая черепица • рубероид • приличный нож • дюймовая линейка • молоток • кровельные гвозди

Примечание

Даже если вы решили выбрать гибкую черепицу в форме бобрового хвоста для скатов крыши, то для конька и кромок крыши также потребуется черепица прямоугольной формы.

1.Квадратный метр плитки на основе стекловолокна с битумной пропиткой, вес всего около 10 кг.

2.S на обратной стороне черепицы иметь липкие полосы битума. Со временем под действием солнечных лучей и от собственного веса ряды гибкой плитки будут прилипать к основанию.

3. При реконструкции здания поврежденная, поврежденная крыша полностью снимается с кровли. По возможности вытащить старые гвозди

Ссылка по теме: Виды гибкой (битумной или мягкой) плитки

Укладка гибкой битумной плитки своими руками — фото

1.Укладка гидроизоляции из битумных панелей с песчаной обсыпкой. Со стороны свеса они должны выступать на 2 см. Подушечка подходящей толщины обеспечивает равномерность выступа.

2. Выступ со стороны фронтона лучше всего срезать заподлицо ножом с загнутым концом. Позже здесь будет расположена ветровая доска.

3. Первый, самый нижний ряд сокращается до одного «бобрового хвоста», и все языки обрезаются. Это еще больше позволит избежать поперечных швов между черепицей.

4. Стартовый ряд прибивается параллельно краю свеса крыши так, чтобы он был хотя бы заподлицо с изоляционным слоем.

5. Укладка черепицы. контролировать ровность рядов: каждые 3-4 мелка по горизонтали. В противном случае из-за изгибов рядов крыша будет смотреться не очень привлекательно.

6. Ряды гвоздей должны располагаться выше разрезов, разделяющих «бобровые хвосты» — примерно на 25 мм или чуть больше.

7.Каждый последующий ряд следует укорачивать на половину черепицы. Это позволит избежать вышивки крестиком на стыках рядов черепицы.

8. На крышах с крутым уклоном дополнительно приклеивается шпунт. В ветреных регионах в любом случае приклеивайте верхние 5 рядов.

9. По краям, как и здесь, рядом с ветровыми щитами, панель обшивки с герметичными швами обеспечит водонепроницаемое соединение.

10. Если верхний торец плитки примыкает к стене, то последний ряд следует приподнять вверх и прикрепить облицовочным профилем.

Укладка гибкой плитки своими руками — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как установить керамическую плитку на эластомерную мембрану | Home Guides

Эластомерные мембраны — один из самых прочных типов мембранных систем против разрушения, которые могут быть установлены под укладкой керамической плитки.Это гибкие мембраны, которые продаются в длинных ролях и могут использоваться как снаружи, так и внутри помещений. Хотя они не так доступны по цене, как системы защиты от трещин, наносимые краской, и требуют больше труда для установки, обратная сторона медали состоит в том, что они сохранят ваш кафельный пол в целости на всю жизнь. Плитка укладывается прямо поверх, как и другие подкладки.

Подготовка пола

Подготовка пола не менее важна при установке мембран, и, возможно, даже в большей степени, потому что вы не можете вернуться и починить что-то, встроенное в пол под мембраной, постфактум.Поверхность пола должна быть абсолютно очищенной и очищенной от мусора. В новой установке это легко сделать, но при реконструкции необходимо будет вернуть все обратно на исходный черновой пол, соскоблить, а затем пропылесосить / промыть, чтобы разместить клей и грунтовку для мембраны.

Установка грунтовки и мембраны

Установка мембраны так же важна, как и правильная укладка плитки. Эластомерные мембраны имеют отклеивающуюся основу, что позволяет наносить мембрану непосредственно на пол, не растекая клей.Однако сначала необходимо нанести грунтовку, чтобы подготовить черновой пол к приклеиванию основы. У производителя мембраны будет рекомендация и, как правило, собственная марка сопутствующей грунтовки. Его накатывают малярным валиком, а когда он высохнет, вы можете развернуть мембрану, разрезать ее бритвенным ножом и приклеить к полу. Во время установки необходимо соблюдать осторожность, чтобы не допустить образования пузырьков воздуха, и следует использовать тяжелый валик для пола, а не голые руки, чтобы мембрана правильно прилегала.

Деформационные швы

Хотя некоторые мембраны устанавливаются непосредственно на компенсационные швы при настройке пола (всегда сверяйтесь с инструкциями производителя, поскольку все они различаются), стык должен продолжаться при укладке плитки. Отметьте место компенсационного шва, или вы также можете прорезать мембрану по шву. Затем либо отцентрируйте укладку пола так, чтобы шов был непосредственно над компенсационным швом, который заделывается, а не залит, либо установите плитку независимо от компенсационного шва и просто заделайте тот шов, который находится ближе всего к компенсационному шву и параллелен ему.

Укладка плитки

Есть два типа мембран: те, которые имеют систему перекрытия, так что края каждой последующей полосы мембраны находятся заподлицо с другой, и те, у которых нет. Если выбранная вами мембрана не имеет встроенной кромки для установки заподлицо, будет небольшой выступ или высокая точка, где части перекрываются. С этим легко справиться, используя шпатель с более глубоким зазубрином, чем рекомендовано производителем вашего размера и толщины плитки. Вы также можете превзойти производственные спецификации, используя европейский зубчатый шпатель (который имеет выемки разного размера / формы, а не квадратный или U-образный вырез) с немного большими, чем рекомендованные, указаниями, чтобы гарантировать избыток раствора.Это позволит создать подушку из дополнительного раствора, так что ваши плитки будут вымываться через финишную укладку. В качестве альтернативы нанесите раствор непосредственно на обратную сторону плитки.

Деформационные швы

Вам необходимо не только предусмотреть компенсационные швы в центре комнаты (если применимо), но также необходимо предусмотреть компенсационные швы по всему периметру стен. Мембрана действует как барьер против разрушения, препятствуя прямым трещинам и перемещению от нижнего пола до плитки, а модифицированные латексом тонкие составы дополнительно укрепляют укладку.Однако, если по периметру комнаты не остается места, когда пол расширяется в более теплую погоду, установка будет упираться в стену, и плитки выскакивают из-за давления.

Ресурсы

Биография писателя

Тим Андерсон пишет статьи с 2007 года. Его публиковали в Интернете через GTV Magazine, Home Anatomy, TravBuddy, MMO Hub, Killer Guides и группу Delegate2. Он проработал более 15 лет подрядчиком по плитке и камню в третьем поколении, прежде чем перешел на внештатную писательскую деятельность.

Битумная черепица: установка своими руками — стандарты крепления. Битумная черепица, установка битумной черепицы пошаговая инструкция

Кровля из битумной черепицы заслуженно популярна в большинстве стран мира, Россия не исключение. У покупателя широкий выбор: продукция крупных отечественных производителей: Ruflex и Технониколь, кровля ряда европейских, североамериканских и южнокорейских компаний. В последние годы китайские производители проявляют активный интерес к продвижению своей продукции на российском рынке.

Битумная черепица — это мягкие многослойные плиты толщиной 3-5 мм. Основа — стеклопластик (в дешевых вариантах — целлюлоза), пропитанный полимерно-битумным составом, содержащим минеральный наполнитель. Верхняя (внешняя) часть плитки покрыта цветной каменной крошкой (базальтовой или сланцевой), она служит защитой и определяет внешний вид плитки. Нижняя поверхность частично покрыта клеевым слоем и защищена пленкой.В некоторых вариантах нижняя часть присыпана мелким силиконовым песком, сверху частично нанесен клей.

Листы плитки разных производителей могут иметь разные размеры, но длина плит обычно составляет один метр. Ширина — 30-35 см. В этом случае половина пластины закрывается вышележащей, обеспечивая двойное перекрытие материала. Форма и расцветка битумной черепицы могут быть самыми разнообразными. Часто имитируют натуральные традиционные покрытия: деревянную черепицу, кровли из сланцевого камня.

Этой формой обладает русская плитка «Шинглас». Длина метра типична практически для всех европейских производителей

В «Таблице марок» среди других кровельных материалов гибкую битумную черепицу можно отнести к средней ценовой категории. В зависимости от качества на внутреннем рынке плитка стоит от 200-500 рублей за м 2. При разумной цене материал имеет довольно привлекательные характеристики:

Битумная черепица довольно удачно имитирует натуральную черепицу, украшая этот деревянный сруб.В верхней части кровли (на фото вверху слева) выполнен вентилируемый конек

• Срок службы качественной битумной черепицы достаточно большой — не менее полувека. При этом кровлю можно использовать в северных регионах России. Максимальную гарантию дает производитель «Руфлекс» из Нижнего Новгорода, вся финская продукция в хорошем состоянии. С другой стороны, покупая дешевые изделия производства Канады, США и Китая (на родине такую ​​крышу продают от 3 долларов), не стоит ожидать от них такой же долговечности.
• Поскольку размеры черепицы небольшие (один ряд в высоту), резка материала даже на сложных крышах практически безотходна. При использовании формованных дополнительных элементов (коньков, ендов) обрезка также отсутствует.

Гибкая черепица экономична в разрезе с любой формой крыши

• Гибкая черепица проста в установке. Не нужно иметь сложный инструмент и иметь высокую квалификацию. Достаточно знать основные основы столярных работ, соблюдать рекомендации производителя и быть внимательными.
• Армированный битумом и полимером материал создает сплошную герметичную кровлю на крыше. В отличие от листовых материалов здесь нет зазоров. Это имеет наибольшее значение в долине долины (желоба), где при наличии протечек снег и лед могут проникнуть внутрь и постепенно разрушить этот узел. Битумной черепице это не грозит. Ветрозащитная гибкая кровля требует обязательной вентиляции подкровельного пространства.
• Битумная черепица, являясь гибким материалом, позволяет устраивать кровлю на крышах достаточно сложной формы и криволинейных поверхностей.

Битумная черепица отлично подходит для довольно сложных крыш. Использование плит разной формы в одной кровле (справа) позволяет создать интересный узор.

• Гибкая черепица гибкая и выдерживает небольшие деформации основания, не нарушая целостности поверхности.
• Битумная черепица не образует конденсата, наилучшим образом гасит шум дождя и не проводит электричество (в большинстве случаев молниезащита не требуется).Поверхность, посыпанная каменной крошкой, полностью не скользит. По крыше можно спокойно ходить, снегозадержатели не нужны.
• Гибкая кровля имеет небольшой вес — 7-9 кг, что позволяет сэкономить на сечении элементов стропильной системы. С другой стороны, к основанию под крышей предъявляются довольно высокие требования: он должен быть прочным, прочным и ровным.
• Битумная кровля довольно привлекательна, большое разнообразие оттенков и конфигураций черепицы позволяет разнообразить архитектурные решения домов с односкатной крышей.

Подготовка фундамента

Для укладки гибкой плитки устраивают прочное основание. Можно использовать листовые материалы: OSB, влагостойкую фанеру. Хороший вариант — сплошной настил из ровных калиброванных обрезных (не рифленых) досок, между которыми следует оставлять щели примерно 4 мм. Щели необходимо оставлять, иначе при повышении влажности древесина может вздуваться, пол «поднимется». Между листовыми материалами также необходимо оставлять зазор в 3 мм. Лучший способ крепления — при помощи саморезов можно использовать рваные гвозди.

Таким образом, листовые материалы необходимо закрепить. Длинная сторона должна быть параллельна карнизному свесу, а листы обязательно должны расходиться. Если используются доски, их стыки также необходимо распределить по разным стропилам

OSB и фанера должна иметь минимальную толщину, соответствующую шагу стропил:

• При шаге 60 см толщина листового материала должна быть 12 мм, доски 20 мм.
• Шаг 75 см — фанера или OSB 15 мм, плита 22 мм.
• Шаг 90 см — фанера или OSB 18 мм, доска 25 мм.
• Шаг 120 см — 22 мм и 30 мм соответственно.
• Шаг 150 мм — лист 28 мм и доска 40 мм.

Эти цифры действительны для Подмосковья, при больших снеговых нагрузках толщину основного материала придется увеличить.

Сплошное покрытие пола в данном случае выполняется из влагостойких ориентированно-стружечных плит OSB (OSB). Они расположены напротив пандуса и наоборот.

Будет лучше, если шаг стропил не будет превышать метра. Если используются листовые материалы, шаг стропил следует делать кратным размеру. Это 62,5 см для OSB при размере листа 250 см и 75 см для фанеры при размере 150 см, возможны варианты. При большом расстоянии между стропилами придется либо увеличивать толщину материалов обрешетки (это недешево), либо устанавливать дополнительную опорную обрешетку снизу.

Вариант конструкции крыши.В этом случае поверх стропил устанавливаются контробег и дополнительная обрешетка, несущая основание под плитку из листов OSB

Стропильную систему и материалы для установки основания предварительно рекомендуется обработать огнезащитным составом. состав.

Приспособление для вентиляции

Битумная черепица — герметичный, ветрозащитный и воздухонепроницаемый кровельный материал. Поэтому монтаж кровли из битумной черепицы предусматривает обязательную организацию вентиляции подкровельного пространства.Если чердак вентилируемый, достаточно сделать в фронтонах вентиляционные отверстия. При совмещении кровли к стропилам крепится контррельс толщиной 35-40 мм, а уже на нем монтируется обрешетка. Между отдельными угловыми дорожками образуются воздушные каналы. Внизу воздух поступает в связующее, вверху выходит через специальные устройства: вентилируемый гребень или аэраторы. Между стропилом и контр-рейками необязательно, но желательно проложить гидроизоляционную мембрану, так как она стоит немного.

Схемы вентиляции подкровельного пространства. Для простой кровли наиболее эффективным и недорогим вариантом является коньковый аэратор

Тонкости технологии монтажа

Технология монтажа битумной черепицы у разных марок примерно одинаковая, но есть небольшие отличия. Приведенные рекомендации применимы к большинству продуктов. Однако необходимо, приобретя материал, получить от продавца инструкции по укладке плитки именно этой марки и точно следовать ей:

• Система штормовой защиты может быть подвешена на крюках двух типов.Первый крепится к обшивке и не затрагивает крышу. Второй крепится на краю крыши и должен быть закреплен первым. Необходимо рассчитать необходимые уклоны и расставить крюки на нужных отметках. При необходимости утопить их в основном материале.

Крюки водосточной системы варианта А (слева) закрепляются перед кровлей

• Футеровочный слой изготавливается из рулона битумного или битумно-полимерного материала. Многие производители предлагают несколько вариантов.При небольших уклонах кровли (в среднем 10-18 °) вся площадь кровли покрывается подкладочным материалом. Рулоны накладываются внахлест (не менее 8 см по длинной стороне и 15 см по короткой стороне), стыки промазываются битумной мастикой. Закрепите облицовочный материал кровельными оцинкованными гвоздями с шагом 20 см.

Схема сплошной укладки подкладочного ковра. При горизонтальной укладке снизу на край полотна ставят гвозди с шагом 20 см.

На ендову и наклонные ребра наклеивают дополнительные полосы подкладочного материала перед общим приклеивающим устройством.

Концы и ребра должны иметь дополнительный слой футеровки: он устанавливается в самом начале

При уклоне более 18 ° сплошной слой футеровки необязателен. Рулоны достаточно прокатить по контуру кровли (от края 40 см и более), в местах изломов (ребра, впадины) и стыков. Однако, если «накладка» будет сплошной и с большим уклоном, хуже точно не будет.

• Вдоль фронтонов и карнизов поверх облицовочного слоя монтируются металлические планки карниза, сверху они будут покрыты плиткой.Полосы должны перекрываться в местах стыка, шаг кровельных гвоздей не более 12 см.

Нахлест карнизной планки примерно 5 см, гвозди необходимо расставить в шахматном порядке

Если крыша сложной формы, имеется фронтон (возможно, пологий), на котором необходимо организовать перетекание воды, не давая ей вытекать, необходимо сформировать небольшой бортик под планку карниза.

• Следующий шаг — приклеить и прибить гвоздями свернутый в конец ковер.
• Теперь можно приступить к установке планки карниза. Он приклеен и скреплен гвоздями по всему нижнему свесу.

• Чтобы аккуратно приклеить основную крышу, поверхность крыши необходимо промаркировать. Чаще используют мел. Разметьте верхние края плит с шагом, указанным в инструкции к купленной плитке.

Ендова узел. Видно, что снизу расположен облицовочный слой, сверху долина ендовы, на нее наклеена карнизная планка и, наконец, основная крыша.Ендовый, все изломы и контуры заклеиваем мастикой

• Приступаем к укладке обычных полос битумной черепицы. Первым делом нужно перемешать плитку. Дело в том, что в разных упаковках он может иметь разный оттенок, это разрешено всеми производителями. Чтобы не видеть разницы в цвете, плитки нужно поочередно брать из разных пакетов. Причем упаковку выбирать произвольно, а не по порядку.

Плитка укладывается снизу вверх.Уклон кровли в этом случае больше 18 °, в сплошной обшивке необходимости нет

Первый ряд начинаем снизу, отступая от края 1-2 см. Снимаем пленку. Как правило, снизу и сверху, на клеевом слое.

Монтаж лучше начинать с середины, закрывая стык карнизной планки. Немного отступаем от края. Перед установкой при необходимости снимается защитная пленка, иначе пластины не слипнутся

Для крепления используются оцинкованные гвозди с тонкой широкой шляпкой.Они забиваются таким образом, что шляпки полностью закрываются вышележащими простынями. Расположение крепежа у разных видов плитки разное.

Не забудьте проклеить доски мастикой и все края плоскостей кровли

• Особое внимание нужно уделить оформлению ендовы. Есть два варианта: открытый и плетеный. При открытом желобе обычная плитка не доводится до излома эндова по 7-8 см с каждой стороны.Внимание ! Некоторые «мастера» предпочитают обрезать плитку прямо по ендове, уже наклеенной. Это нельзя делать ни в коем случае. Вместе с верхним слоем нож также повредит ковер. Эта, казалось бы, легкая халатность является причиной львиной доли нынешних крыш.

Узел «открытой» долины. Не забываем нанести клей. Чтобы не повредить нижележащие слои, плитку перед установкой следует резать не на крыше, а на листе OSB или плите

Плетеный желоб надежнее открытого.На первый взгляд устройство ее более сложное, ведь полосы нужно поочередно заплетать, как косички. Но опытные специалисты утверждают, что при правильном подходе такой вариант проще, так как разметить и вырезать нужно меньше.

Плетеная ендова укладывается как тесьма: пластины попеременно проходят через паз. Нахлест на противоположном склоне должен быть не менее 30 см, а гвозди не должны располагаться ближе 15 см от трещины ендова.

• Лошадь венчает крыша.В большинстве моделей это полоса, разделенная перфорацией на отдельные элементы. Детали конька разделяются, сгибаются пополам, с нижней части клеевого слоя снимается защитная пленка и скрепляется четырьмя гвоздями так, чтобы они были скрыты под следующим листом. Нахлест — 5 см.

Горизонтальный конек и наклонный край вальмовой крыши выполнены идентично

• Примыкающие дымоходы и вертикальные стены предварительно проклеены специальным ковром (часто вагонкой).Ковролин завернут на 30 см до крыши, внахлест 20 см. Сверху рекомендуется установить металлический фартук.

Фартук металлический фиксируется дюбелями, стык с трубой герметизируется силиконовым герметиком.

• Типовые элементы прохода через крышу (вентиляция, антенны) имеют особую конструкцию и комплектные герметики.

Герметики проходов крепим гвоздями, сверху наклеиваем обыкновенную плитку

• Не забываем выполнить вентиляционные отверстия.Самый недорогой и эффективный вариант — вентилируемый конек. Можно использовать обычные аэраторы.

Конструкция аэратора конькового. Можно использовать готовые, пластиковые. Установка удобна, но обойдется дороже

Итак, теперь мы видим, что установка кровли из битумной черепицы — задача относительно несложная, однако требующая аккуратности и тщательного соблюдения инструкции производителя, которую необходимо иметь при себе. под рукой во время эксплуатации. Из инструментов потребуются: молоток, рулетка, разметочный шнур, ножницы по металлу, острый сапожный нож.Он облегчит работу и позволит использовать шурупы на этапе подготовки основания аккумуляторного шуруповерта. Также нужно помнить, как размечать крышу: мел для битума, карандаш для дерева.

Мягкая кровля — вид покрытия, давно знакомый большинству людей. Не так давно одним из самых распространенных материалов для покрытия крыш различной конструкции был обычный рубероид, который также относится к этой категории кровли. Справедливости ради стоит отметить, что старый рубероид не отличался особой прочностью и высокими эксплуатационными характеристиками, поэтому требовал периодического ремонта.

Сегодня, благодаря новым технологиям, мягкий рубероид претерпел значительную модернизацию. Выпускается в различных вариантах, в том числе в виде битумной черепицы. Такие покрытия уже имеют длительный срок службы, сочетают в себе высокое качество, отличные гидроизоляционные характеристики и очень элегантный внешний вид. Поэтому многие не догадываются, что современная мягкая кровля — это все тот же рубероид, только в усовершенствованных вариациях.

Технология укладки мягкой кровли из битумной черепицы достаточно сложна и требует большого количества различных материалов, так как конструкция такого покрытия состоит из нескольких слоев, за что и получила название «кровельный пирог».Поэтому, если решено произвести самостоятельный монтаж покрытия из этого материала, необходимо внимательно изучить все рекомендации, которых следует придерживаться при выполнении работ.

Прежде чем определиться с выбором мягкой кровли, необходимо иметь представление об этом материале, оценить его достоинства и недостатки.

Преимущества мягкой кровли

Есть несколько моментов, которые можно назвать недостатками этого рубероида, но, честно говоря, они весьма условны.Итак, к этим «минусам» можно отнести:

• Достаточно сложный монтаж «кровельного пирога», требующий точного соблюдения всех технологических рекомендаций.
• Любая мягкая кровля укладывается только на прочный прочный фундамент. А это, в свою очередь, повлечет за собой дополнительные работы и, соответственно, затраты.

Однако, как видите, отрицательных моментов при обустройстве мягкой кровли намного меньше, а значит, чаще ее выбирают владельцы особняков.

Мягкие кровли разных типов

Мягкие кровли включают в себя несколько разновидностей материалов, которые легко найти на российском рынке — это гибкая битумная черепица, рулонные мягкие кровли разных типов, еврошифер (ондулин).

Рулонная мягкая кровля

Рулонные кровельные материалы делятся по нескольким критериям. Итак, доступны следующие разновидности покрытий:

• Безосновные и имеющие основу для покрытия.
• Основой кровельных рулонных материалов может быть стекловолокно, асбестовое волокно, картон, полимеры, либо для этого можно использовать несколько материалов в комплексе.
• Рубероид может быть снабжен различными защитными слоями — мелкозернистой или крупнозернистой минеральной крошкой, пылью или чешуйчатым порошком.

Кроме того, рулонные покрытия можно разделить по типу основы и способу укладки:

• Самоклеящиеся покрытия. Такой материал имеет слой клея, нанесенный на обратную сторону полотна и защищенный специальной мембраной, которая удаляется непосредственно перед укладкой покрытия.

• Липкие салфетки. Эти покрытия приклеиваются к мастике различными способами, которые называются горячими и холодными. Но в любом случае материал при установке нагревается до определенной температуры.
• Покрытия с наплавкой. Этот вид покрытия крепится к поверхности крыши с помощью газовых горелок. Пламя горелки плавит состав, нанесенный на тыльную сторону материала мягкой кровли, после чего покрытие скатывается. Такое покрытие, правильно уложенное на подготовленную поверхность кровли, делает ее практически герметичной и устойчивой к протечкам. К тому же этот вид материала считается самым прочным из всех рулонных вариантов.

Мембранная рулонная кровля

Мембранное покрытие — это высокотехнологичный материал, который может быть изготовлен на различных основах: поливинилхлорид (ПВХ), синтетический каучук (EPDM), термопластичный полиолефин (TPO).

• Мембрана из ПВХ, армированная эфирным волокном и включающая пластификаторы, обладает высокой эластичностью и устойчивостью к перепадам температур. Кроме того, материал не выгорает на солнце, пожаробезопасен, доступен в широком ассортименте цветов, а также легко и быстро монтируется на поверхность. Однако у этого покрытия есть свои недостатки — оно не устойчиво к органическим растворителям, битуму и маслам. Кроме того, ПВХ-покрытие при нагревании способно выделять в воздух токсичные для человека вещества, так как оно не является экологически чистым.
• Мембраны EPDM из резины, армированные сеткой из полиэстера, обладают высокой эластичностью и стойкостью к различным растворителям.

Отрицательными качествами этого материала можно назвать то, что его монтаж производится на клей, а стыки со временем под воздействием внешних факторов могут расходиться, поэтому крыша начнет протекать, так как покрытие потеряет свою герметичность.

• ТПО мембраны на основе термопластичного полиолефина могут быть армированы или производиться без него.Для усиления этого материала используется полиэстер или стекловолокно. Полотна материала свариваются горячим воздухом, и на месте сварки образуется достаточно прочный и надежный шов. Таким образом, покрытие отличается долгим сроком службы, высокой прочностью и устойчивостью к отрицательным температурам, достигающим — 60 градусов.

К недостаткам такого покрытия можно отнести его невысокую эластичность и довольно высокую стоимость по сравнению с другими мембранными материалами.

Кратко о принципах мембранной кровли

Существует четыре основных способа установки мембранной кровли — это балластная фиксация, механическое крепление, склейка и сварка горячим воздухом.

• Балласт используется, если крыша имеет небольшой уклон, не превышающий 15˚.

В этом случае полотно укладывается на бетонное основание плоской кровли или на слой уложенной теплоизоляции. Затем материал растягивается, фиксируется по периметру, стыки листов соединяются сваркой или специальным клеем.

Затем поверх мембраны укладывается балласт из гальки, гравия или гравия.

• Механическое крепление , если опорная конструкция не рассчитана на вес балласта.

Основой для монтажа мембраны таким способом может быть дерево, бетон, профлист, а также любой другой материал.

На основание укладывается и закрепляется слой изоляционного материала. Чаще всего для этой цели используется минеральная базальтовая вата высокой плотности, специально разработанная для такого применения, поверх которой расстилается и закрепляется мембрана. Для крепления материалов к основанию используются дисковые или телескопические крепления, которые устанавливаются в местах стыков листов с перекрытием 80 ÷ 100 мм.

• Мембрана наклеивающаяся производится на качественных клеевых смесях, отличается хорошей прочностью. Наклеивается материал только по периметру полотна, на стыках и в проблемных местах, например, вокруг дымоходов, на ребрах, впадинах и т. Д.
• Мембранная сварка горячим воздухом — так чаще Это используется для склеивания мембранных листов.

Работа выполняется с помощью специального аппарата, который сжимает два перекрывающихся листа с помощью валика и горячего воздуха, температура которого достигает 600 ° C.Ширина сварного шва может быть от 20 до 100 мм, что обеспечивает надежность соединения и его гарантированную герметичность.

Еврошифер или ондулин

Другой вариант рубероида, который также можно отнести к категории мягкой кровли, — ондулин или еврошифер. Это легкий и надежный волнообразный материал из битумно-волокнистой смеси с добавлением минеральных и полимерных добавок. Кровельные листы просты в установке и обычно имеют очень долгий срок службы.Материал выпускается в различных оттенках спокойных тонов, из которых всегда можно выбрать подходящий фасад для конкретного дизайна.

Монтаж данного материала может производиться не только на прочное основание, но и на обрешетку из досок шириной 150-170 мм, закрепленных с шагом 200-250 мм.

Ондулин — единственный материал из категории мягкой кровли, который имеет достаточно жесткую рельефную структуру, а потому может крепиться к обрешетке.

Монтаж ондулина, как и любого волнистого кровельного материала, осуществляется с карниза.Верхние ряды накладываются на нижние на 250–300 мм, а соседние листы, находящиеся в том же ряду, накладываются на одну волну. Ондулин крепится специальными винтами с гидроизоляционными прокладками и специальными крышками. Их вкручивают в каждый гребень волны по карнизу и гребню, а в средней части склона — ступенями по две-три волны.

Гибкая битумная черепица

Битумную черепицу смело можно отнести к наиболее популярным видам мягкой кровли, поскольку они отличаются эстетичным внешним видом, разнообразием оттенков и форм, прочностью и долговечностью.

Плитка изготовлена ​​на основе стекловолокна, пропитанного высококачественным битумом, поверх которого нанесена минеральная крошка различных цветов. Верхнее минеральное напыление выполняет не только декоративную, но и защитную функцию, так как предотвращает механическое повреждение более мягких нижних слоев. Черепицей покрывают дома с односкатной крышей любого размера и конфигурации любой степени сложности.

Поскольку наиболее востребованным материалом из категории мягкой кровли является битумная черепица, ее монтаж будет рассмотрен более подробно.

Устройство кровли битумной черепицей

Для начала стоит разобраться с кровельным «пирогом», который необходимо монтировать под настилом из мягкой черепицы. Очень важно провести эту работу правильно, иначе кровля будет лишена надежности и прослужит недолго, а в помещениях под ней будет невозможно поддерживать комфортный микроклимат.

Примерная последовательность работ

Чтобы соблюсти последовательность монтажа всех элементов, лучше всего составлять перечень всех работ по порядку:

• Первым этапом является установка стропильной системы.
• Далее со стороны мансарды к стропилам крепится пароизоляционная мембрана.
• Поверх пароизоляции, также со стороны мансарды, к стропилам крепится деревянная обрешетка. Он нужен для последующего монтажа внутренней обшивки чердака, фиксации мембраны и создания жесткого основания для укладки утеплителя.
• Далее идет укладка между стропилами изоляционных матов. Обычно для этого используется минеральная базальтовая вата.
• Изоляция закрывается гидроизоляционной кровельной мембраной.Крепится к стропилам.
• Мембрана прижимается к стропилам с помощью ответных брусьев.
• Далее следует установка разреженной обрешетки — фундамента под массивный настил.
• На обрешетку закрепляют листы влагостойкой фанеры или OSB.
• Ящик из массивной фанеры покрыт подкладочным ковром.
• Далее идет укладка мягкой битумной черепицы.
• Крепление водостока, прикрытие свеса карниза москитной сеткой, а затем вагонкой или потолками из ПВХ можно проводить на разных этапах монтажных работ — так будет удобнее мастерам.

Расчет системы обрешетки мягкой кровли

Теперь, зная примерную последовательность монтажа «кровельного пирога», возникает необходимость рассмотреть их более подробно, поскольку есть нюансы, которые важно учитывать при выполнении этих достаточно сложных технологических операций.

Первое, что нужно определить — это какие параметры должны иметь элементы стропильной системы и обрешетки, и с каким шагом они устанавливаются.

Начнем со стропил.Сечение бруса, из которого они изготовлены, зависит от крутизны ската, возможных внешних нагрузок на крышу и от шага установки стропильных ног. Зависимость выражается в следующем.

Внешние нагрузки включают вес самой конструкции с изоляцией, обрешеткой и кровельным материалом, массу возможных снежных отложений зимой и ветровое воздействие. И снеговая, и ветровая нагрузки сильно зависят от крутизны пандуса, и с увеличением уклона значение снега постепенно уменьшается, но усиливается ветер.

Общая нагрузка, выраженная в килограммах на квадратный метр, должна быть равномерно распределена на стропилах. А это, в свою очередь, зависит от шага их монтажа — чем чаще они располагаются, тем меньше нагрузка на каждый погонный метр стропильной балки и тем меньше может быть ее сечение. Если величина распределенной нагрузки известна, то параметры необходимого материала легко определить по таблице.

Существует довольно сложный физико-математический алгоритм расчета распределенной нагрузки на стропила.Но не будем утомлять читателя обилием формул и таблиц, а предложим воспользоваться удобным калькулятором. Исходными данными для расчета будут:

— Район застройки;

— крутизна ската кровли, градусы;

— рубероид;

— Особенности расположения дома на земле и его высота.

В последнем абзаце калькулятора нужно будет проставить расчетный шаг установки стропил.Изменяя это значение вверх или вниз, вы можете определить оптимальное распределение нагрузки. А затем по таблице, зная длину стропил, выберите необходимое сечение балки (бревна).

К калькулятору прилагаются две карты-калькуляторы, позволяющие определять зоны района строительства по уровню снеговой и ветровой нагрузки.

Калькулятор балансировки нагрузки на поднятую ногу

Итак, для начала определяем зоны на схемах карт:

Теперь подставляем известные значения в калькулятор — и получаем результат

Указываем запрашиваемые данные и нажимаем кнопку «Рассчитать распределенную нагрузку на стропила»

Указать угол уклона кровли

Указать выбранный тип кровли

Асбестоцементный шифер обычного профиля Асбестоцементный шифер усиленного профиля Целлюлозно-битумные листы (евро Сланец, «Ондулин») Кровельное железо (оцинкованная сталь) Мягкая черепица Металлочерепица, рифленая Керамическая черепица Кровельная черепица Песочно-коричневая черепица на битумной мастике в два слоя

Определите по схеме карты и укажите по уровням зону своего региона снеговой нагрузки

I II III IV V VI VI VII

Определить по карте и указать площадь вашего региона по уровню ветрового давления

Ia I II III IV IV V VI V II

Укажите площадь здания

Укажите высоту крыши над землей

Не более 5 метров — от 5 до 10 метров — от 11 до 20 метров — более 20 метров

Ниже , будет предложено ввести расчетный шаг для установки стропил.Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропила

Шаг установки стропил, метров

С результатом можно перейти в таблицу:

Приведем пример.

Предположим, что расчеты показали, что распределенная нагрузка при шаге стропил 600 мм (0,6 м) составляет 90 кг / пог. м. Округляем до табличного значения — 100 кг / погон. м. Длина стропил от мауэрлата до конька — 5.5 мес. Из таблицы видно, что расположенные слева в четвертом ряду сверху значения сечений нас утроят: оцилиндрованное бревно диаметром 160 мм или брус размером 60 × 220; 70 × 210; 80 × 200; 90 × 190 или 100 × 180.

Теперь нужно определить толщину фанеры, которая станет сплошной обрешеткой для настила из битумной плитки. Эта толщина зависит от шага установки стропил (если листы будут крепиться непосредственно к ним) или дополнительной разреженной обрешетки, установленной перпендикулярно стропилам.

В третьем столбце таблицы указана толщина доски, так как сплошную обрешетку для мягкой кровли можно сделать и из досок, прибивая их вплотную, без зазоров.

Кстати, обратите внимание еще на один нюанс. Есть возможность заранее продумать конструкцию вашей стропильной системы и дополнительной обрешетки. Возможно, в некоторых случаях (например, шаг между стропилами 600 мм) будет намного рациональнее увеличить толщину фанеры буквально на 3 мм (с 9 до 12 мм), но при этом сделать вообще не устанавливая дополнительную обрешетку, ограничившись лишь набивкой на стропильные ноги встречной балки для создания вентиляционного зазора.Словом, необходимо заранее просчитать возможную пользу различных вариантов.

Инструкция по монтажу кровли из мягкой битумной черепицы

Подробная инструкция по установке мягкой битумной черепицы на скатной крыше представлена ​​в виде иллюстрированной таблицы:

Как утеплить скатную крышу?

Вопрос об утеплении скатов крыши в таблице-инструкции упоминается лишь вскользь. На самом деле создание утепленного кровельного пирога — довольно серьезная и сложная задача, требующая определенных расчетов и учитывающая множество нюансов. Как это сделать — читайте в отдельной публикации нашего портала.

Продолжение таблицы инструкций:

Правильно смонтированное покрытие прослужит долгие годы без дополнительного ухода, защищая конструкцию от влаги и холодного воздуха. Но, как можно понять из описания всего процесса кровли, они довольно сложные и опасные, так как большинство операций придется проводить на высоте.

Поэтому, если опыта мало и есть сомнения в своих силах и возможностях, разумнее будет доверить установку кровли специалистам.И инструкция здесь тоже сослужит хорошую службу — можно будет грамотно, не выглядя профаном, проконтролировать честность работы строительной бригады.

В конце публикации — наглядное занятие по монтажу гибкой битумной черепицы:

Видео: «Монтаж кровли с битумной черепицей» SHINGLAS »

Само название материала — битумная или гибкая черепица — весьма красноречиво, оно изначально предполагает, что материал должен быть гибким, пластичным, мягким.Также понятно, что материалом для изготовления мягкой кровли является битум. Кровельная черепица, цена на которую вполне доступна, часто используется в строительстве со скромным бюджетом, но замысловатая форма и сложная геометрия крыши дорогого особняка также могут потребовать использования этого привлекательного на вид и достаточно прочного материала.

Как выглядят листы битумной черепицы и какая структура

По внешнему виду листы битумной черепицы прямоугольные, имеют форму плиты (гонта), по краю украшены лепестками разной формы.Битумный рубероид от разных производителей имеет разнообразную расцветку, может существенно различаться по размеру и принту, но структура черепицы остается стандартной.

Основа для черепицы — стеклоткань, пропитанная модифицированным битумом, использование этого современного сырья позволяет придать кровельному материалу улучшенные качества:

• хорошая вязкость при высоких температурах,
• сохранение эластичности — с отрицательными.

На лицевой слой плитки наносится слой броневого вещества, затем в него вдавливается небольшая фракция каменной крошки или тонких металлических листов (цинк-титановых или медных).

Готовый материал послойно:

• в центре — стеклопластик с битумной пропиткой, битумный слой,
• на лицевой стороне: листовой металл или каменный гранулят,
• с внутренней стороны — напыление силиконового песка, клеевой слой, защитная пленка.

Многослойный материал позволяет ему отлично справляться с нагрузками, осадками, температурным воздействием, ультрафиолетовым излучением солнца.

Если проанализировать качество кровельного материала, можно утверждать, что гибкая битумная черепица обладает следующими свойствами:

• разнообразие оттенков, узоров и форм,
• эстетичный вид
• относительно легкий
• достаточно высокий уровень шумопоглощения, выше, чем у металлического аналога,
• возможность монтажа на поверхности сложной формы и криволинейного сечения,
• простой процесс установки,
• возможность обеспечения гидроизоляции,
• отличные водоотталкивающие свойства.

О черепице и ее особенностях — на видео:

Кровля из битумной черепицы — особенности монтажа

Чтобы получить качественное покрытие, следует соблюдать несколько простых правил:

• Хранение битумной черепицы перед устройством кровли должно осуществляться на поддонах, штабелированных штабелями по 16 рядов в сухом и теплом помещении.

Футеровочный материал

• хранится в рулонах, установленных вертикально, желательно в отапливаемом складе.

Битумное покрытие рекомендуется применять на крышах с уклоном от 15 до 85 градусов. При расчете количества материала руководствуются следующим правилом: чем больше уклон кровли, тем меньше материала на нее потребуется. Расчетная поверхность, указанная на упаковке, относится к крышам с уклоном 45 градусов.

При укладке битумной черепицы запрещается пользоваться горелкой, солнечного света достаточно для приклеивания липких поверхностей.Если работа планируется в межсезонье, когда солнечные дни редки, рекомендуется запастись специальным клеем, например, Shingle Stick или Plastal. Снятие нижней защитной пленки проводится непосредственно перед укладкой битумной черепицы.

Даже одна серия не гарантирует, что цвет плитки из разных пакетов будет идеально совпадать, поэтому для укладки одного откоса следует брать черепицу из одной упаковки. Если обстоятельства таковы, что для укладки на один пандус приходится использовать битумную черепицу из разных пакетов, то рекомендуется изначально спланировать их выкладку в виде рисунка.

Укладка битумной плитки не производится на бетонное основание или слой изоляции. В теплую солнечную погоду запрещено ходить по битумной кровле — при необходимости пользоваться лестницей.

Укладка битумной плитки — подготавливаем обрешетку и подкладочный ковролин

Для укладки мягкой кровли потребуется конструкция обрешетки, она должна быть цельной, в качестве материала для ее возведения можно использовать OSB-плиту, обычную фанеру или доску.

При устройстве обрешетки продольная сторона досок или панелей укладывается параллельно коньку, нельзя допускать совпадения швов между листами материала от ряда к ряду.После полной сборки обрешетки на нее следует уложить грунтовку кровли, она обеспечивает качественную гидроизоляцию и позволяет упростить монтаж мягкой черепицы, при уклоне кровли до 30 градусов — покрывают всю поверхность кровли. только наклон.

Правила укладки подкладочного ковра различаются в зависимости от уклона крыши, например, если он порядка 15-20 градусов, то необходимо будет нахлест — примерно 15 см по вертикали и 8 см — по горизонтали, укладка параллельно карнизу.Если грунтовочная кровля укладывается в два слоя, то по горизонтали желательно оставить внахлест порядка 0,5 м, а по вертикали — 0,3 м.

Если крыша имеет уклон от 20 до 85 градусов, то потребуется нахлест порядка 5 см по горизонтали и 10 — по вертикали, по каждой линии стыка делают крепления, по краям устанавливают капельницы на слой грунта и карнизы, в будущем они защитят кровлю от обледенения. В долинах перекрытия должны быть вертикальными — около 30 см, по бокам — около 15 см.

Технология монтажа битумной черепицы

Как правило, в процессе установки битумной плитки особых сложностей не возникает, если, конечно, отнестись к работе с должным вниманием и максимально точно выполнить все этапы.

Для качественного выполнения укладки рекомендуется сначала разметить направляющие линии на поле грунтовки, по которым вы сможете ориентироваться во время работы. Для каждых четырех рядов следует провести горизонтальную линию по пандусу.В первую очередь отмечают участки, на которых ставятся окна, выходы вентиляционных труб и т. Д.

Если посторонних элементов нет, то сначала среднюю вертикальную линию прибивают шнуром, натертым мелом, затем с шагом в четыре ряда отмечают следующее.

Как крепится гибкая битумная черепица

Для крепления битумного материала рекомендуется использовать кровельные гвозди, основные их отличия — шляпки большого размера, порядка 0.8 см, длина ногтя должна быть 2,6 см. Для крепления потребуется одна черепица, 4 шпильки, металл, с антикоррозийным покрытием.

Их следует забивать, отступив на 2,5 см от бокового края черепицы и 14 см от низа. Важно определить глубину забивания — если головка будет слишком глубоко утоплена в битумном материале, это приведет к появлению углублений; во время дождя в них будет накапливаться влага. Недостаточно глубокое погружение крышки сделает ее видимой.Оба варианта приведут к тому, что на металлическую застежку будет действовать влага, и в конечном итоге она заржавеет.

• шероховатый, отличающийся наличием подголовника конической формы, позволяющего заклинивать гвоздь, что обеспечивает достаточно прочное крепление битумной черепицы,

Винт

• с прорезью вдоль продольной канавки, обеспечивающей повышенную прочность крепления.

В некоторых случаях монтаж производится без предварительной укладки кровли, тогда для крепления можно использовать кронштейны.В этом случае вам понадобится степлер.

Потребуется приобрести специальный клей, даже если укладка плитки будет производиться летом, он потребуется для устройства коньков, мест примыкания к окнам и стенам, конька.

Нанесите клей шприцем или шпателем. Для его застывания потребуется температура порядка + 10 С, поэтому клей рекомендуется наносить предварительно нагретым, это важно для работы при низких температурах воздуха.

Для быстрого схватывания клееную черепицу можно нагреть с помощью термофена; Если на улице жаркая погода, то обработка термофеном не нужна. Поверхность лучше придавить с силой, склейка станет прочнее.

О порядке устройства кровли из гибкой черепицы — в видео:

Укладка гибкой плитки Шинглас и ее особенности

Начать установку после завершения подготовительных работ.Обратите внимание, что с процессом укладки может справиться один человек. Кладку начинают с коньковой плитки «Шинглас», для стартовой планки также можно использовать обычные листы, но предварительно разрезанные, с вырезанными лепестками.

Специалисты рекомендуют: если на пандусе используется черепица из нескольких пачек, то перед укладкой их следует тщательно перемешать, выкладывать немного разные по цвету фрагменты рекомендуется произвольно, в идеале — рисунок должен получиться абстрактным.

Снимите защитную пленку с изнаночной стороны черепицы непосредственно перед ее укладкой.

Крепление первого ряда желательно начинать от центра, переходя к краям — это упростит выравнивание по горизонтали. Для работы используются такие же оцинкованные гвозди.

Последующие ряды тоже укладываются от центра, но всегда со смещением, достаточно — половину лепестка. При правильной установке уровень нижнего края лепестков должен совпадать с верхним краем вырезов предыдущего ряда. В местах, где отсутствует самоклеящийся слой, на битумную черепицу наносится слой битумной мастики.Ею обрабатывают линии из кусочков гонта по краю пандуса.

Дополнительно утеплителем потребуется обработать выходные участки дымоходов и вентиляционных труб. Замазывать мастикой все листы не рекомендуется — это приведет к потере декоративного покрытия кровли.

Об укладке гибкой плитки Шинглас — на видео:

Чтобы крыша служила долго

Чтобы максимально продлить срок службы мягкой кровли и обеспечить ее привлекательный внешний вид, вам потребуется периодически выполнять несложные процедуры по уходу:

• весной и осенью проверить крышу на герметичность,
• , мусор, упавший на крышу, следует удалить мягкой щеткой,
• если на крыше есть предметы с простроченными или обрезанными краями, удалите их вручную, чтобы не повредить верхний слой черепицы,
• для обеспечения нормального стока воды желательно систематически очищать желоба,
• Для очистки скопившегося снега следует использовать легкие лопаты для снега
• мелкий ремонт фрагментов конструкции должен быть произведен своевременно.

Монтаж любого кровельного покрытия требует от установщика специальных знаний и навыков, однако покрытие кровли гибкой черепицей своими руками не составит труда даже для человека далекого от строительства, тем более что в каждой упаковке есть подробная инструкция по установке .

Кровельная черепица применяется на скатных крышах с уклоном до 11,3 °. Если уклон меньше, потребуются дополнительные инструкции по установке.

Инструменты и материалы

Из материалов вам потребуются: вагонка и ковролин, металлические полосы, битумный клей, кровельные гвозди, саморезы, черепица обыкновенная и коньковая, а также герметизация поводков. Необходимые инструменты: нож, молоток, ножницы по металлу, рулетка, шпатель. Если монтажные работы ведутся в холодную погоду, вам понадобится клеевой пистолет и строительный фен.

Монтаж битумной черепицы своими руками

Для монтажа гибкой плитки необходимо подготовить жесткое основание из листов влагостойкой фанеры или плит OSB. Это обезопасит монтажные работы, поспособствует более надежной герметизации клемм, а также позволит эффективно компенсировать возможную влажность конденсата.На стропила кладут плиты, создавая сплошную обрешетку.

Обязательным условием для установки гибкой черепицы является использование подкладочного ковра, защищающего крышу от влаги и гарантирующего долговечность всей конструкции. В качестве подкладки специалисты рекомендуют использовать ковролин RUFLEX U-EL или K-EL. Укладка ковролина на клейкую основу не вызовет никаких затруднений. При большом уклоне кровли подкладочный ковер удобно укладывать вертикально по направлению от конька к выступу, начиная с конца ската.Долина покрывается первой. Ковровое полотно укладывается по дну ендовы, остальные листы накладываются внахлест на 15 см. Области аппликации тщательно проклеиваются. Подкладочный ковролин монтируется с хорошей натяжкой, что не допустит его деформации и провисания в теплую погоду. Крепление производится кровельными гвоздями, начиная с верхнего конца.

При менее крутом уклоне кровли возможна горизонтальная укладка подкладочного ковра, которую следует начинать от низа пандуса по выступу.При любом типе установки вагонки под черепицу край ковролина должен выходить на 2,5-3 см за край деревянного настила, который необходимо загнуть внутрь при установке металлической планки карниза.

Карнизные планки устанавливаются на карниз и торцы скатной кровли поверх подкладочного ковра. Во избежание термической деформации металлические полосы крепят саморезами или кровельными гвоздями с большим шагом. Рейки внахлест внахлест 5 см. Стыки плотно скрепляются двумя гвоздями.

После установки подкладочного ковра и планок карниза фронт работы снова перемещается в долины. Полотно ендовы шириной 70 см и цветом, соответствующим цвету выбранной гибкой плитки, приклеивается на дно ендовы между швами облицовки и прибивается по краям с шагом 10 см.

Укладка гибкой плитки начинается с карниза. Не забудьте перед укладкой снять защитную пленку с каждого элемента гибкой плитки.Элементы карнизной плитки приклеиваются встык по прямой. Если монтажные работы ведутся в холодную погоду, то клеевую поверхность необходимо прогреть монтажным феном или закрепить верхний край плитки двумя гвоздями.

Иногда материал в упаковках с гибкой плиткой немного отличается по цвету. Чтобы это не было заметно на готовой кровле, перед укладкой смешайте битумную черепицу из нескольких пакетов. Наибольшего внимания при укладке обычной плитки требует первый ряд.Выступы черепицы должны закрывать швы между плитками карниза, а края обычной черепицы должны находиться на прямой линии в 2 см от нижнего края карниза. Гвозди или шурупы, которыми крепится черепица, должны уверенно проходить сквозь деревянный настил. Недостаточная длина крепежного материала может способствовать расслоению плиточного покрытия. Для крепления черепицы достаточно 4 гвоздей, прибитых к вырезу рисунка по клеевой поверхности к нижней части черепицы.Напоминаем, что установка гибкой плитки в теплую погоду позволяет обойтись без использования гвоздей.

По такому же принципу укладывается вся обычная плитка. Части черепицы, выступающие за конек, срезаются.

В долинах черепица торчит не ближе 15 см от дна долины. Ширина склеиваемого края должна быть не менее 10 см. Как и на концах, нет необходимости фиксировать битум в впадинах гвоздями. Клея герметизирующего будет достаточно.

Для хорошего прилегания к основанию дымохода и другим вертикальным выступам рекомендуется использовать торцевое покрытие PINTARI.Четыре сегмента ковра ендовы устанавливают герметично по периметру согласно инструкции, поднимая край на высоту более 30 см. По верхнему краю дымохода к дымоходу и гибкой плитке приклеиваются кусочки полотна ендовы, оставшиеся под черепицей. При необходимости можно укрепить конструкцию гвоздями. Только тогда дымоход можно обшить металлическим листом.

Если на крышу бревенчатых домов монтируется гибкая черепица, то присоединение к дымоходу необходимо закрепить на предварительно смонтированную фанерную манжету.Это обеспечит отложение примыкания одновременно с проседанием сруба.

Пластиковые фланцы или резиновые уплотнения из EPDM, которые используются для канализационного вентиляционного оборудования и других проводов, приклеиваются и прибиваются к подкладочному ковру. Черепица нарезается строго по выходному контуру и наклеивается по всей площади фланца.

Последний этап монтажа гибкой плитки — укладка коньковой плитки.К нему подходят, когда все скаты крыши уже полностью покрыты. Битумная черепица коньковой плитки делится на три равные части и укладывается на коньке 5 см поперек конька. Плитка крепится гвоздями по приклеиваемому краю, причем край каждой последующей плитки должен прикрывать шляпки предыдущих гвоздей.

Битумная черепица имеет большое количество цветов и форм, что позволяет гармонично сочетаться с любыми облицовочными материалами и элементами конструкций.Шероховатая фактура черепицы позволяет не портить внешний вид кровли снегозадержателями, так как они просто не понадобятся. Сплошная обрешетка в сочетании со сплошным ковром из гибкой плитки демонстрирует отличные звукоизоляционные качества, что обеспечивает комфортное и уютное пребывание. Плитка RUFLEX имеет пожарный сертификат, подтверждающий ее высокую пожарную безопасность. Правильно уложенная битумная плитка придаст зданию респектабельный вид и прослужит несколько десятилетий.

Монтаж битумной черепицы RUFLEX. Видео

Время чтения ≈ 4 минуты

Использование мягкой кровли позволяет аккуратно и красиво защитить крышу, чердак и чердак от дождя. Возможен монтаж битумной плитки без привлечения специалистов. Для правильного выполнения работы потребуется лишь изучить инструкцию по выбору, использованию материалов и их фиксации.

Подготовка к устройству кровли из битумной черепицы

Основным условием получения качественной кровли из гибкой черепицы является подготовка идеально ровного основания.Поэтому после удаления старого материала нужно прибить фанеру или OSB на обычную стропильную систему. В противном случае мягкие листы кровли просто прогнутся и придется заново перекрывать дом.

Начало работы и укладка передних рядов

Для максимальной защиты мансарды или мансардного этажа от атмосферных осадков рекомендуется использовать специальную подложку. Если уклон кровли незначительный (не превышает 20 градусов), то крепление подкладочного ковра допускается только в местах последующей установки дополнительных элементов.Также следует сразу установить металлические защитные планки на карниз и фасад. После укладка битумной черепицы своими руками выполняется по следующей схеме:

1. Укладываются карнизы, обрамляющие крышу (их можно заменить самой черепицей, нужно только аккуратно подрезать). Их закрепляют поверх досок гвоздями с крупными плоскими шляпками. Для дополнительной фиксации кровли место ее укладки промазывают битумной мастикой.
2. Первый ряд плиток закреплен. Для этого рекомендуется брать листы из разных комплектов. Если они будут немного отличаться, проблем с различиями в цвете не будет. Укладывать первый ряд поверх слоев карниза необходимо с небольшим подъемом (от края торца до самой плитки должно быть расстояние порядка 1 см).
3. При креплении плитки соблюдаются условия ее выкладки по рисунку. Лишние детали просто срезаются.Листы скрепляются гвоздями с плоской головкой. Они обеспечивают надежный прижим плитки к основанию и исключают ее повреждение.

Указанная инструкция по устройству кровли из гибкой битумной черепицы позволит быстро и правильно провести работы, исключить основные ошибки при укладке материалов. Кроме того, следует просмотреть обучающие фото и видеоматериалы, которые помогут увидеть процесс подготовки к монтажу и саму укладку рубероида.

Завершающие работы с гибкой битумной черепицей.

После укладки всех слоев черепицы необходимо обеспечить хорошую вентиляцию крыши. Поэтому рекомендуется устанавливать коньковый аэратор в его верхней части. Это длинная планка с внутренними перегородками и вставками из пенопласта. Такое устройство кровли из битумной черепицы исключает проникновение влаги под кровлю, опасность поселения на чердаке ос и других насекомых.

Поверх конькового аэратора необходимо закрепить коньковую плитку.Он дополнительно защитит аэратор и добьется эстетичного вида кровли. После крепления коньковой плитки можно приступать к монтажу водосточной системы.

Особые требования к устройству кровли из битумной черепицы

Обязательным условием при работе с гибкой кровлей является учет правил укладки материалов возле труб и при многоуровневом переходе между отдельными частями кровли. Современная технология устройства битумной черепицы, использование металлических стыковочных полос, втулок.Например, при перемещении между разными уровнями крыши нужно закрепить мягкий ковер с помощью перекладины, а поверх перекрытия следует уложить еще один слой ковра. Затем проводится монтаж самой плитки.

При обрамлении трубы на крыше необходимо изначально выбрать для нее элемент прохода (используется для круглых труб). Он защитит рубероид от воздействия высоких температур и быстрого разрушения. Раскладку и установку плитки проводят после ее обрезки в форме трубы.Такие условия укладки битумных материалов исключат проблемы с сохранением их первоначального вида, качества и состояния.

Видео монтаж битумной черепицы своими руками

Монтаж битумной черепицы своими руками. Подготовка и строительство обрешетки. Кровельное покрытие включает

Монтаж любого кровельного покрытия требует от установщика специальных знаний и навыков, однако покрытие кровли гибкой черепицей своими руками не составит особого труда даже для человека, далекого от строительства, тем более что подробная инструкция по монтажу входит в каждую упаковка.

Битумная черепица применяется на скатных крышах с уклоном до 11,3 °. Если уклон меньше, необходимо соблюдать дополнительные инструкции по установке.

Инструменты и материалы

Из материалов вам потребуются: вагонка и ковролин, металлические полосы, битумный клей, кровельные гвозди, саморезы, черепица обыкновенная и коньковая, а также герметизация клемм. Необходимые инструменты:
нож, молоток, ножницы по металлу, рулетка, шпатель. Если монтажные работы проводятся в холодную погоду, вам понадобится клеевой пистолет и фен.

Монтаж битумной черепицы своими руками

Для монтажа битумной черепицы необходимо подготовить жесткое основание из листов влагостойкой фанеры или плит OSB. Это защитит монтажные работы, поспособствует более надежной герметизации клемм, а также позволит эффективно компенсировать возможную влажность конденсата. Плиты укладываются на стропила, создавая сплошную обшивку.

Обязательным условием при установке черепицы является использование подкладки, защищающей кровлю от влаги и гарантирующей долговечность всей конструкции.В качестве подкладки специалисты рекомендуют использовать ковролин RUFLEX U-EL или K-EL. Монтаж ковролина на клеевой основе не вызовет никаких затруднений. При крутом склоне кровельное покрытие удобно укладывать вертикально по направлению от конька к карнизу, начиная с конца ската. Сначала покрываются долины. По дну ендовы укладывается ковер, остальные полотна накладываются внахлест на 15 см. Места нахлеста тщательно проклеиваются. Подкладочный ковер укладывается с хорошей натяжкой, что предотвратит его деформацию и провисание в теплую погоду.Крепление производится кровельными гвоздями, начиная с верхнего конца.

Если скат крыши менее крутой, подкладку можно укладывать горизонтально, начиная с нижней части ската крыши вдоль карниза. При любом варианте крепления подкладок под битумную черепицу край ковролина должен выходить на 2,5-3 см за край деревянного настила, который при установке металлической карниза необходимо загнуть внутрь.

Карнизные планки крепятся на карнизы и заканчиваются скатной кровлей над подкладным ковром.Чтобы избежать тепловой деформации, металлические полосы крепят саморезами или кровельными гвоздями с большим шагом. Полосы соединяются внахлест в 5 см. Стыки плотно скрепляются двумя гвоздями.

После установки подкладочного ковра и планок карниза рабочая зона снова перемещается в долины. К дну ендовы между швами вагонки приклеивается полотно ендовы шириной 70 см и цветом, соответствующим цвету выбранной черепицы, и прибивается по краям с шагом 10 см.

Укладка черепицы начинается с карниза. Не забудьте удалить защитную пленку с каждого элемента черепицы перед установкой. Элементы карнизной плитки приклеиваются встык по прямой. Если монтажные работы ведутся в холодную погоду, то клеевую поверхность необходимо прогреть монтажным феном или закрепить верхний край плитки двумя гвоздями.

Иногда материал в упаковках из битумной черепицы имеет немного другой цвет.Чтобы она не бросалась в глаза на готовой кровле, следует перед укладкой перемешать черепицу из нескольких пакетов. Первый ряд требует наибольшего внимания к укладке обычной плитки. Выступы черепицы должны закрывать швы между плитками карниза, а края обычной черепицы должны находиться на прямой линии в 2 см от нижнего края карниза. Гвозди или шурупы, удерживающие черепицу на месте, должны прочно проходить через деревянный пол… Недостаточная длина крепежного материала может привести к отслаиванию плитки. Для фиксации битумной черепицы достаточно 4 гвоздей, прибитых к вырезу выкройки по клеевой поверхности к нижней гальке. Напоминаем, что установка битумной черепицы в теплую погоду позволяет обойтись без использования гвоздей.

Вся обычная черепица укладывается по такому же принципу. Части черепицы, выступающие за конек, срезаются.

В долинах черепицу приклеивают не ближе 15 см от дна долины.Ширина склеиваемого края должна быть не менее 10 см. Как и в случае с торцами, нет необходимости скреплять битум в впадинах гвоздями. Достаточно клеящейся пломбы.

Для качественного приклеивания к основанию дымоходов и другим вертикальным выступам рекомендуется использовать ковролин PINTARI Valley. По периметру герметично устанавливают четыре куска ендовного ковра согласно инструкции, приподнимая край на высоту более 30 см. По верхнему краю дымохода кусочки ендовы приклеиваются как к дымоходу, так и к черепице, оставаясь под черепицей.При необходимости можно укрепить конструкцию гвоздями. Только тогда дымоход можно обшить металлическим листом.

Если черепица устанавливается на крышу бревенчатых домов, то соединение дымохода необходимо закрепить на предварительно смонтированную фанерную манжету. Это обеспечит проседание опоры одновременно с проседанием сруба.

Пластиковые фланцы или прокладки из резины EPDM, которые используются для вентиляции канализации и других выпускных отверстий, приклеиваются и прибиваются к основанию.Гонт нарезается строго по контуру выхода и наклеивается по всей площади фланца.

Последний этап устройства битумной черепицы — это установка коньковой плитки. К нему приступают, когда все скаты крыши уже полностью покрыты. Черепица коньковой-карнизной плитки делится на три равные части и укладывается поверх конька с нахлестом 5 см. Плитка крепится гвоздями по клееному краю, причем край каждой последующей плитки должен прикрывать шляпки гвоздей предыдущей.

Битумная черепица имеет большое количество цветов и форм, что позволяет гармонично сочетать их с любыми облицовочными материалами и элементами конструкций. Шероховатая фактура черепицы позволяет не портить внешний вид крыш снегозадержателями, так как они просто не понадобятся. Прочная обшивка в сочетании с массивным гонтовым ковром демонстрирует отличные звукоизоляционные свойства, что обеспечивает комфортное и уютное пребывание. Черепица RUFLEX имеет пожарный сертификат, подтверждающий ее высокую пожарную безопасность.Правильно установленная битумная черепица придаст зданию респектабельный вид и эффективно прослужит несколько десятков лет.

Укладка битумной черепицы RUFLEX. Видео

Всем известно, что укладка рубероида будет иметь положительный конечный результат только в том случае, если строго следовать инструкции по монтажу и следовать рекомендациям специалистов. Это касается всех кровельных материалов и черепицы. И если вы решили использовать именно этот материал для кровли собственного дома, то вам придется позаботиться о том, чтобы инструкция по монтажу на время работы стала для вас талмутом.

Этапы кровли битумной черепицей

Сразу оговоримся, битумную черепицу можно использовать на крышах, угол наклона скатов которых будет не менее 11,5 °. Это примерно соотношение 1: 5.

Этап №1 — подготовительный

Подготовительный в том смысле, что необходимо подготовить кровельную систему под битумную черепицу, а точнее обрешетку кровли. Так, обрешетка для этого рубероида должна быть только цельной, то есть либо влагостойкая фанера, либо плиты OSB, либо доски обрезные шпунтованные.Что касается досок, то они должны быть очень сухими, влажность не должна превышать 20%.

Очень важно плотно закрепить ящик, он должен быть очень прочным и достаточно ровным. Небольшой перепад в плоскости можно прикрыть битумной черепицей. При строительстве обрешетки есть несколько серьезных моментов.

1. Стыки двух смежных элементов должны располагаться только на несущих элементах кровельной конструкции. То есть на стропилах.
2. Если в качестве обрешетки используются доски, то одна доска должна перекрывать по длине два пролета, то есть лежать на трех стропильных ногах.
3. Опять по поводу плат. Стропильная система подвержена перепадам температуры и влажности, поэтому между досками необходимо оставлять небольшой зазор (2-3 мм). Это компенсация за изменение размера платы.
4. Такая кровля, покрытая битумной черепицей, в обязательном порядке должна быть оборудована системой вентиляции … Поэтому еще на этапе строительства кровли необходимо оставлять зазоры на карнизе и коньке.

Этап второй — укладка подкладочного слоя

Что такое подкладочный ковер? Это рулонный битумно-полимерный материал, который сверху засыпан песком, а снизу к нему прикреплена полиэтиленовая пленка.Укладка производится слоем песка вверх.

Необходимо еще раз обратить внимание на угол наклона скатов кровли. Если это не менее 11,5 °, то нет смысла укладывать подкладку по всей площади кровли. Главное — закрыть преломления конструкции и крайние плоскости, наиболее подверженные нагрузкам. Это долины, гребни, карнизы, фронтоны и узлы сочленений.

Внимание! На углу ендовы следует уложить валик вагонки, а нахлест между двумя соседними полосами приклеить и скрепить кровельными гвоздями.

Лучше нанести несколько полосок клея. Но нельзя наносить клей под всю плоскость уложенного рулона.

Все остальные участки покрываются полосами облицовочного материала и крепятся к обрешетке гвоздями. Нахлест элементов 10 см.

Если покрытие подкладочного слоя сплошное, то монтаж может производиться как параллельно карнизу, так и перпендикулярно ему. Как показано на фото ниже.

При этом каждую уложенную полосу нужно сначала разложить, дать ей немного распрямиться, а затем слегка потянуть руками.На поверхности откоса у вас должна получиться ровная поверхность без пузырей и перекосов. Полосы накладываются внахлест со смещением 10-15 см. Крепление через каждые 10 см производится кровельными гвоздями.

Теперь необходимо установить и закрепить металлические планки, которые крепятся по краям ската крыши. А именно на карниз и торцы кровельной системы … Эти полосы специалисты часто называют лентами кабеля. Все металлические полосы укладываются поверх подкладочного слоя с небольшим смещением по направлению укладки.Смещение 20 мм. Крепятся они либо кровельными гвоздями, либо саморезами. Линия крепления — зигзагообразная, места установки через каждые 10 см, как показано на видео. Фронтоны имеют особую форму с бортиком, который служит ребром жесткости и отводит дождевую и талую воду.

Внимание! Если карниз вашего дома имеет изогнутую форму, то металлические полосы карниза устанавливаются небольшими кусочками (отрезками), образующими изогнутую линию. Длину элемента должен определять сам кровельщик, который будет заниматься покрытием кровли битумной черепицей.

И еще один очень важный момент … После того, как вся плоскость крыши покрыта вагонкой, в местах впадины укладывается еще одна планка. Его край у карниза должен прикрывать установленную металлическую планку и приклеиваться к ней. Причем крепление по кладке в этом случае осуществляется только гвоздями через каждые 10 см (см. Видео).

Что касается конька крыши, то здесь облицовочный материал перекрывается по разным уклонам. То есть по одному скату за раз верхний край вагонки расстилают, не доходя до края крыши на 5 см.На втором склоне рулон проходит по гребню на первый откос на глубину 15 см. Получается, что внахлест образует сплошной слой, полностью закрывающий гребень. Это хорошо видно на фото ниже.

Этап №3 — установка черепицы

Все подготовительные этапы пройдены, можно переходить непосредственно к покрытию кровли битумной черепицей. В инструкции по установке написано, что начинать укладку нужно снизу, продвигаясь вверх, вроде в принципе это все кровельные материалы… Но у битумной черепицы есть один момент относительно начала этой строительной операции. Так в инструкции написано, что элементы кровли укладываются встык на карниз, а по остальной площади перекрывают друг друга.

В этом случае черепицу необходимо укладывать немного вглубь откоса примерно на 2-3 см. Монтаж обязательно сопровождается выравниванием краев материала строго по карнизу. Сделать это с открытой линией карниза не составит труда.Крепятся элементы гвоздями ближе к срезу рубероида (см. Видео). Не забудьте снять полосы битумной плитки с тыльной стороны защитной полиэтиленовой пленки … То же касается и элементов, которые будут установлены на основных площадях.

Монтаж и крепление листов (битумной черепицы) необходимо начинать с середины ската, располагая их дальше к краям кровельной конструкции. Первый ряд укладывают так, чтобы он полностью закрыл ряд карнизов.При этом лепестки верхнего ряда должны закрывать перфорацию карнизного ряда. Элемент необходимо закрепить четырьмя гвоздями, расположив их на 4-5 см выше перфорации. Если угол ската крыши превышает 45 °, рекомендуется к одной черепице добавить еще два гвоздя и забить их в верхние углы кровельного элемента.

Края черепицы, которые будут закрывать доски фронтона, должны быть обрезаны точно по размеру. И эти края необходимо приклеить. Клей наносится несколькими полосами толщиной 1-2 мм.Длина одной клеевой полосы не менее 5 см. После этого клей размазывается кисточкой по поверхности облицовочного материала, край гонта прижимается вручную с небольшим усилием. Элемент необходимо закрепить кровельным гвоздем.

Возвращаемся в долину. На уложенном подкладочном материале от угла ендовы проводят две параллельные линии с двух сторон на расстоянии 15 см с каждой стороны. Сделать это можно маркером с помощью линейки или цветной нити.Просто нужно сделать отметки на нижнем и верхнем краях впадины, соединить их ниткой (хорошо натянуть, на что потребуется два человека), приподнять и отпустить, на поверхности ложа будет проведена четкая линия. материал долины.

Обрежьте края материала по линиям. Лучше делать это строительным ножом, предварительно подложив под материал небольшую доску и лезвие ножа. Теперь черепица укладывается на место, на ней отмечается пересечение самой черепицы и полосы подкладки.Элемент плитки обрезается по получившейся линии. Теперь необходимо закрепить саму битумную черепицу, для чего нужно использовать клей, нанесенный на вагонку по краю среза на ширину пяти миллиметров. Дополнительное крепление кровельными гвоздями обязательно.

Самая сложная операция во всем процессе укладки — это укладка битумной плитки в точках примыкания (см. Видео). Например, к дымоходу печи. Есть несколько моментов, которые нужно знать и строго соблюдать.

1. Необходимо установить по всему периметру трубы в нижней части стыка деревянную рейку треугольного сечения. Размер: 50х50 мм. Для этих целей можно использовать карниз.
2. Подложка укладывается поверх установленной обрешетки.
3. После этого монтируется ряд битумной плитки, примыкающий к вертикальной плоскости дымохода.
4. Теперь ковровое покрытие ендовы укладывается поверх установленных элементов. Он должен прикрывать саму трубу по высоте на 30 см, а по ширине выступать за периметр опоры на 20 см.
5. Поверх уложенного коврового покрытия ендов устанавливается металлическая планка упора, которая фиксируется саморезами на поверхности дымохода. Обязательно залить под планку силиконовый герметик, который обеспечит полную герметизацию стыка.
6. По бокам трубы обыкновенная битумная черепица укладывается поверх ковра долины или может быть уложена под ним.

И последний элемент кровли — конек, который тоже покрыт битумной черепицей (см. Видео).Для этого от ковра ендовы отрезается полоса, ширина которой должна быть такой, чтобы закрывать конек и откосы на высоту 50 мм и более. Крепление производится гвоздями. После этого на самом коньке под этот элемент кладут битумную черепицу, которую называют коньковой. В принципе, для этого можно использовать элементы карниза, которые просто обрезаются до необходимого размера. Прикрепить коньковую черепицу необходимо гвоздями, которые будут закрываться соседней битумной черепицей, потому что кладка идет внахлест (5 см).

Внимание! Если черепица покрыта вальмовой кровлей, то коньковые панели укладывают от нижнего края ребра около карниза. Монтаж двускатной крыши начинается с середины конька.

Предисловие

Высокотехнологичные строительные материалы … В частности, признание среди потребителей в последние годы получил такой современный и качественный кровельный материал, как гибкая черепица.

Необходимые инструменты и материалы

Битумная мастикаВаликГвоздиГибкая черепицаКарандашКистьКуветкаМолотокНож Защитные очкиПерчаткиРулеткаСтройный степлерЛестницаGonExtensionLevel

Expand

Content

Высокотехнологичные строительные материалы становятся все более популярными.В частности, признание среди потребителей в последние годы получил такой современный и качественный кровельный материал, как гибкая черепица. Востребованность гибкой или, как ее еще называют, битумной черепицы обусловлена ​​ее исключительными характеристиками: прочностью, долговечностью, полной водонепроницаемостью, максимальной простотой процесса укладки. В качестве основы для создания битумной черепицы используется стекловолокно или пропитанный битумом полиэстер. Такая плитка имеет многослойную структуру … Защита и декор в сочетании с прочностью и долговечностью — вот почему битумная черепица входит в число лидеров.современный рынок строительной продукции.

Гибкая технология укладки плитки с видео

Подобрать мягкий чехол не составит труда, важнее процесс монтажа, который должен полностью соответствовать всем необходимым в этом деле условиям. От того, насколько качественно будет выполнена эта работа, зависят годы безоблачной жизни под будущей крышей. Конечно, такое мероприятие лучше доверить профессиональным кровельщикам, однако при этом нет ничего сложного в том, чтобы провести его самостоятельно.Нужно только соблюдать все необходимые нормы процесса укладки. Если вас интересует укладка битумной черепицы, то приведенная ниже инструкция вам обязательно поможет в этом вопросе.

Укладка черепицы: инструкция

В качестве основы для будущей кровли можно выбрать влагостойкую фанеру, доски, OSB. Доски должны быть с чистыми краями или с канавками, нормальной влажности, их ширина не должна превышать 15 см. К готовой основе предъявляются соответствующие требования к жесткости, а также гладкости.В довершение всего полученную основу необходимо пропитать защитными огнеупорными и противогрибковыми средствами.

Технология укладки гибкой черепицы на начальном этапе требует соответствующей пароизоляции, что достигается за счет установки пароизоляционной пленки, которая прибивается к стропилам и торцам деревянными досками и гвоздями изнутри. Сверху на пленку, снаружи укладывается утеплитель. Для надежной фиксации плит между стропилами закрепляют деревянные бруски.

Поверх утеплителя монтируется ветрозащитная пленка, на которую впоследствии устанавливается разреженная обрешетка. Если в проекте предусмотрена вентиляция, то продумать ее нужно именно на этапе подготовки. Предусмотрены все необходимые отверстия под антенны, вентиляция, проложен дымоход. В качестве завершающего этапа подготовки к дальнейшему процессу монтажа на стропила и обрешетку укладываются доски или фанера соответствующей толщины. Крепление осуществляется при помощи саморезов или гвоздей с широкой головкой.В результате мы получаем идеально ровную и прочную поверхность, которая готова стать отличной основой для будущей кровли.

Укладка гибкой черепицы. Основные шаги

Перед тем, как приступить к укладке мягкой кровли, следует обратить внимание на прогноз погоды и, в частности, на температуру воздуха. В инструкции к каждому конкретному виду битумной черепицы говорится о допустимом температурном режиме процесса монтажа. Если игнорировать рекомендации производителя, то такой безответственный способ укладки битумной черепицы может привести к печальным последствиям; рубероид через время может отвалиться.Если есть необходимость обустройства кровли в холодное время года, то перед укладкой битумных листов нужно прогреть строительным феном, кроме того, по возможности, утеплить чердачное помещение.

Первый шаг — установка рулонного подкладочного ковра. Необходимо закрепить ковролин по всему периметру кровли. Если уклон кровли меньше 18 градусов, то в этом случае допустимо проводить только частичную обшивку ковролином, в противном случае необходимо покрыть всю крышу, прибив амортизирующий ковролин оцинкованными гвоздями через интервал 150-200 мм.Для организации потока со стороны конька и максимальной защиты деревянной обрешетки от агрессивных воздействий окружающей среды на двускатном свесе, поверх ковра монтируются торцевые планки, по аналогии с карнизом, торцевые планки. Подложку можно заправить под основу и закрепить для дополнительной защиты деревянных элементов конструкции.

Поверх планки свеса карниза укладывают полосы гибкой плитки конькового свеса. Если таковой нет, то можно использовать обычную гибкую плитку с вырезанными лепестками.Полоса крепится оцинкованными гвоздями, отступ от края должен составлять 25 мм. Свободные концы плитки приклеиваются к рейкам битумной мастикой. Этот этап монтажа отлично подходит для устройства водоотводной системы … Поверх подкладочного ковра, в долинах дополнительно разворачиваются ендовы. Их цвет должен совпадать с цветом основной плитки. Края приклеиваются клеем и прибиваются оцинкованными гвоздями по всей длине с шагом 10 см.

Следующий этап — прямая укладка гибкой черепицы.Плиточные листы с несколькими лепестками необходимо брать поочередно из разных упаковок, это делается для того, чтобы выровнять цветовую гамму, потому что оттенки цвета от упаковки к упаковке различаются. Монтаж ведется от центра к концам. Для этого снимите защитную пленку и положите плитку клеевой стороной, прижимая ее.

Затем лист плитки прибивается по линии над фигурными бороздками четырьмя гвоздями. Чтобы добиться параллельности линий кладки, после окончания второго ряда следует разметить все последующие ряды до конька.По фронтону и по краям кровли обшивают битумной черепицей и, конечно же, приклеивают битумной мастикой.

Необходимо следить за тем, чтобы все лепестки, выложенные плиткой, находились на одном уровне, перекрывая гвозди. Для закрытия конька следует использовать гибкую плитку конек-карниз, которую делят на перфорацию, после чего с нее снимают защитную пленку и кладут клеевой стороной на конек, с изгибом посередине, так чтобы короткая сторона фрагмента плитки была параллельна коньку.

Также можно установить коньковый аэратор для дополнительной вентиляции на чердаке.

На этом устройство крыши завершено. В качестве примечания можно добавить, что для длительного срока службы один раз в пять лет гибкую кровлю придется обрабатывать защитными составами.

Способ укладки гибкой черепицы на видео

Если вас интересует установка гибкой черепицы, то видео, представленное на нашем сайте, поможет вам более наглядно визуализировать процесс установки.Конечно, лучше доверить это занятие мастерам, однако, если вы своими силами хотите создать в доме комфорт и уют, воспользовавшись современными технологиями в области кровельных материалов, к которым, несомненно, относится черепица, укладка ее. своими руками при достаточном старании и внимании не доставит особых хлопот.

Гибкая битумная черепица довольно популярна. Это связано с его уникальными эксплуатационными характеристиками. Среди известных производителей — Тегола, Сипласт и Шинглас.Битумную черепицу используют практически в любых климатических условиях.

Инструменты

Листы или доски укладываются параллельно коньку и соединяются на стропильной доске. При этом следите за тем, чтобы на одной доске не получилось несколько стыков листов обшивки соседних рядов.

Подготовительные работы

По окончании подготовки основания на него укладывается специальный подкладочный ковер песочной стороной вверх. Ее можно приобрести по месту приобретения черепицы.Он одновременно выполняет две функции: выравнивает поверхность и придает ей гидроизоляционные свойства. Кроме того, битумная черепица при использовании подкладочного слоя лучше сцепляется с поверхностью. Его прибивают с шагом 20 см.

Склоны с углом наклона до 30 градусов полностью покрывают гудроном в несколько слоев. Во втором случае только нахлест с запасом 150 и 80 мм по вертикали и горизонтали соответственно. Конек украшен специальной плиткой конек-карниз.Он разделен на три части по перфорации и поочередно прибивается с двух сторон на стыке откосов. Перед процедурой следует снять с материала защитную пленку.

Укладка битумной плитки: правила и особенности

При расчете необходимого количества материала важно учитывать определенные нюансы. Например, он предназначен для кровельных покрытий, угол наклона которых находится в пределах 15-85 градусов. В инструкции указан угол 45 градусов.Отклонение от этого показателя приводит к увеличению или уменьшению количества израсходованных плиток. Например, чем меньше, тем больше потребуется материала.

Качественного результата можно добиться только при соблюдении основных правил:

• материал хранится в закрытых упаковках в помещении;
• подкладочный ковер удерживается в вертикальном положении;

производители

• рекомендуют укладывать битумную черепицу при температуре не ниже 5 градусов; №
• перед укладкой материала в холодное время года его предварительно помещают в отапливаемое помещение (не менее чем на сутки).

Мягкая плитка укладывается без использования горелки. Применяется для кровли с битумным покрытием. С внутренней стороны материала снимается защитная пленка, после чего она накладывается на подготовленное покрытие. Когда внешняя температура достаточно высока, клейкая поверхность черепицы без посторонней помощи плотно прилегает к основанию. В холодную погоду для подобного эффекта используется термофен. Дополнительно можно укрепить материал специальным клеем.

Битумная черепица в разных упаковках может иметь разный оттенок.Поэтому рекомендуется использовать отдельный пакет для каждого ската. В том случае, когда площадь откоса достаточно велика, используйте несколько пакетов. Элементы материала смешиваются, за счет чего оттенки равномерно распределяются по всему покрытию.

Важно помнить, что при высоких температурах плитка становится мягкой и легко поддается механическим воздействиям (может деформироваться). Поэтому в таких условиях работы на крыше перемещают с помощью лестниц или других приспособлений.

Крепежный материал

Каждый отдельный элемент черепицы должен крепиться отдельно. Для этого используйте винтовые или матовые гвозди, а также скобы. Последние используются, когда битумная черепица крепится к основанию без подкладочного слоя.

Гвозди должны быть из металла, предварительно обработанного антикоррозийными средствами. В индивидуальную черепицу забивают 4 гвоздя на расстоянии 2,5 см от боковых сторон и 14,5 мм от нижней линии плитки.

Гвозди вбивают до тех пор, пока их головки не окажутся на одном уровне с черепицей.Если они выступают, то уложенный выше материал может быть поврежден, а если надавить, то в образовавшемся углублении будет скапливаться влага, и со временем застежки разрушатся.

Назначение битумного клея — дополнительное укрепление элементов материала в труднодоступных местах: примыкание плитки к стенам, на коньке, в долинах. Он также используется при низких температурах окружающей среды. Клей для банок размазывается с помощью и выдавливается из баллонов специальным пистолетом.Если температура на улице невысокая, то битумный клей предварительно нагревают (затвердевает уже при 10 градусах Цельсия). Склеенные листы с силой прижимаются к основанию.

Битумная черепица

Первый этап — крепление к обшивке карниза с помощью гвоздей или шурупов. Гвозди вбиваются в шахматном порядке по всей длине планки с шагом 10 см.

После этого поверх смонтированной планки укладывается черепица для карнизов.При этом установка битумной черепицы зависит от ее вида. Некоторые производители рекомендуют оставлять зазор в 1 см между нижним краем черепицы и карнизом. В остальных случаях выполняется нависание черепицы над карнизом на 1-1,5 см. Производители часто не предоставляют специальной шторной черепицы. В этом случае следует отрезать обычные и выложить из них первую линию материала на карниз, приклеивая их встык.

Монтаж материала осуществляется от карниза.Укладывают черепицу от средней линии откоса по бокам (слева и справа). Второй ряд укладывают так, чтобы расстояние между нижними краями карнизного ряда и второй линией составляло 1-2 см. Это создаст визуально прямую линию, если смотреть с земли.

Если дом, крыша которого будет покрыта битумной черепицей, расположен в зоне, характеризующейся сильным ветром, то интервал между черепицей уменьшается. Это сделает покрытие более надежным.

Как добиться красивой крыши?

Знание тонкостей материала и практический опыт — вот что требуется для черепицы.Можно организовать красивую конструкцию крыши своими руками, но для этого важно понимать ее конструктивные особенности … Например, при обходе выступающих элементов кровли расстояние между соседними черепицами должно быть кратным 1 м. Это делается для того, чтобы можно было правильно смонтировать последующие ряды.

Перед тем, как приступить к укладке материала, по слою футеровки (подсыпки) обычным мелом проводят уклон, обозначают его среднюю линию. Кроме того, делаются отметки на каждые 4 ряда плитки.В том случае, если есть дымоход или другой элемент конструкции, от них размечают вертикальные линии. При соблюдении технологии кровля из битумной черепицы приобретет эстетичный и привлекательный вид.

Вентиляция

Для свободного выхода воздуха из-под кровли в ней проделываются отверстия, диаметр которых соответствует установленным аэраторам. Их фиксируют гвоздями или клеем. После этого поверх их фартуков кладут плитки, у которых вырезаются концы.

Коньки и лощины

На коньке черепица срезается по его линии. После того, как в коньке проделан вентиляционный зазор, верхний край крыши закрывается обычной или карнизной черепицей. Важно помнить, что сгибание черепицы без ее нагрева может привести к образованию на ней трещин. Стыки конькового покрытия с кровлей замазываются, то есть гидроизолированы.

Также важно помнить о необходимости гидроизоляции желобов: каждая черепица, попавшая на желоб, разрезается и фиксируется с другой стороны водостока гвоздями или клеем.

Битумная кровельная мягкая черепица удобна в использовании, прочна и эстетична. Большой его плюс в том, что вполне возможна самостоятельная сборка … Технология не самая сложная, вес фрагмента небольшой, он крепится на клейкую основу, дополнительно фиксируется кровельными гвоздями. Так что монтаж мягкой плитки своими руками можно производить даже в одиночку.

Кровельный пирог под мягкую черепицу

Чердак под крышей может быть теплым или холодным, в зависимости от этого меняется состав кровельного пирога… Но его часть от стропил и выше всегда остается неизменной:

• набивается гидроизоляция по стропилам;

На нем

• — бруски толщиной не менее 30 мм;
• массивный пол.

Рассмотрим эти материалы подробнее — что и как изготавливать, какими особенностями обладает каждый из них.

Гидроизоляция

Гидроизоляционные мембраны доступны в одно-, двух- и трехслойном исполнении. Однослойные мембраны самые простые и дешевые; они выполняют лишь двойную задачу — не допускать попадания влаги в сторону помещения и выхода паров наружу.Так простым способом не только защищают чердак от проникновения конденсата или просочившихся осадков, но и удаляют из воздуха лишнюю влагу, которая сопровождает жизнь человека. Однослойные мембраны мало представлены на рынке. Практически их производит одна компания — Тайвек.

Двух- и трехслойные мембраны более долговечны. В дополнение к гидроизоляционному слою они также имеют прослойку, которая придает им большую прочность на разрыв. Третий слой, если он есть, является абсорбирующим слоем.То есть, даже если на поверхности мембраны образуется капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции влага из этого слоя постепенно испаряется и уносится воздушными потоками.

Трехслойные мембраны (например, EUROTOP N35, RANKKA, YUTAKON) желательны, если ваш чердак утеплен, а в качестве утеплителя используется минеральная вата. Боится намокать, а при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Если под мягкой черепицей холодный чердак, желательно использование двухслойной гидроизоляционной мембраны … По прочности она намного лучше однослойной, да и по цене ненамного дороже.

Обрешетка

Поверх гидроизоляционной пленки параллельно свесу набиваются полосы обрешетки. Они нужны для создания вентиляционной щели … Это позволит поддерживать нормальную влажность кровельных материалов.

Обрешетка изготовлена ​​из доски хвойных пород (преимущественно сосны).Толщина досок не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя также обрабатывают антипирены, снижающие горючесть древесины.

Минимальная длина доски для обшивки — не менее двух стропильных пролетов. Их прикрепляют и соединяют над стропильными ногами.Вы не можете подключить их больше нигде.

Полы

Пол под мягкую плитку делается сплошным. Материалы подбираются исходя из того, что в него следует вбивать гвозди, поэтому обычно используют:

• OSB 3;
• фанера влагостойкая;
• Доска обрезная или шпунтованная той же толщины (25 мм) с влажностью не более 20%.

При укладке полов под мягкую плитку необходимо оставлять зазоры между элементами для компенсации теплового расширения.При использовании фанеры или OSB зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал скрепляется с разрывом швов, то есть так, чтобы стыки не были сплошными. Закрепите OSB саморезами или перфорированными гвоздями.

Используя доски в качестве настила, необходимо следить за тем, чтобы годовые кольца древесины были направлены вниз. В обратном положении они будут гнуться по дуге, мягкая плитка приподнимется, герметичность покрытия может быть нарушена. Есть еще одна хитрость, которая позволит сохранить паркет даже при влажности досок более 20%.При укладке торцов досок их дополнительно скрепляют двумя гвоздями или саморезами, забитыми вплотную к краю. Этот дополнительный фиксатор предотвратит коробление досок при усадке.

Выбор толщины материала пола под мягкую плитку зависит от шага обрешетки. Чем больше ступенька, тем толще потребуется настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкая, но жесткая основа.

Еще один момент касается устройства настила из мягкой плитки вокруг трубы дымохода. При кирпичной трубе, ширина которой более 50 см, за ней делают паз (на фото). Эта конструкция напоминает мини-крышу. Он разделяет дождевые потоки, они скатываются по бокам трубы, не попадая в подкровельное пространство.

После укладки пола проверяется его геометрия. Измеряют длину, ширину откоса вверху и внизу, высоту откоса с двух сторон, измеряют диагонали.И последняя проверка — отслеживание самолета — вся рампа должна целиком лежать в одной плоскости.

Технология кровли мягкой черепицы

При покупке вам, скорее всего, будет предоставлена ​​инструкция, по которой монтаж мягкой плитки будет расписан пошагово и подробно с указанием всех точных размеров, которые требует именно этот производитель. Эти рекомендации следует соблюдать. Однако стоит заранее ознакомиться с порядком работ и их объемами — чтобы разобраться в тонкостях монтажа и необходимом количестве материалов.

Сразу скажем, что при укладке мягкой плитки нужно соблюдать осторожность — она ​​не любит гнуться. Поэтому старайтесь не гнуть и не мять черепицу без надобности (это одно целое, состоящее из видимой и монтажной частей).

Усиление свеса

Первый — это каплеуловитель. Это Г-образный лист металла, покрытый краской или полимерным составом. Полимерное покрытие дороже, но и надежнее. Цвет подбирается приближенный к цвету черепицы.

Водосточная планка устанавливается по свесам крыши

Задача водоотливной планки — защитить обрешетку, порезы стропил и перекрытий от влаги. Одним краем укладывается капельница на пол, другим закрывает свес. Крепятся оцинкованными (нержавейка) гвоздями, которые забиваются в шахматном порядке (один ближе к изгибу, второй почти на краю). Шаг установки крепежа — 20-25 см.

Капельница продается двухметровыми штуками.Уложив первый элемент, второй закрепляют внахлест не менее 3 см. При желании щель можно закрыть: замазать стык битумной мастикой, заполнить герметиком. На этом же этапе устанавливаются крючки, в любом случае прибиваются крючки, которые будут удерживать желоба.

Укладка гидроизоляционного ковра

Независимо от угла наклона крыши, внутри и вдоль ската необходимо укладывать гидроизоляционную подложку. Продается в рулонах метровой ширины. На обратную сторону наносится клей, покрытый защитной пленкой или бумагой.Перед укладкой бумагу снимают, енд-ковер приклеивают к настилу.

Монтаж гидроизоляционного ковра начинается с укладки его в ендовы. Раскатайте материал шириной в метр, распределяя по 50 см с обеих сторон сгиба. Здесь желательно обойтись без стыков, но при необходимости перекрытие двух полотен должно быть не менее 15 см. Укладка идет снизу вверх, стык дополнительно промазывается битумной мастикой, материал хорошо прижимается.

Далее по карнизу укладывается гидроизоляционный ковер под битумную черепицу. Минимальная ширина ковра на свесе карниза равна размеру самого свеса плюс 60 см. Нижний край расположен сверху капельницы, он может загибаться на несколько сантиметров вниз. Сначала ковролин раскатывается, при необходимости разрезается, затем изнутри снимается защитная пленка и приклеивается к подложке. Дополнительно их фиксируют по краям нержавеющими или оцинкованными гвоздями с большой плоской головкой (шаг 20-25 см).

В местах горизонтального стыка перекрытие двух полотен не менее 10 см, в вертикальном направлении — не менее 15 см. Все стыки дополнительно промазываются битумной мастикой, материал уплотняется.

Подложка ковролина

Подкладочный ковролин, как и гидроизоляционный ковролин, продается в рулонах метровой ширины, тыльная сторона покрыта клеем. Способ монтажа зависит от уклона кровли и профиля выбранной битумной черепицы.

При использовании битумной черепицы с надрезами (например, Джаз, Трио, Бивер хвост), независимо от уклона, подложка укладывается по всей поверхности крыши.

При установке подкладки часто требуется подрезка. Делается это заточенным ножом. Чтобы не повредить материал внизу при распиловке, кладут кусок фанеры или OSB.

Фронтон (концевой) планка

На боковые прорези свесов крепятся фронтоны.Это полоски металла, изогнутые в форме буквы «L», по линии сгиба которых есть небольшой выступ. Они защищают уложенные кровельные материалы от ветровых нагрузок, от попадания влаги. Полоса фронтона укладывается на настил поверх вагонки или гидроизоляционного ковра, фиксируется гвоздями (нержавеющими или оцинкованными) в шахматном порядке с шагом 15 см.

Эти доски также поставляются кусками по 2 м, уложенными друг на друга с нахлестом не менее 3 см.

Маркировка рампы

Для облегчения укладки мягкой плитки на подложку или напольное покрытие наносится разметка в виде сетки.Делается это малярным шнуром. Линии по карнизному свесу наносятся на расстоянии, равном 5 рядам черепицы, по вертикали — через каждый метр (длина одной черепицы). Такая разметка сделана проще стилизованной — по ней выравниваются края, легче отслеживать расстояния.

Ковер долины

Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовый материал. Он немного шире и служит дополнительной гарантией отсутствия протечек.Не снимая защитную пленку с нижней стороны, ее укладывают, снизу разрезают в области свеса, размечают границы. Отойдя от отметки 4-5 см, наносится специальная мастика повышенной фиксации Fixer. Его наносят из шприца с помощью валика, затем растирают шпателем в полоску шириной около 10 см.

Ковролин долины выкладывается на мастику, складки разглаживаются, края прижимаются. Отступив от края на 3 см, фиксируется гвоздями с шагом 20 см.

Примыкание к кирпичной трубе

Для обхода труб и вентиляционных отверстий выкройки выполняются из коврового покрытия ендовы или оцинкованного металла, окрашенного в соответствующий цвет. Поверхность трубы оштукатурена и загрунтована.

При использовании коврового покрытия ендовы выкройку делают так, чтобы материал выходил на трубу не менее 30 см, на крыше должно оставаться не менее 20 см.

Рисунок покрыт битумной мастикой, укладывается на место. Сначала устанавливается передняя часть, затем правая и левая.

Некоторые боковые элементы оборачиваются вокруг передней части. Задняя стенка установлена ​​последней. Его части уходят в сторону.

При правильной установке на настил вокруг трубы получается площадка, покрытая ендовным ковром. Перед укладкой плитки в этом месте поверхность промазывают битумной мастикой.

Битумная черепица идет по уложенному ковру с трех сторон, не доходя до стенок трубы 8 см.

Верхняя часть стыка уплотняется металлической планкой, которая крепится к дюбелю.

Все зазоры заполнены термостойким герметиком.

Выход круглой трубы

Существуют специальные проходные устройства для прохода вентиляционных труб. Они располагаются так, чтобы нижний край элемента перекрывал плитку не менее чем на 2 см.

Прикрепив проход к крыше, обведите его внутреннее отверстие. По нанесенному контуру в подложке вырезается отверстие, в которое выводится круглая труба.

Задняя часть юбки проходного элемента покрыта битумной мастикой, выставлена ​​в заданном положении, дополнительно скреплена по периметру гвоздями. При укладке мягкой плитки юбка проникновения покрывается мастикой.

Битумная черепица обрезается как можно ближе к выступу проходки, затем зазор заполняется мастикой, которая покрывается специальной повязкой, защищающей от ультрафиолета.

Стартовая планка

Монтаж мягкой плитки начинается с укладки стартовой планки.Обычно это плитка коньково-карнизная или обыкновенная с вырезанными лепестками. Первый элемент укладывается на один из краев пандуса краем, входящим в планку фронтона … Нижний край стартовой полосы укладывается на отлив, оставляя 1,5 см от его сгиба.

Перед установкой снимается защитная пленка с тыльной стороны, разравнивается и укладывается битумная черепица. Каждая секция битумной черепицы скрепляется четырьмя гвоздями — по углам каждого фрагмента, отступая от края или линии перфорации на 2-3 см.

Если в качестве стартовой полосы использовать отрез обычной черепицы, то часть его части будет лишена клеевого состава. В этих местах основание промазывают битумной мастикой.

Укладка мягкой обыкновенной плитки

Есть гибкая черепица с нанесенной клеевой массой, защищенная пленкой, и есть состав, который не требует защитной пленки, хотя и хорошо фиксирует элементы на крыше. При использовании материала первого типа пленка снимается непосредственно перед установкой.

Перед укладкой битумной черепицы на крышу вскрывают несколько пачек — 5-6 штук. Укладка ведется из всех пачек одновременно, снимая по одной плитке с каждой. В противном случае на крыше появятся ярко выраженные пятна, различающиеся по цвету.

Первую черепицу укладывают так, чтобы ее край не доходил до края стартовой полосы на 1 см. Помимо клеевого состава черепица крепится еще и кровельными гвоздями. Количество креплений зависит от угла ската:

При укладке мягкой плитки важно правильно вбивать гвозди.Шляпы должны давить на гонт, но не пробивать его поверхность.

Украшение долины

С помощью малярного шнура в впадине размечается зона, в которую нельзя вбивать гвозди — это 30 см от середины впадины. Затем отмечаются границы желоба. Они могут быть от 5 до 15 см в обе стороны.

Обрезанный верхний угол, обращенный в сторону впадины

При укладке обыкновенной битумной черепицы гвозди забиваются как можно ближе к линии, за пределами которой нельзя попасть гвоздями, и черепица отрезается от пола линии укладки желоба.Чтобы вода не затекала под материалом, верхний угол плитки срезают наискосок, срезая примерно 4-5 см. Свободный край плитки смазывают битумной мастикой и фиксируют гвоздями.

Фронтонный декор

По сторонам откоса плитку обрезают так, чтобы до края (выступа) торцевой планки оставалось 1 см. Верхний угол гонта срезается так же, как и в ендове — кусок 4-5 см наискосок. Край плитки промазан мастикой.Полоска мастики не менее 10 см. Затем закрепляется гвоздями, как и остальные элементы.

Если настил в зоне конька делается сплошным, по коньку вырезается отверстие, которое не должно доходить до конца ребра 30 см. Битумная плитка укладывается до начала отверстия, после чего устанавливается специальный гребневой профиль с вентиляционными отверстиями.

Крепится длинными кровельными гвоздями. На длинном коньке можно использовать несколько элементов, они стыкуются встык.Установленный металлический конек облицован коньковой плиткой. С него снимается защитная пленка, затем фрагмент фиксируется четырьмя гвоздями (по два с каждой стороны). Укладка мягкой черепицы на коньке идет навстречу господствующим ветрам, одна деталь перекрывает другую на 3-5 см.

Коньковая черепица представляет собой конек-карниз, разделенный на три части. На него делают перфорацию, по ней отрывают фрагмент (сначала сгибают, прижимают складку, потом отрывают).

Такие же элементы можно вырезать из обычной плитки.Он разделен на три части, независимо от рисунка. У полученной плитки срезается угол — примерно по 2-3 см с каждой стороны. Середину фрагмента разогрейте строительным феном с двух сторон, уложите посередине на планку и, слегка надавливая, согните.

Ребра и перегибы

Ребра облицованы коньковой плиткой. Линию перебрасывают по изгибу на необходимое расстояние малярным шнуром. По ней выравнивается край плитки. Укладка битумной черепицы по краю идет снизу вверх, каждый кусок приклеивается, затем отступает 2 см от верхнего края, фиксируется гвоздями — по два с каждой стороны.Следующий фрагмент выходит на уложенный на 3-5 см.

Испанский Руководство по установке черепичной крыши [Версия для печати]

Руководство по установке испанской плитки

Brava (PDF) — Версия для печати

ОБЗОР

Информация, представленная в этом руководстве, представляет собой руководство и рекомендуемый метод установки кровельных материалов, производимых Brava Tile.

Как и в случае со всеми кровельными материалами, следует соблюдать приемлемые и проверенные методы. Все процедуры подачи заявки должны выполняться в соответствии с местными строительными нормами и правилами в вашем районе.

Информация, представленная в этом руководстве, является чисто ориентировочной и не подразумевает ответственности за окончательную установку продукта. Brava Tile не несет ответственности за методы укладки или конечные результаты такой укладки.

Brava Tile дает гарантию на свою продукцию в течение 50 лет и распространяется только на продукт, а не на качество установленного продукта. Подрядчики по кровельным работам должны предоставить отдельную гарантию.

Материал для этого руководства был собран из различных авторитетных и профессиональных источников.Многие из методов, описанных и показанных здесь, являются надежными, проверенными временем руководящими принципами и стандартами надлежащей кровельной практики, которые соответствуют требованиям национальных и местных строительных норм на всей территории США. В каждой географической области могут применяться «местные методы», которые также являются надежными и надежными. доказано, что путем исключения не означает, что проверенная практика в области неудовлетворительна.

Смешивание цветов

Для лучшего смешивания цветов мы предлагаем вам разгрузить испанская черепичная крыша Brava со всех поддонов.Это касается как сплошных, так и смешанных цветов.

Осторожно

Будьте особенно осторожны, так как этот продукт может быть скользким!

Заявление об ограничении ответственности

Кровельные изделия Brava, производимые Brava Tile, специально созданы для имитации внешнего вида натурального кровельного материала. Этот производственный процесс включает вариации всех цветов. Установщик должен проявить осторожность, чтобы смешать этот вариант как можно более случайным образом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

Описание продукта

Никаких специальных инструментов не требуется

• Испанская плитка Brava, прибиваемая вручную
• Испанская плитка Brava может быть закреплена шурупами для достижения более высоких ветроустойчивых характеристик
• Испанская плитка Brava можно резать с помощью стандартной пилы

Испанская черепица Brava производится из переработанных продуктов.

Вид сверху

Характеристики плитки —

• Масса 2,85 фунта
• Длина 16 ½ ”
• Ширина 13 дюймов
• Штук / Квадрат 90
• фунтов / квадрат 257 фунтов

Принадлежности

• Закрытие карниза / стартер
• Застежка конька
• бедра
• Hip Starter / Bull Nose
• Верхний хребет
• Грабли

Требования к крепежу

Brava Spanish Tile следует устанавливать с помощью двух коррозионно-стойких креплений, таких как нержавеющая сталь (304 или 316), горячеоцинкованные, медные или коррозионно-стойкие кровельные гвозди с головкой диаметром 3/8 дюйма и достаточной длины, чтобы проникнуть внутрь. через обшивку.

Всегда следует проявлять осторожность, чтобы застраховаться от проникновения сверху / снизу. В местах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежа из нержавеющей стали и высококачественных аксессуаров.

Подложки

Ледяной и водяной щит

• Однослойный прорезиненный асфальт толщиной 36 мил на несущем полиэтиленовом листе толщиной 4 мил
• Рекомендуется лист шириной 36 дюймов во всех впадинах.
• 1 ряд шириной 36 дюймов вдоль всех карнизов, стыки на концах внахлест 6 дюймов и боковые стыки 3 дюйма, выступающие на 3 ‘внутри линии плиты
• Наносить на все слуховые окна, выступы на крышах, световые люки и т. Д.
• Всегда соблюдайте местные строительные нормы и правила.

ПРИМЕЧАНИЕ: Защита от льда и воды не должна устанавливаться поверх войлока.

Войлок

• Войлок, пропитанный асфальтом, соответствующий требованиям ASTM D226
• Считается войлоком весом 30 фунтов и без перфорации
• Крепится длинными оцинкованными кровельными гвоздями ¾ ”
• Для установки с классом огнестойкости: один слой противопожарной защиты палубы GAF VersaShield® (ESR-2053) в дополнение к необходимой самоклеящейся мембране.

ПРИМЕЧАНИЕ: Минимальное требование к твердому настилу — один слой весом 30 фунтов. Чтобы обеспечить лучшую производительность, можно выбрать использование основы с более высокими характеристиками. Если у вас есть вопросы относительно высокопроизводительных подкладок, позвоните в Brava Tile @ 319-338-5706. При установке поверх твердой палубы с пазом и гребнем рекомендуется минимум 43 фунта войлока.

Металлы

Долины

Минимальные рекомендации

• 16 унций.Медь
• 24 — 26 га. Коррозионно-стойкий металл
  Нержавеющая сталь
  Цветная плакированная сталь
  Цветная плакированная алюминий

Карниз, фронтоны

• Полосы для капельного старта карниза
• Накладки на фронтон

Материалы кровельного настила

Solid Deck

• Минимум 15/32 ″ фанерный настил CDX или равный

Уклон крыши

• Минимальный уклон крыши, рекомендуемый для использования испанской черепицы, составляет 4:12, что означает подъем крыши на 4 дюйма на каждые 12 дюймов горизонтального пролета.

Вентиляция крыши

• На каждые 300 футов площади чердака вам понадобится один (1) квадратный фут проем в крыше. Пятьдесят процентов (50%) этого количества должно приходиться на линию карниза. Вентиляция важна, и ее необходимо тщательно продумать.

ПРИМЕЧАНИЕ: Если используется экранирование, площадь проема должна быть увеличена вдвое.

Установка для холодной погоды

• Не рекомендуется укладывать испанскую плитку при температуре ниже 20F.При установке в холодную погоду следует уделять особое внимание таким элементам, как ледо- и водозащита или войлочная подкладка. Обязательно соблюдайте требования производителя к установке для всех других приложений и соблюдайте местные строительные нормы и правила.

Внимание: Плитка может быть гладкой, поэтому необходимо соблюдать меры безопасности.

Хранение продукта

Для лучшей и легкой укладки испанскую плитку необходимо хранить на ровной поверхности.Плитка может скручиваться или гнуться при хранении на неровной поверхности. Перекрученная или изогнутая плитка может вызвать беспокойство на начальном этапе и возможные проблемы с метельой или дождем, поэтому ее НЕ следует укладывать.

Вентиляционные элементы

Могут использоваться штабели и оклады нормального типа. Рекомендуется использовать свинцовую вентиляционную трубу для водопроводных труб. Всегда следует использовать постоянные типы материалов.

Снежная охрана

Из-за фактурной поверхности плитки снег может довольно легко соскальзывать.Потребность в снегозадержателях возрастет в районах со снегопадом выше среднего. Обязательно следуйте инструкциям производителя по установке снегозащитных ограждений в отношении правильного расстояния и всегда соблюдайте местные строительные нормы и правила.

Удаление мусора

В областях выступов и впадин, где возникает необходимость в частом разрезании черепицы, по соображениям безопасности и для предотвращения закупорки сточными канавами и желобами, рекомендуется выметать эти участки и удалять обрезки с поверхности крыши. .

Схема крепления

Все плитки будут закреплены двумя креплениями в соответствии с инструкциями Brava Tiles. Два крепежа будут использоваться на предварительно размеченных индикаторах отверстий для гвоздей для экспозиции 13,5 дюймов.

Укладка плитки

Рекомендуется, чтобы установщик загружал черепицу со всех поддонов, а не с одного поддона, чтобы добиться желаемого смешивания. Ответственность за хорошее смешивание несет установщик.

Руководство по применению

Brava Shake можно наносить различными способами.Самый распространенный рисунок — это одинарный прямолинейный курс. Ниже приведены общие рекомендации для этого приложения.

Подготовка крыши

Осмотрите все участки крыши, которые будут облицованы черепицей, чтобы убедиться, что:

1. Поверхность однородная, гладкая, прочная, чистая и без неровностей.
2. Даже если кровельщик не несет ответственности за металлический оклад и другие специальные оклады, они должны быть установлены перед установкой.
3. Работа других профессий, пронизывающих плоскость кровли, завершена.

Подложка

1. Установите Ice and Water Shield на всех карнизах, впадинах и вокруг выступов, размер которых превышает 12 ″ x 12 ″ (рекомендуется).
2. Подложка из войлока не должна располагаться под ледяной и водной защитой, она должна перекрывать лед и воду не менее чем на 3 дюйма. Боковые перехлесты должны быть не менее 6 дюймов.
3. Раскатайте полоску рубероида шириной 36 дюймов, начиная с любого конца крыши, уложите ее параллельно карнизу и надежно прибейте.

Макет

Испанская плитка может применяться в самых разных рисунках.Самый распространенный из них — это однорядный уклад плитки.

1. 1. Стартовый курс будет применяться с использованием стартовых частей. Размеры стартовых деталей 11 ¾ ”x 3 ″. Начальная деталь должна быть установлена ​​заподлицо с краем карниза и закреплена двумя кровельными гвоздями. (См. Схему ниже)

1. 1. Укладка плитки будет справа налево. После того, как первый стартовый элемент был установлен и плитка закреплена, следующий стартовый элемент необходимо будет поместить под плитку, и плитка должна быть сухой прилегающей к первому куску плитки.Важно, чтобы плитка правильно укладывалась в спроектированные дождевые каналы. После того, как плитки будут уложены всухую, отметьте место второго стартера и закрепите. Выполните те же процедуры для остальных стартеров. Это позволит оставить небольшое пространство между стартерами и более равномерную укладку полевых плиток. ВНИМАНИЕ: Не закрепляйте стартеры по всей длине вдоль края карниза. Плотно прижимая стартеры друг к другу, плитки могут перемещаться друг над другом.
   2. Теперь начните первый ряд, укладывая плитку справа налево. Первый ряд испанской плитки следует прибить поверх закуски. (См. Схему ниже).

1. 1. Полевая плитка должна быть размещена над стартером со стартером между двумя нижними усиленными ребрами полевой плитки. (См. Диаграмму выше)
   2. Горизонтальные и вертикальные линии должны быть нанесены на войлок мелом для направления укладки плитки для получения эстетичного монтажа.
   3. Проведите меловую линию в верхней части крыши на 1 ½ дюйма ниже центра конька.
   4. С лентой, отмеченной каждые 13 ½ дюйма, проложите ленту вертикально от верха первого ряда до линии возле конька на любом конце крыши.
   5. Если отметка на ленте не попадает точно на верхнюю линию, переместите ленту вправо или влево, пока отметка не пересечет линию, затем отметьте деку на каждой отметке на ленте. Повторите эти действия на другом конце крыши.
   6. Сделайте привязку линий между метками на деке.Это гарантирует, что все трассы будут иметь равную экспозицию и минимальную рекомендуемую ширину защиты головы.

Отметьте ленту, как показано ниже

• Вертикальное выравнивание должно быть запланировано для обеспечения симметричной установки.Для достижения наилучших результатов рекомендуется укладывать первые три плитки по краю карниза. Измерьте расстояние от передней кромки третьей плитки до переднего края. Затем отметьте это измерение на гребне и нарисуйте мелом вертикальную линию. Повторяйте эту процедуру через каждую третью черепицу на крыше, чтобы сохранить правильное вертикальное выравнивание. (См. Схему ниже)

• Установите первый вертикальный подъем по краю фронтона. Накладка на грабли может быть установлена ​​при укладке плитки по краю фронтона или после того, как плитка будет уложена.

1. 1. Установка граблей

Триммер универсален и подходит как для правых, так и для левых граблей. Обрезка переднего края должна быть размещена так, чтобы край переднего края упирался в нос следующего ряда полевой плитки. После установки переднего края первого ряда обрежьте излишки заподлицо до края карниза первого ряда плитки. Убедитесь, что облицовка граблей покрыта прокладкой или герметиком. Обязательно нанесите клей на нижнюю и верхнюю стороны плитки.Закрепите облицовку переднего края двумя (2) некоррозионными гвоздями или винтами с кольцевым хвостовиком. Крепежные детали должны находиться на расстоянии 1 дюйма от каждого конца и 1 дюйм вверх от нижней части обшивки граблей. (См. Схему ниже). После того, как первая часть кромки будет установлена ​​и обрезана, используйте кромку кромки по всей длине, чтобы довести ее до верхнего гребня.

1. 1. После установки и обрезки первой кромки передней кромки используйте кромку передней кромки по всей длине, чтобы довести ее до верхней кромки.

1. 1. На верхнем выступе грабли с каждой кромки должны быть скошены, чтобы они были симметричными и отвесными.(См. Фото ниже).

• Повторите шаги 9 и 10. Следуйте диаграмме для разметки курса.

Долины

Может использоваться конструкция с открытой или закрытой долиной. Как правило, образуемые 10-дюймовыми секциями, выемки должны перекрываться на 8 дюймов в направлении потока. Верх каждой секции должен быть скреплен гвоздями, совместимыми с окладом.

Дизайн открытой долины

При проектировании открытой долины оставьте минимум 4 дюйма в верхней части долины с шагом ½ дюйма на 8 линейных футов вниз по склону.Для уклонов кровли 4:12 или больше гидроизоляция ендовы должна быть гофрирована по центру, окрашена, из гальванизированной стали, алюминия, меди или нержавеющей стали и должна выступать минимум на 11 дюймов с каждой стороны от центральной линии ендовы. Для уклонов кровли менее 4:12 гидроизоляция ендовы должна проходить не менее чем на 14 дюймов с каждой стороны. (См. Схему ниже). Обрезайте плитки заподлицо с 2-дюймовым переключателем.

Закрытая долина

В конструкции с закрытой выемкой можно использовать одинарный обжимной фартук W с ложей 28 дюймов с минимальным центральным ребром 2 дюйма.Обязательно обрезайте плитки заподлицо с 2-дюймовым переключателем.

Вспышки

Оклады следует использовать вокруг всех выступов крыши, таких как стены, дымоходы, слуховые окна, парапеты, вентиляционные трубы, световые люки и т. Д. Доказанными прочными материалами окладов являются медь, свинец, оцинкованное железо и нержавеющая сталь.

ПРИМЕЧАНИЕ: При контакте разнородных металлов друг с другом возникает гальваническое воздействие, которое может привести к разрушению электроположительных металлов.Этого можно избежать, поместив полоски листового свинца между двумя металлами.

Опорная планка

Фундаментные элементы используются над или под кровельным покрытием и загибаются на вертикальной поверхности.

• Основания должны проходить под самым верхним рядом испанской плитки Brava на всю глубину плитки или не менее чем на 4 дюйма над плиткой непосредственно под металлом. Вертикальная полоса металла должна быть загнута как минимум на 4 дюйма и выступать на 4 дюйма на плитке с кромкой ¾ дюйма.

Заглушка с заглушкой

Заглушка (встречная планка) — металлическая встраиваемая в вертикальную поверхность крыши и изогнутая над фундаментной планкой.

• Если гидроизоляция основания не закрыта вертикальным сайдингом, в швы кладки следует встроить заглушку высотой не менее 2 дюймов, простирающуюся вниз над гидроизоляцией основания на 4 дюйма с загибом края назад и вверх на ½ дюйма.

Иллюстрации

На следующих рисунках показаны надлежащие процедуры оклейки крыш из испанской черепицы Brava.

Профнастил

Примечание: Гидроизоляция фартука должна быть поднята минимум на 4 дюйма по вертикали и минимум на 4 дюйма на поверхность крыши и на кромку ¾ дюйма.

Изменение шага Обшивка

Фиксатор седла (сверчок)

Если дымоход имеет ширину более 30 дюймов, рекомендуется использовать седельный фартук для защиты от дождя и снега.

Металлическая опорная планка (сверчок) показана на месте на задней части дымохода.Все стыки в накладке седла должны быть пропаяны. Седловая планка должна быть повернута на 6 дюймов вверх по стене дымохода. Он прикреплен к крыше через центры 18 дюймов.

Грабли для ключей, свинец и металлический поддон

Грабли металлические

Процедура установки кровельного перекрытия вентиляционной трубы:

1. Установите свинцовый штабель над вентиляционной трубой и закрепите на палубе кровельными гвоздями.
2. Уплотнить края свинцового фланца пластиковым кровельным цементом и мембраной.
3. Обрежьте плитку вплотную к стопке и заполните пустоты герметиком.
4. Заправьте провод внутри водопроводной трубы или используйте установленную свинцовую заглушку.

Обшивка дымохода

Непрерывное вентиляционное отверстие в верхней части

Примечание: Вентиляционное отверстие в передней стенке обеспечивает чистую свободную площадь 9 кв. Дюймов на погонный фут.

Снежная охрана

Snow Guards рекомендуется использовать на участках с сильным снегопадом для предотвращения снежных и ледовых оползней.Если они устанавливаются при укладке плитки, они удерживаются на месте медным гвоздем. При установке после укладки плитки они удерживаются на месте крючком.

Начиная с карниза, снежные стражи должны быть размещены примерно на 30 дюймов по центру в шахматном порядке на вершине каждого из первых шести рядов плитки.

Зажимы урагана

Зажимы Hurricane используются на крышах в условиях сильного ветра. (необязательно)

Деталь Hip & Ridge

Гвоздезабиватель для бедра и конька должен иметь достаточную высоту для поддержания ровной плоскости плиток для бедра и конька.Высота гвоздезабивателя будет варьироваться в зависимости от уклона крыши и должна составлять 1 5/8 дюйма номинальной толщины. Рекомендуется использование конькового кронштейна. (См. Диаграмму ниже)

Примечание. Альтернативный метод — использовать стальные кронштейны для коньковой доски или обвязку минимальным калибром №22.

• • Обрежьте плитки так, чтобы они максимально плотно прилегали к гвоздодеру.
  • Нанесите герметик в местах пересечения плитки с гвоздодером.
  • Бедра должны быть герметизированы УФ-стойким материалом, формованным пластиком или самоклеящимся гидроизоляционным слоем в местах, где плитка встречается с доской для бедра

Установка на бедре

Набедренный гвоздодер следует удерживать на 4 дюйма от внешнего угла карниза.Hip Starter или Bull Nose следует прибить к гвоздезабивателю с помощью коррозионно-стойкого гвоздя не менее ½ дюйма, чтобы проникнуть в гвоздезабиватель. В стык каждой бедренной плитки рекомендуется нанести полоску герметика. Набедренные плитки устанавливаются с учетом перекрытия потолка 4 дюйма.

Вершина бедра

На вершине бедра рекомендуется прокладка свинцовой пропитки под скошенной плиткой вершины. Скосы на вершине должны быть загерметизированы и окрашены в тон.

Установка верхней крышки

Верхние затворы устанавливаются для закрытия плитки на верхнем гребне и любой вертикальной поверхности, т.е.е. дымоходы, верхние стены, парапетные стены, слуховые окна, бордюры и т. д. Для крепления верхней крышки к окончательному слою плитки требуется минимум 3 дюйма, устойчивый к коррозии. Важно отметить, что крепление должно располагаться на высокой стороне ствола. Застежка должна располагаться на расстоянии 1 дюйма от переднего края верхней застежки.

Установка верхнего гребня

Панели Top Ridge устанавливаются с перекрытием потолка 3 ½ дюйма.Top Ridge должен быть прикреплен к гвоздезабивателю с помощью одного (1) антикоррозийного крепежа, достаточно длинного, чтобы проникнуть в гвоздезабиватель минимум на 1 дюйм. Полоска герметика рекомендуется в нахлестке каждого Top Ridge.

Характеристики сильного ветра

Требования к крепежным деталям

Brava Spanish Tile следует устанавливать на высоте 13 дюймов двумя головками 3/8 дюйма, диаметром 1/8 дюйма, кровельными гвоздями с кольцевым стержнем 2-1 / 2 дюйма для скорости 110 миль в час или двумя гвоздями # 10 x 2-1 / Винты 2 дюйма для расчетного давления 198,5 фунтов на квадратный фут.

Всегда следует проявлять осторожность, чтобы застраховаться от проникновения сверху / снизу. В местах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежа из нержавеющей стали и высококачественных аксессуаров.

Кровельные материалы

Solid Deck

• Минимум ½ дюйма фанеры, прибитой гвоздями по периметру 6 дюймов по центру, в области 6 дюймов по центру и по швам 4 дюйма по центру. Использование обычного гвоздя с оцинкованным кольцевым стержнем размером 8d x 2 дюйма на скорость 110 миль в час или минимум ½ дюйма фанеры, прибитого по периметру 4 дюйма в центре, в области 4 дюйма в центре и на швах 3 дюйма в центре.Использование обычного гвоздя с оцинкованным кольцевым хвостовиком 8d x 2 ”для расчетного давления 198,5 фунтов на квадратный фут.

Подложка

• Установите Ice and Water Shield на всех карнизах, впадинах и вокруг выступов, размер которых превышает 12 ″ x 12 ″ (рекомендуется).
• Подложка из войлока не должна располагаться под ледяной и водной защитой, она должна перекрывать лед и воду не менее чем на 4 дюйма. Боковые перехлесты должны быть не менее 6 дюймов.
• Рубероид 30 # пропитанная асфальтом бумага из органического фетра, прибитая 1 оловянным язычком на гвоздь 1-1 / 4 дюйма гладкий кровельный гвоздь, 6 дюймов на всех швах и 12 дюймов в шахматном порядке 12 дюймов.

Зажимы урагана

Зажимы Hurricane используются на крышах в условиях сильного ветра. (необязательно)

Макет

1. 1. Испанская плитка Brava укладывается от ряда к ряду в шахматном порядке, швы не должны совпадать.
   2. Стартовый курс будет применяться с использованием стартовых частей. Размеры стартовых деталей 11 ¾ ”x 3 ″. Начальная деталь должна быть установлена ​​заподлицо с краем карниза и закреплена двумя кровельными гвоздями.(См. Схему ниже)

1. 1. Укладка плитки будет справа налево. После того, как первый стартовый элемент был установлен и плитка закреплена, следующий стартовый элемент необходимо будет поместить под плитку, и плитка должна быть сухой прилегающей к первому куску плитки. Важно, чтобы плитка правильно укладывалась в спроектированные дождевые каналы. После того, как плитки будут уложены всухую, отметьте место второго стартера и закрепите.Выполните те же процедуры для остальных стартеров. Это позволит оставить небольшое пространство между стартерами и более равномерную укладку полевых плиток. ВНИМАНИЕ: Не закрепляйте стартеры по всей длине вдоль края карниза. Плотно прижимая стартеры друг к другу, плитки могут перемещаться друг над другом.
   2. Теперь начните первый ряд, укладывая плитку справа налево. Первый ряд испанской плитки Brava должен быть прибит к закускам (см. Диаграмму ниже).

1. 1. Полевая плитка должна быть размещена над стартером со стартером между двумя нижними усиленными ребрами полевой плитки. (См. Диаграмму выше).
   2. Горизонтальные и вертикальные линии должны быть нанесены на войлок мелом для направления укладки плитки для получения эстетичного монтажа.
   3. Проведите меловую линию в верхней части крыши на 1 ½ дюйма ниже центра конька.
   4. С лентой, отмеченной каждые 13 дюймов, проложите ленту вертикально от вершины первого ряда до линии возле конька на любом конце крыши.
   5. Если отметка на ленте не попадает точно на верхнюю линию, переместите ленту вправо или влево, пока отметка не пересечет линию, затем отметьте деку на каждой отметке на ленте. Повторите эти действия на другом конце крыши.
   6. Сделайте привязку линий между метками на деке. Это обеспечит одинаковую экспозицию на всех трассах и соблюдение минимального рекомендуемого прилегания головы.

Сохранить

Сохранить

Как установить черепицу: 14 шагов (с изображениями)

Об этой статье

Соавторы:

Подрядчик по кровельным работам и специалист по техническому обслуживанию

Соавтором этой статьи является Дэвид Битан.Дэвид Битан — кровельный профессионал, лицензированный подрядчик, а также владелец и основатель компании Bumble Roofing из Южной Калифорнии. Обладая более чем 12-летним опытом работы в строительной отрасли, Дэвид специализируется на восстановлении, ремонте и обслуживании жилых, коммерческих и промышленных крыш. Обладая более чем 60-летним совместным опытом, Bumble Roofing предоставляет простые и удобные услуги для зданий, включая жилые, коммерческие, промышленные, многоквартирные и правительственные здания, а также больницы, отели и церкви.Эта статья была просмотрена 202 144 раз (а).

Соавторы: 11

Обновлено: 20 марта 2021 г.

Просмотры: 202,144

Краткое содержание статьи X

Чтобы установить черепицу, вам необходимо заранее спланировать и подготовить крышу, прежде чем укладывать новую черепицу. Прежде чем начать, просмотрите расширенный прогноз погоды и выберите несколько недель с как можно большим количеством засушливых дней. Для начала удалите старую черепицу.Затем установите подкладку для новой черепицы, работая с 10-футовыми секциями за раз. Закрепите подкладку гвоздями на расстоянии не менее 2 дюймов от края крыши. Если ваша крыша имеет крутой уклон, установите следующие обрешетки — тонкие полоски материала, идущие горизонтально вдоль крыши. Чтобы разместить плитку, прибейте ее либо к обрешетке, если вы ее использовали, либо прямо к обшивке. После того, как вы закрепили всю черепицу, положите коньковую черепицу вдоль верхней части крыши.Для получения дополнительной информации об установке черепицы, например о том, как укладывать черепицу вокруг препятствий на крыше, читайте дальше.

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 202 144 раза.

Кровля из битумной черепицы | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Международный жилищный кодекс (IRC) 2009, 2012, 2015, 2018 и 2021 годов

Раздел R301 Критерии проектирования. Обсуждаются положения по строительству зданий и сооружений для безопасной поддержки всех нагрузок, включая постоянные нагрузки, временные нагрузки, нагрузки на крышу, нагрузки от наводнений, снеговые нагрузки, ветровые нагрузки и сейсмические нагрузки, что приводит к созданию системы, обеспечивающей полный путь нагрузки, отвечающий требованиям для передача нагрузок от точки их возникновения через несущие элементы к фундаменту.

Секция Р302 Огнестойкая конструкция. Описывает огнестойкую конструкцию строительных элементов.

Глава 9 Сборки крыши. Обсуждает требования к кровельным конструкциям.

Раздел R902 Классификация пожаров. (Классификация крыш в 2009 и 2012 годах). Обсуждаются классификации пожаров для материалов и узлов кровельного покрытия классов A, B и C, а также (начиная с 2015 года) положения для фотоэлектрических элементов, устанавливаемых на крышу.

Раздел R905 «Требования к кровельным покрытиям».Обсуждает требования к кровельным покрытиям, включая битумную черепицу.

R905.2.2 Наклон. Асфальтовую черепицу следует использовать только на скатах крыши, состоящей из двух вертикальных и 12 горизонтальных (уклон 17%) или более. Для уклонов кровли от двух вертикальных единиц на 12 горизонтальных (уклон 17%) до четырех вертикальных на 12 горизонтальных единиц (уклон 33%) требуется двойная подкладка.

R905.2.4 Битумная черепица. Битумная черепица должна соответствовать ASTM D3462. (ASTM D225 также был разрешен в соответствии с кодом IRC версии 2009 или 2012, но стандарт был отменен в 2012 году без замены.)

Также см. R905.2.4.1 Ветрозащита асфальтовой черепицы, R905.2.5 Крепежные детали, R905.2.6 Приставка, R905.2.7 Ледяной барьер и R905.2.8 Гидроизоляция.

Раздел R905.1.2 (Раздел R905.2.7.1 в 2012 и 2009 годах) определяет требования к ледяным барьерам для географических районов, где существовала история ледяных плотин. Требования распространяются на кровли из асфальтовой черепицы, одиночные металлические кровли, рулонную кровлю с минеральным покрытием, сланцевую и сланцевую черепицу, деревянную черепицу и деревянную черепицу. Исключение составляют отдельно стоящие вспомогательные конструкции, не содержащие кондиционируемой площади пола.

Раздел R905.7.1.1 (Раздел R905.8.1.1 в 2009 году) гласит, что в районах, где средняя дневная температура в январе составляет 25 ° F (-4 ° C) или ниже, требуется сплошная оболочка на этой части кровля, требующая применения ледяной преграды.

Раздел R908.3 (Раздел R907.3 в 2009 году) гласит, что замена кровли должна включать удаление существующих слоев кровельного покрытия вплоть до настила крыши, за исключением случаев, когда существующая конструкция крыши включает в себя мембрану ледового барьера, и в этом случае существующий ледяной барьер мембрана должна оставаться на месте и покрыта дополнительным слоем ледяной барьерной мембраны.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений).

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию законно существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.Обратите внимание, что положения, содержащиеся в этом приложении, не являются обязательными, если это специально не указано в постановлении о принятии.

Международный код взаимодействия между природными территориями и городами (IWUIC) 2009, 2012, 2015, 2018 и 2021 годов

Раздел 504, огнестойкая конструкция, класс 1

Раздел 504.2 Сборка крыши. Крыши должны иметь конструкцию крыши, которая соответствует классу A при испытании в соответствии с ASTM E108 или UL 790. Для сборок крыши, в которых профиль допускает пространство между покрытием крыши и настилом крыши, пространство на концах карниза должно быть противопожарным. чтобы исключить проникновение пламени или тлеющих углей, или иметь один слой 72-фунтового (32.4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, установленный над горючим настилом крыши.

Исключения:

1. К кровельным конструкциям класса А относятся кровли с покрытием из кирпича, кирпичной кладки или открытой бетонной кровли.

2. Класс А кровли в сборе также включают железную или медную черепицу или листы, металлические листы и черепицу, глиняную или бетонную черепицу или шифер, установленные на негорючих настилах, или листы из железа, меди или металла, установленные без кровельного покрытия на негорючем каркасе.

3. Кровельные элементы класса A включают минимум 16 унций / кв. футов (0,0416 кг / м2) медных листов, установленных над горючими настилами крыши.

Примечание: IWUIC 2009 и 2012 не упоминает соответствие ASTM E108 или UL 790 и не включает список исключений.

Раздел 504.2.1 Подкровельные впадины. Там, где это предусмотрено, ендовы должны быть выполнены из коррозионно-стойкого металла толщиной не менее 0,019 дюйма (0,48 мм) (толщина оцинкованного листа № 26), установленного на подкладке шириной не менее 36 дюймов (914 мм), состоящей из одного слоя 72-фунтового материала. (32.4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, по всей длине впадины.

Раздел 505, огнестойкая конструкция, класс 2

Раздел 505.2 Сборка крыши. Крыши должны иметь конструкцию крыши, которая соответствует классу А не ниже, чем при испытании в соответствии с ASTM E108 или UL 790, или утвержденным негорючим кровельным покрытием. Для крышных сборок, где профиль обеспечивает пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть огнеупорным, чтобы исключить проникновение пламени или тлеющих углей, или иметь один слой покрывающего листа в соответствии с ASTM D3909, установленный над горючей крышей. палуба.(IWUIC 2009-2018 требует оценки класса B, а не класса A, и только IWUIC 2015-2021 годов упоминает соответствие ASTM E108 и UL 790.)

Раздел 505.2.1 Подкровельные впадины. Там, где это предусмотрено, ендовы должны быть выполнены из коррозионно-стойкого металла не менее 0,019 дюйма (0,48 мм) (толщина оцинкованного листа № 25), установленного на подкладке шириной не менее 36 дюймов (914 мм), состоящей из одного слоя 72- фунт (32,4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, по всей длине впадины.

Раздел 506 Взрывостойкая конструкция класса 3

Раздел 506.2 Монтаж крыши. Крыши должны иметь конструкцию крыши, которая соответствует классу не ниже класса B при испытаниях в соответствии с ASTM E108 или UL 790 или утвержденным негорючим кровельным покрытием. Для крышных сборок, где профиль обеспечивает пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть огнеупорным, чтобы исключить проникновение пламени или тлеющих углей, или иметь один слой покрывающего листа в соответствии с ASTM D3909, установленный над горючей крышей. палуба.(IWUIC 2009-2018 требует оценки класса C, а не класса B, и только IWUIC 2015-2021 годов упоминает соответствие ASTM E108 и UL 790.)

Раздел 506.2.1 Подкровельные впадины. Там, где это предусмотрено, ендовы должны быть выполнены из коррозионно-стойкого металла не менее 0,019 дюйма (0,48 мм) (толщина оцинкованного листа № 25), установленного на подкладке шириной не менее 36 дюймов (914 мм), состоящей из одного слоя 72- фунт (32,4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, по всей длине впадины.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IWUIC

Раздел 507.1 Кровельное покрытие зданий или сооружений, существовавших до принятия настоящего Кодекса, которые были заменены или у которых было заменено 25 или более процентов в течение 12-месячного периода, должно быть заменено кровельным покрытием, необходимым для нового строительства, в зависимости от типа. огнестойкой конструкции, указанной в соответствии с Разделом 503.

Национальная ассоциация противопожарной защиты (NFPA) 1144

5.3.1.1 Должны использоваться только перечисленные кровельные покрытия, испытанные и оцененные как класс A в соответствии с ASTM E108, Стандартными методами испытаний кровельных покрытий на огнестойкость или стандартом UL 790 для методов испытаний на огнестойкость кровельных покрытий.

5.3.4 Карнизы должны быть ограждены внешней огнестойкой обработанной древесиной, огнестойкими материалами, негорючими материалами или материалами, демонстрирующими устойчивость к проникновению лесных пожаров при испытании в соответствии со стандартным методом испытаний ASTM E2957-15 на устойчивость к проникновению лесных пожаров в карнизы. Софиты и другие прогнозы.

5.3.7 Металлический отлив должен быть установлен на всех граблях и краях карниза.

Страховой институт безопасности дома (IBHS) Укрепленный дом

Стандарт IBHS Fortified Home Hurricane Standard требует, чтобы стартовые полосы на карнизах и граблях крыши были одобрены производителем ASTM D1970, полностью приклеенные (отслаивающиеся и приклеивающиеся) с помощью асфальтовой клейкой ленты.
