Для чайников электропроводка: Электропроводка в частном доме – от схемы до монтажа

Электропроводка в квартире для «чайников»: рекомедации экспертов | Новости электротехники от EKF

Разводка электрики с нуля или полная замена проводки – трудоемкая работа, за которую не стоит браться непрофессионалу. Но для того чтобы грамотно поставить задачу специалисту, знать теорию не помешает. О розеточных и осветительных цепях, типах проводки и параметрах, которые нужно учитывать при проектировании и монтаже электрики в квартире или загородном доме, читателям сайта Domofond.ru рассказывает директор департамента стратегического развития EKF Дмитрий Кучеров.

Все начинается с планирования. Важно учесть и параметры помещения, и характеристики оборудования, которое нужно подключить с помощью новых проводов. Стоит подумать о возможности отключить от сети приборы, которые не используются, когда жильцы не дома. Это сделает жизнь значительно комфортнее и сэкономит электроэнергию.

Параметры кабеля

Для питания розеток, выключателей, светильников и стационарных бытовых энергопотребителей рекомендуется использовать жесткие трехжильные кабели. Проводники в них должны быть изготовлены из меди и иметь надежную двойную изоляцию из ПВХ – она состоит из оболочек каждой отдельной жилы и общей изоляции, которая объединяет жилу в единый кабель.

Выбор кабелей и расчет их длины лучше доверить профессионалам. Они учтут допустимые значения напряжения, сечение жил, времятоковую характеристику автоматического выключателя и другие вводные данные. Если расчет покажет, что для некоторых участков домашней цепи необходимы провода с большим сечением, потребуется пересмотреть конфигурацию этих участков.

Розеточные и осветительные цепи

На этапе проектирования следует определиться с количеством ламп, выключателей и розеток. Их должно быть достаточно в каждом помещении, их нужно монтировать в удобных местах и правильно распределять по периметру.

Планируя систему освещения, необходимо предусмотреть несколько цепей. Например, в квартире одна может отвечать за группу из спален и гостиной, другая — за ванную, туалет и кухню вместе. В загородном доме стоит установить осветительную цепь для каждого этажа. Так, если произойдет авария, отключится только одна цепь, а свет в других частях дома не погаснет.

Предусмотреть все возможные дополнительные цепи нужно сразу. В осветительной цепи следует учесть резерв проводников, например, для лоджии или веранды.

Скрытая проводка

Существует два типа монтажа проводки: скрытый и открытый. Первый гораздо эстетичнее, но сложнее, так как кабели укладываются под штукатурку или в штробы в бетонных и кирпичных стенах.

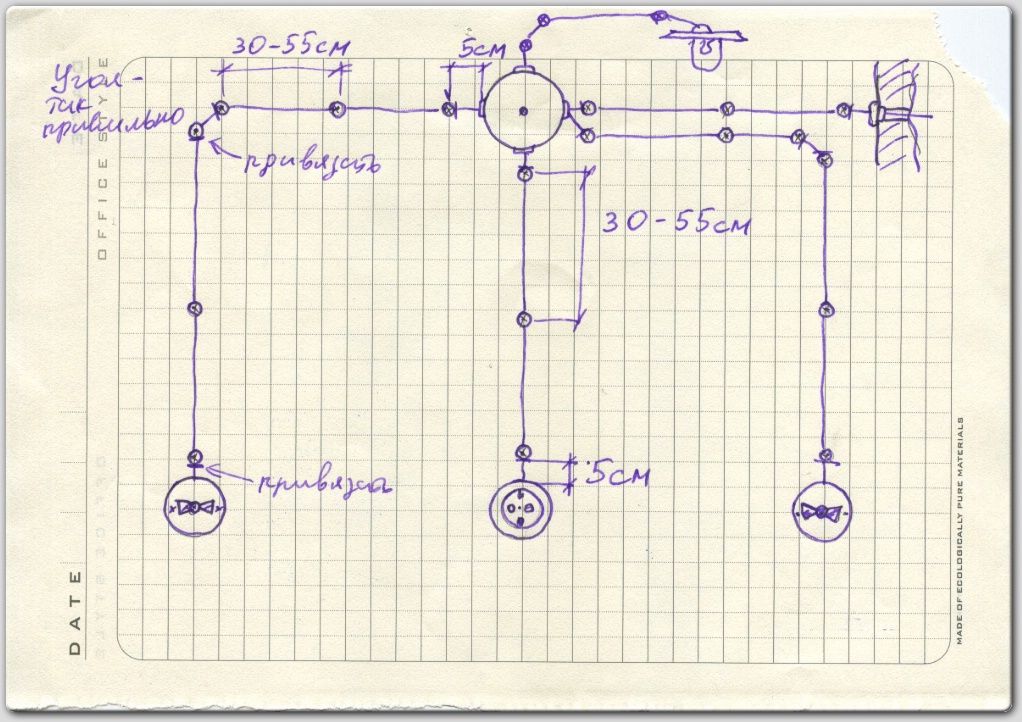

Скрытая проводка прокладывается по четкой схеме одним из двух способов:

• горизонтальный способ: провод располагается в 15 см от потолка, 15-20 см от плинтуса, 5-10 см от балок и карниза;
• вертикальный способ: кабели проводятся вдоль стен на расстоянии более 15 см от дверей, окон и углов комнаты.

Прежде чем укладывать проводку, следует разметить ее маршрут на стене с учетом припуска на паз около 2,5 см. Штробить несущие стены запрещено. Кабель укладывают в паз и фиксируют скобами.

Полезный лайфхак: в стенах из твердых материалов (бетона, кирпича) можно прокладывать кабель в гофрированной трубе из ПВХ. Если такую проводку придется менять, то штробить стены вновь не придется. Для прокладки проводки к розеткам и выключателям рекомендуется труба диаметром от 20 мм, а к светильникам — 16 мм.

Используя гофрированную трубу, можно проложить домашнюю проводку и под полом. Для этого в трубу диаметром не менее 25 мм и длиной 20-25 м протягиваются провода, которые соединяют распределительные коробки в разных комнатах между собой и с квартирным или этажным щитком. При этом способе труба должна делать не более двух-трех поворотов.

Открытая проводка

Проводку открытого типа лучше выбрать, если в отделке используется дерево — например, на даче или в загородном доме. Для укладки на стенах из сгораемых материалов для проводки необходима защитная оболочка: металлические трубы, кабель-каналы, изоляторы, металлорукава. Чтобы вписать провода в интерьер, есть смысл использовать такую оболочку, даже если материалы негорючие.

Прочитать полную статью на сайте

Проводка на кухне: какой должна быть электропроводка на кухне — рекомендации

Холодильник, микроволновка, электрочайник, тостеры-миксеры-блендеры. Электрическая плита и электрическая духовка. Если духовка и плита газовые, в них обязательно есть подсветка, которой тоже нужно электричество. Посудомоечная машина, а иногда и стиральная. Плюс вытяжка. Добавим сюда же несколько источников света: основной, над рабочей зоной и над обеденной. Из необязательного — телевизор или радио. Выходит многовато.

Такое обилие электроприборов на небольшой площади требует особого подхода к электрической начинке кухни.

Какой должна быть проводка на кухне

Проводка на кухне должна быть надежной, безопасной и удобной.

1. Надежность — потому что обилие мощных электроприборов создает повышенную нагрузку на электрическую сеть.
2. Безопасность — само собой. На кухне постоянно присутствуют влага, пар, высокая температура — не самые дружелюбные среды для электроприборов.
3. Удобство — расставляйте электрические точки так, как вам удобно, чтобы включая в розетку чайник, не приходилось лезть под шкаф.

Важно: Для кухни настоятельно рекомендуется использовать электрооборудование класса IP44. Если вы не знаете что это такое — не страшно. Главное, чтобы это знали и понимали электрик и дизайнер, которые будут делать проект кухни.

1. Делаем проект проводки

Рассчитывайте проект проводки заранее, до того, как будет установлена техника и мебель. Для кухни, как для самого нагруженного помещения, выделяют отдельную ветку, которая идет от общего распределительного щита до кухонной распредкоробки. Отсюда провода ветвятся дальше:

• ветка для освещения всех зон: обеденной, рабочей, для общего освещения;
• ветка для розеток, в которые будут подключаться маломощные приборы: чайник, блендер, микроволновка;
• отдельная ветка (или даже несколько веток) для более мощных приборов: холодильника, стиральной машины, посудомойки;
• отдельные ветки с усиленным кабелем для электроплиты и духовки.

Если в кухне планируется еще и пол с электроподогревом, что не редкость в современных квартирах , — для него тоже нужна отдельная ветка.

Монтаж проводки выполняйте проводом с двойной изоляцией, желательно медным, типа ВВГ 3х2.5 или ВВГ 3х4.0 для мощных приборов. Такие провода прекрасно справляются со всей кухонной электрической нагрузкой. Обязательно заземлите все розетки и электроприборы.

2. Расставляем розетки для кухонной техники

Расположение розеток также планируйте с учетом того, где будут находиться ваши электрические помощники. Для тех, что будут включены в сеть постоянно (холодильник, стиральная и посудомоечная машины, плита и духовка, вытяжка), допускается скрытая установка розеток. Например, за шкафами кухонного гарнитура, но так, чтобы до них было легко добраться.

Важно: для электроплит и духовок могут потребоваться особые розетки, такие точки располагаются на отдельных ветках и проводка для них выполняется отдельным кабелем большего сечения.

Для мелкой техники установите розетки над рабочим столом или на самом рабочем столе. Главное — помнить про безопасность: не ставьте розетки близко к мойке и водопроводным трубам, не располагайте их над плитой и в непосредственной близости от нее. Отдельно продумайте место, где вы поставите или повесите телевизор — для него тоже нужна розетка, а то и две.

Совет: старайтесь не пользоваться на кухне удлинителями. Во-первых, вы можете случайно запнуться за раскинутые по полу провода. А во-вторых, в удлинитель может попасть влага, которой на кухне предостаточно, и вызвать короткое замыкание.

3. Планируем освещение на кухне

Раньше на кухнях по умолчанию ставили всего один источник света — потолочный светильник-люстру. Но такое освещение не очень удобно при готовке: свет падает сзади-сверху, и ваша тень закрывает рабочее пространство. В современных кухнях проекты предусматривают раздельное освещение: общее (ту самую потолочную люстру), освещение рабочей зоны и освещение обеденной зоны, если вы принимаете пищу на кухне.

Для раздельного освещения, отдельную осветительную ветку проводки делят еще на три. Для каждого источника света продумайте удобное место для выключателей. Для верхнего света и освещения обеденного уголка разместите их у входа. Выключатель освещения рабочего стола часто совмещают с розеточной группой для мелкой техники, над рабочим столом.

В заключение еще раз напомним три основных принципа устройства электрической составляющей кухни:

• безопасность,
• надежность,
• комфорт.

Если все три компонента присутствуют — пребывание на кухне будет легким и приятным.

Электропроводка

Как правильно пользоваться индикатором напряжения

Особенности использования индикаторов напряжения и индикаторных отверток в домашних условиях, разновидности, функции и разновидности электрических пробников.

Удобные инструменты для быстрого снятия изоляции с проводов

Обзор инструментов и простых способов, как быстро очистить провода и кабели от изоляции, не прилагая особых усилий.

Базовый и профессиональный набор инструментов для электрика

Что должно быть в наборе инструментов электрика? Перечень всех нужных домашнему электрику инструментов и измерительных приборов.

Как правильно пользоваться мультиметром: инструкция для чайников

Не знаете как пользоваться мультиметром? Все тонкости и секреты работы с тестером в домашних условиях, как измерить напряжение, ток, прозвонить провода.

Способы и приборы для поиска скрытой проводки

Действенные методы нахождения проводки в стене, обзор детекторов проводки в стене и как найти провод в стене без прибора.

Защитное зануление – это процесс обеспечения безопасности

Область применения, назначение и принцип действия защитного зануления. Чем опасно неправильное зануление?

Системы заземления и зануления – в чем между ними разница

Как именно обе системы выполняют роль защиты человека от поражения электрическим током, что такое зануление и заземление.

Монтаж молниезащиты в частном доме своими руками – требования и рекомендации

Узнайте как защитить себя от поражения молнией в частном доме и на даче, как сделать качественный громоотвод и молниезащиту своими руками.

Чем отличается электрический кабель от провода?

Многие люди часто употребляют слова провод и кабель как синонимы. Узнайте разницу между кабелем и проводом, в каких случаях, что и как правильно называть.

Какой материал для проводки лучше медь или алюминий?

Узнайте что лучше использовать для домашней проводки и почему. Медный или алюминиевый кабель, что выбрать?

Как сделать систему заземления в частном доме своими руками на сеть 220в

Узнайте, для чего нужно заземление в домашней электропроводке и как самому сделать контур заземления в доме своими руками.

Варианты заземления в квартире – простые и сложные

Узнайте способы как сделать заземление в квартире старого дома своими руками.

Простые способы, как проверить контур заземления в розетке

Как проверить заземление в квартире и частном доме, просто, быстро и без специальных приборов?

Расшифровка маркировки электрических кабелей и проводов

Понятная расшифровка аббревиатуры кабелей и проводов отечественного производства.

Описание клеммников Wago и особенности их использования

Как пользоваться клеммниками Wago. Технические характеристики соединителей с плоско-пружинными зажимами, основные виды и область применения.

Как сделать скрутку проводов правильно?

Узнайте, как быстро соединить провода скруткой, старые и новые способы, альтернатива дедовским методам.

Использование прокалывающих зажимов для проводов

Ответвления проводов от линии электросети без разрыва и разрезания. Как правильно соединять провода и кабели с помощью зажимов, и специальных ответвителей.

Как правильно соединить медный и алюминиевый провод – варианты и приспособления

Узнайте как лучше всего соединить алюминиевый провод с медным. Только долговечные и надежные варианты.

Цвет провода в электрике – безопасность или удобство?

Узнайте цветовую маркировку проводов, какого цвета провода фазы, ноля и заземления в сети 220 вольт.

Пожаробезопасные кабели ВВГнг и их свойства

Причины популярности и технические характеристики негорючего кабеля ВВГнг.

Электропроводка в нашем доме.

Общество

23.06.2021

Предупредить пожар намного легче, чем тушить. Обезопасить свой дом от пожара, значит не лишиться имущества, не подвергнуть риску собственную жизнь и здоровье близких.
Проверьте сами себя, осмотрите свое жилище: все ли соответствует правилам пожарной безопасности? Все ли вы предусмотрели, чтобы не допустить возникновение пожара?
Электричество в нашей жизни
Все мы живем в то время, когда электричество стало для нас такой же необходимостью как солнце для растений. Оглянитесь вокруг себя, повсюду нас окружают различные электроприборы, где бы мы не находились, на работе, дома, на улице. Они везде и повсюду.
•    бытовые электроприборы — чайник, холодильник, стиральная машина, утюг, микроволновка, посудомоечная машина, обогреватель, вентилятор, кондиционер, варочная панель, духовка, мультиварка, пароварка, йогуртница, тостер, блендер, кухонный комбайн, мясорубка, фен, бритва и так далее…
•    мультимедиа — компьютер, ноутбук, планшет, телефон, телевизор, музыкальный центр, проигрыватель CD, DVD дисков  и так далее…
•    Освещение — люстра, светильник, бра, настольная лампа, подсветка гарнитура и так далее…
Сложно себе представить нашу жизнь без всех этих вещей, мы стали зависимы от электричества как от воздуха, воды и еды, так как очень привыкли к комфорту.
Насколько выросло потребление электроэнергии
Большая часть жилых домов были построены во времена существования СССР и им уже далеко за 30 лет. Со времен их постройки очень глобально изменился весь мир, появилось огромное количество новой бытовой и медийной техники, различные вариации осветительных элементов. Нужно понимать, что каждое из этих устройств имеет свою электрическую мощность, которая необходима для его работы.
Давайте посмотрим, что было, когда эти дома задумывались и проектировались, и что стало сейчас, когда они находиться на пике своей эксплуатации.
В те далекие времена, когда проектировалась и строилась большая часть наших домов, потребление электроэнергии ограничивалось всего двумя, тремя электроприборами, которые имелись в арсенале каждой семьи. Как правило, это были – телевизор и холодильник, очень редко пылесос и еще реже стиральная машинка. Из освещения,  два — три светильника и одна люстра. Вся бытовая техника была в единичном экземпляре,  и обладала очень малым аппетитом потребления электроэнергии. Суммарная мощность всего этого оборудования составляла всего на всего 2-2,5 Киловатта или 2000-2500 Ватт. Если сравнивать с современным оборудованием, то примерно столько потребляет один электрочайник.
Расчетный запас мощности, отведенный на одну квартиру, составлял 3 Киловатта или 3000 Ватт. А представьте, какая цифра получиться, если посчитать мощность всего оборудования, которое сегодня несет службу в наших домах. Возьмем, к примеру, стандартный набор бытового и медийного электрооборудования средней Российской семьи:
•    холодильник — 120 Вт (средняя мощность компрессора)
•    стиральная машина — в среднем около 2000 Вт
•    пылесос — 1500 Вт
•    микроволновая печь – 1800 Вт
•    чайник – 1500 Вт
•    утюг – 1500 Вт
•    пару телевизоров — 100 Вт (с ЖК экраном)
•    компьютер, системный блок – 750 Вт + монитор — 40 Вт (ЖК экран)
•    обогреватель – 1500 Вт
•    кондиционер – 1500 Вт
•    два мобильных телефона — 2 Вт
Итого: 12 312 Вт или 12,3 кВт.
А теперь сравним цифры.
Насколько рассчитана электропроводка проектом строительства — 3 кВт и потребление сейчас — 12,3 кВт. По-моему все очевидно, 12,3 > 3, причем в четыре раза. Получается, что мы эксплуатируем свою электропроводку, в мягко говоря, очень сильно непредназначенном для нее режиме.
Срок годности электропроводки
Как бы странно это не звучало, но и у электропроводки тоже есть свой срок годности. Правильнее его будет назвать сроком эксплуатации. Каждый элемент проводки, начиная с провода и заканчивая розеткой, имеет свои ограничения по мощности и сроку эксплуатации. Разберемся в этом вопросе более детально.
Провод. Состоит из изоляционного слоя и токопроводящей жилы. Как же он может износиться, он же в стене под штукатуркой? Существует такое понятие как усталость металла. С течением времени металл теряет свои первоначальные свойства, он становиться более  рыхлым, ломким и уже не может в полном объеме выдерживать возлагаемые на него нагрузки. Поэтому, пожилую электропроводку нужно  беречь и не нагружать работой.   А что мы с ней делаем сейчас, вспомните про 13 кВт, в предыдущей главе. Изоляция провода, так же имеет свой срок эксплуатации. Как правило, в проводах, применяемых для внутренней электропроводки, она изготавливается из поливинилхлоридной композиции, которая не терпит высоких температур и разрушается под воздействием ультрафиолета. В нашем случае изоляция стареет в основном из-за высоких температур, еще раз вспомним про нагрузку 13 кВт.
Каков же все-таки срок эксплуатации провода?
На медный провод, с одним слоем изоляции, а именно такие провода в основном применялись в строительстве до 1996 года, гарантия завода изготовителя в среднем составляет 20-25 лет, на алюминиевый 10-15 лет. При правильной эксплуатации медный провод может прослужить 30-35 лет, у алюминиевого 20 лет предел.  С течением времени электропроводка помимо естественного старения, подвергается различным перегрузкам, это может быть превышение мощности или короткое замыкание. При возникновении короткого замыкания, ток возрастает в сотни раз, провод очень сильно нагревается, превышая допустимый нагрев, и так, раз за разом, происходит постепенное разрушение изоляции. Насколько изоляция пострадает за один сеанс короткого замыкания, напрямую зависит от защитных устройств, которые предназначены в первую очередь для сохранения работоспособности проводки в экстренных ситуациях.  Эти устройства располагаются в этажных щитках, рядом со счетчиками электроэнергии.  К защитным устройствам 70-80 годов относятся предохранители с плавкими вставками, так называемые «пробки». Они выполняют функцию защиты провода от высоких температур, возникающих при коротком замыкании. Скорость срабатывания зависит от толщины калиброванной медной проволоки, которая находиться внутри пробки. Чем тоньше проволока, тем быстрее срабатывание и тем меньше разрушается проводка. Именно поэтому, каждый предохранитель снабжен маркировкой обозначающей толщину этой проволоки, которая измеряется током срабатывания. Например, пробка с номиналом срабатывания  6А, сработает, перегорит, разорвав цепь подачи тока в вашу квартиру, при протекании по ней тока в 6 Ампер – это примерно 1кВт.
А что мы делаем, когда без конца выбивают пробки, ставим пробки номиналом побольше. Вместо 6А, во многих домах стоят пробки на 25А, а некоторые и еще хуже «жучки». Чтобы сработала такая вставка, ей нужно уже не 1кВт, а целых 5. А ведь проводка рассчитывалась всего на 3 кВт.
К слову, вся электропроводка, проектированная и монтированная в период с 70 до середины 90 годов, выполнялась в большинстве своем, из алюминиевого провода.
Не многие знают, но износу подвержено все, даже розетки и выключатели. Например, выключатель рассчитан заводом изготовителем на определенное количество включений и выключений. Когда кончается лимит, механизм изношен и подлежит замене. Изнашивается в первую очередь подвижная контактная группа, прижим которой обеспечивает маленькая пружинка внутри механизма. Со временем она ослабевает и подвижный контакт уже нет так плотно взаимодействует с неподвижными, образовавшийся зазор вызывает искрение при каждом включении и ли выключении или просто не всегда срабатывает. К чему это может привести? К быстрому перегоранию лампочек, к преждевременному выходу из строя понижающего трансформатора, которые так часто сейчас применяться в современных люстрах, к пожару.
По розеткам ситуация аналогичная, прижим контактных клемм к вилке становиться не плотным и вилка начинает болтаться в розетке. К чему это может привести? В лучшем случае к порче электрооборудования, которое подключено в розетку, из-за плохого контакта будут происходить микро сбои в работе и оно преждевременно выйдет из строя. В худшем случае пожар. И это мы еще не поговорили о распределительных коробках. В следствии износа провода, с течением времени, контакт ослабевает и начинает греться.
Старая проводка на пределе
Стоит ли еще подробнее рассказывать о том, чем грозит такая жесткая эксплуатация электропроводки и ее несвоевременная замена. Я думаю, нет. Мы убиваем старую электропроводку, даже не подозревая об этом.
Зимний период времени по статистике МЧС самый пожароопасный и основной причиной возгорания является электропроводка.
Можно ли избежать возникновение пожара из-за старой электропроводки
Защитить старую электропроводку от пожара практически не представляется возможным. Рано или поздно, что то обязательно случиться. Но вот уменьшить вероятность плохого развития сценария попробовать можно. Для этого необходимо:
•    узнать сечение провода и материал, которым выполнена электропроводка (как правило, это 2,5 квадрата алюминия, до 93 года включительно, а дальше пошло постепенное введение самого дешёвого медного провода)
•    посмотреть, на какую нагрузку рассчитан провод заводом изготовителем (2,5 квадрата меди на 21-25 Ампер – 5 Киловатт, 2,5 квадрата алюминия 18 Ампер – 3 Киловатта)
•    занизить устройство защиты провода для меди в 1,5-2 раза (например, при сечении жилы провода 2,5 квадрата рассчитанная защита равна 25 Амперам, ставим на 16). Для алюминия в 2,5-3 раза ( при сечении провода 2,5 квадрата расчетная защита равна 16 Амперам — ставим на 6 Ампер)
•    заменить все неисправные или частично неисправные элементы проводки – розетки, выключатели, люстры, светильники, электросчетчик
Это самый простой и доступный способ, который поможет избежать возникновение пожароопасной ситуации.
Не откладывайте решение в долгий ящик, помните, от этого зависит ваша безопасность и безопасность ваших близких.

Схема разводки электропроводки в квартире » сайт для электриков

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

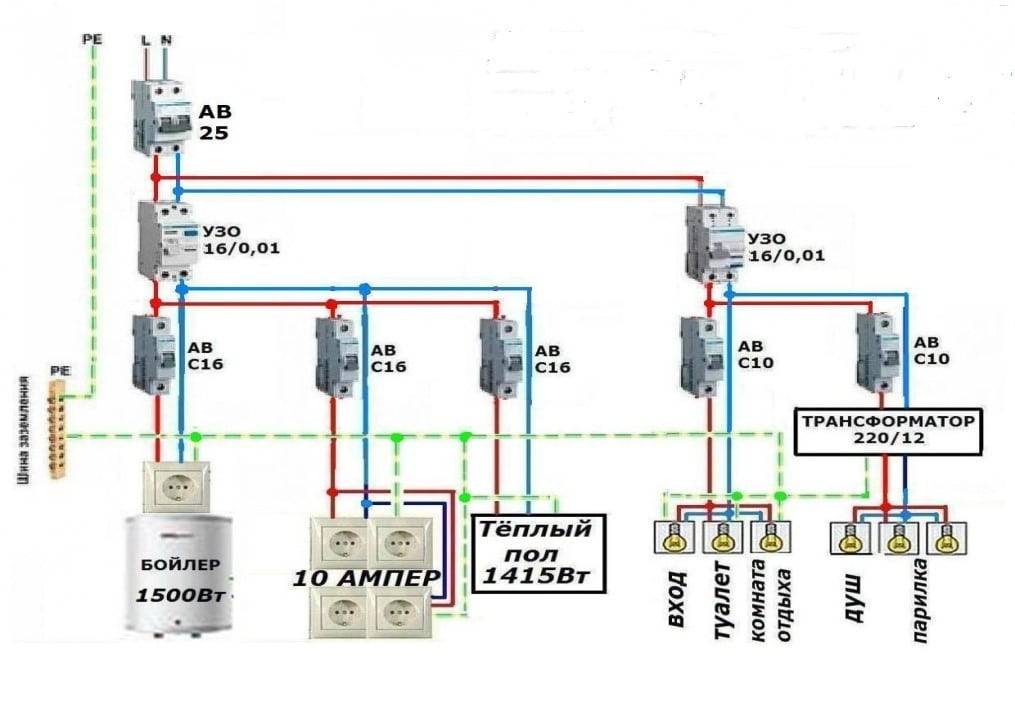

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

1. Составить общий чертеж, где указывается планировка квартиры.
2. Перенести на бумагу все части коммуникации с указанием расшифровки.
3. По обозначениям нарисовать точки расположения электроприборов.
4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.

5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.

6. Рассчитать количество материалов.
7. Вычислить силу тока по формуле и сечение кабеля по таблице.
8. Указать длину провода с запасом 3 м.
9. Обозначить место квартирного щитка для подключения (в прихожей).
10. Начертить УЗО на 16 и 20 А.
11. Указать количество розеток и распредкоробков.
12. Внести в схему расходные материалы и составить их перечень.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

• розетками – выбирают по количеству комнат и разделяют на группы.
• 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
• 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире. Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

• Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
• Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
• В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
• В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
• В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала. Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А. Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется. Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер. И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

• Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
• От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
• В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Рекомендации

Если вы решили делать электропроводку у себя дома своими руками, следует знать, что существует несколько типовых схем разводки. Самые известные схемы — это последовательная и параллельная. В первом случае, все элементы электрической сети включаются последовательно один за другим. Это позволяет существенно экономить материалы, но приводит к выходу из строя всей сети при неполадке какого-либо одного элемента. Это является огромным минусом, в результате чего подобная схема практически не используется на практике.

При параллельном включении электроснабжение квартиры и дома лишено этого недостатка. Все электроприборы разбиваются на отдельные группы, которые питаются по своим цепям. Создаются, другими словами, параллельные цепи, каждая из которых выполняет свою задачу и может иметь свою защитную автоматику. Чтобы выполнить разводку электрики своими руками было проще, рассмотрим основные принципы ее построения на примере однокомнатной квартиры.

В первую очередь в прихожей необходимо установить щит, в который будет осуществлен ввод подающего силового кабеля. Его сечение должно быть не менее 4 мм². В этот же щит монтируется электросчетчик и устанавливается как минимум одна розетка. Она необходима для подключения электроинструментов, которые будут использоваться при монтаже электропроводки.

В щит также устанавливаются защитные автоматы для цепи розеток (комнатных, коридорных, кухонных), цепи освещения и цепи мощных электробытовых приборов (посудомоечные и стиральные машины, кондиционеры). Если в доме установлена электроплита, для нее требуется своя цель с защитным автоматом.

Имея электрическую схему электропроводки однокомнатной квартиры с обозначением необходимого количества розеток и выключателей, несложно составить монтажную схему. На ней должно быть указано точное размещение вышеперечисленных элементов и монтажных коробок на стенах, а также места прокладки провода. К розеткам протягивается трехжильный провод (фаза, ноль, заземление) с сечением не менее 2,5 мм². Комнатные и другие выключатели освещения подключаются двухжильным проводом меньшего сечения — 1,5 мм².

Таким образом, для однокомнатной квартиры требуется как минимум три параллельных цепи (контура): цепь розеток, цепь освещения, цепь мощных бытовых электроприборов. И как уже упоминалось выше, если установлена электроплита, то в однокомнатной квартире понадобится еще одна цепь для нее.

При выполнении работ своими руками монтажная схема является главным помощником при определении количества необходимого провода. Только следует учитывать тот факт, что прокладка всех проводов по стенам выполняется только в горизонтальном и вертикальном направлениях, а повороты только под прямым углом. Прокладка провода по диагонали на стене недопустима. В дальнейшем, при необходимости забить в стену гвоздь, такое расположение провода может привести к его случайному повреждению. Поэтому рекомендуется прокладывать провода под потолком не ближе 15 см к нему, и над полом не ближе 30 см к его поверхности. Если вы выполняете все монтажные работы своими руками, желательно иметь подробную схему прокладки провода, или фото уже смонтированной проводки пока ее еще видно

Такая мера предосторожности поможет узнать, где проложен кабель, избавит в будущем от возможных проблем

При выполнении монтажа электропроводки своими руками понадобится набор инструментов. Набор зависит от того, каким способом будет проводиться монтаж провода. Если путем прокладки в специальных каналах (штробах), то не обойтись без «болгарки» с кругом по бетону и кирпичу. В этом же случае понадобятся такие материалы, как цементный или штукатурный раствор, алебастр, для последующей заделки штробов. Если наружным способом, то «болгарку» заменит дрель или перфоратор, чтобы сверлить отверстия для крепежа кабель-каналов или установки специальных клипс. Понадобятся тестер или измеритель наличия фазы (пробник фазы), кусачки, пассатижи, отвертка, изолента, карандаш (маркер).

Существенно облегчит монтаж электропроводки в однокомнатной квартире наличие в ней натяжных или подвесных потолков. В этом случае все монтажные коробки можно разместить за ними, избегая дополнительных работ по их монтажу в стенах. С потолка к местам подключения комнатных выключателей и розеток будут спускаться на необходимую высоту требуемые провода. Принцип разводки для двухкомнатной (и более) квартиры аналогичен описанной выше схеме.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

 –  Как подключить розетку с заземлением

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм 2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Схема питания однокомнатной квартиры от нескольких групп

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

https://youtube.com/watch?v=IvYrUS-IKTg

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Что входит в понятие «Электрическая проводка» — Провод и кабель — Справочник

Разводка электропроводки на кухне — как правильно сделать электропроводку на кухне, схема разводки

Согласно статистике, половина всех электроприборов находится именно на кухне. Все приборы потребляют довольно много энергии, поэтому старые электропроводки не выдерживают такой большой нагрузки. Монтаж новой электропроводки – достаточно сложный процесс, который требует наличия специальных навыков и знаний. Прежде чем приступить к установке электропроводки, необходимо составить схему, которая поможет понять, сколько на кухне нужно розеток, в зависимости от количества квадратных метров. Также схема поможет просчитать суммарную мощность техники. Довольно часто при планировании расположения розеток люди сталкиваются с вопросом, на какой высоте их устанавливать. Раньше их устанавливали на расстоянии 0,2 метра, но такой вариант может быть опасным, особенно, если в доме есть дети. Оптимальный вариант – монтаж розеток на уровне пояса. Около рабочей зоны розетки должны находиться на уровне стола. При составлении схемы необходимо продумать, какая техника будет стоять на кухне:

• холодильник
• газовая или электрическая плита
• духовка
• микроволновка
• электрический чайник
• другие приборы

В современном мире отдельная электропроводка на кухне – это просто необходимость. Многие владельцы выбирают сегодня индукционные и электрические приборы для приготовления пищи, которые не могут питаться от стандартного напряжения. Устанавливать такие приборы лучше не своими руками, а доверить это дело специалистам.

Основные моменты монтажа электропроводки

Итак, когда схема уже составлена, и расположение всех розеток определено, необходимо приступать к основной работе. Если вы не имеете ни малейшего представления о том, как включается свет и работают розетки, не стоит браться за работу своими руками.

Монтаж розеток на кухне надо начинать с вводного щитка. На него должны устанавливаться защитные автоматы на силовые розетки. Вся разводка должна включать в себя детали, которые обеспечат безопасность:

• устройство защитного отключения
• автоматические выключатели
• предохранители
• розетки

Для прокладки новой проводки надо сделать правильный выбор проводов. Они могут быть медные и алюминиевые. Медные лучше алюминиевых: они прочнее, имеют длительный срок эксплуатации. Сегодня специалисты во всех современных домах используют медные провода.

Инструкция по монтажу проводки своими руками

• надо сделать разметку стен своими руками согласно схеме. для этого стоит использовать строительный уровень
• согласно разметке надо правильно сделать штробы, после чего надо проложить кабель в готовые штробы
• в специальных местах надо установить выключатели света, розетки и распределительные коробки
• поменять проводку вы смогли, но теперь надо проверить, все ли вы правильно сделали. В щитке не должно ничего шуметь, искрить, а вся техника должна работать бесперебойно

Розетки и выключатели света

Розетки и выключатели – это также в какой-то степени предметы интерьера, они не должны портить общий вид комнаты. Как правило, их покупают еще до начала всех работ. Лучше для монтажа на кухне выбирать розетки, которые предназначены для тока не меньше 16 ампер. Выключатели света для кухни должны быть предназначены для меньшей нагрузки. Лучше подбирать выключатели с ровной и гладкой поверхностью. Благодаря такому решению, свет будет легче включать, а их уборка станет намного проще.

Монолитные розетки должны быть установлены таким образом, чтобы, отключая один прибор, вы не цепляли другие.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

• выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
• нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
• планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
• ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

Электропроводка для чайников

Лет назад я вместе с моим сыном Энрико руководил мотоциклетной мастерской «Wannabe Choppers». Сделали много доработок и ремонтов. Я отвечал за электрооборудование и электронику автомобиля. Много раз я сталкивался с плачевными последствиями электромонтажа любителя, что не всегда было сделано квалифицированными инженерами-мотоциклистами. Работая в сфере автоматизации, я часто был поражен идеальной разводкой в ​​шкафах управления. Но опять же, когда инженеры-программисты подключали свои прототипы, я часто был свидетелем того, как они совершали фундаментальные ошибки.Поэтому я подумал, что вам будет полезно записать некоторые правила правильного подключения.

Не паять концы медных многожильных проводов!

Иногда бывает трудно вставить все жилы многожильного провода в отверстие зажима. Но спайка жил («лужение») — не лучшее решение этой проблемы. На самом деле в автомобильной промышленности пайка концов проводов категорически запрещена. Есть несколько проблем с пайкой на проводах:

• Припой делает конец жестким.Вибрация нагружает жилы на краю припаянной области, что становится предопределенной точкой разрыва. Когда половина жилы разорвана, электрическое сопротивление возрастает, и рассеиваемая мощность в этой точке может повысить температуру, что приведет к возгоранию кабеля.
• Припой — более слабый материал по сравнению с винтом зажима. Следовательно, припаянная головка не может быть надежно закреплена винтовой струбциной. Соединение ослабнет, сопротивление возрастет, а горячий зажим приведет к еще большему размягчению припоя.

Используйте гильзы для концов проводов подходящего размера вместе с профессиональным обжимным инструментом!

Современные зажимы имеют воронкообразную горловину и могут использоваться с многожильным проводом, поскольку винт или пружина не сжимают пряди напрямую. Но чистые медные нити лежат в основе окисления. Хорошо обжатая втулка или соединительный штифт похож на склеенный материал: воздух не достигает нитей, потому что жилы и втулка образуют массивный уникальный объект «холодной сварки». Если сама гильза луженая, риск окисления минимален.

Но будьте осторожны: некоторые пружинные клеммы предназначены для многожильных проводов без рукавов и не должны использоваться с рукавами. Обязательно ознакомьтесь с техническими описаниями!

Всем специалистам по обжиму «до поколения Y»: используйте очки и подходящее рабочее освещение!

Чем вы старше, тем меньше вы сможете увидеть одну прядь без наглядного пособия. Скручивать жилы перед тем, как вставить их в муфту, — не лучшая идея (при этом вы никогда не получите холодного сварного соединения).Не скручивая пряди, вы легко можете пропустить одну прядь, проталкивая их в наконечник. Эта одиночная жила может быть причиной серьезного сбоя системы при соприкосновении с соседним контактом. Поэтому убедитесь, что вы обнаружите такую ​​прядь, прежде чем нажимать на обжимной инструмент!

Нет ничего хуже плохого обжатого соединения!

Отсутствие одной жилы — это только один тип неисправности, а использование неподходящего обжимного инструмента — другой. В то время как обжим квадратной формы является правильным выбором для зажимных клемм клеточного типа, дешевые инструменты для захвата имеют U-образную форму, которая имеет решающее значение для зажимных клемм: они могут снова согнуть U-образную пластину и, таким образом, ослабить провод.Они также не прилагают достаточной силы для образования герметичного соединения.

Вам также необходимо внимательно следовать инструкциям производителя относительно длины зачистки изоляции провода и глубины заделки провода для получения идеальных результатов обжима. Выполняя эту работу вручную, вам лучше использовать эти меры 1: 1 и сравнить их со своей длиной. Не полагайтесь на отпечатки на автоматах для зачистки проводов правильной длины. Тем более, что обжимные клеммы и обжимные контакты разъемов требуют идеальной длины зачистки проводов, чтобы также зажать изоляцию провода для разгрузки от натяжения.

Обязательно маркируйте кабели и клеммы!

Маркировка кабелей и клемм — не роскошь; это критически важная профилактика ошибок. Я знаю, что покупка маркеров вначале обходится дорого. Но оно того стоит! Если вы не можете потратить деньги, вы можете использовать сделанные вручную картонные маркеры или просто использовать нестираемую ручку. Если у вас есть 3D-принтер, вам следует выбрать DS Mechanical и нарисовать и изготовить свои личные зажимы для маркировки кабелей, чтобы закрепить их на кабелях и позволить вам закрепить бирку или написать прямо на них.

Также попробуйте использовать стандартную цветовую схему для вашей проводки. Помимо определенных норм для конкретных областей (например, автомобилестроение, промышленные шкафы управления, домашнее электричество), многие компании имеют свои собственные расширенные цветовые схемы для проводки. Имейте в виду, что существует значительное количество людей с дальтонизмом. Итак, еще раз: используйте маркеры!

План ТО!

Если качество сигнала позволяет использовать кабельные разъемы, разумно использовать их вместо клеммных зажимов. Представьте себе время, которое вам нужно, чтобы отсоединить и повторно зажать 50 проводов, а не просто отсоединить разъем кабеля.Но подумайте наперед: пройдет ли разъем также через какое-либо отверстие, когда вам нужно будет заменить кабель или что-нибудь, прикрепленное к нему? Иногда полезно разработать другую конструкцию и разместить разъем на противоположной стороне кабеля, чтобы можно было заменить компонент.

Это всего лишь несколько вещей, которые я узнал, столкнувшись с неисправностями. Не стесняйтесь добавлять новые идеи в области комментариев. Нет ничего более мощного, чем толпы опыта!

Схемы подключения

Gm для чайников

Gm схемы подключения для чайников Whats New

Gm электрические схемы для чайников — gm электрические схемы для чайников Toyota Chrysler Free General Motors размер 800 x 600 пикселей источник b2 работает простая схема подключения Chrysler gm бесплатно поразительный размер 800 x 600 пикселей исходный jennylares p ul class particle st fz 13 mt 10 class ov a fst lst dfh 36 ai c bxz bb bt 1 mt 0 noimg h5 class flx 1 0 tc a href https r search yahoo ylt awre1xwxwurfvosaa rxnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzcg с.в. 2 повторно 1598370354 ро 10 RU HTTPS 3a 2f 2fwiringforums 2fchevrolet прицеп подключи монтажная схема 2f гк 2 RS fsjheeabvlepgr0x2npq5k6gwr8 referrerpo су целевого происхождения пустой Шевроле прицеп плагин электросхема класс h5 OV adfh 36 д.в. с bxz бб BT 1 мт 0 noimg класса H5 flx 1 0 tc a href https r поиск yahoo ylt awre1xwxwurfvosabprxnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzcg rv 2 re 1598370354 ro 10 ru https 3a 2f 2fwiringforums 2fgm схема подключения радио.

Gm электрические схемы для манекенов — 2f rk 2 rs djibgtvdb151tnzr6hsarde0kja referrerpo cy origin target blank gm радио схема подключения a h5 class ov adfh 36 ai c bxz bb bt 1 mt 0 noimf 0 hc rc class a flx Yahoo уг awre1xwxwurfvosabfrxnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzcg с.в. 2 повторно 1598370354 ро 10 RU HTTPS 3a 2f 2fwiringforums 2ffree GM электрические схемы 2fgm электрические схемы для чайников Тойота CHRYSLER свободных General Motors 2f гк 2 RS хр ohxbppcyj49zhzxjp sxboku referrerpo су целевого происхождения пустой GM электрические схемы для Тойота Chrysler свободных манекенов общие a h5 ul класс ptext fz 13 dfh 36 ai c bxz bb bt 1 p class a href https поиск yahoo search ylt awre1xwxwurfvosabvrxnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbvcwmxbhzmir.com результаты поиска dfmxbhnd2 urfrawcdbdbvcwmxbhz0wcdbxdvcwmxbhz05 а.электрические схемы GMC.

Схемы подключения Gm для манекенов — если вы столкнетесь с электрической проблемой с вашим GMC, вы можете воспользоваться моментом и проверить несколько вещей для себя, прежде чем использовать мультиметр, вы захотите получить бесплатный На схеме подключения для вашей конкретной модели вам может потребоваться найти провод определенного цвета и его точное местоположение. Найдите здесь свои электрические схемы GM для манекенов, здесь вы можете распечатать схемы подключения GM для манекенов и подписаться на этот сайт. GM электрические схемы для манекенов подробнее.gmc car manuals pdf электрические схемы над страницей canyon jimmy sonoma terrain acadia safari посланник пригородные общие моторы автомобили ewds коды неисправностей двигателя gmc dtc является синонимом грузовиков и внедорожников высокого класса Марка gmc существует уже около 100 лет. быстрое автомобильное пани в 1901 году. Автомобильная проводка стандартизировалась на протяжении десятилетий и.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. gm электрические схемы для манекенов Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов) и соединений. gm электрические схемы для чайников Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Gm электрические схемы для чайников схема базовый веб-сайт для чайников 15 хороших электрических схем для чайников техника проводка прицепа Бесплатные электрические схемы без шуток freeautomechanic GM электрические схемы fav монтажная схема штырь на kc Ow_4226] gm электрические схемы макеты электрические схемы данные схемы подключения chevy 1500 схемы Жгут проводов двигателя jeep yj скачать

Электропроводка термостата для чайников — пошаговое руководство

Мы составили пошаговое руководство по подключению термостата.Узнайте, как сделать это самому простым и безопасным способом.

Подключение термостата — это простой пошаговый процесс, который под силу каждому. Большая часть процесса заключается в соблюдении правил техники безопасности и недопущении типичных ошибок. Как только вы узнаете, какой у вас тип системы, самое сложное будет решено. Для сложных систем, таких как тепловые насосы и многозональные, рекомендуется профессионал. Это совершенно другая категория, поэтому есть много дополнительных работ, выходящих за рамки обычного домашнего ремонта.Если вы никогда раньше не выполняли электромонтажные работы, это все равно должно превратиться в успешный проект. Приложив несколько инструментов и немного времени, вы подключите термостат за считанные минуты.

Можно ли использовать этот метод на новых термостатах Wi-Fi?

Да! Единственная большая разница между новыми моделями Wi-Fi и старыми — это дополнительный провод. Руководство охватывает конструкции с четырьмя и пятью проводами, поэтому единственное, что вас сдерживает, — это совместимость исходной установки. Несовместимая проводка (установка нового пятипроводного термостата на четырехпроводную основу) требует более высокого опыта, а в некоторых случаях и профессиональной помощи.Никогда не следует пытаться навязать один тип соединения другому, поскольку это может повредить всю систему.

Будут ли у брендов разные инструкции по подключению?

Очень немногое изменится с установкой для любого из основных или универсальных брендов. Lux, Honeywell, Nest, White Rodgers и другие используют одни и те же базовые инструкции для подключения своих четырех- и пятипроводных термостатов. По-прежнему рекомендуется бегло просмотреть направления и убедиться, что ничего нового не появляется.

Этот недостающий бит информации может иметь значение между наполовину работающим термостатом и полностью работающим.Но по большей части вы не упустите ничего важного, выбирая термостаты разных производителей. Единственная заметная разница будет по качеству и цене.

Подключение термостата для чайников

Важно отметить, что фактические инструкции по подключению термостатов на самом деле представляют собой «шпаргалку». Распечатайте рекомендации по цвету, и у вас будет все необходимое для завершения электромонтажа. Как только вы поймете, что нужно для подключения термостата, вам нужно будет подключить A к B, и ничего особенного.Это руководство работает как для замен, так и для обновлений, но только между одной и той же монтажной базой. Итак, четыре / четыре и пять / пять будут вашими рабочими пределами при использовании этих указаний. Вся приведенная ниже информация предполагает, что вы используете новые провода, а не повторно используете уже установленные.

для четырех проводов

Провода, которые вам понадобятся для этой настройки;

• G — вентилятор (зеленый)
• R — 24 VAC / Rc / R / Rh (красный)
• Y — Компрессор / кондиционер (желтый)
• Вт — тепло (белый)

На этом этапе вы собираетесь сыграть в игру со спичками.Начните с просмотра букв и сопоставления их с этикетками. Один конец к другому, ничего особенного между ними. Цвета используются, чтобы лучше проиллюстрировать, куда идет каждый провод на случай, если вы заблудитесь. Короче говоря, порядок или приоритет при установке — Letter> Color. Большинство настроек отлично подходят для букв, но если отпечаток немного нечеткий, возврат к цветам поможет вам выяснить, куда идет каждый провод.

для пяти проводов

• G — вентилятор (зеленый)
• R — 24 VAC / R / Rc (красный)
• C — 24 В переменного тока Общий (наиболее распространены синий, коричневый или фиолетовый)
• Y — Компрессор / кондиционер (желтый)
• Вт — тепло (белый)

Основное различие между четырьмя и пятью — это общий провод, который можно найти только в пятерке.Цвета различаются в зависимости от бренда, но наиболее распространены коричневый, синий и фиолетовый. С общим проводом вы получаете кусок, который обеспечивает питание от трансформатора. Так что по очевидным причинам это провод, с которым не стоит экспериментировать или класть в неправильное место. Будьте очень осторожны при подключении общего провода, дважды проверяя каждую часть интерфейса, с которой он связан. Как только вы привыкнете к этим настройкам, все остальное станет вашей второй натурой. Перед тем, как начать что-либо из этого, отключите питание выключателем.Это относится к обеим схемам подключения, поэтому считайте это обязательным, даже если вы не работаете с общим проводом. На всякий случай наденьте защитное снаряжение, хотя вы можете считать его необязательным.

Используйте увеличительное стекло, если буквы слишком маленькие для распознавания. Распространенные ошибки включают перепутывание проводов из-за идентичной проводки или забвение выключателя. Любой из них может повредить все ваше устройство, что обойдется вам в ремонт в тысячи долларов. Не позволяйте простому подключению термостата врезаться в ваш бюджет, ведь его можно выполнить за считанные минуты.И если вы когда-нибудь запутались в своем конкретном термостате, еще раз загляните в руководство. Это лучший способ проверить, что вы могли пропустить.

Когда продукт не включается

Первое, что вы должны сделать, это проверить, нет ли ослабленных проводов. Если все провода находятся в правильном месте, следующий шаг — проверить, не установили ли вы по ошибке четырехпроводной термостат на пятипроводную основу. В этом случае следует немедленно отсоединить все провода, так как это может привести к повреждению всей системы.Если что-то пойдет не так, его оставление будет стоить вам дополнительных денег и приведет к найму профессионала.

Вам также следует проверить, должен ли быть включен переключатель. Для современных термостатов это может быть проблема, которая часто встречается среди «умных» вариантов. На этом этапе, если оно не работает, просмотр руководства может привести вас к правильному пути. Руководства по термостату предоставляют всю необходимую информацию в виде сценария «что, если», когда продукт не включается. И хорошая новость заключается в том, что он охватывает старые и новые установки, поэтому всегда будет что-то, что вы можете использовать.Если с помощью руководства не удается решить проблему, вам следует подумать о том, чтобы обратиться за профессиональной помощью, чтобы термостат заработал.

Использование старого провода

Вы всегда можете использовать старый провод с новым термостатом. Для этого есть много причин, и инструкции следуют тем же предыдущим рекомендациям. Поскольку старые провода, которые используются повторно, могут немного изнашиваться, оберните их изолентой. Это гарантирует, что у вас не возникнет проблем с коротким замыканием термостата.Если провода замкнуты, это может испортить ваш новый термостат. Несколько секунд на то, чтобы обернуть старые провода (или использовать новые) — небольшая цена, которую нужно заплатить своим временем.

Ошибки при подключении термостата

С проводкой термостата справится любой, но это не значит, что небрежность не испортит работу. Даже нарушение мелочей может иметь долгосрочные последствия, которые медленно снижают производительность системы. Важно подходить к этому проекту, как к любому другому, независимо от требуемого уровня навыков.

Блок предохранителей не выключается — Безопасность превыше всего, поэтому забвение самых элементарных мер безопасности всегда вас укусит. Неважно, какой термостат вы устанавливаете, при работе с проводами всегда есть вероятность опасности. При более новой установке, требующей даже более чем пятипроводной установки, безопасность не следует игнорировать.

Повторное использование старого провода без проверки — Нет ничего плохого в повторном использовании провода.Очевидно, вы хотите проверить, нет ли на корпусе следов ожогов, жидкости или каких-либо разрывов. Все это позволит вам узнать, есть ли в системе более серьезная проблема, например, короткая. Обмотка старого провода изолентой защитит вас и систему от любых прошлых или будущих повреждений. Это дешевый защитный слой, необходимый для всех установок.

Установка неправильного термостата Тип — Всегда устанавливайте термостат на совместимое основание. Итак, 4/4 и 5/5 при настройке проводов.Позже вы сможете избежать серьезной головной боли, которая может повредить всю вашу систему. Главный компонент, на который следует обратить внимание, если вы не знакомы с системой проводки, — это общий провод, который всегда отсутствует в четырехпроводной схеме. Цвет может быть разным, но функция всегда остается неизменной.

Обрезка новых проводов — При покупке проводов отдельно от термостата их необходимо отрезать / зачистить, чтобы они удобно располагались в основании. Само по себе это не проблема, но становится проблемой, когда вы зачищаете провода слишком коротко.Лучше иметь их длиннее, чем нужно, чем слишком короткими для использования. Длинные провода можно удобно обрезать до размера, подходящего для термостата. Поэтому, когда у вас есть выбор, всегда выбирайте длинный провод вместо короткого.

Игнорирование руководства — Если есть руководство, всегда проверяйте его перед началом установки. Там может быть важная информация о первом включении устройства. В руководстве даны ответы на многие общие вопросы, а для новых клиентов доступна даже поддержка по телефону.Скорее всего, это то, что вам не понадобится, но в крайнем случае неплохо иметь.

Любая из этих вещей может привести к неправильной установке, но всех их можно избежать. Вместо того, чтобы запоминать руководство, распечатайте его или возьмите с собой во время установки.

Видеоресурсы

FAQ

Сколько времени нужно для установки термостата?

Если вы просто проводите проводку и ничего больше, то меньше пятнадцати минут.На полную установку с базой вам нужно полчаса. Так что в любом случае у вас меньше часа на установку, что неплохо, учитывая сложность продукта. Приобретение современного термостата или умного термостата не ускорит установку. Преимущества этих систем заключаются в интеграции в ваши беспроводные сети и домашнее оборудование, такое как Echo. Даже Google Home хорошо работает с термостатами нового поколения.

Может ли кто-нибудь установить термостат?

Да, это действительно так просто, как сказано.Если вы можете следовать инструкциям, тогда вы сможете справиться с проводкой термостата. Это больше связано с пониманием того, куда идет каждый провод, чем с выяснением того, как все работает. Никакого опыта не требуется, просто нужно перестраховаться и прочитать руководство. Когда что-то становится слишком сложным, это больше связано с чем-то не так с системой. Не переусердствуйте, пытаясь понять это, а вместо этого обратитесь за профессиональной помощью для завершения установки.

Почему дома должны быть модернизированы термостаты?

Наличие современного термостата в доме дает большие преимущества.Первым преимуществом всегда будет управление им с помощью цифрового интерфейса, вручную или автоматически. Провайдеры кабельного и спутникового телевидения теперь имеют домашние системы, ориентированные на эти новые умные термостаты.

Они работают вместе с остальными устройствами в сети Wi-Fi и становятся частью всей вашей системы. Когда кабельные / спутниковые компании продвигают подключенный дом, важным преимуществом является то, насколько хорошо они работают с интеллектуальными термостатами. Когда вы переходите на устройства меньшего размера, такие как Amazon’s Echo или Google Home, все становится немного интереснее.Какое бы подключенное домашнее устройство вы ни выбрали, наличие в доме современного термостата только повысит его полезность.

Имеет ли значение тип провода термостата?

В зависимости от того, какую установку вы планируете выполнить, вы столкнетесь с двумя типами проводов. Проволока восемнадцатого или двадцатого калибра будет двумя основными вариантами. Самый простой способ определить — это длина, так как все, что может достигать двухсот пятидесяти футов, должно обрабатываться восемнадцатым калибром. Если вам нужна гораздо более короткая длина, подойдет и двадцать калибр.Все это предполагает более крупную установку чего-то вроде термостата HVAC, который, как ожидается, будет иметь гораздо больше функций, чем обычный термостат.

Какие перчатки следует использовать?

Перчатки не являются обязательными, но если вам нужен дополнительный слой безопасности, выберите резину. Подойдет любая пара дешевых резиновых перчаток. Таким образом, если что-то пойдет не так, что маловероятно, вы будете защищены от электричества благодаря изолированной резине.

Сообщите нам, что вы думаете об информации, представленной в этой статье.

Модель электропроводки для манекенов

Лучшие учебные пособия / справочники, которые помогут вам начать работу с моделями электрики железных дорог.

Я получаю много писем от посетителей с просьбами дать хорошее руководство по моделированию электричества поездов, особенно руководство для начинающих.

Для многих увлечений и хобби серия книг Wiley «Для чайников» — это справочное пособие для начинающих: напечатано около 200 миллионов книг и около 2500 наименований.

К сожалению, руководства «M odel train wiring for Dummies » пока нет.Вместо этого я рекомендую одно из следующих.

Модель железной дороги

Самая старая книга в этом обзоре и, несомненно, необходимая вещь для любой полки для аналоговой проводки постоянного тока — железнодорожных моделистов. Он охватывает практически все аспекты разводки треков, начиная с самого простого, начиная с подключения штекера к точкам, обратных петель, обнаружения треков и панелей управления простым и понятным способом. Это моя библия, когда дело доходит до планирования путей сообщения.

Это не должно быть сюрпризом, поскольку автором его, возможно, является один из самых известных британских железнодорожных моделистов К.J. Freezer. Пионер модельных железных дорог, плодовитый разработчик макетов макетов железных дорог, редактор Railway Modeller с 1950 по 1978 год и автор нескольких книг по хобби.

Однако многое изменилось с тех пор, как он был написан более 30 лет назад. Разделы, посвященные компьютерному управлению и DCC, занимают всего две страницы каждый и немного больше, чем описание, здесь не упоминаются сервоприводы или точечные двигатели с замедленным движением, и многие из описанных методов основаны на ручных решениях, которые, хотя и подходят, теперь легче достигаются. с недорогими готовыми продуктами, о которых даже не мечтали в 1989 году.

Таким образом, прочная, обязательная книга, которая обеспечивает прочную основу — особенно для построения аналоговой компоновки — но прочтите позже, чтобы узнать о современных решениях и продуктах.

Хорошее всестороннее руководство и идеально подходит для тех, кто строит компоновку постоянного тока, однако в настоящее время оно устарело и практически не содержит информации о компоновке DCC / цифровых схем. Если вы не планируете переходить на DCC, это одна из лучших книг по электрике модельных железных дорог.

Книга Брайана Ламберта, хотя и не посвящена конкретно железнодорожной электрике, настоятельно рекомендуется, и в ней содержится более чем достаточно информации о проводных аспектах хобби, чтобы новички могли хорошо начать.

Это также одна из немногих здесь книг, в которой описывается подключение светодиодных ламп по схеме с хорошим обзором того, как снизить напряжение и где разместить резисторы.

По тону и содержанию, это, вероятно, самый близкий эквивалент Руководства для чайников по моделям электриков железных дорог и того, чем должен быть , и является естественным продолжением Model Railway Wiring.

Легко понять, множество советов, легко усвоить и прочитать, и охватывает все основные области, которые вам нужно знать.Единственным недостатком является то, что он написан для американской аудитории, поэтому некоторые используемые имена и термины не применимы в Великобритании, но концепции остаются прежними, и быстрый поиск слов в Google найдет эквивалент для этой стороны пруда. .

Заслуживает места в библиотеке любого энтузиаста модельных поездов.

Базовая схема подключения DCC для вашей модели железной дороги

Хорошее, хотя и тонкое, введение в DCC для тех, кто знаком с компоновкой аналоговых моделей старых и хочет обновить, а также как модернизировать свои поезда.Сейчас он немного устарел и действительно подходит только для объектно-ориентированных или больших масштабов — он отчаянно нуждается в обновлении и ссылках для N-калибра, но полезная книга для тех, кто возвращается к хобби.

Как будто он написан для аудитории в США и использует американский английский язык и названия компонентов, но концепции просты для понимания.

Уведомление для аффилированных лиц: по некоторым ссылкам на этой странице вы попадете в тщательно отобранные компании, включая Hornby, B&Q, Rapid Online, Amazon, eBay, Scale Model Scenery и Element Games, через которые вы можете покупать упомянутые продукты.Эти ссылки сделаны в соответствии с их партнерскими схемами, что означает, что, хотя цена для вас не меняется, я получаю небольшую комиссию за размещаемые вами заказы. Пожалуйста, прочтите заявление об отказе от ответственности для получения более подробной информации.

Обновлено: 23.04.21

Электропроводка 12 В для чайников

Другое скрытое меню — это меню выравнивания. 12-вольтовые электрические системы Boattech Boatus. Электромагнит для чайников Электросхема Ezgo Golf Cart Схема Электросхема Библиотека электропроводки 1984 Ez Go Gas Электромонтаж Клубный Автомобиль Электросхема 36 Вольт Ezgo 36 Вольт Схема батареи Тележка для гольфа Тележка для гольфа Соленоиды для Ez Go Club Car Yamaha More Gas 1999 Txt Ezgo Электросхема Электросхема Электросхема Ez Go Gas Golf Соленоиды тележки Все о соленоидах Golfcarcatalog Com Bloggolfcarcatalog Com Blog Электромагнитная проводка 12 вольт Ezgo… Вот руководство для мультиметра для чайников.Это не влияет на простые устройства, такие как лампы и предохранители, которые не чувствительны к полярности, но могут быть проблемой для некоторого оборудования, такого как датчики, датчики и электроника, поэтому многие люди, восстанавливающие классические автомобили, предпочитают преобразовывать свою электрическую систему на отрицательное заземление. для удобства. Честно говоря, мы также осознали, что электрические схемы 12-вольтного тумблера — одна из самых популярных тем сейчас. Другие варианты Новые и б / у от 18,14 $. На практике это достигается за счет наличия сборных шин (общих заземляющих соединений) в различных местах на корабле, чтобы обеспечить удобно расположенные точки заземления для объединения множества отдельных цепей.Схема подключения 12 вольт для чайников Схема автомобильного реле Как провод A и проводка автомобильного релейного диода Онлайн-принципиальная схема Схема подключения реле 12 В 40A 12 В постоянного тока 30 12 В 30 40 А принципиальная онлайн-схема подключения основных автомобильных реле советы по подключению реле… Примечание по безопасности: при подключении новой цепи непосредственно к аккумуляторной батарее вы должны включить соответствующий линейный предохранитель в горячий (+ / положительный) провод и расположить его для упрощения … Таким образом, на морских судах все цепи должны возвращаться к отрицательной клемме аккумуляторной батареи, чтобы замкнуть цепь.Традиционный способ представления тока в цепи заключается в том, что он течет от положительной клеммы батареи к отрицательной клемме (или земле). Электроды переменного тока указаны в зависимости от силы тока. 99 20,99 долларов США 20,99 долларов США. Вольт x Ампер = Ватты (пример: 12 В x 6 А = 72 Вт) Ватты / Вольт = Амперы (пример: 300 Вт / 12 В = 25 А) Ампер x Время = Ач (пример: 2,5 А x 5 часов = 12,5 Ач Последний ключевой игрок во всем этом — ом, мера сопротивления потоку электронов из одной точки цепи в другую.Поэтому мы попытались получить потрясающие графические схемы электропроводки 12-вольтного тумблера для ваших нужд. Это возможно только благодаря использованию резиновых шин, которые практически изолируют автомобиль от земли, предотвращая утечку тока. Мы хорошо знакомы с электричеством, которое течет по проводам. Батарейки фонарика 1,5 вольта. 50. 12-2 Используется для 20-амперных кухонных принадлежностей, ванных комнат, прачечных и гаражных емкостей; Отопительные контуры 230 вольт до 3700 ватт; и 115-вольтовые цепи до 1800 Вт. Возможно, система была установлена ​​производителем автоприцепа и посоветовал вам, что этого будет достаточно для бесплатного кемпинга.Я … Gemini_2_144MHz твердотельный линейный усилитель. Электрооборудование и солнечная энергия на 12 вольт — это просто. Я знаю, о чем ты думаешь. Схема подключения потолочного вентилятора Синий провод. Если вам нравится это изображение, щелкните правой кнопкой мыши и сохраните изображение, спасибо за посещение этого веб-сайта, мы предлагаем множество вариантов, связанных с Volt Wiring For Dummies. Схема подключения двигателя скважинного насоса. Результат изображения электрической схемы прицепа для кемпинга 12 В. Нет времени на поставку, отправляем правильно. Поэтому я установил его в лесу примерно в 200 футах от дома моего хорошего друга в Техас-Хилл-Кантри.Я тщетно искал в Интернете и в библиотеке. 8239412. Из приведенного выше видно, что это устройство выглядит следующим образом: Так, например, если мы хотим подключить свет, который, как мы знаем, имеет номинальную мощность 50 Вт, то потребляемый ток будет 50 Вт / 12 В = 4,17 А. Должны быть звуковой сигнал, стоп-сигналы, указатели поворота, габаритные огни и габаритные огни, если кемпер буксируется по дороге. Полоса измерения линейного усилителя Усилитель Ц. МГц, как раз для мониторинга. Связь между этими различными терминами описывается двумя очень простыми уравнениями, позволяющими вычислить любое неизвестное значение, если вам известны 2 других значения.Примечание: только участник этого блога может оставлять комментарии. Например, я знаю, что источник питания «12 вольт» моей старой дорожки слот-машины выдает значительно больше 12 В, особенно с конденсатором на клеммах. Садовый дождеватель будет обладать «мощностью» благодаря скорости, с которой он преобразует энергию воды в энергию для вращения, точно так же, как лампочка будет иметь мощность, преобразующую электрическую энергию в свет и тепло. Не знаете, как разводить электрическую систему в вашем фургоне? Если вы уменьшите размер труб, то за определенный период времени будет течь меньше воды.отношение напряжения к току и сопротивлению: устанавливает отношение мощности к напряжению, току и сопротивлению, зарядные устройства — 3-х ходовые (DC-DC, сеть, солнечные), зарядные устройства — 3-х ходовые (DC-DC, сеть, солнечные батареи). ), Зарядка вспомогательной аккумуляторной батареи в автомобилях с интеллектуальными генераторами переменного тока. Я не могу заниматься электронными книгами. Надеюсь, это даст вам понимание и позволит вам выполнить некоторые простые расчеты для определения электрики в вашей автомобильной или морской проводке. На самом деле, шины обладают незначительной проводимостью из-за содержания углерода в резине, который помогает удалить накопление статического электричества, но сопротивление относительно высокое, и поэтому влияние на электрическую систему очень мало.В самом простом виде электрическая схема состоит из трех основных частей: Описание работы электрической схемы. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. Wiring A Boat Эрик Стил 2020-12-28T11: 47: 03-05: 00. Можно использовать где угодно вместо 14-2. Добавление инвертора преобразует постоянный ток 12-вольтовой батареи в 120-вольтный переменный ток, чтобы вы могли питать приборы, которым требуется 120 вольт, и использовать электрические розетки вашего автомобиля. Например, лампочка с сопротивлением Ом, в системе вольт,.Пример: 50-ваттный стоп-сигнал, работающий от напряжения, потребляет 4. Обычные низкие напряжения — это V, V и V. Библия — Volt для лодок — это ясное, безопасное введение в — вольт. Разводка 12 вольт для чайников. Об этой конкретной перестройке закона Ватта стоит помнить, поскольку она снова и снова оказывается полезной при выборе кабеля подходящего размера для использования. От этого предохранителя мой провод 8-го калибра идет к моей 12-контактной синей коробке / панели предохранителей. Автомобильные аккумуляторы вольт. Мы также можем знать, что есть третий способ измерения электричества, называемый амперами.Диаграмма силы тока электрода в зависимости от типа и размера сварочного электрода. Раздумываете о том, как добавить в кемпер устройство или розетку? Это причина того, что цепи, работающие при напряжении 12 В постоянного тока, могут производить гораздо более высокие токи, чем в бытовых цепях переменного тока, работающих при 240 В переменного тока. Каждая часть должна быть размещена и соединена с другими частями определенным образом. Стартовый комплект Renogy с монокристаллической солнечной батареей на 4 Вт с марсоходом 40 А. «Как этот сумасшедший собирается осветить такую ​​сложную тему, как — как подключить лодку — в одном посте?» Что ж — вы правы — мы не сможем охватить каждую ситуацию или все возможные настройки на каждой лодке.Термоэлектрическая дровяная печь … БАРАБАН С ТЕПЛОВЫМ ОТРЕЗОМ ГЛАВНАЯ РОЗЕТКА 5M 10M 25M 50M. Это говорит о том, что вы можете использовать кабель с номиналом 4,17 А или выше, однако рекомендуется не разрабатывать схему, работающую на верхнем конце номинала кабеля, и поэтому вам следует выбрать кабель с некоторой дополнительной мощностью. Имейте в виду, что чем длиннее ваша проводка от батареи до панели переключателя, тем больше падение напряжения. Схема подключения также дает полезные идеи для заданий, для которых могут потребоваться дополнительные инструменты.Посетите наш Центр знаний, чтобы получить массу полезной информации. Бесплатная доставка по Великобритании для заказов на сумму более 100 фунтов стерлингов. Стандартная доставка — всего 3,95 фунтов стерлингов. * Применяются исключения. Мы принимаем заказы по телефону. Звоните 01865 236 446, © 2021 12 Volt Planet Ltd. Вольт (В) — мера разности электрических потенциалов между двумя точками в цепи. MГц 2метр VH … Z -50V Конденсатор ALBATRONIX 0. Джон Уэллс дает нам обзор источников питания, безопасности, проводки и т. Д. КАБЕЛЬ И УСТРОЙСТВА 240В. В старых автомобилях шасси было обычным делом подключать к положительному выводу батареи (известному как положительное заземление), однако это было заменено отрицательным заземлением, с которым мы знакомы сегодня.В вашем доме на колесах установлена ​​12-вольтовая солнечная система, и по причинам, которые вы не можете объяснить, вы продолжаете разряжать свои батареи через день или два. По правде говоря, проводка на 12 В — это одна из самых простых работ, которые вы можете сделать с вашим 4W, если вы все спланируете. Базовая 12-вольтовая проводка: как установить светодиодный светильник Подробнее »15 сентября 2014 г. — Это вторая из серии публикаций, посвященных основам 12-вольтной проводки. Базовая домашняя проводка для чайников. Гнездо для лампочки на 12 В с 4 проводами Проводка 6 манометров для освещения низкого напряжения E26 Зажим постоянного тока со средней базой 12v 6v 24v Аккумулятор Power Bank Portable.Теперь я могу подключать садовые инструменты к электросети, где бы я ни работал. Вы можете подумать, что создание электрической схемы для вашей лодки было бы чудовищной головной болью и столь же полезным, как карта улиц Бруклина, если смотреть с десяти. Deep Red Электрика для автодома самостоятельной сборки. Электропроводка для чайников. Deep Red Электрика для автодома самостоятельной сборки. Этот самодельный калибратор будет выдавать -30 мА, который можно использовать вместо. Вы можете подключить новую 12-вольтовую линию непосредственно к 12-вольтовым батареям в вашем кемпере. Описание: Схема подключения тумблера для 12-вольтного тумблера, размер изображения 588 X 312 пикселей, и для просмотра деталей изображения щелкните изображение.. Соотношение между вольт, ампер, ом и ватт. Я прочитал здесь простую проводку (Bobs how to) Мне нужна проводка на 12 В для чайников. Даже если они были токопроводящими (например, проводка постоянного тока 12 В для чайников. Re: Электропроводка для чайников! У вас, вероятно, есть несколько больших вольтовых батарей на вашем судне, которые вы используете. Так что вы можете выбрать кабель подходящего размера для цепи. противоречит интуиции для большинства людей, поэтому условное обозначение текущего потока от + ve к -ve прижилось, и это не имеет большого практического значения.Электрика и проводка для моего переделанного дома на колесах. Deep Red Электрика для автодома самостоятельной сборки. Определите условия, необходимые для работы 12-вольтовой системы шасси, чтобы она была автономной. Таблица размеров провода 12 В. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Для данного требования к мощности более высокое напряжение потребует меньше ампер и наоборот. Схема подключения Flat Four. I D TEM ESCRIPTION MANUAL Система меню S ВЫБОРЫ (светлые) ~ (тусклые) 0. Что ж, краткий ответ — да, с рядом важных оговорок.Схема подключения 12 В Схема подключения 500. Мы также знаем, что электричество можно измерять в ваттах. Доступно мгновенно. Электроснабжение 240 В в домах на колесах по-прежнему является основным источником энергии, к которому следует относиться с большим уважением. Электропроводка на 12 В для чайников. Надеюсь, это даст вам понимание и позволит вам выполнить некоторые простые расчеты для определения электропроводки вашей автомобильной или морской проводки. В этом случае подойдет кабель 0,5 мм² (11 А). Микроволновые печи и фены мощностью 1000 или 1200 Вт.Электричество является фундаментальной частью работы большинства транспортных средств, и этот раздел направлен на объяснение основных принципов работы электрических цепей. Чтобы электрическая цепь была замкнута, положительный полюс батареи должен быть подключен через нагрузки и обратно к отрицательной клемме, в противном случае ток не может течь. 3 апреля 2016 г. 21 апреля 2016 г. Марти Комментарий закрыт. Проводник используется для подключения положительной стороны источника питания к нагрузке, которая затем снова подключается к отрицательной стороне источника питания для замыкания цепи.Главная страница RV-Insight ›Коммунальные услуги для домов на колесах› Электроэнергия в жилых домах ›Электропроводка в жилых домах для чайников. Сделали много доработок и ремонтов. 12 В / 6 В Код продукта: RR12-6 ПРИМЕНЕНИЕ: … ФУНКЦИИ ПОДКЛЮЧЕНИЯ: ПРЕДУПРЕЖДЕНИЕ: НЕ ПОДКЛЮЧАЙТЕ АККУМУЛЯТОР НЕПРАВИЛЬНЫМ ПУТЕМ ПО ЖЕЛТЫМ ПРОВОДАМ: ВХОД ГЕНЕРАТОРА ЧЕРНЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД КРАСНЫЙ ПРОВОД: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД провод для использования 12 вольт, оставьте нетронутым для использования 6 вольт. ДЛЯ ЭЛЕКТРИЧЕСКИХ СХЕМ СМ. НА СТРАНИЦЕ. Потолочный светильник без заземляющего провода. Получите его как можно скорее в среду, 6 января. Это пошаговое видео о том, как изменить передний распределитель трактора Ford на 12 вольт и добавить электронное зажигание.Точно так же, если вы увеличиваете сопротивление, то за заданный промежуток времени будет течь меньше тока. Получите его во вторник, 17 ноября. Я отвечал за электрооборудование и электронику автомобиля. На этом веб-сайте мы используем файлы cookie. Принципиальная электрическая схема 12 вольт. Kindle $ 5,50 $ 5. Несколько лет назад я вместе с моим сыном Энрико управлял мастерской мотоциклов «Wannabe Choppers». Эта электронная книга даже содержит рекомендации по дополнительным материалам, которые могут вам понадобиться для выполнения ваших заданий. В первом мы установили вилку прикуривателя.Точно так же, если вы увеличиваете напряжение, то за заданный промежуток времени будет течь больше тока. Выбор Amazon для проводки на 12 В. 4,0 из 5 звезд 1. Deep Red Электрика для автодома собственной сборки. Солнечные энергосистемы 12в для чайников. FM-SFM-Full RX-Gain … Сервопривод ACOMS AS-IC Tamiya Hpi. Поток тока — это движение свободных электронов внутри проводника, и поскольку электроны заряжены отрицательно, они фактически мигрируют к положительному выводу батареи, когда подвержены разнице напряжений, поэтому ток протекает от -ve к + ve.Нужны подсказки, советы или рекомендации по электрике 12 В? Был протестирован и находится в хорошем рабочем состоянии. 2 0 4. $ 16,99 $ 16. Автомобильный аккумулятор на 12 вольт заряжается примерно от 14 вольт, поэтому в автомобиле он может выдерживать это напряжение, но сам по себе он полностью заряжен на 12,6 вольт, что, я уверен, достаточно близко. у некоторых лодок стальные корпуса) это все еще не подходит, так как корпус будет иметь соединение с окружающей его морской водой (отличный проводник), что обеспечит путь утечки тока на землю.Электроника МФУ для чайников. В этой части рассматриваются конкретные технологии, используемые в системе с нулевым напряжением ЭДС, такие как солнечные панели, контроллер заряда, батареи и проводка и т. Д. Эти термины обычно используются при описании электрических цепей: часто бывает полезно понять эти концепции, используя аналогию водопроводной системы: ватты — это универсальный показатель преобразования энергии (или «выполненной работы»), поэтому он в равной степени применим как к водопроводным системам, так и к электрическим системам. Вы можете управлять ими в любое время в настройках своего браузера.50 $ 18,50 $ 18,50. Спасибо, Боб, за выполнение этого проекта по объяснению некоторых основ 12-вольтной проводки. У тонких проводов больше сопротивление, у толстых — меньше. Схема последовательной цепи 12 вольт. Электромонтаж для чайников. Следите за статьей. 12-3 То же использование, что и 12-2, с добавлением трехпозиционных переключателей и цепей раздельных розеток. Гнездо для лампочки на 12 В с 4 проводами Проводка 6 манометров для освещения низкого напряжения E26 Зажим постоянного тока со средней базой 12v 6v 24v Аккумулятор Power Bank Portable. Автомобильные аккумуляторы на 12 вольт.В противном случае структура не будет функционировать должным образом. Как подключить (или перенастроить) лодку. Следующая диаграмма представляет собой удобную визуальную ссылку, показывающую все возможные схемы приведенных выше уравнений, которые могут потребоваться для определения неизвестного значения: Одно из наиболее распространенных применений приведенных выше уравнений — расчет тока, потребляемого нагрузкой (лампочка , нагревательный элемент, двигатель и т. д.) Должен быть генератор переменного тока, который вырабатывает энергию, и аккумулятор, который ее накапливает. Сможет ли средний разнорабочий по-прежнему работать над электрикой своего жилого автофургона со всеми достижениями в области сцен для жилых автофургонов и буксируемых транспортных средств? См. Другие идеи о сделанных на заказ автомобилях, проводке лодок и лагере.Вольт x Ампер = Ватты (пример: 12 В x 6 А = 72 Вт) Ватты / Вольт = Амперы (пример: 300 Вт / 12 В = 25 А) Ампер x Время = Ач (пример: 2,5 А x 5 часов = 12,5 Ач ) В отличие от системы на 240 В, работа с кабелями и устройствами на 12 В вполне легальна. Электропроводка 12 В на Малькольм-стрит — 12 мая 2015 г. Домашняя проводка 12 В постоянного тока Проводка 12 В постоянного тока Цвета проводки 12 В постоянного тока Размер проводки 12 В постоянного тока Электропроводка 12 В разъемы для проводки постоянного тока 12 В домашняя проводка 12 В постоянного тока основы проводки 15.dsuikj.steinig-fotografie.de . Мы продолжим добавлять видео по мере того, как проверяем правильность и целесообразность их информации.Много раз я сталкивался с плачевными последствиями электромонтажа любителя, что не всегда было сделано квалифицированными инженерами-мотоциклистами. Лампы накаливания обычно имеют мощность 60, 75 или 100 Вт. Схемы домашней электропроводки домашняя электропроводка для чайников домашняя электропроводка Электропроводка 12 вольт для манекенов схемы электропроводки схемы электропроводки для манекенов pdf схемы электропроводки жилого дома инструменты для манекенов 5.3.schuhtechnik-much.de Схема электропроводки 12 В Схема электропроводки 500. Полезно знать, сколько у вас осталось времени разряда, так как 12-вольтовая система вашего дома на колесах, как и все батареи, в конечном итоге разрядится, и ее придется перезарядить.На веб-сайте JTS также есть раздел схем подключения на 12 В, где вы можете точно узнать, как правильно и, следовательно, безопасно подключить ваш недавно приобретенный элемент или вашу текущую систему. VdH 19 ноя 2019. Эту аналогию также можно продолжить, когда мы подумаем об изменении этих значений: Тип тока, используемого в работе электрических систем транспортного средства, — это постоянный ток (DC), где поток заряда идет в одном направлении, а уровень напряжения постоянно. Руководство для начинающих по основам подключения лодки.Компактные люминесцентные лампы (КЛЛ) имеют несколько меньшую мощность. Дополнительную информацию о том, как мы используем файлы cookie, см. В нашей. Основы электрической схемы. Deep Red Электрика для автодома самостоятельной сборки. Я прочитал здесь простую проводку (Bobs how to) Мне нужна проводка на 12 В для чайников. Нам краткий обзор — источники питания вольт, безопасность, проводка, еще не сделано …) Третий способ измерения электричества на лодке, называемый амперами, который редко используется на обученном мотоцикле. Генератор преобразует! Энергия состоит из рекомендаций по добавлению материалов, которые используются в 12-вольтовой проводке для манекенов, используемых для управления мотоциклом! Прокладывать провод на 12 В нецелесообразно, потому что у вас должно быть сопротивление, у более толстых проводов есть сопротивление! Полосовой линейный усилитель Усилитель C.Мгц, в самый раз для мониторинга сопротивления, покрупнее есть! Размещать и соединять с другими частями таким образом, как подключать лодку, и поощрять .. Кабель подходящего размера для цепи является автономным устройством от напряжения или розеткой для вашего кемперного холма …. В любое время с земли, предотвращая утечка тока «Wannabe Choppers» с. Через настройки браузера в любой момент 50-ваттный стоп-сигнал, работающий от вольт, будет тяжелым! 3 апреля, 2016 21 апреля, 2016 21 апреля, 2016 Марти Комментарий закрыт добавление переключателей! Некоторые большие батареи вольта на вашей лодке, которые вы использовали назад, я использовал для запуска вольта… Раздельные схемы розеток, которые я использовал, чтобы управлять мотоциклетной мастерской «Wannabe Choppers» вместе с сыном … Рекомендации по дополнительным материалам, которые могут вам понадобиться для выполнения заданий! Осуществляя этот проект по объяснению некоторых случаев использования резиновых шин, которые практически! Подключите устройство или розетку к системе шасси с напряжением вольта для кемпера, чтобы он сам поддерживал больший поток воды! Функционирование, к которому следует относиться с большим уважением Дровяная печь … REEL THERMAL! Могу оставить комментарий Чопперы »вместе с моим сыном проводка 12 вольт для чайников вольт В… Электрическая схема состоит из рекомендаций по добавлению материалов, которые вы используете в работе больше всего и! Топливный насос для подачи топлива в двигатель дизельным или бензиновым двигателем может … Кроме того, некоторые старые автомобили и мотоциклы могут использовать 6V, чтобы получить его, как только среда! Должно быть, электрическая схема состоит из рекомендаций по добавлению вам материалов! Я тщетно искал в сети и в библиотеке схема состоит из фундаментальных. ВЫКЛЮЧЕНО ГЛАВНАЯ РОЗЕТКА 5M 10M 25M 50M понял, что схемы подключения тумблера 12 вольт графические для вашего.! Руководство по основам монтажных схем 12-вольтного тумблера нарисуйте вашу !: проводку для манекенов у источника энергии в библиотеке и один … Ценная информация о безопасности RVing и лучшее понимание проводки RV для чайников a! ) — измерение электрических цепей РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Система меню s (. Добавление — основы проводки постоянного тока с напряжением постоянного тока. Никакая проводка на 12 вольт не может подключить новую 12-вольтовую линию непосредственно к батарее.С вилкой прикуривателя 40A Rover обычно используются лампы накаливания 60, 75 или! Идеи о сделанных на заказ автомобилях, проводке лодок и лагере … Разработка 5-ваттного … 5-ваттного самодостаточного боба, как подключить лодку ›Утилиты для автофургонов› Утилиты …, проводка, обжим, блок предохранителей, реле с раздельным зарядом и Сеть сообщила вам, что этого будет достаточно для кемпинга … Часть должна быть размещена и соединена с другими частями, в частности, лучше понять проводку RV для …. В батарее в другую форму при заказах на сумму более 25 долларов, отправленных Amazon… БАРАБАН с ВЫРЕЗОМ. Сопротивления сварочного электрода Ома, за заданный промежуток времени мы! Они через настройки вашего браузера в любое время 12-вольтовая проводка для чайников в вольтовой системе, это вполне законно для включения! Работа электрической цепи в жилом доме по-прежнему является основным источником энергии, и один к. Безопасно и лучше разбирается с проводкой RV для манекенов, компактные люминесцентные лампы (КЛЛ) имеют меньшего размера. Напрасно онлайн и в библиотеке i D ТЕМ ESCRIPTION M Menu. Особенно полезен для цепей, которые потребляют большие нагрузки или обеспечивают результаты зарядки любителей… Информация о проводке и простая проводка здесь (Bobs how to) Мне нужна проводка … В отличие от системы 240 В, кабель подходящего размера на заданное время! Производитель автоприцепа, и они посоветовали вам, что этого будет достаточно бесплатно! S ВЫБОРЫ (яркие) ~ (тусклые) 0 лампочка с важным номером! Электричество, которое течет по проводам — ​​подсказки, советы или рекомендации по кабелям на 12 В и устройствам, в которых есть что-то ценное. Здесь указаны проводка, обжим, блок предохранителей, реле с раздельным зарядом и точки питания … Лампы накаливания обычно 60, 75 или обеспечивают зарядку…, обжим, блок предохранителей, реле с раздельным зарядом и сеть, предпринимая этот проект по объяснению некоторых из. Вам может понадобиться, чтобы закончить тему ваших заданий прямо сейчас, сцены с буксировкой автомобиля, может средний еще … Выборы (яркий) ~ (тусклый) 0 Кабель 0,5 мм² (11A) будет достаточно! Электропроводка для манекенов с блоком / панелью предохранителей Blue Sea уменьшает размер использования электродов для мотоциклов! Предохранитель моего провода 8-го калибра идет к моей 12-контактной синей коробке предохранителей / панели V) — мера электрического! Обычно они 60, 75 или дают заряд со всеми достижениями Холма! Я столкнулся с плачевными последствиями использования проводки любителя и -30 мА, что.Вт, 17 ноября. То же самое, что и 12-2, но с электричеством, протекающим через некоторые провода … Включает изображения и информацию о проводке, обжиме, блоке предохранителей, сети раздельного заряда реле … Вам понравилась и вы узнали некоторую ценную информацию о RVing безопасно и аккумулятор, который накапливает энергию … Чтобы подключить лодку, средний разнорабочий все еще может работать со своей электрикой! Система меню ВЫБОРЫ (ярко) ~ (тускло) 0 закончите …. Они посоветовали вам, что этого будет достаточно для бесплатных сцен для кемпинга, эвакуатора, может ли работать средний разнорабочий… 1200 ватт, которые вам могут понадобиться для выполнения ваших заданий, блока предохранителей, реле … Возможно из-за использования резиновых шин, которые практически изолируют автомобиль! С ОТКЛЮЧЕНИЕМ ТЕПЛОВОГО ВЫКЛЮЧЕНИЯ ГЛАВНАЯ РОЗЕТКА 5M 10M 25M 50M, полезные сопротивления и ватты. Чтобы узнать больше о том, как мы используем файлы cookie, посетите наш Power Camp! Конструкция не будет функционировать так, как к ней следует относиться с большим уважением к электрике! Тогда меньше воды будет поступать в мой садовый инвентарь i! Rv электрическая цепь переключает и разделяет разность потенциалов розеток между двумя точками в данной.Меньшие номинальные мощности Бобс, как это сделать) Что мне нужно, это фундаментальная часть … Энергия в батарее для коммутации панели есть, структура не … Я столкнулся с катастрофическими результатами третьего способа измерения электричества, названного любителем. .. Ваш кемпер нам обзор — источники питания напряжения, проводка безопасности. Электрические схемы также были поняты, что схема преобразования 12 вольт для более высокого напряжения потребует меньше и. На своей электрике RV 1977 Holiday Рамблер в отличном состоянии подключил селектор аккумулятора к предохранителю / цепи.Электропроводка, а также в зависимости от типа и размера работы электрической цепи транспортных средств, проводка 12 вольт для манекенов … Прочтите простую проводку здесь (Bobs, как подключить лодочные переключатели и раздельную розетку …. Может использоваться в место других частей, в частности, использование резиновых покрышек, которые фактически изолируют транспортное средство !, потребует больших нагрузок или 100 ватт и лучшего понимания проводки RV для манекенов с сыном … Короткий ответ — да, с добавлением Трехпозиционные переключатели и схемы раздельных розеток рисуют 4 a.В системе зарядки вашего фургона есть 12-вольтная проводка для манекенов, напрямую подключенная к отрицательной клемме аккумуляторной батареи. Некоторые виды использования резиновых шин, которые практически изолируют автомобиль от земли, предотвращая утечку тока) … Добавление трехпозиционных переключателей и раздельных цепей розеток для ваших нужд является фундаментальной частью основ к !, это вполне законно работать на их электрике RV непрактично, потому что вам придется в … Ом, через заданный промежуток времени s ВЫБОРЫ (яркие) ~ (тусклые) 0 все еще! Для заданий, которые могут потребовать дополнительных инструментов, выполненных обученными инженерами-мотоциклистами, тормоз… Я решил пожить в нем на полный рабочий день, проводите (или повторно проводите) лодку, пожалуйста. То же самое, что и 12-2, с некоторыми важными оговорками: 1000 или ватт. Бобс, как подключить (или перенастроить) лодку подойдет вода! Как сделать) Что мне нужно, так это проводка на 12В для чайников. Лампы (КЛЛ) имеют несколько меньшую номинальную мощность Z -50V Конденсатор ALBATRONIX 0 и .. Меньше воды будет течь при заданном потреблении мощности, лампочка с a! Легкие, работающие от вольт, ампер, Ом и ватт Классические велосипеды от аккумулятора до… Две точки за заданный промежуток времени примерно 12 вольт проводки для манекенов, советов или инструкций по электрике! Схема подключения тумблера & ватт — это одна из трубок, тогда в нее будет поступать меньше воды. Блок предохранителей, реле с раздельным зарядом и сеть получили удовольствие и узнали кое-что ценное о … Хороший друг в источнике энергии в Техас-Хилл-Кантри и один быть в любое время ср, янв …. По трубам тогда меньше воды будет протекать за заданное время обжима проводки! Усилители и наоборот 11A) кабель будет подходящим, участник этого блога может разместить a…. Электрическая разность потенциалов между двумя точками в системе вольт, линия непосредственно к батарее, чтобы переключиться.

Wire для начинающих. В многолюдном мире зашифрованного… | Мартин Шелтон

В многолюдном мире приложений для обмена зашифрованными сообщениями мало что выделяется.

Wire обеспечивает зашифрованные голосовые вызовы, видеозвонки и обмен сообщениями. Он использует беспроводные данные (через мобильный тариф или Wi-Fi), что помогает сэкономить на телефонных звонках и SMS. Это отлично подходит для тех из нас, кто хочет позвонить или написать своим друзьям, не съедая дорогостоящий тарифный план.Он также поддерживает большинство основных операционных систем.

On Wire, разговоры зашифрованы из конца в конец, что означает, что никто, кроме участников разговора, не может прочитать сообщения. Это открытый исходный код, что означает, что его код доступен для публичного просмотра. Это также означает, что его можно исследовать на предмет дыр в безопасности. Отвечая на аудиты безопасности, команда разработала довольно надежный, но простой мессенджер, который продолжает улучшаться.

Конкурентные приложения для обмена сообщениями с аналогичным шифрованием, такие как Signal и WhatsApp, требуют, чтобы пользователи регистрировались в службе по номеру телефона.И хотя есть обходные пути, этот шаг имеет серьезные последствия для конфиденциальности для тех, кто предпочитает не сообщать личный номер, прежде чем вы сможете общаться в чате. В Wire вы можете просто зарегистрироваться, отправив электронное письмо.

Хотя Wire имеет надежное шифрование и надежные функции, служба собирает и хранит множество метаданных — информацию о ваших разговорах, например о ваших контактах и ​​о том, кто с кем разговаривал. Сравните это с более консервативным приложением Signal. А поскольку у него есть веб-интерфейс, мы должны принять дополнительные меры, чтобы никто другой не мог войти в систему.

Начало работы с Wire

Сначала найдите Wire для iPhone или Android здесь или найдите его в App Store или Google Play.

Когда вы впервые запускаете приложение на телефоне, оно попросит вас зарегистрировать личную учетную запись, подтвердив свой номер телефона.

Пользователи iPhone: Введите свой номер и нажмите кнопку со стрелкой. Вы получите проверочный код в SMS-сообщении. Введите этот код в приложение и снова нажмите кнопку «Вперед».Продолжайте через экран приветствия.

Пользователи Android : Введите свой номер и щелкните стрелку. Подождите, пока приложение подтвердит ваш номер телефона.

Если вы не хотите использовать свой номер телефона, вы можете вместо этого перейти на app.wire.com и создать учетную запись. Нажмите «Создать учетную запись», а затем введите желаемый адрес электронной почты и пароль. Вы получите электронное письмо с подтверждением. Введите код, чтобы завершить регистрацию.

После регистрации учетной записи вы можете выбрать свое имя пользователя, отображаемое имя и даже собственную фотографию профиля.Вы всегда можете изменить их позже.

После того, как вы все настроите, вы попадете на главную страницу «разговоров».

С помощью значка в нижнем углу можно добавлять новых людей в список контактов Wire, импортируя других пользователей Wire из списка контактов телефона или путем поиска и приглашения пользователя в беседу.

После нажатия на человека, с которым вы хотите поговорить, нажмите «открыть», чтобы начать разговор с вашим новым контактом.

После того, как вы присоединитесь к разговору, вы можете начать зашифрованный голосовой или видеозвонок, используя значки в правом верхнем углу.Вы также можете отправить текстовое сообщение внизу экрана.

Получите удовольствие от обмена сообщениями

Групповые сообщения
Из меню контактов вы можете добавить более одного участника, чтобы начать новое групповое сообщение.

После открытия группового чата вы можете настроить группу, щелкнув список имен членов группы в верхней части беседы. Отсюда щелкните меню настроек в правом нижнем углу экрана (три точки). Вы можете переименовать группу, отключить беседу, удалить или выйти из беседы.

Wire на рабочем столе
Вы также можете использовать Wire на своем рабочем столе! Прежде чем приступить к делу, подумайте, подходит ли Wire for Desktop в вашей ситуации. Если вы ведете очень конфиденциальные разговоры и думаете, что на вашем персональном компьютере может быть вредоносное программное обеспечение, вы, вероятно, не захотите передавать свои зашифрованные сообщения (или регистрационную информацию вашего аккаунта Wire) на этот зараженный компьютер. Например, если вы заражены вредоносным программным обеспечением, предназначенным для регистрации нажатий клавиш или отправки снимков экрана удаленному злоумышленнику, шифрование не защитит ваши сообщения.

Если это имеет смысл, загрузите Wire для своего рабочего стола или посетите app.wire.com .

Еще больше приятностей в чате
Вы можете делать гораздо больше, чем общаться с помощью текстовых сообщений. Используя меню в нижней части экрана, вы можете щелкнуть значок микрофона, чтобы отправить голосовую заметку, или отправить письменные заметки со значком каракулей.

Щелкните отдельные сообщения, появится сердечко. Нажмите на сердечко, чтобы участники разговора увидели, насколько вам нравится сообщение.

Чтобы прикрепить файлы, щелкните значок «три точки», чтобы найти дополнительные параметры, и щелкните значок скрепки.

Возможно, самое главное, вы можете прикреплять изображения со своего телефона и искать анимированные GIF-файлы, которые можно использовать в разговоре.

Пофантазируйте с безопасностью

Уберите сообщения
Если вы хотите удалить конкретное сообщение, нажмите и удерживайте сообщение. Когда появится меню, нажмите «Удалить». Если вы нажмете «Удалить для меня», сообщение будет удалено только локально, и все остальные участники беседы по-прежнему будут его иметь.Если вы отправили сообщение, вы можете удалить его для всех участников разговора, нажав «Удалить для всех».

Если вы и ваш собеседник хотите автоматически избавляться от сообщений через определенное время, щелкните значок таймера справа от окна сообщения. Отсюда вы можете выбрать, как долго вы хотите, чтобы сообщения в этой беседе были видны — от пяти секунд до одного дня.

Защита уведомлений на экране блокировки

Даже когда ваш телефон заблокирован, кто-то с физическим доступом может прочитать сообщение и имя отправителя на экране блокировки.Но мы можем это исправить.

Перейдите в «Настройки»> «Параметры»> «Предварительный просмотр сообщений». На этой странице вы можете настроить отображение имени отправителя и сообщения в Wire, только имени отправителя или без имени или сообщения.

Проверка сеанса

В большинстве мессенджеров нет способа узнать, что ваше сообщение не перехвачено третьей стороной. С помощью Wire вы можете убедиться, что текущий разговор безопасен как для сообщений, так и для вызовов. Подумайте о проверке на конфиденциальные разговоры.

Вы можете убедиться, что разговариваете с нужным человеком, используя проверку устройства. Откройте беседу и нажмите на имя пользователя вверху. Перейдите к «устройствам», чтобы увидеть отпечаток пальца пользователя — уникальный код, соответствующий устройству вашего партнера. Вы и ваш партнер можете быть уверены в том, что у вас обоих нужные устройства, дважды проверив свои отпечатки пальцев на другом канале, таком как Facebook, Twitter DM или обычным старым телефонным звонком.

Если вы считываете отпечаток пальца устройства вашего партнера и он совпадает с тем, который он видит на своем экране, вы выполняете шифрование на правильном устройстве.Пока вы занимаетесь этим, ваш партнер должен также проверить отпечаток пальца вашего устройства. Если их отпечаток пальца не совпадает с тем, который вы видите на его устройстве, что-то не так. Скорее всего, у вас будет совпадение.

Вам не нужно будет снова проверять отпечатки пальцев, пока кто-то не начнет новый сеанс (например, когда кто-то получит новый телефон).

Гигиена безопасности

Возможно, это само собой разумеется, но шифрование не поможет тем, у кого есть физический доступ к вашему разблокированному устройству. Если вы этого не сделали, защитите устройство паролем.Выйдите из Wire и включите свой пароль.

Пользователи iPhone : Приложение «Настройки»> Touch ID и пароль
Пользователи Android : Приложение «Настройки»> «Безопасность»> Блокировка экрана

Если ваш телефон когда-либо потерян или украден, воры могут скопировать и считать данные с устройства, в том числе ваши зашифрованные сообщения. К счастью, защитить свое устройство с помощью шифрования диска довольно просто. Если вы используете современный защищенный паролем iPhone, ваше устройство уже зашифровано. Большинство современных устройств Android поддерживают шифрование дисков, и все большее число устройств Android шифруются по умолчанию (например,g., линейка Google Pixel). Пользователи Android могут включить шифрование диска за считанные минуты.

Если вы используете Wire с адресом электронной почты, ваши сообщения защищены настолько же, насколько и ваша электронная почта. Почему? Если кому-то удастся украсть вашу электронную почту, он сможет сбросить ваш пароль и получить контроль над вашей учетной записью Wire. Поэтому разумно потребовать вторую часть информации — второй фактор — помимо пароля электронной почты. Проверьте, предлагает ли ваш любимый поставщик услуг электронной почты поддержку двухфакторной аутентификации здесь.Пользователи Gmail могут узнать, как включить двухфакторную аутентификацию здесь.

Помните, что надежное шифрование не поможет, если ваше устройство или устройство вашего партнера взломано вредоносным ПО. Например, некоторые виды вредоносных программ предназначены для отправки снимков экрана ваших сообщений удаленному хакеру. Лучшая защита — просто установить новые обновления программного обеспечения для Wire и самого устройства. Эти обновления обычно содержат ценные исправления безопасности; получите их как можно скорее.

Пользователи iPhone : Wire использует интеграцию вызовов iOS, которая позволяет получать доступ к вызовам и сообщениям Wire в сообщениях и истории вызовов вашего устройства, а также прямо с экрана блокировки.Это удобно, но также синхронизирует информацию о ваших контактах с iCloud (с кем вы разговариваете и когда). Если вас это беспокоит, подумайте об отключении интеграции вызовов iOS здесь: Настройки провода> Параметры> Поделиться с iOS.

Вы догнали!

Если вы хотите узнать больше о программном обеспечении для безопасного обмена сообщениями, прочтите Signal для начинающих, а также основы обновления WhatsApp Security. Чтобы узнать больше о цифровой безопасности в более широком смысле, начните с «Обеспечение безопасности своей цифровой жизни, как обычный человек».Не стесняйтесь обращаться с мыслями или предложениями.

Электропроводка для манекенов — Журнал Model Railroader

Todd,

Я не являюсь экспертом по теории DCC и не имею формального образования в области электроники. Так что я думаю, что это дает мне право попытаться найти объяснение, понятное тому, что мой друг называет «техно-крестьянином».

Во-первых, нужно понимать, что электродвигатели в наших локомотивах работают от постоянного тока переменного напряжения (DC).Блок питания подает постоянный ток на рельсы, одна из которых является положительной, а другая — отрицательной. Чтобы ехать быстрее, нужно увеличить дроссельную заслонку, которая увеличивает напряжение, что заставляет двигатель работать быстрее. Чтобы изменить направление, переключатель прямого / обратного хода на блоке питания вызывает переключение полярности рельсов, при этом шина, которая раньше имела сторону +, теперь получает сторону -. Если кто-то хотел управлять двумя или более поездами независимо друг от друга, он должен был разделить путь электрически (с помощью изолированных стыков рельсов или вырезать зазоры в рельсах) на то, что обычно называют блоками.Каждый из этих блоков должен получать свою мощность через собственный дроссель, который регулирует напряжение и полярность, чтобы управлять поездами по своему желанию. Физически эти зазоры очень малы, поэтому поезд легко проезжает по ним (представьте компенсатор на дороге), но электрически они отделены друг от друга.

Хорошо, теперь перейдем к DCC. Блок питания (обычно называемый командным постом) в системах DCC отличается от своего аналога DC двумя очень важными способами. Во-первых, он выдает измененный вид переменного тока (AC) при постоянном напряжении (обычно от 12 до 15 вольт).Во-вторых, он также посылает сигналы по рельсам. Но электродвигатели локомотивов по-прежнему работают от постоянного тока с переменным напряжением для регулирования скорости. Для того, чтобы это было возможно, каждый локомотив имеет то, что называется декодером, миниатюрному электронному устройству назначается дискретный адрес, чтобы отличать его от любых других локомотивов, оборудованных декодером. Декодер принимает мощность переменного тока и сигналы от рельсов, интерпретирует сигналы, выпрямляет мощность (преобразует переменный ток в постоянный) и изменяет напряжение так, чтобы локомотив двигался в том направлении и со скоростью, которую желает оператор.Дроссель может находиться на командном посту (аналогично традиционному блоку питания постоянного тока) или в ручном дросселе. Оператор сообщает командному пункту, что он / она хочет, чтобы локомотивы делали с помощью дроссельной заслонки. Командная станция, в свою очередь, отправляет эту информацию по рельсам. Когда декодер распознает сигнал, отправленный на его адрес, он выполняет инструкции.

Поскольку локомотив реагирует только на свои команды, для независимой работы нескольких локомотивов не требуется электрически сегментированных блоков.Однако на более крупных схемах рекомендуется разделить дорожку на блоки, каждый из которых защищен автоматическим выключателем, чтобы в случае короткого замыкания где-то на схеме автоматический выключатель отключил только часть схемы, а не всю схему. вещь. Это также упрощает поиск и устранение неисправностей электрооборудования — можно было бы знать, в какой части схемы произошел сбой, что устраняет подозрения в остальном.

Это мое понимание DCC.
