Зачем нужен обратный клапан на водонагревателе – sdmclimate.ru
Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет. Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов. Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.
Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке над давлением в сети холодного водоснабжения (ХВС).
Предохранительный клапан, по сути, является сбросным, автоматическим устройством, срабатывающим под воздействием избыточного давления на входе перед клапаном.
Оба устройства имеют одинаковую конструкцию тарельчатого типа. Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.
Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.
Расположены они в латунном или никелированном корпусе. В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.
Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.
По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.
Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.
зачем он нужен, и как его установить?
Обратный клапан для водонагревателя – это не только практичное, но и исключительно важное приспособление, которое даёт возможность перестраховаться на случай нештатных ситуаций. Фактически его установка является неотъемлемым требованием безопасности, которое предназначено сразу для нескольких ситуаций. Во-первых, обратный клапан обеспечивает однонаправленное движение воды: из водопровода в бак, а не обратно. Если бы его не было, то в определённое время вода начала бы течь не из водопровода в бак, а наоборот. Во-вторых, обратный клапан для бойлера устроен так, что вместе с ним устанавливается предохранительный клапан, который даёт возможность уравновешивать давление в системе при нагреве воды.
Особенности устройства обратного клапана для бойлера
Итак, современный обратный клапан для водонагревателя выполняет две основные функции: регулирующую и предохранительную. Этим и определяются особенности его устройства. Конструктивно обратный клапан водонагревателя представляет собой небольшой металлический Т-образный краник, в котором заключены:
-
небольшая тарелочка, поджатая пружиной и заключенная в металлический корпус. -
перпендикулярно к цилиндру с первым клапаном, размещён второй цилиндр меньшего диаметра.
Он выполняет предохранительную функцию, и тарельчатый клапан внутри него размещён в обратную сторону. Зачастую ко второму цилиндру прикреплён небольшой рычажок, который даёт возможность открывать клапан вручную.
С обеих сторон на корпус нанесена резьба, которая обеспечивает возможность монтажа клапана на водопровод.
Монтаж обратного клапана для водонагревателя
Обратный клапан для бойлера обычно поставляется в комплекте с водонагревателем. Перед его установкой необходимо убедиться в том, что все элементы водонагревателя не подключены, а также в отсутствии воды в бойлере. Сам клапан устанавливается на входе шланга с холодной водой. Одна часть клапана подключается к подаче холодной воды (какая именно должно быть указано на корпусе). Вторая прикручивается к корпусу водонагревателя.
При установке обратного клапана необходимо следить за тем, чтобы он был способен выдерживать большое давление. Если это проигнорировать, то может случиться так, что при нагреве воды из клапана будет постоянно течь вода. Также не лишним будет установка водного редуктора, который компенсирует возможные скачки давления в водопроводе.
Обратный клапан для бойлер Вы можете приобрести в интернет-магазине качественной сантехники «SanComf», который предлагает самые привлекательные цены на любую сантехнику.
Обратный клапан для водонагревателя: как выбрать и пользоваться
Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.
Назначение предохранительного клапана
Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.
Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.
Принцип работы
Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.
Принцип работы механизма следующий:
- До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
- Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
- После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.
Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.
Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.
Существующие разновидности клапанов
Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.
Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

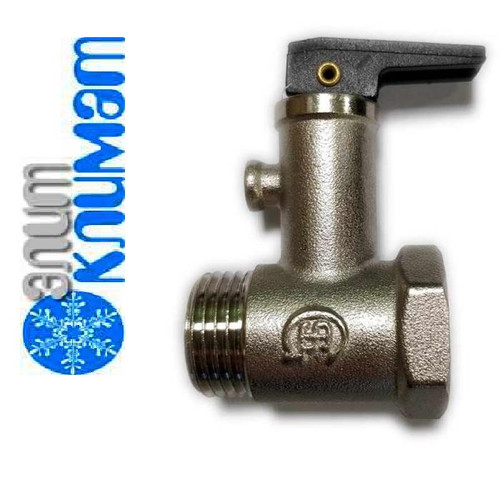

- предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно.
Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
- когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
- сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;
- если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива.
Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.
Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.
Правила монтажа
Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.
Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:
- предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
- размещают клапан между запорным краном и емкостью.
Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
- установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
- затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

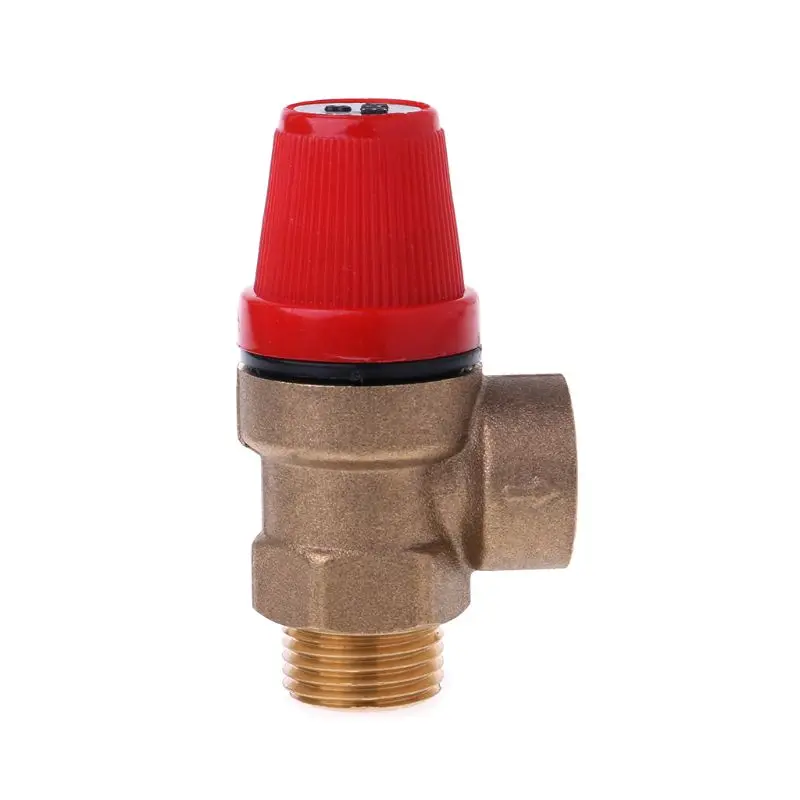

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.
После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.
Возможные поломки и метод их устранения
Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.
Давайте рассмотрим возможные причины протекания:
- бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
- иногда вода капает из-за того, что под седло пластины попал мусор.
Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
- обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
- некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
- случаются ситуации, что человек грешит на клапан, а виноват сам бойлер.
Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.
Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.
Вконтакте
Google+
Одноклассники
Устройство и принцип работы предохранительного клапана водонагревателя
Работа предохранительного клапана водонагревателя заключается в том, чтобы выводить наружу избыток жидкости. Данная запчасть внешне имеет сходство с сантехническим тройником. Трубопроводная арматура с запорным механизмом необходима для защиты бойлера от поломок при образовании сильного давления. Сброс лишней воды происходит автоматически. Клапаны для водонагревателей позволяют избежать аварийных ситуаций и критичных повреждений техники.
Предохранительный клапан бойлера
Предохранительный клапан препятствует обратному попаданию нагретой жидкости в водопроводную систему. При этом предотвращает образование избыточного давления в накопительном баке при отсутствии забора кипятка
Принцип работы предохранительного клапана
Основной принцип работы клапана водонагревателя достаточно прост. Запирающий механизм, расположен в том месте, где выполняется подача жидкости. Он направляет ее только в одну сторону – в накопительную емкость бойлера. Когда уровень воды в баке снижается, заслонка открывается, и бак снова наполняется.
Когда клапан закрыт, на него воздействует давление жидкости в водонагревателе. Одновременно, с другой стороны, где расположены пружины или задатчик, также есть сила, которая и препятствует открытию заслонки. Клапан стиральной машины, в отличие от запчасти для бойлера, является электромагнитным и запускается по команде оборудования. Здесь же активация приспособления зависит от изменения термических и физических показателей:
- При превышении силы давления воды над мощностью пружины заслонки, запорный элемент открывается и выполняется сброс лишней воды.
- Когда снижается давление рабочей среды, отсек вновь становится закрытым, тем самым прекращая слив жидкости.
Бесперебойная работа обратного клапана водонагревателя обеспечит безопасность функционирования водогрея – деталь сработает даже в том случае, если не отреагировали другие системы аварийной блокировки.
При образовании избыточного давления возможно небольшое протекание воды
Используя задатчик можно регулировать настройки предохранительного клапана, учитывая объем бака бойлера и наиболее востребованную температуру воды
Конструкция обратного клапана
Принцип работы предохранительного клапана для водонагревателя обусловил простоту его конструкции. Он состоит из пары деталей с единой полостью:
- Цилиндр большего размера является основной частью обратного клапана. Он оснащен тарельчатой заслонкой, зажимаемой пружиной. Требуется этот элемент для беспрепятственного передвижения жидкости в одном направлении. С каждой стороны устройства есть резьба для подключения к трубопроводной системе.
- Цилиндр меньшего диаметра перпендикулярен большему. Несмотря на то, что наружная его сторона заглушена, в нем расположен патрубок слива. Тарельчатый клапан, находящийся в корпусе, пускает воду в обратную сторону.
Чтобы проверить, работает ли заслонка, поверните ручку (сторона открывания указана в инструкции к водонагревателю). После этого из слива должна потечь вода. Чтобы вовремя обнаружить неисправность элемента такие проверки необходимо проводить систематически.
Устройство предохранительного (обратного) клапана водонагревателя
Зачем нужен обратный клапан на водонагреватель
Если вы сомневаетесь, зачем устанавливать клапан на водонагревателе обратите внимание на следующее:
- Заслонка предотвратит утечку горячей жидкости обратно в трубы, если давление в системе будет ниже, чем в бойлере.
- Клапан защищает водогрей от последствий перепадов напряжения сети, и возникновения гидравлических ударов.
- Устройство поддерживает температурно-барический баланс.
Кроме того, понять, зачем нужен обратный клапан на водонагреватель можно рассмотрев несколько ситуаций, когда он неисправен или не установлен:
- Под образовавшимся давлением кипяток начнет уходить обратно в трубы. Емкость останется пустой. Терморегулятор при этом функционирует исправно, а нагревательный элемент будет греть воздух. Расход электроэнергии будет очень высоким.
- Когда давление превысит напор поступающей жидкости, вода снова будет возвращаться в систему, при этом она может вытекать не только из крана, но и из сливного бачка унитаза.
Принцип работы обратного клапана на бойлере очень прост, но при этом он позволяет предотвратить достаточно большое число поломок и неисправностей.
Клапан может засориться ржавчиной и накипью, чтобы этого не случилось, на подающую трубу устанавливают фильтр
При наличии рычага на корпусе обратного клапана, воду сливать можно в любое время, самостоятельно.
При этом не понадобятся дополнительные приспособления
Отвечая на вопрос, зачем клапан на бойлере можно сказать, что эта деталь необходима для правильного и безопасного функционирования оборудования. Она не только обеспечивает нужный уровень наполнения емкости, но и предотвращает критичный износ большинства рабочих узлов.
Если вам для установки или замены необходим клапан для посудомоечной машины, стиралки или водогрейки, обращайтесь к специалистам компании Ter-Market. Звоните, мы подберем оптимальный вариант деталей для вашей техники и ответим на все интересующие вас вопросы!
устройство, функции защиты, инструкция по монтажу
Основной функцией обратного предохранительного клапана в системе водонагревателя является компенсация увеличения объема воды в баке при нагреве и предотвращение ее возврата в водопровод, дополнительной – предохранение от перепадов давления в подающей магистрали или работы ТЭНов при отсутствии водоснабжения. На схеме трубной развязки он находится между запорным краном и входящим патрубком бойлера, на этом участке запрещается размещение тройников или другой вентильной арматуры. Его наличие обязательно, это устройство служит прямой защитой от аварийных ситуаций. Выбор конкретной разновидности клапана для водонагревателя зависит от объема накопительного бака, у призванных производителей он входит в стандартный комплект, но при необходимости достаточно просто купить замену и установить ее своими силами.
Оглавление:
- Что представляет собой?
- Виды и особенности
- Инструкция по замене клапана
Описание и назначение
Конструкция включает в себя две детали, внешне они напоминают перпендикулярно соединенные цилиндры с разным диаметром. Больший выполняет роль обратного клапана и состоит из трех простых элементов: тарелки, седла и пружины. При подаче холодной воды внутрь водонагревателя он открывается, после заполнения и превышения давления свыше водопроводного – автоматически закрывается. При потреблении ГВ идет обратный процесс и бак опять набирается. Использовать только этот вид защиты нельзя, как и монтировать запорные краны для отключения обратного клапана (приводит к перегреву ТЭНов в пустом водонагревателе). Цилиндр с меньшим диаметром имеет более тугую пружину, в момент, когда внутренне давление превышает нормативное? открывается слив и сбрасываются излишки воды, для избежание выброса горячей воды в открытое пространство подсоединяется соответствующий шланг.
Таким образом, использование клапанов подразумевает функции защиты:
- От падения давления в подающей магистрали, гидравлических ударов и попадания воздуха внутрь водонагревателя.
- От перегрева бойлера и закипания внутри бака.
- От попадания горячей воды в подающий водопровод.
Чем выше объем водонагревателя, тем большее количество излишков жидкости сбрасывается. К примеру, для бойлера в 100 литров эта величина достигает до 3-4 л в день. В процессе эксплуатации стоит обратить внимание на возможные признаки поломки, в частности: плохое пропускание или полное его отсутствие, протекание в холодном режиме.
Разновидности
Основным критерием при подборе клапана для водонагревателя является рабочее давление воды (как в водопроводе, так и внутри бака). В зависимости от объема бойлера используются следующие мощности: до 50 л, от 50 до 200 и выше 200. Соответственно, от этих показателей выбирается класс защиты, специалисты рекомендуют приобрести максимально надежные устройства для водонагревателей с большим объемом, вне зависимости от их стоимости. По принципу действия все обратные клапаны разделяются на прямые и откидные. Первая разновидность представляет собой дисковую заслонку с вертикальным перемещением (работают только под давление рабочей среды), у второй – с размещение под седлом.
По степени сложности все обратные и предохранительные комплектующие для водонагревателя различаются на:
1. Неразборные – простейший бюджетный вариант, перекрытие воды осуществляется за счет противодействия пружины или диска. Это классический обратный клапан и ничего больше, такая защита допускается только для водонагревателей с минимальным объемом, ее основной функцией является сохранение ТЭНов от перегрева при пустом баке. При монтаже таких устройств обязательно отслеживается рабочее состояние, при малейшем подозрении на брак или поломку они меняются. Для сбора избытков давления эта разновидность не подходит, для этих целей нужно купить отдельно предохранительный клапан.
2. Усложненный комплекс для водонагревателя, объединяющий обе функции. Он включает шаровой кран, предохранительный и запорный (обратный) клапаны, выходное отверстие для слива. Процесс контроля за сбросами излишков нагретой жидкости визуальный, а не автоматизированный, эффективность защиты высокая. Недостатком этой группы является стекание воды на пол, для исключения подобной проблемы требуется доукомплектация гибким шлангом, соединяющим выходной клапан непосредственно к канализации.
3. Группа гидравлической безопасности, основным отличием является включение в схему обвязки водонагревателя редуктора давления. Также в комплект входят: предохранительный и обратный защитный клапан, сифон. Этот вариант выбирается для промышленных систем, группа размещается на трубе с холодной водой. Наличие сифона позволяет без проблем сливать избытки прямо в канализацию.
Руководство по замене
Необходимость в данной процедуре возникает при физическом износе, ослаблении пружины, забивке отложениями солей или браке детали. Еще одна причина постоянного протекания обратного клапана связана с избыточным давлением в подающей трубе, в этом случае рекомендуется провести установку редуктора. Оставлять поломку на длительный срок чревато теми же последствиями, как и при отсутствии предохранителя. Процесс замены проводится по следующей схеме:
1. Отключение электропитания водонагревателя.
2. Перекрытие подачи в устройство: на входе перед бойлером или общие по квартире.
3. Полное освобождение накопительного бака.
4. Демонтаж (открутка) старого предохранительного клапана.
5. Установка нового, герметизация с использованием уплотнителей, льняной пакли или фум-ленты. Резьба проворачивается ключом 3-4 раза.
6. Подача воды, проверка герметичности соединений.
Правильное направление воды легко определить: на большинстве устройств нарисована красная стрелка, также данная информация дублируется в прилагаемой инструкции. Перед началом монтажа рекомендуется проверить работу агрегата, в процессе закрутки соединения сбрасывающего и обратного клапанов нельзя давить на резьбу или оказывать чрезмерные усилия. Провести проверку надежности нового предохранителя легко – набирается полный бак водонагревателя и устанавливается максимальная температура (при 30-40 °C прибор может не сработать, особенно при малых объемах бойлера), через некоторое время начинает капать сброс.
Но для сложных гидравлических групп действуют другие схемы монтажа и контроля, в данном случае важно придерживаться инструкции изготовителя. По понятным причинам установка только обратного клапана в системе водонагревателя недопустима (равно как и монтаж отопительной арматуры), наличие вывода для сброса излишков внутреннего давления обязательно.
Дата: 27 июля 2016
Зачем нужен обратный клапан на водонагреватель Термекс
Зачем нужен обратный клапан на водонагреватель Термекс
Накопительный водонагреватель Термекс является довольно сложным агрегатом, постоянно подключенный к сети электрического тока и водопроводу. Так как при функционировании данных инженерных системы могут случиться различные сбои, производитель обязан заранее побеспокоиться о безопасности прибора в данных ситуациях. Именно с целью обеспечения определенной безопасности и требуется обратный клапан на водонагреватель Термекс.
Одной из причин, по которой установка обратного клапана обязательна, является возможное отключение как горячей, так и холодной воды. В этой ситуации человек пытаясь воспользоваться тем, что осталось, начинает сливать воду из водонагревателя, забыв после этого отключить кран горячей воды. В случае с установленным обратным клапаном ничего страшного не произойдет, так как он не даст воде идти в обратном направлении.
Если обратного клапана нет, то вся вода автоматически уйдет в систему холодного водоснабжения, а тены в водонагревателе станут греть воздух, что в конечном итоге приведет к их перегоранию. Конечно, данная неисправность может быть ликвидирована заменой старых тенов на новые. Главное при этом выбрать профессиональных мастеров, и мы в свою очередь в Москве рекомендуем обращаться за ремонтом сюда http://rem-bot.ru/contacts/. Но все же и этого можно избежать, заранее побеспокоившись об обратном клапане.
Еще одним очень распространенным случаем на сегодняшний день можно назвать ситуацию, когда обратный клапан поможет «спасти» водонагреватель нет поломки, можно назвать скачки давления, которые зачастую наблюдаются в системах водопровода. В данном случае обратный клапан, сбросив лишнее давление по средствам спускания воды в канализацию, поможет избежать избыточного давления и тем самым уберечь устройство от поломки.
Метки: обратный клапан на водонагреватель Термекс
Запись создана: Среда, 10 июня 2015 в 00:50 и находится в рубриках Полезные советы, Техника. Вы можете следить за комментариями к этой записи через ленту RSS 2.0.
Комментарии и уведомления в настоящее время закрыты.
Предохранительный клапан для бойлера (водонагревателя): строение, монтаж
Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.
В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.
А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.
Содержание статьи:
Виды предохранительной арматуры
Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.
Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.
Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.
Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе
Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.
Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.
Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.
Конструкция и принцип действия устройства
Для начала детально разберем устройство и принцип функционирования предохранительного клапана.
Устройство предохранительной арматуры
Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.
Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.
Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком
Принцип работы приспособления
Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.
Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.
Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .
Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.
Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания
Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.
Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.
Галерея изображений
Фото из
Установленный предохранительный клапан с трубкой
Корпус предохранительного клапана из металла
Металлическая пружина с уплотнителем
Маленькое «срывное» отверстие для выхода воды
Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.
Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.
Почему недостаточно монтажа обратного клапана?
Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.
Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.
Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма
Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.
Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.
Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей
При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.
Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.
Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.
Галерея изображений
Фото из
Защита от гидроударов и критических повышений давления
Дублирование действия обратного клапана
Принудительный сброс воды из бойлера
Соблюдение технических эксплуатационных норм
Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
Советы по выбору модели клапана
Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.
Необходимость в покупке возникает в трех случаях:
- вам достался уже подержанный бойлер без элементов обвязки;
- предохранитель потерялся при переезде;
- клапан сломался или износился.
Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.
Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации
Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.
Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.
Монтажная инструкция по обвязке бойлера
Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.
Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.
Галерея изображений
Фото из
Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота
Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя
Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага
На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз
Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия
Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»
Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»
Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку
Шаг 1 – монтаж тройника для сливного крана
Шаг 2 – установка запорного клапана на отводе
Шаг 3 – выбор или подготовка предохранительного клапана
Шаг 4 – правильное расположение предохранителя на трубе
Шаг 5 – монтаж предохранительного клапана на тройник
Шаг 6 – установка «американки» для соединения с трубой
Шаг 7 – монтаж полипропиленовых переходников
Шаг 8 – подключение к системе ХВС
Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.
Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.
Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты
Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.
Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.
Галерея изображений
Фото из
Пластиковая трубка для отвода жидкости
Подкапывание воды из отверстия
Установка трубки и запорного клапана
Вариант подключения трубки к канализации
Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.
В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.
Профессиональные рекомендации по установке
Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.
Спрятать устройства можно, но с соблюдением трех условий:
- длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
- идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
- для обслуживания арматуры следует оборудовать технический люк.
Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.
Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.
Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах
Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.
Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.
Выводы и полезное видео по теме
Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.
Еще раз о конструкции и принципе работы:
Несколько моментов, которые можно взять на заметку:
Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.
Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.
Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.
Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.
Обратный клапан на входе водонагревателя? — Общая информация о RV
В то время как раньше у строителей жилых автофургонов было обычным делом иметь обратный клапан на входной стороне водонагревателя, сегодня более распространено, чтобы этот клапан был на выходной стороне, поэтому у вас может быть такой клапан. Когда RV поставляется с байпасным комплектом водонагревателя, они часто используют трехходовой клапан для направления воды в бак или мимо него в линию холодной воды, например, этот , показанный на рисунке, от Camco на Amazon .
В этом наборе есть латунный обратный клапан, в котором вам предлагается установить в выпуске горячей воды, а затем тройник из ПВХ, который подключается к линиям горячей воды, и один конец переходной линии (белый шланг). Латунный 3-ходовой клапан должен входить во входное отверстие для холодной воды, при этом подача холодной воды должна быть подключена к входному штуцеру, а другой конец перехода — к штуцеру 90 °. В последний раз, когда я использовал один из этих наборов, он сопровождался хорошими инструкциями и изображениями.На самом деле не имеет значения, на какой стороне водонагревателя находится обратный клапан, поскольку вода должна поступать с одной стороны и выходить с другой, пока предохранительный клапан закрыт, а сливная пробка бака находится на месте.
6 часов назад dartmouth01 сказал:
Это могло бы объяснить, почему у меня иногда выходила горячая вода с холодной стороны?
Если с обеих сторон нет обратного клапана, это вполне может быть причиной этого. У вас должен быть обратный клапан с одной или другой стороны, чтобы быть уверенным, что ваш бак водонагревателя будет удерживать воду в нем, если линия холодной воды когда-либо сломается при включенном водонагревателе.Доступны байпасные комплекты, в которых используется переключающий клапан на каждом конце линии, например, этот ниже, у которого нет обратного клапана.
Существуют также жилые автофургоны, которые поставляются с байпасным комплектом типа, изображенного на первом рисунке, и они также обычно используют клапан в зоне мокрого отсека, где расположены другие клапаны, который похож на тот, что на этом рисунке. Использование обратного клапана на выходе водонагревателя позволяет использовать один перепускной клапан.
Держите совет: как заменить обратный клапан водонагревателя
Поделитесь этим постом!
В нашем доме на колесах внезапно перестала работать горячая вода. Вода не была холодной; на самом деле из крана НЕ выходила вода. Холодная вода работала нормально. После поиска в Google я смог сузить проблему до неисправного обратного клапана на водонагревателе. Этот клапан позволяет воде вытекать из водонагревателя, но не обратно.Поскольку это механическая часть с движущимися частями, со временем они могут выйти из строя и выйти из строя.
К счастью, замена одного обошлась довольно недорого — от 5 до 10 долларов. Обратный клапан для водонагревателя RV можно приобрести на Amazon. Я снял на видео весь процесс замены обратного клапана. Вы можете решить эту проблему самостоятельно, если она возникнет.
Для получения дополнительных советов и уловок по проживанию в доме на колесах посетите нашу страницу информации о доме на колесах!
Если вы хотите помочь нам идти по следу, вы можете использовать нашу партнерскую ссылку, чтобы делать обычные покупки на Amazon здесь.
Кроме того, не забудьте заглянуть в наш магазин RV Store , где вы найдете новейшую одежду в стиле RV, ваши искренние творения!
Как всегда… безопасных путешествий и счастливых трасс!
Предупреждаем: мы получаем комиссию за покупки, сделанные по ссылкам в этом посте, поэтому, если вы решите совершить покупку или подписаться на подписку, это поможет нам поддерживать рост сайта. Мы ценим всех наших читателей, несмотря ни на что. Как всегда, безопасных путешествий и счастливых троп.
Связанные
Газ запорный вентиль Купить Ресурс: | |
Мяч клапан выключен, когда ручка перпендикулярна поперек линия газа или воды Все шаровые краны одинаковые. | |
Сливной клапан Используйте колпачок шланга для устранения капающего слива клапан Как устранить неполадки и заменить сливной клапан Купить: Купите запасной латунный сливной клапан на Amazon Латунные заглушки для шлангов на Amazon | |
Заменить слив водонагревателя клапан с шаровым краном Более простая промывка и очистка Полностью открытое положение позволяет вставить инструмент для промывки медных труб 1/4 дюйма Ресурс: Как удалить осадок из водонагревателя Как заменить сливной клапан Как промыть водонагреватель / шаги3 / Шаровой кран 4 дюйма на Amazon Латунь шаровой кран Купить: запчасти. сделать этот сливной клапан диэлектрик ниппели на Amazon Шаровой кран 3/4 дюйма на Amazon 9000 2 Труба 3/4 дюйма на садовый шланг 3/4 дюйма | |
Пластиковый ополаскиватель бака Работает с шаровым краном, показанным выше Купить: Ополаскиватель бака на Amazon Ресурс: Как заменить дренажный клапан шаровым краном | |
Делать флеш инструмент Работает с шаровым краном Алюминиевая трубка 36 дюймов или пластиковая трубка подключается к садовому шлангу. Снимите сливной клапан, чтобы вставить инструмент -или- установить полнопоточный шаровой клапан. показан выше Трубные вставки через отверстие шарового клапана. Сделайте инструмент, используя гибкую медную трубу 3/8 «. Купить: Переходник для шланга 3/4″ на Amazon Переходник для шланга на сжатие 1/4 « Отсоединение шланга от ржавчины на Amazon Прозрачный шланг 3/8″ на метизы Хомут на метизы | |
Укус акулы шаровой кран для водопровода pex Горячая или холодная установка Пуш-фитинг… вставить трубу в фитинг Pex полибутиленовая труба популярна для некоторых установок, потому что она быстро и легко, надежно, не слишком уязвимо к низким температурам, можно с минимальными усилиями переоборудовать в старую конструкцию, можно устанавливается в новом доме очень быстро и недорого. Купить: | |
Антисифонный клапан / прикрепить к наружному патрубку Установить на каждый наружный патрубок.Затем подсоедините садовый шланг к клапану. Предотвратить попадание воды в дом из наружного шланга Каждый раз, когда вода включается в доме, давление снижается. вода может втягивать воду в водопроводную трубу из садового шланга Никогда не оставляйте конец шланга в бассейне, пруду или луже с водой Купить: | |
ТП клапан / температура-давление клапан Механический 2 в 1 защита от избыточного давления и чрезмерного температура.Клапан TP будет выпускать воду, когда условия превышают номинал клапана TP, попадание холодной воды в резервуар. Это снижает как давление, так и температура. Клапан TP автоматически закрывается при аварийной ситуации. условия закончились. Поднимите и осторожно опустите Клапан TP один раз в год. Бытовые водонагреватели проходят испытания под давлением до 300 фунтов на квадратный метр. дюйм (PSI) и иметь рабочее давление 150 фунтов на квадратный дюйм. Клапан T&P откроется, когда давление внутри бака превысит 150 фунтов на квадратный дюйм, позволяя безопасно сбросить давление. Клапан T&P откроется если температура воды в верхней части бака достигает 170F в зависимости от водонагревателя, и номинал клапана TP.Коммерческие обогреватели могут быть оценены по более высокой температуры и давления, чем у обычных бытовых обогревателей. Клапан TP должен быть рассчитан на больше БТЕ, чем балл, чтобы выпуск температура и давление могут превосходить способность бака нагревать воду. Купить: TP | |
Давление манометр на сливном клапане / и сравнить с наружным патрубком / Причины: 1) Проблема с низким давление воды Используйте манометр на сливном клапане и наружном патрубке для измерения давления в резервуаре и бытового давления.Это будет укажите, возникла ли проблема с давлением до водонагревателя, в водонагревателе или после него. Воды давление не может превышать 80 фунтов на квадратный дюйм (обычно 50-60 фунтов на квадратный дюйм). Высокое давление может привести к утечке воды из TP. Ресурс: 5 шагов для определения низкого давления горячей воды ТП клапан протекает много горячей воды 2) Решение для высокого давления: установите редукционный клапан вместе с расширительным баком. Контрольный манометр оставляют на месте на сутки и маркируют Купить: | |
Постоянный манометр | Установить Постоянный давление измерить холод водовод Давление более 80 фунтов на квадратный дюйм может повредить резервуар и сократить срок службы сантехники. 1/4 «резьба для железной трубы. Купить: Давление. манометры на Amazon Температура-давление манометр Температурный манометр на Amazon |
Постоянный манометр | Давление манометр для трубы Pex Давление более 80 psi может повредить резервуар и сократить срок службы сантехники. манометры на Amazon Манометр Sharkbite на Amazon |
Температура манометр Постоянная установка на горячей трубе, выходящей из водонагревателя. Температура выше 135 может вызвать ожог и ожог кожи. Более высокая температура представляет больший риск. Таблица ожогов .jpg Рекомендуемая температура при использовании .jpg 140 используется для уничтожения бактерий, большинство бытовых водонагревателей термостаты имеют диапазон высоких температур 150, в то время как коммерческие резервуары могут родить 180. Пожилые и очень молодые или люди с потерей чувствительности в конечностях может не реагировать на опасность до получения травмы. Температура увеличивает давление: К сведению: для закрытой системы: Вода ограничены резервуаром для хранения или системой трубопроводов, когда подвергаются повышение температуры на 10F (увеличивается с 75 до 85), увеличивается давление от 50 до 250 фунтов на квадратный дюйм… Нормальная система без обратных клапанов и т. д.: вода расширяется примерно на 2% в объеме при температуре 100F. подъем (от 40F до 140F) Купить: Зима Датчик температуры Датчик температуры-давления для котла Карман термометр | |
Уменьшить давление с расширительный бак Давление более 80 фунтов на квадратный дюйм могут со временем повредить водонагреватель и трубы. Максимально допустимое рабочее давление 150 фунтов / кв. Дюйм на водонагреватель жилого дома, но давление воды увеличивается при нагревании. Установить расширительный бачок в любом месте линия холодной воды, между любыми проверками клапан или редукционный клапан и водонагреватель Горячая вода расширится обратно в водопровод, а затем расширится бак, предотвращающий длительное повреждение трубопроводов, арматуры и водонагревателя Закрытая система: Купить: расширение | |
Давление редукционный клапан Высокое давление свыше 80 фунтов на квадратный дюйм может повредить водонагреватель и водопровод Установить расширительный бак и / или редукционный клапан Редукционный клапан установлен на линии подачи холодной воды к регулировать и стабилизировать давление потока FYI: для закрытой системы: вода, ограниченная резервуаром для хранения или трубопроводом Купить: | |
Измерение давления воды с течением времени Для люди, желающие знать о резких скачках давления воды с течением времени, может использоваться регистратор давления. Это может быть полезно, если водонагреватель или сантехника часто выходят из строя. из-за высокого давления воды. Всегда проверяйте очевидное в первую очередь: -Умягчитель воды может истощить анодный стержень, что приведет к заржавлению резервуара и преждевременный выход из строя обогревателя. — Коррозия утечки тока, когда электрические элементы заземлены на воду. трубы, которые подключаются к водонагревателю, вызывают отказ водонагревателя. -Проверьте у соседей, есть ли у них аналогичные неисправности водопровода из-за подозрение на высокое давление воды. -Проверьте для закрытой системы, где в доме есть обратный клапан или другой ограничитель клапан установлен на водопроводе, что приводит к очень высокой воде давление, когда бак нагревает воду.Горячая вода расширяется при нагревании. Там почти не сжимается водой, поэтому давление возвращается в воду линий. Обычно давление отопительной воды возвращается в магистраль на улице, или обратно в напорный бак на колодце. Обратный клапан или односторонний клапан, такой как редукционный клапан, сработает. вызвало замкнутую систему, требующую расширительного бачка. Купить: Ресурсы: | |
Amtrol Компрессор предназначен для увеличения давления воды в одиночном и многоквартирные дома.Насос, цифровое управление и резервуар разработан специально для повышения давления воды в городе до 50 фунтов на квадратный дюйм | Давление увеличивающий клапан Низкое давление менее 20-30 фунтов на квадратный дюйм баллон вызвать сантехнику проблемы. Бесконтактный водонагреватель может не активироваться. Home может не работать с водой на верхних этажах. Ресурс: Как увеличить давление с помощью давления редукционный клапан |
Домашнее хозяйство счетчик воды А основной счетчик воды утвержден поставщиком воды и подключен непосредственно от водопровода, расположенного как можно ближе к граница заголовка свойств. Только утвержденные подрядчики могут устанавливать счетчик воды в доме который измеряет использование от поставщика Однако вы можете установить водомер на наружном шланге или в другом месте | |
Основной бытовой запорный вентиль Открыть коробку счетчика.Копать в почве на сторона дома метра. Поверните клапан на 1/4 оборота, чтобы ручка располагалась перпендикулярно линии. Используйте водяной ключ или замки каналов и т. Д. Экстренные меры, чтобы отключить протекающую воду Водонагреватель Протекает водонагреватель Купить воду ключ в Amazon Water ключи на амазонке | |
Ворота клапан или шаровой кран / Отключение Устанавливается на холодной стороне воды обогреватель Размер 3/4 « Установите на стороне холодной воды. Откройте кран горячей воды и дайте ему поработать несколько секунд.затем пощупайте обе трубы сверху водонагревателя. Холодная сторона будет казаться прохладнее. Ресурс: Как припаять трубу Купить: Шаровой кран 3/4 «на Amazon. Латунь. кран шаровой маг. Amazon — Промышленное и научное | |
Автоматический запорный вентиль водонагревателя Автоматически перекрывает подачу воды в случае утечки воды Установить датчик в сливной поддон водонагревателя Подключить трансформатор к розетке 120 В Бессвинцовая латунь Купить: | |
Обратный поток превенторный клапан Не используется в водонагревателях, но может быть частью бытовой сантехники Обратный поток превентор необходим для подключения оросительной системы или оросителя система к бытовому водопроводу.Это предотвращает использование воды в помещении. забор воды из спринклерных труб обратно в бытовую воду трубы. Плавание бассейн или открытые пруды: если водяной шланг оставлен в бассейне, пруду или луже воды, то использование воды в доме может вернуть воду из пруда через водяной шланг и в домашние водопроводные трубы. Установить обратный поток превентор | |
Противодавление предохранительный клапан Сбрасывает давление, когда агрегат отопление, на водопроводных системах, где обратный клапан необходим на линии подачи холодной воды.Чтобы быть погруженным в воду открытый сток.Купить: Назад предохранительные клапаны на Amazon | |
Поворотный обратный клапан Односторонний клапан: пропускает воду направление, а не другое направление Почему это важно? Контур системы рециркуляции может втягивать холодную воду в горячую трубу, вызывая приливы холода во время душа. Плохой поворотный обратный клапан может вызвать кроссовер: Кроссовер Плавание бассейн или открытые пруды: если водяной шланг оставлен в бассейне, пруду или луже воды, то использование воды в доме может вернуть эту воду через водяной шланг и в домашние водопроводные трубы.Установка показанного устройства предотвращения обратного слива выше. Установить обратный клапан этого типа в горизонтальном положении. Купить: sharkbite обратный клапан Swing обратный клапан на Amazon Установить поворотный обратный клапан | |
Проверять клапан для отстойника Не используется для водонагревателя Односторонний поток. Не дает воде течь в обратном направлении. Обратный клапан этого типа установлен на дренажной линии водоотливного насоса, поэтому вода Купить: | |
Рециркуляция перепускной клапан Каждая система рециркуляции односторонний перепускной клапан Клапан входит в систему рециркуляции Разобрать и очистить белым уксусом Купить: Запасной перепускной клапан Ресурс: Шумный рециркуляционный насос: | |
Воздуха вентиляция / удаление воздуха скопление в водопроводе Добавьте воздухозаборник до верхней точки водопровод При высоких температурах из воды выделяются газы… релиз растворенный газ может создавать воздушные карманы и воздушные пробки в водопроводных системах. Выбросы воздуха или газа при открытии крана горячей воды могут быть связано с выбросом в воду растворенных газов. Устранение ударов труб, вызванных воздухом внутри линии Часто встречается в системах рециркуляции, поэтому насос служит дольше, работает тише Air в водонагревателе … Вы можете позаботиться о воздухе или газе, образующемся в обогреватель, когда обогреватель не используется в течение нескольких недель, добавив вентиляционное отверстие на вершине. Это делается путем установки тройника в горячей розетке так, чтобы Боковой порт на «Т» обращен в сторону. Сейчас Отводите горячую воду в дом через боковой порт. В верхнем отверстии опустите втулку, чтобы можно было установить поплавковое вентиляционное отверстие. При жесткой воде вентиляционное отверстие будет периодически закупориваться: очистить белым уксус Требуется с солнечной установкой Купить: Air вентиляция / Поплавковое отверстие Ресурс: Воздухоотводчик .pdf | |
Spirovent намного дороже, но предназначен для удаления воздух из относительно быстрый поток, в то время как стандартный воздухоотводчик, показанный выше нет. Купить: | |
Смесительный клапан Разные температуры для разных части дома Очень горячая вода для прачечной, обычная Горячая вода для дома Поверните ручку, чтобы выбрать температуру Требуются отдельные водопроводные линии для каждой зоны дома Ресурс: Как сэкономить горячую воду с помощью смесительного клапана Установка pdf Купить: от мои партнерские ссылки: Комплект смесительного клапана на Amazon Water смесительные клапаны нагревателя на Amazon | |
Вакуум предохранительный клапан Вакуумный предохранительный клапан открывается, когда падение давления. Воздух поступает в линию для предотвращения разрушения бака Требуется при установке солнечного водонагревателя и полибутилена марафона tank Купить: Купить вакуумный предохранительный клапан на Amazon | |
Марафон Вакуумный сброс клапан бак Marathon неметаллический, и может быть восприимчивым к падению давление в условиях, при которых стальной резервуар не будет поврежден. Ресурс: Обзор водонагревателя marathon Список запчастей Rheem Marathon Устранение неполадок Marathon walk-thru / pdf | |
«Гидравлический удар разрушительной силы, колотящий. шумы и вибрация в трубопроводной системе при остановке протекания воды по трубопроводу круто. Когда происходит гидроудар, волна давления высокой интенсивности распространяется назад через систему трубопроводов, пока не достигнет точки некоторого облегчения. Ударная волна будет колебаться взад и вперед между точкой облегчение и точка остановки до тех пор, пока разрушительная энергия не исчезнет. рассеивается в системе трубопроводов. Пример: медная труба 1/2 ˝ с расходом 5 галлонов в минуту (7,2 фута / сек) — внезапная остановка. |
% PDF-1.4
%
20 0 объект
>
эндобдж
xref
20 80
0000000016 00000 н.
0000002268 00000 н.
0000002379 00000 п.
0000003144 00000 п.
0000003322 00000 п.
0000003832 00000 н.
0000003945 00000 н.
0000004423 00000 н.
0000014907 00000 п.
0000015475 00000 п.
0000015988 00000 п.
0000016556 00000 п.
0000016703 00000 п.
0000016894 00000 п.
0000026462 00000 н.
0000026656 00000 п.
0000026848 00000 н.
0000027038 00000 п.
0000027215 00000 н.
0000027392 00000 н.
0000027570 00000 п.
0000038087 00000 п.
0000038655 00000 п.
0000039291 00000 п.
0000039800 00000 н.
0000040313 00000 п.
0000040401 00000 п.
0000040961 00000 п.
0000050609 00000 п.
0000059881 00000 п.
0000069907 00000 н.
0000079355 00000 п.
0000087984 00000 п.
0000093806 00000 п.
0000099184 00000 п.
0000099309 00000 н.
0000099420 00000 н.
0000099531 00000 н.
0000099600 00000 н.
0000099683 00000 п.
0000100252 00000 н.
0000100510 00000 н.
0000100666 00000 н.
0000100691 00000 п.
0000100990 00000 н.
0000101074 00000 н.
0000140545 00000 н.
0000140582 00000 н.
0000142083 00000 н.
0000142120 00000 н.
0000145252 00000 н.
0000145289 00000 н.
0000148421 00000 н.
0000148458 00000 н.
0000151590 00000 н.
0000151627 00000 н.
0000154759 00000 н.
0000154796 00000 н.
0000154873 00000 н.
0000154950 00000 н.
0000155024 00000 н.
0000155119 00000 н.
0000155266 00000 н.
0000155567 00000 н.
0000155620 00000 н.
0000155734 00000 н.
0000155811 00000 н.
0000155921 00000 н.
0000156174 00000 н.
0000156446 00000 н.
0000169256 00000 н.
0001106142 00000 п.
0001314885 00000 п.
0001335593 00000 п.
0001362248 00000 п.
0001383138 00000 п.
0001439772 00000 п.
0001451383 00000 п.
0001468015 00000 п.
0000001896 00000 н.
трейлер
] / Назад 1514100 >>
startxref
0
%% EOF
99 0 объект
> поток
hlKBahԌļ
и ~) А.| zdra` + L & + N ާ
Признаки, что пришло время заменить резервуар для горячей воды
Когда пора заменить резервуар для горячей воды? Это могло быть прямо сейчас! Может быть, подходящее время было 2 года назад, а может, у вас все в порядке.
Есть 5 явных признаков того, что ваш резервуар для воды на последнем издыхании:
- Вода уже не такая горячая, как раньше.
- Нагреватель протекает, но я не могу найти утечку.
- Газовый пилот не горит.
- Я не могу слить воду через сливной клапан.
- Горячая сторона бака не выдерживает давления.
Вот что вам нужно знать о каждом из них.
Вода уже не такая горячая, как раньше.
Вероятно, коррозия внутри вашего бака повредила погружную трубку, перегрузила газовый клапан или покрыла ваши электрические элементы. Нехватка горячей воды — явный признак того, что ваш резервуар находится за холмом.
Нагреватель протекает, но я не могу найти утечку.
Если вашему резервуару около 10 лет, и вы не можете найти утечку, вероятно, это происходит от:
- Боковой шов.
- Сварное соединение.
- Проржавевшая нить.
Ничто из этого не подлежит ремонту, поэтому ваш бак придется заменить.
Газовый пилот не горит.
Проблема, скорее всего, в термопаре или газовом клапане.
Наконечник правильно установленной термопары должен находиться примерно на полдюйма внутри запального пламени.Это генерирует энергию, необходимую для питания крошечного электромагнита, удерживающего пилотный клапан в открытом состоянии.
Если термопара повреждена или неправильно установлена, у клапана не будет достаточно мощности, чтобы оставаться открытым.
Вы можете проверить, правильно ли установлена термопара. Если это так, возможно, у вас неисправная термопара. Если вы замените термопару, а пилот по-прежнему не работает, ваш электромагнит может перестать работать, и вам может потребоваться новый газовый клапан или выключатель верхнего предела.
Если на ваш баллон не распространяется гарантия, замена газового клапана не стоит своих денег.
Я не могу слить воду через сливной кран.
Для удаления отложений необходимо сливать воду из резервуара с горячей водой не реже одного раза в год.
Если вы этого не сделали, слой осадка может быстро превратиться в множество слоев осадка, нарушая целостность дна резервуара. Осадок действует как буфер между пламенем и водой, которую он пытается нагреть, поэтому пламя должно гореть дольше, вызывая повреждение резервуара.
Если ваш резервуар для воды настолько заполнен осадком, что он совсем не сливается, когда вы открываете клапан, нет смысла пытаться это исправить.Время для нового танка.
Горячая сторона бака не выдерживает давления.
Современные резервуары содержат обратный клапан на холодной входной стороне водонагревателя для экономии энергии. Он предотвращает протекание горячей воды по входной холодной ватерлинии при падении давления на холодной стороне.
Но отсюда возникают новые проблемы.
- Ограничение теплового расширения до горячей стороны.
- Представляем новое устройство, которое может сломаться.
Когда вода нагревается, она расширяется и должна куда-то уйти.С введением обратных клапанов расширение ограничено. Резервуары с горячей и холодной водой не могут поддерживать друг друга, и в результате возникает плохое давление на горячей стороне резервуара.
Простое решение — установка небольшого расширительного бачка на горячей стороне.
Если вы получаете короткие всплески давления при первом включении горячего водопроводного крана или совсем его не чувствуете, ваш обратный клапан, вероятно, застрял. Обратный клапан представляет собой небольшой пластиковый шар в короткой камере, который плавает, когда он не находится под давлением, и отталкивается, когда находится под давлением.
В старом резервуаре на обратном клапане может образоваться накипь, из-за чего он остается в одном положении, а не перемещается. В этом случае скопление накипи свидетельствует о том, что резервуар ушел слишком далеко для ремонта.
При возникновении этих проблем рассмотрите возможность перехода на безрезервуарный водонагреватель. Вы обойдетесь без этих неприятных и потенциально дорогостоящих проблем, и у вас будет вся необходимая горячая вода, когда она вам понадобится.
Свяжитесь с вашим местным членом ClimateCare сегодня, чтобы узнать больше о ремонте или модернизации вашего резервуара.
Что заставляет воду капать или выливаться из клапана сброса температуры и давления (T&P)?
Клапан сброса температуры и давления — это предохранительное устройство, которое устанавливается на заводе. Он предназначен для открывания на бытовом водонагревателе для вашей защиты в случае чрезмерной температуры воды или избыточного давления воды. Есть много вещей, которые приводят к условиям, заставляющим T&P выделять воду.Тепловое расширение в закрытой системе — распространенная причина, которую часто следует учитывать в последнюю очередь.
Когда вода нагревается, она расширяется, как ртуть в термометре расширяется, поднимаясь вверх по шкале, показывая температуру тела человека. Если расширение ртути превысит емкость термометра, термометр взорвется. Когда вода в водонагревателе нагревается, она также расширяется. Расширяющаяся вода обычно толкается обратно в линию подачи, предотвращая образование избыточного давления внутри водонагревателя.
Если обратный клапан (предохранитель обратного потока) или редукционный клапан установлен без встроенного байпаса, вода не может возвращаться в линию подачи. Вместо этого в водонагревателе создается давление. При давлении 150 фунтов на квадратный дюйм T&P начнет выпускать воду, чтобы снизить давление в водонагревателе для вашей защиты. В этом случае мы рекомендуем вам установить расширительный бачок подходящего размера. Расширительный бак помогает поглощать избыточное давление воды в мембранном баке.Мембрана позволяет воде течь в расширительный бак, когда она нагревается и расширяется, а в остальное время течет обратно в водонагреватель. Расширительный бак также предотвратит расход воды, выделяющейся из Т и Р во время расширения.
Зачем вообще нужно устанавливать обратный клапан / предохранитель? Чтобы вода из вашего дома не попадала в основной водопровод. Удаление предохранителя обратного потока / обратного клапана может быть неприемлемым вариантом, поскольку это, вероятно, требуется в соответствии с правилами в вашем регионе.Удаление клапана понижения давления также маловероятно, поскольку может потребоваться контроль давления воды в доме.
К другим причинам капания или сброса воды из T и P относятся:
- Отложения или известковые отложения в клапане. Может потребоваться замена клапана.
- Чрезмерное давление воды. Может потребоваться установка редукционного клапана со встроенным байпасом и понижения давления воды.
- Чрезмерное срабатывание термостата (обычно из-за слияния точек при скачке напряжения или грозе).Если вода в водонагревателе перегревается, возможно, потребуется заменить термостат.
- Элемент заземления. Если вода в водонагревателе перегревается, элемент может быть заземлен внутри оболочки, как правило, из-за скачка напряжения определенного типа, и его необходимо заменить.
- Скачок давления из-за срабатывания электромагнитного клапана. Если T&PP открывается только во время работы стиральной машины, вам может потребоваться установка амортизатора гидроудара, амортизатора или воздушной трубы с глухой подушкой.Решением может стать расширительный бачок.
PlumbingProducts.com — Общая информация — Бесконтактные водонагреватели
Q.
«Сэкономит ли проточный водонагреватель деньги на моем
счета за коммунальные услуги? »
A.
Да, в большинстве приложений вы увидите экономию. Есть несколько переменных, которые могут уменьшить сумму, которую вы сэкономите. Один пример: вы будете
не кончится горячая вода, поэтому более длительный душ может сократить ваши сбережения. Также стоимость электроэнергии, пропана и природного газа в вашем
площадь повлияет на количество сэкономленных денег.Чем выше стоимость энергии, используемой для нагрева воды, тем быстрее вы поправитесь.
более высокая начальная стоимость установки безбаквального водонагревателя по сравнению с баком.
Q.
«Какие плюсы и минусы у безбаквальных водонагревателей?»
A.
+ У вас никогда не закончится горячая вода. «Хочешь час под душем? Нет проблем!»
+ Электрические блоки могут быть установлены на месте использования.
+ Вы не платите за электроэнергию для круглосуточного нагрева воды.
+ Их легко установить.
+ Многие электрические блоки не требуют клапана T&P. (Без бака!)
+ Установка безбаквального водонагревателя действительно станет преимуществом для окружающей среды.
— Все они нуждаются в минимальном расходе и давлении для включения.
— Чем быстрее через них протекает вода, тем ниже повышение температуры. Итак, если вы собираетесь принять душ во время работы стиральной машины, вам нужно будет выбрать устройство, размер которого соответствует вашим требованиям к потоку горячей воды.(Газовые агрегаты справляются с этим немного лучше, чем электрические модели)
— Электрические агрегаты нуждаются в проводе большого сечения. Пример: 9,5 кВт должен иметь провод 8ga и прерыватель на 50 ампер.
— Для газовых агрегатов требуется специальная дымовая труба гораздо большего размера и больший объем подачи газа, чем для обычного водонагревателя.
— Иногда они могут производить очень горячую воду. Легче ошпариться.
— Газовые агрегаты сложнее обычного водонагревателя.
— У некоторых брендов запчасти сложно найти (что не является отрицательным, если вы изначально покупаете у нас, так как мы предпочитаем носить с собой запчасти для устройств, которые мы продаем).
Q.
«Если у юнитов нет танка, как они узнают, когда включиться?»
А.
В безбаквальные водонагреватели встроено реле протока. Когда вы включаете (открываете) горячую сторону крана, вода течет.
(путешествия). Когда вода движется со скоростью 3/4 галлона в минуту или быстрее, большинство переключателей безрезервуарного водонагревателя включают
газ или электричество.
Q.
«В чем разница между обычным дымоходом и прямой вентиляцией?»
А.
Обычный дымоход — это то, что знакомо большинству людей. Обычно он состоит из двустенной дымоходной трубы, идущей сверху
обогреватель через крышу, выход наружу. Светильник забирает воздух для горения из пространства вокруг себя (подсобное помещение, гараж, коридор,
так далее.). С другой стороны, устройство с прямым отводом воздуха отводит и отводит воздух для горения через специально разработанную трубу снаружи.
через соседнюю стену.
Q.
«Могу ли я установить на чердаке безбаквальные водонагреватели?»
А.
Не видя всех ваших водопроводных труб и т. Д., Нам трудно ответить прямо «да» или «нет». Надо быть уверенным, что
Возможные условия отвода воды не могут быть созданы, поскольку в безрезервуарных водонагревателях не должно быть воздуха в трубопроводах. Откачивание воды из
Безрезервуарный водонагреватель любой марки может повредить водонагреватель, если в трубопроводах нет воды (или ее недостаточно).
Q.
«Можно ли слить воду из водонагревателя без бака, чтобы предотвратить повреждение от замерзания, когда он не используется?»
А.
Да для большинства брендов (хотя сначала лучше уточнить у поставщика). Просто слейте воду из обеих линий «к» и «от» устройства. Пока есть
на пути нет обратных клапанов, которые должны слить воду из агрегата. Чтобы гарантировать отсутствие воды в агрегате, мы рекомендуем два
сливные клапаны — один перед и один после агрегата, а также продувка воздуха через водопровод.
Q.
«Могу ли я заменить существующий водонагреватель резервуарного типа на водонагреватель без резервуара?»
А.
Да, но есть особые требования, которые необходимо будет учесть. Для газовых агрегатов потребуется специальная вентиляционная труба большего размера и
линия подачи газа, которая будет питать не только водонагреватель, но и все другие приборы на этом участке газопровода. Электроагрегаты потребуют
провода большего сечения и прерыватели, чем у большинства водонагревателей резервуарного типа.
