Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ ВЕНТИЛЯЦИИ В КАЖДОЙ КВАРТИРЕ ЕСТЬ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, КОТОРАЯ СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ – ВЫТЯЖКИ И КАНАЛОВ ПОДАЧИ ВОЗДУХА. ОДНАКО СВЕЖЕГО ВОЗДУХА ПОСТОЯННО НЕ ХВАТАЕТ. ПОЧЕМУ ТАК ПРОИСХОДИТ И ЧТО С ЭТИМ ДЕЛАТЬ? ОСТОРОЖНО, ВАС ОЖИДАЕТ УВЛЕКАТЕЛЬНЫЙ ЛОНГРИД ?

Содержание:

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ?
Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

• Необходимость капитального ремонта для ее установки.
• Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
• Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
• Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Подобрать кондиционер

Площадь комнаты, м²

Рассчитать

Мощность кондиционера 17. 6 до 0.6 кВт

Подобрать увлажнитель

Площадь комнаты, м²

Рассчитать

Производительность от 0.6 до 4.8 кг/ч

Подбирая систему приточной вентиляции для своей квартиры, нужно учитывать всю картину микроклимата в помещении. Складывают ее три основных параметра: уровень углекислого газа, который создает ту самую духоту, влажность, влияние которой в первую очередь ощущают наши глаза и кожа, а также температура воздуха. Каждый параметр важен и сам по себе, и в комплексе, поэтому картину своего микроклимата лучше знать и контролировать постоянно. К счастью, сейчас это невероятно просто – одна базовая станция MagicAir собирает все эти параметры, конвертирует в удобный и понятный вид и выгружает в смартфон или веб-интерфейс – на Ваш вкус.

В ЗАКЛЮЧЕНИЕ ЭТОГО ДЛИННОГО И ПОЗНАВАТЕЛЬНОГО ПОСТА, ХОТЕЛОСЬ БЫ ОТМЕТИТЬ, ЧТО КАКУЮ БЫ СИСТЕМУ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ДЛЯ КВАРТИРЫ ВЫ НИ ВЫБРАЛИ, ГЛАВНОЕ, ЧТОБЫ В КАЖДОМ ПОМЕЩЕНИИ БЫЛО ДОСТАТОЧНО ВОЗДУХА ДЛЯ ВСЕХ, КТО В НЕМ НАХОДИТСЯ. БЕРЕГИТЕ АТМОСФЕРУ ВАШЕГО ДОМА И БУДЬТЕ ЗДОРОВЫ.

Цены на вентиляцию Tion Бризер

Зачем нужна вентиляция в доме?

Зачем нужна вентиляция там где мы живем? На первый взгляд вопрос риторический — качество воздушной среды — не только комфортная составляющая, это предпосылки для хорошего самочувствия, настроения, трудоспособности..

Любое помещение (квартира, дом, комната) — это замкнутый объем, в котором находится вполне определенное этим объемом количество воздуха, предположим изначально качественного. Без связи с улицей нам его хватит не надолго, станет душно (недостаток кислорода), влажно (избыточная влага от жизнедеятельности), появятся специфические запахи  (сан. узлы, ванна, кухня, и т.д.). Нам нужен «свежий воздух»
И так определились, в квартире, загородном доме — воздухообмен необходим, а как его организовать: открывать форточки, двери, задвижки печных и каминных труб, или сделать полноценную вентиляцию, не зависящую от капризов погоды, не создающую сквозняков, подающую в дом воздух обогащенный кислородом и с комфортной температурой? Каждый решает этот вопрос сам, и что-бы немного разобраться, давайте подумаем вместе.

Нужна ли вентиляция в загородном доме?

Вы приступаете к строительству своего долгожданного, уже любимого, красивого и удобного для всех членов семьи дома? Там у каждого будет своя спальня, кабинет у главы семьи, отдельный санузел на каждом этаже, большая гостиная, удобная кухня, баня, небольшой бассейн и гараж соединенный с домом?

Или дом небольшой: кухня-столовая, 2-3 спальни и санузел?

Ваш дом каркасный или выполнен из бруса?, или из кирпича?, из блоков? — это не столь важно, вентиляция, или как минимум — проветривание, нужны в любом доме, а свойства строительного материала (физические свойства ограждающих конструкций) просто необходимо учесть при проектировании.

Мы сейчас не оцениваем размеры и количестве помещений, не определяем из какого материала будет построен наш дом, мы рассуждаем, как организовать в нем комфортную воздушную среду. Безусловно, во всех помещениях необходим качественный, чистый воздух, но в разных объемах, с разным соотношением производительности приточного и вытяжного каналов (баланс), т. е каждый тип помещений определяет требования к вентиляции в зависимости от своего назначения.

Вентиляция в кухне.

В воздушную среду кухни активно поступают: влажный пар из кастрюль и чайника, влажные испарения от раковины и мокрой посуды, запахи приготавливаемой пищи. В пламени газовых комфорок сгорает кислород и выделяется оксид углерода и серы, температура воздуха возрастает. Процесс приготовления пищи достаточно длительный, поэтому еще добавим потребление кислорода и влаго / тепло выделения от трудящихся там домочадцев.

Вентиляция в санузле.

Воздушную среду санузла отличает: повышенная влажность (душ, купание в ванне, стирка, сушка влажного белья, испарения из унитаза, конденсат на водопроводных трубах), запахи канализации.

Вывод: на кухне и в санузле необходима прежде всего вытяжная вентиляция, удаляющая все перечисленное (влаговыделения, пар, избыточное тепло, запахи и т.д). Остается вопрос — где взять воздух для замещения того, что «вылетел» в вытяжные каналы? Вытяжки обеспечат на кухне и санузле «отрицательное давление» т.е в эти зоны будет поступать воздух из остальных помещений, где нет вытяжных каналов (спальня, гостиная, детская, кабинет). Как мы уже отмечали выше, процесс не бесконечный, если закрыты все двери и окна в доме (и они с хорошим уплотнением), то «избытков воздуха» хватит не на долго, и эффективность вытяжек снизится практически до «0». Выход — открытые форточки, двери или наличие в жилых помещениях приточной вентиляции, которая создаст устойчивый «воздушный подпор» (избыточное давление) в жилых помещениях и обеспечит эффективность работы вытяжных каналов.

Следует учесть: Вытяжные каналы кухни и санузла должны быть автономные (не должны объединяться ни на каком уровне, во избежании перетоков) С этой-же целью, в ряде зданий дополнительно заложены отдельные вентиляционные каналы для четных и нечетных этажей.

Вентиляция в спальне.

В спальне мы проводим не менее 6-8 часов в сутки и наше самочувствие зависит от качества отдыха, и в значительной степени от комфортного состояния воздушной среды. Нам не должно быть — холодно, жарко, душно и т.д Если эту заботу «переложить на плечи » системы вентиляции и кондиционирования, то вам не придется прерывать сон для того, что-бы регулировать нагрев батарей отопления, из-за того что «холодно или жарко», открывать / закрывать форточки потому что «душно» и т..д, все будет происходить автоматически.

Вентиляция в гостинной.

Этот тип помещений в большей степени востребован в дневное и вечернее время, отличается «скученностью людей», особенно тогда, когда мы принимаем гостей. Каждый человек выделяет от 100 до 300 Вт/час тепла, от 50 до 400гр влаги, от 120 до 432л , углекислого газа в сутки (данные приблизительные и сильно разнятся в зависимости от интенсивности обмена веществ каждого организма, ритма движения и т.д). Например, если мы находимся в состоянии отдыха, можно ориентироваться на минимальные значения, а если выполняем физические упражнения или танцуем, то максимальные.

Вентиляция в детской комнате.

Все, что мы с вами отметили по вентиляции гостинной, в большей степени относится и к детской комнате, с той лишь поправкой, что она используется практически круглосуточно и это «высокое звание» предъявляет повышенные требования к чистоте воздуха, для уменьшения «бактериальной нагрузки» на неокрепшую иммунную систему вашего чада. Во избежание простудных заболеваний, требования к распределению воздуха в детской еще строже:приточные диффузоры желательно располагать на удалении от спальных, рабочих и игровых зон, скорость распределения воздуха должна быть ниже и т.д. В любом случае неплохо в отсутствии детей устраивать дополнительное «проветривание» — интенсивный режим работы вентиляции или «сквозняк» при ее отсутствии

Вывод: Воздушная среда таких помещений, как спальня, гостинная, детская, кабинет и т.д, требует прежде всего притока свежего воздуха. Важно учесть, что система вентиляции должна быть спроектирована с учетом характеристик всех помещений дома и в процессе проведения монтажных и пусконаладочных работ, соответствующим образом  сбалансирована. Это позволит создать действительно комфортную воздушную среду и избежать «перетоков» воздуха из зон с отрицательным давлением (кухня, с/у, ванная) в жилые помещения.

Если вы хотите узнать, как работает вентиляция, подобрать и купить вентиляционное оборудование в Москве, создать вентиляцию квартиры, загородного дома, бассейна, офиса, ознакомиться с системами увлажнения и осушения воздуха, можете найти информацию на соответствующих разделах сайта «Рекомендации».

Мы предоставляем различные варианты решений для вентиляции вашего дома, все необходимое основное и дополнительное оборудование, расходные материалы, выполнение всех видов работ. Вы можете выбрать интересующий вас вариант оборудования самостоятельно либо обратиться к нам по E-mail: [email protected] или по тел. +7 (495) 127-09-37

Вентиляция в квартире

Вентиляция в загородном доме

Вентиляция бассейна

Увлажнение воздуха

Если вы хотите использовать энергосберегающие решения и значительно снизить эксплуатационные расходы, если вам необходимы данные о монтаже вентиляции, вы можете перейти в раздел «Статьи»

Энергоэффективная вентиляция

Монтаж вентиляции.

Воздушные фильтры для систем вентиляции

Фильтры для вентиляции, виды и предназначение

Вентиляционная система, неотъемлемая часть любого здания. Неважно, к какой категории оно относится: промышленное, административное, бизнес центр или торговый центр. Именно вентиляция обеспечивает приток свежего воздуха в помещения и выводит загрязненный воздух за его пределы.

Если на счет свежести приточного воздуха, пришедший в здание через естественную или специальную вентиляцию, никто спорить не будет, а вот чистота приточного воздуха, может подвергнуться сомнениям. Особенно, если речь идет про здание в городе или в промышленном районе. Вы удивитесь, какую большую концентрацию пыли и вредных веществ содержит городской воздух. И все эти концентраты влияют на здоровье и самочувствие людей.

Для того, чтобы убрать из приточного воздуха все вредные примеси, устанавливаются фильтры для вентиляции. Практически все приточно-вытяжные системы вентиляции современных зданий, в том числе и промышленных, оборудуются вентиляционными фильтрами очистки. Они задерживают пыль, пыльцу и другие загрязнения, что позволяет улучшить атмосферу в помещении, влияющую на здоровье человека, но и увеличить срок работы вентиляционного оборудования.

Какие фильтры для вентиляции существуют

Условно, воздушные фильтры можно разделить на две категории:

• Изделия из нетканых фильтрующих материалов. Удерживают пыль, пыльцу и мелкодисперсные загрязнения на поверхности фильтровального полотна. Эффективно справляются с 90% видов загрязнений.
• Изделия с сорбентами. Фильтры с наполнением из активированного угля или набора сеток. Активированный уголь удаляет из помещения неприятные запахи. Он на молекулярном уровне улавливает все вещества, что позволяет удалить из воздуха запах еды, табачного дыма и т.д. Фильтры для вентиляции из набора сеток, чаще всего используются в ресторанах и на кухне. Устанавливаются в вытяжку и задерживают жировые частицы, защищая вентиляционную систему и оборудование от загрязнений.

Воздушные фильтры для приточной вентиляции разделяются по степени очистки: грубая, тонкая и абсолютная очистка воздуха.

• Воздушные фильтры для систем вентиляции грубой очистки задерживают частицы размером от 10 мкм и устанавливаются в качестве первой ступени фильтрации воздушного потока. К грубым фильтрам относятся изделия класса G2-G4. Они улавливают крупнодисперсные частицы пыли, пыльцы, листву, шерсть животных и мелкие веточки. Данный вид фильтров изготавливается из более прочного нетканого материала, что исключает его прорыв и повреждение фильтров второй и третей ступени очистки.
• Фильтры для приточной вентиляции тонкой очистки. К классу тонкой очистки относятся фильтры M5-F9. Задерживают частицы размером 1 мкм. Ставятся на вторую ступень очистки и улавливают пыль, споры и т.д. Могут устанавливаться в многоступенчатой системе вентиляции, когда идет прямой поток воздуха с улицы, так и в одноступенчатых установках, когда требуется очистка, только внутреннего воздуха.
• HEPA фильтры для вентиляции, обеспечивают абсолютную очистку воздуха, всегда ставятся в многоступенчатые установки. Относятся к классу U11-h24, улавливают частицы размером до 0,1 мкм. Чаще всего, HEPA фильтры для вентиляции используются в медицинских учреждениях, больницах, лабораториях и на предприятиях микроэлектроники, где требуется стерильная атмосфера.

В каких системах вентиляции используются воздушные фильтры

Воздушные фильтры, используются, практически во всех системах вентиляции. Это могут быть:

• Промышленные предприятия;
• Административные здания;
• Общественные здания и сооружения;
• Больницы и лаборатории;
• Подземные парковки;
• Торговые и бизнес центры;
• Рестораны и пищевые комбинаты.

В системе приточно-вытяжной вентиляции, может быть одна или многоступенчатая система очистки воздуха. В зависимости от атмосферы окружающей среды или категории промышленного предприятия, подбираются воздушные фильтры и фильтрующие полотна, которые смогут максимально эффективно очищать воздух.

Карманные фильтры для вентиляции

Карманный фильтр для приточной и вытяжной вентиляции, считается одним из самых распространенных.  Если речь заходит о многоступенчатых системах вентиляции, то там точно устанавливается карманный фильтр. В зависимости от класса очистки, грубая или тонкая, фильтр для вентиляции карманного типа изготавливается из нетканого фильтрующего материала G2-G4 или из комбинированных фильтрующих полотен для класса M5-F9.

Фильтры тонкой очистки воздуха карманного типа, всегда ставятся на вторую ступень фильтрации. Особенно, если воздушный поток идет с улицы. Иначе, мелкие ветки и листва быстро забьют фильтровальное полотно, либо повредят его.

Панельные фильтры для вентиляции воздуха

Наше производство фильтров для вентиляции воздуха, позволяет изготавливать всю линейку фильтров, в том числе и панельного типа. Как правило, они устанавливаются на первую ступень очистки воздуха, и соответствуют классу G2-G4. Рамка изготавливается из оцинкованной стали, что обеспечивает надежное крепление фильтра в пазах вентиляционных установок, а также, снижает риск выдувания фильтровального материала из рамки.

элементы для вытяжек и вентиляционных систем

Без вентиляции жить в доме или работать в офисных помещениях невозможно. Вентиляция всегда проектируется вместе с основными помещениями здания, позже изменить проект будет уже сложно, так как под вентиляционные шахты отводится достаточное количество места. Если вентиляция работает неправильно, то это грозит частыми болезнями, повышенной утомляемостью в обычной жизни и летальным исходом в случае возгорания или другой чрезвычайной ситуации. Воздушные потоки в офисных зданиях создаются при помощи вентиляторов, монтированных в воздушные каналы. Рассмотрим особенности и выбор комплектующих для вентиляции.

На что обратить внимание при выборе?

Первый критерий — это производительность. Она измеряется в объеме воздуха, который может пропустить через себя вентилятор в определенную единицу времени. Если проще, то сколько воздуха успеет прогнать за себя устройство в секунду. Также важна частота вращения лопастей или скорость работы. Шумность работы зависит от мощности и скорости вращения лопастей. Часто компенсируется за счет особого строения двигателя. Мощность потребления зависит, как правило, от количества потребляемой вентилятором энергии.

Виды

Самым популярным видом считается осевой вентилятор. Он позволяет воздуху двигаться через лопасти, которые осуществляют вращение вокруг одной оси. Такая система ставится не только в вентиляционные шахты, но и применяется в быту (система охлаждения для ПК, фен для волос). Эффективность работы у таких систем большая, потому что они обладают маленьким сопротивлением к потоку воздуха. Выглядят они как коробка (или кольцо), в которой закреплены лопасти, повернутые под определенным углом. Двигатель вентилятора крепится внутри кожуха-коробки. Эти устройства экономичны, просты в обслуживании и установке, компактны. Однако не предназначаются для длинных воздуховодов.

Радиальные вентиляторы представляют собой кожух, спроектированный по спирали. Между лопатками, направленными строго вперед или строго назад, находятся каналы, по которым происходит перемещение воздуха с небольшим его сжатием. Воздух на выходе движется по перпендикуляру к воздуху на входе. Диагональные вентиляторы почти не отличаются от осевых, воздух заходит таким же образом, а выход его осуществляется по диагонали. Их большим преимуществом перед стандартными осевыми моделями является более низкий уровень шума при работе.

Элементы для вытяжек и вытяжных систем

Любая система вентиляции строится по одинаковому принципу и имеет базовые комплектующие.

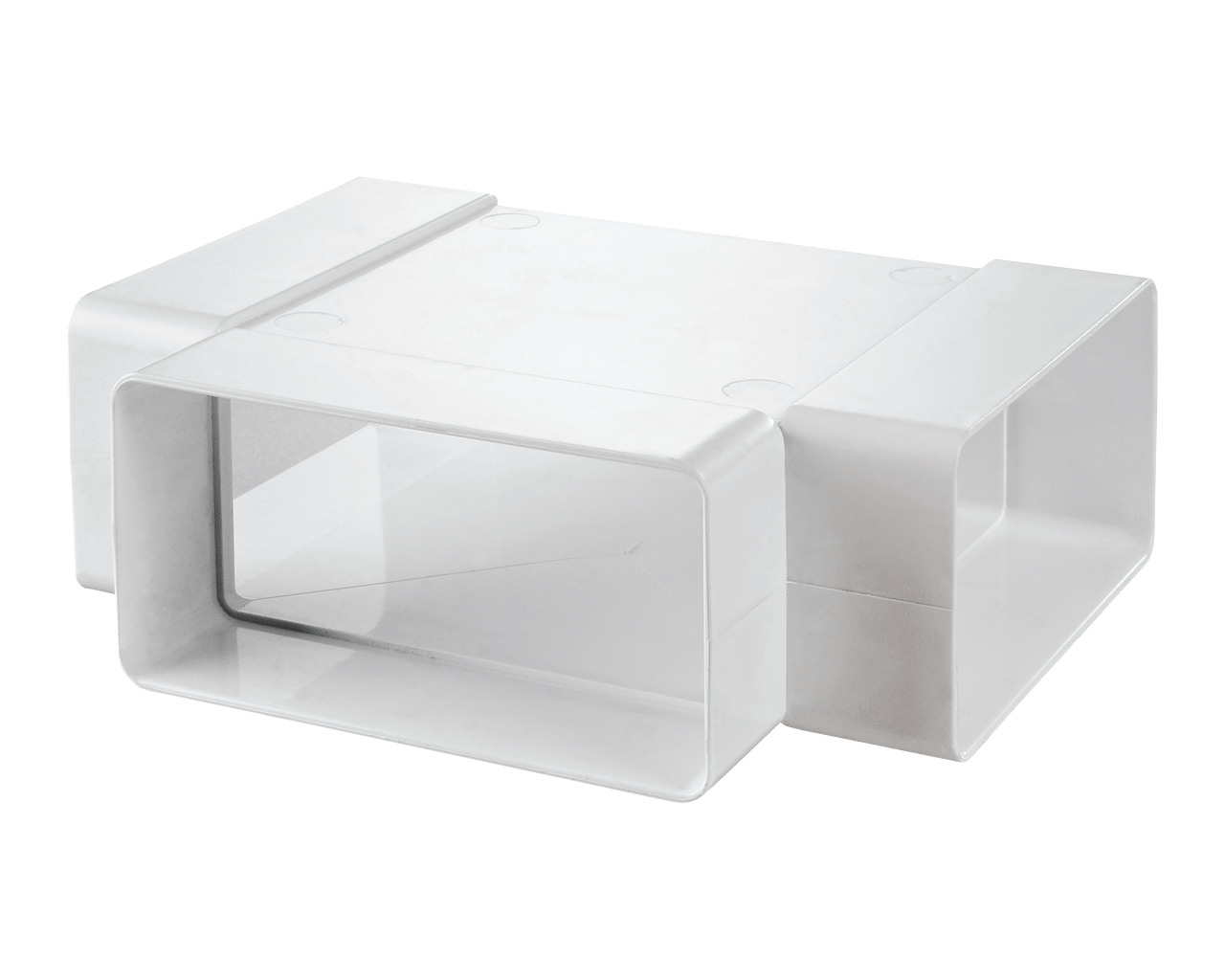

Воздухоотвод

Канал, по которому движется воздух, его размер и длина зависит от этажности здания, количества помещений, наличия или отсутствия систем кондиционирования. Их основное назначение – доставлять в помещение свежий воздух и отводить продукты горения и дыма. Обычно воздухоотводы делаются из оцинкованной стали или алюминия. Стальные могут эксплуатироваться в течение десятилетий и не подвергаться ремонту. В перспективе обслуживания это обходится дешевле, чем алюминиевые каналы, но при строительстве затраты существенно выше. Каналы из алюминиевой фольги прослужат всего лет 10, но их монтаж намного дешевле.

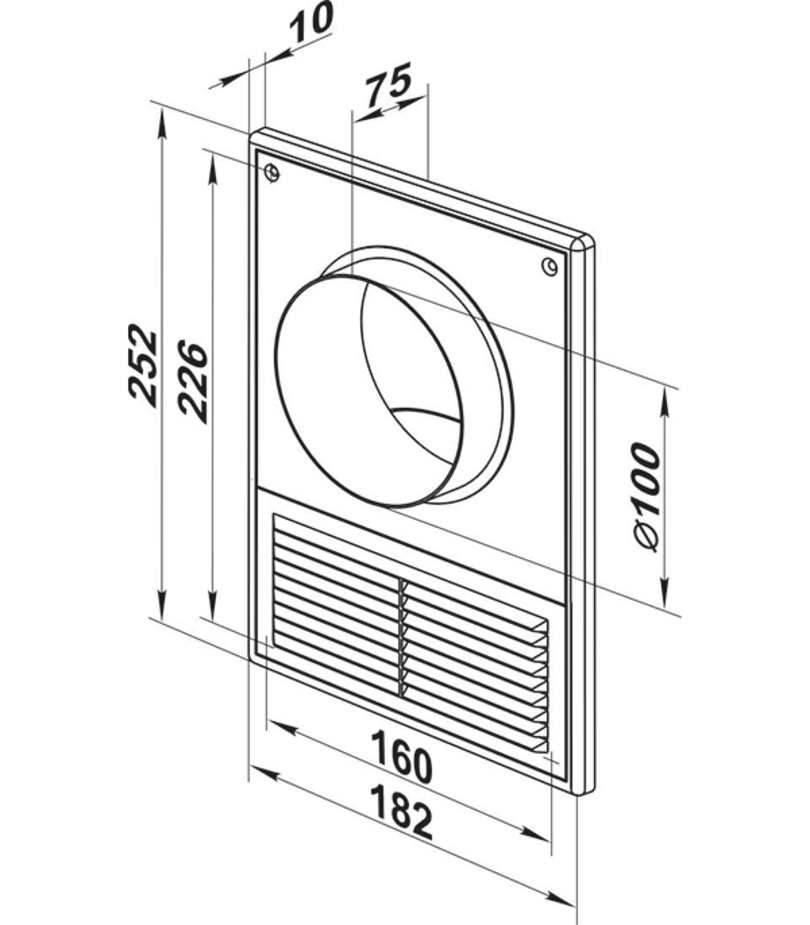

Решетки и диффузоры

Воздухораспределительные устройства осуществляют раздачу воздуха в помещении. Если высота потолков менее 5 метров, то применяются потолочные перфорированные панели диаметром перфорации 2-10 мм. Также возможна установка люминесцентных светильников, через которые отводится часть тепла от освещения.

Вентиляторы

Гоняют воздух по воздухоотводу. Бывают низкого, среднего и высокого давления (до 1000 Н/м2, до 3000 Н/м2 и до 12000 Н/м2 соответственно). Могут быть с односторонним и двухсторонним всасыванием, а также иметь лопасти, вращающиеся влево или вправо. Кроме того, осевой вентилятор работает реверсивным способом – от изменения потока воздуха меняется направление движения лопастей.

Шумоглушители

Должны снизить уровень шума, производимого вентилятором в работе. Шум бывает аэродинамическим (который возникает в трубе при движении воздуха) и механическим (возникает во время работы двигателя или других комплектующих). Аэродинамический шум снижается за счет установки лопастей вентилятора, загнутых назад, проектировки более обтекаемых воздухопроводов. Механический шум снижают специальные резиновые гибкие вставки на патрубки соединения вентилятора с воздухоотводом. Если система ставится в промышленных зданиях, то лучше устанавливать вентиляторы на отдельный фундамент из бетона, а каналы укрыть звукопоглощающими материалами: минеральной ватой, стекловолокном, винипором.

Калорифер

Нагревает проточный воздух и позволяет использовать вентиляцию для обогрева. Имеет либо три ряда труб-нагревателей, либо четыре. Может быть водяным или паровым.

Фильтры

Обязательная составляющая вентиляционной системы, которая очищает воздух как от механических примесей (песка, пыли, стружки), так и от газообразных. Грубые фильтры должны обеспечивать задержку частиц свыше 5 мкм, то есть крупных кусочков твердого вещества. Сажа будет задерживаться фильтрами тонкой очистки, которые не пропускают частицы свыше 0,1 мкм. Абсолютная очистка применяется в специализированных помещениях, где требуется практически стерильность воздуха.

Подробный рассказ о производстве воздуховодов для систем вентиляции — в видео ниже.

Вентиляция для жилых и промышленных помещений

Материалы по теме:

Вентиляция в квартире и частном доме

В наше время жилые и офисные помещения имеют достаточно высокую степень герметичности из-за того, что практически во всех них установлены пластиковые стеклопакеты и двери. Однако создание благоприятных условий для организма и поддержание здоровья практически невозможно без постоянного насыщения кислородом, который человек получает из свежего воздуха. Также содержание кислорода в организме напрямую влияет на качество сна и количество энергии, необходимой для плодотворной работы.

Основные задачи, которые решает установка бытовой вентиляции — это снабжение помещения чистым, отфильтрованным от пыли и запахов, воздухом с улицы, и выведение тяжелого загрязненного из помещения. Оба вопроса можно решить как по отдельности, установкой либо приточной, либо вытяжной системы вентиляции, так и разом — установив приточно-вытяжной комплекс.

Решения, которые предлагает компания «Элвес», создадут в Вашем доме благоприятные условия, обеспечивая помещение теплым воздухом зимой, и прохладным — в летнее время. У нас Вы можете приобрести системы, которые направлены исключительно на приток или вытяжку воздуха, а также универсальные приточно-вытяжные установки и рекуператоры тепла.

Разработаем проект Вашей вентиляции!

Проектирование вентиляционной системы состоит из таких этапов, как: подбор и расчет оборудования, комплектующих и расходных материалов для осуществления монтажа, просчет необходимых параметров системы, проектирование сети для воздухораспределения. к проектированию системы приступают, как правило, после составления технического задания. Проект вентсистемы включает в себя: общие данные объекта, общие данные системы на проект, расчетную часть, принципиальную схему монтажа и спецификацию оборудования.

Специалисты компании «Элвес» произведут для Вас работы по абсолютно всем этапам проектирования вентиляционной системы для помещений. Будь то квартира, загородный дом, офис, магазин или производственный объект. Нашими силами будет произведено обследование здания, подбор решения для Ваших целей и задач, качественное исполнение рабочего проекта, а также последующее техническое сопровождение.

ПРИ ПОКУПКЕ ОБОРУДОВАНИЯ ПРОЕКТ ВЕНТИЛЯЦИИ ВЫ ПОЛУЧАЕТЕ БЕСПЛАТНО!

Поставим оборудование для вентиляции!

Широчайший ассортимент оборудования в компании «Элвес» позволит создать и реализовать самые нестандартные проекты вентиляционных систем для объектов любого уровня сложности. Оборудование будет профессионально подобрано под проект именно Вашей вентиляционной системы и поставлено в максимально сжатые сроки, благодаря более, чем двадцатилетнему опыту работы компании и тесным связям с поставщиками продукции производителей со всего мира.

Монтаж систем вентиляции

Качество и надежность работы климатического оборудования самым непосредственным образом зависит от профессионализма при его монтаже. Особенно актуально это для тех систем вентиляции, которые проектировались по индивидуальным решениям. Благодаря многолетнему опыту работы монтажной службы компании «Элвес», мы можем гарантировать, что монтаж любой вентиляционной системы будет произведен качественно и в срок.

Обслуживание систем вентиляции

Высочайший уровень профессиональных компетенций и опыта специалистов сервисной службы компании «Элвес» на 100% гарантирует Вам проведение качественного гарантийного и постгарантийного ремонта оборудования, а также техническое обслуживание любой климатической техники, в том числе вентиляционных систем любой сложности.

Стандарты 62.1 и 62.2

Стандарты вентиляции и качества воздуха в помещениях

Стандарты

ANSI / ASHRAE 62.1 и 62.2 являются признанными стандартами для проектирования систем вентиляции и приемлемого качества воздуха в помещении (IAQ). Оба стандарта, расширенные и пересмотренные на 2019 год, определяют минимальную интенсивность вентиляции и другие меры, чтобы свести к минимуму неблагоприятное воздействие на здоровье пассажиров.

Стандарт ANSI / ASHRAE 62.1-2019

Вентиляция для обеспечения приемлемого качества воздуха в помещении

Впервые опубликовано в 1973 году как Стандарт 62, Стандарт 62.1 следует использовать для улучшения качества воздуха в помещении в существующих зданиях. Стандарт 62.1 определяет минимальную интенсивность вентиляции и другие меры, предназначенные для обеспечения качества воздуха в помещении, приемлемого для людей, находящихся в помещении, и которые сводят к минимуму неблагоприятное воздействие на здоровье.

Стандарт 62.1 был полностью пересмотрен впервые с 2004 года и включает три процедуры для проектирования вентиляции: процедуру IAQ, процедуру скорости вентиляции и процедуру естественной вентиляции. 62.2 Новые технологии и новейшие исследования гарантируют, что информация в стандарте является средством достижения этой цели.

К значительным обновлениям издания 2019 г. относятся следующие:

• Объем изменен, чтобы удалить комментарий и более конкретно указать занятия, ранее не охваченные.
• Информативные таблицы интенсивности вентиляции на единицу площади включены для проверки существующих зданий и проектирования новых зданий.
• Процедура скорости вентиляции модифицирована новой упрощенной версией для определения Ev и более надежной опцией для определения значений Ez.
• Процедура естественной вентиляции значительно изменена, чтобы обеспечить более точную методологию расчета, а также определить процесс проектирования инженерной системы.
• Естественная вентиляция теперь требует учета качества наружного воздуха и взаимодействия наружного воздуха с механически охлаждаемыми помещениями.
• Устройства для очистки воздуха, выделяющие озон, запрещены.
• Требования к контролю влажности теперь выражаются как точка росы, а не как относительная влажность.
• Стандарт теперь относится к ANSI Z9.5 по вентиляции лабораторий, работающих с опасными материалами.
• Помещения для ухода за пациентами в рамках стандарта ASHRAE / ASHE 170 теперь соответствуют требованиям стандарта 170; были добавлены не классифицированные ранее подсобные помещения.

Покупка

Замененные издания 62,1

Ищете предыдущие версии?
ASHRAE предлагает замененные редакции стандарта 62.1 и руководств пользователя в книжном магазине ASHRAE.Предыдущие выпуски можно найти в разделе «История документов» на странице продукта 62.1-2019.

ПРОСМОТРЕТЬ

Стандарт ANSI / ASHRAE 62.2-2019

Вентиляция и приемлемое качество воздуха в жилых домах

Стандарт 62.2 был обновлен новым путем соответствия, который учитывает фильтрацию частиц, различает сбалансированное и несбалансированное взаимодействие системы вентиляции с естественной инфильтрацией, требует пределов секционирования для новых многоквартирных жилых домов и позволяет использовать результаты одноточечных испытаний на герметичность оболочки, когда расчет кредита на проникновение.

Это издание 2019 г. включает в себя содержание 16 дополнений к изданию 2016 г. Для краткого описания
этих дополнений см. Информационное приложение E. Основные изменения, внесенные после издания
2019 года, включают добавление пути соответствия, который дает оценку фильтрации частиц, различая
между сбалансированными и несбалансированными взаимодействиями системы вентиляции с естественной инфильтрацией,
требует ограничений по разделению для новых многоквартирных домов, а также позволяет использовать результаты одноточечного теста на герметичность конверта
при расчете кредита на инфильтрацию.

Загрузка стандарта 62.2 в формате PDF не только обеспечивает немедленный доступ к контенту, но и представляет карту климатической зоны в цвете для удобства чтения.

Покупка

Связанные курсы

Применение рекуперации энергии «воздух-воздух»: передовой опыт

Основы рекуперации энергии воздух-воздух

Основы и приложения для рекуперации тепла воздух-воздух (MENA)

Применение стандарта 62.1-2013: Уравнения и электронные таблицы для нескольких пространств

Основы проектирования высокопроизводительных зданий

Соответствует требованиям стандарта 62.1-2016

Проектирование для качества воздуха в помещении: соответствие стандарту 62.1 (MENA)

Лучшие практики и приложения для моделирования энергии

Основные требования стандарта 62.1-2010

Основные требования стандарта 62.1-2013

Основные требования стандарта 62.1-2016

Эксплуатация и обслуживание высокопроизводительных зданий — 6 часов

Оптимизация внутренней среды: повышение стоимости здания — 6 часов

Руководство по качеству воздуха в помещении

Руководство ASHRAE по качеству воздуха в помещениях: передовой опыт проектирования, строительства и ввода в эксплуатацию разработан для архитекторов, инженеров-проектировщиков, подрядчиков, агентов по вводу в эксплуатацию и всех других специалистов, занимающихся вопросами качества воздуха в помещении.Эта всеобъемлющая публикация содержит как краткое изложение, так и подробное руководство в виде печатной книги и прилагаемого компакт-диска.

Полный текст можно приобрести в книжном магазине ASHRAE или загрузить бесплатно.

ПОЛУЧИТЬ РУКОВОДСТВО

Вентиляторы и аксессуары для них EUAs

Аппараты ИВЛ

Устройство

Система

Аппарат ИВЛ

Унифицированная дыхательная система

Устройство для положительного давления в дыхательных путях

Термитные курганы используют суточные колебания температуры для вентиляции

Значение

Термитные курганы — это сооружения размером в метр, построенные насекомыми миллиметрового размера. Эти структуры обеспечивают микроклиматические среды обитания, которые защищают организмы от сильных колебаний окружающей среды и позволяют им обмениваться энергией, информацией и материей с внешним миром. Непосредственно измеряя поток внутри насыпи, мы показываем, что суточные колебания температуры окружающей среды вызывают циклические потоки, которые вымывают CO ₂ из гнезда и вентилируют насыпь.Эта построенная роем архитектура демонстрирует, как работа может быть получена из колебаний интенсивного параметра окружающей среды, и может служить источником вдохновения и модели для проектирования пассивной, устойчивой человеческой архитектуры.

Abstract

Многие виды миллиметровых термитов-грибников коллективно строят необитаемые массивные курганные сооружения, окружающие сеть широких туннелей, которые выступают из земли на несколько метров над их подземными гнездами. Широко признано, что цель этих курганов — создать в колонии контролируемый микроклимат, в котором можно разводить грибок и выводок, регулируя тепло, влажность и дыхательный газообмен.Хотя для вентиляции насыпи были предложены различные гипотезы, такие как постоянный и непостоянный внешний ветер и внутренний метаболический нагрев, отсутствие прямого измерения внутренних воздушных потоков на месте не позволило установить окончательный механизм этой критической физиологической функции. Измеряя суточные колебания потока через поверхностные каналы курганов вида Odontotermes obesus , мы показываем, что простое сочетание геометрии, неоднородной тепловой массы и пористости позволяет курганам использовать суточные колебания температуры окружающей среды для вентиляции.В частности, тонкие внешние канавки, похожие на канавки, быстро нагреваются в течение дня по сравнению с более глубокими дымоходами, выталкивая воздух вверх по канавкам и вниз по дымоходу в закрытой конвекционной камере, а ночью — наоборот. Эти циклические потоки в насыпи вымывают CO ₂ из гнезда и вентилируют колонию, что является необычным примером получения полезной работы за счет тепловых колебаний.

Многие социальные насекомые, живущие плотными колониями (1, 2), сталкиваются с проблемой поддержания температуры, дыхательных газов и влажности в допустимых пределах.Они решают эту проблему, используя естественные конструкции или строя собственные гнезда, курганы или бивуаки (3). Особенно впечатляющий пример архитектуры насекомых обнаруживается у культивирующих грибы термитов подсемейства Macrotermitinae, длина тела которых составляет всего несколько миллиметров, которые хорошо известны своей способностью строить массивные, сложные структуры (4, 5) без центрального решения. создание авторитета (6). Получившаяся структура включает подземное гнездо, содержащее выводок и симбиотический гриб, и насыпь, простирающуюся примерно на 1-2 м над землей, в которую в основном входят для строительства и ремонта, но в остальном относительно необитаемы.Курган содержит каналы, которые во много раз больше, чем у термитов (5), и широко рассматриваются как средство вентиляции гнезда (7). Однако механизм, с помощью которого он работает, продолжает обсуждаться (8–11).

Вентиляция обязательно включает два этапа: перенос газа из подземных источников метаболизма на поверхность насыпи и перенос газа через пористые внешние стены с окружающей средой. Хотя диффузия может уравновесить градиенты по поверхности холма (12), этого недостаточно для переноса газа между гнездом и поверхностью.(Газу требуется ~ 4 дня, чтобы рассеять 2 м.) Таким образом, вентиляция должна полагаться на объемный поток внутри насыпи. Предыдущие исследования термитов, возводящих курганы, предполагали, что в качестве возможных движущих сил может использоваться либо тепловая плавучесть, либо внешний ветер, делая дальнейшее различие между устойчивым [например, метаболическое движение (11), устойчивый ветер] и кратковременным [например, суточное движение (9, 10), турбулентный ветер (8)] источники. Однако технические трудности прямых измерений воздушного потока в неповрежденном насыпи и его корреляция с внутренними и внешними условиями окружающей среды не позволили провести различие между любой из этих гипотез.Здесь мы используем как структурные, так и динамические измерения, чтобы решить этот вопрос, сосредоточив внимание на курганах O. obesus (Termitidae, Macrotermitinae), который обычен в южной Азии в различных местообитаниях (13).

На рис. 1 A мы показываем внешнюю геометрию типичного кургана O. obesus с его характерными опорными структурами (канавками), которые выступают радиально от центра (рис. 1 B ). Внутреннее строение кургана можно визуализировать, сделав горизонтальный разрез (рис.1 C ) или эндокастинг (рис. 1 D ). Оба подхода демонстрируют основной мотив дизайна большого центрального дымохода с множеством поверхностных каналов в канавках; все каналы больше термитов, большинство из них ориентированы вертикально и хорошо связаны. (Простым доказательством хорошей связи является то, что гипс, вводимый из одной точки, может заполнить все внутренние каналы.) Эта макропористая структура может пропускать объемный внутренний поток и, таким образом, может служить внешним легким для симбиотической колонии термитов и грибов.

Рис. 1.

Курганы O. obesus . При осмотре ( A ) сбоку, ( B ) сверху и ( C ) в поперечном сечении. Заполнение насыпи гипсом, предоставление ему возможности застыть и смывание исходного материала показывает, что внутренний объем (белые области) представляет собой непрерывную сеть трубопроводов, показанную на D . Эндокаст характерного вертикального водовода, в котором проводились измерения расхода, вблизи уровня земли, в сторону конца канавок, обозначенных стрелкой ( E ).

Чтобы понять, как насыпь взаимодействует с окружающей средой, сначала отметим, что стены состоят из плотно осажденных гранул глинистой почвы, образующих материал с высокой пористостью (37–47% воздуха по объему; SI Приложение ), и малый средний диаметр пор (~ 5 мкм, примерно средний размер частиц). Действительно, здоровые насыпи не имеют видимых отверстий снаружи, и ремонт производится быстро, если поверхность повреждена. Высокая пористость означает, что стенки насыпи оказывают небольшое сопротивление диффузионному переносу газов по градиентам концентрации.Однако небольшой размер пор делает насыпь очень устойчивой к объемному потоку под давлением по всей ее толщине. Таким образом, поверхность насыпи ведет себя как дышащая ветровка. Наконец, низкая скорость ветра, наблюдаемая вокруг насыпей термитов (~ 0,5 м / с), означает, что они не способны создавать значительный объемный поток через стену, эффективно исключая ветер как основной движущий источник.

Внутри насыпи ряд косвенных измерений концентрации CO2, местной температуры, конденсации и погони за импульсами индикаторного газа (8⇓ – 10, 11, 14) показывают наличие переноса и перемешивания.Однако полное понимание движущего механизма этих процессов требует прямых измерений потока внутри насыпи. Это сложно по нескольким причинам. Во-первых, насыпь непрозрачна, поэтому любой инструмент должен быть хотя бы частично навязчивым. Во-вторых, ожидаемые потоки малы (≈ сантиметров в секунду), за пределами рабочего диапазона коммерческих датчиков, требующих специального устройства. В-третьих, поскольку трубопроводы расположены вертикально, устройства, использующие теплоотвод или более крупные установки с высокой теплоемкостью, могут генерировать собственные потоки, управляемые плавучестью (и зависящие от геометрии), что делает измерения неоднозначными (15).Наконец, что наиболее важно, окружающая среда кургана враждебна и динамична. Термиты, как правило, нападают и откладывают липкий строительный материал на любой посторонний предмет, часто в течение 10 минут после проникновения. Если вставить датчик даже ненадолго, термиты продолжат строительство часами, эффективно изменяя геометрию и, следовательно, поток в непосредственной близости от датчика.

Для прямого измерения расхода воздуха мы спроектировали и изготовили датчик направленного потока, состоящий из трех линейно расположенных термисторов со стеклянными шариками, контактирующих с воздухом ( SI Приложение ).Короткий импульс тока через центральную бусину создает крошечный комок теплого воздуха, который распространяется наружу и измеряется в любой из соседних бусинок. (Механизм управления в принципе аналогичен описанному в ссылке 16.) Направленный поток вдоль оси шариков смещает эту диффузию и количественно выражается отношением максимального отклика каждого шарика, измеренного как сопротивление, зависящее от температуры. В вертикальной трубе размером примерно с канал этот показатель изменения сопротивления линейно зависит от скорости потока с небольшим смещением вверх из-за тепловой плавучести.Это позволяет нам измерять скорость и направление потока локально. Симметрия датчика позволяет проводить независимую калибровку и измерение в двух направлениях путем поворота на 180 ° (условно обозначены вверх и вниз; SI Приложение ).

В живых насыпях датчик помещался в поверхностный канал у основания канавки на 5 минут за раз, чтобы избежать атак термитов, которые повреждают датчики. Для самопроверки датчик был повернут на месте, так что данное показание можно было сравнить как на восходящей, так и на нисходящей калибровочных кривых.Мы также измерили поток внутри заброшенного (мертвого), не выветренного холма, что дало возможность для долгосрочного мониторинга, не допуская повреждения датчиков термитами. Одновременно проводились дополнительные измерения температуры в канавках и в центре. Для измерения концентрации CO2, продукта метаболизма, в гнездо вставляли трубку; в одном холме в центре немного ниже уровня земли, а в другом — в дымоходе на высоте ≈ 1,5 м выше. Измерения концентрации газа производились каждые 15 минут путем пропускания небольшого объема воздуха через оптический датчик из двух точек в течение большей части одного непрерывного 24-часового цикла.

Почти все из 25 обследованных насыпей находились в лесу с небольшим количеством прямого солнечного света. На рис. 2 A мы показываем измерения расхода в 78 отдельных канавках этих курганов в зависимости от времени суток. Мы видим четкую тенденцию небольшого восходящего (положительного) потока в канавках в течение дня и значительного нисходящего (отрицательного) потока ночью. Данные насыщены для многих ночных значений, поскольку скорость потока была больше, чем наш диапазон надежной калибровки ( SI Приложение ).На рис. 2 B мы показываем расход для образца желоба в заброшенном холме. Примечательно, что это следует той же тенденции, что и для живых курганов, но скорость потока ночью не такая большая, как для живых курганов. Как для живых, так и для мертвых насыпей мы также показываем разницу в температуре, измеренную между канавками и центром, ΔT = Tflute-Tcenter, и видим, что она изменяется в соответствии с соответствующей картиной потока. Это исключает метаболическое нагревание (11) как центральный механизм, потому что мертвый холм показывает те же градиенты и потоки, что и живой.

Рис. 2.

Суточные профили температуры и расхода показывают суточные колебания. ( Top ) Диаграмма рассеяния скорости воздуха в отдельных канавках 25 различных живых курганов (•). Планки погрешностей представляют отклонение между измерениями расхода вверх и вниз ≈ 1,5 мин. Пунктирная красная линия представляет собой среднюю разницу между температурами, измеренными в четырех канавках и в центре (на аналогичной высоте), ΔT, в образце живого холма (типичная полоса погрешности показана слева). ( Средний ) Соответствующий расход и ΔT, непрерывно измеряемые в заброшенной насыпи.( Нижний ) График CO ₂ в гнезде (•) и дымоходе на 1,5 м выше (•), измеренный за один цикл в живом кургане (фильм S1).

На рис. 2 C мы показываем, что накопление дыхательных газов также следует суточному циклу с двумя функциональными состояниями (Movie S1). В течение дня, когда потоки относительно небольшие, CO2 постепенно увеличивается почти до 6% в гнезде и падает до доли 1% в дымоходе. Ночью, когда конвективные потоки велики, уровни CO2 повсюду остаются относительно низкими.Хотя удивительно, что эти термиты допускают такие большие периодические накопления СО2, аналогичная устойчивость наблюдалась в колониях муравьев (17).

В дополнение к измерению этих медленно меняющихся потоков, мы использовали наши датчики потока в другом рабочем режиме, чтобы также измерить кратковременные переходные потоки, аналогичные тем, которые использовались в более ранних отчетах (8, 15). Для этого требуется другой протокол нагрева, при котором центральная гранула постоянно нагревается, так что небольшие колебания потока приводят к антисимметричным ответам внешних гранул.Однако постоянный нагрев приводит к компромиссу, поскольку термически индуцированная плавучесть мешает нашей способности интерпретировать абсолютную скорость потока. Наши измерения показали, что переходные процессы составляют лишь небольшую часть (≈ миллиметров в секунду) средней скорости потока в нормальных условиях и не были вызваны подачей постоянного или пульсирующего ветра от мощного вентилятора рядом с термитником. Эксперименты с импульсной погоней на этих насыпях, в которых горючий индикаторный газ выделяется в одном месте насыпи и измеряется в другом, дали оценку скорости транспортировки газа (не обязательно равной скорости потока) того же порядка (≈ сантиметров в секунду). ), что указывает на то, что наш внутренний измеряемый средний поток является доминирующим средством переноса и перемешивания газа без реальной роли ветровых потоков.Кроме того, измерения температуры в центре на разной высоте показали, что гнездо почти всегда является самой холодной частью центральной оси холма, что является дополнительным доказательством важности метаболического нагрева (11) ( SI Приложение ).

Взятые вместе, эти результаты убедительно указывают на идею о том, что суточные градиенты температуры перемещают воздух внутри насыпи, облегчая перенос дыхательных газов. Наблюдения за хорошей связностью насыпи и непроницаемостью внешних стен подразумевают, что поток в центре насыпи, чтобы подчиняться непрерывности, должен двигаться в вертикальном направлении, противоположном направлению канавок.Когда канавки теплее, чем внутреннее пространство, воздух течет вверх по канавкам, выталкивая более холодный воздух в дымоход. Обратное происходит, когда градиент меняется на противоположный ночью (рис. 3). (Воздух, текущий по канавкам, значительно теплее, чем температура окружающей среды, такая ситуация возможна только в том случае, если его выталкивает еще более теплый воздух, текущий вверх по дымоходу.)

Рис. 3.

( Вверху ) Тепловые изображения насыпи в Рис. 1 A , днем ​​и ночью качественно показывают инверсию разницы между температурой поверхности канавки и поверхности уголка.Основания флейт обозначены овалами для направления взгляда. ( Средний и Нижний ) Механизм конвективного потока, проиллюстрированный схемой инвертирующих режимов вентиляции в упрощенной геометрии. Вертикальные каналы в каждой из канавок соединены сверху и в подземном гнезде с вертикальным дымоходным комплексом. Эта возможность соединения позволяет чередовать конвективные потоки, вызванные инвертирующим температурным градиентом между массивными, термически демпфированными, центральными и открытыми тонкими канавками, которые быстро нагреваются в течение дня и охлаждаются ночью.

Эта модель предсказывает скорости потока, сравнимые с наблюдаемыми в насыпи ( SI Приложение ), и согласуется с быстрым поглощением и постепенным снижением CO2, измеренным в дымоходе; при вечерней инверсии температуры конвекция начинает выталкивать богатый воздух из гнезда в дымоход, прежде чем диффузия по поверхности постепенно высвобождает CO2 из все более смешанного воздуха в холмах. (См. Фильм S1, где представлена ​​последовательность тепловых изображений инверсии, которая сопровождает это падение.) Этот механизм воздействия по своей природе временный; если система когда-либо придет в равновесие и градиент исчезнет, ​​вентиляция прекратится.

Долгое время считалось, что сооружения, построенные животными, ярким примером которых являются холмы термитов, поддерживают гомеостатические микробытовые среды, которые позволяют обмениваться материей и энергией с внешней средой и защищать от сильных внешних колебаний. Наше исследование количественно оценивает это, показывая, как коллективно построенный термитник использует естественные колебания температуры для облегчения коллективного дыхания. Архитектура конструкции, подобная радиатору, обеспечивает большой температурный градиент между изолированным дымоходом и открытыми канавками.Курган использует этот градиент, создавая замкнутый контур потока, охватывающий его, способствуя циркуляции и смывая гнездо CO2. Хотя наши данные получены полностью от одного вида термитов, описанный здесь механизм переноса является очень общим и, вероятно, доминирует в таких же массивных курганах без внешних отверстий, которые встречаются по всему земному шару в различных климатических условиях. Естественный вопрос, который поднимает наше исследование, — это правила, которые приводят к децентрализованному строительству надежно функционирующей насыпи.Хотя поведение насекомых, которое приводит к сооружению этих курганов, изучено недостаточно, вероятно, важны сигналы обратной связи. Знание внутренних воздушных потоков и транспортных механизмов может позволить нам получить доступ к этим обратным связям и, таким образом, послужить шагом к пониманию морфогенеза холмика и коллективного принятия решений.

Структура, построенная роем, описанная здесь, демонстрирует, как с помощью архитектуры можно вывести работу из колебаний интенсивного параметра окружающей среды — качественно отличная стратегия от стратегии большинства человеческих инженеров, которая обычно (18) извлекает работу из однонаправленного потока тепла. или дело.Возможно, это могло бы вдохновить на создание столь же пассивной и устойчивой человеческой архитектуры (19, 20).

Экспериментальные процедуры

Измерение установившегося потока.

В районе, расположенном в нескольких минутах ходьбы от кампуса Национального центра биологических наук Бангалора, Индия, было выбрано 25 курганов, которые выглядели достаточно развитыми (≳ 1 м высотой) и остались нетронутыми. Все курганы располагались хотя бы в полутени, но в течение дня периодически получали прямой солнечный свет.[Прямой солнечный свет не играет прямой роли в графике потока ( SI Приложение ). Полное экспонирование приведет к ориентационной зависимости температуры и воздушных потоков.) График рассеяния установившегося потока (рис. 2 A ) представляет отдельные измерения потока в больших каналах, расположенных на конце каждой доступной канавки.

Для размещения зонда вручную вырезали отверстие кольцевой пилой, закрепленной на стальном стержне, обычно на глубину примерно 1–3 см перед тем, как пробить канал.Пальцем определялось правильное расположение и ориентация датчика. Иногда полость считалась слишком узкой (3 см в диаметре) или отверстие входило под несоответствующим углом, и в этом случае ее заделывали замазкой и предпринимали еще одну попытку.

Поскольку внутренняя реконструкция с участием множества термитов и влажной грязи продолжается долгое время после того, как проделана любая дыра, одна и та же канавка никогда не измерялась дважды. В ходе серии измерений были измерены потоки в 1–3 (из примерно 7 имеющихся) канавок каждого из 8 близлежащих курганов, что заняло несколько часов.Каждый из 25 курганов был посещен 2–3 раза для использования немерных канавок, но намеренно в разное время дня, чтобы избежать возможных корреляций между расположением кургана и структурой потока.

Отдельное измерение расхода проводилось в течение ~ 2 минут в каждой ориентации, так что кривые отклика, на основе которых рассчитываются метрика, а затем расход, усредняются по многим импульсам (~ 6 импульсов в минуту). Шкала погрешности каждого измерения постоянной скорости потока на рис. 2 A указывает отклонение в измеренном потоке между ориентациями.Были приняты меры для обеспечения того, чтобы температура зонда оставалась близкой к температуре внутренней канавки, и не наблюдалось долговременного дрейфа измеренной скорости, когда зонд уравновешивался. Периодически между измерениями датчик тестировался в одном и том же аппарате, чтобы убедиться, что он оставался откалиброванным, особенно когда термисторы были повреждены или загрязнены термитами и нуждались в очистке.

Мертвый холм, упомянутый в тексте, был идентифицирован как таковой, поскольку после вырезания отверстий для датчика не производился ремонт.Поскольку он также был неповрежденным (не было никаких признаков того, что эрозия еще обнажила какие-либо внутренние полости) и в пределах досягаемости электричества, можно было проводить непрерывные измерения потока, которые можно было бы сравнить с краткими измерениями для живых курганов.

Геометрия и источники погрешности измерения расхода.

Измерения на месте проводятся в сложной геометрии, а ширина, форма и окружающие элементы могут сильно варьироваться. Это может привести к значительному изменению локальных скоростей, даже к тому, что некоторые локальные скорости будут отклоняться от среднего тренда; это характерная особенность течения в неупорядоченных пористых средах (21, 22).Кроме того, ширина, форма и импеданс канала отличаются от нашей калибровочной установки, и положение зонда в канале не может быть точно известно. Эти факторы, скорее всего, являются основным источником ошибок для любого данного измерения в поле, либо с переоценкой, либо с недооценкой потока в конкретном трубопроводе. Эта ошибка, хотя потенциально может достигать ∼ 2 раз, отражает естественное изменение геометрии насыпи, не коррелирует с каким-либо другим параметром и не может ошибаться в направлении потока, так что тенденция среднего потока остается однозначной.

Измерения температуры.

Температуры в мертвом холме, представленные на рис. 2 B в основном тексте, были получены путем имплантации iButton (DS1921G; Maxim) в насыпь с помощью кольцевой пилы и закрытия отверстий влажной грязью. Два iButton были помещены в канавки в том же месте, где были получены данные о потоке. Еще две кнопки iButton были размещены на 5–10 см ниже поверхности, в углублениях между канавками, так, чтобы они располагались примерно на периферии центрального дымохода.Как показано на рис. 2, ΔT рассчитывалась как температура измеренной канавки за вычетом средней температуры, измеренной центрально расположенными кнопками iButton. Необработанные данные были слегка сглажены перед измерением разницы, чтобы уменьшить отвлекающие скачки данных от iButton, которые имеют тепловое разрешение 0,5 C.

В большом здоровом холме были имплантированы цифровые датчики температуры / влажности (SHT11; Sensiron). на разной высоте около центральной оси. Экранированные окна защищают датчики от прямого контакта с термитами и строительным материалом и остаются связанными с внутренней средой.Датчики и Arduino питались от свинцово-кислотного аккумулятора большой емкости 12 В, и они регистрировали температуру в течение примерно двух дней. Кнопки iButton были размещены в основаниях канавок с четырех сторон одного холма. Разница температур, представленная на рис. 2 A , была рассчитана на основе среднего значения температуры канавок и температуры центральной оси на соответствующей высоте.

Кроме того, как видно на рис.4, что согласуется с тем фактом, что эти курганы не нагреваются непосредственно солнцем. Наконец, отметим, что разница температур между внутренним пространством и канавками, показанными на рис. 1, ночью значительно больше, чем днем. Эта и / или вертикальная асимметрия конвективной ячейки (в том смысле, что канавки находятся ближе к вершине конвективной ячейки) могут быть причиной наблюдаемой асимметрии величин потока между ночью и днем.

Рис. 4.

Температуры по центру здоровой насыпи высотой ∼ 2 м на трех высотах: «гнездо» (∼ 30 см под землей), «среднее» (∼ 50 см над землей) и «верх» ( ∼ 130 см над землей), а также в основаниях флейт по четырем сторонам света.Погрешность значений по центру составляет (± 0,4 ° C), а по канавкам (± 1 ° C). Независимость поведения от кардинального направления показывает, что прямое солнечное нагревание не имеет первостепенного значения.

Проницаемость и диффузионность.

Полый конический образец канавки был вырезан из насыпи. Дно было загерметизировано гипсом, так что поры в материале стенок и длина пластиковых трубок являются единственным входом и выходом из конуса. Воздух отсасывался вакуумным насосом из трубки через объемный расходомер.Разность давлений внутри и снаружи конуса измерялась по перемещению воды в столбе между конусом и расходомером. На рис. 5, слева показан конический образец высотой 20 см, а справа вверху соотношение между противодавлением и средним потоком. На этом графике можно определить местный поток, создаваемый через стену насыпи из-за разницы давлений от набегающего ветра. Ветер в районе во время исследования обычно находился в диапазоне 0–5 м / с, что могло создать максимальное динамическое давление P = 12ρv2 = 0–15 Па, давая максимальный поток через поверхность 0.01 мм / с. Даже с самыми либеральными приближениями этого недостаточно для создания объемного потока того порядка, который мы измерили, что согласуется с наблюдаемыми пренебрежимо малыми переходными потоками в тестах с мощным вентилятором. Если макроскопические отверстия проникают через поверхность насыпи в некоторых местах, они резко изменят оценку проницаемости насыпи в целом. Однако в этих курганах таких ям не наблюдалось, и вид, кажется, заполняет даже самые маленькие ямы. Это поведение контрастирует с поведением других видов, которые, кажется, терпят некоторые дыры; О.obesus активно закрыл узкие отверстия, сделанные для измерения CO2, и мы заметили, что Macrotermes michaelseni в Намибии этого не сделали.

Рис. 5.

( Левый ) Полый конический образец из каннелюры кургана. ( Правый ) Скорость потока как функция противодавления, измеренная при герметизации дна и втягивании воздуха в образец ( верхний ), и потеря горючего газа за счет диффузии в том же образце ( низ ).

Непроницаемость для объемного потока стены не означает непористость или непроницаемость для диффузии.Варочный газ вводился в конический образец и измерялся датчиком горючего газа, который был герметизирован внутри конического образца. Рис. 5, Справа внизу показывает, что он диффундирует с поверхности в течение примерно 2 часов (после близкого к экспоненциальному затуханию).

Измерения CO2.

Для измерений был выбран один большой (~ 2 м высотой), на вид здоровый холм (показанный на рис. 1 A и B и 3; Movie S1). Одно отверстие было просверлено от уровня земли по диагонали вниз в гнездо, а другое — в центральную трубу 1.5 м над землей. Затем в отверстия вставляли трубку диаметром 1/4 дюйма и оставляли на ночь так, чтобы термиты запечатали отверстия на поверхности, оставив трубки плотно на месте. Датчик Cozir с широкополосным ИК-светодиодом CO ₂ был оснащен специально обработанной воздухонепроницаемой крышкой с двумя соплами, так что воздух, втянутый в крышку, постепенно рассеивался через мембрану датчика, и отклик можно было записать с помощью Arduino на портативный компьютер. В течение большей части одного 24-часового цикла каждые 15 минут воздух забирался из каждой трубки в насыпи через датчик с помощью 50-миллилитрового шприца, постепенно вытягивая до тех пор, пока отклик не выровнялся, что означало, что полная концентрация воздуха в насыпи рассеивалась. через мембрану сенсора.Когда термиты периодически запаивали конец трубки внутри насыпи, несколько миллилитров воды вливались в трубку, размягчая и разрушая уплотнение, чтобы можно было продолжить измерения.

Прогнозирование средней скорости потока.

В качестве модели конвективного контура в термитнике мы выбираем радиус трубы r в форме замкнутого вертикального контура высотой h , где разница температур между левой и правой сторонами контура составляет ΔT. Общее рабочее давление равно ραΔTgh, где ρ — плотность воздуха, α — коэффициент теплового расширения, а закон Пуазейля дает Q = ραΔTgh︸ Управляющее давление ⋅πr48μh⋅2, ︸Пуазейлевское сопротивление [1]

, где коэффициент 2 берется из сопротивление с обеих сторон петли.Расчет скорости потока: V = Qπr2 = ραΔTgr216μ, [2]

и вставка значений ΔT = 3 ° C, r = 3 см, μ / ρ = 0,16 см ² / с и α = 1300 ° C получаем результат ∼ 35 см / с. Эта скорость примерно в 10 раз выше наблюдаемой, вероятно, из-за чрезмерного упрощения внутренней геометрии; беспорядок и изменение размера трубопровода способствует образованию узких мест с высоким сопротивлением, которые снижают среднюю скорость потока. Расчет показывает, что наблюдаемые температурные градиенты и приблизительные размеры достаточны для создания потока порядка измеренного.

Благодарности

Мы благодарим Дж. С. Тернера, Р. Соара, П. Бардуниаса и С. Сане за полезные беседы; П. Прасаду, П. Шарме и А. Ватсу за помощь в полевых работах; Дж. Уиверу за помощь в 3D-печати; и Дж. МакАртуру и С. Мишре за советы по электронике. Мы также благодарим наших анонимных рецензентов за полезные отзывы. Эта работа была поддержана Программой Human Frontiers Science Program, Стипендией Генри У. Кендалла (S.O.) и Стипендией Макартура (L.M.).

Сноски

• Автор: Л.М. задумал исследование; Х.К., С.О. и Л.М. спланировали исследование; H.K. так что. проведенное исследование; H.K. так что. внесены новые реагенты / аналитические инструменты; H.K., S.O. и L.M. проанализировали данные; и Х.К., С.О. и Л.М. написали статью.

• Авторы заявляют об отсутствии конфликта интересов.

• Эта статья представляет собой прямое представление PNAS.

• Эта статья содержит вспомогательную информацию на сайте www.pnas.org/lookup/suppl/doi:10.1073/pnas.1423242112/-/DCSupplemental.

Уровень вентиляции — обзор

Уровень вентиляции IAQ (офисное и жилое)

Разбавляя загрязнители, создаваемые источниками загрязнения и жильцами в здании, вентиляция способствует комфорту и благополучию жильцов (USGBC, 2013). Точная корреляция между интенсивностью вентиляции и здоровьем людей все еще исследуется. Однако предельные значения используются в качестве основы для критериев для новых конструкций. В таблице 5.5 приведены типичные уровни воздействия на уровне воздуха в помещении, основанные на рекомендациях ВОЗ.В таблице приведены требования по сокращению выбросов загрязняющих веществ, включая выбросы летучих органических соединений (ЛОС) в воздух помещений. ЛОС — это отходящие газы от красок, отделочных материалов, лаков, покрытий, чистящих средств и средств личной гигиены. Это химические соединения с высокой концентрацией, которые вызывают нарушения здоровья (IWBI, 2016). Они могут вызывать головные боли, тошноту и раздражение дыхательной системы, кожи и глаз, а также другие заболевания. Однако очень сложно проверить все эти загрязнители на этапе проектирования и после строительства.Таким образом, общепринятая практика обеспечения здорового качества воздуха в помещении заключается в проектировании вентиляционных воздушных потоков.

Таблица 5.5. Типичные пороговые значения для загрязнителей воздуха в помещении в соответствии с рекомендациями ВОЗ по качеству воздуха в помещении (ВОЗ, 2014, 2016) и WELL (IWBI, 2016)

Для офисных зданий интенсивность вентиляции определяется на основе суммы вентиляции для загрязнения от помещения и вентиляции для загрязнения от строительных материалов, отделки и мебели.Для механически вентилируемых помещений и для смешанных систем, когда механическая вентиляция активирована, определение скорости вентиляции должно основываться на ASHRAE 62.1, CEN 15251 или местных эквивалентах (USGBC, 2013). Согласно CEN 15251 (2007), эти два компонента представлены в следующем уравнении:

(5.4) qtotal = n × qoccupancy + A × qbuilding

, где qtotal общая скорость вентиляции помещения, л / с; n расчетное значение количества человек в комнате; qoccupancy — интенсивность вентиляции при загрузке на человека, л / с, на человека; А площадь помещения, м ² ; q Построение вентиляции по выбросам от здания, л / с, м ² .

Скорость вентиляции может быть выражена на квадратный метр на площадь пола (л / с, м ² ) или на человека, л / с на человека. Интенсивность вентиляции для людей (qoccupancy) и скорость вентиляции (qbuilding) для зданий можно найти в таблице 5.6. Однако более эффективно рассчитать интенсивность вентиляции по формуле. (5.4) при плотности размещения (площадь пола, м ² на человека), как указано в таблице 5.7.

Таблица 5.6. Нормы вентиляции, используемые для расчета в офисных помещениях, в соответствии с CEN 15251 (2007) и CEN 16798 (2017)
