Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т. п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

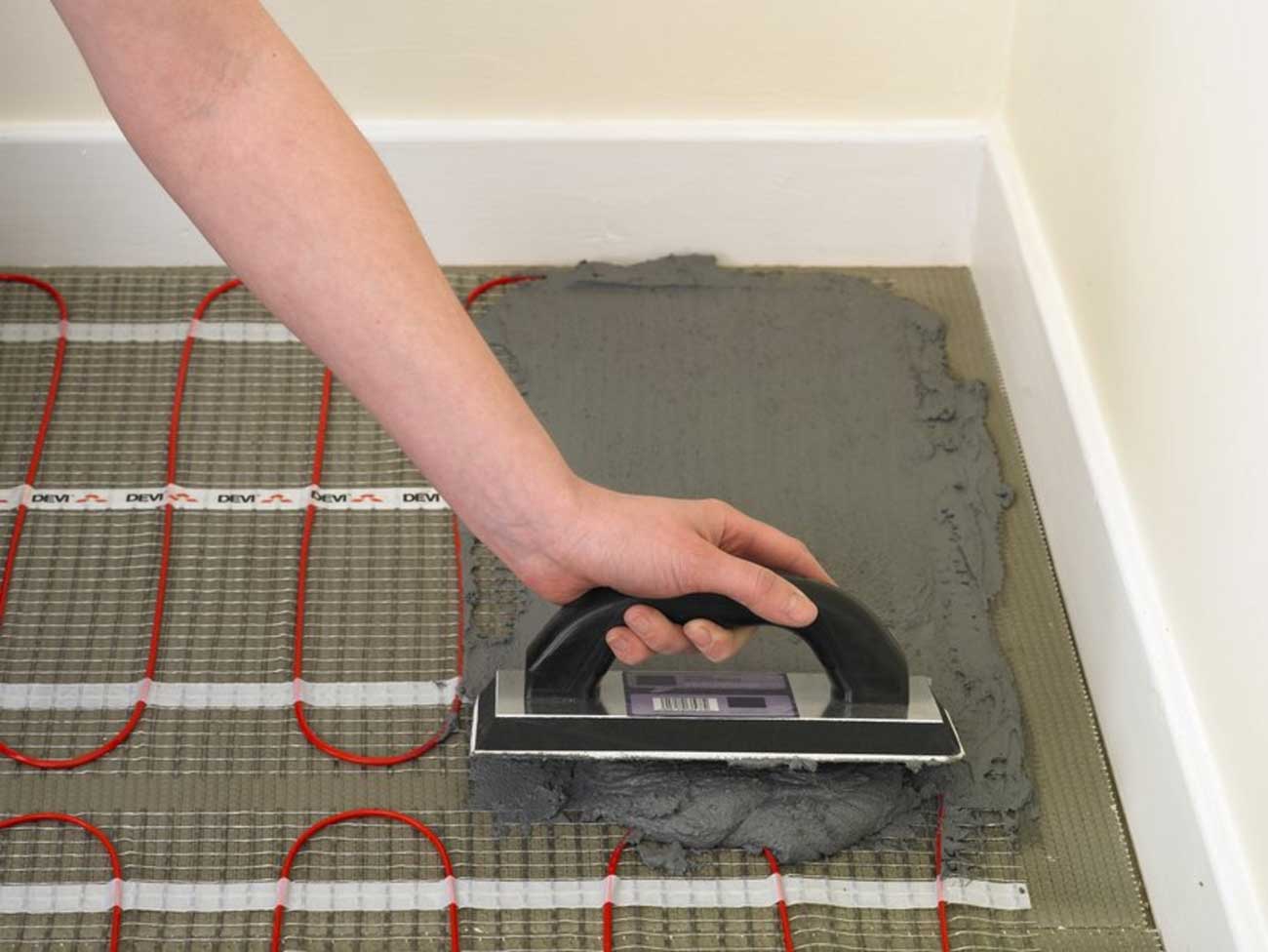

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

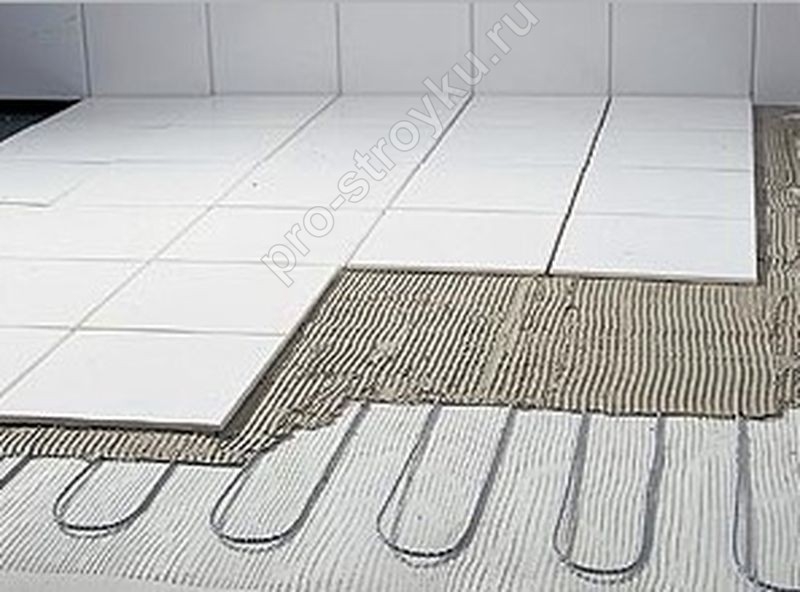

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Электрический теплый пол под плитку: укладка своими руками

Кафельная плитка отличается высокой износоустойчивостью и хорошо проводит тепло. Электрический теплый пол под плитку – это довольно распространенное решение, но эффективность обогрева электрополов будет напрямую зависеть от вида и особенностей конструкции системы, выполняющей подогрев.

Инфракрасный пленочный пол под плитку

  • Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
  • Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
  • Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

  1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
  2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
  3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
  4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
  5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
  6. К клеммам на пленке подключаются провода питания.
  7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
  8. Устанавливается устройство для измерения температурного режима.
  9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

  1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
  2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
  3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
  4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
  5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
  6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
  7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
  8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
  9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Важно! Через сутки после окончания укладки нужно провести затирку швов с помощью цементного или эпоксидного состава, который с помощью резинового шпателя тщательно втирается в швы. Для удаления лишней затирки применяют влажную губку.

Стержневой теплый пол под плитку

h3_2

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

  1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
  2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
  3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
  4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
  5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
  6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
  7. На стене крепится терморегулятор.

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

Важно! При укладке следует помнить о том, что минимальная толщина слоя плиточного клея должна быть не менее 15 мм.

  1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
  2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
  3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
  4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
  5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
  6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Важно! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен монтаж плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т. е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

  1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
  2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
  3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
  4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
  5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
  6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется выполнять к выделенной линии, которая обустраивается отдельно.

Укладка плитки на кабельный пол

  1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
  2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
  3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
  4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
  5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
  6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
  7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
  8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Электрический теплый пол под плитку: схема подключения, монтаж

Чаще всего теплые полы устанавливают в помещениях с недостаточно комфортной температурой. Они особенно востребованы в местах, где нет возможности постелить дополнительно ковер, в которых не так уж легко поддерживать чистоту постоянно пачкающегося и намокающего покрытия. Вот почему сегодня электрический теплый пол под плитку в ванной или на кухне так актуален.

Электрический пол представляет собой систему, работающую на основе нагревания силовых кабелей, температуру нагрева которых регулируют через термостат. Греющие кабели бывают двух типов: одно- и двужильные, каждый из которых имеет свои плюсы и минусы. К примеру, двужильные – дорогие, но взамен – более безопасные.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

  • Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
  • Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
  • Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Виды теплого пола: особенности нагрева

В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.

Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.

Пленочные

Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.

Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.

Кабельный нагрев

Первоначально это был кабель с токовыводящей жилой, обладающей высоким сопротивлением. Когда на нее подавалось напряжение, кабель нагревался и выделял тепло. Сегодня кабельный пол бывает одно- и двужильным по типу конструкции кабеля.

Совет

Одножильные модели рекомендованы к использованию для полов с небольшой расчетной мощностью. Для помещений, которые необходимо быстро подогреть, более предпочтительны двужильные модели.

Наиболее простой монтаж у специальных моделей, термомат, в которых уже в процессе производства нагревательный элемент крепится на подложку из стеклоткани шириной в полметра. Таким образом, расстояние между кабелями в этом случае заведомо заданная величина.

Для индивидуальной схемы укладки используют другой набор составляющих: нагревательные жилы, монтажная лента и гофротрубка для термодатчика и т. д. При выборе этого варианта нужно учесть ощутимый рост толщины покрытия, так как она образуется не только толщиной проводов, но и верхним слоем гидроизоляции, подложкой, плиточным клеем .

Установка электрического пола

К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.

Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.

Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.

Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.

Основные правила подключения

  • Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
  • Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
  • В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
  • Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.

Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.

Монтаж плитки

В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.

На заметку

Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.

Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.

© 2021 prestigpol.ru

Укладка плитки на электрический теплый пол

Теплые полы пользуются популярностью среди жильцов и применяются с целью повышения комфорта. Они подтвердили свою эффективность, особенно при отключении центрального отопления. Используя специальный клей, можно выполнять укладку плитки на теплый пол своими руками с соблюдением всех правил и нюансов. Рассмотрим, как правильно класть плитку для недопущения растрескивания покрытия и разрушения нагревательных элементов.




Особенности укладки плитки на теплый пол

Перед тем как класть плитку на теплый пол, после монтажа нагревательных элементов необходимо обеспечить ровную поверхность. Все проложенные коммуникации не должны выступать, поэтому покрываются выравнивающейся смесью с целью получения гладкого основания. Выполнить стяжку можно и плиточным клеем. При укладке плитки без выравнивания придется больше расходовать клеящий раствор. С помощью шпателя выравнивающий состав наносится тонким слоем, достаточным для покрытия нагревательных магистралей и обеспечения ровной поверхности.

Наносить слишком толстый слой нет смысла, так как он существенно снизит эффективность нагрева и нарушит равномерное рассеивание тепла. Время высыхания стяжки составляет обычно 2-3 дня. Для укладки керамической плитки необходимо использовать плиточный клей, позволяющий класть плитку на теплый пол. Он содержит специальные пластификаторы и препятствует появлению трещин при нагревании.




Порядок укладки

Процесс укладки плитки на систему теплых полов не отличается от обычного керамического покрытия. Монтаж материала начинается от дальнего угла (стены) по направлению к выходу. При этом важно сделать точную разметку с учетом ширины плитки и швов. Для соблюдения симметрии делаются отступы от стенок, которые на последнем этапе закрываются резанными элементами. Раствор наносится на пол небольшим слоем и разравнивается с помощью зубчатого шпателя.

Толщина нанесения плиточного клея

Толщина плиточного клея не должна превышать 1 см, иначе эффективность обогрева пола снижается. Керамогранит плотно прижимается руками к раствору и при необходимости корректируется резиновым молотком. Требуемая ширина швов обеспечивается с помощью крестиков для плитки, устанавливаемых по углам каждого изделия. Правильность укладки контролируется строительным уровнем.

Высыхание и затирка

Время схватывания кладки около 3-5 суток в зависимости от температуры воздуха. После полного застывания выполняется затирка швов. Через пару часов после затирки необходимо удалить лишний материал резиновым шпателем, так как после застывания процесс усложняется. Окончательное высыхание слоя стяжки и клея наступает через 20 дней. Раньше этого срока не рекомендуется включать нагревательные элементы для недопущения их повреждения и перегорания.

Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.




Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:

Электрический теплый пол своими руками под плитку, ламинат

Теплый электрический пол позволяет создать в доме тепло и уют. Часто полы промерзают в зимнее время настолько, что не помогают ни ковры, ни тапочки. Поэтому возникает потребность монтировать устройство для обогрева. Сделать это можно без привлечения специалистов, потому что процедура установки системы не очень сложная. В данной статье мы расскажем как сделать электрический теплый пол своими руками под плитку, ламинат и линолеум, рассмотрим различные варианты монтажа, а также покажем фото и видео инструкции.

Предварительные работы

Подготовка

Монтировать электрический теплый пол лучше в теплое время. Это, конечно, не критично, но в теплый сезон заниматься ремонтом пола намного удобнее. К тому же, всегда могут потребоваться такие работы, как заливка нового пола.

  1. В первую очередь надо очистить поверхность. Для этого придется снять доски пола.
  2. Бетон должен быть хорошо промыт и просушен.
  3. Когда поверхность высохла, ее необходимо выровнять, если есть такая необходимость.

Выбор пола

Виды электрических полов

Видов электрических полов очень много. Существуют две основные разновидности таких систем:

  • двужильные;
  • одножильные.

Двужильные лучше всего использовать в детской, спальне и гостиной. Они более дорогие, но, тем не менее, считаются самыми экологичными. Излучение от таких полов минимально.

Одножильные лучше установить в тех местах, где человек бывает не так часто.

Среди всех типов пола самый популярный — Теплолюкс. Однако можно подобрать и другие варианты. Если есть возможность, то при выборе лучше посоветоваться с людьми, которые уже имели дело с такими системами.

Устройство электрического пола

Устройство электрического теплого пола

Перед тем как сделать электрический теплый пол, надо разобраться в его устройстве. Монтаж производится на теплоизолирующем слое, который делается из подходящего для этих целей материала. После монтажа пол заливается раствором песка и цемента. После застывания раствора можно сверху положить любой материал. Это может быть и линолеум, и доска, и другое покрытие.

Электрический пол функционирует благодаря кабелю. Нагревательный кабель принимает электрическую энергию, преобразовывает ее в тепловую и отдает в пространство. Таким образом, пол начинает нагреваться.

Процесс установки

Управление полом происходит с помощью терморегулятора. Кабель, который заливается раствором, очень прочный. По крайней мере, у известных проверенных брендов он может выдерживать температуру до 100 градусов. Ведь в процессе выделения тепла кабель тоже нагревается.

Если оболочка кабеля оказывается непрочной, то может произойти замыкание. Пол придется ремонтировать. Это более трудное и кропотливое занятие, чем просто установка пола. Поэтому надо выбирать системы проверенных компаний и опасаться подделок.

Монтаж пола

Монтаж электрического пола

  1. Перед тем как уложить электрический теплый пол, надо определить, какой длины кабель может потребоваться. Провод обычно укладывается змейкой. Определив длину кабеля, надо выбрать сам теплый пол.
  2. Работы начинаются с проделывания штробы в стене. Это то место, где будет размещаться впоследствии терморегулятор системы.
  3. Далее нужно определиться с теплоизоляцией пола. Существует очень много материалов, которые можно положить под кабель. Главное — учесть, чтобы они не были легковоспламеняющимися и служили долгое время. Оптимальный вариант — минеральная вата. Слой теплоизолятора укладывается на очищенный предварительно пол.
  4. На теплоизолирующий слой укладывается монтажная лента.
  5. К монтажной ленте крепится кабель электрического пола. Укладка кабеля производится змейкой.
  6. Далее надо установить датчик температур. Провод датчика будет располагаться поперек линий кабеля, чтобы передавать данные. На начальном этапе монтируется трубка для этого провода.
  7. Когда прокладываются провода и кабели, надо делать отступ в 5-7 см от стен. Также не следует прокладывать провода близко к системам отопления.
  8. Теперь надо подвести кабель к терморегулятору. Если пол двужильный, то монтируется один конец кабеля, если одножильный — то два.
  9. Необходимо подключить терморегулятор, чтобы завершить основную часть работ. К устройству подключаются три кабеля, которые должны располагаться в трубках. Один из них уже подключен, это кабель пола. Теперь надо подсоединить датчик температур и кабель от распределительного щита. О том, как правильно расположить провода, информацию можно найти на схеме, расположенной на крышке терморегулятора.

Если возникла необходимость более детальных инструкций, можно посмотреть про монтаж теплого пола электрического видео.

Финишные работы

Теплый пол — финишные работы

Пол установлен, но осталось еще проделать ряд работ. В первую очередь, это стяжка пола. Поверхность надо залить цементно-песочной смесью. Затем пол надо оставить в покое до того момента, как стяжка полностью высохнет. Пользоваться электрическим полом в период, пока подсыхает бетон, запрещено.

Надо помнить, что такая поверхность очень чувствительная. На нее нельзя устанавливать тяжелые предметы. Даже если в комнате до этого находилась массивная мебель, самую тяжелую придется удалить.

Когда стяжка затвердела полностью, можно сделать любое другое финишное покрытие. Это может быть линолеум или кафель. Только когда работы по отделке завершены, можно включать теплый пол.

Под ламинат

Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Также существует другая технология, которая исключает потребность в заливке чистовой стяжки. Сверху кабельной системы настилается защитная пленка и лист ДСП или подобного материала. Но опять же, такие материалы не отличаются достаточной теплопроводностью.

Электрический обогрев под ламинат

Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне. Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей.

При достижении покрытия температуры 27°С и более, в воздух выделяются пары формальдегида. Они оказывают негативное влияние на организм человека, что приводит к развитию заболеваний дыхательных органов.

ИК пленка под ламинат

Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м3 воздуха, в массе это 25 кг. Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.

Особенности выбора ламината

Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.

Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Некоторые производители указывают совместимость ламината с тем или иным обогревом. Например, ламинат для водяного пола недопустимо использовать при электрическом обогреве и наоборот.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м2К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м2К/Вт, а подложка 0,049 м2К/Вт, то сложив эти значения, получается 0,1 м2К/Вт, а это в пределах допустимых норм.

Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Уровень КТС зависит от плотности и толщины ламината. Поэтому оптимальная толщина планки для теплого пола считается 10 мм.

Под линолеум

Монтаж электрического обогрева под линолеум также имеет свои особенности. Этот материал требует плавного и равномерного обогрева. Так, мощность обогрева на 1 м2 должна равняться 150 Вт. Этой мощности достаточно для того, чтобы температура воздуха достигала до 28°С, а пол линолеуму будет комфортно передвигаться босиком. В противном случае линолеум будет подвергаться интенсивным тепловым нагрузкам, а это приведет к следующему:

  • из-за расширения материал расслоится;
  • изменение цвета покрытия;
  • в воздух будет выделяться вредное вещество фенол;
  • материал размягчится, что приведет к его разрыву.

Учитывая это, под ламинат подойдет не каждый тип электрического обогрева. Оптимальным будет инфракрасный теплый пол.

Монтажные работы по укладке

Что касается монтажа электрических кабелей под линолеум, то в первую очередь изготавливается ровное основание. Затем также кладется теплоизоляционное покрытие, сама система обогрева и тонкая финишная стяжка. Система оснащается температурным датчиком, который будет контролировать уровень нагрева напольного покрытия. Для такого обогрева следует выбирать линолеум высокого качества. При этом он не должен иметь теплоизоляционный слой, в противном случае это сократит эффективность обогрева.

О технологии монтажа инфракрасного обогрева на пол, вы сможете прочитать в этой статье «Как сделать ИК теплый пол«.

Под плитку

Как было сказано выше, теплый электрический пол под плитку считается самым лучшим вариантом комбинации. При этом можно использовать как готовые маты, так и греющий кабель, который укладывается на монтажную планку. Единственное что важно учесть – некоторые детали при укладке плитки на напольный обогрев. Для приклеивания плитки следует подобрать соответствующий клей, который приспособлен к высоким температурам.

Достоинство электрического обогрева под плитку еще заключается в том, что необязательно заливать финишную стяжку. Это значительно увеличит КПД обогрева. Клей наносится на маты, а потом аккуратно зубчатым шпателем расправляется по всей поверхности пола, заполняя все пустоты. Толщина клея в таком случае должна быть не меньше 5 мм.

В процессе высыхания клея, теплый электрический пол включать нельзя. Клей должен высохнуть в максимально естественной среде. Если же включить обогрев, то клей пересохнет и начнет трескаться. А это, в свою очередь, повредит греющий кабель.

Видео

Процесс монтажа электрического теплого пола подробно рассматривается в следующих видеоматериалах:

Фото

Фиксация на монтажной планке

Электрический теплый пол

Комплект электрического пола

Монтаж плитки на теплый пол

Нанесения клея

Укладка клея

Подключение термодатчика

Подрезка мата

Стержневой теплый пол

Стяжка на теплый пол

Укладка рулонного обогрева

Укладка теплого пола по зонам

как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель


Содержание:


Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.


Выбор оптимального варианта


Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.


Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.



Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.


Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола


Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности


Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

  • Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
  • При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки — как лучше уложить теплый пол


Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.



При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов


Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

  • Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
  • Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.


В обоих случаях во внимание принимается качество теплоизоляции помещения.



При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.


Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Проверка электропроводки


Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.


При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

Как правильно класть утеплитель на пол под плитку


Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.



После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.


Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов


Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.



Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.



Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения


Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

Фиксация нагревательных кабелей или матов


После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.


Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.



В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.


После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Стяжка


Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок — 4 части.
  • Цемент — 1 часть.
  • Щебень — 5 часть.
  • Вода – 0,6 части.


Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.


Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.


Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой


Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.



На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.


11 лучших систем теплого пола [Отзывы + руководство покупателя]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Представьте себе: вы возвращаетесь после адского рабочего дня. И, как только вы сделаете первый шаг в своем доме, поджаренный теплый воздух внутри вас полностью омолодит. Звучит неплохо, правда?

Вот что может сделать для вас система лучистого теплого пола.Фактически, система лучистого теплого пола может стать вашим идеальным решением, если вы живете в районах с холодными суровыми зимами. Более того, это стоит намного меньше, чем те экстравагантные печи, которые вы используете для обогрева своих комнат.

Однако купить систему лучистого теплого пола, отвечающую всем вашим требованиям, намного проще, чем сделать. Рынок наводнен посредственными вариантами, и чаще всего мы попадаемся на ложные уловки и в конечном итоге покупаем тот, который оказывается пустой тратой наших инвестиций.

Итак, чтобы помочь вам с этой проблемой, мы рассмотрели некоторые из высокопроизводительных систем теплого пола, доступных на рынке прямо сейчас.

Но если они не соответствуют всем вашим основным требованиям, в конце вы также найдете подробное руководство для покупателя. Вам предложат подробный тур, чтобы объяснить каждую полезную функцию одиннадцати лучших систем лучистого теплого пола.

Итак, без лишних слов, давайте начнем, ладно?

Лучшие системы теплого пола

  1. Электрическая система теплого пола площадью 25 кв. Футов от HeatWave

Мы сохранили позицию numero uno для одной из лучших систем теплого пола от бренда Heatwave.Это одна из известных американских электротехнических компаний, которая более двух десятилетий поддерживает звездную репутацию. Недавно нам представилась возможность протестировать его модель площадью 25 кв. Футов, и мы очень довольны ее тонкопрофильным ковриком, доступным по цене.

Почему нам понравилось?

Мы были более чем взволнованы, когда Heatizon прислал нам эту систему подогрева пола для проверки, и самым первым аспектом, который привлек наше внимание, был тонкопрофильный коврик для электрического подогрева пола.Что ж, как и ожидалось, он не только подходит для всех видов кафельных / каменных полов, но и плавно прилегает к полу. В основном это связано с тем, что эти маты имеют липкую основу, которую можно легко прикрепить, отсоединить и переставить по мере необходимости на черновой пол.

Кроме того, в отличие от большинства продуктов, представленных на рынке, нагревательные маты этой модели не выпирают. Чтобы закрепить его на чистой и гладкой поверхности пола, достаточно лишь надавить ладонью. Эта уникальная функция не только экономит время, но и значительно упрощает общий процесс установки.

Более того, он был протестирован и рассчитан на использование как во влажных, так и в сухих помещениях. Итак, если вы ищете единственное решение для всех комнат вашего дома, вы можете попробовать эту модель.

Кроме того, эта система отопления может нагреть любую комнату вашего дома менее чем за полчаса, и ее можно оставлять включенной столько, сколько вам нужно. Но что действительно отличает его от конкурентов, так это дополнительный термостат, который вы можете запрограммировать в соответствии с вашими требованиями. И мы упомянули ограниченную пожизненную гарантию, которая позволяет вам мирно обогреть свой дом.

Что могло быть лучше?

Единственный аспект, который нас немного разочаровал в этой исключительной модели, — это то, что ее установка может быть довольно сложной. Сообщается, что некоторые клиенты столкнулись с бесчисленными проблемами, поскольку им пришлось иметь дело с большим количеством проводов во время установки, чем они ожидали

Pros

  • Программируемый термостат с четким дисплеем
  • Может использоваться в течение нескольких недель / месяцев без переключения it off
  • Подходит для нескольких вариантов напольного покрытия
  1. Электрическая система водяного теплого пола 120 В от HeatTech

Когда дело доходит до выбора модели для типичных помещений прямоугольной формы, HeatTech можно рассматривать как одну из самые проверенные бренды.Мы протестировали электрическую систему обогрева пола HeatTech на 120 В и очень рады поделиться с вами деталями нашего фантастического опыта.

Почему нам понравилось?

Прежде всего, мы хотим обратить ваше внимание на толщину дюйма этого мата, что делает его идеальным выбором для использования под полом. Этот уникальный аспект предотвращает существенное увеличение высоты пола и обеспечивает поддержание нормальных параметров, в отличие от большинства продуктов этого ценового диапазона.Фактически, это одна из тех важных особенностей, которые в первую очередь привлекли наше внимание.

Кроме того, нет необходимости использовать степлер или какие-либо другие средства для удержания мата на месте. Благодаря клейкой задней панели вы можете успешно укладывать систему отопления, как профессионал.

Кроме того, он также оснащен фирменным цифровым программируемым термостатом и датчиком Aube Th215-AF-120S, который намного превосходит любую другую модную модель последнего времени. Вам нужно просто настроить его один раз и наслаждаться теплом своего дома, не беспокоясь о его контроле.

Помимо качественного дизайна, этот известный бренд также предоставляет 120-дневную политику возврата и быструю доставку, что делает его одним из продуктов, которые необходимо покупать в нашем списке.

Что могло быть лучше?

Несмотря на то, что это один из самых доступных и интересных вариантов, он имеет определенные недостатки. Во-первых, липкое покрытие работает только на чистых поверхностях. Во-вторых, заказанный нами коврик не покрыл всю площадь пола. Надеемся, что производители позаботятся об этой ситуации и увеличат длину коврика в будущих моделях.

Плюсы

  • Клейкая задняя панель
  • Тонкий профильный мат
  • Цифровой программируемый термостат для определения пола

Минусы

  • Клейкая задняя панель работает только на чистых поверхностях
  • Короче
  1. Комплект для обогрева пола SunTouch WarmWire

Следующая система обогрева премиум-класса, которую вы можете рассмотреть, принадлежит мировому бренду — SunTouch. Это одна из самых высокотехнологичных систем отопления, которые вы найдете в этом списке.Этот нагревательный комплект с программируемым термостатом с сенсорным экраном — это то, что вы можете выбрать, если хотите, чтобы ваше зимнее холодное утро было теплым и приятным. Знайте, что делает эту модель действительно одной из лучших —

Почему она нам понравилась?

Этот продукт сразу включает в себя все необходимое для быстрого и экономичного обогрева вашего просторного дома. Этот коврик для подогрева пола максимально приближен к совершенной автоматизации, которую мы можем получить по крайней мере в настоящее время.Все, что вам нужно сделать, это подключить провода через сенсорный термостат, и полностью забыть даже о холодных мраморных полах зимой.

Что отличает его от других продуктов в списке, так это технология SmartStart. Эта функция помогает вам запускать систему автоматически в желаемое время по вашему усмотрению. Просто запустите его, когда вы выходите из офиса, чтобы, когда вы подойдете домой, пол будет достаточно теплым, чтобы вы полностью расслабились.

В целом, эта система отопления покрыта всем необходимым современному дому в напольном коврике с подогревом.И это оправдывает его дорогой диапазон.

Что могло быть лучше?

Совершенство — это миф, особенно когда речь идет о высокотехнологичных продуктах, таких как Suntouch Heat Kit. Несмотря на то, что есть бесчисленное множество выигрышных функций, у него есть определенные существенные недостатки. Как и в модели HeatTech, клей для матов этой замечательной системы приклеивается только к хорошо пропылесосенному основанию из строительного раствора. Несмотря на то, что он чрезвычайно удобен для пользователя, существует слишком много программ, с которыми иногда может быть сложно справиться.

Плюсы

  • Термостат с технологией SmartStart
  • Внесен в список UL
  • Активный мониторинг энергопотребления

Минусы

  • Сложно работать с несколькими программами
  • Матовый клей держится только на сильно пылесосных поверхностях
  1. Коврик площадью 25 кв. Футов Коврик для обогрева пола

Если вам нужен продукт, который не только согревает ваше пространство, но и добавляет ему элегантности, тогда выбирайте этот коврик от Warming Systems.Этот большой коврик площадью 25 квадратных футов, изготовленный из высокопрочных материалов, сразу готов к работе и обеспечивает необходимую передышку от холодных полов. Давайте углубимся в его основные функции и посмотрим, что они принесут.

Почему нам понравилось?

Поскольку этот продукт по своим характеристикам очень похож на наш включенный в список продукт HeatTeach, возможно, внимательное изучение сравнительного анализа даст вам исчерпывающее представление.

Хотя он почти похож на коврик для подогрева пола от известного бренда HeatTech, его отличает качество проволоки и сетки. Во время тестирования, когда мы использовали тонкий набор для покрытия проводов, он нагрелся намного быстрее по сравнению с другими матами. Эта функция значительно снизила не только энергопотребление, но и общее время нагрева.

Что нам больше всего понравилось в этом продукте, так это то, что инструкции чрезвычайно просты для выполнения любым домохозяином.В целом, мы считаем, что можно с уверенностью сказать, что системы Warming проделали большую работу по обеспечению максимальной отдачи от этого теплового коврика, который творит чудеса, чем те, которые стоят в более высоком диапазоне.

Что могло быть лучше?

Хотя с этой системой теплого пола холодные полы остались в прошлом, она не лишена определенных недостатков. Однако единственное, что мы заметили в этой системе отопления, — это яркая зеленая подсветка термостата. Хотя это не является серьезным недостатком, мы надеемся, что производители рассмотрят эту проблему и улучшат свои будущие модели.

Плюсы

  • Мат из качественной проволоки и сетки
  • Снижает энергопотребление
  • Простые инструкции по установке

Минусы

  • Яркая зеленая подсветка термостата
  1. Pentair F1509 Коврик для подогрева пола от Nuheat

Nuheat — один из тех известных брендов, которые всегда стремятся предложить своим клиентам высококачественные наружные и внутренние системы.Они разработали модель Pentair F1509 со всеми основными функциями, которые вы искали в системе отопления до сих пор. И мы можем с уверенностью сказать, что этот коврик успешно доказывает превосходство бренда.

Нет товаров.

Почему нам понравилось?

Мы искали систему подогрева пола, которая могла бы добавить теплоты полу без чрезмерного увеличения высоты. И мы обнаружили, что этот коврик толщиной ⅛ дюйма идеально подходит.Этот коврик — не только одна из самых тонких моделей в этом списке, но и довольно универсальный, идеально подходящий для всех типов каменных полов как внутри, так и снаружи.

Хотя во всем остальном Nuheat конкурирует с другими моделями из нашего списка, но у него есть уникальная особенность, которая помогает ему превзойти остальные. Как и модель Warming systems, она также включает сетчатый коврик; а не ковер с абразивными поверхностями с обеих сторон. Это позволяет мату идеально смешиваться между строительным раствором и тонким слоем.

В целом, если вы ищете продукт с соотношением цены и качества и беспроблемный продукт, то это устройство Nuheat может стать для вас одним из идеальных вариантов. Кроме того, сэкономить несколько долларов на счетах за электроэнергию также становится довольно легко благодаря энергосберегающему обогревателю, которым он оснащен.

Что могло быть лучше?

В отличие от большинства наших рекомендаций в списке, этому коврику с подогревом пола от Nuheat требуется более 45 минут для достижения минимального повышения температуры на 20 градусов по Фаренгейту.Хотя стоит подождать, к нашему дискомфорту добавило отсутствие дополнительного термостата, с помощью которого можно легко регулировать температуру в комнате.

Плюсы

  • Простая установка
  • Самый тонкий матовый профиль
  • Энергоэффективный обогреватель

Минусы

  • Отсутствие термостата
  • Для разогрева требуется 45+ минут
  1. QuietWarmth Электрическая напольная система площадью 30 кв. Футов

Говоря о самых популярных системах лучистого теплого пола, мы не можем игнорировать эту высокотехнологичную модель от QuietWarmth.Это устройство оснащено передовой технологией чернил, подходящей для всех типов плавающих полов. И эта уникальная особенность делает крайне важным включение продукта в наш список обязательных для покупки. Читайте дальше, чтобы узнать больше о его примечательных особенностях.

Почему нам понравилось?

Несомненно, эта электрическая система QuietWarmth представляет собой высокопроизводительный аппарат с широким спектром уникальных функций, которые вы найдете в значительном ценовом диапазоне. Благодаря одной из самых премиальных функций эта система также оснащена передовыми чернилами. технология.Это делает его на 100% идеальным для всех видов современных напольных покрытий, таких как паркетная доска, плавающий ламинат, плавающая плитка, пробка, винил, бамбук и т. Д.

Кроме того, эта модель отличается простотой установки. Все, что вам нужно сделать, это выполнить четыре простых шага — установить подложку, развернуть излучающую тепловую пленку, соединить провода вместе и установить окончательное напольное покрытие. А система теплого пола установлена ​​- все просто!

В качестве бонуса пленка этого излучающего коврика для подогрева пола потребляет всего 12 Вт для повышения температуры пола до комфортного уровня.Это означает, что он не только гарантирует теплые полы за небольшую долю от стоимости других систем, но также поможет снизить ваши счета за электроэнергию.

Что могло быть лучше?

Несмотря на то, что в нем используется передовая технология, которой нет ни в одной другой модели из нашего списка, в некоторых случаях это происходит за счет дефектных конструкций. Но до сих пор мы не заметили каких-либо серьезных повреждений, кроме дополнительного термостата, который был немного устаревшим.

Плюсы

  • Наличие передовой технологии чернил
  • Функция Plug and Play
  • Низкое энергопотребление
  • Соотношение цена / качество
  1. SEAL 70 кв. Футов 120 В Коврик для обогрева пола

Пора поговорить о последнем продукте нашей серии обычных систем теплого пола.И этот коврик с электрическим лучистым обогревом на 120 вольт идеально подходит для полов, таких как керамика, плитка и строительный раствор. Изготовленная из высококачественного материала и оснащенная для безопасности стойкой с противоударным нагревательным кабелем, система Seal 70 кв.м может стать достойным вариантом для впечатляющего обогрева вашего дома.

Почему нам понравилось?

Начиная с USP продукта, это устройство разработано из высокопрочных материалов, которые могут использоваться как при модернизации, так и в новых конструкциях.Двойные проводники этого блока покрыты тефлоновым покрытием с плетеной броней, а затем заключены в огнестойкую оболочку. Это означает, что изделие можно устанавливать даже во влажных помещениях, таких как ванная комната или кухня, без риска электрического разряда.

Нам также понравилось продуманное включение самоклеящейся детали, которая делает его идеальным для бесчисленных типов поверхностей пола. Кроме того, эта система отопления также способна генерировать и передавать тепло на площади до 700 кв. Футов, что делает ее одним из наших вариантов в доступном ценовом диапазоне.

Изюминкой является то, что эта модель также оснащена 10-футовым холодным выводом и номинальным напряжением 120 метров. Это гарантирует, что электромагнитные поля уменьшаются до сверхнизкого уровня, делая ваш дом полностью безопасным как для детей, так и для домашних животных.

Что могло быть лучше?

Хотя этот коврик для подогрева пола достаточно эффективен в том, что он делает, немного разочаровывает то, что необходимо приобрести отдельный термостат, совместимый с устройством.Таким образом, пользователям часто приходится сталкиваться с трудностями при выборе идеального термостата, что для многих может занять немного времени и вызвать трудности.

Плюсы

  • Разработан из высокопрочных материалов
  • Самоклеящийся мат
  • Снижает электромагнитные поля до сверхнизких уровней

Минусы

  • Отсутствие совместимого термостата
  1. Тепловолновый пол Нагревательный кабель

Этот список был бы неполным без этого эффективного и доступного устройства от Heatwave.Если вам нужен только надежный и функциональный блок, который может похвастаться выдающейся производительностью и долговечностью, то этот кабель от Heatwave определенно стоит посмотреть. Хотя это не лучший кабель для обогрева пола, который мы когда-либо встречали, он по-прежнему обеспечивает достойную производительность. .

Почему нам понравилось?

Как мы уже упоминали ранее, этот кабель для теплого пола Heatwave является недорогой альтернативой коврику, который очень легко установить и обслуживать. Он включает в себя все элементы, которые могут потребоваться в системе отопления.Кроме того, он также оснащен кабельной стяжкой, которая поможет вам обеспечить более безопасную установку.

Возможно, самое лучшее в этом продукте — это то, что этот комплект имеет впечатляющую длину кабеля — 362 фута. Это дает большую свободу действий в вопросах точности и измерения. Даже если вы ошиблись, не нужно выходить и покупать еще — у вас все равно будет достаточно для работы.

В общем, если вы достаточно уверены в правильности установки комплекта кабелей, не используя подложку из коврика, этот доступный универсальный комплект может стать для вас идеальным выбором.Кроме того, на него распространяется впечатляющая ограниченная пожизненная гарантия, которая существенно его подкрепляет.

Что могло быть лучше?

Хотя Heatwave проделала фантастическую работу, привнеся что-то новое на стол, она не смогла сделать все правильно. Мы обнаружили, что термостат не так интуитивно понятен. Цифровой дисплей иногда может быть довольно трудночитаемым. Поэтому мы рекомендуем приобрести запасной термостат и подключить их оба для лучшего использования.

Плюсы

  • Простота установки и обслуживания
  • Кабель длиной 362 фута
  • Ограниченная пожизненная гарантия

Минусы

  • Трудно читать номера термостатов
  1. SunTouch WarmWire Floor Heat Kit

Всемирно известный бренд SunTouch возвращается в наш список с еще одним уникальным продуктом — комплектом для обогрева пола SunTouch Warmwire.После тестирования этого продукта мы можем сказать, что он оснащен качественными проводами и полностью программируемым термостатом, что делает его одним из самых ценных продуктов в нашем списке. Давайте посмотрим, что еще может предложить этот нагревательный комплект.

Почему нам понравилось?

Нам уже известно, что SunTouch намного опережает своих конкурентов, когда речь идет о выпуске продуктов с передовыми технологиями. И нагревательный кабель ничем не отличается. Этот нагревательный комплект с проводами высшего качества обеспечивает идеальное тепло как на влажном, так и на сухом полу.

Кроме того, с этим комплектом вам больше не нужно беспокоиться о перегреве помещения. Изделие оснащено термостатом, который автоматически включается и выключается, чтобы обеспечить идеальное тепло — будь то в ванной или гостиной.

Не забывайте, что этот продукт также предлагает 70 квадратных футов кабелей. Пары из них будет достаточно, чтобы эффективно покрыть большие пространства. Кроме того, как и нагревательный мат Seal, он оснащен технологией двойного провода, которая значительно снижает электромагнитные поля до сверхнизкого уровня.

Что могло быть лучше?

Честно говоря, этот продукт слишком дорогой для полупрофессиональной системы лучистого теплого пола. Большинство его конкурентов обеспечивают более высокую эффективность по сравнительно низкой цене, что вызывает разочарование.

Плюсы

  • 70 квадратных футов кабеля
  • Двухпроводная технология
  • Автоматический программируемый термостат
  • Подходит как для сухих, так и для влажных полов
  1. Системы обогрева Электрическая плитка Теплый пол

Системы обогрева — это бренд, который сейчас довольно популярен в каждом доме.Недавно мы наткнулись на его нагревательный кабель и решили попробовать. Мы были впечатлены его безупречной работой и решили поделиться с вами своим опытом. Если вы ищете продукт с высокими характеристиками и ограниченным бюджетом, который не разочарует, у нас нет лучшего предложения, чем этот комплект кабелей.

Почему нам понравилось?

Начнем с того, что этот нагревательный кабель выполняет то, что должен делать, и всеми возможными способами. Этот нагревательный комплект нагревается примерно за 20 минут.И он может согреть каждый уголок вашего дома, не перегружая бюджет.

Мы оценили тот факт, что, в отличие от других моделей нагревательных кабелей, этот более прочный. Вместо наклеек этот комплект поставляется с пластиковыми направляющими для кабелей, с помощью которых можно закрепить проводку на черновом полу. Мы проверили это в нашей мастерской и обнаружили, что он значительно улучшает отделку по сравнению с другими наборами кабелей.

Кроме того, он поставляется с дополнительным термостатом Aube # Th215-AF-GA, который прост в установке и эксплуатации.Кроме того, этот высокотехнологичный прецизионный термостат дает вам возможность точно контролировать температуру пола для максимального комфорта и экономии энергии. Короче говоря, все эти премиальные функции делают этот нагревательный кабель одной из лучших систем теплого пола за последнее время. раз. Знак «Сделано в США» определенно играет огромную роль в том, чтобы сделать его фаворитом публики.

Что могло быть лучше?

Несмотря на то, что это один из лучших комплектов кабелей для обогрева пола, мы считаем, что для его нагрева требуется немного больше времени по сравнению с другими системами отопления.Кроме того, этот продукт не дает нам поводов жаловаться.

Плюсы

  • Термостат Aube
  • Пластиковые кабельные направляющие
  • Сделано в США Марка

Минусы

  • Для разогрева требуется 20+ минут
  1. HeatTech Electric Radiant In-Floor Warming System

Последняя рекомендация в нашем списке — это не что иное, как кабель для обогрева пола от HeatTech.Особенностью, на которую мы обратили внимание с самого начала, является высокая плотность тепла и рассеиваемая мощность. Давайте посмотрим, что может предложить эта система отопления и что делает ее одной из последних рекомендаций в нашем списке обязательных к покупке.

Почему нам понравилось?

Откровенно говоря, эта модель HeatTech доступна по цене, имеет привычные звоночки и звоночки, а гарантия на нее составляет 25 лет. Для всех, кто новичок и только экспериментирует с дебютной системой подогрева пола, это может быть один из лучших вариантов для вас.

Несмотря на то, что это недорогой ассортимент, это также одна из тех моделей, на которые очень полагаются продвинутые любители. В основном это связано с его плотностью тепла и рассеиваемой мощностью. Кроме того, этот комплект даже поставляется с одним армированным 10-футовым проводом с холодным выводом, который достаточно прочен, чтобы с легкостью переносить эти мощности.

Вы также оцените систему на 120 В этой системы напольного отопления, которая позволяет прокладывать до 600 футов кабеля на одном термостате. Что еще мы могли пожелать в этом ценовом диапазоне?

Что могло быть лучше?

Это, пожалуй, единственная модель в нашем списке, которая требует больше всего времени для обогрева вашей комнаты по вашему желанию.Фактически, вам нужно около часа, чтобы достичь желаемой комнатной температуры. Вдобавок к этому эта модель оснащена термостатом с 11 программами, что усложняет нам работу с ней. Это единственные аспекты, которые нас разочаровывают, но в остальном этот продукт имеет отличное соотношение цены и качества.

Плюсы

  • Поддерживает высокую плотность рассеивания тепла
  • 25-летняя гарантия
  • Система подогрева пола 120 В

Минусы

  • Нагревание занимает около часа

Система водяного теплого пола Справочник покупателя

Системы лучистого теплого пола — это роскошная домашняя особенность и популярная тенденция в новом жилье.Фактически, с течением времени это стало основной необходимостью, которая может помочь вам вести комфортную, чистую и продуманную жизнь. Но для получения правильных результатов важно выбрать продукт, который лучше всего подходит для ваших нужд.

Несомненно, путешествие в поисках идеального для многих становится довольно трудным. Но не о чем беспокоиться. Мы здесь, чтобы помочь вам выбрать идеальный продукт в соответствии с вашими потребностями и насладиться теплом, которого вы заслуживаете, в покое.

На этой ноте, вот несколько вещей, которые вы должны рассмотреть перед тем, как отправиться в следующий поход по магазинам:

Типы лучистого теплого пола

Если вы новичок в использовании систем лучистого теплого пола, это очень важно понять. что есть в основном два типа систем радиационного отопления, из которых вы можете выбрать.Это электрические и гидронные системы. Вам нужно будет выбрать тот, который больше всего подходит для вашего типа номера.

Теперь, если у вас уже есть водяная система в вашем доме, безусловно, имеет смысл выбрать водяные излучающие обогреватели для пола для вашего дома. Эти системы очень дешевы и просты в установке. Поскольку эти системы обычно не требуют обслуживания, они также могут с легкостью обеспечить годы надежной эксплуатации.

С другой стороны, вы также можете выбрать электрическую систему водяного теплого пола.Но одним из основных недостатков этого типа системы отопления является то, что их установка чрезвычайно дорога. Кроме того, если возникнут проблемы с нагревательными матами, вам придется заняться ремонтом всего пола.

Размер комнаты

Второй аспект, который необходимо учитывать при установке системы отопления, — это размер комнаты. Помните, что эти системы покрывают всю площадь пола для эффективного обогрева помещения. Поэтому всегда разумно приобретать утеплитель, соответствующий размеру напольного покрытия.В случае помещения неправильной формы мы всегда рекомендуем покупать комплект электрического отопления.

Контроллеры тепла

Большинство людей склонны игнорировать этот аспект, но важно приобрести систему подогрева пола, которая поставляется с терморегулятором. Большинство современных систем оснащены термостатом, поэтому коврик можно автоматически выключить, если пол или окружающее пространство становятся слишком горячими. Как вариант, мы предлагаем приобрести систему с программируемым термостатом.Это дает возможность устанавливать разные температуры в течение дня или недели, что дает вам полный контроль.

Гарантия

В отличие от любого другого продукта, систему подогрева пола сложно обслуживать. Его нельзя ни счистить, ни разобрать. Вот почему долгая гарантия имеет большое значение. Продукта с гарантией 2–3 года будет недостаточно, и, честно говоря, риск не стоит того. Следовательно, всегда не забывайте покупать продукт с ограниченной пожизненной гарантией или, по крайней мере, с 20-летней гарантией.Все, что ниже этого, будет пустой тратой ваших инвестиций.

Вердикт

Это сложный выбор, поскольку все перечисленные выше варианты обладают набором уникальных функций и преимуществ. Мы по-прежнему рекомендуем два самых продаваемых бестселлера — HeatWave за его системы с высокими эксплуатационными характеристиками и HeatTech за его доступные продукты. Однако мы склоняемся на сторону отопительных систем Warming Systems. Это самый быстрый обогреватель, имеющий общий знак качества.

Но, если вас интересуют нагревательные кабели для обогрева вашей комнаты, разумно рассмотреть Heatwave и SunTouch. Кабели для теплого пола этих двух самых популярных брендов считаются лучшими электрическими кабелями для обогрева пола. Sun-Touch — это технологически ориентированный продукт, который предпочитают технически подкованные пользователи, а кабели HeatWave очень просты в установке.

Теперь вы знаете все, что могли, о системах лучистого теплого пола. Пора покупать себе и держать богов зимы в страхе.Удачных покупок!

Статьи по теме

13 лучших пропановых обогревателей сегодня

11 лучших комплектов для теплового обнаружения утечек

13 лучших тепловизионных камер прямо сейчас | Руководство покупателя

Системы с подогревом подъездных путей и переносные коврики — сравнение затрат и областей применения

Установка электрических ковриков для подогрева пола под плитку или каменный пол

Несвязанные кабельные системы и электрические маты

Кабельные системы со свободным креплением идеально подходят для небольших помещений сложной формы.Особенно в маленьких ванных комнатах можно обогревать прямо под
раковина и душ / и то, и другое с максимальной отдачей тепла и устранением холодных пятен.

Электрические коврики для теплого пола делают установку быстрой и легкой. Провода имеют правильное разделение, позволяющее равномерно нагревать
при правильном выходе. Коврики самоклеющиеся, что упрощает установку.
Качество матов важно, так как некоторые маты имеют очень хрупкую сетку или плохо упакованы и не укладываются.
квартира при установке.

Нажмите здесь, чтобы посетить наш интернет-магазин

Изоляция

По возможности ВСЕГДА изолируйте систему теплого пола. Доступны специальные плиты с высокой плотностью, которые позволяют укладывать плитку прямо на них. Доступны плиты толщиной всего от 6 мм, что позволяет устанавливать их в помещениях с ограниченной высотой пола.

Основными преимуществами использования изоляции являются:

  1. Снижение эксплуатационных расходов
  2. Более быстрое время нагрева
  3. Более простая установка

Rayotec продает изоляционные плиты премиум-класса различной толщины, идеально подходящие для любой укладки под плитку.

Термостат

В случае полов с подогревом у вас, как правило, есть один термостат на комнату. Все наши цифровые термостаты программируются, что обеспечивает гораздо более высокий уровень контроля и позволяет контролировать текущие расходы.

Термостат необходимо разместить в том месте, где он может определять среднюю температуру в помещении. Следует избегать расположения возле окон, радиаторов отопления, каминов и т. Д. Термостаты не имеют степени защиты IP и поэтому не должны устанавливаться во влажных помещениях (ванных комнатах и ​​т. Д.).А
Для ограничения температуры пола всегда следует устанавливать напольный зонд.

Посетите наш интернет-магазин

Почему электрические теплые полы идеально подходят для влажных помещений

Электрические теплые полы

Полы с подогревом

являются популярной альтернативой обычным радиаторам при обогреве дома, а электрические полы с подогревом можно безопасно использовать во влажных и ванных комнатах, что делает его идеальным выбором.Электрические полы с подогревом обычно нагревают комнату быстрее, чем радиаторы, и делают это при более низкой температуре, что может сэкономить вам деньги на счетах за отопление. Этот вид обогрева еще более эффективен, если он установлен поверх изолирующей подкладки плитки, которая отражает тепло вверх и сводит к минимуму потери тепла через черновой пол.

Самоклеящиеся электрические коврики для подогрева пола, продаваемые на Tile Fix Direct, просты в установке и идеально подходят для использования под плиткой во влажных помещениях. Следуя инструкциям производителя, компетентный домашний мастер сможет выполнить большую часть установки, если захочет.Тем не менее, квалифицированный электрик должен выполнять любые электромонтажные работы, которые должны соответствовать действующим нормам электропроводки IEE и подпадать под действие Части P строительных норм.

Преимущества электрических ковриков для теплого пола

  • Коврики для подогрева пола от DEVI и Orbry, которые продаются на Tile Fix Direct, являются водонепроницаемыми, что означает, что они подходят для использования в влажных помещениях, ванных комнатах, кухнях и подсобных помещениях.
  • Самоклеящиеся электрические коврики для теплого пола легко укладывать.
  • Они помогают испарять воду, пролитую на пол, делая влажные помещения более безопасными.
  • Существенным преимуществом этого типа теплого пола является то, что его можно установить на любом уровне дома, что особенно полезно, поскольку большинство основных ванных комнат или влажных помещений находятся наверху.

Покупка и установка теплых полов

On Tile Fix Direct мы продаем полы с подогревом от уважаемых брендов Orbry и DEVI по низким онлайн-ценам. Имея в наличии различные коврики, вы обязательно найдете подходящий вариант обогрева для каждой комнаты, включая влажные.Если вы хотите установить электрические теплые полы Orbry самостоятельно, сначала ознакомьтесь с руководством по установке Orbry, а в случае сомнений проконсультируйтесь с профессиональным установщиком.

Как установить теплый пол под плитку

Плиточный пол с подогревом легко установить с помощью нашей плоской ленточной системы. Allbrite может поставить все необходимое оборудование для вашей установки в виде индивидуальной системы или предварительно упакованного комплекта.

Наше решение для обогрева полов — низкопрофильное и не сильно увеличивает уровень пола.Технология аморфного металла имеет более высокую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать комнату до желаемой температуры.

Преимущества установки кафельного теплого пола

Есть много преимуществ в установке такого рода системы по всему дому, и возвращение части радиаторного пространства является одним из них! Эта система отопления с металлической лентой не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Вам не доставит неудобств система теплого пола Allbrite:

  • Вам не нужно выкапывать полы
  • Вам не нужно наносить наливной слой или цемент
  • Вам не нужно беспокоиться о нарастании высоты пола

Эта система отопления устанавливается непосредственно под плитку. лучистый первичный источник тепла.

Установка отопления под плитку

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочно-балочный и утепленный настил.

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочный и балочный, а также утепленный настил.

Этапы установки

  • Уложите теплоизоляцию Easy-Heat сухим способом (отрежьте по форме острым ножом)
  • Как только вы убедитесь, что все доски подходят, удалите доски, помня, куда они будут идти
  • Смешайте клей для гибкой плитки и нанесите черновой пол (шпатель с зубцами 3 мм) и замените теплоизоляцию Easy, приложив небольшое усилие, чтобы обеспечить сцепление.
  • Дайте гибкому плиточному клею схватиться, при использовании гибкого клея быстрого схватывания вы сможете пройти по изоляции в течение 2 часов
  • Уложите ленточные нагревательные маты, используя двустороннюю ленту на каждом конце нагревательных матов.
  • При необходимости используйте нашу клейкую ленту с высоким содержанием материала для закрепления краев. уровень платы
  • Убедитесь, что сопротивление нагревательных элементов соответствует таблице сопротивления в руководстве по установке
  • Подключите холодные провода с помощью наших 5-рычажных быстроразъемных соединений
  • 9002 3 С помощью шпателя с зубьями 10 мм нанесите ровный слой гибкого клея на нагревательные маты и положите плитку, шифер или камень

  • См. Раздел «Электрооборудование» для настройки электрооборудования, при установке во влажной зоне см. Комплекты заземления
  • Разрешить 7 дней для полного схватывания плиточного клея перед использованием теплого пола

Как установить теплый пол (под плиткой)

Итак, вы вложили средства в полы с подогревом или в плиточное отопление, чтобы дать ему официальное название, и хотите знать, как его установить.Tile Guru, наш постоянный эксперт по плитке, создал это руководство ниже!

Как установить теплый пол

Поставляемые нами нагревательные маты Thermonet и Comfort Zone очень просты в установке. Они поставляются на самоклеящейся сетке, которая прилипает к большинству поверхностей. Составьте карту своей комнаты и измерьте площадь, которую нужно отапливать. Положите коврик примерно в том месте, где будет размещен термостат, раскатайте его в один конец комнаты, разрежьте сетку (не кабель), чтобы вернуть ее, и продолжайте, пока не будет покрыта требуемая область нагрева.

Возьмите зонд из термостата и проведите его по поверхности пола так, чтобы он располагался на равном расстоянии между нагревательными кабелями, используя прилагаемый кабелепровод. Кабели могут быть облицованы плиткой или заключены в самовыравнивающийся состав. Для завершения мы рекомендуем нанять квалифицированного электрика, который подключит его к электросети.

СВЯЗАННЫЙ: ЭЛЕКТРИЧЕСКОЕ ИЛИ ВЛАЖНОЕ ОТОПЛЕНИЕ ПОЛА

Вот несколько часто задаваемых вопросов относительно теплого пола:

Как подключить теплый пол

Хотя нагревательный мат может быть установлен кем угодно, термостат должен быть подключен и электрически протестирован квалифицированным электриком.Вы можете найти надежного электрика на сайте checkatrade.com.

Какой утеплитель для теплого пола?

Два типа утеплителя, которые мы поставляем, — это Econoboard без покрытия, который предназначен для использования на бетонных, песчаных, цементных или ангидридных стяжках, где пол является прочным и устойчивым. Кроме того, есть плиты Marmox с цементным покрытием, которые необходимы для более гибких поверхностей, таких как древесина. Они более жесткие, поэтому обеспечивают дополнительную устойчивость против вертикального отклонения, а также обладают свойствами развязки при любом боковом движении.

Полы с подогревом без теплоизоляционных плит

Наши маты с подогревом можно укладывать на любую поверхность пола без теплоизоляции. Однако он будет менее эффективным и будет стоить более чем вдвое больше. При использовании утеплителя тепло направляется прямо на плитку и нагревается примерно за 20-30 минут. Без плит нижний субстрат должен был бы полностью нагреться, прежде чем на плиточной поверхности будет достигнута оптимальная температура.Это может занять примерно 3-4 часа.

Какая стяжка для теплого пола?

Несмотря на то, что плитку можно укладывать прямо на нагревательные кабели, для обеспечения равномерного распределения тепла поверх кабелей можно нанести тонкий слой гибкой выравнивающей смеси, такой как «Palace Fast Flex». Это также обеспечивает дополнительную защиту электрических кабелей и дает вам идеально ровную поверхность для укладки плитки.

Надеемся, что это ответ на ваш вопрос! Если у вас есть другие вопросы о вашем проекте, посетите наш Справочный центр — это «Википедия» мозаичных запросов.

Продолжить чтение

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ МАТ ДЛЯ ПОДПОЛА Под полом или плиткой 150 Вт + термостат Все размеры

**** НОВИНКА *** 2 мм тонкий электрический нагревательный мат 150 Вт / м2

Мат равен 0.Ширина 5 м (например, мат 10 кв.м = 0,5 м x 20 м линейная длина)

Наша новая система состоит из кабельного мата толщиной 2 мм толщиной 150 Вт на кв.м, который можно раскатать и разрезать по форме, подходящей для любой комнаты. Внутри мата находится тонкий 2-миллиметровый нагревательный кабель, который предварительно сплетен в сетку из стекловолокна шириной 500 мм. Коврик следует положить прямо под нагреваемую поверхность, прижать и затем выложить плиткой. При желании можно добавить самовыравнивающуюся стяжку или покрыть ее тонким слоем плиточного клея, чтобы поверхность была ровной.

Вы также можете приобрести термостаты на выбор в комплект поставки — стандартные термостаты или термостаты с сенсорным ЖК-дисплеем, каждый из которых имеет датчик температуры, который можно разместить под полом, чтобы гарантировать, что ваша комната нагревается до нужной температуры.

Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши платы XPS, тепловые маты и термостаты

Самый большой коврик — 12м2. При заказе 13м2 и выше вы получите 2 коврика нужного вам размера.

Для установки соедините маты параллельно термостату.

Пример — требуется 16 м2 = 2x 8 м2

В комплекте с ковриком:

1. Нагревательный мат на выходе толщиной 150 Вт / кв.м толщиной 2 мм

2. Труба водовод 2 метра

3. Руководство по установке

В комплекте с термостатом:

1. Провод напольного датчика 2,5 метра

2. Инструкция по установке

Технические характеристики

  • Коврики доступны в размерах 1/1.5/2 / 2,5 / 3 / 3,5 / 4/5/6/7/8/9/10/11/12 м²
  • Ширина коврика: 0,5 м
  • Мощность: 150 Вт / м2 (от -5% до + 10%)
  • Расстояние между кабелями: 80 мм (150 Вт / м2)
  • Диаметр кабеля: 2 мм
  • Макс. Температура окружающей среды: 30 ° C
  • Мин. Температура установки: 5 ° C
  • Номинальное напряжение: 230 В
  • Длина выводного провода: 2,5 м
  • Двухжильный нагревательный кабель
  • Изоляция проводов из усовершенствованного фторполимера
  • Наружная изоляция Улучшенный фторполимер
  • Гарантия 50 лет

Основные характеристики

  • Технология двухжильного нагревательного кабеля для одноточечного подключения
  • Полный экран заземления для обеспечения электробезопасности и спокойствия
  • Излучает нулевую ЭДС (электромагнитные поля)
  • Присоединенный соединительный кабель 3M для подключения с одного конца
  • Легко устанавливается на прочный черный пол, такой как бетон, плиточные подкладки и морская фанера.
  • Клей со сверхвысокой липкостью на всей нижней стороне мата позволяет скручивать и фиксировать нанесение за один раз без скручивания углов и необходимости использования клейких фиксирующих полос
  • Одобрено EN60335-2-96 в соответствии с требованиями Правил электропроводки 17-го издания, сертификатом CE и соответствует требованиям RoHS
  • 50-летняя гарантия производителя от производственных дефектов
  • Тепловая мощность 150 Вт / м² для систем первичного отопления или обогрева полов
  • Малая высота сборки
  • Простая установка предварительно проложенного кабеля обогревателя
  • Подходит для влажных помещений
  • Одноточечное соединение
  • Прочная конструкция

Нажмите Видео установки нагревательного мата , чтобы посмотреть, как укладывать наши платы XPS, тепловые маты и термостаты

Используется для:

Нагревательный мат

150 Вт идеально подходит для ванных комнат, кухонь, гостиных, столовых и большинства других помещений.

Установка и установка

Все наши изделия могут быть установлены профессиональным мастером по ремонту.

Пожалуйста, убедитесь, что любые работы, которые по закону должны выполняться квалифицированным / уполномоченным лицом, выполняются таким специалистом.

Используйте мультиметр для проверки нагревательного мата до / во время / после установки системы теплого пола.



Нажмите Видео об установке нагревательного мата , чтобы посмотреть, как укладывать наши плиты XPS, тепловые маты и термостаты.

Установка лучистого обогрева пола — старый дом

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Электрическая система обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
