Электрические распределительные коробки для скрытой проводки: монтаж, подключение
Монтажная коробка для скрытой проводки представляет собой контейнер, снабженный боковыми отверстиями и предназначенный для соединения электропроводов, которые тянутся к объектам с помощью опор ЛЭП https://uralzmo.ru/product/opory-lep/.
Данное приспособление позволяет обеспечить все приборы в квартире электричеством. Установить его самостоятельно не слишком сложно, если знать особенности монтажа.
Конструкция, разновидности по материалам изготовления
Корпус устройства бывает круглым или прямоугольным. Крышка прикрепляется при помощи винтов. Некоторые распределительные устройства имеют прокладки, дополнительно защищающие от влаги и пыли, а также сальники, позволяющие подключать трубы армированные, гофрированные или гладкие.
Такие коробки делают из металла и пластика. Последние используют, когда прокладывают кабели с изоляцией из ПВХ или используют проводку, заключенную в пластиковые трубы. Если проводку прячут в трубах из металла или применяют кабели в броне из стальных лент, лучше выбирать металлические коробки.

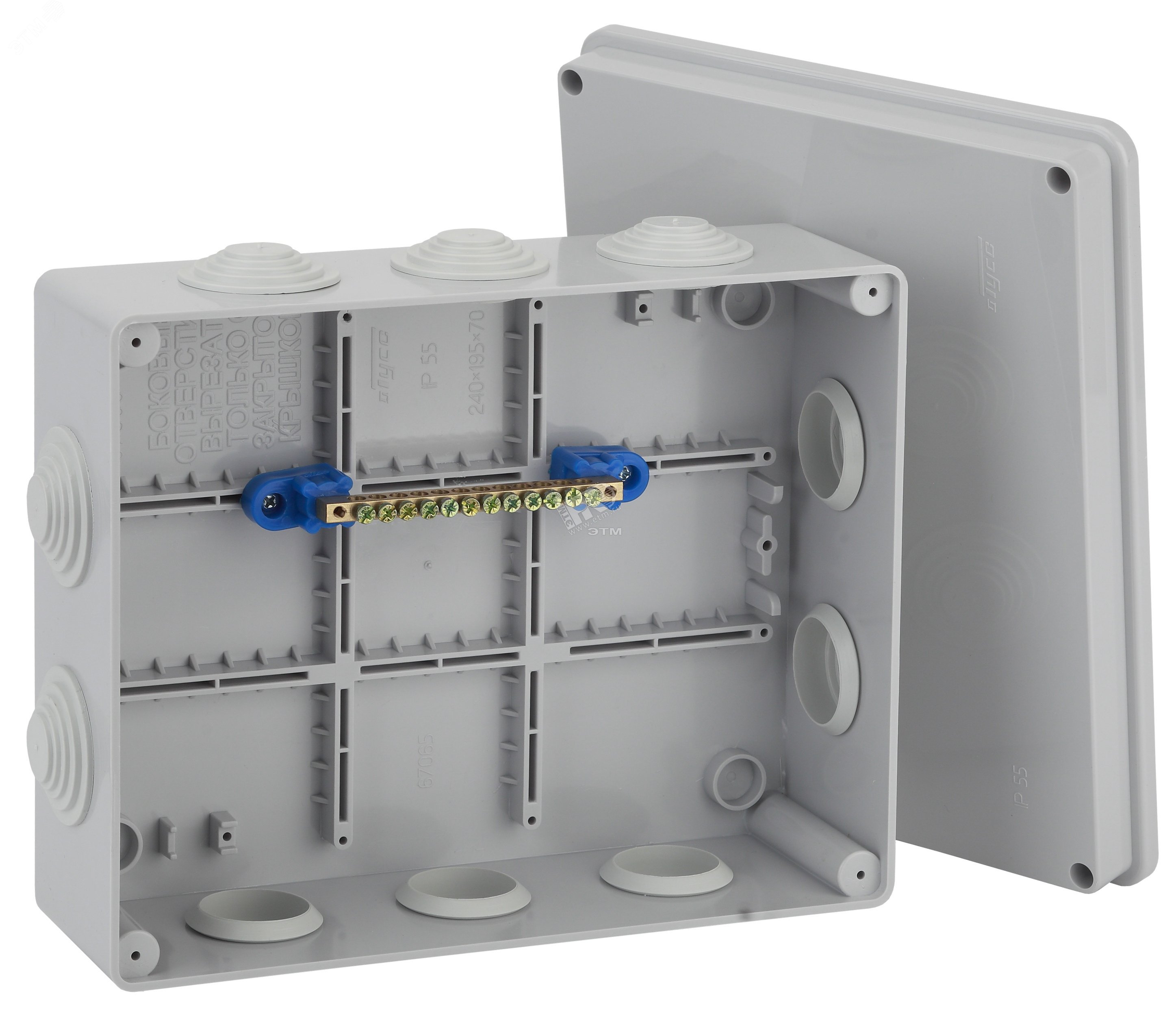

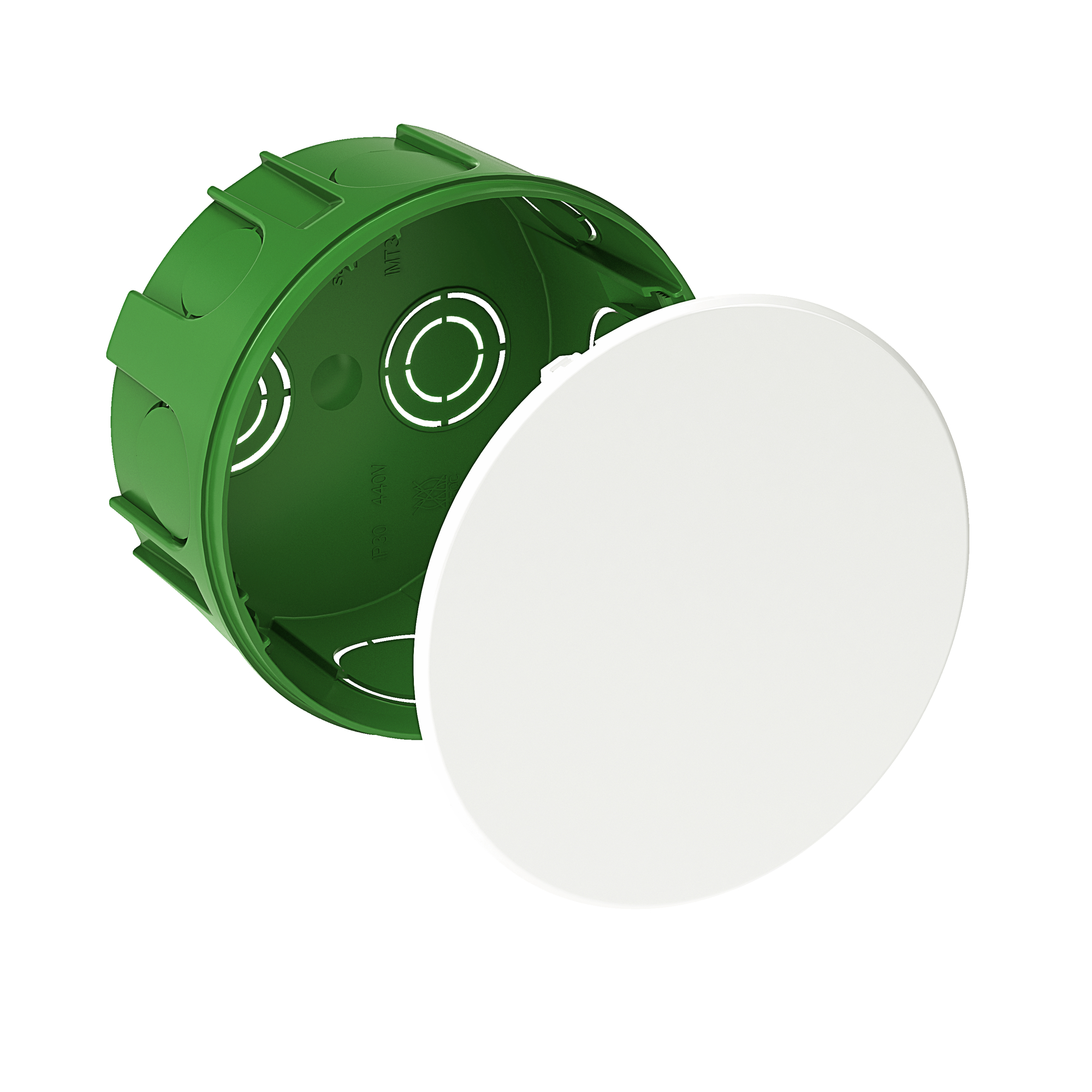

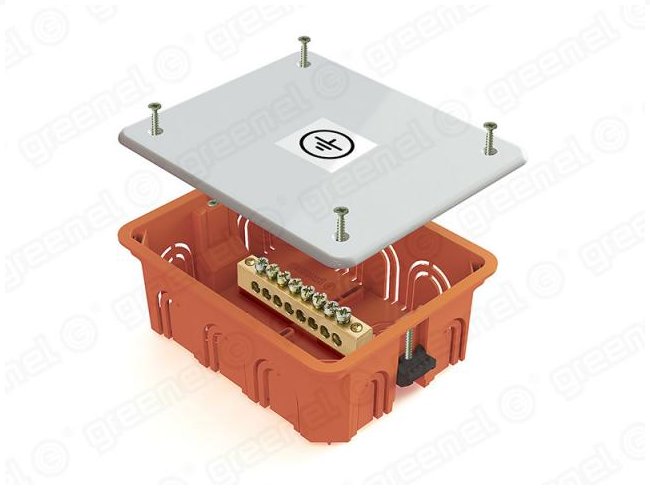

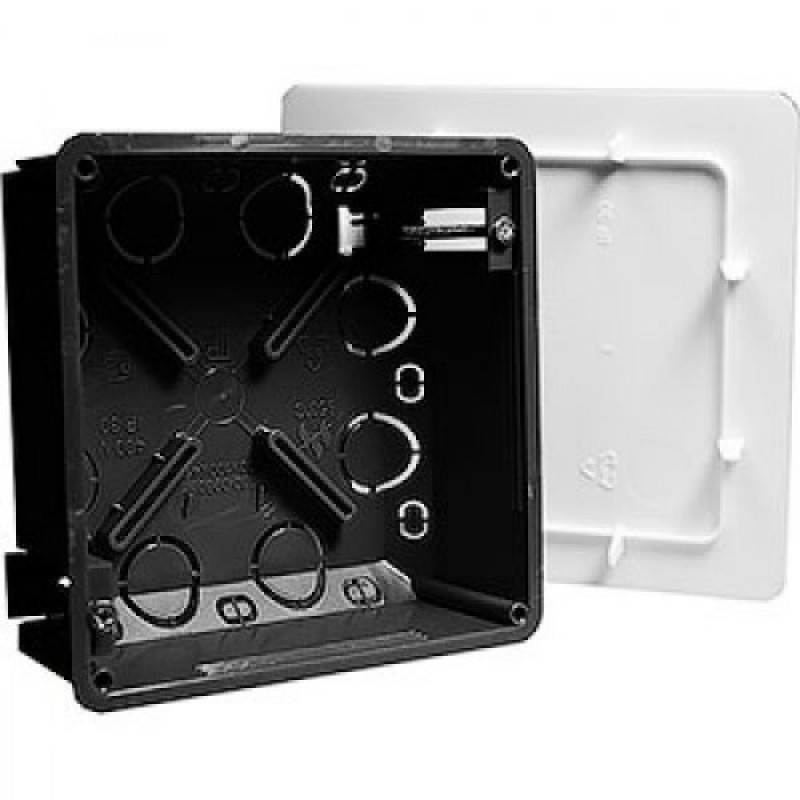

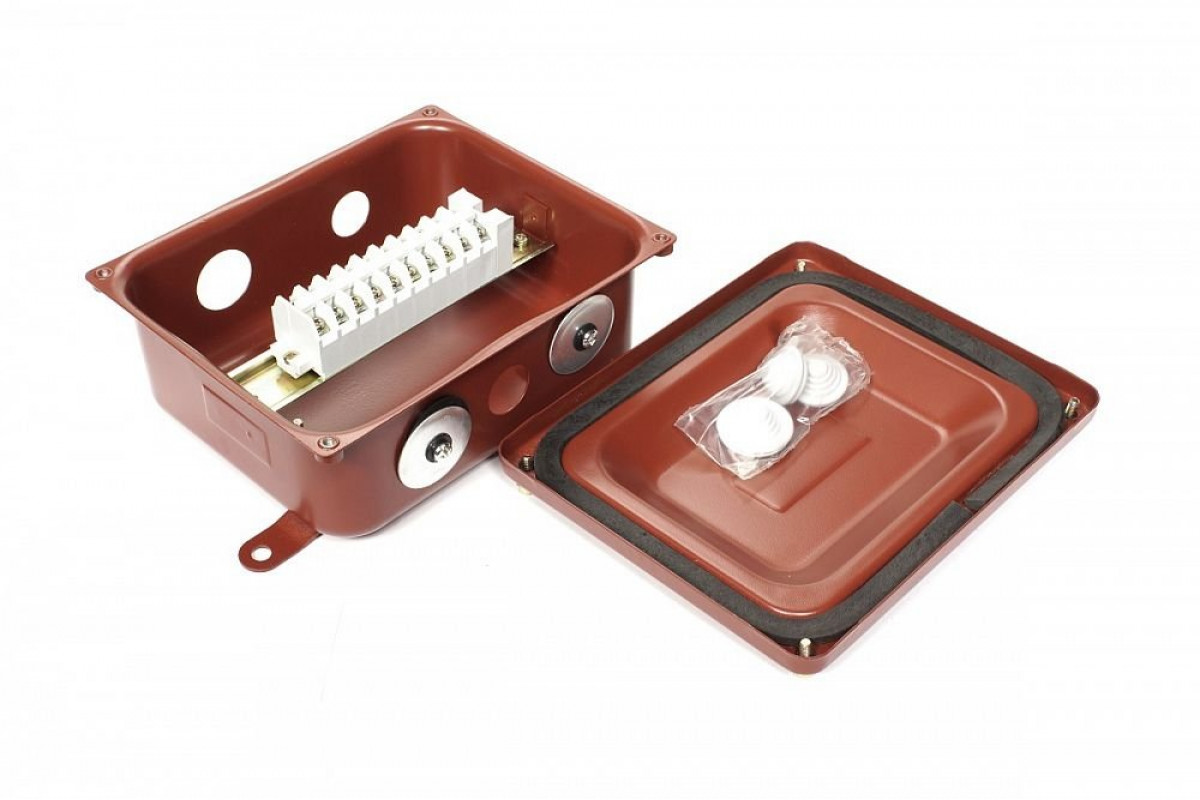

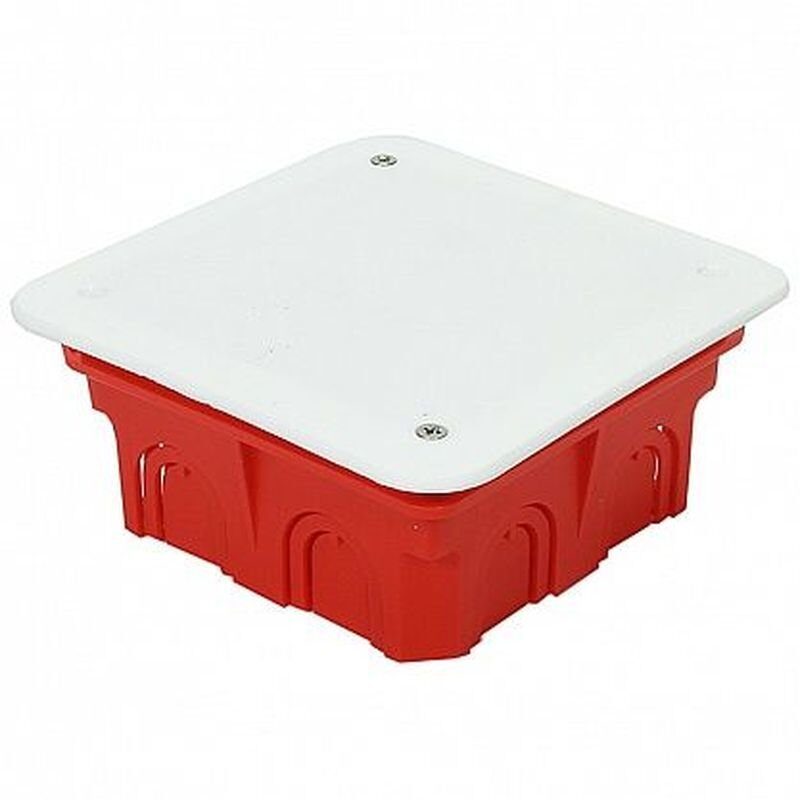

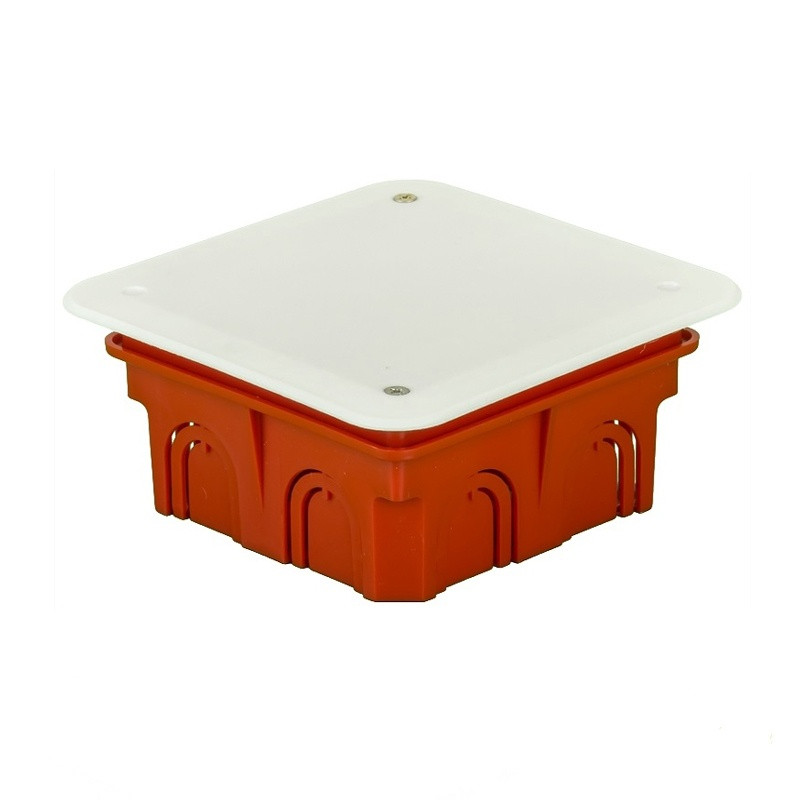

На фото представлены образцы металлических и пластиковых распределительных коробок для скрытой проводки СИП 4:
Подобные устройства делают из материалов, способных обеспечить эффективную защиту проводки на весь период ее эксплуатации. Для производства корпусов применяют пластик и металл высокого качества. Материалы дополнительно защищают антикоррозийными красками и грунтовками.
Металлические изделия производят из листовой луженой стали. При пожаре такой корпус будет некоторое время защищать проводку. Можно успеть обесточить электрическую сеть.
Корпус из пластика не менее эффективен. Полипропилен, литой фторопласт не боятся активных веществ, хорошо защищают от поражения электрическим током. Во влажной среде такие устройства могут провести времени больше, чем металлические. Конечно, по прочности они уступают металлу, но в домашних условиях коробки очень редко подвергаются существенным нагрузкам.
Применение
Основная цель использования подобных устройств — обеспечение пожарной безопасности. Именно в местах, где соединяются провода, чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.
Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.
Монтаж
Монтируя устройство, нужно обеспечить к ней доступ. Эстетичность комнаты тоже не должна пострадать. Но первое требование все же гораздо важнее. Чтобы конструкция была практически незаметной, нужно отделать крышку материалом, сходным по цвету со стеной. Если вы планируете спрятать коробку под натяжным потолком, предусмотрите маленький люк.
В бетон
Установить в бетон вполне реально. Сначала нужно будет сделать штробу для посадки изделия в стене. Диаметр штробы должен соответствовать диаметру коробки:
- подведите к месту подключения линию;
- приготовьте алебастровый раствор, поместите его в штробу, слегка смоченную водой;
- установите коробку заподлицо со стеной, прижмите, чтобы раствор хорошенько схватился, очистите шпателем остатки алебастровой смеси;
- соедините между собой жилы;
- поставьте защитную крышку;
- заклейте обоями место монтажа или нанесите слой финишной штукатурки на крышку, сделав ее незаметной.
Способ монтажа установочной коробки в бетонную стену для скрытой проводки:
В кирпичную стену
Установка устройства в стену из кирпича похожа на монтаж в бетон. Производится она так:
- Отключите электрическое питание в квартире.
- Подберите место для установки коробки — как правило, ее располагают на расстоянии 15— 20 см от уровня потолка.
- Спланируйте и разметьте систему, по которой будут подводиться и отводиться электрические кабели. Они должны идти только горизонтально или вертикально. Вам нужно обустроить сеть штроб к розеткам, приборам освещения и выключателям. Для этого допустимо использовать зазоры, имеющиеся между между плитами перекрытий.
- Проложите кабели и закрепите их, подписав концы, чтобы не запутаться впоследствии.
- Выбейте дрелью или перфоратором посадочное место под устройство в стене, заведите провода внутрь. Для этого потребуется дыра нужной глубины и подходящего диаметра. Из него удалите заглушки, проведите через отверстия кабели. Убедитесь, что коробка легко входит в подготовленную для нее нишу и не выступает из нее.
Вставьте корпус, выровняйте его, после чего алебастром, гипсовой штукатуркой или строительным гипсом заделайте щели, уберите шпателем излишки раствора. Немного придержите конструкцию руками, чтобы смесь успела схватиться.
В древесину
Прятать в стенах, сделанных из древесины, распределительные коробки ни в коем случае нельзя. Их можно устанавливать лишь снаружи, выбирая для этого места, доступные для осмотра и регулярного обслуживания. В деревянном доме можно использовать лишь металлические изделия.
Подключение ответвительной коробочки
Схема соединения проводов определяется монтажной схемой, которую разрабатывают еще до начала проведения работ. В каждую коробку непременно заводят нулевой, фазный провод и заземление. В устройствах подключают провода, которые идут к выключателям и розеткам.
Поскольку коробка позволяет подключать разные группы проводов, учитывайте, что они должны относиться к одной сети, типу напряжения и одинаковому роду тока.
В одной конструкции нельзя соединять вместе линии радиосвязи, телефонную и оптоволоконную связь.
При отключении одной из линий в смешанной коробке распределительной непременно останется хотя бы одна активная цепь под действующим напряжением, что очень опасно. Следовательно, если вы планируете смонтировать различные линии, для каждой из них необходимо предусмотреть отдельную распределительную коробку.
При вводе кабелей в коробку их внешнюю оболочку разделывают таким образом, чтобы внутрь заходила хотя бы небольшая ее часть — 0,5—1 см. Чтобы кабель не выскальзывал, его тщательно закрепляют на входе и выходе, а также по всей трассе через каждые 60 или 80 см. Длина промежутков зависит от его жесткости.
Способы соединения проводов
Провода в распределительной или распаячной коробке для скрытой проводки можно соединять следующими способами:
- при помощи клеммных колодок — наиболее предпочтительный способ: такие колодки маленькие и легко помещаются в корпус, нужно будет только обрезать провода, соединить жилы и получившуюся сборку уложить внутрь;
- методом пайки — он подходит для специалистов, поскольку человек, не имеющий опыта, потратит много времени на пайку, к тому же у него может не получиться действительно качественное соединение;
- методом опрессовки — обеспечивает надежное неразъемное соединение, но данный способ трудоемок, он требует наличия алюминиевых или медных гильз, термоусадочной трубки.
Кроме того, понадобятся пресс-клещи. Зачищенные жилы нужно будет вставить до упора в гильзы с обеих концов, после чего тщательно обжать их.
Перед обжатием на один из проводов требуется надеть термоусадочную трубку. Когда опрессовка будет окончена, трубку нужно будет сдвинуть на гильзу и нагреть, чтобы она дала усадку и обеспечила надежное крепление.
Узнайте из этого видео, какими способами можно соединять провода:
Многие по старинке используют метод скрутки. Действительно, он очень простой, но применять его нежелательно. Он не может обеспечить надежное соединение проводов, поэтому использовать его допустимо лишь в качестве временной меры.
Без полноценной доработки соединения применять данный способ запрещено.
Еще одно полезное видео о способах соединения проводов в распределительной коробке для скрытой проводки:
youtube.com/embed/53wEFsFG2LU» frameborder=»0″ allowfullscreen=»»/>
Где нельзя использовать разветвительные устройства
Стоит знать о том, что электрические распределительные коробки для скрытой проводки запрещено устанавливать:
- около открытых источников воды;
- рядом с водопроводными стояками;
- под мойками;
- вблизи источников временного и постоянного тепла — батарей, плит, кондиционеров с функцией обогрева и т.д.
Как видите, ничего сложного в монтаже распаечной коробки для скрытой проводки нет. Любой владелец квартиры сумеет справиться с подобной работой. Нужно лишь помнить о правилах безопасности и производить установку только при отсутствии в сети электричества.
Скрытая электропроводка в деревянном доме . Электропара
Владельцы загородных домов и дач из деревянных материалов
должны уделить особое внимание выбору электропроводки. Лучшие огнестойкие
пропитки защищают древесину лишь в течение максимум двух с половиной часов, и
только с тех сторон, где был нанесен активный состав. Поскольку неумолимая
статистика возникновения пожаров говорит о том, что почти половина всех случаев
возгорания связана с неисправностями проводки, нужно сделать все по правилам, в
соответствии с существующими нормами.
Наиболее оптимальный способ проводки – открытый, поскольку в
любое время можно получить доступ к любой части электрической цепи. Однако
скрытая электропроводка в деревянном доме имеет некоторые преимущества,
например, ровные стены без элементов электросети в виде монтажных коробов или
кабель-каналов.
Важные особенности монтажа
- При организации скрытой проводки в деревянном доме нужно
обеспечить надежную изоляцию кабелю – все провода прячутся в специальные
каналы, исключающие риск контакта древесины с кабелем. Делается это потому, что
от силовой нагрузки поверхность кабеля сильно нагревается, что недопустимо в
домах с деревянными конструкциями. - Нельзя соединять несколько отрезков кабеля в одной линии
провода – она должна быть монолитной, все соединительные элементы должны
находиться в распаячной коробке. - Скрытая проводка требует проведения черновых работ, в состав
которых входит штробление стен (создание канавок под провод в венцах сруба).
Штробы должны идти только в двух направлениях: горизонтальном и вертикальном. - Обязательно наличие схемы работ с указанием точек потребления, это позволит заранее выявить ошибки и учесть
все нюансы монтажа. В схеме следует учесть существующие нормы по СНИП, ГОСТ и
ПУЭ относительно расстояние от розеток и выключателей до пола, штор,
крупногабаритной мебели. - Для прокладки скрытой проводки нужно выбрать трубы, рукава и
защитные короба.
Виды каналов для скрытой проводки
В качестве каналов для скрытой проводки используются
металлические оцинкованные трубы или пластиковые гофрированные трубы. Металлорукав
не подходит для скрытой проводки, он востребован при проведении наружных работ.
Основная особенность труб для прокладки скрытой проводки – негорючий самозатухающий
материал.
Металлические трубы дороже, но предпочтительнее – они имеют
более крепкую и надежную конструкцию, способную выдержать последствия усадки
дома, но существенно дороже пластиковых, что имеет особое значение при больших
объемах строительства.
Пластиковые трубы хорошо гнутся, а для исключения риска
повреждения в процессе усадки их располагают в торцевой части сруба.
В сложных схемах могут использоваться металлические лотки
(глухие короба) с защитной крышкой. Они обоснованы при частом изменении
направления проводов и способны принять сразу несколько проводов. Каждый лоток
заземляется по отдельности.
Самый нежелательный способ скрыть проводку – утопить кабель
в толще алебастра. Это кустарный метод, который нельзя использовать в
деревянном доме.
Выбор кабеля, распределительных коробок и расходных
материалов
Организация скрытой проводки производится на много лет
вперед, поэтому лучше отнестись к выбору расходных материалов с большой
ответственностью. Многих волнует вопрос, какой марки кабель лучше всего
использовать для электропроводки в деревянном доме? Если вы дорого цените
безопасность и не хотите возникновения пожара, лучше всего не экономить на
кабеле. Хорошим вариантом будут силовые кабели NYM или ВВГнг. У этих видов кабеля
негорючей является изоляция и оболочка, поэтому они прекрасно подходят для
внутренней проводки.
Распределительные коробки могут быть пластиковыми или
металлическими, второй вариант намного предпочтительнее, поскольку металл не
плавится и обладает повышенной прочностью.
Розетки и выключатели в деревянном или каркасном доме лучше
покупать накладного типа (для открытого монтажа).
Основные правила выполнения скрытой проводки в деревянном
доме
- всегда нужно использовать предварительно подготовленную
схему, утвержденную профессиональными электриками; - старайтесь минимизировать количество поворотов и углов;
- нужно исключить любой контакт провода с древесиной;
- прокладывайте проводку только в негорючих материалах;
- приоритетная задача – обеспечить пожарную безопасность;
- при использовании гофротрубы следует защитить ее со всех
сторон прокладками из асбеста, раствором бетона; - диаметр трубы выбирается исходя из диаметра кабеля — +60% к
его размеру; - применяйте только негорючие кабели.
Коробка установочная. Виды, типы, фото, видео
Автор Alexey На чтение 7 мин. Просмотров 550 Опубликовано
Обновлено
С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.
Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).
Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.
Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.
Происхождение разнообразных названий
Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.
Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.
Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.
В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробкира спаячными.
Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:
Отличительные черты
Называемые по-разному распределительные коробки различаются по другим признакам:
- Размер, форма;
- Материал изготовления;
- Предназначение;
- Способ монтажа относительно скрытой или открытой проводки;
- Материал стены, в которую монтируется скрытая коробка;
- Степень электрической защиты по IP;
- Количество подключаемых кабелей;
- Наличие встроенных клемм, шин подключения;
- Характер распределения: вводная, проходная, концевая.
- Способ монтажа защитной крышки.
Таблица степеней защиты
Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:
- от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
- степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
- от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
- тип проводки определяет форму и внешний вид коробки.
Таблица степеней защиты
Требование по установке распределительных коробок
Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.
Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.
При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.
Обгоревшая проводка
Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.
Еще один вариант с ВАГО
Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.

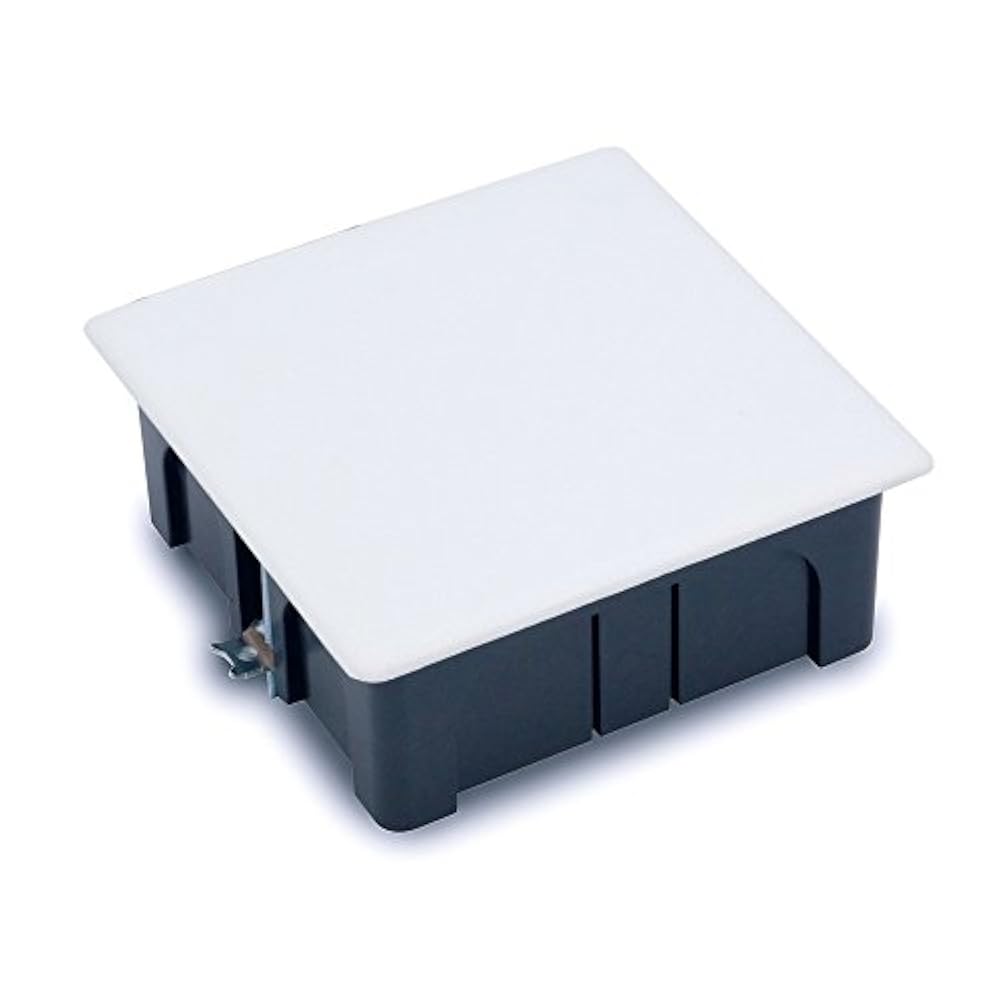

Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.
распредкоробка скрытого типа

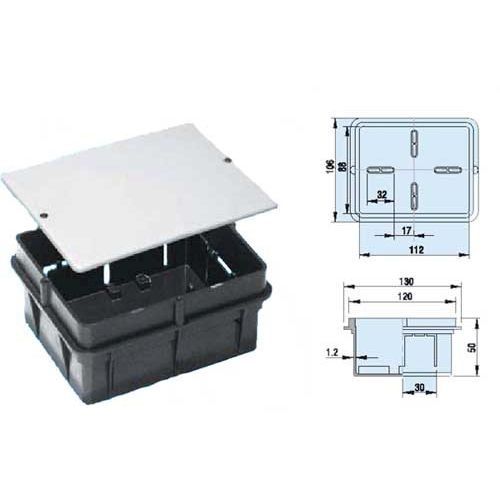

Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.
коронка на 60 мм
Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительныекоробки больших диаметров: 70, 80, 100 мм.
установка коробки распределительной
Коробка для наружной электропроводки
Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.
Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.

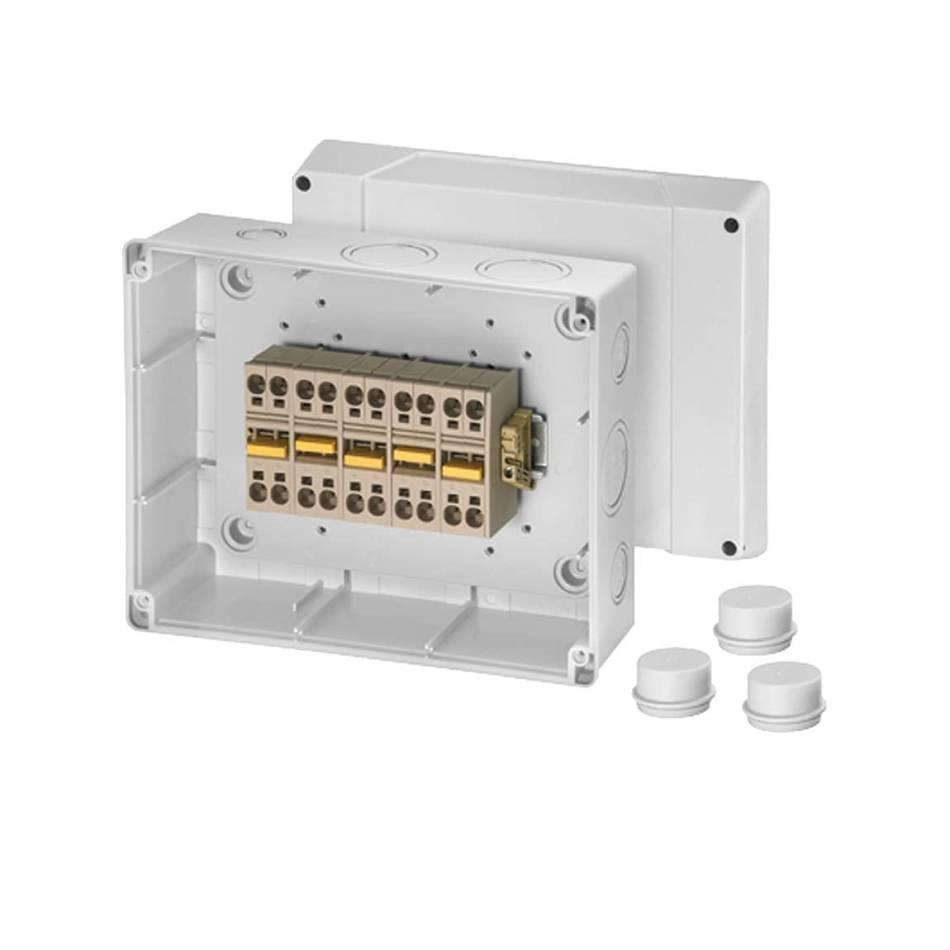

Распредкоробка с клеммником

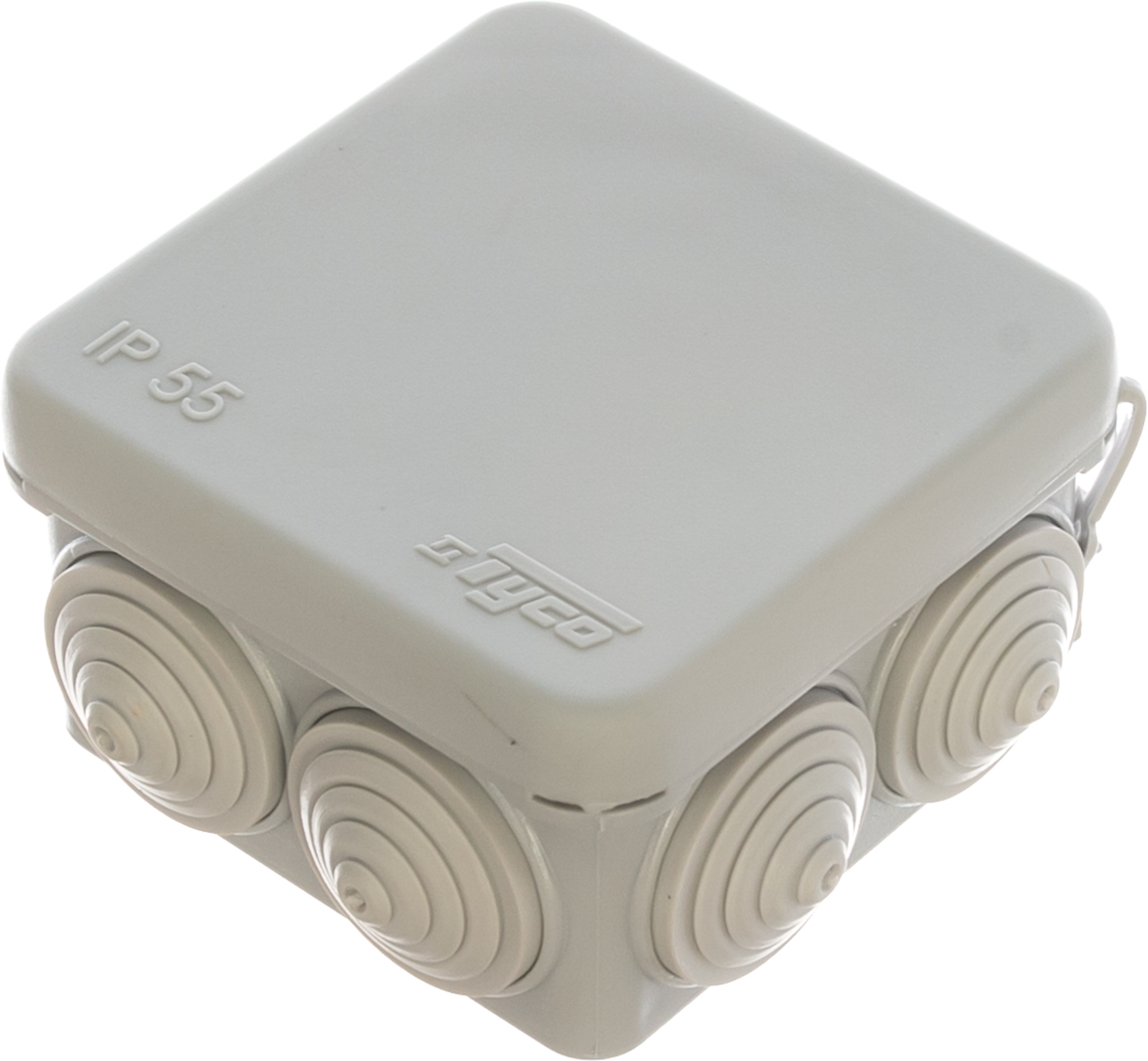

Коробка для наружной электропроводки часто эксплуатируется в неблагоприятных климатических условиях, поэтому необходима герметизация внутреннего пространства, чтобы проводники не подвергались коррозийному воздействию влаги и пыли, и что совершенно недопустимо – попаданию воды вовнутрь.

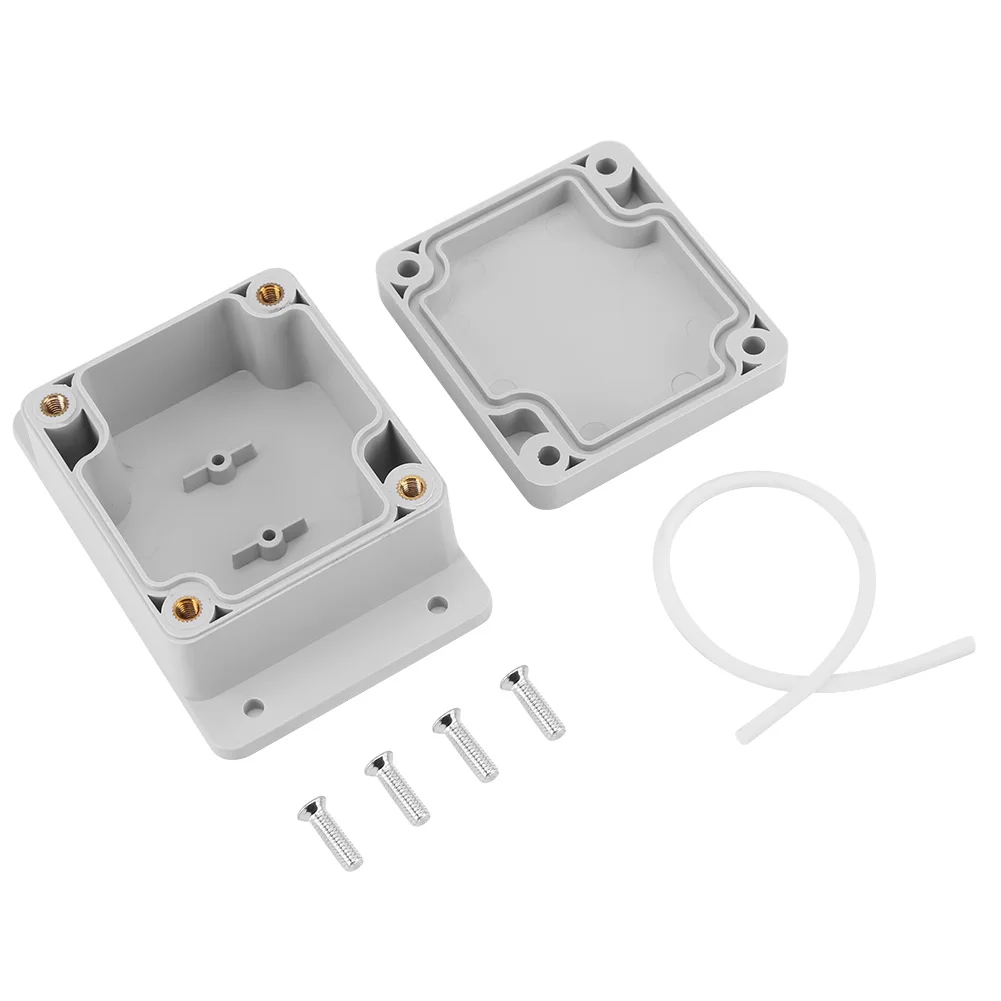

Герметичность коробки определяет её степень защиты IP (ingress protection – защита от проникновения). Первая буква означает защиту от пыли и твёрдых предметов, вторая — от влаги и жидкости.

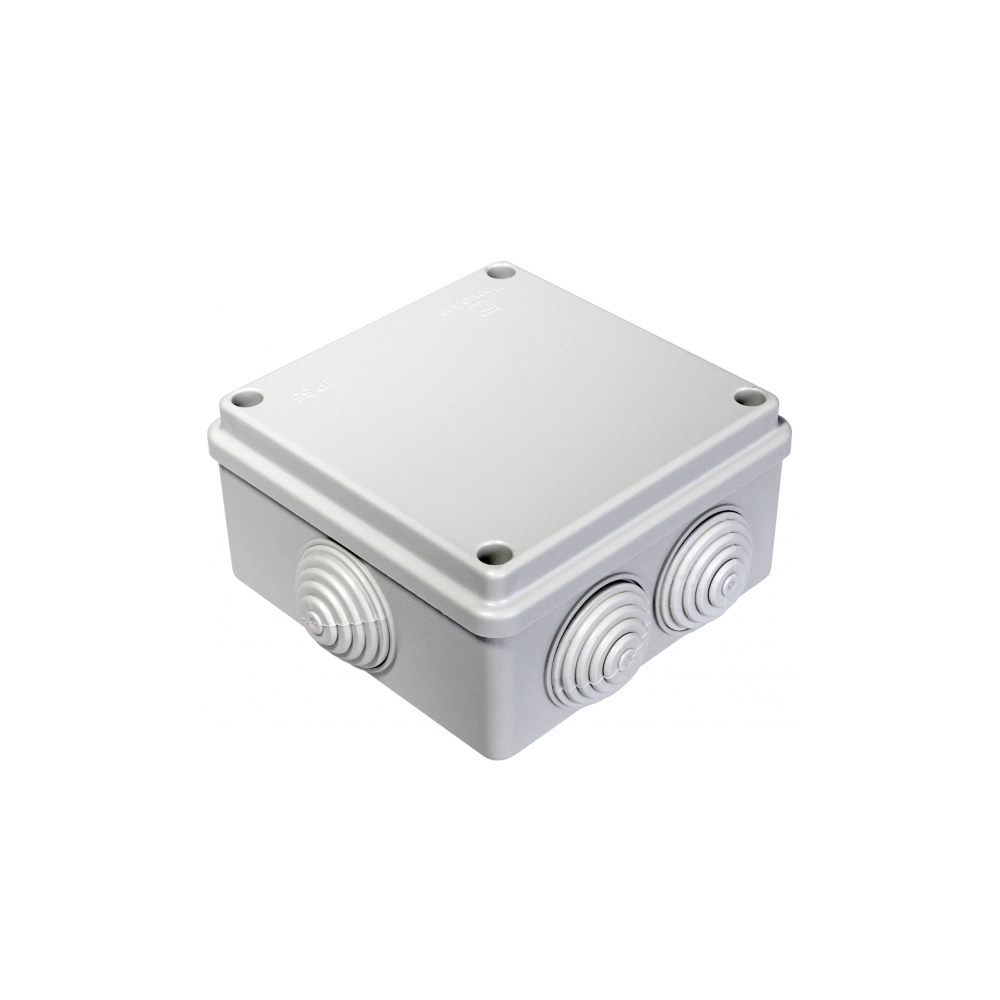

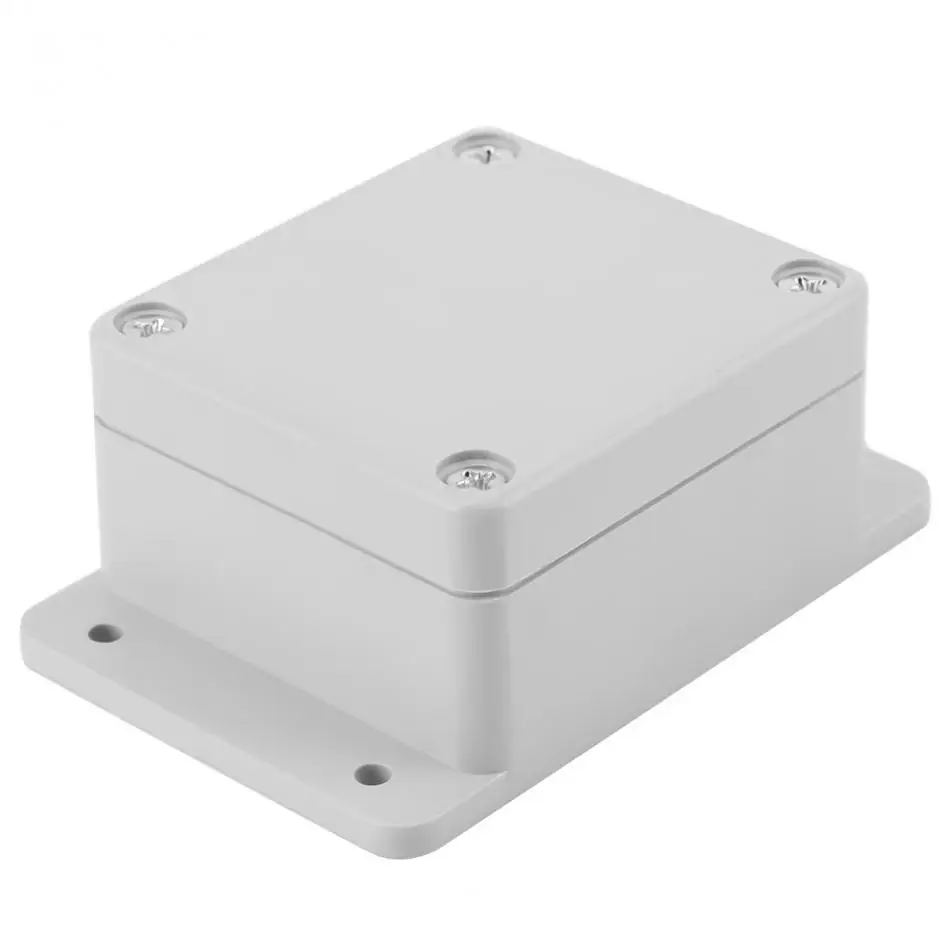

Внешний вид герметичной распределительной коробки, предназначенной для работы в взрывоопасных условиях:
Различные виды распредкоробок в зависимости от предназначения
Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.
Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

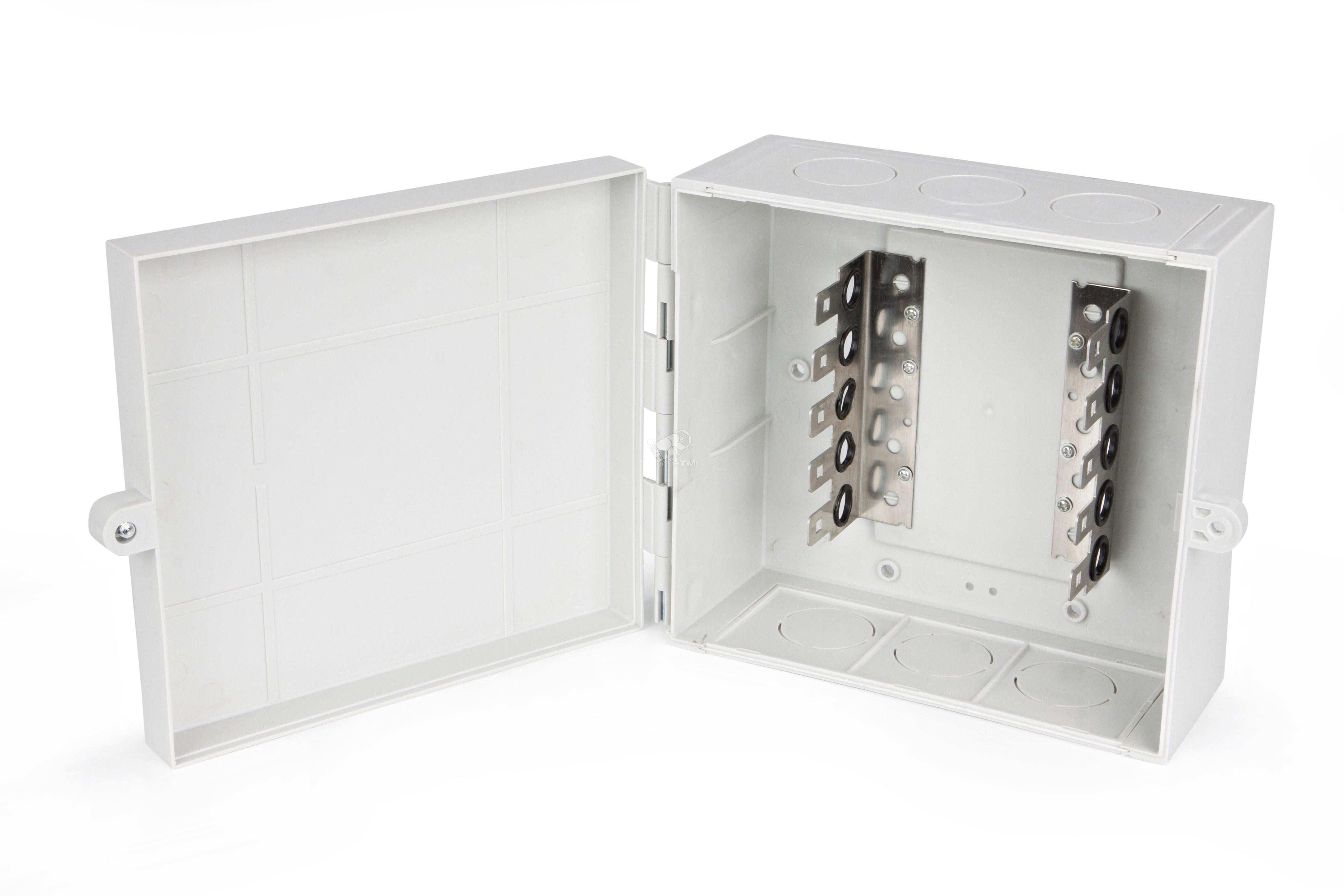

Фото_УК2П
Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:
Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

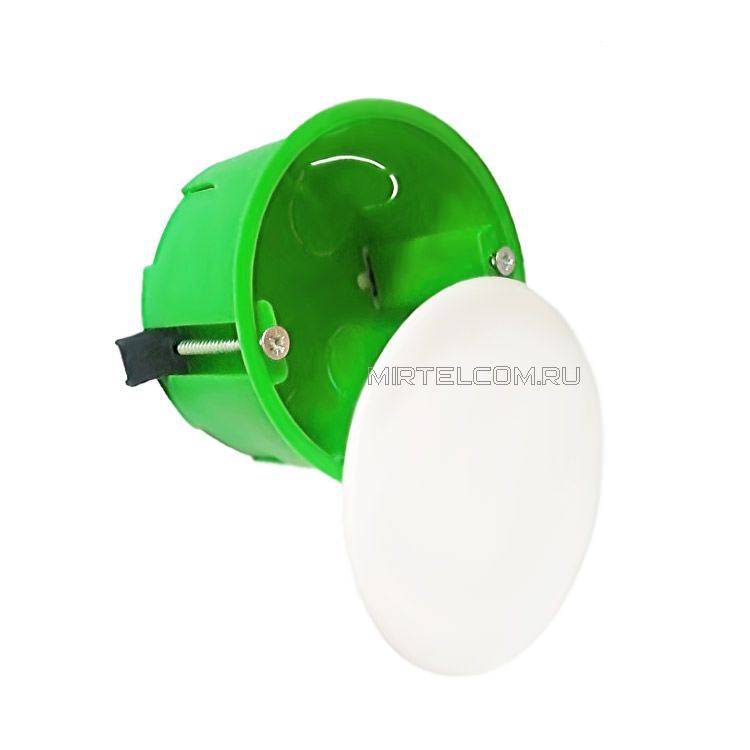

распредкоробка для гипсокартона со специальны прижимными лапками
При монтаже открытой проводки на полу используют напольные распредкоробки:
Если электропроводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками
распред коробка с люками
Напольные распредкоробки также могут иметь встроенные розетки:
распредкоробка в полу с розетками
Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.
Металлические рапсредкоробки
Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками:
Для работы в системах коммутации трехфазной нагрузки используют коробки с множеством клемм.
Для распределения трёхфазного напряжения уместней использовать в коробке несколько параллельных шин:
Итоги
Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.
Чтобы своими руками установить любую представленную выше распределительную коробку, нужно изучать соответствующую инструкцию, в которой изготовитель должен подробно описать все характеристики и нюансы монтажа.
Распаячная коробка как правильно соединить провода.
Методы установки электрических распределительных коробок для скрытой проводки
Распределительная коробка
— ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.
При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.
Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.
Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.
Распределительная коробка: её особенности и установка
Краткое описание распаячной коробки.
Термин распаечная коробка
является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная
, она же ответвительная
. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.
Использование распределительной коробки для электропроводки.
Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.
Коробка распределительная, назначение, особенности и её установка.
Прочный корпус применяют для защиты соединения от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.
Коробка распределительная
устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.
Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.
Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.
Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.
С помощью запрессовки до начала работ необходимо вставить провод.
Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.
Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.
Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием . Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.
Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка
введена в правила для соблюдения электробезопасности.
Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.
Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.
Устанавливайте распределительную коробку и живите без проблем.
При покупке квартиры в новостройке или при строительстве жилого дома возникает ситуация, когда требуется выполнить электропроводку с «нуля». Это приводит к вопросу: как сделать разводку всех требуемых электрических цепей с минимальными затратами и качественно? Есть разные способы решения этой задачи – с помощью скрытой или открытой (наружной) проводки. Обычно оба эти способа выполняются с применением распределительной коробки. Но так ли они нужны?
Может сложиться ошибочное впечатление, что проще и дешевле обойтись без распределительных коробок и тем самым сэкономить средства. К тому же не придется выполнять соединение отдельных проводов между собой, так как распределительные коробки как раз предназначены для этих целей. А это, в свою очередь, позволит избежать дополнительных контактов (соединений), которые являются слабым местом любой электропроводки. Ведь при плохом контакте увеличивается сопротивление цепи в месте контакта, он может нагреваться и искрить. А это уже большой риск возникновения пожара.
Но если взвесить все за и против, окажется, что применение распределительных коробок оправдано и с экономической и практической стороны. Разберемся, почему именно так. Конечно, можно тянуть отдельный провод от силового щита к каждой розетке или выключателю. Но к чему бы привело такое решение? В случае скрытой проводки пришлось бы делать дополнительные каналы (штробы) для каждого провода, а это покрыло бы стены помещения целой паутиной таких каналов. В некоторых случаях их пришлось бы делать глубже и шире, чтобы они вместили сразу несколько проводов. А это неизменно ведет к значительному увеличению трудозатрат и времени выполнения работ.
При выполнении наружной проводки без распределительных коробок необходимость прокладки специальных каналов в стенах отпадает. Но в этом случае расход провода остается также высоким. Стены будут опутаны коробами и кабель-каналами, дополнительное количество которых значительно увеличит стоимость необходимого для электропроводки материала. Эти короба потребуют дополнительных работ по их установке, подгонке и креплению, что тоже повысит трудозатраты.
Учитывая низкую стоимость распределительных коробок по сравнению со стоимостью проводов, и дополнительных работ, следует только один рациональный вывод. Применение распределительных коробок значительно удешевляет стоимость необходимого материала, как минимуму в несколько раз.
Также они значительно уменьшают трудоемкость при выполнении электропроводки, и облегчают контроль над состоянием электрической сети. Противникам дополнительных соединений электропроводки, говорящих о некачественных контактах, возразить очень легко. В современных жилых и других помещениях предписано использовать проводку только с медными жилами, которые легко паяются. Это обеспечивает качественное и надежное соединение провода. Подробнее о соединение проводов будет рассказано ниже.
Где устанавливается коробка
Так как существует два способа выполнения электропроводки, соответственно существуют два вида распределительных коробок — наружные и скрытые. Наружные распределительные коробки крепятся на поверхности стены с помощью специальных отверстий, предусмотренных их конструкцией. Если крепление осуществляется на дерево – достаточно обычных саморезов для дерева. Распределительные коробки для наружной проводки на деревянных стенах должны быть выполнены только из негорючего материала. Предпочтение отдается металлическим. Металлические распределительные коробки также обязательны, если напряжение в сети 1000В и более. Для кирпичных и бетонных стен вполне подойдут пластиковые изделия, которые по конструкции мало отличаются от их металлических собратьев.
Скрытые — помещаются в специальную нишу, к которой подходят специальные каналы в стене (штробы). Самый применяемый материал для этих коробок – негорючий пластик, например, поливинилхлорид (ПВХ). Их крепление осуществляется с помощью алебастра или саморезов и дюбелей. Устанавливаются коробки обычно под потолком в доступном месте, чтобы при необходимости ремонта можно было произвести их осмотр. Расстояние от коробки до потолка должно составлять 15-20 см, и зависит от высоты помещения.
Размеры коробок определяются тем количеством проводов, которые должны быть соединены в них. Провода должны свободно размещаться в коробках, а их крышки легко закрываться. Для бытовых целей достаточно маленьких коробок. Для производственных могут понадобиться большие. Поэтому их размеры могут быть от 7-8 см до 20 и более. Обычная форма этих изделий круглая или прямоугольная.
Видео «Монтаж распределительной коробки»
Схема соединения проводов
Схема соединения металлических проводов определяется электрической монтажной схемой, которая разрабатывается еще до начала работ. Обязательно в каждую коробку заходит фазный провод, нулевой и земля (в современных постройках). В коробках в соответствии со схемой осуществляется подключение проводов (двухжильных или трехжильных), идущих к розеткам и выключателям. Для подключения мощных электробытовых приборов прокладываются отдельные линии от силового щита.
Способы соединения
Независимо от вида проводки – скрытой или открытой, способы соединения проводов одинаковы. Наиболее часто используемый способ- скрутка. Однако есть нюансы.
Нельзя скручивать провода, у которых жила выполнена из разных металлов. В этом случае происходит ускоренная коррозия проводов в месте контакта, что может привести к плачевным последствиям.
Следует отметить, что по требованиям ПУЭ одной скрутки недостаточно. Необходим или дополнительный обжим этой скрутки или ее пайка. Для медных жил пайка не представляет сложности. После скрутки и пайки провода тщательно изолируются с помощью изоленты. Для улучшения контакта в скрутке применяются специальные наконечники, которые одновременно изолируют место контакта. Еще одним широко применяемым способом соединения проводов является использование зажимов и колодок, в которых провода прижимаются к контактам винтами или болтами. В этом случае из инструментов понадобится только отвертка или ключ.
Видео «Ошибки при распайке коробки»
Чтобы правильно установить данный компонент электропроводки, необходимо выполнить распайку и установку корректно. Видео поможет вам не совершить частых и простых ошибок, а также знать основные виды комплектующих.
1683
Views
Распределительные коробки выполняют функцию “коммутатора”. В этом устройстве провода от одного кабеля будут расходиться по “электрическим точкам”. При использовании таких коробок можно сэкономить затраты на прокладку электропроводки.
Распределительные коробки для дома
В этой статье вы узнаете, как подключить распределительную коробку. Мы детально рассмотрели все особенности этого устройства.
Зачем нужны
Перед приобретением, вам сначала нужно разобраться зачем нужны распределительные коробки. Установочные коробки для розеток обеспечивают надежную безопасность. С их помощью вы легко сможете добраться до места соединения проводов. Если кабель не поврежден, тогда проблема может таиться в его спайке. Поэтому при неисправности вы можете просто открыть коробку для розеток и проверить надежность всех соединений. Во многих случаях именно отсутствие соединения становится причиной неисправности провода.
Распределительная коробка для взрывоопасных помещений
Нормы пожарной безопасности также обязывают использовать распределительные коробки. Все понимают ее важность, но многие не желают ее использовать в своем доме. Вот основные причины, почему пользователи отказываются от использования коробок для розетки:
- она портит интерьер помещения;
- установка занимает много времени;
- после установки она возвышается над плоскостью стены.
Это основные проблемы многих владельцев домов. Они не задумываются над своей безопасностью. Многие даже не знают, что при помощи шпаклевки ее можно аккуратно вывести на уровень стены, и она не будет мешать. Но если произойдет возгорание соединения проводов, а у вас нет распределительной коробки, тогда это будет большой проблемой. Вам придется вскрывать проводку и искать соединения. Обычно конструкцию размещают под потолком в углах комнаты. Какая должна быть высота у розеток вы можете узнать .
Классификация распределительных коробок
Виды распределительных коробок для электропроводки могут различаться в зависимости от типа монтажа:
- открытые – монтируются на поверхности стен или потолка;
- скрытые – устанавливаются в углубления, специально сделанные в стене.
Различные виды распределительных коробок
Важно знать! Главная задача электропроводки заключается в предоставлении электрику доступа к окончаниям проводов. Поэтому на каждой распределительной коробке есть крышка, которую можно снимать.
Материал изготовления
Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации. Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.
Распределительные коробки из металла
Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.
Соединение проводов
Размеры
Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты, а также назначения. Минимальные размеры коробки для квартиры составляют от 10 см в диаметре. В корпусе может присутствовать от 2 до 4 отверстия для ввода. Они закрыты пластиковыми или резиновыми пробками. Скрытые распределительные коробки практически ничем не отличаются от открытых моделей.
Процесс монтажа
Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.
Коробка распределительная, ответвительная, распредкоробка или распаячная – это одно и то же наименование изделия, предназначенного для соединения проводников в соответствии с принципиальной электрической схемой объекта, их защиты от внешнего воздействия, повреждений. Они устанавливаются как снаружи здания, так и в помещениях объекта, который электрифицируется.
Внешний вид коробок распределительных
Виды изделий
Распределительные коробки для электропроводки принято классифицировать по следующим признакам:
- материалу;
- способу монтажа;
- конструкции;
- степени защиты.
Материалом для изготовления изделия является сталь, сплавы алюминия или пластик (полипропилен или фторопласт). Металлические коробки применяют в случае использования бронированного кабеля или уложенного в металлическую трубу, пластиковые – только с проводниками, имеющими изоляцию, выполненную из полимерного пластика. Он обязательно должен быть самозатухающим, иметь соответствующую прочность и работать в диапазоне температур от минус 25 0 С до 60 0 С без нарушения формы.
Металлическая коробка обязательно подлежит заземлению.
По способу монтажа изделия выпускаются для скрытой и открытой проводки. Это зависит от вида монтажа, который применяется на объекте. В некоторых случаях могут применяться оба случая. Установка устройств для скрытой проводки производится в отверстие в стене, а для открытой проводки – на поверхность стены или потолка, при этом применяется соединительный крепеж в виде дюбелей и саморезов. Соединение проводов по схеме выполняют после установки распределительной коробки и надежного ее закрепления. Соединяют их чаще всего с помощью пайки, а также с помощью специальных зажимов с обязательной изоляцией оголенных проводов, опрессовкой с последующей пайкой или сваркой. Заизолированные провода не должны контактировать друг с другом. Необходимо помнить, что вся сеть разбивается на группы – для питания выключателей, розеток, осветительных ламп, энергоемких устройств.
Подвод проводов к наружной распредкоробке
Распредкоробки выпускаются производителями с разной степенью защиты, что позволяет их устанавливать в помещениях с различной степенью влажности и загрязненности. Согласно стандарту МЭК 60529, степень защиты может быть IP20 (для монтажа внутри зданий с нормальными климатическими условиями), IP54 и IP55(для установки снаружи зданий и в помещениях запыленных, влажных, с парами летучих соединений).
Устройство
Являясь соединительным элементом электропроводки, коробка по форме может быть круглой, квадратной, прямоугольной, восьмиугольной.
Коробка состоит из 2 частей: корпуса и крышки.
Устройство простейшей ответвительной коробки
В крышке, которая имеет не только защитную функцию, но и декоративную, имеются отверстия для ввода проводников. Для настенного монтажа изделия снабжаются крепежными винтами. Последнее ноу-хау – это трехзаходные винты, которые быстро вкручиваются, что значительно ускоряет монтаж. При установке в стены коробки оснащаются специальными монтажными лапками и уступами на корпусе, с помощью которых надежно крепятся в углубление и не проворачиваются там.
В пластмассовых корпусах отверстия для ввода проводников закрыты заглушками, которые легко удаляются вручную, при этом края отверстий остаются ровными. Кроме того, изделия могут комплектоваться уплотнительными сальниками, обеспечивая герметичность. Крышка обычно защелкивается и имеет специальные отверстия, для того чтобы можно было поддеть ее отверткой и снять без особых усилий.
Внутри корпус имеет крепления для проводников. Чаще всего это зажимы и клеммные колодки, что дает возможность вводной кабель закрепить в зажим, а отходящие провода с помощью завинчивающих винтов – в колодке. Но могут быть коробки без креплений, тогда соединение кабелей и проводов производится скруткой с последующей изоляцией. Также соединяться они могут сваркой или опрессовкой.
Пример разводки проводов в распределительной коробке
Размеры коробки зависят от назначения, количества вводов, класса защиты и подбираются в каждом конкретном случае индивидуально.
Преимущества
К основным преимуществам изделий относят:
- простоту монтажа;
- многофункциональность;
- долговечность;
- быстрый доступ к соединениям;
- низкую цену.
Монтаж
Правила устройств электроустановок устанавливают требования по размещению коробок. Они должны устанавливаться на расстоянии от 100 до 300 мм от потолка, и к ним должен быть беспрепятственный доступ. Это требование диктуется тем, что должен быть обеспечен подход для проведения ремонтных работ и ревизии.
Месторасположение распределительных коробок на любом объекте должно быть известно. Важно еще и то, что она должна быть расположена так, чтобы не портить интерьер помещения, а при ее ипользовании не пришлось разрушать место ее установки. Устанавливая коробку за натяжными потолками, необходимо предусмотреть ревизионный люк в месте установки.
Инструмент
Для монтажа необходимо подготовить следующий инструмент, приборы контроля и материалы:
- карандаш;
- линейку;
- набор отверток;
- ножницы;
- дрель или шуруповерт;
- коронка для выполнения отверстий;
- отвертку индикаторную или тестер;
- крепежные изделия;
- изоляционную ленту;
- гипс или раствор;
- кельму.
Открытый способ
Открытый способ монтажа распределительной коробки осуществляется в следующем порядке:
- отключается подача электроэнергии на объект;
- размечается место установки изделия;
- снимается крышка с изделия, и корпус закрепляется указанным производителем способом;
- срезается изоляция проводов на необходимую длину и заводится в корпус;
- соединяются проводники выбранным способом, соблюдая цветовую маркировку, т.
е. фазу с фазой, нуль с нулем, землю с землей;
Правильная разводка проводов в распредкоробке
- изолируются места соединений при необходимости;
- закрывается крышка.
Необходимо каждую группу проводов подписывать (розетки, выключатели, освещение). Это позволит быстро найти необходимый проводник при ремонтных работах.
Закрытый способ
Закрытый способ монтажа начинается с изготовления отверстия в стене на определенную глубину под установку корпуса. Диаметр отверстия должен соответствовать наружному диаметру устанавливаемой коробки. Выполнив его с помощью коронки, насаженной на дрель, необходимо установить корпус и надежно закрепить. Понадобится раствор алебастра. Корпус сажается на алебастр и остатки раствора убираются. Далее провода соединяются, как и при открытом способе, и закрываются крышкой. Остается нанести тонкий слой штукатурки или заклеить обоями саму распредкоробку.
Установка корпуса распредкоробки в стену
Соединение жил.
Видео
О том, как происходит соединение жил в распределительной коробки, повествует это видео.
Распределительные коробки позволяют осуществить разводку питания объекта электричеством правильно и быстро, обеспечить работу розеток, выключателей, осветительных приборов и энергоемкого оборудования надежно, а также осуществлять ревизию сети и ее ремонт при необходимости.
Как установить распределительную коробку в кирпичной, бетонной стене (схема)
В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: → Распределительная коробка: монтаж и ремонт.
Назначение распределительных коробок
В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:
- Осветительная;
- Розеточная;
- Линии для отдельных нагревательных приборов большой мощности.
На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.
Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.
Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.
Основные требования к местам установки распределительных коробок
Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.
Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз
Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.
Виды распределительных коробок
Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.
Материалы:
- Металлические;
- Пластиковые.
Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.
Табл.1 Распределительные коробки JBR
Модель коробки Ecoplast | Диаметр в мм | Технологические отверстия | Степень влаго защиты |
JBR060 | 60 х 40 | 4 — Ø 20 мм | IP 44 |
JBR065 | 65 х 35 | 4 — Ø 20 мм | |
JBR070 | 70 х 40 | 4 — Ø20 мм | |
JBR080 | 80 х 40 | 4 — Ø 20 мм | IP 44 |
В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:
- Накладные коробки для открытой проводки;
- Внутренние коробки для скрытой проводки;
- Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
- Для установки в кирпичные и бетонные стены;
- Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.
Распределительные коробки различных моделей
В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.
Особенности способов установки распределительных коробок различной конструкции
Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.
Установка распределительных коробок в кирпичные и бетонные стены
Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.
Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах
Таблица с размерами различных моделей коронок по бетону
Модель коронки | Ø сверла/коронки в (мм) | Глубина коронки, в (мм) |
Super HARD | 15/100 | 70-150 |
Диам Алмаз | 25/600 | — |
Bosch | 20/162 | — |
DeWalt | 25/152 | — |
Энкор | 68 | 80 |
Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.
Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.
Коробки для наружной проводки
В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.
Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)
В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.
Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.
Разделка и подключение проводов в коробке
Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.
Примеры скруток в распределительной коробке
Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.
Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.
Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.
После скрутки оголенные концы изолируются, это можно сделать различными способами:
- Обычной ПВХ изолентой;
- Термоусадочными трубками;
- Пластиковыми колпачками.
Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.
Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.
Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:
- Все провода заземления скручиваются в одну скрутку;
- Все провода нейтрали скручиваются в отдельную скрутку;
- Фазные провода тоже скручиваются в одну отдельную скрутку;
- Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
- Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.
Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:
- Синий используется как нейтральный провод;
- Красный, белый, коричневый и другие как фаза;
- В качестве заземления проводник с желто-зеленой изоляцией.
Часто задаваемые вопросы
- Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?
Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.
- Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?
Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.
Оцените качество статьи:
Размеры коробок для наружной проводки
Распределительные (разветвительные, «распаячные», англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров.
Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.
Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки («гофры», армированных или гладких труб). Сальники и конструкция коробки обеспечивает защиту IP44 и выше (в зависимости от модели, см. Таблицу 1). Минимальное количество выводов в этой категории — четыре (круглые коробки). Максимальное — 12. «Ярусная» конструкция сальника позволяет подключать трубы разного сечения. Часто для надёжного и герметичного соединения с трубами и вывода кабеля используют муфты, переходники или кабельные зажимы (см. ссылки в конце страницы).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)
Артикул | Безгалоген. | Типоразмер | Размер, мм | Выходы | Степень защиты |
44070 | — | Ecoplast JBR060 | Ø60 х 40 | 4 по 20 мм | IP 44 |
44004 | 44004HF | Ecoplast JBR065 | Ø65 х 35 | 4 по 20 мм | IP 44 |
44071 | — | Ecoplast JBR070 | Ø70 х 40 | 4 по 20 мм | IP 44 |
44005 | 44005HF | Ecoplast JBR080 | Ø80 х 40 | 4 по 20 мм | IP 44 |
44072 | — | Ecoplast JBS065 | 65 х 65 х 40 | 7 по 20 мм | IP 44 |
44056 | 44056HF | Ecoplast JBS070 | 70 х 70 х 40 | 6 по 20 мм | IP 44 |
44006 | 44006HF | Ecoplast JBS080 | 85 х 85 х 40 | 6 по 20 мм | IP 44 |
44007 | 44007HF | Ecoplast JBS100 | 100 х 100 х 55 | 6 по 25 мм | IP 55 |
44008 | — | Ecoplast JBS120 | 120 х 80 х 50 | 6 по 25 мм | IP 55 |
44009 | 44009HF | Ecoplast JBS150 | 150 х 110 х 70 | 10 по 25 мм | IP 55 |
44010 | — | Ecoplast JBS190 | 190 х 140 х 70 | 10 по 32 мм | IP 55 |
44017 | — | Ecoplast JBS190 | 200 х 155 х 80 | 10 по 32 мм | IP 55 |
44018 | — | Ecoplast JBS200 | 200 х 200 х 80 | 12 по 32 мм | IP 55 |
44030 | — | Ecoplast JBS300 | 300 х 250 х 120 | 12 по 32 мм | IP 65 |
— | 44011 | Famatel 3011 | 100 х 100 х 55 | 7 | IP 55 |
— | 44012 | Famatel 3012 | 153 х 110 х 63 | 8 | IP 55 |
— | 44013 | Famatel 3013 | 160 х 135 х 83 | 8 | IP 55 |
— | 44014 | Famatel 3014 | 220 х 170 х 85 | 10 | IP 55 |
Рис.1 Распаячная коробка арт.44004
Рис.2 Распаячная коробка арт.44005
Рис.3 Распаячная коробка арт.44006
Рис.4 Распаячная коробка арт.44007
Рис.5 Распаячная коробка арт.44008
Рис.6 Распаячная коробка арт.44009
Рис.7 Распаячная коробка арт.44010
Рис.8 Распаячная коробка арт.44017
Рис.9 Распаячная коробка арт.44018
Рис.10 Распаячная коробка арт.44030
Рис.11 Распаячная коробка арт.44056
Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.п.).
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце «Кол-во выходов»:
Табл.2 Распределительные коробки BJB и LJB (без отверстий)
Артикул | Безгалоген. | Типоразмер Ecoplast | Размер, мм | Выходы | Степень защиты |
44057 | — | BJB100 | 100 х 100 х 55 | 6 | IP56 |
44058 | — | BJB120 | 120 х 80 х 50 | 6 | IP56 |
44059 | — | BJB150 | 150 х 110 х 70 | 10 | IP56 |
44060 | — | BJB190 | 190 х 140 х 70 | 10 | IP56 |
44061 | 44061HF | BJB150 | 150 х 110 х 110 | 6 | IP56 |
44055 | — | JLB90 | 90 х 42 х 40 | 10 | IP56 |
Рис.12 Распаячная коробка арт.44057
Рис.13 Распаячная коробка арт.44058
Рис.14 Распаячная коробка арт.44059
Рис.15 Распаячная коробка арт.44060
Распаячные коробки | ehto.ru
Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.
Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.
Чем расключение отличается от распайки
Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.
Но вернемся к распаячным (распределительным) коробкам.
Виды распаячных коробок
Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.
Общее устройство распаячной коробки
Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.
Степени защиты распаячных коробок
Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.
Чем различается распаячная коробка для открытой и скрытой электропроводки
Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.
В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.
На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.
Коробки под подвесными потолками
Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.
Где нельзя ставить разветвительные коробки
Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).
Как и где искать распределительные коробки в старых домах
Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.
В домах старой постройки, можно только гадать, где расположили коробки с распайками проводов.
Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).
Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.
Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь, за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.
На этом про распаячные коробки все!
©Ehto.ru
Статьи по теме
Электрические распределительные коробки товарного сорта
Распределительные коробки коммерческого класса
Мы производим коммерческие распределительные коробки, как внутри, так и снаружи, в соответствии с вашими требованиями. Внутренние углы, внешние углы, без проблем. Мы можем предоставить навесные и / или запирающиеся двери с тросиками. Если у вас есть индивидуальный запрос или вам нужна помощь в проектировании распределительной коробки другого типа, отправьте электронное письмо с любыми вопросами.
Что такое распределительная коробка?
Распределительная коробка — это контейнер для электрических соединений, обычно предназначенный для скрытия их от глаз и предотвращения взлома.Небольшая металлическая или пластиковая распределительная коробка может быть частью системы электропроводки или кабельной разводки с термопластичной оболочкой в здании. Он в основном используется в потолках, под полом или скрыт за панелью доступа — особенно в жилых или коммерческих зданиях. Соответствующий тип может быть закопан в штукатурку стены или залит в бетон так, чтобы была видна только крышка. Он также может включать в себя встроенные клеммы для соединения проводов.
Распределительные коробки на заказ
Наши распределительные коробки бывают разных форм и размеров.Металлические коробки предназначены для использования с металлическими кабелепроводами или кабелями в металлической оболочке, поэтому они имеют заглушки, которые можно удалить, чтобы в них проходил кабелепровод или кабель; Однако неметаллические кабели можно использовать с металлической коробкой с подходящим кабельным зажимом. Неметаллические коробки обычно используются исключительно с кабелями в неметаллической оболочке и, следовательно, имеют встроенные кабельные зажимы, но не имеют заглушек, хотя в некоторых неметаллических коробках есть заглушки, поскольку они предназначены для использования с неметаллическими кабелепроводами вместо кабелей. .
Существуют также различные способы крепления коробок: наземные коробки предназначены для установки на поверхность стены и выступают из нее (скажем, в незавершенной или промышленной зоне), а новые рабочие коробки предназначены для крепления к стойкам стены и заподлицо с готовой стеной, а старые рабочие ящики крепятся к проему в финишной обшивке стены, сделанной под ящик, с помощью встроенных зажимов.
Специальные распределительные коробки
Существуют также расширительные коробки, которые используются для увеличения пространства в существующей коробке или защиты внутренней части материала, добавляемого к существующей стене, и более крупные шкафы NEMA для использования в более крупных приложениях, где стандартные распределительные коробки слишком малы или для установки деталей, которые не помещаются в стандартную группу или стандартную заглушку.
Электрики обычно прикрепляют распределительную коробку к прочному конструктивному элементу, например стойке или балке, и это абсолютно необходимо, если коробка будет использоваться для поддержки осветительной арматуры. Другие типы распределительных коробок имеют крылья, которые помещаются в вырезанное отверстие в гипсокартоне, но они не поддерживают светильник. Люди иногда называют розеточную коробку соединительной коробкой и используют эти слова как синонимы, но розеточная коробка — это не соединительная коробка.
Существуют различные электрические коробки и названия этих коробок, которые варьируются от:
Монтажная коробка, монтажная коробка, удобная коробка, коробка для ремоделирования, коробка переключателей света, розеточная коробка, розетка, электрическая коробка, потолочная коробка вентилятора
Вернуться к продуктам
Что мне следует использовать: пластиковый или металлический электрический шкаф?
Выключатели света, розетки, потолочные вентиляторы и светильники, переходы
провода — это лишь некоторые из предметов, размещенных в электрических коробках.в отличие
электрические панели или панели выключателей, которые почти всегда изготавливаются из
стальные, электрические коробки могут быть изготовлены из металла или пластика.
В зависимости от обстоятельств того, как они будут использоваться, один материал
может быть предпочтительнее другого.
Что такое электрическая коробка?
Три коробки, наиболее часто используемые в домах:
- 4-дюймовые круглые коробки для потолочных светильников, бра,
дымовые извещатели и детекторы угарного газа. - Коробки одноблочные для основных розеток и выключателей.
- Ящики с двумя секциями для двух выключателей света или дуплексной розетки
торговые точки.
Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Они
также защитите провода и кабели от повреждений, ослабления или
разорваны, и все это может оставить вас без энергии или, что еще хуже,
вызвать
электрический огонь.
Когда использовать пластиковые распределительные коробки
ПВХ стал стандартным материалом для электрических коробок, особенно
для домашних мастеров.Легкие и удобные в работе, многие из них также
идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда
перегретый, он не проводит электричество, как металл. Использовать
пластиковые ящики при:
- Неметаллические (NM) кабели, ведущие внутрь или из
коробка. Электропроводка в металлической оболочке основана на соединении с металлом.
электрическая коробка для заземления и не должна использоваться в пластике.
коробки. - Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления
коробки на заглушки упрощают установку и предустановки на коробке
укажите толщину полудюймового гипсокартона, что поможет избежать
прибивание фасада коробки заподлицо со стеной.
Одним из недостатков пластиковых коробок является их склонность к деформации при
подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока
предварительно прикрепленные хомуты удобны, часто сложно
снимите кабель после того, как он зажат.
Когда выбирать металлические коробки
Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ.
сверхпрочные, огнестойкие и не тают. Они предлагают
высочайший уровень безопасности для электрических
электромонтажные приложения.Также практически невозможно раздавить или
гнуть металлическую распределительную коробку!
Если
ты делаешь работу сам, можно немного больше
сложно работать с металлическим ящиком. Задние и боковые выбивки
потребовать дополнительных зажимов, и острые края могут быть жесткими для
руки, поэтому обязательно надевайте перчатки при работе с ними.
Следует использовать металлические ящики:
- При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода
коробки. - Для внутреннего применения, например, в незавершенной
подвал или прихожую, где нет гипсокартона.
Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности
следует предпринять для обеспечения надлежащего заземления.
Всепогодные электрические коробки
При установке электрических коробок вне дома, гаража или
здание, непогоды бокс, при правильном подключении, герметизирует
ненастная погода, чтобы влага не попадала и не замыкала
связь.Когда розетка используется и есть опасность намокания,
можно использовать откидную крышку, чтобы розетка и шнуры не открывались.
идет дождь.
Если вы хотите узнать больше об электрических коробках или запланировать
встречу, чтобы их установил один из наших опытных
к электрикам обращайтесь к Дэвиду Грею.
Услуги онлайн или позвонив нам по телефону
(904) 724-7211.
Артикул 370 — Коробки, корпуса трубопроводов и фитинги
370-20 В стене или потолке
Раздел 370-20 можно легко пропустить во время процедуры установки коробки.Иногда передний край коробки оказывается на расстоянии более 1/4 дюйма от готовой поверхности. Это нарушение независимо от типа материала, окружающего коробку. Национальный электротехнический кодекс (NEC) содержит минимальные требования для коробок, установленных в горючих, а также негорючих материалах.
В стенах или потолках, построенных из негорючего материала (бетон, плитка и т. Д.), Коробки должны быть установлены таким образом, чтобы передний край не отходил более чем на 1/4 дюйма от готовой поверхности.Ящики в стенах или потолке, изготовленные из горючего материала, например дерева, должны быть заподлицо с готовой поверхностью или выступать за нее.
Хотя эти правила легко понять, их часто игнорируют. Повторюсь, внутри горючего материала коробки должны быть либо заподлицо, либо выходить за пределы готовой поверхности. Из негорючего материала передний край коробки должен находиться в пределах 1/4 дюйма от готовой поверхности.
370-21 Ремонт гипсокартона (или гипсокартона) и штукатурки
Обычно электрики не несут ответственности за вырезание отверстий в гипсокартоне, гипсокартоне или штукатурке.Но там, где гипсокартон есть или уже был установлен, обычно электрик вырезает отверстия. Кто бы ни выполнял резку, соблюдение Раздела 370-21 является обязательным. Сломанный (или неполный) гипсокартон, гипсокартон или гипсовые поверхности необходимо отремонтировать так, чтобы ни один зазор или открытое пространство вокруг коробки или фитинга не превышало 1/8 дюйма.
Скрытие поврежденного или неполного гипсокартона (штукатурки и т. Д.) С помощью установки негабаритной (или громоздкой) накладки не удовлетворяет требованиям этого раздела. Зазоры или открытые пространства более 1/8 дюйма должны быть устранены независимо от размера крышки.370-22 Расширения открытой поверхности
Короб для поверхностного монтажа, устанавливаемый над скрытой коробкой с целью расширения системы электропроводки, называется расширением поверхности. Расширение поверхности — это просто переходная точка между скрытой проводкой и открытой проводкой. Коробка или удлинительное кольцо, закрывающее коробку от системы скрытой проводки, должны быть механически закреплены над скрытой коробкой.
Раздел 370-22 также гласит, что заземление оборудования, где это необходимо, должно соответствовать статье 250.В то время как статья 250, часть F (разделы с 250-110 по 126) касается заземления оборудования и заземляющих проводов оборудования, часть G (разделы с 250-130 по 148) охватывает методы заземления оборудования. Несмотря на то, что положений частей F и G слишком много, чтобы упоминать их, следует отметить два раздела.
В разделе 250-118 обсуждаются типы заземляющих проводов оборудования. Типы включают: медный или другой коррозионно-стойкий провод, металлический кабелепровод (жесткий и промежуточный), электрические металлические трубы и 10 других специальных предметов.Раздел 250-148 (а) требует, чтобы соединение было выполнено между заземляющим проводом (ами) оборудования и металлической коробкой с помощью перечисленного заземляющего устройства или заземляющего винта, который не служит никакой другой цели. [Раздел 250-148 (а)] Если заземляющий провод оборудования входит в металлическую коробку, она должна быть заземлена или соединена с заземляющим проводом. Это соединение должно быть выполнено с помощью указанного заземляющего устройства или винта заземления, не используемого ни для каких других целей. Раздел 250-8 запрещает использование винтов для листового металла для подключения заземляющего провода к корпусу.Исключение из 370-22 допускает другой тип точки перехода между скрытой проводкой и открытой проводкой. Если все требования в пределах исключения соблюдены, крышка скрытого ящика разрешается в качестве расширения поверхности.
Расширение поверхности, сделанное из крышки скрытого ящика, должно быть спроектировано таким образом, чтобы оно не упало или не было удалено, если его средства крепления ослабнут. Кроме того, метод подключения должен быть гибким и сконфигурированным таким образом, чтобы любое требуемое заземление не зависело от соединения между коробкой и крышкой.Установка негибкого кабелепровода или трубки, такой как электрические металлические трубки, на крышку скрытого ящика нарушает это требование. Гибкий металлический канал, непроницаемый для жидкости гибкий металлический канал и непроницаемый для жидкости гибкий неметаллический трубопровод — вот некоторые из разрешенных методов проводки. Последнее требование этого исключения гласит, что непрерывность системы заземления не может зависеть от соединения между коробкой и крышкой. Следовательно, для обеспечения безопасного обратного пути к земле необходимо установить заземляющий провод оборудования.В Таблице 250-122 приведены заземляющие проводники оборудования минимального размера для заземления кабельных каналов и оборудования.
370-23 Опоры
Корпуса, подпадающие под действие Статьи 370, должны соответствовать одной или нескольким спецификациям поддержки, перечисленным в Разделах 370-23 (a) — (h). К ним относятся: (а) поверхностный монтаж; (б) структурный монтаж; (c) монтаж на готовых поверхностях; (г) подвесные потолки; (e) корпус с опорой на кабельные каналы, без устройств или приспособлений; (f) кожух, поддерживаемый кабельным каналом, с устройствами или приспособлениями; (ж) ограждения из бетона или кирпича; и (h) подвесные коробки.370-23 (a) Монтаж на поверхности
Корпус, установленный на здании или другой поверхности, должен быть жестко и надежно закреплен на месте. Аналогичное требование в Разделе 110-13 гласит, что электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Хотя Кодекс не предусматривает приемлемых процедур крепления, он запрещает один метод. Запрещается использовать деревянные заглушки, вбитые в отверстия в кирпичной кладке, бетоне, штукатурке или аналогичных материалах. [Раздел 110-13] Если монтажная поверхность не обеспечивает жесткой и надежной опоры, необходимо не только обеспечить дополнительную опору, но и соответствовать разделам 370-23 (a) — (h).Твердая поверхность здания, способная выдержать ограждение, не всегда доступна. Например, защищенная от атмосферных воздействий розетка с защитой от замыкания на землю (GFCI) требуется в ландшафтной зоне без зданий или сооружений. Один разрешенный метод поддержки коробки — это установка распорки в соответствии с Разделом 370-23 (b) (2). Другой метод включает использование жесткого или промежуточного металлического кабелепровода, установленного в соответствии с Разделом 370-23 (f).
370-23 (b) Монтаж на конструкции
Ограждение, опирающееся на конструктивный элемент здания или на уровень, должно иметь жесткую опору либо напрямую, либо с помощью распорки (деревянной, металлической или полимерной).Невозможно переоценить важность правильного монтажа электрооборудования. Сколько раз электрики видят, что коробки, корпуса или кабелепроводы смонтированы неправильно? В соответствии с требованиями Раздела 300-11 (а) кабельные каналы, кабельные сборки, коробки, шкафы и арматура должны быть надежно закреплены на месте.
370-23 (b) (1) Гвозди
Использование гвоздей в качестве крепежных элементов запрещено, если они не используются для крепления скоб снаружи корпуса или если они не проходят внутрь в пределах 1/4 дюйма от задней части или концов корпуса.[370-23 (b) (1)]
Это требование несколько ограничивает использование гвоздей в качестве разрешенного метода крепления. Если кронштейны расположены снаружи корпуса, допускается использование гвоздей. Гвозди, проходящие через внутреннюю часть, должны находиться в пределах 1/4 дюйма от задней части или концов корпуса. Конструкция некоторых металлических коробок для устройств (без внешних кронштейнов) предусматривает монтажные отверстия, соответствующие этой спецификации.
В следующем месяце в фокусе, начиная с Раздела 370-23 (b) (2), будет продолжено обсуждение Статьи 370, Часть B, Установка.Раздел 370-23 (b) (2) охватывает требования к распоркам (деревянным, металлическим или полимерным), используемым для поддержки корпусов.
С Миллером, владельцем Lighthouse Educational Services и автором иллюстрированного руководства по национальному электротехническому кодексу, можно связаться по телефону (615) 333-3336 или по электронной почте [email protected].
Сращивание кабеля NM в стенах и других скрытых пространствах — Jade Learning
Сращивание кабеля NM в стенах и других скрытых пространствах
Автор: Джерри Дарем | 3 ноября 2020 г.
2005–2020 NEC 334.40 (B) Устройства из изоляционного материала
Если вы электромонтажник, который когда-либо выполнял электромонтаж пристройки комнаты, вы, вероятно, знакомы с этим процессом.
Прежде чем пытаться дать оценку, вы должны сначала определить, как подать питание от существующей панели выключателя в доме на новое освещение и розетки в пристройке. Предложить цену отдельным торговым точкам для нового дополнения относительно просто, но для того, чтобы подать заявку на участие в торгах, потребуется некоторое исследование и воображение.
Построение пристройки к помещению над розеткой на крыльце может обеспечить необходимую ответвленную цепь для пристройки.
Если подрядчик обнаруживает, что центр электрической нагрузки находится на противоположном конце дома, кроме новой пристройки, он может предположить, что ему предстоит выполнить некоторую работу, чтобы подключить хотя бы одну новую ответвленную цепь к пострадавшей зоне. В этом случае электрик может найти большое удовлетворение, обнаружив ответвленную цепь на 15 или 20 А с небольшой нагрузкой или без нее, рядом с местом нового строительства.Часто ненагруженная ответвленная цепь, обнаруженная в этой области, представляет собой выделенную цепь, питающую розетку заднего крыльца — то же самое заднее крыльцо оторвано от дома для пристройки комнаты. Если существующая ответвленная цепь на 15 или 20 А доступна там, где новая пристройка собирается примыкать к дому, подрядчик может назначить эту существующую ответвленную цепь в качестве нового источника питания для освещения и розеток пристройки комнаты. Это дает электрику готовую вилку кабеля NM, удобно расположенную для питания первой розетки в новой пристройке помещения.
Это может быть идеальная установка, которая позволяет подрядчику по электротехнике выполнять работу быстро, получая при этом справедливую прибыль.
В идеальном мире
До сих пор мы описали идеальные условия для электромонтажа пристройки комнаты в одно мгновение. Этот сценарий еще более полезен, когда работа оплачивается подрядчиком одинаково, независимо от того, где подрядчик находит электроэнергию для помещения.
Но что делать, если этот, казалось бы, идеальный, готовый к использованию кабель NM слишком короткий, чтобы добраться до предполагаемого местоположения первой розетки в новом дополнительном помещении? Иногда существующий хлыст кабеля NM остается выступающим из открытого края окрашенной и отделанной стены, и нет средств проследить за кабелем до его исходной точки, чтобы прикрепить более длинный кабель.В этом случае мы сталкиваемся с трудной задачей объяснить домовладельцу, почему нам придется устанавливать незапланированную розетку или детектор дыма, или даже дополнительный осветительный прибор в нетрадиционном — или, по крайней мере, незапланированном — месте в новом месте. добавление. Дополнительная розетка необходима для использования в качестве необходимой распределительной коробки для привязки более длинного отрезка кабеля NM для подключения к первой электрической розетке в новой пристройке помещения.
Домовладелец может быть недоволен новостью об этом неожиданном выходе, поскольку он может испортить эстетику помещения и иногда может увеличить стоимость проекта, в зависимости от типа предлагаемого выхода.Дополнительная розетка намного дешевле, чем установка дополнительного осветительного прибора или детектора дыма, но все это не является бесплатным.
Есть решение? Это зависит от цикла кода NEC, в котором вы работаете.
Комплект для сращивания кабеля NM — Нарушение норм? Это ремонт или переделка?
Комплекты для сращивания кабелей NM — Часть I [Циклы предыдущих Кодексов]
Существует продукт, который на первый взгляд кажется панацеей от многих проблем с кабелем NM, например, когда кабель NM слишком короткий, чтобы добраться до места назначения.Он называется комплектом для сращивания 2- и 3-проводных кабелей NM.
Комплект для сращивания 2- и 3-проводных кабелей NM
Этот комплект для сращивания и ответвления разработан для кабелей NM, таких как кабель NM марки Romex, и обеспечивает быстрое и надежное средство для сращивания или отвода 2-проводных и 3-проводных кабелей NM с землей — до 300 Вольт. Производители этих комплектов обычно заявляют, что продукт будет работать с кабелями NM, произведенными после 1990 года.
Производители также заявляют, что эти маленькие чудотворцы разработаны и одобрены для использования в проектах по ремонту существующих конструкций, ссылаясь на NEC 334.40 (B) как на их источник.
Если мы обратимся к 334,40 (B) в наших Кодовых книгах NEC 2005, 2008 и 2011, то найдем следующий текст: Выключатели, розетки и ответвители из изоляционных материалов разрешается использовать без коробок в открытой кабельной разводке и для перенаправления проводов в существующих зданиях, где кабель скрыт и выловлен.
Эти соединения, которые называются «летающими стыками», не подходят ни по каким стандартам.
Это означает, что изолированное отводное устройство (сращивающее устройство) может использоваться в этих более ранних циклах кода без установки в распределительную коробку, если отводное устройство:
- Устанавливается на оголенный кабель NM или
- Устанавливается для изменения проводки в существующих зданиях, где кабель скрыт (то есть в стене или подобном) и вылавливается (это означает, что стык будет падать на стену, чтобы он был зажат между готовым гипсокартоном).
Редакции Кодекса 2005, 2008 и 2011 гг. Дают разрешение на установку устройства для сращивания внутри стенового пространства (скрытого) без соединительной коробки, если вы выполняете ремонт электропроводки в доме и вам необходимо удлинить провод. Единственным условием является то, что стык должен быть выловлен, что означает, что вы не можете на законных основаниях использовать это устройство для сварки там, где еще не установлен гипсокартон, потому что NEC ожидает, что в этом случае вы будете использовать надлежащую распределительную / розеточную коробку, чтобы впоследствии можно было получить доступ к стыку. . Язык, использованный в этих предыдущих циклах Кодекса, дает электрику разрешение выполнить стыковку и опустить стыковочное устройство за готовую стену, соблюдая при этом все технические моменты Кодекса.
Наборы для сращивания кабелей NM — Часть II [Кодовый цикл 2014 г.] Однако с выпуском NEC 2014 г. мы обнаружили, что Группа по разработке кодов пересмотрела свою прежнюю позицию по сокрытию сращивающих устройств в стенах, так что 334,40 (B) в NEC 2014 года указано следующее: Автономные выключатели, автономные розетки и кабельные соединительные устройства с неметаллической оболочкой из изоляционного материала, перечисленные в списке, должны быть разрешены для использования без коробок в открытой кабельной проводке и для РЕМОНТА проводки в существующих зданиях где прячется кабель.
Цикл Кодекса 2014 года принял более точный язык при обсуждении этих сращивающих устройств — объявил, что они должны быть внесены в список (например, UL), и считал соединительным устройством для кабелей с неметаллической оболочкой. Чтобы не было путаницы в отношении типа сращивающего механизма, используемого для этой цели. Раздел 334.40 (B) в NEC 2014 г. также удалил разрешение на использование устройства в рамках «переподключения», как было заявлено в предыдущем цикле (ах) Кодекса. Замена этого языка на ОТРЕМОНТИРУЙТЕ только проводку .Так что кабель NM, случайно проколотый винтом или гвоздем или порезанный во время рыбалки на стене, все еще может соответствовать требованиям для этой процедуры сращивания. Но в NEC 2014 не существовало разрешения на использование сварочного устройства вне ремонтных работ. Кроме того, было снято требование «выловить» кабель NM, если он будет сращиваться. Это потому, что теперь вам разрешается использовать устройство только для ремонтных работ, а не для удлинения проводки (работы по замене проводки), когда проводка слишком короткая.
Язык, принятый в 2014 г. для Раздела 334.40 (B) остается неизменным даже сейчас в цикле Кодекса 2020 года.
Комплекты для сращивания кабелей NM рекламируются как соответствующие требованиям NEC. Но необходимо соблюдать осторожность, чтобы не нарушить самые современные электрические нормы.
Сводка
В настоящее время в США доступен продукт, который рекламируется как указанный и соответствует требованиям NEC для сращивания кабелей NM в скрытых пространствах — даже во время проектов по замене проводки. Это верно только в тех юрисдикциях, где циклы Кодекса 2011 года или более ранние остаются стандартом.Соединение может быть скрыто только в том случае, если оно является частью кабеля NM, проложенного за стеной или полом. Устройство никогда не допускается в открытом пространстве стойки, где гипсокартон позже покроет его на этапе отделки реконструкции, независимо от цикла Кодекса.
Электрические коды для распределительных коробок
Резюме: Перечень электрических кодов для распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки. |
Определения правил электрооборудования для домашних распределительных коробок
NEC 314.16 Способы подключения Заполнение распределительной коробки
Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся в коробке.
Информация о принятии кода: Показанные коды являются только примерами и могут не соответствовать вашему приложению или юрисдикции.Свяжитесь с местным строительным управлением для получения полной информации.
На неметаллических ящиках указывается их объем в кубических дюймах.
Используйте следующую таблицу для расчета минимального размера коробки:
Размер проводника ……………………… 14 AWG. ……. 12 AWG
Каждый отдельный изолированный провод ………….. 2 дюйма-3 ………… 2,25 дюйма-3
Все провода заземления (комбинированные) ……………. 2 в-3 ………… 2,25 дюйма-3
Для каждого устройства (выключатель / розетка) ….. 4 дюйма-3 ………… 4,4 дюйма-3
Все внутренние кабельные зажимы (комбинированные)…. 2 дюйма-3 ……….. 2,25 дюйма-3Расчет заполнения контейнера для образцов:
Четыре кабеля NMB 14/2 с заземлением:
8 изолированных проводов ………………. 16 кубических дюймов
Все провода заземления ……… …………. 2 кубических дюйма
1 переключатель …………………………. .,4 кубических дюйма
1 розетка ……………………… 4 кубических дюйма
Все кабельные зажимы (комбинированные) …. 2 кубических дюймов
Минимальный объем коробки ……….. 28 кубических дюймовNEC 370-29 Не скрывайте распределительные коробки в стенах, потолках, недоступных чердаках и под полом.
Примеры бытовых электрических норм для распределительных коробок
IRC-коды
Коробки: распределительные, розеточные и осветительные
1. Неиспользуемые отверстия в коробках и корпусах кабелепровода должны быть закрыты. 2003 IRC E3806.4
2. Все ящики должны быть доступны. NEC 314,29
3. Коробки должны быть установлены в каждой точке сращивания проводов, розетке, точке переключения, точке соединения или точке отвода. NEC 314
4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) могут использоваться как для стен, так и для потолка.Никакие зажимы не требуются, если провод закреплен в пределах 8 дюймов от коробки. NEC 314.17Всегда обращайтесь в местную строительную администрацию для получения полной и актуальной информации о кодах.
style = «clear: left»>
Видео по электромонтажу |
|
|
Подробнее о электрических кодах для ящиков |
|
Как соединить бытовую проводку для удлинения цепей
По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Подсчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы
При выполнении работ по ремоделированию может потребоваться сращивание проводов для перемещения цепей или добавления новых устройств.Соединение — это соединение двух или более проводов путем их скручивания. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и фиксации стыка. Используйте размер гайки для проволоки, соответствующий количеству и калибру проводов, которые вы используете.
Соединения для сращивания проводов должны размещаться внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно квадратная и металлическая. После установки коробку нельзя скрывать внутри стен или потолка, чтобы она оставалась доступной в любое время.
По коду общее количество проводников, разрешенных в выходной коробке, известное как заполнение коробки, ограничено размером коробки и калибром проводов. К проводникам относятся не только провода, но и такие устройства, как переключатели, розетки и некоторые другие металлические детали. Сумма всех проводников должна быть меньше кубического дюйма емкости розетки.
Для расчета заполнения коробки каждый провод 14awg, входящий в коробку, умножается на 2. Двенадцать проводов калибра умножаются на 2,25. Все провода заземления считаются как 1, умноженная на самый большой калибр провода в коробке.Например, все провода заземления, входящие в коробку, равны 1 X 2,25 для провода 12AWG.
Устройства, включая переключатели и розетки, умножаются в 2 раза на наибольший диаметр провода в коробке. Любые металлические зажимы учитываются как 1-кратная длина самого большого провода. Косички и другие соединения, которые находятся в коробке, не учитываются. Для более подробного объяснения того, как точно подсчитать количество проводников, проверьте это перед добавлением новых проводов или устройств.
Электрическая распределительная коробка
Распределительная коробка имеет несколько отверстий со съемными заглушками по бокам и сзади.Выберите отверстия, удобно расположенные для соединяемых кабелей, и снимите заглушки. Имейте кабельный зажим для каждого и ослабьте винты, чтобы открыть хомут. Протяните около 8-10 дюймов кабеля через зажим и затяните хомут вокруг него, чтобы он крепко держался, но не зажимал пластик.
Разделите оболочку кабеля, оставив около 1/4 дюйма, покрывающего провода. Обрежьте оболочку, чтобы удалить ее, и снимите примерно 3/4 дюйма пластиковой изоляции с конца каждого провода.Избегайте надрезов и царапин на медном проводе при снятии изоляции.
Вставьте зажим с присоединенными проводами в отверстие распределительной коробки и изнутри коробки наденьте прилагаемую гайку на провода и на резьбу зажима. Поверните гайку до упора на резьбу, а затем с помощью отвертки и молотка постучите по ней, пока она не затянется.
Соединение проводов
Лучший способ удалить изоляцию, не повредив медь, — это использовать инструмент для зачистки проводов.У большинства съемников есть набор резаков для самых обычных калибров. Осторожно поверните скребки назад и вперед один или два раза и снимите изоляцию прямо с конца.
Сожмите провода вместе так, чтобы концы совпали, и скрутите их вместе по часовой стрелке с помощью плоскогубцев. Сделайте 1 или 2 оборота, чтобы образовалось прочное соединение, стараясь не врезаться в медь губками плоскогубцев.
Если концы проводов слишком далеко друг от друга, гайка не закрепится должным образом. Убедитесь, что концы совпадают, прежде чем скручивать их вместе.При необходимости отрежьте немного кончика, чтобы достать их еще до присоединения разъема.
Наденьте разъем по часовой стрелке на скрученные провода, убедившись, что внизу нет оголенной меди. Осторожно потяните за разъем, чтобы убедиться, что он надежно закреплен. Вы можете обернуть изолентой провода и колпачок для дополнительной безопасности или просто вставьте соединения в заднюю часть коробки и прикрепите крышку.
Еще подобное на Do-It-Yourself-Help.com
Артикул 314 Розетки, устройства, тяговые и соединительные коробки; Тела кабелепровода; Арматура; и лючки для люков
И.Область применения и общие положения
См. Этот раздел в NEC®, чтобы узнать о включениях и исключениях.
Это недопустимо, если на стороне коробки требуются контргайки или втулки.
Их следует использовать только с кабелями или кабелями с неметаллической оболочкой, гибкими шнурами, открытым проводом на изоляторах или скрытой проводкой с ручкой и трубкой. Их можно использовать с металлическими кабелями или кабелями с металлической оболочкой, только если есть средства для интегрального соединения или внутреннего соединения.Есть два исключения.
Они должны быть заземлены.
314,5 | Тела кабелепровода с коротким радиусом |
Корпуса кабелепровода, такие как колена с заглушками, которые охватывают проводники 6 AWG или меньше и используются только для установки кабельного канала, а его проводники не могут иметь стыков, ответвлений или устройств, и они должны быть достаточно большими для свободного пространства для проводников.
II. Установка
314,15 | Сырые, влажные или опасные (классифицированные) места |
Не допускайте попадания влаги в ящик. Они должны быть указаны для использования во влажных помещениях. При установке в опасной зоне соблюдайте статьи с 500 по 517.
314.16 | Количество проводников в розетках, устройствах, распределительных коробках и корпусах кабелепровода |
Полную информацию можно найти в этом разделе. Эти элементы должны быть достаточно большими, чтобы обеспечить свободное пространство для всех закрытых проводов. Объем коробки, рассчитанный в этом разделе, не может быть меньше, чем расчет заполнения. Это не относится к корпусам клемм, поставляемым с двигателями (см. Раздел 430.12). Для закрытых проводов 4 AWG или больше должны соблюдаться положения раздела 314.28.
(A) Расчет объема коробки. Объем представляет собой сумму собранных секций и, если они используются, промежутков между гипсовыми кольцами, куполообразными крышками, удлинительными кольцами и т.п., которые сделаны из ящиков, перечисленных в Таблице 314.16 (A), или имеют отмеченный объем.
Коробка Торговый Размер | Минимальный объем | Максимальное количество проводников [*] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
мм | дюйма | см3 | дюйм 3 | 18 | 16 | 14 | 12 | 10 | 8 | 6 | |
100 х 32 | (4 x 1¼) | круглый / восьмиугольный | 205 | 12.5 | 8 | 7 | 6 | 5 | 5 | 5 | 2 |
100 х 38 | (4 x 1½) | круглый / восьмиугольный | 254 | 15.5 | 10 | 8 | 7 | 6 | 6 | 5 | 3 |
100 х 54 | (4 х 21/8) | круглый / восьмиугольный | 353 | 21.5 | 14 | 12 | 10 | 9 | 8 | 7 | 4 |
100 х 32 | (4 x 1¼) | квадрат | 395 | 18.0 | 12 | 10 | 9 | 8 | 7 | 6 | 3 |
100 х 38 | (4 x 1½) | квадрат | 344 | 21.0 | 14 | 12 | 10 | 9 | 8 | 7 | 4 |
100 х 54 | (4 х 21/8) | квадрат | 497 | 30.3 | 20 | 17 | 15 | 13 | 12 | 10 | 6 |
120 х 32 | (4 x) | квадрат | 418 | 25.5 | 17 | 14 | 12 | 11 | 10 | 8 | 5 |
120 х 38 | (4 x 1½) | квадрат | 484 | 29.5 | 19 | 16 | 14 | 13 | 11 | 9 | 5 |
120 х 54 | (4 х 21/8) | квадрат | 689 | 42.0 | 28 | 24 | 21 | 18 | 16 | 14 | 8 |
75 х 50 х 38 | (3 х 2 х 1½) | устройство | 123 | 7.5 | 5 | 4 | 3 | 3 | 3 | 2 | 1 |
75 х 50 х 50 | (3 х 2 х 2) | устройство | 164 | 10.0 | 6 | 5 | 5 | 4 | 4 | 3 | 2 |
75 х 50 х 57 | (3 х 2 х 2¼) | устройство | 172 | 10.5 | 7 | 6 | 5 | 4 | 4 | 3 | 2 |
75 х 50 х 65 | (3 х 2 х 2½) | устройство | 205 | 12.5 | 8 | 7 | 6 | 5 | 5 | 4 | 2 |
75 х 50 х 70 | (3 х 2 х 2¾) | устройство | 230 | 14.0 | 9 | 8 | 7 | 6 | 5 | 4 | 2 |
75 х 50 х 90 | (3 x 2 x 3½) | устройство | 295 | 18.0 | 12 | 10 | 9 | 8 | 7 | 6 | 3 |
100 х 54 х 38 | (4 х 21/8 х 1½) | устройство | 169 | 10.3 | 6 | 5 | 5 | 4 | 4 | 3 | 2 |
100 х 54 х 48 | (4 х 21/8 х 17/8) | устройство | 213 | 13.0 | 8 | 7 | 6 | 5 | 5 | 4 | 2 |
100 х 54 х 54 | (4 х 21/8 х 21/8) | устройство | 238 | 14.5 | 9 | 8 | 7 | 6 | 5 | 4 | 2 |
95 х 50 х 65 | (3¾ x 2 x 2½) | кладочная коробка / группа | 230 | 14.0 | 9 | 8 | 7 | 6 | 5 | 4 | 2 |
95 х 50 х 90 | (3¾ x 2 x 3½) | кладочная коробка / группа | 344 | 21.0 | 14 | 12 | 10 | 9 | 8 | 7 | 2 |
мин. 44,5 глубина | FS Одинарная крышка / группа (1¾) | 221 | 13.5 | 9 | 7 | 6 | 6 | 5 | 4 | 2 | |
мин. 60,3 глубина | FD Одинарная крышка / группа (23/8) | 295 | 18.0 | 12 | 10 | 9 | 8 | 7 | 6 | 3 | |
мин. 44,5 глубина | FS многократная крышка / группа (1) | 295 | 18.0 | 12 | 10 | 9 | 8 | 7 | 6 | 3 | |
мин. 60,3 глубина | FD Многократная крышка / группа (23/8) | 395 | 24.0 | 16 | 13 | 12 | 10 | 9 | 8 | 4 |
[*] Если по 314 не требуются припуски по объему.С 16 (B) (2) по 314,16 (B) (5).
(1) Стандартные коробки. Данные приведены в таблице 314.16 (A).
(2) Ящики прочие. Если размер ящика составляет 100 кубических дюймов или меньше [кроме указанных в Таблице 314.16 (A)], а неметаллические ящики должны иметь емкость, указанную производителем. Если коробка указана в Таблице 314.16 (A) и имеет большую емкость, производитель может ее пометить.
(B) Расчеты заполнения ящика.
(1) Заполнение проводника. Каждый проводник, выходящий за пределы коробки и заканчивающийся или соединенный в коробке, и каждый проводник, проходящий через коробку, учитывается один раз. Проводник, имеющий петлю и неразрывный, длина которого не менее чем в два раза превышает минимальную длину свободного проводника, указанного в 300.14, учитывается дважды. Заполнение рассчитывается с использованием таблицы 314.16 (B). Если у проводника нет части, выходящей из коробки, это не учитывается. Исключение составляет заземлитель оборудования.
(2) Зажим Заполн. Если там используется внутренний зажим, то в соответствии с таблицей 314.16 (B) делается допуск на единицу объема, исходя из самого большого проводника в коробке.
(3) Заполнение опорных фитингов. Если есть шпилька или засос, то в соответствии с таблицей 314.16 (B) делается единичный припуск по объему, исходя из самого большого проводника в коробке.
(4) Заполнение устройства или оборудования.Для ремня или ярма, содержащего устройство или оборудование, в соответствии с таблицей 314.16 (B) делается припуск на двойной объем, исходя из наибольшего проводника, подключенного к устройству или оборудованию.
(5) Заливка заземления оборудования. Если заземляющие провода оборудования входят в коробку, в соответствии с Таблицей 314.16 (B) делается припуск на единицу объема, основанный на самом большом имеющемся заземляющем проводе оборудования. Если дополнительное оборудование заземляет, как указано в 250.146 (D), входите в коробку, дополнительный запас объема сделан на основе самого большого заземляющего проводника оборудования в этом наборе.
Свободное место в коробке для каждого проводника | ||
---|---|---|
Размер проводника (AWG) | см3 | м3 |
18 | 24.6 | 1,50 |
16 | 28,7 | 1,75 |
14 | 32,8 | 2,00 |
12 | 36.9 | 2,25 |
10 | 41,0 | 2,50 |
8 | 49,2 | 3,00 |
6 | 81.9 | 5,00 |
(c) Тела кабелепровода. Обычно корпуса кабелепровода, охватывающие проводники сечением 6 AWG или меньше, должны иметь площадь поперечного сечения не менее чем в два раза больше площади самого большого присоединенного кабелепровода или трубки. Максимальное количество проводников показано в Таблице 1, Глава 9. В Кодексе указаны дополнительные требования.
314,17 | Проводники, входящие в коробки, тела кабелепровода или фитинги |
Все отверстия должны быть закрыты.Все проводники, входящие в коробку, корпус кабелепровода или фитинг, должны быть защищены от истирания. Особые требования предъявляются к открытой проводке или скрытой проводке с ручкой и трубкой. Если используется кабель или кабелепровод, кабель или кабельный канал необходимо прикрепить к коробке, корпусу кабелепровода или фитингу. Обратитесь к Разделу 300.15 (C) NEC® для исключения и к Разделу 300.4 (F) для провода 4 AWG или больше. Читатель может найти полную информацию в этом разделе.
314.19 | Коробки, закрывающие промывочные устройства |
Они должны быть закрыты сзади и по бокам, а в коробке должна быть опора для устройства (обычно отверстие для шпильки или винта). Винт, поддерживающий коробку, нельзя использовать для крепления устройства.
314,20 | В стене или потолке |
Когда ящик установлен в бетоне, плитке или другом негорючем материале, его можно отодвинуть назад на 6 мм (дюйма.) Если он установлен в горючем материале, он должен быть заподлицо с готовой поверхностью.
314,21 | Ремонт штукатурки и гипсокартона или гипсокартона |
314,22 | Расширения открытой поверхности |
314,23 | Поддерживает |
В этом разделе подробно описаны методы поддержки.В нем указано, где они нужны и что можно использовать.
314,24 | Глубина розеток |
314,25 | Крышки и козырьки |
314,27 | Розетки |
Они должны быть предназначены для использования (т.е., напольный или осветительный прибор). Опора светильника должна находиться в ящике для осветительной арматуры. Нельзя использовать в качестве единственной опоры для потолочных лопастных вентиляторов, если они не указаны для этой цели. Есть особые случаи. Читатель отсылается к этому разделу в NEC®.
314,28 | Тягово-распределительные коробки и корпуса кабелепроводов |
(A) Минимальный размер. Следующие правила применимы только в том случае, если диаметр провода 4 AWG или больше.При прямом вытягивании коробка должна быть по крайней мере в 8 раз больше метрики / обозначения (торгового размера) самой большой дорожки качения по длине. Когда используются угловые тяги или U-образные тяги, расстояние между входами в дорожку качения и противоположной стенкой должно быть как минимум в 6 раз больше метрического обозначения (торгового размера) самой большой дорожки в ряду. Кроме того, это расстояние должно быть увеличено на диаметр каждой дополнительной дорожки качения в любом одном ряду на той же стенке коробки. Поскольку каждая строка рассчитывается индивидуально, используется наибольшее расстояние для одной строки.Две дорожки качения, охватывающие один и тот же проводник, не могут быть ближе 6-кратного метрического обозначения (торгового размера) большей дорожки качения. Исключение составляют случаи, когда вход находится напротив съемной крышки. Также предусмотрено положение для коробок или корпусов кабелепроводов, размеры которых меньше расчетных, если используется комбинация проводов.
(B) Проводники в тяговых или распределительных коробках
(C) Крышки
(D) Постоянные барьеры. Если в коробке находится постоянный барьер, каждая секция считается коробкой.
314,29 | Коробки и корпуса кабелепровода должны быть доступны |
314,30 | Кожухи для люков |
Они должны быть спроектированы и установлены таким образом, чтобы выдерживать любую возможную нагрузку.
(A) Размер. Для проводов, работающих при напряжении 600 В или ниже, они должны иметь размер, указанный в 314.28 (А). Для проводов, работающих на напряжение свыше 600 В, они должны иметь размер, указанный в 314.71. Предусмотрены лючки без днища.
(B) Вводы проводки. Если подземные кабельные каналы и кабельные сборки входят в люк, они должны выходить в корпус, но не требуют механического соединения с корпусом.
(C) Лючки без дна. Все закрытые проводники, сращивания или заделки должны быть указаны для влажных мест, если они установлены в люке без дна.
(D) Обложки. На них должен быть опознавательный знак или логотип, указывающий на функцию люка. Пример, приведенный в Кодексе, — «электрический». Они должны весить более 45 кг (100 фунтов) или требовать использования инструментов для открытия. Любая металлическая крышка и любая открытая проводящая поверхность должны быть соединены в соответствии с 250.96 (A).
III. Технические условия
314,40 | Металлические ящики, корпуса трубопроводов и фитинги |
314.41 | Обложки |
314,42 | Втулки |
314,43 | Неметаллические ящики |
314,44 | Маркировка |
IV.
