Электрика в срубе: схемы проводки + правила монтажа

Содержание

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги

электропроводка

Электрика в деревянном доме, монтаж проводки в деревянном доме.

Главная
» Электрика — Электропроводка в деревянном доме

Дома из легковоспламеняющихся природных материалов имеют свою сложную специфику заведения коммуникаций. Прокладка электрики в деревянном доме относится к категории особо сложных инженерных задач, доверять выполнение которых следует исключительно профессионалом высокого уровня.

От правильности заведения электрической сети и качества монтажа сопутствующих элементов напрямую зависит не только исправность всей системы, но и безопасность самого строения.

Компания «Регион тепла» более 14 лет занимается техническим обустройства объектов различного типа и имеет безупречную репутацию на рынке.

Мы осуществляем монтаж проводки в деревянном доме с гарантией качества в минимальные сроки. Специалисты компании знают все тонкости проведения данного вида работ и обладают высокой квалификацией и большим опытом в данной сфере.

Ключевые требования для электросетей

Постройки из дерева имеют свои специфические требования к электропроводке. Главным требованием является рациональный подбор кабелей, которые должны быть рассчитаны на определенную нагрузку и иметь минимальный запас мощности в 30%.

Кабели в обязательном порядке должны быть защищены специальной оболочкой, которая устойчива к электричеству, температурным перепадам и механическим воздействиям. Кроме того, проводку следует спрятать, а места развязок и соединений должны быть расположены таким образом, чтоб к ним был легкий доступ при необходимости ремонта.

Также следует учитывать необходимость монтажа УЗО для защиты от критических перепадов напряжения и выведение отдельной ветки для оборудования с высокой нагрузкой на электросеть.

Другим важным моментом является правильный подбор защитной гофры для различного типа кабелей и негорючей заделки для мест строительной конструкции через которые проходят кабеля.

Наши специалисты знают все нюансы таких работ и технические нормы, что позволяет нам проводить монтаж электрики в деревянном доме на высшем уровне.

Наружная электропроводка в деревянном доме

Открытая схема является самой простой в плане монтажа и обслуживания. Чаще всего такую схему применяют в помещениях с повышенной влажностью, где существует возможность замыкания или возгорания. Также ее используют для экономии средств, поскольку такое решение обходится гораздо дешевле скрытого варианта.

Данный монтаж осуществляют при помощи кабельных пластиковых каналов, которые монтируются на стены. Пластик или другие материалы изготовления таких каналов не подвержены возгоранию и имеют электроизоляционные свойства.

При укладке проводов в такие каналы желательно не смешивать между собой слаботочные и силовые линии, а также осветительные кабеля. Также недопустимо заполнять канал более чем на 60%, такое решение ведет к перегреву и коротким замыканиям.

Канал должен плотно прилегать к стенам, а зазор между строительным основанием и каналом не должен превышать 2мм.

Скрытая электропроводка в деревянном доме

Скрытая схема предполагает проведение линий в пустотах строительных конструкций, сборных элементах, в монолитном трубопроводе, а также в нишах подвесных потолков.

Силовые кабеля возможно проводить в подготовительных слоях пола, которые выполнены из негорячего материала. При заведение осветительных кабелей в пустоты строительных конструкций или перегороди следует использовать провода с защитной оплеткой, которая будет служить защитой от механических воздействий.

Под штукатуркой кабеля должны ложиться строго в вертикальном или горизонтальном виде, а расстояние до несущих плит конструкции должно быть не мене 20 см. В перегородках толщиной менее 0,8 см. следует выполнять прокладку трассы по наиболее короткому маршруту.

Кабели при такой схеме закрепляют каждые 0,5 -1,2 метра и обеспечивают плотный контакт с основанием штробы.

Проводка электрики в деревянном доме: основные этапы работ

Выделяют такие этапы при проведении данного вида работ:

  • Подготовительные работы по планированию маршрута, установке хомутов, креплений, труб или роликов в зависимости от схемы подключения;
  • Заведение основного силового кабеля, которое может осуществляться по воздуху или же при помощи подземной закладки;
  • Установку распределительных щитков. Для таких строений использую щитки открытого типа. Коробка типового щита состоит из заземлений, счетчика и автомата. Устанавливаться данное оборудование может в любом недоступном для детей месте;
  • Заведение линии по самому дому и заполнение коробов в соответствии с техническим регламентов такого вида работ;
  • Установку вспомогательного оборудования. К такому оборудованию относятся розетки для деревянного дома, выключатели, светильники и т.д. Важным моментом является установка розеток в деревянном доме с соблюдением всех технических норм;
  • Монтаж заземления в землю у внешней стены при помощи стальных прутов и металлической полосы.

Специалисты компании «Регион тепла» ответственно подходят к каждому этапу и проводят тщательный контроль выполнения каждого из них.

Преимущества заказа данного вида работ в нашей компании

Важным моментом является тщательный подход к выбору специализированной компании, которая будет заниматься установкой электрических сетей для деревянных строений, ведь от этого зависит безопасность имущества и самих жильцов. Следует обращаться исключительно к профессионалам с хорошей репутацией и не экономить на данном виде работ.

К ключевым преимуществам сотрудничества с нашей компанией можно отнести такие моменты:

  • Большой опыт работы в данной сфере и хорошая репутация на рынке;
  • Возможность различных форм сотрудничества, включая проектирование, установку и обслуживание;
  • Множество сертификатов и наград, которые подтверждают уровень качества наших работ;
  • Огромные спектр услуг смежной направленности;
  • Прозрачное ценообразование и доступные цены;
  • Соблюдение сроков проведения работ;
  • Расширенная гарантия на весь спектр услуг;
  • Бесплатные консультации и персональный подход к потребностям наших клиентов.

Узнать более подробную информацию о всем спектре наших услуг можно у менеджера по контактному телефону на нашем сайте. Также Вы можете заказать обратный звонок – наши специалисты перезвонят Вам в удобное время и предоставят исчерпывающую консультацию по всем вопросам.

Также Вы можете ознакомиться с нашим портфолио в разделе «Наши работы» в котором представлен подробный отчет о проведенных работах на различных объектах.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

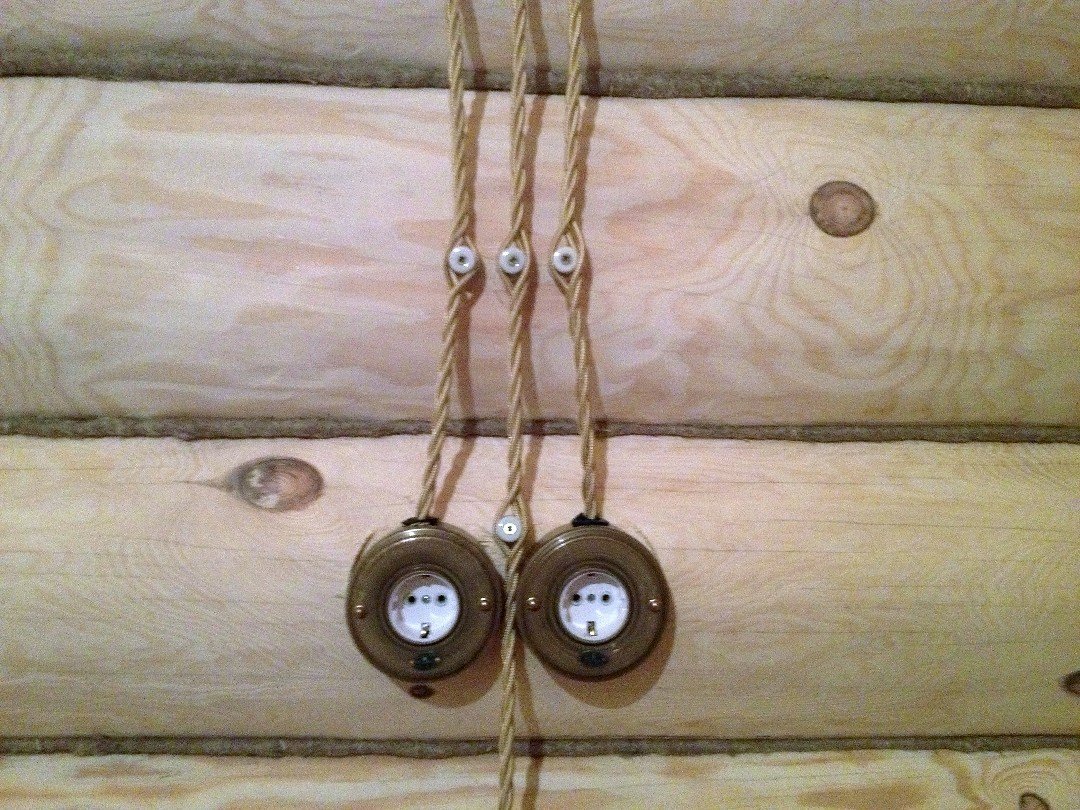

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т. д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Электрика в деревянном доме, правильный и безопасный монтаж

Дом из древесины – это экологически чистое жилище, привлекающее жителей больших городов. Но при сооружении или покупке таких зданий всегда нужно учитывать пожароопасность дерева. Поэтому важно особое внимание уделить вопросу монтажа системы электроснабжения, чтобы обеспечить не только жизнедеятельность объекта, но и не причинить вреда здоровью его обитателей, сохранить имущество.

Монтаж электрики в деревянном доме под ключ

В компании «Норд Форест» работают специалисты с допуском по электромонтажным работам соответствующей группы.  Поэтому электрика в деревянном доме выполняется под ключ с учетом всех технических и организационных мероприятий.

Мы выполняем следующие виды работ:

  • — составляем смету расходов на проведение работ;
  • — осуществляем подключение электрических приборов;
  • — подводим электрические точки;
  • — устанавливаем розетки, выключатели и многое другое.



Нашим сотрудникам под силу выполнять все операции, связанные с обустройством электрических систем. Вам достаточно позвонить нашим менеджерам для согласования технического задания на проектирование инженерных сетей.


Чтобы в деревянном доме было комфортно и уютно, в нем предполагается использование множества электроприборов. Они понадобятся для отлаженной работы системы горячего водоснабжения, насосного оборудования, котлов и конвекторов, бытовой техники.

Чтобы обеспечить безопасность деревянного дома, наши специалисты при монтаже электросетей учитывают все требования пожарной безопасности:

  • — используют кабели и электрооборудование, максимально соответствующее потребляемой мощности всех агрегатов;
  • — розетки, выключатели, приборы аварийного отключения подбирают с учетом возможной нагрузки на них;
  • — полностью исключают попадание искры на деревянные конструкции или легковоспламеняющиеся материалы благодаря установке огнеупорной  защиты










Крепление на деревянные поверхности кабелей мы выполняем с применением таких изделий, как:

  • — изоляторы из керамики или фарфора;
  • — напольные плинтуса, в которые встроены кабель-каналы;
  • — жесткие или гофрированные трубы из пластика и металла;
  • — короба из ПВХ или металла.





Конкретное наименование изделия специалисты указывают в проектной документации и сопровождают сертификатом пожаробезопасности. Каждый элемент имеет маркировку «НГ» – не поддерживает горение.

При монтаже электросети не страдает дизайн помещения деревянного дома – современные материалы легко подобрать под стиль интерьера.

Нормы пожарной безопасности при прокладке электрики

По правилам и нормам пожарной безопасности при организации электропроводки в деревянном доме нельзя допускать:



  • — монтаж систем из проводов без наличия на них двойной изоляции;
  • — установка электрических систем, систем отопления, на которые отсутствует разрешение соответствующих органов и нет разработанных проектов.



Специалистами «Норд Форест» соблюдаются все противопожарные нормы безопасности при монтаже электрики в деревянном доме. Они действуют с учетом всех предписаний соответствующих государственных органов и пожеланий клиента. Электротовары, устанавливаемые в деревянном доме – УЗО, автоматы для отключения сети, выключатели – подбираются по требуемой мощности, со строгим учетом количества подключенных электроприборов. Это позволяет предохранить электрическую цепь от разрыва и перенапряжения.

Если для замера объекта вызывается специалист, в его обязанности входят оценка всех требуемых действий и составление плана дальнейшей работы, что зависит от поставленных задач. Позвонив в нашу компанию, вы сможете получить квалифицированную помощь по правильному и безопасному монтажу электропроводки в деревянном доме.

Безопасность монтажа электрики в деревянном доме

Для разводки электрики в деревянном строении чаще используются пластиковые короба, отлично защищающие стены здания от коротких замыканий и нагрева проводов, придавая последним эстетичность при протяжке. Современные электросети в домах, где повышен уровень опасности, должны монтироваться грамотно, а выполняться профессионалами. Для предотвращения повышенной нагрузки на провода требуется использовать большее количество групп. К одной розеточной группе нельзя подсоединять более 10 розеток, на несколько групп стоит делить и освещение дома. Самым важным условием в деревянном доме является правильная сборка автоматики, установка УЗО, а лучше отдавать предпочтение ДИФ автоматам с оптимальной величиной силы тока и отсечки. Обязательно в каждом деревянном доме делается заземление.







Услуги по прокладке электрики в частном доме

В компании North Forest работают профессиональные электрики, которые оказывают широкий спектр услуг и имеют большой опыт работ. Проблемы, которые могут возникнуть при самостоятельном монтаже электропроводки ни в коем случае не исправляйте самостоятельно без специальных знаний и навыков. От взаимодействия с электротоком можно получить не только ожог, но и остановку сердца и даже летальный исход.

Обращайтесь к профессионалам: +7 (495) 320-01-04

Электрика в деревянном доме

В этой статье мы поговорим о том, как наиболее простым способом организовать электропроводку в деревянном доме. Это конечно же открытым способом. Способ самый быстрый, а при грамотном подходе выполнить данный вид работ можно качественно и согласно всем установленным нормам.

Как и в любой работе, начать следует с тщательно продуманного проекта электрической сети. Заранее решите в каких местах будут располагаться розетки и выключатели, а также осветительные приборы. В каком месте будет расположен распределительный щит и прочее электрооборудование вашего деревянного дома.

Следующим этапом будет решение способа прокладки. Открытую электропроводку можно выполнить несколькими способами и давайте на каждом из них остановимся подробнее.

Способы прокладки открытой электропроводки в деревянном доме.

  • самый распространенный и старый способ — открытая прокладка на керамических роликах. Этот способ электропроводки можно встретить как старых домах у наших бабушек, так и в абсолютно новых домах. В последнее время ретро проводка заслуживает все больше и больше поклонников. Выглядит она при качественном монтаже очень привлекательно и монтаж производится в очень короткие сроки.
  • следующим способом можно обозначить электропроводку в гофрированной ПВХ трубе и ПВХ трубах. Это достаточно распространенный вид электропроводки, но увы не достаточно эстетичный для жилых помещений.
  • электропроводка в кабельных каналах. Данный способ электропроводки является одним из лучших при организации открытой электропроводки в деревянном доме. Кабельных каналов существует огромное количество видов, размеров и цветовых гамм. Так же и распределительные коробки можно приобрести к ним одной серии с ними. В таком случае наша электропроводка не будет выделяться на общем фоне.
  • на скобах. Также достаточно распространенный вид при открытом монтаже. Позволяет произвести монтаж быстро и качественно.  Выполняется в том случае, если вас не смущает вид открыто проложенного кабеля.

Так следует упомянуть о таких способах открытой электропроводки, которые имеют место быть в нашей жизни, но не настолько актуальны для жилых помещений по многим причинам. Одна из самых главных — достаточно проблемно вписать их в интерьер. Мне сложно представить себе дизайнерский проект, в котором заложена электропроводка открытым способом в металлической трубе. Хотя нужно уточнить у наших дизайнеров и ради интереса подготовить такой проект для общего ознакомления, вдруг кому-то понравится.

  • в металлической трубе
  • в металлорукаве
  • в кабельных лотках

Выбор кабеля для открытой электропроводки в деревянном доме.

http://www.glhouse.ru/wp-content/uploads/2015/02/vibiraem-kabel2.jpgСледующим ответственным шагом в организации открытой электропроводки в деревянном доме является выбор необходимого для прокладки кабеля. Так как деревянный дом это помещение повышенного класса пожарной опасности, то и кабель должен соответствовать всем нормам и допускам. В первую очередь кабель должен обязательно иметь категорию НГ и LS.

Самымым правильным выбором при открытой проводке в деревянном доме будет кабель с маркировками НГ и LS, в частности всем известные кабели ВВГ нг LS и NUM нг LS.

Кабели с указанными маркировками наиболее безопасны и не поддерживают горения. Так же следует обратить очень серьезное внимание на расключение в распределительных коробках. Наш деревянный дом и без того представляет из себя пожароопасное строение и поэтому не следует оставлять ему лишних поводов для подтверждения этого статуса. Монтаж кабеля и расключение всех соединений нужно выполнить максимально качественно и работу эту лучше всего доверить опытным монтажникам. Ведь возгорания в деревянных домах чаще всего происходят из — за некачественного соединения и неправильно подобранного сечения кабеля. В результате — кабель начинает греться и в итоге произойдет пожар.

При прокладке кабеля в деревянном доме вам потребуется проводить его сквозь стены. Для того, чтобы изготовить проходное отверстие, вам потребуется специальный инструмент. Главное, что не следует забывать, это заложить в отверстие стальную гильзу, и уже в ней вести кабель. Каждый проход кабеля сквозь стену должен, обязан выполняться только так!

Каждое проходное отверстие для прокладки кабеля обязательно должно оснащаться стальной гильзой. Ее можно изготовить из трубы подходящего сечения. Также желательно либо обработать острые кромки гильзы, либо изолировать дополнительно трубкой ПВХ, для того чтобы не повредить кабель в процессе прокладки.

После составления проекта и закупки всех необходимых материалов мы можем приступать к непосредственному монтажу электропроводки в деревянном доме. Начать следует с разметки кабельных трасс. Независимо от того, какой способ прокладки кабеля вы выбрали, следует хорошенько проверить все расчеты и разметку, чтобы потом не пришлось переделывать свою собственную работу.

При расчете кабельных линий необходимо рассчитать и вместимость кабель канала и труб ПВХ, чтобы потом не пришлось заколачивать в них кабель молотком. В кабель-канале и трубах ПВХ кабель должен располагаться достаточно свободно. Во-первых, вам самим будет намного проще производить монтаж, а во-вторых, при свободной укладке вы увеличите теплоотдачу кабеля, что очень хорошо скажется на электропроводке. Наполненность кабель-канала или ПВХ трубы не должна превышать 60 %.

Заполняйте кабель канал и ПВХ трубы не более чем на 60 %

После того, как монтаж кабеля выполнен, можно приступать к установке розеток и выключателей.

Розетки и выключатели при наружной и внутренней установке в деревянных домах обязательно необходимо устанавливать на металлическую площадку или в металлический подрозетник. Это обязательное требование и не следует его нарушать.

После монтажа кабельных трасс, расключения распределительных коробок и подключения всех электроустановочных изделий, мы можем собрать электрический щит и электропроводка деревянного дома на этом может быть закончена. Но давайте подробно остановимся на этом моменте и рассмотрим еще несколько обязательных правил в построении электрической сети деревянного дома.

  • Заземление. Всю проводку в деревянном доме необходимо вести трех жильным кабелем с заземляющей жилой. А для того, чтобы нам было куда ее подключить, необходимо изготовить контур заземления. О том как правильно это сделать мы напишем в отдельной статье, а пока остановимся на том, что этот пункт необходимо выполнить обязательно.
  • Щит необходимо оснастить УЗО для обеспечения пожарной безопасности нашей электропроводки. Что такое УЗО и для чего его необходимо применять вы можете прочитать в статье про УЗО.
  • Правильно подобранные автоматы защиты позволят вашей электропроводке работать в допустимых границах и отключат нагрузку в случае нештатных ситуаций. Грамотно собранный щит является сердцем вашей электропроводки и доверять его сборку лучше профессионалам.

После окончания монтажа и подключения всех электрических точек обязательно следует произвести необходимые замеры и проверить собранную электрическую сеть на качество монтажа. К таким измерениям относятся

  • измерение сопротивления изоляции
  • измерение сопротивления заземления
  • проверка срабатвания УЗО

Как только произведены все необходимые проверки и измерения, электропроводка в деревянном доме может считаться выполненной и вы с легкостью можете пользоваться ей.

Электропроводка деревянного дома, выполненная открытым способом, несет в себе много преимуществ.

  • к ней всегда есть доступ для проверки или добавления необходимых линий
  • хорошее охлаждение в отличие от скрытой электропроводки
  • простота монтажа

На этом статью о том как произвести монтаж электропроводки в деревянном доме открытым способом я завершаю. В следующих статьях мы рассмотрим электропроводку в деревянном доме скрытым способом. Если у вас появились вопросы — задавайте их обязательно и подписывайтесь на новые статьи.

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.

Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов.

При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.
Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей.

Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

  1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
  2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!


Ещё материалы по теме:

Электрика в деревянном доме под ключ

  1. Наружная электропроводка в пластиковых коробах
  2. Скрытая электропроводка в доме из бруса
  3. Ретро проводка
  4. Электрика в стиле Лофт
  5. Скрытая электропроводка в каркасном доме
  6. Подключение Источника Бесперебойного Питания
  7. Стоимость работ

Наша компания профессионально выполняет электромонтажные работы в доме из дерева. Используем качественные, негорючие и безопасные материалы. У нас хороший электроинструмент, позволяющий нам красиво и качественно выполнить работы.

Индивидуально подходим к каждому заказу, ведь нет ни одного одинакового дома из дерева.
На все работы заключаем договор и несем ответственность за выполненные работы, согласно законам Российской Федерации.

Электрика в деревянном доме – одна из самых сложных бытовых электромонтажных задач. Сложность состоит в том, что деревянная конструкция дома огнеопасна, поэтому работы следует выполнять с соблюдением всех пожарных норм и требований ПУЭ.

Различают скрытую электропроводку в деревянном доме и открытую разводку электрики в деревянном доме. Открытая электропроводка выполняется либо в специальных негорючих пластиковых коробах, либо открыто специальным кабелем, либо ретропроводка. Отдельно расскажем о каждом из способов.

Номер телефона и WatsApp для бесплатной консультации :
8-985-333-19-14

Существуют и дополнительные меры по защите домов от пожара при замыкании электропроводки:

  • Заземление и выполнение электропроводки трёхжильным проводом;
  • Установка противопожарного УЗО на вводе;
  • Правильный подбор автоматов защиты;
  • Правильно смонтировать заземление.

Наружная электропроводка в пластиковых коробах

Монтаж электропроводки по дереву открыто в пластиковых коробах — это самый безопасный способ монтажа электрики.

  • Во — первых, вся электропроводка находится на виду, всегда доступна. В случае возгорания, что маловероятно, но возможно, обнаружить аварийное место проще, чем при скрытой прокладке проводов.
  • Во -вторых, проводка выполнена как конструктор, в любой момент можно добавить розетки, проложить новые линии, демонтировать старые.
  • В третьих, электропроводка в коробах выглядит красиво. Современные кабель каналы имеют цвет и текстуру дерева, иногда их даже трудно различить на деревянной стене.

С чего начинается монтаж наружной электропроводки в деревянном доме?

Для начала необходимо определиться с расположением розеток, выключателей, светильников. Изучить планировку помещений, произвести предварительный подсчет материалов. Правильно подобрать безопасные и надежные материалы для Вас сможет только специалист с опытом работы. Профессиональный менеджер не справится с такой задачей.

Затем идет закупка материалов. Основной проблемой на этом этапе является наличие в магазинах требуемой продукции.

К примеру, на деревянный дом, под который пишется эта статья, планировалось приобрести в «Элеконе» провод ВВГ нг чеховского завода «Коаксиал». Но, увы, Элекон почему то перестал закупать этот провод. Провод «Коаксиал» имеет хорошую изоляцию и соответствующее ГОСТу сечение медной жилы. Удобен в монтаже. В качестве альтернативы был приобретен провод «Алюр». Тоже неплохая марка.

Все короба, розетки и комплектующие к ним, планировалось приобрести в Леруа. Но… Почему то не оказалось розеток под дерево «Этюд Сосна», фирмы Шнайдер, взамен предлагаются розетки Легранд, стилизованные под дерево. Выглядят они привлекательно, но очень неудобны в монтаже и эксплуатации, так как в двойной розетке внутренние перемычки отсутствуют, их нужно изготавливать самостоятельно, а это дополнительное соединение, что повышает риск ошибки при спешке мастера.

Автоматы и электрощиты «Текфор» планировалось приобрести в ВАСе, на Большой Серпуховской, но…Щиты нам продали без проблем, а автоматов защиты в нужном количестве не нашлось.

Пришлось делать дополнительные закупки на рынке.

Второй этап, непосредственно сами электромонтажные работы. Кроме рук и опыта у мастера должен быть весь набор необходимого инструмента и даже больше.

Для выполнения работ в этом доме нами использовались:

  • Два шуруповерта, AEG и Metabo
  • Перфоратор-дрель Metabo
  • Лазерный уровень
  • Набор сверл по дереву, различных диаметров и длин
  • Пылесос
  • Стусло и набор пил
  • болгарка с диском по металлу
  • электрическая стамеска

Шуруповертами крутили саморезы и проходили небольшие отверстия. Дрель-перфоратор использовалась для сверления проходных отверстий сквозь стены из бруса. Болгаркой нарезались алюминиевые трубы для закладки в отверстия в стенах. Лазерный уровень облегчает работу по разметке трасс. Все короба, с его помощью, устанавливаются ровно, параллельно и перпендикулярно. Электрической стамеской аккуратно подрезали плинтуса. Пылесосом собрали весь мусор в конце работы.

По строгим правилам, изложенным в книге ПУЭ, проход проводов сквозь стены должен быть выполнен в металлических трубах. Мы использовали алюминиевые трубы разных диаметров.

В этом случае становится невозможным возгорание провода внутри стены, он находится внутри металлической трубы.

Какие сложности возникают при монтаже короба в доме из дерева?

Как всегда, важна точность. Работа это «ручная», каждый короб подгоняется к другому на местах стыков и поворотах по миллиметрам и, даже меньше.

Сейчас появилась фурнитура к декоративным коробам в стиле «сосна». В Леруа продаются поворотные углы, накладки для стыков. Это облегчает работу и повышает эстетику проводки.

Так как работы ведутся открыто, по готовой чистовой отделке, то требуется аккуратность при сверлении стен. Иногда нужно закрыть просверленное отверстие декоративной накладкой.

Важно точно подобрать размер коробов. Тонкие короба выглядят незаметнее, но в них сложно уложить нужное количество проводов. Приходится их запихивать, забивать любыми способами, чтобы закрыть крышку. Эти действия могут привести к нарушению изоляции проводов и к их нагреву.

Слишком толстые короба выглядят громоздко и портят вид. В основном они используются при подводке проводов к электрощиту. В этом месте наибольшее скопление проводов.

Самое ответственное место при выполнении наружной электропроводки в доме из дерева, это соединения проводников. Некачественное соединение, при каком угодно красивом монтаже, обязательно приведет к нагреву проводов и пожару.

Все соединения мы выполняем внутри распаячных коробок. Соединяем провода с помощью соединителей «Ваго». Это проверенный производитель электротехнической продукции. Зажимы позволяют надежно соединять проводники, не вызывая их нагрева.

Этими соединителями, при кажущейся простоте, тоже нужно уметь пользоваться. Но, это секреты профессионалов…

Установка электрощита в доме из дерева

Самое ответственное место при монтаже наружней электропроводки в деревянном доме, это электрощит. Отсюда расходятся провода по всем помещениям, подключаются все важные инженерные коммуникации.

Как видно на фото, провода к электрощиту подходить могут со всех сторон.

Важно сделать все это аккуратно и эстетично, не нарушая общий дизайн страшным нагромождением коробов.
Думаю, возможно и вы со мною согласитесь, у нас получилось установить электрощит довольно хорошо..)

Компоновка электрощита тоже очень важна. В доме из дерева необходимо установить противопожарное УЗО.
Это дополнительная защита от замыкания в электропроводке. ПУЭ жестко требует установку такого УЗО.
Автоматы защиты нужно тоже подбирать согласно нагрузкам в доме. Если автомат подобран неправильно, то он не сработает в случае прегрузки. Провод будет греться, что постепенно приведет к возгоранию.

Если наши аргументы, приложенные выше, оказались вам близкими и понятными, вы можете обратиться к нам для проведения электромонтажных работ в коробе в деревянном доме.

Мы находимся в Подольске, всегда доступны и обеспечиваем бессрочную гарантию на проделанные работы.

Консультация по ватсап бесплатна в светлое время суток.

Реквизиты компании и контакты.

Электропроводка в пластиковом коробе может быть выполнена достаточно эстетично при должном мастерстве и подборе материалов. Электротехнический короб может быть разных цветов и декорирован под дерево, что идеально подходит для стен из бруса и вагонки. Розетки и выключатели также можно подобрать в цвет стен.например розетки открытой установки серии «этюд».

Ровные запилы и стыки коробов смотрятся очень эстетично и даже по-своему украшают помещение. Такое выполнение электропроводки является одним из самых безопасных в деревянном доме.

Можно выполнить электрику и просто открытым специальным круглым проводом. При грамотном выполнении, ровной параллельной прокладке, минимуме пересечений, такая работа выглядит очень красиво. Если подобрать специальные светильники, получится очень стильно и модно.

Скрытая электропроводка в деревянном доме.

В сентябре нашим коллективом были выполнены работы по монтажу электропроводки в доме из бруса.

Поставленная заказчиком задача — проложить провода скрыто.

Легко выполнить такую задачу в доме из кирпича, или же, если стены обшиваются вагонкой, гипсокарторном.

Здесь же стены собраны из хорошего клееного бруса. Его достаточно ошкурить и покрыть лаком.

Строители, при укладке бруса, просверлили каналы для скрытой электропроводки. Диаметр каналов – 35мм.

По проекту внутрь канала должна быть уложена пластиковая гофра, а в нее уже затягивать провода.

Мы предложили использовать в таких местах металлорукав.

Таким образом, используем два способа прокладки проводов :

  • Внутри стяжки пола скрыто в строительной пвх трубе.
  • Во всех местах соприкосновения с деревом – в металлорукаве.

Переход из множества пластиковых труб на металл выполняем внутри распаячной коробки.

Усложняем себе задачу и заземляем металлорукав в коробках. Для этого прокладываем из электрощита медным одножильным проводом и присоединяем к металлической оболочке.

В чем смысл такого монтажа?

При прогорании кабеля и замыкания медной жилы, нулевой или фазной, на металлическую оболочку, автомат защиты (УЗО ) отключит напряжение в поврежденной линии.

Теперь о разводке электрики в доме из бруса.

Каналы – каналами, а то как их просверлили, отдельная история.

Сверлили или каждый брус отдельно, или максимум два. Внутри, конечно, получились стыки ,как ровно ни старались строители.

Поэтому ,протаскивая внутри канала металлический шланг, пришлось изрядно попотеть…

Некоторые каналы оказались не просверлены до верха, о них пришлось забыть.

Поэтому, если вы планируете в своем доме из бруса выполнить скрытую электропроводку, сверлите каналы диаметром 50мм! И внимательно следите за точностью их изготовления.

Продолжая следовать линии электробезопасности, установили в стены металлические подрозетники. Теперь, даже если ослабнет контакт внутри розетки и она начнет нагреваться, то возгорание невозможно, вокруг металл.

Сборка электрощита в деревянном доме.

  • Решили и дальше держать линию ПУЭ и установили на вводе противопожарное УЗО.
  • На розеточные линии установлены дифференциальные автоматы, на освещение и критичные нагрузки (насос, септик) установлены однополюсные автоматы.
  • Для дополнительной защиты от перенапряжений используется реле напряжения УЗМ.
  • Для защиты от грозовых разрядов установлены УЗИП второй категории.
  • Для индикации напряжения и тока поставили вольт – амперметры модульного типа. Это уже просто, для удовлетворения любопытства потребителя. Хотя, эта информация бывает полезной и наводит на размышления…

Электрика в стиле ретро в деревянном доме

Подробная статья о секретах ретро монтажа здесь :

Ретро проводка в доме.

Ретро-проводка позаимствована у наших бабушек и дедушек и является довольно модным исполнением. Выполняется из специальных материалов, изоляторов, жгутов проводов в тканевой оплётке. Существует также множество электроустановочных изделий в стиле «ретро»: розетки, выключатели, распаечные коробки.

Примерная стоимость электромонтажных работ в деревянном доме.

Разводка электрики выполнена в кабель канале.

  • До 75м2-40000р.
  • До 100м2-60000р.
  • До 150м2-80000р.

В стоимость работ входит сборка электрощита на 24 модуля, монтаж электропроводки и линий телевидения, монтаж заземления, подключение дома воздушной или подземной линией.

Обратившись к нам, Вы получите дружественный электромонтаж, бессрочную гарантию и оперативную поддержку в течении многих лет. Звоните!

Какую защиту дает заземление и трехжильная электропроводка?

В этом случае все металлические корпуса электроприборов в деревянном доме подсоединены к земле и имеют нулевой потенциал. В случае короткого замыкания , поломки электроприбора, человеку не грозит удар электрическим током, а всего лишь выбьет автоматический выключатель.

О том, как правильно выполнить заземление для деревянного дома, читайте как правильно сделать заземление.

Все электрические розетки должны быть трех контактными. Третий контакт предназначен для заземления. Если электропроводка выполнена скрыто, в металлорукаве или металлических трубах, то все металлические части, должны быть надежно соединены с заземлением.

Для чего нужно противопожарное УЗО?

Устройство защитного отключения или дифференциальный автомат служит дополнительной защитой от нарушения целостности изоляции электропроводки. Также УЗО защищает от поражений электрическим током человека.

Почему УЗО, установленное в деревянном доме, называют противопожарным?

В этом случае, при малейшем нарушении целостности электропроводки или поломки электроприборов, УЗО отключает всю электроэнергию в доме или поврежденный участок , таким образом предотвращая пожар. Рекомендовано устанавливать противопожарное УЗО на вводе в дом. Подробнее в статье — Как правильно подключить УЗО?

Следует использовать лишь дифавтоматы проверенных производителей, таких как: Legrand, ABB, Shneider Elektrik, ИЭК.

Электрика в бревенчатых домиках | Совет по установке | Туин: Tuindeco Blog

Указатель электрики бревенчатых домиков

Когда мы покупаем бревенчатую хижину, необходимо учитывать не только то, как она выглядит, но и размер, стиль, качество бревенчатой ​​хижины и цена. Мы также должны решить, разрешено ли строительство или требуется разрешение на строительство. Если мы хотим, чтобы в наших бревенчатых домах была электрика, мы также должны учитывать Строительные нормы и правила.

Помимо того, что я неплохо слесарь, у меня есть опыт работы с электрикой в ​​бревенчатых домах, так как я также являюсь квалифицированным электриком.

Если вы собираетесь установить электрооборудование в своей бревенчатой ​​хижине и знакомы с правилами строительства, пропустите большую часть этого, но, пожалуйста, прочтите хотя бы последний раздел в этом посте, в котором рассказывается об особенностях установки электричества в бревенчатых хижинах и других вещах. проинформируйте своего электрика.

Я являюсь участником «схемы компетентных лиц» и внесен в государственный реестр TrustMark. Не все электрики и не обязаны ими быть. Это то, над чем я в настоящее время утвержден для работы:

.

Электрики

Есть три типа людей, которые могут установить электрооборудование в вашу бревенчатую хижину.

  • Электрик, зарегистрированный у «поставщика схемы».
  • Электрик, не зарегистрированный.
  • Ты или друг.

Любой из этих людей может установить электрическую систему в вашей бревенчатой ​​хижине.

НО есть большая разница в том, как он выполнен и завершен из-за действующих Строительных норм.(https://en.wikipedia.org/wiki/Building_regulations_in_the_United_Kingdom)

В январе 2005 года вступила в силу часть П строительных норм. Часть P является последней частью Приложения № 1 к Строительным правилам. Это касается электробезопасности.

Утвержденный документ определяет законодательные требования для всех работ по стационарным электроустановкам в жилых и связанных с ними зданиях в соответствии с соответствующими стандартами. Соответствующие стандарты известны как 17-е издание IEE Wiring Rules: BS7671 и любые текущие поправки.

Он также налагает юридическое обязательство уведомлять местный строительный контроль о любых электромонтажных работах снаружи. Ваша электрическая система бревенчатой ​​хижины ДОЛЖНА быть уведомлена об этом.

Краткое описание части P и связанных с ней часто задаваемых вопросов см. В этом документе: Part P FAQ

Сертификат жизненно необходим для любых электромонтажных работ, проводимых с 2005 года.

Когда вы приедете продавать свой дом, вас попросят предоставить сертификат на все работы, выполненные после этой даты, без него у вас может возникнуть проблема, которую нужно решить перед продажей.Кроме того, если у вас возникнет пожар, это одна из первых вещей, которую просит ваша страховая компания, без действующего сертификата ваше требование может быть аннулировано.

Это пример сертификата, который должен быть выдан вместе с электроустановкой вашей бревенчатой ​​хижины. Вы заметите, что на нем одна страница посвящена главному бытовому модулю, а другая — потребительскому модулю бревенчатой ​​хижины.

Обладая соответствующей квалификацией и опытом, электрик может присоединиться к Схеме Компетентного Человека (CPS): Есть несколько из этих схем, которые охватывают не только электрические установки, но также отопление, кровлю и т. Д.Вот несколько из них:

Если электрик является участником этой схемы, это означает, что он может самостоятельно сертифицировать свою работу. Это также означает, что они проходят ежегодную аттестацию, их работа контролируется, квалификация соответствует современным требованиям, а их испытательное оборудование правильно откалибровано. Также очень важно, чтобы они были полностью застрахованы и их работа была гарантирована.

Ежегодно они проходят аттестацию на предмет правильного тестирования и выдачи Сертификата электроустановки.Затем они могут зарегистрировать установку в вашем местном управлении здания и, поскольку они могут самостоятельно сертифицировать, они освобождаются от необходимости информировать местный контроль здания перед установкой и делают это только после установки и тестирования.

Нанимая дипломированного электрика, вы гарантируете, что установка полностью соответствует всем нормативам, насколько это возможно.

Я рекомендую вам всегда пользоваться услугами электрика, который зарегистрирован у поставщика Scheme, поскольку он снимает с вас все обязанности.Я также рекомендую, если они заявляют, что они зарегистрированы, вы проверяете их учетные данные здесь: http://www.competentperson.co.uk/ или в их зарегистрированном органе.

Если вы хотите нанять незарегистрированного электрика или действительно хотите провести электромонтаж в своей бревенчатой ​​хижине, вам это вполне разрешено.

Однако вы ДОЛЖНЫ проинформировать местную диспетчерскую ПРЕЖДЕ, чем вы что-либо сделаете. Обычно они запрашивают описание установки, схемы и подробную информацию об уровне опыта и знаний установщика.Они захотят посетить и проверить этапы работы до и во время различных этапов. Когда работа будет завершена и ДО того, как она будет подведена под напряжение, они посетят вашу бревенчатую хижину. Они осмотрят установку, в том числе убедитесь, что она соответствует нормам по электромонтажу, проверит и выдаст сертификат для вас. Эта услуга может быть платной.

Электричество — это не то, с чем можно возиться, как мы все знаем, это опасная штука.

За несоблюдение Части P Строительных норм налагаются штрафы в размере до 5000 фунтов стерлингов.

Если у вас нет достаточных знаний для проектирования, установки и тестирования установки в соответствии с текущими стандартами электропроводки, даже не пытайтесь ее предпринимать, поскольку это может оказаться очень дорогостоящей ошибкой.

Разобравшись с законами и нормативными актами, давайте посмотрим на саму установку.

Прежде чем вы сможете что-либо сделать, вам нужно точно спланировать, что именно вы хотите использовать. Наши бревенчатые домики очень часто используются в качестве садовых офисов, поэтому давайте рассмотрим этот сценарий в качестве примера.

Вам, очевидно, нужны огни в вашей каюте, возможно, пара внутренних и один внешний свет на PIR. Вы собираетесь использовать пару компьютеров, возможно, музыкальный проигрыватель, принтер, зарядное устройство, вы, вероятно, захотите чашку чая, так что не забудьте чайник. Вам также может понравиться уличная розетка для вашей электрической косилки или место для поделок.

Запишите все эти предметы, а также все, что вы, вероятно, будете использовать в будущем.

Это даст вашему электрику представление о количестве энергии, которое вам потребуется, и затем он спроектирует систему с учетом этого максимального использования мощности, если они что-то вроде меня, они также учтут будущие проверки и спроектируют свою систему. выше, чем ваше основное требование.

Когда вы просите электрика назвать стоимость вашей работы, вы можете ожидать, что он использует один из двух способов установки электрической системы в вашей бревенчатой ​​хижине. Какой метод будет использоваться, будет во многом зависеть от требований к питанию.

Первый способ — получить питание напрямую от основного потребителя. Это предпочтительный метод. Если у вас нет запасных путей, он предоставит меньший потребительский блок из основного источника питания для снабжения вашей бревенчатой ​​хижины. В любом случае это питание будет защищено УЗО.

Второй метод используется только при низком энергопотреблении и берется из вашей существующей домашней розетки, и только в том случае, если эта схема подходит и способна к дополнительной нагрузке:

Вряд ли этот метод используется для чего-либо, кроме одиночного светильника и единственной розетки, и только в том случае, если бревенчатый домик находится очень близко к вашему дому.

В обоих случаях электрик будет использовать бронированный кабель для питания бревенчатой ​​хижины. Этот кабель можно закрепить на свободном месте рядом с неподвижными объектами, такими как стены и, возможно, заборы, или закопать в землю.Как правило, он будет закопан на глубину в полторы лопаты, что составляет около 500 мм. Его следует закапывать глубже на клумбы или огороды. Часто можно сэкономить деньги, сделав траншею для кабеля самостоятельно до приезда электрика.

Когда ваш электрик разрабатывает вашу электрическую систему, он будет основывать ее на ваших требованиях к питанию, расстоянии от основного источника питания, а также состоянии и номинальных характеристиках вашего источника питания. Конечно, есть и другие факторы, но это все, что ему нужно знать от вас как от клиента, чтобы иметь возможность процитировать вас.

  • Количество светильников и розеток в вашем бревенчатом домике.
  • Требуемая мощность: вы можете сложить ватты или амперы каждого электрического элемента или сообщить электрику, что вы собираетесь использовать, и он произведет расчеты.
  • Расстояние от основного источника питания или потребителя.
  • Состояние вашего потребительского блока и есть ли в нем запасные части.
  • Маршрут подводящего кабеля к бревенчатой ​​хижине и будете ли вы рыть траншею самостоятельно.
  • Маршрут выхода из вашего потребительского блока в доме на улицу.

Если вы запрашиваете расценки на свою систему, вот удобная форма, которую вы можете использовать: Форма коммерческого предложения на электрооборудование

Если у вашего электрика нет опыта установки системы в бревенчатой ​​хижине, вы должны сообщить ему / ей, что это немного странно и что при ее установке нужно учесть некоторые дополнительные соображения. Если у них нет опыта или вы не скажете им, я гарантирую, что вы им перезвоните!

Все электрики, или, по крайней мере, хорошие из них хотят делать свою работу как можно лучше.Мы также привержены опрятности, нам нравится, чтобы наши провода были прямыми, без перекручивания, наши клеммы были плотно затянутыми и хорошо обрезанными, и, прежде всего, мы любим, чтобы все выглядело красиво и профессионально. Чтобы создать идеальную отделку вашей бревенчатой ​​хижины, мы захотим использовать короб. Проблемы возникают именно из-за этого магистрального канала. Итак, прежде чем они приступят к работе, скажите им, что бревенчатая хижина ДВИГАЕТСЯ!

Он также может много перемещаться, некоторые из больших бревенчатых домиков толщиной 58 мм и толще могут перемещаться на 70 мм в течение года, это неотъемлемое свойство древесины и совершенно нормально, она будет расширяться и сжиматься в зависимости от влажности, погода и другие факторы. Это движение заставит вас перезвонить своему электрику, так как все его прекрасные аккуратные кабели упадут со стен или, в худшем случае, создадут трещины и трещины в ваших бревнах, где канал прикручен без расширительного зазора и фактически будет удерживать два бревна. вместе и предотвратить их естественное расширение. Это создаст расколы в журналах!

Сообщите об этом своему электрику и предложите следующее:

  • Держите кабельную коробку низко на первом бревне с Т-образными деталями, идущими к гнездам
  • Сделайте овал в желобе и не завинчивайте его полностью, чтобы бревна могли двигаться под ним.
  • Оставьте достаточно провисания кабелей для расширения
  • НИКОГДА не скрепляйте бревна вместе, это очень важно при установке потребительского блока, так как они часто имеют высоту более одного бревна. Если расширение не разрешено, журналы будут РАЗДЕЛЕННЫМИ.
  • Рассмотрите возможность использования круглой водоотводной трубы за пределами здания полностью. Седла, которые крепят его, позволят расширить его, и он будет выглядеть намного лучше внутри. Это мой предпочтительный метод, и я стараюсь прятать его вокруг балки фундамента и вверх от нее. Угловые кресты бревенчатой ​​хижины также очень хороши для того, чтобы скрыть канал.
  • Если вы изолируете крышу своей бревенчатой ​​хижины, подумайте о том, чтобы кабели цепи освещения располагались наверху крыши.

Эти публикации по электрике в доме и вокруг него удобно читать:

Если вам нужна дополнительная информация о том, как лучше всего установить электричество в бревенчатые домики, дайте мне знать, и я помогу, где смогу.

Нравится:

Нравится Загрузка …

Связанные

Проведение электричества в летний домик из бревенчатой ​​хижины — Блог магазина Jack’s Garden

Отопление.Освещение. Винный холодильник.

3 веских причины подключить электричество к своей бревенчатой ​​хижине.

С такими большими инвестициями и бесценным дополнительным жилым пространством в вашем саду было бы глупо не сделать этого.

Так что подключать к нему электричество имеет смысл, чтобы вы могли максимально использовать свою кабину в течение года.

Конечно, это крупное мероприятие, и его легче сказать, чем сделать — и уж точно не самодельную работу, которую большинство из нас должно делать.

Но проконсультировавшись с профессиональным электриком, обеспечение безопасного и надежного электроснабжения вашей кабины может быть простым и беспроблемным.

Итак, обо всем по порядку.

Сертификация работы: Часть P

В 2005 году правительство внесло правила электробезопасности в Строительные правила Англии и Уэльса.

Часть P гласит, что любой, выполняющий электромонтажные работы в доме, должен убедиться, что работа спроектирована и установлена ​​так, чтобы защитить людей от огня и поражения электрическим током.

По закону все домовладельцы и арендодатели должны иметь возможность доказать, что все электромонтажные работы соответствуют Части P, иначе они будут совершать уголовное преступление.

Чтобы доказать, что в вашей каюте установлена ​​безопасная и соответствующая требованиям электрическая система, вам потребуется либо

  • Сообщите в местный орган управления зданием о работе по установке до ее начала, если вы делаете это самостоятельно (см. Ниже), или
  • Нанять дипломированного электрика, отвечающего требованиям Части P

Самый простой вариант — нанять электрика:

  • они работают в соответствии с национальным стандартом безопасности Великобритании
  • Плата за управление зданием не взимается
  • они оформят сертификат соответствия строительным нормам, подтверждающий, что выполненные электромонтажные работы соответствуют строительным нормам
  • .

По окончании работы вы получите:

  • Сертификат электрического монтажа или Сертификат мелких работ, подтверждающий, что работа соответствует BS 7671

Свидетельство об электроустановке

Важен при любых электромонтажных работах, проводимых с 2005 года.

Когда вы продаете свой дом, вам будет предложено предоставить этот сертификат для любой работы, выполненной после этой даты.

В случае пожара ваша страховая компания попросит копию этого свидетельства. Без него ваше страховое возмещение может быть аннулировано.

Сделай сам

Если вы хотите выполнить электромонтажные работы самостоятельно или воспользоваться услугами незарегистрированного электрика, вы должны проинформировать местный орган управления зданием, прежде чем что-либо делать.

Они будут:

  • осмотр и проверка до и во время работы проводится
  • осмотрите работу, чтобы убедиться, что она соответствует требованиям по электромонтажу.
  • протестировать и сертифицировать для вас

За это может взиматься плата.

Что вы собираетесь отключать от электросети?

Итак, когда все это учтено, подумайте, для чего вы хотите использовать электричество.

  • сколько розеток?
  • сколько выключателей света?

Запустите его электрик, чтобы дать им представление о том, какова будет ваша потребляемая мощность, чтобы они могли определить, что необходимо.

Не забывайте также учитывать внешнее освещение.

Как это делается

В зависимости от количества электроэнергии, которое потребуется в вашей бревенчатой ​​хижине, есть 2 варианта установки электрической системы.

  • Питание напрямую от основного потребителя. Если запасных нет, то из основного источника питания в кабину можно подключить меньший потребительский блок. Он будет защищен УЗО (устройство остаточного тока), предназначенное для предотвращения смертельного поражения электрическим током, если вы прикоснетесь к чему-то живому, т. Е.голый провод)
  • Питание от существующей домашней розетки, но только в том случае, если она способна выдерживать эту дополнительную нагрузку. Подходит только в том случае, если требуется одиночный свет и единственная розетка и кабина находится близко к дому.

Армированный кабель будет использоваться для подачи питания в кабину.

Это будет либо:

  • располагаться над землей, хорошо просматриваться, рядом с неподвижными объектами, такими как стены и заборы, или быть
  • закопан в траншею — рекомендуемая глубина не менее 500 мм (полторы глубины лопаты), и глубже, если она проходит под цветочными или овощными грядками, чтобы гарантировать, что ее случайно не потревожат в будущем.

Важный совет — если вы нанимаете электрика, стоит выкопать траншею самостоятельно, чтобы сэкономить на расходах!

Если для подключения к Wi-Fi используется кабель Ethernet, имеет смысл проложить его одновременно с кабелем электропитания — см. Мой блог Как подключить офис в бревенчатой ​​хижине к Интернету

Электропроводка для бревенчатой ​​хижины | Timber Living

Электрика в бревенчатых домиках? Ваш электрик будет рад услышать, что вам нужна проводка в бревенчатой ​​хижине. Это такая легкая, чистая и быстрая работа по сравнению с блочным домом.

Какая электрика мне понадобится в бревенчатой ​​хижине?

Нет никаких ограничений на то, что вы можете разместить в своей бревенчатой ​​хижине. С точки зрения электричества бревенчатый домик ничем не отличается от любого другого здания. Кто-нибудь в сауне? Джакузи? Электрический теплый пол? Мы сделали их все.

Но реально в обычной бревенчатой ​​хижине набор электрических элементов включает в себя все очевидные:

  • Морозильная камера
  • Холодильник
  • Охладитель воды
  • Кулинария
  • Плита
  • Двойная духовка
  • Микроволновая печь
  • Стиральная машина
  • Сушилка для белья
  • Посудомоечная машина
  • Водонагреватель
  • Панельные обогреватели
  • Нагреватели для хранения
  • Электрический душ
  • Душ с сильным напором
  • Погружной нагреватель
  • Вытяжной вентилятор
  • Тепловентилятор

Водяное отопление в срубе

При рассмотрении водяного отопления у вас есть два основных требования:

  • Вода для душа / ванны
  • Вода для ванной и кухонной раковины

Подогрев воды для душа, ванны и умывальника — это простая и несложная задача для вашей бревенчатой ​​хижины. Есть два основных варианта, особенно когда мы имеем дело с кабиной меньшего размера, и решающим фактором является душ. Вам нужно решить, собираетесь ли вы принять электрический душ или погружной или самотечный душ (с насосом в комплекте, в качестве опции).

ЭЛЕКТРИЧЕСКИЙ ДУШ И ВОДЯНОЙ НАГРЕВАТЕЛЬ

Установка электрического обогревателя в бревенчатую хижину — очень простое дело с точки зрения сантехники. Все усложняется только тогда, когда дело доходит до источника электричества.Если вы получаете электроэнергию от выходящего дома / счетчика / электрического щита, а в главном доме уже есть электрический душ, тогда все становится немного сложнее. Проблема в том, что электрические души потребляют много энергии. Обычно не хватает мощности на два электрических душа, идущих в один дом. (Обычно вы найдете только один электрический душ в любом доме — поспрашивайте — вы увидите!)

Если вам нужен электрический душ в кабине, а он уже есть в главном доме, вам необходимо установить выключатель. Это просто и гарантирует, что два душа нельзя будет включить одновременно.

После того, как вы установили электрический душ, все, что вам нужно, это проточный водонагреватель под раковиной для нагрева водопроводной воды для раковин на кухне и в ванных комнатах.

ПОГРУЖНОЙ НАГРЕВАТЕЛЬ

Погружной нагреватель также является опцией и может потребоваться, если вы устанавливаете радиаторы. Установка погружного нагревателя — опять же простая операция. Вы можете купить очень надежные водонагреватели на eBay по очень разумной цене.

Освещение бревенчатой ​​кабины

Из-за формы потолков в наших бревенчатых домиках встраиваемые светильники работают очень хорошо, и их используют многие наши клиенты. Они очень экономичны, их стоимость составляет около 9 евро за лампу, и они чрезвычайно экономичны в эксплуатации. Благодаря использованию новейших светодиодных технологий эти светильники не нагреваются и потребляют очень мало электроэнергии. К сожалению, их нельзя затемнить, поэтому вам понадобятся другие лампы вокруг комнат для атмосферного освещения.На фотографии выше изображена гостиная в демонстрационном доме Log Cabin Showhouse в Бойле, графство Роскоммон. Не стесняйтесь приходить и навещать. Просто позвоните по телефону 086 817 0429, чтобы записаться на прием.

Стоимость электрики сруба

В зависимости от количества проводки / светильников / вилок / приборов / обогревателей, которые вы хотите установить в своей бревенчатой ​​хижине, стоимость электропроводки, конечно, будет варьироваться. Но я могу вам сказать, что мне обошлось в 1900 евро, чтобы полностью подключить двухкомнатную бревенчатую хижину в Бойле, в том числе

  • 11 двойных розеток
  • Соединения для плиты, погружной и стиральной машины
  • 16 встраиваемые потолочные светильники
  • Одно наружное гнездо
  • Комплект наружных фонарей с датчиком
  • Однопанельный настенный обогреватель
  • Подключение одного вытяжного вентилятора
  • Однополосный светильник для кухни

Посетите наши выставочные залы бревенчатых домиков.

Вы можете получить подробную информацию обо всех наших выставочных залах бревенчатых домиков здесь: https://www.timberliving.ie/showrooms

Почему бы не приехать в гости? По телефону 0591 81039, если у вас есть вопросы. Вы также получите много информации на странице нашего блога Log Cabin .

Электрик в бревенчатом доме. Электрик в бревенчатом доме. Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наши работы включали электромонтаж под ключ, который включает в себя полный электромонтаж (прокладка кабеля в деревянном доме), установку розеток и выключателей, устройства ввода электроэнергии в дом, монтаж распределительных щитов, запуск электрокотла и проверку схемы. надежность при номинальных нагрузках.

Способ раздачи исходя из рациональности и сокращения трудозатрат был выбран комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробке)

Все работы выполнены с соблюдением норм строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с подсветкой. Из соображений безопасности и эстетики мы отказываемся от монтажных коробок на этом объекте и выводим каждый светильник и люстру непосредственно на экран. Выберите марку кабеля ВВГнг 3 * 1,5 плоский и защитите от внешних воздействий оранжевой гофрой. Все маршруты выполнены под прямым углом (на архитектурной проекции) и закреплены в скрытой работе. Доступность кабелей в щите позволяет изменять сценарии включения света и дает множество вариантов управления им в будущем (возможность внедрения систем дистанционного управления и адаптации под умный дом).

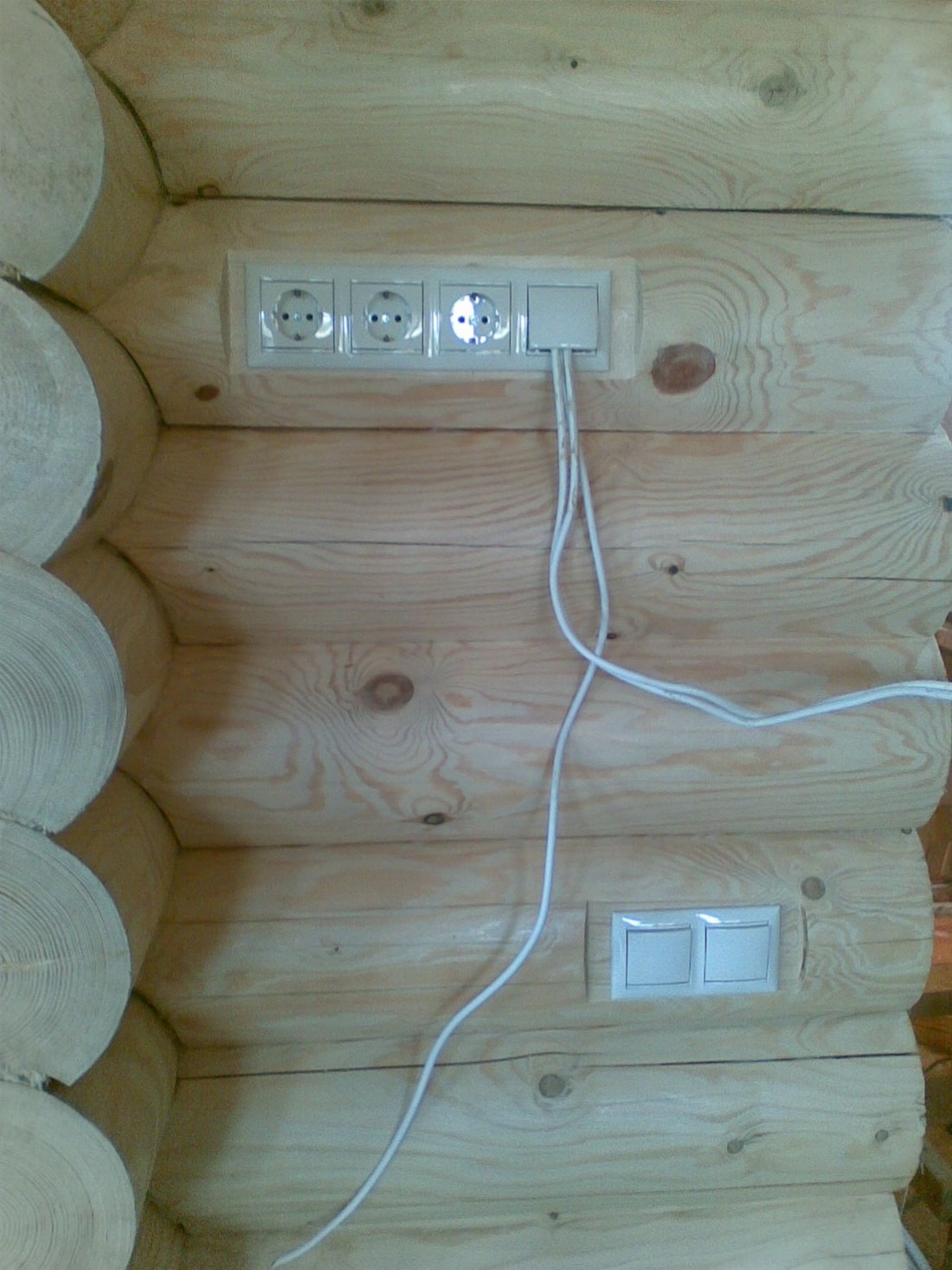

Следующий этап — установка розеточных групп и выключателей. Прокладываем кабель в техническом подполье, а выводы делаем декоративным кабелем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)

Устанавливаем кухонные розетки открытым способом (так как будет стена рабочей поверхности керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.

Следующий этап — установка и монтаж электрощитов. В этом деревянном доме их 3 штуки. Внедрение и раздача с (со счетчиком), освещением и розетками (распределительный щит) и щитком котельной (на нем мы остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку между группами и соблюдать правильность последовательности силы тока автоматов (мы используем оригинальные автоматы ABB).Группы розеток соединяются через дифференциальные машины (автоматические в сочетании с узо) для безопасности.

Каким бы красивым ни было дерево как строительный материал, оно имеет и определенные недостатки. Это не значит, что его нельзя использовать, ведь дерево действительно замечательный строительный материал — прочный, надежный, теплый, экологичный, натуральный. Просто при строительстве необходимо учитывать все возможные опасности, чтобы их нейтрализовать.Какой должна быть разводка в срубе? Вот оно, отсутствие дерева — не сопротивление огню. Из-за этого многие уникальные памятники деревянного зодчества были утрачены. Иногда пожар возникает по причинам, не зависящим от нас и непредсказуемым. Но очень много пожаров происходит именно из-за неисправной проводки. Чтобы избежать неприятностей, нужно заранее позаботиться о мерах. ООО «СеверСтройЛес» не только строит деревянные дома, но и выполняет все внутренние работы по существующим требованиям.

Электропроводка в бревенчатом доме

Жилье должно быть не только комфортным, привлекательным и теплым, но и безопасным.В противном случае есть риск не только потерять все свое имущество, но и лишиться жизни, например, если ночью, когда все члены семьи спят, внезапно загорится проводка. Электромонтаж в бревенчатом доме по требованиям ПУЭ может проводиться открытым и закрытым способом. электромонтажные работы повышенной сложности, поэтому лучше доверить их профессионалам. Компания ООО «СеверСтройЛес» имеет большой опыт строительства деревянных домов по различным технологиям под ключ.Поэтому мы проведем монтаж электрической сети для вашего дома. При этом мы можем предложить на ваше рассмотрение несколько вариантов, из которых вы сможете выбрать наиболее подходящий.

Скрытая проводка в бревенчатом доме

В деревянном доме в соответствии с требованиями Правил устройства электроустановок (которые описывают требования к отдельным системам, узлам и элементам электрических коммуникаций) электропроводка выполняется только в металлическом ящике.Магистральные линии прокладываются в стальных или медных трубах для отделки полов и потолков. К элементам электрической сети: розеткам, лампам, выключателям, кабель протягивается по вертикальным технологическим отверстиям в стенах. В этом случае заказчик должен определить, где именно будут располагаться все элементы электропотребления: где будут располагаться осветительные приборы, выключатели, розетки. В противном случае не удастся перенести проводку без нарушения целостности стен, так как крепежные отверстия выполняются в условиях мастерской по проекту.

Открытая электропроводка в деревянном доме

Если упор делается на функциональность, а эстетическая составляющая находится на втором плане, то в этом случае лучше использовать открытую проводку. Кабель проложен через специальный негорючий канал, гофрированную виниловую трубку или модный сегодня ретро-кабель. Цвет коробки можно выбрать от классического белого до цвета, имитирующего цвет дерева. Открытая электропроводка в деревянном доме монтируется в срок от двух до десяти дней в зависимости от площади дома из оцилиндрованного бревна и его оснащенности электрооборудованием.В зависимости от ваших требований ООО «СеверСтройЛес» предложит вам различные способы монтажа электропроводки на выбор.

05.06.2015

Как лучше всего подготовить точки выхода для установки электрических принадлежностей? Этим вопросом должен заниматься каждый электрик при прокладке коммуникаций в деревянных домах. Будет ли это бревенчатый дом, оцилиндрованное бревно, круглый брус или блочный дом, есть одна проблема — нет ровной поверхности, подходящей для установки розеток и выключателей, зато светильников, бра.Есть два способа подготовки площадок для точек: распил и накладка бревна
. Мы расскажем об особенностях применения каждого из них.

Долгие годы был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. Д. Он заключается в том, что на месте выхода вырезается ровный участок по форме и размеру, соответствующий выключателю или выходу.

Что важно учитывать в работе:

Почесать бревно — совершенно непрофильная задача для электрика, взявшись за такую ​​работу, он рискует безвозвратно повредить бревно.Поэтому распиловкой колодок обычно занимаются столяры, которые умеют работать с деревом и все делают аккуратно.

Важно учитывать, что даже хороший специалист может допустить брак в виде трещин, сколов, не полного соответствия форме. Дерево — материал непредсказуемый. И еще — на фото неправильная монтажная коробка, обзор подходящих плагинов для горючих материалов.

Если в будущем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз.При снятии розетки в бревне останется распиленная дыра, которую уже не ремонтировать. Чтобы это скрыть, придется повесить картину или перенести шкаф, другую мебель.

Если вы планируете готовить участок как плотник, заложите в сроки дополнительные рабочие дни. Потому что на приготовление одной точки в доме уходит до 30 минут.

Метод простой установки розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно
— устройство для оборудования точек электропроводки открытого и скрытого типа (при помощи 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, что полностью соответствует диаметру бревна. Верхняя часть обшивки представляет собой плоскую площадку для установки выключателей, розеток, распределительных / распределительных коробок и светильников, бра.

Особенности технологии крепления пластин на бревно:

Установить может любой электрик.Требуются специальные столярные инструменты.

На подготовку одного очка уйдет 2-4 минуты.

При монтаже футеровки открытого типа
Розетку
или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на поверхность древесины, не испортит эстетических характеристик. В случае переноса останутся мелкие дырочки для крепежа, которые легко отремонтировать.

С диэлектрическими накладками пластинки
повышает пожарную безопасность открытой электропроводки.Стекловолокно толщиной 1 мм, точно подогнанное по размеру, плотно закрывает перфорацию в основании пластиковых патронов Legrand Quteo, а в серии

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, быстрее строятся, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
К электрику в деревянном доме предъявляются гораздо более строгие требования. Первоначальная задача электромонтажа в деревянном доме — проложить ввод (подводящий) кабель от опоры ЛЭП до распределительного щита дома. Есть два способа прокладки входного электрического кабеля. загородный дом: воздушный и подземный (в траншее).

Воздушная прокладка проще, быстрее и экономичнее. Для устройства ВЛ электроснабжения загородного дома будут применяться самонесущие провода марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчиком фаз), специальные кабельные зажимы, монтаж анкеров и тд.Преимущество использования этого провода заключается в том, что он не требует растяжения кабеля, по которому идет кабель. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетического вида лицевой части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустами), меньшая долговечность.

Способ прокладки вводного кабеля в траншее более трудоемкий и дорогостоящий, но он сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями, увеличивает срок службы вводного кабеля.Для строительства подземной ЛЭП электрики частного дома используют бронированный кабель типа Вббшв с разным количеством жил и их сечением (в зависимости от выделенной мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра, имеющую песчаную подушку толщиной 15-20 см. Затем кабель засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, прокладывается сигнальная лента с надписью «не копать, кабель» и после этого траншея засыпается полностью.
Входной кабель обеспечивает питание распределительного щита, от которого питание распределяется между всеми потребителями электроэнергии. В распределительном щите установлены: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, шины заземления и другие устройства. Автоматика защищает людей, технику и всю электрику загородного дома в целом.
Щиты электрики в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются щиты открытой установки.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Есть два способа прокладки линий электропередачи внутри деревянного дома: фактурная (открытая проводка) и скрытая (скрытая проводка). Открытой называется электропроводка, проложенная по поверхности стен, потолка и так далее. Скрыта проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант — это монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределительных устройств, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудования и квалификации мастеров.
Накладной монтаж осуществляется в негорючие кабельные каналы (коробки) ПВХ, гофру ПВХ (или металлическую гильзу) и просто вскрывается кабелем в негорючей оболочке с крепежом.

]]>
]]> Укладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой ровную поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасно-панельные дома), монтаж осуществляется в негорючие ПВХ-боксы. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробках дает следующие преимущества:
— хорошие условия охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
— свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены.
— при необходимости возможность создания ответвления на любом участке трассы.
Крышку коробки всегда можно легко снять и добавить дополнительный кабель.Для этого при расчете сечения воздуховода делается запас в 30%.
Производители сегодня предлагают коробки однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответвительные соединения выполняются во внешних установочных коробках или внутри розеток и выключателей.
Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что весь кабель, проходящий через стены и полы, будет выполнен в металлических оболочках.

Прокладка линий электрики ретро кабелем на изоляторах.

В настоящее время стало популярным прокладка внешней электропроводки в деревянном доме ретро-кабелем (витая проволока) на изоляторах. Особенно желательно использовать его в домах из бревен. Рынок электротехнических материалов предлагает ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем лучший способ прокладки электропроводки в бревенчатом доме — сочетание прокладки кабельных каналов (коробов) под цвет и фактуру дерева и ретро-кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах по плинтусу пола или у потолка. Спуски и подъемы к выключателям, розеткам и прочим электромонтажным изделиям производятся витым кабелем в декоративной оболочке на изоляторах. Раздвижные соединения выполняются внутри корпусов розеток и выключателей или в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом по стенам с креплением специальными скобами осуществляется в том случае, если прокладка линий электропередачи в коробках из ПВХ без нарушения эстетики интерьера затруднена, а иногда и невозможна (например, электрик из оцилиндрованное бревно без обшивки вагонкой) или по желанию заказчика. Ответвительные соединения выполняются в распределительных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах

Скрытая проводка электрики в деревянном доме

В деревянных домах этот вид разводки выполняется в металлических трубах (согласно ОПУ, п. 7.1.32).
Скрытый монтаж линий электрики в деревянном доме процесс намного трудоемкий, длительный и соответственно более дорого.Однако с точки зрения дизайна более привлекательный.
Все магистрали электрики в деревянном доме выполнены в стальных металлических трубах в перекрытиях до устройства (подшивки) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
Первоначальной, очень важной задачей для Заказчика является определение расположения потребителей электроэнергии в доме (с их геометрическими привязками), потому что, в отличие от поверхностного монтажа, чрезвычайно сложно, а иногда и невозможно перенести или добавить электрические точки, не нарушая эстетика интерьера.На основании плана расположения потребителей электроэнергии составляется план сверления вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Отверстия в стенах дома сверлятся в мастерской на этапе распиловки дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при укладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (согласно заданным ранее геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серию устанавливаемых розеток и выключателей, так как установочные коробки для разных серий могут иметь разные размеры.

]]>
]]>

Примеры монтажа электропроводки в домах из деревянных балок

Обращаем ваше внимание, что проводка выполнена из гофрированной трубы, которая в отличие от металлической трубы сплошная, то есть не из катаной полосы.Следовательно, имеет способность локализации, герметичность. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью соответствует СНиП и ПУЭ. Те участки, где присутствует гофрированная труба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]>
]]> В статье «Электроэнергия деревянного дома» обсуждался простейший вид электропроводки, сочетающий максимальную безопасность с минимальными затратами.На первый план в описанных случаях стоит функциональность. Эстетика отходит на второй план. Конечно, можно выполнить открытую проводку максимально аккуратно, чтобы она не была очень заметной. Но не всем нравятся кабельные каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, использовать коричневый ящик или «под елку», но, к сожалению, выбор таких изделий невелик, качество не всегда совпадает, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки.Без них сложно аккуратно установить кабельные каналы, со временем из-за склонности дерева к вздутию и усыханию стыки расширяются, коробки несколько смещаются — разводка перестает выглядеть аккуратно.

Бывают довольно неудобные случаи: например, как установить короб на бревенчатые стены, на стены, теперь обшитые модным срубом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибили к стене скобами из проволоки? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГНГ имеют черную изоляцию, NYM — серую. Как такая «цветовая гамма» сочетается с цветом дерева? Но как быть, если нужно проложить сразу несколько кабелей? В современном, перенасыщенном домом доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте, что возможность прокладки кабелей прямо на основании без механической защиты в нормативной документации считается несколько спорной. Так, СП 31-110-2003 допускает открытую прокладку на горючем основании без футеровки только «одинарным кабелем с медными жилами сечением не более 6 мм2, не распространяющими горение».

Так нельзя два кабеля рядом держать? Или их невозможно скрепить одним кронштейном, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требует открытой проводки в жилых помещениях «в электрических плинтусах, воздуховодах и т. Д.» (п. 7.1.37). Можем ли мы предположить «и т. Д.» в качестве допуска к ведению открытой проводки непосредственно кабелем по стенам или на роликах допускается таб.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей, а также способ их прокладки» IUI рассматривает электропроводку в целом, а в гл. 7 об электропроводке в специальных помещениях, включающих в себя и жилые. Таким образом, наверное, пресловутую «ИТТ» следует трактовать не как прямую прокладку кабелей вдоль стен, а как прокладку в жестких и гибких электрических трубах, металлическом шланге … То есть кабели, проложенные вдоль стен жилых помещений, необходимо защищать от возможное механическое повреждение.
Проблема электромонтажных изделий.

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство уважаемых производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «лосьонов», которые есть в сериях среднего и высокого ценового диапазона. Например, нет программируемых диммеров, перекрестных переключателей, позволяющих управлять светом из трех и более мест, нет разных таймеров и т. Д. Цветовая гамма товаров ограничена; используемый материал — недорогой пластик.

]]>
]]> И хотя качество продукции от известных производителей высокое, не всегда они способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, я могу упомянуть серию Etude (производится на заводе Schneider Electric в Санкт-Петербурге), Wessen также недавно был приобретен Schneider Electric, Elyo — бывшая независимая шведская компания, была приобретена Schneider. Электрик, Саймон (Испания), Копп (Германия) — два последних еще предстоит поискать, и ряд других.Помимо данной продукции на рынке присутствуют розетки и выключатели для наружной установки турецкого и российского производства, но их качество заметно уступает вышеупомянутым сериям.

Legrand и ABB, широко известные в нашей стране, не производят изделия для наружного монтажа, за исключением специальных, устанавливаемых во влажных и пыльных помещениях. Правда, у большинства производителей есть линейка подъемных боксов (обычно очень ограниченная цветовая гамма), позволяющая монтировать изделия для скрытого монтажа в кабельных системах, но на деревянных стенах такая комбинация смотрится весьма противоречиво.Опять же не всем нравится, что уличные товары находятся далеко от стены, что увеличивает вероятность повреждения, особенно в проходах, и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда может соответствовать придирчивым вкусам пользователей. Но для скрытой проводки на горючие конструкции российская нормативная документация предъявляет еще более жесткие требования, которые иногда кажутся невозможными. Вариантов всего два: прокладка кабеля в глухих металлических коробах или металлических трубах или негорючая штукатурка, которая должна окружать кабель со всех сторон слоем не менее 10 мм (Таблица 14.2 СП 31-110-2003, ПУЭ: Таблица 2.1.3.). Столь жесткое требование ЭМИ кажется невыполнимым, так как с точки зрения обывателя превращает дом в «водопровод», по которому должны проходить провода.

Опять же, никому не пришло бы в голову покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда и возникают догадки о завышенных требованиях. «Что может случиться с кабелем при горении неподдерживаемой изоляции, защищенном современной автоматикой, неразрывно проложенным от панели до розетки?» — так рассуждают некоторые «специалисты» из электриков, подписывая свою неплатежеспособность.

Протягивают кабели по перекрытиям в гофре, проталкивают провод под плинтусы, прячут под «выходом» окон и дверных коробок, втиснут неосведомленному клиенту, что это именно то, что нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, видимо, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
1. Грызуны. В потолках и в стенах деревянных домов возможно появление мышей и крыс.Эти очень неприятные «товарищи» человека почему-то любят грызть пластиковую изоляцию проводов. Мне удалось убрать со стен провода, изоляция которых была съедена на несколько метров. На ней были отчетливые следы зубов. В некоторых местах вообще не было изоляции, и в любой момент могло произойти короткое замыкание. Даже если бы автоматика безопасности работала безупречно, короткая вспышка имела бы мощную вспышку, которая могла бы поджечь древесную пыль, пыль, паклю — немного быстро воспламеняющегося материала со временем накапливается в стенах и потолках.
2. Дерево, как известно, «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заклиниванием дверей и окон зимой и весной, когда влажность воздуха увеличивается. Кроме того, дома подвержены некоторым сквознякам. В кабеле может возникать опасное напряжение, которое может вызвать повреждение или поломку. Дальнейшие разработки уже обсуждаются в пункте 1.
[Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель будет помещен в негорючую среду, дальнейшее распространение огня не произойдет.Максимум, на что мы рискуем, — это то, что в отдельных помещениях не будет света или перестанут работать одна или несколько розеток.
Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нет предположения об использовании металлического рукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопковой нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент — вытащить герметизирующий шнур и зажечь прикуриватель.Результат развеет все сомнения. Другой металлический шланг производится с уплотнением асбеста (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлический шланг с асбестовой нитью только большого диаметра.

Таким образом, использование металлического рукава для скрытой прокладки кабеля в легковоспламеняющихся конструкциях согласно действующей нормативной документации недопустимо.
Как «по идее» проводить проводку понятно. Но как на практике выполнить такие жесткие требования? В этой статье я постараюсь сосредоточиться на технологии выполнения этих непростых работ.
Вариант 1. Объединение кабельных каналов и разводки для скрытой проводки.
Основные линии в этой версии прокладываются коробками по плинтусам потолка или пола. [Скрытое расположение выключателя, кабель в кабельном канале] Ответвления к розеткам и выключателям выполнены с низким кабельным каналом, конец которого закрывается заглушкой. Электромонтажные изделия монтируются в металлические подозетники. Под них предварительно просверливается ямка с кроной на дереве. Такой вариант, совмещающий открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет неограниченно расширять ассортимент последних и уменьшать глубину выступающих частей.Как вариант, можно разместить магистрали в соседних помещениях, где эстетика не так важна, просверлить оттуда стену, уложить стальную втулку, установить металлическое дно и выполнить скрытый монтаж розеток и выключателей на стенах «парадного» помещения.

Вариант 2. Скрытые магистрали и ответвления в кабельных каналах.
[Кабельный канал на опоре.]
Магистрали проложены в потолке. Для этого иногда используют металлические трубы. Из-за необходимости проводить повороты часто используют медные трубы, цена которых превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабели в металлических лотках], специально разработанные для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В ширину можно положить десятки кабелей. Подносы изготовлены из оцинкованной стали. Толщина стен не имеет значения, ведь для медных кабелей до 2,5 мм2 этот параметр не нормируется. Желательно предварительно затянуть кабели в гофре или защитить места поворотов и возможных контактов изоляции кабеля острыми металлическими краями гофры или трубки из винилхлорида.Укладка металлических лотков — операция непростая. Необходима частичная обрезка балок перекрытия с последующим усилением в обход несущих конструкций, зачисткой острых кромок и герметизацией торцов. Для выполнения всех этих операций требуются различные инструменты и навыки жестяных работ. Подносы скрепляются заклепками или прикручиваются гайками. После прокладки кабелей металлические конструкции заземляют. Для этого натягивают заземляющий провод, надежно прикручивают к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям проделываются через отверстия со стальными втулками в потолке обычного пластикового ящика. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабельных каналов и электромонтажных изделий. Для того, чтобы вырезать такую ​​опору из экструдированной и отшлифованной доски, ее предварительно размечают специальным инструментом, который по старым мастерам назывался обвалочкой.В продаже такого инструмента нет — нужно сделать самому. Результат можно увидеть на фото.
Вариант 3. Полностью скрытая проводка в срубе.
Это самый сложный случай, который неопытному мастеру кажется невозможным. Трассы, как и во втором варианте, выполняются в перекрытиях, в металлических лотках. Но с взлетами дело обстоит сложнее. Самым простым и очевидным является размещение переключателей. Поскольку они обычно располагаются возле двери, лифт можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожухом. Надо на конце бревен врезать конец бензо- или электропилы в паз, в который помещается металлическая трубка. В этом случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, на общую цену это не сильно влияет. В трубку укладывается проволока, после чего ее загибают «на месте» трубогибом. В стене просверливается отверстие коронкой под металлическое дно.Паз на конце бревна соединяется отверстием большого диаметра с нижней пластиной. Все изгибы должны быть плавными, иначе медная трубка будет пропускать провод. Самый кропотливый — выполнение плоской площадки под каркас электромонтажных изделий. В противном случае переключатель выйдет из равновесия.

С розетками дело обстоит сложнее. Их размещают там, где это удобно для пользователя, поэтому нелогично [укладывать лотки для подводки на светильники] большинство розеток возле дверных проемов.Вот один из способов: для подачи [Распределительная коробка света с полностью скрытой проводкой. Здесь сходятся линии от всех ламп и выключателей. Это можно контролировать и поддерживать.] В гнезде нижележащих бревен проделана канавка. В него вкладывается трубка с проволокой. После этого из доски необходимой ширины изготавливается фуражка. Его плотно вдавливают в паз, распиливают и шлифуют. Заглушку желательно перед установкой смазать столярным клеем. Все сколы и неровности зашпатлевать шпаклевкой по дереву в цвет дерева.После высыхания шпатлевки шлифовку повторяют. В конце доски можно нарисовать узор волокон бревна — тогда после покрытия стен лаком или пропиткой место, где идет кабель, будет практически незаметно.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку места под один балл у мастера уходит не менее половины рабочего дня, поэтому работа ценится высоко. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения на потолках и стенах клеммных коробок, потому что вполне вероятно, что [глухие поддоны в подземном пространстве] потребуют технического обслуживания во время эксплуатации. Значит, должны быть доступные места. Можно, конечно, провести отдельный кабель от экрана к каждой розетке, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и в разумных пределах объединить кабелем, можно углубить приемники, установить еще одну в глубину и отсоединить розетку.Не рекомендуется распаивать и гнуть только розетки, предназначенные для мощных, постоянных нагрузок: нагревателей, стиральных и посудомоечных машин, электрических плит, бойлеров и т. Д. В этих случаях следует тянуть провода прямо от экрана и защищать линию индивидуальными машины.

Естественно, стоит уделить особое внимание подбору и установке автоматической защиты. Щит большого дома с разветвленной разводкой может состоять из нескольких десятков элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжения, фазовые переключатели, системы резервного питания и т. Д.Часто для разгрузки основного экрана и уменьшения расхода кабеля в коттеджах устанавливают дополнительные, напольные панели. Это также снижает потребление кабеля и упрощает управление системой электроснабжения дома.

Не забывайте, что основным методом защиты от поражения электрическим током является защитное заземление. Поэтому на участке необходимо выполнить обязательную схему повторного заземления, а всю распределительную сеть выполнить трехпроводной. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «Винтаж». Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро-проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер заведомо отсутствует, то ретро проводка на роликах наверняка будет смотреться наиболее эстетично.Ведь пластиковый кабельный канал в такой ситуации не будет плотно прилегать к стене из-за пазов между лагами, а установка кабеля скобами на горючие конструкции запрещена. Про унылую серую и будничную гофру и молчу.

]]>
]]> Оказывается, выбор ретро-проводки для установки в деревянном доме довольно практичен.

Итак, что такое ретро-проводка? Классически, в начале 20 века, он проводился двумя однопроволочными многожильными проволоками, скрученными по спирали.Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скручиванием, которое было скрыто под изоляцией провода, чтобы концы не торчали в стороны.

Ретро электропроводка Как известно, данная электропроводка не отвечает современным требованиям пожарной и электробезопасности. Поэтому сегодня можно выполнить только имитацию проводки старого образца, стилизовав ее под ретро.

Для этих целей некоторые электрики приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода с помощью дрели в общую жгут. В зависимости от наличия / отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки времени. До и после изолятора лучше заранее положить небольшие отрезки термоусаживаемой трубки (ЗДЕСЬ), подходящие по цвету провода.Трубка обеспечит надежную установку.

Но все же провода с автоподзаводом для ретро — для тех, кто хочет сэкономить. Да еще и подобрать провод, изоляция которого будет иметь индексы НГ (негорючий) и LS (с низким дымовыделением), ибо проложить в ретро обвязку будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для установки в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но российский ретро провод до сих пор не встречается в магазинах нашей страны.На самом деле с зарубежной ретро проволокой ситуация на рынке не намного лучше.

Провода и фитинги для монтажа электропроводки в стиле ретро обычно заказывают в Италии. Возможно, вам и не придется ехать туда самому, но ваш поставщик вполне может иметь дело с итальянцами.

Например, компании Fontini и GI Gambarelli производят не только ретро-провода сечением 0,75 — 2,5 квадратных метра. мм с двумя или тремя жилами, а также ролики для прокладки проводов, а также розетки, поворотные переключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общей основе.

Все эти элементы электропроводки стилизованы под старину, их материал — фарфор, и они выполнены с соблюдением всех норм пожарной безопасности. Розетки, естественно, содержат заземляющий контакт. Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Ретро-проволочная бухта длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка будет стоить от полутора до двух тысяч рублей. Один фильм — около 30 рублей (а сколько их нужно на целый дом!).То есть ретро-проводка обойдется любителям старины и эстетов недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на производстве ретро-кабелей и аксессуаров, но расположила свое производство в Китае, по цене не уступает своим итальянским аналогам. Так что экономия вряд ли возможна.

Независимо от того, где вы берете ретро-провод, структура каждого из его проводов будет следующей: многопроволочная медь в двойной оболочке из ПВХ-пластика, покрытая искусственным негорючим шелком.Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия — дело личного вкуса и дизайна. Кто-то считает, что под цвет дерева подойдет золотистая или бежевая проволока. А кому-то кажется, что ретро-проводка — это тоже элемент интерьера, и она должна выделяться на фоне стен по цвету — например, быть белой или настолько черной, что просто антрацитовой.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

Из-за того, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2,5 кв. мм., не стоит рассчитывать на выполнение всей проводки в стиле ретро. Входной кабель не впишется в общий винтажный стиль, его придется спрятать в трубе. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется проложить кабель к мощным стационарным приемникам, например, к электроплите или водогрейному котлу.Вместо труб можно использовать пластиковый кабельный канал, подобранный под цвет стен. Обычный ВВГнг можно использовать как кабель для стационарных электроприемников, потому что он все равно не будет виден и не будет иметь ничего общего с ретро-стилем.

Часто при установке ретро-проводки в деревянных домах электрики по согласованию с домовладельцем или дизайнером находят другой способ сэкономить на дорогостоящем проводе. Та часть разводки, которая отходит от вводного экрана и питает группы, также может выполняться обычным кабелем под обшивкой потолка в трубе или просто вдоль стены в коробке.Тогда получается, что сам ретро провод идет только от распределительных коробок к розеткам, выключателям и лампам. Часто этого бывает достаточно, потому что самая видимая часть проводки — это та, которая проходит вертикально по стенам или идет к потолку к светильникам.

Для соединения проводов ретро проводов в распределительных коробках можно использовать два метода:

1. Дурачить и заизолировать обычную скрутку. Многопроволочные жилы легко скручиваются, и если не сэкономить на припое и не забыть о флюсе, соединение будет надежным.

:

Для начала давайте определимся — я вам не конкурент — не установщик и вообще не работаю по электрике, чтобы продолжить с желчью, потому что не могу сам. Единственное, о чем я иронизирую, — это желание ваших потенциальных заказчиков заводить продукцию для скрытого монтажа, ради этого просверливать десятки метров каналов и забивать полости в бревнах. Просто для того, чтобы щелкнуть переключателем … Безусловно, заодно стояки можно сделать скользящими.Что делать, если мне нужна группа розеток посередине стены?, В двух метрах от проема .. будем строить шахты?

Люди, которые строят такие дома, хотят быть красивыми и безопасными. Сделать и вскрыть проводку безопасно, но возникает проблема стыковки углов бревен и подъёмников (подъемников) к эл / комплекту. продукты. Решить эту проблему можно за счет опускания нижних бревен, установки высоких плинтусов из доски, широких кассовых и декоративных элементов, позволяющих проводить вертикали. Однако стоимость таких работ в связке с кабельным каналом не из «т-пласта», сравнима со скрытой проводкой, если не выше.Также приводит к заметному удлинению ЛЭП. Вполне возможно установить розетки со скрытой проводкой в ​​любой точке периметра. Единственное ограничение — высота установки 1-2 бревна от UCP.

У вас везде жесткая труба (не гофра) или металлический лоток? Особенно в местах приближения к монтажу изделий и угловых переходов для косяков и т. Д.? (Я просто спрашиваю, можешь ли ты в горшочке с медом все отдать 😎

Металл везде, в соответствии с жесткими требованиями EMP.Раньше использовал в том числе. и медь, теперь технологичных материалов больше.

А сам переход жесткий? Можно сделать бензопилу и доброе слово хоть для дупла за стыком, но если переход негибкий, то любой угол и место под усадку не спасут от смещения точки перехода на 3-6 см вниз от плоскости пола на высота на полпути

Вы не совсем правильно представляете процесс усадки. Но переход гибкий.К тому же мы, я не берусь делать дом, если он не защищался 2 года.

Я знаю, что сажусь, но совсем не до такой степени, если это нормальный брус из камерной сушильной доски и он был собран нормально. Но он не так рван и не крутится как бревно.

Правильно собранный из бревна дом тоже катастрофически не перекручивается. Если землянки располагались в шахматном порядке, строго рядом с будущими проёмами, проемы правильно и вовремя кодировались.Часто косячику делаем сами, тем более что при этом можно проводить подъем к переключателям с плавным изгибом.

ОК, у меня, скажем, бревно 32 см (было 8- до усадки), в сечении примерно 18-20 см, ширина внахлест, ось паза паза под осячыку, соответственно 16 см от поверхности, чтобы войти в коробку с трубой, не поворачивая прямо — вам нужно на этой обойме отрезать больше половины бревна. Или второй поворот от оси к монтажной коробке.Интересно, что? Медь, металл, флейта?

Кто сказал, что коробка должна идти с осью паза? В каждом случае рассматривается свой подход. Здесь шаблон не работает.

Бревенчатая кабина Электрика | Электромонтаж | Тестирование

Электрический монтаж

Наша электрическая установка стоит примерно 750 фунтов стерлингов и включает в себя потребительский блок, четыре двойных розетки, выключатель света, стандартный подвесной светильник, бронированный кабель от вашего дома к садовой постройке и сертификаты безопасности.

Другие розетки, освещение и дополнительное оборудование доступны за дополнительную плату.

Электромонтажные работы могут включать несколько часов траншейных работ, при этом в наших расчетных расходах мы учитываем 2 часа на рытье и засыпку траншеи, и поэтому любое дополнительное затраченное время будет оплачиваться из расчета 15 фунтов стерлингов в час.

Более длинные кабельные трассы потребуют больше работы и больше армированных кабелей, что может не быть включено в первоначальную оценку.

В некоторых случаях электрические потребительские блоки или компоненты устарели и требуют замены по себестоимости, что может быть подтверждено только после осмотра квалифицированным электриком.

(альтернативные светильники могут быть закуплены или поставлены для нас в соответствии с требованиями)

Наши электрики постараются удовлетворить все ваши требования, поэтому, если вам понадобятся дополнительные розетки или освещение, это можно будет организовать по сниженной цене.

Некоторые компании теперь заявляют, что предлагают установку за половину этой стоимости, но в нее не входит армированный кабель, подключение к вашему дому или какие-либо фундаментальные сооружения. Это может быть хорошей заголовочной ценой, но это не полная установка.

Армированный кабель может быть закреплен на поверхности к неподвижным объектам, таким как садовая стена / забор, но в большинстве случаев для армированного кабеля требуется траншея глубиной более 450 мм.

В некоторых случаях армированный кабель можно монтировать на поверхности до самого бревенчатого дома, но часто требуется проведение траншейных работ, и это входит в наш бюджет.

Другая компания заявляет не более 15 метров армированного кабеля. По нашему опыту, для большинства установок требуется около 25 и более метров кабеля. Мы не устанавливаем ограничений и просто берем себестоимость дополнительного кабеля плюс время, затраченное на любые дополнительные траншейные работы.

Обычно необходимо увеличить толщину кабеля, чтобы компенсировать падение напряжения на больших расстояниях.

Добавление электричества в вашу бревенчатую хижину

Чтобы в полной мере использовать ваш садовый офис, вам потребуется установленная мощность и чтобы соответствовать действующим строительным нормам, часть P, применяется следующее:

С 1 января 2005 года это требование закона для всех работ на стационарных электрических установках в жилых и связанных зданиях в соответствии с BS 7671: 2008 (2011), «Требования к электроустановкам» (17-е издание Правил электропроводки IEE).

Там, где это возможно, мы пользуемся услугами собственного квалифицированного инженера-электрика, которого мы уже использовали несколько раз раньше.Если вы предпочитаете выбрать собственного электрика, мы можем поработать с ними во время первого и второго ремонта, когда мы собираем вашу бревенчатую хижину.

Наш электрик работает в соответствии с национальным стандартом Великобритании, BS 7671, и выдает сертификат безопасности для своих электромонтажных работ, чтобы подтвердить, что установка была спроектирована, изготовлена, проверена и испытана в соответствии с национальным стандартом электробезопасности BS 7671. Требования к электроустановкам.

Выберите элемент в нашем меню параметров установки Garden Room:

Для установки бревенчатой ​​хижины достаточно выбрать любую

, чтобы просмотреть подробную стоимость установки для каждой модели.

Электрический монтаж бревенчатой ​​хижины.

Электрический комплект .

Электрический блок бревенчатой ​​кабины

В Creative living мы предлагаем стандартные электрические пакеты как для одинарных, так и для двустенных кабин. Все электромонтажные работы проводят наши опытные и квалифицированные электрики. Все внешние силовые кабели армированы и в большинстве случаев подходят к ограждению. Хотя вариант траншеи доступен по запросу и может быть обсужден и рассчитан во время обследования электрооборудования.

Все кабельные кабели с одинарной обшивкой проложены в белых кабельных коробах и прикреплены к внутренним стенкам кабины. Дополнительные светильники, розетки и выключатели могут быть поставлены по запросу и обсуждены во время обследования электрооборудования.

Кабели для кабины с двойной обшивкой устанавливаются внутри полой стены, что устраняет необходимость в белых кабельных коробах, используемых при установке кабины с одинарной обшивкой.

Наши стандартные электрические пакеты могут быть обновлены в соответствии с вашими индивидуальными требованиями, при этом мы можем предоставить индивидуальные электрические услуги, адаптированные к спецификациям и дизайну вашей кабины.

В стандартный комплект электрооборудования входят:

  • 3 x двойные розетки
  • 1 x 5-контактный потребительский блок УЗО
  • 1 x Одинарный подвесной внутренний центральный светильник
  • 1 x Двойной выключатель света
  • 1 x Внешний ночник
  • 15 метров трехжильного армированного кабеля
  • Белый кабельный канал в одинарных кабинах.

WI-FI

Мы понимаем, что соединение WI-FI — это требование образа жизни для многих семей сегодня, и это даже более важно, если ваша новая каюта используется как домашний офис.Мы можем предложить проводной кабель из каталога 6 для подключения к Интернету от вашего дома до вашей новой каюты с маршрутизатором WI-FI, который обеспечит вам такую ​​же скорость Интернета, как у вас дома. Пожалуйста, поговорите с нашим электриком во время обследования электрооборудования для получения дополнительной информации о нашей опции WI-FI. Для получения дополнительной информации см. Нашу страницу подключения к Wi-Fi

.

Сигнализация

Ваша новая каюта является продолжением вашего дома, и необходимо учитывать безопасность, особенно если она используется в качестве домашнего офиса, где ценное оборудование может использоваться и храниться в течение дня и, в конечном итоге, в течение ночи.Мы можем предложить советы и различные варианты безопасности, которые можно обсудить с нашими электриками во время вашего обследования электрооборудования.

На все наши каюты дается 2-летняя гарантия на все материалы и качество изготовления. Пожалуйста, позвоните нам для получения дополнительной информации или приезжайте и посмотрите каюты своими глазами в одной из наших выставочных деревень в Суррее.

Электрик в доме из бревна. Процесс установки. Скрытая проводка в деревянном доме. Ретро проводка в деревянном доме.Электрик в бревенчатом доме. Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наши работы включали электромонтаж под ключ, который включает в себя полный электромонтаж (прокладка кабеля в деревянном доме), установку розеток и выключателей, устройства ввода электроэнергии в дом, монтаж распределительных щитов, запуск электрокотла и проверку схемы. надежность при номинальных нагрузках.

Способ разводки исходя из рациональности и сокращения трудозатрат был выбран комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробке)

Все работы выполнены с соблюдением норм строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с подсветкой. Из соображений безопасности и эстетики мы отказываемся от монтажных коробок на этом объекте и выводим каждый светильник и люстру непосредственно на экран.Выберите марку кабеля ВВГнг 3 * 1,5 плоский и защитите от внешних воздействий оранжевой гофрой. Все маршруты выполнены под прямым углом (на архитектурной проекции) и закреплены в скрытой работе. Доступность кабелей в распределительном щите позволяет изменять сценарии включения света и дает множество возможностей для управления им в будущем (возможность дистанционного управления и адаптации к умному дому).

Следующий этап — установка розеточных групп и выключателей.Прокладываем кабель в техническом подполье, а выводы делаем декоративным кабелем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)

Устанавливаем кухонные розетки открытым способом (так как там будет стена рабочей поверхности с керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.

Следующий этап — установка и монтаж электрощитов.В этом деревянном доме их 3 штуки. Коробка вводно-распределительная, включающая (со счетчиком), щит освещения и розеток (распределительный щит) и щит котельной (на нем мы остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку по группам и соблюдать правильность последовательности авто-ампера (мы используем оригинальные автоматы ABB). Группы розеток соединяются через дифференциальные машины (автоматические в сочетании с узо) для безопасности.

Все фото из статьи


Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревен, даже если строительный материал пропитан антипиренами, все равно останутся в поднятой группе. пожароопасность. Именно поэтому при строительстве домов из бревенчатого дома на важном месте возникают вопросы пожарной безопасности, в частности, особое внимание уделяется электромонтажным работам.

Электроснабжение деревянного дома

Задача обеспечения безопасной работы электросети дома должна решаться в первую очередь на бумаге, то есть все начинается с проекта.

На этапе развития приняты решения по:

  • Подключен к центральной электросети.
  • Организационное устройство ввода.
  • Способ прокладки электрических кабелей.
    Это может быть:
    1. Скрытая проводка в срубе.
    2. Открытые, располагаются над конструкциями.
  • Способ установки электроприборов:
    1. Переключатели.
    2. Диммеры.
    3. Торговые точки.
    4. Светильники и пр.

Внимание!
Электрик неквалифицированный, за разработку проекта и его реализацию своими руками лучше не браться.
Пригласите экспертов из качественной фирмы для проектирования и установки электрических систем дома, чтобы раз и навсегда решить проблему безопасности.

Тем, кто намерен выполнять электромонтажные работы своими силами, этот материал пригодится как инструкция по пошаговому решению проблемы.

Электрокабель в дом

Подключение к ЛЭП осуществляется двумя способами:

  1. Безвоздушно недорого и быстро осуществимо. Для этого используйте самонесущий кабель с расчетным количеством жил и их сечением.

Примечание!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

  1. Под землей дороже и трудоемко, но имеет ряд преимуществ:
    • Кабель, проложенный под землей, не нарушит внешний вид здания и двора.
    • В этом случае кабель надежно защищен от повреждений, что продлевает срок его службы.

Для подземной прокладки вводной линии в деревянном доме следует использовать силовой медный кабель.

Примечание!
Проект подключения жилого фонда к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Устройство ввода

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через устройство ввода-распределительное устройство.

Устанавливается в безопасном месте со свободным доступом в любое время и оснащается:

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую втулку.
При разводке электрической сети в помещениях в местах прохождения кабеля через стены и потолки также устанавливаются жесткие металлические оболочки.

Вводный распределительный щит должен быть максимально защищен от контакта с деревом, обычно он помещается в специальный металлический ящик.Размеры таких ящиков подбираются под конкретное количество «автоматов» и других устройств.

Внутренняя проводка

После электрощита оборудования можно переходить к монтажу внутренней проводки.

Как уже было сказано, электромонтаж в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, не считая цены на такую ​​электротехнику. работа намного ниже.

В открытом состоянии кабель укладывается непосредственно на внутреннюю поверхность:

  • Sten.
  • Перегородки.
  • Потолки и другие конструкции.

Электрические провода, улучшающие эстетичный внешний вид и для дополнительной защиты, спрятаны в самозатухающих ящиках. Современные производители такой продукции предлагают широкий ассортимент продукции по отношению к дизайнерским решениям:

  • Разные цвета.
  • Имитация текстуры дерева.

В таких каналах электропроводка в доме обычно замаскирована из оцилиндрованного бревна за счет ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянной конструкции небезопасен, трудоемок и очень дорог. Но из эстетических соображений многие склонны устанавливать сетку в своем доме именно таким способом. Поэтому очень важно выяснить, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

Важно!
Главное устройство правила скрытой проводки в доме — исключить контакт проводов с деревом.

Дело в том, что проблемой может быть не только короткое замыкание в сети, но и металлический стержень, имеющий привычку греться при высоких нагрузках под слоем утеплителя.

  • Кабельные каналы.
  • Трубы.
  • Гофры.

Правила скрытой проводки:

  • Прокладка основных линий электропроводки скрытым способом выполняется параллельно со сборкой сруба.
  • Подъемники к осветительным приборам, розеткам и выключателям устанавливаются через подготовленные отверстия.
  • Внутри потолка провода проложены в негорючих пластиковых трубах, чтобы они не подвергались механическим воздействиям.
  • Скрытую проводку в доме из оцилиндрованного бревна следует проводить с расчетом его естественной усадки. Все каналы и рукава с проволокой необходимо защитить от давления движущихся бревен.

Как скрытый, так и открытый способы прокладки электрических проводов имеют свои достоинства и недостатки. Из-за этого часто применяется комбинированный метод монтажа элементов электроснабжения деревянного дома.

Выбор электрического кабеля

Чтобы проводка в бревенчатом доме была по-настоящему безопасной, выберите для электропитания кабель определенного типа с буквами в маркировке:

  • NG, что означает не поддерживающий горение.
  • LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

  • Для освещения проложены трехжильные кабели сечением квадрата 1,5 мм (3х1,5).
  • Для разводки под розетки понадобится кабель 3х2,5.
  • Электрический кабель не менее 6 мм2.
  • К проводу, питающему розеточную колодку на 4 и более точек, кроме того ничего не подключайте.
  • Полностью отдельно от остального оборудования подключены: циркуляционный насос отопления и насос подачи воды.
  • Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (при необходимости или при отсутствии газоснабжения).

Расчет электроснабжения отопительного оборудования достаточно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

  • Определенное пространство.
  • Требуемая температура.
  • Потери тепла через конструкцию дома (полы, окна, двери, стены и полы).

Интересно!
Следует отметить, что теплопроводность оцилиндрованного бревна очень низкая по сравнению с камнем и бетоном.
Следовательно, потери тепла через стены сруба будут минимальными, конечно, если герметик был изготовлен с соблюдением всех особенностей технологического процесса.

Рассчитывать на полную пожаробезопасность деревянных домов и эффективное бесперебойное электроснабжение можно только при соблюдении инструкций:

  • Выбор кабелей и кабельных каналов для деревянного дома.
  • Монтаж произведен по правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проведите измерение сопротивления изоляции проводов.

Электропроводку в доме из оцилиндрованного бревна необходимо регулярно каждые три года подвергать профилактическому контролю на отсутствие повреждений изоляции, чтобы исключить возможные короткие замыкания в сети.

Заземление

Еще одной важной составляющей противопожарной защиты является наличие в деревянном доме огнестойкого молниеотвода и контура заземления. Причем заземлению здесь подлежит не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Заключение

Осталось только напомнить, что все работы должны проводиться в строгом соответствии с техникой безопасности и с использованием качественных материалов. Следует исключить наличие жил кабеля с помощью изоленты, на сегодняшний день существует множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, быстрее строятся, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
К электрику в деревянном доме предъявляются гораздо более строгие требования.Первоначальной задачей электромонтажа в деревянном доме является прокладка вводного (питающего) кабеля от ЛЭП опоры распределительного дома. Есть два способа прокладки кабеля ввода электриков загородного дома: воздушный и подземный (в траншее).

Метод воздушной укладки проще, быстрее и экономичнее. Для устройства воздушной линии электроснабжения загородного дома будет применяться самонесущий провод марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчиком фаз), специальные кабельные зажимы, анкерные фиксаторы. , так далее.Преимущество использования этого провода заключается в том, что он не требует растяжения кабеля, по которому идет кабель. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетического вида лицевой части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустами), меньшая долговечность.

Способ прокладки вводного кабеля в траншее более трудоемкий и дорогостоящий, но он сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями и увеличивает срок службы вводного кабеля.Для строительства подземной ЛЭП электрики частного дома применяют бронированный кабель типа ВБбсХв с разным количеством жил и их сечением (в зависимости от выделенной мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра, имеющую песчаную подушку толщиной 15-20 см. Затем кабель засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, на сигнальной ленте проставляется надпись «не копать, кабель», после чего траншея заполняется полностью.
Входной кабель обеспечивает питание распределительного щита, от которого питание распределяется между всеми потребителями электроэнергии. В распределительном щите устанавливаются: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, заземляющие и обнуляющие другие устройства. Автоматика защищает людей, технику и всю электрику загородного дома в целом.
Щиты электрики в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются доски открытого монтажа.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Есть два способа прокладки линий электропередачи внутри деревянного дома: фактурная (открытая проводка) и скрытая (скрытая проводка). Открытой называется электропроводка, проложенная по поверхности стен, потолка и так далее. Скрыта проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант — это монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределительных устройств, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудования и квалификации мастеров.
Накладной монтаж осуществляется в негорючие кабельные каналы ПВХ (короба), гофру ПВХ (или металлическую гильзу) и достаточно вскрыть кабель в негорючей оболочке с помощью крепежа.

]]>
]]> Укладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой ровную поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасные и щитовые дома), то монтаж осуществляется в негорючие ящики из ПВХ. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробках дает следующие преимущества:
— хорошие условия для охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
— свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены.
— при необходимости возможность создания ответвления на любом участке трассы.
Крышку коробки всегда можно легко снять и добавить дополнительный кабель.Для этого при расчете сечения воздуховода делается запас в 30%.
Производители сегодня предлагают коробки однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответвительные соединения выполняются в коробках для наружной установки или внутри розеток и выключателей.
Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что все кабельные проходы через стены и полы будут выполнены в металлических оболочках.

Прокладка линий электрики ретро кабелем на изоляторах.

В настоящее время стало популярным прокладка внешней электропроводки в деревянном доме ретро-кабелем (витая проволока) на изоляторах. Особенно его желательно использовать в домах из бревен. На рынке электротехнических материалов предлагается ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем лучший способ прокладки электропроводки в бревенчатом доме — сочетание прокладки в кабельных каналах (коробах) с цветом и фактурой дерева и отступлением кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах по плинтусу пола или у потолка. Спуски и подъемы к выключателям, розеткам и прочим электромонтажным изделиям производятся витым кабелем в декоративной оболочке на изоляторах. Раздвижные соединения выполняются внутри корпусов розеток и выключателей или в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом по стенам с креплением специальными скобами осуществляется в том случае, если прокладка ЛЭП в коробах из ПВХ без нарушения эстетики интерьера затруднена, а иногда и невозможна (например, электрик из оцилиндрованное бревно не обшитое вагонкой) или по желанию заказчика. Раздвижные соединения выполняются в монтажных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах

Скрытая проводка электрики в деревянном доме

В деревянных домах этот вид разводки выполняется в металлических трубах (согласно ОПУ, п. 7.1.32).
Скрытый монтаж линий электрики в деревянном доме процесс намного трудоемкий, длительный и соответственно более дорого.Однако с точки зрения дизайна более привлекательный.
Все магистральные линии электрики в деревянном доме выполнены из металлических стальных труб в перекрытиях до устройства (подшивки) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
Первоначальной, очень важной задачей для Заказчика является определение расположения потребителей электроэнергии в доме (с их геометрическими привязками), потому что, в отличие от поверхностного монтажа, чрезвычайно сложно, а иногда и невозможно перенести или добавить электрические точки, не нарушая эстетика интерьера.На основании плана расположения потребителей электроэнергии составляется план сверления вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Отверстия в стенах дома сверлятся в мастерской на этапе распиловки дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при укладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (согласно заранее заданным геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серию устанавливаемых розеток и выключателей, так как установочные коробки для разных серий могут иметь разные размеры.

]]>
]]>

Примеры монтажа электропроводки в домах из деревянных балок

Обращаем ваше внимание, что проводка выполнена из гофрированной трубы, которая в отличие от металлического шланга сплошная, то есть выполнена не из рулонной ленты.Следовательно, он имеет возможность локализации, герметичность. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью соответствует СНиП и ПУЭ. Те участки, где присутствует гофрированная труба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]>
]]> В статье «Электроэнергия деревянного дома» обсуждался простейший вариант разводки, сочетающий максимальную безопасность с минимальными затратами.На первый план в описанных случаях стоит функциональность. Эстетика отходит на второй план. Разумеется, можно максимально аккуратно вскрыть проводку, чтобы это было не очень заметно. Но не всем нравятся кабельные каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, использовать коричневый ящик или «под елку», но, к сожалению, выбор таких изделий невелик, качество не всегда совпадает, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки.Без них сложно аккуратно установить кабельные каналы; со временем из-за склонности дерева к вздутию и пересыханию стыки расширяются, ящики несколько смещаются — разводка перестает выглядеть аккуратной.

Бывают довольно неудобные случаи: например, как установить короб на бревенчатые стены, на стены, теперь обшитые модным срубом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибиты к стене скобами из проволоки? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГНГ имеют черную изоляцию, NYM — серую. Как такая «цветовая гамма» сочетается с цветом дерева? Но как быть, если нужно проложить сразу несколько кабелей? В современном, перенасыщенном домом доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте, что возможность прокладки кабелей прямо на основании без механической защиты в нормативной документации считается несколько спорной. Так, СП 31-110-2003 допускает открытую прокладку на горючем основании без футеровки только «одинарным кабелем с медными жилами сечением не более 6 мм2, не распространяющими горение».

Значит, два кабеля рядом нельзя провести? Или нельзя скрепить их одним кронштейном, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требует открытой проводки в жилых помещениях «в электрических плинтусах, воздуховодах и т. Д.» (п. 7.1.37). Можем ли мы предположить «и т. Д.» в качестве допуска к ведению открытой проводки непосредственно кабелем по стенам или на роликах допускается таб.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей и способ их прокладки» IUI занимается электропроводкой в ​​целом, а в гл. 7 об электропроводке в специальных помещениях, включающих в себя и жилые. Таким образом, наверное, пресловутую «ИТТ» следует трактовать не как прямую прокладку кабелей по стенам, а как прокладку в электрических жестких и гибких трубах, металлическом шланге … То есть кабели, проложенные вдоль стен жилых помещений, необходимо защищать от возможное механическое повреждение.
Проблема электромонтажных принадлежностей.

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство уважаемых производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «лосьонов», которые есть в сериях среднего и высокого ценового диапазона. Например, нет программируемых диммеров, перекрестных переключателей, позволяющих управлять светом из трех и более мест, нет разных таймеров и т. Д. Цветовая гамма товаров ограничена; используемый материал — недорогой пластик.

]]>
]]> И хотя качество продукции от известных производителей высокое, не всегда они способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, я могу упомянуть серию Etude (производится на заводе Schneider Electric в Санкт-Петербурге), Wessen также недавно был приобретен Schneider Electric, Elyo — бывшая независимая шведская компания, была приобретена Schneider. Электрик, Саймон (Испания), Копп (Германия) — два последних еще предстоит поискать, и ряд других.Помимо данной продукции на рынке присутствуют розетки и выключатели для наружной установки турецкого и российского производства, но их качество заметно уступает вышеупомянутым сериям.

Legrand и ABB, широко известные в нашей стране, не производят изделия для наружного монтажа, за исключением специальных, устанавливаемых во влажных и пыльных помещениях. Правда, у большинства производителей есть линейка подъемных боксов (обычно очень ограниченная цветовая гамма), позволяющих монтировать изделия для скрытого монтажа в кабельных системах, но на деревянных стенах такая комбинация смотрится очень противоречиво.Опять же не всем нравится, что уличные товары находятся далеко от стены, что увеличивает вероятность повреждения, особенно в проходах, и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда способна удовлетворить привередливые вкусы пользователей. Но для скрытой проводки на горючие конструкции российская нормативная документация предъявляет еще более жесткие требования, которые иногда кажутся невозможными. Здесь есть только два варианта: прокладка кабеля в металлических каналах или металлических трубах или в негорючей штукатурке, которая должна окружать кабель со всех сторон слоем не менее 10 мм (Таблица 14.2 СП 31-110-2003, ПУЭ: Таблица 2.1.3.). Столь жесткое требование ЭСП кажется невозможным, поскольку с точки зрения обывателя превращает дом в «водопровод», по которому должны проходить провода.

Опять же, никому не пришло бы в голову покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда и возникают догадки по поводу завышенных требований. «Что может случиться с кабелем при горении неподдерживаемой изоляции, защищенном современной автоматикой, неразрывно проложенной от панели до розетки?» — так рассуждают некоторые «специалисты» из электриков, подписывая свою неплатежеспособность.

Протягивают кабели по перекрытиям в гофре, проталкивают провод под плинтусы, прячут под «выходом» окон и дверных коробок, втискивают неосведомленного клиента, что и нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, видимо, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
1. Грызуны. В потолках и в стенах деревянных домов возможно появление мышей и крыс.Эти очень неприятные «товарищи» человека почему-то любят грызть пластиковую изоляцию проводов. Мне удалось убрать со стен провода, изоляция которых была съедена на несколько метров. На ней были отчетливые следы зубов. В некоторых местах вообще не было изоляции, и в любой момент могло произойти короткое замыкание. Даже если бы автоматика безопасности работала безупречно, при коротком замыкании на долю секунды возникла бы мощная вспышка, которая могла бы поджечь древесную пыль, пыль, паклю — и немного быстро воспламеняющегося материала со временем накапливается в стенах и потолках.
2. Дерево, как известно, «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заклиниванием дверей и окон зимой и весной, когда повышается влажность воздуха. Кроме того, дома подвержены некоторым сквознякам. В кабеле может возникать опасное напряжение, которое может вызвать повреждение или поломку. Дальнейшие разработки уже обсуждаются в пункте 1.
[Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель будет помещен в негорючую среду, дальнейшее распространение огня не произойдет.Максимум, на что мы рискуем, — это то, что в отдельных помещениях не будет света или перестанут работать одна или несколько розеток.
Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нет предположения об использовании металлического рукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопковой нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент — вытащить герметизирующий шнур и зажечь прикуриватель.Результат развеет все сомнения. Другой металлический шланг производится с уплотнением асбеста (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлический шланг с асбестовой нитью только большого диаметра.

Таким образом, использование металлического рукава для скрытой прокладки кабеля в легковоспламеняющихся конструкциях в соответствии с действующей нормативной документацией недопустимо.
Как «по идее» проводить проводку понятно. Но как на практике выполнить такие жесткие требования? В этой статье я постараюсь остановиться на технологии выполнения этих непростых работ.
Вариант 1. Объединение кабельных каналов и разводки для скрытой проводки.
Основные линии в этой версии прокладываются коробками по плинтусам потолка или пола. [Скрытое расположение выключателя, кабель в кабельном канале] Ответвления к розеткам и выключателям выполнены с низким кабельным каналом, конец которого закрывается заглушкой. Электромонтажные изделия монтируются в металлические подозетники. Под них предварительно просверливается ямка с кроной на дереве. Такой вариант, совмещающий открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет бесконечно расширять ассортимент последних и уменьшать глубину выступающих частей.Как вариант, можно разместить магистрали в соседних помещениях, где эстетика не так важна, просверлить оттуда стену, уложить стальную втулку, установить металлический пол и выполнить скрытый монтаж розеток и выключателей на стенах «парадного» помещения.

Вариант 2. Скрытые магистрали и ответвления в кабельных каналах.
[Кабельный канал на опоре.]
Магистрали проложены в потолке. Для этого иногда используют металлические трубы. Из-за необходимости проводить повороты часто используют медные трубы, цена которых превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабели в металлических лотках], специально разработанные для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В ширину можно положить десятки кабелей. Подносы изготовлены из оцинкованной стали. Толщина стен не имеет значения, ведь для медных кабелей сечением до 2,5 мм2 этот параметр не нормируется. Желательно предварительно затянуть кабели в гофре или защитить места поворотов и возможных контактов изоляции кабеля острыми металлическими краями гофры или трубки из винилхлорида.Укладка металлических лотков — операция непростая. Требуется частичная обрезка балок перекрытия с последующим усилением в обход несущих конструкций, зачисткой острых краев и герметизацией торцов. Для выполнения всех этих операций требуются разнообразные инструменты и навыки работы с жестью. Подносы скрепляются заклепками или прикручиваются гайками. После того, как в них проложены кабели, производится заземление. металлические конструкции. Для этого натягивается заземляющий провод, надежно прикрученный к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям проделываются через отверстия со стальными втулками в потолке обычного пластикового ящика. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабельных каналов и электромонтажных изделий. Для того, чтобы вырезать такую ​​опору из экструдированной и отшлифованной доски, ее предварительно размечают специальным инструментом, который по старым мастерам назывался обвалочкой.В продаже такого инструмента нет — его придется изготовить самому. Результат можно увидеть на фото.
Вариант 3. Полностью скрытая проводка в бревенчатом доме.
Это самый сложный случай, который неопытному мастеру кажется невозможным. Трассы, как и во втором варианте, выполняются в перекрытиях, в металлических лотках. Но с взлетами дело обстоит сложнее. Самым простым и очевидным является размещение переключателей. Так как обычно они располагаются возле двери, подъем можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожухом. Необходимо на конце бревна вырезать конец паза бензопилы или электропилы, в котором находится металлическая трубка. В этом случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, на общую цену это не сильно влияет. В трубку укладывается проволока, после чего ее загибают «на месте» трубогибом. В стене просверливается отверстие коронкой под металлическое дно. Канавка в конце бревна соединяется отверстием большого диаметра с отверстием заподлицо.Все изгибы должны быть плавными, иначе медная трубка будет пропускать провод. Самый кропотливый — выполнение плоской площадки под каркас электромонтажных изделий. В противном случае переключатель выйдет из равновесия.

С розетками дело обстоит сложнее. Они размещаются там, где это удобно для пользователя, поэтому нелогично [Подкладка лотков для лайнеров к светильникам] размещать большинство розеток возле дверных проемов. Вот один из способов: для подачи [Распределительная коробка света с полностью скрытой проводкой.Здесь сходятся линии от всех фонарей и выключателей. Это можно контролировать и поддерживать.] В гнезде нижележащих бревен проделана канавка. В него вкладывается трубка с проволокой. После этого из доски необходимой ширины изготавливается фуражка. Его плотно вдавливают в паз, распиливают и шлифуют. Заглушку желательно перед установкой смазать столярным клеем. Все сколы и неровности замазываются шпаклевкой по дереву под цвет дерева. После высыхания шпатлевки шлифовку повторяют. В конце доски можно нарисовать рисунок волокон бревна — тогда после покрытия стен лаком или пропиткой точка подключения кабеля будет практически незаметна.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку сайта под один балл у мастера уходит не менее половины рабочего дня, поэтому работа ценится высоко. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения клеммных коробок на потолках и стенах, потому что вполне вероятно, что [глухие поддоны в подземном пространстве] потребуют технического обслуживания во время эксплуатации. Значит, должны быть доступные места.Можно, конечно, провести отдельный кабель от экрана к каждой розетке, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и в разумных пределах объединить кабелем, можно углубить розетку, установить еще одну в глубину и отсоединить розетку. Нежелательно просто отпаивать и заклепывать розетки, отведенные для мощных, постоянных нагрузок: нагревателей, стиральных и посудомоечных машин, электроплит, бойлеров и т. Д.В этих случаях вы должны тянуть провода прямо из экрана и защищать линию с помощью отдельных устройств.

Естественно, следует уделить особое внимание подбору и установке автоматики защиты. Щит большого дома с разветвленной разводкой может состоять из нескольких десятков элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжения, фазовые переключатели, системы резервного питания и т. Д. Часто для разгрузки основного экрана и уменьшения расхода кабеля используются дополнительные, В коттеджах устанавливаются половые панели.Это также снижает потребление кабеля и упрощает управление системой электроснабжения дома.

Не забывайте, что основным методом защиты от поражения электрическим током является защитное заземление. Поэтому обязательно выполнить контур на участке повторным заземлением, а вся распределительная сеть будет трехпроводной. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «Винтаж».Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро-проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер заведомо отсутствует, то ретро проводка на роликах наверняка будет смотреться наиболее эстетично. Ведь пластиковый кабельный канал в такой ситуации не будет плотно прилегать к стене из-за пазов между лагами, а установка кабеля скобами на горючие конструкции запрещена.Про унылую серую и будничную гофру и молчу.

]]>
]]> Оказывается, выбор ретро-проводки для установки в деревянном доме довольно практичен.

Итак, что такое ретро-проводка? Классически, в начале 20 века, он проводился двумя однопроволочными многожильными проволоками, скрученными по спирали. Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скручиванием, которое было скрыто под изоляцией провода, чтобы концы не торчали в стороны.

Ретро электропроводка Как известно, данная электропроводка не отвечает современным требованиям пожарной и электробезопасности. Поэтому сегодня возможно выполнить только имитацию проводки старого образца, стилизацию ее под ретро.

Для этих целей некоторые электрики приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода с помощью дрели в общий жгут. В зависимости от наличия / отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки времени.До и после утеплителя лучше заранее положить небольшие кусочки. термоусаживаемая трубка (ЗДЕСЬ), подходящая под цвет проволоки. Трубка обеспечит надежную установку.

Но все же провода с автоподзаводом для ретро — для тех, кто хочет сэкономить. Да еще и подобрать провод, изоляция которого будет иметь индексы НГ (негорючий) и LS (с низким дымовыделением), ибо проложить в ретро обвязку будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для установки в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но российский ретро провод до сих пор не встречается в магазинах нашей страны. Строго говоря, с зарубежной ретро проволокой ситуация на рынке не намного лучше.

Провода и фитинги для монтажа электропроводки в стиле ретро обычно заказывают в Италии. Возможно, вам и не придется ехать туда самому, но вашему поставщику, возможно, придется иметь дело с итальянцами.

Например, компании Fontini и GI Gambarelli производят не только ретро-провода сечением 0,75 — 2,5 квадратных метра. мм с двумя или тремя жилами, а также ролики для прокладки проводов, а также розетки, поворотные переключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общем основании.

Все эти элементы электропроводки стилизованы под старину, изготовлены из фарфора и выполнены с соблюдением всех норм пожарной безопасности. Розетки, естественно, содержат заземляющий контакт.Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Ретро-проволочная бухта длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка будет стоить от полутора до двух тысяч рублей. Один фильм — около 30 рублей (а сколько их нужно на целый дом!). То есть ретро-проводка обойдется любителям старины и эстетов недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на производстве ретро-кабелей и аксессуаров, но расположила свое производство в Китае, по цене не уступает своим итальянским аналогам.Так что экономия вряд ли возможна.

Независимо от того, где вы берете ретро-провод, структура каждого из его проводов будет следующей: многопроволочная медь в двойной оболочке из ПВХ-пластика, покрытая искусственным негорючим шелком. Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия — дело личного вкуса и дизайна. Кто-то считает, что под цвет дерева подойдет золотистая или бежевая проволока.И кому-то кажется, что ретро-проводка — это тоже элемент интерьера, и она должна выделяться на фоне стен по цвету — быть, например, белой или настолько черной, что она просто антрацит.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

Из-за того, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2.5 квадратных метров. мм., не стоит рассчитывать на выполнение всей проводки в стиле ретро. Входной кабель не впишется в общий винтажный стиль, его придется спрятать в трубе. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется проложить кабель к мощным стационарным приемникам, например, к электроплите или водогрейному котлу. Вместо труб можно использовать пластиковый кабельный канал, подобранный под цвет стен. Обычный ВВГнг можно использовать как кабель для стационарных электроприемников, потому что он все равно не будет виден и не будет иметь ничего общего с ретро-стилем.

Часто при установке ретро-проводки в деревянных домах электрики по согласованию с домовладельцем или дизайнером находят другой способ сэкономить на дорогостоящем проводе. Та часть разводки, которая отходит от вводного экрана и питает группы, также может быть выполнена обычным кабелем под обшивкой потолка в трубе или просто вдоль стены в коробке. Тогда получается, что сам ретро провод идет только от распределительных коробок к розеткам, выключателям и лампам. Часто этого бывает достаточно, потому что самая видимая часть проводки — это та, которая проходит вертикально по стенам или идет к потолку к светильникам.

Для соединения проводов ретро проводов в распределительных коробках можно использовать два метода:

1. Дурачить и заизолировать обычную скрутку. Многопроволочные жилы легко скручиваются, и если не сэкономить на припое и не забыть о флюсе, соединение будет надежным.

Как лучше всего подготовить точки выхода для установки электрических принадлежностей? Этим вопросом должен заниматься каждый электрик при прокладке коммуникаций в деревянных домах.Будет ли это сруб, оцилиндрованное бревно, круглый брус или блочный дом, есть одна проблема — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, бра. Подготовить участки к точкам можно двумя способами: распил и наложение на бревно
. Мы расскажем об особенностях применения каждого из них.

Долгие годы был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. Д.Он заключается в том, что вместо точки выхода вырежьте ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учитывать в работе:

Почесать бревно — совершенно непрофильная задача для электрика, браться за такую ​​работу он рискует непоправимо испортить бревно. Поэтому распиловкой колодок обычно занимаются столяры, которые умеют работать с деревом и все делают аккуратно.

Важно учитывать, что даже хороший специалист сможет предотвратить брак в виде трещин, сколов, не полное соблюдение формы.Дерево — материал непредсказуемый. И еще — на фото неправильная монтажная коробка, обзор подходящих плагинов для горючих материалов.

Если в будущем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз. При снятии розетки в бревне останется распиленная дыра, которую уже не ремонтировать. Чтобы это скрыть, придется повесить картину или перенести шкаф, другую мебель.

Если вы планируете готовить участки как плотник, заложите в сроки дополнительные рабочие дни.Потому что на приготовление одной точки в доме уходит до 30 минут.

Метод легкого монтажа розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно
— устройство для оборудования точек электропроводки открытого и скрытого типа (при помощи 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, что полностью соответствует диаметру бревна. Верхняя часть обшивки представляет собой плоскую площадку для установки выключателей, розеток, распределительных / распределительных коробок и светильников, бра.

Особенности монтажа технологии облицовки бревна:

Установить может любой электрик. Требуются специальные столярные инструменты.

На подготовку одной точки уйдет 2-4 минуты.

При монтаже футеровки открытого типа
Розетку
или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на деревянную поверхность, не испортит эстетических характеристик. В случае переноса останутся мелкие дырочки для крепежа, которые легко отремонтировать.

С диэлектрическими накладками пластинки
повышает пожарную безопасность электропроводки открытого типа. Стекловолокно толщиной 1 мм, точно подогнанное по размеру, плотно закрывает перфорацию в основании пластиковых патронов Legrand Quteo, а в серии

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
