Электропроводка в частном доме своими руками пошаговое описание: Электропроводка в частном доме своими руками пошаговое описание

Монтаж электропроводки в частном доме своими руками

Монтаж электропроводки в частном доме своими руками без соответствующей подготовки и допуска выполнять не стоит. Причина банальна – электричество является источником повышенной опасности и при несоблюдении норм и правил, экономия на найме специалиста в этой области может закончиться трагедией. Однако знания в этой области не будут лишними ни для кого. Они позволят оперативно выполнить мелкий ремонт отдельных участков сети, проконтролировать работу наемного персонала, оценить удобство и надежность предлагаемой монтерами схемы разводки. В сегодняшней публикации будет рассказано о самых важных моментах, касаемых электропроводки в частных домах.

Пример электрической разводки в частном доме

Схема подключения

Схема подключения электропроводки – это способ упорядочения всех проводов, кабелей и защитных устройств в пределах комнаты, отдельной квартиры или целого дома. При ее составлении важно учитывать нормы безопасности, удобство разводки и логистику. Правильное соотношение этих параметров гарантирует бесперебойную работу, безопасность и экономическую выгоду для застройщика.

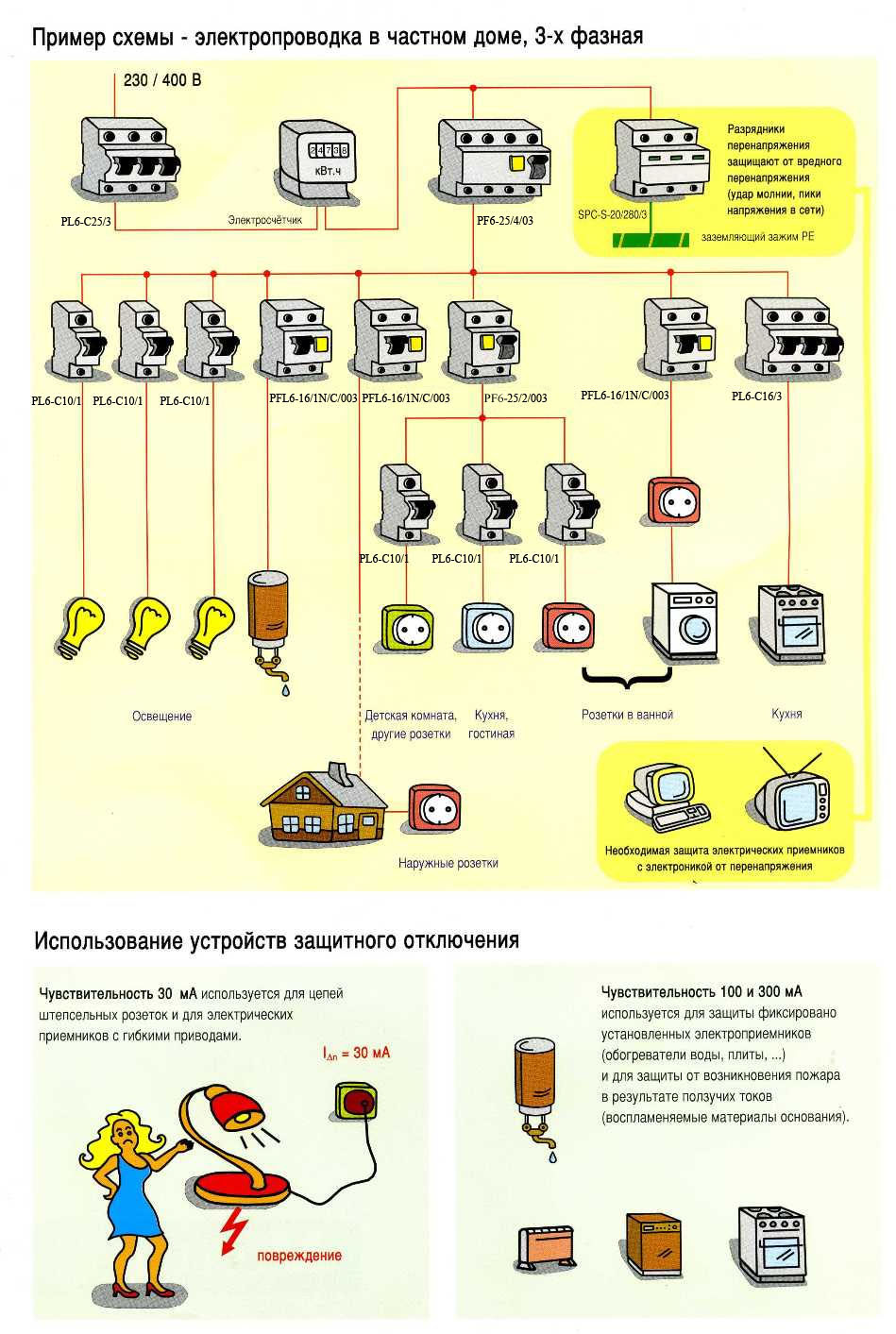

Пример схемы электрической проводки

Помимо сказанного разработанная схема должна учитывать распределение в доме электрических приборов и уровень нагрузки от них на сеть. При правильных расчетах, вы защитите бытовую технику от скачков напряжения, провода от перегрева, отдельные линии от перегрузки.

Интересно знать! При преувеличении порога нагрузки на отдельную линию, будет срабатывать автомат защиты, обесточивая ее, что станет потенциальной большим неудобством для жильцов, которые не смогут, к примеру, включить электрический чайник, пока включена и работает электрическая духовка.

Поэтому так важно к проектированию электрической проводки отнестись бережно и внимательно. Напоминаем, что этим должны заниматься квалифицированные специалисты, нанимая которых, обязательно составьте договор на подряд, по которому исполнитель будет отвечать за потенциальные проблемы по всей строгости закона.

Мы же предлагаем общую информацию, которая поможет пользователю оценить профессионализм электрика и подстрахует его при выборе схемы.

Основные правила составления плана электропроводки дома

Еще в 90-е годы прошлого века набор электрических приборов в среднем доме ограничивался минимумом: телевизор, осветительные приборы, магнитофон (+видео), холодильник, пылесос, стиральная машина. Сегодня вся наша жизнь наполнена электрическими приборами. К перечисленному, которого может быть и по несколько штук добавьте всевозможные гаджеты, персональные компьютеры, электрические кухонные приборы, отопительные приборы и так далее.

В связи с этим нагрузка на отдельные линии электропроводки возросла, что потребовало пересмотрения подхода к их прокладке. Если ранее вся квартира или дом могла запитываться последовательно, то сегодня каждое помещение, а порой и отдельные приборы подключаются независимо.

Пример разводки проводов в современном доме

Вот в какой последовательности проектируется такая схема:

• Первым делом создается план всех помещений, на котором указывается положение вводного щитка.
• Затем указывается положение таких элементов как розетки, выключатели, распределительные коробки, самые мощные бытовые приборы, точки освещения. При этом уже необходимо представлять потребляемую мощность приборов. Заранее это все не покупается, но нет ничего сложного в том, чтобы отыскать данные в интернете на аналогичную технику и сделать некоторый запас прочности. Пользователь уже сейчас должен определить, где будет стоять компьютер или висеть телевизор – это позволит скрыто проложить не только электрические провода, но и кабели связи (интернет и антенный).
• Выбирается способ прокладки кабелей – открытый или закрытый. Первый применяется в таких домах, где провести провода скрыто невозможно или потенциально опасно, например, в деревянном доме. Второй вариант подойдет для каркасных, железобетонных, кирпичных и прочих блочных строений. Провода помещаются в нарезанные на поверхностях штробы, после чего закрываются слоями штукатурного состава. Скрытая проводка считается более безопасной и эстетически привлекательной.

Внимание! Открытая проводка, сделанная без соответствующей защиты и при нарушении норм ПУЭ, является источником повышенной опасности. Ее могут повредить и животные и дети.

• Далее выбираются пути прокладки кабеля. Классическим вариантом считается стеновая проводка, когда распределительная коробка и все провода от нее тянутся под потолком в стене, опускаясь к розеткам и выключателям. Современные застройщики часто предпочитают напольную и потолочную схемы, которые имею свои плюсы и минусы.

Потолочная схема электропроводки в частном доме фото

Так, при потолочной прокладке на потолке устанавливается и распределительная коробка. Это позволяет существенно сэкономить расход проводов (не всегда), однако после монтажа подвесного потолка к этому важному узлу не остается доступа, а ведь возможны ошибки монтера или аварии.

Напольная схема электропроводки в доме

Особенность напольной разводки в том, что в ней не применяются распределительные коробки. Из-за этого многократно возрастает расход провода и специальной монтажной гофры, выступающей в роли изолятора  и защиты от давления цементной стяжки. Однако такой тип разводки является самым надежным, так как почти каждая розетка и ветки освещения запитаны отдельно (объединяться они могут в защитных автоматах). Благодаря этому провода не перегреваются.

Какая бы схема ни была выбрана, существует ряд правил, от которых нельзя отступать при проектировании и работах:

• Провода протягиваются только горизонтально или вертикально. Все повороты выполняются под 90 градусов. Диагональная прокладка запрещена. Такой подход позволяет быстро и точно отыскать скрытую электрическую проводку в стенах, полу и потолке.
• Сечение проводов может только возрастать от точки потребления до щитка, но никак наоборот.
• Провода не располагаются вблизи оконных и дверных проемов, так как эти места могут являться источниками повышенной влажности, возникающей вследствие перепадов температур. Также при демонтаже можно задеть проводку, что приведет к аварии. Минимальный отступ для проводов, розеток и выключателей составляет 15 см.
• Рекомендуемое расстояние розеток от пола составляет 30-40 см (кроме тех, что используются на рабочей зоне кухни и ванной, выведены под навесную технику), хотя это весьма спорный момент. Ранее все приборы располагали в метре от пола, что экономило расход провода и ограничивало доступ к ним малолетних детей, однако все розетки остаются на виду, что некрасиво. Сейчас проблема решается использованием защитных заглушек.

Интересно знать! Для современных каркасных и деревянных домов разработана специальная открытая плинтусная разводка проводов. Такие системы очень красивы, функциональны и безопасны. Они включают в себя все необходимые элементы для быстрой и надежной сборки. При наличии правильно разработанной схемы с учетом всех нагрузок, работу сможет выполнить практически любой человек.

Пример плинтусной системы для прокладки электрической проводки

• Для подключения таких мощных приборов как электрическая духовка или стиральная машинка необходимо предусмотреть отдельную ветку с отдельными автоматами защиты. Это же касается и прочих нагревательных приборов.
• Распределительный внутридомовой щиток располагается на высоте от пала в 150-170 см.
• Минимальный отступ проводов от газовой трубы составляет 20 см, поэтому на плане стоит отметить и ее положение.
• Выключатели монтируются на высоте 80-90 см от пола.
• Вся современная проводка предусматривает наличие линии заземления, которая убережет человека от удара электрическим током при контакте с металлическими частями приборов, на которые случаются пробои.

Правила монтажа электропроводки в деревянном доме ПУЭ

Для деревянных строений есть свои дополнительные требования по безопасности. Дерево является легко воспламеняемым материалом, что влечет за собой несколько серьезных проблем, главная из которых – потенциальная угроза жизни человеку.

При проектировании такой проводки следует проявить особое внимание к нормативным требования пожаробезопасности. Однако есть одна загвоздка – не существует единого регламента, устанавливающего порядок этих требований и действий. Чтобы не сделать ошибок, необходимо детально знать нормы ПУЭ, требования многих СНиПов и ГОСТов. Соответствующими знаниями обладают только специалисты. Наша редакция сделала выборку главных требований безопасности.

Халатность и незнание могут легко привести к трагедии

• Недопустимо возгорание электрической проводки и передачи открытого огня деревянным частям конструкции. Произойти подобное может в результате короткого замыкания (КЗ)
• Физико-механические и эксплуатационные свойства проводов должны соответствовать уровню потребляемой мощности с учетом пиковых нагрузок на каждом участке электропроводки.
• Недопустимо возникновение нагрева в местах клеммных соединений.
• Для внутридомовых сетей разрешено применять только медные проводники. Запрещается соединение двух металлов, образующих гальваническую пару.
• Состояние проводов должно исключать возможность возникновения КЗ и прямого поражения человека электрическим током.
• В деревянный дом необходимо выполнить безопасный ввод проводки. Для этого провод должен быть отделен от дерева надежной защитой. Ранее для этого применялись куски резиновых шлангов, но это неправильное решение, так как в результате старения материал рассыхается, а сажа в его составе, являясь углеродом, образует токопроводящие мостики.

Нарушения на вводе силового кабеля в деревянное строение

• Проход сквозь деревянные части конструкции кабелем выполняется через металлическую гильзу, которая представляет собой толстостенную трубу (минимальная толщина 2,8 мм для проводов сечением до 4мм2, 3,2 мм – для более толстых проводов), обеспечивающую надежный теплоотвод при возгорании. В деревянные дома запрещено вводить алюминиевые кабели, поэтому переход на медный ВВГнг или аналоги выполняется снаружи через специальные зажимы, обеспечивающие плотный контакт без окисления, разрушения проводников и искрения.
• Дополнительно медный провод помещается в самозатухающую гофру, отделяющую его от металлической гильзы. На следующей фотографии показан правильный воздушный ввод кабеля в деревянное строение.

Ввод силового кабеля в деревянный дом

• Помещаться в металлическую оболочку должны все провода, проложенные по сгораемым конструкциям. Такая защита обеспечивает сохранность кабелей при появлении грызунов, что не редкость для каркасных конструкций. Если такие расходы для застройщика велики, минимальной заменой должна стать гофра ПВХ.

Так вот ты какой, Джерри…

• Применяется подземный ввод силового кабеля. Делается он на минимальной глубине в 80 сантиметров с применением специальной защитной фурнитуры. Выбирают его нечасто за счет дороговизны и усложненных работ, однако он позволяет выполнить скрытый монтаж проводки по всему дому, если последний сделан из цельных бруса или бревен.

Схема разводки электрики в частном доме – подземный ввод

Выбор проводов

Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки. Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:

• Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
• Для розеток 2,5мм2;
• Для духовки и приборов мощнее 5 кВт 4мм2;
• Для кондиционеров – 2,5мм2;
• Отопительные котлы – по рекомендациям производителя (обычно 4мм2).

ВВГнг 3-х жильный

Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.

Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.

Монтаж электропроводки в частном доме своими руками пошаговое описание

Теперь давайте рассмотрим порядок действий при монтаже электрической проводки.

Схемы электропроводки в частном доме своими руками

• Электрический щиток располагается внутри дома, в отдельном помещении. Часто его можно увидеть в коридоре или на улице. Второй вариант предусматривает применение надежного ящика с защитой от влаги. Щитков может быть и два – наружный и внутренний. Внешний оборудуется защитными устройствами со степенью срабатывания на 1 шаг выше, чем внутренний. Это будет дополнительная подстраховка на случай отказа УЗО.
• Для многоэтажных строений рекомендуется установить по щитку на каждом уровне, что сделает управление электропитанием более удобным.
• В щиток заводится вводный кабель, подключаемый к общему рубильнику. Далее провода разводятся по комплексу защитных устройств и выключателей, установленных последовательно на монтажной шине. В зависимости от разработанной схемы электропроводки тут выполняется разводка для подключения нужного количества веток.
• В щитке могут быть остановлены: УЗО однофазное или трехфазное; автоматические выключатели одно-, двух- и трехполюсные; дифференциальный автомат; клеммники; электрический счетчик, модульная розетка и реле напряжения.

Внимание! Отдельно отметим реле напряжения, которое следит за этим параметром и отключает нагрузку при превышении допустимых значений. Это дополнение гарантированно убережет ценные потребители тока от резких скачков напряжения.

Пример простейшей компоновки этих устройств показан на следующей схеме.

Монтаж электропроводки в частном доме, схема проводки, как развести

• На вводе установлен двухмодульный двухполюсный автомат, который последовательно соединен со счетчиком электрической энергии.
• Далее начинается деление сети. Нейтраль уходит на вводную шину, а фаза на 2 УЗО, подключенных последовательно, и также соединенных с вводной шиной.
• Затем фаза снова делится, уже по однополюсным автоматическим выключателям. Нейтраль уходит на отдельные шины, с которыми соединяются соответствующие провода, идущие от розеток и выключателей.
• Отдельно мы видим шину заземления. Она минует все приборы и соединения с каждой точной электропотребления в доме.

Описанная схема предполагает наличие двух основных линий, и трех подлиний в каждой из них. Такое ступенчатое управление очень удобно в эксплуатации, так как пользователь всегда может отключить нужную розетку, не трогая остальные.

От щитка выходят провода, которые по описанным ранее требованиям протягиваются к точкам потребления или к помещениям, внутри которых они заходят в распределительные коробки, где выполняется коммутация всех проводов в нужной последовательности. Есть смысл объединить освещение отдельных комнат в обособленные группы. Так же часто поступают и с розетками, что позволяет уменьшить расходы на материалы.

Скрытая проводка

Провода необходимо утопить в стены на определенную глубину – не более 35 мм. Электропроводка в доме из газобетона своими руками допускает и большие значения.

Для этого в перегородках и стенах, не являющихся несущими, делаются штробы. Для работы используется специальный штроборез и перфоратор. При отсутствии штроборез заменяется болгаркой. Более подробную информацию о штроблении можно почитать здесь.

Штробление стен

• По размеченным линиям в стенах делаются параллельные пропилы определенной глубины. Затем материал между пропилами выбивается долбежным методом.
• В местах расположения коробок для розеток и выключателей делаются глухие отверстия круглой формы – проще всего их сделать специальными коронками.
• Затем производится монтаж проводов, помещенных в защитную гофру. Внутри гофры имеется проволока, к концу которой приматывается кабель. Втягивая второй конец проволоки, вы заменяете ее проводом.
• Удерживается провод в штробе за счет специальных монтажных клипс из нейлона. Гофра крепится проволокой, привязанной к дюбель-шурупу.

Фиксация кабеля

Затем штробы штукатурятся, скрывая свое содержимое. На гипсовые смеси крепятся коробки.

Заключение

При наличии хорошего инструмента монтаж кабеля в стенах не отнимает много сил и времени. Прокладку проводов по разработанной схеме может выполнить любой человек, а вот подключение силовой цепи в щитке лучше доверить профессионалу. Очень важно не повредить провода при зачистке от изоляции, не заламывайте их и слишком сильно, не перегибайте. Помните, что от правильности электромонтажных работ зависит не только ваше удобство, но и безопасность.

Электрика своими руками в частном доме: самостоятельный монтаж электропроводки

На чтение 7 мин Просмотров 95 Опубликовано 07.09.2019 Обновлено 05. 09.2019

Безопасность жилья – основная задача, которая решается на каждом этапе строительства и проектирования. Большое количество пожаров возникает из-за проблем с электропроводкой, поэтому именно электрике нужно уделить особое внимание. Проводка должна быть надежной, исправной, соответствовать правилам ПУЭ и нормам безопасности, а также правильно подобрана. Чтобы сделать самостоятельный монтаж электропроводки, нужно соблюдать четкие правила и требования на всех этапах работы.

Монтаж электропроводки своими руками

Пример проекта электроснабжения частного дома

Прокладывание электропроводящих кабелей и проводов начинается уже после возведения крыши и стен. Выполнить монтаж можно самостоятельно, если мастер имеет навыки работы с электричеством, а также у него имеется профессиональный инструмент.

Если уверенности в собственных силах нет, нужно обратиться за помощью к профессионалу. В случае ошибки может произойти возгорание или поражение членов семьи электрическим током.

Чтобы своими руками сделать проводку в доме, нужно следовать инструкции:

• Разработка плана прокладки кабелей и расстановки в комнатах точек питания и электрических устройств.
• Расчет потребителей энергии.
• Выбор соответствующих проводников и электромонтажных устройств.
• Прокладка проводов по стенам и в перекрытиях.
• Установка распределительных коробок, щита, розеток и выключателей.
• Коммутация всех электрических деталей в единую электросеть.
• Проверка работоспособности, введение собранной системы в эксплуатацию.

Каждый этап нужно выполнять внимательно и аккуратно. Малейшая ошибка может привести к негативным последствиям.

Разметка схемы

Любая работа начинается с создания плана. Схема электропроводки создается заранее, должна содержать информацию о месте прокладки кабелей, их характеристиках, точках питания, выключателях. Далее разметка переносится на стены. Здесь важно отследить, чтобы не было соприкосновения с инженерными системами (газопровод, водопровод). Учитывается наличие приборов обогрева, а также высота потолка и расположение дверей и окон.

Все линии проводки должны укладываться вертикально или горизонтально. При подобной раскладке понижается риск повреждения поводов и облегчается поиск неработающего участка в случае необходимости ремонта.

Выбор метода прокладки электропроводки

Электропроводка закрытого типа

Когда создан план и расчерчен на стенах, можно переходить к следующему этапу. Существует два способа сделать проводку в частном доме своими руками – открытый и закрытый монтаж.

При открытом монтаже все кабели прокладываются по стенам и их видно. Этот метод имеет свои преимущества – простота установки, не требуется штробить стены, легкость ремонта. Недостатки существенные, поэтому они ограничивают применение подобного вида монтажа. Выделяют высокий риск повреждения кабелей, неэстетичный внешний вид, необходимость качественной изоляции. Если дом выполнен из бруса и бревна, используется только открытая электрификация дома. В деревянных домах запрещена скрытая проводка.

В случае закрытой проводки кабели нужно проводить в стене в штробах. Подобная схема должна быть спроектирована еще на начальных стадиях ремонтных работ. К преимуществам можно отнести надежность и безопасность проводов, незаметность для глаза, долговечность. Минусы – сложность монтажа, необходимость проделывать отверстия в стене, трудности при ремонте. Также для штробления требуется профессиональный инструмент.

Подготовка проводов

Кабели, шнуры и провода выбираются заранее по нагрузке, которую они должны выдерживать. Обычно потребители электроэнергии разбиваются на группы со схожим потреблением электричества. Отдельно рассматривается осветительная группа и мощное оборудование.

Все проводники можно разделить по материалу, из которого изготовлены токопроводящие жилы. Обычно используется медь и алюминий. Изделия из алюминия отличаются невысокой ценой, недолговечностью и хрупкостью. Медные кабели стоят дороже, зато их срок службы выше. Они не окисляются, легче сгибаются, их проще раскинуть и они переносят большее количество тока.

По числу жил выделяют одно- и многожильные провода. Для коттеджей и частных домов рекомендуется брать именно двух- и трехжильные изделия. Кабели с двумя жилами применяются для освещения, с тремя – для подключения электрооборудования и розеток с заземлением.

Ассортимент проводов на рынке электромонтажного оборудования широк, и пользователи не всегда могут сразу разобраться в предложенном товаре. Поэтому следует пользоваться рекомендациями по выбору.

Следует выбирать изделия с двойной изоляцией – например, ВВГ или ПВГ с дополнительной маркировкой НГ (негорючий). Это самые доступные по стоимости и характеристикам устройства для проводки дома. Сечения разные, для коттеджей потребуются проводники с площадью 2,5 кв.мм, 4 кв.мм. и 6 кв.мм.

Вводной кабель

Провода СИП

На ввод следует проложить самый толстый проводник. Через него идет вся нагрузка от поступающей в дом энергии, а потом разводится по разным группам. От столба до электрощита обычно устанавливаются провода СИП. Этот кабель монтируется электроснабжающей фирмой, а по участку прокладкой занимается хозяин коттеджа.

В случае установки щитка на улице потребуется кабель с сечением 10-16 кв.мм. Если в доме будет установлено мощное электрооборудование (электрокотел, система кондиционеров, мощная проточно-вытяжная вентиляция), сечение нужно увеличить до 16-25 кв.мм.

Заземление

Чтобы повысить безопасность и уберечь человека от поражения электрическим током при утечке, следует разработать систему заземления. Вся бытовая техника присоединяется к розеткам с выводом на землю. Заземляющий контур можно сделать самостоятельно в частном доме. Он включает в себя УЗО и отвод в грунт. УЗО ставится в самом щитке, а для отвода выбирается специальная арматура, которая вбивается в землю.

Вся собранная конструкция должна соответствовать требованиям ПУЭ. Проверкой занимается служба электроснабжения при вводе системы в эксплуатацию. В случае обнаружения нарушений в подключении дома к сети откажут.

Система защитного отключения и автоматический выключатель

Автоматы категории С

Кроме УЗО для защиты используются другие приборы – автоматические выключатели или автоматы. Они устанавливаются на вход и на отдельные группы потребителей электроэнергии. В случае аварийной ситуации или перегрузки автоматические выключатели обесточивают линию. В этом и заключается основное отличие от УЗО, которые могут отключить напряжение только при появлении тока утечки. Дифференциальные автоматы стоят дороже и имеют более сложный состав. Внешне оба устройства похожи.

В большинстве случаев для защиты достаточно одного УЗО. Но если в доме ставится дорогое и мощное оборудование, лучше дополнительно приобрести автоматы. Обычно автоматический выключатель ставится на стиральные машины, компьютеры, осветительную группу.

Распределительные коробки

Не менее важным компонентом домашней проводки являются распределительные коробки. Они применяются для соединения проводов, которые подводятся с разных сторон, а также их разводки. Монтажные распределительные коробки позволяют надежно заизолировать места контактов жил, уберечь их от негативного воздействия, в том числе механического, а также предупредить распространение огня в случае возгорания.

Монтаж и коммутация кабелей и конструкций

Пайка

Коммутация проводов осуществляется несколькими способами:

• пайка, сварка;
• клеммные колодки с винтовыми и пружинными зажимами.

Пайка – это самый качественный, долговечный и надежный способ соединения. Но он имеет свои сложности, связанные с необходимостью наличия инструмента и навыками мастера.

Раньше использовалась скрутка жил. Этот метод запрещен правилами ПУЭ. Применение возможно только вместе с другим способом – например, пайкой или сваркой.

Клеммы – один из самых распространенных способов создания контакта. Они просты в использовании, недорогие и не требуют дополнительных инструментов. Важно правильно подобрать клеммы и зажимы, так как они предназначены для разных материалов и разных диаметров проводов.

Подключение розеток, осветительных приборов

Принятые цвета фазы, ноля и заземляющего провода

При включении осветительных устройств и точек питания в общую электросеть важно не перепутать фазу и нуль. Должны соединяться соответствующие проводники. Перед тем как выполнить соединение, следует убедиться, за что отвечает та или иная жила. Для этого выполняется проверка с помощью разных тестеров.

Распределительный щит

Распредкоробка является сложнейшим элементом в сети коттеджа. Монтаж должен выполнять профессионал, так как через щиток идут все токи для дома. При минимальной ошибке возрастает риск проблем и неполадок.

Финальное тестирование и ввод системы в эксплуатацию тоже должен делать специалист. Если этого не сделать, проверяющая комиссия может найти проблемы и не даст разрешение на электрификацию. В таком случае придется повторно проходить всю процедуру создания плана и электромонтажа.

▶▷▶▷ электропроводка в деревянном доме своими руками пошаговая схема

▶▷▶▷ электропроводка в деревянном доме своими руками пошаговая схема

электропроводка в деревянном доме своими руками пошаговая схема — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Электропроводка в деревянном доме своими руками Пошаговая remooru/elektrika/elektroprovodka-v-derevyannom-dome Cached Электропроводка в деревянном доме своими руками : пошаговая инструкция Основным Электропроводка в частном доме: монтаж своими руками, как 220vguru/elementy-elektriki/provodka/elektropro Cached Электропроводка в частном доме пошаговая схема в доме своими руками в деревянном доме Электропроводка В Деревянном Доме Своими Руками Пошаговая Схема — Image Results More Электропроводка В Деревянном Доме Своими Руками Пошаговая Схема images Проводка в деревянном доме своими руками: пошаговая aqua-rmntcom › Электроснабжение Электропроводка в деревянном доме своими руками — требования, подготовка проекта и пошаговое руководство по монтажу Электропроводка в деревянном доме своими руками — пошаговая stroyvoprosnet/elektrika/elektroprovodka-v Cached Можно выполнить электропроводку в деревянном доме своими руками , однако при этом следует соблюдать все правила монтажа Электропроводка в деревянном доме своими руками: пошаговая stroychikru/elektrika/provodka-v-derevyannom Cached Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами Электропроводка в деревянном доме: пошаговая инструкция setiguru/elektroprovodka-v-derevyannom-dome Cached Важность составления схемы проводки в деревянном доме своими руками Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений С чего начать монтаж проводки в доме своими руками: схема elektrik24net › … › В частном доме Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками : Установка фурнитуры В модной ныне ретро-проводке открытого типа фурнитура может быть самой Электропроводка в деревянном доме своими руками — пошаговая samelectrikru/montazh-elektroprovodki-v Cached Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками Электропроводка в доме своими руками: пошаговая инструкция wwwasutppru/elektroprovodka-v-dome-svoimi Cached Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть Электропроводка в деревянном доме своими руками: пошаговая housechiefru/ehlektroprovodka-v-derevyannom Cached Электропроводка в деревянном доме своими руками : пошаговая инструкция с фото с комментариями, особенности эксплуатации, выбор кабеля для проводки, полезные советы и рекомендации Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 3,320 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• электропро
• водка в деревянном д
• ревянном доме своими руками пошаговая схема

• easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 3
• однако при этом следует соблюдать все правила монтажа Электропроводка в деревянном доме своими руками: пошаговая stroychikru/elektrika/provodka-v-derevyannom Cached Чтобы электропроводка в деревянном доме своими руками была сделана правильно
• как провести электропроводку в частном доме своими руками : Установка фурнитуры В модной ныне ретро-проводке открытого типа фурнитура может быть самой Электропроводка в деревянном доме своими руками — пошаговая samelectrikru/montazh-elektroprovodki-v Cached Вот и вся пошаговая инструкция

электропроводка в деревянном доме своими руками пошаговая схема — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Карты Ещё Покупки Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 96 100 (0,50 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты Электропроводка в деревянном доме своими руками Пошаговая remooru//elektroprovodka-v-derevyannom-dome-svoimi-rukami-poshagovaya Сохраненная копия Рейтинг: 3,8 — ‎6 голосов 24 мая 2018 г — Пошаговая методика выполнения работ: разработка проекта, выбор Согласно схеме электропроводки в частном доме своими руками ‎ Подготовка проекта · ‎ Выбор · ‎ Выполнение монтажа · ‎ Устройство Видео 9:22 Электропроводка в деревянном доме своими руками КабельРФ YouTube — 27 нояб 2017 г 7:50 Электропроводка в деревянном доме Ремонт Квартиры YouTube — 27 июн 2016 г 7:58 Электропроводка в доме своими руками пошаговая Проводка в КабельРФ YouTube — 21 мар 2016 г Все результаты Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия своими руками Пошаговая инструкция позволит выполнить все этапы работы правильно и качественно Электропроводка в деревянном доме своими руками : пошаговая инструкция по выполнению Схема подключения УЗО ‎ Подготавливаем проект · ‎ Электропроводка в · ‎ Монтаж электропроводки Электропроводка в деревянном доме своими руками — stroychikru › Электрика Сохраненная копия Перейти к разделу Схема электропроводки в доме — 1 Схема электропроводки в доме 11 Где ставить вводный щит, требования к корпусу Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия Рейтинг: 5 — ‎2 голоса Перейти к разделу Предварительная подготовка к установке проводки в деревянном — Подобную схему электрики в доме своими руками можно ‎ Грамотная · ‎ Современная · ‎ Способы прокладки · ‎ Надежная Электропроводка в деревянном доме своими руками: пошаговая › Коммуникации › Электрика и освещение Сохраненная копия Рейтинг: 3,8 — ‎5 голосов Электропроводка в деревянном доме своими руками : пошаговая инструкция с Пример схемы размещения электрооборудования в доме с гаражом Делаем электропроводку в деревянном доме своими руками › Строительство › Электрика Сохраненная копия Рейтинг: 3,5 — ‎8 голосов Как установить проводку в деревянном доме своими руками 4 Монтажные работы: пошаговая инструкция Примерная схема электропроводки ; При планировании розеток следует предусмотреть, чтобы все бытовые Электропроводка в деревянном доме своими — Ремонт квартир remontyoudocom › Статьи › Электрика Сохраненная копия Похожие ℹ Электропроводка в деревянном доме своими руками : пошаговая инструкция частном доме , стоит позаботиться о составлении специальной схемы , Электропроводка в деревянном доме: пошаговая инструкция с фото Сохраненная копия Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме И многие в этом случае Электропроводка в деревянном доме своими руками пошаговая stroitelnyj-portalru//elektroprovodka-v-derevyannom-dome-svoimi-rukamihtml Сохраненная копия Перейти к разделу Схема проводки — Составляем план нашего дома , где указываем все Схема электропроводки в деревянном доме Данные Электропроводка в деревянном доме своими руками: схема Сохраненная копия Качественно выполненная схема электропроводки в частном доме , помимо в себя электропроводка в деревянном доме своими руками , пошаговая Когда выполняется электропроводка в доме своими руками пошагово, важно Картинки по запросу электропроводка в деревянном доме своими руками пошаговая схема Другие картинки по запросу «электропроводка в деревянном доме своими руками пошаговая схема» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электропроводка в деревянном доме своими — Сам электрик › Электропроводка › Монтаж электропроводки Сохраненная копия Похожие Рейтинг: 3,7 — ‎10 голосов Перейти к разделу Создание схемы — На специальной схеме электропроводки отмечается места прохождения кабеля по деревянном дому Электропроводка в деревянном доме своими руками: пошаговая строимсвоимирукамирф/elektroprovodka-v-derevyannom-dome-svoimi-rukami-po Сохраненная копия 26 мая 2016 г — Электропроводка в деревянном доме своими руками : пошаговая инструкция Пошаговая схема выглядит следующим образом: 1 Проводка в деревянном доме своими руками — пошаговая инструкция › Электропроводка Сохраненная копия Рейтинг: 5 — ‎1 голос 15 апр 2017 г — Подробно рассматриваем основные этапы проектирования и монтажа проводки в деревянном доме своими руками — от схемы до Проводка в деревянном доме своими руками — Aqua-Rmnt Сохраненная копия Рейтинг: 4,9 — ‎13 голосов 3 Монтаж электропроводки в деревянном доме своими руками — пошаговая Пример двух схем устройства элеткросети в деревянном доме Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия Перейти к разделу Схема заземления — Виды кабелей для электропроводки Сравнительная таблица основных видов кабелей Штыри вбиваются в Электропроводка в деревянном доме: правила укладки, схемы, фото Сохраненная копия Похожие Монтаж электропроводки в деревянном доме – дело, требующее особой ответственности и внимания, так как неправильный подход может привести к Электропроводка в деревянном доме своими руками — пошаговая onlineelektrikru › Электропроводка › Монтаж электропроводки Сохраненная копия Похожие Как сделать электропроводку в деревянном доме своими руками – пошаговая саморезов закрепляются по схеме проведения электрического кабеля Электропроводка в деревянном доме своими руками пошаговая › Ремонт Сохраненная копия Электропроводка в деревянном доме своими руками пошаговая Пример правильно составленной схемы : схема Общие рекомендации по Электропроводка в деревянном доме своими руками — Strportru strportru/svet-osveshchenie/elektroprovodka-v-derevyannom-dome-svoimi-rukami Сохраненная копия Электропроводка в деревянном доме своими руками : схемы Согласно действующим нормам при электрификации частного дома без установки Электропроводка в деревянном доме своими руками Сохраненная копия Рейтинг: 5 — ‎1 голос Монтаж электропроводки в деревянном доме — довольно сложная задача, но если Электропроводка своими руками должна выполняться очень аккуратно, с соблюдением всех требований правильно выбрать оборудование и следовать пошаговой инструкции Схема размещения проводки в доме Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия Рейтинг: 5 — ‎5 голосов Открытая электропроводка в деревянном доме своими руками : пошаговая инструкция Выбрать схемы ввода электрики в дом , систему подключения Электропроводка в деревянном доме, строгие критерии Сохраненная копия Подробные инструкции с пошаговыми фото , вся электрика от А до Я, Начать электрику деревянного дома стоит конечно же с составления схемы Электропроводка в деревянном доме своими руками: пошаговая › Подключение и установка Сохраненная копия Рассмотрим прокладку электропроводки в загородном доме своими руками : от схема и плана, до выбора автомата, розеток, выключателей Прокладка Как сделать монтаж электропроводки в деревянном частном доме domsdelatru › Главная › Электропроводка Сохраненная копия Хотите монтировать электропроводку в частном доме своими руками ? в частном деревянном доме своими руками : Пошаговая инструкция и схема как Проводка в деревянном доме своими руками – пошаговая Сохраненная копия Рейтинг: 5 — ‎2 голоса При разработке схемы электропроводки в коттедже из бревна или бруса приходится сталкиваться с множеством ограничений и трудностей Чтобы Электропроводка в деревянном доме своими руками: пошаговая webvybory2012ru//1054-elektroprovodka-v-derevyannom-dome-svoimi-rukami-p Сохраненная копия 20 окт 2016 г — Электропроводка в деревянном доме своими руками : пошаговая инструкция для выполнения монтажа Как составить схему и Электропроводка в деревянном доме своими руками пошаговая okarkaseru › Коммуникации › Электричество Сохраненная копия Пошаговая инструкция создания электропроводки в деревянном доме Электропроводка в деревянном доме своими руками — пошаговая инструкция Изображённую на бумаге схему проведения кабелей, с отмеченными Пошаговая инструкция проведения электропроводки в деревянном 5elektromontagnarazdvatriru › Статьи Сохраненная копия Хотите узнать, как провести электропроводку в деревянном доме своими руками пошагово? Обращайтесь в компанию Электромонтаж ПРО Звоните: Проводка в деревянном доме: электропроводка своими руками 6wattru/elektroprovodka/provodka-v-derevyannom-dome Сохраненная копия Проводка в деревянном доме своими руками осуществима Какова пошаговая инструкция, схемы , монтаж, правила и прокладка Проводка в деревянном доме своими руками пошаговая инструкция › Электропроводка › Провода и кабели Сохраненная копия Рейтинг: 5 — ‎4 голоса 30 мая 2018 г — Правила прокладки электропроводки в деревянном доме своими руками Основные требования, предъявляемые к монтажу проводки в Схема электропроводки в деревянном доме и монтаж своими руками profibrusru/montazh-jelektroprovodki-v-derevjannom-domehtml Сохраненная копия Похожие Пример схемы и выбор материала для такой работы, пошаговая инструкция по Схема электропроводки в деревянном доме и монтаж своими руками Не найдено: пошаговая Проводка в деревянном доме своими руками: пошаговая инструкция etotdomcom/remont/provodka-v-derevyanom-dome/ Сохраненная копия Похожие Рейтинг: 4,5 — ‎2 голоса Проводка в деревянном доме своими руками : как провести монтаж, пошаговая инструкция, нормы, схема проводки Как провести проводку в деревянном доме: модернизация или electryru/elektromontazhnye/kak-smontirovat-provodku-v-derevyannom-domeht Сохраненная копия Выполнить монтаж электропроводки в деревянном доме своими руками не А кроме того и сама схема электропроводки в деревянном доме , сегодня и такой же пошаговый план работ – что, как и каким образом нужно делать Электропроводка в загородном деревянном доме своими руками chudesniydomru › Инженерные коммуникации Сохраненная копия Перейти к разделу Схема электрической проводки — Монтаж проводки в деревянном доме следует начинать с составления схемы Проект можно Электропроводка в доме своими руками: пошаговая инструкция › Главная › Электрика в квартире › Монтаж электропроводки Сохраненная копия Рейтинг: 5 — ‎2 голоса 19 янв 2019 г — Предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно Электропроводка в деревянном доме своими руками — 19 cdelayremontru/elektroprovodka-v-derevyannom-dome-svoimi-rukami Сохраненная копия Похожие Электропроводка в деревянном доме по ПУЭ и СНиП Пошаговая инструкция по устройству электропроводки своими руками но 3-х фазных потребителей пока нет, поэтому разводка в доме , происходит по однофазной схеме Не найдено: пошаговая Установка электрики своими руками Пошаговая инструкция по Сохраненная копия Пошаговая инструкция по монтажу электропроводки в квартире своими руками Узнайте о нюансах организации проводки в деревянном доме Электрика в деревянном доме своими руками для чайников Сохраненная копия Перейти к разделу монтаж электрики своими руками , пошаговая инструкция, схемы — При строительстве деревянного дома возникает Важно, чтобы электропроводка не Электропроводка своими руками Проводка в деревянном доме своими руками: правила монтажа obustroenru/inghenernye-sistemy//provodka-v-derevyannom-domehtml Сохраненная копия Рейтинг: 3,5 — ‎2 голоса 27 апр 2017 г — Монтаж электропроводки в деревянном доме – делаем сами, соблюдая в доме самостоятельно, пошаговая инструкция в сопровождении правил, Схема прокладки кабелей, особенно при их скрытой установке, Электропроводка в деревянном доме пошаговая инструкция Сохраненная копия Похожие Рейтинг: 3,4 — ‎10 голосов Разбираемся в месте с этой инструкцией по пунктам в том, как сделать электропроводку в доме или бане своими руками Проводка для деревянных домов Пошаговая инструкция Сохраненная копия Монтаж электропроводки / Проводка для деревянных домов Пошаговая инструкция установки электропроводки в деревянном доме своими руками Как сделать электропроводку в деревянном доме своими руками Сохраненная копия Электропроводка в деревянном доме своими руками — пошаговая инструкция пошаговая инструкция разработки схемы и рекомендации по Электропроводка в деревянном доме: правила проектирования + sovet-ingeneracom › Электрика › Монтаж проводки Сохраненная копия Правильная электропроводка в деревянном доме — залог безопасного проживания Проектирование подключения электричества: составление схемы и сметы, по прокладке скрытого и открытого кабеля, фото и видеоматериалы в деревянном доме : правила проектирования + пошаговый монтаж Электропроводка в деревянном доме своими руками ▶ 8:18 2 янв 2019 г — Добавлено пользователем Александр Иванов Электромонтаж Воронеж Перейти к разделу монтаж электрики своими руками , пошаговая инструкция, схемы — Электропроводка своими руками должна Электропроводка в деревянном доме своими руками: пошаговая elbrusoru/kak-samomu-prolozhit-elektroprovodku-v-derevyannom-domehtml Сохраненная копия Как самому проложить электропроводку в деревянном доме Как все правильно выполнить своими руками , по какой схеме – разговор особый Проводка в деревянном доме своими руками — ТехЗнаток › Подключение, установка, настройка Сохраненная копия Монтаж электропроводки своими руками в деревянном доме Проект электроснабжения обычно включает в себя схему проводки с указанием Как правильно сделать проводку в деревянном доме Сохраненная копия Электропроводка в деревянном доме своими руками : схема монтажа, разводкиЧаще всего частные дома и коттеджи строят из дерева, поэтому в этой Проводка в деревянном доме: изготовление своими руками › Элементы электрики › Проводка Сохраненная копия Рейтинг: 4,8 — ‎47 голосов Схема проводки в деревянном доме и монтаж своими руками Инструменты и комплектующие; Составление схемы ; Пошаговая инструкция Кабель Вместе с электропроводка в деревянном доме своими руками пошаговая схема часто ищут электропроводка в доме своими руками пошаговая силовая проводка в деревянном доме электропроводка в квартире своими руками пошаговая проводка в доме с деревянными перекрытиями проводка в деревянном доме в коробах металлические трубы для электропроводки в деревянном доме щиток в деревянном доме проводка в рубленном доме Навигация по страницам 1 2 3 4 5 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

электропроводка в деревянном доме своими руками пошаговая схема

Электропроводка в доме и квартире своими руками, пошаговая схема прокладки

Желающим сделать электропроводку в частном доме или квартире самостоятельно следует знать и придерживаться определенной последовательности действия. Пошаговое описание основных этапов работ приводится в настоящем материале.

Шаг 1. Схема размещения электроустановочных изделий.

Первое что следует сделать на этом этапе – определить состав и места размещения электрооборудования:

Работы начинаются с составления плана дома или квартиры. Рекомендуется предусмотреть предполагаемую расстановку мебели. Это помогает определить наличие и количество тех или иных электроустановочных изделий в конкретных местах размещения бытовой техники (микроволновая печь, стиральная машина, холодильник и т.п.).

Кроме того, будет исключена возможность монтажа, например, выключателей или розеток в местах, доступ к которым окажется затруднен (за полками, шкафами).

Также рекомендуется учесть особенности существующих строительных конструкций и вариантов отделки. Работать по железобетонным поверхностям труднее, кроме того, законодательно запрещено выполнять работы, которые могут привести к нарушению прочности или разрушению несущих конструкций здания.

К подобным работам относится и сквозное сверление отверстий сверх определенного диаметра. Подобные ограничения темой настоящей статьи не являются, но о них нужно знать и учитывать эти моменты при составлении схемы электропроводки. Особенно это актуально для многоквартирных домов.

Шаг 2. Выполнение схемы электропроводки.

На этом этапе нужно графически соединить все имеющиеся на плане электроустановочные изделия.

Принцип составления такой схемы можно посмотреть на видео

После составления схемы можно переходить к следующему этапу – выбору материалов и оборудования.

КАК ПРАВИЛЬНО СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ

В самом начале статьи я не акцентировал внимание на том какой вид электропроводки будет использоваться:

• скрытая;
• или открытая.

На предыдущий этапах это было не особенно актуально, далее, такой момент следует учитывать. Вполне очевидно, что электроустановочную арматуру и изделия следует приобретать с учетом способа прокладки проводов. Сечение проводов также выбирается, исходя их варианта их размещения.

На этот параметр влияет несколько факторов, основным из которых является суммарная мощность нагрузки. Кроме того, следует учитывать способ прокладки, количество проводов в пучке и т.п. – все это влияет на тепловой режим работы электропроводки.

Таблица сечения кабельно-проводниковой продукции для различных условий эксплуатации есть на этой странице.

К вопросу о материале проводников – используйте исключительно медные. Кстати, для любого способа прокладки применяются кабели с однопроволочными жилами, например, ВВГнг3х1,5.

Числа указывают количество и сечение проводников соответственно. А вот индекс «нг» указывает на негорючесть продукции – лучше использовать именно такой вариант.

Электрические провода и шнуры с многопроволочными жилами, например, весьма популярный ШВВП, для стационарной проводки использовать нельзя.

Еще один интересный момент. Для защиты электропроводки используются автоматические выключатели. Они защищают от короткого замыкания и от перегрузки по току, которая может привести в оплавлению и возгоранию проводки и материалов, ее окружающих.

Для предотвращения последнего не следует выбирать автомат, например, на 15А для защиты провода сечением 1,5 мм². Вроде и кабель такой рассчитан на ток 15 А, но при превышении этого значения на несколько Ампер, автоматический выключатель сработает с задержкой, причем, ощутимой.

Это чревато неприятными последствиями, о которых упоминалось выше. Подробнее про это написано здесь.

Кстати, особое внимание вопросам пожарной безопасности уделяется при монтаже электрики в деревянном доме.

В завершении ссылки на материалы про особенности монтажа проводки:

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Электричество своими руками в частном доме. Монтаж электропроводки закрытого и открытого типа

Электричество своими руками в частном доме. Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

• Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite.ru

• Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Электропроводка в частном деревянном доме. Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

• Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
• Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
• При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
• В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
• При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Разводка электропроводки в частном доме своими руками.

Электропроводка в доме монтируется на этапе строительства. Это сложный процесс, требующий определенных знаний и навыков. Если изучить основы, то выполнить работы можно самостоятельно. Главное соблюдать правила и технологию проводки кабелей.

Этапы установки электропроводки в частном доме

Монтаж электропроводки в доме своими руками – это непростой процесс, требующий определенных знаний и навыков. Чтобы выполнить установку самостоятельно, необходимо ознакомиться с основными этапами мероприятия. Полученные знаний пригодятся и для контроля работы электрика. Если все правильно выполнено, то медная проводка прослужит до 20-25 лет.

Схема электрического подключения частного дома.

Последовательность установки электропроводки в доме:

1. Разработка схемы прокладки электропроводки и всех элементов системы энергоснабжения;
2. Выполнение разметки;
3. Создание штроб в стенах и отверстий для укладки кабелей, прочих элементов системы;
4. Установка тросов для закрепления гофрированной трубы;
5. Укладывание электропроводки в штробы и установка подрозетников;
6. Предварительная заделка штроб;
7. Соединение кабелей в коробках для распределения электроэнергии;
8. Монтаж УЗО и щитка для приема и распределения энергии;
9. Испытание системы на работоспособность;
10. Монтаж дополнительных элементов электроснабжения (люстр, выключателей, розеток).

Понять, как сделать электропроводку в частном доме поможет пошаговая инструкция. Каждый этап несет свою цель, поэтому важно соблюдать все правила и рекомендации. Неправильно смонтированная проводка может привести к замыканию и пожару.

Разработка чертежа электроснабжения дома

Чтобы выполнить монтаж электропроводки в кирпичном доме, составляют схему разводки. Разработку проекта лучше доверить профессионалу, который разбирается во всех нюансах. От правильного составленного плана зависит безопасность всех жителей дома.

Можно попробовать самостоятельно рассчитать нагрузку на сеть и сделать чертеж. На плане коттеджа отмечают точки расположения выключателей и розеток. Схема показывает месторасположение проводки и прочих элементов электричества. На этом этапе важно определиться с количеством и нахождением техники в доме.

Результат проектирования электропроводки в частном доме.

Затем делается разводка проводов. Она бывает параллельной, последовательной и смешанной. Чаще всего выбирают последний вариант, так как он наиболее эффективный и требует небольшое количество материалов.

Точки подключения проводов в доме:

• Освещение санузла;
• Подвод электроэнергии к розеткам в спальнях и коридорах;
• Освещение спален, кухни, прихожей;
• Обеспечение электроэнергией кухонных розеток;
• Подвод электричества к розетке для плиты на кухне.

Схема электропроводки в частном доме имеет некоторые отличия в зависимости от особенностей помещения, но есть неизменные нюансы. На фасаде коттеджа располагается электрический счетчик. В подсобном помещении находится стабилизатор, автоматика и щиток для распределения энергии.

Рядом со щитком только на улице следует установить генератор. Он обеспечит подачу электроэнергии при отключении центральной линии. На каждом этаже должен располагаться щиток для распределения энергии. В нем монтируется заземление на розетки и прочую технику, работающую от электричества и потребляемую много энергии.

Разводка электропроводки в частном доме.

В каждой комнате при обустройстве электропроводки предусматривается коробка для правильного распределения энергии, в которой соединяются вводные кабели, проводники, розетки, цепи освещения. При разработке чертежа учитывают тип электрической сети. Фаза сети определяет количество жил кабеля.

Правила разработки схемы подключения электропроводки

Для создания схемы подключения необходимо знать, где будет находиться ввод трассы в дом, располагаться автоматика и техника с большой мощностью. Также важно заранее предусмотреть местонахождение всех элементов системы (светильников, люстр, розеток, включателей).

Правила монтажа электропроводки:

1. Положение кабелей должно быть строго прямым (по вертикале или горизонтали). Все повороты при прокладке электропроводки в доме выполняются под углом 90 градусов.
2. При наличии электротехнического плинтуса монтаж проводки проводится по полу.
3. При установке проводников на стене следует соблюдать интервал 20 см от пололка. Они должны вертикально опускаться к розеткам.
4. От оконных и дверных проемов необходимо отступать интервал 10 см.
5. Выключатели монтируются с соблюдением интервала 80 см от напольного покрытия.
6. От пола к розеткам отступают 30 см, а от кухонных рабочих поверхностей – 10 см.
7. В ванной лучше не монтировать розетки без крайней необходимости.
8. Розетки должны находиться по обе стороны от кровати или другого спального места.
9. В месте, где будет расположен телевизор, следует установить 4 розетки. Такое количество требуется для подключения всех необходимых для работы техники приборов.
10. Для просторных помещений лучше использовать проходные выключатели.
11. Щиток для распределения электроэнергии должен располагаться на максимальной высоте 1,5-1,7 м от напольного покрытия.
12. Электропроводку запрещается прокладывать рядом с газовой трубой на расстоянии меньше 20 см.

Правила разводки.

Для квартир и частных домов электрооборудование в схеме электропроводки трехфазной необходимо устанавливать согласно вышеперечисленным рекомендациям. Нужные пометки лучше делать на копии плана дома.

Разметка помещения

Следующий этап монтажа электропроводки в частном доме своими руками включает разметку. Она подразумевается нанесение отметин в местах установки проводки. Для начала необходимо подготовить инструменты для этой операции.

Инструменты для нанесения разметки:

• Строительный и лазерный нивелир;
• Карандаш или маркер;
• Отбивочный шнур;
• Рулетка для измерений.

Инструменты для разметки электропроводки

При обустройстве электропроводки сначала необходимо пометить места, где будут установлены включатели и розетки. Затем помечают линии спуска проводки для дальнейшего штробления. На потолке обозначают место монтажа проводников, чтобы в дальнейшем закрепить гофрированную трубу и протянуть электропроводку. Дальше помечается место монтажа распределительной коробки в доме. Ее необходимо установить так, чтобы обеспечить минимальные затраты материалов.

Штробление стен

Скрытая электропроводка в дачном доме требует проделывание в стенах и на потолке небольших углублений (штроб). Для работы можно использовать болгарку или специальный штроборез с пылесосом, который исключает появление пыли. Для начала определяются с глубиной углублений. Они должны немного превышать размер кабеля. Штробы проделываются в соответствии с ранее нанесенной разметкой.

Обрабатывать углы или несущие конструкции при прокладке электропроводки запрещается. На этом этапе следует позаботиться об дырке в стене для щитка. Габариты отверстия определяются количеством модулей. Обычно на одном этаже монтируется прибор на 24–36 модулей.

Затем нужно сделать отверстия для подрозетников и распределительной коробки в доме. Работа выполняется коронкой и перфоратором. Если рядом располагается несколько розеток, то их требуется приобрести заранее, приложить к стене, а потом разрешается проделывать углубления.

Правила штробления стен.

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм², а для розетки – 2,5 мм². Для оборудования с большей нагрузкой минимальный размер составляет 4 мм². Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм².

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно. Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:

• С помощью паяльника;
• Использование сварочного аппарата;
• Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Способы соединения проводов.

Как смонтировать и собраться щиток для распределения электроэнергии в доме

Установка щитка характерна для завершающих этапов прокладки электропроводки в загородном доме. Каждый этаж должен быть оборудован этим устройством. Приборы отличаются количеством модулей. Сначала требуется посчитать количество потребителей. Чтобы разобраться в расчетах, можно рассмотреть простой пример.

Исходные данные:

• Трехкомнатный дом;
• Имеется кухня, коридор, ванная;
• Установлен водонагреватель;
• Подогрев напольного покрытия и кондиционеры смонтированы во всех жилых комнатах и на кухне;
• Имеется стиральная машинка и электрическая плита.

В зависимости от исходных данных в щитке устанавливается 5 выключателей на 10 А для освещения дома. Понадобится 1 заземление на 25–32 А для плиты и 14 заземлений на 16 А для прочих розеток. В итоге распределительное устройство монтируется на 36 модулей. При монтаже ограничителя напряжение в схеме электропроводки количество модулей увеличивается до 48.

Когда щиток установлен, занимаются монтажом УЗО и выключателей. Для этого используют DIN-рейку, которая продается вместе с распределительным прибором.

Монтаж электропроводки в каркасном доме: правила и пошаговая инструкция

С каждым годом каркасное строительство становится все более популярным. Объясняется это просто — доступная цена материала, простота и быстрота сборки, отличные эксплуатационные качества готового сооружения. Для возведения жилого здания не нужно иметь специального образования и профессиональных навыков. Если принято решение самому построить дом, электропроводка в каркасном доме должна быть не только надежной и безопасной, но и удобной в пользовании, органично вписывающейся в дизайн помещений. Чтобы этого добиться, нужно изучить требования ГОСТ, выбрать оптимальный вариант размещения коммуникаций и приборов.

Особенности проведения электропроводки в каркасных домах

Варианты проведения электропроводки в каркасном доме
Наряду с многочисленными положительными характеристиками каркасные строения имеют ряд специфических особенностей, которые нужно учитывать при проведении проектирования и практического осуществления электрификации.

Главным нюансом является горючесть материалов из которых сделаны стены и плиты перекрытия. Причиной воспламенения может стать искра или значительное повышение температуры. Даже использование антипиренов не всегда позволяет исключить вероятность возникновения пожара.

Следующим свойством является недостаточная толщина и прочность несущих поверхностей. Существует трудность крепления линий и устройств к фанере и гипсокартону, которые используются для внутренней отделки комнат.

Существует определенный порядок прокладки кабелей в зависимости от выбранного способа. Данная операция проводится на этапе возведения несущих конструкций или после окончания отделочных работ.

Скрытая электропроводка в доме каркасного типа

Перед пароизоляцией

Прокладка коммуникаций в толще каркасных стена отличается большей трудоёмкостью. Но у нее есть один важный плюс – почти все элементы электросети находятся за обшивкой, и потому не бросаются в глаза. Так что, если вам важно сохранение красоты интерьера – выбирайте этот вариант.

Монтировать проводку скрытым способом можно по двум схемам. Первая предусматривает укладку проводов (в гофре или без нее) в слое контртеплоизоялции, который расположен внутри помещения перед пароизоляционной мембраной. Если такой слой есть — то его толщина обычно достаточна для:

• Прокладки проводов.
• Установки встроенных подрозетников, выключателей и распаечных коробок.

Плюсом этой технологии будет сохранение целостности стоек каркаса, а также отсутствие перфорации пароизоляционной мембраны.

За пароизоляцией

Если же контрутепления нет, т.е. обшивка находится сразу за пароизоляционным слоем (9с минимальным зазором), то провода протягиваются в толще утеплителя:

• Сначала по маршруту прокладки в стойках сверлятся отверстия, диаметр которых позволяет протянуть гофру или кабель в оболочке.
• По отверстиям прокладывается трасса из гофротруб или сам провод.
• На местах установки выключателей, светильников или розеток делаются петли свободного провода.

Обратите внимание! Именно на этом этапе желательно укладывать пароизоляционную пленку, потому. Если вы это сделаете раньше, то трудоемкость операций по монтажу проводки возрастет в разы.

• Затем в пароизоляционной мембране вырезаются отверстия, и в них вклеиваются подрозетники. Если вы не найдёте специальные модели с герметизирующими клапанами, то каждый установленный подрозетник придется по периметру оклеить полиэтиленом, чтобы сохранить герметичность.

Финальная часть работ – монтаж самих розеток и выключателей с подключением их к проводам в толще стен – выполняется после обшивки каркаса поверх утепления и пароизоляции.

Этот способ скрытой прокладки проводов более трудоемкий. Кроме того, он предполагает сверление стоек деревянного каркаса, а это снижает их несущую способность.

Заземление как обязательный этап монтажа

Электроприборы в доме должны быть заземлены:

• Для заземления в распределительном щитке монтируется отдельная шина, к которой присоединяются все заземляющие проводники.
• На участке возле дома монтируется контур заземления. Он представляет собой сварной треугольник со стороной не менее метра, с металлическими штырями и уголками, приваренными по углам. Длина заземляющих элементов должна достигать 3 м.
• При монтаже контура начала в треугольную траншею глубиной от 30-50 см вбиваются стержни, которые затем соединяются металлическими полосами с помощью сварки или болтового крепежа.
• К одному из углов заземляющего контура болтом с гайкой крепится проводник. Он заводится в дом и соединяется с шиной заземления в распределительном щитке.

Для повышения надежности заземления каркасного дома вместо кустарной конструкции можно использовать специальный заземляющий набор из омедненных проводников. Такие приспособления и служат дольше, и со своей основной функцией – отведением заряда в землю -справляются эффективнее.

Тестирование и введение в эксплуатацию

• Проверка сопротивления всех контуров.
• Проверка качества заземления.
• Тестирование сопротивления изоляции.
• Контрольные мероприятия по срабатыванию автоматов/УЗО.

Документ, который будет выдан после проверки электросети каркасного дома, почти гарантированно понадобится при установке, регистрации и пломбировке электросчетчика.

Электрика в каркасном доме будет безопасной и надежной только в том случае, если при ее установке будут использованы правильно подобранные материалы и комплектующие. Также очень важно проектирование электросети с учетом мощности приборов-потребителей и их расположения в здании – потому к работе над электрикой стоит привлекать квалифицированных специалистов с опытом работы на таких объектах.

Метки:

Планировка проводки

Подобная планировка поможет определиться и с количеством необходимых материалов
Работы по электрификации начинаются с планирования. Составить схему нужно на бумаге или в компьютерном варианте.

Чертежи должны включать в себя следующую информацию:

• крыша и несущие конструкции;
• входные и межкомнатные двери;
• окна;
• водопроводные, канализационные и газовые трубы;
• ввод кабеля в дом;
• распределительный щиток;
• заземление;
• пакетники;
• выключатели;
• розетки;
• осветительные приборы;
• бытовая техника;
• прохождение проводки;
• распределительные коробки.

По количеству потребителей нужно подсчитать нагрузку по каждому помещению и для здания в целом. Это поможет определиться с типом и мощностью вводных автоматов.

В обязательном порядке нужно составить пошаговый план, в котором будет расписана последовательность проведения всех мероприятий. Эта бумага позволит избежать ошибок, так как все действия будут выполняться в точной и продуманной последовательности.

На основании проектной документации проводится расчет видов и количества материалов, необходимых инструментов. Следует иметь небольшой резерв, так как в ходе работы могут возникнуть непредвиденные обстоятельства.

Ввод в дом

Ввод силового кабеля в дом
Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.

В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.

Стандартный подход

Существует две базовых схемы реализации разводки электрической сети в каркасном доме. Они просты и понятны:

• открытая проводка;
• скрытые в стенах трассы.

Второй тип проводки предпочтительнее в глазах хозяев домостроения, однако, по принятым на сегодня нормам его сложно и дорого организовывать. На этом моменте остановимся немного позже, а сейчас поговорим о разводке проводов открытого типа.

Технология прокладки проводки проста и наглядна. Провода располагаются вне стен, при этом они должны быть защищены и обычно прокладываются внутри:

• гофротрубы, пластиковой или металлической;
• специальных кабельных каналов.

У обоих способов монтажа есть недостатки. Гофротруба буквально превращается в пылесборник, причем ее очистка в режиме обычной уборки представляет почти невыполнимую задачу. Со временем проложенная в такой защите проводка превращается в неэстетичное зрелище, что не может не огорчать владельца дома.

Кабельные каналы являются очень приемлемым выходом, если есть гарантия отсутствия дальнейшей усадки строения. Такой тип служебной фурнитуры достаточно дешев, монтаж не представляет сложности, все работы могут быть проделаны своими руками. Выглядит закрытый кабельный канал вполне привлекательно, требует минимального ухода, а приятный внешний вид гарантируется своевременным протиранием поверхности влажной тканью.

Недостаток такого типа организации проводки проявляется при усадке дома или другого сооружения. Кабельному каналу нельзя «дать немного слабины» при монтаже в расчете на дальнейшую деформацию. Вследствие этого усадка приводит к растрескиванию, разломам и другим неприятностям.

Проводка в кабельных каналах начинает не только выглядеть не эстетично, но и представлять опасность в пользовании. Чаще всего поврежденные зоны и секции просто переделываются, что неизбежно означает как затраты финансов, так и времени, а также необходимость освобождать от мебели, ковров и других спутников обжитого жилья нужное для работы пространство.

Самый простой способ организации проводки открытого типа — специальным жестким кабелем двойной или тройной огнеупорной изоляции, закрепленном непосредственно на поверхности стены. Промышленность выпускает достаточно видов провода подобных типов, поэтому сложностей в расчете сети и минимизации затрат не возникает.

Крепится кабель с помощью скоб, как специального электротехнического назначения, так и разного вида пластиковых. Естественно, про какую-то эстетичность внешнего облика такой проводки можно даже не думать, понравиться она способна только любителям стилей ретро или киберпанк.

Распределительный щиток

Распределительный щиток в деревянном доме
Распределительный щиток размещается в том месте, где линия входит в строение. Изготовить шкаф можно самостоятельно, но лучше воспользоваться готовым заводским изделием.

Внутри щитка в соответствии со схемой размещаются такие устройства:

• вводный автомат;
• соединительные шины;
• устройство защитного отключения;
• дифференциальные автоматы;
• предохранители;
• вентилятор.

Дверки щитка должны быть оборудованы замком, который необходимо всегда закрывать после осмотра и обслуживания оборудования.

Какой тип проводки выбрать

В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

• верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
• розетки в жилых комнатах — 2,5 мм²;
• мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Помимо сечения нужно обращать внимание на состав и толщину изоляции. Хороший кабель не меняет своих характеристик от нагревания, при контакте с огнем не выделяет дым и токсичные вещества.

Материалы скрытой проводки

Какой кабель использовать для проводки? Такой вопрос достаточно часто возникает, особенно находясь в магазине и созерцая огромный выбор самых разных кабелей. Кабель для проводки в доме выбирается в зависимости от нагрузки. Чаще всего его сечение составляет 14мм. Метраж нужно посчитать заранее, измерив рулеткой всю протяженность электрической сети. При этом не стоит забывать, что требуется хороший запас.

На заметку

Для правильного выбора кабеля требуется провести сложные расчеты. Но для каркасного дома можно воспользоваться следующей таблицей. Которая легко поможет подобрать необходимый провод.

Расчет электропроводки в доме.

Медный или алюминиевый кабель

Какой из них выбрать для проводки в каркасном доме? На данный момент многие предпочитают использовать медный провод. Можно использовать и алюминиевый, но тогда требуется выбирать кабель с большим сечением. И такой провод будет более ломкий. Поэтому стоит быть осторожным на сгибах.

При выборе провода также акцентируйте свое внимание на следующем моменте. Используйте провода разного цвета для фазы, нуля и заземления. Это облегчит выбор правильного провода при соединении, да и впоследствии, если случится нештатная ситуация, легче будет заменить вышедший из строя провод.

Распределительная коробка.

Еще вам потребуются распределительные коробки. По нормам нужна одна на этаж, но если вы будете использовать больше, то это может уменьшить нагрузку на всю сеть, что, в конечном итоге, будет более безопасно. Для монтажа скрытой электропроводки в каркасном доме обязательно потребуются металлические трубы для укладки кабеля.

Следует купить розетки, а также выключатели. Розетки стоит брать с заземлением, поскольку многие приборы этого требуют. Также потребуются различные переходники и крепежные элементы, которые следует брать с хорошим запасом.

При установке освещения выбор лучше остановить на светодиодных лампах. Благодаря своей небольшой мощности будет снижена общая нагрузка на сеть, что снизит общую пожароопасную обстановку в каркасном доме. При этом вы сможете сэкономить в будущем, обладая хорошо освещенными комнатами.

Способы прокладки

Варианты проведения открытой проводки
Монтаж проводки можно проводить любым способом, который больше всего устраивает владельцев недвижимости.

Открытый вариант представляет собой размещение кабелей и приборов на поверхности стен и внутренних перегородок. Для размещения коммуникаций используются пластиковые коробы, электротехнические трубы, керамические изоляторы или стальные струны. Установка проводится после возведения здания и выполнения отделки помещений.

Открытая проводка — лучший вариант для каркасных домов

Достоинства открытого метода:

• простота;
• высокая скорость прокладки;
• небольшая цена;
• свободный доступ для осмотра;
• возможность ремонта, замены некоторых частей и модернизации.

Недостаток заключается в том, что коммуникации портят стиль помещения и есть риск их повреждения.

Скрытая проводка в каркасном доме устанавливается в процессе его возведения, линии прокладываются в каркасе до момента его обшивки щитами.

Разводка скрытым способом
Закрытый способ имеет следующие плюсы:

• возможность спрятать коммуникации под обшивку;
• сохранение целостности и гармоничности поверхностей.

Однако количество недостатков у такого решения намного больше:

• выключатели и гнезда закреплены окончательно, перенести их или сделать новые точки уже нельзя;
• невозможно развести проводку, если в этом возникнет необходимость;
• отсутствует доступ к кабелям и монтажным коробкам для их проверки и ремонта;
• сложность и дороговизна работ;
• высокий риск возгорания при коротком замыкании или нагревании контактов;
• отказ в заключении договора страхования.

Анализ преимуществ и недостатков каждого способа говорит о том, что правильный выбор — это наружный вариант.

Монтаж электрики

Согласно правилам монтажа электропроводки в каркасном доме, обязательно укладывать кабели в металлические трубы. Стенки трубки должны быть не менее 2,5 мм. Для выбора необходимой толщины трубки, в первую очередь, стоит ориентироваться на диаметр проходящих проводов, а также на нагрузку сети. Это следует учитывать, чтобы при коротком замыкании трубка не прогорела и не возникла пожароопасная обстановка.

Электропроводка в трубах.

На заметку

Использование гибких металлорукавов по тем же нормам запрещено! В крайнем случае можно применять металлорукав с асбестовым наполнителем.

Трубы для электропроводки

• Обязательно должны быть покрыты антикоррозийным покрытием изнутри.
• Любое соединение труб должно быть выполнено за счет сварки. Допускается еще и резьбовое соединение.
• Применение медных труб облегчает монтаж электропроводки в каркасном доме своими руками, потому что они хорошо гнутся, а потому не требуют использование сварочного аппарат.
• Диаметр труб выбирается таким образом, чтобы провода занимали в них не более 40% свободной площади.
• Трубы обязательно должны быть заземлены, поскольку это будет снимать статическое напряжение. Плюс, если кабель будет поврежден, вы избежите удара током.

Заземление

Если вы своими руками делаете в каркасном доме электропроводку, то и заземление можно сделать самостоятельно. Для заземления потребуется три трехметровых уголка или металлических штыря, метровые обрезки для соединения.

Заземление для каркасного дома.

1. Следует выкопать яму в виде треугольника со сторонами в один метр.
2. В вершины треугольника забиваются штыри или уголки.
3. С помощью сварки и метровых отрезков все это соединяется между собой.
4. Закрепляется провод и выводится в распределительный щит.

По стандартам, заземляющие провода имеют чаще всего желто-зеленый цвет. Учитывайте это при монтаже.

Выбор материалов и безопасность

Соединение медных проводов сваркой
При подборе кабелей и приборов предпочтение следует отдавать качественной продукции, на которую продавцы могут предоставить сертификат соответствия. От этого зависит срок службы коммуникаций и безопасность людей.

Для подводки к дому можно использовать кабель с толстыми алюминиевыми жилами, норма для внутренней прокладки — медная проводка. Еще в процессе проектирования необходимо предусматривать установку трехжильного кабеля, в котором одна жила (желто-зеленая) предусмотрена для заземления. Следует покупать кабели, безопасные в пожарном отношении. Для коммутации следует использовать шины с медными или латунными сердечниками.

Мощную бытовую технику нужно подключать к силовым розеткам. Перед подсоединением необходимо внимательно читать инструкцию по эксплуатации приборов. Если принято решение делать внутреннюю прокладку, следует использовать металлические подрозетники.

Ключевые принципы проектирования и обеспечение безопасности

Чтобы электропроводка служила долго и не доставляла неприятностей, следует придерживаться как общих правил электробезопасности, так и критериев удобства, а также обеспечения дальнейшего обслуживания. При проведении работ своими руками соблюдайте требования из следующего списка:

• проводка в каркасном доме точно рассчитывается по мощности. Используйте соответствующее сечение кабеля для разводки освещения, розеток, силовых цепей для подключения мощной техники (стиральных машин, духовых шкафов, электроплит, бойлеров). Это не только обеспечит безопасность, но и даст возможность сэкономить, рационально расходуя кабель и финансы на его покупку;
• применяйте надежную автоматику. Не стоит экономить на количестве устройств защиты и отключения. Не стоит думать, что три автомата, обесточивающих каждый свою комнату, хуже, чем один на всю квартиру. Дешевле — да, надежнее — нет;
• даже если проводите работы своими руками, приобретайте только качественный кабель. На рынке присутствует множество решений китайских и неопознанных европейских производителей, которые не соответствуют нормам. Поэтому лучше использовать решения от отечественных производителей, гарантирующие безопасность и соответствующие закону характеристики;
• чем больше сегментов в сети, тем она безопаснее. Не стоит делать один ведущий силовой канал на десяток розеток. Зонируйте сеть, чем меньше нагрузка в каждом сегменте, тем выше уровень безопасности;
• если используется трехфазное питание дома, балансируйте нагрузку между фазами. Соблюдение данного правила не только гарантирует, что нагрузка по одной фазе вряд ли выйдет за уровень выделенного предела мощности, но и обеспечит экономию денежных средств, что происходит при работе без «перекоса фаз» — с радостью расскажет любой электрик;
• используйте надежные соединения (никаких скруток, только клеммы, болтовые, паянные для слаботочных трасс), защищайте монтажные и распределительные коробки от влаги.

Еще один момент, очень нужный, но часто упускаемый мастерами, которые делают проводку самостоятельно, заключается в необходимости фиксации расположения кабельных трасс. Зарисуйте, сделайте таблички, оформите схемы в отдельной тетради, прикрепленной к паспорту дома.

От самореза, который завинчивается в стену целеустремленным пользователем, кабель не защитит даже стальная тонкостенная труба. Поэтому знать, где именно проходит трасса электрической сети — жизненно важно для обеспечения ее безопасности и долгой бесперебойной службы.

Распределение нагрузки

Основные группы потребления
Равномерное распределение нагрузки между линиями необходимо для предотвращения их перегревания и отгорания контактов. Расчет проводится исходя из работы системы на проектной мощности не более 30 минут.

Для получения исходных данных следует воспользоваться такими рекомендациями по группировке потребителей в группы:

• однотипные изделия;
• суммирование показателей;
• выделение отдельной группы мощных изделий с продолжительным режимом работы.

После этого нужно провести распределение установок по линиям. На основании проведенных расчетов определяется количество направлений, тип автоматов, потребность в УЗО, сечение жил и виды розеток для каждого помещения.

Распределение электрической нагрузки в доме

Как установить ландшафтное освещение

Описание проекта

Навык

1 из 5
Легкий
Рытье неглубоких траншей для низковольтного кабеля требует определенных усилий, но установка осветительной арматуры — это совсем несложно.

Стоимость

От 450 до 600 долларов (для системы среднего размера)

Расчетное время

От 8 до 10 часов (для системы среднего размера)

Сделайте ваш дом более привлекательным в ночное время и добавьте меры безопасности и защиты с помощью низковольтного ландшафтного освещения.Эти внешние приспособления обычно размещаются вдоль пешеходных дорожек и проездов, но они также идеально подходят для освещения ступенек, деревьев, каменных стен, заборов и других выдающихся элементов ландшафта. А поскольку система работает только от 12 вольт электричества, она полностью безопасна для самостоятельной установки.

В величественном доме 1930-х годов, показанном здесь, мы установили 12 светильников Intermatic в трех разных помещениях. Рядом с проходом, ведущим к входу, находятся шесть декоративных алюминиевых светильников с изогнутым профилем крюка пастуха.

Два 20-ваттных светильника для мытья стен используются для освещения выкрашенного в белый цвет решетчатого забора по обе стороны от прохода. У основания каждого из четырех вечнозеленых кустов, растущих напротив дома, стоит 20-ваттный верхний свет кустарника. 12 светильников соединены кабелем калибра 12 и питаются от трансформатора мощностью 300 Вт.

Шаг 1. Обзор ландшафтного освещения

Иллюстрация Грегори Немека

Низковольтное ландшафтное освещение — это простое усовершенствование, которое может существенно повлиять на то, как ваш дом будет выглядеть после сумерек, а также на его безопасность.Устанавливаемая вдоль пешеходных дорожек, ступеней и проездов или направленная вверх на деревья, стены и заборы, типичная система освещения низкого напряжения требует всего трех компонентов: трансформатора, электрического кабеля низкого напряжения и приспособлений. Вам не обязательно хорошо разбираться в проводке — или даже когда-либо делать это — для установки системы такого типа.

Трансформатор снижает домашний ток с 120 вольт до 12 вольт. Он должен быть подключен к наружной электрической розетке с защитой от GFCI, снабженной крышкой для «во время использования» и негабаритной пластиковой коробкой, закрывающей шнур питания.Трансформатор должен иметь достаточную мощность, чтобы поддерживать совокупную мощность ламп в системе. Между креплениями кабель закапывают в неглубокую траншею. Если у вас есть ближайшая розетка, вы сможете придать своему дому и двору уютное сияние, когда солнце садится.

(Нажмите «увеличить это изображение», чтобы прочитать этикетки с иллюстрациями.)

Шаг 2: Размещение компонентов

Фото Марка Роскамса

Установите осветительные приборы на земле, где они будут установлены — обычно на расстоянии 8-10 футов друг от друга.

Проложите низковольтный кабель по бетонной дорожке, следуя линии осветительных приборов. Используйте кабель 14-го калибра для систем освещения общей мощностью не более 200 Вт и кабель 12-го калибра для систем мощностью более 200 Вт.

Когда вы встречаетесь с препятствием, например забором или кустарником, протяните кабель под ним или вокруг него.

Совет: Поместите первое приспособление на расстоянии не менее 10 футов от трансформатора.

Шаг 3: Переверните дерн

Фото Марка Роскамса

Отодвиньте осветительные приборы в сторону.

Возьмите лопату с плоским лезвием и просуньте ее под верхний слой травы, примерно в 12 дюймах от края дорожки. Затем поднимите ручку, чтобы отделить траву от почвы, и сложите эту часть дерна со скальпом. Продолжайте таким же образом по всей дорожке.

Используйте угол лезвия лопаты, чтобы выцарапать траншею глубиной 3 дюйма в почве, куда будет идти провод.

Совет: При необходимости установите осветительные приборы поверх сложенного дерна, чтобы он не упал обратно.

Шаг 4. Закопайте электрический кабель

Фото Марка Роскамса

Уложить в траншее низковольтный электрический кабель. Оставьте немного провисшего кабеля в каждой точке крепления для подключения к осветительным приборам.

Разровняйте почву над траншеей, но оставьте кабель торчащим из почвы возле каждого приспособления.

Сделайте прорезь в отделившемся дерне, где будет располагаться приспособление, и загните дерн обратно на почву, удерживая кабель для каждого приспособления над травой.

Совет: Не прокладывайте кабель более чем на 3 дюйма, иначе у вас возникнут трудности с подключением осветительного прибора.

Шаг 5: Подключите трансформатор

Фото Марка Роскамса

Подведите кабель к наружной электрической розетке. Затем используйте инструменты для зачистки проводов, чтобы отрезать кабель и снять ½ дюйма резиновой изоляции.

Проденьте зачищенные провода под два клеммных винта в нижней части трансформатора.Полностью затяните винты, чтобы надежно удерживать кабель на месте.

Вбейте деревянный кол в землю рядом с розеткой. Затем прикрутите трансформатор к столбу. (Его также можно установить прямо на стену дома.)

Поднимите крышку «во время использования» на розетке и вставьте трансформатор в розетку.

Шаг 6: Подготовьте отверстия для приспособлений

Фото Марка Роскамса

Установите все осветительные приборы на место, убедившись, что они расположены на одинаковом расстоянии.

Расположите первое приспособление как можно ближе к краю дорожки, чтобы никакая его часть не свешивалась. (Если приспособление выйдет на проход, люди будут постоянно сталкиваться с ним.)

Сделайте отверстие в земле для кола приспособления с помощью большой отвертки или длинного стального пробойника. Никогда не забивайте прибор молотком в землю.

Совет: Не размещайте фонарь ближе 10 футов от бассейна, спа или фонтана.

Шаг 7: Выполните электрические подключения

Фото Марка Роскамса

Проденьте две половинки разъема, свисающие с нижней части осветительного прибора, на кабель, выступающий из дерна, и сожмите их вместе, пока не услышите щелчок.Это позволяет острым зубцам внутри разъемов протыкать кабель и контактировать с проводами внутри.

Поскольку трансформатор подключен, прибор должен загореться, подтверждая правильность подключения. Если этого не произошло, отсоедините и снова защелкните разъем или проверьте лампочку.

Совет: Если ни одна из лампочек не горит, возможно, неисправен трансформатор или внешняя электрическая розетка.

Шаг 8: Установите осветительные приборы

Фото Марка Роскамса

Вставьте светильник в металлический стержень заземления.

Обеими руками вдавите приспособление и его колышек в землю до тех пор, пока верхняя часть кола не будет на одном уровне с землей. Наблюдайте за приспособлением, чтобы убедиться, что он не наклонен в сторону.

Заправьте кабель и разъем под дерн и воткните их в землю примерно на 2 дюйма глубиной.

Продолжите установку остальных креплений таким же образом.

Шаг 9: Замените Sod

Фото Марка Роскамса

После того, как все осветительные приборы установлены и работают должным образом, разгладьте дерн вокруг светильников.

При необходимости срежьте дерн лопатой вокруг светильников.

Сильно надавите на дерн, затем с помощью садового шланга смочите участок водой.

Совет: При регулярном использовании немедленно заменяйте перегоревшую лампочку, иначе это сократит срок службы других ламп.

Инструменты:

Finishing Up — How House Construction Works

На этом этапе все оставшиеся шаги являются «завершающими этапами», и это то, что вы можете увидеть в своем собственном доме, открыв двери и сняв накладки.Этапы отделки включают:

• Укладка подложки — Фанера, уложенная во время первоначального обрамления, называется черным полом . Обычно его покрывают гудроновой бумагой или пластиком толщиной 4 мил в качестве пароизоляции, а затем — древесно-стружечной плитой толщиной 5/8 дюйма. В качестве альтернативы он может быть покрыт жесткой бетонной чудо-доской для укладки плитки.
• HVAC — После того, как нижний слой будет закрыт, подрядчик HVAC установит блок отопления и кондиционирования воздуха (также известный как печь), вентиляционные отверстия и все работы с воздуховодами.Если бы это был двухэтажный дом или дом, построенный на плите, специалистам по ОВК, возможно, пришлось бы установить какие-то воздуховоды в стенах или между этажами. Однако в одноэтажном доме на подвальном помещении или в подвале печь и все воздуховоды могут быть подключены очень поздно, потому что все проходит под домом.
• Электрическая отделка — Электрик вернет и установит все осветительные приборы, настенные розетки, выключатели и крышки.
• Шкафы и стойки для кухни и ванной — Компания по производству шкафов установит шкафы для кухни и ванной комнаты.Их просто выравнивают на стене и ввинчивают в стенные шпильки. Поверх шкафов прикручиваются столешницы.
• Завершить слесарное дело — Как только шкафы будут внутри, сантехник вернется и установит раковины, унитазы и смесители. Водонагреватель также установит сантехник, если он не был установлен во время черновой сантехники.
• Установка колодца и септической системы или подключение к городскому водопроводу и канализации — В зависимости от того, где расположен дом, в нем либо будет собственный колодец и септическая система, либо он будет подключен к городским водопроводным и канализационным линиям.Если необходимы частная скважина и септик, подрядчик привлечет субподрядчика по бурению скважины и субподрядчика по установке септика. В противном случае подрядчик позовет кого-нибудь (муниципалитет или субподрядчика), чтобы продлить муниципальные линии до дома. Сантехник подключит водопровод и канализацию.
• Облицовка стены — После того, как шкафы установлены, внутренние двери установлены, а накладки на двери, окна и плинтусы вставлены. интерьер дома.
• Ковровые покрытия и плитка — Как только краска закончена, ковер и плитка разрушаются.
• Окончательный перфоратор — На этом этапе строитель осматривает дом, обнаруживая какие-либо проблемы. Все проблемы занесены в таблицу перфокарта . Различные подрядчики возвращаются, чтобы исправить все проблемы.

После того, как список перфорации готов, пора переходить! Вот несколько снимков готового дома:

В этой статье показаны основные этапы строительства дома.Очевидно, есть множество деталей, которые мы здесь опустили, а также огромное количество правил, воплощенных в строительных нормах и правилах.

В следующий раз, когда вы войдете в дом или начнете ковыряться под ним, я надеюсь, что вы сделаете это с гораздо лучшим пониманием и оценкой всего, что нужно для его работы!

Связанные статьи HowStuffWorks

Еще отличные ссылки

Жилой | Город Эшвилл

Департамент услуг по развитию города Эшвилла (DSD) помогает гражданам и застройщикам подавать необходимые заявки для получения разрешений на строительство жилых домов, в том числе:

• Строительство нового дома
• Строительство пристройки или реконструкция дома
• Строительство отдельно стоящей конструкции или террасы
• Ремонт или установка новой домашней системы
• Подача заявления на разрешение на проживание в семье
• Подача заявления на разрешение на ведение домашнего бизнеса
• Вспомогательное жилище

Заявки на получение разрешения на проживание и ресурсы.

Заявки на получение коммерческих разрешений и ресурсы.

Центр подачи заявок на получение разрешений (PAC)

DSD расположен по адресу 161 South Charlotte Street и открыт с понедельника по пятницу с 8:30 до 17:00. (закрыт в праздничные дни). Клиенты также могут обратиться в Центр подачи заявок на получение разрешений или по телефону 828-259-5846, чтобы задать вопросы о разрешениях на проживание.

Требования к разрешению на проживание

Разрешения на проживание не требуются для строительства, переоборудования, ремонта или замены, которые будут стоить пятнадцать тысяч долларов (15000 долларов США) или меньше в любом доме на одну семью, если только работа не включает:

• добавление, ремонт или замена несущих конструкций
• дополнение (без учета тех же габаритов и вместимости) или изменение конструкции сантехники
• Добавление, замена или изменение конструкции систем отопления, кондиционирования воздуха или электропроводки, устройств, приборов или оборудования
• дополнение (без замены аналогичного класса огнестойкости) кровли

Если существует какое-либо из этих условий, требуется разрешение.Планируете ли вы «сделать это сами» или нанять подрядчика и субподрядчиков, каждая сделка должна быть разрешена.

Отказ от рассмотрения плана жилого дома

Пересмотр плана строительного кодекса не требуется законом штата для односемейных домов. DSD предоставляет этот обзор соответствия как услугу для общественности.
Клиенты могут отказаться от услуги проверки здания в следующих случаях:

• Объем работ ограничивается внутренним ремонтом или заменой крыши
• Работы выполняет лицензированный генеральный подрядчик
• Подписанные и запечатанные планы и детали этого проекта были подготовлены под ответственным контролем профессионального дизайнера, имеющего лицензию NC (архитектор и / или инженер).

Департамент услуг по развитию города Эшвилла (DSD), однако, обязан по закону вести точный учет всех разрешений.Соискатели отказа по-прежнему должны подавать в DSD заявление на проживание и точные полные планы строительства для ведения учета. Подача неполного заявления о проживании приведет к значительной задержке в обработке заявления.

Требования к лицензированному генеральному подрядчику

Генеральный статут Северной Каролины требует наличия лицензированного генерального подрядчика для строительства, если общая стоимость предприятия составляет 30 000 долларов или более.Менее 30 000 долларов США лицензированный генеральный подрядчик не требуется.

Исключение позволяет домовладельцу выступать в качестве собственного генерального подрядчика без лицензии на строительство собственного дома, если его стоимость превышает 30 000 долларов.

В качестве условия этого исключения собственник и / или ближайшие члены семьи должны занимать жилище в течение как минимум 12 месяцев после завершения работы. Жилье нельзя сдавать, сдавать в аренду или продавать в течение этого периода.

Требования к сантехническим и механическим работам

Домовладелец может решить выполнять свои собственные сантехнические и / или механические работы, не имея лицензии в этих областях, при условии, что:

• Получены разрешения на сантехнические и / или механические работы
• Работа проверена инспектором по сантехнике или механике
• Собственник проживает в доме 12 месяцев после завершения работы

Требования к электромонтажным работам

Домовладелец может решить выполнять свои собственные электромонтажные работы, не имея лицензии подрядчика, при условии, что:

• Заявитель сдает экзамен по электрике, проводимый Департаментом строительной безопасности
• Получено разрешение на электрооборудование
• Работа проверена инспектором-электриком
• Собственник проживает в доме 12 месяцев после завершения работы

Нажмите здесь, чтобы зарегистрироваться и сдать экзамен домовладельца по электрике.

Обновлено 07.10.2020

Как легко создать электрический план дома

Как быстро создать план электроснабжения дома кажется трудным для большинства людей, даже для опытных дизайнеров. Создатель плана этажа Edraw предоставляет простое в использовании решение по электрическому планированию дома как для новичков, так и для экспертов.

Что такое план электрооборудования дома?

Главное, что должно быть у вас в голове, когда вы приступаете к строительству или ремонту дома, — это план этажа и электрический план или электрический чертеж для электричества и мощности дома.В этой статье мы поговорим об электрическом плане дома.

Итак, что такое план электричества дома? В области архитектуры и инженерии электрический план или электрический чертеж — это технический чертеж, который рассказывает нам о взаимосвязи между мощностью, освещением, проводкой и их связью в здании или доме.

Электрическая схема дома , также называемая электрической схемой дома , представляет собой визуальное представление всей системы электропроводки или схемы дома (или комнаты).

Цель состоит в том, чтобы распределить энергию, которая может использоваться для питания различного оборудования и приборов в доме, путем правильной установки и работы различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, переключатели, прерыватели и многое другое.

На электрическом плане или электрическом чертеже есть символы, линии, размеры и обозначения. Эти вещи похожи на руководство для инженеров-электриков или электриков, которые устанавливают электрические системы в здании.

Что должно быть в электрическом чертеже?

Обычный электрический чертеж или план состоит из следующих частей:

• План участка с указанием расположения здания и внешней электропроводки.
• План этажа, на котором есть электрические системы на каждом этаже.
• Щитки показаны на схемах стояков питания.
• Схемы подключения управления.

Важность электрического плана дома

Электрический чертеж помогает вам в строительстве вашего дома во многих формах. Например, у вас есть представление о том, сколько требуется проводов и другой электротехнической продукции. Это сэкономит вам деньги, потому что все, что вы делаете, связано с планом. Этот план убережет вас от будущих проблем и станет основой для расширения вашего электрического плана.

Электрический план дома является одним из наиболее важных строительных чертежей при строительстве нового дома.На нем показано, как соединяются электрические элементы и провода, где расположены лампы, выключатели, розетки и приборы. План светлого дома позволяет инженерам-электрикам правильно и быстро установить электронику.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

С легкостью приступайте к построению диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость с файлами: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Шаги по созданию электрического плана дома

Давайте обсудим создание электрического плана дома с помощью EdrawMax или любого другого программного обеспечения в Интернете.Тщательно следуйте инструкциям.

• Выберите любое программное обеспечение и перейдите в раздел шаблонов, потому что шаблон сделает вашу работу правильной и простой.
• Перетащите линии схемы из библиотеки программного обеспечения в те места на плане этажа, где вы хотите установить соединение.
• При необходимости измените форму и стиль линий схемы.
• Добавьте необходимые символы, доступные в программном обеспечении, на свои схемы, такие как переключатели, провода, розетки и т. Д.
• Добавьте хмель.
• Масштабируйте каждое соединение, провод и т. Д. В соответствии с размером вашего дома.
• Возьмите идеи из Интернета или проконсультируйтесь с любым техническим специалистом для обратной связи.

Это общие шаги, которым вы будете следовать при составлении электрического плана дома. Здесь вы можете использовать EdrawMax, который предоставит вам все символы, шаблоны и функции, облегчающие вашу работу.

Шаг 1. Откройте страницу чертежа EdrawMax

Скачайте и установите EdrawMax . Запустите программное обеспечение, затем импортируйте или постройте план этажа и откройте рабочую область.

Шаг 2. Установка масштаба чертежа

Следующим шагом является установка масштаба чертежа в меню плана этажа прямо под кнопкой файла.

Шаг 3.Выбор плана этажа и условных обозначений на электрической схеме

Теперь вам нужно перетащить символы плана этажа и символы электрических схем из библиотек, доступных в левой части холста EdrawMax. Выберите электрические символы, перетащите их на план этажа.

Шаг 4. Редактирование электрических форм дома

Этот шаг зависит от вас. Вы можете редактировать и вращать символы на холсте по своему усмотрению.

Шаг 5. Изменение темы

Если вам не нравится текущая тема, EdrawMax позволяет выбрать или настроить тему в библиотеках тем. Кроме того, вы можете пакетно заменять цвета на вашем рисунке. Создать красивую диаграмму проще простого!

Шаг 6. Экспортируйте и поделитесь электрическим планом вашего дома

Теперь вы можете загружать и сохранять свои рисунки в различных форматах, поддерживаемых EdrawMax.Затем поделитесь им со своей семьей или членом команды, опубликуйте в социальных сетях или опубликуйте в сообществе шаблонов Edraw.

Вы также можете посмотреть этот видеоурок ↓ ↓ ↓ и узнать больше о , составляющем план электропроводки дома в EdrawMax!

Обозначения электрического плана

Символы на электрических схемах или чертежах используются инженерами или электриками в электрическом плане, чтобы показать, как проводка и другие электрические системы являются соединителями.Некоторые из основных электрических символов перечислены ниже.

Электрические и телекоммуникационные символы

Это символы сетевых и телекоммуникационных систем в доме. Этот тип символа обозначает коммутатор, системы Ethernet, провода, другие сетевые розетки и т. Д.

Магазины

Эти типы символов обозначают розетку на электрическом плане дома. Розетки — это не что иное, как розетки, к которым мы подключаем наши устройства и приборы, а также другие электрические системы или продукты.

Видео и аудио

Эти символы включают в себя руководство по размещению наших видео и аудио электронных устройств, таких как наши динамики, микрофоны и т. Д. Обычно в доме эти символы не используются, но в основном используются в офисах, торговых центрах, школах и т. Д.

Кабельное телевидение

Видео- и аудиосимволы также используются в электрических схемах этажа, представляя разъемы или проводку наших аудио- и телевизионных кабелей.Не только ТВ-кабель или вилка, но и для других целей, например для компьютеров и других электронных устройств.

Переключатели

Выключатели — это электрический символ, который используется в схемах, электрических схемах и электрических схемах. Эти переключатели обычно используются в основном в основных цепях для поддержания поля тока.

Примеры электрических планов

Ниже приведены некоторые примеры электрических планов этажей.

Электрический план жилого дома

Это шаблон от EdrawMax в этом шаблоне, и мы можем видеть, как электрические провода проходят от каждого электрического символа, необходимого на плане жилья. Это электрическая схема традиционных жилых домов и домов.

Электрический План Кухни

Это шаблон плана электрической кухни, поскольку мы можем видеть, как выполняется электрический дизайн, рассматривая микроволновые печи, плиты, электроприборы и другие электрические символы.

Электротехнический план подвала

Это план электрооборудования подвала. Посмотрите, как размещены электрические символы и как по ним проходит провод, бросьте их. Этот план включает в себя все необходимые электрические символы и соображения, учитываемые при необходимости, в первую очередь, при планировке электрического пола в подвалах.

Стандарты и правила электрических схем

В США соблюдаются отраслевые стандарты при развертывании электрических схем для домов и других зданий.

• Перед началом работ должен быть составлен электрический чертеж здания.
• Электрические символы на схемах следует использовать правильно и в соответствии с потребностями.
• Электроплан должен быть представлен следующим образом.
  • Внешний план электрического участка.
  • Внутренний план электроснабжения.
  • План внутреннего освещения.
  • Хорошая и краткая документация плана.
• Количество электронных листов должно варьироваться в зависимости от размера плана.

Инженер и человек, чей проект будет нести ответственность за несоблюдение стандартов электротехнической промышленности Национального электротехнического кодекса (NEC), произведенных Национальной ассоциацией противопожарной защиты (NFPA). Лучше всего связаться с инспекционными органами при разработке плана вашего дома и электроснабжения, чтобы проверить, приняли ли вы необходимый стандарт, разработанный NEC.

Используйте EdrawMax для создания электрического плана

Перед тем как создать схему электрооборудования дома , необходимо подобрать мощный инструмент. EdrawMax — это профессиональное программное обеспечение для создания электрических планов дома со следующими удобными функциями. Программное обеспечение содержит все необходимые и роскошные инструменты для разработки вашего электрического плана. Многие люди также рекомендуют это программное обеспечение, исходя из своего превосходного опыта.Программное обеспечение можно использовать бесплатно, но вам нужно выбрать премиум-версию, если вы хотите использовать более продвинутые функции.

Множество шаблонов и примеров

EdrawMax предоставляет обширные и профессионально разработанные шаблоны и примеры планов этажей и схем электрических соединений. Вы можете загружать, редактировать и настраивать их без необходимости начинать с нуля.

Встроенные символы электрического плана

Чтобы помочь вам составить идеальные и точные электрические планы дома, EdrawMax включает почти все типы символов, значков, элементы для создания электрических чертежей или другие типы планов этажей.Кроме того, EdrawMax также поддерживает импорт самодельных пользовательских символов, чтобы помочь завершить создание.

Легкие в использовании инструменты масштабирования

Инструменты масштабирования в EdrawMax призваны помочь вам создать точный чертеж плана этажа, когда вы планируете реконструкцию дома и добавляете размеры для стен и мебели.

Расчет площади плана этажа

Функция расчета площади является большим подспорьем для архитекторов, инженеров и дизайнеров интерьеров.Используйте символ пространства для обновления плана этажа и расчета площади помещения.

Статьи по Теме

Что такое план этажа?

Как нарисовать принципиальную схему?

Как нарисовать схему электропроводки?

Как сделать блок-схему?

Как нарисовать ландшафтный план?

Товары для дома | Округ Нью-Касл, DE

Краткое руководство по подаче заявки на разрешение на строительство для вашего проекта благоустройства дома

Планируете ли вы выполнять свою работу или нанимаете подрядчика, вы должны быть знакомы с процессом управления проектом улучшения дома и получения подходящего здания. разрешать.Шаги, описанные ниже, помогут вам понять процесс получения разрешения для беспроблемной и эффективной работы. Мы всегда готовы работать с вами, чтобы обеспечить успешное и юридическое завершение вашего проекта, и мы готовы ответить на любые ваши вопросы по телефону (302) 395-5400, электронной почте или лично в нашем офисе, расположенном в Правительственном центре округа Нью-Касл по адресу 87 Read’s Way.

Требуется ли разрешение на строительство и кому нужно его получать?

Некоторые проекты благоустройства дома не требуют разрешения на строительство, например, большинство заборов и патио, тротуаров, сайдинга и навесов площадью 200 квадратных футов или меньше. Просмотрите подробный список того, когда разрешение требуется, а когда нет. Обратите внимание: даже если разрешение не требуется для проекта, он должен соответствовать всем применимым строительным нормам и кодексам зонирования. Домовладельцы могут подать заявление на получение разрешения на строительство и выполнять работу самостоятельно, если они занимают недвижимость, а дом не продается или не сдается в аренду. Если подрядчик будет выполнять работу, это его обязанность получить разрешение. Тем, кто решит нанять подрядчика для своего проекта, следует сначала проверить, есть ли у него или нее необходимая лицензия для работы в округе Нью-Касл. Щелкните «Лицензированные подрядчики», чтобы узнать, имеет ли рассматриваемый подрядчик действующую лицензию округа Нью-Касл.

Знайте, прежде чем идти!

Небольшая предварительная подготовка и знания могут иметь большое значение для предотвращения любых возможных задержек в получении разрешения. Чтобы домовладелец или подрядчик мог получить разрешение, недвижимость не должна облагаться никакими просроченными налогами округа, школьными налогами или сборами за канализацию. Информацию о текущих налогах и сборах за канализацию можно найти в Поиске посылок. Также, на территории не должно быть открытых нарушений технического обслуживания. Для получения дополнительной информации посетите страницу «Нарушения при техническом обслуживании» или позвоните по телефону (302) 395-5555, чтобы узнать, как устранить любые известные нарушения.

Будьте готовы!

Еще один способ помочь быстро и легко подать заявку на разрешение — это подготовить все необходимые документы, планы и копии до того, как вы придете в Департамент землепользования. В большинстве случаев это будет включать как минимум следующее: заполненное заявление на получение разрешения на строительство, три (3) комплекта планов строительства и три (3) копии вашего текущего плана участка.Заполнение анкеты заранее и подготовка всей остальной документации до встречи с нами поможет ускорить ваш визит. Пакеты заявок на получение разрешений и информация для некоторых из наиболее распространенных проектов по благоустройству дома доступны ниже.

Мы готовы, когда вы будете!

Когда вы все подготовите, вы готовы прийти в Департамент землепользования, расположенный в Правительственном центре округа Нью-Касл по адресу 87 Reads Way в Нью-Касл, чтобы получить разрешение на строительство.Часы работы офиса: с 8:00 до 16:00, с понедельника по пятницу, без предварительной записи; заявители рассматриваются в порядке их поступления. После регистрации вы сначала пройдете краткую предварительную проверку, когда наш дружелюбный и опытный персонал проверит вашу документацию, чтобы убедиться, что у вас есть все необходимые предметы, а также убедиться, что нет просроченных налогов и / или сборов за недвижимость. . Затем, в зависимости от проекта, планировщику может потребоваться убедиться, что использование соответствует требованиям зонирования и что любая предлагаемая структура находится в пределах юридических ограничений для собственности.Затем инспектор планов рассмотрит планы строительства, чтобы убедиться, что они соответствуют всем соответствующим требованиям строительных норм. Он / она также может помочь ответить на любые ваши вопросы о процессе строительства.

Дополнительная информация:

Разрешения на электрооборудование

Разрешения на электрооборудование и проверки выполняются в штате Делавэр. Если домовладелец планирует выполнить электромонтажные работы самостоятельно, ПОЖАЛУЙСТА, позвоните по номеру 302-744-4500 перед началом работы, чтобы задать вопросы, касающиеся требований к электричеству.NCC рекомендует домовладельцам нанимать лицензированных электриков, которые могут получить разрешения на электричество и которые планируют проверки своей работы сторонними инспекторами, уполномоченными штатом DE. Независимо от того, завершит ли домовладелец электромонтажные работы или наймет лицензированного электрика для выполнения работ, потребуется разрешение на электричество и осмотры через штат Делавэр, прежде чем окончательное свидетельство о проживании может быть выдано округом Нью-Касл.

Корпус ARCH — Вспомогательное жилище

В этом разделе описывается общий процесс создания ADU.Независимо от того, вы или нет
потребуются все описанные шаги, в зависимости от объема вашего проекта и
город или округ, в котором вы живете. Также обратите внимание, что, хотя ступеньки
представлены в порядке, который может быть вам полезен, вам может потребоваться отрегулировать
порядок шагов, чтобы он соответствовал вашей конкретной ситуации. Возможность визуализировать взаимосвязь шагов
на этой блок-схеме могут быть вам полезны.

Есть три основных этапа:
Подготовка к строительству / выдача разрешений
Управление строительством
После строительства

На этих этапах двенадцать разделов: 1) Организовать предварительное одобрение кредита для вашего ADU; 2) Разработайте дизайн для вашего ADU; 3) Подать заявку на разрешение в вашем городе; 4) Выберите архитектора; 5) Выбрать подрядчика; 6) Получите предложение от вашего подрядчика; 7) организовать финансирование; 8) Подготовить договор на строительство для вашего проекта; 9) Управление строительством; 10) заем; 11) зафиксировать договор города о завете; 12) Готов к использованию.

«Сначала казалось, что для создания проекта ADU нужно много шагов. Но я обнаружил, что мне не нужны все шаги. Но мой сосед также построил проект ADU, и он использовал другие шаги, чем я. . Думаю, все это означает, что здесь каждый найдет что-то для себя, вроде универсального списка покупок ».

Что делать, если мой ADU уже существует?
Если у вас есть существующий ADU, который в настоящее время не зарегистрирован, вы можете обнаружить, что некоторые из этих шагов могут не относиться к вам, когда вы проходите процесс получения разрешения города и регистрации вашего ADU.Например, вы можете обнаружить, что вам нужно только подготовить проект и подать заявку на разрешение ADU и / или разрешение на строительство. Если ваш ADU уже соответствует требуемым нормам и правилам, у вас не будет никаких строительных работ. Обязательно прочтите страницы «Получение одобрения для незарегистрированного ADU» для получения дополнительной информации.

Что делать, если у меня есть только небольшая работа для завершения моего ADU?
Существуют виды работ, которые вы можете выполнять, для которых не требуется разрешение на строительство.В основном это отделочные и косметические предметы, связанные со строительством. Например, без разрешения можно повесить шкафы, установить столешницу, застелить ковер, покрасить или установить обои. Вы можете узнать в своем городе о других видах работы, требуется ли разрешение.

Подготовка к строительству / получение разрешений

1) Организуйте предварительное одобрение ссуды для вашего ADU
Если вам нужно занять деньги для вашего проекта ADU, вы захотите подумать, нужно ли вам одобрение до ссуды.(Дополнительную информацию см. На страницах «Помощь при кредитовании».)

2) Разработка дизайна для вашего ADU
Помните, у вас есть варианты для подготовки вашего дизайна. Вы можете сами подготовить дизайн; поручить подрядчику подготовить дизайн; или попросите архитектора подготовить проект (дополнительную информацию см. на страницах «Услуги архитектора»).

Решите, нужна ли вам помощь в разработке ADU
Первый шаг — решить, кто будет разрабатывать ваш дизайн.Если вы планируете сделать это самостоятельно, вам нужно будет поговорить со своими строительными чиновниками в районе, где вы живете, чтобы узнать, что требуется, а затем решить, есть ли у вас понимание, навыки и время, доступные для разработки. Если вы планируете поручить подрядчику разработать ADU, вам нужно будет указать это в своем контракте. Если вы планируете использовать архитектора для помощи, вам понадобится отдельный контракт на архитектурные услуги (отдельный от вашего контракта с подрядчиком).Для «формы» соглашения, которое вы можете изменить в зависимости от того, какие услуги вам нужны, см. Страницы «Услуги подрядчика» или «Услуги архитектора» для получения информации о том, где получить необходимую форму.

Проверка требований ADU
Если вы планируете разрабатывать дизайн самостоятельно, обязательно сначала проконсультируйтесь с местными должностными лицами, чтобы узнать, есть ли у них какие-либо обязательные требования, применимые к вашему проекту ADU (см. Страницы с информацией о зонировании и материалы заявки для вашего города включены в этот пакет).Например, по крайней мере в одном городе в настоящее время не разрешены отдельные ADU. Минимальный и максимальный размер разрешенных ADU может варьироваться от города к городу. И, по крайней мере, один город считает квадратные метры колоды, прикрепленной к вашему ADU, как часть максимальной площади в квадратных футах в вашем ADU. Есть ряд других областей, где правила могут отличаться от города к городу. Знайте, что вы можете и чего нельзя делать, прежде чем приступить к проектированию ADU. Если для проектирования вы привлекаете подрядчика или архитектора, они сделают этот шаг.

Преимущества начала работы с дизайном
Начало вашего процесса с дизайна ADU поможет вам на нескольких уровнях.

• Сначала у вас будет возможность взглянуть на предлагаемую жилую площадь и подумать о том, каково было бы жить там с точки зрения ваших арендаторов (например, достаточно ли складских помещений и торговых точек).
• Чтобы подать заявление на разрешение ADU, вам понадобится дизайн.
• Вам понадобится дизайн, когда вы получите предложение от вашего подрядчика (хотя ваш подрядчик подготовит ваш дизайн — один из ваших вариантов).
• Дизайн может помочь вам, когда вы договариваетесь с кредитором о предварительном одобрении ссуды.

3) Подайте заявку на разрешение в вашем городе
Процесс выдачи разрешений для ADU состоит из двух частей:

Часть 1 — Подайте заявку, чтобы получить подтверждение того, что ваш ADU соответствует основным требованиям зонирования (таким как размер, местоположение и парковка).

Часть 2 — Подайте заявку на получение разрешения на строительство для любых строительных работ, необходимых для вашего ADU.Вам могут потребоваться и другие разрешения (например, электрические).

В некоторых городах требуется, чтобы вы подали заявление на одобрение ADU (зонирование / землепользование), прежде чем вы получите разрешение на подачу заявки на разрешение на строительство. В некоторых городах утверждение зонирования может быть обработано одновременно с заявкой на разрешение на строительство или, в зависимости от того, где вы живете, вы можете просто подать заявление на получение разрешения на строительство. Проверьте материалы заявки в этом пакете, чтобы узнать, что требуется там, где вы живете.

A. Шаги для получения разрешения на зонирование
Если требуется одобрение зонирования в вашем районе, могут быть отдельные формы заявки на зонирование. Вот некоторые из наиболее распространенных требований к пересмотру зонирования:

План участка
Вам понадобится план участка, на котором показаны очертания и размеры вашей собственности, площадь и размеры существующих зданий и предполагаемого строительства, а также расположение и размеры внеуличных парковок.В разных городах требования к плану участка несколько различаются, поэтому им может потребоваться дополнительная информация. Если вы планируете составить собственный план, обязательно уточните требования в своем городе. Элементы дизайна
В вашем городе может потребоваться, чтобы одна или несколько «внешних» конструктивных особенностей вашего ADU были отдельно рассмотрены городским персоналом или городской группой по анализу дизайна, называемой процессом анализа дизайна, и могут включать требования к расположению входной двери вашего ADU, дизайну материалы, цвета и другие материалы экстерьера.Если этот шаг требуется в вашем городе, разрешение на зонирование / землепользование предназначено для осмотра вашего ADU и его элементов дизайна. Это не то же самое, что разрешение на строительство. Утверждение разрешения на строительство — это разрешение на начало фактического строительства.

Владельцы окружающей собственности
Вам может потребоваться предоставить список владельцев собственности в пределах 300 футов (или на некотором другом расстоянии) от вашей собственности. Список будет использоваться некоторыми городами для уведомления других владельцев соседской собственности либо о вашем намерении получить одобрение ADU, либо о том, что вам было предоставлено одобрение ADU.Городское приложение подскажет, как получить эту информацию.

B. Этапы утверждения разрешения на строительство
Если вы пользуетесь услугами архитектора или подрядчика, решите, хотите ли вы, чтобы кто-либо из них проделал этот шаг за вас, и если да, впишите это положение в свое соглашение с ними. Если вы планируете получить разрешение (-а), то начните с разрешения на строительство в вашем городе или округе и спросите своих строительных чиновников, потребуются ли дополнительные разрешения (-я) для вашего проекта.До недавнего времени разрешения на электричество выдавались только государственным департаментом труда и промышленности. В настоящее время некоторые города выдают разрешения на электричество и используют своих собственных инспекторов для проверки электричества. Если ваша юрисдикция не выдает разрешения на электричество, вам все равно нужно будет получить разрешение на электричество и проверки в государственном департаменте труда и промышленности. Проконсультируйтесь со своими местными строительными органами о том, куда вам нужно будет обратиться за разрешениями на электроэнергию и куда обратиться для проверки в районе вашего проживания.

Проверка разрешения
Когда ваш местный отдел строительства рассмотрит ваш проект, он проверит, требуются ли какие-либо изменения.

Окончательный проект
Когда город или округ утверждает ваш проект, с изменениями или без них, он становится вашим «окончательным» проектом. Этот окончательный дизайн и будет использоваться для строительства. Если город или округ внесли какие-либо изменения в проект, который вы представили на рассмотрение и утверждение, вы захотите узнать у своего подрядчика и кредитора, не повлияли ли различия на что-либо:

• Уточните у своего подрядчика, нужно ли изменить ставку, чтобы учесть эти изменения.Если да, подготовьте заказ на изменение контракта на строительство.
• Если предложение действительно необходимо изменить, проверьте, не требуется ли вам дополнительное одобрение кредита от вашего кредитора.
• Убедитесь, что в вашем строительном контракте содержится ссылка на окончательный проект, а не на какую-либо предварительную или более раннюю версию вашего проекта. Если это не так, подготовьте заказ на изменение контракта.

Изменения в окончательном проекте
Если вы хотите внести изменения в проект после утверждения окончательного проекта городом:

• Свяжитесь с городом, чтобы узнать, нужна ли вам дополнительная проверка и одобрение этих изменений проекта.Дополнительная проверка может привести или не привести к задержке проекта.
• Посоветуйтесь со своим архитектором, не возникнут ли какие-либо проблемы с дизайном, которые необходимо решить.
• Уточните у своего подрядчика, нужно ли вносить изменения в заявку на ваш проект. Если да, получите новое или пересмотренное предложение.
• Обратитесь к своему частному и / или государственному кредитору, чтобы узнать, нужно ли вам дополнительное одобрение ссуды или исправленные документы какого-либо характера. Если да, заполните необходимые документы.
• Убедитесь, что в вашем строительном контракте содержится ссылка на любой пересмотренный окончательный проект, а не на более ранний проект. Если нет, подготовьте заказ на изменение договора на строительство.

4) Выберите архитектора
Если у вас есть существующий (но незарегистрированный) ADU, или для проектов в области дома, которая уже в основном завершена, вам могут потребоваться или не потребоваться услуги архитектора. В противном случае пропустите этот шаг.Если вы так считаете, посетите страницы «Услуги архитектора» для получения дополнительной информации о поиске и выборе архитектора.

5) Выберите подрядчика
Если у вас есть существующий (но незарегистрированный) ADU, или для проектов в районе дома, который уже в основном завершен, вам могут потребоваться или не потребоваться услуги подрядчика. В противном случае пропустите этот шаг. Если вы считаете, что можете, посетите страницы «Услуги подрядчика» для получения дополнительной информации о поиске и выборе подрядчика.

6) Получите предложение от вашего подрядчика
(ПРИМЕЧАНИЕ: этот шаг может быть частью процесса выбора вашего подрядчика.) Получите предложение от выбранного вами подрядчика (или от каждого подрядчика, о котором вы думаете, если вы делаете этот шаг как часть процесса выбора подрядчика). Каждое предложение должно быть оформлено в письменной форме и содержать название и адрес подрядчика. Чем детальнее каждая ставка, тем лучше. Убедитесь, что каждая ставка включает налоги с продаж и другие применимые налоги.Если другие расходы, такие как разрешения, не входят в предложение, это должно быть четко указано. Дополнительную информацию см. На страницах «Услуги подрядчика».

7) Организовать финансирование
Если вам необходимо организовать финансирование вашего проекта, имейте в виду, что вы можете пройти предварительное одобрение займа, прежде чем подавать заявку на получение займа. Дополнительную информацию см. На страницах «Помощь при кредитовании».

Предварительное одобрение займа от вашего кредитора
Основная цель предварительного одобрения займа — провести проверку на ранней стадии процесса, чтобы увидеть, соответствует ли ваш кредитный рейтинг стандартам кредитора для займа, и выяснить многое. суммы кредита, которую вы можете получить.Возьмите с собой свой дизайн и ставки.

8) Подготовьте контракт на строительство для вашего проекта
У вас есть варианты относительно того, кто готовит ваш контракт на строительство и что он должен содержать. Дополнительную информацию см. На страницах «Услуги подрядчика».

Управление строительством

9) Управление строительством
Убедитесь, что на участке размещены все необходимые разрешения. Разрешения разрешают строительные работы.Вы также можете сделать ксерокопии всех разрешений и сохранить их в файле с копией вашего строительного контракта. Пока ведется строительство, управление строительным объектом потребуется кому-то:

.

Если вы используете архитектора для управления строительным проектом , убедитесь, что в вашем контракте на оказание архитектурных услуг указано, какие услуги вы ожидаете от архитектора. См. Страницы «Услуги архитектора», чтобы узнать, где взять «форму» контракта на услуги, который вы можете изменить для соглашения, которое наилучшим образом соответствует вашим потребностям в услугах.

Если вы используете подрядчика для управления своим строительным проектом , убедитесь, что в ваших услугах подрядчика или контракте на строительство указано, какие услуги вы ожидаете от подрядчика. См. Страницы «Услуги подрядчика», чтобы узнать, где можно получить «форму» контракта на оказание услуг, которую вы можете изменить для соглашения, которое наилучшим образом соответствует вашим потребностям в услугах.

Если вы управляете строительством , вы несете ответственность за выполнение следующих задач:

• Фиксатор подрядчика
  Ваш подрядчик может потребовать, чтобы определенная сумма в долларах или процент от стоимости вашего проекта были выплачены на начальном этапе, чтобы начать проект.Если да, убедитесь, что сумма или процент прописаны в вашем контракте.
• Оплата счетов
  При оплате счетов попросите своего подрядчика предоставить освобождение от удержания, которое их покрывает (это ваша гарантия того, что этим работникам или поставщикам материалов была произведена оплата). Если материалы, оплаченные по счетам, имеют гарантии или гарантии, спросите их у подрядчика по ходу дела. Убедитесь, что все трудозатраты и материалы, за которые выставлен счет, действительно были использованы в вашем проекте.Если в этом есть сомнения, попросите объяснений у вашего подрядчика. Если все еще есть сомнения, и вы и ваш подрядчик не пришли к соглашению о том, действителен ли счет-фактура или его часть для вашего проекта, и у вас есть процедура разрешения споров в вашем контракте, вы можете использовать ее именно здесь. Если в вашем контракте нет такой процедуры, вам нужно будет проконсультироваться с вашим юрисконсультом.
• Городская или разрешительная инспекция
  Вы или ваш подрядчик будете требовать проведения соответствующих разрешительных инспекций по мере выполнения работ, в зависимости от того, как эта обязанность указана в вашем строительном контракте.Обычно, когда прибывают инспекторы, они осматривают работу и подписывают или оставляют какие-либо другие свидетельства одобрения на разрешении, размещенном на рабочем месте, или рядом с ним. Если проверка не пройдет одобрение, они также укажут на это.

Заказы на изменение
Если вы вносите изменения в свой проект, внесите все изменения в письменной форме. Если у вас нет письменных заказов на изменение, между вами и вашим подрядчиком может возникнуть недопонимание относительно того, какие изменения были разрешены или каковы были детали предлагаемых изменений.Если заказ на изменение изменит ваш окончательный проект, вам нужно будет связаться с местным строительным отделом, чтобы узнать, требуется ли дополнительная проверка. Если вы не уверены, все равно позвоните в службу строительства. Если распоряжение об изменении увеличивает ваш бюджет, и вам требуются дополнительные средства от вашего кредитора, обязательно получите одобрение от своего кредитора, прежде чем подписывать распоряжение об изменении.

Завершение строительства
Убедитесь, что все счета оплачены, что вы получили освобождение от залога на полную стоимость проекта (за все трудозатраты и все материалы).Помните, что освобождение от залога дает вам надлежащую гарантию того, что людям и компаниям, которые поставляют рабочую силу или материалы для вашего проекта, заплатили и они не вернутся позже с залоговым удержанием для оплаты вашей собственности. Убедитесь, что вы получили все гарантии и гарантии на материалы и рабочую силу, что все проверки были проведены и имеется документация об их одобрении, и что ваш город или округ выполнил все заключительные проверки для ADU.

Заключительная городская инспекция
В настоящее время стало обычной практикой не выдавать сертификаты занятости для ADU, когда они заполнены.Вместо этого ваш список завершенных проверок представляет собой окончательное одобрение проверки городом. Обязательно спросите в своем городе, применяется ли у них такая же практика.

Punchlist
В качестве заключительного шага вы захотите пройти через завершенный ADU с вашим подрядчиком, чтобы просмотреть свой «список» пунктов, которые нуждаются в исправлениях. ПРИМЕЧАНИЕ: перед тем, как составить график прогулки с подрядчиком, вы должны тщательно пройти через ADU после завершения строительства. Убедитесь, что все электрические выключатели, розетки, приспособления и приборы работают.Убедитесь, что все сантехнические устройства, туалеты и сливы (если применимо) исправны и что утечки в водопроводе не очевидны. Проверьте все внутренние и внешние двери на прилегание и правильность работы. Также убедитесь, что предусмотрены дверные ограничители. Убедитесь, что все дверцы и ящики шкафа работают нормально. Постарайтесь заметить, есть ли какие-либо повреждения или есть ли какие-либо доказательства строительства или установки, которые вам кажутся некачественными, или есть ли материалы или устройства, которые не соответствуют спецификациям в ваших планах.Составьте тщательный список всего, что, по вашему мнению, вас не устраивает. Это будет ваш «окончательный список» пунктов, которые вы обсудите с подрядчиком в день осмотра.

Споры
Некоторые люди предпочитают, чтобы споры разрешал арбитр / посредник. Если у вас нет такого положения в вашем строительном контракте, и вы и подрядчик не можете урегулировать ваши разногласия, вам, возможно, придется обратиться в суд для принятия решения.

Удержание
Рекомендуется, чтобы вы договорились с вашим подрядчиком о включении определенной суммы удержания в ваш контракт, которая будет удержана из окончательного платежа подрядчика до тех пор, пока все обязательства подрядчика не будут выполнены.Типичное положение может заключаться в удержании 10% (но может быть и другой процентной суммы) средств, пока все не будет завершено. После того, как у вас есть все разрешения на удержание, гарантии и гарантии, завершенные проверки, завершенные пункты окончательного списка и все спорные пункты решены, это будет момент, когда проект будет считаться завершенным, и вы, как правило, передадите сумму удержания подрядчику. .

После постройки

10) Ссуда ​​
Узнайте у своего кредитора, нужны ли вам дополнительные документы для получения ссуды.Например, вам могут потребоваться доказательства того, что ваш ADU получил окончательное разрешение на инспекцию от местного строительного отдела.

11) Записать Городское соглашение о завете
Цель соглашения о завете состоит в том, чтобы подтвердить, что вы являетесь владельцем собственности, что вы подтверждаете наличие ADU на собственности и что вы будете соблюдать городские или общественные требования (например, размещение собственника) для наличия ADU. В большинстве городов требуется какая-либо форма записанного соглашения о завете.Вам нужно будет записать соглашение, чтобы завершить процесс ADU. Наличие записанного соглашения также дает вам преимущество, заключающееся в том, что в будущем у вас будут доказательства, которые можно будет показать кредиторам (например, если вы хотите рефинансировать или вывести долю в своем доме) или покупателям жилья (например, когда вы решите продать свой дом), что вы иметь законный ADU.

12) Готов к использованию
На этом этапе ваш ADU должен быть укомплектован и готов к работе. Если вы планируете сдавать ADU в аренду, проверьте страницы «Сдача ADU» в этом пакете домовладельца.Это даст вам полезную информацию и ценные советы.

Плюсы, минусы и 6-этапное руководство по экономии затрат

Есть много причин, по которым люди выбирают солнечную энергию. Некоторые хотят перейти на чистую и возобновляемую энергию. Другим нравится идея уменьшить свою зависимость от электросети.

Но главная причина перехода на солнечную энергию — это экономия денег. Опрос Pew о солнечной энергии показал, что 96% людей, которые установили или будут устанавливать солнечную батарею, делают это, чтобы сэкономить деньги на счетах за электричество — больше, чем какая-либо другая причина.

Теперь вполне возможно увидеть большую экономию, используя профессиональную солнечную компанию — в конце концов, это путь, которым большинство людей выбирают солнечную энергию. Но если вы хотите максимально снизить свои первоначальные затраты, вы можете подумать об установке своими руками (DIY). В конце концов, дешевле делать что-то самостоятельно, чем нанимать кого-то, кто сделает это за вас!

Так каковы плюсы и минусы солнечной установки своими руками? И как его завершить?

Я отвечу на эти вопросы, рассмотрев все основные преимущества и недостатки самостоятельной установки солнечных панелей, а затем разделю процесс проектирования и установки на шесть простых шагов.

Узнайте о своей экономии, получив индивидуальную смету для вашего дома

Каковы плюсы и минусы солнечных панелей своими руками?

Хотя солнечная энергия дешевле, чем использование солнечной энергии в профессиональной солнечной компании, сделай сам, солнечная энергия по-прежнему является большим и дорогостоящим обязательством. Вы захотите выяснить, подходит ли вам установка солнечных батарей своими руками. , прежде чем вы слишком много вкладываете в процесс!

Чтобы помочь вам решить, стоит ли вам делать солнечную батарею своими руками, вот список возможных плюсов и минусов:

Pro: экономия

Установка солнечных батарей своими руками может сэкономить домовладельцам тысячи долларов на первоначальных затратах на установку.

Средняя стоимость установки солнечных панелей профессиональной солнечной компанией составляет около 2,85 долларов США за ватт по состоянию на май 2021 года. Для типичной системы солнечных панелей мощностью 5 кВт (5000 Вт) это составляет 14000 долларов США.

С другой стороны, комплект солнечных панелей DIY мощностью 5 кВт стоит от 1 до 1,50 доллара за ватт. Предполагая, что вы выполняете всю работу самостоятельно (то есть без подрядчиков для выполнения какой-либо из задач), общая стоимость солнечного проекта DIY мощностью 5 кВт составляет от 5000 до 7500 долларов.

Это дает потенциальной экономии в размере 6500–9000 долларов при выборе DIY вместо профессиональной солнечной установки.

Приведенные выше цифры являются средними. Существует множество переменных, которые могут изменить эти числа за вас, например, размер системы и то, имеете ли вы право на получение налоговой льготы за солнечную энергию (в размере 26% от стоимости солнечной системы в 2021 году).

Pro: удовлетворение своими руками

Если вы любите брать на себя большие и сложные проекты своими руками, то солнечная установка может быть именно тем, что вам нужно.

Вам придется использовать множество различных навыков, таких как умение согласовывать муниципальные процессы, финансовое планирование, владение электроинструментами, электромонтажные работы и даже налоговый учет.

Установка солнечных батарей состоит из множества этапов — исследование, планирование, покупка, получение разрешений, установка, электромонтаж и мониторинг.

Это проект, который займет у вас какое-то время, и если вам удастся завершить его самостоятельно, вы обязательно почувствуете гордость за свои достижения.

Давайте теперь посмотрим на минусы.

Падения представляют собой реальную опасность при установке солнечных панелей своими руками. Источник изображения: Twitter

Против: много времени и усилий

Самостоятельная установка солнечной батареи может быть полезным, но только в том случае, если вы активно ищете серьезную задачу для самостоятельного изготовления.

Если, однако, ваш прошлый опыт работы с проектами «сделай сам» ограничивается сборкой скандинавской плоской мебели, возможно, вам стоит воздержаться от использования солнечной энергии. Это не только требует большого планирования и организационных навыков, но и требует очень много времени: от концепции до ввода в эксплуатацию солнечная установка DIY обычно занимает от одного до четырех месяцев .

Con: Риск повреждения крыши или утечки

Это, пожалуй, самый большой финансовый риск, когда речь идет о солнечной установке своими руками.

Если у вас нет плоской крыши, ваша солнечная установка потребует просверливания большого количества отверстий в крыше. Сверление в неправильном месте на крыше может привести к повреждению конструкции, в то время как неправильное уплотнение и гидроизоляция могут вызвать протечку крыши и / или проблемы с плесенью.

Еще один фактор, о котором следует помнить, заключается в том, что установка солнечных батарей своими руками может аннулировать гарантию на вашу крышу, поэтому вам придется оплатить счет за любой ремонт, который может потребоваться.

Con: Физическая опасность

Высота и электричество высокого напряжения — два основных риска, которым подвергаются домашние мастера во время установки солнечных батарей.

И физические риски не ограничиваются только установкой. Если в течение 25-летнего срока службы панелей возникнут какие-либо проблемы, вам нужно будет вернуться на крышу, чтобы устранить проблему.

Хуже всего, если вы неправильно подключите проводку, ваша система на крыше может загореться!

Con: Отсутствие поддержки в связи с неисправностями или претензиями по гарантии

Если возникнет неисправность оборудования, вы остаетесь наедине с собой.

Конечно, вы все равно можете связаться с производителем напрямую, но может быть сложно доказать претензию по гарантии.Более того, если вы произведете неправильную установку, вы действительно можете аннулировать гарантию.

Con: Невозможность требовать некоторые льготы

Многие штаты предлагают льготы и скидки, которые резко снижают стоимость использования солнечной энергии.

Однако некоторые льготы доступны только тогда, когда установка завершена сертифицированной солнечной компанией. Обязательно проверьте, какие льготы и скидки доступны там, где вы живете.

Руководство по установке: 6 шагов для солнечных панелей своими руками

Давайте теперь погрузимся в 6 шагов, необходимых для того, чтобы ваш проект DIY-панели солнечных батарей был от замысла до завершения.

1. Сделайте план своими руками и спроектируйте свою систему

Это самый сложный шаг во всем процессе самостоятельной работы, особенно если у вас нет опыта работы с энергетическими системами.

A. Определите свои цели

Что вы хотите от своей системы? Финансовая экономия? Резервное питание? Независимость от сети?

Цель, к которой вы стремитесь, определит для вас лучший тип системы, насколько сложной будет установка и сколько будет стоить проект.

B. Выберите правильный тип солнечной системы

Следующее решение — выбрать правильный тип солнечной энергосистемы, соответствующий вашей цели.

Все типы систем имеют много общих черт: все они включают солнечные панели, инверторы, крепления и проводку.

Однако есть некоторые важные отличия, которые могут повлиять на стоимость и сложность проекта. Вот краткое изложение каждого.

• Система солнечных панелей с привязкой к сетке : Этот вид солнечной установки, в которой сетка используется в качестве батареи за счет чистых измерений.Сетевые солнечные системы требуют меньше оборудования, чем другие типы систем, и, следовательно, имеют самые низкие начальные затраты. Недостатком этих систем является отсутствие резервного питания.
• Гибридная система солнечных панелей : Гибридная система включает в себя решение для хранения аккумуляторов при сохранении подключения к сети. Гибридные системы дороже, чем привязанные к сети, но они предлагают дополнительные функции, такие как резервное питание во время сбоя сети и арбитраж времени использования.
• Автономная солнечная система : Автономные солнечные системы работают независимо от сети.Поскольку нет сети, к которой можно было бы прибегать, солнечной системе требуется много панелей и большой аккумулятор для удовлетворения потребностей дома в электроэнергии 24 часа в сутки, 7 дней в неделю, 365 дней в году — даже зимой и / или в течение длительных периодов пасмурной погоды. Это самый дорогой тип системы.

C. Ознакомьтесь с правилами и положениями, касающимися солнечной энергии

Существует множество правил, регулирующих солнечные установки. Они могут сильно различаться в разных штатах и ​​даже в разных юрисдикциях.

Имейте в виду, что в некоторых штатах солнечная система не разрешается подключать к сети, если установка не была выполнена лицензированным подрядчиком.Если это тот случай, когда вы живете, вы не сможете установить самодельную электрическую или гибридную солнечную систему.

Если в месте вашего проживания разрешено использование DIY , то вам, вероятно, потребуется разрешение на строительство и разрешение на коммунальные услуги, прежде чем вы начнете установку. Обычно это включает в себя осмотр на месте инженером-строителем или лицензированным электриком.

Позже, когда установка будет завершена, вам нужно будет пройти еще один раунд проверок, прежде чем ваша система будет активирована и подключена к сети.

D. Проектирование системы

Это одна из самых сложных частей процесса изготовления солнечных батарей своими руками. Вы хотите, чтобы ваша система учитывала все следующие факторы:

• Ваши потребности в энергии
• Климат и количество солнечных часов в месяц
• Ориентация солнечной панели
• Уголок для солнечной панели
• Естественное падение КПД
• Конверсионные потери
• Оттенок
• Расширяемость
• Размер аккумулятора и зарядка (для гибридных и автономных систем)

Наш калькулятор солнечных батарей учитывает все эти факторы, чтобы показать вам общую производительность системы за каждый месяц года.Он также рекомендует размер системы для вашего конкретного дома и даже показывает, какую часть крыши вы должны использовать для максимального воздействия солнечного света. Попробуйте, введя свой почтовый индекс ниже.

Рассчитайте размер системы, необходимый для компенсации 100% потребления электроэнергии

Если вы добавляете батареи для гибридной или автономной системы, вам необходимо правильно подобрать размер батареи.

Вам также потребуется составить электрическую схему. Они являются обязательной частью ваших заявок на получение разрешения и будут служить в качестве образца при физической установке панелей.

E. Сделайте математику

Теперь, когда у вас готов проект системы, пришло время работать с цифрами, то есть с вашими предполагаемыми затратами и экономией за 25-летний срок службы панелей.

Определите свои затраты с помощью онлайн-поиска солнечного оборудования. Самый простой способ сделать это — узнать цену на полный комплект для самостоятельной сборки солнечных батарей, который соответствует вашему желаемому размеру системы.

Затем вы хотите подсчитать экономию на счетах за коммунальные услуги. Первым шагом является расчет годовой производительности вашей системы (см. Цифры по местоположению здесь).Умножьте это на стоимость электричества в том месте, где вы живете, и вы получите показатель избежания затрат на коммунальные услуги.

Имея на руках данные о стоимости и экономии, вы можете рассчитать рентабельность своего проекта по созданию солнечных панелей своими руками.

Вот простая формула: предотвращенные расходы на коммунальные услуги (т. Е. Экономия на счетах за электроэнергию) — стоимость солнечного оборудования = ваша общая финансовая экономия.

Теперь вы можете решить, стоит ли самостоятельный солнечный проект с финансовой точки зрения .

2.Начать процесс выдачи разрешений

Вы готовы испачкать руки и установить солнечные батареи! Но подождите — помните те надоедливые правила и нормы, которые мы упоминали в Шаге 1? Нам нужно будет просмотреть их, прежде чем мы начнем какую-либо работу.

Начните с перечисления всех разрешительных процессов, требуемых государством, вашим коммунальным предприятием и вашим органом юрисдикции (AHJ). Вам, вероятно, нужно будет подать заявление на получение разрешения на строительство и коммунальные услуги, прежде чем начинать какие-либо работы. Это часто будет включать осмотр либо электриком, либо инженером-строителем, либо обоими.

Обязательно соблюдайте все требования, чтобы убедиться, что ваша установка соответствует нормам и закону.

3. Выберите поставщика и купите оборудование

Вот краткий список всего оборудования, которое вам понадобится для установки солнечных батарей:

• Панели солнечных батарей
• Солнечный инвертор
• Монтажно-стеллажное оборудование
• Электромонтажные работы и общие электрические материалы
• Аккумуляторная система (для гибридных и автономных систем)
• Контроллер заряда (требуется для некоторых аккумуляторных систем)

Проще всего найти полный комплект солнечных батарей своими руками, который включает в себя все необходимое оборудование.В противном случае вам предстоит сложная задача составить короткий список отдельных компонентов, а затем выяснить, какие части могут работать вместе.

Когда вы сравниваете наборы, мы рекомендуем вам проверять обзоры продуктов на SolarReviews, чтобы убедиться, что вы покупаете товары у известных брендов.

Что касается поставщика, выберите того, который предлагает длительную гарантию и отличную послепродажную поддержку. Фактически, я бы отдал приоритет обоим этим факторам, а не цене — вы будете много общаться с поставщиком для технической поддержки, а также, возможно, для гарантийной поддержки.

Подробнее : Сравните и купите лучшие комплекты солнечных батарей

4. Установите систему солнечных батарей

На этом этапе вы должны были успешно подать заявку на получение всех необходимых разрешений и согласований и принять поставку вашего солнечного оборудования. Пришло время установить панели!

Фактические особенности установки будут зависеть от того, какой тип системы и оборудование вы выбрали.

Процесс, который я описываю ниже, предназначен для сетевой системы, в которой используются микроинверторы для преобразования энергии постоянного (DC) в переменный (AC).

Задача 1: Установить стеллажи и монтаж для солнечных панелей

Используйте меловую линию, чтобы измерить и разметить, где именно на вашей крыше будет установлена ​​стеллажная система.

Затем поищите твердые части крыши, в которых можно просверлить отверстия для установки анкерных болтов. Вам следует подумать об использовании искателя шпилек с датчиком переменного тока, чтобы убедиться, что вы не просверливаете линию электропередачи.

Перед ввинчиванием стопорных болтов заделайте отверстия и установите гидроизоляцию для создания водонепроницаемого уплотнения.Когда все болты будут готовы, вы можете установить L-образные ножки, а затем закрепить на них направляющие.

Метод, который я описал здесь, предназначен для системы с креплением на крышу. Если ваша крыша не подходит для установки, вы можете вместо этого рассмотреть возможность крепления на земле.

Задача 2: Подключить микроинверторы

По микроинверторам. Это маленькие коробки, которые будут модулировать вывод каждой панели. Вы прикрепите их к рельсам с помощью прилагаемых болтов. Из каждой коробки выходят положительный и отрицательный провод, которые вы соедините вместе, чтобы сформировать последовательное соединение для каждого массива.

Микроинверторы, прикрепленные к рейке. Позже каждая солнечная панель будет подключена к одной перед установкой. Источник изображения: Enphase

Задача 3: Подключить заземляющий провод

Подключите медный провод соответствующего калибра к рельсам в качестве заземления. Это важная мера предосторожности, которая поможет устранить любые аномалии, вызванные ударом молнии или неисправностью.

Задача 4: Установить распределительную коробку на крыше

Для установки распределительной коробки необходимо просверлить отверстие в крыше.Если у вас несколько солнечных батарей, вы пропустите магистральный кабель от каждой в распределительную коробку. Это позволит вам направлять энергию от солнечных батарей в ваш дом.

Задача 5: Установить солнечные панели

Пришло время перетащить панели на крышу. Каждый модуль имеет размер примерно 65 на 39 дюймов, что может быть неудобным для одного человека, с которым он может справиться самостоятельно. Подумайте о том, чтобы кто-нибудь помог вам с этой частью, особенно если у вас крутая крыша. И не забудьте использовать ремни безопасности, пока находитесь наверху!

Пришло время прикрепить солнечные панели к монтажной рейке.Перед тем, как положить их, приведите в порядок проводку. К каждой солнечной панели прикреплены отрицательный и положительный провод постоянного тока; закрепите их на панели так, чтобы они не касались крыши. Как только провода аккуратно спрятаны, подключите провода к микроинверторам

.

Затем вставьте предусмотренные средние зажимы в перила с каждой стороны солнечной панели, чтобы удерживать ее на месте. Используйте концевые зажимы для солнечных батарей на конце рельса; они удерживают панель на месте, но менее заметны с земли.

Задача 6: Подключение Home Run

Когда солнечные панели готовы, самое время подключить их к дому. Для этого вам потребуется установить:

• Кабелепровод
• Распределительная коробка внешняя
• Коробка аварийного отключения

По трубопроводу будут проходить провода от распределительной коробки на крыше вниз к внешней распределительной коробке. Распределительная коробка, в свою очередь, подключается к аварийному выключателю. Это функция безопасности, которая позволяет быстро отключить вашу собственную систему солнечных батарей, и является обязательной функцией во многих юрисдикциях.

Внешняя распределительная коробка и коробка аварийного отключения должны быть устойчивыми к атмосферным воздействиям и устанавливаться в легко доступном месте и обеспечивать легкое подключение к главной электрической панели дома.

От аварийного выключателя провода проходят к главной электрической панели дома.

Теперь ваша солнечная система готова, но вам придется перепрыгнуть через несколько обручей, прежде чем вы действительно сможете ее включить.

5. Окончательная проверка и подключение к сети

После завершения установки запланируйте осмотр с местным AHJ.Инспектор оценит, соответствует ли система местным постановлениям и соответствует ли дизайн вашим планам.

Система также должна будет пройти электрическую проверку, чтобы убедиться, что она соответствует нормам.

После прохождения проверки вы можете подать заявку на подключение к сети. Утилита либо установит второй счетчик, либо заменит существующий на двунаправленный (или сетевой) счетчик. Двунаправленный счетчик может регистрировать экспорт электроэнергии из вашего дома в сеть, чтобы вы могли получать кредиты на счет за электроэнергию.

6. Включите систему

Если ваша система теперь соответствует всем требованиям штата, местного самоуправления и коммунальных предприятий, вы можете ввести ее в эксплуатацию. Проверьте, работает ли ваша солнечная система, запустив приложение для мониторинга солнечной энергии — в наши дни почти каждый инвертор поставляется с таким.

Приложение показывает, что система работает должным образом? Если да, то поздравляю! Это была тяжелая работа, но вы, наконец, закончили.

Сделай сам или нет, но солнечная энергия очень выгодна

Если вы прочитали это очень длинное сообщение в блоге, слава богу.Это означает, что вы серьезно относитесь к солнечной энергии — путешествие, которое, я уверен, вы найдете очень полезным. Солнечные панели уменьшат ваши счета за электричество, сократят выбросы углерода и повысят вашу энергетическую независимость.

Если у вас много свободного времени и навыков, чтобы справиться с этим, возможно, вам удастся пойти по пути «сделай сам».

Однако, если солнечная установка своими руками кажется вам больше, чем вы можете справиться, не волнуйтесь: есть много высококлассных установщиков солнечных батарей, которые могут сделать эту работу за вас.

Сделай сам или нет, мы рекомендуем вам проверить наш солнечный калькулятор, так как он порекомендует вам систему, которая предлагает 100% компенсацию ваших счетов за коммунальные услуги.

Удачи в солнечном путешествии!

Узнайте, какая система размеров рекомендуется для вашего дома

.
