Фитинговое соединение линейного стыка труб ТВЭЛ-ПЭКС

По сравнению с традиционными типами трубопроводов строительство теплотрассы с применением предварительно изолированных ППУ трубоэлементов означает только ее сборку,  включающую в себя этап  изоляции участков сварных стыков длиной 300-500 мм. Целью производства работ по заделке стыков является теплоизоляция сварного соединения трубопровода и защита теплоизоляционного слоя от проникновения влаги и механических повреждений.

В соответствии с ГОСТ 30732-2001 мы предлагаем изолированные ППУ трубопроводы в комплектации с проводами для системы оперативного дистанционного контроля (ОДК) — контроля увлажнения изоляции (обнаружения утечек) В этом случае поставляются также монтажное оборудование и контрольно-диагностические приборы. Монтаж системы ОДК осуществляется в соответствии с инструкцией ПК ЗАО «ТВЭЛ-Теплоросс» — №РИ1.4-06 «Монтаж ОДК импульсного типа».

Мы поставляем изолированные пенополиуретаном отводы, тройники, переходы, неподвижные щитовые опоры, трубоэлементы НЩО, сильфонные и П-образные компенсационные узлы, запорную арматуру, концевые элементы с кабелем вывода системы ОДК,  диаметрами 57/125 — 1420/1600.
Кроме того, широкие возможности технологических узлов оборудования позволяют производить изолированные нестандартные фасонные детали различной степени сложности.

Фитинговое соединение линейного стыка труб ТВЭЛ-ПЭКС

1. Монтаж линейного стыка однотрубной конструкции ТВЭЛ-ПЭКС с армированной системой.

Фитинговое соединение труб ТВЭЛ-ПЭКС-К 160/225 муфтой соединительной равнопроходной с монтажными гильзами.

Разрезка теплоизолированных труб выполняется вручную с использованием ножовки для резки металла или дерева (применимы мелкозубные плотницкие пилы, столярные ножовки). Линия реза должна быть перпендикулярна оси трубы. Очистить торцы труб от изоляции. Отрезать по 50 мм рабочей трубы специальными труборезным устройством. Отрезание произвести без перекосов, перпендикулярно к трубе.

2. Монтаж линейного стыка двухтрубной конструкции ТВЭЛ-ПЭКС. Фитинговое соединение труб ТВЭЛ-ПЭКС-2 40+32/140 муфтами соединительными равнопроходными с монтажными гильзами.

​

Разрезка теплоизолированных труб выполняется вручную с использованием ножовки для резки металла или дерева (применимы мелкозубные плотницкие пилы, столярные ножовки). Линия реза должна быть перпендикулярна оси трубы. Очистить торцы труб от изоляции. Отрезать по 50 мм рабочей трубы специальными труборезным устройством. Отрезание произвести без перекосов, перпендикулярно к трубе.

Надеть на рабочие трубы монтажные гильзы фиксирующей проточкой в сторону присоединяемых муфт.

Произвести развальцовку труб ручным или гидравлическим инструментом в два приема, повернув расширительную насадку инструмента относительно трубы после первой развальцовки на 30°. Вставить соединительные муфты в развальцованные трубы.

Через небольшой промежуток времени трубы плотно обожмут муфты. Установить инструмент на посадочные технологические проемы ровно, без перекосов. Используя инструмент осуществить запрессовку, т.е. перемещение гильз до соприкосновения с муфтами.

В заранее подготовленный второй отрезок трубопровода, в развальцованные торцы рабочих труб установить муфты свободным концом и повторить аналогичные действия по запрессовке свободных гильз для них.

Готовое соединение трубопроводов абсолютно надежно и герметично.

FAR FD 8323 — Фитинг с разъемным соединением

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Коллекторы Заглушки и переходники для коллекторов Кронштейны для коллекторов Запчасти для коллекторов Промежуточные соединение для коллекторов Смесительно-распределительные узлы для теплого пола Переходники с M24х19 на трубную резьбу Коллекторные шкафы Пресс-фитинги Концовки Редукторы Фильтры Грязевики Грязеуловители Деаэраторы Манометры и термометры Термостатические смесители Компенсатор гидроударов Обратные клапаны Вентили радиаторные Вентили радиаторные серии LadyFAR Вентили радиаторные серии TOP line Узлы нижнего подключения для радиаторов Узлы нижнего подключения для радиаторов LadyFAR Комплектующие LadyFAR Головки термостатические и электро-термические Шаровые краны с сервоприводом Группы быстрого монтажа Термостаты, реле потока и давления Воздухоотводчики Предохранительные клапаны Гидрострелки Клапана перепускные Клапана анти-конденсационные Шаровые краны Фитинги Американки Фитинги с концовками Эксцентрики Фитинги под Eurokonus Фитинги для систем с газообразным и жидким углеводородным топливом Группы безопасности для котла Комплектующие» 1950 — Крышка для терморегулирующих вентилей» 6000 — Многогранный накидной ключ для гаек М24х19» 6004 — Многогранный накидной ключ для гаек M24x19 и EU3/4» 6150 — Пластиковая розетка для четырехходовых узлов» 6200 — Пластиковая настенная розетка» 6250 — Монтажный шестигранный ключ» 6300 — Ключ для воздухоотводчиков» 7405 — Комплект ключей» 8050 — Зонд изогнутый, узла арт. 1500 для однопанельных радиаторов, 1-й тип» 8051 — Зонд изогнутый, узла арт. 1500 для двухпанельных радиаторов, 2-й тип» 8100 — Регулирующая ручка для радиаторных вентилей» 8110» 8125 — Регулирующая ручка для вентиля арт. 1450» 8126 — Регулирующая ручка для вентиля арт. 1451» 8130 — Регулирующая ручка для вентиля арт. 1550» 8140 — Регулирующая ручка для редуктора подпитки арт. 2100, 2110» 8150 — Накидная гайка, хромированная» 8200 — Рассекатель потока» 8220 — Рассекатель потока для реверсионной насадки» 8225 — Рассекатель потока» 8226 — Рассекатель потока» 8227 — Рассекатель потока» 8228 — Рассекатель потока» 8230 — Рассекатель потока» 8231 — Рассекатель потока» 8240 — Накидная гайка, без покрытия» 8250 — Накидная гайка» 8253 — Накидная гайка, хромированная» 8260 — Накидная гайка» 8280 — Накидная гайка для концовок медных труб М24х19» 8300 — Рассекатель потока» 8310 — Рассекатель потока» 8313» 8323 — Фитинг с разъемным соединением» 8324 — Рассекатель потока» 8325 — Концевик для однотрубных и двухтрубных вентилей» 8326 — Концевик для однотрубных и двухтрубных терморегулирующих вентилей» 8327 — Концевик для однотрубных и двухтрубных терморегулирующих вентилей» 8700 — Уплотнение» 8722 — Прокладка уплотнительная» 8724 — Прокладка для рассекателя потока» 8725 — Прокладка» 8727 — Уплотнительное кольцо для арт. 4000-4099-4100» 8770 — Переходник для зонных вентилей, редукторов давления и фильтров» 8780 — Переходник для зонных вентилей, редукторов давления и фильтров» 8782 — Соединение редукционное 1/2", для фильтров код 3960-3961-3962-3963, хромированное.» 8783 — Хвостовик с прокладкой из EPDM и накидной гайкой» 8790 — Переходник для 3-х компонентных соединений, без покрытия» 8800 — Переходник для 3-х компонентных соединений» 8803 — Переходник с тефлоновым резьбовым уплотнением для вентилей» 8820 — Телескопический концевик» 8977 — Пластиковый рычаг с винтом для сервопривода» 1444 — Заглушка для гидравлических испытаний» 1445 — Модуль латунный для гидравлических испытаний одно-двухтрубных систем» 4110 — Заглушка для регулирующих, запорных и терморегулирующих вентилей» 8000 — Зонд с резьбой» 8270 — Накидная гайка для концовок медных труб М24х19, без покрытия» 8400 — Крышка вентиля» 8405 — Крышка вентиля» 8406 — Белая пластиковая крышка для однотрубных и твухтрубных вентилей» 8450 — Резиновое уплотнение для медной трубы. » 8455 — Тефлоновое уплотнение для медных и стальных труб» 8475 — Резиновое уплотнение для медной трубы» 8480 — Уплотнительный конус из тефлона» 8500 — Фильтр для редукторов арт. 2100, 2110» 8575 — Направляющая шайба для медной трубы» 8600 — Переходник для фиксации медной трубы» 8625 — Сужение для блокировки медной трубы» 8655 — Диск-вкладыш в ручку вентиля арт. 1550» 8723 — Уплотнение (прокладка) для Н-образных узлов нижнего подключения» 8750 — Винт для регулирующей ручки» 8900 — Угольник» 8901 — Угольник с ручным воздухоотводчиком Узлы регулирующие Гелиосистема SolarFAR Нейтрализация конденсата Металлопластиковая труба Как отличить котрафактный FAR? Особенности присоединения Каталоги Инструкции Шаровые краны F.I.V.

Производитель:
Все

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

О нас

Промышленные принадлежности существуют уже более века. Проблема не в припасах, а в их поиске. FittingConnection стремится радовать своих покупателей.

Предоставляем:

• Factory Direct, с использованием известных материалов и непревзойденного качества. Подавляющее большинство нашей фурнитуры производится в США. Литые фитинги поставляются мировыми поставщиками.

• Самый большой в США инвентарь фурнитуры для наиболее часто заказываемых позиций

• Быстрая идентификация арматуры

• Представители службы поддержки клиентов, которые свяжут вас напрямую со специалистами

• Собственная сборка, если нет в наличии

Наш процесс заказа включает:

• 7 дней в неделю и 24 часа в сутки онлайн-заказ

• Варианты нескольких платежей

• Безопасный (SSL) процесс заказа

• Никаких сюрпризов при выезде

• Электронное письмо с подтверждением заказа и отгрузки

• Ночная доставка по запросу

Мы — семейный бизнес, который обслуживает ваши самые маленькие и самые большие потребности.

Наша миссия:
FittingConnection стремится постоянно находить лучшие способы найти и быстро получить промышленные материалы, включая латунные фитинги, детали, компоненты и общепромышленные материалы. У нас есть МИЛЛИОНЫ деталей на складе. Если у нас нет необходимых вам промышленных материалов или запчастей, мы их либо изготовим, либо поставим. Свяжитесь с нами по телефону, электронной почте или через сайт.

Наши продукты и услуги:
Наш выход на рынок промышленных товаров осуществляется через компанию Mid America Fittings.Если Mid America Fittings поставляет его, FittingConnection предлагает продукт или услугу. Наши отношения с Mid America Fittings предоставляют нашим пользователям доступ к миллионам деталей, а также возможность создавать индивидуальные фитинги.

Наша собственность:
Мы — семейный бизнес, расположенный в Оверленд-Парке, штат Канзас.

Наша команда:
Наша команда имеет многолетний опыт работы на промышленных рынках, производстве и продаже промышленного оборудования и расходных материалов.

Наша история:
Компания FittingConnection была основана в 1998 году для обеспечения присутствия компании Mid America Fittings в Интернете. Mid America Fittings продала FittingConnection в 2010 году, чтобы увеличить инвестиции и направить свою веб-часть бизнеса. В рамках продажи FittingConnections согласилась с соглашением главного поставщика с Mid America Fittings.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings. ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Все о сантехнических фитингах с нажимной посадкой и принципах их работы

Фитинги с защелкой становятся все более доступными в центрах по ремонту дома и строительных магазинах, в основном потому, что потребители находят их настолько простыми в использовании.По сравнению с трубами из ХПВХ и ПВХ, склеиваемыми растворителем, или пайкой медных труб с помощью горелки, вставные фитинги удивительно просты в использовании и не требуют особых навыков и не требуют использования опасных горелок или растворителей. Фитинги спроектированы с кольцом из металлических шпор внутри фитингов, которые плотно захватывают трубы, когда они вставляются в патрубки фитингов. Неопреновые уплотнительные кольца внутри фитингов образуют плотное водонепроницаемое уплотнение по отношению к трубам. По данным Американского общества инженеров-сантехников, эти соединения надежны и безопасны, даже если они спрятаны внутри готовых стен и потолков.

Когда вы выполняете соединения для труб из ХПВХ, PEX или меди, вставные фитинги — это, безусловно, самый быстрый и простой способ. Доступны даже фитинги из ПВХ для орошения, которые можно использовать для быстрого и легкого подсоединения спринклера.

Пуш-фитинги производятся под разными торговыми марками, каждая из которых имеет немного разный внешний вид. Sharkbite и Gatorbite — две известные торговые марки. Независимо от марки, все фитинги с защелкой имеют схожую внутреннюю структуру, которая позволяет им создавать водонепроницаемое уплотнение при установке на трубу.

Смотреть сейчас: как использовать фитинг с защелкой для соединения меди с PEX

Преимущества нажимных фитингов

• Скорость выполнения соединения с помощью фитингов push-fit, возможно, является самым большим преимуществом. В экстренной ситуации вы можете быстро закрыть или отремонтировать трубу, просто надев фитинг с плотной посадкой.
• Фитинги с защелкой — отличный способ соединения труб без пайки, использования зажимов, штуцеров или клея.
• Трубы не обязательно должны быть полностью сухими при использовании вставных фитингов.В этом отличие от ХПВХ и ПВХ, которые перед склеиванием растворителем должны быть сухими до костей; или медные трубы, которые также должны быть просушены перед пайкой горелкой.
• Цанговые фитинги доступны из различных материалов для различных областей применения. Практически для всех типов труб предусмотрены соответствующие нажимные фитинги.
• Линия продуктов для вставных фитингов включает множество различных фитингов различных размеров, подходящих практически для любого применения, которое вы можете себе представить.
• Фитинги Push-fit легко снимаются, поэтому их можно переставлять по мере необходимости. Если соединение предназначено для временной фиксации, фитинг можно использовать, а затем легко снять с трубы.

Советы по использованию нажимных фитингов

• При использовании вставных фитингов убедитесь, что на конце трубы нет заусенцев; это может привести к повреждению уплотнительного кольца и нарушению водонепроницаемости.
• Убедитесь, что приобретаемые вами цанговые фитинги одобрены для использования по назначению.На этикетках упаковки должно быть указано допустимое использование фитингов.
• Следуйте инструкциям и рекомендациям производителя, чтобы убедиться, что ваши соединения водонепроницаемы и безопасны.
• Существует инструмент, предназначенный для снятия некоторых типов вставных фитингов. Хорошей идеей будет иметь этот инструмент для снятия в своем наборе инструментов, даже если вы планируете использовать вставные фитинги в качестве постоянного ремонта.

Предупреждение

Обязательно следуйте рекомендациям производителя по установке.Во многих случаях также лучше промаркировать трубу, чтобы убедиться, что фитинг полностью надет. Неправильная установка может вызвать серьезные утечки, при этом производитель не несет ответственности.

Типы фитингов | Типы фитингов для водопроводных труб

Прежде чем мы перейдем к различным типам фитингов , нам нужно охватить несколько основ. Большая часть того, что мы обсуждаем здесь, относится к установкам сантехника , но имейте в виду, что многое из этого относится также к установкам HVAC и спринклерных установок .Без лишних слов:

Что такое сантехническая арматура?

Сантехническая арматура — это компонент водяной системы , используемый для соединения трубы , трубок, арматуры, клапанов и счетчиков. Фитинги могут разделять или объединять потоки воды, их можно использовать для уменьшения или увеличения водопроводных линий по мере необходимости. Их даже можно использовать для соединения двух разных типов трубопроводов. Для соединения фитингов с другими компонентами у вас должен быть конец с наружной резьбой (деталь, которая входит в другую деталь) и конец с внутренней резьбой (деталь, которая надевается на другую деталь.Вообще говоря, фитинг — это женский компонент, но из этого правила есть исключения.

Магазин всей фурнитуры

Какие типы трубопроводной арматуры?

Сегодня нам посчастливилось наслаждаться разнообразием типов фитингов по сравнению с прошлыми десятилетиями. Фитинги предназначены для выполнения одной из трех задач:

1. Разделить направление потока
2. Остановить поток
3. Или отрегулируйте уровень подачи

Вот некоторые термины, которые могут вам понадобиться при работе с фитингами:

• Street — уличный фитинг, также называемый патрубком , имеет один конец того же размера, что и труба, поэтому он может входить в другие фитинги.
• Градус — это измерение, используемое для определения изгиба локтя.
• Swivel — это возможность регулировки соединения за счет использования вращающегося соединения.
• Барб — это конический конец фитинга, предназначенный для вставки в гибкие трубы, такие как PEX или HPET.

Вот все виды фитингов:

• Адаптер
• Гнездовой адаптер
• Адаптер с наружной резьбой
• Адаптер ловушки
• Адаптер для очистки
• Втулка
• Заглушка
• Комби
• Муфта / муфта
• Крест
• Колено
• Уголок с подвесным ухом
• Колено наружное
• Длинная стреловидная
• Вентиляционное отверстие / короткий проход
• Увеличитель
• Ниппель
• Коллектор
• Заглушка
• Редуктор
• Тройник
• Тройник вентиляционный
• Тройник переходной
• Тройник дивертора
• Тройник с перегородкой
• Союз
• Клапан
• Шаровой кран
• Дисковый затвор / мембранный клапан
• Задвижка
• Клапан запорный
• Обратный клапан
• Игольчатый клапан
• звезда
• Тройник с боковым впуском
• Двойная звезда

Фитинги обычно идентифицируются по материалу, из которого они сделаны, и по методу их соединения:

Фитинг соединений

Существует несколько различных способов соединения фитингов. Некоторые из них могут быть довольно дорогими и требуют тщательного изучения и практики, в то время как другие довольно просты для понимания. Ниже приведен список различных методов, используемых для соединения сантехники и систем отопления, вентиляции и кондиционирования воздуха.

• Пайка — Пайка во многом похожа на пайку. Основные различия между пайкой и пайкой заключаются в температуре и материале, из которого соединяются фитинги. Поскольку в процессе пайки фитинги нагреваются до температуры свыше 850 градусов по Фаренгейту, для этого требуется базовый материал, который может выдерживать нагрев.Соединение, прошедшее надлежащую пайку, имеет такую ​​же прочность, как и детали из основного металла. Он способен противостоять нагрузкам, которым часто подвергаются коммерческие приложения.

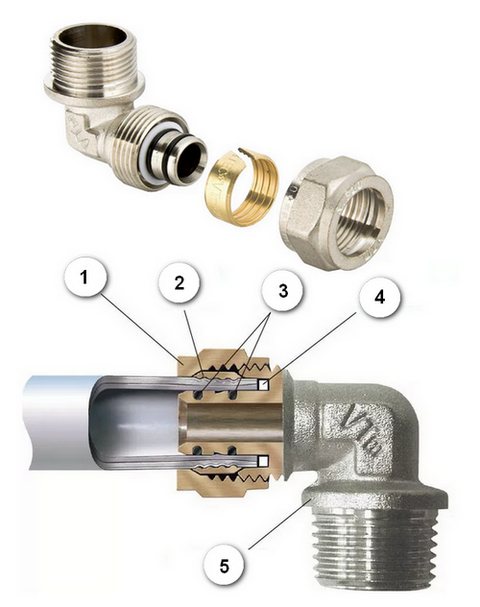

• Компрессионный — Компрессионные фитинги (иногда называемые фитингами со стопорной втулкой ) представляют собой многокомпонентный фитинг, который обычно состоит из трех частей: самого резьбового фитинга, конического, латунного или пластикового компрессионного кольца (называемого обжимным кольцом) и стяжная гайка, которая при затягивании на фитинг стягивается с обжимным кольцом. Это сжимает манжету так сильно, что она становится плотно прилегающей и создает водонепроницаемое и герметичное уплотнение. Для этого типа фитингов не требуются клеи или растворители, но для завершения процесса сжатия потребуется пара действительно хороших гаечных ключей.
• Обжим — Обжимные фитинги используются в водяных системах PEX и обычно изготавливаются из латуни, меди или пластика. Каждый обжимной фитинг имеет охватываемый конец, который подходит к трубе PEX. Обжимное кольцо действует как воротник на трубе и обжимается либо ручным обжимом, либо механическим прессовым инструментом. Клеи и растворители не требуются . Они просты в использовании. Подобрать нюансы опрессовки арматуры сможет любой желающий в кратчайшие сроки. А из-за своей простой природы рабочие места становятся быстрее, что, в свою очередь, делает их очень рентабельными.
• Фланец — Фланцевые фитинги чаще всего используются в коммерческих целях для соединения клапанов, линейных инструментов или сопел оборудования. В большинстве случаев уплотнительное кольцо, прокладка или другие виды набивки или смазки используются для создания уплотнения там, где используется сильное сжатие, чтобы выдерживать большое давление.Фланцевые фитинги соединяются между собой с помощью болтов с резьбой, зажимов или иногда усиленных клиньев. Фланцевые фитинги могут быть рассчитаны на работу в системах давления до 2500 фунтов на квадратный дюйм и обычно привариваются к трубе для соединения.
• Flare — Фитинг с развальцовкой похож на компрессионный фитинг в том, что в нем используется резьбовое соединение для сжатия и уплотнения фитинга, но вместо использования манжеты концы обеих сторон сужаются, чтобы плотно прилегать друг к другу. Резьба обычно отличается от резьбы на компрессионных фитингах, поэтому они обычно несовместимы.Для создания раструбных соединений необходим специальный инструмент для развальцовки, чтобы увеличить трубку до конусообразной колоколообразной формы под углом 45 градусов, которая соответствует координирующей форме другой раструбной стороны. Ранее установленная развальцовочная гайка затягивается на развальцованный фитинг, который, в свою очередь, плотно удерживает две стороны вместе. Наряду с развальцовкой требуется пара гаечных ключей для надежного уплотнения. Расширяющиеся соединения требуют много времени, но создают очень надежное уплотнение. Настолько, что они часто используются для высокого давления, гидравлики и других приложений с «высокой надежностью», таких как тормозные магистрали на автомобиле.
• Разборный — Есть несколько типов фитингов, которые используют прокладку для создания уплотнения. О первом мы говорили ранее в разделе резьбовых фитингов и фитингов с прокладками. Это в основном используется на канализационных и водопроводных линиях, но может включать в себя любой продукт, в котором используется прокладка для заполнения пространства между двумя частями. Концы раструба (или раструбы) — это концы с внутренней резьбой и втулки, которые могут быть охватываемым концом или концом трубы. Эти соединения требуют нанесения консистентной смазки на оба стержня и большого усилия для обеспечения надлежащего уплотнения.(В зависимости от размера трубы для сборки может потребоваться усилие от 500 до 1000 фунтов).
• Пресс — Пресс-фитинги являются довольно новым явлением в отрасли и становятся все более популярными по мере того, как пресс-инструменты дешевеют. Пресс-фитинги можно использовать на множестве массивов материалов, включая черный чугун, медь и оцинкованные трубы. Идея пресс-фитинга состоит в том, чтобы обжать уплотнительное кольцо, расположенное внутри фитинга, вокруг внешней стороны трубы или другого охватываемого фитинга с помощью мощного прессового инструмента, который сжимает фитинг до точного размера или давления.Пресс-инструменты для этих применений могут быть ручными обжимными устройствами, питаемыми от батареи или электричеством. Поскольку цена на приобретение аккумуляторных пресс-инструментов продолжает падать, этот вариант становится все более популярным. Хотя пресс-фитинги более дорогие, чем фитинги с резьбой или резьбой, они столь же долговечны, чище, и не требует использования растворителей, припоев или пламени . Еще одно преимущество пресс-фитингов по сравнению с другими фитингами заключается в том, что их можно устанавливать при наличии воды.
• Push-fit — Эти фитинги также довольно новы в мире сантехники и значительно экономят время.Никакого специального оборудования или даже инструментов в этом отношении не требуется. Широко известные как фитинги Sharkbite, нажимные фитинги предназначены для крепления к трубе или другим фитингам с помощью подпружиненных стальных зубцов, которые «вгрызаются» в вставляемую деталь достаточно сильно, чтобы удерживать две части вместе. Уплотнение представляет собой внутреннее резиновое уплотнительное кольцо, которое идеально подходит для вставки, не оставляя места для утечек воды или воздуха. Было проведено множество испытаний, чтобы доказать долговечность и надежность вставных фитингов, и до сих пор они, кажется, выдерживают критику со стороны более традиционных установщиков. Пуш-фитинги многоразовые, прочные и пользуются все большей популярностью.

Фитинги

Фитинг — это элемент трубопровода, который используется для соединения трубопровода, изменения направления или диаметра трубопровода или завершения трубы. Они представляют собой универсальный трубопроводный элемент, необходимый в современной трубопроводной системе.

Глоссарий по трубным фитингам

Типы трубных фитингов

Фитинги можно разделить на несколько категорий:

Отводное соединение — Отводное соединение используется, когда две или более трубы сходятся.Они могут быть в виде полной фурнитуры, например, тройника или крестовины. Они также могут иметь форму O’let, которое представляет собой ответвление, предназначенное для присоединения непосредственно к трубе. Доступны ответвительные соединения под сварку встык, муфту, резьбу и фланцы.

Заглушка — Приварные заглушки используются для герметизации конца трубопровода. Его можно использовать, когда бросают старую трубу, или с тройником для образования гидравлического колена. Колпачки доступны только со сваркой встык.

Муфта — Муфты используются для соединения двух отрезков трубы с различной резьбой.При использовании муфты важно не перетягивать трубопровод, иначе может произойти повреждение муфты или соединения. Муфты доступны только для труб с резьбой.

Колено — используется, когда необходимо изменить направление потока. Типичные направления локтей — 45, 90 и 180 градусов. Доступны отводы под сварку встык, муфту, резьбовые и фланцевые.

Редуктор — Редукторы используются, когда трубе необходимо изменить диаметр. Редукторы выпускаются под сварку встык, втулку, резьбовые и фланцевые.

Типы торцевых соединений трубных фитингов

Существует четыре различных типа соединений, которые используются для фитингов: P-Trap, где колена соединяются фланцами, а фитинг составляет

Фитинг под приварку — Вероятно, самый распространенный тип фитинга. Они легко изготавливаются и легко устанавливаются. Фитинги под приварку можно соединять напрямую друг с другом. Это называется подходящим макияжем.

Фланцевый фитинг — Фланцевые фитинги представляют собой компоненты трубопровода, в которых фланец является неотъемлемой частью фитинга.Чаще всего они используются при очистке воды или в трубопроводах с футеровкой, где сварка может разрушить футеровку.

Фитинг для сварки внахлест — Эти фитинги имеют соединение для сварки внахлест на каждом конце. Их можно использовать для трубопроводов меньшего диаметра. В этих фитингах используется один угловой сварной шов для соединения трубопровода с фитингом.

Резьбовой фитинг — Резьбовой фитинг обычно имеет размер четыре дюйма и меньше. Причина такого ограничения размера заключается в том, что конец трубы должен иметь резьбовое соединение с наружной резьбой, а размеры штампа для больших диаметров недоступны.

Паспорта трубных фитингов

Стандарты трубопроводной арматуры

Стандарты API

• API 671 — Муфты специального назначения для насосов — Поршневые

Стандарты ASME

• ASME B16. 1 — Фланцы для чугунных труб и фланцевые фитинги
• ASME B16.3 — Фитинги с резьбой из ковкого чугуна
• ASME B16.4 — Фитинги с резьбой из серого чугуна
• ASME B16.9 — Фитинги для стыковой сварки заводского изготовления
• ASME B16.11 — Фитинги кованые для приварки внахлест и резьбовые
• ASME B16.14 — Заглушки, втулки и контргайки из железа для труб с трубной резьбой
• ASME B16.15 — Резьбовые фитинги из литой бронзы, классы 125 и 250
• ASME B16.18 — Фитинги для пайки из литого медного сплава
• ASME B16.22 — Паяные фитинги из кованой меди и медных сплавов
• ASME B16.24 — Трубные фланцы и фланцевые фитинги из литого медного сплава: классы 150, 300, 600, 900, 1500 и 2500
• ASME B16.25 — Концы для стыковой сварки
• ASME B16.26 — Фитинги из литого медного сплава для медных труб с развальцовкой
• ASME B16.39 — Резьбовые соединения труб из ковкого железа, классы 150, 250 и 300
• ASME B16. 42 — Трубные фланцы и фланцевые фитинги из высокопрочного чугуна: классы 150 и 300

Стандарты ASTM

• ASTM A105 — Спецификация поковок из углеродистой стали для трубопроводов
• ASTM A181 — Спецификация поковок из углеродистой стали для трубопроводов общего назначения
• ASTM A182 — Технические условия на фланцы труб из кованых или катаных сплавов и нержавеющей стали, кованые фитинги, а также клапаны и детали для работы при высоких температурах
• ASTM A193 — Спецификация материалов болтовых соединений из легированной и нержавеющей стали для работы при высоких температурах
• ASTM A194 — Технические условия для гаек из углеродистой и легированной стали для болтов для работы при высоких давлениях и температурах
• ASTM A234 — Спецификация трубопроводной арматуры из деформируемой углеродистой стали и легированной стали для работы при умеренных и высоких температурах
• ASTM A350 — Технические условия на поковки из углеродистой и низколегированной стали, требующие испытания на вязкость с надрезом для компонентов трубопроводов
• ASTM A403 — Спецификация для фитингов труб из кованой аустенитной нержавеющей стали
• ASTM A420 — Стандартные технические условия на трубопроводные фитинги из деформируемой углеродистой стали и легированной стали для работы при низких температурах
• ASTM A694 — Спецификация поковок из углеродистой и легированной стали для трубных фланцев, фитингов, клапанов и деталей для систем передачи высокого давления
• ASTM B21 — Спецификация для морской латунной штанги, стержня и форм
• ASTM B98 — Спецификация на стержень, стержень и формы из медно-кремниевого сплава
• ASTM B150 — Технические условия на стержень, стержень и формы из алюминиевой бронзы
• ASTM B160 — Спецификация на никелевый стержень и стержень
• ASTM B164 — Спецификация на стержень, пруток и проволоку из никель-медного сплава
• ASTM B166 — Спецификация для сплавов никель-хром-железо (UNS N06600, N06601, N06603, N06690, N06693, N06025 и N06045) и никель-хром-кобальт-молибденового сплава (UNS N06617) Пруток

, пруток и проволока

• ASTM B247 — Технические условия на поковки, ручные поковки и поковки с катаным кольцом из алюминия и алюминиевых сплавов
• ASTM B361 — Технические условия на заводские сварочные фитинги из алюминия и алюминиевых сплавов
• ASTM B366 — Спецификация заводских фитингов из никеля и никелевых сплавов
• ASTM B381 — Технические условия на поковки из титана и титановых сплавов
• ASTM B462 — Спецификация для кованых или катаных UNS N06030, UNS N06022, UNS N06035, UNS N06200, UNS N06059, UNS N06686, UNS N08020, UNS N08024, UNS N08026, UNS N08367, UNS N10276, UNS N10276, , UNS N08031, UNS * N06045, UNS N06025 и UNS R20033 Al
• ASTM B564 — Спецификация поковок из никелевых сплавов

Стандарты AWWA

• AWWA C110 — Фитинги из высокопрочного и серого чугуна, от 3 до 48 дюймов (от 75 до 1200 мм), для воды и других жидкостей
• AWWA C208 — Размеры сборных стальных фитингов для водопроводных труб

Стандарты ISO

• ISO 5251 — Фитинги для стыковой сварки нержавеющей стали
• ISO 5256 — Стальные трубы и фитинги для подземных или подводных трубопроводов — Внешнее и внутреннее покрытие битумом или материалами, полученными из каменноугольной смолы

Стандарты MSS

• MSS SP-43 — Фитинги из кованой нержавеющей стали для стыковой сварки, включая ссылки на другие коррозионно-стойкие материалы
• MSS SP-53 — Стандарты качества стальных отливок и поковок для клапанов, фланцев, фитингов и других компонентов трубопроводов — Магнитные частицы
• MSS SP-54 — Стандарты качества для стальных отливок и клапанов, фланцев, фитингов и других компонентов трубопроводов — Радиографические
• MSS SP-55 — Стандарты качества для стальных отливок и клапанов, фланцев, фитингов и других компонентов трубопроводов — Visual
• MSS SP-75 — Технические характеристики сварных фитингов для стыковой сварки, прошедших высокие испытания
• MSS SP-73 — Соединения для пайки фитингов под давлением из меди и медных сплавов
• MSS SP-83 — Стальные соединения для стальных труб класса 3000, сварные внахлест и резьбовые соединения
• MSS SP-97 — Цельнолитые армированные кованые выпускные фитинги — Концы для сварки внахлест, резьбовые и стыковые сварные части
• MSS SP-106 — Фланцы и фланцевые фитинги из медного сплава, классы 125, 150 и 300,
• MSS SP-119 — Фитинги заводского изготовления для сварных раструбов с раструбом

Стандарты SAE

• SAE J514 — Гидравлические трубные фитинги

Технические условия на трубные фитинги, BSI

BS 3799 — Фитинги для стальных труб с раструбом и резьбой

Примечание — Обозначения классов соответствуют максимальному рабочему давлению фитингов в холодном состоянии в фунтах силы на квадратный дюйм.

Глоссарий по трубным фитингам

A

B

• Концевые фитинги с выступом — Используются вместо приварных фитингов. Их намного быстрее установить, потому что нет необходимости снимать фаску на соединительной трубе и потому что сварка выполняется намного быстрее.

• Сливное кольцо — Секция кольца с одним или несколькими радиальными трубными соединениями, предназначенная для установки между стандартными фланцами в пределах окружности болта, с использованием обычного прокладочного материала.

• Фитинг для стыковой сварки — Может быть разделен на различные категории в зависимости от функции.

С

• Коррозия — Истончение стенки трубы, которое обычно вызывается химической реакцией с корродирующей жидкостью или агентом и ограничивается почти исключительно металлическими изделиями.

D

E

• Деформационный шов — Из-за тепла и холода системы трубопроводов расширяются и сжимаются. Это расширение и сжатие может вызвать огромные нагрузки на трубу, вызывая ее изгиб или выход из строя.

Ф

• Фланец — Болтовое соединение, при котором две части трубы, оборудования, фитингов или клапанов соединяются вместе, образуя систему трубопроводов.

• Гибкий соединитель — Используется в первую очередь для снятия нагрузки с насосов и двигателей при возможном поглощении шума, вибрации или тепловом увеличении.

• Скорость потока — Количество жидкости, которая течет за заданное время после определенной точки.

• Трение — механическое сопротивление относительному перемещению двух поверхностей.

G

H

I

• Ударный тройник — Отвод пара через патрубок обычного тройника.

Дж

К

л

M

N

• Ниппель — Ниппели соединительные штуцеры, клапаны, сетчатые фильтры, фитинги и т. Д.

O

-П

• Труба — полая труба, по которой могут переноситься такие продукты, как жидкость, газ, гранулы и другие.

• Конец трубы — Существует три основных типа концов трубы: скошенный, резьбовой или гладкий.

• Однолинейный чертеж трубопровода — Однолинейный чертеж трубопровода — это чертеж трубопровода, на котором показаны размеры и расположение труб, фитингов и клапанов.

• Давление — это сила, действующая перпендикулярно поверхности объекта и выражаемая как сила на единицу площади.

• Потеря давления — Разница давлений на входе и выходе.

Q

R

S

• Разъемный тройник — это трубопроводный фитинг, спроектированный таким образом, что внутренний диаметр фитинга соответствует размеру наружного диаметра трубы, на которую будет производиться врезка под горячую врезку.

• Напряжение — Сила на единицу площади поперечного сечения.

т

• Предел прочности на растяжение — Способность материала противостоять силе, стремящейся его растянуть.

• Резьбовой фитинг — Обычно четыре дюйма и меньше. Причина такого ограничения размера заключается в том, что конец трубы должен иметь резьбовое соединение с наружной резьбой, а размеры штампа для больших диаметров недоступны.

• Упорный блок — препятствие для давления, препятствующее изменению направления трубы изгибом и т. Д.

• Крутящий момент — сила вращения, используемая для перемещения острия.

U

В

Вт

• Сварка — Процесс изготовления, при котором сходные материалы плавятся вместе, нагревая их до подходящей температуры, это может быть выполнено пайкой, пайкой или сваркой.

• Рабочее давление — Рабочее давление, сокращенно WPR, — это нормальное давление, при котором работает система.

X

Y

Z

Надежные фитинги из ПВХ и ХПВХ

О нас…

LASCO Fittings, теперь часть NAPCO Pipe & Fittings, специализируется на производстве и продаже литьевых фитингов для ирригации, водопровода, промышленности, бассейнов / спа и розничной торговли. Компания LASCO, являющаяся техническим лидером с более чем 65-летним опытом, пользуется доверием во всем мире, чтобы удовлетворить запросы пользователей.

LASCO Fittings управляет производственным и распределительным предприятием площадью 48 акров, площадью 500 000 квадратных футов в Браунсвилле, штат Теннесси. Располагая восемью региональными распределительными предприятиями, стратегически расположенными в Соединенных Штатах, LASCO обеспечивает распространение по всему миру и ночное обслуживание.

NAPCO Pipe & Fittings: приверженность инновациям

Инновации заложены в ДНК НАПКО. Мы продолжаем формировать будущее труб и фитингов из ПВХ, занимая лидирующие позиции в области разработки продукции, используя технологию шлицевого замка Certa-Lok® и Certa-Lok® CLIC ™, еще более простую в использовании усовершенствованную версию оригинала. Сегодня наши исследования и разработки сосредоточены на совершенствовании продуктовых систем, которые решают самые сложные задачи подрядчиков, разработчиков и владельцев труб и фитингов — от проектирования и установки системы до технической и постоянной поддержки.Наша цель — продолжать поставлять трубы и фитинги из ПВХ, а также системы высшего качества, стоимости и долговечности, рассчитанные на срок службы 100 и более лет.

NAPCO, компания Westlake, является ведущим производителем труб и фитингов из поливинилхлорида (ПВХ) в Северной Америке. Компания NAPCO, основанная в 1992 году, поставляет широкий ассортимент разборных, сваренных сольвентной сваркой труб и труб с фиксированными стыками для различных рынков, включая муниципальный водопровод и канализацию, бытовую водопроводную систему, колодцы, а также сельскохозяйственные и газовые оросительные системы. В компании работает большая и опытная команда разработчиков, которая занимается усовершенствованием продуктов, предлагая инновационные решения, отвечающие самым сложным потребностям клиентов. НАПКО предлагает большой выбор трубопроводов и фитингов из ПВХ, включая такие бренды, как Certa-Lok®, Yelomine®, Certa-Set® и Certa-Flo®. Чтобы узнать больше, посетите веб-сайт NapcoPipe.com и подключитесь к НАПКО в LinkedIn, Facebook, Twitter и Instagram.

Использование компрессионных фитингов для установки сантехники

Компрессионный фитинг — это сантехнический эквивалент ношения защелки.
галстук… если кто-то не дергает, никто не станет мудрее! Компрессионные фитинги
имеют схожие характеристики … они легко сочетаются друг с другом, но склонны к некоторым
«стрессовые» проблемы, если вы не выбираете их приложения
мудро!

Что такое компрессионный фитинг?

Обжимной фитинг — это тип муфты, используемый для соединения двух труб или
труба к арматуре или клапану. Он состоит из трех частей …
компрессионную гайку, компрессионное кольцо и компрессионное седло. Как ты
на схеме слева видно, что гайка надета на трубу,
с последующим компрессионным кольцом.

Трубка вставлена ​​в фитинг (в данном случае запорный клапан унитаза).
и гайка затягивается. Когда гайка затягивается, сжатие
кольцо вдавливается в седло, заставляя его прижиматься к трубе и
зажимная гайка, обеспечивающая водонепроницаемое соединение. Обычно это так.

В чем преимущества и
недостатки компрессионных фитингов, и как насчет перечисления некоторых основных
руководящие принципы их здравого смысла установки и использования?

Хотя может показаться, что основным преимуществом компрессионных фитингов является их
простота сборки, их реальное преимущество в простоте разборки !
Если вы осмотритесь по всему дому, вы увидите, что использование сжатия
арматура обычно ограничивается приборами и приспособлениями, которые будут. .. данный
достаточно времени, нормального использования и безумных ударов расческой … изнашиваться и нуждаться в
подлежит замене. Загляните под тщеславие в ванной, за унитаз, под
в посудомоечной машине или за холодильником … и вы увидите сжатие
фурнитура в flagrante delicto !

Фактически, теперь повсеместное использование компрессионных фитингов в домах удобно.
соответствует появлению удобных в использовании приспособлений и
Техника. В конце концов, если вы хотите продавать сборщики людям с ограниченными навыками,
вы хотите сделать их установку максимально безболезненной.Ergo, компрессия
арматура!

Но у компрессионных фитингов есть обратная сторона, и они могут протекать при неправильном использовании.
Вот мои правила использования компрессионных фитингов. Если вы не следуете за ними,
вы можете пожалеть об этом!

Компрессионные фитинги используются на стационарных
только подключения …

Если критически взглянуть на компрессионные фитинги,
очевидно одно . .. они предназначены для предотвращения движения трубы
наружу от фитинга. Однако они плохо справляются с работой по предотвращению прохождения трубы.
поворот внутри фитинга.Чтобы наглядно это представить, возьмем пример
подключение для холодильного льдогенератора.

Обычно компрессионный фитинг используется для подсоединения медных трубок к
машина, которая делает лед. Для предотвращения перегиба или изгиба тонкой трубки 1/4 дюйма при
холодильник прижат к стене, избыток трубок обычно
«свернулся» за холодильник. Это действует как пружина, расширяющаяся
когда холодильник выдвинут, и сжимается, когда холодильник толкается
назад.

Проблема возникает, если трубка не прикреплена прочно к задней части
холодильник.Без этого зажима трубка создает вращательное напряжение на
компрессионного фитинга при перемещении холодильника, что со временем может вызвать
трубку, чтобы вращаться внутри фитинга, или даже ослабить стяжную гайку, что приведет к
«невидимая» утечка за холодильником. Это может быть особенно
неприятная утечка, потому что она может пропитать пол без доказательств до тех пор, пока повреждение не будет
суровыми … или пока дружелюбные, семейные муравьи-плотники не найдут милые, влажные
древесина!

Двойные компрессионные фитинги для удлинения трубы…

Еще одно применение компрессионных фитингов, квалифицированное как НЕТ, — удлинение
труб с помощью прямого или углового двойного компрессионного фитинга (слева). Примерно единственный раз, когда это
приемлемо под раковиной, где нет движения или напряжения. Если есть
даже вероятность того, что компрессионное соединение будет подвергаться вращательному движению или
воздействие любого рода, лучше использовать припой или «пот»,
соединение вместо этого.

Компрессионные фитинги предназначены для однократного использования,
но тебе может повезти…

Каждый компрессионный фитинг немного
отличается тем, как он ориентируется при затягивании … но иногда
фитинг можно использовать повторно. Соединения для ледогенератора и посудомоечная машина
две связи, которые приходят на ум. Если вы решили попробовать установить соединение
используя существующие постоянно прикрепленные кольцо и гайку, обязательно смажьте
кольцо и резьба на стяжной гайке. Вы повысите свои шансы на получение
успешная печать ..

Вы не можете снять компрессионное кольцо с трубки после того, как оно было использовано.Если
невозможно получить герметичное соединение, трубка за кольцом должна быть
вырезано, и установлено новое кольцо. Хотя компрессионные гайки часто можно использовать повторно,
Я бы не рекомендовал этого, потому что старая гайка может немного деформироваться и
снизить качество нового соединения.

Обязательно смазывайте резьбу накидной гайки перед
установка …

Нет, я не лишний. Это просто хорошая практика
также для смазки новых компрессионных фитингов, поэтому я подумал, что упомяну об этом…
Для записи!

Не перетягивайте фитинг, особенно когда
с использованием пластиковой трубы .

..

Есть точка, за которой затягивание
компрессионная гайка больше не дает никакого усиления. Как только вы столкнетесь с сопротивлением в
поворачивая, затяните не более чем на пол-оборота. Проверить соединение с помощью
слегка включив воду. Если есть утечка, выключите воду и
затягивайте стяжную гайку не более чем на четверть оборота за раз, пока все
утечка прекращается. Это один из тех «болезненных» навыков, которые вы
развиваются со временем, поэтому не ожидайте идеального соединения без утечек с первого раза.
пытаться.Даже нам, остроумным старым профессионалам, иногда приходится настраивать связи, чтобы получить
их правильно!

Если старый компрессионный фитинг протекает, вы
может удастся его спасти!

Просто немного ослабьте стяжную гайку, а затем снова затяните ее немного дальше исходного положения. Ослабление вначале — это старый трюк монтажника … он снижает сопротивление времени и коррозии на резьбе стяжной гайки, что облегчает затяжку. Если это не сработает или прижимная гайка не затягивается, ослабьте ее, нанесите немного сантехнической смазки на резьбу и повторите попытку.

Если вы соединяете пластиковые трубки с
компрессионный фитинг, не используйте металлическое компрессионное кольцо … используйте пластиковое!

Просто поверь мне … не делай этого, иначе тебя ждет беда! Если вы не получили
один с трубкой, вы можете купить его в строительном магазине.

Убедитесь, что труба вошла глубоко в
перед затяжкой стяжной гайки …

Это обычный
причина негерметичности компрессионных фитингов. Большинство отсечок имеют ограничение
«губа», чтобы вы не протолкнули трубку слишком далеко.Если ты
соединяя две части трубки двойным компрессионным фитингом, кладем карандаш
отметьте или кусок ленты на трубке, чтобы указать правильную глубину … немного
менее половины длины фитинга. По крайней мере, труба должна
выступают на 1/8 дюйма за компрессионное кольцо.

Компрессионные фитинги не подходят для изогнутых труб !!

Почему? Потому что в 90% случаев компрессионные кольца не скользят по изогнутой трубке.
Но здесь спрятано предупреждение .
