Гидрострелка для отопления. Нужно ли устанавливать?

Гидравлический разделитель (гидрострелка) — необходимость или навязанное излишество?

Чаще всего гидрострелка – это именно излишество, попадающее в систему обвязки котельной по
причинам, не связанным с необходимостью ее применения. Иными словами, в большинстве
случаев, с точки зрения гидравлики котельной, гидрострелка не нужна.

Тем не менее ее применяют очень часто. От чего это происходит? Основных причин две:

А) монтажник малоквалифицирован и слепо копирует схему котельной, по образцу, найденному в
интернете. А схем с гидрострелкой в сети можно найти в достаточном количестве, гораздо
большем, чем схем без применения этого устройства.

Б) монтажник преследует свой экономический интерес и навязывает дорогостоящее
оборудование, увеличивая свой доход за счет заказчика, который не может сам разобраться в
том, что ему надо, а без чего можно обойтись.

Широкому применению схем с гидравлическим разделением способствует и распространение
ложных сведений о массе положительных свойств гидрострелки. На самом деле, гидрострелка это
очень простое устройство и назначение у нее только одно – уравнять разницу в давлении между
подающим и обратным коллекторами в многонасосной системе. Большая часть сведений,
которую можно найти о применении гидравлического разделителя – это бравурно поданная
ошибочная информация, распространяемая малоподготовленными, заинтересованными
ораторами. Именно благодаря мифам, окружающим гидрострелку, она широко представлена в
наших бытовых котельных, обеспечивающих работу всего двух, трех контуров с двумя, тремя
насосами.

Необходимость применения гидравлического разделения возникает, когда в системе есть много
насосов, много разнонагруженных контуров. Когда перепад давление между подающим и
обратным коллекторами начинает превышать производительность самого
малопроизводительного контура. Но такое бывает далеко не всегда.

Как определить, в первом приближении, нужна вам, как заказчику и пользователю, гидрострелка
или нет? Есть очень простой критерий – у вас в котельной два и более котлов, работающих
одновременно (резервный котел не считается) и количество контуров не менее четырех. Для
такого состава котельной гидрострелка уже может понадобится.

Если у вас один котел и три, четыре контура… без гидрострелки вы замечательно обойдетесь.

Более подробно о работе и назначении гидрострелки вы можете посмотреть здесь:

Зачем нужна гидрострелка? Назначение и принцип работы.

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

• Сама гидрострелка
• Главный коллектор
• Насосные группы (одни прямая и две смесительные)
• Обвязка
• Контроллер управления

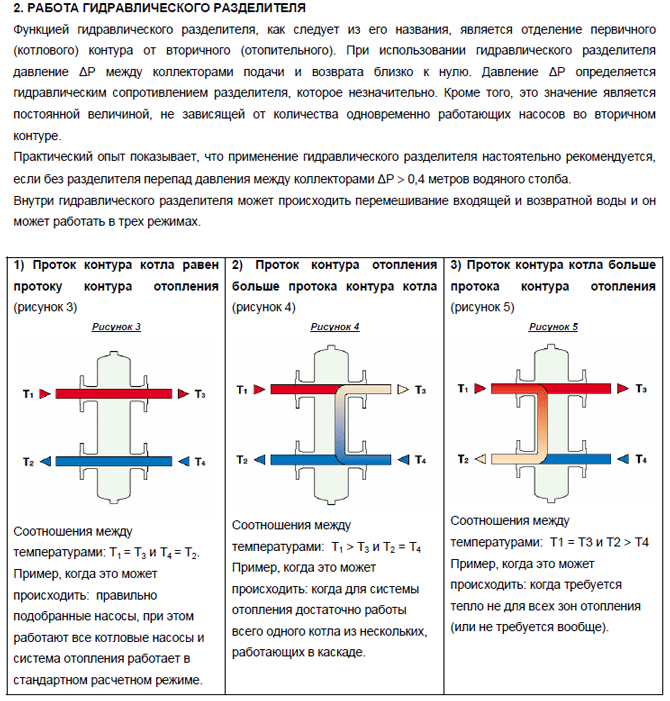

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

• Защита котла от теплового удара
• Увеличение долговечности системы отопления
• Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным. ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Читайте так же:

Нужна ли вам гидрострелка?

    Здравствуйте! Сегодня мы раскажем вам о гидрострелке. Существует не соответствие между простотой устройства гидрострелки и теми не былицами, которые о ней  рассказывают в интернете. Ей приписывают слишком много положительных качеств, которых на самом деле у неё нет. Зачем это делают? Тут все элементарно, гидрострелка- это товар, а для того, чтоб его продать его нужно хорошо описать. И это описание не всегда соответствует действительности. Так вот прочитав о том какие замечательные свойства имеет гидрострелка, конечный потребитель обязательно просит монтажников поставить гидрострелку в котельную. С уверенностью, что без гидрострелки его система работать не будет. Монтажник, как правило не против, ведь установка гидрострелки, это работа которая увеличит его заработок. И о том, что гидрострелка побольшей части обычном потребителю нужна, никто, никогда, нигде не обмолвиться. А конечный потребитель сам не в состоянии разобраться, что ему нужно. По этому он получает гидрострелку, совершенно ненужные устройства и в итоге переплачивает деньги.

   Сейчас мы расскажем, что такое гидрострелка? Какими свойствами она на самом деле обладает? Какие выполняет функции? Как она устроена? Куда она ставится? Когда ее необходимо ставить? И вы в итоге сможете сделать для себя вывод нужна она вам или нет или что более важно кому она нужна. Потому что у нас все посходили с ума и пихают их без надобности.

    Давайте разберемся, где она нужна. Прежде всего устройство гидрострелки, устройство чрезвычайно простое- это кусок трубы круглого или прямоугольного сечения. Расположите его можно горизонтально, можно и вертикально, об этом тоже спорят часто. На самом деле значения не имеет. в основном распалагают вертикально, потому что так удобнее. В верхней части установить автоматический воздухоотводчик, в нижней дренажный кран для удаления шлама который там скапливается. Ещё там есть четыре патрубка для циркуляции теплоносителя два со стороны котлового контура и два со стороны контра потребителей. Иногда производитель устанавливает внутри сеточки на верхней по задумке должен сепарироваться воздух на нижней должен отделяться шлам. Сеточки со временем забиваются достаточно быстро и пристают работать. Поэтому чаще всего гидрострелка внутри пустая, это просто отрезок трубы. Устанавливается гидрострелка между контуром котла и потребителем, на подачу или на обратку. Причем если бы её там не было, то там были бы просто участки магистралей и всё. Что у нас происходит с гидравликой системы, когда мы установили гидрострелку? Мы раздели котловой контур и контуры потребителей. Правильное название гидрострелки «гидравлический разделитель». После того как мы это разделение выполнили, у нас  появляется возможность работы системы в разных режимах. В интернете вы легко найдете вот такие три картинки, которые рассказывают о трёх различных режимах работы гидрострелки.

     Вы радуетесь, как замечательно, какая необыкновенная гибкость проявляется в работе моей системы. А вот не тут то было, режим работы гидрострелки всегда один. Объясним почему, что такое вообще режим работы? Он связан соотношением расходов через котловой контур Q1 и через контуры потребителей Q2. Соотношение возможно какое, может быть равенство, расход через котел может быть меньше, может быть больше.

    Смотрим первый рисунок, когда такой режим может иметь место, никогда. Потому что даже если мы подберем сопротивление контуров, производительность насоса таким образом что мы расходы эти уровняем, то как только где-то закроется термоголовка или включится насос бойлера или в любой другой насос, это равенство исчезнет. Его не может быть не теоретически, не практически. Поэтому этот режим не существует, его нет!

    Второй режим. Этот режим нельзя допускать не в коем случае. Почему? В интернете есть такие цифры предполагается, что котел может выдавать 40 л теплоносителя в минуту, а системе в это время требуется 120. Что будет в такой ситуации? Из подачи котлового контура будет поступать 40 л теплоносителя нагретого допустим до 60 градусов. В это время подача потребительского контура будет забирать 120 л. От куда она их берет? 40 литров система заберет из котлового контура и 80 л из обратки которую сама в гидрострелку и подает. Но обратка возвращается уже не 60 градусная,  а 40 градусная. Поэтому 1/3 60 градусного и 2/3 40 градусного теплоносителя дадут нам в подачу потребительского контура уже не 60 градусов, а всего 47. Нам не хватает, что мы делаем мы в котле поднимаем температуру до 80. Тогда у нас в подачу потребительского контура попадает не 80, а около 70. В итоге в системе мы каким образом достигли нужного результата. Но что происходит в нижней части? Из обратки системы теплоноситель возвращается приблизительно на 20-25 градусов холоднее. Получается, что обратка в котел возвращается около 50 градусов. Это приведет к тому, что мы заставим котел работать конденсационном режиме. Холодной обраткой мы его слишком сильно остужаем, а требование большинству котлов разница между температурой подачи и обратки должна составлять 20 градусов, не больше. Есть такие котлы, которые декларируют 45 градусов, но не у каждого есть такой котел. Для обычного котла этот режим чрезмерный, он может работать или образовывая конденсат на стенках камеры сгорания изнутри, а может и сразу лопнуть. Это первый минус, а второй то, что мы гоняем котел на повышенных температурах, а в систему мы не можем отправить теплоноситель тот, который отдаёт котел потому, что он рармешивается теплоносителем из обратки. Исходя из этого, этого режима допускать нельзя.

     Остается последний третий режим, когда расход в котловом контуре превышает расход в потребителях и эта лишняя часть теплоносителя из котла возвращается обратно в котел подогревая холодную обратку из системы отопления, от всех остальных потребителей. Нужно это для того, чтоб когда у нас система работает в переходных режимах включился гостевой домик, включился бассейн, включился бойлер. Для того, чтобы холодный теплоноситель не нанес вред котлу, мы его подогреваем теплоносителем из котла. Только этот один режим возможен для работы гидрострелки.

    И ещё поговорим о невозможности и ненужности тех режимов, которые мы только что смотрели. С первым режимом всё просто его невозможно достичь на практике.

    Второй мы определили как вредный, но одновременно с этим он также недостижим. Почему, потому что ситуация когда котел может выдавать 40 литров теплоносителя в минуту в то время, когда системе требуется 120 л, возможна только в одном случае, если совершили ошибку и поставили вам котел в три раза меньше мощности, чем требуется. Но эта ошибка из разряда очень заметных и она должна быть быстро устранена. Потому, что вы сразу обратите внимание на то, что ваша система не справляется со своими задачами.

    Остаётся только третий режим который мы определили, как правильный. Этот режим характеризуется небольшим превышением расхода в контуре котла, на суммы всех расходов в контурах потребителей. Это превышение приводит к тому, что у нас начинается вертикальное движение в гидрострелке сверху вниз со скоростью 1/10 метров секунду. Это скорость расчётная, с этими расчетами вы можете встретиться в интернете. Небольшая скорость, если умножить эту скорость на площадь поперечного сечения гидрострелки, то мы получим объемный расход который попадает из подачи в обратку и этот расход нам обеспечит подогрев холодной обратки и защиту котла от температурного шока. Никакого гидравлического разделения нам оказывается не нужно. Потому что сколько выдает котел, столько и забирают потребители. А с задачей перемещение теплоносителя из подачи в обратку с целью защиты котла легко справится обычный байпас. Байпас — это трубочка по которой это количество теплоносителя будет перемещаться. Следовательно гидрострелка для разделения контура котла и контуров потребителей не нужна.

    Так для чего же она тогда нужна? Она нужна для выполнения всего-навсего одной задачи не смотря на то, что ей переписывается множество различных функций. Эта задача обеспечения возможности работы насосов всех контуров в системе отопления. Каким образом это достигается? Представим себе, что у нас гидрострелки нет, есть 2 параллельных коллектора и на этих коллекторах установлены 2 насоса с разной производительностью. Допустим производительность первого насоса превышает производительность второго в 3 раза, что будет происходить при работе первого насоса? При разборе теплоносителя между контурами в коллекторе будет происходить разряжение, которое будет одинаковое для всего коллектора и подавая теплоноситель в коллектор обратки он будет создавать в нем повышенное давление. Получится, что разница между разряжением в коллекторе подачи и давлением в коллекторе обратки будет такая, что второй насос, просто не сможет забрать теплоноситель из коллектора подачи и подать его в коллектор обратки. У нас остановится один контур отопления и нам из этой ситуации нужно каким-то образом выходить. В этом случае мы устанавливаем гидрострелку, участок магистрали с нулевым сопротивлением. На нулевом сопротивлении разница в давлении уравняется и не будет разницы между давлением в коллекторе подачи и коллекторе обратки. И тогда второй насос свободно забирает теплоноситель из коллектора подачи и подает в коллектор обратки. Вот вся задача с которой должна справиться гидрострелка. Иными словами у нее всего одна функция и одна задача, которую она призвана решать.

    Теперь посмотрим, что ей приписывают помимо этого. Обычный интернет ресурс, который находится в открытом доступе и вот благодаря таким ресурсам молва награждает гидрострелку волшебными свойствами. Посмотрим, что по их мнению гидрострелка делает. Увеличивает энерго эффективности посредством возрастания КПД котла. КПД котла это данность это способность котла переводить в тепло энергию сгоревшего топлива, что после котла установлено уже никакого влияния на КПД котла не оказывает. Дальше они пишут, что это приводит к снижению затрат на топливо. Кстати КПД насосов они здесь тоже указывают, что такое КПД насоса никто не знает, глупость. Обеспечивается устойчивая работа системы. Фраза не о чём, но вы прочитав это подумаете, да у меня устойчиво работать система. Исключение гидродинамического воздействия, это было бы правильно если бы не продолжение — некоторых контуров на совокупный энергетический баланс системы. Звучит солидно, но ничего не отражает. Оптимизация работы и увеличение срока эксплуатации котельного оборудования. Оптимизация работы это задача  пользователя, а не гидрострелки. Увеличение срока эксплуатации котельного оборудования, здесь этого не написано, но на других ресурсах можно встретить мнение о том, что гидрострелка защищает котел от теплового удара, на самом деле это не так. Не может гидрострелка защитить котел от теплового удара. Классическая ситуация горелка в работе, подходит температура к моменту отключения, в этот момент пропадает электричество, все гаснет, горелка гаснет, насосы остановились чугунные стенки котла на греты, поскольку горелка работала набрали уже достаточно много тепла всё остановилось разбора теплоносителя нет и теплообменник котла догревает теплоноситель который внутри котла до 100-110 градусов легко. Котел теплоизолирован и какое-то долгое время эти 110 градусов находится внутри котла. За полчаса котел не остынет, но за полчаса остынут батареи системы отопления до температуры окружающего воздуха до 25 градусов. Через полчаса подали электричество, включился насос и у нас теплоноситель температурой 25 градусов со скоростью 15 или 20 литров в минуту попадает в котел. Дальше он в котле распределяется по нижней части теплообменника, потом вы услышите треск, а это значит, что у вас лопнул теплообменник. Устойчивость системы, фраза не о чём, непонятно. Упрощение подбора насосов, здесь главное не упрощение, а необходимость подбора всё равно остаётся. Даже с гидрострелкой вы не можете упростить подбор насоса, все равно нужно подбирать насосы для каждого контура отдельно. Независимо от того, будет ли стоять гидрострелка или нет на контур бойлера прямой вы не должны ставить насос 25/100, вы поставите 25/40, потому что контур косвенного бойлера это короткий змеевик для которого нужен самый мало производительный насос. Никакого упрощения нет насосы все равно нужно подбирать. Возможность осуществлять контроль за температурным градиентом. Температурный градиент — это понятие, которое показывает изменение температуры от одной точки до другой, направление и скорость этого изменения. Зачем это нужно, тоже никто не знает, но фраза красивая. При необходимости можно изменить температуру в любом из контуров. Замечательно, но причем здесь гидрострелка? Температуру мы можем изменять посредством трёхходовой кранов.  Удобство в использовании. Ни какого особого удобства в ней нет, она просто весит на стене. Высокая экономическая эффективность, вообще не про что. Еще есть информация, что гидрострелка защищает котел и систему от грязи и шлама, поэтому вам не нужен фильтр грязевик. Глупость страшные, кто так делает, сам себя наказывает. По системе гуляет грязь около нулевой плавучести, это ил, нитки возможно которые вымыло с резьбовых соединений, ржавчина которая отшелушилась от внутренней поверхности труб и радиаторов. Ржавчина летит по системе отопления, она в ней плывет потому что её гонит теплоноситель. Попав в гидрострелку она не падает на дно, а пролетает в котел. А вот в котле она как раз будет останавливаться, потому что там происходит резкая остановка теплоносителя при попадании в большой объём там она будет осаждаться. Поэтому обязательно фильтр нужен. Если вы гидрострелку ставите для того, чтобы избавиться от грязи, то вы покупаете очень дорогой фильтр. Гидрострелка удаляет воздух, та же самая история. Слишком дорого удалять воздух гидрострелкой. На подаче из котла должна стоять группа безопасности, до всех запорных устройств. На группе безопасности есть воздухоотводчик который прекрасно справляется с удалением воздуха. На этом и остановимся. Чтобы вы нашли в описании работы гидрострелки кроме того, что она позволяет обеспечить работу всех насосов всё это остальное гидрострелке не присуще. Это всё сказки и сочинения. С технической стороной работы гидрострелки мы закончим, тут все понятно. Устройство примитивное, одна функция, ничего сложного тут нет.

     Остается вопрос, когда нам гидрострелка нужна и когда мы можем без неё обойтись? Вот тут будут возникать ответы разные от разных людей. Всё зависит от того, что человек знает о гидрострелке, насколько он ангажирован экономический на тот или иной ответ и от того какая у вас всё-таки система. Если рассматривать необходимость гидрострелки точки зрения системы, то мы вот например начинаем задумываться о гидрострелке только с того места, когда у меня в котельной возникает необходимость  установки более 4 насосов и более чем одного котла. Причем котлы должны работать в каскаде, каждый из них должен обеспечить какую-то часть энергетической потребности дома не 100 процентное резервирование. Например если у вас в котельной стоит твердотопливный котел основной и на всякий случай висит на стене электрический резервный это не 2 котла, вам гидрострелка не нужна. Если у вас в доме есть система радиаторного отопления, системы тёплых полов и бойлера косвенного нагрева, вам гидрострелка тоже не нужна. Почему? Потому что устранить конфликт между двумя насосами очень легко. Я имею в виду систему радиаторного отопления, тёплые полы, потому что насос загрузки бойлера, 3 насос, включается периодически и на момент работы насосы тёплых полов и радиаторного отопления по будут отключатся. Это так называемый приоритет бойлера, почти все системы организованы по такому принципу, в случае трех насосов вам гидрострелка не нужна. Если у вас много контуров разно-нагруженных, если у вас есть система отопления первого этажа второго, гостевой домик, домик прислуги, баня что-то из этого или все сразу, вам без гидрострелки не обойтись. Во всех остальных случаях это просто лишняя трата денег.

для чего нужна в системе отопления? Ответ на WINTERM.UA / Советы по выбору / Винтерм

Что такое гидрострелка

Сперва разберёмся, что такое гидрострелка и для чего она нужна.

Гидрострелка, как следует из её названия, используется для гидравлического разделения потоков в контурах отопления. Она обеспечивает канал между контурами, что делает их динамически независимыми. Проще говоря, она балансирует работу системы с несколькими контурами. Это позволяет не только создавать сложные системы отопления, но включать и отключать их без негативных последствий для работы в целом. В системе где установлена гидрострелка любое изменение расхода теплоносителя каждого из контуров в отдельности не влияет на контур котла. Это оборудование относится к системам быстрого монтажа, то есть поставляется в виде сборного узла готового к установке.

Когда нужна гидрострелка?

• Если в системе предполагается использовать несколько циркуляционных насосов.
• Если система предполагает работу нескольких котлов в каскаде.
• Если система предполагает использование основного и вспомогательного котла (имеется в виду не только резервное использование «вместо», но ).
• Если в гибридной системе отопления есть несколько источников тепла в виде котла, солнечных коллекторов, тепловых насосов.
• Если система отопления служит для обеспечения теплом нескольких потребителей.
• Многие производители требуют установки гидрострелки для котлов мощностью 35-40 кВт и выше.

Под эти пункты попадает достаточно большое количество современных систем отопления для коттеджей и коммерческой недвижимости, в меньшей мере это относится к квартирам.

Помимо этого гидрострелка может выполнять функции:

• Удаления воздуха из отопительного контура.
• Удаление шлама из отопительного контура.
• Защита теплообменника котла от перегрева.

В качестве опции, на них можно устанавливать магнитный фильтр для воды, термометры, краны.

Зачем нужна гидрострелка?

И всё-же периодически нашим специалистам задают вопрос, а можно ли её не использовать. Обойтись без гидрострелки, сэкономив на оборудовании. Мы ответим на этот вопрос перечнем негативных факторов, возникающих в системах без гидрострелки.

Могут возникать перегрузки для циркуляционных насосов из-за явления «передавливания», возникающего из-за взаимного влияния насосов в системе. Это грозит их преждевременным выходом из строя.

Из-за разности температур может происходить коррозия теплообменника котла. Она возникает из-за конденсата, ведь в обратную линию будет идти слишком холодная вода (разница 20 В режиме минимальной мощности котла.

Нужна ли гидрострелка для конденсационного котла?

Поскольку конденсационные котлы предназначены для работы в низкотемпературном режиме, а их теплообменники устойчивы к коррозии, то для простой системы с одним бытовым котлом малой мощности — нет. Впрочем, это не отменяет того факта, что если ваша система попадает под перечень систем где

Нужна ли гидрострелка для напольного котла?

Если речь идёт о твердотопливном котле, особенно о котле с чугунным теплообменником — обязательно. Это сохранит в целостности теплообменник, исключив риск его повреждения от попадания холодной воды. В противном случае от теплового удара теплообменник пойдёт трещинами. На вопрос «нужна-ли гидрострелка для твердотопливного котла» — ответ «Да».

Если речь идёт о газовом котле, то тоже нужна. Поскольку напольные газовые котлы, как правило, относятся к котлам высокой мощности (более 50 кВт).

Нужна ли гидрострелка для настенного котла?

Если это одно или двухконтурный котёл, единственный в системе с радиаторным отоплением — нет. В системе отопления с одним насосом просто нечего балансировать. Риск разрушения теплообменника от теплового удара исключён из-за малой мощности, её модуляции, системы встроенной автоматики и полного прекращения нагрева даже в случае отключения насоса.

Касательно электрических котлов — у них просто нет теплообменника в привычном смысле, там используются блоки ТЭНов. Электрические котлы наиболее часто устанавливаются в современных многоквартирных домах, где система отопления в силу своих размеров не может быть достаточно усложнена.

Данный материал не является исчерпывающим и не может учитывать все ньюансы для каждого отдельного случая. Если у вас возник вопрос по монтажу гидрострелки применительно к планируемой вами системе отопления обращайтесь по телефону 067 246 7407. Специалисты компании Винтерм помогут с грамотным инженерным решением, подбором оборудования, проектом и монтажом систем отопления и водоснабжения.

«Гидрострелка» ставить или не ставить?

«Гидрострелка» ставить или не ставить?

Сразу оговорюсь, я не Шекспир но думаю данным вопросом озадачиваются многие люди столкнувшись с монтажом отопления. Моя статья рассчитана на простого человека которого озадачивает этот вопрос, профессионал скорее всего ни чего нового из моей статьи не подчерпнет. Ни хочу ни кого нагружать расчетами и формулами кому интересно они без проблем найдут их в сети. Моя цель объяснить людям целесообразность установки гидрострелки в систему отопления.

«Гидрострелка» или «Гидроразделитель» последнее считаю более правильно, так как цель гидрострелки разделить первичный и вторичные контуры в системе отопления, отсюда и название «Гидроразделитель».

«Гидроразделитель» в нем нет ничего нового и сверх естественного они давно используются в многоквартирных домах. В отоплении частных домов, коттеджей гидроразделители стали использоваться в нашей стране не так давно. Просто раньше для одноконтурных систем отопления, как правило без насоса, открытого типа, это было не нужно. Но с ростом человеческих потребностей дома стали больше, шире, выше а люди толще, появилась потребность в многоконтурной системе отопления комнатных радиаторов, теплых полов, бойлер косвенного нагрева, баня и пр. Вот тут без гидроразделителя никак не обойтись.

Все контура как правило отличается друг от друга по скорости потока, по расходу теплоносителя, по мощности насоса и по этому бес гидроразделителя они будут конфликтовать друг с другом, а если насосные группы имеют термоклапаны представьте если все они закроются то котловой насос будет работать на тупик, про ресурс теплообменника я вообще молчу. Был случай у клиента при включении насоса теплого пола напрочь пропадала циркуляция теплоносителя в радиаторах, после установки гидроразделителя насосы перестали конфликтовать друг с другом и в целом система стала более стабильной. Также гидроразделитель не обходим при монтаже нескольких котлов в одной системе отопления.

В свою очередь гидроразделитель облегчает и котлу жизнь, достигается более стабильная температура на выходе и в ходе, а отсюда получается более стабильная работа котла без лишних перегазовок, особенно это важно для котлов с чугунным теплообменником. Это еще можно сравнить с движением автомобилей по трасе. Два одинаковых автомобиля двигаются по дороге, первый едет спокойно с одной скоростью так сказать со скоростью потока, а второй автомобиль спешит, всех обгоняет, подрезает, постоянно раскручивает двигатель до максимальных оборотов, в итоги приезжает на 5 минут раньше первого, но бензина (в нашем случае газа) израсходовал намного больше, опытные автолюбители знают они меня поймут. Знаю случай после переделки разводки в котельной человек платил за газ на 500-700р меньше чем обычно только благодаря оптимизации работы системы в целом. За отопительный сезон получается приличная сумма.

Гидроразделитель выполняет важную роль по отделению воздуха из теплоносителя, так как в нем происходит замедление и перемешивание потоков теплоносителя. Так же он служит для очистки теплоносителя от шлама в его нижней части оседает весь мусор из системы и легко удаляется через сливной кран.

Гидроразделитель модульного типа с коллектором.
Гидроразделитель модульного типа с коллектором выполнен как правило из стальной трубы различного сечения. Имеет от 3 и более насосных групп. На мой взгляд это оптимальное решение для большинства котельных. Такие модули в разы упрощают монтаж оборудования в котельной, исключая ошибки при проектирование и монтаже. Коллектор имеет  большое внутринее сечение что исключает насосное голодание , повторить тоже самое из пластиковой трубы невозможно! Множество вариаций исполнения  позволяет подобрать его к любой конфигурации котельной .

Коллектор модульного типа с гидрострелкой это удобство монтажа, стабильная работа всей системы отопления, отсутствие температурного разброса, гидравлического сопротивления по контурам, эффективное отделение кислорода из теплоносителя, накопление с последующей очисткой теплоносителя от шлама, удобство обслуживания и контроля системы в целом. Плавность работы котла, отсюда экономия газа. Подходит для всех видов котлов: газовых, твердо-топливных, электрических.

зачем она нужна, какие бывают, как сделать своими руками (видео)

У разветвленной системы отопления с несколькими контурами при всей ее многозадачности есть один серьезный недостаток: она не способна стабильно распределять тепло по контурам и быстро подстраиваться под изменение параметров их работ. В результате этого очень часто происходит разбалансировка системы. Решить проблему может только одно устройство – гидрострелка отопления. Чем она так полезна и зачем нужна? Дабы прояснить все важные моменты, далее поближе познакомимся с прибором: что он собой представляет, как работает, какими бывают его виды, в каких ситуациях рекомендуется его использование. А после этого благодаря мини-инструкции и видео узнаем, как сделать гидрострелку своими руками.

Что такое гидрострелка

Гидрострелка представляет собой простой гидравлический буфер в виде трубки с несколькими патрубками. Изготавливается преимущество из термоустойчивой стали. Гидроразделитель включает в себя следующие обязательные конструктивные компоненты:

• боковые патрубки для подачи;
• боковые патрубки для обратки;
• воздухоотводчик – в верхнем торце;
• слив – в нижнем торце.

Через патрубки подачи гидрострелка соединяется с подающими трубами системы, а через патрубки обратки – к обратному трубопроводу. С помощью воздухоотводчика устраняется лишний воздух, который регулярно накапливается в верхней зоне гидроразделителя в процессе работы отопительной системы. Воздухоотводчик может быть как автоматическим, так и механическим – в виде крана Маевского. А слив необходим, чтобы систематически выводить грязевые отложения, накапливающиеся на дне устройства. Внутри устройства нет каких-либо тэнов или змеевиков – труба полая.

Схема работы гидрострелки

Как работает гидрострелка

Основная суть работы гидрострелки сводится к тому, чтобы разделять потоки теплоносителя по разным контурам отопительной системы. Устройство может функционировать по трем схемам.

• Схема №1: Теплоноситель напрямую перемещается из нагревательного котла в отопительную систему, затем насосы разгоняют его по контурам, и он через гидрострелку попадает назад в котел. В таком случае наблюдаются одинаковые расходы теплоносителя через котел и через отопительную систему.
• Схема № 2: Теплоноситель через гидрострелку перемещается из обратной линии в линию подачи. Данная схема имеет место в том случае, если используется котел невысокой мощности с протоками маленького диаметра. Она предполагает, что расход через отопительную систему будет больше, нежели через нагревательный котел.

Важно! При второй схеме котел работает на пределе возможностей, что негативно влияет и на его срок службы, и на качество циркуляции теплоносителя, поэтому данный вариант работы системы абсолютно не допускается.

• Схема №3: Теплоноситель в небольшом объеме перемещается через гидрострелку из линии подачи в обратную линию. Обратка поступает в котел нагретой, что повышает его КПД. Эта схема предполагает, что расход тепла через котел выше, чем через отопительную систему.

Наиболее правильным и эффективным вариантом работы гидрострелки считается схема №3.

Зачем нужна гидрострелка

Основная задача этого устройства – стабилизировать работу отопительной системы сразу с несколькими контурами. Если в доме больше одного этажа и на каждом есть батареи и теплые полы, а вода нагревается от бойлера, можно с полной уверенностью говорить о повышенном расходе теплоносителя. В такой мощной системе не избежать высокого динамического давления и проблем с прокачкой теплоносителя, а это чревато разбалансировкой оборудования. Дабы избежать проблем, важно разделить непосредственно отопительную систему и нагревательный котел, а также нейтрализовать динамическое влияние контуров друг на друга – здесь вам и придет на подмогу специальная гидрострелка.

Гидрострелка из нержавейки

Итак, без гидроразделителя не обойтись в следующих ситуациях:

1. Один котел настенного типа обслуживает разветвленную систему с повышенными показателями расхода теплоносителя.
2. Два котла настенного типа обслуживают такую же разветвленную комбинированную систему.
3. Мощную систему обслуживают сразу два котла: настенного и напольного типа.

Кроме прочего, нельзя не упомянуть преимущества гидрострелки:

• исключение взаимовлияния разнофункциональных контуров системы отопления;
• выравнивание гидродинамического баланса системы;
• возможность без негативных последствий подключать к системе дополнительные отопительные компоненты;

Как выбрать гидрострелку

Чтобы грамотно подобрать гидрострелку, следует разобраться в ее видах и основных функциональных параметрах отопительной системы, для которой она покупается.

Гидроразделители классифицируют по нескольким показателям:

• по типу сечения – круглые и квадратные;
• по количеству патрубков подачи и обратки – устройства с четырьмя, шестью или восемью входами/выходами;
• по объему;
• по способам подачи и отвода теплоносителя;
• по расположению патрубков – с размещением по одной оси или с чередованием.

Совет. Специалисты рекомендуют покупать гидрострелки с манометрами – благодаря им вы сможете следить за давлением в отопительной системе.

Прежде чем отправляться в магазин, следует рассчитать два важнейших параметра работа вашей системы отопления:

• мощность – сумма тепловой мощности абсолютно всех контуров;
• объем теплоносителя, прокачиваемого через систему.

Имея на руках эти данные, сравнивайте их с рабочими параметрами оцениваемых гидрострелок – всю техническую информацию о разделительных устройствах можно найти в прилагающихся паспортах.

Гидрострелка своими руками

Как сделать гидрострелку

Если вы не хотите тратиться на гидрострелку, можете попытаться сделать ее своими руками. Здесь главное – правильно выполнить ряд расчетов и иметь навыки газовой или электросварки.

Сначала определите оптимальные размеры трубы-гидроразделителя:

• внутренний диаметр: разделите сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлеките из полученного параметра квадратный корень, а затем умножьте последнее значение на 49;
• высота: умножьте внутренний диаметр на шесть.
• промежутки между патрубками: умножьте внутренний диаметр на два.

На основе вычисленных параметров составьте чертеж будущей гидрострелки. Затем подготовьте стальную трубку круглого или квадратного сечения, отвечающую рассчитанным значениям, и вварите в нее необходимое количество патрубков с резьбовыми соединениями.

Совет. Не рекомендуется делать гидрострелку из полипропилена – полимеры могут не выдержать повышенных температур подачи от нагревательного котла, что повлечет их быстрый выход из строя.

Как видим, если в доме сложная система отопления, обслуживающая большие площади, без гидрострелки не обойтись. Благо, даже несмотря на сложный принцип работы и массу задач, это устройство довольно простое в конструктивном плане, поэтому его реально сделать своими руками. Так что у вас всегда есть выбор: или покупать гидрострелку или довериться собственным навыкам.

Когда необходимо применять гидрострелку: видео

Гидрострелка: фото

Гидрострелка для отопления — назначение и основные параметры

Система отопления – это достаточно сложный «организм» для эффективного функционирования которого требуется добиться максимального согласования, балансировки работы всех его элементов. Добиться такой «гармонии» — не так просто, особенно если система сложная, разветвленная, включающая несколько контуров, различающихся и по принципу работы, и по температурному режиму. Кроме того, отопительные контуры отдельные приборы теплообмена могут иметь свои устройства автоматической регулировки и обеспечения работы, которые своим вмешательством не должны оказывать влияния на функциональные возможности «соседей».

Гидрострелка для отопления

Существует несколько подходов к достижению подобного «унисона», но одним из наиболее простых и эффективных способов является совсем несложное, но очень эффективное устройство – гидравлический разделитель, или, как его чаще называют, гидрострелка для отопления. Что это за элемент, каков принцип его работы, как его правильно рассчитать и смонтировать – в настоящей публикации.

Для чего нужен гидравлический разделитель в системе отопления

Чтобы разобраться в предназначении гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

• В простейшем варианте систему с принудительной циркуляцией можно представить так.

Простейшая одноконтурная система отопления

Схема приведена с большим упрощением. Так, на ней не показаны расширительный бак и элементы группы безопасности, просто из соображений «облегчения» рисунка.

К – котел, обеспечивает нагрев теплоносителя.

N1 – циркуляционный насос, благодаря работе которого теплоноситель перемещается по трубам подачи (красные линии) и «обратки» (синие линии). Насос может быть установлен на трубе или же быть входить в конструкцию котла – особенно это характерно для настенных моделей.

На замкнутом контуре труб врезаны радиаторы отопления (РО), обеспечивающие теплообмен – тепловая энергия теплоносителя передаётся в помещения дома.

При правильном подборе циркуляционного насоса по производительности и создаваемому напору в простейшей одноконтурной системе отопления, его может быть вполне достаточно в единственном экземпляре, и особой нужды в установке дополнительных устройств вроде бы и нет. Будет по этому поводу замечание – несколько позднее.

Циркуляционные насос – важнейший элемент системы отопления

Хотя и существуют схемы с естественной циркуляцией теплоносителя, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления. Как выбрать циркуляционный насос для отопления, как просчитать оптимальные параметры прибора – в специальной публикации нашего портала.

• Для небольшого дома такой простой схемы может быть вполне достаточно. Но в здании побольше часто приходится использовать несколько контуров отопления. Усложним схему.

Справиться ли один насос с несколькими контурами? Далеко не факт…

На данном рисунке показано, что насос обеспечивает движение теплоносителя через коллектор (Кл), откуда он разбирается на несколько разных контуров. Это могут быть:

— Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (РО).

— Водяные теплые полы (ВТП), для которых уже температура теплоносителя должна быть значительно ниже, значит будут задействованы специальные термостатические устройства. Сенсорная длина контуров теплых полов также обычно превышает в несколько раз обычную радиаторную разводку.

— Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Справится ли наш единственный насос с такой нагрузкой, с таким расходом теплоносителя? Наверное, нет. Конечно, существуют модели высокой производительности и мощности, с большими показателями создаваемого напора, но не беспредельны возможности и самого котла. Его теплообменник и внутренние патрубки рассчитаны на определенную производительность и создаваемое давление, и завышать эти значения – не следует, так как это вполне может привести к выходу из строя дорогостоящей котельной установки.

Да и сам насос, если будет работать постоянно на пике своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, вряд ли прослужит долго. Это не говоря даже о повышенной шумности мощного оборудования и немалом расходе электроэнергии.

• Какой выход – устанавливать на каждый контур собственный циркуляционный насос, рассчитанный по параметрам своей «подсистемы», которую он обслуживает.

Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Итак, на каждый из контуров установлен собственный насос. Проблема решена? Увы, это далеко не так – она просто перешла в «другую плоскость» и даже усугубилась!

Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования. Но даже это, скорее всего, не сделает столь сложную схему равновесной. Насосы, как правило, увязаны с системами термостатического регулирования каждого из контуров, то есть их текущие, на данный момент, эксплуатационные характеристики – величины изменяющиеся. Один контур временно приостанавливает свою работу, другой, наоборот, включается. Не исключены варианты одновременного функционирования или, наоборот, временного простоя всех насосов. Циркуляция в одном контуре может создать инерционное, «паразитное» перемещение теплоносителя в другом, там, где это в настоящий момент не требуется – и так далее, разнообразных вариантов может быть немало.

В итоге это нередко приводит к недопустимому перегреву теплых полов, к неравномерности отопления различных помещений, к «запиранию» контуров и к другим негативным явлениям, которые сводят на нет старания хозяев создать высокоэффективную систему.

А хуже всего в этом случае насосу, установленному около котла – вся нестабильность параметров системы в первую очередь отражается на его работе, и в конечном итоге – на «раздерганном», не поддающимся точным регулировкам функционировании котла. А ведь нередко в крупных домах устанавливаются каскадно два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Все это вызывает быстрый износ дорогостоящего оборудования.

• А выход, оказывается, совсем прост – необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Именно эту функцию и выполняет гидравлическая стрелка (ГС). Это нехитрое устройство устанавливается между котлом и коллектором.

Правильное полное название гидрострелки – гидравлический разделитель. Стрелкой ее назвали, по всей видимости, потому, что она способна перенаправлять гидравлические потоки теплоносителя, обеспечивая сбалансированность всей системы в целом.

Конструкция обычной гидрострелки — чрезвычайно проста

Конструктивно этот элемент представляет собой полую трубу круглого или прямоугольного сечения, заглушенную с обоих торцов, с двумя парами патрубков – выходных, для подачи, и входных – для трубы «обратки».

По сути, образуются два взаимосвязанных, но, по сути – независимых друг от контура: малый конур котла и большой, включающий коллектор со всеми разветвлениями на остальные контуры. В каждом из этих двух контуров свой расход и скорость движения теплоносителя, которые не оказывают сколь-нибудь значимого влияния друг на друга. Обычно показатель Q1 – величина стабильная, так как насос котла работает постоянно на одних оборотах, Q2 – изменяющаяся по ходу текущей работы системы отопления.

По сути, система разделяется на малый контур котла и большой — с приборами теплообмена.

Диаметр трубы подбирается таким образом, чтобы создавался участок пониженного гидравлического сопротивления, что позволяет выровнять давление в малом контуре, поставить его вне зависимости от работы или простоя рабочих контуров. В целом это приводит к сбалансированной работе каждого из участков системы отопления, к плавному, не подверженному скачкам давления и температуры функционированию котельного оборудования и всей системы в целом.

Как работает гидравлический разделитель

В принципе, возможны три режима функционирования гидравлического разделителя.

Гидравлический разделитель может выполнить еще ряд полезных функций.

• Прежде всего – обещанное замечание про систему отопления не самого разветвленного типа. Гидрострелка может стать полезным, а иногда даже – и обязательным элементом в том случае, если теплообменник котла изготовлен из чугуна.

Чугунные теплообменники не любят резких перепадов температур — могут дать трещину

При всех своих достоинствах этот металл все же обладает существенным недостатком – механической и термической хрупкостью. Резкий перепад температуры с большой амплитудой может привести к появлению трещины в чугунной детали. Таким образом, при розжиге системы отопления в холодное время года может возникнуть очень существенная разница температур – в топке и в трубе обратки. Прогрев теплоносителя в большом контуре займет немало времени, и этот период является весьма критичным для чугунного теплообменника. А вот если контур «укоротить», то есть запустить через гидравлический разделитель, нагрев теплоносителя осуществится гораздо быстрее, и вероятность деформации теплообменника котла будет минимальной.

Цены на гидравлический разделитель STOUT

Гидравлический разделитель STOUT

Кстати, некоторые производители котельного оборудования с чугунными теплообменниками прямо указывают на необходимость установки гидрострелки – нарушение этих требований влечет прекращение гарантийных обязательств.

• Резкое расширение объема в трубе гидрострелки и вызванное этим падение скорости движения жидкости вполне можно дополнительно «поставить на службу».

Возможные дополнительные функции гидрострелки — сепарация воздуха и очистка теплоносителя от твердых взвесей

1. Полностью исключить газообразование в теплоносителе – практически невозможно, поэтому в системе отопления устанавливаются спускные краны Маевского или автоматические воздухоотводчики – в группе безопасности, на радиаторах отопления и т.п. Очень эффективным, за счет большого объема, сепаратором воздуха способен стать и гидравлический разделитель. Для этого на него сверху врезают автоматический воздухоотводчик (поз. 1). Кроме того, на моделях заводского производства часто внутри цилиндра устанавливается специальная мелкоячеистая сетка, которая способствует активному отделению растворенного воздуха от жидкости с последующим выпуском его через отводчик.
2. Резкое замедление скорости потока способствует гравитационному оседанию твердых взвесей, появление которых вполне вероятно в теплоносителе. Если снизу установить кран (поз. 2), то появится возможность регулярно очищать систему от скопившегося шлама.

Видео: Анимированная демонстрация функционирования гидравлического разделителя

Специфика конструкции гидравлического разделителя

Как видно из изложенного, конструкция гидравлического разделителя – достаточно незамысловата. Тем не менее, она должна подчиняться определенным правилам.

В продаже в специализированных магазинах можно встретить немало предложений, разных размеров и конфигураций, то есть имеется возможность подобрать модель, максимально по своим параметрам подходящую под имеющуюся или планируемую систему отопления. Нередко встречаются оригинальные модели, которые конструктивно совмещают и сам гидравлический разделитель, и коллектор для подключения контуров. Иногда можно увидеть гидрострелки и вообще необычной звездчатой конфигурации.

Разнообразные варианты гидравлических разделителей заводского изготовления

Однако, если посмотреть на стоимость этих изделий, то наверняка возникнет мысль о возможности самостоятельного изготовления. И вправду, для хозяина дома, знакомого со слесарными и сварочными работами смонтировать гидравлический разделитель – не должно составить особого труда. Главное, соблюсти рекомендуемые размерные параметры, которые обеспечат оптимальную функциональность прибора.

Классическая схема гидравлического разделителя основывается на правиле «трех диаметров». Как это выглядит – показано на схеме.

«Классическая» схема по принципу «трех диаметров»

Диаметры, безусловно, показывают внутренний, условный проход, вне зависимости от толщины стенок.

Другая схожая схема — с патрубками, чередующимися по высоте. Ее пропорции показаны на второй схеме.

Схема с чередованием патрубков по высоте

Считается, что «ступенька вниз» для подачи будет способствовать лучшей сепарации газов, а «ступенька вверх» на обратке эффективнее отделяет твёрдые взвеси.

Как рассчитать диаметр гидрострелки D – будет рассказано в следующем разделе публикации. А пока что стоить заметить, что подобное соотношение диаметров выбрано неслучайно. Одна из главных целей – обеспечить скорость вертикальных потоков в пределах 0,1 ÷ 0,2 м/с, не более. Для чего это нужно:

• Минимальная скорость обеспечивает максимальную очистку теплоносителя от шлама, способствует лучшей сепарации воздуха.
• При небольшой скорости обеспечивается наиболее качественная естественная конвекция горячего, из подачи, и остывшего, из «обратки» теплоносителя. Это создает определенную температурную градацию по высоте – подобным свойством нередко пользуются применяя гидрострелка в качестве коллектора с разным температурным напором — отдельно для высокотемпературных (радиаторы или бойлер) и низкотемпературных («теплые полы») контуров. Такой подход позволяет снизить нагрузки на терморегулирующее оборудование, повысить общую эффективность каждого из контуров и всей системы в целом.

Гидравлический разделитель, позволяющий добиться градиента температур по высоте

Следует сказать, что вертикальное расположение гидрострелки, хотя и считается «классическим», но отнюдь не является догмой. Если не брать в расчет функции отделения из теплоносителя воздуха и сбора твердых взвесей, то, в зависимости от конкретных условий расположения труб в системе отопления, можно принять и горизонтальный вариант. Причем, даже расположение патрубков подачи и обратки котлового и отопительного контуров тоже может меняться. Несколько примеров представлено на схеме ниже.

Возможные схемы горизонтального размещения гидравлического разделителя

При таком расположении гидравлического разделителя требование к минимизации скорости потока в нем уходит на «второй план» — отделения осадков не требуется, а смешивание происходит за счет встречного направления потоков из первичного котлового контура и контура отопления. Это позволяет задействовать при изготовлении трубы меньшего диаметра. Но при этом необходимо создать условия, чтобы обеспечивалось качественное перемешивание. Для этого подающий и обратный патрубки каждого их контуров должны быть разнесены на расстояние, не менее чем четыре диаметра d, и при этом при любом диаметре патрубка эта дистанция не может быть менее 200 мм.

Пример смонтированной горизонтальной гидрострелки

Гидрострелка не обязательно всегда является сварной стальной конструкцией. Можно встретить немало примеров, когда мастера их изготавливают из медных труб или даже из полипропилена – такое устройство вообще будет стоить совсем недорого. Правда, при использовании пластика температурный режим в системе отделения не должен превышать максимальных 70 °С.

Гидравлический разделитель выполнен из полипропиленовых труб

Можно встретить и совсем неожиданные решения. Так, например, гидравлический разделитель выполняют из труб небольшого диаметра, придавая ему вид решетки. При таком подходе вполне можно ограничиться полипропиленовыми или даже металлопластиковыми трубами Ø 32 мм.

Решетчатый гидравлический разделитель из труб небольшого диаметра

Следуя этому же принципу, некоторые мастера устанавливают вместо такой решетки несколько секций старого ненужного радиатора отопления. С функцией гидравлического разделителя такое устройство справится в полной мере. Правда, необходимо учесть то, что неизбежны большие тепловые потери. Придётся продумать качественную термоизоляцию подобной импровизированной гидрострелки.

Расчет стандартного гидравлического разделителя

Предлагаемые в продаже готовые гидравлические разделители рассчитаны на определенную мощность системы отопления. Но если принято решение самостоятельно изготовить эту, в принципе, несложную конструкцию, то важно рассчитать базовые параметры – минимальный диаметр самой гидрострелки и диаметры подводящих патрубков. После этого, руководствуясь схемами, представленными выше, несложно будет составить собственный чертеж.

Ниже будут представлены два варианта расчета гидравлического разделителя «классического» вертикального типа.

Расчет от мощности системы отопления

Существует универсальная формула описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки»

Q = W / (с × Δt)

Q – расход, л/час;

W – мощность системы отопления, кВт

с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)

Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен:

Q = S × V

S – площадь поперечного сечения трубы, м²;

V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, для качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с. Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час. Можно взять усредненное значение – 540 м/час

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр.

D = √ (4×S/π) = 2 × √ (S/π)

Подставляем значения:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt)

= 0,0451 × √(W/Δt)

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:

• D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

• D = 55,2 √(W/Δt) – для скорости в 0,1 м/с;
• D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Быстро провести расчеты поможет встроенный калькулятор, размещенный ниже:

Калькулятор расчета рекомендуемых параметров гидрострелки по мощности и разнице температур

Перейти к расчётам

Расчет параметров гидрострелки на основании производительности насосов

Есть и другой способ определить требуемые минимальные размерные параметры гидравлического разделителя. В этом случае за исходные величины будут браться величины производительности насосов в контуре котла и всех контуров отопления и, при наличии, горячего водоснабжения.

Как уже было понятно из описания принципа работы гидрострелки, ее основное предназначение – не перегружать насосное оборудование котельной установки, обеспечивая при этом должный расход теплоносителя во всех контурах отопления. Так на практике и получается, что суммарная производительность всех насосных установок всегда выше аналогичного показателя насоса, обеспечивающего циркуляцию непосредственно через котел.

В самом «пиковом» варианте, когда одновременно задействованы все насосы во всех контурах, суммарная производительность через гидрострелку стане равна разнице:

Q = ∑Qот. – Qкот.

∑Qот. – суммарная производительность всех насосов на контурах отопления и, если есть, на бойлере косвенного нагрева, м³/час

Qкот. – производительность циркуляционного насоса в малом контуре котла отопления. м³/час.

Вернемся вновь в формулам, которые рассматривались выше.

S = W / (с × Δt × V)

Мощность, как уже было показано выше, равна:

W = Q × с × Δt

Значит,

S = (Q × с × Δt) / (с × Δt × V) = Q / V

Отсюда осталось совсем немного для определения диаметра:

D = √ (4×S/π) = 2 × √ (Q /(π × V)) = 2 × √ ((∑Qот. – Qкот.) / (π × V))

Уточнить паспортные характеристики установленного или планируемого к установке насосного оборудования – несложно. Единственное, при расчетах не забывайте приводить значение производительности к единым величинам — м³/час, а скорость потока через гидрострелку – к м/час. Полученный результат останется привести к миллиметрам, умножив на 1000.

Можно сразу упростить формулу, введя константы и рекомендуемую скорость потока, как и в первом расчете. В итоге получаются следующие выражения:

При скорости вертикального потока равной:

• 0,1 м/с: D = 59,5 × √ (∑Qот. – Qкот.)
• 0,15 м/с: D = 48,6 × √ (∑Qот. – Qкот.)
• 0,2 м/с: D = 42,1 × √ (∑Qот. – Qкот.)

Эти соотношения заложены в размещенный ниже калькулятор:

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Перейти к расчётам

Рассчитанные величины являются минимальными. Если диаметр будет выше, то никакой беды от этого не случится – плавность работы системы отопления только выиграет. А вот заужение ниже расчетной величины – недопустимо!

Естественно, при приобретении или самостоятельном изготовлении гидравлического разделителя ориентируются на стандартные диаметры труб, но только приведенные от полученных результатов обязательно в большую сторону.

Заключение

Подводя итоги публикации, отметит еще раз основные достоинства системы отопления, оснащенной гидравлическим разделителем:

• Чугунный теплообменник котла получает надежную защиту от тепловых ударов. Что продлевает срок службы котельного оборудования.
• Намного упрощается подбор насосов. Для каждого контура модно приобрести прибор необходимой производительности, и это не потребует установки мощного насоса в контуре котла – гидрострелка в полной мере нивелирует этот дисбаланс.
• Расход теплоносителя через котел отличается стабильностью, то есть оборудование всегда работает в штатном оптимальном режиме, без скачков давления и температуры.
• Вся система отопления в целом получается сбалансированной, все контуры независимы и не оказывают значимого влияния один на другой.
• Появляется возможность удаления шлама и газов.

И напоследок – еще один видео-сюжет о значимости гидрострелки в системе отопления:

Видео: Насколько важна гидрострелка в разветвлённой системе отопления?

Amazon.com: Fin-Finder Bowfishing Hydro-Guard Arrow Tube: оборудование для стрельбы из лука: спорт и туризм

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит
  введя номер вашей модели.
• Регулируется: легко устанавливается стрелка любой длины от 25 до 42,5 дюймов.

• Способен нести несколько стрел с остриями.

• Крышка с защелкой обеспечивает плотное прилегание для максимальной защиты стрелы.

• На каждый продукт Fin-Finder предоставляется пожизненная гарантия Water-Tight, которая распространяется на все дефекты производителя.

Fin-Finder Hydro-Glide Pro Rest Обзор

Подставка Hydro-Glide от Fin-Finder легко описывается как прочная и простая.Просто хорошо. Мне нравится простое. Но мне очень нравится простое и прочное охотничье снаряжение.

Но команда Fin-Finder никогда не останавливается на хорошем. Они постоянно работают над улучшением снаряжения для луковой охоты. Именно это привело к созданию конструкции Hydro-Glide Pro Rest.

На какой упор для ловли лука вы рассчитываете, чтобы держать свою стрелу? Попробуйте этим летом Hydro-Glide Pro Rest.

Fin-Finder модернизировал свой оригинальный упор для стрел Hydro-Glide для стрельбы из лука, чтобы обеспечить производительность и точность при еще лучшем упоре для стрел.Читайте дальше, чтобы увидеть, как это выглядит.

В оригинальном Hydro-Glide ваша стрела довольно вонючая. Но если вы хотите полностью удержать стрелу, когда вы танцуете по лодочной палубе, держите лук сбоку или выполняете любые другие маневры перед выстрелом, этот упор для стрел вас прикрывает.

Держит ли ваш упор для стрелы всегда готовым к выстрелу?

Как это сделано

Мне нравится, что в этом отдыхе особо нечего.Это легкий и плотный пакет. Здесь не так много деталей и деталей, которые могли бы зацепить тетиву или помешать выстрелу. Он изготовлен из сверхпрочного алюминия T-6, поэтому он, несомненно, переживет некоторых из этих пластиковых конкурентов. Остальные также оснащены фурнитурой из нержавеющей стали, чтобы поддерживать их работоспособность долгое время после замачивания в воде, рыбьей слизи и любых других злоупотреблениях, с которыми он сталкивается.

Прочный и надежный упор Fin-Finder Hydro-Glide Pro Rest станет отличной основой для лука для ловли лука.

Он имеет небольшой гибкий язычок, который легко удерживает стрелу после заправки. Загрузка и выгрузка стрелки проста и никак не ограничивается этой вкладкой. Вкладку можно быстро удалить, если вы не хотите ее использовать или когда-либо обнаружите необходимость ее замены.

Остальное оснащено уникальной лапкой для захвата, которая надежно удерживает ваш предмет на месте и готов к выстрелу.

Как он скользит

Остальное также имеет синий канал Делрина, который, кажется, в значительной степени пуленепробиваемый.Я знал, что Делрин, должно быть, какой-то серьезный пластик, но это все. Я посмотрел на него. Я обнаружил, что это кристаллический пластик, известный своей высокой прочностью и твердостью. Для стрелка это означает, что он гладкий и гладкий для лучшего полета стрелы и стреляемости. Без сомнения, это будет избито.

В остальном рисунок гладкий и смертельно точный благодаря синей основе из делрина.

Как это регулируется

Еще одна интересная особенность этой подставки — система микропривода без инструментов.Вы можете быстро и легко отрегулировать его пальцами. Инструменты не требуются. И это действительно хорошо, когда вы идете вброд или стоите на лодочной палубе в темноте ночи.

Быстрая и легкая регулировка без инструментов делает установку Hydro-Glide Pro Rest быстрой и легкой.

Hydro-Glide Pro доступен в моделях для правшей и левшей.

Более подробную информацию о Hydro-Glide Pro, а также о полной линейке снаряжения для луковой рыбалки можно найти на сайте http: //www.fin-finder.com

Поделитесь этой историей:

Поделиться на Facebook (открывается в новом окне)

Поделиться в Twitter (открывается в новом окне)

Как превратить охотничий лук в лук для охоты

Как лучники, неизбежно, что в какой-то момент мы обновим наши луки до новейших и лучших. Технологии в области стрельбы из лука продолжают развиваться быстрыми темпами, и рано или поздно многие охотники за луком обнаруживают, что у них есть более старые луки, которые собирают пыль.

Стоимость лука при перепродаже явно не такая, как у огнестрельного оружия, и иногда трудно решить, что делать со старым снаряжением для стрельбы из лука.Продать это? Отдать это? Что-то другое?

Идеальное решение — переделать лук для охоты с лука и превратить его в лук для охоты.

В конечном итоге это экономичный способ выйти на воду и начать получать удовольствие от товарищества, связанного со спортивной охотой с луком.

Продолжайте читать, чтобы узнать больше о 5 простых шагах, которые помогут превратить ваш охотничий лук в отличное приспособление для ловли лука.

Fin-Finder упор для стрелы тока

Шаг 1.Выберите Отдых

Что касается боуфишинга, то чем проще, тем лучше. Чтобы стрелять эффективно, вам не нужен причудливый отдых.

Фактически, меньшее количество движущихся частей означает меньше возможностей для отказа или неисправности. Кроме того, с точки зрения безопасности рекомендуется использовать простой отдых, такой как Current Arrow Rest или Hydro Glide.

При правильной установке эффективен любой стиль отдыха. Эти упоры будут установлены на подступенке блочного лука, но если ваш старый охотничий лук является традиционным, вам нужно убедиться, что подступенок действительно просверлен и нарезан для упора.

Мы не рекомендуем стрелять из традиционного лука во время ловли лука.

Fin-Finder Hydro-Shot Finger Savers

Шаг 2. Поменяйте местами аксессуары для струн

Если вы стреляете из блочного лука с помощью спускового приспособления, прикрепленного к петле для тетивы, вам может потребоваться поменять петлю для тетивы на некоторые разновидности зазубрин.

Bowfishing — это быстро развивающаяся игра, и вам не понадобится спусковой крючок, который вы использовали для охоты из лука на крупную дичь.По этой причине дополнительные аксессуары, такие как Fin-Finder Hydro-Shot Finger Savers, стали популярными среди многих энтузиастов луковой охоты.

Они просты в установке и обеспечивают острие на вашей тетиве, делая стрельбу пальцами без перчаток или пальцевых язычков намного более удобной.

Если у вас на веревке есть визир — его тоже можно снять. Процесс прицеливания при стрельбе из лука отличается от процесса стрельбы из лука или стрельбы по мишеням, и этот аксессуар не понадобится.

Гасители вибрации — это личное предпочтение. Однако, если ваша тетива уже экипирована, вы можете оставить их на тетиве.

Лазерный прицел Fin-Finder RefractR BLS

Шаг 3. Выберите прицел

Боуфишинг с прицелом не является обязательным. Некоторым нравится инстинктивная стрельба, другие предпочитают преломляющие лазерные прицелы.

В 2019 году мы разработали RefractR BLS, который представляет собой еще одну версию лазерного прицела с обновленными компонентами и функциями, включая несколько вариантов установки.

Лазерные прицелы могут быть особенно полезны при ловле лука ночью, но каждый рыбак или женщина должны решить, какой прицел подходит для их снасти.

Fin-Finder Custom Arrow Builder Option

Шаг 4. Выберите стрелки и точки

Удостоверьтесь, что вы уделяете некоторое внимание видам рыб, на которые вы, скорее всего, рассчитываете попасть, а также условиям, в которых вы чаще всего будете ловить лук. Оба эти фактора повлияют на комбинацию стрелки и точки, которую вы в конечном итоге выберете.

Если вам нужна помощь в определении того, какие точки лучше всего подходят для ловли рыбы, вы можете обратиться к нашей Таблице уровней повреждения здесь.

Аналогичным образом, наша новая опция Custom Arrow Builder позволяет вам выбрать свой стержень, цвет и комбинацию точек, если вы не можете найти правильный вариант, соответствующий вашим потребностям. Стрелы из стекловолокна — отличный и очень прочный вариант для большинства применений для луковой охоты, но доступны и другие типы валов, включая гибридные угольные валы.

Вы также должны быть уверены, что ваши стрелки и острия совпадают с типом рыбы, которую вы преследуете, чтобы вы не пробили более мелкую и мягкую рыбу. Вам нужно будет выбрать точки, которые будут удерживаться на каменистом дне, если вы будете ловить рыбу в таких условиях.

Сейчас также хорошее время, чтобы указать на то, что некоторые тяжелые и скоростные луки могут быть не оптимальными для некоторых видов рыб. Большинство луков для боуфишинга имеют максимальный натяжной вес менее 50 фунтов. потому что скорость не так важна, а луки с большим весом могут привести к большему количеству прострелков.

Колчан с замком стрелы Fin-Finder

Шаг 5. Выберите аксессуары для боуфишинга

Существует множество аксессуаров для луковой охоты, которые могут вывести вашу оснастку на новый уровень. Вам нужно будет определить, что нужно для того вида ловли лука, которым вы собираетесь заниматься.

Если вы планируете много заниматься ловлей лука в ночное время и, возможно, одиночной ловлей лука, установленный на луке фонарь станет ценным аксессуаром. У вас не будет напарника, который будет держать луч прожектора, или освещения лодки, чтобы выделить вам действие.

Среди других удобных аксессуаров — колчан для стрел, который поможет защитить вашу стрелу и леску от попадания в другое снаряжение или другие луки на лодке. Также неплохо инвестировать в дополнительные точки и стрелки на случай, если точка будет повреждена на каменистом дне ручья или у вас возникнет неприятная ситуация, когда вам придется перерезать линию.

Время ловить рыбу

Преобразование вашего старого охотничьего лука в лук для ловли лука — это быстрый и простой способ выйти на воду и поймать жука для ловли лука.Это также отличный способ оставаться начеку в межсезонье охоты с луком.

Теперь, когда вы выполнили эти 5 шагов, вы готовы уничтожить рыбу своим недавно переделанным луком для ловли лука!

Прочтите остальную часть нашего блога, чтобы получить больше советов по ловле лука, следите за нами в Facebook и Instagram и отметьте нас на своих фотографиях для ловли лука #TeamFinFinder

6.708 — Производство гидроэлектроэнергии в сельском хозяйстве: внутрихозяйственное

Распечатать этот информационный бюллетень

Блейк Осборн ¹ , Кэри Вайнер ² , Сэм Андерсон ³ (3/17)

Факты

• Колорадо является лидером нации в разработке стимулов для малой гидроэнергетики
• Расположенные в основном в горных районах, 7 процентов орошаемых сельскохозяйственных земель в Колорадо (примерно 170 000 акров) обладают потенциалом повышения давления для выработки в общей сложности 30 мегаватт гидроэлектроэнергии
• Выработка гидроэлектроэнергии на фермах может использоваться для непосредственного включения гидроцентров или может быть подключена к электросети для компенсации внутрихозяйственного потребления электроэнергии
• Большинству внутрихозяйственных проектов малой гидроэнергетики не нужно будет получать новое юридическое право на воду, если производство малой гидроэнергетики объединено с существующим водопользованием

Фон

Энергетическое управление штата Колорадо определило три компонента транспортировки воды в сельском хозяйстве, которые могут использовать гидроэнергетику: 1) внутрихозяйственные оросительные системы под давлением, 2) водоводы на оросительных канавах и 3) существующие сельскохозяйственные дамбы.Эта публикация касается только внутрихозяйственных оросительных систем под давлением .

Малая гидроэнергетика, также называемая микрогидроэнергетикой, представляет собой способ использования энергии проточной воды и использования этой энергии для механических или электрических целей. Типичные малые гидроустановки рассчитаны на выработку 2 мегаватт (МВт) энергии или меньше. Использование энергии воды, стекающей с холма, долгое время использовалось для обеспечения энергии промышленными и сельскохозяйственными предприятиями. Мукомольные мельницы, например, использовали воду текущего потока для вращения водяного колеса и механического привода мельниц.Сегодня есть новые технологии, которые позволяют улавливать энергию движущейся воды и использовать ее для механического поворота центральной оси или даже для создания электричества. Основное преимущество малой гидроэнергетики — это возможность использовать устройство, называемое турбиной, для извлечения энергии из движущейся воды и преобразования этой энергии в энергию или электричество. Здесь важно различать мощность, энергию и электричество. Мощность — это объем работы, который выполняется с течением времени, энергия — это способность выполнять работу, а электричество — это заряженный ток.Чтобы лучше понять, как создаются мощность и электричество, нам нужно сначала взглянуть на источник этой энергии.

Вода на более высоком уровне, например на склоне холма, имеет потенциальной энергии из-за того, что она находится выше точки использования. Характеристики площадки, включая доступную воду и перепад высот (также называемый напор ), определяют потенциальную энергию воды. Потенциальная энергия проявляется как повышенное давление внутри трубы, заполненной водой — нижняя часть трубы находится под более высоким давлением, чем верхняя.Однако давления недостаточно, чтобы вращать турбину. Вода под давлением в трубе должна проходить через турбину, которая преобразует потенциальную энергию в кинетическую. Количество движущейся воды, перепад высот и трение внутри трубы определяют кинетическую энергию , доступную для выработки электроэнергии.

Возможно, наиболее важным для производства электроэнергии и орошения является возможность контролировать количество воды и скорость ее потока, которые являются ключевыми факторами производства энергии.Транспортировка воды к месту выработки электроэнергии может повлиять на то, сколько кинетической энергии может быть захвачено. Например, труба из ПВХ большого диаметра имеет низкие потери на трение, потому что внутренние стенки трубы из ПВХ гладкие, что снижает трение между водой и стенками трубы, а трубы большого диаметра перемещают больше воды при меньшем контакте со стенками. И наоборот, вода в трубе меньшего размера или в более грубой трубе будет иметь больше потерь на трение. Эти три фактора — поток, напор и метод транспортировки — имеют решающее значение для определения того, сколько энергии может генерировать малая гидроэнергетическая система.

Реализация внутрихозяйственных проектов малой гидроэнергетики

Механические гидроэнергетические системы используют давление оросительной системы для вращения турбин и привода гидравлического насоса, который отвечает за перемещение центральной оси по полю.В этом случае электричество не генерируется и не требуется для перемещения центральной оси. Механические гидроэнергетические системы являются наиболее распространенными в Колорадо из-за их относительно низкой стоимости, независимости от более крупной энергосистемы и более низких затрат на техническое обслуживание (Рисунки 1 и 2). Другой тип гидроэнергетической системы, гидроэлектростанция , использует энергию воды для вращения турбины и производства электроэнергии. Гидроэлектрические системы могут быть более дорогостоящими, но с помощью ирригатора они могут производить электричество, что снижает счета за коммунальные услуги.Чаще всего электричество, вырабатываемое гидроэнергетической системой, передается в более крупную электрическую сеть и используется кем-то другим вне фермы. Каждый киловатт-час электроэнергии, произведенной малой гидроэнергетической системой и переданной в эту более крупную сеть, засчитывается в счет ежемесячного потребления электроэнергии фермой. Это достигается за счет соглашения об измерении нетто. До 120% электроэнергии, произведенной сверх того, что ферма использует в месяц, может быть перенесено на следующий месяц, в то время как ферма будет оплачивать любую электроэнергию, использованную сверх того, что произведено.Соглашения о чистых измерениях заключаются между электроэнергетической компанией и производителем электроэнергии, в данном случае оросителем.

Что следует учитывать при оценке пригодности микрогидравлики:

• Есть ли у вас доступ к техническим, финансовым и / или административным знаниям, которые потребуются для эффективного выполнения этого проекта?
• Имеете ли вы законное право использовать определенное количество воды для производства электроэнергии? Если нет, нужно ли вам получить законное право на воду?
• Надежен ли источник воды для ваших нужд? Например, вы не захотите устанавливать дорогостоящую микрогидросистему на отводе канавы с коротким водоснабжением с ненадежным источником воды.
• Соответствуют ли условия на площадке для эффективного производства электроэнергии? Необходимые условия на площадке включают адекватный поток и достаточный перепад высот как для создания давления в оросительной системе, так и для питания турбины. Существует несколько турбин, которые работают при разных расходах и напорах; эффективность извлечения энергии из воды будет зависеть от типа турбины и условий на месте.
• Если вы производите электроэнергию для сети по соглашению о чистых счетчиках, достаточно ли вы близки к существующей энергетической инфраструктуре? В противном случае это может привести к значительным расходам.
• Если вы производите электроэнергию для сети по соглашению о чистых счетчиках, ваша система будет меньше 25 киловатт? В противном случае местная электроэнергетическая компания может разрешить подключение только в индивидуальном порядке.
• Существуют ли местные экономические, политические или экологические факторы, которые повлияют на успех проекта?
• Вода относительно чистая от песка и ила или ее легко удалить? Ил в потоке воды может быстро изнашивать рабочее колесо турбины или уплотнения вала.

Мотивации

Существует множество причин для внедрения малой гидроэнергетики в масштабах фермы, в том числе: экономические стимулы (включая ссуды под низкие проценты, гранты от штата Колорадо, чистые измерения и скидки или льготы для коммунальных предприятий), необходимость снижения давления в трубопроводе или просто перейти на более устойчивый источник энергии. Преимущества малых гидроэнергетических систем распространяются не только на фермы, но и на экологические и общественные выгоды. Например, установка механической гидроэнергетической системы для поворота центральной оси в сельской местности Колорадо может устранить необходимость в дополнительных линиях электропередачи или дизельных генераторах, тем самым уменьшив воздействие на окружающую среду.Экономические выгоды от производства малой гидроэлектроэнергии упоминаются в Плане водоснабжения Колорадо, в котором подчеркивается снижение стоимости «водно-энергетической взаимосвязи» и рекомендуется включать проекты малой гидроэнергетики в мероприятия по повышению эффективности орошения, когда это возможно, для увеличения экономической отдачи от водопользования. Как правило, оросители переходят с поливной системы на полив с центрированным круговым поливом, чтобы сэкономить на трудозатратах и ​​повысить точность и точность полива на поле. Однако одна из основных затрат в течение срока службы центрального шарнира — это затраты на электроэнергию, чтобы прокачать воду через шарнир и продвигать ее по полю.Небольшая внутрихозяйственная выработка гидроэлектроэнергии дает ирригаторам возможность снизить свои затраты на электроэнергию, что, в зависимости от размера фермы, может значительно снизить общие затраты.

Хотя есть много потенциальных преимуществ, проблемы все еще существуют в новом ландшафте малой гидроэнергетики.Министерство сельского хозяйства штата Колорадо определило некоторые препятствия и проблемы, связанные с малой гидроэнергетикой: 1) может быть недостаток отраслевых знаний в конкретной географической области, 2) боязнь «неизвестного», 3) мало поставщиков оборудования, 4) затраты, и 5) разрешение. Более 170 000 акров орошаемых земель в Колорадо были признаны пригодными для систем орошения под давлением. Хотя освоена лишь небольшая часть потенциала малой гидроэнергетики, штат Колорадо создает ресурсы, чтобы помочь землевладельцам, включая ирригационных фермеров, строить и реализовывать проекты малой гидроэнергетики.Колорадо зарекомендовал себя как национальный пионер малых гидроэлектростанций, разрабатывая ресурсы для помощи в развитии малых гидроэлектростанций, включая оптимизацию нормативных требований. На уровне штата выдача разрешений на малую гидроэнергетику стала намного проще благодаря закону Колорадо HB14-1030 « О создании стимулов для развития гидроэнергетических систем », подписанному 31 мая 2014 года. Штат Колорадо признал потребность в упрощенных правилах, допускающих новые гидроэнергетические проекты.Колорадо — один из первых штатов страны, который предоставил следующее: план финансирования под низкие проценты для проектов малой гидроэнергетики; оценка сельскохозяйственных гидроэнергетических ресурсов; справочник по малой гидроэнергетике; и Меморандум о взаимопонимании (MOU) с Федеральной комиссией по регулированию энергетики (FERC) по упорядочению выдачи разрешений. Как указано в Меморандуме о взаимопонимании, «Комиссия (FERC) и Колорадо взаимно заинтересованы в упорядочении и упрощении правил выдачи разрешений на проекты малой гидроэнергетики.По сути, этот меморандум дает штату Колорадо, который осуществляет надзор за выдачей разрешений на проекты малой гидроэнергетики, возможность упростить правила выдачи разрешений и поощрять маломасштабное развитие гидроэнергетических проектов в качестве источника экологически чистых возобновляемых источников энергии. и местная энергия при сохранении безопасности окружающей среды и других ресурсов, не связанных с развитием. Когда в 2010 году был подписан меморандум о взаимопонимании, проекты малой гидроэнергетики разрешались всего за 6 месяцев, а не за 2–3 года ранее.

Разрешение на строительство гидроэлектростанции

Хотя создание малой гидроэнергетики может быть проще, чем раньше, гидроэлектростанции по-прежнему регулируются штатом Колорадо и FERC. Упорядочив процессы регулирования в 2013 году, FERC предложило ирригаторам возможность добавить гидроэлектростанцию ​​ к ирригационной канаве или трубопроводу, где основной целью канавы или трубопровода является подача воды для орошения на поля, а не выработка электроэнергии.Механические проекты гидроэнергетика не производят электроэнергию и, следовательно, не нуждаются в разрешении FERC.

Гидроэнергетика Проекты осуществимы только в соответствии с Законом об эффективности регулирования гидроэнергетики 2013 года. До подписания этого Закона процесс выдачи разрешений FERC занимал годы и стоил десятки тысяч долларов даже для самых маленьких гидроэнергетических проектов. Среди прочего, Закон освобождает некоторые гидроэнергетические сооружения, работающие по трубопроводу, от лицензионных требований Федерального закона об энергии (FPA).Это освобождение от лицензирования применяется, когда гидроэнергетическое сооружение добавляется к трубопроводу, например, трубопроводу или канаве, где основная цель трубопровода не для выработки электроэнергии. Это делает возможным производство гидроэлектроэнергии на фермах, позволяя оросителям, использующим трубы для подачи воды на свои фермы, просто добавлять гидроэлектрическую турбину к своей существующей транспортной инфраструктуре без необходимости проходить дорогостоящий процесс регулирования. В этом сценарии процесс подачи заявки в FERC начинается с подачи в Комиссию Уведомления о намерении построить соответствующий водопроводный гидроэнергетический объект.Для ирригационного проекта гидроэлектростанции Уведомление о намерениях (NOI) обычно состоит примерно из пяти страниц, включая схематический рисунок гидроэнергетического объекта и карту расположения. NOI предоставляет подробное описание проекта и основной цели канала. Согласно веб-сайту FERC, Комиссия «примет первоначальное решение в течение 15 дней. [Их] первоначальное решение будет заключаться в том, чтобы либо отклонить уведомление о намерении, либо определить, что объект соответствует квалификационным критериям.«FERC предоставит список недостающей информации, если потребуется дополнительная информация. Собрав недостающую информацию, вы можете пересмотреть уведомление о намерениях и повторно подать его в любое время. Если FERC изначально определяет, что ваше учреждение соответствует квалификационным критериям:

1. FERC выпустит публичное уведомление, предоставляющее общественности 30 дней для подачи ходатайств о вмешательстве
2. 45 дней на предоставление комментариев относительно соответствия вашего учреждения квалификационным критериям

Если не будет возражений общественности по поводу строительства небольшой гидроэлектростанции , FERC выпустит письмо, в котором признает проект «квалифицированным гидроэнергетическим объектом с кабельным вводом».Если общественность не подает заявление о возражении, весь процесс выдачи разрешений FERC должен занять максимум 60 дней. Монтаж гидроэлектрической системы не следует начинать до тех пор, пока этот процесс не будет завершен, поэтому рекомендуется подавать NOI на ранних этапах процесса проектирования.

Финансирование малой гидроэнергетики

Помимо нормативных стимулов для гидроэнергетики, финансовые стимулы сейчас более широко распространены для проектов гидроэнергетики на фермах.Одним из самых больших стимулов для ирригатора является бесплатная программа, предлагаемая Министерством сельского хозяйства штата Колорадо (CDA), в которой CDA выполняет оценку участка и, когда позволяют средства, может помочь возместить стоимость оценки осуществимости. При оценке участка будут учтены характеристики вашего участка, необходимые для выработки гидроэлектроэнергии, включая перепады высот, объемы водозабора и существующую ирригационную инфраструктуру. Оценка осуществимости представляет собой более подробный взгляд на условия вашего объекта и обычно включает инженерные отчеты и анализ.

Еще один стимул исходит от Совета по охране водных ресурсов Колорадо, который предлагает ссуды под низкие проценты для проектов малой гидроэнергетики. Кроме того, Программа стимулирования качества окружающей среды NRCS (EQIP) предлагает федеральную помощь для улучшения фермерских хозяйств, таких как центральные шарниры и малые гидроэнергетические системы. Использование различных финансовых стимулов поможет ирригаторам оплачивать небольшую гидроэнергетическую систему.

Права на воду

Производство малой гидроэлектроэнергии является наиболее целесообразным при добавлении к существующей инфраструктуре водоснабжения и существующему определенному водопользованию.В этом смысле дополнительное использование воды для производства гидроэлектроэнергии будет считаться «случайным и непотребительским использованием» и не потребует нового права на воду, если гидроэнергия вырабатывается только во время поставок для первоначальной и установленной водопользование. Например, если небольшая гидроэнергетическая система добавляется к инфраструктуре подачи воды центральной оси, вода, используемая для орошения, также может использоваться для выработки электроэнергии без необходимости в новой воде, если количество используемой воды не превышает количество воды, предписанной для орошения.Если не будет выдано новое право водопользования на отвод большего количества воды, чем было исторически, на орошение, количество воды, отведенной на орошение и, соответственно, на управление центральной осью, должно оставаться таким же, как и до установки малой гидроэнергетической системы. Важно отметить, что использование воды, уже установленной законодательством, может повлиять на доступность производства электроэнергии в зависимости от срока действия права на воду. Если новые водозаборы необходимы с единственной целью выработки электроэнергии, тогда необходимо будет получить новое право на воду.Если вы не уверены, требуется ли новое право на воду, свяжитесь с Отделом водных ресурсов штата Колорадо, чтобы уточнить это.

Дополнительные ресурсы

Справочник по малой гидроэнергетике штата Колорадо

Рекомендации по развитию сельскохозяйственной гидроэнергетики в Колорадо

E3A: Изучение энергоэффективности и альтернатив

ACRE3: Развитие возобновляемых источников энергии и повышения энергоэффективности в Колорадо

Веб-сайт «Ваша энергия» государственного университета Колорадо

¹ Ученый-исследователь, Колорадский институт водных ресурсов и совместное расширение, Университет штата Колорадо, Форт.Коллинз, Колорадо. ² Специалист по энергетике и директор Центра сельской энергетики CSU, Университет штата Колорадо, Форт. Collins, CO. ³ Специалист по энергетике, Министерство сельского хозяйства Колорадо, Broomfield, CO. 3/17

Arrow Lakes Reservoir

Операции на водохранилище в сочетании с топографией водохранилища создают опасности, уникальные для искусственных водоемов.

Будьте осторожны, уровень воды может измениться в течение 24 часов

Уровень воды в водохранилище колеблется на целых 20 метров ежегодно и постоянно меняется из-за притока и требований к сбросу воды на плотине Хью Кинлисайд.Уровни водохранилища могут повышаться или понижаться примерно на 30 см за 24 часа в любое время года.

Лодочники предупреждены о том, что, когда водохранилище не на своем максимальном уровне, решетки, камни или обломки, включая пни, могут лежать прямо под поверхностью. Лодочники также должны знать о внезапных порывах сильных ветров, вызывающих высокие волны и сильные течения.

Будьте осторожны, ставя на якорь большие лодки у береговой линии на мелководье; падение уровня в резервуаре может привести к высыханию и высыханию.Как правило, уровень воды будет падать осенью и зимой и повышаться весной и в начале лета.

Лодочники, пользующиеся водохранилищем в конце лета, осенью и зимой, должны быть особенно внимательны к риску оказаться в затруднительном положении из-за снижения уровня воды.

Будьте осторожны к югу от Ревелстока

Район к югу от Ревелстока является критическим. Первоначальный канал пересекает широкое плоское дно реки на 48 км к югу от Ревелстока. Область по обе стороны канала покрыта только 0.От 6 до 1,8 метра воды, даже когда резервуар находится на самом высоком уровне.

Лодочникам рекомендуется держаться в этой области на большой глубине. Сбавьте скорость и следите за косяками и связками бревен. Не оставляйте лодку в этом месте без присмотра.

Течения могут быть сильными возле Кинлисайда, плотины Ревелстока

Водозаборники плотины

на плотине Хью-Кинлисайд и выходы на плотине Ревелсток могут вызывать сильные поверхностные и подводные течения. Для вашей собственной безопасности и безопасности других соблюдайте все вывешенные знаки и держитесь подальше от плотин BC Hydro и действующих сооружений.

Внезапные выбросы воды могут произойти ниже по течению от плотины Ревелсток. Уровень сброса воды может быть высоким и чрезвычайно опасным для судовладельцев в непосредственной близости.

В то время как BC Hydro не допускает прохождения мусора через свои плотины, яхтсмены всегда должны быть внимательны к плавающим обломкам, затопленным обломкам и мелководьям на разных уровнях водохранилища.

Знайте правила безопасного плавания на лодке

Если вы собираетесь управлять лодкой на водохранилище Эрроу-Лейкс, всегда:

• Не пейте и не водите лодку
• Убедитесь, что у вас есть точная карта
• Перенос аварийно-спасательного оборудования, дополнительных срезных штифтов и гребного винта
• Обязательно ознакомьтесь со всеми отмеченными опасностями в русле и резервуаре
• Сообщите другим о своем пункте назначения и времени возврата
• Узнай погоду
• Всегда знать, где находится ближайший безопасный причал / якорная стоянка или пляж
• См. Руководство по безопасному катанию на лодках Transport Canada.

Finder Hydro Carbon IL Bowfishing Arrow

искатель
×

Что такое файлы cookie
Как это принято почти на всех профессиональных веб-сайтах, этот сайт использует файлы cookie, которые представляют собой крошечные файлы, которые загружаются на ваш компьютер для улучшения вашего опыта. На этой странице описывается, какую информацию они собирают, как мы ее используем и почему нам иногда необходимо хранить эти файлы cookie. Мы также расскажем, как вы можете предотвратить сохранение этих файлов cookie, однако это может привести к ухудшению или «поломке» определенных элементов функциональности сайтов.Для получения более общей информации о файлах cookie см. Статью Википедии о файлах cookie HTTP.

Как мы используем файлы cookie
Мы используем файлы cookie по разным причинам, подробно описанным ниже. К сожалению, в большинстве случаев нет стандартных отраслевых опций для отключения файлов cookie без полного отключения функций и функций, которые они добавляют на этот сайт. Рекомендуется оставить все файлы cookie, если вы не уверены, нужны они вам или нет, в случае, если они используются для предоставления услуги, которую вы используете.

Отключение файлов cookie
Вы можете предотвратить установку файлов cookie, изменив настройки своего браузера (см. Справку своего браузера, чтобы узнать, как это сделать).Имейте в виду, что отключение файлов cookie повлияет на функциональность этого и многих других веб-сайтов, которые вы посещаете. Отключение файлов cookie обычно приводит к отключению определенных функций и возможностей этого сайта. Поэтому рекомендуется не отключать файлы cookie.

Файлы cookie, которые мы устанавливаем

Файлы cookie, связанные с аккаунтом
Если вы создадите учетную запись у нас, мы будем использовать файлы cookie для управления процессом регистрации и общего администрирования. Эти файлы cookie обычно удаляются при выходе из системы, однако в некоторых случаях они могут оставаться впоследствии, чтобы запомнить настройки вашего сайта при выходе из системы.Файлы cookie, связанные с входом в систему
Мы используем файлы cookie, когда вы входите в систему, чтобы мы могли помнить об этом факте. Это избавляет вас от необходимости входить в систему каждый раз, когда вы посещаете новую страницу. Эти файлы cookie обычно удаляются или очищаются при выходе из системы, чтобы обеспечить доступ к ограниченным функциям и областям только при входе в систему.

Файлы cookie, связанные с формой
Когда вы отправляете данные через форму, такую ​​как те, которые находятся на страницах контактов или в формах комментариев, файлы cookie могут быть настроены для запоминания ваших пользовательских данных для будущей переписки.Файлы cookie предпочтений сайта
Чтобы предоставить вам отличный опыт работы с этим сайтом, мы предоставляем функциональные возможности для настройки ваших предпочтений в отношении того, как этот сайт будет работать, когда вы его используете. Чтобы запомнить ваши предпочтения, нам необходимо установить файлы cookie, чтобы эта информация могла вызываться всякий раз, когда вы взаимодействуете со страницей, на которые влияют ваши предпочтения.

Сторонние файлы cookie
В некоторых особых случаях мы также используем файлы cookie, предоставленные доверенными третьими сторонами.В следующем разделе подробно описаны файлы cookie третьих сторон, с которыми вы можете столкнуться на этом сайте.

Этот сайт использует Google Analytics, которое является одним из наиболее распространенных и надежных аналитических решений в Интернете, помогающих нам понять, как вы используете сайт и как мы можем улучшить ваш опыт. Эти файлы cookie могут отслеживать такие вещи, как время, которое вы проводите на сайте, и страницы, которые вы посещаете, чтобы мы могли продолжать создавать интересный контент.
Для получения дополнительной информации о файлах cookie Google Analytics посетите официальную страницу Google Analytics.Мы также используем кнопки социальных сетей и / или плагины на этом сайте, которые позволяют вам различными способами подключаться к социальной сети. Чтобы они работали, социальные сети могут устанавливать файлы cookie через наш сайт, которые могут использоваться для улучшения вашего профиля на их сайте или для других целей, указанных в их соответствующих политиках конфиденциальности.

Простая стрелка | Длинная Тьма вики

Простая стрелка

Простые стрелы — это боеприпасы, которые можно изготовить.

Стрелы — многоразовые боеприпасы для спасательного лука. Стрелы врезаются в большинство мягких целей при стрельбе из лука. Простые стрелы иногда можно найти в охотничьих жалюзи или возле туш.
Несмотря на «простой» модификатор, на данный момент это единственный вид стрел в игре; нет продвинутых или специализированных типов.

Стрелы можно найти в нескольких местах, некоторые из них:

Состояние стрелы будет уменьшаться до 25% при каждом использовании в зависимости от пораженной цели.Удар по камню наносит наибольший урон стрелке. После того, как попадание попадет в стрелку ниже условия 0%, стрела сломается и упадет на землю. Сломанные стрелы все равно следует восстанавливать и собирать для материалов.

Стрелы, поражающие твердую поверхность, отскакивают от нее. Отскок от твердых вертикальных поверхностей может быть трудно предсказать, и он может даже вернуться обратно к игроку. Отскок при взгляде — обычное явление, когда стрелы попадают в горизонтальные поверхности, особенно на лед. Эти скользящие стрелы несут значительную часть своего первоначального импульса через отскок и могут перемещаться на 15 или более метров дальше по своей исходной траектории, далеко вне поля зрения оригинального стрелка, и их может быть очень трудно обнаружить, поскольку большинство игроков не верят, как далеко они действительно могут подпрыгивать.

1

1

3

1

Простая стрелка

Создание стрелы также способствует развитию навыка стрельбы из лука.

Для изготовления стрелы не требуются инструменты, однако их использование значительно сокращает время изготовления.

Сбор сломанной стрелы дает на одно перо меньше, чем сбор полезной стрелы.
