Глубина прокладки водопровода: На какую глубину закапывать водопроводную трубу в частном доме и септик

Сен 11, 1976 alexxlab

Содержание

СП 40-102-2000 : Проектирование наружного водопровода

Введение
Область применения
Общие положения
Проектирование внутренних водопроводных сетей
Проектирование внутренней канализации и водотоков

5.1.1 Выбор напорных труб из полимерных материалов для наружных систем водоснабжения производится с учетом климатических условий и технико-экономических оценок.

5.1.2 Трубы подбирают расчетом, при этом для наружного водопровода, как правило, следует принимать трубы типа «С» (PN-6) и выше.

5.2.1 Требования к геометрическим размерам труб и их параметрам указаны в разделе 3.2.

5.2.2 Длину отрезков труб или бухты указывают в документации изготовителя.

5.3.1 Для соединения труб из полимерных материалов должны использоваться, как правило, соединительные детали из полимерных материалов. Допускается использовать специальные соединительные детали из металла.

5.3.2 Для соединения труб диаметром до 110 мм из полиолефинов следует использовать сварку. Трубы из ПВХ, стеклопластиков и базальтопластиков следует соединять на раструбных соединениях, уплотняемых профильным резиновым кольцом, или на клею.

5.3.3 Для присоединения труб из полимерных материалов к арматуре и металлическим трубам следует использовать пластмассовые буртовые втулки и свободные металлические фланцы или неразъемные соединения из пластмассы-металла.

5.4.1 Трассировка водопровода должна осуществляться в соответствии со СНиП 2.04.02 с учетом способа прокладки — в грунте, в коллекторах, непроходных каналах либо в реконструируемых трубопроводах, определяемого местными условиями и результатами экономического расчета.

5.4.2 При новом строительстве предпочтение следует отдавать прокладке трубопровода в грунте.

5.4.3 Следует использовать возможность поворота трассы за счет изгиба трубы с минимальным радиусом

где E0 — модуль упругости полимера при растяжении, МПа;

D — наружный диаметр труб, мм;

s — расчетная прочность (предел текучести) для материала труб при растяжении, МПа.

5.4.4 Поворот трассы может быть осуществлен также за счет отклонения оси одной трубы относительно другой в раструбном соединении, уплотняемом кольцом, на угол до 2°.

5.4.5 Минимальное заглубление водопровода до верха трубопровода согласно СНиП 2.04.02 должно превышать глубину промерзания грунта для данной местности не менее чем на 0,5 м. Уменьшать глубину заложения трубопровода допускается только при применении тепловой изоляции, конструкция которой не поглощает влагу.

5.4.6 Минимальное заглубление водопровода из условий прочности при отсутствии транспортных нагрузок (кроме поливочного водопровода) должно быть не менее 1,0 м.

5.4.7 Пересечение водопровода с другими коммуникациями, а также автомобильными и железными дорогами следует выполнять в соответствии с требованиями СНиП 2.04.02.

5.4.8 При пересечении с канализацией на расстоянии, меньшем 0,4 м (по вертикали в свету), водопроводы из полимерных труб должны проектироваться в футлярах. Расстояние от края футляра до пересекаемого трубопровода должно быть не менее 5 м в каждую сторону.

5.4.9 Соединение пластмассовых труб с трубами из других материалов (стальными, чугунными, асбестоцементными и т.д.) следует выполнять на разъемных соединениях. При подземной прокладке такие соединения следует устанавливать в колодцах.

5.4.10 Пересечение пластмассовым трубопроводом стен сооружений следует предусматривать в футлярах. Зазор между футляром и трубопроводом заделывается эластичными материалами, предотвращающими попадание влаги внутрь футляра.

5.4.11 При прокладке труб в тоннелях (коммуникационных коллекторах) следует выполнять требования СНиП 2.07.01, при этом электрические кабели и провода должны прокладываться выше трубопроводов из полимерных материалов и должны быть конструктивно выделены.

5.4.12 Крепление арматуры к стенкам и днищу колодца, туннеля или канала следует производить с помощью анкерных болтов и хомутов или замоноличивать бетоном.

5.4.13 Пересечение трубопроводом стенок колодцев или фундаментов зданий следует предусматривать в стальных или пластмассовых футлярах. Зазор между футляром и трубопроводом заделывается водонепроницаемым эластичным материалом.

Расчет трубопровода на прочность возможно производить по различным методикам, приведенным в справочной литературе. Одна из них дана в приложении Д.

Гидравлический расчет систем водоснабжения, изложенный в разделе 3.5, следует применять также и для расчета наружных систем водоснабжения.

5.7.1 Компенсация температурного удлинения подземных водопроводов холодной воды из труб с раструбными соединениями, уплотняемыми резиновыми кольцами, достигается в раструбах.

5.7.2 Для подземных водопроводов на сварных или других неразъемных соединениях, прокладываемых в грунте, с учетом защемления труб грунтом специальной компенсации не требуется. При прокладке в каналах следует проводить расчет на компенсацию удлинения в соответствии с разделом 3.7.

Проектирование наружной канализации, водостоков и дренажей
Монтаж трубопроводов
Испытание и сдача трубопроводов в эксплуатацию
Техника безопасности при монтаже труб из полимерных материалов
Транспортирование и хранение труб из полимерных материалов
Приложение А
Приложение Б
Приложение В
Приложение Г
Приложение Д
Приложение Е

Глубина укладки водопроводных труб под землей в частном доме

Индивидуальные застройщики самостоятельно организуют водоснабжение своего хозяйства от колодца или скважины. Чтобы вода в магистрали не замерзала зимой, не нагревалась летом, необходимо правильно рассчитать, на какую глубину надо закапывать водопроводную трубу в частном доме. Заложение коммуникации в землю зависит от климата и иных факторов, каждый из них следует учесть при обустройстве системы водообеспечения.

Разрез водопровода в дом с колодца.

Строительные нормативы глубины

Правила обустройства систем водоснабжения для строительных организаций собраны в СНиП 2.04.02-84 — актуализированном сборнике норм, размещенном в СП 31.13330.2012. Базовым расстоянием для глубины заложения водопровода документом закреплена величина 0,5 м.

Этот размер служит нормативом, используемым при расчете удаления водовода от поверхности:

расстояние от низа уложенной в траншею трубы до уровня промерзания грунта ≥0,5 м;
заглубление магистрали в почву во избежание летнего нагрева питьевой воды в трубопроводе ≥0,5 м, считая от верхней отметки трубы;
предохранение коммуникации от механических нагрузок, передаваемых наземным транспортом, осуществляется через минимальный пласт почвы 0,5 м.

Интервал промерзания земли устанавливают наблюдениями за фактической толщиной слоя мерзлоты в условиях холодной малоснежной зимы. При отсутствии статистических данных делают теплотехнический расчет. Пользуются также таблицами СНиП, в соответствии с которыми нулевая температура проникает в грунт северных регионов на 2-3,5 м, средней полосы — 1,2-2 м, южных районов — 0,5-1,2 м.

Если по каким-то причинам выкопать траншею нужной величины не получается, водопровод теплоизолируют или защищают от низких температур с помощью электрического кабеля.

Утепление водопроводной трубы под землей.

От чего зависит глубина

Уровень сезонной мерзлоты — основной фактор влияния на удаленность водной магистрали от поверхности земли, но не единственный. В расчете заглубления трубопровода участвуют иные обстоятельства.

Следует обращать внимание на такие факторы:

Уровень расположения стыковочного узла магистрали и напорного водовода из подземного источника. Переход движения потока жидкости от вертикального к горизонтальному направлению осуществляется с помощью скважинного адаптера или через стенку кессона. Оба элемента оснастки устья водозабора предназначены для защиты воды от замерзания.
Место расположения входного отверстия для коммуникации в фундаменте дома. Чем ниже находится проем, тем глубже будет траншея под трубопровод.
Характеристика грунта по трассе канавы от источника до объекта водоснабжения. Глубина промерзания почвы в зависимости от ее состояния различается. Для территорий средней полосы цифры такие: в глинистых породах — 1,3 м, песчаных и рыхлых — 1,6 м, гравийных — 1,7 м, твердых каменистых — 1,9 м.
Залегание грунтовых вод. При близком нахождении подземных течений от поверхности глубина траншеи уменьшается. Количество выпадающих осадков в заданной местности влияет на расчеты, поскольку грунтовые воды подпитываются дождевыми струями.

Чтобы система водоснабжения функционировала безаварийно в стабильном режиме, следует учитывать все перечисленные факторы. Повлиять на глубину заложения магистрали можно применением технических средств.

Защита от механических воздействий выполняется размещением труб в стальных гильзах большего диаметра, перекрытием водопроводов сверху бетонными плитами.

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Отправной точкой для вычислений является информация о климатических условиях местности, на которой расположен земельный участок. Можно воспользоваться картой глубин промерзания.

Карта промерзания почвы в Московской области.

Дальнейшие действия заключаются в рассмотрении каждого из факторов влияния на глубину заложения магистрали:

Определяется нормативная величина заглубления. Размер промерзания, взятый из карты, учитывает структуру грунта. Если используются иные источники, обращают внимание на характер почвы. Суглинки — распространенные в средней полосе страны горные породы. Для условий таких районов расчетная глубина составляет 1,3+0,5=1,8 м.
Сравнивается удаленность днища кессона от устья скважины: она не должна быть меньше, чем полученная вычислениями величина. При невыполнении условия конструкцию оголовка углубляют до нормы. Другой вариант уменьшить расчетную глубину — применить теплоизоляцию или подогрев трубопровода.
Измеряется расстояние точки прохода магистрали сквозь фундамент дома до земной поверхности. При несоответствии результата расчетному показателю место расположения отверстия изменяют. Если скважина находится на большом удалении от дома, учитывают перепад высотных отметок: по СНиП уклон трубопровода в сторону источника ≥0,001, на практике — 0,002-0,005. Минимальная разница глубин траншеи при длине 100 м составит 10 см: 1,8 м около дома, 1,9 м — у скважины.

Тепловые расчеты для неподготовленного человека сложны. Вместо теплоизолятора лучше использовать греющий кабель, оснащенный устройством регулировки теплового режима автоматическим или ручным способом. Прокладка проводника производится при монтаже трубопровода по всей длине магистрали.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта — начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки — размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой — в месте примыкания канавы к оголовку скважины.
Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства — выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Как копать траншею под водопровод

Для проходки канав глубиной <1 м применяют малогабаритную технику — мотоблоки с навесными режущими насадками. Ширина щели под размещение трубопровода в результате оказывается равной 15-20 см.

Копка траншеи экскаватором с узким ковшом.

В интервале слоев 1-2 м используют более мощное навесное оборудование на трактор — бар, представляющий собой ленточный или цепной механизм с ковшами, армированными твердосплавными зубками. С помощью баровой машины формируют канаву с отвесными стенками шириной 30 см в твердых, мерзлых породах.

Траншеи для укладки труб в почву на глубину ≥2 м копают экскаваторами с узким ковшом: ширина рва получается 50 см. Если канава проходится вручную, необходимо соблюдать меры безопасности от возможного обвала стенок.

Основные правила при сооружении рва:

Ширина дна по СНиП — ≥70 см. Практически требование часто нарушается: в целях сокращения объемов вынимаемого грунта полотно зауживают до 50 см.
Масса земли, извлеченная из недр, размещается на расстоянии 2-3 м от границ выемки, чтобы под ее тяжестью не обрушились стенки выработки.
Откосы канавы оставляют вертикальными в грунтах: глинистых — до глубины 1,5 м, особо плотных — 2,0 м. В остальных случаях при таком заглублении стенки траншеи выполаживают до естественного угла откоса горной породы.

По дну канавы отсыпают песчано-гравийную подушку толщиной 15-20 см, утрамбовывают и смачивают водой. После укладывают и подсоединяют трубы, делают пробный пуск. При отсутствии протечек выработку засыпают ранее вынутым грунтом.

Водопроводы изготавливают из металла и пластика. В первую группу входят изделия стальные — они устанавливались в постройках прошлого века, и оцинкованные, которые для питьевых систем не применяются: теряется качество воды. К пластиковым трубам относятся толстостенные рукава из полиэтилена низкого давления — ПНД.

При устройстве водоснабжения индивидуальных домов применяются преимущественно ПНД-трубы.

Рукав полиэтиленовый 350 мм бухта.

Они обладают достоинствами по глубине укладки в сравнении с металлическими магистралями:

Теплопроводность пластика 0,3 Вт/мºС, у стали — 47. Способность удерживать тепло у ПНД в 150 раз выше, что делает возможным уменьшить глубину прокладки водопровода. Величина приближения рукава к поверхности рассчитывается по методике, изложенной в СНиП.
Пластичность ПНД-трубы при высокой прочности. Разрешенное давление для оболочки — 1 МПа (10 атм). В случае аномально морозной зимы ледяная пробка растянет полиэтилен без нарушения целостности водопровода. Стальную трубу замерзающая вода разорвет.

Поставляются ПНД-трубы бухтами, в которых помещается 100, 150, 200 м рукава. Это позволяет производить монтаж протяженных участков водопроводов без стыков в подземной части. Присоединений потребуется 2: к шлангу скважинного насоса и к распределителю системы водоснабжения, установленному в доме. Из других преимуществ — коррозионная стойкость и гибкость ПНД. Последнее качество позволяет менять направление магистрали без применения фитингов.

Дистанция между двумя трубами под землей

Строительными нормами установлен запрет на размещение трубопроводов воды и бытовой канализации в одной траншее. В разных канавах прокладка ПНД-труб разрешается, если расстояние между ними ≥1,5 м.

Если пересечения двух коммуникаций избежать нельзя, водопровод располагают выше канализационной трубы на ≥20 см.

Минимальные дистанции водоводов до иных коммуникаций и сооружений:

2 м — газопровод высокого давления;
1,5 м — тепловые магистрали и канализация дренажная, ливневая;
1 м — трубопроводы газа низкого и среднего напора;
50 см — силовые кабели низковольтные и используемые для связи, в соответствии с ПУЭ.

Если кабельная линия изолирована пластиковой трубой, ее можно уложить в одну траншею с водопроводом, но выше него на ≥25 см. При этом передаваемое по кабелю напряжение <35 кВ. Места пересечений коммуникаций защищаются футлярами из стали и бетона, их уклоны должны быть односторонними.

нормы и правила, технология строительства и прокладка водопровода в земле

Инструкция по прокладке водопроводных труб в траншею в земле для частного дома

Частный дом – это оазис комфорта и уюта. Но даже в благостной тиши садового участка необходимо оставить место удобствам цивилизации. Водопровод – это то, без чего вряд ли можно представить жизнь современного человека. Установку его можно доверить профессионалам, однако практически любой хозяин дома сможет справиться с этой работой самостоятельно.

Начало работы

Любая работа по прокладке труб начинается с предварительного составления схемы. Важно указать в ней следующие пункты:

Основные характеристики имеющейся почвы: рыхлость, мягкость и так далее;
Общая площадь территории участка;
Источник водозабора;
Насосная система;
Гидроаккумулятор.

Что требуется приобрести?

Первое и самое важное, что вам необходимо купить в магазине, – это водопроводные трубы. Лучше, если они будут изготовлены их полиэтилена низкого давления. Нужно также обратить внимание, чтобы изделия подходили для организации водопровода для транспортировки питьевой воды.

Почему именно полиэтилен? Изделия из него отличаются массой преимуществ: стойкость к коррозии, высокому давлению, низким температурам, прочность, пластичность, простота установки, низкая цена фитингов. Не стоит покупать чересчур дешевую продукцию, так как она может доставить немало проблем при эксплуатации, что приведет к дополнительным растратам. Впрочем, можно приобретать изделия и из других материалов. Все зависит от требований и предпочтений владельца дома.

Как определить глубину прокладки?

Глубина, на которую необходимо закладывать водопровод, определяется СНИП (документ, служащий для определения оптимальных технических аспектов при установке различных коммуникаций). Нормативы СНИП указывают, что прокладывать трубы следует на глубину не менее 1,6 метра. Данный пункт напрямую зависит от глубины промерзания грунта.

Средняя глубина промерзания почвы составляет 1,4 метра. Понятно, откуда взялась цифра 1,6 метра, ведь если заложить водопровод выше этого уровня, он замерзнет, и дальнейшая эксплуатация его будет невозможна. Но глубина промерзания почвы все-таки различается, ведь есть области с разным температурным климатом.

Если вы не желаете пользоваться усредненными показателями, рекомендуем вам обратиться в ближайшую строительную организацию за консультацией, касающейся конкретных показателей промерзания грунта в данной области.

Но в любом случае вы ничего не потеряете, если заложите водопровод по стандарту. Вне зависимости от местности (если конечно ваша дача не расположена в глухой Сибири) на глубине 1,6 метра положительная температура сохраняется даже в суровую зимнюю пору. А это значит, что водопровод будет радовать вас своей бесперебойной работой.

Что нужно помнить при прокладке водопроводных труб в землю?

Часто владельцы дач или частных домов сталкиваются с проблемой невозможности закладки трубопровода на нужный уровень ввиду структуры почвы. Трудность эта решается относительно просто. Траншея прорывается как можно глубже, на тот уровень, на который того позволяет грунт. Затем прокладываются водопроводные трубы. Однако предварительно следует организовать теплоизоляцию. Требуется вмонтировать на всем протяжении водопроводной системы греющий кабель, который сделает возможным ее бесперебойную эксплуатацию зимой.

Конечно, лучше все-таки прокладывать трубы в траншею, вырытую на нужном уровне. Греющий кабель, его монтаж – все это дорого, накладно в плане времени, может доставить некоторые неудобство. Однако если траншея с нужными параметрами не получается, то мера с кабелем обязательна при укладке автономного водопровода.

После выполнения укладки водопроводной системы на даче или на участке, прилегающем к частному дому, прежде чем засыпать водопровод землей, требуется проверить, все ли сделано правильно. Для этого проводится пробный запуск воды. Просто включите воду и подождите, пока она не пройдет по всему водопроводу. При этом внимательно пронаблюдайте весь путь жидкости. Для вас важно проследить, нет ли в водопроводных трубах протечек, герметичны ли узлы.

Небольшое дополнение: Даже если ваш частный дом или дача находятся на юге, все равно не следует значительно нарушать норму глубины прокладки системы в землю, равную 1,6 метрам. В ином случае, если водопровод был проложен слишком близко к поверхности, он может деформироваться из-за разного рода механических воздействий. Если же его укладка выполнена слишком далеко от поверхности, водопровод может лопнуть, не выдержав высокого давления.

При подготовке и выполнении работы рекомендуем вам пользоваться нормативами, ведь водопровод вы устанавливаете на десятилетия, поэтому так важно приложить здесь максимум знаний, умений и труда.

trubygid.ru

нормы и правила, технология строительства и прокладка водопровода в земле

Зимний водопровод для загородного дома – единственный способ обеспечить комфортное проживание круглый год. Для этого в любом случае необходима прокладка водопровода и канализации на улице – внешняя или дворовая. Не смотря на то, что водопровод нельзя назвать опасной или сложной инженерной системой, ее монтаж также требует знания определенных норм и правил. Только их соблюдение гарантирует долгую службу без порывов и замерзаний, а также чистоту питьевой воды и стабильность заявленного в проекте напора. Но все они не требуют специального оборудования или техники, и такой трубопровод на участке вполне возможно сделать своими руками.

Как сделать водопровод на даче: ширина траншеи и глубина укладки водопроводных труб

Первое о чем необходимо позаботиться перед тем, как сделать водопровод, — это получение всех разрешительных документов. Если речь идет о подключении к центральной системе водоснабжения, то это должен быть полноценный проект с указанием места врезки и рабочего напора системы. Многие обслуживающие такие системы организации настаивают на проведении врезки их штатными специалистами. Для автономного водопровода такого разрешения не требуется. Кроме этого необходимо проверить участок в местах копки траншей на наличие уже проложенных коммуникаций (кабели связи и электропитания, газо- и водопровод, канализация). Для этого план участка необходимо предоставить в соответствующие учреждения, где и отметят места прохождения инженерных систем и глубину залегания.

После этого можно приступать к копке траншеи. В местах пересечения трубопровода с другими коммуникациями земляные работы проводятся вручную, на других участках допускается использование спецтехники. Ширина траншеи при прокладке водопровода СНиП регламентируется только для труб большого диаметра или при глубине более 3 м. Такие случаи в частном строительстве не рассматриваются, поэтому при ручной копке ее делают обычно 0,5-0,8 метра, а при использовании спецтехники она будет равна длине режущей кромки ковша.

Глубина прокладки водопровода зависит от климатических условий. Труба должна находится не менее, чем на 415 мм ниже проникновения в грунт нулевой температуры. Для северных широт это будет от 2 и более метров, для средней полосы 1,5-2 метра, для южных районов – 1-1,5 мета, в этих случаях заглубляют трубопровод, чтобы избежать нагрева воды в жаркий период. Но, чтобы сократить объем земляных работ, глубина прокладки водопроводных труб может быть снижена при использовании подогреваемых труб (воздухом или нагревательными кабелями). Также незначительно снизить глубину, можно используя теплоизоляционные материалы.

Нормы прокладки водопровода при параллельной укладке или пересечении с другими коммуникациями также регламентируются СНиП. При параллельной укладке должно соблюдаться расстояние по горизонтали от водопроводной трубы до:

водопровода – 1, 5 м
канализации – 0,2 между наружными стенками;
газопровода – 1м;
силовых кабелей – 0, 5м;
тепловых сетей – 1, 5 м.

При этом возможна укладка канализации и водопровода в общий бетонный короб.

При пересечении с кабелями и трубопроводами различного назначения водопроводную трубу укладывают ниже не менее, чем на 0, 6 метров. В случае необходимости это расстояние может быть сокращено до 0, 25 м. При пересечении с канализацией – водопровод должен проходить выше не менее чем на 0, 4 метра.

Для многих актуален вопрос, как проложить водопровод в земле под дорогами или другими мощеными участками. Согласно СНиП такие пересечении рекомендуется делать под углом 90 градусов (это максимально уменьшит участок, подвергающийся большим нагрузкам). В частном строительстве обычно используют так называемые проколы – выбивание толстостенной стальной трубой круглого отверстия (диметр должен быть больше диаметра укладываемого трубопровода) без нарушения поверхностного покрытия. При этом расстояние от верхней точки водопроводной трубы или ее футляра до поверхности должно быть не менее 0,6 метра.

Прокладка водопровода из пропиленовых труб: пересечение с канализацией и укладка под дорогой

Сегодня, решая для себя, как провести водопровод на даче, многие домашние мастера отдают предпочтение полимерным трубам из полиэтилена и полипропилена. Они намного меньше весят и в работе не требуют сложных и громоздких инструментов. Смонтировать такой трубопровод небольшого частного дома в течение одного дня под силу даже одному человеку.

Строительство водопровода начинается с точки врезки и устройства смотрового колодца. Согласно действующим нормам колодец должен иметь мощеное или бетонное дно, зазор до центральной трубы должен быть не менее 15 см. Сразу после врезки ставят запорный вентиль и врезается кран для слива трубопровода в случае необходимости. При прокладке труб от колодца к дому или другим потребителям рекомендуется соблюдать уклон 0,003 или устанавливать сливные краны во всех наинизших точках системы для опорожнения трубопровода. Колодцы предусматриваются во всех местах включения в схему запорной арматуры в земле.

Поскольку полимеры подвержены механическим повреждениям, чтобы защитить трубу от возможных подвижек грунта или камней в зимний период, рекомендуется прокладка наружного водопровода из пластика на песчаную подушку (100-150 мм) с последующей засыпкой песком (слой 100-150мм).

gidpostroyki.ru

Глубина заложения канализации и водопроводной сети по СНиП

Строительство любого объекта – от небольшого частного домика до крупного промышленного предприятия – не обходится без устройства сантехнических систем, отвечающих за подачу чистой воды и удаление образующихся в результате хозяйствования стоков. Изготовление сантехнических коммуникаций можно условно разделить на два этапа, где один отвечает за подвод воды и создание сети напорных трубопроводов, а второй необходим для удаления стоков и устройства системы канализации. И если при устройстве подводящего напорного водопровода сложностей обычно не возникает, то при изготовлении сети безнапорного удаления стоков учитываются диаметр и уклоны заложения труб, исключающие возникновение засоров, и минимальная глубина заложения канализации, предотвращающая замерзание стекающей по трубам воды в холодное время года.

От чего зависит глубина прокладки канализации?

При проектировании водопровода, состоящего из внутренней и наружной канализационной сети, следует обязательно учитывать некоторые факторы

При проектировании водопровода, состоящего из внутренней и наружной канализационной сети, следует обязательно учитывать некоторые факторы, влияющие на начальную стоимость работ по строительству и его дальнейшую эксплуатацию:

Физические свойства материалов, применяемых для изготовления изделий для водопровода и канализационной сети;
Глубину колодца, предназначенного для приема сточных вод;
Планировочные особенности расположения канализационного коллектора или колодца с учетом рельефа местности;
Расчетная глубина промерзания грунта в холодное время года;
Физические свойства грунтов, в которых прокладывается трасса водопроводной и канализационной сети;
Соответствие параметров водопровода и канализации требованиям СНИП, помогающее избежать досадных ошибок при монтаже, гарантирующее безаварийную эксплуатацию системы и отсутствие претензий со стороны контролирующих организаций.

Выбираем материалы труб

Существует несколько видов фасонных изделий и труб, используемых для прокладки внутри здания и монтажа канализационной сети вне помещения

Существует несколько видов фасонных изделий и труб, используемых для прокладки внутри здания и монтажа канализационной сети вне помещения. Внутри здания чаще всего используются гладкие полипропиленовые трубы стандартных диаметров, которые отличает простота монтажа, небольшой вес и приемлемая стоимость. Для закладки наружной канализации в зависимости от состояния и типов грунтов можно использовать несколько разновидностей труб, изготовленных из различных материалов:

Рекомендуем к прочтению:

Гладкие полимерные трубы из полипропилена или поливинилхлорида;
Полиэтиленовые или полипропиленовые с гофрированной поверхностью для увеличения прочности;
Хорошо знакомые с советских времен чугунные и похожие на них внешне стальные;
Довольно редкие в последнее время керамические трубы и фасонные изделия.

Наиболее популярные среди застройщиков полимерные трубы позволяют сократить затраты, ускорить время строительства и обладают превосходной коррозионной стойкостью, но прочность тонкостенного полимера значительно уступает металлу, что накладывает определенные ограничения на глубину закладки в грунт. При значительной глубине залегания трубопровода, особенно в сильно пучинистых грунтах, наружные коммуникации изготавливаются из гофрированных двухслойных полиэтиленовых труб или чугунных фасонных изделий.

Глубина приемного колодца

Проектируя систему местной канализации, следует учитывать глубину приемного колодца, куда по трубопроводам самотеком стекают стоки различного рода

Проектируя систему местной канализации, следует учитывать глубину приемного колодца, куда по трубопроводам самотеком стекают стоки различного рода. Рассчитывая согласно требованиям СНИП 2.04.03-85 размеры приемного колодца местной канализации, можно узнать необходимую его глубину, привязанную к особенностям рельефа конкретного участка. Рассчитав полезный объем приемного колодца, легко определить его полный размер, приняв за точку отсчета глубину места прохода через его стенку канализационной трубы.

Учет рельефа местности

Для прокладки канализационных трубопроводов, эксплуатируемых в условиях сложного рельефа местности, следует правильно выбирать направление движения стоков и место расположения приемного колодца септика, чтобы избежать использования фекальных насосов. При невозможности прокладки канализационной трубы по прямой линии необходимо избегать поворотов с углом 90о, препятствующих свободному передвижению жидкости.

Рекомендуем к прочтению:

Расчетная глубина промерзания грунта

Для того чтобы правильно рассчитать глубину, на которую промерзает грунт, можно обратиться к СНИП 2.01.01-82

Для того чтобы правильно рассчитать глубину, на которую промерзает грунт, можно обратиться к СНИП 2.01.01-82, введенным в действие 1 января 1984 года, где имеется карта климатических зон с указанием фактической глубины промерзания грунта в большинстве районов бывшего СССР. Этим документом регламентируется минимальная глубина укладки канализационной и водопроводной трубы различного диаметра. К примеру, канализационные трубопроводы диаметром до 500 мм можно укладывать на глубину на 0,3 м менее расчетной, что сказывается на количестве и стоимости земляных работ. Уменьшение глубины залегания коммуникаций, по которым транспортируются сточные воды, обусловлено высокой начальной температурой, препятствующей замерзанию воды в трубе.

Глубина канализации в сильно пучинистых грунтах допускается не выше глубины промерзания, с дополнительным формированием подушки из непучинистых материалов.

Физические свойства грунта

Для того чтобы правильно выбрать и проложить канализационные трубы, необходимо учитывать и физические свойства окружающего грунта. Песок, глина, камень и другие виды грунтов оказывают различное воздействие на трубы, что может потребовать дополнительных строительных работ для минимизации разрушающих воздействий. Какой грунт требует дополнительной защиты можно найти в СП 40-102-2000 – своде правил по строительству полимерных трубопроводов. Этот документ основывается на нескольких СНИП и определяет необходимые условия прокладки труб водопровода и канализации.

Нормативные документы

Основные нормы и правила, регламентирующие строительство водопроводной и канализационной сети определяют все необходимые параметры строительных работ

Основные нормы и правила, регламентирующие строительство водопроводной и канализационной сети определяют все необходимые параметры материалов и виды строительных работ. Кроме упоминавшихся ранее, следует внимательно изучить и использовать при расчете и другие нормативные документы:

ГОСТ 20276-85 , определяющий характеристики грунтов и методы определения их деформируемости;
СНИП 2.04.01-85 , систематизирующие правила устройства внутридомовой канализации и наружной магистрали до первого колодца септика и некоторые дополнительные условия для расчета канализационных систем в особых климатических условиях;
СНИП 2.04.03-85 , определяющие порядок расчета наружных сетей и сооружений канализационных систем, порядок изготовления и трассирования трубопроводов. Этим документом регламентируется глубина заложения канализационных труб, какой должна быть глубина приемного колодца;
СанПин 2.2.1/2.1.1.1200-03 , где указаны санитарные нормы на все виды канализационных сооружений;

Правильно произведенный с использованием СНИП расчет, точно показывающий, какой может быть минимальная и максимальная глубина залегания канализационной системы, позволяет значительно сократить затраты на строительство и обеспечить долговременную безаварийную эксплуатацию автономной системы очистки сточных вод или удаления нечистот в центральную систему канализации.

Помогла статья? Оцените её

Загрузка…

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

На какую глубину следует укладывать водопровод

В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.

На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.

Какие трубы подходят для прокладки в земле

Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.

Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные — полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.

Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.

Прокладка полипропиленовых труб

Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.

Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки — не менее 1-1,2 м.

Как проложить трубопровод в земле:

Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.

Прокладка водопроводных труб из стали

Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.

Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

-урок. На какую глубину укладывать водопровод

На какой глубине прокладывали трубы вы? Случалось ли, чтобы водопровод замерзал? Поделитесь фактами и историями из своей практики в комментариях.

Юлия Петриченко

Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных — версия для печати

http://protryby.ru

legkoe-delo.ru

Прокладка водопровода в земле — прокладываем систему водоснабжения

Обустройство частного участка для постоянного или сезонного проживания включает в себя в том числе и оборудование системы водоснабжения дома. Наиболее удачным решением этого вопроса является прокладка водопровода в земле.

Подобная система водоснабжения, спроектированная и реализованная с учетом всех требований к используемому строительному материалу, обладает рядом достоинств, которыми не может похвастать система, смонтированная любым другим способом.

Проложенный в земле водопровод служит не только в теплое время, но и в зимний период, позволяя доставлять воду в дом из скважины или колодца.

Он защищен от любых механических или внешних воздействий.

Даже будучи расположенным на приличной глубине, водопровод легко поддается ремонту или замене части труб, пришедших в негодность.

Проектирование системы водоснабжения

Проектирование водоснабжения

Проектирование системы водоснабжения включает в себя нижеперечисленные пункты:

Анализ местности, в частности, грунта и рельефа, для оптимальной прокладки системы водоснабжения в земле.

Выбор труб из определенного материала, подходящего для монтажа системы водопровода, а также необходимых дополнительных аксессуаров.

Расчет длины труб для реализации водопровода.

Выкапывание траншей и их обустройство.

Монтаж водопровода и его тестирование с последующим окончательным оборудованием.

Существующий рельеф местности, а также климатические условия, значительно влияют на создание и расположение системы водоснабжения на частном участке. В частности, большое значение имеет глубина промерзания и вариант системы водоснабжения, которую планируется расположить на участке. Так, если нужно снабжение дома водой и в зимнее время, прокладка водопровода в земле должна осуществляться ниже уровня промерзания. При неровном рельефе местности необходимо учесть угол наклона всей системы водопровода и предусмотреть необходимое давление в трубах для нормальной подачи воды в дом и ее выведении за пределы здания. На участке с ровной местностью профессионалы советуют искусственно создать уклон в 1-2 см для лучшего продвижения воды в трубах. При неровном рельефе это значение должно быть увеличено или уменьшено в нужную сторону. Большое значение следует уделить расположению других систем на участке, чтобы водопровод не пересекся ни с одной из них.

Полипропиленовые водопроводные трубы

В последнее время среди владельцев загородных участков все большую популярность зарабатывают полимерные трубы из пропилена. Они имеют массу преимуществ по сравнению с бетонными трубами или чугунными трубами для прокладки водопровода. Они:

Легки и просты в укладке.

Имеют высокую прочность, не ржавеют, не портятся со временем и не подвержены отложениям с внутренней стороны трубы, что ухудшает проходимость по трубе.

Меньше подвержены разрушительным воздействиям со стороны почвы и воды. Благодаря обустраиваемой подушке из песка и гравия способны выдержать любые температуры.

Совершенно безопасны для подачи воды, в том числе и для питья.

Прокладываем водопровод

Врезка в центральный водопровод

Монтаж системы водоснабжения производится следующим образом:

Уточняют расположение водопровода в соответствии с глубиной промерзания грунта в данной местности.

Приобретают полипропиленовые трубы с необходимыми аксессуарами: соединительными фитингами, тройниками и другими деталями. Вместе с этим закупают материал для гидроизоляции и утепления. В случаях, когда планируется обязательная эксплуатация водопровода в зимний период, рекомендуется проложить вдоль труб обогревающий кабель.

Готовят песок и щебень для оборудования траншеи; необходимый инструмент: лопату, шнур для выравнивания траншеи, рулетку, уровень.

Обустраивают смотровой колодец при входе трубы в дом и выходе из него. Монтируют запорный клапан.

Траншея под водопровод

Копают траншеи. Проверяют необходимый угол уклона в соответствии с рельефом на участке. Глубина начинается от 1,2 -1,4 м, ширина не превышает 60 см.

На дно траншеи укладывается песчано-гравийная смесь. В летний период ее необходимо утрамбовать и пролить во избежание последующей усадки водопровода.

На нее стелется гидроизоляция и утеплитель, опускаются смонтированные части водопровода. Если крепления труб между собой подразумевают специальную пайку, необходимо провести ее еще до укладки труб в траншею.

Утепление трубы

Полностью смонтированный водопровод перед окончательной засыпкой тестируется в течение суток. Если проблем с движением воды по трубам нет, то смонтированный водопровод закрывают утеплителем и гидроизоляцией, засыпают остатком песчано-гравийной смеси и грунтом. Если существуют проблемные места в готовой системе водоснабжения, то над ними устраивают небольшие люки, дающие доступ для замены деталей или устранения неисправностей.

Проведенный таким образом водопровод при соблюдении всех требуемых технических норм прослужит на участке длительное время, не ржавея и не портясь.

Советуем изучить:

kakpravilnosdelat.ru

Прокладка водопроводной трубы в земле

Работа водопровода напрямую зависит от того, насколько правильно выполнена его прокладка в земле. Прокладка водопроводной трубы в земле должна в обязательном порядке производиться по все существующим правилам и нормам.

Разработка проекта прокладки труб

Именно с создания проекта и должна начинаться укладка водопроводных труб в земляные траншеи. При разработке проекта траншеи необходимо обратить внимание на следующие моменты:

— рыхлость почвы и ее мягкость. Именно от качества почвы зависит выбор труб;— площадь территории. В зависимости от той площади, на которой будет прокладываться трубопровод, производится расчет количества отверстий, а также разветвлений.

Трубы для монтажа водопроводной системы

В большинстве случаев для создания водопроводной системы используются трубы ПНД PN10. Изготавливаются данные трубы из полиэтилена низкого давления. Трубы ПНД PN10 обладают следующими характеристиками:

— высокая гибкость;— устойчивость к коррозии;— выдерживают давление до 10 атмосфер;— отличаются высокой прочностью.

Не рекомендуется использовать для создания водопровода дешевые полиэтиленовые трубы. Велика вероятность того, что пи использовании данных труб в водопроводе достаточно быстро появятся протечки.

Полиэтиленовые трубы отличаются высокой скоростью монтажа. Укладка водопроводной трубы в траншею производится при помощи фитингов. Фитинги, необходимые для соединения труб ПНД, стоят совсем недорого.

Глубина траншеи

Глубина прокладки водопроводных труб в земле определяется таким нормативным документом как СНиП. Согласно СНиП водопроводные трубы нужно опускать в траншею глубиной более 1,6 метра. Если сделать траншеи для водопроводных труб меньшей глубины, то в зимний период они будут промерзать, так как глубина замерзания почвы составляет 1,4 метра. Чтобы узнать более точную глубину траншеи именно в Вашей местности можно обратиться в строительную компанию.

Угол укладки водопроводных труб

Укладка водопроводных труб должна производиться с определенным уклоном. В таких водопроводах не происходит накапливания воздуха. Уклон водопроводных труб должен быть не менее 0,001. Сам уклон делается по направлению к выпуску. Если рельеф местность плоский, то уклон может быть уменьшен до 0,0005.

Особенности укладки водопроводных труб в грунт

1. После того, как траншея будет готова, дно ее необходимо уплотнить.

2. Перед тем, как укладывать водопроводные трубы в траншею их необходимо утеплить. Утепляются трубы с помощью пенопластовых оболочек или греющего кабеля.

3. В процессе укладки труб нужно постоянно проверять места их стыковки. В трубах не должно быть трещин и протечек. Дополнительно их можно замотать специальной строительной лентой.

4. Как только водопровод будет собран, необходимо включить воду и проверить его работу. Только после этого траншеи можно закапывать.

truba-info.ru

проектирование, материалы, нормы и правила, инструкция по прокладке и утеплению

Труба для водопровода в земле необходимый атрибут частного жилья. Собственный дом хорош всем, но требует к себе особенного отношения, в том числе и в тех сферах, которые прямо пересекаются с человеческими потребностями в воде. Существует достаточно широкий спектр различных систем, обеспечивающих владельцам частного жилья комфортное и безопасное пользование водными коммуникациями.

От чего зависит качественная и эффективная работа водопровода? От того как его проложили, все ли было выполнено в соответствии с нормами и требованиями? Был ли учтен климат при прокладке труб?

Прокладка водопровода под землёй

Первый ход

С чего начинается водопровод? Водопровод начинается с бумаги, а именно со схемы будущей системы. Качественный проект водопровода это основа для всей будущей системы и залог рационального функционирования. Никто не ждет что вы сотворите архитектурный шедевр, воплотив на листе А4 всю суть водопроводных систем, вкупе с грамотным изображением и интересными подробностями. Нет, в первую очередь суть составления схемы состоит в том, чтобы лично вы разобрались со своими предпочтениями и, воплотив желаемое на бумаге, смогли узреть допущенные ошибки или недочеты, и исправить их еще на стадии разработки.

Ваш проект должен помимо всего прочего отображать такие данные:

почвенные особенности. В какую почву вы будете укладывать трубы? Рыхлую, каменистую или песчаную?
Единую площадь участка, по которому пойдет труба. Здесь вы сможете более наглядно рассмотреть, сколько вам понадобится развилок и входов.

И не забывайте о том, что трубы следует прокладывать по уже выровненному участку, это немаловажный аспект пренебрежение которым может принести негативные последствия в будущем.

Глубина прокладки и материал

Труба для водопровода в земле достаточно капризная система, в которой взаимосвязаны мельчайшие особенности и свойства. В системе водопровода имеет значение любой, даже самый незначительный элемент. Оттого, чтобы ответить на вопрос на какую глубину следует погружать трубы, следует определиться с материалом. Каждый, кто решает выполнить эту работу самостоятельно, задается этим, вне всяких сомнений, важным вопросом.

Решение следует принимать на основе анализа индивидуальных технических характеристик труб и материала пошедшего на их изготовку. Эти элементы уникальны для каждого изделия, потому следует подойти к вопросу внимательно, чтобы не имеет негатива в последующей эксплуатации.

Время показало, что самым грамотным решением является выбор трубы «ПНД PN10». Данное изделие имеет в качестве основы материал, почти полностью состоящий из полиэтилена. Такой вариант отлично подходит для земляной разводки питьевой воды.

Что можно сказать об этом изделии?

Данный тип абсолютно не подвержен коррозийному воздействию, что выгодно отличает его от металлических продуктов.
Способен удерживать давление до 10 атм., уникально прочное изделие способное гнуться без особых манипуляций.
Так же прошедшее время показало, что эти трубы с легкостью выдерживают зимний период.

Монтаж труб в траншее

Особенности прокладки труб в земле

Какую трубу использовать для наружного водопровода? Надежную, качественную, стойкую к промерзанию и резких перепадам давления, это, пожалуй, основные критерии выбора. Стоит отметить, что уже упомянутый вид труб не требует долгого и нудного монтажа, а фитинг, подходящий к этому изделию имеет лояльную стоимость.

Для того чтобы вы могли определиться с тем какой водопровод и из каких материалов вам необходим, есть несколько полезных документов, применяемых повсеместно. Разумеется, вы не обязаны досконально следовать всем приведенным примерам и нормам, но зачем начинать проект с нуля, если есть базовая основа? Совместите наработанный годами опыт с собственными желаниями и возможности, на выходе вы получите идеальный именно для вас вариант.

Нормы и правила земельного водопровода

Глубину, на которую следует поместить трубы, вам подскажет СНиП. Этот документ разграничивает все нюансы технических характеристик имеющихся труб различных материалом, и выдает такую информацию как глубина траншеи водопроводящих коммуникаций. В этом документе вы ознакомитесь с массой важной, специализированной информации, не вся она будет вам полезна, но ответит на многие вопросы, причем даже на те, которые у вас еще не успели возникнуть.

Следует отметить, что НПА прямо определяют минимальную глубину прокладки труб – это 1,5м. И на самом деле, под этим указанием есть достойные мотивы: самая распространенная глубина промерзания почвы 1,4м. В случае, когда глубины прокладки не хватает, на выходе вы сталкиваетесь с серьезными деформациями водопровода, и не возможностью его использования.

Вывод труб

Промерзание почвы на вашем участке зависит от вашего региона, прежде чем начинать работы и создавать проект проконсультируйтесь у специалиста, это даст вам большой массив информации. Знание о глубине промерзания почвы даст вам определенные преимущества и подготовит ко всем возможным зимним сюрпризам.

Если вы полагаете консультацию со специалистами по тем или иным причинам невозможной, простой углубите траншею – если вы закладываете трубы ниже 1,6м, это автоматически спасает вас от зимних температур.

Распространенные ошибки и нюансы прокладки труб по земле

Трубы для водопровода под землей тесно связаны с почвой, в которую и совершается прокладка. Именно строение и состав почвы сулит наибольшую головную боль при выполнении работ. Зачастую структура почвы не позволяет проложить трубы на ту глубину, которая желательна для данного региона, слишком плотная, каменистая земля просто не дает создать траншею нужного уровня погружения. Что сулит неслабые проблемы к моменту наступления холодного периода.

Не имея возможности подготовить необходимую по глубине траншею, вспоминаем способы утепления водопровода под землей. Поскольку самым грамотным вариантом будет создать максимально возможную канаву и укладывать трубы с утеплением.

На самом деле, теплоизоляция — важная часть трубопровода при любых обстоятельствах, она не будет лишней, даже в случае если почва позволяет углублять траншею до максимума. Что будет оптимальным в этой ситуации? Монтаж обогревающего кабеля, на протяжении всей траншеи.

Оговоримся сразу, это не бюджетный вариант, который потребует серьезных вложений, как денежных, так и физических, однако это наиболее надежный способ в заданном варианте. Если вы решите выполнить работы своими руками, то это поможет вам немного сэкономить и приобрести интересный и полезный опыт.

Соблюдайте золотую середину, это особенно касается регионов с теплой зимой. Труба расположенная близко к поверхности рано или поздно будет механически деформирована. Но и чрезмерно глубоко погружать изделие тоже нельзя – высокое давление даст трещины и последующий аварийный выход из эксплуатации.

Утепление

Для чего же нужно утеплять трубы? Все просто, вода имеет свойство превращаться в лед, и в зимний период очень важно не дать ей это сделать. Лучший способ предотвратить беду, это загодя позаботится о слабых и уязвимых местах конструкции. Где же они располагаются? в самом доме это помещения, не включенные в систему отопления, и, разумеется, уличная часть водопровода.

Как выбрать материал? Есть определенные критерии, по которым и происходит выбор:

процесс монтирования должен быть максимально облегчен, так как в частных домах вся работа ложится на плечи граждан, не имеющих специализированных навыков.
долгий срок эксплуатации, чем шире срок годности материала, тем выше шансы отсутствия возникновения необходимости дополнительного вмешательства.
пожарная безопасность материала, наличие возможности самозатухания.
герметичность
грамотное соответствие стоимости и качества, это можно назвать решающим свойством.

Прокладка трубы водопровода

Выбранный вами вариант должен обладать такими характеристиками:

высокая степень поглощения влаги;
малая теплопроводимость;
сопротивляемость к воздействию внешней среды;
стойкость к перепадам температур.

Это основные характеристики для выбора идеально подходящего утеплителя. Какие виды утеплителя мы можем рассмотреть? Все довольно просто, и на самом деле вариантов не так много, чтобы можно было запутаться.

Тепловолокно применяется для труб из металлопластика, оно широко используется и легкодоступно. Низкая плотность это основной плюс этого материала. К минусам можно отнести нужду в дополнительной изоляции самого тепловолокна, что повышает стоимость конструкции. Так же к минусом отходит и долговременность работ.

Утеплители базальтовые, имеют целый ряд плюсов, в которые входит и облегченный монтаж, и отличные целевые качества. Единственный минус – не бюджетная цена.

Пенополистирол обладает и облегченным уровнем монтирования и лояльностью в отношении цены, отчего является весьма востребованным на рынке. Отличные технические возможности только добавляют ему внимания. Особенность этого материала в возможности повторного использования, и в многофункциональности – утепление им можно производить и внутри постройки и снаружи.

Инструкция для монтажа пенополистиролового утеплителя: разделите скорлупу на две части, и одну из них наденьте непосредственно на трубу. Здесь необходимо некоторое смещение, для получения эффекта нахлеста. Все стыки должны быть тщательно обработаны скотчем, в несколько слоев. Скорлупа фасонного типа поможет во время обработки углов и поворотной системы. Как видите, процесс монтажа этого утеплителя действительно прост, и реален для не специалиста.

При необходимости демонтирования конструкции воспроизведите все указанные работы в обратном порядке.

Технология прокладки труб, выполненная грамотно и в соответствии с нормами и правилами, дает почти стопроцентную гарантию качества. Однако, закончив работу, не спешите закрывать траншею, воспроизведение пробного запуска поможет вам выявить возможные недочеты и протечки. Тщательно проверив свою работу, осмотрев узловые стыки, вы можете считать процесс завершенным.

aqua-sovet.ru

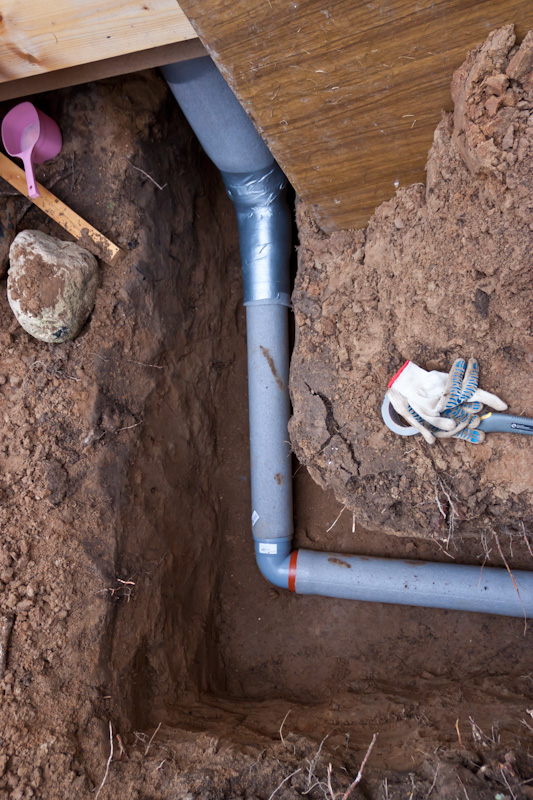

Глубина заложения канализации и водопроводной сети по СНиП

От чего зависит глубина прокладки канализации?

Физические свойства материалов, применяемых для изготовления изделий для водопровода и канализационной сети;
Глубину колодца, предназначенного для приема сточных вод;
Планировочные особенности расположения канализационного коллектора или колодца с учетом рельефа местности;
Расчетная глубина промерзания грунта в холодное время года;
Физические свойства грунтов, в которых прокладывается трасса водопроводной и канализационной сети;
Соответствие параметров водопровода и канализации требованиям СНИП, помогающее избежать досадных ошибок при монтаже, гарантирующее безаварийную эксплуатацию системы и отсутствие претензий со стороны контролирующих организаций.

Выбираем материалы труб

Рекомендуем к прочтению:

Гладкие полимерные трубы из полипропилена или поливинилхлорида;
Полиэтиленовые или полипропиленовые с гофрированной поверхностью для увеличения прочности;
Хорошо знакомые с советских времен чугунные и похожие на них внешне стальные;
Довольно редкие в последнее время керамические трубы и фасонные изделия.

Глубина приемного колодца

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Учет рельефа местности

Для прокладки канализационных трубопроводов, эксплуатируемых в условиях сложного рельефа местности, следует правильно выбирать направление движения стоков и место расположения приемного колодца септика, чтобы избежать использования фекальных насосов. При невозможности прокладки канализационной трубы по прямой линии необходимо избегать поворотов с углом 90^о, препятствующих свободному передвижению жидкости.

Рекомендуем к прочтению:

Расчетная глубина промерзания грунта

Глубина канализации в сильно пучинистых грунтах допускается не выше глубины промерзания, с дополнительным формированием подушки из непучинистых материалов.

Физические свойства грунта

Нормативные документы

ГОСТ 20276-85 , определяющий характеристики грунтов и методы определения их деформируемости;
СНИП 2. 04.01-85 , систематизирующие правила устройства внутридомовой канализации и наружной магистрали до первого колодца септика и некоторые дополнительные условия для расчета канализационных систем в особых климатических условиях;
СНИП 2.04.03-85 , определяющие порядок расчета наружных сетей и сооружений канализационных систем, порядок изготовления и трассирования трубопроводов. Этим документом регламентируется глубина заложения канализационных труб, какой должна быть глубина приемного колодца;
СанПин 2.2.1/2.1.1.1200-03 , где указаны санитарные нормы на все виды канализационных сооружений;

Правильно произведенный с использованием СНИП расчет, точно показывающий, какой может быть минимальная и максимальная глубина залегания канализационной системы, позволяет значительно сократить затраты на строительство и обеспечить долговременную безаварийную эксплуатацию автономной системы очистки сточных вод или удаления нечистот в центральную систему канализации.

Инструкция по прокладке водопроводных труб в траншею в земле для частного дома

Начало работы

Основные характеристики имеющейся почвы: рыхлость, мягкость и так далее;
Общая площадь территории участка;
Источник водозабора;
Насосная система;
Гидроаккумулятор.

Что требуется приобрести?

Как определить глубину прокладки?

Что нужно помнить при прокладке водопроводных труб в землю?

Статьи — Монтаж водопровода.Саратов.

Теперь рассмотрим монтаж наружного водопровода. Это отдельная тема, так как наружный водопровод отличается условиями эксплуатации от внутреннего. Не зависимо от того, каким образом вы будете подключаться: от центрального водопровода либо от своей скважины, — наружный водопровод нужно либо утеплять, либо прятать в земле ниже глубины промерзания.Монтаж водопровда лучше доверить профессионалам, наша компания поможет вам в этом.

Подключение к центральному трубопроводу

Если подключаемся к центральному трубопроводу, то, действуем согласно проекта, делаем колодец, выкапываем траншею от колодца к дому, прокладываем трубу нужного диаметра,

Траншея роется от колодца ниже глубины промерзания на 0.3…0.5 м, глубина промерзания берется по таблицам, исходя из условий и температур конкретного региона, для Саратова эта глубина=1,80м, желательно с уклоном 0.03 (3%, т. е. 3 см на каждый метр) градуса в сторону колодца. В колодце ставится запорная арматура, тип и диаметр которой указывается в технических условиях. Врезку в центральный водопровод делает «Водоканал». А разводку в доме можно сделать самому.

Для прохода трубы под дорогой трубу водопроводную вставляют в гильзу-обсадку — другую трубу, но большего диаметра, например, полипропиленовую в стальную или стальную в асбестовую и т. п.:

Для гильзы трубу можно брать и б/у, в этом ничего страшного нет. Надо острые края трубы-гильзы,обсадки подчистить напильником, убрав заусенцы.

Если труба закладывается ниже глубины промерзания, то никаких проблем больше нет.Можно обойтись без утепления трубы.Монтаж водопровода считается выполненым.

Монтаж наружного водопровода.Саратов

Для монтажа наружного водопровода можно использовать трубы стальные,чугунные, полипропиленовые, полиэтиленовые, металлопластиковые и т. д., по возможностям.У каждой трубы есть как достоинства, так и недостатки.

Полиэтилен по-другому называют ПНД труба (полиэтилен низкого давления).

Трубы из ПНД дешевле полипропиленовых и выдерживают давление до 10 атм. Правда, фитинги для них могут быть дороже .

У полиэтиленовых труб есть одно преимущество: трубы диаметром до 63 мм выпускаются в бухтах по 100 и 200 метров, благодаря чему можно без всяких промежуточных соединений проложить трубу от колодца до дома и не волноваться, что трубопровод на соединении может потечь.

Наружный водопровод от колодца (или от врезки в центральный водопровод) к дому ведём трубой 32 мм. Полиэтиленовая труба считается по наружному диаметру: наружный 32 мм – внутренний 25 мм (дюймовый).

Можно, конечно, применить трубы меньшего диаметра. Тогда и условный проход будет меньше, в таком случае воды для дома может не хватать, особенно в часы пиковой нагрузки. А вот большего диаметра не разрешают, потому что тогда может не хватать на всех жителей улицы.

Проход трубопровода через фундамент в доме

Это самое опасное место, т. к. здесь вода часто замерзает. Даже если труба ниже глубины промерзания – из-за того, что бетон тянет в себя влагу.

В месте прохода трубопровода через фундамент желательно сделать «футляр» из трубы большего диаметра, пластиковой, асбестовой или металлической:

«Футляр» имеет больший диаметр, чем у трубы (если труба 32-я, то «футляр» — 50-я).

Сам трубопровод заключаем в теплоизоляцию. И выполняется набивка для предотвращения попадания грунтовых вод через фундамент под дом. Как выполняется набивка? В середину забиваем плетёный канат, а пространство от края фундамента до каната забить глиной; глина – самый идеальный гидроизоляционный материал, что бы там ни рекламировали производители искусственных материалов. Глину разводим водой до состояния чуть гуще сметаны… впрочем, если угодно, можете использовать современные гидроизоляционные материалы: герметики, монтажные пены и т. п.

При проходе трубопровода через стенку кольца колодца нужно также сделать герметизацию, если высокие грунтовые воды. Для выполнения такой герметизации есть специальные детали:

Ввод воды и канализации в дом должны быть не ближе 1.5 м друг от друга (по СНИП).

Прокладка водопровода под дорогой

Не всегда есть возможность прокопать траншею от источника воды до дома, чтобы проложить трубопровод. Может быть, на пути вашей трубы дорога, и не разрешается ломать асфальт. Тогда применяют горизонтальное бурение. Об этом и речь.

Как выполнить горизонтальное бурение ?

Какими инструментами выполняется горизонтальное бурение?

Для горизонтального бурения применяется бур — т. н. «ложка» — инструмент для бурения

Ниже тоже бур для тех же целей, только другой формы, в простонародии называется «стакан», внутри этот бур пустотелый:

Нужна будет также штанга, к которой бур прикрепляется. Штанга имеет резьбовое соединение, чтобы можно было добавлять новые фрагменты к штанге, делая её длиннее того участка, под которым нужно пробурить. Штанга – обычная стальная труба с резьбами на каждом конце, чтобы несколько труб можно соединить муфтами. К первой трубе с одной стороны прикручивается бур.

Как выполнять горизонтальное бурение?

Горизонтальное бурение для прокладки труб под, например, дорогой делают в такой последовательности.

К участку, под которым бурить, должны с обеих сторон подходить траншеи.

Накручивается бур на штангу.

Бур забивается кувалдой на некоторую глубину из траншеи под дорогу.

Если забиваться перестало, значит, «стакан» полон – земли.

Вытащили штангу – выбили из «стакана» землю.

И дальше повторяем те же действия, по мере надобности добавляя длину штанги.

Диаметр «стакана» должен быть таким, чтобы потом в пробитое отверстие можно было вставить футляр для водопроводной трубы. Например, если водопроводная труба 25 мм, то футляр из трубы 32 мм, а диаметр бура 40 мм.

Монтаж наружного трубопровода: по шагам

1. Отрывка траншеи на глубину 0.3 – 0.5 м ниже уровня промерзания.

2. Подсыпка песчаной подушки 7-10 см, пролить водой и трамбовка (однажды вместо песка по причине его отсутствия мы использовали битую черепицу, на сегодня — 2015 г. — водопровод исправно работает 16 лет).

3. Прокладка самой трубы. Какую трубу выбрать для ввода? Можно полипропиленовую (она жёстче), можно полиэтиленовую на 25 или 32 мм (15 мм мало)… впрочем, выше об этом сказано и обосновано достаточно.

4. Гидравлические испытания трубопровода давлением в 1.5 раза большим рабочего давления (можно проводить испытания воздухом).

5. Засыпка песком слоем 10 см с аккуратной (!), не очень сильной (!) трамбовкой.

6. Обратная засыпка траншеи грунтом.

Обязательно знакомьтесь со сметой, где указана длина трубопровода, объёмы земляных работ и категория грунта (часто ставят II или III категории, что соответствует каменистому или скальному грунту, что, возможно, в действительности не так), так как на этих моментах подрядчики могут «растягивать» смету в свою, разумеется, пользу.

монтаж наружного водопровода Саратов.

Глубина закапывания водопроводной трубы

На какую глубину закапывать водопроводную трубу в частном доме – этот вопрос отнюдь не праздный, если учитывать, что от глубины залегания коммуникации зависит нормальное функционирование в зимний период. Глубина траншеи для водопровода регламентируется положениями СНиП для каждого региона в отдельности , и зависти от конкретных климатических условий.

Траншеи под водопровод в частном секторе

Глубина заложения водопровода зависит от нескольких факторов. Прежде всего, это:

Минимальные зимние температуры в данном регионе.
Уровень и характер промерзания почвы.
Высота грунтовых вод.

Основное условие, определяющее глубину заложения водопроводной траншеи – обеспечение нормального функционирования трубопровода в зимнее время. Если глубина прокладки трубопровода была выбрана не верно, зимой велика вероятность перемерзания водопровода.

Согласно общим положениям строительно-эксплуатационных норм , трубопровод должен проходить на глубине, как минимум, на 0,5 метра ниже границы промерзания грунта. На такой глубине даже в самые сильные зимние морозы сохраняется плюсовая температура. Следовательно, нет угрозы замерзания водопровода.

При прокладке трубы в траншеи, помимо глубины промерзания почвы, следует учитывать глубину залегания подпочвенных вод. В этом случае глубина траншеи для прокладки труб ограничивается высотой уровня грунтовых вод. Чересчур глубокая траншея будет затоплена ещё до укладки трубопровода, что делает монтаж отдельных сегментов – сварку, муфтовое соединение, – попросту невозможным.

В такой ситуации рекомендуется прокладывать водопровод ближе к поверхности, либо вообще снаружи . Для предотвращения замерзания воды используется усиленное утепление в совокупности с использованием греющих электрических кабелей. Применять электрокабели для подогрева труб и теплоизоляцию следует и в месте непосредственного входа водопровода в дом. Здесь трубы проходят сквозь слой почвы, подверженный промерзанию, и высока вероятность замерзания воды в трубах.

Как рассчитать глубину

Расчёт глубины прокладки водопровода в базовом варианте, без учёта высоты залегания грунтовых вод, производится в соответствии с таблицами СНиП. В них учитываются климатические характеристики для каждого региона в отдельности.

В приведённой таблице указана величина максимального промерзания почвы, рассчитанная на зафиксированные температурные минимумы для каждого города. Как видим, показатель промерзания зависит не только от климатических условий, но и от характеристик грунта – глинистые почвы промерзают меньше, нежели каменистые.

Опираясь на эти данные, можно самостоятельно произвести расчёт минимально допустимой глубины прокладки труб . К примеру, для средней полосы России (Москва) расчёт глубины траншеи в глинистой почве выглядит так: 1,35м + 0,5м = 1,85м. Трубам, уложенным на такую глубину, не будут грозить никакие морозы – вода в них будет находиться при плюсовой температуре. А вы знаете как правильно копать траншею для трубопровода?

Глубина для пластиковых труб

Глубина прокладки водопроводных труб также зависит и от материала , из которых они сделаны. Технический показатель, именуемый кольцевая прочность, или кольцевое сопротивление, характеризует стойкость “Т” к внутреннему механическому давлению. Он важен при выборе материала, в зависимости от рабочего давления воды внутри трубопровода. Не менее важно учитывать кольцевую прочность и при укладке водопровода на определённую глубину. “Т” – расшифровка труба.

Разрушение водопроводных “Т” при замерзании воды обусловлено её свойством расширяться при переходе из жидкого состояния в твёрдое. Так, объём 1 кг льда в 1,3-1,5 раз больше, чем объём воды той же массы. Наибольшее сопротивление механическим нагрузкам обеспечивают металлические “Т”, изготовленные из стали, чугуна, медных сплавов.

Однако, такие материалы достаточно дороги по сравнению со своими полимерными аналогами. Поэтому, при монтаже трубопроводов, они всё больше вытесняются пластиковыми трубами.

Пластиковые “Т”, в свою очередь, имеют неприятное свойство деформироваться под воздействием внешних механических нагрузок. Так, для прокладки канализационных коммуникаций под землёй следует использовать полипропиленовые “Т” оранжевого цвета. Такие модели ПП способны выдерживать без деформаций давление грунта на глубине до 3м. Их полипропиленовые собратья серого цвета не рассчитаны на такое использование. Их рекомендуется устанавливать внутри зданий, монтируя внутренние канализационные магистрали.

Трубы ПНД

Трубы из ПНД достаточно гибкие и эластичные. Но эти качества, являющиеся плюсом в одном случае, при подземной прокладке становятся недостатком. Из-за давления грунта полиэтиленовые “Т” способны сплющиваться, уменьшая объём подачи воды в систему. Чем больше диаметр ПНД, тем меньше их сопротивляемость сдавливанию. Полиэтиленовые “Т” не рекомендовано применять для сооружения глубоких трубопроводов. При невозможности заменить их другими модификациями, следует прокладывать их внутри более прочных защитных конструкций – металлических или асбоцементных труб большего диаметра, бетонных лотков и т.д. Какие трубы можно не боясь прятать под землю.

Заключение, рекомендации и видео по теме

Для увеличения сроков службы трубопровода следует соблюдать некоторые дополнительные рекомендации. Если водопровод проходит в водонасыщенном грунте (глина, суглинок) выше уровня его промерзания, следует предпринять ряд мер по предотвращению его разрыва силами морозного пучения.

При замерзании почвы, пропитанной влагой, она расширяется. Это проявляется в виде выдавливания на поверхности бугров. Такая проблема хорошо известна жителям болотистых районов – зимой пучинистые почвы способны даже ломать фундаменты зданий.

Поэтому, если глубина заложения водопровода выше уровня промерзания грунта, необходимо отсыпать по дну траншеи подушку из крупного песка или песчано-гравийной смеси, и лишь затем уложить трубы. Такая подушка одновременно играет роль дренажа, отводя излишки подпочвенной влаги от трубопровода. Так же выполняет роль компенсатора при зимней деформации почвы.

При определении максимальной глубины закладки “Т” следует руководствоваться соображениями экономической целесообразности. Допустим, если вы проживаете в северных районах, то минимально необходимая глубина залегания водопровода может составлять, согласно СНиП, три-четыре метра.

А что делать, если расстояние от магистрального водопровода или водяной скважины до дома составляет несколько десятков, а то сотен метров?

Земляные работы такого масштаба по своей стоимости могут превзойти цену всего дома вместе с участком. Здесь будет целесообразнее проложить менее глубокую траншею, потратившись на утепление труб .

Точно определить, на какую глубину закапывать водопровод, можно только ознакомившись со всеми нюансами и особенностями вашего участка, начиная от климатических условий региона, и заканчивая типом почвы.

В городской квартире или в загородном коттедже люди привыкли каждый день пользоваться электричеством, водой, канализацией. При этом если электрификация затронула самые отдаленные уголки России, то водопровод зачастую приходится самостоятельно прокладывать в частных домах даже недалеко от столицы. Чтобы не было проблем, надо строить его в соответствии с техническими требованиями.

На какую глубину закапывать водопроводную трубу в частном доме

Строительные нормы и правила прокладки наружных сетей водоснабжения в населённых пунктах определены СНиП 2.04.02-84, действующим с 1986 года. Дополнительные стандарты монтажа полимерных водоводов введены СП 40-102-2000 в августе 2000 года. Кроме того, можно использовать нормы проектирования водоснабжения, приведенные в СНиП II-Г.3-62, утвержденном в 1962 году. Несмотря на солидный возраст нормативного акта он по-прежнему актуален.

Нормативы предусматривают размещение магистралей на глубине не менее 0,5 м от поверхности, с целью защиты трубопроводов от механических повреждений транспортными средствами. Для предотвращения разрыва водопровода при замерзании почвы стандарты закладки по СНиП устанавливают для всех регионов залегание водоводов также на 0,5 м глубже нижней точки промерзания грунта. Карты промерзания разработаны для всех краев и областей России.

Нормативами допускается прокладка водопровода в слое промерзания, если транспортируемой воде обеспечена защита от замерзания непрерывной циркуляцией или греющими электрическими кабелями. При этом кабель прокладывается над трубой.

СНиП рекомендует оптимальное совмещение водоводов с теплоцентралями, а также максимальное сокращение их протяженности.

Стандарты закладки по СНиП базируются на научных расчетах и многолетнем опыте строительства коммуникаций. Использование строительных норм обеспечивает надежность и долговечность водопроводной сети.

5 факторов, влияющих на глубину заложения водопровода

При подведении воды в частном доме важно определиться, на какую глубину закапывать трубу водопровода в земле, чтобы избежать её перемерзания зимой и перегрева летом. Правильно рассчитанная глубина залегания водовода снижает затраты на строительство и позволяет избежать проблем при эксплуатации.

Если широкую канализационную трубу при обмерзании можно растопить, спуская через нее горячую воду, то ледяную пробку, образовавшуюся в водоводе, практически невозможно обнаружить и убрать. Придется ждать пока она самостоятельно растает к концу мая, когда глубинные слои почвы наконец прогреются до положительных температур.

Повышение температуры в системе холодного водоснабжения летом, также крайне нежелательно – это приводит к размножению в питьевой воде болезнетворных бактерий – для них оптимально 25-50˚С. Вода становится непригодной для употребления. Уровень пролегания магистрали должен предотвратить перегрев холодных труб и чрезмерное остывание горячих.

При планировании водопровода на участке еще на стадии строительства дома следует учитывать факторы, влияющие на глубину закладки магистралей.

климатическая зона: средняя глубина промерзания почвы, высота снежного покрова;
рельеф местности;
структура грунта, глубина залегания грунтовых вод;
назначение: постоянный или сезонный;
материал труб, наличие или отсутствие утепления.

Влияние климатической зоны на глубину закладки труб

Россия располагается в 4-х климатических зонах, плюс особая – зона северных территорий. Температуры, количество осадков и солнечных дней везде разное. Глубина промерзания почвы до 0ºС в регионах России отличается значительно.

южный – 0, 85 м;
центральный – 1,6 м;
северные – 2,75 м.

Для определения глубины пролегания системы водоснабжения в частном доме, необходимо по карте посмотреть среднюю температуру промерзания на участке и, согласно СНиП, добавить еще 0,5 м. Полученное число является оптимальным для данной местности.

Рельеф участка

Почва на участках местности с перепадами рельефа промерзает сильнее, чем на ровной поверхности, поэтому глубина пролегания труб должна быть увеличена.

Чрезмерное заглубление водопровода нежелательно. Создается избыточное давление грунта на трубы, что может стать причиной аварийной ситуации. Кроме того, требует дополнительных расходов на строительство, затрудняет ремонт системы водоснабжения при возникновении протечек.

Тип грунта

Необходимо знать состав грунта на участке прокладываемой магистрали, так как глубина ее заложения может уменьшаться или увеличиваться в зависимости от состава почвы.

Для Российской средней полосы глубина водопроводных линий составит:

каменный грунт с крупными фракциями: самое значительное промерзание, глубина заложения – 1,9 м;
гравий: значительное промерзание, глубина заложения – 1,7 м;
песок: промерзание среднее, глубина заложения – 1,6 м;
глинистые почвы и суглинки промерзают мало, допускается прокладывание коммуникаций на глубине 1,3 м.

При устройстве водоводов в районах с особыми условиями (например, сейсмоопасные территории, условия вечной мерзлоты, горнорудные выработки или шахты) необходимо руководствоваться строительными нормами, разработанными для данных территорий.

В южных районах допускается минимальное заглубление на 0,5 – 1 м. Это гарантирует защиту магистрали от механических нагрузок.

В северных районах – глубина сетей водоснабжения значительно увеличивается.

Назначение магистрали

Водопровод повышает комфортность проживания в частном доме в любое время года. При необходимости использования только в летний сезон система прокладывается либо по поверхности земли, либо на глубине до 0,5 м. При прокладке используются пластиковые гибкие трубы и шланги, на зиму разбирается, обязательно сливается вода.

Чтобы рассчитать глубину прокладки водопроводных труб в частном доме, надо ознакомиться с нормативными актами, применимыми на данной территории. Постоянный водовод прокладывается с учетом всех факторов, влияющих на уровень заглубления.

Материал труб

Тип грунта, глубина заложения магистрали, высокие требования по морозоустойчивости, бюджет проекта – параметры, определяющие материал, из которого изготовлены трубы.

рыхлые песчаные и глинистые почвы позволяют использовать трубы, изготовленные из различных видов пластика;
каменистый грунт повышенной плотности требует применения стальных труб или прокладывать пластиковые методом прокола (помещая гибкую трубу внутрь прочной металлической).

При прокладывании водопровода на значительной глубине ниже уровня промерзания грунта необходимо подбирать трубы способные выдержать давление почвы. Надо обращать внимание на нагрузку, которую способны выдержать гибкие трубы без снижения качества и сокращения срока эксплуатации. Стальные, чугунные и медные трубы рассчитаны на максимальную нагрузку. Но высокая цена, склонность к коррозии, сложность монтажа и ремонта сокращают область их применения.

Пластиковые трубы можно использовать на глубине 8 м, но срок эксплуатации резко сокращается. Как правило, гибкие трубы из пропилена закладывают на глубину до 3-х метров. Трубы, изготовленные из полиэтилена низкого давления выдерживают до 10 атмосфер и пригодны для использования на любой глубине.

Глубина заложения водопровода – критерий, влияющий на качество функционирования коммуникационной системы. Она влияет на давление, которое должны выдержать трубы – избыточная нагрузка может привести к деформации системы, к трещинам на гофрах и т.д.

Утепление водопроводных труб в земле рубероидом

Поэтому при выборе оптимальной глубины необходимо учитывать ряд факторов: специфику грунта и рельефа, уровень залегания подземных вод, требования к закладке от СНиП. Правильное заложение труб для водопровода в землю послужит гарантом долгой эксплуатации системы.

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

уровень залегания грунтовых вод;
показатель кольцевой жесткости самой трубы;
уровень заглубления колодца – кессона;
наличие системы подогрева или теплоизоляции водопровода;
особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:

ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.

Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.

Стандарты ширины и глубины траншеи

На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.

Если есть опасность замерзания водопровода, его утепляют греющим кабелем

К таким стандартам относят:

Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.

В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.

Монтаж наружного водопровода в земле (видео)

Технология рытья траншеи и монтаж водопровода

При монтаже системы учитывают, какие будут установлены трубы для водопровода в землю (их материал, диаметр, способность выдерживать нагрузку и т.д.), а также вид почвы, в которую будет происходить прокладка.

Основные элементы водопровода

В независимости от вышеуказанных факторов, любая водопроводная система должна включать:

насосную станцию;
резервуар для поддержания стабильного давления жидкости в коммуникации;
непосредственно трубопровод;
механизмы запора;
регуляторы контроля системы.

Земляные работы для устройства канавы под трубы состоят в следующем:

Вдоль магистрали или шахты колодца вырывают шурф размером 100×100 см (или вырывается поперечная траншея).
Дополнительно вырывают шурф 100×100 см у фундамента дома.
Между фундаментом здания и источником натягивают два шнура, показывающие кратчайшую траекторию и размеры канавы.
Вдоль намеченной границы с помощью лопат или спецтехники вырывают канал, ширина которого составляет от 50 см. Для контроля вертикальности стенок лучше использовать откосы.
Выкопанный грунт укладывают вблизи котлована (лучше на расстоянии 2-3 метров, чтобы избежать обвала стенок).
После этого уплотняют дно траншеи с помощью песка, воды и гравия.
Окончательный этап работ – засыпка траншеи грунтом (после укладки водопровода).

Для быстрого рытья траншеи используют траншеекопатель

Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.

Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.

Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.

Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.

Далее приступают к монтажу труб для водопровода в землю который состоит в следующем:

Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются полипропиленовые изделия, поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.

Стальные оцинкованные, медные трубы монтируются сложнее, но их используют реже из-за высокой стоимости.

Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.

Насколько глубоко должна быть в земле водопроводная труба?

Общая глубина подземных водопроводных труб на 12 дюймов ниже линии замерзания в вашем конкретном географическом районе.

Если вы строите дом или ведете какие-то строительные работы на своей территории, и вы сталкиваетесь с водопроводами, которые заглублены на глубину меньше необходимой, мы рекомендуем вам повторно закопать эти трубы, чтобы избежать любых проблем в будущем.

Какова глубина линии замерзания в моем районе?

Итак, ваш следующий вопрос может заключаться в том, какова линия заморозков в вашем районе?

Здесь, в Атланте, штат Джорджия, линия замерзания составляет от 5 до 10 дюймов.Таким образом, это означает, что ваши водопроводные трубы должны быть заглублены на глубину от 17 до 22 дюймов под землей.

Вы можете увидеть карту линии заморозков Джорджии здесь, на Hammerpedia.com.

Как найти трубы для подземного водоснабжения?

Чтобы найти подземные водопроводные трубы, вы можете обратиться к водопроводчику, который использует ультразвуковое оборудование для обнаружения утечек. Это самый простой способ найти подземные водопроводные трубы.

В противном случае, для тех, кто занимается самодвижением, вы можете приобрести локатор труб, который может обнаруживать как пластиковые, так и металлические трубы.Это должно работать для большинства труб, но если у вас дома установлены глиняные трубы, этот метод может вам не подойти.

Какую трубу лучше всего использовать для подземного водопровода?

В идеале для линий горячего водоснабжения мы рекомендуем трубы из нержавеющей стали. Но зачастую они слишком дороги для большинства домовладельцев. Итак, мы рекомендуем трубопровод PEX. Это пластиковая труба, гибкая как садовый шланг. Он устойчив к морозам, что поможет предотвратить разрывы труб зимой.Его легко обслуживать и очень быстро установить.

Но лучшим типом труб, которые мы обычно рекомендуем для подземных водопроводов, являются трубы из ПВХ. Причина в том, что они устойчивы к коррозии, имеют длительный срок службы и недороги по сравнению с другими типами труб.

ПВХ

более устойчив к проникновению корней деревьев, чем любой другой материал для труб. https://www.atlantisplumbing.com/articles/can-tree-roots-penetrate-pvc-pipes/

Если у вас есть какие-либо вопросы о закопке водопроводных труб или проблемы с этим, позвоните в Atlantis Plumbing сегодня по телефону 770-443-8229.Мы доступны 24 часа в сутки, 7 дней в неделю.

Монтаж труб и требования

Монтаж трубопровода

Трубы должны устанавливаться в соответствии с требованиями к долговечности, безопасности и тепловым характеристикам.

На этой странице:

Обязанности подрядчика
общие требования к установке
место для прокладки трубопроводов
доступ для обслуживания и замены
предотвращение поражения электрическим током
изоляция труб

Подробную информацию о запорном клапане см. Также в разделе клапаны и органы управления требования.

Обязанности

Перед началом проекта определите обязанности сантехника, главного подрядчика и электрика за конкретную работу.
Обсудите с главным подрядчиком расположение участков трубопровода, чтобы свести к минимуму обрезание или надрезы в каркасе.

Общие требования к установке

Трубопровод должен:

соответствовать требованиям к долговечности пункта B2 Строительного кодекса Долговечность
быть совместимым с опорой
быть установлен для обеспечения теплового движения уровень замерзания
быть защищенным от повреждений
быть завернутым в гибкий материал или втулкой при проникновении в кладку или бетон.

Где прокладывать трубопровод

Трубопровод может быть установлен:

в пространстве под крышей
под деревянным полом
под бетонной плитой (BRANZ не рекомендует установку внутри плиты).

Если трубы заглублены, они должны иметь:

Покрытие 600 мм под участками движения
Покрытие 450 мм под газонами и садовыми участками (не для движения транспорта)

Если трубы находятся под бетоном, они должны иметь 50- годовая долговечность.

Если трубы пересекают другие подземные коммуникации, они должны соответствовать деталям, показанным на следующей диаграмме.

: Водопроводная труба, пересекающая электрический кабель или газовую трубу

Доступ для обслуживания и замены

Трубы, устанавливаемые в труднодоступных местах, должны:

иметь подробный отчет о долговечности для 50-летнего обслуживания от производителя
при прохождении через структурный элемент, быть втулкой в трубу большего размера, которая открыта с обоих концов для позволяют осмотреть трубу или заменить ее, если необходимо.
установить в желобе или канале, которые обеспечат легкий доступ и не повредят элементы конструкции.

Предотвращение поражения электрическим током

Поражение электрическим током от водопроводных труб может произойти в любом здании, где:

трубопровод водоснабжения металлический и находится в контакте с землей
подается электричество в здание
жильцы здания могут контактировать с оголенными трубами .

Во избежание поражения электрическим током:

трубопровод должен быть подключен к заземляющему электроду с помощью заземляющих проводов.
Металлические приспособления должны быть прикреплены к трубопроводу.

При резке металлических труб необходимо соблюдать меры безопасности.

: Заземление

: Эквипотенциальное соединение металлических креплений

: Правила техники безопасности

Изоляция труб

NZBC Приемлемое решение G12 / AS1 требует, чтобы трубопроводы были изолированы, чтобы:

ограничить теплопотери (трубы с горячей водой)
предотвратить замерзание воды в трубах (трубы с горячей и холодной водой).

BRANZ рекомендует изолировать все водопроводные трубы, кроме тех, где они подключены к устройству отвода тепла. Используйте специально отформованную изоляцию толщиной не менее 13 мм. Приемлемое решение h2 / AS1 относится к NZS 4305: 1996 Бытовые системы горячего водоснабжения, которые требуют, чтобы труба горячей воды, ведущая на кухню, была изолирована.

: Изоляция вентиляционных труб

Изоляция трубопроводов горячей воды

Хотя изоляция труб показана на расстоянии минимум 2 м от водонагревателя, BRANZ рекомендует изолировать трубы горячей воды по всей их длине.

Обновлено: 5 ноября 2018 г.

Почему при установке трубы из ковкого чугуна важна глубина покрытия? | McWane Ductile

Как видно из результатов вычислений, если вы выберете, есть три варианта решения этой ситуации. Приведенные ниже варианты повлекут за собой различные расходы и потребуют переговоров с ответственным инженером и владельцем проекта, прежде чем двигаться дальше.

Вариант № 1 — Заменить трубу, использовать ту же траншею типа 3

После завершения переговоров и принятия решения о корректировке текущих работ с учетом будущих поправок, вы можете заменить трубу CL 150 на трубу CL 53 и продолжить используйте такую же траншею Типа 3.

Хотя с этой опцией вы должны помнить, что замена трубы будет стоить дороже, чем исходная (из-за требуемой толщины), а также потери производства, поскольку вы ждете, когда труба будет изготовлена, доставлена , и установлен. Все это становится вопросами, которые необходимо обсудить с инженером записи и владельцем проекта.

Вариант № 2 — Используйте трубу CL 150, используйте траншею типа 5

Чтобы обеспечить выполнение предлагаемых работ в будущем, вы можете продолжать использовать трубу CL 150, которая находится на объекте, но для этого потребуется отойдите от траншеи Типа 3 и начните укладку трубы в траншею Типа 5.

Опять же, этот вариант необходимо будет обсудить с зарегистрированным инженером и владельцем проекта, но он ограничит затраты и время простоя, если действительно будет принято решение, что будущие работы необходимо будет решить во время строительства текущего проект.

Вариант № 3 — Ничего не делать

Ваш последний вариант — ничего не делать. Просто продолжайте прокладку трубопровода, как было задумано на основе сегодняшней оценки проекта. В большинстве случаев вам придется установить трубопровод только в том виде, в каком он был спроектирован.

Если зарегистрированный инженер и владелец знают о потенциальных конфликтах, которые могут возникнуть в результате будущей работы, и решают действовать в соответствии с планом, это нормально, поскольку текущая установка из нашего примера соответствует всем требованиям для установки 30-дюймовой трубы CL 150 на глубине 4 фута с использованием траншеи Типа 3.

Заключение

Хотя глубину покрытия и тип траншеи не всегда можно рассматривать как важный фактор при установке трубы из ковкого чугуна, они играют жизненно важную роль в выборе подходящей толщины стенки для вашей трубы.

Завершая обсуждение глубины покрытия и типа траншеи, мы хотели бы напомнить вам, что необходимо связаться с вашим местным представителем McWane Ductile. Мы не ограничиваемся только производством труб из высокопрочного чугуна и будем рады ответить на любые ваши вопросы. Мы также предлагаем обучение на рабочем месте или на рабочем месте для вас и ваших бригад.

Ознакомьтесь со всеми нашими цифровыми предложениями:

РАЗДЕЛ 6: Требования и спецификации для прокладки водопровода

Раздел 6: Требования и спецификации для прокладки водопровода

6.1 Материалы и установки

Все материалы, которые будут использоваться в сочетании с любыми и всеми водопроводными сетями и их установками, должны строго соответствовать этим «Спецификациям для водопроводов и сервисных сооружений» настоящих правил. Все водопроводные сети и принадлежности должны быть установлены сотрудниками Департамента или Подрядчиком, утвержденным Департаментом.

6,2 Размер трубы

Размеры всех водопроводных сетей должны определяться Департаментом в сочетании с Генеральным планом системы распределения или рассчитываться Департаментом или его инженерами-консультантами.Все новые водопроводные сети должны иметь минимальный диаметр восемь (8) дюймов. Трубопровод для гидрантов должен иметь минимальный диаметр шесть (6) дюймов.

6.3 Расстояние между пожарными гидрантами

Пожарные гидранты должны располагаться на расстоянии не менее 500 футов в жилых зонированных районах; 250 футов в коммерческих, деловых и промышленных зонах. Начальник пожарной охраны может запросить другой стандарт расстояния в зависимости от ситуации. Заявитель должен предоставить доказательства того, что начальник пожарной охраны одобрил все предложенные места расположения пожарных гидрантов.Измерения должны проводиться в пути, будь то общественный или частный. Космические и дополнительные пожарные гидранты должны начинаться с ближайшего существующего гидранта. В тупике всех водопроводов должен быть установлен дополнительный пожарный гидрант.

6.4 Доступ к пожарному гидранту

Никто не должен препятствовать доступу к пожарному крану. Пожарные гидранты должны иметь радиус в три фута, измеряемый от центра стержня верхней части гидранта. Листва, ограждения, парковочные места или другие предметы не должны загораживать чистую зону.Никто не может изменить уклон вокруг основания гидранта, чтобы предотвратить использование четырехдюймовой крышки. Место, где существующие объекты, такие как, помимо прочего, здания, стены, заборы, деревья, на наклонных склонах, не допускающих радиуса зазора в три (3) фута, могут получить отказ Департамента водных ресурсов. Прежде чем будет предоставлен какой-либо отказ от данного Регламента, необходимо рассмотреть все другие возможные местоположения. Существующие места расположения гидрантов не должны изменяться или перемещаться по какой-либо причине, если только это не определено суперинтендантом.

6.5 Стоимость водопровода и гидрантов

При частном разделении земель, коммерческих, деловых или промышленных комплексов, а также всех других территорий, которые в настоящее время не обслуживаются системой водоснабжения Харвич, застройщик или владелец несет ответственность за все расходы, связанные с установкой (-ами) водопровода, гидрантами и подключением ( s) в существующую систему и / или обслуживание уже установленных водопроводов и гидрантов. Все водопроводные сети должны быть проложены до самой дальней границы участка.

6.6 Потребность в водопроводе

Застройщик или владелец участка земли, где вода доступна в пределах 500 футов, должен будет обслуживать и снабжать застройку водой в соответствии с этими правилами. Любая собственность, которая имеет существующую систему водоснабжения и является разделом земли, застройщик или владелец должны будут модернизировать водопровод и услуги в соответствии с этими правилами и положениями перед передачей любого земельного участка.Промышленные, коммерческие, кондоминиумы или многоквартирные жилые и подобные здания, которые не являются разделением земли, должны рассматриваться инспектором водоснабжения и начальником пожарной охраны на индивидуальной основе. Они по-прежнему подчиняются настоящим Правилам и положениям и обязаны устанавливать и обслуживать водопроводные сети и пожарные гидранты.

6.7 Применение для водопроводных сетей

Заявка на установку водопровода должна быть заполнена разработчиком или владельцем и подана в Департамент для рассмотрения и утверждения, прежде чем можно будет продолжить какие-либо работы.Все заявки должны содержать полную запрашиваемую информацию и инженерный план строительства, подготовленный зарегистрированным профессиональным инженером штата Массачусетс. Оплата всех необходимых сборов за подключение и установку, включая плату за доступность услуг и любые другие сборы, установленные Советом уполномоченных по водоснабжению / водоотведению, должны производиться во время подачи заявки.

Монтаж магистрального водоснабжения должен выполняться утвержденным подрядчиком, внесенным в список сертифицированных специалистов по установке магистрального водоснабжения Департамента.Инспекции водопровода должны проводиться утвержденным инспектором, внесенным в список сертифицированных инспекторов главного водопровода.

Подрядчики и / или инспекторы, заинтересованные в сертификации, должны сначала представить письмо о заинтересованности, полномочия, свидетельства о страховании и три рекомендательных письма для аналогичных работ, выполняемых в близлежащих близлежащих городах, в Совет уполномоченных по водоснабжению / водоотведению. После утверждения подрядчик и / или инспектор должны завершить 3 водопроводных магистрали и / или инспекции в городе Харвич в течение испытательного срока.После успешного завершения 3 работ, которые соответствуют ожиданиям Департамента или превосходят их, подрядчик и / или инспектор будут добавлены в сертифицированный список монтажников и / или сертифицированных инспекторов магистрального водоснабжения.

6,8 Трубы и фитинги

Все водопроводные трубы должны соответствовать конструкции и изготовляться по последнему слову техники.

Стандарт ANSI / AWWA C151-91, класс 52 «Труба из высокопрочного чугуна, центробежное литье, для воды или других жидкостей».Трубы должны поставляться длиной не более 20 футов. Труба должна иметь класс давления 300.

Все фитинги должны быть из высокопрочного чугуна и соответствовать по конструкции и изготовляться в соответствии с последним выпуском стандарта AWWA C110 «Фитинги из высокопрочного и серого чугуна, 3 дюйма. через 48 дюймов для воды и других жидкостей ».

Все трубы и фитинги должны иметь покрытие из цементного раствора внутри и битумное уплотняющее покрытие, нанесенное как внутри, так и снаружи, в соответствии с AWWA C104, «Футеровка из цементного раствора для труб из высокопрочного чугуна и фитингов для воды».

Нажимные и механические соединения должны изготавливаться внутри страны и соответствовать по конструкции и производству в соответствии с последним выпуском стандарта AWWA C111 «Соединение резиновых прокладок для напорных труб и фитингов из ковкого чугуна».

6.9 Клапаны

Все клапаны должны соответствовать конструкции и производиться в соответствии с последним выпуском стандарта AWWA C500 «Задвижки с упругим седлом для водоснабжения», рассчитанные на рабочее давление 150 фунтов на квадратный дюйм и испытание на давление минимум 300 фунтов на квадратный дюйм.

Все клапаны должны иметь 2-дюймовую рабочую гайку, ступицы механического соединения (за исключением мокрых кранов) и открываться против часовой стрелки. Если небольшая глубина заглубления или другие условия эксплуатации требуют установки клапана в горизонтальном положении, на клапан должен быть установлен конический редуктор с гайкой для работы через клапанную коробку.

6.10 Гидранты

Гидранты должны соответствовать следующим требованиям:

Направление открытия — Открытие вправо
Длина погребения — 5.5 футов
Высота (от линии закапывания до открывающей гайки) — минимум 28,75 дюйма

Модель

— движение (отрывной дизайн)
Цвет — безопасный синий корпус
Все цепи необходимо снять.

Все гидранты должны иметь постоянно установленное маркировочное устройство, одобренное Департаментом.
Все гидранты должны соответствовать применимым частям стандарта ANSI / AWWA C502. В случае, если гидрант не работает или временно выведен из эксплуатации, гидрант должен быть четко обозначен кольцом неисправности и уведомлением в пожарную охрану.

6.11 Крышка трубы

Труба должна иметь пяти (5) футов покрытия, измеренного до финишного уклона улицы. Трубу необходимо вручную покрыть на один (1) фут песком или гравием без камней, утрамбовать и утрамбовать вокруг трубы для обеспечения хорошей опоры и защиты.

В случае выемки грунта, заболачивания грунтовых вод или при обнаружении непригодных материалов Подрядчик должен заменить его на хороший материал для обеспечения надлежащей поддержки и выравнивания трубопровода.В некоторых случаях Подрядчик использует щебень для подсыпки, засыпанной песком. Для засыпки траншеи должен использоваться подходящий материал, взятый из котлована, утвержденный общий карьер или извлеченный гравий. Для засыпки нельзя использовать грязь, мерзлую землю, камни размером более 3/4 дюйма или другие нежелательные материалы.

6,12 Выступ

Все выступы должны быть удалены до ширины на два (2) фута или больше диаметра трубы и на один (1) фут ниже нижней стороны трубы.Перед укладкой трубы в траншею необходимо положить слой песка.

6.13 Меры предосторожности при проведении взрывных работ

Все взрывные работы должны обсуждаться с суперинтендантом и / или инженером, и решение должно приниматься на индивидуальной основе.

6,14 Маркеры обследования

Маркеры обследования (линия и отметка) должны быть обязательными на всех новых предлагаемых улицах. Трубы должны быть проложены в пределах схемы проезжей части (в некоторых случаях сервитут), как показано на планах, утвержденных Советом по планированию и зонированию города Харвич.

6,15 Земляные работы в пределах проезжей части

Разрешение должно быть получено в Департаменте шоссейных дорог, прежде чем какие-либо раскопки можно будет начать в пределах любой дороги города. Восстановление дороги должно быть завершено в соответствии с местными или государственными правилами. Разрешение на открытие улицы должно быть получено в Департаменте общественных работ Массачусетса до того, как можно будет начать какие-либо раскопки на любой автомагистрали штата. Эти работы должны выполняться в соответствии с разрешением.

6,16 Сервисные трубы

Каждая служба должна состоять из остановки, бордюра, бокса для бордюра, шарового клапана, счетчика и удаленного считывающего устройства, как только система водоснабжения входит в здание.

6,17 Тестирование водопровода

Перед приемкой в Департамент труба должна быть испытана под давлением и хлорирована в соответствии с последней редакцией «Монтаж водопроводных сетей и оборудования из высокопрочного чугуна» AWWA, обозначение C600.Никто не должен проводить испытания под давлением или хлорировать установку без уведомления Департамента по крайней мере за 48 часов до этого. Сотрудник Департамента должен присутствовать во время испытания под давлением и хлорирования, чтобы засвидетельствовать и подписать формы цепочки поставок. Все отчеты об испытаниях под давлением должны включать фактическое расстояние и размер трубы, а также количество клапанов и гидрантов. Город должен предоставить водомер для измерения расхода воды на дезинфекцию и промывку. Образец воды, взятой после дезинфекции водопроводных труб, должен быть доставлен в испытательную лабораторию, утвержденную Содружеством Массачусетса.Подрядчик должен затем доставить суперинтенданту две последовательные копии результатов испытаний без предыстории. Прежде чем окончательное утверждение будет дано суперинтендантом, подрядчик должен представить в Департамент исполнительный чертеж. В это время суперинтендант должен определить, могут ли трубы (проект) быть приняты в систему водоснабжения города.

6,18 Врезные втулки и клапаны: запорные и дисковые затворы

Втулки и задвижки, задвижки и дроссельные заслонки должны поставляться в соответствии с требованиями последних пересмотренных стандартов AWWA C509-94 и C504-94.Нарезные втулки и клапаны должны быть одного производителя. Задвижки от 6 до 12 дюймов должны иметь механическое соединение, бронзовые, с упругим седлом, клинового типа, открываться влево (против часовой стрелки) с 2-дюймовой рабочей гайкой. В целях стандартизации втулки и задвижки, задвижки и дроссельные заслонки должны быть Mueller.

6,19 Коробки для ворот

Buffalo # 5663 выдвижной тип 24 ”сверху с фланцем наверху коробки с 30” снизу. Ящики должны быть чугунными, с битумным покрытием, с чугунными крышками для интенсивного движения.Крышки должны быть обозначены надписью «ВОДА».

6.20 Водопровод на частных дорогах

Жители или владельцы частных дорог несут исключительную ответственность за ремонт и техническое обслуживание всех водопроводов и принадлежностей, клапанов и гидрантов. Жители и / или владелец (-и) также несут ответственность за поддержание достаточного покрытия почвы над любым водопроводом. Все водопроводные сети должны постоянно поддерживать минимальную глубину 5 футов ниже чистой поверхности.Департамент не несет ответственности за водопровод на частных дорогах.

6.21 Схема проезда

Департамент не несет ответственности за любые находящиеся в частной собственности трубы и / или провода на городских дорогах. Любые поврежденные элементы дорожного покрытия не будут оплачиваться городскими властями Харвича.

Обзор установки, ремонта и интеграции водопровода

Для дома или предприятия водопровод — это главная артерия, соединяющая здание с основным водопроводом.Эта важная функция компонентов системы — транспортировка воды. Работа с водопроводом может оказаться очень длительным и сложным процессом для неопытных сантехников. Однако сантехники компании Local Plumbing And Sewer являются экспертами во всех аспектах интеграции, установки и ремонта водопроводных сетей.

Работа с водопроводом состоит из нескольких этапов, включая рытье траншеи, подстилки и так далее. Ниже мы разберем основные шаги, с которыми мы можем столкнуться при работе над проектом водопровода.

ЭККАВАЦИЯ

Первым и главным этапом в установке Водопровода являются земляные работы. Это процесс, при котором мы выкапываем проход для установки трубы. Перед тем, как начать этот процесс, мы учитываем ряд факторов:

Морозный грунт
Состояние грунтовых вод
Транспортная нагрузка, которая будет по трубе
Тип почвы
Размер устанавливаемой трубы
Требование восстановления поверхности и
Глубина других инженерных коммуникаций, которые должны пересекаться или проходить параллельно водопроводной магистрали.

ТРАНЧ ГЛУБИНА

Глубина траншеи зависит от климата, размера трубы, трафика и ряда других факторов.

В более холодных регионах суровые зимние морозы могут проникать в два раза выше средней глубины зимнего промерзания. Изолированная плита из пенополистирола с закрытыми ячейками толщиной 2 дюйма (50 мм) и шириной от 2 до 4 футов (от 0,6 до 1,2 м) считается подходящей, если подходящая глубина невозможна.
В более теплых регионах минимальная глубина укрытия для защиты от любой опасности обычно составляет 2.5 футов (0,8 м) для водопровода.

ШИРИНА ТРАНША

Ширина траншеи, необходимая для установки магистрального водопровода , обычно определяется следующими условиями

Минимальная глубина, позволяющая правильно собрать стык и уплотнить грунт вокруг трубы
Соображения безопасности
Необходимость минимизировать внешнюю нагрузку на трубу

Ширина траншеи ниже верха трубы, как правило, не должна превышать 1-2 фута (0.От 3 до 0,6 м) больше внешнего диаметра трубы. Ширина обеспечивает рабочим достаточно места для установки. В трубах малого диаметра следует избегать широких траншей, особенно в твердых глинистых почвах.

КРОВАТЬ

Под подстилкой подразумевается подготовка площадки для укладки труб (ПВХ ). При использовании постельных принадлежностей следует помнить о нескольких вещах.

Дно траншеи должно быть должным образом выровнено и утрамбовано, чтобы ствол трубы имел непрерывную и прочную опору по всей длине.
Необходимо использовать выравнивающую доску, чтобы убедиться в отсутствии пустот и выступов, а также в правильности уклона.
В случае неблагоприятных почвенных ситуаций (влажная почва или твердые породы) инженеры могут указать специальную подстилку труб. Чистый, хорошо рассортированный гранулированный материал размером до 1 дюйма (25 мм). Он не должен содержать комков или мерзлого грунта и содержать не более 12% глины и ила, чувствительных к воде.
Если естественная подстилка траншеи не может поддерживать трубу, необходимо выкопать еще 12–24 дюйма (300–600 мм) глубже.
Протяжка — это процесс размещения подстилки вокруг изгиба трубы. Это необходимо для увеличения несущей способности трубы.

ПРОКЛАДКА

Когда траншея готова, трубу можно ставить на место. Есть несколько общих направлений укладки трубы.

Осмотр — трубу следует осмотреть на предмет повреждений. Любой неудовлетворительный раздел следует удалить.
Очистка — Перед установкой необходимо удалить грязь, масло, жир, животных или любые другие посторонние предметы.Раствор гипохлорида рекомендуется для быстрой и качественной очистки.
Размещение — Трубу нельзя катить, ее следует опускать в траншею вручную или с помощью механического оборудования.
1. При установке труба обычно поддерживается стропой посередине
2. Монтажники должны прилагать сознательные усилия к тому, чтобы внутренняя часть трубы оставалась чистой во время укладки.

ТРУБКА СОЕДИНИТЕЛЬНАЯ

Это чувствительная часть процесса Установка водопровода .Это должно быть сделано правильно, чтобы свести к минимуму утечку и обеспечить надлежащую работу и долговечность системы водоснабжения. Способы соединения зависят от типа материала трубы и типа соединения. Отверстия под раструбы должны быть выкопаны вручную в местах соединения труб. Это даст место для установки стыка. Размер раструбного отверстия будет зависеть от типа используемой трубы и соединения. Слишком большие раструбные отверстия могут вызвать нагрузку на трубу.

НАЖАТЬ СОЕДИНЕНИЯ

Четыре основных этапа изготовления труб из чугуна с шаровидным графитом или ПВХ на стыках:

Очистите канавку и раструб на трубе.
Нанесите смазку на прокладку, плоскость и трубу.
Обычная и должна иметь фаску, острые края могут повредить или сместить прокладку.
Маленькая трубка вставляется в раструб с помощью длинной перемычки. Между трубой и ковшом обратной лопаты следует использовать лесовоз, чтобы не повредить трубу.

ПОДКЛЮЧЕНИЕ К СУЩЕСТВУЮЩЕЙ СЕТИ

Есть два возможных способа подключения к существующей сети. Установщик может подключиться либо с помощью нового тройника, либо с помощью напорного крана.

Тройник вставляется в существующую сеть. Существующая сеть должна быть отключена от сети в течение нескольких часов. Часть основной должна сделать разрез или защелкнуть на внешних краях секции, которую нужно удалить. Затем между ними делается третий разрез. При ударе по трубе санками по центру она легко выламывается

Манометрические краны настоятельно рекомендуются и используются из-за их преимуществ. Некоторые из преимуществ следующие —

Клиентам не доставляет неудобств отключение воды
Меньшая вероятность загрязнения водной системы
Пожарная охрана на территории продолжает действовать
Без потери воды
Принимается во внимание время, необходимое для закрытия клапанов и уведомления клиентов перед установкой тройника, что делает отвод давления намного быстрее.

После того, как котлован подготовлен, отвод давления выполняется в следующие этапы:

Поверхность существующей магистрали очищена. Втулка водоразборная устанавливается на магистраль, при этом торец фланца должен быть вертикальным.
К выступающему фланцу втулки крепится специальный выпускной клапан.
На арматуре установлен резьбонарезной станок с прикрепленным резаком. Машина опирается на современные блоки.
При открытом выпускном клапане резак продвигается вперед, чтобы вырезать отверстие в магистрали.
Резак втягивается за клапан, и клапан закрывается.
Выпускной станок снят, и подключена новая магистраль.

Это основной обзор того, с чем мы сталкиваемся в процессе работы с проектом по установке водопровода . Из-за сложности этих проектов важно использовать лицензированного, застрахованного и опытного сантехнического подрядчика для любых работ, связанных с установкой водопровода, ремонтом магистрального водопровода или интеграцией водопровода.Компания Local Plumbing And Sewer знакома со всеми аспектами проектов водоснабжения и работает с местными компаниями водоснабжения более 8 лет. Позвольте нам предоставить все услуги, связанные с водопроводом, для вашего дома или бизнеса!

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время

Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней — «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс),
DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата.
на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе.
в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии.
Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Установка трубопровода

— обзор

13.2 Этапы трубопроводной сети

На рис. 13.5A – G показаны работы по установке трубопроводов отгрузки нефти и газа для каждого десятилетия, начиная с 1950-х годов, а на рис. 13.6A – D — активная нефть и сеть газопроводов показана для альтернативных десятилетий, закончившихся 1969, 1989, 2009 и 2019 гг. На рисунках не показаны трубопроводы и шлангокабели для наливных нефте- и газопроводов.

Рисунок 13.5. Экспортные трубопроводы нефти и газа, проложенные в Мексиканском заливе в 1950–59 (A), 1960–69 (B), 1970–79 (C), 1980–89 (D), 1990–99 (E), 2000–09 гг. (F) и 2010–19 (G).

Данные BOEM.

Рисунок 13.6. Действующие экспортные трубопроводы нефти и газа в Мексиканском заливе в 1969 (A), 1989 (B), 2009 (C) и 2019 (D).

Данные BOEM.

В 1950-х и 1960-х годах преобладали газовые и нефтепроводы, ведущие к газовым заводам и нефтеперерабатывающим заводам, с небольшим количеством соединений между системами. Раньше было обычным делом закачивать жидкости или использовать двухфазный экспортный трубопровод к береговым очистным сооружениям. Поскольку более крупные месторождения были обнаружены дальше от берега и существующей инфраструктуры, дополнительная обработка проводилась на шельфе, и однофазные нефте- и газопроводы стали предпочтительным видом транспорта для снижения эксплуатационных расходов и повышения эффективности.Трубопроводные системы развивались поэтапно по мере того, как операторы перемещались с шельфа в более глубокие воды и подключались к существующей инфраструктуре, когда мощность была доступна, и строили новые сети, когда емкость была недоступна или где по стратегическим причинам было принято решение строить выделенные трубопроводы. Дендритная природа системы с магистральными линиями и соединительными боковыми линиями подчеркивает эти тенденции.

В 1970-е годы сегменты трубопроводов стали длиннее с большим количеством межсоединений, формируемых на узловых платформах, и было установлено больше боковых соединений.Все трубопроводы до конца 1970-х годов проводились на шельфе на глубине менее 400 футов и, как правило, следовали прямолинейным путям к месту назначения. На шельфе прямые пути являются обычным явлением, потому что топология морского дна плоская с небольшим количеством препятствий. Многие из ранних линий стали шипами, к которым позже прикрепились боковые ветви.

В 1980-х годах характер монтажных работ изменился, поскольку отводы были подключены к существующим сетям, и первые глубоководные трубопроводы начали пересекать континентальный склон.Небольшая длина сегмента является отличительной характеристикой в это время и указывает на непосредственные связи между новыми разработками и конфигурируемыми сетями. Другой отличительной особенностью является случайная ориентация соединяющих отводов. В этот период непосредственно на берегу было построено несколько глубоководных нефтегазовых систем.

В 1990-х годах трубопроводы, идущие из районов протяженности Грин-Каньона и Миссисипи-Каньон, вышли на берег, и по мере того, как операторы разрабатывали месторождения на более глубокой воде, трубопроводные сети продолжали расширяться.В глубоководных районах монтажная деятельность стала плодотворной и увеличивалась каждое десятилетие. За последние два десятилетия преобладали подключения к существующей инфраструктуре, и уровень активности на шельфе снизился. Системы трубопроводов приблизились к территориальным водам Мексики (исключительная экономическая зона) с разработками Пердидо и Джек / Сен-Мало.

Большинство трубопроводов протекает в северном направлении от источника поставок к нефтеперерабатывающим заводам, газовым заводам и хранилищам на побережье Мексиканского залива, расположенным от Техаса до Миссисипи.Чем больше у операторов возможностей транспортировки углеводородов, тем более выгодные цены они могут согласовывать, что является одной из причин, по которым многие крупные добывающие компании считают выгодным приобретать позиции собственности в магистральных трубопроводах. Некоторые трубопроводы в глубоководном Мексиканском заливе, такие как «Посейдон», являются двунаправленными и допускают объемный поток в двух разных направлениях.

В таблицах 13.1 и 13.2 общий установленный пробег магистральных и экспортных линий в Мексиканском заливе показан по десятилетиям.На шельфе на глубине менее 400 футов было проложено около 21 600 миль экспортных нефте- и газопроводов и 9400 миль трубопроводов для транспортировки нефти и газа, по сравнению с примерно 6400 милями трубопроводов для транспортировки нефти и газа в глубоководных районах. Магистральные трубопроводы транспортируют необработанную (или минимально переработанную) сырую нефть и газ из простых конструкций и подводных разработок.

Таблица 13.1. Общий проложенный пробег нефте- и газопровода в Мексиканском заливе по десятилетиям

9802

Таблица 13.2. Общий пробег проложенного экспортного нефтепровода в Мексиканском заливе по десятилетиям

	≤400 футов			& gt; 400 футов
Десятилетие	Баллонный газ	Баллоны	Всего	Масло наливом	Всего	Итого
1950–59	7	9	16				16
					907				104
1970–79	358	265	623				623
1980–89								907 23	1440
1990–99	2269	603	2873	186	209	39 5	3268
2000–09	2803	641	3444	967	666	1634		5078

		2010–19 372	990	1362	2274
Итого	7059	2331	9390	1526	1887	3413

907 33 390

С 1970 по 2009 годы экспортный трубопровод, проложенный на мелководье, составлял от 4000 до 5000 миль за десятилетие до выхода из строя после 2010 года.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

	≤400 футов			& gt; 400 футов
Десятилетие	Газ	Нефть	Всего	Газ	Итого	Итого
1950–59	55	63	117				117
			1033	1960–69		1033	1397
1970–79	3538	967	4505				4505
1980–89	3350	844	3350	844		4324
1990–99	3037	1529	4566	230	160	4957
2000–09	3389	1676	5065	741	842	1583	6648
6648
	442	461	903	2621
Итого	15,569	5993	21,562	1481	1526	3007	1526	3007
