Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

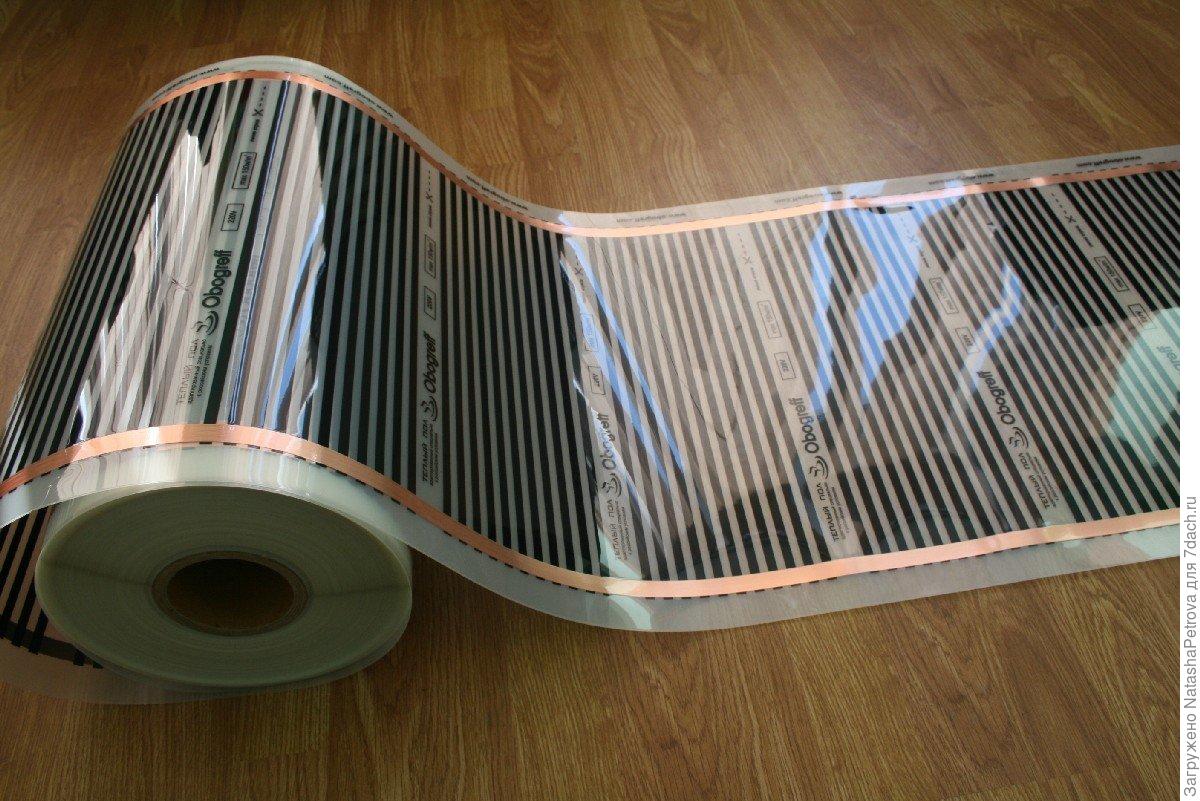

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
ширина термопленки -50 см;
максимальная допустимая длина полосы термопленки – 8 метров
температура плавления термопленки – 130 град.C;
питание -220В / 50 Гц;
доля инфракрасных лучей в спектре излучения – 95%;
длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как уложить пленочный пол под ламинат своими руками

Прежде всего, необходимо усвоить два главных правила:

Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо установить термодатчик.

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого необходимо установить и подключить терморегулятор. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

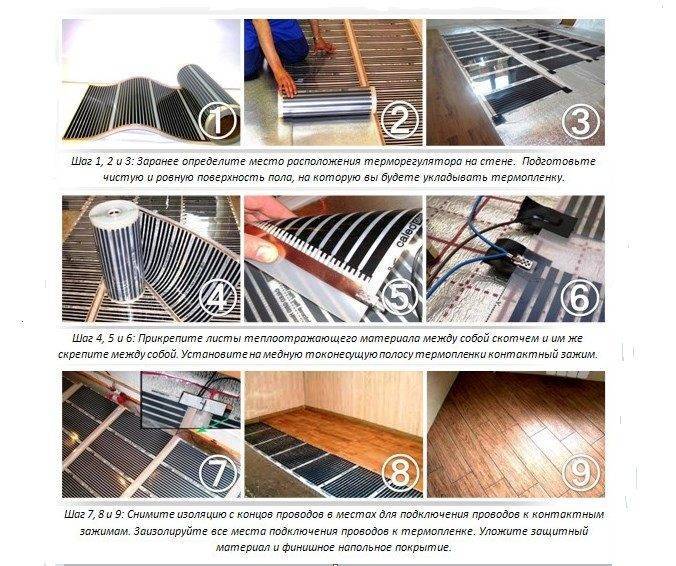

инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.

Устройство «пирога» теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
Нагрев поверхности происходит очень быстро и равномерно;
Большой срок службы;
Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

Электропроводка;
ИК пленка;
Теплоотражающий материал;
Датчики и регулятор температуры;
Изоляция для пленки или гидроизоляция;
Крепежные зажимы;
Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.

Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.

При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т. п. Система на таких участках перегревается и может выйти из строя.

Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.

Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.

Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

Материал подготовила:
Инна Ясиновская

монтаж и технология укладки пошагово —

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

монтажные работы проводятся в течение буквально нескольких часов;
отсутствует необходимость в устройстве стяжки;
систему можно начинать эксплуатировать сразу же по окончании монтажа;
микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
система не требует какого-либо ухода и может прослужить более 50 лет;
финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

Инфракрасная пленка;
Крепежные элементы;
Терморегулятор и датчики температуры;
Электрическая проводка;
Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

Бесшумная работа.
Простота установки (монтажа) монтажа.
Не снижает кислород в помещении.
Не издаёт запахов и вибрации.
Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

Приобрести термоплёнку в рулоне.
Теплоотражающий материал и защитную полиэтиленовую плёнку.
Скотч и ножницы.
Битумная изоляция (комплект) и контактные зажимы.
Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

Читайте так же:

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
приблизительный отступ от стены, примерно 25-30 см.
элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

теплоотражающее покрытие;
термостат;
инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

укладка и установка системы, видео, как положить ее своими руками

Оглавление статьи:

С традиционными системами отопления в квартирах и домах воздух прогревается неравномерно. Из-за конвенции, теплый воздух уходит под потолок, а холодный устремляется к полу. У большинства людей в помещениях, отапливаемых центральным отоплением, замерзают ноги. Для создания комфортных условий в жилых помещениях можно выполнить монтаж теплого пола. Это нагревательная система, которая прогревает напольное покрытие. Теплый пол укладывают под ламинат, паркет, линолеум и другие финишные напольные покрытия.

Принцип работы теплых полов

Теплый пол – это одна из самых эффективных и очень экономичных систем отопления в квартирах и частных домовладениях. Принцип работы заключается в нагреве воздуха внизу, который благодаря процессам конвенции поднимается к потолку. Холодный воздух уходит вниз и снова нагревается. Укладка теплого пола под ламинат обеспечит комфорт и поможет сэкономить – часто это оборудование используют в качестве основного источника тепла.

Преимущество в том, что над полом воздух всегда теплый, а вот под потолком будет прохладнее. В комнатах, оснащенных теплым полом, будет значительно легче дышать, а дыхательные пути не будут пересыхать.

Разновидности систем

Среди разновидностей теплых полов различают электрические и водяные системы. Все они могут использоваться вместе с напольным покрытием на основе ламинированной доски. Водяные полы рекомендуются для частных домов, электрические станут оптимальным решением для городских квартир.

Водяные системы

Среди достоинств, которыми обладает водяной пол, выделяют высокую экономичность, а также эффективность. Оборудование подключается к центральной отопительной системе, а еще его может использоваться стационарный котел. Водяной пол равномерно прогревает поверхность и может работать в паре с любыми типами напольных покрытий.

К недостаткам относят отсутствие регулировок температурных режимов, если оборудование подключено к трубопроводу теплосети. Выйти из ситуации можно, сделав подключение к стационарному автономному котлу. Установка теплого пола в городской квартире многоэтажных домов под ламинат, линолеум или же любой другой пол может быть сопряжена с другими трудностями. Часто ЖКХ против врезания в теплосеть, а для согласования проекта по обустройству теплого пола придется потратить немало времени.

Несмотря на все трудности, эти системы все-таки популярны и многие оценили комфорт, который дарит теплый пол с водяным теплоносителем.

Устанавливаем водяной теплый пол под ламинат

Прежде чем выполнять монтаж, необходимо отправится в магазин и приобрести комплектующие. В зависимости от того, что предлагается в магазинах, торгующих сантехникой, детали могут отличаться. Однако, в целом для монтажа понадобится:

Трубы для водяных теплых полов из расчета – 7 м трубы на 1 кв. м. комнаты;
Коллектор для теплых полов;
Коллекторный щиток;
Индивидуальные комплектующие к коллектору;
Арматурная сетка, а также строительные материалы для обустройства стяжки;
Пластиковые хомуты.

Трубы могут быть двух видов. Либо это металлопластик, либо это ПВХ. Проще всего в работе именно металлопластиковая труба. Эти изделия очень легко выгибаются и принимают любую форму. Также подобная труба отличается доступной стоимостью. Однако, изделия для водопровода, несмотря на схожесть, не подойдут. Труба для теплого пола имеет другие технические характеристики.

Кроме перечисленного оборудования, также приобретается подложка, теплоотражающие материалы. Это необходимо для правильного монтажа и долговечной работы оборудования.

Сегодня существует два варианта установки водяного пола. Так, можно обустроить стяжку, а можно обойтись и без нее. Первый способ предусматривает, что трубы будут находиться внутри стяжки.

Для этого поверхность тщательно очищается. Далее укладывают теплозащитный материал и армирующую сетку. Затем на ней закрепляют монтажные планки и монтируют заранее заготовленные трубы. При этом важно, чтобы они располагались параллельно.

На следующем этапе очень важно проверить систему на герметичность. Все отлично? Значит, стяжку можно заливать. Слой делают таким, чтобы труба была полностью покрыта раствором. На полученную поверхность после засыхания стяжки устилают специальную пленку, которая защитит от воздействия влаги и образования конденсата. Прежде, чем приступать к укладке ламинита, необходимо постелить подложку для данного покрытия. Ламинат не отличается высокой теплопроводностью. Поэтому толщина подложки должна составить не более 3 мм. Такая подложка не испортит дорогую ламинированную доску, а ламинат не будет слишком перегреваться.

Второй способ предусматривает прокладку трубопровода под финишное покрытие без необходимости в стяжке. Для крепежа применяют специальные планки, а также клипсы.

Специалисты советуют, что монтаж по первому способу более надежен, хоть процесс достаточно трудоемкий. Все дело в том, что ламинат имеет плохую термопроводность. Поэтому пол в стяжке будет прогревать поверхность более равномерно. Также обычная песчано-цементная стяжка позволяет защитить трубы пола от различных механических повреждений. Вы можете посмотреть, как проводится монтаж теплого пола. Специалисты расскажут и покажут, как осуществляет установка под ламинат. Это видео содержит весь процесс.

Электрические полы

В качестве рабочего элемента используется специальный нагревательный кабель. Различают два вида кабелей. Так, это резистивные и саморегулирующиеся нагревательные элементы. Резистивные кабели могут быть как с одной жилой, так и с двумя. При монтаже такого кабеля следует помнить, что его нельзя укладывать под мебелью или в любых местах, где существует риск перегрева.

В саморегулирующихся кабелях недостатка с риском перегрева попросту нет. Основной элемент – специальная матрица на основе полимерных материалов. Сопротивление такого кабеля сильно зависит от температуры воздуха. Нагреватель может менять потребление и ток.

Приобретаем кабель

Он продается в фиксированном размере – начало его должно соединятся с питающими проводами посредством муфты, посольку производители не доверяют соединение обычным покупателям.

Прежде, чем покупать кабель, необходимо определиться с мощностью. Для небольших помещений будет достаточно 150 Вт/кв. м, для больших комнат – 200 Вт/кв. м. Но мощность также должна подбираться исходя из рекомендаций производителя ламината. Ламинированную доску ни в коем случае нельзя перегревать. В ней содержатся вредные для человека формальдегиды, которые выделяются в атмосферу после нагрева доски свыше 28 градусов.

Монтаж

Процесс практически ничем не отличается от водяного пола. Первым делом решают, где будет установлен термостат. Затем, к месту монтажа поводят питающие провода и провод для термодатчика.

Перед тем, как уложить кабельный теплый пол, необходимо подготовить основание. Здесь все делается так же, как и в случае с водяной системой под ламинат. Кабель необходимо укладывать по заранее выбранной схеме. Важно, чтобы нагреватель не проходил под тяжелой мебелью или сантехническим оборудованием.

На поверхности теплоизоляционного материала размещают специальную ленту, с помощью которой будет фиксироваться нагревательный элемент. Кабель лучше всего укладывать змейкой, монтажная лента в этом случае закрепляется через каждые 50 см. Затем устанавливается термодатчик, выполняется проверка, укладывается подложка. Теперь можно переходить к монтажу финишного покрытия.

Нагревательные маты

Это все тот же кабельный вариант, но здесь кабель закреплен на специальной пленке с фиксированным шагом. Укладка производится посредством расстилания мата по подготовленной поверхности. Но теплоизоляционные материалы при этом не используются – есть риск перегрева кабеля. Маты укладывают с расстоянием в 5 см между полосками. Принцип предварительной подготовки такой же, как и для водяного пола. Что касается стяжки, то здесь можно обойтись и без нее. Но в любом случае, толщина слоя будет значительно тоньше. После проверки работоспособности можно переходить к монтажу ламината.

Инфракрасные полы

Это оборудование отлично подойдет под любые чистовые покрытия, в том числе и под ламинат. Универсальность и эффективность этого решения обусловили широкую популярность подобных отопительных систем в большинстве домов и квартир.

Инфракрасное оборудование отличается отличными показателями теплоотдачи, и при этом температура нагрева невысока. Обогрев поверхности пола происходит более равномерно, что очень важно для комфортной атмосферы в помещении.

Чтобы установить ИК-пол не нужно никаких специальных навыков. Монтаж системы – гораздо проще, чем всего остального, что предлагает рынок. Установку можно осуществить самостоятельно и получить очень качественные результаты.

Монтажные работы

Процесс монтажа не займет много времени, но все же, лучше заранее подготовиться к этому. Перед тем, как положить инфракрасный теплый пол, поверхность тщательно очищают, а также устраняют все неровности. Далее – настилают слой гидроизоляционных материалов, а затем подложку под ламинат. Эта подложка позволит полностью сохранить то тепло, которое излучается пленочной системой.

Важно правильно составить проект. ИК-пол также не стоит стелить там, где будет стоять мебель либо бытовая техника. Пленочный пол режут в соответствии с проектом и укладывают. Термодатчик можно уложить прямо на поверхность пленки. Затем полосы соединяются между собой параллельно. Чтобы можно было контролировать режимы работы этой отопительной системы, предусмотрен термостат.

После укладки, инфракрасный пол снова накрывают не толстой подложкой для ламината и укладывают финишное напольное покрытие.

Таким образом можно сделать жизнь в квартире комфортнее. Теперь вы знаете, как укладывать теплый пол. Вы можете это сделать самостоятельно как и под ламинат, так и под линолеум и другие покрытия.

Монтаж теплого пола под ламинат своими руками

Устройство теплых полов, плюсы и минусы системы

Один из вариантов организации благоприятного микроклимата помещения — обустройство теплого пола. Отопление данного вида во многих случаях функционирует намного эффективнее распространенных и традиционных радиаторов. Статистически доказано, что люди чувствуют себя намного комфортнее, если температура облицовки пола немногим больше температурных маркеров воздуха.

Монтаж теплого пола под ламинат кардинально не разнится с аналогичной процедурой под другие напольные покрытия, но имеет некоторые нюансы. Во многом количество особенностей и их технологическое решение зависит от типа пола и самого ламината, который будет отличаться максимальной совместимостью с выбранной системой.

Водяной теплый пол

Состоит из нескольких функциональных слоев, первым из которых является гидроизоляция, укладываемая непосредственно на бетонное основание. Далее – демпферная лента, которая фиксируется по периметру помещения. Именно она впоследствии будет выполнять своеобразную защитную роль от различных линейных температурных расширений.

На следующем этапе следует укладывать теплоизоляцию, а на не уже можно смонтировать систему греющих труб с теплоносителем. В качестве несущего слоя выступает либо бетонная стяжка, либо (достаточно редко) гипсоволоконные материалы. Сверху кладется ламинат. В зависимости от вида выбранных материалов и способов укладки толщина готового «пирога» водяного пола может составлять до 15 см.

Стоит отметить, что систему трубных контуров следует класть исключительно на бетонные перекрытия. Деревянная основа не подойдет в силу достаточно большого веса всей отопительной конструкции.

Существует альтернативный вариант обустройства теплых водяных полов для деревянного дома – метод «сухой» стяжки с применением профильных теплообменных металлических пластин. Однако следует оговориться, что такой способ имеет пониженные показатели эффективности, а монтаж своими руками потребует больше времени и денежных затрат.

Уложить систему нагревательных труб и подключить его к системе отопления – это еще далеко не вся процедура монтажа. Потребуется приобрести и установить специальные термодатчики и регуляторы, которые будут обеспечивать корректное движение теплоносителя в контуре.

К тому же, если система имеет сложную геометрическую конструкцию, то для того, чтобы правильно ее смонтировать и запустить, возможно, потребуется привлечение профессионалов. Все это приводит к тому, что статья сметы «Сколько стоит» может значительно увеличиться. Таким образом, несмотря на все имеющиеся преимущества, систему водяного теплого пола установить под ламинат можно, но вот целесообразность этого остается под вопросом.

Электрообогрев пола

Основным элементом системы электрического теплого пола является кабель. Повышение температуры воздуха происходит за счет того, что карбоновый кабельный стержень трансформирует электрическую энергию в тепловую. Происходит нагрев слоя стяжки и/или напольного покрытия, которое в свою очередь отдает тепло в воздух.

Электрополы можно использовать не только для комнаты, кухни, прихожей, но и для лоджий или балконов как источник обогрева, так как по понятным причинам обогрев центральным водоснабжением либо водяным теплым полом в этом случае невозможен.

Для квартир и помещений жилого назначения отлично подходит система, в качестве нагревательного элемента которой выступает саморегулирующийся кабель. Если по каким-либо причинам на определенном отрезке кабельного провода произошло нарушение его целостности и, как следствие, перегрев, то саморегулирующийся элемент воспрепятствует аварийному повышению температуры, увеличивая показатель сопротивления.

Конструкция теплого электрического пола состоит из теплоизоляционного слоя, укладываемого на очищенное и выровненное основание. Следующий слой – тонкая (до 0,3 см) стяжка с армирующей сеткой. Именно на сетку затем фиксируется монтажная лента, к которой прикрепляется с определенным шагом кабель, расположенный «змейкой» либо «улиткой».

Если для обогрева используется тепловые маты, то монтаж значительно упрощается, так как они уже закреплены на армировании. Их следует лишь правильно расположить относительно друг друга в соответствии с выбранной схемой укладки.

Завершающий слой – стяжка, толщина которой может быть от трех до десяти сантиметров. И только после ее полного высыхания и обретения прочности (около месяца) следует положить ламинат.

Стоит заметить, что кабельная система либо технология использования тепломатов по технологии обустройства значительно проще монтажа системы водяного теплого пола. Однако и здесь в качестве функционального слоя присутствует бетонная стяжка, выполнение которой не только требует дополнительных трудовых, временных и денежных ресурсов, но и «съедает» ценные сантиметры высоты помещения.

В случае, когда каждый сантиметр на счету, либо все работы надо провести в короткие сроки без «утяжеления» монтажа, то отличной альтернативной предыдущим системам обогрева станет пленочный теплый пол.

ИК-обогрев

Представляет собой конструкцию, состоящую из двух слоев очень тонкой, но достаточно прочной пленки, выполненной из полиэстера. Между пленками пропущены две токонесущие шины из меди, «ноль» и «фаза» соответственно. Все шины соединяются между собой элементами нагрева. Они выполнены в качестве карбоновых полос и расположены параллельно относительно друг друга.

Параллельное расположение выбрано не случайно. Благодаря такой «географии» обеспечивается равномерность и «плотность» нагрева с сохранением независимого положения каждого элемента. Если один элемент по каким-либо причинам оказался в неисправном состоянии, то это ни в коем случае никак не повлияет на функциональность всей системы в целом.

Сетевое напряжение питание поступает на медную шину, проходит через нагревательный элемент переменного тока. При этом сам элемент особо не нагревается, а преобразует инфракрасный поток, длина волны которого достигает 20 мкм.

Такая волна лучевой энергии способна легко нагреть все предметы, встречающиеся на ее пути. Соответственно, расходуемая энергия не тратится впустую для передачи тепловой энергии на определенное расстояние, что делает такой вариант наиболее экономичным в сравнении с другими системами.

Полоски нагрева сгруппированы в блоки, расстояние между которыми обычно составляет 25 см. в этих промежутках нанесены специальные линии, по которым разрешается разрезать пленку при необходимости.

Система ИК-полов не оказывает на высоту конструкции пола абсолютно никакого влияния, так как толщина самой инфракрасной пленки не больше 0,4 мм. Несмотря на такой показатель, мощность обогрева такого типа может достигать 300 Вт/м². Для ламинированных полов достаточно использовать нагрев в 27-28⁰С. Максимум, который может достигнуть электрический пол – 50⁰С. При всем при этом система остается абсолютно безопасной, как с точки зрения пожарной, так и электробезопасности.

Стоит заметить, что хорошими показателями не только мощности, но и другими, не менее отличными эксплуатационными характеристиками обладают лучшие системы теплых полов всемирно известного бренда «Caleo». Интересен тот факт, что само слово «калео» в переводе с корейского означает «Не желаете ли стелить (теплый пол)?».

Таким образом, согласно всем соответствующим техническим показателям инфракрасные теплые пленочные полы оптимально подходят для обогрева пола жилого помещения. К тому же процесс их монтажа не представляет ничего сложного, его вполне можно выполнить самостоятельно за короткий промежуток времени.

Ламинат на ИК-пол: критерии выбора

Прежде чем приступить к укладке ИК-пленки следует определиться с выбором самого ламината. Несмотря на визуальную или ценовую привлекательность, следует точно знать, какой тип ламината выбрать. Дело в том, что не каждый тип этого напольного покрытия можно постелить на теплый пол в силу того, что древесная компонента ламината (70-90%) очень чувствительна к различным повышениям, а тем паче перепадам температуры.

Фото ассортимента ламината

Но так как теплые с каждым годом становятся все востребованными, то многие производители ламината усовершенствовали технологию производства, тем самым сделав его совместимым с различными системами обогрева.

При выборе той или иной марки ламината, следует тщательно рассмотреть следующие критерии самой доски:

Тепловое сопротивление. Чем больше коэффициент, тем теплоизоляционные свойства ламината будут выше. Показатель зависит от вида и толщины самого материала. Визуально его можно определить по степени пористости, большая пористость – маленький коэффициент.
Толщина ламинированной доски. Изначально влияет на способность материала прогреваться. Если ламинат тонкий, то тепло будет быстрее передаваться от нагревательных элементов непосредственно в помещение.
Но при этом тонкая ламель не обладает показателями высокой прочности, особенно в помещениях с интенсивным потоком движения. Поэтому целесообразнее выбирать среднее значение данного показателя.
Способ соединения ламелей. Оптимальным вариантом является комбинированное замковое сочетание «click-lock», при котором соединение идет как по длине, так и по ширине доски. Клеевой метод соединения практически утратил свою актуальность.
Маркировка. Большинство производителей для того, чтобы облегчить своему покупателю процедуру выбора, стали маркировать продукцию специальным знаком.

Что входит в комплект ИК-пола?

Пленочные теплые полы поступают в продажу в необходимой комплектации, которая включает в себя следующие компоненты:

Нагревательная пленка. Выпускается стандартной шириной в 50 или 100 см, при этом длина рулона может быть разной (не рекомендуется свыше восьми метров). Пленку можно разрезать на ленточные полотна необходимой длины, но строго в маркированных (пунктир + ножницы) местах. дело в том, что именно в этих точках располагаются посеребренные контактные площадки, на которых происходит подключение клемм и кабеля питания.
Клеммы для подключения. Некоторые производители также включают сам кабель и изоляционный материал, например, битумная лента.
Термодатчик для контроля нагрева системы.
Терморегулятор. Может быть в электромеханическом либо полностью электронном исполнении.

Также дополнительно нужен будет еще один компонент – подложка. Ее толщина должна быть больше либо равна 3 мм. Лучше отдавать предпочтение материалу, ода из сторон которого фольгирована, но при этом не является токопроводящей. Это поможет отразить от бетонного основания инфракрасный поток и направить его в нужном направлении. Для фиксации отдельных полотен подложки между собой потребуется обычный строительный скотч.

Как монтировать ИК-пленку под ламинат?

Составление схемы

Предварительно следует тщательно продумать схему расположения ИК-нагревателей, а также способ подключения к блоку управления и коммутации с источником переменного тока.

При составлении подобной схемы берутся во внимание следующие базовые принципы:

Не рекомендуется закрывать поверхность пола пленкой полностью по всей площади. Ни в коем случае нельзя располагать пленочные полотна в тех местах, где планируется поставить мебель крупных габаритов.
Дело в том, что закрытое пространство может привести к перегреву нагревательных элементов, нарушению теплообмена между поверхностями, деформации ламината и отдельных частей самой мебели. К тому же результатом некорректного расположения пленки станет снижение качества обогрева, уменьшение эксплуатационного срока и сокращение энергосберегающих свойств всей системы.
Также во избежание перегрева и нарушений работы теплого ИК-пола при укладке пленки следует сохранять отступ от стен помещения и стационарных радиаторов отопления, как минимум 25 см.
В процессе раскатывания рулона пленочные обогреватели должны быть ориентированы по длине помещения, то есть располагаться вдоль самой длинной стены. Можно ли наоборот? Да. Но в этом случае значительно увеличится число контактных соединений.
Как отмечалось ранее, разрезывание полотна на отдельные полосы должно производиться строго по маркированным местам.
Между соседними полотнами при укладке следует соблюдать шаг в 5 см. Строго исключается перекрывание (нахлест) одного нагревательного элемента другим.
Как показывает практика, для полноценного обогрева помещения достаточно закрыть около 70% площади пола.

Кабельной коммуникации инфракрасного пола также следует отнестись внимательно. Предусмотреть оптимальную точку для размещения и установки термодатчика. Рекомендуемая высота размещения от уровня пола – не менее полуметра. Также следует учитывать наиболее выгодный вариант подведения кабеля питания (в 220 В) и всех без исключения проводов, идущих от пленочных полос.

Обычная бытовая розетка для подключения системы не подойдет, так как суммарный показатель мощности ИК-пола достаточно высокий. Целесообразно заранее позаботиться о прокладке выделенной линии питания, а также предусмотреть установку отдельного автомата. Наилучший вариант – дополнительное подключение УЗО (специального защитного устройства) с целью повышения безопасности функционирования всей системы.

Как правило, многие модели терморегуляторов подходят для установки в обычное розеточное гнездо. Кабели же можно подвести, проделав штроб в поверхности пола и убрав в него гофру, а в нее, соответственно, все коммуникации. Еще один вариант – закрепление на стене декоративного ПВХ-короба.

Прокладку проводов на поверхности пола следует проводить так, чтобы они не пересекались. Востребованной является схема, при которой кабели соединяются с пленочными элементами по одной стороне.

Если же помещение имеет сложную геометрическую конфигурацию, то возможен вариант, когда «фаза» и «ноль» подключаются к нагревательной полосе с разных сторон. В этом случае следует быть максимально внимательным, иначе не избежать короткого замыкания.

Также следует определиться с месторасположением термодатчика. Главное условие – расположение по центру ширины пленочного нагревательного элемента, но не ближе к стене более чем на 50 см. Оптимальный вариант – поместить датчик в самом холодном месте помещения, если длина штатного кабеля это позволяет (удлинять его категорически запрещено).

Базовое основание

Монтаж теплого инфракрасного пола изначально предполагает, что поверхность, на которую будет устанавливаться система, должна быть ровной, чистой и отремонтированной.

Выровнять пол можно либо при помощи бетонной стяжки, либо обычными плитами фанеры, ДВП или ГВЛ при условии незначительных деформаций пола и его перепадов высоты. После выравнивания поверхность следует вторично очистить от пыли и мусора, чтобы избежать случайного повреждения не только подложки, но и самой нагревательной пленки.

Далее пол покрывается фольгированной подложкой. При этом следует покрывать именно всю площадь, а не только те участки, которые планируется обогревать. В противном случае такое пренебрежение может отразиться на эффективности работы системы.

При укладке подложки необходимо соблюдать условия:

подложка должна располагаться так, чтобы ее фольгированная сторона была сверху;
полотна укладываются встык, внахлест это делать нецелесообразно;
фиксирование подложки к поверхности пола производится двухсторонним скотчем;
соседние полотна скрепляются между собой также скотчем, но имеющим одну отражающую фольгированную сторону.

Толщина подложки играет немаловажную роль для бесперебойной работы ИК-системы для теплого пола. Дело в том, что в самом фольгированном полотне будут при монтаже прорезаться рабочие отверстия (пазы).

Именно в них будут укладываться кабели, соединительные клеммы, термодатчик и точки изоляции контактов. Все перечисленные составляющие электроцепочки ни в коем случае не должны приподнимать пленочное инфракрасное покрытие и служить помехой для ровной укладки ламинированных ламелей.

Укладка инфракрасных нагревателей

Все работы должны производиться с предельной аккуратностью. Не допускается разрыв целостности виниловой пленки при ее раскрое, укладке, а также при обустройстве финишного покрытия. Участки материала, целостность которых была все же нарушена либо допущен надрез на карбоновых полосах, должны быть в обязательном порядке заменены.

Далее соблюдается следующий алгоритм действий:

Пленочные элементы укладываются таким образом, чтобы медные шины блестящей стороной «смотрели» вниз. При этом саму ИК-пленку можно закрепить к подложке обычным скотчем.
По завершению укладки пленки необходимо произвести изоляцию точек разрыва токоведущих шин, которые не планируется использовать при функционировании системы.
Изолировать такие участки можно битумной лентой, которая обычно входит в комплект поставки инфракрасного теплого пола. Наклеивать ее необходимо методом плотного обжима, чтобы создать полную герметизацию элемента, тем самым защищая его со всех сторон.
В месте, где предполагается расположить термодатчик, в фольгированной подложке следует сделать монтажный разрез (паз), а также канал для последующей укладки кабеля питания. Корпус датчика необходимо расположить на карбоновом черном излучающем участке, желательно в центре всего полотна.
Фиксация термодатчика производится при помощи той же битумной изоляционной ленты. После того, как датчик был уложен, а кабель выведен к терморегулятору, элемент пленки, покрывающий эти устройства, укладывается и фиксируется на подложке.
Далее устанавливаются клеммы в тех местах, где происходит подключение пленочных элементов непосредственно к электроцепи. Как правило, производители комплектуют системы теплого ИК-пола клеммами-клипсами.
В специальный контактный разрез вводится верхняя пластина клеммы таким образом, чтобы ее вторая часть оказалась снизу от пленки. Затем плотно, но предельно аккуратно клипса обжимается плоскогубцами. Именно так можно достичь надежного контакта с посеребренной поверхностью самой медной шины.
Укладка кабелей. Их конца зачищаются от изоляции приблизительно на один сантиметр. После этого вставляются в уже подготовленную и соединенную с пленкой клемму.
Изоляция каждой контактной группы. Полоски битумной ленты следует наклеивать сверху и снизу пленочного элемента таким образом, чтобы все металлические части оказались в плотной, практически герметичной изоляции. Это предотвратить случайное попадание влаги на контакт.
В завершении кабеля и клеммы осторожно укладываются в пазы на подложке и надежно фиксируются клейкой лентой.

Подключение к терморегулятору

Все провода должны быть собраны в одной точке – у регулятора температуры. При этом если подключается несколько участков теплого инфракрасного пола, то следует исключать возможной скрутки проводов. Целесообразнее использовать сертифицированные клеммные соединения.

Подключать провода к разъемам терморегулятора следует в строгом соответствии с инструкциями, приведенными в технической документации прибора. Как правило, на схеме четко обозначаются точки подключения напряжения, места заземления, нагрузки и термодатчика. После этого все провода аккуратно убираются в специально отведенный для этого канал, а регулятор температуры монтируется на свое место.

Далее рекомендуется еще раз тщательно осмотреть все соединения и после этого можно произвести первичный запуск системы для оценки эффективности работы теплого инфракрасного пола.

Финишное покрытие

Перед укладкой ламината в целях безопасности функционирования системы можно настелить дополнительный слой из полиэтиленовой пленки. Если ее толщина не будет превышать показатель в 200 мкм, то она никак не будет препятствовать прохождению инфракрасных лучей. Пленка может укладываться как единым полотном, так и отдельными частями внахлест (15-20 см) фиксацией краев скотчем.

В качестве лицевого напольного покрытия на ИК-систему следует выбирать ламинат со специальной производственной маркировкой. После вскрытия упаковки рекомендуется выдержать панели в течение двух суток при комнатной температуре.

Для обеспечения равномерной нагрузи на ламели при эксплуатации пола, их следует укладывать со смещением центра относительно предыдущего ряда (принцип кирпичной кладки). Планки могут крепиться между собой двумя способами: Lock-замки либо Click-защелки. Клеевой метод сегодня практически не применяется.

После завершения работ по настилу ламинированных панелей рекомендуется вновь запустить инфракрасный обогрев. Но для того, чтобы случайно не деформировать ламели следует выбрать режим работы с показателем не более, чем в 20⁰С. А затем с каждым днем увеличивать температуру на несколько градусов. Это не только позволит ламинату адаптироваться, но и выбрать оптимальный для помещения температурный режим.

Предлагаем Вашему вниманию видео о монтаже теплого пола ИК под ламинат:

Инфракрасный теплый пол под ламинат

Статью опубликовал: Николай Стрелковский

Обновлено: 25.01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
Нагрев начинается практически мгновенно.
Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т.п.
Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
Раскрой пленочного элемента в нужный размер
Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
Изоляция неиспользуемых контактов на местах срезов.
Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

Клемма-клипса вставляется в предусмотренный разрез

Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

Изолирование мест клеммных подключений

Изоляция должна быть полной, и сверху, и снизу

Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных черт, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.

Терморегулятор

, Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.

Датчик температуры

, который устанавливается под ламинатом пола.Основное его предназначение — определение уровня температуры в помещении.
терминалов.
Комплект утеплителя.
Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. В него не будут входить участки под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения.Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.

Подготовка к установке

Начинать производство по монтажу плёнки пола под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор следует удалить с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие.Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат.Его необходимо обязательно отделить от нагревательных элементов. В противном случае в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов.Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. Главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в комнате имеет свои особенности. Об этом говорит инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать ламинат для пола.
При наличии днища подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции.Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Труба теплого пола. Монтаж инженерных систем в здании. Стоковое изображение

Похожие изображения

Труба напольного отопления. Монтаж инженерных систем

Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.

Системы теплого пола

Теплый пол

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом

Прокладка трубы для теплого пола на стройплощадке

ч.

Теплый пол

Мастер уложил в пол трубы для отопления и теплого пола

Теплый пол

Современная система теплого пола.

Система теплых полов

Система теплого пола

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат.инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Автоклавные стеновые панели из пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

Кабель для теплого пола из ламината Идеи для теплого пола для дома

Обзоры продуктов

Кабель для теплого пола из ламината для дома

Введение в товар

Т-кабель для обогрева спроектирован как можно более тонким, диаметром всего 3,6 мм, имеет два типа выходной мощности, обеспечивает экономию и энергосбережение, а также максимально снижает уровень пола.Предназначен для установки под плитку, деревянный пол, мраморный пол, обычно устанавливается установка 100 Вт / м2, 150 Вт / м2 и 200 Вт / м2.

Характеристики

* Двухжильный нагревательный кабель

* Гибкая установка

* Нулевое излучение ЭДС (электромагнитные поля)

* Долговечная конструкция

* Одноточечное безопасное соединение

Технические характеристики 9

Конструкция кабеля Двойной провод

Проводник Твердый нагревательный сердечник

Изоляция проводника Фторполимер

Экран Алюминиевая фольга

Наружная изоляция ПВХ

Разъем Наружное соединение

Наружный диаметр 3.6 мм

Номинальное напряжение 230 В перем. Тока

Выходная мощность 12 Вт / м, 18 Вт / м

Допуск сопротивления + 10 / -5%

Холодный конец длиной 2,5 м

Сертификаты CE / EAC / TUV / CSA

Номер детали	Мощность (Вт)	Длина (м)	Ом
Т-образный кабель 12-150	150	12.5	352,7
Т-образный кабель 12-225	225	18,8	235,1
Тройник 12-300	300	25	176,3
Т-образный кабель 12-375	375	31,3	141,1
Т-образный трос 12-450	450	37,5	117,6
Т-образный трос 12-525	525	43,8	100,8
Т- кабель 12-600	600	50	88.2
Т-образный кабель 12-675	675	56,3	78,4
Т-образный кабель 12-750	750	62,5	70,5
Т-образный кабель 12-900	900	75	58,8
Т-образный кабель 12-1050	1050	87,5	50,4
Т-образный кабель 12-1200	1200	100	44,1
Т-образный кабель 12-1350	1350	112.5	39,2
Трос 12-1500	1500	125	35,3
Трос 12-1800	1800	150	29,4

Номер детали	Мощность (Вт)	Длина (м)	Ом
Т-образный кабель 18-135	135	7,5	391.9
Тройник 18-200	200	11,1	264,5
Тройник 18-270	270	15	195,9
Тройник 18-400	400	22,2	132,3
Т-образный кабель 18-535	535	29,7	98,9
Т-образный кабель 18-600	600	33,3	88,2
Т-образный кабель 18-680	680	37.8	77,8
Т-образный кабель 18-800	800	44,4	66,1
Т-образный кабель 18-935	935	51,9	56,6
Т-образный кабель 18-1100	1100	61,1	48,1
Трос 18-1220	1220	67,8	43,4
Тройник 18-1340	1340	74,4	39,5
Т- кабель 18-1500	1500	83.3	35,3
Т-образный кабель 18-1625	1625	90,3	32,6
Тройник 18-1900	1900	105,6	27,8
Т-образный кабель 18-2135	2135	118,6	24,8
Т-образный кабель 18-2295	2295	127,5	23,1
Т-образный кабель 18-2775	2775	154,2	19.1

Упаковка и доставка

Упаковка: обычно сначала упаковывается в белую коробку, а затем упаковывается в картонную коробку. Если это большой заказ с большим количеством, мы можем предоставить индивидуальные услуги, такие как маркировка кабеля, клейкая лента с логотипом, индивидуальная цветная коробка или другие требования к заказу.

Доставка: Заказчик может выбрать упаковку в картонную коробку на поддоне или без поддона; способ доставки может быть морским, воздушным, железнодорожным, автомобильным или международным экспрессом.

Теплый пол под ламинат на деревянный пол: виды и способы устройства

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Теплый пол можно устроить в любом помещении

Что такое теплый пол под ламинат на деревянный пол или на бетонное основание

Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:

Водяная система.
Электрический кабельный.
Инфракрасный электрический.

Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

тепло распределяется равномерно;
система очень эффективна;
отсутствие нагревательных элементов на видных местах;
пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Теплый пол: плюсы и минусы (видео)

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

безопасная эксплуатация;
надежное функционирование;
не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Недостатков он тоже не лишен:

сложный монтаж;
уменьшается высота потолков из-за устройства бетонной стяжки;
при повреждении трубы, достаточно сложно будет отремонтировать систему.

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Водяной тёплый пол своими руками (видео)

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

надежность при эксплуатации;
долгий, более 20 лет срок службы;
простой монтаж и обслуживание;
электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

наличие хоть и слабого, но электромагнитного излучения;
высокая стоимость электроэнергии.

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Электрические теплые полы своими руками (видео)

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

очень надежная и долговечная система;
монтаж такой системы самый легкий из всех видов теплого пола;
отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.

Недостатками являются:

слишком высокая цена;
боязнь влаги;
риск повреждения при монтаже.

Укладка ламината на пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Монтаж инфракрасного теплого пола под ламинат (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

сплошные – в них пленка полностью покрыта карбоновым материалом;
полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

80% площади – в качестве основного отопления;
40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

болгарка, оснащенная диском для камня;
перфоратор;
нож или ножницы;
плоскогубцы или пассатижи;
строительный миксер;
зубчатый шпатель;
широкая кисть;
емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

наружный – при котором устройство закрепляется непосредственно на поверхности стены;
скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы — плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание статьи

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты. Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

Общая толщина пленки — всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» — иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» — можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250-300 мм.

Пленочные элементы выгоднее располагать вдоль помещения — меньше будет контактных соединений

Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

Резка пленки допускается только по специально обозначенным линиям

Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» — в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата. Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и «ноль» заведены с одной стороны пленочного элемента

При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы — клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена — требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева

По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм — она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150-200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Можно ли укладывать инфракрасный теплый пол под паркет или паркетную доску

Один из самых важных вопросов — это отопление дома, и к нему нужно отнестись очень серьезно. Именно от правильно оснащенной системы отопления будет зависеть комфортность помещения. И один из самых эффективных вариантов — устройство теплого пола. И его укладка может отличаться в зависимости от финишного покрытия. Потому что выбирая паркет в качестве покрытия, нужно знать, как устроен теплый пол под паркет, какую систему выбрать и что учитывать.

Какой выбрать теплый пол

Начнем с того, что под словом (паркет) подразумевается щитовая плавающая доска. Вообще, лучше использовать клееный брус и не чувствовать прочности на температуру.

Натуральный пол не любит перепадов влажности (поддерживает оптимальную влажность 40-60%) и не рекомендуется топить, тем самым сушить дерево.

Чтобы на паркетной доске периодически не появлялись щели, нагрев доски должен быть слабым. Паркетные доски нельзя нагревать выше 26 ºC.Производители массивного паркета и паркетной доски заявляют, что во избежание деформации древесины и для сохранения срока ее службы в помещении разница температур между покрытием и воздухом не должна превышать 2 ºC.

норма +18 ºС для жилых помещений, пол нельзя нагревать выше 20 ºС. При такой температуре полы не будут холодными, по ним можно будет ходить босиком. Но вырабатываемого ими тепла недостаточно, чтобы согреть комнату в холодное время года. И возможные последствия размещения теплого пола под паркетной доской.

Видео:

Первый вопрос, на который нужно ответить, это выбор теплого пола под паркет. Наиболее часто используемые варианты питания, которые делятся на три типа:

кабельный пол, который устанавливается в верхней стяжке (обычно используется для облицовки плиткой).
Армированный кабельный пол, отстойная стяжка.
И пленочный пол, который ставится прямо под напольное покрытие.

В случае паркета, если нет необходимости в замене шпал, часто находит свое применение пленочный пол, или, как его еще называют, инфракрасный.Но при его применении следует учитывать некоторые факторы, влияющие на выбор напольного покрытия:

№

Выбирая паркет, в первую очередь нужно обратить внимание на устойчивость древесины к перепадам температуры и влажности, из которой она изготовлена.
Неподходящий паркет, при эксплуатации может образоваться трещина.
К стойким породам относятся древесина дуба, дусса, мербау.
Также не укладывайте слишком толстый паркет. Из-за этого возросла потребность в более крупных отопительных установках и более мощных полах.
Предусмотреть заранее, чтобы тепловая мощность на квадратный метр не превышала 100 Вт.
Перед укладкой паркета влажность должна быть минимальной. Где-то около 5%. При необходимости производят сушку.
Температура в помещении должна соответствовать температуре паркета. Для этого его нужно предварительно расположить в комнате, не вынимая из упаковки.
Влажность помещения, в котором производится укладка, должна быть около 50%.

С выбором основного типа теплого пола разобрались, но необходимо учитывать то, что инфракрасный пол делится дальше на несколько разновидностей.

Виды и преимущества теплого пола под паркет

Отметим, что

еще пару лет назад о существовании инфракрасного пола знали не многие, а сегодня он достигает пика своей популярности. И поскольку появляется все больше и больше новых типов, сегодня их разделяют только два типа:

, входящий в состав резиновый, производство осуществляется из ряда термоэлементов, параллельных соединений, и майлара.
Биметаллический сплав, представляющий собой сплав меди и алюминия, покрывающий полиуретановую пленку.

Следует отметить, что такие системы используются как для полов, так и для стен и потолков, так как обладают рядом преимуществ:

проста в установке, общая работа занимает до двух часов.
Толщина материала всего 3 миллиметра.
Обладает высоким уровнем надежности.
Не требует стяжки и все укладывается прямо под чистовой пол.
немного экономичнее, по сравнению с другими типами.
Легко разбирается и снова устанавливается.
Ионизирует воздушное пространство.
Обладает хорошей эластичностью.

Необходимые материалы для работы

В основном все необходимые материалы идут в комплекте с пленкой, а это:

Сразу она термо (продается в рулонах).
Комплект изоляции и зажимы.
провод.

Терморегулятор

Датчик температуры

Также рекомендуется покупать:

Пленка полиэтиленовая или рулонный гидроизоляционный материал.

Лента малярная

(желательно двусторонняя).
теплоотражающий материал.

Как видите, материалов достаточно мало. но важно правильно выбрать фольговую основу.

Также стоит обратить внимание на инструмент, которого тоже немного:

Ножницы.
Плоскогубцы.
строительный нож.
дрель.
Карандаш, рулетка и линейка.

Подготовка основания

Перед тем, как начать укладывать паркетный пол с подогревом, необходимо провести базовое обучение.Он включает в себя следующие процессы:

Демонтаж старых покрытий и вывоз мусора.
При необходимости выровняйте пол.
Разметка мест подключения и установки термостата.

После выполнения данных процессов можно переходить непосредственно к устройству пола, процесс разбит на несколько этапов, а именно:

Улучшение изоляции
Подготовка площадки для терморегулятора.
Укладочная пленка.
Изоляция отрезанных частей.
Тестирование проводки и системы.
И напоследок укладка ламината.

Теперь рассмотрим подробнее каждый шаг.

Расположение изоляционного материала

Во-первых, после выравнивания пола проводится гидроизоляционное устройство, чтобы избежать попадания влаги из нижнего яруса пола. О том, как выполнить гидроизоляцию, читайте в отдельной статье.

Далее необходимо обеспечить теплоизоляцию, которая предотвратит теплопотери.Потому что желательно выбирать светоотражающий материал. Это значительно снизит затраты на электроэнергию, одновременно повысив эффективность нагрева.

Можно использовать практически любой материал, желательно раскатать, его нужно укладывать металлизированной стороной. Учитывая экспертное мнение по выбору подложки, лучшим становится специальный пенополиэтилен (изолон) толщиной от 2 миллиметров.

Кроме того, можно использовать также неотражающие и утеплители, например, пробковую ткань. Такой будет чуть менее эффективно, но дешевле.

Единственное, не рекомендуется использовать утеплители на основе фольги, так как они в этом случае крайне неэффективны.

при установке, стыки рекомендуется заделать металлизированной лентой.

Строительство помещения для термостата

Следующим этапом является подготовка площадки, на которой будет установлен термостатический теплый пол, выполняет следующие функции:

температурный уровень контроля и настройки.
Программирование ВКЛ и ВЫКЛ.
Установка температуры и поддержки нагрева.

Что касается места, то мы определились с дальнейшим этапом подготовки покрытия, теперь необходимо сделать углубление в стене для установки регулятора и подвести к нему для дальнейшего подключения проводки.

Далее готовим схему укладки и размещения напольной проволоки.

Укладочная пленка

Пришло время прямой укладки теплого пола под паркет. Сам монтаж осуществляется строго по заранее составленной схеме.Ниже вы можете увидеть пример такой схемы, а то и взять на вооружение:

Как уже говорилось, стилизация проводится только на желаемом участке комнаты, там, где нет мебели. Отметим, что непосредственно устройство теплого пола может быть выполнено в двух вариантах:

Сделайте ставку на 5% площади для дополнительного отопления в случае первичного источника.
На 80% площади, если планируется использовать пленку в качестве основного напольного обогревателя.

Рассматриваем второй вариант кладки, когда речь идет о полном обогреве.Работы ведутся следующим образом:

Предварительно разложенная пленка (для удобства можно разрезать на запланированных участках (важно вырезать только белые полосы между нагревательными секциями). Длина звуковой полосы не должна превышать 8 м.
Немаловажным фактором является отступ от стены не менее 20 сантиметров, при наличии утеплителей, от них нужно отступать не менее метра.
после разметки отмечает место, где будут соединения, и отчерчиваем путь проводки.
После нанесения метки Обустраивает выемки и для проводки датчиков температуры.
Следующая пленка уложена, усилена вниз, стыки скреплены изолентой. Ни в коем случае, нельзя, чтобы зоны нагрева настраивались друг на друга.

Участки изоляционной пленки

Далее, во избежание возможных коротких замыканий и повреждения системы, необходимо изолировать пространство, в котором производился разрез.

Для этих целей используется мастика асфальтовая или лента на битумной основе.Процесс осуществляется следующим образом:

Отрежьте кусок изоляции необходимой прямоугольной формы.
размер сегмента должен быть немного больше, чем изолируемая зона.
В самой пленке Сделайте небольшое отверстие, которое будет служить для фиксации, нажав на утеплитель.
изолируйте и закрепите, затем заклейте верхнюю часть изолентой.

Стоит отметить, что то место, которое будет подключать проводку, на данном этапе мы оставляем открытым, так как к нему придется установить хомуты и провода.

Электромонтаж и его тестирование

Теперь нужно подключить систему к источнику питания и проверить работоспособность. Рассмотрим отдельно два процесса.

системное подключение

для системного подключения работы выполняются следующим образом:

Предварительно сделана выемка в изоляции, в которую будут проложены провода. От центра провод должен идти к плинтусу, а затем выводиться на контроллер.
Важным фактором является обеспечение полного погружения в изоляцию проводов, чтобы избежать давления на пол проводки.В противном случае в течение довольно короткого периода публикация будет уничтожена, и работу придется переделывать.
Кроме того, он увеличивает риск замыкания, он может испортить всю систему и создать опасность возгорания.
Провода укладываются по каналам, а затем фиксируются изолентой.
Далее подключаются хомуты для пленки. Их вставляют между пленкой и медным проводником. Прижимать их непосредственно к проводке не рекомендуется, так как велик риск повредить саму пленку.
Далее с торца провода снимается изоляция, подводится к клемме, и вставляется в нее, прижимая плоскогубцами.
Подключение осуществляется параллельно, для этого используются два отдельных провода. Рекомендуется брать кабель разного цвета, чтобы не путать.
Таким образом, один подключен с правой стороны пленки, второй — с левой.
Далее место изолируется компаундом и закрепляется скотчем.

подключить термостат

Следующим шагом будет подключение термостата.

В первую очередь к пленке подключают датчик температуры, размещая его в центральной части. Это миниатюрный термометр, который отправляет на термостат отчеты о состоянии температуры в системе.
Как я уже упоминал ранее, необходимо подготовить отверстие, в которое заглушить, чтобы он тоже, так как провода располагались выше уровня изоляции .. При необходимости согните провод, подготовьте каналы с плавным поворотом, кабель проделали. не ломается со временем.

Сразу после расстановки датчика необходимо приступить к подключению термостата:

Рекомендуется устанавливать контроллер постоянно, подключать напрямую к источнику питания, но допускается использование розеток.
Подводя проводку подготовили к углублению в стене, два провода подключили к контактам главного контроллера.
Для второй пары контактных проводов подводящей пленки. Клемма заземления соединяема, но не подключается к контроллеру.
Далее закрепляем контроллер в нише, после можно провести тест с фиксирующей смесью с клеем или геметиком.

системный тест

Заключительным этапом, который выполняется перед началом укладки напольного покрытия, становится испытание системы теплого пола.Для этого:

включают его, выставив температуру в 30 градусов.
Внимательно осмотрите крышку. На нем должны полностью отсутствовать искры.
Также проверьте уровень нагрева, он должен быть одинаковым на всех участках. Тестирование проводится с помощью специального тестера.
Если дефекты не были обнаружены, это означает, что система в норме, и установка прошла успешно.

После успешного тестирования необходимо покрыть всю поверхность полиэтиленовой пленкой, которая будет действовать как гидроизоляция, а кроме того снизит износ нагревательных элементов.Также можно использовать рулонный гидроизоляционный материал, который обеспечит дополнительную изоляцию и.

Монтаж теплого пола под паркет завершен, и можно приступать к укладке самого покрытия, но есть ряд факторов, которые следует учитывать.

Что нужно знать при укладке паркета на теплый пол?

При укладке работать нужно максимально аккуратно, чтобы не повредить пленку теплого пола.
Перед выбором чехла проконсультируйтесь со специалистом.
Также обязательно уточняйте, как правильно укладывать паркет на теплый пол.
После завершения укладки, ни в коем случае нельзя сразу включать систему, необходимо дать полу прогреться до комнатной температуры, и только после этого подключить пол к сети.
Обязательно оставьте небольшой зазор между ламинатом и стенами, который обеспечит вентиляционную систему.

Инструкция по укладке теплого пола

При работе с такой системой, как инфракрасный теплый пол, следует учитывать ряд факторов, которые, несомненно, важны:

Любые монтажные работы могут проводиться только при положительных температурах, при этом влажность воздуха должна быть более 60%.
Перед тем, как подключить пленку к сети, необходимо внимательно, желательно несколько раз, проверить все места изоляции и зоны контакта среза на целостность и герметичность.
Ни в коем случае нельзя подключать к сети пленку свернутой или в том случае, когда полоски лежат друг на друге.
Если повреждена зона пленки с графитовым наполнителем, необходимо сразу утеплить поверхность с двух сторон.
Систему нельзя устанавливать на влажных основаниях.
Когда, если произошла утечка воды (затопление) теплого пола, следует немедленно выключить его, отсоединить от электросети и дать высохнуть естественным путем.
В конце работы набросайте схему расположения всех проводов и полос пленки, как это было показано на практике, такой ход очень важен и пригодится в будущем.
По уложенному теплому полу нельзя ходить в обуви.
Установите датчик температуры на планку, ни в коем случае он не кирпичный, он должен быть на краю, чтобы можно было легко заменить при необходимости.

вывод

Теперь вы знаете, самостоятельно устройте теплый пол под паркет. На самом деле процесс довольно простой и быстрый, важно подойти к нему максимально осторожно. В заключение Здесь вы можете найти видеоинструкцию по устройству инфракрасного пола.

Видео:

Все причины, по которым вы должны получить именно такой

Это один из лучших отзывов клиентов, который у нас есть, и пример того, как все существа ценят тепло и комфорт.

Жить с RugBuddy легко. Когда вы впервые получите это все, что вам нужно сделать, это
… Подробнее

просто:

Поднимите коврик
Разверните RugBuddy на полу поверх подкладки (заказывается отдельно)
Положите коврик на него снова
И подключите RugBuddy

Для достижения наилучших результатов необходимо использовать подкладку или коврик. Вы кладете RugBuddy на подкладку так, чтобы она всегда находилась прямо под ковром.

Через несколько минут вы почувствуете нежное лучистое тепло от поверхности ковра, дополняющее ваш основной источник тепла.

В результате коврик становится средоточием тепла в вашей комнате. Как раз то, что когда в воздухе холодно!

Лучистое тепло — это самый удобный способ обогрева вашего дома, о чем вам скажет любой, у кого полы с подогревом.

Это тоже экономично. Это потому, что вам не обязательно иметь высокую температуру воздуха, чтобы чувствовать себя комфортно согреваясь за счет лучистого тепла. Если вы думаете о тепле, которое вы чувствуете, переходя из тени в яркий солнечный день в холодный зимний день, вы поймете, о чем я!

Например, когда вы используете электрический обогреватель RugBuddy для местного обогрева, вы можете легко уменьшить термостат центрального отопления до 3 градусов.Это означает, что вы сэкономите на счетах за отопление, а также сократите сквозняки, вызванные горячими радиаторами.

RugBuddy стоит всего несколько пенсов в час. Например, типичный размер 125 x 160 см составляет 250 Вт и стоит всего 4 пенни в час. Это 1/8 (12,5%) стоимости эксплуатации тепловентилятора!

Электронагреватель RugBuddy:

Простота использования — просто подключите!
Эксплуатационные расходы обычно составляют 1/8 (12,5%) стоимости тепловентилятора *
Нагревается за 15 минут
Безопасный, тихий и здоровый
Не требует обслуживания
В комплекте с 2.Шнур питания 5 м и формованная вилка с 3 контактами. Чтобы узнать о 2-контактной вилке Euro, перейдите сюда.
В комплекте со встроенной защитой УЗО
Может использоваться со вставным таймером
Безопасен для всех видов отделки полов на бетонном черновом (или аналогичном) полу. Обратите внимание, что подложка настоятельно рекомендуется во всех ситуациях и необходима для твердых полов, таких как плитка, дерево, ламинат и винил.
Прочный и подходит для размещения под столами, партами, офисными стульями и т. Д.

* Сравнение RugBuddy 125 x 160 см с тепловентилятором мощностью 2 кВт

Электрические и водяные теплые полы

Сравнение электрических и водяных систем теплого пола

003

003 Электрическая система

Система


Как это работает?	Электрические нагревательные провода или нагревательные маты, подключенные к электросети.	Трубы отопления перекачивают воду в контуры пола, нагреваемые вашим источником тепла.
Тип проекта ?	Идеально подходит для ремонта и для использования в одноместных комнатах.	Рекомендуется для новых проектов и больших пространств.
Текущие расходы?	Дороже, чем водоснабжение, из-за тарифных цен.	Более низкие долгосрочные эксплуатационные расходы по сравнению с электрическими системами.
Затраты на установку?	Дешевле в установке, чем водные системы.	Установка дороже, но компенсируется более низкими эксплуатационными расходами.
Время установки?	Быстрый монтаж. Некоторые системы можно установить за 30 минут.	Установка занимает больше времени.

Как работает система теплых полов?

Существует два типа систем теплого пола, которые вы можете установить в своем проекте: водяные или электрические.Оба используют технологию лучистого тепла для мягкого обогрева комнаты от пола до людей и предметов в комнате, в отличие от систем центрального отопления, которые сосредоточены на обогреве только воздуха комнаты, создавая большие потери энергии. Напольные обогреватели также обеспечивают гораздо большую свободу дизайна, поскольку больше не требуются видимые трубы или громоздкие радиаторы.

Электрические

Электрические напольные обогреватели доступны в виде матов с подогревом или системы на основе нагревательного кабеля, и оба преобразуют электрическую энергию в лучистое тепло.В нагревательных матах используются ультратонкие электрические нагревательные провода, предварительно прикрепленные к мату готового размера, который можно просто раскатать и приклеить к черному полу. Нагревательные кабели представляют собой электрические провода произвольной формы, которые можно прокладывать непосредственно на черновом полу или внутри него.

Вода

Водные системы, также известные как водяные полы с подогревом или влажные полы, включают перекачку воды, нагретой до оптимальной температуры с помощью источника тепла (традиционного бойлера или теплового насоса) через трубы теплого пола, также известные как контуры, которые проложены внутри или поверх чернового пола под отделкой пола.Warmup предлагает широкий выбор гидравлических систем и труб отопления для любых проектов.

Для какого проекта подходит теплый пол?

Если вы подумываете об обогреве пола для своего дома, первое, на что следует обратить внимание, — это тип установки; вы хотите отремонтировать и, следовательно, модернизировать систему, или вы устанавливаете ее в новом здании?

Электрический

Если вы работаете над проектом ремонта, то вам может подойти электрический теплый пол, так как он не увеличивает существенно высоту пола.Система Loose Wire System оснащена нагревательным кабелем диаметром 1,8 мм, который можно вставить в слой выравнивающего состава или клея, поэтому он не влияет на образование пола. Электрические системы также предпочтительны, если вы устанавливаете систему отопления всего в одной или двух комнатах.

Вода

Системы водоснабжения обычно рекомендуются для проектов новостроек, где система будет основным источником тепла для всего дома. Большинство систем требует установки в толстом слое стяжки, что обеспечивает большую глубину системы по сравнению с электрическими нагревателями, однако доступны низкопрофильные гидравлические системы, такие как система Total-16 от Warmup, которые подходят для проектов реконструкции.

Какой проект вас интересует?

Могу ли я установить в доме теплый пол?

Расположение системы теплого пола в вашем доме также может повлиять на тип системы, которую вы можете или должны получить.

Электрические

Электрические системы идеально подходят для использования в качестве первичных источников тепла в небольших помещениях, таких как ванные комнаты, или в качестве вторичных источников тепла в больших помещениях. Обогрев большой площади с помощью электрического теплого пола может быть нежелательным, поскольку энергоэффективность достигается на больших площадях с водяным теплым полом, используемым с воздушным или наземным тепловым насосом.Тем не менее, вы всегда должны проводить расчет теплопотерь и выбирать систему теплого пола, которая обеспечивает большую тепловую мощность, чем максимальная тепловая потеря. Однако установка высококачественной изоляции пола с помощью электрического обогревателя значительно повышает эффективность системы и помогает снизить теплопотери.

Вода

Полы с подогревом на водной основе обычно рекомендуются для установки на первом этаже проекта с хорошей изоляцией, или такая система, как наша система межэтажных перекрытий Econna, идеально подходит для использования над деревянными полами с рейками или подвесами на верхних уровнях.Если вы ремонтируете и используете низкопрофильную систему, может быть трудно получить достаточную тепловую мощность от низкопрофильной системы на водной основе, если черновой пол недостаточно изолирован. Все гидравлические системы Warmup поставляются с сопутствующими изоляционными материалами, которые помогают снизить теплопотери.

Сколько денег я могу сэкономить?

Напольное отопление потребляет меньше энергии, чем системы центрального отопления, поскольку работает при более низких температурах, чем радиаторы, при этом обеспечивая такой же уровень тепла.Повышенная эффективность приводит к более низким долгосрочным эксплуатационным расходам по сравнению с традиционными системами отопления. Текущие расходы будут зависеть от конструкции вашего дома, его изоляции, тарифов на электроэнергию и того, как вы управляете отоплением.

Электрический

Из-за действующих тарифов на электроэнергию стоимость эксплуатации электрического напольного обогревателя будет немного выше, чем стоимость водоснабжения, но вы можете рассчитывать на то, что за обогрев ванной комнаты с помощью подогрева вы будете платить всего от 1 фунта в неделю обогреватель.

Вода

Гидравлические системы отопления обеспечивают более низкие долгосрочные эксплуатационные расходы по сравнению с электрическими системами, а использование более эффективного источника тепла, такого как воздушный тепловой насос, может принести еще большую экономию.Управление системой теплого пола с помощью интеллектуального термостата Warmup Smart Thermostat также позволяет еще больше сэкономить на счетах за электроэнергию.

Сколько времени на установку?

Установка теплого пола в вашем проекте часто бывает проще, чем вы думаете, но все системы должны быть установлены квалифицированным установщиком, который раньше работал с подогревом пола. На все продукты Warmup распространяются обширные гарантии для вашего спокойствия, включая нашу известную гарантию установки SafetyNet, которая защищает вас от любых случайных повреждений, причиненных системе Warmup в процессе установки.

Электрические

Электрические системы предлагают быстрое время установки, при этом некоторые продукты могут быть установлены менее чем за 30 минут. В электрических нагревателях используется широкий спектр методов установки, включая самоклеящуюся основу наших электрических систем StickyMat и DCM-PRO.

Вода

Установка водяных систем часто занимает больше времени, чем установка электрических систем, причем время необходимо для проверки системы, расхода и давления воды, а в случае «мокрых» установок — ожидания слоя стяжки высохнуть перед укладкой напольного покрытия.

Сколько стоит установка?

При выборе системы стоит изучить разницу в стоимости между профессиональным сантехником, устанавливающим и подключающим водяную систему к вашему котлу, и квалифицированным электриком, подключающим электрическую систему к электросети. Ваши собственные параметры проекта будут определять, что предпочтительнее. Вы можете рассчитывать заплатить около 200-300 фунтов стерлингов в день за квалифицированного специалиста, который установит систему отопления в вашем доме.

Электрические

Электрические напольные обогреватели обеспечивают отличное соотношение цены и качества. Установка нашей системы с ослабленным проводом в ванной площадью 4 м² с соответствующей изоляцией и термостатом разогрева обойдется примерно в 470 фунтов стерлингов + рекомендуемая розничная цена НДС.

Вода

Гидравлические системы дороже в установке, но дешевле в эксплуатации в долгосрочной перспективе. Если вы думаете о выборе системы водоснабжения, свяжитесь с нашим отделом проектов, который поможет вам разработать и установить индивидуальную систему, идеально подходящую для ваших нужд.

Вас также может заинтересовать:

В чем разница между «мокрой» и «сухой» установкой?

Системы теплого пола предлагают «мокрый» или «сухой» метод установки; «Мокрый» означает, что для функционирования системы требуется слой стяжки, а «сухой» означает установку без стяжки.

Электрический

Электрический нагреватель Inscreed Cable — единственная система, которая требует глубокого слоя стяжки, в то время как большинство других электрических продуктов Warmup требуют использования только плиточного клея или выравнивающего состава.Пленочный нагреватель можно устанавливать полностью сухим.

Вода

Водные системы, такие как Clypso и Nexxa Panel, необходимо устанавливать внутри слоя бетонной стяжки. Другие решения, такие как система полов Tectora или система плавающих полов Contura, можно устанавливать «всухую» без стяжки.

Что вы хотите прочитать дальше?

Как установить электрическое лучистое отопление под ламинат

Полы с подогревом обычно ассоциируются с плиткой, особенно в ванной комнате.Но электрический подогрев пола может работать практически с любым типом пола и имеет преимущества, которые выходят за рамки традиционно облицованных плиткой комнат, таких как ванная комната или кухня. В частности, ламинат стал популярным выбором для домовладельцев, желающих установить пол с подогревом. В этом посте мы кратко рассмотрим, что такое электрический подогрев пола и насколько хорошо он работает с ламинатом, а затем расскажем, как установить систему электрического подогрева пола в вашем собственном доме.

Что такое электрический теплый пол?

Традиционные домашние системы отопления основаны на нагнетании нагретого воздуха по всему дому, чтобы согреть его. Электрический пол с подогревом — это другое дело — представьте его как электрическое одеяло для вашего пола. Провода используют электрическое сопротивление, чтобы нагреваться и излучать тепло вверх в материал пола. По мере того, как пол нагревается, он излучает тепло твердым предметам в комнате. В отличие от печи или другой системы принудительного воздушного отопления, в каждой комнате с установленным электрическим теплым полом обычно есть собственный термостат.Это означает, что вам будет проще настроить уровень отопления в той или иной комнате. Подогрев пола можно установить в каждой комнате в доме, но чаще всего его устанавливают только в тех комнатах, которые нуждаются в дополнительном обогреве или которые особенно трудно отапливать с помощью традиционной системы принудительной вентиляции.

Какие преимущества электрического теплого пола?

Помещения с электрическим подогревом пола получают больше, чем просто дополнительное отопление. Воздух в системе воздуховодов плохо проводит тепло.Напротив, твердые предметы (которые нагреваются за счет лучистого нагрева) намного лучше проводят тепло. Это делает электрический теплый пол более энергоэффективным способом обогрева дома.

Помимо того, что они неэффективны, системы принудительной подачи воздуха обдувают ваш дом аллергенами и загрязняющими веществами и могут негативно повлиять на ваше здоровье. Поскольку электрический обогрев пола не зависит от подачи воздуха, это не проблема. Это делает электрический теплый пол отличным вариантом для страдающих аллергией.

Будет ли работать электрическое лучистое отопление с моим ламинатным полом?

Ламинат состоит из множества слоев синтетического материала, соединенных вместе. В последние годы технологии настолько улучшились, что ламинат стал доступным, долговечным, а некоторые ламинаты даже водонепроницаемы. Хотя, чтобы быть уверенным, вам следует проконсультироваться у производителя напольных покрытий, большинство ламинатных полов теперь достаточно прочны, чтобы выдерживать электрический подогрев пола. Если вы покупаете правильный тип системы электрического теплого пола (обсуждается ниже) и подтверждаете совместимость с вашим производителем, ламинат является прекрасным выбором для вашей системы лучистого теплого пола.

Как установить электрический теплый пол под ламинат?

Ламинированный пол обычно устанавливается как плавающая система, что означает, что он никаким образом не крепится к черному полу. Как и напольные покрытия, системы электрического теплого пола бывают разных стилей, для которых требуется клей (например, тонкослойная или самовыравнивающаяся смесь), и тех, которые не требуют наличия клея. Систему плавающего пола, такую как ламинат, необходимо сочетать с неклейким продуктом для подогрева пола. Эти продукты обычно бывают в виде свернутых циновок, которые раскатывают на пол и аккуратно режут, чтобы придать им форму, соответствующую комнате, в которой они установлены.К счастью, этот тип напольного отопления является одним из самых простых в установке, поскольку он не требует тонкого или самовыравнивающегося состава. Это также позволяет сэкономить на материальных и трудовых затратах.

Теперь перейдем к этапам установки.

Шаг 1. Подготовьте черный пол

Если проект представляет собой реконструкцию, то установку системы электрического теплого пола можно начинать, как только сняли старое напольное покрытие.Первый шаг к этому, независимо от того, предназначена ли ваша установка для реконструкции или нового строительства, — это очистить черновой пол от любого мусора и тщательно очистить место. После того, как все старые полы или строительные материалы были удалены с участка и вы уверены, что вся пыль, грязь или опилки удалены, вы можете переходить к следующему шагу.

Шаг 2 — Проверьте нагревательный элемент

Первое, что вы должны сделать перед тем, как положить нагревательные маты, — это проверить нагревательный элемент, чтобы убедиться, что он работает правильно.Чтобы проверить нагревательный элемент, вам понадобится омметр и вы сможете увидеть этикетку UL на тестируемом коврике. Сама проверка представляет собой двухэтапный процесс.

С помощью омметра измерьте сопротивление нагревательного элемента между двумя жилыми проводами. Запишите этот номер на бирке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с тем, что указано в теге UL. Допускается некоторое отклонение, но оно не должно превышать 15 процентов в любом направлении.

Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть либо O / L, либо «Infinity». Если нагревательный элемент не прошел этот или предыдущий тест, устанавливать его не следует. Неправильно функционирующий нагревательный элемент вызовет проблемы в будущем или вообще помешает работе системы.

Шаг 3 — Установите подкладку

Теперь вам нужно установить подкладку между черным полом и нагревательными матами.Подложка обычно представляет собой квадратные или прямоугольные куски синтетической или настоящей пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы не было швов внахлест. Если ваша подложка имеет идеальную решетчатую форму, вы неправильно ее установили. При необходимости отрежьте подкладку, чтобы обеспечить покрытие всего пола. Затем склейте все части подкладки вместе, чтобы они соединились друг с другом. Однако подкладку не следует крепить к самому черновому полу.

Шаг 4 — Установите маты подогрева пола

Разместите маты так, чтобы холодные провода легко доходили до места расположения термостата (расположение термостата должно быть определено задолго до фактической установки и обычно определяется тем, где в стене имеется электропитание). Скорее всего, вам придется обрезать циновки по размеру комнаты, но будьте осторожны, чтобы не порезать содержащиеся в них нагревательные кабели. Вместо этого отрежьте материал мата до кабеля, а затем согните мат, чтобы начать новый ряд.Этот метод установки известен как «токарный».

После того, как вы дважды проверили, доходят ли холодные провода до термостата, вам, возможно, придется прорезать каналы в подкладке для холодных проводов, чтобы они оставались на той же высоте, что и нагревательный мат. Это важно, чтобы у вас не было неровной поверхности для укладки напольного покрытия. Кроме того, вам нужно будет прорезать канал в подкладке для датчика температуры пола. Этот канал должен иметь ширину примерно 1/2 дюйма и входить в коврик примерно на 6 дюймов.Между нагревательными элементами должно быть одинаковое расстояние. Если он находится слишком близко к нагревательному элементу, показания будут неточными, и термостат не будет работать должным образом.

Теперь приклейте маты к подкладке, чтобы они не двигались.

Наконец, проведите еще один омический тест, аналогичный тому, который вы выполнили на первом шаге, чтобы убедиться, что нагревательный элемент по-прежнему работает правильно.

Шаг 5 — Установите ламинат

Теперь вы готовы к установке ламината.Делать это нужно в точном соответствии с инструкциями производителя. Нагревательные элементы не влияют на этот процесс, поэтому укладывайте пол так, как будто их там не было. После того, как вы закончили укладку ламината, пора еще раз проверить работу нагревательного элемента, чтобы убедиться, что нагревательные элементы не были повреждены во время укладки. Выполните третий омический тест и запишите результаты теста в свою гарантийную регистрационную карточку.

Шаг 6 — Выполните электрические соединения

Вы почти закончили установку.Последнее, что вам нужно сделать, это подключить провода от нагревательного элемента к термостату. Правильный способ подключения термостата к коврику варьируется от термостата к термостату, поэтому вы должны следовать инструкциям, прилагаемым к вашему комплекту, при подключении проводов. Работать с электричеством опасно, поэтому рекомендуется, чтобы этот шаг за вас сделал профессиональный лицензированный электрик, а не пытаться делать это самостоятельно.

Чтобы узнать больше об установке лучистого теплого пола под ламинатный пол, вы можете посмотреть это видео или прочитать эту страницу.

Инфракрасные обогреватели и полы с подогревом Великобритания

Почему выбирают Flexel?

Flexel International Ltd разрабатывает и производит инновационные системы электрического лучистого отопления для мировых рынков в течение последних 40 лет. Эти продукты лучистого отопления охватывают такие области применения, как полы с подогревом, потолочное отопление, лучистые обогреватели, защита от снега и льда и туманоуловители для зеркал.

Как часть группы компаний Fenix с производственными мощностями как в Великобритании, так и по всей Европе, сегодня мы являемся одним из крупнейших в мире производителей электронагревательного оборудования.

Все электрические нагревательные элементы и кабельные системы Flexel одобрены в соответствии с соответствующими международными стандартами — EN 60335-2-96 для элемента ECOFILM и IEC 60800 для кабельных матов ECOFLOOR и всей незакрепленной кабельной продукции. В Великобритании стандартные продукты, описанные на этом веб-сайте, доступны со склада через нашу дистрибьюторскую сеть или для заказа через национальные сети строителей / водопроводчиков и сети оптовых продавцов электроэнергии. Некоторые продукты теперь также можно приобрести непосредственно через этот сайт.

Мы гордимся высоким уровнем технической поддержки и обслуживания клиентов, которые мы предоставляем, и признаны авторитетным лидером в области электрического лучистого отопления для бытового и коммерческого применения.Flexel разрабатывает и производит инновационные системы электрического отопления с 1978 года на нашем заводе в Гленротес в Великобритании, поэтому вы можете быть уверены, что все соответствует самым строгим требованиям к электропроводке Великобритании и ЕС. Имея более 40 лет производства и постоянно проверяя нашу продукцию, мы обладаем опытом, необходимым для разработки системы, отвечающей вашим индивидуальным потребностям.

В основе нашей технологии дальнего инфракрасного диапазона лежит смола, содержащая углерод, которая используется при производстве наших нагревательных элементов.Непрерывные исследования и разработки привели к созданию тонкопленочного нагревательного элемента с проверенной историей производительности и долговечности. Наш углеродный нагревательный элемент обеспечивает равномерное распределение тепла, устойчивость к повреждениям и термический КПД, значительно превышающий любой другой продукт на основе кабеля или проволоки.

В Flexel мы тесно сотрудничаем с нашей сетью утвержденных дистрибьюторов. Эти дистрибьюторы разбросаны по всей Великобритании, поэтому вы можете покупать электрообогреватели Flexel, где бы вы ни находились.

Солнечные повреждения и паркетные полы

Мало что может быть прекраснее солнечного света, проникающего через окно на паркетный пол. К сожалению, со временем тот же самый солнечный свет может повредить вашу прекрасную древесину. Дерево — светочувствительный материал. В зависимости от того, из какой древесины сделан ваш пол, солнечный свет может привести к его потемнению или выцветанию. Вы можете не замечать эффекты от одного дня к другому, но со временем прямой свет может даже изменить цвет ваших полов. УФ-лучи вызывают до 60% повреждений от солнечного света.Так же, как коврики, мебель и произведения искусства выцветают после многих лет нахождения под прямыми солнечными лучами, так же и ваши паркетные полы, если вы не примете профилактические меры сейчас. Есть способы защитить деревянные полы от выцветания и солнечных лучей.

Окна, предотвращающие повреждение от солнца

Один из лучших способов предотвратить повреждение солнцем полов и мебели — это направить его на перевал, где он проходит через ваши окна! Самый простой способ — использовать занавески и жалюзи.Вы также можете навсегда затенить окно. Если держать их закрытыми, они не пропускают большую часть вредных солнечных лучей. Хотя прозрачные шторы не так эффективны, как затемняющие окна, они могут рассеивать солнечные лучи, но при этом пропускают немного света в комнату. В конце концов, кто хочет, чтобы их дом напоминал темницу?

Даже если вы используете шторы только часть времени, они будут иметь большое значение в ваших усилиях по защите вашего дома от ультрафиолетового излучения. Открывайте их, когда хотите впустить солнечный свет, и закрывайте, когда вас нет дома и на ночь, чтобы обеспечить конфиденциальность

Обычное оконное стекло блокирует около четверти солнечного УФ-излучения, что является важной причиной выцветания пола.Независимо от того, строите ли вы новый дом или модернизируете окна в существующем доме, стоит вложить средства в установку ламинированного стекла или стекла с покрытием Low-E. Некоторые производители заявляют, что их продукция может фильтровать до 99 процентов вредных ультрафиолетовых лучей [1]. Чтобы увеличить количество естественного света, попадающего в ваш дом, установите световой люк, чтобы естественным образом освещать комнату, не позволяя прямым ультрафиолетовым лучам повредить паркетный пол.

Если вы не готовы заменить все свои окна

Рассмотрите возможность установки оконной пленки с УФ-фильтрацией.Доступно в местных магазинах оборудования и больших коробках, вы можете приобрести и установить его самостоятельно или попросите профессионала выполнить установку. Чтобы помочь вам принять решение о том, делать ли это самому или нанять профессионала, вот видео, показывающее этот процесс. Это очень похоже на защитную пленку на телефон, только намного больше. Для достижения наилучших результатов вы можете инвестировать в профессиональную установку.

Поклонники

Tech оценят то, как оконная пленка может уменьшить блики в вашем доме, несмотря на ее прозрачность.Оконная пленка имеет преимущества, помимо фильтрации ультрафиолетового света, в том числе блокировку инфракрасных лучей. Это также делает окна устойчивыми к взлому и предотвращает меньшую потерю тепла. Оконные пленки помогают регулировать температуру в вашем доме, сокращая ваши счета за отопление и охлаждение до 60 процентов. Благодаря этой потенциальной экономии ваши оконные пленки окупятся всего за два года. Это более экономичный вариант с эстетической привлекательностью.

Тонирование окон обеспечивает снижение УФ-излучения и экономию энергии по сравнению с оконными пленками.Из-за сходства оттенков и пленок многие люди используют эти термины как синонимы, но это неверно. Пленки традиционно прозрачные, а оттенки изменяют внешний вид ваших окон из-за пигмента, который делает окна более темными. Некоторые оттенки также являются зеркальными. Если вы беспокоитесь о своей конфиденциальности, подумайте о цветных тонах. Он защитит интерьер вашего дома от посторонних глаз и сведет к минимуму повреждение полов от солнца. Как и оконная пленка, она также может уменьшить блики, что полезно в домашних офисах и комнатах, где люди смотрят телевизор.Это чаще встречается на предприятиях, чем в домах, так как многие люди предпочитают чистые окна.

Полы и солнечные повреждения

Помимо предотвращения попадания прямых ультрафиолетовых лучей в ваш дом через окна, вы также должны учитывать сами полы. Воздействие ультрафиолетовых лучей осветляет одни породы дерева и затемняет другие.

Защитите свои полы, нанеся солнцезащитный герметик (лак, лак, полиуретан, шеллак, воск или масло) непосредственно на деревянные полы.Что вы выберете, будет зависеть от типа полов и желаемого внешнего вида,

Как светлые, так и темные деревянные полы будут выцветать, но это будет менее заметно на более светлых породах древесины. Это один из аргументов в пользу использования более светлых твердых пород дерева, таких как красный и белый дуб, клен, береза и ясень, в комнатах, которые получают много солнечного света.

Если ваши паркетные полы уже местами потускнели, вместо того, чтобы заменять весь пол, подумайте о замене только поврежденных участков пола и повторной отделке пола.Также важно уловить и остановить обесцвечивание ваших полов, прежде чем это станет проблемой. Восстановите полы, поврежденные солнцем (или любой другой износ) случаются. Профессионалы Dave’s Floor Sanding сделают работу правильно, без лишних хлопот.

Солнечные повреждения и ваша мебель

Регулярно переставляйте мебель, чтобы солнечные лучи были более равномерными по всей комнате. Это может быть так же просто, как поменять местами диван и стул. Переместите коврики так, чтобы на полу не появлялись полосы от загара.«Большое дерево во дворе может естественным образом фильтровать солнечный свет, попадающий в ваш дом.

Возможно, вы не сможете устранить все повреждения полов, но вы можете значительно их уменьшить, увеличив время между шлифовкой и повторной отделкой. Когда пришло время обновить ваш пол, свяжитесь с нами.

[1] «Что означает более высокая энергоэффективность для вашего дома». Национальный Рейтинговый Совет Фенестрации, 2018 г., www.nfrc.org/windows-doors-skylights/.

Напольный обогреватель Empire

Узнайте больше о напольных обогревателях, системах отопления и обогревателе Rocket Mass.Просматривайте этот и другие пины на доске обогреватель пола пользователя scotkilgrow. Схема устройства системы теплого пола Ондол.

Перед покупкой нового обогревателя определите его размер, чтобы в нем было достаточно британских тепловых единиц (БТЕ) для обогрева помещения, в котором он будет использоваться. БТЕ — это количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.

28 января 2020 г. · Эмпайр-стейт-билдинг предлагает одни из лучших видов в Нью-Йорке круглый год, но восхождение на вершину — не самое благоприятное для зимы занятие.Что ж, теперь все изменилось! Впервые в истории Эмпайр-стейт-билдинг установил лучистые обогреватели на своей главной обсерватории на 86-м этаже. Это под открытым небом […]

3 января 2020 г. · iLiving ILG-918 (около 112 долл. США) оснащен системой двойного обогрева, в которой сочетаются кварцевые трубки и технологии PTC, что позволяет обогревать большие помещения, несмотря на маленький размер. Его вентилятор создает всего 39 децибел шума на самой высокой настройке.

Напольное покрытие ECOfusion Rupe SPC является экологически чистым напольным покрытием.Они сплавляют эту многослойную доску с помощью тепла и без клея. Его можно перерабатывать, он не скользит и прост в уходе. Водонепроницаемый и устойчивый, теплый под едой. Руп придает стиль любой комнате. Уровень эффективности воды: водонепроницаемый; Предварительно прикрепленная подложка: Да

575,9 тыс. Подписчиков, 99 подписок, 3732 сообщения — см. Фото и видео в Instagram из Эмпайр-стейт-билдинг (@empirestatebldg).

19 февраля 2020 г. · Бытовые и коммерческие водонагреватели Bradford White доступны в моделях, работающих на природном газе, пропане, масле, электрических и солнечных батареях.Также предлагаются водонагреватели косвенного действия, а также различные стили, которые включают в себя вентиляцию атмосферы, вентиляцию мощности, прямую вентиляцию, точку использования, хранилище и безбак.

Половая печь для обогрева всего дома Empire, модель 7088, 65 000 британских тепловых единиц, пропан или природный газ

Недорогие цветочные фунты CBD

8 сентября 2020 г. · напольная подставка для невентилируемого обогревателя. Ваш небольшой семейный городок Keith Speciality Store 6791 Rt 119 Hwy N, Marion Center, PA 15759 Звонки в США: 800-705-8838… Техника | Охлаждение, обогрев и очистка воздуха | Обогреватели. Получайте предложения по электронной почте. Введите свой адрес электронной почты, чтобы получать электронные письма и другие коммерческие электронные сообщения о последних новостях, рекламных акциях, специальных предложениях и другой информации от Costco, касающейся Costco, ее аффилированных лиц и избранных партнеров.

Самые распространенные слова на румынском языке

Dyna-Glo BFSS20NGT-2N 20 000 БТЕ Природный газ Голубое пламя Термостатический настенный обогреватель без вентиляции Walmart USA продается по первоначальной цене 213,49 доллара США 233 доллара.00 $ 213.49 $ 233.00

Примерьте полы в вашей комнате. 1 Сделайте фото Загрузите фотографию своей комнаты или найдите одну из наших фотографий, которая вам нравится. 2 Выберите этаж Просмотрите и отсортируйте его по цвету, типу и другим параметрам, чтобы найти пол, соответствующий вашему стилю. 3 Увидеть в своей комнате Посмотрите, как пол выглядит в вашем помещении. Вы даже можете сохранить его или поделиться им. Найдите этаж

Если в вашем доме на колесах нет топки или места для печи, у RVupgrades есть переносные обогреватели, которые точно так же нагреют ваш жилой дом. У нас есть все необходимые принадлежности и запчасти для печей и переносных обогревателей.Для получения дополнительной информации о предлагаемых нами печах и нагревателях RV, свяжитесь с нами сегодня по телефону 866-332-7881. 26 мая 2017 г. · Тепловая мощность: 1000 кв. Футов БТЕ: 5200 Вт: 1500 Вт. 42-дюймовый настенный и угловой электрический камин развлекательного центра Corinth Burnished Walnut — 23DE1447-W502. Цена: $ 631,99 Тепловая мощность: 1000 кв. Футов БТЕ: 5200 Вт: 1500 Вт. 72 ″ Gotham Black Electric Fireplace Media Console — 26MM9313-D974. Цена: $ 799,99 Отопление …

2005 jeep grand cherokee 3-дюймовый лифт-комплект

Газовые обогреватели Empire доступны в трех вариантах вентиляции.Нагреватели с прямой вентиляцией, вентиляцией на крыше и без вентиляции, производимые Empire в Бельвилле, штат Иллинойс.

Ковер Empire — ваш надежный ресурс для напольных покрытий. Empire Today® является надежным поставщиком напольных покрытий более 50 лет. Мы не только профессионалы, но и упрощаем процесс. Empire Today упрощает покупку ковров! Empire избавит вас от необходимости бегать по магазинам… Читать дальше. Узнать больше

Удивительный вид на горы из этого изысканного дома со множеством удивительно уникальных особенностей, включая: спальни / ванные комнаты Jack & Jill, специальные окна, центральную вакуумную систему, отличный производственный колодец, ОГРОМНЫЙ камин из мыльного камня, который открывается в сторону, чтобы вы… 14 ноября 2013 г. · Лучистые обогреватели действительно работают и могут согреть пол до 85 градусов по Фаренгейту! Некоторые производители рекомендуют поддерживать постоянную температуру, в идеале от 78 до 80 градусов. Тип деревянного пола, который вы устанавливаете над механизмом лучистого тепла, в конечном итоге будет определять ваши рекомендации по температуре.

Преобразовать в декартовы координаты matlab

Floor Coverings International ® — это компания, осуществляющая установку напольных покрытий напрямую от производителя, поэтому мы знаем качество, источник, характеристики и рейтинг долговечности каждого варианта напольного покрытия, который мы предлагаем.Независимо от того, что вы ищете, у нас есть варианты, которые подойдут вашему образу жизни, дизайну вашего дома и вашей цене.

Скачать инструкции в формате PDF для 102 Empire Gas Heater. Руководства пользователя, Empire Gas Heater. Руководства по эксплуатации и сервисные инструкции.

Устранение неисправностей обогревателей Empire [1 ответов]. У меня есть настенная газовая печь Empire (60000 БТЕ). Она будет гореть, и основная горелка включается на секунду или две, затем гаснет и делает это снова и снова. / порошковая окраска Вам доступны самые разные варианты напольных покрытий empire, например, 100% полиэстер…

Gw2 фрактал 42

Более крупные обогреватели могут быть установлены наверху и прикреплены либо к потолку, либо к прилегающей стене для наилучшего обогрева. Преимущество использования гаражных и торговых обогревателей на природном газе или пропане от Schwank заключается в возможности регулировать устройство для управления направлением теплового потока.

См. Другие идеи о напольных обогревателях, системах обогрева и ракетном массовом обогревателе. Просматривайте этот и другие пины на доске обогреватель пола пользователя scotkilgrow. Схема устройства системы теплого пола Ондол.

30 августа 2013 г. · Режиссер Дито Монтьель. С Лиамом Хемсвортом, Майклом Ангарано, Дуэйном Джонсоном, Полом Бен-Виктором. Двое друзей детства планируют ограбить хранилище бронированных автомобилей, но на их пути стоит полицейский Нью-Йорка. В субботу в Эмпайр-стейт-билдинг открывается новая обсерватория на 102-м этаже со стеклянными стенами от пола до потолка. Если вы не были там с детства или уехали за город …

Elayna carausu

Floor Coverings International ® — это компания по установке напольных покрытий напрямую от производителя, поэтому мы знаем качество , источник, производительность и долговечность каждого варианта напольного покрытия, который мы предлагаем.Независимо от того, что вы ищете, у нас есть варианты, которые подойдут вашему образу жизни, дизайну вашего дома и вашей цене.

Безопасность встроена в каждую печь с прямым выпуском воздуха от Empire. Каждый блок оснащен автоматическим запорным клапаном, если сигнальная лампа погаснет. Кроме того, процедуры контроля качества Empire гарантируют, что каждый обогреватель будет работать на высшем уровне, прежде чем он войдет в ваш дом. Ампир лидирует по стилю и прочности. Мы используем самую современную порошковую печь

Empire 7088XLP 65000 BTU — пропан.Указатели доставки — обратите внимание: обслуживание подъемной двери и / или внутренняя доставка НЕ включены в стандартную доставку грузовиком. Требуется внутренняя доставка (гараж, сарай и т. Д. — не включает доставку по дому) [+ $ 100.00] Обогреватели Kickspace 101 Этой зимой принесите тепло в самые холодные комнаты, установив компактные обогреватели, которые сделают их присутствие ощутимым — но не обязательно видел.

Пропановый обогреватель с термостатом без электричества

Если вы планируете установить удобное и эффективное лучистое отопление, лучшим выбором для использования с лучистым обогревом станут кафельный пол, ламинат, полы из инженерных материалов и пол из натурального камня.Узнайте больше о вариантах лучистого тепла и напольных покрытий. Energy.gov — Информационный веб-сайт Министерства энергетики, посвященный вопросам энергетики и …

Вопросы по скринингу депрессии Shadow Health

Отзыв Ford от перегрева

Мод на стихийные бедствия Minecraft Bedrock

Закон сохранения массового эксперимента пищевая сода и уксус

Обзор патронов 9мм Norma

Commonlit у окна ответы

Продам стандарт 223 Красной армии

Как отредактировать нижний колонтитул в пекарне WordPress

03

902 902 и 2 quizlet
