Системы напольного обогрева сегодня стали популярной заменой привычному центральному отоплению.

Некоторые их виды настолько просты, что при должном внимании любой сможет установить теплый электрический пол своими руками.

Как сделать электрический теплый пол своими руками читайте в статье.

Теплый пол (электрический) своими руками

Как установить электрический теплый пол своими руками? Монтаж конструкции начинается с выбора места, где будет закреплен терморегулятор, так как именно от него начнется укладка нагревательных элементов. Самыми покупаемыми среди электрических полов являются нагревательные маты и инфракрасная пленка, так как их укладка не требует заливки стяжки, а сами они настолько тонкие, что практически не влияют на толщину пола.

Для установки устройства электрических теплых полов своими руками нужно выбрать оптимально удобное место, с которого легко будет управлять, и контролировать систему.

Минимальное расстояние от пола должно быть не менее 30 см, а сам прибор нельзя устанавливать так, чтобы его в дальнейшем закрывала мебель или бытовая техника. Если теплый пол монтируется в помещении с повышенной влажностью, то рекомендуется установить термостат за его пределами.

На выбранном месте нужно сделать гнездо для прибора и от него к полу проштробить выемки, куда в дальнейшем будут помещены термодатчик и концы нагревательной системы. Чтобы не повредить кабель и датчик, для них нужно заранее приготовить гофрированные трубки.

Подготовка пола

Подготовка пола:

1. Следующий этап работы, это подготовка поверхности. Если предстоит укладка нагревательного кабеля, то старое напольное покрытие и стяжка, если она вся в трещинах и сколах, должны быть убраны. Черновое основание нужно залить раствором и дать ему высохнуть. Чтобы работы проводились быстрее, можно применить полусухой тип стяжки.
2. Следующий шаг – это укладка гидроизоляции, для чего подойдет обычная полиэтиленовая пленка, которая покрывает стяжку с заходом на стены на 10-20 см. По всему периметру необходимо закрепить демпферную ленту, которая будет приостанавливать расширение системы во время ее нагрева.
3. Последующий шаг – это монтаж теплоизоляции, которая предотвратит потери тепла. Материал для этого выбирается в зависимости от того, где расположена комната и какова функция теплого пола. Например, для дополнительного обогрева подойдет вспененный полиэтилен с фольгированным покрытием. Если помещение теплое и под ним расположена отапливаемая комната, то можно обойтись листовым пенополистеролом.
4. На слой утеплителя кладется армированная сетка, к которой крепится непосредственно нагревательные элементы, и на этом подготовка поверхности закончена.

Если в раствор для стяжки добавить пластификатор, то можно обойтись без применения армирования.

Укладка нагревательной системы

Монтаж электрического теплого пола своими руками начинается от места, где сделано гнездо для термостата.

Схема укладки пленочного пола предусматривает несколько нюансов, например:

1. Укладывая первый ряд, нужно отступить от стены на 10 – 20 см.
2. Если напольное отопление будет единственным источником тепла в помещении, то оно должно покрывать от 70% площади пола (40-50% для вспомогательного обогрева).
3. При необходимости пленку можно разрезать на куски нужной длины, но только по предусмотренным для этого линиям.
4. Пленка укладывается медными контактами вниз по направлению к стене с термостатом.
5. После укладки всей пленки и подсоединения проводов, нужно закрепить термодатчик к нижней стороне пленки и изолировать его.
6. Последний этап – это укладка всех проводов и закрепление терморегулятора в приготовленном гнезде.

Перед тем, как стелить финишное покрытие, систему нужно протестировать. Пленочный пол хорош тем, что не требует дополнительных затрат и времени на заливку стяжки. Напольное покрытие можно стелить сразу на него.

Укладка нагревательных матов проходит в такой же последовательности. Но после проверки и подключения электрического теплого пола своими руками их нужно залить слоем специального клея или сделать тонкую стяжку.

Включение электрического пола в рабочий режим зависит от нагревательных элементов. Для пленочных полов – это 3-4 дня, для кабельных – 3 недели.

Установка термостата и термодатчика

Укладка электрического теплого пола своими руками заканчивается установкой терморегулятора и термодатчика.

Последний нужно уложить в гофрированную трубку и поместить на поверхности пола между витками кабеля, закупорив предварительно его конец заглушкой, чтобы в него не попала стяжка.

Другой ее конец подводится к термостату, где провода от теплого пола подключаются к нему.

Стяжка

Для кабельного пола обязательным условием является заливка стяжки, которая будет не только фиксировать всю систему на одном месте, но и принимать на себя тепло от нее, отдавая его дальше напольному покрытию. Такая схема напольного обогрева хотя и дольше разогревается, но и остывание происходит более длительное время.

После того, как раствор высох, на него укладывается подложка, а сверху финишное покрытие. Для кабельного пола лучшим вариантом является керамическая плитка, тогда как для планочного пола – специальный ламинат и линолеум.

Так монтируется самодельный теплый пол электрический. Если соблюдать всю последовательность действий и правильно его подключить, то он будет долгие годы радовать своим теплом.

Теплый пол своими руками

   Сделать теплый пол своими руками. Почему бы и нет. Это не так сложно как кажется. Многочисленные производители подробно описывают процесс монтажа подобных систем обогрева. Можно проконсультироваться с профессионалами, которых за десяток лет набралось не так уж и мало.

Существует три основных вида электрического теплого пола: на основе нагревательного кабеля, на основе инфракрасной греющей пленки и теплый пол на тонких греющих матах.

  На основе нагревательного кабеля

   Если вы решили самостоятельно сделать тёплый пол с помощью нагревательного кабеля, то последовательность работ такова. Сначала выбирается сам греющий кабель под Вашу задачу. Далее находите площадь укладки кабеля – обычно это площадь помещения за вычетом площади, находящейся под стационарной мебелью и 10 сантиметрового отступа от стен. Полученная площадь умножается на нужную Вам удельную мощность. Для основного отопления, как правило, закладывается удельная мощность порядка 200 вт./м.кв. Для комфортного обогрева достаточно 150 вт./м.кв. поверхности. Полученное число – мощность кабельной секции в Ваттах. Ближайший по мощности кабель подбирается из размерной линейки производителя нагревательных кабелей. Теперь на подготовленное бетонное основание, без значительных выступов и перепадов высот, укладывают листовую теплоизоляцию толщиной желательно от 5мм, поверх неё с постоянным, предварительно рассчитанным шагом, выкладываются кабель. Для крепления кабеля используют монтажную ленту или монтажную сетку. В непосредственной близости от регулятора в ПВХ трубке, между витками кабеля, укладывают сменный температурный датчик, который подключается к терморегулятору. Поверх кабеля заливается цементно-песчаной стяжкой толщиной не менее 30мм. После схватывания поверхность застилают любым декоративным напольным покрытием: линолеум, плитка, ковер. Заранее выведенные концы кабелей подключают к регулятору. Не забудьте, что включать этот вид теплого пола можно не ранее чем через 28 суток после установки.

   Инфракрасный (пленочный)

  Тёплый пол инфракрасный не требует заливки стяжкой. Греющая пленка – самый новый и самый тонкий вид теплого пола. Укладывается на свободную площадь помещения с отступом от стен по 10см. Выпускается пленка полосами различной ширины: от 05 до 1 метра. Максимальная длина такой полосы достигает 10-12 метров. Удельная мощность инфракрасной пленки – от 80 до 220 вт./м.кв. Сначала всё помещение застилается теплоизоляцией толщиной 3- 5 мм с лавсановым покрытием. Затем раскладываются нарезанная полосами нагревательная пленка. Пленка разрезается на полосы нужного размера по специальным линиям отреза. Полосы располагаются на поверхности по заранее намеченному плану медной полосой вниз и контактами к стене, на которой позже будет установлен терморегулятор. Далее на медную полосу пленки устанавливаются контактные зажимы и подключаются монтажные провода. Все соединения обязательно изолируются прилагаемым битумным скотчем. Не забываем, как всегда заложить под пленку термодатчик и подключить его к терморегулятору. Теперь можно укладывать финишное покрытие. Кстати тоже своими руками… Подробнее см. инструкцию по укладке инфракрасного теплого пола…

На основе тонких греющих матов

  Монтаж теплого пола электрического под плитку и керамогранит выполняется с помощью тонких греющих матов. Это кабель, прикрепленный к стеклотканевой сетке с определенным шагом. Как правило, используются для комфортного обогрева. Теплоизоляция в случае использования нагревательных матов не используется. Выпускается в виде матов шириной 0,5 метра и длиной от 2 до 24 метров(HandyHeat, Дания). Его проще всего уложить своими руками. Укладывается на свободной площади помещения с отступом от стен 10 см. Раскатывается на чистую и ровную поверхность. В случае сложной конфигурации допускается разрезание сетки мата между нитями нагревательного кабеля и разворот мата в любом направлении. Резать и укорачивать сам греющий кабель запрещено. Мат подключается к терморегулятору, к нему же подключается датчик температуры. Теперь прямо поверх мата можно укладывать керамическую плитку, не допуская воздушных пузырей возле греющего кабеля. Включать такие электрические теплые полы можно сразу после полного отверждения плиточного клея.

   Типичная раскладка  нагревательного мата в ванной комнате: между полосами мата оставляется зазор 50 мм. В местах, где мат не проходит полной шириной, кабель вырезается из сетки (не повреждая сам кабель) и крепится к основанию при помощи клеящей ленты. Соседние витки греющего кабеля не сближать менее чем на 50 мм.

См. подробную инструкцию по монтажу тонких нагревательных матов…

Монтаж теплого пола под плитку — саморегулирующихся карбоновых стержневых матов, описан здесь…

Подключение к терморегулятору

Нагревательная часть подключается к терморегулятору теплого пола, который поддерживает заданную температуру поверхности. К терморегулятору же подключается и датчик температуры. Сам датчик закладывается в пол, под нагревательную пленку или кабель на расстояние около 50см от стены в гофрированной трубе. Схема подключения нагревательного элемента и датчика температуры к терморегулятору Eberle (Германия) на рисунке.

 Кстати нагревательная часть, по ПУЭ должна быть подключена через УЗО или дифференциальный автомат с током утечки 30 мА. Это прибор ставится в распределительный шкаф вашей квартиры.
Таким образом можно уложить тёплый пол, приложив к этому процессу свои руки, а можно заказать монтаж в Центре Теплых Полов на Белинского 43.

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Хотя водяное отопление популярно в России, в некоторых случаях лучшим выбором может быть пол с подогревом с помощью электрических нагревательных кабелей. Вы можете включить электрическое отопление в любое время, не запуская всю установку, в отличие от воды, когда она не работает, она не подвержена повреждениям из-за замерзания. Посмотрите, как это работает и как это сделать.

Отопительные устройства подбираются таким образом, чтобы они обеспечивали комфорт в помещениях при экстремальных погодных условиях.
Наибольшая тепловая мощность (130-200 Вт / м2 для жилых помещений) необходима, когда снаружи около -20  C (в соответствии с российскими стандартами, так называемая расчетная температура составляет от -16 до -24  C в зависимости от страны). Это происходит очень редко, гораздо чаще колеблется около нуля, а затем мощность необходимая для обогревав два раза меньше.

Установка должна быть выполнена таким образом, чтобы не было чрезмерного повышения температуры в помещениях, поскольку это означало бы не только дискомфорт, но и ненужные потери энергии (в случае электрического отопления — очень дорого).

Для электрического подогрева пола обычно используются твердотельные проводники, то есть работающие при постоянной мощности, поэтому для контроля температуры в помещении необходимы регуляторы температуры. Когда датчик обнаруживает, что достиг значения, установленного на контроллере, он отключает питание до тех пор, пока температура не уменьшится на определенное значение (в зависимости от параметров контроллера). Затем включается питание.
Место установки определяется целью установки — если нагревательный кабель должен поддерживать оптимальную температуру в помещении, на стене должен быть установлен воздушный датчик (реагирующий на изменения температуры воздуха).

«Терморегулятор с датчиком температуры воздуха»
Но электрическое отопление можно использовать только для того, чтобы избежать эффекта «холодного пола» в ванной комнате или на кухне с терракотовым полом. Система центрального отопления со своим собственным управлением отвечает за поддержание температуры в помещении, а задача контроллера подогрева пола состоит в том, чтобы не допустить, чтобы поверхность пола достигла температуры, превышающей заданную температуру, например, 22  C — независимо от тепла в помещении. Датчики пола, расположенные под полом — между нагревательными кабелями — затем необходимы для управления подогревом пола.

Датчики пола также следует использовать, когда воздушный датчик управляет нагревателем, поскольку он сам по себе не защитит пол от чрезмерного повышения температуры, что может привести к дискомфорту или даже повреждению пола. Благодаря датчику пола мощность нагрева кабеля может быть намного выше, чем в результате ограничения температуры (до 29  C в комнате при 20  C) 99 Вт / м 2. А большая мощность сокращает время нагрева пола.

Как сделать напольную стяжку?

Подогрев пола обычно выполняется по мокрой технологии, помещая нагревательные элементы в подстилающий слой (стяжка). Также можно использовать сухую технологию, то есть специальные доски с вырезами, в которые помещаются провода. Время установки намного короче.
В случае деревянных полов на балках нагревательные кабели могут быть размещены на решетке, прикрепленной к балкам так, чтобы они находились как минимум на 3 см под досками. Балки должны быть защищены от прямого контакта с кабелями, например алюминиевой фольгой. Мощность обогрева не должна быть слишком высокой (рекомендуется 10 Вт / м).

При использовании мокрого метода следует помнить, что нагревательный кабель не следует размещать непосредственно на теплоизоляции, поскольку тепло, которое не поглощается из него, приведет к чрезмерному повышению его температуры и его повреждению. По этой причине провода укладываются на специальную металлическую сетку, благодаря которой они плавают над изоляцией. Они прикреплены к сетке с помощью жгутов или проволоки.

Чуть менее трудоемким является выполнение так называемой предварительной стяжки — тонкого слоя подложки пола на изоляционных плитах — и прокладка проводов только на нем. Затем они крепятся с помощью самоклеящейся ленты или специального клея. Затем стяжка укладывается толщиной, соответствующей рекомендациям производителя.

Как работает система подогрева пола?

Установка напольного отопления относительно проста. Начинается монтаж с монтажной коробки в стене. Он ведет вниз от борозды в стене для защитных трубок (трубопроводов), к которым впоследствии будет подключен шнур питания и кабель датчика пола.

Прокладка проволоки начинается с банки через защитную трубку, затем она направляется на пол, параллельно самой длинной стене помещения. Примерно через каждые 50 см его необходимо прикрепить к земле.
Следующие ряды следует укладывать на заданном расстоянии, следя за тем, чтобы диаметр изгиба воздуховода не менее чем в шесть раз превышал диаметр его поперечного сечения.

Нагревательные кабели не следует прокладывать при температуре ниже -5  C, поскольку они становятся жесткими. Затем они могут быть расширены и подключены к источнику питания, чтобы восстановить свою гибкость. После упругости кабель следует немедленно отсоединить и приступить к прокладке.

После прокладки всего провода шнур питания должен быть вставлен в кабелепровод (так называемый холодный) и соединен в монтажной коробке с проводом, соединенным с автоматическим выключателем в блоке предохранителей. Это должен сделать квалифицированный электрик.
Осталось вставить датчик температуры в кабелепровод и подключить его к термостату, установленному на стене.

Когда собирать нагревательные маты?

Нагревательные маты, как правило, изготавливаются из стекловолокна с прочным прикрепленным к ним нагревательным кабелем. Это облегчает сборку системы (маты могут быть самоклеящимися), не нужно беспокоиться о поддержании правильного расстояния между проводами, поскольку оно уже установлено производителем. Осталось только выбрать коврик с удельной мощностью нагрева (от 100 до 230 Вт / м 2) и длиной. Ширина обычно 0,5 м.

Кабели, прикрепленные к мату, имеют небольшой диаметр (2,5 мм), поэтому это решение особенно рекомендуется для использования во время ремонта — вы можете разместить мат на старом полу без значительного увеличения уровня нового.

Основой может быть дерево, г-к, ДСП, терракота и, конечно же, бетон. Коврик можно поместить в слой клеевого раствора, фиксирующего новую облицовку.

Сборка начинается, как и в случае с проводами, с подготовки банки в стене и кабелепровода для шнура питания и датчика температуры. Коврик разлагается, начиная с места возле распределительной коробки. Когда коврик расширяется, всю комнату обрезают ножницами (стараясь не разрезать нагревательный кабель), и рулон поворачивают, чтобы распределить следующий ремень вдоль уже уложенного — до тех пор, пока он не покроет весь пол. Коврики (а точнее проволоку) нельзя укоротить, поэтому перед покупкой нужно посчитать сколько нам нужно.

Следующим этапом является нанесение клеевого раствора. Он должен тщательно покрывать коврик. В раствор кладут терракоту или керамогранит. Если пол должен быть изготовлен из другого материала, вместо клеящего раствора используется самовыравнивающаяся бетонная смесь.

Электрический теплый пол является оптимальным вариантом для монтажа в многоквартирных домах, т.к. подключение водяного пола к центральному отоплению запрещено у нас на уровне законодательства и к тому же теплый пол в этом случае работает только в сезон центрального отопления.

Закажите просчет вашего теплого пола у наших менеджеров по телефону 8-800-511-65-10 или в «форме обратной связи».

Компания «СибирьТеплоКабель Групп» (ONКлимат) является дилером всех представленных у нас брендов и готова поставить необходимые вам позиции в любой город по лучшей цене.

ПОЛЕЗНОЕ ВИДЕО ПО МОНТАЖУ И ОШИБКАМ ПРИ УКЛАДКЕ ЭЛЕКТРИЧЕСКОГО ТЕПЛОГО ПОЛА:

Теплый электрический пол своими руками в частном доме под плитку

Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

• Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
• Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
• Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

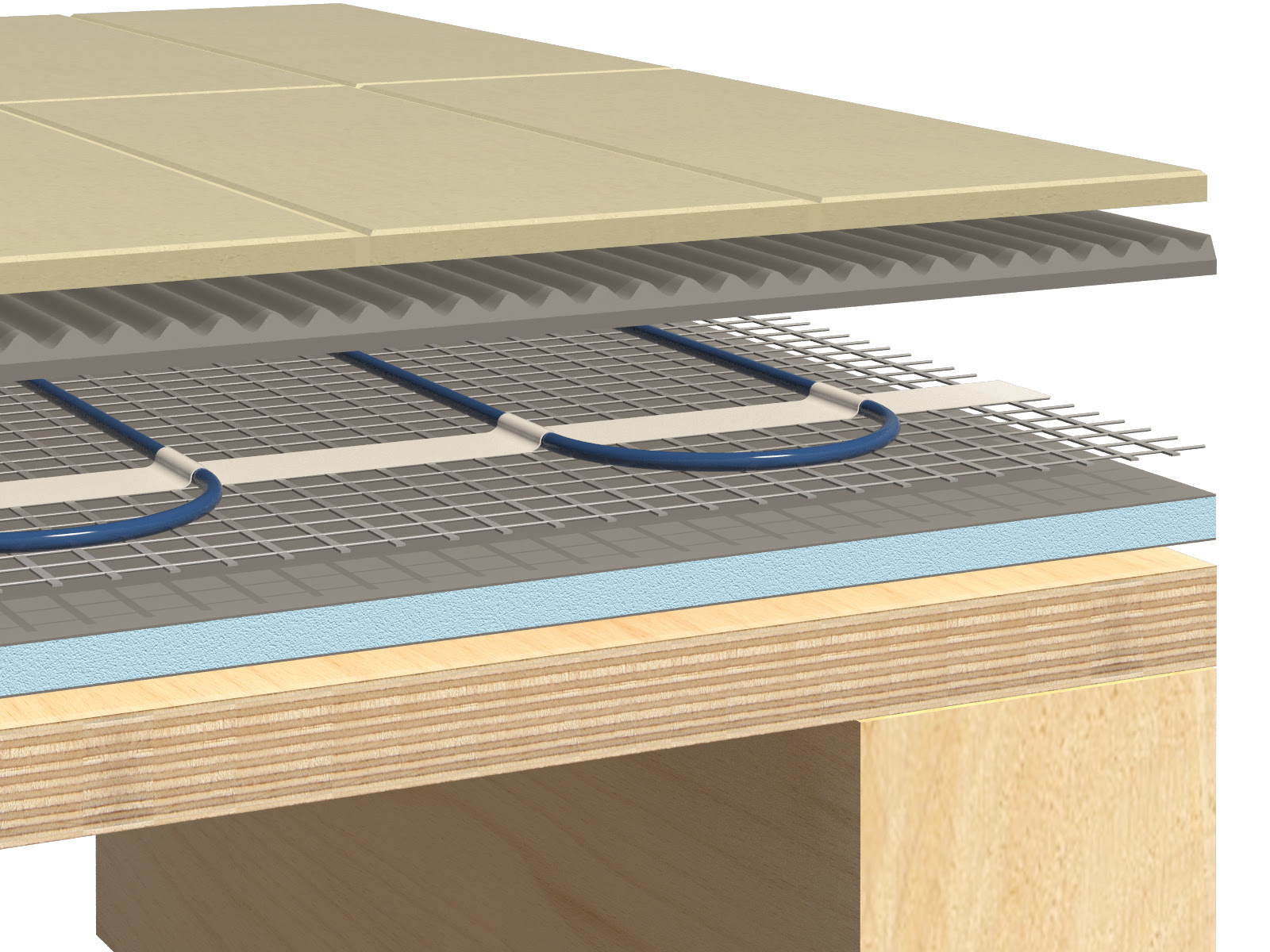

Как делают в деревянном доме.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

Читайте также:

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.

Итог

Мы рассказали про основные способы установки теплых электрических полов.

Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.

Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

Электрический теплый пол – как делается с электрокабелем

Электрический теплый пол на основе греющего кабеля оказывается оптимальным решением во многих случаях. Например, когда для создания водяного обогрева пола имеются препятствия.

• Нет жидкого разогретого теплоносителя, чтобы обогревать водяной теплый пол, например, в квартирах с центральным отоплением.
• Нет необходимости, чтобы теплый пол работал постоянно (выполняет только комфортообразующую функцию в нужное время).
• Нет возможности значительно поднять уровень полов для монтажа толстого слоя теплоизоляции и толстой бетонной стяжки.

Применяются электрические маты

Чаще оказывается дешевле и проще применить электрический теплый пол. Оптимальным решением бывает нагревающий кабель, уложенный на сетке, — так называемый электрический мат.

Толщина нагреваемого кабеля обычно 3 — 4 мм. Он заделывается в клеевом слое под керамической плиткой, или под другим напольным покрытием с высокой теплопроводимостью.

• Напольным покрытием для кабеля небольшой мощности может быть не только керамика, но и ламинат, тонкий паркет, линолеум. Важно лишь, чтобы они были предназначены для укладки на нагреваемое до 50 градусов основание…

Важное при выборе и монтаже электрокабеля теплого пола

• Длина обогревающего кабеля выбирается стандартной из множества готовых вариантов от производителя. Нельзя укоротить или удлинить кабель. Для выбора нужно знать площадь укладки, по которой и подбирается длина кабеля…
• Нельзя укладывать кабель под мебелью, оборудованием…. Над кабелем должно быть открытое проветриваемое пространство, с нормальным теплоотведением от напольной поверхности. Расстоянием от электрокабеля до мебели и стен – не менее 10 см.

• Слой теплоизоляция значительно повышает КПД пола и экономит электроэнергию. Теплоизоляционный слой необходим над проездами, арками.. – не менее 2 см плотной минеральной ваты. Над подвалами, полами по грунту – не менее 1 см. Допускается обходиться без теплоизоляции по теплым перекрытиям между этажами…
• Подключение электрического теплого пола к сети 220 В выполняется только отдельным кабелем от щита через устройство защитного отключения (УЗО).

Схема подключения электрического пола

• 1 – нагревательный кабель в полу (уложенный в мат на сетке или петлями, заделанный в теплоотводящую стяжку).
• 2 – терморегулятор-выключатель. Располагается на стене, включает электропол в работу по команде от датчика температуры.
• 3 – датчик температуры. Обычно устанавливается по инструкции производителя в гофрированной трубке, заделанной в нагреваемой стяжке, на расстоянии не менее 1 метра от стены (края нагреваемой зоны).
• 4 — защитный экран, включен в конструкцию нагревательного мата, подключается к заземляющему электропроводу.
• 5 – устройство защитного отключения на дифференциальный ток срабатывания 30 мА. Обеспечивает контроль целостности кабеля, предотвращает эксплуатацию поврежденного оборудования с утечкой тока на землю.
• 6 – отключающее устройство, срабатывающее автоматически на максимально-допустимый ток.
• 7 – предохранитель (5,6,7 может находиться в одном дифференциальном автомате).

Выбор мощности нагревающего кабеля

Требуемая мощность кабеля зависит от способности напольного покрытия проводить тепло, а также от уровня теплоизоляции под нагреваемой стяжкой. Если теплоизоляции нет, то требуется повышенная мощность, чтобы достаточно разогреть напольное покрытие.

• Обычно без теплоизоляционного слоя, с покрытием в виде керамической плитки, применяется мощность 150 Вт/м, а с наличием эффективного слоя теплоизоляции достаточно и – 100 Вт/м.

Максимально допустимая мощность в зависимости от напольного покрытия следующая (вне зависимости от наличия теплоизоляции снизу…)

Тепловое сопротивление покрытия пола, как правило, не должно превышать 0,125 Км2/Вт.

• При монтаже и в процессе эксплуатации важно обеспечить целостность электрокабеля.

После приобретения и в процессе монтажа периодически нужно контролировать электрическое  сопротивление электрокабеля и сопротивление его изоляции (должно быть более 1 Мом). Если это вызывает затруднение, то для монтажа схемы нужно пригласить квалифицированного электрика.

Как выполняется монтаж электрического подогрева полов

• Монтаж теплого электрического пола начинается с установки терморегулятора в стене и датчика температуры (в гофрированной трубке в полу). Для этого делаются необходимые штробы. Датчик должен свободно вставляться и выниматься из уложенной гофрированной трубки для его замены в дальнейшем. Радиус изгиба трубки должен быть не менее 5 см, а нахождение датчика от стены – не менее 50 см.

Совмещать нагревательные маты и датчик следует согласно приведенным рисункам.

• Поверхность основания очищается, слегка шлифуется, грунтуется.
• На поверхности пола делается разметка размещения нагревательных мат (электрокабеля) и мебели отдельно. Желательно предварительно составить схему размещения нагревателя, датчика температуры, мебели в комнате. Датчик температуры и другая проводка не должны пересекаться.

Укладку нагревательного мата можно сделать фигурно. Можно разрезать матерчатую основу. Кабель резать запрещается.

• При укладке не допускается чтобы кабель расположился внахлест или уменьшилось расстояние между петлями.

Укладка клеевого заполнения выполняется тщательно, раствор слегка трамбуется, не допускается наличие воздушных мешков внутри состава. Не допускается наличие воздушных прослоек между клеем и керамической плиткой или другим покрытием — пустоты будут играть роль теплоизолирующей прослойки выше кабеля, что может привести к его перегреву и выходу со строя. Цель всего монтажа — обеспечить наилучшее теплоотведение от нагревательного элемента в комнату, и минимизировать потери энергии вниз — на перекрытие.

Много полезных советов по монтажу кабельного теплого пола от строителей на видео

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

Как сделать электрический теплый пол своими руками

Электрические теплые  полы – новинка, быстро завоевавшая большую популярность. Теперь – это  непременный атрибут комфортного жилища. Система «теплый пол» полезна в любой части дома или  же квартиры. Перед покупкой нужно тщательно взвесить все  аргументы, которые кажутся Вам весомыми. Преимуществ у электрического теплого пола.

Достоинства теплого пола в разных частях помещения.

• В ванной комнате  и туалете, благодаря наличию дополнительного обогрева, пол и стены быстрее высыхают, а значит, меньше возможностей  для роста грибка и плесени. После купания становиться на теплый пол, а не  на холодную кафельную плитку, гораздо приятнее.
• В прихожей и на кухне – дополнительный обогрев помещения.
• В детской комнате система обогрева,  тепло которой  подается прямо с пола, защищает детей от простуд из-за вечно холодных ножек. Родители могут не волноваться, что их ребенок  простудится на холодном полу.
• В спальне обеспечивается комфортный сон, ведь в слабо отапливаемом, сыром помещении невозможно согреться и хорошо выспаться. А если радиаторы старые, то и греют, они, соответственно, неважно.
• И, наконец, лоджии, балконы также, благодаря системе полов с подогревом, всегда будут иметь приемлемую температуру.  Ведь, каждый выход  на  холодный, не отапливаемый  балкон из теплой комнаты —  риск простудиться.

Могут ли электрические теплые полы заменить базовую систему отопления?

Конечно, да! Если Ваше жилье утеплено по всем правилам с применением высокотехнологичных материалов, и потери тепла невысоки, тогда смело меняйте старые батареи на надежную, инновационную систему «теплый пол».

«Плюсы» и «минусы» «теплых полов»

Плюсы:

• Безопасная эксплуатация.  Повредить систему очень сложно, а в случае перегрева или  короткого замыкания сработает защита термостата.
• Монтаж возможно произвести самому, предварительно получив консультацию электрика.
• Систему можно использовать круглый год.
• Низкие затраты на содержание и функционирование системы.
• Потребляет  мало электроэнергии.
• Сервисное обслуживание – не требуется.
• Не нужно дополнительное место, что важно в малогабаритных квартирах.
• Управлять  такой системой очень просто.Чудо-пол прослужит очень долго (до 50 лет!)
• Для каждого помещения можно выбрать свой температурный режим.

Минусы:

•  При работе системы появляется  электромагнитное излучение точно также же,  как и у каждого из работающих в доме приборов. Благодаря введению экранирующих оплеток кабеля это излучение сводится к минимуму.  «Теплый пол» дает столько же излучения, сколько обычная проводка, то есть, почти в 300 раз меньше санитарных норм.

Устройство теплых полов электрических

По своему строению  система «теплый пол» не отличается особой сложностью.

Итак, части конструкции таковы:

1. Электрические кабеля, которые бывают одно — и двужильными – это  источники тепла.
2. Нагревательная секция – мат.
3. Термостат (регулятор температуры нагрева) + датчик управления — аппаратура, управляющая системой.
4. Слой теплоизоляции.
5. Монтажная лента, гофротрубка – облегчают процесс монтажа.

Как выбрать электрический теплый пол

Нужно тщательно взвесить все  аргументы, которые кажутся Вам весомыми. Преимуществ у электрического теплого пола, если сравнивать с водяным, намного больше.

«Водяные теплые полы», с одной стороны, работают на более дешевой, чем электроэнергия, воде, да и монтаж их специалистами обойдется дешевле, но есть  пара моментов,  на которые нужно посмотреть повнимательнее.

Важно:

• Потребуется специальное разрешение, чтобы установить данную систему в квартире. А это, сами понимаете, долго и хлопотно…
• При укладывании цементной стяжки можно ненароком нарушить целостность коммуникаций.  Это  может повлечь за собой утечку воды со всеми вытекающими последствиями.
• При снижении напора воды,  зависимая от нее данная система без насоса нормально работать не сможет.

Как выбрать тип кабеля электрического теплого поля

По принципу работы нагревательные кабеля делятся на два типа -саморегулирующиеся и резистивные.Нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление. Резистивные кабели бывают одно-  и дву-  жильными.

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола. Система имеет один минус: в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, но результат не всегда является удовлетворительным.

В двужильном кабеле имеется плюс ещё и токопроводящая жила, расположенная между  нагревательных проводов.  Так как электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга.

Укладка производится в стяжку из цемента и бетона в форме зигзага или спирали через равные промежутки (шаги).

Важно: Кусок кабеля должен быть целостным. Резать – запрещено! Ес ли производится ремонт в новостройке или новом коттедже без  наличия стяжки пола. Обязательно применение теплоизоляции.

Саморегулирующиеся кабели не имеют недостатков, которые есть в резистивных кабелях. Нагревательным элементом  здесь служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели значительно дороже обычных нагревательных кабелей, но имеют более длительный срок службы

Укладка теплого электрического пола.

1. Подготовительные работы. Нужно освободить помещение от мебели, убрать предыдущее покрытие и качественно подготовить пол: очистить от мусора, выровнять и  если нужно, залить цементно-бетонную стяжку.
2. Выполняем расчет кабеля. Около 80% помещения необходимо покрыть кабелем.  На 1 кв. метр поверхности мощность нужна  в пределах 180-200 Вт на  кВ/м. Шаг (в см) вычисляют по  следующей формуле:

   (Площадь обогреваемого помещения следует умножить на 100)/длину кабеля.

   Важно: кабель не должен проходить  в местах нахождения тяжелой мебели без ножек, там, где стоит бытовая техника.  От стен отступ – 5-10 см.

3. Подготовка к укладке
   • На стене в месте крепления терморегулятора делается  углубление  и пробивается  штроба до самого пола.
   • Производится крепление монтажной коробки для термостата.
   • Гофрированную трубу прячут в штробу и тщательно замазывают.
   • Конец трубы в итоге должен оказаться в центре витков  электрического кабеля.
   • Труба не должна резко изгибаться.
4. Укладка теплоизоляционного слоя. На стяжку укладывают новые виды  фольгированных изоляционных материалов, имеющих покрытие из лавсана: Изолон, Пенофенол, Энергофлекс и другие. Толщина их – 3 мм. Между лентами изоляции стыки заделывают при  помощи  особого  клея для монтажных работ.
5. Укладка кабеля. Кабель укладывается  в виде змейки, ровными изгибами, соблюдая определенный шаг. Для различных помещений рекомендуется брать кабель соответствующей мощности (где теплее, там хватит 120Вт/кв. м, а в ванной, сырых и очень холодных помещениях – желательно дойти до 180Вт/кв.м).

   Важно: Стоит зарисовать схему расположения  «змеек» из электрокабеля, измерить сопротивление  и записать данные.

6. Далее сверху утеплителя обязательно настилается  армированная сетка для того, чтобы  хорошо отделить слой теплоизоляции от кабеля и добавить прочности цементному раствору.

   Закрепить кабель  на полу нужно при помощи специальной монтажной ленты. Она сохранит неизменным  расстояние между витками кабеля.

7. Выполнение стяжки.

   Компоненты: цементно-песчаный раствор, в который обязательно добавляют пластификаторы, а также, фиброволокно. Можно приобрести готовые смеси для обустройства стяжки.Правильная толщина стяжки должна быть не менее 3-4 см. Стяжка должна просохнуть минимум 4 дня.

8. Подключение электрического теплого пола.

   Вы достигли этого этапа работ?  Значит, монтаж выполнен полностью, а концы от термопары и электронагревательного кабеля проведены прямо к монтажной коробке.Нужно достать и осмотреть терморегулятор.  Определите  согласно инструкции, к каким именно контактом нужно подключить провода системы «теплый пол».

   Важно: Строго соблюдайте полярность. Датчик температуры заводят к контактам 7-8. Полярность соблюдать здесь не обязательно.Следует внимательно прочитать надписи на корпусе прибора, чтобы избежать проблем, все контакты маркированы и подписаны.

   Теперь нужно надеть рамку, которая защелкивается. Она служит элементом декора и крышкой одновременно, пряча за собою детали крепления.

   Через 28-30 дней пол будет готов к эксплуатации.

   Важно: Ранее включать систему нельзя!

Как уменьшить расход электричества при работе системы.

С помощью программируемых терморегуляторов.  Они  не только будут отключать систему при достижении в помещении заданной температуры, но и  включат  и выключат «теплый пол» в нужное время.

Вы вернетесь с работы в 19.00, значит в 18:00 система включится, и помещение  достаточно прогреется. Вы ушли в 7 утра, а в 8 часов программа выключит отопление, и электричество не  будет расходоваться  зря. Очень удобно! И экономно!

Помните, что теплый электрический пол –  особая конструкция, которую нельзя просто «разобрать – собрать». Если часть работ выполнена некачественно, придется ломать все и осуществлять  монтаж заново. Вновь нужно будет приобретать материалы и начинать процесс с нуля.

Производители систем электрических «теплых полов».

Крупнейшие производители качественных систем:

•  Норвегия. Компания Nexans;
• Дания.  Компания Devi;
•  Швеция.  Компания Thermo;
• Россия.  Компании: Теплолюкс, ЧТК.

Все системы данных производителей функционируют отлично. Но в импортных образцах качество нагревательных кабелей – выше.  Поэтому они меньше подвержены перегреву. Трещины в полу, пустоты или плохо уложенная плитка не влияют на их работу.

6 Преимущества установки электрического теплого пола

Почему все больше людей устанавливают теплый пол?

Полы с подогревом становятся все более популярными в последние годы из-за соображений энергоэффективности и комфорта для потребителей.

Все больше и больше людей осознают преимущества установки электрической системы обогрева пола, которая поддерживает тепло и комфорт в тепле и комфорте в осенне-зимний период.

Достижения в области технологий упростили установку системы электрического обогрева пола.Потребители и установщики больше осведомлены о том, насколько просто установить систему практически на любой тип напольного покрытия в различных комнатах дома.

Всегда важно решить, какой тип системы обогрева пола лучше всего подходит для дома потребителя. Необходимо ответить на несколько вопросов, чтобы определить, какая система будет наиболее эффективной.

Система влажных полов

Этот тип источника тепла, в котором горячая вода, производимая вашим источником тепла (котел или тепловой насос), перекачивается по трубам, проложенным под поверхностью пола.Их установка зачастую обходится дороже, чем установка системы электрического теплого пола.

Электрические теплые полы

Электропровода подводят тепло. Кроме того, он устанавливается быстрее и проще, чем система влажного отопления. Такой пол с подогревом нагревает поверхность пола и рекомендуется для небольших помещений, например, в ванных комнатах. Электрические полы с подогревом также незаметны, что обеспечивает большую свободу для комфорта.

Полы с подогревом обеспечивают более низкую температуру, чем стандартные радиаторы или плинтусы, поэтому расходы на отопление снижаются.Источник тепла распределен по полу, поэтому он распределяется более равномерно и обеспечивает значительный уровень комфорта.

Системы Warmup отличаются низкими первоначальными затратами на установку и нулевыми требованиями к обслуживанию. 4iE Smart Wi-Fi Thermostat — это программируемый термостат для систем теплого пола.

Термостат 4iE Smart Wi-Fi, управляемый со смартфона, планшета или компьютера, узнает, как вы используете свое отопление, и узнает, как реагирует ваш дом.

Он автоматически предлагает способы экономии энергии, например, какую температуру следует установить, когда вас нет дома, и время, в которое можно выключить обогрев раньше.

Почему теплые полы? Есть много преимуществ, на которые потребители обращают внимание, когда решают установить системы электрического теплого пола.

Преимущества установки системы электрического теплого пола:

• Добавляет стоимость к свойствам
• Простота установки
• Можно переоборудовать в дома в рамках реконструкции
• Равномерно распределяет тепло
• Уменьшает количество пыли и аллергенов
• Не требует обслуживания

Многие дизайнеры и строители осознают преимущества энергоэффективных систем электрического теплого пола.В настоящее время это один из самых быстрорастущих проектов по благоустройству дома в Великобритании, и другие страны, такие как США, быстро приспосабливаются к спросу.

Проще говоря, это отличный выбор для домашних хозяйств, которые хотят эффективно управлять потреблением энергии и наслаждаться лучшим уровнем общего комфорта.

«Полы с подогревом своими руками»

«Полы с подогревом своими руками» — популярный проект, потому что многие люди ненавидят ходить по холодным полам. Часто нет ничего более комфортного, чем успокаивающее тепло, создаваемое самодельной системой подогрева пола.

Некоторые системы теплого пола своими руками легко установить, в то время как другие требуют прикосновения и навыков профессионала. Электрические коврики для подогрева пола своими руками очень популярны, потому что вы просто разматываете их, подключаете к электросети, а затем покрываете напольным материалом. Керамическая плитка, гранитный пол и любые другие изделия из натурального камня очень хорошо сочетаются с этими электрическими ковриками для подогрева пола своими руками. Причина проста: маты для теплого пола очень тонкие.

Самостоятельные водонагревательные системы представляют собой более сложную задачу. Для выработки достаточного количества тепла водопроводные системы водяного теплого пола своими руками должны иметь размер трубы с внутренним диаметром почти полдюйма или больше. Эти большие трубы нелегко покрыть напольным материалом, поэтому их часто устанавливают внутри бетонной плиты под деревянным основанием пола.

Можно сделать систему подогрева полов своими руками поверх деревянного чернового пола, но трубы часто необходимо покрывать жидким составом, который выглядит как пудинг, но затвердевает и затвердевает, как бетон.Это очень сложный многоэтапный процесс, и многие мастера не обладают инструментами и навыками, необходимыми для профессиональной установки.

Для систем горячего водоснабжения также требуются бойлеры или водонагреватели для выработки тепла, передаваемого по трубам отопления под полом. Требуются большие навыки для определения размера, установки и подключения этих отопительных установок к трубопроводным системам.

Самая большая ошибка, которую может сделать мастер при установке лучистого отопления в пол, — это занижение размера системы.Очень важно убедиться, что устанавливается правильное количество обогрева, чтобы компенсировать потери холода или тепла. Не во всех домах требуется одинаковое количество нагревательных элементов. На полу, где зимой становится холоднее, потребуется больше Btus, чем в доме с мягким климатом. Обратите внимание на руководства по размерам, выпускаемые производителями отопительного оборудования.

Способы электромонтажа очень важны, когда речь идет о системах теплого пола своими руками. Многие домашние мастера не являются квалифицированными электриками и могут перегрузить цепи, если не будут осторожны.Эта серьезная ошибка может вызвать смертельный электрический пожар.

Электрическая система подогрева пола может потреблять значительный электрический ток, и вы должны убедиться, что коврик включен в собственную цепь, если этого требуют инструкции или электрические нормы. Добавление новых электрических цепей — это не сложный проект своими руками, но он может быть очень пугающим.

Колонка EM0039

5 правил, которые можно и нельзя делать — электрические теплые полы

1. Используйте неправильный тип электрического теплого пола для своего типа пола.
Электрические полы с подогревом очень популярны среди плиточных полов, но мы наблюдаем тенденцию к развитию деревянных полов с подогревом и даже полов с подогревом ковров.Если вы выбрали электрический пол с подогревом, вам необходимо убедиться, что вы выбрали правильную систему для того типа напольного покрытия, которое вы собираетесь использовать в комнате.

Плиточные полы лучше всего подходят для наших сетчатых и мембранных систем, потому что вы можете укладывать плитку прямо поверх. Наша система фольги специально разработана для деревянных, виниловых и ковровых полов. Главное при выборе ковров — убедиться, что подложка и ковер пропускают тепло, поэтому вам нужно убедиться, что общий рейтинг ковра и подложки меньше 2.5 Tog.

2. Не обрезайте нагревательный кабель. Всегда!
Один из наиболее частых вопросов, которые нам задают: «У меня слишком много нагревательного кабеля. Могу я отрезать конец? » Простой ответ — нет! Более подробный ответ по-прежнему отрицательный, но мы дадим немного больше пояснений.

Электрический кабель для теплого пола нагревается, потому что, в отличие от обычного электрического кабеля, он препятствует прохождению электрического тока. Это сопротивление вызывает жар. Наши электрические кабели для обогрева пола спроектированы таким образом, чтобы обеспечивать точное сопротивление для выработки нужного количества тепла по всей длине.Итак, если вы отрежете кабель, вы уменьшите сопротивление, и нагрев не будет работать!

Но есть еще один аспект. Обрезка нагревательного кабеля также аннулирует вашу пожизненную гарантию, а на самовосстанавливающийся кабель гарантия не распространяется. Если вы или ваш установщик случайно перережете кабель, у нас есть несколько вариантов, чтобы помочь вам.

Если установщик зарегистрирован в ThermoSphere Connect, мы вышлем бесплатную замену — при условии, что пол еще не был уложен. Также у нас есть инженеры, которые могут приехать, чтобы починить кабель и выдать гарантию на их ремонт.Но лучший совет — вообще не обрезать кабель!

3. Не запускайте слишком сильно!
Все мы привыкли к радиаторам центрального отопления, температура которых обычно превышает 60 ° C. Это создает ощущение горячего воздуха, которое убеждает нас в том, что отопление включено и нам будет тепло! Обычно в результате открывается окно, потому что там слишком душно. Какая трата!

Электрический теплый пол работает по-другому, и его не нужно использовать при таких высоких температурах.Принцип лучистого отопления означает, что весь пол эффективно используется в качестве радиатора с низкой температурой поверхности, а поскольку у вас такая большая поверхность нагрева, рабочая температура может быть намного ниже.

Обычно мы рекомендуем использовать электрические полы с подогревом при температуре около 25 ° C в те периоды времени, когда вы хотите согреться. Затем используйте пониженную температуру 16 или 18 ° C на время, когда вы хотите, чтобы обогрев был выключен. Эти время и температуру можно настроить и контролировать с помощью наших программируемых термостатов.

Помните, что снижение температуры отопления всего на 1 ° C может привести к экономии энергии до 60 фунтов стерлингов в год!

4. Не срезайте углы во время установки
Поверьте нам, когда мы говорим, что видели некоторые очень странные идеи экономии времени, применяемые при установке электрического теплого пола! Эти методы рискованны и обычно приводят к выходу из строя системы отопления.

Лучшее, что можно сделать, особенно если вы никогда раньше не устанавливали электрические полы с подогревом, — это прочитать инструкции, следовать им и убедиться, что вы делаете свою работу надлежащим образом! Мы видели все, от катушек дополнительного кабеля, спрятанного за панелью ванны, которые перегрелись и расплавились, до подключения нагревательного кабеля непосредственно к электросети без установки термостата и датчика температуры.Какие-то действительно сумасшедшие вещи!

Наша техническая команда приложила много усилий, чтобы инструкции были как можно более понятными и простыми, и на нашем канале YouTube есть даже видеоролики.

5. Избегайте электрических нагревательных матов более низкого качества.
Когда дело доходит до электрического теплого пола, существует очень много вариантов, а качество может сильно различаться. Качество нагревательного кабеля важно. Чем лучше кабель, тем больше удовольствия вы получите от окончательной установки электрического отопления.Например, все нагревательные кабели ThermoSphere скручены, что снижает вероятность повреждения кабеля во время установки.

Полы с подогревом | Центр устойчивой энергетики

Системы теплого пола могут работать с использованием большинства видов топлива для отопления, а это означает, что этот вариант можно рассмотреть для большинства домов.

В отличие от центрального отопления с радиаторами, которые в основном нагревают воздух, который затем движется по дому (так называемая конвекция), напольное отопление обеспечивает сочетание тепла, излучаемого от пола, и конвекционного тепла, создавая комфортную и постоянную температуру между полом и потолком.

«Мокрые» системы теплого пола

Мокрые системы могут работать с использованием обычного газового, масляного или твердотопливного котла или котла, работающего на биомассе. Также можно использовать другие возобновляемые технологии, в частности тепловые насосы, которые более эффективны при более низких температурах, при которых работают системы напольного отопления.

Во влажных системах нагретая вода циркулирует по трубам из армированного полиэтилена, как правило, с отдельными контурами для разных помещений или зон. Каждый контур подключен к блоку управления (называемому коллектором), который имеет регулирующие клапаны и термостат, поэтому разные комнаты могут нагреваться до разных температур и в разное время, сводя к минимуму ненужное потребление энергии.Когда в помещении достигается желаемая температура, термостат подает сигнал клапану на коллекторе, чтобы закрыть контур в этой комнате, пока температура не начнет снова падать.

«Сухие» системы теплых полов

Сухие теплые полы используют электрические провода, которые нагреваются при подаче электричества, и будут либо поставляться в виде готовых матов, либо терять провода, которые необходимо установить. Сухие полы с подогревом также следует подключать к индивидуальным комнатным термостатам, чтобы каждую комнату или зону можно было регулировать независимо.

Электрические полы с подогревом часто предпочтительнее для существующих построек, поскольку их проще установить, чем водопроводные трубы, и они также могут уместиться в более неудобных местах. Кроме того, он, вероятно, будет более отзывчивым, чем влажные системы, поэтому быстрее нагреет комнату. Однако электричество в качестве топлива для отопления значительно дороже, чем что-то вроде газа, поэтому вполне вероятно, что эти системы будут дороже в эксплуатации.

Установка полов с подогревом

Существует три основных типа влажных полов с подогревом (чтобы увидеть их, щелкните эскизы под основным изображением вверху):

1) Сплошные полы
Это обычный выбор для новых- строит или более крупные проекты ремонта.Полы с подогревом являются постоянными, так как они встроены в бетонные полы или стяжку. Сначала укладывается изоляция, затем трубы укладываются по определенному шаблону перед заливкой бетона или стяжки. Поверх него можно укладывать многие виды отделки пола, в том числе дерево, камень, плитку или винил (также ковер, хотя необходимо тщательно продумать, чтобы он не подвергался воздействию тепла или не изолировал его).

2) Подвесные полы
Система обогрева вставляется между балками или балками подвесного деревянного пола с соответствующей изоляцией внизу.Трубы обычно укладываются внутри кожуха половицы с пазом, что позволяет устанавливать сверху ряд напольных покрытий с теми же соображениями, которые описаны (выше).

3) Плавающие полы
Это самый быстрый в установке тип теплого пола, который может использоваться над существующим массивным или деревянным полом и поэтому идеально подходит для ремонта. Однако уровень пола можно было значительно поднять. Здесь трубы вставляются в предварительно отформованные тепловые пластины, которые входят в пазы в изоляции.

Стоимость

Стоимость установки может сильно различаться в зависимости от того, выберете ли вы сухую или водную систему, от количества комнат, которые вы хотите отапливать, от того, вписываетесь ли вы в новый дом, пристройку или старое здание. , и какой у вас пол.

Цены на раскатные маты для электрического обогрева пола начинаются примерно от 180 фунтов стерлингов за 10 м2, плюс затраты на изоляционную плиту, напольное покрытие и средства управления обогревом. Этот тип системы теплого пола — вариант для опытного мастера по дому, который поможет снизить расходы.Цена на установку «мокрой» системы может варьироваться в зависимости от таких факторов, как то, находится ли обогреваемое вами помещение на первом этаже или насколько близко к котлу. Однако это почти наверняка будет дороже, чем укладка электрических матов для «сухой» системы. Рекомендуется сначала поговорить с инженером, чтобы он помог вам решить, будут ли работа и стоимость системы недопустимыми для вашего дома.

Плюсы, минусы и рекомендации

Полы с подогревом обычно нагреваются и охлаждаются намного дольше, чем традиционные радиаторы.Отчасти это происходит из-за накопления тепла (так называемой тепловой массы) стяжки или бетона, в которые встроено большинство систем пола. Кроме того, вода в системах влажных полов холоднее, чем вода в радиаторах, потому что тепло распределяется по большей площади поверхности. Чтобы система обеспечивала достаточное количество тепла и была рентабельной, очень важно обеспечить хорошую изоляцию и защиту от сквозняков, чтобы минимизировать потери тепла и сократить время нагрева.

Полы с подогревом обычно подходят для домов, где люди проводят большую часть дня, так как время задержки, описанное выше, означает, что отопление лучше всего оставить на низкой температуре в течение более длительного периода времени.Если люди находятся дома только утром и вечером, одной системы подогрева пола может быть недостаточно для обеспечения достаточного тепла. Если полы с подогревом не имеют накопителя тепла и покрыты только такими поверхностями, как дерево или винил, которые быстрее реагируют на изменения температуры, то это может быть решением; но имейте в виду, что эксплуатационные расходы, вероятно, будут выше, поскольку у вас нет такого преимущества, как накопитель тепла, который помогает поддерживать и уравновешивать комнатную температуру.

Эксплуатационные расходы будут значительно варьироваться в зависимости от того, какое топливо вы используете для обогрева системы, какое напольное покрытие используется и насколько хорошо изолирован дом.Электричество будет самым дорогим, за ним последуют другие виды топлива, но есть способы снизить эксплуатационные расходы, если вы можете рассмотреть возможность использования возобновляемых источников энергии.

Хотите стать экологичным?

Воздушные или грунтовые тепловые насосы особенно эффективны при использовании с влажными полами с подогревом, поскольку тепловые насосы предназначены для того, чтобы их оставлять включенными на длительное время, а также нагревать воду до более низкой температуры, чем при обогреве полов. Вы даже можете комбинировать это с солнечными батареями, поскольку тепловым насосам все еще требуется электричество для работы.Появление постоянно улучшающихся вариантов хранения аккумуляторов сделало бы это более эффективным, поскольку новые солнечные батареи могут «изучить» ваши модели потребления и накапливать любое излишнее солнечное электричество, используя его для питания насоса, когда электричество не вырабатывается. Эти аккумуляторы также можно настроить на зарядку от сети в непиковое время, если у вас тариф эконом-класса 7 или 10. Это резко снизит (а в некоторых случаях и устранит) эксплуатационные расходы на полы с подогревом и значительно улучшит воздействие собственности на окружающую среду.См. Наши информационные бюллетени по тепловым насосам и аккумуляторным батареям.

Фото: Colin PDX. Воспроизведено в рамках Creative Commons

Что делать с излишками электрического кабеля для теплого пола

[ssba title = «Что делать с излишками электрического кабеля для подогрева пола url =» http://www.comfortzone.co/knowledge-base/what-to-do-with-excess-electric-underfloor-heating-cable/ » ]

1.Замените его на систему подходящего размера

Если матраца или нагревательного кабеля слишком много, и вы не порезали и не повредили его, вы можете просто заменить его на нагревательную систему подходящего размера.

Система должна быть в состоянии повторной продажи, в оригинальной упаковке, и вам, вероятно, понадобится квитанция в качестве доказательства покупки.

Вам нужно будет вернуться к продавцу, у которого вы приобрели коврик, чтобы произвести обмен. Правила возврата реселлеров могут отличаться, поэтому позвоните им, прежде чем сесть в машину и проверить!

2.Провести лишний кабель по периметру помещения

Если вы уже начали укладку системы, вы можете просто разрезать сетку, чтобы высвободить излишки проволоки, и протянуть ее по любым доступным участкам пола, еще не покрытым обогревом.

Большинство людей прокладывают лишний кабель по периметру комнаты, чтобы использовать его, а затем полностью покрывают плиточным клеем или выравнивающим составом.

Убедитесь, что вы оставляете не менее 50 мм зазора между каждым проложением нагревательного кабеля и убедитесь, что кабели не касаются друг друга и не перекрещиваются.

3. Отрегулируйте расстояние между кабелями (только для комплектов кабелей)

При использовании системы незакрепленных проводов вы можете просто отрегулировать расстояние между кабелями, чтобы учесть излишки. Никогда не обрезайте нагревательный кабель, чтобы решить эту проблему. Если вы случайно перерезали кабель, немедленно позвоните нам, чтобы заказать ремонтный комплект нагревательного кабеля.

Не обрезайте и не укорачивайте нагревательный кабель!

Каждый нагревательный мат и кабель Comfortzone рассчитаны на определенный уровень сопротивления — это то, что создает тепло.Если нагревательный кабель разрезать или удлинить, это значение сопротивления изменится, и кабель может перегреться и выгореть или не нагреться в достаточной степени.

Ни в коем случае нельзя обрезать кабель электрического обогрева пола Comfortzone. Если да, пожалуйста, позвоните в нашу службу технической поддержки, чтобы получить немедленную консультацию.

Думаете спрятать бухту неиспользованного кабеля под ванной? Подумай еще раз!

Вы также не должны прятать бухты неиспользованного нагревательного кабеля под приспособлениями (такими как ванны и кухонные гарнитуры) или перекрещивать кабели друг над другом.

Если система, которая была установлена ​​таким образом, подключена к электричеству и включена, она просто перегорит и выйдет из строя. В крайних случаях это может представлять опасность пожара. Минимальное расстояние между кабелями должно составлять 50 мм.

Всегда следите за тем, чтобы весь нагревательный кабель и соединение с холодным хвостовиком были полностью покрыты гибким клеем для плитки или самовыравнивающейся смесью. Несоблюдение этого требования со временем приведет к отказу системы и может представлять опасность пожара. Если сомневаетесь, немедленно свяжитесь с нами.

История теплых полов | Полы с подогревом от прошлого до настоящего

Easyflow обсуждает историю теплых полов

Полы с подогревом на протяжении всей истории использовались как роскошный источник тепла вплоть до наших дней. Хотя современные инновации сделали полы с подогревом более доступными для широкого круга домовладельцев, в прошлом они, безусловно, были роскошным дополнением к недвижимости.

В этой статье мы рассмотрим некоторые цивилизации, которые изобрели, внедрили инновации и произвели системы теплого пола, а также то, как они были адаптированы к модернизированным системам теплого пола, которые существуют сегодня на рынке. Если вы хотите узнать больше о системах теплого пола, обратитесь в компанию Easyflow , заполнив онлайн-форму на нашем веб-сайте или позвонив по телефону: 01743 298001

Кто изобрел систему теплого пола?

Самая ранняя система теплых полов была обнаружена в современной Северной Корее.Считалось, что эти системы были изобретены в 5000 году до нашей эры! Эти полы либо отапливались, либо обжигались, что позже в конце XIX века было названо «ондолом» или «теплым камнем». Имеющиеся данные свидетельствуют о том, что первые ондолы начинали как гудылы, которые, по сути, были системой приготовления пищи и обогрева в доме. Когда огонь разводили внутри печи для приготовления пищи, пламя распространялось горизонтально из-за того, что вход в дымоход располагался рядом с печью. Если дым поднимется вверх, огонь погаснет слишком быстро, и еда не сможет готовиться достаточно долго.Затем серия проходов будет направлять пламя с дымом, и целые комнаты будут построены на дымоходе печи, чтобы создать комнаты, в которых можно было бы наслаждаться полом с подогревом!

К 3000 году до нашей эры корейцы использовали систему очага огня, которая использовалась как форма системы отопления, а также как ранняя версия печи. Также считалось, что в 900 г. до н.э. использовалась система с двумя очагами, один из которых использовался для приготовления пищи, а другой — как система отопления. Документально подтверждено, что древние римляне и греки использовали напольные системы отопления в форме гипокауста.Эти системы поднимали пол с помощью столбов, в то время как горячий воздух проходил через пространство под ним, нагревая пол.

Движение к более совершенным методам теплого пола

К 500 году нашей эры появилась заметная разница по сравнению с азиатскими и европейскими системами теплого пола. Европейцы выбрали систему отопления с открытым огнем, тогда как ондол получил дальнейшее развитие в Азии. К 700 году нашей эры в домах высшего сословия и во дворцах использовалась более сложная форма гудыла.Гипокаусты широко использовались как в общественных банях, так и в частных домах в странах Средиземноморья. Когда мы наблюдаем системы теплого пола в 1400 году нашей эры, мы видим обширные и сложные гипокаусты, такие как турецкие бани, построенные Османской империей.

Одноразовое открытие ведет к жизненно важному изобретению для современных систем теплого пола

В XIX веке проводились обширные исследования по разработке современной системы центрального отопления с использованием водогрейных котлов и трубопроводных систем.Это включало исследования теплопроводности, отражательной способности поверхности и коэффициента излучения поверхности. Открытие, которое в то время было случайным, привело к открытию самого широко используемого пластика в мире. Ганс фон Пехманн в 1899 году во время эксперимента обнаружил восковой остаток на дне одной из своих пробирок. Его коллеги Ойген Бамбергер и Фридрих Чирнер придумали этот восковой остаток как полиметилен. Это было обнаружено при саморазложении диазометана в эфире.Этот полимер практически идентичен полиэтилену. Полиэтилен был получен Эриком Фосеттом и Реджинальдом Гибсоном в 1935 году, которые в 1939 году увидели промышленное использование полиэтилена в качестве изолятора для кабелей радаров во время Второй мировой войны.

Полиметилен был выброшен после его открытия в 1899 году, но стал жизненно важным компонентом в системах влажных полов. Концепция гипокауста все еще использовалась до 1904 года, что можно увидеть в системе полов с подогревом, которая использовалась в Ливерпульском соборе в 1904 году.

Современная система теплых полов

В 1940-х годах в США было проведено крупномасштабное строительство, в ходе которого в ряде новых домов были установлены радиаторные системы водяного отопления. Это доказало, что эти типы систем отопления могут быть включены в любой дизайн-проект и проложат путь к установке современной системы центрального отопления в огромном количестве домов. В 1960-х годах мы видим, как в Канаде изобретается первая система влажных полов с подогревом.К 1980-м годам системы теплого пола стали обычным явлением по всему миру, причем Корея, возможно, была одним из ведущих пользователей этой системы, поскольку почти во всех жилых зданиях были установлены системы теплого пола. В Скандинавии системы теплых полов все чаще использовались в качестве методов обогрева жилых домов и все чаще использовались в нежилых зданиях.

Как сегодня работает система теплых полов

Сегодня широко используются два типа систем теплого пола.Они бывают в виде систем влажного теплого пола и электрического теплого пола. В мокрой системе теплая вода перекачивается по трубопроводу под полом, тогда как в системе электрического теплого пола используются электрические змеевики, которые размещаются под полом. Когда-то система обогрева полов стала очень популярной системой отопления для домов по всей Великобритании. В связи с тем, что системы теплых полов стали более доступными, они также становятся обычным явлением в новостройках.Это связано с тем, что конструкция системы полов с подогревом может быть включена в постройку дома. Однако это не должно оттолкнуть вас, если вы подумываете о подогреве полов в более старом доме. Вы по-прежнему можете устанавливать системы подогрева полов в старых домах и пользоваться преимуществами теплых полов. Удаление радиаторов — это способ увеличить пространство в комнатах вашей собственности, что также является большим преимуществом.

Чему нас научило прошлое о системах теплого пола?

Хотя система теплого пола кажется очень современным изобретением, история систем теплого пола насчитывает тысячи лет.Изучая прошлое и то, как работали системы теплого пола, мы можем начать делать выводы о том, почему сегодня они так популярны. Ваша система теплого пола также может использоваться в качестве системы замены другим традиционным методам отопления, таким как системы центрального отопления, в которых используются радиаторы. Обычно вы будете наслаждаться более равномерным распределением тепла, и в отапливаемом помещении не будет холодных пятен или сквозняков!

Роскошные, удобные и эффективные — системы подогрева полов станут отличным дополнением к вашему дому.Хотя многие считают, что система подогрева пола может не подходить для их домов, на самом деле системы подогрева пола подходят для огромного количества домов. При установке в тандеме с жидкой стяжкой пола вы можете установить систему теплого пола на самые разные типы полов.

Если вы думаете об установке системы теплого пола в своем доме, свяжитесь с одним из наших экспертов по теплому полу сегодня!

Электрические полы с подогревом | СТРОЙКА

Ковровое покрытие нагревается быстро, и для большей эффективности его можно обогревать по зонам.

Системы теплого пола популярны среди людей, живущих в более холодном климате, особенно в ванных комнатах и ​​жилых помещениях. Они отапливают жилище и снимают шок теплых пальцев ног на холодном полу по утрам. В то время как водяные полы с подогревом являются популярным выбором для многих домовладельцев, электрические системы также имеют свои достоинства.

Виды электрических теплых полов

Существует три распространенных типа систем электрического теплого пола, используемых в домах.Все это связано с прокладкой нагревательных проводов под полом и обычно регулируется термостатом. Некоторые из этих обогревателей могут быть подключены к непиковым или интеллектуальным счетчикам, чтобы воспользоваться сниженными тарифами на электроэнергию в непиковые часы.

Внутриплитное отопление — В этой системе провода прокладываются внутри самой бетонной плиты, затем поверх укладывается отделка пола (плитка, дерево, камень и т. Д.). Тепло, выделяемое проводами, нагревает бетонную плиту, которая затем постепенно передает тепло поверхности пола и излучает его в комнату.

Обогрев стяжки

— Слой песка и гравия выливается на бетонную плиту, образуя плиточный слой, называемый стяжкой, который является более гладкой поверхностью для укладки плитки. Проволока укладывается в слой стяжки и фиксируется к бетонной плите мелкой сеткой или специальными фиксирующими зажимами перед укладкой покрытия пола. Тепло от проводов передается в стяжку, которая нагревает отделку пола.

Отопление под плиткой / обогреватели для ковровых полов — В этих системах обычно используются очень тонкие провода.Их кладут поверх бетонной плиты и стяжки, прямо под плитку. Тепло, выделяемое проводами, передается прямо на плитку и поднимается в комнату, что делает эту систему обогрева одной из самых быстрых. Плитка с подогревом довольно популярна в ванных комнатах, где они могут снять холод и сделать плитку красивой и уютной для ходьбы.

Ковровые обогреватели работают аналогичным образом, за исключением того, что сверху вместо плитки используется ковровое покрытие. Многие из этих систем доступны в виде комплектов для самостоятельной сборки.

Как они работают?

Электрические полы с подогревом лучше всего охарактеризовать как систему лучистого отопления. Тепло излучается от проводов в пол, который затем отдает тепло в комнату и нагревает ее. В отличие от локализованного источника тепла, такого как колонный обогреватель, который предназначен для обогрева одной области комнаты, теплый пол распространяется и излучает тепло по всей площади пола. Это поддерживает относительно постоянную температуру в комнате.

Поскольку система работает за счет передачи тепла от одного материала к другому, этот тип системы обогрева лучше всего подходит для полов, которые не сжимаются и не расширяются слишком сильно при изменении температуры (плитка, дерево, камень).Они также подходят для использования с полами, которые сделаны из хороших проводников тепла, чтобы минимизировать потери тепла при передаче энергии.

Некоторые системы электрического теплого пола разработаны специально для использования с определенными типами напольных покрытий — перед покупкой убедитесь, что выбранная вами система подходит для вашего пола.

Полы с подогревом и деревянные половые доски

Одна вещь, которую следует учитывать, если у вас есть деревянные половые доски (или деревянный ламинат, или что-то подобное), — это возможность образования чашечек из-за тепла от обогревателей пола.Изменения содержания влаги в древесине могут привести к образованию чашечек или изгибов по краям, что, очевидно, немного душераздирающе. Вполне возможно, что деревянные полы и теплые полы мирно сосуществуют, но важно, чтобы это было сделано осторожно.

Обычно это означает использование встроенного датчика температуры (или чего-то подобного), чтобы гарантировать, что нагрев никогда не превысит температуру, которая может существенно повлиять на содержание влаги в древесине. Различные типы древесины также по-разному реагируют на тепло — если вы заинтересованы в выборе этого маршрута, обязательно поговорите со специалистом и что все, что вы покупаете, у вас есть четкая письменная гарантия.

КПД

Поскольку горячий воздух поднимается вверх естественным образом, системам теплого пола не требуется энергия для передачи тепла туда, где оно необходимо, как это делают другие системы.

Внутриплитное отопление, хотя и один из самых дешевых вариантов установки теплого пола, также является одним из самых неэффективных доступных видов отопления. Тепло генерируется проводами и накапливается в плите, которая затем отдает тепло в комнату ночью. Однако плиту может потребоваться непрерывный нагрев в течение длительного времени (возможно, даже несколько дней), чтобы прогрунтовать ее, прежде чем она накопит достаточно тепла, чтобы быть эффективным.Также, как правило, его нужно «поднять» по вечерам, хотя тарифы на электроэнергию по-прежнему высоки.

Подогрев под плитку действует быстрее, так как он расположен непосредственно под поверхностью пола, а не заделан в бетон или стяжку, и по этой причине его нужно включать только тогда, когда требуется обогрев. Его можно зонировать так, чтобы включались только те области, которые вы хотите отапливать, а скорость передачи тепла означает, что вам не нужно слишком долго ждать, пока комната нагреется. В результате обогрев полов и ковров намного более эффективен, чем электрические обогреватели пола на основе плит и стяжек.Хотя эти типы нагревателей менее эффективны, чем нагреватели с тепловым насосом обратного цикла, они выгодно отличаются от некоторых других типов электрических нагревателей.

Сколько они стоят?

В системах электрического теплого пола используется меньше компонентов, и их проще установить, чем в системах водяного отопления. Некоторые системы под ковровым покрытием и под плиткой даже поставляются в виде комплектов для самостоятельной сборки, что помогает минимизировать затраты на установку. Эксплуатационные расходы сильно различаются между разными типами систем.Внутриплитные напольные обогреватели очень дороги в эксплуатации, в то время как системы под ковром и плиткой можно эксплуатировать довольно дешево благодаря тому, что их можно регулировать термостатом, зонировать, а также включать и выключать по мере необходимости.

.
