Каким должно быть давление в расширительном бачке отопления
Содержание статьи:
Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима
В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.
Основной принцип роботы мембранных расширительных баков
Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.
То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.
В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.
Рейтинг: 0 Голосов: 0
Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.
В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.
Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.
Установка и подключение
Схема подключения расширительного бака проста. Для этого у бака есть вводная и выходная трубы, к которым должна быть подключена система водоснабжения. Точка установки бака зависит от прокладки коммуникаций и наличия свободного помещения. Рекомендуется также соединить мембранный бак с дополнительным накопительным баком, который должен иметь больший объем.
При этом в ходе установки необходимо помнить, что накопительный бак должен быть установлен в систему до подключения мембранного (т.е. сначала заполняется накопительный, потом мембранный). Рекомендуется установить накопительный бак выше мембранного. Это позволит существенно увеличить запас воды и более длительное время осуществлять ее подачу.
Похожие статьи
Инструкция по наладке оборудования
После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа
Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.
После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.
Процесс наладки оборудования несложен
Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.
Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.
Баки для систем водоснабжения
В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.
А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0. 2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.
Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:
Зачем нужна эта конструкция
Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.
Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать
Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.
Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.
О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.
Выбор устройства
Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.
Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).
Расчет необходимого объема мембранного бака.
Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.
Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы
При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы.
Следующий критерий — стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.
Вернуться к оглавлению
Особенности выбора бака
Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:
- количество пользователей водопроводной системы;
- количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
- производительность насоса;
- максимальное количество циклов включения/выключения насоса за один час.
Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.
Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.
Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.
Выбор марки производителя
Запомните самое главное: система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.
Расширительный бак Зельмет
Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды). В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем
Самостоятельная установка
Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные
И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу
Установка бака для воды
Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:
- Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
- К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных , чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
- Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
- Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
- Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.
Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.
Как не ошибиться с выбором прибора
В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:
- количество жильцов дома пользующихся автономной системой подачи воды;
- количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
- возможность одновременного использования водных ресурсов несколькими потребителями;
- предельные показатели количества запусков и остановок электрического насоса в течение одного часа.
По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:
- если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
- если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
- если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.
В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.
Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.
Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт
Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством
Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом
Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.
Значение расширительного бака для водоснабжения в автономной системе
На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку. А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.
Функции расширительных баков для холодной воды
Взять хотя бы во внимание то, что работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства
Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.
Расширительный бак с диафрагмой
Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.
Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.
Как измерить и отрегулировать давление в расширительном бачке
Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.
На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:
1 Бар = 1 атм = 100 000 Па = 0,1 МПа
Измерение давления автомобильным манометром:
1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3Открутить колпачок ниппеля и подсоединить к нему насос;
4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.
Особенности самостоятельной установки
Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:
- Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
- Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
- Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
- Нужно заземлить устройство, так можно избежать электролитической коррозии.
Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.
По типу установки различают расширительные баки горизонтального и вертикального подключения
Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.
Популярные модели
Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит
Следует обратить внимание на модели баков от следующих фирм – российские «Джилекс» и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. Как рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье
Преимуществами баков фирмы «Джилекс» являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.
Расширительные баки «Джилекс»
Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.
Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.
Баки Elbi горизонтального способа
Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.
Баки Reflex
Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.
Бак расширительный Zilmet, 6л
Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.
Расширительный бак Aquasystem
Внимание! Не стоит гнаться за дешевизной! Как известно, скупой платит дважды. Дело в том, что использование некачественного оборудования способно привести к серьезным поломкам не только расширительного бака, но и самой системы, а починка обойдется куда дороже, чем покупка качественного оборудования сразу же.
Заменяемая мембрана расширительного бака
В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения.
Расширительный бак для водоснабжения, коллектор
Виды и критерии выбора
Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).
Открытые расширительные баки широко распространены, но имеют следующие недостатки:
- большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
- необходимо постоянно контролировать уровень жидкости;
- есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.
Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.
Мембраны баллонного типа имеют такие преимущества, как:
- широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
- возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
- простое задание минимального давления для любых систем.
Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.
Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:
- материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
- материал и покрытие корпуса, устойчивость к возникновению ржавчины;
- соответствие санитарно-гигиеническим нормам;
- исполнение (способ монтажа).
Использование расширительного бака для защиты от гидроудара
При резком включении насоса, подающего воду, а так же при резком перекрытии трубопровода возникает гидроудар – скачок давления, который может повредить как трубопровод, так и оборудования. Расширительный бак в этом случае сработает как демпфер: под действием избыточного давления мембрана растянется, объём водяного отсека увеличится, а давление упадёт.
Гидроудар в трубопроводе — это резкое изменение скорости потока воды, возникающее при мгновенном перекрытии трубы, в результате чего возникает скачок давления, который может повредить трубу или запорную арматуру.
Для чего нужен гидроаккумулятор? Это устройство, которое используется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.
Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение — при достижении нужного давления.
2009-2015 «Строй своими руками» Использование материалов сайта «Строй своими руками » разрешено только при условии размещения активной гипертекстовой ссылки на источник.

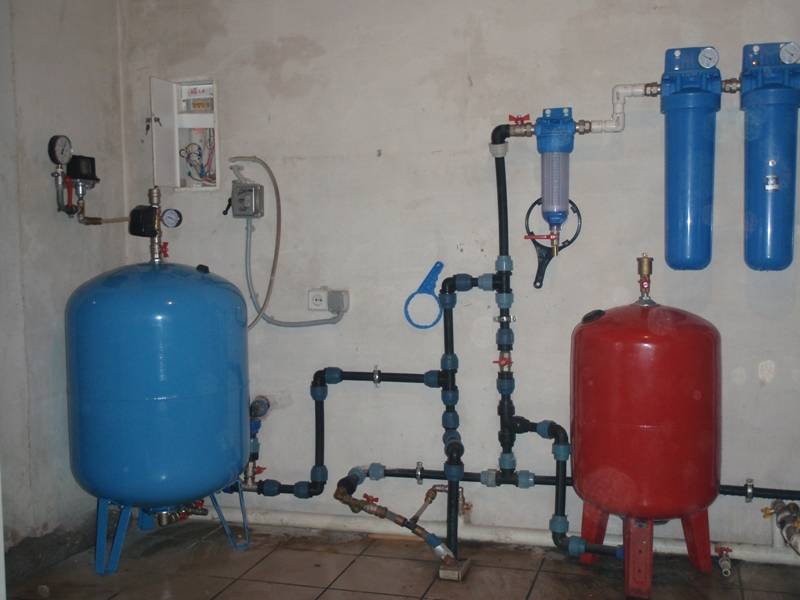

Схемы подключения гидробаков
Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю. Бак оборудуется:
- манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
- запорным клапаном с устройством, которое предотвращает случайное перекрытие.
В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.
Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный
В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу. В схеме подключения обязательно присутствуют:
Схемы подключения могут быть очень разными. Поключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.
Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности
В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.
Как рассчитать объём расширительного бака для БКН
- бойлер на 100 литров подключается к емкости не менее 10 л;
- водонагреватель на 200 литров, нуждается в баке на 20 л.
- Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
- Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:
Максимальное давление Рмах, бар
Начальное давление газа Р₀, бар
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
1,0
0,25
1,5
0,4
0,2
2,0
0,5
0,33
0,16
2,5
0,58
0,42
0,28
0,14
3,0
0,62
0,5
0,37
0,25
0,12
3,5
0,67
0,55
0,44
0,33
0,22
4,0
0,7
0,6
0,5
0,4
0,3
0,2
4,5
0,63
0,54
0,45
0,36
0,27
0,18
5,0
0,58
0,5
0,41
0,33
0,25
0,16
5,5
0,62
0,54
0,47
0,38
0,3
0,23
6,0
0,57
0,5
0,42
0,35
0,28
- Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:
NATURAL
Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
BUTYL
Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
EPDM
Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
SBR
Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
NITRIL
Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.
- Выбор с учетом коэффициента температурного расширения системных жидкостей:
Температура Мин. — Макс.
Вода
4 — 5° С
0,00
4 — 10° С
0,03
4 — 15° С
0,09
4 — 20° С
0,18
4 — 25° С
0,29
4 — 30° С
0,43
4 — 35° С
0,59
4 — 40° С
0,78
4 — 45° С
0,98
4 — 50° С
1,19
4 — 55° С
1,43
4 — 60° С
1,68
4 — 65° С
1,94
4 — 70° С
2,22
4 — 75° С
2,51
4 — 80° С
2,82
4 — 85° С
3,14
4 — 90° С
3,47
4 — 95° С
3,81
4 — 100° С
4,16
4 — 105
4,53
Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.
Схема подключения бойлера с расширительным баком
- Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
- Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.
- Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
- Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.
Виды мембранных баков
Различают два вида расширительных мембранных резервуаров:
С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
Мембрана для гидроаккумулятора
- Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.
Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.
Рабочие параметры
Параметры бака
Информацию по выбранному баку вы получите из показателей рабочей температуры и допустимого давления. По утверждениям производителей, современные изделия закрытого типа выдерживают до 110 градусов, тогда как давление – 8–10 бар.
Когда теплоноситель нагревается на 10 градусов, его объем возрастает на 0,3%. То есть, при подогреве жидкости до 70 градусов, ее объем увеличится до 103%. Необходимый вам рабочий объем можно подсчитать, воспользовавшись формулой, которая должна быть у каждого продавца.
Мембранные баки позволяют избавиться от проблем в будущем. Использование таких изделий уменьшает количество поломок и помогает избежать частых ремонтов. Выбрав качественный бак, вы избавитесь от недостатков системы отопления и водоснабжения.
Виды баков
Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.
Возможно, Вас заинтересует информация-принцип работы мембранного компрессора
Таблица. Виды расширительных баков.
Тип | Описание |
---|---|
Закрытый или мембранный | Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности. |
Открытый | Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре. |
Принцип работы закрытого расширительного бака
Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.
Расширительный бак мембранного типа
Внимание! В больших расширительных баках мембрана дополнительно закрепляется при помощи ниппеля. .
В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.
Размеры расширительных баков
Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.
Открытый или закрытый
Открытый бак
Не так давно, открытые баки обеспечивали систему отопления в полной мере, но они имели много недостатков.
- Поскольку система открытая, то в нее попадал воздух, который мог помешать циркуляции.
- Громкие звуки в насосах и трубопроводе сопровождали работу таких изделий.
- Теплоноситель мог испаряться.
- Открытую систему нужно было устанавливать лишь в верхних точках, что помогало избавиться от перебоев в ее работе.
В закрытых изделиях подобного плана эти недостатки устранены. Во многом благодаря тому, что теплоноситель не контактирует с окружающей средой.
Давайте посмотрим, что необходимо учитывать при расчетах и как выбрать мембранный бак, опираясь на свои знания.
Устройство и принцип действия
Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.
Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.
Расчет объема расширительного бака для отопления
Объем расширительного бака выбирается таким образом, чтобы при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).
Объем расширительного бака для системы отопления емкостью до 150 литров
Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:
Vn = 10 — 12% x Vs ,
где: Vn — расчетный объем расширительного бака; Vs — полный объем системы отопления.
Выбирают бак с номинальным объемом больше расчетного.
Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров
Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — Ve.
Ve = Vs x n%,
где, Vs — полный объем системы отопления; n% — коэффициент расширения жидкости в системе отопления.
Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:
T oC | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
nv% | 0,75 | 1,17 | 1,67 | 2,24 | 2,86 | 3,55 | 4,34 |
Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:
na% = nv% x (1 + ea% / 100),
где nv% — коэффициент расширения воды из таблицы выше; ea% — процентное содержание этиленгликоля в растворе антифриза.
На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, Vv — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:
Vv = Vs x 0,5% , но не менее 3-х литров.
На третьем этапе находим начальное давление в системе отопления — Po. Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.
На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — Pe. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.
Pe = Pk — (Pk x 10%), но обязательно Pk — Pe => 0,5 бар.
где: Pk — давление срабатывания предохранительного клапана.
В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:
Vn = (Ve + Vv) x (Pe + 1)/(Pe — Po)
Выбирают бак с номинальным объемом больше расчетного.
Пример расчета расширительного бака
Выполним расчет расширительного бака для системы отопления с исходными данными:
Общий объем Vs = 270 л.
Высота водяного столба 6 м., отсюда начальное давление Po = 6/10 = 0,6 бар.
Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.
Предохранительный клапан настроен на срабатывание при давлении Pk = 3 бар.
Производим расчет:
Ve = 270 л. x 3,55% = 9,58 л.;
Vv = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем Vv = 3 л.;
Po = 0,6 бар.;
Pe = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия Pk — Pe => 0,5 бар., то принимаем Pe = 2,5 бар.
Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.
Результат:
Принимаем к установке расширительный бак с номинальным объемом 24 литра.
Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.
Еще статьи на эту тему:
⇒ Как уменьшить большой расход газа котлом на отопление дома
⇒ Неисправности и коды ошибок газового котла Ariston, Protherm, Baxi
⇒
Устройство мембранного бака
Оборудование представлено в виде герметичного сосуда, разделенных на два раздела:
- Воздушный отдел включает воздух под давлением.
- Водяной отдел крепится к отоплению. Он пропускает через себя воду различного давления.
Эластичная мембрана разделяет отделы, благодаря чему она изменяется по форме. Поэтому меняются объемы этих отсеков. Отдел с воздухом содержит вентиль с ниппелем, благодаря чему меняется давление. С его помощью регулируется функционирование мембранного бака.
Давление воздуха влияет на поступление воды, а также объем и давление.
Принцип работы
При увеличении водяного отсека происходит расширение бака. В результате он наполняется большим количеством воды. А отдел с воздухом приобретает меньшие размеры. Затем давление воздуха уменьшается, благодаря чему уравновешивается давление воды. При уменьшении давления в системе происходит сокращение мембраны, после чего восполняется потерянное давление.
Подача воды в мембранном баке будет происходить до того, пока воздух и вода по давлению не будут уравновешены.
Функции мембранного бака
- Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
- В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
- Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.
Использование такого оборудования полезно во многих сферах работы оборудований
Поэтому очень важно его присутствие в отопительной системе.
Еще по теме:
Подключение радиатора отопления к однотрубной системе: принцип работы и варианты монтажа Сбросной клапан для отопления. Отопление с естественной циркуляцией двухэтажного дома: принцип работы и варианты монтажа Сбросной клапан для отопления.
Заключение
Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.
Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.
Похожие записи
Комментарии и отзывы к материалу
У вас должен быть включен JavaScript
Какое давление в мембранном баке системы водоснабжения — MOREREMONTA
Конструкция всех гидроаккумуляторов предполагает наличие воздушной среды между стенками корпуса и мембранной грушей.
Давление воздуха необходимо поддерживать на определенном уровне, тщательно контролировать и, при необходимости, регулировать для обеспечения полноценного, безопасного и эффективного функционирования всей системы водо- или теплоснабжения.
Значения максимального и минимального давления в мембране гидроаккумулятора задаётся производителем и указывается на шильдике.
Для гидроаккумуляторов (мембранных расширительных баков) подразумевается два рабочих значения: давление в воздушной среде, и рабочее, которое может выдержать бак по подключению к воде (теплоносителю).
Как правило, эти показатели примерно одинаковы у всех производителей, и зависят от объёма аккумулирующего оборудования.
Бак для водоснабжения (синий)
Объем гидроаккумулятора, литров | Давление воздуха, атм |
---|---|
Объем гидроаккумулятора, литров | Давление воды, атм |
---|---|
Бак для отопления (красный)
Объем гидроаккумулятора, литров | Давление воздуха, атм |
---|---|
Объем гидроаккумулятора, литров | Давление воды, атм |
---|---|
Разумеется, речь идёт об обычных баках для традиционных систем отопления.
Производятся также баки специального исполнения, давление в которых может достигать 16 или 25 бар. Но мы о них здесь говорить не будем, поскольку это – заказные позиции, они подбираются только согласно проектам, и их эксплуатация строго регламентирована.
Текущее же давление в мембране гидроаккумулятора зависит от ряда следующих факторов:
- Характеристики системы;
- Индивидуальные настройки системы;
- Мощность подключённого оборудования;
Изношенная мембрана, механические повреждения расширительного бака и наличие негерметичных стыков в системе водоснабжения могут стать причиной снижения или повышения давления, поэтому очень важно контролировать данный показатель.
Когда проводить замеры
Как определить верное значение давления
Если гидроаккумулятор вместе с реле давления управляет включениями / выключениями насоса по давлению, то значение давления в воздушной камере нужно посчитать по формуле:
где Рг – давления воздуха в мембране гидроаккумулятора;
Р вкл – давление, при котором включается насос.
Таким образом, если насос будет включаться при давлении 3 атм., то давление в гидроаккумуляторе должно составлять 2,7 атм. Изменяя параметры включения насоса, необходимо также изменять давление воздуха внутри бака.
Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.
Характеристика закрытых расширительных баков
Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.
Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:
- Резервуары, предусматривающие замену груши.
- Баки со стационарно установленной мембраной.
- Емкости, не имеющие в конструкции мембраны.
В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.
Настройка давления бака в системе водоснабжения
Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.
Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:
- Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
- Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
- Фиксируют давление воздуха в расширительном баке при помощи манометра.
- В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.
При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.
Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.
Регулировка гидробака в обвязке водонагревателя
Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.
Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.
Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.
Гидробак открытого типа
Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).
Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
Правила обслуживания гидробака
Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.
Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.
Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.
Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.
Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.
Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.
Характеристика закрытых расширительных баков
Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.
На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.
Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.
Особенности устройства и конструкции
Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.
По конструкции гидроаккумуляторы различают:
- резервуары со сменной грушей;
- емкости с фиксированной мембраной;
- гидробаки без мембраны.
С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.
В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.
Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.
Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.
Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.
Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.
Принцип работы гидроаккумулятора
Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.
Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.
Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.
Классификация по области применения
Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.
Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:
- для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
- устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.
Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.
Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:
- Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
- Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
- Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
- Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.
Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.
Материалы для гидропневматического оборудования
Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.
В гидроаккумуляторах применяют:
- Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
- Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
- Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
- Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.
Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.
Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.
Расчет объема бака перед выбором
В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.
Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.
Установка мембранного бака для водоснабжения
Содержимое статьи:
Как установить мембранный бак
- 1 Технические рекомендации
- 2 Рекомендации по установке
- 3 Настройка работы мембранного бака
- 4 Ошибки монтажа, которых следует избегать
Мембранный бак нужен для защиты инженерной системы от гидроударов и полного обеспечения ее качественной работы. После приобретения оборудования нужно тщательно продумать, как установить мембранный бак, чтобы он работал без сбоев. Гидроаккумулятор в водоснабжении выполняет несколько функций: накапливает запас воды, поддерживает в системе необходимое давление, служит резервом для уменьшения частоты включения и выключения насоса.
Без установки мембранного бака срок службы насоса значительно сокращается. В системе, обеспеченной гидроаккумулятором, воду можно набрать даже при отключении электричества. Во время первого запуска насоса происходит заполнение водяной камеры бака водой. Чем больше объем воды в баке, тем меньше объем воздуха и выше давление. Достигнув заданного показателя давления, которое нужно для отключения насоса, происходит его автоматическое отключение. Как только давление в системе упадет до допустимого уровня, сразу включится подача воды. Для проверки давления на гидроаккумуляторе установлен манометр. Он же необходим для настройки необходимого диапазона эксплуатации оборудования.
Технические рекомендации
Схема установки
Прежде чем приступить к подсоединению гидроаккумулятора в систему водоснабжения следует:
- Тщательно изучить прилагаемую к оборудованию инструкцию.
- Провести технические расчеты давления и сравнить с указанными в нормативном справочнике по эксплуатации.
- Чтобы качественно провести установку, нужен ключ для разъемных соединений и труб из пластика, нужного размера гаечный ключ.
- Для крепления оборудования большого объема понадобятся специальные кронштейны.
Монтаж на крепления
Замеры и расчеты эксплуатируемого оборудования должен проводить высококвалифицированный специалист. От точности выполненных расчетов и замеров зависит качество работы системы водоснабжения.
Многолетний опыт использования для водоснабжения мембранных баков показал, что горизонтальные модели являются лучшим вариантом. Если у вас подключен погружной насос, приобретайте и устанавливайте вертикальные гидроаккумуляторы.
Рекомендации по установке
Порядок монтажа бака
- Бак должен быть установлен в доступном для технического обслуживания месте.
- При установке нужно предусмотреть возможность демонтажа труб системы в случае необходимости.
- Диаметры трубопровода и соединительного патрубка должны совпадать.
- Обязательно установите манометр для контроля давления в системе.
- Следует также рассчитать и установить запорную арматуру.
Между насосом и гидроаккумулятором нельзя подсоединять элементы, влияющие на гидравлическое сопротивление.
Монтаж мембранного бака проводите только при плюсовой температуре. Для удобства регулирования давления воздушный клапан устанавливают в доступной зоне. Это же правило касается и подключения сливного крана, шильника и обеих видов арматуры.
Чтобы избежать нежелательной нагрузки на агрегат, редуктор давления стоит вмонтировать уже после подключения измерительного счетчика. Предохранительный клапан монтировать следует перед проточной трубой.
Установленные в систему два запорных клапана с обеих сторон бака помогут избежать непредвиденных ситуаций. Сливной клапан устанавливать перед гидроаккумулятором.
Настройка работы мембранного бака
Схема работы мембранного бака
Когда монтажные работы проведены согласно рекомендациям, необходимо провести настройку работы механизма:
- Закачивая воздух, выбрать нужное давление, показываемое манометром.
- Включить насос для подачи воды.
- Уравновесить давление и придать мембране плавающее состояние.
- Настройка завершена. Теперь система подачи воды с установленным мембранным баком готова к работе.
Если вы приобрели бак со съемной мембраной, через некоторое время ее можно будет заменить. Для установки новой мембраны сначала открутите на фланцевом соединении болты, а затем снимите фланец и устаревшую мембрану. Установите новую и снова все тщательно закрутите.
Ошибки монтажа, которых следует избегать
Ошибки установки
- Нельзя использовать уплотнители, непредназначенные для выполнения таких работ. Они очень часто приводят к утечке воды.
- Месторасположение бака должно быть выбрано правильно.
- Несоответствие объема бака системе водоснабжения.
- Неправильно подобранные для работы инструменты.
- Мембранный бак нельзя открывать или рассверливать, применяя усилие.
Если вы учли все наши рекомендации и самостоятельно установили мембранный бак в систему водоснабжения дома, бесперебойная подача воды в дом обеспечена на долгое время.
Расширительный бак для водоснабжения: выбор, устройство, установка и подключение
Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.
Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.
Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.
Характеристика закрытых расширительных баков
Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.
На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.
Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.
Особенности устройства и конструкции
Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.
По конструкции гидроаккумуляторы различают:
- резервуары со сменной грушей;
- емкости с фиксированной мембраной;
- гидробаки без мембраны.
С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.
В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.
Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.
Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.
Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.
Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.
Принцип работы гидроаккумулятора
Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.
Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.
Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.
Классификация по области применения
Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.
Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:
- для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
- устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.
Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.
Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:
- Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
- Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
- Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
- Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.
Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.
Материалы для гидропневматического оборудования
Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.
В гидроаккумуляторах применяют:
- Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
- Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
- Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
- Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.
Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.
Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.
Расчет объема бака перед выбором
В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.
Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.
Все про расширительный бак для водоснабжения: принцип работы, виды, самостоятельный монтаж
Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать. К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.
Устройство и функции этого оборудования
Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.
В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную
Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.
Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:
- Поддерживает давление при отключенном насосе.
- Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
- Сохраняет под давлением некоторое количество воды.
- Защищает насосное оборудование от преждевременного износа.
Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.
Вам также может быть полезен материал том, как правильно регулировать давление воды в системе водоснабжения с помощью реле: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html
Типы мембранных баков
Существует два основных типа расширительного мембранного оборудования.
Прибор со сменной мембраной
Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.
Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора
Устройство со стационарной диафрагмой
В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.
Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования
Как правильно подобрать прибор?
Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:
- Количество людей, использующих систему водоснабжения.
- Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
- Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
- Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.
Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:
- Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
- Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
- Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.
При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.
Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.
При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).
Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор
Особенности самостоятельной установки
Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:
- Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
- Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
- Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
- Нужно заземлить устройство, так можно избежать электролитической коррозии.
Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.
По типу установки различают расширительные баки горизонтального и вертикального подключения
Обратите также внимание на материал о том, какие неисправности чаще всего возникают в насосных станциях, и как их устранить самостоятельно: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html
Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.
Мембранные баки
Частые вопросы связанные с ремонтом и установкой мембранных баков
Предисловие.
Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.
Отличия расширительного бака от гидроаккумулятора.
Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.
Советы по выбору и опыт.
Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:
Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.
Как определить вышедший из строя расширительный бак.
В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.
Как определить вышедший из строя гидроаккумулятор?
Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.
Установка мембранного бака.
Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.
Замена и ремонт мембранного бака.
Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.
Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.
Установка, замена или ремонт расширительного бака от SANCOM
Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.
Надеюсь данная статья будет для Вас полезной!
Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.
*Личное мнение автора статьи, основанное на личном опыте обслуживания.
Расширительный бак для водоснабжения: выбор, устройство, установка и подключение
Расширительный бак для водоснабжения применяют для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей жидкости. Работа гидробаков протекает автономно на основании полученных данных о состоянии системы и не требует наличия насосов, компрессора или подключения к электросети.
Расширительный бак.
- Характеристика закрытых расширительных баков
- Особенности устройства и конструкции
- Принцип работы гидроаккумулятора
- Классификация по области применения
- Материалы для гидропневматического оборудования
- Расчет объема бака перед выбором
- Горизонтальная и вертикальная ориентация
- Схемы подключения гидробаков
- Выполнение установки расширительного бака
- Особенности регулировки гидроаккумулятора
- Настройка давления бака в системе водоснабжения
- Регулировка гидробака в обвязке водонагревателя
- Правила обслуживания гидробака
- Монтаж гидробака открытого типа
- Выводы и полезное видео по теме
Характеристика закрытых расширительных баков
Расширительные емкости — это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.
Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.
Особенности устройства и конструкции
Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.
В первом варианте — это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой — вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи — воздух.
Баки для бытового использования поставляются в торговую сеть размером от 8 до 150 л. Модели от 50 л снабжаются опорными стойками, штуцером для подключения дополнительных устройств и манометром для измерения давления.
Принцип работы гидроаккумулятора
Гидроаккумулятор — это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры — воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.
Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.
Классификация по области применения
Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа — это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.
Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:
- подачи холодной воды;
- горячего водоснабжения;
- отопления;
- водоочистки.
Материалы для гидропневматического оборудования
Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:
- Натуральная резина — предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
- Бутил-каучуковая диафрагма — работает в пределах 0…+120°С.
- EPDM — синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости — до 12 бар.
- SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения — до 15 бар, +1…+100°С.
Расчет объема бака перед выбором
Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.
Расчет объема бака перед выбором.
Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.
После этого необходимо воспользоваться таблицей из международного способа расчета UNI 9182, подставить суммарный коэффициент и выбрать резервуар нужного размера.
На основании опыта использования системы расчетов объем емкости для квартиры равен:
- до 3 потребителей — расширительный бак до 24 л;
- до 8 точек — 50 л;
- свыше 10 приборов — 100 л.
Горизонтальная и вертикальная ориентация
Какой ориентации приобрести гидробак, зависит от размера емкости и свободного места в квартире. В стандартном варианте резервуары объемом до 50 л выпускают с возможностью монтажа прибора на стены помещения и с вертикальным расположением корпуса.
Гидроаккумуляторы большей вместимости предусматривают несколько способов установки. Они могут быть как вертикальной, так и горизонтальной ориентации. В зависимости от комплектации приборы могут поставляться в составе насосной станции или в виде отдельного агрегата для автономных систем.
Схемы подключения гидробаков
Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:
Схема подключения гидробака.
- подающим, спускным и отводящим патрубками;
- манометром;
- предохранительным клапаном;
- датчиком уровня;
- ниппелем — устройством для регулирования и пополнения воздуха.
Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).
Выполнение установки расширительного бака
Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий — не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.
Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.
Особенности регулировки гидроаккумулятора
Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:
- Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
- Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
- Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
- Нижняя граница запуска оборудования настраивается малым креплением.
- Закрываем корпус реле и проверяем результаты.
Настройка давления бака в системе водоснабжения
Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.
Настройка давления бака в системе водоснабжения.
Корректировка работы расширительного бака показана в следующих ситуациях:
- После установки агрегата. Регулировка значений согласно техническим нормам региона.
- Слабый напор в системе.
- Бак не наполняется.
- Замена мембраны на новую.
- Ремонт магистрали.
- В воздушной камере превышены рекомендуемые значения, основания — показания манометра.
- Нарушен температурный режим горячего водоснабжения.
При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.
Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.
Регулировка гидробака в обвязке водонагревателя
Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.
Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.
При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.
Правила обслуживания гидробака
Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.
Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.
Один раз в год требуется выполнять профилактический осмотр гидробака:
- Проверять давление в воздушной камере.
- Проводить внешний осмотр корпуса установки.
- Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
- Инспектировать герметичность трубопроводов и работу запорной арматуры.
Монтаж гидробака открытого типа
Расширительные емкости открытого типа — это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.
Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.
Выводы и полезное видео по теме
Использование расширительных баков в системе водоснабжения квартиры позволяет получить контролируемую подачу воды с постоянным давлением, обеспечивающим стабильную безаварийную работу сантехнического оборудования.
принцип работы, инструкция по наладке, схема подключения + видео
Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.
Функции и принцип работы
Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.
Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:
- защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
- предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
- защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.
Функционирование прибора
Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.
Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.
Виды мембранных баков
Различают два вида расширительных мембранных резервуаров:
- С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
Мембрана для гидроаккумулятора
- Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.
Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.
Особенности выбора бака
Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:
- количество пользователей водопроводной системы;
- количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
- производительность насоса;
- максимальное количество циклов включения/выключения насоса за один час.
Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.
Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.
Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.
Схема подключения бака
Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:
- Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
- Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
- К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
- К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.
Подключение бака
Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.
Инструкция по наладке оборудования
После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.
Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.
После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.
Процесс наладки оборудования несложен
Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.
Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.
Расчет объема гидроаккумулятора: видео
Мембранный расширительный бак для водоснабжения: фото
FAQ:Вопрос-ответ
• Настройка давления в баках серии Reflex N, NG, SL, S, G для систем отопления и холодоснабжения
Давления закачки воздуха в бак (предварительное давление Ро) зависит от точки установки расширительного бака.
1. Установка бака на стороне всасывания циркуляционного насоса («до насоса»). Рекомендуемый способ.
Мы рекомендуем настраивать предварительное давление в баке Рo на 0.3 бара меньше давления в точке подключения (Ро= Р-0,3 бара). Убедитесь, что давление в нижней точке системы(«уровень 0 ») не ниже минимально возможного давления против завоздушивания, Рмин ≥ Рст [Н(м)/10] + 0,5 бар)
Н(м)- общая высота системы до верхней точки системы.
2. Установка бака на стороне нагнетания циркуляционного насоса («после насоса»).
Необходимо к настройке давления бака (пример выше) добавлять напор циркуляционного насоса.
Мы рекомендуем настраивать предварительное давление в баке Рo на 0.3 бара меньше давления после циркуляционного насоса ( Ро = Р-0,3 бара, где Р ≥ Рст [Н(м)/10] + 0,5 бар + Рцирк.нас)
Рцирк.нас- напор циркуляционного насоса.
• Настройка давления в баках серии Refix DE, DC, HW, DD, DT для систем холодного и горячего водоснабжения
1. Установка бака перед водонагревателем или накопителем ГВС Storatherm Aqua.
Необходимо настроить предварительное давление P0 на 0.2…1 бар ниже, чем в месте подключения бака.
2. Установка бака на стороне нагнетания повысительной установки («после насоса»).
Мы рекомендуем настроить предварительное давление в гидроаккумуляторе Po на 0.5-1 бар меньше давления включения насоса Рвкл.
Количество воды в баке определяется давлением включения Рвкл и выключения Рвыкл реле давления повысительной установки. Чем больше разница давлений, тем больше объем воды в баке.
3. Установка бака на стороне всасывания повысительной установки («до насосов»).
Мы рекомендуем настраивать предварительное давление Рo на 0.5-1 бар меньше минимального давления в сети водоснабжения Pмин.
• Как определить, что мембрана в баке для системы отопления или водоснабжения вышла из строя?
Существуют прямые и косвенные признаки определения разрыва мембраны, такими признаками являются
В системе отопления:
— срабатывание предохранительного клапана;
— появление шумов в системе.
В системе водоснабжения:
— частное включение насосов
— срабатывание предохранительного клапана
Для определения целостности мембраны существуют 2 метода:
1 метод (экспресс-метод):
Нажать на ниппель, находящийся в верхней части бака, в течение 3 секунд, если из него потечет вода — мембрана возможно порвалась, если выходит воздух — мембрана целая.
2 метод (если при 1 методе из ниппеля пошла вода):
— остановить систему;
— отключить расширительный бак от системы;
— слить жидкость из мембранного бака !!!;
— проверить давление воздуха в баке;
— закачать через ниппель некоторое давление в бак;
— произвести контрольное измерение давления через 3-5 мин.
Если при повторном измерении давление сохранилось — мембрана не вышла из строя.
Если давление уменьшилось — требуется замена мембраны или бака.
• Можно ли поменять мембрану, чтобы не покупать новый бак?
• Почему нельзя ставить баки от систем отопления Reflex N, NG, SL, S, G в системы ГВС и ХВС?
Расширительные баки серии Reflex модели N, NG, SL, S, G предназначены для применения в системе отопления. Данный тип баков имеет необработанные участки из черной стали, которые будут контактировать с водопроводной водой, если их использовать в системах ГВС и ХВС. Но так как в воде системы водоснабжения находится большое количество растворенного кислорода, она за короткое время создаст сквозную коррозию бака.
Для систем ХВС/ГВС используйте баки серии Refix модели DE, DC, HW, C-DE, DD, DT. Они защищены от коррозии.
• Чем отличаются баки Refix DE от Refix DT?
Бак серии Refix DE предназначены для работы в системах холодного и горячего водоснабжения (при использовании накопителей ГВС или водонагревателей косвенного нагрева). Используются в качестве гидроаккумуляторов.
Бак серии Refix DT также предназначены для работы в системах холодного и горячего водоснабжения, но имеют внутреннее покрытие и мембрану, которое соответствует немецким стандартам пищевых материалов KTW и имеют немецкий сертификат DWGV. Обладают проточной конструкцией (вода омывает мембрану за счет встроенного разделителя потока) и свойством защиты от легионеллы.
• Какая максимальная рабочая температура бака в системах ГВС /отопления?
Следует разделять максимальную допустимую температуру корпуса баков и мембраны.
Для систем отопления, баки серии Reflex, максимальная рабочая температура корпуса баков составляет 120 °С, температурный диапазон мембраны от — 10 до + 70 °С.
Возможно применение баков в системах с более высокой температурой с применением предварительной емкости Reflex V.
Для систем ХВС/ГВС, баки серии Refix, максимальная рабочая температура корпуса баков составляет 70 °С, температурный диапазон мембраны от — 10 до + 70 °С.
Мембранный расширительный бак для отопления и водоснабжения: принцип работы, устройство, установка
В нынешнее время в качестве компенсирующего устройства для теплоносителя большую популярность обрел мембранный расширительный бак. Самотечные отопительные системы с естественной циркуляцией применяются достаточно редко, а потому и открытые емкости постепенно уходят в прошлое. В подобных аппаратах нуждаются и современные системы водоснабжения, где установлены насосные станции и бойлеры косвенного нагрева. В данном материале будет рассказано, как выбрать и подсоединить такой бачок к той или иной системе.
Устройство и принцип работы мембранного бака
Начнем с того, что конструктивно аппараты, предназначенные для отопления и водоснабжения (гидроаккумуляторы), имеют некоторые отличия и путать их между собой нельзя. В то же время принцип работы мембранного бака одинаков вне зависимости от его конструкции.
Общее устройство подобных резервуаров следующее: внутри герметичного металлического корпуса цилиндрической формы находится резиновая мембрана (в народе – «груша»). Она бывает двух типов:
- в виде диафрагмы, разделяющей внутреннее пространство примерно пополам;
- в виде груши, своим основанием прикрепленной к входному патрубку для воды.
Примечание. Второй тип мембран подлежит замене, для этого надо раскрутить фланец патрубка. Первый тип заменить нельзя, только вместе с корпусом.
Различие между сосудами для разных систем состоит в том, что мембранные расширительные баки для систем отопления наполняются теплоносителем, контактирующим изнутри с металлическими стенками. В емкостях для водоснабжения вода никогда не соприкасается с металлом, а в некоторых моделях даже предусмотрена промывка «груши». Данные модификации рекомендованы к применению в сетях питьевого водоснабжения.
Еще одно отличие заключается в том, что мембраны для расширительных баков для воды изготавливаются:
- из пищевой резины;
- приспособленными к более высокому давлению, чем для отопительных.
Соответственно, «груша» в резервуаре для систем отопления адаптирована для работы при более высокой температуре. Сам же принцип действия аппаратов прост: под воздействием внешних сил (теплового расширения или воздействия насоса) емкость наполняется водой и растягивает мембрану до известных пределов. Увеличение «груши» с другой стороны ограничивает воздух, находящийся под определенным давлением. Для создания этого давления устройство бака предусматривает специальный золотник.
Когда внешнее воздействие прекращается и давление в сети трубопроводов падает из-за водоразбора или остывания теплоносителя, то мембрана постепенно выталкивает воду обратно в систему.
Рекомендации по выбору
Начнем с того, что мембранный расширительный бак для водоснабжения нельзя применять в отопительных сетях и наоборот. Причина – в каждой из систем свое давление и температура, а также требования к качеству воды. Между тем они внешне очень похожи, производители даже умудряются красить корпуса баков в один цвет (чаще всего – в красный). Как же отличить?
На каждом изделии прикреплена табличка с надписями – шильдик. На ней – вся информация, что нам необходима. Когда на шильдике написано, что максимальное рабочее давление составляет 10 Бар, а температура – 70 ºС, то перед вами – расширительный бак для холодного водоснабжения. Если же надпись гласит, что максимальная температура – 120 ºС, а давление – 3 Бар, то — это мембранный бак для отопления, все просто.
Второй критерий выбора – объем резервуара, он определяется таким образом:
- для отопительной системы: рассчитывается общее количество теплоносителя в домовой сети и от него берется десятая часть. Это и будет вместительность бака с запасом;
- для водоснабжения: здесь объем сосуда должен обеспечивать комфортную работу водяного насоса. Последний не должен включаться и отключаться чаще, чем 50 раз в час. Точнее определить цифру вам поможет торговый представитель;
- для ГВС (бак для бойлера). Принцип тот же, что и с отоплением, только надо взять десятую часть от вместительности бойлера косвенного нагрева;
Внимание! Для компенсации теплового расширения воды в бойлере надо брать бачок, предназначенный для водоснабжения.
Как правильно установить мембранный бак
От того, насколько правильно будет установлен и подключен расширительный бак мембранного типа, зависит не только работоспособность той или иной системы, но и срок службы резервуара. Первое, что следует сделать – поставить и закрепить бачок к стене или полу в том положении, каком требует его инструкция по эксплуатации. Если в ней об этом ничего нет, то ниже по тексту мы уточним этот вопрос.
Второй момент – на подводящей трубе необходимо установить отсекающий кран. Закрыв его, вы всегда сможете снять мембранный напорный бак для ремонта или замены. А чтобы при этом не залить полы помещения топочной, между отсекающим краном и емкостью стоит предусмотреть сливной штуцер и еще один кран. Тогда появится возможность опорожнить бак перед снятием.
Баки для систем отопления
В ситуации, когда документация на бачок не предписывает, как правильно сориентировать его в пространстве, мы посоветуем ставить резервуар всегда входным патрубком вниз. Это позволит на некоторое время продлить ему работу в системе отопления в том случае, если в диафрагме появится трещина. Тогда воздух, находящийся вверху, не поспешит проникать в теплоноситель. А вот когда бак перевернут вверх ногами, то более легкий газ быстро перетечет сквозь трещину и попадет в систему.
Не принципиально, куда подключать подводку бачка – к подаче или обратке, особенно если источник тепла – газовый или дизельный котел. Для твердотопливных отопителей монтаж компенсирующего сосуда на подаче нежелателен, лучше присоединить его к обратке. Ну и в конце требуется настройка, для чего устройство расширительного мембранного бака предусматривает сверху специальный золотничок.
Полностью собранную систему надо заполнить водой и стравить воздух. Затем измерить давление около котла и сопоставить с давлением в воздушной камере бачка. В последней оно должно быть на 0.2 Бар меньше, чем в сети. Если это не так, надо его обеспечить, спустив или накачав воздух в мембранный бак для воды через золотник.
Баки для систем водоснабжения
В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.
А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0.2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.
Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:
Заключение
Казалось бы, такой простецкий узел, как бак для воды, а требует столько скрупулезности в мелочах. В действительности серьезный подход нужен при монтаже любого элемента домовой сети, в противном случае столь же мелкие неприятности постигнут вас очень скоро.
Сервис бака аквааккумулятора, или можно ли подкачать мембранный расширительный бак, не спуская воду из системы?
Можно ли подкачать закрытый расширительный бачок (аквааккумулятор) под давлением воды? Скорее всего нет. Но мы тоже не лыком шиты! Если чего-то нельзя, но очень хочется, то мы в лепешку разобьемся, но что-нибудь придумаем
Дмитрий Белкин
Дорогие друзья. есть в нашем хозяйстве такая штука, как мембранный бак. Он же закрытый расширительный бак. Он же аквааккумулятор. Причем очень вероятно, что баков таких у нас не один, а два, или даже больше. Скорее всего один такой прибор есть в водопроводе, и у многих присутствует он и в системе отопления. Бак такой должен находиться под давлением, или, проще говоря, должен быть накачан. Для накачивания используется автомобильный насос для подкачки шин.
Как же мы обычно накачиваем наш бак? Первым делом мы сливаем воду из системы. Затем мы снимаем крышечку, закрывающую воздушный ниппель, подсоединяем к ниппелю шланг насоса и начинаем подкачивать. Давление воздуха мы контролируем манометром, который чаще всего подсоединен прямо к насосу.
Какое давление воздуха должно быть в баке без воды? На хорошем баке это должно быть написано. На моем написано (у меня хороший бак). Давление воздуха должно быть на 2 десятых атмосферы ниже, чем давление включения водяного насоса. Вы знаете давление включения водяного насоса? Если не знаете, значит зря сливали воду. Это надо было узнать заранее.
Но мне всегда лень сливать воду из водопровода и особенно из отопления. А подкачать бак бывает нужно. Что же делать? Можно ли подкачать бак, если он находится под давлением воды? Я думаю — можно, но очень осторожно! Для того, чтобы понять, до какого давления воздуха нам качать наш бак, нам надо хорошенько разобраться, как он работает с точки зрения физики. К счастью законы здесь банальные и никаких формул не понадобится. Обойдемся словами.
Давление воды и давление воздуха
В этой статье я сначала рассматриваю проблему с теоретической точки зрения. Беру даже не сам бак, а идеальную модель и смотрю, какие происходят в нем процессы. И только ближе к концу статьи я указываю, чем же отличается наша идеальная модель от реального бака
Это, как говорят в Одессе, две большие разницы. Вода несжимаема, поэтому создать давление в водопроводе за счет сжатия воды нельзя в принципе. А за счет чего можно? За счет всего двух вещей. За счет растягивания водой всего, что можно растянуть. Например, труб или шлангов.
Сумасшедшая идея!
Я думаю, что гибкий садовый шланг длиной от 25 метров и больше вполне может выполнять роль нашего бака, который, кстати, и подкачивать не нужно. Но и запасать воду он не будет. Будет только защищать от акваударов. Так что идея годится только для полива огорода, но никак не для водопровода.
Более рабочая идея — создать давление воды с помощью воздуха. Воздух, как раз, сжимается очень хорошо и может действовать просто как пружина. Именно поэтому он и используется в закрытых расширительных баках. Обратимся к следующей схеме. На ней я изобразил расширительный бак. Но условно, чтобы можно было понять, как он действует с точки зрения принципа, а не реального устройства. Здесь все очень упрощено. Мы имеем цилиндр, в котором ходит поршень. С одной стороны поршня вода, с другой воздух. Главный физический закон, который нас будет интересовать, заключается в том, что при уменьшении объема газа при постоянном весе газа и температуре, давление увеличивается. Зависимость линейная. Уменьшили объем в 2 раза — давление выросло в 2 раза.
Идеальный расширительный бак
У нас создано давление воздуха, но вода не подключена
Идеальный расширительный бак
Давление воздуха есть, воды нет.
Предположим мы накачали наш бак справа воздухом до давления 1 бар по манометру. В этом случае, совершенно очевидно, поршень под давлением воздуха будет прижат к левому торцу нашего цилиндра. Предположим, мы поместили слева какое-то пренебрежимо малое количество воды. Ну 1 грамм, или 1 наперсток, или 1 куб.см. неважно. Вопрос. Под каким давлением будет эта капля воды находиться? Под давлением 1 атмосфера. На самом деле чуть больше, ибо эта капля сдвинула на какой-то микрон наш поршень, объем газа уменьшился и давление возросло. Но поскольку количество воды пренебрежимо мало, то и рост давление тоже рассматривать не будем. Что тут еще важно? То, что поместить эту каплю в левую часть бака мы могли только используя устройство (насос), создающий давление большее давления воздуха, ибо мы действуем водой против воздуха. В нашем случае это более одного бара.
Начинаем заполнять бак водой
Идеальный расширительный бак
Слева вода, справа воздух. Давление воды уравновешивается давлением воздуха. Давление обеих субстанций в два раза больше давления воздуха в баке без воды
Что же произойдет, если мы заполним бак водой наполовину объема? Объем воздуха уменьшится в 2 раза. Было давление в пустом баке 1 бар. В наполовину заполненном водой стало 2 бара. Давление в водопроводе тоже стало 2 бара. Все очень логично. Можем мы еще четверть бака воды слева загнать? Давайте считать, что да. Можем. В этом случае объем, занимаемый воздухом, уменьшится еще в 2 раза и мы получим давление воздуха 4 атмосферы. Давление воды в системе будет тоже 4 атмосферы.
До какого объема мы можем сжимать воздух справа? В идеальной схеме, я думаю, очень сильно. Полагаю, пока воздух не станет жидким. В реальных условиях мы, все-таки, имеем не поршень, а резиновую грушу, и я нигде не видел в характеристиках реальных баков указание на максимальный объем воды в них (дополнительная информация есть ниже). Полагаю, все регулируется здравым смыслом, а именно разумными пределами включения и выключения насоса. И давайте, наконец, переходить от идеальных схем к реальным вопросам.
Идеальный расширительный бак
Воздух сжат водой. Давление воздуха в 4 раза больше давления того же воздуха в том же баке без воды
Чем приведенная идеальная схема отличается от реального расширительного бака?
Многим. У нас нет поршня. Вместо поршня у нас резиновый мешок, который под давлением сминается. Никаких средств для аккуратного складывания мешка не предусмотрено. Мнется мешок как хочет. Очевидно, образует всякие складки. Когда вода врывается в мешок, она эти складки расправляет. Опять же мешок этот имеет шов.
Резина сама по себе тоже растягивается, чем вносит некие нелинейности в описываемый процесс.
И вообще, все законы про зависимость давления и объема (Бойля Мариотта) писались для идеального газа и идеальных условий. Практически рассматривались только молекулы и все. С реальным газом, тем более с воздухом, который является смесью газов, все сложнее, конечно.
В реальной системе есть сопутствующие факторы. Такие как качество резины, качество бака, настройка оборудования, на котором бак производился, бригада рабочих, которая эти баки делала. Уверен, что баки, сделанные рабочими из Албании будут отличаться от баков, сделанных рабочими из Сербии. Не говорю, кто сделает лучше — не знаю. Но то, что будут отличаться — совершенно точно.
Давление включения и выключения насоса
Что произойдет, если вся вода из бака уйдет, а насос не включится? В нашем баке, накачанном в пустом состоянии до 1 бара минимальное давление воды составляет 1 бар. То есть, вода наша вытекает, давление уменьшается и после 1-го бара должно просто рухнуть на ноль. Просто потому, что воды нет. Кончилась. Мотор начинает работать и вся система испытывает непредвиденную нагрузку. Вода выстреливается из насоса, бьет по трубам и гасится мембраной бака, которая принимает на себя весь удар. Это все не очень комфортно и довольно опасно. Куда лучше, если насос включится, когда в баке еще есть вода! Но не слишком много. В нашем случае насос должен включиться, когда давление воды больше 1 бара. На сколько больше? Если сильно больше, то мы сократим количество накопленной воды и увеличим периодичность включений насоса (чаще будет включаться и на меньшее время), что не есть хорошо. Вот теперь мы начинаем понимать, почему нам советовали накачивать бак на 2 десятых бара меньше давления включения насоса. В этом случае в момент включения насоса в баке будет разумный уровень воды. Разумный — значит обоснованный производителем.
А когда же нам надо выключать насос? Очевидно, тут мне скажут, что включать надо на 1 баре, выключать на 4. Тогда наш бак накопит феноменальные три четверти объема воды. Но это неудобно и некомфортно с точки зрения «пойти помыться». Комфортно включать на трех и выключать на четырех. В самом крайнем случае включать на двух и выключать на четырех. Вот и считаем. Если разница давлений всего в 2 раза, то и бак наш максимум способен половину объема использовать.
Требования производителей
Производители хороших баков утверждают, что нельзя допускать до того, чтобы воды в баке было больше половины. Так производители страхуются от гарантийных случаев. У меня лично хороший бак известного производителя, купленный у представителя и я много раз испытывал свой бак на прочность описанным выше способом и ничего с ним не произошло.
Чем хороши в хозяйстве очень большие расширительные баки?
Привожу абстрактный пример. У нас бак 100 литров полного объема. Накачиваем его одним баром. Включение насоса ставим на 3 бара, а выключение на 4. При этом в баке минимальный остаток воды будет больше полбака (более 50 литров). Работать наш бак будет на диапазоне где-то 12 литров. То есть насос включается каждые полторы минуты. Я думаю, что насос выдержит такой ритм, но зато мы получаем супер комфортный водопровод, в котором горячая вода в душе не «гуляет» у нас за счет изменения давления. Имею ввиду довольно распространенный случай, когда горячая вода остывает с уменьшением давления в водопроводе, а потом опять горячеет по мере работы насоса на повышение давления.
А если предположить, что мы стоим в душе с намыленной головой и выключается свет. Что мы думаем? С баком, который отрегулирован до почти полного осушения мы не знаем, сколько у нас в баке воды осталось, даже если бак столитровый. Вполне возможно выключение электричества нас застало, когда бак совсем на исходе! А в моей предложенной выше схеме, неосушаемый остаток целых 50 литров. Мне точно хватит воды для того, чтобы закончить мытье головы и туловища даже. Даже думать нечего! Нужно только крикнуть жене, чтобы свечку принесла.
А как же, все-таки, подкачать бак с водой?
Предупреждение!!!
Производители баков запрещают накачивать баки с водой. Они утверждают, что такие действия могут повредить мембрану. Возможно, дело в том, что резиновый мешок совсем даже не похож на поршень. Он может расположиться в баке неровно. Может образовать некие складки, может растягиваться каким-то непредвиденным образом и все такое. Так что все нижеописанное весьма опасно для повторения. Хотите — делайте на свой стах и риск. Лично я со своими баками делал такое не один раз (а два или три).
У нас может быть всего две неисправности бака, которые связаны с давлением воздуха. Если давление слишком велико (бак перекачан), либо мало (бак сдулся).
Если бак перекачан, то мы испытываем падение стрелки водяного манометра до нуля, и, только затем, включение насоса. Например, давление включения 2 бара, давление воздуха 3. Стрелка спускается до трех бар, потом резко падает до нуля, насос включается.
Бак недокачан. Вы знаете, в этом случае он должен бы как-то работать, пока не сдуется полностью. Если бак у нас сдувается, то мы получаем увеличение остатка воды в баке. При этом работает насос все более и более короткое время. Ведь накачивать ему нужно все меньше и меньше! И, кстати, время до включения уменьшается. В итоге, давление воздуха в баке пропадает. Он полностью заполняется водой и начинает «мигать», то есть, лихорадочно включаться-выключаться.
Таким образом, в системе под давлением вообще не так уж просто определить наличие проблемы!
Если бак перекачан, то давление нужно стравить через ниппель. Если бак недокачан, надо мерить, сколько он накапливает воды. Тогда, зная давление включения и давление выключения насоса можно определить, хотя бы примерно, сколько воды он должен закачивать за один сеанс.
Не зная, сколько в баке воды, мы не сможем точно определить давление воздуха. Можем действовать только приблизительно.
Если насос водопровода залихорадило, а слить систему сложно, некуда, неохота и так далее
- Выключаем его из сети.
- Подсоединяем к расширительному баку воздушный насос. Лучше электрический. Но только не патрубок от мощного компрессора!
- Какое у нас давление выключения водяного насоса (максимальное давление воды)? Предположим 4 атмосферы.
- Докачиваем бак с водой воздухом до 4-х бар. Возможно, если бак подзавязку полон водой, потребуется совсем немного времени.
- Сливаем воду в ведро пока давление воздуха не опустится до 3.6-х бар.
- Потом опять качаем и опять сливаем. Надо слить порядка 15 литров. Как слили — установили 3.6 атмосфер и на этом закончили.
- Проверяем мыльным раствором или слюнями, не идет ли воздух из ниппеля. Если не идет, то хорошо. Если идет, то спускаем полностью воздух и меняем ниппель. Ниппель ставим ТОЧНО ТАКОЙ ЖЕ, как и был!!! Если вместо короткого ниппеля поставить длинный, можно проткнуть им грушу. Она может быть полностью прижата резиной к ниппелю. Покупаем ниппель в автомагазине.
Пример
Зная давление включения насоса, объем бака и знания, полученные выше в этой же статье, мы можем прикинуть, сколько воды закачивает насос за один цикл повышения давления от минимального до максимального. Например, мы имеем бак на 60 литров. Давление включения 1.5 бара, выключения 3.6 бар. Предположим, давление бака без воды должно быть 1.3 бара. Неосушаемый остаток в баке (момент включения насоса) будет округленно 9 литров. В момент выключения насоса в баке должно быть где-то 46 литров воды. За один раз насос закачивает в бак 37 литров. При расчетах я имел ввиду, что 1.5 бара отличается от 1.3 бар на 0.2 бара, что составляет 13%(!!!). А 3.6 бара отличается от 1.3 бар на 2.3 бара, что составляет от 1,3 почти 77%
Если насос часто включается и работает недолго (по субъективным ощущениям)
Тут, к сожалению, предложить нечего, ибо мы не знаем, сколько воды находится в баке. И никогда не узнаем, пока не спустим воду полностью. Предложить я могу только одно. Подкачайте и посмотрите, будет ли лучше. Если будет, то оставьте до лучших времен. Если бак маленький или крошечный, то тут опасно прикидывать, ибо можно очень легко перекачать. Тут надо сливать воду и проверять давление на пустом баке.
Что делать с бачком в отоплении?
А вот ради этого я, если честно, и писал статью. Слить водопровод — легко и приятно. Сливать отопление — проблема. Особенно, если учесть, что на дворе мороз, и после заливки будут, как всегда, проблемы с воздухом в трубах.
Какие особенности расширительного бачка, установленного в систему отопления? Особенности есть! В баке для отопления может не быть резиновой груши. Баки для отопления бывают без фланцев. Тогда вместо резиновой груши в баке действительно мембрана. И находится она посередине. И она растягивается. Есть аналогия с грушей? Сложно сказать, но будем считать, что да.
Максимальное давление в системе отопления крошечное. Всего полторы атмосферы. Воды в бачок должно помещаться как можно больше. Таким образом, минимальное давление воздуха тоже должно быть минимальным. На мой-то взгляд, главное — чтобы оно просто было. Причем надо помнить, что в системе отопления с водой есть давление всегда! Просто потому что есть естественный перепад высот, причем значительный.
Таким образом, давление воздуха в пустом расширительном бачке отопления должно быть, кажется, где-то 0.5 бара. Тогда под максимальным давлением воды бачок вместит в себя три четверти своего объема воды. При 25-литровом бачке — 18 литров. И это, похоже, супер-максимум.
Действовать с бачком можно аналогично описанному полностью сдувшемуся бачку из системы водопровода.
Проверили, есть ли в бачке воздух? Для этого нажали ногтем или чем-нибудь подходящим на кнопочку ниппеля. Если не шипит, то подсоединяем насос и подкачиваем воздух, одновременно спуская воду. Спустили четверть объема бака и оставили под давлением в 1.5 атмосферы. Проверили ниппель. Потом спустили немного воды, чтобы давление не было максимальным и все. Считаем, что готово.
Кстати!
Кто дочитал до конца и так и не понял, можно ли накачивать расширительные баки, находящиеся под давлением воды, отвечаю — теоретически нет. Практически можно, но только очень осторожно и только в некоторых случаях. И при этом не гарантируется сохранность бака.
Любитель решать задачи, не имеющие решения
Дмитрий Белкин.
Статья создана 19.10.2015
Установка установки обратного осмоса D-D
установки обратного осмоса, не самые интересные или эстетически привлекательные части набора, но если вам требуется вода сверхвысокого качества для вашего аквариума, они бесценны и в значительной степени просто необходимы при использовании рифового аквариума.
Любители часто отказываются от покупки установки обратного осмоса из-за кажущейся сложной установки; на самом деле это довольно просто, не нужно регистрироваться в городе и гильдиях сантехников. Чтобы помочь вам, я установлю блок D-D RO для этой статьи и буду делать снимки, когда я иду, чтобы помочь вам визуализировать именно то, что я сделал.
Что такое RO и что с тремя трубами?
Мембраны
Ro представляют собой плотно намотанные полупроницаемые пленки, водопроводная вода подается под давлением на одну сторону мембраны, чистая вода затем проходит через мембрану за счет осмотического давления и выходит на чистой стороне мембраны. Грязная вода, содержащая высокую концентрацию общих растворенных твердых веществ (TDS), которые слишком велики для прохождения через мембрану, затем будет стекать с отходами, поскольку твердые частицы собираются и вымываются на грязной стороне мембраны.
Степень отклонения грязной воды в чистую составляет примерно 4 грязной воды на 1 чистую воду в зависимости от давления в водопроводной сети. Чем выше давление воды в водопроводе, тем эффективнее становится устройство, поскольку на мембрану будет оказываться большее давление. Идеальное давление водопроводной воды для наших систем обратного осмоса составляет около 50-70 фунтов на квадратный дюйм, если ваша водопроводная вода ниже 35 фунтов на квадратный дюйм, оно может быть слишком низким для достаточного давления на мембрану, и вам может потребоваться подкачивающий насос, который также можно приобрести в D-D.
Так что опять с трубами?
1. Трубопровод подачи белой воды — подключается к сети для подачи в агрегат водопроводной воды под давлением сети
2. Водопроводная труба синего продукта — ее необходимо поместить в сборную емкость, так как чистая вода будет выходить из этой трубы.
3. Оранжевая сливная труба. Эта труба должна быть подведена к канализации для сточных вод, так как из нее будет выходить грязная вода с высокой концентрацией TDS; ограничитель потока / блок промывки необходимо установить в линию.
При открытии коробки вы должны найти основной блок, оснащенный фильтрами для отстойного и угольного фильтров, герметичную мембрану обратного осмоса, которую нужно будет установить, когда система будет готова к работе, лист с инструкциями и пакет, содержащий.
1. 3 длины трубы обратного осмоса с цветовой кодировкой (белый, синий и оранжевый)
2. Ответвитель автоматический
3. Дополнительный соединитель для садового смесителя
4. Седельный зажим для мусора
5. Промывочный клапан-ограничитель потока
Другие инструменты, которые вам нужно найти самостоятельно, включают небольшой разводной гаечный ключ, кусок наждачной бумаги для очистки краски с медной трубы и ленту из ПТФЭ, которую можно очень дешево купить в любом магазине товаров для дома в отделе сантехники.
Установка саморезного метчика подачи
Сначала отключите водопроводную воду, это не является абсолютно необходимым, но всегда полезно при настройке любого водопровода. Главный запорный кран обычно находится под раковиной, но может быть установлен и в другом месте, в зависимости от жилища.
Теперь нам нужно собрать кран, кран включает в себя основной корпус и кран, переходник зажима для трубы 9-15 мм (большинство медных труб — 15 мм), зажимной болт, вставка трубы обратного осмоса, уплотнительное кольцо трубы обратного осмоса, крепежная гайка трубы обратного осмоса.На рисунках ниже показано устройство как отдельные компоненты, собранные для 15-миллиметровой трубы.
Детали крана В сборе
Теперь найдите участок трубы вдоль водопроводной трубы для холодной воды рядом с канализационной трубой (идеально под раковиной), где вы можете легко установить саморез. Если медная труба находится очень близко к стене, вы можете не установить кран на место, поэтому поместите кран рядом с раковиной, где труба должна быть отведена от стены.
НЕ ПРИСОЕДИНЯЙТЕСЬ К ТРУБЕ ГОРЯЧЕЙ ВОДЫ ПО ОШИБКЕ !!
Установите хомут на трубу, сдвиньте его в сторону и очистите участок медной трубы, который будет пробит краном, и удалите краску или коррозию мелкой наждачной бумагой, которая может помешать хорошему уплотнению. Обратите внимание на небольшую резиновую прокладку, которая расположена на наконечнике самопрокалывания. Намотайте самопрокалывающийся наконечник как можно дальше и теперь прижмите кран к трубе с помощью гаечного ключа, чтобы эта прокладка препятствовала чистому трубопроводу при затягивании хомута.Это предотвратит утечку воды из стыка между корпусом крана и медной трубой после того, как будет сделано отверстие.
Теперь ввинтите саморез с помощью планки до упора, наконечник проткнет медную трубу, образуя отверстие. Когда кран заведен, вода будет течь через корпус и вниз по белой трубке обратного осмоса.
Как я упоминал ранее, лучше выключить главный запорный кран, пока вы делаете это так, как если бы вы забыли о себе, и открываете кран, пока блок обратного осмоса не подключен, вы довольно сильно промокнете.
Отвод, установленный на медной трубе (холодная подача сети)
При установке трубы обратного осмоса на кран обязательно установите вставку в форме цилиндра медного цвета, изображенную выше (изображение компонентов крана). Когда гайка затягивается, медная выемка на трубе обратного осмоса сжимается и может не уплотняться, если вставка не закрыта. установлен, чтобы предотвратить сжатие трубы обратного осмоса.
В комплект также входит белая пластиковая компрессионная маслина для более мягких труб (не изображена), но я считаю, что медная маслина хорошо работает на трубах обратного осмоса.
Вы также можете установить устройство через входящий в комплект разъем для садового смесителя, он также подходит для некоторых смесителей в стиле стиральной машины. Вы можете обнаружить, что резьба некоторых кранов в стиле стиральной машины не совсем совпадает с резьбой садовых кранов, для которых коннектор был разработан, что приводит к протечке коннектора, в качестве работы вы можете добавить еще одну толстую резиновую шайбу внутри коннектора (не входит в комплект). шайба должна подойти), тогда вы должны найти уплотнения разъема перед тем, как наложить немного другой шаг резьбы крана стиральной машины.Соединитель идеально подходит для садовых кранов.
Наружный штуцер для отвода
Несколько слов о морозе и установке агрегата на улице.
Вы можете установить блок снаружи в небольшом изолированном навесе, но будьте осторожны с тем фактом, что если внешняя температура упадет ниже 0 ° C, вода внутри блока может замерзнуть, расшириться и расколоть стручки или кожух мембраны. Всегда вносите устройство внутрь или осушайте его (сохраняйте мембрану влажной), если есть вероятность отрицательных температур.
Присоединение зажима седла для отходов.
Седельный зажим подключается к сливной трубе под раковиной; порядок сборки см. На рисунках ниже. Очистите сливную трубу, чтобы обеспечить хорошее уплотнение между трубой и поролоновым зажимом седла. Просверлите отверстие диаметром 6 мм в верхней части сливной трубы и расположите и затяните зажим так, чтобы соединитель трубы обратного осмоса находился над отверстием.
Седельный зажим установлен, теперь все, что вам нужно сделать, это надеть черную пластиковую гайку с коннектора обратного осмоса седлового зажима на оранжевую трубу обратного осмоса, вставить трубу в коннектор и затянуть гайку вручную.
Установка ограничителя потока / промывочного клапана
Ограничитель потока должен быть установлен на участке оранжевой трубы для сточной воды от блока ro. Ограничитель является направленным, поэтому его необходимо устанавливать в направлении потока, указанном на корпусе ограничителя. Задача ограничителя — ограничить выход сточной воды, это создаст давление на мембрану, и промывочная вода начнет выходить из синей трубы.Ограничитель должен быть в закрытом положении (под углом 90 градусов к ограничителю), как показано на рисунке ниже, для подачи воды и открыт для промывки устройства (на одной линии с корпусом ограничителя)
Ограничитель закрыт для подачи воды Ограничитель открыт только для промывки агрегата
Перед установкой ограничителя концевые соединители ограничителя необходимо заклеить лентой из ПТФЭ, чтобы предотвратить утечку на резьбе (см. Изображения ниже).После герметизации резьбы оранжевую сливную трубу обратного осмоса можно аккуратно разрезать и плотно вставить в каждый конец ограничителя, обращая внимание на направление потока.
Чтобы снять трубу обратного осмоса с устройства, надавите на небольшой хомут вокруг нажимного фитинга / трубы обратного осмоса внутрь к ограничителю, одновременно потянув за трубу обратного осмоса, чтобы освободить внутренние зубцы соединителя с плотной посадкой, удерживающие трубу обратного осмоса на месте.
ПТФЭ резьба Ввинтить концевые соединители
Установка основного блока… почти готово!
Теперь, когда мы установили кран подачи воды, седловой зажим для слива и ограничитель потока, пришло время установить основной блок.Вы можете установить устройство прямо на пол или прикрепить его к стене или другой прочной конструкции с помощью подвесок на задней стороне кронштейна для контейнера.
Теперь нужно просто проложить трубу обратного осмоса, которую вы уже установили, и вставить фитинг в основной блок. Корпус мембраны будет поставляться с небольшими отрезками трубы обратного осмоса с цветовой кодировкой, чтобы вы знали, где должна быть подсоединена каждая труба.
Если образцы труб неуместны, нажимной фитинг трубы для воды находится над нажимным фитингом сливной трубы, я включил изображение внутренней части корпуса мембраны, если у вас возникнут какие-либо сомнения относительно того, где каждый из них выходит изнутри.
Если вы хотите разрезать трубопровод обратного осмоса, сделайте это аккуратно и под прямым углом, затем вставьте оранжевую, синюю и белую трубы в соответствующие нажимные фитинги. Синяя труба должна быть проложена от установки обратного осмоса к емкости для сбора воды.
Установка установлена
Установка мембраны и первый запуск.
Перед установкой мембраны вы должны включить водопроводную воду и поработать агрегат без мембраны в течение примерно 10 минут с установленными только осадочными и угольными фильтрами.Причина этого в том, что мелкие частицы могут выходить из угольного фильтра при первом запуске и могут попасть в мембрану. Этот шаг не является абсолютно необходимым, но это хорошая практика; мелкие частицы следует смыть хорошей промывкой мембраны, если вы не выполните этот шаг.
Теперь отключите подачу воды к установке обратного осмоса и отвинтите торцевую крышку корпуса мембраны, снятие трубы обратного осмоса с торцевой крышки упростит эту задачу. Снимите мембрану с упаковки и установите ее, как показано на изображениях ниже, убедившись, что она плотно прилегает.Теперь закрутите торцевую крышку и снова вставьте трубу обратного осмоса в конец крышки.
Установка
на этом завершена, и вы должны запустить установку, чтобы произвести не менее 5 галлонов воды, которые следует утилизировать, прежде чем можно будет использовать воду, содержащуюся в продукте, это приведет к вымыванию любых консервантов, используемых для поддержания мембраны в хорошем состоянии во время упаковки. .
Чтобы закончить быстрый FAQ
Q Должен ли я поддерживать мою мембрану во влажном состоянии?
A Да, если мембрана высохнет, она будет повреждена, когда она не используется, поднимите водопроводную трубу продукта над выпускным отверстием, чтобы из устройства не мог стекать.При хранении в течение длительного времени установите краны на трубопроводе обратного осмоса, чтобы можно было изолировать устройство, чтобы вода не стекала или не испарялась. В любом случае хорошо промойте устройство или запускайте его еженедельно, чтобы не допустить накопления бактерий.
Q Должен ли я использовать мой RO-блок 24/7 ?
A Нет, это городской миф, просто убедитесь, что мембрана не высыхает, как указано выше, если ее не использовать какое-то время.
Q Производимая вода вытекает из синей трубы, но вода вытекает из сливной трубы .?
A Это нормально, помните, что соотношение отходов к продукту составляет около 4-7 отходов на 1 продукт воды в зависимости от давления в сети. Убедитесь, что промывочный клапан находится в выключенном положении, так как если не вся вода будет смываться в отходы при небольшом сборе воды или ее отсутствии.
Q Как я могу узнать, что вода в моем продукте хорошего качества. ?
A Вы можете проверить качество воды в продукте с помощью портативного измерителя TDS (общего растворенного твердого вещества), более подробную информацию о измерителе TDS D-D можно найти здесь: Щелкните меня
Q Могу ли я повысить качество воды на абсолютный 0 TDS ?
A Вы можете включить Di pod в дополнение к устройству обратного осмоса, если вы хотите достичь 0 TDS, если качество вашей водопроводной воды очень плохое, поскольку установки RO обычно удаляют 98% TDS, и если TDS водопроводной воды очень высок, вы может пожелать еще больше уменьшить это.Более подробную информацию можно найти здесь Щелкните меня
Q У меня в продукте вода замедляется зимой, верно?
A Да, это может быть правдой, низкая температура воды может повлиять на скорость производства.
Q Моя производительность воды очень низкая, независимо от температуры, и когда я запускаю краны в моем доме, вода не очень торопится, что я могу сделать с давлением в сети?
A Если вы страдаете от низкого давления воды, вы можете установить подкачивающий насос. Это очень просто, и все, что вам нужно сделать, это сломать белую подающую трубу обратного осмоса, чтобы установить подкачивающий насос в линию, и подключить его, тогда ваше производство обратного осмоса должно увеличиться с некоторым запасом.Более подробную информацию можно найти здесь Щелкните меня
Q Могу ли я оставить свою установку обратного осмоса работающей без присмотра?
A Это не лучшая идея, если только сборное судно не может превратиться в мусор, если оно переливается, оставленные без присмотра устройства обратного осмоса = мокрые ковры и разгневанные жены.
Q Как часто мне следует менять фильтры?
A Отстойный и угольный фильтры следует менять каждые 3-6 месяцев в зависимости от качества вашей водопроводной воды, угольный фильтр защищает мембрану от повреждения хлором, а осадок предотвращает преждевременное засорение мембраны.Мембрану следует менять каждые 2-3 года в зависимости от использования и показаний TDS
.
Q Как часто нужно промывать воду?
A Я бы посоветовал промывать в течение 10 минут каждые 2 недели, если устройство используется интенсивно, один раз в месяц должно быть хорошо для устройств, которые используются незначительно.
Q Могу ли я заменить мембрану на мембрану с более высоким рейтингом?
A Да, вы можете, D-D может поставить мембраны большей емкости. Вам нужно будет заменить ограничитель, так как они имеют разные характеристики и соответствуют мембранам с определенной пропускной способностью, поэтому закажите мембрану с более высокой пропускной способностью и ограничитель как подходящую пару.
3 совета по обслуживанию домашней системы обратного осмоса
Если вы уже приобрели систему обратного осмоса или думаете о ее замене, мы собрали несколько полезных советов, чтобы ваш фильтр работал наилучшим образом.
Когда дело доходит до фильтрации воды в вашем доме и получения воды самого высокого качества для питья для вас и вашей семьи, системы обратного осмоса могут иметь огромное значение.
… осмос — это «перемещение растворителя (например, воды) через полупроницаемую мембрану в раствор с более высокой концентрацией растворенного вещества, который имеет тенденцию выравнивать концентрации растворенного вещества на двух сторонах мембраны».
и как это работает?
Чтобы понять, как работает обратный осмос, вы сначала должны понять термин «осмос». Согласно Мерриам Вебстер, осмос — это «движение растворителя (например, воды) через полупроницаемую мембрану в раствор с более высокой концентрацией растворенных веществ. который стремится уравнять концентрации растворенного вещества на двух сторонах мембраны.”
Обратный осмос (RO) — это уникальный тип системы фильтрации воды, в которой для фильтрации воды в вашем доме используется полупроницаемая мембрана. Эта тонкая мембрана состоит из пор, которые достаточно малы, чтобы пропускать через них чистую, здоровую воду, при этом задерживая более крупные молекулы, содержащие загрязнения и примеси. При фильтрации вода перемещается от высокой концентрации к более низкой через полупроницаемую мембрану с помощью внешнего давления. Обратный осмос в основном использовался для производства очищенной воды для промышленных предприятий, например для опреснения морской воды, но теперь его можно использовать в меньших масштабах для фильтрации питьевой воды в вашем доме.
Есть много преимуществ использования системы обратного осмоса в вашем доме. Если вы решили сделать переход, вам следует знать, что вам нужно немного поработать с вашей системой обратного осмоса. Это обеспечит более чистую и эффективную систему обратного осмоса, в результате чего будет получена здоровая вода с прекрасным вкусом.
После того, как вы перешли на систему обратного осмоса в своем доме, очень важно следить за ее обслуживанием. Высококачественная система обратного осмоса, такая как Optimh3O® Reverse Osmosis + Claryum®, может фильтровать воду в вашем доме в течение многих лет при правильном обслуживании.Вот несколько советов, которые помогут вашей системе работать бесперебойно и обеспечивать вас чистой и здоровой водой.
Своевременная замена фильтра
Все системы обратного осмоса имеют угольный фильтр предварительной очистки, мембрану обратного осмоса и дополнительный фильтр. Своевременная замена этих 3 фильтров очень важна, поскольку они очищают воду, которую вы пьете, готовите, делаете лед и многое другое. Чтобы убедиться, что ваша система обратного осмоса эффективно удаляет загрязнения и примеси, проверьте срок службы ваших фильтров.
и постфильтр Claryum®
В системе обратного осмоса Optimh3O® + Claryum® используются угольный фильтр и картридж фильтра Claryum®.Замена этих фильтров защитит мембрану обратного осмоса от высокого уровня хлора и отложений. Думайте об этих фильтрах как о защитных средствах для мембраны обратного осмоса, поскольку они являются этапами 1 и 3 процесса фильтрации. Если вы позаботитесь о замене предварительного и постфильтра, то мембрану обратного осмоса не нужно будет менять так часто. Мы рекомендуем заменять эти картриджи каждые 6 месяцев. Возможно, вам придется заменять их чаще из-за большого расхода воды или уровня осадка. Поскольку эти фильтры накапливаются с осадком, вы можете заметить более медленный выход воды.
Пре- и постфильтры разработаны таким образом, чтобы их можно было легко заменить. Просто открутите и замените экологичные фильтры.
Мембрана
Мембрана обратного осмоса является сердцем системы обратного осмоса. На втором этапе процесса фильтрации мембрана отделяет загрязняющие вещества от молекул воды перед их поступлением в постфильтр. Полупроницаемая мембрана предназначена для пропускания воды, но отфильтровывает вредные загрязнения. График замены мембраны обратного осмоса будет зависеть от уровня pH и жесткости воды в вашем городе.У большинства муниципально очищенных вод pH 7,0-7,5. В этом случае вам нужно будет менять мембрану обратного осмоса каждые 12 месяцев. Более высокий pH сокращает срок службы мембраны, вызывая утечки из точечных отверстий и сокращая срок службы мембраны.
С помощью нашей программы «Вода для жизни» мы упростим задачу по замене фильтров для воды. Замены доставляются непосредственно вам в тот момент, когда они вам нужны, поэтому вам не нужно беспокоиться о соблюдении сроков истечения срока действия фильтров.
Слейте и продезинфицируйте резервуары для воды
В идеале вам следует полностью опорожнять резервуар для хранения обратного осмоса примерно каждые 2 недели.Слив воды из бака гарантирует, что вода останется свежей, а также поможет мембране обратного осмоса поддерживать давление, необходимое для смывания примесей.
Не знаете, что делать с остатками воды? Используйте лишнюю воду для полива горшечных растений или своего сада! В воде нет загрязнений, поэтому она не причинит им вреда.
Баку потребуется время для наполнения, поэтому мы рекомендуем слить воду из резервуара, прежде чем ложиться спать или уходить на работу утром.
Дезинфекцию резервуара нужно выполнять не так часто, как слив.Мы рекомендуем дезинфицировать резервуар для хранения примерно каждые 12 месяцев, чтобы удалить оставшиеся вредные бактерии. Вашу систему можно продезинфицировать с помощью отбеливателя или одобренной NSF Sani-System.
- Перекройте подачу воды в вашу систему обратного осмоса и снимите мембрану и фильтры.
- Откройте водопроводный кран и сбросьте давление в системе.
- Закройте кран с водой, когда вода перестанет течь. Затем вылейте весь пакет Sani-System или 2-3 столовые ложки отбеливателя в первый основной блок.Далее включаем воду.
- Вся система заправляется водой. Промыть систему 2 раза.
- Замените или переустановите мембрану, а также предварительный и постфильтр.
Очистка кухонных труб — важная часть домашнего обслуживания, с системой обратного осмоса или без нее. Установите регулярное техническое обслуживание пару раз в год, чтобы трубы на кухне не забивались. Очистка труб не займет много времени, и вы легко справитесь с этой задачей самостоятельно.Промывка канализации солью и горячей водой — простой способ избавиться от жира и мыла, скапливающихся в кухонных трубах. Горячая вода растапливает налет, а соль действует как естественное чистящее средство, удаляя грязь.
Покупка системы обратного осмоса может показаться серьезным обязательством. Но когда вы стремитесь обеспечить своей семье здоровую и чистую воду, это окупается. Следуя этим простым советам по уходу за вашей системой обратного осмоса, ваш фильтр будет в отличной форме и прослужит вам долгие годы.
Если вы в настоящее время подумываете о покупке системы обратного осмоса, которая прослужит долгие годы, обратите внимание на фильтр для воды Aquasana Optimh3O® Reverse Osmosis + Claryum®. Этот фильтр использует обратный осмос для удаления 88 загрязняющих веществ, в том числе свинца, ртути, асбеста и фторида. В то время как некоторые системы обратного осмоса удаляют полезные минералы, в том числе кальций, в нашей системе используется технология реминерализации для их удержания, гарантируя, что вы получите все преимущества отфильтрованной воды.
Оцените наши фильтры обратного осмоса для всего дома, под раковиной или на столешнице, чтобы мгновенно повысить безопасность и вкус воды из-под крана.
МАГАЗИН OPTIMh3O® REVERSE OSMOSIS + CLARYUM®
Как поменять фильтры и мембраны обратного осмоса?
Замена стандартных фильтров обратного осмоса
Мы предлагаем заменять фильтры обратного осмоса в наших системах обратного осмоса ProSeries ежегодно и заменять мембрану обратного осмоса каждые 3 года. Приведенные ниже простые шаги помогут сориентироваться в замене обоих для стандартной системы обратного осмоса.
Также: Как дезинфицировать вашу систему обратного осмоса
Замена фильтров обратного осмоса
Чтобы заменить фильтры обратного осмоса , сначала закройте главный запорный клапан системы обратного осмоса и закройте клапан с синей ручкой наверху резервуара для воды. Откройте кран, чтобы сбросить давление воды в системе обратного осмоса.
Отвинтите и снимите каждый корпус фильтра по одному, замените фильтр для воды и установите корпус фильтра на место с помощью гаечного ключа, поставляемого с вашей системой. Когда вы затягиваете корпуса водяного фильтра, НЕ затягивайте слишком сильно, вы можете треснуть пластик или сплющить уплотнительное кольцо и вызвать утечку из системы. Вам нужно находиться рядом с раковиной или иметь ведро, чтобы слить воду из каждого корпуса, когда вы его снимаете. (Замена фильтров по очереди поможет избежать неправильной установки фильтров.)
После замены всех предварительных фильтров снимите 10-дюймовый встроенный постфильтр, он будет иметь либо соединение с внутренней резьбой ⅜ дюйма, либо внутреннюю трубку с резьбой дюйма, включая соединения John Guest ¼ и ⅜ дюйма с наружной трубной резьбой.
Замена мембраны обратного осмоса
При замене мембраны обратного осмоса делайте это при отключенном постфильтре. Снимите трубку с крышки корпуса мембраны (более толстый конец корпуса только с одним соединением трубок), отвинтите крышку корпуса мембраны и вытащите старую мембрану; вам может потребоваться использовать плоскогубцы с острыми кончиками, чтобы надежно захватить ее. . Вставьте новую мембрану, обрежьте конец трубки на ¼ ”и снова вставьте ее в фитинг.
После замены всех фильтров для воды и мембраны обратного осмоса и затяжки корпусов, прежде чем снова включить воду, откройте клапан в верхней части резервуара для хранения воды и откройте кран обратного осмоса. Это нужно для того, чтобы вы могли слить оставшуюся воду из резервуара для хранения, чтобы она смоет угольную пыль с нового постфильтра. Через несколько минут резервуар опустеет.
Закройте вентиль резервуара для воды. Включите главный клапан подачи воды, это можно проверить, открутив синюю крышку со стороны сборного бака и проверив давление с помощью манометра Шредера (такой же клапан, как автомобильные и велосипедные шины).Давление должно быть 7-8 фунтов.
Повышение давления в системе обратного осмоса
Через 10 минут откройте клапан резервуара для хранения воды и дайте резервуару наполниться в течение 2 часов перед его использованием. Если вы меняли мембрану обратного осмоса, слейте воду из первого резервуара и дайте ему снова наполниться, прежде чем использовать воду.
Возникли проблемы? Позвоните нам по телефону 1-888-309-2837 , наши опытные специалисты по водным ресурсам могут вам помочь!
Наша история | Управление водоснабжения и канализации Питтсбурга
Первый век: первые годы и инкорпорация
Питтсбург был преобразован в городской округ в 1794 году и преобразован в город в 1816 году.До 1800 г. местные жители использовали речную воду для всех хозяйственных нужд. Люди жаловались, что большая часть родниковой воды имела привкус серы, а колодцы было слишком трудно выкопать. Посторонние дразнили горожан, утверждая, что они взбалтывали грязь на дне ведра с водой, прежде чем выпить. Однако количество скважин стало увеличиваться.
Первая задокументированная попытка создать общественную систему водоснабжения в Питтсбурге была предпринята в 1802 году, когда в муниципалитете проживало около 1600 человек.В то время горожане приняли постановление, разрешающее строительство четырех общественных колодцев глубиной 47 футов с насосами на Маркет-стрит. Этот проект фактически положил начало системе водоснабжения в Питтсбурге. Общественная система была необходима не только по санитарным причинам, но и из-за постоянно возрастающей опасности возгорания.
Со временем система общественных и частных колодцев перестала соответствовать потребностям растущего населения. К 1820 году проблема воды обострилась.Утром перед общественными и частными колодцами выстроились очереди из людей, и каждое утро и вечер можно было увидеть женщин и детей, направляющихся к рекам. Во многих домах на заднем дворе стояли цистерны, которые старики наполняли бочками на телегах. Обычная ставка на эту воду составляла 3 цента за ведро или 6 центов за баррель.
Первые насосные станции: в ногу с растущим городом
Из-за роста населения и растущей потребности в воде город построил насосную систему водоснабжения, использующую воду реки Аллегейни, и ввел ее в эксплуатацию в 1828 году.Речная насосная станция была расположена у подножия переулка Сесил на реке Аллегейни (переулок Сесил и улица Дюкен), а резервуар для хранения объемом 1 000 000 галлонов был построен на углу улиц Пятая и Грант (нынешнее место здания суда). Средняя суточная перекачка этой первоначальной трубопроводной системы в течение первых трех лет составляла 40 000 галлонов воды в день.
Маленькая система на Сесил-Элли была заменена в 1844 году расширенной системой, состоящей из более крупной насосной станции на 11-й улице и Этне и большего резервуара (вместимость = 7 500 000 галлонов) на Кворри-Хилл.Частично причиной модернизации было увеличение мощности подачи, потому что к этому времени город расширился до района Хилл к востоку от Грант-стрит. Кроме того, поступали жалобы на загрязнение речной воды возле водозабора насосной станции Сесил-Элли, что потребовало переноса водозабора вверх по течению. Кроме того, проект общественных работ, направленных на срезание Грантс-Хилл, оставил первоначальный резервуар высоко в воздухе.
Новая насосная станция на 11-й улице Этна была оборудована двумя паровыми насосами, известными как «Самсон» и «Геркулес», общей производительностью 9 мгд (миллион галлонов в день).Эти насосы работали почти непрерывно до 1884 года, то есть в течение 40 лет. Стоимость городской воды в то время была относительно низкой: домовладельцы платили от 3 до 10 долларов в год, отели — от 20 до 40 долларов, а фабрики — от 15 до 150 долларов.
В 1848 году продолжающееся расширение города до восточной части холма вынудило построить дополнительный резервуар (2 700 000 галлонов) на Бедфорд-авеню и небольшую насосную станцию для перекачки в него. Город продолжал расти, и в 1867 году к первоначальному городу были присоединены 14 кварталов.Это внезапное добавление 35 000 человек привело к общей нехватке воды. Были установлены дополнительные насосные агрегаты, и в 1870 году была построена временная насосная станция на 45-й улице и реке Аллегейни. Эта станция мощностью менее одного миллиарда в сутки перекачивала речную воду непосредственно в распределительную систему.
Конец 1800-х годов: водохранилища Хайленд-Парка
К 1878 г. население увеличилось до 106 000 человек, а ежедневная перекачка воды превысила 15 мг / сут.В 1879 году водохранилище емкостью 125 000 000 галлонов (теперь Highland # 1) было введено в эксплуатацию в верхней части Хайленд-авеню, а на реке выше Негли-Ран была построена насосная станция речной воды (Brilliant Pumping Station).
Другой резервуар низкого уровня обслуживания был построен в то же время на Бриллиантовом холме. Однако, хотя оно было практически завершено, оно никогда не использовалось как часть системы питьевой воды, а было преобразовано в парковое озеро (озеро Карнеги). Дополнительный резервуар, резервуар Херрон-Хилл, и специальная насосная станция были добавлены в 1880 году.
Небольшие резервуары и насосные станции были построены для обслуживания районов Гарфилда и Линкольна в начале 1890-х годов. С 1897 по 1903 год в Хайленд-Парке был построен нижний резервуар на 126 000 000 галлонов (ныне Highland # 2) для обслуживания низинных участков города вдоль рек Аллегейни и Мононгахела. Он выполнял функции, изначально предназначенные для заброшенного водохранилища Бриллиант-Хилл.
В систему водоснабжения были внесены два крупных дополнения: в 1907 году были объединены города Питтсбург и город Аллегейни (Нортсайд), а в 1908 году была приобретена система водоснабжения Мононгахела (Саутсайд).Три гидроузла были объединены в более крупный городской водопровод.
Наш второй век
Новые вызовы: болезни, передающиеся через воду в Питтсбурге
На протяжении 19 века речная вода перекачивалась в дома и на предприятия без какой-либо обработки, кроме грубого осаждения взвешенных твердых частиц, которое происходило в резервуарах для хранения. Это было типично для систем водоснабжения в США и Европе того времени.К концу 19-го века загрязнение реки Аллегейни достигло точки, когда возникла очевидная необходимость в какой-то очистке.
Кроме того, стало очевидно, что, как и в других городах, в Питтсбурге также существуют проблемы с заболеваниями, передаваемыми через воду. Хотя это подозревалось на протяжении сотен, а возможно, и тысяч лет, только в середине 19 века было окончательно задокументировано, что нечистая питьевая вода может отрицательно сказаться на здоровье. В 1855 году британский врач Джон Сноу ясно продемонстрировал, что эпидемии холеры, происходящие в Лондоне, могут быть связаны с водопроводной речной водой, поступающей из загрязненных сточными водами участков реки Темзы.
Как и Лондон, Питтсбург в 1800-х годах пережил ряд вспышек холеры. Хотя вполне вероятно, что по крайней мере часть холеры возникла из-за питьевой воды, в Питтсбурге была очевидна связь между неочищенной водой и брюшным тифом.
В конце 1800-х — начале 1900-х годов в Питтсбурге было зарегистрировано большое количество случаев брюшного тифа, многие из которых привели к гибели людей. Например, в 1907 году при общей численности населения в 535 330 человек в Питтсбурге и Аллегени было 5652 случая брюшного тифа, 648 из которых оказались смертельными.Подобные статистические данные о болезнях, которые, как многие полагают, связаны с неочищенной питьевой водой, а также с очень заметным загрязнением реки Аллегейни, побудили жителей и должностных лиц в середине 1890-х годов настаивать на создании системы очистки воды.
Новые решения: фильтрация и очистка
В 1905 году, после многих лет интенсивных споров по поводу дизайна завода, на месте нынешней очистной установки на реке Аллегейни недалеко от Аспинуолла началось строительство установки для медленной фильтрации песка.К октябрю 1908 года вода в полуострове Питтсбург подвергалась фильтрации. В 1909 и 1914 годах в Южную и Северную стороны, соответственно, начали поступать фильтрованные воды.
Первоначальная установка включала речную насосную станцию, станцию Росс, приемный бассейн, два отстойника, 46 закрытых медленных песчаных фильтров и подземный бассейн с фильтрованной водой или прозрачный колодец. В 1912-1913 годах на заводе было добавлено еще 10 фильтров, чтобы удовлетворить требованиям Northside, и была установлена система предварительной фильтрации с контактной перегородкой (или Reisler) для улучшения удаления взвешенных твердых частиц.К 1911 году в схему очистки стали добавлять хлор для дезинфекции. Преимущества фильтрации и хлорирования воды были очевидны. К 1911 году и в последующие годы ежегодное количество случаев брюшного тифа упало до менее 500, а число смертей от брюшного тифа — до менее 100.
Три реки, три системы: консолидация и расширение
После объединения компаний водоснабжения Питтсбурга, Аллегейни и Мононгахелы в 1908 году город столкнулся с проблемой слияния трех систем водоснабжения и расширения подачи фильтрованной воды в город, разделенный реками.Для обслуживания Нортсайда в 1911-1914 гг. На фильтровальной станции была построена насосная станция Аспинуолл, которая начала подавать фильтрованную воду в Нортсайд.
Водохранилище
Ланфер было построено в поселке Шалер одновременно для хранения фильтрованной воды с насосной станции Аспинуолл. Этот резервуар имеет емкость 155 000 000 галлонов и расположен на высоте, идентичной высоте Highland # 2.
Низколежащие части южной стороны питались непосредственно из Хайлендского водохранилища №2.Станция на Южной 29-й улице старой компании Monongahela Water Company была освобождена от этой функции и взяла на себя работу по перекачке воды в резервуары Аллентауна. В 1912 году насосная станция на Мишн-стрит (в Саутсайде) была введена в эксплуатацию и заменила устаревшую станцию на Южной 29-й улице, которая была выведена из эксплуатации.
Насосная станция Гарфилда и резервуары были ликвидированы в 1912 году в пользу водохранилища Херрон-Хилл. Затем, в конце 1920-х годов, два дополнительных резервуара, McNaugher и Brashear, были построены в высоком районе Northside, чтобы заменить старые резервуары Montgomery, Lafayette и Greentree.
Химия и современность
С момента начала фильтрации в 1907 году до 1950-х годов химическая обработка воды не производилась. Только добавление хлора для дезинфекции и, в периоды кислой речной воды, кальцинированной соды для уменьшения количества воды перед фильтрацией.
Однако к середине 1950-х годов песочные фильтры с медленной скоростью устарели и стали менее эффективными. Затем была введена обработка квасцами для улучшения удаления взвешенных твердых частиц, но эта добавка все еще не могла удовлетворить спрос.Требование продолжать подавать воду удовлетворительного качества указывало на необходимость современной и быстрой установки для фильтрации песка.
Это обновление системы проводилось в два этапа. На первом этапе была построена система предварительной очистки отстойника для очистки воды до того, как она попадет в песчаные фильтры медленного действия. Это сооружение, построенное в 1962 году к западу от насосной станции Росс, впервые обеспечило полную химическую очистку для удаления из воды железа, марганца, вкусов, запахов и красителей.Второй этап включал замену устаревших песчаных фильтров с медленной скоростью в 1969 году на двухчастотную систему быстрой фильтрации с использованием песка.
Современное Управление водоснабжения и канализации Питтсбурга было создано в 1984 году, в 1995 году оно поглотило департамент водоснабжения, а в 1999 году стало единственным владельцем канализационной системы.
Еще в 1980-х годах основной функцией PWSA было наблюдение за программой капитального ремонта стоимостью 200000000 долларов, предназначенной для обновления инфраструктуры всей системы водоснабжения.В этот бюджет включены водоочистные сооружения и распределительная система. Программа заключалась в обеспечении соответствия системы водоснабжения быстро растущим требованиям к качеству воды федеральных законов и законов штата о безопасной питьевой воде.
Одним из основных требований, над соблюдением которого активно работала PWSA, было закрытие всех существующих открытых готовых резервуаров с водой или их замена закрытыми резервуарами. В настоящее время все наши водохранилища закрыты, за исключением Хайлендского водохранилища № 1, которое остается открытым водохранилищем.В то время, когда PWSA покрывала водохранилища, сообщество Хайленд-Парка было против того, чтобы накрыть Хайлендское водохранилище № 1. На протяжении более 122 лет водохранилище Хайленд № 1 было центром Хайленд-Парка; место, где публика любит гулять и отдыхать. Затем сообщество в течение многих лет работало с PWSA и городом Питтсбург и пришло к альтернативному решению, которое удовлетворило всех и удовлетворило все требования государственных и федеральных законов о безопасной питьевой воде.
Вместо того, чтобы закрывать резервуар, PWSA построила установку мембранной фильтрации. С помощью этой установки мембранной фильтрации вода из резервуара будет фильтроваться через несколько микрофильтров перед отправкой клиентам. Испытания доказали, что вода, выходящая из установки мембранной фильтрации, соответствует всем нормам качества воды или превышает их. Таким образом, летом 2002 года в эксплуатацию была введена установка мембранной фильтрации Highland Reservoir No. 1, которая способна производить 20 миллионов галлонов воды в день.
Сегодня PWSA ежедневно предоставляет качественную воду и качественные услуги примерно 83 000 клиентов по всему городу Питтсбург. Видение PWSA — предоставлять услуги водоснабжения и водоотведения, которые соответствуют или превосходят все нормативные требования и ожидания клиентов при минимально возможных затратах.
В настоящее время цель, к которой стремится PWSA, состоит в том, чтобы продавать воду другим общинам за пределами зоны обслуживания города Питтсбург. Это мероприятие, направленное на продвижение PWSA к третьему веку ее службы.
Вышеуказанная информация предоставлена по телефону:
Лиланд Д. Болдуин Питтсбург История города 1750–1865 (Питтсбург, University of Pittsburgh Press, 1937)
Мембраны для резервуаров с водой | ВОДОНЕПРОНИЦАЕМЫЙ! Magazine
Большинство американцев воспринимают питьевую воду как должное. Мы ожидаем, что чистая вода без загрязнений будет сразу же доступна после поворота крана.
За этим современным чудом скрывается сеть резервуаров для воды и водоочистных сооружений, которые поставляют 50 миллиардов галлонов воды в день.Однако большая часть этой инфраструктуры приближается к концу расчетного срока службы и нуждается в обслуживании и гидроизоляции. Кроме того, для обслуживания растущего населения строятся новые резервуары и очистные сооружения.
Все большее число подрядчиков по гидроизоляции находят, что защита и герметизация этих резервуаров, которые обрабатывают и хранят питьевую воду в Америке, являются прибыльной нишей. Почти все эти резервуары либо стальные, либо бетонные, и во многих отношениях работа аналогична герметизации любой другой стальной или бетонной поверхности.Однако покрытия резервуаров для хранения должны быть безопасными для питьевой воды, а резервуары для обработки должны подвергаться абразивному истиранию, циклическому воздействию влажного / сухого и замораживания / оттаивания. Кроме того, ограниченный доступ и замкнутые пространства, типичные для этой работы, часто добавляют значительный уровень сложности.
Новая технология, разработанная в последние годы, означает, что экологически чистые системы покрытий теперь предлагают защиту, аналогичную той, которая использовалась в прошлом на основе растворителей. Во многих случаях их проще применять, они более экономичны и эффективны.
Первые шаги
Первый шаг к восстановлению — это определить, почему резервуар в первую очередь приходит в негодность. Обычно это выходит за рамки подрядчика по ремонту и выполняется инженерами-консультантами или фирмами по испытаниям бетона. Основная причина может быть в химическом воздействии, истирании, циклическом замораживании / оттаивании, циклическом изменении влажного / сухого состояния или в чем-то более простом, например, осадке фундамента.
Одной из распространенных проблем с бетонными резервуарами является образование микротрещин, позволяющих воде проникать в арматурную сталь и образовывать ржавчину.Эта химическая реакция значительно увеличивает объем арматуры с огромной мощностью, достаточной для дальнейшего растрескивания бетона. Это, конечно, создает самовоспроизводящийся цикл, который должен быть устранен гидроизоляцией.
Эпоксидные смолы являются одними из самых популярных покрытий благодаря их превосходной адгезии и стойкости к истиранию.
Были разработаны ингибиторы проникающей коррозии, чтобы замедлить этот процесс. Некоторые из них имеют порошковую основу и могут быть добавлены в новый бетон в качестве профилактической меры.Другие жидкие, их распыляют на поверхность бетона. Эти продукты будут проникать через те же микроскопические каналы, что и вода, в арматурную сталь и образовывать защитный слой. Но в тяжелых случаях необходимо удалить бетон, очистить сталь пескоструйной очисткой, а затем восстановить резервуар.
Бетон и сталь можно защитить от истирания, циклов «влажный / сухой» и химикатов, установив мембрану между водой и структурной поверхностью резервуара.
Полимерно-модифицированные цементные покрытия — один из популярных вариантов для бетонных резервуаров с питьевой водой.Эпоксидные покрытия хорошо подходят как для стали, так и для бетона, а также полимочевины и полиуретаны. Металлоконструкции требуют дополнительной защиты. Наружные поверхности обычно окрашиваются акриловым покрытием непосредственно на металл, которое экономично, долговечно, устойчиво к ультрафиолетовому излучению и обеспечивает долговременную гибкость. Двухкомпонентные покрытия на основе эпоксидной смолы также популярны, поскольку они хорошо сцепляются с широким спектром старых покрытий с минимальной подготовкой поверхности. Металлические резервуары также требуют катодной защиты, что выходит за рамки данной статьи.
Эпоксидные смолы
Двухкомпонентные эпоксидные системы — популярное покрытие для внутренних поверхностей резервуаров. Они обладают отличной химической стойкостью и просты в применении. Однако они требуют тщательной подготовки поверхности, и поверхность должна быть полностью сухой.
Эпоксидные смолы на водной основе сочетают в себе удобство покрытия на водной основе с характеристиками обычной эпоксидной смолы. Эти покрытия обеспечивают отличную адгезию и защиту от коррозии. Они обладают высокой кислотостойкостью, щелочью и влагостойкостью и могут выдерживать сильное истирание.Даллас Финч, бывший директор Sherwin-Williams Industrial Coatings and Marine Division, говорит, что эпоксидные мастики с высоким содержанием сухого остатка предназначены для подавляющего большинства внутренних поверхностей резервуаров для хранения питьевой воды. «Есть несколько типов покрытий, которые могут удовлетворить как токсикологические и экстракционные требования стандарта ANSI / NSF 61, так и долгосрочные потребности в защите от коррозии резервуаров для хранения питьевой воды», — говорит он. «Из двух наиболее эффективных только эпоксидные смолы с высоким содержанием твердых частиц были разработаны с приемлемым уровнем выбросов ЛОС.”
Одним из недостатков покрытий на основе эпоксидной смолы является то, что они не могут быть нанесены на влажный бетон, такой как резервуары, которые недавно были опорожнены, чтобы можно было выполнять работы. Грег Иллиг, эксперт по покрытиям бетонных резервуаров, говорит: «Если содержание влаги превышает четыре процента, влага в порах бетона может препятствовать хорошему сцеплению эпоксидной смолы с бетоном. Точно так же не рекомендуется наносить эпоксидное покрытие на новый бетон до тех пор, пока ему не исполнится 28 дней, чтобы бетон имел возможность гидратироваться, а содержание влаги могло упасть.”
Иногда графики строительства и ремонта не позволяют это сделать. В этих случаях в качестве грунтовки может применяться эпоксидно-цементный раствор (эпоксидная смола на водной основе + цемент). Иллиг говорит: «Нанесенный в качестве выравнивающего раствора, этот тонкий слой эпоксидно-цементного раствора будет действовать как временный барьер для влаги на поверхности бетона, достаточно длинный, чтобы позволить эпоксидному покрытию достичь надлежащего сцепления. Слой цементно-эпоксидного раствора не только решает проблему влажности, но и заполняет пустоты, соты и поры на поверхности бетона.”
Полимочевины / уретаны
Полиуретаны впервые стали популярными в качестве покрытий для резервуаров в 1970-х годах. Они чрезвычайно универсальны и в зависимости от состава могут быть твердыми и жесткими или мягкими и гибкими. Они устойчивы к истиранию и ударам и соответствуют большинству требований к летучим органическим соединениям.
За последние несколько лет покрытия из полимочевины завоевали значительную долю рынка благодаря своей скорости, универсальности и быстрому высыханию. Усовершенствованные покрытия и подкладки из полимочевины обеспечивают прочную и гибкую гидроизоляцию, которая перекрывает большие трещины и может удлиняться до 400% без образования трещин.Водонепроницаемое покрытие, наносимое распылением, создает бесшовную водонепроницаемую защитную подкладку, которая предотвращает утечки и укрепляет целостность всей конструкции хранения. Он разработан, чтобы выдерживать циклы замораживания-оттаивания в течение десятилетий, а также большие колебания температуры и влажности.
«Полимочевина VersaFlex схватывается за секунды и может быть снова введена в эксплуатацию уже через час. Эпоксидная смола может затвердеть в течение нескольких дней, чтобы сделать то же самое. Сэкономленное время может обеспечить огромную экономию для предприятия », — говорит Брайан Берджесс, вице-президент по контрактам и материалам (C&M), подрядчика по специальным промышленным покрытиям из Декейтера, штат Алабама.Его компания была выбрана для восстановления резервуара для воды времен Второй мировой войны с трещинами шириной до 1/8 дюйма.
Полиуретаны гибкие, быстросохнущие и прочные.
«Из резервуара терялось значительное количество очищенной питьевой воды, что обходится дорого», — говорит Берджесс. Они выбрали VersaFlex AquaVers 405, который одобрен ANSI / NSF 61.5 и соответствует требованиям к питьевой воде.
Первым шагом было слить воду из бака и промыть стены под давлением. Все трещины шириной более 1/8 дюйма были заделаны ремонтным раствором для бетона, затем загрунтованы и, наконец, покрыты полимочевинным покрытием толщиной 80-100 мил.Срок службы продукта составил 75 лет компанией Bechtel Engineering в рамках проекта строительства туннеля в Бостоне «Big Dig».
Другие компании также предлагают покрытия резервуаров из полимочевины. Например, Hi-Chem от Rhino Lining обеспечивает превосходную коррозионную стойкость и не портится от большинства химических воздействий и идеально подходит для очистных сооружений. Их серия продуктов Pipeliner разработана в соответствии со стандартом питьевой воды NSF / ANSI 61 и обладает превосходной гибкостью, позволяющей противостоять ударам и истиранию.
Цементные покрытия
Для бетонных резервуаров возможно использование цементных покрытий. Многие из них созданы с использованием технологии кристаллической гидроизоляции, которая придает покрытию способность «самозажживать» микротрещины. Эти покрытия наносятся с гораздо большей толщиной, чем эпоксидные или полимочевинные продукты; Обычно от 1/4 ″ до 5/8 ″.
Покрытие резервуаров может быть прибыльным, но работа требует особого внимания к безопасности и ограниченному пространству / ограниченному доступу.
Вт.R. Meadows Cem-Kote Flex — это модифицированная полимером цементная мембрана, которую можно наносить кистью или распылительным оборудованием для более крупных работ. Хотя это покрытие не такое гибкое, как полимочевина, оно обеспечивает отличную адгезию и может наноситься на влажный (или даже полностью водонасыщенный) бетон. Армирующая ткань придает материалу характеристики перекрытия трещин и гибкости.
Заключение
Строительство и ремонт резервуаров для воды имеет значительный потенциал для гидроизоляционной промышленности.Согласно отраслевым источникам, муниципальному сектору водоснабжения и водоотведения США необходимо будет инвестировать 260 миллиардов долларов в течение следующих 20 лет, чтобы удовлетворить ожидаемый спрос.
Финч говорит: «Для контроля коррозии резервуаров для хранения питьевой воды доступен совершенно новый вид систем защитных покрытий. Эти новые системы включают эпоксидные смолы на водной основе, акриловые смолы, мастики, а также эпоксидные смолы и уретаны с высоким содержанием твердых частиц. Некоторые из этих покрытий лучше подходят для новых резервуаров, в то время как другие демонстрируют превосходную адгезию к существующим покрытиям.Ключом к достижению эффективного контроля коррозии является определение системы покрытия с правильными свойствами для конкретных условий резервуара ».
Часто задаваемые вопросы: обратный осмос
- Что такое обратный осмос (RO)?
- Как это работает?
- Какая система обратного осмоса самая лучшая?
- Похож ли установка обратного осмоса на дистиллятор?
- Дистиллированная вода чище, чем вода обратного осмоса?
- Установки обратного осмоса тратят много воды?
- Каковы ежегодные расходы на техническое обслуживание?
- Какое значение имеет давление воды для системы обратного осмоса?
- Могу ли я подключить установку обратного осмоса к моему холодильнику / льдогенератору?
- Как долго прослужит установка обратного осмоса?
- Удаляет ли ОО хлор?
- Удаляют ли установки обратного осмоса минералы, необходимые для здоровья?
- Требуется ли электричество для установок обратного осмоса?
- Почему установки обратного осмоса так популярны?
- Может ли смягчитель воды повредить RO?
1.Что такое обратный осмос (RO)?
Обратный осмос, часто называемый RO, представляет собой усовершенствованный метод очистки воды, который изначально был разработан ВМС США для производства питьевой воды из морской воды для экипажей подводных лодок. Это технология мембранной фильтрации, которая заставляет воду под давлением пропускать через очень крошечные поры полупроницаемой мембраны. Современные установки обратного осмоса для дома сочетают мембранную технологию с угольной и механической фильтрацией для получения высокоочищенной воды с прекрасным вкусом.
2. Как это работает?
Проще говоря, вода в современных жилых домах управляется нормальным давлением городской воды и проходит через фильтр предварительной очистки, который удаляет любую грязь и мелкие частицы, которые находятся в воде. Затем угольный фильтр предварительной очистки удаляет органические загрязнения, включая хлор и его побочные продукты. Затем он попадает в мембрану обратного осмоса — очень плотный листовой фильтр, который пропускает воду, но не пропускает растворенные твердые частицы и примеси, такие как натрий, свинец и мышьяк.Часть воды, поступающей в установку, используется для очистки поверхности мембраны и попадает в водосточные трубы на кухне. Очищенная вода хранится в небольшом резервуаре для хранения до тех пор, пока она не понадобится. Когда кран, установленный на раковине, открывается, очищенная вода пропускается через другой угольный фильтр, который придает ей окончательную полировку и оттуда попадает в смеситель. Конечно, здесь есть нечто большее, чем это упрощенное описание, поскольку устройства управления потоком, обратные клапаны и автоматические запорные устройства, которые останавливают приток воды, когда резервуар для хранения заполнен, все играют важную роль в RO, но мы вас спасем. время пока.
3. Какая система обратного осмоса самая лучшая?
Все мембраны обратного осмоса производят одинаковую воду высокой степени очистки. Однако не все системы предлагают одинаковые функции. Например: модель FMRO5-MT идеально подходит для городского водоснабжения. Этот блок имеет пять ступеней, то есть вода проходит через предфильтр из полипропилена для осаждения 5 микрон, затем два картриджа из твердого экструдированного угольного блока для удаления хлора, затем мембрану обратного осмоса для удаления мельчайших загрязнений и, наконец, еще один угольный фильтр для полировки вкуса. .FMRO4G-ERP обеспечивает экономию воды благодаря высокоэффективной конструкции. Эта модель производит больше воды за более короткий период времени, при этом в канализацию уходит меньше воды, чем при традиционном обратном осмосе 50 галлонов в сутки. Это происходит из-за неэлектрического насоса пермеата, который использует дренажный поток для снижения противодавления из резервуара для хранения, обеспечивая более постоянное рабочее давление через мембрану. Модель WQC4RO13 разработана для потребителей, которые хотели бы получить RO с низким уровнем обслуживания. Эта модель разработана с дизайнерским краном для подачи воды, низкопрофильным резервуаром для хранения из полипропилена и головками фильтров коллектора, которые могут поворачиваться на 180 градусов, со встроенными запорными клапанами, что делает замену фильтра такой же простой, как поворот на 1/4 фильтр.
4. Походит ли установка обратного осмоса на дистиллятор?
Хотя как установки обратного осмоса, так и дистилляторы эффективно снижают содержание «растворенных твердых частиц» в воде, процессы совершенно разные. RO фильтрует воду через очень плотную полупроницаемую мембрану, в то время как дистиллятор похож на большой чайник в том, что он кипятит воду, улавливает пар, конденсирует его и улавливает образующуюся воду. Большинство примесей остается в камере кипячения. Оба они в значительной степени полагаются на угольную фильтрацию для химического удаления.Стоит отметить, что в дешевых дистилляторах часто мало или совсем нет угольной фильтрации, и они не так эффективны.
5. Дистиллированная вода чище, чем вода обратного осмоса?
Дистилляторы обычно удаляют на несколько частей на миллион больше обычных минеральных компонентов, таких как натрий. Однако дистилляторы неэффективны, когда речь идет о летучих химикатах с низкой температурой кипения. Например. Хлорамины, которые во многих городах теперь используют вместо хлора в качестве дезинфицирующего средства, не так эффективно удаляются дистилляторами.Однако обратный осмос в сочетании с угольными фильтрами очень хорошо удаляет следы хлораминов. Если летучие химические вещества, такие как хлор, не удаляются угольной фильтрацией до того, как они попадут в дистиллятор, они будут выбрасываться в воздух или попадать в дистиллированную воду. Тем не менее, оба метода производят очень чистую воду.
6. Установки обратного осмоса тратят много воды?
Это зависит от того, что вы подразумеваете под отходами. Домашняя установка обратного осмоса использует воду для самоочистки и смывания загрязнений, как и большинство других приборов, использующих воду.Учитывая, что мы также используем воду для мытья одежды, посуды, автомобилей и для смыва туалетов, установка обратного осмоса потребляет больше воды, чем вы фактически потребляете, но этого недостаточно, чтобы повлиять на ваш счет за воду. Однако установка обратного осмоса использует воду только при заполнении резервуара для хранения. Как только бак наполняется, устройство отключается, и вода не течет в слив — подумайте, два или три дополнительных смыва в день.
7. Каковы ежегодные затраты на техническое обслуживание?
Ежегодно необходимо заменять только предварительные фильтры и постфильтры для обеспечения надлежащей работы.В конечном счете, качество воды и объем использования будут определять частоту замены фильтра. В зависимости от модели RO в точке использования годовая стоимость составляет менее 0,30 долл. США в день. Срок службы самой мембраны обратного осмоса обычно составляет от двух до пяти лет.
8. Какое значение имеет давление воды для системы обратного осмоса?
Очень важно. Давление воды — это то, что заставляет воду проходить через мембрану для очистки и смывать отбракованные твердые частицы. Низкое давление воды приведет к снижению производительности и преждевременному загрязнению мембраны.Идеальное давление для работы системы обратного осмоса составляет 60 фунтов на квадратный дюйм. Давление ниже 40 фунтов на квадратный дюйм обычно считается недостаточным, и его следует повышать с помощью подкачивающего насоса.
9. Могу ли я подключить установку обратного осмоса к моему холодильнику / льдогенератору?
Да, но только если вы можете достать до прибора трубку 1/4 дюйма от блока обратного осмоса под раковиной. В некоторых холодильниках важно учитывать давление, поэтому рекомендуется уточнить у производителя. от установки обратного осмоса составляет около 2/3 входящего давления в линии.
10. Как долго прослужит установка обратного осмоса?
Практически навсегда, если вы регулярно обслуживаете его и заменяете изнашиваемые детали, такие как резервуар для хранения и кран. Типичный срок службы мембраны составляет от 2 до 5 лет, в зависимости от природы воды, которую она обрабатывает.
11. Удаляет ли RO хлор?
Хотя мембрана обратного осмоса сама по себе не удаляет хлор, это не обязательно. С этим справятся пара высококачественных угольных фильтров. Фактически, если бы первый угольный фильтр не удалял весь хлор, мембрана была бы съедена заживо в мгновение ока.
12. Удаляют ли установки обратного осмоса минералы, необходимые для здоровья?
Установки
обратного осмоса удаляют около 95% минеральных веществ, но проблема минеральных веществ, вероятно, является наиболее спорным вопросом при очистке питьевой воды. Убедительно высказываются эксперты с обеих сторон вопроса. Если вода приятна на вкус, она находится в допустимом для организма диапазоне. Основная проблема с водой — это химические вещества, а не минералы. Содержит ли вода 30 или 3 части кальция на миллион — не так важно, как разница между 0.5 и 5 частей на миллион хлороформа.
13. Требуется ли электричество для установок обратного осмоса?
Нет, они работают от давления воды. Вам понадобится электричество, только если вы добавите электрический насос повышения давления или ультрафиолетовую лампу. Стандартные устройства не имеют ни того, ни другого.
14. Почему установки обратного осмоса так популярны?
Потому что они производят очень чистую воду с прекрасным вкусом по разумной цене по сравнению с покупкой воды в бутылках, а также в безотказном, полностью автоматическом формате. Страстные любители воды знают, что не вся вода одинакова на вкус.
15. Может ли смягчитель воды повредить RO?
Нет, на самом деле смягчитель воды может помочь продлить срок службы мембраны обратного осмоса. Кальций и магний (известковый налет) — два минерала, которые сложнее всего удалить с помощью обратного осмоса, а натрий (добавленный в воду с помощью умягчителя) намного легче воздействует на мембрану, поскольку он удаляет 98% всего натрия, содержащегося в воде.
Почему системы обратного осмоса для всего дома — просто пустая трата денег
На рынке существует множество вариантов систем обратного осмоса для всего дома, которые следует учитывать, когда речь идет о фильтрах для воды, системах фильтрации и т. Д.и это может сильно сбить с толку, если у вас нет полной системы взглядов и понимания отраслевого стандарта, а также различных систем и устройств.
Вам нужны тесты воды? Что такое мембрана обратного осмоса? Вам нужен насос или манометр? А как насчет танка или танков? Вам нужен баллон высокого давления? Фильтры? Есть химические вещества? Что, если ваша вода на вкус напоминает хлор? Как система подает воду в мой дом? А как насчет смягчителей воды? Имеет ли значение, пользуетесь ли вы городским водоснабжением или живете за городом?
Без сомнения, такая покупка является инвестицией.Позвольте нам рассказать вам обо всех различных системах и вариантах производительности, которые мы предлагаем, а также о том, почему система фильтрации обратного осмоса для всего дома (также известная как система обратного осмоса для всего дома) может быть не лучшим выбором для вашей семьи, вашего благополучия или вашего кошелька. Мы хотим убедиться, что вы не выбрасываете деньги на ветер!
Системы очистки воды с обратным осмосом для всего дома (системы для всего дома) — прекрасный способ обеспечить членам вашей семьи максимально чистую воду. Хотя системы обратного осмоса для всего дома кажутся отличным выбором, они могут быть излишними, ненужными и иметь высокую цену.
Фактически, существуют и другие системы фильтрации воды, которые удовлетворят ваши потребности в водопользовании. Позвольте нам объяснить варианты покупки систем обратного осмоса и их особенности, поскольку существует множество марок систем обратного осмоса.
Что такое система фильтрации обратного осмоса для всего дома?
Хотите понять, почему система обратного осмоса всего дома, вероятно, не лучший вариант? Что ж, первый шаг — понять технологию, лежащую в основе этого. Системы обратного осмоса всего дома — это не только насос, давление воды и несколько фильтров для воды!
Большинство систем обратного осмоса воды, использующих мембрану, относительно просты.Каждая система обратного осмоса имеет так называемую «полупроницаемую мембрану». Эта мембрана обратного осмоса пропускает воду через резервуар и предварительно фильтрует ионы и молекулы.
Эти системы предварительной очистки используют давление, чтобы заставить воду проходить через мембраны и фильтры обратного осмоса по всему дому, и любые частицы, размер которых превышает размер отверстий в полупроницаемой мембране, не подходят. Некоторая часть мусора и растворенных твердых частиц остается и смывается в канализацию, в то время как обработанная вода поступает в резервуар для хранения или выходит прямо через кран.
Фильтрация воды обратным осмосом для всего дома (система обратного осмоса для всего дома) потрясающая и очень эффективная. Однако из-за цены, среди других недостатков, вам, вероятно, не понадобится одна из этих систем водоснабжения (или систем фильтрации воды) по всему дому.
Подходит ли ваш дом для установки системы обратного осмоса для всего дома?
Системы обратного осмоса для всего дома не могут быть установлены в любом доме, качество воды должно соответствовать определенным условиям. Часто ваша вода нуждается в «предварительной обработке» с помощью устройства для смягчения воды, а также нескольких систем фильтрации, чтобы повысить pH воды после того, как она пройдет процесс обратного осмоса.
Вам также понадобится отдельный резервуар на 200-500 галлонов для хранения очищенной воды (чтобы она была готова, когда она вам понадобится), и вам понадобится ультрафиолетовая система очистки, чтобы убедиться, что в очищенной воде не развиваются бактерии. Таким образом, для всей домашней системы вам, скорее всего, потребуется предварительная и последующая обработка воды.
Давайте перечислим некоторые сильные стороны более простой установки обратного осмоса
- Более мягкая одежда, полотенца, постельное белье и другие постиранные предметы
- Более здоровая кожа и волосы
- Более вкусная и безопасная вода прямо из крана, даже вода из колодца, без осадка
- Безупречная посуда и меньше мыла
- Более длительный срок службы всех приборов на водной основе, каждой детали и трубы
- Простота установки, меньший размер, легкий доступ, без резервуара большой емкости или сложных насосов или насосов!
- Использует меньше энергии и меньше места (меньший резервуар!)
- Лучшее давление питательной воды, скорость потока воды и объемный выход даже при использовании сотен галлонов в день (GPD) или даже галлонов в минуту (GPM)
- Нет требуется замена медных труб по всему дому
- Нет необходимости иметь дело с соляными блоками, мешками для соли или подкачивающими насосами / насосами
- Меньше времени ожидания для доставки более крупного оборудования / насоса
Каковы основные минусы полного дома наоборот система фильтрации воды осмоса?
Ниже перечислены некоторые недостатки, связанные с установкой системы обратного осмоса для всего дома:
- Они очень дороги, если учесть техническое обслуживание системы / подкачивающего насоса / насосов, замену деталей и фильтров, а также замен фильтров, особенно если они не выполняются. t покрывается гарантией.
- Эти системы должны быть заказаны по индивидуальному заказу со специально изготовленными элементами для адаптации к вашим домашним спецификациям, приложениям, существующей сантехнической навигации, конкретным проблемам с водой и использованию галлонов в день (GPD) / GPM. Это может означать задержки из-за сроков доставки.
- Может потребоваться замена любой медной трубы или клапана или других компонентов водопровода, резервуара для хранения или шумных насосов
- Производительность системы и давление воды в значительной степени зависят от типа колодца, расхода / расхода воды, расхода и объема в доме
- Возможны отклонения в давлении воды и скорости потока воды по всему дому, особенно при использовании большого количества галлонов воды (галлонов в день — GPD / галлонов в минуту — GPM).(В среднем в домашних системах водоснабжения используется 10 000 галлонов в месяц!)
- Система должна иметь фильтры / устройства предварительной очистки в качестве необходимой части для защиты мембран обратного осмоса
- Резервуар для хранения воды (и любые необходимые детали / насосы) могут занимать тонны пространства, потому что он должен иметь способность хранить много галлонов воды. Вам может даже понадобиться второй многогаллонный резервуар или несколько резервуаров для хранения в зависимости от вашего соотношения галлонов в день (GPD), и эти резервуары не легкие!
- Многие, если не большинство, полезных минералов, таких как магний, кальций, фторид, соли (натрий), железо и другие, удаляются до нежелательных уровней во время процесса обратного осмоса. Системы обратного осмоса сбрасывают сточные воды в канализацию, тратя около 4 галлонов воды в минуту (галлонов в минуту) — это много-много галлонов в день!
Рассматривали ли вы точки использования систем обратного осмоса?
До того, как приобрести систему для дома, рассматривали ли вы «удобную» систему обратного осмоса, такую как Micromax 7000?
Эта операция состоит из четырех ступеней фильтрации с использованием улучшенной системы фильтрации воды.Эта конструкция системы обратного осмоса легко монтируется прямо под раковиной с небольшим баком и не требует электричества. Поверьте, вы будете наслаждаться самой чистой и вкусной водой, которую вы когда-либо пили — 50+ галлонов в день — без вызывающих запах загрязняющих веществ в жесткой воде, минералов или других нежелательных веществ благодаря технологии обратного осмоса.
Вы получаете все преимущества воды, очищенной обратным осмосом, в компактной системе, которая не мешает работе, проста в установке, имеет полное давление воды и проста в обслуживании.Это отличный выбор для получения питьевой воды наилучшего качества, поскольку системы обратного осмоса обеспечивают идеально фильтрованную питьевую воду, не содержащую химикатов.
Однако чистая вода h30 для душа и туалета — это одно, а питьевое качество — другое. Нужно ли размещать систему обратного осмоса по всему дому?
Если у вас нет особой проблемы с водой, которая требует от вас использования системы фильтрации обратного осмоса для всего дома, вам лучше использовать систему смягчения воды, которая в основном делает то же самое по более низкой цене и с гораздо меньшими затратами на обслуживание.
Если вам нужна только чистая питьевая вода, вам следует подумать об использовании Micromax 7000, это будет гораздо более дешевый вариант и меньше головной боли.
Вот как работает Micromax 7000:
- Система предварительной очистки — вода проходит через гранулированный фильтр с активированным углем, который удаляет любые отложения и химические вещества, такие как мышьяк, хлор, хлорамин, перфтороктановая кислота (PFOA), и хлорид. (Не нужно возиться с мешками с солью или другими громоздкими предметами!)
- Ультрафильтрация — на стадии ультрафильтрации бактерии, цисты криптоспоридий, лямблии и т. Д.coli, а также большинство других кист размером всего 1/10 000 микрона, удаляется.
- Установка обратного осмоса — более крупные частицы, такие как тяжелые металлы, такие как ртуть, хром, свинец или другие «общие растворенные твердые вещества» (TDS), затем удаляются из воды с помощью осадочного фильтра обратного осмоса.
- Хранение — после того, как загрязнители воды были удалены и удалены из воды, очищенная вода направляется в герметичный и стерилизованный резервуар (очень маленький, легкий резервуар, вмещающий идеальное количество!)
- Постфильтрация — после прохождения через В системе предварительной фильтрации / стадии сетки произведенная вода проходит через угольный блок (или фильтрующий блок кальцита), который затем полностью очищает воду, удаляя любые неприятные запахи или запахи (например, производимые слишком большим количеством серы!)
Что такое система смягчения воды и почему вы должны ее использовать?
В умягчителях воды Puronic используется процесс ионообменной фильтрации.Когда жесткая вода попадает в систему, она автоматически сканирует воду на наличие токсичных минералов, таких как хром, натрий, калий, TDS и другие. Этот процесс не только удаляет загрязнения, как установка обратного осмоса, но также смягчает воду, удаляет весь хлор, а также неприятный вкус и неприятный запах, что приводит к получению оптимального продукта для последующей обработки.
Если у вас на уме проблемы с водой, связанные с высоким уровнем загрязнителей, таких как мышьяк, хлор, нитраты, свинец, избыток фтора и хлорида, ПФОК, кисты, бактерии и хлорамин / хлорамины, то Puronics Bright and Clear — идеальное решение. для тех, кто ищет результаты, аналогичные тем, которые дает вся бытовая система обратного осмоса.Эта система делает все необходимое для удаления многих загрязняющих веществ и избыточного хлора или фторида из вашей системы водоснабжения без ущерба для давления воды.
Не только ваша семья получит выгоду от очищенной воды, производимой системой Bright and Clear, но и ваш питомец, газон и т. Д. Также выиграют. Свяжитесь с нами для получения дополнительной информации о том, как снизить уровень загрязнения в вашей воде.
Если у вас жесткая вода или вода с отложениями, то кондиционер для воды Puronics для всего дома, такой как наша модель Hydronex iGen (которая соответствует наивысшим отраслевым стандартам), также будет отличным вариантом.
Это наш самый умный и эффективный агрегат для всего вашего дома. Это устройство снижает жесткость воды, удаляет бактерии и загрязняющие вещества и обеспечивает всю вашу резиденцию или бизнес кристально чистой водой, даже при использовании колодезной воды или городского водопровода. Вы можете чувствовать себя в безопасности, зная, что система мониторинга iGen поддерживает ваше водоснабжение в порядке. Перечислим лишь некоторые положительные моменты. Например:
- Увеличивает срок службы систем водопользования в вашем доме
- Удаляет неприятный запах, такой как сера, или привкус из питьевой воды
- Создает легкую, кристально чистую воду, свободную от примесей и загрязняющих веществ, таких как ртуть , от галлона до галлона независимо от того, сколько галлонов в минуту вы используете
- Лучше для масел на коже головы, помогает поддерживать более чистый цвет лица и может помочь предотвратить кариес у всех в вашей семье
- Наслаждайтесь более мягким ощущением белья
- Без потери давление воды
Клиенты часто считают, что системы умягчения или кондиционирования воды для всего дома являются лучшим выбором по сравнению с системой обратного осмоса для всего дома.
Долгосрочная стоимость установки обратного осмоса для всего дома делает ее НЕ стоящей.
При использовании системы очистки воды обратным осмосом «на месте использования» стоимость чистой воды снижается. Если вы установите целую домашнюю систему обратного осмоса для своего дома, вы получите довольно высокий счет за воду и потратите много средств из своего бюджета из-за стоимости и обслуживания всей системы обратного осмоса дома. Замена больших насосов обходится дорого, особенно если на них не распространяется стандартная бытовая гарантия! И не забудьте стоимость установки.Это значительные вложения!
Наши системы умягчения воды для всего дома не только фильтруют h30, но и смягчают его по цене меньше, чем будет стоить обратный осмос для всего дома. Выбор системы обратного осмоса для всего дома может быть не самым рентабельным выбором, если вы можете получить преимущества воды обратного осмоса в точке использования в качестве решения для оздоровления воды.
Вы можете использовать чистую воду доочистки, не тратя ее впустую и не жертвуя давлением воды, как это может сделать система обратного осмоса всего дома.Умягчитель для всего дома имеет невероятные преимущества сам по себе и сэкономит вам деньги, когда дело доходит до защиты сантехники, стиральных машин, посудомоечных машин и льдогенераторов, одежды, которая прослужит дольше, энергии, которую вы экономите, и устранения необходимости покупать воду в бутылках.
Чистая вода принесет пользу вашим близким и окружающей среде
Качество вашего h30 влияет не только на то, что вы помещаете в свое тело, но и на то, что вы вкладываете в свое тело.Благодаря нашим продуктам Puronics для вас и вашей семьи возможно полное оздоровление воды во всех сферах применения.
В Goodfor Company наши передовые встроенные решения для фильтрации воды устраняют вредные токсины и загрязнители из водопроводной воды, которую вы используете каждый день, защищая вашу семью от загрязнений, позволяя вам вести более здоровый образ жизни и наслаждаться душевным спокойствием. Пусть Goodfor Co. покажет вам свет! (Ознакомьтесь с нашими обзорами!)
Чтобы узнать, какие системы фильтрации лучше всего использовать в вашем доме, запишитесь на звонок с нами о приеме на анализ воды или для отправки теста (или тестов) к вам домой, ваш следующий шаг.
