Как отрегулировать реле давления гидроаккумулятора: Как отрегулировать реле давления воды с гидроаккумулятором

Содержание

Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
  • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

  • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
  • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
  • Установить все элементы на место и затянуть крепление;
  • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Контроль и регулировка давления воздуха в гидроаккумуляторе

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

  • Обработка информации осуществляется на законной и справедливой основе;
  • Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
  • Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
  • Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
  • Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

  • номер основного документа, удостоверяющего личность Пользователя или его представителя;
  • сведения о дате выдачи указанного документа и выдавшем его органе;
  • дату регистрации через Форму обратной связи;
  • текст обращения в свободной форме;
  • подпись Пользователя или его представителя.

для юридического лица:

  • запрос в свободной форме на фирменном бланке;
  • дата регистрации через Форму обратной связи;
  • запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

  • предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
  • предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
  • защита от вредоносных программ;
  • обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

  • в целях удовлетворения требований, запросов или распоряжения суда;
  • в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
  • в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

  1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
  2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
  3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
  4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
  5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

  1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
  2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
  3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

  1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
  2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
  3. Сразу проверяем, что получается.
  4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

  1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
  2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
  3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
  4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

  1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
  2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

  1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
  2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
  3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
  4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
  5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Как самостоятельно настроить давление в гидроаккумуляторе

На чтение 5 мин Просмотров 2.2к. Опубликовано Обновлено

Гидроаккумулятор играет важную роль в системе водоснабжения. Он служит для поддержания постоянного напора, позволяет автоматизировать процесс подачи воды, предохраняет электродвигатель от преждевременного износа и поломки, защищает трубопроводы от гидроударов.

Одна из важнейших характеристик этого устройства — давление в ресивере, представляющем собой воздушную полость накопительного водяного бака, которая отделена от воды герметичной резиновой мембраной. При неправильной настройке напор в трубах при подаче воды начинает «скакать», происходят нежелательные частые срабатывания реле водяного насоса. В результате – невозможность нормальной эксплуатации водопровода и преждевременный выход из строя электрического гидронасоса.

Материал эластичной мембраны с течением времени деформируется, и давление в аккумулирующем баке может снизиться.

Для обеспечения нормальной работы водопровода рассчитывают оптимальную величину давления в аккумуляторе, осуществляют его правильную настройку и обеспечивают последующий контроль с периодичностью 1 – 2 раза в год.

Всё это можно делать самостоятельно, не имея под рукой каких-то особых инструментов и специальных навыков. Об этом – ниже.

При проведении профилактических работ не стоит забывать проверять систему на герметичность. При наличии невыявленных протечек усилия по настройке оборудования могут быть просто сведены на нет!

Почему нужно создавать давление в гидроаккумуляторе

Понижение давления ниже нормы приведёт к тому, что насосная станция будет слишком часто включаться. При значительном снижении давления запуск насоса происходит практически сразу после открывания водопроводного крана. Соответственно, при закрывании крана гидронасос почти мгновенно выключается. Помимо этого, частые циклы срабатывания реле ведут к выходу электронасоса из строя.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

  1. Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
  2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 — 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 — 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

Пример расчета. Реле давления настроено на запуск насоса при давлении 2 бар. Давление воздуха в ресивере составляет 2-0,2=1,8 атм.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

Для замера давления необходимо:

  • открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
  • подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
  • в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
  • для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Как отрегулировать давление

Правильную работу насосной станции определяют три основных параметра:

  1. Давление запуска;
  2. Давление отключения;
  3. Давление воздуха в гидробаке.

Первые два параметра определяют режим работы реле давления. Проводится регулировка опытным путем, при этом с целью повышения точности измерения проверка может выполняться несколько раз.

В составе электрического реле: две вертикально расположенные пружины. Они располагаются на осях и поджимаются гайками. Одна из пружин (большего диаметра) служит для настройки величины давления включения, пружина меньшего диаметра служит для регулирования требуемой разности между величинами давления запуска и давления отключения насоса. Пружины упираются в мембрану, которая замыкает и размыкает контакты управляющей цепи.

Настройка порога запуска осуществляется вращением регулировочной гайки. При повороте по часовой стрелке давление запуска насоса увеличивается. Вращение против часовой стрелки приводит к снижению давления включения.

Процесс регулировки осуществляется в следующей последовательности:

  1. Измерение давления воздуха в ресивере с помощью внешнего манометра (например, автомобильного), при необходимости – накачивание ручным насосом или компрессором до расчётной величины. Осуществляется при выключенном насосе после полного сброса давления.
  2. Замер давления включения насоса. При включённом, но неработающем насосе открыть кран для сброса давления и снять показание манометра системы в момент срабатывания реле (при запуске насосной станции).
  3. Регулировка давления запуска. При несовпадении полученной величины давления с требуемым гайку большой пружины повернуть в сторону увеличения или уменьшения. По завершении контрольного замера при необходимости повторить операцию (возможно, несколько раз).
  4. Измерение давления отключения насоса. Следует закрыть все сливные краны и дождаться момента отключения насоса .
  5. Регулировка разности уровней давлений запуска и отключения насоса. При несовпадении расчётного значения порога выключения насосной станции повернуть гайку пружины меньшего диаметра в соответствующем направлении. Пружина очень чувствительна: поворот осуществлять максимум на 1/4 — 1/2 оборота. Проведя контрольный замер, действия при необходимости повторить.
  6. Повторение цикла, описанного в пунктах 1 – 5. Процедуру при необходимости проделать несколько раз до достижения нужных параметров.

Требуемые параметры запуска и отключения указаны в паспорте реле. Рабочее давление воздуха в ресивере указано в паспорте аккумулятора. Оно должно быть на 10-12 % меньше значения давления запуска.

В зависимости от этажности здания и количества потребителей воды возникает необходимость изменения заводских параметров при проведении регулировки реле. После этого следует обязательно проверить давление воздуха и отрегулировать его в соответствии с новыми настройками.

Стоит отметить, что описанная технология контроля и настройки параметров аккумулятора одинакова для всех видов этого изделия, независимо от конфигурации (вертикального или горизонтального исполнения), объёма и конструктивных особенностей. Сказанное справедливо также к системам отопления и горячего водjснабжения.

Не обязательно быть специалистом, чтобы, имея минимум простых инструментов, провести несложные операции по проверке и регулировке давления в гидроаккумуляторе. Простые действия, не требующие каких-либо навыков, займут минимум времени, при этом окупятся надёжной бесперебойной работой водопровода в течение долгого времени.

Как отрегулировать реле гидроаккумулятора

Автономная система водоснабжения является отличной альтернативой центральному. Если возле дома есть скважина или колодец, то всегда можно наслаждаться чистой водой, которая не преодолевает километры по загрязненному водопроводу, который уже давно требует замены. Но поднять воду с глубины бывает проблематично. Для этого приходится устанавливать целую систему, которая будет способствовать этому. Одним из элементов, который гарантирует стабильную работу является реле давления? Какие есть разновидности такого реле и что потребуется кроме него? Об этом речь пойдет в статье.

Общие понятия

Функционирование системы водоснабжения без перебоев невозможно без того, чтобы в ней поддерживалось постоянное давление. Есть некоторые приборы, которые попросту не будут функционировать, если стрелка манометра не поднимется до требуемого значения. Именно для этого требуются два дополнения к насосу. Одним из них является реле давления, а вторым – гидроаккумулятор. Первый прибор представляет собой небольшую коробочку, в которой расположены электрические контакты. Аккумулятор для воды выполнен в форме металлической цистерны, в которой хранится небольшой запас воды.

В зависимости от конструкции установленной системы насос может находиться непосредственно на гидроаккумуляторе, к последнему также подключается реле давления через специальный переходник, который еще называют пятериком. В пятерике есть отдельное посадочное место под манометр, с помощью которого легко отслеживать давление внутри системы. Суть функционирования системы сводится к тому, что в реле есть контакты, которые срабатывают при определенном давлении жидкости. Обратите внимание! Произвести настройку реле давления без манометра будет практически невозможно.

Разновидности реле давления

Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:

  • электрического;
  • гидравлического.

Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.

Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.

Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы.

В продаже доступны такие реле давления:

  • механические;
  • электронные;
  • со встроенным манометром;
  • с датчиком сухого хода.

Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.

Подготовка гидроаккумулятора

Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Обратите внимание! Важно правильно подобрать давление внутри бака. Если этого не сделать, тогда работа реле давления будет нарушена.

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Совет! Проверить значение давления воздуха можно с помощью манометра, который применяется для автомобильных шин.

Установка реле давления

Установка реле делится на три основных этапа:

  • монтаж;
  • подключение питания;
  • настройка давления.

Монтаж реле производится одновременно со сборкой всей конструкции насосной станции. В этом отношении не должно возникнуть никаких сложностей. Если это накидная гайка, то должен присутствовать резиновый уплотнитель, который предотвратит протекание жидкости. Если реле идет со штуцером, тогда потребуется использование тефлоновой ленты или специального клея.

Электрическая часть для кого-то также может быть сложной. До того как подвести провод к реле, необходимо произвести небольшую подготовку. Хорошим тоном считается установка дифференциального автомата. Связан такой подход с тем, что цепь питания подводится к прибору, который установлен в систему водоснабжения. Если произойдет пробой, тогда может пострадать любой жилец дома. Дифференциальный автомат будет улавливать малейшие утечки и размыкать цепь питания. Вместо него, можно смонтировать УЗО и обычный автомат, но это выйдет гораздо дороже и не так эффективно. Сечение кабеля подбирается в зависимости от мощности насоса. Если она не превышает 5 кВт, тогда будет достаточно медного провода с сечением жилы в 2,5 мм2.

От счетчика проводник подключается к автомату, а уже из него идет к реле. Чтобы подключить реле, потребуется снять крышку, которая закрывает контакты. Чаще всего подвод проводов к реле осуществляется снизу устройства. Предусматривается два входа со специальными муфтами-уплотнителями. Перед вводом кабеля их необходимо ослабить. С одной стороны вводится питающий кабель от автомата, а через второе отверстие уходит кабель на насос. Под крышкой реле находится шесть контактов. Три из них предназначены для питающего кабеля, три другие – для насоса. Они могут быть обозначены тремя буквами L, N, E. Первый предназначен для подключения фазы, второй – ноль и третий оставлен для земли. Насос подключается таким же образом.

Совет! Болты на клеммах важно хорошо затянуть, чтобы из-за плохого контакта не происходило перегрева.

Регулировка давления

Последним этапом в процессе монтажа реле является выбор подходящего давления для функционирования. Для простых механических реле на заводе выставляется номинальное давление, которое подходит в большинстве случаев. Оно может составлять 2,9 атмосферы для верхнего срабатывания и 1,5 атмосферы для нижнего. Для некоторых систем требуется 2 атмосферы, поэтому заводского значения будет более, чем достаточно и его необходимо отрегулировать.

Сделать это можно с помощью гаек, о которых говорилось выше. Большая пружина отвечает за регулировку сразу верхнего и нижнего порога срабатывания. Маленькая предназначена для выставления зазора между этими двумя значениями. Если порог срабатывания необходимо увеличить, тогда пружину необходимо стянуть, а если уменьшить – растянуть. Полный оборот гайки позволяет сместить показания на 0,6 атмосферы. Это означает, что при закручивании гайки, порог срабатывания насоса будет увеличиваться, и он сможет развить больший напор для подъема жидкости на второй или третий этаж.

Определение необходимых параметров реле

Перед тем как приступить к регулировке давления, необходимо разобраться, какие показатели требуются для конкретного оборудования. Нижний порог определяется тем, какое давление присутствует внутри бака, о чем говорилось выше. Если в нем будет 1,5 атмосферы, тогда нижний порог срабатывания должен быть 1,6 – 1,7 атмосферы. Если соблюдать это правило, тогда не придется часто менять мембрану в баке. Этот параметр также определяется характеристиками насоса. На некоторых агрегатах указывается минимальное давление, при котором они способны нормально функционировать.

Верхний порог выставляется сразу, как задается нижний. Остается только указать разницу в значении давления между включением и выключением. Для этого понадобиться воздействовать на маленькую пружину. Верхний предел определяется:

  • максимальным давлением насоса;
  • максимальным давлением системы;
  • максимальным давлением реле.

Последний параметр для обычных реле находится в пределах 4 атмосфер и не может быть увеличен. Максимальное давление, которое способен дать насос может быть указано в характеристиках или его можно рассчитать по столбу, который способен поднять насос. Если прибор способен подать жидкость на 60 метров вверх, то это означает, что пределом для него будет 6 атмосфер. Но это в идеальных условиях, учитывать также стоит и горизонтальный участок проложенного трубопровода. Обычно в бытовой системе достаточно 2,5 – 3 атмосферы для нормального функционирования всех приборов. Чтобы добиться показателя давления при отключении в 3 атмосферы, необходимо сделать зазор между верхним и нижним в 1,5 атмосферы.

Настройка собранной системы

Настройку проще всего производить при полностью собранной системе. Важно правильно подобрать манометр, который будет выдавать точные значения. Если таковой имеется на реле, то его лучше продублировать, чтобы сравнить показания. Первым делом производится запуск системы и отслеживаются номинальные показания включения и выключения, которые покажет манометр. При необходимости внести коррективы система выключается и производится подкручивание гайки в большую или меньшую сторону.

Первым делом выставляется нижний порог, по которому будет происходить включение насоса. Если при последующем включении системы все устраивает, тогда можно перейти к верхнему порогу. Для этого воздействие оказывается на меньшую пружину, чтобы добиться требуемого разброса между давлениями. Когда показания манометра совпадают с желаемыми, тогда крышку реле можно установить на место. Не стоит слишком крутить гайки, т. к. это может привести к нарушению целостности системы. Видео о настройке реле можно посмотреть ниже.

Важно! Перед каждой регулировкой, необходимо полностью спускать давление воды.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал. Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Отправить комментарий

Регулировка реле давления воды для насосной станции

Одной из рабочих частей насосной станции является реле давления. Оно предназначено для включения или отключения электродвигателя агрегата в зависимости от давления в системе.

На новом оборудовании оно уже отрегулировано для работы при оптимальных нагрузках, поэтому без необходимости лучше эти настройки не изменять. Но случается, что без вмешательства не обойтись.

Устройство расширительного бака и реле давления

При интенсивной эксплуатации в работе оборудования могут возникнуть разного рода неполадки, при которых возникает необходимость реле давления выставить заново.

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Рекомендация специалиста: не меняйте настройки в реле давления, если в этом нет крайней необходимости. Иначе изделие потеряет гарантию.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Если правильно не установить давление воздуха в гидробаке, то показания на манометре давления воды будут неверными. Поэтому первым делом необходимо выставить давление воздуха в гидрофоре.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

  • корпус;
  • ниппель;
  • резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Мастера советуют: давление воздуха следует контролировать, даже если никаких изменений в работе реле давления вы не проводили.

Как правильно выполнить регулировку

Элементы реле давления. (Для увеличения нажмите)

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Для оптимальной работы системы водоснабжения небольшого дома достаточно будет поддерживать давление 3 бар.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Предложение специалиста: записывайте все показания манометра. Это позволит не запутаться с показаниями и выставить необходимые параметры.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды

Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.

Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.

Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 — реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.

Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 — 2 атмосферы, максимальное 3 — 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.

Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.

Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

Как отрегулировать реле давления

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы захотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях недостаточно давления или в головках оросителей требуется более высокое давление.Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Осторожно! Электричество может быть очень опасным , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте выключатели источника питания при проверке компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Снимите крышку реле давления.Заводские настройки находятся под крышкой реле давления (как показано справа вверху). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы поднять давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть установлен на 2 фунта / кв.дюйм ниже давления включения.Нажмите здесь, чтобы посмотреть видео: «Как проверить и настроить напорные баки» или нажмите здесь, чтобы прочитать блог: «Как проверить и отрегулировать напорный бак

»

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329,4519.

Как отрегулировать реле давления на водяном насосе SHURflo

Некоторые автофургоны не довольствуются водяным насосом, который входит в стандартную комплектацию их туристических прицепов. Например, Рэй из LoveYourRV заменил водяной насос марки FloJet на своем седельно-сцепном устройстве Cougar на водяной насос SHURflo вторичного рынка:

Седельно-сцепное устройство Cougar оснащалось водяным насосом марки FloJet. Будучи всего лишь более дешевым трехкамерным насосом, он шумел от вибрации пулемета.Тем более, что он был подключен без гибкого шланга на выходном трубопроводе.

Однако иногда вам может вообще не потребоваться замена насоса! Если ваша помпа периодически включается и выключается и дает вам неравномерное смешивание горячей и холодной воды, вам может потребоваться просто отрегулировать реле давления водяного насоса.

Что такое реле давления?

Реле давления — это тип переключателя, который создает электрическую цепь при достижении определенного установленного давления.Переключатель мог «активироваться» либо при повышении, либо при падении давления.

Крис из компании Rocky Mountain Four Wheel Campers покажет вам, как отрегулировать реле давления на водяном насосе SHURflo. Больше не страдайте от резкого напора воды или приступов горячей и холодной воды!

… вода покидает душевую сторону системы намного медленнее, чем в раковине. Таким образом, когда вы включаете раковину, это может не привести к срабатыванию насоса, но затем, когда вы включаете душевую арматуру, внутри или снаружи, вы можете начать наблюдать, как работает насос, а затем снова, поэтому неудобная смесь воды .

Регулировка реле давления насоса Shurflo.

Краткий обзор шагов, связанных с регулировкой реле давления водяного насоса SHURflo, о котором говорилось в видео:

  1. Не нужно вынимать насос из кемпинга или разбирать реле давления!
  2. Найдите винт с внутренним шестигранником в верхней части реле давления
  3. Вращение по часовой стрелке приведет к более чувствительному переключению (с большей вероятностью будет работать)
  4. Вращение против часовой стрелки снижает вероятность цикла насоса
  5. Используйте свой душ и определите, когда насос работает
  6. Поворачивайте винт с внутренним шестигранником против часовой стрелки до тех пор, пока насос не перестанет работать во время душа (насос должен оставаться включенным, пока вы принимаете душ, и выключаться, когда вы закрываете душевую насадку).

Важно помнить: помпа не должна отключаться, когда вы принимаете душ!

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Как настроить реле давления насоса Shurflo?

Регулировка реле давления насоса Shurflo .

Найдите винт с внутренним шестигранником в верхней части реле давления .Поворот по часовой стрелке приведет к более чувствительному переключению (более вероятно, что цикл будет). Вращение против часовой стрелки снижает вероятность цикла насоса . Примите душ и определите, когда насос будет работать в цикле .

Щелкните, чтобы увидеть полный ответ.

Кроме того, как настроить реле давления насоса?

Чтобы поднять только давление отсечки , поверните гайку №2 по часовой стрелке. Чтобы снизить давление , поверните гайку против часовой стрелки. ВНИМАНИЕ: Переключатель никогда не следует настраивать на включение ниже 20 фунтов на квадратный дюйм или на отключение выше 60 фунтов на кв.Давления в системе , насос и скважины должны поддерживать соотношение и .

Затем возникает вопрос, как мне отрегулировать диафрагменный насос? Установите давление воздуха в диафрагме . и отрегулируйте давление для уменьшения пульсации перед подключением, отрегулируйте длину ВОМ 6. Начните с ручки клапана сброса давления — поверните против часовой стрелки, необходимо сбалансировать 8460 PRV при управлении. Откройте 8460, переведите клапан сброса в положение «включено», не допускайте превышения давления на квадратный дюйм выше 90 фунтов на квадратный дюйм, закройте 8460, чтобы достичь максимума.

Аналогичным образом, как настроить реле давления Seaflo?

Увеличьте значение давления отключения насоса, повернув регулировочный винт на переключателе по часовой стрелке на 1/2 оборота. Примечание. Мы рекомендуем сделать это квалифицированным специалистом по обслуживанию. 4. Установите аккумуляторный бак SEAFLO , чтобы уменьшить цикличность, поддерживать постоянный поток воды и выравнивать колебания температуры.

Почему мой водяной насос RV пульсирует?

Это нормально для водяного насоса RV от до Pulsate .Это нормально для насоса от до пульсирует . Водяной насос предварительно настроен на поддержание более или менее постоянного давления воды . Когда насос обнаруживает падение давления, поскольку вы используете воду , он работает достаточно долго, чтобы восстановить давление, а затем отключается.

Как заменить реле давления переменного тока

Реле давления системы кондиционирования предназначены для защиты системы кондиционирования от слишком высокого или слишком низкого давления.Есть реле как высокого, так и низкого давления; некоторые автомобили оснащены только реле высокого давления, а другие — обоими. Неправильное давление может повредить компрессор, шланги и другие компоненты системы кондиционирования.

Реле давления кондиционера — это тип устройства, называемого датчиком, который изменяет внутреннее сопротивление в ответ на изменения давления. Переключатель переключения сцепления измеряет давление кондиционера около выхода испарителя и часто устанавливается на гидроаккумуляторе. Если обнаруживается неправильное давление, переключатель размыкает цепь муфты компрессора кондиционера, чтобы предотвратить работу.После того, как будет произведен необходимый ремонт для приведения давления в соответствие со спецификацией, переключатель разрешит нормальную работу сцепления.

Наиболее частым признаком неисправности реле давления кондиционера является неисправный компрессор и отсутствие кондиционера.

Часть 1 из 3: Найдите переключатель цикла сцепления кондиционера

Для безопасной и эффективной замены реле давления кондиционера вам понадобится пара основных инструментов:

Шаг 1. Найдите реле давления кондиционера. Реле давления можно установить на напорную линию кондиционера, компрессор или аккумулятор / осушитель.

Часть 2 из 3: Снимите реле давления кондиционера

Шаг 1: Отсоедините отрицательный провод аккумуляторной батареи. Отсоедините отрицательный провод аккумуляторной батареи с помощью ключа с храповым механизмом. Затем отложите это в сторону.

Шаг 2: Отсоедините электрический разъем переключателя.

Шаг 3: Снимите переключатель. Ослабьте выключатель с помощью торца или гаечного ключа, затем открутите его.

  • Примечание : Как правило, откачку воздуха из системы кондиционирования перед снятием реле давления кондиционера не требуется. Это связано с тем, что в крепление переключателя встроен клапан Шредера. Если у вас есть какие-либо сомнения относительно конструкции вашей системы, перед снятием переключателя ознакомьтесь с информацией о заводском ремонте.

Часть 3 из 3: Установите переключатель цикла муфты кондиционера

Шаг 1. Установите новый переключатель. Вкрутите новый переключатель, затем затяните его до плотной фиксации.

Шаг 2: Установите электрический разъем на место.

Шаг 3: Установите отрицательный провод аккумуляторной батареи. Установите на место отрицательный провод аккумуляторной батареи и затяните его.

Шаг 4: Проверьте кондиционер. По завершении включите кондиционер, чтобы проверить, работает ли он. В противном случае квалифицированный специалист должен провести диагностику вашей системы кондиционирования воздуха.

Если вы предпочитаете, чтобы кто-то выполнял эту работу за вас, команда YourMechanic предложит квалифицированную замену реле давления кондиционера.

4 вещи, которые должен знать каждый специалист по устранению неполадок гидравлического оборудования

Клапаны, расположенные в стеке, могут быть одинаковыми, но выполнять совершенно разные функции.

Философия на многих заводах заключается в том, что если гидравлическая система управляет машиной, не связывайтесь с ней. Часто единственное когда-либо выполнявшееся техническое обслуживание гидравлической системы — это замена фильтров, проверка уровня масла и выполнение анализа масла.Недавно я проконсультировался с заводом по производству гофроящиков, на котором возвратный фильтр не менялся с момента запуска завода 17 лет назад.

Когда на заводе возникает проблема с гидравликой, она обычно устраняется путем замены деталей. Это связано с большими затратами на детали и простоем установки. Весь обслуживающий персонал должен обладать знаниями и навыками для поиска и устранения неисправностей и обслуживания заводских систем. Ниже приведены четыре вещи, которые должен знать каждый специалист по устранению неисправностей гидравлики.

1.Функции компонентов

Когда возникает проблема с гидравликой, машина осматривается на предмет повреждения шлангов, давления на манометре, низкого уровня масла и отключения электродвигателя. Если ничего очевидного не обнаружено, начинается процесс замены деталей. Угадайте, какой компонент обычно меняют первым? Если вы сказали «гидравлический насос», вы были бы правы.

Одно из самых больших заблуждений заключается в том, что насос подает давление. Насосы обеспечивают объем или поток. Давление создается только тогда, когда в системе есть сопротивление.Многие хорошие насосы были заменены из-за того, что манометр показывал низкое давление или его отсутствие. Это прекрасный пример того, как специалист по устранению гидравлических неисправностей не знает функции насоса в системе.

Перед тем, как начать поиск и устранение неисправностей, обслуживающий персонал должен понимать функции всех компонентов системы. Их не всегда можно определить, просто взглянув на них. Один клапан может выглядеть как другой, но выполнять совершенно другую функцию.

Многие клапаны имеют символ на бирке корпуса, обозначающий тип.Это самый простой способ отличить клапаны, но он бесполезен, если обслуживающий персонал не знаком с гидравлическими символами.

2. Процедуры поиска и устранения неисправностей

Специалист по диагностике гидравлических систем должен знать надлежащую процедуру проверки исправности компонента или неисправности. В большинстве случаев можно выполнить быструю проверку или тест.

Аккумуляторы обычно используются для обеспечения дополнительного объема, поглощения ударов и поддержания давления в системе.Обычно они предварительно заправляются сухим азотом.

Чтобы аккумулятор работал надлежащим образом, предварительная заправка азотом должна быть правильной. Есть три простых метода проверки правильности работы аккумулятора.

Первый метод — выключить гидравлический насос и дать давлению спуститься до 0 фунтов на квадратный дюйм (psi). Установите зарядную установку с манометром на клапан Шредера гидроаккумулятора. Предварительная заправка азотом будет отображаться на манометре.

Другой метод — следить за манометром, когда азот выталкивает масло из корпуса аккумулятора при выключенном насосе. Давление будет постепенно падать, а затем быстро упадет до 0 фунтов на квадратный дюйм. Давление, при котором игла быстро опускается до 0, является давлением предварительной зарядки.

Последний метод — это снимать стенки корпуса аккумулятора из термопистолета или инфракрасной камеры. При правильной предварительной зарядке снаряд должен быть теплее в нижней половине или на две трети.

Недавно я проконсультировался с заводом, на котором было обнаружено, что несколько аккумуляторов недозаряжены. Когда аккумулятор недозаряжен, в систему поступает меньший объем. После правильной загрузки линейная скорость машины была увеличена для достижения более высокого уровня производительности. Эти примеры насоса и гидроаккумулятора указывают на быстрые тесты, которые можно провести, чтобы определить, правильно ли работает компонент.


На
может быть установлена ​​зарядная установка с манометром.
гидроаккумуляторный клапан Шредера.

3. Как настроить систему

Одна из основных проблем, если не самая большая проблема, заключается в том, что в систему вносятся случайные корректировки с целью ускорить работу машины или решить проблему. Часто выполняется регулировка, но если никаких изменений в работе машины не наблюдается, предполагается, что в системе ничего не изменилось.

На одном заводе местный «ручник» посчитал, что гидравлический насос слишком шумный, поэтому он повернул регулировку компенсатора по часовой стрелке и приоткрыл ручной клапан на линии, расположенной непосредственно ниже по потоку.Уровень шума насоса несколько снизился, поэтому он ушел, думая, что решил проблему.

Несколько часов спустя машина остановилась, потому что температура масла поднялась до 160 градусов по Фаренгейту. Был вызван электрик, который быстро отключил выключатель при высокой температуре. Примерно через 24 часа температура масла поднялась до 300 градусов по Фаренгейту. Затем машину пришлось остановить и промыть дорогим растворителем для удаления лака и шлама из системы.

Поворачивая компенсатор по часовой стрелке, поворотная ручка устанавливает компенсатор выше значения предохранительного клапана.Это позволяло насосному объему возвращаться в резервуар под высоким давлением, выделяя тепло, когда оно не требуется в системе. Открытие ручного клапана позволило некоторой части объема насоса всегда возвращаться в резервуар под высоким давлением, выделяя еще больше тепла.

Весь обслуживающий персонал должен быть обучен точной настройке насос-компенсаторов, предохранительных клапанов, регуляторов расхода, редукционных клапанов и аккумуляторов предварительной зарядки. Если этого не сделать, это может привести к удару, утечке, перегреву, отказу компонентов и повреждению машины.


Распределитель общего назначения


Гидравлическое обозначение гидрораспределителя

4. Как читать гидравлические символы

Схема должна использоваться для эффективного устранения гидравлических проблем. Поэтому обслуживающий персонал должен знать, как читать гидравлические символы, чтобы найти неисправность на схеме.

Обычно используемый распределитель показан слева вместе с символом клапана.Этот символ указывает на пять характеристик клапана: он нормально открытый (с трубной заглушкой в ​​порту «A»), имеет два положения, четырехходовой, с электромагнитным управлением и гидравлическим управлением, а также с пружинным возвратом.

Не читая символа, единственное, что можно определить, глядя на клапан, — это то, что он управляется соленоидом. Незнание пяти атрибутов клапана значительно затруднило бы поиск и устранение неисправностей.

Клапан часто устанавливается на машину просто потому, что он выглядит так же, как и оригинальный клапан.Если хотя бы одна буква или цифра отличается, это необходимо обнаружить до замены клапана. Когда на одном заводе был заменен клапан, который имел однозначное различие между исходным и новым клапаном, это привело к восьми часам простоя по цене 12 000 долларов в час.

Если ваша бригада технического обслуживания не обучена этим четырем вещам, они, вероятно, сделают все возможное, когда возникнет проблема, что обычно означает замену деталей до тех пор, пока проблема не будет решена. Часто меняют многие детали и ремонтируют машину, но никто ничего не узнает.

Правильно обучая обслуживающий персонал, вы будете меньше тратить на детали оборудования, сократите время простоя, связанного с гидравликой, и получите более безопасный персонал.

Как заменить реле низкого давления кондиционера

В системе кондиционирования вашего автомобиля есть два переключателя, которые защищают компрессор и холодильный контур.Реле низкого давления отключает систему, когда давление слишком низкое, чтобы предотвратить повреждение компрессора. Как и все части вашего автомобиля, он имеет ограниченный срок службы. Если вы страдаете от таких проблем, как прерывистый отклик от блока переменного тока при его включении, отсутствие охлаждения или полный отказ системы, то проблема может заключаться в неисправном реле низкого давления.

К счастью, мы создали руководство по замене реле низкого давления вашего кондиционера, которое дает вам всю информацию, необходимую для замены этой важной детали, однако из-за затрат и необходимого оборудования более экономически выгодно привлечь специалиста для выполнения эта работа.

Как узнать о необходимости замены

Реле давления переменного тока расположены как на верхней, так и на нижней стороне блока. Эти переключатели контролируют и проверяют давление хладагента на обеих сторонах системы, с отдельными переключателями для стороны высокого и низкого давления, которые служат для предотвращения проблем с давлением, вызывающих повреждение компрессора.

Если давление в системе упадет ниже 25 фунтов на квадратный дюйм, система на мгновение отключается, предотвращая переохлаждение и замерзание системы, что может вызвать повреждение устройства, особенно в более холодном климате.Если вы хотите, чтобы ваш кондиционер выдержал испытание временем, необходимы регулярные проверки и замена переключателя.

Инструменты, которые вам потребуются:

Для этой работы вам потребуются некоторые специальные инструменты: —

  • Набор манометров для кондиционирования воздуха
  • Устройство для восстановления кондиционирования воздуха
  • Хладагент
  • Вакуумный насос
  • Новое реле давления
  • Резиновое кольцо ( с комплектом переключателей)
  • Защитные перчатки
  • Защитные очки

1.Очистите хладагент

Первое, что нужно сделать, это удалить весь старый хладагент из системы. Однако убедитесь, что вы соблюдаете экологически безопасные меры по обращению с этими газами. Выпуск хладагента в воздух не допускается, так как он способствует образованию парниковых газов.

Вам необходимо прикрепить шланги регенерационной машины к клапанам кондиционирования воздуха, чтобы безопасно утилизировать хладагент:

  • Присоедините трубы регенерационной машины к соответствующим клапанам — вам необходимо найти клапаны как высокого, так и низкого давления .
  • Чтобы найти клапан низкого давления, просто проследите большую трубу от компрессора до гидроаккумулятора, который должен быть расположен рядом с брандмауэром. Затем найдите клапан высокого давления, проследив за меньшим шлангом в задней части компрессорного агрегата.
  • Включите рекуперационную машину, и она удалит весь хладагент. Это так просто. Следите за манометром, чтобы проверить, когда он закончил и работа сделана.

Обратитесь к своему руководству, чтобы найти точное положение переключателя воздушного компрессора, или, если вы хотите получить более подробную информацию, то интернет-форумы для вашего автомобиля могут вам помочь.Найдя переключатель, выполните следующие действия, чтобы его снять:

  • Выверните переключатель из положения плавным движением. Прежде чем продолжить процесс, убедитесь, что новая деталь совпадает со старой.
  • Замените резиновое кольцо и замените его новым, которое должно входить в комплект для нового реле давления.
  • Установите новый переключатель, прикрутив его на место, а затем оставьте в том же положении, что и старый переключатель.

Полностью удалите всю влагу из системы кондиционирования перед заправкой ее хладагентом и окончательной проверкой.

  • Установите манометр кондиционера и прикрепите его к портам давления, которые подробно описаны на первом этапе процесса.
  • Присоедините вакуумный насос к манометру и включите его вместе с сервисными клапанами. Этот процесс предназначен для удаления всей влаги из системы и занимает примерно один час.

4. Восстановление хладагента

После того, как влага будет полностью удалена из системы, вам нужно будет закрыть сервисные клапаны на манометре и отсоединить вакуумный насос.

  • Установите кран баллона, который поставляется с набором манометров, и подсоедините к нему баллончик с хладагентом, затем вы просто открываете баллон вместе с сервисным клапаном на наборе манометров, позволяя системе заполниться хладагентом.
  • Продолжайте повторять этот процесс, пока система не будет полностью заполнена.Вы можете получить представление о том, сколько хладагента необходимо, обратившись к руководству по эксплуатации вашего автомобиля.

Заключительный этап — тестирование системы, чтобы убедиться, что все работает. Просто снимите все трубы и закройте вентили. Дайте двигателю отдохнуть примерно 10 минут, прежде чем завести автомобиль, полностью включить кондиционер и насладиться холодным дутьем. В последнюю очередь убедитесь, что реле давления воздушного компрессора работает.

Помните

Именно эти ремонтные работы и замены при обслуживании могут помочь вам сэкономить деньги и время.Поддержание кондиционера в хорошем состоянии не только улучшит ваши впечатления от поездки, но и неисправный кондиционер может вызвать более распространенные проблемы с двигателем. Небольшое служение время от времени творит чудеса.

Автомобиль нередко испытывает проблемы с кондиционером, поэтому умение разбираться в этих проблемах поможет сохранить и ваш кошелек, и автомобиль в хорошем рабочем состоянии.

Совместное использование — это забота!

как отрегулировать реле давления воды с гидроаккумулятором.Каким должно быть давление воздуха в воздушной полости гидроаккумулятора

Гидроаккумулятор представляет собой специальный металлический герметичный контейнер, содержащий внутри эластичную мембрану и определенное количество воды под определенным давлением.

Гидроаккумулятор (иными словами мембранный бак, гидробак) служит для поддержания стабильного давления в системе водоснабжения, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроудар.При отключении напряжения благодаря гидроаккумулятору всегда будет небольшой запас воды.

На рисунке 13 показана диаграмма, на которой требуется пар под давлением котла, а также пар с более низким давлением. Некоторые технологические процессы не могут пропускать пар низкого давления, и пар может потребоваться в любое время, когда в котле находится давление. Если пиковая нагрузка вызвана потребителями высокого давления, клапан поддержания давления на Рисунке 13 будет определять падение давления и перемещаться на свое место, тем самым сохраняя пар высокого давления для потребителей высокого давления, оставляя паровой аккумулятор для обеспечения потребности в низком давлении во время этого. период.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Защита насоса от преждевременного износа. Из-за подачи воды в мембранный резервуар при открытии крана насос включится только в том случае, если запас воды в резервуаре закончится. У любого насоса есть определенная скорость включений в час, поэтому за счет гидроаккумулятора у насоса будет запас неиспользованных включений, что увеличит срок его службы.
  2. Поддержание постоянного давления в водопроводе, защита от перепадов напора воды. Из-за перепадов давления при одновременном включении нескольких кранов возникают резкие колебания температуры воды, например, в душе и на кухне. Аккумулятор успешно справляется с такими неприятными ситуациями.
  3. Защита от гидроудара, который может возникнуть при включении насоса и может испортить трубопровод в порядке.
  4. Поддержание подачи воды в систему, что позволяет использовать воду даже при отключении электроэнергии, что в наше время случается довольно часто.Эта особенность особенно ценится в загородных домах.

Аккумуляторное устройство

Таким образом, система обеспечивает переменную нагрузку низкого давления через паровой аккумулятор, а максимально возможный расход для нагрузки высокого давления обеспечивается действием клапана поддержания давления. На рисунке 14 котел работает при нормальном расчетном давлении, например 10 бар, и пар проходит на переменные нагрузки, для которых требуется не более, например, 5 бар.

Практические рекомендации по паровым батареям

Это вытягивает пар из парового аккумулятора, и со временем давление пара в аккумуляторе падает. Клапан B реагирует на давление ниже по потоку в распределительной линии, которое также действует как редукционный клапан. Затем пар поступает в паровой аккумулятор, который перезаряжается до максимального давления, немного ниже давления котла. На любом предприятии инженер-проектировщик должен стремиться обеспечить, по крайней мере, минимальное обслуживание в случае, если паровая батарея и связанное с ней оборудование требуют обслуживания или поломки.

Герметичный корпус устройства разделен специальной мембраной на две камеры, одна из которых предназначена для воды, а другая — для воздуха.

Вода не контактирует с металлическими поверхностями корпуса, так как находится в водяной камере-мембране из прочного бутилкаучукового материала, устойчивого к бактериям и отвечающего всем гигиеническим и санитарным нормам для питьевой воды.

Это будет включать обеспечение адекватной и безопасной изоляции батареи с помощью клапанов и, возможно, некоторые средства защиты котла от перегрузки, если нельзя избежать значительных изменений спроса.Наиболее очевидным решением здесь является резервный клапан поддержания давления.

Влияние на скорость горения котла

Паровой аккумулятор и клапан поддержания давления вместе защищают котел от перегрузок и позволяют котлу нормально работать до тех пор, пока он не будет рассчитан. Это важно для достижения хорошей эффективности и в то же время для подачи чистого, сухого, насыщенного пара. На рисунках 16 и 17 показана скорость стрельбы без парового аккумулятора и скорость стрельбы с паровым аккумулятором соответственно.

В воздушной камере находится пневмоклапан, предназначенный для регулирования давления. Вода поступает в гидроаккумулятор через специальный патрубок на резьбе.

Аккумуляторное устройство должно быть установлено таким образом, чтобы его можно было легко разобрать в случае ремонта или обслуживания, не сливая всю воду из системы.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

При правильной конструкции и эксплуатации пар из парового аккумулятора всегда чистый и имеет сухую фракцию, достаточно близкую к паровому аккумулятору, спроектирован с большой поверхностью воды и достаточным паровым пространством для почти мгновенного производства высококачественного пара во время пиковой нагрузки. периоды.В случае некоторых вертикальных паровых аккумуляторов паровое пространство увеличивается, чтобы компенсировать меньшую поверхность воды.

Паровые батареи иногда используются для получения чистого пара, если пар находится в прямом контакте с продуктом; например, в стационарных и промышленных стерилизаторах, в отделочных материалах для текстиля и в некоторых применениях в пищевой промышленности и производстве напитков.

Диаметры соединительной трубы и напорной трубы должны по возможности совпадать, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л установлен специальный клапан для стравливания воздуха, выходящего из воды. Для малогабаритных гидроаккумуляторов, в которых нет такого клапана, в системе водоснабжения необходимо предусмотреть устройство для отвода воздуха, например, тройник или кран, закрывающий магистраль водопровода.

После заполнения батареи водой и при нормальных условиях эксплуатации добавление воды и скорость перелива очень малы.Если используется перегретый пар, количество добавленной воды будет связано с количеством перегрева, но поскольку удельная теплоемкость перегретого пара ниже, чем у воды, она будет меньше влиять на изменения уровня воды.

Особенности устройства современных гидробаков

Если используется насыщенный пар, то повышение уровня воды просто зависит от теплопотерь от судна. При надлежащей теплоизоляции потери тепла минимальны, поэтому повышение уровня воды и, следовательно, перелив через конденсатоотводчик также минимальны.

В воздушном клапане гидроаккумулятора давление должно быть 1,5-2 атм.

Принцип работы гидроаккумулятора

Аккумулятор работает так. Насос подает воду под давлением к мембране гидроаккумулятора. При достижении порога давления реле выключает насос, и вода перестает течь. После того, как давление начинает падать во время забора воды, насос снова автоматически включается и подает воду на мембрану гидроаккумулятора.Чем больше объем бака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Классификация аккумуляторов для систем водоснабжения

Паровые аккумуляторы, описанные и проиллюстрированные в этом Модуле, были большими и горизонтальными. Паровые батареи всегда проектируются и изготавливаются в соответствии с областью применения, и емкости диаметром всего 1 м не редкость. Также для небольших батарей пар обычно вертикальный.Любая конфигурация может поддерживать одинаковые скорости хранения и разгрузки, и может быть проще найти место для вертикального блока.

Обычно это самая дорогая часть паровой аккумуляторной системы, которая разрабатывается индивидуально для каждого случая применения. Для промышленных установок это обычно составляет от 5 до 30 бар, хотя электростанции могут быть рассчитаны на давление 150 бар. Обычно отношение диаметра к общей длине составляет от 4 до 6, но это может значительно варьироваться в зависимости от условий участка.

При работе гидроаккумулятора растворенный в воде воздух постепенно накапливается в мембране, что приводит к снижению КПД устройства. Следовательно, необходимо не допускать сброса накопленного воздуха из гидроаккумулятора. Периодичность профилактических мероприятий зависит от объема резервуара и периодичности его эксплуатации, что примерно раз в 1-3 месяца.

Паровые аккумуляторы обычно имеют цилиндрическую форму с эллиптическими концами, так как это наиболее эффективная в конструктивном отношении форма.Их будут делать из печки котла. Чем выше допустимый перепад давления между давлением котла и давлением в установке, тем больше доля испаренного пара и, следовательно, меньше потребляемая мощность пара.

Помимо резервуара для хранения в реальном времени, судно должно иметь. Достаточное количество воды в нижней части сосуда при минимальных условиях для размещения и закрытия паровых форсунок. Достаточный зазор над водой в полностью заряженных условиях для обеспечения разумной площади поверхности для выпуска пара.Это важно, потому что мгновенная скорость выброса пара может быть окончательным критерием, если пиковые нагрузки большие и резкие.

Эти устройства могут иметь вертикальное и горизонтальное расположение.

Принцип работы устройств не имеет отличий, за исключением того, что вертикальные гидроаккумуляторы объемом более 50 л в верхней части имеют специальный клапан для стравливания воздуха, который в процессе работы постепенно накапливается в системе водоснабжения.Воздух скапливается в верхней части устройства, потому что расположение клапана для стравливания выбрано в верхней части.

Обоснование батареи

Есть несколько способов оправдать капитальные затраты на установку батареи, и они часто окупаются в короткие сроки. При первоначальном анализе следует учитывать следующие моменты. Сравните затраты на установку только бойлера для удовлетворения максимального спроса, а также меньшего размера котла, используемого с батареей.

Оцените экономию топлива, поскольку котел меньшего размера работает ближе к максимальной мощности и имеет более стабильную нагрузку. В недавнем тематическом исследовании пивоварня рассчитала 10% -ную экономию топлива и срок окупаемости около 18 месяцев.

В горизонтальных устройствах для стравливания воздуха устанавливается специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств небольших размеров, независимо от того, вертикальные они или горизонтальные, удаление воздуха осуществляется путем полного слива воды.

Выбирая форму резервуаров, исходите из размеров технического помещения, в котором они будут установлены.Все зависит от габаритов устройства: какой из них лучше впишется в отведенное для него пространство, этот будет установлен вне зависимости от того, горизонтальный он или вертикальный.

В результате совмещения пиков и впадин испарения определяют, меньше ли удельная стоимость топлива. Тогда вы можете согласиться на снижение максимальной скорости подачи. Оцените финансовую выгоду от снижения стоимости котельных, паровой арматуры и парового оборудования. Эти преимущества будут достигнуты за счет более высокой нагрузки на котел и лучшего пара.

Паровые батареи — это не старомодные пережитки прошлого. Паровые батареи были установлены в современной промышленности, включая биотехнологии, стационарную и промышленную стерилизацию, испытательные центры, производство печатной и пищевой продукции, а также в более традиционных отраслях, таких как пивоваренные заводы и торговые площадки.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций схема подключения гидроаккумулятора к водопроводу может быть разной.Ниже приведены наиболее популярные схемы подключения аккумуляторов.

Такие насосные станции устанавливают там, где есть большой расход воды. Как правило, на таких станциях один из насосов работает непрерывно.
На подкачивающей насосной станции гидроаккумулятор служит для уменьшения скачков давления при включении дополнительных насосов и компенсации небольших ударов.

Современные котлы стали меньше, и увеличилось использование небольших водотрубных котлов, змеевиков и кольцевых котлов, все из которых эффективны, но снижают тепловую мощность системы и делают ее уязвимой для проблем с максимальной нагрузкой.

Есть еще много приложений для паровых батарей. Для долговременных пиков, которые в конечном итоге должна обрабатывать котельная, паровой аккумулятор может использоваться для хранения, например, 5 минут пикового расхода, что обеспечивает достаточный срок службы котельной. Паровые аккумуляторы также могут использоваться с котлами с электродами или погружными нагревателями, так что пар может генерироваться с пиковыми нагрузками, храниться и использоваться во время пиковых нагрузок.

Еще одна такая схема широко применяется, когда в системе водоснабжения случаются частые перебои в подаче электроэнергии на подкачивающие насосы, а наличие воды жизненно необходимо.Тогда запас воды в гидроаккумуляторе спасает ситуацию, играя на этот период роль резервного источника.

Чем крупнее и мощнее насосная станция и чем большее давление она должна поддерживать, тем большим должен быть объем гидроаккумулятора, который действует как демпфер.
Буферная емкость гидробака зависит также от объема необходимой подачи воды и от разницы давлений при включении и выключении насоса.

Возможности безграничны.Таким образом, паровой аккумулятор является эффективным инструментом, поскольку он может обеспечить наиболее экономичный способ подачи пара для периодического процесса. Разгрузочный насос помпа с аккумулятором. Похоже на змею, которая пахнет так, будто ей это не понравилось. Он также похож на гаджет Джеймса Бонда.

Когда это давление достигает настройки клапана, он перемещается и разгружает, перенаправляет или разрушает насос. Этот обратный клапан способен обрабатывать насос до 15 галлонов в минуту. Его можно использовать вместе с чеком любого размера для более крупных систем.

Для длительной и безотказной работы погружной насос должен совершать от 5 до 20 пусков в час, что указано в его технических характеристиках.

При падении давления в системе водоснабжения до минимального значения реле давления автоматически включается, а при максимальном значении — выключается. Даже самый маленький расход воды, особенно в небольших системах водоснабжения, может снизить давление до минимума, что мгновенно даст команду на включение насоса, потому что утечка воды компенсируется насосом мгновенно, а через несколько секунд , при пополнении водоснабжения реле отключит насос.Таким образом, при минимальном расходе воды насос будет работать практически вхолостую. Такой режим работы отрицательно сказывается на работе насоса и может быстро вывести его из строя. Положение может корректироваться гидроаккумулятором, который всегда имеет необходимый запас воды и успешно компенсирует ее незначительный расход, а также защищает насос от частого включения.

Проблемы с приложениями перевешивают преимущества. Есть аспекты дизайна, которые делают его превосходным. Вероятно, он не застрахован от заиления.Площадь, которая может быть покрыта илом, очень мала по сравнению с работой клапана. В конечном итоге сиденье расширяется, пока система не умирает. Этот продукт непросто изготовить.

Концентричность критична, диаметры должны соблюдаться, а качество поверхности очень важно. Однако, если мы не сделаем клапан правильно, он не пройдет проверку. Следует обратить внимание на детали в конструкции схем и коллекторов. Внимание к деталям — фраза, которая очень важна для успешного применения этого клапана.Внимание к деталям — вот что Рик вложил в этот клапан. Диаметр, вес, ходы, приросты, тайминги. Когда предполагается, что клапан работает с разницей в 15%, внимание к деталям — вот что заставило его работать.

Кроме того, гидроаккумулятор, подключенный к контуру, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака подбирается в зависимости от частоты включения и мощности насоса, расхода воды в час и высоты его установки.

Рик обратил внимание на детали в клапане, но вам нужно обратить внимание на детали конструкции схемы, а также конструкции коллектора. Клапан открывается при 600 фунтах на квадратный дюйм и выпускается при 510 фунтах на квадратный дюйм. Каждое падение давления против вас.

От используемого дифференциала все отвлекает. Меня учили не использовать это слово в композиции, так как это считается конфронтационным.

  • Неисправность насоса.
  • Невозможность вернуть насос в линию.
  • Обрыв во время сброса.
  • Сильные, бесконечные колебания между выделениями и выделениями.

Хорошая схема — это та, которая работает так, как вы ее спроектировали. Прочная конструкция схемы будет работать так, как ожидает пользователь. Даже если это выходит за рамки того, что вы себе представляли. Что делать, если он не может достать помпу, он сказал вам, что собирается ее использовать и поставит на 50% больше?

Для накопительного водонагревателя на схеме подключения гидроаккумулятор играет роль расширительного бака.При нагревании вода расширяется, увеличивая объем в системе водоснабжения, и, поскольку она не имеет способности сжиматься, малейшее увеличение объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже на помощь придет гидробак. Его объем будет напрямую зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагретой воды и увеличения предельно допустимого давления в системе водоснабжения.

Гидроаккумулятор подключается перед подкачивающим насосом по воде. Он нужен для защиты от резкого падения давления в водопроводной сети при включении насоса.

Емкость гидроаккумулятора для насосной станции будет тем больше, чем больше воды используется в системе водоснабжения и тем меньше разница между верхней и нижней шкалами давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обычную емкость для воды.Это устройство постоянно в работе, мембрана постоянно в динамике. Поэтому установка гидроаккумулятора не так проста. Бак при установке должен быть усилен надежно, с запасом прочности, шума и вибрации. Поэтому резервуар крепится к полу через резиновые прокладки, а к трубопроводу — через резиновые гибкие переходники. Нужно знать, что на входе в гидросистему сечение подающей секции не должно сужаться. И еще одна важная деталь: в первый раз бак нужно наполнять очень осторожно и медленно, используя слабый напор воды, на случай, если резиновая груша застряла из-за длительного простоя, и резким напором воды ее. могут быть повреждены.Лучше всего удалить с груши весь воздух перед ее вводом в эксплуатацию.

Аккумулятор должен быть установлен так, чтобы во время работы к нему можно было свободно приближаться. Лучше доверить эту задачу опытным специалистам, так как очень часто резервуар выходит из строя из-за какой-то неучтенной, но важной мелочи, например, из-за несоответствия диаметра трубы, нерегулируемого давления и т. Д. Провести невозможно. здесь эксперименты, ведь на карту поставлена ​​нормальная работа водопровода.

Итак, вы принесли в дом купленный танк. Что с ним делать дальше? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его до 1,5 атм, но бывают случаи, когда из-за течи показатели снижаются к моменту продажи. Чтобы убедиться в правильности показателя, нужно открутить декоративный колпачок на обыкновенной автомобильной катушке и проверить давление.

Как это проверить? Обычно для этого используют манометр.Это может быть электронный, механический автомобильный (с металлическим корпусом) и пластиковый, который идет в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0,5 атм меняют качество гидробака, поэтому манометры из пластика лучше не использовать, так как они дают очень большую погрешность в работе. Обычно это китайские модели в непрочном пластиковом корпусе. На показатели электронных манометров влияет заряд аккумулятора и температура, к тому же они очень дороги.Поэтому лучший вариант — это обыкновенный автомобильный манометр, прошедший испытание. Шкала должна быть на небольшом количестве делений, чтобы можно было точнее измерять давление. Если шкала рассчитана на 20 атм, а вам нужно измерить всего 1-2 атм, то на высокую точность рассчитывать не приходится.

Если в баке меньше воздуха, значит, имеется больший запас воды, но разница давлений между пустым и почти полным баком будет очень значительной.Все дело в предпочтениях. Если необходимо, чтобы в водопроводе постоянно было высокое давление воды, то в баке должно быть давление не менее 1,5 атм. А для бытовых нужд вполне может хватить 1 атм.

При давлении 1,5 атм в гидробаке меньший запас воды, из-за чего подкачивающий насос будет чаще включаться, а при отсутствии света подачи воды в бак может просто не хватить. Во втором случае придется пожертвовать давлением, потому что душ с массажем можно принимать, когда резервуар полный, а пока он пустой, только ванна.

Когда вы решите, что для вас важнее, вы можете установить желаемый режим работы, то есть либо закачивать воздух в бак, либо стравливать излишки.

Нежелательно понижать давление ниже 1 атм, а также чрезмерно его превышать. Груша, наполненная водой при недостаточном давлении, будет касаться стенок емкости и быстро придет в негодность. А чрезмерное давление не позволит перекачать достаточное количество воды, так как большая часть емкости будет занята воздухом.

Настройка реле давления

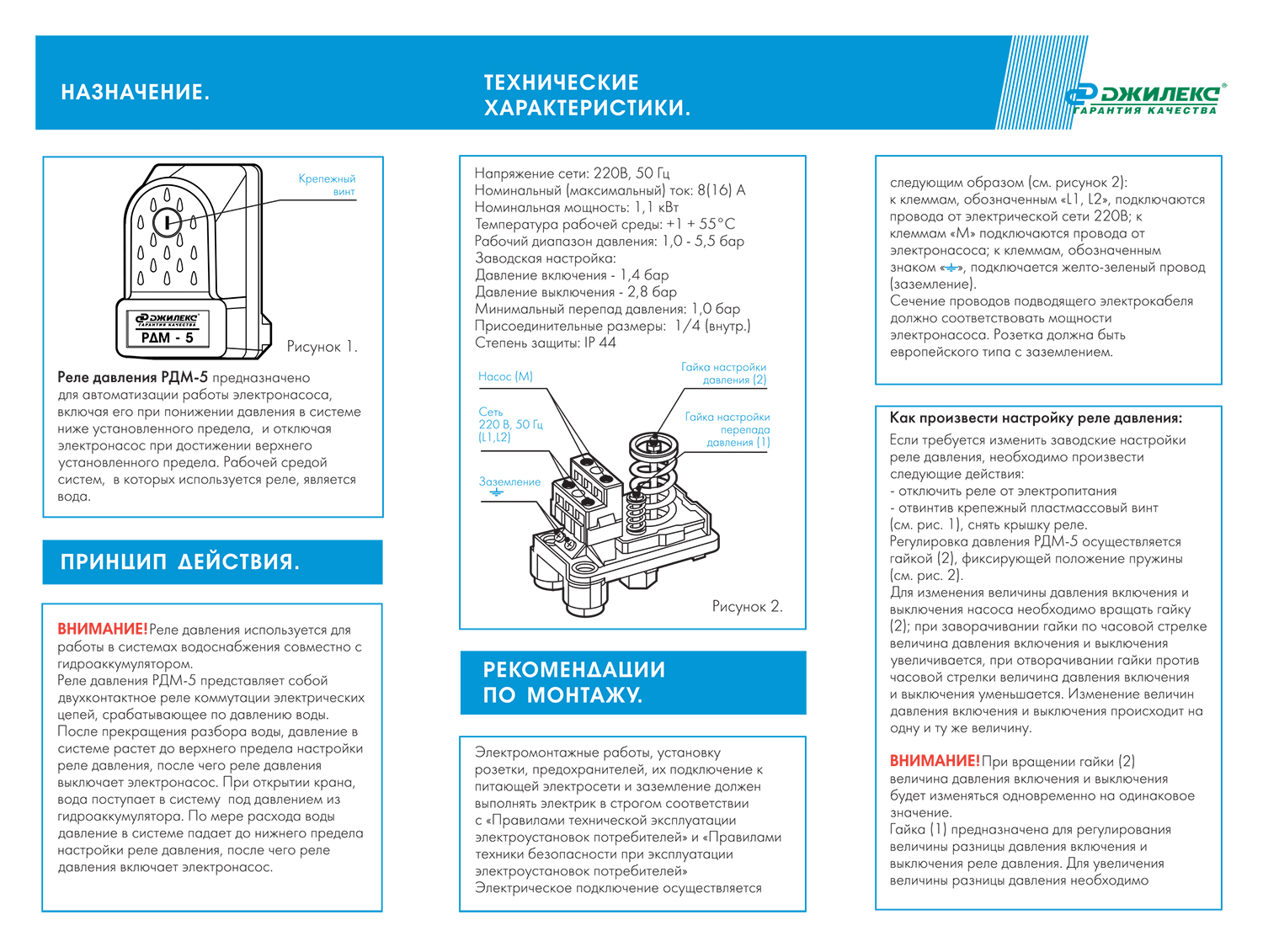

Также необходимо настроить реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (P) и малую (дельта P). С их помощью можно регулировать максимальный и минимальный уровни давления, при которых насос включается и выключается. За включение помпы и давление отвечает большая пружина. По конструкции видно, что она как бы способствует воде для замыкания контактов.

С помощью небольшой пружины устанавливается перепад давления, как указано во всех инструкциях.Но в инструкции не указывается ориентир. Получается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за перепад давления, сопротивляясь напору воды, отталкивает подвижную пластину от контактов.

Когда правильное давление воздуха уже установлено, гидроаккумулятор можно подключать к системе. Подключив его, нужно внимательно следить за манометром. Все гидроаккумуляторы показывают нормальные и максимальные значения давления, превышение которых недопустимо.Ручное отключение насоса от сети происходит при достижении нормального давления в гидроаккумуляторе, при достижении предельного значения напора насоса. Это происходит, когда повышение давления прекращается.

Производительности насоса обычно не хватает, чтобы накачать резервуар до предела, но в этом даже нет особой необходимости, потому что перекачка сокращает срок службы насоса и груши. Чаще всего предел давления на отключение устанавливается на 1-2 атм выше включения.

Например, при манометре 3 атм, чего достаточно для нужд владельца насосной станции, нужно выключить насос и медленно повернуть маленькую гайку пружины (дельта Р) на уменьшение, пока не сработает механизм триггеры.После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, необходимо отметить значение, при котором реле включается — это нижний предел давления при включении насоса. Этот показатель должен быть немного выше, чем показатель давления в пустом гидроаккумуляторе (на 0,1-0,3 атм). Это даст возможность прослужить грушу более длительный период времени.

При вращении гайки большой пружины P устанавливается нижний предел. Для этого включите насос в сети и дождитесь, пока давление не достигнет нужного уровня.После этого необходимо отрегулировать гайку малой пружины «Дельта П» и закончить регулировку гидроаккумулятора.

В воздушной камере гидроаккумулятора давление должно быть на 10% ниже давления при включении насоса.

Точный показатель давления воздуха можно измерить только при отключении резервуара от водопровода, при отсутствии давления воды. Давление воздуха необходимо постоянно контролировать и при необходимости регулировать, что увеличивает срок службы мембраны.Также для продолжения нормального функционирования мембраны нельзя допускать большого перепада давления при включении и выключении насоса. Разница в 1,0-1,5 атм — это нормально. Более сильные перепады давления сокращают срок службы мембраны, сильно растягивая ее, кроме того, такие перепады давления не позволяют комфортно пользоваться водой.

Гидроаккумуляторы можно устанавливать в местах с низкой влажностью, не подверженных затоплениям, благодаря чему фланец устройства может успешно служить долгие годы.

При выборе марки гидроаккумулятора необходимо обратить особое внимание на качество материала, из которого изготовлена ​​мембрана, проверить сертификаты и санитарно-гигиенические заключения, убедившись, что гидробак предназначен для систем с питьевой водой. . Вам также необходимо убедиться, что в комплект входят запасные фланцы и мембраны, чтобы в случае возникновения проблемы не пришлось покупать новый гидравлический бак.

Максимальное давление гидроаккумулятора, на которое он рассчитан, не должно быть меньше максимального давления в системе водоснабжения.Поэтому большинство устройств выдерживают давление до 10 атм.

Чтобы определить, сколько воды можно использовать из гидроаккумулятора при отключении электричества, когда насос перестает откачивать воду из водопровода, можно воспользоваться таблицей наполнения мембранного бака. Подача воды будет зависеть от настройки реле давления. Чем выше перепад давления при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе.Но эта разница ограничена по причинам, указанным выше. Рассмотрим таблицу.

Здесь мы видим, что в мембранном баке объемом 200 л при настройке реле давления, при индикаторе включения насоса 1,5 бар, отключении насоса 3,0 бар, давлении воздуха 1,3 бар, подача воды будет всего 69 л, что составляет примерно треть всего объема бака.

Расчет необходимого объема гидроаккумулятора

Для расчета аккумулятора используйте следующую формулу:

Вт = K * A max * ((Pmax + 1) * (Pmin + 1)) / (Pmax — Pmin) * (P + 1) ,

  • Amax — максимальный расход литров воды в минуту;
  • К — коэффициент, зависящий от мощности двигателя насоса;
  • Pmax — давление при выключенном насосе, бар;
  • Pmin — давление при включении насоса, бар;
  • Rd.- давление воздуха в гидроаккумуляторе, бар.

В качестве примера выберем необходимый минимальный объем гидроаккумулятора для водопровода, взяв, например, насос Аквариус БЦПЭ 0,5-40 У со следующими параметрами:

Pmax (бар) Pmin (бар) Бар (бар) А макс. (Куб.м / час) К (коэффициент)
3,0 1,8 1,6 2,1 0.25

По формуле рассчитываем минимальный объем ГК, который составляет 31,41 литра.

Поэтому выбираем ближайший размер GA, который составляет 35 литров.

Объем бака в пределах 25-50 литров идеально соответствует всем методикам расчета объема ГК для бытовых водопроводов, а также эмпирическим обозначениям различных производителей насосного оборудования.

При частых отключениях электроэнергии желательно выбирать емкость большего размера, но при этом следует помнить, что вода может заполнить емкость только на 1/3 от общего объема.Чем мощнее в системе установлен насос, тем больше должен быть объем гидроаккумулятора. Такое соответствие габаритов снизит количество кратковременных пусков насоса и продлит срок службы его электродвигателя.

Если вы купили большой гидроаккумулятор, вам необходимо знать, что если вы не пользуетесь водой регулярно, она застаивается в баке и ее качество ухудшается. Поэтому, выбирая гидробак в магазине, нужно учитывать максимальное количество воды, используемой в системе водоснабжения дома.Ведь при небольшом расходе воды гораздо целесообразнее использовать емкость объемом 25-50 литров, чем 100-200 литров, в которой вода будет потрачена зря.

Ремонт и профилактика аккумуляторов

Даже самые простые гидравлические баки требуют внимания и ухода, как любое работающее и полезное устройство.

Причины ремонта гидроаккумулятора разные. Это коррозия, вмятины в корпусе, нарушение целостности мембраны или нарушение герметичности бака.Есть еще много других причин, обязывающих владельца отремонтировать гидробак. Во избежание серьезных поломок необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы не допустить возможных проблем. Недостаточно проводить осмотр ГА два раза в год, как это предусмотрено инструкцией. Ведь одну неисправность можно устранить сегодня, а завтра можно не обращать внимания на возникшую другую проблему, которая в течение полугода превратится в непоправимую и может привести к выходу из строя гидробака.Поэтому гидроаккумулятор необходимо осматривать при каждом удобном случае, чтобы не пропустить малейшие неисправности, и вовремя отремонтировать их.

Причины поломок и их устранение

Причиной поломки расширительного бачка может быть слишком частое включение-выключение насоса, выход воды через вентиль, слабый напор воды, слабый напор воздуха (ниже расчетного), слабый напор воды после помпы.

Как исправить неисправность гидроаккумулятора своими руками? Причиной ремонта гидроаккумулятора может быть слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большой перепад давления при включении и выключении насоса, неправильно подобранный объем бака.

Устранение неполадок можно выполнить следующим образом:

  • для увеличения давления воздуха необходимо прокачать его через штуцер бака гаражным насосом или компрессором;
  • поврежденную мембрану можно отремонтировать в сервисном центре;
  • поврежден корпус и его герметичность также устраняется в сервисном центре;
  • можно скорректировать разницу давлений, установив слишком большой дифференциал в соответствии с частотой включения насоса;
  • , адекватность объема резервуара должна быть определена до его установки в систему.

В аккумуляторе давления со сменной мембраной напорный воздух нагнетается между стенками корпуса и мембраной. Это давление воздуха должно иметь вполне определенное значение, его следует регулярно контролировать и, при необходимости, регулировать.

В этой статье мы разберемся с заводским и рабочим давлением воздуха в гидроаккумуляторе и рассмотрим, как, когда и как его нужно регулировать.

Аккумулятор давления

Те, кто уже имеет хорошее представление о гидроаккумуляционном устройстве, знают, что внутри мембраны под давлением находится вода, а снаружи мембраны откачивается воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон давления (P on и P off), в котором работает вся система водоснабжения. .

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указано на его паспортной табличке. Как правило, это давление составляет 10 бар, что вполне достаточно для любой водопроводной сети. Давление воды в гидроаккумуляторе зависит от гидравлических характеристик насоса и настроек системы, но давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поставляется с завода с предварительным впрыском воздуха. В качестве примера приведем значения заводской закачки воздуха для гидроаккумуляторов итальянской компании Aquasystem:

Фактическое значение давления предварительной зарядки также указано на этикетке гидроаккумулятора (давление предварительной зарядки).

Так какое именно давление воздуха должно быть в гидроаккумуляторе?

Для водяных систем с реле давления:

Давление в гидроаккумуляторе должно быть на 10% ниже давления в насосе.

Выполнение этого требования гарантирует наличие минимального количества остаточной воды в гидроаккумуляторе во время включения насоса, обеспечивая непрерывный поток.

Например, если насос запускается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос запускается при 3 барах, давление воздуха должно составлять около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление в гидроаккумуляторе должно быть на 30% ниже постоянного давления, поддерживаемого преобразователем частоты.

Оказывается, давление заводского нагнетания воздуха не универсально для всех систем, потому что давление на насосе может индивидуально регулироваться пользователем, а производитель баллона не может его предсказать. Поэтому давление воздуха необходимо регулировать в каждой конкретной системе в соответствии с приведенными выше рекомендациями.

Способы контроля и регулировки давления воздуха в гидроаккумуляторе

Давление воздуха можно проверить и накачать с помощью стандартного автомобильного насоса или компрессора, подключив его к ниппелю, который обычно находится под пластиковым защитным колпачком.

Чем больше резервуар, тем больше времени требуется для его откачки. Для гидроаккумуляторов объемом 50 литров и более мы настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления в насосе не забывайте также изменять давление воздуха в гидроаккумуляторе. И не путайте эту процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется регулярно его проверять.

Интервалы контроля давления воздуха:

  • Если вы используете систему водоснабжения только в теплое время года , то рекомендуется проводить контроль перед началом каждого нового сезона .
  • Если пользоваться водопроводом круглый год, рекомендуется проверять 2–3 раза в год .

Можно рассматривать эту простую процедуру как плановую технику. услуга, которая с большой вероятностью продлит срок службы мембраны.

Если вы заметили какие-то странности в работе системы водоснабжения, имеет смысл произвести внеплановый контроль давления воздуха в гидробаке, а также давления включения и выключения насоса (контролируется манометром воды) .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
