Как отрегулировать станцию водяную: Регулировка реле давления насосной станции вихрь. Как правильно отрегулировать водяную станцию. Настройка насосной станции в деталях. Что необходимо иметь ввиду перед началом работы

Как отрегулировать станцию водоснабжения. Как правильно отрегулировать водяную станцию. Настройка насосной станции в деталях. Исправление погрешности в работе

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Как отрегулировать реле давления?

После подключения реле давления. его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар.

Чтобы отрегулировать реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначена на самом реле как P
• Маленькая регулирует разницу между давлениями включения и отключения и обозначена как ΔP

Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить – ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.

Чтобы контролировать, какое давление получается в результате настройки, используется манометр.

Устройство насосной станции

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

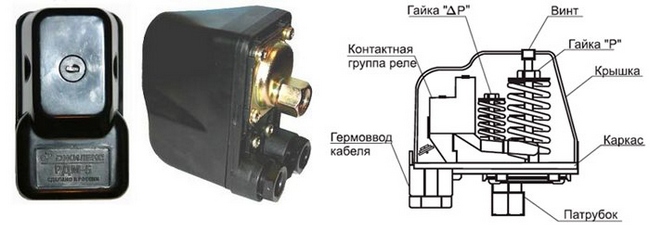

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.

Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображений

Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса

Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения

При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта

Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе

В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают

Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор

Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки

Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов.
Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Как настроить своими руками?

1. Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра.
2. Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение.
3. Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот.
4. Повторить пункты 1, 2 и 3 до установки нужного давления включения.
5. Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять.
6. Повторить пункты 1,2 и 5 до установки нужного давления выключения.

После окончания настройки – одеть обратно корпус реле.

К этой статье есть подборка видео (количество видеороликов: 2)

Датчик сухого хода необходим в системах автономного водоснабжения для защиты насоса от работы без воды. Сухой ход возникает, когда всасывающий патрубок насоса оказывается выше уровня воды. Датчики обнаруживают сухой ход и выключают насос прежде, чем он выйдет из строя.

Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение – при достижении нужного давления.

Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к системе водоснабжения, к электросети и насосу. В этой статье речь будет рассмотрен самый простой пример подключения.

Дата публикации: 12.03.2014 21:26:19

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “ ” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “ ” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение.
Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде « » и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом.
Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

При понижении давления до определенного показания произойдет запуск насоса.
В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше.
Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится.
Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Основные характеристики реле давления

• гидроизоляция;
• простая регулировка;
• простой монтаж;
• долговечность и надежность;
• контактная группа соответствует мощности мотора.

Допустимый диапазон давления и фирма-производитель также являются факторами, влияющими на стоимость, по которой продается датчик давления воды в трубопроводе.

Можно приобрести любую марку, однако чтобы правильно устроить систему водоснабжения в частном доме, лучше поручить это специалистам.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Почему некоторые дети рождаются с “поцелуем ангела”? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Вывести из строя бытовую насосную станцию могут различные факторы, включая нарушение целостности гидробака или труб, утечку воды или воздуха, попадание различных примесей в систему.

Вмешаться в работу насосной станции в случае неполадок в ее работе можно в следующих случаях:

• В систему попал песок или другие примеси. Это может стать причиной образования коррозии и снижению производительности. Предотвратить засорение системы можно, используя различные фильтрующие элементы для очистки воды.
• Снижение давления воздуха в системе. Подобное явление приводит к частому срабатыванию насоса и уменьшению срока его эксплуатации. Избежать подобной неприятности помогает регулярное измерение воздушного давления и настройка насосной станции при необходимости.
• Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель постоянно работает, но перекачивание воды не происходит.
• Неправильная регулировка гидрофора доставляет большое количество неудобств и может стать причиной сбоя в работе насосной станции.

Регулярный осмотр и профилактические работы позволяют срок службы насосного оборудования. При этом важно помнить, перед тем как отрегулировать давление на насосной станции требуется отключение насосной станции от электросети и слив воды.

Правила настройки

Регулятор воды в квартире выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм.

Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм позволит уменьшить расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального напора (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры.

Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

В большинстве регуляторов в основе механизма понижения служит герметичная камера, в которой расположена мембрана с присоединенным к ней штоком на пружине. В процессе подачи воды выходное давления редуктора уменьшается — это приводит к снижению воздействия на диафрагму.

В свою очередь, специально отрегулированная пружина оказывает большое давление на диафрагму, тем самым выравнивая его значение до установленного на редукторе.

Обычно монтаж регулятора проводят первым делом при разводке водопроводной магистрали в доме или квартире. Если же редуктор снижения давления воды не установлен на входе, то произвести монтаж редуктора для бойлера, стиральной/посудомоечной машины или газового котла!

По принципу действия редукторы давления воды делятся на:
• динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
• статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.

По месту регулировки они подразделяются на редукторы, действующие:
1. «до себя», закрытые при отсутствии и открывающиеся при увеличении напора воды на входе регулятора, ограничивая его предельный уровень;
2. «после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Устройство прибора

В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:
• бытовые;
• коммерческие;
• промышленные.

Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:
1. Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
2. Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
3. Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
4. Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

• Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

• Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

• Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Основными характеристиками редуктора являются:
1. Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89.
2. Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84.
3. Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки.
4. Диапазон регулируемых давлений редуктора.
5. Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур.

В соотношении с принципом работы, редукторы давления подразделяются на статические и динамические. Первый вариант подразумевает установку их в местах с неравномерным забором воды. Второй вариант редуктора актуален для постоянного поддержания определенного напора в системе.

Среди преимуществ установки редуктора в квартире отметим:
• защита сети водоснабжения от гидроудара;
• увеличение длительности эксплуатации водяного оборудования;
• снижение расхода воды;
• минимальный шумы при потоке воды;
• наличие постоянного давления воды в системе.

В соотношении с основным элементом регулировки давления, редукторы бывают мембранными или поршневыми. Предлагаем ознакомиться с преимуществами мембранных компенсаторов:
1. высокий уровень надежности и работоспособности;
2. отличная защита от коррозии;
3. мембрана разделяет корпусную часть на две половины, одна из которых контактирует с водой, а вторая отделена от нее;
4. отсутствует необходимость в проведении дополнительного технического обслуживания.

Однако, в процессе эксплуатации мембранных редукторов давления иногда появляются расслоения мембраны, трещины и разрывы, которые выводят оборудование из строя. Поэтому, мембрана нуждается в периодическом контроле ее состояния.

Поэтому, в процессе его монтажа отсутствует необходимость в установке фильтров. Редукторы способны поддерживать оптимальное давление в системе.

Процесс монтажа редуктора воды довольно простой, при наличии определенного сантехнического оборудования и навыков работы с ним. Рекомендуется производить установку редуктора горизонтально, таким образом, обеспечится высокая его работоспособность.

При отсутствии запорных вентилей в системе, перед началом работы, установите их. В процессе работы потребуется наличие самого редуктора, двух или трех запорных вентилей, фильтров, очищающих воду, разводного ключа, пакли и состава, обеспечивающего ее приклеивание.

Процесс монтажа редуктора подразумевает выполнение таких действий:
• Сначала перекройте воду.
• Вырежьте кусок трубы, размер которой соответствует размерам двух вентилей и регулятора давления.
• Оденьте резьбу на отверстие. Если трубы выполнены из пластика, то достаточно их запаять.
• На поверхность паянной или обрезанной трубы наматывается пакля и фиксируется на ней при помощи специального клеевого состава. Установите вентиль, прокручивая его несколько раз по часовой стрелке. Не прилагайте слишком много усилий для выполнения этого процесса, так как возможен вариант повреждения крана.
• Для уплотнения уже имеющихся соединений используйте резиновые прокладки или паклю с клеем.
• Установка редуктора производится после монтажа счетчика. Между ними должны располагаться вентили и фильтры, осуществляющие грубую очистку. Все элементы должны располагаться в правильном порядке.
• Далее, после монтажа регулятора давления устанавливается второй вентиль, с помощью которого оборудование легко демонтируется, при необходимости.

На этом, монтаж редуктора завершен, однако, для того, чтобы устройство правильно работало, необходимо позаботиться о правильной его настройке. Изначально закройте кран на входе в систему и откройте выходной кран.

Поверните винт для регулировки прибора по часовой стрелке специальный ключом. Таким образом, давление в системе увеличится. Для уменьшения крутите в обратную сторону. Значение величины напора не должно превышать трех атмосфер.

1. Проверить и зафиксировать существующее давление выключения и включения реле при работающей станции (или насосе). То есть внимательно снять с манометра показания.
2. После этого отключить насос от электричества и, открутив винты, снять с реле верхнюю крышку и ослабить гайку, прижимающую маленькую пружину. Под ней располагаются два винта. Самый большой винт, который установлен в верхней части устройства, отвечает за максимальное давление. Его обычно обозначают буквой «Р». Найти его не составит труда. Второй, поменьше, находится ниже большого винта, и его обозначение – «ΔP».
3. Приступаем к настройке минимального давления. Для этого нужно отпустить или подтянуть большую пружину, которая имеет обозначение «Р», вращая ее винт по знакам «-» – уменьшение (против часовой стрелки) и « » – увеличение (по часовой стрелке).
4. Открыв кран, снижаем давление и ждем включения насоса.
5. Запомнив показания на манометре, снова отключаем питание и продолжаем регулировку, стараясь достичь оптимального показателя.
6. Для регулировки давления выключения следует отпустить или подтянуть маленькую пружину, маркированную «ΔР», вращая ее винт между знаками «-» и « », которые обозначают разницу между давлением выключения и включения и чаще всего находятся в диапазоне от 1 до 1,5 бар.
7. Включив насос, ждем, когда сработает датчик давления воды. Если результат нас не устраивает, то снова сливаем воду и продолжаем регулировку дальше.

Датчик давления воды в системе водоснабжения

Такие автоматические станции водоснабжения используются как в частных домах, так и на дачах, а также в квартирах. Их преимущество заключается в нивелировании гидроударов в системе водопровода, а в случае перепада или отключения электричества они сами хранят нужный запас воды, то есть резерв.

Где бы ни применялись насос или насосная станция, они всегда имеют датчики регулировки. С их помощью насосы включаются и выключаются. Поэтому, приобретая подобное оборудование, крайне важно правильно выбрать диапазон, при выставлении которого насос будет правильно работать. Если такой диапазон будет слишком большим, то насос станет слишком сильно реагировать на перепады, и тогда датчик давления воды в трубопроводе будет срабатывать очень часто. Если же регулировка будет слишком маленькой, то насос будет чаще включаться, а это в результате приведет к выходу его из строя.

Обычно датчики реле давления настраиваются еще в магазине. Но если оказалось, что такие настройки не сделаны, то каждый без особых усилий может выполнить это самостоятельно.

Датчик перепада давления воды – ответственный прибор. Он должен присутствовать в каждой насосной станции, а при установке насоса, подключаемого к скважине или колодцу он просто необходим. И не менее ответственная роль в таком комплекте оборудования приходится на датчик давления, поскольку именно он дает в нужный момент команду насосу на включение или отключение. Таким образом в системе водопровода поддерживается необходимое давление.

Только правильно выставленные границы наибольшего и наименьшего давления воды позволят насосу не перегреваться и работать с перерывами, а значит, он прослужит намного дольше, чем если бы работал постоянно или выключался редко.

Чаще всего в насосах используется термопласт – пластик с повышенной износоустойчивостью. Его цена невелика, а польза очевидна. Однако для системы вода выступает в качестве и смазки, и охладителя. При эксплуатации оборудования без воды детали быстро греются и в результате деформируются. Это приводит к заклиниванию вала мотора, и он перегорает. В лучшем случае насос продолжает работать, но уже не соответствует указанной мощности.

По сути дела, упомянутый датчик представляет собой реле давления воды для насоса, которое постоянно измеряет его в системе и при достижении «крайних» показателей обеспечивает включение или выключение.

То есть при снижении давления воды в системе водоснабжения ниже установленного минимума насосная станция включается и наполняет гидроаккумулятор. Когда же реле отмечает выход на максимально допустимую отметку, насос отключается. Все это происходит автоматически.

Для того чтобы реле давления насосной станции работало нормально, необходимо качественно и в правильной последовательности выполнить три основных этапа работ:

• подключение реле давления воды для насоса к системе водоснабжения;
• подключение датчиков к электросети, обеспечение правильного электропитания и заземления всего оборудования;
• настройка и регулировка реле давления насосной системы.

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
• Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
• Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
• Насосная станция должна быть укреплена в фиксированном положении.
• Лучше воздержаться от большого числа кранов и изгибов в системе.
• Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
• Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

• В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
• Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
• Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
• Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
• Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

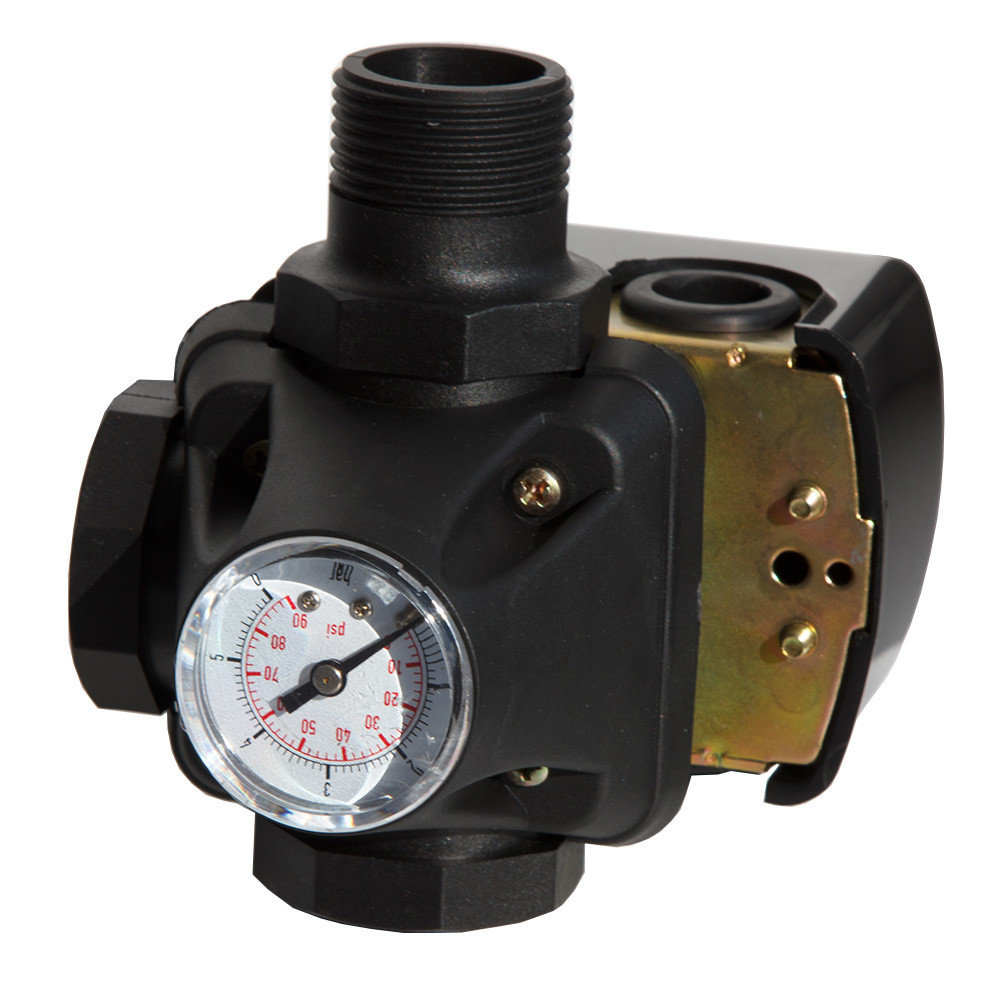

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.
Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;

2. понижение;

3. изменение диапазона срабатывания оборудования.


• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина
. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой)
. Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой)
. Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром
. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан
. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры
, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Многочисленные разновидности , которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображений

Как регулировать реле давления на насосной станции. Как правильно отрегулировать водяную станцию

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Многочисленные разновидности , которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображений

Насосные станции — отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды — вода и электричество — быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

В начале рассмотрим устройство и принцип действия бытовой насосной станции.

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

Поверхностный центробежный электронасос состоит
из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции
необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.
На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса

9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Подробнее о выборе и установке насосной станции для автономного водоснабжения дачи или частного дома.

Устройство насосной станции

Основные причины неисправностей и ремонт насосной станции

1. Двигатель не работает
Отсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится — неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.

Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку у Вас будет доступ к сальнику.

2. Двигатель работает, станция не качает воду

В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод. Станция работает «на сухую»

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды. Устранить причины работы «на сухую»

3. недостаточная подача воды

Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.

4. Станция включается и отключается слишком часто

Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака. Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.

5. Станция не создает номинального давления

Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления — почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.

6. Станция работает не отключаясь

Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан — подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором. Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5…3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения — против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения — против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции
требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе.
За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно.
Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки.
Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов.
Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения.
За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке
(примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение.
Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом.
Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе.
При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса.
В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше.
Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
• Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
• Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
• Насосная станция должна быть укреплена в фиксированном положении.
• Лучше воздержаться от большого числа кранов и изгибов в системе.
• Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
• Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

• В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
• Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
• Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
• Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
• Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.
Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;

2. понижение;

3. изменение диапазона срабатывания оборудования.


• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме.
Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор
   . Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос
   . Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления
   . Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан
   . Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание.
   Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу
. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Корпус (см рисунок ниже).

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления
следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле
. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр
. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%.
Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин
.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами
   . Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия
   , вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции
   . Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р вкл = 1,6 бар, а Р выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения
. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р вкл и Р выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности.
К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Мастер по регулировке автоматов давления насосной станции. Регулировка насосной станции: реле давления

Насосная станция – это агрегат, подающий воду в дома или на дачи в автономном режиме. Несмотря на то, что устроены подобные агрегаты довольно сложно, принцип работы их является достаточно простым – насос всасывает воду из источника и закачивает в специально предназначенный резервуар. В резервуаре установлен датчик, который контролирует уровень жидкости. Если уровень уменьшается, датчик подает сигнал и станция включается. В противном случае насосная станция должна отключиться.

Как выбрать насосную станцию?

Подбирая оптимальный вариант агрегата, стоит обратить внимание на следующие критерии:

• В гидроаккумуляторе объем должен соответствовать заявленным требованиям.
• Материал, из которого изготовлен корпус, должен быть крепким и надежным.
• Мощность насоса должна обеспечить хороший напор воды в системе водоснабжения.

Из чего состоит насосная станция?

Важным элементом для нормального функционирования любой насосной станции является давление. Прежде чем узнать, какие существуют причины, влияющие на давление, стоит разобраться, из каких элементов состоит аппарат:

• Насос.
• Гидроаккумулятор.
• Реле давления.
• Манометр.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Некоторые неисправности агрегата могут привести к тому, что в итоге насосная станция не включается при падении давления. Причинами того, что в водопроводе падает давление, может быть:

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

В связи с некоторыми неисправностями, давление в агрегате иногда падает, а сама станция может периодически включаться. Причиной может стать:

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Под насосной станцией (в бытовом масштабе, безусловно) принято понимать совокупность оборудования, взаимосвязанного между собой, предназначенного для решения общей задачи – бесперебойного обеспечения дома водой. Такая станция может быть приобретена сразу в собранном компактном виде или же монтироваться из отдельных узлов – сколь-нибудь существенно принципа ее строения, регулировки и эксплуатации это не меняет. В любом случае система создается и настраивается так, чтобы ее работа шла в автоматизированном режиме, чтобы свести к минимуму необходимость вмешательства хозяев. Понятно, что при этом в приоритете будут вопросы экономичности, удобства для владельцев жилья, максимальной долговечности оборудования.

При сборке ли в заводских условиях, или при самостоятельном монтаже из отдельных деталей, приборов и узлов, обязательно проводится регулировка насосной станции. Но даже в том случае, если приобретается готовая, знать о принципах и порядке ее настройки – никогда не помешает. Заводские установки не всегда подходят к реальным условиям эксплуатации. Кроме того, и сами эти условия могут измениться, что потребуется перенастройки. Ну и, наконец, любое оборудование может выйти из строя. То есть после проведения ремонта или же замены отдельных узлов проблема регулировки может снова встать во всей своей остроте. А если владелец умеет сам справляться с этой задачей – ему не придется тратиться на вызов мастера.

Тем более что настройка станции – это не столь уж и сложно.

Что нужно знать в об общем устройстве и принципе работы насосной станции

В магазинах покупателям предлагаются готовые комплексы, которые так и называются – насосные станции. На их примере удобнее всего изучить строение этой системы, так как все узлы скомпонованы максимально компактно. И вместе с тем – принцип организации останется без особых изменений, даже если приобретать все приборы по отдельности и самостоятельно комплектовать подобную установку с необходимыми параметрами.

Давайте посмотрим:

Понятно, что основным прибором станции будет насос (поз. 1), качающий воду из источника и передающий ее далее к точкам потребления. Насос может быть поверхностный, самовсасывающий, как на иллюстрации, или – все зависит от типа источника, его расположения и глубины.

Вторым, не менее важным, элементом станции обязательно является бак-гидроаккумулятор (поз. 2). Он имеет особую конструкцию, разделён на воздушную и водяную камеры, способен накапливать запас воды под определённым давлением и при необходимости -отдавать его на точки водозабора даже без включения насоса. Способствует минимизации количества включений станции, подержанию ровного давления в водопроводе. С ним эксплуатация домашнего системы водоснабжения становится максимальной комфортной, безопасной и экономной.

Гидроаккумулятор в автономной системе водоснабжения

При всей незамысловатости конструкции таких баков, их значимость в системе автономного водоснабжения частного дома – чрезвычайно велика. Как устроены , какие функции на них возлагаются, как рассчитываются их основные параметры – в отдельной подробной статье нашего портала.

Эти два основных прибора станции обязательно имеют между собой прямую гидравлическую связь. Это может быть короткий участок трубы или даже усиленной гибкой подводки (как на иллюстрации), если станция скомпонована компактно, или длинная труба, если, например, используется погружной насос. Но в любом случае насос имеет возможность накачивать воду непосредственно в водяной отсек гидроаккумулятора.

Для такой гидравлической связи используются специальные переходники или штуцеры. Очень часто применяется пятивыводной штуцер (поз. 3), который позволяет без проблем подключать всю гидравлику (3 вывода), контрольно-измерительный прибор и автоматику (еще 2 вывода соответственно).

Насос закачивается вводу через всасывающий патрубок (поз. 4), а передается она в разветвление водопроводных труб через один из выводов (поз. 5) упомянутого выше штуцера

Манометр (поз. 6) необходим и при настройке системы, и для визуального контроля за корректностью ее работы уже в ходе эксплуатации.

Питание насоса организуется через коммутационную коробку (поз. 7). Но станция не станет таковой без блока автоматики, отвечающей за своевременное включение и выключение без вмешательства у человека, то есть только по установленным настройкам давления в системе. Роль автоматики доверена (поз. 8). Именно его правильная регулировка и становится основным «камнем преткновения». То есть кабели питания, прежде чем попасть в коммутационную коробку самого насоса, сначала проходят через это реле.

Это был пример насосной станции компактной компоновки. Но не всегда для конкретных условий эксплуатации бывает достаточно характеристик таких готовых комплексов. Поэтому насосную станцию очень часто собирают самостоятельно из отдельных приборов. При этом принципиальная схема практически не изменяется.

Ниже показана, так сказать, блок-схема подобной станции.

Нумерация основных элементов системы сохранена по аналогии с прошлой схемой – так проще понять устройство. Толстыми синими стрелками показаны гидравлические подключения с направлением движения воды. Зелеными пунктирными – подсоединения к пятивыводному штуцеру (манометр вкручивается в резьбовой патрубок G ¼, а накидная гайка реле давления накручивается на резьбовой штуцер G ¼. Красным цветом показана линия питания от источника 220 В до насоса, проходящая через реле давления, где в автоматическом режиме производится включение и выключение станции.

Теперь в общих чертах о том, как все это работает.

• При настройке станции в первую очередь в воздушной камере гидроаккумулятора создается определённое избыточное давление. Это позволяет баку работать именно так, как от него ожидается – и на накопление определенного запаса воды, и на поддержание в системе устойчивого напора.

О величине этого давления, как и об остальных показателях давления, более подробно будет рассказано несколько ниже.

• Реле давления настраивается на нижний (включение насоса) и верхний (выключение) пороги. То есть вся работа насоса ограничивается определенным диапазоном давления. При этом нижний порог должен быть обязательно выше давления предварительной накачки воздушной камеры гидроаккумулятора. И одновременно — соответствовать требованиям к напору воды для нормальной работы всей сантехники и подключенных бытовых приборов.
• При включении насоса он начинает нагнетать воду в систему. Если при этом все водозаборные краны закрыты, то идёт заполнение гидроаккумулятора. Его водяная камера по мере заполнения увеличивается, то есть, соответственно уменьшается воздушная. Что ведет, за счет сжимаемости газа, к увеличению общего давления в системе. Реле давления «отслеживает» текущие показатели, и при достижении установленного верхнего рубежа — должно сработать на разрыв цепи питания насоса. Система переходит в режим «ожидания»
• Если теперь открыть где-то водозаборный кран (условно говоря, так как это может быть любой сантехнический прибор), то вода из него пойдет под напором, установившемся в системе. Если расход воды не особо значительный, и не приводит к снижению давления в системе до нижнего рубежа, то включения насоса не происходит. То есть расходуется только тот запас, что накоплен в аккумулирующем резервуаре.
• Понятно, что по мере расхода воды объем водяной камеры гидроаккумулятора начинает уменьшаться, давление, соответственно – падать. Если требуется немалый расход, и оттого давление снижается до минимально допустимого, то есть до установленного нижнего порога, реле срабатывает на запуск насоса. И насосное оборудование будет работать до тех пор, пока в системе вновь не будет стабилизировано давление по установленному верхнему пределу. То есть при включении насос всегда стремится систему полностью «загрузить под завязку», даже если его включение, например, было спровоцировано даже наполнением двухлитрового чайника, но при этом давление в баке наконец-то достигло нижнего порога.

Такая цикличность в работе позволяет до минимума свести число пусков насоса, но при этом в любой момент времени иметь нужный напор воды на сантехнических приборах.

Какие значения давления используются для настройки системы

Понятно, что для правильной регулировки насосной станции необходимо для начала, как минимум, знать, на какие эксплуатационные параметры давления будет проводиться эта настройка.

А для настройки необходимо определиться с тремя значениями давления:

1. Рп
   — давление предварительной накачки воздушной камеры гидроаккумулятора;
2. Pmin
   — минимальное давление воды в системе, то есть порог пуска насосного оборудования.
3. Pmax
   — максимальное давление воды в системе, то есть порог срабатывание реле на выключение насоса.

Кстати, показатели давления довольно тесно увязаны еще и с объемом гидроаккумулятора.

Понятно, что чем больше объем бака, тем более значительным запасом воды можно располагать. И тем реже будет включаться насос для пополнения гидроаккумулятора.

Вместе с тем, и саму систему можно настроить на различные показатели давления. Так, с нарастанием ΔР
, то есть разницы между нижним порогом (Pmin
) и верхним (Pmax
), увеличивается и создаваемый запас воды.

Это хорошо показано в следующей таблице.

В левом столбике таблицы – стандартные объемы гидроаккумуляторов. Первые три строки – соответственно, упомянутые показатели давления (в барах или технических атмосферах). Остальной массив данных – это создаваемый в гидроаккумуляторе запас воды.

Казалось бы, чем плохо — делай себе разницу ΔР
побольше, и под рукой всегда большой запас воды, да еще и под сильным напором!..

Однако, во всем нужна умеренность, и в этом вопросе тоже. Чуть ниже будет пояснено, почему.

Давление предварительной накачки гидроаккумулятора — Рп

В этом вопросе могут применяться несколько подходов

Иногда гидроаккумуляторы для системы автономного водопровода уже идут с завода с установленным давлением газа в воздушной камере (как правило – это 1.5 атмосферы). И при этом производитель рекомендует не изменять его. Тогда – все просто, но проконтролировать уровень давления манометром перед регулировкой системы – все равно необходимо.

Другим способом определить давление считается принцип увеличения гиростатического давления в точке расположения гидроаккумулятора на 0.5 атмосферы. Ну а само гидростатическое при этом – это превышение в метрах гидроаккумулятора над зеркалом воды в источнике (колодце), разделенное на 10 (исходя из того, что 1 метр водяного столба равен 0,1 атмосферы).

Для примера – забор воды производится с глубины 8 метров (считается от поверхности воды). Значит, гидростатическое давление будет равно 0,8 атмосферы. Ну а рекомендуемое Рп = 0,8 + 0,5 = 1,3 атмосферы.

Наконец, еще одно важнейшее правило. Откуда бы не бралось значение давления предварительной накачки, оно ни в коем случае не должно быть больше или даже равным минимальному давлению в системе. Обычно исходят из такого соотношения:

Рп =
Pmin – 0.2
атмосферы (bar).

Значит, отталкиваться можно от Pmin?

Да, это, пожалуй, будет самым правильным вариантом. Поэтому в следующем подразделе глянем подробнее, как разобраться с Pmin
.

Минимальный уровень давления воды в системе —
Pmin

Если задумывается система автономного водопровода, то, наверняка, с тем расчетом, что в любой момент и в любой ее точке будет напор, достаточный для корректной работы любых сантехнических устройств и подключённой к воде бытовой техники.

Мало проку от всех стараний и вложенных средств, если вода будет идти из смесителей тонкой струйкой, не давая даже нормально умыться или помыть посуду. Слабый напор частенько не позволяет срабатывать газовым колонкам, не дисплеях стиральных или посудомоечных машин, бывает, высвечиваются коды ошибок. Приём душа превращаете в мучение, не говоря уже о потерянных возможностях более «навороченной» сантехники, например, оснащённой гидромассажем.

В итоге приходим к тому, что минимальное давление в системе Pmin
, при котором происходит запуск насоса, не должно быть меньше оптимальных параметров, установленных для сантехники и бытовых приборов.

Для вполне нормальной работы большинства сантехнических приборов бывает достаточно напора в 1 атмосферу, причем, с солидным запасом. Но могут быть и исключения. Во всяком случае, при планировании своей системы необходимо будет уточнить паспортные характеристики всех своих приборов, подключаемых к водопроводу.

Но и это – еще не все. Нельзя не учитывать и потери давления в трубах, проложенных от насосной станции (точнее, ее гидроаккумулятора) до точек потребления.

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

• Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
• Зафиксировать уровень, при котором реле управления запускает водяной насос;
• Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно!
Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора — пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно!
Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях — на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет!
При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать — проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

• Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
• Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
• Установить все элементы на место и затянуть крепление;
• Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
• Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
• Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
• Насосная станция должна быть укреплена в фиксированном положении.
• Лучше воздержаться от большого числа кранов и изгибов в системе.
• Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
• Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

• В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
• Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
• Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
• Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
• Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.
Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;

2. понижение;

3. изменение диапазона срабатывания оборудования.


• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Настройка реле давления насосной станции, советы по регулировки, видео уроки.
Как отрегулировать давление в насосной станции

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

• давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
• давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

• Прижимная гайка P– установка верхнего предела давления, по достижении которого насос отключается.
• Прижимная гайка?P (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки?P помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи?P должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ?P – 3 атм., предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и?P должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.

Контроллер давления воды для насоса

Главная » Перекрытия » Мастер по регулировке автоматов давления насосной станции. Регулировка насосной станции: реле давления

% PDF-1.4
%
216 0 объект
>>>] / ON [339 0 R] / Order [] / RBGroups [] >> / OCGs [339 0 R] >> / Outlines 119 0 R / Pages 210 0 R / Type / Catalog / ViewerPreferences >>>
эндобдж
338 0 объект
> / Шрифт >>> / Поля 343 0 R >>
эндобдж
213 0 объект
> поток
2016-06-27T12: 26: 46-07: 002016-06-27T12: 34: 10-07: 002016-06-27T12: 34: 10-07: 00Adobe InDesign CC 2015 (Windows) uuid: ec092fa5-6c30-44da -96b2-4637c0d2141axmp.did: 93324A0DDC26DF11A835A65F263A4941xmp.Идентификатор: 377c5450-90d3-bf4b-b1e5-7cb1589609e5proof: pdfxmp.iid: eedbfc9a-d9b5-4140-85ed-3979ac938812xmp.did: a201c8ba-b38a-4848-b544-18e139DCA-4848-b544-18e139DCA-приложение, преобразованное в приложение xiaomi / pdfAdobe InDesign CC 2015 (Windows) / 2016-06-27T12: 26: 46-07: 00

application / pdf Adobe PDF Library 15.0 Ложь

конечный поток
эндобдж
217 0 объект
>
эндобдж
119 0 объект
>
эндобдж
210 0 объект
>
эндобдж
211 0 объект
>
эндобдж
212 0 объект
>
эндобдж
19 0 объект
> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / Thumb 203 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >>
эндобдж
21 0 объект
> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / Thumb 204 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
25 0 объект
> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / Thumb 205 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
31 0 объект
> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / Thumb 206 0 R / TrimBox [0.0 0.0 612.0 792.0] / Тип / Страница >>
эндобдж
35 0 объект
> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / Thumb 207 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
47 0 объект
> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / Thumb 208 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
359 0 объект
> поток
HWkog? B> Eq | A

NOAA Приливы и течения

Как исправить низкое давление воды

Если все ваши сантехнические устройства имеют проблемы с низким расходом, возможно, что-то вышло из строя. Во-первых, необходимо определить основное статическое давление, чтобы подтвердить, связана ли проблема с потоком или давлением.В системе может быть установлен редукционный клапан (PRV), если давление входящей воды на водомере превышает 80 фунтов на квадратный дюйм из-за возможных проблем, вызванных чрезмерным давлением воды. Если водопроводная компания Брайана или Колледж-Стейшн, обеспечивающая водой ваш счетчик, имеет давление воды, превышающее 80 фунтов на квадратный дюйм, сантехнический кодекс требует установки PRV. Такие города, как Колледж-Стейшн, требуют установки PRV, потому что среднее давление воды в городской черте на счетчике составляет около 90-110 фунтов на квадратный дюйм.Эти необходимые устройства могут со временем выйти из строя и вызвать необычные вибрации в системе и колебания давления при их износе. Если вы думаете, что у вас есть эта проблема, возможно, PRV просто необходимо заменить, и это должен делать только лицензированный сантехник.

Одной из очень частых причин ограниченного потока в водопроводной системе является насыщенный линейный фильтр всего дома (см. Изображения ниже для справки). Эти типы фильтров хороши для мелких частиц, таких как песок или грязь. Они являются хорошим предварительным фильтром для колодцев, угольных фильтров, водоумягчителей или напорных резервуаров на колодцах.Они удаляют много обычного песка, который может поступать из колодцев или городской воды. Но со временем они могут насыщаться мусором и требуют замены. Если вы заметили, что поток воды на всех ваших приспособлениях уменьшился, проверьте и посмотрите, есть ли у вас встроенный песочный фильтр для всего дома, и если да, замените картриджный фильтр той же версией.

Умягчители воды также могут вызвать слабый поток горячей и холодной воды. Это может произойти, если резервуар для смолы и компоненты выйдут из строя и позволят шарикам смолы (см. Изображения ниже) попасть в водопроводные трубы.Если у вас есть устройство для смягчения воды, и вы внезапно заметили потерю потока, переведите систему в режим байпаса и посмотрите, улучшится ли поток. Это позволит потоку воды обойти устройство для смягчения воды. Если поток не улучшится после включения умягчителя в режим байпаса, могут возникнуть другие проблемы, для изучения которых потребуется лицензированный сантехник.

Старые оцинкованные трубы для питьевой воды также очень подвержены коррозии и наростам, что приводит к снижению расхода и давления. Лучший способ исправить это — заменить поврежденные трубы.

Это лишь несколько примеров того, что может вызвать проблемы с низким расходом воды или давлением. Если у вас возникают регулярные проблемы или у вас есть дополнительные вопросы относительно этой или любой другой проблемы, связанной с водопроводом, позвоните нам, чтобы помочь.

CAFE: pH — кислотность частных колодцев с питьевой водой

Владельцы частных колодцев несут ответственность за качество своей питьевой воды. Агентство по охране окружающей среды США (EPA) не регулирует частные скважины. Домовладельцы, у которых есть частные колодцы, как правило, не обязаны проверять питьевую воду, хотя местные органы здравоохранения или ипотечные кредиторы могут потребовать проверки воды из колодцев.В то время как государство не требует проверять воду из колодца, Департамент охраны окружающей среды Массачусетса (MassDEP) рекомендует, чтобы все домовладельцы, имеющие частные колодцы, сделали это и использовали сертифицированную государством испытательную лабораторию. Дополнительную информацию см. В информационном бюллетене «Стандарты питьевой воды».

Вторичный максимальный уровень загрязнения (SMCL) для pH составляет от 6,5 до 8,5 по шкале pH, установленной EPA.

Резюме

pH — показатель кислотного или щелочного состояния воды.! шкала pH колеблется от 0 до 14; 7 указывает теоретическую нейтральную точку. Вода со значением pH менее 7 указывает на кислотность и имеет тенденцию к коррозии, тогда как вода со значением pH выше 7 указывает на щелочность и имеет тенденцию влиять на вкус воды.

Кислотность или низкий pH питьевой воды обычно является результатом естественных геологических условий на участке, возможно, усугубленных кислотными дождями. Проверка pH вашей колодезной воды имеет решающее значение для:

• Оценка вероятности того, что домашняя сантехника может быть подвержена агрессивной коррозии.
• Оценка потенциального содержания в питьевой воде выщелоченных металлов, таких как медь, свинец, железо, кадмий и цинк, из скважинного насоса и водопроводной системы.
• Определение воздействия надлежащей домашней обработки на другие загрязнители питьевой воды. В зависимости от уровня pH (кислотный или щелочной) может потребоваться предварительная обработка, чтобы довести pH воды до более нейтрального диапазона. В противном случае домашние лечебные системы могут работать не так, как задумано.

Домашние методы обработки для регулирования pH включают нейтрализующие фильтры и нейтрализующие растворы (кальцинированная сода).

Потенциальное воздействие на здоровье

pH питьевой воды не является проблемой для здоровья, однако кислая вода (низкий pH) может вымывать металлы из водопроводных систем, что может вызвать проблемы со здоровьем.

Показания низкого pH

Симптомами низкого pH являются голубовато-зеленые пятна на светильниках с медной сантехникой; красноватые пятна с оцинкованной сантехники; а также проблемы с коррозией водной системы и утечки в водопроводе.

Источники

В большинстве мест колодезная вода в Массачусетсе имеет естественную кислотность из-за окружающих почв и коренных пород.

Тестирование pH в частных колодцах с питьевой водой

Чтобы определить pH, организуйте тестирование питьевой воды в государственной сертифицированной лаборатории. Тщательно следуйте лабораторным инструкциям, чтобы избежать загрязнения и получить хороший образец. Домашние тестовые наборы могут не давать точных результатов. Определение pH часто имеет важное значение для оценки наличия и эффективной обработки других загрязнителей питьевой воды, таких как:

• Определение правильных химических или других методов очистки в домашних условиях, которые могут потребоваться для решения других проблем с качеством воды в колодцах.
• Надлежащая дезинфекция.

Корректирующие действия

Нейтрализующий фильтр

Если ваша вода кислая (низкий pH), вы можете использовать нейтрализующий фильтр, содержащий кальцит или молотый известняк (карбонат кальция) или магнезию (оксид магния), чтобы поднять pH. Нейтрализующие фильтры необходимо периодически промывать обратной промывкой, поскольку они служат механическими фильтрами для удаления твердых частиц из воды. ! Они также требуют периодического пополнения нейтрализующего материала в фильтрующем слое.Когда кислая вода обрабатывается нейтрализующим фильтром, таким как молотый известняк (карбонат кальция), жесткость воды увеличивается. Это происходит в результате добавления минералов кальция и магния, которые вода поглощает при прохождении через фильтр. По этой же причине нейтрализующие материалы необходимо периодически пополнять. Установка картриджного фильтра перед нейтрализующим фильтром удалит твердые частицы из воды и поможет продлить срок службы нейтрализующего фильтра.

Проведите проверку воды на жесткость после установки нейтрализующего фильтра.Допустимы уровни до 120 миллиграммов на литр кальция и магния, однако при уровнях от 120 миллиграммов на литр до 180 миллиграммов на литр пользователь может предпочесть смягчить воду или удалить часть кальция и магния. Если кальций или магний присутствуют в вашей воде в значительных количествах, вода считается «жесткой», потому что приготовление пены или пены для мытья «трудно» (сложно) сделать. Вода, содержащая мало кальция или магния, называется «мягкой» водой.Ионообменную обработку можно использовать для очистки «жесткой» воды. Он также обычно используется в Массачусетсе для удаления железа и марганца. Для получения дополнительной информации см. Информационный бюллетень «Обработка питьевой воды ионным обменом».

Растворы для нейтрализации

Для систем водоснабжения с высоким выходом альтернативным методом нейтрализации кислой воды является подача раствора кальцинированной соды в систему водоснабжения с помощью химического насоса. Карбонат натрия может повысить уровень pH до 8 и выше. Если вода содержит много железа или если вам нужно дезинфицировать воду, часто используется насос подачи химикатов, поскольку гипохлоритный отбеливатель и кальцинированная сода могут быть смешаны в одном растворе и поданы в водную систему с помощью одного и того же насосного агрегата.При необходимости калий можно заменить натрием. Как и натрий, заменитель калия должен быть оценен на предмет возможных последствий для здоровья человека. Слишком много калия может вызвать тошноту, диарею, мышечную слабость и даже остановку сердца.

При выборе метода лечения учитывайте как первоначальную стоимость, так и эксплуатационные расходы. Эксплуатационные расходы включают энергию, необходимую для работы системы, дополнительную воду, которая может потребоваться для промывки системы, расходные материалы и фильтры, ремонт и общее обслуживание.

Независимо от качества приобретенного вами оборудования, оно не будет работать должным образом, если не будет обслуживаться в соответствии с рекомендациями производителя. Ведите журнал для записи обслуживания и ремонта оборудования. Обслуживание оборудования может включать периодическую чистку и замену некоторых компонентов. Также учитывайте любые особые требования к установке, которые могут увеличить стоимость оборудования. Для получения дополнительной информации см. Информационный бюллетень «Вопросы, которые следует задать при покупке оборудования для очистки воды».

Защита частных источников питьевой воды

Вы можете защитить свой личный колодец, уделяя пристальное внимание тому, что вы делаете в своем доме и вокруг него, а также действиям вашего соседа рядом с вашим колодцем. Регулярное тестирование и применение методов предотвращения заражения может помочь обеспечить снабжение вас и вашей семьи питьевой водой хорошего качества из вашего колодца. Для получения дополнительной информации о защите колодцев см. Информационный бюллетень «Колодцы с питьевой водой».

ресурсов

Центр сельского хозяйства, продовольствия и окружающей среды

Этот информационный бюллетень является одним из серии материалов о колодцах с питьевой водой, тестировании, защите, распространенных загрязнителях и методах очистки воды в домашних условиях, доступных в Интернете.
и Кейп-Код Кооперативное расширение: 508-375-6699
http: // www.capecodextension.org

MA Департамент защиты окружающей среды, Отдел анализа окружающей среды
Предлагает помощь, информацию о лабораториях, сертифицированных государством: 617-292-5770
Для получения списка частных лабораторий, сертифицированных MassDEP, в Массачусетсе

Агентство по охране окружающей среды США, Офис в Новой Англии
Информация и образование о происхождении питьевой воды; тестирование питьевой воды и национальные законы; и как предотвратить заражение

Агентство по охране окружающей среды США

Полный перечень первичных и вторичных нормативов питьевой воды

MA Департамент охраны природы и отдыха, Отдел охраны водоснабжения
Ведение списка зарегистрированных бурильщиков скважин, информация о расположении и строительстве скважин: 617-626-1409,

NSF International

NSF International проводит испытания и сертификацию систем очистки с 1965 года.Информация о системах очистки воды: 800-NSF-MARK

Ассоциация качества воды

Ассоциация качества воды — это некоммерческая международная торговая ассоциация, представляющая домашние, коммерческие, промышленные и небольшие коммунальные предприятия по очистке воды.

Все клапаны включаются и остаются включенными постоянно

В. Я только что перезапустил свою спринклерную систему после того, как она была подготовлена ​​к зиме. Когда я включил воду в систему, сразу сработали все клапанные станции, как бы в обход таймера.Даже когда я выключаю таймер, разбрызгиватели продолжают работать.

A. Это обычная проблема при перезапуске после того, как ваша спринклерная система была подготовлена ​​к зиме, или после того, как система была отключена на продолжительный период времени. Это также часто происходит с новыми электромагнитными клапанами, которые только что были установлены. Есть несколько возможных проблем, которые могут вызвать это, поэтому мы рассмотрим несколько решений. Один из приведенных ниже приемов должен заставить ваши оросительные клапаны снова открываться и закрываться должным образом.

Воздух в клапане :

В клапанах может быть воздух. Небольшой пузырь воздуха застревает в крошечных отверстиях для воды клапана, это останавливает протекание воды через отверстие. Поскольку вода, протекающая через порт, удерживает мембрану клапана закрытой, клапан остается открытым.

1. Включите основную подачу воды.

2. Теперь перейдите к отдельным клапанам и используйте ручное управление открытием и закрытием клапана.Ручное управление открытием и закрытием представляет собой либо рычаг на клапане (чаще всего он находится под соленоидом клапана), либо это может быть винт в верхней части крышки клапана. Если это винт, не выкручивайте его полностью, просто открутите, пока не начнет брызгать вода. Установите его на открытие, подождите несколько секунд, затем снова установите на закрытие. Если клапан не закрывается в течение минуты, попробуйте еще раз. Может потребоваться несколько попыток, чтобы пузырь воздуха «отрыгнул» сам. При необходимости попробуйте постучать по клапану, чтобы выпустить воздух, пока клапан открыт.Примечание: старые пластиковые клапаны могут стать хрупкими и потрескаться при постукивании, поэтому, если клапан пластиковый и старый, не стучите по нему, кроме как в крайнем случае, если не выходит воздух.

3. Если это не решит проблему, вы почти всегда можете вытеснить воздух, используя ручное управление потоком на клапанах. К сожалению, некоторые недорогие клапаны не имеют регулятора потока. Регулятор расхода представляет собой ручку, аналогичную ручному клапану, которая находится в верхней части клапана. Он работает как обычный кран, закройте его, повернув по часовой стрелке.Большинство регуляторов потока имеют ручное управление потоком, у других есть поперечная рукоятка, которая поворачивается с помощью инструмента (плоскогубцы подойдут, если у вас нет специального инструмента для открытия клапана). У некоторых клапанов есть винт для управления потоком, который требует отвертку повернуть. Попробуйте полностью закрыть, а затем снова открыть ручное управление потоком на каждом клапане. Это должно вытеснить воздух и решить проблему.

Клапан требует дросселирования:

Если воздух в клапане не кажется проблемой, возможно, ваши клапаны не имеют достаточного перепада давления и их необходимо дросселировать, чтобы они закрылись сами по себе.

Вот как дросселировать их с помощью регулировки расхода:

Примечание: некоторые недорогие клапаны не имеют функции регулировки расхода. В таком случае вы не сможете этого сделать. Вам нужно будет заменить клапан на клапан более высокого качества с регулятором расхода.

1. Используйте ручное управление потоком на каждом клапане, чтобы закрыть все клапаны. Теперь основная подача воды должна быть включена, но ни один из клапанов не должен пропускать воду.Так что дождеватели не работают.
2. Начните с одного клапана за раз. Поверните рычаг ручного включения / выключения в положение включения. Полностью откройте ручку ручного управления потоком (поверните до упора против часовой стрелки). Клапан должен сработать, и оросители заработают.
3. Затем поверните рычаг ручного включения / выключения под соленоидом в закрытое положение. Клапан должен закрываться (это может занять минуту или две), но, вероятно, не закроется, потому что в этом проблема, они не закроются! Если спринклеры отключают клапан, он работает правильно, перейдите к следующему клапану и начните снова с шага №2.Если клапан не закрывается сам по себе, необходимо дросселировать клапан. Переходите к шагу №4.
4. Чтобы дросселировать клапан, необходимо частично закрыть ручку управления потоком. Начните с поворота на один полный оборот по часовой стрелке. Подождите минуту, пока клапан не закроется. Если он не закрывается, поверните ручку еще на пол-оборота по часовой стрелке. Подождите еще раз. Если клапан по-прежнему не закрывается, поверните его еще на пол-оборота. Продолжайте делать это, в какой-то момент клапан должен внезапно издать свистящий звук и закрываться. Если клапан сломан, он никогда не закроется сам по себе, и, в конце концов, по мере того, как вы все больше и больше закрываете регулятор расхода, радиус спринклера начинает заметно уменьшаться.В таком случае вам необходимо отремонтировать или заменить клапан. Но в большинстве случаев клапан закрывается сам по себе после того, как вы частично закрыли регулятор потока. Прежде чем это произойдет, может пройти 4-5 полных оборотов.

Вы не должны увидеть каких-либо значительных изменений в работе спринклера при частично закрытом положении клапана управления потоком, за исключением того, что спринклеры могут распылять немного меньше (что хорошо). Это называется «дросселирование клапана» и некоторые клапаны не закроются сами по себе, если они не задросселированы.Принцип работы соленоидного клапана заключается в том, что перепад давления воды, проходящей через клапан, — это то, что клапан использует для перевода себя в закрытое положение. Если перепада давления недостаточно, клапан не закроется сам по себе. Часто бывает недостаточно перепада давления, когда в контуре клапана не очень много спринклеров. Когда вы дросселируете регулятор потока, вы просто увеличиваете перепад давления.

Вы можете оставить регулятор потока в частично закрытом положении навсегда, это не повредит клапан.Клапан предназначен для этого. Спринклеры должны по-прежнему работать нормально, так как количество воды, дросселируемой при частичном закрытии клапана, не является значительным.

См. Инструкции по ремонту клапана, как починить электромагнитный клапан полива.

Нужно ли стране чудес Канады скорректировать политику бесплатной воды?

Вы регулярно посещаете страну чудес Канады? Если вы посетите любой из других парков Cedar Fair, вы должны знать, что при посещении мест быстрого питания вы можете просто запросить бесплатную чашку воды, на которую вам подадут стакан, хотя и небольшой.

Когда мы впервые сообщили о политике отказа от бесплатной воды в 2015 году, это было до введения сезонных сувенирных бутылок (или всесезонного абонемента на напитки), и даже если вы хотели долить воду, вам нужно было заплатить 1 доллар пополнить счет.

К счастью, ситуация с бесплатной водой в Канадской стране чудес наладилась.

Хотя вы не можете подойти к стойке общественного питания и запросить бесплатную чашку воды, если у вас есть All Season Souvenir Bottle или All Season Drink Pass, теперь вы можете получить бесплатную воду в любом из автоматов с фонтанами, включая машины Coca-Cola Freestyle.

Обратите внимание: если вы покупаете сувенирную бутылку с бесплатными наполнениями в день покупки и заправками на 1 доллар в течение всего сезона, вам все равно придется заплатить доллар, даже если это вода.

У вас, конечно же, всегда есть возможность купить воду в бутылках или воспользоваться фонтанами, расположенными вокруг парка.

Canada’s Wonderland — единственный парк в сети Cedar Fair, который требует, чтобы вы платили за воду.

Разве Canada’s Wonderland — это не ярмарка бесплатной воды?

Имеет ли политика смысл для бизнеса? Меньше людей, ожидающих в очереди за бесплатной чашкой воды, освобождает сотрудников для обслуживания платежеспособных клиентов.Не говоря уже о расходах, связанных с бесплатной чашкой и льдом, и кто-то должен оплатить счет за воду.

Приводит ли политика к тому, что больше людей нуждаются в медицинской помощи из-за обезвоживания?

Следует ли остальным паркам Cedar Fair в Соединенных Штатах придерживаться водной политики Canada’s Wonderland?

Мы хотим услышать ваше мнение о водной политике Canada’s Wonderland. Напишите нам свои комментарии ниже.

* Если вам понравился этот пост, присоединяйтесь к другим читателям, подписавшимся на нашу бесплатную рассылку новостей… потому что тогда вы никогда не пропустите ни одного обновления!

Мыслите глобально, действуйте локально: инженеры корректируют планы по поддержке города Колорадо | Международные программы

La Jara, CO Town Depot.Фото Джеффри Била, Creative Commons.

Ла-Хара — небольшой сельский городок на юге Колорадо. В 2014 году команда инженеров перестроила городскую водопроводную инфраструктуру. К сожалению, в городе сейчас серьезные проблемы с напором воды, особенно когда пожарная часть использует воду. Эти проблемы затрагивают всех членов сообщества Ла Хара, изменяя их повседневную жизнь.

Вот где вступает в дело Софи Вудс. Вудс учится на втором курсе CU Boulder, изучает экологическую инженерию и экономику.Она входит в состав отделения «Инженеры без границ» в КС и в настоящее время возглавляет группу однокурсников, которая занимается проблемами водной инфраструктуры Ла-Хары.

Вудс присоединилась к EWB в начале своего первого года в CU, узнав об этом от своего двоюродного брата, который в то время работал с командой над проектом в Непале. В клуб ее привлекло то, что она хотела познакомиться со студентами со схожими интересами, одновременно получая практический инженерный опыт. Изначально Вудс присоединился к команде, работавшей над проектом в Пуэрто-Рико.Однако, когда разразилась пандемия COVID-19, ее команда столкнулась с трудностями из-за невозможности добраться до места и легко общаться с членами сообщества. Они приняли трудное решение приостановить проект в Пуэрто-Рико и начали поиск творческих возможностей для внедрения инженерных решений в сообщества с ограниченными ресурсами.

Софи Вудс, менеджер внутреннего проекта CU EWB

Сначала Вудс и студенты EWB изо всех сил пытались приспособиться. Наступила усталость от масштабирования, что усложнило задачу привлечения участников на собраниях EWB, и было трудно установить связи с новыми участниками, которые никогда не встречались с группой лично.Тем не менее, ученики проявили настойчивость и нашли способы удерживать участников через комнаты для обсуждения, групповые обсуждения и следить за тем, чтобы ученики осознавали влияние своей работы. Вудс также понял, что было бы легче удерживать людей, если бы была конкретная цель, над которой нужно работать, поэтому EWB начал поиск местного проекта, который был бы более доступным и выполнимым во время пандемии.

Команда

Вудса обратилась к Инженерному корпусу сообщества, и организация связала команду с группой Ла Хара.Вудс сказала, что она была взволнована этим проектом из-за ее интереса к водной инфраструктуре и ресурсам, а также из-за того, что эта отрасль была связана с ней как специалистом по экологической инженерии. Проект также хорошо подошел, поскольку Ла-Хара находится в нескольких минутах езды от Боулдера, и общение стало проще без разницы во времени или языкового барьера.

Команда La Jara теперь работает вместе с местной командой из Корпуса инженеров сообщества, чтобы разработать альтернативы ситуации с городскими трубопроводами.Когда команда приступит к разработке решений, они планируют разделиться на небольшие группы, чтобы изучить различные варианты, которые они придумывают. Идеи и исследования будут объединены в предварительный технический отчет, который будет доставлен в город, и затем город решит, какой маршрут они хотели бы выбрать, исходя из своих финансов и желаний.

Ла-Хара, штат Колорадо.

Хотя этот проект носит более локальный характер, глобальные инженерные навыки Вудса по-прежнему оказываются важными и полезными, сказала она.

«Несмотря на то, что это не так уж и далеко, было определенно важно принять во внимание различные контексты, потому что это очень маленький сельский город, поэтому контекст отличается от того, если бы мы работали здесь, в Боулдере», она сказала.

Команда

Woods смогла обсудить проект с руководителями города Ла-Хара и принять во внимание их точку зрения, что, по ее словам, «очень помогло понять их приоритеты как города».

«Одна из самых важных вещей в проекте — это не просто принимать наши собственные идеи о том, что должно быть, а вместо этого действительно прислушиваться к тому, чего хотят люди, потому что в конечном итоге мы работаем над этим», — сказала она.

Принимая во внимание желания и потребности города, Вудс сказала, что надеется найти решение, которое будет хорошо соответствовать и приведет к длительным изменениям в Ла-Харе.

Проект La Jara также предоставляет Вудсу и его команде возможность приобрести новые глобальные навыки. Работая с корпусом CE, студенты получают реальный опыт работы с профессиональными инженерами и учатся на их различных методах коммуникации и анализа. По ее словам, работа над этим проектом во время пандемии также научила Вудс способности адаптироваться к новым ситуациям.

«Когда вы сталкиваетесь с чем-то вроде COVID, вместо того, чтобы отключать все, определенно важно работать над поиском решений, с которыми мы можем справиться с учетом контекста», — сказала она.

Предполагается, что проект La Jara продлится до конца 2021 года. После того, как команда завершит свой предварительный технический отчет в конце апреля, Вудс узнает, смогут ли студенты принять участие в фактической реализации решения. Вудс сказала, что надеется, что EWB сможет помочь с дизайном и что группа может отправиться в Ла-Хара, чтобы связаться с сообществом, когда пандемия подходит к концу.

Присоединяйтесь к Engineers Without Borders

EWB всегда ищет новых членов, и Вудс хотел бы привлечь больше людей к проекту La Jara. Если вы хотите узнать больше или потенциально присоединиться к клубу, свяжитесь с Вудсом по адресу ewbcudomesticpm@gmail.
