Содержание

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

кран 1 — вводной кран горячей воды
кран 2 — вводной кран холодной воды
кран 3 — кран подачи горячей воды из бойлера
кран 4 — кран подачи холодной воды в бойлер.
кран 5 — кран подсоса воздуха для слива бойлера
кран 6 — сливной кран
предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

— закрыть сливные краны 5 и 6
— закрыть кран 1 (вводной кран горячей воды)
— открыть кран 3
— открыть кран 2 (вводной кран холодной воды)
— открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

— закрыть кран 4
— закрыть кран 3
— открыть кран 1
— открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

— закрыть кран 4
— закрыть кран 3
— открыть кран 6, при этом часть воды сольется в канализацию
— открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
- — закрыть кран 1
- — открыть кран 3
- — открыть кран горячей воды на смесителе
- — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

— закрыть кран 5
— закрыть кран 6
— закрыть кран 3
— закрыть кран 4
— открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Как подключить бойлер в квартире, включить и начать пользоваться

Бойлер выручает нас при перебоях с горячей водой. Несмотря на то, что мы живем в 21 веке, в наших домах раз-два в год исчезает горячая вода. Тогда и настает время водонагревателя.

Аппарат можно установить в любой квартире, где есть стояк с холодной водой. Водонагреватель может быть, как дополнительным источником горячей воды во время ее отключения, так и основным, если дом не подключен к системе централизованного водоснабжения.

Первоначально после покупки нужно подключить бойлер и приготовить к первому включению воды. Чтобы не читать долгую инструкцию, которая идет в комплекте в коробке вместе с бойлером, мы составили для вас свою. А еще подскажем, как правильно пользоваться бойлером. Но сначала определимся, какой водонагреватель лучше купить в квартиру.

Какой водонагреватель лучше всего приобрести?

Их принято отличать по нескольким пунктам. Первый – это принцип работы. Бывают электрические и газовые водонагреватели. Последние также называют «колонками», но их выбирают реже, поскольку они опаснее в эксплуатации. А вот то, что мы привыкли называть «бойлером» — это электрический водонагреватель, который можно увидеть во многих квартирах. Люди выбирают их поскольку они легки и безопасны в работе, бесшумны и долговечны.

Сегодня на рынке представлено огромное количество водонагревателей – глаза разбегаются от ассортимента. Стоит разобраться во всем разнообразии.

Электрические водонагреватели принято разделять на проточные и накопительные. Первые отличаются небольшим размером и быстрым нагревом воды. Еще они очень просты в эксплуатации: повернул кран – бежит горячая вода, повернул обратно – вода перестает нагреваться. Таким образом, не происходит расхода лишней электроэнергии.

Проточные бойлеры чаще всего используются в квартирах, в которых часто возникают перебои горячей воды. Так что если ЖКХ любит оставлять вас без горячего водоснабжения, то этот вариант для вас.

Однако такой вид бойлера требует мощную проводку, так как вода в нем нагревается практически мгновенно. По этой же причине вода может перегреться, поэтому стоит приобрести и ограничитель нагрева.

Проточные бойлеры разделяют на два типа:

Безнапорный – подходящий вариант для частного сектора, бойлер нагревает воду для одной точки водозабора и должен располагаться рядом с ней.

Напорный – подойдет для квартир, так как такой водонагреватель встраивается в водопроводный стояк и позволяет нагревать воду в нескольких точках.

Накопительный бойлер больше проточного, так как он работает как бак, внутри которого и нагревается вода. При включении крана горячая вода смешивается с холодной и поступает в кран либо в лейку душа. Устанавливают устройство на стене или полу.

Объем бака составляет от 10 до 200 литров. Выбор зависит от количества человек в доме. Стоит учитывать, что в среднем человек тратит 40 литров. Это важный пункт при выборе бойлера. Если объем окажется недостаточным, то придется ждать, пока вода снова нагреется.

Такое устройство может прослужить хозяевам не один десяток лет. Однако стоит учесть, что бойлер большой, и для него нужно выделить место в ванной или туалетной комнате. Некоторые производители выпускают встраиваемые модели, которые можно расположить под раковиной.

Как правильно подключить накопительный или проточный водонагреватель?

С выбором определились, теперь осталось подключить водонагреватель и приготовить его к работе.

Советы о том, как подключить бойлер в квартире:

Измерить место для водонагревателя и убедиться в том, что устройство туда без проблем влезет;

Если у вас небольшая квартира, то лучше поместить бойлер в шкаф для экономии места;

Заранее определите количество раковин, душевых, к которым будет поступать вода – это важно для выбора мощности;

Позаботьтесь о качестве водопроводных труб в вашем жилье. Если они некачественные, то стоит приобрести очищающие фильтры. Это поможет увеличить срок службы бойлера;

Накопительный водонагреватель должен быть прочно прикреплен к стенам для безопасности;

Соединения водонагревателя с водопроводом должны быть герметичны;

Подводка к водопроводу может быть пластиковой, металлопластиковой, стальной или медной трубой. Не рекомендуется использовать гибкую подводку с резиновыми шлангами из-за их быстрого износа.

Этапы работы по установке водонагревателя:

Выполнение замеров места, выделенного под установку бойлера;

Определение материала и сечения электрического кабеля, используемого для подключения. Прокладывание при необходимости нового электрического кабеля;

Фиксация бойлера при помощи болтов и крючков;

Гидроизоляция помещения ванной комнаты и прокладка электрического кабеля;

Прокладка водопроводных труб и установка запорной арматуры;

Подключение квартирной разводки к бойлеру.

Возможна самостоятельная установка водонагревателя, однако, это очень трудоемкий и большой процесс. Лучше довериться специалистам, которые быстро и качественно выполнят работу. Эксперты из магазина «Моя ванная» справятся с этой задачей.

Как включить водонагреватель?

Бойлер установлен. Дело за малым – подготовить устройство к работе и наконец-то включить его. Инструкция тут одинаковая для проточных и накопительных нагревателей. Но в первом случае не придется ждать, пока наберется вода.

Во-первых, чтобы опробовать работу бойлера перекройте поступление горячей воды из системы городского водоснабжения. Иначе нагретая бойлером вода уйдет в общий стояк.

Во-вторых, следует открыть кран с горячей водой, чтобы с труб стекла оставшаяся жидкость. После чего нужно закрыть кран.

В-третьих, ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.

После чего раскрутите второй вентиль, чтобы вода уходила в трубы.

Теперь на смесителе открываем горячую воду. Когда побежит ровная струя, перекрываем воду.

И наконец, подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

Как правильно слить воду из накопительного водонагревателя?

Накопительный водонагреватель или бойлер набирает в бак воду, там и происходит ее нагревание. Эксперты рекомендуют хотя бы раз в год сливать воду из устройства, чтобы заменить некоторые детали, или почистить. Таким образом, увеличивается время службы бойлера.

Зачем нужно сливать воду из бойлера:

Чистка или замена деталей;

Удаление отложений;

Подготовка к зимнему сезону бойлера на даче.

Воду можно слить через предохранительный клапан.

Что нужно для этого сделать?

Выключить оборудование из сети, закрыть холодную воду.

Подсоединить шланг к носику или подставить ведро/таз под струю.

Открутить вентиль предохранительного клапана, дать воде уйти.

Учитывайте, если клапан открыт, но вода не поступает, то он нуждается в чистке или замене. В такой ситуация вода не вытечет, а останется в бойлере. Также правильно рассчитайте время для слива всей воды. Обычно скорость потока низкая, так что 40 литров высвободятся примерно за полтора часа.

Вы можете заказать водонагреватель различной вместительности для ванной комнаты в супермаркете сантехники «Моя ванная». У нас действует услуга по доставке и установке бойлера.

Многие пытаются устанавливать бойлер самостоятельно. Мы рекомендуем обратиться для этого к специалистам, так как при неправильной установке устройство может выйти из строя раньше срока.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

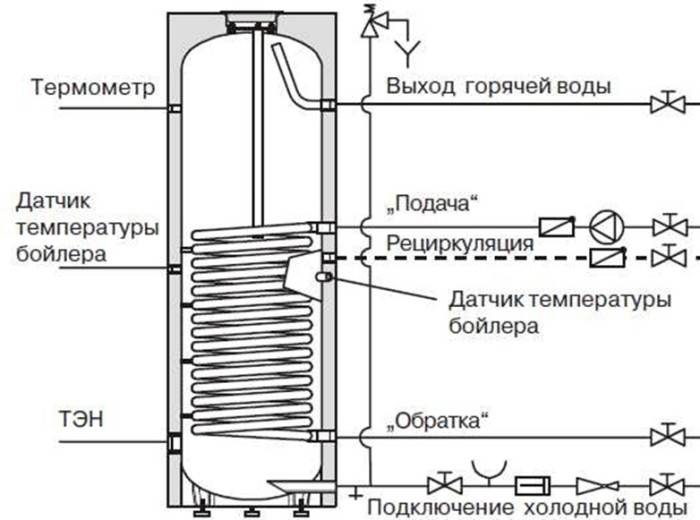

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

Можно подключить несколько точек разбора воды.
Можно удалить бойлер от точки разбора воды.
Простота и удобство использования.
Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

Первым делом необходимо установить стояки холодной и горячей воды.
Подвести трубопроводы к уже установленному смесителю.
Установить электрический водонагреватель.
Подвести к нему трубы холодной и горячей воды.
Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их. Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Читайте так же:

Можно ли после установки бойлера пользоваться централизованной подачей горячей воды

Добрый день. Будем ставить бойлер. Можно ли сделать так, чтоб после установки бойлера можно было пользоваться и централизованной подачей горячей воды, когда она будет. Как это будет выглядеть и работать?

Здравствуйте.

Можно, конечно. Схема подключения накопительного электроводонагревателя в квартире довольно проста, она на иллюстрации внизу:

Когда горячая вода подаётся централизованно — запорные вентили на бойлер закрыты. Отключили — закрывают подачу горячей воды на квартиру и открывают оба вентиля на водонагреватель

Управляя потоками с помощью четырёх вентилей, можно обеспечить себе комфортное водоснабжение при различных нештатных ситуациях. Советуем распечатать эту схемку и держать её поблизости от бойлера, чтобы, когда понадобится, не запутаться в вентилях

Если вы живёте в многоэтажном (9 этажей и выше) доме, желательно установить на входах холодной и горячей воды в квартиру редуктор давления. Он предохранит сантехническое оборудование, в том числе водонагреватель, от возможных скачков давления. Место установки — после вводного вентиля и фильтра грубой очистки воды, но до счётчика

Внимательно изучите и неукоснительно соблюдайте инструкцию к водонагревателю, там будут даны необходимые схемы и прописаны меры безопасности, в том числе электрической

На вопрос «как это будет выглядеть?» однозначно сказать не можем, всегда есть варианты. В типовых квартирах, построенных после 60-ых годов прошлого века, стояки холодной и горячей воды проходят за унитазом. Именно там рациональнее смонтировать и подключить водонагреватель. Хотя место установки не играет принципиальной роли, главное соблюсти принципиальную схему.

Если санузел раздельный, а туалет достаточно глубокий, частенько бойлер можно повесить в уровень с трубами и потом спрятать вмести с ними в шкаф. В этом случае следует приобретать водонагреватель минимальной глубины, прямоугольной или овальной формы

В нише бойлер тоже неплохо смотрится

Надёжнее подключать водонагреватель не гибким шлангами, а жёсткой трубой либо металлопластиком

Можно применять и гибкие шланги, но только качественные, от известных производителей. Спрятав подводящие трубы в стену, получим компактный, эстетичный узел подключения

Пригодилась статья? Расскажите друзьям:

Как правильно подключить бойлер — Блог Romstal

Бойлер – это один из самых популярных приборов не только в современных частных домах, но и в квартирах. Ведь отключение горячей воды – это стандартная практика в Украине. А бойлер может обеспечить горячей водой круглогодично. При этом с новыми тарифами на горячую воду, многие переходят на бойлер из расчета экономичности.

При такой популярности продукта, очень часто возникает вопрос, как правильно подключить бойлер в условиях квартиры или частного дома. Давайте рассмотрим, как правильно подключить бойлер в квартире.

Установка бойлера происходит в несколько этапов:

1) На стене, куда Вы планируете установить бойлер, нужно сделать предварительную разметку (например, маркером). Для этого, Вам необходимо знать какое расстояние между отверстиями для крепления в бойлере. Потом сделать необходимые отверстия в стене для крепежа. Правильное подключение бойлера предусматривает наличие устойчивого крепления.

2) После того, как бойлер закреплен на стене, нужно бойлер подключить. Если уже есть места для подключения бойлера, Вам потребуется всего лишь соединить ввод и выход бойлера с помощью шланга или трубопровода(метал или пластик).

3) Далее нужно позаботиться о герметизации. Если подключение бойлера гибкими шлангами, то герметизация будет происходить с помощью резиновой прокладки. Если подключение бойлера к водопроводу происходит с помощью трубы, тогда необходимо применить паклю(или аналоги).

4) Для того, чтобы холодная вода поступала в бойлер необходимо поставить клапан, который будет нормализировать давление непосредственно в конструкции бойлера. Чаще всего, предохранительный клапан для бойлера идет в комплекте, но если нету, то необходимо приобрести его.

5) Если выводов нет, но нужно будет сделать их монтаж. Конечно, Вам будет легче, если трубы системы сделаны из пластика. Если же трубы металлические, то нужен будет определенный переходник. Перед стартом работы нужно обязательно отключить воду и вырезать участок трубы непосредственно в месте установки тройника. И после сделать отводы непосредственно к бойлеру.

Подключение бойлера к водопроводу это важнейший этап подключения. Его необходимо проводить очень внимательно, или же доверять профессиональным монтажникам.

Как подключить бойлер в к воде? После того, как Вы подключили холодную воду, нужно заняться подключением крана горячей воды непосредственно к выходу на бойлере. Потом нужно открыть водопровод и открыть оба крана, таким образом, выпустив весь воздух. После воздуха должна пойти вода. Будьте внимательны и смотрите, не идет ли протекание.

После того, как Вы убедитесь, что подключение бойлера к водопроводу прошло успешно, можно заняться подключением бойлера к сети. Тут может быть два варианта:

· подключение к розетки

· подключение к отдельному автомату

Подключение бойлера к электросети зависит от Ваших предпочтений и от типа помещения. Для некоторых квартир возможно только подключение к отдельному автомату, поскольку есть риск постоянного выбивание розетки. Также, при подключение бойлера к электросети мы рекомендуем заранее проконсультироваться у электрика, который сможет подсказать как это сделать лучше.

Как установить бойлер аристон? Обратите внимание, что к каждому бойлеру идет индивидуальная инструкция, в котором указывается:

· количество отверстий, которые нужно сделать в стене для монтажа

· тип и количество креплений

· какая последовательность подключения шлангов

· какое дополнительное оборудование необходимо для успешной эксплуатации бойлера

В любом случае, если Вы хотите качественно установить бойлер – лучше доверьте этот вопрос професиональным монтажникам. А мы поможем Вам подобрать все необходимое для монтажа по лучшей цене и качеству. За дательной информацией просьба обратиться к Вашему личному менеджеру: 050-414-37-72.

Можно ли подключить накопительный бойлер к горячей воде, если она чуть тёплая, будет ли экономия?

Технически, это сделать возможно, то есть врезаться тройником во внутреннюю разводку горячей воды, это и будет вода на подачу в бойлер.

Горячая вода проходит такую же стадию очистки как и холодная вода, правда чуть позже в неё добавляются специальные вещества чтобы защитить трубопроводы от коррозии.

То есть с ТЭНом, или с ТЭНами ни чего не случится.

Датчик температуры установленный в накопительном бойлере реагирует на температуру в баке, температуру выставляет пользователь.

Если температура воды выше выставленной, то ТЭН просто не включится, если ниже, то подогреет воду до выставленной температуры.

Вот это в целом, но на мой взгляд подключать бойлер к горячей воде совершено не логично.

Горячая вода идёт через счётчик, за горячую воду платите гораздо больше чем за холодную.

То есть экономии может не быть вообще, одни убытки.

И плюс сложно решаемая техническая «проблема».

Перед включением накопительного бойлера, перекрывается вот этот

коренной кран на стояке с горячей водой.

Вам просто не откуда брать ту самую горячую воду.

Если сделаете наоборот, то перекрывать надо стояк с холодной водой и это проблема, горячую воду надо разбавлять холодной, это делает смеситель.

Если не перекроете стояк, то водой из бойлера будете снабжать всех соседей по стояку.

Если у Вас температура ниже нормы, обращайтесь в УК, установите счётчик воды с термодатчиком, чтобы не платить за холодную «горячую» воду.

А подключать накопительный бойлер к горячей воде (это личное мнение) очень плохая идея и так просто не делается.

Если же у Вас вообще нет горячей воды (в стояке ГВС, только холодная вода), то тем более нет смысла подключать к ней бойлер.

А самое главное, в инструкции к накопительному бойлеру такой вариант подключения не предусмотрен.

На подачу идёт холодная вода, а не горячая.

Как подключить водонагреватель к водопроводу в квартире или доме

Все чаще взамен газовой колонки в квартире и частном доме устанавливают электрический водонагреватель. Он удобен в эксплуатации, не требует специального разрешения, составления проекта и другой волокиты, как с газовыми аналогами. Даже если в квартире есть подвод горячей воды, бойлер станет своеобразным резервом на случай ее отключения. Но такой, на первый взгляд, простой электроприбор надо правильно подключить к домашнему водопроводу. Допущенные ошибки могут привести к выходу из строя бойлера и даже разрыву бака от избыточного давления. Давайте сейчас рассмотрим, как подключить бойлер к водопроводу, и какие бывают их разновидности.

Виды электрических водонагревателей

Рассматривая электрические бойлеры, можно выделить два основных вида: проточный и накопительный. Каждый из них имеет свои недостатки и преимущества, но все выполняют одну функцию – обеспечивают горячей водой.

Бойлеры накопительного типа

Электрический водонагреватель с большим баком называется накопительный. Он удобен тем, что можно сделать небольшой запас воды. Если правильно подключен трубопровод, то есть, предусмотрен сливной кран, этим запасом можно воспользоваться, когда в квартире или доме отсутствует по каким-либо причинам подача воды.

Состоит накопительный бойлер из следующих деталей:

бак определенной емкости для воды, утепленный пенополиуретаном, помещен в наружный корпус из нержавейки или эмалированной стали;
внутри бака установлен нагревательный элемент – ТЭН. Его мощность варьируется от 1,2 до 3 кВт. Бывают модели с «сухими» ТЭНами. В них нагревательных элемент не соприкасается с водой, а отделен специальной колбой, заполненной маслом;
работой ТЭНа управляет термостат, а магниевый анод защищает металлические поверхности от коррозии.

В рабочем состоянии внутри бойлера постоянно находится под давлением горячая вода, температуру которой задает сам пользователь.

Электрический водонагреватель объемом до 150 л комплектуется ТЭНом мощностью не более 2 кВт. Постоянное поддержание в нем горячей воды температурой 60–65^о считается экономически выгодным.

Среди достоинств устройства можно выделить такие:

мощность нагревателя не более чем у обычного утюга позволяет подключать накопительный водонагреватель к обычной розетке, но обязательно при наличии заземления;
простое подключение к водопроводу и электросети можно выполнить самостоятельно;
плавная регулировка температуры и длительное сохранение горячей воды подчеркивает экономичность и комфортность пользования устройством;
от бойлера можно провести автономную систему горячего водоснабжения или подключить его в действующую сеть как резерв.

Если говорить о недостатках, то здесь можно выделить большие габариты и вес, что усложняет монтаж на стену. При необходимости малого количества горячей воды придется греть содержимое всего бака.

Бойлеры проточного типа

Такие устройства врезаются непосредственно в водопроводную трубу и производят нагрев воды только при ее расходе. Чтобы ТЭН успевал нагревать проточную воду, его мощность варьируется от 3 кВт и более.

Под такой нагреватель, возможно, потребуется проложить отдельную ветку электропроводки большего сечения. Но это не значит, что он будет расходовать больше электроэнергии, чем накопительный аналог. Проточный агрегат греет только такое количество воды, которое требуется для пользования, а не весь бак. Например, чтобы нагреть до 60^о восьмидесятилитровый бак воды ТЭНом 2 кВт, потребуется около получаса. За это время расходуется 1 кВт электроэнергии. Проточный агрегат с ТЭНом 4 кВт в течение 15 минут будет сразу подавать горячую воду в душ, израсходовав те же 1 кВт.

Основные достоинства проточных моделей заключаются в следующем:

расход электроэнергии идет только при пользовании водой, причем на выходе она подается горячей сразу после включения;
небольшие габариты позволяют смонтировать устройство в любом удобном месте.

К сожалению, недостатков намного больше:

требуется монтаж усиленной электропроводки;
слабый напор горячей воды на выходе и невозможность ее направления в разные точки от одного агрегата;
ступенчатая регулировка температуры не очень комфортна для пользования, например, душем.

На сегодняшний день цена на проточные модели снижается, поэтому есть возможность устанавливать несколько штук на разные точки.

Монтаж проточного агрегата

Правильно подключить проточный нагреватель поможет прилагаемая к изделию инструкция. Схема довольно проста. Она предусматривает врезку в водопровод отводов для подсоединения агрегата и подвод к нему электропроводки соответствующего сечения.

Проточный водонагреватель может иметь два вида подключения:

Мобильное подключение выполняют через душевой шланг. Для этого врезают тройник в трубу водопровода с холодной водой. На центральный выход тройника ставят шаровой кран и с помощью фитинга подсоединяют шланг с нагревателем.
Стационарное подключение имеет больше узлов. Водопроводную трубу разрезают для установки двух тройников и крана между ними. На центральные выходы тройников тоже ставятся шаровые краны, а от них через отводы подсоединяют водонагреватель. Схема работы проста. Когда кран между тройниками закрыт, вода проходит сквозь нагреватель и подается в кран уже горячей. Если бойлер надо отключить, два крана на центральных выходах тройников закрывают, а тот, что стоит между ними открывают. Холодная вода по трубопроводу идет мимо водонагревателя.

Пользуясь проточными нагревателями надо следить, чтобы напряжение не подавалось без наличия в трубах воды. Иначе он может перегореть.

Пошаговая инструкция монтажа накопительного бойлера

Схема установки накопительного бойлера немного сложнее. Здесь потребуется правильно сделать разводку трубопровода, прочно закрепить бак, и сделать подключение электропроводки.

Выбор места под бак и его установка

Накопительная емкость занимает определенное место в помещении, поэтому ее надо эффективно разместить, чтобы не занимать лишнее пространство. Но в то же время бойлер должен располагаться как можно ближе к водоразборным точкам. Удаленное расположение водоразборного крана от нагревателя увеличивает ожидание поступления горячей воды.

Удобное размещение накопительного бойлера при раздельном санузле

Место крепления выбирают по планировке помещения:

планировка в частном доме отличается от квартир. Здесь ванная комната, туалет и кухня могут находиться далеко друг от друга, а один бойлер должен подать горячую воду на все комнаты. Здесь надо определить важную комнату, куда в первую очередь должна подаваться подогретая вода и установить ближе к ней водонагреватель;
традиционная планировка квартиры предусматривает совокупность всех этих комнат, поэтому выбирать месторасположения бака здесь будет проще.

Чаще всего бак устанавливают над унитазом. Он не занимает полезное пространство и находится близко к канализации, что позволяет удобно стравливать воду с предохранительного клапана. Агрегат крепят к стене анкерами. Бак с водой имеет большой вес, поэтому если стена рыхлая под него из профильной трубы сваривают дополнительную подпорку.

Подключение водопровода

Оптимальным вариантом подключения считается схема с возможностью слива из емкости воды.

Пошаговое выполнение работ выглядит так:

Дом отключают от подачи холодной воды, а в квартире дополнительно перекрывают стояк с горячей водой. Сбор всех узлов схемы начинают от подвешенного на стену водонагревателя. Для герметизации соединений на резьбу наматывают лен или ФУМ ленту.
Снизу бака находится два патрубка с резьбой. Справа – это вход холодной воды, помеченный синим цветом, а слева – это выход горячей воды, помеченный красным. Паковку начинают с холодной воды.
На входной патрубок накручивают латунный тройник. Его надо провернуть поперечным отверстием в удобную сторону для слива воды. В это же отверстие через латунный переходник накручивают шаровой кран. К нему подсоединяют патрубок со шлангом для слива воды. В идущую вниз резьбу тройника тоже накручивают шаровой кран для отключения подачи холодной воды внутрь емкости.
Теперь очередь за самым важным – предохранительным узлом. Бойлер комплектуется предохранительным клапаном, который монтируют сразу за нижним краном на тройнике. Чтобы правильно его установить, на корпусе есть направляющая стрелка. Сбоку клапана находится штуцер для стравливания воды. На него хомутом крепят прозрачный армированный шланг и опускают его в канализацию.
Родные клапана не всегда надежны, поэтому часто покупают отдельно «группу безопасности». Она состоит из обратного клапана, устанавливаемого на кран, выходящий из нижней резьбы тройника. Предохранительный клапан ставят отдельно на средний выход тройника.
Далее осталось подвести холодную воду. Это можно сделать любыми трубами, например, металлопласт или экопласт по желанию. Чтобы не разрезать трубу основного водопровода, подключение можно сделать через тройник, установив его на резьбовом подсоединении бачка унитаза или водоразборного крана умывальника.
Узел горячей воды собирается аналогично холодной только без клапана. В частном доме от выхода горячей воды из бойлера делают разводку трубопровода к водоразборным точкам. В квартире выход водонагревателя соединяют с трубопроводом горячего водоснабжения. В этом случае при работе бойлера закрывают кран на стояке, подающем централизованную горячую воду.

На этом водонагреватель к водопроводной системе подключен, осталось подвести электропроводку и можно использовать по назначению.

Подключение бойлера к открытой емкости

Иногда в частном доме можно встретить вместо водопровода открытую накопительную емкость для воды, установленную на чердаке. К ней тоже можно подключить водонагреватель аналогичным способом. Единственное условие, агрегат должен находиться не ближе 2 м к емкости. А если создается давление больше 6 бар, то перед бойлером ставится редуктор.

Существует 2 схемы подключения к открытой емкости:

Закончив все подключения, систему испытывают на работоспособность. Если все было сделано правильно, помещение будет обеспечено горячей водой.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Использование вашей системы отопления для нагрева воды

На этой фотографии косвенный водонагреватель — это большой резервуар слева.

Продолжая нашу серию статей о водяном отоплении, на этой неделе мы рассмотрим два варианта нагрева воды домашним центральным котлом. Сначала немного терминологии: котлы нагревают воду или производят пар для распределения в плинтусах или паровых радиаторах, в то время как печи нагревают воздух для распределения по каналам и регистрам. Интеграция водяного отопления со стандартной печью с горячим воздухом невозможна; если у вас есть печь, вам придется придерживаться автономного водонагревателя.

Идея использования бойлера для нагрева воды очень привлекательна. Вы можете обойтись только одной горелкой и для нагрева, и для горячей воды, так что меньше нужно обслуживать или ошибаться, и когда вы все равно отапливаете дом, не требуется много дополнительной энергии для нагрева воды.

Существует два распространенных варианта использования домашнего бойлера для нагрева воды. Самый распространенный из них называется «безрезервуарный змеевик». Это относительно небольшой теплообменник, который подходит для газового или масляного котла.Они популярны у людей, использующих плинтус с горячей водой, потому что это недорогие варианты или модификации для стандартных бойлеров. Теплообменник с медным змеевиком проходит внутрь котла, и вода нагревается, когда течет через этот змеевик. Он очень похож на описанный на прошлой неделе «водонагреватель без резервуара», за исключением того, что источником тепла является ваш бойлер.

Проблема с водонагревателями без резервуара заключается в том, что бойлер должен быть горячим, чтобы производить горячую воду. Зимой в холодном климате котел большую часть времени горячий, и может даже не потребоваться его разжигание для подачи горячей воды (из-за остаточного тепла в котле).Но летом котел меньше нагревается, а циклическое включение-выключение для нагрева воды тратит много энергии. Для нагрева воды с использованием котла, работающего на жидком топливе, и змеевика, работающего на жидком топливе, в летние месяцы нередко используется от 200 до 300 галлонов масла, а средняя эффективность в этот период может составлять всего 25%. Таким образом, водонагреватели без резервуара могут иметь смысл в зимние месяцы, но летом это не лучшая идея.

Другой основной вариант использования системы отопления для производства горячей воды — это установка водонагревателя с косвенным или косвенным нагревом.Это отдельный изолированный резервуар для воды, который нагревается горячей водой от газового или масляного котла. Резервуар косвенного нагрева обычно присоединяется к отдельной «зоне» в системе отопления. Одним из преимуществ этого варианта является то, что в теплое время года котел должен лишь время от времени запускаться для нагрева воды в косвенном баке. Поскольку вода в баке остается «термически стратифицированной» (горячая вода находится наверху, откуда она забирается для подачи в душ или посудомоечную машину), вы можете набирать горячую воду из бака несколько раз, прежде чем бойлер включится для нагрева воды. в баке.

Еще один плюс заключается в том, что, поскольку на резервуаре для хранения нет горелки, вы можете обернуть его дополнительной изоляцией, не беспокоясь о подаче воздуха или вентиляции (как в случае с газовым водонагревателем накопительного типа).

Обратной стороной водонагревателей косвенного нагрева является их стоимость. Хороший, скорее всего, будет стоить более 1000 долларов, включая установку дополнительной зоны на системе отопления. Это намного дороже, чем безбаковый змеевик или обычный газовый или электрический водонагреватель накопительного типа.

Интересно, что оба вида встроенных водонагревателей могут помочь поддерживать ваш котел в хорошем рабочем состоянии. Если ваш котел находится в подвале, который остается довольно влажным в летние месяцы, то его периодическое возгорание — как это происходит с безрезервуарным змеевиком или косвенным водонагревателем — рекомендуется многими подрядчиками по отоплению в качестве способа минимизировать коррозию. Это была одна из причин, по которой мы установили водонагреватель косвенного нагрева, когда десять или двенадцать лет назад мы установили в нашем доме бойлер Buderus.В противном случае я бы, вероятно, остановился на автономном электрическом водонагревателе, который мы использовали, используя непиковое электричество, до установки системы центрального отопления (подробнее о непиковом электрическом нагреве воды в будущей колонке).

Некоторые люди предпочитают использовать водонагреватель без резервуара в зимние месяцы, а затем переходить на автономный электрический или газовый водонагреватель летом. За исключением возможных проблем с коррозией котла во влажных подвалах, это может быть хорошим компромиссом.Проконсультируйтесь с вашим подрядчиком по отоплению или водопроводчиком по поводу этих различных вариантов для вашей конкретной ситуации.

Отопление бытовой горячей воды с помощью уличной печи

Знаете ли вы, что вы можете БЕСПЛАТНО использовать уличную дровяную печь для нагрева воды для бытового потребления!
По данным EnergyStar, ваша система водяного отопления составляет 14% ваших счетов за электроэнергию.

В денежном выражении средняя семья тратит 400-600 долларов в год на нагрев воды.

Чтобы сократить эти расходы, уменьшите потери в режиме ожидания, такие как тепло, выходящее из водонагревателя и просачивающееся в окружающий подвал, а также количество горячей воды, которую вы используете в своем доме.

При слишком высокой температуре или 140 градусах по Фаренгейту ваш водонагреватель может тратить от 36 до 61 доллара в год на тепловые потери в режиме ожидания и более 400 долларов из-за общего потребления. Уменьшите эти расходы, установив термостат нагревателя на 120 градусов по Фаренгейту или ниже.

Однако, , если вы решили нагреть свою горячую воду с помощью дровяного котла Nature’s Comfort Outdoor, вы можете полностью отказаться от огромных счетов за горячую воду 12 месяцев в году, экономя до 600 долларов в год, если вы решите использовать печь круглый год.Если вы используете его 6 месяцев в году, когда вы обеспечиваете теплом свой дом, вы экономите минимум 2-300 долларов в год!

Для теплообменника с боковым отводом горячая линия от котла должна сначала пройти к верхнему боковому отверстию. Это создает вдвое больший поток воды для бытового потребления через боковой рукав, а не через нижний боковой порт. Для наиболее быстрого восстановления установите небольшой циркуляционный насос на бытовой стороне, который управляется накладным термостатом или терморегулирующим диском, расположенным на нижней линии на бытовой стороне.Подключения к внутренней стороне должны быть подключены к портам слива и сброса давления. Нельзя использовать пистолет, если порт сброса давления находится на верхней части бака водонагревателя. Внутренняя сторона не будет должным образом отводить тепло сифону и часто также будет иметь воздушные пробки.

Убедитесь, что дренаж и сброс давления находятся в рабочем состоянии, и удалите весь воздух из трубопроводов и бокового рычага, иначе это приведет к воздушной пробке.

Показанный чертеж плиты HX предназначен для установки подогревателя. Оставьте энергоснабжение включенным, чтобы поддерживать температуру воды.Поскольку вода используется, она будет нагреваться пластиной HX для получения неограниченного количества горячей воды. Вы также можете использовать пластину HX для полного обхода водонагревателя для работы по требованию.

Всегда используйте смесительный клапан, чтобы предотвратить образование ожогов.

Пример использования 20-пластинчатого теплообменника для нагрева горячей воды

Ваш водонагреватель не будет работать всю зиму, пока вы наслаждаетесь практически бесконечным запасом бесплатной горячей воды! Это сэкономит вам 30-60 долларов в месяц в зависимости от того, какое у вас тепло и сколько горячей воды вы используете.

Ваш водонагреватель летом работает в обычном режиме и всегда в качестве резервного.

Многие из наших клиентов говорят нам, что они не могут использовать всю горячую воду, которую производит наша система.

Ваш водонагреватель на дровах постоянно наполнен горячей водой.

Для нагрева воды для бытового потребления можно использовать уличную дровяную печь. По сути, у вас есть уличный водонагреватель на дровах.

Монтаж сантехники — Котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту жилья.Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали. SupplyHouse

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать свой дом или другое строение. Если вы начнете забирать тепло из воды слишком рано, печь не сможет его догнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (-ы), но не включайте комнатный термостат для наружной печи до тех пор, пока не будет достигнута рабочая температура.

Печь водопроводная

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь. Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для сантехнических соединений.

Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм.Вот схема основных фитингов, необходимых для крепления трубопроводов PEX к плите, взятая из нашего Руководства по эксплуатации.

Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями. Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен таким образом, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи.Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.

Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата.Это обеспечит более плавный поток воды, чем тройник.

Если вам сложно найти Y-образный фитинг, подойдет обычный тройник, латунь или PEX, в зависимости от того, с какими трубами вы работаете. Просто убедитесь, что фитинг ориентирован таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация, показанная выше, когда заказчик устанавливает двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.

Вот изображение соединений водопровода с теплообменником в камере статического давления в установке на чердаке. Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть подачу нагретой воды в топку в теплые периоды весны и осени. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны.Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно циркулировать через нее.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной.Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения. Просто удалите и выбросьте его перед установкой.

Есть регулировка соединения «Слив бойлера», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния и , чтобы защитить водяную рубашку от коррозии.Магниевые стержни хорошо сочетаются с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи. Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда штанга разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара.Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы обеспечить герметичность установки. В конце отопительного сезона, после того, как вы осушите печь, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное.Коррозия, которую вы видите на анодном стержне, произошла бы на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки на трубку

Когда вы все проверили, чтобы убедиться, что нет утечек и правильно ли циркулирует вода, обязательно оберните все изоляцией. Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи.Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.

Внутренняя сантехника

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.

Необходимая арматура будет отличаться в зависимости от существующей сантехники. Вам также следует установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое подходящее время, чтобы ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также отапливать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме , а затем — на внутренний водонагреватель.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.

Печь с нагнетанием воздуха

Ваш наружный котел Ezboilers отапливает ваш дом через водовоздушный теплообменник, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник необходимо установить очень близко к змеевику системы кондиционирования воздуха, вам необходимо слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе — обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто сдадим вашу новую плиту и уйдем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.

Внутренняя котельная

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.

EZ Котлы-печи также работают с системами водяного теплого пола.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Если вам нужна помощь в установке поверхностного отопления, мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи можно установить даже в тех случаях, когда печь расположена на чердаке.

Домашняя страница

Установка котла | Билл Смит Сантехника и отопление

Котельные системы отопления

В больницах и школах устанавливают бойлеры, потому что эти системы отопления долговечны, эффективны и бесшумны. Котельные в домах также позволяют семьям пользоваться этими преимуществами. Домашний котел практически не издает шума и возвращает в дом влагу, что является отличным преимуществом для тех, кто живет в сухом климате Колорадо.Бойлеры работают, заставляя горячую воду проходить через плинтусы или радиаторы для нагрева окружающего воздуха в доме. Внутрипольные лучистые трубы нагревают бетон пола. Чугунные котлы, как правило, довольно долговечны, а сквозные системы известны своей эффективностью и более низкой стоимостью установки.

Если вы думаете о системе водяного отопления, позвоните Биллу Смиту в отдел сантехники и отопления. У нас более 60 лет опыта установки котлов от ведущих производителей систем водяного отопления.Также, если вы хотите перейти с системы приточного воздуха на систему котла, мы можем подключить ваш дом для нагрева горячей воды. Чтобы получить максимально быстрое и профессиональное обслуживание клиентов, нажмите здесь, чтобы заполнить форму запроса на обслуживание, или позвоните нам по телефону 303-781-7856, чтобы записаться на прием. Мы начинаем принимать звонки в службу поддержки с 8 утра и открыты с понедельника по пятницу.

Предложения по теплоснабжению

Bill Smith Plumbing & Heating — это местная сантехническая компания с недорогой ценой, работающая с 1956 года и имеющая рейтинг A + BBB Accredited Business.В Денвере мы известны как «Сантехник без уловок» и «Дом водонагревателей». Мы заслужили эти прозвища, потому что предоставляем качественные услуги по разумной цене. Помимо установки котла, мы предлагаем следующие дополнительные услуги:

Воспользуйтесь ссылкой выше, чтобы опубликовать отзыв о своем опыте в Google Мой бизнес. У Билла Смита «Сантехника и отопление» есть популярные страницы в Facebook и Twitter. Воспользуйтесь приведенными выше ссылками, чтобы присоединиться к нашему сообществу в социальных сетях, где мы публикуем советы по сантехнике, отоплению и охлаждению, юмор и другие обсуждения.

Могу ли я установить безбаковый водонагреватель в ванной?

Бесконтактный водонагреватель в ванной — популярный вариант среди современных домовладельцев. У них небольшой профиль и эффективная работа. Мы рассмотрим преимущества безрезервуарных водонагревателей, советы по установке безрезервуарных водонагревателей в ванной и объясним, почему это может быть отличным обновлением для вашего дома в Мичигане.

Что такое безрезервуарный водонагреватель?

Водонагреватель без резервуара, также известный как водонагреватель по запросу, мгновенно нагревает воду, когда она течет через машину.Нет бойлера или резервуара для горячей воды, поэтому ее нагревают по мере необходимости с помощью смесителя или прибора.

В безбактовом водонагревателе датчики потока активируются, когда через них протекает вода. Затем вода нагревается медным теплообменником, работающим на газе или электричестве, в зависимости от вашей системы. Нагретая вода идет прямо в ваш водопровод и не накапливается. Традиционные баковые водонагреватели хранят воду в баке или бойлере до тех пор, пока она не понадобится.

Бесконтактные водонагреватели можно установить в любом месте вашего дома.У вас даже может быть в ванной безбаковый водонагреватель! Некоторые семьи с большими домами предпочитают устанавливать по два, например, по одному на каждый этаж. Из-за своего небольшого размера они помещаются в гардеробные, шкафы, кладовые или прачечные.

Преимущества бесконтактного водонагревателя в ванной комнате

Бесконтактные водонагреватели имеют множество преимуществ, таких как:

Более низкая стоимость эксплуатации — им не нужно сохранять воду теплой после ее нагрева. Следовательно, они потребляют меньше электроэнергии и дешевле в использовании.
Более длительный срок службы — они имеют более длительный срок службы, чем традиционные водонагреватели котельного типа. Иногда до двух раз дольше. Это означает, что вы можете заплатить за два водонагревателя одновременно, в то же время, когда длится одна безрезервуарная модель.
Меньшая занимаемая площадь — они намного меньше, чем традиционные блоки, поэтому установка более гибкая.
Горячая вода по запросу — если в вашем доме часто «заканчивается» горячая вода, вам может подойти система без бака. Если вы «снежная птица», это тоже отличный вариант.Не платите за то, чтобы нагреть резервуар с водой, находясь вдали от дома, и не беспокойтесь о протечке водонагревателя резервуара. Старый водонагреватель в баке сильно повреждает воду, и восстановление часто требует больших затрат.

Где установить: безбаковый водонагреватель в месте использования

При выборе места установки безбаквального водонагревателя у вас может быть больше вариантов, чем при переходе с бойлера. Стратегическое планирование расположения вашего водонагревателя без резервуара позволяет максимально увеличить его расход и температуру воды.

Бесконтактные водонагреватели необходимо устанавливать в помещении. Помимо этого ограничения, установите его в удобном для вашей семьи месте. Стоимость установки обычно ниже, если вы устанавливаете его рядом со старыми подключениями. Это может быть рядом с ванной, а может и нет.

Представьте себе водонагреватель без резервуара в ванной, где вы потребляете много горячей воды. Когда вы выбираете безрезервуарный водонагреватель для ванной, обязательно подумайте о том, чтобы провести техническое обслуживание и есть ли зазор для этой работы.Пока эти потребности удовлетворяются, удобно использовать безрезервуарный нагрев воды в ванной комнате.

Следующие шаги для установки безбаквального водонагревателя

Если вы хотите установить безрезервуарный водонагреватель в доме новой постройки, обновить старую систему или просто узнать больше, надежный сантехник — ваш лучший помощник.

Ваш сантехник проанализирует потребности вашей семьи и предложит систему и место, наиболее подходящее для ваших потребностей в горячей воде. Всегда ищите компанию, которая предлагает бесплатные оценки, имеет лицензию и застрахована.

Hoover — ваш эксперт по установке безрезервуарных водонагревателей

Когда вы будете готовы узнать больше об установке безрезервуарного водонагревателя в ванной, позвоните в Hoover! Мы предоставляем качественные сантехнические услуги с 1980 года и имеем большой опыт работы со всеми типами водонагревателей.

Hoover заботится о своих клиентах и всегда гарантирует быструю, вежливую и точную работу. Позвоните в Hoover сегодня, чтобы узнать, чем наша команда поможет вам в вашем доме в городке Клинтон!

Топливные и электрические водогрейные котлы

HW Электрический водогрейный котел

Производительность: от 1,638 до 8,735 МБЧ (от 48 до 260 л.с.) @ 99.КПД 5%
Стандартная модель: ASME, раздел IV, штамп «H» (160 фунтов на кв. Дюйм и 250 ^o F)
Соответствие: UL Subject 834, NEC / NFPA Article 424-G, ASME Safety Code CSD-1

Практически идентичен по конструкции и принципу действия PCW, но занимает большую площадь для обеспечения большей теплопроизводительности за счет горизонтальной конфигурации резервуара. Как и PCW, стандартные модели можно настроить в соответствии с уникальными требованиями к установке и управлению. Его можно установить там, где удаление воздуха из котла, работающего на топливе, невозможно.Электрический водогрейный котел HW можно настроить для связи с любой системой управления зданием.

Все стандартные модели могут поставляться с опциональными накладками и элементами управления для повышения производительности. Например, SCR будет обеспечивать почти бесконечную модуляцию для точного следования за нагрузкой. Другие варианты включают встроенный главный выключатель питания в соответствии с нормами NEC для оборудования резистивного нагрева и конструкцию в соответствии с разделом I / VIII ASME для систем горячего водоснабжения с высокой температурой.

Подходит даже там, где доступ ограничен — нестандартные модели могут поставляться в «разобранном» состоянии
Каждый нагревательный элемент снабжен собственным квадратным монтажным фланцем 2-1 / 2 ”, установленным в верхней части резервуара для упрощения обслуживания и сокращения времени простоя.

Переключатели включения / выключения ступенчатого контура

упрощают ограничение максимальной мощности котла, когда другие электрические нагрузки с более высоким приоритетом достигают пика.
Дополнительный SCR, добавленный в пакет управления котлом, обеспечивает диапазон изменения 100: 1 для точного отслеживания тепловой нагрузки при минимальном потреблении энергии и почти бесконечной модуляции
Не требует вентиляционной трубы, воздухозаборников или жалюзи для воздуха для горения, что снижает общие затраты на установку и ускоряет завершение.
Доступен с коммуникациями BACnet и MODbus для дистанционного управления и мониторинга

Руководство по эксплуатации и техническому обслуживанию | Технические характеристики

Как работают водонагреватели?

Наша сантехническая компания объясняет

Хотя холодная вода — это здорово, но горячая вода просто лучше для некоторых вещей (например, мытья посуды, принятия душа или стирки одежды), и у вас, вероятно, есть водонагреватель для этих вещей.Но знаете ли вы, как это работает? Сегодняшние водонагреватели бывают прямого, непрямого и безбаквального типа, но в чем разница между ними? А как они работают?

По сути, водонагреватели работают за счет использования нагревательного механизма, который нагревает воду, а затем перекачивает воду по вашим трубам. Механизм нагрева находится либо в баке, либо в отдельном бойлере, и есть разные способы получения горячей воды. Вот два самых популярных стиля:

Прямой

Водонагреватели прямого действия — это, вероятно, то, о чем вы думаете, когда думаете о водонагревателе.Эти водонагреватели могут работать от электричества или газа и выглядят как большие металлические баллоны. Когда холодная вода поступает в одну из двух трубок в верхней части бака, она стекает вниз и нагревается либо электрическим механизмом, либо газовой горелкой (в зависимости от вашего источника питания).

Когда вода нагреется, она поднимется до верха бака, а когда вы включите кран или включите прибор, она потечет из второй трубки в ваши трубы. Как электрические, так и газовые водонагреватели могут нагреть 30-80 галлонов воды и держать ее в резерве, когда она вам понадобится.

Косвенный

Водонагреватели косвенного действия могут работать на газе, электричестве, масле или пропане и работать как водонагреватели прямого действия. Однако вместо нагревательного механизма внутри резервуара он использует тепло вашей печи или котла. К вашей печи или котлу будет прикреплена труба к водонагревателю. По этой трубе горячая вода циркулирует от бойлера к теплообменнику внутри водонагревателя. Затем этот теплообменник нагревает воду в резервуаре и дает вам от 30 до 100 галлонов воды для использования, когда вам это нужно.

Выбор водонагревателя зависит от многих факторов, таких как размер вашего дома, размер вашей семьи, ваш основной источник энергии, энергоэффективность и многое другое. Наши специалисты по водонагревателям West Chester помогут вам выбрать подходящий. Позвоните нам сегодня.
