Как подключить водонагреватель к водопроводу и электричеству

Автор Ангелина На чтение 5 мин. Просмотров 115 Опубликовано 07.07.2015

Установка водонагревателя позволяет человеку существенно повысить комфорт проживания, поскольку проблемы с централизованным водоснабжением известны практически каждому. Схема подключения водонагревателя к водопроводу напрямую зависит от типа бойлера и особенностей водопровода в конкретной квартире либо доме. На сегодня самыми популярными считаются электрические водонагреватели, которые бывают накопительными и проточными. Оба варианта отличаются множеством эксплуатационных достоинств служат надежным источником горячей воды.

Виды водонагревателей

Наиболее популярными на сегодня считаются электрические водонагреватели. Они бывают двух типов:

•  проточными;
•  накопительными.

Проточные электрические аналогиработают по следующему принципу: через них проходит вода, которую прибор нагревает. Время нагревания намного меньше сравнительно с накопительным, что является преимуществом для проточного, проточный нагреватель при этом потребляет больше электроэнергии. Также, есть еще одно неоспоримое преимущество у нагревателя проточного, проточный бойлер имеет гораздо меньшие размеры, что дает возможность размещать его практически без ограничений.

Самыми востребованными на сегодня считаются электрические накопительные бойлеры. Поэтому, вопрос как подключить накопительный водонагреватель, всегда был очень актуальным. Конструктивно они являют собой бак определенных размеров, где происходит нагрев воды. Продолжительность одного цикла нагревания довольно большая, однако энергопотребление накопительного гораздо ниже аналогичного показателя проточного, проточный нагреватель всегдапотребляет больше. Корпус накопительного бойлера обладает более высокой теплоизоляцией, поэтому вода здесь остывает достаточно долго. В совокупности это обеспечивает неплохую экономию.

В отдельную группу подобного оборудования сведены газовые бойлеры. Они работают от магистрального газа, поэтому при наличии его в доме, специалисты рекомендуют устанавливать именно эту модель. Он гораздо дешевле электрического проточного, проточный при этом менее экономичный.

Установка электрических водонагревателей

Способ крепления исхема подключения накопительного водонагревателя к водопроводу являются необычайно важными аспектами установки оборудования. Начинается установка бойлера с выбора места и крепления. Здесь самым оптимальным местом для крепления выступает ниша, угол ванной, туалета либо кухни. Нагреватель нужно располагать как можно ближе к точкам водораздела.

Для крепления накопительного водонагревателя лучше выбирать пару надежных анкеров, выполненных из высококачественной стали и имеющих диаметр свыше 10 мм. Пара таких анкеров способна выдерживать более 600 кг. Компактность водонагревателя проточного, проточный имеет очень небольшие размеры и малый вес, позволяет располагать его практически везде. Крепится он на самые обыкновенные дюбели 6х60 мм.

Перед сверлением анкерных отверстий, нужно правильно проанализировать местоположение бойлера. Для этого необходимо измерить расстояние между отверстиями под крепеж. Затем их нужно перенести на поверхность стены. После чего нужно прикинуть «впишется» ли устройство в габариты комнаты. Для выполнения отверстий используют перфоратор.

После установки водонагревателя его необходимо подключить к водопроводу и электросети.

Подключение бойлера к водоснабжению

Схема подключения накопительного водонагревателя, как и проточного, проточный имеет несколько особенностей, довольно проста. Чтобы правильно подключить электрический бойлер к водопроводу, нужно установить запорную арматуру(краны) на выходе стояков холодной и горячей воды. Перед этим нужно перекрыть водоснабжение в доме либо квартиреи спустить избыточное давление. Далее вмонтированная запорная арматура перекрывается и включается вода в квартире. Таким образом, во время монтажа оборудования жильцы квартиры могут пользоваться водой. После кранов ставятся тройники. При низком качестве воды в доме рекомендуется дополнительно устанавливать специальные фильтры. Затем в месте подачи холодной воды в бойлер ставиться предохранительный клапан. Он нужен для снижения лишнего давления в устройстве.

На финишном этапе подключения нагревателя к водопроводу, очень важно правильно соединить тройники с полипропиленовыми трубами или гибкой сантехпроводкой. В противном случае в местах соединения появятся течи, что приведет к серьезным проблемам. Чтобы избежать этого, места соединения нужно обязательно изолировать паклей либо лентой Фума.

После подсоединения всех труб бойлера к водопроводу, нужно тщательно присмотреться к системе на предмет протечек. Нужно открыть горячую воду от бойлера и холодную от стояка. После заполнения бака вода начнет бежать из крана. Тогда нужно, перекрыть кран и осмотреть места соединений.

Подключение бойлера к электросети

После подключения нагревателя к водопроводу, нужно переходить к его подключению к электросети. В этом очень сильно может помочь электрическая схема водонагревателя, которую обязательно нужно изучить перед проведением работ. Это позволит правильно подсоединить оборудование и обеспечит его безопасную эксплуатацию. Данная схема, как правило, идентична как для накопительного, так и для проточного, проточный бойлерне имеет никаких особенностей при подключении к электросети.

[iframe src=»http://www.youtube.com/embed/RSV63eEiGpQ» frameborder=»0″ width=»425″ height=»350″]

 Водонагреватели большой мощности рекомендуется подключать к сети, после консультации с профессиональным электриком. В целом, рекомендуется доверять эту процедуру специалистам, поскольку мощные устройства нуждаются в дополнительной проводке.Модели с мощностью 2-3 кВт подключаются к любой ближайшей розетке. Главное, заземлить прибор.

Установка газового водонагревателя — работа для профессионала

Самостоятельное подключение газового водонагревателя категорически запрещено. Это касается как накопительного бойлера, так проточного, проточный также должен монтироваться специализированной фирмой. Последняя должна иметь соответствующую лицензию на работу с газовым оборудованием. В противном случае проведение таких работ считается серьезным правонарушением.

Оцените статью: Поделитесь с друзьями!

Как подключить накопительный водонагреватель: важные моменты

Накопительный водонагреватель хорош тем, что всегда имеется некоторый запас воды. Емкостью они бывают от 10 литров и до бесконечности. Но модели, имеющие литраж до 30, обычно считают проточно-накопительными. То есть запас в них настолько мал, что через какое-то время после открытия крана режим работы водонагревателя меняется. С накопительного на проточный. Это сказано не совсем корректно, потому что конструкция двух классов приборов совершенно разная. У проточных водонагревателей не имеется никакой спирали, обычно присутствует стальная трубка с, например, индукционным нагревом. Таким и сталь плавят, а уж воду подавно горячую получить можно. Как подключить накопительный водонагреватель правильно, – именно этому посвящен наш сегодняшний обзор.

Подключение накопительного водонагревателя

Расход воды

Вы часто слышали, что за определенный промежуток времени водонагреватель может нагреть свой бак. А это – указанный в инструкции литраж. Имеется у прибора и другая характеристика: расход воды. Не путайте ее с расходом теплоносителя для бойлера. В последнем случае для поддержания нормального режима работы через змеевик должно прокачиваться достаточно большое число горячей воды из системы отопления или котла. Мы акцентируем на этом внимание, потому что не все четко представляют разницу между водонагревателем и бойлером. Последний не вырабатывает тепла и не требует питания электрическим током или любым другим видом энергии. Бывают бойлеры со встраиваемым ТЭНом, но они имеют достаточно слабые характеристики по скорости в таком режиме. Даже не пытайтесь сравнить время прогрева в этом случае с нормальным режимом, указанным в паспорте, когда тепло берется от котла. (См. также: Как правильно установить водонагреватель накопительный)

То есть любой современный бойлер может превратиться в водонагреватель (но не наоборот), однако характеристики будут так себе. Этот режим рассчитан больше на летний период, когда котел отдыхает. Так же, как при монтаже бойлера задают мощности циркуляционных насосов для обеспечения нужного расхода воды и теплоносителя, водонагреватель требует соблюдения простого правила:

• Нельзя горячую воду тратить быстрее, чем она нагревается ТЭНом, или нужно это делать, понимая, что именно произойдет.

В свете этого неплохо использовать по старинке бронзовые вентили при подключении расходной части со смесителями санузлов. Так, чтобы, как ни открывай смеситель, расход из водонагревателя не превысить. Сантехники утверждают, что чугун на горячую воду брать нельзя, только бронзу. И это правильно. Кроме того они же советуют на стояке открывать бронзовый вентиль на полную, а мы рекомендуем им (на манер редуктора) отрегулировать правильный напор, чтобы водонагреватель функционировал в штатном режиме. Особенно это важно, если дом посещают гости, которые не знают об особенностях работы прибора (сами-то мы быстро привыкнем открывать на столько, на сколько надо). Это поможет избежать и ожогов, и быстрого израсходования запаса воды. Дело в том, что литраж у водонагревателя так себе, гораздо меньше, нежели у бойлера. (См. также: Как сделать водонагреватель своими руками)

Электрическое подключение накопительного водонагревателя

По этому поводу следует знать, чем меньше у водонагревателя емкость, тем быстрее она будет и опорожнена. Чтобы сохранить как-то режим, производители идут на разные меры. Например, делают мощность спирали обратно пропорциональной объему бака (через некоторый коэффициент). В этом плане Термекс делает прямо противоположную вещь. У этой фирмы все водонагреватели имеют одну и ту же мощность в пределах линейки. Приборы же с малым баком, в особенности 10 – 15 литров, иногда зачастую обладают повышенным потреблением, чтобы в случае опорожнения емкости сохранить свои параметры при значительном расходе воды. В связи с этим необходимо помнить, что:

• Водонагреватель подключается к электрической сети трехжильным проводом ПВС – или другим аналогичным в зависимости от условий эксплуатации, – поскольку имеет чаще всего первый класс электробезопасности.

Это значит, что имеется сетевой шнур, который снабжен лепестком заземления. Соответственно, розетка должна быть также европейского типа с соответствующими клеммами. В литературе рекомендуется выбирать класс защиты корпуса ее ip44. Что это значит, мы уже обсуждали ранее. Ключевой является вторая цифра, которая определяет уровень защиты от брызг и струй воды. Класс защиты ip44 не означает, что можно безнаказанно поливать розетку из шланга. Просто пара случайных брызг ей не повредит. (См. также: Как сделать заземление для водонагревателя своими руками)

• Если нужно подключить накопительный водонагреватель в квартире, никогда не делайте это на территории ванной комнаты или совмещенного санузла. Устройство можно разместить в туалетной или на кухне.

Это связано с классом электробезопасности водонагревателя. Если нарушить требования ГОСТ по установке и эксплуатации, то виноват в случае чего будет тот, кто неправильно установил прибор. По нормативам в ванной комнате не должно быть бытовой техники, которая бы работала от напряжения 220 В. В связи с этим все бритвы для влажного бритья, а также эпиляторы и делают на 12 В. Это уже класс электробезопасности III, который позволяет хоть нырять, образно выражаясь, с прибором. В этом смысле водонагреватель отстает, и значительно. Придется также пробить дыру в стене под шланг, и вот здесь может выйти курьез: понадобится согласованный проект от лицензированной организации с допуском от СРО. Затрагивается безопасность несущих конструкций. Поэтому на этапе проектирования коттеджа рекомендуем заранее побеспокоиться о таких вещах как техническое отверстие с заглушкой в ограждении санузла, чтобы потом не переживать за подключение электрического водонагревателя на даче.

• Обеспечьте все необходимые каналы и отверстия под коммуникации на этапе проектирования здания.

Розетку следует располагать выше патрубков водонагревателя для забора и расхода. Это обеспечит безопасность при сервисном обслуживании. Лучше располагать розетку на метр в сторону кроме того. Обязательно необходимо заземление. В квартирах хрущевок этого элемента часто нет. Поэтому непонятно, куда сажать провод соответствующего лепестка розетки. Можно всем двором вкопать раму где-нибудь во дворе, измерить сопротивление заземления, и если оно не больше 5-ти Ом, то смело пользоваться. Для этого понадобится также широкая стальная лента. Простой провод или кабель здесь не годится. Разумеется, на проект следует получить разрешение владельцев дома (например, ТСЖ). (См. также: Как подключить бойлер к водопроводу)

• Электрическая схема подключения накопительного водонагревателя должна включать дифференциальный автомат защиты для страховки водонагревателя от короткого замыкания на корпус.

В ванной комнате запрещается использовать приборы, работающие от сети 220 В, но даже установленный за ее пределами водонагреватель может стать источником опасности. Вода проводит электрический ток, а вот трубы нынче пластиковые. О том, что спираль или другой элемент пробило, никто может и не догадываться, пока человек не получит удар током. В этом случае ничего страшного не произойдет, если установить дифференциальный автомат защиты электрической сети. Он срабатывает на малейшие утечки, сила тока просто не успеет набрать значение, чтобы последствия стали печальными. Даже пробки в доме не выбьет. Выбирайте дифференциальный автомат защиты с кнопкой проверки исправности.

Подключение накопительного водонагревателя к стояку

Ведя подключение накопительного водонагревателя своими руками, не забудьте прежде всего на выходе со стояка поставить фильтр грубой очистки. Такой обычно уже можно видеть в квартире на горячей воде. Это убережет водонагреватель от крупного сора вроде окалины и ржавчины. Существуют и другие типы фильтров, например, магнитные, но последние в общем-то целенаправленно сделаны для очистки систем отопления. Хороший фильм на тему подключения накопительного водонагревателя имеется у Аристон, если нам не изменяет память. На Ютуб можно посмотреть, как это делать, но на наш взгляд видео достаточно сложно для понимания, если человек раньше никогда не сталкивался с сантехникой. (См. также: Какие бывают водонагреватели)

• При установке бойлера на входе поставьте тройник с вентилем в ответвлении, чтобы проводить сервисное обслуживание и просто сливать воду при отключениях.

Подключение накопительных электрических водонагревателей нужно вести через обратный клапан, который врезается между стояком и тройником по возможности ближе к последнему. Это обеспечит блокировку жидкости, когда понадобится ее забрать в случае проведения технических работ на насосной станции. Этот момент касается не только многоэтажек. Схема подключения накопительного водонагревателя не требует гидроаккумулятора, последний лишь нужен для защиты насосов в частном коттедже при оборудовании своими руками системы отопления и водоснабжения. Многие ставят блокирующий вентиль также на выходе бака, мы придерживаемся мнения, что в этом нет нужды в квартире обыкновенной многоэтажки.

Со стороны входа все детали берите бронзовые. Сантехники говорят, что на холодную воду пойдет и чугун, но мы иногда будем и сливать бак при необходимости. А там вода всегда горячее, поскольку резервуар большинства водонагревателей утеплен пенополиуретаном. Это не очень хорошо с точки зрения экологичности, но до эковаты как-то производители пока еще не дошли. На самом деле полимеры должны быть ограничены в сроке службы, подробнее об этом можно спросить на каком-нибудь тематическом форуме.

Подключение накопительного водонагревателя газового типа рассмотрим в будущих обзорах!

схема подключения в квартире, видео и рекомендации по монтажу

Накопительный водонагреватель – устройство для нагрева воды, имеющее важное значение в быту, особенно для жителей квартиры во время сезонного отключения горячей воды. Если вы купили оборудование и не знаете, как его подключить, изучите схему и видео, представленные на нашем сайте.

Емкостный водонагреватель в квартире важно устанавливать с учетом его объема и способа крепления.

Обычно бойлер состоит из:

• термонагревательного элемента (ТЭНа) водонагревателя
• бака, удерживающего температуру
• термостата
• системы подвода воды и ее отведения

Для того чтобы все узлы устройства работали исправно, необходимо правильно осуществить подключение водонагревателя к системе водоснабжения квартиры. Если вы не уверены, что сможете подключить электрический водонагреватель самостоятельно, лучше доверить эту работу профессионалам. Выполнение подключения газовых водонагревателей без соответствующей подготовки может быть опасно.

Как подключить водонагреватель: необходимый инвентарь

Для оперативного и эффективного выполнения работ в домашних условиях понадобятся следующие инструменты и расходные материалы:

• перфоратор и сверла по бетону, подходящие для крепежа накопительного водонагревателя
• разводной ключ, гаечные ключи
• пакля (лен), паковочная паста, герметик
• сварочный аппарат для пайки (при использовании полипропиленовых труб)
• измерительная линейка, рулетка
• тройники, запорные краны, соединительные шланги

Для сборки элементов лучше использовать анаэробный герметик, а при его отсутствии — унипак или лен. Перед тем, как присоединить водонагреватель накопительный, следует надежно закрепить его там, где вы хотите расположить прибор.

Крепление вертикального устройства к стене

Перед началом работ следует выбрать место, которое будет соответствовать следующим требованиям:

• прочная стена
• близкое расположение водопроводных труб и розетки
• доступность для дальнейшего технического обслуживания

Накопительный водонагреватель закрепляется с использованием специальных кронштейнов, идущих в комплекте и рассчитанных на большой вес.

Во время установки следует учитывать то, что сливное отверстие должно быть снизу.

После закрепления бойлера на стене квартиры устанавливают специальный клапан, предназначенный для защиты бака от избыточного давления и температуры. Его отверстие должно быть открыто.

Если давление в системе превышает шесть атмосфер, то потребуется дополнительный редуктор.

Арматуру (шаровые краны и др.) следует приобретать у надежных производителей, чтобы она прослужила вам максимально долго.

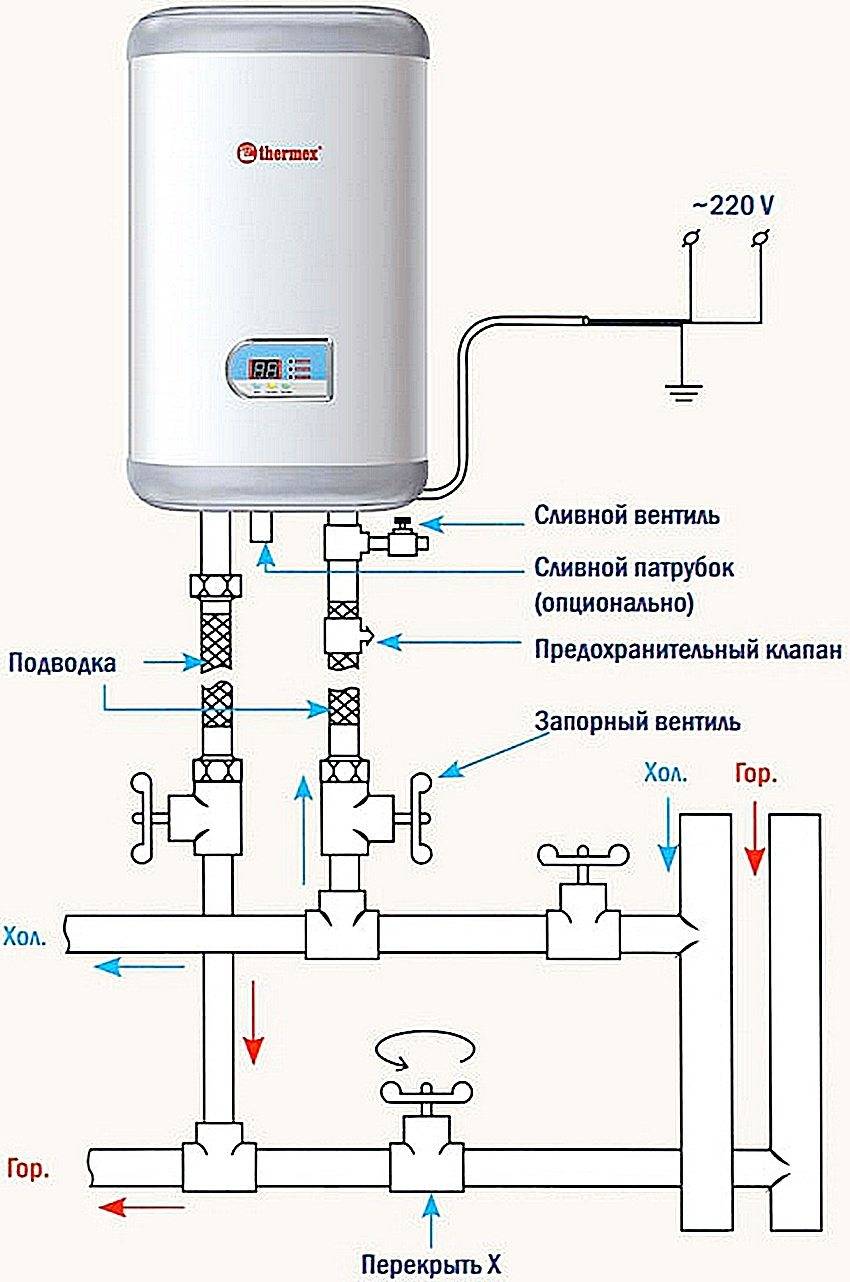

Схема подключения:

Как подключить накопительный автономный котел своими руками

Сначала на вход холодной воды, смазав резьбу пастой, монтируют тройник, который будет обеспечивать удаление жидкости из бака. Стандартная резьба на обоих входах, обычно, недорезана, поэтому лучше подправить ее с помощью специальной клуппы с трещоткой.

Далее к тройнику прикручивают, предварительно обработав пастой резьбу, краник для сброса воды и предохранительный клапан, который будет защищать водонагреватель в квартире от избыточного давления и потери воды при ее внезапном отключении.

Клапан и кран, в свою очередь, соединяют с помощью «американки» (быстроразъемного соединения, состоящего из накидной гайки и резьбовых концевиков).

К крану подсоединяем паечную переходную муфту, которая обеспечит надежный переход к трубе холодного водоснабжения.

На вход горячей воды монтируют «американку» и переходную муфту, позволяющие надежно произвести работу по подключению к трубе горячего водоснабжения.

Более наглядно понять подключение настенного водонагревателя можно, изучив схему.

Бойлеры и другая бытовая техника прослужит долго, если создать благоприятные условия для работы, поэтому рекомендуется дополнительно установить на трубопровод холодной воды фильтр механической очистки, который будет оберегать оборудование от кусочков окалины и других загрязнений, поступающих из водопровода.

Электробезопасность

Подключение настенного накопительного водонагревателя к электричеству следует осуществлять, согласно схеме, с полным соблюдением техники безопасности поэтому крайне важны:

• влагозащищенная розетка
• отдельный автомат
• заземление.

После изучения инструкции для понимания, как подключить устройство, и выполнения всех работ по монтажу накопительного водонагревателя, следует произвести тестовый запуск.

Схема электроподключения бойлера:

Первый запуск после подключения

Для этого необходимо:

• Выключить горячую воду на дом
• Открыть горячую воду на смесителе
• Подать холодную воду на бойлер
• Открыть кран горячей воды
• Ждать выхода воздуха и нормального напора воды в смесителе
• Закрыть кран смесителя
• Включить автомат

Ориентировочно через час вода в баке нагреется и будет готова к эксплуатации в быту.

Особенности монтажа напольных бойлеров

Присоединение к водопроводу и электроснабжению напольных и горизонтальных бойлеров имеют свои особенности по схеме.

• Сливное отверстие находится сверху
• Требуется отдельный вывод для присоединения заземления к водонагревателю
• Обязательно использование обратного клапана

В квартирах такие устройства, обычно, не используются, потому, что схема подключения их затруднительна, а стоимость довольно высокая.

Типичные ошибки подключения водонагревателей

Одним из распространенных недочетов монтажа является установка обратного клапана и игнорирование предохранительного. В данном случае устройство подвергнется повышенному давлению, что может привести к:

• серьезному повреждению водосодержащей емкости
• отслоению эмали, защищающей бак от коррозии
• смещению прокладки из резины

Все эти неисправности приведут к разгерметизации бака и утечке воды.

Некоторые специалисты полностью отказываются от установки клапанов, считая, что давление не может повредить емкость водонагревателю. Такое суждение является ошибочным, так как тепловое расширение водной среды не учитывается.

Отсутствие защитных клапанов также приведет к тому, что при отключении воды жидкость, имеющаяся в баке, беспрепятственно вытечет из водонагревателя и приведет к повреждению термоэлектронагревательного элемента (ТЭНа), рассчитанного на работу в жидкой среде.

При правильном монтаже устройство прослужит длительное время, поэтому важно учесть все аспекты присоединения водонагревателя к водопроводу (схема, видеоинструкция, данные производителя и т.д.).

Как самостоятельно подключить водонагреватель

Типы электрических нагревателей

Водонагреватели для бытовых нужд делятся на накопительные и проточные конструкции, поэтому существуют и различия в схемах подключения этих водонагревательных приборов:

1. Проточный водонагреватель оснащается теплообменником, через который протекает холодная вода и нагревается.
2. В накопительном водонагревателе есть изолированный накопительный резервуар емкостью 5-1000 литров, в котором вода нагревается постоянно до установленной температуры. Нагревается вода при помощи ТЭНа (трубчатого электрического нагревателя). Обычно мощность таких ТЭНов для бытовых нагревателей – 1-2 кВт.

Водонагреватели (бойлеры) накопительного типа сейчас намного популярнее у пользователей, чем проточные. Но даже такую сложную конструкцию можно подключить своими силами. Самостоятельное подключение водонагревателя должно проводиться в соответствии с маркировкой, которая указывается на корпусе водонагревателя:

Для любого типа водонагревателя обязательно необходимо подвести заземляющую шину.

Как подключить водонагреватель к электрической цепи

Напряжение к электрическому водонагревателю подводится от распределительного щита, но не от розетки или распределительной коробки. Другие приборы к этой линии не должны подключаться. Самостоятельное подключение электрического водонагревателя делается трехжильным кабелем 3х2,5 мм². Такой кабель выдерживает нагрузку до 5 кВт. Автоматический выключатель необходим шестнадцати амперный при мощности бойлера до 3,5 кВт, и 20 ампер, мощность нагревателя больше 4 кВт. Для защиты от напряжения устанавливается АС УЗО (устройство защитного отключения) на 30 мА. Если у вас нет места в распределительном щитке, то можно просто поставить автоматический дифференциальный выключатель.

Подключение электрического водонагревателя Термекс

Бытовой водонагреватель марки «Thermex» имеет свои особенности подключения, и сейчас мы их рассмотрим.

Горизонтальный нагреватель Термекс устанавливается, как следует из его назначения, только в горизонтальном положении, вертикальный – только в вертикальном. Выберите место в квартире для монтажа бойлера. Оптимальное размещение – в ванной комнате, если позволит площадь помещения.

Место подготавливается следующим образом: в стене крепятся специальные крюки для навешивания водонагревателя, подводится трубопровод систем холодного водоснабжения и ГВС, а для подключения водонагревателя устанавливаются шаровые краны на патрубках.

Бойлер крепится на специальной вертикальной подвеске, а дальше проводится подключение водонагревателя термекс к водопроводу. В систему водоснабжения подключается предохранительный клапан и сливной вентиль. Водонагреватель Термекс имеет 2 патрубка – для подключения холодной воды, и для выдачи горячей воды. Патрубки окрашиваются синий и красный цвета, поэтому неправильно подключить бойлер довольно сложно.

Подключать бойлер к холодной и горячей воде следует жесткими металлическими трубами, бесшовными трубами из металлопластика или при помощи гибких шлангов. Все резьбовые соединения тщательно герметизируются лентой FUM. Система горячего водоснабжения должна дополнительно оборудоваться вентилем (краном), перекрывающим подачу горячей воды при включенном водонагревателе. Эта предохранительная мера позволяет пользоваться бойлером, если нет централизованного ГВС (горячего водоснабжения). Накопительный водонагреватель Термекс автоматически поддерживает уровень воды в резервуаре и заданную температуру. Стенки резервуара сделаны двойными, как в термосе, поэтому нагретая вода долго не остывает.

Инструкция по подключению бойлера Аристон

В водонагревателях проточного типа вода нагревается при протекании ее по трубе теплообменника.

Накопительный бойлер обычно оснащается резервуаром из нержавеющей стали, который и предназначен для нагрева и хранения воды. Перед монтажом нагревателя Аристон необходимо проверить исправность электропроводки в квартире, качество напряжения в сети на предмет его колебаний, и подготовить место для подключения нагревателя.

Монтажная и электрическая схема подключения накопительного водонагревателя Аристон следующая: если подключение будет осуществляться через розетку, то ее нужно закрепить в сухом месте и подвести к ней заземляющую шину. Электрическое питание для бойлера подводится по отдельному кабелю от распределительного щита. Кабель должен иметь заземляющий провод.

При выборе места для крепления водонагревателя обратите внимание на материал, из которого сделана стена или межкомнатная перегородка. На внутренние перегородки из пенобетона или стены с деревянной дранкой бойлер крепить нельзя. Стена должна выдерживать двойной вес полного резервуара.

Еще одно необходимое условие – водонагреватель нужно размещать как можно ближе к точкам раздачи воды, чтобы минимизировать ненужные потери тепла. Самостоятельное подключение водонагревателя аристон облегчается наличием в комплекте кронштейнов и ответных планок для крепления бойлера.

По размерам, указанным в схеме подключения, нужно в стене просверлить на выбранном месте ударной дрелью или перфоратором отверстия и вставить в них пластмассовые дюбеля. Винтами, которые вставляются в эти дюбеля, крепятся ответные планки. Дальше водонагреватель Аристон навешивается на планки с помощью кронштейнов, которые тоже идут в комплекте к бойлеру.

Подключение водонагревателя к водопроводу нужно делать только через предохранительный клапан. Подача холодной воды производится через нижний патрубок предохранительного клапана. Горячая вода подключается к выходному патрубку водонагревателя Аристон.

Вентиль подачи холодной воды должен быть всегда открытым. Чтобы убедиться в работоспособности нагревателя, откройте вентиль горячей воды – резервуар начнет заполняться. Когда емкость будет полной, из крана польется вода. Теперь можно закрыть кран горячей воды и включить водонагреватель в сеть. Через 2-3 секунды на приборной панели управления бойлером засветятся индикаторы. Это значит, что можно включить водонагреватель кнопкой «Вкл-Выкл» на панели. Дальше вам остается только запрограммировать работу нагревателя согласно инструкции.

как подключить накопительный бойлер к водопроводу и электрической сети

Выбрав подходящий по цене и качеству водонагреватель накопительного типа, человек задумывается над тем как выполнить его монтаж. На сегодня есть два варианта решения проблемы: вызвать специалиста, который за определённую плату выполнит установку бойлера или провести все работы своими руками.

Естественно, вызов специалиста самый простой, но в то же время затратный способ. Поэтому ничего не остаётся, как самостоятельно выполнить подключение водонагревателя. При наличии минимального комплекта необходимых инструментов и расходных материалов монтажные работы не займут много времени. Но, прежде чем приступить к непосредственной установке бойлера, нужно хотя бы немного разбираться в особенностях работы и устройства такого водонагревательного прибора. А также, есть ли смысл подключать накопительный бойлер, в качестве основного источника подачи горячей воды в доме.

Основные преимущества и недостатки использования бойлера

Принципиальной особенностью работы накопительных водонагревательных устройств, работающих, на электричестве является планомерный подогрев воды с дальнейшим поддержанием заданной температуры в резервуаре. Хочется отметить, что такие устройства для нагрева воды обладают следующими преимуществами:

• обеспечение квартиры горячей водой в достаточно больших объёмах;
• подача горячего водоснабжения может производиться сразу в нескольких точках забора воды;
• подключение прибора к стандартной сети переменного тока, конечно, если это устройство средней мощности не более 2,5 кВт;
• подключение в любую водяную магистраль даже со слабым напором воды;
• большой диапазон задаваемых для нагрева воды температур;
• качественная теплоизоляция ёмкости для воды позволяет долго поддерживать жидкость нагретой;
• отсутствие необходимости газоотводящей линии как в случае с газовым или твердотопливным водонагревателем.

Естественно, электрический накопительный бойлер имеет и целый ряд недостатков:

• для нагрева воды до заданной температуры нужно определённое время;
• постоянная необходимость поддержания воды в нагретом состоянии, если она медленно расходуется;
• достаточно большие размеры накопительного водонагревателя и как следствие необходимость решать, где разместить такой прибор;
• при установке бойлера в подвальном или чердачном помещении с целью экономии полезного пространства всё время придётся бегать по ступенькам, чтобы регулировать прибор;
• регулярное проведение профилактических работ, так как нагревательные элементы функционируют в агрессивной среде;
• стоимость накопительного электрического водонагревателя обычно выше проточного аналога;
• хранение воды в накопительном баке, особенно длительное время, приводит к тому, что она может портиться и использовать её для питья нельзя;
• после остывания жидкости в ней может происходить развитие микроорганизмов и вредных бактерий.

Чтобы правильно сделать выбор и приобрести подходящий накопительный бойлер, нужно выяснить для каких целей необходима установка такого прибора в доме. Если планируется использовать водонагреватель для принятия душа, то вполне достаточно устройства с объёмом бака 100 литров для семьи из двух человек. Если хочется понежиться в ванной, то размер накопительного бака должен быть больше 120–160 л. Если же накопительный водонагреватель будет поставлять горячую воду в несколько точек забора тогда лучше установить прибор с 200 литровым баком.

Подготовительный этап подключения водонагревателей

На подготовительном этапе выполняют непосредственную установку бойлера. При этом в первую очередь нужно правильно подобрать место, где будет располагаться водонагреватель. Такое устройство нагрева воды может размещаться практически в любом месте, где проходит водопровод и электрическая линия переменного тока.

Но перед установкой прибора нужно понимать, что вес, наполненного водой бака достаточно большой и не любая стена может выдержать его длительное время. Поэтому для надёжного крепления бойлера лучше выполнять его монтаж на несущей стене, а не на слабой межкомнатной перегородке.

Выбрав подходящее место для установки накопительного водонагревателя, выполняют непосредственное его крепление на стене. При этом существуют некоторые особенности монтажа бойлера, следуя которым все работы можно выполнить своими руками без особых проблем.

1. В несущей конструкции стены высверливаются отверстия под анкерный крепёж, положение которого определяется путём примерки пустого бойлера непосредственно на месте установки. Некоторые производители в комплекте с водонагревателем поставляют бумажный шаблон прибора, что в значительно мере упрощает его установку.
2. После подготовки отверстий бойлер прикладывается к стене и через проушины в креплении водонагревателя вбиваются анкерные болты.
3. На следующем этапе выполняется окончательная затяжка анкерных болтов для надёжной фиксации бойлера.

После того как водонагревательное устройство будет установлено на своё постоянное место дислокации, переходят к врезке его в водопровод и подключению к электрической сети переменного тока.

Как подключить водонагреватель к сети переменного тока?

Чтобы накопительный бойлер работал правильно его нужно подключить к электрической сети, при этом согласно схеме не забыть заземлить устройство. Поэтому оптимальным вариантом будет включение прибора в уже готовую розетку для стиральной машинки. Естественно, если прокладкой электропроводки занимались профессиональные электрики.

Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:

• любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
• у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
• ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.

Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.

Подключение водонагревателя к водопроводу – схема врезки бойлера

Когда накопительный бак весит на стене и подготовлены все инструменты и расходные материалы переходят к подключению водонагревателя к трубе подачи холодной воды. При этом все работы по врезке накопительного бойлера в центральную магистраль внутридомового водопровода согласно схеме сводятся к определённой последовательности действий.

Первым делом перекрывается подача воды в квартиру или в дом. От впускного и выпускного штуцеров к горизонтальным водопроводным трубам холодного и горячего водоснабжения соответственно при помощи строительного отвеса отмечаются кратчайшие отрезки.

Обе водопроводные трубы разрезаются электроболгаркой или специальным труборезом, всё зависит от материала, из которого выполнен трубопровод. Но перед этим, под место разреза желательно подставить удобную ёмкость, в которую стекут остатки воды скопившейся в трубах.

На следующем этапе выполняется подготовка места среза. В случае с полимерными трубами они торцуются на концах. Если это металлическая труба, то с помощью плашки нарезается резьба.

Следующим шагом является установка тройников. В случае с металлическим водопроводом используют резьбовой фитинг, если это полимерная труба, то используется сварной или обжимной аналог. При этом в процессе установки фитинга важно чтобы свободный конец тройника был направлен в сторону бойлера.

Затем к впускному штуцеру прикручивается обратный клапан, после которого устанавливают запорный вентиль. При этом обратный клапан предотвратит отток воды в случае перебоев водоснабжения, а вентиль позволит выполнить ремонт бойлера, не перекрывая крана на центральной магистрали водопровода.

Ну и в завершение выполняется подсоединение свободного конца запорного вентиля с фитингом на холодном водопроводе. В свою очередь, выходной штуцер бойлера подключается прямым отрезком трубы к горячему водопроводу.

Когда все работы по подключению бойлера завершены можно возобновить подачу воды в доме или квартире и наслаждаться результатом проделанной работы.

Основные ошибки, допускаемые при монтаже бойлера

Если домовладелец решил самостоятельно проводить подключение накопительного водонагревателя, ни при каких обстоятельствах нельзя делать следующих вещей:

• производить замену поставляющихся в комплекте с прибором комплектующих;
• включать прибор в сеть переменного тока при отсутствии воды в баке;
• разбирать прибор при подключении водонагревательного устройства в электрическую сеть;
• включать или использовать незаземлённый прибор;
• эксплуатировать оборудование при несоответствующих параметрах давления воды в центральном водопроводе;
• выполнять полный слив воды из бака в процессе работы накопительного бойлера.

И самое главное, ни при каких обстоятельствах нельзя пренебрегать техникой безопасности при подключении бойлера – достаточно мощного электроприбора. Если закрались какие-либо сомнения в правильности самостоятельного проведения монтажных работ, целесообразно обратиться за помощью к профессионалам.

Чтобы разобраться, что такое водонагреватели, как подключать такие приборы и в чём выгода их использования, не нужно быть профессиональным электриком или строителем. Все монтажные работы под силу выполнить каждому человеку, который хотя бы немного знаком с устройством водопровода и умеет разбираться в простейших электрических схемах. Главное, внимательность, следование всем правилам техники безопасности и, конечно же, желание, без которого лучше самостоятельно не браться за такую работу.

Оцените статью: Поделитесь с друзьями!

Установка накопительного электрического водонагревателя своими руками, схема, монтаж и подключение

На чтение 9 мин. Просмотров 514 Опубликовано 23.09.2018
Обновлено 24.12.2018

Самыми распространенными в настоящее время типами водонагревателей являются агрегаты, подогревающие воду посредством электроэнергии или газа. В данном материале, мы разберем, как производится установка накопительного электрического водонагревателя.

Схема подключения накопительного водонагревателя

Существуют различные вариации таких агрегатов — от простых водонагревателей, действующих по проточному принципу, до сложных высокотехнологичных агрегатов, оснащенных дополнительными функциями контроля и регуляции различных параметров. В качестве главным факторов выбора водонагревателя стоит брать их цену, а также объем необходимого количества воды.

Основные виды водонагревателей

Если вы выбираете газовый водонагреватель, то следует учесть сложность его монтажа, а также необходимость разрешения на эксплуатацию такого водонагревателя от газовой службы. Если вы сделали выбор в пользу водонагревателя на основе электроподогрева, тогда монтаж не требует каких-либо разрешений, необходимо только придерживаться норм безопасности во время монтажных работ.

Накопительные водонагреватели отличаются тем, что позволяют потребителям иметь доступ к 10-150 литрам подогретой воды постоянно. Данный тип устройства отличается невысоким потреблением электроэнергии, он имеет хорошую теплоизоляцию корпуса, поэтому нагрев воды может осуществляться постепенно, и она не будет быстро остывать. В этом случае проточный водонагреватель будет менее выгодным.

В зависимости от емкости водонагреватели потребляют различное количество электроэнергии: включенный водонагреватель на 150 литров будет потреблять 1,5-2 кВт. Чтобы нагреть воду понадобится от трех до пяти часов. Нагретая вода внутри агрегата остывает всего на пол градуса в час.

Многие водонагреватели имеют специальную регулировку температуры, поэтому потребитель сам может выставить необходимую температуру воды на выходе. Установка накопительного электрического водонагревателя решит вопросы удобства мытья посуды, принятия ванны или душа.

Выбор места для установки водонагревателя

Перед приобретением водонагревателя, следует найти для него оптимальное место размещения, чтобы он никому не мешал и не занимал полезную площадь жилого помещения, став помощником человека.

Пример установки водонагревателя в шкафу

Главными аспектами выбора подходящего места для установки водонагревателя являются его габариты, мощность, а также расположение труб подачи поды. Если помещение маленькое, тогда целесообразнее устанавливать водонагреватель горизонтально — так можно сэкономить полезное пространство. Дизайнеры помогут решить эту проблему, создавая специальные агрегаты с уменьшенным корпусом и плоским дизайном. Если объем водонагревателя меньше 200 литров, то его можно прикрепить к стене. Если же объем больше — то необходимо помещать водонагреватель на пол.

Для установки агрегата в малогабаритных квартирах можно создать специальную нишу или поместить его в сантехнический шкаф. Горизонтальные водонагреватели можно прикреплять к потолку, поскольку их объем не превышает 150 литров.

Установка горизонтального накопительного водонагревателя

При установке водонагревателя любого размера и объема, стоит разместить агрегат так, чтобы в случае необходимости проведения профилактических или ремонтных работ, к нему был открыт доступ. Следует предусмотреть наличие расстояния в 50 см между потолком и крышкой бака.

Как происходит установка накопительного электрического водонагревателя?

Для осуществления самостоятельного монтажа водонагревателя накопительного типа следует ознакомиться с инструкцией. При наличии особых условий следует дополнительно применить элементы крепежа и арматуру.

Крепление водонагревателя на кронштейн

Каждый должен понимать, насколько важным является качественный монтаж водонагревателя, чтобы все это не закончилось падением очень тяжелого агрегата и порчей его и напольного покрытия. Лучше всего для монтажа агрегата использовать те крепежные элементы, которые поставляются с ним в комплекте. Если же их недостаточно для крепления к стене со сложной структурой, следует взять дополнительные крепежные детали.

Анкерные болты для крепления энергонагревателя

Водонагреватели, рассчитанные на объем воды от 50 до 200 литров следует крепить на специальные надежные крюки. Также можно использовать металлические распорные анкерные болты. Главное условие: крепление должно быть рассчитано на вес, составляющий два веса агрегата. Рекомендуемые размеры анкеров: длина 100 мм, диаметр 10 мм. двух таких креплений для установки водонагревателя весом до 300 кг будет достаточно.
Вкрутив в стену крепежные крючки на анкерах, вам будет легко повесить на них водонагреватель. В этом вам поможет крестовидная отвертка и шестигранный ключ, при помощи которых можно помочь себе осуществить монтаж. Анкерные болты, которые по методу крепления могут быть втулочными, разжимными, забивными и клиновыми, используются по принципу распирания в отверстии крепежной втулки. Клиновидная гайка во время вкручивания болта закрепляет в отверстии распорную втулку, расширяя ее.

Необходимые инструменты

В процессе установки электрического накопительного водонагревателя лучше всего использовать крепежные детали, инструменты, сантехнический и электроматериал, указанные в технической документации к агрегату. Сюда стоит отнести рулетку, уровень, перфоратор, молоток, победитовые сверла, плоскогубцы, отвертку, разводной и рожковый ключ, уплотнительный материал, крепежные анкерные болты, шаровые краны, автоматический электровыключатель и кабель.

Показатель допустимой нагрузки зависит от типа стены, прочности элементов крепления, прочности шлакоблока, бетона или кирпича. Лучше избегать ввинчивания крепления в кладочные швы. Как для вертикального, так и для горизонтального расположения следует отметить места крепления и отверстий. Для высверливания отверстий необходимо взять победитовые сверла нужного диаметра и перфоратор. Анкерные болты следует вставить в готовые отверстия, после чего следует закрутить их до упора.

Накопительный бак водонагревателя следует повесить на анкеры — процесс нужно производить вдвоем. Один человек будет навинчивать гайки, а второй поддерживать бак.

Болты с опорной шайбой применяются для монтажа водонагревателя на перегородку из гипсовых блоков, кирпича или пенобетона. С обратной стороны относительно места установки нужно просверлить сквозное отверстие, вставить болт через шайбу диаметром больше толщины стены. Водонагреватели объемом от 100 до 200 литров крепятся при помощи прокатных уголков, имеющих отверстия.

Описанный выше способ монтажа водонагревателя не подходит для установки на каркасные или саманные перегородки агрегата, емкостью более 50 литров. Лучше всего произвести монтаж каркаса из прочного материала и прикрепить бак к нему. Водонагреватель объемом до 30 литров можно прикрепить к стене или любого материала с помощью пластиковых дюбелей.

Подводка трубопроводов к водонагревателю

Перед началом работ по подключению отводящих и подводящих труб к водонагревателю, стоит отключить воду в квартире. Далее нужно открыть один из кранов, таким образом, сбрасывая давление. Для подачи воды в водонагреватель следует присоединить патрубок к внутриквартирной трубе холодной воды, а также установить запорный вентиль.

Место подключения стоит выбирать исходя из оптимальности. Запорный вентиль должен быть закрытым, чтобы можно было возобновить подачу холодной воды в дом. Можно установить фильтры, если вас не устраивает качество воды. При давлении в трубе больше, чем 6 бар, следует установить перед агрегатом редуктор.

Подводка труб к накопительному водонагревателю

Последовательно устанавливается вентиль, фильтр, редуктор, а затем обратный клапан. Без обратного клапана водонагревателем невозможно будет воспользоваться. После обратного клапана следует установить тройник и сливной вентиль на боковой отвод, которые понадобятся при ремонте агрегата. Ко входному патрубку агрегата нужно подключить предохранительный клапан, который будет включаться в случае превышения допустимого давления воды (больше 8 бар) в водонагревателе. Если полностью открыть предохранительный клапан, тогда произведется слив. К трубопроводу нужно также подключить патрубок для выхода нагретой воды.

Информация!

Полипропиленовая труба или гибкий сантехнический шланг отлично подойдут для объединения элементов разводки. Лучшим вариантом будут силиконовые шланги, а в местах их соединений следует использовать паклю или ленту ФУМ.

Накопительные водонагреватели при централизованном снабжении жилья горячей водой можно использовать в качестве дополнительно варианта. В этом случае выходную трубу нужно соединить с внутриквартирной трубой подачи горячей воды. В этом случае для их разграничения стоит использовать запорный вентиль.

Подключение к электросети

При подключении к водонагревателю электричества лучше посоветоваться с профессионалами относительно выбора кабеля, а также схемы его присоединения, поскольку мощные агрегаты требуют отдельной схемы. Если мощность водонагревателя не превышает 3 кВт, то его можно просто включить в защищенную от воды розетку. Следует использовать эту розетку только для питания водонагревателя.

Электро-схема подключения водонагревателя

Если мощность водонагревателя превышает 3 кВт, тогда для подключения его к электричеству потребуется кабель сечением 2,5 мм2 и больше. В этом случае следует установить и защитный выключатель на основе автоматики с защитой по мощности водонагревателя. Кабель питания водонагревателя должен идти непосредственно от щитка. После автомата установите УЗО (устройство защитного отключения) номиналом меньше автомата на шаг.

Для точного определения нужного сечения кабеля следует воспользоваться специальной формулой. Медный провод с сечением 1 мм2 подойдет для тока 10 А. Прибор с силой тока 8 кВт должен получить силу тока в проводке по формуле — 8000/220=36,4 A. Поэтому, сечение провода должно быть 36/10 = 3,6 мм2. В этом случае подойдет медная проводка сечением 4 мм2.

При подключении агрегата к электрической сети следует позаботиться о заземлении, вследствие чего следует использовать трехжильный кабель, имеющий двойную изоляцию. От заземляющей клеммы до розетки водонагревателя должна проходить непрерывная заземляющая жила. Металлические конструкции трубы и санузла не подойдут для заземления корпуса водонагревателя.

Пробный запуск устройства

После окончания всех монтажных работ следует произвести включение устройства, чтобы определить, насколько корректно оно работает. Первым делом следует закрыть кран подачи горячей воды, после чего открыть краны холодной воды и нагретой воды в водонагревателе, дождавшись, пока емкость заполнится. Производя данные действия следует еще раз проверить надежность крепления агрегата и герметичности всех труб и их соединений. Чтобы избавиться от шума во время подогрева воды, нужно удалить воздух из резервуара. Для этого нужно слить воду из горячего крана, пока шум воды не приобретет ровный звук. Далее следует включить водонагреватель в сеть, произведя настройку температуры и других параметров в соответствии с инструкцией.

Уход за электрическим водонагревателем

На нагревательных элементах агрегата в процессе его эксплуатации может образовываться накипь и осадок. Скорость и интенсивность образования осадка будет зависеть от химических свойств воды. В этом случае рекомендуется производить профилактические работы, заключающиеся в регулярной очистке нагревательных и других внутренних элементов.

После полугода эксплуатации электрического водонагревателя следует заменить магниевый анод. Увеличить срок службы накопительного водонагревателя можно посредством качественной установки, а также своевременного технического обслуживания агрегата. Таким образом, агрегатом можно пользоваться около 10 лет, в зависимости от модели и гарантий производителя.

Установка накопительного электрического водонагревателя – это основа залога длительной и надежной работы агрегата.

Электрическая схема подключения водонагревателя

Электрический водонагреватель – бойлер (англ.сл. boiler – котел, кипятильник). Это устройство, может использоваться для автономного снабжения объекта горячей водой.

Как устроен электрический водонагреватель?

Электрический аккумуляционный водонагреватель состоит:

1. кронштейн крепления к стене
2. трубка отбора горячей воды
3.  внутренний бак
4. теплоизоляция
5. трубка подачи холодной воды
6. регулируемый термостат
7. термометр
8. наружный корпус
9. магниевый анод
10. тен
11. декоративная крышка
12. индикаторная лампочка

схема электрического водонагревателя

Как выбрать электрический водонагреватель?

Выбирая электрический водонагреватель, обратите внимание на внутреннее покрытие бака. Покрытие может быть из следующих материалов:

• из нержавейки
• из титана
• из стеклофарфора

Самым недорогим считается электрический водонагреватель из стеклофарфора, но он имеет свои недостатки: из-за перепадов температуры, могут образовываться микротрещины, поэтому гарантия на такие модели не более трех лет.

Бойлеры, которые имеют внутри антикоррозийное покрытие из титановой эмали или они изготовлены из нержавеющей стали, имеют гарантийный срок от 7 до 10 лет.

Выбирая электрический бойлер, следует ориентироваться на средние показатели расхода горячей воды на одного человека в сутки. В суточный расход входят: умывание, прием душа, мытье посуды.

Существуют два типа электрических водонагревателей – емкостные (накопительные) и проточные нагреватели.

Емкостные (накопительные) электрические водонагреватели

Специальная емкость, где происходит постепенный нагрев воды, с помощью электрических тэнов.

Принцип работы накопительных водонагревателей:

задается режим – вода нагревается – срабатывает контактор на отключение. Когда вода остывает или расходуется, контактор снова включает тэны. Как правило, в накопительных бойлерах тэны устанавливаются с мощностью не более двух киловатт.

Проточные электрические водонагреватели

Такие устройства не имеют емкости.

Тэны начинают работать только после включения крана воды на кухне или в ванной комнате. Для того чтобы вода мгновенно нагревалась, мощность тэнов должна составлять в зависимости от нужд, от 3 до 27 кВт.

устройство электрических водонагревателей

Электрическая схема подключения водонагревателя

Питание к электрическому водонагревателю, нужно подвести непосредственно от щитовой. Никакие другие электроприборы к этой силовой линии не должны быть подключены. К водонагревателю необходимо прокладывать трехжильный кабель, 3 х 2,5мм^2. Кабель такого сечения предназначен на максимальную нагрузку до 5 кВт. А вот автоматический выключатель, чаще всего, достаточно поставить на 16 А, если бойлер до 3,5 кВт, или на 20 А, если  нагрузка до 4 кВт.

Чтобы защитить людей от электротравмы в электрической цепи устанавливают УЗО на 30 мА, типа АС (на порог выше автоматического выключателя). Но,чтобы не накапливать слишком много автоматики в щитовой, достаточно будет установить дифференциальный автоматический выключатель (дифавтомат), вместо автоматического выключателя и УЗО.

Электрическая схема подключения водонагревателя

Если водонагреватель с большой емкостью (от 150 литров), для экономии электроэнергии, желательно выбрать электрический счетчик с двойным тарифом (день – ночь). Бойлер с программным обеспечением позволит нагревать воду в часы низкого тарифа, например ночью, чтобы ранним утром вода была горячая и в дневное время её достаточно лишь подогревать по мере расхода.

Оцените качество статьи:

Как установить водонагреватель

Пошаговые инструкции для экспертов по установке обычного водонагревателя в стиле накопительного резервуара

Для многих домовладельцев замена старого водонагревателя проще, чем они думают, особенно если новый блок похож на старый. Однако, если вы хотите переключиться с электрического на газовый или наоборот, обсудите различные варианты установки со специалистом. Для получения информации о покупке водонагревателя см. Наше Руководство по покупке водонагревателя.

Если ваш дом находится в зоне землетрясения, вам нужно будет установить ремни вокруг нового водонагревателя (точные характеристики уточняйте в местном строительном отделе).

Накопительный водонагреватель — самый распространенный тип. Whirlpool

Если новый резервуар отличается по высоте от старого, используйте гибкие соединители труб для входа и выхода воды; они будут изгибаться по мере необходимости для соединения.

Если трубы не имеют резьбы, замените их резьбовыми ниппелями и прикрепите соединители к ниппелям с помощью разводного ключа.Установите новый клапан сброса температуры и давления на новый резервуар и проверьте его, нажав на рычаг.

Установка газового водонагревателя

Ниже вы найдете пошаговые инструкции по установке газового водонагревателя. Следующее видео дает вам отличный обзор процесса установки газового водонагревателя, от распаковки до проверки на утечку газа. Здесь даже показано, как закрепить водонагреватель сейсмостойкими ремнями. Чтобы посмотреть видео об установке электрического водонагревателя, пройдите дальше по этой странице.

Пошаговая установка газового водонагревателя

1 После отключения подачи воды и газа или источника питания к резервуару подсоедините шланг к сливному клапану в нижней части резервуара, откройте клапан, и направьте его в ближайшую канализацию или на улицу. С помощью двух гаечных ключей открутите впускную и выпускную арматуру в верхней части бака.

После опорожнения бака отверните впускную и выпускную арматуру.

2 Для газового водонагревателя: перекройте впускной газовый клапан и с помощью двух гаечных ключей отсоедините штуцер или раструб между трубой подачи газа и впускным клапаном.Также снимите колпак с дымоходом, который выводит газы в дымоход в верхней части резервуара. После отключения газа отсоедините газовую трубу.

3 После снятия старого блока установите новый на место, чтобы органы управления и горелка были доступны. Оставьте не менее 6 дюймов зазора по периметру нового устройства и держите его подальше от легковоспламеняющихся материалов. Используйте уровень, чтобы проверить его на отвес; при необходимости закройте основание кусочками битумной черепицы или пластиковыми клиньями.

4 Оберните резьбу фитингов теплоуловителя лентой для труб и ввинтите фитинги в водонагреватель (синий — на вход холодной воды, красный — на выход горячей воды). Убедитесь, что стрелки, отмеченные на фитингах, указывают в направлении потока воды. Вверните короткие фитинги в верхнюю часть бака водонагревателя.

5 Установите новые гибкие соединители на впускную и выпускную трубы. Если на стороне холодной воды нет запорного клапана, установите его перед подключением водонагревателя.После выполнения всех подключений откройте запорный клапан, чтобы заполнить бак. Пока он наполняется, откройте в доме несколько кранов с горячей водой, чтобы спустить воздух из труб.

Установить гибкие патрубки подачи воды.

6 Соберите газовые трубы. Нанесите смазку для труб на резьбу и скрутите детали, затягивая их одним гаечным ключом на трубе, а другим — на фитинге. Следуйте инструкциям производителя по подключению устройства к трубке подачи газа. После включения газа проверьте все соединения, смочив их мыльной водой и наблюдая за пузырьками.Соберите соединения газовой трубы.

Установка электрического водонагревателя

Установка электрического водонагревателя аналогична, но вместо газовых труб и вентиляции требуется электрическое подключение. В этом отличном видео показан процесс установки электрического водонагревателя.

Рекомендуемый ресурс: Найдите местный водонагреватель Pro с предварительной сортировкой

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

Как работает водонагреватель

В Соединенных Штатах, когда вам нужна горячая вода для душа, для стирки белья или для мытья посуды, вы обычно полагаетесь на водонагреватель.Самым популярным типом водонагревателей в США является обычный накопительный водонагреватель, в котором вода нагревается до заданной температуры, а затем хранится при этой температуре в резервуаре, пока домовладелец не откроет кран «горячей» воды. В этой статье вы узнаете, как два самых популярных типа водонагревателей, газовые и электрические, работают и нагревают воду в вашем доме.

Если вам интересно узнать об альтернативных водонагревателях, ознакомьтесь с нашим списком плюсов и минусов безбаквального водонагревателя.

Большинство газовых и электрических водонагревателей работают одинаково. Единственная разница в том, что нагревает воду.

Газовый водонагреватель

В газовом водонагревателе холодная вода подается в бак через погружную трубку (1) . Эта вода нагревается газовой горелкой (2) . Эта горелка сжигает газ, выпуская чрезвычайно горячий, но токсичный воздух через дымоход в середине резервуара водонагревателя (3) .Дымоход выводит токсичный воздух наружу, нагревая при этом металл дымохода (4) . По мере того, как дымоход нагревается, нагревается и окружающая вода.

Повышается температура, и водонагреватели используют ее для подачи теплой воды по водопроводу вашего дома. Теплая вода поднимается в верхнюю часть бака водонагревателя и перемещается по дому через трубу отвода тепла (5) . Когда вы открываете кран для горячей воды, холодная вода подается через погружную трубку (1) , вытесняя горячую воду и проталкивая ее через трубу отвода тепла (5) .Домовладельцы могут установить желаемую температуру воды с помощью термостата (6) , который подключен к газовой линии и подает необходимое количество газа в горелку для достижения нужной температуры.

Водонагреватели также имеют некоторые защитные меры. Клапан сброса температуры и давления или Т- и Р-клапан, (7) откроется и выпустит воду, если температура воды слишком высокая или давление внутри бака слишком высокое.Это помогает предотвратить взрыв водонагревателя. Все водонагреватели имеют сливной клапан (8) на стороне бака для слива воды из водонагревателя для уменьшения накопления осадка, что следует делать один раз в год. (Узнайте, как удалить осадок из водонагревателя.)

Сам резервуар изолирован, чтобы вода оставалась теплой в течение более длительного периода времени и чтобы вода не передавала тепло металлу резервуара водонагревателя (9). Наконец, водонагреватель имеет жертвенный анодный стержень (10) , который представляет собой стержень из металла, который ржавеет быстрее, чем металл, из которого состоит резервуар водонагревателя. Этот анодный стержень предохраняет резервуар водонагревателя от ржавчины … при условии, что он заменяется каждые 1-2 года после того, как он заржавел. Узнайте больше о том, что такое жертвенный анодный стержень и почему он находится в вашем водонагревателе, здесь.

Гарантийный план Landmark для дома распространяется на газовый водонагреватель при условии надлежащего обслуживания.

Электрический водонагреватель

Электрический водонагреватель работает практически так же, как газовый водонагреватель. Он подает холодную воду через погружную трубку (1) и нагревает ее с помощью электрических нагревательных элементов (2) внутри бака. Горячая вода поднимается в баке и перемещается по дому через трубу отвода тепла (3).

Как и газовый водонагреватель, электрический водонагреватель имеет термостат (4) , предохранительный клапан температуры и давления (5) , сливной клапан (6) , бак изолирован (7) , и имеет анодный стержень (8) .Единственная большая разница в том, что вода нагревается электрическими элементами и, таким образом, подключается к источнику питания (9) .

Гарантийный план для дома распространяется на электрический водонагреватель, если он выйдет из строя из-за нормального износа.

Техническое обслуживание водонагревателя

Домовладелец должен проводить регулярное техническое обслуживание своего водонагревателя, например:

1. Установите термостат водонагревателя на безопасную температуру. Большинство производителей рекомендуют температуру около 120 градусов, чтобы сэкономить на счетах за отопление.
2. Ежегодно смывайте осадок из резервуара. В противном случае водонагреватель может преждевременно выйти из строя.
3. Проверьте и замените анодный стержень. Этот стержень предохраняет ваш резервуар от ржавчины, «принося в жертву» себя и ржавчину.
4. Проверьте свой предохранительный клапан, охладив воду, поставив ведро под трубу и открыв клапан.

План защиты дома по гарантии Landmark не распространяется на ремонт и замену водонагревателей емкостью до 70 галлонов.Защитите свой бюджет, купив домашний гарантийный план и заплатив только за сервисный звонок, чтобы отремонтировать или заменить водонагреватель и другие системы и приборы в вашем доме. Узнайте больше на www.landmarkhw.com/home-warranty-plans.

% PDF-1.5
%
172 0 объект
>
эндобдж

xref
172 420
0000000016 00000 н.
0000009519 00000 п.
0000009652 00000 п.
0000012357 00000 п.
0000012500 00000 п.
0000012637 00000 п.
0000012769 00000 п.
0000013296 00000 н.
0000013323 00000 п.
0000013842 00000 п.
0000013869 00000 п.
0000013906 00000 п.
0000014089 00000 п.
0000014271 00000 п.
0000014383 00000 п.
0000014984 00000 п.
0000015011 00000 п.
0000015125 00000 п.
0000015572 00000 п.
0000015821 00000 п.
0000016379 00000 п.
0000019903 00000 п.
0000020027 00000 н.
0000020141 00000 п.
0000020265 00000 п.
0000020448 00000 н.
0000020622 00000 п.
0000020748 00000 п.
0000020860 00000 п.
0000024768 00000 п.
0000025199 00000 п.
0000025323 00000 п.
0000025447 00000 п.
0000025571 00000 п.
0000025860 00000 п.
0000026302 00000 п.
0000030519 00000 п.
0000034182 00000 п.
0000038265 00000 п.
0000042480 00000 п.
0000042864 00000 н.
0000043119 00000 п.
0000043490 00000 н.
0000043750 00000 п.
0000044083 00000 п.
0000044433 00000 п.
0000048018 00000 п.
0000051839 00000 п.
0000051909 00000 п.
0000052030 00000 н.
0000069567 00000 п.
0000069836 00000 п.
0000070211 00000 п.
0000070351 00000 п.
0000094533 00000 п.
0000121519 00000 н.
0000121782 00000 н.
0000122378 00000 н.
0000142915 00000 н.
0000142985 00000 н.
0000143120 00000 н.
0000161175 00000 н.
0000182808 00000 н.
0000183086 00000 н.
0000187532 00000 н.
0000196009 00000 н.
0000196084 00000 н.
0000196581 00000 н.
0000205480 00000 н.
0000208130 00000 н.
0000208200 00000 н.
0000208429 00000 н.
0000208555 00000 н.
0000208679 00000 н.
0000208702 00000 н.
0000208780 00000 н.
0000208859 00000 н.
0000208934 00000 н.
0000209055 00000 н.
0000209204 00000 н.
0000209547 00000 н.
0000209613 00000 н.
0000209730 00000 н.
0000209753 00000 н.
0000209831 00000 н.
0000210173 00000 п.
0000210239 00000 п.
0000210356 00000 п.
0000210482 00000 н.
0000210608 00000 н.
0000227984 00000 н.
0000228023 00000 н.
0000228045 00000 н.
0000269477 00000 н.
0000269516 00000 н.
0000269538 00000 п.
0000310970 00000 п.
0000311009 00000 н.
0000311031 00000 н.
0000311258 00000 н.
0000311355 00000 н.
0000311501 00000 н.
0000311889 00000 н.
0000311986 00000 п.
0000312132 00000 н.
0000312211 00000 н.
0000312286 00000 н.
0000312407 00000 н.
0000312553 00000 н.
0000312632 00000 н.
0000312753 00000 н.
0000312899 00000 н.
0000313287 00000 н.
0000313384 00000 н.
0000313530 00000 н.
0000313918 00000 н.
0000314146 00000 н.
0000314267 00000 н.
0000314413 00000 н.
0000314801 00000 п.
0000314898 00000 н.
0000315044 00000 н.
0000315432 00000 н.
0000315529 00000 н.
0000315675 00000 н.
0000316063 00000 н.
0000316184 00000 н.
0000316330 00000 н.
0000316685 00000 н.
0000317002 00000 н.
0000317370 00000 н.
0000317723 00000 н.
0000318359 00000 н.
0000318434 00000 н.
0000318791 00000 п.
0000318866 00000 н.
0000319341 00000 п.
0000319416 00000 н.
0000319974 00000 н.
0000320049 00000 н.
0000320424 00000 н.
0000320499 00000 н.
0000320924 00000 н.
0000320999 00000 н.
0000321423 00000 н.
0000321498 00000 н.
0000321981 00000 н.
0000322056 00000 н.
0000322408 00000 н.
0000322483 00000 н.
0000322877 00000 н.
0000322952 00000 н.
0000323344 00000 н.
0000323419 00000 н.
0000323844 00000 н.
0000323919 00000 н.
0000324521 00000 н.
0000324596 00000 н.
0000325190 00000 н.
0000325265 00000 н.
0000325662 00000 н.
0000325737 00000 н.
0000326164 00000 н.
0000326239 00000 н.
0000326665 00000 н.
0000326740 00000 н.
0000327120 00000 н.
0000327195 00000 н.
0000327757 00000 н.
0000327832 00000 н.
0000328207 00000 н.
0000328282 00000 н.
0000328706 00000 н.
0000328781 00000 н.
0000329205 00000 н.
0000329280 00000 н.
0000329758 00000 н.
0000329833 00000 н.
0000330185 00000 н.
0000330260 00000 н.
0000330658 00000 н.
0000330733 00000 н.
0000331082 00000 н.
0000331157 00000 н.
0000331482 00000 н.
0000331557 00000 н.
0000332194 00000 н.
0000332269 00000 н.
0000332292 00000 н.
0000332370 00000 н.
0000332445 00000 н.
0000332524 00000 н.
0000332599 00000 н.
0000332769 00000 н.
0000332918 00000 н.
0000333262 00000 н.
0000333328 00000 н.
0000333445 00000 н.
0000333675 00000 н.
0000333845 00000 н.
0000333991 00000 н.
0000334504 00000 н.
0000334579 00000 н.
0000334972 00000 н.
0000335047 00000 н.
0000335428 00000 н.
0000335503 00000 н.
0000335964 00000 н.
0000336039 00000 н.
0000336444 00000 н.
0000336519 00000 п.
0000336946 00000 н.
0000337021 00000 н.
0000337405 00000 н.
0000337480 00000 н.
0000337861 00000 п.
0000337936 00000 п.
0000338322 00000 н.
0000338397 00000 н.
0000338810 00000 н.
0000338885 00000 н.
0000339237 00000 н.
0000339312 00000 н.
0000339686 00000 н.
0000339761 00000 н.
0000340153 00000 н.
0000340228 00000 н.
0000340624 00000 н.
0000340699 00000 н.
0000341113 00000 н.
0000341188 00000 н.
0000341605 00000 н.
0000341680 00000 н.
0000342102 00000 п.
0000342177 00000 н.
0000342589 00000 н.
0000342664 00000 н.
0000343063 00000 н.
0000343138 00000 п.
0000343492 00000 н.
0000343567 00000 н.
0000343999 00000 н.
0000344074 00000 н.
0000344508 00000 н.
0000344583 00000 н.
0000345011 00000 н.
0000345086 00000 н.
0000345518 00000 п.
0000345593 00000 н.
0000346008 00000 п.
0000346083 00000 н.
0000346499 00000 н.
0000346574 00000 н.
0000346989 00000 н.
0000347064 00000 н.
0000347460 00000 н.
0000347535 00000 п.
0000347929 00000 н.
0000348004 00000 н.
0000348398 00000 п.
0000348473 00000 п.
0000348901 00000 н.
0000348976 00000 н.
0000349370 00000 п.
0000349445 00000 н.
0000349843 00000 н.
0000349918 00000 н.
0000350306 00000 н.
0000350381 00000 н.
0000350781 00000 н.
0000350856 00000 н.
0000351257 00000 н.
0000351332 00000 н.
0000351740 00000 н.
0000351815 00000 н.
0000352210 00000 н.
0000352285 00000 н.
0000352680 00000 н.
0000352755 00000 н.
0000353169 00000 н.
0000353244 00000 н.
0000353649 00000 н.
0000353724 00000 н.
0000354150 00000 н.
0000354225 00000 н.
0000354617 00000 н.
0000354692 00000 н.
0000355083 00000 н.
0000355158 00000 н.
0000355552 00000 н.
0000355627 00000 н.
0000356042 00000 н.
0000356117 00000 н.
0000356498 00000 н.
0000356573 00000 н.
0000356965 00000 н.
0000357040 00000 п.
0000357399 00000 н.
0000357474 00000 н.
0000357880 00000 н.
0000357955 00000 п.
0000358313 00000 н.
0000358388 00000 н.
0000358745 00000 н.
0000358820 00000 н.
0000359202 00000 н.
0000359277 00000 н.
0000359682 00000 н.
0000359757 00000 н.
0000360118 00000 н.
0000360193 00000 н.
0000360551 00000 н.
0000360626 00000 н.
0000361011 00000 н.
0000361086 00000 н.
0000361691 00000 н.
0000361766 00000 н.
0000362165 00000 н.
0000362240 00000 н.
0000362669 00000 н.
0000362744 00000 н.
0000363169 00000 н.
0000363244 00000 н.
0000363628 00000 н.
0000363703 00000 н.
0000364262 00000 н.
0000364337 00000 н.
0000364903 00000 н.
0000364978 00000 н.
0000365352 00000 н.
0000365427 00000 н.
0000365850 00000 н.
0000365925 00000 н.
0000366349 00000 н.
0000366424 00000 н.
0000366903 00000 н.
0000366978 00000 н.
0000367327 00000 н.
0000367402 00000 н.
0000367792 00000 н.
0000367867 00000 н.
0000368257 00000 н.
0000368332 00000 н.
0000368750 00000 н.
0000368825 00000 н.
0000369427 00000 н.
0000369502 00000 н.
0000369902 00000 н.
0000369977 00000 н.
0000370348 00000 п.
0000370423 00000 п.
0000370853 00000 п.
0000370928 00000 н.
0000371353 00000 н.
0000371428 00000 н.
0000371811 00000 н.
0000371886 00000 н.
0000372447 00000 н.
0000372522 00000 н.
0000372895 00000 н.
0000372970 00000 н.
0000373397 00000 н.
0000373472 00000 н.
0000373899 00000 н.
0000373974 00000 н.
0000374454 00000 н.
0000374529 00000 н.
0000374881 00000 н.
0000374956 00000 н.
0000375302 00000 н.
0000375377 00000 н.
0000375799 00000 н.
0000375874 00000 н.
0000376200 00000 н.
0000376275 00000 н.
0000376910 00000 н.
0000376985 00000 н.
0000377008 00000 н.
0000377086 00000 н.
0000377429 00000 н.
0000377495 00000 н.
0000377612 00000 н.
0000378127 00000 н.
0000378202 00000 н.
0000378595 00000 н.
0000378670 00000 н.
0000379046 00000 н.
0000379121 00000 н.
0000379576 00000 н.
0000379651 00000 п.
0000380057 00000 н.
0000380132 00000 н.
0000380561 00000 п.
0000380636 00000 н.
0000381019 00000 н.
0000381094 00000 н.
0000381480 00000 н.
0000381555 00000 н.
0000381974 00000 н.
0000382049 00000 н.
0000382464 00000 н.
0000382539 00000 н.
0000382891 00000 н.
0000382966 00000 н.
0000383341 00000 п.
0000383416 00000 н.
0000383807 00000 н.
0000383882 00000 н.
0000384268 00000 н.
0000384343 00000 п.
0000384942 00000 н.
0000385017 00000 н.
0000385416 00000 н.
0000385491 00000 п.
0000385918 00000 н.
0000385993 00000 н.
0000386418 00000 н.
0000386493 00000 н.
0000386871 00000 н.
0000008696 00000 п.
трейлер
] / Назад 486276 >>
startxref
0
%% EOF

591 0 объект
> поток
h ެ_ HQMTt [J? Q * HlhEMjN
i, кв, 5-̨4J
«B» Fg9 {yyg> «! 2P $ cGPH`1gC3gJ * KQ ټ P)> Su (sdK ܹ e’Ǝ #]

LҴӜǘ,% k # ۿ.7.˿) kZ_Cm Պ o.p7%] T5R = Չ.) Dr0 / whFJy @. * $ 7 ٵ U | GDs & y1HNk-j8 \ Q] BҮ4V> / UM & p?

NvL «9UXh + ˊ0fnrL (lI * fQ ‘) e
뿾)] H.d.> 0 Pt
1? @? R21 {SM \ QPmo1oUK | C
k @ ‘Z5

Газовый и электрический водонагреватель

Водонагреватели — это не то, что привлекает внимание на Pinterest.

Но когда ваш кончится, новый водонагреватель быстро станет вашим самым желанным основным прибором. Мы расскажем вам, что вам нужно знать перед покупкой электрического или газового водонагревателя, чтобы вы могли выбрать лучший вариант для своего дома.

Прежде всего: стоимость, типы и хранение водонагревателей

По данным Министерства энергетики США, расходы на отопление воды являются вторыми по величине расходами в наших домах, составляя от 14% до 18% наших счетов за коммунальные услуги. Это делает выбор подходящего водонагревателя важным решением не только для вашего комфорта, но и для контроля над расходами на электроэнергию.

Здесь мы рассмотрим четыре типа. Все они сохраняют поджаренную воду в изолированном резервуаре для хранения, пока она не будет использована. И все, за исключением точек использования, являются системами для всего дома:

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с домом


Советы по уходу за домом

Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег


Советы по уходу за домом

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой


Советы по уходу за домом

Даже если вы думаете, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)


Советы по уходу за домом

Признаки того, что вы плохо разбираетесь в обслуживании домовладельцев, например, припарковались на траве.

12 вопросов, которые вы хотели бы задать перед переездом


Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

1. Стандартный
2. Высокоэффективный
3. Солнечные батареи
4. Водонагреватели в месте использования

К сведению: Бесконтактные водонагреватели пятого типа нагревают холодную воду по запросу только по мере необходимости.Это делает их более эффективными, чем стандартные модели резервуаров, но их покупка и установка обходятся дороже. А модели без бака не всегда могут удовлетворить потребности в горячей воде в домах с высоким спросом.

Большинство водонагревателей работают на газе или электричестве. Тип энергии, доступный в вашем доме, будет иметь значение при принятии решения о том, какой водонагреватель вам следует купить.

Водонагреватели для стандартных резервуаров

Популярные чтения

10 разумных способов использования перекиси водорода


Очистка и разгрузка

Нетоксичен.Бюджетный. Перекись водорода — секретное оружие вашего очистительного арсенала.

Не покупайте органайзер для шкафа. Попробуйте эти идеи вместо этого


Спальня и шкаф

Вот как организовать шкаф, не тратя деньги на гаджеты.

11 опасных деревьев, которые нельзя сажать во дворе


Слайдшоу

Некоторые деревья приносят больше хлопот, чем они того стоят.Прежде чем отправиться в детскую, посмотрите наше слайд-шоу. Затем вы увидите еще больше деревьев, которые ненавидят читатели.

Безусловно, самый популярный вариант, стандартные водонагреватели используют газовое пламя или электрический нагревательный элемент для нагрева воды.

В зависимости от ваших местных затрат на коммунальные услуги газовые водонагреватели обычно дешевле в эксплуатации, чем электрические. Они также стоят дороже, чем электрические. Однако, исходя из экономии энергии, газовые обогреватели обычно компенсируют разницу в цене примерно за один год.

Стоимость: От 300 до 600 долларов за газ; От 250 до 500 долларов за электричество. Затраты на установку увеличивают от 700 до 2000 долларов.

Водонагреватели стандартные бытовые:

• Иметь емкость от 20 до 80 галлонов (Но, сюрприз! Важнее всего не емкость галлонов. Скорее, это мера эффективности, называемая оценкой за первый час. Подробнее об оценке за первый час ниже.)
• Они дешевле, чем другие типы водонагревателей
• Имеют средний срок службы от восьми до 15 лет

Высокоэффективные водонагреватели резервуара для хранения

Как следует из названия, высокоэффективные (HE) модели являются наиболее энергоэффективными водонагревателями с накопительными баками, которые вы можете купить.Вы найдете как газовые, так и электрические модели.

Большинство газовых водонагревателей имеют коэффициент энергии (EF), установленный Министерством энергетики США, чтобы помочь потребителям сравнить эффективность аналогичных приборов. Чем больше число EF, тем эффективнее прибор.

Стандартные газовые водонагреватели имеют EF от 0,50 до 0,60. С другой стороны:

• Водонагреватели HE, не имеющие сертификата Energy Star, имеют EF около 0,62.
• Водонагреватели HE, сертифицированные Energy Star, имеют EF of.67 или выше. Они потребляют на 10-20% меньше энергии, чем их стандартные аналоги. Это может дать экономию до 140 долларов в год и до 2900 долларов в течение срока службы резервуара.

Стоимость: Примерно от 620 до 1500 долларов. Установка добавляет от 700 до 2000 долларов, в зависимости от вашего местоположения.

Что делать, если вам нужен высокоэффективный электромобиль? Ваш выбор — тепловой насос или гибридный водонагреватель. Это единственные электрические водонагреватели, сертифицированные Energy Star. Они дороже газовых высокоэффективных.

Они переносят тепло из окружающего воздуха в воду в резервуаре. По этой причине они лучше всего подходят для климата с умеренным и жарким климатом.

Они стоят больше, чем стандартные электрические обогреватели, но могут окупить разницу в цене менее чем за два года. Модель Energy Star потребляет до 65% меньше электроэнергии, чем стандартный электрический водонагреватель, и может сэкономить до 3000 долларов в течение срока службы прибора.

Водонагреватели с тепловым насосом:

• Требуется много места — около 1000 кубических футов воздушного пространства вокруг устройства.Они также должны быть расположены в месте вашего дома, которое постоянно находится в диапазоне от 40 до 90 градусов, чтобы они могли втягивать теплый окружающий воздух.
• Иметь средний срок жизни от восьми до 15 лет.

Стоимость: от 1100 до 3000 долларов. Затраты на установку увеличивают от 1400 до 2000 долларов.

Солнечный водонагреватель

Солнечные водонагреватели могут сократить ваши расходы на нагрев воды вдвое по сравнению со стандартным водонагревателем — если вы готовы заплатить немалую сумму.Они состоят из двух основных компонентов:

• Тепловой коллектор, расположенный на крыше вашего дома или во дворе
• Резервуар для хранения и резервный источник горячей воды — газовый или электрический резервуарный водонагреватель — для обеспечения подачи горячей воды в пасмурную погоду и холодные дни

Работают одним из двух способов:

• Системы прямого нагрева нагревают воду в трубках внутри коллектора, а затем отправляют воду в резервуар для хранения для дальнейшего использования. Поскольку система циркуляции воды проходит за пределами дома, прямые солнечные системы водоснабжения не рекомендуются для климата, где вероятны отрицательные температуры.
• Закрытые или непрямые системы направляют нагретую солнцем антифриз из коллектора через замкнутый контур циркуляции в бак вашего водонагревателя. Внутри резервуара жидкость, нагретая солнечными батареями, проходит через змеевики и нагревает окружающую воду, прежде чем вернуться в коллектор.

Стоимость: примерно от 8 000 до 10 000 долларов США на оборудование и установку в регионах, где наблюдается замерзание; затраты вдвое ниже, чем в тех областях, где защита оборудования от замерзания не требуется.

Может пройти до 30 лет (больше, чем их прогнозируемый срок службы), прежде чем их сбережения энергии окупят авансовые затраты.Местные скидки и налоговые льготы могут снизить их стоимость.

Солнечные водонагреватели:

• Лучше всего подходят для умеренного и жаркого климата, поскольку экономия энергии может быть уменьшена или уменьшена в холодные и пасмурные дни
• Имеют средний срок службы 20 лет
• Работают наиболее эффективно, когда коллектор расположен близко к резервуару

Точка водонагреватели бывшие в употреблении

Они дополняют водонагреватель всего дома, обеспечивая горячую воду для определенного применения, например, для кухонного смесителя.Они сокращают расход воды на то, чтобы кран нагрелся.

Если у вас есть базовые навыки слесаря, вы можете самостоятельно установить водонагреватель на месте использования.

Большинство моделей являются электрическими и имеют различную вместимость галлонов: 2,5, 6, 10, 15, 20 и 30 галлонов. Емкость 20 и 30 галлонов рекомендуется для небольших, отдельно стоящих строений и надстроек дома, которые не требуют целого. -домашний водонагреватель.

Стоимость: около 200 долларов за нагреватель на 2,5 галлона до 400 долларов за нагреватель на 30 галлонов.

Хотя водонагреватель в месте использования может уменьшить потери воды, вы добавите в свой дом еще один энергоемкий прибор, который увеличит ваши расходы на коммунальные услуги.

FYI: Energy Star не сертифицирует водонагреватели в местах использования.

Что важнее галлонов? Рейтинг в первый час

Домовладельцы часто покупают водонагреватели в зависимости от мощности. Хотя водонагреватель на 80 галлонов обычно удовлетворяет ежедневные потребности в горячей воде семьи из трех или четырех человек, не каждый водонагреватель с баком на 80 галлонов производит одинаковое количество горячей воды в час.

Что вам действительно нужно знать, так это номинальная мощность водонагревателя в первый час (FHR). FHR сообщает вам, сколько горячей воды надежно подаст агрегат за установленный промежуток времени. Ваша семья из четырех человек использует 40 галлонов горячей воды, собираясь утром в один и тот же час? Водонагреватель на 80 галлонов с FHR 30 галлонов не справится.

Продавец или профессиональный установщик водонагревателей может помочь вам решить, какой FHR вам подходит. Или посмотрите этот рабочий лист FHR от Министерства энергетики.

Функции и дополнительные возможности, которые у вас должны быть

Латунные клапаны: Баки имеют клапан в основании, который позволяет легко опорожнять во время текущего обслуживания (которое следует делать не реже одного раза в год). Прочный латунный клапан прослужит дольше пластикового.

Бак, облицованный стеклом: Это сверхпрочный слой фарфорового стекла внутри бака для воды, который борется с коррозионными эффектами накопления воды.

Цифровые дисплеи: Они добавляют функции, позволяя пользователям легко контролировать нагрев воды и устанавливать индивидуальные настройки.Собранные вами данные могут помочь изменить режим использования горячей воды для снижения затрат на электроэнергию.

Длительные гарантии: Гарантии охватывают от трех до 12 лет. Баковые водонагреватели с более длительной гарантией, как правило, лучше по качеству. У них также есть более крупный нагревательный элемент, который предотвращает накопление минеральных отложений на дне резервуара. Накопление может сократить срок службы танка.

Связано: Как снизить потребление энергии водонагревателем

% PDF-1.4
%
790 0 объект
>
эндобдж

xref
790 78
0000000016 00000 н.
0000002832 00000 н.
0000002979 00000 п.
0000003618 00000 н.
0000004254 00000 н.
0000004586 00000 н.
0000004835 00000 н.
0000005351 00000 п.
0000006001 00000 н.
0000006411 00000 н.
0000006770 00000 н.
0000006833 00000 н.
0000006947 00000 н.
0000007059 00000 н.
0000007581 00000 п.
0000007838 00000 п.
0000008725 00000 н.
0000009406 00000 п.
0000010368 00000 п.
0000011303 00000 п.
0000012114 00000 п.
0000012490 00000 п.
0000012517 00000 п.
0000012922 00000 п.
0000013060 00000 п.
0000013970 00000 п.
0000014362 00000 п.
0000014622 00000 п.
0000015012 00000 п.
0000015440 00000 п.
0000015577 00000 п.
0000016204 00000 п.
0000016231 00000 п.
0000016487 00000 п.
0000016941 00000 п.
0000017472 00000 п.
0000017499 00000 п.
0000017638 00000 п.
0000018614 00000 п.
0000019093 00000 п.
0000019856 00000 п.
0000019924 00000 п.
0000020004 00000 п.
0000056216 00000 п.
0000057737 00000 п.
0000058021 00000 п.
0000058269 00000 п.
0000077224 00000 п.
0000077302 00000 п.
0000373847 00000 н.
0000387890 00000 н.
0000399588 00000 н.
0000399859 00000 н.
0000400262 00000 н.
0000400332 00000 н.
0000400412 00000 н.
0000416843 00000 н.
0000417118 00000 н.
0000417605 00000 н.
0000431080 00000 н.
0000431160 00000 н.
0000431230 00000 н.
0000440725 00000 н.
0000442850 00000 н.
0000442964 00000 н.
0000443194 00000 н.
0000443277 00000 н.
0000443332 00000 н.
0000443448 00000 н.
0000445717 00000 н.
0000446064 00000 н.
0000446473 00000 н.
0000455607 00000 н.
0000459024 00000 н.
0000461880 00000 н.
0000512799 00000 н.
0000002636 00000 н.
0000001856 00000 н.
трейлер
] / Назад 2209608 / XRefStm 2636 >>
startxref
0
%% EOF

867 0 объект
> поток
hb«b` $ D @
(1 дФɅ2,
G5X2LHùo’L7 * YtLɢcqLz7SN [+ yjQr ‘

Водонагреватели | Установка и обслуживание | Северо-восточный PA

Установка водонагревателя и обслуживание водонагревателя

Знаете ли вы, что в среднем домохозяйство тратит около 20% своих энергетических долларов только на нагрев воды? Вот почему так важно иметь водонагреватель, который наилучшим образом отвечает потребностям вашей семьи.

Если вы хотите установить новый водонагреватель или отремонтировать или обслужить ваше оборудование, обратитесь к своим друзьям в Ace-Robbins сегодня.

Если вы хотите купить новый водонагреватель, мы будем рады встретиться с вами, чтобы обсудить ваши потребности в комфорте, объяснить варианты вашего оборудования и БЕСПЛАТНО дать оценку.

Знакомство с вашими вариантами

Мы обслуживаем и устанавливаем водонагреватели всех ведущих производителей — от традиционных водонагревателей с накопительным резервуаром до высокоэффективных и компактных водонагревателей без резервуаров до водонагревателей косвенного действия, которые работают вместе с вашим бойлером.

Хотя мы можем устанавливать, обслуживать и ремонтировать все марки и модели традиционных водонагревателей, водонагревателей без резервуара и косвенного нагрева, мы обычно рекомендуем следующее:

Традиционный резервуар для хранения

Накопительный водонагреватель Bradford White, работающий на жидком топливе, может стать отличным выбором для тех, кто ищет традиционный водонагреватель. Серия водонагревателей с масляным приводом от Bradford White серии aero® обеспечивает исключительную степень рекуперации и энергосбережение, чистоту и надежность.Доступны пять моделей с центральным и задним дымоходом (Bradford White также производит водонагреватели, работающие на пропане). Вот некоторые из ключевых особенностей Брэдфорда Уайта:

• Установленная на заводе Hydrojet® Total Performance System
• Гибкая перегородка из нержавеющей стали
• Низкие эксплуатационные расходы
• Высокая степень извлечения

Компания Bradford White, производящая водонагреватели для бензиновых и пропановых баллонов, предлагает одни из лучших ценностей с точки зрения безопасности, эффективности и долговечности.Эксплуатационные расходы низкие, а коэффициент восстановления горячей воды высокий.

Водонагреватели косвенного нагрева

В системе водяного отопления косвенного нагрева вода нагревается горячей водой из бойлера. Типовая конструкция — это резервуар для воды со спиральными трубами внутри. Эти спиральные трубы подключаются к вашему котлу. Горячая вода из бойлера проходит через змеевик, нагревая окружающую его воду. Когда котел работает, вам ничего не стоит нагреть воду для бытового потребления.

Мы помогли многим клиентам сэкономить много денег на топливе, установив System 2000 от Energy Kinetics. Брукхейвенская национальная лаборатория, финансируемая Министерством энергетики США, оценила System 2000 как самый эффективный масляный котел в мире! Система 2000 имеет самые низкие общие потери тепла в режиме ожидания (тепло, теряемое в дымоходе при выключении котла) и лучшую годовую эффективность среди всех систем отопления, испытанных на сегодняшний день.

Мы всегда рекомендуем System 2000 от Energy Kinetics, потому что это наиболее эффективная интегрированная система отопления и горячего водоснабжения.System 2000 — это многотопливная система, которая может работать на природном газе, пропане или мазуте. Его можно преобразовать в другое топливо, поменяв его горелку.

Бесконтактные водонагреватели

Энергосберегающие и компактные водонагреватели без резервуаров могут быть установлены практически в любом месте и обеспечивают практически бесконечную подачу горячей воды. Потому что он такой компактный — размером с чемодан. Бесконтактный водонагреватель можно установить практически на любой стене внутри или снаружи дома.

Бесконтактный водонагреватель Rinnai — идеальный выбор для тех, кто хочет сэкономить на расходах на электроэнергию. Этот бренд предлагает бесконечный поток горячей воды, экономя при этом до 40% затрат на электроэнергию! Зайдите сюда, чтобы проверить текущие скидки на пропановые безбаквальные водонагреватели Rinnai.

Бесконтактные водонагреватели Rinnai служат в два раза дольше, имеют вдвое большую гарантию и экономят энергию, поскольку нагревают воду только тогда, когда это необходимо. Кроме того, вам никогда не придется беспокоиться о том, что у вас закончится горячая вода, потому что водонагреватели без резервуара нагревают больше воды столько, сколько вам нужно.

Свяжитесь с нами сегодня, если вам нужна дополнительная информация о водонагревателях, работающих на жидком топливе или газе.

Думаете о модернизации до безрезервуарного водонагревателя? Прежде чем сделать это, узнайте о плюсах и минусах установки одного

Думаете о модернизации до безрезервуарного водонагревателя? Прежде чем сделать это, изучите плюсы и минусы установки: стоимость, требования и обслуживание.

Если пришло время заменить водонагреватель, возможно, вы подумываете об установке у себя дома модели без бака.Чтобы помочь вам принять правильное решение о том, какой тип установить, мы объясним, как работают безрезервуарные водонагреватели, и укажем на некоторые из их преимуществ и недостатков.

Как работают водонагреватели без резервуаров

Водонагреватели без резервуара — также известные как водонагреватели по запросу или проточные водонагреватели — нагревают воду напрямую, без необходимости хранить воду. Бесконтактный нагреватель имеет датчик расхода, который активируется всякий раз, когда открывается кран с горячей водой.Затем устройство нагревает воду с помощью газовой горелки или электрического элемента и направляет воду туда, где она нужна в вашем доме. Поскольку нет резервуара, который нужно пополнять, вам не нужно беспокоиться о том, что у вас закончится горячая вода. Как только вы закрываете кран горячей воды, устройство определяет, что поток воды остановился, и отключает нагревательный элемент.

Преимущества бесконтактных водонагревателей

• Они меньше обычных аккумуляторов, монтируются на стену и не занимают место на полу.Их размер может сделать их особенно привлекательными в домах, где квадратные метры очень важны.
• Они могут помочь вам сэкономить на расходах на электроэнергию. По данным Министерства энергетики США, на отопление воды приходится около 30 процентов семейных счетов за электроэнергию. Использование безрезервуарного водонагревателя может снизить эти затраты до 50 процентов, что дает среднегодовую экономию в 80 долларов.
• Они долговечны и с меньшей вероятностью выйдут из строя, что приведет к потенциально катастрофическому затоплению вашего дома. Средний срок службы безрезервуарных водонагревателей примерно в два раза больше, чем у обычных водонагревателей — 20 лет и более.

Недостатки безбаквальных водонагревателей

• Бензобак более дорогие. Электрический безрезервуарный агрегат будет стоить от 500 до 700 долларов, примерно столько же, сколько и традиционная модель с резервуаром, в то время как стоимость газового безбаквального обогревателя составляет от 1000 до 1200 долларов. Помимо первоначальной стоимости, в среднем по стране стоимость установки безбаквального агрегата составляет немногим более 1700 долларов. Во многих случаях существующие трубопроводы необходимо удлинить или переместить, а для газовой установки необходимо установить безопасную вентиляцию, чтобы предотвратить накопление окиси углерода внутри дома.Даже с учетом экономии на счетах за электроэнергию многим домовладельцам требуется около 20 лет, чтобы полностью окупить эти расходы.
• «Без бака» не означает «горячая вода мгновенного приготовления». Вопреки распространенному мнению, водонагреватель без резервуара не обязательно подает горячую воду в ваш кран быстрее, чем обычный водонагреватель. Фактически, безтанковый юнит может быть медленнее. Нагревательному элементу бака-бака требуется время, чтобы сначала нагреть воду перед подачей ее в кран.
• Поток горячей воды ограничен способностью агрегата нагревать воду.Обычно горячая вода течет из нагревателя без бака со скоростью 2-5 галлонов в минуту, и этого может быть недостаточно для нескольких одновременных использований горячей воды в вашем доме. Например, одновременное принятие душа и включение посудомоечной машины может растянуть безбаковый водонагреватель до предела. Если вы живете в семье, состоящей из нескольких человек, сравните модели без резервуаров, обращая особое внимание на расход каждой модели в галлонах в минуту (GPM). Чем больше людей и чем больше возможностей одновременного использования, тем больше должен быть GPM.Одним из решений является установка нескольких баков без резервуаров для удовлетворения потребностей большого домохозяйства, но это может стать очень дорогостоящим.
• Во время перебоев в подаче электроэнергии безбаковые агрегаты не производят горячую воду. В отличие от обычных водонагревателей в этих аварийных ситуациях нет резервного источника горячей воды.
• Бесконтактные агрегаты подвержены выходу из строя из-за жесткой воды. Жесткая вода проблематична для всех водонагревателей, но особенно для баков. Их следует полностью опорожнять, а их фильтры следует менять ежемесячно.Их также необходимо регулярно промывать. (Резервуары необходимо промывать только раз в год или около того.) Если вы не предпримете этих шагов, жесткая вода может вывести из строя безбаковый водонагреватель всего за два года. Кроме того, несоблюдение этих требований к техническому обслуживанию может привести к аннулированию гарантии производителя.
• Бесконтактные агрегаты сложны. Изучите внутреннюю работу типичного безрезервуарного агрегата. Вы можете быстро увидеть, сколько потенциально может пойти не так, как надо, со всеми сложными технологиями, которые используются в безрезервуарных водонагревателях.

Газ или электричество

Электрические безбаквальные водонагреватели дешевле газовых версий. Установка проще и дешевле, и их, как правило, не так сложно обслуживать, как газовые модели. Однако очень немногие из них могут обслуживать сразу несколько точек.

Газовые установки

доступны в большом разнообразии моделей и размеров как для домашнего, так и для коммерческого использования и имеют мощность от 130 000 до 380 000 БТЕ. Больше БТЕ означает большую мощность нагрева. Однако имейте в виду, что большинство обычных водонагревателей для газовых баллонов не было установлено с учетом модернизации без резервуаров.Следовательно, газовый трубопровод, счетчик и основная линия к счетчику в вашем доме могут иметь неправильные размеры, что потребует дорогостоящей реконфигурации и установки. Газовые агрегаты также требуют безопасной системы вентиляции, а электрические агрегаты — нет.

Как для газовых, так и для электрических моделей общая энергоэффективность безрезервуарного водонагревателя измеряется с помощью коэффициента энергии (EF). Этот рейтинг EF основан на процедурах тестирования, разработанных Министерством энергетики США. Сегодня энергетические коэффициенты безбаквальных водонагревателей колеблются в пределах.64 и .91 для газовых моделей и до .99 для электрических моделей. Чем выше коэффициент энергии, тем эффективнее водонагреватель.

Для семьи из одного или двух человек, вероятно, подойдет безбаковый электрический агрегат.
