Как подключить глубинный насос к автоматике видео: Подключение глубинного насоса к системе водоснабжения

Подключение глубинного насоса к системе водоснабжения

Автор Монтажник На чтение 8 мин. Просмотров 17.2k. Обновлено 16.03.2021

Использование скважин и колодцев для забора воды, при отсутствии центрального водоснабжения на загородных участках, является единственным решением проблемы обеспечения питьевой водой. Не всегда вода в источнике расположена близко к поверхности — для забора приходится устанавливать погружное насосное оборудование и производить подключение глубинного насоса к системе водоснабжения.

Электронасос не может работать постоянно, подавая воду в магистраль, для автоматизации режима его работы и снижения нагрузки на водопроводную линию при циклах включения и отключения, устанавливают автоматическое оборудование, состоящее из нескольких приборов.

Рис. 1 Опускание глубинного электронасоса в скважину

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами — один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение — это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени — это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере — это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

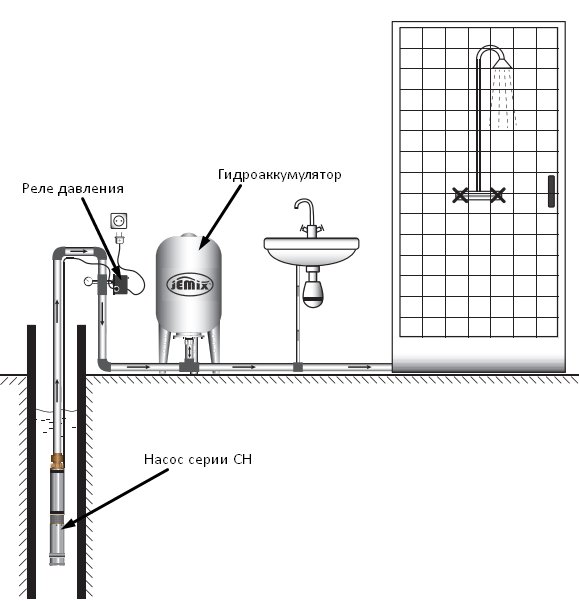

Рис .3 Схема подключения насоса для скважины к автоматике

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя — напор в системе будет низким, реле давления не отключит насосное оборудование.

Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот — при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме

Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.

Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.

Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.

Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.

Рис. 5 Электронасосы с поплавковым и электролитическим датчиком

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

• При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Подключение глубинного насоса к системе водоснабжения, сборка насосной станции своими руками — основные этапы

• При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
• При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
• Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
• Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
• Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
• Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.

схема подключения к скважине, автоматике и электросети

На чтение 6 мин. Просмотров 413 Опубликовано 12.06.2019
Обновлено 30. 05.2019

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

видео и советы по монтажу скважинного насоса своими руками

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

• Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
• Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
• Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
• После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Подбор и подключение пускозащитного устройства (ПЗУ) к насосу

Интернет-магазин «Водомастер. ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т. ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Как установить погружной насос в колодец своими руками видео

Организация автономной системы водоснабжения процесс достаточно сложный и длительный. Для него недостаточно только правильного выбора оборудования, необходимо еще уметь установить и подключить его.

Выполнение этих работ зависит в первую очередь от типа агрегата: наружного или погружного.

И в любом случае, если у вас нет необходимого опыта и знаний в этой сфере, то лучше доверить этот процесс специалистам. В чем же заключается установка и монтаж насоса в колодец и какое оборудование для этого потребуется?

Выбор аппарата для колодца

Сколько лет индивидуальные застройщики занимаются обустройством домашних водопроводов, столько же длится спор о том, какой вид насосов для этого использовать: поверхностные или погружные.

В настоящей статье речь пойдёт о погружных, потому стоит вкратце отметить их основные достоинства:

• Способны действовать на большой глубине, т. к., постоянно находясь под водой, сразу работают на выталкивание и подъём воды, в отличие от поверхностных насосных станций, имеющих ещё и участок всасывания, не превышающий 7~8 м.
• Имеют эффективное водяное охлаждение, поэтому при равных с поверхностными размерах могут обеспечивать бόльшую мощность.
• Не требуют предварительного заполнения системы водой перед началом эксплуатации или после зимней консервации.
• Не нуждаются в специальных мерах консервации или дополнительного утепления на зиму.
• Имеют низкий уровень шума.
• По этим причинам не нуждаются в выделении дополнительного шумозащищённого и утеплённого помещения для установки.

Из недостатков погружных насосных аппаратов стоит отметить разве что необходимость подъёма на поверхность для профилактических и ремонтных работ.

Среди всех разновидностей погружных агрегатов можно выделить две основные:

Вибрационные

Принцип их действия основан на колебаниях в создаваемом мощным соленоидом переменном магнитном поле сердечника, приводящего в движение мембрану, создающую избыточное давление на выходе устройства. Дачникам давно известны такие их модели, как «Малыш», «Ручеёк» и др.

Среди основных недостатков таких устройств следует отметить:

• Невысокая производительность.
• Постоянная вибрация в колодце, способная со временем значительно уплотнить окружающий и донный грунт, существенно снизив поступление воды в колодец.

Центробежные

Благодаря хорошей производительности при компактных размерах, а также доступной цене они стали одними из самых востребованных и популярных на рынке насосного оборудования. В зависимости от конструкции лопаток подразделяются, в свою очередь, на:

• турбинные с боковым либо осевым расположением лопаток;
• роторные;
• винтовые, имеющие шнековый механизм подъёма воды, известный ещё со времён Архимеда.

Помимо производительности центробежные устройства имеют и другие достоинства:

• простота конструкции;
• высокая надёжность;
• экономичность.

Монтаж поверхностного аппарата

Для автономного водоснабжения наличие водоносного горизонта в шахте на глубине 8 метров позволяет использовать недорогой и надежный агрегат, который можно установить над источником своими руками.
Чтобы для забора воды в колодце подключить поверхностный насос без ошибок, необходимо выполнять пошаговую инструкцию. Последовательность в проведении монтажа обеспечит безаварийную эксплуатацию системы водоснабжения:

Для работы в зимний период кессон, в котором установлен аппарат, и верх источника должны быть утеплены.

Технические характеристики

Выбирая модель погружного агрегата для домашнего водопровода необходимо обратить внимание на ряд его технических характеристик:

Производительность

Нормы водопотребления для жилых домов определяются СНиП 2.04.01-85*, и для 1 жителя при наличии простого водопровода без ванн, душевых и газоснабжения составляют не менее 95 л/сут.

При наличии ванны потребление увеличивается до 150 литров в сутки, а с газовым водонагревателем до 190 л/сут.

Добавление душа увеличивает водопотребление до 250, а требования повышенной комфортности жилища с автономной системой отопления — до 360 л/сут., или, переводя на единицы производительности насосных устройств, 15 л/ч.

Производительность насоса определяется объёмом перекачиваемой им в единицу времени жидкости.

Практические же исследования показывают, что водопотребление на 1 жителя в больших городах может достигать сегодня и 700 л/ сут., или около 30 л/ч.

Приведённые цифры показывают среднее водопотребление на 1 жителя. Пиковые значения при максимальной нагрузке могут достигать много бόльших величин:

• простой умывальник — 30 л/ч;
• умывальник со смесителем горячей воды — 60 л/ч;
• кухонная мойка со смесителем — 80 л/ч;
• большая (1,7 м) ванна с газовой колонкой — 300 л/ч;
• душевая кабина — 120 л/ч;
• посудомоечная машина — 50 л/ч;
• стиральная машина — 200 л/ч;
• унитаз с бачком — 85 л/ч.

В загородном доме при организации водоснабжения необходимо учитывать также и дебит колодца — его максимальную, ограничивающую реальные потребности, производительность, лежащую обычно в диапазоне 300~1000 л/ч.

Кроме того, на приусадебном участке помимо домашнего водопровода следует предусмотреть организацию системы полива огорода, сада и газона, которая может потребовать до 1000 л/ч.

Напор

Этот параметр обычно измеряется в метрах водяного столба. Бытует довольно распространённое ошибочное мнение, что он показывает высоту подъёма жидкости для данной модели устройства.

Это не совсем так: на самом деле напор учитывает сумму нескольких слагаемых и определяется формулой:

Н = ΔР / (ρ g) + Нг + hп, где:

ΔР — перепад давлений в заборной и приёмной ёмкостях, преодолеваемый насосом.

ρ — плотность жидкости, для чистой воды равная 1.

g — гравитационная постоянная.

Нг — высота подъёма жидкости.

hп — общие потери в насосе и трубопроводе.

У лучших моделей центробежных агрегатов КПД может достигать 95%, потому потери в них можно не учитывать. Для трубопроводов эмпирически принято учитывать их потери падением 1 м напора на 10 м длины трубы.

Таким образом, реальная высота, на которую устройство способно поднять жидкость, всегда меньше величины его напора.

Для большинства бытовых точек водопотребления необходимая величина напора не превышает 2~3 м. Но при выборе конкретной модели устройства для колодца необходимо определить суммарное потребление и напор при одновременном включении нескольких точек водоразбора.

Примем глубину колодца равной 5 м. Длина трубопровода от колодца до дома — 20 м. Верхняя точка подъёма воды — 10 м.

Суммарные потери в трубах:

(5 + 10 + 20) / 10 = 3,5 м.

Избыточное давление в верхней точке примем равным 1 бару — давлению эквивалентного водяного столба высотой 9,87 м.

Суммарный напор должен быть не менее:

5 м + 10 м + 9,87 м + 3,5 м = 28,37 м.

Для наших исходных данных выберем модель с производительностью 200 л/ч и напором 30 м. Таким параметрам вполне удовлетворяют даже такие дешёвые модели вибрационных аппаратов, как «Ручеёк БВ» или «Малыш-М».

Кроме того, для каждого агрегата имеется эксплуатационная характеристическая кривая примерно следующего вида:

Которая показывает снижение напора при увеличении расхода жидкости. Её следует учитывать, выбирая рабочую точку конкретной модели при средней и пиковой нагрузке.

Мощность

Для расчёта гидравлической мощности устройства служит эмпирическая формула:

Ρ (Вт) = 0,2725 × Π (л/ч) × Η (м),

или для нашего примера:

0,2725 × 200 × 30 = 1635 Вт.

Приняв общий КПД насоса и электродвигателя равным 85%, получим максимальную электрическую мощность равной:

1,635 / 0,85 = 1,925 ~ 2 кВт.

Подробно о том, какие преимущества и недостатки имеют накопительные пластиковые септики расскажет эта статья.

Как обустроить канализацию в частном доме своими руками? Подробности здесь.

Отопление частного дома без газа и электричества: альтернативные варианты.

Размеры и другие характеристики

Большинство моделей современных погружных агрегатов, имеют малые габаритные размеры, позволяющие использовать их как для колодцев, так и для скважин.

Помимо того, при выборе погружного агрегата стоит учесть и такой фактор, как его масса, ведь устройство придётся, по крайней мере, раз в год поднимать на поверхность для чистки и других профилактических работ.

Также одной из важнейших характеристик аппарата является его КПД.

Материалы и инструменты, необходимые для монтажа

Прежде чем приступить к работе, необходимо прежде всего набросать монтажную схему или эскиз, а также определиться с материалом труб будущего водопровода. Сегодня очень популярным вариантом являются трубы ПВХ, чрезвычайно удобные в работе и практичные в эксплуатации.

Если предусматривается зимняя эксплуатация водопровода, его следует уложить в траншею с заглублением ниже уровня промерзания грунта, который для Европейской части России можно определить по следующей карте:

Для монтажных работ по выбранной схеме нужно подготовить набор необходимых инструментов и материалов.

Инструменты

• Шанцевые: лопата, лом и др.
• Электродрель или перфоратор, сверла по бетону.
• Зубило, молоток.
• Разметочно‑измерительные: рулетка, метр, угольник, карандаши и т. п.
• Ножовка по металлу, болгарка с отрезным диском.
• Слесарно‑гидравлические: труборезы, трубогибы, а также резьбонарезные инструменты.

Материалы

• Куски металлического профиля, например, уголка 30 мм.
• Металлический трос для подвески.
• Водопроводные трубы, соединительная арматура и фасонные фитинги для них.

Виды применяемых насосов

Для начала мы рассмотрим два основных вида помп, которые применяются для подъема воды:

Совет! Приобретайте модели, оснащенные поплавковым выключателем. Он автоматически прекращает работу прибора в случае, если уровень воды стал слишком низким. Это предохраняет устройство от работы всухую и последующего его выхода из строя.

Установка в колодец

Монтаж погружного насоса в колодец — процедура не самая сложная, как показывает, например, следующее видео:

Поэтапная инструкция:

Земляные работы

Начать монтаж зимнего водопровода следует с подготовки траншеи для его прокладки от колодца к дому. Дно траншеи необходимо тщательно выровнять, освободив от острых торчащих камней, и отсыпать песчаной подушкой толщиной не менее 10 см.

Подготовка ввода трубы в колодец

В бетонном кольце нужно подготовить аккуратное отверстие. Взяв кусок трубы, небольшой длины, на одном её конце укрепить отвод‑уголок, который будет соединяться гибким шлангом с выходным патрубком насоса. На другом конце — укрепить соединительную муфту для основной трубы. Выполнив ввод этой заготовки в колодец, её следует надёжно закрепить, а отверстие тщательно герметизировать, исключив проникание через него в грунтовых вод.

Прокладка водопровода

Подобным же образом следует подготовить ввод трубопровода внутрь дома. Затем, отрезав трубу требуемой длины уложить её в подготовленной траншее, соединив с муфтами на вводе в колодец и в дом. Электрический питающий кабель во избежание повреждения следует проложить в пластиковой трубе.

Монтаж

Соединение устройства с трубопроводом внутри колодца лучше выполнить гибким шлангом, чтобы легче было поднимать его на поверхность для ремонтно‑профилактических работ. Если на выходном патрубке не предусмотрен обратный клапан, его нужно приобрести и установить отдельно.

Для подвески аппарата в колодце необходимо прочно закрепить на его верхнем кольце кусок металлического профиля, к которому будет привязан удерживающий трос.

Насос не должен располагаться на самом дне, а не менее, чем в 1 м от него. Для подъёма его на поверхность можно предусмотреть ворот, лебёдку либо другой механизм.

Электрокабель на подвесе устройства не должен быть натянут, имея небольшую слабину.

Ни в коем случае нельзя подвешивать агрегат ни за электрокабель, ни за водяной отводящий шланг.

Подключение гидроаккумулятора и автоматики

Завершив все наружные работы в траншее и колодце, можно выполнить подключение трубы к гидроаккумулятору на входе домашнего водопровода.

Соединение следует выполнить через запорный вентиль. Также неплохо смонтировать в системе реле «сухого хода», защищающее устройство от повреждения при отсутствии воды в колодце.

На входе домашнего водопровода также стоит установить фильтры грубой и тонкой очистки воды от железа.

Подробнее о том, как подключить погружной насос к гидроаккумулятору смотрите видео:

Подключение гидроаккумулятора и автоматику

Чтобы обеспечить бесперебойную подачу воды, недостаточно знать, как подключить аппарат, важно защитить двигатель помпы от перегрева. В системе автономного водоснабжения агрегаты с встроенной автоматикой защищены от перепадов напряжения и работы на сухую, когда недостаточно воды в шахте. Контроль за работой помпы позволяет регулировать давление и напор жидкости в соответствии с заложенными параметрами в программе.

Для обеспечения дома водой в автоматическом режиме используются две системы: гидропневматическая и электронная.

1 ) В схеме с гидроаккумулятором емкость гидронакопителя с контролирующим блоком реле, установленные в техническом помещении, обеспечивают регулировку давления в трубопроводе:

2 ) Электронная структура автоматики с помощью цифровых мини-блоков, установленных в трубопроводе или в насосе, повышает качество работы и защиты аппарата:

При установке насоса в колодце важно знать, как работает автоматика, защищающая агрегат от аварийных ситуаций, обеспечивающая стабильную подачу воды в дом.

Блок автоматики для насоса джилекс и других марок: Схема подключения- Инструкция +Фото и Видео

Блок автоматики для насоса и регулировки давления. Блок автоматики (как еще называют реле давления) является своеобразным «мозгом» в системе водоснабжения. По обычной схеме управление насосом осуществляется благодаря командам от реле давления, которое устанавливают на трубопроводе.

В реле нужно настраивать всего два основных параметра: давление при включении насоса, и давление, при котором система отключается.

Эта схема используется для индивидуальных скважин, и автоматика в этом случае работает вместе с гидроаккумулятором (еще – мембранный бак), который предназначен для поддержания требуемого избыточного давления, компенсации ударов гидравлики и как небольшой запас воды.

Общие сведения

Очень важно произвести грамотную настройку реле по характеристикам насос и объемом мембранного бака. Для того, чтобы насос не использовался слишком часто, предел давления должен быть задан в средней рабочей зоне насоса по его характеристикам. Обычно значение пределов определяется в диапазоне 1,3-2,6 бар, при этом учитывается максимально допустимое количество включений насоса за определенный временной отрезок.

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

1. Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

Важно! Электрический кабель должен иметь термическую стойкость не меньше 100 градусов.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе.

1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

«Сухой ход» и решение этой проблемы

Описание проблемы

На практике уже многим известно, что главной причиной выхода из строя насоса является работа на «сухом ходу», то есть без воды. Эта работа насоса стоит наравне с такой проблемой, как стабильное и качественное снабжение электроэнергией, и является самой популярной причиной выхода из строя устройства. Это относится к блокам автоматики скважинного насоса, и к поверхностным устройствам.

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

• Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
• Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
• Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:

1. Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».

Справка: использование реле с функцией защиты доступно только при работе насоса в автоматическом режиме в тандеме с мембранным баком, иначе использование реле теряет всякий смысл. Обычно используется вместе с глубинным насосом, но иногда применяется в поверхностным насосом или станцией.

3. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Технические характеристики блока автоматики для насоса Джилекс

• Напряжение – от 230-ти до 245-ти В, 50-60 Гц
• Коммутируемый ток _мах – 10 (5,9) А
• Стартовое давление – 1,4+3,6 атм.
• Поток воды _мах – 78 л/мин.
• Допустимое давление _мах –  9,98 атм.
• Температура воды _мах – 60 градусов.
• Размеры (присоединительные) – 1”.
• Уровень защиты – 1Р65.

Итоги

Обратите внимание! Обратный клапан, который находится между блоком автоматики и электрическим насосом, а также после автоматики может стать причиной неправильной работы блока. Корректировка стартового давления должна быть проведена грамотным специалистом при соблюдении всех норм безопасности. Эта операция нужна для изменения начального давления. Давление отключения нельзя регулировать, и равно максимальному показателю давления, которое создается электрическим насосом.

Монтаж погружного насоса Водолей.

Перед установкой электронасосов Водолей в скважину или колодец необходимо совершить некоторые приготовления наверху.

Сперва к насосу необходимо присоединить напорный трубопровод. Какой именно трубопровод выбрать, зависит от поставленных задач и соответственно, глубины установки погружного насоса. Если насос предполагается использовать только для полива и наполнения емкостей, то оправдано присоединение обычного поливочного шланга через переходную пластиковую муфту. Шланг гибкий, легкий, удобный в обращении имеет здесь свои несомненные плюсы, тем более напоры насосов, используемых таким образом, невелики. При временной установке также оправдано применение шланга, так как в этом случае погружной насос будет легче опускать, поднимать и переносить с места на место. В случае, если погружной насос должен быть установлен стационарно и предназначен для работы совместно с гидроаккумулятором, лучше использовать пластиковую или металлическую трубу. При этом максимальный напор насоса не должен быть больше максимального давления, на которое рассчитана труба.

Погружные насосы Водолей серии БЦПЭ 0,5 и БЦПЭУ 0,5 имеют выходной патрубок диаметром 1″ (при этом номинальный расход всех насосов этой серии составляет 1,8 м³/ч). Для любого погружного насоса трубу лучше выбирать таким образом, чтобы не было заужения внутреннего диаметра выходного патрубка насоса. В нашем случае лучше установить пластиковую трубу с внешним диаметром 32 мм (внутренний диаметр такой трубы составит около 26 мм, что и соответствует выходу насоса в 1″). Однако и здесь могут быть исключения, так как определяющим фактором является не диаметр трубы сам по себе, а потери давления, зависящие от диаметра трубы и расхода насоса. Подробнее об этом написано в статьях «Подбор насоса для колодца» или «Подбор насоса для скважины», где также размещены таблицы потерь напора.

Погружные насосы Водолей не имеют встроенного на заводе обратного клапана, поэтому при их использовании в замкнутых напорных систем водоснабжения, установка обратного клапана обязательна.

Обратный клапан можно установить непосредственно в напорный патрубок насоса или врезать в напорный трубопровод, на расстоянии до 1 метра от выходного патрубка насоса. Устанавливать обратный клапан на поверхности можно только в случаях погружения насоса Водолей в непосредственной близости от поверхности земли (до 3 метров) , во всех остальных случаях пользуйтесь вышеуказанными рекомендациями. В любом случае, мы рекомендуем выбирать обратный клапан с латунным седлом.

Соединяем насос с трубой с помощью муфты (пластиковой или, что предпочтительнее, латунной) соответствующего размера 32-1″. Те же соображения относятся к погружным насосам Водолей БЦПЭ 1,2, которые имеют выходной патрубок диаметром 1¼» (при этом номинальный расход всех насосов этой серии составляет 4,3 м³/ч). В этом случае труба должна быть с внешним диаметром не менее 40 мм, а требуемая муфта для погружного насоса будет иметь обозначение 40-1¼».

К верхнему концу трубы присоединяем аналогичную ответную муфту и соединяем её с оголовком (конечно оголовок нужен только при монтаже погружного насоса в скважину).

Кабель насоса желательно закрепить в напорной трубе с помощью скоб. Это облегчит погружение насоса Водолей и предотвратит риск механического повреждения кабеля. Важно знать, что опускать и поднимать насос за электрический кабель запрещено, поэтому кабель крепится к трубе с небольшими провисаниями по всей длине, с целью избежать даже минимальных нагрузок на кабельный ввод в погружной насос.

К проушинам погружного насоса Водолей (расположенным наверху по бокам от напорного патрубка) прикрепляем страховочный трос. Можно воспользоваться капроновым тросом (который идет в комплекте с насосом), а можно присоединить трос из нержавеющей стали (достаточно сечения в 3 мм). В скважине трос, как и кабель, не должен висеть внатяг, так как основная функция троса — страховка. В колодце же напротив, именно трос зачастую выполняет функцию поддержки насоса.

Завершив эти приготовления, раскладываем все на участке в прямую линию рядом со скважиной. Затем начинаем аккуратно опускать насос в скважину. При погружении на небольшую глубину установки, с этой операцией может справиться один человек, хотя лучше все делать вдвоем. В этом смысле с колодцами справится проще, так как они, как правило, имеют меньшую глубину.

Остается нерешенным вопрос, на какую глубину погружать насос?

С одной стороны есть ограничения производителя: насос Водолей нельзя погружать ниже, чем на 0,4 метра до дна, при этом уровень воды над насосом не должен быть выше 10 метров.

Этим рекомендациям и надо следовать, что в случае установки погружного насоса Водолей в колодец, не вызывает вопросов. Однако надо учесть, что колодцы бывают разные, в том числе и по возрасту. Где-то насос надо устанавливать и на 1 метр выше дна колодца, ввиду его заилености, иначе насос будет подавать мутную воду.

При погружении насоса в скважину, надо руководствоваться паспортом скважины, выданным буровой организацией. Там указан дебит скважины, динамический уровень воды (при откачке насосом с определенной производительностью) и рекомендуемая глубина установки погружного насоса. Если конструкция скважины позволяет, то лучше установить насос на 4-5 метра ниже динамического уровня воды, указанного в паспорте. При этом никогда не устанавливайте насос в зоне фильтра скважины или ниже этого уровня (зона фильтра отмечена в паспорте скважины).

Почему нужно обратить внимание на конструкцию скважины?

Потому что зачастую скважина сделана из обсадных труб разного диаметра. Например, внизу скважины начиная с определенной отметки (в паспорте есть чертеж скважины с размерами и диаметрами обсадных труб), может быть установлена труба с диаметром меньшим, чем диаметр погружного насоса Водолей (здесь можно обратить внимание по насосы Водолей БЦПЭУ 0,5 с внутренним диаметром 95 мм). Это важно учитывать.

После определения глубины погружения насоса, мы отмеряем это расстояние, обрезаем напорную трубу, и соединяем этот конец трубы с оголовком с помощью фитинга, как уже было сказано выше.

Закрепляем оголовок на обсадной трубе и все — насос установлен. Как произвести первый пуск погружного насоса Водолей написано в статье «Установка, эксплуатация и хранение насосов Водолей.».

После установки насоса, можно переходить к присоединению напорной магистрали дома и подключению гидроаккумулятора (какой объем гидроаккумулятора выбрать читайте в статье «Гидроаккумулятор. Назначение, настройка, выбор объема.»).

Монтажные схемы и схемы управления поплавковым выключателем

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий. Помните, что то, что вы подключаете, — это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей. Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы помогут научить вас основам подключения управляющих проводов поплавкового выключателя . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями.Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

Схема управления 2

Схема управления 1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя. Поднимающееся действие поплавка может либо закрыть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать в себя нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1).На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 — для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим управляющим и силовым оборудованием, и вы ‘ повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса. И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, наполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатывающее реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель высокого уровня размыкается, реле двигателя P размыкается, останавливая электродвигатель, а запечатываемое реле A размыкается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится. В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии KARI 2L вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и заранее запрограммированная схема управления реагирует соответствующим образом.

Итак, что вам нужно для этого? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем переключатель гистерезиса высокого уровня). Как и в случае с запечатанным реле, описанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, — это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на то, чтобы обсудить, как поплавковые выключатели могут быть использованы для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей — двигателей постоянного тока, двигателей до 1 л.с. — контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления. Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

кредит на верхнюю фотографию: PEO ACWA через flickr cc обрезано

Насос | Minecraft buildcraft вики

Насосы для перемещения нефти, воды и лавы.

Насосы — это устройства в BuildCraft, которые могут собирать жидкости. Впервые они были представлены в Buildcraft версии 2.2.0.

Насосы на самом деле принимают больше, чем просто окружают их, поэтому при перекачивании нефти, которая окружена водой, разумно иметь два резервуара (один для масла, один для воды), иначе вода застрянет в трубе и не будет можно будет перекачивать больше нефти.

Другой метод разделения воды и нефти включает строительство стены из гравия / песка.Используйте кувшинку, чтобы бросить песок / гравий вокруг основного маслосливного патрубка, перекрывая воду. Этот метод, возможно, лучше всего подходит для нефтяных отложений в море, поскольку без этого насос будет откачивать очень большое количество воды (вероятно, заполняя любые вторичные резервуары для воды, останавливая добычу нефти) и оставляя большую дыру в море.

Примечание. Этот рецепт предназначен для последней версии Buildcraft. Рецепт был изменен по сравнению со старым рецептом (1 шахтный колодец и 1 резервуар наверху на верстаке).

Состав:

• 2 резервуара
• 4 x Железный слиток
• 1 ведро
• 1 х железная шестерня
• 1 x Redstone

Производит: 1 x насос

См .: Руководство по созданию

Crafting Guide (Внешняя страница) и демонстрация установки используют старый рецепт.

Краткое видео-руководство по использованию Pump.

Насос потребляет 10 МДж на перекачиваемый блок. Максимальная скорость заполнения составляет 20 ведер / сек, по 10 МДж / тик, от 2 двигателей внутреннего сгорания, работающих на топливе (топливо равно 6 МДж при использовании в двигателе внутреннего сгорания, поэтому 2 двигателя внутреннего сгорания фактически обеспечивают 12 МДж). (Информация может быть неточной)

Обратите внимание, что ни одна труба не выдержит нагрузку максимально допустимого насоса, ни 4 золотые водонепроницаемые трубы, поскольку все они обеспечивают 4×1.6 = 6,4 ведра / сек, чуть больше трети необходимой производительности. Поэтому рекомендуется ставить бак непосредственно рядом с насосом.

Паровые двигатели заполняют блок каменной водонепроницаемой трубы за один оборот. Двигатели внутреннего сгорания заполняют один блок золотой водонепроницаемой трубы за один оборот. Насос может принять до 4 паровых двигателей или 2 двигателей внутреннего сгорания, сжигающих масло, или 1 двигатель внутреннего сгорания, сжигающий топливо, не вызывая взрыва.

Если вы используете двигатели из красного камня, 10, работающие на максимальной температуре, заполнят каменную водонепроницаемую трубу.

Насос, работающий с лавой, опустошит ее, потому что лава не пополняет блоки, как вода.

Поместите насос ab над бассейном глубиной 3 x 3 x 1 для бесконечной воды. Насос должен располагаться выше одного из четырех углов этого бассейна и может приводиться в действие любым набором двигателей, который вам нравится — бассейн наполняется быстрее, чем сливается, даже при максимальной скорости откачки для опустошения водонепроницаемых золотых труб.

Бассейн глубиной 2 x 2 x 1 работать не будет, поскольку насос иногда откачивает больше воды, чем может произвести бассейн.Более крупные неквадратные бассейны будут исчерпаны, поскольку насос в конечном итоге будет забирать воду из блока, который не наполняется должным образом, и этот цикл будет повторяться до тех пор, пока бассейн не станет пустым.

Насосы не будут забирать воду из неподключенных источников. Убедитесь, что два источника воды не соединены и не соприкасаются по диагонали, чтобы предотвратить удаленный дренаж.

Водоснабжение двигателей внутреннего сгорания [редактировать | править источник]

ПРИМЕЧАНИЕ. Следующая информация может быть устаревшей, ненадежной и / или противоречивой. (Для получения информации об учетных записях игроков см. Раздел «Комментарии» на этой вики-странице.) См. Следующий раздел, чтобы узнать о дальнейших мерах предосторожности, которые вы можете предпринять, чтобы защитить свои двигатели внутреннего сгорания от взрывоопасного перегрева.

• 1 насос, приводимый в действие 4 двигателями Redstone, должен подавать достаточно воды по золотым водонепроницаемым трубам для 4 двигателей внутреннего сгорания .
• 1 насос, приводимый в действие 1 паровым двигателем, должен подавать достаточно воды по золотым водонепроницаемым трубам для 8 двигателей внутреннего сгорания.
• 1 Насос, приводимый в действие 2 двигателями внутреннего сгорания, должен подавать достаточно воды по золотым водонепроницаемым трубам для 16 двигателей внутреннего сгорания.( Однако : из-за увеличенной скорости извлечения насосом блоков источника он может иногда сливать бесконечный источник воды. Таким образом, может быть предпочтительнее использовать несколько насосов над отдельными водными объектами, чем один насос, работающий с такой высокой эффективностью.)

Дальнейшие меры предосторожности во избежание взрывоопасного перегрева [править | править источник]

Следите за подачей воды в ваши двигатели внутреннего сгорания после того, как ваша установка успела заработать. Если подача воды падает во время работы двигателей, они не получают достаточного количества воды и могут привести к взрыву перегрева, если оставить их без присмотра.Примите во внимание одно или несколько из следующих:

• Убедитесь, что каждый двигатель получает «равное внимание» со стороны насоса, убедившись, что каждый двигатель находится на одинаковом расстоянии от насоса (т.е. вода из насоса проходит по равному количеству труб, прежде чем достигнет каждого двигателя) .
• Увеличьте мощность насоса с помощью большего количества и / или более совершенных двигателей.
• Добавьте дополнительный насос, расположенный над другим источником воды.
• Уменьшите количество двигателей, охлаждаемых насосом.
• Храните насос, двигатели и водопроводные трубы в одном блоке, чтобы подача воды в двигатели не прерывалась из-за непостоянной загрузки блока.
• Используйте золотую водонепроницаемую трубу с большей пропускной способностью вместо водонепроницаемой трубы из булыжника или водонепроницаемой трубы из камня.

В качестве последней меры предосторожности рассмотрите возможность размещения двигателей внутреннего сгорания за обсидиановой стеной, чтобы защитить дорогостоящее оборудование, которое они питают, в случае взрыва.

Системы управления бассейнами и спа EasyTouch

/ Spa (включает интеграцию SCG и ячейку IC40, 2 привода)

— Бассейн / СПА (система, готовая к использованию соли, ячейка заказывается отдельно)

EasyTouch IC40 — Single Body (включает интеграцию SCG и элемент IC40), Ecommerce

Солнечный водяной насос: 15 шагов (с изображениями)

Солнечная энергия — это гигантский скачок в области наука, которая позволила людям производить чистую энергию.На этом этапе я собираюсь дать вам краткое введение в реальной экономики , жизнеспособность и приложения этого руководства.

Сельское хозяйство

Сельское хозяйство в развивающихся странах не так эффективно, как должно быть. Одна из основных проблем сельского хозяйства — водное хозяйство. Даже развивающиеся страны, которые получают большое количество воды за счет дождя, не могут быть эффективными в области сельского хозяйства.

Первоначальные инвестиции в солнечную энергию высоки.Но давайте посмотрим на это с точки зрения агрономов / фермеров развивающейся страны. Я выбрал свою страну Индию как прекрасный пример того, как лучше всего использовать солнечную энергию. ПРИМЕР, основанный на прошлом опыте:

Обычный фермер здесь должен заплатить примерно 50 000 рупий за установку электрического подключения к своей ферме в зависимости от того, как далеко от фермы находится ближайший деревенский трансформатор / распределитель энергии. Затем фермер должен купить насос для орошения своей земли, который может стоить фермеру от 5 до 35 000 рупий.Проблема в таких областях. Техническое обслуживание линий электропередач не проводится, а подаваемое напряжение сильно колеблется. Это приводит к повреждению катушки и обмоток насоса. Это может привести к снижению эффективности или даже к полному повреждению насоса. Фермеры, у которых есть батареи и инверторы для своих хозяйств, также несут убытки от повреждений, вызванных колебаниями напряжения на инверторах и т. Д. Следовательно, фермер должен также тратить дополнительный доход на покупку сменных насосов, инверторов и т. Д.

Техническое обслуживание линий электропередачи иногда должно выполняться фермером. Нерегулярные перебои в подаче электроэнергии и перебои в подаче электроэнергии вызывают большие потери сельскохозяйственной продукции. Рассмотрим плантацию огурцов площадью 10 акров, которая в идеале должна давать урожай примерно 1000 кг в день. Допустим, из-за отключения электроэнергии на ферму не подается электричество в течение всего дня. Это приведет к тому, что урожай не будет поливаться в течение дня, что может привести к значительной потере веса огурцов. В такой стране, как Индия, фермеры продают овощи в зависимости от веса, и, следовательно, любая потеря веса приведет к значительным потерям.Но все эти проблемы могут быть решены путем внедрения солнечной системы водяного насоса.

В Индии в основном выращивают две культуры: хариф (муссонные культуры) и раби (озимые культуры). С помощью солнечной энергии я смог посадить 4 разных культуры. т.е. 2 дополнительных урожая, исключая культуры Хариф и Раби. Я смог полить урожай огурцов и арбузов в середине лета, что также значительно увеличило мои доходы от сельского хозяйства, чего я бы не смог сделать без солнечной энергии.

А как насчет фермеров из развитых стран?

Помимо вышесказанного, фермеры в развитых странах могут использовать солнечную энергию для своих спринклерных систем в своих теплицах. Вы можете проверить графики выше, чтобы получить обзор эффективности солнечных водяных насосных систем. Их также можно использовать для искусственного освещения для выращивания саженцев. Я также видел системы водяных насосов Solar, которые использовались в птицеводстве (курятине) для охлаждения птичников и обеспечения питьевой водой домашних птиц.

Бытовое / бытовое применение

Солнечная система водяных насосов может использоваться для перекачивания питьевой воды в общественных местах и ​​зданиях. Концепция «зеленых зданий» включает использование солнечных водонасосных систем для питьевой воды и других санитарных целей.

Если вы не хотите использовать солнечную энергию для перекачивания воды, а вместо этого хотите использовать в своем доме энергию, ознакомьтесь с некоторыми из моих других инструкций:

DIY Solar + Wind House

Apartment Solar System

Apocalypse Preparedness

Представьте, если наступит апокалипсис и инопланетяне атакуют все электростанции! Защитите себя от таких событий и установите солнечную водяную помпу.

P.S: Это приложение было включено в конкурс на готовность к апокалипсису 🙂

Рекомендации по выбору погружного насоса | Processing Magazine

Промышленные применения предъявляют множество требований, таких как устойчивость к коррозионным химикатам и работа с высокими температурами. Учет таких требований, а также тщательный анализ условий применения имеют решающее значение при выборе наиболее подходящего насоса для вашего применения. Предварительное определение этих факторов позволит сократить расходы на техническое обслуживание, повысить эффективность и сократить расходы в долгосрочной перспективе.При выборе погружного насоса следует учитывать множество факторов, но ниже приведены шесть важных моментов, о которых следует помнить.

Непрерывный и прерывистый режим работы

Перед покупкой насоса следует задать важный вопрос: будет ли насос работать непрерывно или с перерывами. Двигатели, работающие в непрерывном режиме, предназначены для непрерывной работы без каких-либо повреждений или сокращения срока службы двигателя. Двигатели с кратковременным режимом работы предназначены для работы только в течение короткого времени, и им требуется время, чтобы дать двигателю остыть до температуры окружающей среды.

Насос с двигателем, работающим в непрерывном режиме, следует выбирать для любого применения по обезвоживанию или в промышленном процессе, который будет работать более 20 минут за цикл. Использование двигателя с непрерывным режимом работы в прерывистом режиме может оказаться излишним и ненужным.

Для применения в небольших отстойниках или заполнении резервуаров может подойти менее дорогой насос с прерывистым режимом работы. Однако его нельзя использовать в непрерывном режиме, иначе он преждевременно выйдет из строя.

Температура

Тепло может значительно повлиять на множество компонентов двигателя, вызвать износ и отрицательно повлиять на производительность насоса. Класс изоляции обмоток двигателя следует проверять с точки зрения температуры жидкости. Многие насосные компании предлагают насосы с вариантами высокотемпературной обмотки для обеспечения максимальной температуры воды, которую можно перекачивать, и продолжительности работы. Например, высокотемпературная обмотка двигателя класса H может быть рассчитана на непрерывную работу при 140 ° F, но может выдерживать периодические нагрузки до 194 ° F, тогда как стандартное предложение может быть рассчитано на более низкие температуры.

Диапазон pH Предоставлено Tsurumi (America) Inc.

Удельный вес / вязкость

Некоторыми факторами, влияющими на производительность насоса, являются удельный вес, вязкость и плотность жидкости и содержащихся в ней твердых частиц. Производительность перекачивания заметно различается в зависимости от типа перекачиваемой жидкости. Удельный вес (S.G.) относится к плотности перекачиваемой жидкости по отношению к плотности воды. При изменении удельного веса жидкости изменяется только мощность на валу насоса. Напор и производительность насоса не изменяются.

По указанным выше причинам рекомендуется изучить детали применения при выборе насоса для приложений с высоким удельным весом. Компании по производству насосов для обезвоживания будут предлагать шламовые насосы или насосы с мешалкой, которые компенсируют более высокий удельный вес жидкости за счет уменьшения размера рабочего колеса или завышения мощности двигателя. В чистой воде эти насосы будут использовать только часть доступной мощности на валу. Насосы с мешалкой будут иметь мешалку на валу, чтобы удерживать твердые частицы во взвешенном состоянии, чтобы они могли легко проходить через насос без засорения.

Вязкость жидкости относится к ее «толщине» или сопротивлению потоку. Это может быть представлено в сантипуазах (CP). Изменения в производительности насоса из-за вязкости нельзя выразить просто, однако, если вязкость меньше 10 сП, это не сильно повлияет на производительность насоса. Если вязкость превышает 100 сантистокс, производительность насоса серьезно ухудшается. Общий расход и напор уменьшаются, а мощность на валу заметно увеличивается. Обычные насосы со спиральным корпусом не могут работать с жидкостями с вязкостью более 500–1000 сП.Поскольку погружной насос построен с двигателем, напрямую соединенным с насосом, его не следует использовать с жидкостями с высокой вязкостью, поскольку это приведет к перегрузке номинальной мощности на валу. Обычно вместо них используются поршневые насосы прямого вытеснения.

Вязкость обычных жидкостей приведена ниже:

• Вода — 1 CP
• Керосин — 10 CP
• Масло моторное — 100 КП
• Касторовое масло — 1000 CP
• Мед — 1500 CP
• Сырая нефть — 2,500 CP

Химический состав и pH сточных вод

При выборе насоса следует учитывать pH перекачиваемой воды, а также конкретные химические вещества и материалы, содержащиеся в воде.Необходимо провести тщательный анализ материалов конструкции открытых компонентов насоса, чтобы убедиться в совместимости с этими химическими веществами. Сюда входят рабочее колесо, корпус насоса, уплотнительные кольца / прокладки, оболочка кабеля, корпус двигателя, крепежные детали и механическое уплотнение. Компоненты из чугуна или алюминия могут быстро выйти из строя и вызвать катастрофические отказы насоса при очень низких или высоких уровнях pH, тогда как насос из нержавеющей стали или титана может прослужить годами в той же среде.

Промышленные процессы, такие как варка целлюлозы, производят сточные воды, содержащие множество различных химикатов, включая растворители и кислоты.Для предотвращения коррозии следует учитывать химическую совместимость со всеми открытыми компонентами насоса с помощью имеющихся таблиц химической совместимости.

Производители насосов обычно не дают гарантий от коррозии, эрозии или химической несовместимости, поэтому выбор насоса с неподходящими материалами конструкции для применения может быть дорогостоящим.

Устройства защиты электродвигателя насоса

Погружной насос высокого качества будет иметь встроенную защиту от сбоев.Сбои в электроснабжении и попадание воды — два наиболее распространенных выхода из строя погружного насоса. Работа погружного насоса всухую, неправильное напряжение источника и другие электрические и механические неисправности могут привести к необратимому повреждению двигателя погружного насоса. Эти сбои можно устранить, если сконструировать насос с тепловой защитой двигателя. Это защищает двигатель насоса, контролируя внутреннюю температуру и ток двигателя, а затем отключая напряжение питания насоса с помощью биметаллического переключающего устройства.Как только температура вернется к нормальным рабочим условиям, насос снова запустится. Также очень важна защита от проникновения воды. Выбор насоса с высококачественным механическим уплотнением предотвратит попадание воды в двигатель через мокрый конец, а кабельный ввод, препятствующий впитыванию воды, будет препятствовать проникновению воды в двигатель через зазубренный или разрезанный силовой кабель.

Рабочий диапазон и КПД

Рабочая точка — это расход и общий динамический напор (TDH), при которых насос будет работать в конкретном приложении.TDH для погружного насоса состоит из статического напора (или вертикального подъема) в ногах, которые будут накачиваться, а также напора с потерями на трение из-за потока воды, проходящего через трубопровод, фитинги, клапаны и т. Д. выражается в эквиваленте футов головы. Дистрибьютор насосов может помочь определить TDH вашего приложения.

Точка наилучшего КПД (BEP) — это точка, при которой насос работает с максимальной эффективностью. При выборе насоса для непрерывного режима (осушение) и для постоянной работы с канализацией и сточными водами рабочая точка должна находиться в пределах 30% от BEP насоса.Работа насосов за пределами этого диапазона может привести к более высоким эксплуатационным расходам, кавитационным повреждениям, чрезмерной вибрации и сокращению срока службы механического уплотнения.

Для периодических / временных систем обезвоживания этот диапазон можно расширить, но рекомендуется оставаться на кривой производительности, и рекомендуется избегать работы насоса в пределах первых или последних 10% кривой.

Майк Климс — инженер по приложениям в Tsurumi (America) Inc., подразделение Tsurumi Manufacturing, обладающее более чем 20-летним опытом проектирования и производства. Он отвечает за решение проблем клиентов, предлагая углубленный анализ производительности на протяжении всего жизненного цикла насосных приложений. Климс вошел в состав редакционного совета Processing в 2019 году.

Tsurumi (America) Inc. более 35 лет поставляет передовые насосные технологии в области строительства, гражданского строительства, горнодобывающей промышленности, промышленных сточных вод, бытовых сточных вод, очистки сточных вод, борьбы с наводнениями и создания пейзажей.Для получения дополнительной информации позвоните по телефону 630-793-0127 или посетите tsurumipump.com.

«Насосы-монстры» защитят Новый Орлеан от наводнения

В этом году мы приближаемся к 10-й годовщине разрушительного урагана Катрина, обрушившегося на побережье Мексиканского залива США в августе 2005 года. Это самое дорогое стихийное бедствие в истории США. , стоившая почти 125 миллиардов долларов и потерявшая более 1800 жизней. Большая часть этих разрушений произошла в Новом Орлеане, где из-за прорыва дамбы было затоплено около 80 процентов города.

С тех пор инженерный корпус армии США работает над системой борьбы с наводнениями, чтобы этого больше не повторилось. Проект по перекрытию постоянных каналов и насосов в Новом Орлеане, разработанный, чтобы справиться со следующим 100-летним штормом (который имеет вероятность 1% в любой конкретный год), будет управлять уровнями воды на трех каналах в Новом Орлеане до 17 лет. массивные насосы от Patterson Pump Co., приводимые в движение инновационными вертикальными мотор-редукторами от Baldor Electric.

Инженерный корпус ввел в действие временную насосную систему в 2006 году, а затем в конце 2012 года выделил постоянный проект на сумму 615 миллионов долларов.В рамках проекта PCCP насосные станции будут размещены в устье каналов 17-й улицы, Орлеан-авеню и Лондонской авеню. Они смогут перекачивать 11 миллионов галлонов в минуту (галлонов в минуту) из каналов в близлежащее озеро Пончартрейн в случае ураганных штормовых нагонов, предотвращая попадание воды на стены от наводнения.

17 насосов Patterson включают 10 больших и семь меньших насосов. «Это какие-то чудовищные насосы», — говорит Джек Клэкстон, вице-президент по инженерным вопросам компании Patterson, который описал обходной путь, необходимый для того, чтобы доставить огромные насосы в Токкоа, штат Джорджия., в Новый Орлеан. «Для перевозки этого оборудования потребуется 150 крупнейших бортовых грузовиков».

Клэкстон подробно описал насосную систему на конференции ABB Automation and Power World в Хьюстоне на этой неделе.

Большие насосы рассчитаны на 1800 кубических футов в секунду, что соответствует почти 1,2 галлона в минуту. «Бассейн олимпийских размеров вмещает 660 000 галлонов», — говорит Клэкстон. «Итак, с помпой на 1,2 миллиона галлонов в минуту у вас есть около 30 секунд, чтобы выбраться из этого бассейна.«Маленькие насосы имеют половину скорости потока -« всего »900 кубических футов в минуту, или около 400 000 галлонов в минуту, — добавляет он.

«С этим насосом мы расширили все границы, — говорит Клэкстон. «Мы находимся на некоторых основных рубежах с разных точек зрения».

Большой насос имеет квадратный напор 10×10 футов, что, по словам Клакстон, «немного необычно». Хотя выпускное отверстие обычно круглое, квадратная конструкция позволяет Паттерсону довольно быстро перейти к прямоугольному потоку для откачки воды.

В насосах нет клапанов, отмечает Клакстон.Вместо этого они реагируют на напор (давление), который создается разницей в высоте воды на стороне канала (сторона всасывания) и стороне озера (сторона нагнетания). «Существуют различные обстоятельства, которые могут привести к изменению уровня воды», — объясняет Клакстон. «Мы должны были спроектировать полный диапазон уровней воды».

В насосах используются мотор-редукторы Baldor Electric, которые сами по себе являются довольно инновационными. По словам Джо Рибовича, инженера по продажам Baldor, на основе горизонтальных мотор-редукторов, обычно поставляемых в горнодобывающую промышленность, Baldor решил, что имеет смысл перейти на вертикальную конструкцию для насосных приложений.По его словам, Балдор поделился этой идеей с Паттерсоном еще до того, как начался проект PCCP, поэтому, когда появился PCCP, дизайн действительно обрел смысл.

Вместо традиционного высокомощного односкоростного асинхронного двигателя с большим числом полюсов или синхронного двигателя в конструкции Baldor используется двигатель с относительно низким числом полюсов, соединенный с планетарным редуктором с одним редуктором. «Это более высокая эффективность, требует меньше обслуживания и занимает меньше места», — говорит Рибович.

К каждому индивидуальному двигателю прикреплен частотно-регулируемый привод (VFD).По словам Клэкстона, для двигателей меньшего размера ЧРП обеспечивает управление потоком, которое может быть полезно для работы насосных станций. На более крупных агрегатах частотно-регулируемые приводы позволяют запускать 10 запусков в час. Это контрастирует с типичным дизайном, который должен остыть в течение четырех часов, прежде чем его можно будет снова запустить. «В условиях урагана у вас могут быть диапазоны с разницей в 30 минут», — отмечает Рибович. «Ждать четыре часа было неприемлемо».

Кроме того, хотя они работают в автономном режиме в нормальных условиях, в условиях урагана двигатели будут работать от дизельной энергии.Насосные станции будут иметь автономное питание и достаточно дизельного топлива для питания генераторов в течение пяти дней в случае возникновения чрезвычайной ситуации.

Проект PCCP планируется завершить в 2017 году. Насосная станция на Орлеан-авеню будет использовать три меньших насоса; на станции Лондон-авеню будет четыре больших и два маленьких насоса; а на станции «17-я улица» будет шесть больших и два малых насоса. Клэкстон говорит, что до первого испытания насоса должно пройти год или полтора, а последний текст по насосу ожидается примерно весной 2017 года.

Сроки поставки двигателей распределены на 2016 год, с февраля по сентябрь, говорит Рыбович.

Автоматический контроллер водяного насоса | Доступен полный цикл

Вот схема автоматического контроллера водяного насоса, которая управляет двигателем водяного насоса. Двигатель автоматически включается, когда вода в верхнем баке (OHT) падает ниже нижнего предела. Точно так же он отключается, когда бак наполняется. Схема, построенная на основе только одной ИС логического элемента NAND (CD4011), проста, компактна и экономична.Он работает от источника питания 12 В постоянного тока и потребляет очень мало энергии.

Цепь можно разделить на две части: цепь контроллера и цепь индикатора.

Контур автоматического регулятора водяного насоса

На рис. 1 показана схема контроллера. Давайте рассмотрим два эталонных датчика «A» и «B» внутри резервуара, где «A» — датчик нижнего предела, а «B» — датчик верхнего предела. На датчик C подается напряжение 12 В постоянного тока, что является пределом минимального количества воды, всегда хранящейся в резервуаре.

Рис. 1: Схема контроллера автоматического водяного насоса

Нижний предел «A» подключен к базе транзистора T1 (BC547), коллектор которого подключен к источнику питания 12 В, а эмиттер подключен к реле RL1. Реле RL1 подключено к выводу 13 логического элемента И-НЕ N3.

Точно так же датчик верхнего предела B подключен к базе транзистора T2 (BC547), коллектор которого подключен к источнику питания 12 В, а эмиттер подключен к контактам 1 и 2 затвора NAND N1 и заземления. через резистор R3.Выходной вывод 4 логического элемента И-НЕ N2 подключен к контакту 12 логического элемента И-НЕ N3. Выход N3 подключен к входному контакту 6 N2 и базе транзистора T3 через резистор R4. Реле RL2, подключенное к эмиттеру транзистора T3, используется для управления двигателем.

Схема работы

Если резервуар заполнен ниже датчика A, транзисторы T1 и T2 не проводят ток, и выход N3 становится высоким. Этот высокий выходной сигнал активирует реле RL2, которое приводит в движение двигатель, и оно начинает перекачивать воду в резервуар.

Когда резервуар наполняется выше датчика A, но ниже датчика B, вода внутри резервуара обеспечивает базовое напряжение для управления транзистором T1, а реле RL1 срабатывает, чтобы сделать вывод 13 затвора N3 высоким. Однако вода внутри резервуара не подает базовое напряжение на транзистор T2, поэтому он не проводит ток, и логика, построенная на логических элементах И-НЕ N1 и N2, выдает низкий уровень на вывод 12 затвора N3. В результате выход N3 остается высоким, а двигатель продолжает подавать воду в резервуар.

Когда резервуар заполнен до уровня датчика B, вода внутри резервуара по-прежнему подает базовое напряжение на транзистор T1, а реле RL1 срабатывает, обеспечивая высокий уровень на контакте 13 затвора N3.В то же время вода внутри резервуара также обеспечивает базовое напряжение для управления транзистором T2, а логика, построенная на логических элементах NAND N1 и N2, выводит высокий уровень на вывод 12 затвора N3. В результате на выходе 11 N3 будет низкий уровень, и двигатель перестанет подавать воду в бак.

Когда уровень воды опускается ниже датчика B, но выше датчика A, вода внутри резервуара по-прежнему подает базовое напряжение на транзистор T1, а реле RL1 остается под напряжением, обеспечивая высокий уровень на контакте 13 затвора N3. Однако транзистор T2 не проводит ток, и логика, построенная на логических элементах NAND N1 и N2, выдает высокий уровень на вывод 12 N3.В результате выход N3 остается низким, а двигатель остается остановленным.

Когда уровень воды опускается ниже датчика A, оба транзистора T1 и T2 не проводят ток. Вентиль И-НЕ N3 дает высокий выходной сигнал для управления реле RL2, и двигатель перезапускает подачу воды в резервуар.

Индикатор

Рис. 2: Автоматический контроллер водяного насоса: Цепь индикатора / контроля

На рис. 2 показана цепь индикатора / контроля. Он состоит из пяти светодиодов, которые светятся, показывая уровень воды в верхнем баке.Поскольку источник питания 12 В подается на воду в основании резервуара, транзисторы с T3 по T7 получают базовое напряжение и проводят зажигание светодиодов (от LED5 до LED1).

Когда вода в баке достигает минимума на уровне C, транзистор T7 становится проводящим и светодиод LED1 светится. Когда уровень воды поднимается до четверти емкости, транзистор Т6 проводит ток, а светодиоды LED1 и LED2 светятся. Когда уровень воды поднимается до половины емкости, транзистор Т5 проводит ток, а светодиоды LED1, LED2 и LED3 светятся. Когда уровень воды поднимается до трех четвертей емкости, транзистор Т4 проводит ток, а светодиоды LED1 через LED4 светятся.Когда бак заполнен, транзистор T3 проводит ток, и все пять светодиодов светятся. Итак, по свечению светодиодов можно узнать уровень воды в резервуаре (см. Таблицу). Светодиоды можно установить в любом месте для облегчения наблюдения.

Примечание

Пользователь может отрегулировать уровень, до которого вода должна быть налита в резервуар, отрегулировав высоту датчиков A и B. Подставка и регулировочные винты должны быть изолированы во избежание короткого замыкания.

Эта статья была впервые опубликована 3 октября 2004 г. и обновлена ​​10 июня 2019 г.

.
