Установка откатных (сдвижных) ворот своими руками: устройство, монтаж, инструмент

Владельцы частных домов, дач и коттеджей в загородных поселках, городской черте Москвы и других городов Подмосковья постепенно осознали многочисленные преимущества установки откатных ворот. В результате, нарастающая популярность такого типа конструкции привела к многочисленным попыткам устройства откатных ворот своими руками. Очевидными поводами для такого решения стали — желание сэкономить на оплате труда монтажников, а также проверить свои силы и знания в строительной области.

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

Конструктивное устройство

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

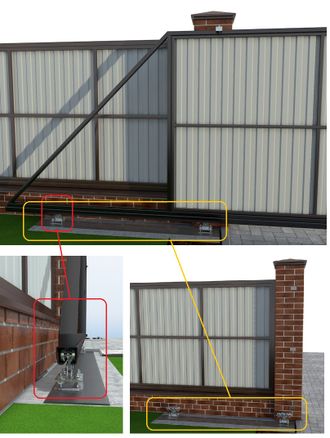

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора — кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов — возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

• минимум занимаемого места внутри двора и снаружи;
• простота устройства, управления и установки;
• визуальная привлекательность конструкции и процесса ее работы;
• возможность автоматизации движения ворот при открывании и закрывании;
• различные варианты конструкции — откатные, сдвижные или раздвижные;
• надежность и долговечность;
• бесшумная работа при соблюдении правил установки и эксплуатации;
• возможность подключения дистанционного управления.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, — создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

• Рытье углублений и траншеи под установку армирующего каркаса.
• Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
• Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
• Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
• Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
• Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
• После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
2. Сместить каретки к центру полотна, зафиксировать их положение.
3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
6. Снять полотно с роликовых кареток, отложить в сторону.
7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.
8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды — это предопределит надежность конструкции на протяжении всего срока эксплуатации.
9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

• верхний направляющий кронштейн;
• верхний улавливатель;
• нижний улавливатель.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа — обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист — важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.

Альтернатива самостоятельной установке

За изготовление и монтаж ворот стоит браться только в том случае, если у вас есть соответствующий опыт. Об этом достаточно красноречиво свидетельствует содержание данной статьи. Отсутствие общих навыков строительства, сборки и сварки металлоконструкций приведет к тому, что на работу придется затратить гораздо больше времени, чем вы рассчитывали. Приобретение и доставка материалов — одна из основных статей расходов, а при некачественном исполнении эти затраты никто не вернет.

В качестве альтернативы компания «Заборово» предлагает услуги профессиональных установщиков, которые специализируются на работах, связанных с откатными воротами. Доступные цены, возможность изготовления конструкции под индивидуальные размеры проема, помощь в приобретении и доставке материалов на объект, гарантия качества и надежности исполнения в соответствии с договором — это неполный перечень преимуществ, которые вы получите, обратившись к нам.

В штате компании подобраны первоклассные специалисты с опытом работы не менее 5 лет в соответствующей отрасли, поэтому мы гарантируем соблюдение указанных в договоре сроков и достойное качество исполнения. Для предварительного расчета стоимости проекта вы можете воспользоваться онлайн-калькулятором, который размещен на сайте компании или оставив заявку на обратный звонок от менеджера. Наш сотрудник выйдет на связь в ближайшее время, чтобы уточнить интересующие нас детали и ответить на ваши вопросы касательно заказа. После достижения предварительной договоренности мы предложим вам встретиться в офисе или на объекте, чтобы закрепить соглашение подписанием договора на оказание требуемых услуг. Выезд замерщика на объект предоставляется бесплатно, от заказчика потребуется только предоставить доступ и изложить свои требования в части конструктивного устройства и внешнего оформления изделия.

Закажите откатные ворота в компании «Заборово» — избавьте себя от проблем и освободите время для отдыха, результат работы вас не разочарует.

Как правильно установить откатные ворота у своего дома

Удобные в использовании откатные ворота, смещающиеся в сторону при открывании, сэкономят полезное пространство участка. Их главные отличия – простота монтажа, длительный срок службы, эстетичный вид. Изготавливаются из профнастила, прикрепляемого к металлическому каркасу. Применение данного материала обеспечит защиту участка от порывов ветра, а также будет способствовать снижению на территории уровня шума. Процесс монтажа ворот собственными руками несложен. Главное, на что следует обратить внимание – правильная подготовка и требования, предъявляемые производителем.

Что вы узнаете

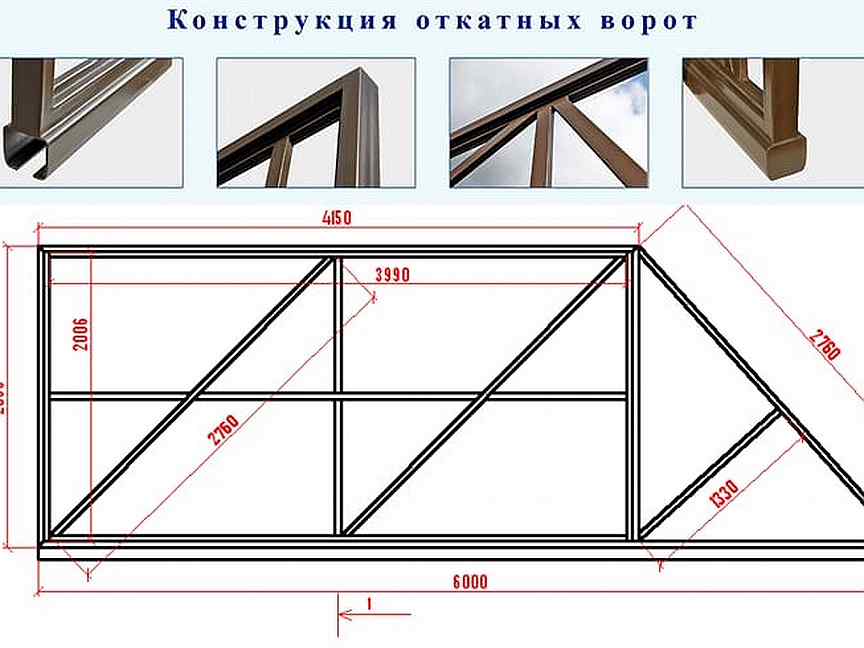

Чертежи

Конструкция откатных ворот предусматривает установку опорных элементов, за счет которых поддерживаются притворная и опорная рамки. Фундамент, рассчитанный на ворота с полотном, размером 3,5 м, должен иметь подземную глубину 1,5 м и высоту над грунтом 2,5 см. Опорная рама требует заливки большого фундамента, поскольку значительная часть нагрузки придется именно на него. Длина фундамента – 2,4 м, ширина – 0,5 м. Необходимо также будет выполнить заливку небольшого цоколя под притворную раму. Его длина и ширина – 50 см и 30 см соответственно. Следует составить детальную схему размещения опорных участков – это будет способствовать безошибочной заливке и монтажу рам.

Заливка основания под откатные ворота

Марка бетона, используемого для заливания фундамента, – от М200. Прежде чем залить траншеи, следует выполнить армирование. Для него используются прутья 12 мм в диаметре. Такой цоколь должен выстояться не менее недели.

Последовательность сборки откатных ворот

Работа производится, следуя указаниям инструкции, прилагающейся к набору элементов. Однако исполнителю нелишним будет ознакомиться и с прилагаемым ниже описанием. Данный алгоритм способствует более быстрому и точному выполнению работ и помогает создать надежную конструкцию.

1. Откатное полотно и угловую раму соединяют, используя болты М8.
2. Отверстия в воротах и раме закрываются пластиковыми заглушками.
3. В нижней части ворот и полотна закрепляют направляющую шину.
4. С внутренней части ворот на протяжении всего стыка между шиной и полотном кровельными саморезами крепится С-профиль.
5. В прикрепленный профиль выполняется установка комплектов, в составе которых – винты, закладные пластины и двусторонние гайки.
6. Зубчатую рейку, в соответствии с заводскими отверстиями, прикрепляют к двусторонним гайкам.
7. Обратите внимание на то, на каком расстоянии расположены друг от друга рейки – оно не должно превышать 1-2 мм. Когда элементы будут правильно расположены, двусторонняя гайка зажимается плотнее, надежно фиксируя установленные компоненты.
8. Если откатные ворота устанавливаются на роликах – также следует выполнить подтягивание болтов, посредством которых боковая рейка прикручена к крепежам, располагающимся на профиле. Чертежи и фотографии, прилагаемые к инструкции, дают возможность убедиться в правильности выполненных действий.
9. Опорная и притворная рамы монтируются на подготовленные предварительно фундаменты по уровню – для этих целей проводится разметка, и подготавливаются отверстия.
10. Не допускается наличие перепадов между основаниями.
11. Для закрепления используются клиновые анкера М12.
12. Регулировка столбов выполняется строго по вертикали.
13. Производится сборка и закрепление остальных комплектующих – крепежей для роликов и роликов. Прежде чем они будут установлены, следует выполнить точную разметку участка и исключить незначительные наклоны рам и перепады на плоскости. Первое закрепление производится на расстоянии 10 см от опорной рамы. Соседние крепежи удалены друг от друга на 1,335 м.
14. Когда крепежи будут подготовлены – устанавливаются роликовые опоры.
15. Ролики монтируются в опорную рамку с применением шины небольшого размера.
16. Собранные ворота устанавливаются на роликовые опоры. В одиночку это сделать непросто – для выполнения данного действия необходимо 3-4 человека.
17. Чтобы ход ворот был мягким и аккуратным, следует по краям угловой рамки закрепить прорезиненные валики.
18. Установка заглушки производится со стороны уголка, а напротив – размещается опорный ролик.
19. Заключительным этапом монтажа откатных ворот будет крепеж на притворной раме специальных уловителей.
20. Производится пробное открывание и закрывание ворот. Если необходимо – конструкция регулируется и подтягивается.

Монтаж электропривода выполняется возле опорной рамы со стороны ворот, расположенной во дворе. К комплекту прилагается инструкция, в которой обозначена схема подсоединения электропривода, расписана последовательность настройки автоматики, а также рекомендации по эксплуатации устройства.

Видео Как сделать откатные ворота своими руками

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

• Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

• Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

• Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
• Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

• Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

• Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
• Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
• В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

• консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
• две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
• улавливатели, ограничивающие расстояние движения створки по консоли;
• заглушки, защищающие консоль от загрязнений;
• система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

• Устройство фундамента;
• Монтаж необходимого питания электропривода;
• Изготовление основной конструкции раздвижных ворот;
• Сборка;
• Пусковые работы. Проверка работоспособности.
• Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

фото и видеоинструкция по монтажу

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Один из самых удобных видов современных ворот — откатные ворота. Они имеют ряд преимуществ по сравнению с обычными распашными воротами. Одно из главных их достоинств – значительная экономия места при открывании. Такие ворота можно смонтировать самостоятельно, в результате чего показать откатные ворота своими руками фото или видео будет не стыдно своим друзьям и родственникам.

Принцип действия откатных ворот достаточно прост: откатное полотно просто сдвигается в сторону по внутренней части забора, поэтому иногда такие ворота еще называют сдвижными. Ворота могут управляться как при помощи человека, так и автоматически.

Откатные ворота бывают 3-х типов:

• консольные;
• подвесные;
• на колесиках.

У ворот консольного типа несущая направляющая установлена в нижней части полотна, и при совершении движений нет ограничения ни сверху, ни снизу – они не касаются дороги, и обеспечивают свободный проезд транспорту любой высоты. Такие ворота не нуждаются в систематическом уходе. Это один из самых распространенных типов откатных ворот.

Ворота откатные консольного типа

У ворот подвесного типа направляющая будет располагаться непосредственно над проемом, а сами ворота — в подвешенном состоянии на роликовых тележках. В этом случае проезд транспорта по высоте будет ограничен.

У ворот на колесиках несущую балку монтируют на фундамент в проеме, и колесики прикрепляют к самому полотну ворот.

Планирование работ

Чтобы правильно и надежно самостоятельно установить откатные ворота, нужно проводить все работы согласно плану:

1. подготовить схему или чертеж ворот выбранного типа, которая поможет значительно сэкономить время и средства, поскольку на нее будут нанесены необходимые сведения о параметрах и расходных материалах для их изготовления;
2. определиться с типом фундамента ворот;
3. изготовить эти ворота;
4. установить их;
5. при желании автоматизировать. В этом случае еще на стадии закладки фундамента необходимо позаботиться о подводке проводов.

Откатные ворота автоматические

Подготовка к работам

Начертив схему и подсчитав точное количество необходимых материалов (столбов, роликовых опор, ширину откатного полотна, число сопутствующих технических средств), нужно выяснить, будут ли ворота автоматизированы, и какой фундамент будет наиболее предпочтителен:

• монолитный единый;
• монолитный свайный;
• на винтовых сваях.

Фундамент монолитный единый

Единый монолит

Для выполнения монолитного единого фундамента нужно вынуть грунт вдоль той стороны забора, куда будут откатываться ворота. Параметры ямы для последующего бетонирования должны быть такими: длина равна 0,5 от ширины проема или 1,0 длине консоли, ширина примерно 0,4-0,5 м, глубина завит от глубины промерзания грунта– до 1,5-1,8 м. Кстати, уже на данном этапе установки откатные ворота своими руками, фото видео съемка будет не лишней, в будущем записи могут помощь при аналогичных работах.

Арматурный каркас вместе с закладной следует установить в яму таким образом, чтобы ее верхняя часть была строго по горизонтали, а продольная ось швеллера — параллельно траектории движения ворот. Сам же швеллер располагают вплотную к стенке забора. Конструкция укрепляют арматурой и бетонируют, приостановив следующие монтажные работы до прочного затвердения бетона, примерно на неделю.

Фундамент монолитный свайный

Свайный монолит

Для монолитного свайного фундамента потребуются 2 монолитных армированных столба, вкопанных в грунт и соединенных при помощи швеллера, на которые будут установлены роликовые опоры. На определенном расстоянии между этими опорами высверливаются отверстия диаметром 20-30 см на глубину 1,8-2 м и соединяются с помощью канавки. Закладную деталь следует установить вровень с дорогой и залить бетонным раствором, который должен схватиться за 7 дней.

Важно! Ось швеллера должна в точности повторять траекторию движения откатного полотна, располагаясь строго по горизонтали.

Фундамент на винтовых сваях

Винтовой фундамент

Это один из самых распространенных видов фундамента для откатных ворот консольного типа вследствие простоты устройства: не нужно проводить земляные работы, готовить бетонный раствор и ждать несколько дней до полного его закрепления. Минус такого фундамента в том, что металлические сваи легко поддаются коррозии, поэтому следует выбирать оцинкованные или покрытые эпоксидом сваи длиной до 2-х м. Для большей надежности в них стоит залить бетон.

Тонкости изготовления ворот

Процесс изготовления откатных ворот своими руками также под силу любому хозяину. Для этого следует точно рассчитать:

• ширину проема;
• высоту забора;
• размер материала обшивки откатного полотна.

Длина панели ворот будет рассчитываться по формуле: 1,5 ширины проема ворот + 20см. Высота ворот должна быть равна высоте панели + высота дорожного просвета и чуть ниже забора, примерно на 5 или 10 см.

Для изготовления ворот также потребуется комплект фурнитуры, состоящий из набора роликов, балки несущей, выполненной в форме буквы П, ловушек и держателей. Как правило, такие комплекты бывают 3-х размеров: большие, средние и малые. Какой из них выбрать? Это будет зависеть от ширины проема на просвет или от веса ворот. Оптимальные сочетания:

• для ворот высотой до 4-х м и весом до 400 кг потребуется малый комплект;
• для ворот высотой до 6-ти м и весом до 400 кг – средний комплект;
• для ворот высотой больше 6 м и весом более 600 кг – большой комплект.

Схема монтажа откатных ворот

Технология монтажа

Изготовление ворот начинается с устройства их каркаса. Для этого нужно вбить колья, выровнять их по гидроуровню, и уложить сверху перемычки из металла или дерева. На эту конструкцию нужно уложить ранее подготовленные профильные трубы размером 60х40х2 и прихватить их точечно по краям, а затем приварить по швам.

Далее из профильной трубы размером 40х20 нарезаются заготовки для сооружения обрешетки внутренней. Прихватив их также точечно, следует проверить конструкцию на вертикаль, и приварить эту обрешетку швами в 1 см через каждые 40см. Затем обязательно зачистить, обезжирить и покрасить швы.

Монтаж ворот происходит следующим образом: в несущей балке крепятся несущие тележки, и все это устанавливается на фундамент. Затем балка выдвигается в проем и регулируется ширина просвета от столба до конца балки.

Важно! Чтобы консольная часть не заваливались на бок, нужно подложить под нее дощечки.

Переднюю тележку нужно приварить так, чтобы она находилась от края на расстоянии 150 мм. Затем приваривается каркас ворот. Для этого несущую балку надо откатить до середины фундамента и совместить с ней ее середину. После этого к ней приваривается каркас. Сваривают швом в 2-3 см через каждые 40 см с 2-х сторон, при этом нужно сдвигать конструкцию поочередно влево и вправо и избегать для сварки места расположения роликов.

Установив на приваренный каркас верхний кронштейн, нужно для предотвращения коррозии смазать автомобильным акриловым грунтом щель соединения откатного полотна и несущей балки. Затем, после полного высыхания, залить в щель акриловый герметик, и после его застывания обезжирить и прокрасить это место.

После этих работ можно приступить к обшивке практически готовых ворот. Для обшивки можно использовать профлисты разного цвета и вида, деревянные доски или покрытие, имитирующее брус. Обычно монтируют профлист марки С-8 или МП-20 под цвет забора. Откатные ворота консольного типа на выбранном фундаменте готовы.

Откатные ворота своими руками

Установка откатных ворот видео. Обучающее видео по монтажу сдвижных ворот Doorhan

Видео обучение по установке сдвижных ворот Doorhan

Данное видео в подробностях откроет все тонкости и поможет наглядно изучить все этапы монтажных работ.

Часть 1

В данном видео курсе Вы подробно увидите, как собирается полотно ворот и какие инструменты для этого необходимы. У Вас есть возможность посмотреть, как строится фундамент под консольное оборудование и как сделать его самостоятельно.

Заказать монтаж откатных ворот в Ростове-на-Дону письменно ТУТ>>> или по телефону — 8(906)184-54-21

Изучив данные видеоматериалы, а, также имея хотя бы небольшой опыт производства монтажных работ и набор необходимых инструментов, вы сможете выполнить строительство фундамента и монтаж откатных ворот своими руками. Лучше один раз увидеть, чем сто раз услышать. Не забывайте о том, что вы сможете повторить просмотр данного видео в любое время, потому что данный ресурс доступен круглосуточно.

Часть 2

Если Вы пройдете по ссылке, то попадете на страницу — технология изготовления фундамента для откатных ворот, где найдете описание применяемых материалов для этого и этапы его изготовления.

Часть 3

Содержание видеокурса

На данных видео уроках Вы увидите довольно доступно и понятно все этапы по установке сдвижных ворот DoorHan.

Узнаете, как правильно подготовить проем и закладные детали и сможете пройти практически весь путь с опытными монтажниками, снявшимися на видео для Вас и многому у них научиться.

Эти видео курсы помогут не только монтажникам, но и менеджерам многое понять и при общении с заказчиками они смогут грамотно объяснить тонкости и особенности монтажа и конструкции сдвижных или откатных ворот.

Преимущества видео курса

Данный видео курс обладает следующими преимуществами:

• Возможность самостоятельного обучения монтажным работам;
• Наглядность, простота и доступность материалов;
• Подробные комментарии к каждому действию монтажников;
• Поэтапное видео обучение монтажу откатных ворот.

На обучающем видео снялись монтажники с большим опытом и немалым портфолио, все действия их отточены до мелочей и не ведут по неправильному пути. Данный видео курс, желание и приложение усилий обязательно приведут Вас к положительному результату.

Следующая >

dizayndoma.ru

видео и фото инструкции по монтажу

Установка откатных ворот самостоятельно возможна при наличии представления о конструкции самих ворот и особенностях их установки. Так как движение полотна происходит с внутренней стороны, необходимо позаботиться о месте, куда будет откатываться створка. Дальнейший пошаговый монтаж откатных ворот описан в этой статье.

Необходимые инструменты и оборудование

• Инверторный сварочный аппарат. Может быть другой вид сварочного аппарата, главное, чтобы он обеспечивал оптимальное качество шва и не портил металл;
• Пассатижи, молоток, дрель;
• Рулетка, уровень, клепатель;
• Болгарка с разными дисками (производит нарезку металлических заготовок).

 В этой статье речь идет о воротах с откатом в правую сторону. Расстояние для отката ворот равно ширине проема плюс размер консольной части.

Шаг №1. Устройство бетонного фундамента

Грунт необходимо вынуть с учетом глубины промерзания земли, то есть, не менее двух метров

Первоначально выполняется разметка ямы под фундамент. Для этого в стороне от отката ворот, начиная от края проема, откладывается расстояние равное половине ширине проезда. Это длина бетонного основания. От ограды отступается полметра в сторону участка – это ширина. Периметр готов.

Столбы забора могут быть использованы в качестве опорных столбов. Если сделать это не удается, то нужно сделать ответный столб. Для этого яма копается на противоположной стороне проема, напротив ямы под фундамент. Ответный столб должен примыкать к забору изнутри и не уменьшать ширину проема.

При монтаже автоматических откатных ворот нужно заранее подумать о прокладке под проездом электрического кабеля. Для этих целей рекомендуется использовать пластиковую или металлическую трубу с минимальным диаметром в 25 мм.

Грунт необходимо вынуть с учетом глубины промерзания земли, то есть, не менее двух метров. В качестве закладного элемента может выступать отрезок швеллера, арматура и поперечные связи.

Сначала элемент помещается в яму арматурой вниз. Швеллер необходимо зафиксировать по горизонтальному уровню строго параллельно линии открывания ворот. Далее осуществляет бетонирование.

Шаг №2. Обозначение линии движения ворот, подготовка роликовых тележек

Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна

1. Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна. Расстояние от ответного столба до шнура может быть в пределах 20-30 мм.
2. Шнур расположить на высоте около 150-200 мм.
3. Далее регулировочные площадки фиксируются на платформе роликовых опор.
4. Для определения границы положения роликовых опор от края проема следует по плоскости закладного элемента отступить 150 мм и очертить линию. Это будет передний край первой роликовой опоры.
5. Второй край определяется путем измерения общей длины ворот (с консольной частью). Далее из полученных данных вычитается 100 мм. Получившийся отрезок откладывается от края отвесного столба через проем на плоскости заданного элемента.
6. Роликовые тележки готовы к монтажу.
7. Теперь необходимо вставить их внутрь несущего профиля и сместить к центру ворот.
8. Ворота поставить вертикально, а роликовыми опорами поставить на закладной элементы. Устанавливается первая и вторая опора вплотную к касательным, а ворота устанавливаются вплотную к шнурку.

Шаг №3. Регулировка роликовых опор и положения щита

1. Регулировочные площадки второй роликовой опоры фиксируются сваркой.
2. Далее ворота выкатываются в проем до конца. Это делается для окончательной регулировки горизонтального положения ворот.
3. После этого можно зафиксировать первую роликовую опору.
4. Полотно снимается с роликовых опор.
5. Роликовые опоры снимаются с регулировочных площадок.
6. Регулировочные площадки обвариваются по контуру и привариваются к закладному элементу.
7. Роликовые опоры крепятся на регулировочные площадки.
8. Далее полотно плотно задвигается на роликовые опоры.

Ворота надо устанавливать только в закрытом положении. Горизонтальное положение откатных ворот по уровню также устанавливается только в закрытом состоянии ворот.

Шаг №4. Регулировка роликовых опор

Если ворота катаются легко, то крепления опор можно затягивать

На данном этапе следует ослабить крепление опор к регулировочным площадкам (верхние гайки), ворота отказать в диапазоне от крайнего закрытого положения до крайнего открытого. Это поможет опорам занять правильное положение внутри профиля.

Если после данной процедуры ворота катаются легко, то крепления опор можно затягивать. После этого следует проверить, чтобы в качестве качения ворот также не было изменений.

Если после данного этапа ворота стали двигаться плохо, то нужно ослабить крепеж и устранить возможные перекосы.

Шаг №5. Концевой ролик, заглушка, верхние направляющие кронштейна

1. Концевой ролик устанавливается внутри несущего профиля и затягивается крепежными болтами.
2. Между несущим профилем и крышкой ролика следует сделать сварку. Потому что при ручном открывании ворот данный ролик – это концевой упор, он должен быть крепким и удерживаться на месте.
3. С тыльной стороны ворот устанавливается и приваривается заглушка несущего профиля. Она обычно идет в комплекте с воротами.

   Может показаться, что заглушка совсем не нужна. Это неверно. Дело в том, что зимой, когда будет много снега, заглушка будет способствовать тому, чтобы снег при открывании ворот не набивался в несущий профиль.

4. Чтобы установить верхний направляющий кронштейна следует ослабить крепеж роликов в этом месте.
5. Далее установить над полотном таким образом, чтобы ролики обхватывали верхнюю кромку полотна.
6. Сторона кронштейна с отверстиями для крепежа направлена в сторону опорного столба.
7. Кронштейн крепится на опорном столбе в вертикальном положении.
8. Фиксируется специальными роликами.

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

1. Монтаж нарезанных листов начинается с передней кромки.
2. Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
3. После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
4. Если он не укладывается в периметр, то следует подрезать его по размеру.

Скрыть участок от посторонних глаз поможет забор из профнастила.

Сделать распашные гаражные ворота своими руками поможет эта статья.

Данная инструкция поможет выбрать лазерный уровень, который значительно облегчит любой ремонт и стройку.

Шаг №7. Монтаж нижнего и верхнего уловителей

Нижний уловитель служит для снятия нагрузки с роликовых опор в то время, когда ворота стоять закрытыми. Только при полностью нагруженных воротах можно выполнять его монтаж. Для этого ворота закрываются, и уловитель подводится снизу под концевой ролик до плотного касания. Опорная плоскость не должна быть выше положения концевого ролика.

Верхний уловитель удерживается полотно ворот от раскачивания в закрытом состоянии. Монтаж производится на передней кромке полотна на уровне защитных уголков.

Монтаж автоматики для откатных ворот проводится на заключительном этапе установки.

orcmaster.com

Установка откатных ворот своими руками

Для любого участка необходимо обеспечивать качественную и постоянную защиту, поэтому практически на каждой территории имеются заборы, а проезд обеспечивается с помощью ворот. Существует много разновидностей данных конструкций, поэтому можно выбрать наиболее подходящий вариант.

Интересными и качественными считаются откатные ворота, которые можно установить своими руками. При этом применяются новейшие технологии, предполагающие использование консолей, а не рельс.

При открывании таких ворот не требуется освобождать место, поскольку они просто откатываются вдоль имеющегося забора, поэтому такой вариант является идеальным в том случае, если на участке имеется не так много свободного места.

Монтаж откатных ворот

Первоначально необходимо купить все крепежные элементы, а также составные части конструкции. Первый этап самих работ заключается в создании фундамента для ворот, а также здесь же нужно выполнить установку специальных опорных столбов.

Данные столбы должны быть углублены ниже уровня промерзания почвы, а также должны быть надежно закреплены. В них фиксируются специальные закладные элементы, к которым с помощью сварки прикрепляются опоры из металла. Только потом начинается создание фундамента, причем его длина должна быть равна половине ширины будущего проема откатных ворот.

Установка основания должна осуществляться с той стороны ворот, в направлении которой будет перемещаться створка двери откатных ворот. Для этого изначально создается яма, в которую опускается заранее сваренный каркас, состоящий из металлических прутьев и швеллера.

Видео: Монтаж откатных ворот

Данная конструкция должна опускаться в отверстие прутьями вниз, а после этого ее следует залить бетонным раствором. Все остальные работы следует осуществлять только после окончательного затвердевания бетона, поэтому выжидается около двух недель.

Следующий этап заключается в сборке каркаса откатных ворот. Для начала создается несущая рама, которая должна обладать трапециевидной формой. Посередине ее следует прикрепить ребра жесткости, причем они могут располагаться как по вертикали, так и по горизонтали.

В результате получаются квадратные секции, в каждой из которых по диагонали следует закрепить еще по одному ребру жёсткости. В каждом полученном треугольнике нужно сделать трапецию, а при этом ребра жесткости будут разделять прямые углы посередине. Все трубы к данной конструкции необходимо прикреплять с помощью сварки, а к нижней части рамы надо приварить направляющую. Полученная конструкция будет представлять собой откатные ворота.

На последнем этапе работы осуществляется обивка ворот, а предварительно нужно все металлические элементы прогрунтовать, а также покрасить качественными красящими средствами, которые не только придадут конструкции определенного оттенка, но и будут защищать ее от негативных воздействий.

Только потом можно осуществлять крепление обшивочных материалов, причем применять можно совершенно разные материалы. Для этого эффективно используются сэндвич-панели или предметы, сделанные с помощью художественной ковки, а также можно использовать панели из дерева или пластика. Для эстетичного внешнего вида откатных ворот рекомендуется выполнять обшивку с двух сторон.

После окончательного создания рам ворот нужно выполнять их фиксацию к опорным столбам и к фундаменту. Для этого на основании расставляются ролики, которые должны находиться друг от друга на довольно большом расстоянии. После этого выполняется приваривание тележек.

К площадкам далее фиксируются роликовые тележки, для чего следует применять обычные болты. Сверху рам прикрепляются специальные верхние фиксаторы, обладающие роликами. К опорному столбу фиксируется кронштейн, а между его роликами должно проходить полотно створки.

Далее нижний уловитель прикрепляется к нижней части опоры. В результате установка откатных ворот может считаться законченной, а в результате получается долговечная и качественная конструкция, которой будет очень удобно и легко пользоваться.

Посмотрите видео: Откатные ворота, обзор конструкций Механол

alina-sharapova.ru

Как правильно залить фундамент для откатных ворот своими руками: пошаговая инструкция, видео

Как правильно залить фундамент для откатных ворот своими руками?

Содержание:

Подобного механизма ворота нуждаются в особенном укреплении, их нельзя поставить просто на землю, иначе просядут. Именно поэтому, для них заливают фундаментальную основу. Дело это не очень сложное, вполне можно справиться и своими силами.

Для ворот подойдет обычный ленточный фундамент, который состоит из арматурного каркаса, уложенного на дно ямы и залитого бетонным раствором. Все материалы легко найти в любом магазине стройматериалов.

Общие рекомендации по заливке фундамента

Фундамент для откатных ворот своими руками должен быть точно размечен и спроектирован прежде, чем вы начнете рыть котлован для него. Поэтому сначала составьте план-схему, все замерьте, а потом уже можно приступать к земельным работам.

Вам следует определиться, на какую глубину промерзает грунт, так как копать будете, не доходя до этого уровня. На эту глубину и нужно уложить арматурный каркас. Затем заливается бетонный раствор, разводить его нужно согласно инструкции.

Заливка основы производится по той стороне, в которую идет откат ворот. Если механизм при открывании движется в левую сторону, то фундамент заливается именно там, а не наоборот.

По параметрам: глубина – не ниже промерзания грунта, ширина в районе 600 мм, а длина составляет примерно половину ширины воротного проема (+/- несколько сантиметров).

Если знать, как правильно залить ленточный фундамент под ворота, верно все рассчитать, то ворота не «уедут» со временем и фундамент прослужит долгие годы.

Фундамент для ворот своими руками потребует не только расчетов, но и инструментов и материалов для работы. Вам понадобится: аппарат для сварки, прутья арматуры, стандартные П-образные профили из металла (швеллеры), а также иные приспособления, необходимые для работы с землей, бетоном и металлом.

Пошаговая инструкция заливки фундаментальной основы

После всех расчетов можно начинать копать. Для этого подойдет простая лопата или специализированная техника. После того, как работы по раскопке нужной траншеи выполнены, можно приступать к основной части. Пошаговое руководство как залить фундамент под откатные ворота:

• Арматурный каркас укладывается в яму строго в положении параллельно дну ямы. Следите за тем, чтобы он лег ровно. Его необходимо зафиксировать, в противном случае, когда будете заливать бетон, каркас может съехать на бок.
• Бетонный раствор заливают на 2/3 ямы. Раствор должен хорошо затвердеть. Таким образом, первая часть фундамента под откатные ворота своими руками сделана.
• Затем крепите металлопрофили, их должно быть три штуки. Ставятся они межу отверстиями в каркасе. Если вы верно залили бетон, то арматурная часть должна выступать. Важно с помощью уровня выровнять профили, чтобы они устойчиво и ровно стояли в бетоне, без малейшего угла наклона. Они будут длиной чуть ниже начала верхнего грунта, то есть, из земли выступать не должны, но находятся очень близко к ней.
• Затем заливаем профили бетоном и оставляем все застывать. В жаркую погоду понадобится дней 5, в холодную – 14.
• Как правильно сделать фундамент под откатные ворота? Без сварки здесь не обойтись. Нужно основной профиль приварить к приводному. Смотрите внимательно, чтобы приваренная конструкция не задевала ворота.
• Затем приваривается приводной профиль. Для этого металлическую закладную ставят наверх столба. Если этого не сделать, то со временем эта часть начнет разрушаться.
• Если все же после проведения работы вы заметили, что какие-то части конструкции выступают, то на них можно уложить тротуарную плитку.

Теперь вы знаете, как правильно залить фундамент под откатные ворота.

Установка закладного фундамента

Мы выяснили, как залить фундамент на ворота. Теперь разберемся с закладной. Для этого нужен металлопрофиль равный длине ямы или чуть меньше, и арматура. Сначала арматурные пруты нужно приварить к профилю, это делается как вдоль, так и попрек.

Итак, как залить фундамент для откатных ворот с помощью закладной:

• После того, как сварочные работы окончены, всю конструкцию опускают в яму и надежно там фиксируют так, чтобы столб и профиль соприкасались вплотную.
• После того, как вы выставили закладную и надежно ее зафиксировали, заливайте бетон. Далее вся процедура того, как сделать фундамент для откатных ворот описана выше. Следуйте ей.

Важно! Не лейте слишком много бетона, помните, что арматурная часть должна быть видна. Если ее скроет, то это значительно усложнит весь процесс. Такую ошибку часто допускают новички, поэтому будьте на этом этапе внимательны.

Фундамент – это основа, без которой раздвижные ворота через год-два перекосятся и раздвигать их больше не получиться. Не ленитесь, установите фундамент. Это займет не так много времени, как кажется на первый взгляд. Дольше всего ждать, когда затвердеет бетон. Для облегчения работы можно воспользоваться специализированной техникой: для копки ямы взять мини бульдозер, а для бетона бетономешалку. Так вы вовсе облегчите задачу, сэкономите время и силы.

Важно провести все работы качественно и тогда, основание прослужит вам долгие годы. Теперь вы знаете, как сделать фундамент под откатные ворота и вполне можете сделать это собственноручно, не прибегая к дорогостоящим услугам специалистов.

Как правильно залить фундамент для откатных ворот своими руками: видео

Как сделать сдвижные (откатные) ворота — делаем консольные: фотоотчет, видео

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Блок: 1/15 | Кол-во символов: 206
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Консольные откатные ворота, самый распространенный вид

Блок: 2/6 | Кол-во символов: 1070
Источник: https://svarkaprosto.ru/svoimi-rukami/kak-svarit-otkatnye-vorota

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Блок: 2/15 | Кол-во символов: 1137
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Блок: 3/4 | Кол-во символов: 560
Источник: https://o-remonte.com/otkatnye-vorota-svoimi-rukami/

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Блок: 3/15 | Кол-во символов: 1554
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Блок: 5/6 | Кол-во символов: 3446
Источник: https://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

1. Каркас для откатного полотна.

Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

2. Полотно для передвижения.

Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

3. Несущая балка для ворот.

Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

4. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
5. Ролики для перемещения полотна.

Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

6. Фундамент.

Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

7. Держатели, препятствующие раскачиванию ворот.
8. Автоматические элементы и зубчатая рейка.

Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Блок: 3/6 | Кол-во символов: 1529
Источник: https://moistenki.ru/zabor/kak-sdelat-otkatnye-vorota-svoimi-rukami.html

Пользователи портала делятся опытом изготовления и чертежами дешёвых и простых откатных ворот

Если выбор материала и конструкции забора — это всегда некий компромисс между желанием и возможностью, то на входной группе — калитке и воротах – экономить не принято. Чтобы уменьшить затраты на строительство, но получить гарантированный результат, пользователи FORUMHOUSE обычно предпочитают делать всё своими руками.

Поэтому темой этой статьи станут пользующиеся популярностью откатные ворота, в доступных для самостоятельного повторения вариантах, которые не разорят семейный бюджет.

Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, сравнительно дешевое и без перекрытия створки ворот (см. чертеж).

Фундамент из бетона под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина проёма ворот – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Комплект столбов:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию этого типа ворот изменили на подвесную.

Для этого требуется основа —  хорошая направляющая балка, по которой внутри конструкции «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Чтобы сделать откатные ворота своими руками, необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы такие элементы, как струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая хорошо фиксировать свариваемые детали на уровне точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах. Теперь можно приступать к изготовлению кареток и створки откатных ворот.

Для кареток отлично подошла  готовая «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. ЧТобы сделать эти большие откатные ворота, также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для откатной калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Это гораздо удобнее, чем варить «на коленке». И существенно возрастает качество работ.

Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.

Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.

Т.к. я работаю один, то сначала, выставив все сдвижные и раздвижные воротные детали, только прихватываю их и, убедившись, что всё нормально, окончательно обвариваю.

Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.

Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.

Процесс изготовления кареток наглядно демонстрируют следующие фотографии.

Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.

После того как я изготовил каретки, примерил их по месту. Всё двигается , откатывается идеально. Нигде ничего не задевает. Центрирующий подшипник также не требуется.

Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.

Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на рельсе, каретка двигается без перекосов.

Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.

После выравнивания направляющей балки и створки откатных ворот max68.2011 закрыл крепёж кареток резиновыми чехлами.

Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.

Далее пользователь «зашил» калитку и створку откатных ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.

Для ограничения хода откатных ворот использовались болты М10, с надетыми на них резиновыми втулками.

Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для откатных ворот.

В данной конструкции применены 4 ролика. Также потребовались:

• «Семьдесят пятый» уголок с приваренным ухом.
• Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
• Болты М10 – 2 шт.
• Пружинные шайбы (гровер).
• Болты и гайки М8 – 4 шт.
• Втулки и шайбы.

Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.

Откатные ворота: вариант 2

Теперь рассмотрим пример  бюджетного варианта установки «вечных» откатных ворот с шестью точками крепления.

Я выбрал этот вариант, т.к. дорога к дому узкая, рядом с въездом на участок стоит столб, и ставить распашные ворота просто негде. Откатные ворота сделал из тех труб, что валялись на участке.

Как видно из рисунка, система откатных ворот работает по принципу «чем проще, тем надёжнее», что и подтверждается многолетней практикой использования в течении долгого времени. В конструкции применены самодельные ролики, которые выточили на токарном станке.

При монтаже подшипники должны вставляться в ролик внатяг, затем узел монтируется на «палец», приваренный к столбам. Ролики нужно устанавливать, фиксируя на поверхности болтами в нужном положении.

Система проста и не менее надёжна, и ее можно использовать. Лёд, снег чистить не требуется, осадки просто не задерживаются на трубе. Это обеспечивает безотказность и всепогодность работы механизма.

Откатные ворота с обшивкой профнастилом работают, как часы. Им уже несколько лет.  Местами только ржавчина появилась. Ничего нигде не провисло. Видел подобную успешно работающую конструкцию, которой лет 30.

Важно: при повторении данной конструкции трубу берём не равного, а большего диаметра, чем ширина ролика. Иначе профнастил, прикрученный к трубе, станет задевать ролик.

Откатные ворота. Чертежи

Конструкция получилась настолько удачной и доступной для повторения, что многие пользователи захотели обзавестись подобными откатными воротами. Ниже приведена схема откатных ворот от пользователя портала, замечательного специалиста с ником Костя11.

А это ворота от mibo1.

Я себе также сделал откатные ворота, работающие по вышеописанному принципу. Обшить полотно профлистом ещё не успел. Трубу взял, предварительно сделав расчёт на прочность.

Откатные ворота: размеры.

Для изготовления откатных ворот участник портала использовал трубу диаметром 76 мм и толщиной стенки 3.5 мм. Ширина «чистого» въезда – 4.6 м + калитка. Итого осталось 5.6 м. Расстояние между опорами – 2.1 м. Перемычки – труба диаметром 57 мм, с толщиной стенки 3 мм, стоят через каждые 1.4 м. В роликах работают 2-х рядные подшипники. По словам пользователя, ворота открываются очень легко.

Вес откатных ворот влияет на выбор подшипников. Двухрядные подшипники имеют огромный запас по динамической и статической несущей способности. По расчёту, вес моих ворот – 152 кг. Подшипники выдерживают усилие 212 кг на одну нагруженную точку. Имеем наличие более чем 5-ти кратного запас по прочности.

Для опорных столбов взяли квадратную трубу «сотку» 10х10 см. Толщина стенки – 4 мм. Труба забетонирована на глубину в 0.7-0.8 м, в бетонные отбойники въезда через канаву. Длина отбойника – 2700 мм. Высота – 1200 мм. Ширина – 300 мм.

Опорные столбы соединены друг с другом по вертикали, а также по диагонали — укосиной, для которой использовалась труба диаметром 76 мм с толщиной стенки 3.5 мм. Снизу к краю приварен уголок 40х40х4 мм.

И в завершении статьи — ещё одна заслуживающая внимания конструкция откатных ворот.

Ширина въезда на участок – 4 м. Длина ворот 6 м. Для каркаса створок использовалась труба диаметром 57 мм. Прилагаю эскиз ролика, который я в дальнейшем доработал. Вместо фигурной поставили обычную шайбу, а второй подшипник установил  с наружной стороны.

В темах на FORUMHOUSE описывается, как сделать откатные ворота с верхним подвесом, и как собрать бюджетные и надёжные откатные ворота своими руками.

Советуем прочесть статьи, где подробно рассказывается, как сделать забор из необрезной доски, как рассчитать ветровую нагрузку, действующую на забор из профлиста. На портале есть подробная инструкция по строительству самого дешёвого забора за 1 день.

А в наших видеосюжетах показывается, что такое забор из фасадной сетки, и как сделать  забор в стиле древнерусского зодчества.

Блок: 2/2 | Кол-во символов: 10296
Источник: https://www.forumhouse.ru/articles/house/7205

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Блок: 6/15 | Кол-во символов: 409
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Блок: 6/6 | Кол-во символов: 1057
Источник: https://svarkaprosto.ru/svoimi-rukami/kak-svarit-otkatnye-vorota

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Блок: 7/15 | Кол-во символов: 1037
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

   Монтаж зубчатой рейки

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Блок: 6/6 | Кол-во символов: 2306
Источник: https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/

Видео: изготовление ворот

Блок: 13/15 | Кол-во символов: 28
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Блок: 10/15 | Кол-во символов: 623
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Блок: 11/15 | Кол-во символов: 261
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Блок: 12/15 | Кол-во символов: 502
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Блок: 14/15 | Кол-во символов: 282
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Блок: 15/15 | Кол-во символов: 315
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Кол-во блоков: 19 | Общее кол-во символов: 27793
Количество использованных доноров: 7
Информация по каждому донору:

1. https://www.forumhouse.ru/articles/house/7205: использовано 1 блоков из 2, кол-во символов 10296 (37%)
2. https://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami: использовано 2 блоков из 6, кол-во символов 4621 (17%)
3. https://o-remonte.com/otkatnye-vorota-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 560 (2%)
4. https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/: использовано 1 блоков из 6, кол-во символов 2306 (8%)
5. https://svarkaprosto.ru/svoimi-rukami/kak-svarit-otkatnye-vorota: использовано 2 блоков из 6, кол-во символов 2127 (8%)
6. https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/: использовано 11 блоков из 15, кол-во символов 6354 (23%)
7. https://moistenki.ru/zabor/kak-sdelat-otkatnye-vorota-svoimi-rukami.html: использовано 1 блоков из 6, кол-во символов 1529 (6%)

【решено】 Как установить ручные откатные ворота

Как установить ручные откатные ворота?

Нужна ли направляющая для откатных ворот?

Откатные ворота , однако, для может потребоваться бетонная опора или земля , установка пути на существующей подъездной дороге. Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.

Сколько стоит установка откатных ворот?

Раздвижная подъездная дорога Ворота стоят от 500 до 3000 долларов.Его размер и вид материала определяют окончательную цену. Установщики берут за эту работу до 80 долларов в час. Установка на может занять намного больше времени, чем установка на поворотные ворота .

Как сделать рулонные ворота?

Как закрепить откатные ворота?

Сколько стоят откатные электрические ворота?

Средняя стоимость диапазона для установки электрических ворот составляет от 3000 до 12000 долларов, при этом большинство домовладельцев платят около 7000 долларов за полностью установленные одинарные 12-футовые автоматические ворота .

Сколько стоит для установки электрических ворот ?

Как долго прослужат электрические ворота?

Хорошая система, которая была спроектирована правильно. должна проработать разумные 15–20 лет при регулярном обслуживании и соответствующем техническом обслуживании.

Устанавливает ли Home Depot ворота?

Если вы ищете красоты, уединения или безопасности, Home Depot может установить забор, который лучше всего подходит для вашего двора! Имея как минимум годичную гарантию на обслуживание, мы предлагаем широкий выбор стилей, в том числе деревянные ограждения, виниловые ограждения и декоративные ограждения, которые могут улучшить ваш ландшафт.

Увеличивают ли ворота стоимость недвижимости?

Добавление ворот к передней части вашей собственности — это больше, чем просто эстетика — хотите верьте, хотите нет, просто добавление ворот может повысить стоимость вашего дома на целых 50 000 долларов или больше.Вот почему для домовладельцев или агентов по недвижимости , которые хотят максимизировать свою ценность , когда пришло время продавать, добавление ворот gate — разумный выбор.

Сколько Lowes взимает за установку забора?

Пусть Lowes сделает готовым. Стоимость труда и материалов составит 13,85 долларов за фут.

Сколько стоит Lowes с до за установку ограждения для частной жизни ?

•

март 26, 2021

Как построить дешевый подъездной путь?

Можно ли сделать ворота из заборной панели?

Сборные ворота могут быть одними самыми дорогими частями вашего деревянного забора .К счастью, вы можете использовать дополнительную панель забора с по построить свои собственные ворота за небольшую часть стоимости. Деревянный забор легко резать и переделывать, поэтому создать из ворота из ограды довольно просто.

Как закрепить широкие ворота?

Привинтить шарниры. Установите крестовину скобы по диагонали поперек рамы. Положите скобу под раму и выровняйте ее по углам.

Значит, он их много использует.

1. После того, как отверстия в карманах просверлены, приклейте торцевую поверхность скобы и установите ее на место.
2. Винт.
3. Доска для забора закроет отверстия для винтов (и надпись «лицом внутрь»).

Как сделать прочные ворота для забора?

Сколько места должно быть между стойкой и воротами?

Для ворот со стандартным обрамлением 2 × 4 и стойками 4 × 4 оставьте пространство от 1/2 до 3/4 дюйма между защелкой , стойкой и рамой ворот .Со стороны петель это будет зависеть от используемого вами оборудования. Обычно достаточно около 1/4 дюйма.

Как сделать ворота, которые не прогибаются?

Как предотвратить провисание ворот?

Самый простой способ усилить ворота — это прикрепить диагональную скобу или натяжной стержень, соединяющий одну из петель с противоположным углом. Это уравновешивает натяжение между каждой стороной затвора .

Почему мои ворота провисают?

Винты или болты, удерживающие петли, могут ослабнуть в древесине, и вся конструкция gate может выпасть из-за своего веса.Деревянные стойки ворот , конечно, тоже могут наклоняться, но они с большей вероятностью гниют в месте соприкосновения с землей, что позволяет воротам с по провисать и / или раскачиваться в причудливых, резких движениях.

В каком направлении должна проходить скоба на воротах?

Если вы строите раскос из дерева, раскос должен находиться в сжатом состоянии. Таким образом, поперечная скоба будет идти от угла с нижним шарниром к верхнему углу на другой стороне .(Древесина намного сильнее при сжатии, чем при растяжении.) Провисшая часть ворот будет давить на древесину.

Установка автоматических ворот подъездных путей и ручных въездных ворот: Советы по установке подъездных ворот своими руками + проблемы технического обслуживания подъездных ворот

Этот пост может содержать партнерские ссылки. Если вы совершите покупку по этим ссылкам, мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас.

Небольшая поездка по стране всегда идет на пользу душе.Так я обнаружил въездные ворота, которые вы видите на этой фотографии:

Изготовленные на заказ ворота, имеющие особое значение для домовладельца, также являются «пищей для души».

Я не могу придумать лучшего приветствия для вашей собственности, чем въездные ворота, которые напоминают вам о том, что для вас важно:

Ворота не только прекрасно выглядят, но и отпугивают адвокатов от вашего порога — среди прочего вещи.

Ниже приведены некоторые важных вещей, которые необходимо знать перед покупкой въездных ворот для подъездной дороги, а также несколько советов по самостоятельной установке ворот подъездной дороги!

Типы ворот

Существует 2 основных типа ворот:

1. Раздвижные ворота
2. Распашные ворота

Выбранный тип ворот — раздвижные или раздвижные.раскачивание — в конечном итоге будет зависеть от того, насколько ровно ваш участок окружает зону ворот.

В большинстве случаев распашные ворота (в отличие от раздвижных) лучше всего открывать на шарнирных стойках вдали от проходящего транспорта и внутрь дома. Если ваша подъездная дорога слишком крутая, вам понадобится калитка, которая отводится от собственности в сторону прибывающих транспортных средств. Двусторонние ворота лучше всего подходят для наклонной подъездной дороги, независимо от того, открываются они или выходят. — Источник

Автоматический vs.Въездные ворота с ручным управлением

Затем вам нужно решить, хотите ли вы автоматический или ручной въезд.

Конечно, с ручным затвором будет доступнее .

Стоимость вашей установки будет полностью зависеть от сочетания стиля и функциональности, которое вы выберете. Ручные ворота могут стоить всего 500 долларов, тогда как автоматические ворота могут легко стоить более 10 000 долларов, в зависимости от характеристик. Источник

Автоматические ворота на подъездных путях обеспечивают ряд дополнительных преимуществ в плане безопасности.Точно так же дополнительная технология, встроенная в автоматические ворота, означает, что со временем произойдет еще больше проблем, что приведет к увеличению счетов за ремонт в будущем.

Если вы выберете автоматические въездные ворота, вам также необходимо будет определить, предпочитаете ли вы ввод с клавиатуры, карточный ввод или какой-либо другой тип системы управления воротами.

Материалы для подъездных ворот

Кованое железо является особенно хорошим материалом для автоматических подъездных ворот — благодаря его антикоррозийным свойствам.

Вот несколько полезных советов перед установкой подъездных ворот из кованого железа.

Другими хорошими альтернативами являются:

Деревянные ворота также заслуживают внимания — из-за более низкой стоимости. Однако, если вы остановились на деревянных воротах, просто знайте, что они потребуют большего ухода, чем металлические ворота.

Вот некоторые вещи, которые вы должны знать перед установкой деревянных ворот.

Техническое обслуживание ворот подъездной дороги

Открыватели подъездных ворот и сами ворота, очевидно, подвергаются воздействию погодных условий круглый год.

Следовательно, они требуют регулярного обслуживания для обеспечения их эффективной работы.

Например:

• Петли на воротах необходимо регулярно смазывать.
• Цепной привод откатных ворот также нуждается в смазке.
• Вам нужно отпугнуть вредителей от вложения в устройство для открывания ворот и вокруг него.
• Трубки открывателя ворот необходимо часто чистить и смазывать.

Но если вы любитель DIY, вам нужно знать несколько основ, чтобы встать на правильный путь:

• Не забудьте оставить достаточно места для машины (или двух), чтобы сесть в нее. подъезд к воротам до их открытия.
• Если вы выбрали распашные ворота, лучше всего установить их, чтобы они не попадали в зону проезжающего транспорта.
• Если у вас наклонный подъезд, то лучше всего подойдут ворота, в которых 2 двери работают в унисон (двустворчатые).
• Если у вас есть ограждение или каменная кладка любого типа, ведущая к месту, где будут находиться ворота, установите столбы ворот сразу за столбами или непосредственно рядом с ними.
• Большинство автоматических ворот бывают с пролетами 12, 14, 16 и 18 футов — так что планируйте заранее, строя ограду, ведущую к входу в ворота.
• При измерении оставьте достаточно места для автомобилей скорой помощи и больших грузовиков для доставки, чтобы добраться до вашего дома. Меньше всего вам нужно, чтобы грузовик UPS выезжал из ворот, когда он подъезжал к подъездной дорожке!
• Выберите надежный бренд для выбранного вами комплекта для въездных ворот. В этом случае для надежной системы лучше перестроить.
• В большинстве случаев вы получите весь комплект и кабудель от одного и того же поставщика. Если вы купите компоненты для своих въездных ворот отдельно, вам нужно знать, как найти и купить устройство для открывания ворот. Электродвигатель ворот — ключевой компонент автоматического открывателя ворот.

Обязательно прочтите: 10 советов по лучшей установке ворот подъездных путей

Ресурсы по установке подъездных ворот своими руками

Все еще думаете о том, чтобы построить ворота подъездной дороги самостоятельно?

Обычно помогает, когда вы «видите» что-то в действии, а не просто читаете.

Итак, вот несколько видеороликов, руководств и схем по установке подъездных ворот, которые помогут вам заранее спланировать, как выполнить каждый из необходимых шагов:

Это видео показывает в меньшем масштабе, как построить подъездные ворота с нуля и установите его самостоятельно:

https://www.youtube.com/watch?v=kJT14fEdWfk

Перед покупкой ворот подъездной дороги…

Приведенные выше советы помогут вам начать работу. Как только вы начнете исследовать продукты и инсталляционные компании, доступные вам в вашем районе, возникнет еще много вопросов, о которых вы, возможно, не задумывались раньше.

Есть много компаний, которые сделают для вас индивидуальные ворота. Получите по крайней мере 3 предложения, прежде чем выбрать лучшие въездные ворота для вашей дороги.

Если бы это было на мое усмотрение, стоимость подъездных ворот определенно была бы , а не , что было бы моим основным соображением при выборе нестандартных въездных ворот для моего места жительства.

Информация о стоимости установки подъездных ворот.

Вместо этого, при выборе автоматических ворот должны быть в первую очередь приняты во внимание факторы искусства и дизайна.

Своевременное изготовление ворот — еще один ключевой фактор в процессе принятия решений.

Итог: получайте удовольствие и хорошенько подумайте, прежде чем выбирать дизайн ворот!

Я начинал как сталкер… посещал новые строящиеся дома в окрестностях моего дома. Это вдохновило меня написать о проектах жилищного строительства и ремонта домов — вести хронику домов на разных этапах строительства с точки зрения потребителя.По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, следует (и не следует) использовать при строительстве или реконструкции качественного дома.

Откатные ворота Балтимор — Ремонт и установка откатных ворот Балтимор

Наши специалисты могут отремонтировать, заменить и установить все типы коммерческих и жилых откатных ворот, включая откатные ворота безопасности, автоматические откатные ворота и операторов откатных ворот в Балтиморе.

Сдвижные ворота — один из лучших вариантов в Балтиморе, штат Мэриленд, для вашей подъездной дороги.Если у вас крутой подъезд, то откатные ворота — идеальное решение, потому что им не нужно будет двигаться против крутого уклона. Добавление раздвижных ворот для безопасности или внешнего вида может выделить фасад вашего дома или коммерческой недвижимости. Мы в Delta Gates предлагаем услуги по ремонту и установке раздвижных ворот в Балтиморе, штат Мэриленд. Из-за важности этих откатных ворот необходимо, чтобы у вас была профессиональная и надежная компания по обслуживанию откатных ворот в Балтиморе, штат Мэриленд.В Delta Gates в Балтиморе мы имеем многолетний опыт работы в отрасли, а наши специалисты по откатным воротам — это полностью обученные техники, на которых вы можете положиться в трудную минуту.

Ремонт откатных ворот в Балтиморе

Подъездные ворота необходимы каждому дому и офису. Прочные, хорошо установленные и ухоженные раздвижные ворота являются символом безопасности для ваших вещей. Неисправная раздвижная дверь может быть большим неудобством, и вы определенно не хотите, чтобы ее запирали в гараже или за его пределами.Мы, Delta Gates, являемся мастерами ремонта откатных ворот в МД. Независимо от того, какие услуги по ремонту откатных ворот вам могут потребоваться, мы поможем вам по телефону Delta Gates в Балтиморе, штат Мэриленд. Delta Gates предлагает широкий спектр услуг по ремонту раздвижных и распашных ворот в Балтиморе, штат Мэриленд. Когда бы вам ни понадобился уход за раздвижными воротами, мы всегда на связи в Балтиморе и готовы предложить вам наши услуги с высочайшим профессионализмом.

Установка откатных ворот Baltimore

Если вам нужны быстрые и локальные установщики откатных ворот в Балтиморе, штат Мэриленд, вы всегда можете воспользоваться услугами наших сертифицированных специалистов, которые знают свое дело от и до.Наши услуги по установке раздвижных ворот доступны как для жилых, так и для коммерческих зданий в Балтиморе и Мэриленд. Команда Delta Gates руководствуется принципами честности и надежности. По всем заслугам мы достойные лидеры в этой нише. Мы задаем темп и продолжим вести стаю впереди. Наши специалисты по откатным воротам в Delta Gates в Балтиморе, штат Мэриленд, обладают опытом и знаниями, необходимыми для того, чтобы ваши новые откатные ворота были правильно установлены, чтобы они могли безопасно и бесперебойно работать в долгосрочной перспективе.

Служба раздвижных ворот в Балтиморе

Какая бы проблема с раздвижными воротами ни возникла в Балтиморе, штат Мэриленд, у нас есть необходимые инструменты и специалисты для ее решения. Дождь или солнце, мы сделаем все, чтобы превзойти ваши ожидания. Мы гордимся нашими высококвалифицированными и квалифицированными специалистами , на которых вы можете рассчитывать при ремонте раздвижных ворот в районе Балтимора. Технические специалисты нашей компании всегда готовы помочь вам, независимо от того, в какое время дня и ночи.Наша цель — дать вам почувствовать себя в безопасности в вашем доме или офисе. Раздвижные ворота — одна из самых важных частей вашего дома и офиса, а также одна из самых часто забываемых частей. Если вам нужна компания Reliable Sliding Gate Company для удовлетворения потребностей ваших откатных ворот в Балтиморе, Delta Gates — единственное место, где можно удовлетворить потребности в установке и ремонте новых откатных ворот в районе Балтимора и Мэриленда.

Наши услуги раздвижных ворот в Балтиморе

Мы местные специалисты по ремонту и установке откатных ворот.Мы хорошо знаем, что откатные ворота находятся под постоянным давлением при ежедневном использовании, и они подвержены многим видам повреждений, включая общий износ, обрыв тросов, ручек, пружин или замков. Вот почему мы предлагаем услуги по ремонту откатных ворот в тот же день в Балтиморе, штат Мэриленд. В Delta Gates мы предлагаем следующие услуги раздвижных ворот в Балтиморе, штат Мэриленд:

• Автоматические откатные ворота в Балтиморе
• Раздвижные ворота Baltimore
• Раздвижные ворота в Балтиморе
• Электрические откатные ворота в Балтиморе

Автоматические откатные ворота Baltimore

Хорошо функционирующие автоматические откатные ворота — символ защиты, щита и безопасности.Сломанные и поврежденные автоматические откатные ворота могут серьезно повлиять на безопасность вашего помещения. Если вам нужен ремонт и установка автоматических откатных ворот в Балтиморе, штат Мэриленд, Delta Gates — единственное надежное место, где можно найти ремонт и установку откатных ворот . С Delta Gates вы всегда можете позвонить и немедленно починить автоматические откатные ворота.

Раздвижные ворота в Балтиморе

В Балтиморе, штат Мэриленд, если требуется ремонт и установка откатных ворот, Delta Gates — идеальное место для контакта.В Delta Gates мы предлагаем услуги по ремонту раздвижных ворот Expert в Балтиморе, штат Мэриленд. Профессиональные специалисты Delta Gates своевременно и эффективно выполнят ваши работы по ремонту и установке раздвижных ограждений. Хорошо функционирующие раздвижные ворота также помогут поддерживать безопасную и эффективную среду.

Раздвижные ворота Балтимора

Профессионалы Delta Gates всегда готовы удовлетворить ваши потребности в откатных воротах.Независимо от того, где вы живете в Балтиморе, штат Мэриленд, мы будем у вашего порога в считанные минуты, как только вы нам позвоните. Мы являемся сертифицированным поставщиком услуг для раздвижных ворот, предлагающим услуги , и можем работать с любыми марками и моделями откатных ворот. Мы обеспечиваем безопасность и безопасность ваших раздвижных ворот путем быстрого ремонта в Балтиморе, штат Мэриленд.

Электрические откатные ворота в Балтиморе

В Балтиморе, штат Мэриленд, если вам требуется обслуживание электрических откатных ворот, Delta Gates — это имя доверия и надежности.Мы работаем с электрическими откатными воротами для жилых, коммерческих и промышленных , чтобы обеспечить вам покой и комфорт. Обеспечение вашей безопасности и защищенности всегда было нашим мотивом в Delta Gates благодаря доступным и квалифицированным услугам по электрическим откатным воротам. Будь то коммерческая или жилая недвижимость, мы не будем прерывать работу вашего дома с помощью услуги по ремонту электрических раздвижных ворот и услуг по установке в Балтиморе, штат Мэриленд.

Как установить мотор откатных ворот

ZAR

Как установить мотор откатных ворот

Вы когда-нибудь задумывались, можно ли самостоятельно установить электродвигатель для откатных ворот?

Видео показывает шаг за шагом, как легко установить двигатель Centurion D5 Gate.

товаров

https://leroymerlin.co.za/how-to-install-a-sliding-gate-motor
50346
Как установить моторчик откатных ворот (Видео)
https://leroymerlin.co.za/media/catalog/product/e/l/electric-motor.jpg
0
0
ZAR
В наличии

/Вдохновение

Видео

< / div>

Как установить мотор для откатных ворот

& nbsp;

Вы когда-нибудь задумывались, можно ли самостоятельно установить электродвигатель для раздвижных ворот?

& nbsp;

В видео шаг за шагом показано, как легко установить Мотор затвора Centurion D5 . & nbsp;

ZAR
0
0

добавить в корзину

артикул: Как установить моторчик откатных ворот

Как установить моторчик откатных ворот
Нет
Нет
Нет

Купить комплекты ворот в Интернете | Комплект рамы ворот

Комплект для ворот Slipfence был специально разработан для обеспечения всего необходимого оборудования для создания красивых ворот прямо на месте, подходящих для систем вертикального или горизонтального ограждения Slipfence.В комплект ворот входит:

• 6 L-образных кронштейнов с косынкой — 4 крепятся с внутренней стороны деревянной рамы ворот 2×4 и 2 крепятся к внешней стороне рамы со стороны петель рамы для дополнительной устойчивости. и квадратное удержание.
• 2 самозакрывающихся петли — регулируются по разному натяжению и устанавливаются на угол стойки ворот.
• 1 Защелка для большого пальца — может быть отрегулирована как для одностороннего, так и для двустороннего входа, при необходимости запирается и запирается навесным замком.
• 2 резиновых ремня — они имитируют стрингеры на вертикальном противоскользящем ограждении и каналы на горизонтальном противоскользящем ограждении, чтобы ворота идеально подходили к обеим системам, не добавляя лишнего веса или стоимости.
• 1 Набор из 100 шурупов для дерева — они прикрепят резиновые ремни для вертикальной или горизонтальной системы к доскам на воротах в качестве завершающего штриха.

ПОДРОБНЕЕ:

• Все, что требуется для завершения ворот из компонентов, включенных в комплект Slipfence Gate, — дерево.
• Комплект ворот включает самозакрывающиеся петли, и при правильной настройке готовые ворота должны закрываться сами, и когда они соответствуют большинству правил безопасности ограждений бассейнов в большинстве регионов.
• Для создания рамы ворот требуются четыре штуки 2 x 4.
• Для вертикальных ворот требуется примерно 3 доски на каждый фут ширины, чтобы соответствовать линии вертикального ограждения скользящего ограждения.
• Для горизонтальных ворот для ворот используется то же количество досок, которые используются для создания высоты забора, чтобы высота совпадала.
• Лучше всего создавать раму 2 x 4 для ворот на ровной ровной поверхности, чтобы готовые ворота были прямыми и квадратными.

Эти ворота являются отличительной чертой системы скольжения. Наслаждайтесь некоторыми из наших других продуктов!

Установка направляющей для откатных ворот с электроприводом

Электрические откатные ворота относятся к современной линейке продуктов, которые сделают ваш дом более безопасным, а вашу жизнь более удобной. Откатные ворота приводятся в движение электродвигателями, которые перемещают ворота по рельсам.Автоматические ворота такого типа не могут функционировать без правильно установленных рельсов, поскольку они будут постоянно заклинивать, увеличивая расходы на техническое обслуживание. Подробнее о том, как правильно установить направляющую для электрических ворот, читайте в статье ниже.

Шаг 1. Примите соответствующие меры предосторожности

Мы рекомендуем вам внимательно прочитать инструкцию перед использованием любого электроинструмента, необходимого для этого проекта. Также рекомендуется использовать толстые резиновые перчатки и маску для лица для защиты от электроинструментов и летящей пыли соответственно.При работе со стальным рельсом убедитесь, что вы работаете на устойчивом верстаке, расположенном в хорошо освещенном месте, чтобы вы могли максимально контролировать свою работу. Выполнив эти меры предосторожности, переходите к следующему шагу.

Шаг 2 — Подготовьте стальную направляющую перед установкой

Используя рулетку и черный маркер, отметьте позиции для сверления отверстий через каждые 16 дюймов и используйте стальное сверло размера, соответствующего размеру болтов, которые вы будет использовать на следующем шаге.Держа сверло в руке, надавите на сталь вертикально, чтобы просверлить прямые отверстия. После завершения процесса сверления нанесите слой грунтовки под стальную направляющую, чтобы избежать образования ржавчины. Сделав это, переходите к следующему шагу.

Шаг 3 — Подготовка бетона к сверлению

Выровняйте стальную направляющую на бетонном полу так, чтобы колеса под воротами правильно совпали со стальной направляющей, и используйте перманентный маркер, чтобы отметить позиции для болтов.После того, как вы отметили все позиции, отложите стальную гусеницу в сторону и переходите к следующему шагу.

Шаг 4 — Просверлить бетон

Используя сверло для бетона размером на 3/8 дюйма больше, чем сумма длины анкера и стальной направляющей, просверлите отверстия в местах, отмеченных на предыдущем шаге. Регулярно продувайте отверстия воздухом, чтобы сдуть пыль, и прикрепите кусок ленты к сверлу, чтобы просверлить отверстия соответствующей длины. После завершения бурения переходите к следующему этапу крепления дорожки к бетону.

Шаг 5 — Прикрепите гусеницу к бетону

Забейте бетонные анкеры в просверленные ранее отверстия и выровняйте стальную гусеницу поверх них. Эти анкеры должны быть высокого качества, потому что они должны быть достаточно прочными, чтобы выдерживать постоянный износ автомобильных шин. Используйте торцевой гаечный ключ, чтобы установить болты, которые будут удерживать стальную направляющую на месте. После установки переместите ворота поверх рельсов, чтобы лучше судить о своей работе.

Автоматические ворота для проезда: как они работают

Распашные ворота

Автоматическая распашная калитка в закрытом положении.

Распашные ворота — это автоматические ворота, которые распахиваются, как обычные двери. Ворота могут состоять из одной большой панельной двери, которая откидывается от стойки ворот. Есть также подъездные ворота, которые разделяются на две части. У них есть двое распахивающихся ворот. Распашные ворота идеальны, когда у вас достаточно места, но не загораживают двери ворот, поскольку они бывают самых разных стилей.

Приводы для распашных ворот могут быть установлены на бетонной площадке или на самих воротах. Система оператора с установленной площадкой будет иметь двигатель, прикрепленный к рычагу.Рычаг закреплен на дверях ворот, когда ворота открываются и закрываются. Двигатель обычно устанавливается на фундамент, на который опирается калитка.

Приводы ворот, устанавливаемые непосредственно на воротах, в основном такие же, как и системы, устанавливаемые на площадках, но будут иметь шарнирный рычаг (также называемый универсальным рычагом) или устройство подъема ворот, которое складывается и выдвигается, чтобы тянуть калитку. На заборах из кованого железа можно увидеть шарнирно-сочлененные ворота, а на деревянных заборах — калитки.

Доступ к воротам подъездной дороги

Что касается автоматических ворот.Вы ограничены только вашим бюджетом.

Существует примерно столько же систем доступа к воротам, сколько стилей дизайна ворот, поскольку Fence OKC может помочь вам выбрать наиболее подходящую для ваших нужд. Часто тип доступа зависит от вашего бюджета и от того, как вы хотите взаимодействовать с автоматическими воротами.
