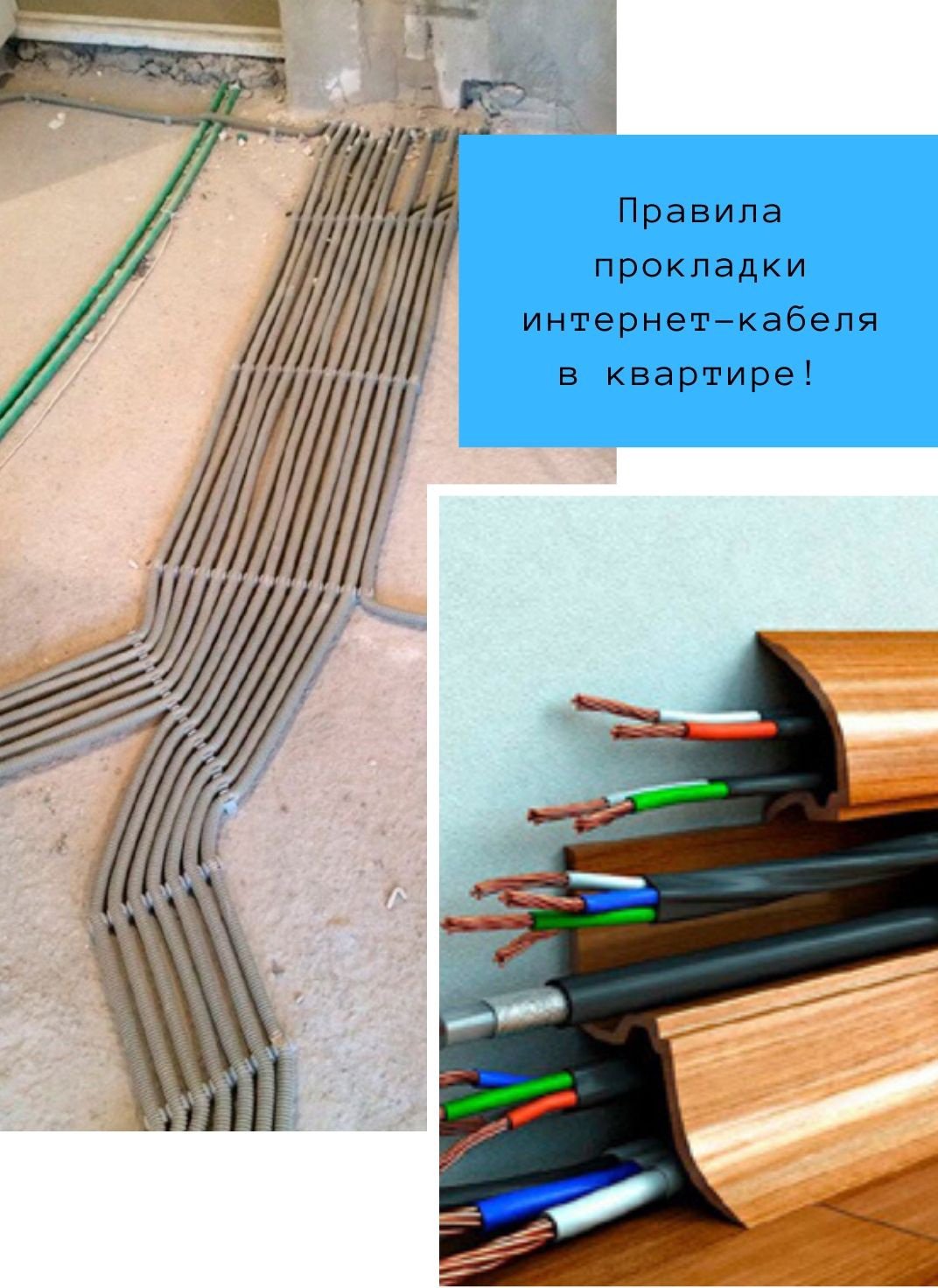

Как проложить кабель в квартире: Как правильно прокладывать интернет, акустические провода и кабели в квартире

Как правильно прокладывать интернет, акустические провода и кабели в квартире

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ. Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имею…

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ.

Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имеют каких-либо знаний в технике даже на уровне подсоединения кабелей. Простейшие технические вопросы они считают уже не своей работой и не своей компетенцией. Когда заходит речь об интернете, стандартный ответ «дизайнера» будет такой: «позвоните в компанию, вам мастера придут подключат!».

Сегодня люди, покупающие крайне недешевые квартиры и заказывающие недешевые ремонты, могут себе позволить пользоваться современной техникой. Впрочем, техника дешевеет и позволить себе ее могут даже и не особо богатые, обычные люди. И если человек чем-то не пользуется сейчас, это не значит, что ему не захочется что-то установить и сделать потом. Как известно, предусмотреть заранее стоит гораздо дешевле, чем переделывать потом. А о таких вещах как интернет можно даже не говорить, им пользуются все.

Между тем, многие люди делают ремонт первый раз в жизни и не знают, что им нужно, а что нет. Они вообще не представляют, какая техника и возможности бывают в природе. Дизайнер обязан рассказать, что и как можно сделать, а заказчик должен выбрать.

Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для домашнего кинотеатра.

1) Подключение интернета.

1. 1. Вводная информация

Интернет заводится в квартиру одним кабелем от выбранного провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi.

Очень часто, из-за некомпетентности дизайнера, не предусмотревшего ничего заранее, интернет в квартирах организуется хозяевами именно по беспроводному соединению. Чтобы не штробить стены по свежепоклеенным обоям или свежепокрашенным стенам. Хотя одну дыру в стене (на лестничную клетку) все же надо делать – для самого провода с интернетом от провайдера.

Я лично советую разводить интернет по проводам, ибо у них есть следующие преимущества в сравнении с беспроводным WiFI:

1. Простота. Подключил провод – заработал интернет. Не надо настраивать беспроводное соединение (вводить пароль), для некоторых далеких от компьютера людей настройка будет нерешаемой задачей.

2. В некоторых квартирах, особенно сталинках с мусоропроводом в квартире (он железный и экранирует сигнал), качество беспроводного соединения бывает плохим даже в пределах одной квартиры.

3. При работе микроволновка (а могут и другие источники электромагнитных излучений) гасит сигнал.

4. Есть возможность подключить сетевой принтер. Принтер, на котором можно печатать с любого компьютера/устройства в квартире/доме, — очень удобно. Можно также подключить и сканер, хотя сканер в квартире обычно редкость.

5. Дети любят играть в компьютерные и приставочные игры. При подключении по WiFi возникают задержки — возрастает ping. Грубо говоря, в игре вы будете видеть картинку с отставанием от той, которая была бы при проводном соединении. На просмотре сайтов, видео и качания файлов эти миллисекунды никак не сказываются. Но в игре вы будете постоянно плохо играть и проигрывать (от этого нервные расстройства).

Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводами. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, гарантированно устройства появятся в ближайшем будущем.

Подытожу, необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам.

1.2. Как прокладывать

При ремонте квартиры или дома необходимо сразу определить место к квартире, где будет стоять роутер. Маленькая квартира – обычно роутер у двери, большой многоуровневый дом – роутер где-то в центре (чтобы лучше ловил беспроводной сигнал). Как правило делается углубление в стене, которое закрывается лючком.

В этом месте делается розетка.

Из коридора от щитка прокладывается интернет-провод, с запасом в обе стороны, до этого места. Умные слова для покупки кабеля: витая пара UTP5 гигабит.

Делаются розетки во всех местах, где запланирован интернет, и от них к этому месту проводятся интернет-провода.

Все подключается. Все радуются удобству и неизштробленному ремонту.

Лючок, за которым скрывается руотер.

Розетка для интернета.

Роутер стоит абы где и абы как.

Провода раскиданы по всей квартире (роутер слева, левее дивана – компьютер справа).

2) Цифровое ТВ.

Так называемое «цифровое телевидение» в большинстве своем реализуется по технологии IPTV. Телевизионный сигнал идет по интернет-проводам. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку, для просмотра на компьютере надо покупать программу просмотра.

Прокладка проводов пылкостью аналогична таковой при проводке интернета, на каждое устройство просмотра тв проводится свой провод. Сигнал в квартиру заводится по тому же проводу, что и интернет. Роутер должен поддерживать технологию IPTV (multicast).

3) Акустические системы и провода к ним.

3.1. Вводная информация

Как правило, люди ставят в гостиной телевизоры большой диагонали/проекторы и любят делать «домашние кинотеатры». Не важно, с чего будут смотреть кино, с компьютера или стационарных дисковых плееров, или даже планшета. Важно, что при установке нормальной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук.

Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к колонкам. Не важно, есть у человека сейчас желание и деньги на организацию установку всего этого. Важно, что проложить провода можно заранее и про запас. Стоит это совсем недорого, а экономия денег на штроблении стен и моральных сил на лицезрении уродских перекрученных проводов по всей квартире — очень значительная.

Под телевизором, где ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера. Прокладываются акустические провода до таких же ответных розеток, к которым подключаются колонки. Как правило, передние колонки стоят недалеко от ресивера и для них делать розетки не обязательно, ибо их закроет тумба для техники, которая под телевизором.

Все очень аккуратно, все радуются ремонту.

Слева задние колонки – справа ревисер. Провода – всюду.

4) Заметка про пылесос.

Возьмите за правило: под выключателем света в комнате обязательно делается хотя бы одна розетка. Для пылесоса. Вошел в комнату – включил в ближайшую розетку, ушел – отсоединил. Просто и удобно.

Как проложить и подключить интернет, ТВ и аудио-видео кабель

Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

• Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.

• Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.

• Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.

• Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.

• Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.

• Обжим сетевого кабеля проводить только с использованием специализированного инструмента.

• Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Как проводят интернет кабель в квартиру

Всем привет! В статье мы затронем достаточно щепетильную, а самое главное интересную тему прокладки интернет кабеля, дома, в квартире или на даче. Если ты читаешь эту статью, то скорее всего ты хочешь сделать всё по грамотному, а не так, чтобы провода свисали с уголков дверей как лианы.

Наш портал в основном специализируется именно на объяснении беспроводной технологии Wi-Fi. И как вы понимаете, мы знаем почти все минусы беспроводной сети. Поэтому если есть возможно то стоит задуматься о кабельном подключении. Нужно понимать, что радиоволна — это очень непостоянная вещь, которая будет хуже или лучше в некоторых частях дома или квартиры.

Если говорить про большой многоэтажный дом – то проблема только возрастает. Стены, зеркала, стальные балки и прутья – всё это будет сильно ухудшать сигнал. Для телефонов и смартфонов — это может быть и приемлемо. Но, например для подключения того же телевизора или стационарного компьютера – может быть критичным.

Особенно для тех, кто играет в онлайн игры. Если радиоволна будет тушиться, а сигнал будет слабым, то скорость интернета будет падать, а пинг в игре расти. Так что именно компьютеры и телевизоры нужно подключать на прямую. Надеюсь, теперь вы понимаете, что Wi-Fi — это конечно хорошо, но кабельное подключение лучше.

Далее статья будет разбита на два блока, где я буду давать советы по поводу проводки интернета в квартире или частном доме. В первой части будут советы для тех, кто решил проложить провод до капитального ремонта. Вторая часть будет предназначена для людей, который сейчас хотят проложить кабель, так, чтобы его было максимально не видно.

Как провести кабель перед ремонтом в квартире или доме

Вот у вас голая квартира или дом, где кроме стен ничего нет. На самом деле это самый лучший вариант, когда можно проложить провода в разные места. Скорее всего вы уже примерно представили, что и где будет находится – так как мы будем отталкиваться в первую очередь от этого.

Читайте также:  Как подсоединить электроплиту самостоятельно

Проводка после ремонта

Наверное, это самый сложный вариант. Сложность состоит в том, чтобы проложить кабель так, чтобы его было не видно, плюс нужно не порушить какие-то моменты нового или «не очень» – ремонта. Если у вас есть плинтуса, то это отличный вариант. От роутер можно проложить кабель до плинтуса, а уже там развести их по комнатам.

Выбор провода

На самом деле ничего сложного в выборе нет, для прокладки дома можно выбрать самый дешевый. Но для уличного использования лучше всего взять с защитой от влаги, пыли и резкого перепада температуры. Поэтому поводу у меня есть отдельная статья про витую пару, которую мы и будем использоваться. Также советую сохранить статью по обжимке витой пары, потому что – это скорее всего вам пригодится.

Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

• Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.

• Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.

• Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.

• Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.

• Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.

• Обжим сетевого кабеля проводить только с использованием специализированного инструмента.

• Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Вступление

Всем знакома ситуация, когда в отремонтированной квартире нужно сделать подводку кабеля для подключения компьютера к выделенной линии Интернет. Чем и как это сделать правильно в этой статье.

Суть выделенной линии

Для квартирной разводки кабеля для Интернет подключения нет никакой разницы, какой способ подключения используется в вашем доме.

Точка подключения к Интернет вашей квартиры должна располагаться в слаботочной секции этажного щитка или в щите, который её заменяет. Реже провайдеры делают точку доступа в самой квартире.

Неважно используется в вашем доме оптоволоконное подключение или подключение простым кабелем, от точки доступа до компьютера(ов) вашей квартиры, компьютерная разводка делается кабелем витая пара.

Что такое кабель витая пара?

Отличное изобретение человечества, электрический кабель для слаботочной сети, под названием витая пара (twisted- pair — TP). ГОСТ Р 54429-2011.

В названии этого кабеля заключена вся его суть. Во-первых, он слаботочный, означает, что кабель используется в сетях напряжением не более 24 В. Это линии связи и управления. К ним относятся телефония, Интернет, домофон, сигнализации и т.д.

Во-вторых, витая пара означает, что при производстве этого кабеля его жилы попарно скручены между собой. Самый простой кабель витая пара состоит из одной пары жил (маркируется 1 PR). Далее 2 пары (2PR), 4 пары, далее 6, 8, 10, 12, …, 24, 25, 50 пар.

Как выбрать витую пару для квартиры

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Прокладка витой пары в квартире

По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.

Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.

Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.

Ввод кабеля витая пара в квартиру осуществляется через отверстие в наружной стене квартиры. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).

На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.

В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витая пара для компьютера, починить скруткой не получится. Для телефона можно и скрутить.

Самым простым способом прокладки кабеля по квартире, остается закрепление кабеля на деревянном плинтусе пластиковыми скобами (крепеж кабеля круглый).

Разводка кабеля

Повторюсь в третий раз — соединить кабель витая пара в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаячных коробок для разветвления кабеля быть не может.

Кабель витая пара прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).

Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

• Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

• Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т.д.).

Вывод

Кабель витая пара в квартире лучший и единственно правильный вариант для монтажа локальной компьютерной сети и подключения компьютера к выделенной линии Интернет. Используйте 4-х парный кабель витая пара, класс 5 или 5е. Лучше в экране (FTP).

Прокладка интернет кабеля в квартире или доме: правильная проводка

Всем привет! В статье мы затронем достаточно щепетильную, а самое главное интересную тему прокладки интернет кабеля, дома, в квартире или на даче. Если ты читаешь эту статью, то скорее всего ты хочешь сделать всё по грамотному, а не так, чтобы провода свисали с уголков дверей как лианы.

Наш портал в основном специализируется именно на объяснении беспроводной технологии Wi-Fi. И как вы понимаете, мы знаем почти все минусы беспроводной сети. Поэтому если есть возможно то стоит задуматься о кабельном подключении. Нужно понимать, что радиоволна — это очень непостоянная вещь, которая будет хуже или лучше в некоторых частях дома или квартиры.

Если говорить про большой многоэтажный дом – то проблема только возрастает. Стены, зеркала, стальные балки и прутья – всё это будет сильно ухудшать сигнал. Для телефонов и смартфонов — это может быть и приемлемо. Но, например для подключения того же телевизора или стационарного компьютера – может быть критичным.

Особенно для тех, кто играет в онлайн игры. Если радиоволна будет тушиться, а сигнал будет слабым, то скорость интернета будет падать, а пинг в игре расти. Так что именно компьютеры и телевизоры нужно подключать на прямую. Надеюсь, теперь вы понимаете, что Wi-Fi — это конечно хорошо, но кабельное подключение лучше.

Далее статья будет разбита на два блока, где я буду давать советы по поводу проводки интернета в квартире или частном доме. В первой части будут советы для тех, кто решил проложить провод до капитального ремонта. Вторая часть будет предназначена для людей, который сейчас хотят проложить кабель, так, чтобы его было максимально не видно.

Как провести кабель перед ремонтом в квартире или доме

Вот у вас голая квартира или дом, где кроме стен ничего нет. На самом деле это самый лучший вариант, когда можно проложить провода в разные места. Скорее всего вы уже примерно представили, что и где будет находится – так как мы будем отталкиваться в первую очередь от этого.

Теперь вам нужно подумать, где у вас будет стоять персональный компьютер. Не забываем про Smart телевизор. До этих комнат также надо будет прокладывать провод. Но нужно подумать от куда. Самый лучший вариант — это, наверное, прихожая, так как обычно там сконцентрированы вся проводка. Вот теперь у нас есть примерный план куда прокидывать кабели и от куда они будут идти.

Почему именно прихожая? – тут нет однозначного ответа для частного дома. Но вот, что касается квартир, то чаще всего прихожая находится ближе всего к подъезду, от куда обычно провайдера пробрасывает провод. Ещё один очень важный момент – если есть возможность, то лучше всего этот кабель прокинуть самому. Он должен идти на технический этаж, где стоит коммутаторы всех провайдеров. В противном случае они будут решать вам.

Помимо прокладки сетевого провода, также нужно задуматься о прокладки проводки. У меня дома проложен сетевой кабель, а также проводка и идут вот такие розетки

Как видите, для телевизора я ещё прокинул коаксиальный провод – для кабельного телевидения. Но можно использовать и IP TV, которое будет передавать в таком же качестве по сетевому проводу от роутера.

Ниже ни картинке фотография того, что у меня творится в прихожке. Сразу скажу, что руки пока не дошли, чтобы это все привести в божеский вид. Но сам принцип должен быть понятен. В роутер идёт провод из подъезда от провайдера. Далее идёт 4 кабеля из двух комнат. 2 провода от двух телевизоров (кухня и спальня). И 2 провода для других подключений (1 компьютер и 1 запасной в спальне).

Теперь понимаете, что прокладка интернет локального провода в квартире нужно делать совместно с прокладкой проводки и коаксиального кабеля для будущего телевизора. Так будет куда проще. В самом конце останется просто привинтить розетку и обжать внутреннюю часть сетевой розетки к кабелю. Если вам интересно как это делать – то можете посмотреть мою инструкцию тут.

Ещё пару советов. Если вы будете сами делать прокладку, то старайтесь, чтобы угол изгиба в углах был как можно меньше. Не нужно вдавливать провод так, чтобы образовывался ровный угол – таким образом вы можете сломать провод. В самом конце вам нужно будет перед покрытием кабелей цементов – нужно будет обжать кабель и обзвонить его.

Проводка после ремонта

Наверное, это самый сложный вариант. Сложность состоит в том, чтобы проложить кабель так, чтобы его было не видно, плюс нужно не порушить какие-то моменты нового или «не очень» – ремонта. Если у вас есть плинтуса, то это отличный вариант. От роутер можно проложить кабель до плинтуса, а уже там развести их по комнатам.

На моей прошлой квартире на дверях были отверстия, где можно было также прятать кабель и прокладывать его вокруг дверного проёма. Тут каких-то конкретных действий нет – нужно смотреть по ситуации. Можно сказать – вам нужно будет самому выдумать – как проложить максимально эффективно.

Отличным вариантом будет также прокладка кабель-каналов – они белые и выглядят не так страшно, как обычные висящие провода. Самым бюджетным вариантом, если вам нужно прокинуть проводок там, где никто смотреть не будет — это кабель держатели как на картинке ниже.

Выбор провода

На самом деле ничего сложного в выборе нет, для прокладки дома можно выбрать самый дешевый. Но для уличного использования лучше всего взять с защитой от влаги, пыли и резкого перепада температуры. Поэтому поводу у меня есть отдельная статья про витую пару, которую мы и будем использоваться. Также советую сохранить статью по обжимке витой пары, потому что – это скорее всего вам пригодится.

Как правильно проложить провода и кабели при ремонте квартиры

Прокладка проводов для интернета

В настоящее время, в большинстве домов, для заведения интернета в квартиру достаточно протянуть всего один кабель с лестничной площадки. Но и для этого кабеля, вам придется делать отверстие в стене.

После того, как провод для интернета заведен в квартиру, хозяин квартиры становится перед выбором. Как дальше прокладывать интернет по самой квартире, делать его проводным или беспроводным. Опять же, если
речь идет о перспективе возможностей ремонта, то целесообразней сделать и тот и другой вариант подключения. Чем хорош проводной интернет? Вставил провод в компьютер и интернет есть, вытащил, и его нет. Все очень просто и понятно, особенно для людей, которые с техникой на ВЫ. При работе с проводным интернетом, задержки минимальны, вы не зависите от прохождения сигнала, экранизации предметов и домашней техники.

При подключении беспроводного интернета, также есть очень большие плюсы. При наличии в квартире WiFi зоны, вы с легкостью, в любой точке дома или комнаты, сможете выйти в интернет с ноутбука, телефона, подключить интернет телевидение и сделать многие другие примочки, которых с каждым днем будет все больше и больше.

Теперь разберемся более конкретно. Итак, вы завели провод для интернета с лестничной площадки и что дальше? А дальше, решайте, что вы хотите и какие у вас для этого условия. Обычно в квартирах (конечно если они не громадные), к данному проводу подключают маршрутизатор (роутер), который находится непосредственно в прихожей, около розетки. В больших квартирах и домах, роутер ставят где-нибудь посредине. Для роутера, делается специальная выемка в стене, которая закрывается декоративным люком, либо он вешается прямо на стену в незаметном месте. Место крепления маршрутизатора, должно быть обязательно обеспечено розеткой, иначе он работать не будет.

После подключения и монтажа роутера, не поленитесь проложить от него провода (витая пара UTP5) во все комнаты, где возможно (в будущем тоже) использование компьютеров. Также не забудьте, места в квартире, где запланирован или может быть запланирован интернет, помимо прокладки провода, обеспечить розеткой, а лучше двумя.

Прокладка кабелей для телевизора

Речь здесь мы будем вести о перспективном цифровом IP телевидении. Обычно, провайдеры, которые предлагают услуги интернета, предлагают и услуги цифрового телевидения. Поэтому при наличии такой возможности (возможность может появиться позже), целесообразней провести такой же провод, как для интернета, от маршрутизатора к месту, где будет располагаться телевизор (их может быть несколько). Данные места также должны быть обеспечены проведенными розетками.

Конечно, же лицезреть фильмы по телевизору или через различные проекторы, гораздо приятнее с толковой акустической расстановкой источников звука. Может быть не сейчас, а позже, вы соберетесь развести акустику по всей квартире. Постарайтесь на стадии ремонта, тем более, что вы его делаете своими руками, спланировать места нахождения акустики и других технических устройств в комнате и квартире. Подведите к этим местам проводку уже сейчас, и вам не придется портить ремонт в будущем.

Ну и напоследок, такой до боли известный бытовой прибор, как пылесос, не оставляйте его без внимания. На стадии ремонта или строительства, постарайтесь сделать несколько дополнительных розеток в каждой комнате, для этой чудо техники. Мы рекомендуем делать их под выключателями, на высоте 30 см от пола. Получается очень удобно и малозаметно.

5 способов незаметно проложить LAN кабель в квартире

Обычно интернет кабель заводится в квартиру и в прихожей подключается WiFi-роутер или маршрутизатор. Одного WiFi-роутера достаточно будет только для маленькой квартиры, так как скорость интернета в других комнатах будет значительно ухудшаться за счет препятствия стен, да и скорость роутер всегда “режет” своими ограничениями. Для скоростного соединения с заявленной скоростью провайдера, делается разводка по всему дому/квартире:

• к каждому рабочему месту;
• телевизору;
• местам установки дополнительного сетевого оборудования.

На каждой точке подключается RJ45 розетка. А вот каким способом протянуть провода — выбирать Вам. Мы предлагаем пять основных.

1. Прокладка в гофротрубах — продумывается до ремонта

Самый надежный, безопасный и востребованный способ.

Но расчеты прокладки, количество розеток и их месторасположение продумывается заранее до ремонта, потому что в этом случае, провода прокладываются в гофрированной трубе внутристенно.

На выходе устанавливают RJ45 со стандартными размерами 45х45 мм которые могут по желанию совмещаться на одну рамку с электрическими, телевизионными, акустическими и другими видами розеток.

2. Спрятать в кабель-каналы — как послеремонтное решение

Пластиковые короба, которые прокладываются по поверхности стен, а варианты с внутренними перегородками вмещают несколько кабелей одновременно.

Такая прокладка на втором месте — проводка спрятана, и защищена от механических повреждений и от электромагнитных излучений.

3. Cкрыть в плинтусах — вариант с частичными ремонтными работами

Это плинтусные кабель-каналы — два в одном. Такая установка проста (легко можно собрать самому) и имеет эстетичный внешний вид.

Но при таком монтаже остаются вопросы — как завести провод в комнату, чтобы потом протянуть в плинтус, и если дом многоэтажный и нужно протянуть проводку на второй этаж.

Для этого все равно придется или штробить стены, или использовать настенные кабель каналы, как дополнение.

4. Проложить новый кабель на месте старого — вариант для счастливчиков

Если в Вашем доме уже проложена гофротруба для кабеля (предусмотрена заранее) или Вы решили установить LAN-кабель на месте старого — замените его и на выходе установите одну или несколько розеток.

5. Декор

Самый простой метод, но наименее безопасный. Если уж так сложилось, что прокладку кабеля нельзя выполнить ни по одному из вышеперечисленных вариантов, или часть провода все равно находится на поверхности — можно задекорировать, или временно спрятать.

Роутеры и маршрутизаторы часто прячут в декорированные коробки, в обложки из-под книг. Проводку прячут под стол, или крепят к стене за мебелью. На постоянной основе такое метод прокладки мы не рекомендуем использовать, но для временного решения проблемы — это отличный вариант.

Замена питающего провода от щитка до квартиры | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Часто, не дожидаясь муниципальных служб, хозяева стараются заменить проводку в квартире и за ее пределами (от щитка до квартиры) своими руками. Так ли это сложно, и какие меры безопасности должен принимать владелец при самостоятельной замене проводов?

Нормы прокладки питающих кабелей

В соответствии с требованиями, указанными в СП 256.13258000.2016 прокладка кабельных линий питания квартир на лестничных площадках должна, как правило, производится скрыто. Однако при необходимости замены вводного кабеля в существующих зданиях допускается открытая прокладка в стальных трубах, обладающих локализационной способностью, если выполнение скрытой проводки не возможно. Таким образом, жильцы самостоятельно открыто прокладывать кабель от щитка до квартиры при условии, если кабель будет надежно защищен металлической трубой имеющей определенную толщину стенки. Выбор трубы с определенной толщиной стенки, которая обеспечивает локализационную способность, можно выполнить по таблице указанной ниже.

Такое исключение упрощает электромонтаж, однако не делает его более надежным. Открытая сеть, даже будучи в металлической трубе, на площадке (общественное место), подвергается риску нарушения целостности и механических повреждений. Поэтому надежнее будет прокладывать кабель по каналам строительных конструкций путем штробления стен и скрытой прокладки кабеля.

Монтаж проводки от щитка до квартиры

Часто возникает вопрос о согласовании с домовладением таких мероприятий, как прокладка кабеля или замена проводки. Ответ прост: никогда ранее и сейчас согласовывать эти мероприятия не требуется. Исключением становится только перекоммутация в самом щитке – дополнительное подключение источников питания к клеммам счетчика. Для этого необходимо обратиться в энергосбытовую организацию (ЭСО)  и сообщить о намерении произвести переподключении питающего кабеля. Данная организация в свою очередь отправит к вам электромонтера, который произведет «снятие» пломб со счетчика, а после подключения кабеля – установит новые. Однако, перед тем как вызывать представителя ЭСО необходимо проложить соответствующий кабель.
Итак, первым делом необходимо произвести замер расстояния от распределительного щита в квартире до щита учета на лестничной клетке. Кроме того, необходимо учесть длину кабеля для разделки и подключения жил к клеммам автоматов, а так же для аккуратной укладки в щитах.
Далее необходимо определиться с маркой кабеля и его сечением. Для замены питающего кабеля в домах старого жилого фонда можно использовать медный двухжильный, а в новостройках — трехжильный кабель с жилами сечением 10 кв. мм. Для этих целей подойдет кабель кабель ВВГнг или ВВГ-Пнг.

лучших практик для прокладки оптоволокна в зданиях

Преимущества оптоволоконного кабеля над медным проводом для некоторых приложений хорошо известны. Волоконно может передавать больше данных за меньшее время на большие расстояния, чем медь. Он не разлагается, как медь, требует небольшого обслуживания и теряет лишь часть мощности сигнала на расстоянии более 325 футов.

Потребительский спрос на более высокую скорость Интернета поддерживается сервисами потоковой передачи видео и музыки и дополнительными пакетами.Это заставило операторов пересмотреть свои стратегии в отношении оптоволокна.

Для сетевых операторов, которые хотят прокладывать оптоволокно в многоквартирных домах и многоэтажных офисах, обычно есть три этапа для прокладки оптоволокна в многоквартирном доме (MDU) или коммерческом здании. Сначала необходимо провести волокно от бордюра в здание. Затем его нужно вывести из подвала на каждый этаж здания. На заключительном этапе, аналогичном последнему этапу прокладки оптоволокна в одноквартирных домах, кабель необходимо подвести в отдельные квартиры.На любом этапе процесса можно применять разные техники.

Волоконно до помещения

Первый этап прокладки оптоволоконного кабеля внутри здания обычно включает подведение оптоволоконного кабеля от обочины к внешней распределительной коробке. В большинстве случаев волокно затем вводится внутрь здания. Однако в некоторых частях мира, например на Ближнем Востоке, операторы обычно прокладывают одножильные кабели от внешней распределительной коробки непосредственно к отдельным квартирам в двухточечном (P2P) кабеле, проходящем через каналы и дальше. внешние стены здания.Волокно сначала подключается к распределительной коробке. Затем его вставляют во внешний микротрубок, который используется для переноса волокна наружу здания в отдельную квартиру.

Для многоквартирных домов с четырьмя-шестью квартирами или небольших коммерческих зданий с несколькими офисами такая система прокладки кабеля P2P может быть рентабельной. Однако масштабирование этого метода для комплексов средней и высокой плотности является сложной задачей и часто не рентабельно. В этих сценариях предпочтительный метод прокладки волокна требует поэтапного подхода по всему зданию.

Обратной стороной этого подхода является то, что он может потребовать значительных первоначальных затрат. В зависимости от архитектуры необходимо приобрести и установить внутренние оптические распределительные коробки или распределительные коробки. В большинстве случаев боксы на уровне пола или коробки для друзей необходимо покупать и размещать на разных этажах. Операторы нередко тратят многие тысячи долларов на оборудование для многоквартирного дома, прежде чем подписать одного абонента. Однако в большинстве случаев этот метод оказывается более экономичным, чем подход P2P в среднесрочной и долгосрочной перспективе.

Подключение кабеля внутрь

Чтобы провести оптоволокно в помещение, кабель должен быть проложен от точки присутствия (в данном случае внешней распределительной коробки) в здание через стену и вставлен в дополнительную распределительную коробку или распределительную раму в подвале или Комната связи (комм).

Наличие точки распределения волокна внутри здания дает ряд преимуществ. Во-первых, жизненный цикл сети длиннее, потому что элементы сети лучше защищены.Волоконно-оптические терминалы и другое пассивное оборудование больше не подвержены риску повреждения из-за суровых погодных условий, халатности или вандализма.

Во-вторых, это ускоряет весь процесс установки. Сетевые операторы обычно прокладывают оптоволоконный кабель от подвала квартиры или офисного здания до напольных коробок на каждой площадке. Это позволяет операторам быстро и с минимальными затратами разламывать оптоволокно, когда этого требует житель.

Независимо от того, является ли сетевая архитектура PON, точка-точка или какая-либо другая конфигурация, после того, как волокна были доставлены в распределительный фрейм (или, для небольших MDU, в распределительную коробку), их необходимо соединить.Операторы все чаще используют предварительно заделанные кабели в многоквартирных домах, чтобы устранить слабые места, ограничить потребность в высококвалифицированных инженерах и сократить время установки.

Волокно до пола

Важным шагом, который обсуждает каждый установщик во время прокладки оптоволоконного кабеля в многоквартирном доме или многоэтажном офисном здании, является выбор наиболее подходящего способа прокладки оптоволоконного кабеля от подвала до каждого этажа.

В новостройках и коммерческих зданиях этот процесс часто может быть довольно простым, особенно если архитектор спроектировал здание с учетом волокон и включил микротрубки.

Для оператора сети ключевым шагом является выбор наилучшего метода прокладки кабеля до каждого этажа, будь то выдувание, проталкивание или протягивание оптоволоконного кабеля от подвала до каждого этажа.

Выдувное волокно. Хотя выдувное оптоволокно — это проверенный и проверенный метод, он не обязательно оптимален для развертывания внутри зданий. Тяжелые бензиновые компрессоры не всегда подходят для подвальных помещений. Кроме того, некоторые застройщики могут просто запретить попадание сжатого воздуха, который может переносить грязь и воду, в свои здания.Однако главное преимущество дутья — расстояние. Поскольку расстояние установки выдувного волокна составляет до 3000 футов, в некоторых сценариях высотного строительства это может быть единственным реальным выбором.

Тянущийся оптоволоконный кабель. Одно из самых больших преимуществ тянущегося кабеля — это стоимость. Этот метод требует минимального дополнительного оборудования и хорошо зарекомендовал себя в большинстве регионов. Однако это может оказаться трудоемким процессом, если только натяжной тросик уже не установлен. Некоторые установщики предпочитают использовать кабельные стержни, но при этом возникает риск чрезмерной нагрузки на кабель.Чрезмерная растягивающая нагрузка во время протягивания может привести к повреждению волокна, как и любые препятствия на пути кабеля. Максимальное расстояние установки этого метода составляет всего около 1500 футов.

Вставной кабель. Недорогое толкающее оборудование позволяет проталкивать кабели на расстояние до 984 футов. Если кабель проталкивается вместе с предварительной заделкой, процесс проталкивания будет быстрым и эффективным. Трос проталкивать вручную не так быстро, и его можно протолкнуть только на расстояние до 325 футов. Кроме того, в старых зданиях могут быть перегруженные или плохо спланированные трубопроводы, что затрудняет проталкивание кабеля.

Устранение неполадок. В частности, в старых зданиях могут быть проложены только электрические трубы из ПВХ, или трубы могут быть предварительно заполнены другими типами существующей инфраструктуры. Хотя хорошо спроектированный микротрубный тракт может позволить проталкивать и / или протягивать до 325 футов кабеля, перегруженный или плохо спланированный канал может принимать внутрь всего лишь 50 футов кабеля.

Иногда нет очевидных способов доставить волокно до пола.Какие возможности есть у сетевых операторов в таких ситуациях?

Когда нет существующей инфраструктуры для транспортировки кабеля, операторы должны использовать любое пространство, имеющееся в здании. Там может быть шахта лифта, через которую кабель может быть сброшен с этажей выше, или может быть возможно прикрепить или приклеить кабель к стенам, потолку или вентиляционным пространствам. Немного более эстетичный подход — использовать кабельные каналы или какой-либо другой метод скрытия кабеля.

Техник закапывает микротрубку TuffDuct для оптоволоконной установки Miniflex в жилом комплексе колледжа во Флориде.

Волоконно в квартиру или офис

Несколько жизнеспособных вариантов работают на последнем этапе проекта по прокладке волокон внутри здания, а именно: прямая фиксация, вытягивание и толкание.

В некоторых случаях продувка может быть вариантом, если есть воздуховод, ведущий от пола в каждую квартиру. Однако очень немногие квартиры или офисные здания имеют такую ​​инфраструктуру, и это может быть неприемлемым методом установки по причинам, упомянутым ранее.

Также можно использовать метод отката для соединения каждой комнаты. Это включает развертывание многоволоконного фидерного кабеля от комнаты связи в подвале до каждого этажа, а затем по коридору или коридору, минуя каждую комнату.

Несмотря на то, что метод вытягивания экономит пространство и может устранить потребность в напольных коробках, по-прежнему требуется квалифицированный специалист для работы с оголенным волокном, которое вручную вытягивается из кабеля и вводится в жилое пространство через ввод коробка доступа.После установки оптоволокно требует оконечной нагрузки.

Для протягивания идеальным сценарием является использование микропроводов с установленным тросом или шнуром. В этом случае кабель просто привязывают к вытяжному шнуру или закрепляют внутри протяжного носка перед тем, как протянуть его через микротрубку. Установщики часто предпочитают тянуть, потому что это быстро и надежно, с сопоставимыми расстояниями до выдутого волокна и без беспорядка.

При проталкивании выбранный кабель должен быть достаточно гибким, чтобы можно было обходить углы, но достаточно жестким, чтобы не деформироваться на длинных трассах, где возникает высокий уровень трения.Во многих отношениях толкать намного проще — в этом процессе всего один шаг. Кроме того, проталкивание кабеля в микротрубку или кабелепровод прикладывает к кабелю нулевую растягивающую нагрузку, что снижает вероятность повреждения кабеля или растяжения волокна.

Последнее соединение

Последний этап процесса включает подключение волокна к оборудованию для преобразования медиа в квартире.

Как правило, волокно проталкивалось, тянулось или фиксировалось до клеммной коробки в стене в квартире или у входа в офис.Если оптоволокно было предварительно заделано (например, с помощью разъема SC / APC), оно просто подключается к оборудованию поставщика услуг (медиашлюзу) напрямую или через короткий оптоволоконный патч-провод. Однако, если оптоволокно оголено, специалист по сварке должен сначала снабдить оптоволокно (обычно) разъемом формата SC или LC. Оттуда шлюз преобразует данные в ряд различных сигналов для медной и беспроводной связи, используемых внутри и вокруг дома или офиса.

Мировой рынок FTTP еще далек от зрелости.Оптоволокно является неотъемлемой частью новостроек по всему миру, обеспечивая жителей и компании высокоскоростным доступом к услугам, от видео по запросу до IPTV. Установка оптоволоконных кабелей в зданиях не должна быть болезненной. При правильном управлении они могут быть выполнены быстро и экономично с минимальными неудобствами для клиента. Самое главное, они могут обеспечить то, что оператор больше всего ценит, — реальную окупаемость инвестиций.

8 вопросов, которые следует задать перед прокладкой оптоволокна в вашем здании

Во всем мире люди все больше требуют более быстрой широкополосной связи — и это часто является одним из факторов, которые они принимают во внимание при выборе места проживания.Помимо привлечения арендаторов, возможность предложить оптоволоконный широкополосный доступ имеет и другие преимущества для владельцев и операторов зданий.

Исследование, проведенное Советом FTTH в Америке, показало, что доступ к оптоволоконным кабелям повысил цены на недвижимость в Соединенных Штатах в среднем на 3,1%. Эти результаты основаны на исследовании, показывающем, что сообщества с гигабитной широкополосной связью имеют более высокий ВВП на душу населения.

Следовательно, арендодатели ищут пути, как они могут расширить свои здания, чтобы привлечь и удержать арендаторов.Но для многих это новая область, так каких подводных камней им следует избегать и каких вопросов следует задавать любому подрядчику? Исходя из моего опыта, вот восемь областей, на которых нужно сосредоточиться, если вы хотите, чтобы ваш проект был успешным:

1. Можете ли вы обслуживать?

Арендаторы могут захотеть получить преимущества волокна для своих квартир, но не любой ценой. Они хотят, чтобы их существующие коммуникации продолжали работать до момента переключения. Поэтому уточните у подрядчика, возможно ли это, и разработайте план, который сводит к минимуму время простоя телефона, телевидения или других средств связи.

2. Будут ли минимизированы перебои?

Опять же, имейте в виду, что вы проводите кабели в дома людей, и они не хотят, чтобы ткань их квартир была повреждена. Им также не нужны большие уродливые кабели в гостиной. Убедитесь, что подрядчики используют наименее интрузивные методы прокладки кабелей (например, проталкивание или вытягивание), которые не создают слишком большого шума или загрязнения пылью. Используйте минимально возможные кабели и воздуховоды нейтральных цветов, например белого, чтобы они соответствовали декору.И, прежде всего, убедитесь, что бригады вытирают ноги или снимают рабочую обувь, прежде чем наступать на белые ковры арендатора!

3. Будут ли довольны арендаторы?

Даже самые мелкие вещи могут расстроить арендаторов, поэтому планируйте их методично и работайте с подрядчиком, чтобы гарантировать, что арендаторы будут довольны на протяжении всего процесса. Экипажам необходимо быть вежливыми, уметь объяснять, что они делают, а не кричать или ругаться перед арендаторами. Используйте технологии, которые быстро устанавливаются (например, кабели с предварительными разъемами), чтобы свести к минимуму время, которое вы проводите в их квартирах, и всегда проверяйте, готовы ли они к вашему переходу на новую оптоволоконную сеть.Я слышал о случаях, когда жители вызывали настоящий ажиотаж из-за того, что у них отключали кабель в середине их любимой мыльной оперы! Долгое впечатление, которое получают арендаторы, зависит от того, насколько они довольны на протяжении всего процесса.

4. Все ли хорошо спланировано?

Поговорка «план на худшее, надежда на лучшее» особенно актуальна при прокладке оптоволокна в вашем здании, особенно если оно старое. Например, воздуховоды могут быть перегружены или заблокированы, а стены могут быть толще, чем указано на плане здания.Прежде чем приступить к установке, убедитесь, что у вас есть полная карта того, куда будут идти оптоволоконные кабели, и что вы прошли их маршрут. Таким образом вы сможете определить любые препятствия и решить, как их преодолеть, прежде чем приступить к серьезной работе.

5. А через пять лет надо будет выдирать?

В зависимости от размера здания добавление волокна может стать серьезным проектом. И не тот, который вам захочется повторить слишком быстро. Поэтому убедитесь, что у вас достаточно резервных мощностей, чтобы удовлетворить будущие потребности, и используйте новейшие, но проверенные технологии, которые обеспечат вам долгую работу.

6. Будет ли надежно?

Когда дело доходит до подбора оборудования, вы часто получаете то, за что платите. Если они ломаются и нарушают работу, дешевые кабели могут быть ложной экономией, оказываясь намного дороже в долгосрочной перспективе — как с точки зрения стоимости, так и с точки зрения вашей репутации у арендаторов. Так что инвестируйте в надежное оборудование, которое проверено в полевых условиях, соответствует отраслевым стандартам и имеет гарантию. Перед принятием решения узнайте в других зданиях, что они использовали, и запросите рекомендации или примеры из практики у поставщиков оптоволоконного кабеля.

7. Соответствует ли он всем строительным нормам и стандартам?

Как владелец или управляющий здания, вы несете ответственность, если что-то пойдет не так. Поэтому убедитесь, что все используемое оборудование сертифицировано как соответствующее Национальному электротехническому кодексу (в США) и местным правилам пожарной безопасности. Выбор качественных материалов не только дает душевное спокойствие, но и повышает надежность в долгосрочной перспективе.

8. Насколько гибко?

Не каждый захочет сразу платить за гигабитный широкополосный доступ.Поэтому убедитесь, что ваша сеть является гибкой и может предлагать жителям разную скорость, чтобы они могли выбрать лучшее, соответствующее их потребностям и бюджету. И при необходимости обновите их позже, например, когда они перейдут на телевизор Ultra HD / 4K.

Волоконно для вашего здания должно принести большие выгоды как вашим арендаторам, так и стоимости вашего актива — но убедитесь, что вы задаете правильные вопросы, если хотите, чтобы проект имел устойчивый успех.

Как запустить Ethernet в вашей квартире

Итак, пока я ищу потенциальные квартиры для переезда этим летом, я обнаружил, что ни одна квартира, которую я вижу, не имеет портов Ethernet в стенах.

Это не слишком удивительно, но как человек, которому нравится иметь большинство (если не все) своих устройств с проводным подключением к Интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, чтобы мой домовладелец приходил ко мне, разрывая вниз по стенам, чтобы пропустить через них провода.

Оказывается, мне повезло. На самом деле, у меня и многих других арендаторов есть 2 варианта подключения наших устройств.

Вариант 1 заключается в том, чтобы просто проложить более длинные кабели по полу в вашей квартире, но сделать это таким образом, чтобы не выглядел как запутанный беспорядок.

Вариант 2 предполагает использование адаптеров MoCA для получения тех же скоростей, что и Ethernet, без особого беспокойства об организации кабелей.

Давайте подробно рассмотрим эти два варианта, а также некоторые возможные вопросы, которые могут возникнуть по ним.

Эта концепция довольно проста.

Вы просто берете один или несколько действительно длинных кабелей Ethernet и проложите их от вашего маршрутизатора к любому устройству, которое вы хотите подключить.Вы получаете скорость Ethernet по всей квартире, и это в буквальном смысле подключи и работай.

На первый взгляд это может показаться невероятно простым, но потенциально беспорядочным решением ваших сетевых проблем. И это, безусловно, может быть так, если вы будете делать все это волей-неволей.

Как это сделать правильно

Если говорить об этом, то, вероятно, лучше всего иметь хорошее представление о том, чем вы хотите быть при проводном подключении к своей сети.

Таким образом, у вас может быть что-то вроде мысленной карты того, где находятся ваши устройства относительно того, где находится ваш маршрутизатор.

Затем вам нужно измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора. Я бы порекомендовал делать это с помощью гибкой рулетки, которой можно обматывать такие предметы, как стены, при переходе от одной точки к другой.

Думайте о рулетке как о кабеле Ethernet, поскольку вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был скрыт и аккуратен, насколько это возможно.

Это сделано для того, чтобы не было прямой линии на полу, например, от маршрутизатора до компьютера.

Конечно, могут быть области, где вам придется прокладывать кабель, просто как бы по полу на открытом воздухе, но мы найдем решения для этого, когда будем говорить о прокладке кабеля.

После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, ближайшего к этой длине.

Следует иметь в виду: я бы рекомендовал покупать кабель, длина которого больше вашей измеренной длины.

Вам, вероятно, все равно придется это сделать, поскольку длина кабеля Ethernet на самом деле не подходит для ваших измерений.Если же это действительно близко к , просто купите ближайшую длину выше него.

Это даст вашим кабелям дополнительное провисание, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете укладывать кабели.

Еще одна вещь, на которую следует обратить внимание, прежде чем мы перейдем к прокладке кабелей: поскольку интернет-сигнал имеет тенденцию ухудшаться с увеличением расстояния, я обнаружил, что предел длины кабеля Ethernet составляет около 300 футов. Скорее всего, это не будет проблемой, если вы похожи на меня и будете жить или уже проживаете в небольшой квартире.

Управление кабелями

Когда у вас есть кабели нужной длины и они подключены ко всему, самое время сделать все презентабельно!

Здесь у вас есть множество вариантов управления кабелями, в том числе и тот, который абсолютно бесплатный, если ваша ситуация позволяет это.

Начиная со бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно белая доска, идущая вдоль основания ваших стен), вы, скорее всего, можете заправить кабель Ethernet внутрь, так как кабель сам по себе имеет такой маленький диаметр.

Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол встречается со стенами, и вам нужно будет только вывести кабель из этого зазора там, где его концы должны во что-то подключаться.

Однако у вас может не быть ковра, зазора, достаточно широкого, чтобы можно было заправить кабели, или ваша ситуация требует, чтобы кабель проложен на виду. В этом случае есть еще несколько вариантов, в которых используются инструменты, специально предназначенные для управления кабелями.

Один из инструментов для укладки кабелей, который вы можете использовать, — это стенная кабельная канавка.Эти вещи отлично подходят для прикрытия кабелей и выглядят довольно гладко.

У них есть клей на обратной стороне, поэтому вам не придется беспокоиться о повреждении стен при их установке. Вы также можете покрасить их в цвет вашей стены.

Еще вы можете использовать крышку напольного кабеля. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.

Насколько мне известно, они могут работать на любой поверхности пола и могут быть обрезаны по размеру в соответствии с вашими потребностями.Они используют двусторонний скотч для приклеивания, но я считаю, что некоторые из них уже имеют клей.

Если вы ищете самый изящный способ запустить Ethernet в своей квартире, без проводки в стенах, я бы сказал, что адаптеры MoCA — ваш лучший выбор.

Сразу хочу сказать, что это решение может быть немного дорогим, каждый адаптер стоит около 50 долларов США, а вам понадобятся как минимум два из них.

Если вы готовы выложить деньги, давайте рассмотрим основы того, что это такое и как они работают.

Основные принципы использования адаптеров MoCA

Насколько я понял, MoCA означает «Мультимедиа по коаксиальному альянсу» и использует ваши коаксиальные входы для передачи проводного подключения к Интернету.

Вы должны подключить один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключить другой адаптер ко всему, что необходимо Ethernet, вместе с дополнительным коаксиальным портом в другом месте квартиры.

Большинство адаптеров, которые я видел, поставляются с двумя коаксиальными входами, и я понял, что они позволяют передавать коаксиальные сигналы другому устройству.

Если у вас есть кабельная приставка, подключенная через коаксиальный кабель, вы можете вкрутить ее во второй коаксиальный вход адаптера MoCA и использовать одновременно с адаптером.

А поскольку между кабельной приставкой и адаптером передаются разные типы сигналов, вам не нужно беспокоиться о потере интернет-сигнала на кабеле или наоборот.

Я также видел некоторые адаптеры с несколькими портами Ethernet на них, так что вы можете просто купить два для своей домашней сети.

Почему MoCA?

Если у вас уже есть общие знания о расширении проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.

Хотя я думаю, что адаптеры Powerline — это бюджетная или временная альтернатива okay (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее востребованными, если вы хотите получить максимальную отдачу от своего интернет-сервиса.

Поскольку адаптеры Powerline используют схему вашей квартиры для передачи Интернета, другие устройства, которые также подключены к этой схеме, могут создавать помехи для вашего сигнала.

Одна проблема, с которой я столкнулся лично, связана с тем, куда именно вы подключаете адаптеры. В многоэтажном доме, когда один адаптер подключен к одному этажу, а другой — на втором, сигнал имеет тенденцию к случайному падению.

Это было болью для меня и определенно может быть проблемой для вас, особенно если вы находитесь в напряженной игровой сессии онлайн.

Я планирую расширить в более поздней статье сравнение между Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно подумал о том, чтобы сэкономить на MoCA, чтобы удовлетворить потребности моего адаптера.

Как человек, который любит заранее планировать определенные вещи, я провел довольно много исследований для прокладки кабелей через гипотетическую, воображаемую квартиру, которую я мог бы получить в ближайшем будущем.

Однако, несмотря на все мои поиски, я так и не нашел единственного источника информации, который отвечал бы на все мои вопросы.

Вот почему я сделал это (надеюсь) полезным руководством, чтобы обобщить почти все, что я узнал в ходе исследования проводки Ethernet без инструментов в доме, который вы только что снимаете.

Итак, спасибо, что дочитали до этого места, и, если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно обновлю эту статью или сделаю ссылку на новую.

Как управлять кабелями и шнурами в вашей квартире

Работа с кабелями может быть небольшой проблемой, если у вас в квартире несколько электронных устройств.

Никто не хочет смотреть на шнуры (или спотыкаться о них) по всему дому. Но управлять кабелями может быть сложно, если в вашей квартире мало удобных розеток или если у вас много электроники в одном месте.

С помощью Prometheus Apartments, Huffington Post и Refinery29 мы собрали советы и продукты, которые сделают прокладку кабелей в вашей квартире простым и удобным.

Советы по использованию шнуров

• Используйте цвета и зажимы. Сэкономьте время при отключении предметов, сочетая цвета шнуров и соединяя вместе кабели, идущие к сопутствующим продуктам. Создайте ключ или пометьте свои шнуры, чтобы вам не приходилось отключать несколько устройств каждый раз, когда вам нужно перезагрузить маршрутизатор или взять зарядное устройство компьютера.Зажимы для переплета — дешевое и простое решение — вы можете упорядочить их и наклеить на них декоративную ленту, чтобы сэкономить деньги.

Зажимы для бумаги и этикетки — недорогой способ укладывать шнуры и кабели. [Изображение: Blue i Style]

• Спрячьте шнуры в ящик или декоративную коробку. Если у вашей прикроватной тумбочки есть ящик, вы можете спрятать внутри шнур питания, чтобы подключить телефон, Kindle, iPad или другую электронику перед сном. Вы можете сделать то же самое с декоративной коробкой — просто просверлите отверстие сзади, чтобы можно было воткнуть удлинитель в стену.

[Изображение: Sweet Sanity Designs] Декоративные плинтусы — это уникальный способ скрыть видимые кабели. [Изображение: Dornob]

• Протяжные шнуры по краям мебели и плинтусов скрывают их от глаз и придают вашей квартире аккуратный и стильный вид. Чтобы длинные кабели оставались на месте, используйте зажимы для командных шнуров, чтобы не повредить стены и не поставить под угрозу залог.

[Изображение: Amazon]

• Установите подставку под стол для хранения периферийной электроники, такой как модемы и жесткие диски.

Закрепите подставку под столом, чтобы электроника была организована и скрыта от глаз. [Изображение: Lifehacker] Накройте шнуры чехлами для шнуров и покрасьте их в тон ваших стен, чтобы они гармонировали. [Изображение: Home Depot]

• Не можете избежать шнуров? Сделайте настенное искусство из проволоки.

Если видимые шнуры неизбежны, приготовьте лимонад и используйте их в качестве украшения. [Изображение: Amazon]

Уникальные продукты для укладки кабелей

Несмотря на то, что вы можете выбрать недорогой вариант с зажимами для фиксации и поворотными стяжками для управления кабелями, эти умные продукты значительно упрощают организацию кабелей.

• Hug-A-Plug — У вас ограниченное количество розеток или много электроники в одном месте? Hug-A-Plug вжимается в ограниченное пространство и превращает одну розетку в две, причем по одной розетке с каждой стороны параллельно стене, а не торчит прямо. Помимо экономии места, Hug-A-Plug предотвращает повреждение электронных шнуров, сгибая их и прижимая к загроможденным местам.

[Изображение: The Container Store]

• Кабельные твистеры — Кабельные твистеры идеально подходят для того, чтобы убрать беспорядок на вашем столе или в зоне для просмотра телевизора.Они могут удерживать вместе несколько шнуров, кабелей и проводов для экономии места. Используйте твистеры с цветовой кодировкой, чтобы упорядочить кабели, чтобы вы могли быстро отсоединить нужные шнуры, не отключая всю свою электронику.

Кабельные твистеры доступны в большом количестве цветов, чтобы провода были организованы. [Изображение: The Container Store]

• Шнуры для шнура — Шары для шнура скрывают длинные шнуры из поля зрения, улучшая внешний вид вашего офиса или гостиной и помогая избежать опасности споткнуться. Шарики удерживают длинные провода в небольшом пространстве, обеспечивая при этом забавный всплеск цвета.

Шарики для шнура «съедают» длинные шнуры, чтобы удерживать их. [Изображение: Amazon]

• Кабельные зажимы — Устали от того, что шнуры падают каждый раз, когда вы отключаете один из своих гаджетов? Кабельные зажимы предотвращают проскальзывание шнуров за стол и сохраняют порядок в офисе. Мини-клипсы отлично подходят для небольших предметов, таких как iPhone и iPad, а большие версии можно использовать для зарядных устройств компьютеров, жестких дисков и т. Д. Они самоклеющиеся, поэтому их можно использовать в доме и легко снимать с мебели.

[Изображение: The Container Store]

• Кто не любит LEGO? Маленькие ручки на этих забавных маленьких игрушках идеально подходят для удержания электронных шнуров и добавляют забавной индивидуальности вашей квартире.

[Изображение: Prometheus Apartments]

Полное руководство по установке и обслуживанию бытовых кабелей передачи данных

В эпоху, когда все становится беспроводным, почему мы все еще говорим о проводке или кабелях? Прежде всего, кабельная разводка в 20 раз быстрее, чем обычное соединение Wi-Fi.Во-вторых, его возможности подключения не мешают расстояние, помехи, конкурирующие сети, стены и другие источники.

Многие домовладельцы всегда стремятся расширить свои возможности и результаты. Однако не многие знают, какие у них есть возможности. Эта статья предназначена для того, чтобы помочь таким людям понять, что такое бытовые кабели для передачи данных и все, что с этим связано. Итак, приступим без промедления!

Типы кабелей

Существуют различные кабели, и выбор того, который вам подойдет, будет играть решающую роль.Наиболее известные типы кабелей для этой цели включают Cat 5e, Cat 6, Cat 6A, Cat 7 и оптические волокна.

Хотя кабель категории 5e все еще доступен, он считается устаревшим, поскольку не может удовлетворить потребности пользователей в быстрой и надежной сети. Остальные кабели поддерживают быстрые сети, включая гигабитные скорости, которые рекомендуются для сетевого оборудования и домашних компьютеров.

Следующая опция (Cat 6) поддерживает Ethernet Gigabit и обратно совместима со всеми предыдущими сериями кабелей Cat.Кабели Cat 6 нового типа имеют оболочку FTP , которая поддерживает скорость 10 Гбит / с. Однако Cat 6 не продается как кабель, способный выдерживать такие скорости, поэтому нет никаких гарантий относительно этого.

Если вы хотите использовать скорость 10 Гбит / с для домашнего оборудования, для прокладки кабелей данных лучше подойдет Cat 6A и выше.

Выбор оболочки

После того, как вы закончите выбор типа кабеля, следующим шагом в этом процессе будет определение типа оболочки.Существует два вида:

• Камера статического давления : это оболочка кабеля, обладающая высокой огнестойкостью, и в случае возгорания она выделяет нетоксичный дым. Некоторые жилые комплексы требуют этого как обязательного шага в случае возникновения пожара.
• PVC : это стандартная кабельная оболочка, которая также очень удобна для карманов. Хотя он не обладает такими же огнестойкими свойствами, как пленум, он работает так же, как и вышеупомянутый тип. Для бытового использования ПВХ будет неплохим выбором.Однако для офисных зданий он не подойдет.

Рассмотрите потолок

Еще одна вещь, которую необходимо учитывать, — это тип потолка в вашем доме или здании, поскольку он напрямую влияет на то, как будут проложены ваши кабели для передачи данных. Типы потолков, которые есть в большинстве домов:

• Подвесной потолок : Установка кабелей передачи данных в этот тип потолка чрезвычайно проста. Этот тип потолка легко скрывает кабели и с ним проще всего работать.
• Жесткий потолок : Если в вашем жилом комплексе жесткий потолок, вам предстоит самая сложная работа, поскольку она требует много времени и больших денег. К сожалению, в большинстве домов и жилых комплексов есть такие потолки.
• Открытый потолок : Этот вид потолка не очень популярен среди жилых домов. Тем не менее, в различных квартирах для эстетического эффекта используются открытые потолки. Работать с таким потолком сложно, так как установщикам необходимо приложить дополнительные усилия, чтобы скрыть кабели и балки от невооруженного глаза.

Сколько комнатных розеток?

Этот шаг во многом зависит от размера вашего дома. Это также определяется количеством проводного оборудования, которым вы владеете или будете владеть в будущем. В качестве меры безопасности было бы неплохо снабдить каждую комнату несколькими розетками. Вы также можете увеличить количество розеток в комнате с телевизором, принтером, компьютером, телефонными базами и т. Д. С другой стороны, комнаты, которые будут обслуживать различное медиаоборудование, такое как домашняя стереосистема, телевизоры, игры консоли, медиаплееры и т. д.должно иметь более трех розеток.

Монтаж кабелей данных

Вы решили, какой кабель вам нужен? Вы закончили выяснять, с какой строительной конструкцией вы будете работать? Когда вы понимаете эти шаги, вы можете переходить к собственно процессу установки. Мы перечислили несколько пунктов, которые помогут вам с прокладкой кабеля для передачи данных.

1. Выбор пути

Это самый сложный, но важный шаг при установке кабеля для передачи данных.Если вы находитесь на нижнем уровне и имеете доступ к подвалу, прокладка кабелей по этому пути будет для вас лучшим выбором. С другой стороны, если у вас есть двухэтажное здание и есть доступ к чердаку или крыше, вы можете провести кабели через чердак и наоборот.

В случае многоэтажного дома, возможно, придется проявить творческий подход. Кабель для передачи данных можно провести снаружи или через лоток для белья. Выбирая внешний вариант, вы можете работать с любым кабелем, кроме коаксиального кабеля LMR 400 , поскольку последний не предназначен для использования в кабелях для передачи данных.

2. Соберите необходимые инструменты

Далее вам нужно начать сбор необходимых инструментов. Вам понадобится:

• Ethernet Инструмент для обжима . Покупайте это только в том случае, если вы будете надевать заглушки на концы кабелей.
• Остроконечная ручная пила. Эта пила понадобится вам, чтобы вырезать отверстия для настенных панелей или монтажных ящиков.
• Маркер этикеток
• Поиск шпилек
• Кабельный тестер
• Штекеры RJ-45

Вдобавок к этому вам понадобятся ленты-липучки, маршрутизатор, короткая коммутационная панель, коммутатор Ethernet и т. Д.

3. Установите настенные панели

Прежде чем что-либо делать, выясните путь кабелей, которые уже проложены в вашем доме. Для начала найдите сетевой разъем. Затем используйте инструмент для поиска шпилек и выясните, в какой части кабельного разъема находится шпилька. Что касается хедз-апа, то шпильки расположены на расстоянии 16 дюймов друг от друга почти в каждом жилом месте.

После того, как вы выбрали место для установки коробки, вам нужно начать с отслеживания формы коробки на стене и вырезания линий с помощью остроконечной ручной пилы.Когда вы закончите с этим, вам будет легче вставить одну коробку в отверстие. Затем прикрутите зажимы и повторите этот шаг для каждой комнаты, через которую вы хотите пропустить кабели.

4. Измерьте кабели

Они не говорят: отмерьте дважды, отрежьте один раз без всякой причины! Чтобы упростить вам задачу, начните с пропуска выбранных кабелей через отверстия, вырезанные в каждой комнате. Продвигайте кабель, пока он не достигнет распределительной комнаты.Как только он попадет в распределительную комнату, пометьте кабель и проложите кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое со всеми остальными комнатами.

4. Подсоедините кабели к патч-панели и разъему

Они не говорят: отмерь дважды, отрежь один раз без всякой причины! Чтобы упростить вам задачу, начните с пропуска выбранных кабелей через отверстия, вырезанные в каждой комнате. Продвигайте кабель, пока он не достигнет распределительной комнаты.Как только он попадет в распределительную комнату, пометьте кабель и проложите кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое со всеми остальными комнатами.

Теперь, когда кабели пропущены через отверстия, их можно проткнуть до разъема и патч-панелей. В качестве временного решения вы можете взять необработанный кабель, поместить сверху штекер RJ-45 и воткнуть его прямо в стену. Для постоянного решения нужно поставить патч-панель.

6. Проверьте свои соединения

Перед тем, как вы начнете подключать сетевые устройства к патч-панелям, вам необходимо убедиться, что они находятся в рабочем состоянии или нет.Для этого необходимо проверить все точки подключения. Если вам удастся пройти тест сети, вы легко сможете проверить соединения.

7. Подключите к Интернету

Конечно, не все будет работать через кабельную систему передачи данных. Некоторым устройствам для правильной работы требуются отличные сигналы Wi-Fi, например мобильные телефоны, планшеты, ноутбуки и т. Д. Итак, вам необходимо настроить хорошее соединение Wi-Fi, модем / маршрутизатор которого можно подключить к сетевым кабелям в вашем доме.

Когда дело доходит до домашнего Wi-Fi, существует множество препятствий и множество других факторов, которые вы должны учитывать. Для лучшей связи вы должны разобраться в проблемах и обойти препятствия.

Техническое обслуживание кабелей данных

Правильная установка — это только половина работы. Чтобы поддерживать сетевую систему в течение длительного периода, вам может потребоваться сосредоточиться на ее обслуживании, чтобы поддерживать ее в отличном состоянии. Кое-что вам пригодится.Прежде всего, используйте маркер и пометьте все кабели. Затем разделите их по цветам и соедините вместе полосками на липучках.

Купите шкаф для кабельной стеллажа. Обычно они бывают глубиной 300, 450 и 600 мм. В обычных условиях вам потребуется около 100 мм дополнительного пространства между лицевой стороной переключателя и дверью, чтобы освободить место для соединительных кабелей. Вы должны инвестировать в качественную кабельную стойку, так как она будет играть первостепенную роль в обслуживании и наведении порядка в кабельных пучках.В этой связи наличие организованной стойки может быть полезным, так как это увеличит поток воздуха.

Если в вашей структуре кабелей для передачи данных достаточно места для охлаждения, это только обеспечит долговечность и исправность ваших кабелей для передачи данных.

Заключение

Это много информации для тех, кто просто хочет иметь хорошее соединение в своем доме. Но беспокоиться не о чем, ведь мы разбили каждую важную деталь на небольшие понятные части.От различных типов кабелей до обслуживания системы — мы упомянули простую и надежную информацию, которая сделает жилые проекты для вас легкой задачей.

Что значит кабельная квартира?

Дом | Блог | Что такое квартира с кабельным подключением?

Время чтения: (Количество слов:)

Несмотря на то, что сегодня существует множество интернет-сервисов потокового телевидения, таких как Hulu, NetFlix, Disney +, многие люди по-прежнему предпочитают старый добрый кабель для таких вещей, как просмотр спортивных состязаний и прослушивание новостей. .Вы когда-нибудь видели объявление о квартире с надписью «готовы кабели», когда вы собираетесь ее снять? Что означает, когда в списке квартир указано, что кабель готов? Вообще говоря, это означает, что в квартире предварительно проведена проводка, чтобы вы могли легко получить кабельное телевидение в своей квартире от провайдера кабельного телевидения, такого как Comcast, Verizon, TimeWarner или других, в зависимости от вашего местного региона.

Какой кабель готов?

Вообще говоря, «готовность к кабелю» — это термин, который агентства по недвижимости или управляющие недвижимостью используют в описании квартир, чтобы сообщить вам, что в квартире предварительно проложена проводка для кабеля.Это означает, что в отеле можно принимать кабельное телевидение.

Готовность к кабелю означает, что услуга также предоставляется?

В общем, нет! Если квартира кабельная, это значит, что она кабельная. Как правило, вам придется приобретать услуги кабельного телевидения отдельно, связавшись с поставщиком услуг и активировав его под своим именем. Квартира с кабельным подключением означает, что вы можете быстро получить обслуживание, так что вы можете начать смотреть больше телеканалов, не дожидаясь установки проводов.

Как узнать, какие варианты кабеля доступны?

Вот несколько вопросов, которые следует спросить у своего управляющего недвижимостью —

• Какие компании доступны для кабельного обслуживания (например, Comcast, Verizon, TimeWarner)?
• Есть ли у вас человек, с которым я могу связаться? Это может быть полезно, поскольку в многоквартирных домах часто есть местные представители, с которыми вы можете иметь дело, что может упростить процесс прокладки кабеля, чем звонок по номеру 1-800, по которому должны звонить остальные жители района.
• Эта же компания также предоставляет Wi-Fi / Интернет? Вообще говоря, это та же компания, которая предоставляет кабель для подключения к Интернету, но не всегда. У вас может быть выбор, например, использовать Google Fiber для Интернета и Comcast для кабеля.

Какие вопросы задать кабельной компании?

• Как активируется в квартире? Мне нужно назначить встречу или вы можете активировать удаленно? В некоторых новых квартирах кабель может быть готов к работе, даже если представитель не приедет.
• Какой вид Интернета / Wi-Fi доступен в отеле? Какие скорости интернета доступны?
• Есть ли у вас какие-либо пакеты / предложения для новых переездов? Я не могу не спросить, может быть, есть особый ход. Обычно они связывают интернет и кабель вместе, чтобы предложить более выгодную сделку, но проверьте математику, так как может иметь смысл покупать их отдельно.
• Каков срок действия контракта? Узнайте срок контракта и что произойдет, если вам придется преждевременно разорвать контракт на кабель?
• Как отключить услугу, если вам нужно переехать? Спросите о процессе, когда вы съедете? Вы должны вернуть оборудование? Можете ли вы отправить оборудование обратно?

В конце концов, помните, что кабель никогда не бывает бесплатным в квартире, если это прямо не указано в списке.Даже если квартира готова к подключению кабеля, вам все равно придется заплатить, чтобы активировать и использовать услугу.

телекоммуникационные и РЧ системы распределения в многоквартирных домах

SignalNET — телекоммуникационные системы и РЧ распределительные системы в многоквартирных домах

Последние правила Польши, касающиеся систем распределения сигналов в многоквартирных домах и общественных зданиях, более точно определяют требования для кабельных систем, развертываемых в новых зданиях. Целью требований является унификация предоставления услуг для каждого пользователя путем предоставления доступа к широкополосному Интернету, телевидению, телефонии и т. Д.- не ограничивается одним оператором или технологией.

Подобные требования являются или будут обязательными во многих странах, поэтому инвесторы должны их учитывать. Даже если такие правила еще не приняты, выполнение рекомендаций сделает здания более привлекательными для покупателей / жителей.

К основным требованиям относятся:

1) установка оптоволоконной системы, состоящей из оптической распределительной рамы, расположенной в техническом помещении, и кабельной разводки (не менее двух волокон на каждую квартиру)

FTTH (Fiber-To- The-Home) значительно улучшает качество широкополосных услуг, в частности позволяет пользователям более высокую скорость передачи данных, что особенно важно для потоковой передачи HD-видео; среда также намного безопаснее для пользовательского оборудования — без скачков напряжения.

2) установка ВЧ системы для приема и распространения цифрового наземного телевидения и радио (DVB-T, DAB), а также цифрового спутникового телевидения с двух спутниковых позиций; система должна включать в себя коаксиальный кабель и компоненты для установки: разветвители, ответвители, усилители, мультисвитчи, антенный комплект

Оптимальное решение — объединить обе установки в одну мультикоммутаторную систему, которая с помощью одного коаксиального кабеля передает все сигналы в каждую квартиру.Благодаря этому решению жители не вынуждены оплачивать услуги оператора кабельного телевидения — они могут получать бесплатные передачи DVB-T, FTA и спутниковые каналы платного телевидения.
Очень важным фактом является то, что жильцам домов без мультикоммутационных систем приходилось монтировать собственные спутниковые антенны (в Польше около 50% телезрителей использовали спутниковые приемники) на балконах и фасадах зданий, что портило общую эстетику зданий. Люди, имеющие квартиры только на северной и западной сторонах домов, были лишены доступа к спутниковым сигналам от польских операторов.Системы с несколькими переключателями устраняют такие проблемы.

3) дополнительный коаксиальный кабель, который может предоставлять сигналы / услуги от оператора кабельного телевидения или независимые сигналы спутникового телевидения и DVB-T.

4) структурная кабельная разводка на основе двух кабелей UTP, ведущих к каждой квартире, обеспечивающая доступ к Интернету, возможность подключения внутренней связи и т. Д.

5) монтажная коробка, расположенная в каждой квартире рядом с входной дверью, с выводами всех кабелей и дополнительного оборудования например, радиочастотный разветвитель, коммутатор Ethernet и т. д.Затем услуги предоставляются торговым точкам в квартире.

6) отдельное техническое помещение с распределительной рамой и кросс-коммутационной коробкой, позволяющее подключить любого абонента к инфраструктуре любого поставщика услуг, работающего в этом районе.

Многоэтажный жилой дом, оборудованный оптоволоконными и мультикоммутаторными установками, а также структурной кабельной разводкой.
Нажмите, чтобы загрузить версию в формате pdf (2,5 МБ)

Установки в многоэтажном жилом доме с 3-мя лестничными клетками.Техническое помещение находится в средней лестничной клетке, в остальных лестничных клетках есть дополнительные шкафы. Нажмите, чтобы загрузить версию в формате pdf.

Требования к системе:

• Ядром системы в любом здании является техническое помещение, содержащее распределительную коробку и кросс-коммутационную коробку, позволяющую подключить любого абонента к инфраструктуре любого поставщика услуг, работающего на территории

• Оптоволоконный распределительный каркас, связанный с поставщиками услуг, связан с каждой абонентской розеткой или оконечным устройством оптоволокна как минимум через два одномодовых волокна с минимальными параметрами, приведенными в таблице:

Требованиям соответствуют следующие кабели:

UNI

• в системе используются одномодовые соединители SC / APC

L3635 L4222

• затухание оптического канала от распределительной рамы до любой розетки или окончания волокна не может превышать 1,2 дБ (при 1310 нм и 1550 нм)

• любые места с кабельной заделкой должны иметь соответствующие предупреждающие знаки об опасностях невидимого оптического излучения

Пример практической реализации волоконно-оптической системы в многоэтажном доме

Многоэтажный жилой дом с волоконно-оптической установкой
Нажмите, чтобы загрузить версию в формате pdf (2.5 МБ)

В данном примере в здании 5 этажей с 3 квартирами на каждом этаже. Согласно требованиям, указанным выше, установка содержит 30 волокон, по два вывода в каждой квартире.

В техническом помещении находится шкаф RACK R912012 с двумя оптоволоконными коробками ULTIMODE MT-524 L5124 с лицевыми панелями L5541. В ящиках можно разместить до 48 адаптеров SC / APC L4222. Оптические кабели к абонентам разводятся с задней стороны шкафа — они приварены гибкими проводами SC / APC L3552, размещенными внутри коробок.
Квартиры соединены с техническим помещением оптоволоконным кабелем легкого доступа ULTIMODE BS. Квартиры на первом (первом) этаже соединены волокнами кабеля BS-12SM L7812, состоящего из 12 волокон, на верхних этажах — кабеля BS-24SM L7824, состоящего из 24 волокон. На каждом этаже 6 волокон извлекаются из кабеля после вырезания подходящего окна с помощью специального инструмента для снятия изоляции L5911. Окна защищены блоками прорыва VQ-BU. Каждая пара волокон, идущих в квартиру, защищена капельно-распределительной трубкой VC-TUB L7211.
В каждой квартире волоконно-оптические кабели можно оконцовывать несколькими способами, в случае использования клеммной коробки или розетки. Лучшим решением, по-видимому, является небольшая оконечная коробка, в которой размещены волокна, заделанные таким образом, что пользователю не потребуется привлекать профессиональную услугу для их соединения для будущего использования. Это может быть оконечная коробка ULTIMODE TB-02H L5302, содержащая запасные отрезки волокон, соединенные гибкими выводами SC / APC L3552 с оконечными переходниками L4222.

Требования к системе:

• коаксиальные кабели не ниже категории RG-6, с эффективностью экранирования класса A, гарантированной двойным экраном (алюминиевая фольга и оплетка с минимальным коэффициентом покрытия 77%), с медным центральным проводником диаметром не менее 1 мм. .Каждая квартира должна быть оборудована двумя кабелями, один для передачи сигналов от мультисвитча (FM + DAB + DVB-T + SAT), второй также от мультисвитча или от оператора кабельного телевидения.

• антенный комплект: FM 87.5-108 МГц, VHF / DAB 174-230 МГц, UHF 470-862 МГц, каждая с усилением не менее 14 дБи, спутниковая параболическая антенна или офсетная антенна (и) диаметром не менее 1,2 м

• доступ к спутниковому вещанию в По крайней мере, с двух спутниковых позиций все компоненты спутниковой системы должны соответствовать классу эффективности экранирования А.

Пример практической реализации системы SMATV в многоэтажном доме

Рассматривая количество розеток и их расположение в здании, можно выделить два основных случая.В случае, когда общее количество розеток в одной подсети (обычно охватывающих квартиры на одной лестнице) относительно велико (более 32), хорошим решением является установка мультисвитчей в коробках на каждом этаже для подачи сигналов в квартиры на одном этаже. пол.

Основными преимуществами этого решения являются ограниченное количество кабелей в шахтах и ​​разделение распределительной сети на небольшие независимые подсети. Такая сегментация позволяет практически полностью исключить массовые поломки системы.

На фото выше показан пример коробки с оборудованием для раздачи сигнала на один этаж. Ответвитель SS-920 R70526 принимает сигналы от 9-кабельной «шины», идущей вертикально снизу вверх по зданию. Мультикоммутатор MSV-908 70858 подключается к ответвителю через переходники F-F E8242. Идентичная компоновка выходов ответвителя и входов мультисвитча обеспечивает быстрое завершение элегантных соединений, которые занимают минимум места в монтажной коробке. Это ключевая проблема, когда ящики расположены в ограниченном пространстве, предназначенном для таких установок.Кроме того, мультисвичи MSV питаются по сигнальным линиям от усилителя SA-901 R70901, расположенного на другом этаже — нет необходимости подводить отдельный кабель питания к каждому блоку. Коробка на фото — TPR-21 R
