Проводка в квартире своими руками

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Проводка в квартире своими руками

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Сможет ли хозяин квартиры самостоятельно оптимально разместить и просчитать все элементы домашней электросети?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее, знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам кабели – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты.

Лишние удлинители на полу никогда не красят интерьера

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

 И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

• Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
• Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.

Старые алюминиевые скрутки надежностью, увы, не отличаются

• Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.

Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S чаще применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Примерная схема системы TN–S

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В многоэтажной застройке часто применяется принцип TN–С–S

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Цветовая маркировка проводов переменного тока

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

В одном кабеле может быть заключено несколько фазных проводников

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Примерное распределение домашней электросети на зоны

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему мужчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

Схема квартиры, за несколько минут исполненная в CAD

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Для начала, определяемся с розетками

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

Провода можно просто крепить к ожидающим отделки стенкам

Видео: вариант прокладки проводов по стенам квартиры

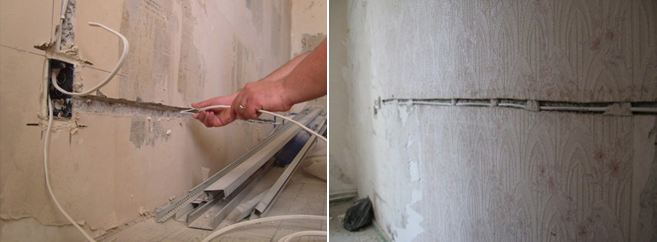

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

Провод может в штробе крепится специальной скобой …… либо просто гипсовыми «нашлепками»

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

Типичные места прокладки электрических трассЕще несколько правил прокладки проводов в стене

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под подрозетники и распределительные (распаечные) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Очень удобным вариантом может стать прокладка проводов по полу, до заливки стяжкиТак это может выглядеть при разветвленной квартирной электросети

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки.

Электротехнический плинтус с розетками

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель-каналы, распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально  придумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

В таком коробе можно скрыть любую проводку

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

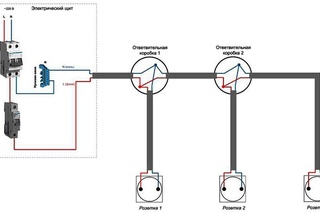

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними автоматы.

На нашей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на какой же высоте от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на нашей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Нагрузка на участок в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

Вполне логичный вариант квартирной электрической сети

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс НГ говорит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Вид бытового электроприбора	Средняя потребляемая мощность	Особенности подключения к электропитанию
Плита или варочная поверхность электрическая	от 3500 до 12000 Вт	Индивидуально проложенная линия питания
Духовой шкаф электрический	от 2500 до 10000 Вт
Стиральная машина-автомат	от 1500 до 3000 Вт
Водонагреватель	от 2500 до 7000 Вт
Посудомоечная машина	от 1500 до 3500 Вт
Микроволновая печь	от 700 до 2500 Вт	допускается поключение к обычной 16 А розетке
Холодильник (только в момент пуска)	от 500 до 2000 Вт
Электрический чайник	от 700 до 1500 Вт
Кухонный процессор (комбайн)	от 500 до 1500 Вт
Хлебопечка, пароварка и т. п.	от 700 до 2000 Вт
Тостер	до 1000 Вт
Кухонная вытяжка	от 500 до 1500 Вт
Измельчитель отходов	от 400 до 1000 вт

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электроприборов и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома».

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание!
Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире
В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки

Обратите внимание!
Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели

1. Распределение проводки из распредкоробки
   Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.

2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.

Розетка с латунными контактами и керамическими внутренностями

Обратите внимание!
При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание!
Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.

Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание!
Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка

Установка выключателя

Установка розетки при монтаже электропроводки

Схема подключений линий электропроводов к электроприборам

Распредкоробка

Проводка в штробе

Проводка в комнате в штробах

Проводка в гофрированной трубе

Проводка скрытая под плинтусом

Прокладка проводки в коробе из гипсокартона

Пластмассовые коробки под розетки

Отвод фазы со стояка к новому автомату

Дифференциальный аппарат для проводки

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают делать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

1. Начинать все электротехнические работы в квартире необходимо с составления схемы расположения основных бытовых осветительных приборов и мест их подключения к электросети.
2. Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
3. Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм².

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм². Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм².

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

1. 1. УЗО 30 мА класса А – в ванной комнате.
   2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
   3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

1. Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
2. В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети, будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

1. Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
2. По намеченным на стене линиям, для размещения проводов, делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
3. С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
4. Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

1. Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Работу рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
2. После того, как кабель протянули во все комнаты, его укладывают в штробы, из которых полностью удаляется старый провод. Если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50 мм.
3. Соединяются концы кабеля в распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
4. Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
5. Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
6. Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

[Всего:    Средний:  /5]

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

• в пластиковый короб;
• в гофрированную трубку;
• просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

• провода с медным сечением;
• выключатели и розетки;
• дополнительную изоляция, если Вы её используете;
• установочные коробки в виде пластиковых стаканов;
• соединительные клеммы для проводов;
• клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

• определение количества необходимых изменений;
• просчёт количества материала и его покупка;
• подготовка помещения, путём демонтажа старых проводов;
• укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

[vc_row][vc_column width=”1/1″]
[vc_toggle title=”Какая схема проводки в квартире?” open=”true”]

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

[/vc_toggle]
[vc_toggle title=”Как правильно выполняется проводка в квартире своими руками?” open=”false”]

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема  и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

[/vc_toggle]
[vc_toggle title=”Как проложена электропроводка в панельном доме?” open=”false”]

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

[/vc_toggle]
[vc_toggle title=”Какая может быть схема разводки электропроводки в квартире?” open=”false”]

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

[/vc_toggle]
[vc_toggle title=”Какие существуют варианты прокладки электропроводки?” open=”false”]

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

[/vc_toggle]
[vc_toggle title=”Чем отличается прокладка электропроводки в новостройке?” open=”false”]

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

[/vc_toggle]
[vc_toggle title=”Какая схема расчета электропроводки?” open=”false”]

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

[/vc_toggle]
[/vc_column][/vc_row]

советы и правила + видео / Блог / myremontnow.ru

Из этой статьи вы узнаете:

• В каких случаях требуется замена электропроводки в квартире
• Из каких этапов состоит замена электропроводки в квартире
• Как грамотно создать схему и план замены электропроводки в квартире
• Какие материалы и инструменты нужны для замены электропроводки в квартире
• Как демонтировать старую электропроводку в квартире
• Как заменить электропроводку в квартире своими руками
• Каких правил придерживаться при замене электропроводки в квартире

Проводите капитальный ремонт в своем жилище в Москве? Есть один важный момент, на который стоит обратить внимание — замена старой проводки в квартире. Электропроводка в многоквартирных домах, построенных во времена СССР, уже не справляется с современными нагрузками. А это может привести к неприятным последствиям. Поэтому, выполняя отделку в помещении, не стоит забывать про проводку. В нашей статье вы узнаете, как производится замена электропроводки в квартире, а также какие приемы позволят вам избежать основных ошибок.

В каких случаях нужна замена электропроводки в квартире

Следует проводить замену электропроводки в жилых помещениях, которым более 20 лет. Дело в том, что в таких квартирах используется проводка старого образца, которая давно устарела во всех смыслах этого слова. В те времена, когда строились эти дома, для создания внутренних электросетей применялись провода из алюминия.

На алюминиевой проводке образуется коррозия, а сама структура металла претерпевает необратимые изменения. Как следствие, электросеть становится ненадежной, а изношенная изоляция не способна защитить от возгораний из-за короткого замыкания.

Основные недостатки старой электропроводки включают в себя:

• использование глухозаземленных нейтралей, а не современного защитного заземления;
• создание разводки методом разветвления;
• отсутствие автоматов для защитного отключения;
• недостаточное количество розеток.

Проектные величины старых электросетей не рассчитаны на возросшую за последние 15-20 лет нагрузку. Вкупе с техническими недостатками такой проводки, все вышеперечисленное может привести к непоправимым последствиям: возникновению аварийной пожароопасной ситуации.

Итак, следует в обязательном порядке произвести замену электропроводки в квартире или доме, если:

• помещению больше 20 лет;
• розетки в доме искрят;
• розетки перестают работать;
• включая электроприбор в сеть, вы чувствуете запах паленой изоляции;
• вы без труда можете сломать провода;
• вы обнаружили утечку тока через стены.

Если у вас наблюдаются практически все названые признаки, необходимо срочно заняться заменой электропроводки в квартире.

Не стоит выполнять замену проводки частично, потому что это может ухудшить текущее положение дел. Частичная замена выполняется, только чтобы устранить обрыв.

Читайте также: Ремонт однокомнатной квартиры в новостройке: порядок выполнения работ и расчет стоимости

Этапы работы по замене электропроводки в квартире

Изучим подробнее, каким образом происходит полная замена электропроводки в квартире. Итак, 6 шагов по реализации этого мероприятия:

1. Создание схемы внутренних цепей.




2. Разработка плана разводки.




3. Согласование плана и схемы с энергоинспекцией, а затем их регистрация.




4. Создание времянки (временный доступ к электричеству, освещение).




5. Прокладка проводки.




6. Монтаж точек подключения, а также механизмов защиты.




Создаём схему замены электропроводки в квартире

Не стоит думать, что замена проводки — легкая задача. Придется не только провести замену электропроводки в квартире, но также и разработать план прокладки новых проводов, который затем нужно согласовать с электриками.

1. Базовое изучение схемы.

Для начала просто посмотрите на изображение. Для лучшего понимания поясним следующее: kWA — это счетчик электроэнергии; УЗО — устройство защитного отключения. При этом схема электропитания однолинейная.

Внимательно посмотрите на две косые черточки, они зачеркивают обозначение провода. Означает это то, что на самом деле там 2 провода: фазный (L) и нулевой (N — нейтраль), которые были проложены вместе.

Далее, защитный провод (РЕ) не перечеркнут: это означает, что он проложен отдельно. В случае, когда ввод трехфазный, соответственно и черточек на схеме его проводов будет 3.

Мы не будем рассматривать системы, где нейтраль изолирована, потому как в быту они не используются.

А сейчас всмотритесь в изображение это однолинейная схема электропитания квартиры премиум-класса площадью 200 квадратных метров. В том случае, если вы без труда разобрались даже в такой сложной схеме, то легко создадите схему электропитания для собственной квартиры.

2. Процесс продумывания электроснабжения.

Проведение электропроводки в жилом помещении определяется потребляемой мощностью. Установленное ограничение потребления, к примеру, в коттеджных поселках, составляет 10-20 кВт на дом. При таких показателях для многоквартирного дома у вас постоянно будет выбивать автомат в подъезде, или же сгорит домовая проводка. Если же говорить про хрущевки, в которых чаще всего и необходима замена электропроводки в квартирах, ограничение составляет 1,3 кВт, максимум — 2 кВт.

Понятно, что жители многоквартирного дома не включают все электроприборы, к примеру, даже кондиционеры работают не одновременно. Таким образом, среднестатистической потребляемой мощности в 4,3 кВт хватает, и домовая проводка функционирует. При расчете необходимо ориентироваться на этот показатель. Не стоит допускать ситуации, когда одновременно будут включены, например, стиральная машинка, утюг, кондиционер и бойлер, так как главный автомат вырубит всю квартиру. К сожалению, с этим ничего не поделаешь.

Не будем детально разбирать расчет, а возьмем данные для замены электропроводки в двухкомнатной квартире площадью 40-100 квадратных метров:

• Главный автомат: 25-32 А (зависит от размеров помещения). Коэффициент запаса на точку составляет 1,3-1,5. Устанавливать 2 в городских квартирах запрещено, поскольку общая электропроводка не выдержит.
• Квартирное УЗО — 50 А 30 мкА разбаланс.
• Кухня: 2 ветви проводки по 4 кв. мм, при этом на каждой автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной происходит из кухни (на схеме не обозначено).
• Кондиционер: ветвь 2,5 кв. мм, автомат — 16 А, УЗО — 20 А 30 мкА.
• Розеточные цепи, а также цепи освещения: по одной цепи в каждую комнату, исключая ванную и туалет (в этих комнатах — только освещение). Провода с сечением 2,5 кв. мм, автоматика отключения не требуется, так как с этим справится общеквартирная.

Мы перечислили все исходные данные для построения однолинейной схемы электропитания жилого помещения. Приступаем к вычерчиванию.

Читайте также: Пробковый пол: плюсы и минусы.

3. Вычерчиваем схему.

В качестве образца ориентируйтесь на самую первую схему, приведенную в статье. Верх схемы, начиная с выходов из счетчика, не меняем — просто используем свои численные данные. Производитель УЗО не играет роли, можно поставить как АСТРО-УЗО, так и любое другое.

Если не можете разобраться с обозначениями, обратитесь к Приложению к ПУЭ (Правила устройства электроустановок потребителей) или посмотрите ГОСТ 2.755-87 (CT СЭВ 5720-86).

Создавая чертеж схемы, нельзя изменять размеры условных обозначений элементов. Так, электрический конденсатор обозначен двумя параллельными прямыми, толщина которых 0,5 мм и длина 10 мм, расположены они на расстоянии 2 мм друг от друга. Не стоит делать масштабирование, даже если этот элемент один и располагается на листе формата А0.

4. Готовим план.

Далее разберем рисунок, на котором представлен план электропроводки. Составление плана — следующий этап после того, как будет готова схема.

Поясним план:

• От счетчика во все комнаты идут две ветви: для цепей освещения и розеток.
• Так как в стандартной квартире один туалет, то система дополнительного уравнивания потенциалов (ДСУ) не требуется. Ее ветвь схематично изображается пунктирной линией.
• В ванной комнате обозначают светильник на потолке во влагозащищенном исполнении, а также бойлер, если он у вас есть.
• Обозначать следует ветви к розеткам, а также стационарным электроустановкам (жестко закрепленным на несущих конструкциях или запитанным не через разъемное соединение). Так, бойлер или теплый пол будут стационарными, а вот стиральная или посудомоечная машинки, духовка — нестационарными. Электрики не будут обращать внимание на то, что они подключены к другим коммуникациям.
• Не стоит указывать в схеме такие детали, как светодиодная подсветка или удлинитель для балкона. Дело в том, что все эти мелочи могут послужить тому, что инспектор забракует даже хороший план.
• Нельзя указывать ветви, идущие на балкон или лоджию, так как это является нарушением ПУЭ. Согласно правилам, запитывание этих помещений должно происходить от розеток из других комнат.

Далее приведем советы по упрощению плана:

• Обратитесь в ДЭЗ или БТИ, где вам должны предоставить план квартиры.
• Сделайте скан плана, а если он большой – сканируйте по частям.
• При помощи программы Photoshop объедините сканы в один рисунок, удалите старые обозначения проводки стационарных электроприборов и точек подключения.
• Затем укажите новые обозначения согласно схеме, ориентируясь на образец приведенного плана электропроводки. Лучше выполнить это в CorelDraw (векторный графический редактор). После этого экспортируйте получившийся план в растровое изображение, при этом сохранив и вектор. Дело в том, что план скорее всего вернут, указав, что необходимо доработать.
• Далее, в Photoshop разбейте все изображение в нужном масштабе на небольшие куски, чтобы можно было распечатать их на принтере. После распечатки вы сможете склеить части в одно целое: выполняйте это так, чтобы линии совпали. В случае если они немного не сходятся, завершите работу вручную, дочертив детали.

Примечания:

1. Если туалет и ванна расположены в отдалении от кухни, стоит разместить группу розеток для санузла в смежной комнате.
2. Группы розеток в таком случае располагаются одна напротив другой через стену. Так, просверлив стену, вы запитаете обе группы одной ветвью, а это уже неплохая экономия кабеля и трубы.
3. При анфиладной планировке (квартира-трамвай) в дальнем от счетчика помещении можно запитывать группы розеток одна от другой (не больше двух, помните, что это допускается на практике, но не по ПУЭ). Можно сэкономить полветви, если ближняя группа запитывается через стену из гостиной.

4. Местное освещение (бра) можно запитывать от розеток или последовательно в пределах помещения, когда в нем есть потолочный светильник (также допускается на практике, но не по ПУЭ).
5. Потолочные светильники необходимо запитывать отдельной ветвью. Запрещается запитывать их друг от друга или от розеток, так как цепи общего освещения — наиболее важные.
6. Точечные светильники обозначаются на плане как люстра, поэтому для них проводим ветвь в центр потолка, при этом разводку можно выполнять наиболее удобным и безопасным способом.

Подготовленные схемы электропитания, а также план электропроводки необходимо зарегистрировать и утвердить в энергослужбе. Эта процедура является бесплатной.

Обратите внимание на составление плана. Грамотно составленный план позволит вам сократить свои расходы в 2 раза.

Какие материалы и инструменты нужны для замены электропроводки в квартире

Чтобы выполнить замену электропроводки в квартире, вам потребуются следующие инструменты:

• Перфоратор, а также набор сверл по бетону, бур по бетону 16-20 мм, корончатое сверло 90-100 мм, долото 25-30 мм.

• Паяльник 40 Вт.
• Болгарка с кругом по камню.

• Пассатижи, бокорезы, отвертки.
• Фазоуказатель.
• Тестер.

• Уровень и шнур.
• Фонарик.
• Монтажный нож.

Для того чтобы точно просчитать требуемый метраж проводов, вам нужно измерить расстояние от щитка до точки подключения, с учетом углов, выступов, ниш. Повороты проводки производятся под углом 90 ^о. Получившиеся значения складывают, затем приплюсовывают еще 15 %.

Наиболее простой метод подсчета необходимого количества проводов: умножаем общую площадь жилого помещения на 2. Одна третья от получившегося значения приходится на осветительные провода, две трети — на создание розеточных групп подключения.

Помимо проводов, необходимы клеммники — 3 секции по 10 контактов. Не стоит покупать клеммники в полиэтиленовом корпусе. Также в отверстие должны помещаться 2 провода сечением 2,5 кв. мм.

Подбирать тип крепления провода можно по своему желанию, однако многие считают, что по сравнению с винтами, зажимные пластины более удобны и надежны.

На подрозетниках должны быть внешние выступы, чтобы сцепление с алебастром было лучше. Для прокладки сетей внутри квартир стоит покупать кабели российского производства, например, ВВГ, ВВГнГ, ПУНП.

Вам понадобится вводный щит, на котором будут установлены 4 клеммника, 4 автомата, а также концы проводов, гофры для кабеля, матерчатая изолента плюс электропроводящая смазка.

Рекомендуется приобретать металлический гофр, поскольку вы сможете заземлить его дополнительно для повышенной надежности защиты проводки. Более того, даже если случится пожар, металл не загорится, вдобавок он нетоксичен.

Времянка — это двойная или тройная розетка, которую закрепляют на доске. С помощью кабеля 4 кв. мм через автомат на 16 А времянку прикрепляют к квартирной дозе. Можно использовать скрутку для временного соединения.

Как демонтировать старую электропроводку в квартире

Демонтаж напрямую зависит от того, каким образом проводилась укладка старой электропроводки. Была ли она уложена в специальные каналы внутри стены или же она просто находится прямо в стене. Разберемся в этих нюансах далее.

• Прежде всего, отключаем электропроводку, которая идет от счетчика. Затем напрямую от счетчика запитываем удлинитель временного электропитания.

• В том случае, когда старая электропроводка была уложена в каналы, то демонтировать ее и прокладывать новую необходимо одновременно. Происходит это следующим образом: к одному концу старого кабеля наматываем новый, затем удаляем второй конец старой электропроводки. Действуя так, вы избавите себя от необходимости бить стены для демонтажа старой проводки, а прокладка новой пройдет без проблем. Однако если по новому плану старая и новая проводки не совпадают, вам придется пробивать в стенах штробы.

• Если старая проводка вмуровывалась в стену, необходимо определить, где она находится. Посмотрите на стену: на ней вы можете увидеть заделанные штробы. Также можно приобрести специальный прибор для поиска. После этого можно начинать демонтаж, затем проложить новую проводку.

Замена электропроводки в квартире своими руками: пошаговая инструкция

Далее изучим, как происходит замена электропроводки в квартире своими руками.

1. Ранее мы уже упоминали, что прежде чем приступать к демонтажу, необходимо отключить электропитание. Но для создания штроб необходимо электричество. Поэтому вам придется сделать времянку.

Соорудить ремонтную времянку можно с помощью дощечки из дерева. На нее крепится двойная розетка и автоматический выключатель на 16 А. Подсоедините к ним кабель с сечением 4 кв. мм.

2. Следующий шаг — выкручиваем пробки, выключаем квартирный автомат. Затем обдалбливаем и снимаем ручную дозу у электросчетчика. После этого можно выводить провода, подключать времянку.

С этой целью кабели, идущие от электросчетчика, прикручиваем к проводам времянки, делаем их изоляцию — используем изоленту. Теперь к розетке времянки вы можете подсоединить удлинитель и включать электроприборы.

3. Переходим к пробиванию штроб, которые должны быть прямолинейными, располагаем их вертикально или горизонтально. Запрещено делать штробы наклонными.

4. Затем при помощи перфоратора создаем желобок, а в углах— косые срезы, которые выполняются с использованием болгарки. Выбиваем лунку, чтобы изгибы гофрорукава получились плавными.

Выбивая лунки для подрозетников на кирпичных стенах, воспользуйтесь коронкой, а при работе с бетонными стенами — долотом. Используя его же можно сделать и выемку для вводного щита.

5. Завершив штробление, начинайте устанавливать кабели. Прямо на полу протяните кабели в гофры. Затем на алебастровую подушку уложите подрозетники.

6. Устанавливаем гофры: вводим их концы в подрозетники. Подмазываем гофры алебастром через каждые 50 см.

7. Завершив монтаж гофров, их концы следует ввести в середину вводного щитка (ВЩ). Концы смазываются токопроводящей пастой и перехватывают жестяным хомутом с винтом. Затем винт соединяют с заземляющей клеммой.
8. Вводный щиток вставляем в выемку, отмечаем точки, в которых будем просверливать отверстия для дюбелей. Вводный щиток убираем, просверливаем отверстия, вставляем дюбеля.
9. Отключаем электричество, убираем времянку, вводим провода от счетчика в щиток. Таким же образом вводим и подключаем заземляющий провод. Следующий шаг — устанавливаем на стену щиток.

10. Очередной этап замены электропроводки в квартире — оштукатуривание штроб, подключение розеток и выключателей. Подключаем провода в щитке к клеммникам, проверяем кабели на наличие короткого замыкания.

11. По завершении этого этапа подключаем провода от электросчетчика. На пару секунд включаем подачу электричества, чтобы определить фазный и нулевой провода. Снова отключаем ток, подключаем провода от электросчетчика, и, если короткого замыкания нет, можно включать электричество.

Рекомендуемые статьи по данной теме:

Указания по замене электропроводки в разных комнатах

1. Ванная комната.

Замена электропроводки в ванной комнате — сложная работа. Повышенная влажность помещения создает высокий риск удара электротоком. В ванной обычно функционирует техника с высокой мощностью, например, стиральная машина или бойлер. У них большой ток утечки, они работают при повышенной температуре и влажности. Вследствие этого оголенный контакт под напряжением, даже под крышкой розетки, может нанести угрозу здоровью и жизни человека.

Как решить эту проблему?

• Заменяем электрошнуры вентилятора и бойлера длинными, их должно хватить через отверстие в стене до кухонных розеток (розеток в смежной комнате). У бойлера нет штатного шнура, и даже если вы потеряете гарантию на относительно дешевый вентилятор — ничего страшного. Кроме того, практически все случаи возврата вентиляторов — негарантийные. Используем трехжильные шнуры с защитным проводником.
• Покупаем удлинитель без шнура, с заземляющими контактами (евро), на 3 гнезда, с фильтрующими отверстиями сзади, чтобы можно было подвесить на стену, оборудуем его трехжильным шнуром.
• Выводим все 3 шнура сквозь отверстие в углу стены, над плинтусом на кухню (в смежную комнату), устанавливаем евровилки, укладываем короб из ПВХ. Таким образом, снизу и в углу он не будет попадать в поле видимости.

• Включаем вилку бойлера в розетку «насовсем», ведь никакие инструкции не определяют время включения вилки в розетку. То же самое и с вилкой вентилятора, особенно если он реагирует на определенную температуру и влажность.
• Подвешиваем удлинитель в ванной при помощи саморезов в дюбелях.
• Включаем стиральную машину в удлинитель «насовсем». В оставшиеся 2 гнезда включаем светильники у зеркала, а также фен.
• В смежной комнате по мере необходимости включаем в розетку вилку удлинителя.

При таком обустройстве электропроводки в ванной вы исключите возможность появления оголенных концов под напряжением. Соблюдая правила безопасности, вы снизите возможность поражения током к минимуму. Кроме того, согласно ПУЭ и ПТБ удлинитель, пусть со шнуром в коробе и подвешенный на стену, останется просто удлинителем, а не розеткой.

2. Туалет.

В уборной, так же как и в ванной комнате, будет одна осветительная ветвь для потолочного светильника. Запитываем светильники ванной и туалета последовательно по одной ветви — и ни один специалист по электрике не сможет придраться.

3. Кухня.

Для замены электропроводки на кухне потребуются 2 ветви — одна для ванной, вторая непосредственно для кухни. В случае, когда санузел находится далеко от кухни, придется пустить ветвь для ванной в смежную комнату. Расскажем об этом способе подробнее.

Про сечение провода (4 кв. мм), а также про защитную автоматику для двух ветвей мы уже упоминали ранее. Разница заключается в точках подключения: для ванной нам понадобится одна розетка, в то время как для кухни — две тройные. К ним всегда будут подключены посудомоечная машина, духовой шкаф, кухонный комбайн, а также точечная подсветка. Не рекомендуется запитывать отдельной ветвью галогеновые светильники на исподе кухонного гарнитура — это запрещено по ПУЭ, а кроме того, повысит ваши расходы на электроэнергию.

Оставшиеся точки распределим так: одна для кухонного вентилятора, вторая — для подключения удлинителя, подвешенного, как и в ванной, на стену или на шкаф. Его можно использовать для включения вафельницы, пылесоса и другой техники. Подсоединяем холодильник к розетке дополнительной группы на противоположной стене.

Лучше всего поместить розетки ванной и основной группы за нижним шкафом кухонного гарнитура, прямо под столешницей, и как можно дальше от раковины. Если потребуется, в нижнем шкафу с задней стенкой сделайте проем. Чтобы шнуры свободно проходили, задние углы столешниц необходимо обрезать.

Осветительная ветвь в кухню — по такому же принципу, как и везде.

4. Прихожая и коридор.

Для этих комнат понадобятся 2 ветви: одна для розеток, вторая для света. Если коридор вытянутой формы, нужно сделать 2 точки освещения. При этом самую близкую к розетке лучше сделать в виде бра, а потом запитывать от нее. Дальняя точка будет для потолочного светильника, который запитывается по своей ветви.

5. Детская.

Согласно ПУЭ в детских учреждениях высота розеток и выключателей должна быть как минимум 180 см от линии пола. Однако это требование не касается детских комнат в квартирах.

Опасаетесь, что ваш малыш будет играть с розеткой? Чтобы не допустить неприятных ситуаций, установите в детской комнате розетку с защитным диском. Она имеет крышечку, которую вы закрываете на специальный ключ. Так ваше чадо точно не причинит себя вред.

6. Жилые комнаты.

Чтобы запитать потолочные светильники, а также две группы розеток в жилой комнате, воспользуйтесь формулой 2N+1 ветвь, где N — число комнат.

Разберем этот случай подробнее на примере замены электропроводки в трехкомнатной квартире:

1. Гостиная — 1 ветвь основной розеточной группы, 1 — дополнительной группы, 1 —осветительная ветвь.
2. Спальня — 1 ветвь основной группы, 1 осветительная ветвь. Запитывание дополнительной группы происходит через стену от дополнительной группы гостиной.
3. Детская — 1 ветвь основной группы, 1 осветительная ветвь. Запитывание дополнительной группы происходит через стену от дополнительной группы спальни.
4. Дополнительную группу кухни запитываем от спальни или детской комнате, в зависимости от планировки квартиры.

Для замены электропроводки в двухкомнатной квартире (как и в трехкомнатной) потребуется от 12 до 15 ветвей, в том числе и для кондиционера.

Для него ветвь должна оканчиваться розеткой, несмотря на то, что кондиционер представляет собой стационарное оборудование. Делается это, во-первых, в целях безопасности и комфорта, а во-вторых, потому что у климатического оборудования есть штатный литой шнур. Если вы обрежете его, то гарантия на сервисное обслуживание закончится.

Правила техники безопасности при замене электропроводки в квартире

• Производить замену электропроводки в квартире необходимо строго инструментами с изолированными ручками, используя прорезиненные перчатки.

• Штробить стены нужно с использованием козлов, стремянки с горизонтальным упором. Не рекомендуется брать для работы обыкновенную стремянку, так как с нее можно упасть.

• Проводить работы можно строго соблюдая ПУЭ и правила безопасности. Конечно, невозможно полностью перечислить их все. Однако мы приведем перечень основных ошибок, которые может допустить непрофессионал. Обратите внимание на следующие моменты, чтобы избежать возникновения проблемных ситуаций во время работы с электропроводкой.

Наиболее часто встречающиеся ошибки:

• Ни в коем случае нельзя устанавливать автоматические выключатели, предохранители в нулевых рабочих и заземляющих проводниках.
• Проводку сети 220 В нужно выполнять трехфазным проводом: 1 провод — фазный, 1 провод — нулевой, и 1 провод — заземление.
• Исходя из пункта 7.1.37 ПУЭ, устанавливать розетки в ванной комнате, душевой или в бане запрещено. Кроме того, пункт 7.1.39 не допускает также размещение в этих комнатах выключателей.
• Соединять провода можно при помощи пайки, опрессовки, сварки или болтовым соединением.
• Соединять провода следует с запасом, чтобы можно было произвести повторное соединение, если это потребуется.
• Обязательно необходимо заземлить металлические части проводки: короба, лотки, горфированные шланги.

Также производить замену электропроводки в квартире необходимо с соблюдением следующих правил:

• Электропроводка должна быть размещена либо горизонтально, либо вертикально. В противном случае шансы повреждения проводки сильно увеличиваются.
• Размещайте выключатели и розетки на одной высоте.
• Нельзя допускать пересечения проводов.
• Запрещается размещать розетки и электропроводку рядом с отопительными приборами, а также системами водоснабжения.

Производить замену электропроводки в квартире своими силами — тяжелый труд. Если умеете читать и составлять схемы электроснабжения, то можете смело начинать работу. Однако в противном случае рекомендуется обратиться за помощью к специалистам.

Сколько стоит замена электропроводки в квартире

При замене электропроводки в квартире, стоимость работ зависит в первую очередь от того, какие розетки и выключатели вы планируете сделать — скрытые или наружные. В первом случае проводку (а также розетки, выключатели) выполняют с помощью штробления стен. Во втором случае используется кабель-канал, гофру и тому подобное.

Вы определились и собираетесь прятать провода? Тогда важно знать, что штробление подразумевает под собой проведение черновых работ, которые необходимо выполнить до чистовой отделки (шпатлевание, поклейка обоев). В то время как проведение наружной проводки никак не отразится на отделке в помещении.

При замене электропроводки в квартире цена работы зависит от следующего:

1. Технологии прокладки проводки (розеток и выключателей): скрытая или наружная.
2. Число групп (автоматов), которое определяется количеством комнат и, соответственно, розеток.

Итак, вы решили, как будете прокладывать электропроводку. Затем нужно посчитать требуемый метраж штробы или кабель-канала. Кроме того, немаловажную роль играет материал вашего дома — бетонные плиты или же кирпич.

Если вы решили пригласить для замены электропроводки в квартире специалистов, стоимость работы просчитывается индивидуально. Для этого мастеру необходимо увидеть проект, посмотреть «поле работы», согласовать сроки, оплату и тому подобное.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно.

Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

1. стиральные и посудомоечные машины
2. микроволновые печи
3. электрические духовки
4. электрические бойлеры
5. системы кондиционирования
6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Не стоит выполнять замену проводки частично, потому что это может ухудшить текущее положение дел. Частичная замена выполняется, только чтобы устранить обрыв.

Читайте также: Ремонт однокомнатной квартиры в новостройке: порядок выполнения работ и расчет стоимости

Этапы работы по замене электропроводки в квартире

Изучим подробнее, каким образом происходит полная замена электропроводки в квартире. Итак, 6 шагов по реализации этого мероприятия:

1. Создание схемы внутренних цепей.




2. Разработка плана разводки.




3. Согласование плана и схемы с энергоинспекцией, а затем их регистрация.




4. Создание времянки (временный доступ к электричеству, освещение).




5. Прокладка проводки.




6. Монтаж точек подключения, а также механизмов защиты.




Создаём схему замены электропроводки в квартире

Не стоит думать, что замена проводки — легкая задача. Придется не только провести замену электропроводки в квартире, но также и разработать план прокладки новых проводов, который затем нужно согласовать с электриками.

1. Базовое изучение схемы.

Для начала просто посмотрите на изображение. Для лучшего понимания поясним следующее: kWA — это счетчик электроэнергии; УЗО — устройство защитного отключения. При этом схема электропитания однолинейная.

Внимательно посмотрите на две косые черточки, они зачеркивают обозначение провода. Означает это то, что на самом деле там 2 провода: фазный (L) и нулевой (N — нейтраль), которые были проложены вместе.

Далее, защитный провод (РЕ) не перечеркнут: это означает, что он проложен отдельно. В случае, когда ввод трехфазный, соответственно и черточек на схеме его проводов будет 3.

Мы не будем рассматривать системы, где нейтраль изолирована, потому как в быту они не используются.

А сейчас всмотритесь в изображение это однолинейная схема электропитания квартиры премиум-класса площадью 200 квадратных метров. В том случае, если вы без труда разобрались даже в такой сложной схеме, то легко создадите схему электропитания для собственной квартиры.

2. Процесс продумывания электроснабжения.

Проведение электропроводки в жилом помещении определяется потребляемой мощностью. Установленное ограничение потребления, к примеру, в коттеджных поселках, составляет 10-20 кВт на дом. При таких показателях для многоквартирного дома у вас постоянно будет выбивать автомат в подъезде, или же сгорит домовая проводка. Если же говорить про хрущевки, в которых чаще всего и необходима замена электропроводки в квартирах, ограничение составляет 1,3 кВт, максимум — 2 кВт.

Понятно, что жители многоквартирного дома не включают все электроприборы, к примеру, даже кондиционеры работают не одновременно. Таким образом, среднестатистической потребляемой мощности в 4,3 кВт хватает, и домовая проводка функционирует. При расчете необходимо ориентироваться на этот показатель. Не стоит допускать ситуации, когда одновременно будут включены, например, стиральная машинка, утюг, кондиционер и бойлер, так как главный автомат вырубит всю квартиру. К сожалению, с этим ничего не поделаешь.

Не будем детально разбирать расчет, а возьмем данные для замены электропроводки в двухкомнатной квартире площадью 40-100 квадратных метров:

• Главный автомат: 25-32 А (зависит от размеров помещения). Коэффициент запаса на точку составляет 1,3-1,5. Устанавливать 2 в городских квартирах запрещено, поскольку общая электропроводка не выдержит.
• Квартирное УЗО — 50 А 30 мкА разбаланс.
• Кухня: 2 ветви проводки по 4 кв. мм, при этом на каждой автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной происходит из кухни (на схеме не обозначено).
• Кондиционер: ветвь 2,5 кв. мм, автомат — 16 А, УЗО — 20 А 30 мкА.
• Розеточные цепи, а также цепи освещения: по одной цепи в каждую комнату, исключая ванную и туалет (в этих комнатах — только освещение). Провода с сечением 2,5 кв. мм, автоматика отключения не требуется, так как с этим справится общеквартирная.

Мы перечислили все исходные данные для построения однолинейной схемы электропитания жилого помещения. Приступаем к вычерчиванию.

Читайте также: Пробковый пол: плюсы и минусы.

3. Вычерчиваем схему.

В качестве образца ориентируйтесь на самую первую схему, приведенную в статье. Верх схемы, начиная с выходов из счетчика, не меняем — просто используем свои численные данные. Производитель УЗО не играет роли, можно поставить как АСТРО-УЗО, так и любое другое.

Если не можете разобраться с обозначениями, обратитесь к Приложению к ПУЭ (Правила устройства электроустановок потребителей) или посмотрите ГОСТ 2.755-87 (CT СЭВ 5720-86).

Создавая чертеж схемы, нельзя изменять размеры условных обозначений элементов. Так, электрический конденсатор обозначен двумя параллельными прямыми, толщина которых 0,5 мм и длина 10 мм, расположены они на расстоянии 2 мм друг от друга. Не стоит делать масштабирование, даже если этот элемент один и располагается на листе формата А0.

4. Готовим план.

Далее разберем рисунок, на котором представлен план электропроводки. Составление плана — следующий этап после того, как будет готова схема.

Поясним план:

• От счетчика во все комнаты идут две ветви: для цепей освещения и розеток.
• Так как в стандартной квартире один туалет, то система дополнительного уравнивания потенциалов (ДСУ) не требуется. Ее ветвь схематично изображается пунктирной линией.
• В ванной комнате обозначают светильник на потолке во влагозащищенном исполнении, а также бойлер, если он у вас есть.
• Обозначать следует ветви к розеткам, а также стационарным электроустановкам (жестко закрепленным на несущих конструкциях или запитанным не через разъемное соединение). Так, бойлер или теплый пол будут стационарными, а вот стиральная или посудомоечная машинки, духовка — нестационарными. Электрики не будут обращать внимание на то, что они подключены к другим коммуникациям.
• Не стоит указывать в схеме такие детали, как светодиодная подсветка или удлинитель для балкона. Дело в том, что все эти мелочи могут послужить тому, что инспектор забракует даже хороший план.
• Нельзя указывать ветви, идущие на балкон или лоджию, так как это является нарушением ПУЭ. Согласно правилам, запитывание этих помещений должно происходить от розеток из других комнат.

Далее приведем советы по упрощению плана:

• Обратитесь в ДЭЗ или БТИ, где вам должны предоставить план квартиры.
• Сделайте скан плана, а если он большой – сканируйте по частям.
• При помощи программы Photoshop объедините сканы в один рисунок, удалите старые обозначения проводки стационарных электроприборов и точек подключения.
• Затем укажите новые обозначения согласно схеме, ориентируясь на образец приведенного плана электропроводки. Лучше выполнить это в CorelDraw (векторный графический редактор). После этого экспортируйте получившийся план в растровое изображение, при этом сохранив и вектор. Дело в том, что план скорее всего вернут, указав, что необходимо доработать.
• Далее, в Photoshop разбейте все изображение в нужном масштабе на небольшие куски, чтобы можно было распечатать их на принтере. После распечатки вы сможете склеить части в одно целое: выполняйте это так, чтобы линии совпали. В случае если они немного не сходятся, завершите работу вручную, дочертив детали.

Примечания:

1. Если туалет и ванна расположены в отдалении от кухни, стоит разместить группу розеток для санузла в смежной комнате.
2. Группы розеток в таком случае располагаются одна напротив другой через стену. Так, просверлив стену, вы запитаете обе группы одной ветвью, а это уже неплохая экономия кабеля и трубы.
3. При анфиладной планировке (квартира-трамвай) в дальнем от счетчика помещении можно запитывать группы розеток одна от другой (не больше двух, помните, что это допускается на практике, но не по ПУЭ). Можно сэкономить полветви, если ближняя группа запитывается через стену из гостиной.

4. Местное освещение (бра) можно запитывать от розеток или последовательно в пределах помещения, когда в нем есть потолочный светильник (также допускается на практике, но не по ПУЭ).
5. Потолочные светильники необходимо запитывать отдельной ветвью. Запрещается запитывать их друг от друга или от розеток, так как цепи общего освещения — наиболее важные.
6. Точечные светильники обозначаются на плане как люстра, поэтому для них проводим ветвь в центр потолка, при этом разводку можно выполнять наиболее удобным и безопасным способом.

Подготовленные схемы электропитания, а также план электропроводки необходимо зарегистрировать и утвердить в энергослужбе. Эта процедура является бесплатной.

Обратите внимание на составление плана. Грамотно составленный план позволит вам сократить свои расходы в 2 раза.

Какие материалы и инструменты нужны для замены электропроводки в квартире

Чтобы выполнить замену электропроводки в квартире, вам потребуются следующие инструменты:

• Перфоратор, а также набор сверл по бетону, бур по бетону 16-20 мм, корончатое сверло 90-100 мм, долото 25-30 мм.

• Паяльник 40 Вт.
• Болгарка с кругом по камню.

• Пассатижи, бокорезы, отвертки.
• Фазоуказатель.
• Тестер.

• Уровень и шнур.
• Фонарик.
• Монтажный нож.

Для того чтобы точно просчитать требуемый метраж проводов, вам нужно измерить расстояние от щитка до точки подключения, с учетом углов, выступов, ниш. Повороты проводки производятся под углом 90 ^о. Получившиеся значения складывают, затем приплюсовывают еще 15 %.

Наиболее простой метод подсчета необходимого количества проводов: умножаем общую площадь жилого помещения на 2. Одна третья от получившегося значения приходится на осветительные провода, две трети — на создание розеточных групп подключения.

Помимо проводов, необходимы клеммники — 3 секции по 10 контактов. Не стоит покупать клеммники в полиэтиленовом корпусе. Также в отверстие должны помещаться 2 провода сечением 2,5 кв. мм.

Подбирать тип крепления провода можно по своему желанию, однако многие считают, что по сравнению с винтами, зажимные пластины более удобны и надежны.

На подрозетниках должны быть внешние выступы, чтобы сцепление с алебастром было лучше. Для прокладки сетей внутри квартир стоит покупать кабели российского производства, например, ВВГ, ВВГнГ, ПУНП.

Вам понадобится вводный щит, на котором будут установлены 4 клеммника, 4 автомата, а также концы проводов, гофры для кабеля, матерчатая изолента плюс электропроводящая смазка.

Рекомендуется приобретать металлический гофр, поскольку вы сможете заземлить его дополнительно для повышенной надежности защиты проводки. Более того, даже если случится пожар, металл не загорится, вдобавок он нетоксичен.

Времянка — это двойная или тройная розетка, которую закрепляют на доске. С помощью кабеля 4 кв. мм через автомат на 16 А времянку прикрепляют к квартирной дозе. Можно использовать скрутку для временного соединения.

Как демонтировать старую электропроводку в квартире

Демонтаж напрямую зависит от того, каким образом проводилась укладка старой электропроводки. Была ли она уложена в специальные каналы внутри стены или же она просто находится прямо в стене. Разберемся в этих нюансах далее.

• Прежде всего, отключаем электропроводку, которая идет от счетчика. Затем напрямую от счетчика запитываем удлинитель временного электропитания.

• В том случае, когда старая электропроводка была уложена в каналы, то демонтировать ее и прокладывать новую необходимо одновременно. Происходит это следующим образом: к одному концу старого кабеля наматываем новый, затем удаляем второй конец старой электропроводки. Действуя так, вы избавите себя от необходимости бить стены для демонтажа старой проводки, а прокладка новой пройдет без проблем. Однако если по новому плану старая и новая проводки не совпадают, вам придется пробивать в стенах штробы.

• Если старая проводка вмуровывалась в стену, необходимо определить, где она находится. Посмотрите на стену: на ней вы можете увидеть заделанные штробы. Также можно приобрести специальный прибор для поиска. После этого можно начинать демонтаж, затем проложить новую проводку.

Замена электропроводки в квартире своими руками: пошаговая инструкция

Далее изучим, как происходит замена электропроводки в квартире своими руками.

1. Ранее мы уже упоминали, что прежде чем приступать к демонтажу, необходимо отключить электропитание. Но для создания штроб необходимо электричество. Поэтому вам придется сделать времянку.

Соорудить ремонтную времянку можно с помощью дощечки из дерева. На нее крепится двойная розетка и автоматический выключатель на 16 А. Подсоедините к ним кабель с сечением 4 кв. мм.

2. Следующий шаг — выкручиваем пробки, выключаем квартирный автомат. Затем обдалбливаем и снимаем ручную дозу у электросчетчика. После этого можно выводить провода, подключать времянку.

С этой целью кабели, идущие от электросчетчика, прикручиваем к проводам времянки, делаем их изоляцию — используем изоленту. Теперь к розетке времянки вы можете подсоединить удлинитель и включать электроприборы.

3. Переходим к пробиванию штроб, которые должны быть прямолинейными, располагаем их вертикально или горизонтально. Запрещено делать штробы наклонными.

4. Затем при помощи перфоратора создаем желобок, а в углах— косые срезы, которые выполняются с использованием болгарки. Выбиваем лунку, чтобы изгибы гофрорукава получились плавными.

Выбивая лунки для подрозетников на кирпичных стенах, воспользуйтесь коронкой, а при работе с бетонными стенами — долотом. Используя его же можно сделать и выемку для вводного щита.

5. Завершив штробление, начинайте устанавливать кабели. Прямо на полу протяните кабели в гофры. Затем на алебастровую подушку уложите подрозетники.

6. Устанавливаем гофры: вводим их концы в подрозетники. Подмазываем гофры алебастром через каждые 50 см.

7. Завершив монтаж гофров, их концы следует ввести в середину вводного щитка (ВЩ). Концы смазываются токопроводящей пастой и перехватывают жестяным хомутом с винтом. Затем винт соединяют с заземляющей клеммой.
8. Вводный щиток вставляем в выемку, отмечаем точки, в которых будем просверливать отверстия для дюбелей. Вводный щиток убираем, просверливаем отверстия, вставляем дюбеля.
9. Отключаем электричество, убираем времянку, вводим провода от счетчика в щиток. Таким же образом вводим и подключаем заземляющий провод. Следующий шаг — устанавливаем на стену щиток.

10. Очередной этап замены электропроводки в квартире — оштукатуривание штроб, подключение розеток и выключателей. Подключаем провода в щитке к клеммникам, проверяем кабели на наличие короткого замыкания.

11. По завершении этого этапа подключаем провода от электросчетчика. На пару секунд включаем подачу электричества, чтобы определить фазный и нулевой провода. Снова отключаем ток, подключаем провода от электросчетчика, и, если короткого замыкания нет, можно включать электричество.

Рекомендуемые статьи по данной теме:

Указания по замене электропроводки в разных комнатах

1. Ванная комната.

Замена электропроводки в ванной комнате — сложная работа. Повышенная влажность помещения создает высокий риск удара электротоком. В ванной обычно функционирует техника с высокой мощностью, например, стиральная машина или бойлер. У них большой ток утечки, они работают при повышенной температуре и влажности. Вследствие этого оголенный контакт под напряжением, даже под крышкой розетки, может нанести угрозу здоровью и жизни человека.

Как решить эту проблему?

• Заменяем электрошнуры вентилятора и бойлера длинными, их должно хватить через отверстие в стене до кухонных розеток (розеток в смежной комнате). У бойлера нет штатного шнура, и даже если вы потеряете гарантию на относительно дешевый вентилятор — ничего страшного. Кроме того, практически все случаи возврата вентиляторов — негарантийные. Используем трехжильные шнуры с защитным проводником.
• Покупаем удлинитель без шнура, с заземляющими контактами (евро), на 3 гнезда, с фильтрующими отверстиями сзади, чтобы можно было подвесить на стену, оборудуем его трехжильным шнуром.
• Выводим все 3 шнура сквозь отверстие в углу стены, над плинтусом на кухню (в смежную комнату), устанавливаем евровилки, укладываем короб из ПВХ. Таким образом, снизу и в углу он не будет попадать в поле видимости.

• Включаем вилку бойлера в розетку «насовсем», ведь никакие инструкции не определяют время включения вилки в розетку. То же самое и с вилкой вентилятора, особенно если он реагирует на определенную температуру и влажность.
• Подвешиваем удлинитель в ванной при помощи саморезов в дюбелях.
• Включаем стиральную машину в удлинитель «насовсем». В оставшиеся 2 гнезда включаем светильники у зеркала, а также фен.
• В смежной комнате по мере необходимости включаем в розетку вилку удлинителя.

При таком обустройстве электропроводки в ванной вы исключите возможность появления оголенных концов под напряжением. Соблюдая правила безопасности, вы снизите возможность поражения током к минимуму. Кроме того, согласно ПУЭ и ПТБ удлинитель, пусть со шнуром в коробе и подвешенный на стену, останется просто удлинителем, а не розеткой.

2. Туалет.

В уборной, так же как и в ванной комнате, будет одна осветительная ветвь для потолочного светильника. Запитываем светильники ванной и туалета последовательно по одной ветви — и ни один специалист по электрике не сможет придраться.

3. Кухня.

Для замены электропроводки на кухне потребуются 2 ветви — одна для ванной, вторая непосредственно для кухни. В случае, когда санузел находится далеко от кухни, придется пустить ветвь для ванной в смежную комнату. Расскажем об этом способе подробнее.

Про сечение провода (4 кв. мм), а также про защитную автоматику для двух ветвей мы уже упоминали ранее. Разница заключается в точках подключения: для ванной нам понадобится одна розетка, в то время как для кухни — две тройные. К ним всегда будут подключены посудомоечная машина, духовой шкаф, кухонный комбайн, а также точечная подсветка. Не рекомендуется запитывать отдельной ветвью галогеновые светильники на исподе кухонного гарнитура — это запрещено по ПУЭ, а кроме того, повысит ваши расходы на электроэнергию.

Оставшиеся точки распределим так: одна для кухонного вентилятора, вторая — для подключения удлинителя, подвешенного, как и в ванной, на стену или на шкаф. Его можно использовать для включения вафельницы, пылесоса и другой техники. Подсоединяем холодильник к розетке дополнительной группы на противоположной стене.

Лучше всего поместить розетки ванной и основной группы за нижним шкафом кухонного гарнитура, прямо под столешницей, и как можно дальше от раковины. Если потребуется, в нижнем шкафу с задней стенкой сделайте проем. Чтобы шнуры свободно проходили, задние углы столешниц необходимо обрезать.

Осветительная ветвь в кухню — по такому же принципу, как и везде.

4. Прихожая и коридор.

Для этих комнат понадобятся 2 ветви: одна для розеток, вторая для света. Если коридор вытянутой формы, нужно сделать 2 точки освещения. При этом самую близкую к розетке лучше сделать в виде бра, а потом запитывать от нее. Дальняя точка будет для потолочного светильника, который запитывается по своей ветви.

5. Детская.

Согласно ПУЭ в детских учреждениях высота розеток и выключателей должна быть как минимум 180 см от линии пола. Однако это требование не касается детских комнат в квартирах.

Опасаетесь, что ваш малыш будет играть с розеткой? Чтобы не допустить неприятных ситуаций, установите в детской комнате розетку с защитным диском. Она имеет крышечку, которую вы закрываете на специальный ключ. Так ваше чадо точно не причинит себя вред.

6. Жилые комнаты.

Чтобы запитать потолочные светильники, а также две группы розеток в жилой комнате, воспользуйтесь формулой 2N+1 ветвь, где N — число комнат.

Разберем этот случай подробнее на примере замены электропроводки в трехкомнатной квартире:

1. Гостиная — 1 ветвь основной розеточной группы, 1 — дополнительной группы, 1 —осветительная ветвь.
2. Спальня — 1 ветвь основной группы, 1 осветительная ветвь. Запитывание дополнительной группы происходит через стену от дополнительной группы гостиной.
3. Детская — 1 ветвь основной группы, 1 осветительная ветвь. Запитывание дополнительной группы происходит через стену от дополнительной группы спальни.
4. Дополнительную группу кухни запитываем от спальни или детской комнате, в зависимости от планировки квартиры.

Для замены электропроводки в двухкомнатной квартире (как и в трехкомнатной) потребуется от 12 до 15 ветвей, в том числе и для кондиционера.

Для него ветвь должна оканчиваться розеткой, несмотря на то, что кондиционер представляет собой стационарное оборудование. Делается это, во-первых, в целях безопасности и комфорта, а во-вторых, потому что у климатического оборудования есть штатный литой шнур. Если вы обрежете его, то гарантия на сервисное обслуживание закончится.

Правила техники безопасности при замене электропроводки в квартире

• Производить замену электропроводки в квартире необходимо строго инструментами с изолированными ручками, используя прорезиненные перчатки.

• Штробить стены нужно с использованием козлов, стремянки с горизонтальным упором. Не рекомендуется брать для работы обыкновенную стремянку, так как с нее можно упасть.

• Проводить работы можно строго соблюдая ПУЭ и правила безопасности. Конечно, невозможно полностью перечислить их все. Однако мы приведем перечень основных ошибок, которые может допустить непрофессионал. Обратите внимание на следующие моменты, чтобы избежать возникновения проблемных ситуаций во время работы с электропроводкой.

Наиболее часто встречающиеся ошибки:

• Ни в коем случае нельзя устанавливать автоматические выключатели, предохранители в нулевых рабочих и заземляющих проводниках.
• Проводку сети 220 В нужно выполнять трехфазным проводом: 1 провод — фазный, 1 провод — нулевой, и 1 провод — заземление.
• Исходя из пункта 7.1.37 ПУЭ, устанавливать розетки в ванной комнате, душевой или в бане запрещено. Кроме того, пункт 7.1.39 не допускает также размещение в этих комнатах выключателей.
• Соединять провода можно при помощи пайки, опрессовки, сварки или болтовым соединением.
• Соединять провода следует с запасом, чтобы можно было произвести повторное соединение, если это потребуется.
• Обязательно необходимо заземлить металлические части проводки: короба, лотки, горфированные шланги.

Также производить замену электропроводки в квартире необходимо с соблюдением следующих правил:

• Электропроводка должна быть размещена либо горизонтально, либо вертикально. В противном случае шансы повреждения проводки сильно увеличиваются.
• Размещайте выключатели и розетки на одной высоте.
• Нельзя допускать пересечения проводов.
• Запрещается размещать розетки и электропроводку рядом с отопительными приборами, а также системами водоснабжения.

Производить замену электропроводки в квартире своими силами — тяжелый труд. Если умеете читать и составлять схемы электроснабжения, то можете смело начинать работу. Однако в противном случае рекомендуется обратиться за помощью к специалистам.

Сколько стоит замена электропроводки в квартире

При замене электропроводки в квартире, стоимость работ зависит в первую очередь от того, какие розетки и выключатели вы планируете сделать — скрытые или наружные. В первом случае проводку (а также розетки, выключатели) выполняют с помощью штробления стен. Во втором случае используется кабель-канал, гофру и тому подобное.

Вы определились и собираетесь прятать провода? Тогда важно знать, что штробление подразумевает под собой проведение черновых работ, которые необходимо выполнить до чистовой отделки (шпатлевание, поклейка обоев). В то время как проведение наружной проводки никак не отразится на отделке в помещении.

При замене электропроводки в квартире цена работы зависит от следующего:

1. Технологии прокладки проводки (розеток и выключателей): скрытая или наружная.
2. Число групп (автоматов), которое определяется количеством комнат и, соответственно, розеток.

Итак, вы решили, как будете прокладывать электропроводку. Затем нужно посчитать требуемый метраж штробы или кабель-канала. Кроме того, немаловажную роль играет материал вашего дома — бетонные плиты или же кирпич.

Если вы решили пригласить для замены электропроводки в квартире специалистов, стоимость работы просчитывается индивидуально. Для этого мастеру необходимо увидеть проект, посмотреть «поле работы», согласовать сроки, оплату и тому подобное.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно.

Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

1. стиральные и посудомоечные машины
2. микроволновые печи
3. электрические духовки
4. электрические бойлеры
5. системы кондиционирования
6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

1. Составление плана разводки электрической проводки всей квартиры.
2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
3. Демонтаж старой проводки и аксессуаров.
4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

1. тестер
2. отвертки
3. плоскогубцы
4. кусачки
5. монтажный нож
6. рулетка
7. изолирующая лента
8. молотки
9. перфоратор с различными сверлами и коронками разных размеров
10. пассатижи
11. уровень
12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

Монтаж электропроводки в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Внимание! Для качественного и долговечного ремонта необходимо выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

Подключение УЗО

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Внимание! Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Штробление стен под электропроводку

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Укладка открытой проводки

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
4. Укладываем в них провода и закрываем крышкой. Линия готова.
5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Видео об электропроводке в квартире

Как установить потолочные вентиляторы — изображения и видео

Мы выбираем эти продукты самостоятельно — если вы совершите покупку по одной из наших ссылок, мы можем получить комиссию.

Если вы хотите отразить удушающую летнюю жару или просто хотите увеличить поток воздуха в жилых или спальных помещениях, вам будет сложно победить потолочный вентилятор. В сочетании с кондиционером или даже сам по себе потолочный вентилятор может существенно повлиять на воспринимаемую температуру в комнате (и за гораздо меньшие деньги, чем запуск переменного тока).И в отличие от коробчатых или напольных вентиляторов, потолочные вентиляторы очень удобны в компактном пространстве — в конце концов, что может быть лучше, чем увеличить площадь в квадратных футах, чем использовать пространство над головой?

Вот еще несколько хороших новостей: если у вас есть подходящее оборудование, инструменты и исследования, этот проект можно сделать своими руками. (Однако соблюдайте меры предосторожности: всегда будьте предельно осторожны при обращении с любыми электрическими проводами. Мы рекомендуем проконсультироваться со специалистом, если у вас нет опыта работы с электропроводкой или аналогичными установками.)

Как установить потолочный вентилятор

Главное, чтобы вы Вам нужно будет проверить, заменяете ли вы потолочный светильник потолочным вентилятором, есть ли у вас правильная электрическая коробка на потолке. Во-первых, отключите электроэнергию в комнате, в которой вы находитесь, с помощью электрической панели. Невыполнение этого требования может привести к поражению электрическим током, поэтому этот шаг чрезвычайно важен. Убедившись, что в комнате нет электричества (включив и выключив свет для проверки), открутите светильник от потолка. Используйте тестер напряжения, чтобы убедиться в отсутствии проводов под напряжением. В противном случае вы можете проверить электрическую коробку, в которой установлен свет. Если коробка соответствует весу потолочного вентилятора, на ней будет надпись о том, что она рассчитана на вентиляторов. (Примечание: более старые модели могут не иметь надписи. В этом случае проконсультируйтесь с профессионалом.) Если ваша электрическая коробка действительно рассчитана на вентилятор, выполните следующие действия. Если это , а не с вентилятором, вам понадобится помощь профессионала, чтобы установить соответствующую электрическую коробку. В противном случае ваш потолочный вентилятор может вылететь из строя — что не идеально для жарких летних дней.

Электрическая коробка готова к работе? Вот что вам понадобится для этого проекта:

Примечание. Прежде чем покупать потолочный вентилятор, измерьте свою комнату.Проконсультируйтесь с производителями рекомендованных размеров комнат, чтобы убедиться, что ваш потолочный вентилятор будет работать в помещении вашего размера, и убедитесь, что вы покупаете вентилятор, который работает с высотой потолка.

Ваш потолочный вентилятор, скорее всего, будет иметь инструкции, относящиеся к этой модели; Обязательно следуйте всем прилагаемым инструкциям производителя при установке вентилятора.

1. Убедитесь, что потолочный светильник подключен к выключателю.

Сначала включите и выключите свет, чтобы убедиться, что он соединяется с потолочным светильником.(Да, очевидно, но важно!)

2. Отключите подачу электроэнергии в комнату, где вы работаете.

Используйте электрическую панель, чтобы отключить электричество в комнате, где вы работаете. Убедитесь, что он выключен, включив и выключив свет в комнате; если свет не загорается, переходите к следующему шагу.

3. Отвинтите существующий осветительный прибор и убедитесь, что питание полностью отключено.

Осторожно открутите светильник и потяните его вниз.Вы увидите оголенные провода. Не трогайте провода руками. Вместо этого прикоснитесь к проводам тестером напряжения. Загорится, если провод находится под напряжением. Если провод находится под напряжением, значит, вы не отключили электричество в комнате. Вернитесь к электрической панели, чтобы убедиться, что вы отключили питание в нужной комнате, и повторяйте описанные выше шаги до тех пор, пока не пропадет питание по проводам, с которыми вы работаете.

Если питание отключено, полностью снимите потолочный светильник и отложите его в сторону.

Для следующих шагов вам нужно будет определить, какой из ваших проводов находится под напряжением , а какой — нейтраль. В более новых домах они будут иметь цветовую маркировку: черный провод — это активный или «горячий» провод, а белый провод — нейтральный. В старых домах вам нужно будет снова включить питание, а затем с помощью тестера напряжения проверить, какой провод находится под напряжением, а какой нет. Затем выключите питание на электрической панели, проверьте тестером напряжения отсутствие тока, протекающего по проводам, и с помощью изоленты отметьте, какой из проводов находится под напряжением. Не прикасайтесь к проводам, пока не убедитесь со 100% уверенностью, что по ним нет тока.

4. Установите прилагаемый кронштейн потолочного вентилятора.

Ваш новый потолочный вентилятор будет поставляться с кронштейном, который необходимо прикрепить к электрической коробке. Закрепите его с помощью прилагаемых винтов и крестовой отвертки. Оставьте дополнительное пространство под одним из винтов, чтобы вы могли обернуть его зеленым заземляющим проводом перед затяжкой.

Протяните потолочные провода через кронштейн, чтобы они были доступны, когда вы прикрепите их к двигателю вентилятора.

5. Закрепите заземляющий провод.

Заправьте зеленый провод заземления под центральный винт, обернув провод вокруг основания винта так, чтобы он вошел в полный контакт. Затем затяните винт до фиксации.

6. Убедитесь, что частота двигателя потолочного вентилятора и пульта ДУ совпадают.

Если ваш потолочный вентилятор поставляется с пультом дистанционного управления, перед установкой двигателя убедитесь, что на обоих установлена ​​одинаковая частота.

7. Обрезать и зачистить провода на двигателе.

Обрежьте длинные провода на двигателе и снимите с их концов резиновое покрытие, чтобы обнажилось примерно полдюйма провода.

8. Подвесьте двигатель на предохранительный крюк.

Если на опорной плите есть предохранительный крюк, используйте его, чтобы подвесить двигатель на страховочном тросе. Если нет, обратитесь за помощью к другу, чтобы он держал двигатель во время работы.

9. Подсоедините провода от двигателя к проводам в потолке.

Убедитесь, что провода под напряжением (черные провода) подключены друг к другу, а нейтральные провода (белые провода) друг к другу. Скрутите провода вместе, а затем закрепите коннектором.

10. Подсоедините двигатель к потолочному кронштейну.

Заправьте провода за кронштейн, затем закрепите двигатель отверткой.

Установите кожух на двигатель и привинтите.

С помощью отвертки прикрепите лопасти к двигателю вентилятора с помощью прилагаемого оборудования.

Прикрутите основание светильника на место. В следующий раз вы будете использовать это, чтобы прикрепить свет.

Установите фонарь, прикрепив его провода к проводам двигателя. Обязательно соедините похожие цвета с подобными. Прикрутите крышку светильника в соответствии с инструкциями производителя.

Снова включите питание на автоматическом выключателе и включите свет, чтобы убедиться, что вентилятор работает. Затем наслаждайтесь жаркой погодой с комфортом.

Меган Бейкер

Редактор домашних проектов

Меган — писатель и редактор, специализирующаяся на модернизации дома, проектах «сделай сам», хитростях и дизайне.До Apartment Therapy она была редактором журналов HGTV Magazine и This Old House Magazine. Меган получила степень по журнальной журналистике в Школе журналистики Медилла Северо-Западного университета. Она знаток утяжеленных одеял-самоучка.

Руководство с правилами и советами — Drill Warrior

Всем нравится знать, что они защищены и находятся в безопасности там, где они живут. Но когда вы живете в квартирах, иногда безопасность не так хороша, и вы чувствуете себя уязвимым. Видеодомофон Ring Video — это то, что вам нужно!

Как установить в квартире видеодомофон? Вам нужно будет найти прочное место для дверного косяка, двери или стены.Затем вы ввинчиваете устройство в поверхность, чтобы оно было надежно. Это по-прежнему оставит доступ к батареям, чтобы вы могли при необходимости заменить источник питания. Это неинвазивно и не создает повреждений, которые нужно исправить при выезде.

Возможность минимально инвазивной установки этой системы безопасности, безусловно, является положительным моментом, потому что вы не столкнетесь с таким количеством проблем со своим арендодателем. Помимо простой установки, это устройство обладает множеством замечательных функций, о которых вы можете прочитать ниже.

Какой тип дверного звонка лучше всего подходит арендаторам?

Лучшим типом дверного звонка для арендаторов будет беспроводной. Беспроводные лучше всего, потому что они требуют минимального сверления конструкции для установки, что нанесет наименьший ущерб собственности. Этот минимальный ущерб часто легко отменяется или заменяется домовладельцами, когда вы выезжаете.

Эти беспроводные дверные звонки питаются от батареек или батарейных блоков, которые вы вставляете сзади.Некоторым просто потребуются обычные батарейки, такие как батарейки AA или AAA, которые у вас обычно уже есть для других устройств в вашем доме.

Лучшим типом дверного звонка для арендаторов будет беспроводной, например, видеодомофон Ring Video.

Как только батарейки в дверном звонке разрядятся, вы просто замените старые на новые, как если бы вы использовали пульт от телевизора.

Другие беспроводные дверные звонки поставляются с аккумуляторными батареями, которые вы вставляете так же, как обычные батарейки, в заднюю часть дверного звонка.Когда в этом батарейном блоке заканчивается заряд, вы должны просто зарядить его с помощью USB-кабеля, который также входит в комплект поставки самого дверного звонка, а затем заменить батарейный блок на задней панели устройства.

Эти устройства представляют собой потрясающую, очень удобную функцию безопасности для жителей квартир, и они могут существенно улучшить безопасность для арендаторов.

Я настоятельно рекомендую приобрести их независимо от того, где вы живете, в хорошем или плохом районе, потому что это повысит ваши показатели безопасности, и вы сможете лучше подготовиться и лучше предупредить о плохой ситуации с некоторыми из замечательных функций, включенных в эти устройства.

Рекомендуемые умные дверные звонки с возможностью беспроводного подключения:

• Видеодомофонный звонок (99,99 долл. США)
• Видеодомофонный звонок 2 (169,99 долл. США)
• Звонок видеодомофона с поддержкой Wi-Fi (99,99 долл. США) Наиболее рекомендую приобрести Ring Video Doorbell 2, если вы устанавливаете его на дверной косяк, стену или дверь с помощью небольших шурупов.

  Однако, если у вас есть глазок в вашей двери, я бы порекомендовал Ring Video Doorbell Pro, потому что это их новейшая модель со всеми лучшими технологическими функциями, и она имеет установку с нулевым повреждением.

  Я больше всего рекомендую Video Doorbell 2 и Video Doorbell Pro, потому что они имеют высочайшее качество с самыми передовыми технологическими функциями, которые наиболее удобны в использовании, наряду с наименее опасной установкой, но видеодомофон с поддержкой Wi-Fi и Оригинальный видеодомофон обладает отличными функциями беспроводного питания и отличными функциями безопасности.

  Эти устройства можно найти в Интернете на веб-сайте Ring, Best Buy, Amazon, Lowes, Home Depot, Costco и во многих других местах. Их не так уж сложно найти, и все они по приемлемой цене, особенно за те функции, которыми они оснащены.

  Это кража! Иди поищи свою сегодня!

  Звонок дверного звонка (Приставка)

  Вы можете купить эту насадку в комплекте с беспроводным дверным звонком. Обычно с этими беспроводными дверными звонками вы получаете уведомления на свой телефон, когда звонят в дверь или обнаруживают движение за вашей дверью.

  Однако не у всех всегда есть телефон с собой или, в моем личном случае, у них нет звонка, и тогда они не увидят и не услышат уведомления.

  К счастью для тех из нас, кто попадает в эти категории, или даже для тех, кому нравятся дополнительные функции, эта компания подумала об этом затруднительном положении. Этот комплект насадок представляет собой устройство, которое будет действовать как звонок вашего дверного звонка или «динь-дон», который вы можете слышать по всему дому или квартире.

  Это устройство подключается к розетке в вашем доме и подключается через Wi-Fi, как дверной звонок. Когда ваш дверной звонок звонит, это устройство также подает сигнал, что помогает разослать оповещение по всему дому.

  Это устраняет проблему невозможности услышать уведомления о дверном звонке!

  Еще одна интересная особенность этого устройства — это то, что вы можете делать это прямо со своего телефона. Это устройство подключается к вашему телефону, и вы запускаете все соединения через него с помощью дверного звонка и добавочного номера.

  Вы настраиваете звонок дверного звонка и подключаете два устройства и многое другое одним нажатием кнопки на телефоне!

  Как установить беспроводной дверной звонок

  Этот умный дверной звонок очень прост в настройке, особенно если вы используете его в режиме питания от батареи. Опять же, я настоятельно рекомендую вам взять напрокат аккумулятор с питанием от батареи, потому что он имеет наименее опасный процесс установки.

  Пытаясь установить проводной дверной звонок, вы потратите массу ненужных денег на процесс установки, потому что им нужно будет установить систему проводки, а затем подключить устройство к ней, а затем правильно разместить его в стене.

  Тогда вам придется заплатить все это и еще раз, когда вы съедете и вам нужно будет заплатить за ремонт. В целом, в этом проще и умнее работать от батареи.

  Чтобы установить устройство и настроить его для работы от батареи, не нужно много делать. Вам просто нужно будет найти прочное основание на входной двери, дверной коробке или стене рядом с дверью.

  Как только вы найдете прочное основание, в которое вы можете вкрутить винты, вы прикрутите устройство к нужному месту, и тогда все будет хорошо!

  Если у вас есть глазок в двери, вы можете получить Ring Video Doorbell Pro и установить его без повреждений! Это устройство просто заменяет старый глазок в вашей двери, поэтому нет никаких шурупов или повреждений!

  Что я должен знать о моем дверном звонке с видеодомофоном?

  Видеодомофон Ring Video — отличное средство безопасности, но есть некоторые вещи, о которых лучше всего знать, прежде чем покупать и устанавливать это устройство на дверь или дверную коробку в месте аренды.

  Перед покупкой и установкой этого дверного звонка вы должны сначала проверить разрешение у арендодателя или руководства вашего арендного комплекса, чтобы убедиться, что они согласны с тем, что вы устанавливаете это устройство.

  Вы должны убедиться, что они знают, что это установка с минимальным повреждением и ее легко исправить, когда вы переедете. Поговорите с ними по процессу установки, чтобы они точно понимали, какой ущерб может быть нанесен имуществу.

  Вам также следует спросить о регулировании конфиденциальности с помощью устройств безопасности, потому что этот умный дверной звонок имеет камеру и будет захватывать много трафика людей и, возможно, даже иногда заглядывать в квартиру, прилегающую к вашей.

  Ваш арендодатель сможет сообщить вам, разрешено или целесообразно для вас использовать это устройство в целях безопасности, не создавая проблем из-за вторжения в частную жизнь.

  После проверки у арендодателя или администрации здания, разрешено ли использование и установка этого устройства, вам также следует проконсультироваться с соседями, чтобы убедиться, что они не возражают против использования вашего устройства безопасности.

  Опять же, это просто потому, что это камера, и вы не хотите вторгаться в частную жизнь других людей против их воли или без их разрешения.

  У этого устройства есть несколько замечательных функций, которые очень удобны, особенно для съемщиков или жителей квартир. Однако у каждого устройства есть функции, как хорошие, так и плохие, о которых нужно знать, чтобы знать, подходит ли оно лучше всего, и даже лучше понимать, как устройство работает, как только вы его получите.

  Срок службы батареи этого устройства также может варьироваться в зависимости от некоторых обстоятельств. Если перед вашей дверью много машин, и в поле зрения датчика движения, ваша камера будет записывать лота видеоматериалов.

  Видеодомофон «Звонок» обладает некоторыми удивительными функциями, которые очень удобны, особенно для съемщиков и жителей квартир.

  Этот чрезмерный объем отснятого материала приведет к израсходованию большого количества батареи, что приведет к частой замене источника питания.

  Из-за быстрого использования батарей вам придется часто их заменять или перезаряжать. Подсчитано, что если у вас много транспорта перед вашей дверью, вам придется заменять или перезаряжать батареи в вашем кольцевом видеодомофоне примерно каждый месяц.

  Если вы используете функцию перезаряжаемой батареи, вам необходимо не забывать время от времени полностью заменять аккумуляторную батарею, чтобы убедиться, что она работает наилучшим образом. По мере использования и перезарядки эти аккумуляторные батареи со временем начинают изнашиваться и перестают работать.

  Рекомендуется заменять эти аккумуляторные блоки через каждые от 6 месяцев до года использования, в зависимости от того, сколько они используются и нуждаются в подзарядке.

  Это устройство запускается и управляется через ваш смартфон. Здесь хранится видеопоток, как вы получаете предупреждения о вещах, которые вызывают срабатывание датчика движения, и даже как вы можете быть предупреждены о том, что кто-то находится у двери.

  Еще одна интересная особенность этого дверного звонка — , он может подключаться к вашему Amazon Alexa, чтобы вы могли использовать его и там! Alexa становится суперпопулярным в домашних условиях и является отличным дополнением к этой потрясающей установке.

  Устройство поставляется с облачным хранилищем на 60 дней, в котором вы можете хранить видео безопасности и т. Д.Я настоятельно рекомендую просматривать эти видео каждую неделю или две и удалять все бесполезные данные, чтобы сохранить чистое пространство для хранения и не дать этой задаче превратиться в проект на целый день.

  Функции и возможности использования этого устройства могут быть переданы любому следующему арендатору, который будет в вашей квартире или в аренде. Это очень простой процесс, который занимает меньше минуты!

  Вы просто удерживаете кнопку сброса на устройстве в течение 15 секунд, после чего система полностью перезагружается и готовится к подключению нового клиента к своим собственным устройствам.

  Советы по использованию дверного звонка Видеодомофон

  Я бы определенно посоветовал иметь под рукой запасной аккумулятор для вашего устройства. Когда в дверном звонке разрядится аккумулятор, выньте его и зарядите. В течение этого периода времени ваш дверной звонок вышел из строя и вообще не будет работать из-за отсутствия источника энергии.

  Мой совет для решения этой проблемы с безопасностью — купить запасную аккумуляторную батарею, которую можно держать заряженной. Когда одна батарея разряжается, вы заменяете ее полной и заряжаете другую.

  Затем, когда эта батарея разрядится, вы снова их вытащите! Этот совет не только поможет вам всегда оставаться в безопасности, но и избавит вас от необходимости покупать сменные батареи сразу же, потому что вы будете переключаться между двумя, а не полностью изнашивать одну.

  Еще один совет, о котором я уже упоминал ранее, — это как можно чаще просматривать видеозаписи системы безопасности. Я бы посоветовал просматривать отснятый материал еженедельно или раз в две недели, потому что в этом случае отснятый материал не будет накапливаться в вашем хранилище, и у вас не будет нескольких месяцев отснятого материала, который нужно будет просмотреть, когда вы действительно сможете это сделать или когда ваше облако хранилище заполнено.

  Часто просматривая все записи и удаляя ненужные, вы избавите себя от необходимости выполнять недельный проект по просмотру видеозаписей с камер видеонаблюдения.

  Часто просматривайте записи с камер наблюдения на вашем кольцевом устройстве.

  Еще нужно помнить о проверке даты и времени на дверном звонке при его установке или после его сброса. Вам нужно будет сделать это только пару раз из , но это важно проверить, и я объясню вам, почему.

  Когда ваша камера на дверном звонке записывает пленку из соображений безопасности, она будет учитывать дату и время при видеосъемке. Если ваша камера зафиксирует происшествие, на кадре будут указана дата и время.

  Теперь предположим, что инцидент действительно произошел в 22:15 20 февраля, и ваша камера это зафиксировала. Но вы не удостоверились, что дата и время вашей камеры были точными при ее установке, и запись записана как происходящая в 6:56 утра 1 июля.

  Это свидетельство теперь недействительно, поскольку данные неточны.Если полиция все же примет доказательства, это создаст массу дополнительной работы, потому что информация кажется неточной.

  Проверить и исправить дату и время на видеодомофоне не составит труда. Просто зайдите в настройки, чтобы проверить и отрегулировать соответственно. Позже это избавит вас от множества неприятностей, особенно если ваша камера зафиксирует происшествие.

  Зачем мне использовать видеодомофон для звонка?

  Одна из главных причин, по которой я бы посоветовал приобрести один из видеодомофонов Ring Video, особенно если вы не живете в самом красивом районе, — это соображения безопасности! Даже если вы находитесь в более безопасном для жизни районе, эти дополнительные меры безопасности никогда не помешают.

  Квартиры — не всегда самое безопасное место для жизни, где бы вы ни находились. Наличие этого дверного звонка с видеодомофоном поможет обеспечить только те меры безопасности, которые вам нужны.

  Видеокамера уловит и даже предупредит вас о любых проблемах с безопасностью, чтобы вы знали, когда что-то происходит, и даже имели доказательства, которые можно было бы предоставить властям для решения проблемы.

  Часто, когда у людей есть такие видеодомофоны, если преступник их увидит, он ничего не сделает.Он не захочет попасться на камеру.

  И если преступник не заметит камеру, она поймает его на месте преступления, и у вас есть доказательства с вероятным снимком его лица, которые вы можете передать властям, чтобы поймать человека и обезопасить вас и ваших соседей.

  Эта камера не только защитит вас, но и обеспечит аналогичные преимущества безопасности для ваших соседей по коридору, потому что ваша камера также будет ловить их дверной проем.

  Наличие этого дверного звонка с видеодомофоном поможет обеспечить только те меры безопасности, которые необходимы вам для безопасности в вашей квартире.

  Эта видеотехнология делает все безопаснее, а также упрощает ловлю преступников благодаря отснятому видео. Что-то, что улучшает видеотехнологию, которая помогает сделать это устройство еще более безопасным для вас, — это функция обнаружения движения.

  Это устройство не только снимает видео, но и когда кто-то идет к вашей двери или подходит к ней, ваша камера улавливает движение и уведомляет вас. Это даст вам предупреждение, чтобы вы могли проверить прямую трансляцию с камеры и узнать, выглядит ли человек за вашей дверью в безопасности или нет.

  Еще одна замечательная особенность, которая мне нравится, это то, что в ней есть звонок в дверь, как в любом доме. Человек за дверью нажимает кнопку дверного звонка, и вы слышите этот звонок, и вас уведомляют о компании у вашей двери.

  Это поможет избавить ваших гостей любого рода от необходимости стучать в вашу дверь, чтобы сообщить вам, что они там. Вам также не придется прислушиваться к стуку, потому что вы сможете услышать отчетливый звон дверного звонка.

  Я знаю, что уже немного рассмотрел это, но это очень полезная функция этого устройства, которая, как мне кажется, может принести много пользы. Помимо возможности снимать кадры с подозрительными персонажами за дверью, эта функция видео сможет отследить любое преступление за пределами вашей двери.

  Это может быть что угодно, от кражи упаковки, ограбления вашего дома или дома вашего соседа, нападений за вашей дверью и любых других ужасных преступлений, которые могут быть совершены.

  Все эти ужасные преступления будут засняты на камеру, если они будут прямо у вашей двери, и о них можно будет сообщить с твердыми видеодоказательствами всего этого.

  Наличие и использование этой функции безопасности также поможет очистить улицы и сохранить, по крайней мере, ваш жилой комплекс в большей безопасности, потому что у вас будут доказательства, позволяющие избавиться от плохих людей, совершающих эти ужасные преступления. Вы сможете уберечь себя и своих соседей от возможных преступлений в будущем.

  Если серьезно, то этим устройством очень удобно пользоваться. Все это подключается к вашему телефону, и вы можете вносить изменения, проверять отснятый материал и все, что вы можете сделать с этим дверным звонком, одним нажатием кнопки на вашем телефоне.Этот фактор удобства значительно упрощает использование и настройку.

  Наряду с подключением к вашему смартфону, этот умный дверной звонок может также подключаться к вашей системе Alexa, и вы также можете управлять некоторыми из этих функций устройства через Alexa.

  Это добавляет совершенно новый уровень к удобству этого устройства. Кто не хочет максимального удобства в своей жизни?

  Это устройство обеспечивает максимальную безопасность и удобство, в котором нуждается ваша квартира, а также его очень простая установка, которая не займет больше 10 минут.

  Это удивительное устройство, помимо всех этих замечательных функций, стоит всего от 100 до 200 долларов и всего от 30 до 100 долларов за пакет безопасности с , в зависимости от пакета безопасности, который вы получаете.

  Эти устройства не очень дороги и могут существенно повлиять на вашу безопасность. Это несложно, особенно если вы живете в квартире.

  Связанные вопросы:

  Могу ли я установить дверной звонок с видеодомофоном? В квартире можно установить звонок в дверь! Вы, вероятно, не сможете получить тот, который просверлите в стене, потому что вы просто арендуете это место и не можете повредить стены, но эта компания только что выпустила видеодомофон, который подходит прямо над глазком в вашей двери! Никаких повреждений, никаких проблем с арендодателем и отличная безопасность!

  Звонок видеодомофона работает во время зарядки? Для работы видеодомофона Ring Video Doorbell в устройстве потребуется аккумулятор, поэтому, если у вас нет запасного аккумулятора, который можно использовать во время зарядки другого, ваше устройство не будет работать, пока вы снова не вставите в устройство перезаряженный аккумулятор.

  Умный дверной звонок

  Ring может сделать ваш дом уязвимым для взлома

  Звонок видеодомофона.

  Тайлер Лизенби / CNET

  Pen Test Partners, партнерство с ограниченной ответственностью (LLP), которое оценивает компьютерные системы, приложения и многое другое на предмет потенциальных уязвимостей сетевой безопасности, недавно внимательно изучило видеодомофон Ring Video и обнаружило серьезную уязвимость, которую могут использовать хакеры.

  Команда тестеров говорит, что Ring уже решила проблему с помощью обновления прошивки (Ring также подтвердила обновление сегодня в сообщении на своем собственном веб-сайте), но все еще интересно посмотреть, как хакеры пытаются обойти безопасность умного дома. протоколы доступа к сетям Wi-Fi.

  Сейчас играет:
  Смотри:

  Зуммер SkyBell HD сделает вашу входную дверь умнее

  1:28

  Мы действительно рассмотрели видеодомофон Ring Video еще в 2014 году.Зуммер с поддержкой Wi-Fi за 199 долларов, который можно подключить или установить без проводов (благодаря встроенной перезаряжаемой батарее), Ring отправляет push-уведомление всякий раз, когда кто-то «звонит» в ваш дверной звонок — или просто идет в пределах досягаемости датчик движения.

  Ring показало неплохие результаты в наших тестах, но это не совсем уникальный продукт ; SkyBell, DoorBird и предстоящая подключенная камера дверного звонка August предлагают аналогичные функции, но ее настройка действительно отличает ее.

  Эта оранжевая кнопка «настроить» на задней стороне кольца может сделать вас уязвимым для хакеров.

  Тайлер Лизенби / CNET

  По данным Pen Test Partners, оранжевая кнопка на задней панели каждого видеодомофона Ring Video Doorbell (на фото выше), которую вы используете в процессе настройки для подключения к локальной сети Wi-Fi, была источником проблемы.

  Поскольку дверные звонки Ring крепятся к дверной коробке только с помощью пары винтов, получить доступ к задней части устройства довольно легко.И, если хакер нажмет эту оранжевую кнопку, он сможет получить в свои руки всевозможные вкусности Wi-Fi.

  В частности, кольцевые блоки оснащены беспроводными модулями Gainspan, и нажатие оранжевой кнопки конфигурации переводит их в режим точки доступа (AP). Как только эта точка доступа будет создана, хакеры предположительно могут получить MAC-адрес и HTTP-сервер Gainspan.

  Ring говорит своим клиентам: «Никаких взломов не было. Маловероятно, что кто-то сможет выполнить« взлом », объясненный Pen Test Partners.Если бы они попытались, не забывайте, что у пользователя, скорее всего, будет запись этого человека », — сказал мне сегодня представитель Ring.

  Даже в этом случае было бы довольно легко узнать всех паникеров о безопасности Ring. Но, Интернет вещей полон подключенных устройств — с поддержкой Wi-Fi или других устройств, — которые также имеют некоторую степень взлома. Мы видели это во всем, от камер видеонаблюдения до замков и многого другого. Хорошее практическое правило, которое может помочь защитить себя, и это относится к продуктам любой технической категории, — это часто проверять актуальность вашего программного обеспечения.

  Что значит иметь камеру для дверного звонка Amazon Ring

  Автор пытается рассказать соседу о своей кольцевой камере.
  Фото: Макс Рид

  Я действительно не думал, что у меня когда-нибудь будет звонок в дверь. Я знал, что «миллионы пользователей» по всему миру установили одно из множества облачных устройств безопасности, продаваемых компанией, принадлежащей Amazon, и я видел десятки квазивирусных видео с кольцевой камеры, часто транслируемых на местном уровне. телевизионные новости: клипы с падениями на крыльце, любопытными животными, мелкими преступниками, особенно опытными или некомпетентными водителями-доставщиками, все предусмотрительно записано и загружено объективом «рыбий глаз» Кольца в облако.Но лично меня не особо беспокоят мелкие преступления — у меня украли посылку только один раз за десять лет, которые я прожил в Нью-Йорке, — и я не мог представить себе, как много времени буду использовать видеодомофон, кроме как разыграть друзей и разозлить мою девушку.

  С другой стороны, меня очень беспокоят антиутопические технологии будущего. За последний год я потратил много времени на чтение о Ring — десятки статей, опубликованных в Intercept, Recode, Vice и Cnet, в которых подробно описывались небрежные методы обеспечения безопасности компании, тайные партнерские отношения с полицией и множество потенциальных нарушений конфиденциальности.Кольцо было важным аргументом в пользу технических экспертов, которые назвали Amazon «самой опасной технологической компанией» в недавнем опросе Slate. Это казалось хорошей причиной получить Кольцо. Почему бы не увидеть самому, каково было жить с ним? Было ли это настолько полезным, насколько предполагала его популярность? Настолько опасно, как опасались его недоброжелатели? Итак, в прошлом году я написал в компанию по электронной почте и попросил испытательный образец. Через несколько дней я получил тестовый образец Peephole Cam, новой модели с небольшими размерами, предназначенной для жителей квартир и съемщиков.

  В качестве камеры Peephole Cam, как и другие кольца, скучно проста. На нем есть кнопка дверного звонка, при нажатии которой на ваш телефон отправляется оповещение, а также небольшой динамик, который может работать как домофон. Вы также будете получать оповещения, когда камера фиксирует активность, позволяя вам видеть, что движется за дверью; по умолчанию камера записывает 30 секунд видео при срабатывании датчиков движения. Его также очень легко установить. Вы откручиваете дверной глазок своей квартиры, ввинчиваете фурнитуру Ring, вставляете аккумуляторные батареи и загружаете приложение.

  Это немного сложнее объяснить соседям. Вскоре после того, как в прошлом году я установил камеру на дверь своей квартиры, я столкнулся со своим соседом по верхнему этажу за дверью и сразу почувствовал себя неловко из-за того, что превратил второй этаж нашего дома в паноптикум длиной в коридор. Моя попытка объяснить, почему его движения вверх и вниз по лестнице теперь отслеживаются, была, я думаю, самым долгим продолжительным взаимодействием, которое у нас когда-либо было. К его чести, он был очень любезен. Я знаю это, потому что смог пересмотреть наш разговор.Мой дверной звонок автоматически записал его и сохранил в облаке.

  Что делать с такими записями? Вы можете воспроизвести их себе, как это сделал я, или поделиться ими с друзьями в виде видеофайлов. Или вы можете загрузить их в фид «Ближайшие инциденты» приложения Ring, который, в свою очередь, используется для заполнения другого автономного приложения, разработанного Ring, под названием Neighbours. Вот где Ринг становится интересным.

  Что-то среднее между приложением для полицейского сканера Citizen и социальной сетью Nextdoor, Neighbors предназначено для того, чтобы владельцы Ring могли загружать видео, снятые их камерами, а владельцы, не относящиеся к Ring, могли смотреть их и следить за тем, что происходит в их камерах. окрестностей, с точки зрения камер Кольца других.«Когда сообщества работают вместе, более безопасные районы становятся реальностью», — говорится в тексте веб-сайта. «Общайтесь со своими соседями и будьте в курсе того, что происходит в вашем районе».

  Если отбросить раздражительный маркетинг или риторику о налаживании хороших местных связей, Neighbours станет социальной сетью для преступников. Не знаю, как еще это описать. Если вы откроете «Соседи» и создадите учетную запись со своим домашним адресом (вам не нужна кольцевая камера для ее загрузки или использования), вы найдете список, организованный в знакомом формате обратной хронологической ленты вашей социальной сети. выбор из близлежащих преступлений.Или, может быть, не преступления, а вещи, которые кажутся преступлениями или могут в конечном итоге стать преступлениями, или должны быть преступлениями или, по мнению кого-то, связаны с преступлением. Помимо сухих сводок болтовни сканеров местной полиции, опубликованных «Ring News Team» — «Есть сообщения о ранении возле 3-й улицы и 3-й авеню». — Канал «Соседи» состоит в основном из видео, снятых камерами «Кольцо». В большинстве случаев это видео с похитителями пакетов и «подозрительными» незнакомцами. («Кто это?» — спрашивает один из соседей Бруклина, подписывая видео, на котором мужчина в майке подходит к двери.«Всегда должен держать двери запертыми», — замечает Сосед27.)

  До недавнего времени сама Neighbours предоставляла пять категорий для сообщений, так что вы можете фильтровать свою ленту в соответствии со своими аппетитами и конкретными вкусами, если вы заняты соседями. Этими категориями, от Defcon 5 до Defcon 1, являются «Потерянное животное», «Безопасность», «Незнакомец», «Подозрительный» и, наконец, чистое «Преступление». Начиная с этой недели, к этим пяти добавится новая, менее вызывающая беспокойство категория: «Моменты соседства», которые, согласно заявлению Ринга, позволяют «выделять… добрые дела и помогать сообществу отмечать их вместе.«Если бы я поделился видео со мной и своим соседом, я мог бы отнести его к категории« Момент соседства ». Что может быть добрососедее, чем объяснение зоны наблюдения в нашем многоквартирном доме?

  Представление Neighborly Moments, похоже, призвано смягчить безжалостный страх, внушаемый приложением. Проблема в том, что страх — это самое интересное. Когда я впервые загрузил информацию о соседях, я почти сразу отфильтровал сообщения «Потерянные питомцы». Скучный! То, что осталось, было ужасно захватывающей, дико увлекательной мешаниной из вуайеризма, подозрительности, беспокойства и тайны.Зачем мне разбавлять это сентиментальным блеском? Я создал учетные записи для района Бруклин, в котором живу сейчас, и района Лос-Анджелеса, в котором я жил десять лет назад, а также для пригородов и городов Нью-Джерси и района залива, где я читал вирусные истории о видео, снятых кольцом. Сквозь объективы камер Ring пользователей Neighbours «рыбий глаз» все они становились изящнее, суровее, наводнены мелкими преступлениями, незаконным проникновением, опасностями и безумием.

  Но как бы увлекательны ни были «Соседи», их преследует какое-то предубеждение, что, возможно, вам действительно не нужно так много знать о своем квартале или вашем районе.Моменты, о которых вы никогда не узнали бы без Кольца — незнакомец, наступивший на вашу ступеньку или стук в вашу дверь, — становятся свидетельством возможной опасности и упадка города. Даже безусловно безобидное занятие, такое как отпирание собственной двери, становится опасным благодаря кадрам, снятым с камеры видеонаблюдения.

  Фото: Макс Рид

  Также по умолчанию приложение уведомляет вас о «Предупреждениях о безопасности» из ленты «Ближайшие происшествия».Однажды вечером, вскоре после установки камеры, во время ужина с друзьями я получил уведомление от Ринга: «Есть сообщения о стрельбе около Додворт-стрит и Бушвик-авеню — БРУКЛИН». Двадцать минут спустя мой телефон снова зазвонил с очередным уведомлением: «У вашей входной двери движение». Моя квартира находится в двух милях от перекрестка, где, как сообщается, произошла эта неподтвержденная стрельба, на втором этаже здания с запертой входной дверью; как я уже сказал, я ни разу не чувствовал себя напуганным или небезопасным в своей квартире или даже в моем районе в целом.И все же в течение наносекунды, глядя на предупреждения на моем телефоне, меня охватила паника: стрельба? В Бруклине ?? Движение? У моей входной двери ?? Что происходило возле моей квартиры ?

  Как выяснилось: мои соседи наверху — которым я стыдливо пытался объяснить Кольцо в начале той недели — покидали свою квартиру. Проходя по коридору мимо моей двери, они сработали датчик движения, что я смог определить, когда открыл приложение и посмотрел отрывок их ухода.Я мог слышать часть их разговора; Если бы я хотел, я мог бы даже поговорить с ними через громкоговоритель в дверном звонке. («Будьте осторожны, мое приложение сообщает, что в Бушвике была стрельба!») Какая бы инстинктивная немедленная паника, которую я чувствовал, давно рассеялась. Здесь, с телефоном в руке, все контролировал я — Большой Брат Браунстоун, бдительно следивший за моим пустым коридором от японского ресторана на улице. Конечно, даже мгновенное размышление показало бы мне, что очевидно, что за пределами моей квартиры ничего не происходило, о чем мне нужно было знать.Но кому нужна рефлексия, когда у вас есть приложение?

  Вам не нужно использовать приложение и испытать его адреналиновые американские горки, чтобы понять, почему «Neighborly Moments» не изменит опыт Ring. Вам просто нужно увидеть, как маркетинговая стратегия Ring во многом основывается на убеждении домовладельцев в том, что их собственности постоянно угрожают преступления и что камеры Ring могут помочь предотвратить это. С 2016 года Ring сотрудничает с полицейскими управлениями и местными органами власти по всей стране, чтобы предоставить льготные или субсидированные дверные звонки Ring, исходя из идеи, что Ring является эффективным инструментом борьбы с преступностью.В некоторых городах Ring и Amazon помогают местным полицейским организовать операции по краже пакетов с остроумными названиями («Операция« Захват Гринча »»), видеоролики с которых передают — публицистами Ring — местные новостные каналы, которые с радостью транслируют квазивирусные видео о том, как пойманные «ухмылки» поднимают пакеты с брендом Amazon, помогая убедить людей покупать камеры Ring самостоятельно.

  Существует не так много веских доказательств того, что камеры Ring на самом деле делают что-нибудь, чтобы сделать людей или их имущество в большей безопасности.(Исследование, которое компания часто рекламирует как доказательство эффективности ее камер как инструментов для пресечения преступлений, было убедительно оспорено MIT Technology Review в 2018 году.) Но неубедительные доказательства эффективности Ring как инструмента для остановки преступности не прекратились. полицейские отделы от продолжения сотрудничества с Ring — вероятно, потому, что Ring предоставляет специальную панель управления для правоохранительных органов, которая позволяет им искать по времени и местоположению кадры, размещенные в ленте. В достаточно закрытых городах кольцевые камеры, по сути, создают комплексную готовую сеть наблюдения для местной полиции.Конечно, Ring не предоставляет правоохранительным органам видеоролики без повестки, поэтому полиция должна запрашивать видеоролики у самих владельцев камер. Но какой законопослушный домовладелец откажется? (В прошлом некоторые полицейские управления требовали, чтобы люди, которые получают камеры Ring через бесплатные подарки, передавали любое запрошенное видео в полицию. Ring сказала CNET, что «не поддерживает эту модель» и «обращалась к партнерам полиции, чтобы убедиться, что это не было обязательным требованием для розыгрыша колец ».)

  Нетрудно экстраполировать мрачное будущее, которое предвещают окутанные кольцом пригороды.Прошлым летом Amazon запатентовала то, что она назвала «системой наблюдения как услуги»: по сути, способ превратить свои разрабатываемые военно-воздушные силы в дроны доставки и превратить их в автоматизированные системы наблюдения за соседями, которые перемещаются по домам абонентов, чтобы следить за ними, скажем, «разбитое окно, обнаружение граффити или пожар». Такие кадры, несомненно, представляют большой интерес для полиции — не говоря уже о том, что многие пользователи Neighbours с нетерпением ждут, когда в следующий раз заглянут во двор своих соседей. Если этого недостаточно, Intercept недавно сообщил, что Ring планировала функцию, которая позволила бы пользователям создавать и публиковать списки нежелательных лиц «слежения за соседями» на основе технологии распознавания лиц Amazon.Если я поделюсь с вами своим списком заблокированных лиц, можно ли это назвать «добрососедским моментом»?

  Подпишитесь на информационный бюллетень Intelligencer

  Ежедневные новости о политике, бизнесе и технологиях, формирующих наш мир.

  Условия использования и уведомление о конфиденциальности
  Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

  Могу ли я подать в суд на человека, который записал меня?

  Вы, вероятно, можете подать в суд на кого-то, кто записывает вас без разрешения на частную собственность или когда вы ожидали конфиденциальности. Но подать в суд на кого-то за то, что он записал вас на общественной территории или когда они были участниками разговора, сложнее.

  Успешность вашего дела зависит от того, где вы находитесь, что делает записывающее устройство, как используется запись, и других факторов.

  Общие ситуации записи связи

  Запись может звучать как что-то из шпионского фильма, но это случается чаще, чем вы думаете.

  Запись видео или звука может происходить, когда:

  • Кто-то снимает в общественном месте, например в спортзале
  • Кто-то записывает деловую встречу по телефону
  • Вы звоните в службу поддержки или в службу поддержки клиентов (вам нужно предупредить вас, сказав что-то вроде: «Этот звонок может отслеживаться в целях обеспечения качества и обучения»).
  • Вам нужны доказательства преступления
  • Репортер берет у вас интервью «для протокола»
  • Вы входите и выходите из предприятий, на которых есть записи с камер наблюдения
  • Вы используете приложение для телефона или социальные сети
  • У кого-то есть видеодомофон или система безопасности
  • Есть скрытые камеры или «камеры няни»
  • Суды заказывают услугу мобильной связи для отслеживания или прослушивания ваших телефонных звонков
  • Вы находитесь на концерте или спектакле и хотите запечатлеть представление

  Не все эти ситуации допустимы.Закон, связанный с записью, обычно называется «законом о прослушивании телефонных разговоров», который распространяется на все формы электронного общения, включая мобильные телефоны, электронную почту и камеры.

  Преднамеренный перехват этих сообщений (например, запись чьего-либо телефонного разговора) является преступлением, за исключением особых исключений, и вы не можете делиться или использовать содержание этих сообщений.

  Федеральные законы о регистрации и ваше право на неприкосновенность частной жизни

  Каждый человек имеет право на неприкосновенность частной жизни и безопасность в своем доме в соответствии с Четвертой поправкой и Федеральным законом о прослушивании телефонных разговоров.Электронное наблюдение и связанные с ним законы развивались с течением времени и будут развиваться дальше.

  Согласно федеральному закону у вас есть «разумные надежды на конфиденциальность» в вашем доме. Однако этот закон допускает одностороннее согласие. Это означает, что один из участников разговора может дать разрешение на запись всем остальным, даже в вашем собственном доме.

  Вам не нужно предупреждать посетителей вашего дома о том, что у вас есть «камера-няня» в гостиной, и они могут записывать ваши разговоры за обеденным столом в вашем доме.Пока одно лицо дает согласие на запись (например, человек, делающий запись), в некоторых штатах это законно.

  Законы о видео и аудиозаписи

  Видео и фотографии не всегда подпадают под действие Закона о прослушивании телефонных разговоров, но у вас часто есть права в соответствии с законами о конфиденциальности. Запись чьего-либо видео-сеанса Skype считается электронным общением и незаконна без согласия, но съемка бегущего по пляжу человека является законной.

  Видеозаписи также будут зависеть от вашего намерения.Если вы собираетесь записать чей-то разговор или действия, когда они разумно рассчитывают на конфиденциальность, у вас могут быть проблемы.

  Вы можете узнать больше о законах о конфиденциальности и технологиях в Интернете, чтобы узнать, как ваша информация может быть записана и передана на законных основаниях.

  Государственные законы о регистрации

  В штате, в котором вы живете, могут действовать отдельные законы о секретной записи или перехвате сообщений. Ситуация будет регулироваться законами вашего штата (если только федеральный закон не защищает вас более существенно).

  Например, предположим, что в вашем штате нет строгих законов относительно записи разговоров. В этом случае у вас, вероятно, будет более надежная защита в соответствии с Федеральным законом о прослушивании телефонных разговоров. Вы можете узнать, что именно определяет электронное общение и запись в 18 U.S.C. Раздел 2510.

  Когда я могу подать в суд на кого-то за то, что меня записали?

  Вы должны сначала обсудить ситуацию с адвокатом. Ваш случай не может быть нарушением прослушивания телефонных разговоров, но он может нарушать законы о конфиденциальности или уголовный закон.

  У вас может быть серьезный судебный процесс, если:

  • Вы подаете в суд на правоохранительные органы, и у них не было ордера или вероятной причины для обыска и изъятия
  • Кто-то записал вас, когда вы были на вашей частной территории
  • Кто-то преследует или шпионит за вами (что может потребовать запретительного судебного приказа или судебного приказа о защите)
  • Запись произошла в частном месте, например в раздевалке или кабинете врача
  • Кто-то осуществляет незаконное подслушивание с помощью записывающего устройства или с помощью инструментов для прослушивания под дверными проемами и стенами
  • Вы разумно ожидали, что ваш разговор будет конфиденциальным (например, позвонить кому-нибудь по телефону из-за кухонного стола)

  Когда я не могу подать в суд за то, что меня записали?

  Вы отказываетесь от своих прав на неприкосновенность частной жизни во многих ситуациях — иногда даже не подозревая об этом.Вероятно, у вас нет серьезного судебного процесса, если:

  • Вы находитесь в общественном месте, например, в городском парке или на парковке
  • Частный разговор требует согласия всех сторон или одностороннего согласия (в зависимости от законов вашего штата)
  • Вы занимаетесь частным делом в общественном месте, таком как торговый центр или бизнес (например: кто-то снимает драку в продуктовом магазине)
  • У рекордера есть ордер или аналогичное разрешение на запись вас
  • Вы на работе или используете рабочие устройства.Ваш работодатель может устанавливать свои собственные политики конфиденциальности и записи.

  Вот некоторые распространенные примеры отказа от ваших прав:

  • Если вы идете на премьеру фильма, и вам говорят, что они записывают это событие. Вы даете свое согласие, посещая.
  • Если один человек говорит, что записывать встречу можно, вас могут записать без вашего ведома в штатах с одним согласием.
  • Если вы громко хвастаетесь обманом на тесте, то вы отказываетесь от надежды на конфиденциальность, громко говоря об этом публично.

  Штрафы за незаконную запись кого-либо

  Человеку, записывающему вас, грозит пять лет тюрьмы или тюрьмы или штраф в размере 500 долларов в соответствии с федеральным уголовным законодательством. В вашем штате могут быть более строгие меры наказания или квалифицировано как правонарушение.

  Хотя вы не можете отправить кого-либо в тюрьму по гражданскому иску, вы можете попросить деньги (так называемый ущерб), когда подаете на него в суд.

  Государства с двухсторонним согласием

  Чтобы записывать разговоры в этих состояниях, вам нужно разрешение от каждого вовлеченного лица:

  • Калифорния
  • Коннектикут
  • Флорида
  • Иллинойс
  • Мэриленд
  • Массачусетс
  • Мичиган
  • Монтана
  • Невада
  • Нью-Гэмпшир
  • Пенсильвания
  • Вашингтон

  Примечание. В Орегоне телефонные звонки носят односторонний характер, но для записи личных разговоров требуется согласие всех сторон.

  Поскольку в этих штатах конфиденциальность выше, чем в федеральном законодательстве, можно ожидать, что эти законы штата имеют приоритет перед федеральным законом.

  Нужна юридическая консультация по незаконной записи?

  Если полицейские незаконно проверят вашу электронную почту или кто-то секретно сделает запись телефонного разговора, вы можете подать в суд в соответствии с законом о нарушении конфиденциальности.

  Эти ситуации имеют нюансы и зависят от многих факторов, поэтому лучше всего начать с юридической фирмы, которая занимается гражданскими исками или преступлениями против неприкосновенности частной жизни.

  Женщина из Канзаса созывает собственное большое жюри после того, как прокурор отказался предъявить обвинение в сексуальном насилии

  Автор: Кейси Джонс / WDAF, Nexstar Media Wire

  Размещено: 21 мая 2021 г. / 13:45 EDT / Обновлено: 21 мая 2021 г. / 13:45 EDT

  ЛИНДСБОРГ, Канзас (WDAF) — Студентка колледжа Канзаса берет дело в свои руки после того, как прокурор отказался предъявить обвинение в сексуальном насилии после того, как она сказала, что подверглась нападению.

  Мэдисон Смит рассказала, что в феврале 2018 года в кампусе колледжа Бетани в Линдсборге, штат Канзас, Джаред Штольценберг начал душить ее во время секса по обоюдному согласию. Смит сказал, что он также заставлял ее заниматься оральным сексом и пытался изнасиловать ее.

  «Ваш мозг просто реагирует определенным образом, когда вы находитесь в такой ситуации, и я замер. Я сделал то, что должен был сделать, чтобы выбраться оттуда живым, — сказал Смит.

  Мама-одиночка из Канзас-Сити осталась ни с чем после того, как стала жертвой мошенника в сфере недвижимости

  Она рассказала об этом своим родителям, которые вызвали полицию и отвезли ее в больницу на обследование.Через несколько недель они встретились с прокурором округа Макферсон Грегори Бенефиелом.

  «Окружной прокурор повторно стал жертвой моей дочери при первой встрече с ним. Он сказал ей, что это был незрелый секс, а не изнасилование или какое-либо другое сексуальное преступление », — сказала Мэнди Смит, мать Мэдисон.

  Бенефиэль обвинила Штольценберга в побоях, но не в сексуальном насилии, поэтому Смит взяла дело в свои руки по рекомендации бывшего детектива. Она решила сама созвать большое жюри.

  «Они решили, что готовы попробовать выполнить эту работу, потому что это очень сложно сделать и требует много времени, а наша система изнашивает жертв, выживших и выживших», — сказал бывший детектив Джастин Бордман.

  Канзас — один из шести штатов, включая Нью-Мексико, Северную Дакоту, Небраску, Неваду и Оклахому, которые позволяют гражданам созывать свои собственные большие жюри в соответствии с законом 1887 года. Требуется наличие определенного количества подписей под ходатайством в поддержку дела.Смит, которому было нужно 212, собрал 329.

  Женщина округа Джонсон чуть не получила счет в 2 миллиона долларов после госпитализации из-за COVID-19

  Джули Донелон, президент и главный исполнительный директор Столичной организации по борьбе с сексуальным насилием, сказала, что важно понимать, что согласие на половые акты можно отозвать в любой момент.

  «Согласие на конкретное действие», — сказал Донелон. «Так что, если это действие изменится, люди имеют право изменить свое мнение и, вы знаете, у вас больше не будет согласия в этих обстоятельствах.”

  Независимо от решения большого жюри, Смит надеется вдохновить других выживших продолжать борьбу за справедливость.

  «Даже если мои дела не работают так, как мы надеемся, это должно изменить статус-кво для всех», — сказал Смит.

  Большое жюри соберется 29 сентября, чтобы обсудить, достаточно ли доказательств для обвинения в сексуальном посягательстве.

  Benefiel не ответил на звонки из WDAF для комментариев.

  Контрольный список безопасности дома при болезни Альцгеймера

  Используйте следующий контрольный список для каждой комнаты, чтобы предупредить вас о потенциальных опасностях и записать любые изменения, которые необходимо внести, чтобы обезопасить человека с болезнью Альцгеймера.Вы можете купить товары или гаджеты, необходимые для домашней безопасности, в магазинах бытовой техники, электроники, медицинских принадлежностей и детских товаров.

  Имейте в виду, что, возможно, нет необходимости вносить все предлагаемые изменения. В этой статье рассматривается широкий круг вопросов безопасности, которые могут возникнуть, и некоторые модификации могут никогда не потребоваться. Однако важно периодически переоценивать безопасность дома по мере изменения поведения и способностей.

  По всему дому

  • Показывать номера экстренных служб и домашний адрес рядом со всеми телефонами.
  • Используйте автоответчик, если не можете отвечать на телефонные звонки, и настройте его на включение после минимального количества звонков. Человек с болезнью Альцгеймера часто не может принимать сообщения или может стать жертвой эксплуатации телефона. Включите звонки тише, чтобы не отвлекаться и не сбивать с толку. Положите все портативные и сотовые телефоны и оборудование в безопасное место, чтобы их нельзя было легко потерять.
  • Установите дымовые извещатели и детекторы угарного газа на кухне и во всех спальнях или рядом с ними.Часто проверяйте их работу и батареи.
  • Избегайте использования легковоспламеняющихся и летучих соединений вблизи газовых приборов. Не храните эти материалы в местах, где используется газовая пилотная лампа.
  • Установите надежные замки на все внешние двери и окна.
  • Установите сигнализацию, которая уведомляет вас, когда открывается дверь или окно.
  • Спрячьте запасной ключ от дома снаружи на случай, если человек с болезнью Альцгеймера заблокирует вас из дома.
  • По возможности избегайте использования удлинителей, размещая лампы и приборы рядом с электрическими розетками.Прикрепите удлинители к плинтусам комнаты, чтобы не споткнуться.
  • Закройте неиспользуемые электрические розетки вилками с защитой от детей.
  • Оберните красную ленту вокруг вентиляционных отверстий в полу, радиаторов и других нагревательных устройств, чтобы человек с болезнью Альцгеймера не мог стоять или прикасаться к ним в горячем состоянии.
  • Проверьте все комнаты на достаточное освещение.
  • Поместите выключатели света вверху и внизу лестницы.
  • Лестницы должны иметь по крайней мере один поручень, выходящий за пределы первой и последней ступеней.Если возможно, лестницы должны быть устланы ковром или снабжены планками безопасности. Если у человека проблемы с равновесием, поставьте калитку напротив лестницы.
  • Храните все лекарства (рецептурные и безрецептурные) под замком. На каждой бутылке рецептурного лекарства должно быть четко указано имя человека, название лекарства, сила лекарства, частота приема и срок годности. При необходимости доступны крышки, защищающие от доступа детей.
  • Храните алкоголь в закрытом шкафу или вне досягаемости людей с болезнью Альцгеймера.Употребление алкоголя может усилить замешательство.
  • Если человек с болезнью Альцгеймера курит, уберите спички, зажигалки, пепельницы, сигареты и другие средства курения из поля зрения. Это снижает опасность возгорания, и, когда эти напоминания не видны, человек может забыть о желании закурить.
  • Избегайте беспорядка, который может создать путаницу и опасность. Регулярно выбрасывайте или утилизируйте газеты и журналы. Не ставьте мебель во всех местах, где ходят люди.
  • Храните пластиковые пакеты в недоступном для них месте.Человек с болезнью Альцгеймера может задохнуться или задохнуться.
  • Уберите все пистолеты и другое оружие из дома или заприте их. Установите предохранители на оружие или снимите боеприпасы и боекомплекты.
  • Заблокируйте все электроинструменты и оборудование в гараже, мастерской или подвале.
  • Уберите из дома все ядовитые растения. Обратитесь в местные питомники или обратитесь в токсикологический отдел (1-800-222-1222) , чтобы получить список ядовитых растений.
  • Убедитесь, что все компьютерное оборудование и аксессуары, включая электрические шнуры, не мешают работе.Если ценные документы или материалы хранятся на домашнем компьютере, защитите файлы паролями и сделайте резервные копии файлов. Пароль защищает доступ к Интернету и ограничивает время онлайн без присмотра. Рассмотрите возможность наблюдения за использованием компьютера человеком с болезнью Альцгеймера и установите программное обеспечение, которое проверяет нежелательные или оскорбительные материалы в Интернете.
  • Держите аквариумы вне досягаемости. Сочетание стекла, воды, электрических насосов и потенциально ядовитых водных организмов может нанести вред любопытному человеку, страдающему болезнью Альцгеймера.

  Подъезды к дому снаружи

  • Ступени должны быть прочными и текстурированными, чтобы не упасть в сырую или обледенелую погоду.
  • Обозначьте края ступеней яркой или светоотражающей лентой.
  • Рассмотрите возможность установки пандуса с поручнями в качестве альтернативы ступеням.
  • Удалите неровные поверхности или пешеходные дорожки, шланги и другие предметы, которые могут споткнуться.
  • Ограничьте доступ к бассейну, поставив забор запертыми воротами, накрыв его и внимательно наблюдая за ним, когда он используется.
  • В зоне патио снимайте источник топлива и разжигатели огня с любых грилей, когда они не используются, и наблюдайте за их использованием, когда присутствует человек с болезнью Альцгеймера.
  • Поставьте небольшую скамейку или столик у входной двери, чтобы держать посылки, открывая дверь.
  • Убедитесь, что внешнее освещение достаточно. Датчики света, которые автоматически включают свет при приближении к дому, могут быть полезны. Их также можно использовать в других частях дома.
  • Обрезайте кусты и листву подальше от дорожек и дверных проемов.
  • Обратите внимание на табличку «ЗАПРЕЩАЕТСЯ» на входных воротах или дверях.

  Подъезд

  • Уберите разбрасываемые коврики и бросьте коврики.
  • Используйте текстурированные полоски или нескользящий воск для деревянных и плиточных полов, чтобы предотвратить скольжение.

  Кухня

  • Установите дверные защелки с защитой от детей на шкафах и ящиках для хранения, предназначенных для хрупких или опасных предметов. Заблокируйте все бытовые чистящие средства, спички, ножи, ножницы, лезвия, мелкую бытовую технику и все ценное.
  • Если на кухне хранятся рецептурные или безрецептурные препараты, храните их в закрытом шкафу.
  • Уберите с пола коврики и поролоновые подушки.
  • Установите ручки безопасности и автоматический выключатель на плиту.
  • Не используйте и не храните легковоспламеняющиеся жидкости на кухне. Заприте их в гараже или на открытом складе.
  • Поставьте на кухню ночник.
  • Удалите или закрепите семейный «ящик для мусора». Человек с болезнью Альцгеймера может есть мелкие предметы, такие как спички, скобяные изделия, ластики, пластмассы и т. Д.
  • Уберите искусственные фрукты и овощи или кухонные магниты в форме еды, которые могут показаться съедобными.
  • Вставьте сливной сифон в кухонную раковину, чтобы собрать все, что в противном случае может потеряться или забить сантехнику.
  • Рассмотрите возможность отключения вывоза мусора. Люди с болезнью Альцгеймера могут отдавать в распоряжение предметы или свои руки.

  Спальня

  • Предугадывайте причины, по которым человек с болезнью Альцгеймера может встать с постели, например, голод, жажда, посещение туалета, беспокойство и боль.Постарайтесь удовлетворить эти потребности, предлагая еду и жидкости и планируя достаточно много туалета.
  • Используйте ночник.
  • Используйте устройство слежения (например, используемое для младенцев), чтобы предупредить вас о любых звуках, указывающих на падение или другую потребность в помощи. Это тоже эффективное приспособление для ванных комнат.
  • Уберите разбрасываемые коврики и бросьте коврики.
  • Снимите переносные обогреватели. Если вы используете переносные вентиляторы, убедитесь, что предметы не могут попасть в лопасти.
  • Будьте осторожны при использовании электрических наматрасников, электрических одеял, электрических простыней и грелок — все это может вызвать ожоги и возгорание.Держите элементы управления вне досягаемости.
  • Если человек с болезнью Альцгеймера рискует упасть с кровати, положите коврики рядом с кроватью, если они не увеличивают риск несчастного случая.
  • Используйте средства передвижения или приспособления для передвижения.
  • Если вы планируете использовать кровать больничного типа с рельсами и / или колесами, прочтите информацию о безопасности Управления по санитарному надзору за качеством пищевых продуктов и медикаментов.

  Ванная

  • Не оставляйте человека с тяжелой формой болезни Альцгеймера одного в ванной.
  • Снимите замок с двери ванной, чтобы человек с болезнью Альцгеймера не заперся внутри.
  • Поместите нескользящие липкие ленты, наклейки или коврики в ванну и примите душ. Если в ванной комнате нет коврового покрытия, рассмотрите возможность размещения этих полос рядом с ванной, унитазом и раковиной.
  • Используйте моющееся ковровое покрытие от стены до стены, чтобы предотвратить скольжение по мокрому плиточному полу.
  • Используйте приподнятое сиденье унитаза с поручнями или установите поручни рядом с унитазом.
  • Установите поручни в ванну / душ.Поручень контрастного цвета со стеной легче увидеть.
  • Используйте в ванне поролоновую крышку смесителя (часто используемую для маленьких детей) в ванне, чтобы предотвратить серьезную травму в случае падения человека, страдающего болезнью Альцгеймера.
  • Используйте пластиковый стул для душа и ручную лейку для душа, чтобы облегчить купание.
  • В душе, ванне и раковине используйте один смеситель, который смешивает горячую и холодную воду, чтобы избежать ожогов.
  • Установите водонагреватель на 120 ° F, чтобы избежать ожогов водопроводной воды.
  • Вставляйте сливные сифоны в раковины, чтобы уловить мелкие предметы, которые могут быть потеряны или смыты в канализацию.
  • Хранить лекарства (рецептурные и безрецептурные) в запираемом шкафу. Проверьте даты приема лекарств и утилизируйте устаревшие лекарства.
  • Выньте чистящие средства из-под раковины или заприте их.
  • Используйте ночник.
  • Уберите из ванной мелкие электроприборы. Закройте электрические розетки.
  • Если мужчина с болезнью Альцгеймера пользуется электрической бритвой, попросите его использовать зеркало вне ванной комнаты, чтобы избежать контакта с водой.

  Гостиная

  • Уберите электрические шнуры со всех участков, где ходят люди.
  • Удалите разбрасываемые коврики или бросьте коврики. Отремонтируйте или замените порванный ковер.
  • Поместите наклейки на раздвижных стеклянных дверях, иллюминаторах или мебели с большими стеклянными панелями на уровне глаз, чтобы идентифицировать стеклянную панель.
  • Не оставляйте человека с болезнью Альцгеймера наедине с открытым огнем в камине. Рассмотрите альтернативные источники тепла.
  • Храните спички и зажигалки вне досягаемости.
  • Держите пульты дистанционного управления для телевизора, DVD-плеера и стереосистемы вне поля зрения.

  Прачечная

  • По возможности держите дверь в прачечную запертой.
  • Поместите все продукты для стирки в шкаф. Пакеты со стиральным порошком могут быть смертельными, если их случайно съесть.
  • Удалите большие ручки со стиральной машины и сушилки, если человек с болезнью Альцгеймера вмешивается в работу механизмов.
  • Закройте и защелкните дверцы и крышки стиральной и сушильной машины, чтобы предотвратить попадание посторонних предметов в машину.

  Гараж / Сарай / Подвал

  • По возможности заблокируйте доступ ко всем гаражам, сараям и подвалам.
  • В гараже или сарае храните все потенциально опасные предметы, такие как инструменты, снасти, машины и спортивное снаряжение, запертыми в шкафах или в соответствующих ящиках / ящиках.
  • Закрепите и заблокируйте все автомобили и, если возможно, держите их вне поля зрения. Подумайте о покрытии транспортных средств, включая велосипеды, которые не используются часто. Это может снизить вероятность того, что человек с болезнью Альцгеймера подумает об уходе.
  • Держите все токсичные материалы, такие как краски, удобрения, бензин или чистящие средства, вне поля зрения.Положите их на высокое сухое место или заприте в шкафу.
  • Если человеку с болезнью Альцгеймера разрешено находиться в гараже, сарае или подвале, желательно под присмотром, убедитесь, что место хорошо освещено, а по лестнице есть поручни и по ней можно безопасно ходить вверх и вниз. Не допускайте попадания на проходы мусора и беспорядка, а также размещайте свисающие предметы вне досягаемости.

  Для получения дополнительной информации о безопасности дома для людей с болезнью Альцгеймера посетите веб-сайт Домашняя безопасность и болезнь Альцгеймера .

  Прочтите эту тему на испанском языке. Lea sobre este tema en español.

  Для получения дополнительной информации о домашней безопасности и болезни Альцгеймера

  NIA, Центр обучения и помощи при болезни Альцгеймера и родственных деменций (ADEAR)
  800-438-4380 (бесплатно)
  [email protected]
  www.nia.nih.gov/alzheimers
  Национальный институт старения Центр ADEAR предлагает информацию и бесплатные печатные публикации о болезни Альцгеймера и связанных с ней деменциях для семей, лиц, осуществляющих уход, и медицинских работников.Персонал Центра ADEAR отвечает на телефонные звонки, электронную почту и письменные запросы, а также направляет специалистов в местные и национальные ресурсы.

  Alzheimers.gov
  www.alzheimers.gov
  Посетите портал Alzheimers.gov для получения информации и ресурсов по болезни Альцгеймера и связанным с ней деменциям со всего федерального правительства.

  Этот контент предоставлен Национальным институтом старения NIH (NIA).
