Что такое бойлер косвенного нагрева и зачем он нужен?
Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.
Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.
Что такое бойлер косвенного нагрева и зачем он нужен?
Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.
К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т. д.
Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

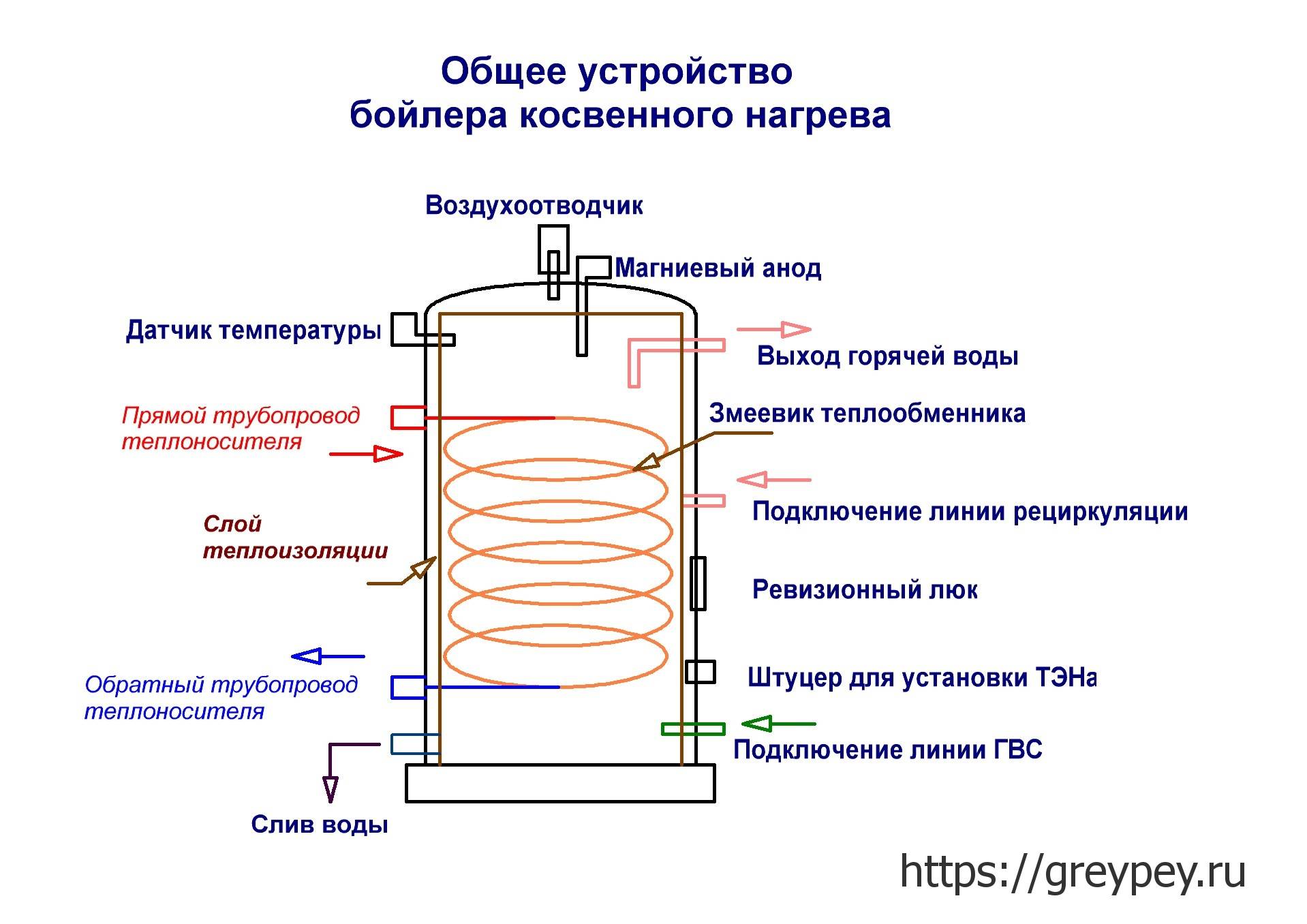

Как устроен бойлер косвенного нагрева
Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:
- корпус бойлера;
- утеплитель;
- бак, выполненный из нержавеющей стали;
- термометр;
- теплообменник;
- магниевый анод.
Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.
Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.
Принцип работы устройства
Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.
После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.
Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.
Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.
Достоинства и недостатки системы
Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:
- Способность нагревать воду в больших количествах.
- Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
- Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
- По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
- Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).
К недостаткам бойлеров косвенного нагрева можно отнести следующее:
- Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
- Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
- Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.
Как правильно выбрать бойлер?
Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.
Итак, статистика гласит, что в сутки человек тратит горячей воды на:
- умывание – 6-16 л;
- мытье посуды – 20-25 л;
- душ – 60-85 л;
- принятие ванны – 160-180 л.
К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.
После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.
Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.
Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.
как работает и как устроен
Аппараты с косвенным нагревом удобны в использовании и экономичны. Но, прежде чем приобрести такой бойлер, желательно ознакомиться с его внутренним устройством и особенностями работы. Это поможет определиться, нужен ли вам такой аппарат и как его правильно выбрать.
Особенности
- Емкость подобного бойлера может составлять до 500-1000 литров.
- Горячая вода из такого аппарата поступает без перебоев и в нужном количестве.
- Устройство многих моделей предусматривает дополнительный монтаж ТЭНа для работы в неотопительный сезон.
- Стоимость такого бойлера довольно высокая (в основном из-за сложностей монтажа), а для установки требуется достаточно много места, особенно, если модель с большой емкостью.
Такой водонагреватель не нужно подключать к электросети. При этом он нуждается в подключении к отопительному котлу или к другому источнику энергии, например, к солнечной батарее.
Основные элементы
В большинстве бойлеров, функционирующих по принципу косвенного нагрева, выделяют такие составляющие:
- Внешний корпус, на котором имеются элементы крепления для монтажа прибора на стену либо на пол. Чаще всего для изготовления корпуса используют стальной лист или высокопрочный пластик. Если модель напольная, у нее предусмотрены опорные ножки, которые могут регулироваться.
- Изоляция кожуха. Она представляет собой теплоизолирующий материал (к примеру, пенополиуретан), которым заполняют пространство между корпусом и баком.
- Бак. Он обязательно должен быть стойким к коррозии и постоянным перепадам температуры. Наиболее стойким, но и самым дорогим, является бак из нержавеющей стали. Весьма распространены баки из простой стали, у которой имеется защитное покрытие (оно может быть эмалевым или стеклофарфоровым).
- Теплообменник. Обычно он представлен трубчатой спиралью из латуни или стали, которая бывает установленной в нижней части бака или равномерно занимает весь внутренний объем. У некоторых нагревателей имеется два греющих контура для подключения к разным источникам тепла. Иногда теплообменником служит цилиндрическая деталь, располагаемая внутри бака.
- Система безопасности. Обычно она представлена предохранительным клапаном, отвечающим за сброс слишком высокого давления.
- Термостат. Эта деталь управляет процессом нагрева воды в бойлере. Она расположена в погружной гильзе внутри бака так, чтобы касаться теплообменника. Благодаря такому размещению термостат правильно определяет температуру нагрева жидкости.
- Магниевый анод. Эта деталь защищает внутренние детали и элементы бойлера от коррозии и быстрого износа. Поскольку со временем он разрушается, то пользователю придется его регулярно заменять.
- Патрубки, по которым подводится и выводится вода. В нижней части бака вертикального навесного бойлера находится труба, подающая холодную воду. У нее обычно есть рассекатель, благодаря которому уменьшается турбулентность водяного потока. Патрубок вывода нагретой жидкости обычно расположен сверху. Если бойлер представлен горизонтальной моделью, то такие патрубки размещаются справа и слева. Также левое и правое подключение водных магистралей характерно для напольных устройств.
Во многих моделях бойлеров такого типа дополнительно предусмотрены такие элементы:
- ТЭН, а также тепловое реле, нужное для его защиты. Такая деталь присутствует в комбинированных бойлерах, способных работать и как аппарат косвенного нагрева, и как обычный накопительный нагреватель.
- Контур рециркуляции. Его присутствие в бойлере позволяет постоянно перемещать подогретую воду внутри отдельного контура. Благодаря такой конструкции на базе аппарата можно установить полотенцесушитель.
Принцип работы
Основой функционирования аппарата с косвенным нагревом выступает физическое явление передачи тепла. Оно передается от горячего теплоносителя, который по входному патрубку поступает в бойлер из отопительного котла и перемещается внутри по трубчатому теплообменнику. Часть этого тепла через стенки теплообменника переходит к воде, которая наполняет бак нагревателя из холодного водопровода.
Как подключать бойлер косвенного нагрева и зачем это нужно, смотрите в видео Сергея Волкова.
Для чего нужен косвенный бойлер
В частных и загородных домах, где установка электроводонагревателей невыгодна из-за высокой стоимости электроэнергии, часто используют бойлеры косвенного нагрева, обеспечивающие нужды потребителей в горячей воде. Накопительный бак с теплообменником, запитывающимся от автономного котла отопления отлично справляется с нагревом большого количества жидкости без дополнительных энергозатрат и обеспечивает бесперебойную подачу горячего потока в нужном объеме и заданной температуры.
Несмотря на все эти достоинства, многие владельцы загородных домов нередко считают приобретение косвенного бойлера излишней тратой денег и отдают предпочтение другим вариантам. Например, двухконтурным котлам, справедливо полагая, что они стоят дешевле и занимают меньше места, обеспечивая жилье сразу и ГВС, и отоплением. В этой статье мы расскажем, для чего нужен косвенный бойлер и чем он лучше остального оборудования.
Принцип действия прибора
Ключевое отличие бойлера косвенного нагрев от других видов накопительных водонагревателей — отсутствие собственного нагревательного элемента. Визуально это тот же резервуар, но внутри вместо ТЭНа или газовой горелки стоит теплообменник, подключенный к внешнему источнику тепла — контуру котла, системе центрального отопления или солнечному коллектору.
Теплоноситель, циркулирующий по трубопроводу, постоянно подогревает воду в баке до заданной температуры, не затрачивая при этом дополнительных энергоресурсов. При условии, что резервуары косвенного бойлера обычно на 300-400 литров, владелец дома значительно сэкономит на оплате газа или электроэнергии.
Плюсы и минусы оборудования
Помимо энергонезависимости приборы имеют и другие достоинства:
- В бойлерах косвенного нагрева не нужно долго ждать, когда протечет холодная вода или нагреется израсходованный объем (как в газовых или электрических моделях). Благодаря конструктивным особенностям прибора жидкость здесь прогревается равномерно по всему резервуару, а если в доме реализована система обратной циркуляции ГВС, горячая вода потечет из крана буквально сразу после его открытия.
- Оборудование обеспечивает все точки водоразбора потоком с одинаковым напором и температурой, в том числе и в период пиковой нагрузки. Это позволяет использовать горячую воду из бойлера сразу нескольким потребителям, не причиняя дискомфорта другим пользователям.
- Конструкция прибора позволяет подключать оборудование к альтернативным источникам энергии — гелиосистеме, термодинамическим панелям или тепловому насосу, которые будут обеспечивать передачу тепла воде при невозможности косвенного нагрева.
Минус такой конструкции — нагрев жидкости происходит только при поступлении тепла извне. Прибор не может работать, когда отопление отсутствует, и бойлер косвенного нагрева становится не нужным. Многие производители компенсируют этот недостаток, предлагая усовершенствованное оборудование с встроенными ТЭНами. В период, когда нет отопления или невозможно использовать альтернативный источник энергии, вода нагревается с помощью электрического нагревателя, как в типовых электроводонагревателях.
Посмотрите подробное видео, как работают разные типы бойлеров косвенного нагрева:
youtube.com/embed/eLCi73UfEPQ?feature=oembed» allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» frameborder=»0″>

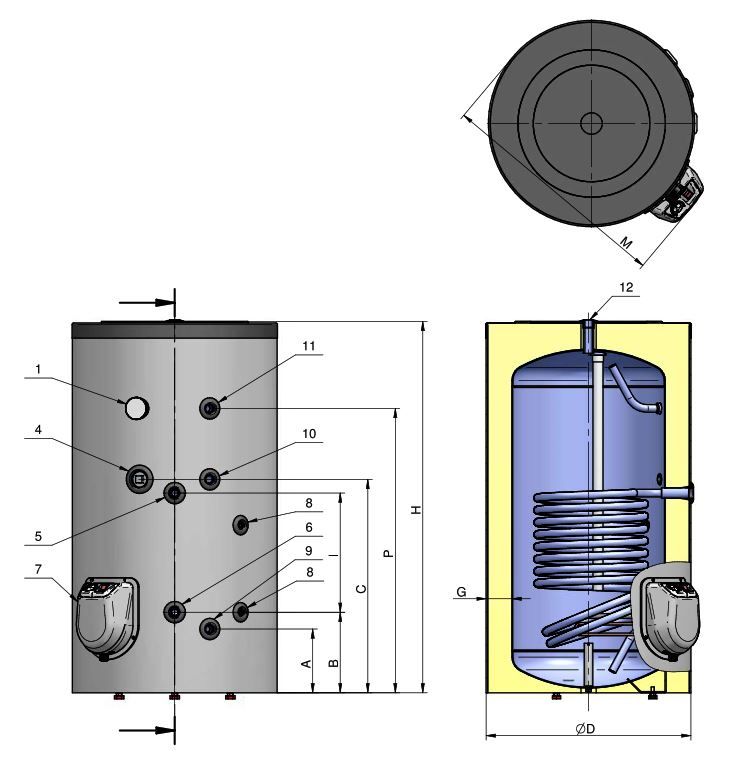

Устройство косвенных бойлеров разных видов
Вне зависимости от типа бойлер представляет собой резервуар, заключенный в декоративный корпус из нержавеющей стали, пластика или металла с эмалью. Внутренний накопительный бак может быть:
- со стеклокерамическим или эмалевым защитным слоем;
- из нержавеющей стали;
- с титановым напылением.
Покрытие из керамики и эмали обеспечивает защиту бака от коррозии, что продлевает срок эксплуатации резервуара. Однако наиболее долговечны нержавеющие и титановые емкости, они прослужат до 7-12 лет. В качестве дополнительной антикоррозийной защиты в емкости устанавливается магниевый или титановый анод.
Между корпусом и накопительным баком устроен слой теплоизоляции из пенополистирола или полиуретана, снижающий потери тепла в резервуаре до 2-3°С за 24 часа.
Каждый прибор предусматривает возможность присоединения труб с теплоносителем, входа холодной и выхода горячей воды, для чего бойлер косвенного нагрева оснащается соответствующими патрубками.
Внутреннее устройство оборудования зависит от его типа.

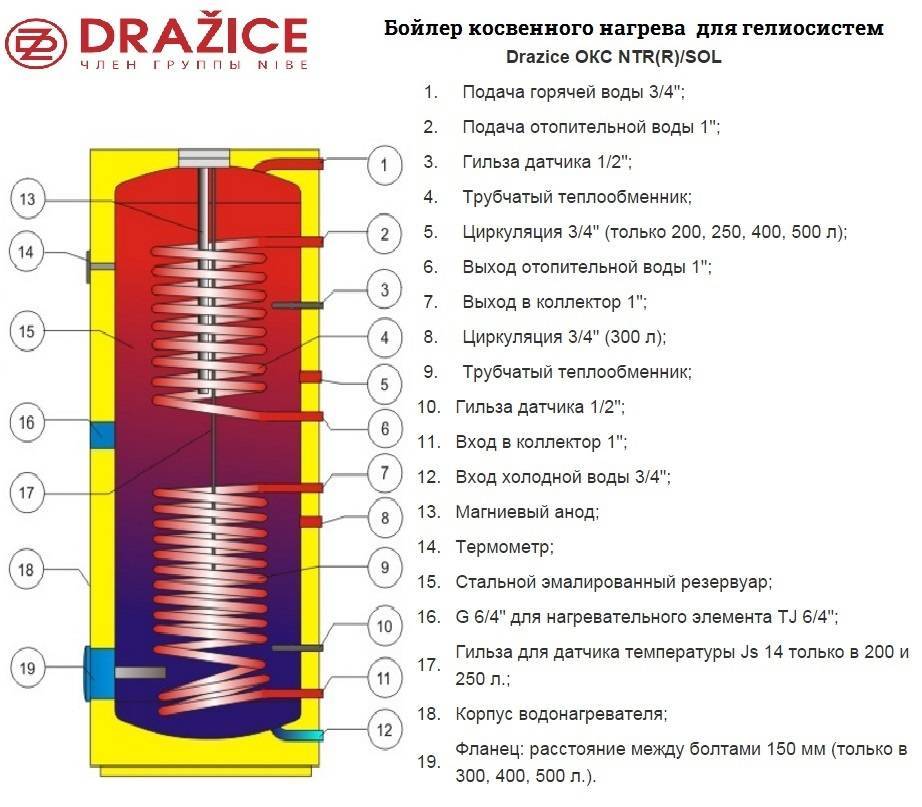

Приборы со змеевиком
Наиболее распространены приборы теплообменником из стали или латуни, по которому проходит теплоноситель. Первый вариант отличается длительным сроком службы, второй эффективнее в нагреве и легче чистится от накипи. От количество витков змеевика зависит скорость нагрева воды — чем их больше, тем быстрее прогревается жидкость.
Принцип работы оборудования: теплоноситель поступает в теплообменник через верхний патрубок, нагревает объем жидкости в баке и возвращается охлажденным обратно в котел отопления через нижнюю трубу подключения. Такая система позволяет постоянно поддерживать заданную температуру в месте отвода горячей воды. За циркуляцию теплоносителя отвечает встроенный в контур насос.
Забор нагретой жидкости выполняется из верхней части резервуара, холодной водой емкость пополняется через нижний патрубок. По середине бака может находится подвод системы рециркуляции. Температура нагрева отслеживается автоматически, для чего на косвенный бойлер монтируется термостат, отключающий насос при достижении заданных параметров.
На патрубок холодной воды устанавливается обратный клапан, препятствующий вытеканию жидкости при снижении давления в системе. При наличии контура обратной циркуляции прибор оснащается мембранным расширительным баком вместимостью в ⅕ от объема основного резервуара. Он будет отводить излишек горячей воды при повышении давления в контуре. Рядом с бачком монтируют воздухоотводчик для стравливания образующегося пара и предохранительный клапан.
Посмотрите подробное видео, чтобы понять, как работает система рециркуляции и зачем она нужна:
youtube.com/embed/_FXIxBL5K7w?feature=oembed» allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» frameborder=»0″>
Бойлеры «бак в баке»
Некоторые производители предлагают другое конструктивное исполнение оборудования — здесь в качестве нагревательного устройства используются два резервуара разной емкости, вставленные друг в друга. По большему проходит теплоноситель температурой +90…+95°С, подогревающий воду в меньшем баке с гофрированными стенками.
Для чего нужен бойлер косвенного нагрева такого типа: эти модели предпочтительны для применения в домах с большим количеством проживающих и точек водоразбора. Благодаря большой площади теплообмена вода в приборе быстро прогревается, что позволяет прибору обеспечивать бесперебойную подачу горячего потока.
Подобная конструкция бойлера обладает следующими преимуществами:
- Вся вода в баке имеет одинаковую температуру, так как здесь нет непрогреваемых зон. Это позволяет ориентировать резервуар в любом пространственном положении как горизонтальном, так и вертикальном.
- В сравнении с классическим вариантом, оснащенным змеевиком, бойлеры «бак в баке» имеют меньший объем при одинаковой производительности.
- В отличие от спиральных теплообменников, склонных к образованию накипи, внутренняя емкость бойлера самоочищается в процессе эксплуатации. Это обеспечивает прибору экономичность в потребление электроэнергии и длительный службы — до 5-10 лет.
Полезный объем, отведенный под ГВС, составляет примерно 70% от общего вместительности устройства. Дополнительный плюс оборудования — для такого косвенного бойлера не нужна установка магниевого анода, что значительно упрощает его обслуживание.
Особенности монтажа «косвенников»
Бойлеры косвенного нагрева монтируют недалеко от котла отопления, чтобы сократить потери тепла при транспортировке теплоносителя. Навесные модели крепятся на несущую стену, напольные устанавливают на ровную поверхность.

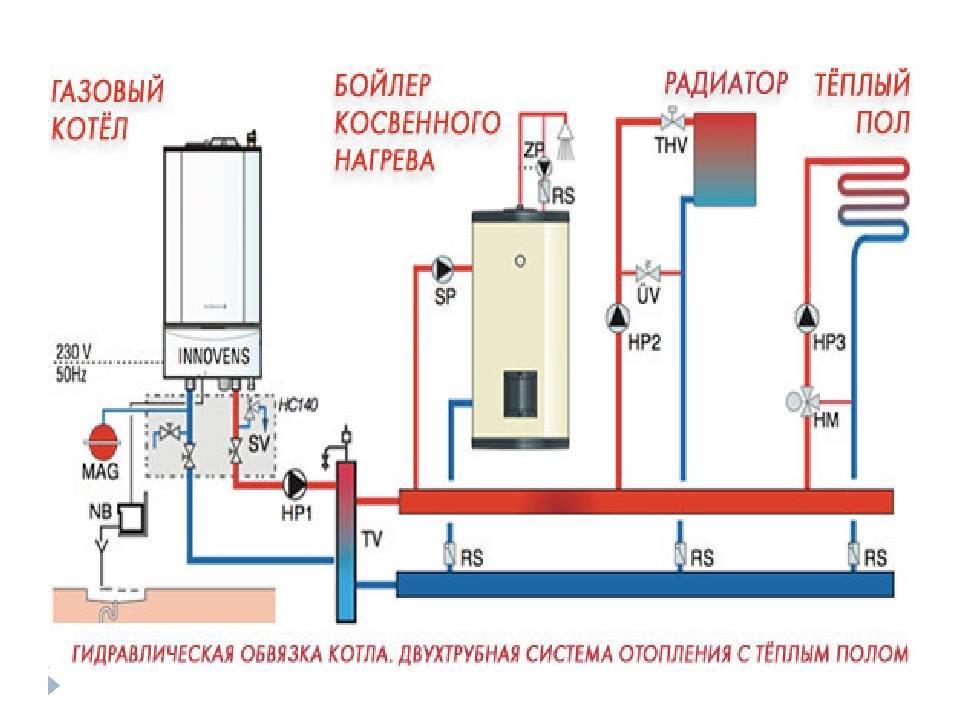

Водонагреватель подключается по следующим схемам:
- Через трехходовой клапан, который устанавливается на подводе горячей воды после циркуляционного насоса и управляется термостатом бойлера. При включении котла поток теплоносителя, циркулирующий по общему отопительному контуру, перенаправляется в водонагреватель. После подогрева воды до заданной температуры в баке срабатывает термодатчик и ГВС отключается от схемы отопления. Для корректной работы подобной системы важно правильно настроить термостат, чтобы его параметры не были ниже, чем в котельном терморегуляторе.
- Запараллеливание отопительного котла и бойлера косвенного нагрева, для чего на отопительной магистрали и подводящей трубе прибора устанавливается два насоса. Они обеспечивают принудительную циркуляцию теплоносителя по одному из контуров в зависимости от сигнала термостата. При необходимости нагрева ГВС радиаторы временно отключаются и весь ресурс системы идет в водонагреватель.
- Многоконтурная система подключения бойлера применяется, если кроме радиаторов в доме есть другие потребители тепла. В этом случае устанавливают гидравлический распределитель, который предупредит поломки насосов и выход из строя приборов отопления.
Независимо от схемы подключения за насосами последовательно обязательно монтируется обратный клапан, позволяющий работать оборудованию независимо друг от друга.
Какой бойлер выбрать
Подбирая бойлер косвенного нагрева, нужно в первую очередь определиться с его емкостью. Этот параметр зависит от предполагаемого объема горячей воды, которая будет потребляться в доме. В среднем на семью из 2-3 человек расходуется 80-100 литров в сутки. По точкам водоразбора в среднем может тратиться:
- 6-16 л на умывание;
- 60-85 л на принятие душа;
- 160-180 л на ванну;
- 20-25 л на мытье посуды;
- 20-30 л на другие бытовые нужды.
Объем накопительного бака рассчитывают исходя из этих значений и потребностей проживающих людей в доме. При этом учитывают, что производительность прибора напрямую зависит от мощности котла отопления и на нагрев объема воды требуется некоторое время.
При выборе стоит обратить внимание на следующие моменты:
- Особенности конструкции прибора и возможность подключения дополнительных устройств, расширяющих функциональность прибора — ТЭНа, второго теплообменника, системы рециркуляции, альтернативных источников энергии.
- Из каких материалов изготовлены элементы косвенного бойлера, для чего ознакомьтесь с инструкцией производителя. Здесь указывается информация по внутреннему покрытию бака и декоративному корпусу, типу теплоизоляции, используемому аноду, теплообменнику и т.д. От качества этих компонентов зависит срок эксплуатации прибора.
- Конструкционные особенности изделия: способ монтажа — настенный или напольный, ориентация бака — горизонтальная или вертикальная, размеры устройства. Как правило, бойлер устанавливается рядом с котлом в отдельном помещении, где места хватает для всего оборудования. Но иногда габариты тоже играют роль.
- Тип управления — механическое или электронное с возможностью программирования.
Особое внимание при выборе водонагревателя обратите на производителя — продукция малоизвестных компаний доступнее по цене, но недолговечна. Поэтому лучше отдать предпочтение таким проверенным европейским брендам, как Thermona, Viessmann, Buderus, Drazice и т.д. В надежности этого оборудования нет никаких сомнений — специалисты компании «Мособлгаз» давно работают с продукцией этих производителей и уверены в ее качестве.
Как выбрать бойлер косвенного нагрева
Косвенный бойлер — оптимальный выбор оборудования для снабжения ГВС домов с постоянным проживанием. Этот прибор быстро нагревает воду и обеспечивает все точки водоразбора достаточным количеством жидкости при требуемом напоре, не тратит энергоресурсов, прост в эксплуатации и не требует регулярного техобслуживания. Кроме того, косвенный бойлер выигрывает у типовых газовых и электроводонагревателей по таким параметрам, как скорость и максимальная температура нагрева.
Такие характеристики обуславливают повышенный интерес потребителей к этим приборам. Однако покупателю, мало разбирающемуся в технических нюансах, сложно разобраться, какая модель ему подходит. Из этой статьи вы узнаете, как работает это экономичное оборудование, что стоит учитывать при покупке и какой косвенный бойлер лучше.
Принцип работы бойлера косвенного нагрева
По внешнему виду бойлер косвенного нагрева схож с накопительным водонагревателем. Однако имеет одно принципиальное отличие: здесь установлен не встроенный нагреватель — электроТЭН или газовая горелка, а специальный теплообменник, подключающийся к внешнему источнику нагрева. В качестве последней может выступать газовый или электрический котел, централизованное отопление или другое оборудование.
Нагревает воду теплоноситель, циркулирующий по контуру котел-подающая линия-теплообменник-возвратная линия-котел благодаря установленному на трубопроводе насосу. При этом бойлер обязательно врезается в магистраль первым. За подачу теплоносителя отвечает термостат — в зависимости от схемы обвязки прибора он передает сигнал на отключение насоса или переключение трехходового клапана при достижении заданной температуры.
Посмотрите видео о том, как работает бойлер косвенного нагрева:
Виды бойлеров
В зависимости от типа теплообменника косвенные бойлеры имеют некоторые конструктивные различия в своем устройстве:
- Приборы со змеевиком, выполненным из латуни или стали. Спиралевидный теплообменник устанавливается внутри теплоизолированного накопительного резервуара и подключается к котлу через верхний патрубок. Через нижний выполняется отвод теплоносителя, отдавшего свое тепло воде.
- Бойлеры «бак в баке» имеют другое исполнение, принцип которого понятен из названия. В наружный резервуар поступает теплоноситель, внутренняя емкость с гофрированными стенками отведена под воду ГВС.
Такие приборы имеют максимальную площадь теплообмена даже при компактных размерах бака и быстро нагревают воду, поэтому эти косвенные бойлеры лучше выбирать для установки в домах с большим количеством точек водоразбора. Кроме того, в отличие от оборудования со спиральным теплообменником здесь накипь не скапливается на теплообменных поверхностях, что повышает долговечность устройства.
Производительность водонагревателя зависит от количества витков спирали — чем их больше, тем быстрее прогревается объем жидкости. Нагретая вода забирается из верхней части резервуара, температура отслеживается с помощью термодатчика, посылающего сигнал на термостат.
В остальном бойлеры косвенного нагрева имеют схожее устройство. Бак прибора обязательно теплоизолирован пенополиуретановым или пенополистирольным утеплителем, предотвращающим потери тепла при хранении нагретой жидкости.
Вся конструкция заключена во внешний декоративный пластиковый или металлический корпус. Каждая модель оснащается:
- обратным клапаном, предупреждающим обратный поток воды в систему при снижении давления в трубопроводе;
- предохранительным клапаном, предотвращающим повышение давления внутри прибора выше нормативного;
- патрубками для присоединения труб с теплоносителем и водой;
- датчиками температуры и термостатом;
- опционально — магниевым анодом (предотвращает образование накипи), патрубками для присоединения системы обратной циркуляции, муфтой для установки электроТЭНа и т.д.
При выборе бойлера косвенного нагрева с системой рециркуляции ГВС на оборудовании устанавливается расширительный бак емкостью не менее ⅕ объема основного резервуара. Он необходим для отвода горячей воды в случае повышении давления в контуре. Рядом монтируют воздухоотводчик для удаления из системы образующегося пара.
Преимущества и недостатки оборудования
Главное достоинство косвенного бойлера в стандартном исполнении (без дополнительных нагревателей) — отсутствие затрат на энергоносители. Он не потребляет электроэнергию и газовое топливо, что позволяет владельцу дома сэкономить на оплате коммунальных услуг. Помимо энергонезависимости оборудование имеет и другие преимущества:
- Вода в бойлерах косвенного нагрева нагревается гораздо быстрее, чем в газовых и электрических водонагревателях аналогичного объема. В первую очередь благодаря большей площади теплообмена — в случае большого расхода горячей воды бойлеры косвенного нагрева будут лучшим решением. Кроме того, весь объем бака прогревается равномерно, поэтому в схемах с таким оборудованием часто реализовывают систему рециркуляции. Она сохраняет жидкость горячей во всем контуре, включая удаленные водоразборные точки. Открывая любой смеситель, вам не придется ждать, когда стечет холодная вода.
- Косвенники имеют более высокую производительность. Если вместительность резервуара соответствует нуждам потребителей, в баке всегда будет достаточный объем горячей воды, чтобы обеспечить потребности всех водоразборных точек. В том числе и в период пиковой нагрузки, когда открыты все смесители.
- Бойлеры косвенного нагрева имеют лучшие показатели по долговечности в сравнении с другими видами водонагревателей.Здесь нет элементов, которые могут быстро выйти из строя, например, из-за образовавшейся накипи.
- Большинство производителей предлагают бойлеры с возможностью подключения дополнительного нагревателя. Его можно включать в летний период, когда отсутствует отопление и котел не работает. Это может быть электроТЭН или солнечный коллектор.
Главное преимущество бойлера косвенного нагрева — энергонезависимость, в некоторых ситуациях становится недостатком. Горячей воды не будет, если отопительный котел сломался или отключен. Поэтому лучше выбирать оборудование сразу со встроенным ТЭНом или возможностью его подключения.
По каким критериям выбирать
Выбирая бойлер косвенного нагрева, особенное внимание обращают на вместимость бака. Это один из главных параметров, от которого зависит насколько удобной и комфортной будет эксплуатация прибора. Емкость необходимо подбирать таким образом, чтобы покрыть потребности всех потребителей ГВС. Причем учитывать нужно не только количество точек водоразбора и проживающих в доме, но и их запросы в горячей воде. Например, для семьи в 3 человека обычно достаточно резервуара в 80-100 л. Однако если в семье есть маленький ребенок, потребуется бак уже в 120-150 литров.
|
| |||||
|
|
|
| |||
|
|
|
| |||
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
При этом нужно учитывать, что указанный производителем объем резервуара в большинстве случаев — это общая емкость бака с учетом места, занимаемого теплообменником. Реальная вместимость накопителя будет чуть меньше.
Также стоит обратить внимание при выборе косвенного бойлера на следующие моменты:
-
Материал изготовления внутренней емкости. От этой характеристики будет зависеть долговечность устройства. Самыми надежными считаются резервуары из нержавеющей стали и с титановым напылением. Однако и стоят они дороже. Более доступные варианты — баки с покрытием из стеклокерамики или эмали. -
Тип управления прибора — механическое дешевле, проще в использовании и более долговечно. Электронное более удобно — встроенный блок водонагревателя автоматически регулирует мощность нагрева таким образом, чтобы быстро достигнуть заданной температуры и поддерживать ее в дальнейшем. - Вид и толщина теплоизоляции. Чем ниже показатели теплопроводности и толще слой утеплителя, тем дольше вода будет остывать в баке. В этом случае прибор работает по принципу термоса, надолго оставляя жидкость горячей.
-
Наличие дополнительных опций. Возможность подключения вспомогательного нагревателя, системы обратной циркуляции и других приспособлений сделает использование водонагревателя более комфортным. -
Способ монтажа прибора — настенный или напольный, горизонтальной или вертикальной ориентации. Кроме того, выбирая бойлер косвенного нагрева, можно ли его установить на отведенное место в соответствии с требованиями СНиП.
Также значение имеет, какой производитель выпустил прибор. Корейские и китайские косвенники стоят недорого, но прослужит такое оборудование недолго. Как инженер «Мособлгаза», постоянно работающий с оборудованием самых разных брендов, рекомендую обратить внимание на продукцию проверенных европейских производителей.
Лучшие бойлеры
По опыту работы с бойлерами различных марок наиболее надежными и эффективными показывают себя следующие модели:
-
Gorenje Space GV 100 — надежная техника от словенского производителя по доступной цене. Это небольшой бойлер напольного типа с механическим управлением, оснащенный эмалированным баком, теплообменником из нержавеющей стали, магниевым анодом и термометром. В устройстве предусмотрена защита от перегрева, есть система антизамерзания. Благодарю своему объему и небольшим размерам бойлер станет хорошим выбором для небольших домов с 3-4 точками водоразбора. -
Drazice OKH 100 NTR/HV — бойлер из Чехии с электронным управлением, опцией ускоренного подогрева воды и встроенного подогрева. Имеет обтекаемый корпус прямоугольной формы, благодаря чему не занимает много полезной площади и более удобен в размещении. -
Drazice OKC 200 NTR — надежное и производительное оборудование простой конструкции и компактных габаритов. Монтируется на полу, имеет электронное управление. Бак — высококачественная сталь с эмалевым покрытием. При небольшой стоимости модель составляет конкуренцию более дорогостоящим приборам от других европейских производителей. -
Baxi PREMIER Plus 200 — итальянский бойлер напольного монтажа с высокой производительностью до 735 л/час. Резервуар из нержавеющей стали DUPLEX, мало подверженной коррозии, и магниевый анод для защиты от накипи делает косвенный бойлер этой модели лучшим вариантом для местности с жесткой водой. Также прибор предусматривает подключение линии рециркуляции горячей воды и установку ТЭНа для работы в летнее время. -
Wolf SE-2-300 — модель от немецкого производителя, отличающаяся превосходным качеством сборки, функциональностью и производительностью. Резервуар объемом 287 литров имеет эмалированное покрытие, есть магниевый анод, встроенный насос и система антизамерзания. Предусмотрена возможность установки электроТЭНа, тип управления — электронное.
Это некоторые из моделей, которые зарекомендовали себя как надежное и долговечное оборудование. Приборы с хорошими показателями есть и у других производителей. Если вы не знаете, как выбрать бойлер косвенного нагрева лучше обратиться к специалисту. Он рассчитает мощность прибора, поможет определиться с производителем и моделью, проверит соответствие параметров оборудования на требования безопасности. К инженерам «Мособлгаза» нередко обращаются с подобными задачами. Как показывает практика, системы ГВС, оборудованные нашими специалистами работают долго и максимально эффективно.
Почему устанавливают бойлеры косвенного нагрева
01.04.2013
Когда определяющим фактором является все же не цена, а реальный комфорт при потреблении горячей воды, то рекомендуют устанавливать дополнительный бойлер косвенного нагрева для приготовления горячей воды.
Бойлеры косвенного нагрева — водонагреватели, которые могут нагревать воду не только с использованием электрической энергии, но и используя тепло системы отопления. Данные тип водонагревателей отличается от электрически и газовых тем, что они работают, потребляя энергию отопительного котла, при этом, не потребляя электроэнергию или топливо. Особенно он незаменим в холодное время года.
Бойлеры косвенного нагрева бывают, как напольного, так и настенного исполнения.
преимущества косвенного нагрева
— обеспечение быстрого нагрева воды.
— бойлер косвенного нагрева способен горячей водой одновременно обеспечить несколько точек водозабора.
— бойлеры можно совместить с абсолютно любыми котлами.
— снижение нагрузки на электросеть, поскольку он может не потреблять электроэнергию.
— возможность обеспечить рециркуляцию горячей воды, что позволяет получать горячую воду в смесителе мгновенно, не ожидая, пока сольется из труб холодная вода.
— значительно меньше бойлер подвержен образованию накипи
— автономность при приготовлении горячей воды в случае форс-мажоров (нет газа), то при наличии дополнительного электрического нагревателя – ту вас всегда будет горячая вода.
Отрицательные характеристики
— большая стоимость комплекта оборудования (бойлер косвенного нагрева + одноконтурный котел), по сравнению с двухконтурным котлом;
— на нагрев холодной воды в емкостях объемом от 140 л уходит 30-45 минут, в течение срока нагрева воды снижается интенсивность отопления жилых помещений;
— емкость бойлера, в особенности большого объема, занимает много места, что создает трудности при размещении в котельной и требует тщательного планирования.
Строение косвенного бойлера
Представляет собой — теплоизолированный бак, который имеет внутри водонагревательный элемент, то есть змеевик (трубчатый теплообменник).
Змеевик — это греющий элемент, через который проходит теплоноситель (вода или антифриз). Он подключается к системе или котлу отопления через отдельный контур. Время нагрева воды напрямую зависит от мощности и площади поверхности змеевика.
Как правило, бойлеры оснащены встроенным анодом, для его пассивной защиты.
Принцип работы бойлеров
Принцип работы очень прост. Проходя через змеевик, теплоноситель (вода или антифриз) отдает часть накопленного тепла воде в баке. Поверхностью теплообмена служат стенки змеевика. Проще говоря, внутри емкости установлен своего рода радиатор системы отопления, который греет не воздух в помещении, а воду в баке.
Какое покрытие лучше
Безусловно, бойлеры с хорошим покрытием стоят дороже. Однако на нем экономить не следует, так как от этого компонента зависит срок службы бойлера.
Основой любого бойлера является бак. Бак бойлеров, более доступных производителей по цене, защищен специальным антикоррозийным покрытием. Обычно это покрытие состоит из стеклофарфора, титанового напыления.
Крайне важно, чтобы покрытие соответствовало всем стандартам качества, так как в баке постоянно содержится вода. А как мы знаем, она провоцирует коррозию. Но, невзирая на качество эмали, все же баки бойлеров со временем подвергаются трещинам. Поэтому не следует, пользуясь бойлером, доводить температуру выше 55 градусов — до максимальной температуры бак бойлера нужно прогревать редко. И то исключительно с той целью, чтобы в нем не завелись бактерии.
Самым надежным покрытием является титановое напыление. Такой бак служит достаточно долго. К сожалению, баки, покрытые этим напылением, гораздо дороже. Но качество соответствует цене, поскольку они до 5 раз дольше служат пользователю, нежели бойлеры, которые покрыты стеклофарфором. Безусловно, любое покрытие, как уже оговаривалось, имеет недостатки. Недостатком титанового напыления является слабое место в участке сварки.
Самыми надежными баками являются баки из — нержавеющей стали. Так как сталь является одним из наиболее надежных материалов для предохранения от коррозии. Баки, выполненные из стали AISI 316 L, с очень низким содержанием углерода, и они особенно долговечны т. к. обладают высокой устойчивостью к межкристаллической коррозии, что гарантирует длительный срок эксплуатации.
Как подобрать бойлер косвенного нагрева
1. Планируя систему отопления и водоснабжения, следует учесть, что применение бойлера косвенного нагрева оправдано, если требуется получить большое количество горячей воды. При небольшом потреблении горячей воды, 1-2 точки водозабора, экономически целесообразно использовать двухконтурный настенный газовый котел.
2. При выборе бойлера косвенного нагрева необходимо учитывать мощность котла. Мощности должно хватать для выработки достаточной энергии в теплоносителе для нагрева воды в водонагревателе косвенного нагрева и создания благоприятной температуры в доме. Если мощность котла окажется недостаточной, то увеличится время нагрева воды. Мощность котла не должна быть меньше мощности бойлера.
3. Подбор оптимального объема емкости бойлера. Объем бака бойлера желательно рассчитать, так чтобы горячей воды хватало на все нужды, обычно бойлер выбирают:
— На одного человека рекомендуется выбирать бойлер объемом 50-80 литров воды.
— Если человека 2-3, то требования к объему уже будут естественно выше, и это уже от 80 до 150 литров.
— Для семьи из 4 и больше человек стоит присматривать бойлеры от 120 до 200 литров.
Наша компания предлагает бойлера ведущих фирм:
Immergas (Италия)
Tesy (Болгария)
Galmet (Польша)
Drazice (Чехия)
Так же наша компания готова Вам предложить уже готовые решения (котёл + бойлер).
Бойлеры косвенного нагрева
Бойлер косвенного нагрева с системой «бак в баке» — это теплообменник или тепло-аккумулятор, состоящий из двух ёмкостей, расположенных одна в другой. Внутренняя ёмкость содержит нагреваемую жидкость (вторичный контур), выполнена из нержавеющей стали и имеет гофрированную поверхность. Наружная стальная емкость содержит греющий теплоноситель (первичный контур). Система обеспечивает однородный нагрев воды по всему объёму резервуара, а возможность свободного перемещения внутренней ёмкости и её гофрированные стенки обеспечивают самоочистку бойлера от накипи. В продаже встречаются модели водонагревателей без теплообменных трубок — конструкция состоит из двух емкостей, установленных одна в другую, внутренняя выполнена из нержавеющей стали, а теплоноситель циркулирует между стенок внешней и внутренней емкостей. Другими словами- «бак в баке». Змеевидная труба теплообменника из стали или латуни, установленная внутри емкости, имеет сложную форму, что позволяет проходящему по ней теплоносителю быстрее и лучше нагревать воду. Витки спирали теплообменника могут располагаться ближе к нижней части емкости бойлера, в более холодном слой воды. Встречаются модели бойлеров с двумя трубчатыми теплообменниками, один из которых предназначен для циркуляции теплоносителя из отопительной системы, а второй — для теплоносителя из альтернативных источников, например- от теплового насоса.
Бойлер косвенного нагрева – это отличная альтернатива обычному двухконтурному отопительному котлу, особенно, если есть необходимость в больших количествах горячей воды. Такой водонагреватель подходит для установки в квартирах, коттеджах, офисных помещениях, и т. д.
Плюсы использования бойлера косвенного нагрева:
- не использует электричество для нагрева воды в холодное время года;
- высокая производительность, при условии достаточной мощности котла;
- внутренняя поверхность змеевика в бойлере контактирует лишь с подготовленной водой, содержащей малое количество солей;
- обеспечение горячей водой без ее предварительного слива из крана;
- возможность подключения различных источников тепловой энергии.
Бойлер косвенного нагрева удобен тем, что ему для работы нужно только тепло, которое вырабатывают другие источники, он не питается за счет газа, электроэнергии или другого топлива. Он может работать с котлами на любых видах топлива, может интегрироваться в центральные системы отопления, его можно устанавливать в удобном для вас месте, так как для работы не нужен мощный источник электричества.
Водонагреватель прост в обслуживании и регулировке, поддержка температуры воды производится автоматически, они бесшумны, экологичны и долговечны, так как в них нет камер сгорания или мощных ТЭНов. Однако, так как бойлер косвенного нагрева работает с более холодным источником тепловой энергии, его производительность ограничена. То есть сложно обеспечить высокую мощность без серьезного увеличения размеров. Поэтому выпускаются исключительно накопительные агрегаты, которые нагревают воду постепенно и хранят нужный вам объем при заданной температуре. Благодаря эффективной теплоизоляции, вода очень медленно остывает, что сводит к минимуму потери тепла. Сама емкость выполняется из металла или полимерных материалов, с обязательным антикоррозионным покрытием внутренней поверхности, часто используется дополнительная защита анодом.
Есть модели с дополнительным электрическим нагревательным элементом, он также выручает летом, когда отопление не работает. Комплектуются термометрами и термостатами. Если горячая вода используется не только для технических нужд, но и для приготовления пищи, то важно выбирать модели, не выделяющие в воду вредных веществ.
Минусы бойлеров косвенного нагрева
- Высокая стоимость комплекта оборудования (бойлер косвенного нагрева+одноконтурный котел), по сравнению с электрическим бойлером или двухконтурным котлом;
- на нагрев холодной воды в емкостях объемом свыше 100 л уходит несколько часов, в это время снижается интенсивность отопления жилых помещений;
- емкость бойлера занимает много места.
Устройство и принцип работы
Внешне бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, он может вмещать как десятки, так и сотни литров воды — точный объем зависит от конкретной модели. Существуют бойлеры как вертикальной, так и горизонтальной установки: первый тип крепится к стене на некоторой высоте от уровня пола и предпочтителен, если помещение котельной небольшое по площади. Корпус накопительной емкости выполняется из окрашенной эмалью стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно больший срок службы, т.к. не подвержены коррозии.
Принцип работы.
Принцип работы весьма простой — через ввод в емкость бойлера поступает холодная вода, по змеевику теплообменника или между стенками двойного корпуса циркулирует теплоноситель, нагретый отопительным котлом, который эту холодную воду и нагревает. Каждый бойлер косвенного нагрева имеет патрубки, которые соединяют его с отопительным котлом, а нагретая вода поступает к кранам через патрубок вывода. Для снижения теплопотерь и исключения повреждения бойлера из-за постоянных перепадов внутренней и внешней температур, снаружи его емкость закрыта теплоизолирующим материалом из полиуретановой пены, пенополистирола или минеральной ваты. При малом расходе воды, т.е. не выше 1,5-2 л/мин, установка бойлера косвенного нагрева и одноконтурного котла невыгодна, проще и дешевле будет установить двухконтурный котел. Не имеет смысла использование такого водонагревателя при использовании электрического котла отопления. Но если, когда горячая вода необходима в больших объемах и отопительный котел работает на твердом топливе или природном газе— бойлер косвенного нагрева просто незаменим!
Сравнение бойлера косвенного нагрева с другими типами водонагревателей
- Газовая колонка. Установка требует согласования проекта, устройство дымохода, неспособность поддерживать постоянную температуру воды.
- Водонагреватель газовый, накопительный — требования такие же, что и при установке газовой колонки.
- Проточный электронагреватель — быстрый нагрев воды, низкая производительность из-за меньшей мощности, чем у бойлера косвенного нагрева.
- Накопительный электронагреватель — не способен обеспечить нагрев воды за короткий срок. Ну и проблема любых электронагревателей — большой расход электроэнергии.
- Двухконтурный котел — низкая производительность, температура нагретой воды непостоянна, забивание змеевика, в котором циркулирует вода, известковыми отложениями. В результате , т.к. накипь препятствует теплопередаче, уменьшается сечение трубки змеевика, отчего вода при открытии крана течет слабой струей, котел теряет мощность.
Вопрос — ответ
Использовать лучше бойлер косвенного нагрева или двухконтурный котел?
Бойлер косвенного нагрева используется в паре с одноконтурным котлом — это оборудование занимает больше места и стоит дороже, чем просто двухконтурный котел. Но есть и преимущество перед просто двухконтурным котлом — значительное количество горячей воды практически без перебоев с постоянной температурой.
Любая водонагревательная система, основанная на нагреве проточной воды, всегда имеет негативные факторы, например, не удастся одновременно вымыть посуду и принять душ, не испытав при этом нехватки воды и понижения ее температуры. Принимающему душ приходится просить других, чтобы те не открывали кран с горячей водой и не доставляли купающемуся бодрящих ощущений. В бойлере косвенного нагрева количество одновременно используемых точек пользования горячей водой ограничено лишь емкостью водонагревателя, горячая вода в нем уже нагрета и имеет одинаковую температуру по всему объему. Таким образом не придется ждать, пока циркуляция воды при открытии крана доставит горячую воду нужной температуры.
Анод из магния. Зачем он?
Внутри бойлера, в заполняемом водой баке, находится анод из магния. Он предназначен для защиты металлической емкости от гальванической коррозии: его электрический потенциал ниже, чем у металлических поверхностей бойлера, поэтому коррозия будет воздействовать и разрушать именно магниевый анод. Требует периодической замены, т.к. коррозия не щадит и его. Заменить нужно магниевый катод при уменьшении его длины на половину.
ТЭН, зачем он в бойлере косвенного нагрева?
Бойлеры косвенного нагрева оснащаются электрическим тэном, который используется в теплый сезон, когда отопительный котел отключен, а горячая вода все равно необходима.
Как подключить бойлер косвенного нагрева?
Подключение бойлера выполняется контуром, параллельному отопительному контуру, в который встраивается независимый циркуляционный насос — благодаря этому достигается независимость горячего водоснабжения от отопительной системы. Кроме того, такое подключение позволит при необходимости полностью отключить отопительный контур и направить теплоноситель только в бойлер. Установка бойлера в гравитационную систему отопления возможна, необходимо ввести его в отопительный контур последовательно через байпас, после котла и до отопительных приборов.
Как удалить накипь в бойлере косвенного нагрева самостоятельно?
Профилактическое обслуживание выполняется раз в полгода или раз в год. Сначала определимся- пора ли удалять накипь. Будем мерять разницу температур на входе бойлера (температуру теплоносителя идущего от котла на входной патрубок бойлера косвенного нагрева) и температуру на выходе из бойлера. Если разница НЕ МЕНЬШЕ 15 градусов- все в порядке, если меньше- пора браться за работу. Почему? Потому что известковая накипь на внешней поверхности змеевика препятствует теплопередаче и теплоноситель не успевает передать тепло воде, соответственно срок нагрева воды возрастет .
Как будем убирать накипь?
Способ «тепловой удар». Для этого полностью слейте воду из бойлера и пустите через змеевик горячий теплоноситель от работающего котла на 10-15 минут, чтобы максимально разогреть теплообменник в пустой емкости бойлера. Затем максимально быстро заполните бойлер холодной водой. В результате большой разницы между температурой змеевика и окружающей его водой известковые отложения отстанут от трубки — промойте и повторите удаление накипи «тепловым ударом» еще раз. Если же на вводе-выводе теплоносителя в бойлер разница температур менее 12градусов, «тепловой удар» не поможет — слишком велик нарост накипи на змеевике. Потребуется применение химических средств для удаления накипи, рекомендованных производителем. Использовать какие-то «домашние» средства и составы для удаления известковой накипи не рекомендуется — емкость бойлера может быть повреждена. Химические средства для удаления накипи, как использовать и пропорции разведения приводятся на упаковке средства очистки. Составленная смесь заливается в емкость бойлера и ее уровень должен полностью закрыть змеевик. Срок очистки, как правило, составляет от 4-х до 8-ми часов и зависит от объема бойлера. По окончании срока очистки содержимое бойлера полностью удаляется, затем его необходимо дважды наполнить холодной водой и слить ее.
На что обратить внимание при покупке бойлера косвенного нагрева?
Первым делом нужно подобрать оптимальный объем бойлера. Определитесь со средним расходом горячей воды в сутки с небольшим запасом подберите объем бойлера.
Внимание! Бойлер косвенного нагрева емкостью 20 литров нагреет воду за 40 минут, а 200-литровый бойлер нагреется за 6 часов!
Обратите внимание на материалы, из которых изготовлены трубка змеевика, внутренняя емкость для воды и теплоизоляция. Недорогие модели оснащены стальным змеевиком, приваренным к емкости бойлера, более дорогие- имеют латунный змеевик, иногда оребренный. Съемный змеевик из латуни более эффективен, его легко очистить от накипи, приваренному помочь невозможно.
Наши специалисты помогут Вам подобрать, а также смонтировать водонагреватель, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
Температура воды бойлере косвенного нагрева. Как работает бойлер косвенного нагрева летом
Впрочем, бойлеры косвенного нагрева с успехом используются в тех же целях и для квартир, офисных помещений, на предприятии и любом другом объекте, где без горячей воды в трубах не обойтись. Что представляет собой такой бойлер, какие бывают виды бойлера косвенного нагрева, как выбрать и установить такой агрегат в своем жилище, давайте разберемся в данной работе.
Бойлер косвенного нагрева
Прежде всего, следует понять: бойлер косвенного нагрева отличается от других видов нагревателей тем, что вода нагревается в нем не за счет электричества или газовой горелки, а с помощью отопительной системы. При этом источник обогрева может находиться как внутри, так и снаружи емкости, или бойлер способен сочетать в себе от двух и более нагревательных элементов. Такой комбинированный источник позволяет использовать нагревательные элементы, даже когда отопительный сезон заканчивается и в отоплении жилища больше нет необходимости.
2
Как правило, комбинированный бойлер бывает напорного (или закрытого) и безнапорного (открытого) вида. И именно вид закрытого бойлера косвенного нагрева используется, если в системе присутствует не одна точка водоразбора.Объем и мощность бака бойлера рассчитываются, исходя из мощности отопительного котла, ведь в итоге показатель температуры воды зависит именно от этого параметра.
Комбинированный бойлер напорного вида
Снаружи бойлер косвенного нагрева имеет бочкообразную форму, однако новые модели производятся с применением более стандартных, прямоугольной формы корпусов. Это позволяет устанавливать их в непосредственной близости от котла, тем самым экономя место. В зависимости от способа установки различают настенные и напольные водонагреватели. Настенный бойлер, в отличие от напольного, имеет ограниченную емкость, которая не превышает 200 литров, зато напольные не имеют ограничений по емкости и используются в основном в больших загородных домах или на производстве.
Чтобы понять принцип работы бойлера косвенного нагрева, для начала давайте рассмотрим, из чего он состоит. Надо сказать, что устройство бойлера косвенного нагрева очень простое, и некоторые умельцы даже изготавливают его самостоятельно. Но на данный момент речь все же о таком варианте этого устройства, который легко приобрести в магазине.
3
Итак, вся конструкция бойлера косвенного нагрева состоит из корпуса (металлического или пластикового), бака, устройства для измерения температуры воды, магниевого анода и теплообменника.
Производители изготавливают бак для бойлера косвенного нагрева из нержавеющей стали или меди, а иногда из той же стали, только покрытой слоем эмали. А в самом баке располагается теплообменник в форме змеевика (стальной или латунный), по которому проводится вода из системы котла отопления, нагревая тем самым воду, находящуюся в баке.
Кроме того, чтобы избежать чрезмерно высокого давления, в комплекте бойлера предусмотрен предохранительный клапан с термостатом, а от коррозии предохраняет магниевый анод, который время от времени требует замены. При этом комбинированный бойлер может быть дополнительно укомплектован ТЭНом для прогрева воды в летний период.
Собственно, исходя из перечисленного, можно уже догадаться о принципах работы бойлера косвенного нагрева. Вода из системы отопления, проходя по теплообменнику, прогревает воду, залитую в бак бойлера. Чтобы она циркулировала непрерывно, предусмотрен автоматический насос, а уменьшить потерю тепла в водном баке помогает слой теплоизоляции.
Принцип работы водонагревателя косвенного нагрева
Как и всякий агрегат, бойлер косвенного нагрева имеет свои достоинства и недостатки. И для того чтобы выбрать подходящую именно для вашего случая модель, желательно четко понимать, на какие параметры ориентироваться при покупке такого нагревателя. Одним из наиболее важных параметров является объем бойлера, который подбирается, исходя из количества людей, пользующихся горячей водой, их ритм жизни и привычки. В среднем принято считать, что на одного человека приходится потребление от 80 до 100 литров воды. Это довольно приблизительные подсчеты, опирающиеся на средние показатели для одного человека:
- от 15 до 25 литров в день для мытья посуды;
- от 5 до 15 литров на личную гигиену;
- от 50 до 100 литров на принятие душа;
- от 150 до 200 литров на принятие ванны.
Конечно, у каждого человека эти показатели могут отличаться в ту или иную сторону, в зависимости от индивидуальных особенностей и привычек.
Поэтому в линейке нагревателей можно найти агрегаты с общим объемом от 200 до 1500 литров.
Впрочем, не следует делать выбор в пользу максимального объема, так как это не всегда экономически оправданно: кроме того, что такой нагреватель будет достаточно дорогостоящим, он потребует немало ресурсов для своей работы.
Лучше всего, если в устройстве бойлера будет предусмотрена возможность вынимать теплообменник для периодической чистки.
4
Во-первых, во время работы бойлер косвенного нагрева не использует электричество (по крайней мере, в отопительный сезон), а потому проводка и электросеть не испытывают значительной перегрузки.
Во-вторых, его производительность позволяет подавать горячую воду одновременно к нескольким водоразборным точкам, а это означает, что сразу несколько человек в доме может пользоваться горячей водой без того, чтобы договариваться об очередности ее использования (как это бывает с проточными нагревателями). Вместе с тем не требуется заботиться об устройстве дополнительного дымохода, если используется твердотопливный источник энергии.
Более того, для прогрева воды может использоваться любой источник энергии, установленный в здании, даже солнечные батареи. К тому же при наличии аккумулирующей емкости в объеме 1000 литров бойлер косвенного нагрева может обеспечить подачу воды не на 150 литров теплой воды, а на все 1000 литров емкости.
В-третьих, к дополнительным преимуществам нагревателя можно отнести отсутствие контакта его с проточными водами, что благоприятно отражается на сроке службы агрегата, и подачу нагретой воды практически сразу же, при открытии соответствующего крана, без необходимости спускать холодную воду или ожидать ее нагрева.
Нагрев воды бойлером
Однако нельзя сказать, что бойлер косвенного нагрева не имеет и отрицательных сторон. Прежде всего, минусом этого нагревателя является его значительно более высокая цена по сравнению с газовыми или же электрическими типами аналогичных устройств.
Да и начальный прогрев воды после запуска нагревателя занимает от 60 до 120 минут, и в это время качество отопления может снижаться.
Самым же значительным недостатком нагревателя, пожалуй, является его большой размер.
Так, если его объем составляет более 100 литров, то понадобится выделить отдельное помещение для размещения столь большого агрегата.
5
Прежде чем приниматься за монтаж бойлера, необходимо убедиться, что вы правильно выбрали место установки нагревателя. Оно должно располагаться как можно ближе к отопительному котлу или в непосредственной близости от выхода центрального водоснабжения.
Подача воды в бойлере происходит к двум контурам: нагревательному и водопроводному. Подключая агрегат к водопроводной системе, важно проследить, чтобы подача холодной воды поступала книзу бака, а выход для нагретой воды располагался в его высшей точке. Вместе с тем подключать контур нагрева потребуется так, чтобы направление движения теплоносителя проходило от верхней точки к нижней (горячая вода из отопительной системы должна подаваться к верхнему патрубку, а остывшая — выходить в нижний). Расположение точки рециркуляции находится в середине бойлерной емкости. Соблюдая вышеуказанные правила при подключении, можно рассчитывать, что бойлер будет работать с максимальным КПД.
Что касается схем подключения, то в основном используют три основные схемы. Самой популярной схемой является подключение через трехходовой клапан. Этим клапаном управляют сигналы термостата, которые при охлаждении воды до нижнего показателя перенаправляют поток теплоносителя в контур нагрева. Как только температура воды достигает необходимой величины, термостат снова переключает клапан в начальное положение, возвращая поток в отопительные радиаторы.
Схема подключения водонагревателя
Такое подключение чаще всего используется при большом расходе горячей воды. Но следует внимательно отнестись к настройке термостата, чтобы выставленное значение температуры бойлера было меньше, чем в отопительной системе. Иначе котел будет зациклен на обогреве воды в бойлере, не возвращаясь к отопительной системе.
Следующая по популярности схема предполагает использование циркуляционных насосов и носит название двухнасосной схемы подключения. В этом варианте подключение линии нагрева бойлера и отопительной линии происходит параллельно, и к каждой из линий подсоединяется отдельный циркуляционный насос. При этом переключают режим работы насосов те же сигналы термодатчика водонагревателя.
Так же, как и в предыдущей схеме, в двухнасосной предполагается кратковременное отключение отопительной линии при работе контура ГВС, но, как правило, за короткий промежуток не происходит значительное снижение температуры в помещении. Впрочем, избежать такой ситуации можно, подключив два котла вместо одного, при этом функция второго будет сосредоточена на переключении режимов.
И последняя из широко распространенных схем подключения — схема, предполагающая использование гидроколлектора, или, как его еще называют, «гидравлической стрелки». Такая схема должна проектироваться и устанавливаться только опытными специалистами, поскольку в данном случае предполагается использование сразу нескольких отопительных систем: радиаторов, теплого пола, контура нагрева самого бойлера и т.п. Именно для уравновешивания потоков в разных контурах и используется гидравлический распределитель, включающий в себя сочетание упомянутой гидравлической стрелки и коллектора.
Таким образом, выбирая бойлер косвенного нагрева, следует обращать внимание сразу на несколько параметров. Ведь учитывать приходится не только производителя и цену, но и предусмотренный объем воды, наличие встроенного электронагревателя (для летнего использования бойлера) и множество других нюансов. Лучше всего получить грамотную консультацию у продавца, а также тщательно просмотреть паспорта и сопровождающую техническую документацию. Ведь при правильном подходе этот агрегат будет служить вам не один десяток лет.
- Как устроен бойлер косвенного нагрева
- Принцип работы устройства
- Достоинства и недостатки системы
- Как правильно выбрать бойлер?
Что такое бойлер косвенного нагрева и зачем он нужен? Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд и вправду выглядит как излишняя трата средств. Но это не так.
Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.
Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.
К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.
Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.
Как устроен бойлер косвенного нагрева
Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама состоит из следующих частей:
- корпус бойлера;
- утеплитель;
- бак, выполненный из нержавеющей стали;
- термометр;
- теплообменник;
- магниевый анод.
Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.
Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.
Вернуться к оглавлению
Принцип работы устройства
Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому.
Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.
После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.
Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.
Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.
Вернуться к оглавлению
Достоинства и недостатки системы
Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:
- Способность нагревать воду в больших количествах.
- Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
- Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
- По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
- Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).
К недостаткам бойлеров косвенного нагрева можно отнести следующее:
- Высокая стоимость оборудования. Учитывая тот факт, что для необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
- Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
- Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.
Бойлер косвенного нагрева предназначен для повышения комфортности горячего водоснабжения. Устройства этого типа могут использоваться как бытовые источники или на небольших предприятиях с увеличенной потребностью в горячей воде. Бойлеры косвенного подогрева похожи на накопительные водонагреватели, но вместо электроэнергии или газа в них устанавливается теплообменное устройство. Разогрев горячей воды происходит за счет подключения теплообменников к системе отопления или другому источнику энергии.
Конструкция
Что такое бойлер косвенного подогрева воды и для чего его устанавливать? Чтобы найти ответ на этот вопрос, желательно рассмотреть устройство бойлера косвенного нагрева. По аналогии с накопительными подогревателями агрегаты состоят из следующих элементов:
- бак для воды со штуцерами для ее подачи и отбора;
- слой теплоизоляционного материала;
- внешнее металлическое или пластиковое покрытие;
- устройства контроля и управления.
На этом сходство заканчивается. Электрический нагревательный элемент в классической конструкции отсутствует. Для разогрева воды используется змеевик, подключаемый через дополнительные штуцера к системе отопления или другому источнику горячей воды.
Изменение температуры подогреваемой среды происходит за счет теплообмена через стенки трубки. Устройство бойлера для нагрева различается в зависимости от формы и размеров нагревающего элемента. Это может быть:
- согнутая в спираль или пружину трубка;
- набор прямых трубок, развальцованных в трубных решетках;
- дополнительный бак.
Для изготовления теплообменников используются трубки из нержавеющей стали или латуни. Основное требование — небольшая толщина стенок, обеспечивающая максимально эффективный теплообмен без ущерба для прочности.
Современный водонагреватель косвенного нагрева, кроме основного теплообменника, оснащается резервным источником тепла. В некоторых моделях может быть газовый подогреватель или электрический нагревательный элемент. Производятся модели, в которых установлен дополнительный змеевик для подключения к солнечным батареям. Общее название для бойлеров с альтернативными источниками тепла — комбинированные. Для борьбы с накипью все устройства оснащаются магниевым электродом.
Методика работы
Как работает бойлер косвенного нагрева? Очень просто: внутри змеевика или компонента, заменяющего его, циркулирует горячая вода или другая жидкость. Змеевик, нагреваясь, передает тепло в наружную среду, то есть в воду, заполняющую бак. Через определенный промежуток времени происходит прогрев горячей воды до температуры носителя, и процесс теплопередачи сокращается до минимального значения. При снижении температуры из-за потерь тепла или разбора воды косвенный подогреватель опять начинает подогревать воду.
Современные материалы с высокой степенью теплоизоляции обеспечивают минимальные потери тепла, поэтому при отсутствии разбора температура горячей воды будет изменяться незначительно.
Более важным моментом является подключение бойлера для горячей воды к системе отопления. Существует два основных способа:
- последовательное соединение;
- параллельное соединение.
При последовательном подключении поток горячей воды будет проходить через теплообменник и дальше идти в систему отопления. Этот способ требует увеличения температуры на выходе котла и определенной пропускной способности бойлера. Преимущества такого подключения в более высокой температуре нагреваемой среды, а значит, можно снизить ее потребление за счет разбавления в смесителе с холодной.
Недостатком является необходимость остановки системы отопления при неисправностях устройства, требующих доступа к внутреннему пространству. Этот недостаток легко устранить. Схема подключения может содержать обводную линию и отсечные вентили для отключения агрегата.
Параллельное подключение представляет собой обычное присоединение к отопительной системе. Косвенный водонагреватель соединяется с трубой подачи и обратной соответственно. Циркуляция и передача тепла происходят, как в обычном радиаторе. Преимуществом такой системы является простота обслуживания и ремонта; недостатком — более низкая температура воды на выходе.
Критерии выбора
Разобравшись с вопросом, что такое бойлер косвенного нагрева, можно рассмотреть свойства этих агрегатов. К преимуществам бойлеров косвенного типа относят:
- возможность нагрева и сохранения большого количества воды;
- сглаживание эффекта пиковых нагрузок;
- снижение затрат на производство горячей воды;
- возможность разбора воды в нескольких точках;
- использование дополнительных источников тепла.
Наиболее эффективным считается использование нагревателей, если в доме установлен газовый котел отопления. Все газовые приборы имеют систему автоматики, поддерживающую заданную температуру. При достижении определенного максимального значения горелка отключается, при снижении — автоматически включается.
Последовательная схема эксплуатации бойлера для нагрева воды позволит увеличить промежуток времени между отключением и включением горелки.
При снижении температуры отопительной системы начнется обратная передача тепла из бойлера. Существенного влияния на температуру воды этот эффект не окажет, но расход газа снизится.
Недостатки:
- высокие расходы на приобретение и установку;
- длительный период первичного прогрева;
- оборудование имеет значительные размеры.
Исходя из представленных выше соображений можно сориентироваться и выбрать наиболее подходящее для дома устройство. Также к недостаткам можно отнести установку дополнительного циркуляционного насоса при альтернативных вариантах подогрева.
Как и все устройства, бойлеры не являются решением всех проблем. Накопительный водонагреватель также имеет внушительные размеры, проточный в большинстве случаев может обеспечить разбор только в одной точке. Преимущества устройства особенно ярко проявятся при большом количестве проживающих: в многодетной семье или при нескольких поколениях, живущих под одной крышей.
В больших городах, очень часто отключают горячую воду. Чтобы решить данную проблему многие пользуются водонагревателями самых различных конструкций. Они бывают:
- Проточными;
- Накопительными;
- С косвенным нагревом.
С первыми двумя большинство из нас знакомо. А вот водонагреватель, имеющий косвенный нагрев, часто вызывает много дополнительных вопросов. Итак, водонагреватель косвенного нагрева, что это такое? Подобный вопрос достаточно часто задают хозяева загородных домов. С какой целью он применяется?
Очень многие считают, что если в здании функционирует система отопления, присутствует горячая вода, то совсем не нужно специально монтировать косвенный водонагреватель. Эта система позволяет создать в доме одновременную подачу нагретой воды всем проживающим в доме.
Косвенный водонагреватель, что это такое? Попытаемся ответить на этот вопрос. Например, представьте ситуацию, когда на кухне нужно помыть посуду, а кто-то принимает душ. Каждому из них понадобится горячая вода, но ее может просто не хватить, или неожиданно упадет температура. Именно косвенный водонагреватель специально создан для подобных ситуаций. Он с лихвой компенсирует недостающий объем теплой воды.
Устройство водонагревателя косвенного нагрева
Когда звучит вопрос: Водонагреватель косвенного нагрева, что это такое, то для ответа нужно рассказать о его конструкции. Внешний вид напоминает громадный бак, имеющий форму большого цилиндра. Конструкция имеет несколько составляющих:
- Корпус;
- Утепляющий материал;
- Бак, обычно сваренный из нержавейки;
- Термометр;
- Магниевый анод;
- Теплообменник.
За счет толстого утепляющего слоя, теплопотери составляют не более 4?С за одни сутки. Установленный термометр контролирует определенную температуру, не позволяя ей упасть.
Внутри водонагревателя расположен теплообменник, имеющий вид трубки, сделанной из латуни или стали. В большинстве случаев она отличается сложной конфигурацией, ее устанавливают ближе к дну бака. По мнению изготовителей, таким образом можно получить равномерный нагрев жидкости по всему объему емкости.
Установленный магниевый анод охраняет бак от возникновения коррозии. Все возникающие электрохимические реакции оказывают воздействие только на этот анод. Другие детали останутся не тронутыми. Анод, с течением времени требует замены, из-за большого износа.
Преимущества системы
К главным положительным свойствам системы косвенного нагрева относится:
- Нагрев воды происходит в больших объемах;
- Пользоваться теплой водой смогут одновременно несколько человек;
- Низкая себестоимость. Чтобы нагреть воду не требуется дополнительная энергия. С наступлением зимы применение такого водонагревателя позволяет сэкономить электроэнергию;
- Косвенный нагрев дает возможность подавать нагретую воду одновременно в разных направлениях;
- Можно пользоваться другими тепловыми приборами, например газом или солнечным светом.
Недостатки системы
При возведении жилого строения монтируются различные инженерные коммуникации, необходимые для создания комфортных условий. Их конструктивное исполнение, функциональные особенности зависят во многом от материальных возможностей и предпочтений хозяев. Но среди разнообразия подобных систем есть такие, которые обустраиваются в обязательном порядке.
Одна из них – . Понятно, что для бытовых нужд требуется вода не только холодная, но и горячая. При невозможности подключения к центральной магистрали пользователи устанавливают автономные агрегаты. Одним из видов таких приборов, обеспечивающих ГВС, являются бойлеры. По принципу действия они подразделяются на водонагреватели прямого
и косвенного
нагрева. Вот на последних и остановимся.
Из самого названия понятно, что в конструкции нагревательный «элемент» не предусмотрен. Подогрев воды, находящейся в емкости, осуществляется посредством теплообмена. Он происходит между ней и жидкостью, температура которой уже была повышена каким-либо генератором тепла. Она циркулирует по внутреннему контуру бойлера, отдавая тепловую энергию воде, находящейся в баке, обеспечивая тем самым ее подогрев.
Достоинства бойлера косвенного нагрева
Это хорошая альтернатива отопительным котлам с 2 контурами. Причем по некоторым показателям бойлеры с косвенным нагревом в совокупности с одноконтурным генератором тепла даже удобнее.
Если разбор горячей воды производится сразу из нескольких кранов (например, на кухне и в ванной), то давление в системе начинает понижаться. Это приводит к «скачкам» температуры и изменениям режима работы котла, что не лучшим образом сказывается на его долговечности. А бойлер обеспечивает несколько точек одновременного разбора воды при ее неизменной температуре.
Возможность бесперебойного обеспечения ГВС в любое время суток, без частого включения котла (в летний период), так как по сути бойлер – не что иное, как термос больших размеров. Такой аппарат особенно удобен, если есть проблемы в энергоснабжении, перебои с подачей холодной воды.
Подключение системы рециркуляции создает дополнительные удобства в применении.
В некоторых случаях такой вариант ГВС более экономичен. В сельских районах редко где есть централизованное горячее водоснабжение. С газификацией положение не намного лучше. А учитывая тарифы на электроэнергию, использование электрических – дело более дорогостоящее. Котлы на твердых видах топлива постоянно разжигать летом (для ГВС) смысла нет, периодически включать электрические – накладно.
Недостатки
Подключая бойлер косвенного нагрева к системе отопления, нужно понимать, что он будет обеспечивать ГВС только в отопительный сезон. Следовательно, в другое время года придется периодически включать котел. Использование других источников тепловой энергии связано с определенными трудностями и затратами. Например, установка теплового насоса, солнечного коллектора. Но в некоторых случаях смена источника горячей воды на «подачу» довольно удобна.
Инерционность прибора. Для бойлеров с большой вместимостью воды потребуется значительное время для ее нагрева.
По размерам он превосходит (газовые колонки), поэтому для установки требуется больше свободного пространства.
Основные характеристики
- Вместимость емкости.
- Способ монтажа и положение – на пол или стену; вертикальная установка или горизонтальная.
- Максимальные значения параметров: температуры нагрева, давления в «нитке» подачи и контуре ГВС.
- Мощность (теплообменника).
- Время подогрева воды до максимальной температуры.
- Наличие элементов защиты (термостат, предохранительный клапан).
- Габариты.
В зависимости от Производителя и конкретной модели могут быть и другие характерные особенности, о некоторых из которых рассказано ниже.
Что учесть при покупке
Целесообразность приобретения. Бойлер косвенного нагрева подходит, если расход горячей воды в доме довольно значительный – от 1,5 л/мин. Это происходит, как правило, если в семье 4 и более человек. Кроме того, нет смысла его подключать к электрическому отопительному котлу, так как потребление им электроэнергии в общем вырастет значительно, учитывая время нагрева емкости.
Какой по объему прибор подойдет для присоединения к установленному в доме котлу? Это во многом зависит от его мощности. «Потянет» ли он одновременно и систему отопления, и бойлер в случае его включения на нагрев?
Нужно обратить внимание на конструктивное исполнение бойлера. Если внутренний контур выполнен в виде змеевика, то как последний закреплен? Ведь понятно, что в процессе эксплуатации на его внутренних стенках появляются отложения солей, и его следует периодически обслуживать. В приборах, продающихся по невысокой цене, эта трубка, как правило, «намертво» приварена к корпусу. Следовательно, снять ее будет невозможно. Лучше приобретать со съемным змеевиком.
Сколько их в конструкции прибора? Если 2, то это дает возможность подключения бойлера к двум независимым источникам горячей воды (например, система отопления + солнечный коллектор), что создает дополнительное удобство в эксплуатации.
Материал змеевика. Лучше, если он латунный или с покрытием из серебра.
Материал, используемый при изготовлении емкости. Существуют модели, где теплообменник состоит из 2 баков (один в другом), в пространстве между стенками которых циркулирует подающаяся в бойлер нагретая вода. Более долговечными считаются приборы, у которых бак внутренний – из нержавеющей стали.
Если он из другого материала, то из чего состоит внутренне защитное покрытие? Самое надежное делается напылением титана. Но стоимость таких изделий относительно высокая. Для более дешевых моделей используется «защита», например, из стеклофарфора. Еще дешевле, если использовалась эмаль, стекловолокно. Но срок службы таких баков небольшой – со временем защитный слой покрывается трещинами, и нужно делать замену. Кстати, а возможна ли она в данной модели?
Немаловажно, и какой материал использован в качестве теплоизоляционного слоя. Если поролон, то лучше не покупать. Качественной считается , выполненная из полиуретана.
Метод антикоррозийной защиты. Он может быть анодным или катодным. Более распространены модели с встроенными магниевыми анодами, которые меняются по мере «выработки»; это зависит от химического состава воды и интенсивности эксплуатации прибора.
Наличие других элементов защитной системы – предохранительного клапана и термостата.
Более выгодны аппараты, где вместо анодов вмонтированы приспособления, выполняющие ту же функцию. Они не меняются, но работают только при подаче промышленного напряжения. Следовательно, такие бойлеры являются отчасти энергозависимыми.
Предусмотрено ли подключение системы рециркуляции? Должен быть соответствующий патрубок.
Установлен ли ТЭН? В некоторых моделях (комбинированных) он есть, что обеспечивает автономность прибора.
Диаметр трубки змеевика. Чем она толще, тем быстрее будет происходить теплообменный процесс. В то же время понадобится большая мощность генератора тепла, так как вода на «подаче» будет быстрее остывать. Это нужно учитывать в зависимости от того, к какому источнику горячей жидкости предполагается подключить бойлер.
Место установки. Бойлеры могут монтироваться на стене или на полу.
Гарантийный срок. Наличие в месте проживания сервисных организаций, имеющих аккредитацию на ремонт аппаратов данного Производителя. Возможность приобретения комплектующих, например, анода магниевого.
Как работают водонагреватели косвенного действия?
Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные расходы многократно возмещаются в течение их срока службы в виде экономии энергии.
В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье мы остановимся на последнем типе: безрезервуарные змеевики и косвенные водонагреватели.
Тип системы ГВС | Описание |
Обычные водонагреватели | Использует резервуар (резервуар для хранения), наполненный горячей водой, для ее подачи по мере необходимости. |
Бесконтактные водонагреватели или водонагреватели по запросу | Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака. |
Водонагреватели с тепловым насосом | Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подводится к воде, используемой сантехническими приборами. |
Солнечный водонагреватель | Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии.В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку. |
Бесконтактные змеевики и водонагреватели косвенного нагрева | Использует систему отопления помещения для системы горячего водоснабжения. |
Каковы наиболее распространенные конфигурации системы ГВС?
Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:
- Первый — это то, что мы называем стандартной установкой водонагревателя резервуарного типа.Он содержит большой водонагреватель для коммерческого использования или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
- Вторая типовая конфигурация — это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды. В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и арматуры здания через теплообменник.Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.
Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле отопления помещения). Водонагреватель косвенного нагрева также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения.Эффективность водонагревателей косвенного нагрева в основном зависит от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.
Принцип работы водонагревателей косвенного нагрева
Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы поддерживать тепло в вашем доме. Резервуар для косвенной воды расположен рядом с бойлером и подключен через замкнутый водяной контур, который проходит между обоими частями оборудования.Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.
Подтипы систем косвенного нагрева воды
Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.
- Системы накопительного бака аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру резервуара с помощью прямого источника тепла, вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.
- Безбаковые системы лучше подходят для применений, где потребность в горячей воде постоянна в течение длительных периодов времени и нет необходимости поддерживать полный бак.Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует учитывать, когда это возможно.
- Гибридные системы без резервуара и без резервуара подходят, когда одно и то же здание требует двух разных температур воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель для подачи воды с еще более высокой температурой.
Определение размеров косвенного водонагревателя
Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам.Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать резервуар для горячей воды и заполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.
Формула расчета тепловой энергии
Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:
- Требуемая температура горячей воды (° F)
- Температура подаваемой воды (° F)
- Расход (галлонов в минуту)
Как только указанная выше дата становится доступной, используется следующая формула:
- Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)
В качестве примера предположим следующие данные:
- Требуемая температура = 140 ° F
- Температура подачи = 40 ° F
- Расход = 300 галлонов в минуту
- Удельная теплоемкость = 8.33 БТЕ / гал ° F
С учетом вышеприведенных данных тепловложение, необходимое для воды, составляет:
- Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галлон ° F = 249 900 БТЕ / ч
Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,
- Тепловая нагрузка = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
- Тепловая нагрузка = 312 375 БТЕ / ч
Определение размеров расширительного бака
Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».«Когда нагретая вода расширяется, она создает давление в замкнутой системе, и это может привести к тому, что предохранительный клапан T&P (температура и давление) будет стекать или сливать воду. Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бак. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.
Преимущества косвенного водонагревателя
Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.
- Резервуар непрямого действия — довольно недорогое дополнение.
- Непрямые цистерны не требуют дополнительного источника топлива.
- Резервуары непрямого действия служат дольше, чем стандартные газовые водонагреватели резервуарного типа.
Обычные водонагреватели быстрее изнашиваются, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.
В баке непрямого действия разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. При наличии спиральной трубы внутри резервуара непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.
На что следует обратить внимание при выборе водонагревателей косвенного нагрева
Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.
Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел не работает, вы теряете и отопление помещения, и горячую воду. Летний режим также очень неэффективен, так как котел не обеспечивает обогрев помещения и должен работать лишь на часть своей полной мощности. В идеале котел должен иметь возможность работать с частичной нагрузкой летом — убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.
Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, наша лучшая рекомендация — получить профессиональную консультацию. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.
Водонагреватели косвенного действия 101 — Все, что вам нужно знать
Фото: supplyhouse.com
Поскольку они, как правило, находятся вне поля зрения — например, в подвале или заднем туалете — водонагреватели для многих в значительной степени не используются домовладельцы.Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но, нравится вам это или нет, когда существующий водонагреватель выходит из строя, даже самым не вовлеченным домовладельцам приходится избавляться от своей инерции и знакомиться с товарным ландшафтом.
Хорошая новость заключается в том, что производители конкурируют за создание еще более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде.Плохая новость заключается в том, что без консультации с подрядчиком может быть трудно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. При оценке вариантов не забудьте учесть один особенно привлекательный вариант, который часто упускают из виду, — косвенное нагревание воды.
Возобновление интереса к водонагревателям косвенного нагрева
Водонагреватели косвенного нагрева не новость — они существуют уже несколько десятилетий. Но сегодня, когда растет забота об окружающей среде и растут затраты на электроэнергию, непрямые установки пользуются новой популярностью.Почему? Для домовладельцев в некоторых частях страны косвенное нагревание воды может дать мощный одно-два удара по сокращению энергопотребления и экономии средств.
Фактически, согласно Министерству энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством обеспечения горячей водой» бытовой техники, на которую вы полагаетесь каждый день, несколько раз в день.
Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей — больше энергии, чем большинство других бытовых приборов вместе взятых, — выбор высокоэффективного решения может иметь большое значение для улучшения вашей прибыли, особенно в долгосрочной перспективе.
Фото: supplyhouse.com
Как работает косвенный водонагреватель
Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, немного больше, чем хорошо изолированный резервуар, в котором находится спиральный теплообменник, хотя и менее распространенная версия опирается на конструкцию танк в танке. Но в любом случае «косвенный» агрегат не производит собственного тепла; вместо этого он полагается на котел .
В типичном исполнении водопроводная труба с замкнутым контуром соединяет бойлер с косвенным водонагревателем, подавая в него нагретую воду.Хотя вода из котла никогда не смешивается с водой в накопительном баке, она циркулирует через змеевики в теплообменнике, который, в свою очередь, нагревает воду для бытового использования.
По сути, котел выполняет всю работу, а косвенный нагреватель просто способствует передаче тепла.
Когда использовать косвенный водонагреватель
Если у вас еще нет бойлера в вашем доме, вы можете прекратить читать прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com: «Косвенные водонагреватели имеют смысл только в том случае, если вам нужен бойлер для отопления помещений». В связи с преобладанием на рынке оборудования HVAC с принудительной подачей воздуха котлы встречаются все реже. Если, однако, ваш дом входит в число немногих, где есть водяной плинтус, радиатор или внутрипольное лучистое отопление, при установке косвенного блока котел управляет обеими системами, обогревая дом и воду.
Даже если ваш котел находится в подвале в течение 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что использование только одного потребляющего электроэнергию основного прибора вместо обычной пары дает значительные преимущества.”
Проконсультируйтесь с профессионалом
Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.
+
Летом ситуация немного усложняется, не в последнюю очередь потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребность семьи в горячей воде.
Непрямые водонагреватели vs.Бесконтактные водонагреватели
Водонагреватели косвенного действия — не единственный тип водонагревателей, предназначенный для работы по запросу. Другой тип технологии водонагревателей — водонагреватели без резервуаров, как их обычно называют, — делают то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности бойлера, а котлы обычно превосходят большинство водонагревателей. Если у вас есть совершенно новый высокопроизводительный котел, способный обеспечить КПД 96 процентов, вам будет намного лучше, чем с безбактовым агрегатом с КПД 80 процентов или обычным агрегатом с КПД 60 или более процентов. 70 процентов диапазона.
Установка косвенного водонагревателя
Если вы заинтересованы в установке косвенного водонагревателя в своем доме, О’Брайан настоятельно рекомендует обсудить ваши планы с подрядчиком. Некоторые работы подходят для самостоятельной работы, но правильный выбор размера косвенного водонагревателя требует выполнения ряда сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, наем подрядчика не из дешевых, и покупка водонагревателя косвенного нагрева тоже не из дешевых. Но хотя первоначальные затраты могут быть значительными, водонагреватели косвенного нагрева обычно не нуждаются в дорогостоящем обслуживании или ремонте.Кроме того, с небольшим количеством движущихся частей и подключений к сетям — и без воздействия горения — водонагреватели косвенного нагрева часто служат намного дольше, чем другие типы. Многие производители даже предоставляют пожизненную гарантию.
Если вам нужно заменить неисправный водонагреватель или просто обновить его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете установить бойлер, непрямое устройство станет очевидным выбором» из-за надежности и стоимости. -эффективное водяное отопление. Если вы устали опасаться прихода счетов за коммунальные услуги, сделайте следующий шаг к исследованию того, подойдет ли косвенный водонагреватель для ваших нужд, вашего бюджета и вашего дома.Не знаете с чего начать? Вы можете начать с посещения SupplyHouse.com прямо сейчас, чтобы ознакомиться с широким выбором водонагревателей и аксессуаров непрямого действия от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.
Фото: istockphoto.com
Проконсультируйтесь с профессионалом
Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.
+
Непрямые водонагреватели: краткое описание котлов
Хотите знать, чем отличаются косвенные водонагреватели от стандартных резервуарных водонагревателей? Все дело в котле!
Вашему предприятию нужна горячая вода, и у нагревателя резервуарного типа и косвенного нагрева воды будут свои преимущества и недостатки. Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе.Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.
Полный текст читайте здесь!
Когда дело доходит до нагрева воды в коммерческих приложениях (например, в ресторанах, гостиницах и многоквартирных домах), в большинстве случаев вы все равно увидите то, что мы называем стандартной установкой для водонагревателя с резервуаром в «котельной».«Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество различий между типами коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классический водонагреватель резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, которые нагревают и хранят горячую воду для вашего здания.
Хотя это все еще самая распространенная установка, не всегда доступна опция , только для подачи горячей воды в смесители. Другой тип коммерческой установки для нагрева воды, который приобрел популярность, — это система косвенного нагрева воды или комбинированная система , , поскольку она более известна, потому что она объединяет косвенный резервуар с нагревательным котлом (водяным или паровым) , а также обеспечивают не только тепло, но и горячую воду для дома.
Отопительный котел и его верный помощник, косвенный резервуар
Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы и также производят горячую воду, но они не могут хранить ее , а производимая ими горячая вода (или пар) может использоваться для различных целей — наиболее типичным применением является отопление помещений (также известное как Hydronic. отопление ). Водогрейные котлы , используемые только для отопления помещений, не нуждаются в месте для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутой системы ).
Когда бойлер используется как для водяного отопления , так и для водяного отопления , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:
- A Hydronic (горячая вода или пар) отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
- Бак косвенного нагрева воды для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.
Это означает, что отопительный котел является критическим условием при рассмотрении косвенного водонагревателя в качестве опции для горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.
Водонагреватели непрямого действия названы буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных средств управления, но они также представляют собой нечто большее, чем просто резервуары для хранения. Как и стандартный водонагреватель, водонагреватель косвенного действия имеет собственное впускное отверстие для холодной воды и заполняется свежей питьевой водой из городской системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через замкнутый водопровод , проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, закрученную как штопор внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, образуя замкнутый контур. (См. Диаграмму.)
Для ясности, в этих типах комбинированных систем вода, которая нагревается непосредственно котлом для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, являются не одно и то же — эти два разных потока воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемых бойлером, которые называются первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного тепла, но этот контур также подключается к вторичному контуру, который используется для нагрева бытовой или питьевой воды, хранящейся внутри косвенного резервуара. Общим элементом является бойлер и подсоединенный трубопровод, а не образующаяся вода.
Таким образом, вода в этом вторичном контуре непрерывно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в резервуаре косвенного нагрева, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытового потребления для раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является излишним, в случае косвенного бака это очень верно! Бачок косвенного нагрева на самом деле представляет собой «нагреватель горячей воды », использующий горячую воду для нагрева холодная вода !)
Требования к комбинированной системе отопления
Преимущества системы косвенного нагрева воды в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте рассмотрим это дальше, чтобы объяснить, почему водонагреватели косвенного нагрева по-прежнему занимают такую нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.
Если у вас есть мотоцикл с до , то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного тепла не обязательно означает, что ваш бойлер подходит для такого типа системы.
Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для нескольких целей . Технически водонагреватели косвенного действия могут быть заменены на старые бойлеры стандартной эффективности (атмосферный тип с эффективностью 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.
На самом деле, лучшее время для того, чтобы начать изучение комбинированной системы, — это когда вы покупаете новый более эффективный водяной котел , независимо от того, заменит ли старый существующий агрегат или просто создадите новую с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую систему бойлера, косвенный бак — довольно недорогое дополнение, которое может сэкономить ваши деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.
Преимущества многозадачности
Добавление системы косвенного нагрева воды к существующей установке требует вложений в дополнительные трубопроводы и насосы, электричество для работы этих насосов и сам резервуар косвенного нагрева.Однако после того, как вы сделаете первоначальные вложения, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную работу, особенно новые модели с регулируемым режимом работы, которые предлагают различные настройки, чтобы избежать переутомления, так что вы уже получаете большую жизнь от этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…
Стандартный атмосферный водонагреватель резервуарного типа втягивает воздух из окружающей среды, создавая пламя, которое сжигает топливо (будь то природный газ, пропан или масло).Нагретые газы проходят вверх через многочисленные выхлопные трубы внутри водонагревателя. Перегородки в дымоходных трубах замедляют движение горячего воздуха вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх по направлению к вытяжному колпаку, выходит из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточно горячей воды, бак водонагревателя наполняется свежей холодной водой извне для нагрева до следующего раунда. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный резервуар постоянно расширяется и сжимается, оказывая давление на сварные соединения.В конце концов, эти высокие показатели теплообмена приводят к порче бака водонагревателя, и эти сварные швы разрываются — и именно тогда требуется замена.
В случае водонагревателя косвенного нагрева в резервуаре нет прямого нагрева или горения — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по спиральной трубе в резервуаре косвенного нагрева, передавая тепло более холодной воде, находящейся внутри. непрямой танк. Горячая котловая вода проходит по спиральной трубе довольно медленно, но это очень быстро нагревает воду вокруг нее (внутри косвенного резервуара) .Когда бак косвенного нагрева пополняется холодной водой, вода протекает прямо над нагревательной спиралью и сразу начинает нагреваться, поэтому разница температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение меньше, что снижает нагрузку на сам резервуар. Этот процесс также делает водонагреватели косвенного нагрева более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели повышают свою эффективность за счет использования аналогичной технологии, такой как спиральные теплообменники, поэтому, опять же, важно рассмотреть все варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)
Если у вас ограниченное пространство в котельной, косвенный резервуар может быть отличным вариантом для экономии места, поскольку нет дополнительной вентиляции. Кроме того, часто можно обойтись меньшим косвенным резервуаром для горячей воды, чем для обычного водонагревателя, потому что высокая потребляемая мощность бойлера в БТЕ обеспечивает преимущество быстрого восстановления горячей воды, что компенсирует нехватку хранилища .
Соображения
С учетом всего сказанного важно уточнить, что водонагреватели косвенного нагрева действительно имеют тенденцию быть наиболее выгодными при работе в сочетании с более новыми, высокоэффективными моделями с модулирующими котлами по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают показателей эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, обеспечивая как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но модулирующий аспект этих котлов — еще один важный фактор для получения максимальной отдачи от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни розжига горелок, поэтому они могут определить, нужно ли им разжечь полное или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не будете использовать свой бойлер для обогрева, котел может оставаться на низком уровне, когда подается только горячая вода.
Если вы планируете обновить существующую систему котла , добавив в нее водонагреватель косвенного действия, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать непрямой водонагреватель вместо стандартного. Использование неэффективного котла для выполнения нескольких функций не увеличивает его эффективность.
Вообще говоря, когда для водяного отопления используются котлы только , они отключаются в теплые месяцы года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового использования воды приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А котел без модуля с модулирующим регулятором горелки означает, что котел не может отличить потребность в топке для тепла или горячей воды, поэтому он сжигает одинаковое количество в любом случае и, следовательно, будет гореть чаще, когда также используется для горячей воды. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.
Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над ГВС. Когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытового потребления, тепло здания по-прежнему имеет приоритет. Таким образом, если ударит еще один полярный вихрь, этому котлу, возможно, часто придется удовлетворять свои потребности в обогреве душевых, посудомоечных машин и т. Д. Большинство систем настроены так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет быть временными рамками, когда половина дома готовится к работе и принимает душ?
Также, как если бы вы выбрали один большой водонагреватель вместо нескольких меньших блоков, , когда ваш бойлер выходит из строя, вся ваша система ВЫКЛЮЧАЕТСЯ на .Если вы полагаетесь на один бойлер для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет как горячую воду, так и тепло, и все сразу; нет ни избыточности, ни резервной копии. Перед выбором системы водяного отопления важно соответствующим образом спланировать и оценить свои потребности.
Еще одно соображение — качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями резервуарного типа, важно убедиться, что в вашем бойлере и резервуаре косвенного водонагревателя используется умягченная вода.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя, но если вы хотите, чтобы ваш бойлер и водонагреватели прожили долгую и здоровую жизнь, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они приземляются. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что котлы действительно делают горячей воды?
Отложения в трубках теплообменника котла (самая дорогая часть котла) вызывают эффект пульсации, который в конечном итоге может засорить трубы и препятствовать свободному течению воды.По мере того, как минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выскакивает, создавая небольшие колебания. Это может вызвать раскачивание котла вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. Это в конечном итоге приведет к утечке из теплообменника, которая погасит пилотную сборку, остановив , все нагревательные элементы и окажутся в виде гигантской лужи на полу вашей котельной.Проблемы с отложением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно обратить вспять. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, предотвращение ее умягчением является достойным вложением для сохранения вашего бойлера и системы косвенного нагрева воды как можно дольше.
Если вы находитесь на начальной стадии установки коммерческого водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и непрямой танк.Комбинированная система с правым бойлером является отличным вариантом для нагрева воды для хозяйственных нужд и в коммерческих помещениях. Бак косвенного нагрева воды может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.
Несмотря на то, что система бойлера и водонагревателя косвенного нагрева имеет множество преимуществ, есть также случаи, когда она может не подходить для вашего бизнеса.Прежде чем вносить изменения, важно понимать основы бойлеров и водонагревателей и взвешивать затраты / выгоды. Профессиональный, обученный специалист по системам водяного отопления может помочь вам взвесить ваши варианты и определить, какая установка для водяного отопления лучше всего подходит для вашего коммерческого применения .
…
Не знаете с чего начать? Ознакомьтесь с нашей информацией о водонагревателях, чтобы принять оптимальные решения по установке для коммерческого отопления и бытового водоснабжения.Или свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444). Мы рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.
Информация о прямом, косвенном или проточном водонагревателе
Один из самых важных и дорогих предметов оборудования в вашем доме — это водонагреватель! Водонагреватели могут составлять почти 25% энергопотребления вашего дома, что делает их очень важным оборудованием, которым нельзя пренебрегать.Мы рекомендуем заменять водонагреватель каждые 7–9 лет, этот срок может варьироваться в зависимости от использования и уровня, на котором он поддерживался. Если вам нужен новый водонагреватель, у вас есть несколько вариантов. Самым популярным является водонагреватель накопительного бака. Он может варьироваться от 30 галлонов до более 100 галлонов и может работать прямо или косвенно. В резервуарах большего размера поместится больше людей в вашем доме и больше бытовой техники, использующей горячую воду, например, посудомоечных и стиральных машин. Резервуар косвенного нагрева нагревается через бойлер, для этого необходимо, чтобы ваш бойлер нагрелся до нужной температуры для правильного нагрева воды.
Водонагреватель прямого нагрева может нагреваться пропаном, маслом или природным газом и имеет собственную горелку. Эти виды водонагревателей традиционно самые энергоэффективные. Они более энергоэффективны, чем косвенный водонагреватель, поскольку нагревают саму воду. Водонагреватели косвенного нагрева полагаются на печь или бойлер для подачи тепла, необходимого для воды.
Водонагреватели по запросу нагревают воду на месте. Их обычно называют безрезервуарными водонагревателями, поскольку в них нет необходимости хранить воду.Безбаковый водонагреватель может нагреваться пропаном, природным газом или маслом, если в вашем котле установлен безбаковый змеевик. Хотя эти водонагреватели нагревают воду только по запросу, они не работают так же хорошо, если более одного человека или устройства запрашивают горячую воду. Они отлично подходят для домов на 1-2 человек, в то время как водонагреватели с накопительными баками являются лучшим выбором для больших семей.
Позвоните нам сегодня (508) 753-1475 • Офисы, расположенные в Вустере / Миллбери
99 Crescent Street, Вустер, Массачусетс 01605
ckSmithSuperior — предоставление топлива высшего качества и сервис на протяжении более века
Масло для отопления дома, Установка оборудования, Обслуживание и установка кондиционеров, Пропан и многое другое
© 2021 ckSmithSuperior | Условия использования | Политика конфиденциальности | Лицензия главного сантехника № 15263 | Все права защищены.Подразделение PETROLEX II LLC и гордый член семьи компаний Santoro
Что должен знать каждый владелец котла о водонагревателях косвенного нагрева
Водонагреватели косвенного нагрева используются в этой стране с 1970-х годов, но почему-то, даже по прошествии всего этого времени, кажется, что они не очень хорошо изучены. Они получили свое название от того факта, что обогреваются «косвенно» вашим бойлером. Они соединены трубопроводами с вашим бойлером и направляют относительно горячую (обычно от 180 до 200 ° F) воду от вашего бойлера к теплообменнику внутри водонагревателя.Вода окружает змеевики теплообменника для производства горячей воды для бытового потребления. Это отличается от обычного газового или масляного водонагревателя, который нагревает воду за счет использования «прямого» пламени или источника тепла внутри водонагревателя.
Если ваш дом отапливается котлом — любым бойлером (водогрейным или паровым, масляным или газовым, среднего или высокого КПД) — у вас есть все основания для нагрева воды для бытового потребления с помощью водонагревателя косвенного нагрева. Вот некоторые из преимуществ:
- Высокая эффективность — Когда вы используете котел в качестве источника тепла для производства горячей воды, вода нагревается с такой же эффективностью, как и ваш бойлер.Некоторые высокоэффективные котлы достигают 96%. Средний газовый водонагреватель имеет КПД 60-70%.
- Сниженные потери тепла — Водонагреватель косвенного нагрева очень хорошо изолирован и теряет очень мало тепла в течение длительного периода ожидания (ночью или в ваше отсутствие). Газовая колонка всегда теряет энергию вверх по дымоходу.
- Высокая производительность — Производительность водонагревателя косвенного нагрева напрямую зависит от того, к какому котлу он подключен.Учитывая размер большинства бытовых котлов, водонагреватель косвенного нагрева обычно производит в два-три раза больше горячей воды, чем стандартный газовый водонагреватель.
- Увеличенный срок службы — На большинство водонагревателей непрямого действия распространяется пожизненная гарантия на бак. Скорее всего, это будет последний водонагреватель, который вам когда-либо понадобится. Производители могут предложить эту гарантию, потому что их резервуары не подвержены злоупотреблениям, как газовый водонагреватель прямого нагрева. И многие из них сделаны из нержавеющей стали, чтобы предотвратить коррозию.
- Накопитель горячей воды . Доступная в размерах от 30 до 200 галлонов и более, горячая вода может храниться для использования с большим расходом, когда вам это нужно.
На фотографии справа показан вид в разрезе типичного водонагревателя косвенного нагрева со змеевиком, расположенным внизу. Котловая вода циркулирует через змеевик и окружается горячей водой в резервуаре.
«Но, Уэйн, — спросите вы, — разве это не значит, что мне тоже нужно запускать свой котел все лето?» Разве это не обойдется мне в пачку? » Наоборот, мой энергичный друг.Котел загорается только тогда, когда вам нужна горячая вода. И когда он загорается, он производит горячую воду с большей эффективностью, чем обычный водонагреватель. В остальном он тихо сидит и ждет. Убеждение, что котел работает все лето, может быть возвращением к временам использования безбакерных змеевиков в старых котлах. У них не было емкости для хранения, поэтому бойлер должен был постоянно оставаться горячим, чтобы производить горячую воду по запросу.
«Это все хорошо, — говорит бесстрашный интернет-путешественник, — но я слышал, что новые безбаквальные обогреватели — это величайшее достижение с тех пор, как Apple стала публичной.Разве я не могу сэкономить намного больше денег с одним из них? »
Что ж, если говорить о яблоках, это действительно сравнение яблок и апельсинов. Бесконтактный обогреватель обычно имеет небольшую емкость или вообще не имеет емкости, что означает, что он должен мгновенно нагревать воду. И он может это сделать — с некоторыми ограничениями. Старые безбаквальные нагреватели понижают температуру при высоких расходах (работают два приспособления). Новые модели ограничивают расход для поддержания температуры подачи. Нагреватель косвенного нагрева может справиться с такой высокой скоростью потока без снижения температуры или потока.И, в зависимости от размера вашего бойлера, он может подавать почти неограниченное количество горячей воды.
Лучшие безрезервуарные нагреватели имеют КПД в диапазоне 80–95%, но обычно служат всего 15–20 лет. Водонагреватель косвенного нагрева, подключенный к чугунному котлу 15-летней давности, будет обеспечивать горячую воду с КПД 80-82%. А один, подключенный к современному модулирующему / конденсационному котлу, может обеспечить КПД 96%. Таким образом, хотя безрезервуарные водонагреватели эффективны, они не могут превзойти косвенные водонагреватели.
Водонагреватели косвенного действия также могут снизить ваши затраты на техническое обслуживание. Наличие только одного газового или масляного прибора означает меньшие затраты на обслуживание. Бесконтактный обогреватель необходимо обслуживать каждый год. В противном случае вы можете рассчитывать на снижение выработки горячей воды, возможный отказ теплообменника и потерю гарантии. Водонагреватель косвенного нагрева требует небольшого дополнительного обслуживания, помимо ежегодной проверки безопасности и производительности котла.
В следующий раз, когда вы будете в подвале, взгляните на имеющийся у вас стандартный водонагреватель.Если он немного хуже изношен, вы можете помнить, что типичный срок службы водонагревателя составляет 12 лет. Было бы неплохо заменить его — раз и навсегда?
Heidronically yours,
Wayne
Использование вашей системы отопления для нагрева воды
На этой фотографии косвенный водонагреватель — это большой резервуар слева.
Продолжая нашу серию статей о водяном отоплении, на этой неделе мы рассмотрим два варианта нагрева воды домашним центральным котлом. Сначала немного терминологии: котлы нагревают воду или производят пар для распределения в плинтусах или паровых радиаторах, в то время как печи нагревают воздух для распределения по каналам и регистрам.Интеграция водяного отопления со стандартной печью с горячим воздухом невозможна; если у вас есть печь, вам придется придерживаться автономного водонагревателя.
Идея использования бойлера для нагрева воды очень привлекательна. Вы можете обойтись только одной горелкой и для нагрева, и для горячей воды, так что меньше нужно обслуживать или ошибаться, и когда вы все равно отапливаете дом, не требуется много дополнительной энергии для нагрева воды.
Существует два распространенных варианта использования домашнего бойлера для нагрева воды.Самый распространенный из них называется «безрезервуарный змеевик». Это относительно небольшой теплообменник, который подходит для газового или масляного котла. Они популярны у людей, использующих плинтус с горячей водой, потому что это недорогие варианты или модификации для стандартных бойлеров. Теплообменник с медным змеевиком проходит внутрь котла, и вода нагревается, когда течет через этот змеевик. Он очень похож на описанный на прошлой неделе «водонагреватель без резервуара», за исключением того, что источником тепла является ваш бойлер.
Проблема с водонагревателями без резервуаров заключается в том, что бойлер должен быть горячим, чтобы производить горячую воду.Зимой в холодном климате котел большую часть времени горячий, и может даже не потребоваться его разжигание для подачи горячей воды (из-за остаточного тепла в котле). Но летом котел меньше нагревается, а включение-выключение цикла для нагрева воды тратит много энергии. Для нагрева воды с использованием котла, работающего на жидком топливе, и змеевика, работающего на жидком топливе, в летние месяцы нередко используется от 200 до 300 галлонов масла, а средняя эффективность в этот период может составлять всего 25%. Таким образом, водонагреватели без резервуара могут иметь смысл в зимние месяцы, но летом это не лучшая идея.
Другой основной вариант использования системы отопления для производства горячей воды — это установка водонагревателя с косвенным или косвенным нагревом. Это отдельный изолированный резервуар для воды, который нагревается горячей водой от газового или масляного котла. Резервуар косвенного нагрева обычно присоединяется к отдельной «зоне» в системе отопления. Одним из преимуществ этого варианта является то, что в теплое время года котел должен только время от времени запускаться для нагрева воды в косвенном баке. Поскольку вода в баке остается «термически стратифицированной» (горячая вода находится наверху, откуда она забирается для подачи в душ или посудомоечную машину), вы можете набирать горячую воду из бака несколько раз, прежде чем бойлер включится для нагрева воды. в баке.
Еще один плюс заключается в том, что, поскольку на резервуаре для хранения нет горелки, вы можете обернуть его дополнительной изоляцией, не беспокоясь о подаче воздуха или вентиляции (как в случае с газовым водонагревателем накопительного типа).
Обратной стороной водонагревателей косвенного нагрева является их стоимость. Хороший, скорее всего, будет стоить более 1000 долларов, включая установку дополнительной зоны на системе отопления. Это намного дороже, чем безбаковый змеевик или обычный газовый или электрический водонагреватель накопительного типа.
Интересно, что оба вида встроенных водонагревателей могут помочь поддерживать ваш котел в хорошем рабочем состоянии. Если ваш котел находится в подвале, который остается довольно влажным в летние месяцы, то его периодическое возгорание — как это происходит с безрезервуарным змеевиком или косвенным водонагревателем — рекомендуется многими подрядчиками по отоплению в качестве способа минимизировать коррозию. Это была одна из причин, по которой мы установили водонагреватель косвенного нагрева, когда десять или двенадцать лет назад мы установили у себя дома бойлер Buderus.В противном случае я бы, вероятно, остановился на автономном электрическом водонагревателе, который мы использовали, используя непиковое электричество, до установки системы центрального отопления (подробнее о непиковом электрическом нагреве воды в будущей колонке).
Некоторые люди предпочитают использовать водонагреватель без резервуара в зимние месяцы, а затем переходить на автономный электрический или газовый водонагреватель летом. За исключением возможных проблем с коррозией котла во влажных подвалах, это может быть хорошим компромиссом.Проконсультируйтесь с вашим подрядчиком по отоплению или водопроводчиком по поводу этих различных вариантов для вашей конкретной ситуации.
Комбинированный котел | Эксперт по ремонту котлов
На главную> Помощь> Комбинированный котел
Комбинированный котел, или комбинированный котел, как их чаще называют, представляет собой гениальное устройство для экономии места, которое может обеспечивать центральное отопление и горячую воду по запросу.
Combi — это проточный водонагреватель, который также может обеспечивать центральное отопление.Важно отметить, что одним из его ограничений является то, что он может подавать только горячую воду или отопление в любой момент времени, а не то и другое одновременно, и всегда отдает приоритет горячей воде. Поскольку горячая вода нагревается мгновенно, отпадает необходимость в баллоне и т. Д., А значит, экономится место.
В целом минимальная выходная мощность котла Combi составляет 24 кВт, хотя были произведены некоторые модели мощностью 23 кВт. Средняя мощность Combi колеблется от 24 кВт до 35 кВт.
Комбинированный котел может быть конденсационной или стандартной (без конденсации) конструкции.Все бытовые котлы, установленные в Великобритании с 2005 года, являются конденсационными котлами.
Первый комбинированный котел
В 1967 году компания Vaillant разработала устройство, которое впервые объединило отопление и горячее водоснабжение в одном комбинированном блоке, который теперь обычно называют «комбинированным бойлером». Бытовые котлы в целом стали более сложными за последние два десятилетия или около того, особенно комбинированные котлы.
Типы комбинированных котлов
Косвенное проектирование
Это наиболее распространенный дизайн, и почти все современные Combi используют его.Что касается центрального отопления, все работы Комби практически одинаковы. Горячая вода — вот чем отличаются эти два дизайна. При непрямой конструкции у вас, по сути, есть два теплообменника, один из которых является первичным теплообменником, называемым теплообменником газ-вода, который вырабатывает все тепло как для отопления, так и для горячей воды. У вас есть второй теплообменник, который обычно представляет собой пластинчатый теплообменник, называемый теплообменником вода-вода.
Для подачи горячей воды тепло от первичного теплообменника затем циркулирует через пластинчатый теплообменник, который, в свою очередь, косвенно (физически не касается) передает свое тепло водопроводной воде, проходящей через бойлер на пути к крану. .
Конструкция Indirect Combi более дорогая в изготовлении, поскольку для нее требуется больше деталей, а также требуется переключающий клапан или дополнительный насос. Я встречал только каждый котел со сдвоенным насосом, который был у Ferroli. Эта идея так и не прижилась. Из-за дополнительных компонентов это также делает котлы этой конструкции менее надежными, чем котлы другой конструкции. Меньше деталей обычно означает меньше проблем.
Косвенный метод обычно считается более эффективным способом передачи тепла от основного теплообменника к горячей воде, поэтому большинство производителей приняли эту конструкцию.Исключение составляет ассортимент котлов, производимых Интергазом. Их торговая марка — конструкция без переключающего клапана.
Вот как работает конструкция комбинированного котла косвенного действия.
Прямое исполнение
Другой способ нагрева горячей воды — Прямой метод. Здесь у вас только один теплообменник, Основной. Через этот теплообменник проходят два канала: один для отопления, а другой — для горячей воды.
