Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

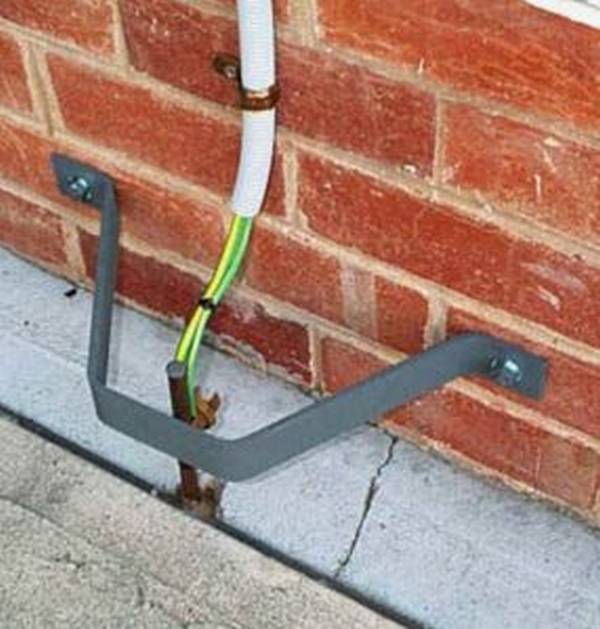

Выглядеть конструкция должна так, как показано выше на фото:

1. Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
2. Сверлим буром отверстие, нужной нам ширины и глубины;
3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

• Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
• Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Заземление дома своими руками — как правильно сделать заземление в частном доме своими руками

Каждый частный дом оснащен множеством самых разнообразных электрических устройств и розеток. Во избежание поражения электрическим током и выхода из строя бытовой электроники, возникновения пожаров, частный дом необходимо заземлить. Сделать это может специализированная бригада, однако стоимость их услуг будет далеко не низкой. Вполне возможно выполнить составление схемы и заземление дома своими руками. Если сеть имеет напряжение 220в, то монтаж защитного заземлительного контура не обязателен, но при условии, что напряжение в сети 380в — изготовление контура заземления потребуется.

Что значит «заземлить»?

Заземлить — значит соединить точки электрического оборудования с землей. Почва в этом случае выступает в роли проводника. Состоит любое заземление из 2 частей:

• контура
• проводников

Чтобы сделать заземление в загородном доме, нужно смонтировать контур заземления. Изготавливается он из вертикальных заземлителей, которые попросту вбиваются в грунт. Проводники соединяются при помощи горизонтальных лент. Таким образом, создается определенный контур, который после будет соединен с электрощитом.

Как сделать заземление в доме?

Заземление в частном доме своими руками выполняется в несколько шагов:

• этап подготовки
• работа с почвой
• вбивание электродов
• проделывание технических отверстий в стенах дома
• установка провода
• проверка функциональности

На подготовительном этапе осуществляется выбор участка, на котором предполагается расположение контура. После этого проводятся работы с землей. В земле создается треугольник (равносторонний, как правило), он и станет контуром заземления. Затем роются углубления и желоба, их глубина не должна быть меньше полутора метров. Помните, что траншеи лучше всего расположить не ближе, чем на один метр от фундамента вашего старого деревянного дачного дома. Ширину желобов рассчитывайте с учетом того, чтобы после без труда можно было выполнить сварку электродов. На следующем этапе в землю вбиваются электроды на каждой вершине треугольного контура. Вбивать их следует на глубину два-три метра. Нельзя допускать деформации электродов. Далее соедините электроды болтиками. Они привариваются к краям полос для крепления провода. К самому краю болтика необходимо будет прикрепить медный провод, который будет вести на распределительный щит. Последний этап — проверка. Измерение величины сопротивления производится с помощью омметров специализированными лабораториями. Самому же возможно будет проверить заземление при помощи специального устройства — меггера, включенного на омы. Сопротивление растекания тока не должно составлять более 4 Ом для сети 380 в, для сети 220 в — не более 30 Ом. Электрическое же сопротивление металлосвязи — не более 0,1 Ом.

Основные схемы контура заземления

Выделяется три основных схемы контура заземления:

• простой контур — для рабочего заземления будет достаточно двух заземлителей, для защитного — три, располагаться они будут по краям треугольника
• линейный контур — имеет две группы заземлителей, необходим, если в доме есть такие коммуникации, как газопровод, водонагреватель и т.д., если долгое время потребляется мощность более 1 кВт
• полный контур — нужен, если в наличии есть электровод 220/380в через ВСЩ, площадь помещения превышает 100 м2 или в наличии стационарные электрические установки (в т.ч. водонагреватели)

Перед тем, как приступать к заземлению, необходимо ознакомиться с особенностями каждого из контуров.

Самым популярным материалом считается сталь и медь (а точнее сталь в оболочке из меди). Однако, не стоит забывать, что медь — материал не из дешевых, но и качество оправдывает ее цену. Выбирая электрод, обратите внимание на площадь сечения.

Как правильно сделать заземление в частном доме: что делать запрещено?

При установке заземления запрещается следующее:

• заземлять на трубы, металлические или пластиковые
• заземлять электрические устройства и розетки последовательно
• заземлять электрические устройства и розетки на одну контактную площадь
• разрывать проводники (как заземляющие, так и нулевые) коммутационными аппаратами

Несоблюдение этих правил может привести к риску для вашей жизни и здоровья. Еще один важный момент при прокладывании заземления — почва, в которой оно будет находиться. Подходящими вариантами грунта являются суглинистые и глинистые. Нежелательные типы грунта — это супеси, мергели, песчаные, известняки, каменистые и скальные.

Если вам не повезло с грунтом, существует одна хитрость. Чтобы повысить электропроводность, в месте установки контура заземления сверлится несколько скважин, в которые будет залит соляной раствор. Также можно просто заполнить пробуренные для электродов скважины почвой, смешанной с солью. Соблюдая все вышеперечисленные правила и рекомендации, вы сможете сделать заземление для вашего частного дома своими силами качественно и быстро. Оно верно прослужит вам еще много лет и обеспечит абсолютную безопасность вашему дому и родным. Главное, придерживаться основных правил и выполнять работу с учетом рекомендаций профессионалов.

Как самому сделать заземление в частном доме

На чтение 8 мин Просмотров 1.4к.

Если вы живете в частном доме, то вам не обойтись без системы заземления. Вы спросите, для чего она нужна? Ответ довольно прост — назначение системы защитного контура заключается в отводе открытого электрического напряжения в землю для того, чтобы нивелировать опасность для жизни человека.

Иными словами, в случае повреждения или неисправности электропроводки вас не ударит током, так как система заземления вес поток энергии направит в землю. Ну а теперь давайте разберемся, как можно сделать заземление в частном доме.

Устройство заземления своими силами. Устройство контура

Контур заземления состоит из двух важных элементов:

1. Наружная подсистема;
2. Внутренняя подсистема.

Объединяются вместе они с помощью специальной трассы из проводов, которая устанавливается внутри жилого помещения.

Саму работу можно разделить на:

• Уличную;
• Внутреннею.

Уличная часть работы состоит из вкапывания в электрических проводников, которые позже соединяются между собой специальными пластинами из цельного куска металла. От всей этой конструкции выводится шина из металла и подключается к главному щиту.

Внутренняя система заземления состоит из множества проводков контакты, которых соединены вместе с шиной.

Можно ли делать заземление самому?

Если вы хотите самостоятельно провести заземление без помощи специалистов, то рекомендуем вам предварительно сделать все необходимые расчеты на рабочем участке, измерить протекание тока и согласовать свои строительные работы с Жилищно -коммунальными услугами и с Жилищно — эксплуатационной конторой для избегания штрафов.

Важно знать: если вы обратились за помощью для установки заземления и был разработан проект, заключён договор, всея работа была сделана четко по строительным правилам и правилам безопасности, но в вашем доме случилась авария, то вы можете потребовать полное возмещения ущерба от компании, которая занималась установкой заземления.

Защитное и рабочее заземления

Специалистами было выведено два вида систем заземления:

1. Защитное. Необходимо оно для того, чтобы защитить людей от электрического шока при ударе током, а технику, которая находится в выключенном или включённом состоянии от сгорания.
2. Рабочее. Выполняет ту же функцию, что и защитное заземление, но с большим отличием, оно устанавливается непосредственно в промышленное оборудование.

Части заземления

1. Заземлители – это установленные напрямую в землю проводники электричества. Устанавливается в грунт не меньше чем на полметра.
2. Металосвязь – это цельная конструкция из металла, которая соединяет между собой концы заземлителя и заземлителя шин. В целом металосвязь и образует систему заземления.

Проводники – заземлители соединяют между собой клеммы заземления с шиной. Существует несколько видов клемм: жёсткие, гибкие и мягкие. Далее к шине подключаются электрические контактные площадки. Ряд из контактов обязательно необходимо обозначить несколькими полосками, нарисованными, под углом в сорок пять градусов по Цельсию.

Зачем несколько заземлителей?

Как бы там ни было, к большому сожалению одним заземлителем обойтись нельзя, так как земля сама по себе нелинейный проводник и электричество проводит неравномерно. Её сопротивление полностью зависит от образовывающегося напряжения между двумя заземлителями (расстояние между которыми приблизительно один – два метра).

Как нельзя заземлять

Вышеприведенными законными нормативными документами четко запрещается заземление электрических установок на любые системы подачи воды. К примеру, самодельное заземление, которое вы собрали своими руками из, так сказать подручных приспособлений может повлечь за собой тяжелые последствия для жизни и здоровья человека, если вы его установите водяную трубу. Так, как всем известно, что даже самый маленький кусочек трубки из пластика может в несколько десятков раз увеличить поражающее средство электрического тока.

Также законом запрещено внутреннее заземление наружу и напрямую подключать его к шине без установленной контактной площадки. Закон запрещает и последовательную установку заземления друг через друга, и подключать больше чем один проводник на одну площадку контактов.

О молниеотводах

Любой контур заземления обязательно должен быть оснащенным устройством для отвода молний. Так как металлическая основа заземления в негожий день очень хорошо притягивает к себе удары молний, а если один из ударов напрямую попадет в контур заземления, то вся его система выйдет из строя. На сегодняшний день известно множество случаев, когда загорались целые дачные посёлки из – за прямого удара молнии в заземление. Поэтому чтобы не платить дважды лучше один раз потратиться на хороший молниеотвод.

Самый простой и бюджетный отвод молний можно без особых усилий сделать самостоятельно из заостренных металлических арматур и тонкой проволоки.

Заземление частного дома своими руками

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=3irGXZI4inY&feature»]

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

1. Пяти – восьми килограммовая кувалда;
2. Обычная строительная лопата;
3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

2. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
3. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Заключение

Итак, как уже стало понятно обустройство заземления в частном доме дело серьёзное и ответственное. Очень важно выбрать место для установки, тип заземления и следить за тем, чтобы работа выполнялась аккуратно и согласно всем правилам. Ну а если у вас возникнут какие – либо проблемы во время строительных работ, то обратитесь за помощью к высококвалифицированным профессионалам.

Заземление в частном доме

Выбор системы заземления (TT / TN) для частного дома

В 2007 году из управления государственного энергетического надзора было направлено письмо (№10-04/481) руководителям МТУ и начальникам УТЭН Ростехнадзора, о том что в целях уточнения и дополнения требований нормативно-технических документов в электроэнергетике и обеспечения мер безопасности при эксплуатации электроустановок подготовлены (одобрены / согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в работу новых и реконструированных электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении основной системы уравнивания потенциалов на вводе в здания»;
• № 7/2004 от 02.04.2004 «О прокладке электропроводок за подвесными потолками и в перегородках»;
• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения строительных площадок»;
• № 11/2006 от 16.10.2006 «О заземляющих электродах и заземляющих проводниках»;

В комментарии к ТЦ №11/2006 «О заземляющих электродах и заземляющих проводниках» (от разработчика этого ТЦ: г-на Шалыгина А.А., начальника ИКЦ Московского института энергобезопасности и энергосбережения) указано:

В соответствии с указаниями п. 1.7.59 ПУЭ седьмого издания: «Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО…».

Примером электроустановки, где невозможно в пределах разумных технических решений выполнить требования электробезопасности в системе TN, являются индивидуальные жилые дома, которые по местным условиям необходимо подключить к воздушной линии 0,4 кВ, выполненной неизолированными проводами (ВЛ). Дело в том, что нейтральный проводник ВЛ не может рассматриваться как PEN-проводник по определению. В этих условиях до замены неизолированных проводов ВЛ на самонесущие изолированные провода обосновано применение системы защитного заземления ТТ.

На вводе в такие установки для автоматического отключения питания, как правило, устанавливают УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА. Сопротивление заземляющего устройства выбирают порядка 30 Ом, а для грунтов с высоким объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежное срабатывание УЗО, а токи короткого замыкания незначительны.

Позже — в 2012 году вышел ТЦ № 31/2012 «О выполнении повторного заземления и автоматическом отключении питания на вводе объектов индивидуального строительства». Его текст (с некоторыми сокращениями):

Объекты индивидуального строительства, как правило, получают питание ответвлением от воздушных линий электропередачи напряжением до 1 кВ.

Для объектов нового строительства и при реконструкции, в соответствии с указаниями главы 2.4 ПУЭ седьмого издания, воздушные линии выполняются с применением самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуального строительства получают питание от воздушных линий с применением неизолированных проводов ВЛ, выполненных по нормам главы 2.4 ПУЭ шестого и более ранних изданий.

… Целью выхода настоящего циркуляра является выдача конкретных рекомендаций по обеспечению защиты от косвенного прикосновения в электроустановках, получающих питание от ВЛ и ВЛИ до 1 кВ. При выборе мер защиты от косвенного прикосновения в электроустановках, получающих питание от ВЛ и ВЛИ до 1 кВ, необходимо руководствоваться следующим:

1. Поскольку для объектов, получающих питание от воздушных линий напряжением до 1 кВ, у большинства потребителей невозможно выполнение требований по автоматическому отключению из-за низких кратностей токов короткого замыкания, установка устройства защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе является обязательной.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе является обязательной и с точки зрения обеспечения пожарной безопасности.




2. При питании от ВЛИ сопротивление повторного заземления у потребителя выбирается из условия обеспечения надежного срабатывания УЗО при повреждении изоляции (однофазное замыкание на землю) при отключенном PEN проводнике ответвления от ВЛИ. Сопротивление рассчитывается по току надежного срабатывания УЗО, равному пятикратному размеру этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м допускается увеличение сопротивления до 150 Ом.




3. При питании от ВЛ, в соответствии с указаниями п. 1.7.59 ПУЭ седьмого издания и п. 531.2.3 МЭК 60364-5-53 (российский аналог ГОСТ Р 50571-5-53 готовится к выпуску), следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п. 2 настоящего технического циркуляра.




4. Применение системы ТТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на ВЛИ в электроустановках следует перейти на систему защитного заземления TN, для этого во вводном устройстве следует установить перемычку между N и РЕ шинами.

Заземление в квартире новостройки и старого дома: схема и монтаж

Безопасная эксплуатация электрических приборов невозможна без заземления. Это обеспечивает защиту человека от поражения током и гарантирует долговечную работу бытовой техники. В старых домах защитное заземление отсутствует, однако на смену устаревшим системам энергоснабжения приходят новые.

Чтобы сделать заземление в квартире или частном доме самостоятельно, следует разобраться, какая электрическая система там присутствует и что необходимо, чтобы подключить ее к контуру заземления.

Зачем нужно заземление в квартире

Под заземлением понимают присоединение точки сети к заземляющему устройству. С его помощью добиваются уменьшения напряжения до безопасного для человека уровня. Другими словами, заземление – это защита, которая сработает в случае возникновения пробоины, скачка напряжения или скопления потенциала, и отведет опасный ток в землю.

Заземление бывает рабочим и защитным. Если первое служит для функционирования некоторых специфических электрических приборов и устройств, то второе предназначено для защиты человека от ударов током в квартире или частном доме. Современные стандарты безопасности рекомендуют прокладывать внутреннюю электропроводку из трех жил и соединять все приборы с контуром заземления.

Справка! Цвет провода заземления в большинстве случаев желто-зеленый. Ноль имеет синий или голубой цвет, а фаза может быть черной или красной.

В заземлении нуждаются:

• розетки;
• бытовые приборы с металлическим корпусом. В квартире это ванна, корпус системного блока компьютера, бойлер, холодильник, стиральная машина и другая крупная бытовая техника.

Пример необходимости заземления

Бойлер, установленный для подогрева воды в квартире, вышел из строя и замкнул электричество на корпус. Под напряжением оказались все батареи и трубы в квартире. Ничего не подозревающий человек решил попить воды и попытался открыть кран. В момент касания рукой вентиля произошло замыкание сети, и ток прошел сквозь человеческое тело в пол.

Если бы бойлер имел заземление, ток ушел бы в землю, а автомат отключил подачу электроэнергии на прибор, или батареи и трубы, соединенные с землей, имели бы практически нулевой потенциал. В обоих случаях поражения человека током можно было бы избежать.

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

Системы:

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

Заземление для новостройки

В современных новостройках, возведенных после 1998 года, используются системы заземления ТN-S и ТN-С-S. Это значит, что в них предусмотрено выделенное заземление. Проводку прокладывают по трехжильной системе, подключенной к контуру заземления.

В стояк подведены:

• три фазы;
• нулевой рабочий проводник;
• защищенный проводник.

По квартире разводится провод заземления, а в комнатах устанавливаются розетки с контактами. После чего фаза и рабочий провод N подключаются к соответствующим шинам, а PE к щитку.

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Справка! Электрики советуют подключать УЗО независимо от того, есть в доме заземление или нет.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:

Правила установки:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна немного превышать мощность установленного на нее автомата;
• правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.

Монтаж собственного контура

Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.

Порядок работ:

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
2. Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Важно! В качестве заземлителя запрещено использовать арматуру. Причиной служит наружный каленый слой, наущающий распределение тока, и быстрый процесс ржавления.

Опасный вариант защиты

Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.

Советы и рекомендации

• электрики рекомендуют заземлять все имеющиеся в квартире бытовые приборы и розетки;
• нельзя заземлять электроприборы по цепочке друг через друга. Это может вызвать электромагнитную несовместимость и несрабатывание заземляющего контура;
• следует использовать специальные клеммы, скрутки на месте стыков недопустимы;
• к каждой клемме шины PE допустимо подключать только один провод.

Заземление сделает безопасным процесс использования электрических приборов в квартире. Существует несколько систем подключения, самая распространенная – TN-C, она не имеет отдельного заземляющего проводника и является устаревшей. Чтобы обезопасить человека от поражения током, можно установить УЗО и собрать собственный защитный контур. Если соблюдать технику безопасности и нормы ПУЭ, это не вызовет больших трудностей.

Заземление дома — 87 фото, сехм и идей правильного заземления

Заземление в частном доме играет большую роль в современной жизни людей, так как её отсутствие может привести к тому, что электрические приборы могут просто-напросто выйти из строя. Помимо этого, для сельской территории характерно наличие электросистем, которые были созданы еще в СССР, что также требует создания заземления. Это поможет существенным образом уровень защищенности жилья.

Значение заземления

Во-первых, заземление обеспечивает безопасность электрических систем. Когда заземление правильно сделано, то при возможном появлении тока утечки срабатывает устройства защитного отключения.

Во-вторых, при помощи заземления поддерживается нормальное функционирование электрического оборудования. Не для всех электрических приборов достаточно лишь защитного провода в розетке.

Многим электрическим приборам также нужно подключиться к заземляющей шине напрямую. Так для этого у стиральных машин, микроволновок имеются специальные приспособления.

Не все знают о том, что микроволновая печь без данного подключения может серьезно фонить. Таким образом, бытовая техника может нести угрозу здоровью человека.

Часть моделей микроволновок имеют специальные клеммы. В инструкциях же сообщается, что «необходимо заземление». Правда не растолковывается, как его осуществлять.

Довольно часто при прикосновении мокрыми руками стиральных машин ил микроволновок ощущается некоторое пощипывание. Чтобы избавиться от данного ощущения, необходимо выполнить прямое подключение.

Также можно значительным образом усовершенствовать работоспособность компьютерной техники и Интернета. Для этого надо, чтобы провод с заземлением был подключен к корпусу ПК.

Насколько нужно заземление в деревянном доме или на даче?

Однозначный ответ – обязательно. Особенно это касается жилья, которое построено из легковоспламеняющихся материалов. Это связано с тем, что большую угрозу для домов несут грозы.

Имеется огромное количество элементов, которые притягивают к себе молнии. К ним относятся колодцы и трубопроводы, которые расположены на небольшой глубине. В данные объекты зачастую происходят удары молний.

В том случае, если громоотвода нет, то попадание молнии может привести к пожару. В связи с этим специалистами рекомендуется вместе с заземлением сооружать хотя бы небольшие молниеотводы.

Системы заземления для частных домов

Имеется шесть видов заземления, но если говорить об индивидуальной застройке, то рекомендуется использовать два вида: TT и TN-S-C.

Наибольшей популярностью в последние пару лет пользуется система TN-S-C. Её особенность заключается в том, что нейтраль, которая располагается на подстанции, оказывается глухозаземленной. Оборудование же имеет прямой контакт с земной поверхностью.

Схема заземления дома представлена в следующем виде: первоначально земля и нейтраль ведется к потребителю при помощи всего лишь одного проводника. Перед тем как зайти в жилье происходит разделение на два независимых друг от друга проводника.

Благодаря этому достаточно лишь обеспечить защиту автоматами.

Существенным недостатком являются возможные случаи, когда провода на участке, располагающемся между жилым помещением и подстанцией, приходят в негодность.

Логично, что для нейтрализации данной угрозы требуется, чтобы существовала механическая защита для провода PEN. Желательно, чтобы было сделано специальное резервное заземление. Как правило, оно располагается на опорах в промежутке через каждые 100 метров.

В связи со сложностью удовлетворения данных условий, следует использовать систему ТТ. Разница между двумя этими схемами заключается в том, что в ТТ должны соблюдаться следующие условия: заземляющий провод идет к щитку от контура заземления, созданного в индивидуальном порядке.

Заземление частного дома

Некоторые элементы электрической системы страны построены достаточно давно, не имеют какого-либо заземления. Данное отсутствие в свою очередь требует создания отдельного контура.

Наилучший выход из сложившейся ситуации, это сделать заземление в частном доме своими руками. В связи с этим у многих может возникнуть вопросы о том, как сделать заземление в доме?

Ответ прост: контур заземления дома. Он должен быть построен как треугольник с равными сторонами. В каждой из вершин треугольника забивается штырь.

Обязательным условием является наличие металлической связи между вершинами. Для этого протягивают полосу из метала и соединяют со штырями. Расстояние между ближайшим штырем и краем дома должно быть не меньше, чем полтора метра.

Далее копается специальная траншея в форме треугольника с равными сторонам. В глубину траншея должна быть семьдесят сантиметров, в ширину – пятьдесят сантиметров.

Одну из верши треугольника соединяют с домом. Как правило, это ближайшая к дому вершина. Глубина траншеи должна составлять как минимум пятьдесят сантиметров.

Фото заземления дома

Как правильно сделать заземление в частном доме?

Дорогие друзья!

Давайте сегодня поговорим о заземлении частного дома, поскольку он является объектом электроснабжения. Заземление — мероприятие необходимое, оно обеспечивает безопасное использование всего токопринимающего оборудования вашего дома. Основано оно на таком физическом явлении, как течение тока в сторону наименьшего сопротивления.

Бывают ситуации, когда в результате нарушения работы приборов, короткого замыкания или какой-либо аварии, обрывается «ноль», напряжение подается прямо на корпус используемого устройства. Например, в электродвигателе бытового прибора разрушилась изоляция провода, и он оголенным местом соединяется с корпусом. Если человек коснется корпуса, он может быть поражен током.

Именно для того, чтобы исключить такое несчастье, заземляются все токоведущие системы в доме, которые внезапно могут оказаться под напряжением. В случае заземления опасное напряжение уходит в землю.

Заземление бытовых приборов выражается наличием в розетках третьего защитного проводника — «земля» или в подключении к заземляющему контуру непосредственно корпуса наиболее мощной техники. При обрыве нулевого провода не только отсутствует электроснабжение, но и прерывается цепь для срабатывания защитных устройств. Заземление в таком случае возьмёт на себя роль «нуля» и сохранит, как приборы, так и защитные устройства, обеспечит безопасность человека.

Чтобы заземлить все электроприборы, нужно обеспечить их электрическое соединение с контуром заземления, контактирующего с землей, специальным заземляющим проводником. Самыми благоприятными для заземления являются суглинистые и глинистые почвы, нежелательными — скальные и каменистые грунты.

Монтаж заземления в загородном доме

Если вы создаете новую электропроводку в построенном загородном доме или реконструируете старую, то обязательно включите в свой план работ монтаж заземления. Первое, что нужно соорудить — это контур заземления, который представляет собой стальные вертикальные и горизонтальные заземлители, находящиеся в земле и соединённые с электрощитом заземляющим проводником.

Для вертикальных заземлителей обычно используют стальные уголки (50 х 50 х 5) длиной 3 м, которые с одного конца можно заострить болгаркой. Полосовая сталь (40 х 4) отлично подойдет для горизонтальных заземлителей, а круглая сталь (8-10 мм² в сечении) — для заземляющего проводника.

Более подробно о материалах и размерах контура вы сможете прочитать в ПУЭ-7, глава 1.7 «Заземление и защитные меры безопасности».

Мой совет: арматуру для монтажа заземляющего контура не используйте, она быстрее ржавеет, ее верхний калёный слой нарушает распределение тока по сечению.

После того, как приготовлен материал, делаем разметку для траншеи в виде равностороннего треугольника со стороной 1,8 м, на расстоянии от отмостки дома примерно в 1-1,2 м. Глубина траншеи примерно 0,7 м, ширина — 0,4-0,5 м.

В траншее по вершинам треугольника забиваем трехметровые уголки строго вертикально, оставляя конец на половину высоты рва (или хотя бы на 20 см), чтобы было удобно проводить сварочные работы.

К забитым в грунт уголкам хорошо привариваем три горизонтальных стальных полосы. Если они имеют длину 1,5 м, то, забивая вертикальные уголки, подстраиваемся под этот размер. Теперь надо соединить контур с электрощитом, для чего привариваем к нему стальную проволоку сечением 8-10 мм² (или используем такие же стальные полосы), прокладываем в траншее к дому и выводим наружу в непосредственной близости от щита. Если щиток расположен внутри дома, просверливаем отверстие в стене.

На конец заземляющего проводника привариваем болт М6 или М8 для крепления провода заземления. Как и провода питания — три фазы и «ноль», так и заземляющий провод в гофрированной трубе заводится в дом к электрощиту.

Здесь земляную жилу подключают на корпус щита. Можно это сделать с помощью штатного болтового соединения прямо на дверце щитка. Остается распределить «землю» по розеткам и бытовым приборам. Все места сварки покрыть антикоррозийными составами или битумной мастикой. Красить краской контур нельзя, он должен иметь хороший контакт с землей.

Хочу отметить, что контур в виде треугольника не строго обязательное условие, если ширина места не позволяет, вполне можно вбить уголки последовательно, в длинную траншею, а горизонтальные заземлители приварить тоже по прямой линии. К треугольно расположенным уголкам можно приварить ленту в виде окружности. Это не столь принципиально — самое главное, чтобы длина и количество элементов обеспечивало минимальное сопротивление растекания заземления.

Если ваш участок песчаный, это не очень хорошо для заземления. В таком случае, проводимость грунта искусственно повышается раствором соли, хотя соль ускоряет процесс коррозии.

После всех монтажных работ надо произвести замер сопротивления готового заземления. Для этого существуют специальные приборы, которыми пользуется приглашенный специалист. Он делает замеры и вносит их значения в протокол проверки контура заземления.

Если вы планируете решить проблему своими силами, то простой путь — это использование лампы с мощностью не менее 100 Вт, которую надо поместить в патрон с проводами и подключить одним контактом к фазе, другим — к заземляющему контуру.

Яркость горения лампы покажет качество монтажа заземления. Тусклое горение означает плохой контакт между деталями конструкции, отсутствие горения указывает на ошибку, и надо проверить всю систему. На сопротивление растекания, которое для сети 220В должно быть не более 30 Ом, для 380В — не более 4 Ом, оказывает влияние удельное сопротивление грунта.

Если после измерения сопротивления вы удостоверились, что всё в порядке, можно засыпать траншею однородным грунтом без примесей щебня, мусора, хорошо уплотняя его. Работы лучше выполнять в сухую летнюю погоду. При меньшей влажности приборы показывают наиболее правдивые цифры сопротивления заземления.

Мой совет: большинство бытовой техники достаточно заземлить через евророзетку, но некоторые устройства, вернее их корпуса, я бы советовал подсоединить непосредственно на «землю». Например, стиральную машину, у которой большая электрическая емкость. Даже при полностью исправном механизме при включении в заземленную розетку, она может «щипаться».

Электрическая варочная поверхность, электродуховка — это мощная техника с высокой вероятностью пробоя, которая тоже является претендентом на подключение к «земле».

Третья — это микроволновая печь, в которой источник СВЧ обладает большой мощностью. При некачественном контакте в розетке, этот прибор может фонить с опасностью для здоровья. Если на вашей микроволновке есть сзади винтовая клемма, не поленитесь подсоединить ее к «земляному» проводу.

Компьютер тоже не помешало бы заземлить, поскольку ИБП (импульсный блок питания) дает большую рабочую утечку. Защититься от плавающих потенциалов можно, наглухо заземлив компьютер за любой крепежный винт на задней панели. Особенно это актуально в домах со старыми розетками.

В заключение хочу сказать, что примерно один раз в 12 лет надо проводить проверку заземляющего контура, замеряя сопротивление растекания, а, при необходимости, производя частичное раскапывание грунта. Думаю, не стоит этим пренебрегать, так как на кону стоит ваша жизнь.

Ваш Кузьмич.

Самодельное заземляющее устройство

электрический — Почему у этой розетки заземление связано с нейтралью?

Принимая во внимание, что существует некоторое количество либо неправильной, либо, возможно, просто вводящей в заблуждение информации относительно вашего широкого вопроса, который, в свою очередь, может привести к двусмысленности и плохим и / или опасным действиям, я, настоящий электрик, добавлю свою шляпу в кольцо при поддержке NEC.

Поскольку многие люди могут искать и находить этот пост, как его очень часто спрашивают, и в данной ситуации могут выбрать запуск новой заземленной цепи, чтобы решить эту проблему, и обнаруживают, что смотрят на ту же самую ситуацию на своей панели, я думаю Важно отметить, что не всегда неправильно соединять вместе заземленную (нейтраль) и заземляющую (землю) системы.

Из IAEI, подробно объяснено в статье 250 NEC — Заземление и соединение. (шахта empasis):

Основная перемычка является одним из самых ответственных элементов в
система безопасного заземления. Этот проводник является связующим звеном между
заземленный рабочий провод, заземляющий провод оборудования и в
в некоторых случаях провод заземляющего электрода. Основная цель
основная перемычка заземления предназначена для передачи тока замыкания на землю от
служебного шкафа, а также от системы заземления оборудования,
возвращается к источнику.Кроме того, где заземляющий электрод
провод подключается непосредственно к заземленной шине служебных проводов,
основная перемычка заземления гарантирует, что шина заземления оборудования находится на
такой же потенциал, как у земли.

NEC 250.35 Заземление переменного тока с питанием от службы
Системы

(A) Заземляющие соединения системы.

Помещение
система электропроводки, питаемая от сети переменного тока с заземлением, должна иметь заземление.
провод электрода, подключенный к заземленному рабочему проводу, при
каждая услуга в соответствии с 250.24 (А) (1) — (А) (5).

Опять же, это ответ на наивное утверждение, что они никогда не должны подключаться. Национальный электротехнический кодекс категорически не согласен с этим, и удаление этого соединения действительно наносит ущерб безопасности вашей системы — не удаляет его!

Теперь обратимся к конкретному контексту вашей ситуации:

Эта конфигурация проводки действительно неправильная и опасная. Наименее опасная часть — это использование одного винта заземления для «постукивания» зеленого и белого проводов.Это не так. Если с вашим рисунком все в порядке, эти провода следует соединить вместе с помощью косички, идущей к клемме. Худшая часть — это фактическое объединение двух систем вместе — в этом месте . Это просто неправильно.

С логической точки зрения, чего можно достичь, если два отдельных провода соединят их? С точки зрения безопасности в несимметричной цепи нейтраль переносит несимметричную нагрузку обратно на панель. Итак, «электрик» умышленно включил систему безопасности в вашем доме.Это нормально делать в обслуживающей / основной сети, потому что в этот момент они оба имеют тот же потенциал, что и земля.

Если вы живете в доме, где работа в некоторых или во всех областях выполняется таким образом, что делает это типичным для вашего жилища, вызовите электрика, чтобы он разработал план по его устранению.

Одна вещь, которую следует учитывать, заключается в том, что если голый грунт снова войдет в стену, возможно, они добавили систему заземления в здание. Это обычное дело в некоторых регионах в качестве приемлемого средства для добавления законной системы заземления.Перед тем, как делать это, проконсультируйтесь со своим строительным отделом. Проблема здесь в том, что, несмотря на приличные усилия, окончательное соединение неверно. В этом случае можно с уверенностью предположить, что все или многие из ваших розеток находятся в таком положении.

Что делать? Что ж, у вас есть несколько вариантов.

1. Если система заземления на вашем рисунке в порядке (согласно местным строительным нормам), но соединения исправны.
   неправильно, вы можете просто разъединить соединение и использовать заземленный
   выход (NEC 406.4 (D) (1)).Я бы, наверное, не рекомендовал это, если вы не можете, с
   уверенность, убедитесь, что в остальном все правильно. Работа, которую вы покажете, сделает любую
   уважающий себя электрик съежился.

2. Если вы предпочитаете перестраховаться и вам не нравятся адаптеры без заземления, вы можете просто заменить его на розетку без заземления (NEC 406.4 (D) (2) (a)). Очевидно, вы больше не будете использовать эту землю.

3. Если ни один из них не подходит, вы можете заменить его на GFCI при условии, что вы пометили его « No Equipment Ground » (NEC 406.4 (Г) (2) (б)). Вы не будете использовать эту землю и в этой ситуации.

электрический — Как моя земля и нейтраль оказались под напряжением из-за короткого замыкания в подземной основной линии?

ThreePhaseEel, как обычно, поразил меня мыслью, что указанная ниже проблема может быть даже не в вашего дома , а скорее у соседа. Этот сосед посылает десятки ампер из своего дома на полюсный трансформатор, и ваш дом находится на этом пути.Таким образом, он пытается подключиться к вашей системе заземляющих электродов, подключению кабельного телевидения и соединению нейтраль-земля, чтобы вернуться к нейтрали трансформатора (которая является как общей, так и незащищенной).

Ток проходит по всем доступным ему путям пропорционально его проводимости (1 / сопротивление). Значит, такой ток идет сразу по всем путям. Так что это могло быть от соседа, и повреждение кабеля могло затронуть даже несколько домов. Вот почему выключение панели ничего не дало.

Потерял нейтральный, но выжил 1 горячий

Мне кажется, что а) вы потеряли нейтраль и б) ваша система заземляющих электродов не соответствовала задаче и / или полностью отсутствовал .

Я подозреваю, что и 1 горячий, и нейтральный были потеряны, вероятно, потому, что они соприкоснулись друг с другом и сожгли друг друга, оставив только другие горячие.

Я не думаю, что вы потеряли только нейтралитет; у которого есть другие симптомы.

Предположим, мы называем настоящую Землю «нулевым вольт».

В каждом доме и на каждом трансформаторе есть система заземляющих электродов или должна быть . Задача этой штуковины — обеспечить хороший контакт с реальной землей (заметьте, она сделана из грязи).Это «заземляет» шасси трансформатора, металлическую сервисную панель и «заземленные» предметы в вашем доме (третий контакт на розетке).

На трансформаторе один из «горячих» проводов подсоединен к системе заземляющих электродов трансформатора . Этот провод питания называется «нейтральный», потому что он должен быть около 0 вольт, ха-ха! Обратите внимание, они все еще покрывают изоляцией .

Каждый дом (кроме Филиппин) получает нейтраль от трансформатора вместе с 1–3 точками.(2 в Северной Америке). Не оставляя ничего на волю случая, есть , а также , который должен быть также связью нейтраль-земля в главной панели обслуживания вашего дома . Вы собираетесь прочитать почему.

Отрежьте нейтраль. Что теперь?

Итак, мы думаем, что нейтральный + 1 горячий был удален. Что теперь?

Есть устройства, подключенные между действующим горячим и нейтральным. Ток пытается течь от рабочего горячего к нейтрали. Нейтраль отключена, , но система заземления и заземления все еще присутствует .

Таким образом, ток течет от хорошего горячего кабеля через прибор к нейтральному проводу к вашей сервисной панели, с через соединение нейтрали с землей. Через систему заземляющих электродов (если она существует), через грязь , к системе заземляющих электродов трансформатора, через соединение N-G и обратно к нейтрали трансформатора.

Если система заземляющих электродов является концевой, тогда некоторый ток возвращается, но это ограничено высоким сопротивлением грязи.Фактически это создает градиент напряжения на земле между вашим домом и трансформатором, где заземление составляет 105 В в вашем доме, а 0 В на трансформаторе, меняющееся по всему двору. Это может забавно взаимодействовать с металлическими ограждениями, собачьими бегами и т. Д.

Если ваш заземляющий электрод — мусор, то вся территория вашего дома просто загорится около 120 В.

И вот что произошло — если ваша система заземляющих электродов — мусор, , и она также связана с какой-то другой заземленной вещью, например, с отводом кабельного телевидения , то сетевой ток будет стремиться вернуться на через каплю кабельного телевидения .Теперь вы знаете, почему он сгорел!

Плохая работа заземляющего электрода (из-за всей этой грязи) является причиной того, что освещение вытяжки работает так плохо. Если бы вы выключили все , кроме пары лампочек , грязь могла бы легко справиться с этим слабым током, и они действовали бы почти нормально.

выключил главный прерыватель, правда

Этот человек (вчера) тоже так думал. Но, возможно, на самом деле вы этого не сделали. Главный выключатель в этой панели не переключает нейтраль или грунт.Итак, если есть еще одна панель, то нагрузка , питаемая от этой другой панели , могла бы делать это на нейтрали и на землю для всех ваших панелей.

Исправьте. Правильно.

Во-первых, кто-то должен взглянуть на ваше распределение электроэнергии и посмотреть, есть ли какие-либо альтернативные панели или незаконные ответвления, о которых вы не знаете, которые могли повлиять на вашу способность отключать питание.

Затем вам следует еще раз проверить систему электродов заземления в вашем доме. Это не сработало. Они часто плохо устанавливаются с самого начала, часто это наследие до 1960-х годов, когда никто не заботился, и часто зависят от металлической водопроводной трубы (которую позже кто-то заменяет пластиковой, например.г. «умные водомеры», которые сделаны из пластика, если вы во Флинте, ваша водопроводная труба GES сейчас не годится, потому что они объявили крестовый поход по замене всей этилированной трубы). Так что ГЭС нужно перестраивать в вашем доме.

Современная система заземляющих электродов США состоит как минимум из двух заземляющих стержней длиной 8 футов, расположенных на расстоянии не менее 6 футов (чем дальше, тем лучше). Вы можете обойтись одним, если он пройдет специальный тест, но для домашнего мастера этот тест стоит дороже, чем другой заземляющий стержень. Он также захватывает любую другую точку заземления (но не газовую трубу), т.е.е. труба водоснабжения. На самом деле, вы не можете перестроить свою систему заземляющих электродов, поэтому, если вы чувствуете себя вдохновленным использовать 4 стержня или использовать металлический кабелепровод для вашего следующего пробега к хозяйственной постройке, сделайте это. Идеальная система — это Ufer, где она крепится к арматурным стержням в вашем подвале или на площадке, потому что она имеет много-много контактов с землей. Но во время заливки бетона необходимо вмонтировать уфер; он не может быть модернизирован.

Как узнать, правильно ли заземлен ваш дом

Правильно ли заземлен ваш дом, чтобы обеспечить безопасность вашей семьи?
Заземление — один из важнейших аспектов домашнего хозяйства.
электрическая система.Вы можете не думать об этом постоянно,
но хранит вашу технику, электронику и все остальное в
Ваш дом, который требует электричества, безопасен.

Вот все, о чем вы даже не подозревали.
заземление.

Что такое заземление?

Вы могли вспомнить из уроков естествознания, что электричество путешествует
путь наименьшего сопротивления. Например, если ваш тостер сломался,
электричество потечет к металлу за пределами прибора. Потрогай это
когда он подключен, вы испытаете серьезный шок или
хуже.Но если тостер подключен к заземленной розетке,
электричество не будет выходить наружу, но будет следовать за третьим
обратно в провода и в землю или землю.

Почему заземление важно для вашего дома?

Заземление защищает людей и чувствительную электронику от
повреждения, которые могут возникнуть из-за электрических зарядов, которые накапливаются в
проводка. Результат часто сокращается в прямом эфире для телефонов, компьютеров,
и любой другой электроприбор с умным
составные части.

Общие проблемы с заземлением

Электросистема вашего дома представляет собой сложную сеть проводов,
торговые точки,
цепи и автоматические выключатели, все создано, чтобы укротить природу
электричества. Когда что-то пойдет не так, может возникнуть неисправное заземление.
в большую опасность. В более старых домах, как правило, возникают проблемы с заземлением.
чаще, чем более новые. Старые системы электропроводки, установленные до 1965 г.
часто заземляются через металлический кабелепровод или кабель, а не через медь
заземляющие провода. У некоторых вообще нет заземления. Если есть
несколько двухконтактных розеток в вашем доме, скорее всего, они не
обоснованы и подлежат обновлению.

Как узнать, заземлены ли ваши розетки

Самый простой способ узнать — посмотреть на разбросанные по
по всему дому, в том числе в гараже, подвале и на чердаке.
У них есть две дырочки или три? Те, у кого три, скорее всего
заземлен. При наличии проблемы с заземлением люди могут
испытывают легкое потрясение при прикосновении к металлическому предмету в
дом.

Риски неправильного заземления

Жить в ненадлежащем доме может быть опасно.
заземлен или вообще не заземлен.Наибольший риск исходит от огня
и поражение электрическим током, которое может привести к серьезным травмам или смерти,
особенно в таких местах, как кухня и ванная, где вода
настоящее время. Всегда разумно иметь
Ваша электрическая система регулярно проверяется квалифицированным,
местный электрик, особенно если вы живете в более старом доме, или
думаете, что у вас незаземленная или плохо заземленная система.

Когда обращаться к специалисту

Не рискуйте излишним риском с электрической системой вашего дома.Независимо от того, сколько лет вашему дому в районе Джексонвилля, подумайте о том, чтобы
оценка электробезопасности, проводимая для выявления потенциальных или
существующие проблемы, которые могут привести к небезопасным ситуациям. Это
важный шаг, который вы можете сделать сегодня, чтобы обезопасить себя и свою семью
на долгие годы.

Когда вы в последний раз проверяли дом на предмет наличия электричества?
вопросы? Чтобы узнать больше о правильном домашнем заземлении или запланировать
осмотр всего дома, свяжитесь с Дэвидом Греем
Электрические службы онлайн или позвоните нам по телефону (904) 724-7211.

Как заземлить себя | 9 эффективных методов заземления

Обзор : это подробное руководство исследует научные аспекты и преимущества заземления и заземления, включая девять эффективных способов заземления.

______________

Вы идете босиком по пляжу.

Почувствуйте, как тепло солнца контактирует с вашей кожей. Слушайте ритм грохочущих волн. Почувствуйте запах океанского ветра, который пронизывает вас.

Теперь обратите внимание на свои ноги.Вы чувствуете покалывание в ступнях или ногах, когда по телу поднимается тепло?

Возможно, вы замечали подобное чувство, когда ходили босиком по траве. В такие моменты вы заземлены. Это одна из причин, по которой многих людей привлекает океан.

Быть заземленным может означать две вещи:

1. Полностью присутствовать в вашем теле и / или
2. Чувство связи с землей.

Мы все пережили то, что нас заземлили. Мы чувствуем себя «как дома». Но это мимолетный опыт.

К счастью, существуют методы заземления, которые помогают нам укорениться в нашем теле. Методы заземления, описанные в этом руководстве, могут:

Таким образом, упражнения на заземление могут повысить вашу общую работоспособность.

Но сначала давайте посмотрим, что происходит, когда вас не обвиняют.

13 признаков необоснованности

Вы не обоснованы, если:

• Легко отвлекаться
• Пространство вне
• Задумываться или размышлять
• Участвуйте в личной драме
• Испытывать беспокойство и постоянное беспокойство

Вы также лишены основания, если вы:

• Желание материальных вещей
• Легко обмануть себя или других
• Одержимый своим личным имиджем

Физические признаки отсутствия заземления включают:

• Воспаление
• Плохой сон
• Хроническая боль
• Усталость
• Плохое кровообращение

Незаземленность — всемирная эпидемия.Эта эпидемия настолько укоренилась, что мало кто из нас даже осознает проблему.

Отсутствие заземления — коренная причина многих человеческих страданий.

Доказательства того, что заземление работает

Хотя основные преимущества методов заземления проистекают из самого опыта, наши умы часто заранее ищут доказательства.

Исследования заземления начали проводиться в последние 15 лет. Он все еще находится в зачаточном состоянии, но результаты многообещающие.

Заземление:

Все эти исследования обнадеживают, но вам не нужны внешние научные доказательства. Если вы примете образ мыслей ученого, вы можете позволить своему телу стать вашей лабораторией. Затем вы можете сами оценить результаты.

ЧАСТЬ I: Заземление в корпусе

Первая часть заземления — это укорениться в вашем физическом теле.

Заземление аналогично центру . Центр обширен, включая ваше тело, а также ваш разум, сердце и дух.

Когда вы научитесь заземляться, вам будет легче найти свой Центр. Техники заземления предназначены для перераспределения энергии из головы или разума в тело. Это дает почти мгновенный успокаивающий эффект.

Большая часть нашего стресса и беспокойства возникает из-за разрыва связи с нашим телом. Чем больше вы укоренились в своем теле, тем меньше стресса и беспокойства вы испытываете.

Как заземлить себя: 5 методов заземления

Попробуйте прямо сейчас один из следующих способов заземления, чтобы увидеть эффекты.

Покройте свою корону

Я не совсем понимаю, почему это упражнение на заземление так эффективно, но оно почти всегда работает. Когда вы не заземлены, положите одну руку на макушку головы. Вот и все. Если это поможет, закройте глаза, чтобы не отвлекаться.

Время : от 30 секунд до 1 минуты.

Почувствуй ноги

Я часто использую эту технику со своими клиентами, потому что она очень быстрая и эффективная. Сидя или стоя, сосредоточьте все свое внимание на ступнях.Обратите внимание на любые ощущения.

Время : от 30 секунд до 1 минуты.

Следуй своему дыханию

Закройте глаза и на вдохе проследите, как воздух входит в нос и попадает в легкие. На выдохе следите за тем, как воздух выходит из легких и выходит через нос или рот.

Этот метод заземления становится более эффективным с практикой. Ключ в том, чтобы наблюдать за дыханием, а не заставлять его умом. Пусть ваше тело ведет за собой, а ваш разум будет следовать за вами.

Время : от 1 минуты до 10 минут.

Стоять как дерево

Мы обсуждали эту мощную технику заземления в предыдущем руководстве по древней медитации стоя.

Встаньте, поставив ступни параллельно друг другу на ширине плеч. Голова должна парить над телом, подбородок опущен, а спина прямая. Положите руки на бок или положите их на пупок.

Погрузите весь вес и напряжение вашего тела в ноги (не нарушая осанки), позволяя им погрузиться в землю.Чтобы поддержать этот процесс заземления, представьте, что корни вырастают из подошвы ваших ног и уходят глубоко в землю под вами.

Время : от 1 минуты до 10 минут.

Чтобы получить полное руководство о том, как исправить осанку и накапливать энергию в положении стоя, щелкните здесь.

Примите холодный душ

Этот метод заземления имеет много преимуществ для здоровья. Было показано, что воздействие холода повышает иммунитет, уменьшает жир и улучшает настроение (за счет активации дофамина).Если вы не привыкли принимать холодный душ, в конце горячего душа сделайте воду теплой / прохладной в течение 30 секунд.

В течение следующих трех недель сделайте воду немного прохладнее и оставайтесь под ней дольше. К концу трех недель ваше тело привыкнет к холоду. Это бодрящий и заземляющий опыт. Я рекомендую это, если у вас нет высокого кровяного давления.

Время : от 30 секунд до 5 минут.

ЧАСТЬ 2: Заземление на землю

Категория заземляющих упражнений называется «заземление».«Когда я прочитал книгу« Заземление »(аудиокнига) несколько лет назад, я был очарован этой идеей.

Заземление означает соединение вашего физического тела (слоя кожи) с Землей. Каждая бытовая розетка имеет заземляющий провод. (Это третий штырь; это полукруглое отверстие под двумя другими штырями).

В случае короткого замыкания заземляющий провод обеспечивает путь для поглощения электрического тока землей. Без заземляющего провода ваше тело, касающееся устройства (распределительной коробки, прибора, электроинструмента и т. Д.)) может завершить наземный путь. Это вызывает электрошок, если не поражение электрическим током.

С точки зрения заземления, в наших телах уже происходит короткое замыкание, что приводит к преобладанию физических, эмоциональных и психических расстройств. Подключение к Земле заземляет нас, перебалансируя нашу электрическую систему.

Польза заземления для здоровья

Теория состоит в том, что заземление позволяет переносить отрицательно заряженные электроны с поверхности Земли в тело. Эти электроны нейтрализуют положительно заряженные свободные радикалы, вызывающие хроническое воспаление.

Избыток свободных радикалов повреждает клеточные мембраны и ДНК, что приводит к раку и другим заболеваниям. Поскольку заземление снижает вязкость (толщину) крови и уменьшает воспаление, оно может поддерживать здоровье сердечно-сосудистой системы.

У большинства из нас сверхактивная симпатическая нервная система (чрезмерное эмоциональное напряжение). Предварительные исследования показывают, что заземление оказывает успокаивающее и уравновешивающее действие на нервную систему.

Биофизик Джеймс Ошман объясняет:

В тот момент, когда ваша ступня касается Земли или вы подключаетесь к Земле через провод, ваша физиология меняется.Начинается немедленная нормализация. И включается противовоспалительный переключатель. Люди остаются воспаленными, потому что они никогда не связываются с Землей, источником свободных электронов, которые могут нейтрализовать свободные радикалы в организме, вызывающие болезни и разрушение клеток. Заземление — это самое простое и самое глубокое изменение образа жизни, которое может сделать каждый.

Все больше исследований показывают, что заземление помогает естественным образом исцелять людей от самых разных недугов.

Велосипедисты на Тур де Франс часто страдают от болезней, тендинита и плохого сна из-за сильного физического и психического стресса, вызванного гонкой.

Американская команда экспериментировала с заземлением после ежедневных соревнований. Они сообщили о лучшем сне, меньшем количестве болезней, отсутствии тендинита и более быстром выздоровлении. По моему опыту, преимущества заземления выходят далеко за рамки лечения болезней.

Я считаю, что заземление имеет негласные умственные и эмоциональные преимущества, необходимые для психологического развития и максимальной производительности.

Биоэлектрическое тело

Люди — существа энергии. Электрические токи и связанные с ними магнитные поля заполняют и окружают человеческий организм.

Эти токи составляют сеть или систему интерактивных энергетических полей, которые управляют функционированием тела. В энергетической медицине это называется биополем человека.

источник

Эта тонкая энергия называется праны, в аюрведической медицине и ци, в китайской медицине. Однако эти древние термины, вероятно, включают другие формы энергии помимо электромагнитных полей (например, звуковую энергию).

В этих древних индийских и китайских традициях понимается, что энергия жизненной силы течет через тело (выходя за его пределы).Блокировки и дисбаланс в потоке этой энергии приводят к болезни.

Современные формы энергетической терапии, такие как Рейки, работают по схожему принципу.

Электромагнитная земля

Согласно китайской мысли, ци нашего тела происходит от Небесной ци и Земной ци.

Небесная ци относится к энергии солнца и космоса. Ци Земли образуется из естественной энергетической паутины Земли, ее магнитного поля и естественного тепла.

Оказывается, Земля также имеет энергетическую анатомию, совместимую с нашей.Энергетические центры, энергетические каналы, магнитные поля исходят от Земли.

Земля похожа на массивную батарею, восполняемую солнечным излучением, молнией и теплом от ее расплавленного ядра. Он заряжается каждую минуту от 5000 ударов молнии где-нибудь в мире.

Подключиться к Земле

В то время как некоторые ранние версии обуви были сделаны из папируса, большая часть обуви была изготовлена ​​из воловьей кожи, медвежьей шкуры, оленьей кожи, дерева и холста.

Войдите в индустриальную эпоху.Первые туфли на резиновой подошве появились в Англии в 1876 году. К началу Второй мировой войны обувь на синтетической подошве была обычным явлением. Мы, как народ, с тех пор не поправились.

Если вы вспомните из школьной физики, вещества, называемые проводниками , позволяют электричеству легко проходить через них. Другие вещества под названием изоляторы препятствуют прохождению электричества.

Если вы находитесь на улице во время грозы, лучше сесть в машину, потому что шины резиновые.Резина — изолятор; он защитит вас от ударов молнии в землю. Обувь на резиновой подошве нарушила нашу связь с Землей .

Эксперт в области здравоохранения Дэвид Вулф называет обычную обувь «самым опасным изобретением в мире».

Авторы Заземления объясняют:

Заземление естественным образом защищает хрупкие биоэлектрические цепи организма от статических электрических зарядов и помех. Что наиболее важно, это облегчает прием свободных электронов и стабилизирующие электрические сигналы и энергию Земли.Заземление устраняет электрическую нестабильность и дефицит электронов, о которых вы даже не подозревали. Он наполняет и заряжает ваше тело чем-то, о чем вы даже не подозревали … или что вам нужно.

С современной точки зрения ходьба босиком по земле может показаться примитивной. Однако с инстинктивной точки зрения мы должны путешествовать босиком.

Как заземлить себя: 4 упражнения на заземление

Упражнения по заземлению, позволяющие связать вас с Землей, просты: просто снимите обувь и носки и выйдите на улицу.

Стой на Земле: лучше всего подходят трава, камень, песок или грязь. Вы можете стоять на одном месте, ходить или лечь.

Как и в любой электрической цепи, для заземления требуется только одна точка контакта.

Одна нога на земле заземлит вас, но я обнаружил, что две ноги на земле обеспечивают более сильный заземляющий эффект.

Для исцеления исследователи движения «Заземление» рекомендуют оставаться босиком на Земле не менее 20 минут два раза в день.

Но даже если вы можете подключиться к Земле всего на 10 минут во время обеда, она вам пригодится.

• Избегайте опрыскивания травы пестицидами, так как они будут впитываться через ваши ступни.
• Будьте осторожны в местах, где может быть разбитое стекло или мусор.
• Не ходить босиком по асфальту.

Если вы не можете ходить босиком, я рекомендую надеть обувь для заземления.

Вот четыре метода заземления, которые помогут вам восстановить связь с Землей:

Осознанная ходьба

Просто гуляйте и оставайтесь рядом со своим окружением.

Мой любимый способ заземления — ходить босиком по своей собственности и окрестным лесам. В зависимости от того, насколько активен мой ум, может пройти всего несколько минут, прежде чем я стану более умственно спокойным и сосредоточенным. Ходьба босиком дает дополнительное преимущество в виде массажа акупунктурных точек на ступнях, как в рефлексотерапии.

Особый интерес представляет точка Почки-1 (К-1) или «пузырящаяся скважина» в центре стопы. Ходьба босиком помогает стимулировать эту точку. Обязательно используйте при ходьбе всю ступню: пятку, подушечку пальцев, пальцы ног.

Время : от 10 до 20 минут.

Катиться, как кошка

Вы когда-нибудь замечали, как по Земле катаются кошки и какие-то собаки?

Я часто задавался вопросом, умеют ли они инстинктивно выделять отрицательную энергию. Попробуйте испачкаться и кататься по Земле. Вы поймете, почему это делают кошки. Хорошее настроение .

Время : Сколько хотите.

Стоять как дерево

Мы рассмотрели эту технику заземления выше.

Эта стоячая медитация под названием Чжань Чжуан лучше всего работает на природе (на свежем воздухе) и даже лучше, когда выполняется босиком на Земле.

Китайцы даже делают туфли для тайцзи на хлопковой подошве (но я обнаружил, что они наполнены полиэстером, что противоречит цели).

Лучшая альтернатива — заземляющие башмаки.

Время : от 1 минуты до 10 минут.

Визуализация заземления

Почувствуйте землю под собой и сосредоточьтесь на себе.Теперь сосредоточьтесь на своем сердце.

Присутствуйте с энергией жизни, исходящей из вашего сердца. Теперь представьте себе центр Земли. Это может быть ядро ​​магмы, круг света или что угодно, что придет в голову.

Затем визуализируйте изогнутый луч света или энергии, идущий от вашего сердца к ядру Земли. Дополнительный изогнутый энергетический луч проходит от ядра к вашему сердцу (завершая заостренный овал). Почувствуйте связь между вашим сердцем и ядром Земли.

Время : от 2 до 5 минут.

Заземление и заземление

Когда я впервые прочитал о заземлении, это было зимой. Я не был готов ходить по мерзлой земле, поэтому купил ряд продуктов для заземления.

В основе движения «Заземление» — новая отрасль производства продуктов, предназначенных для заземления вас путем подключения продукта к заземляющему проводу в вашем доме.

Вы можете приобрести:

Эти продукты, похоже, работают, но сообщенные положительные результаты могут быть эффектом плацебо.Честно говоря, я не знаю наверняка, но предварительные исследования показывают, что они действительно полезны для здоровья.

Я лично использую многие из этих продуктов. Например, у меня есть универсальный коврик для заземления под клавиатурой, с которой я сейчас печатаю.

Универсальный коврик для заземления на рабочем столе

Комплект чехла для матраса Elite с заземлением

Коврик для заземления

Повязки для заземления запястья и тела

Минималистские башмаки и сандалии для заземления

Хотя обувь с заземлением не дает мне таких ощущений, как прогулка босиком, все же может ощущать эффект заземления.

Вы также можете заземлить себя дома без каких-либо продуктов. В помещении керамическая плитка и бетонный пол могут заземлить вас, если вы ходите босиком.

Ковролин, винил и паркет не будет. Но эффекты не такие мощные, как прямой контакт с самой Землей.

( Заявление об отказе от ответственности : партнерские ссылки выше.)

Действительно ли заземляющие устройства работают?

Если бы я попытался заземлить десять с лишним лет назад, уверен, я бы ничего не почувствовал.У меня была небольшая чувствительность к движениям и ощущениям в моем теле.

Однако после многих лет практики цигун я стал лучше осознавать свое тело. Когда я подключаю ноги к Земле, я могу наблюдать различные ощущения. Я также могу обнаружить легкую вибрацию, исходящую от земли, когда я в центре.

Несколько месяцев пользовался прокладками и простынями. За исключением заземляющих башмаков, я мог обнаружить очень незначительные эффекты от их использования. Конечно, это не означает, что заземляющие устройства не работают.

Если бы я еще не оптимизировал свой сон для шишковидной железы, возможно, я испытал бы на себе преимущества заземляющих листов, как сообщают многие другие.

Обновление от 17.04.19: У меня был обширный обмен мнениями с Мартином Цукером, соавтором книги «Заземление». Он также предположил, что, вероятно, из-за моего текущего состояния здоровья я не чувствую последствий.

Кроме того, я живу в лесу, где вся электропроводка находится под землей и поблизости нет вышек сотовой связи.Мой интернет-модем отключен вечером, и в спальне нет электронных устройств.

Все это означает сверхнизкие уровни электромагнитных частот (ЭМП). Как следствие, в чем-то вроде заземляющих листов нет необходимости.

Но когда я работаю за компьютером, я использую универсальную заземляющую площадку под клавиатурой, а также медную заземляющую пластину, которую я построил для своих ног. Я считаю, что использование этих инструментов для заземления помогает мне оставаться спокойнее и сосредоточенным, когда я работаю.

Заземлите себя с помощью цифрового приложения?

Хорошо, то, что я собираюсь с вами сейчас поделиться, может звучать как научная фантастика.

Эрик Томпсон — основатель компании Subtle Energy Sciences.

Используя технологию квантового резонанса, Эрик разработал метод кодирования цифровых изображений и звуковых файлов с определенными энергетическими сигнатурами.

В результате получилось то, что он назвал цифровыми мандалами, в которых прекрасное цифровое искусство сочетается со слоями различных звуковых технологий, связанных с энергией.

Если вы открыты для изучения новых технологий, обратите внимание на Earth Pulse .

Эта цифровая медиапрограмма транслирует усиленную энергетическую сигнатуру резонанса Шумана через ваши электронные устройства.

По сути, вы можете использовать его, чтобы превратить устройства, производящие вредные ЭМП, во что-то, что защитит вас от вредных ЭМП — и заставит вас почувствовать себя более заземленным!

У меня всегда есть хотя бы одна из мандал Эрика, работающая на моем компьютере и других устройствах (обычно более одной).

Используйте код CEOSAGE30 для скидки 30%.

Так вот, если у вас нет энергетической чувствительности, вы можете сначала ничего не почувствовать. В таком случае Эрик предлагает различные способы усиления и оптимизации эффектов.

(отказ от ответственности: партнерская ссылка)

Максимально эффективные упражнения по заземлению

Если вы сознательно заземляете себя в своем теле (Часть I), а затем укореняетесь в Земле (Часть II), вы можете усилить эффекты заземления.

Чем больше времени вы проводите за компьютером или подключенным к своему смартфону, тем больше пользы вы получите от методов заземления и упражнений на заземление.

Некоторые люди считают, что нет достоверных доказательств того, что электромагнитные частоты (ЭМП) и радиационные волны от электронных устройств, таких как мобильный телефон, вредны.

Однако доказательства продолжают расти.

В конце концов, вам нужно только больше укорениться в своем теле, чтобы положить конец спорам.Воздействие как ЭМП, так и / или излучения этих устройств становится заметным в вашем энергетическом теле.

Вопрос не в том, действуют ли на вас эти электромагнитные и радиационные волны; в какой степени вы их чувствуете.

Тем не менее, заземление себя в своем теле и ежедневное заземление могут быть важным выбором в образе жизни для тех, кто заинтересован в долгой и яркой жизни.

Изучение цигун или практика Метода Мастерства (если у вас мало времени) могут научить вас чувствовать и перемещать энергию в своем теле.

Резюме: как заземлить себя

Методы заземления предоставляют мощные методы повышения осведомленности о своем теле. Эти упражнения обладают разнообразной пользой для здоровья.

Заземление — это упражнение по заземлению, которое восстанавливает вашу связь с Землей. Исследования показывают, что заземление уменьшает воспаление, удаляя свободные радикалы.

Для творческих профессионалов техники заземления и упражнения по заземлению — это способы:

• Успокоение и очищение ума,
• Зарядка вашей энергии и
• Успокаивает эмоции.

Таким образом, упражнения на заземление помогут повысить общую умственную и физическую работоспособность. Ходить по Земле босиком — это успокаивающее и радостное занятие.

Эти техники заземления помогают пробудить ваши инстинкты и приблизить вас к себе.

Читать далее

7 мощных инструментов для медитации, которые помогут вам тренировать ум для повышения эффективности

Полный обзор 4 лучших очков, блокирующих синий свет

Детоксифицируйте свою шишковидную железу, увеличьте мощность мозга и увеличьте жизнеспособность с помощью этих 11 пищевых добавок и продуктов

Листы заземления: действительно ли они помогают улучшить ваш сон?

Что вы думаете?

Добавьте свои комментарии ниже.

Заземление — Peninsula Light Company

Первая линия защиты для защиты вашего оборудования и устройств и обеспечения их безопасной работы — это простой, часто забываемый и недорогой «заземляющий стержень». Этот скромный маленький металлический стержень является ключевым звеном в области электробезопасности и очень экономичным страховым полисом для защиты вашего электрического оборудования и приборов.

Согласно требованиям Национального электрического кодекса (NEC) в бытовых электрических системах должна быть заземленная система, соединенная с землей через заземляющий стержень.Заземляющий стержень обычно расположен очень близко к вашей основной электрической панели обслуживания. Заземляющий стержень часто делают из меди или стали с медным покрытием, диаметром примерно ½ дюйма или больше и длиной 8–10 футов. Он должен быть электрически связан с вашей основной сервисной панелью, чтобы обеспечить надежное заземление.

Штат Вашингтон требует, чтобы максимальное сопротивление заземляющего стержня составляло 25 Ом или меньше. Если импеданс заземляющего стержня превышает 25 Ом, необходимо предпринять дополнительные меры для снижения импеданса.С 1990 г. общепринятой практикой является установка двух заземляющих стержней для обеспечения безопасности.

Для быстрой визуальной проверки заземляющего провода (часто называемого проводником заземляющего электрода), который ведет к заземляющему стержню, подойдите к электросчетчику. Большинство этих счетчиков устанавливаются на внешней стене дома как можно ближе к главной служебной панели внутри дома. Ближе к нижней части стены должен выходить провод, который является связующим звеном между служебным заземлением и заземляющим стержнем.Вы не должны видеть заземляющий стержень, так как он должен быть закопан, чтобы быть эффективным.

Мы часто видели заземляющие стержни не полностью установленными (от 12 до 18 дюймов или более все еще торчащие из земли), стержни согнуты, провода отсоединены и установлены в очень каменистой и / или сухой почве и т. Д. Результирующее сопротивление в некоторых из этих случаев оно намного превышает 1000 Ом. Самое низкое возможное сопротивление — лучшее, и мы измерили некоторые из них всего 15 Ом.

К сожалению, мы не можем контролировать, насколько хорошо заземлена ваша электрическая панель.Если вы не обеспечите надлежащее заземление в соответствии с требованиями NEC, нет никакого способа уменьшить электрическое повреждение, которое может произойти за пределами вашей электрической панели. Если у вас есть опасения по поводу заземления вашего предприятия или дома, обратитесь к лицензированному подрядчику по электротехнике.

Среди различных ситуаций, которые могут возникнуть в вашей электрической системе, наиболее распространенными являются скачки высокого напряжения и повреждение или потеря одного из сервисных проводов.

• Высокие скачки напряжения (молнии или коммутационные скачки). Отсутствие надлежащего заземления электрической системы может привести к перемещению повышенных первичных напряжений в систему электропроводки помещения, что приведет к поражению электрическим током и / или возгоранию из-за нарушения изоляции 600 вольт. на проводниках.

• Повреждение или потеря одного из рабочих проводов. Отсутствие надлежащего заземления электрической системы может привести к тому, что напряжение на землю во время нормальной работы повысит напряжение в проводке помещения до двукратного превышения нормального напряжения. Это может быть связано с емкостным реактивным сопротивлением в схеме, которое также может вызвать нагрузку на изоляцию 600 В на проводниках и привести к преждевременному выходу из строя электрического оборудования.

Другой важной проблемой, связанной с чувствительным электронным оборудованием, является правильная установка и работа устройств защиты от перенапряжения (SPD).Лучшее оборудование для защиты от перенапряжения гораздо менее эффективно без правильно установленной и обслуживаемой системы заземления. УЗИП работает, шунтируя повреждающие электрические скачки от вашей чувствительной электроники к земле, и для правильной работы им требуется наилучшее заземление.

Таким образом, вы обязаны иметь и поддерживать утвержденную кодексом NEC систему заземления как часть вашей электрической системы.

Электрическая панель не заземлена? Вот что делать

Возиться с электричеством может быть опасно.В то время как небольшие разрывы от низковольтной проводки могут немного пощекать, прикосновение к проводке под напряжением в электрической панели может серьезно травмировать или убить вас. Небезопасные электрические системы также могут вызвать пожар. Электрические панели заземлены, чтобы сделать их более безопасными, когда что-то пойдет не так, поскольку автоматические выключатели в вашей панели работают должным образом.

Как узнать и что делать, если электрическая панель не заземлена?

Самый простой способ узнать, заземлено ли здание, — это наличие у розеток двух выводов вместо трех.Чтобы добавить заземление к существующей панели, вбейте заземляющий стержень в землю и подсоедините заземляющий провод к главной электрической панели. Установите новые розетки, которые имеют непрерывный путь заземления к заземляющему стержню.

В этом посте я объясню, почему каждая электрическая панель должна быть заземлена, что вообще делает заземление и как добавить заземление к существующей панели.

Что такое электрическое заземление?

How Stuff Works описывает Землю как один из проводов в электрической системе.В современных электрических системах обычно три провода: горячий, нейтральный и заземляющий. Электрический ток течет от горячего провода через объект под напряжением, такой как прибор или часть оборудования, а затем течет обратно через нейтральный провод. Заземляющий провод обычно не проводит электричество.

Заземляющий провод служит точкой отсчета для напряжения вашей электрической системы. Например, если вы измеряете напряжение между горячим и нейтральным проводом в вашей домашней электросети с помощью вольтметра, вы можете измерить около 120 В.

Однако это измерение представляет собой просто разницу между напряжением каждого из двух проводов. Без заземляющего провода напряжение может составлять 420 В на горячем и 300 В на нейтральном проводе, при разнице в 420–300 В = 120 В. Заземляющий провод обеспечивает нулевую контрольную точку, гарантируя, что нулевой провод показывает 0 В.

Без заземляющего провода автоматические выключатели на вашей электрической панели могут работать неправильно. Автоматические выключатели сработают при неисправности системы.Например, если провод выйдет из строя и коснется металлического корпуса, такого как миксер или тостер, этот металлический корпус станет под напряжением. Поскольку провод касается металлического корпуса, цепь не будет разорвана, и автоматический выключатель не сработает, чтобы отключить питание цепи.

Если вы прикоснетесь к металлу, вы будете потрясены. С заземляющим проводом земля будет потреблять бесконечный ток от энергокомпании. Когда ток превышает номинальное значение автоматического выключателя, автоматический выключатель срабатывает и отключает питание цепи.

Вы можете проверить, заземлены ли розетки в вашем доме или здании с помощью тестера розеток. Вы можете подключить тестер к розетке, чтобы проверить, есть ли у вас открытое или горячее заземление. Эти тестеры будут проверять только землю на розетке. Чтобы определить, заземлена ли ваша панель, вам придется полагаться на то, что вы можете видеть визуально. Если вы видите какие-либо незакрепленные провода или проводники, вам следует отремонтировать все соединения.

Может ли провод заземления поразить вас?

Заземляющие провода устанавливаются в розетках, на электрических панелях и даже в приборах, чтобы предотвратить травмы в случае неисправности.Неисправность может произойти, если что-то вызывает скачок тока через электрическую проводку, например, неисправный прибор, поврежденная проводка или даже удар молнии или скачок напряжения.

Обычно, когда заземляющий провод установлен правильно, он не будет поражать вас током, если вы к нему прикоснетесь. Даже если в системе произойдет сбой и заземление будет правильно подключено, это все равно вас не шокирует.

При повреждении одного из этих проводов или поломки устройства заземление обеспечивает срабатывание автоматического выключателя в электрической панели, отключая питание цепи и предотвращая возгорание или травмы.

Если вы прикоснетесь к проводу под напряжением, когда он неисправен, а заземляющий провод отсутствует или неисправен, вы будете потрясены. Ваше тело будет действовать как путь к земле, заставляя весь электрический ток проходить через ваше тело. Если ток пройдет через ваше сердце, вы можете умереть.

Когда одна из этих неисправностей проходит через электрическую систему, ток идет по пути наименьшего сопротивления до земли. Однако, если заземляющий провод неправильно установлен или поврежден, все, что касается земли, может оказаться под напряжением.Если вы прикоснетесь к заземленному проводу, который не заземлен должным образом, ваше тело снова станет каналом, по которому ток достигнет земли.

Наличие системы заземления намного безопаснее, чем ее отсутствие.

Как добавить заземление к существующей панели

Если ваша электрическая система в вашем доме или здании была построена до 1965 года, есть вероятность, что ваши розетки не заземлены. Двухконтактные розетки в старых домах не заземлены. Заземляющий провод в более новых системах электропроводки подключается к третьему контакту, обеспечивая непрерывный путь от прибора до электрической панели, а затем до заземляющего стержня.

Если у вас старая система проводки, в которой используется так называемая проводка с ручкой и трубкой, вам следует нанять квалифицированного лицензированного электрика для установки системы заземления в вашем доме.Электрик установит заземляющий стержень и соединит его с заземляющим проводом обратно к ваша электрическая панель. Я бы действительно не рекомендовал пробовать это самостоятельно.

Вам также потребуется заменить все старые двухконтактные электрические розетки на новые трехконтактные. Это будет означать, что всю старую проводку ручки и трубки необходимо будет заменить на новый кабель с неметаллической оболочкой.Эта проводка с ручкой и трубкой может быть особенно опасной, поскольку она обычно была без оболочки или без изоляции, поэтому, если вы дотронетесь до незакрепленного провода, вы можете получить удар током.

Если у вас незаземленная электрическая система, вы можете обнаружить, что не можете подключить трехконтактный шнур к двухконтактной розетке. Хотя существуют адаптеры, которые позволяют подключать устройство, эти адаптеры могут быть очень небезопасными. Ваши адаптеры действительно должны быть установлены очень точно, чтобы они работали правильно. Стоит отметить, что если они сталкиваются, часто перемещаются или повреждаются иным образом, они могут оказаться совершенно неэффективными при заземлении вашего устройства.

Другой вариант включает замену двухконтактных розеток на розетки GFCI. GFCI означает прерывание цепи замыкания на землю. Розетка обнаруживает дисбаланс тока. Вокруг горячего и нейтрального проводов находится индукционная катушка. Если он когда-либо обнаруживает ток в одном проводе, которого нет в другом, это означает, что ток ушел на землю, и в розетке сработает автоматический выключатель.

Без заземляющего провода в электрической системе он будет обнаруживать только то, нашел ли ток другой путь к земле, например, ваше тело, или если ток протек через металлическую трубу или воду.
