Как смонтировать теплицу по митлайдеру: Каркас теплицы Митлайдер 3*6м

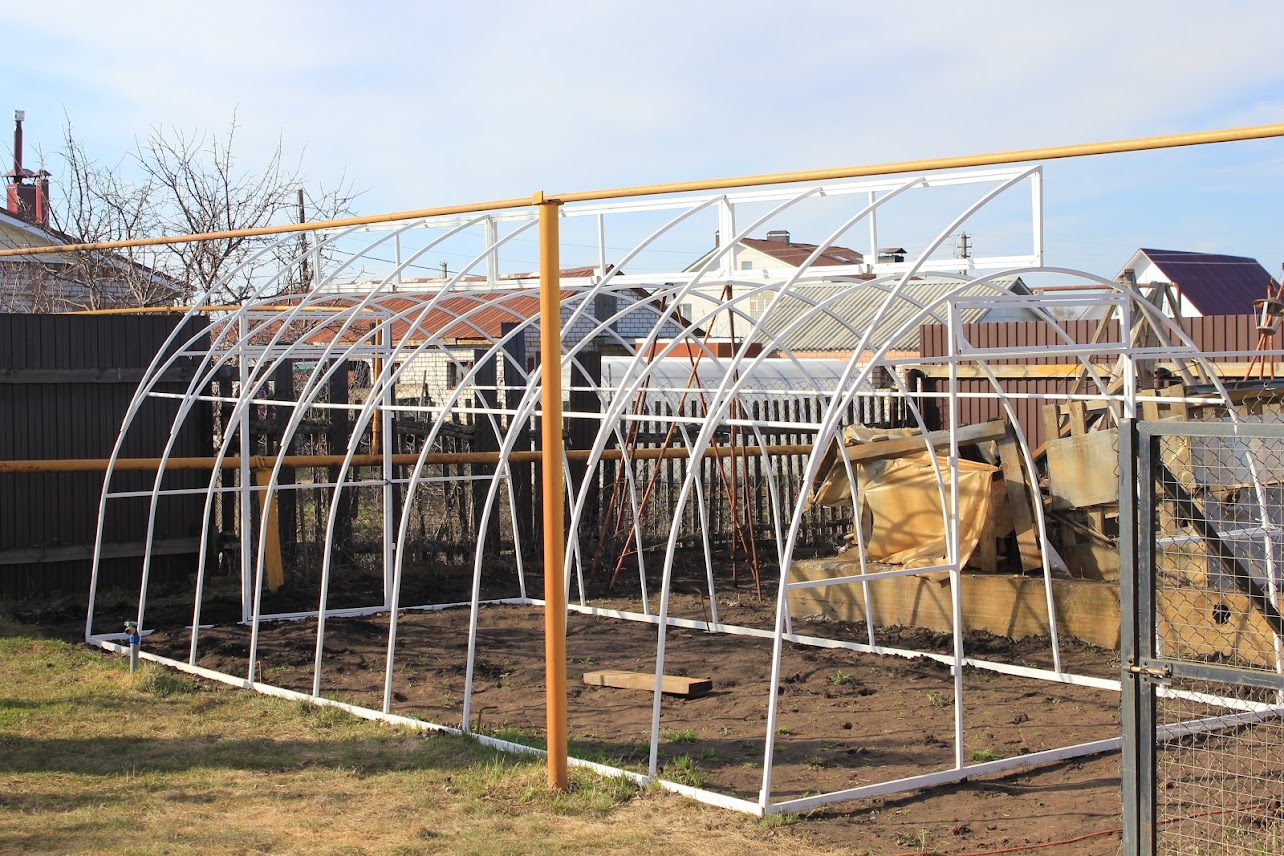

Каркас теплицы Митлайдер 3*6м

Верхние фрамуги теплицы расположены довольно высоко и не всякий сможет дотянуться до конструкции.

Чтобы открыть фронтальный проём Митлайдера  используют поворотные кронштейны. Для фиксации форточки нужно установить кронштейн в определённое положение. Чтобы автоматизировать работу форточек следует установить масляные автоматы. При нагреве поршень автомата будет выдавливать форточку наружу, а при остывании закрывать её.

Размер теплицы Митлайдер приближен к стандартам – ширина 3 метра, высота 2,3 метра, длина 6 метров. Ширина дверного проёма 1 метр.

Каркас изготовлен из оцинкованной снаружи и внутри профильной трубы 20х20, расстояние между дугами 975 мм, выдерживает высокие снеговые и ветровые нагрузки.

Сборка каркаса теплицы Митлайдер  должна проходить по инструкции в несколько этапов.


Этапы сборки каркаса:


1. Сборка дуг


2. Сборка торцов


3. Сборка фронтальных форточек


4. Раскрой и фиксация поликарбоната на торцы


5. Раскрой и фиксация поликарбоната на фронтальные форточки


6. Закрепление ножек для грунта на концах дуг и торцов


6. Установка дуг и торцов в вертикальное положение и закрепление продольных направляющих


7. Закрепление форточных блоков на каркасе, регулировка кронштейнов


8. Раскрой и фиксация поликарбоната на каркасе дуг и торцов


9. Установка конька и фурнитуры

Особенности.


Благодаря каркасу из оцинкованной трубы, с классом цинкового покрытия 200 мкм, теплица не подвержена ржавчине. Профиль каркаса 20х20 и увеличенное количество направляющих по радиусу (7 штук) позволяет выдерживать снеговые нагрузки 4-8 климатической зоны. Соединение деталей каркаса производится болтовыми крабами. Благодаря такому крепежу конструкция собирается быстро и легко, а прочность такого соединения не уступает сварочному шву.

Монтаж – цельно гнутые дуги и цельносварные торцы обеспечивают легкость сборки, 95% покупателей самостоятельно устанавливают теплицу. Теплица рассчитана на установку без фундамента с помощью специальныхT-образных  грунтозацепов длиной 250 мм. Полная инструкция по монтажу размещена внизу страницы.

Принцип работы теплицы по Митлайдеру

Устройство вентиляционной системы в теплицах обеспечивает благоприятный микроклимат для растений, препятствуя образованию конденсата, происходит интенсивный воздухообмен. Одновременно с воздухообменом решается проблема с углеродным питанием растений.


Для оптимального распределения воздушных потоков торцы сооружения должны располагаться с востока на запад. А фронт теплицы с фрамугой ориентирован на юг. Двери устанавливаются в торцах.



Положительные стороны теплицы по Митлайдеру :

Теплицы по Митлайдеру , получившие в последнее время широкое распространение, — это арочная конструкция. В отличие от нее в стандартной арочной теплице проветривание затруднено. А постройка двухуровневой крыши в данном случае является идеальным решением данной проблемы.

Теплица по Митлайдеру 3х16 м

Размер — ширина теплицы  3 метра, высота теплицы 2,40 метра, длина 16 и более метров, кратно 2 метрам.

Каркас теплицы — каркас теплицы оцинкованная и снаружи и внутри квадратная труба 25*25 мм, что придает каркасу теплицы дополнительную прочность и долговечность. В каркасе теплицы расстояние между дугами 1 м.

Комплектация теплицы — теплица имеет две форточки и две двери на каждом торце, а так же 8 двух-метровых форточек в гребешке теплицы.

Поликарбонат —  теплица укомплектована качественным поликарбонатом прозрачного цвета с ультрафиолетовой защитой. Толщина поликарбоната 4 мм.

Комплект фурнитуры  — на двери и форточки есть.

Крепёжный материал – есть.

Крепление поликарбоната — усиленное, оцинкованная стяжная лента на каждую дугу.

Особенности теплицы — благодаря каркасу из оцинкованной трубы, теплица не подвержена ржавчине и не требует подкраски во время эксплуатации, в отличие от теплиц, покрашенных краской. Увеличенный профиль каркаса (кв. труба 25х25) позволяет теплице выдерживать  снеговые и ветровые нагрузки.

Монтаж теплицы — благодаря цельногнутым дугам и цельносварным торцам обеспечена легкость сборки, поэтому большинство покупателей устанавливают теплицу самостоятельно. Возможна установка теплицы без фундамента, но наша компания настоятельно рекомендует устанавливать теплицу на сваи (нашего производства), либо на брус 150х100, 100х100.  Хорошим помощником будет инструкция по сборке теплицы.

Срок эксплуатации каркаса более 25 лет.

Если Вы хотите теплицу, которая обеспечит Вам большой урожай, то смело рекомендуем теплицу по Митлайдеру. Она выгодно отличается от остальных хорошей вентиляцией, которая достигается за счет форточек на крыше.

— прочный каркас. Отлично выдерживает сильные порывы ветра, снеговую нагрузку с помощью цельносварных дуг

— можно легко сменить место теплицы. Просто перенести.

— разноскатная крыша. С одной стороны высота теплицы 2 м, а с другой 2,4 м. Форточки 0,4 м, расположены по всей длине теплицы

— чтобы достичь максимального эффекта теплицу стоит при установке учитывать стороны света. Это позволит обеспечить оптимальные климатические условия, в которых не нужно будет дополнительно досвечивать или проветривать. Растения не перегреваются, не образуется такое количество конденсата, как в обычных теплицах. Теплица должна быть обращена форточками на юг.

— для простоты пользования на форточки можно установить автоматическое проветривание (термоприводы).

Наша компания осуществляет установку, доставку и монтаж наших теплиц.

Дополнительные комплектующие: перапропускающая лента для заклеивания торцов, герметичная лента, торцевой профиль, и т. д.в комплект теплицы не входят.

Но всегда есть возможность все это приобрести в нашей компании.

Теплица по Митлайдеру 8х10 от производителя

Теплица Митлайдер 8х10 премиум 8 мм

Резон купить теплицу Митлайдера (американку) в том, что она с успехом подходит для культивирования любых растений. Реализация удачной задумки, связанной с обновлением воздушных масс в сооружении, убирает много проблемных моментов микроклимата и, в конечном итоге, приводит к созданию условий, благоприятствующих урожайности растений. Заказ теплицы Митлайдера 8х10 премиум 8 мм и ее эксплуатация решают те же задачи, что и классическая американка.

Хотя между ними есть и различия:

• современная модель имеет стальной каркас;
• вместо полимерной пленки применяется сотовый поликарбонат;
• изделие наших дней менее громоздкое и более мобильное;
• рассматриваемый образец более долговечен, поддержание его работоспособного состояния не требует больших трудовых затрат.

Как показывает опрос покупателей, возможность работать в американке в полный рост, им очень импонирует. Нравится также и то, что естественной вентиляции хватает для решения всех вопросов воздухообмена.

Особенность каркаса американки

Изюминка системы Митлайдера в разноскатности крыши. Оба ее крыла не соприкасаются в области конька, будучи сдвинуты по вертикали относительно друг друга. Под воображаемым коньком образуется проем, где и обустраиваются форточки, располагаясь по всей длине теплицы. Место расположения, направление проема, его ширина — все это удачное сочетание создает эффективный воздушный обмен. Он обеспечивает комфорт для растений, отсутствие сквозняков и конденсата. Чем не мощный стимул для того, чтобы купить теплицу Митлайдера?

Некоторые преимущества Митлайдера

Вентиляционное отверстие с шириной равной расстоянию между торцами теплицы способствует интенсивному и равномерному воздухообмену. Это сглаживает температурные градиенты по объему теплицы, препятствует созданию дефицита двуокиси углерода. Тем самым улучшается газообмен фитоценоза. Невостребованность дополнительных технических вентиляционных приспособлений — это экономия и инвестиционных средств и расходов на электроэнергию, а также дополнительный стимул для того, чтобы заказать теплицу Митлайдера.

Конструкция теплиц американок позволяет увеличить их длину, когда уже теплица установлена, например, вы можете установить теплицу по Митлайдеру 8х12.

Теплица по Митлайдеру — идеальное проветривание

    Компания «Красный урожай» предлагает всем, кто планирует обустроить приусадебный участок, купить теплицу «По Митлайдеру». Позвоните прямо сейчас, чтобы заказать или получить полноценную консультацию у наших менеджеров. Весь ряд необходимых форточкек уже входит в комплект!

Уникальное конструктивное решение

    Теплицы Митлайдера из поликарбоната имеют главную особенность – систему проветривания. Она обустроена благодаря особой конфигурации дуг (двойные, из трубы 20х20 мм с прямоугольным сечением) на крыше. Южная полудуга расположена несколько ниже, чем северная. Это позволяет разместить в образовавшемся проеме дополнительную вертикальную форточку на всю длину теплицы. Подобное конструктивное решение позволяет создать внутри особый микроклимат, с циркуляцией теплых воздушных потоков в направлении снизу-вверх. Подробные технические характеристики теплиц этой серии представлены в таблице ниже.

Особенности монтажа

    Для того, чтобы эффект от уникального микроклимата был максимальным, очень важно правильно смонтировать и сориентировать в пространстве теплицу. Форточка обязательно должна быть расположена с южной стороны. Устойчивость к ветровой нагрузке теплице должно обеспечивать надежное основание. Если у вас нет собственного, вы можете заказать готовый фундамент из мореного прочного бруса (100х100).

    Чтобы сохранить высокие эксплуатационные свойства конструкции, имеет смысл привлечь к монтажу команду наших специалистов. Теплица по Митлайдеру, заказанная у нас, может быть доставлена и смонтирована уже на следующий же день.

Доставка

    Есть дорога? Мы доставим! Москва, Московская, Тверская, Владимирская и другие ближайшие области столичного региона. Стоимость символическая, время – по вашему выбору. Полная информация об условиях доставки – на соответствующей странице.

«Красный Урожай» — ваш надежный помощник в благоустройстве приусадебного хозяйства.

пошаговая инструкция с расчетами и чертежами, фото и видео

Одним из главных критериев правильного роста и урожайности сельскохозяйственных культур, является эффективное вентилирование парника. В аграрной практике используют разные виды теплиц, однако, для создания благоприятного микроклимата лучше использовать парник особой конструкции, как теплица Митлайдера. Учитывая простоту этого сооружения, вполне реально возвести его своими руками.

Что это такое, описание конструкции, отличие от обычных теплиц

Теплица по Митлайдеру представляет собой парник кубической или арочной формы. Благодаря особой конструкции скатов крыши и расположению окон для проветривания, внутри такого сооружения происходит качественный обмен воздуха.

Американский доктор сельскохозяйственных наук Джекоб Митлайдер предложил сделать в такой теплице двухскатную крышу, с вентиляционным отверстием, в которой каждая наклонная плоскость расположена на разной высоте.

Эти конструктивные особенности отличают теплицу Митлайдера от простых парников. Обычные теплицы проветриваются при открытых дверях. В этом случае часть тёплого воздуха застаивается под потолком, создавая неблагоприятную атмосферу. В конструкции Митлайдера тёплые потоки беспрепятственно выходят через вентиляцию в кровле, замещаясь свежими воздушными массами.

Простая но эффективная конструкция

Для покрытия этих теплиц допускается применение двойного слоя полиэтилена, с условием, что расстояние между каждым из них составит 5 см.

Большую популярность приобрели теплицы Митлайдера в виде арок. Конструкцию такой формы изготовить намного проще, а обслуживать её удобней. Благодаря закруглённой форме потолка, тёплые воздушные потоки лучше удаляются, оставляя место свежему воздуху.

Арочная конструкция

Теплица по Митлайдеру: расчеты и чертежи проекта

Перед проведением всех строительных действий необходимо правильно выбрать место для возведения этого сооружения. Участок для теплицы Митлайдера должен хорошо освещаться солнцем. Для застройки предпочтительней выбирать землю с ровной поверхностью. Участок нужно расчистить от мусора, камней и корней.

Если теплица будет сооружаться на склоне, то необходимо позаботиться о создании террас. Стенки таких ступеней нужно обязательно укрепить, чтобы избежать сползания грунтовых масс.

На подготовительном этапе крайне важно определить стороны света, так как конструкция должна располагаться с запада на восток.

Стандартные размеры этого парника составляют в ширину — 6 м, длину — 12 м, высоту от 2,5 до 2,7 м. Эти параметры определяют классический вариант сооружения, но не являются предельными. Это даёт возможность возвести теплицу в соответствии с размерами участка. Оптимальным материалом для её покрытия, является сотовый поликарбонат.

Любая постройка, даже такая простая, как теплица, требует составления чертежей и схем.

Оптимальные параметры

Выбор материала, советы при покупке

От правильно выбранного материала зависит долговечность конструкции и свойства микроклимата внутри её. Так как светопроникающее покрытие размещено на всех сторонах теплицы Митлайдера, крайне важно выбрать для этого качественный материал.

Сотовый полкарбонат

Наиболее популярным и эффективным покрытием для теплиц и парников является сотовый поликарбонат.

Прозрачный вариант

При выборе сотового поликарбоната, применяемого для конструкций подобного рода, необходимо обращать внимание на следующие моменты:

1. Толщину листов и их светопроницаемость. Для теплицы Митлайдера следует использовать поликарбонат толщиной от 6 до 8 мм. Эти параметры материала наиболее подходят для создания благоприятного микроклимата внутри теплицы. Сквозь такие листы проникает достаточное количество солнечного света необходимого для нормальной жизнедеятельности растений. В холодные месяцы года стенки из материала с такими параметрами препятствует быстрому охлаждению воздуха внутри парника. Для регионов с холодным климатом необходимо использовать материал толщиной от 8 до 10 мм. Сотовый поликарбонат толщиной 4 мм для таких парников и теплиц не используется, так как его теплоизоляционные свойства не соответствуют требованиям выращивания. Тонкие листы больше подходят для декоративного оформления и отделочных работ. Светопроницаемость этого материала почти не уступает стеклу, которая ниже его всего на 10%.
2. Устойчивость к воздействию влаги, солнечных лучей и перепадов температур. Приобретая покрытие необходимо поинтересоваться о его химическом составе и характеристиках. Предпочтение нужно отдавать более дорогому поликарбонату, так как дешёвый материал через некоторое время может выгореть на солнце, помутнеть от воздействия воды или покрыться трещинами после первой зимовки. Чтобы избежать этих неприятных моментов на материал наносят защищающий плёночный слой. В любом случае придётся покупать качественное, а соответственно дорогое покрытие.
3. Гибкость. Этот критерий особенно важен при изготовлении конструкций арочного типа.
4. Теплоизоляционные качества. Если выбрать материал высокого качества, то применять дополнительные утепляющие слои нет необходимости.
5. Фирму изготовитель. На сегодняшний день известными производителями сотового поликарбоната являются следующие фирмы:

• Polygal — израильская фирма-производитель, которая стала новатором этого вида продукции ;
• Palram — совместная немецкая и израильская компания;
• Brett Nartin — английская фирма;
• Полигаль Восток — российско-израильский производитель.

Несмотря на эффективность и популярность сотового поликарбоната, это материал имеет преимущества и недостатки.

Таблица: плюсы и минуся сотового поликарбоната

Для каркаса используют древесину, а также трубы из металла, полипропилена или поливинилхлорида. Каждый материал широко применяется для строительства таких теплиц, однако, их индивидуальные характеристики существенно отличаются.

Каркас из древесины

Из-за повышенной влажности внутри теплицы деревянный каркас быстро придёт в негодность. На всех элементах и деталях такой конструкции появится плесень и грибковые образования. В связи с этим перед использованием материала для строительства парников и теплиц, его необходимо обрабатывать специальными антисептическими пропитками, мастиками и биоцидами. Важным условием для таких веществ — это отсутствие токсических соединений, которые будут травить почву и урожай. Поэтому деревянный каркас теплиц обрабатывают консервантами на основе масел.

Важную роль играет порода древесины, которая более устойчива к специфической среде парника. Для такой цели необходимо использовать бруски из дуба, граба, бука, ели, сосны.

При покупке этого материала следует поинтересоваться о его влажности, которая не должна превышать 20–22 %. Чтобы определить эту степень можно воспользоваться специальным измерительным устройством — влагомером.

Также во время приобретения нужно осмотреть бруски с целью обнаружения следов насекомых древоточцев.

Бруски не должны содержать много сучков, трещин и сколов древесины.

Таблица: плюсы и минусы древесины

Каркас из полипропилена или поливинилхлорида

Эти материалы являются пластмассовыми сплавами. Трубы из поливинилхлорида (ПВХ) или полипропилена (ПП) используют для изготовления водопроводных и канализационных каналов. Этот материал применяют в машиностроении, электротехнике, строительстве. Благодаря своим свойствам такие трубы нашли применение в строительстве теплиц и парников.

Основным критерием выбора таких труб, является их жёсткость и толщина стенок. Слишком тонкие трубы будут плохо держать форму.

Таблица: плюсы и минусы теплиц, каркас которых изготовлен из полипропиленовых или поливинилхлоридных труб

Металлический каркас

Большую популярность приобрели конструкции теплиц по Митлайдеру из металлических трубок. Этот материал позволяет изготавливать конструкции любой формы.

Таблица: преимущества и недостатки теплиц по Митлайдеру с металлическим каркасом

Расчёт необходимого количества материала, необходимые инструменты

Чтобы исключить лишние затраты или неприятности с нехваткой материалов, необходимо сделать расчёт по их количеству. Для строительства теплицы по Митлайдеру выбран проект с каркасом из древесины с поликарбонатным покрытием. Конструкция будет расположена на бетонном фундаменте (ленточном или свайном). Теплица будет изготовлена с размерами: высота — 2,7 м, ширина — 3 м, длина — 6 м.

Расчёт фундамента

Для закладки фундамента потребуется бетон марки М 200, песок, арматура и рубероид.

Засыпанный в траншею песок и залитый бетон будет иметь форму вытянутого параллелепипеда. Чтобы рассчитать объёмы этих материалов , необходимо вспомнить школьный курс геометрии и воспользоваться формулой нахождения объёма куба, которая выглядит следующим образом: V=h³, где h — это ширина, высота и длина фигуры.

Для удобства расчёты будут производиться отдельно по каждой стороне периметра, а результаты складываться.

Песок будет засыпан в траншею шириной 200 мм с высотой слоя 100 мм. Эти цифры необходимо перевести в метры. Подставим значения: 0,2∙6,0∙0,1=0,12 м³ потребуется песка для одной стороны фундамента длиной 6 м. Так как этих сторон две, то: 0,12∙2=0,24 м³.

Теперь нужно расчитать объём песка по двум сторонам длиной по 3 м. Для этого нужно из трёх метров вычесть ширину двухперпендикулярных лент (по 0,2 м): 3,0–0,4=2,6 м. Расчитываем объём песка для этих сторон: 0,2∙2,6∙0,1=0,052 м³. Так как этих сторон две: 0,052∙2=0,104 м³.

Складываем объёмы сторон: 0,24+0,104=0,344 м³ потребуется материала для создания песчаной подушки бетонного основания.

По такой же формуле производится расчёт объёма бетонной смеси. Ширина ленты фундамента составит 0,2 м, высота 0,3 м. Как и в первом случае, вычисления будут произведены отдельно по каждой стороне периметра. Делаем расчёт: 0,2∙0,3∙6,0=0,36 м³. Умножаем это значение: 0,36∙2=0,72 м³, потребуется бетона для двух сторон фундамента длиной по 6 м.

Делаем расчёт по двум сторонам основания, длина которых по 3 м. Подставим значения:0,2∙0,3∙2,6=0,156 м³. Умножаем эту цифру на два: 0,156∙2=0,312 м³.

Теперь необходимо сложить результаты расчётов по всем сторонам периметра бетонного основания: 0,72+0,312=1,032 м³, потребуется бетонной смеси для заливки ленточного фундамента теплицы Митлайдера.

Расчёт сотового поликарбоната

Для определения общего количества листов поликарбоната, необходимо сделать расчёты по каждой стороне теплицы. Для вычислений понадобится формула расчёта площади прямоугольника, которая выглядит следующим образом: S=a∙b, где а — высота фигуры, b — её длина.

Произведём расчёт для двух сторон, длина которых по 6 м. Подставим значения: 6,0∙2,2=13,2 м². Так как в конструкции по две аналогичных стороны: 13,2∙2=26,4 м².

Расчёт для двух сторон длиной по 3 м: 3∙2,2=6.6 м². Умножим вдвое: 6,6∙2=14,52 м².

Проведём вычисления для кровли. Сначала рассчитываем участок крыши с параметрами 1,87х6,0 м. Подставим значения: 1,87∙6,0=11,22 м². Теперь для второго участка кровли:1,55∙6,0=9,3 м².

Рассчитав площади всех сторон конструкции необходимо сложить полученные значения: 26,4+14,52+11,22+9,3=61,44 м².

Листы сотового поликарбоната необходимо приобретать с запасом, так как это материал потребуется для отделки боковых сторон кровли, форточек и дверей.

Расчёт арматуры

Чтобы укрепить ленточное основание его армируют металлическими прутьями. Для этого используют арматуру толщиной 0,8 см. Из неё изготавливают объёмный каркас, в котором прутья закреплены соединительными элементами из аналогичного материала. Размер одной такой детали составляет 15х20х15х20 см или 70 см ей общей длины. Эти элементы расположены в каркасе на расстоянии 30 см друг от друга.

Имея эти значения несложно рассчитать общее количество материала. Так как каждая сторона периметра будет укреплена четырьмя горизонтальными прутьями, то: (6∙4)+(3∙4)=24+12=36 м.

Теперь нужно узнать, сколько соединительных элементов потребуется для всего периметра: 36:0,3= 120 штук. Чтобы узнать общую длину всех элементов, необходимо: 120∙0,7=84 м.

Общая длина всей арматуры для укрепления фундамента: 36+84=120 м.

Расчёт древесины

Конструкция теплицы по Митлайдеру предусматривает наличие форточек (фрамуг), расположенных на стыке скатов кровли, а также с боковых сторон. В сооружении длиной 6 м, обычно изготавливают сплошную фрамугу или несколько отдельных форточек. Такая длина теплицы позволяет сделать 4 форточки длиной по 150 см, высотой 30 см. Боковые стороны парника оборудуются двумя или тремя форточками с этими параметрами.

Для изготовления каркаса теплицы потребуется древесины следующих размеров:

1. Для изготовления вертикальных стоек — бруски, сечением 100х150 мм, длиной 220 см, в количестве 18 штук.
2. Для поддерживающего каркаса (кровли) – бруски с аналогичным сечением, длиной по 270 см, в количестве 4 штуки.
3. Для изготовления стропильной системы потребуется материал сечением 55х80 мм: 5 брусков длиной по 200 см и ещё 5 штук по 140 см.
4. Для изготовления нижней обвязки необходимы бруски сечением 100х150 мм: 2 длиной 6 м и 2–3 м.
5. Для верхней обвязки нужны бруски с такой же длиной, но с сечением 100х100 мм.
6. Для изготовления форточек необходимы бруски сечением 60х60 мм:

• 14 штук по 150 см;
• 14 — по 30 см.

1. Для изготовления дверей бруски с таким же сечением:
   • 4 штуки диной по 200 см;
   • 4 — по 75 см.

Необходимые инструменты

При строительстве теплицы Митлайдера понадобятся следующие инструменты:

1. Штыковая и совковая лопата.
2. Бетоносмеситель.
3. Ёмкости для воды.
4. Рукав для заливки бетона.
5. Ножовка.
6. Молоток.
7. Шуруповёрт.
8. Измерительная рулетка.
9. Отвес.
10. Строительный уровень.
11. Большой угольник.
12. Шлифовальная машина или наждачная бумага.
13. Молярная кисть.
14. Болгарка.
15. Перфоратор.
16. Электролобзик и пилка с мелкими зубьями.
17. Острый строительный нож.
18. Шнур с кольями.
19. Карандаш или маркер.

Пошаговая инструкция по возведению теплицы Митлайдера своими руками

После проведения расчётов и покупки всех необходимых материалов, можно приступать к возведению теплицы по Митлайдеру:

1. На подготовленном участке земли сделать разметку. Для этого необходимо натянуть шнур, который закрепить к кольям. Чтобы форма будущего фундамента имела строго намеченную (прямоугольную) форму, необходимо проверить разметку. Для этого от углов периметра по диагонали натягивается шнур. Если место пересечения находится в середине прямоугольника, значит, разметка осуществлена правильно.

   Натянутый шнур не даст ошибиться

2. По периметру разметки выкопать траншею глубиной 20 см, шириной 20 см. Её дно необходимо утрамбовать, а стенки выровнять.
3. Внутрь траншеи засыпать песок, чтобы образовался слой в толщину 10 см. Утрамбовать его. Следует учесть, что влажный песок лучше спрессовывается.

   Стены и дно должны образовывать прямой угол равный 90 градусам

4. Сверху песчаной подушки, по всему периметру проложить гидроизоляционный слой. Для этого используется рубероид или толстый полиэтилен, сложенный в несколько слоёв. Гидроизоляция должна покрывать не только верх песочного слоя, но и стены траншеи.
5. Из досок, листов фанеры или плит OSB изготовить опалубку. Высота её борта должна быть не менее 25–30 см. Чтобы конструкция опалубки не развалилась под давлением не застывшего бетона, её нужно укрепить. Для этого используют различные распорки и упоры.

   Упоры удержат конструкцию

6. Для укрепления ленточного основания его необходимо армировать. Для этого из арматурных прутьев толщиной 0,8 см изготовить объёмный каркас. Места пересечений можно закрепить сваркой или скрутить проволокой. Соединительные элементы изготовлены из этого же материала. Поэтому для их нарезки потребуется болгарка. Они имеют вид прямоугольника, размеры которого 15х20 см. Эти детали необходимо расположить на расстоянии 30 см друг от друга внутри всего периметра армирующего каркаса. Следует учесть, что металлическая конструкция не должна касаться гидроизоляционной прослойки. Поэтому её устанавливают на бруски или осколки кирпичей, высотой 3–5 см.

   Укрепит основание

7. Теперь можно заливать бетонное основание. Для этого нужно использовать смесь марки М 200. Чтобы облегчить себе работу при заливке, необходимо воспользоваться специальным рукавом, по которому смесь будет поступать сразу в опалубку. Поступающую бетонную смесь нужно отгребать совковой лопатой. Таким образом, из жидкого фундамента удаляются пузырьки воздуха, а бетон равномерно укладывается внутри траншеи. Смесь должна полностью покрыть металлическую конструкцию. Высота ленточного основания составляет 30 см. Его верхняя часть будет возвышаться над уровнем земли на 20 см. Следует учесть, что заливку нужно осуществлять сразу по всему периметру. Допускается послойная закладка смеси.

   Оптимальный вариант сооружения такого типа

8. Когда бетонное основание залито в опалубку, его необходимо накрыть гидроизоляционным материалом. Такой слой будет препятствовать быстрому испарению влаги, и защищать от пересыхания под лучами солнца. Следует учесть, что первые двое суток, через каждые 10–12 часов, нужно открывать гидроизоляцию на 20–30 минут. Этим обеспечится равномерное застывание бетонной смеси. Через 4–6 дней фундамент полностью застынет.
9. Когда ленточное основание станет твёрдым, необходимо снять опалубку. Очистить верхнюю поверхность основания от мусора, пыли и выступающих частиц.

   Основание готово для возведения каркаса

10. Сверху бетонной ленты проложить слой рубероида. Он защитит деревянный каркас от влаги.
11. Из брусьев сечением 100х150 мм, изготовить прямоугольный каркас нижней обвязки. Места соединений материала изготовить способом в полдерева. Закрепить бруски с помощью гвоздей.

    Соединение в полдерева

12. Установить нижнюю обвязку на фундамент.
13. В углах нижней обвязки просверлить отверстия, для установки анкерных болтов. Такие отверстия необходимо сделать через каждые 120–150 см. Болты будут удерживать всю конструкцию.

    Использован анкерный болт

14. Установить угловые стойки каркаса (брус 100х150 мм). Чтобы они удерживались вертикально, необходимо использовать нагели и укосы.

    Нагель удержит стойку

15. Установить остальные стойки. Расстояние между ними должно быть 75 см. Места соединений древесины необходимо укрепить металлическими уголками.

    Использован металлический уголок

16. Из брусьев сечением 100х100 мм изготовить верхнюю обвязку. Для этого в бруске, через каждые 75 см, сделать пазы полной вырубки. В результате получится деталь, которую необходимо установить на верхние торцы вертикальных стоек.

    Тип соединения стоек влияет на высоту конструкции

17. Установить 4 опорные стойки поддерживающие кровлю.

    Конструкция послужит рамой для форточек

18. Из брусков сечением 60х60 изготовить и установить форточки и двери.

    Оптимальные размеры форточек

19. Установить стропильную систему, используя бруски сечением 55х80 мм, длиной 200 и 140 см. В качестве соединительных элементов использовать металлические пластины и уголки.

    Шаг между стропилами должен быть одинаковым

20. Используя электролобзик и пилку с мелкими зубцами, разрезать листы поликарбоната на требуемую длину.
21. С помощью электродрели подготовить отверстия в этих листах, для дальнейшего прикручивания их к деревянному каркасу. Для крепления этого материала необходимо использовать саморезы с резиновой прокладкой. Во время монтажа листы поликарбоната нельзя сильно зажимать саморезами. Имея ячеистую структуру этот материал легко повредить. При установке этого покрытия важно не перепутать внутреннюю и наружную поверхность материала, так как только одна его сторона покрыта защитной плёнкой.

    Прокладка защитит материал и создаст гидроизоляционный слой

22. После монтажа поликарбоната, необходимо проверить всю конструкцию с целью устранения щелей и зазоров в покрытии.

    С поликарбонатным покрытием

Советы по отделке

Так как внутри теплицы Митлайдера организован благоприятный для выращивания микроклимат, необходимо эффективно использовать каждый сантиметр внутреннего пространства. Поверхность для выращивания сельскохозяйственных культур можно расположить не только на полу.

Из древесины или пластика можно изготовить стеллажи или полки, в которых можно выращивать любые культуры.

Использованы трубы ПВХ

Удобной альтернативой таким конструкциям являются ПВХ трубы большого диаметра. Этот материал разрезают вдоль. В результате получается жёлоб, в который можно насыпать земли и выращивать полезные травы.

ПВХ трубы можно использовать в вертикальном положении, если на небольшом расстоянии друг от друга вырезать круглые отверстия, а внутрь посадить, например, клубнику.

Полив такой грядки будет осуществляться через трубку с маленькими отверстиями меньшего диаметра, вставленную в середину основной трубы. Пространство между трубами засыпается землёй. Такая грядка не займёт много места.

Удобно и эффективно

В этой теплице можно вертикаль натянуть шнуры, которые дадут направление для роста томатов, огурцов, фасоли или других овощей.

Видео: строим самостоятельно теплицу

Соорудив своими руками теплицу Митлайдера, вы организуете качественное проветривание и благоприятный микроклимат для выращиваемых огородных культур. Наградой за приложенные усилия станет обильный урожай.

Оцените статью:

Поделитесь с друзьями!

схема, чертеж, расчеты, изготовление своими руками, отзывы, фото, видео

Теплицы по Митлайдеру, или как их еще называют «американки», своей практичностью давно покорили огромное количество огородников. Конструкция таких теплиц, разработанная Джейкобом Митлайдером, представляет собой эффективную конструкцию, надежно защищающую растения от возможных температурных перепадов и позволяющую собирать высокий урожай. Положительные отзывы митлайдеровские теплицы заслужили еще и тем, что их можно легко смонтировать самостоятельно.

Особенности митлайдеровских теплиц

Теплицы Митлайдера легко узнаваемы благодаря оригинальной форме кровли. Она всегда двускатная, причем, скаты имеют разный наклон, из-за чего не смыкаются в коньке. Посмотрев на чертеж можно увидеть, что скаты крепятся на двух брусах, располагающихся на разной высоте.

Более высокий скат всегда обращен к северу. В получившемся зазоре, высота которого составляет 40-45 см, устраивают форточки для проветривания теплиц.

Сама теплица достаточно высокая, прочный каркас покрывается пленкой или поликарбонатом.

Эти несложные конструктивные приемы обеспечивают главные преимущества теплицы Митлайдера:

1. Вентиляционные отверстия расположены по всей длина теплицы, что гарантирует равномерный, интенсивный воздухообмен без использования дополнительного оборудования для принудительной вентиляции. Южная ориентация форточек-фрамуг защищает растения от возможного переохлаждения.
2. Во время вентиляции теплицы не возникает сквозняков, которые могут вредить некоторым растениям.
3. Для изготовления традиционного каркаса используют дерево, что предотвращает скопление конденсата.
4. Балки, расположенные по периметру, и раскосы обеспечивают каркасу необходимую прочность и жесткость, позволяющую выдерживать давление снежного покрова, сильные порывы ветра.
5. Теплица Митлайдера имеет большой объем, а это дает возможность создать внутри необходимый микроклимат.
6. Достаточная высота конструкции обеспечивает комфортные условия работы.
7. Американку можно быстро разобрать, а затем, используя чертеж, установить на новом месте.

Разновидности конструкций

Сегодня используется несколько разновидностей конструкций.

Самый простой классический вариант предусматривает устройство вертикальных стен, двускатной кровли и одного вентиляционного отверстия. Чертеж теплицы предполагает соотношение длины и ширины 1 к 2, что позволяет подбирать оптимальные параметры исходя из площади участка, учитывая другие особенности территории. Для покрытия можно использовать как пленку, так и поликарбонат.

Усовершенствованная классическая конструкция предполагает такую же форму теплицы, но вместо одной фрамуги здесь используется несколько. Кроме вентиляционных форточек под коньком устраивают фрамуги на южной стене под скатом. Такая схема значительно улучшает естественный воздухообмен, делая его максимально интенсивным.

Более современными являются арочные теплицы Митлайдера. Именно такую конструкцию проще всего собрать своими руками. Из-за округлого свода теплый воздух остается под потолком, холодные потоки не могут полностью вытеснить его, даже когда двери остаются полностью открытыми. Каркасы, используемые для этой разновидности, как правило, металлические, что способствует очень быстрому монтажу.

Постройка теплицы

Для строительства теплицы своими руками необходимо выбрать хорошо освещенный, ровный участок.

Расчеты необходимого количества материала зависят от размеров конструкции.

Для примера рассмотрим порядок монтажа теплицы, размер которой составит 3 х 6 м.

1. По периметру будущей конструкции устанавливают стойки из брусьев сечением 10 х 10 см и длинной 2,15 м. Их заглубляют в землю на 40-45 см. Для боковых стен стойки устанавливают с шагом в 1 м, для торцевых стен — 0,7 м. Высоту брусьев выравнивают, используя уровень.
2. Центральные подконьковые стойки длиной 3,05 м, сделанные из брусьев такого же сечения, устанавливают через 2 м.
3. На центральных опорах монтируют рамы для форточек из бруса 5 х 5 см.
4. Используя брус 5 х 5 см, выполняют верхнюю обвязку конструкции.
5. Для нижней обвязки лучше использовать доску 2,5х15. Для усиления конструкции устанавливают укосы на торцевых стенах.
6. Следующий шаг — сборка рам и установка форточек. Для них также можно использовать брус 5 х 5 см.
7. Выполняется установка стропил. Если планируется сделать покрытие теплицы Митлайдера из поликарбоната, то их шаг составляет 1 м, для пленки — 0,5 м.
8. Внутри делают высокие грядки. Для этого из досок собирают каркасы высотой около 30 см и шириной 60 см. Ширина теплицы 3 м позволяет разместить 3 таких грядки, между которыми будут располагаться 2 дорожки шириной 60 см. Чтобы обеспечить им устойчивость, в землю забивают колья и крепят к ним саморезами боковые стороны грядок.
9. Подготовленные грядки засыпают землей, вносят удобрение.
10. Покрывают теплицу выбранным материалом — пленкой или поликарбонатом. Лучше всего использовать двойное укрытие, в котором расстояние между слоями составляет не меньше 5-7 см.

Теплица, собранная своими руками, прослужит долгое время, позволяя собирать ранние обильные урожаи.

Все, что нужно для ее постройки — хороший чертеж, подходящие строительные материалы и навыки работы с простым инструментом, который найдется у каждого хозяина.

Чертежи теплиц по Митлайдеру

Презентация теплицы по Митлайдеру (видео)

Галерея: теплицы по Митлайдеру (15 фото)

Теплица митлайдера своими руками чертежи

Теплица по Митлайдеру – что это?

Джейкоб Митлайдер – заслуженный сельскохозяйственный специалист, создавший новый тип теплицы, выгодно выделяющийся на фоне обычных парников. У нас эта конструкция также известна как «американская теплица» или «американка». Представляет собой теплицу среднего размера с вертикальными стенками и двухскатной крышей.

Теплица Митлайдера

От обычного парника она отличается тем, что уровень скатов различается – один из них, обращенный к северной стороне, выше, а южный, наоборот, ниже. Посередине, на стыке скатов, расположена вертикальная стенка с фрамугами по всей длине теплицы. Пример такой конструкции вы можете наблюдать на изображении ниже.

Теплица по Митлайдеру алюминиевая с поликарбонатом

Благодаря этим фрамугам в теплице Митлайдера обеспечивается эффективная вентиляция – теплый воздух, поднимаясь, уходит наружу. Холодный воздух поступает в парник через форточки или фрамуги, расположенные в стене, обращенной на юг.

Теплица по Митлайдеру

Важно! Растения в митлайдеровской теплице хорошо защищены от излишнего переохлаждения при проветривании – северный скат крыши выше южного, а все вентиляционные окна располагаются именно на южной стороне парника.

Достоинства и особенности

Рассмотрим подробнее все особенности и преимущества парника, построенного по методу Митлайдера.

1. Эффективная вентиляция. Как уже было рассказано выше, благодаря расположению фрамуг и форточек, растения в теплице не перегреваются. Кроме того, отпадает необходимость в монтаже системы принудительной вентиляции, поэтому стоимость обслуживания такой теплицы ниже.

   Воздухообмен в теплице Митлайдера

2. В теплице Митлайдера отсутствует необходимость в дополнительном снабжении растений углекислым газом с помощью баллонов и дозаторов – с этим успешно справляется система естественной вентиляции.
3. Благодаря часто расположенным балкам, опорам и поперечинам, конструкция, созданная по методу Митлайдера, прочнее. Она успешно противостоит сильным порывам ветра или давлению больших масс снега, скопившегося на крыше.

   Теплица Митлайдера изнутри

4. При сборке подобного парника в качестве крепежа используются саморезы и болты, потому он легко разбирается, переносится на новое место и собирается. Также при сооружении митлайдеровской теплицы стенки и крышу можно изготовить как два отдельных модуля, соединяемые на заключительном этапе постройки. При такой конструкции демонтаж теплицы или замена поврежденных элементов обшивки значительно упрощается.
5. Высота стенок теплицы подобрана таким образом, чтобы обеспечить удобство работы.
6. Площадь и высота теплицы подобраны так, чтобы обеспечить в ней устойчивый микроклимат и предоставить достаточно места для выращивания различных сельскохозяйственных культур.
7. Обшивка митлайдеровского парника располагается в два слоя, а между ними – воздушная прослойка толщиной 50-70 миллиметров. С ее помощью обеспечивается удовлетворительная теплоизоляция постройки.

Вот такую теплицу рекомендует Дж. Митлайдер

Что касается недостатков, то у теплицы, построенной по методу Митлайдера, он один – по сравнению с обычным парником, потребуется больше материалов для каркаса, следовательно, стоимость постройки возрастает. Но это компенсируется отсутствием расходов на принудительную вентиляцию и снабжение углекислым газом, а также повышенной (при соблюдении всех рекомендаций) эффективностью теплицы.

Видео — Теплицы Митлайдера

Выбор правильного места под теплицу

Перед тем как начинать закупки материалов и постройку теплицы, необходимо выбрать для нее правильное место. И здесь есть несколько моментов, которые необходимо учитывать.

Во-первых, сам ландшафт. Чем ровнее место – тем лучше. Если же наличествует небольшой уклон, то перед постройкой следует провести террасирование – обустройство на склоне ровной площадки-террасы.

Важно! Обустраивать теплицу по методу Митлайдера на северном склоне возвышенности нежелательно даже при террасировании – температура в этом месте будет на 2-3°С меньше нормы. На первый взгляд, разница небольшая, но свое влияние на эффективность выращивания и урожай она окажет. Кроме того, учтите, что теплица на северном склоне будет обдуваться холодными ветрами.

Как установить теплицу по сторонам света

Во-вторых, постройку следует правильно ориентировать по сторонам света. Высокий скат крыши должен «смотреть» на север, низкий скат и вентиляционные окна – на юг, торцы, соответственно, на запад и восток.

В-третьих, нежелательно допускать затенение постройки деревьями, зданиями и прочими объектами. В идеале участок под теплицу должен освещаться с раннего утра и до позднего вечера. Если же это невозможно, подберите то место, где солнце будет светить на парник с полудня до заката.

Теплица должна располагаться на ровном участке, не затененном постройками и деревьями

В-четвертых, лучше не обустраивать теплицу Митлайдера в низменностях и на торфяных почвах – в среднем, в этих местах воздух холоднее.

Создание фундамента

Теплицу вряд ли можно отнести к особо тяжелым постройкам, но простейший фундамент для нее необходим.

Вот три варианта, которые приведены по возрастанию сложности и стоимости:

• точечный;
• брусовый;
• ленточный.

Первый способ самый простой, он рассчитан на конструкции малой массы. Для создания точечного фундамента вам потребуются деревянные колья или брусья достаточно большого сечения (100 на 100 миллиметров). Их длина – около 50 сантиметров.

Деревянные колья для точечного фундамента

Важно! Материал точечного фундамента перед началом работ следует обработать антисептиком. При этом следует понимать, что даже с учетом обработки подобный фундамент не является долговечным.

Шаг 1. Участок под постройку теплицы очищается от мусора, камней и растительности. После этого тщательно выравнивается.

Шаг 2. Производится разметка стенок будущей теплицы. Для этого можно использовать тонкие колышки и натянутую между ними веревку. Измеряются диагонали – расхождение между ними должно быть минимальным.

Шаг 3. Забиваются колья или брус по углам постройки. Верх элементов точечного фундамента должен совпадать с уровнем почвы.

Опорные столбы могут быть не только деревянными, но и металлическими. Это очень удобно, ведь такие столбы могут вкручиваться в землю (благодаря специальному наконечнику (винтовые сваи) или, будучи прямыми, забиваться в нее.

Шаг 4. Между угловыми колышками отмеряются равные промежутки. Длина каждого из них должна составлять 1 метр или немного меньше.

Шаг 5. С вышеуказанным интервалом между угловыми элементами точечного фундамента вбиваются оставшиеся колышки.

Представленный на фото пример демонстрирует процесс сооружения малогабаритного точечного фундамента на четырех пенобетонных опорах

Следующий способ напоминает по своей конструкции ленточный фундамент, но удешевленный – вместо бетона здесь используется деревянный брус большого сечения (100х100 или 150х150 миллиметров).

Выбор бруса для строительства тепличного фундамента

Шаг 1. Повторяются два первых этапа из предыдущего метода обустройства фундамента.

Шаг 2. По периметру выкапывается траншея. Глубина должна быть равна сечению бруса, а ширина – на несколько сантиметров больше.

Разбивка площадки для фундамента из бруса

Прежде чем копать траншею, нужно отметить направление натянутым шнуром

Траншея под фундамент

Шаг 3. Стенки траншеи выравниваются, дно утрамбовывается.

Шаг 4. Траншея на 1/3 или 1/2 глубины заполняется песком. Его также следует тщательно утрамбовывать. Для большей усадки можно поливать песок водой.

Шаг 5. По песку и стенкам траншеи укладывается гидроизоляция – рубероид или обычный полиэтилен.

Рубероид

Шаг 6. Деревянный брус тщательно обрабатывается антисептиком.

Обработка бруса

Шаг 7. По размерам траншеи из бруса собирается «коробка». Крепеж можно осуществлять саморезами или гвоздями.

Схема укладки деревянного короба в траншею

Способы соединения бруса для сборки фундамента

Шаг 8. Брус выравнивается по горизонтали. Высота подобного фундамента над землей – 4-5 сантиметров.

Шаг 9. Сверху брус укладывается еще одним слоем гидроизоляции.

Альтернативный вариант — фундамент из двух рядов брусьев

Последний способ самый трудоемкий и затратный, но при этом он дает очень крепкий и долговечный фундамент, способный выдержать вес большой и достаточно тяжелой теплицы.

Мелкозаглубленный ленточный фундамент под теплицу

Шаг 1. Повторяются первые два этапа из первого способа.

Делаем разметку для фундамента

Шаг 2. По периметру выкапывается траншея глубиной 50-60 сантиметров и шириной 1/4 метра.

Траншея для фундамента

Шаг 3. Дно траншеи утрамбовывается, стенки выравниваются.

Шаг 4. Заготавливается песчано-гравийная смесь в пропорции 1:1 (или просто песок).

Песчано-гравийная смесь (ПГС)

Шаг 5. Смесь высыпается на дно траншеи для формирования утрамбованной «подушки» толщиной в 10 см.

Песчаная подушка для фундамента

Шаг 6. Из досок над траншеей сооружается опалубка.

Как может устанавливаться опалубка для ленточного фундамента

Шаг 7. Так как теплица сравнительно легкая, усиливать фундамент каркасом из стальных прутьев необязательно, но если есть желание, в опалубку можно уложить объемную решетку из приваренных друг к другу прутьев.

Шаг 8. Приготавливается раствор. Примерные пропорции – 1 часть цемента, 4-5 частей щебня и 3 части песка с минимальным содержанием примесей. На каждый килограмм цемента требуется 0,5-0,7 литра воды.

Цементный раствор

Шаг 9. Получившийся раствор заливается в траншею и опалубку и выдерживается неделю. После этого снимается опалубка. Через 20-30 дней после заливки на фундамент можно возводить теплицу.

Опалубка заливается раствором

Постройка деревянного каркаса

Наиболее распространенным материалом для каркаса митлайдеровской теплицы является деревянный брус – с ним легко работать, его можно достать в ближайшем строительном магазине и на нем не образуется конденсат, появление которого в теплице нежелательно.

Необходимые чертежи для строительства деревянной теплицы по Митлайдеру

Конструкция парника состоит из следующих элементов:

• основа;
• длинные стенки;
• торцевые стенки;
• дверь;
• крыша;
• окна-фрамуги.

Все указанные выше элементы изготавливаются из деревянного бруса различного сечения. В качестве крепежей выступают саморезы, угловые соединители (более известные как «уголки») и соединительные пластины прямоугольной и Т-образной форм.

Таблица. Типы бруса и для чего они необходимы.

Из инструментов вам понадобится шуруповерт, крестовая отвертка, рулетка и карандаш, электрический лобзик или пила, уровень и стремянка. Для обработки деревянных конструкций понадобится олифа или антисептик и кисточки.

Стандартный размер для теплицы по методу Митлайдера – 6 метров ширины, 12 метров длины и 2,7 метров высоты в высшей точке. Высота самих стен – 2 метра. Угол наклона северного ската – 35°, южного — 20°. Все параметры при необходимости можно изменять. Перед началом процесса постройки сделайте на бумаге или компьютере простейший чертеж, чтобы не совершить ошибок во время работы – лучше затратить время на подготовку, чем на переделку. Некоторые из вариантов чертежей представлены ниже.

Схема теплицы по Митлайдеру

Чертеж конструкции Митллайдера — дачной теплицы из стекла

Теплица из дерева по Митлайдеру своими руками 3х6 м

Важно! При изменении размеров теплицы желательно оставлять ширину стандартной. Если ширина будет больше, то зимой снеговая нагрузка на крышу существенно вырастет.

Сборка парника начинается с подготовки основания.

Шаг 1. Брус сечением 10х10 сантиметров и длиной 3 метра тщательно обрабатывается олифой или антисептиком. Так как основание будет контактировать с грунтом, то требуется наилучшая защита от сырости и гниения.

Шаг 2. По длине стен выполняется отрезка бруса электролобзиком.

Шаг 3. Дерево соединяется в «коробку» по периметру стен теплицы. Брусья основания северной и южной стен соединяются друг с другом при помощи прямоугольных соединительных пластин и саморезов. С брусьями торцевых стен они соединяются при помощи уголков.

Основание из бруса 10х10 для теплицы

Шаг 4. С помощью рулетки тщательно проверяется соответствие габаритов основания длине и ширине будущего парника. Для этого удобно произвести измерение длин диаметров. Если расхождение между ними минимально – все в порядке.

Шаг 5. Уровнем нужно проверить, насколько ровное основание по горизонтали.

Шаг 6. Если основание не собиралось непосредственно на фундаменте постройки – перенесите его к нему.

Конструктивные элементы теплицы по Митлайдеру

Далее необходимо собрать северную и южную стены теплицы.

Шаг 1. Как и для основания, брус 50х75 мм для стен обрабатываются антисептиком. Для большей внешней привлекательности постройки можно еще и покрасить.

Шаг 2. Отрезается брус для вертикальных стоек стен высотой 2 метра.

Шаг 3. Далее отрезается брус для верхнего горизонтального элемента стен. В будущем он послужит мауэрлатом, на котором будут закрепляться концы стропил. Оптимальная длина – 3 метра.

Шаг 4. Горизонтальные брусья соединяются друг с другом при помощи прямоугольных соединительных пластин по широкой (75 миллиметров) стороне.

Шаг 5. К горизонтальному элементу с помощью уголковых или Т-образных соединителей крепятся вертикальные стойки с интервалом 2 метра так, чтобы узкие (50 миллиметров) стороны стоек «смотрели» вовнутрь и наружу теплицы, а длинные – на соседние стойки.

Шаг 6. Для южной стены на 50 сантиметров ниже горизонтального элемента крепятся горизонтальные перемычки из того же бруса. Это необходимо для монтажа нижних вентиляционных окон.

Крепление горизонтальных перемычек

Шаг 7. Если необходимо укрепить северную и южную стену, то между стойками следует закрепить укосы.

Шаг 8. Длинные стенки переносятся к основанию и закрепляются на нем при помощи угловых соединителей.

Теперь создаются стенки и дверь будущей теплицы.

1. Как на предыдущем этапе, брус обрабатывается, красится и отрезается по высоте.
2. Дверь собирается в виде прямоугольника из бруса шириной 70 и высотой 180 сантиметров и с горизонтальной перемычкой посередине. Вместо уголков на стыках можно использовать фанерные треугольники. Заключительный этап – крепеж ручек, шпингалета и петель. Также имеет смысл заранее обшить дверь полиэтиленом или поликарбонатом, причем с двух сторон, чтобы между слоями обшивки была воздушная прослойка, которая будет играть роль теплоизоляции.

   Чертеж торцевой стенки «митлайдера»

3. Отрезается брус сечением 100х100 мм по максимальной высоте теплицы. Он будет служить опорой для стропил северного и южного скатов.
4. К опоре слева и справа уголками и саморезами крепятся горизонтальные элементы торцевых стенок.
5. В свою очередь, к горизонтальным элементам крепятся вертикальные стойки с интервалом 0,7-2 метра, создается дверная рама, а для увеличения прочности конструкции устанавливаются укосы.
6. Готовые торцевые стенки фиксируются на основание уголками и соединяются с северными и южными стенами теплицы.

Следующий этап – сооружение крыши. Это достаточно сложный этап, требующий тщательных замеров и соблюдения всех размеров.

Схема крыши для теплицы Митлайдера

1. К длинным стенкам крепятся поперечные горизонтальные балки с таким же интервалом, что и вертикальные стойки северной и южной стен.
2. К центральным опорам из бруса 100х100 мм фиксируются саморезами балки, которые формируют верхний и нижний края вертикальной стенки между скатами. В дальнейшем она будет выступать рамой для фрамуг. Расстояние между балками – от 40 до 50 сантиметров, в зависимости от угла наклона скатов крыши.
3. Стропила крепятся к северному/южному краю теплицы и к краям стенки между скатами. Существуют два способа фиксации – с помощью пропилов или с помощью опорного бруса. Примеры приведены на изображении ниже. Примерная длина стропил составляет 1,9 метра.

Способы крепления стропил

Далее из бруса 50х75 мм создаются окна-фрамуги соответствующей высоты и длиной от 1,5 до 2 метров. Итого — на нижний и верхний ряды будет приходиться от 6 до 8 фрамуг при длине теплицы 12 метров. К рамам крепятся петли, держатели, они оббиваются полиэтиленом или отрезками поликарбоната.

Деревянный каркас

Обшивка теплицы

Заключительный этап постройки митлайдеровской теплицы – обшивка каркаса.

Для этого в основном используют такие материалы:

• полиэтиленовая пленка различных видов;
• поликарбонатные листы;

Если для вас не слишком важна долговечность и прочность обшивки, то используйте простую нестабилизированную полиэтиленовую пленку, которая способна выполнять свои функции в течение одного сезона.

В ином случае стоит обратить внимание на пленки, обладающие следующими свойствами.

1. Стабилизированность – подобный материал не будет терять свои физические свойства под длительным воздействием солнечных лучей.
2. Наличие армирующей вставки существенно повысит прочность полиэтилена на разрыв и позволит продлить срок службы обшивки от одного до нескольких сезонов.

   Схема крыши для теплицы Митлайдера

3. Антистатическое покрытие замедлит оседание пыли на обшивке. На первый взгляд, это может показаться не таким важным, но учтите, что пыльная крыша теплицы будет пропускать существенно меньше света. А это прямым образом скажется на скорости роста культур и созревании урожая.
4. Гидрофильное покрытие сделает конденсат на поверхности полиэтилена плоскокапельным – влага просто скатится вниз по пленке, не капая на сами растения.

Теплица из ПВХ труб своими руками

Для теплиц используют ПВХ-трубы диаметром от 20 до 32 мм, они обеспечивают необходимую жесткость каркаса. Стандартная длина труб может быть 1, 2, 3 или 6 метров. Детальную инструкцию по монтажу ищите .

Полиэтилен существенно легче поликарбоната, а миттлайдеровская теплица с обшивкой из пленки не потребует наличия сложного и дорого ленточного фундамента. Кроме того, парник с подобной обшивкой быстрее прогревается, но обратной стороной медали будет больший перепад температур внутри. Крепление пленки к каркасу производится следующим образом.

1. Отрезок пленки натягивается снаружи на одну из секций стены или крыши теплицы.
2. Поверх полиэтилена к элементам каркаса прикладываются рейки или доски и фиксируются саморезами.
3. Отрезок пленки аналогичного размера натягивается на ту же секцию постройки, но теперь изнутри.
4. Полиэтилен прижимается к каркасу с помощью все тех же дощечек.
5. Предыдущие этапы повторяются для оставшихся секций стен и крыши теплицы, а также дверей и форточек.

Готовая теплица из пленки

Так как пленка крепится и с внешней, и с внутренней стороны парника, между слоями материала образуется воздушная прослойка толщиной от 50 до 75 миллиметров, которая играет роль своеобразной теплоизоляции, уменьшающей перепады температур, нежелательные для сельскохозяйственных культур.

По сравнению с полиэтиленом, поликарбонат прочнее, долговечнее и лучше «держит» тепло. Но и его масса и стоимость существенно выше.

Деревянная теплица Митлайдера, обшитая поликарбонатом

Важно! Покупайте только те листы поликарбоната, что снабжены слоем, защищающим от ультрафиолетового излучения. Иначе через 2-3 сезона материал станет мутным и хрупким.

Сотовый прозрачный поликарбонат

Поликарбонатом теплица обшивается исключительно снаружи, для крепления применяются саморезы. Желательно разметить места крепежа на каркасе и листах заранее и просверлить их – так упростится и сам процесс монтажа, и возможная разборка теплицы или ремонт поврежденного участка. Учтите, что укладывать поликарбонат нужно так, чтобы конденсат, образующийся в полостях между слоями, стекал вниз.

Митлайдеровская теплица по совокупности своих качеств является эффективной и чрезвычайно привлекательной для тех, кто решил заняться выращиванием овощей и цветов на закрытом грунте.

Организация грядок в теплице по Митлайдеру

Теплицы, построенные по модели Джейкоба Митлайдера из Калифорнии, отличаются продуманной конструкцией. Они оптимизируют газообмен, использование солнечного света и тепла. Большая площадь оконных проемов обеспечивает быстрое и эффективное проветривание. Такие конструкции возводят из деревянных брусьев или металлического профиля. Обшивают теплицы двумя слоями полиэтиленовой пленки либо поликарбонатом. Теплица по Митлайдеру хороша еще и тем, что ее несложно построить своими руками.

Плюсы и минусы

В чем основные преимущества конструкции американского садовода? Она обладает следующими плюсами по сравнению с обычными парниками:

• быстрый равномерный воздухообмен благодаря большой длине фрамуг;
• расположения постройки относительно частей света сохраняет растения от излишнего охлаждения при проветривании;
• при проветривании не возникает сквозняков, могущих навредить чувствительным культурам;
• использование деревянного каркаса предотвращает образование конденсата;
• частый набор и раскосины каркаса обеспечивают устойчивость к порывам ветра;
• большая высота и объем создают комфортные условия для растений и ухода за ними.

Наряду с преимуществами существует у теплицы и ряд недостатков:

• сложность конструкции, требуется высокая точность разметки, изготовления и сборки деталей;
• верхнее расположение фрамуг затрудняет манипуляции с ними;
• в северных районах требуется значительно усиливать конструкцию, чтобы выдержать повышенную снеговую нагрузку.

Несмотря на усиленную конструкцию, рекомендуется сбрасывать снег с крыши после обильных снегопадов либо по мере накопления.

Критерии выбора места

Основными критериями при определении места установки теплицы Митлайдера являются:

• ориентация относительно сторон света и горизонта;
• освещенность;
• свойства почвы.

Ориентируют теплицу Митлайдера верхней фрамугой на юг либо юго-запад. Такая ориентация обеспечивает максимальное использование солнечного света и тепла для быстрого и полноценного развития растений. Глухая стена будет направлена на север, торцы – на восток и запад. Для установки выбирают ровный участок земли либо подготовленную террасу на южном склоне. Уклон до 10о можно скомпенсировать, заглубив фундамент, с одной стороны. Северные склоны не рекомендуются для установки: температура и освещенность на них ниже, это не позволит в полной мере проявить и использовать достоинства конструкции.

Для обеспечения максимальной освещенности южная, западная и восточная стена не должна затеняться заборами, деревьями, другими насаждениями или строениями. А вот прикрыть «американку» от преимущественного направления ветра будет весьма полезно.

Если используется естественная почва, нужно оценить ее качества:

• глубина подпочвенных вод;
• эффективность дренажа;
• кислотность.

Не рекомендуется соседство с септиками и отстойными колодцами, ветрогенераторы, садовыми прудами. Если почва в выгодно освещенном месте тяжелая, можно использовать насыпные грядки, подпертые досками. И в них завезти хороший грунт. Переувлажненные почвы потребуют устройства локального дренажа.

Технология монтажа деревянной теплицы с двускатной крышей

Такая конструкция наиболее проста в изготовлении, а вот с монтажом ее придется повозиться. От домашнего мастера потребуется уверенное владение плотницкими навыками.

Материалы и инструменты

Для установки потребуются следующие инструменты:

• электропила или лобзик;
• шуруповерт;
• лопата;
• стремянка;
• измерительный инструмент: рулетка, уровень, угольник.

Из материалов понадобится:

• брус 100*100 для фундамента;
• брусок 50*75 для стропил и стоек;
• брусок 50*50 для фрамуг;
• биозащитная пропитка;
• малярный инструмент или краскопульт;
• уголки усиленные 50*50*35*2;
• петли для дверей и окон;

• саморезы;
• поликарбонат либо пластиковая пленка от 150 мкм.

Чертежи

По приведенному чертежу получится теплица площадью 16,1 м2

Чертеж теплицы по митлайдеру

Те же размеры можно реализовать и с помощью металлопрофиля.

Фундамент

Для деревянной конструкции обычно ставят фундамент из брусьев. Последовательность операций следующая:

• расчистить и выровнять участок;
• разметить место под фундамент, обозначить колышками и шнуром;
• прокопать углубление в 10-15 см по периметру, ширина – 25-30 см;
• наполовину засыпать песком и утрамбовать;
• обильно смочить и повторить трамбовку;
• разметить и выпилить фундаментные брусья, на углах сделать запилы в четверть;
• пропитать брус биозащитной пропиткой;
• на слой песка уложить гидроизоляцию так, чтобы она заходила на стенки траншеи;
• уложить брусья, проверить прямоугольность конструкции: диагонали должны быть равны между собой.

Завершают устройство фундамента вторым слоем гидроизоляции.

Каркас

Каркас удобнее собирать вдвоем. Это существенно ускорит работу и повысит точность монтажа.

Начинают с возведения боковых (длинных) стен:

• разметить и напилить вертикальные стойки из расчета шага в 70-100 см;
• разметить и отпилить брусья для горизонтальной верхней обвязки;
• собрать заготовку стены на земле, укрепить строительными уголками;
• установить укосины;
• стенку перенести к фундаменту и прикрепить к нему с помощью уголков.

Для изготовления торцевых стен две стойки из бруса 100*100 соединяют с горизонтальными деталями торцевых каркасов. Заготовки перемещают на фундамент, стыкуют с длинными стенами и крепят с помощью уголков. Вертикальность элементов каркаса проверяют с помощью уровня или отвеса.

Окна и двери

Тепличная дверь должна иметь достаточную ширину, чтобы в нее могла проехать садовая тачка или тележка, обычно хватает 70-80 см. Высота двери должна позволять входить в теплицу, не задевая притолоку головой. С учетом высоты фундамента, 180 см будет достаточно для большинства.

Бруски для дверей и окон раскраиваются и собираются с помощью уголков. Для дверей нужно обязательно сделать и тщательно подогнать укосины, направленные от нижней петли в верхний противоположный угол. Они помогут избежать провисания и перекашивания двери. Такие же укосины, только симметричные, укрепляют рамы окон.

Крыша

Крыша собирается в такой последовательности:

• к центральным торцевым опорам крепят две горизонтальные балки;
• от них устанавливают стропила к верху длинных стен, двигаясь попеременно то по северной, то по южной стороне;

Схема сборки крыши

Далее следует закрепить на верхней балке петли фрамуг, а на нижней – запоры и фиксаторы в открытом состоянии.

Обшивка сооружения

Для завершения постройки ее необходимо обшить. Для этого используют полиэтиленовую пленку либо поликарбонатные листы.

При выборе полиэтиленовой пленки для обшивки следует учитывать следующие факторы:

• обычная тонка пленка с трудом протянет один сезон;
• материал должен быть устойчив к ультрафиолетовым лучам, иначе и сезона не протянет;
• армирующая сетка, вплавленная в пленку, позволит материалу прослужить несколько лет;
• покрытие-антистатик снижает количество оседающей пыли и сохраняет прозрачность пленки;
• гидрофильное покрытие пленки избавляет растения от переувлажнения капающим с крыши конденсатом: капли скатываются по стенам.

Крепится пленка следующим образом:

• полиэтилен разматывается с рулона на ровной площадке, один край рукава разрезается;
• полотнище нарезается по размеру стены, прикладывается к ней и крепится к стойкам с помощью штапика и обойных гвоздей;
• для крепления можно использовать и широкие планки, фиксируемые саморезами.
• покрывается крыша, окна и двери;
• операция повторяется изнутри теплицы.

Воздушная прослойка, образующаяся при двухслойном покрытии, обеспечит сохранение дневного тепла даже при случайных заморозках.

Нюансы изготовления арочного сооружения из профильной трубы

Арочная конструкция способна нести большую снеговую и ветровую нагрузку. Обтекаемая форма снижает ветровое сопротивление, а снег сам сходит со скатов. Можно приобрести готовую теплицу «Новатор» по Митлайдеру, а можно, при наличии навыков работ с металлом и соответствующего оборудования, изготовить ее самостоятельно.

Такую конструкцию уже не получится выполнить из деревянных брусьев, потребуется металлопрофиль. Для его обработки нужны следующие инструменты:

• трубогиб;
• ножовка по металлу или электролобзик;
• сварочный аппарат с расходными материалами;
• угловая шлифмашина;
• шуруповерт или дрель;
• измерительно-разметочный инструмент: рулетка, уровень, угольник, маркер;
• сверла по металлу;
• лопата;
• емкость для замешивания раствора;
• строительный миксер или насадка к дрели;

Необходимость в бетонном ленточном фундаменте изменит и перечень материалов:

• металлопрофиль 30*30*1,5, оцинкованный или под покраску;
• металлопрофиль 20*20*1;
• арматура 4-8мм;
• фурнитура дверей и форточек;
• грунт и краска;
• малярный инструмент;
• растворитель и ветошь;
• цемент, песок, щебень, вода.

Обязательно следует использовать средства индивидуальной защиты:

• сварочную маску с адаптивным светофильтром;
• костюм и обувь из негорючего материала;
• спилковые краги;
• респиратор для защиты органов дыхания.

При раскрое металлопрофиля нужно пользоваться защитными очками и перчатками.

Строение длиной 4м, высотой 2,58м и шириной 4,95м имеет 4 двери и 4 фрамуги. Общая площадь составляет 19,6 м2. Фрамуги выполняются отдельными. В качестве покрытия используется поликарбонатный лист толщиной 4-6 мм.

Чертеж теплицы по митлайдеру

Каркая и металлопрофиля и поликарбонатный лист весят существенно больше, чем деревянный, покрытии полиэтиленом. Поэтому придется возвести бетонный ленточный фундамент:

• по периметру расчищенной и выровненной площадки выкопать траншею глубиной 500-600 мм и шиной 300мм;
• устроить гравийную подушку толщиной в 70-100 мм;
• собрать дощатую опалубку;
• внутри нее собрать арматурный каркас, зафиксировать его сваркой или связать проволокой;
• замешать раствор, добавив к одной части цемента 3 части песка и 5 частей щебня;
• залить раствор в опалубку, выравнивая его правилом.

Фундамент нужно закрыть от осадков и дать ему выстояться 2-3 недели. При засухе и высокой температуре поверхность нужно периодически увлажнять, чтобы бетон не растрескался. После окончательного схватывания раствора опалубку демонтируют, а сверху укладывают слой гидроизоляции.

Вертикальные стойки и горизонтальные брусья раскраиваются из металлопрофиля 40*40мм. Раскрой проводят на ровной сухой поверхности с помощью болгарки или ленточной пилы. Торцы сваривают на земле, далее переносят и крепят к фундаменту анкерными болтами.

Спецификация заготовок для торцевых стен приведена ниже:

• 40*40, длиной 2980 мм: 2шт.;
• 40*40, длиной 860 мм: 4 шт.;
• 20*20, длиной 2980 мм:2 шт.;
• 20*20; длиной 1980 мм: 8 шт.;
• 20*20, длиной 1900 мм: 4 шт.

Теплица по Митлайдеру: схема сборки торца

В качестве укосин применяют отрезки профиля 20*20 или труб диаметром 20мм длиной 400мм, концы обрезаются под 45о.

Для боковых стенок раскраивают следующие детали:

• 40*40, длина 1920мм: 2шт;
• 20*20, длина 1980мм: 4 шт. ;
• 20*20, длина 1920мм: 2шт.;
• 20*20, длина 400мм, углы обрезаны под 45о:8 шт.

Центральная часть боковины

Сначала устанавливаются центральные части боковых стен, потом к ним крепятся 4 угловых части.

Крепление поликарбоната

При выборе поликарбоната также нужно выбирать модель с защитой от ультрафиолета. Толщина листа зависит от климатического пояса, расчетной снеговой нагрузки и шага между стропилами. Более толстый лист обладает большей прочностью, но меньшим светопропусканием. Правильно установленный качественный поликарбонат служит до 7 лет.

Поликарбонат раскраивают монтажным ножом под размер и крепят с помощью кровельных саморезов с широкими обрезиненными шайбами. Каналы внутри листа должны располагаться вертикально. Перед тем, как ввернуть саморез, в месте установки сверлят отверстие диаметром 4 мм.

Для стыковки полос поликарбоната используют специальный Н-образный профиль. Края листов защищают С-образным профилем либо заклеивают прочным скотчем. Изгибать поликарбонат нужно обязательно вдоль каналов. Перегиб поперек полосок приведет к возникновению напряжений внутри листа и его быстрому разрушению.

Сооружение парника

Постройка американской теплицы начинается с монтажа основы. Для этого:

• укладывают по периметру брусья длиной 3 метра сечением 100 х 100 мм;
• углы закрепляют шурупами;
• проверяют ровность уровнем;
• по периметру вбивают колья.

Далее делают каркас:

• отдельно сбивают стены;
• измеряют их и крепят откосы;
• стены ставят в вертикальное положение и крепят к основе;
• торцевые стены выполняют из бруса 50 х 75 мм.

Окна и двери изготавливают так:

• при устройстве окна нужно помнить, что основание рамы и покатость кровли обладают наклоном в 30 градусов;
• окна крепят к рамам держателями и навесами;
• собирают дверь из брусков 50 х 50 мм;
• к основе крепят клинья 7 мм;
• дверь устанавливают и добавляют ручки, замки – при необходимости.

Далее монтируют крышу:

• собирают 5 деталей из стропил 1900 и 1310 мм, северный скат при этом должен быть круче южного и возвышаться на 45 см, интервал между конечными точками — 2,4 метра;
• треугольные клинья крепят с помощью гвоздей;
• на стенки устанавливают стропила, фиксируют саморезами;
• для кровли сооружают промежуточную подпорку;
• под потолком располагают брусок для закрепления створок окон;
• доску наверху фиксируют;
• среди стропил крепят короткие брусья.

Чтобы предотвратить разрушение деревянных материалов, соприкасающихся с землей, стоит их заранее обработать олифой. Либо можно выбрать лиственницу для сооружения конструкции, она устойчива к разложению. Антисептическое покрытие повысит долговечность постройки.

Далее обшивают всю конструкцию пленкой или поликарбонатом. Если выбрана пленка, стоит учесть, что миттлайдеровский метод требует двойного слоя с интервалом в 5-7 см. Это позволит защитить растения от холодов.

Если выбран поликарбонат, заранее готовят выемки для шурупов. Поликарбонатные листы не прижимают слишком сильно. Этот материал покрывается пленкой от ультрафиолетовых лучей с одной стороны, она обычно голубоватого цвета.

Строительство теплицы на заднем дворе — Городское сельское хозяйство на заднем дворе

Я давно хотел теплицу / рассадник, и недавний переезд предоставил мне прекрасную возможность построить ее.

Я начал с нетерпением ждать теплого уединения, чтобы облегчить уныние в конце зимы, вырастить свои собственные цветы и овощи из семян и, возможно, даже попытаться вырастить собственные цитрусовые и манговые деревья в нашем холодном климате Юты!

Наличие нового строительного участка дало нам чистый лист для работы и позволило нам разместить теплицу так, чтобы

• можно было установить инженерные коммуникации
• не затеняет огород
• не препятствует движению транспорта вокруг двор и
• легко доступны круглый год.

— все важные моменты, которые следует учитывать при оценке наилучшего места на вашем участке для вашей теплицы.

Следуя инструкциям, содержащимся в учебном пособии по садоводству Миттллайдера, мы составили несколько планов и начали работать с городом, чтобы получить необходимые разрешения на то, где мы живем.

Укладка фундаментов теплицы

Сначала планировка — клянусь, я 100 раз использовал теорему Пифагора, чтобы «фундамент» был параллелен и перпендикулярен дому (вход в здание).

Мы окопали весь периметр на 3 фута. Наша линия мороза составляет 30 дюймов. Я бросил пенополистирол в траншею, чтобы тепло сохранялось внутри.Опоры теплицы Опоры теплицы

Затем я использовал бетонные трубы, чтобы залить нижние колонтитулы и закрепить к ним стойки. Я действительно не торопился с цементными нижними колонтитулами, чтобы выровнять их все ровно и выровнять, чтобы упростить строительство теплицы! Укладка фундаментов для теплицы

Прежде чем заливать цемент, я уложил брус 2 × 4 поперек верхних частей теплицы. труб, подвешивая анкеры столбов из 2 × 4 к центру труб — убедившись, что все выровнено и выровнено — сработало отлично! Укладка опор для теплицы Укладка опор для теплицы Обрамление опор теплицы

Следующий шаг — Обрамление .Строительство теплицы Строительство теплицы

Швеллерные замки и временные деревянные планки помогли группе с возведением каркаса.

Установка покрытия теплицы

Доктор Миттллайдер предлагает покрыть семенную камеру тепличным пластиком — это относительно недорого и легко доступно. Mittleider Seedhouse — West and South Face

Я выберу более прочный 10-летний продукт под названием Solexx ( нажмите, чтобы увидеть цену на Amazon). Он выдерживает град, снег, бейсбольные мячи, камни, метеориты (шутка) и т. Д.Его довольно легко прикрепить непосредственно к каркасу с помощью кровельных саморезов (с неопреновыми шайбами). Mittleider Seedhouse — South and East Face

Но стоит дорого. Mittleider Seedhouse — East Face

Mittleider Seedhouse — западная и южная стена Seedhouse

Он довольно дорогой и не такой простой в установке, как обычный пластик для теплицы. К тому же мне пришлось внести некоторые изменения в планы семенного фонда доктора Миттлайдера.

Например, мне пришлось добавить дополнительную блокировку на концах панелей, чтобы они не провисали под окладом (также дополнительные).Дополнительная блокировка вдоль вентиляционной стенки для поддержки Solexx и гидроизоляции

Резка также оказалась немного сложной задачей — это ТРУДНО. Я обнаружил, что лучший способ — сначала забить его резаком для резки ламината / подкладной доски по прямому краю (я использовал обрезок дерева) и сложить его по складке. для аккуратного пропила с помощью осциллирующей пилы с использованием полотна из дерева / пластика. Оцените и согните Solexx для обрезки.К следующей весне может быть многолюдно — скрестим пальцы!

Еще одна модификация, которую мне нужно сделать, касается вентиляции. В Учебнике по методу Миттллайдера доктор Миттллайдер прикрепил пластик внутри теплицы вдоль вентиляционного гребня (верхняя южная секция) к веревкам и шкивам, чтобы помочь контролировать температуру.

Поскольку Solexx жесткий, он не просто сворачивается 🙂 — поэтому я сделал три навесных «окна», которыми я буду управлять с помощью автоматических открывателей вентиляционных отверстий, прикрепленных к внутренней части.Вытяжка окна теплицы Вытяжка окна теплицы

После того, как мы закончили укладывать последний кусок Solexx на крышу, вся теплица покрыта … Последний лист Solexx, покрывающий крышу Готовая крыша теплицыПолностью закрытая теплица

— следующий шаг — обрезка окон. из трех окон теплицы, обрезанных наружу Solexx обрезал вокруг вентиляционного окна теплицы Solexx обрезал вокруг всех трех вентиляционных окон теплицы

Добавление раздвижной двери сарая в теплицу

Раздвижная дверь сарая для теплицы

Я смог добавить все необходимые дополнительные блокировки и прикрепил Solexx с помощью винты каждые 6 дюймов по всему дну в течение недели.В прошлые выходные целью теплицы было построить и повесить раздвижную дверь сарая.

Некоторые преимущества и почему я выбрал дверь сарая

• Остается максимально открытой или закрытой по желанию при вентиляции или перемещении тачки / переносе растений и материалов в здание и из здания
• Не нужно уберите снег в сторону, чтобы открыть его зимой
• Занимает меньше места в проходе
• Эстетичность — выглядит фантастически!

Должен признаться, это оказалось сложнее, чем я думал. В субботу мне потребовался весь день, чтобы построить дверь, которая состоит из двух частей Solexx (верхняя и нижняя), зажатых между двумя рамами (передними и задними направляющими / стилями), а также обшивкой и обработанной под давлением юбкой / подножкой для нижней части. Мне пришлось добавить дополнительный кусок дерева сверху (спереди и сзади), чтобы прикрепить к нему подвесные кронштейны. Вы должны учитывать ширину двери, дверной проем и диапазон перемещения, на который вы хотите, чтобы дверь двигалась, когда решаете, где разместить вешалки на двери.

Дверь свешивается на тележке длиной 8 футов.

Я скосил край защитной пластины с помощью Roto-Zip, чтобы он плавно закрывался. Скошенный край на нижней части двери

Бампер раздвижной двери сарая для теплицы

Бампер помещается в конце желаемого расстояния перемещения. Он помогает удерживать дверь близко к зданию в открытом положении и помогает предотвратить удары двери и, в конечном итоге, выбивание торцевых заглушек рельсов.

А регулируемый опорный ролик расположен для направления двери, когда она скользит вперед и назад.Ролик опоры раздвижной двери сарая

Вот бампер и опорный ролик работают вместе, когда дверь полностью открыта. Ролик опоры раздвижной двери сарая и бампер используются с открытой дверью

После нескольких часов подвешивания и регулировки оборудования в воскресенье, дверь теперь повешена.

В целом я очень доволен тем, как хорошо все получилось. Он отлично функционирует, хорошо сочетается с целым и является именно тем, что нужно для придания теплице законченного вида.

Улучшение двери сарая оранжереи

Раздвижная дверь сарая, которую я поставил на свою оранжерею, сильно пострадала во время последней пары штормов, которые у нас были, которые вызвали действительно сильные ветра.

Я хотел чувствовать себя в большей безопасности зимой, сделав его немного прочнее, чтобы мне не приходилось проводить экстренное обслуживание в снег и холод.

Сначала я добавил дополнительную направляющую на внешний нижний край, чтобы лучше расположить нижнюю панель.

Ветер повредил нижнюю панель двери теплицы

Я снял ее и разобрал часть обшивки внизу. Я приклеил его очень хорошо и добавил несколько стяжных пластин на стыках. Дверные стыки укрепили стяжными пластинами

Наконец, я установил еще один дверной бампер, чтобы он был плотно закрыт.Мне пришлось использовать тиски, 5-фунтовые сани и зубило для холодной резки, чтобы согнуть и придать форму существующему бамперу, чтобы прикрепить его там, где мне нужно.

В целом, я считаю, что все получилось великолепно, и я чувствую себя действительно уверенно, отправляясь в зиму, учитывая, насколько прочен он сейчас.

Оборудование, которое я использовал для двери сарая

Переходим к следующему этапу:

Электричество в теплицу

Установить электропроводку для сарая или хозяйственной постройки довольно просто.Обязательно поговорите со своим местным инспектором по строительству, чтобы убедиться, что вы делаете все, чтобы кодировать (мой — через город).

Ночью в теплице горит свет

В моих обстоятельствах код гласит, что на «разумном» расстоянии от конструкции должна быть какая-то отключающая способность. Наличие выключателя на врезной панели достаточно для кода, но я решил по предложению инспектора добавить выключатель прямо в здании.

Инспектор порекомендовал протянуть пробег 10 AWG для питания теплицы, и я из любопытства использовал онлайн-калькулятор размеров проводов, который подтвердил его предложение.Я использовал 12 AWG внутри, убедившись, что все рассчитано на 20 ампер.

Внутри теплицы ночью с включенным светом

Я разместил все хозяйственные / удобные коробки там, где я хотел их в первую очередь. Затем просто соединил точки проволокой. Несмотря на то, что он находится внутри здания, находясь в теплице, которая пропускает полный свет с потенциалом влаги и т. Д. Я выбрал Romex для прямого захоронения, который более устойчив к контакту с водой и солнечному свету.

Освещение теплицы

Внутри здания проводка закреплена штатными скобами.Чтобы пальцы не мешали, я рекомендую держать скобу плоскогубцами, когда забиваете их. Опять же, просто убедитесь, что вы соблюдаете местные строительные нормы и правила.

Водоснабжение теплицы

Для водоснабжения я выбрал питьевую воду, привязанную к дому. У нас есть вторичное сырье, но я не хотел зависеть от его сезонности.

Я также не хотел рыть траншею дальше, чем нужно — а привязка к дому была намного ближе!

Итак, я вырыл траншею глубиной 3 фута от дома до теплицы и проложил в ней водопроводную трубу от местного водопровода.

Глубина в три фута является обязательным требованием для линий водоснабжения в моем районе.

Я расширил траншею под фундаментом теплицы, создав глубокое отверстие / слив для патрубка.

Сервисный галстук у меня в подвале. Я добавил предохранитель обратного потока и запорный клапан для обслуживания и аварийных ситуаций.

Я сделал втулку из оцинкованной трубы и стойки 4х4.

Я прикрепил слив в нижней части, который позволяет трубе стекать, когда сервисный / подающий клапан закрыт.

Я установил столб и заделал его, оставив около фута, чтобы добавить немного гравия для дренажа. Вот готовый патрубок.

Отопление теплицы природным газом (без электричества)

Я хотел бы иметь возможность успешно выращивать цитрусовые деревья в своей теплице. Планируется добавить пару мандаринов, лимон и манго. Я хотел убедиться, что он может поддерживать достаточное количество тепла, прежде чем вкладывать деньги в посадку деревьев, поэтому я хотел установить газовый обогреватель и поработать этой зимой, пока температуры самые низкие, чтобы проверить его, прежде чем покупать деревья весной.

Вчера мне удалось установить инфракрасный обогреватель для гаража, и пока он работает отлично! Прошлой ночью в моем дворе (1-2 января 2016 г.) температура упала до -2 ° F, а самая низкая температура в теплице была 44 ° F!

Я проложил полиэтиленовый газопровод от местного водопровода в той же траншее, что и водопровод (чтобы не копать траншей больше, чем необходимо). Обязательно следуйте кодексам и требованиям вашего муниципалитета.

Это газовая магистраль, к которой я подключаюсь. Я заплатил своему строителю, чтобы он выгнал огрызок из дома, пока они ремонтировали мой подвал.Я протянул черную трубу вниз, прежде чем прикрепить стояк.

Чтобы прикрепить газовый стояк к внутреннему насосу, просто пропустите линию через стояк, сдвиньте концевой переходник вверх и затяните его. Газовая линия, которую я использую, представляет собой полиэтиленовую газовую трубку, которую я купил в местной водопроводной сети.

Вот как это выглядит с присоединенным стояком.

Промойте и повторите действия для стояка внутри теплицы из траншеи. После того, как все было подключено, включая ловушку и клапан, я установил измеритель давления для проверки, прежде чем закопать линию.

После газопровода я установил изоляцию на тех частях теплицы, которые закрыты обшивкой. Это вся северная стена и 18 дюймов в высоту вокруг.

Конечно, вы не хотите загораживать свет, проникающий через остекление. Я добавил 6 мил пластика и закопал его на фут глубиной, перекрывая изоляцию, которую я положил в землю перед постройкой теплицы.

Когда теплица утеплена, самое время установить обогреватель. На рынке есть много обогревателей для теплиц.Некоторые из них могут быть довольно дорогими. После небольшого исследования я решил купить гаражный обогреватель Enerco Heatstar 25000 BTU на Amazon. Понравился простой установкой. Он не требует прямой вентиляции или электричества, а тепловая мощность была довольно хорошей. Я установил его, следуя инструкциям, соблюдая рекомендуемые зазоры.

Купленный мною обогреватель теплицы поставляется со стандартным миллиамперным термостатом, но без газового разъема или каких-либо переходников для трубопроводов. Поэтому, повесив его, я добавил к нагревателю переходник изгиб / ниппель 1/2 дюйма, а затем к нему газовый соединитель.

Затем я последовал рекомендациям по размещению термостата и подключил его.
На самом деле термостат довольно хорош для стандартного миллиампера. Он включает в себя датчик температуры и может регулироваться при температуре до 35 ° F. Обогреватель теплицы

Я добавлю скамейку для горшечных культур / рассады. Я уже заказал свои семена — надеюсь, у меня все будет готово, чтобы начать расти к наступающему сезону!

Скамья для горшков для теплицы из измененных поддонов

Теперь, когда нагреватель установлен и работает, пора приступить к созданию скамейки для горшков для моего семенного дома Mittleider.Я начал чувствовать небольшой шок от наклеек, когда начал ценить пиломатериалы.

Я совершил несколько походов в разные магазины с намерением совершить покупку, но после того, как немного побродил по магазинам, мне ничего не показалось, что это правильное вложение. После покупок я наконец понял, что смогу сэкономить кучу денег, просто используя несколько утилизированных поддонов для материалов.

Я как раз был в Lowe’s, когда решил использовать поддоны, и они продали мне несколько штук по 3 доллара за штуку.Я уверен, что вы могли бы найти их бесплатно, немного покопавшись.

Я сократил длину поддонов до 36 дюймов и удалил нижние доски (которые я сохраню, чтобы сделать лотки для рассады). Затем я прикрепил гроссбух 2 × 4 к стене, положил поддоны на гроссбух и прикрепил их к стене.

После того, как все поддоны были подвешены, я добавил грань 2 × 4 и выровнял весь стол для рассады с помощью временных опор.

Следующим шагом было вырезание распорки и просверливание нескольких винтов с карманом с помощью моего замечательного приспособления для отверстий для карманов (которое я люблю и использую для всего), чтобы легко прикрепить их к стене.

Возможно, мне придется заполнить некоторые зазоры в паре поддонов, когда я использую его, но для большинства поддонов, которые я использовал, не потребуются дополнительные деревянные полоски.

Готовая скамья для горшечных культур
— Крепления показаны на конце Готовая скамья для горшечных культур

Если она достаточно прочна, чтобы я мог стоять на ней, я уверен, что она выдержит вес нескольких лотков для рассады!

Это заняло весь день, и я болею, но он был простым, дешевым и, хотя он и не мебельный (на самом деле, очень деревенский), он должен отлично подойти для моих целей в качестве скамейки для рассады и горшков.

Пора заполнять теплицу растениями!

Я почти чувствую мандарины теперь, когда он наконец-то готов и работает — я с нетерпением жду!

Теплица на митлидере из дерева. Mitlider теплица

Любой садовод знает, что качественной теплицы на его участке не обойтись. Именно в таких условиях можно выращивать хорошие урожаи различных культур. По мнению многих опытных садоводов, теплица Mitlider способна творить чудеса и оказывается тем местом, где растения чувствуют себя комфортно и приносят отличные плоды.

Автор и суть метода

Доктор Джейкоб Миттлидер уже давно занимается выращиванием овощей и цветов в промышленных масштабах. Он изобрел много новых способов разведения, упаковки и транспортировки растений.

Mittlider изучил трудности, с которыми сталкиваются садоводы из разных стран при выращивании сельскохозяйственных культур, и пришел к выводу, что проблемы у всех одинаковые. Причиной трудностей он назвал устаревшие, неэффективные методы ведения сельского хозяйства.Обычные методы обработки почвы истощают его естественное плодородие и снижают урожайность до нуля.

Компания Mittlider разработала методику повышения естественного плодородия земли. Его основа — строительство грядки по особой схеме, внесение питательных смесей для восстановления почвы.

Врач усовершенствовал конструкцию садовой теплицы, которой пользуются все садоводы. Рассмотрим, в чем его особенности.

В отличие от известных конструкций теплица американского доктора оборудована крышей, не закрывающейся в районе конька.Это обеспечивает вертикальную циркуляцию воздушных масс. Нагретый воздух не застаивается в верхней части здания.

Южная стена оборудована несколькими окнами, в которые поступает свежий воздух. Южный скат крыши более пологий, северный — более крутой. Отверстие между скатами крыши также находится с южной стороны. Вентиляционные зазоры дополняются фрамугами.

В обычной двухскатной теплице откосы крепятся на одной балке. В теплице по Митлидеру монтируют на две планки, каждая на своей высоте.

Прочие особенности теплицы

Конструкция отличается следующими особенностями:

• стропила закреплены на самой высокой балке;
• широкая часть одного ската идет наверх;
• стропила с южной стороны закреплены на коньке, находящемся на 45 см ниже от другого конька;
• Формованный проем 45 см позволяет легко смонтировать вентиляционную систему;
• это проем оснащается пленкой, стеклом или поликарбонатом.

Конструкция теплицы позволяет оптимизировать все затраты, связанные с выращиванием рассады и использованием теплицы. Благодаря этой идее американский специалист смог привлечь к своей технике заслуженное внимание.

Отличия от традиционной теплицы

Продолжаем рассматривать особенности теплицы по Митлидеру и перечисляем другие ее отличия от традиционных конструкций, используемых на садовых участках:

1. Инновационная система вентиляции.Нагретые воздушные массы выходят через фрамугу наверху теплицы, а свежие — через дверь и окна.
2. Конструкция долговечна за счет частых балок и распорок.
3. Если конструкция построена на болтах и ​​шурупах, ее можно легко разобрать и переместить.
4. Здание расположено с востока на запад. Вентиляционные отверстия выходят на юг. Это препятствует проникновению северного ветра, обеспечивает приток солнечного света и тепла.
5. Основа конструкции — дерево, поэтому конденсат не появляется.
6. Внушительные размеры теплицы помогают создать идеальную микросреду для растений, не зависящую от экстремальных внешних температур.

Это основные преимущества теплицы Mitlider.

Какие недостатки?

Специалисты по садоводству считают, что теплица американского доктора не является оригинальной постройкой, а до этого подобные сооружения строили в разных странах мира. Теплица на Митлидере тоже имеет недостатки.Вот они:

• Необходимость возвести северную стену не ниже человеческого роста заставляет возводить довольно высокую общую конструкцию, что увеличивает стоимость используемых материалов, и нам нужна надежная защита от ветра.
• Открыть форточки руками проблематично, потому что они высокие. Автоматика позволяет открывать отверстия вертикально, а метод требует открывания горизонтально.
• С одной стороны теплицы скапливается снег, из-за чего конструкция теряет устойчивость.

Опытные садоводы также утверждают, что есть и другие способы добиться эффективной циркуляции воздуха без нарушения симметрии.

Типы и материалы

Наиболее популярны теплицы двух типов по методу Митлидера:

1. Конструкция с двускатной крышей и вертикальными стенами.
2. Арочная конструкция. Сложнее в плане строительства, так как необходимо гнуть трубы.

Для теплицы американского типа потребуются профильные трубы сечением 50 х 50 мм или деревянный брус сечением 75 х 100 х 50 мм.Трубный каркас сооружается при строительстве теплицы из поликарбоната. Деревянный каркас обычно покрывают пленкой.

Подготовительный этап

Если вы решили построить теплицу на Митлидере самостоятельно, вам для начала нужно будет правильно выбрать место. Участок нужен ровный и хорошо освещенный солнцем. Если садовый участок имеет уклон, необходимо террасирование — создание участков на откосах.

Не забываем про направление строения с запада на восток.

Сделав расчет теплицы Митлидер, нужно подготовить чертеж. С ним будет проще проводить необходимые работы на каждом этапе строительства.

Потребуются следующие материалы:

• Пруток 100 х 100 мм: 10 шт. Длиной 2,15 м для боковых стоек, 5 шт. Длиной 3,05 м — для центральных стоек.
• Стропила сечением 50 х 75 мм — 10 штук, из них 5 длиной 1310 мм, 5 — 1900 мм.
• Платы проставок и нижних частей 25 х 200 мм.
• Штанги коньковые и направляющие.
• Прутки 50 х 50 мм для окон, а также клинья 7 мм.
• Клинья из фанеры треугольные 7 мм размером 500 х 500 х 500 мм.
• Опорные стержни длиной 327 мм, 5 шт., С обрезанными уголками.
• Пленка или поликарбонат.
• Саморезы, гвозди, планки.

Строительство теплицы

Строительство американской теплицы начинается с установки фундамента. Для этого:

• уложены по периметру брусьями длиной 3 метра сечением 100 х 100 мм;
• уголки фиксируются саморезами;
• проверить уровень ровности;
• кольев забиты по периметру.

• отдельно стены сносить;
• измерить их и закрепить откосы;
• стенки ставятся в вертикальное положение и прикрепляются к основанию;
• Торцевые стенки изготовлены из бруса 50 х 75 мм.

Окна и двери изготавливаются следующим образом:

• при установке окна нужно помнить, что основание каркаса и уклон крыши имеют уклон 30 градусов;
• окна крепятся к рамам с держателями и навесами;
• собрать дверь из брусьев 50 х 50 мм;
• К основанию крепятся клинья 7 мм;
• Устанавливаются двери и добавляются ручки, замки — при необходимости.

• 5 деталей собираются из стропил 1900 и 1310 мм, северный склон должен быть круче южного и подниматься на 45 см, интервал между конечными точками — 2,4 метра;
• клинья треугольные крепятся гвоздями; На стены устанавливаются стропила
• , фиксируются саморезами;
• для кровли строится промежуточная опора;
• под потолком ставится перекладина для фиксации створок окон;
• плата вверху закреплена;
• Среди стропил закрепите короткие бруски.

Для предотвращения разрушения деревянных материалов при контакте с землей стоит предварительно обработать их льняным маслом. Или можно выбрать для возведения конструкции лиственницу, она устойчива к разложению. Антисептическое покрытие повысит долговечность постройки.

Далее обшиваем всю конструкцию пленкой или поликарбонатом. Если выбрана пленка, стоит учесть, что для метода Миттлайдера требуется двойной слой с интервалом 5-7 см.Это убережет растения от холода.

Если выбран поликарбонат, углубления для шурупов готовятся заранее. Листы поликарбоната не давят слишком сильно. Этот материал с одной стороны покрыт пленкой от ультрафиолета, обычно имеет голубоватый цвет.

Отзывы садоводов

Отзывы о теплице Митлидер крайне положительные. Она переносит сильные снегопады и порывистые ветры. Это достигается за счет прочного каркаса и размещения балок через два метра. Наклонные брусья в углах и потолке усиливают эффект.

Садоводы также отмечают следующие положительные моменты при использовании американской теплицы:

• теплицу можно сделать разборной, что чрезвычайно удобно;
• опорные балки помогают связывать высокие растения;
• в теплице можно работать, не загибаясь;
• обширная площадь теплицы;
• благодаря стабильному микроклимату отпадает необходимость ежедневного наблюдения за растениями;
• При необходимости ремонт просто производится на нужном фрагменте.

В целом строительство американских теплиц мало чем отличается от возведения традиционных построек. Теплицы Mitlider заслужили достойную репутацию благодаря своей универсальности и эффективности составляющих их элементов.

Автор узких сухопутных гряд Яков Митлидер — создатель особой теплицы. Представление Mitlider о грядках было немного изменено на русском языке, но чертежи специальной теплицы скопированы и построены своими руками.Все о технике, а также видео — далее.

Теплица Митлидер: особенности и виды

Уже сейчас многим людям, занимающимся сельским хозяйством по всему миру, удалось оценить эффективность «американки» — теплицы своеобразной конструкции, предложенной доктором Джейкобом Митлидером. Отличия от традиционной теплицы следующие:

Внимание! Если на вашем дачном участке нет места для теплицы такого размера, можно уменьшить пропорции.Однако имейте в виду, что скорость потепления и охлаждения теплицы изменится.

Традиционный вид конструкции Mitlider — это вертикальное здание с крышей, имеющей 2 ската, разных по высоте. Еще один распространенный вариант — теплица в виде арки с двухуровневой крышей.

Также есть чертежи, по которым можно построить теплицу с двумя вентиляционными окнами. Один из них находится под рампой с южной стороны, а другой — над ним, но с северной.Растения в любом из этих строений не перегреваются, даже дополнительная вентиляция не требуется. Естественный воздухообмен помогает поддерживать необходимый уровень углекислого газа, которым питается будущий урожай.

Подготовка к строительству митлидерской теплицы

Если вы решили построить такую ​​теплицу своими силами, сначала выберите подходящее место в своем загородном доме. Он должен быть ровным и солнечным. Если участок расположен на склоне, сделайте террасирование. Сформируйте горизонтальные выступы и укрепите их.Не забывайте ориентировать постройку с запада на восток. Сделав необходимые замеры, запаситесь чертежом будущей теплицы. Он поможет согласовать ваши действия на любом этапе строительства.

Подготовить необходимый материал:

• прутков сечением 100 х 100 мм. Для 5 центральных стоек длина должна быть 3,05 м, для 10 боковых — 2,15 м;
• 10 стропил: 5 — длиной 1900 мм, еще 5 — длиной 1310 мм, рейки для боковых частей и дверей — все эти элементы должны иметь сечение 50 х 75 мм;
• доски 25 х 200 мм для нижней обвязки и угловых стоек;
• деревянные бруски для конькового элемента и балок реек;
• брусья сечением 50 х 50 мм и клиньями 7 мм для окон;
• 5 клиньев в форме треугольника, вырезанные из фанеры 7 мм.Размер — 500 х 500 х 500 мм;
• 5 опор длиной 327 мм, имеющих срезанные уголки;
• пленка или;
• рейки (для крепления пленки) или поликарбонат, саморезы, гвозди.

Наконечник. Теплица Mitlider — довольно надежная конструкция, но если вы все же хотите придать ей дополнительную устойчивость, сделайте фундамент из любого доступного вам материала перед началом строительства. Это оправдано, если поставить теплицу раз и навсегда в одном месте.

Строительно-монтажные работы.Пошаговая инструкция

Монтаж основания :

• уложить по периметру 3-х метровые бруски сечением 100 х 100 мм;
• закрепить уголки саморезами;
• проверьте диагонали получившегося прямоугольника: они должны быть равны;
• Измерьте с помощью уровня, насколько горизонтальны штанги;
• забейте колышки по всему периметру получившейся базы и прикрутите их саморезами.

Монтаж рамы :

• сбить боковые стенки на ровной поверхности;
• измерьте их диагонали и, если они равны, сделайте разрезы;
• поставить стены вертикально, прикрепить саморезами к основанию;
• из балки 50 х 75 мм смонтировать торцевые стенки, сделав расстояние между ними 0.7 мес.

Устройство оконных и дверных проемов:

• сделать 2 окна с учетом того, что основание для каркаса, как и скат крыши, имеет уклон 30 °; №
• крепление оконных конструкций к рамам с помощью хомутов и навесов;
• собрать дверь, используя бруски сечением 50 х 50 мм;
• прикрепить к основанию клинья 7 мм: по углам и 2 — на стыке дверной коробки со штангой посередине;
• установить дверь, при желании оснастить фурнитурой (ручки, замки).

Крепление крыши :

• собрать 5 конструкций, используя на каждое стропило длиной 1900 мм и одно — длиной 1310 мм. Сделайте так, чтобы северный склон был круче южного и на 45 см выше его. Расстояние между крайними точками должно составлять 2,4 м;

• прикрепите фанерные клинья-треугольники, сделав зазор между гвоздями примерно 0,5 м;
• установить стропила на стены, разместив сначала 2 боковые конструкции, а затем 3 другие на одинаковом расстоянии друг от друга.Закрепите их саморезами. Сделайте временную подпорку для крыши, чтобы она оставалась в вертикальном положении;
• под самый верх крыши разместить блок для крепления оконных створок сечением 75 х 50 мм;
• закрепить плату сверху;
• Между стропилами ниже оконных проемов закрепите ряд коротких брусков.

Наконечник. Деревянные элементы конструкции, которые будут касаться влажной земли, следует предварительно обработать, например, льняным маслом. Это увеличит трещиностойкость материала.Также можно использовать лиственницу в качестве сырья для изготовления деталей каркаса. Он довольно устойчив к гниению, хотя дополнительная обработка антисептиком ему не помешает.

Особенности обшивки каркаса теплицы пленкой или поликарбонатом

Если вы решили накрыть теплицу пленкой, обратите внимание на несколько нюансов:

• прикрепите материал к каркасу и закрепите, положив сверху тонкую деревянную рейку. ;
• аналогичным образом закрыть оконные проемы и двери;
• Технология mitlider предполагает нанесение двойного слоя пленки на теплицу.Расстояние между ними не менее 5-7 см. Это эффективно защищает растения от сильных морозов.

Тем, кто выбрал поликарбонат в качестве материала покрытия теплицы, следует запомнить несколько рекомендаций:

• отверстия под саморезы необходимо проделать заранее, а диаметр сверла должен быть на 2-3 мм больше диаметра необходимого. дыры;
• листы поликарбоната нельзя сильно прижимать; Материал
• защищен от УФ-излучения только с одной стороны.Чаще всего он не бесцветный, а голубоватый, так как покрыт специальной пленкой.

Наконечник. Для теплицы, которую планируют покрыть поликарбонатом, обычно делают каркас не из дерева, а из профильной трубы. Решетки чаще используют для пленочных теплиц. Это связано с особенностями крепления самого материала: для поликарбоната берут саморезы, для пленки — рейки с гвоздями.

Теплицы, построенные по технологии американца Джейкоба Митлидера, считаются наиболее функциональными.Они заработали такую ​​репутацию благодаря тому, что каждый структурный элемент у них самый эффективный. Возведение конструкции не слишком отличается от монтажа других теплиц.

Если вы решили сделать теплицу по индивидуальной планировке, но не уверены в своих силах, вы можете привлечь к подготовке проекта специалиста. На тематических ресурсах несложно найти готовые чертежи и расчеты, а также видео-примеры строительства своими руками.

Строительство теплицы Mitlider: видео

Теплица по схеме Mitlider: фото

Двойная сплошная дуга 40×20 мм и 20×20 мм Выдерживает до 778 кг / м 2

Оцинкованный снаружи и внутри — 100% защита от коррозии и ржавчины

Улучшенный крепеж с 4-мя болтами вместо двух — запатентованная крабовая система

Плотный поликарбонат 4 мм с защитой от ультрафиолета служит в несколько раз дольше

Толщина стали не менее 1.2 мм — выше, чем по ГОСТу!

Официальный гарантийный талон на 10 лет — это не просто слова

Оснащение:

Две двери, две форточки с торцов, парные форточки через каждые 2 м вверху и внизу в комплекте

Обеспечивает идеальную вентиляцию

Поликарбонат толщиной не менее 4 мм с УФ-защитой

Срок службы более 10 лет

Комплектующие (ручки, крючки, петли)

Полностью оборудованная для использования

Инструкция и гарантийный талон

Полный пакет документов

Доставка

Стоимость доставки:
По городу — бесплатно, за городом первые 50 км бесплатно, далее 30 руб / км.
Доставляем ежедневно с 8:00 до 23:00, на следующий день после заказа или в заранее оговоренный срок. Без праздников и выходных!

Доставка доп. оборудование

В Москве доставляем дополнительное оборудование в рабочее время, по вторникам. Стоимость доставки составляет 500 рублей для малогабаритных товаров и весом до 3 кг, 700 рублей для крупногабаритных товаров или товаров весом более 3 кг.

Сборка

Стоимость строительства стандартных теплиц и беседок до 3 м шириной широких теплиц (шириной от 3.5 м) 600 руб / м кв.

Стоимость постройки пергол 3000 рублей

Особенности работы

Поставка

Запланированные поставки не переносятся

Контроль

Все оборудование контролируется дважды

Хранилище

Бесплатно 3 месяца.

Сборщики

Пройти год стажировки

После сборки

Теплица по чертежам и размерам Mittlider

Теплица Mittlider от Very Strongly сделана с учетом чертежей доктора сельскохозяйственных наук Якоба Миттлидера.Урожайность такой теплицы на 20–25% выше обычной за счет продуманной конструкции, лучшего микроклимата, эффективной схемы воздухообмена и большего объема. В нем нет сквозняков и повышенной инерционности перепада температур.

Но нет ничего хорошего, что нельзя было бы улучшить. Мы проанализировали расчеты и конструкцию Mittlider и внесли свои изменения, которые дополнительно увеличили урожайность.

Инновации в дизайне:

• Кровля выпуклая, арочная
• Покрытие — поликарбонат
• Материал — оцинкованная сталь
• Оконные створки — изменен угол установки
• Рама — увеличенное расстояние между стойками

Теперь подробнее расскажем, почему и почему были внесены изменения в проект.

1. Наша крыша арочная. В оригинале — квартира. В нашем варианте поликарбонат тоже способен нести нагрузку, в результате чего увеличивается общая прочность теплицы.

2. Покрытие — поликарбонат. Основание теплицы имеет двойную пленку. Поликарбонат прочнее, прозрачнее, надежнее и просто красивее пленки.

3. Каркас нашей теплицы из оцинкованной стали, а учёный считал из дерева. Наша конструкция тоньше, светопропускание на 3-4% больше.И каждый процент освещения дает процент урожая. Кроме того, мы даем гарантию на каркас 10 лет.

4. Вентиляционные отверстия расположены под точно рассчитанным углом между крышей и солнечными лучами в зените. При этом увеличивается освещенность теплицы. В первичном строении солнечные лучи проходят параллельно северному скату крыши, в результате чего крыша становится затемненной.

5. Расстояние между стойками 1 м против 50-60 см по чертежам.За счет этого к освещенности прибавляется еще 3-4%.

В результате продуктивность теплицы Mittlayder от VeryKrepko выше на 30-35%, чем обычных теплиц. Приобретая такую ​​теплицу, вы можете быть уверены в большом урожае.

Обратите внимание — конструкция специально продумана, чтобы его можно было недорого перевезти транспортными компаниями. Поэтому мы доставляем теплицу Миттлайдер во все регионы России. Стоимость доставки вы можете узнать у наших консультантов, позвонив по номерам, указанным вверху сайта.

В свое время любитель всевозможных экспериментов и экспериментов с тепличными культурами доктор А.Джейкоб Митлидер изобрел новый дизайн теплицы. Так называемую теплицу Mitlider часто называют «американской». Он легкий, простой в изготовлении, имеет удобное расположение окон для периодической вентиляции и по-своему оригинален. А теплица митлидера своими руками собирается без проблем — конструкция у нее достаточно простая и мобильная. Главное знать все ее секреты.

Типы конструкций теплицы по Mitlider

Традиционная теплица митлидер — двускатная, с вертикальными стенами.Но сегодня все чаще стал появляться его второй вариант — на основе арочной теплицы, также покрытой пленкой. И этот вариант намного проще традиционного первого, а потому построить его своими руками намного проще.

В этом есть свой большой плюс — обычная арочная теплица славится только тем, что вентиляция в ней крайне затруднена, и даже воздух, проходящий через двери, не может вытеснить всю ту теплую воздушную массу, которая всегда локализуется под потолком.Именно поэтому устройство двухуровневой крыши, которая есть только у теплицы по методу Митлидера, полностью решает эту проблему.

Транец в теплице Mitlider довольно большой по площади, поэтому более холодный воздух, выходящий из него, полностью вытесняет теплый и хорошо распространяется по теплице. Не так давно появился третий вид теплицы по Mitlider — с двумя фрамугами. Один из них находится под южным склоном, а второй — над ним, но под гребнем.

Основные преимущества конструкции митлидера:

• Двухуровневая крыша, на которой установлено вентиляционное устройство особой формы. Он чрезвычайно прост в изготовлении и безотказен в эксплуатации. Это вентиляционное отверстие проходит из конца в конец вдоль теплицы, за счет чего надежно обеспечивается равномерный и интенсивный воздухообмен по всей площади внутреннего пространства тепличной конструкции.
• Благодаря хорошей внутренней вентиляции теплица Mitlider не нуждается в дополнительном оборудовании для вентиляции — не нужны автоматические вентиляторы, потому что интенсивный равномерный воздухообмен происходит естественным образом.А это значительная экономия электроэнергии. Фраги теплицы Mitlider обращены на юг, поэтому холодный воздух, который может переохлаждать растения, не попадает в конструкцию.
• Сама теплица Mitlider обеспечивает очень прочный каркас за счет установки балок по периметру и распорок, обеспечивающих дополнительную жесткость. Такая теплица не выдерживает и града, и сильного ветра, и сильных снегопадов.
• Благодаря естественной вентиляции в теплице достаточно углекислого газа, необходимого для питания растений, и не требуется никакого специального оборудования — баллонов с этим газом или каких-либо распылителей.
• Все детали традиционной теплицы Mitlider сделаны из дерева, поэтому на несущих конструкциях не скапливается конденсат, как, например, на металлических деталях (что особенно губительно для самих растений).
• В теплице Митлидер удобно расположены горизонтальные поперечные балки — они выше человеческого роста, поэтому боковые стенки не наклонные, а строго вертикальные, и работать в такой теплице одно удовольствие. Также сами балки можно использовать для подвязки растений — например, огурцов.Такая конструкция имеет достаточно большой объем, благодаря чему ее микроклимат максимально устойчив к любым температурным воздействиям извне.

Помимо прочего, несмотря на габариты теплицы Mitlider, ее легко собрать саморезами и болтами, а также разобрать для переезда на другой участок.

Как сделать теплицу по методике Митлидера

Участок для теплицы вдоль Митлидера нужно искать хорошо освещенным и идеально ровным.Как только такое место будет найдено, можно подготовить основу.

I этап. Изготовление базы

Для этого нужно найти брус сечением 10х10 см и длиной 3 м. Укладывается балка, а уголки соединяются саморезами. А чтобы убедиться, что прямоугольник основания получился правильным, нужно измерить два размера диагоналей — если они равны, значит, все сделано правильно. Теперь по уровню нужно проверить горизонтальность расположения брусков в основании.Далее нужно вбить колышки по всему периметру теплицы и связать их балкой с саморезами. Но та часть колышков, которые выше опорной балки должна быть вырублена.

II этап. Строительство теплицы

На ровной поверхности нужно собрать две боковые части теплицы так же, как показано на рисунке. Далее измеряются диагональные размеры, и если получившаяся стена имеет правильную прямоугольную форму, то вырезы кладутся дальше.Затем на основание можно поставить две стены вертикально и закрепить их саморезами.

III этап. Монтаж торцевых стен

Для установки торцевых стен понадобится брус сечением 75х50 см. Сами стойки нужно установить на расстоянии 70 см, согласно ширине двери. Стенды на рисунке ниже обозначены (a), стержни — (b), а разрезы — (e).

IV этап. Установка Windows

Основание оконной рамы в теплице по Митлидеру составляет 30 градусов, и такой же размер имеет уклон крыши.По меркам на рисунке нужно сделать 2 окна и установить их при помощи специальных навесов и зажимов к каждой из рам. Теперь нужно сделать брус сечением 50х50 и отдельные клинья по 7 мм каждый из простой фанеры. А можно собрать дверную коробку на шурупах и прикрепить фанерные клинья, как показано на рисунке ниже. Но уже ручки и навесы можно установить по желанию.

V ступень. Конструкция крыши

Для того, чтобы построить крышу в теплице Митлидер, необходимо заранее подготовить: — 5 одинаковых стропил из 1.По 9 м; — 5 опор длиной 32,7 см, с обрезанными уголками; — 5 треугольных клиньев 50х50х50 см, которые легко вырезать из фанеры толщиной 7 мм.
Теперь вам нужно собрать 5 стропильных конструкций крыши по образцам ниже. Главное, чтобы расстояние между крайними точками было равно 2,4 м. И тогда уже можно прибивать треугольные клинья с шагом 50 см. Все 5 стропильных конструкций необходимо установить поверх стен — сначала боковые конструкции с каждой стороны, а затем еще три на таком же расстоянии.

Все должно быть надежно закреплено саморезами. А чтобы крыша оставалась в вертикальном положении, ее можно временно поддерживать с обоих концов. Теперь брус для крепления фрамуг размером 75х50 см нужно установить под самый верх крыши и сверху также укрепить доску. Далее между стропилами под окном следует установить ряд коротких брусьев.

VI этап. Каркасный приют

На этом этапе уже можно накрыть теплицу полиэтиленовой пленкой, уложив на нее тонкие доски и прибив их гвоздями прямо к каркасу теплицы.Таким же образом нужно оклеить окна и двери пленкой. Но важно помнить, что настоящая теплица по Митлидеру должна быть покрыта двойным слоем пленки — расстояние между листами должно быть не менее 5-7 см. Благодаря двойной воздушной прослойке даже в сильные морозы растения в теплице чувствуют себя хорошо.

Теплица Mitlider недаром признана во всем мире самой функциональной — каждый ее элемент максимально эффективно выполняет свою функцию, и при этом само строительство такой теплицы достаточно экономично.

Видео-примеры с полезной информацией

Видео №1 — самостоятельная сборка митлидер теплицы

Видео №2 — сборка готовой закупочной конструкции

Теплица Mitlider создана американским любителем, настоящим специалистом в области сельского хозяйства. Джейкоб Митлидер провел множество экспериментов с тепличными культурами, добившись урожая самого высокого и самого высокого качества. По результатам своих наблюдений, он постепенно совершенствовал технологию создания тепличных конструкций.В наши дни конструкции под названием «американские» популярны во многих странах мира, и мастера собирают их самостоятельно по чертежам.

Плюсы и минусы теплицы митлидер

Многие задаются вопросом, зачем делать теплицы такие сложные, да еще с длинной щелью. В конце концов, конструкция предназначена для максимального сохранения тепла. Однако именно в этом теплица Митлидер имеет свое преимущество.

Проблема создания оптимального микроклимата в любой теплице — плохая вентиляция.Под потолком скапливается теплый воздух с влагой. При контакте с холодными стенками обшивки теплицы образуется конденсат. Физическое явление опасно для всех растений, но особенно страдают помидоры. Естественная вентиляция через окна и двери дает мало положительных результатов. Если взять теплицы длиной более 6 м, то здесь процесс усложняется. Даже дополнительные окна мало помогают. Воздух вентилируется неравномерно.

По словам Митлидера, в теплице фермера проблема вентиляции полностью решена.Это его главный плюс. Конструкция снабжена фрамугой вверху. Проходящий через него свежий воздух смешивается с теплыми массами и опускается на пол. Получается равномерная вентиляция всех помещений. Поддерживаются равная влажность и температура. Созданный микроклимат в конструкции Митлидер благоприятно сказывается на развитии растений. Кроме фрамуги не нужны форточки, вытяжки, вентиляторы.

Если говорить о недостатках, тепличные конструкции Mitlider обходятся собственнику дорого.Дополнительные затраты идут на создание усиленного каркаса. К минусам можно отнести сложность устройства. Для создания каркаса требуется опыт. Кроме того, конструкция теплицы по Митлидеру предусматривает установку фрамуг. Для вентиляции большой плюс создает щель, но через нее продуваются возбудители опасных заболеваний, например, фитофтороза.

Типы теплиц вокруг Mitlider

Популярными считаются два типа тепличных конструкций Mitlider:

1. Здание с двускатной крышей представляет собой жилой дом.Конструкцию возводить проще. На крыше не задерживаются скопления снега.
2. Арочная теплица Митлидер считается сложной, так как для ее каркаса требуется гнуть трубы. Однако обтекаемая крыша лучше противостоит ветровым нагрузкам.

Если при самостоятельном изготовлении каркаса нет возможности найти доступ к трубогибу, оптимально остановиться на конструкции с двускатной крышей.

Материалы и инструмент

Хорошим материалом для каркаса являются трубы квадратного сечения со стороной стенок 50х50 мм.Можно использовать балку. Основание собирается из элементов сечением 100х100 мм. Для стен и кровли используют балки сечением 50х75 мм. Стальной каркас тепличной конструкции Mitlider обшит листами поликарбонана. Деревянный каркас часто оборачивают фольгой.

Важно! Металлический каркас часто востребован при возведении арочной конструкции. Фронтальные дома удобнее собирать из бруса.

По словам Митлидера, теплицы из металла из поликарбоната устанавливают на фундамент из бетонных блоков или заливают ленточное основание.Фронтальную деревянную конструкцию иногда ставят на каркас из бруса.

Набор необходимого инструмента зависит от того, какой материал выбран для строительства. Если конструкция Митлидера деревянная, то потребуются пила, циркулярная пила, рубанок, отвертка и шлифовальный станок. Для сборки стального каркаса в первую очередь понадобится сварочный аппарат и болгарка. Дополнительно понадобится разметочный инструмент, стремянка.

Планировка теплицы Mitlider с размерами

Сложность конструкции не допускает ошибок при строительстве.Для теплицы из торговой трубы по Митлидеру лучше найти готовый чертеж, сделанный специалистами. Аналогичное требование распространяется и на деревянное строительство. Если есть необходимость подгонять «американку» под свой размер, то соотношение пропорций ширины и длины принимается 1: 2.

Проще построить деревянную теплицу Митлидер с домом, где вы можете даже сделать свои собственные расчеты, если у вас есть опыт. Крыша устроена так, что с северной стороны пандус на 400 мм выше южного.Образовавшуюся щель оснащают оконными форточками.

По стандарту конструкция Mitlider имеет ширину 6 м и длину вдвое больше — 12 м. Расстояние от пола до потолка в наивысшей точке — 2,7 м.

По нормам высота стен 2 м. Уклон с северной стороны сделан под углом 35 о. Уклон пандуса с южной стороны 20 о.

Инструкция по сборке теплицы по Mitlider

Начинают строительство, когда проект полностью готов, материалы закуплены.Конструкция Mitlider сложна. Во избежание ошибок при строительстве необходимо строго соблюдать последовательность действий.

Выбор участка под теплицу

Работа начинается с выбора и подготовки места. Конструкция Mitlider, как и любая другая теплица, размещается на светлом участке, хорошо освещенном солнцем. Выберите холм или равнину, но не лощину. В противном случае талая и дождевая вода затопит теплицу. Если участок имеет сложный рельеф с многочисленными склонами, прибегают к технологии террасирования.Участок оборудован на одной из трасс.

Важно! При подготовке участка нужно помнить, что теплица должна располагаться по направлению с запада на восток.

Заливка фундамента

Для армированной теплицы Mitlider с металлическим каркасом оборудуется бетонный фундамент. Готовые блоки уйдут под основание, но смонтировать их сложно, так как требуется подъемное оборудование. Залить ленточный фундамент проще. Сначала на участке колышками и шнурами делают разметку, роют траншею.Дно засыпано песком с гравием толщиной 15-20 см. Борта траншеи покрывают рубероидом. Из арматуры подключается арматурный каркас. Положите металл в траншею. Боковые стенки каркаса не должны касаться рубероида. Обычно делается зазор около 5-10 см. Над траншеей устанавливается опалубка, заливается бетон.

Совет! Стальной каркас теплицы к бетонному основанию можно закрепить анкерами или предварительно замуровать металлические закладные элементы, к которым он приварен.

На балке вдоль Митлидера устанавливают деревянную теплицу, но сначала аналогичным образом вырывают траншею под основанием. Чтобы древесина не быстро гнила, ее пропитывают защитными растворами. Брус в траншее подвергается надежной гидроизоляции.

На видео пример закладки фундамента под теплицу:

Деревянный каркас

На фото представлена ​​пошаговая сборка каркаса тепличной конструкции Митлидер.Процесс похож на строительство деревянного сарая. В первую очередь из толстого бруса собирается нижний каркас. Аналогичная обвязка стоек теплицы будет наверху. По углам балка соединяется саморезами, болтами или гвоздями. Получится надежный стык, если сделать надрезы.

Стеллажи ставятся по всем углам, через каждые 60-80 см по всему периметру будущей теплицы и обязательно дополнительные элементы в местах формирования дверного проема. Соединения усилены монтажными уголками.Чтобы рама не расшатывалась, между стойками ставят губки. На каждую длинную стену можно установить по 2 элемента в виде буквы «V». Один конец укосины опирается на верхние противоположные углы стены, а два других края сходятся в одной точке ниже центра стены.

Каркас из профильной трубы

Принцип изготовления теплицы по Митлидеру из металлопрофилированной трубы отличается только тем, что элементы придется сваривать между собой.Оконные форточки для фрамуг сваривают из профиля меньшего сечения, скрепляют петлями, но когда речь идет о кровле, занимаются этой работой. Двери теплицы изготавливаются аналогично из профиля сечением 20х20 мм.

Важно! Правильно построенная теплица должна иметь три фрамуги. Неопытному сварщику их сделать сложно.

Конструкция крыши

Элементы кровли теплицы собираются на земле, а затем поднимаются на каркас.Количество стропил совпадает с количеством промежуточных стоек. Элементы собираются так, чтобы уклон с северной стороны был круче и был на 400-470 мм выше, чем противоположный уклон южной стороны.

Готовые стропила поочередно укладывают на каркас теплицы Митлидер, выставляют по уровню, фиксируют временными подкосами. Если это деревянные стропила, то к каркасу из бруса их крепят гвоздями, армируют монтажными уголками. Металлические элементы теплицы приварены к стальному каркасу.Можно сделать болтовое соединение. На стыке откосов предусматривается блок или профиль (в зависимости от типа каркаса) для крепления оконных стекол фрамуги. Когда стропильная система теплицы Митлидер будет надежно установлена, временные опоры снимаются.

Обшивка теплицы поликарбонатом

Остекление каркаса начинается с резки поликарбоната. Из листов для крыши теплицы сначала вырезают фрагменты. Наметьте точки крепления саморезами.На поликарбонате просверливаются отверстия. Их диаметр должен быть на 1-2 мм больше толщины винтовой части самореза. Если каркас металлический, то на его элементах аналогично необходимо просверлить отверстия, но меньшего диаметра. Саморез должен плотно ввинчиваться в корпус профилированной трубы.

Поликарбонат укладывается в стопку с небольшим зазором на случай расширения. Стыки листов закрываются стыковочным профилем. Точно так же заглушки закрывают концы поликарбоната, чтобы вода и грязь не попадали в ячейки.

После крыши начинают остеклять стены теплицы Митлидер. Поликарбонат монтируют так, чтобы внутренние ячейки располагались вертикально. В случае образования конденсата по ним будет стекать влага. Наконец, что не менее важно, обшивают торцевые стены, фрамуги, двери.

Подробнее о работе с поликарбонатом можно узнать из видео:

Внутреннее устройство

После остекления рамы конструкции Mitlider приступаем к внутреннему устройству.Внутри теплицы проводят электричество, вешают светильники с искусственным освещением. Полив растений осуществляется подачей воды. Большие теплицы вокруг Митлидера особенно нуждаются в автономном водоснабжении. Поливать много грядок вручную довольно сложно.

Перед тем, как начать внутреннее обустройство, продумывают планировку. Грядки расставлены по удобной схеме, например, вдоль стен и по центру. Между ними сделайте дорожку с твердым нескользящим покрытием. Устанавливать отопление в теплице по Митлидеру необходимо, если предполагается его использование круглогодично или для получения сверхраннего урожая.

Заключение

Теплица Mitlider имеет много сторонников и противников. Чтобы определиться, нужна ли такая конструкция, не лишним будет ознакомиться с отзывами владельцев.

пошаговая сборка максимально эффективной конструкции. Чертеж и расчет теплицы

Здравствуйте, садоводы и огородники!

Сегодня разберемся, что это за теплица Миттлидер (Mittlider), в чем ее особенности и отличия от обычной теплицы.

Теплицы стали частью жизни садовода, особенно в районах с не очень благоприятным климатом. А это, считайте, половина страны. Практически вся Центральная зона России уже считается зоной рискованного земледелия, не говоря уже о более северных регионах. Когда-то они ограничивались дугами (помню, как каждую весну ходили за орешником, потом гнули). Кто-то пытался построить стационарные теплицы из того, что было. Фильм приходилось менять почти каждый год…

А потом начался тепличный бум. Особенно с появлением поликарбоната. Вот что нам не предлагают: теплицу эконом, теплицу усиленную, двойную, титановую, теплицу кремлевскую (в Кремле без теплиц тоже ничего не сажают) …

И среди этого разнообразия выделяются теплицы по версии Meatlider.

Особенности теплицы Mitlider заключаются именно в ее дизайне. Крыша, а точнее скат, устроена так, что по всему коньку образуется горизонтальное вентиляционное отверстие.То есть стороны крыши расположены на разной высоте. Это сразу видно из рисунка теплицы Meatlider:

.

По сути, это фрамуга, только по всей длине теплицы. Кто-то из наших мастеров сам придумал что-то подобное, кто-то шпионил за границей, а также сам пытался сделать что-то подобное. Сейчас отрасль уже предлагает покупать готовые теплицы по словам Митлидера.

Преимущества теплицы согласно Meathlider

Но собственно, зачем делать такой хитрый дизайн? Мы устанавливаем теплицы для защиты растений от внешней среды, защиты от холода, ветра и других опасностей, герметизируем, чтобы не проникала ни одна инфекция.И вот: вся теплица трещина!

Все дело в вентиляции. В обычной теплице движение воздуха всегда затруднено. Под потолком скапливается и образуется теплый воздух (что для помидоров вреднее ветра). Проветривание через торцевые форточки и двери не может полностью решить эту проблему. А если теплица больше 6 метров, это практически невозможно. Можно, конечно, установить дополнительные форточки, но равномерной вентиляции все равно не будет. В теплицах Meatlider эта проблема решена.Теплый воздух поднимается вверх, где он смешивается с холодным воздухом, поступающим через верхний транец, и опускается вниз. Проветривание осуществляется равномерно. Влажность и температура во всем теплице одинаковы. Это очень важно для роста и здоровья растений.

Никаких дополнительных вентилей (ручных и автоматических) не требуется, вентиляторы тоже не нужны.

Недостатки теплицы Meatlider

Первый и главный минус — цена. Теплица по Митлайдеру должна иметь более прочный каркас, а сама ее конструкция более сложная, чем у обычной теплицы.

Также меня лично смущает этот постоянно открытый транец. Да, температуру и влажность можно будет контролировать отлично. А что делать с фитофторозом? Эта зараза прилетит с любым ветерком. Когда сходит туман, мы закрываем все щели в наших теплицах, а тут целые «щели»! Что-то … смутные сомнения терзают меня.

Но нужно понимать, что Meatlider не является автором дизайна теплицы. Он автор целой технологии, даже набора технологий для сельского хозяйства… Его методы предусматривают особенное и необычное их устройство, особую систему кормления. И многое другое. Итак, если вы занимаетесь огородом по Митлайдеру, вам необходимо внедрить другие его методы, и не все из них кажутся приемлемыми для нас, привыкших к нашим многолетним технологиям. Время покажет, что лучше: радикальные инновации или традиционные методы.

Теплица по Митлайдеру — сооружение, построенное по методике американского ученого доктора Джейкоба Митлайдера и названное в честь его изобретателя.Иногда, чтобы не удосужиться произносить неудобную иностранную фамилию, этот вид теплицы называют американским.

Неоспоримые преимущества разработок любителя сельского хозяйства и строительства, нововведения и усовершенствования привели к небывалому росту популярности и распространению таких построек во всех развитых странах. Легкость и простота конструкции, избыток воздуха и света, значительный прирост урожайности — все это преимущества, доступные каждому огороднику, привыкшему строить своими руками.

Каковы преимущества и недостатки теплицы Meatlider?

Активная научная деятельность Джейкоба Митлайдера напрямую связана с его профессией. Этот человек тоже занимался фруктами в промышленных масштабах, но, в отличие от других крупных производителей, постоянно занимался всевозможными оптимизациями и улучшениями.

Его заботило сохранение плодородного слоя, создание комфортных условий для выращивания плодов и растений с минимальными затратами, его авторство признано не только в области выращивания прогрессивными методами, но и в мероприятиях по обогащению почвы, увеличить его естественную плодовитость.

Mitlider разработал методы внесения удобрений для экономии места, методы разведения, упаковки, максимальную безопасность при транспортировке, ускорение роста и увеличение размеров культурных растений. Многие из его открытий были повсеместными, но не сделали его знаменитым.

Таким образом, с фамилией агротехника и изобретателя, прежде всего, в необходимой степени ассоциируются усовершенствованные и оптимизированные садовые теплицы.

Перечень основных преимуществ разработок Meatlider следующий:

• инновационная вентиляция для предотвращения застоя и заболеваний, связанных с недостаточной вентиляцией;
• прочность конструкции обеспечивается системой подкосов, балок и другими характеристиками, предоставленными автором;
• относительная свобода передвижения теплицы (что, несомненно, удобно собственнику земельного участка, который при необходимости может перекроить участок), если собрана его крепежная разновидность;
• особое расположение циркуляционных отверстий исключает попадание холодного воздуха с севера, снижает затраты на изоляцию и освещение;
• американская теплица построена из определенных материалов (чаще всего из дерева, чтобы избежать скопления конденсата;
• способ строительства обеспечивает оптимальные условия для растений и делает их полностью независимыми от перепадов внешних температур.

Специалисты по строительству садовых сооружений такого типа утверждают, что хорошего тиража можно добиться без хитростей, которые предлагает хваленый американский дизайн. Тогда вам не придется строить низкую северную стену, которая лишает оранжерею устойчивости и вынуждает строить более высокую южную. Уменьшится расход стройматериалов, а вентиляционные отверстия можно будет открывать с помощью автоматики, а не только вручную.

Судя по отзывам, теплица в американском стиле, как и любое изобретение, имеет свои плюсы и минусы.Одна из отрицательных особенностей умеренного климата — скопление снега на одной стороне теплицы, после чего конструкция теряет первоначальную устойчивость.

Теплица по версии Mitlider на видео:

Сорта американских теплиц

Сегодня эта конструкция давно потеряла сходство с изначально разработанной версией. Люди, оценившие идею и принцип, начали совершенствовать его по собственному усмотрению, адаптировать под насущные нужды, габариты и особенности конструкции.

Существует много различий в зависимости от типа, используемых материалов и размеров здания. Все это было рождено на основе собственных разработок и практического опыта, применения новых строительных материалов, использования последних достижений строительной индустрии.

Традиционный вариант строительства — дом или туннель, кажется, самый простой, но он имеет свои особенности, вызывающие затруднения у любителей, впервые начавших строительство такого рода.

Арочная конструкция нравится большому количеству садоводов, уверенных в неоспоримых прерогативах такой постройки.Его проще установить, потому что он возводится из отдельных арочных сегментов, строится в более короткие сроки и с заметно меньшими трудностями в освоении. Дуговые конструкции значительно облегчают жизнь садоводу-любителю еще и потому, что используются готовые дуговые элементы. Они позволяют удлинить конструкцию, если назрела необходимость.

Специалисты уверены, что у арочных конструкций тоже есть свои недостатки — если вы строите более 2 метров в высоту, необходимо дополнительное армирование, особенно в регионах, где выпадает много снега.Главный аргумент — нарушение принципа строительства по мнению Митлидера, который уверен, что строительные материалы должны быть натуральными, желательно деревянными, во избежание скопления конденсата.

Однако модернизированные методы строительства предлагают не только готовые чертежи из профильной трубы самых разнообразных размеров, но и готовые комплекты для продажи на специализированных рынках стройматериалов.

Конструкция из дерева создаст значительные трудности для начинающих или даже опытных строителей, потому что деревянные элементы плохо поддаются формированию полукруга.Сегодня цены на такие элементы конструкции вполне демократичные.

Учитывая, сколько времени потребуется на обработку и формование необработанной древесины, экономия времени и усилий даже больше, чем небольшая разница в стоимости.

Теплица по Митлидеру — схемы, чертежи, расчеты

Традиционный тип здания, иногда называемый домом, может быть разного размера, который зависит от размера земельного участка и существующей потребности в объеме возделывания.Человек может сажать растения исключительно для собственных нужд или для промышленного производства.

В первом случае это будет довольно маленькая камерная конструкция типа туннеля, а во втором случае это может быть значительное здание, например, размером 3х8 метров.

Используя нетрадиционные материалы, но используя разработанную схему циркуляции воздуха, можно построить вариант из алюминия с поликарбонатом размером 3х6 или 4х6. Но простор для фантазии строителя безграничен, как и выбор строительных материалов.

Теплицы

имеют множество вариантов дизайна (см. Фото), поэтому нужно ориентироваться на собственные нужды и сумму, выделяемую на строительство.

Строительство теплицы по Митлидеру на дачном участке

Сложная терминология для обозначения типа теплицы вовсе не означает, что этапы деятельности по ее возведению чем-то отличаются от обычного строительного цикла.

Владелец участка выбирает таким же образом, а затем готовит предполагаемое место (учитывая не только требования автора или производителя готового комплекта, но также строительные нормы и правила, регулирующие расстояние от соседнего забора, красная линия улиц и жилых домов, а затем очерчивает примерные линии построек с учетом сторон света, как это предусмотрено в американских технологиях.

Выбор места

Для строительства теплицы обычно выбирают ровное место, а его расположение планируют с учетом сторон света. Рекомендации по навигации по компасу давать нет смысла — каждый садовод прекрасно знает, где встает и садится на его участке солнце.

Единственное, что следует учитывать, — это прохождение летнего и зимнего солнца, под каждое из которых будущая теплица тщательно настраивается.

Специалисты советуют избегать кварталов с деревьями, зданиями и заборами не только по требованиям СНиП, но и из соображений максимальной освещенности.

Крайне нежелательным местом для строительства является северный склон. В таких условиях вряд ли получится удовлетворительный урожай.

Фонд

Классическая американка не относится к капитальным постройкам, но предполагает обязательный фундамент. Более современные варианты могут быть собраны по сезону и отлично выполнять защитные функции без столь тщательных мер безопасности.

Однако теплица по Митлайдеру непременно поставляется с ленточным цоколем. Отличие капитального от временного в материале изготовления — он может быть из толстого бруса или методом классической заливки бетона.

На дно выкопанной котлована укладывается брус, на дно и стенки вырытого котлована наносится гидроизоляция, а также поверх бруса, предварительно обработанного антисептиком. Заливка бетона осуществляется по стандартной схеме.

Строительство фундамента под теплицу из поликарбоната на видео:

Деревянный каркас — прогресс

Примерная схема постройки представлена ​​на фото, но ничего особо сложного в этом процессе нет. Сначала с помощью металлических уголков или соединительных пластин собирают короб из толстых балок соответствующего размера.

Затем устанавливаются вертикальные стойки и крепится верхняя обвязка с помощью таких же прямоугольных пластин.После стыковки горизонтальных элементов с вертикальными стойками подготовленные стены скрепляют угловыми соединителями.

Расчеты необходимого пиломатериала производятся заранее, для этого у строителей должен быть не только примерный план на участке, но и подробный чертеж, на котором указано количество элементов здания по оптимальным параметрам (например, количество Количество стоек определяется длиной стен и торцом с учетом расстояния не более метра.

Для кровли и входа материал рассматривается отдельно — там требуются горизонтальные балки или дверные элементы. Крыша собирается внизу, а затем поднимается.

Построение профиля — прогресс

Самостоятельная сборка каркаса из металлического профиля возможна только при наличии сварочного аппарата и навыков работы с этим устройством. Каждый из указанных на схеме элементов собирается отдельно — это боковые стенки и торцы, форточки и крыша с коньком.

Для задней стены требуется металлический профиль, обычно толщиной 2х2 см, достаточно угловых перемычек и профилей для монтажа сечения.

Боковые стенки собираются примерно так же. Самое сложное — это собрать дверь и форточки и установить их на место с помощью крепежа. Учитывая, что у американки должно быть три фрамуги, то повозиться придется неопытному сварщику.

Крепление поликарбонат

Крепление этого оптимального как по цене, так и по характеристикам материала для изготовления теплицы будет намного быстрее, если при сборке каркасов из профиля заранее просверлить отверстия под крепеж.

Поликарбонат

можно разрезать на месте покупки, но нужно знать точные параметры. Если стрижка проходит в домашних условиях, не менее важна точность измерений.

Крепление происходит саморезами, вставленными в подготовленные отверстия. Остается небольшой зазор для расширения за счет нагрева.

Сначала закрывают откосы, за ними — боковые стенки, в последнюю очередь необходимо обшить торцы и фрамуги. Чтобы придать постройке надежность и избежать повреждений, специалисты рекомендуют покрывать торцы полотен металлическим профилем.

Недоброжелатели утверждают, что эта конструкция использовалась еще до появления известного врача. По их мнению, это легко доказать, изучив все существующие типы теплиц по-американски. Для увеличения бонусов, получаемых от строительства, вы можете внимательно изучить существующие варианты и сделать осознанный выбор, исходя из собственных предпочтений.

Автор узких сухопутных гряд Джейкоб Митлидер — создатель особой теплицы. Представление Meatlider о грядках было немного переделано на русском языке, но чертежи специальной теплицы скопированы и построены своими руками.Все о технике, а также видео — ниже.

Теплица по Митлайдеру: особенности и виды

Многие люди, занимающиеся сельским хозяйством по всему миру, уже оценили эффективность «американки» — теплицы своеобразной конструкции, предложенной доктором Джейкобом Митлидером. Его отличия от традиционной теплицы следующие:

Внимание! Если на вашем дачном участке нет места для теплицы такого размера, можно уменьшить пропорции.Однако имейте в виду, что это изменит скорость нагрева и охлаждения теплицы.

Традиционная конструкция митлидера представляет собой вертикальную конструкцию с крышей, имеющей 2 ската разной высоты. Еще один распространенный вариант — теплица арочной формы с двухуровневой крышей.

Также есть чертежи, по которым можно построить теплицу с двумя вентиляционными отверстиями. Один из них находится под откосом с южной стороны, а другой — над ним, но с севера.Растения в любом из этих строений не перегреваются, даже дополнительная вентиляция не требуется. Естественный обмен воздуха помогает поддерживать необходимый уровень углекислого газа, который будет питать будущие посевы.

Подготовка к строительству митлидерской теплицы

Если вы решили построить такую ​​теплицу своими силами, сначала выберите на даче подходящее место … Оно должно быть ровным и солнечным. Если участок расположен на склоне, террасируйте его. Сформируйте и укрепите горизонтальные выступы.Не забывайте об ориентации здания с запада на восток. Сделав необходимые замеры, запаситесь чертежом будущей теплицы. Он поможет согласовать ваши действия на любом этапе строительства.

Подготовить необходимый материал:

• прутков сечением 100 х 100 мм. Для 5 центральных стоек длина должна быть 3,05 м, для 10 боковых — 2,15 м;
• 10 стропил: 5 — длиной 1900 мм каждая, еще 5 — длиной 1310 мм, рейки для боковых частей и дверей — все эти элементы должны иметь сечение 50 х 75 мм;
• доски 25 х 200 мм для нижнего рельса и угловых раскосов;
• балки деревянные для конькового элемента и направляющих балки;
• балки сечением 50 х 50 мм и клиньями 7 мм для окон;
• 5 косынок в форме треугольника, вырезанного из фанеры толщиной 7 мм.Размер — 500 х 500 х 500 мм;
• 5 опорных балок длиной 327 мм со срезанными углами;
• пленка или поликарбонат;
• планки (для крепления пленки) или поликарбонат, саморезы, гвозди.

Совет. Теплица по мнению Митлайдера — довольно надежная конструкция, но если вы все же хотите придать ей дополнительную устойчивость, сделайте фундамент из любого доступного вам материала перед началом строительства. Это оправдано, если поставить теплицу раз и навсегда в одном месте.

Возведение конструкции. Пошаговая инструкция

Установка фундамента :

• уложить по периметру 3-х метровые балки сечением 100 х 100 мм;
• закрепить уголки саморезами;
• проверьте диагонали получившегося прямоугольника: они должны быть равны;
• Измерьте с помощью уровня, насколько горизонтальны штанги;
• забейте колышки по всему периметру получившейся основы и закрепите их саморезами.

Установка рамы :

• сбить боковые стенки о ровную поверхность;
• измерьте их диагонали и, если они равны, задайте уклоны;
• поставить стены вертикально, прикрепить саморезами к основанию;
• из бруса 50 х 75 мм смонтировать торцевые стенки, сделав расстояние между ними 0,7 м.

Устройство оконных и дверных проемов:

• сделать 2 окна с учетом того, что основание для каркаса, как и скат крыши, имеет уклон 30 °;
• крепить оконные конструкции к рамам с помощью хомутов и навесов;
• собрать дверь, используя бруски сечением 50 х 50 мм;
• прикрепить к основанию клинья 7 мм: в углах и 2 — в месте стыка дверной коробки со штангой посередине;
• установить дверь, при желании оснастить фурнитурой (ручки, замки).

Устройство кровли :

• смонтировать 5 конструкций, используя на каждое стропило длиной 1900 мм и одно 1310 мм. Делайте это так, чтобы северный склон был круче южного и был выше его на 45 см. Расстояние между крайними точками должно составлять 2,4 м;

• прикрепите фанеру клиньями-треугольниками, сделав зазоры между гвоздями примерно 0,5 м;
• установить стропила на стены, разместив сначала 2 боковые конструкции, а затем 3 другие на одинаковом расстоянии друг от друга.Закрепите их саморезами. Сделайте временную опору для крыши, чтобы она оставалась вертикальной; №
• под самый верх крыши разместить планку для крепления оконных створок сечением 75 х 50 мм;
• дополнительно закрепить плату сверху;
• Между стропилами ниже оконных проемов закрепить ряд коротких балок.

Совет. Деревянные элементы конструкции, которые будут касаться влажной земли, следует предварительно обработать, например, олифой. Это повысит устойчивость материала к разрушению.Также можно использовать лиственницу в качестве сырья для изготовления деталей каркаса. Он довольно устойчив к гниению, хотя дополнительная обработка антисептиком ему не повредит.

Особенности обшивки каркаса теплицы пленкой или поликарбонатом

Если вы решили накрыть теплицу пленкой, обратите внимание на несколько нюансов:

• прикрепите материал к каркасу и закрепите, положив сверху тонкие деревянные рейки ;
• Обивка оконных проемов и дверей аналогично;
• Технология mitlider предполагает нанесение двойного слоя пленки на теплицу.Расстояние между ними не менее 5-7 см. Это эффективно защищает растения от сильных морозов.

Тем, кто выбрал поликарбонат в качестве укрывного материала для теплицы, следует запомнить несколько рекомендаций:

• отверстия под саморезы необходимо проделать заранее, а диаметр сверла должен быть на 2-3 мм больше диаметра сверла. диаметр необходимых отверстий;
• листы поликарбоната нельзя сильно прижимать; Материал
• защищен от ультрафиолета только с одной стороны.Чаще всего он не бесцветный, а голубоватый, так как покрыт специальной пленкой.

Совет. Для теплицы, которую планируется покрыть поликарбонатом, каркас обычно делают не из дерева, а из профильной трубы. Решетки чаще используют для пленочных теплиц. Это связано с особенностями крепления самого материала: для поликарбоната берутся саморезы, а для пленки — рейки с гвоздями.

Теплицы, построенные по методике американца Джейкоба Митлайдера, считаются наиболее функциональными.Такую репутацию они заработали благодаря тому, что каждый элемент конструкции максимально эффективен. Возведение конструкции не слишком отличается от монтажа других теплиц.

Если вы решили сделать теплицу по индивидуальной разметке, но не уверены в своих силах, вы можете привлечь к составлению проекта специалиста. При этом не сложно найти готовые чертежи и расчеты на тематических ресурсах, а также видео-примеры строительства своими руками.

Строительство теплицы по Mitlider: видео

Теплица по схеме Mitlider: фото

Конструкция теплицы по Митлидеру широко известна среди садоводов. Это уникальный дизайн с большой вместимостью. Подходит для выращивания самых разных культур в оптимальных условиях.

Строительство универсальной теплицы по Meathlider:

Характеристики теплицы по Mitlider

Теплица Meatlider еще называют «американской». Строение имеет характерные особенности, отличающие его от остальных теплиц:

• Необычная система вентиляции. Вверху крыши есть фрамуги, через которые проходит теплый воздух. Свежий воздух поступает через открытые двери или дополнительные окна, расположенные ниже уровня крыши;
• Часто устанавливаемые балки и распорки обеспечивают прочность каркаса. Конструкции не боятся града и сильного ветра;
• Возможность перемещаться с места на место при условии, что монтаж производился болтами или шурупами, без использования гвоздей;
• Теплица устанавливается в направлении запад-восток;

• Нет необходимости в дополнительном оборудовании или дозаторах для подачи газа, так как благодаря естественной вентиляции в выращенные растения поступает углекислый газ в необходимом количестве.

Виды и материалы для изготовления каркаса теплицы по Mitlider

Чаще всего строят двускатную оранжерею с вертикальными стенами. Северная сторона сооружения имеет высокий уклон, защищающий посевы от холодных ветров. Нижний склон имеет южное направление.

РЕФЕРЕНЦИЯ: Теплица с арочной крышей по версии Meathlider пользуется определенной популярностью, поскольку двухуровневая крыша отлично обеспечивает необходимую вентиляцию, в отличие от стандартных арочных конструкций.

Использован материал для изготовления каркаса:

• Труба профильная сечением 50х50 мм. Отличный вариант для покрытия поликарбонатом;
• Брус деревянный сечением 75-100х50 мм. Каркас идеален под полиэтиленовую пленку.

ССЫЛКА: Отличия заключаются только в способе крепления укрывного материала: поликарбонатное покрытие фиксируется саморезами по металлу, а для фиксации пленочного покрытия применяют степлер или деревянную рейку и гвозди.

Подготовка к строительству

Подготовительные мероприятия включают:

• Составление чертежа в соответствии с габаритами будущей теплицы. Рекомендуемые параметры конструкции: длина — 6 м, ширина — 3 м, высота — 2,7 м. Разница между верхним и нижним уклоном — 45 см;
• Закупка материалов по составленным чертежам;
• Определение участка под строительство. Выбранное место очищается от мусора и растительности, тщательно выравнивается.

Следующим шагом будет выбор типа фундамента. Оптимальный вариант конструкции из поликарбоната — ленточный фундамент неглубокий. Это простая и надежная конструкция.

Заливка фундамента

Пошаговая инструкция по заливке ленточного фундамента:

• Отметьте основание кольями и натянутой между ними веревкой;
• В соответствии с разметкой выкопать траншею глубиной 0,6 м, шириной 0,25 м;
• Поочередно перемешайте песок и гравий;
• Полученную смесь залить в траншею слоем 10 см, это послужит своеобразной подушкой;

• Постройте опалубку из досок и кольев.Закапывать колья с интервалом 30-40 см;
• Сделайте каркас из арматуры электросваркой или свяжите стержни вместе стальной проволокой;
• Поместите готовый каркас в опалубку;
• Приготовьте цементный раствор, смешав щебень, песок и цемент в соотношении 5: 3: 1;
• Залить раствор в опалубку.

ВНИМАНИЕ: Снимите опалубку через 7 дней после заливки. К строительству теплицы приступают через месяц после возведения фундамента.

Поликарбонат

Технология строительства теплицы из поликарбоната:

• Поверх фундамента кладут фундамент будущей конструкции. В качестве основы используются бруски сечением 10х10 см. Брусья укладываются по всему периметру конструкции и крепятся между собой саморезами;

СПРАВОЧНАЯ ИНФОРМАЦИЯ: После укладки основания обязательно проверьте правильность прямоугольника. Затем по всей площади основания вбиваются колья, соединение со стержнями осуществляется саморезами.

• Соберите боковые стенки согласно предполагаемым размерам. Саморезы также используются для соединения стен;
• Стройте концы. Расстояние между столбами 70 см. Стены монтируются при помощи бруса сечением 75х50 см;
• Соберите дверной проем. Петли устанавливаются на дверной проем;
• Установить windows. В этой конструкции оконная рама должна иметь угол наклона, аналогичный углу наклона крыши, который составляет 30º. Оптимальный вариант строительства — два окна.

Завершающий этап — возведение кровли. Для строительства крыши используйте:

• Пять балок длиной 1,9 метра;
• Пять стержней длиной 32,7 см. Они будут служить опорой. Углы брусков необходимо обрезать;
• Пять треугольных клиньев с равными сторонами 50 см. Изготовлены из фанеры толщиной 70 см.

С помощью материалов собирается пятистропильная конструкция. Расстояние от крайней точки до другой — 240 см.Затем скрепите клинья гвоздями. Поверх стен осуществляется монтаж готовых конструкций. Сначала боковые элементы, потом остальные, с таким же расстоянием. Закрепите установленные конструкции саморезами. В самом верху, под крышей, устанавливается брус сечением 75х50 мм, и к нему крепятся оконные рамы. Выше требуется установка вспомогательной платы. Под окнами между стропилами закрепляют несколько коротких брусьев.

ВНИМАНИЕ: Все деревянные части конструкции, контактирующие с влажной почвой, покрыты льняным маслом.Готовый каркас покрыт поликарбонатом.

При установке поликарбонатного покрытия необходимо соблюдать некоторые правила:

• Необходимо предварительно просверлить отверстия под саморезы. Отверстия должны быть на 2-3 мм шире диаметра шурупов;
• Избегайте слишком плотного прижатия листов поликарбоната к каркасу;
• Поликарбонатное покрытие устанавливается сбоку с защитой от ультрафиолета. Благодаря защитной мембране покрытие имеет голубоватый оттенок.
