Как соединить металлические трубы без сварки?









Просмотров: 8244



В сети можно найти множество способов соединения труб без сварки и резьбы с помощью таких устройств, например, как муфта Гебо, специальных фланцев и ремонтно-монтажных обойм. Способы достаточно бюджетные и позволяют без особых проблем сделать, например, несколько срочных соединений стальных труб без использования сварки и нарезания резьбы.
А что делать, если вам нужно быстро смонтировать целую систему отопления или водоснабжения в загородном доме, а использование сварки крайне нежелательно, например, из-за повышенной пожароопасности помещения или в нем уже сделан ремонт.

А если система отопления будет смонтирована из медных труб и должна не просто прослужить много лет, но и радовать глаз владельца все это время? Представьте эту систему, обвешанную муфтами Гебо. .. Мало того, что это будет дорого, так и выглядеть будет далеко не лучшим образом. А ведь потребуются не только прямые соединения труб без сварки и резьбы, а и масса других соединений: тройников, угольников, переходников и так далее. Да и занятие это хлопотное: нужно зачистить трубы от старой краски, ржавчины и других различных отложений до металла, снять заусенцы, проверить качество соединения и … прослужит все это в итоге достаточно короткое время.
Так что же делать, как быстро и надежно соединить трубы без сварки и резьбы? Есть современные решения, причем для соединения труб из стали, нержавейки, меди или пластика или их комбинациях. Расскажем Вам на примере продукции немецкой компании Viega. Почему продукция именно этой компании? Потому что это как-бы эталон, ориентир для других производителей.


Безупречное качество трубопроводных пресс-систем Viega сделало их крайне популярными в Западной Европе и обеспечивает быстрый рост их популярности в России. Компания по праву считается лидером в области создания надежных систем холодной опрессовки, значительно ускоряющих и упрощающих монтаж труб из стали, меди и нержавеющей стали. Запатентованные технологии уже много лет успешно применяются при монтаже трубопроводов хозяйственно-питьевого водоснабжения, газопроводах, системах отопления или в специальных отраслях.

Принцип соединения заключается в обжатии трубы с надетым на нее фитингом с помощью ручного или электрогидравлического пресс-инструмента. Опрессовка выполняется в течение нескольких секунд без опасности пожара и трудоемких мер противопожарной защиты, после чего соединение надежно служит на протяжении 50 лет. В процессе опрессовки применяется двустороннее обжатие – до уплотнительного кольца и после него. Никаких подготовительных работ не требуется, соответственно, обеспечивается экономия времени и материала, не остается следов нагрева и пайки. Вы можете возразить, что пресс-инструмент для соединения труб без сварки и резьбы стоит дорого, но ведь его можно взять в аренду, или он уже приобретен монтажником, выполняющего работы в Вашем доме.
В настоящее время в зависимости от сферы применения компания Viega предлагает несколько вариантов пресс-фитингов, позволяющие соединять трубы без сварки, резьбы или пайки.

Область применения и особенности пресс-фитингов Viega

PROFIPRESS — для систем отопления, водоснабжения и специальных применений. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.

Это система пресс-соединений для медных труб, пригодная практически для любых областей применения. В ассортимент входят несколько сотен видов фитингов, что позволяет использовать их практически в любых монтажных ситуациях. Все детали, от цилиндрических муфт до высококачественных уплотнительных колец, изготовлены с настоящим немецким качеством. В системе Profipress Viega использует медь и бронзу. Оба материала обеспечивают гигиеничный монтаж и, кроме того, максимальную надежность, абсолютную стабильность формы и длительный срок службы.

Для визуального различия назначения фитингов для гидравлических или газовых систем они, соответственно, маркируются зелёной или жёлтой точкой на корпусе фитинга.
Также различаются уплотнительные прокладки фитингов:
для гидравлических систем – черного цвета из EPDM (этиленовый, пропилендиеновый каучук),
для газовых систем – жёлтого цвета из HNBR (гидрированный акрилнитрилбутадиен каучук).

Преимущества пресс фитингов Viega Profipress для медных труб:

  • Широкий ассортимент изделий. Предусмотрены специальные компоненты для любых трубопроводных систем. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.

  • Широкая область применения. Применяются для медных трубопроводов хозяйственно-питьевого водоснабжения, систем отопления, а также для прочего применения.

  • Безупречное качество. Пресс фитинги Viega выпонены из бронзы СС 499К или из кремниевой бронзы СС246Е/CuSi4Zn9MnP. Замена сырья на кремниевую бронзу произошло вследствие перехода Viega на производство новых видов продукции с использованием единого сплава.

  • Высокая стабильность формы и длительный срок службы.

  • Все фитинги оснащены высококачественными уплотнительными кольцами из EPDM черного цвета (этилен-пропилендиеновый каучук), с рабочей температурой до 110°C, не обладают стойкостью против углеводородных растворителей, хлорированных углеводородов, скипидара и бензина.

  • Скорость монтажа. Пресс-соединения выполняются на порядок быстрее, чем при соединении медных труб методом пайки.
    Требуется выполнить всего три операции:
    — отрезать трубу,
    — установить фитинг и проверить глубину вставки
    — опрессовывать соединение с помощью специального инструмента

  • Отпадает необходимость в калибровке, что позволяет сэкономить от 30 до 50% времени (в зависимости от диаметра трубы) по сравнению с пайкой.

  • Надежность. Viega разработала уникальный контур безопасности SC-Contur, благодаря которому неопрессованные (например, по недосмотру) соединения можно выявить визуально при испытании водой под давлением от от 0,1 до 0,65 МПа или по падению давления на контрольном манометрепри при проверке системы сжатым воздухом с давлением от 22,0 мбар до 3,0 бар. Гарантированная утечка создается за счет небольшого канала на уплотнительном кольце пресс-фитинга.

  • Компактный и удобный пресс-инструмент.

PROFIPRESS G — для систем газопроводов и трубопроводов жидкого и дизельного топлива. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца желтого цвета из HNBR. Обозначение — желтый прямоугольник на корпусе. Поставляются диаметрами от 12 до 64 мм.

PROFIPRESS S — для соединений, работающих при повышенных температурах, например: в гелиоустановках или в паровых системах низкого давления до температуры 120°C и давления 1 бар, в системах централизованного теплоснабжения до температуры 140°C и давления до 16 бар. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из FKM. Обозначение — белый прямоугольник на корпусе, обозначающим уплотнительное кольцо из FKM. Поставляются диаметрами от 12 до 108 мм.

SANPRESS INOX — для высококачественных систем водоснабжения. Для труб из нержавейки. Фитинги из нержавейки. Уплотнительные кольца из EPDM. Поставляются диаметрами от 15 до 108 мм

SANPRESS — для систем водоснабжения. Экономичная альтернатива Sanpress Inox. Для труб из нержавейки. Фитинги из бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметром от 12 до 108 мм.

MEGAPRESS — для систем отопления и специальных применений. Для черных стальных труб (в том числе и с цинковым или эпоксидным покрытием, бесшовных или сварных). Фитинги из стали с высококачественным цинк-никелевым покрытием. Уплотнительные кольца из EPDM (типоразмер XL – уплотнительные кольца круглого сечения из FKM). Обозначение — черный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 3/8 до 4 дюймов.

PRESTABO — для систем отопления и специальных применений. Для стальных оцинкованных труб. Фитинги стальные в трех вариантах: с наружным цинковым покрытием, с наружным цинковым покрытием и полипропиленовой оболочкой, с наружным и внутренним цинковым покрытием. Уплотнительные кольца из EPDM. Обозначение — красный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 12 до 108 мм.

SMARTPRESS — для систем отопления и водоснабжения. Для пластиковых труб, совместимость с трубами систем Viega Pexfit Pro и Pexfit Fosta. Фитинги: oтводы, муфты и тройники из нержавеющей стали, резьбовые фитинги из бронзы. Поставляются диаметрами от 16 до 63 мм.

Основные преимущества использования пресс-фитингов Viega

  • максимальная надежность благодаря двойной опрессовке и контуру безопасности SC-Contur

  • высокая скорость монтажа

  • простота выполнения соединений — справится любой монтажник

  • благодаря четкой маркировке изделий их невозможно перепутать

  • три типа высококачественных уплотнительных колец для всех областей применения

  • широкий ассортимент изделий

  • широкая область применения

  • безупречное немецкое качество

  • высокая стабильность формы и длительный срок службы

  • компактный и удобный пресс-инструмент для выполнения пресс-соединений

  • пожаробезопасность

Каждый пресс-фитинг Viega имеет индивидуальную маркировку — их не спутаешь с фитингами, предназначенными для других задач.
Цвет маркировки означает при этом различные области применения:
зеленым цветом обозначены изделия для трубопроводов хозяйственно-питьевого водоснабжения
желтым – для газопроводов,
белым – для отопительных гелиосистем, систем центрального отопления и пара низкого давления
красным и черным – серия «кроме питьевой воды».
Фитинги диаметром от 64 мм снабжены оранжевой наклейкой, которая снимается после их опрессовки для контроля

Универсальные и специальные уплотнительные элементы.
Каждый эластомерный материал обладает свойствами, требуемыми для соответствующей области применения, в том числе необходимой химической стойкостью и характерным диапазоном рабочих температур. При этом важным условием является срок эксплуатации минимум 50 лет.

Используются уплотнительные кольца Viega всего трех типов:
из EPDM – преимущественно для систем хозяйственно-питьевого водоснабжения и отопления,
из HNBR – для газопроводов и трубопроводов жидкого и дизельного топлива,
из FKM – для специальных высокотемпературных применений.

Универсальный пресс-инструмент Viega

Сочетает в себе удобство использования и надежность даже в труднодоступных местах. Универсальные и компактные пресс-кольца с шарнирными затяжными губками позволяют удобно и быстро работать даже в ограниченном пространстве сантехнических шахт.
Пресс-инструмент Viega Pressgun 5 и Viega Pressgun Picco убеждают своим высочайшим качеством и обеспечивают удобный и надежный монтаж даже в самых неблагоприятных условиях. Относятся к самым надежным, экономичным наиболее широко используемым в Европе.

Основные преимущества пресс-инструмента Viega

  • один инструмент для любых пресс-систем

  • простой и удобный монтаж одним человеком без дополнительной квалификации

  • быстрая опрессовка труб диаметром от 12 до 108 мм

  • экономия времени до 80%

  • пожаробезопасность, нет необходимости в дополнительных противопожарных мерах

  • чрезвычайно удобное управление одной рукой благодаря эргономичной форме инструмента

  • на выбор питание от сети или от литий-ионной аккумуляторной батареи на 18 В/2,0 Ач с защитой от глубокой разрядки

  • вращающаяся на 180° пресс-головка и шарнирные затяжные губки с пресс-кольцами в сочетании с шарнирной функцией обеспечивают удобный доступ даже в самые труднодоступные места

  • пресс-клещи с фиксацией в открытом положении для надежного и простого монтажа одной рукой

  • светодиодная лампа для простоты опрессовки при плохом освещении

  • проверенные немецкой службой технадзора предохранительные устройства: задержка срабатывания, стопоры, индикатор необходимости техобслуживания и автоматическая защитная блокировка после достижения максимального количества опрессовок.

Особенности Viega Pressgun 5
— для всех металлических пресс-фитингов диаметром от 12 до 108 мм
— для всех пластиковых пресс-фитингов диаметром от 12 до 63 мм
— вес не превышает 3,2 кг (без пресс-клещей)
— длительные интервалы техобслуживания: после 40000 опрессовок или раз в 4 года
— автоматическая защитная блокировка после 42000 опрессовок

Особенности Viega Press Booster для Pressgun
— инновационный усилитель мощности для Megapress XL с встроенной шарнирной затяжной губкой для диаметров 2½, 3 и 4 дюйма
— оптимальное усилие опрессовки для максимальной надежности
— вес 9 кг – и практичный наплечный ремень обеспечивают высокую эргономику и простоту обращения
— может использоваться для всех пресс-машин Viega от типа Typ 2 до Pressgun 5 (не совместим с Pressgun Picco)
— шаровые головки шарнирной затяжной губки исключают ошибочное применение других пресс-колец Viega
— длительные межсервисные интервалы благодаря надежности продукции Viega
— Pressgun Press Booster для пресс-колец

Особенности Viega Pressgun Picco
— чрезвычайно компактные размеры для монтажа в узких сантехнических шахтах и пристенных конструкциях
— для металлических пресс-фитингов диаметром от 12 до 35 мм
— для пластиковых пресс-фитингов диаметром от 12 до 40 мм
— вес не превышает 2,5 кг (без пресс-клещей)

Пресс-пистолет Picco фирмы Viega для диаметров до 35 мм отличается особо малыми конструктивными размерами и небольшим весом. Благодаря вращающейся на 180° головке возможно его универсальное использование. В комплекте с пресс-инструментом поставляется практичный чемодан Picco и трое пресс-клещей. В чемодан могут быть помещены дополнительные пресс-клещи.

Если у Вас осталисьв вопросы как соединить трубы без сварки — звоните, наши специалисты проконсультируют Вас совершенно бесплатно!


Как соединить пластиковые и металлические трубы без сварки

Использование пластиковых труб для обустройства домашней системы отопления или водопровода — повсеместно распространенная практика. Однако в ходе таких работ неизбежно возникает необходимость соединять пластиковые и металлические трубы — из металла изготовлены устанавливаемые радиаторы, и полотенцесушитель в ванной, общий стояк, к которому подводятся пластиковые трубы, тоже может быть металлическим.

Соединить трубы из пластика с металлическими, причем без использования сварки, можно без особого труда. Для соединения труб из разных материалов без сварки используются специальные фитинги. При правильной установке создаваемые при помощи фитингов стыки будут надежными и защищенными от протечек. Основные варианты решения данной задачи — соединение труб с использованием резьбы, или соединение без резьбы. Варианты для первого случая таковы:

  • соединение металлической трубы, имеющей резьбу, с пластиковой трубой без резьбы. Используется фитинг. Он представляет собой муфту из прочного пластика, имеющую с одной стороны вплавленную в пластик металлическую втулку с нарезанной резьбой. При установке на пластиковую трубу пластиковый конец фитинга соединяется спецпаяльником; металлический — просто закручивается с использованием уплотнительной ленты. Не забывайте при покупке фитинга ориентироваться на диаметры соединяемых труб!

Использование тройников

Для создания разветвленных водных магистралей существуют специальные тройные переходники: с их помощью вы соедините пару пластиковых труб с одной металлической.

  • соединение пластиковой трубы и металлической трубы, не имеющей резьбы. Соответственно, требуется самостоятельно нанести резьбу на металлическую трубу, что возможно сделать, используя специальный инструмент — резьбонарезатель. Удобнее использовать электрический инструмент, как правило, имеющий насадки для труб разного диаметра. Ограничивающий момент в данном случае — вряд ли удастся использовать электрический резьбонарезатель, если металлическая труба вплотную примыкает к стене/углу.

Нанесение резьбы на металлическую трубу

Перед началом нанесения резьбы на металлическую трубу ее необходимо тщательно очистить от грязи или слоев краски.

Хотя способ соединения с резьбой предпочтительнее (резьбовое соединение обеспечивает лучшую надежность), иногда такие способы неприменимы (металлическая труба может быть слишком коротка или расположена неудобно). В этом случае для соединения металлической и пластиковой трубы без использования сварки можно установить на стыке труб зажимную соединительную муфту. Наиболее распространены и удачны по конструкции соединители польского производства «GEBO QUICK», которые надеваются на предварительно очищенные трубы и намертво затягиваются на них. Муфты названного вида, как и прочие, производятся различного диаметра, что позволяет подобрать их абсолютно точно.

Как соединить металлическую трубу с пластиковой

Соединить металлическую трубу с пластиковой требуется в нескольких случаях: при текущем, капитальном ремонте, строительстве. Выбрав полимерные магистрали на этапе планирования, застройщик не может быть полностью избавлен от необходимости соединения двух этих материалов. Подобные стыки присутствуют при подключении в централизованные системы водопровода, отопления, канализации. Автономное водообеспечение, водоотведение, обогрев полностью избавляют от подобной необходимости. При текущем/капитальном ремонте в многоэтажных домах чаще всего, приходится врезать полипропилен, ПВХ, полиэтилен в стальные, чугунные стояки.

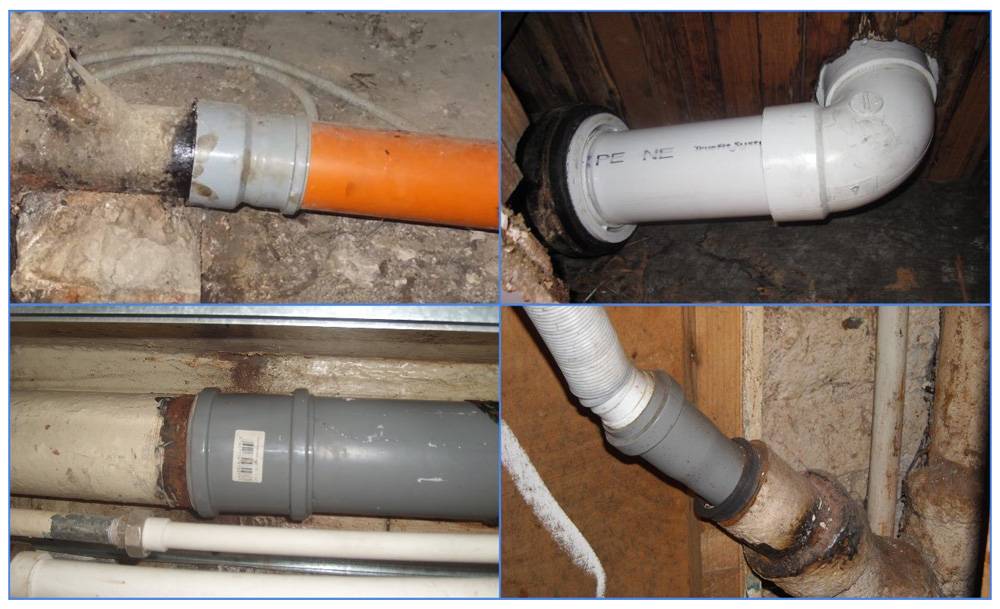

Соединить металлическую трубу с пластиковой канализацией

Это простейший вариант, для которого промышленностью выпускаются резиновые гофрированные манжеты Ø110, 50, 40 мм.

Благодаря которому, соединить металлическую трубу с пластиковой канализацией можно при любом состоянии чугунного патрубка (отколы, коррозия, обрастание известковым налетом). Гофра одевается на концы чугуна, пластика, обеспечивает герметичность, не требует обслуживания. Поливинилхлоридные гофоротрубы сифонов сантехники включаются в чугунные трубы схожим образом без нарушения целостности металлической канализации. Технология подходит лишь для самотечных линий, в которых отсутствует давление.

Соединить металлическую трубу с пластиковым водопроводом

В системе водоснабжения присутствует высокое давление, поэтому, предыдущий способ здесь не подойдет. В этом случае соединить металлическую трубу с пластиковой проще всего «седлом». Фитинг представляет собой две половинки с герметичной прокладкой, соединяющихся болтами. Это хомут, в одной половинке которого имеется патрубок, одевающийся на отверстие в металлической трубе. Реже, на полимерное изделие приваривается фланец, ответная сторона которого крепится на металлической магистрали. Прокладки из паронита, резины, силикона обеспечивает необходимую герметичность стыка.

Вторым вариантом является резьбовое соединение, для чего, на полимерное изделие монтируется фитинг с обжимающими тело трубы элементами. Это пресс-фитинги, пуш-фитинги, прочие аналоги. При небольшом рабочем давлении внутри трубопровода используются компрессионные муфты со стороны пластика, ответная резьба на металлической трубе. Данная технология используется в автономных системах водоснабжения, полива.



Видео инструкция соединения пластиковой и железной трубы

Соединить металлическую трубу с пластиковым контуром отопления

В контурах обогрева часто присутствуют металлические радиаторы различных форм, размеров, к которым требуется подвести полимерную линию, по которой транспортируется теплоноситель. В этом случае чаще всего металлическую трубу соединяют с пластиковой «американками». Это специальные фитинги из полиэтилена, полипропилена с впаянной металлической резьбой (внутренней, наружной). Бронзовые вкладыши обеспечивают герметичность стыка, привариваются одной стороной к полимерной магистрали, стыкуются с ответной резьбой радиатора.

«Американки» являются универсальными крепежными элементами, обеспечивают снижение времени монтажа, высокий эксплуатационный период. Соединение получается неразъемным, поэтому, сначала осуществляется резьбовое соединение с использованием ленты ФУМ, льняной нити, затем по месту приваривается полимерный контур отопления. Кроме стандартных муфт этого типа существуют прочие фитинги с впрессованной латунной резьбой: отводы, тройники, переходники. Все они обеспечивают герметичность, могут использоваться в магистралях с давлением в пределах 16 атмосфер.

пластиковая с металлической. Виды, особенности монтажа

Как соединить пластиковую трубу с металлической

К соединению деталей трубопровода следует относиться серьезно, чтобы места стыков не протекали во время эксплуатации.

В старых многоэтажных домах часто случаются протечки из-за неправильной стыковки трубопровода.

Необходимо иметь представление, как соединить пластиковую трубу с металлической без аварийных ситуаций в будущем.

Содержание статьи:

Почему приходится соединять трубопрокаты из пластика с металлом

Места с соединениями трубопрокатов из пластикового материала с металлом встречаются часто. Причинами данного типа монтажа могут служить следующие ситуации:

1.при необходимости замены труб в квартире, доме по плану, либо срочно.

Прошлый век все дома имели чугунную канализацию. Ему на смену приходит пластиковые изделия, из металлопластика. Пластиковая продукция практична в применении, ее удобно монтировать, стоят детали недорого. Как правило, часть чугунной конструкции остается, соединяя ее с новыми пластиковыми деталями.

2.При строительстве новых строений.

Строя один объект, случается, что часть трубопровода строит одна бригада, другую часть – следующая. Нередко материалы, из которых прокладывают трубы, разные. Места с металлическими трубопрокатами чередуются с изделиями из пластикового материала.

3.В особых ситуациях.

Иногда необходимо применение разного материала. Участки трубопровода могут подвергаться коррозии, а некоторые не выдерживать механические нагрузки. В данном случае приходится укладывать трубы из более прочного металла, а остальную часть системы из пластика.

Различные виды соединений

Выделяют разные способы, чтобы соединить металл с пластиком. Они имеют разную сложность при монтаже и технологию монтажа.

Резьбовой тип

Данный тип соединения можно применять, если соединяемые элементы имеют сечение до сорока миллиметров. Стыкуют трубы, применяя специальные детали. На одном краю приспособления имеется резьба из металлического материала. С помощью нее соединяют трубу из стали. Второй конец детали из пластикового материала, служит, чтобы соединять трубопрокат из пластика, применяя накидную гайку, либо метод пайки.

Выделяют следующие виды соединительных приспособлений:

  • 1.При помощи американки.

Считается самым популярным методом. Представляет собой специальную деталь, которая имеет металлический конец, оснащенный резьбой снаружи, либо внутри корпуса, также из полимерного патрубка.

При соединении трубопроката из металла с американкой применяют метод накручивания. Накидную гайку прикручивают при помощи резьбы, на второй конец паяльником приваривают пластиковую часть. Для обеспечения герметичности ставят резиновые прокладки.

К плюсам данной конструкции относят разъемность. Если понадобится, то трубопрокаты очень просто рассоединяются. Выкручивая металлическую деталь, надо стараться не испортить резиновый уплотнитель.

  • 2. посредством фитинга-ниппеля.

Приспособление включает полимерную втулку, имеющую внутри впаянную пластину из металлического материала, оснащенную резьбой. Фитинг – ниппель одним концом накручивают на резьбу снаружи металлического трубопроката, с другой стороны – припаивают к пластиковому трубопрокату.

Внимание! Чтобы уплотнить стыки, рекомендуют применять фум-ленту.

  • 3.посредством металлорукава.

Деталь состоит из гибкого шланга, имеющего уплотняющие манжеты с накидными гайками. Его диаметр может быть различным. Данный метод стыковки не считается популярным. Применяется при соединении деталей, расположенных далеко между собой. Металлическое изделие монтируют на один конец металлорукава, присоединяя пластикового изделия следует использовать фитинг – ниппель.

Внимание! Выбирая фитинг-ниппель и рукав, обращают внимание на параметры резьбы.

Фланцевый тип

Если соединяемые трубы имеют сечение свыше сорока миллиметров, следует применять фланцы. Соединительные детали должны быть изготовлены из пластика, иметь дополнительные втулки, оснащенные буртами, бортиками для ограничения. При наличии фланца на трубе из металлического материала выбирают пластиковый, соответствующий размеру.

Во втулку, имеющую бурты, вставляют трубы для стыковки, фланцами они должны упираться в бурт. Для герметичности следует применять резиновые, паронитовые уплотнители. Бурт по форме может выпускаться прямым, конусным. Фланцы крепятся на болты, шпильки. Крепежи затягивают крестообразно, без дополнительных усилий.

Фитинг

Применение фитингов Гебо для соединения деталей становится популярным. Деталь представляет обжимную муфту, похожую на патрубок. Фитинг включает кольца: прижимные, зажимные, уплотняющие, накидную гайку. Кольца в комплекте идут парно, их насаживают на оба конца муфты.

Внимание! Данный тип применяют при невозможности нанесения резьбы на металлическое изделие.

Как соединить детали:

1. раскручивают фитинг.

2.кольца для зажима надевают на трубы для соединения.

3. к трубе приделывают муфту, которую поджимают накидной гайкой.

4.другую трубу подготавливают также.

Внимание! Соединение гарантирует сто процентную герметичность, однако фитинг перегружать не рекомендуют.

Безрезьбовой тип

Данное соединение предполагает способ соединения без резьбы и сварки, применение муфты обжимного типа. Муфта состоит из элементов:

1.из корпуса, сделанного из чугуна, стали повышенной прочности.

2.двух гаек, сделанных из бронзы, либо латуни, они находятся на двух концах корпуса.

3.четырех шайб из металла, находящихся внутри корпуса.

4.прокладки из резины для герметичности.

В муфту следует вставить трубопрокаты из разного материала, пока они не коснутся друг друга. Затем нужно затянуть гайки плотно.

Еще одним безрезьбовым методом считается соединение с помощью металлического шланга. Шланг надевают на концы труб для соединения, его обжимают с помощью хомутов.

Внимание! В продаже имеются втулки из резины, которые действуют по такому же принципу.

Иногда применяют следующий способ соединения, при котором не используют фитинги. Для нагрева пластиковой трубы применяют специальный утюг, на резьбу из металла прикручивают разогретый трубопрокат. Пластик остывает, образуя единую деталь.

Внимание! Способ не считается надежным, его не рекомендуют применять для прокладки коммуникаций в доме.

Нюансы соединения трубы из металла с пластиковой

При соединении деталей из разного материала следует соблюдать последовательность. Инструкция по монтажу:

1.следует определиться со способом соединения.

2.измеряют диаметр труб снаружи и внутри.

3.покупают фитинги так, чтобы сходилась резьба.

4.размечают трубопровод.

5.обрезают конец трубы из пластика, очищают край трубы из металла. Если требуется, наносится новая резьба, а старая срезается.

6.ставят прокладку на конец из металла.

7.к концу прикручивают фланец или фитинг.

8.при использовании фланца придвигают его ближе к уплотнителю, соединяя его со вторым фланцем с помощью шпилек, либо болтов.

9.при использовании резьбового способа трубу из металла очищают от верхнего слоя, нанося уплотняющий материал в виде фум-ленты, прокладки. Далее следует прикрутить фитинг руками, в другой конец вставляют трубу из пластика. Если требуется, то можно вварить трубопрокат.

10.следует проверить качество соединения.

Нюансы монтажа трубы из металла и металлопластика

Лучшим методом соединения является применение обжимного фитинга. Этапы монтажа деталей:

1.провести зачистку стальной резьбы от грязевых частиц, ржавчины.

2.проложить изоляционный слой из фум-ленты, пакли.

3.на конец трубы из металла накручивают фитинг, используя ключ рожковый, либо газовый.

4.на трубопрокат из металлопластика надевают гайку, пресс-шайбу, калибруют конец.

5.конец металлопластикового изделия помещают на фитинг, насаженный на трубу из металла.

6.ключом прикручивается обжимная гайка.

Нюансы монтажа трубопроката из металла с пластиковой трубой без резьбы

Выделяют два способа монтажа изделий. В первом случае может использоваться обжимная муфта, подходящая для соединений без резьбы. Во втором случае наносится резьба своими руками.

Чтобы сделать резьбу своими руками, нужно иметь резьборез. Бывают модели механического и электрического типа. Электрический вариант состоит из резцов, которыми нарезают резьбу на трубах разного диаметра. Оборудование стоит дороже, но применять его удобнее, не требует навыков.

Как применять резьборез:

1.не применяют инструмент, если вблизи находится стена.

2.при ручном механизме соблюдают последовательность действий: вперед на полоборота, далее назад на одну четверть. Таким образом делается вся резьба.

3.электрический тип резьбореза может перегреться, ему надо давать отдыхать.

4.до нанесения резьбы, конец металлической трубы очищают.

5.резьбу смазывают с помощью солидола, или другим видом смазки.

Как соединить трубу пнд с полипропиленовой

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

  1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
  2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

Фото

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

Соединение металлической трубы с полипропиленовой

Способ соединения труб

Повсеместное использование пластиковых труб и практически полное исчезновение других их видов позволило снизить как материальные, так и временные затраты на монтажные и ремонтные работы. И все же трубы, изготовленные из металлов, не исчезли совсем. Остались еще системы, где они применяются до сих пор. К тому же не будем сбрасывать со счетов дома старой постройки, где водопроводные и отопительные стояки представлены стальными трубами. Поэтому вопрос, затрагивающий способы соединения металлопластиковых труб и металлических, интересует многих домашних мастеров.

Чтобы понять, в чем суть этого процесса, необходимо в первую очередь разобраться с физическими свойствами пластика и металлов.

В этой категории отдельно следует отметить медные изделия. Они отличаются от других используемых в отоплении металлов высокой пластичностью и мягкостью. Признаемся, что места соединения меди и пластика встречаются крайне редко. На память приходит элеваторный узел в отопительной системе частного дома, от которого производится разводка по контурам распределения.

Чаще всего приходится встречать соединение полипропиленовой трубы с металлической, основными свойствами которой являются твердость и повышенная механическая прочность.

Но в системе отопления используются разные стальные трубопроводы с различными физическими свойствами:

  • Чисто стальные трубы подвержены коррозии. К тому же их внутренний диаметр с годами уменьшается из-за зарастания.
  • Оцинковка наоборот обладает высокой коррозионной стойкостью. Но работать с ней сложнее, поскольку затруднены сборочные операции.
  • Нержавеющая сталь отличилась высокой стоимостью. Добавим, что такие трубы очень сложно обрабатывать.

Пластиковые трубы

Не все знают, что под названием «пластик» скрывается достаточно широкий перечень материалов. Поэтому не стоит валить в одну кучу все пластиковые трубы, тем более что у каждого вида есть присущие только ему качества и свойства:

  • Полиэтилен отличается высокой пластичность и мягкостью. У него одна проблема — он не может выдерживать высокие температуры. Предел — +80С.
  • Полипропилен. По твердости превосходит полиэтилен, но имеет более низкий удельный вес. Его часто используют в горячем водоснабжении и в отоплении. Кстати, в основном эти трубы поступают в продажу без армирующего металлического каркаса.
  • Трубы из поливинилхлорида (ПВХ) чаще всего применяются для сооружения канализационной сети. В отоплении их не используют.

Фланцевое соединение

Если рассмотреть все ситуации, то оказывается, их не так уж много. По сути, встречаются всего лишь три основные причины такого «контакта»:

  1. Когда речь идет об отоплении, стык между нагревательным котлом и распределяющим (подающим), а также обратным контурами и есть место стыковки двух материалов. Патрубки котла — это металлические трубы, а разводка — пластиковые.
  2. При капитальном ремонте многоквартирного дома. При проведении этого процесса в бюджет закладывается полная замена старых отопительных труб новыми. Но точка подключения дома — это опять-таки стык двух материалов.
  3.  В случае ремонта квартиры. Если дом не прошел капитального переоборудования, то стояки в нем будут стальными. Подсоединение радиаторов отопления к вертикальной разводке опять создает тот самый стык из металла и пластика.

Скорее всего, могут встретиться и другие ситуации. К примеру, под землей по территории проезжей части прокладываются трубы с высокой степенью прочности, то есть металлические. А уже в самом доме идет пластиковая разводка. Но три названные ситуации встречаются чаще других.

Напоминаем, что существует два основных вида отопления — система с естественной циркуляцией теплоносителя и принудительной. В городских квартирах возможен только второй вариант. Почему это необходимо учитывать, когда дело касается соединения пропиленовой и стальной трубы? Причина в давлении. Не все соединительные конструкции (фитинги или способы сварки) могут выдержать напор теплоносителя с высокой температурой.

Поэтому рекомендуется использовать специальные фитинги. Это соединительные муфты, в которых с одной стороны есть посадочное отверстие для пластиковой трубы определенного диаметра, а с другой — резьбовое метрическое соединение. Есть два вида фитингов — с внутренней металлической резьбой и с внешним торчащим сгоном. В первом случае фитинг устанавливается на металл на приваренный к трубе сгон. Во втором случае резьба вкручивается в соединительную металлическую муфту. Такое соединение используется только в том случае, если система отопления собирается из пластиковых труб диаметром не больше 40 мм.

Иногда приходится соединять в узел несколько труб из разных материалов. Фитинги для этого сегодня найти на рынке — не проблема. Что касается труб большого диаметра (их в отопительной системе не используют), то для этого приходится применять специальные фланцевые конструкции и приспособления.

Процесс соединения труб фитингом

Переходник металл-пластик

Итак, необходимо соединить металлопластиковую трубу со стальной. Как это сделать правильно?

  • Для этого надо создать на металлической трубе резьбу. Это можно сделать двумя способами — приварить сгон или нарезать резьбу леркой. Первый вариант проще, но для него потребуется газосварочный аппарат и навыки работы с ним. Поэтому многие домашние мастера выбирают второй способ.
  • Конец трубы необходимо зачистить, смазать солидолом или другим масляным материалом и провести нарезку резьбы, используя обычный резьборез. Саму резьбу надо зачистить от стружки и заусенцев.
  • Теперь на нее наматывается фум-лента. Это специальный материал, который обеспечит герметичное соединение. Наматывать ленту надо по часовой стрелке, причем слишком много материала — плохо, мало — тоже нехорошо. Поэтому постарайтесь найти золотую середину. Если вас одолевают сомнения, сделайте по диаметру 2–3 витка, но обязательно поверхность ленты смажьте силиконовым герметиком.
  • Теперь можно накручивать фитинг. Обратите внимание, что для этого не надо использовать какие-то специальные инструменты. Все делается вручную. Небольшое пережим, небольшое давление — и фитинг может треснуть. После подключения и предварительной опрессовки в месте стыка может появиться подтек. Не переживайте — просто немного закрутите фитинг и опять только вручную.
  • Остается завершающий этап — приварить пластиковую трубу к пластиковому концу фитинга.

 Заключение по теме

Подключение системы отопления, где есть соединение полипропиленовых и стальных труб, всегда чревато неприятностями в виде подтеков. Поэтому выбрать правильно схему, по которой можно соединить два материала — одна из главных задач качественного монтажного процесса. На практике же оказывается, что в системе отопления не так уж много видов такого соединения, поэтому разобраться в них будет не очень сложно.

Соединение полипропиленовых труб. Как соединить полипропиленовую трубу с полипропиленовой без пайки фитингами? Как правильно соединять полипропиленовые трубы?

Соединение полипропиленовых труб: способы и порядок работы

Трубопроводы из полипропилена, при качественной их сборке, способны прослужить без ремонта до полувека. Популярность коммуникаций из пластика при строительстве индивидуальных домов объясняется, в том числе тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, природы соединяемых материалов, назначения коммуникаций.

Способы соединения полипропиленовых труб

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. В одну входит сварка материалов путем нагрева органического полимера до температуры расплавления. Ко второй можно отнести все «холодные» способы соединения, за исключением холодной сварки.

  1. Сварные стыки называются неразъемными. Здесь задействованы процессы диффузии. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка является наиболее прочной, но требует специального инструмента или клея (при холодной сварке). Вторым минусом является невозможность временного демонтажа коммуникаций без разрушения части конструкции.
  2. Разъемные (резьбовые) соединения выполняют с использованием специальных фитингов. Их используют при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, стыкуя полипропилен с полиэтиленом, с металлическими элементами.
Диффузионная сварка

Различают сварку встык (труба к трубе) и с использованием дополнительных фитингов (муфтовую). Это технологии, основанные на расплавлении полипропилена, которые отличаются нюансами проведения работ.

Диффузионная муфтовая сварка проводится на полипропиленовых трубах диаметром от 16 до 40 мм.

Здесь фитинг служит для поставки дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварку проводят встык, соединяя части трубы непосредственно, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с переходом на резьбу для металлических элементов.

Конфигурация фитингов выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединяющих элементов:

  • уголки, тройники, муфты;
  • фитинги для соединения элементов одного диаметра, с переходом на другой диаметр;
  • полностью полимерные или комбинации полимер-металл;
  • с внутренней, внешней резьбой.

Диффузионная сварка полипропиленовых труб проводится с использованием специального инструмента. Для монтажа потребуется:

  • сварочный аппарат или «паяльник» для полипропилена;
  • труборез;
  • специальный инструмент для зачистки армирования металлом;
  • инструменты для снятия фаски со среза
  • измерительные линейные инструменты, угольник, маркер, уровень.

Алгоритм соединения полипропиленовых труб муфтовой сваркой следующий:

  • паяльник устанавливают на плоской поверхности, разогревают до 260 градусов, в процессе работы не выключают;
  • на полотно аппарата устанавливают насадки нужного диаметра, предназначенные для трубы и фитинга;
  • армированные алюминием трубы предварительно очищают от металла;
  • все срезы обезжиривают, очищают от загрязнений, заусенец, снимают фаску;
  • подготовленные части трубопровода физическим усилием насаживают на разогретые приспособления и выдерживают необходимое время;
  • снимают одновременно, двумя руками и немедленно соединяют между собой, фиксируют до остывания.

Расплавленный полипропилен смешивается между собой на уровне молекул (процесс взаимного проникновения или диффузия), образуя цельную конструкцию.

Стыковое соединение

Сварка встык основана также на процессе тепловой диффузии полипропилена, но проводится с использованием другого инструмента.

Для соединения полипропиленовых труб методом «встык» понадобится сварочный дисковый агрегат (с центровочным приспособлением), который устанавливают стационарно. Технология используется для монтажа трубопроводов диаметром более 6 см, при достаточной толщине стенки (более 4 мм).

Технология следующая:

  1. Прогревают соединяемые элементы в закрепленном виде, одновременно прислоняя их к дисковому паяльнику.
  2. Состыковывают нагретые элементы и удерживают до остывания.

У толстых стенок достаточно «материала» для образования крепкой сцепки. Сварка встык позволяет получить качественные трубопроводы из полипропилена, которые можно на десятилетия спрятать под землю.

Обратите внимание! Требования к срезам для стыковой сварки повышенные, поскольку от полного контакта стенок зависит качество монтажных работ. Срезы проводят строго перпендикулярно оси трубы и параллельно друг другу, очищают от загрязнений, шероховатостей.

Что следует помнить при монтаже горячим способом:

  • соединяемые части нельзя проворачивать на паяльнике или при соединении между собой;
  • после каждой пайки тефлоновые насадки необходимо очищать от следов полипропилена;
  • если оставить грязные насадки до остывания сварочного аппарата, то очистить их, не повредив покрытие, будет невозможно;
  • всегда важно центровать соединяемые части по одной оси и выдерживать необходимый угол.

Обратите внимание! Диффузионную сварку следует проводить при температуре воздуха не ниже 10 градусов. Если работы проводятся на улице, то место работы нужно защитить от непогоды. Дождь и ветер критично снижают качество соединения.

Сварка с помощью электрофитингов

Возможна диффузионная муфтовая сварка без использования паяльника. Такое соединение полипропиленовых труб выполняется с использованием специальных электрофитингов, которые берут на себя роль нагревательного аппарата.

Электрофитинг представляет собой полипропиленовый фитинг, в который встроены нагревательные элементы. Контакты их выведены наружу. При монтаже трубопровода достаточно «надеть» такой фитинг на трубу, подсоединить электроды к специальному аппарату.

Обратите внимание! Процессы, происходящие с полипропиленовыми материалами при температурной диффузионной, сварке не отличаются друг от друга, какой бы способ нагрева вы не выбрали.

Холодная сварка

Здесь соединение полипропиленовых материалов основано на химическом «расплавлении». Специальное вещество «полипропиленовый клей» наносят на соединяемые части, выдерживают определенное время. Соединяют фитинг и трубу простым физическим усилием и дают материалу стабилизироваться.

Полученная спайка является менее прочной, чем сделанная при нагреве. По этой причине холодная сварка полипропиленовых коммуникаций используется только для транспортировки охлажденных жидкостей. Однако такой способ соединения полипропиленовых труб освобождает от необходимости задействовать дорогостоящее оборудование.

Разъемные соединения

Резьбовые и обжимные соединения полипропиленовых трубопроводов применяют там, где необходима либо периодическая его разборка, либо требуется соединить материалы разной природы.

Обжимные

Выполняют с использованием специальных обжимных (цанговых) фитингов и ключей при соединении полипропилена с металлом. Суть метода в том, что полипропиленовая часть монтируется способом обжатия трубы фитингом, противоположная сторона которого представляет собой металлическую резьбу.

Конец полипропиленовой трубы вставляют в фитинг, затягивают соединение специальным обжимным кольцом (или гайкой) и обязательно смазывают для герметичности силиконом. Способ соединения полипропиленовых труб особенно востребован при монтаже отопительных систем, в соединении радиатора и трубопровода.

Резьбовые

Резьбовые соединения применяют при соединении металла и пластика. Здесь используют специальные комбинированные фитинги, один конец которых полипропиленовый и соединяется муфтовой диффузионной сваркой с аналогичной трубой. Другой конец фитинга с металлической резьбой, к которому прикручивается металлическая часть трубопровода.

Для монтажа соединения пластик-металл потребуются:

  • разводные ключи;
  • специальные фитинги;
  • материал для герметизации стыков;
  • муфта-американка и специальный ключ с зацепами.

Соединение двух труб любого типа удобно проводить с использованием специальной муфты с накидной гайкой, которая носит название «американка». Муфта-американка позволяет соединить полипропиленовый трубопровод в местах, где невозможно использование сварочного аппарата.

Резьбовое соединение позволяет легко разобрать конструкцию без повреждения ее узлов. Для герметизации резьбы применяют специальные синтетические нити или льняную паклю, пропитанную краской.

Стыковка полипропилена и полиэтиленовых материалов

Соединение полиэтиленовых и полипропиленовых частей трубопровода может быть востребовано при монтаже холодного водоснабжения. Здесь также используют специально изготовленные фитинги для резьбовых и фланцевых соединений, пайки.

  1. Первый способ соединения, когда фитинг предполагает сварку с полипропиленовой частью и обжимное соединение с полиэтиленовой трубой.
  2. Второй способ – соединение фланцевое. Герметизацию фланцевого стыка осуществляют установкой резиновой прокладки.

Необходимость в таком комбинировании возникает, если подводка к дому из полиэтиленовых материалов, а разводка внутренняя из полипропиленовых.

Соединение враструб

Соединение полипропиленовых труб без использования фитингов, резьбы или сварки возможно при монтаже труб диаметром от 50 мм, которые имеют специальное расширение на одном конце. Производитель снабжает уплотнительным резиновым кольцом  такое изделие изначально. Сборщику остается только вставить трубы друг в друга.

Стыковка полипропиленовых труб враструб используется повсеместно при монтаже отвода водных стоков, канализации в индивидуальном строительстве.

infotruby.ru

Как соединить полипропиленовую трубу с полипропиленовой без пайки фитингами? Как правильно соединять полипропиленовые трубы?

Если есть необходимость в монтаже пластиковых труб, то наиболее часто для этого используют, так называемую, холодную сварку. Данная технология предполагает использование клеевого состава специального назначения и фитингов.

Плюсы использования соединения труб без горячей пайки

Если вы задумались о том, как соединить полипропиленовую трубу с полипропиленовой, то можно использовать способ, который предусматривает применение специальных фитингов. Данная методика имеет множество преимуществ, среди них особенно можно выделить повышение оперативности монтажа систем водоотведения и водоснабжения, уменьшение возможности протечек, которые могут иметь место быть при сварке встык или при химическом соединении. Помимо прочего, описываемая технология менее трудоемка, а также предполагает меньший расход электроэнергии. Помимо прочего, она сопряжена с меньшей материалоемкостью. Монтажные работы стоят достаточно дешево. С помощью фитингов и клея можно соединить трубы всевозможных диаметров, которые варьируются в пределах от 6 до 400 миллиметров.

Сравнение холодной пайки с механическим и сварным соединением

Перед тем как соединить полипропиленовую трубу с полипропиленовой, вы должны рассмотреть все преимущества холодного способа пайки. Таким образом, данная методика, при незначительной материалоемкости, быстроте и качестве проводимых работ, не уступает традиционной сварке. Подобная технология склеивания не предусматривает применения специального оборудования, что значительно упрощает манипуляции. Не придется использовать и специальный аппарат, предназначенный для сварки, который при эксплуатации потребляет достаточно внушительное количество электроэнергии. За счет этого удается снизить себестоимость монтажных работ. Если перед вами стоит задача, как соединить полипропиленовую трубу с полипропиленовой, то стоит сравнить клеевое соединение с помощью фитингов и механическое сопряжение элементов. Последняя технология не столь энергозатратна, однако более материалоемка. Это обусловлено необходимостью приобретения дополнительных фитингов, что приводит к удорожанию работы.

Особенности соединения с помощью фитингов и клея

Если вы не знаете, как соединить полипропиленовую трубу с полипропиленовой, то важно ознакомиться с технологией холодной сварки. Для этого предстоит использовать клей, который предназначается для соединения труб с деталями по типу фитингов. Последние наиболее часто выполняются из хлорированного поливинилхлорида. Клей после нанесения начинает растворять поверхности деталей на 1/3 толщины. Это позволяет реализовать диффузионную холодную сварку. На данный процесс влияет температура и влажность воздуха. Перед тем как соединять полипропиленовые трубы с помощью холодной сварки и фитингов, необходимо убедиться в том, что температура окружающей среды находится в пределах от 5 до 35 градусов. Если есть необходимость в проведении монтажных работ при температуре ниже нуля, то следует приобрести морозостойкий клей, который может наноситься до тех пор, пока отметка термометра не опустится до -18 градусов. Если работа осуществляется при жаркой погоде, то склеивание нужно производить в гораздо более короткие сроки, что исключит возможность высыхания состава до момента свершения манипуляций. Перед тем как соединять полипропиленовые трубы с помощью описываемой технологии, необходимо убедиться в том, что клей обладает однородной консистенцией, достаточной текучестью и не имеет посторонних включений.

В перерывах между проведением работ тару с клеевым составом необходимо закрыть как можно более плотнее, что исключит испарение летучих активных компонентов.

Технология соединения труб с помощью фитингов и клея

Если вы решили использовать метод холодного соединения, то нужно воспользоваться ниже описанной технологией. На первом этапе нужно отрезать часть трубы таким образом, чтобы удалось получить элемент необходимой длины. Для чего рекомендуется использовать труборез, специальные ножницы или ножовку по металлу, последняя из которых обладает достаточно мелкими зубцами.

Если вы задумались над вопросом о том, как правильно соединять полипропиленовые трубы, то на следующем этапе на конце изделия снимается фаска, при этом важно соблюсти угол, равный 15 градусам. В процессе проведения данных манипуляций используются фаскосниматель, важно исключить образование заусенцев. Следующим шагом станет тщательная очистка раструба фитинга, а также трубы от пыли, грязи и влаги.

Совет мастера

Для того чтобы добиться эффективной очистки соединяемых элементов, нужно применить очистители, предназначенные для труб, выполненных из ХПВХ. С помощью данного состава удастся достаточно хорошо подготовить поверхности для дальнейшего склеивания.

Нюансы проведения работ

Если перед вами стоит задача, как соединить полипропиленовые трубы без паяльника, то на следующем этапе можно осуществлять нанесение клея. Использовать при этом нужно кисть, аккуратно распределяя состав по поверхности раструба и трубы. Элементы вставляются друг в друга, для равномерного распределения состава, нужно повернуть фитинг на 90 градусов относительно трубы. Детали фиксируются на 30 секунд, в процессе чего не следует осуществлять повторного поворачивания. Весь процесс важно завершить в течение 1 минуты. Если вы задумались о том, как соединить полипропиленовые трубы без пайки, то после окончания склеивания нужно проверить наличие валика, который представляет собой равномерный клеевой слой, расположенный по окружности. Возможно, придется избавиться от избыточного количества клея, используя мягкую ветошь.

Почему стоит использовать холодный метод соединения пластиковых труб

Перед тем как соединить полипропиленовые трубы фитингами, нужно взвесить все положительные отрицательные стороны остальных технологий. Если речь идет о клеевом соединении, которое было описано выше, то стоит выделить плюсы, заключающиеся в возможности осуществления качественного монтажа труб даже в тех местах, доступ к которым особенно затруднен. Мастеру не придется использовать дополнительное дорогостоящее оборудование, которое способно потреблять в процессе эксплуатации большое количество электроэнергии. Весь процесс есть возможность осуществить самостоятельно, не прибегая к помощи профессиональных компаний. В процессе склеивания деталей происходит образование структуры монолитного типа, которое обеспечивает герметичность стыка. Если вы решите использовать клеевую холодную сварку, то, в отличие от обычной, на внутренней поверхности изделия не будет образовываться наплывов, которые способны сузить просвет и поспособствовать оседанию твердых частиц.

Заключение

Если соблюсти присоединение полипропиленовых труб между собой, соблюдая вышеописанные несложные правила и рекомендации, то протечки и провисания трубопровода будут исключены. Срок службы трубопровода, смонтированного по подобной методике, может достигать 50 лет.

fb.ru

пошаговое описание работы, виды сварки

Большинство современных трубопроводов в доме выполнены из пластика. Для их монтажа не требуется сложное и громоздкое оборудование, поэтому монтаж и замену можно произвести самостоятельно, в том числе металлических труб на пластиковые. Некоторые навыки и оборудование вам все-таки понадобятся, но об этом дальше.

Пластиковые трубы – выбор века

Пластик уже давно занял свое прочное место в обустройстве всех видов водопроводов.

Достоинства трубопровода из пластика:

  • Простой монтаж;
  • Не подвержены коррозии;
  • Очень легкие конструкции;
  • Внутренняя сторона труб не зарастает;
  • Универсальность – отопления, водопровод и канализация;
  • Гарантийный срок для пластика от 50 до 70 лет;
  • Цена намного ниже металла.

Среди пластика, лучшими являются полипропиленовые трубы, поскольку они более прочные, нежели полиэтиленовые – выдерживают большое давление и температуру.

Виды полипропиленовых труб

Полипропиленовые трубы могут быть разных марок – от PN 10 до PN 25. Номер обозначает количество атмосфер, которое может выдержать данное изделие.

PN 10 рассчитана на 10 атмосфер и температуру в 25ºС и подходит только для холодных трубопроводов. PN 16 может работать при 16 атмосферах и 60ºС – для холодного и горячего водопровода, а также теплого пола. Тогда как PN 20 и PN 25 номер может выдерживать соответственно 20 и 25 атмосфер и 95 ºС, что делает их пригодными для монтажа системы отопления и горячего водопровода, равно как и других систем.

Если вы будете использовать армированную трубу PN 25, то место ее соединения с фитингом нужно будет обработать шейвером, чтобы зачистить от алюминиевой фольги.

Монтаж пластиковых труб

Пластиковую трубу можно соединять как с пластиком, так и с металлом. Конечно, способы такого соединения отличаются друг от друга.

Виды соединений полипропиленовых труб

Говоря о вариантах соединения полипропилена, у вас есть выбор, который зависит от наличия специального оборудования для пайки, а также характера отрезка трубопровода, который вы будете монтировать.

Способы соединения:

  • Разборное резьбовое соединение — для марок PN 10 и PN 16;
  • Сварка – для марок PN 20 и PN 25.

Резьбовое соединение применяется как для соединения пластика с пластиком, так пластика с металлом. И если для пластика это альтернативный вариант монтажа, то для пластика с металлом – единственный. Соединения без пайки осуществляются для холодных безнапорных систем. Это осуществляется при помощи обжимных фитингов, а сами соединения дополнительно герметизируются.

Сварка полипропиленовых труб с полипропиленовыми

Остановимся подробнее на наиболее частом варианте соединений – пайке. Она позволяет получить максимально герметичный и прочный результат, поэтому используется в любых системах.

Инструменты и материалы

Чтобы выполнить такое неразъемное соединение, нужен специальный сварочный аппарат, который еще называют паяльником. У этого аппарата есть специальные насадки разных диаметров с антипригарным тефлоновым покрытием. Такой паяльник можно купить или взять напрокат. Профессиональные варианты стоят очень дорого, но вы можете обойтись простеньким вариантом, который делает швы не хуже дорогих.

Кроме паяльника, вам нужны: труба, фитинги, нож для пластиковых труб, рулетка и карандаш.

Внимание! Это покрытие ни в коем случае нельзя очищать металлическими скребками, только брезентовой ветошью или деревянным инструментом. Также учите, что очищать насадку нужно после каждой спаянной детали, но только в теплом состоянии.

Этапы сварки

Важно! Сварка полипропиленовых труб происходит при 260ºС, поэтому нужно использовать рабочие перчатки.

Поэтапно процесс сварки можно описать следующим образом:

  1. Место работы. Устанавливаем сварочный аппарат (паяльник) на рабочем столе и включаем его. Можно работать и непосредственно на месте нахождения трубопровода, в зависимости от поставленной задачи;
  2. Разогрев. Включаем паяльник и ждем до полного нагрева насадок. О готовности скажет специальный диодный маячок, обычно это занимает около 20 минут. Важна температура паяльника и внешняя температура: а) непрогретым паяльником работать нельзя – элементы не достигнут необходимой пластичности и не соединяться в прочный шов; б) нельзя работать при минусовой температуре окружающего воздуха;
  3. Подготовка деталей. Отрезаем специальными ножницами необходимый отрезок трубы, делая это под прямым углом. Теперь карандашом (маркером) делаем на трубе отметку, равную глубине фитинга, чтобы при соединении не перестараться с надавливанием – соединяем ровно до отметки. Места соединения обязательно нужно обработать обезжиривающими веществами: спиртом или ацетоном. Секрет! Чтобы соединения прошли как можно проще, конец трубы обрабатывают фаскоснимателем.
  4. Нагрев деталей. Трубу и фитинг одновременно вставляют в разогретые насадки и ждут определенное время. Время выжидания профессионалами определяется интуитивно, но для этого существуют специальные таблицы;
  5. Соединение. Трубы вставляем в фитинг до отметки, выжидаем некоторое время и оставляем для остывания. Важно дождаться полного остывания, так как любая деформация крайне нежелательное явление. Такие вещи исправляются исключительно «хирургическим» путем — вырезая фитинг и осуществляя новую пайку деталей.
Соединения армированных полипропиленовых труб

Такие трубы ( PN 25) имеют особенности в своем строении — алюминиевая фольга, поэтому соединить их без предварительной обработки не удастся. Для этого вам нужно специальное приспособление – шейвер, который зачищает некоторый слой пропилена и алюминия. Раструб фитинга устроен так, что в него входит труба с удаленным верхним слоем. Глубина зачистки определяется как глубина раструба плюс 2 мм. Но если вы приобрели пластиковые детали и инструмент одной фирмы, то шейвер снимет верхний слой необходимой глубины.

Требования к соединениям

Очень важно соблюсти все правила для монтажа таких деталей, как шаровые краны, уголки и тройники. Но в принципе любое соединение отрезка трубопровода нужно проверить на качество по нескольким пунктам.

Главные требования к соединениям:

  • Соосность. Этот показатель должен быть как можно более точен и погрешность не может быть больше, чем толщина стенки трубы;
  • Качество шва. Вокруг раструба фитинга должен образоваться сплошной равномерный валик оплавленного пластика;
  • Поверхность фитинга. На фитинге после сварки не должно быть трещин или складок, которые вызваны перегревом.
Как соединять полипропиленовую трубу с металлической

Здесь также существует несколько вариантов:

  • резьбовое соединение фитингами;
  • фланцевое соединение.

Резьбовое соединение пластика с металлом

Для решения такой задачи, как соединения трубы из полипропилена и металла, существует универсальное приспособление – фитинги с резьбой. С одной стороны, эти детали могут иметь внутреннюю либо наружную резьбу для соединения с металлической трубой, а с другой – муфту для впаивания пластиковой трубы. Такие соединения являются разъемными, что в некоторый случаях весьма удобно.

Этапы резьбового соединения:

  1. Металлическая труба на месте желаемого стыка с пластиковой откручивается, а если муфты нет, то срезается;
  2. Если отрезок срезан, то резьба на ней отсутствует, но этот недостаток легко исправляется при помощи резьбореза. Этим прибором наносят новую резьбу на конец трубы;
  3. После откручивания муфты или нанесения новой резьбы ее нужно очистить и загерметизировать. Важно чтобы слой герметика был нанесен не больше нормы в 1-2 слоя;
  4. Теперь можно накручивать фитинг на металлическую резьбу, но делать эту нужно только вручную;
  5. Последний шаг – это приварить пластиковое изделие к гладкой муфте фитинга. Процесс точно такой же, как и пайка пластиковых изделий.

Фланцевое соединение пластика с металлом

Кроме того, применяется фланцевое соединение, которое также является разъемными. Для этого нужно приобрести втулки под фланцы, которые привариваются к трубе, либо металлические накидные фланцы. Эти виды монтажа используются для соединения полипропиленовых труб с металлическими, с клапанами, насосами и таких соединений, которые впоследствии нужно будет разбирать для чистки или ремонта.

Всего существует несколько видов фланцев:

  • Свободные с опорой на прямой бурт для монтажа легких конструкций, диаметр которых не более 300 мм, а также тяжелых с диаметром до 150 мм;
  • Свободные с опорой на конусный бурт для участков трубопровода с диаметром не более 200 мм;
  • Клиновые соединения используются повсеместно.

Пластик и металл чаще всего соединяют первым способом, то есть свободным фланцем на прямой бурт. Главная задача состоит в том, чтобы размеры полипропиленовых и металлических элементов соответствовали друг другу.

Этапы соединения при помощи фланцев:

  1. По месту соединения нужно сделать ровный срез;
  2. На участок трубы одевается фланец;
  3. Укрепляем конструкцию резиновой прокладкой, но она не должна заходить слишком далеко на срез – не дальше чем 8 мм;
  4. Фланец надеваем на прокладку, после этого вся эта система соединяется с другим фланцем болтами. Затягивать нужно равномерно, чтобы не повредились болты, что чревато протеканием.

Как видите, соединения полипропиленовых труб с полипропиленовыми процесс довольно простой. Чаще всего используется спайка при помощи специального паяльника, поскольку такие соединения надежные и не подвержены подтеканию. Мы советуем вам купить пару лишних фитингов (можно дешевые) и кусок трубы, чтобы потренироваться в работе с паяльником. Проследите за качеством шва и когда увидите, что вам удается выполнить ровный валик шва, приступайте к пайке настоящих систем. Также паяльник и специальные фитинги пригодятся для монтажа полипропиленовых труб с металлическими. Процесс этого описан в данной статье.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Соединение полипропиленовых труб с металлическими

Содержание статьи:

Очень часто при модернизации отопления, да и водоснабжения тоже, приходится соединять металлическую трубу с металлопластиковой. В основном это бывает, когда нужно подключить отопление или водоснабжение к общему стояку дома или к металлическому вводу воды в дом.

Такое соединение можно осуществить двумя способами:

  • при помощи резьбового фитинга
  • и фланцевого соединения

Резьбовое соединение полипропиленовой трубы с металлической

Так как при помощи резьбовых фитингов соединяют небольшие диаметры труб до 40 мм, они наиболее часто применяются. Поэтому начнем с этого вида соединения.

Как уже было сказано для соединения применяют такой вот фитинг, который имеет с одной стороны металлическую резьбу, а с другой фитинг для впаивания в него полипропиленовой трубы. Либо же лучше вот такую разборную муфту

которую можно буде разобрать в любой момент.

Порядок фитингового соединения

Первым делом нужно подготовить металлическую трубу. Наиболее частый сценарий такой:

  • трубу нужно отрезать при помощи шлифовальной машинки или ножовкой по металлу в месте предполагаемого соединения.
  • Подобрать нужный по диаметру резьборез.
  • Смазать конец трубы солидолом и при помощи трубореза нарезать на ней резьбу.
  • Убрать все заусенцы, образовавшиеся во время нарезки резьбы.
  • Намотать на резьбу льняное волокно или фум-лентуи накрутить на трубу фитинг нужного размера.
  • Далее при помощи сварочного аппарата для полипропиленовых труб осуществить соединение фитинга с полипропиленовой трубой. В конечном итоге у вас должно получиться вот так:

Как правильно паять полипропиленовые трубы читайте по

ссылке.

Либо бо же произвести соединение через шаровый кран:

Фланцевое соединение труб

Производится при помощи специальных фланцев с полипропиленовой частью.

Фланцевое соединение является универсальным соединением многих видов труб, не только полипропиленовых.

Вообще при помощи фланцевого соединения можно соединять легкие трубы диаметром до 30 см и тяжелые трубы диаметром до 20 см.

Порядок соединения такой:

Отрезается металлическая труба, желательно ровно. Надевается на неё фланец. Вставляется прокладка и другой частью фланца при помощи болтов скручивается соединение. Болты необходимо скручивать равномерно и без лишних усилий. Лучше потом ещё затянуть, если будет место подтекать.

domotopil.ru

Как соединять полипропиленовые, полиэтиленовые и металлопластиковые трубы

Содержание статьи:

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

  • Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
  • Долговечные;
  • Устойчивы к коррозийному воздействию;
  • Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

Виды продукции из полипропилена

Выделяют четыре типа изделий из полипропилена:

  • PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
  • PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
  • PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
  • PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).

Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом. Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.

Инструментарий

Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:

  • трубы из полипропилена;
  • карандаш;
  • клипсы, чтобы фиксировать магистраль;
  • рулетка;
  • муфты для соединения;
  • уголки;
  • ушастик-МРВ. Он применяется для закрепления смесителя;
  • выходы МРВ с резьбой из металла;
  • паяльное устройство;
  • ножницы для предметов из пластика.

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Соединение полипропиленовых труб с полиэтиленовыми

Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.

Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Соединение полипропиленовых труб с металлопластиковыми

Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.

Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.

Типы фитингов

Выполнить соединение 2 кусков из неодинаковых материалов возможно особыми фитингами. Они еще используются, когда нужно соединить сантехнику с арматурой из стали. Вставки на фитингах необходимы для прочного соединения. Они могут быть изготовлены из латуни либо хрома. Сегодня наиболее распространены следующие варианты:

  • крестовины;
  • комбинированные тройники;
  • муфтовые;
  • шаровые краны;
  • переходники (располагают внешней пластмассовой резьбой).

Правильный выбор полипропиленовых изделий

Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.

1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.

2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.

3. При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:

  • гладкость внутренней/наружной поверхности;
  • наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
  • правильность геометрии;
  • одинаковая толщина стен.

4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.

5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.

6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными. Обязательно обращайте на это внимание.

7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.

Советуем почитать:









stroysoveti.ru

Как соединять полипропиленовые трубы — два способа и этапы работ

Полипропиленовые трубы намного удобнее и практичней своих металлических собратьев. Их основные достоинства:

  1. легкий монтаж;
  2. не большой вес;
  3. не подвержены коррозии;
  4. не дорогие.

Благодаря своим преимуществам, они становятся все более популярными.

Как соединить полипропиленовые трубы

Еще одним важным преимуществом этого материала является то, что для монтажа не требуется ни кого нанимать, все можно сделать своими руками. Поэтому, если Вам необходимо заменить старый протекающий водопровод можете смело приступать к работе. Соединить полипропилен можно с помощью спайки или же применяя холодный метод.

1 способ – спаивание

Этот способ подразумевает наличие специального сварочного аппарата, который у специалистов именутся «утюг». Утюг — это своеобразный паяльник работающий от электричества. В комплекте с ним идут насадки разного диаметра.

Если Вы не собираетесь профессионально заниматься монтажом водопровода, такой прибор покупать не обязательно. Его можно взять в прокат, обычно все продавцы предоставляют такую услугу. Процесс спаивания полипропиленовых труб не сложный.

Видео: Как правильно паять трубы своими руками

Технология пайки

Соединяются изделия из полипропилена под воздействием высокой температуры. Сама труба должна нагреваться с внешней стороны, а все соединительные элементы с внутренней. Таким образом получается прочное соединение.

Этапы спаивания
  • Включаем паяльник, он должен разогреться до 270 гр С. Пока происходит нагрев можно нарезать нужные заготовки и зачистить. Для удобства можно сделать пометки, которые покажут на какую глубину погружать их в сварочный аппарат. Отрезают их специальным труборезом или обычной ножовкой по металлу. Если нарезка производится ножовкой, следует обратить внимание на заусеницы и если они остаются, их необходимо срезать ножом.
  • После того как паяльник нагрелся до необходимой температуры, на его насадки вставляем трубу и соединительные элементы. Для качественной спайки все элементы должны вставляться ровно. Движения должны быть быстрыми и уверенными. Детали которые подвергаются нагреванию нельзя сдвигать и крутить.
  • Когда все элементы хорошо нагрелись, их снимают с паяльника и производят соединение друг с другом. Это также делается быстрыми и уверенными движениями. Детали соединяются с легким нажимом (без вращения) и фиксацией 10-15 секунд.
  • После этой процедуры можно переходить к спаиванию следующего узла и так до победного конца, когда водопровод будет полностью спаян.

Нагретый полипропилен быстро остывает, при этом образуется прочное и надежное соединение. Буквально через час в систему можно подавать воду.

2 способ – без пайки

Это способ соединения, для которого не требуется наличие паяльного оборудования. При этом способе есть два варианта: соединение компрессионными фитингами и так называемая «холодная сварка».

Для варианта с компрессионными фитингами понадобится только специальный обжимной ключ. Этот ключ обычно продается в комплекте с фитингами.

Если вы остановитесь на варианте — «холодная сварка», тогда понадобится специальный «агрессивный» клей. Его наносят на детали, после чего соединяют их и прижимают, зафиксировав в таком положении на несколько секунд.

Соединение полипропиленовых труб с помощью клея подходит только для водопровода с холодной водой. Соединение полипропиленовых труб без спайки имеет большой недостаток, а именно — по сравнению с пайкой, время на монтаж трубопровода требуется существенно больше.

В заключение хочется сказать, что в самостоятельном соединении полипропиленовых труб нет ничего сложного. Как и в большинстве других строительных работах, от вас потребуется добросовестное и четкое выполнение всех технологических норм.

Тогда процесс соединения полипропиленовых труб будет выполнен быстро и главное качественно. А качество выполненной работы является залогом долговечной и надежной работы систем водоснабжения и отопления.

Посмотрите видео: Как правильно паять полипропиленовые трубы своими руками

alina-sharapova.ru

Как соединять полипропиленовые трубы — соединение полипропиленовых труб

Каждый строительный материал имеет свой срок эксплуатации, по окончанию которого приходится проводить замену испортившихся изделий. Трубы не являются исключением. Современные полипропиленовые трубы настолько просты в монтаже, что позволяют сделать замену всей системы отопления или водоснабжения без особых усилий. Чтобы узнать, как соединять полипропиленовые трубы, достаточно прочесть статью.

Преимущества труб из полипропилена

Несколько основных преимуществ таких труб:

  • Прочность. Они способны выдержать скачки давления в системе и высокую температуру без изменения своих характеристик.

  • Долговечность.

  • Стойкость к коррозии.

  • Легкость монтажа. Для установки труб достаточно нагреть их специальным прибором и соединить при помощи фитингов. Соединение полипропиленовой трубы с металлической осуществляется также при помощи фитингов.

Инструменты

Инструмент для сварки

Простота монтажа – первое и главное преимущество полипропиленовых труб, правда, потребуются дополнительные материалы и инструменты.

  • полипропиленовые трубы,

  • карандаш,

  • клипсы для фиксации труб,

  • рулетка,

  • соединительные муфты,

  • утеплители мерилоновые,

  • уголки. Нам потребуются изделия двух видов: под 45 и 90 градусов,

  • МРВ-ушастик. Он используется для крепления смесителя,

  • МРВ и МРН выходы с металлической резьбой,

  • паяльник,

  • ножницы для пластиковых изделий.

Монтаж

Как правильно сделать монтаж системы с использованием труб из полипропилена, чтобы результат был долговечным, мы рассмотрим ниже. Если у вас остались сомнения насчет своих умений, или вы не решаетесь на самостоятельную замену изделий, то навсегда забудьте об этом. Дело в том, что даже неправильная спайка таких труб может быть исправлена соединительными муфтами.

Обратите внимание! При выборе полипропиленовых изделий ориентируйтесь на диаметр старых труб, что поможет значительно упростить монтаж всей конструкции.

Диффузионная сварка

Полипропиленовые изделия можно соединить несколькими способами, но самый популярный – диффузионная сварка. Для надежного крепления изделий здесь используются фитинги: муфты, уголки и переходники.

Полипропиленовые трубы в системе холодного водоснабжения гарантировано прослужат до 50 лет. Примерно четверть века они смогут прослужить при обустройстве горячего водоснабжения. Не забывайте, что длительность службы этих изделий зависит от давления и температуры воды в конструкции.

Трубопровод из полипропилена имеет большой запас прочности, позволяющий выдерживать все изменения в системе. Так, высокое давление и низкие температурные показатели никак не повлияют на продолжительность службы изделий. Такое же воздействие на полипропиленовые трубы будет иметь низкое давление с высокой температурой. Однако высокие показатели давления и температуры, одновременно зафиксированные в системе, сократят продолжительность службы изделий на 5–7 лет. В домашних трубопроводах не бывает чрезмерных нагрузок, способных повредить трубы, поэтому не стоит беспокоиться.

Обратите внимание! Полипропиленовые трубы, для скрепления которых использованы неразъемные соединения, в последующем не могут быть разобраны.

Категории полипропиленовых труб

Все полипропиленовые трубы делятся на:

  • PN 25. Труба выдерживает 2,5 МПа. Используется в отопительных системах и системах горячего водоснабжения.

  • PN 20. Универсальная труба, способная выдержать 2 МПа. Она может использоваться для холодного и горячего водоснабжения при условии, что температура системы не больше 80 ⁰C. Полипропиленовая труба этой категории относится к изделиям высокой прочности, так как внутренняя ее часть армирована фольгой.

  • PN 16. Труба для отопительных систем с низким давлением и холодного водоснабжения.

  • PN 10. Тонкостенная труба, выдерживающая давление в 1 МПа. Ее широко применяют в конструкциях теплого пола (но при температуре не выше 45 ⁰C) и холодного водоснабжения (до +20 ⁰C).

Видео с яркими примерами использования труб определенной категории поможет определиться в таком нелегком выборе:

Виды фитингов

Фитинги для труб

Соединить две трубы из разных материалов (металлическую и полипропиленовую) можно специальными фитингами. Они помогают еще и при соединении сантехнического оборудования со стальной арматурой. Вставки на фитингах нужны для надежного скрепления изделий и бывают они латунными или хромированными. Как правильно их использовать и где лучше, мы сейчас не будем затрагивать, а рассмотрим лишь их разновидности — это:

  • крестовина,

  • комбинированные тройники,

  • муфты,

  • угловые шаровые краны и прямые,

  • заглушка,

  • угольники на 45 и 90 градусов,

  • угольник (тройной или для соединения одинаковых труб),

  • проходная водорозетка,

  • переход. Он имеет наружную резьбу ил пластмассы типа DG,

Разновидности фитингов

  • вварное седло,

  • комбинированные муфты,

  • комбинированные угольники для труб,

  • комбинированные угольники для приборов.

Ход работы по соединению труб

Скрепление изделий из полипропилена – процесс простой, но требует внимательности и аккуратности. Чтобы сделать все правильно, нужно прочитать инструкцию, которая идет в комплекте с паяльником. Проводить все работы по пайке труб лучше поэтапно.

Сначала составляем схему! Новый водопровод начинается с разметки кранов, фильтров, поворотов и других деталей. После составления подробной схемы можно приступить к частичной сборке трубопровода. Часть деталей можно соединить без пайки, использовав клей, но другая требует специального инструмента. Чтобы процесс спаивания проходил легко, держите трубы строго горизонтально.

Схема соединения

Чтобы соединить трубы, расположенные вертикально, потребуется помощник. Второй человек должен лишь фиксировать изделие на своем месте, а вы будете паять, предварительно сняв паяльник с подставки. Последний этап – сборка получившихся частей в единую конструкцию. Здесь вам тоже понадобится помощник.

Для соединения полипропиленовых изделий с диаметром больше 63 см используют стыковую сварку. Такой способ скрепления изделий считается самым надежным, а для его проведения не требуется дополнительных деталей.

Аппарат Фузиотерм

Холодные полипропиленовые трубы накручиваются и затягиваются на своих местах, после чего места соединения обрабатываются аппаратом Фузиотерм. Если требуется сварка двух концов изделий, то их нужно вставить в специальное отверстие в аппарате. То аппарат для пайки включают, дают прогреться до 260 градусов, вставляют трубы в специальное отверстие, выдерживают установленное время, извлекают и соединяют.

Обратите внимание! Температуру разогрева необходимо проверять до начала сварки.

Раструбная пайка

Полипропиленовые трубы с диаметром менее 40 мм можно соединять ручным аппаратом для сварки. Соединение полипропиленовой трубы с металлической деталью не может проводиться таким способом. Такая техника имеет центрирующее устройство и несколько особых насадок. Включать такой аппарат можно только после надежной его фиксации и установки насадок.

Порядок проведения раструбной пайки

  1. Отрезать часть полипропиленовой трубы можно специальными ножницами. Армированное изделие нужно будет обработать, зачистив армирующий слой в месте среза.

  2. Надев перчатки, нагревают аппарат и начинают пайку.

  3. Сварка должна проводиться очень быстро во избежание деформации мест соединения.

Видео

Предлагаем вам увидеть, как паяются трубы из полипропилена:

Последняя редакция: 04.03.2015 Автор: Галина Костюк

trubyinfo.ru

дренажное отверстие для сточных вод — исправить свинцовый стык между водопроводными трубами из чугуна и оцинкованной стали?

Я вынул ванну, чтобы заменить гнилую стену за ней, и сливная труба вывалилась. (Да, я открутил сливной штуцер перед тем, как снять ванну.) Разрыв под бетонной плитой, где сливная труба встречается с П-образным сифоном, — вот что развалилось.

Дренажная труба

и сифон http://www.bolis.com/albums/projects2014/20140528_130558_bathroom_plumbing.sized.jpg

П-образный сифон находится под бетонной плитой, а не прямо под сливом ванны, поэтому он был продлен до водостока ванны с помощью двух колен под 45 градусов.Рифленая сифон из чугуна, как и два колена под 45 градусов. Присоединяющиеся к ним трубные ниппели изготовлены из оцинкованной стали, США 1-1 / 2 дюйма NPT.

Р-ловушка, однако, имеет резьбу , а не , по крайней мере, не с резьбой 1-1 / 2 NPT. Похоже, может быть нить поменьше и тоньше; это может быть резьба фитинга слива ванны. Или это может быть просто мое воображение; по ржавчине сложно сказать.

Похоже, что ниппель стальной трубы был вставлен в П-образный сифон и запломбирован свинцом.Свинец представлял собой своего рода прокладку, сидящую в выступе или плече Р-ловушки. Свинцовое кольцо с левой стороны было немного оторвано. Я предполагаю, что у него долгое время был небольшой зазор с P-ловушкой. Я попытался снять его плоскогубцами, как вы можете видеть, но он довольно прочно держится с правой стороны.

P-ловушка http://www.bolis.com/albums/projects2014/20140528_130530_bathroom_plumbing.sized.jpg

Р-ловушка http://www.bolis.com/albums/projects2014/20140528_130409_bathroom_plumbing.size.jpg

Этот тип подключения используется в любом месте дома. Вот еще один поблизости, который, я думаю, предназначен для вентиляционной трубы.
соединение свинцовых труб http://www.bolis.com/albums/projects2014/20140528_130510_bathroom_plumbing.sized.jpg

Дом 1966 года постройки, полагаю, это оригинальная постройка.

Я поскреб ножом суставы, уверен, что они свинцовые. Между оцинкованной сливной трубкой и чугунной ступицей Р-сифона отсутствует зазор.Дуба нет; это не стык из свинцового дуба с раструбом.

Итак: как лучше всего отремонтировать это соединение труб? Я заменил ниппель нижней трубы на сливной трубе на новый, но как мне снова подключить его к P-сифону?

Я уверен, что смогу очистить старую P-ловушку и установить сливную трубу на место (после того, как я измерю и аккуратно расположу ее, чтобы она совпала с ванной). Как мне его переподключить? Могу представить несколько альтернатив:

  1. Повторно расплавьте свинец, нагревая чугунную P-ловушку с помощью MAPP или ацетиленовой горелки
  2. Удалить излишки свинца и залить эпоксидной замазкой
  3. Выкопайте P-образную ловушку и замените ее на резьбовую, возможно, в более удобном месте.

Я действительно не хочу заменять P-ловушку, закопанную под плитой, если я могу этого избежать. Я склоняюсь к тому, чтобы попытаться переплавить свинец, но не знаю, каких ловушек следует избегать.

Совет? Предложения? Заранее благодарю за любую помощь.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

  • Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
  • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах из ПВХ с наружной резьбой диаметр каждой последующей резьбы немного больше диаметра предыдущей. Внутренние резьбы постепенно уменьшаются.Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, поскольку их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на кв. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(График 40 и 80)

Затяжка от руки + 2 оборота

Размер

Деформация / поворот

Напряжение / поворот

Максимально допустимый

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0.00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0.00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

1¼

370

520

260

1½

330

470

235

2

280

400

200

2½

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижено на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Нарезать резьбу только на трубы с толщиной стенок, равной или большей, чем у трубы Списка 80.
  2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинение более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать соединение пластмассового фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прилагаемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которое монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Черные и оцинкованные фитинги

Черные стальные трубные фитинги и оцинкованные стальные трубные фитинги — два наиболее распространенных типа труб, применяемых для транспортировки жидкости и газа. И черная стальная труба, и оцинкованная труба изготовлены из стали, однако оцинкованная труба имеет цинковое покрытие, а черная труба — нет.В результате оцинкованная труба более долговечна. При транспортировке черная стальная труба имеет тенденцию к эрозии легче, чем оцинкованная труба, и поэтому она больше подходит для транспортировки газа, а оцинкованная труба подходит для транспортировки воды вместо газа.

Оцинкованные фитинги для труб покрыты слоем цинка, благодаря чему эти фитинги обладают повышенной защитой от коррозии и помогают предотвратить накопление минеральных отложений, которые могут заблокировать трубу. Оцинкованные трубы в основном используются для подачи воды в дома и коммерческие здания; он также может служить каркасом строительных лесов из-за его защиты от ржавчины.

Оцинкованные фитинги для труб используются во множестве наружных и промышленных применений из-за способности материала защищать от коррозии и соли. Оцинкованные трубы и фитинги могут использоваться в большинстве приложений, за исключением подземных коммуникаций. Хотя они лучше всего работают с линиями холодной воды, их можно использовать и с горячей водой. Основным преимуществом использования оцинкованных фитингов является их превосходная устойчивость к ржавчине по сравнению с черными и медными фитингами. Фитинги из оцинкованных труб не должны использоваться с газом.

Черная трубная арматура (черная арматура из ковкого чугуна) используется для соединения с черной железной трубой. Труба из черного чугуна используется для транспортировки природного и пропанового газа в жилых домах.

Черная стальная труба изготавливается как бесшовная, что делает ее лучшим типом для газотранспортных и пожарных спринклерных систем, поскольку она предотвращает возгорание лучше, чем оцинкованная труба. Труба из черного чугуна также чаще всего используется в системах пожаротушения из-за ее высокой термостойкости и для линий водоснабжения из-за ее устойчивости к повреждению водой.Поскольку она имеет темную поверхность, образованную оксидом железа в процессе производства, она называется черной стальной трубой.

Основное отличие стальной трубы от оцинкованной заключается в поверхности. Черная стальная труба не имеет покрытия и изготавливается без пара, поэтому она широко используется для транспортировки газа, такого как пропан и природный газ, в жилые и коммерческие здания.

Оцинкованная труба имеет цинковую поверхность на поверхности, поэтому минерал со временем отслаивается и блокирует трубу.Это приведет к взрыву. Ввиду этого транспортировка газа по оцинкованным трубам опасна, поэтому его часто используют для транспортировки воды.

Черная стальная труба, напротив, не подходит для водного транспорта. Черные стальные трубы имеют тенденцию к коррозии в воде, а минералы, содержащиеся в трубах, растворяются в воде и также забивают трубопровод.

Общие сведения о трубопроводной арматуре — типы трубопроводной арматуры, материалы и приложения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов.Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным. Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб. Хотя фитинги по форме похожи на трубные фитинги, они редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже.Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение. Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому — например, от меди к чугуну.Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб. Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Хотя доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна».«Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно большого диаметра, они, как правило, сегодня не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне трудным.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами.Фитинги для сварки внахлест, как правило, кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ. Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также соединяются с помощью фланцев по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, приложенном к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере.Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцевых соединений и фланцевых соединений для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба

также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые сопрягаются с аналогами на приемных трубах.Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной. Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубой из ПВХ, предназначенной для использования в конструкциях, например, для ограждений, перил или использования в мебельной конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых являются оцинкованные трубные перила.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги для труб из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходные переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку и устранение засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Керамическая глина

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли промышленности

Вызовы

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса — 55 градусов.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, идентифицируемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы можно было показать всю систему трубопроводов в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под различными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после — подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование — это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжимных механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • колпачки
  • заглушки
  • ниппели
  • отвод
  • тройники
  • звезд
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Заглушки или заглушки можно использовать для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб для облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Заглушка для труб для испытаний на давление в трубопроводе

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Небольшие отрезки трубы с резьбой называют ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Фитинги для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или катанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками, как правило, разрешены спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малой загруженностью.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ к спринклерной трубе. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Аббревиатуры

  • ABS — акрилонитрилбутадиенстирол
  • AWS — Американское сварочное общество
  • DWV — слив, отходы и вентиляция
  • MEP — механическое, электрическое и водопроводное оборудование
  • NPT — трубная коническая резьба National
  • NPS — прямая трубная резьба National; также, номинальный размер трубы
  • PCCP — предварительно напряженная бетонная цилиндрическая труба
  • PE — полиэтилен (PEX, сшитый)
  • P&ID — Схема трубопроводов и КИП
  • PP — полипропилен
  • ПВХ — поливинилхлорид
  • SDR — стандартное соотношение размеров
  • WPS — Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Еще из оборудования

Руководство по типам и материалам фитингов

Сантехника — это трубы и фитинги. Трубы устанавливают участки, по которым поступает или забирается вода, а фитинги контролируют поток и регулируют его. Трубы достаточно простые: они прямые, бывают разных размеров.Выберите подходящий материал и длину, и все готово. Фурнитура — для сантехника — во многом такая же. Но для среднего домовладельца арматуры очень много. Некоторые из них могут вызывать недоумение, другие — просто устрашающие, если учитывать материалы и размеры. Размеры мы рассмотрим в другой статье; а пока вы можете узнать немного о наиболее распространенных деталях, которые можно найти в сантехнике вашего дома. Вам больше никогда не придется просить «штуку с двумя концами, которая соединяет две трубы под углом»!

Различные типы фитингов

Адаптеры

Латунный переходник с отбортовкой x MIPS

Адаптеры

используются для удлинения участков или для простого изменения типа соединения на конце трубы.Это позволяет подключать разнородные трубы без необходимости более сложной настройки.

Адаптеры доступны в большинстве стандартных материалов: АБС, латунь, медь, ХПВХ, ковкий (оцинкованный и черный), ПВХ и нержавеющая сталь.

Втулки

Втулка из нержавеющей стали

Втулки

используются для соединения труб разных размеров, обычно путем уменьшения фитинга большего размера до трубы меньшего размера. Втулки обычно — не всегда — имеют как внутреннюю, так и внешнюю резьбу и занимают очень мало места по сравнению с муфтой или соединением, которые служат для достижения той же цели.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Примечание: Некоторые типы фитингов, например, втулки, имеют ограничения на их использование (или вообще не допускаются) некоторыми правилами сантехники. Не забудьте проверить местные правила сантехники перед покупкой.

Заглушки и заглушки

Заглушка из ПВХ

Заглушки, как ни странно, используются для закрытия конца трубы. Заглушки делают почти то же самое, но обычно вставляются внутрь фитинга и имеют резьбу, позволяющую использовать трубу в будущем.Заглушки могут быть нарезаны, приклеены или припаяны к трубе (в зависимости от ее материала).

Оба доступны из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Муфты

Хромированная муфта

Муфта используется для увеличения длины участка трубы или изменения размеров трубы (в случае переходной муфты, также иногда называемой «раструбным» редуктором из-за ее формы). Доступны с внутренней резьбой или без резьбы для приклеивания пластика (сварка растворителем) или пайки меди, они являются одними из наиболее часто используемых фитингов.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Колено

Колено 90 ° медное

Если вам нужно изменить направление потока, локти — лучший выбор. Изготавливаемые в основном под углом 90 и 45 градусов (также доступны уникальные размеры, такие как 22,5 и 60), отводы могут иметь резьбу или пропитку, и являются одним из наиболее важных фитингов, используемых в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой, позволяющие легко соединять разные трубы или фитинги.Некоторые уникальные локти также имеют боковой выпускной патрубок, что делает его более похожим на тройник с изгибом.

Доступен из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Фланцы

Фланец для пола из черного железа

Фланцы используются для соединения труб. Труба нарезается резьбой или приваривается к фланцам, которые затем герметизируются (обычно с помощью болтов). Фланцевые соединения широко используются в промышленных приложениях, работающих при высоких давлениях.Их также можно найти для подключения бытовых насосных систем. Фланцы для туалета (или туалета) используются в доме, где унитаз крепится к полу, а слив под ним.

Предлагается из латуни, меди, ковкой (оцинкованной и черной) и ПВХ (для фланцев для туалетов / туалетов).

Соски

Ниппель для хромированной трубы

Ниппели — это короткие отрезки трубы с наружной резьбой на каждом конце, которые используются для соединения прямых участков труб. Закрытые ниппели имеют резьбу с каждого конца по всей длине для особо плотного соединения.

Доступны из латуни, хромированной латуни, меди, ковкой (оцинкованной и черной), ПВХ и нержавеющей стали.

Тройники

Тройник из латуни IPS

Если для водоснабжения требуется более одного ответвления, лучше всего подойдут тройники. По сути, это длинная муфта с выпускным отверстием на стороне, эти фитинги имеют выпускные отверстия под углом 90 ° от впускного отверстия и имеют размер в соответствии с их «длиной» (горизонтальный или прямой размер фитинга) и боковым выпуском («верх» фитинга, отклонение от хода 90 градусов).Когда длина тройника меньше бокового выхода, его часто называют фитингом с «бычьей головкой».

Тройники предлагаются из АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Крестовины

Крест оцинкованный

Крестообразные фитинги — это 4-ходовые фитинги, которые представляют собой комбинацию двух тройников. Многие предпочитают вместо этого использовать две тройники.

Крестовины доступны из латуни, ковкой (оцинкованной и черной) и ПВХ.

Тройник-седло

Седельная футболка из ПВХ

Эти фитинги используются для быстрого добавления тройника к существующей длине трубы без необходимости разрезать и повторно паять то, что там есть. Чаще всего это происходит с ирригационными системами для добавления новой дождевальной линии. Также называемые защелками, к трубе приклеиваются седла, и после установки просверливается новое отверстие.

Тройники-седла предлагаются только из ПВХ.

Профсоюзы

Союз ХПВХ

Муфты — альтернатива муфтам, когда последние непрактичны или неудобны.В то время как муфты (если они не припаяны) должны иметь трубную резьбу, в соединениях используется собственная гайка для создания уплотнения между концами труб. Это делает их идеальным выбором для соединения двух фиксированных труб (которые нельзя ввинтить в обычную муфту) и значительно упрощает будущий ремонт. Диэлектрические муфты используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии. Несмотря на все преимущества, профсоюзы имеют недостатки: их нельзя использовать с природным и сжиженным газом.

Доступны из латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного) ПВХ и нержавеющей стали.

Уайес

АБС-звезда

Wyes — это в первую очередь дренажные фитинги и имеют ответвление под 45 °, обеспечивающее плавный поток. Хотя сантехнические тройники используются с вертикальными сливными соединениями, они могут вызвать проблемы при использовании плоско на горизонтальном соединении: в таких ситуациях требуется тройник.

Доступны из латуни, АБС и ПВХ.

Общие фитинговые материалы

АБС

Колено 60 ° из АБС-пластика

Акрилонитрил-бутадиен-стирол, черный пластик, используемый в дренаже, канализации, сточных водах и вентиляционных отверстиях. Трубы / фитинги из АБС-пластика, а также ПВХ заменили большую часть чугунных, свинцовых и стальных труб, ранее использовавшихся для DWV. Важно отметить, что никакой цемент на основе растворителя (или грунтовка) не может полностью «склеить» (сваривать растворителем) АБС-пластик с ПВХ-пластиком.

Латунь

Удлинитель латунного фитинга

Изготовлен из смеси металлических сплавов: в основном меди и цинка, а также небольшого количества свинца, олова, марганца, никеля, алюминия или железа.Латунные фитинги, используемые для питьевой воды, обычно содержат примерно 62-65% меди, 30-35% цинка и очень небольшие проценты олова и свинца. Латунь особенно хорошо работает в системах с горячей водой и обладает высокой устойчивостью к коррозии.

Медь

Медная втулка

Красновато-коричневый, цветной металл, широко используемый для изготовления бытовых водопроводных труб. Медь — относительно мягкий и часто тонкий материал, затрудняющий нарезание резьбы. В результате у большинства медных фитингов нет резьбы, и их необходимо припаять к медной трубе.

ХПВХ

Тройник переходной из ХПВХ

Хлорированный поливинилхлорид — это пластмассовый продукт, предназначенный для питьевой воды с температурой до 180 градусов (если это разрешено правилами) и, как правило, может выдерживать более высокие температуры, чем стандартный ПВХ. Предлагаемые нами фитинги из ХПВХ не приклеиваются к трубам из ПВХ сортамента 40.

Ковкий (оцинкованный или черный)

Черная железная футболка с боковым выходом

Изготовлен из стали. Черное железо в основном используется в газовой и нефтяной промышленности и часто покрывается черной краской или лаком.Оцинкованная фурнитура покрыта цинком для защиты от ржавчины и коррозии. В прошлом оцинкованные трубы широко использовались для домашней сантехники, но теперь их уже нет из-за проблем с утечками со временем. Сегодня оцинкованные фитинги чаще всего используются для наружных работ, не предназначенных для питья, и для ремонта существующих оцинкованных систем.

ПВХ

Муфта ПВХ

Жесткая, обычно белая пластиковая труба. Используется для сточных и вентиляционных систем, а также для подачи холодной воды (подземных) вне дома, а также для спринклерных и ирригационных труб, канализации, сточных вод, сточных вод и вентиляционных труб и фитингов.ПВХ в сантехническом бизнесе обычно белый (Sch 40), но иногда бывает и других цветов (в нашей отрасли серый является вторым по популярности и обычно используется для PVC Sch 80). Другой цвет, который вы можете видеть чаще по мере роста усилий по сбережению воды, — это фиолетовый, который используется для различения систем очищенной или серой воды от систем питьевой воды.

Нержавеющая сталь

Контргайка из нержавеющей стали

Комбинация сплавов железа и хрома, нержавеющая сталь прочна и обеспечивает отличную устойчивость к ржавчине и коррозии.Нержавеющая сталь бывает разных типов, из которых 304 и 316 чаще всего используются в сантехнике. Оба устройства рассчитаны на давление 150 фунтов на квадратный дюйм, а сталь типа 316 обеспечивает лучшую защиту от химической коррозии.

3 Что можно и чего нельзя делать при сборке фитингов из ПВХ

Пластиковые трубопроводы и резьбовые фитинги чрезвычайно надежны и обеспечивают бесперебойную работу. Проблем с растрескиванием под напряжением резьбовых фитингов из ПВХ можно легко избежать, соблюдая соответствующие инструкции по установке.

В этом посте мы рассмотрим три способа выполнения резьбовых соединений с фитингами из ПВХ и трубами из ПВХ, чтобы обеспечить плавный и свободный от напряжений процесс сборки.Давайте начнем!

1. Запрещается: слишком сильно затягивать соединения, повернув еще раз, чтобы убедиться.
Сделайте:

Затяните пальцем, затем добавьте один или два оборота, не более

Резьбовые фитинги из ПВХ с наружной резьбой (MPT) имеют увеличивающийся диаметр резьбы, тогда как фитинги с внутренней резьбой (FPT) уменьшаются в диаметре. Это называется конусом. Поскольку резьба имеет коническую форму, любые дополнительные витки могут вызвать деформацию охватывающей части, что приведет к разрыву фитинга с внутренней резьбой.Фитинги меньшего диаметра подвергаются большей нагрузке, поэтому фитинги меньшего размера более склонны к растрескиванию под напряжением. Герметики для резьбовых соединений действуют как смазка, благодаря чему их чрезвычайно легко перетянуть.

Надлежащий способ сборки фитингов из ПВХ с резьбой Sch 40 или Sch 80 — это затянуть вручную, затем добавить один-два оборота, но не более. Два оборота после затяжки вручную, а также давление в системе обеспечат прочность на разрыв ПВХ. В таблице ниже поясняются уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

2. Запрещается: использовать герметизирующую ленту, пасту или смазку для труб для смазки стыка.
Do: можно использовать герметик, разработанный специально для резьбовых соединений.

Лента

PTFE предназначена для металлических труб и фитингов, а не для пластиковых. Трубная смазка и паста из ПТФЭ подходят для металла и пластика. Соединения фитингов металл-металл труднее затянуть по сравнению с пластиковыми, поскольку поверхности физически более твердые и могут истираться без какой-либо ленты из ПТФЭ или смазки для труб. Когда лента из ПТФЭ оборачивается вокруг наружной резьбы ПВХ, это увеличивает напряжение.Более толстые ленты премиум-класса также увеличивают нагрузку.

При работе с пластиковыми фитингами с резьбой следует использовать герметик, специально разработанный для пластиковых фитингов. Незатвердевающий состав вдавливается в потенциальные области, где могут произойти утечки, под давлением воды, полностью герметизируя. Убедитесь, что используемый герметик совместим с пластмассами. Некоторые марки герметиков для труб содержат масла, способные повредить пластик. Герметизирующий состав также не должен смазывать соединение до такой степени, что может возникнуть чрезмерная затяжка.

3. Нельзя: предполагать, что использование «более прочных» фитингов Sch 80 решит проблему расслоения резьбовых соединений при чрезмерной затяжке.
Do: Используйте ниппели из ПВХ Sch 80 с фитингами из ПВХ Sch 40 и 80.

Это правда, что фитинги категории 80 прочнее и имеют более высокое номинальное давление, чем системы фитингов категории 40. Однако это верно только при сравнении систем с компонентами, которые были сварены вместе. Хотя толщина стенок фитингов с внутренней резьбой sch 80 больше, они не решают проблем, вызванных чрезмерной затяжкой.Уровни напряжений и деформаций остаются прежними, и резьбовые фитинги Sch 80 работают так же, как Sch 40 с точки зрения растрескивания под напряжением.

Знаете ли вы, что ниппелей для труб из ПВХ Sch 40 не существует? Ниппели для труб с резьбой доступны только из сортамента sch 80. Нарезание резьбы на трубу из ПВХ sch 40 приводит к получению тонкостенного сечения, что снижает прочность. Ниппели Sch 80 должны использоваться с фитингами из ПВХ с резьбой Sch 40 и 80. Хотя общее практическое правило заключается в использовании одинаковых фитингов и труб, это относится к системам, в которых используются фитинги, сваренные растворителем.В приведенной ниже таблице показано максимальное статическое давление для фитинга из ПВХ типа 1120 при 73 ° F.

Фитинги

из ПВХ очень распространены и при правильной сборке очень хорошо преобразуются. Помня об этом, вы сможете избежать ненужных головных болей и дополнительных затрат из-за неправильно установленных систем.

ДОМАШНЯЯ КЛИНИКА; Установка и изменение резьбовой трубы

ДОМА, построенные за последние 30 лет, имеют водопроводные трубы из меди или, возможно, пластмассы.Медь относительно легко установить, потому что она легкая, и детали можно соединить, спаяв их вместе. Пластиковые трубы легкие, недорогие, и их детали обычно соединяются с помощью растворителя.

В старых домах, однако, может быть сеть из оцинкованных стальных труб. Стальные трубы обладают высокой прочностью и недороги. Они оцинкованы, покрыты цинком, чтобы противостоять ржавчине и коррозии. Стальная труба без гальванического покрытия называется «черная труба» и может использоваться для газопроводов или радиаторных линий.Стальная труба не паяется и не клеится; вместо этого они соединяются вместе с помощью винтовой резьбы, поэтому ее часто называют «трубой с резьбой».

Не вся труба с резьбой сделана из стали. В некоторых домах трубы могут быть из латуни. Латунная труба превосходит стальную, потому что она устойчива к ржавчине и с меньшей вероятностью подвержена коррозии или накоплению накипи. Если у вас стальные или латунные трубы, вы должны знать основы работы с трубами с резьбой, чтобы вы могли их отремонтировать или модифицировать.

При заказе трубы необходимо указать диаметр и длину трубы.Резьбовые трубы доступны в диаметрах 3/8, 1/2, 3/4 и 1 дюйм, причем 1/2 и 3/4 дюйма являются наиболее распространенными в домашних системах. Эти измерения относятся к внутреннему диаметру.

Длина должна включать расстояние между фитингами и дополнительный радиус действия фитингов. Если вы используете трубу 1/2 дюйма, добавьте 7/16 дюйма на каждый конец; и добавьте 1/2 дюйма на каждый конец для трубы 3/4 дюйма. Поэтому, если вы планируете использовать трубу 3/4 дюйма для соединения двух фитингов на расстоянии 36 дюймов друг от друга, вам понадобится труба длиной 37 дюймов (добавив 1/2 дюйма на каждом конце, чтобы обеспечить проникновение в фитинги).

Трубная резьба коническая — диаметр резьбы у конца меньше, чем у середины трубы, поэтому они затягиваются при скручивании в муфту. Перед скручиванием деталей необходимо заделать внешнюю резьбу герметиком или тефлоновой трубной лентой. Это сделает стыки устойчивыми к ржавчине, а также герметизирует и смазывает их.

Нанесите щеткой на концы труб герметик для стыков, используя ровно столько, чтобы равномерно заполнить резьбу. Не покрывайте внутреннюю часть фитинга.Тефлоновая трубная лента — отличный заменитель шовного герметика. Оберните ленту по часовой стрелке вокруг ниток. Достаточно двух оберток, но они должны быть достаточно тугими, чтобы нити были видны.

Для работы с трубой с резьбой, естественно, потребуются инструменты. Если вы планируете произвести обширную модификацию, будет полезно арендовать труборез, расширитель для удаления заусенцев на конце только что отрезанной трубы, трубные тиски, приклад и матрицу. Для небольшого ремонта проще пойти в строительный магазин или к поставщику сантехники и попросить их нарезать трубу и заправить резьбу.Иногда можно встретить уже отрезанную трубу с резьбой.

Чтобы закрепить трубу на месте, вам понадобятся трубные ключи. Трубный ключ (другое название трубного ключа — ключ Стилсона. Некоторые люди называют его гаечным ключом, но это неверно.) Имеет подвижную подпружиненную губку (называемую «крючковой губкой») с острым концом. зубы. Гаечный ключ отрегулирован так, что он просто захватывает трубу; когда за ручку тянут, губка с крюком вонзается в трубу и плотно сжимает ее. Отталкивание ручки назад освобождает захват.Трубные ключи бывают разной длины, но для большинства работ подходят два 10-дюймовых ключа.

При сборке или разборке соединения необходимо использовать два гаечных ключа: один для скручивания трубы, а другой — «удерживающий» ключ, чтобы удерживать соседние фитинги и предохранять их от ослабления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
