Как установить трубу дымохода в деревянном доме: Виды, устройство и монтаж дымохода в частном доме – фото, видео инструкция

Установка дымохода через стену в деревянном доме

Установка дымохода через стену в деревянном доме должна выполняться с соблюдением всех действующих нормативов. Это позволит избежать возможных проблем с проверяющими структурами, а также обеспечить максимально эффективную работу отопительного прибора.

Существует несколько типов дымоходов, наиболее распространенные из них следует рассмотреть подробнее.

Содержание статьи

Выбор типа дымохода

Для деревянных домов не предусмотрено ограничений по типу дымохода, однако, следует понимать, что разные варианты существенно отличаются в плане практичности. Самыми популярными типами дымоходом можно считать кирпичные, керамические и выполненные из нержавеющей стали.

Кирпичный дымоход (фото №1) обладает значительным недостатком — он может начать разрушаться через непродолжительное время после монтажа под действием конденсата.

По этой причине настоятельно рекомендуется включать в конструкцию кирпичного дымохода такие элементы, как утеплитель, конденсатоотвод и специальную гильзу, располагающуюся внутри. Необходимо учитывать и тот факт, что дымоходы такого типа засоряются быстрее других, так как сам кирпич и раствор, применяемый для его соединения, обладают пористой структурой. В сочетании с зазорами между отдельными кирпичами все это приводит к необходимости чистить такую трубу через сравнительно короткие промежутки времени.

Керамические трубы (фото №2) используются для дымоходов достаточно редко, что обусловлено их высокой стоимостью и сложностью монтажа.

Тем не менее, при соблюдении всех правил эксплуатации их срок службы может быть очень продолжительным.

Трубы из нержавеющей стали (фото №3 и 4) можно назвать наиболее бюджетным вариантом — они стоят сравнительно недорого.

Кроме того, монтаж подобной конструкции требует меньше времени и усилий, чем для выше описанных типов дымоходов. Также достоинствами труб из нержавейки можно назвать их невосприимчивость к воздействию конденсата и гладкую поверхность, заметно облегчающую их чистку.

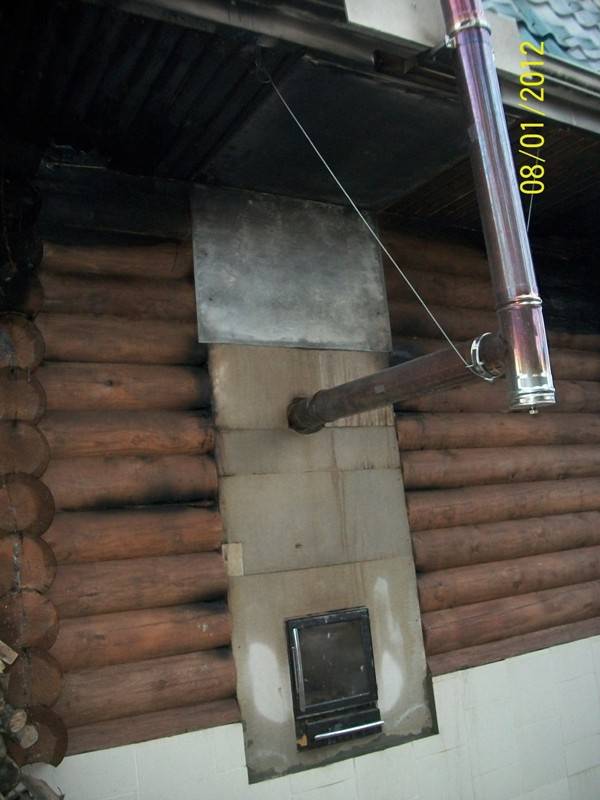

Установка дымохода через стену в деревянном доме

Дымоход рекомендуется располагать снаружи дома, поскольку такой вариант обладает множеством преимуществ, в числе которых:

• отсутствие необходимости проделывать отверстия в перекрытиях и кровле;
• небольшое время монтажа;
• минимум занимаемого места внутри помещения;
• простота работы по ремонту либо замене дымохода;
• легкость отслеживания состояния трубы.

Есть у такого варианта и недостатки, главным из которых можно назвать необходимость утепления по всей длине трубы. Однако на выполнение подобной работы тратится значительно меньше времени, чем на формирование шахты внутри постройки.

Правила монтажа

При установке дымохода в деревянном здании обязательно соблюдать действующие правила и нормы, важнейшими среди которых являются:

• Минимальное расстояние между внутренней трубой дымоотвода и материалами, которые могут воспламениться, должно составлять не менее 38 сантиметров. Пространство требуется заполнить негорючими материалами. В случае, если прокладка трубы осуществляется через специальным образом защищенные от воздействия высоких температур элементы, это расстояние разрешается уменьшить до 25 см.
• Герметичность конструкции имеет очень большое значение, потому перед введением в эксплуатацию обязательно тщательно осмотреть трубу. В случае обнаружения даже небольших трещин либо щелей необходимо их тщательно заделать, чтобы предотвратить возможную разгерметизацию.
• Специалисты советуют провести гильзование дымоотводного канала при строительстве, что позволит сэкономить время и избежать массы проблем в дальнейшем.

Монтаж кирпичного дымохода

Возведение кирпичного дымохода — сложный процесс с огромным количеством нюансов, однако, есть несколько особенно важных особенностей:

• Для кладки должен применяться красный полнотелый кирпич.
• Кладка выполняется с перевязкой на цементно-известковом, либо известковом растворе. Если кладка планируется выше уровня кровли, потребуется цементный раствор.
• Толщина шва не должны быть меньше 1 сантиметра.
• При значительной массе конструкции необходимо возвести для нее фундамент.
• Обязательным условием являются отверстия в боковых стенках — они позволяют обеспечить лучшую циркуляцию воздуха.

Монтаж керамического дымохода

Возведение керамического дымохода требует меньше времени в сравнении с его аналогом из кирпича, но тоже имеет ряд нюансов.

Установка дымохода через стену в деревянном доме осуществляется по таким правилам:

• Так как конструкция обладает значительной массой, для ее установки необходим фундамент.
• Керамические дымоходы собираются из заводских модульных элементов, таким образом, труба собирается снизу вверх и крепится к поверхности стены.
• Обязательным условием является использование внутренней трубы из керамики, устойчивой к воздействию кислот и высоких температур.

Популярность керамических дымоходов растет благодаря тому, что они обладают хорошей стойкостью к воздействию окружающей среды.

Монтаж дымохода из нержавеющей стали

Огромная популярность дымоходов из нержавейки обусловлена множеством преимуществ над аналогами из кирпича и керамики. Обычно под «дымоходом из нержавейки» подразумевают так называемые «сэндвичи» — конструкции из двух труб, между которыми располагается прослойка из каменной ваты.

Плюсами такого дымохода можно считать:

• Очень простой монтаж.
• Малый вес, позволяющий обойтись без возведения фундамента.
• Внутренняя поверхность дымохода из нержавейки отличается устойчивостью к кислотам, что гарантирует длительный срок службы.
• Гладкая внутренняя поверхность не позволяет скапливаться саже, следовательно — тяга со временем не снижается.

Толщина дымохода из нержавеющей стали является очень важным показателем, который нужно подбирать, исходя из типа используемого котла:

• Для котлов, работающих на природном газе, дизельном топливе либо пеллетах, используются трубы толщиной не менее 0,5 миллиметра.
• Для печей и каминов толщина трубы должна быть в пределах 0,8-1 миллиметр.
• Для котлов, использующих в качестве топлива уголь, должны применяться трубы толщиной не менее 1 миллиметра.

Основные этапы монтажа

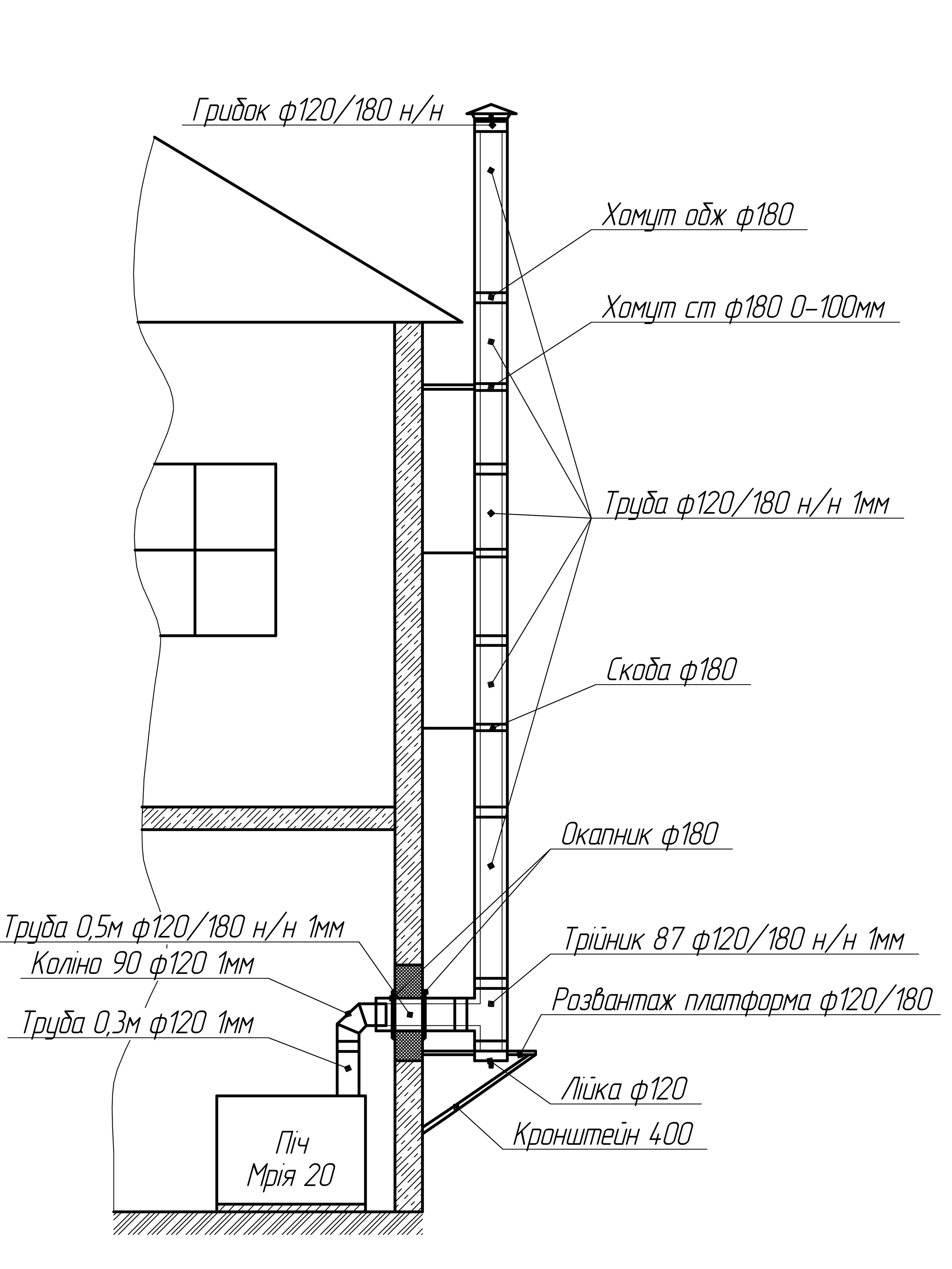

Установка дымохода через стену в деревянном доме вне зависимости от выбранного материала, происходит в несколько этапов:

• Стена размечается и в ней проделывается отверстие требуемых размеров.
• Для защиты стены от воздействия высокой температуры между ней и трубой укладывают огнеупорный кирпич, также может быть использован асбест. Такая мера предосторожности предусмотрена нормативами пожарной безопасности. Кроме того, благодаря ей исключается рассыхание волокон древесины.
• В отверстие вставляется патрубок, соединяемый с одной стороны с котлом, с другой — с тройником.
• Тройник является обязательной частью конструкции, один его конец стыкуется с патрубком, второй — с трубой дымохода, третий (нижний) служит для отвода конденсата.
• Расстояние между дымоходом и стеной дома по действующим нормативам не должно быть меньше 20 сантиметров. Для фиксации трубы в вертикальном положении применяются специальные крепежные кронштейны.
• В домах с двускатной крышей труба дымохода должны быть одной высоты с коньком.

Если же крыша односкатная, трубу следует поднять над ней не менее, чем на 50 сантиметров. Если деревянный дом отделан сайдингом, между ним и дымоходом необходимо обеспечить расстояние не менее 15 сантиметров. При этом зазор следует заполнить теплоизоляционным материалом, так как сайдинг должен эксплуатироваться при температурах от +50 до -50 градусов по Цельсию.

Монтаж дымохода из нержавеющей стали через стену можно выполнить и своими руками, соблюдая приведенные выше рекомендации. Если же в качестве материала выбран кирпич либо керамическая труба, потребуется наличие определенных знаний и навыков. В любом случае лучше обратиться к специалисту, имеющему лицензию на проведение соответствующих работ. Это позволит избежать множества проблем, в том числе с сотрудниками пожарной инспекции и Горгаза. Важно понимать, что установка дымохода через стену в деревянном доме — очень серьезное дело, подходить к которому следует со всей ответственностью.

Как правильно установить дымоход в деревянном доме через крышу

Главная » Разное » Как правильно установить дымоход в деревянном доме через крышу

Монтаж дымохода в деревянном доме: тонкости процесса

Монтируем дымоход в деревянном доме.

Кирпичные трубы. Проход через перекрытие и стену. Коаксиальный дымоход

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич

При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор

Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

Защита потолка и стен в виде обшивки

Помимо обработки элементов деревянных конструкций антипиренами и мастиками, защитить их от раскаленных частей металлических печей можно посредством обивки огнеупорными материалами. При подготовке к этой процедуре следует учесть, что подшивка потолка в области вывода на крышу выполняется только негорючими материалами, не портящими интерьер помещения.

Оптимальный вариант обшивки – плиты волокнистые гипсовые, обработанные огнеупорной шпаклевкой. Для защиты стен может использоваться базальтовый картон, поверху обшитый стальными листами. Чаще всего применяются специальные декоративные экраны, изготовленные из нержавейки. Они не только хорошо защищают поверхности от горения, но и выглядят достаточно эстетично.

Еще один вариант предохранения стен от раскаленных печных частей предполагает обкладывание их кирпичом, поставленным на ребро.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

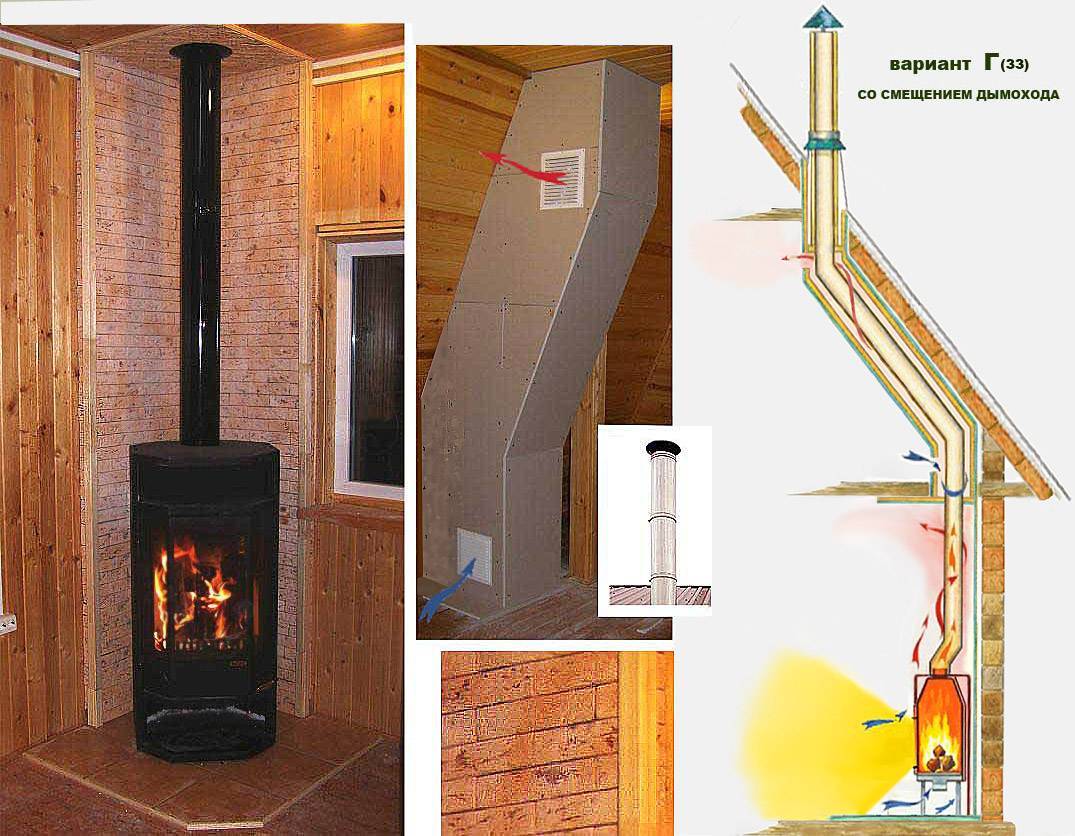

Схема внешнего и внутреннего дымохода

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
3. Простая установка настенного котла в деревянном доме.
4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

• значительная масса агрегата, ведь для его изготовления применяется чугун;
• человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
• повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
• невысокий КПД, максимум 80%;
• большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

1. Главный враг кирпича — резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
2. Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
3. При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
4. Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
5. Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
6. Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя — сушка древесины естественным способом — процесс длительный (от года до двух).

Последовательность монтажа

Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:

Схема вывода дымохода через крышу из профнастила

• Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
• Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
• Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
• Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
• Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
• Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.

• После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды.

• Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
• Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.

После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.

Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

1. Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.

2. Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.

3. Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до  260 мм.
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

• не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
• не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
• не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;

• не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

В заключение – как повысить КПД печи

Дымоход, сделанный с умом, позволяет повысить эффективность любой буржуйки. Существует несколько способов отнять тепло раскаленных продуктов горения и уменьшить нагрев трубы:

• самый простой – организовать обдув открытого участка одностенной трубы вентилятором;
• превратить горизонтальный участок газохода в наклонный и проложить его вдоль всего помещения;
• сварить воздушный теплообменник, подключить к нему турбину и установить на дымоход;
• изготовить водонагреватель самоварного типа и смонтировать радиаторное отопление.

Последний способ позволяет решить основную проблему подобных печей – устроить обогрев соседнего помещения

Здесь важно обеспечить постоянное движение воды через теплообменник с помощью циркуляционного насоса, иначе теплоноситель может закипеть.

Как установить дымоход для дровяной печи на металлической крыше

Если вы устанавливаете в доме дровяную печь, одним из последних этапов является установка дымохода. Он должен будет безопасно выступать через чердак и крышу, чтобы проветривать ваш дом и обеспечивать правильную работу печи. Если у вас металлическая крыша, это может быть немного сложнее.

Как установить дымоход для дровяной печи на металлической крыше

Кредит изображения: tbradford / E + / GettyImages

Перед тем, как начать какой-либо проект по установке дымохода, важно проконсультироваться с местными властями.Для дымоходов может потребоваться специальный зазор по высоте, поэтому важно соблюдать осторожность.

Металлическая кровельная печь для труб

Облицовка — это метод защиты основания дымохода от атмосферных воздействий. Обычно он сделан из тонких кусочков непроницаемого материала, который препятствует протеканию воды вокруг дымохода, предохраняя здание от влаги и плесени. Облицовку часто делают из металла, что является нормой для металлической кровли.

Дымоход для металлической кровли

Другой тип оклада — кожух дымохода.Они лучше подходят для небольших круглых дымоходов и могут быть идеальными для дымохода в металлической крыше. Вместо того, чтобы самому резать материалы для гидроизоляции, вы можете купить фитинг для дымохода.

Советы по установке

При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение. Поместите дымоход там, где он должен быть связан с печью, и отметьте центр дымохода на потолке. Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода.

С помощью циркуля определите диаметр дымохода. Обязательно оставьте зазор, который обычно составляет не менее 2 дюймов между дымоходом и любым потенциально горючим материалом. Когда вы полностью уверены в размере и положении, вы можете вырезать отверстие лобзиком с комбинированным лезвием.

Теперь вы можете установить дымоход через вырезанное отверстие. Затем вам нужно будет его прошить, используя либо липкую ленту, либо листовой металл, либо кожух дымохода. Существуют разные варианты обшивки трубы дровяной печи, поэтому выбирайте, руководствуясь советами производителя дымохода.

Вам нужно будет немного приподнять металлическую крышу, чтобы планка встала на место. Используя герметик, зафиксируйте планку на месте. Затирка особенно важна при работе на металлической крыше, так как она прилипнет, не повреждая, не вмятины и не ломая металл.

В соответствии с рекомендациями производителя дымохода установить дымоход в печь. Используя герметик, закройте все щели или промежутки и заделайте их, чтобы обеспечить полную гидроизоляцию.

.

Можно ли установить дровяную печь, если у вас нет дымохода? | Руководства по дому

Автор Сарабет Асафф Обновлено 14 декабря 2018 г.

При правильном использовании дровяная печь может стать основным источником тепла для дома. Он будет продолжать работать, даже если во время грозы отключится электричество. Поскольку печь требует отвода тепла, дыма и газа, которые накапливаются при сжигании дров, для любой установки дровяной печи требуется дымоход. Однако, если у вас нет дымохода, это не проблема; вы можете установить один с плитой.

Тип дымохода

Тип дымохода, который вы устанавливаете вместе с дровяной печью, зависит от типа вашей дровяной печи и типа дома. Размер дымохода или отверстия напрямую зависит от размера отверстия в задней части печи. По этой причине лучше установить новый дымоход вместе с новой печью, чем использовать существующий дымоход. Металлические дымоходы наиболее рекомендуются для дровяных печей, поскольку они изолированы и могут выдерживать высокие температуры.Однако если это не подходит к декору вашего дома, вы можете выбрать каменный дымоход с металлической облицовкой.

Размещение дымохода

Дымоход для дровяной печи в идеале должен выходить прямо вверх и выходить из дома, делая как можно меньше изгибов или поворотов. Избегайте изгибов системы под углом 90 градусов. Дымоход должен выходить прямо через дом на крышу. Для правильного функционирования он всегда должен подниматься по дому; теплый воздух в доме помогает создать необходимое давление воздуха для дымохода.

Центрировать дымоход

Если у вас есть возможность установить дровяную печь, постарайтесь разместить ее в центре дома. Если бы дымоход был расположен на внешней стене, он потерял бы часть теплого воздуха из дома. Этот теплый воздух имеет решающее значение для правильной вытяжки дыма через дымоход; если дымоход слишком холодный, дым может затянуться в ваш дом. Центрирование дымохода посередине дома также помогает удерживать дымоход выше самой высокой точки дома, где он будет тянуть лучше всего.

Disguise It

Если ваша дровяная печь размещается на первом этаже, а дымоход поднимается вверх через этажи над ней, у вас есть возможность скрыть или замаскировать трубу. При условии, что дымоход должным образом изолирован, вы можете провести его через чулан, заключить его в гипсокартон в качестве выступа у стены комнаты наверху или заключить в каменную кладку, такую ​​как кирпич или плитка, чтобы добавить декоративный элемент. к конструкции дымохода.

.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с производительностью их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу подъема горячего воздуха, поскольку он менее плотный, чем холодный.Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в устройство и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода вместе создают тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («водяного столба»).
2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем средняя для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

• защищает конструкцию дома от проходящих через нее горячих газов;
• выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
• сохраняет тепло дымовых газов для создания сильной тяги;
• устойчивы к коррозии внутри и погодным условиям снаружи; и
• должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огорожен легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стены, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда нет огня, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к возникновению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы создают более прочную тягу

Практическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 3 м (10 футов). Эти правила являются минимально необходимым. Часто бывает лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода выше пика крыши, и это намного проще, если дымоход проходит через крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет функционировать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно приниматься опытным специалистом.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, подвижного воздуха, создающего форму «сквозняков». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале дырявого дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения на втором этаже более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большей частью утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые фабричные камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам понадобится для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кирпичные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах из каменной кладки, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный каменный дымоход не имеет изоляции и функционирует как радиатор, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и пожары в дымоходах

Когда дрова сжигаются медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления. Хотя дымоходы до 650 ° C могут выдерживать температуру огня в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходах можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

.

Как установить дровяную печь

Вы только что купили дровяную печь. Вас ждут уютные зимние ночи с потрескивающим огнем. Однако сначала вы должны правильно настроить дровяную печь. Одна из самых важных частей установки дровяной печи — это подсоединение ее к дымоходу. Дымоход может быть либо одностенным, либо закрытым, либо двухстенным. Затем дымоход соединит печь с металлическим или каменным дымоходом. Его нельзя использовать для прохода через стены, пол или потолок.

Как установить трубу для дровяной печи

Кредит изображения: tbradford / E + / GettyImages

Печь с одинарными или двойными стенками

Одностенные или двустенные дымоходы обычно окрашиваются в черный цвет, причем краска выдерживает высокие температуры. Некоторые производители предлагают дымоходы цвета фарфоровой эмали, подходящие к цветам печей. Они бывают двух толщин: 24 или 22. Одностенные дымоходы обычно должны находиться на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели, если только горючая поверхность не защищена утвержденным методом или на дымовой трубе не установлен тепловой экран.Это может дать вам дополнительные 9 дюймов.

Двустенная дымовая труба — или дымовая труба с зазором — имеет внутреннюю стенку из нержавеющей стали и внешнюю стену, окрашенную в черный цвет. Пространство между ними служит изоляционным слоем. Эта дымовая труба может быть установлена ​​на расстоянии 6 дюймов от горючих материалов.

Установка водяной трубы

Вам нужно будет обрезать дымовую трубу до нужного размера с помощью жестяных ножниц или другого режущего или шлифовального инструмента. Труба более тяжелого калибра, вероятно, будет иметь регулируемые скользящие соединения, что устранит необходимость в обрезке. Обрезав трубу, используйте черный печной цемент для уплотнения между каждой частью и тремя винтами для листового металла на каждом стыке. Затем прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная.

Дымоход против дымохода

Не путайте дымоход с дымоходом. Дымоход — это соединительная труба, которая используется в интерьере дома. Никогда не используйте дымоход, диаметр которого меньше диаметра дымохода дровяной печи, к которой он подключен.

Установка дымоходной трубы

После того, как дымоход будет установлен, вам понадобится дымоход класса А для вашей дровяной печи. Прокладка этой трубы прямо вверх и сквозь потолок — лучший и наименее затратный вариант. Он также будет лучше тянуть. Выбрав марку, вы можете подключить к ней дополнительные трубопроводы той же марки. Не пытайтесь подобрать дымоход одной марки к другой. Это могло быть опасно.

Начните с дымоходной трубы класса A диаметром от 5 до 24 дюймов и длиной от 6 до 60 дюймов. Вам нужно будет определить, где дымоходная труба будет проходить в потолок. Лучше всего использовать изолированный дымоход или трубу с двойными стенками. Для одностенной трубы требуется 18-дюймовый зазор до потолка, а для двустенной трубы требуется 8-дюймовый зазор до потолка. Для двустенной трубы требуется 12-дюймовый зазор. Вам нужно будет вырезать отверстие в крыше, чтобы удлинить дымоходную трубу. При расчете размера трубы дымохода вычтите 1,5 дюйма для каждого перекрытия стыка.

дымоход соединяется с изолированной трубой на специальной подставке поле, расположенном чуть ниже уровня потолка.Изолированная труба дымохода укладывается до необходимой высоты. Все дымоходы должны выходить на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов. Вы должны защитить проем в крыше от атмосферных воздействий с помощью изолированного штормового воротника и гидроизоляции. В противном случае тепло от дровяной печи будет выходить через неизолированное отверстие. Вы также можете вывести дымоход через стену, используя угловую коленчатую трубу, и продлить ее над крышей вдоль боковой стены дома.Вы можете закрыть воротник дымохода деревянным каркасом и добавить штукатурку или сайдинг, чтобы он соответствовал внешнему виду дома. Если в вашем доме есть дымоход из каменной кладки, вы можете использовать его, но, вероятно, потребуется заменить его трубой из нержавеющей стали. По этому поводу следует проконсультироваться со специалистом по дымоходам.

.

Установка печи в деревянном доме

Деревянный дом имеет множество преимуществ: экологичность, красота, комфортный микроклимат. Но такие постройки являются потенциально пожароопасными, поэтому при установке отопительного оборудования, нужно обязательно следовать правилам, описанным в инструкции и быть особенно осторожным.

Даже если вы решили доверить установку специалистам, мы рекомендуем ознакомиться с основными требованиями, которые обязательно нужно учесть при расположении металлической печи в таком строении.

Содержание:

1. Особенности печей из металла
2. Нужно ли делать фундамент под печь?
3. Где поставить металлическую печь?
4. Подготовка к монтажу металлической печи
5. Монтаж печи и дымохода

Металлические печи созданы специально для того, чтобы, не затрачивая много времени и сил, оборудовать дом, коттедж или дачу постоянным источником тепла. Однако в полной мере насладиться преимуществами, которые обеспечивает такая печь, вы сможете, только правильно установив ее.

1. Большой выбор моделей: от печей традиционной конструкции до технологически сложных вариантов с двух- и трехоборотными топками.
2. Характеризуются умеренной стоимостью.
3. Быстро нагреваются, что позволяет за короткое время сделать температуру в помещении комфортной.
4. Долгий срок эксплуатации. При правильном обращении металлическая печь прослужит не менее пятнадцати лет.
5. Компактные размеры и наличие варочной поверхности у многих моделей.
6. Для установки печи в деревянном доме не потребуется много времени и усилий.

Стоит сказать, что металлические печи могут быть дополнительно оснащены большим панорамным стеклом и выполнять также декоративную функцию, как например, печи серии Матрица, Метеор, Вертикаль. В этом случае при выборе места их установки нужно учитывать, что дверца должна находиться в зоне обзора.

Советуем прочитать нашу статью «Установка печи в доме. Как избежать ошибок?» на нашем Дзен-канале.

Нужно ли делать фундамент под печь?

Установка печи в деревянном доме может предполагать наличие фундамента. Однако под печку из металла капитальное основание требуется лишь в том случае, если ее вес превышает 750 кг. Обычно печи из стали весят намного меньше (до 300-400 кг). Но если оборудование обкладывается кирпичом, то вес всей конструкции будет очень внушительным.

При весе печи до 80 кг фундамент не нужен, прибор должен быть установлен на прочное негорючее основание.

Еще один способ определить, нужен ли фундамент, – проконсультироваться у профессионального печника. Делать это нужно еще на этапе проектирования деревянного дома, поскольку фундамент для печки возводится во время создания фундамента для дома. Если здание уже построено, то напольное покрытие в месте установки придется разобрать. После этого потребуется вынуть грунт и сделать основание под печь.

Чтобы правильно выбрать фундамент, необходимо учесть следующие факторы:

• стоимость материалов, степень сложности монтажных и подготовительных работ;
• тип грунта: песчаный, глинистый, чернозем;
• вес печи и площадь, занимаемая ею.

В зависимости от всех перечисленных моментов, выбирают один из типов фундамента:

• свайный,
• бетонное основание.

Наличие прочного фундамента позволяет минимизировать вероятность перекоса печи, а значит, приводит к увеличению срока ее службы.

Где поставить металлическую печь

В идеале выбирать место для стальной печи надо после того, как вставлены окна и возведены дверные проемы. Тогда становится ясно, как будут направлены воздушные потоки внутри помещения. Чтобы добиться наиболее эффективной работы печи, ее следует ставить там, где воздух не движется слишком активно.

• Узкие комнаты – неподходящее место для установки печи. По правилам пожарной безопасности до стены противоположной топке должно быть минимум 130 см.
• Кроме того, сама печка должна отстоять от стен на 110-125 см, а при использовании изоляции из негорючих материалов – на 40 см.
• Также не получится поставить печь в комнате слишком малой площади: отопительное оборудование, работающее на дровах, разрешается устанавливать в комнатах площадью не менее 16 м².

Если устройство оснащено варочной поверхностью, то смело можно устанавливать его на кухне. Например, среди печей «Теплодар» такую конструкцию имеют печи серии Матрица, Вертикаль, Метеор и другие модели. Эти печи могут работать до 8 часов на одной закладке дров благодаря эффективной двухканальной системе дожигателей.

Владельцам двухэтажных зданий стоит учитывать, что для обогрева второго этажа понадобится еще одна металлическая печь.

Подробнее об отоплении большого дома одной печью читайте на нашем канале на Яндек.Дзен.

1. На полу под печь обязательно монтируется противопожарная разделка, которую еще называют предтопочным листом. Она представляет собой слой асбестового картона, на который укладывают лист из стали толщиной минимум 1 мм. Вокруг защитного слоя следует сделать бортик из негорючего материала. Это нужно для того, чтобы выпавшие из печки угольки не могли перекатиться на деревянную поверхность.
2. Предтопочный лист со стороны топочной дверцы и по другим сторонам должен выступать минимум на 600 мм и на 300 мм соответственно.
3. Защитные экраны, которые монтируются на стены, должны быть больше соответствующих сторон печи на 30 % и не менее чем на 300 мм.
4. Неизолированный дымоход должен находиться на расстоянии от 1000 мм до незащищенных стен и потолка.

Также перед установкой дровяной печи в деревянном доме надо позаботиться о защите поверхностей стен и потолка.

• Участок потолка, который находится над отопительным прибором, лучше всего сделать из гипсоволокна, которое следует покрыть гипсовой шпатлевкой.
• Легкие настенные экраны со стальным покрытием подходят только для тех печей, которые используются время от времени. Как правило, печь для постоянного использования требует пристенного кирпичного экрана.
• Для создания облегченного экрана на стену сначала монтируют базальтовый лист, а сверху – готовый защитный экран из нержавейки, который не только выполняет противопожарную функцию, но и очень стильно смотрится.

Распространенные ошибки при экранировании печей:

1. Иногда вокруг металлической печи возводят деревянное ограждение во избежание случайных ожогов. Этого делать ни в коем случае нельзя!
2. Керамическая плитка для создания притопочного листа укладывается прямо на пол. Ошибка состоит в том, что под плиткой должны быть слой изоляции и стальной лист. Отсутствие такой подложки чревато появлением трещин в швах плитки и последующим попаданием в эти просветы углей.
3. Бывает так, что сначала строят кирпичный портал для печи, а вплотную к нему укладывают отмостку. Это неправильно, противопожарная разделка должна уходить под кирпич, иначе между ними может образоваться зазор.

Монтаж печи и дымохода

Сама установка металлической печи не представляет собой ничего сложного. Главное – это четко следовать рекомендациям в прилагаемой к оборудованию инструкции, а также выставить конструкцию по горизонтальному уровню. При этом до стены должно быть соблюдено минимальное расстояние, указанное выше.

Совет! Перед тем как устанавливать устройство в доме, рекомендуется провести первый обжиг во дворе, чтобы термокраска, которой покрыта печь снаружи и внутри, прочно закрепилась и утратила специфический запах.

После монтажа печи подсоединяют дымоход. Наиболее удачным вариантом для дома из дерева является сэндвич-дымоход. Между двумя слоями стали, из которой он состоит, находится теплоизолятор, поэтому внешняя поверхность не слишком нагревается. К другим плюсам дымоходов такого типа можно отнести то, что они не склонны к образованию конденсата и в них меньше накапливается сажа.

Если труба сделана из нержавеющей оцинкованной стали, то ее обязательно необходимо изолировать с помощью негорючего материала. Но, несмотря на присутствие изоляции, дымоход по правилам техники безопасности должен, как и сама печь, располагаться не ближе 38 см от стены.

Правила установки дымохода заключаются в следующем:

1. Для того чтобы выполнить проходы дымохода через перекрытие, используется разделка (специальный короб) заводского изготовления. Разделка такого типа называется межэтажной или чердачной.
2. Выбирать короб следует так, чтобы диаметр его отверстия соответствовал внешнему диаметру трубы.
3. Между балками следует выпилить квадратное отверстие, которое по размерам должно соответствовать квадратной части разделки. Можно это отверстие сделать чуть больше, чтобы была возможность металл двумя слоями базальтовой ваты.
4. После этого начинается сборка дымохода. К выходу дымохода, который находится на верхней или на задней поверхности корпуса, надо присоединить трубу. Выше монтируется шиберная задвижка, которая предназначена для регулирования тяги.
5. Для создания герметичных соединений используются специальные термостойкие составы. При необходимости создать соединение труб различного диаметра устанавливают специальные переходники (так называемые рюмки). Не стоит делать дымоход с большим количеством поворотов – в них будут накапливаться продукты горения топлива.
6. Далее дымоход пропускается через короб в перекрытии, а пространство между стенками разделки и трубой заполняется базальтовым волокном.

После этого остается вывести дымоход через крышу. Для этого тоже понадобится заводская разделка, но уже кровельная. Такие элементы выпускаются с разными углами уклона и подбираются в соответствии с углом наклона крыши. Технология проведения дымохода через крышу примерно такая же, как и для аналогичной операции с перекрытием:

1. Надо соблюсти расстояние между трубой и горючими материалами в 25 см.
2. Дымоход и отверстие под него сверху необходимо закрыть специальной деталью – крызой.
3. После этого на трубу нужно надеть окапник. Это элемент, который защищает дымоход от попадания осадков.
4. Участки между стропилами и трубой следует заполнить базальтовой ватой, а снизу прикрепить металлический отражатель.

Дымоход железной печи может быть выведен как через потолок, так и сквозь стену. Во втором случае нужно организовать фиксацию трубы снаружи к стене дома, чтобы обеспечить ее стойкость к воздействию ветра.

При прохождении через стену термоизоляция конструкции выполняется точно так же, как и при прохождении сквозь потолочное перекрытие. Единственный нюанс состоит в том, что деревянная стена со временем может дать усадку. Вследствие этого должна быть реализована скользящая посадка разделки.

Все эти мероприятия можно провести своими силами, но перед тем, как вводить печь в эксплуатацию, обязательно надо будет обратиться в МЧС для получения справки о том, что правила пожарной безопасности соблюдены. Однако мы рекомендуем доверить установку оборудования профессиональным мастерам, а советы из статьи помогут вам проконтролировать их работу.

Какой дымоход лучше делать в деревянном доме? Как правильно выбрать дымоход и установить его своими руками Как сделать дымоход в стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

• В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
• Производится разметка на стене и готовится отверстие нужных размеров.
• Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
• Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Проход дымохода в каркасном доме

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Видео: Вывод трубы дымохода котла через каркасную стену

0

Последняя редакция: 12.04.2017

Для отведения газов из системы отопления устанавливается дымоход, который выводится на улицу через крышу или через стену. Проход через крышу выполняется при устройстве канала одновременно с возведением здания. При замене источника отопления возникает ситуация, когда целесообразнее вывести дымоход через стену. Для каждого способа существую правила и нормы, регламентирующие, как правильно вывести дымоход.

Место установки трубы на крыше

Оптимальным местом для вывода трубы через кровлю будет расположение на удалении от конька до 1,5 метров. Печники и кровельщики единодушны в рекомендации этого местоположения, потому что оно дает несколько преимуществ:

• Нет необходимости возводить высокую трубу, а это означает минимальную ветровую нагрузку и редкое образование конденсата.
• В зимнее время около конструкции накапливается небольшое количество снега, и не возникают протечки.

Обратите внимание! Если труба устанавливается в трех метрах от конька, по правилам СНиП ее верхний край должен находиться вровень с коньком. При вынесении конструкции далее трех метров, между ее верхом и линией конька не должен образоваться угол более 10 градусов. На плоской кровле устанавливается труба высотой от 0,5 до 1 метра.

Для установки дымохода не рекомендуют ендовы , где на внутреннем углу стыка соседних скатов трудно выполнить качественное примыкание трубы, исключающее протечку воды. При расположении под кровлей жилой мансарды нельзя устраивать трубу около ее окон, ветер будет направлять дым в их сторону.

Выбор конструкции прохода

Оформление узла, через который выводится дымоход, зависит от материала трубы. К распространенным видам относится кирпич, нержавейка, оцинкованная сталь, керамика. Выбор материала определяется видом используемого топлива, если при сгорании выделяется газ высокой температуры, вызывающий перегревание дымохода, то металл использовать нельзя. Его высокая теплопроводность способствует разогреву окружающей конструкции и может вызвать пожар. Дымоход для такого топлива имеет толстые стенки, а верх оборудуется искроуловителем. Стальные дымоходы устанавливают при температуре топочных газов ниже 400ºC.

Форма дымохода также имеет значение, популярные варианты – квадратная и прямоугольная труба. Этот выбор обусловлен доступностью готовых доборных элементов, используемых для устройства прохода. Вид кровельного покрытия один из важнейших факторов.

Обратите внимание! В зависимости от устойчивости кровли к огню выбирается величина противопожарного зазора. Для горючих материалов он составляет 13–20 см.

Короб для дымового канала

Любая кровля имеет в своем составе слой паро- и гидроизоляции . От целостности этих полотен зависит герметичность крыши, отсутствие протечек и намокания утеплителя. Выведение дымохода через крышу требует создания отверстия в кровле, включающего не только размер трубы, но и противопожарное расстояние до обрешетки и кровельного пирога, определенное соответствующими нормами.

Обратите внимание! Оптимальным решением станет изготовление короба в месте прохода.

Место примыкания дымохода ограничивается по бокам стропильными ногами, верхняя и нижняя часть выполняется из поперечных балок, выбранных по размеру стропил. После изготовления короба разрезается кровельный пирог по принципу конверта. Края полотен паро- и гидроизоляции заводят на стропила и балки и крепят гвоздями или скобами Дополнительно их края проклеивают липкой лентой. Нарушение изоляции должно компенсироваться тщательным заделыванием его краев. При дальнейшей отделке чердачного помещения гидроизоляция прижмется планками обрешетки.

Свободное место между трубой и коробом заполняется огнеупорным утеплителем. Герметичность прохода трубы обеспечивается установкой фартука. Его верхняя часть укладывается снаружи и заводится под кровельный материал.

Изоляция стыков

Для вывода круглых труб используется готовая мягкая проходка из силикона или резины с фланцем, прикрепляющимся к скату. Элемент имеет разные размеры и его легко подобрать под диаметр трубы. Силиконовый уплотнитель подходит для любого уклона прохода. Такой вариант подходит для металлической трубы, не нагревающейся выше 100ºC. При более высокой степени нагрева используется металлический стакан с юбкой, который надевается на трубу. Юбка крепится саморезами к кровле. Юбка накрывается кровельным материалом с обязательным приклеиванием герметиком. Проход кирпичной трубы закрывают элементы, идущие в комплекте с кровельным материалом.

Герметизация стыка трубы и натуральной черепицы выполняется при помощи эластичной ленты, имеющей в составе алюминий и свинец. Нижней стороной с клеящим составом она прикладывается к нижней части трубы и к кровле. На трубе она закрепляется металлической планкой, верхний край которой покрывается герметиком. Соединение с мягкой кровлей также изолируется эластичной лентой.

Вывод через стену

При устройстве дымохода, при расположении печки около стены, проще вывести канал отведения газов не через кровлю, а через стену. Такая конструкция имеет свои плюсы:

• экономия пространства;
• доступность монтажа;
• не повреждается герметичность кровли.

Среди минусов можно отметить:

• необходимость утепления;
• потеря части тепла, уходящего по дымоходу;
• наличие горизонтального участка, негативно влияющего на тягу.

Монтаж

Диаметр дымоходной трубы зависит от мощности отопительного котла, а высота учитывает оптимальный уровень тяги. Конструкция такой модели дымохода состоит из внешнего вертикального канала и горизонтального дымоотвода, соединяющего наружную трубу и котел. Работа начинается с выбора места, в котором труба выйдет из помещения. Отверстие в стене делается по размеру канала плюс утепление. Горизонтальная труба соединяется с котлом с помощью стандартных переходных элементов и проходит через стену под углом 90º. На стене она фиксируется с помощью специальных кронштейнов. Стыковка с наружным каналом выполняется под углом 90º. Установка тройника с очистным стаканом и трубкой для отвода конденсата обеспечит возможность чистки и бесперебойной эксплуатации. В качестве дымохода используется недорогая одноконтурная система, имеющая одну стенку из нержавейки или двухконтурная – оптимальное устройство, имеющее слой теплоизоляции между двумя трубами. Такая система защищена от повреждений и обеспечивает достаточный уровень пожарной безопасности.

Наружная труба равномерно через 1–2 метра крепится к стене, для этого используются металлические кронштейны.

Обратите внимание! Место прохождения горизонтальной трубы через деревянную стену обязательно изолируется жаропрочным материалом – асбестовым волокном, сталью.

Видео

Как установить дымоход через готовую кровлю, смотрите ниже:

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

Преимущества:

• система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
• можно монтировать в давно построенном доме при замене системы ;
• является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
• не нарушает целостность кровли;
• легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

• наружные части трубы нужно обязательно утеплять;
• у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

• Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
• При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Только некоторые марки огнеупорной выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

1. Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению — 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
2. В отверстие в стене монтируют короб из металла.
3. Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
4. Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
5. Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
6. Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
7. На выходящий отрезок устанавливают переходник в виде тройника.
8. Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
9. К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

• пожаробезопасности;
• теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
• лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

• практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
• монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
• кровля остаётся целой;
• дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

• необходимость утепления находящейся на улице части дымохода;
• поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Необходимость установки дымохода не традиционным способом – через крышу, а горизонтальным – через стену, обусловлена обычно забывчивостью владельца дома: жилище по всем правилам деревянного зодчества уже возведено, а о том, где и как будет проходить дымовой канал, никто заранее не подумал.

«Дым через стену»: плюсы и минусы

По условной горизонтали имеет свои преимущества и недостатки для своего «автора». И чтобы понять все тонкости процесса, лучше предварительно посмотреть специальное обучающее видео
. А знать заранее нужно следующее:

Как следствие – вывод через стену не потребует нарушения целостности межэтажных перекрытий и/или крыши
.

Это – плюсы. А что же минусы

• Трубы «уличного» дымохода обязательно должны быть .
• Не внутри, так снаружи жилища под дымоход, установленный внешним способом, придется выделять достаточно солидный горизонтальный участок.
• Специалисты отмечают у наружной газоотводящей трубы относительно низкий КПД.
• Придется хорошо подумать над тем, как совместить дизайн этого устройства с внешним дизайном здания.

Строго по правилам

Прежде, чем браться за вывод дымоходной трубы через стену деревянной постройки, следует усвоить несколько важных правил, игнорировать которые нельзя ни в коем случае:

• Сразу определите, какого диаметра вам понадобится труба внешнего дымохода
  – этот параметр зависит от мощности отопительного котла в доме, но нужно учитывать и прочие характеристики. Неправильный расчет может привести к одному из двух негативных результатов: слишком большой расход топлива или внутреннее задымление прогреваемого помещения.
• Никаких коммуникаций! Проходу ничего не должно мешать.

• Геометрия – на первом месте: при выводе дымохода обязательно должен быть соблюден угол 90°, т.е. если уж вы взялись за монтаж дымовыводящей трубы своими руками, следите за тем, чтобы установить следующий элемент конструкции перпендикулярно предыдущему.

Читайте также:
Выкладываем дымоход из кирпича

Соблюдайте расстояния! Конструкция крепится к стене здания через равные расстояния. Оптимальным считается промежуток в 60 см, допустимый максимум – 100 см.

Место прохода дымохода через стену необходимо обезопасить
– закрыть защитным кожухом либо (специалисты считают, что это более правильно) заштукатурить, вначале заполнив пустое пространство, например, базальтовым волокном (или иным теплоизоляционным материалом).

Верное решение

Можно, конечно, усложнить себе жизнь и взяться за изготовление своими руками кирпичного наружного дымохода. Но современные печники-любители все же предпочитают более прагматичный и легкий в монтаже материал
– сэндвич-трубы.

Правильно вывести через стену конструкцию из двух труб разного диаметра, между которыми производитель поместил слой теплоизоляции (обычно речь идет о базальтовом волокне), может и начинающий. Особенно с учетом того, что производится этот материал разной комплектации и размерами – на любой вкус.

Плюсы сэндвич-дымохода
:

• Использование нержавеющей стали практически гарантирует длительный срок эксплуатации.
• Такая конструкция не слишком много весит, а вес – важная характеристика при монтаже.
• У сэндвича «приятная внешность».

Важно! Всегда следует обращать внимание на качество материалов – чем оно выше, тем надежнее ваше «произведение». Самый подходящий вариант для того, чтобы провести через стену дымоход, – огнестойкая сталь и оцинкованный металл. С ними прочность и устойчивость к высоким температурам обеспечена.

Требования к установке, которые следует соблюдать:

• герметичность соединений
• пожарная безопасность

Внешний дымоотвод: выбираем способ, готовим элементы

Проход через стену можно осуществить двумя способами – одноконтурным и двухконтурным
.

1. Первый в случае с сэндвич-конструкцией неактуален
   – его используют, если хотят удешевить монтаж своими руками за счет установки обычной трубы из эмалированной стали. Найти видео с подробным объяснением того, как правильно сделать такой дымоход, можно в интернете
2. Двухконтурный (он же внутренний) способ
   – более приемлемый вариант вывода через стену , при котором основная часть дымовывода «уходит» внутрь стены, через которую осуществляется проход, а сама труба утепляется теплоизоляционными материалами. Это и есть «версия сэндвич», достаточно качественно защищенная от механических воздействий, плюс при двухконтурном способе обязательно устанавливается задвижка, с ее помощью владелец отопительного котла и внешнего дымохода может .

требования, виды фундамента и выбор места

Отопление загородного дома – одна из самых важных задач, если вы собираетесь проводить в нем время зимой. Наиболее эффективно это можно сделать, установив дровяной камин.

Однако деревянный дом – объект высокой группы риска по возгоранию. Поэтому крайне необходимо при монтаже соблюсти все правила пожарной безопасности, не упустив ни одного пункта.

Где лучше установить печь

Выбирая место для будущей печи, нужно принимать во внимание принцип ее работы, необходимость проведения дымохода, обеспечения вентиляции и последующего обслуживания. При этом она должна находиться на безопасном расстоянии от легковоспламеняющихся предметов.

Печи бывают двух типов, различающихся по принципу работы, – воздухогрейные и с водяным теплообменником. Первая – это железная печь, обогревающая воздух по типу русской «Буржуйки». Она должна располагаться так, чтобы обеспечивался свободный ход конвекционных потоков. Чтобы отопить две соседних комнаты, можно установить печь в межкомнатную стену или задействовать воздуховоды.

Что касается размещения печи с водяным теплообменником, то тут ключевую роль играет не место, а соблюдение техники пожарной безопасности. Контур такой печи должен проходить по нижней части системы.

Но независимо от типа печи, нужно обеспечить проведение к ней дымохода. Поэтому разумно выбирать то место, где это проще всего сделать. К тому же не стоит забывать, что при эксплуатации появится задача ухода за печью – чистка дымохода, топочной камеры, удаление золы. Соответственно, ничто не должно препятствовать доступу и полноценному открытию дверцы топки.

Но особенно важно, устанавливая печь, соблюсти технику пожарной безопасности, по которой стены из воспламеняемых материалов должны располагаться на удалении 110-125 см от печи, а полностью открытая дверца топки – на расстоянии не менее 125 см. Оптимальная площадь комнаты – от 16 м².

Таким образом, следует очень ответственно отнести к выбору площадки для установки печи – ведь она должна не только греть, но и быть максимально безопасной.

Фундамент для дровяной печи

Самый популярный вид печи для установки в деревянном доме – металлические, весом до 80 кг. Монтаж таких устройств не требует заливки специального фундамента. Именно простота установки является главным преимуществом подобных печей. Достаточно просто установить ее на крепкое негорючее основание.

Чугунные теплогенераторы весом до 750 кг, согласно требованиям пожарной безопасности, рекомендуется ставить на специально подготовленную подушку из бетона. Это необходимо делать из-за большого веса устройства.

Если же общий вес печи превышает 750 кг – установка фундамента обязательна. Такая большая масса, как правило, получается, если стены чугунной печи облицовывают кирпичом или другим тяжелым материалом.

Виды фундаментов под печь

Выбирая тип фундамента в дом, нужно учесть тип почвы, общий вес печи, размер площади, которую она займет, а также стоимость всех материалов и сложность монтажа. И исходя из этого, остановиться на одном из вариантов – сваи или бетон. Прочный фундамент – залог того, что печь прослужит долго.

В отдельных случаях допустима установка печи прямо на пол, но при этом не стоит забывать про пожарную безопасность.

Кроме того, обязательно нужно учитывать время года, когда планируется проведение работ, а также климатическую специфику местности.

1. Фундамент на сваях

Фундамент на сваях или столбах актуален там, где есть большая вероятность подтопления. В зависимости от бюджета и других особенностей, можно использовать один из трех вариантов – винтовые сваи, буронабивные сваи и столбчатые.


Установить столбчатый фундамент – задача, которая по силу не только профессиональному строителю. Но важно помнить, что свайные конструкции необходимо утеплить, чтобы избежать возможного скопления конденсата.

2. Бетонный фундамент

Нередко под металлические печи заливают бетонное основание с армированием. Это простой и бюджетный вариант, при этом он очень надежный и долговечный. Но нужно быть готовым в значительным временным затратам, поскольку требуются основательные подготовительные работы, а потом нужно время, чтобы смесь полностью просохла. Монтаж печи возможен только спустя примерно месяц.

3. Установка на полу

Прямо на пол можно устанавливать конструкции, вес которых не превышает 750 кг. Если камин не имеет облицовки, то достаточно подстелить под него прослойку из невоспламеняемого материала. Это если речь идет о размещении на 1 этаже. Для более высоких этажей необходима дополнительное укрепление несущих конструкций.

Основные требования к установке дымохода

При установке дровяного камина в загородный деревянный дом не обойтись без проведения дымохода. При этом очень важным условием является наличие пожарных разрывов от стен до дымоходной трубы не менее 38 см. Это необходимо, поскольку температура в дымоходе может достигать очень высоких показателей.

Из этих соображений наиболее предпочтительным вариантом трубы является сэндвич-дымоход. Он изготовлен из двух листов стали, между которыми расположен теплоизолятор, защищающий внешний слой от сильного нагрева. Если же труба выполнена из нержавеющей стали, ее обязательно нужно обработать негорючим материалом.

При выведении дымохода на крышу необходимо соблюсти расстояние между трубой и изделиями из горючих материалов не менее 25 см. Промежутки между трубой и стенами нужно обработать базальтовым утеплителем.

Также дымоход можно вывести на улицу через стены дома. Но при этом трубу нужно хорошо закрепить, чтобы исключить вероятность ее падения или перекоса.

Техника пожарной безопасности при монтаже дровяного камина

Как уже говорилось выше, соблюдение правил пожарной безопасности – самый важный пункт, которому нужно отвести отдельное внимание при установке печи в деревянном доме. Стены и пол необходимо тщательно обработать от вероятного возгорания с помощью огнестойких теплоизоляционных материалов, а также антипиреновой пропитки и мастики. Потолок лучше защитить фольгированным теплоизолятором или гипсокартонной перегородкой.

Строгое соблюдение всех перечисленных правил при монтаже печи позволит спокойно наслаждаться теплом живого огня в любую погоду на протяжении многих лет. На сайте компании «МИЦ» представлен большой выбор дровяных каминов как российских, так и ведущих европейских производителей. Вы можете выбрать сами понравившуюся вам модель, подходящую по характеристики вашего дома, либо обратиться за квалифицированной консультацией к нашим специалистам.

Устройство дымохода в деревянном доме

Устройство дымохода в деревянном доме – это одно из самых ответственных мероприятий при обустройстве отопительной системы в конструкциях этого типа. Реализация этой задачи требует от исполнителя не только профессиональных навыков, но и досконального изучения процесса.
[contents]

Древесина относится к легко воспламеняющимся материалам, обугливание которых начинается еще при 200 градусах, а стабильное горение — от 300 градусов.

Поэтому так важно правильно выполнить устройство дымохода в деревянном доме. Соблюдение правил монтажа предупредит возгорание конструктивных элементов дома, а также не позволит проникнуть угарному газу в помещение. Только правильно установленный дымоход в деревянном доме не будет представлять собой угрозу имуществу и жизни его домочадцев.

Как правило, в частных домах обустраивают дымоходы, работа которых основана на естественной тяге, возникающей в результате температурной разницы окружающей среды и помещения. В связи с этим дымоходные трубы имеют различную высоту.

В наше время особой популярностью среди потребителей пользуются газовые котлы, обустроенные камерами сгорания закрытого типа, требующие установки особых дымоходных конструкций, называющихся «коаксиальными дымоходами».

Выводятся наружу такие устройства через несущую стену. Однако это достаточно дорогие устройства, которые могут позволить себе далеко не все обладатели деревянных домов.

Недостатки кирпичного дымохода

С незапамятных времен изготовление дымоходных каналов выполнялось с неоштукатуренного полнотелого кирпича.

Однако в наше время этот материал уже давно утратил свою актуальность для изготовления отводящих труб, так как такие конструкции постоянно требует особого ухода и обладают достаточно непродолжительным эксплуатационным сроком.

А их ремонт, честно говоря, является удовольствием не из дешевых. В процессе эксплуатации на внутренней поверхности стен конструкций происходит интенсивное скопление залежей сажи и конденсата.

Образование излишней влаги в сочетании с агрессивными компонентами продуктов горения оказывают негативное воздействие на целостность структуры кирпичей и цементно-песчаного раствора, что становится основной причиной их разрушения.

Нарушение герметичности дымоходной трубы довольно часто является основной причиной возникновения пожаров или отравления угарным газом, выходящим сквозь щели, образовавшиеся в конструкции.

На самом деле при обустройстве каминов и печей, в топке которых сжигаются дрова или уголь, как правило, проблем никаких не возникает. Интенсивное скопление конденсата сопровождает установку современных высокотехнологических отопительных приборов, работающих на дизельном топливе или на газу.

Вне всяких сомнений, при работе этих устройств возникает колоссальная отдача тепла, а вот температура выбрасывающихся в окружающую среду газов наоборот является относительно низкой, что сопровождается значительным образованием конденсата.

Современные дымоходы

Однако благодаря достижениям современного технологического прогресса, удалось решить и эту достаточно непростую задачу путем использования такого кислостойкого материала, как нержавеющая сталь.

Ввиду низкой огнестойкости древесины, для деревянных домов оптимальным считается обустройство дымоходов из сэндвич труб, так как такие элементы обладают низкой теплопроводностью, что полностью исключает возможность возникновения пожаров.

Скажем прямо, использование сэндвич труб для обустройства отводящих каналов – это оптимальный вариант материала для формирования подобных конструкций.

Сэндвич трубы представляют собой элементы, состоящие из двух труб, вставленных одна в другую, и расположенного между ними утеплительного слоя, в качестве которого чаще всего выступает базальтовое волокно, обладающее низкой теплопроводностью и высокой устойчивостью к температурным воздействиям.

В том случае, если дымоход формируется из нескольких элементов, то места стыков труб скрепляются специальным замковым соединением и дополнительно обрабатываются термостойким герметиком.

Термоизоляционный слой может иметь толщину от 2,5 и до 6 см. наружная труба может изготавливаться из стали либо оцинкованного железа, более дорогой вариант – это латунь или медь.

Установка дымоходной трубы в домах из дерева выполняется в строгом соответствии с проектной документацией. Дымоходная труба устанавливается строго вертикально, но при этом допустимо ее отклонение от оси не более чем на 30°. Минимальная высота дымохода над коньком не должна быть меньше 50 см, при этом элемент должен располагаться на некотором удалении от конькового прогона.

При установке коаксиального дымохода часть стены, где будет сформировано отверстие, рекомендуется заменить любым огнестойким материалом, например, пенобетоном. Особое внимание следует уделить деревянной стене, рядом с которой будет установлена труба.

В том случае, если расстояние между ней и трубой менее 60 см, ее поверхность достаточно обработать антипиренами.

Если же это расстояние менее 60 см, то поверхность стены рекомендуется для понижения возможности ее воспламенения оштукатурить или выполнить ее облицовку металлическими листами либо керамической плиткой.

Защита деревянного перекрытия от дымохода

Несмотря на все особенности монтажа дымохода в деревянном доме, особое внимание следует уделять области прохода дымохода через деревянное перекрытие. Для обеспечения полной безопасности обитателей дома и личного имущества следует, чтобы проход дымохода через деревянное перекрытие был максимально правильно обустроен.

Очень важно, чтобы такие места были защищены листами стали с отверстиями для трубы, а также любым термоустойчивым теплоизоляционным материалом.

Просто идеально будет, если в этом месте сформировать специальный проходной потолочный узел (ППУ), который значительно снизит возможность возникновения пожара.

Узел выполняется в виде короба либо гильзы и устанавливается для предотвращения деформация трубы при усадке строения, а также обеспечения защиты деревянных элементов от возгорания.

Правильно сформированный проход дымохода через деревянное перекрытие позволит вам избежать огромного количества неприятностей в будущем, а также будет служить отличной профилактикой пожаров.

Это тоже интересно:

Установка камина в деревянном доме

Камин в помещении создает особую атмосферу уюта. Он служит не только для обогрева, но и становится яркой деталью интерьера.

Планируя установить камин в деревянном доме, стоит учесть несколько важных моментов, чтобы предупредить возгорание и по максимуму использовать все преимущества такого способа отопления.

Монтаж лучше доверить квалифицированным специалистам, которые точно знают, как устанавливать камины разных видов и могут дать гарантии безопасности.

Виды каминов для деревянного дома

В домах, возведенных из дерева, могут применяться устройства различных типов в зависимости от вида предполагаемого топлива.

• Твердотопливные камины, которые работают на дровах, древесных брикетах и угле. Такие сооружения требуют наличия дымохода. Рекомендуется это учесть еще на этапе проектирования дома.
• Газовые модификации используют в качестве горючего природный или сжиженный газ, при сгорании которого не образуются нагар и копоть, а, значит, нет необходимости строить дымоход.
• Электрокамины нагреваются с помощью электричества. Эти конструкции считаются наиболее безопасными для деревянных домов, поскольку не дают искр, способных зажечь древесину. Минус – отсутствие «живого» огня: пламя имитируется с помощью подсветки. Существенный плюс – исключение копоти.
• Биокамины выполняют декоративные задачи. Пламя в них настоящее, получаемое за счет сгорания этанола, однако тепла оно не производит.

Твердотопливный, газовый и электрический камин в деревянном доме может одновременно играть роль печи для приготовления пищи. Это особенно удобно в загородном жилье и на даче.

Устройства высокой мощности также применяются для отопления жилья, что позволяет решать сразу несколько задач.

Правила пожарной безопасности при устройстве каминов в деревянных домах

Обустройство камина в деревянном доме требует особенного внимания к требованиям пожарной безопасности. Важно придерживаться определенных правил, чтобы избежать в будущем возникновения пожара.

• Все деревянные элементы, примыкающие к топке и дымоходу, должны быть изолированы с применением металлических листов или теплоизоляции.
• Под топкой на деревянном полу необходимо предусмотреть защиту в виде металлического листа. Его минимальный размер – 700х500 мм.
• Возле топки пол должен быть защищен негорючими материалами – камнем, керамогранитом, металлом.
• Требуется выполнить защиту стен с помощью негорючих материалов: кальциум силиката (Superlsol) или минерита.
• Расстояние между топкой камина и стеной напротив него должно быть не менее 1250 мм.
• Между камином и стеной, и потолком должно быть воздушное пространство – отступка или разделка. Расстояния и рекомендации прописаны в инструкции по установке каждого производителя.

Выбор месторасположения камина

Камин может находиться возле одной из стен комнаты или в ее углу. Автономные (островные) камины располагаются посреди помещения, не «привязываясь» к стенам.

Последний вариант многие специалисты называют оптимальным для деревянного дома, поскольку тогда обеспечивается более высокий уровень безопасности использования устройства.

Важно исключить контакт нагревающихся поверхностей с деревянными элементами. Не рекомендуется размещать очаг так, чтобы напротив находились окна или двери, поскольку могут образовываться сквозняки, что приведет к проникновению дыма в помещение.

Также не стоит устанавливать камин в маленькой комнате.

Инструкция по монтажу каминов

Монтируются камины по следующей схеме, на каждом этапе которой необходимо строго следовать инструкции.

Обустройство фундамента (основания)

Это особенно важно, если устанавливается твердотопливный камин больших размеров. При весе топки в 100 кг, облицовки в 400 кг, защитной перегородки в 500 кг общая масса может достигать тонны. Плюс вес дымохода. Чтобы обеспечить прочное основание для конструкции, перед тем как ставить камин, выполняется демонтаж напольного слоя и готовится котлован глубиной не менее 60-70 см, с длиной сторон как минимум на 10 см больше, чем стороны основания топки. Дно покрывается щебенкой и заливается смесью песка с цементом (1:1). Следующий слой – рубероид, затем металлический лист, на котором выполняется кирпичная кладка.

Защита стены

Это необходимо, если камин располагается возле нее. Для этого применяется кальциум силикат (Superisol).

Установка каминной топки

Важный момент – этот элемент должен быть установлен идеально по горизонтали, иначе могут возникать завихрения воздушных потоков, что приведет к появлению в комнате дыма. Для топки открытых модификаций используется огнеупорный кирпич, закрытых – металл. Класть кирпичи можно только при температуре воздуха выше нуля. Чтобы защитить помещение от искр, рекомендуется закрыть топку дверцей, оснащенной жароустойчивым стеклом.

Монтаж дымохода

При установке дымохода используются следующие виды:

• металлические дымоходы сэндвич, состоящих из двух контуров нержавеющего металла разного рода стали в зависимости от производителя, между контурами находится утеплитель;
• керамические дымоходы, внутренняя труба которых выполнена из высокопрочной керамики, далее — утеплитель и керамзитобетонный блок;
• кирпичные дымоходы (не популярны в наше время) — внутреннюю поверхность стены такого дымохода рекомендуется обработать жидкой глиной; с трубой дымохода не должны соприкасаться никакие элементы из дерева.

Облицовка

Обязательная деталь камина, если у него закрытая топка. Она выполняется из мрамора, кафеля, кирпича и других материалов по желанию.

Полезные рекомендации

Чтобы камин в доме был установлен грамотно и исправно выполнял свои функции, стоит обратить внимание на мельчайшие детали.

Так, рядом не стоит размещать предметы, которые могут легко загореться. А неподалеку от камина необходимо расположить средства для тушения огня.

Поскольку стены деревянного дома подвержены усадке, не рекомендуется жестко фиксировать на стене противопожарные материалы.

Начинать монтаж можно сразу после завершения строительства дома, но с соблюдением определенных технологий.

Обустройство камина в доме из дерева – сложный процесс, требующий наличия соответствующих знаний, навыков и опыта, а также специального оборудования.

Сотрудники компании «Дымовой» с удовольствием ответят на все ваши вопросы и дадут профессиональные рекомендации, как провести эту работу максимально качественно и быстро.

Как установить дровяную печь

Шаг 1: Установите негорючую подушку пола и негорючую защиту стены

Планировка — это первый шаг при установке дровяной печи. Сначала вам нужно будет ознакомиться с инструкциями по установке дровяной печи, чтобы определить надлежащую защиту пола. Существует два различных типа защиты пола: защита от тлеющих углей типа 1 и тепловая защита типа 2. Для большинства дровяных печей требуется защита пола типа 2, если печь собирается на воспламеняемом полу.

После того, как вы выбрали место для печи, вы можете определить размер защиты пола в соответствии с требованиями UL 1482. UL 1482 требует 16 дюймов защиты пола перед печью и 8 дюймов за каждую сторону печи. Производитель печи предоставит инструкции по защите пола и толщине необходимого материала. В большинстве случаев подушка для очага или плита являются достаточной защитой для пола.

В инструкциях по установке производителя печи указывается надлежащее расстояние от каждой стороны печи до воспламеняющейся стены.Защита стен не требуется, если вы находитесь за пределами свободного пространства. Если вы хотите, чтобы печь располагалась ближе к стене, можно установить подовую подушку. Защита стены пода будет поставляться с прокладками диаметром 1 дюйм, чтобы удерживать подушку от стены, обеспечивая вентилируемое пространство между подушкой очага и стеной. Например, негорючая подушка размером 1/2 дюйма с вентилируемым воздухом толщиной 1 дюйм. свободное пространство со всех сторон может обеспечить уменьшение зазора до 66%.

Шаг 2: Вырежьте в потолке отверстие для вентиляции печи в соответствии с размером дымохода

После того, как печь установлена, следующим шагом будет вырезание в потолке отверстия для опорной коробки.Когда вы вентилируете дровяную печь через потолок, вам нужно будет перейти с дымохода на изолированный дымоход класса А перед потолком. Вы можете использовать отвес или лазерный уровень, чтобы совместить центральную точку выхлопной трубы с потолком. Размер вырезаемого отверстия в потолке определяется инструкцией по монтажу дымоходной трубы.

Шаг 3: Продолжайте вырезать отверстие того же размера, пока не дойдете до крыши

В некоторых случаях дымоходная труба должна пройти через несколько уровней дома, прежде чем она войдет в настил крыши.Вы можете продолжать использовать лазерный уровень или отвес, чтобы выровнять отверстия, чтобы обеспечить надлежащий зазор для трубы дымохода.

Шаг 4: Удалите всю изоляцию, чтобы было видно сквозь

Когда вы делаете прорези в полу и потолке, убедитесь, что вся изоляция отодвинута, чтобы она не касалась трубы дымохода. Изоляция может касаться сторон опорной коробки, противопожарного щитка и чердачного экрана, но не должна касаться трубы дымохода.

Шаг 5: Установите комплект поддержки дымохода, если вы его используете, как на крыше, так и в комнате с печью

На первом потолке вам необходимо установить потолочную опорную коробку, чтобы выдержать вес тяжелой трубы. Ключи для фермы могут быть установлены между балками потолка, чтобы обрамить опорную коробку потолка. Потолочная опорная коробка поставляется с некоторыми кронштейнами, которые вы можете прикрепить к потолочной балке, и опорной стойкой, чтобы удерживать ее на месте.В большинстве случаев потолочная опорная коробка должна выступать ниже потолка не менее чем на 3 дюйма для обеспечения надлежащего зазора для печной трубы. В инструкции по установке дымоходной трубы будет указано, насколько далеко потолочная опорная коробка должна выступать ниже потолка.

Если дымоходная труба должна проходить через другой уровень дома, вам понадобится противопожарный балочный щит на каждом уровне. Противопожарный щит из балок гарантирует, что дымоходная труба будет иметь правильный зазор при прохождении через балки пола. Если труба дымохода проходит через чердак, вам необходимо установить изоляционный экран чердака, чтобы ничего не соприкасалось с трубой в чердаке.Если вы не используете изоляционный экран на чердаке, вам нужно будет сделать ограждение вокруг дымоходной трубы на чердаке, чтобы ничто не соприкасалось с дымовой трубой.

Шаг 6: Установите оклад на крышу

Гидроизоляция кровельного перекрытия обеспечивает гидроизоляцию дымоходной трубы, проходящей через крышу. Вы можете использовать лазерный уровень или отвес, чтобы выровнять отверстие, которое нужно вырезать в крыше. Найдите центральную точку отверстия и вырежьте отверстие в крыше с помощью пилорамы. Для скатной крыши вам нужно будет вырезать отверстие овальной формы, чтобы обеспечить надлежащий зазор для дымоходных труб.Для традиционной кровли из гонтовой черепицы вам понадобится длинное лезвие для резки металла для пилорамы и вырезать гвозди из-под черепицы на верхней половине отверстия в крыше. Это позволит вам вставить оклад под черепицу на верхней половине. Перед тем, как уложить гидроизоляцию под черепицу, вам необходимо нанести наружный водостойкий силикон на нижнюю часть гидроизоляции. После этого вы можете нанести полоску силикона по периметру оклада, когда он будет на месте.

Шаг 7: Начните строить дымоход, начиная с крыши в окладе

.

Как только все будет на месте, можно приступать к сборке секций дымохода.Дымоходная труба класса А требует 3 винта для соединения нескольких секций дымоходной трубы. Вам нужно будет подключить универсальный переходник с наружной резьбой к первой секции трубы дымохода. Конец универсального адаптера с наружной резьбой будет проходить через опорную коробку потолка, поэтому вы можете подсоединить одностенную или двустенную трубу печи к трубе дымохода. Если дымоходная труба действительно длинная или проходит через несколько уровней дома, возможно, лучше всего начать с потолочной опорной коробки, продвигаться вверх и закончить установку через кровлю на крыше.Важно стабилизировать дымоходную трубу над опорной коробкой потолка с помощью стеновых стоек для длинных участков дымоходной трубы. Вам нужно будет установить стеновую стойку через каждые 8 ​​футов вертикальной дымоходной трубы над опорной коробкой потолка.

Дымоход должен находиться минимум на 3 фута над крышей, а также должен быть на 2 фута выше любого объекта на расстоянии 10 футов. Высота дымохода над крышей будет определяться уклоном крыши и боковым расстоянием от того места, где дымоход будет проходить через крышу по отношению к пику.Если дымоходная труба проходит через вершину крыши, она должна быть на высоте не менее 3 футов над крышей, если в пределах 10 футов нет никакой конструкции. Если труба будет проходить через крышу на нижней стороне карниза, вам необходимо, чтобы труба выступала выше крыши. Например, если у вас есть крыша с уклоном 4/12 и поперечное расстояние от проема крыши до пика крыши больше 10 футов, труба должна выступать на 64 дюйма над крышей.

Для расчета умножьте уклон крыши на расстояние от пика крыши в поперечном направлении.Шаг 4/12, боковое расстояние 10 футов до пика составляет 4 x 10 = 40. Верхние 40 дюймов трубы над крышей будут на расстоянии 10 футов по горизонтали от склона крыши. Труба также должна быть на 2 фута выше этой точки. Таким образом, еще 24 дюйма сделают общую высоту дымохода над крышей равной 64 дюймам. Для стабилизации трубы потребуется комплект распорок крыши, если дымоходная труба находится на высоте 5 футов или выше над линией крыши. Комплект распорок крыши представляет собой ленту с регулируемыми стойками, которые крепятся к настилу крыши для стабилизации трубы.

Шаг 8: Установите штормовой воротник и дождевик

Последней ступенькой над крышей будет установка штормового воротника и колпака от дождя для дымохода. Штормовой воротник — это то, что оборачивается вокруг трубы и устанавливается поверх гидроизоляции, чтобы изолировать место, где труба проходит через верхнюю часть гидроизоляции крыши. Большинство штормовых воротников имеют механизм зажима для шланга, который обеспечивает плотное прилегание хомута к трубе. У других штормовых воротников есть петля, которую вы наклоняете, чтобы зафиксировать штормовые воротники. После того, как штормовой воротник будет на месте, вам нужно будет обернуть полоску высокотемпературного силикона вокруг трубы и штормового воротника, чтобы обеспечить его водонепроницаемость.Наконец, наденьте дождевик на верхнюю часть трубы. Крышка от дождя будет зажата вокруг трубы дымохода с внешней стороны.

Шаг: 9: Установите трубу печи

Теперь, когда труба дымохода установлена, следующим шагом будет подсоединение трубы дымохода к печи с помощью одностенной или двустенной черной трубы для печи. Ваш выбор будет основан на зазоре между трубой печи и горючими материалами. Для одностенной печной трубы требуется 18 дюймов.очистка от любых горючих материалов. Двустенная труба печи требует зазора 6 дюймов. Если вы использовали тепловой экран, чтобы приблизить печь к стене, вероятно, потребуется двустенная печная труба. Если печь находится далеко от стены, можно использовать одностенную трубу. Для одностенных и двустенных труб используются аналогичные установки. Концы с наружной резьбой печной трубы всегда должны быть направлены вниз или в сторону печи. Выдвижные трубы печи упрощают ее установку и не требуют резки.В некоторых случаях дровяная печь не будет располагаться прямо под потолочной опорой. В этом случае вам потребуются смещающие колена, чтобы переместить трубу в опорную коробку дымохода.

Шаг 10: Установите демпфер

Если вы устанавливаете старую печь без какого-либо регулятора тяги, было бы разумно установить заслонку на трубе печи. Заслонка регулирует тягу и продлевает время горения древесины. Одностенная заслонка устанавливается в трубу печи путем просверливания двух отверстий в трубе.Затем вы помещаете заслонку клапана внутрь трубы и пропускаете стержень амортизатора через отверстия в трубе и заслонку клапана, чтобы зафиксировать ее на месте. Заслонка двустенной трубы печи поставляется в предварительно собранном виде и устанавливается как секция трубы печи. Если у вас новая плита с рейтингом EPA, в заслонке нет необходимости, поскольку в большинстве новых печей встроен регулятор заслонки.

Шаг 11: зажечь пробный огонь

Как только все будет подключено, можно зажечь пробный огонь. Если это новая дровяная печь, вам нужно обязательно вылечить огнеупорные кирпичи и краску, разожгив 3-4 небольших огня.Зажгите небольшой огонь и дайте ему погаснуть, затем повторите еще 2–3 раза. Легкое тепло затвердит кирпичи и краску. После небольших костров можно будет зажечь горячий огонь. Если у вас старая плита, можно сразу разжечь хороший огонь. Если все работает правильно, при открытии дверцы из передней части дровяной печи не будет выходить дым.

Соображения перед установкой дровяной печи

Тип печи:

Лучший тип печи для установки — новая плита с рейтингом EPA.Современные печи рассчитаны на длительное время горения, чтобы максимально увеличить теплотворную способность дров. Размер печи — очень важный фактор при выборе печи. Установка большой печи в небольшом доме, скорее всего, приведет к выделению тепла из комнаты и образованию большого количества креозота от сжигания небольших огней. Точно так же установка небольшой печи в большом доме, вероятно, не поможет снизить расходы на отопление. Печи с рейтингом EPA предназначены для полной загрузки и подавления, когда топка нагревается до температуры, чтобы обеспечить длительное горячее горение.Ознакомьтесь с предлагаемыми производителями площадью обогрева и выбирайте печь исходя из размеров комнаты, а не дома.

Дровяные печи Osburn — отличный выбор. В дровяных печах Osburn используется технология вторичного сжигания воздуха, которая обеспечивает длительное и эффективное горение. Печи с вторичным воздухом не горят так чисто, как каталитические печи. Однако их намного проще запустить. Единый воздушный контроль позволяет легко использовать. Они предлагают топки всех размеров, а также разнообразные конструкции — от современных печей до более традиционных дровяных печей.Линия печей Osburn предлагает настраиваемые функции, позволяющие адаптировать печь к любому дизайну помещения.

Строительные нормы и правила

При установке дровяной печи в доме важно соблюдать все местные и национальные строительные нормы и правила. Дымоходная труба, используемая для прохода через потолок и крышу, всегда должна быть внесена в список UL 103 HT, если иное не указано в инструкциях по установке производителей дровяных печей. При установке дровяной печи ни в коем случае не следует делать сокращений.Свободные пространства для печи и дымохода всегда должны быть сохранены и, по возможности, увеличены. В инструкциях по установке от производителей дровяных печей четко указаны необходимые зазоры для каждой возможной конфигурации вентиляции.

Стоит ли нанять профессионального установщика?

В большинстве случаев установка дровяной печи может быть очень простой, но в некоторых случаях может быть очень сложно. Большинство людей нанимают установщика, потому что они физически неспособны или им неудобно забираться на крышу.Необходимые инструменты представляют собой обычные электроинструменты, которые можно найти в большинстве ящиков для инструментов своими руками, что упрощает работу. Но имейте в виду, что вы устраиваете контролируемый огонь в своем доме, поэтому, если вы в чем-то не уверены, обратитесь к сертифицированному установщику.

Как установить трубу для дровяной печи через металлическую крышу — Модернизированный дом

Дровяные печи могут сэкономить сотни долларов каждую зиму. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Один из последних этапов монтажа дровяной печи — вставка дымохода.

Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь. Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.

Установка дровяной печи делает ваш дом безопасным. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу.Здесь также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Советы по установке

Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может быть сопряжена с некоторыми трудностями. Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок.Давайте посмотрим, что попало в список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей. Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Проще говоря: зимой вы сожжете больше дров, чем нужно.

Что вы можете сделать, так это установить в дымоход вкладыш, который будет выступать в качестве посредника. Эта труба должна быть такой же длины, как и весь дымоход, но не больше, чем выходное отверстие.Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может работать неправильно.

Установка требований к высоте

В зависимости от ваших предпочтений, вы можете подумать, что короткий дымоход выглядит лучше, чем более длинный. Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи. Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.

Горизонтальные дымовые трубы

Еще одна вещь, с которой, кажется, сталкиваются люди, — это слишком много горизонтальных дымоходов с дровяной печью.Система вентиляции будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не выводите трубу из окна или сквозь стену.

Кстати, поставить дымовую трубу вдоль внешней стены вашего дома — тоже плохая идея. Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены.

Наличие ветряной дымовой трубы

Понятно, что некоторым домовладельцам придется добавить пару изгибов к дымовой трубе.С этим можно быстро перестараться, и этого следует по возможности избегать. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу для дровяной печи через металлическую крышу

Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила. При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.

Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения.Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы соблюдаете правила. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу.

Шаг первый: установка плиты

Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить. Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Поместите одну часть дымоходной трубы на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создание вашей отметки

Затем возьмите отвес с потолка, чтобы обозначить центр трубы на фанере для обшивки крыши.Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть компас для рисования, третий шаг будет простым. Возьмите его и отметьте внешний диаметр нужного вам отверстия для дымохода. Сделайте это на внешней поверхности металлической крыши. Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила.

Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. Слишком близкое расположение дымохода может создать угрозу возгорания.

Шаг четвертый: вырежьте отверстие

Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере. Возьмите планку и наденьте ее на только что проделанное отверстие. Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края.

Острыми ножницами прорежьте оклад в том месте, где вы разместили линию, прежде чем переходить к следующему шагу.

Шаг пятый: установка переплета

После того, как вы прорежете линию, вы сможете провести верхний край гидроизоляции под кровельной и кровельной бумагой. Наденьте его на отверстие дымохода. Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу.

Это должно быть примерно на ½ дюйма выше того места, где конец крыши встречается с поверхностью гидроизоляции.Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он плотно прилегал к окладу.

Шаг шестой: Сборка дымохода

Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите их. По завершении вставьте дымоход через отверстие в крыше вместе с воротником. Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг седьмой направлен на перепроверку всего до этого момента.Убедитесь, что дымоход закреплен на фланце. Также проверьте, не находится ли он над поверхностью крыши.

Гидроизоляция должна быть зафиксирована герметиком. Затем вы можете использовать кровельные шурупы, чтобы сохранить ее на своем месте. Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край.

Шаг восьмой: Завершить работу

Вы почти закончили! Установите колпачок дымохода в соответствии с указаниями в инструкции по эксплуатации.Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Добавьте его вокруг любых щелей воротника, чтобы предотвратить попадание влаги или воды.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Куда уходят ваши деньги

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Куда идет печная труба?

Правильно вставлять дровяную трубу для печи гофрированным концом вниз. Влага появится, когда дымоход начнет остывать. Если положить обжатый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми факторами при работе с металлической кровлей.Будь то небольшой сарай, гараж или целый дом. Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши.

Они позволяют воздушному потоку безопасно входить и уходить внутри конструкции за счет постоянной естественной тяги. Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Двустенная труба — необходимость, когда у вас дровяная печь.Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Используя как минимум две трубы, вы позволяете теплу распространяться больше, не позволяя трубам нагреваться настолько, чтобы вызвать пожар.

Кирстин Харрингтон

Кирстин — увлеченный писатель, который любит помогать людям узнавать что-то новое, когда дело доходит до улучшения дома. Когда она не сидит за клавиатурой, она любит делать поделки, заниматься рукоделием, проводить время со своими домашними животными и снимать видео.Она надеется, что всем, что она пишет, кто-то найдет решение своих домашних нужд.

Недавно опубликованные

ссылка на «Можете ли вы покрасить шкафы из гикори»? (Узнай сейчас!)

Можно ли красить шкафы из гикори? (Узнай сейчас!)

Гикори — одна из самых прочных твердых пород дерева, украшающих Новый Свет, и поэтому многие люди полагаются на нее как на любимую древесину для мебели и краснодеревщика. К сожалению, бывает и довольно…

ссылка на Какова стоимость жизни в Айдахо по сравнению с Калифорнией?

Установка дровяной горелки без дымохода

Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь. К счастью для многих, ответ — да!

Хотя газовые плиты и электрические плиты также можно использовать, для некоторых подойдет только ритуал сжигания твердого топлива.Однако если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки. Система дымохода с двумя стенками — лучший способ сделать это.

Прочтите наше руководство по установке дровяной печи без дымохода, чтобы получить все, что вам нужно знать, чтобы иметь потрескивающую печь в вашем доме…

Нужен ли мне дымоход для дровяной печи?

К счастью для тех, кто живет в современных домах, вам не нужен дымоход для установки дровяной печи. Однако для его установки может потребоваться больше работы, чем для установки в существующий дымоход.Это потому, что вам нужно будет установить двустенную дымоходную систему через крышу или стену вашего здания. Тем не менее, это по-прежнему достаточно простой и экономичный способ воспользоваться преимуществами горелки для дров в доме без дымохода!

Что такое система дымохода с двумя стенками?

Двустенная система дымохода — ключ к установке дровяной горелки без дымохода. Проще говоря, это серия соединяемых труб из нержавеющей стали, по которым дым от вашей печи может выводиться наружу. Они состоят из трубы из нержавеющей стали, обернутой толстой изоляцией и заключенной во вторую внешнюю трубу.Это поддерживает температуру внутри дымохода достаточно теплой, чтобы пары могли проходить через трубу и оседать снаружи.

У вас есть два варианта установки двустенного дымохода:

• Внешний вид — с этой опцией вы подключаете трубу к вашей печи, и она выходит через внешнюю стену. Затем он бежит вверх по стене вашего здания, чтобы опустошить его на безопасном расстоянии — обычно около вашей крыши.
• Внутри — вы все равно будете подключать его к своей печи, но вы пропустите его через внутреннюю часть вашего дома, через потолки и через крышу, чтобы опорожнить.

Какой из них лучше всего подходит для вас, зависит от ваших обстоятельств. Если вы выберете внешний вариант, у вас будет видимая стальная труба вдоль стены вашего здания. Если вам это не нравится, вы можете оставить его внутри. Вот еще несколько плюсов и минусов:

Как установить дровяную горелку без дымохода

Если вы хотите установить дровяную горелку без дымохода, всегда лучше проконсультироваться со специалистом.Это потому, что лучший вариант того, как установить один, отличается от дома к дому. Тем не менее, все же хорошо иметь приблизительное представление о том, как это будет сделано.

Вот общее руководство по установке дровяной печи без дымохода…

Что вам понадобится:

• Печь — вы можете выбрать дровяную печь или многотопливную печь. Убедитесь, что вы живете в зоне контроля дыма, так как в этом случае вам понадобится плита, одобренная DEFRA. Также обратите внимание на размер дымохода при выборе печной трубы…
• Печная труба — убедитесь, что диаметр печной трубы соответствует вашей печи.Также они различаются по длине. Печная труба будет визуально более приятной, чем дымоход, поэтому решите, сколько вы хотите выставить на обозрение, и купите соответственно.
• Система дымохода с двумя стенками — проверьте, какой диаметр дымохода требуется для вашей печи. Если дымоход будет виден внутри вашей комнаты, вы можете выбрать дымоход с черной отделкой.
• Очаг — ваша печь должна быть размещена на подходящем очаге. Он должен быть не менее 12 мм толщиной и из негорючего материала. Он также должен занимать площадь 840 мм x 8440 мм, при этом перед дверцей печи должно быть не менее 225 мм.

На фото: Hamlet Solution 5, широкоэкранный режим сжигания древесины, одобренный Defra, — многотопливная печь

Магазин дровяных печей

Дополнительно:

• Каминная камера — вы можете встроить в свою комнату каминную трубу. Если так, то один из них — быстрый путь к красивому камину.
• Балка для камина — опять же, если вы решите разместить печь в каморке, они станут прекрасным завершающим штрихом.

Как установить печь:

Во-первых, вам нужно решить, где вы хотите разместить плиту.Как только дымоход окажется внутри, его снова будет сложно и дорого переместить. Так что будьте уверены!

Вот краткое описание того, что, вероятно, потребуется выполнить…

• При прокладке дымоходной трубы через стену ее придется снова обрезать до кирпичной кладки.
• У тебя очаг положат, и печь поставят на место.
• Печная труба будет прикреплена к вашей печи и установлен парный дымоход. Куски будут соединены вместе, чтобы он мог пройти либо через потолок, либо вдоль внешней стены.Любые образовавшиеся дыры необходимо будет безопасно залатать.
• Если вы хотите, чтобы фальшивая труба дымохода скрывала дымоход, будут уложены кирпичи, чтобы закрыть его. Если вам нравится минималистский вид, дымоход можно оставить открытым.

Правила для дымохода с двумя дымоходами

Есть некоторые проблемы, которые могут повлиять на то, где и как вы установите печь с двойным дымоходом. Некоторые из основных правил:

• По всей длине двустенной системы не должно быть более четырех изгибов.
• Ни один из изгибов не должен быть под углом более 45 градусов, за исключением соединения с плитой, которое может быть под углом 90 градусов.
• Неизолированную печную трубу нельзя использовать для прохода через стену или потолок — это может сделать только двустенный дымоход.
• Труба печи должна располагаться на расстоянии не менее 425 мм от любых горючих материалов.

Магазин печных труб

Сколько будет стоить установка дровяной печи без дымохода?

Точная стоимость установки дровяной печи без дымохода зависит от того, сколько работы нужно будет сделать в вашем доме.Это будет значительно отличаться от случая к случаю, поэтому лучше получить расценки, чтобы точно знать, сколько вам будет стоить установка горелки для дров. Однако, наряду со всеми упомянутыми выше деталями печи, есть несколько вещей, которые могут повлиять на цену:

• Трудовые отношения . Это будет выше, если установка двустенного дымохода не будет такой простой задачей. Убедитесь, что вы точно знаете, что нужно сделать, и о любых потенциальных проблемах. Если вы хотите построить фальшивую трубу дымохода, это также увеличит стоимость.
• Утверждение совета . Если вашу работу выполняет зарегистрированный инженер HETAS, в этом нет необходимости. В противном случае вам нужно будет заплатить за осмотр печи.
• Все дополнительные услуги… такие вещи, как сигнализация угарного газа, подача топлива и ежегодная чистка дымохода, тоже будут необходимы.

Узнайте больше о стоимости дровяных горелок.

Готовы установить дровяную горелку? Взгляните на все наши изделия для дымоходов, чтобы найти все, что вам нужно.Если вам нужна помощь, позвоните в наш отдел продаж по телефону 0161376 4191, чтобы получить консультацию специалиста.

Купите системы дымохода с двойными стенками сейчас

Вы ​​также можете найти дополнительную информацию о печах на нашей странице ресурсов, включая такие сообщения…

Пожары в дымоходах — не статистика | Путеводитель по печным трубам | Стоит ли переключить открытый огонь на дровяную горелку?

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ
ПЕЧЬ НА?

Для
обогреватели, устанавливаемые на ножках или тумбах, обеспечивающие не менее
6 дюймов вентилируемого пространства под топкой или основанием
устройства, используйте плотно прилегающие полнотелые кирпичи или
блоки толщиной не менее 2 дюймов.Верхняя поверхность
кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы
прибор со всех сторон. Напольный протектор, внесенный в список
признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена
в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО
ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ
МАТЕРИАЛ? Стандартный зазор для приборов, установленных в
помещения, большие по сравнению с размером устройства
находится на расстоянии 36 дюймов от верха, размера, задней или передней части устройства.
В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН
КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет!
Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить
зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита.
Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные
материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти
как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный
допускаются следующие зазоры:

• ан.
  инженерно-техническая система защиты, одобренная проверяющим
  орган, обладающий юрисдикцией
• продуктов
  и материалы, перечисленные в целях защиты
• а
  негорючий протектор установлен на расстоянии дюйма или более от
  горючая стена для свободной циркуляции воздуха позади
  Это

В
сокращение указано NFPA и большинством кодексов.Например,
когда требуемый зазор без защиты составляет 36 дюймов,
Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством
в качестве защиты стены уменьшает зазор максимум на 66 процентов,
до 12 дюймов от горючей стены.

CAN ИЗЛУЧАЮЩЕГО ТИПА
ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран,
зазор может быть уменьшен, как указано. Или построить тепловой экран
должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках.
Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран
должен быть из листового металла 28-го калибра, установлен на полу, чтобы
обеспечить неограниченную циркуляцию воздуха между экраном и стеной
(см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО
ЩИТ МНЕ НУЖЕН?

Любая
область в пределах 36 дюймов от дровяной печи должна быть покрыта
показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ
НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да.
Зазор должен быть в три раза больше диаметра трубы, т.е.грамм.,
6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут
использоваться для уменьшения зазора в том же соотношении, что и для
печь. Например, с помощью листового металла можно уменьшить зазор.
на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ
ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы
не надо. Но в случае крайней необходимости утверждаются следующие
методы:

• Сборка
  кирпичная стена толщиной 3,5 дюйма, обрамленная горючим
  стена с минимальным зазором 12 дюймов от глиняной облицовки
  к горючим.
• Использование
  массивный, изолированный, заводской дымоход с
  9-дюймовое воздушное пространство для горючих материалов.
• Использование
  соединитель дымохода из листовой стали 24 мм с вентилируемым
  наперсток плюс 6 дюймов стекловолоконной изоляции.
• Использование
  массивный, изолированный, заводской дымоход над
  Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс
  2 дюйма от внешней стенки дымоходной секции и горючих материалов.

Разъемы
также должен выдерживать шаг не менее 1/4 дюйма на фут от
прибор к дымоходу. Избегайте крутых поворотов, которые создают
чрезмерное сопротивление потоку дымовых газов и опора
и надежно закрепите винтами для листового металла, заклепками или другими
утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ А
ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?

№
Каждый должен выходить в отдельный дымоход. Множественные подключения
может привести к выходу дымовых газов и искр через одно отверстие дымохода
к другому, снижая эффективность и воспламеняя несгоревшие газы
в дымоходе.

КАК НАСЧЕТ СОЗДАНО НА ЗАВОДЕ
ДЫМОХОДЫ?

Они
эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота
накапливаются, потому что внутренние стены быстро нагреваются. Необходимость
зазор от горючих материалов отмечен в каждом разделе UL-списка,
заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ
ДЫМОХОД МЕТАЛЛУРГИЧЕСКОГО ЗАВОДА ЛУЧШИЙ?

Оба
безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии.Важно иметь изолированный дымоход, особенно с
герметичная дровяная печь. Внутренние дымоходы предпочтительнее
экстерьер, потому что они теплее. Также круглые вкладыши больше
эффективнее прямоугольных. Внешний вид и цена другие
соображения.

МОЖЕТЕ ЛИ ВЫ ИСПОЛЬЗОВАТЬ ОДИН
НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет!
Дымовая труба никогда не предназначалась для использования на улице.Вода и зола
образуют щелок, который быстро разъедает одностенные трубы. Также креозот
быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО
ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?

№
Все дымоходы должны иметь облицовку из плитки. Дома, построенные до
1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны
быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ
РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA
211 заявляет следующее:

• В
  дымоход не должен превышать поперечное сечение не более чем в три раза.
  область выхода дымохода.
• The
  система должна быть спроектирована и установлена ​​так, чтобы ее можно было
  осмотрел и почистил.
• А
  устройство, работающее на твердом топливе, ЗАПРЕЩАЕТСЯ выпускать воздух внутрь или через
  заводской камин, если он специально не
  перечислены для этой цели.

КАК ВЫСОКОЕ ДОЛЖНО
ДЫМОХОД БЫТЬ?

Это
должен выступать не менее чем на три фута над самой высокой точкой, где
он проходит через крышу.Он должен быть на два фута выше, чем
все, что находится в радиусе 10 футов, включая саму крышу,
нависающие деревья, прилегающие здания и т. д.

КАК Я МОГУ УПРАВЛЯТЬ
КРЕОЗОТ?

креозот
конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип
дымохода очень важно. Желателен утепленный.
Большой герметичный обогреватель в маленьком доме в закрытом положении.
будет производить креозот независимо от вида сжигаемой древесины
или его влажность.Свести к минимуму образование креозота за счет:

• Использование
  Оборудование для сжигания древесины, материалы для дымоходов и дымоходы, внесенные в списки UL.
  установка устройства в соответствии с инструкциями производителя.
• Правильный
  определение размеров дымохода и комплектующих.
• Дом
  небольшой горячий огонь на короткое время, а не «холостой ход»
  огонь в течение длительного периода при умеренных температурах.
• Хранение
  горячий огонь; многие производители рекомендуют открывать заслонку
  и дать плите гореть как минимум 15 минут.
  сжечь небольшое количество креозота.
• Использование
  только хорошо выдержанные твердые породы.
• Проверка
  вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2

Этот документ
взято из
Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр.
Дата публикации: октябрь 1991 г.

Рональд
К. Шут, специалист по безопасности расширений, Делавэрский университет
Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий
компании или продукты упомянуты в этой публикации исключительно
с целью предоставления конкретной информации. Упомянуть
компании или продукта не является гарантией или
гарантия на продукцию Сельскохозяйственной опытной станции
или Delaware Cooperative Extension или одобрение продуктов
других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: Информация в
NASD не представляет политику NIOSH. Информация включена в
NASD появляется с разрешения автора и / или правообладателя.
Более

Установка дымохода | MOTHER EARTH NEWS

Установка отдельно стоящей дровяной печи требует установки дымохода для вентиляции дровяной печи. Это пошаговое руководство объяснит типичную установку дымохода и дымохода при вентиляции через плоский потолок.Каждая установка отличается, поэтому, если у вас есть вопросы по вашей конкретной установке, мы будем рады помочь; Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы по установке дровяной печи.

Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную печную трубу для вентиляции дровяной печи через плоский потолок. Прочитав, вы увидите, насколько проста установка, и узнаете основы того, как установить свою собственную. Мы также включили установочное видео для визуального ознакомления.

1. Сначала найдите центральную точку, в которой дымоход будет проходить через потолок. Вы можете отметить это маркером. При использовании одностенных черных печных труб необходимо находиться на расстоянии 18 дюймов от горючих материалов.

2. После того, как центральная точка будет найдена, используйте потолочную опорную коробку, чтобы отметить потолок, чтобы сделать вырез. Обведите внешнюю часть потолочной опоры на потолке.

3. Следуя вашей отметке, вырежьте отверстие в потолке пилой.

4.Потолочная опорная коробка поставляется с двумя кронштейнами для крепления к потолочным балкам. С чердака проденьте опорную коробку потолка через проем и прикрепите опорную коробку к балкам потолка.

5. Теперь, когда мы прошли сквозь потолок, нам нужно разметить отверстие, чтобы пройти сквозь крышу. Продвигая секцию одностенной трубы печи через опорную коробку с прикрепленным к ней уровнем, вы можете отметить, где центральная точка трубы будет находиться на крыше. Проведение винта через настил крыши позволит легко определить с крыши, где будет проходить центр трубы.

6. Переходя к крыше, возьмите регулируемую кровельную планку и отцентрируйте ее вокруг винта, который вы только что вставили в настил крыши. Самый простой способ разметить отверстие — использовать оклад в качестве трафарета и покрасить распылением внутреннюю часть черепицы, где вы будете делать разрез.

7. После того, как отверстие на крыше будет обозначено, воспользуйтесь пиловочником и прорежьте отверстие в крыше.

8. Чтобы планка проскользнула под черепицу, необходимо обрезать гвозди на верхней половине круга.Используя ножницы для жести, отрежьте черепицу на 2 дюйма на верхней половине круга. Это позволит гидроизоляции скользить под черепицей.

9. Затем нанесите достаточное количество высокотемпературного силикона на заднюю часть гидроизоляции дымоходной трубы. Сдвиньте регулируемую кровельную планку под верхнюю половину обрезанной черепицы.

10. Прикрутите кровельный оклад к настилу крыши винтами из нержавеющей стали. Силиконовыми покрытиями все головки винтов и область, где вы вставили оклад под черепицу, создадут водонепроницаемое уплотнение.

11. Пришло время собрать нашу изолированную дымоходную трубу Rock-Vent класса А. Найдите конец трубы с заглубленной вниз изоляцией. Это охватываемый конец трубы. Для перехода с изолированной дымоходной трубы класса А на одностенную черную дымовую трубу мы будем использовать универсальный переходник для трубы. Прикрепите переходник к охватываемому концу дымоходной трубы с помощью прилагаемого оборудования.

12. После подключения универсального адаптера опустите первую секцию дымохода через оклад и через опорную коробку.Нижняя часть универсального переходника дымохода проходит через опорную коробку.

13. Пока вы все еще находитесь на крыше, прикрепите шторку к дымоходу. Обязательно нанесите полоску силикона вокруг штормового воротника в месте его соприкосновения с дымоходной трубой. Это создаст водонепроницаемое уплотнение.

14. Изолированная дымоходная труба класса A должна выступать над крышей как минимум на 2 фута и должна находиться на расстоянии 10 футов от линии крыши. Прикрепите трубы необходимой длины для вашей установки с помощью прилагаемого оборудования.

15. Теперь прикрепим к дымоходу заглушку от дождя. Используя отвертку для гаек 5/16, прикрепите колпачок от дождя дымовой трубы к верхней части дымовой трубы. Заглушка дымохода будет препятствовать попаданию воды, мусора и животных в дымовую трубу, а также предотвращать попадание искр на крышу.

16. Мы закончили линию кровли, вернемся внутрь и установим одностенную черную трубу печи на изолированную трубу дымохода. Мы решили использовать телескопическую трубу для первой секции трубы, поскольку она исключает разрезание трубы и дает вам идеальную длину.Присоедините охватывающий конец телескопической трубы печи к охватываемому концу универсального переходника трубы с помощью прилагаемого оборудования.

17. Подсоедините оставшиеся отрезки трубы, необходимые для установки, и подсоедините последнюю секцию трубы к воротнику дровяной печи. Вы можете использовать уровень, чтобы убедиться, что труба прямая.

18. Чтобы правильно завершить установку внутренней трубы, вам нужно установить обжимной хомут вокруг опорной коробки. С помощью прилагаемого оборудования прикрепите его к потолку.

19. Поздравляем! Мы завершили монтаж дымоходной трубы дровяной печи через плоский потолок!

Здесь вы можете найти изолированную дымоходную трубу Rock-Vent класса A и одностенную черную дымовую трубу Rock-Vent, которые используются в этом видео по установке дровяной печи. Как всегда, прокомментируйте или свяжитесь с нами с любыми дополнительными вопросами — мы здесь, чтобы помочь вам сделать это самостоятельно и сэкономить.

Jaquelin White — веб-маркетолог недалеко от Анн-Арбора, штат Мичиган. От помощи местным предприятиям в увеличении их присутствия в Интернете до работы в Rockford Chimney Supply, обслуживающей США.S. и Canada, Jaquelin любит постоянно меняющиеся способы Интернета, потому что всегда есть что-то новое, чему можно научиться и попробовать. Прочтите все сообщений Жаклин из MOTHER EARTH NEWS здесь.

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блогов, и они несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого сообщения, нажмите на его авторскую ссылку вверху страницы.

Первоначально опубликовано: 18.08.2016 10:46:00

Город Локпорт, Нью-Йорк | Строительный отдел Безопасность дровяных печей

Строительный отдел
Безопасность дровяных печей

С постоянно растущими расходами на отопление дома все больше и больше людей, заботящихся об энергии, устанавливают дровяные печи.Нежелательным результатом стало соответствующее увеличение количества возгораний в дровяной печи и дымоходе. Фактически, более половины пожаров в одно- и двухквартирных домах в сельских и пригородных районах вызваны использованием древесного топлива.

Сжигание дров требует больше работы и внимания, чем простая настройка термостата. Чтобы снизить вероятность возникновения пожара в вашем доме, следуйте рекомендациям в этой публикации по правильному выбору, установке, обслуживанию и эксплуатации дровяной печи.

Выбор и установка
При выборе дровяной печи выберите ту, которая указана в национальной испытательной лаборатории.Печь должна: быть изготовлена ​​из надежного прочного материала с большим сроком службы; размер отапливаемой площади; иметь герметичные дверные прокладки, герметичные стыки, надежную защелку и регулятор тяги для регулирования огня.

Если куплена бывшая в употреблении печь, на ней не должно быть сломанных частей или трещин, которые сделали бы ее использование небезопасным.

Правильная установка дровяной печи — основа безопасной эксплуатации. ПРОЧИТАЙТЕ И СЛЕДУЙТЕ инструкциям производителя по установке. Также проконсультируйтесь с местным должностным лицом по обеспечению соблюдения норм и пожарной службой за их рекомендациями, требованиями кодекса и необходимыми разрешениями.

Знай свою дровяную печь
После того, как дровяная печь установлена, ознакомьтесь с ее частями и их работой. Правильный уход может снизить вероятность возгорания.

Stovepipe — это жизненно важное звено между печью и дымоходом. При установке используйте трубу калибра 24 или более толстую. Труба должна быть как можно короче и прямее. Закрепите каждое соединение как минимум тремя винтами. Горизонтальная часть должна подниматься на четверть дюйма на фут.

Труба должна быть установлена ​​так, чтобы верхняя часть трубы входила в нижнюю. Это позволяет креозоту течь внутри трубы. Дымовая труба должна входить в гильзу так, чтобы ее конец был на одном уровне с внутренним концом гильзы.

Заслонка используется для контроля тяги и потери летучих газов. Если в плите нет заслонки, ее следует установить в дымоход.

Дымоход выполняет две функции: создает тягу и отводит газы сгорания.Он должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу, и на два фута выше любой части здания в пределах 10 футов по горизонтали от дымохода.

При подключении к существующему дымоходу его следует проверить перед использованием. Полная проверка включает в себя проверку внутренней облицовки на наличие трещин и износа, герметичность неиспользуемых отверстий и проверку чистоты и разблокировки дымохода.

При правильной установке в соответствии со спецификациями производителя и надлежащем обслуживании сборные дымоходы являются безопасным и относительно недорогим способом удаления дыма и газов из дымохода.Это делается через существующую стену или крышу на улицу. Все сборные дымоходы для использования в жилых домах должны быть одобрены и внесены в список в соответствии с UL 103 или соответствовать требованиям Единых строительных и противопожарных норм штата Нью-Йорк.

Креозот — это отложение в дымоходе и дымоходе в виде конденсированного древесного дыма. Количество, которое образуется, зависит от плотности дыма, температуры поверхности дымохода, а также от типа и степени сухости сжигаемой древесины.

Креозот образуется, когда древесина тлеет, а не сгорает полностью. Чтобы уменьшить скопление креозота, сжигайте горячий огонь в течение 15–30 минут каждый день. Кроме того, не перегружайте топку, чтобы в ней было достаточно кислорода, чтобы поддерживать огонь.

Топливо
Выбирая топливо для дровяной печи, ознакомьтесь с различными породами древесины:

• выдержанная древесина вырубается по крайней мере за шесть месяцев до сжигания и предпочтительнее зеленой древесины, потому что она имеет меньшее содержание влаги.
• Green Wood горит, но при этом теряется большая часть эффективности печи.
• Хвойная древесина не дает больше креозота. Он горит быстрее и обычно используется для растопки.
• Древесина лиственных пород обычно горит дольше, чем древесина хвойных пород, и при этом образуется больше угля.

После установки
Для обеспечения максимальной безопасности необходимо принять следующие меры предосторожности:

• Проверить дымоход и дымоход на скопление креозота.Очистите эти области, когда скопление превышает четверть дюйма.
• Никогда не используйте легковоспламеняющиеся жидкости для разжигания огня и никогда не работайте с легковоспламеняющимися жидкостями в том же помещении, когда работает дровяная печь.
• Для удаления золы используйте металлический контейнер с плотно закрывающейся крышкой. Утилизируйте золу только после того, как она остынет.
• Не подпускайте детей к плите. Даже быстрое прикосновение к поверхности печи может привести к сильным ожогам.
• Установите детектор дыма для раннего предупреждения в случае возникновения пожара.
• Разработайте и отработайте план побега из всех комнат в доме.

Как установить трубу для дровяной печи

Важным моментом при установке трубы для дровяной печи является состояние дымохода. Размер, используемый для построения трубы, влияет на длину трубы печи, которая будет установлена ​​в дымоходе. Существуют различные размеры труб, которые можно фиксировать. Это включает в себя калибр 22, 24 и 28, чем выше номер, тем легче калибр.Для установки в камин выберите качественную бытовую технику, которая обеспечит эффективную защиту стен и потолка.

Планируя установку дымохода, обратите внимание на конструкцию дымохода и тип изоляционного материала на месте.

Шаг 1 — Получите качественную печную трубу

Начните с рассмотрения размеров дымохода, поскольку они определяют размер покупаемой дровяной трубы. Выбирайте высококачественные одинарные дровяные трубы для дымоходов с зазором 18 дюймов от печи до поверхности дымохода.

Купите двустенную дровяную трубу для печи для закрытых помещений, где расстояние до зоны горения составляет менее 18 дюймов. Преимущество устройств с двойными стенками в том, что они служат долго.

Шаг 2 — Очистите старый дымоход

Завершите установку на чистой поверхности. Используйте щетку, чтобы удалить грязь, мусор и остатки с камина. Подметите стены дымохода и вылейте отходы из дровяной печи.

Шаг 3 — Установите трубу печи

Установив новую трубу печи, убедитесь, что она зафиксирована и проходит по всей длине дымохода.Эффективная труба печи должна быть на несколько дюймов меньше, чем выхлоп из выхлопного отверстия печи.

Шаг 4 — Проверьте высоту

Убедитесь, что труба печи имеет правильную длину. Не пытайтесь прикрепить более короткую трубу, так как это может привести к ухудшению тяги. Установка трубы правильной длины обеспечивает оптимальную тягу и улучшает характеристики дымохода.

Шаг 5 — Проверьте горизонтальную трубу печи

Лучший способ установить трубу печи — зафиксировать ее в вертикальном положении.Это улучшает его функцию и способствует хорошей сквозняке. Хорошим решением будет проделать отверстие в крыше вместо того, чтобы пропускать трубу через окна или стены.

Еще один фактор, который следует учитывать при установке печной трубы, — это крепление ее таким образом, чтобы она проходила внутри дома, а не снаружи. Это увеличивает энергоэффективность и предотвращает потерю слишком большого количества тепла. Установка печных труб этим методом позволяет теплу оставаться в доме, а не теряться в окружающей среде.

Шаг 6 — Повышение эффективности камина

Рассмотрите возможность установки вентиляционного отверстия снаружи дымохода. Это улучшает тягу и эффективность печи. Имейте в виду, что введение поворотов и скручиваний на вентиляционных системах снижает их производительность. Сделайте их как можно более прямыми. Это также предотвращает накопление смолы, сажи и креозота.

.
