Как закачать воду в теплый пол: запуск, рабочее давление в системе, как заполнить систему, первый запуск, как опрессовать теплый пол воздухом, как проверить, как слить

запуск, рабочее давление в системе, как заполнить систему, первый запуск, как опрессовать теплый пол воздухом, как проверить, как слить

Содержание:

В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет. Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

• систему выводят на рабочие температуры и оставляют так на несколько суток;
• протестировать в условиях избыточного давления на холодном теплоносителе;
• выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов. Желательно установить терморегулятор для водяного теплого пола, что позволит экономить ресурсы.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

1. Первый вариант — прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 — 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
2. Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
3. Третий вариант – сухая опрессовка, которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.

Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар. Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Опрессовку конструкции из сшитого полиэтилена выполняют иначе. Сначала 3 раза ее поверяют на холодной жидкости под высоким давлением. Величина тестового показателя  должна быть в 2 раза выше рабочего, но не менее 6 Бар. Его доводят до 6 бар, потом оно начинает снижаться.

Через 30 минут давление в системе вновь поднимают до 6 Бар, через полчаса процедуру опять повторяют. Так поступают 3 раза. Далее давление увеличивают до опрессовочного (оно в 2 раза больше рабочего) и оставляют на 24 часа. Если за этот период падение будет незначительным — менее 1,5 Бар – и следа протечек нет, тогда проверка успешно завершена. Необходимо получить акт опрессовки после завершения работ.

Кстати, согласно стандартам, действующим в Германии – именно на территории этой страны существуют наиболее жесткие требования относительно безопасности применения строительных технологий и материалов – после завершения опрессовки на холодной воде, нужно прогонять систему в условиях рабочих температур.

Для этого отопительное оборудование выводят плавно на требуемый температурный режим и оставляют на несколько суток. Если успешно пройдены все тесты, это означает, что система надежна, можно делать стяжку и приступать к запуску теплого пола.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Перед началом заливки второго контура вентили уже наполненного закрывают. Процедуру выполняют, пока все петли системы не окажутся заполненными. Затем все входные и выходные вентили на контурах открывают, а теплоноситель прокачивают, пока не произойдет полное удаление воздуха. Теперь система подготовлена к тестированию или запуску водяного теплого пола.

Последовательность запуска

В течение нескольких дней систему водяного пола выводят на рабочий температурный режим. Сначала температуру подачи выставляют на отметке 20 – 25 градусов и потом каждый день повышают ее на 5 – 10 градусов. На 5 градусов ее увеличивают, если задействуют антифриз, а если воду, то на 10 градусов.

Кроме этого, скорость повышения температуры зависит от размера подогреваемой площади. Если у стяжки массив небольшой, то на нужный режим выходят раньше. Но при этом специалисты советуют не спешить, поскольку при быстром и неравномерном прогреве она покроется трещинами, а в случае применения незамерзающей жидкости может перегреться и вся система выйдет из строя.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.

Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 — 5 лет.

порядок работ, тонкости и нюансы

Монтаж теплого пола предполагает последующую длительную и бесперебойную работу системы отопления. В городской квартире, частном доме или на даче водяной теплый пол одинаково эффективен и удобен. Такую систему отопления можно оборудовать практически в любом жилом помещении, но эффективность её применения зависит от соответствия технических характеристик оборудования конструктивным особенностям комнаты. Правильно рассчитанные и уложенные отопительные контуры, квалифицированно выполненная опрессовка системы отопления теплого пола позволят владельцам жилья надолго забыть о хлопотах по обслуживанию нагревательных приборов.

Процедура опрессовки отопительного контура тёплых водяных полов

Однако идиллия не может продолжаться бесконечно — любая техника не вечна и со временем нуждается в ремонте. Теплые полы представляют собой сложный комплекс самого разнообразного оборудования, сбой в работе одного из элементов которого может привести к выходу из строя всей системы отопления.

В некоторых случаях, например, при проблемах с пропускной способностью или герметичностью напольного водяного теплопровода, выполнении консервации жилья приходится спускать воду из отопительного контура.

Рассмотрим подробнее, в каких случаях надо сливать жидкость из системы тёплых полов, и каким образом это выполняется.

Основные причины для слива воды из системы теплого пола

Причин, по которым возникает необходимость самому сливать воду из трубопровода системы отопления, может быть довольно много — от предстоящего длительного отсутствия в доме жильцов до замены в системе воды на антифриз. Чтобы все сделать правильно, и не нанести ущерба системе отопления, разберемся подробнее, как самостоятельно из теплого пола слить воду.

Распространённой причиной необходимости слива теплоносителя является консервация системы обогрева на зимний период при использовании в контуре обычной воды. Это мероприятие до наступления холодов в основном проводят  на дачах и в загородных домах, не использующихся в зимнее время. Для упрощения и ускорения процесса слива используется специальное оборудование.

Передвижные воздушные компрессоры (с приводом на электродвигатель)

Важно!  В жилье сезонного использования невыполнение слива воды из отопительного контура тёплых полов до прихода заморозков чревато размораживанием системы, поэтому использование в качестве теплоносителя антифризов бесспорно предпочтительнее — кроме устойчивости к низким температурам эти жидкости меньше подвергают износу детали насоса.

Другое не менее важное мероприятие при эксплуатации тёплых полов — профилактические работы на системе отопления. Котловая вода имеет массу примесей, которые при нагреве выпадают в осадок или образуют наслоения на стенках трубопровода. Из-за уменьшения внутреннего просвета тепловодов нарушается циркуляция теплоносителя в системе, снижается теплоотдача. По этой причине при использовании воды слив теплоносителя необходимо проводить один-два раза в год.

Водяной контур, заполненный антифризом, подобной проблемой не страдает. Замена теплоносителя в данном случае осуществляется раз в 3-5 лет — при условии эксплуатации котла без перегревов (для теплых полов максимально допустимый порог температуры нагрева теплоносителя 45-55⁰С).

Один из видов антифриза для заполнения контуров системы тёплых полов

*

Другой причиной необходимости слива теплоносителя может стать потеря жидкостью своих физических свойств.  Изменение характеристик антифриза происходит после перегрева — раствор начинают пениться, заполняя пеной отдельные участки тепловодов, что нарушает циркуляцию теплоносителя в системе и снижает теплоотдачу.

Несоблюдение технологии монтажа теплого пола, использование материалов, не предназначенных для контакта с химическими веществами, обуславливает возникновение коррозийных процессов в системе отопления, в результате чего также нарушается циркуляция теплоносителя, и возникают протечки водяного контура.

Слить воду из трубопровода теплого пола, естественно, придётся при замене её на антифриз — модернизации.

Таковы основные причины необходимости опорожнения системы тёплых полов и, независимо от основания, сливаться вода должна по всем правилам, с выполнением техники безопасности и соблюдением технологической последовательности составляющих операций.

Порядок работ при сливе воды из системы

Теплые полы являются замкнутой системой, поэтому позаботиться о сливных кранах необходимо ещё на стадии монтажа. Количество клапанов должно соответствовать количеству водяных контуров.

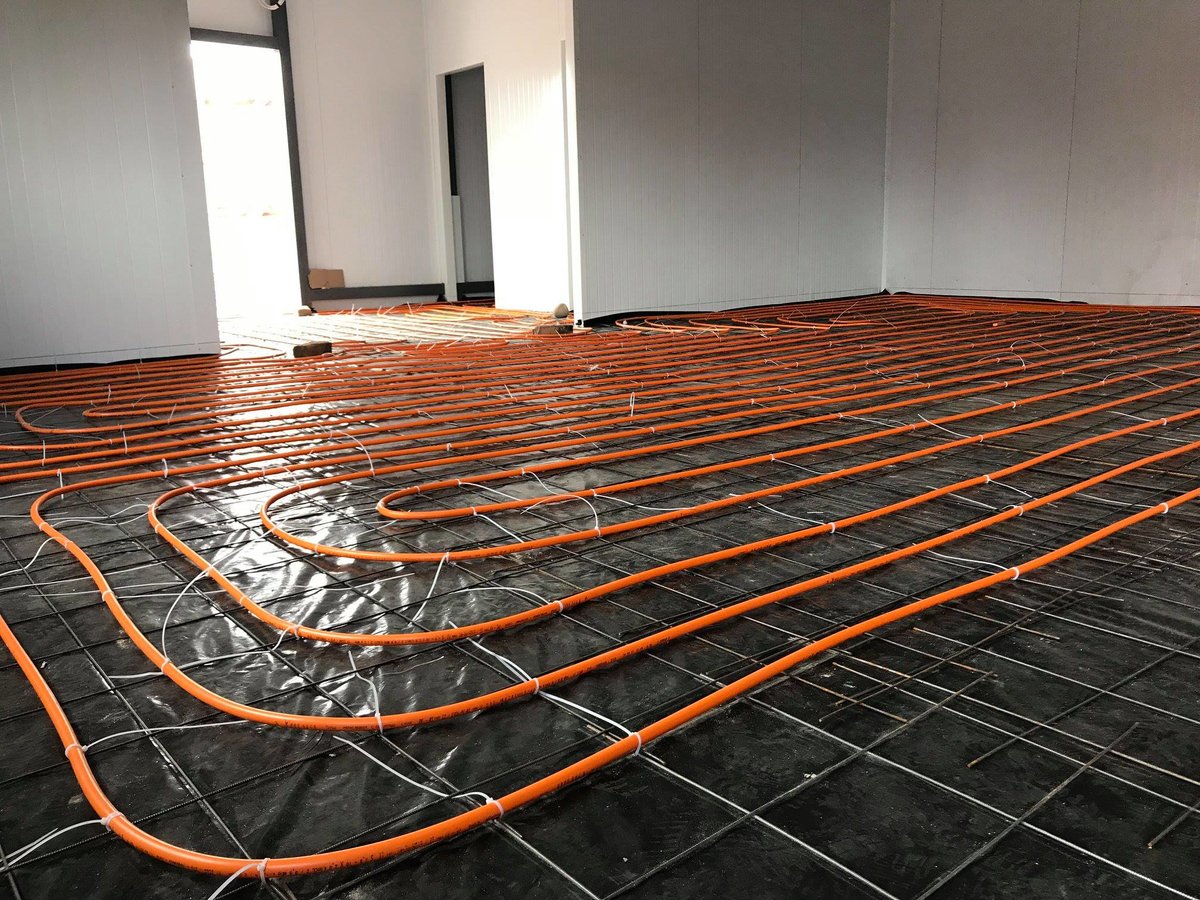

Теплый пол – это фактически длинный шланг, уложенный в пол. Способ укладки — конфигурация контуров может быть разной, но принцип работы водяного контура один — теплоноситель отдает тепло окружающему пространству путем нагрева поверхности пола.

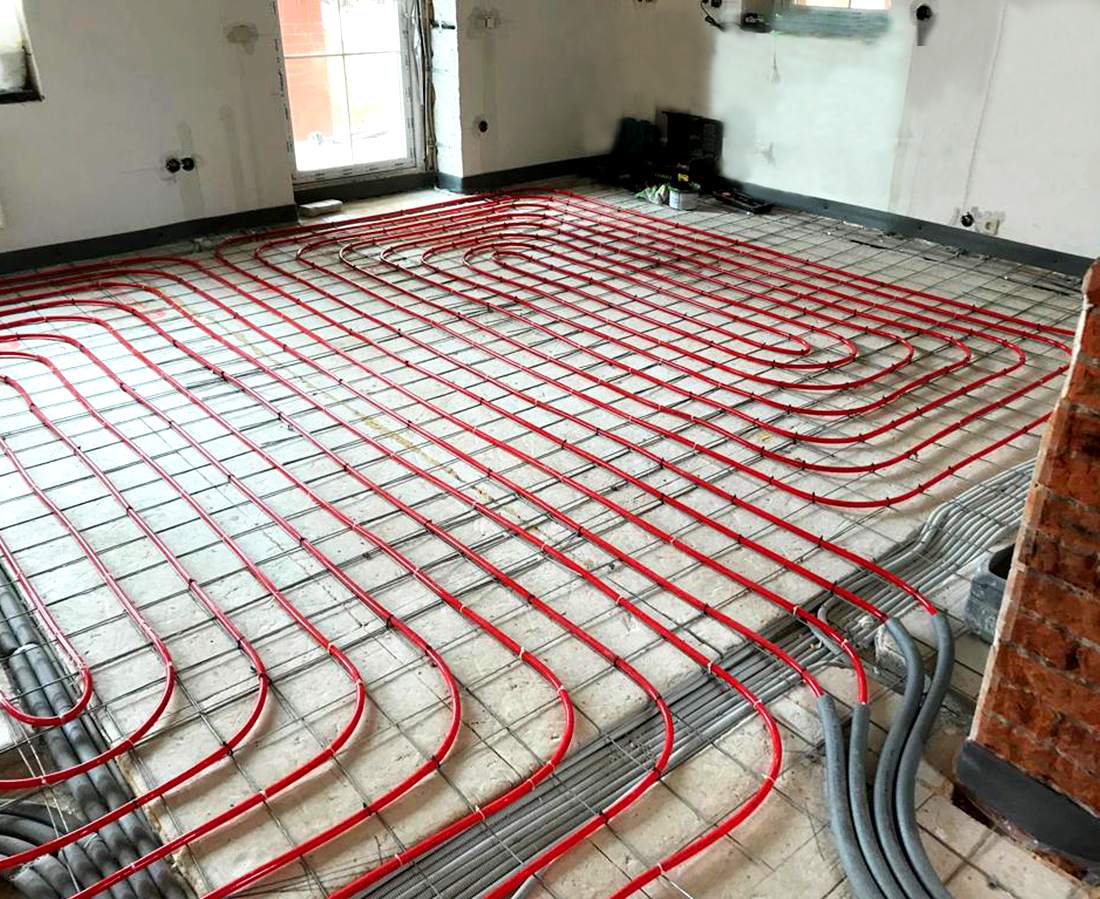

Изображение контура системы тёплых полов из медной трубы, уложенного на арматурную сетку перед устройством стяжки

Перед началом операции по сливу теплоносителя система отопления отключается, после чего выжидается время, необходимое для полного остывания всех её элементов.

Учитывая тот факт, что водяной контур подключается к основному трубопроводу, а место подключения расположено выше уровня пола, слив воды производится принудительно, с помощью воздушного компрессора.

На заметку: мощности бытового пылесоса для опорожнения системы тёплых полов не достаточно.

*

Важно! Для продувки водяного контура используется компрессор с рабочим давлением до 5 бар — использование более мощного агрегата чревато разрушением теплопроводов.

Стрелка манометра на значении 6 бар — максимально допустимое давление продувки системы тёплых полов превышено!

Слив осуществляется через обратную магистраль, оснащенную сливным клапаном, а компрессор подключается к коллектору на входную трубу, поэтому обратный клапан может создать некоторые помехи при продувке трубы. После соединения с коллектором компрессор для вытеснения теплоносителя из контура включается, и выполняется плавное увеличение давления подачи воздуха — до значения, после которого жидкость стала вытекать на выходе. Следует помнить, что объем воды в каждом из контуров теплых полов незначителен, поэтому для её приёма достаточно обычного ведра объёмом 8-10 л.

Компрессор должен работать до тех пор, пока из трубы следом за водой не начнет непрерывно поступать воздух.

На заметку: если у вас под рукой нет компрессора, существует другой способ освободить систему от воды и избежать размораживания системы отопления. На вход тепловода плотно надевается шланг подходящего диаметра длиной 1 м с воронкой на конце. Конец с воронкой приподнимают повыше и постепенно заливают в него жидкость для омывания автомобильных стёкол — «незамерзайку» (лучше использовать ярко окрашенную). По мере вытеснения из обратной трубы пойдет вода, а потом техническая жидкость — процесс длительный, но эффективный.

Технические тонкости и нюансы

*

При подготовке к сливу необходимо изучить устройство коллектора, чтобы найти и обозначить на подаче и обратке место расположения вентилей, маркированных следующим образом:

• подающие — красного цвета;
• обратного потока — синего цвета.

Схема подключения компрессора для опорожнения контуров системы тёплых полов

Перепутав подачу с обраткой, система слива работать не будет — обратный клапан перекроет трубопровод.

Если нет приёмной ёмкости, то можно подсоединить сливной шланг к клапану обратки и протянуть его до ближайшего приёма канализации — унитаза, мойки или трапа.

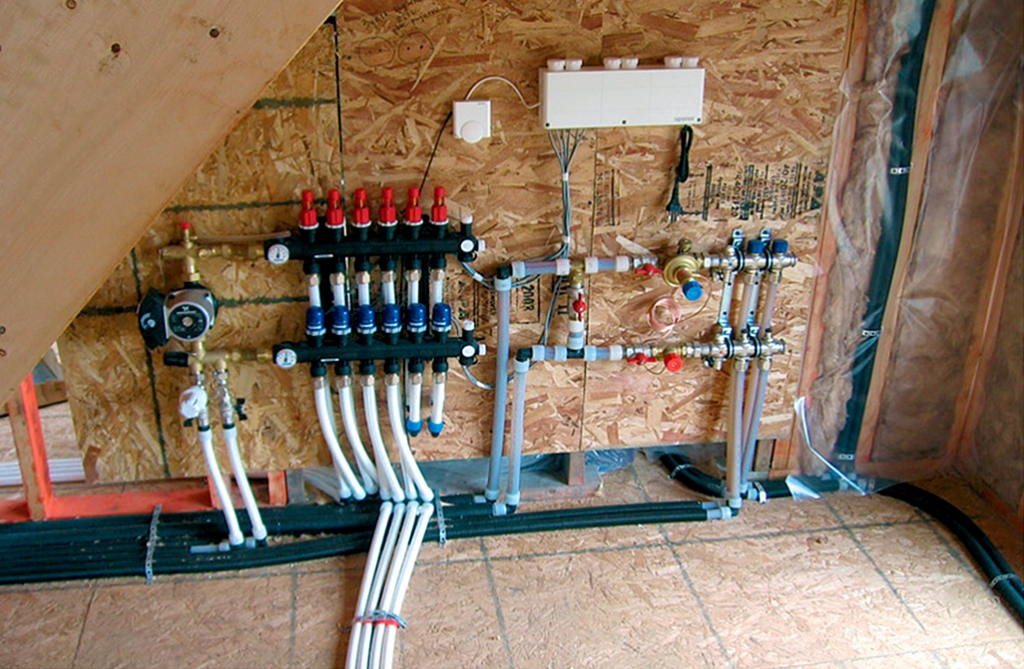

Коллекторный узел системы тёплых водяных полов

Закончив слив воды из одного контура, аналогичным образом проводят опорожнение всех остальных. Во время слива какого-то участка системы вентили остальных контуров должны быть перекрыты, а по окончании каждого этапа краны опорожнённых трубопроводов также необходимо закрывать.

Для полноценного опорожнения контуров процедуру продувки можно через час повторить — когда влага со стенок тепловодов стечёт и скопится на каком-то участке.

В заключение

Периодический слив воды из системы полов с подогревом необходим. Частота проведения этой операции зависит от интенсивности использования системы отопления и качества воды. В регионах с водой жёсткой, содержащей также много взвешенных примесей, сливать воду из отопительного контура надо не реже одного раза в год.

Замена воды в отопительном трубопроводе не требует финансовых затрат (кроме возможной оплаты аренды компрессора), поэтому данную манипуляцию лучше производить регулярно, продлевая этим время беспроблемной эксплуатации водяных контуров.

При использовании антифризов процедуру слива теплоносителя проводят гораздо реже — раз в 3-5 лет, но с соблюдением повышенных мер безопасности — этиленгликоль, используемый для изготовления незамерзающих жидкостей, и его пары относятся к ядовитым веществам, требующих применения средств индивидуальной защиты (спецодежда, перчатки, защитные очки, вентиляция) и вентилирования помещения.

Как подключить «теплый пол» к системе отопления?

К. Дементьев

«Теплый пол» по сравнению с радиаторным отоплением является более комфортным способом обогрева, более экономичным и низкотемпературным. Именно поэтому ему отдают предпочтение при покупке нового жилья и при реконструкции старого. О том как подключить водяной «теплый пол» к системе отопления читайте в данной статье

Особенность проектирования водяного «теплого пола» заключается в том, что строительными нормами ограничивается максимально допустимая температура его поверхности (ДБН В.2.5-67:2013, дополнение С). Например, для помещений с постоянным пребыванием людей +29°С, для ванных комнат +31°С, для полов с деревянным покрытием +27°С. Эти требования связаны со здоровьем пользователей: при более высокой температуре поверхности может нарушаться терморегуляция организма, что в свою очередь приведет к простудному заболеванию. Также возможна циркуляция пыли в помещении, которая будет подниматься вместе с теплым воздухом от пола и опускаться с охлажденным обратно на пол.

Кроме температуры поверхности важную роль играет шаг укладки в сочетании с высотой конструкции, так как это влияет на равномерность прогрева «теплого пола». Если шаг укладки будет большим, а высота стяжки маленькой, пол будет теплым над трубами и холодным между ними.

Для правильного расчета параметров водяного «теплого пола» есть специальные программы, такие как HERZ CO (рис. 1), позволяющие с высокой точностью запроектировать пол нужной конструкции и с допустимыми температурами.

Рис. 1. Программа для расчета параметров «теплого пола»

Температура воды в системе отопления (70-80°С) значительно выше, чем рабочая температура воды в «теплом поле» (30-45°С). Поэтому подключать водяной «теплый пол» необходимо через клапан, который обеспечит понижение температуры до заданного значения. Такой клапан уже встроен в распределительные коллекторы Compact Floor Light компании HERZ (рис. 2), что наряду со встроенным циркуляционным насосом обеспечивает точное регулирование температуры воды, подаваемой в трубы «теплого пола».

Рис. 2. Распределительный коллекторы для «теплого пола» Compact Floor Light

Если узел регулирования собирается вручную, то здесь понадобится один из регулирующих 3-ходовых клапанов в комплекте с приводом:

1. Термостатический разделительный клапан Calis-TS-RD (рис. 3) с термоголовкой и накладным датчиком температуры теплоносителя. Клапан устанавливается на обратке и вручную на термостатической головке устанавливается желаемая температура воды для «теплого пола».
2. Смесительный клапан 4037 (рис. 4) с электроприводом, управляемый погодной автоматикой. Клапан устанавливается на подаче и управляется автоматически по отопительному графику с ограничением максимальной температуры подачи, например +45°С. Автоматическое регулирование более точное и экономичное по сравнению с ручной термоголовкой благодаря дополнительным функциям контроллера.

Рис. 3. Схема подключения клапана Calis-TS-RD

Рис. 4. Схема подключения клапана 4037

Другим немаловажным фактором является точка подключения труб водяного «теплого пола» к системе отопления. При строительстве нового объекта конфигурацию системы отопления рассчитывают сразу с учетом «теплого пола», а вот при реконструкции существующих объектов без соответствующих корректировок подключение нового отопительного прибора может привести к нестабильной работе радиаторного отопления. Корректировки эти касаются гидравлического расчета системы: диаметры труб и настройки запорно-регулирующих клапанов. Так, если вы просто подключите шкаф «теплого пола» в любом удобном для вас месте, скорее всего какие-то из радиаторов перестанут работать, так как вода, которая должна была циркулировать через них, пойдет в «теплый пол». Чтобы этого не допустить необходимо выполнить гидравлический перерасчет системы отопления с учетом подключаемого водяного «теплого пола» и выполнить перенастройку радиаторных и балансировочных клапанов. В том же шкафу Compact Floor Light на обратном трубопроводе предусмотрен клапан с предварительной настройкой пропускной способности RL-5, с помощью которого можно отрегулировать проток воды через «теплый пол» таким образом, чтобы не допустить отключения радиаторов в системе отопления.

В отдельных случаях, определяемых гидравлическим расчетом, может понадобится дополнительная установка балансировочного клапана 4017 (рис. 5). Это обеспечит правильную работоспособность «теплого пола» при избыточном перепаде давлений между подачей и обраткой в точке подключения труб к системе отопления.

Рис. 5. Схема подключения клапана 4017

Открытием и закрытием приводов на распределительном коллекторе управляют комнатные термостаты по температуре воздуха в помещении.

Если комната нагрелась до заданной температуры, привод закрывается и «теплый пол» в этой комнате выключается. На один комнатный термостат подключают приводы тех контуров, которые находятся в данном помещении (рис. 6).

Рис. 6. Схема подключения комнатных термостатов и термоприводов через коммутационный блок

Соединяются приводы и термостаты посредством специального коммутационного блока, который позволяет обеспечить следующее:

1. Подключить на один термостат несколько приводов;
2. Выключать циркуляционный насос «теплого пола» и котел в случае закрытия всех приводов;
3. Управлять температурой в помещениях по нескольким временным программам.
4. Подключать термостаты и приводы с разным напряжением питания.

Надо отметить, что питание приводов и комнатных термостатов бывает 2-х типов: 24 В и 230 В. С точки зрения безопасности рекомендуется применять автоматику с питанием 24 В, так как это напряжение не причинит вред человеческому организму в случае удара током.

Однако, чтобы из 230 В получить 24 В, необходимо установить понижающий напряжение трансформатор.

При реконструкции объектов часто возникает необходимость в установке беспроводной автоматики, так как отсутствует возможность проложить кабель от места установки комнатного термостата к распределительному шкафу «теплого пола». Для этих целей существуют беспроводные термостаты и коммутационные блоки. В этом случае перед монтажом автоматики необходимо убедится, что радиосигнал между устройствами, установленными на своих рабочих местах, работает надежно и без перебоев. Как правило, среднее удаление между радиокомпонентами системы беспроводной автоматики составляет 30 м в пределах здания.

Исключением для установки электронных комнатных термостатов для управления «теплым полом» являются помещения с высоким содержанием влаги: ванные комнаты и бассейны. Как правило, стандартные комнатные термостаты не защищены от попадания влаги на электронные компоненты, а значит в этом случает термостат прослужит недолго вследствие окисления электроники. Для таких случаев рекомендуется применять термостатические головки с выносным приводом (рис. 7).

Рис. 7. Термоголовка с выносным управлением

Если в санузле смонтирован один контур водяного «теплого пола», то для поддержания установленной температуры рекомендуется установить такую термоголовку. Если контуров больше – необходим электронный термостат с защитой от попадания влаги, например, IP54.

Часто возникает необходимость подключить один контур «теплого пола» и установка распределительного коллектора тут будет неуместна.

Для таких случаев существуют модули подключения одного контура – FloorFix (рис. 8). Модуль очень компактный и недорогой по сравнению с распределительным коллектором, но требует правильного подхода при монтаже:

1. Модуль FloorFix не понижает температуру воды, а порционно запускает в контур «теплого пола» горячую. То есть в трубы затекает горячий теплоноситель и когда он достигает клапана тот закрывается. После остывания воды в трубах клапан открывается и запускает новую порцию горячего теплоносителя. Для того, чтобы такая схема работала корректно и долго необходимо использовать трубу для «теплого пола», рабочая температура которой не ниже 80°С, а также предусмотреть стяжку над трубами не менее 5 см, чтобы не допустить перегрева поверхности пола.
2. FloorFix устанавливается в середине или в конце контура (рис. 9). Если его установить вначале, пол может не прогреться.
3. Конструкция модуля предполагает потайную установку в нишу стены и имеет двойную регулировку: по температурам воздуха и воды.

Рис. 8. Модуль FloorFix

Для настройки ограничения температуры воды в нижней части клапана есть маховик со шкалой температур. Для настройки температуры воздуха в верхней части предусмотрена термостатическая букса TS-90, на которую можно установить термопривод или термостатическую головку с выносным приводом (рис. 7 и 9).

Рис. 9. Схема подключения модуля FloorFix

По сути один контур «теплого пола», подключенный через модуль FloorFix, является таким же отопительным прибором, как и радиатор с термоголовкой, только с дополнительным ограничителем температуры теплоносителя. И, конечно, он должен быть учтен при гидравлическом расчете системы отопления.

Гидравлическая регулировка осуществляется одним из клапанов RL-1, которые установлены до и после блока термостатического регулирования.

Что касается систем отопления, к которым можно подключить водяной «теплый пол», то чаще всего это делают в двухтрубных системах, так как в однотрубной системе радиаторы подключены последовательно и с перемычками, поэтому при работе циркуляционного насоса (в распределительном шкафу) существенно уменьшится коэффициент затекания воды в радиаторы, находящиеся перед шкафом по ходу движения теплоносителя (рис. 10). Иными словами, насосом вы заберете все тепло у соседей, а это грозит судебными исками за несанкционированное переоборудование инженерных систем общего пользования.

Рис. 10. Схема подключения «теплого пола» с негативными последствиями

Читайте наши статьи и новости в Telegram-канале AW-Therm. Підписуйтесь!

Просмотрено: 15 827

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Выбираем теплоноситель для системы «Теплый пол»

В системах отопления «Теплый пол» для переноса тепловой энергии используется жидкость. По статистике почти в 70 % инженерных систем в качестве теплоносителя применяется дистиллированная или котловая вода с пакетом антикоррозионных присадок. Остальная часть антифризы и теплоносители, из которых максимальной популярностью пользуются составы на основе водных растворов этилен- и пропиленгликоля. Для снижения химической активности в водно-гликолевую смесь обязательно добавляются присадки, что позволяет улучшить эксплуатационные свойства рабочей жидкости.

Обычно для систем отопления «Теплый пол» используются те же растворы, что и для радиаторных систем, но перед покупкой важно уточнить все нюансы совместимости с напольным отоплением. Антифризы различных марок отличаются типом используемых ингибиторов коррозии, что может оказать прямое влияние на сроки и условия эксплуатации.

2.1.Дистилированная вода в качестве теплоносителя

Системы водяного отопления — как радиаторного, так и теплого пола, для переноса тепла используют жидкость, преимущественно воду (используются в 68% от общего числа систем), так же применяются еще антифризы — специальные незамерзающие жидкости на основе растворов этиленгликоля или пропиленгликоля. В них добавлены присадки, снижающие химическую активность, улучшающие некоторые другие характеристики этих жидкостей.

Для теплого пола могут использоваться те же составы, которые заливают и в радиаторную систему, но перед покупкой обязательно уточните совместимость с напольным отоплением. Свойства теплоносителя зависят от состава и добавленных присадок и могут сильно отличаться, потому каждый раз интересуйтесь полным перечнем свойств жидкости.

2.2.Вода в качестве теплоносителя

Обычная неподготовленная вода – один из самый доступный и практически бесплатный вариант, который имеет немало функциональных преимуществ при использовании в напольных отопительных системах:

• Безопасность для человека и окружающей среды;
• Высокая теплоемкость, позволяющая эффективно переносить и отдавать внушительное количество тепла;
• Быстрое восполнение первоначального объема при потере в результате испарения или образования течи;
• Возможность применения в системах открытого и закрытого типов.

Помимо преимуществ у обычной неподготовленной воды присутствует немало недостатков, которые в состоянии нанести значительный ущерб отопительной системе.

• Наличие растворенных солей вызывает образование осадка, который оседает на конструктивных элементах системы. Даже минимальное количество накипи и шламовых отложений существенно ухудшает эффективность теплоотдачи. При использовании в системах типа «Теплый пол» необходимо учитывать закрытость контура. Одна и та же жидкость постоянно циркулирует по трубопроводу, а в ограниченном объеме образование отложений может критически сказаться на работоспособности всей системы;
• Наличие в воде растворенного кислорода усиливает ее окислительные свойства. Это может быть губительно для металлических элементов системы, но инженеры научились минимизировать негативный эффект за счет ограничения количества кислорода. При подборе труб предпочтение отдается материалам с минимальной кислородной проницаемостью труб или дополнительным защитным слоем.
• Вода обладает высоким коэффициентом температурного расширения, что может привести к разрушению инженерных конструкций при замерзании. Альтернативой использованию незамерзающего антифриза может стать использование труб из пластичного материала, который не разрушается при увеличении объема. Наиболее яркий пример – полиэтилен или полипропилен.

2.3.Целесообразность применения гликолевых антифризов

Использование водного раствора с присадками оптимально в условиях постоянного использования помещения. Если условия использования инженерной системы предполагают работу в условиях экстремально низких температурах (при температурах ниже 0°С) или в тех случаях, когда речь идет о сезонном использовании (дачи, коттеджи), вместо воды рекомендуется использовать составы на основе водных растворов этилен- и пропиленгликоля, для улучшения свойств которых в раствор добавляется пакет антикоррозионных присадок.

Если выбирать между гликолевым раствором и дистиллированной водой с пакетом присадок, то предпочтение зачастую отдается последней – в силу экономического фактора.

Вам могут быть интересны следующие товары

Вам могут быть интересны услуги

Как залить систему отопления, что использовать

Заливка системы отопления не столь проста, как может показаться на первый взгляд. Некоторые пользователи подолгу гоняют воздух по трубам, не греются у холодных радиаторов, и сетуют на не правильный монтаж, хоть на самом деле вопрос в неправильной заливке.
Как и что заливать в радиаторы и теплый пол, об этом подробнее далее, но сперва несколько слов о правильном монтаже.

Конструкция системы для беспроблемной заливки

Если нет самотечности в сливе системы, т.е. сливной кран не является нижней точкой, то слить систему полностью можно будет только с помощью продувки воздухом от компрессора. Такая схема сейчас все больше применяется, так как дома делаются все больше, и задать самотечный слив становится сложно или вовсе не возможно.

При таком варианте слива заливочный кран может исполнять и роль сливочного. Он устанавливается на обратке перед фильтром очистки у котла, по возможности в самой нижней точке труб, чтобы самотеком слить максимум.

Недопустим автоматический залив

Для заливки на такой кран обычно надевают резиновый шланг, который подключают к системе водопровода, или же к насосу, если заливается специальная жидкость.
Делать постоянное подключение этого крана к водопроводу нельзя – можно забыть закрыть, он может протекать. Недопустимо обустраивать и автоматическую подпитку от водопровода при падении давления в системе. Все это грозит заиливанием, выходом из строя компонентов при постоянном обмене воды, который пользователи не будут замечать.

Для стравливания воздуха система обеспечивается

Все радиаторы снабжаются кранами Маевского для стравливания воздуха. Также воздушные краны, желательно ручные, а не автоматические, нужно установить на всех П-образных не типичных возвышениях труб, если такие имеются. Например, при обходе двери или возле высоко установленного бойлера косвенного нагрева.

Автоматический воздухоотводчик всегда присутствует в автоматизированных котлах и этого достаточно для системы. С не автоматизированным котлом применяется группа безопасности, устанавливаемая в высшей точке труб (подача на выходе из котла) и снабженная таким устройством.

Какую воду заливать в систему

В систему нужно заливать обычную водопроводную воду, на ней она будет работать удовлетворительно все время. При проектировании элементов, они рассчитывались на обычную агрессивность воды. Заливать кипяченую, дистиллированную воду, или дополнительные присадки – создавать проблемы и зря тратить деньги.

Обычная вода – самый лучший теплоноситель для системы. Заливать незамерзайку на основе ядовитых гликолей – исключительно вынужденная мера, когда систему часто оставляют зимой без присмотра в выключенном состоянии.

Использование незамерзайки

У незамерзаек для домашних систем отопления на основе пропиленгликоля или этиленгликоля несколько крупных недостатков.

• Оба вещества относятся к одной группе опасности – яды.
• У них меньше теплоемкость, меньше перенос тепла, — скорость движения по трубам должна быть больше, в больших домах такая особенность учитывается в проекте.
• Они пенятся, труднее избавиться от завоздушивания.
• Они дороги.
• Их надо менять через указанный срок и не позже, и снова тратить деньги.
• Недопустимо их сливать в канализацию – нужно вывозить на утилизацию за деньги.

Этилен выглядит как более предпочтительный по сравнению с пропилен – он в 2 раза дешевле, меньше пенится. Зато более ядовитый, но при обычном аккуратном использовании это не является критичным недостатком, — к вредным веществам относятся и первый и второй виды.

Способы заливки радиаторной системы

Заливка из водопровода с помощью резинового шланга, надеваемого на штуцеры кранов наиболее проста. Достаточно открыть кран и залить радиаторную сесть теплоносителем до давления 2 атм. Обычно в водопроводах давление такое же или чуть больше.

Если заливается специальная жидкость из емкостей то придется использовать насос. Обычно приглашают специалистов, у которых имеются погружные электрические насосы. Можно применять и ручной водяной насос.

Бывают случаи, когда нет элетктричества, или водопровода под давлением, нет и насоса. Тогда залить систему можно с помощью длинного шланга и большой воронки. Поднявшись на чердак, крышу, создав перепад высот в 5 метров, можно создать давление в 0,5 атм при котором система будет работать. Но всегда следует стремится к созданию оптимального давления в 1,5 – 2,0 атм, для лучше работы автоматических воздухоотводчиков.

Стравливание воздуха в процессе заливки

Перед заливкой расширительные баки должны быть заполнены воздухом под давлением 1,5 – 1,7 атм.

При любом способе заливки вода должна вытеснять воздух из системы, который должен иметь свободный выход. В верхней точке открывается воздушный кран и основная часть воздуха выходит через него.

После достижения рабочего давления нужно стравить воздух со всех радиаторов и других точек, где есть краны Маевского. После чего вновь долить систему до номинального давления.

Доведение системы до рабочего состояния после заливки

В радиаторах, в трубах, после заливки возможно нахождение небольших воздушных мешков на перепадах высот. Они будут постепенно ликвидироваться в процессе движения жидкости.

В самом теплоносителе много растворенного воздуха, который будет собираться в пузырьки, скапливаться в самых высоких местах (у воздухоспускных кранов), создавать пену.

Поэтому после заливке дают системе поработать, достичь номинальной температуры. В процессе разогрева не однократно делают ручное стравливание воздуха по всем кранам Маевского, а также выполняют доливку системы до номинального давления.

Остаются холодные радиаторы, что делать

Не редко в тупиковых ветвях последние радиаторы после заливки и пробного пуска остаются холодными. При этом с крана выходит теплоноситель. Это значит, что в трубах имеются воздушные пробки.

Проблему можно решить, если перекрыть параллельные этому радиатору ветви, чаще достаточно закрыть кранами соседние с ним по тупику радиаторы. Тогда насос сможет продавить эти пробки и воздух уйдет на автоматический воздухоотводчик в котел или на другие краны.

Когда много пены, шумит насос после заливки

Растворенного воздуха в теплоносителе столь много, что даже вода на перепадах давления, на крыльчатке насоса вспенивается. Это слышно по характерному шуму издаваемому насосом, — работает в воздушных пузырьках.

Для устранения достаточно остановить насос, выждать минут 15 – 30, за это время воздух скапливается в большие пузыри, уходит на точки выпуска.

Незамерзайки вспениваются легко, и шум и ненормальная работа насоса могут стать «головной болью». Для устранения, сперва нужно еще раз подумать «зачем залили этиленгликоль», затем выжидать уже часы, и стравливать, стравливать воздух на кранах.

Заливка теплого пола

Если в радиаторную систему подавать теплоноситель лучше с обратки (так и делают) для вытеснения воздуха вверх, то в коллектор теплого пола – только с подачи, по ходу движения жидкости в рабочем состоянии. Иначе регулировочные клапаны могут и не пропустить… На подаче открывается кран и теплоноситель поступает в распределительный коллектор.

Перед этим все краны на трубопроводы закрываются, затем открывается один кран и его контур заполняется до выхода теплоносителя на сливном кране коллектора (с которого желательно организовать шланг в ведро).

Так заполняются все контура поочередно, после чего теплый пол считается залитым.

Завоздушивание петли может устраняться продавливанием, с закрытием параллельных ветвей, но такое положение вещей является ошибкой в создании – перепад высот и др…

Тёплый водяной пол своими руками

   Когда мы планировали ремонт в ванной комнате, решили сделать тёплый водяной пол своими руками. Для этого у нас нашлось несколько причин. Во-первых, почему своими руками? Потому что мы сэкономим на ремонте приличную сумму, на которую купим мяса, приготовим шашлык, шурпу, запечём карпа и весело отпразднуем завершение строительных работ в деревенском доме в стиле кантри.  Во-вторых – почему водяной, а не электрический? Потому что электроэнергия постоянно дорожает, к тому же власти пытаются ввести лимиты на её потребление. Не хочется увеличивать и так немаленький бюджет на оплату коммунальных услуг. В-третьих – горячая вода в трубах отопления 6 месяцев в году – почему бы этим не воспользоваться? Исходя из всего перечисленного, в сегодняшней статье мы расскажем, как сделать тёплый водяной пол своими руками.

   Его преимущества очевидны – в комнате всегда  тепло и сухо. Единственным недостатком  является то, что если квартира находится в многоэтажном доме и подключена к центральному отоплению, в летнее время его включить невозможно. По этой причине многие жильцы выбирают себе систему, работающую от электричества. Следует помнить, что в некоторых регионах России проведение работ в многоквартирных домах, связанных с монтажом тёплых водяных полов, работающих от системы централизованного отопления, запрещено. Чтобы в этом убедиться, нужно обратиться в обслуживающую ваш дом организацию.

   Всех этих недостатков лишён тёплый водяной пол, установленный своими руками в частном доме. Его можно включать в любое время года, нужно только правильно подключиться к системе отопления. Надо отметить, что тёплый водяной пол своими руками можно устанавливать только в системах отопления закрытого типа, в которых вода движется под действием насоса.

  В нашем случае мы подключимся к системе централизованного отопления, обслуживающая наш дом организация разрешила проведение этих работ.

ТЁПЛЫЙ ВОДЯНОЙ ПОЛ СВОИМИ РУКАМИ

   Первым делом освободим основание от старой плитки.  С этим можно справиться с помощью перфоратора. Надо только вставить в патрон специальную лопатку, потом быстро и аккуратно снять старое покрытие до цементной стяжки. Ломать плитку не нужно, в будущем она может пригодиться при обустройстве дачного участка.

   Чтобы очистить основание от пыли, обработаем его грунтовкой глубокого проникновения.

   Для монтажа тёплого водяного пола своими руками мы будем использовать металлопластиковую трубу, которая предназначена именно для этих целей. Так как площадь комнаты у нас небольшая, её понадобится всего 5 метров.

   В этом месте следует определиться: как будем укладывать трубу на основание. Диаметр металлопласта равен 2 см. Во время работ трубу зальём раствором, сверху положим керамическую плитку. В связи со всем этим уровень основания приподнимется на 3-4 см. Если вас это устраивает, ничего дополнительного делать не надо, а если нет – нужно штробить стяжку, чтобы утопить металлопласт с ней заподлицо. В нашем случае мы трубы прятать не стали, а уложили обогревающую систему прямо на основание. Но перед этим мы бросили на него металлическую сетку, используемую для сварных работ.

   Сетку мы прикрепили к стяжке при помощи дюбелей и шурупов, предварительно насверлив отверстий.

   С помощью пластиковых хомутов прикрепим к ней металлопласт.

  Но перед этим подключим тёплый водяной пол своими руками к системе отопления. Для этого мы используем специальный уголок,

    одна сторона которого соединяется с металлопластом, а в другую вкручивается разъёмный фитинг, так называемая «американка», которую мы использовали при замене полотенцесушителя. Она нужна для того, чтобы можно было отсоединить тёплый водяной пол от системы отопления без его разрушения.

   Сначала соединяем металлический уголок с трубой. Для этого на неё надеваем гайку, до упора вставляем внутрь трубы вторую часть уголка, не повреждая уплотнительные резинки, и ключом затягиваем гайку на резьбе уголка.

   Уголок нужно соединить с металлопластом правильно и надёжно, так как при подключении к центральной системе отопления у вас не будет возможности провести опрессовку под давлением и что-то исправить, если где-то будет подтекать вода. Такой же уголок соединим со вторым концом трубы. Теперь к нему прикрутим разъёмную часть фитинга «американки», подмотав перед этим на резьбу нитку льна и смазав его уплотнительной пастой.

  На следующем этапе мы прикрепим металлопласт к металлической сетке. Перед этим расположим его на поверхности сетки зигзагообразно. Расстояние между витками сделаем около 20 см, чтобы прогревалось как можно больше площади. В нашем случае мы не стали укладывать трубу в местах, где будет ванна, шкафчик и унитаз. Вы можете уложить её где угодно, кроме унитаза, так как при его установке, когда придётся сверлить основание, можно случайно попасть в металлопласт. В этом случае все труды пройдут даром.

   Как было замечено ранее, прикрепим металлопласт к сетке при помощи пластиковых хомутов.

   Ими мы пользовались, когда делали забор из сетки Рабица. Кончики хомутов обрезайте или подсовывайте под сетку, чтобы они не торчали выше трубы.  Устанавливайте крепления через каждые 20-30 см, чтобы труба прижималась к сетке как можно плотнее, несколько хомутов рядом установите в местах её изгиба.

   Надёжно прикрепив металлопласт к сетке, соединим тёплый водяной пол своими руками с центральным отоплением. Для этого мы впаяли в полипропиленовые трубы тройники, от которых горячая вода будет поступать в систему. Схема монтажа выглядит так: на входе в тёплый водяной пол своими руками после тройника припаиваем вентиль. Не шаровой запорный кран, а именно вентиль, чтобы можно было регулировать температуру воды в тёплом водяном полу. После вентиля устанавливаем кран Маевского для стравливания воздуха, иначе вода может в систему тёплого пола не попасть. После крана Маевского припаиваем «американку» и прикручиваем её к уголку, который мы установили ранее.

   Вход воды в тёплый пол своими руками выполнен. На выходе после уголка прикручиваем «американку», после неё – запорный шаровой кран (здесь регулировать нечего), и после крана подсоединяемся к тройнику к системе.

Водяной тёплый пол своими руками готов к эксплуатации. Осталось залить его наливным полом,

   дать высохнуть около месяца и можно ждать подачи отопления.

   Как только включат отопление, открываем вентиль на входе и шаровой кран на выходе, стравливаем воздух из тёплого водяного пола своими руками через кран Маевского. Если вы всё сделали правильно, полы в ванной комнате должны прогреться. Регулировать температуру воды можно вентилем, увеличивая или уменьшая напор горячей воды. Если вдруг у вас обнаружилась какая-либо протечка, перекрываем краны на входе и выходе, и ждём лет 10, до следующего ремонта, когда будем менять керамическую напольную плитку. Тогда и протечки устраним. Но надеемся, что всё будет хорошо, и тёплый водяной пол своими руками принесёт комфорт и тепло в вашу ванную комнату. Удачного ремонта!

Теплый пол для загородного дома: типы и устройство

1. Электрический теплый пол

Основные компоненты электрической версии — нагревательный кабель и управляющий терморегулятор. Кабель монтируется в цементно-песчаную стяжку или непосредственно под напольную плитку (или другое покрытие).


Таким образом весь массив пола превращается в лучистый обогреватель с приятной для ног температурой, которая на 2-3 °C выше температуры воздуха. Тут необходимо отметить, что сам воздух при этом не пересушивается.

Итак, в электрическую схему теплых полов входят:

• нагревательная секция кабеля,
• аппаратура управления (термостат с датчиком температуры),
• крепежные элементы (монтажная лента, гофрированная пластиковая трубка)
• теплоизоляция.

Генератором тепла в этой схеме служит нагревательный кабель. Двухжильные и одножильные нагревательные секции снабжены двухслойной изоляцией, защитным экраном и герметичными муфтами. Сплавы, из которых выполнен нагревательный элемент, исключают любые типы коррозии. Обычная гарантия на нагревательный кабель — 15 лет. Отмечу, что есть и более совершенные типы кабеля — экранированный и даже бронированный.

Обязательный элемент схемы такого отопления — термостат с датчиком температуры пола. Ведь одно из важнейших достоинств электричества вообще — удобство его регулирования. И в теплых электрических полах эта возможность использована в полной мере.

Здесь могут применяться как непрограммируемые термостаты, в которых желаемую температуру устанавливают вручную (ступенчато или плавно), так и программируемые, поддерживающие и регулирующие ее по заданному алгоритму.

Приборы последнего типа резонно применять как раз в загородных домах и на дачах, где проживают временно или куда приезжают периодически.

Конструкция такого пола достаточно проста, и качественно собрать его сможет даже непрофессионал.



2. Устройство водяного теплого пола

В этом случае источником тепла служит нагретая вода. Она отдает тепло, проходя по уложенным в напольной стяжке трубам.

Разумеется, чтобы водичка бежала в нужном направлении и была заданной температуры, придется снабдить систему и насосом, и регулирующей аппаратурой.

Трубопроводы для водяных теплых полов — это практически то же, что и кабель для электрических. В рабочий комплект входят:

• трубы,
• теплоизоляция,
• крепежные материалы,
• компоненты для устройства компенсационных швов,
• коллектор с фитингами для подключения труб к системе отопления.

В системах теплых полов используют металлопластиковые, полибутеновые и полиэтиленовые трубы. Все они непроницаемы для кислорода, а это снижает коррозию отопительного оборудования, в частности котла.

Трубы поставляются в бухтах длиной от 50 до нескольких сот метров. Благодаря такой длине труба укладывается единой петлей, без каких-либо соединений. Есть несколько вариантов укладки рабочей петли: змейка, двойная змейка, спираль и спираль со смещенным центром.

Шаг укладки нагревательной трубы не должен превышать 30 см, иначе может получиться «температурная зебра» — неравномерный нагрев пола с чередованием теплых и холодных полос.



Потоком теплой воды управляет термостатическая и запорная арматура. Она устанавливается перед коллекторами на подводящей магистрали.

Термостаты, устанавливаемые на распределительных коллекторах, отвечают за местную регулировку температуры в петлях.

«Сердце» всей системы — циркуляционный насос. Вместе с термостатической арматурой он образует смесительный узел.

Следует знать, что водяная схема возможна только в отопительных контурах с принудительной циркуляцией. Это объясняется тем, что температура воды из котла достаточно высока, а в подпольные трубы надо направить воду относительно низкой температуры. Что же делать? Организовать смесительный узел и установить дополнительный насос. На строительном рынке продаются смесительные узлы готовой заводской комплектации. В целом в установке такой системы на даче нет ничего сложного для человека, который с техникой на «ты». Дачникам без специальных знаний и навыков я бы посоветовал воспользоваться услугами специалистов.

Для энергоэффективного отопления загородных домов все чаще стали применять тепловые насосы. Эти удивительные энергосберегающие аппараты подают в отопительную сеть воду температурой около 35 °C. Выше — не могут. Это их отличительная черта. Конечно, этого не хватает для привычных радиаторов, «заточенных» под более высокую температуру теплоносителя. Напрашивается логичный вывод: при эксплуатации тепловых насосов целесообразно применять водяные теплые полы. Они просто созданы для работы в паре друг с другом.

Можно ли сравнивать электрическую и водяную системы по цене эксплуатации?

Если в первом варианте ее легко вычислить по оборотам диска бытового электросчетчика, то при водяной системе все зависит от того, какое топливо в ней используется:

• В случае электрокотлов стоимость эксплуатации обеих систем будет практически одинаковой.
• Если для подогрева воды используется котел на магистральном газе, такая система будет дешевле.

Но ведь есть еще и баллонный газ, и жидкое топливо, и уголь с пеллетами.


3. Комбинированная версия теплого пола

Эта схема не нашла широкого применения, однако тоже имеет место (чаще как интересные находки отечественных Самоделкиных). Для подогрева теплоносителя (воды) здесь используется электроэнергия (ТЭНы), а в остальном это все та же система водяного теплого пола. Убежден, что такую схему можно удачно использовать в отдельно стоящих постройках: например, в гаражах.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели — иногда называемые солнечными системами горячего водоснабжения — могут быть экономичным способом производства горячей воды для вашего дома. Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и регуляторы, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

• Системы прямой циркуляции
  Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом. Они хорошо работают в климате, где редко замерзает.
• Системы непрямой циркуляции
  Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом.Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные системы водяного отопления

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но они обычно не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Есть два основных типа пассивных систем:

• Интегральные пассивные системы коллектора-накопителя
  Они состоят из накопительного бака, покрытого прозрачным материалом, позволяющим солнцу нагревать воду.Затем вода из бака попадает в водопровод. Они лучше всего работают в областях, где температура редко опускается ниже нуля. Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
• Системы Thermosyphon
  Вода нагревается в коллекторе на крыше и затем течет через водопроводную систему при открытии крана горячей воды. Большинство этих систем имеют емкость 40 галлонов.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется хорошо изолированный накопительный бак.Резервуары для хранения солнечной энергии имеют дополнительный выход и вход, подключенные к коллектору и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель. В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются три типа солнечных коллекторов:

• Плоский коллектор
  Плоские остекленные коллекторы представляют собой изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками.Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
• Интегральные коллекторно-накопительные системы
  Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды.Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
• Солнечные коллекторы с вакуумными трубками
  Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует радиационным потерям тепла. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса.Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система накопления со встроенным коллектором уже накапливает горячую воду в дополнение к сбору солнечного тепла, она может быть укомплектована водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной системы водяного отопления необходимо сделать следующее:

Также ознакомьтесь с различными компонентами, необходимыми для солнечных водонагревательных систем, включая следующие:

Установка и обслуживание системы

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к техническому обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие обычные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При проверке потенциальных подрядчиков на установку и / или техническое обслуживание задайте следующие вопросы:

• Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
  Выберите компанию, у которой есть опыт установки нужного вам типа системы и обслуживания выбранных вами приложений.
• Сколько лет у вашей компании есть опыт установки и обслуживания солнечного отопления?
  Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
• Имеет ли ваша компания лицензию или сертификат?
  В некоторых штатах требуется наличие действующей лицензии сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.

Повышение энергоэффективности

После того, как ваш водонагреватель будет правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателя

Системы тепловых насосов воздух-вода | Экономное отопление, а также комплексное решение для отопления и горячего водоснабжения | Кондиционирование и охлаждение

Daikin Advantage

Энергоэффективность

Передовые технологии теплового насоса и инвертора Daikin обеспечивают оптимальную энергоэффективность.

Широкий выбор

Линейка тепловых насосов Daikin для жилых и коммерческих помещений полностью удовлетворяет потребности в горячей воде соответствующей температуры и количества.

Тихие операции

Уникальные конструкции, включая компрессоры с инверторным приводом и естественную конвекцию распределения тепла, обеспечивают бесшумную работу внутренних и наружных блоков Daikin.

Комплексное отопление и горячее водоснабжение

Пространство для установки и затраты значительно снижаются за счет единой интегрированной системы отопления и горячего водоснабжения.

Обзор

Комплексное решение для отопления и горячего водоснабжения

Daikin Altherma для низких температур

Модельный ряд

Жилой низкотемпературный тип

Горячая вода, нагретая до 55 ℃, доступна для теплых полов и низкотемпературных радиаторов. И отопление, и охлаждение могут работать с тепловым насосом.

Жилой высокотемпературный тип

Горячая вода, нагретая до 80 ℃, доступна для бытового горячего водоснабжения и высокотемпературных радиаторов.И отопление, и охлаждение могут работать с тепловым насосом.

Жилой гибридный тип

Горячая вода для бытового потребления эффективно поставляется даже при низкой температуре с помощью комбинации водонагревателя с тепловым насосом и газового бойлера.

Котел с тепловым насосом для жилых помещений

Специальный водонагреватель для горячей воды для бытового потребления, использующий хладагент CO ₂ обеспечивает достаточное количество горячей воды для ванн и душевых.

* Продается только в Японии

Коммерческий тип

Большой наружный блок обеспечивает такие объекты, как апартаменты, отели и спортивные залы, с большим количеством горячей воды.

Дополнительная информация

Послепродажное обслуживание

Глобальная система поддержки предоставляет своевременные решения для всех потребностей.

Учить больше

Профилактическое обслуживание

Чтобы обеспечить большую экономию энергии, долгий срок службы и комфорт, Daikin предлагает эти услуги.

НАЛИЧИЕ

Продукты или функции, представленные на этой странице, могут быть недоступны в вашем регионе.
Посетите свой местный веб-сайт, чтобы получить подробную информацию о продуктах и ​​функциях, доступных в вашем регионе.

Монтаж сантехники для теплого пола — Clever Moderns

Этот пост содержит партнерские ссылки, то есть я получаю комиссию (без дополнительных затрат для вас), если вы решите совершить покупку по моим ссылкам. Я делюсь партнерскими ссылками только на вещи, которые: а) мы действительно использовали (или сопоставимые предметы, если исходный элемент больше не доступен), б) которые я бы использовал снова, и в) которые, как я думаю, принесут пользу вашей сборке.См. Мое раскрытие для получения дополнительной информации.

Отопление хижины Quonset с помощью теплого пола

Лучистое отопление пола станет одним из удобств, которые мы создаем в доме, и мы очень рады этому. Каждый раз, когда у вас есть открытое высокое пространство в доме, самый эффективный способ его обогрева — это лучистое тепло в полу, что делает его отличным решением для отопления дома в хижине Quonset. Обдувание горячим воздухом большого возвышенного помещения, как я уверен, вы можете себе представить, очень неэффективно — тепло просто поднимается до потолка.

С другой стороны, мягкое нагревание снизу не только более эффективно, но и обеспечивает больший комфорт в целом. Теплые ноги вызывают в целом большее ощущение тепла по всему телу, а лучистое тепло менее склонно к ощущению сквозняка, как когда включается печь и начинает обдувать воздух.

Этот пост в основном посвящен нашей системе рециркуляции воды через трубы в плите перекрытия; для получения более подробной информации о настройке труб и заливке плиты см. этот пост.Кроме того, этот пост содержит партнерские ссылки, и вы можете узнать больше о нашей политике в отношении партнерских ссылок в наших Условиях использования.

Основы нашей системы

Вот схема нашей системы, за которой следует пошаговое объяснение, привязанное к числам; под объяснением представлены некоторые крупные планы с разных ракурсов:

1. Вода поступает в здание. Сразу за картинкой слева — наш главный запорный клапан. См. Также деталь № 1 ниже.
2. Манометры по обе стороны от фильтров.Заметное падение давления с одной стороны на другую будет признаком того, что пора менять фильтры.
3. Двойная фильтрующая система (это всего лишь корпуса — фильтроэлементы в них еще не установлены).
4. Это тройник, ответвляющийся на коллектор, подающий холодную воду в дом; В левой части изображения находится запорный клапан (4a), позволяющий полностью отключить холодную воду, подаваемую в ванную комнату и кухню.
5. Накидка для шланга, которая при необходимости может служить сливным отверстием.
6. Ингибитор образования накипи, помогающий продлить срок службы нашего безрезервуарного водонагревателя.
7. Обратный клапан, также известный как предохранитель обратного потока (за ним проходит белая вертикальная линия № 10, см. Деталь № 2 ниже).
8. Двухконтурный коллектор: (8a) подает горячую воду в ванную комнату и зону отдыха этажами выше, но эта трубка еще не установлена. (8b) будет то место, где вода будет возвращаться с вышеуказанных этажей.
9. Коллектор с тремя петлями: (9a) направляет воду вниз по оранжевой трубе в плиту пола; (9b) — это место, где вода возвращается снизу.
10. (8b) и (9b) соединяются в (10), и вся холодная вода, возвращающаяся с пола (-ов), направляется в водонагреватель.
11. Горячая вода, выходящая из водонагревателя, сразу же отводится и, пройдя через запорный клапан (11а), попадает в коллектор, питающий дом.
12. Это насос, который включается, когда термостат срабатывает «воздух слишком холодный, подай больше тепла». Когда насос работает, он забирает горячую воду из водонагревателя и закачивает ее в пол через (8a) и (9a).
13. Расширительный бак для сброса избыточного давления в системе, создаваемого водонагревателем.
14. Этот клапан в верхней части системы расположен так, чтобы улавливать воздух, который может накапливаться и вызывать проблемы в водонагревателе и неэффективность системы. Поместив ведро под открытый конец внизу, можно открыть клапан и удалить воздух из системы. См. Также деталь № 4 ниже.
15. Это ключ для снятия корпуса фильтра для установки / замены фильтра.
16. Для дальнейшего удаления воздуха из системы сюда можно подсоединить короткий шланг для подключения к небольшому насосу, погруженному в ведро.Когда ведро наполовину заполнено водой и помещено под открытый конец (14), насос может затем направлять воду через напольную трубу, вытесняя воздух, когда открытый конец (14) сбрасывает воду (и любой падающий воздух). обратно в ведро.

Деталь № 1: Водонагреватель в точке (10) (11) и ниже, основная линия (1) с запорным клапаном.

Деталь 2: Обратный клапан (7) проходит перед обратной магистралью холодной воды (10).
Вертикальная белая трубка в дальнем правом углу — это открытый конец (14).

Деталь № 3, показывающая холодные и горячие коллекторы, которые будут питать ванную комнату и кухню.
Запорные клапаны (4a) и (11a) справа по центру.

Деталь № 4: Улучшенный вид на удлинительную линию продувки (14) и ее клапан.

Надеюсь, все это имеет смысл и поможет вам понять нашу систему!

А летом?

Если вы задаетесь вопросом: «А что насчет летнего времени, когда вы хотите принять горячий душ, но не хотите нагревать пол?» Я предлагаю вам еще раз взглянуть на приведенную выше последовательность с этой точки зрения.Вот что будет:

Каждый раз, когда вы включаете кран при неработающем насосе, будь то летом или зимой, горячая вода будет выходить из водонагревателя в точке (11) и сразу же течь через клапан (11a) в дом. Пока насос не работает, эта нагретая вода не будет проходить через пол. Стандартное давление воды в системе просто направит свежую холодную воду через пол в водонагреватель, а затем в кран или душ. Таким образом, даже летом вода в полу постоянно циркулирует в системе и не застаивается.

Но всякий раз, когда срабатывает насос, и только когда он перекачивает , он забирает воду непосредственно из водонагревателя и отправляет ее в пол, а затем обратно через водонагреватель, повторяя при необходимости, пока пол и, следовательно, воздух в помещении достаточно прогрет.

Несколько дополнительных советов

Некоторые вещи, которые могут быть полезны, но не упомянутые выше:

1. Если вы выполняли какие-либо сантехнические работы самостоятельно, вы, вероятно, использовали тонкую белую тефлоновую ленту для герметизации резьбовых соединений.Эта синяя лента для уплотнения нитей — гораздо лучший выбор, она тяжелее тонкой тонкой белой ленты. Немного дороже, но с тех пор, как мы его обнаружили, он сэкономил нам массу времени и усилий.
2. Трубка Pex: помните, что Wirsbo и PEX — это не одно и то же! Они выглядят очень похоже, но детали не взаимозаменяемы. Будьте осторожны, если спешите в строительный магазин.
3. Наши коллекторы для напольных труб (позиции 8a / b и 9a / b) были куплены на Amazon, но те, которые у нас есть, похоже, больше не доступны, и у нас нет хороших предложений для ссылки для тех, кто прямо сейчас.Если мы узнаем о хорошем варианте для коллекторов, мы обновим этот пост; Тем временем я предлагаю узнать в местном водопроводном магазине.

И, наконец, если вы хотите увидеть, как мы устанавливали трубы перед заливкой плиты, вы можете вернуться к этой публикации прошлой осени.

Как всегда приглашаю ваши вопросы в комментарии. Спасибо за прочтение!

Хотите узнать о Quonsets? Готовы узнать больше об этих причудливых, удивительных, блестящих, круглых сборных конструкциях? Оставьте свою информацию ниже, и я начну с моей серии учебных пособий по электронной почте.Хотите построить недорогой, но красивый дом без долгов? Рассматриваете отключение от сети? Или вы просто устали от одного и того же старого и хотите чего-то уникального и красивого? Quonset House может быть для вас ответом.

Следуйте за нами в Instagram и Facebook. У нас также есть частная группа в Facebook под названием DIY Quonset Dwellers, где мы делимся обсуждениями, советами по дизайну и строительству с другими, кто заинтересован в строительстве собственного дома-хижины Quonset. Группа в Facebook, насчитывающая почти 3000 участников, выросла в самостоятельный удивительный ресурс! Узнайте больше и подайте заявку на вступление в группу Facebook здесь.

hvac — Можете ли вы использовать тепловой насос для водяного отопления?

Конечно, это возможно — сможете ли вы привлечь кого-нибудь в вашем районе для установки и обслуживания и можете ли вы себе это позволить — это два совершенно разных вопроса.

Воздушные тепловые насосы , предназначенные для него. могут эффективно работать при температурах ниже 0 ° F — многие мини-сплит-системы подходят для этого, и лишь немногие устройства для всего дома по какой-либо причине подходят. Таким образом, они также отлично работают при 10F, что вам нужно.

Обычные тепловые насосы для всего дома (которые в основном представляют собой кондиционеры) действительно работают около 30F, как комментирует Ли Сэм, но есть более эффективные технологии, если вы можете найти дилера и знать, что ищете .

В качестве бонуса воздух-воздух в холодную погоду обычно намного более эффективен при охлаждении.

Передача тепла в воду — гораздо более непостоянное занятие — есть несколько компаний, производящих тепловые насосы воздух-вода , и, по крайней мере, одна из них — канадская фирма, которая заявляет, что работает при температуре -25 ° F, но у них нет дилеров в моем районе, и самостоятельный импорт системы без присутствия обслуживающего персонала или дилера был для меня слишком далеким мостом.Поэтому я приобрел минисплит-систему воздух-воздух для холодной погоды у дилера по обслуживанию в моем районе. На данный момент гидравлические трубки в моей плите не работают. В конце концов, я, наверное, установлю для него дровяной котел.

Тепловой насос вода-вода (гидронный тепловой насос с грунтовым источником) температура для работы.) Требуется либо много земляных работ, либо бурение пары скважин, и это требует денег.Если это не проблема, это, вероятно, лучший способ сделать это и, безусловно, наиболее широко доступный вариант теплового насоса для гидроники.

Ваш мини-сплит представляет собой самостоятельную систему и, скорее всего, не может быть объединен с какой-либо другой системой, особенно с системой воздух-вода. Возможно, , вероятно, не имеет финансового смысла использовать более крупный наружный блок своей марки, который может вместить его и дополнительные головки, но я не знаю ни одного производителя, предлагающего версию такого типа установки воздух-вода. .

Распространенным нормальным решением для высоких потолков и распределения тепла зимой является использование вентиляторов для отвода горячего воздуха от потолка в отопительный сезон.

«Водонагреватели с тепловым насосом» в условиях холодного климата зависят от тепла в доме зимой, так как ни один из известных мне не может работать с подачей наружного воздуха ниже нуля. Таким образом, они немного экономят на кондиционировании летом, но заставляют работать вашу систему отопления сильнее зимой (даже если это еще и тепловой насос.)

Если в вашем районе электроэнергия относительно дорога по сравнению с пропаном, внесение этого изменения вряд ли окупится или даже может стоить вам больше.

[… и обычные скучные вещи, которыми никто не хочет заниматься, потому что это не так привлекательно, как вся новая система — если вы посмотрите на свою крышу и увидите сосульки, вам понадобится дополнительная изоляция. Изоляция и воздушное уплотнение, как правило, являются лучшим вкладом в экономию денег на отоплении — даже если вы получите совершенно новую систему, меньшее количество отходов снижает затраты на ее эксплуатацию.]

Основные причины и способы их устранения

Тепловой насос — это эффективная система отопления и охлаждения. Он может изменять поток хладагента в зависимости от того, хотите ли вы обогреть или охладить жилое пространство. Это пригодится как жарким влажным летом, так и холодными морозными месяцами в году. Однако даже в самом качественном агрегате со временем могут возникнуть утечки. Крайне важно понимать общие причины таких ситуаций и то, что вы можете сделать, чтобы их решить.Компания Expert HVAC All Weather Heating & Air Conditioning обсуждает больше здесь.

Как работает тепловой насос

Тепловой насос имеет компонент, называемый реверсивным клапаном, который отвечает за изменение потока хладагента путем продувки воздухом через змеевик испарителя и передачи тепловой энергии от воздуха к хладагенту. Такая же тепловая энергия циркулирует в хладагенте в змеевике конденсатора. Наконец, тепло выделяется в змеевике конденсатора, когда его обдувает вентилятор.Этот процесс позволяет передавать тепло в ваш дом или из него.

Утечка в тепловом насосе — срочная проблема?

К счастью, утечка в устройстве теплового насоса не должна вызывать серьезную тревогу. Тем не менее, это должно быть устранено техником, прежде чем оно вызовет более серьезные головные боли. Если вы подозреваете, что произошла утечка, лучший шаг, который вы можете предпринять, — это связаться со специалистом и попросить его приехать к вам домой, чтобы должным образом оценить проблему. Игнорирование протекающего теплового насоса в течение длительного периода времени может привести к ущербу, связанному с водой, например, заражению плесенью в вашем доме.Кроме того, наличие застойной воды в вашей системе может привести к преждевременному износу компонентов и возникновению электрических проблем. Ремонт блока с короткозамкнутым замыканием обойдется вам намного дороже, чем просто устранение незначительной утечки, поэтому не забудьте включить ее в контрольный список проверки теплового насоса и печи при ежегодном посещении системы отопления, вентиляции и кондиционирования воздуха.

Проблемы с сливом

Одна из ключевых функций теплового насоса — отвод избыточной влаги. Вода, образующаяся в результате конденсации, собирается в поддоне для конденсата, а затем спускается по дренажной линии и уносится от нагревательного элемента.Однако, если ваш агрегат забивается мусором или плесенью, он может переполниться и образовать грязную лужу вокруг помпы вместо того, чтобы посылать влагу через дренажную линию. Точно так же, если поддон для конденсата установлен неправильно, вода вытечет за пределы и неизбежно вызовет утечку.

Достаточно легко осмотреть поддон для конденсата самостоятельно, чтобы увидеть, нет ли на нем какого-либо физического мусора, вызывающего засорение. С другой стороны, проверка на наличие плесени или водорослей более сложна, и для ее точной проверки потребуется профессионал.Вы можете решить эту проблему, вызвав специалиста по обслуживанию теплового насоса, чтобы он удалил вещества, вызывающие засорение. Это эффективно вернет помпу в хорошее рабочее состояние и позволит ей правильно сливать воду, чтобы предотвратить утечки в будущем.

Грязные катушки

Конденсат из воздуха в помещении собирается змеевиком холодного испарителя теплового насоса и сливается в поддон, который ведет к другому сливу. Если этот змеевик забивается грязью и пылью, он может выйти из строя и перестать работать, в результате чего вода будет капать и скапливаться на земле.Подобно тому, как важно менять воздушные фильтры в доме, вам необходимо регулярно чистить змеевики, чтобы предотвратить накопление грязи и пыли.

Очистка змеевиков испарителя и конденсатора — непростая задача. Во-первых, змеевик необходимо тщательно протереть специальным очистителем или смесью воды с мылом. Вам также понадобится шланг, чтобы мыть его снаружи, следя за тем, чтобы вы попадали в ласты головой. Если вы хотите добиться безупречной чистоты, позвоните в местную компанию по вентиляции и кондиционированию, чтобы они отправили к вам домой обученных технических специалистов, обладающих необходимыми знаниями и соответствующим оборудованием.

Треснувший поддон для перелива

Тепловой насос вытягивает избыточную влагу из воздуха в помещении в процессе охлаждения, аналогично системе кондиционирования воздуха. Влага собирается на змеевиках и спускается в сливной или переливной поддон. Однако со временем на сливном поддоне могут появиться признаки ржавчины или коррозии, которые легко могут привести к растрескиванию. Треснувшая кастрюля позволит воде просачиваться и вытекать из вашего устройства. Это часто приводит к скоплению большого количества воды на полу.Это опасно, потому что мокрый пол представляет опасность поскользнуться для вас и вашей семьи, потенциально делая ваш дом менее безопасным местом для проживания.

Кроме того, наличие протечек снижает эффективность вашего теплового насоса, делая ваш интерьер менее теплым и уютным в холодные зимы и менее прохладным во влажные летние месяцы. Обязательно держите под рукой контрольный список для проверки теплового насоса и печи. В конце концов, никто не хочет пытаться решить проблему, когда уже слишком поздно, а их семьи либо сильно потеют, либо мерзнут посреди дня.

Замерзшие змеевики испарителя

Распространенная проблема, с которой сталкиваются профессионалы при протечке теплового насоса, — это замерзшие змеевики испарителя. Если уровень хладагента в вашем тепловом насосе упадет ниже требуемого, на змеевиках испарителя может образоваться лед. Это может снизить эффективность и производительность вашей системы, поскольку она пытается охладить ваше внутреннее пространство в летние дни, когда собаки несут собаку. Однако лед часто тает после выключения устройства, что приводит к утечке теплового насоса.

Если это происходит, вероятно, в вашем тепловом насосе произошла утечка хладагента. Имейте в виду, что заправка собственного хладагента может быть опасна для домовладельцев. Лучше всего запланировать ремонт теплового насоса с местным специалистом по HVAC, который сможет своевременно и эффективно отрегулировать уровень хладагента в вашем тепловом насосе.

Предотвращение утечек в тепловом насосе

Спросите любого специалиста по HVAC, и он скажет вам, что заблаговременное выявление и устранение потенциальных проблем является наиболее эффективным способом предотвращения утечек, а также других распространенных проблем в вашем тепловом насосе.Очень важно запланировать ежегодные или полугодовые проверки ваших систем отопления и охлаждения, чтобы предотвратить повреждения, которые могут быть как незначительными, так и серьезными.

Негерметичный тепловой насос может иметь множество последствий. Это может сделать ваш дом неуютным и менее привлекательным для ваших друзей, родственников и соседей. Это также может вызвать некоторые структурные и косметические проблемы, которые могут повлиять на вашу внутреннюю мебель и личные вещи и снизить производительность вашего устройства. Утечка также является потенциальным источником потери энергии, которая может заставить ваш тепловой насос работать больше, чтобы производить такое же количество тепла или холода.К счастью, найм компании с хорошей репутацией, которая позаботится о необходимых процедурах технического обслуживания теплового насоса, значительно повысит эффективность вашего агрегата, а также снизит ваши затраты на электроэнергию.

Свяжитесь с нами для ремонта и установки теплового насоса сегодня

Вдохните новую жизнь в свой дом с качественной модернизацией теплового насоса. Всепогодное отопление и кондиционирование воздуха — главный источник решений для отопления и кондиционирования воздуха в Вакавилле, Калифорния и его окрестностях. Наша команда высококвалифицированных технических специалистов может квалифицированно удовлетворить ваши потребности, от настройки и проверок безопасности до ремонта и замены.

Мы понимаем назначение вашего теплового насоса, а также важность замены воздушных фильтров в доме, поэтому мы приложим все усилия, чтобы предоставить вам исключительный сервис от начала до конца. Позвоните нам по телефону (707) 447-9855 или заполните нашу контактную форму, чтобы записаться на прием.

Теплый пол Введение | HeatLink

Популярный выбор домовладельцев

Причина номер один, по которой потребители выбирают водяные теплые полы HeatLink, — это комфорт.Система устраняет холодные сквозняки. Вентиляторам не нужно перемещать воздух.

В современном дизайне домов водяные лучистые полы имеют еще больше смысла. Номера (включая ванные комнаты) больше, с более высокими потолками и большим количеством плитки и других холодных поверхностей. При воздушном и радиаторном отоплении в этих помещениях обычно холодно. Это не проблема с лучистым теплым полом; даже твердые поверхности будут теплыми на ощупь.

Система обеспечивает большую гибкость при расстановке мебели.При использовании приточного воздуха или радиаторов пассажиры должны стратегически разместить свою мебель так, чтобы в ней были установлены решетки или радиаторы. Благодаря лучистому напольному отоплению мебель можно переносить куда угодно, потому что здесь нет решеток или радиаторов.

Основы

По сути, водяное водяное отопление пола подразумевает нагрев конструкции путем перекачивания теплой воды через специально разработанные трубы, проложенные под полом или внутри него. Тепло в этих трубках излучается к поверхности и равномерно поднимается по всей комнате наверху.Сама поверхность остается комфортно теплой на ощупь. Эта чрезвычайно эффективная передача тепла приводит к равномерному и постоянному нагреву.

Теплый воздух, конечно же, поднимается вверх и собирается под потолком. В доме, отапливаемом конвекцией, потолки всегда теплее пола. С лучистым теплом пола все наоборот. Пол теплый, как и воздух на высоте, которую ощущают пассажиры. Таким образом, люди в помещении чувствуют себя намного комфортнее при более низких настройках температуры, потому что тепло исходит от пола.

HeatLink PEX-трубка, передающая тепло, укладывается на черный пол и покрывается текучим легким бетоном. Его также можно установить на бетонном полу нижнего уровня или под балочным перекрытием, что называется «сухой» или «скрепочной» установкой.

Система позволяет размещать над собой любую поверхность пола, включая ковровое покрытие, керамическую плитку, виниловые полы и дерево.

Удобство и эффективность

Температура поверхности пола не должна превышать 31 градус по Цельсию, поэтому по нему всегда комфортно ходить.HeatLink работает при минимально возможной температуре воды для обогрева конструкции. Этот уровень обеспечивает наиболее эффективную передачу энергии. Нет значительных колебаний температуры, которые вы испытываете при использовании систем с принудительной подачей воздуха или радиаторных систем. Тоже тихо! Здесь нет шумных вентиляторов или шума расширения радиатора, с которым нужно бороться, только тихий комфорт. Энергоэффективность — одна из сильных сторон системы, потому что система доставляет тепло туда, где это необходимо, с небольшими отходами. Термостат можно установить в каждой комнате дома, а незанятые комнаты можно вернуть обратно для экономии энергии.

Как слить воду из водонагревателя: 10 советов

Знаете ли вы, что срок службы большинства водонагревателей составляет всего 10-13 лет? Многие люди не думают о замене водонагревателя в своих домах, но это может привести к множеству проблем, если не принять меры. Вместо того, чтобы ждать, пока станет слишком поздно, узнайте, как поддерживать водонагреватель в хорошем состоянии, чтобы избежать лишних счетов. Прочтите эти полезные советы, чтобы узнать, как самостоятельно слить воду из водонагревателя.

Признаки необходимости слить воду из водонагревателя

Одним из наиболее очевидных признаков того, что вам необходимо слить воду из водонагревателя, является то, что у вас заканчивается горячая вода быстрее, чем обычно.Когда осадок накапливается слишком много, нагревательный элемент в баке может загореться.

Оранжевая и ржавая вода — еще один знак, который нельзя игнорировать. Это происходит, когда анодный стержень изнашивается. К сожалению, баки водонагревателя сделаны из материала, который со временем изнашивается.

Если водонагреватель издает больше шумов, чем обычно, это может быть еще одним признаком того, что ваш бак умирает. Это происходит, когда минералы со временем накапливаются и затвердевают, а когда там горячая вода, это влияет на хрупкий резервуар.

Еще один важный красный флаг, на который следует обратить внимание на утечки в резервуаре. Если вы заметили, что ваш водонагреватель протекает, резервуар может быть поврежден из-за накопления осадка. Со временем осадок разрушает материал резервуара и становится ржавым.

Водонагреватели потребляют 17% энергии в доме. Игнорирование этих признаков того, что ваш бак водонагревателя умирает, может напрасно тратить кучу денег.

1. Подготовьте водонагреватель

Если вы учитесь сливать воду из водонагревателя, самый важный совет — подготовить его, выключив его.

Вам необходимо знать, какой у вас водонагреватель для этого шага.

Электрические водонагреватели обычно имеют выключатель, который подключает их к электричеству. Если вам сложно найти выключатель, чтобы выключить его, поищите плату над обогревателем. Иногда выключатель прячется в распределительном щите.

Если вы используете электрический нагреватель, перед промывкой бака необходимо убедиться, что питание отключено. У них обычно есть автоматические выключатели в главном электрическом щите.

Тем, у кого есть газовый водонагреватель, следует установить переключатель в положение «пилот». Индикаторная лампочка будет гореть, когда вы это сделаете, однако вода больше не будет нагреваться.

2. Подождите, прежде чем продолжить

Перед продолжением настоятельно рекомендуется дать всей воде в баке полностью остыть.

Многие люди недооценивают количество времени, которое может занять это. Вы должны ожидать, что воде потребуется от пары минут до часов, чтобы остыть.В зависимости от размера водонагревателя вам может потребоваться больше или меньше времени.

Впускной клапан для воды на этом этапе должен находиться в положении «включено».

Ожидание продолжения перед промывкой водопроводных труб имеет решающее значение, потому что вы можете получить ожог или повредить предметы, в которые будет выходить вода. Примите дополнительные меры предосторожности на этом этапе.

3. Промойте трубы

После нескольких часов ожидания следующий совет о том, как слить воду из резервуара с горячей водой, — это промыть трубы.

Для правильного выполнения этого шага необходимо выключить входной переключатель холодной воды. Этот переключатель часто находится в верхней части нагревателя. Здесь также накапливается вода перед нагреванием.

Затем вы должны пойти к раковине в доме и включить горячую воду. По возможности рекомендуется подняться на этаж выше, где находится водонагреватель.

Дайте воде стечь, пока она не остынет и не будет удалена вся лишняя вода из труб. Смысл выпуска воды и промывки труб заключается в том, чтобы также сбросить любое давление, которое могло образоваться в трубах.

Важно, чтобы после того, как вы выполнили эти шаги, вы открыли предохранительный клапан. Не беспокойтесь, если вы услышите шипение, это нормально.

4. Переход на наружный сток

В большинстве домов требуется слить воду из водонагревателя в канализацию за пределами дома.

Один из лучших способов сделать это — найти длинный садовый шланг.

Это также работает, если у вас есть слив в подвале, вы можете просто использовать шланг для перелива воды.Убедитесь, что шланг достаточно длинный, если вам нужно включить воду, вы можете разместить его в саду.

Если вы заметили, что вода не вытекает должным образом, возможно, шланг перекручен или забит. Обязательно полностью проверьте шланг и не допускайте перегибов, если у вас есть засор, вам нужно будет его исправить.

5. Подключение к насосу

Теперь, когда ваш водонагреватель полностью подготовлен и у вас есть садовый шланг, вы должны подключить его к насосу.

Вам необходимо знать, находится ли ваш водонагреватель над землей или под ней.

Если ваш водонагреватель находится над землей, ваша работа будет немного проще. Вам просто нужно подсоединить шланг к резервуару. После этого вам придется позволить силе тяжести вытеснить воду вниз и из резервуара.

Тем, у кого есть водонагреватель под землей, необходимо купить в магазине небольшой насос для подключения к шлангу. На другом конце он снова присоединится к другому шлангу, чтобы вытащить воду или в канализацию.Возможно, вам также придется подключить помпу, чтобы она работала.

6. Сбор воды

На протяжении всего процесса слива воды из водонагревателя у вас должно быть ведро для сбора воды.

Эта вода понадобится вам в ведре для следующего этапа слива воды из водонагревателя.

Многие люди также рекомендуют ставить шланг в саду, чтобы использовать воду, вместо того, чтобы просто тратить ее зря.

Если оставить шланг в рабочем состоянии для промывки, это может привести к потере большого количества воды.Для экономии и повторного использования рекомендуется собирать излишки воды ведром. Некоторые люди также устанавливают шланг в траве или в саду, чтобы поливать пространство и поддерживать растения в хорошем состоянии.

Когда вы наберете воду, вы также сможете увидеть, сколько осадка в воде.

7. Оценивать и принимать решения

Настоятельно рекомендуется налить воду в ведро, чтобы определить, нужно ли полностью промыть канализацию.

Если водонагреватель в хорошем состоянии и чистый, вода в ведре также должна казаться чистой.

Отложения акварели и осадка помогают определить состояние резервуара.

Если на дне ведра скопилось большое количество осадка, необходимо промыть водонагреватель. Если накопилось мало, вы можете присмотреть за ним и промыть его позже.

8. Промойте водонагреватель

Чтобы промыть водонагреватель, вам нужно отсоединить садовый шланг, который вы ранее подсоединяли. Затем вам нужно закрыть водопроводный кран и клапаны сброса давления.

Затем залейте в бак воду и снова слейте воду. Возможно, вам придется повторить этот шаг несколько раз, прежде чем полностью слить осадок. Чем больше накопится осадка, тем больше раз вам потребуется полоскание.

Многие люди утверждают, что слив отстоявшейся воды в унитаз — хороший способ избавиться от жидкости. Однако важно помнить, что он может оставлять пятна. Не забудьте полностью очистить унитаз, если решите смыть воду.

Убедитесь, что после каждого слива воды из бака вы ненадолго открываете кран холодной воды.Это позволит выпустить в бак холодную воду, которую нужно снова наполнить и слить.

9. Собери все вместе

Теперь, когда осадок удален из бака водонагревателя, вы можете снова собрать все вместе.

Сначала снимите садовый шланг и поверните предохранительный клапан. Вам также нужно будет снова включить подачу газа и электричества, щелкнув их переключателями. Ваш водонагреватель должен превратиться в нормальный после того, как вы выполните все эти шаги.

Вода должна начать заполняться до стандартного количества и остановиться.

Затем следует вернуться к раковине, в которой вы ранее сбросили давление воды в трубах, и включить горячую сторону. Это снизит противодавление в баке. Он также должен снова наполниться водой.

Не беспокойтесь, если вы услышите шипение или резкий звук. Продолжайте работать, пока не выльется полная струя воды.

После того, как вы выполнили этот шаг и ваш бак полон, вы можете возобновить нормальную работу.

Возможно, вам понадобится профессиональная помощь, если у вас все еще возникают проблемы с баком.

Если вам нужен новый водонагреватель, вы можете принять участие в нашем опросе на нашей странице установки водонагревателя, чтобы узнать, какой из них лучше всего подходит для ваших нужд.

10. Отслеживайте и продолжайте техническое обслуживание

Мониторинг и регулярное техническое обслуживание — лучший способ обеспечить оптимальную производительность водонагревателя.

Вы можете многое сделать, чтобы продлить срок службы вашего водонагревателя.

Один из лучших способов предотвратить возникновение проблем — это разместить водонагреватель на пустом месте.Если в помещении будет слишком много предметов, вы рискуете перекрыть поток воздуха и даже вызвать пожар.

Еще один способ обслуживания водонагревателя — отрегулировать температуру, если вы уезжаете из города на некоторое время. Вы можете установить минимальную температуру или полностью выключить ее, пока не вернетесь домой.

Общие проблемы

Хотя пошаговое руководство может быть полезно, иногда возникают проблемы, которые встречаются не так часто, как вы можете их решить?

Одна из самых больших проблем, с которыми сталкиваются люди, — это расположение напорных и водозаборных клапанов.Клапаны давления часто находятся наверху или сбоку водонагревателя и связаны с небольшим рычагом.

Другой распространенной проблемой является то, что вода все еще течет даже после того, как вы перекрыли все клапаны. Это может быть признаком неисправности клапана или необходимости его установки.

Если вода не выходит, вам придется отсоединить садовый шланг и медленно открыть клапан. Если вода не выходит, возможно, вам придется воткнуть что-нибудь в клапан, чтобы закрыть его.

Всегда будьте осторожны при работе с водонагревателем, его легко поругать горячей водой. Рекомендуются перчатки, очки и длинные рукава.

Теперь, когда вы знаете, как слить воду из водонагревателя

Обучение слива воды из водонагревателя может быть чрезвычайно полезным и легким, если вы воспользуетесь указанным выше руководством.

Одна из самых важных вещей, которую следует помнить при сливе воды из водонагревателя, — это делать медленные движения при открытии и закрытии клапанов, так как давление сбрасывается и может причинить вам вред.Вода может быть очень горячей, поэтому будьте осторожны.

Процесс слива воды из водонагревателя довольно прост и выполняется всего за 10 шагов. Вы всегда должны принимать меры предосторожности и стараться поддерживать бак нагревателя, чтобы избежать повреждения и замены.

Не забывайте остерегаться ржавой воды и более коротких участков горячей воды — это два индикатора, которые вам нужно заменить.

Обязательно ознакомьтесь со всеми предложениями, которые мы сейчас предлагаем, возможно, мы сможем помочь вам с вашим следующим проектом!

.
