Какое давление в насосной станции: Давление в насосной станции — Регулировка насосной станции

Давление в насосной станции — Регулировка насосной станции

Насосная станция, обеспечивает водоснабжением частные дома и состоит из гидроаккумулятора, блока автоматики и электронасоса. Приобрести ее можно как в комплекте, так и самостоятельно собрать из отдельных комплектующих.

Главное отличие поверхностного насоса от насосной станции в наличии системы управления, основанной на показателях давления.

Состоит она из следующих компонентов:

• Гидроаккумулятор – металлическая емкость с ниппелем, внутри находится резиновая груша;
• Поверхностный электрический насос;
• Манометр – прибор, измеряющий давление;
• Реле – управляющий элемент;
• Соединительная арматура.

К станции подводится труба, всасывающая воду, оборудованная сетчатым фильтром и обратным клапаном. На выходе подключается труба, распределяющая воду по всему дому. Некоторые модели насосных станций уже укомплектованы сетчатым фильтром и обратным клапаном, в этом случае нет необходимости устанавливать их во всасывающую трубу.

Задача автоматики насосной станции состоит в отслеживании в системе давления воды и на основании показаний включать или отключать гидронасос. Для реализации этого процесса в состав установки входит манометр (для контроля) и реле (для управления помпой).

Гидроаккумулятор

Бак для насосной станции состоит из металлической емкости и герметичной мембраны внутри (резиновой груши). Внутри груши находится вода, снаружи – воздух.

Работу автоматической насосной станции можно разделить на два цикла:

1. Насос закачивает воду в грушу пока давление не достигнет верхнего значения, после чего насос автоматически отключается.
2. Открывание крана или включение бытовой техники, использующей воду, приводит к тому, что бак начинает опустошаться, что приводит к снижению давления и, по достижению нижней отметки, включению помпы.

После заполнения мембраны водой, реле давления отключает насос. Опустошенная мембранная перегородка сжимается и прижимается ко входному патрубку на фланце. Срабатывает реле, включается насос. Груша наполняется водой, водное давление падает, а воздушная часть напротив уменьшается и давление газа растет до тех пор, пока не достигнет заданной отметки и насос снова не отключится. Такое взаимодействие жидкость-газ через гибкую перегородку есть основа принципа действия мембранного бака водной насосной станции.

Больший размер бака позволит помпе реже включатся, что увеличит его срок эксплуатации, а также уменьшит износ самой мембраны.

Как настроить реле давления

Реле содержит две пружины с регулировочными винтами, отмеченными маркировкой (ДР и Р). Малая пружина отвечает за контроль максимального давления, при котором электрическая цепь размыкается и насос отключается. Большая пружина замыкает электрическую цепь, когда в баке мало воды и давление снижается. Вращая винт, нужно регулировать уровень давления для корректной работы станции.

Обычно нижнее давление составляет порядка 1.4 бар, а высокое задается производителем и менять его не рекомендуется, запорная арматура может не выдержать такие нагрузки. Разница между нижним и верхним показателем не должна превышать 1.5 бар, чем меньше эта разница, тем лучше.

Причины отсутствия давления в системе и способы их решения

Падение давления заставляет помпу включаться чаще, а то и вообще работать постоянно. Самыми распространенными являются следующие причины:

• Течь в трубопроводе – разгерметизация соединительной арматуры или трещины в трубах вызывают протечку. В результате давление падает, контакты замыкаются и насос включается. Внимательно исследуйте всю магистраль и устраните течь;
• Разрыв мембраны (груши) внутри гидроаккумулятора – после наполнения бака водой, насос отключается, но как только открывается кран или включается бытовая техника, использующая воду, помпа сразу включается. Кажется, что бак отсутствует. Чтобы удостоверится, что мембрана изношена, нужно надавить на клапан золотника. Пошла вода – надо заменить грушу или весь бак целиком;
• Нарушен баланс между нижним и верхним давлением – показатели верхнего и нижнего давлений и разницу между ними. Давление включения должно соответствовать – 2,5 – 3,0 бар, а отключения – 1,5-1,8 бар. При несоответствии, подкачиваем обычным насосом и сняв крышку реле, с помощью регулировочных пружин выставляем нужные значения.

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

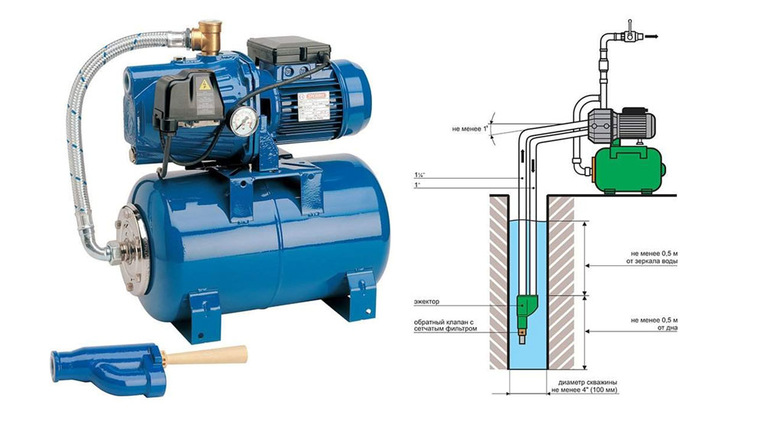

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Реле давления для насосной станции XPD-2-1

Реле давления Jemix XPD-2-1 (аналог РДМ-5) используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPD-2-1

Технические характеристики реле давления Jemix XPD-2-1

Давление включения — 1,4 бар

Давление отключения — 2,8 бар

Температурный режим — до 45 ^оС

Подключение — 1/4 дюйм (внутренняя резьба)

Стандарт защиты- IP54



Принцип действия реле давления Jemix XPD-2-1

Реле давления Jemix XPD-2-1 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPD-2-1

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).

Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPD-2-1

Перед началом регулировки, снимите пластиковую крышку корпуса.

Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.

Гайка (?P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.

Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.

Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки ?P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Насосы optima регулировка давления. Регулировка и настройка реле давления у насосной станции. Как производится настройка реле давления насосной станции

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот — «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы

Наиболее известны три варианта решения проблемы:

При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

Классическим способом — с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

Препятствующий уходу воды самотеком.

Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

Бак-гидроаккумулятор, накапливающий и выдающий воду.

Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, как следствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

Правильный монтаж

Как мы уже указывали, важнейший элемент такой системы водоснабжения — реле давления насосной станции. Подключение его выполняется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители могут быть собраны самостоятельно из единичных компонентов, мы рекомендуем приобрести пятиходовой штуцер, в котором предусмотрены резьбы под все основные детали, включая манометр. Важно не перепутать порядок расположения обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. При использовании стандартных комплектующих такая ошибка сведена к минимуму.

Устройство реле давления насосной станции

В конструкции станций для индивидуального водоснабжения в качестве регулятора пределов давления применяется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправности реле давления насосной станции также различны, хотя могут быть собраны в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (площадка), на которую с противоположных сторон оказывают давление две пружины. Также на нее опосредовано давит накачанная в грушу вода. Вращая прижимную гайку соответствующего пружинного блока, можно увеличить или уменьшить пределы срабатывания. Пружины словно «помогают» (или мешают) давлению воды сместить пластину. Механизм выполнен таким образом, что при смещении площадки замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос накачивает воду в гидроаккумулятор. Электропитание на двигатель подается через замкнутые контакты в реле давления.

Напор воды в баке растет, при достижении определенного значения, установленного пружинами верхнего предела в РД-5, происходит срабатывание механизма и разрыв электроцепи — насос выключается. Обратно в колодец жидкость не уходит благодаря клапану.

По мере водоразбора груша опустошается, давление в системе падает и в реле срабатывает пружина нижнего предела, замыкая контакты на насос. Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластмассовая коробочка, с нижней стороны которой есть металлическая основа с размещенной там накидной гайкой, система которой схожа с «американкой». С ее помощью устройство прикручивается к выводу пятиходового штуцера. Настройка реле давления заключается в подкручивании двух гаек. Более крупная находится поверх металлической пластины и обозначена буквой «Р». Она отвечает за верхнее значение давления, при котором происходит размыкание контактов и отключение электродвигателя насоса. Меньшая гайка обозначается как «ΔР» и косвенно указывает на нижнее значение, по достижении которого электрическая схема включается. Выполняя настройку, очень важно понимать, что «дельта Р», в отличие от «Р», не выставляет нижнюю границу, а регулирует разницу между давлениями отключения и включения.

Регулируем верхний предел, при котором насос отключается

Обязательным условием правильной настройки является проверка давления воздуха в баке гидроаккумулятора. Обычно оно составляет около 1.5 Атмосфер. Чем оно выше, тем меньше воды накопит емкость, но тогда будет больше среднее значение напора. Представим, что при полностью опустошенной емкости там 1 Атм. Это допустимо. Если меньше, то нужно воспользоваться насосом.

После этого следует подать электропитание на цепи (подразумевается, что все собрано, а краны водоразбора закрыты) — насос включится, начнется накачка воды в емкость. Далее нужно следить за движением стрелки на манометре. При достижении какого-то значения реле сработает и двигатель отключится. После этого, вращая немного гайку Р, можно уменьшить или увеличить границу отключения. Стрелки рядом с обозначением на пластине указывают направление (+ или -). Слишком усердствовать не следует, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, превышать который не следует. предварительно измеренное, позволяет просчитать объем накопленной жидкости: если отключение произошло при 4 Атм, а в воздушной прослойке 1 Атм, то набрано в бак 3 Атм (около 30 литров). Разумеется, полной отдачи не происходит, поэтому владельцу доступно меньше.

Регулируем нижний предел

После отключения схемы по верхнему пределу открывают кран и следят за манометром. Значение, при котором происходит включение насоса, как раз и является нижней границей. Если она велика, то, вращая гайку «ΔР», можно его повысить или понизить. В любом случае оставшееся давление не должно быть ниже 0,9 Атм.

Несколько нюансов

Важное правило, позволяющее продлить время эксплуатации резиновой емкости, гласит: давление в воздушной прослойке не должно превышать более чем на 10% нижнюю границу включения насоса. В противном случае удастся получить больше воды и уменьшить частоту запуска двигателя, однако груша будет прогибаться в разных направлениях, снижая свой ресурс.

Если при регулировке верхнего значения насос не отключается, а стрелка манометра замирает на какой-то цифре, то это означает, что недостаточно мощности насоса для закачки до выставленных пределов. Нужно прервать электропитание и, немного уменьшив «Р», повторить проверку, предварительно разобрав накопленную воду.

Ремонт реле давления насосной станции хотя и возможен, но это лишь временное средство. Так как данный элемент фактически защищает насос от перегрузки, а грушу от повреждения, то лучше приобрести новое реле. Исключение составляет лишь текущее обслуживание, при котором внутренние трущиеся детали смазываются для уменьшения сопротивления и более точного срабатывания.

Насосные станции — отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды — вода и электричество — быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

В начале рассмотрим устройство и принцип действия бытовой насосной станции.

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

Поверхностный центробежный электронасос состоит
из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции
необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.
На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса

9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Подробнее о выборе и установке насосной станции для автономного водоснабжения дачи или частного дома.

Устройство насосной станции

Основные причины неисправностей и ремонт насосной станции

1. Двигатель не работает
Отсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится — неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.

Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку у Вас будет доступ к сальнику.

2. Двигатель работает, станция не качает воду

В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод. Станция работает «на сухую»

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды. Устранить причины работы «на сухую»

3. недостаточная подача воды

Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.

4. Станция включается и отключается слишком часто

Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака. Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.

5. Станция не создает номинального давления

Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления — почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.

6. Станция работает не отключаясь

Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан — подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором. Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5…3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения — против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения — против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции
требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
• Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
• Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
• Насосная станция должна быть укреплена в фиксированном положении.
• Лучше воздержаться от большого числа кранов и изгибов в системе.
• Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
• Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

• В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
• Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
• Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
• Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
• Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.
Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;

2. понижение;

3. изменение диапазона срабатывания оборудования.


• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции — ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает регулировка реле

Как действует реле давления для насосного агрегата:

1. Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
2. Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
3. Пружинные регуляторы уравновешивают действие поршня.

1. По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
2. Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, когда вытечет вся вода.
2. Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше — стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок действий

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

1. Открываем нижний кран, чтобы вытекла вода из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
3. Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

Регулировка реле давления насосной станции своими руками

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме — запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

2 Основные расчеты

2.2.1 Определение размеров насосной станции Рутса

Прежде всего, требуются различные предварительные соображения.
определение размеров насосной станции Рутса.

Степень сжатия

Степень сжатия $ K_0 $ e насоса Рутса обычно составляет
от 5 до 70. Чтобы определить это соотношение, сначала рассмотрим
объем перекачиваемого газа и обратного потока за счет проводимости $ C_R $,
а также возврат газа из разрядной камеры на
скорость откачки $ S_R $:

\ [p_a \ cdot S = p_a \ cdot S_0 —
C_R \ влево (p_v-p_a \ right) -S_R \ cdot p_v \]

Формула 2-1: Насос Рутса по газу

Выбирая $ S $ равным 0, получаем сжатие
соотношение

\ [\ frac {p_a} {p_v} = K_0 =
\ frac {S_0 + C_R} {C_R + S_R} \]

Formula 2-2: Степень сжатия насоса Рутса

В случае ламинарного потока проводимость значительно увеличивается.
больше, чем скорость откачки обратного потока.Это упрощает
Формула 2-2 до

\ [K_0 = \ frac {S_0} {C_R} \]

Formula 2-3: Степень сжатия насоса Рутса для
ламинарный поток

В диапазоне молекулярных потоков скорость откачки все еще самая высокая.
на стороне всасывания, но скорость откачки обратного потока теперь
значительно больше, чем проводимость. Степень сжатия составляет
следовательно:

\ [K_0 = \ frac {S_0} {S_R} \]

Formula 2-4: Степень сжатия насоса Рутса для
молекулярный поток

При ламинарном потоке (высокое давление) степень сжатия равна
ограничивается обратным потоком через щель между долями корня и
Корпус.Поскольку проводимость пропорциональна среднему давлению,
степень сжатия будет уменьшаться с ростом давления.

В диапазоне молекулярных потоков поток возвратного газа $ S_R \ cdot p_v $ из
сторона нагнетания преобладает и ограничивает степень сжатия
к низкому давлению. Из-за этого эффекта использование насосов Рутса
ограничено давлением $ p_a $ более 10 ^-4 гПа.

Скорость откачки

Насосы

Рутса оснащены перепускными клапанами, которые позволяют максимально
перепад давления $ \ Delta p_d $ от 30 до 60 гПа на
насосы.Если насос Рутса комбинируется с подкачивающим насосом, различие
должно выполняться между диапазонами давления при открытом перепускном клапане
($ S_1 $) и закрытые ($ S_2 $).

Так как расход газа одинаков в обоих насосах (насос Рутса и
подкачивающий насос) применяется следующее:

\ [S_1 = \ frac {S_V \ cdot p_v} {p_v \ cdot \ Delta
p_d} \]

Формула 2-5: Скорость откачки насосной станции Рутса
при открытом перепускном клапане и высоком форвакуумном давлении

Пока перепад давления значительно меньше
чем давление форвакуума, скорость откачки
Станция будет лишь немного выше, чем у форвакуумного насоса. В качестве
поддерживающее вакуумное давление приближается к перепаду давления, переполнение
клапан закроется и подаст

\ [S_1 = \ frac {S_0} {1- \ frac {1} {K_0} + \ frac {S_0} {K_0
\ cdot S_V}} \]

Формула 2-6: Скорость откачки насосной станции Рутса
при закрытом перепускном клапане и давлении форвакуума, близком к
перепад давления

Рассмотрим теперь частный случай работы насоса Рутса.
против постоянного давления (например,грамм. конденсаторный режим). Формула 2-3
будет применяться в диапазоне высокого давления. Используя значение $ C_R $ в
Формула 1 и без учета обратного потока $ S_R $ против проводимости
value $ C_R $ получаем:

\ [S = S_0 \ cdot
\ left [1- \ frac {1} {K_0} \ left (\ frac {p_v} {p_a} -1 \ right) \ right] \]

Формула 2-7: Скорость откачки насосной станции Рутса
при высоком давлении всасывания

При низких давлениях используется $ S_R $ из Формулы 2-4, и мы получаем

\ [S = S_0 \ cdot \ left (1- \ frac {p_v} {K_0 \ cdot p_a})
\ справа) \]

Formula 2-8: Скорость откачки насосной станции Рутса
при низком давлении всасывания

Из формулы 2-6 видно, что $ S $ стремится к $ S_0 $, если
степень сжатия $ K_0 $ значительно больше, чем степень сжатия
между теоретической скоростью откачки насоса Рутса $ S_0 $ и
скорость форвакуумной откачки $ S_V $.

Выбор степени сжатия, например, равной 40 и
скорость откачки насоса Рутса в 10 раз больше, чем у
подкачки, то получаем $ S $ = 0.816 $ \ cdot S_0 $

Для настройки на насосную станцию
поэтому теоретическая скорость откачки насоса Рутса не должна
более чем в десять раз превышает скорость откачки основы
насос.

Поскольку перепускные клапаны настроены на перепады давления
около 50 гПа, практически только объемный расход форвакуумного насоса
эффективен при давлении более 50 гПа.Если большие суда должны быть
откачивается до 100 гПа в течение заданного периода времени, например,
должен быть выбран форвакуумный насос подходящего размера.

Рассмотрим на примере насосной станции, которая должна откачивать
сосуд объемом 2 м³ до давления 5
· 10 ^-3 гПа за 10 минут. Для этого мы
выбрал бы форвакуумный насос, который может откачать резервуар до 50 гПа в
5 минут. Следующее действует при постоянном объемном расходе:

\ [t_1 = \ frac {V} {S} \ mbox {ln} \ frac {p_0} {p_1} \]

Formula 2-9: Время откачки

S $

Переставив Формулу 2-9, мы можем вычислить необходимое
скорость откачки:

\ [S = \ frac {V} {t_1} \ mbox {ln} \ frac {p_0} {p_1} \]

Формула 2-10: Расчет скорости откачки

Используя приведенные выше числовые значения, получаем:

\ [S = \ frac {2,000 l} {300 s} \ mbox {ln}
\ frac {1,000} {50} = 20 \ frac {l} {s} = 72 \ frac {m ^ 3} {h} \]

Выбираем Hepta 100 со скоростью откачки $ S_V $ = 100 м³ ч ^-1
как подкачивающий насос. Используя ту же формулу, оценим, что
скорость откачки насоса Рутса составит 61 лс ^-1 = 220
м³ ч ^-1 , и выберите Okta 500 со скоростью откачки
$ S_0 $ = 490 м³ ч ^-1 и давление перепускного клапана
дифференциал $ \ Delta p_d $ = 53 гПа для среднего вакуума.

Из приведенной ниже таблицы мы выбираем указанные значения давления форвакуума.
в столбце $ p_v $ используйте соответствующие скорости откачки $ S_V $ для
Hepta 100 по кривой скорости откачки и рассчитать
пропускная способность: $ Q = S_V \ cdot p_v $.

степень сжатия $ K_ \ Delta = \ frac {p_v + \ Delta p_d} {p_v} $

рассчитан на открытый перепускной клапан до форвакуума.
давление 56 гПа. $ K_0 $ для форвакуумных давлений ≤ 153 гПа составляет
взято из рисунка 2.1. Есть два способа рассчитать прокачку
скорость насоса Рутса:

$ S_1 $ можно получить из Формулы 2-5 для открытого переполнения
клапан, или $ S_2 $ по формуле 2-6 для закрытого перелива
клапан.

Рисунок 2.2: Объемный расход (скорость откачки)
насосная станция с Hepta 100 и Okta 500

Когда давление форвакуума приближается к перепаду давления $ \ Delta
p_d $, $ S_1 $ будет больше $ S_2 $. Меньшая из двух перекачивающих
скорости всегда будут правильными, которые мы обозначим как $ S $.
Давление на входе рассчитывается по формуле:

.

$ p_a = \ frac {Q} {S}

$

Рисунок 2.2 показан график скорости откачки для этой перекачки.
станция.

Рисунок 2.1: Степень сжатия без нагрузки для воздуха с
Насосы Рутса

P a / гПа	P v / гПа	S v / (м 3 / ч)	Q / (гПа · м 3 / ч)	К $ \ Delta $	К 0	S 1 / (м 3 / ч)	S 2 / (м 3 / ч)	т / ч	т / с
Время откачки: 344. 94 с
1,000,0000	1 053,00	90,00	94 770,00	1.05		94,77		0,00490	17,66
800.0000	853,00	92,00	78 476,00	1,07		98.10		0,00612	22,04
600.0000	653,00	96,00	62 688,00	1.09		104,48		0,00827	29,79
400,0000	453,00	100,00	45 300.00	1,13		113,25		0,01359	48,93
200,0000	253,00	104,00	26 312,00	1,27		131,56		0,00652	23,45
100.0000	153,00	105,00	16 065,00	1,53	7,00	160,65	321,56	0,00394	14,18
50,0000	103,00	105,00	10 815,00	2,06	13,00	216. 30	382,20	0,00608	21,87
14,9841	56,00	110,00	6 160,00	18,70	18,00	2 053,33	411,10	0,00822	29,58
2,5595	10,00	115.00	1,150,00		36,00		449,30	0,01064	38,30
0,2300	1,00	105,00	105,00		50,00		456,52	0,00670	24,13
0.0514	0,30	75,00	22,50		46,00		437,39	0,00813	29,27
0,0099	0,10	37,00	3,70		40,00		375,17	0.00673	24,23
0,0033	0,06	15,00	0,90		39,00		270,42	0,00597	21,51
0,0018	0,05	5,00	0,25		37. 00		135.29

Таблица 2.1: Скорость откачки насосной станции Рутса
и время откачки

Время откачки

Время откачки резервуара рассчитывается индивидуально.
шаги. На участках с сильным изменением скорости откачки форвакуум
интервалы давления должны быть настроены близко друг к другу.Формула 2-9 — это
используется для определения времени откачки в течение интервала, с $ S $
используется как среднее значение двух скоростей откачки для
расчетный интервал давлений. Общее время откачки будет суммой
всех времен в последнем столбце Таблицы 2-1.

На время откачки дополнительно влияет
скорость утечки вакуумной системы, проводимость трубопроводов и
испаряющихся жидкостей, которые присутствуют в вакуумной камере, а также
как дегазация пористых материалов и загрязненных стен.Некоторые из
эти факторы будут обсуждаться в разделах 2.2.3.1 и 2.3. Если любой из
вышеупомянутые влияния неизвестны, необходимо будет
обеспечить соответствующие резервы в насосной станции.

Насосная станция

— обзор

15.3.4 Гидродинамические машинные станции и всасывающий трубопровод

Гидродинамические станции, а именно насосная станция и гидроэлектростанция, будут построены на берегу, рядом с морем.Основные требования, которым должны соответствовать площадки:

•

здания должны быть защищены от моря, так как волны могут достигать высоты нескольких метров в зимний период с учетом сильных ветров, дующих в Эгейском море;

•

абсолютная высота гидроэлектростанции должна быть как можно меньше, чтобы высота напора была максимальной;

•

уровень всасывания насоса должен быть ниже уровня моря, чтобы обеспечить естественный поток воды из моря на сторону всасывания насоса.

Для удовлетворения вышеуказанных требований гидротурбины и насосы будут установлены в двух разных зданиях. Трехмерные изображения окончательного позиционирования на островах Астипалея и Родос показаны на рис. 15.13 и 15.14, соответственно.

На Родосе ровный прибрежный участок с подходящей землей находится там, где водовод достигает берега (рис. 15.14). Строительство насосной станции и гидроэлектростанции, включая сопутствующие работы на береговой линии, несложно.

Напротив, в Астипале, где водовод достигает береговой линии, земля крутая и подвержена эрозийной морской среде, поэтому она более восприимчива к обрушениям и оползням (см. Рис. 15.13).

Забор воды с моря на насосную станцию ​​может осуществляться двумя способами:

•

Сооружением волнореза из сборных железобетонных блоков. Этот метод был принят в Окинавской S-PSS [47–49]. Основные недостатки этого метода — высокая стоимость строительства и видимые изменения природного ландшафта в результате технических работ.

•

Альтернативой является прокладка длинного трубопровода вдоль морского дна, начиная от насосной станции и заканчивая там, где глубина моря составляет 15–20 м. Насосная станция сооружается ниже уровня моря для обеспечения естественного потока воды по подводному трубопроводу. Этот метод требует гораздо более низких затрат на установку, чем первый, а видимые изменения в естественном ландшафте минимальны.

Второй метод был выбран для обоих S-PSS. Подводный трубопровод уходит в море до глубины более 15 м (см. Рис.15.15 для Астипалеи). На этих глубинах напряжения в конструкции всасывания воды, связанные с волнами на поверхности, незначительны. Более того, морская вода остается относительно чистой, свободной от подводного мусора или отходов (например, песка, водорослей, мелких камней), поскольку они уносятся подводными потоками, что снижает вероятность попадания таких предметов в трубопровод.

Рисунок 15.15. Начало подводного всасывающего трубопровода на Крите S-PSS.

Подводные всасывающие трубопроводы будут заглублены 0.5–1,0 м под морским дном. Вход воды в трубопровод будет закрыт сетками фильтров для предотвращения попадания посторонних предметов в сток воды. В обеих исследованных S-PSS трубопроводах будут использоваться трубы из стеклопластика с номинальным давлением 6 бар. В S-PSS Astypalaia требуется один всасывающий трубопровод с внутренним диаметром 1,50 м, в то время как в S-PSS на Родосе требуется 20 параллельных всасывающих трубопроводов с внутренним диаметром 2,00 м. Длина подводных трубопроводов определяется морфологией морского дна, чтобы обеспечить всасывание воды на глубинах более 15 м по причинам, указанным выше.В S-PSS Астипалеи 20-метровая изобата находится на расстоянии 92 м от берега, а на Родосе 20-метровая изобата находится на расстоянии 350 м от берега.

Как упоминалось ранее, уровень всасывания насоса должен быть ниже уровня моря, чтобы обеспечить естественный приток воды из моря. Применяя закон Бернулли и принимая во внимание длину и внутренний диаметр трубопроводов, геостатическую высоту всасывания (-20 м в обоих случаях), требуемые потоки воды (3,33 м ³ / с для каждого трубопровода на Родосе и 0. 69 м ³ / с в Астипале) и коэффициент потерь материала стеклопластика ( f = 0,029), уровень всасывания в обеих насосных станциях рассчитан на 1 м ниже уровня моря. На рис. 15.16 показан разрез насосной станции в Астипале. Здание насосной станции будет находиться в 15 м от береговой линии для защиты от волн.

Рисунок 15.16. Вертикальный разрез насосной станции на Астипалея S-PSS.

Рядом с насосной станцией будет построено здание гидроэлектростанции.Разрез здания ГЭС в Астипале показан на рис. 15.17. На обоих участках электростанция расположена в 10 м от береговой линии для защиты здания от волн. Это определяет абсолютную высоту гидротурбин над уровнем моря и, следовательно, общую высоту геостатического напора для выработки электроэнергии из S-PSS. Железобетонный водоотводный канал выведет воду в море после прохождения через гидротурбины.

Рисунок 15.17. Вертикальный разрез гидроэлектростанции на Астипалеской ГЭС.

Насосные станции — Weston & Sampson

Город Северный Андовер выбрал компанию Weston & Sampson для оценки нескольких зон низкого давления в городской распределительной системе. Эти районы города включали в себя вершину Саттон-Хилл и Беар-Хилл. Weston & Sampson рекомендовали создать зону высокого давления для этих двух участков распределительной системы, каждая из которых будет обслуживаться новой подкачивающей насосной станцией, обеспечивающей соответствующее давление как для бытового использования, так и для противопожарной защиты.Кроме того, компания Weston & Sampson была выбрана для завершения оценки насосной станции подкачки воды Foxwood Drive, существующей подземной насосной станции в корпусе. Рекомендации включали модернизацию насосной мощности, автоматизации и аварийного резервного питания.

Насосные станции Sutton Hill и Bear Hill

Новая подкачивающая насосная станция Sutton Hill была доставлена ​​на объект в виде одного готового предварительно смонтированного модуля, включая смонтированные на салазках насосные агрегаты и электрическую систему, которые были заключены в сборное здание.Конструкция здания Bear Hill была построена на месте. Электрические насосные агрегаты на салазках, двигатели и элементы управления были установлены после постройки здания. Рядом с каждой насосной станцией был установлен аварийный генератор в защищенном от атмосферных воздействий кожухе. Приводы с регулируемой скоростью на двигателях насосов позволяют станциям поддерживать постоянное давление в новых зонах высокого давления при меняющихся условиях водопотребления. Каждая насосная станция имеет систему управления на основе ПЛК, которая контролируется на городском водоочистном сооружении.

Улучшения приводной насосной станции Foxwood

Оценка станции, построенной 30 лет назад, включала посещение объекта, обзор существующей документации, мониторинг и анализ потребностей в воде на застройке и использование гидравлической модели города для проверки мощности насосной станции. Также была рассмотрена возможность увеличения мощности станции и обеспечения водой гидрантов. Улучшения конструкции включали установку двух новых бытовых и одного пожарного насоса с частотно-регулируемыми приводами, замену существующих трубопроводов, расходомера и датчиков давления, замену панели управления новым ПЛК, замену существующего генератора генератором большего размера, способным модернизация нового насоса и электрооборудования, установка двух новых гидрантов и покраска внутренних стен и трубопроводов станции.

НАЗАД

PHMSA: Связь с заинтересованными сторонами — Насосные станции

Краткие факты:

• Насосные и компрессорные станции используются для транспортировки неочищенной нефти, нефтепродуктов и сжиженного природного газа по трубопроводам.

Обзор

Сырая нефть, нефтепродукты и природный газ должны транспортироваться на большие расстояния, чтобы они были доступны конечным пользователям (потребителям).Для транспортировки и хранения часть природного газа сжимается до жидкого состояния при пониженной температуре. Из-за длины трубопроводов и изменений топографии, по которым они пересекаются, требуются механические средства для поддержания движения товара.

Товар внутри трубопровода перемещается под действием силы (давления). По мере движения товара давление снижается из-за «потерь на трение» в трубе. Чтобы товар продолжал двигаться, давление вдоль трубопровода должно быть увеличено.Повышение давления достигается за счет использования насосов и компрессоров.

Принципы работы насосов и компрессоров в основном одинаковы. Насосы используются для жидкостей, а компрессоры — для газа. Газы и жидкости перемещаются через рабочие колеса компрессора или насоса. Это увеличивает давление на выходе из компонента. Величина повышения давления зависит от конструктивных характеристик компрессора или насоса.

Насосы

устанавливаются примерно через каждые 20–100 миль, в зависимости от характеристик продукта и местности, по которой необходимо пересечь.На холмистой местности повышение давления требуется чаще, чем на равнине. Аналогичным образом, компрессоры обычно располагаются через каждые 40–100 миль, что опять же зависит от особенностей местности.

Регулирование насосов и компрессоров

Насосы и компрессоры в линиях электропередачи регулируются Управлением по безопасности трубопроводов и государственными регулирующими органами в соответствии с 49 CFR, части 192 и 195.

Насосы и компрессоры: где я могу узнать больше?

Дата редакции: 01112018

Гидро-вакуум S.

А. Грудзёндз —

Общая информация Одна из основных и наиболее частых проблем, возникающих в насосных установках для сточных вод, — это наличие твердых частиц. Независимо от типа используемых насосов существует постоянный риск засорения гидравлической системы насосов, что приводит к аварийной ситуации на насосной станции. Особенно хлопотны здесь твердые элементы в виде завязок, тряпок, бинтов и т. Д.переносится сточными водами. При использовании «незабиваемого ротора» безнапорные насосы всегда будут приводить к падению гидравлического КПД, что приведет к увеличению затрат на техническое обслуживание насосной станции. Использование насосной станции с сепарацией твердых частиц позволяет эффективно избежать вышеперечисленных и других проблем, возникающих в системах перекачки сточных вод. К основным преимуществам канализационной насосной станции можно отнести: снижение до минимума аварийных ситуаций, вызванных засорением насосов твердыми частицами из сточных вод (длительных и волочащихся), минимизация риска повреждения гидравлической системы насосов (отделение твердых частиц перед насосом), использование высокоэффективных насосов позволяет использовать двигатели меньшей мощности, строительство канализационной насосной станции в сухой камере определенно повышает комфортность проводимых работ по техническому обслуживанию и ремонту, меньшая вместимость резервуаров предотвращает разложение сточных вод и образование неприятных запахов (более частое включение насосов). Канализационные насосы TS можно использовать в любой канализации. Детально проанализировав их преимущества, их можно рекомендовать к применению в следующих областях: перекачка в большом диапазоне давлений поступающих сточных вод, мест, где требуется большая высота, канализационные системы, в которых появляется большое количество увлекаемых материалов, например больницы, отели, курорты и т. д. TSB Канализационная насосная станция типа TSC с системой отделения твердых частиц TSC Канализационные насосные станции с системой отделения твердых частиц типа TSC отличаются высокой производительностью и большей свободой операция.Оптимизация затрат, достигнутая за счет конструкции с современным дизайном, позволяет установить оборудование. в резервуарах меньшего диаметра подходит для «сухой установки» и увеличивает пространство для его обслуживания. Удобство монтажа и эксплуатации канализационной насосной станции с отделением твердых частиц достигается за счет использования такие элементы, как подвижный фланец на напорной стороне и использование соответствующих фитингов. Колено между насосом и сепаратором обеспечивает доступ к сепаратору без демонтажа насоса и использования запорной арматуры перед сепаратором а насосы позволяют проводить профилактические работы без переключения насосной станции канализации с сепарацией твердых частиц. система отключена. Преимущества канализационной насосной станции с системой отделения твердых частиц Тип TSC: прямой доступ к сепаратору без демонтажа насоса, запорная арматура перед сепараторами и насосами, позволяющая проводить профилактические работы без отключения канализационной насосной станции, увеличивая пространство для работ по техническому обслуживанию и облегчая доступ к сепараторам и запорным клапанам, дополнительная плоская поверхность, обеспечивающая альтернативный контроль даже в случае отказа датчика. Строительство Канализационная насосная станция TS представляет собой законченное, полностью автоматизированное устройство, состоящее из следующих компонентов: коллекторный бак, разделительный бак, два разделителя — корзина прутков, заслонки, два насоса с высокопроизводительным канальным рабочим колесом, элементы гидрооборудования: фланцы, тройники, колена, шаровые обратные клапаны системы SHUSTER, соединители, ножевые затворы и т. Д., ультразвуковой датчик уровня, предохранительно-регулирующее устройство. Бак канализационной насосной станции, в зависимости от типоразмера, полностью изготавливается из аустенитной стали или аустенитной стали и пластика. Сепараторы, фланцы, тройники и соединительные элементы изготовлены из аустенитной стали, обладающей высокой коррозионной стойкостью к воздействию сточных вод. Конструкция и материалы других элементов гидрооборудования (обратные клапаны, задвижки, насосы) делают их устойчивыми к воздействию сточных вод. При строительстве канализационных насосных станций использовались обратные клапаны SZUSTER, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые частицы, на натяжных гравитационных коллекторах — сепараторах. Шар клапана (в полностью открытом состоянии) плотно закрывает изогнутый канал клапана, что обеспечивает: очень высокая стойкость клапана к твердым загрязнениям, так как во время потока клапан работает как обычный колено, свободный зазор для твердых частиц при скорости потока 0.7 м / с, не вызывая вибрации шара, чего невозможно достичь с классическими конструкциями клапана. Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы. Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы. Канализационная насосная станция оснащена двумя насосами FZB, работающими попеременно, с высокоэффективной гидравлической системой и надежной трансмиссией привода. Поскольку для привода насосов FZB использовались классические высокоэффективные электродвигатели с вентиляторным охлаждением и использовалась дополнительная разделительная масляная камера между насосом и приводным двигателем, рабочие характеристики этих насосных машин могли быть улучшены. В классической (мокрой) насосной станции сточные воды, подаваемые по самотечному каналу, перетекают непосредственно в накопительный резервуар.В насосных станциях с отделением твердых частиц сточные воды поступают в насосную станцию, расположенную в сухой камере, а затем распределяются по отдельным сепараторам. Из сепараторов частично очищенные сточные воды, не содержащие твердых частиц, отложений и волочащихся элементов, перетекают самотеком через гидроэлементы насосов в резервуар насосной станции. В случае, когда какой-либо из насосов работает, сточные воды поступают только в сепаратор, связанный с неработающим насосом. Заданные уровни сточных вод в резервуаре станции контролируются ультразвуковым датчиком (возможно использование других типов датчиков).Устройство безопасности и контроля после получения сигнала о достижении заданного уровня сточных вод в резервуаре включает или останавливает соответствующие насосы. Включенный насос всасывает частично очищенные сточные воды и нагнетает их в сепаратор, расположенный на оси реле давления насоса. Энергия перекачиваемого потока сточных вод уносит твердые частицы из сепаратора в напорный трубопровод насосной станции. Избыточное давление, возникающее при перекачке, перекрывает обратный поток сточных вод в резервуар станции.Во время рабочего цикла насоса сточные воды поступают в резервуар через второй сепаратор и гидросистему холостого насоса. После достижения нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (специальная система стержневых сепараторов) позволяет насосной станции работать в постоянном режиме, не требуя выполнения дополнительных операций по удалению накопившихся примесей. При каждом запуске насоса сепаратор выполняет процедуру «самоочистки».Гидравлическая система насосов, не имеющая прямого контакта с твердыми частицами и особенно с увлекаемыми материалами, не подвержена засорению. Ступень наполнения Ступень откачки Электропитание и управление Питание и управление канализационной насосной станцией ТС осуществляется предохранительно-регулирующим устройством УЗС.8. Основная энергия поступает от электросети.В качестве резерва, после переключения режимов подачи электроэнергии, система может запитываться от токогенератора соответствующей мощности. UZS.8 имеет следующие защиты: защита от короткого замыкания в обмотке двигателя и питающих кабелях защита от перегрузки по току защита от неполной фазы и асимметрии мощности защита от падения напряжения питания защита от «сухой» работы. Вся система управляется микропроцессорным драйвером СЗХ-2 (возможно использование другого контроллера). Этот контроллер представляет собой современное электронное устройство, которое автоматически контролирует работу насосных агрегатов, установленных в канализационной насосной станции. Насосные агрегаты работают поочередно. В случае интенсивного поступления сточных вод на станцию ​​срабатывают два-три насоса. Была использована защита, предотвращающая одновременное включение двух насосных агрегатов, чтобы избежать перегрузки электросети.Управление насосными агрегатами ведется по запрограммированному алгоритму. Непосредственными сигналами для выполнения последовательных этапов процесса являются импульсы от ультразвукового датчика, измеряющего уровень сточных вод. Программное обеспечение контроллера позволяет посылать соответствующие сигналы в систему удаленного наблюдения. Это позволяет отправлять сообщения или визуализировать работу канализационной насосной станции. ТСБ Сертификация Согласно директивам Европейского Союза, канализационные насосные станции подчиняются следующим директивам: директиве по строительным материалам (89/106 / EWG), директиве по машинам (98/37 / WE), директиве по низковольтному оборудованию (73/23 / EWG) и электромагнитной директиве (89/336 / EWG). Канализационные насосные станции TS соответствуют требованиям, подтвержденным испытаниями WE, проведенными уполномоченным лицом, нормы PN-EN 12050-1: 2001 «Перекачивание сточных вод в зданиях и их окрестностях. Принципы строительства и испытаний. Часть 1: Насосные станции для сточных вод. содержащие фекалии »и PN-EN 12050-4: 2001« Обратные клапаны для перекачивания сточных вод без фекалий и с фекалиями », нормы согласованы с директивой 89/106 / EEC. Техническая спецификация Тип Приток сточных вод Насосная труба Количество насосов Нижний край входа Насосы типа Вместимость Минимальный диаметр камеры м 3 / ч мм штуки мм м 3 мм TSA. 1.05 0,5 80 2 400 FZB.2, FZD.2 0,05 2000 TSA.1.10 1 80 2 450 FZB.2, FZD.2 0,1 2000 TSA.1.20 2 80 2 500 FZB.2, FZD.2 0,15 2000 TSA.1.40 4 80 2 500 FZB.2, FZD.2 0,15 2000 FZB.3, FZD.3 TSA.1.60 6 100 2 550 FZB. 2, FZD.2 0,2 2500 FZB.3, FZD.3 TSA.2.10 10 100 2 600 FZB.2, FZD.2 0,3 2500 FZB.3, FZD.3 TSA.2.15 15 100 2 700 FZB.2, FZD.2 0,5 2500 FZB.3, FZD.3 TSA.2.30 30 100 2-4 1200 FZB. 2, FZD.2 1 3000 FZB.3, FZD.3 TSA.2.45 45 125 2-4 1200 FZB.3, ФЗД.3 1,5 3000 TSA.2.60 60 125 2-4 1400 FZB.3, FZD.3 2 3800 TSA.2.80 80 150 2-4 1600 FZB.3, FZD.3 2,4 4000 TSA.3,12 120 150 2-4 1600 FZB.3, FZD.3 4 4500 TSA.3.15 150 200 2-4 1800 FZB. 3, FZD.3 5 4500 TSA.3.20 200 200 2-4 1800 FZB.3, ФЗД.3 6 4800 TSA.3.25 250 250 2-4 2000 FZB.6, FZD.6 6 4800 TSA.3.35 350 250 2-4 2000 FZB.6, FZD.6 9 5500 TSA.3,40 400 250 2-4 2200 FZB.6, FZD.6 11 5500 Тип Приток сточных вод Насосная труба Количество насосов Нижний край входа Насосы типа Вместимость Минимальный диаметр камеры м 3 / ч мм штуки мм м 3 мм БСЭ. 1.05 ТСБ.1.10 1 80 2 400 FZB.2, FZD.2 0,1 1500 ТСБ.1.20 ТСБ.1.40 4 80 2 500 FZB.2, FZD.2 0,15 1500 БСЭ.1,60 6 100 2 550 FZB.2, FZB.3, FZD.2, FZD.3 0,2 2000 ТСБ.2.10 10 100 2 600 FZB.2, FZB.3, FZD.2, FZD.3 0,3 2000 БСЭ.2,15 15 100 2 700 FZB.2, FZB.3, FZD. 2, FZD.3 0,5 2000 ТСБ.2.30 30 100 2 1200 FZB.2, FZB.3, FZD.2, FZD.3 1 2500 БСЭ.2,45 45 100 2 1200 FZB.3, FZD.3 1,5 2500 ТСБ.2.60 60 100 2 1400 FZB.3, FZD.3 2 2500 ТСБ.2.80 80 150 2 1600 FZB.3, ФЗД.3 2,4 3000 Тип Приток сточных вод Насосы типа Минимальный диаметр камеры м 3 / ч мм TSC. 1.40 1–5 ФЗ.2, ФЗ.3 1500 TSC.1,60 5,1 — 8 ФЗ.2, ФЗ.3 1500 TSC.2.15 8,1 — 20 ФЗ.2, ФЗ.3 2000 TSC.2.30 21–39 ФЗ.2, ФЗ.3, ФЗ.4 2000 TSC.2.45 40–52 FZ.2, FZ.3, FZ.4, FZ.5 2000 TSC.2,60 53–70 FZ.3, FZ.4, FZ.5, FZ.6 2500 TSC.2.80 71–95 FZ.4, FZ.5, FZ.6, FZ.7 2500 TSC.3.10 96–150 FZ.4, FZ.5, FZ.6, FZ.7, FZ.8, FZ.9 2500–3500 Призы и награды за продукцию Инновационный продукт 2012 г. Медаль Europejski dla Hydro-Vacuum S.А. Золотая медаль на таргач TIWS 2010 MEDIUM — Lider Instalacji 2008 Золотая медаль MTP POLEKO 2006

Выдан заказ на кипячение

после отключения электроэнергии на насосной станции Roseland — NBC Chicago

Постановление о кипячении действует во многих районах Чикаго после того, как было сообщено о проблеме на насосной станции Roseland, сообщили официальные лица в четверг.

Должностные лица Чикагского управления по чрезвычайным ситуациям и коммуникациям заявили, что давление питьевой воды в насосе снизилось между 8:30 a.м. и 9:30 утра, что может повредить части района, в том числе районы Беверли и Морган Парк.

Андреа Чанг, исполняющая обязанности комиссара Департамента водного хозяйства, заявила, что приказ о кипячении был выпущен «из большой осторожности» и после консультаций с Агентством по охране окружающей среды штата Иллинойс, когда официальные лица проводят испытания.

В соответствии с приказом находятся здания к востоку от Сакраменто-авеню и к северу от 119-й улицы, а также к западу от межштатной автомагистрали 57 и к юго-западу от Беверли-авеню.Порядок кипячения действует до дальнейшего уведомления.

«Департамент управления водными ресурсами Чикаго проводит полное расследование того, как произошел инцидент, и примет соответствующие меры на основе этих выводов, чтобы обеспечить аналогичные ситуации в будущем», — сказал Чанг на пресс-конференции в четверг.

Дальнейшая информация о том, что вызвало проблему или как долго приказ будет оставаться в силе, не была немедленно выпущена. OEMC первоначально заявил, что причиной проблемы было отключение электроэнергии, но в заявлении ComEd говорится, что не было обнаружено доказательств отключения электроэнергии в этом районе.

«ComEd считает, что нет никаких доказательств того, что это было отключение электричества… Ни в какой момент не было перебоев в работе насосной станции», — говорится в заявлении ComEd. «Персонал находится на месте, и они тесно сотрудничают с городом в ходе расследования. и решить эту проблему ».

Тем, кто находится в порядке кипячения, рекомендуется соблюдать следующие меры предосторожности перед употреблением водопроводной воды:

• довести воду до полного кипения не менее пяти минут, чтобы убедиться, что она безопасна для употребления
• Храните кипяченую воду комнатной температуры или охлаждайте в закрытом контейнере до тех пор, пока она не понадобится, включая воду для питья, приготовление кубиков льда, мытье продуктов , изготовление детских смесей, мытье посуды, чистка зубов или любой другой вид деятельности, связанный с потреблением воды

Насосная станция Розленда расположена на 351 Вт.104-я улица и обслуживает район Розленд.

По данным Иллинойского университета в Чикаго, это одна из 12 таких насосных станций в Чикаго, которые обеспечивают давление воды для предприятий, жителей и пожарных систем по всему городу.

Вертикальная турбинная водонасосная станция

Вертикальные турбинные насосные системы

Watertronics спроектированы и изготовлены специально для каждого клиента и могут удовлетворить практически любые требования к расходу и давлению.

Особенности вертикальной турбинной системы:

• Программируемые логические элементы управления, которые включают уникальные алгоритмы для оптимизации регулирования давления и характеристик давления насоса для уменьшения скачков давления.

Частотно-регулируемые приводы

• обеспечивают практически идеальное регулирование давления и включают защиту от сквозного движения, чтобы системы оставались в рабочем состоянии после потери питания или аварийного сигнала.
• VirtualVision ™ — это наш простой в использовании интерфейс оператора с сенсорным экраном и ЖК-дисплеем с активной матрицей TFT для мониторинга сигналов тревоги, изменения последовательности работы насосов, регулировки давления на выходе, изменения продолжительности промывки фильтра, записи или сброса расхода воды, калибровки и многого другого.
• Технология удаленного мониторинга Watervision® предлагает удобное программное обеспечение для доступа к вашей насосной станции издалека.
• Pump-Link® обеспечивает интеграцию в реальном времени между центральным компьютером ирригационной системы и насосной станцией.
• Регуляторы уровня в резервуаре обеспечивают повторяемость с точностью до долей дюйма.
• Модульная конструкция салазок представляет собой сплошной защищенный от ржавчины лист из предварительно перфорированной стали, без сварных швов, которые являются ненужными слабыми местами.
• Антикоррозийные покрытия наносятся индивидуально в процессе, который включает подготовку металла, антикоррозийное покрытие, запеченную эпоксидную грунтовку и двухкомпонентное покрытие из запеченного полиуретана, нечувствительного к ультрафиолету.
• Инверторные энергоэффективные двигатели VHS.
• Напорная головка из высокопрочного чугуна с шаровидным графитом, обеспечивающая предел прочности при растяжении 65 000 фунтов на квадратный дюйм с радиальным потоком нагнетания для повышения эффективности и коррозионной стойкости, а также уникальная двухпортовая система выпуска воздуха для полной продувки воздуха.
