Кладочная сетка армирование для пола: чем лучше и как правильно армировать?

монтаж, советы по выбору сетки

Армирование необходимо, чтобы продлить срок службы стяжки из бетона — основы для любого напольного покрытия. Такой способ укрепления выбирают при обустройстве стяжки на нестабильном основании — например, на засыпке, полотне тепло- или гидроизоляции, а также в местах повышенной нагрузки. Правильно выполненное армирование позволяет защитить свежую стяжку от образования микротрещин, высохшую — от деформации под воздействием давления, вибраций, смещения.

Как армировать стяжку пола

Перечень и последовательность работ примерно одинаковы для армирования полусухой стяжки и мокрой — состоящей исключительно из раствора цемента и песка. Сухая стяжка и наливной пол не нуждаются в армировании.

Процедура выполняется следующим образом:

1.
   Основание зачищают от пыли и грязи, щели заполняют и шпаклюют.
2.
   Поверхность грунтуют, при необходимости укладывают звуко-, тепло- или гидроизоляционный материал, выполняют разводку коммуникаций.
3.
   Уровнем определяют высоту поверхности стяжки. Рисуют разметку на стенах, обозначающую толщину слоя.
4.
   На пол укладывают сетку с нахлестом минимум в одну ячейку. Укладка производится на предварительно установленные фиксаторы из пластика или раствора.
5.
   Выполняют устройство маяков из саморезов, раствора или гипсокартона.
6.
   Стену под полусухую или мокрую стяжку оклеивают демпферной лентой.
7.
   Готовят раствор из песчаной и цементной смеси в пропорции 3 к 1 или готовой сухой смеси, смешанной с водой.
8.
   Выполняют заливку.

Технология выполнения работ актуальна для всех видов сеток для стяжки: стальной, полипропиленовой, стекловолоконной.

Виды сеток:

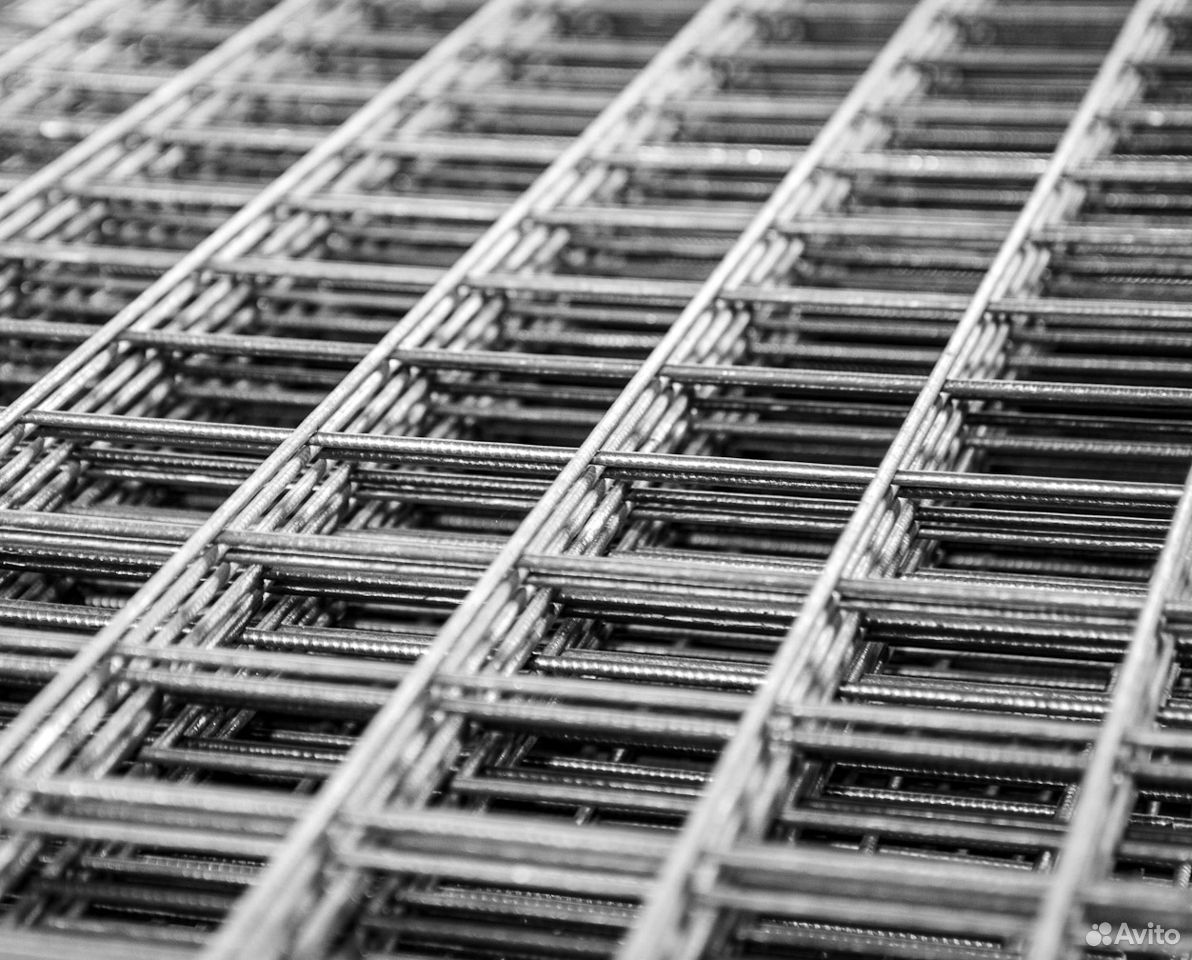

Металлическая

Металлическая сетка для стяжки производится из стальной проволоки диаметром от 2,5 мм до 6 мм, которая образует ячейки от 5 до 20 см. Чем больше ячеек и меньше их размер, тем прочнее будет армирование.

Сетка арматурная для стяжки имеет следующие преимущества:

•
  высокая прочность на разрыв и надежность;
•
  низкая цена;
•
  долговечность.
•
  устойчивость к перепадам температур;
•
  отличная связывающая способность, легко выдерживающая даже серьезные нагрузки.

При помощи металлической сетки создается прочное железобетонное основание, материал универсален и подходит для стяжек любого типа и толщины.

Пластиковая

Сетка пластиковая для стяжки отличается от металлической легкостью и эластичностью, она легко растягивается, не рвется, долго сохраняет эксплуатационные характеристики.

Преимущества пластиковых сеток:

•
  инертность — материал не окисляется и не ржавеет под воздействием влаги;
•
  эластичность и прочность на растяжение — полипропилен выдержит любые нагрузки;
•
  отсутствие экранирования — пластик не создает помех для средств связи.

Применение легкого материала снижает затраты на транспортировку, ускоряет и упрощает процесс монтажа: податливая пластиковая сетка легко режется на куски нужного размера.

Стекловолоконная

Стяжка сетка из ажурного плетения амбросиликатных волокон сочетает преимущества материалов для армирования из пластика и металла:

•
  устойчивость к высоким и низким температурам;
•
  малый вес, простота и высокая скорость укладки;
•
  высокая прочность на растяжение.

Как выбрать сетку для армирования

Есть несколько важных моментов, которые нельзя упускать из виду, выполняя устройство армированной стяжки.

В первую очередь нужно определиться с материалом. Использование пластиковых сеток допустимо только для стяжек толщиной менее 80 мм. Для высокой стяжки подойдет только металлическая сетка

Также этот вариант отличается влагостойкостью, противостоит воздействию агрессивных химических соединений.

Перед тем как купить металлическую сетку, необходимо оценить ее качество: проверить прочность сварных соединений, убедиться в отсутствии следов коррозии, трещин и других дефектов.

Также важно верно выбрать размер ячеек. Правильная стяжка пола в производственных помещениях с высокими нагрузками выполняется с армированием сеткой с минимальным размером ячеек 5×5 см. Для цементной стяжки пола в торговых залах и на складах обычно выбирают сетку с ячейками 10×10 см.

Армирование бетонной стяжки материалом с крупными ячейками может выполняться только в помещениях с минимальными нагрузками. Толщина сетки для стяжки также выбирается исходя из планируемой нагрузки на полы.

Закажите арматурную сетку у нас

Завод металлических изделий «Орион» предлагает выгодно купить арматурную сетку с доставкой в любой регион России. Мы реализуем арматурную сетку в листах по выгодной стоимости без посредников и делаем скидку по гарантии лучшей цены, если вы найдете материал дешевле.

Предлагаем широкий ассортимент типоразмеров сетки из арматуры: диаметр прутка — от 2 до 6 мм, величина ячеек — 100×100 мм и 200×200 мм.

Продукция завода соответствует ГОСТ 23279-2012 и поставляется с гарантией качества. По необходимости мы предоставим сопроводительные документы.

Использование сетки сварной кладочной для стяжки бетонных полов

Пол (любой из его видов) — это многослойная конструкция, одним из слоев которой является стяжка. Стяжка необходима для выравнивания несущих конструкций (плит перекрытия). Она служит основанием для укладки напольного покрытия. Стяжку можно устраивать несколькими способами: «сухой» способ подразумевает использование дерева или плит, «мокрый» — стяжку из бетона.

Толщина бетонного основания иногда может не превышать нескольких миллиметров. Этот тонкий слой толщиной от 2 до 30 мм называют наливным полом. Для устройства наливного пола используются самовыравнивающиеся смеси, однако из-за неровной поверхности плит перекрытия или необходимости прокладки инженерных коммуникаций бывает необходимо увеличить толщину слоя, то есть устроить стяжку. Кроме того, бетонные полы при всех своих достоинствах обладают одним недостатком — хрупкостью. Армирование пола металлической сеткой позволяет улучшить эксплуатационные характеристики бетона.

Традиционная технология устройства «мокрой» стяжки основана на использовании цемента с песком и металлической сетки, которая придает слою бетона большую прочность и равномерно распределяет напряжения, возникающие в стяжке. Для этих целей обычно используют сетку сварную кладочную. Это изделие размером 1000 на 2000 и 1500 на 2000 поставляют в картах, что удобно и при транспортировке, и при укладке. Сетка кладочная широко используется в качестве армирующего элемента при возведении кирпичных и железобетонных зданий, при отделочных и дорожных работах, заливке фундаментов и перекрытий. Количество карт для армирования пола рассчитывается в зависимости от площади строительного объекта.

Сетку сварную кладочную настилают так, чтобы между основанием и сеткой оставалось свободное пространство. Поверх сетки заливают бетонную смесь, затем ее выравнивают. В результате сетка оказывается погруженной в бетонный слой. Благодаря такой стяжке достигается большая прочность бетонного пола. Из-за адгезии (сцепления соприкасающихся поверхностей) стяжка и несущая конструкция образуют одно целое. Сплошное прочное основание стягивает трещины, закрывает неровности, не дает скапливаться грязи, исключает просачивание воды и распространение насекомых. После армирования бетонный пол становится более стойким к разрушению и растрескиванию. Кроме того, после укрепления пола значительно увеличивается его устойчивость к динамичным и вибрационным нагрузкам.

Армирование стяжки пола. Как правильно армировать стяжку.

              Когда необходимо армирование.

                Армированная стяжка, это конструкция по характеру работы близкая к железобетонной конструкции. Она способна воспринимать растягивающие и изгибающие усилия (в отличии от неармированной стяжки, хорошо работающей только на сжатие).

                Армированная стяжка необходима в следующий случаях.

• Слабое основание (к примеру утеплитель под стяжкой).
• Температурные воздействия природные (уличные стяжки на террасах)
• Температурные воздействия от систем отопления (теплые полы)
• Стяжка около большой нагрузки (камины, оборудование, автомобиль).
• Большая толщина стяжки (больше 4 см для цементно-песчаной стяжки, 8 см для бетонной).
• Подвижные плиты перекрытия (при больших пролетах от 5м, когда плиты перекрытия дают большой прогиб)

             Материалы стяжки.

               Стяжку возможно армировать большим количеством материалов, включая достаточно экзотические, типа сетки рабицы.

• Металлические сетки из проволоки Вр (диаметрами 3-5мм).
• Металлические сетки из арматурного проката больших (диаметрами 6-12мм).
• Полимерные сетки.
• Композитные сетки из стеклопластиковой арматуры.
• Армирование фиброволокном.

Наиболее часто используется готовые заводские сетки из проволоки Вр. (оцинкованные или из черной стали). Они выпускаться типовыми размерами, легки и удобны в укладке. Сетки из стеклопластиковой арматуры так же очень удобны, отличаются большой прочностью и легкостью. Сетки из арматурного проката используются в случае больших нагрузок на полы или армирования в несколько слоев при толстых стяжках. Так же они удобны при заливке стяжки по насыпному утеплителю (к примеру керамзита), потому что при просадке утеплителя, прочности пола хватит, чтобы не треснуть над образовавшейся полостью.

Полимерные сетки крайне удобны ил-за того, что их можно привезти в рулоне. Но из-за того, что они мягкие, очень сложно обеспечить их проектное положение в толще бетона. Армирование фиброволокнами значительно снижает растрескивание бетона и повышает прочность, однако изгибную прочность фиброволокно увеличивает незначительно. Армирование фиброволокном используют если нужно снизить появление трещин в стяжке или же повысить прочность на продавливание.

               Крепление сеток между собой.

После установки, сетки должны быть соединены между собой. Для этого сетки укладывают в нахлест друг на друга и связывают вязальной проволокой. У каждого диаметра арматуры есть требуемая длина нахлеста. Расчет ее достаточно сложен, но для сеток ВР диаметром 3-5мм нужно обеспечивать нахлест не менее не менее 500мм.

               Порядок работ при устройстве стяжки по плитам перекрытия.

1. Очистка основания от мусора, пыли.
2. Все трещины, полости в плитах и между плитами перекрытия заполнить раствором.
3. Если есть требования по гидроизоляции, по подготовленному основанию выполнить гидроизоляционный слой.
4. Выполнить разметку уровня по стенам помещения.
5. Перед укладкой сетки на основание выкладываться фиксаторы, для того чтобы арматура находилась в толще бетона и работала совместно с ним.
6. На фиксаторы укладывается сетка.
7. Устанавливаются маяки, по которым будет определяться верх заливаемой стяжки (обычно это деревянные бруски небольшого размера).
8. Заливается раствор.
9. Демонтируются маяки.

В качестве маяков чаще всего устанавливаются лаги из тонкой доски. В этом случае верх стяжки можно вывести в уровень правилом и получить ровное основание. В случае, если затирка будет производиться затирочной машиной (вертолетом), возможно верх стяжки отмечается вдоль стены и небольшими брусками.

Для того, чтобы стяжка высыхала равномерно, ее 3 дня нужно поливать водой, чтобы она оставалась влажной и накрывать полиэтиленом. В случае, если помещение герметичное и в нем сохраняется умеренная температура и высокая влажность, возможно стяжку и не накрывать.

Если используется сетка из композитной арматуры, технология принципиально не отличается. Единственный минус, что данные сетки бояться высоких (больше 150С) температур. Учитывая, что в частном домостроении такие температуры редкость, этим минусом можно пренебречь.

               Заливка неметаллических сеток.

        Использование гибкой полимерной сетки намного облегчает завоз материала на объект, поскольку такая сетка выпускается в рулонах. Из минусов, такая стяжка заливается меньшей толщины. У данной материала есть и плюсы, сочетание высокой эластичности и небольшого размера ячейки приводит к тому, что при данном материале на стяжке образуется меньше трещин.

При использовании полимерной сетки, стяжка заливается в два этапа. В начале заливается тонкий слой, который будет нижним защитным слоем. По влажному бетону после минимального схватывания укладывается полимерная сетка и заливается стяжка.

               Использование фиброволкна.

Фиброволокна – волокна базальта, полимеров, металла. При приготовлении бетона на стройплощадке их добавляют в сухие компоненты и перемешивают. В случае добавления ее разом при приготовлении бетона ,возможно что она распределиться в бетоне неравномерно.  При застывании, фиброволокна значительно увеличивают прочность бетона. Стяжка укладывается так же, как и армированная стяжка по маякам.

Использование кладочных стяжек при устройстве теплого пола.

При устройстве теплого пола использование кладочной сетки (или родной полимерной основы) обязательно. Первая причина в том, что стяжка в этом случае укладывается по утеплителю и стяжка может прогибаться и сминать утеплитель. Если ее не армировать, она может треснуть.

Вторая причина, при нагревании и остывании стяжка может изменяться в размерах. Появление трещин при этом так же неизбежно.

Для заливки армированной стяжки с теплыми полами, на подготовленное основание выкладывают гидроизоляцию. Под стяжку с теплым полом требуется прочное основание из утеплителя. Чаще всего для этого используют утеплитель ЭППС.

Кладочная сетка в этом случае служит и основанием для крепления элементов теплого пола.

Нужна ли армирующая сетка для стяжки пола – какую сетку использовать?

Напольные покрытия укладываются на идеально ровное основание, которое получается с помощью бетонной заливки. Сам по себе хрупкий материал, а чтобы предотвратить его растрескивание и появление трещин, следует использовать армирующую сетку для стяжки пола.

Она помогает добиться следующих результатов:

• укрепление поверхности пола,
• устойчивость основания пола к механическим и тепловым нагрузкам,
• лучшие эксплуатационные характеристики напольного покрытия.

Для укрепления пола используют арматуру, лучше всего, если она будет заводская. Так можно быть уверенным в ее высоком качестве, надежности, соблюдении всех правил и ГОСТов при производстве. Кроме того, это значительно уменьшает временные затраты при монтаже.

Изгиб арматуры на заводе производится механическим путем, чтобы не допустить ее истончения в местах изгиба, изменению структуры металла.

Укладывают сетку под стяжку в местах повышенной нагрузки. Ее размер должен быть 100 мм при толщине арматуры 3-8 мм. Арматурные сетки предотвратят растрескивание бетонного раствора при его высыхании. Лучше всего укладывать сетку в несколько слоев, так бетонного раствора уйдет меньше, а итоговая толщина напольного покрытия – идеальной.

Как укладывать армированную сетку

Работы по укладке армирующей сетки следует выполнять не спеша, с соблюдением всех правил и использованием арматурных фиксаторов, ведь сетка должна быть неподвижной при заливке ее бетонной смесью. Размер ячеек сетки может быть 10х10 см, 15х15 см, 20х20 см, но при этом она увеличивает толщину стяжки до 80 мм. Установка сетки происходит на расстоянии 3-4 см от пола, но привязку к стенам делать не стоит, если под слоем стяжки будет слой тепло- или гидроизоляционного материала.

Готовую арматурную сетку расстилают на полу полосами с небольшими заходами в 1-2 ячейки. Арматурные фиксаторы необходимы, чтобы предотвратить растрескивание нижнего слоя стяжки, расположенного под сеткой. Важно соблюдать следующие правила:

1. Обеспечьте хорошую сцепкость покрытия с бетоном, то есть не следует красить пол краской и прочими маслянистыми растворами.
2. Металлическая конструкция должна быть полностью утоплена в бетоне – так не возникнет коррозия.
3. Все предварительные расчеты должны быть проведены специалистами.

ЛенСтройДеталь

ЗАО «СК «ЛенСтройДеталь» является ведущим отечественным производителем сварной сетки и металлоконструкций для армирования ЖБК и кирпичной кладки в Санкт-Петербурге и Северо-Западном регионе.

Сайт: lenstroydetal.ruЭл. почта [email protected]

Не знаете какой сеткой армировать стяжку — Звоните Нам!

Арматурная сетка для бетонного основания пола: виды, цены, технология укладки

Армирование теплого и других типов полов

Армирование стяжки в жилом помещении

При выборе предпочтение отдают сетке с мелкими ячейками и толстой проволокой. Это увеличивает прочность пола, но, вместе с этим, увеличивает его вес. Для межэтажных перекрытий это может оказаться критичным.

Поэтому выбор материала зависит от конкретного случая:

• Для укрепления чернового, теплого, бетонного пола в квартире применяют сетку с диаметром стержня в 4 мм. и размерами ячеек 100х100 или 150х250 мм. Армирование пола такой сеткой обеспечит такую же прочность, как половые шпунтованные доски.
• Для укрепления пола в гараже, в котором стоит легковой автомобиль (средний вес 1,5 тонны), применяется сварная арматурная сетка из прутьев диаметром 8…16 мм и размером ячейки 100х100 мм.

В определённых случаях нет технической возможности смонтировать стяжку необходимой толщины (например, слабые межэтажные перекрытия). В этом случае существует большая вероятность ее повреждения в результате осадки дома или увеличения нагрузки на пол. Тогда, для предотвращения появления трещин, вместе с армирующей сеткой используют фибру. Фибра — это полипропиленовое волокно. Его добавляется в бетон, прочностные показатели которого увеличиваются при этом в 3 раза. Благодаря фибре повышается долговечность материала и предотвращается появление трещин.

Армирование стяжки даёт полу следующие преимущества:

• повышается механическая прочность и надёжность;
• меньше расходуется бетонного раствора, что снижает стоимость ремонта и уменьшает нагрузку на межэтажные перекрытия.

Технология укладки, расход и другие нюансы

Работы необходимо проводить в помещении без сквозняков и с температурой не ниже 20 градусов.

В первую очередь следует определиться с видом стяжки, измерить площадь работ и рассчитать необходимое количество материалов.

При укладке стяжки на грунт необходимо снять верхний слой почвы и утрамбовать подложку из керамзита и песка.

При укладке стяжки на старый пол следует удалить старое покрытие, очистить поверхность от загрязнений, обработать составами против плесени и прогрунтовать.

Если стяжка будет плавающей, то необходим слой гидро- или теплоизоляции. Утепление осуществляется с помощью керамзита, минеральной ваты или пенополистирола, который защищают слоем из пленки, мебраны или рубероида.

Арматура на маячках

С помощью уровня находят самую наивысшую точку чернового основания, рассчитывают высоту стяжки, минимальная величина составляет 30 мм.

Отмечают горизонтальную линию разметки на стенах помещения.

Сетку следует укладывать на куски кирпича, гипсокартона или на специальные фиксаторы, чтобы она располагалась непосредственно в слое стяжке, а не на полу(земле).

Затем нужно установить маяки (строго по линии разметки), они располагаются в 1,5 метрах друг от друга и на некотором расстоянии от стены.

Сетка укладывается внахлест 1-2 ячейками.

Арматурная сетка

Рекомендуется закрепить на стенах демпферную ленту, которая предотвращает растрескивание бетона при высыхании.

Затем готовится и заливается бетонный раствор, распределяется равномерно по поверхности, с помощью правИла стяжка делается ровной.

В течение первых 1-5 дней дней стяжка увлажняется водой.

Через 6-7 дней маяки убираются, пустоты заливаются раствором. Через месяц стяжка готова к проведению дальнейших работ.

Расход сетки рассчитывается в квадратных метрах. Норма расхода зависит от способа укладки, размера выпусков. Но следует помнить, что норму необходимо высчитывать следующим образом — площадь помещения + 10%. Кроме этого, некоторые сайты предоставляют возможность выполнить расчеты на 1 кв.м. с помощью онлайн-калькулятора.

Металлическая сетка для армирования может делаться из арматуры, проволоки. Арматурные сетки самые прочные. Они используются в полах промышленных зданий, где нагрузки на поверхность значительные. Арматурная сетка в зависимости от  расчётной нагрузки на пол может изготавливаться из прутка диаметром от 8 до 12 мм. Элементы конструкции можно сварить или скрепить проволокой. Размер ячеек в такой сетке также зависит от нагрузки на пол и особенностей помещения. Для полов с повышенной нагрузкой и большой проходимостью транспорта нужны сетки с ячейкой 50х50 мм, а для обычных полов в подсобных помещениях или местах с невысокой нагрузкой подойдут сетки с размерами ячеек 150х150 мм. Цена зависит от диаметра арматуры, габаритов сетки и величины ячеек.

Сварные кладочные сетки поставляются в листах либо рулонах. Сетки из проволоки небольшого диаметра (до 3 мм) продаются в рулонах шириной до 150 см и длиной 25 м, поскольку их легко сворачивать. А изделия из проволоки большего сечения поставляются в картах (листах). На фото в сети можно заметить, что размер ячеек бывает разный от 55 до 110 см. Транспортировка рулонных материалов осуществляется легче, чем листовых. Размеры карт могут отличаться и составляют от 50х200 см до 200х400 см. Цена в среднем от 0,6 $ до 1,2 $ за погонный метр.

Плюсы металлических изделий:

• повышенная прочность на разрыв;
• стойкость к температурным скачкам и её предельным показателям;
• стяжка с таким армированием выдерживает большой вес и сохраняет форму при максимальных нагрузках;
• долговечность.

Недостаток у них один – низкая коррозионная стойкость. Именно поэтому сварная арматурная и проволочная сетка должна располагаться в толще бетона. Для этого перед заливкой сетку укладываются на подкладки из бруса или цементного раствора.

Пластиковое армирование

Пластиковая сетка нужна для ненагруженных стяжек высотой до 8 см. Такие элементы для армирования изготавливаются из полипропилена и с успехом заменяют металлические изделия.

Применение полипропиленового армирования уместно в новом здании. Любое новое строение со временем может дать усадку, в такой ситуации металлическую сетку «поведёт» и она разорвёт стяжку. Пластиковое изделие от усадочных деформаций просто растянется и сохранит целостность стяжки. Вес у такой сетки меньше, чем у металлических изделий. Она более эластичная.

Для армирования полов используется общестроительная сетка из полипропилена марки ОСС. Если посмотреть фото этого материала, то можно заметить, что он бывает разного цвета. Изделие продаётся в рулонах шириной от 100 до 400 см и длиной от 10 до 50 метров. Его удобно транспортировать, укладывать и резать. Цена материала колеблется в пределах от 0,5 до 1,9 $.

Преимущества пластиковой сетки:

• высокая эластичность;
• хорошая прочность на растяжение;
• устойчивость к коррозии и агрессивным средам;
• материал не создаёт помех для средств связи;
• сетка хорошо держит форму;
• приемлемая цена;
• лёгкость монтажа и транспортировки.

Стекловолоконное армирование

Изделия из стекловолокна имеют квадратные ячейки размером 4-6 мм. Они выполняются из алюмоборосиликатного стекла. Нити переплетаются между собой в определённой технике. В продаже есть сетки с пропиткой и без неё. Изделия с пропиткой полимерными растворами, устойчивыми к воздействию щелочей, имеют маркировку ССП и ССДор-330. А материалы с маркировкой ССМ и ССДор-300 изготавливаются без пропитки. Цена изделия – 1,7-3 $.

Для армирования бетонных стяжек стоит использовать материал с пропиткой. Всё дело в том, что цементный раствор имеет щелочную среду, и сетки без пропитки в нём разрушаются в течение пяти лет. А изделия с пропиткой надёжно защищены полимерным составом от разрушающего воздействия агрессивной щелочной среды стяжки.

Стекловолоконные сетки, как и пластиковые, очень лёгкие, поэтому подходят для армирования полов в старых зданиях, где излишне нагружать конструкции нельзя. Материал удобно скручивать в рулоны, поэтому его легко транспортировать, можно даже просто переносить в руках.

Принцип действия изделий из стекловолокна такой же, как у материала из полипропилена. Они надёжно защищают стяжку от усадочных деформаций, предотвращают появление трещин и локальных дефектов.

Достоинства изделий из стекловолокна:

• доступная цена;
• лёгкость материала;
• повышенная прочность на растяжение;
• устойчивость к температурным скачкам;
• коррозионная стойкость;
• стойкость к щелочной среде;
• быстрота и простота монтажа.

Все виды армирующих материалов монтируются так, чтобы они находились в толще стяжки. Полотна укладываются с нахлёстом как минимум на одну ячейку.

Теплые полы

При создании встроенного отопления обязательно выполняют бетонный армированный пол. Это требование заложено в СНиПах и основано на многолетнем опыте эксплуатации. Теплому полу нужно обустройство надежного слоя теплоизоляции, в качестве которого обычно выступают пенополистирольные плиты. На них выкладывают элементы нагрева, потом заливают раствором.

Такие покрытия постоянно испытывают воздействие перепадов температур, поэтому в них должны быть армирующие элементы (не обязательно со сложным типом укрепления), защищающие от распространения трещин. Лучший выбор в таком случае – комбинированное армирование с использованием фибры и полипропиленовой либо стальной сетки.

Разновидности материала

Для армирования употребляют три вида сети: из металла, из пластика и из стекловолокна. Выбирают конкретный вид, в соответствии с типом стяжки и ее толщиной.

Стекловолокно

Материал из стекловолокна используется в работах со штукатуркой, особенно на фасадах. Композитные сетки из стекловолокна увеличивают период эксплуатации стяжек. В отличии от металла, который со временем разрушается оставляя пустоты, композитные элементы не подвергаются воздействиям и сохраняются в толще бетона.

Основные характеристики стекловолокна:

• внушительная прочность на растяжение /разрыв;
• устойчивость к температурным переменам, химическим веществам и щелочи;
• легкий процесс укладки;
• возможность применения для внешних и внутренних работ;
• пластичность;
• малая электропроводность и цена.

Сетка из металла лучше только в том, что «выносит» температуру свыше +200 °С. Диаметр элементов из стекловолокна 4 – 14 мм. Производится материал в виде стержней и полотна, не превышающих 6 м в длину. Профиль деталей не редко покрыт ребристой поверхность или кварцевым песком. Эти две характеристики помогают соединиться бетону с армирующим слоем.

Сетка для заливки бетона формируется из стекловолокна прямо на месте создания стяжки. Элементы вяжутся между собой при помощи специальной проволоки или хомутов.

Есть еще один вид стекловолокна – это геосетка или дорожная сетка. Это экологичный материал, практически не горюч и неподвластен механическим воздействиям. Поэтому его используют в составе покрытий трасс для движения транспорта. Фибры такой конструкции для асфальтобетона имеют высокие показатели прочности.

Пластиковая сетка

Имеется еще один вид сети, применимый для обустройства стяжки – полипропиленовый. Такую пластиковую арматуру часто используют для укрепления стяжек в новостройках. Основное достоинство материала – большая эластичность. Достойные показатели качества выявили материалы с плотностью 120г/м2 и ячейками 45х45 мм.

Достоинства:

• нет коррозии;
• держит нагрузки большой силы;
• легкий вес;
• долгий период пригодности материала;
• простота укладки;
• малая цена.

Применение пластиковых элементов такое же, как и у других армирующих стройматериалов. Особенно хороши полипропиленовые детали при необходимости усилить выравнивающие стяжки на полах из дерева, где не рекомендуются внушительные нагрузки на перекрытия.

Металлическая сетка

Такие изделия подразделяется на армирующие сетки для штукатурки и стяжки. Тип выделяются по толщине проволоки и размерам ячеек. Оптимальные габариты ячеек – это 100*100 мм, 150*150 мм и 200*200 мм. Ячейка имеет вид квадрата с крестовидными соединениями стержней. Стержни представляют собой стальную проволоку по толщине не менее 2,5 мм.

Металлическая сетка для бетона обычно производится не в рулонах, а в листах. При внушительной толщине материала, значительно снижается гибкость.

Армированная сетка для бетона обладает особенностью – на ее поверхности имеются насечки, которые предназначены для большей фиксации элементов в растворе.

Совет: выбирая сварную сетку под бетон, рекомендуется проверять соединения. Бывают погрешности, когда пересечения сварены через 1 – 3 ячейки.

Такой дефект понижает прочность стяжки, что впоследствии приводит конструкцию к растрескиванию.

Также сетка для заливки пола бетоном должна состоять из металла без черных пятнышек, трещин и следов коррозии. В противном случае процесс коррозии ускоряется в разы и арматурная сетка разрушается.

По типу изготовления сетка под может быть секционной или рулонной. Какую сетку использовать для бетонной стяжки?

Стандартно все штукатурные работы производятся с рулонными, стяжечные – секционными. При устройстве горизонтального изделия лучше управлять отдельными модулями, чем рулоном. Главное помнить правило: сварная сетка должна быть проверена на крепость каждого соединения и участка цепи.

Когда следует использовать сетку

Армирующую сетку используют исключительно в двух случаях:

• Если необходимо добиться высокой прочности бетона;
• Если возникает необходимость соединить материалы, между которыми плохая адгезия.

Теперь рассмотрим наиболее распространенные случаи, в которых необходимо использовать армирующую сетку:

1. Стяжка пола – в этом случае армирование никогда не бывает лишним, так как позволяет предотвратить растрескивание материала, а также увеличивает прочностные характеристики пола. Особенно металлическая сетка для армирования бетона нужна в тех случаях, когда стяжка выполняется поверх утепленного пенопластом пола. Если ее не использовать, то бетон растрескается в первые же месяцы эксплуатации, каким бы качественным и прочным ни был раствор.

1. Штукатурка поверхностей – при выполнении этой операции армировка позволяет улучшить сцепление между цементной штукатуркой и основанием. Как правило, она используется в двух случаях – когда наносится толстый слой раствора, или отделывается поверхность с плохой адгезией.

Чаще всего, для этих целей применяется пластиковая сетка для армирования бетона либо металлическая рабица. В частности, она необходима при оштукатуривании пенопласта, окрашенных стен, деревянных поверхностей или металла. Надо сказать, что в случае с оштукатуриванием пенопласта, сетка нужна еще и для предотвращения растрескивания поверхности.

1. При укладке бетона – в этом случае геосетка для асфальтобетона выполняет сразу две функции.
   • увеличивает предел прочности асфальта на разрыв;
   • воспринимает основную часть горизонтальных нагрузок при растяжении и позволяет им равномерно распределиться на большей площади асфальтового полотна.

Обратите внимание! Армированный бетон называется железобетоном. Такой материал очень прочный, вследствие чего плохо поддается обработке, к примеру, даже резка железобетона алмазными кругами потребует определенного времени

Поэтому при заливке сразу необходимо продумать все нюансы, чтобы впоследствии не пришлось выполнять какие-либо дополнительные работы с готовой поверхностью.

Металлическая кладочная сетка для газобетона

Особенно важно выполнять армопояс при строительстве домов из пористых, легких материалов, которые обладают недостаточной прочностью, к примеру, часто используется кладочная сетка для керамзитобетонных блоков. Помимо армирующей, еще существует тканая сетка для отсечки бетона

Она используется при заливке больших площадей бетоном в качестве несъемной опалубки. Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор

Помимо армирующей, еще существует тканая сетка для отсечки бетона. Она используется при заливке больших площадей бетоном в качестве несъемной опалубки. Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор.

Тканая отсечная сетка

Проектировщики, после расчетов нагрузок на полы, охотно закладывают в документацию пластиковые сетки для армирования. Но этот материал используется только для армирования стяжек с небольшой нагрузкой, к примеру, при устройстве теплого пола или наливных полов в жилых помещениях, офисах, ресторанах, других общественных местах.

Имеют пластиковые изделия и некоторые, вполне весомые достоинства:

1. Малый вес, что удобно при транспортировке и хранении. Их легко резать и укладывать.
2. Высокая, по сравнению и металлической сеткой эластичность позволяет лучше растягиваться в случае усадки здания, что предупреждает появление трещин на поверхности пола.
3. Пластиковая арматура не боится агрессивной среды и коррозии.
4. Высокая эластичность и прочность на растяжение делают этот материал популярным в новостройках.
5. Низкая стоимость.

Технология устройства пола в квартире с помощью полипропиленовой сетки принципиально не отличается от устройства стяжки с металлической арматурой. Отличием можно считать то, что для пластиковой сетки не нужны подпорные элементы. По подготовленному основанию заливается минимальная толщина бетона или раствора, и прямо на него ложится пластиковая сетка. Дальше – маяки, заливка, как и у любого вида стяжки.

Если толщина заливки стяжки не превышает 6 см, ее необходимо армировать. Исключить армирование можно только в стяжках толщиной более 8 см. Для армирования бетонной стяжки для пола наиболее подходящие сетки кладочные с ячейками 10*10 и 15*15 см, из проволоки диаметром 3-4 мм. В случае, когда планируется большая нагрузка на пол, рекомендуется использовать сетку из более толстой проволоки, а толщину бетонной заливки увеличить до 15 см. Стоит помнить, что армирующая сетка должна располагаться в центре бетонной заливки, поэтому ее укладывают не на черновое основание пола, а на подложки. Перед работой черновой пол обязательно следует очистить от грязи, обработать гидроизоляционными и адгезивными средствами, усилить тепло- и звукоизоляционными материалами. Чтобы будущий пол получился безукоризненно ровным, бетонную  стяжку выполняют по специальным направляющим из металлических профилей – маякам. От правильности их установки зависит качество поверхности стяжки.

1. Используя уровень, определяем наивысшую точку существующего чернового покрытия. В этой точке стяжка должна быть минимум 4 см.
2. По уровню (лазерному, монтажному или гидроуровню) отмечаем на стенах выверенную линию разметки.

3. Выставляем параллельные направляющие маяки (профили). Деревянные бруски и трубы лучше не использовать, гораздо удобней промышленные направляющие планки с ребрами жесткости. Их производят длиной три метра и шириной 2,5 см.

Перед работой убираем имеющиеся плинтуса, демонтируем старое напольное покрытие, настилаем  теплоизолирующие материалы слоем около 15 см (керамзит и т. п.). Внутрь керамзитовой подушки (в середину слоя) укладываем первый слой армирующей сетки. Утрамбовываем утеплитель и настилаем полиэтиленовую пленку.

Укладка полиэтиленовой пленки на керамзит

Укладываем армирующую сетку с ячейками размером 10х10 см. Сетка ни в коем случае не должна лежать на слое теплоизоляции. Обязательно подкладываем под нее либо специальные пластиковые подставки, либо небольшие кусочки гипсокартона.

Укладываем армирующую сетку на подставки

Маяки будем выставлять параллельно наиболее длинной стене помещения. Для удобства работы и соблюдения горизонтальности следует натянуть между стенами капроновые нити, которые будут служить ориентирами при монтаже планок. Когда нити натянуты, каждый профиль поднимаем до положения натянутых нитей и закрепляем раствором строительного гипса или алебастра.

Укладка маяков для стяжки пола — фото

Далее следует подождать около получаса до полного высыхания строительного гипса. Замешиваем не слишком жидкий раствор цемента (следует учитывать, что раствор становится непригодным через два часа после замешивания, поэтому готовить его сразу в большом количестве нецелесообразно) и заливаем его между маяками.

Заливаем раствор между маяками

Двигаем правИло по маякам, разравнивая цемент.

Выравниваем пол с помощью правила — фото

В течение 3-5 дней обязательно следует заливать стяжку водой, поддерживать высокую влажность в помещении и следить за отсутствием сквозняков. Это необходимо для предотвращения растрескивания цемента во время высыхания. Полное высыхание происходит в течение четырех недель. Для идеальной гладкости целесообразно поверх высохшей стяжки залить небольшой слой самовыравнивающейся смеси.

Когда необходимо армирование

полов выполняется не всегда, но есть случаи, когда оно необходимо и полностью оправданно. В жилых помещениях стяжка представляет собой слой песчано-цементного раствора толщиной в 4-8 сантиметра, который выравнивает железобетонные плиты перекрытия. Именно плиты забирают на себя большую часть деформирующих нагрузок.

Но если на перекрытия настилают теплоизоляционный материал (пенопласт, минеральные листы, экструдированный пенополистирол), армирование поверхности обязательно. Также не избежать усиления в жилых помещениях под печами, каминами, в местах с большой нагрузкой.

Когда армирование бетонной стяжки обязательно:

• Если проект предполагает плавающую стяжку – с сыпучей подложкой, под тепло- и гидроизоляцию.
• При обустройстве пола по грунту, который может вспучиться (особенно если есть керамзитовый теплоизоляционный слой).
• В системах теплого пола, где покрытие должно спокойно выдерживать перепады температур.
• В промышленных зданиях – в зонах с повышенной нагрузкой, под оборудованием с большим весом и т.д.
• Обязательно армируют любую стяжку толщиной больше 5 сантиметров.

Типы бетонной армированной стяжки по функциям:

• Многослойная – включает прокладки для звуко-, гидро-, теплоизоляции
• Черновая – армирование бетонного пола по грунту
• Строительная – заливается на плиту перекрытия
• Выравнивающая – заливается на черновой слой, становясь базой напольного покрытия либо теплого пола

Наиболее оправданно использовать арматуру при обустройстве многослойной и черновой стяжек, наливных полов и там, где нужно уменьшить расчетный слой раствора. Самостоятельно произвести расчет и все спроектировать достаточно сложно, поэтому обычно пользуются услугами проектных организаций, отдельных специалистов либо как минимум установленными нормами и параметрами.

Современное армирование полов под бетон выполняется с использованием таких материалов: стальные проволочные или армирующие сетки, сетки из стекловолокна, фиброволокно (из базальта, полипропилена, стекла, металла), сетки из полимеров.

Процедура армирования бетона простыми словами

Армирование – это обычная процедура укрепления бетона. Выполняется она для повышения прочностных характеристик и увеличения эксплуатационного периода. Бетон является одним из главных строительных материалов, который используется при возведении зданий и сооружений различного назначения.

Сам по себе этот материал достаточно хрупкий и подвергается растрескиванию. В результате длительной эксплуатации под действием внешних сил он может сжиматься или растягиваться, что в дальнейшем приведет к его разрушению. Для того чтобы избежать всевозможных деформаций, требуется выполнять армирование.

Бетонная смесь и металлическая сетка представляют собой своеобразный союз, где каждый элемент дополняет друг друга. Физические свойства раствора позволяют защитить металл от коррозии и резких температурных перепадов. А стальные изделия обеспечивают высокую прочность и большой показатель жесткости. В результате чего конструкция становится более стойкой к воздействию нагрузок различного характера (растяжение, сжатие).

Благодаря высокому показателю сопротивления сжатию железобетонные конструкции можно использовать в качестве межэтажных перекрытий и пола. Именно эти части здания воспринимают достаточно большие нагрузки, особенно в местах соединения с несущими опорами. Правильно выполненная процедура усиления позволит увеличить долговечность отдельных элементов, а также здания в целом.

Сетка для стяжки пола – ТПК Нано-СК

Сетка для стяжки пола. При обустройстве чернового пола в общественном или частном здании многие заливают цементную стяжку: это один из лучших способов выровнять поверхность перед настилом покрытия.

В строительстве очень часто  для укрепления пола повсеместно используется стяжка. Стяжка представляет собой небольшой слой между черновым полом и конечным финишным покрытием. Очеь важно при заливке стяжки чтобы была армирующая сетка, которая служит как бы основанием стяжки.

Благодаря такой сетке полы приобретают ровность и прочность, обладают отличными изоляционными характеристиками. Тем самым многократно увеличивается срок их использования.

Сетка для стяжки пола

Для того чтобы стяжка получилась максимально прочной и служила предельно долго, понадобится сетка для пола, она играет роль армирующего каркаса и значительно повышает жесткость.

• Классическая стяжка. Ее заливают прямо на черновой пол, и она надежно скрепляется с основанием;
• Монолитное рабочее покрытие создается с применением комбинирования различного вида бетона, сетка укладывается на специализированные подставки, а не непосредственно на пол. При таком виде стяжки обычно укладывают несколько слоев сетки;
• Плавающая стяжка – раствор заливают на полностью изолирующий материал, покрывающий основание пола. Армирование предельно важно при формировании чернового пола. Но армирующую сетку следует применять для укрепления любой стяжки.

Готовый пол будет устойчив к большим нагрузкам, в том числе и в случае, если он выполняет функции перекрытия, будучи залитым на верхних этажах. Купить такие изделия вы можете на нашем сайте, где представлен большой выбор изделий и материалов, отличающихся размером ячеи, составом и габаритами упаковки.

Какая сетка для стяжки пола предлагается в продаже?

На современном рынке можно отыскать материалы следующего типа:

• Металлические строительные и дорожные армирующие сетки. Купить этот материал можно, если планируется возведение многоэтажного дома с большой массой, каменного коттеджа или здания для производственно-коммерческих нужд. Из металла сетка для пола цена которой довольно высока, отличается наибольшей надежностью, жесткостью и обеспечивает защиту пола от равномерных и локальных нагрузок.
• Полимерные и стекловолоконные сетки, которые более слабы на разрыв, но имеют малый вес и стоят дешевле. Если требуется залить полы армированные сеткой в квартире или коттедже с небольшим числом этажей, лучше выбрать именно такой вид продукции.
• Микроволокно базальтового, стекловолоконного или стального типа.

Где купить сетку для армирования пола?

В нашей фирме вы сможете приобрести арматурную сварную сетку для полов, цена которой будет сравнительно невысока, а качество – соответствовать высокому стандарту.

Мы производитель, у нас можно разместить заказ на любое количество материала с доставкой, и чтобы приобрести выбранный вид сетки для пола (пластиковая, металлическая, полимерная разновидность), позвоните или напишите нам!
Во многих домах и квартирах, где планируется заливка пола с помощью цементных растворов, необходима сетка для стяжки, которая выполняет усиление конструкции и делает поверхность максимально жесткой. Армирование необходимо и в случаях, когда заливается пол в крупном помещении, предназначенном для использования в общественных или коммерческих целях, или площадка для активных видов спорта.

Армирование стяжки пола сеткой не является обязательным действием, но если вы хотите максимально защитить поверхность от статических и динамических нагрузок, продлить срок службы и сделать так, чтобы ремонт потребовался нескоро, лучше использовать изделия для усиления. Купить сетку для стяжки вы можете на нашем сайте, где представлен широкий выбор и можно приобрести ее на наиболее выгодных условиях!

Зачем нужна сетка для стяжки пола?

При помощи использования этих материалов можно добиться следующих результатов:

• Защита от микротрещин, которые могут появиться на поверхности стяжки при высыхании цемента.
• Предохранение от повреждений в результате механических нагрузок.
• Сведение к минимуму риска усадки покрытия.
• Повышение срока эксплуатации.

Обязательно укладывать армирующую сетку для стяжки, если основание подвергается сильным нагрузкам, при этом имеет «плавающую» структуру (например, многослойный пол, который сделан с применением теплоизоляционных материалов в виде стекловаты или базальтовой ваты). Укрепление потребуется и под элементами строения, имеющими большой вес – каминами, печами, местами для крупногабаритного оборудования.

Сетка для стяжки: цена материала

В нашей компании представлен обширный ассортимент сеток, которые отличаются составом, размером ячеек и длиной. Стоимость материалов зависит от этих параметров, и чтобы узнать, сколько именно стоит нужная вам сетка армирующая для стяжки, ознакомьтесь с нашим прейскурантом.

Композитная арматура от производителя и ее виды :

Сетка армирующая для стяжки пола, цены на армированную сетку 50х50, 100х100 (3, 4, 5 мм)

Какая сетка подходит под стяжку

Для армирования стяжки используются стальная сварная сетка из проволоки толщиной не менее 2,5 мм:

При выполнении строительных работ по укреплению и армированию полов наибольшее распространение получила стальная сетка следующих размеров:

• сетка для стяжки 50х50 (3, 4, 5 мм)
• сетка для стяжки 100х100 (3, 4, 5 мм)

Так же для цементно-песчанной и бетонной стяжки применяется сварная сетка размером 150х150, 200х200 мм из арматуры и арматурной проволоки. Основное правило при выборе диаметра проволоки:

Чем больше расчетная нагрузка на пол, тем толще используется проволока для сетки.

Достаточно часто вместо оцинкованного аналога заказчики могут купить металл без покрытия, поскольку сталь работает в бетоне и не контактирует с атмосферой.

Особенности применения армирующей сетки

Стяжка – это выравнивающий слой бетона, который укладывается на подготовленную поверхность с целью обустройства напольного покрытия с требуемыми эксплуатационными параметрами. Обычно такой вид бетонных работ выполняется в следующих случаях:

• черновая стяжка
• многослойная для укладки теплоизоляции
• под наливные полы
• стяжка на плитах перекрытия

В двух первых случаях используется стальная сетка для стяжки, существенно повышающая долговечность бетонного покрытия.

При формировании черновой стяжки на подвижной основе использование армирующих элементов считается обязательным из-за прочностных соображений. В остальных случаях сетка для армирования стяжки позволяет уменьшить ее общую толщину, приводя к экономии материала.

Преимущества армированной стяжки

Использование сетки для стяжки позволяет клиентам:

• Существенно повысить устойчивость всей конструкции к растягивающим нагрузкам, вследствие чего она менее подвержена трещинообразованию. В случае появления трещин, арматурная сетка будет препятствовать ее дальнейшему распространению и разрушению бетона
• Повысить эксплуатационные и прочностные возможности бетона. При повышенных нагрузках такое покрытие будет более долговечным
• Существенно снизить толщину стяжки, и, соответственно, уменьшить расходы на ее обустройство
• Сталь обладает хорошей адгезией по отношению к бетону, высокими прочностными свойствами, хорошей свариваемостью и относительно низкой ценой, что является преимуществом в сравнении с использованием сеток из других материалов
• Изготовление армированной стяжки является рациональным вариантом для ремонтных работ в старых домах, где бетонное перекрытие имеет поверхность низкого качества

Арматурная бетонная сетка для кладки дорог и армирования полов

Арматурная сетка изготовлена ​​из ортогональных проволок, сваренных точечной сваркой в ​​местах пересечения. В зависимости от диаметра проволока делится на легкую и тяжелую. Проволока с толстой сеткой имеет диаметр 12 мм и более, а проволока с толстой сеткой — от 3 до 12 мм. Самые популярные модели — сетка 50 × 50, 100 × 100 и 150 × 150 мм.

Арматурная сварная сетка обычно применяется для армирования дорожных покрытий, кладки стен, а также для изготовления различных заборов.Такая сетка позволяет значительно повысить сейсмостойкость здания, а также значительно продлить срок эксплуатации.

Сварная арматурная сетка, в основном, используется для кладочной сетки, полов и дорожных работ.

Сетка кладочная арматурная для армирования бетонных конструкций. Необходимо значительно повысить прочность кирпичной и каменной кладки. Он может выдерживать различные климатические условия, сохраняя при этом свою первоначальную структуру. Он имеет ширину 1.От 5 до 2,3 метра и длиной от 3 до 6 метров. Диаметр каждой холоднотянутой проволоки может составлять от 3 до 5 мм. Прутья решетки большей толщины (4–5 мм) чаще всего используются для строительства крупногабаритных зданий. Что ж, для строительства частного дома из проволочной кладочной сетки 3 мм будет достаточно использовать сетку с диаметром проволоки 3 мм. Форма сетки может быть квадратной или прямоугольной, в основном в зависимости от размера кирпича, который кладется для возведения стен. Стандартным отверстием сетки можно считать 50 × 50 мм, 100 × 100 мм и 50 × 100 мм.

Арматурная сетка для пола. Эта сетка упакована в рулон. Он очень удобен для доставки, так как диаметр используемой проволоки относительно небольшой. Длина такой сетки размером не более двух метров, что облегчает ее транспортировку.

Арматурная сетка для дорожных работ. Арматурная сетка, применяемая при дорожных работах для укрепления дорожного покрытия. Эта сетка изготовлена ​​из нержавеющей стали диаметром 3 мм, 4 мм или 5 мм.Его состав с низким содержанием углерода позволяет качественно укрепить дорожное покрытие. У них долгий срок службы. Армирующая дорожная сетка — самый экономичный вариант при строительстве и ремонте дорог, мостов и крупных промышленных предприятий. Обычно проем дорожной сетки имеет размеры 50 × 50 мм, 100 × 100 мм, 125 × 125 мм, 150 × 150 мм. Размеры его листа могут быть 1,5 × 2 м, 2 × 3 м, 2 × 6 м.

Сварная арматурная сетка может использоваться не только для дорожных работ, армирования кладки и перекрытия, но и использоваться в ландшафтном дизайне для стабилизации берегов, защиты земель от эрозии, используется при возведении ограждений и каркаса.Бетонная арматура также является важным материалом в строительстве. Например, на следующем рисунке показано, как четыре квалифицированных рабочих связывают U-образный стальной арматурный каркас с помощью арматурного стержня на площадке проекта перекачки воды на север в Китае.

Арматурные стержни прикреплены к U-образной клетке акведука для проекта перекачки северных вод.

Арматурная сетка из бетонных стержней для строительного проекта.

Арматурная сетка и стержень являются ключевыми компонентами железобетона. Сегодня невозможно современное здание без арматурной сетки или бруса.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

Кладочная сетка

как армирующий элемент в железобетоне

Кладочная сетка представляет собой сварную арматурную сетку, изготовленную путем сварки перпендикулярных металлических проволок разного диаметра (от 3 до 6 мм). Сварная арматурная кладочная сетка активно применяется в кладочном строительстве как армирующий элемент при возведении железобетонных и каменных зданий.Кроме того, сетка используется при кладке дорог и отделочных работах, заливке плит, фундаментов, а также при производстве клеток в птицеводстве и звероводстве.

Основные области применения кладочной сетки:

• Армирование бетона.
• Армирование при заливке полов, потолков, фундаментов.
• Армирование каменных стен.
• При оштукатуривании.
• армирование дорожных покрытий.
• для укладки плитки.
• гора горных и горных выработок.
• изготовление каркасов и теплиц.

ММ-1: Сетка кладочная в рулоне сваренная из арматурной стали.

ММ-2: Сетка кладочная оцинкованная, сваренная из арматурной стали.

Спецификация арматурной кладочной сетки:

• Размер листа: 0,25 × 2 м, 0,35 × 2 м, 0,38 м × 2,0 м, 0,50 м × 2,0 м.
• Размеры ячейки: 50 мм, 100 мм, 150 мм, 200 мм.
• Диаметр сварных прутков: 3 мм — 6 мм.
• Самыми популярными являются кладочная сетка 100 × 100 Ø 3 и 4 мм, сетка 50 × 50 Ø 3 мм.

Примечание: Мы также производим кирпичную кладку из сварных сеток в соответствии с дизайном заказчика. Если необходимый вам размер сетки не указан в таблице выше, свяжитесь с нами по адресу [email protected].

MM-3: Листы кладочной сетки аккуратно уложены в несколько стопок.

ММ-4: Сетка кладочная черная на складе.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

Сварная арматурная сетка, панели и маты — для строительства бетонных перекрытий

Сварная арматура из проволоки — незаменимая арматурная сетка для бетона, используемая в современном строительстве. Он изготовлен из высокопрочной стальной проволоки, сваренной точечной сваркой в ​​квадратную или прямоугольную сетчатую структуру, предварительно изготовленную для использования в бетонных элементах. Сварные проволочные панели производятся оцинкованными перед сваркой или оцинкованными после сварки. Две обработки позволяют получить различную отделку арматуры сварной сетки.

Армирующая сварная сетка обычно производится в соответствии со стандартными ссылками, что упрощает идентификацию объекта, контроль качества и управление. Сварная проволока изготавливается в листах или рулонах, что обеспечивает быстрый и простой процесс установки на месте.

Хотя обычно используется в поверхностных слоях (бетонные плиты перекрытия на насыпи) и бетонных дорогах, сварная металлическая сетка также может использоваться в подвесных плитах перекрытия , бетонных стенах, водопропускных трубах / водостоках и подпорных стенах из композитного кирпича / бетона.

Подробная информация:
Обработка поверхности арматурной сварной сетки: гальваническое или горячее цинкование.

Материалы: Проволока из низкоуглеродистой стали, проволока из нержавеющей стали и арматурная проволока.

Характеристики: ровная поверхность, прочная структура, точное открывание и т. Д. Он обладает хорошими свойствами устойчивости к коррозии и окислению.

Использование: Он широко используется в строительстве, пищевой промышленности, сельском хозяйстве и т. Д.Например, его применяют при железобетонных конструкциях, армировании плит перекрытия, армировании кирпичных стен, утеплении полов и т. Д.

Технические характеристики с отверстием в сетке и калибром проволоки:

Примечания: Concreate поставляет сварные проволочные армирующие ткани различных размеров и из различных материалов.Индивидуальный заказ рассматривается по детальным запросам. Мы также поставляем нестандартные сварные сетки специального типа для армирования бетона, такие как усиление сварных стержней тяжелого типа, арматура арматурного каркаса и формы из гнутой сварной проволоки для конкретных применений, таких как армирование трубопроводов и каналов и других условий работы. Добро пожаловать, чтобы связаться с нами по [email protected].

Сетка нестандартная и гнутая для армирования бетона

Стальную проволоку или стальной пруток можно сваривать в специальных размерах (ширине, длине и расстоянии) в соответствии с конкретными требованиями каждого проекта, чтобы получить максимальную выгоду.Его также можно сгибать в различные формы для усиления подпорной стены, парапета, трубной конструкции, колодца, коробчатой ​​водопропускной трубы и канала.

Нужна дополнительная информация о изделиях для армирования бетона? Свяжитесь с нами сейчас.

Сетка, армированная каменной кладкой — Сетка лестницы и сетка фермы

MWRM-1: Армированная сетка для каменных стен идеально подходит для строительства бетонных стен.

Стеновая армированная сетка , также называемая кладочной сеткой, используется в бетонных конструкциях для усиления конструкции. Он широко используется при армировании бетонных стен для предотвращения или уменьшения растрескивания стены. А наши продукты могут повысить прочность вашей стены без увеличения толщины. Наша армированная сетка для стен, обладающая высокой прочностью на разрыв и хорошей прочностью, может изгибаться без повреждений. Стеновая армированная сетка Т-образной формы подходит для строительства углов.Кроме того, наши изделия из кирпичной сетки с гальванической обработкой поверхности не подвержены коррозии и ржавчине в бетонных конструкциях. Имеет долгий срок службы.

В основном мы производим лестничные и стропильные сетки, а также Т-образную кладочную сетку. У нас также есть просечно-вытяжная металлическая сетка в качестве армированной сетки для стен.

Сетка фермы и сетка лестницы

MWRM-2: Армирование сетки лестницы

MWRM-3: Армирование сетки фермы

MWRM-4: Т-образная кладочная сетка

• Материал:

  низкоуглеродистая сталь, нержавеющая сталь.

• Обработка поверхности:

  • Сварные после горячего цинкования.
  • Сварной после гальванического цинкования.
  • Сварено перед гальваническим цинкованием.
  • Сварено перед горячим цинкованием.
  • Сварен проволокой из нержавеющей стали.

• Диаметр проволоки:

  2,0–6,0 мм.

• Ширина:

  50 мм, 100 мм, 150 мм, 200 мм.

• Длина:

  3 мес.

• Тип:

  • Армирование сеткой лестницы.
  • Арматурная сетка фермы.
  • Т-образная кладочная сетка.

• Стандартный:

  • ASTM A641 (гальваническое цинкование)
  • ASTM A153 Класс B2 (горячее погружение после изготовления)
  • ASTM A 82 (Холоднотянутая стальная проволока)
  • ASTM A951-96 (Армирование стен каменной кладки)
  • ASTM 580 Тип 304 (нержавеющая сталь)

MWRM-5: Просечно-вытяжная металлическая сетка в качестве армированной сетки для каменных стен

Сетка металлическая просечно-вытяжная

• Материал: низкоуглеродистая сталь , нержавеющая сталь.
• Обработка поверхности: гальваническое цинкование, горячее цинкование.
• Толщина: 0,35 мм.
• Ширина: 100, 150, 200 мм.
• Длина: 100, 150, 200, 300 м / бухта.

Примечание: Другие спецификации также могут быть изменены.

Характеристика:

• Высокая прочность, жесткость и устойчивость.
• Коррозионная стойкость, устойчивость к ржавчине.
• Высокая прочность на разрыв, хорошая прочность.
• Долговечный, долгий срок службы.

Заявление:

Различные типы армированной сетки для каменной кладки можно использовать в стене, углу стены и любых частях, чтобы сделать ее более устойчивой.

MWRM-8: Сетка лестничная для армирования бетонных стен

MWRM-9: Сетка лестничная для армирования кирпичной стены

MWRM-10: Армирование сетки фермы для усиления стены

MWRM-11: Сетка ферменная для строительства бетонных и кирпичных стен

MWRM-6: Металлическая стенка из керамогранита для армирования бетонной стены

MWRM-7: Металлическая кладочная стенка для армирования кирпичной стены

Как укрепить бетонную плиту на земле для предотвращения образования трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин.При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочная и температурная арматура отличается от структурной арматуры. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты.Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не предотвращают растрескивание. Армирование в основном бездействует, пока бетон не потрескается. После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного.Если случайные трещины все же возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между стыками и низкой усадки бетона, что ограничивает будущую пригодность к эксплуатации или техническому обслуживанию.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут происходить дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты.Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков. Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы неприемлемы и не устанавливаются, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без стыков, и он допускает многочисленные, близко расположенные (от 3 до 6 футов) мелкие трещины по всей плите.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Варианты борьбы с трещинами

В общем, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место нахождения).

В варианте 1 мы указываем плите, где происходит трещина, и ширина усадочных швов или трещин в швах в значительной степени контролируется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные, плотно прилегающие друг к другу трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Нарезка арматуры на стыках

Соблюдайте осторожность при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут предписывать обрезать все остальные стержни или проволоки.Обрезая все остальные стержни или проволоки, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в местах стыков, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствующем растрескивании, связанном с этой проблемой проектирования.

Метод «тяни и тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура для предотвращения трещин никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности.Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Подкрепите арматуру стульями или опорами из сборных железобетонных стержней. У стульев должны быть песочные или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном.Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанном месте, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины.Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается в нижней части плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск бетонного покрытия составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия.Во многих случаях допуск покрытия имеет приоритет над допуском вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 года.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Сооружение плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в ​​плите на одном слое» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Армирование бетонной арматурой: когда оно необходимо?

Не все поверхности нуждаются в армировании бетонной арматурой, но его добавление делает бетон более прочным и устойчивым к большим трещинам.Бетонные поверхности, предназначенные для перевозки тяжелых грузовиков или оборудования с по , нуждаются в армировании железобетонной арматурой. Арматура использовалась для обеспечения бетона опорой, необходимой для выдерживания сил растяжения, более 150 лет.

Бетон невероятно прочен на сжатие, но не обладает большой прочностью на растяжение. Вот здесь и пригодится армирование бетонной арматурой. Без арматуры бетон очень склонен к образованию трещин из-за сил растяжения. Арматура помогает предотвратить расширение трещин, в значительной степени не позволяя треснувшим плитам разойтись.

Что такое арматура?

Арматура — это сокращение от арматурного стержня, также известного как арматура / арматурная сталь. Независимо от того, как вы его называете, это стальной стержень или сетка из стальных проволок, образованная для создания напряжения в железобетоне, а также в каменных конструкциях. Арматура помогает поддерживать прочность и сжатие здания, удерживая его в сжатом состоянии.

Арматурные стержни изготавливаются из горячекатаной стали различных сортов. Большинство из них изготовлено из новых стальных заготовок, но материалы также могут быть получены из стального мусора или даже старых железнодорожных путей.Арматурный стержень помечен идентификационным символом, указывающим, где он был произведен. Еще одно число, которое вы найдете для армирования бетонной арматуры, — это предел текучести арматуры, который составляет 60 или 75 или 420 или 520 в метрических единицах.

Вам нужно армирование бетонной арматуры?

Не все проекты требуют использования арматуры бетонной арматуры, но ее добавление значительно сократит количество трещин, которые появляются на бетонных поверхностях с течением времени. Бетонные поверхности, необходимые для поддержки больших грузовиков, тяжелой техники или непрерывного движения, нуждаются в армировании бетонной арматурой.С другой стороны, если ваша подъездная дорожка предназначена только для поддержки семейного минивэна, вам может не понадобиться арматура.

Существует также вариант изготовления сварной проволочной сетки в оцинкованные панели с дополнительным армированием. Это обычное решение для повседневных жилых проездов, по которым нечасто проезжают тяжелые грузовики. Сетка тоньше арматуры, но и дешевле.

Специалисты Turnbull Masonry с радостью помогут вам решить, нужна ли вам арматура арматуры или нет.Свяжитесь с нами сегодня!

Установка арматуры на место

Арматура

рекомендуется для бетона глубиной 5-6 дюймов. Тип и предполагаемое использование бетона влияет на необходимость армирования арматуры. Арматурный стержень должен быть размещен в центре или немного выше центра бетонной плиты, поэтому для достижения наилучших результатов он должен иметь определенную толщину.

«Стулья» — это термин, используемый для обозначения опор, размещаемых под решетками арматурных стержней для их поддержки. Арматурные сетки размещаются вертикально с равным шагом.Стержни скрепляются между собой на каждом пересечении металлической проволокой. Минимальное покрытие бетоном должно быть нанесено по всей плите, а края должны быть равномерно расположены со всех сторон плиты.

Что такое деформированные стержни?

Большинство арматурных стержней снабжено тяжелыми выступами, известными как «деформированные стержни». Эти выступы предназначены для того, чтобы помочь связать арматуру бетона. Несмотря на то, что нет никаких правил в отношении рисунков деформированных стержней, есть правила относительно расстояния и высоты выступов.Деформированные стержни требуются во многих ситуациях, хотя простые стержни применяются, когда арматурная сталь должна скользить, например, на шоссе или сегментированных мостах.

5 различных типов армирования бетонной арматурой

1. Сварная проволочная ткань

Сварная проволочная сетка

состоит из комбинации стальных проволок, расположенных под прямым углом и «электрически сваренных на всех пересечениях стальных проволок». Этот тип арматуры обычно используется для изготовления плит перекрытия на уплотненном грунте.

2. Расширяемый металлический

Расширяемый металл, также известный как арматура из проволочной сетки, в основном представляет собой листовой металл, размещенный параллельными линиями, а затем растянутый в ромбовидную или квадратную форму. Этот метод можно использовать, когда необходима толстая штукатурка или для армирования легких бетонных конструкций.

3. Арматура из нержавеющей стали

Из нержавеющей стали можно изготавливать арматурный стержень, устойчивый к гальванической коррозии.Это хороший вариант для участков, подверженных коррозии, а также для участков, где сложно или дорого ремонтировать.

4. Арматурные стержни из листового металла

Этот тип арматуры из бетонной арматуры обычно используется для плит перекрытий, лестниц и кровли.

5. Арматура с эпоксидным покрытием

Это более дорогая арматура, обычно предназначенная для участков с высокой соленостью или там, где коррозия является серьезной проблемой.

Повторное использование и анализ — каменные конструкции

Поскольку первоначальное использование этих полов зависело только от эмпирических испытаний, анализ был проведен постфактум.Что касается арочных перекрытий, то анализ вообще не проводился до тех пор, пока они не вышли из строя, в то время как обоснования для балок и перекрытий контактной сети со временем менялись.

3.1 Текущие коды

В течение двадцатого века численный анализ заменил эмпирические тесты, оставшиеся в структурном проектировании. Конструкция стальных балок была рационализирована в девятнадцатом веке, а конструкция бетонных балок — после 1900 года. Во время испытаний пола все американские строительные нормы и правила были местными и создавались либо муниципалитетами, либо штатами.Региональные и национальные нормы и правила были установлены позже и допускали только структурное проектирование на основе анализа. В случае Нью-Йорка строительные нормы 1916 г. удалили требование тестирования в пользу аналитического проектирования. Этот код был пересмотрен, но использовался до 1968 года, когда был введен в действие полностью переписанный код. Все ссылки на арки из черепицы или другие каменные полы были удалены, но плиты из драпированной сетки остались как «Короткопролетные бетонные перекрытия и конструкции крыши, поддерживаемые стальными балками.«Формулы для минимальной допустимой толщины плиты и напряжения проволоки были такими же, как и в старом коде, а значения были даны для каменного бетона и« легкого бетона из неустановленного материала ». Этот код оставался в силе с поправками до июля 2007 года. когда он был заменен местной версией Международного строительного кодекса 2003 года, с перекрытием в один год до лета 2008 года. В новом кодексе сохранен последний остаток старых полов: утверждение о том, что армирование проволочной сеткой «разрешено. изогнута от точки около верха плиты над опорой до точки около низа плиты в середине пролета, при условии, что такое армирование либо сплошное, либо надежно закреплено на опоре.»(нет автора 2004, нет автора 2007a)

Последующий анализ нагрузки для различных типов перекрытий основан на действующих нормах, за исключением случаев, указанных выше.

Анализ современных кодов несколько проще с точки зрения огнестойкости старых полов. В соответствии с современной американской практикой огнестойкость конструктивных узлов определяется с помощью испытаний, определенных в стандартной спецификации ASTM E119. Стандарт публикуется и периодически пересматривается ASTM с 1917 года и не имеет собственных полномочий, но регулярно принимается в строительных нормах и других законодательных актах.(нет автора 2007b)

Положения E119 во многих отношениях аналогичны тестам, проводимым в Нью-Йорке. Полы должны быть нагружены «для имитации условий максимальной нагрузки … в соответствии с признанными на национальном уровне критериями проектирования конструкций», нагревание должно следовать восходящей кривой от 538 ° C в течение пяти минут до 1093 ° C в течение 4 часов (и до 1260 ° C. через восемь часов, если требуется оценка за последние четыре часа), пол должен охлаждаться струей шланга под давлением, а отчет об испытаниях должен включать информацию о повреждениях и деформациях.Поскольку (а) максимальная расчетная нагрузка на большинство этажей меньше 7,2 кПа, использованных в испытаниях в Нью-Йорке, и (б) не существует стандартных равномерных нагрузок в 29 кПа, которые использовались при испытании на перегрузку в Нью-Йорке, текущий критерий нагрузки менее строгие, чем тесты в Нью-Йорке. Общее количество тепла, которое должно быть поглощено на ранних стадиях (измеренное по площади кривой время / температура), меньше в тестах ASTM, чем в тестах в Нью-Йорке, тесты в Нью-Йорке более консервативны для систем с низким уровнем пламени. -рейтинги.Через четыре часа общая энергия почти одинакова между двумя тестами, так что системе, прошедшей тест в Нью-Йорке, будет присвоен четырехчасовой рейтинг с использованием теста ASTM. Только когда испытания продолжаются более четырех часов, общая энергия в тесте ASTM превышает таковую в тесте в Нью-Йорке. Поскольку в настоящее время требуется несколько систем полов с рейтингом более трех часов, можно в целом заявить, что любой пол, прошедший испытание в Нью-Йорке, фактически прошел испытание ASTM и может считаться имеющим четырехчасовую огнестойкость, если он имеет сохранился в исходном состоянии.

Наиболее существенное различие между испытаниями в Нью-Йорке и испытанием ASTM заключается в восприятии: более старые испытания использовались как доказательство огнестойкости и несущей способности конструкции, в то время как текущие испытания используются только для определения огнестойкости сборок. уже численно рассчитанные на структурные нагрузки. Этот разрыв представляет меньшую проблему для существующих зданий, чем может показаться, поскольку действующие строительные нормы и правила позволяют испытывать существующую конструкцию под нагрузкой, чтобы подтвердить ее способность, способом, напоминающим исторические испытания.

Использование исторических данных испытаний, распространенных среди инженеров, было одобрено правительством в виде руководства по пожарным рейтингам исторических сооружений, составленного Национальным институтом строительных наук США и опубликованного Федеральным департаментом жилищного строительства и городского развития. . (нет автора, 2000 г.) Это руководство представляет собой сборник исторических и современных испытаний различных типов строительных элементов, включая системы полов. Гипсовые плиты, арки из терракотовой плитки, а также системы ребер из плитки и бетона включены в проект и имеют огнестойкость до четырех часов.Хотя в руководстве не рассматриваются все интересующие нас напольные системы, в нем содержится официальное мнение по некоторым из них и показано, что повторное использование исторических данных испытаний может быть официально признанным методом исследования.

3.2 Анализ дуги

Анализ арки — одна из самых старых проблем в проектировании конструкций. В обычной практике кладки симметричные и равномерно нагруженные арки редко зависят от прочности материала на сжатие, но терракотовая плитка, используемая для полов, часто была слабее камня или обычного кирпича, и использовалась в тонких полотнах, уязвимых для местных концентраций в стресс.

Среди различных формул, разработанных для каменных арок, существует класс упрощенных формул для малых арок — для арок с короткими пролетами и небольшими высотами. В таких случаях формулы также включают допущения для плоской дуги равномерного нагружения и конкретного местоположения линии тяги.

Упрощенная формула, предложенная во время использования терракотовых полов: H = WS / 8D, где H — усилие, W — общая равномерная нагрузка, S — пролет, а D — эффективный подъем арки.Эта формула предполагает, что кривая линии тяги была на 61 мм меньше, чем высота терракотовых блоков, так как D — общая глубина свода минус 61 мм. (нет автора 1919 г.) Обратите внимание, что нагрузка и расчет даны для единицы ширины арки. В этом случае основное упрощающее допущение, представленное использованием D, а не глубины арки, состоит в том, что кривая линии тяги пропорциональна глубине блока, за исключением нижней части блоков, которая проходит ниже стальных балок. Например, типичное приложение, охватывающее 1830 мм между балками и состоящее из деревянного пола, 125 мм шлаковой засыпки, терракотовых блоков глубиной 254 мм, составляющих плоскую арку, 12 мм штукатурки на блочных перекрытиях в качестве потолка и живая нагрузка офиса 2.9 кПа, имел общий вес, включая стальной каркас, 6,8 кПа. Это означает, что усилие арки в 15 Н / мм переносится стяжными шпильками от балки к балке.

Типичный терракотовый блок имел перемычки толщиной 19 мм на расстоянии 100 мм. Так как горизонтальные перемычки неправильно ориентированы, чтобы выдерживать тягу арки, тяга должна полностью лежать в пределах вертикальных перемычек. При эффективной площади перегородки 254–61 или 193 мм на 19 мм сжатие терракоты составляет 0,41 МПа, что находится в пределах допустимого диапазона для глиняной кладки.

Современная упрощенная формула для тяги арки, используемая Ассоциацией кирпичной промышленности: H = 3 WS / 8d, где H — тяга, W — общая равномерная нагрузка, S — пролет, а d — глубина арки. (нет автора 1986 г.) Опять же, анализ проводится для единицы ширины арки. В этом случае основное упрощающее предположение, представленное цифрой «3» в формуле, заключается в том, что линия тяги находится в пределах средней трети высоты арки. Эта формула более консервативна, чем старая формула, поскольку увеличивает силу тяги, ограничивая его путь.Используя предыдущий пример, осевое усилие составляет 34 Н / мм, а чистое сжатие перемычек составляет 0,93 МПа, что все еще находится в пределах возможностей глиняной кладки.

Формулы для сегментарных сводов не требуют сложных предположений относительно положения кривой тяги: она берется внутри кривой свода. Поскольку своды пола, основанные на сегментарных кривых, обычно поддерживают насыпь сверху, линия тяги, которая проходит за материал свода на верхней стороне и проходит через насыпь, все еще может быть жизнеспособной.

При использовании свода Гуаставино в качестве примера перекрытия с сегментарной аркой с пролетом 1830 мм и подъемом 150 мм средняя общая нагрузка составляет 7,9 кПа, а дополнительная статическая нагрузка приводит к более глубокому заполнению концов арки. Базовая формула тяги H = WS / 8d дает тягу 22 Н / мм. В отличие от терракотовых сводов, напряжение в своде Гуаставино равномерно распределяется по сплошной части каменной кладки, поэтому при толщине свода 75 мм сжимающее напряжение составляет 0,29 МПа.

Наконец, арка Роблинга — самая простая из представленных.Минимальная глубина арки — это расстояние от пола до вершины центра арки, а материал — каменный бетон с прочностью на сжатие в диапазоне 14 МПа, поэтому анализ, аналогичный полам Гуаставино, показывает общую избыточную нагрузку. .

3.3 Анализ цепей

Анализы контактных сетей с фиксированными опорами были доступны в конце девятнадцатого века как в виде общих формул, основанных на статике, так и в виде упрощенных формул, которые стали частью строительных норм и рекомендаций производителей в первой половине двадцатого века.

Одна из упрощенных формул цепной связи, которая была опубликована подразделением изделий из проволоки United States Steel, также была включена в Строительные нормы города Нью-Йорка в 1916 г. (автор не указан в 1944 г.). Эта формула имеет вид W = 3CAs / L2, где W — общая допустимая нагрузка на перекрытие, L — расстояние между балками по осевой линии, As — площадь поперечного сечения единичного провода, а C — постоянная величина, представляющая максимально допустимое напряжение провода, равная 138 МПа. Упомянутые варианты этой формулы относятся к каменным или шлакобетонным плитам; тем не менее, результаты также полностью согласуются с заявленной мощностью гипсовой плиты Metropolitan Floor.Следует отметить, что максимально допустимое натяжение проволоки 138 МПа является очень низким для стальной проволоки, произведенной после 1900 года. Минимальный предел текучести, ожидаемый в традиционных проволочных системах, был консервативно установлен на уровне 345 МПа. (нет автора, 1981 г.) Учитывая, что текущие нормы по железобетону имеют комбинированные коэффициенты безопасности в диапазоне от 1,5 до 1,8, очевидно, что в исходных конструкциях проволока имеет избыточную емкость.

Например, в плите с драпированной сеткой толщиной 100 мм с пролетом 1830 мм общая нагрузка рассчитана на деревянный пол, шлакобетонную плиту, 12 мм штукатурки на потолке в качестве отделочного потолка и рабочую нагрузку офиса. из 2.9 кПа было 5,1 кПа. При армировании сеткой из проволоки 8-го калибра (диаметром 4,2 мм) с шагом 75 мм максимально допустимая нагрузка составляет 41 кПа.

Более простая формула, полученная из статики путем аппроксимации кривой цепи как параболы (разумное предположение, поскольку фактическая кривая провода не является особенно точной): T = (wsL2 / 8 h) + wsh, где T — натяжение в канате, w — общая постоянная и постоянная нагрузка, s — расстояние между проводами, L — пролёт, а h — провисание провода. Установив T равным допустимому растягивающему напряжению (Ta), умноженному на площадь поперечного сечения провода (As), максимальная нагрузка на пол может быть определена как W = 8 hTaAs / (sL2 + 8 sh3).В предыдущем примере, используя максимальное напряжение в проволоке 138 МПа и предполагая прогиб проволоки 75 мм для толщины сляба 100 мм, допустимая нагрузка на квадратный фут составляет 25 кПа.

В примере с полом Metropolitan с использованием упрощенной формулы с парами проводов 12-го калибра (диаметром 2,8 мм) с шагом 25 мм и пролетом 1830 мм общая грузоподъемность составляет 36 кПа. По основной формуле общая грузоподъемность составляет 22 кПа.

Короче говоря, перекрытия контактной сети показывают избыточную пропускную способность, необходимую для прохождения испытания на нагрузку.

3.4 Анализ пучка

Теория балок обычно более сложна, чем теория арок или цепных цепей, если предполагаются фиксированные опоры. Кроме того, проектированию железобетона в США во время испытаний препятствовали чрезмерно консервативные допустимые напряжения. Когда в 1911 году в Нью-Йоркский кодекс были внесены поправки, разрешающие использование железобетонных полов, подтвержденных анализом, а не испытаниями, максимальное сжатие в бетоне было ограничено до 4,5 МПа, максимальное напряжение в арматуре было ограничено до 110 МПа. , а n, отношение модулей упругости, было зафиксировано на уровне 15.(Waite 1914) В то время широко использовалась только теория упругого бетона, и, используя обозначения, общие для этой теории, положение нейтральной оси от стороны сжатия плиты — kd, где d — глубина от поверхности сжатия. плиты к центру армирования и соотношению k = (2 pn + p2n2) 0 5 — pn, где p — коэффициент армирования. Плечо момента сопротивления (расстояние от центра тяжести треугольного блока упругого сжатия до центра тяжести арматуры) равно jd, где j = 1 — k / 3.Момент сопротивления является меньшим из двух расчетных моментов Ms = Asfsjd и Mc = fckjbd2 / 2, где Ms — максимальный момент сопротивления, если плита недостаточно армирована и контролируется текучесть стали, As — площадь армирования в квадратных дюймах на фут. , fs — допустимое растягивающее напряжение в стали, Mc — максимальный момент сопротивления, если плита чрезмерно армирована и контролируется раздробление бетона, а fc — допустимое напряжение сжатия в бетоне.

Например, максимальные значения напряжения, предусмотренные кодексом, будут показывать 100-миллиметровую каменно-бетонную плиту с стержнями диаметром 6 мм и 150 мм по центру и шириной 2440 мм, чтобы иметь максимально допустимый момент 4.9 кН-м / м, или максимальная общая нагрузка 6,5 кПа, по сравнению с 7,2 кПа, разрешенными при испытании того же пола. Это не гипотетическое сравнение: система перекрытий Monier, которая, по сути, представляла собой численно спроектированную современную железобетонную плиту, которая использовалась в Европе, была испытана для использования в Нью-Йорке к 1900 году. Если действующий кодекс Американского института бетона и окончательный — Теория напряжений используется для той же плиты, предполагая, что бетон 14 МПа, часто используемый в ту эпоху, и предел текучести стали 138 МПа на основе самых слабых имеющихся арматурных стержней, максимально допустимый момент равен 8.5 кН-м / м, и, если предположить, что отношение статической нагрузки к временной нагрузке составляет приблизительно 1, максимальная общая нагрузка без учета фактора 8,0 кПа.

Полы Columbia и Roebling Flat Slab можно анализировать, как и любые другие армированные плиты, если соблюдаются определенные ограничения: стержни должны быть преобразованы в площадь поперечного сечения на единицу ширины плиты, прочность плиты должна быть отрегулирована в соответствии с материал, а отсутствие деформаций должно быть учтено проверкой длины развертки стержней.

Расширенный металлический пол можно проанализировать с использованием обычных формул для железобетона и преобразования площади поперечного сечения металлического листа в стержневой эквивалент.
