Что такое канализационный коллектор?

Монтаж канализационного коллектора

Радость от того, что вы приобрели загородный участок, переполняет вас. Но она очень быстро может смениться усталостью и нервозностью. И не только потому, что строить дом и проводить инженерные сети к нему — дело долгое и трудное. Особенно удручает большой объем вложений — как финансовых, так и временни. Можно, конечно, купить уже готовый дом, но это далеко не всем по карману. Поэтому затягиваем пояса и начинаем строительный процесс. А чтобы сэкономить, можно некоторые этапы провести своими руками. Например, самостоятельно выполнить монтаж канализационного коллектора.

Не надо путать его с коллектором системы отопления — это совершенно разные вещи. Под канализационным коллектором понимается магистраль, в которую входят уложенные в траншеи канализационные трубы и сборная емкость. Это может быть выгребной колодец или септик.

Рассмотрим более подробно некоторые составные части этой системы.

Виды сборных емкостей

Начнем с самого простого вида — выгребных колодцев. Это герметичная конструкция, в которую сливаются канализационные стоки и нечистоты с последующим их удалением за пределы участка при помощи различных приспособлений. Это может быть дорогой вариант в виде ассенизаторской машины или более дешевые — откачивающий насос либо ведро с веревкой

Еще совсем недавно на дачах использовали выгребные ямы, которые откапывали в грунте, а стенки их облицовывали толстым слоем жирной глины. Так вот колодец — это современный вид выгребной ямы. Казалось бы, что в наше время такие приспособления уже не используют. Но практика показала, что они все еще достаточно популярны в загородных поселках.

Кстати, чтобы построить выгребную емкость, можно использовать разнообразные строительные материалы. Например, кирпич, блоки, камень или бетон. Можно установить железобетонные кольца, металлические или пластмассовые емкости. Как видите, выбор огромен.

Септики — это усовершенствованные выгребные колодцы, с помощью которых часть стоков можно утилизировать прямо на месте. Самый простой вариант таких приспособлений — это две емкости. Первая возводится как сборная, или выгребная. Она загерметизирована и имеет дно. Вторая похожа на нее, только лишена дна. Устанавливают ее на фильтрующее основание — щебень, гравий, крупнозернистый песок, через которое очищенная вода поступает в слои грунтовых вод.

Канализация в частном доме

Септик может состоять из тех же колодцев и возводиться из тех же материалов, что и выгребные емкости. И это простое устройство можно построить собственными руками.

Если ваш бюджет все-таки позволяет расходовать больше, то идеальным вариантом будет  установка септика в виде локальной канализационной системы.

Это специально созданное оборудование, которое отвечает и за сбор канализационных отходов, и за их практически полную утилизацию. Из таких септиков выходит на 96-100%  чистая вода. Ее можно сливать в природные водоемы или природные углубления без риска заражения окружающей среды. Кстати, очень часто воду из септика используют для полива самого участка.

Напорная канализация

Устройство напорной канализации

Напорный коллектор обычно устанавливают в тех местах, где самотечную канализацию соорудить невозможно. По сравнению с самотеком это более сложная конструкция, потому что в нее входит не только система колодцев, но и откачивающий насос.

Как работает напорная канализация?

• Во-первых, это большая сборная емкость, расположенная недалеко от дома. Сюда канализационные стоки поступают самотеком.
• Во-вторых, это еще несколько колодцев, сооруженных под септик, или готовый септик, расположенный за пределами участка.
• В-третьих, это напорная линия трубопровода, идущая от сборного колодца к септику с соблюдением угла подъема.

Откачивающий насос устанавливают в сборный колодец, и оттуда он подает стоки в сторону септика, где и происходит утилизация нечистот. Недостаток этой системы заключается в том, что она энергозависима. Во всем остальном это та же канализация.

Причем для участков, находящихся в низинах, это единственный способ организовать канализационную систему.

Канализационный коллектор: особенности строительства | Дневники ремонта obustroeno.club

Michel

10351
0
4

Как известно, канализационный коллектор — это большая труба под землей, по которой самотеком сплавляются нечистоты. Однако, думаю, немногие из читателей хорошо представляют себе устройство городской канализации и функции ее отдельных элементов. В статье я собираюсь восполнить этот пробел.

Итак, приступим.

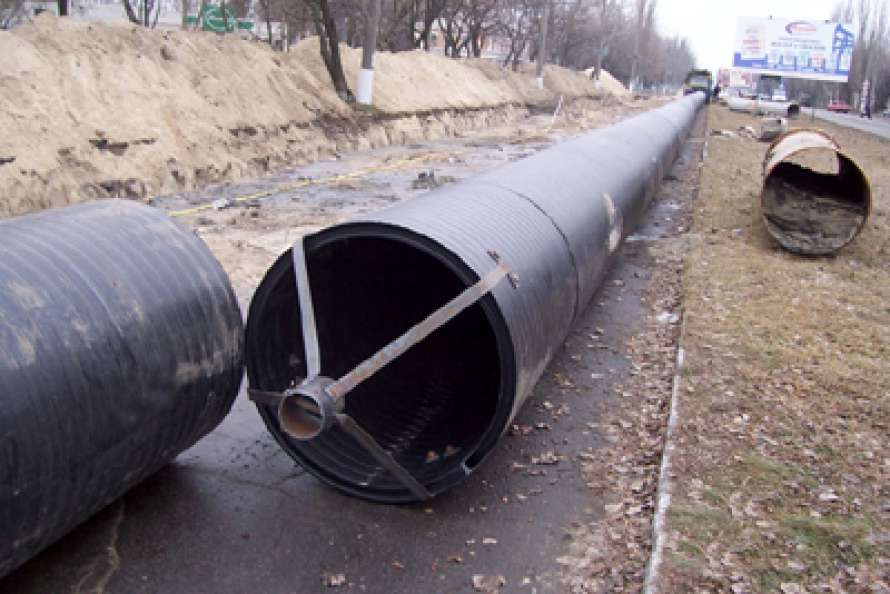

На фото — участок старого коллектора в Киеве.

Что говорят ученые мужи

Канализационным городским коллектором называется главный канал, собирающий и отводящий стоки к очистным сооружениям. Традиционно он прокладывается под землей, ниже уровня промерзания грунта. С инженерной точки зрения это всего лишь трубопровод большего диаметра, чем другие трубы в системе.

Мы начнем наше описание устройства канализации с другого конца системы — с внутридомовых сетей.

Внутридомовая система

Элементы внутридомовой канализации.

Внутриквартирная разводка

Начнем с определения канализационной гребенки. Если вы думаете, что такое непонятное оборудование у вас в квартире «не прописано», то вы ошибаетесь. Свое название гребенка получила из-за сходства с гребешком или расческой.

Согласитесь, система отдаленно напоминает расческу с ручкой.

В большинстве квартир советской постройки кухня, ванная и туалет расположены на одной линии. Это позволяет упростить сооружение канализационной сети, что было особенно актуальным в прошлом веке, когда традиционным материалом были чугунные трубы.

Сегодня жильцы повсеместно демонтируют их, отдавая предпочтение изделиям из пластика — ПВХ, полипропилену и, несколько реже, полиэтилену.

При демонтаже чугунных труб своими руками вы можете столкнуться с уплотнением стыков расплавом серы.
Такие соединения приходится отжигать паяльной лампой или греть феном.
При этом обязательно используйте респиратор: испарения серы настолько едки, что вполне могут вызвать паралич дыхания.

Движемся вверх

Внутридомовой стояк — это часть внутридомовой системы высотных домов, которая собирает стоки из гребенок квартир, расположенных одна над другой. Для удобства пользования стояк оснащается люками-ревизиями, предназначенными для прочистки возникающих время от времени засоров.

Внутридомовой сборный стояк с люком — ревизией для прочистки засоров.

Количество ревизий определяет инструкция, содержащаяся в СНиП 2.04.01-85:

• На первом и последнем этажах;
• Если в доме более 5 этажей – ревизия устанавливается через каждые три этажа.

Венчает канализационный стояк фановая труба, выходящая на крышу здания и обеспечивающая вентиляцию всей системы. О ней я подробно писал на страницах нашего сайта.

Опускаемся вниз

Спускаемся в подвал многоэтажного дома и видим канализационную лежневку — горизонтальную трубу, собирающую стоки из всех стояков и передающую их в сливной колодец. Она уложена со строго постоянным уклоном, чтобы исключить возможность засоров.

Соединение стояка с лежневкой.

Величина уклона зависит от диаметра трубы:

Лежневка многоквартирного дома больше подвержена засорам, поэтому также оснащается люками-ревизиями или тройниками для прочистки.

Их устанавливают:

• Через каждые 15 метров, если диаметр трубы 100-150 мм;
• Через каждые 20 метров, если диаметр трубы 200 мм;
• На поворотах, если рядом отсутствует другая ревизия или тройник.

Ревизия позволит оперативно восстановить работоспособность системы.

Выходим за пределы дома

Ну и, наконец, сточные воды из лежневки покидают «родимый дом». В наших широтах выпуск располагается ниже уровня промерзания грунта по вполне понятным причинам.

Перед выпуском также устанавливается ревизионный тройник.

Длина выпуска из лежневки до оси колодца зависит от диаметра:

Здесь «царству» пластика приходит конец – чугунная труба в этой части системы вне конкуренции, хотя ее цена заметно выше.

Но здесь важнее кольцевая жесткость чугуна, ведь труба зачастую проходит под проезжей частью у дома, и создаваемая автомобилями просадка грунта не причинит ей вреда.

Чугун без всякого ущерба выдерживает и сезонные подвижки грунта.

Колодец

Эту часть системы канализации многие видят каждое утро, выходя на улицу из подъезда. Как правило, он сложен из железобетонных колец, внутри есть специальные скобы-ступени, позволяющие опускаться в него. Дно забетонировано, а крышка традиционно изготавливается из чугуна.

На фото — памятник, увековечивший нелегкие отношения сантехника с канализацией.

Их «прописка» напротив подъездов неслучайна – они расположены в точности напротив выпусков. Сами колодцы между собой соединены чугунной трубой диаметром от 150 мм, уложенной по уровню дна с учетом уклона местности.

Колодцы — вероятное место скопления метана и прочих газов, выделяемых грунтом и сточными водами.
Ежегодно в них гибнет от удушья несколько человек.
Перед спуском в колодец крайне желательно обеспечить его вентиляцию.

По расположению колодца легко определить точку выхода трубы из подвала дома.

Помимо основных колодцев, ветки канализации снабжаются дополнительными смотровыми. Их расположение зависит от диаметра трубы:

Коллектор

Ну и, наконец-то, мы подходим к той части канализационной системы, в которой человек поместится в полный рост. В данном случае речь пойдет про подземный канал, перемещающий стоки целых микрорайонов к городским очистным сооружениям.

Именно здесь стыкуется коллектор и канализация целого микрорайона. Движение сточных вод в большинстве случаев осуществляется самотеком.

Каналы сооружают из:

• Кирпича – это самый старый материал, который еще служит во многих городах;

Строительство канализационных коллекторов раньше осуществлялось из кирпича.

• Железобетона. Прочные сборные конструкции, применявшиеся ранее, уступают место монолитной технологии. Бетон подается прямо в заранее сооружаемую опалубку;
• Пластиковых труб большого диаметра. Это новая технология, позволяющая упростить и удешевить ремонтно-восстановительные работы городской канализационной сети.

Гладкая внутри и гофрированная снаружи.

Каждое соединение коллектора и канализации оснащается ревизионным люком — с его помощью можно оперативно осуществить прочистку приточных труб и провести анализ состояния самого коллектора.

Из-за сложного рельефа местности, когда движение стоков самотеком невозможно, в системе устанавливается напорный коллектор канализации. Для его обустройства применяют напорные полиэтиленовые трубы и мощные фекальные насосы.

Капитан Очевидность подсказывает: в этом кроется опасность — вероятная авария на канализационном коллекторе под давлением грозит городским улицам зловонным залитием.
Естественно, что самотечные трубы при разгерметизации к таким последствиям не приведут.

Последствия прорыва на напорном коллекторе в Тюмени.

Опасности подземной системы

Пару слов про диггеров и других любителей подземных коммуникаций – почему их так тянет в подземные тоннели? Прямого ответа на это нет, молодых тянет романтика, желание попасть в незнакомое место и испытать адреналин.

Любителей фэнтези тянет на подражание литературным героям, а корыстных людей интересуют более приземленные вещи – возможность разжиться чем-либо ценным.

В случае опасности оперативно покинуть такой тоннель зачастую очень сложно.

Не стоит забывать, что из подземного царства очень сложно быстро выбраться на поверхность.

И в связи с этим существует масса опасных ситуаций:

1. Возможность внезапного залпового сброса стоков приводит к кратковременному заполнению канала, что грозит смертельным исходом для всех людей, которые там окажутся;
2. Режимные объекты, подключенные к городскому коллектору, привлекают внимание сомнительных и криминальных личностей, встреча с которыми под землей не сулит ничего хорошего;
3. Высока вероятность отравления метаном (Ch5) и ядовитыми испарениями, в результате чего возможен летальный исход;
4. Существует и вероятность обрушений сводов старых участков коллектора и т. п.

Несведущему человеку, впервые попавшему внутрь, очень легко заблудиться.
И такие случаи нередки, и не все из них заканчиваются счастливым финалом.

Как правило, все трагические случаи происходят при несоблюдении требований безопасности. Все они скомпонованы в документе «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» и предназначены в первую очередь для специалистов, занимающихся ремонтом и эксплуатацией канализационных колодцев и резервуаров.

Свод правил.

В указанном документе в разделе 5.2 дается обязательный перечень средств и приспособлений (включая измерительную аппаратуру, которая должна быть у членов бригады), задействуемых при спуске в смотровые колодцы, аварийно-регулирующие резервуары, канализационные коллектора и опорожненные напорные водоводы.

Вот некоторые пункты этого перечня:

• газосигнализаторы или газоанализаторы;
• страховочный канат, прикрепляемый к предохранительному поясу, длина которого должна допускать возможность поднятия рабочего из наиболее удаленного в колодце рабочего места;
• противогазы с устройством принудительной подачи воздуха;
• фонари аккумуляторные;
• вентиляторы;

Применение нагнетающего вентилятора при осмотре коллектора.

• штанги для проверки скоб в колодцах на прочность;
• защитные ограждения со знаками безопасности;
• переносные лестницы;
• инструменты для открывания в колодцах задвижек.

Заключение

Пожалуйста, не стесняйтесь высказывать свое мнение и оставлять комментарии под статьями. Я же постараюсь и дальше делиться своим личным опытом и знаниями в области канализационных систем. Как всегда, видео в этой статье предложит вниманию читателя дополнительную информацию. Успехов, камрады!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

6 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
