чертежи, инструкция, виды, схема и порядовка

Печь колпаковая представляет собой довольно распространенный вариант строительства отопительного оборудования, которое почти дотягивает до канального изделия. Эту разработку можно назвать современной, она отличается от более старших аналогов новым способом использования горячего газа.

Принцип работы

Упомянутая конструкция является не только оборудованием, которое обогревает помещение, но и способствует эффективному задержанию в нем тепла. Устройство создается таким образом, что на нём можно отдохнуть в холодное время, приготовить пищу при необходимости. Принцип функционирования связывается с создателем Кузнецовым, именно поэтому данную печь еще называют печью Кузнецова. Суть работы достаточно проста, она заключается в том, что горячий газ циркулирует при воздействии тяжести газов, а не вытяжной трубы. Другими словами, газы, которые обладают меньшим весом, собираются под сводом колпака, а вот холодные остаются снизу, так как обладают более внушительным весом. Взаимодействуя, эти газы образуют зону турбулентности, благодаря этому стенки эффективнее насыщаются тепловой энергией. Газ является основным переносчиком тепла в этом случае.

Основные особенности

Печь колпаковая обладает определенными отличительными чертами, которые выражены в высоком уровне коэффициента полезного действия, простоте эксплуатации, полифункциональности, а также весьма приятном внешнем виде. Вы можете рассчитывать на долговечность, а также высокие показатели эффективности. Ряд владельцев печей, как и многие опытные профессионалы, считают, что описываемые конструкции являются одним из эффективных и качественных отопительных приборов, которые когда-либо были созданы.

Подготовка инструментов и материалов

Если вами будет выстраиваться печь колпаковая, то потребуется подготовить совковую лопату, штыковую лопату, цементно-песчаный раствор, который готовится в соотношении 1 к 3, опалубку из древесины, а также полиэтиленовую пленку. Для того чтобы осуществить армирование, следует запастись прутом средних размеров.

Строительство фундамента

Для того чтобы соорудить основание для печи, первоначально необходимо подготовить котлован, размеры которого должны составить 150 x 100 сантиметров. Размеры могут быть изменены, однако пропорции следует сохранить. На дно засыпается песчаная подушка, толщина которой должна составить 15 сантиметров. Такую подготовку следует оставить на 2 дня, чтобы песок усел. Это позволит создать конструкцию с более высокими характеристиками прочности. При создании опалубки желательно использовать фанеру, однако если ее нет, то может подойти железная дверь или доски. Влияния на качество строительства это не окажет.

Совет специалиста

Если вами будет возводиться печь колпаковая, что важно обратить внимание на один важный момент, который заключается в том, что фундамент должен завершаться в двух кирпичах от поверхности полового покрытия. Заливку основания следует производить таким образом, чтобы поверхность получилась гладкой по типу плиты. Формируя конструкцию, нужно использовать прут средних размеров, однако вы можете применить и меньший по размерам прут, ведь печь будет весить немного.

Методика заливки

Когда выстраиваются колпаковые печи Кузнецова, фундамент заливается медленно, периодически раствор необходимо перемешивать лопатой, что позволит избавиться от пузырьков воздуха. Это повысит прочностные характеристики конструкции. После завершения заливки основание оставляется до затвердевания, зачастую на это уходит около 7 дней. В некоторых случаях требуется две недели. Специалисты не советуют торопиться, ведь чем дольше фундамент будет стоять, тем прочнее он получится.

Порядовка

Печь колпаковая, порядовка которой представлена в статье, должна выкладываться с учетом определенной технологии. Сначала настилается фольга, только после можно начинать кладку кирпича. Это позволит снизить теплопотери, так как горячий воздух станет перенаправляться обратно. Размеры такой подкладки должны оказаться несколько больше, чем габариты фундамента, чтобы вы смогли подрезать края. Кирпичи должны быть отшлифованы, их нужно укладывать, следуя схеме. Изделия располагаются равномерно по периметру, а боковые стены выкладываются ложкой, двигаться при этом необходимо справа налево. Это позволит мастеру видеть три кирпича, 1 сзади и 2 справа. Когда вы будете выкладывать второй ряд, следует установить дверки для чистки и поддувало. Внутренняя часть конструкции будет иметь такой вид, благодаря которому можно будет произвести установку в любое место, однако при этом важно учесть условие, которое выражено в том, что дверки для чистки должны располагаться непосредственно под топкой. Третий ряд выкладывается таким же образом, при кладке следующего ряда нужно уменьшить отверстие, чтобы остатки сгоревшего топлива опадали. В дальнем углу делается перегородка, которая призвана соединить нижние и верхние уровни по типу трубы. Следующий ряд делается по такой же технологии, однако для ободка следует применить огнестойкий кирпич. Сверху формируется колосник. Шестой ряд станет одновременно первым рядом топки. Из нее необходимо вывести дымоход в другое отделение. Когда выстраиваются колпаковые отопительные печи, седьмой ряд выкладывается почти по той же методике. Восьмой ряд: нужно выложить топку с помощью простого кирпича, изнутри ее предстоит обложить половинками огнестойких изделий.

Методика проведения кладочных работ

Для внутренней части топочной камеры в десятом редут следует использовать целые кирпичи, а на одиннадцатом нужно установить решетку из огнестойких изделий. При формировании следующих двух рядов решетку нужно убрать, однако при этом появится два дымохода. На четырнадцатом ряду следует осуществить перекрытие дымохода в отделении для воздуха. Для этого рекомендуется использовать металлическую пластину, а нижний сборник для дыма нужно сформировать кирпичом. Наверх будет идти лишь один канал, который оставляется на четвертом ряду.

Формирование второго уровня

Если вами выстраивается отопительная колпаковая печь своими руками, то на пятнадцатом ряду необходимо будет добавить пластину-заборник. Этот элемент укрепляется с трех сторон с помощью цементного раствора. По центру дымосборника укладывается кирпич, который выступит колонной для крышки. За плитой должна быть сформирована пазуха, которая необходима для перемещения газа в дымоход. На промежутке от 17 до 22 ряда следует перекрыть доступ к трубе. Металлическая пластина должна находиться на передней стене духовки, она будет поддерживать кирпич. Для нее лучше использовать кованые ободки. Следующий ряд выкладывается аналогичным образом. Когда выполняются колпаковые отопительно-варочные печи, в 23 ряду следует сформировать еще одну ступеньку. Труба и дымоход соединяются между собой закрытым способом. После 24 ряда, который повторяет предыдущий, можно укладывать трубу, ее диаметр должен быть равен одному кирпичу. На нее укладывается пластина-сборник. Вся конструкция после завершения работ накрывается крышей, а дальше будет идти кирпичная труба. На этом можно считать, что печь готова.

Нюансы проведения кладочных работ

Когда выкладываются колпаковые печи своими руками, вы должны учесть, что существуют некоторые хитрости кладки. Если вами будет соблюдена порядовка, то удастся получить равномерный нагрев уровней конструкции и отличную тягу. Взамен рубероиду следует использовать именно фольгу, которая улучшит теплосбережение благодаря отражающим характеристикам. Если вы хотите увеличить теплоотдачу, то следует сделать уровни в большем количестве. Когда мастера выкладывают варочные колпаковые печи, соблюдая все правила и технологию, им удается получить конструкцию, которая является максимально теплой.

Перед началом кладки рекомендуется самостоятельно отшлифовать каждое изделие, это увеличит не только эстетические свойства, но ее функциональность кирпича. Колпаковая печь называется так по той причине, что газ оказывается словно под колпаком. Он охлаждается там же, а после вытесняется горячим дымом вниз. В этой части конструкции дым покидает изделие, выходя в специальную трубу. Если вы грамотно выполните порядовку, то период циркуляции дыма окажется минимизирован. В качестве основной особенности такой печи выступает то, что ее можно укладывать, как угодно. Главное правильно соблюсти порядовку, все остальное будет зависеть от конкретных обстоятельств.

Не стоит полагать, что при уменьшении печи вы сможете добиться эффективности и компактности одновременно. Это может сказаться на коэффициенте полезного действия, который резко упадет из-за закона квадрата-куба. Подобные конструкции не выполняются из металла, несмотря на то, что это могло бы решить вопрос чистки. Речь идет о чугуне, который весит достаточно много, а еще обладает хрупкостью.

Всё про Печи Кузнецова

Загородный дом способен подарить горожанину просто небывалое наслаждение в весенне-летний период. Свежий воздух и красоты родной природы могут любому вскружить голову.

Но ведь зимний пейзаж не менее завораживает своим изяществом и тишиной. Почему бы, к примеру, не встретить Новый год на даче?

От самой идеи до ее воплощения в жизнь достаточно установить в загородном доме отопительную печь Кузнецова, на которой можно приготовить любые блюда для праздничного стола. Но самое главное — эта чудо-печь в любой мороз обогреет даже дачные домики, предназначенные исключительно для летнего проживания. Заинтригованы? Данная статья будет посвящена различным разновидностям печей Кузнецова.

Колпаковая печь — краткое описание и принцип действия

В печах, разработанных и усовершенствованных И. В. Кузнецовым, используется принцип свободного движения газов.

В колпаковых печах Кузнецова, в отличие от традиционных (канальных) печей, движение горячих газов происходит благодаря их собственной силе тяжести, а не из-за действия тяги дымовой трубы.

Таким образом, под перекрытием колпака скапливаются более легкие и горячие газы, а самые тяжелые и холодные газы находятся внизу колпака. Между ними происходит циркуляция газов, имеющих промежуточную температуру. Иными словами, внутри колпака образуется турбулентное движение газов, благодаря которому улучшается восприятие теплоты стенками колпака. Именно струи газа и переносят тепловую энергию (конвективный способ теплопередачи).

Коэффициент полезного действия (КПД) колпаковой печи Кузнецова достигает 93%. Для сравнения: КПД большинства современных печей не превышает 70-80%, русской печи — 30%.

Однако высокий показатель КПД является не единственным достоинством колпаковых печей Кузнецова. Эти печи выгодно отличаются следующими характеристиками:

  • Простота в обслуживании (не требуется чистка протяженных каналов).
  • Долговечность.
  • Эстетичный внешний вид.
  • Высокая эффективность.

Варочный вариант — верность традиции или дань моде?

Варочная печь несколько утратила свою актуальность с течением времени, уступив пальму первенства газовым и электрическим плитам. Не составляет исключения и варочная печь Кузнецова. Она имеет более сложную конструкцию (по сравнению с отопительной печью) и более трудоемкое исполнение.

У варочной печи в обязательном порядке присутствует кухонная плита, иногда — духовой шкаф.
Варочная печь Кузнецова, как и остальные его печи, сконструирована по принципу описанного выше свободного движения газов. Она обладает теми же достоинствами, что и колпаковая печь Кузнецова, маня при этом волшебным ароматом пышных блинов и наваристых щей.

Печь с камином — универсальное решение?

Печи с каминами Кузнецова обладает очень высоким КПД. Помимо этого, их в любое время года можно использовать в качестве отопительного устройства либо камина. Печь с камином из кирпича можно топить и с открытой, и с закрытой дверкой.

В теплое время года, когда возникает желание просто посидеть возле открытого огня, используется исключительно лучистое тепло, а весь избыток тепла удаляется на улицу через печь.

Подобные печи могут выполнять следующие полезные для человека операции:

  • Варить.
  • Жарить.
  • Коптить.
  • Запекать.
  • Сушить.
  • Греть воду.
  • Лечить (при использовании в качестве «лежанки»).

Печь Кузнецова с камином позволила решить многие технические вопросы. В частности, в этом устройстве удалось повысить тягу, снизить температуру уходящих газов и повысить теплоотдачу каминов и печей. А ее эксплуатационные качества, конечно же, просто не могут не вызывать восхищение.

А что подойдёт для бани?

Печь Кузнецова для бани способны отопить сразу три помещения: мойку, парилку и комнату отдыха. Кроме отопительной функции они предназначены для вентилирования помещений, нагрева воды и создания пара различных параметров. Многие печи для бань обеспечивают регулирование температурного и влажностного режимов, очень быстро нагревают помещения, поддерживая в автоматическом режиме необходимую температуру.

К достоинствам печи для бани по технологии Кузнецова можно отнести возможность генерации электричества. А банная печь с камином, помимо описанных выше достоинств, предоставит возможность приготовить пищу в камине на разогретых углях. Опыт практического использования показал, что печь для бани Кузнецова способна создать режим и влажной сауны, и паровой сауны (русская баня).

Печь ОВИК — комплексное решение

Отопительно-варочные (ОВИК) печи Кузнецова несут в себе двойную функциональную нагрузку.

  • Во-первых, они предназначены для обогрева помещения и поддержания комфортной для проживания температуры.
  • Во-вторых, эти печи могут служить для приготовления пищи, используя различные температурные режимы.

Данный тип печей представляет собой комплексное решение по обеспечению уюта и комфорта в помещении. Они способны справиться с такими дополнительными функциями, как лежанка, сушильная камера, духовка, полочки, встроенный камин.

Существует огромный модельный ряд отопительно-варочных печей Кузнецова, отличающихся своим функциональным предназначением, устройством и размерами. Для их обозначения в названии после буквенной части «ОВИК» используется цифровое обозначение той или иной модели печи.

Возможно ли сложить  своими руками?

Такое ответственное мероприятие, как возведение печи, большинство рядовых граждан предпочитают доверять специалистам своего дела. В последнее время увеличились масштабы частного строительства, а вместе с ними приобрела большую востребованность такая редкая и творческая профессия, как печник. Печатные и электронные средства массовой информации запестрели объявлениями о профессиональном возведении печей.

Стоит признать, что услуги печника очень даже не дешево стоят. Многих заказчиков кроме финансовой стороны вопроса интересует, конечно же, квалификация печника. Ведь низкий уровень мастерства способен доставить заказчику массу ненужных проблем, вплоть до полной потери времени, средств, а в худшем случае и привести к пожарам.

Как же поступить? Может попробовать сложить печь по системе Кузнецова из кирпича самостоятельно, используя типовые проекты и методическую литературу? Безусловно, практические навыки не менее важны, чем теоретические. Так, опытный печник сможет на ощупь оценить качество готового раствора.

Однако тем, кто решил собрать печь самостоятельно, не стоит отступать от своего решения. В интернете, в том числе и на сайте Кузнецова, можно найти огромное множество типовых проектов печей, включающих всевозможные разрезы, порядовки и комментарии. На том же сайте представлены различные материалы по принципу работы и устройству различных модификаций печей Кузнецова. Более того, можно найти десятки специализированных форумов, на которых опытные печники охотно поделятся некоторыми секретами мастерства. Главное — это желание! Внизу статьи я выложу порядовки и чертежи данной печи.

посмотрите видео — как сделать печь по системе Кузнецова:

Многие рядовые обыватели и специалисты сходятся во мнении, что печи Игоря Кузнецова принадлежат к числу самых качественных и эффективных отопительных приборов, придуманных за всю историю человечества.

Печи Кузнецова получили широкое распространение не только на территории Российской Федерации, но и за ее пределами. Практический опыт эксплуатации показал, что строительство данных печей дает внушительный экономический эффект.

В заключении статьи выкладываю чертежи порядовку Печи Кузнецова для самостоятельной кладки:

нажмите на фото для увеличения

Фильмы учебные



Если Вы готовы сложить свою первую печь!



Второй фильм:

«Колпаковые печи в подробностях»

Детали заказа фильма здесь:

жмём картинку и заказываем

а также базовый фильм о первоначальных навыках

по кладке печей



«Печи Кузнецова своими руками»

Подробности заказа фильма здесь:

(жмём картинку и заказываем)

Жизнь на земле требует от человека многих способностей и навыков.

Построить и отремонтировать дом, обустроить землю и завести огород, разбить сад — дел много и все они, хоть и взаимосвязаны, но весьма различны по многим показателям.

Сегодня хочу предложить вам обдумать ещё один навык, который может вам и хорошую службу сослужить, и улучшить жизнь, и денег сэкономить немало, а для кого-то, возможно, и стать доходным промыслом.

Свой дом без отопления — это ещё только помещение. Домом он становится после того, как мы оживим его огнём и теплом. Только печь способна сделать ваш дом по-настоящему уютным и удобным для полноценной жизни на земле. Печь — это сердце дома, его очаг, оживляющая часть.

Волею судеб я начал класть печи ещё в юности. Купив дом в деревне в далёком 1989 году, обустраивал его сам, сам же клал и свои печи. Узнав о печах Кузнецова, освоил и их и теперь кладу в основном эти удивительные устройства. Они поистине удивительны, так как передвинули печное дело на новый уровень.

Понимая, как не просто человеку взяться за собственную печь, долго собирал материалы, чтобы сделать наглядное руководство по кладке колпаковых печей своими руками. И вот учебный фильм  «Печи Кузнецова своими руками» увидел свет.



Фрагменты фильма

«Печи Кузнецова своими руками» смотрим здесь:

Уверен, что среди вас найдутся те, кто готов попробовать себя в новом деле. Фильм сделан так, чтобы у начинающего печника не осталось сомнений и вопросов о том, как приступить к новому делу и выйти из него победителем — сложить качественно и надёжно свою первую печь.

Кроме того, что вы получаете навык печника и обретаете уверенность в своих силах, вы ещё и получаете возможность, освоившись, стать со временем практикующим печником, то есть освоить доходное дело. А поскольку людей, стремящихся на землю становится всё больше, то и фронт работ для вас также будет постоянно расти — надо же нам когда-то возрождать свою обезлюдевшую и опустевшую Россию Матушку. Многие уже потянулись на землю, и будет их с каждым годом всё больше.

Фильм полнометражный — около двух часов подробных видео, фото, рисунков и объяснений. Это по сути пошаговая инструкция по кладке печей.

Ну и заказываем фильм здесь:

Учебные фильмы снимаю давно. Здесь представлены мои десятый  и одиннадцатый фильм.



Печь-камин Кузнецова: чертежи, фото, заказ — Печи — Каталог товаров

.

Несмотря на современное обилие различных отопительных приборов и систем, кирпичные печи не спешат «сдавать свои позиции». Многие владельцы строящихся загородных домов при планировании системы отопления предусматривают место для этой традиционной отопительной конструкции, которая в любом случае может и обогреть, и помочь с приготовлением пищи.

Более того, в этой сфере идет постоянное развитие, поиск интересных решений, разработка новых моделей с улучшенными эксплуатационными характеристиками. Яркий тому пример — так называемые колпаковые печи. А самыми популярными из колпаковых печей являются конструкции русского инженера И.В. Кузнецова. С далекого 1962 года он совершенствовал существующие конструкции и разрабатывал их новые версии. В результате появилось около 150 моделей, которые имеют разные габариты и предназначены для обогрева различных площадей.

Печи Кузнецова пользуются большой популярностью. Поэтому, чтобы удовлетворить запросы заинтересованных читателей, темой данной публикации будет колпаковая печь своими руками — Видео-инструкция + заказ.Будет представлен один из многофункциональных вариантов таких печей, имеющий вполне доступную для самостоятельного строительства конструкцию.

Колпак Кузнецова

Общие принципы работы колпаков

Печи разработки И.В. Кузнецова, отличаются высокой эффективностью своей работы. К тому же они имеют очень эстетичный вид, который способен дополнить и гармонично вписаться в интерьер, выполненный в любом стиле.

В просторечии конструкции этого инженера часто называют «колпаками» или «кузнецами». Их заслуженная популярность обусловлена ​​тем, что они выгодно отличаются от других печей своим КПД и повышенной теплоотдачей. Практически все печи Кузнецова имеют КПД, приближающийся к 80 ÷ 85%, тогда как для традиционной русской печи этот показатель не превышает 60%, несмотря на ее большую массу и внушительные линейные размеры.

Такая высокая производительность достигнута благодаря удачно расположенным внутренним каналам топки, по которым осуществляется движение нагретых газовых потоков.Практически все ранее использовавшиеся схемы печей имеют канальную систему отвода нагретых газов, которая, в принципе, представляет собой длинный лабиринт. Горячий воздух, проходя по такому лабиринту, отдает тепло кирпичу и быстро остывает. Без хорошо организованной тяги в таких конструкциях истечение продуктов сгорания из камеры сгорания замедляется или прекращается, поэтому дым часто начинает попадать в помещения (например, при сильном ветре на улице).

В конструкциях Кузнецова действуют принципы свободного движения газов, поэтому теплообмен в них осуществляется по-другому.Крышки-своды, которые оборудуют внутри топки, ступенчато отбирают тепло от горячих потоков. Охлажденные газы не сразу уходят в трубу, а медленно спускаются по раструбу и только оттуда устремляются в трубу дымохода, а новые потоки горячего воздуха занимают свое место в верхней части раструба. Это происходит до тех пор, пока в топке есть тепло.

Этот процесс можно проследить визуально, проведя эксперимент с горячим дымом, запущенным в перевернутый стакан — он сначала поднимается вверх, касается дна сосуда, нагревает его, а затем, распределяясь по стенкам, опускается в его нижнюю часть, таким образом покрывая все пространство стекла теплом.

Конечно, печи Кузнецова имеют более сложную конструкцию, но главное, что процессы движения газа происходят естественным образом. Благодаря этому удается добиться высокой теплоотдачи и серьезной экономии твердого топлива.

Отдельно нужно сказать о тяге, создаваемой в такой топке. Он образуется не только из-за дымохода, но и по той причине, что высокая температура газов, поднимающихся под куполом колокола, способствует созданию разрежения воздуха.В связи с такими явлениями тяга в колпаковых печах также образуется естественным образом, не требуя строительства высокого дымохода, без которого, например, не обойтись при строительстве и.

Печь цены

колпак

Следует отметить, что колпаковые печи по функциональности делятся на разные типы, как и традиционные канальные конструкции. Итак, они делятся на следующие «классы»:

  • Отопление.Предназначен только для отопления помещений. Этот вариант, кстати, выбирают меньше всего, так как обычно владельцы частных домов отдают предпочтение многофункциональным конструкциям, поскольку они более практичны.
  • с одно- или двухконфорочной варочной панелью. Такая конструкция подойдет как для нагрева, так и для нагрева воды, приготовления или разогрева пищи. Словом, она выручит хозяев дома в любой ситуации.
  • , назначение которого понятно уже из названия.
  • Многофункциональные конструкции, включающие не только варочную поверхность, но и духовку, сушильную камеру, резервуар для горячей воды или контур, а также подогреваемую кровать.

Причем, если выбрать печь с широким входом в топку и установить в ней застекленную дверцу, то печь можно использовать и как камин

Как видите, ассортимент колпаковых печей достаточно велик. Есть возможность выбрать вариант, идеальный как по функциональности, так и по габаритам, и по теплопроизводительности для конкретной площади дома.

Явные преимущества колпаковых печей

К достоинствам колпаковых печей можно отнести следующие моменты:

  • При строительстве колокольных конструкций требуется гораздо меньше кирпича и, как следствие, раствора для их кладки.Да и саму кладку выполнить намного проще, так как не придется убирать длинные лабиринты каналов для перемещения газовых потоков.
  • За счет меньшего количества используемого материала печь получается легче, что, в свою очередь, означает, что фундамент для нее может быть не таким массивным, как для канальных печей.
  • Горение в этой конструкции более интенсивное, поэтому в продуктах сгорания практически не остается твердых частиц. Как положительный результат, налета на стенках дымохода будет намного меньше, а значит, можно будет реже его чистить.
  • Как упоминалось выше, часть дымохода, которая поднимается над крышей, может быть меньше, чем у воздуховодов, где дымоход должен иметь высоту не менее пяти метров.
  • Неприхотливость конструкции звонка в эксплуатации. Наличие узких каналов в канальных печах требует частой чистки, так как они быстро зарастают копотью. Их сужение значительно снижает тягу, что может привести к обратному потоку продуктов сгорания, которые начнут поступать в помещения.
  • Эта конструкция обеспечивает достаточно места для установки водяных теплообменников. Нагретую воду можно использовать для хозяйственных нужд, а можно ввести в отопительный контур, который будет приносить тепло в другие помещения дома.
  • Происходит быстрый нагрев конструкции, а значит, и отапливаемых помещений.
  • Такие печи отличаются равномерным нагревом всех стенок и их высокой теплоотдачей.

Устройство и принцип работы колпаковой печи

Печи Кузнецова бывают одно- и двуколпаковые.Второй вариант более распространен, так как его эффективность значительно выше. Самая простая схема такой печи представлена ​​на схеме.

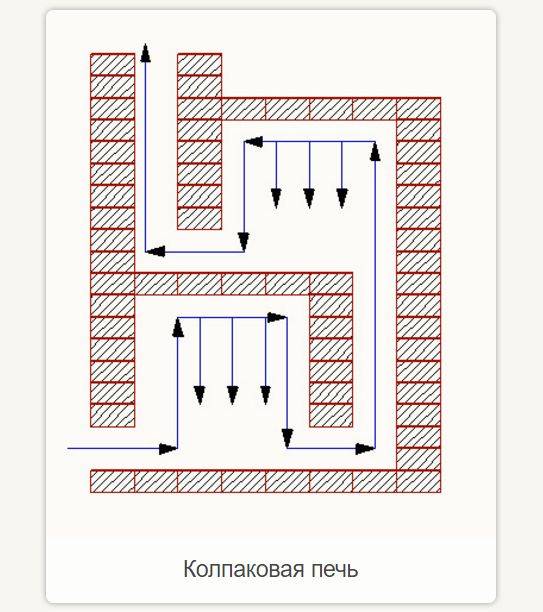

  • Топка находится в передней части печи. На схеме показан выход из него нагретого воздуха — ровной красной стрелкой, направленной вверх.

  • Далее нагретый воздух из топки поступает в нижний колпак, отделенный от топки прерывистой перегородкой. Попадая в нижний колокол, горячий воздух поднимается к его потолку. Затем, остывая, он постепенно опускается к своему дну, где внизу, в задней стенке колпачка, есть отверстие, ведущее в канал, соединяющий нижний колпачок с верхним.
  • Проходя через соединительный канал, еще теплый воздух снова поднимается к потолку, но на этот раз в верхнюю вытяжку. Здесь горячие газы остывают и начинают спускаться к потолку, разделяя нижний и верхний колокола. Опускаясь и проходя по полу, в отверстие попадает горячий воздух, который направляет уже очень остывшие газы в дымоход.
  • В верхней передней части топливной камеры установлен клапан «зима-лето». Он предназначен для направления горячего воздуха из топки прямо в дымоход — это необходимо летом, когда должна работать только варочная панель.Если этот, а также расположенные выше клапаны (перекрывающие дымоход) находятся в открытом состоянии, продукты сгорания, найдя легкий выход, через вытяжки не пойдут в трубу, а пойдут прямо в нее. Зимой нижний клапан закрывается, а верхний открывается наполовину, и горячий воздух, проходя через всю конструкцию топки, нагревает ее стенки и, уже остывший, отдав тепло, уходит в трубу.

Если вы планируете монтировать его в раструбную конструкцию, то лучше всего устанавливать его в верхней части нижнего раструба.Такое расположение никак не повлияет на режим горения топлива, а также на тепловое равновесие топки.

Расчет колпаковой печи

Чтобы печь оправдала возлагаемые на нее надежды, ее параметры должны соответствовать реальным показателям обогреваемого помещения (или нескольких помещений). Для правильного выбора конструкции печи первым делом необходимо определить объем помещения, которое планируется отапливать, а также рассчитать возможные теплопотери.Также учитываются размеры стенок топки, участвующих в прямом теплообмене, также с учетом ряда важных нюансов.

Эти расчеты довольно громоздки и требуют некоторого опыта и знаний для выполнения. Поэтому часто исходят из общих «констант»: для хорошо утепленного дома с обычной топкой можно исходить из показателя 0,5 кВт на квадратный метр площади помещения. Но на случай сильных морозов лучше заложить еще и запас эксплуатации — ориентироваться на значение 0.76 кВт / м².

Если опыта проведения подобных расчетов нет, то рекомендуется использовать готовые проекты, в которых разработчики уже указали мощность устройства и площадь, на которую рассчитана данная печь. Более того, сегодня предлагается большое количество моделей с разными линейными размерами и рассчитанных на обогрев любой разумной площади.

А для любознательных читателей, которые все же желают провести самостоятельный расчет необходимой печи, на нашем портале будет опубликована специальная статья с подробным описанием алгоритма проведения расчетов и необходимыми справочно-табличными данными.

Монтаж колпаковой печи

Подготовительные работы перед кладкой печи

В список подготовительных работ вы можете включить все те действия, которые будут перечислены и описаны в этом разделе.

Выбор модели и места для установки печи в доме

Перед тем, как выбрать конструкцию и размер печи, нужно определиться с местом ее установки в доме и примерной площадью, которую можно под нее выделить.

При этом необходимо учитывать расположение дымохода, так как он должен проходить через чердачный этаж между своими балками на расстоянии не менее 150 мм от них. Конечно, учитывается и расположение стропильных ног крыши — там требования такие же.

Цены на кирпич

Фундамент под установку печи

Далее для возведения топки потребуется подготовить прочный фундамент.Если печь строится вместе с домом, то нужно помнить, что фундамент постройки нужно отделить от основания печной конструкции. В противном случае из-за возможной усадки перекос одного фундамента может потянуть за собой конструкцию другого.

В случае, если будет принято решение построить печь в уже построенном доме с деревянным полом, часть дощатого покрытия придется демонтировать. Фундамент должен быть шире и длиннее основания печи на 50 ÷ 80 мм с каждой стороны.Если дом построен на плиточном бетонном фундаменте, а конструкция печи относительно небольшая, то ее можно установить на общем основании дома. Но обычно об этом оговаривают застройщики теплового объекта.

Для устройства фундамента необходимо будет выкопать котлован, глубина которого будет зависеть от расстояния от этажа до земли. Всего высота фундамента (с учетом всех слоев конструкции) должна составлять 500 ÷ 700 мм.Если пол поднимается высоко над землей, то на высоту этого расстояния необходимо соорудить опалубку, так как фундамент должен доходить до высоты чистого пола.

Надо будет закрепить гидроизоляционный материал на стенах опалубкой, так как его придется полностью залить бетонным раствором. Вышеуказанная схема слоев полностью подходит для фундамента, за исключением верхнего слоя бетона в земле, который послужит для него естественной опалубкой.

Если фундамент почти полностью утоплен в землю, то после устройства гидроизоляции вдоль его стен на дно котлована насыпается песчаная подушка 150 мм, которую необходимо хорошо утрамбовать. Поверх песка кладут битые кирпичи, крупный щебень и камни — их тоже нужно по возможности утрамбовать. Этот слой должен быть 150 ÷ ​​200 мм.

Щебень цены

Поверх камня насыпают щебень средней фракции.После этого вокруг котлована поднимается опалубка для заливки в нее слоя бетона, который рекомендуется армировать, поместив в раствор металлическую сетку с ячейками 50 × 50 мм. Не предполагаются динамические нагрузки, поэтому вполне можно использовать бетон с маркой прочности М 200 (примерные пропорции компонентов: цемент ПК 400 — 1 часть, песок строительный — 1,9 части, гравий или мелкий щебень — 3,6 части). .

Чтобы определить точное количество ингредиентов, необходимых для приготовления необходимого количества бетона для заливки фундамента печи, вы можете воспользоваться калькулятором ниже.

И. В. Кузнецов — человек, всю свою жизнь посвятивший проектированию печей. Он изобрел огромное количество новых дизайнов, а также работал над их улучшением. Его деятельность в этой области началась в 1962 году. Сначала он почти не нуждался в рекламе. Известность пришла благодаря положительным отзывам покупателей. Сегодня у Кузнецова есть свой сайт и команда единомышленников. На сайте размещены многочисленные дизайны, разработанные лично И. В. Кузнецовым по его специальной технологии.Рассмотрим данную технологию подробнее, ведь она отлично подходит для строительства печей в современных жилищах, поскольку обеспечивает не только качественную меблировку помещения, но и придает определенную изюминку его внешнему виду.

Основным показателем, к которому стремился И.В. Кузнецов в своих разработках, является повышение КПД печи … В зависимости от назначения тепловые устройства оснащались улучшенными возможностями. В некоторых была повышена сохранность тепла, в других была заменена печь или добавлено оборудование.О качестве этих конструкций свидетельствует их известность и длительная эксплуатация. Многие в целях экономии, но зная о положительных отзывах о печках Кузнецова, берутся делать их своими руками. Это возможно при строгом соблюдении процедур и использовании правильных материалов.


Особенности печей Кузнецова

Как уже было сказано, главное в разработках Кузнецова — это эффективность и производительность. С научной точки зрения это высокий показатель эффективности.Отличие этих печей — принципиально новая и совершенная разработка … Система внутреннего движения газа продумана максимально грамотно. Горячий воздух дольше задерживается в топке и сохраняет тепло, а холодный воздух быстро улетает в дымоход через специальное углубление. Эти печи называются « колокольные ». Такое название образовалось потому, что внутри него, по проекту, делают своеобразный «колокол» — соединение очага и нижней части топки.Он действует как разделитель между горячими и холодными газами. Горячие поднимаются в колокол и остаются в нем, концентрируя тепло. Температура горения в таком колпаке намного выше, за счет чего получается КПД 95%. Для простого сравнения следует отметить, что традиционная русская печь имеет стоимость 25-40%. Используемая в печах И. В. Кузнецова система свободного движения газа более естественна, ограничивает образование сажи, оптимизирует равномерный нагрев и работу печи.

Отсюда вытекают и другие преимущества:

  • равномерный нагрев и теплопередача;
  • дополнительные места для установки стального ТЭНа;
  • горение без копоти и дыма;
  • необходимость в очистке снижена в десять раз;
  • низкий уровень теплопотерь;
  • рентабельность;
  • устойчивость к растрескиванию;
  • возможность поэкспериментировать с формой и дизайном духового шкафа.

Печи бытовые различаются по основному назначению.

  1. Духовки созданы для приготовления пищи.
  2. Отопление используется в основном для отопления жилых помещений.
  3. Печи для сауны соответственно устанавливают в баню.
  4. улица есть как комплексы, так и простые мангалы.
  5. Хлеб … Их часто сочетают с кулинарией и прочим.
  6. Назначение каминных печей в первую очередь эстетическое.

И это далеко не весь перечень разнообразия печей различного специального назначения, конструкции которых разработал Кузнецов.Кроме того, есть удобная возможность создавать смешанные представления с использованием нескольких функций. И даже создание целых многофункциональных комплексов. Например, в быту очень популярны отопительные и кухонные плиты.

Как самому построить печь Кузнецова

Перед тем, как реализовать идею сделать печь Кузнецова своими руками, нужно определиться с , какую функцию она должна выполнять … Кузнецов разработал более 150 чертежей отопительных приборов , поэтому определиться и выбрать подходящий вам вариант не составит труда.Рассмотрим вариант простая отопительная печь .

Изучите план помещения, в котором вы собираетесь его установить. Если дом еще не построен, спланируйте размещение так, чтобы каждая комната отапливалась одинаково. … Не рекомендуется интегрировать отопление в готовый дом, но при необходимости это возможно. В этом случае расположение балок и несущих конструкций необходимо учитывать при организации места для дымохода.

Тогда подумайте о подготовке фундамента … Он сделан из бетона, на 10 см шире запланированного размера печи. По возможности фундамент под печь лучше спланировать заранее в процессе строительства дома. Операция по закладке фундамента трудоемкая … Поэтому, если вы не уверены в своих силах, пригласите на этот этап специалиста.

Основные правила, которые необходимо знать

  • Огнеупорный кожух внутри печи должен как бы висеть на воздухе , быть свободным со всех сторон. Это необходимо, потому что кирпич при нагревании расширяется.
  • Не всегда видно на чертежах, но внутренний огнеупор кладка всегда производится по краю … Это касается шамотного кирпича. Глиняные кирпичи на столбах и внутренних стенах кладутся на усмотрение мастера.
  • Каждые два ряда кирпича нужно укрепить связки путем прокладки проволоки.
  • Металлические элементы, двери и другое оборудование должны быть установлены, оставляя место для возможного расширения. … Между кирпичом и металлическим элементом помещается специальная прокладка.
  • Желательно обработать кирпич по окончании строительства огнеупорным составом.
  • Первая растопка начинается с минимальной температуры и с последующим постепенным нагревом.

Заказать

Уложить духовку своими руками для человека — посильная задача. Понять принцип работы духовки сможет любой желающий, это несложно. Но для создания качественной духовки все же следует беспрекословно использовать чертежи и заказы … Заказ — это комплект чертежей, изображающих пошаговую схему топки, отдельно для каждого ряда кирпичей. Не рекомендуется произвольно менять что-либо на чертежах. И уж тем более не стоит этого делать, если вы беретесь за такую ​​работу впервые. Кузнецов потратил много лет упорного и кропотливого труда, чтобы создать сотни совершенных и проверенных чертежей. Вам остается только выбрать и приступить к делу.

Какие материалы нужны

  1. Внутренний кирпич … Используются огнеупорные шамотные кирпичи. Необходимое количество лучше всего рассчитать самостоятельно по чертежу. Для простой конструкции это не так уж и нужно. Некоторые из-за ограниченных финансовых ресурсов не используют шамотный кирпич. Это допустимо.
  2. Кирпич уличный … То есть кирпич глиняный обыкновенный, допустимая марка М150. Для строительства отопительных приборов лучше не использовать кирпич более низкого качества.
  3. Глина (100-130 кг). Желательно приобретать хорошего качества, тем более что сейчас в магазинах широкий ассортимент достойного материала.Выбор некачественных материалов может негативно сказаться на первом обжиге готовой печи. Такой раствор легко потрескается.
  4. Песок очищенный. Обычно песка берут вдвое больше, чем глины. Купить готовый глиняно-песчаный раствор можно в магазине. Так вы не ошибетесь с пропорцией. На смесь глины и песка на 500 кирпичей нужно около 0,2 куб. м.
  5. Арматура металлическая. Это задвижка, дверцы топки и нагнетателя, колосниковая решетка, 5 метров проволоки и два стальных уголка.

Вариант заказа Колпак Кузнецова … Может быть использован для самостоятельной укладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей следует выложить согласно рисункам в пронумерованном порядке. При этом не забываем про ранее описанных правил. Эта печь — одна из самых простых в конструкции и универсальных для повседневного домашнего использования.

Есть несколько функций для создания этого конкретного проекта.Здесь канал между первым и вторым ярусами делается в четверть кирпича для удлинения топки. А на 21 ряду нужно оставить два узких прохода по бокам внутренних стен. Они нужны для розжига печки. Это все, что нужно знать начинающему мастеру. А сделав первую работу, вы поймете, что это просто и понятно. Главное не бояться заводиться, и все пройдет само.

Тогда вы сможете сами сделать более сложную конструкцию.Кузнецов разработал столько различных интересных вариантов , что вам непременно захочется воплотить в жизнь не один из них.

И. В. Кузнецов всю свою жизнь посвятил проектированию печных конструкций. С 1962 года он создает самые эффективные и экономичные печи, которые даже спустя более полувека пользуются огромным спросом.

Сегодня у изобретателя более 150 вариантов печей, многие из которых имеют очень высокий КПД — более 90%. Кузнецов И.В. продолжает свою деятельность, работая с командой профессионалов и имея собственный сайт.

Особенности конструкции

Все печи Кузнецова используют одинаковый принцип работы, который предполагает отделение продуктов сгорания. Газ, образующийся при сгорании топлива, разделяется на два потока: горячий и холодный. Уникальная конструкция раструба работает таким образом, что горячий воздух задерживается внутри конструкции, а холодный воздух направляется в дымоход через специально спроектированный канал.

В процессе работы печи в колпаке образуется более высокая температура, и за счет конструктивных особенностей происходит равномерное распределение тепла, а КПД увеличивается до 85-95%.

Важно! Обычная «буржуйка» может похвастаться КПД не более 35-40%. Столь низкие показатели можно объяснить следующим образом: теплый воздух, не встречая на своем пути препятствий, попадает в трубу вертикально вверх, абсолютно не задерживаясь в системе. В агрегатах конструкции Кузнецова горячий воздух максимально долго остается внутри топки, способствуя ее эффективному нагреву.

В некоторых вариантах конструкции топки дымоход удлиняется, как попытка решить проблему быстрого отвода горячих газов.Но в этом случае возможно значительное снижение тяги, в результате чего КПД может снизиться еще больше. Поэтому первоочередной задачей, которую преследовал Кузнецов, было увеличение теплоотдачи без нарушения тяги.

Особенности конструкций печей

Как уже было сказано выше, печь Кузнецова может иметь различные модификации. В зависимости от функциональности таких конструкций может быть:

  • Отопление , которые используются только для отопления помещений.
  • Варочная — предназначены для варки.
  • Камины — несущие более декоративную функцию, но обладающие неизменно высокой эффективностью, свойственной всем конструкциям, изобретенным И. В. Кузнецовым.
  • Улица … Это могут быть как простые мангалы, так и целые комплексы.
  • Хлеб … Часто такие конструкции удачно сочетаются с приготовлением пищи.

Естественно, самая популярная модель духовки.Чаще всего расположение топки в таких конструкциях находится у пола. Таким образом обеспечивается нижний нагрев, когда горячий воздух постепенно поднимается на более высокие уровни и одновременно нагревает всю конструкцию печи.

Сепарация горячего газа осуществляется благодаря специальному кожуху с нижним выходом. Таким образом, горячий воздух поднимается вверх, нагревая печь, а холодный воздух оседает на колпаке и выходит через это отверстие. Эта циркуляция продолжается до тех пор, пока дрова в топке не выгорят.

Важно! Такой нижний обогрев способствует прогреву полов, причем не только рядом с топочной конструкцией, но практически во всем помещении. Таким образом, помещение обогревается более эффективно и улучшается общая теплоотдача.

Некоторые специалисты утверждают, что метод Кузнецова малоэффективен из-за ухудшения тяги при разделении воздуха. Но на практике это не так, потому что основа эффективности таких печных конструкций — задержка теплого воздуха без нарушения тягового процесса.

Совет! Духовку Кузнецова можно использовать не только для приготовления пищи и обогрева помещения, но и для получения горячей воды. Для этого на заднюю часть раструба ставится теплообменник из чугуна или стали.

Эффективность колокольного метода

Рассмотрим подробнее, почему колпаковая печь имеет такой высокий КПД:

  • Колокол расположен сразу за топкой, поэтому горячий газ мгновенно попадает в колпак, поддерживая его высокую температуру.
  • Поскольку все продукты сгорания попадают в колпак, время обработки увеличивается, а дымоход защищается от отложений сажи. По этой причине печь Кузнецова не требует частой чистки, что является еще одним ее преимуществом.
  • Расположение теплообменника вне печи не способствует отбору тепла и, следовательно, не снижает КПД.

Совет! Увеличение количества колпаков в одной печи приводит к пропорциональному увеличению КПД, так как в этом случае горячий воздух встречает на своем пути больше препятствий и, соответственно, дольше присутствует в конструкции печи.

Процесс строительства печи

Кладка такой печи предполагает обязательное наличие ее схемы. Заказ своими руками показывает поэтапно весь процесс возведения данной конструкции. Для работы понадобится 755 штук полнотелого красного кирпича и 65 штук шамотного кирпича. Также для приготовления раствора потребуется 150 кг песка и 135 кг огнеупорной глины средней фракции.

Совет! Непосредственно перед кладкой необходимо вручную проверить все кирпичи на наличие дефектов.Если на поверхности материала обнаружены сколы, полые трещины и т. Д., То от него нужно отказаться.

Фонд

Любой кирпичной печи нужен прочный фундамент. Фундамент бывает двух типов:

  1. Домашнее хозяйство. Это лучший вариант, но рассматривать его следует только в случае одновременного строительства дома и печи.

Совет! Если печь возводится спустя некоторое время после постройки дома, то не стоит пытаться соединить ее фундамент с фундаментом дома.

  1. Отдельное основание для плиты.

Фундамент должен быть защищен от грунтовых вод, для чего используется рубероид или битумная изоляция.

Процесс строительства печи

Имея чертежи печи, можно переходить к возведению конструкции. Этот процесс осуществляется в соответствии с приказом:

  1. Для оптимальной конвекции разработчик печи рекомендует делать нижнюю часть толще.Однако достаточно двух рядов кирпича. Поэтому два ряда выкладываются сплошными, после каждого из них проводится тщательный замер углов.

Совет! Для большей прочности каждый четный ряд следует закрепить стальной проволокой.

  1. С третьего ряда начинается выкладка поддувала и зольника.
  2. Далее в соответствии с заказом возводятся внутренние перегородки и стена из шамотного кирпича, расположенная между печью и нагнетателем .
  3. Выкладывая пятый ряд, монтируем чугунную решетку. Между решеткой и стеной следует оставить небольшой деформационный зазор (около 5 мм). Сама решетка установлена ​​под небольшим углом по отношению к двери.

Совет! Толщину решетки следует выбирать исходя из размера поленьев, которые планируется загрузить в камеру.

В пятом ряду также установлена ​​дверца топливной камеры. Его необходимо облицевать шамотным огнеупорным кирпичом ( кладка выполняется по кромке ).Этот процесс называется футеровкой и предназначен для защиты стенок печи от повышенных температур.

  1. 16 ряд выкладываем таким образом, чтобы полностью закрыть камеру установкой заглушки.
  2. С 17-го ряда вторая камера начинает накладываться поверх первой.
  1. Далее вычисления продолжаются в отношении заказа. На 26 ряду необходимо полностью закрыть кирпичом верхнюю часть топки.

Важно! Работу печи следует проверять не ранее, чем через сутки после постройки. Пробный пуск проводится с минимумом топлива. Состав следует прогревать медленно.

Заключение

Печь Кузнецова имеет очень высокий КПД и может использоваться для различных нужд. Но самая популярная конструкция — обогревательная и кухонная. Имея план заказа, вы можете построить его самостоятельно, при этом приведенная выше инструкция пригодится домашним мастерам.

Идеи создания сверхэкономичных печей И. В. Кузнецова заимствованы во всем мире, в том числе в США и Европе. При ответственном подходе можно сделать одну из печей по модели Кузнецова своими руками.


Применение печи Кузнецова

За годы своей изобретательской деятельности И. В. Кузнецов разработал около 150 моделей печей, предназначенных для использования во всех без исключения сферах жизнедеятельности человека, где требуется тепловыделение.По типу специальности «кузнецы»:

  • отопление;
  • кулинария;
  • отопление и приготовление пищи;
  • ванна
  • открытый, предназначен для копчения продуктов, барбекю и гриля;
  • каминов с открытым очагом, позволяющих любоваться пламенем.

Примеры печи Кузнецова

Преимущества и недостатки

Широкая популярность печей Кузнецова и глубокое уважение к ним людей, разбирающихся в печном деле, объясняются рядом преимуществ:

  1. КПД «кузнецов» превышает 80%, а в некоторых моделях может достигать 95%.
  2. Печи работают в высокотемпературном режиме, но при этом обходятся без материалов и технологий, имеющихся только на заводе.
  3. Высокотемпературный режим позволяет топить печку даже самым расточительным и некачественным топливом.
  4. Опять же, из-за высокой температуры сгорания топливо окисляется почти полностью, поэтому сажа образуется в минимальных количествах. Духовка может не нуждаться в чистке несколько лет.
  5. Конструкция печи обеспечивает очень равномерную теплопередачу между топками, при этом на нее тратится меньше материала, чем при строительстве по традиционной технологии.
  6. В печах, оборудованных теплообменником, тепло для нагрева воды отбирается из дымовых газов, а не из топки, так что «кузнец» может легко выполнять функцию котла без ухудшения рабочих характеристик.
  7. Принцип работы печи обеспечивает хорошую тягу, поэтому нет необходимости строить высокий дымоход.
  8. «Кузнецовка» очень гибкая как в дизайне, так и в дизайне. То есть его можно легко адаптировать к любому помещению, не жертвуя производительностью и экономичностью.
  9. Печь сконструирована таким образом, что после розжига ее дымоход не нужно загораживать для обзора. Отравление угарным газом полностью исключено.
  10. Конструкция предполагает равномерное распределение тепла в теле печи, поэтому в кладке не образуются трещины от локальных деформаций.

А что с недостатками? Технически их нет, но все же нужно что-то учитывать. У печи Кузнецова не может быть массивных стен — это свело бы на нет многие ее достоинства.Но в то же время он подвергается довольно высоким тепловым нагрузкам. Поэтому этот агрегат необходимо тщательно рассчитывать и проверять на этапе разработки и строить так же тщательно, с неукоснительным соблюдением всех технологических требований. При малейших отклонениях от технического регламента «кузнечное дело» окажется очень недолговечным.

Еще можно сложить русскую печь своими руками, если следовать подробной инструкции. Вы можете найти их в нашей следующей статье :.

Устройство и принцип работы

Изобретатель И. В. Кузнецов взял за основу известную своей экономичностью колпаковую печь.

Похоже на колпак — прототип Кузнецова модели

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах их втягивают в дымоход, часто не успевая отдать тепло кирпичному массиву, то в колпаковых они долго закручиваются под куполом колокола, пока не остынут.Только после этого они спускаются к выпускному отверстию, откуда затем попадают в дымоход. Колпак, наполненный газами, одновременно играет роль вида: холодный воздух из дымохода не может проникнуть в него, как вода не может наполнить перевернутый водолазный колокол. Этот эффект называется газовым обзором.

Изобретатель работал с усложненным вариантом такой печи с двумя колпаками.

Схема двухзвонника модели

Как видите, вытяжки подключаются последовательно, то есть тепло дымовых газов отводится по двухступенчатой ​​схеме.Раньше строительство печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, например, тяга во втором колпаке может легко сорвать газовый затвор в первом, сводя на нет эффект «газового обзора».

Мастер справился с этим недостатком следующим образом. Печь была оборудована так называемыми выходными каналами, которые обходили теплоаккумулирующие части массива. Пока пламя горит в топке, формируемый им конвективный поток обеспечивает работу тяги в штатном режиме.Когда топливо израсходуется и конвекция прекратится, тяга перераспределится сама по себе таким образом, что поток холодного воздуха будет проходить через нижние каналы, а не через нагретый корпус печи.

Это решение не только компенсировало нестабильность газового обзора, но и оказалось более надежным: пробку, образованную газами, можно выдернуть сильным порывом ветра, а в печи Кузнецова тяга перенаправляется подальше от горячей массы при любых условиях.Кроме того, благодаря наличию выходных каналов отпадает необходимость в организации вентиляции помещения.

Как это работает

Вот последовательность, в которой протекают процессы в печи Кузнецова:

  1. За счет попадания воздуха через нагнетатель (поз. 1) в топку (поз. 2) топливо сгорает, образовавшаяся смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его крышей (поз. 4) пиролизный газ окончательно разлагается на горючие компоненты, которые здесь сжигаются.Такая конструкция обеспечивает эффект саморегулирования: когда пламя горит сильно, газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги ослабевает и горение в топке, газовая пробка, остывая, уменьшается и тяга возобновляется.
  2. Условно холодные газы из нижнего колпака поступают в верхний колпак (поз. 5). Если печь круглая (это идеальная форма для схемы с двумя колоколами), то ее корпус играет роль верхнего колокола. В его верхней части (поз.6) происходит дополнительное окисление оксида углерода и оксида азота, так что выхлоп, попадающий в дымоход (поз.7) в основном состоит из углекислого газа и водяного пара. Газы, попадающие во второй колпак, уже не сверхгорячие — температуры от 200 до 400 градусов — и химически агрессивные, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отвод тепла для воды никак не меняет режим работы топки, так как высокотемпературная часть — топка + нижний колпак — утеплена кирпичной стеной.

Из-за высокой температуры горения шамотную топку в печах Кузнецова следует делать изолированной от основного массива или, как говорится, плавучей.Ни один из его элементов не должен закладываться в кладку из керамического кирпича, иначе последняя, ​​даже если во время топки будут компенсационные швы, разорвется — скажется разница в коэффициентах теплового расширения этих материалов.

Топка должна быть окружена так называемым сухим стыком. Это шов шамотного и керамического кирпича, который вместо глиняного раствора заполняется прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком расположен кольцевой зазор (L1), а между колпаками — другой (L2).Если ширину L2 сделать больше, чем L1, газовый обзор будет более стабильным.

Расчет печи Кузнецова

«Кузнецовка» — очень сложный отопительный прибор, и попытки его рассчитать и спроектировать самостоятельно ни к чему хорошему не приведут. Вам просто нужно выбрать из всех доступных вариантов наиболее подходящий для себя — автор не делает секретов из своих разработок. Если мощность теплоотдачи не указана в характеристиках понравившейся модели, ее можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв.м его поверхности отдает около 500 Вт тепла.

Печь ОВИК-9, технологический процесс изготовления которой мы рассмотрим, габаритами 1015х630х2100 мм имеет мощность теплопередачи 3,6 кВт.

Модель ОВИК-9: общий вид

Подготовительные работы

Прежде всего, нужно выбрать место для строительства печи. Проще всего это сделать до того, как дом будет построен — тогда и печь, и здание проектируются вместе так, чтобы отапливались три или как минимум две комнаты.С уже готовым домом ситуация сложнее. В этом случае печь стремятся встраивать во внутреннюю перегородку, так как введение ее в несущую стену требует сложных расчетов и опасной трудоемкой работы (часть стены придется разбирать, не допуская перекрытия нагрузки на система перемычек и колонн).

Можно, конечно, ограничиться простым настенным устройством, но тогда отапливаться будет только одно помещение.

В выбранном месте нужно построить железобетонный фундамент. Его размеры должны превышать размеры духового шкафа не менее чем на 100 мм с каждой стороны. Нельзя совмещать фундамент печи с фундаментом здания — обе конструкции дают разную тягу, и одно из оснований будет тянуть за собой другое, вызывая перекос.

Под топку необходимо установить железобетонный фундамент.

Глубина фундамента зависит от несущей способности грунта, глубины его промерзания и способа эксплуатации здания (периодически / постоянно).Обычно в домах с круглогодичным проживанием людей, расположенных на устойчивой земле, фундамент заглубляют на 400–600 мм. На дно котлована в качестве армирующего слоя следует насыпать щебень, а поверх него уложить песчаную подушку.

Далее все по традиционной технологии — устанавливается опалубка, крепится арматурный каркас и заливается бетоном. Приступать к возведению печи необходимо только после того, как бетон полностью созрел и набрал достаточную прочность — обычно это занимает около месяца.

Перед укладкой 1-го ряда поверх фундамента нужно уложить гидроизоляцию из двух слоев рубероида или рубероида. На нем мелом прорисовываются контуры будущей печи — так будет удобнее ориентироваться.

Материалы и инструмент

Для работы вам понадобится:

  • шпатель;
  • уровень;
  • молоток и другие строительные инструменты.

Чтобы разделить кирпичи, вам понадобится отбойный молоток и шлифовальный станок с алмазным кругом.

Такой набор инструментов вам понадобится для работы.

Печь будет строиться из двух видов кирпича: обычного полнотелого керамического марки М150 (250х120х65 мм) и шамотного марки ШБ-8 (250х123х65 мм) или Ш-5 (230х114х40 мм). Стены топки будут выложены шамотным кирпичом.

При покупке шамотного кирпича следует быть очень осторожным. Недобросовестные продавцы могут выдать им кислотоупорные кирпичи, похожие по внешнему виду, но не выдерживающие высоких температур.Так что сертификат не лишним будет.

Печной кирпич

Шамотный кирпич часто рекомендуют выбирать по цвету — чем темнее, тем лучше. Но это правило действует не всегда. Если использовалась глина, взятая из разных месторождений, то характеристики светлого кирпича вполне могут оказаться выше, чем у темного. Качество шамотного кирпича правильнее оценивать по следующим критериям:

  • структура должна быть однородной и мелкозернистой — без видимых невооруженным глазом пор и включений;
  • при постукивании металлическим предметом (легким молотком или гаечным ключом) кирпич должен издавать чистый, резкий и звонкий звук;
  • при падении должен расколоться на крупные куски (некачественные рассыпаются на мелкие осколки вплоть до песка).

Для конструкции размером 1015x630x2100 мм потребуется 430 керамических кирпичей (без дымохода) и 22 шамотных кирпича.

Как приготовить раствор

Раствор глиняный. Глина и песок, используемые для его приготовления, не должны иметь органических примесей, которые могут привести к растрескиванию швов. В глине присутствие этих примесей можно определить по хорошо слышному запаху (он может быть даже приятным) — обычно глина почти не пахнет.

Песок следует применять либо горный, либо измельченный дроблением кирпича — в этих разновидностях содержание органических примесей минимально, либо они полностью отсутствуют.Кирпичный песок обычно дешевле горного, но не уступает по качеству. Сразу обратите внимание на следующее обстоятельство: для раствора керамической кладки нужен песок из керамического кирпича, а для шамота, соответственно, из шамота.

Обратите внимание на сорт глины. Раствор для шамотной кладки следует готовить на основе белого каолина или шамотного мергеля. Для кладки керамики подойдет любая глина с огнеупорными свойствами, например, серый или голубой кембрийский, серый каолин.

Глина одного типа, но из разных месторождений, может сильно различаться по вязкости, содержанию жира и адгезионным свойствам. Поэтому рецепт раствора, а именно оптимальное соотношение в нем песка и глины, следует подбирать опытным путем. В случае использования кирпичного песка это делается следующим образом:

  1. Порцию глины массой 1 кг необходимо залить водой доверху и оставить на сутки.
  2. После этого разрыхленную глина замешивают с добавлением воды до тех пор, пока она не станет похожа на пластилин или густое тесто и не перестанет прилипать к рукам.
  • в первом — 10% от объема глины;
  • во втором — 25%;
  • в 3-м — 50%;
  • в 4-м — 75%;
  • в 5-м — 100%.

Тщательно перемешайте каждую порцию до получения однородной массы и высыхания в течение 4 часов. Не забудьте отметить, сколько в нем песка.

После этого каждую порцию раствора скатать в цилиндр длиной 30 см и диаметром 1–1,5 см. Все они наматываются на круглую заготовку диаметром около 5 см.Теперь образцы для испытаний необходимо сушить в течение двух недель при комнатной температуре и без сквозняков. …

После этого осталось оценить каждый из вариантов:

  1. Если на цилиндре нет трещин или они имеют форму очень мелкой сетки, такой раствор можно использовать для любой части печи.
  2. Если глубина трещин достигнет 1–2 мм, раствор сможет выдерживать температуру до 300 градусов. Эту смесь можно использовать для кладки дачного камина или мангала.
  3. При наличии глубоких трещин или разрывов раствор считается непригодным для использования — доля песка в нем чрезмерна.

Обычно на кладку из 500 кирпичей расходуется около 0,2 кубометра. м смеси глины и песка.

Примечание! Если вас не смущают дополнительные расходы, вы можете приобрести готовую смесь для приготовления раствора для духовки в специализированном магазине.

Определив таким образом оптимальное сочетание глины и песка, приступают к приготовлению раствора:

  • необходимое количество глины (примерно 40 кг на 100 кирпичей) снова замачивают на сутки, вымешивают до консистенции теста, но затем протирают через сито с размером ячеек 3×3 мм;
  • затем по выбранному опытным путем рецепту добавляется песок;
  • , постепенно добавляя воду, раствор перемешивают до кремообразного состояния;
  • оцените, как раствор смачивает шпатель, и при необходимости откорректируйте его состав, добавив небольшое количество глины или песка.

Что еще требуется

  1. Дверь печи, например, марки ДТ-3, с размером проема 250х210 мм.
  2. Воздуходувка, например, марки ДПК, с проемом 250х140 мм.
  3. Решетка 250х252 мм.
  4. Варочная панель чугунная на две конфорки, размер — 586х336 мм.
  5. Двери размером 510х340 мм в количестве 2 шт. — для варочной камеры.
  6. Задвижки с проходным сечением 130х130 мм в количестве 2 шт.- для варочной камеры и для переключения между летним и зимним режимами работы.
  7. Задвижка с зазором 250х130 мм — для дымохода.
  8. Секции равнополочные 36х4 длиной 600 мм (4 шт.).
  9. Отрезок стальной полосы 40х4 мм длиной 600 мм.
  10. Лист стальной толщиной 3 мм, размером 600х550 мм.
  11. Стальной лист толщиной 3 мм размером 500×700 мм для защиты пола перед топкой.

Заменить сталь любым другим негорючим напольным покрытием, например, керамической плиткой.

Вы когда-нибудь мечтали иметь в доме волшебный камин? Вы можете сложить его сами. И следующее руководство поможет вам в этом:

Укладка: заказ и пошаговая инструкция

Последовательность работ выглядит так:

Выложите 1-й ряд из 20 кирпичей, который должен быть идеальным прямоугольником со строго горизонтальной поверхностью.

Макет первого ряда

«Прямоугольность» проверяют измерением диагоналей — они должны быть равны.При отсутствии опыта сначала нужно выкладывать ряд без раствора, а уже потом, когда все налажено и проверено, применять раствор. Швы должны быть толщиной 5 мм.

Совет. Чтобы печь выглядела более привлекательно, по углам кладите кирпичи со скругленными углами. Самостоятельно резать их необязательно — эти блоки продаются в готовом виде.

Во 2-м ряду берут начало первый (нижний) колпак и нагнетательная камера. Две половинки кирпича кладут без раствора и слегка выталкивают наружу.Когда кладка будет завершена, эти кирпичи нужно будет снять, что даст возможность очистить основание вытяжки от брызг раствора и кирпичного мусора. После очистки половинки окончательно высаживают в раствор.

Схема второго ряда

При выкладывании 2-го ряда (требуется 14 кирпичей) на него устанавливают дверцу поддувала, подпирая ее несколькими кирпичами. Дверную коробку необходимо обернуть асбестовым шнуром, который будет одновременно выполнять роль уплотнителя и компенсатора.Он фиксируется в кладке с помощью проволоки, которая укладывается в швы.

Выложив по схеме 3-й ряд (входящие в него кирпичи должны плотно фиксировать дверцу поддувала) приступаем к кладке 4-го. Здесь помимо керамического кирпича применяется шамот — начинаем выкладывать боковые и заднюю стенки топки.

План третьего ряда

Дверь воздуходувки облицована тесаным керамическим кирпичом, смотрящим наружу, и тесаным шамотным кирпичом, смотрящим внутрь.Они должны быть разделены тепловым зазором 5 мм. Устроить это можно так: между кирпичами прокладывают прокладку из упаковочного гофрокартона — как раз необходимой толщины; при растопке картон выгорит и щель образуется сама собой. В местах примыкания шамотных кирпичей к керамическим необходимо предусмотреть температурные зазоры.

Четвертый ряд

В 5-м ряду шамотные кирпичи, образующие боковые стенки топки, немного сдвинуты, так что кирпичи 4-го ряда под ними образуют полку для колосниковой решетки шириной 10–15 мм.Кирпичи следует раздвинуть так, чтобы между ними и решеткой оставался зазор в 5 мм, необходимый для свободного расширения нагретого металла.

Пятый ряд

Кирпич, образующий фасадную стену, следует обрезать под наклоном.

В этом же ряду начинается формирование вертикального канала, соединяющего обе вытяжки.

Когда ряд будет выложен, решетку следует установить на ее место, заполнив зазор между ней и кирпичами песком.

Установка решеток

Параллельно с кладкой 6 ряда нужно установить и закрепить топку. Непосредственный контакт его каркаса с кирпичом не допускается — в качестве прокладки необходимо проложить асбестовый шнур. Снизу дверную коробку можно закрепить проволокой, но сверху потребуется более надежный элемент — проволока быстро перегорит. Вместо этого используется стальная полоса.

Шестой ряд: установка топочной камеры

При кладке 7-го ряда со стороны кирпича, образующего заднюю стенку печи, остается зазор шириной 20–30 мм.Это начало сухого шва.

Седьмой ряд

Выложив по схеме ряд №8, приступаем к укладке 9-го ряда. На этом этапе формируется канал, соединяющий топку с нижним колпаком. Сиреневым цветом обозначены кирпичи в боковых стенках топки, верхние края которых должны быть на 10 мм ниже плоскости ряда. На левую стену нужно будет уложить асбестовую полосу толщиной 10 мм, чтобы она была заподлицо с плоскостью ряда.

Схема восьмого ряда

Обратите внимание на то, как заблокирована дверца топки: кирпичи нарезаются наискосок, образуя «замковую» кладку.

Схема девятого ряда

Размещая 10-й ряд, следует помнить, что керамический кирпич необходимо укладывать без раствора на асбестовую футеровку (им покрывают шамотные кирпичи в стене топки).

Десятая строка заказа

В керамическом кирпиче, окружающем топку, необходимо сделать вырез под варочную панель.Его размеры должны быть такими, чтобы вокруг плиты оставался температурный зазор в 5 мм, то есть кирпичи нужно будет разрезать примерно на 10 мм. А в зоне соприкосновения варочной поверхности с шамотным кирпичом необходимо оставить зазор в 10 мм. Эти кирпичи, разрезанные наискосок, расположены спереди и справа (отмечены оранжевым).

Если плита снабжена ребрами жесткости снизу, необходимо дополнительно прорезать под них пазы в кирпиче — так, чтобы плиты опирались на кирпич по всей кромке.Устанавливают сразу после укладки ряда — на асбестовый шнур, пропитанный глиняным раствором. Промежутки между плитой и кирпичом заполняются песком.

Стены варочной камеры начинаются около № 11. Здесь же установлена ​​дверца для нее, раму которой необходимо обмотать асбестовым шнуром. Проволоку можно снова использовать для фиксации.

Схема одиннадцатого ряда

Строки 12, 13 и 14 в комментариях не нуждаются — просто выкладываем по.

После кладки кирпичей 15 ряда варочную камеру накрывают стальным листом толщиной 3 мм и размером 600х550 мм с вырезом для вытяжного канала.Сверху лист усилен 4 уголками и стальной полосой. Стальное перекрытие исключает попадание в пищу различного мелкого мусора, который мог бы насыпаться в нее из кирпичной кладки.

Установка варочной панели

В кирпичах 16 ряда, обрамляющих выпускной и передний вертикальные каналы, сделаны вырезы под клапаны с учетом температурного зазора 5 мм.

Схема 16 ряда

Когда рядок выложен, клапаны устанавливаются на свои места.

Установка клапанов

После 17-го ряда начинается формирование верхней шапки (18-й ряд). Здесь тоже необходимо оставить без раствора слегка выдвинутые половинки, сняв которые, можно будет очистить основание шляпки от раствора и различного мусора, упавшего в процессе укладки. После очистки извлеченные кирпичи обмазываются раствором и окончательно устанавливаются на свое место.

Восемнадцатый ряд заказа — начало формирования шапки

рядов с 19-го по 27-й выкладываем по порядку.

В 28 ряду установлена ​​заслонка главного дымохода. Под ним следует сделать в кирпиче вырезы глубиной 10 мм (обозначены сиреневым цветом) и такой ширины, чтобы вокруг корпуса клапана оставался температурный зазор 5 мм.

Схема 28 ряда

Клапан нужно устанавливать сразу после укладки ряда, и он укладывается в раствор.

Установка клапана дымохода

Ряды № 29 и 30 перекрывают топку, а в районе №31 начинается набивная труба с дымоходом в кирпич (270х140 мм).

Формовка набивочной трубы

Готовую духовку необходимо тщательно просушить. Для этого его некоторое время держат при полностью открытых дверцах и защелках. Пойдет быстрее, если в топку повесить лампочку мощностью 200-400 Вт. Он обеспечит не только тепло, но и устойчивый конвективный поток, который за короткое время удалит всю влагу.

Первую топку нужно провести с небольшой порцией топлива — огонь сначала должен укрепить стенки топки.

Не стоит браться за отделку печи до того, как она полностью проработает первый сезон — декоративное покрытие может быть повреждено в процессе усадки.

Работа в различных режимах

В летнем режиме печь Кузнецова из отопительно-варочной превращается в варочную. Для этого достаточно открыть специальный вентиль (его так и называют — летний вентиль), после чего дымовые газы будут попадать прямо в дымоход, минуя вытяжки.Соответственно будет греться только варочная поверхность.

Температуру внутри варочной камеры можно регулировать с помощью клапана, установленного на выходящем из нее вытяжном канале. Закрыв защелку и дверцу камеры, ее легко превратить в духовку. Для удобства использования можно закрепить полочки для противня в стенах.

Если нужно быстро прогреть комнату или просушить, открывается дверца варочной камеры. При этом температура на конфорках остается достаточно высокой для приготовления пищи.

Видео: постройка двуколпаковой печи своими руками — часть 1

Видео: часть 2

Печь Кузнецова имеет высочайшие технические характеристики, но при этом вполне доступна мастеру в классе новичка. Но опытным печникам стоит быть осторожными — они часто переоценивают свои знания и что-то делают по-своему, игнорируя рекомендации изобретателя. Подобные отклонения недопустимы — как было сказано, печь Кузнецова рассчитана с высокой точностью и так же точно должна быть построена.Следуйте инструкциям в статье и вы будете застрахованы от ошибок.

Печи Игоря Кузнецова завоевали популярность благодаря своей экономичности и стабильной работе. Их конструкция принципиально отличается, и на основе базовых моделей можно создавать совершенно новые и воплощать авторские идеи, комбинированные печи для дома или бани с оригинальным дизайном.

Главная особенность группы печей, изобретенных Кузнецовым, — отсутствие протяженных дымовых каналов. со множеством изгибов и поворотов. Чтобы максимально использовать тепло от сгорания топлива, канальные печи снабжены системой проходов, по которым движется горячий дым, который нагревает кирпичи. В этом случае духовка нагревается неравномерно на разных уровнях, что может привести к растрескиванию кладки. Кроме того, необходимы узкие места и изгибы.

Печи Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки попадают в так называемый колокол — внутреннее пространство, ограниченное сверху перекрытием, а снизу имеет выходное отверстие.Раскаленный дым поднимается к самому верху вытяжки, где задерживается, пока не начнет остывать. По мере остывания они постепенно спускаются по стенкам колокола, и их место занимает новая порция дыма.

Охлажденный дым проходит через канал в другой колпак или в другой колпак, в зависимости от конструкции и назначения печи. Постепенно по мере прохождения каскадов вытяжек дымовые газы остывают до температуры 120-150 градусов. Температура газов на одном уровне каждого колокола одинакова, что позволяет избежать неравномерного расширения кирпича.

Преимущества колпаковых печей

Печи Кузнецова

    лишены большинства недостатков, затмевающих работу канальных печей, и, помимо высокого КПД, обладают рядом преимуществ: колпаковые печи

  • могут работать на любом твердом топливе — угле, дровах, пеллетах и ​​т. Д. брикеты;
  • температура в топке высокая, от 600 до 800 градусов, поэтому топливо выгорает полностью, оставляя минимум золы, а отсутствие узких мест и длинных каналов позволяет избежать отложения сажи.В результате духовка редко нуждается в чистке;
  • на выходе из каждого колокола формируется «газовый вид» — потоки теплого дыма не допускают встречного потока холодного воздуха, поэтому печь не отдает тепло за топкой даже при открытой заслонке;
  • для кладки колпаковых печей требуется меньше кирпича за счет свободного внутреннего пространства;
  • отопительных модификаций печей при компактных габаритах позволяют обогреть значительную площадь;
  • по данной технологии можно класть печи различного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печи полностью лишены недостатков, однако при их укладке необходимо соблюдать следующие требования:

  1. Кладка ведется строго по схеме, иначе печь может обрушиться во время топки.
  2. Топка и часть нижнего колокола, совмещенная с ней, изготовлены из шамотного кирпича, выдерживающего высокие температуры. Для укладки топки использовался специальный раствор на основе шамотной глины.
  3. Топка выполнена плавающей, без жесткой связи с остальной конструкцией. Это требование связано с разными коэффициентами линейного расширения шамотного и керамического кирпича.
  4. Пространство 5 мм между топкой и стенками печи называется сухим швом, с него полностью удаляется остаток раствора и заполняется прокладками из минерального картона. Некоторые типы духовок требуют, чтобы сухой шов оставался незаполненным, чтобы поток холодного воздуха мог свободно течь.
  5. При кладке стен топки для повышения прочности каждый третий ряд армируют кладочной сеткой.
  6. Двери топки и зольника, а также другие чугунные элементы устанавливаются с зазором 5 см с асбестовыми расширительными прокладками.
  7. Печь запускается после полного высыхания кладочного раствора, постепенно повышая температурный режим.

Просмотры

    В зависимости от назначения колпаковые печи бывают:

  • Отопительные, предназначены для обогрева жилища.Они могут отапливать несколько комнат, в том числе двухэтажный дом;
  • Отопление и приготовление пищи, совмещающее две функции — нагревание и приготовление пищи;
  • Хлеб, предназначенный для выпечки, обычно встроен в комбинированную духовку;
  • Камины;
  • Банные печи;
  • Печи барбекю открытые, в том числе с казаном и хлебной камерой.

На основе технологии Кузнецова кладки можно изготавливать целые топочные комплексы, включая варочную поверхность, духовку, камин, и даже оборудовать их одной или несколькими скамейками.Потоки дымовых газов от разных источников пламени можно легко объединить в одном кожухе, не вызывая ненужных завихрений и противотоков.

Требования к фундаменту

Все печи, сложенные по колокольной технологии, нуждаются в устойчивом фундаменте, не связанном с цоколем дома или бани.

Высота фундамента должна быть не менее 30 см, а его верхняя плоскость должна быть на 5-10 см ниже чистого пола … Фундамент под печь выполняется из монолитного бетона марки М200 и выше двухуровневым. арматура стержня.По горизонтали его размеры должны превышать размеры топки на 10 см с каждой стороны.

Перед тем, как приступить к установке опалубки, необходимо удалить верхний слой грунта и с помощью трамбовки сделать песчаную или песчано-гравийную подушку толщиной 15-20 см. На подушку необходимо укладывать гидроизоляцию, после чего укладывается опалубка из досок, укладывается арматура с обязательной вертикальной перевязкой и заливается бетоном.

Основание просушить 2-3 недели. В случае жаркой и сухой погоды регулярно увлажнять и накрывать пленкой.После этого проводится выравнивание цементно-песчаным раствором и начинается кладка печи.

Простое отопление

На чертеже изображена колокольная отопительная печь. Топка и пространство над ней образуют колокол. Поднимающийся в нее дым нагревает верхнюю часть топки, после чего спускается по широким каналам, расположенным по бокам. Спустившись, они попадают в пространство вдоль задней стенки печи, откуда поднимаются и идут к дымоходу.

Ниже представлена ​​схема заказа. Некоторые кирпичи, как видно из схемы, были распилены для достижения наилучшей аэродинамики. Разрезать кирпич можно болгаркой или циркулярной пилой, заменив стандартный круг на алмазный. В этом случае кирпич необходимо жестко закрепить.

Отопление и приготовление пищи

Колокольня печь с варочной панелью и духовкой. Печка служит крышкой для топливной камеры и духовки, она утоплена в нишу, оборудованную вытяжкой.Духовой шкаф можно использовать как хлебную камеру. Капюшон закрывается клапаном. Топка и пространство вокруг печи облицованы шамотным кирпичом, что позволяет поддерживать в них стабильно высокую температуру.

Печь оборудована летним проходом, который закрывается заслонкой, расположенной в 21 ряд. При розжиге для улучшения первоначальной тяги заслонку можно открыть, тогда дым из топливной камеры будет идти прямо в дымоход. После того, как очаг постепенно разгорится, вентиль постепенно закрывается, и дым направляется по каналам вдоль задней стенки печи, и она начинает работать как отопительная печь.Если необходимо использовать духовку только для приготовления или выпечки хлебобулочных изделий, заслонку оставляют открытой на все время работы.

Видео: как складывать колокольню

Отопление каминно-лежанкой

Чертежи и схема печи взяты с авторского сайта И.В. Кузнецова. Печь оборудована топкой, камином и лежанкой, степень нагрева которых регулируется жалюзи.На рисунке показан внешний вид устройства. Топка и вентилятор расположены с одной стороны, камин — с другой, что позволяет выносить их в разные помещения.

Топка и каминная топка изготовлены из шамотного кирпича, остальные детали — из керамики. Порядок указан ниже.

Банная печь

Еще одна авторская работа Кузнецова — банная печь БИК-41, оснащенная встроенной каменкой и регистром, подключенным к контуру ГВС.Общий вид банной печи показан на рисунке.

Двухъярусная конструкция колокола достаточно проста, в то же время позволяет быстро прогреть печь и топочное отделение бани и длительное время поддерживать в нем температуру. За счет встроенного регистра можно решить проблему нагрева воды для душа. Топка располагается сбоку от комнаты отдыха или в задней части бани. Печь выполнена в виде духовки; дверь находится на боковой стене.

На сайте И.В. Кузнецова, можно найти и другие модели с подходящим тепловыделением, в том числе со встроенным камином, выходящим в комнату отдыха. Как и в других комбинированных печах, обе топки можно топить одновременно и независимо друг от друга.

Русская печь с встроенным камином

    Топка состоит из трех камер:

  • каминная топка;
  • наводнение;
  • варочная камера.

Каминная топка расположена на боковой стенке относительно устья.Под полом находится ниже устья, его свод образует варочная панель. При обжиге горловина варочной камеры должна быть плотно закрыта хорошо подогнанной заглушкой. Порядок русской печи с камином показан на рисунке с сайта Кузнецова. При укладке рекомендуется использовать арматуру из оцинкованной сетки, укладывая ее в один ряд.

На основе печей Кузнецова создано множество интересных и многофункциональных конструкций для дома, дачи или бани.К тому же их дизайн настолько привлекателен, что печь становится центром интерьера, задавая его стиль. Складывать колпаковые духовые шкафы своими руками совсем не сложно, если следовать рекомендациям их автора. На сайте Кузнецова много чертежей и заказов печей различного назначения, указаны их технические характеристики и размеры. Вам просто нужно выбрать подходящий, и ваш дом наполнится уютом и теплом.

Отопительная печь с лежанкой Кузнецова.Колокольная печь для отопления дома своими руками: пошаговая инструкция кладки

закрыть ×

Вот уже более 50 лет печи Кузнецова занимают высокие позиции среди отопительных конструкций для дома, и это неудивительно, так как печи имеют множество преимуществ и разительно отличаются от канальных не только внешне, но и своим характеристики. Кузнецов был первым, кто осмелился опробовать максимально практичную и удобную духовку.

Во всех печах горячий воздух движется по каналам и, проходя через них, нагревает стенки печи, но сам воздух быстро остывает. Такое движение воздуха может быть только при наличии оптимальной тяги, то есть принудительного, но при этом корпус печи нагревается неравномерно, что приводит к растрескиванию кирпича и появлению нежелательных трещин. Благодаря Кузнецову возник самостоятельный принцип движения воздуха в топке. У печей есть второе название — купольные, которое они приобрели благодаря своему уникальному дизайну.

Вытяжки этой печи обязательно должны сообщаться между собой с помощью сухого шва — пространства в 2-3 см, не заполненного раствором, и утеплителя, через который газы переходят от одного кожуха к другому. Говоря простым языком, принцип работы печей Кузнецова заключается в следующем: газы циркулируют и проходят по трубе за счет собственной силы тяжести, а не принудительно, как это бывает при движении по дымоходу.

В канальных печах дым втягивается через трубу, а в колпаковых — выталкивается наружу.В этом случае вытяжка может выполнять роль емкости для нагрева воды или служить местом для приготовления пищи. Даже самая простая купольная печь может служить двойной цели.

На рисунке ниже подробно показан принцип движения газа в колпаковой печи Кузнецова.

Красные стрелки четко показывают, как движется горячий воздух, а стрелками синего цвета отмечается движение холодного воздуха, который поступает в печь снаружи через вентилятор. Из-за того, что холодный воздух больше веса горячего, он не сможет подниматься и опускаться, не влияя на общий температурный режим в шапке.В свою очередь, горячий воздух собирается под колпаком, постепенно остывая там, а затем вытесняется поднимающимися вверх порывами более горячего воздуха.

Достоинства, недостатки и отличия

К достоинствам можно отнести следующие характеристики:

  • Возможность топить печь разными видами топлива
  • Равномерное нагревание стен
  • Хороший отвод тепла
  • При горении не выделяется дым и сажа
  • Необходимость чистки духовки минимальна
  • Духовка не трескается
  • Хорошо сохраняет тепло
  • Форма и дизайн могут быть совершенно разными
  • Экономия топлива
  • Возможность топить печь даже влажными дровами

Одно из главных отличительных качеств печей Кузнецова — повышенный КПД.В обычной русской духовке она составляет 30-40%, а в этих духовках почти 95%, что отличает эти духовые шкафы от обычных русских. Детально и грамотно продумана внутренняя концепция, благодаря которой нагретый воздух дольше задерживается в печи, а холодный, наоборот, быстро уходит в дымоход за счет специального углубления. Также стоит отметить, что печи Кузнецова можно топить. различное топливо, даже низкосортное топливо, такое как опилки, на котором может быть установлено оборудование для горячего водоснабжения.

Кузнецов первым в мире начал использовать автоматическое распределение тяги по каналам, что позволяет исключить потери даже при открытом обзоре. Эта система отличает печи Кузнецова уникальностью и простотой. В печах такой конструкции тепло не тратится зря, а сразу начинает работать на обогрев помещения или горячее водоснабжение, так как выделяемые газы не закручиваются в вихре, как в канальных конструкциях, а отдают свою энергию на пропитку печи.

Если в канальных печах остатки топливных масс просто «вылетают» в трубу, то колпак Кузнецова устроен иначе. Когда топливных масс остается немного и они начинают выгорать, вытяжки играют роль накопителя, задерживая нагретые воздушные массы под своими сводами и отдавая всю энергию стенкам печи.

Из недостатков, которых не так много, можно назвать следующие:

  • Необходимо внимательно следить за порядком, чтобы конструкция была качественной.
  • При изготовлении необходимо использовать только качественные материалы.

Типы печей

Все модели Кузнецова колпаковые, но также имеют разную классификацию. На сегодняшний день известно несколько типов:

  • Колпаковая — имеет один колпак.
  • Два колокола — два колокола.
  • Купол — в этой печи может быть несколько колоколов. Купольные печи используются чаще других, так как их можно спроектировать для любого помещения и дополнить любыми приборами.
  • С бойлером водяного отопления — возможна установка дополнительного оборудования для таких печей.
  • С лежанкой — это печь с местом для лежания.
  • Духовки отопительные и варочные ОВИК — такие духовые шкафы не только обогревают дом, но и дают возможность готовить на специально предусмотренной плите.
  • Духовка-печь — не только разогревается, но и оснащена духовкой, в которой можно запекать.
  • Каминная печь идеальна для утепления дома и проведения вечера у костра.
  • Двухъярусные печи — это печи, которые могут выполнять сразу несколько функций. Например, обогреть комнату, служить плитой, иметь лежанку и духовку. Единственный недостаток двухэтажной колпаковой печи Кузнецова — громоздкие габариты. Такая печь станет идеальным вариантом для больших помещений.
  • Русские печи РТИК — помимо отопления и варочной поверхности, печь оборудована дополнительной печкой, на которой можно сушить дрова или обувь.
  • Уличные печи больше похожи на открытые комплексы, поскольку в них есть грили и мангалы для приготовления пищи на открытом воздухе.

Вышеперечисленные модели — далеко не весь перечень духовок. различного назначения, разработанные по схемам Кузнецова. Также существует множество рисунков, с помощью которых можно сделать смешанные версии с разными функциями. Кроме печей, по проектам Кузнецова делают камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагреть помещение.

Как сделать самому

Чаще всего в домах используются отопительные и варочные плиты ОВИК 5, именно такую ​​плиту мы рассмотрим на примере.

Для изготовления печи Кузнецова своими руками вам понадобятся:

Материал

  • Кирпич двух видов: полнотелый красный (М150) и жаропрочный шамотный (ШБ-8)
  • Песок и цемент ( 3: 1), но можно взять и готовую заводскую смесь
  • Комплектующие для печи: чугунные дверцы, зольная камера, дверцы очистных отверстий, защелки, колосниковая решетка и виды
  • Проволока диаметром 3 мм и длиной 10 м. К нему будут привязаны кирпичи
  • Уголки стальные (2 шт.)
  • Арматурная сетка для фундамента

Инструменты

  • Master OK
  • Молоток
  • Мастерок
  • Вышивка
  • Раковина или ванна для замешивания раствора
  • Рулетка
  • Отвес
  • Уровень
  • Дрель с насадкой-миксером
  • Болгарка

Фундамент

Перед тем, как делать печь, нужно подготовить фундамент. С его закладкой следует быть осторожным и делать все точно по инструкции, иначе фундамент осядет под тяжестью топки, и топка может треснуть, что в дальнейшем приведет к обрушению.

Фундамент должен быть на 15-20 см больше параметров духовки. Только в этом случае он будет соответствовать всем требованиям стандартов.

Это приблизительный чертеж фундамента, на котором показаны использованные материалы и маркировка.

Чтобы сделать фундамент под печь Кузнецова своими руками, вам потребуется сделать следующее:

  1. В первую очередь выкапываем яму глубиной не менее 1 м, именно на этой глубине грунт зимой замерзает.Края и стенки котлована должны быть как можно более плоскими, что позволит использовать меньше цементного раствора.
  2. Далее делаем так называемую «подушку» из песка. Просеянный песок желательно засыпать, чтобы он плотнее сжимался. Высота подушки должна быть около 20 см. Затем оставляем подушку на пару дней для усадки.
  3. Далее нужно изготовить опалубку. Лучшим вариантом будут доски для опалубки, хотя можно использовать и другой материал.Верхняя часть опалубки должна соответствовать уровню пола в доме.
  4. Далее приступаем к монтажу фурнитуры. В качестве арматуры подойдет сетка с ячейками 50 мм и толщиной бруса 6 мм. Сетка должна располагаться так, чтобы она находилась либо в середине фундамента, либо до того, как бетон выйдет из почвы. Последний вариант — самый оптимальный.
  5. Завершающий этап фундамента — заливка бетона. Помимо бетона в состав могут быть добавлены тяжелые минеральные добавки или щебень, а лучшей добавкой станет водоотталкивающий агент, который не позволит впитывать влагу в фундамент и продлит срок его службы.После заливки бетона его поверхность необходимо выровнять шпателем и сразу удалить все дефекты на поверхности.

После завершения вышеуказанных работ фундамент необходимо дать на некоторое время просохнуть. В идеале не менее 30 дней, в зависимости от погодных условий, но затвердеет уже через неделю, поэтому можно приступать к дальнейшему строительству печи.

Переходим к строительству. Поскольку колпаковая печь считается самой распространенной конструкцией, сделаем именно ее.Перед укладкой нужно обратить внимание на важные моменты:

  • Перед первой кладкой необходимо уложить на фундамент слой гидроизоляции, которым может быть рубероид или фольгированная изотермическая пленка. Если фольга укладывается, то ее нужно укладывать блестящей стороной вверх, чтобы она отражала тепловую энергию.
  • Изменять заказ не нужно, так как это может повлиять на работу духовки и срок ее службы. Исключение можно сделать только в сплошных рядах перекрытия и изменения их внешнего вида.
  • Чтобы лицевая сторона выглядела солидно, нужно брать кирпич хорошего качества, ровный и без трещин.
  • Если нужно отрезать кирпич, то это нужно делать болгаркой, края и плоскости должны иметь ровную форму.
  1. Первые два уровня необходимо выложить шамотным кирпичом с использованием цементного раствора. Огнеупорный слой не даст уйти тепловой энергии в фундамент. Со второго ряда нужно начать подготовку зольника и воздуходувки.Кирпичи нужно класть в шахматном порядке и только на глиняный раствор. Также необходимо соблюдать толщину шва, которая должна быть не менее 5 мм.
  2. В третьем ряду начинаем подготовку траектории дымовых каналов.
  3. Для удобства обслуживания печи в дымоходах необходимо сделать четыре стандартных дверцы для чистки.
  4. Решетка для колосниковой решетки должна быть размещена на пятом уровне, а также на этом уровне укладываются перегородки между воздуходувкой, вытяжкой и топкой.
  5. С 5-го по 14-й ряды выкладывают камеру сгорания из шамотного кирпича. Важно не забывать об очень важном факторе: между шамотным и красным кладочным кирпичом должен быть компенсационный зазор. Он нужен для того, чтобы печь не повредилась из-за термического расширения материала.
  6. Необходимо установить дверцы топки и нагнетателя с асбестовым уплотнением.
  7. В рядах 17 и 18 перекрытие вытяжки имеет сплошную плоскость, без отверстий для дымохода.
  8. Как видно в заказе, в 21-м ряду два прохода, которые расположены вдоль внутренних стен.
  9. В 28, 29 и 30 рядах можно сделать небольшие отклонения от порядка, если вы хотите изменить форму духовки. В случае низких потолков следует сделать огневые рубки.
  10. По выкладке внутренняя поверхность должна быть облицована. кирпичная кладка … Необходимо с помощью раствора загладить стыки, добавив в него термостойкий материал.
  11. Перекрытие должно выполняться с 2 чугунными опорными уголками, длина плеча которых должна быть не менее 45 мм, но точный размер необходимо выбирать с учетом нагрузки.

При строительстве кузнецовских печей строительных материалов потребуется гораздо меньше, чем для канальных, так как в купольных конструкциях больше пустого пространства внутри. По этой причине печь можно считать экономичным вариантом, а форма конструкции может быть совершенно разной, в том числе угловой.

Перед тем, как сделать печь Кузнецова своими руками, следует внимательно изучить заказы и не отклоняться от них ни на сантиметр, иначе правильность конструкции может быть нарушена.Также не забывайте, что следует выбирать качественный и надежный материал, который будет соответствовать всем нормам безопасности.

Кузнецовская печь для бани своими руками

1-й ряд необходимо укладывать так, чтобы его поверхность была ровной, что легко проверить уровнем, а форма должна быть в виде прямоугольника.

Как уже было сказано, первый колпак и нагнетатель начнутся во 2-м ряду. Для этого нужно взять кирпич, разделить его пополам и положить каждую часть так, чтобы они были слегка выдвинуты наружу, как показано на рисунке.Вам не нужно использовать раствор. После окончания кладки эти половинки вытаскиваются.

На 2-й ряд нужно 14 кирпичей, а после того, как кирпичи будут уложены, необходимо установить дверцу воздуходувки, которая должна поддерживаться несколькими кирпичами. Оборачиваем каркас шнуром, как указано в рекомендациях. Его необходимо закрепить проволокой, которую необходимо уложить в швы. Также проволока используется для усиления стенок топки, которые необходимо укладывать в каждом четном ряду.

Раскладываем третий ряд, в котором входящие в него кирпичи должны хорошо фиксировать дверцу поддувала.

Дверь воздуходувки в 4-м ряду должна быть облицована тесаным керамическим кирпичом, который должен смотреть наружу, и тесаным шамотным кирпичом, который должен смотреть внутрь. Между ними должен быть зазор 5 мм. Чтобы сделать зазор, вам понадобится прокладка из гофрокартона. Такой зазор необходимо делать во всех местах пересечения кирпичей двух типов.

В пятом ряду шамотный кирпич, образующий боковые стенки топки, необходимо немного сдвинуть, чтобы кирпичи нижнего ряда образовали полку, ширина которой должна быть не менее 15 мм.Это необходимо для решетки. В этом же ряду начинаем формировать вертикальный канал, соединяющий обе вытяжки. После того, как ряд будет полностью выложен, устанавливаем решетку, а промежутки между ней и кирпичом заполняем песком.

При кладке шестого ряда также устанавливается топочная дверца. Между дверной коробкой и кирпичом прокладывается асбестовый шнур, который внизу закрепляется проволокой, а вверху — железной полосой.

При кладке седьмого ряда, сборки из кирпича, образующего заднюю стенку печи, оставляют зазор 30 мм — это начало сухого шва.

По схеме выкладываем восьмой ряд.

В девятом ряду формируется канал, соединяющий топку с нижним колоколом. На схеме сиреневым цветом выделены те кирпичи в боковых стенках топки, верхние края которых должны быть на 10 мм ниже плоскости ряда.

При кладке десятого ряда не забывайте, что на асбестовую футеровку, покрывающую шамотный кирпич, кладут керамический кирпич без раствора. В керамическом кирпиче, окружающем топку, нужно сделать вырез под варочную панель.Размер выреза должен быть таким, чтобы вокруг доски оставался зазор 5 мм. В месте соприкосновения шамотного кирпича с панелью необходимо оставить зазор 10 мм. Такие кирпичи, нарезанные наискосок, располагаются справа и спереди, на чертеже обозначены желтым цветом.

В одиннадцатом ряду начинаются стенки варочной камеры, в которой устанавливается дверца для камеры. Не забудьте обмотать каркас асбестовым шнуром и плотно зафиксировать проволокой.

С 12 по 14 ряды укладываем кладку по порядку.

После завершения укладки кирпича в 15 ряду варочную камеру накрывают стальным листом толщиной 3 мм и размером 60Х55 см с вырезом для вытяжного канала. Для усиления листа используем 4 штуки из уголка и стальную полосу.

17 ряд делаем по порядку, а в восемнадцатом ряду начинаем формировать верхнюю шапку.

С 19 по 27 ряд ставим плиту в соответствии с порядком. В 28 ряду приступаем к установке основной заслонки дымохода.Здесь тоже нужно будет оставить зазор вокруг клапана 6 мм, а глубина под ним должна быть 11 мм.

После того, как кладка будет полностью завершена, печь нужно дать немного просохнуть, и начать топить небольшим количеством дров.

Колокольная печь для бани также приобрела немалую популярность, так как отапливает все основные банные помещения и обладает хорошей теплоотдачей при минимальном расходе топлива. Кузнецовские двухъярусные банные печи просты и эффективны. Проблема нагрева воды в душе легко решается благодаря встроенному в духовку регистру.

Если вы решили сделать печь Кузнецова своими руками, то стоит изучить несколько вариантов заказа, которые помогут сделать это правильно и с соблюдением техники безопасности.

Экология потребления. Усадьба: Печи инженера Кузнецова известны не только в стране, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полвека назад нисколько не уменьшилась, а наоборот — печи Кузнецова становятся все более популярными.

Печи инженера Кузнецова известны не только в стране, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полвека назад нисколько не уменьшилась, а наоборот — печи Кузнецова становятся все более популярными. Целью модернизации старой конструкции русской печи с не столь значительным изменением ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.Возможно, это было предвидение — ведь тенденция к удорожанию всех видов энергоресурсов, в том числе биотоплива, упорно говорит о том, что нам придется экономить ресурсы, причем на полном серьезе? Но полвека назад слова «энергоэффективность» и «энергетическая независимость» в контексте жилого дома были не так привычны, как сегодня.

Внешний вид колокольной печи Кузнецова практически не отличается от моделей традиционных русских печей.Но теплотехнические параметры несколько другие — только один пример:

  • Для обогрева дома площадью до 100 м2 достаточно одной колпаковой печи Кузнецова, вырабатывающей около 4-5 кВт.
  • по справочным данным: для обогрева заданного объема необходим агрегат с показателем не менее 10 кВт тепловой мощности

Плюсы печей Кузнецова:

  • Очень высокий КПД для дровяных печей — не менее 80%
  • Топливо горит при высоких температурах
  • Печь работает на всех видах твердого топлива — дровах, угле и буром угле, брикетах и ​​т. Д.
  • Сжигание топлива до минимального зольного остатка, как следствие — не только экономия топлива, но и упрощение эксплуатации, так как золу нужно убирать из топки значительно реже
  • При частоте включения топливных вставок в кузнечном помещении всего два раза в день можно получить тепловой режим в доме, который выгодно отличается даже от режима квартир с центральным отоплением. В квартире в многоэтажном доме колебания температуры происходят чаще, чем в частном доме, отапливаемом печью Кузнецова, что дает равномерную теплоотдачу между топками
  • Совместить печь Кузнецова и водонагреватель в домашних условиях несложно и часто применяется на практике.Внутри топки установлен трубчатый теплообменник, который подключается к трубопроводу отопительного контура. Главный плюс в том, что технология нагрева и теплоотдача печи при модернизации остается неизменной, без малейшего снижения КПД.
  • Конструкция кузнечного дела позволяет устраивать низкие дымоходы, при этом нет снижения тяги. Этот факт несколько удивителен для тех, кто впервые знакомится с устройством и работой этих печей.
  • Особенности внутреннего устройства печей Кузнецова позволяют устанавливать агрегат практически в любом помещении любого размера, независимо от того, для чего оно предназначено. И на кухне, и в общих помещениях печь выглядит солидно и эстетично, органично вписывается во многие интерьеры
  • Самое интересное и необычное в кузнечном деле в контексте домашней печи: вид можно оставить открытым. Это важнейшая деталь духовки и одно из условий безопасной повседневной эксплуатации — печь Кузнецова нужна только в случае возникновения аварийной ситуации.Дело в том, что когда процесс сгорания топлива подходит к концу и начинается охлаждение, тяга в каналах топки перераспределяется самопроизвольно, «автоматически»

Распределение тяги осуществляется по особой схеме, что является уникальной особенностью конструкции печи. В устройство вводятся каналы, которые называются массовыми. По этим выходным каналам воздушные потоки, подчиняясь тяге, проходят рядом с нагретыми частями печи. При наличии огня в топливном отсеке топки этот огонь «притягивает» часть воздушных потоков.

По материалоемкости печи данной конструкции также есть интересный факт: колпак Кузнецова имеет больше свободного места внутри, она более «пуста» по сравнению с большинством многоканальных моделей. В заказах могут быть вариации, но расчеты показывают, что печь Кузнецова требует меньше строительного материала для строительства, примерно в 1,4–1,5 раза на единицу выделяемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходов в виде длинных и узких канальных конструкций преследует одну из целей — экономию.Вихревой поток раскаленных дымовых газов не достигнет выхода из дымохода, пока не оставит всю свою энергию и тепло в печи. Все классические печи со сложными многооборотными дымоходами (например, пятиоборотные голландские печи) в той или иной степени имеют турбулентность потоков в своих сложных трубах. Зимой печка часто гудит, эту «музыку» слышали все, кого топят большие печи.

Конструкции с циркуляцией длинных дымоходов и длинных дымоходов работают так, чтобы дымовой газ отводил все тепло внутри печи — теоретически.Но на практике часто оказывается не совсем так, и в результате отклонений КПД печи дает процент меньше ожидаемого — до 55-60%. Причина только одна — большая часть энергии все равно уходит в атмосферу через дымоход. Теплоотдача огромна, но в конструкции воздуховода только часть его используется для нагрева теплоносителя в теплообменнике и для нагрева воздуха в помещении. Другая часть влетает в трубу, по разным схемам, но ни одна из этих схем не подходит:

  1. Раскаленный турбулентный поток влетает в трубу, почти не успев остыть
  2. Дымовой газ успевает остыть, но слишком быстро — а остатки дыма в твердых частицах просто огромны, а отложения сажи заставляют чистить дымоход чаще, чем планировалось

Даже не понятно, какой из вариантов менее желателен.Когда теплотехники шутят, можно услышать сравнение канальной конструкции топки не меньше, чем ядерного реактора. Но кузнецов сравнивают с термоядерными, и вся энергия и все тепло, выделяемое топливом, уходит в отапливаемое помещение. Но что еще более важно, выделяется необходимое количество тепловой энергии — столько, сколько нужно, и не более того. Такая схема возможна благодаря особой организации движения дымового газа — он не вращается многократно в каналах, а сразу подается в корпус топки.

Колпак печь, сравнение

Колпаковая печь как модель известна давно, такая же схема используется в печах Кузнецова — внутренняя полость печи устроена таким образом, что дымовой газ свободно перемещается. Но при этом организуется пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать на примере двуколпаковой печи Кузнецова, то процесс пиролиза, причем саморегулирующийся, идет прямо под первым колпаком.Схема «регулирования» следующая: как только топливо в топливной камере разгорается сильнее, дымовой газ, заполняющий колпак, движется вниз. Сдерживаемый колпачком газ не может подниматься вверх и не только увеличивается в объеме, но и уплотняется и всей своей массой давит на огонь, который не может не терять часть своей интенсивности. В результате процесс горения спадает до определенного значения, и давление газа ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двуколпаковые печи должны иметь круглое сечение.Тогда внешний купол, или стенка блока, где будут нейтрализованы генераторные газы, будет служить второй крышкой — оксидом углерода CO и оксидом азота. В этом случае в дымоход уйдет только водяной пар и углекислый газ. Но в то же время круглое сечение печи создает некоторые проблемы при строительстве и эксплуатации:

  1. Чистить круглую печь неудобно, это отмечают владельцы таких печей
  2. Двери сложнее монтировать, чем в плоскую стену

В результате действуют более практично — соединяют обе вытяжки дымоходом, устанавливая их друг над другом.В этом случае КПД будет меньше, порядка 2-3%. при желании можно интегрировать печь в систему отопления дома или иметь горячую воду из топки — проточные теплообменники устанавливаются под вторым колпаком, а не под первым, что обеспечивает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирают относительно попроще, в том числе по материалу. кроме того, под вторым сводом не будет отложений сажи, а металл встроенного теплообменника прослужит дольше.

Разработано множество модификаций печей Кузнецова — и не только домашних печей для отопления жилья. Есть целая линейка моделей для бань, печей со скамейками. Отдельное место занимает популярная линейка отопительных и варочных плит. Но по принципу внутреннего устройства — все варианты аналогичны.

Некоторые нюансы строительства печи Кузнецова:

  • Корпус печи возведен из печного красного кирпича марки не ниже М150
  • .

  • Для топочного участка нужен жаропрочный и огнеупорный кирпич, практически единственный вариант — шамот.Марка Ш-5; Шб-8, габариты значения не имеют, так как топка конструктивно не связана с корпусом топки
  • Вся конструкция печи должна быть отделена от корпуса печи, вариант — плавающая конструкция. Причем дело не только в том, что нет перевязки топочного и шамотного кирпича, но оба модуля принципиально разделены — никаких креплений, выступов или опорных частей не допускается. Между шамотной кладкой и печным кирпичом также не должно быть раствора, а должны быть только компенсационные зазоры, заполненные термостойким материалом (базальтом, каолином или другими видами картона или ваты).Причина — слишком большая разница в характеристиках теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта шамотного и керамического кирпича, нагретого до высоких температур, настолько велики, что приводят к разрывам кладки стен печи. Разделение и плавающее расположение решают эту проблему.

Небольшой минус колпаковых печей в том, что при уменьшении их объема КПД тоже немного снижается, даже при выборе идеальной формы печи — круглой в сечении.В небольших помещениях обычно устанавливают небольшие печи, поэтому небольшое снижение КПД неизбежно. Интересная альтернатива изготовлению печи Кузнецова из металла пока адекватно не реализована. Конструкция и форма кузницы никоим образом не определяют касательные напряжения, и это только один аргумент в пользу сварного металлического корпуса печи. Стоимость материала, конечно, немного пугает, но дешевый чугун невозможен из-за его массивности и хрупкости, в том числе некоторой термической хрупкости.

Модель поковки из стального листа, окрашенного порошковой краской — заманчивая перспектива, но есть и технические проблемы, одна из которых — сложность эффективной футеровки свода небольших печей. А у первого колокола кузнечного цеха под крышей очень высокие температуры, слишком горячие дымовые газы и металл без футеровки долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. опубликовано

Если у вас возникнут вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.


Печи Кузнецова очень популярны как в России, так и в мире. С 60-х годов Кузнецов работает над созданием идеальной печи, за долгие годы в его творчестве появилось много единомышленников. Коллектив мастеров разработал множество новинок и наполнил рынок печей своей продукцией.

На протяжении многих лет различные изобретатели пытались создать печей с максимальной эффективностью.
, так как их основная задача — эффективная работа с минимальными затратами… Наверняка есть много желающих сделать печь для бани своими руками, и это возможно. Сегодня эта тема как никогда актуальна, поскольку цены на отопление стали очень высокими. Печи колокольного типа могут хорошо и быстро обогреть дом, а также имеют интересный внешний вид.

Гребень Кузнецова конструкция движения газа … Он создан для того, чтобы тепло могло дольше оставаться в середине вытяжки, а потоки холодного воздуха уходили через специальное углубление.

Долговечный горячий воздух сохраняет тепло в помещении , а холодный воздух не охлаждает кирпич, уходя через трубу. очень высокий, а КПД печи Кузнецова будет будет 95% , среди этого очень хороший показатель, так как всем известная русская банная печь имеет КПД всего 40%.

Преимущества

Колокольная печь имеет простое устройство и состоит из нижнего яруса и топки, которые объединены в колокол — основной элемент такой печи. для бани — это заказ :

  • прогревается равномерно и тоже тепло отдает ;
  • чистить нужно очень редко, так как нет копоти и дыма;
  • тепло практически не испаряется, так как печь имеет высокий КПД ;
  • Дизайн современный и оригинальный.

Читайте также: Монтаж печи с выносной топкой в ​​баню

Чтобы сделать печь для бани своими руками, следует строго придерживаться технологии изготовления, делать все четко по чертежу, а также использовать высокую -качественный материал.

Просмотры

Мастера придумали самые разные печи, которые отличаются не только внешним видом , но и назначением :

  • отопление;
  • для приготовления пищи;
  • для бани;
  • на открытом воздухе, например, барбекю;
  • печи с лежаком.

Когда вы определитесь с вариантом печи для бани, которую хотите изготовить дома, то, в первую очередь, вам потребуется сделать чертежи для заказа. Порядок — это способ укладки кирпичей, и каждый ряд укладывается по-своему.Сбор заказа напоминает конструктор, если приложить усилие и потратить немного времени, то с ним справится каждый .

Банная печь

Банная печь может обогревать три помещения одновременно. Это парная, умывальник и комната отдыха. Также печь для бани выполняет функцию вентиляции, и может создавать пара различных параметров, … Она может регулировать влажность и температуру, при ее использовании помещение быстро нагревается и самостоятельно поддерживает необходимую температуру.Правильный заказ гарантирует безупречный результат.

Кроме того, она может вырабатывать электроэнергию … А если сделать печь с камином, то можно готовить еду на углях. Люди, которые используют печь для сауны, подтвердили, что она может создавать как влажные, так и паровые условия в сауне. Сделать такую ​​печь Кузнецова без сложностей можно по чертежу .

Необходимые материалы

Поскольку печь Кузнецова намного меньше стандартных отопительных агрегатов, для ее строительства требуется гораздо меньше материалов:

  • огнеупорная глина;
  • песок очищенный;
  • металлическая проволока;
  • уголок железный;
  • задвижка и нагнетатель;
  • решетка;
  • плита подовая.

Чтобы очистить песок , его необходимо просеять мелким ситом. Рекомендуется использовать горный песок, так как в его составе практически нет мусора. Чтобы не перенапрягаться и сэкономить время, можно использовать готовую смесь глины и песка, которую легко найти в хозяйственных магазинах .

Кирпич огнеупорный должен быть марки ШБ-8 или ШБ-5 , а облицовочный для кладки — не ниже марки М150 … Чтобы узнать, сколько вам потребуется кирпича, нужно воспользоваться чертежами.

Читайте также: Как топить сауну

Делаем фундамент

Хорошо, когда печь делают при строительстве дома, тогда фундамент под нее можно делать сразу … Нести надо в Учтите, что фундамент должен быть на 10 сантиметров больше духовки по всему периметру. Фундамент необходимо делать прочным, т.к. конструкция тяжелая .

На что обращать внимание:

  • Фундамент дома не обязательно должен быть таким же, как фундамент печи.
  • Если печь должна стоять у стены, то фундамент должен находиться на расстоянии не менее 5 см от основного, при этом расстояние должно быть засыпано песком.
  • Качественная гидроизоляция не повредит фундамент. Для этого нижний слой ямы засыпают песком, а высохший фундамент засыпают рубероидом.
  • По возможности необходимо сделать арматуру; для этого используется металлический каркас.

Фундамент делается на одном уровне с основным, при необходимости можно добавить кирпич.

Как сделать кирпичную кладку и топку

Топка должна быть из огнеупорного кирпича, а внешние стены топки должны быть облицовочными. Тогда они будут вести себя по-другому при нагревании и охлаждении. Топка должна быть плавающей, для этого стоит сделать вокруг нее сухой шов. Если этого не сделать, кирпичи при эксплуатации могут сломаться … При работе стоит обратить внимание на порядок, потому что если неправильно связать кирпичи, нужные в результате не получится .

Для изготовления сухого шва кладочный раствор удаляется между внутренним и внешним кирпичом, а образовавшаяся полость заполняется минеральным картоном. Обязательно проследите, чтобы выступы огнеупорных кирпичей не попадали в углубления керамической, это сделает топку полностью самостоятельной конструкцией. Кирпич шамотный кладут на кромку , а керамический — как угодно.

Армируем конструкцию проволокой

Каждый третий ряд прокладываем металлической проволокой, это небольшая, но необходимая деталь, которая сделает конструкцию надежной.Железные детали необходимо вставить в кладку с зазором 0,5 см и заполнить образовавшуюся пустоту огнеупорной ватой.

И. В. Кузнецов — человек, всю свою жизнь посвятивший проектированию печей. Он изобрел огромное количество новых дизайнов, а также работал над их улучшением. Его деятельность в этой области началась в 1962 году. Сначала он почти не нуждался в рекламе. Известность пришла благодаря положительным отзывам покупателей. Сегодня у Кузнецова есть свой сайт и команда единомышленников.На сайте размещены многочисленные дизайны, разработанные лично И. В. Кузнецовым по его специальной технологии. Рассмотрим данную технологию подробнее, ведь она отлично подходит для строительства печей в современных жилищах, поскольку обеспечивает не только качественную меблировку помещения, но и придает определенную изюминку его внешнему виду.

Основным показателем, к которому стремился И.В. Кузнецов в своих разработках, является повышение КПД печи … В зависимости от назначения тепловые устройства оснащались улучшенными возможностями.В некоторых была повышена сохранность тепла, в других была заменена печь или добавлено оборудование. О качестве этих конструкций свидетельствует их известность и длительная эксплуатация. Многие в целях экономии, но зная о положительных отзывах печей Кузнецова, берутся делать их своими руками. Это возможно при строгом соблюдении процедур и использовании правильных материалов.


Особенности печей Кузнецова

Как уже было сказано, главное в разработках Кузнецова — это эффективность и производительность.С научной точки зрения это высокий показатель эффективности. Отличие этих печей — принципиально новая и совершенная разработка … Система внутреннего движения газа продумана максимально грамотно. Горячий воздух дольше задерживается в топке и сохраняет тепло, а холодный воздух быстро улетает в дымоход через специальное углубление. Эти печи называются « колокольные ». Такое название образовалось потому, что внутри него, по проекту, делают своеобразный «колокол» — соединение очага и нижней части топки.Он действует как разделитель между горячими и холодными газами. Горячие поднимаются в колокол и остаются в нем, концентрируя тепло. Температура горения в таком колпаке намного выше, за счет чего получается КПД 95%. Для простого сравнения следует отметить, что традиционная русская печь имеет стоимость 25-40%. Используемая в печах И. В. Кузнецова система свободного движения газа более естественна, ограничивает образование сажи, оптимизирует равномерный нагрев и работу печи.

Отсюда и другие преимущества:

  • равномерный нагрев и теплопередача;
  • дополнительные места для установки стального ТЭНа;
  • горение без копоти и дыма;
  • необходимость в очистке снижена в десять раз;
  • низкий уровень теплопотерь;
  • рентабельность;
  • устойчивость к растрескиванию;
  • возможность поэкспериментировать с формой и дизайном духового шкафа.

В зависимости от основного назначения бытовые печи бывают разные.

  1. Духовки созданы для приготовления пищи.
  2. Отопление используется в основном для отопления жилых помещений.
  3. Печи для сауны соответственно устанавливают в баню.
  4. улица есть как комплексы, так и простые мангалы.
  5. Хлеб … Их часто сочетают с кулинарией и прочим.
  6. Назначение каминных печей в первую очередь эстетическое.

И это далеко не весь перечень разнообразия печей различного специального назначения, конструкции которых разработал Кузнецов.Кроме того, есть удобная возможность создавать смешанные представления с использованием нескольких функций. И даже создание целых многофункциональных комплексов. Например, в быту очень популярны отопительные и кухонные плиты.

Как самому построить печь Кузнецова

Перед тем, как реализовать идею сделать печь Кузнецова своими руками, нужно определиться с , какую функцию она должна выполнять … Кузнецов разработал более 150 чертежей отопительных приборов , поэтому определиться и выбрать подходящий вам вариант не составит труда.Рассмотрим вариант простая нагревательная печь.
.

Изучите план помещения, в котором вы собираетесь его установить. Если дом еще не построен, спланируйте размещение так, чтобы каждая комната отапливалась одинаково. … Встраивать отопление в готовый дом нежелательно, но возможно при необходимости. В этом случае расположение балок и несущих конструкций необходимо учитывать при организации места для дымохода.

Тогда подумайте о подготовке фундамента … Он сделан из бетона, на 10 см шире запланированного размера печи. По возможности фундамент под печь лучше спланировать заранее в процессе строительства дома. Операция по закладке фундамента трудоемкая … Поэтому, если вы не уверены в своих силах, пригласите на этот этап специалиста.

Основные правила, которые необходимо знать

  • Огнеупорный кожух внутри печи должен как бы висеть на воздухе , быть свободным со всех сторон. Это необходимо, потому что кирпич при нагревании расширяется.
  • Не всегда видно на чертежах, но внутренний огнеупор кладка всегда производится по краю … Это касается шамотного кирпича. Глиняные кирпичи на столбах и внутренних стенах кладутся на усмотрение мастера.
  • Каждые два ряда кирпича нужно укрепить связки путем прокладки проволоки.
  • Металлические элементы, двери и другое оборудование должны быть установлены, оставляя место для возможного расширения. … Между кирпичом и металлическим элементом помещается специальная прокладка.
  • Желательно обработать кирпич по окончании строительства огнеупорным составом.
  • Первая растопка начинается с минимальной температуры и с последующим постепенным нагревом.

Заказать

Уложить духовку своими руками для человека — посильная задача. Понять принцип работы духовки сможет любой желающий, это несложно. Но для создания качественной духовки все же следует беспрекословно использовать чертежи и заказы … Заказ — это комплект чертежей, изображающих пошаговую схему топки, отдельно для каждого ряда кирпичей. Не рекомендуется произвольно менять что-либо на чертежах. И уж тем более не стоит этого делать, если вы беретесь за такую ​​работу впервые. Кузнецов потратил много лет упорного и кропотливого труда, чтобы создать сотни совершенных и проверенных чертежей. Вам остается только выбрать и приступить к делу.

Какие материалы нужны

  1. Внутренний кирпич … Используются огнеупорные шамотные кирпичи. Правильное количество лучше всего рассчитать самостоятельно по чертежу. Для простой конструкции это не так уж и нужно. Некоторые из-за ограниченных финансовых ресурсов не используют шамотный кирпич. Это допустимо.
  2. Кирпич уличный … То есть кирпич глиняный обыкновенный, допустимая марка — М150. Для строительства отопительных приборов лучше не использовать кирпич более низкого качества.
  3. Глина (100-130 кг). Желательно приобретать хорошего качества, тем более что сейчас в магазинах широкий ассортимент достойного материала.Выбор некачественных материалов может негативно сказаться на первом обжиге готовой печи. Такой раствор легко потрескается.
  4. Песок очищенный. Обычно песка берут вдвое больше, чем глины. Купить готовый глиняно-песчаный раствор можно в магазине. Так вы не ошибетесь с пропорцией. На смесь глины и песка на 500 кирпичей нужно около 0,2 куб. м.
  5. Арматура металлическая. Это задвижка, дверцы топки и нагнетателя, колосниковая решетка, 5 метров проволоки и два стальных уголка.

Вариант заказа Колпак Кузнецова … Может быть использован для самостоятельной укладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей следует выложить согласно рисункам в пронумерованном порядке. При этом не забываем про ранее описанных правил. Эта печь — одна из самых простых в конструкции и универсальных для повседневного домашнего использования.

Есть несколько функций для создания этого конкретного проекта.Здесь канал между первым и вторым ярусами делается в четверть кирпича для удлинения топки. А на 21 ряду нужно оставить два узких прохода по бокам внутренних стен. Они нужны для розжига печки. Это все, что нужно знать начинающему мастеру. А сделав первую работу, вы поймете, что это просто и понятно. Главное не бояться заводиться, и все пройдет само.

Тогда вы сможете сами сделать более сложную конструкцию.Кузнецов разработал разнообразных интересных вариантов
, что вы наверняка захотите воплотить в жизнь не один из них.

При строительстве или покупке загородного дома в первую очередь учитывается вопрос отопления. Все зависит от того, как часто вы планируете использовать помещение для проживания. Рассмотрим только один пример, когда в загородном доме решено проводить только выходные, в остальных случаях предложенные варианты неактуальны.

Содержание:


Каминная печь

Классический вариант — каминная печь Кузнецова.Печь применяется повсеместно, ее универсальность, варианты конструкции и исполнения проверены временем. Режим обслуживания духовки предполагает двукратную топку в сутки. Утренняя топка печи, чтобы обеспечивать тепло в доме на целый день, также предназначена для возможного приготовления пищи. Вечером печь топится для ночного прогрева. Средний сельский дом на зимний период требует заготовки около 5-10 кубометров древесины. Отнимаем рабочие дни, в итоге имеем результат — два кубика дров на зиму.В общем, не так уж и много.

Отличия печей

Печь Кузнецова не имеет особых принципиальных отличий от других печей. Традиционная черепица придает ей привлекательный вид и постоянное напоминание о рождественских праздниках. Плитка изготавливается вручную, поштучно — стоимость такой печи соответственно на порядок выше.

Печное отопление

Любая хорошо сложенная печь дарит равномерное и комфортное тепло всему дому.Процесс разогрева печи добавляет положительных эмоций времени, проведенному в загородном доме.

Функции камина

Камин — как вид отопления, следует рассматривать только для одноместного помещения. Несомненно, он является частью интерьера гостиной и не в состоянии обогреть весь дом. Камины бывают двух типов: с открытой топкой и защищенные огнеупорным стеклом. Камин дает эффект тепла практически сразу, но остывает без дополнительной прокладки топлива уже через час.Сухая древесина хорошо и быстро горит. Кузнецова тоже существует.

Описание каминной печи Кузнецова

Печи и камины обычно строятся из керамических кирпичей без использования цемента, что улучшает их буферные свойства по аккумулированию и равномерной теплопередаче. Дополнительно печи оснащены многопроходной системой отвода горячих газов, что снижает теплопотери.

Дымоход

Любой прибор, работающий на твердом топливе, предусматривает отвод дымовых газов, то есть дымоходы.Это касается и небольших печей под общим народным названием «буржуйка». V самодельный вариант, представляют собой отрез трубы большого диаметра и оснащены печной атрибутикой. Они также производятся из чугуна с хорошей литой конструкцией. Крайне прожорлив и пожароопасен.

Следует отметить, что необходимо усилить меры пожарной безопасности при использовании открытого огня. Элементарные навыки пользования духовым шкафом безусловны.

Схема строительства

Видео

Камин Кузнецова на заказ чертежи.Строительство печей Кузнецова, их преимущества и чертежи

Идеи создания сверхэкономичных печей И. В. Кузнецова заимствованы во всем мире, в том числе в США и Европе. При ответственном подходе можно сделать одну из печей по модели Кузнецова своими руками.


Применение печи Кузнецова

За годы своей изобретательской деятельности И. В. Кузнецов разработал около 150 моделей печей, предназначенных для использования во всех без исключения сферах жизнедеятельности человека, где требуется тепловыделение.По типу специальности «кузнецы»:

  • отопление;
  • кулинария;
  • отопление и приготовление пищи;
  • ванна
  • открытый, предназначен для копчения продуктов, барбекю и гриля;
  • каминов с открытым очагом, позволяющих любоваться пламенем.

Примеры печи Кузнецова

Преимущества и недостатки

Широкая популярность печей Кузнецова и глубокое уважение к ним людей, разбирающихся в печном деле, объясняются рядом преимуществ:

  1. КПД «кузнецов» превышает 80%, а в некоторых моделях может достигать 95%.
  2. Печи работают в высокотемпературном режиме, но при этом обходятся без материалов и технологий, имеющихся только на заводе.
  3. Высокотемпературный режим позволяет топить печь даже на самом отработанном и некачественном топливе.
  4. Опять же из-за высокой температуры При сгорании топливо окисляется почти полностью, поэтому сажа образуется в минимальных количествах. Духовка может не нуждаться в чистке несколько лет.
  5. Конструкция печи обеспечивает очень равномерную теплопередачу между топками, при этом на нее расходуется меньше материала, чем при строительстве по традиционной технологии.
  6. В печах, оборудованных теплообменником, тепло для нагрева воды берется из дымовых газов, а не из топки, так что «кузнец» может легко выполнять функцию котла без ухудшения рабочих характеристик.
  7. Принцип работы печи обеспечивает хорошую тягу, поэтому нет необходимости строить высокий дымоход.
  8. «Кузнецовка» очень гибкая как в дизайне, так и в дизайне. То есть его можно легко адаптировать к любому помещению, не жертвуя производительностью и экономичностью.
  9. Печь сконструирована таким образом, что после розжига ее дымоход не нужно загораживать для обзора. Отравление угарным газом полностью исключено.
  10. Конструкция предполагает равномерное распределение тепла в теле печи, поэтому в кладке не образуются трещины от локальных деформаций.

А что с недостатками? Технически их нет, но все же нужно что-то учитывать. У печи Кузнецова не может быть массивных стен — это свело бы на нет многие ее достоинства.Но в то же время он подвергается довольно высоким тепловым нагрузкам. Поэтому этот агрегат необходимо тщательно рассчитывать и проверять на этапе разработки и строить так же тщательно, с неукоснительным соблюдением всех технологических требований. При малейших отклонениях от технического регламента «кузнечное дело» окажется очень недолговечным.

Также русскую печь можно сложить своими руками, если следовать подробной инструкции … Вы можете найти их в нашей следующей статье :.

Устройство и принцип работы

Изобретатель И. В. Кузнецов взял за основу известную своей экономичностью колпаковую печь.

Похоже на колпак — прототип Кузнецова модели

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах их втягивают в дымоход, часто не успевая отдать тепло кирпичной массе, то в колпаковых печах они долго закручиваются под куполом вытяжки, пока не остынут.Только после этого они спускаются к выпускному отверстию, откуда затем попадают в дымоход. Колпак, наполненный газами, одновременно играет роль вида: холодный воздух из дымохода не может проникнуть в него, как вода не может наполнить перевернутый водолазный колокол. Этот эффект называется газовым обзором.

Изобретатель работал с усложненным вариантом такой печи с двумя колпаками.

Схема двухзвонника модели

Как видите, вытяжки подключаются последовательно, то есть отбор тепла дымовых газов происходит по двухступенчатой ​​схеме.Раньше строительство печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, например, тяга во втором колпаке может легко сорвать газовый затвор в первом, сводя на нет эффект «газового обзора».

Мастер справился с этим недостатком следующим образом. Печь была оборудована так называемыми выходными каналами, проложенными в обход теплоаккумулирующих частей массива. Пока пламя горит в топке, формируемый им конвективный поток обеспечивает работу тяги в штатном режиме.Когда топливо израсходовано и конвекция прекратится, тяга перераспределится сама по себе, так что поток холодного воздуха будет проходить через нижние каналы, а не через нагретый корпус печи.

Это решение не только компенсировало нестабильность газового обзора, но и оказалось более надежным: пробку, образованную газами, можно выдернуть сильным порывом ветра, а в печи Кузнецова тяга перенаправляется подальше от горячей массы при любых условиях.Кроме того, благодаря наличию выходных каналов отпадает необходимость в организации вентиляции помещения.

Как это работает

Вот последовательность, в которой протекают процессы в печи Кузнецова:

  1. За счет попадания воздуха через нагнетатель (поз. 1) в топку (поз. 2) топливо сгорает, образовавшаяся смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его крышей (поз. 4) пиролизный газ окончательно разлагается на горючие компоненты, которые здесь сжигаются.Такая конструкция обеспечивает эффект саморегулирования: при сильном горении пламени газовый затвор увеличивается и блокирует тягу; из-за ослабления тяги ослабевает и горение в топке, газовая пробка, остывая, уменьшается и тяга возобновляется.
  2. Условно холодные газы из нижнего колпака поступают в верхний колпак (поз. 5). Если печь круглая (это идеальная форма для схемы с двумя колоколами), то ее корпус играет роль верхнего колокола. В его верхней части (поз. 6) происходит дополнительное окисление.оксид углерода и оксид азота, поэтому выхлопные газы, попадающие в дымовую трубу (поз. 7), в основном состоят из диоксида углерода и водяного пара. Газы, попадающие во второй колпак, уже не сверхгорячие — температуры от 200 до 400 градусов — и химически агрессивные, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отвод тепла для воды никак не меняет режим работы топки, так как высокотемпературная часть — топка + нижний колпак — утеплена кирпичной стеной.

Из-за высокой температуры горения шамотную топку в печах Кузнецова следует делать изолированной от основного массива или, как говорится, плавучей. Ни один из его элементов не должен закладываться в кладку из керамического кирпича, иначе последняя, ​​даже если во время топки будут компенсационные швы, разорвется — скажется разница в коэффициентах теплового расширения этих материалов.

Топка должна быть окружена так называемым сухим стыком.Это шов шамотного и керамического кирпича, который вместо глиняного раствора заполняется прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком расположен кольцевой зазор (L1), а между колпаками — другой (L2). Если ширину L2 сделать больше, чем L1, газовый обзор будет более стабильным.

Расчет печи Кузнецова

«Кузнецовка» — очень сложный отопительный прибор, и попытки его рассчитать и спроектировать самостоятельно ни к чему хорошему не приведут.Вам просто нужно выбрать из всех доступных вариантов наиболее подходящий для себя — автор не делает секретов из своих разработок. Если мощность теплоотдачи не указана в характеристиках понравившейся модели, ее можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый квадратный метр ее поверхности отдает около 500 Вт тепла.

Печь ОВИК-9, технологию изготовления которой мы рассмотрим, габаритами 1015х630х2100 мм имеет мощность теплопередачи 3.6 кВт.

Модель ОВИК-9: общий вид

Подготовительные работы

Прежде всего, нужно выбрать место для строительства печи. Проще всего это сделать до того, как дом будет построен — тогда и печь, и здание проектируются вместе так, чтобы отапливались три или как минимум две комнаты. С уже готовым домом ситуация сложнее. В этом случае печь стремятся встраивать во внутреннюю перегородку, так как введение ее в несущую стену требует сложных расчетов и опасной трудоемкой работы (придется демонтировать часть стены, не допуская перекрытия нагрузки на система перемычек и колонн).

Можно, конечно, ограничиться простой настенной конструкцией, но тогда отапливаться будет только одна комната.

В выбранном месте необходимо построить железобетонный фундамент … Его размеры должны превышать размеры печи не менее чем на 100 мм с каждой стороны. Нельзя совмещать фундамент печи с фундаментом здания — обе конструкции дают разную тягу, и одно из оснований будет тянуть за собой другое, вызывая перекос.

Под топку необходимо установить железобетонный фундамент.

Глубина фундамента зависит от несущей способности грунта, глубины его промерзания, режима эксплуатации здания (периодически / постоянно). Обычно в домах с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент углубляют на 400–600 мм. На дно котлована в качестве армирующего слоя следует насыпать щебень, а поверх него уложить песчаную подушку.

Дальше все по традиционной технологии — устанавливают опалубку, крепят каркас арматуры и заливают бетоном. Приступать к возведению печи необходимо только после того, как бетон полностью созрел и набрал достаточную прочность — обычно это занимает около месяца.

Перед укладкой 1-го ряда поверх фундамента нужно уложить гидроизоляцию из двух слоев рубероида или рубероида. На нее мелом нанесены контуры будущей печи — так будет удобнее ориентироваться.

Материалы и инструмент

Для работы вам понадобится:

  • шпатель;
  • уровень;
  • молоток и другие строительные инструменты.

Чтобы разделить кирпичи, вам понадобится отбойный молоток и шлифовальный станок с алмазным кругом.

Такой набор инструментов вам понадобится для работы.

Печь будет строиться из двух видов кирпича: обычного полнотелого керамического марки М150 (250х120х65 мм) и шамотного марки ШБ-8 (250х123х65 мм) или Ш-5 (230х114х40 мм).Стены топки будут выложены шамотным кирпичом.

При покупке шамотного кирпича следует быть очень осторожным. Недобросовестные продавцы могут выдать им кислотоупорные кирпичи, похожие по внешнему виду, но не выдерживающие высоких температур. Так что сертификат не лишним будет.

Печной кирпич

Шамотный кирпич часто рекомендуют выбирать по цвету — чем темнее, тем лучше. Но это правило действует не всегда.Если использовалась глина, взятая из разных месторождений, то характеристики светлого кирпича вполне могут оказаться выше, чем у темного. Качество шамотного кирпича правильнее оценивать по следующим критериям:

  • структура должна быть однородной и мелкозернистой — без видимых невооруженным глазом пор и включений;
  • при постукивании металлическим предметом (легким молотком или гаечным ключом) кирпич должен издавать отчетливый резкий и звонкий звук;
  • при падении должен расколоться на крупные куски (некачественные рассыпаются на мелкие осколки вплоть до песка).

Для конструкции размером 1015x630x2100 мм потребуется 430 керамических кирпичей (без дымохода) и 22 шамотных кирпича.

Как приготовить раствор

Раствор глиняный. Глина и песок, используемые для его приготовления, не должны иметь органических примесей, которые могут привести к растрескиванию швов. В глине присутствие этих примесей можно определить по хорошо слышному запаху (он может быть даже приятным) — обычно глина почти не пахнет.

Песок должен использоваться либо горный, либо измельченный дроблением кирпича — в этих сортах содержание органических примесей минимально, либо они полностью отсутствуют.Кирпичный песок обычно дешевле горного, но не уступает по качеству. Сразу обратите внимание на следующее обстоятельство: для раствора керамической кладки нужен песок из керамического кирпича, а для шамота, соответственно, из шамота.

Обратите внимание на сорт глины. Раствор для шамотной кладки следует готовить на основе белого каолина или шамотного мергеля. Для кладки керамики подойдет любая глина с огнеупорными свойствами, например, серый или голубой кембрийский, серый каолин.

Глина одного типа, но из разных месторождений, может сильно различаться по вязкости, содержанию жира и адгезионным свойствам. Поэтому рецепт раствора, а именно оптимальное соотношение в нем песка и глины, следует подбирать опытным путем. В случае использования кирпичного песка это делается следующим образом:

  1. Порцию глины массой 1 кг залить доверху водой и оставить на сутки.
  2. После этого разрыхленную глина замешивают с добавлением воды до тех пор, пока она не станет похожа на пластилин или густое тесто и не перестанет прилипать к рукам.
  • в первом — 10% от объема глины;
  • во втором — 25%;
  • в 3-м — 50%;
  • в 4-м — 75%;
  • в 5-м — 100%.

Тщательно перемешайте каждую порцию до получения однородной массы и высыхания в течение 4 часов. Не забудьте отметить, сколько в нем песка.

После этого каждую порцию раствора раскатать в цилиндр длиной 30 см и диаметром 1–1,5 см. Все они наматываются на круглую заготовку диаметром около 5 см.Теперь образцы для испытаний необходимо сушить в течение двух недель при комнатной температуре и без сквозняков. …

После этого осталось оценить каждый из вариантов:

  1. Если на цилиндре нет трещин или они имеют форму очень мелкой сетки, такой раствор можно использовать для любой части печи.
  2. Если глубина трещин достигнет 1–2 мм, раствор сможет выдерживать температуру до 300 градусов. Эту смесь можно использовать для кладки дачного камина или мангала.
  3. При наличии глубоких трещин или разрыва раствор считается непригодным для использования — в нем присутствует чрезмерная доля песка.

Обычно на кладку из 500 кирпичей расходуется около 0,2 кубометра. м смеси глины и песка.

Примечание! Если вас не смущают дополнительные расходы, вы можете приобрести готовую смесь для приготовления раствора для духовки в специализированном магазине.

Определив таким образом оптимальное сочетание глины и песка, приступают к приготовлению раствора:

  • необходимое количество глины (примерно 40 кг на 100 кирпичей) снова замачивают на сутки, вымешивают до консистенции теста, но затем протирают через сито с размером ячеек 3×3 мм;
  • затем по выбранному опытным путем рецепту добавляется песок;
  • , постепенно добавляя воду, раствор перемешивают до кремообразного состояния;
  • оцените, как раствор смачивает шпатель, и при необходимости откорректируйте его состав, добавив небольшое количество глины или песка.

Что еще требуется

  1. Дверь печи, например, марки ДТ-3, с размером проема 250х210 мм.
  2. Воздуходувка, например, марки ДПК, с проемом 250х140 мм.
  3. Решетка 250х252 мм.
  4. Варочная панель чугунная на две конфорки, размер — 586х336 мм.
  5. Двери размером 510х340 мм в количестве 2 шт. — для варочной камеры.
  6. Задвижки с проходным сечением 130х130 мм в количестве 2 шт.- для варочной камеры и для переключения между летним и зимним режимами работы.
  7. Задвижка с зазором 250х130 мм — для дымохода.
  8. Секции равнополочные 36х4 длиной 600 мм (4 шт.).
  9. Отрезок стальной полосы 40х4 мм длиной 600 мм.
  10. Лист стальной толщиной 3 мм, размером 600х550 мм.
  11. Стальной лист толщиной 3 мм размером 500×700 мм для защиты пола перед топкой.

Заменить сталь любым другим огнестойким напольным покрытием, например, керамической плиткой.

Вы когда-нибудь мечтали иметь в доме волшебный камин? Вы можете сложить его сами. И следующее руководство поможет вам в этом:

Укладка: заказ и пошаговая инструкция

Последовательность работ выглядит так:

Выложите 1-й ряд из 20 кирпичей, который должен быть идеальным прямоугольником со строго горизонтальной поверхностью.

Макет первого ряда

«Прямоугольность» проверяют измерением диагоналей — они должны быть равны.При отсутствии опыта сначала нужно выкладывать ряд без раствора, а уже потом, когда все налажено и проверено, применять раствор. Швы должны быть толщиной 5 мм.

Совет. Чтобы печь выглядела более привлекательно, по углам кладите кирпичи со скругленными углами. Самостоятельно резать их необязательно — эти блоки продаются в готовом виде.

Во 2-м ряду берут начало первый (нижний) колпак и нагнетательная камера. Две половинки кирпича кладут без раствора и слегка выталкивают наружу.Когда кладка будет завершена, эти кирпичи нужно будет снять, что даст возможность очистить основание вытяжки от брызг раствора и кирпичного мусора. После очистки половинки окончательно высаживают в раствор.

Схема второго ряда

При выкладывании 2-го ряда (требуется 14 кирпичей) на него устанавливают дверцу поддувала, подпирая ее несколькими кирпичами. Дверную коробку необходимо обернуть асбестовым шнуром, который будет одновременно выполнять роль уплотнителя и компенсатора… Закрепляется в кладке с помощью проволоки, которая укладывается в швы.

Выложив по схеме 3-й ряд (входящие в его состав кирпичи должны плотно фиксировать дверцу поддувала) приступаем к кладке 4-го. Здесь помимо керамического кирпича применяется шамот — начинаем выкладывать боковые и заднюю стенки топки.

План третьего ряда

Дверь воздуходувки облицована тесаным керамическим кирпичом, смотрящим наружу, и тесаным шамотным кирпичом, смотрящим внутрь.Они должны быть разделены тепловым зазором 5 мм. Устроить это можно так: между кирпичами укладывается прокладка из упаковочного гофрокартона — как раз желаемой толщины; при растопке картон выгорит и щель образуется сама собой. В местах примыкания шамотных кирпичей к керамическим необходимо предусмотреть температурные зазоры.

Четвертый ряд

В 5-м ряду шамотные кирпичи, образующие боковые стенки топки, немного сдвинуты, так что кирпичи 4-го ряда под ними образуют полку для колосниковой решетки шириной 10–15 мм.Кирпичи следует раздвинуть так, чтобы между ними и решеткой оставался зазор в 5 мм, необходимый для свободного расширения нагретого металла.

Пятый ряд

Кирпич, образующий фасадную стену, следует обрезать под наклоном.

В этом же ряду начинается формирование вертикального канала, соединяющего обе вытяжки.

Когда ряд будет выложен, решетку следует установить на ее место, заполнив зазор между ней и кирпичами песком.

Установка решеток

Параллельно с кладкой 6 ряда нужно установить и закрепить топку. Непосредственный контакт его каркаса с кирпичом не допускается — в качестве прокладки необходимо проложить асбестовый шнур. Снизу дверную коробку можно закрепить проволокой, но сверху потребуется более надежный элемент — проволока быстро перегорит. Вместо этого используется стальная полоса.

Шестой ряд: установка топочной камеры

При кладке 7-го ряда со стороны кирпича, образующего заднюю стенку топки, оставляется зазор шириной 20–30 мм.Это начало сухого шва.

Седьмой ряд

Выложив по схеме ряд №8, приступаем к укладке 9-го ряда. На этом этапе формируется канал, соединяющий топку с нижним колпаком. Сиреневым цветом обозначены кирпичи в боковых стенках топки, верхние края которых должны быть на 10 мм ниже плоскости ряда. На левую стену нужно будет уложить асбестовую полосу толщиной 10 мм, чтобы она была заподлицо с плоскостью ряда.

Схема восьмой ряд

Обратите внимание на то, как заблокирована дверца топки: кирпичи нарезаются наискосок, образуя «замковую» кладку.

Схема девятого ряда

При кладке 10-го ряда следует помнить, что керамический кирпич необходимо укладывать на асбестовую футеровку (она покрывает шамотные кирпичи в стене топки) без раствора.

Десятая строка заказа

В керамическом кирпиче, окружающем топку, необходимо сделать вырез под варочную панель.Его размеры должны быть такими, чтобы вокруг плиты оставался температурный зазор в 5 мм, то есть кирпичи нужно будет разрезать примерно на 10 мм. А в зоне соприкосновения варочной поверхности с шамотным кирпичом необходимо оставить зазор в 10 мм. Эти кирпичи, разрезанные наискосок, расположены спереди и справа (отмечены оранжевым).

Если плита снабжена ребрами жесткости снизу, необходимо дополнительно прорезать под них пазы в кирпиче — так, чтобы плиты опирались на кирпич по всей кромке.Устанавливают сразу после укладки ряда — на асбестовый шнур, пропитанный глиняным раствором. Промежутки между плитой и кирпичом заполняются песком.

Стены варочной камеры начинаются около № 11. Здесь же установлена ​​дверца для нее, раму которой необходимо обмотать асбестовым шнуром. Проволоку можно снова использовать для фиксации.

Схема одиннадцатого ряда

Строки 12, 13 и 14 в комментариях не нуждаются — просто выкладываем по.

После кладки кирпичей 15 ряда варочную камеру накрывают стальным листом толщиной 3 мм и размером 600х550 мм с вырезом для вытяжного канала.Сверху лист усилен 4 уголками и стальной полосой. Стальное перекрытие исключает попадание в пищу различного мелкого мусора, который мог бы насыпаться в нее из кирпичной кладки.

Установка варочной панели

В кирпичах 16 ряда, обрамляющих выпускной и передний вертикальные каналы, сделаны вырезы под клапаны с учетом температурного зазора 5 мм.

Схема 16 ряда

Когда рядок выложен, клапаны устанавливаются на свои места.

Установка клапанов

После 17-го ряда начинается формирование верхней шапки (18-й ряд). Здесь тоже необходимо оставить без раствора слегка выдвинутые половинки, сняв которые, можно будет очистить основание шляпки от раствора и различного мусора, упавшего в процессе укладки. После очистки извлеченные кирпичи обмазываются раствором и окончательно устанавливаются на свое место.

Восемнадцатый ряд заказа — начало формирования шапки

рядов с 19-го по 27-й выкладываем по порядку.

В 28 ряду установлена ​​заслонка главного дымохода. Под ним следует сделать в кирпиче вырезы глубиной 10 мм (обозначены сиреневым цветом) и такой ширины, чтобы вокруг корпуса клапана оставался температурный зазор 5 мм.

Схема 28 ряда

Клапан нужно устанавливать сразу после выкладки ряда, и он вписывается в раствор.

Установка клапана дымохода

Ряды № 29 и 30 перекрывают топку, а в районе №31 начинается набивная труба с дымоходом в кирпич (270х140 мм).

Формовка набивочной трубы

Готовую духовку необходимо тщательно просушить. Для этого его некоторое время держат при полностью открытых дверцах и защелках. Пойдет быстрее, если в топку повесить лампочку мощностью 200-400 Вт. Он обеспечит не только тепло, но и устойчивый конвективный поток, который за короткое время удалит всю влагу.

Первую топку нужно провести с небольшой порцией топлива — огонь сначала должен укрепить стенки топки.

Не стоит браться за отделку печи до того, как она полностью завершит первый сезон — декоративное покрытие может быть повреждено в процессе усадки.

Работа в различных режимах

В летнем режиме печь Кузнецова трансформируется из отопительно-варочной в варочную. Для этого достаточно открыть специальный вентиль (его так и называют — летний вентиль), после чего дымовые газы будут попадать прямо в дымоход, минуя вытяжки.Соответственно будет греться только варочная поверхность.

Температуру внутри варочной камеры можно регулировать с помощью клапана, установленного на выходящем из нее вытяжном канале. Закрыв защелку и дверцу камеры, ее легко превратить в духовку. Для удобства использования можно закрепить полочки для противня в стенах.

Если нужно быстро прогреть комнату или просушить, открывается дверца варочной камеры. При этом температура на конфорках остается достаточно высокой для приготовления пищи.

Видео: постройка двуколпаковой печи своими руками — часть 1

Видео: часть 2

Печь Кузнецова имеет высочайшие технические характеристики, но при этом вполне доступна мастеру в классе новичка. Но опытным печникам стоит быть осторожными — они часто переоценивают свои знания и что-то делают по-своему, игнорируя рекомендации изобретателя. Подобные отклонения недопустимы — как было сказано, печь Кузнецова рассчитана с высокой точностью и так же точно должна быть построена.Следуйте инструкциям в статье и вы будете застрахованы от ошибок.

И.В. Кузнецов с 1962 года начал проектировать печи и посвятил этому большую часть своей жизни. Он постоянно придумывал новые конструкции и постоянно их улучшал. Печи Кузнецова разрабатывались лично и по его собственной технологии. Эта технология прекрасно подходит для печей, которыми до сих пор оборудованы современные жилища … Печи Кузнецова хорошо вписываются в интерьер дома и гарантируют качественное теплоснабжение.Его печи с самого начала не нуждались в рекламе, так как положительные отзывы о них распространялись от одного покупателя к другому.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова разные по своему назначению. Если ее предназначение — приготовление пищи, то это кухонная плита. Отопительные печи используются для обогрева помещения. В банях устанавливаются банные печи. Для улучшения эстетического вида помещения устанавливается камин (каминная печь).

Можно строить смешанные типы духовок. Создаются даже целые комплексы многофункционального назначения. Большим спросом и популярностью пользуются отопительные и кухонные плиты И. В. Кузнецова.

Основной показатель того, что И.В. Кузнецовым он считал повышение КПД печи. Он дополнил свои печи улучшенными свойствами. Одни он установил нестандартное оборудование, другие внесли изменения в печь, третьи увеличили экономию тепла.

Деление печей в зависимости от их назначения:

  • Духовки;
  • Печи отопительные;
  • Банная печь из кирпича;
  • Просто мангалы или уличные комплексы;
  • Хлебная печь;
  • Отопительно-варочные комплексы;
  • Каминная печь.

Все эти конструкции доказали свое высокое качество широкой популярностью и многолетней эксплуатацией. За весь период своей деятельности Кузнецов разработал большое количество печных проектов.Сами проекты и их чертежи размещены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова имеют маркировку — OIC. Заказы на плиту отличаются наличием букв в аббревиатуре. Если печь отопительно-варочная, то ОВИК, если есть грядка, то в названии будет буква «Л» и т. Д.

Как сделать Кузнецов кирпичные печи своими руками

В И. Кузнецов разработал большое количество конструкций печей. Некоторые виды духовок можно изготовить своими руками.Для этого потребуется заказ печей и их чертежи.

Прежде, чем вы начнете строить какую-либо печь самостоятельно, рекомендуем вам разобраться в принципе работы и особенностях ее устройства.

Многие, зная о положительных отзывах о печах Кузнецова, а также в целях экономии берутся на их строительство самостоятельно. Конечно, все получится, но для этого нужно использовать соответствующие материалы и строго соблюдать процедуры.

Материалы, из которых изготовлена ​​печь Кузнецова:

  • Кирпич шамотный;
  • Глиняный кирпич марки М150;
  • Глина хорошего качества;
  • Песок очищенный;
  • Металлическая фурнитура.

Кирпич шамотный используется для устройства внутренней кладки. По заказу вы можете рассчитать его количество. Для возведения наружной кладки используется глиняный кирпич, желательно марки М 150.Его количество также рассчитывается по тому же порядку. Рекомендуется использовать глину для раствора только хорошего качества … В два раза больше глины используется для очищенного кладочного песка. Можно использовать имеющиеся в продаже глиняно-песчаные смеси. На 500 кирпичей понадобится около 0,2 куб. м глиняно-песчаной смеси. Кроме того, вам понадобятся решетчатые решетки, две двери (воздуходувка и печь), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет вам построить нужную конструкцию.В нем представлены все виды и конструкции печей и каминов.

Принцип работы колпаковых печей Кузнецова: заказ

Принцип работы печей Кузнецова не сложен. При строительстве печи необходимо выполнять все работы по чертежам, схемам и, конечно же, пользоваться заказами.

Заказ печей Кузнецова представляет собой набор чертежей, где мастеру будет показан порядок выкладки каждого ряда кирпичей отдельно.

Все колпаковые печи Кузнецова работают по принципу разделения продуктов сгорания. Этот принцип заключается в том, что газ, образующийся при сгорании топлива, разделяется на два потока: холодный и горячий. Очень хорошо продумано движение газов внутри конструкции печи. Горячий воздух задерживается в духовке и долго сохраняет тепло. Холодный воздух быстро улетает в дымоход, по специально сделанной выемке. Печь, работающая по такому принципу, называется колпаковой (купольной).Внутри такой печи очаг совмещен с его нижней частью и образует нечто вроде колокола. Затем он действует как разделитель газа на два потока. Поток горячего воздуха поднимается вверх и задерживается в вытяжке, концентрируя тепло.

Преимущества печей Кузнецова:

  • Рентабельность;
  • Долгосрочное сохранение тепла;
  • Незначительное образование сажи;
  • Нет необходимости в частой чистке;
  • Возможен выбор различных форм и дизайна.

Высокий КПД (95%) печей Кузнецова — результат принципиально новой разработки и конструктивных особенностей … Для сравнения, у традиционной русской печи КПД 25-40%. Если у печей Кузнецова есть недостатки, то их немного, и они теряются на фоне достоинств.

Духовки с двумя колпаками своими руками: помощь специалиста

И.В. Кузнецов и его соратники спроектировали и построили огромное количество печей разного назначения… Из всего многообразия этих конструкций особого внимания заслуживает двуколпаковая печь.

Конструкция двух колпаковой печи Кузнецова несложна. Но самостоятельно осуществить его строительство очень сложно. Чтобы избежать ошибок при строительстве, вам понадобится настоящий печник и его помощь.

Наличие нескольких куполов в конструкции топки дает возможность максимально использовать энергию топлива. Особый интерес представляют печи Кузнецова с водяным отоплением.Так называемые кирпичные котлы серии КИК. Двухколоночная печь отопительно-варочная имеет два автономных режима работы.

Автономные режимы нагрева и духовки:

Отопительно-варочная печь с двумя колпаками сконструирована таким образом, что тепловая энергия максимально накапливается и сохраняется в течение более длительного времени. Эта модель имеет два автономных режима. В теплое время года для приготовления пищи используется духовка. В это время существующий клапан блокирует все остальные части конструкции.Горячий воздух туда не попадает, и все элементы могут оставаться холодными. Зимой все клапаны открыты, по каналам свободно движется горячий воздух. Долго находящиеся внутри горячие воздушные массы нагревают кирпичные стены и выходят через дымоход.

Каминная печь Кузнецова: заказ

Каминная печь Кузнецова — это большой аккумулятор тепла. Кирпичная конструкция похожа на камин и теплая, как печь. Благодаря своей массе каминная печь уникальным образом обогревает помещение.

Главное отличие каминных печей от других отопительных конструкций — способность аккумулировать тепло.Тепло накапливается в массе конструкции, а затем медленно выделяется в комнату.

Строительство печи-камина — дело сложное, но при желании все можно сделать самостоятельно. Столь сложный процесс обязательно нужно начинать с заказов. У камина Кузнецова масса достоинств.

Преимущества каминных печей:

  • Красота и изящество кладки;
  • КПД утеплителя кирпича;
  • Низкий выброс окиси углерода и сажи;
  • Долгосрочное поддержание комфортной температуры в доме;
  • Прибыльность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решетками и декоративными элементами, пользуясь услугами кузнеца. Приятное ощущение лучистого тепла, вы сможете ощутить его на себе, если обустроите таким камином свой загородный дом или дачу.

Отопительно-варочные плиты Кузнецова (видео)

Профессия печника давно уважаема и востребована. Мастера, даже не имея должного образования, строили печи отличного качества.Одним из них был Д. Гнусин. Он родился в 1862 году в Ярославской губернии. D.E. Паровентиляторы Gnusina отличались большим КПД.

Печи Кузнецова в частном домовладении без подачи природного газа — лучший вариант для решения вопроса отопления и приготовления пищи.

Свернуть

Устройство

Устройство колпаковой печи Кузнецова представляет собой увеличенное пространство и уровень теплоотдачи отходящих газов из камеры сгорания.Здесь используется система совмещения топки с нижней частью корпуса каменки. Получается конструкция, похожая на кепку. Такое устройство позволяет выхлопным газам полностью передавать тепло и увеличивает производительность устройства.

В промежутке между топкой и колоколом в задней стенке топки устроен небольшой паз. Этот зазор обычно называют сухим швом. Такое устройство позволяет облегчить прохождение выхлопных газов по системе и оправдано:

  • Внизу проходят токи холодного воздуха.По мере нагрева они вытесняются в вентиляционную систему;
  • нагретый воздух, проходя по колокольной системе, полностью отдает тепловую энергию и только потом уходит в дымоход.

Газы движутся «самотеком», под действием собственного веса. Дымоход можно сделать укороченным, за счет этого увеличивается степень тяги, в топке полностью сгорает твердое топливо. Уменьшается слой сажи на стенках вытяжки. Эти качества позволяют использовать печи даже с закрытой калиткой.

Важно! Конструкция простая, при начальных навыках и умении плавно выполнить кладку, с работой справится даже новичок, но лучше работать под присмотром профессионала. Главное — иметь подробные чертежи и внимательно следовать схеме заказа.

Еще одна отличительная черта топок Кузнецова — это возможность регулировки температуры горения и возможность организовать отдельную «летнюю» топку. С его помощью духовой шкаф нагревается и сушится после длительного перерыва в работе.

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика, необходимо произвести несложные расчеты. Но если важно определить точную мощность печи для дома, лучше доверить такие работы профессионалам.

Например, сделаем расчет для небольшого одноэтажного дома площадью 35 м 2, объемом 77 м 3, с 1 окном и дверью. Для расчета важно знать формулу и несколько основных коэффициентов.Нам нужно умножить объем на сумму коэффициентов слоя теплоизоляции (1.2) и стеклянного окна (1.2) и добавить коэффициент материала деревянной двери (1,5).

Подставляем данные и проводим вычисления: 77 * (1,2 + 1,2) +1,5. Округляем результат в большую сторону, получаем требуемую мощность духовки 21 кВт .

Для определения размеров самой печи соблюдается несколько пропорций:

  • исходя из объема помещения определяется площадь проема топки.Их следует рассчитывать в соотношении 50-70 к 1;
  • глубина камеры сгорания определяется в соотношении 1 к 2.

Подготовительные работы

Колокольня печь для обогрева дома своими руками возможна. Но вам потребуется выполнить ряд подготовительных работ. Определяемся с размерами будущей духовки. Берем за основу:

  • Размеры духовки. Высота — 2100 мм. Глубина — 630 мм. Ширина — 1015 мм;
  • глубина топки 450 мм;
  • мощность — 35 кВт;
  • предназначен для обогрева смежных помещений общей площадью 35 м 2 и приготовления пищи на варочной поверхности.

Материалы и инструменты

Для работы необходимо приобрести:

  • выполнение кладки внутренней части агрегата — шамотного или огнеупорного кирпича;
  • внешние поверхности — кирпич простой, класс прочности 150;
  • 100-150 кг шамота или огнеупорной глины;
  • раствор делается в соотношении 1: 2, поэтому подготовим просеянный песок — 200-300 кг;
  • можно приобрести готовые кладочные смеси для печей, на готовый раствор потребуется не менее 0.2 м 3;
  • арматура для усиления фундамента;
  • заготовок для заслонок, дверей, варочных панелей покупают в специализированных магазинах или изготавливают самостоятельно.

Как приготовить раствор?

От этого материала зависит долговечность, надежность конструкции, возможность задымления помещений. Если используется глина, она не должна содержать вкраплений земли и других материалов. Используется речной песок, просеянный через мелкое строительное сито:

  1. Насыпьте в корыто глину и песок в соотношении 1: 2 и хорошо перемешайте.
  2. Залить водой и довести консистенцию до густоты домашней сметаны.
  3. Размешайте раствор.
  4. Дайте настояться 15-20 минут, и можно приступать к работе.

Для экономии времени и сил можно купить готовый раствор красной глины и песка и использовать его.

Кладка своими руками

Отопительно-варочная плита Кузнецова с угловым щитком или другой конструкцией при основном этапе работы разделяется на несколько операций. Рассмотрим их подробнее.

Заказ

Описание кладки

Вне зависимости от того, какую конструкцию мы строим, порядок отопительно-варочной печи Кузнецова с лежанкой или простой отопительной конструкции, принципиальная схема не меняется. Меняются только габариты печи. В остальном основные правила не меняются:

  • кирпичи общего канала, выходящего из камер 1-го яруса у второго яруса колокольной камеры, уложены по краю и кладка выполнена в четверть кирпича.Это увеличивает длину камеры сгорания;
  • на уровне 2/3 высоты конструкции или на 17-18 ряду — первый ярус заглушек внахлест;
  • во внутренних боковинах, с 2-х сторон, выполнены специальные пазы для розжига дров, размером 1-й стороны по 60 мм. Такие дырочки делают на уровне 21 ряда. Это упростит очистку дымоходов в случае засора.

Работа ведется по определенной схеме.

Число рядов Описание работы
1 Это основа всей системы, поэтому выкладываем ее прочно, без пустот и трещин. Важно сохранить правильное положение кирпичей во всех плоскостях. Толщина шва — 5-7 мм. Углы следует раскладывать с учетом размеров по диагоналям.

Конструкция должна иметь точные размеры и правильную конфигурацию.Поэтому вам придется сколоть и подогнать кирпичи под размер. Для этого ряда потребуется подготовить 20 керамических деталей.

2 Приступаем к формированию камеры для сбора золы и организации дополнительной тяги при розжиге дров, а также нижнего яруса 1 вытяжки. С внешней стороны укладываем 2 половинки без раствора и выталкиваем их из ряда.

Это будут пазы для очистки зольника после окончания кладки и удаления строительного мусора.С лицевой стороны устанавливаем и поддерживаем дверцу поддувала стопкой кирпичей. Для этого ряда замачиваем 14 кирпичей.

3 На этом ряду надежно фиксируем дверцу поддувала и можно снимать стопку кирпичей. Выполняем кладку по схеме заказа.
4 Выкладываем заднюю и боковые стенки топочной камеры из шамотного кирпича. Сверху на дверь кладут 2 керамические детали; они должны быть немного сколоты под углом и выступать над дверью.С внутренней стороны в этом месте укладываем 2 огнеупорные детали так же, как и внешние. Для создания теплового зазора оставляем небольшой зазор между внешним и внутренним слоями 5-7 мм. Для этого между ними кладем не раствор, а слой горючего материала достаточной толщины. Когда утеплитель высохнет, материал выгорит, а зазор компенсирует деформации от разных температур.
5 Начинаем формировать камеру сгорания.Для этого все детали лицевой части вырезаются под углом. Пространство между ними будет использовано для укладки решетки, она должна беспрепятственно проваливаться в подготовленный паз, поэтому делаем полость с небольшим запасом в 5-7 мм с учетом создания теплового зазора между решеткой и решеткой. кирпичи.

Сразу за камерой сгорания, в месте расположения нижнего раструба, начинаем выкладывать вертикальный канал размером 100-120 мм. Он соединяет колпачки между собой. Заполните щели песком до решетки.

6 Приступаем к установке дверцы топки. Оставляем температурный зазор между кирпичом и металлом. Для этого оборачиваем дверную планку огнеупорным материалом необходимой толщины и устанавливаем на место.

Для внутреннего ряда необходимо на месте установки двери уложить 3 детали шамота.

7 Делаем сухой шов с изнаночной стороны. Для этого с левой стороны оставляем зазор между рядами, толщиной до 30 мм.В него будут поступать отходящие газы из топки, и будет обеспечена дополнительная тяга в топочном отсеке.
8 Кладка выполняется по схеме заказа.
9 Стены топки закрыты. Начинается формирование канала отвода газов в дымоход. Кладку выполняем по схеме. В этом ряду верх двери сдвигается намотанным асбестовым шнуром для герметизации шва.
10 Крышу топки покрываем листами асбеста и кладем на них керамический кирпич без раствора. Выкладываем полость для укладки варочной поверхности. Для его крепления с внутренних сторон вырежьте из кирпичей пазы шириной 10-15 мм.

Кирпич шамотный распиливают под углом и раскладывают согласно схеме заказа. В пазы укладывается шнур из огнеупорного материала … Сверху кладем варочную панель из чугуна или толстой жаропрочной стали.

11 По схеме выкладываем арку варочной камеры, а на ее дверцу устанавливаем бабло.
12,13,14 Продолжаем раскладывать варочную камеру по порядку.
15 Начинаем закрывать варочную камеру. Для этого выкладываем его свод из красного кирпича на неподвижную стальную плиту.
16 Стальные направляющие раскладываем согласно чертежу, на который кладем кирпичи, оставляя размеченные вентиляционные каналы.

По кирпичам, указанным для установки вентиляционных клапанов, делаем на них образцы.Устанавливаем летнюю арматуру, которая будет регулировать работу печи в теплое время года.

17 Поверхность варочного цеха покрыта керамическими деталями.
18 Формируем верхнюю крышку. Устанавливаем 2 половинки без раствора, которые будут служить каналами для его очистки. Остальные работы производятся по схеме.
19–26 Выполнено по плану.
27 Начинаем готовить основу для укладки сплошных рядов.
28 Делаем пазы в кирпичах для установки клапана дымохода. Остальное составляет структуру печи. Устанавливаем демпфер.

При выкладке последующих рядов используется схема печи Кузнецова. В центре оставляют канал для прохождения газов и выводят трубу на крышу.

Наша купольная печь Кузнецова готова. Осталось выполнить несколько подготовительных работ и можно вводить его в эксплуатацию.

Сушка

Эксплуатация кирпичных печей сразу после постройки категорически запрещается. Но важно приступить к сушке поверхностей сразу после окончания работ. Это не займет много времени и сил. Работа ведется в несколько этапов:

  • первый, начинается сразу после окончания строительных работ … В топку кладем максимум 2 кг дров, с влажностью 20%. Открываем все двери, окна, дымоход и вентиляционные клапаны в помещении.Зажигаем пламя и закрываем дверь. Не пугайтесь большого количества дыма в комнате. Впервые испаряется основное количество влаги от материалов и дыма от выгорания остатков смазочно-лакокрасочных материалов с поверхностей металлических деталей;
  • второй этап обработки проводится аналогично, после охлаждения поверхностей. Мы не увеличиваем количество дров.

Третий и последующие этапы сушки проводят в течение 2-3 дней.Так мы добиваемся испарения влаги, если такую ​​обработку не провести, велик риск деформации топки и сильного задымления помещения в начале эксплуатации. Если в процессе работы обнаруживается брак в кладке и утечки воздуха, эти места заделываем раствором или герметиком.

Пробная печь

После высыхания выталкиваем из пазов оставшиеся половинки кирпича, чтобы очистить участки от строительного мусора, зачерпываем и выносим из помещения.Все щели между стенами и дверями замачиваем раствором шамотной глины или заполняем термостойким герметиком.

Разводим небольшое количество кладочного раствора и вставляем половинки в пазы. Пустоты в швах заделываем раствором, швы должны быть полностью заделаны.

Закладываем полную загрузку сухих небольших дров твердых пород, но не ольхи. Открываем все детали для вентиляции топки. Делаем из бумаги факел или большой фонарик, поджигаем и держим в окне очистки, сделанном под заварочным отделением, до 8 минут.

Закрываем этот канал и поджигаем дрова. Духовка не должна дымиться. Если дерево сразу начало сильно гореть, проверьте еще раз уровень тяги, может остаться мусор.

Необходим пробный пуск установки для устранения возможных неисправностей и дефектов конструкции. После сжигания дров закладки, золу и остатки древесины вычищают из топки и зольника. Дайте духовке полностью остыть. После этого духовка готова к использованию.

Важно! Качество тяги можно определить по цвету пламени в топке.Светлый цвет дыма — дрова сгорели полностью, дымоход исправен. Но если цвет костра темно-красный, бордовые цветы, значит, пора чистить дымоход из-за неполного сгорания дров и недостаточной тяги.

Такая инструкция понадобится каждому владельцу твердотопливной печи:

  • осенью проводим профилактический осмотр и устранение всех неисправностей. Для заполнения промежутков и швов между кирпичами используем раствор шамота или красной глины или заделываем их герметиком;
  • поддерживать достаточный уровень тяги.Перед сжиганием дров обязательно откройте все заслонки и нагнетатель и поднесите зажженный факел к дверце топки. Если пламя втянется в топку, можно зажечь огонь;
  • не забудьте правило определения величины тяги по цвету пламени. При малейшем признаке засорения дымохода сразу его прочищаем;
  • запрещается использовать дрова влажностью более 20%;
  • даже в сильный мороз рекомендуется топить печь утром и вечером.Сильно нагретые кирпичные стены дымоходных каналов снижают КПД печей. Уменьшается разница между температурой отходящих газов и стенок дымохода, в помещение поступает меньше тепла. Но это правило не распространяется на печи Кузнецова с 2-х колпаковой системой.

Выход

Разложить печь из кирпича сложнее, чем сделать ее из стальных листов или подручных материалов. Но печи Кузнецова просты в изготовлении, хотя потребуют вложения времени и сил.А вот для частных домовладений, особенно если ПМЖ, лучшего дизайна пока не придумали.

← Предыдущая статья
Следующая статья →

© При использовании материалов сайта (цитаты, изображения) необходимо указывать источник.

Печи Кузнецова хорошо известны не только печникам — они обогревают многие дома в России и за рубежом. Кузнецов И.В. занимается усовершенствованием печей с 1962 года и собрал вокруг себя сплоченный коллектив единомышленников. На счету коллектива более 150 разработок, охватывающих практически весь спектр бытовых печей, см. Рис.

Многие хотели бы сложить некоторые печи Кузнецова своими руками, и эта статья им в помощь. Но мы не собираемся раскрывать какие-то скрытые секреты «кузнецов» — их просто не существует. На сайте Игоря Викторовича печка.ру желающие найдут бесплатно огромный массив информации о плитах: от информации по конструкции и конструкции печей до подробных чертежей и рекомендаций по установке печи в доме и обустройству отмостки. вокруг дома с печным отоплением.Мы также не собираемся ничего критиковать или исправлять в этой домашней печной энциклопедии: в печном деле мы, мягко говоря, далеки от И. В. Кузнецова.

Цель данной статьи — дать своеобразное введение в основной массив информации Кузнецова, что позволит более свободно ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я механик-универсал с большим опытом и хочу передать его другим заинтересованным лицам.Автомобиль — штука сложная. Если по дороге я начну отвлекаться, подробно объясняя, как обкатка и заклинатель (скажем, читатели не совсем чайники, теперь все водят) влияют на управляемость и курсовую устойчивость машины, и на диаграмму газораспределения влияет на расход топлива в зависимости от дорожных условий и так далее, я со временем запутаюсь до такой степени, что сам перестану понимать, как работает машина, на которой я езжу. Волей-неволей придется преподносить материал хоть и «на пальцах», но профессионально.

Впрочем, даже таким специалистам, как я, ее будет сложно прочитать, а у любителя вообще закружится голова. Поэтому мне нужен кто-то в помощь, кого условно можно назвать «получателем». На самом деле он вообще не чайник, он сам может регулировать подвеску, и толкатели клапанов ставить. Но в данном случае его задача — описать, как вся начинка автомобиля собрана в единое целое, управляемое по принципу: «Рулевое колесо, газ газ, тормоз тормозом.«

В автомобильной промышленности СССР аналогичная ситуация возникла в конце 50-х — начале 60-х годов, когда промышленность стала выпускать автомобили для массовой продажи населению. Потом был издан супербестселлер того времени — «Как работает машина». Редактировал не кто иной, как главный конструктор легендарной «Победы» А. А. Липгарт.

Информация «от получателя» пока не позволит вам приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно по ходу вычислить желаемые значения числовых параметров.Но это принципиально принципиально: освоив его, профессиональный текст читается с пониманием и быстрее. И, если где-то в нем что-то еще непонятно, это уже не потери и спешка, а просто отметка в уме: об этом нужно больше узнать.

Пока что правительство не приняло никаких знаковых решений по печному и печному отоплению. Но их роль в бытовой теплоэнергетике в условиях дефицита энергии неоспорима: отопительная печь с КПД 70% при массовом использовании позволит сэкономить топливо в общегосударственном масштабе, потому что в проектах новых ТЭЦ потери тепла в электросети 35% включены, и уменьшить их пока невозможно.Так что с популяризацией печных знаний нужно выбраться самому, не будучи ни Липгартом, ни Кузнецовым. Ну, давайте попробуем.

Почему — кузнецы?

Но стоит ли особо останавливаться на печах Кузнецова? Стоит того, потому что они того стоят. Игорь Викторович с самого начала рассматривал его не как охраняемую реликвию прошлого или дорогой предмет роскоши, а как непременный атрибут экономной энергии будущего, которым является настоящее.Остальные поймали себя, как говорится, когда клюнул жареный петух.

Итог — Кузнечный завод мощностью 4 кВт отапливает дом площадью 100 кв.м. точно так же, как и фирменная «оттуда» топка 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что брендовые рекламодатели создают свои буклеты, возможно, вынюхивая «путь к счастью». Во всяком случае, это факт, что Кузнецов постоянно получает заказы из США, Канады, Швеции, Финляндии, которые сами по себе не в хвосте печей.Конкретно преимущества кузнецов следующие:

  • Высокий КПД — 80% для печей Кузнецова неудивительно.
  • Высокая температура сгорания топлива без применения технологий и материалов, требующих промышленного производства.
  • Как первое следствие предыдущего — всеядность. В кузнецах любое топливо сгорает дотла, а отложение сажи минимально.
  • Второе следствие — легкий уход: из-за того, что горит еще и сажа, печи Кузнецова нельзя чистить годами.
  • Меньший расход материала в сочетании с равномерным теплообменом между топками: в городской квартире с центральным отоплением температура колеблется больше днем, чем в доме, отапливаемом кузнечным домом с 2 топками в день.
  • Широкие возможности по встраиванию водяного отопительного контура без ухудшения технических параметров печи.
  • Хорошая тяга с коротким дымоходом, что удешевляет и упрощает строительно-монтажные работы при его возведении.
  • Пластичность конструкции и внешний вид благодаря двухкапельной схеме (см. Ниже): без ухудшения качества печи ее можно спроектировать практически для любого помещения и требований дизайна.
  • Автоматическое перераспределение тяги по каналам при переходе от нагрева к охлаждению, что гарантирует от потерь: вид почти никогда не нужно закрывать, это предусмотрено для более нестандартных режимов работы.

Примечание:
метод перераспределения тяги, изобретенный И.В. Кузнецов принципиально отличается от всем известного газового взгляда. Через него поток, создаваемый тягой, пропускается нагретыми частями корпуса печи по специальным выходным каналам, а когда в топке горит пламя, конвекция от него притягивает воздушный поток к себе. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую катушку можно задуть обратной тягой при вдувании в трубу или, наоборот, вытащить при сильном ветре, а в кузнечной мастерской любой поток воздуха пройдет мимо всего, что можно было бы остыть.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохождения газов. Давайте еще раз объясним на примере.

Представьте себе печь со сложной системой дымоходов: перемаркировочная, четырех- или пятиреверсивная. В этом тесном лабиринте неминуемо возникнут сильные водовороты. Вы слышали, как гудит духовка? Это просто незначительное проявление бушующей в нем энергии вихря. И взять ей негде, кроме как с топливной вкладки.Если каналы достаточно длинные и узкие, то на первый взгляд здесь нет ничего страшного: вихри, пока не достигнут трубы, будут рассеиваться, остывать, и все равно отдавать свою энергию корпусу печи, а она уйдет в комната. Но на самом деле появляются нюансы, о которых будет сказано далее по тексту. Из-за них КПД канальной печи более 60% — исключительная редкость.

В канальной печи при нагревании устремляется огромный поток энергии, и только небольшую его часть можно взять на нагрев или нагрев воды, не нарушая ее работы.Такая печь чем-то похожа на ядерный реактор. Не пугайтесь, только в плане синергетики, т.е. по путям циркуляции энергии в ней. В ядерный реактор необходимо загрузить в десять раз больше топлива, чем необходимо для обеспечения проектной мощности. В противном случае нейтроны просто вылетят, не успев встретиться с готовыми к их приему атомами урана. В канальной печи горячие вихри, не успев остыть, влетят в трубу или, наоборот, сразу же остынут, давая дым и копоть.

Но Кузнецовка (подробнее ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термоядерный» звучит устрашающе, но это только ассоциация с водородной бомбой … На самом деле термоядерные реакторы вполне безопасны.

Почему? Потому что они вырабатывают ровно то количество энергии, которое должен потреблять потребитель, а технологический резерв мощности разреженной плазмы требует мизерного. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма будет полностью освещена (в ней нет тяжелых атомов) и остынет, прежде чем достигнет стен комнаты.Ремонтники будут ругаться — то ли в дежурном отделении, то бахрому точить — но через 5 минут. сможет тупить до ликвидации без средств защиты.

Так что же общего у печей Кузнецова с термоядерными реакторами? Дело в том, что энергия дымовых газов, благодаря принципу свободного прохода, не прокручивается много раз в потоке, пока не проталкивается в корпус печи, а сразу пропитывает его. И теперь ей некуда деться оттуда, кроме как в комнату и / или на водопровод.

Первое: колпачок на колпачок

Принцип устройства печи, позволяющий реализовать преимущества автономной работы газов, известен давно. Это двуколпаковая печь, конструкция которой показана на рис. Начнем с левых поз.

Наружный воздух поступает через нагнетатель 1 в топку 2. Топка может быть оборудована сходящимся соплом — хилэ, в котором в одинарной колпаке формируется газовая панорама: легкие нагретые газы под колпаком своим давлением делают не позволяйте тяжелому внешнему холодному воздуху «просачиваться», как вода, в перевернутую чашку.Однако в двуколпаках вид газа часто оказывается неустойчивым из-за тяги со стороны второго колпака. Поэтому до Кузнецова двуколпаковые печи строили редко.

Сразу после растопки, когда сгорают наиболее легкие и наиболее энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному режиму пиролиза. В печах Кузнецова — в режиме пиролиза, они специально сконструированы таким образом. Пиролизные газы выгорают под кровлей 4 первого колпака 3.Подводное пространство первого колокола чистое, похоже на форсаж.

Пиролизное горение под колпаком оказывается саморегулирующимся: если топливо слишком горячее, «подушка» горящих газов расширяется вниз; вверх не дает купол вытяжки. Из-за этого затрудняется отток дымовых газов, потому что он идет вниз. Соответственно ослабевает и тяга, немного утихает горение. Если горение ослабевает, верно обратное.

При переходе горения в режим малой активности или при измельчении углей оба колпака работают просто как радиаторы для канальных печей, забирая остаточное тепло топлива.Но и у голландок он чаще всего «свистит» в трубу: согласно известному гидродинамическому закону Бернулли, в узком канале скорость потока будет выше. А под вытяжками будут медленно метаться остаточные газы, пока их тепло не уйдет в кирпич.

Примечание:
в канальных печах, при сильном ветре на улице часто приходится убирать из топки еще тлеющие угли и закрывать вид, иначе все тепло будет «свистеть», пока топливо сгорит дотла.В колокольных печах этот вредный эффект отсутствует — резкое расширение из дымохода в колпак не дает разгуливать ветру в печи, и можно спокойно ждать, пока топливо отдаст свой запас энергии до последней калории.

Идеальная печь с двумя колпаками имеет круглую форму. Тогда ее корпус 5 является одновременно второй шапкой. Он также имеет невидимую зону термохимических реакций 6 под крышей. Он нейтрализует остатки окиси углерода (окиси углерода) и окислов азота, образующиеся в печи из-за значительно более высокой температуры горения, чем в печи для сжигания.В дымовую трубу 7 попадает только углекислый газ и водяной пар.

Хоть патрон обычного типа можно складывать, но если он двуклапанный, то в нем сложно устроить чистящие дверцы, и трудно его почистить (в какой-то момент, но это будет необходимо). Поэтому на практике двуколпаковые печи выполняются, если проводить аналогию с электроникой не параллельно, а по каскадно-последовательной схеме: второй колпак ставится на первый и колпаки соединяются между собой дымовыми трубами ( или одна непрерывная широкая щель) от задней части печи, правая поз.на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание:
, чтобы газовый обзор был устойчивым в круглом двуколонном колпаке, за исключением ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире, чем такой же L1 между топкой и первым колпаком.

В любом случае водонагревательный регистр любого типа можно без опасений встроить во второй звонок. Основное тепло передается корпусу печи под сводом первого колокола.Это, кстати, тоже одна из причин, по которой раньше не применялись двухголовочные колпачки: при дешевом топливе небольшое повышение КПД не окупало трудоемкость работы, и мытье на кухне в корыте тогда было банальность.

И в то же время газы под вторым колпаком подходят, с одной стороны, охлаждены и достаточно прореагировали, так что теплообменник может быть изготовлен из обычных строительных материалов, не опасаясь его выгорание и отложения на нем сажи. . С другой стороны, температура во втором колпаке при КПД печи 80% будет в диапазоне 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О заглавных буквах

В принципе, круглую колпаковую печь можно спроектировать как многоступенчатую; каждый каскад — 2 заглушки, с отверстием в своде и глухой сверху, как показано на рис. При наличии трех каскадов (6 колпаков) конструкцию, которую условно можно назвать безнапорной топкой (левое положение на рисунке), можно сделать самонастраивающейся на любое топливо, от мазута до навоза, с КПД до до 97-98% в любом режиме печи … Однако он не поддается точному аналитическому расчету, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Печь с ровными (с отверстием в крыше) заглушками, подведенными к ее низу (правое положение на рисунке), в принципе способна показать КПД 85-90%, в зависимости от режима горения и типа топливо. Но их обоих, во-первых, очень сложно чистить. Во-вторых, первый колокол окажется очень маленьким, и температура под ним будет вполне пиролизная, порядка 1500 градусов. Ни один металл не выдержит этого, кроме платины. Вольфрам перегорит, как нить перегоревшей лампочки.А удержит ли футеровка печей пиролиза вес, пока не определено опытом.

Примечание:
черные пунктирные линии на рисунках не являются металлическими конструкциями. Это генераторы (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних краев вытяжек от очага.

Видео: пример проекта двуколпаковой отопительно-варочной печи

Секунда: тепловая нагрузка

Ничего не работает по голым принципам.Чтобы теоретически абсолютно правильная плита хорошо топила, сушила и варила, ее также необходимо правильно выполнить в материале. Что касается колпаковых печей (и особенно двуколковых), это означает, что тепловая нагрузка на материал должна быть высокой. Сделать массивную колокольную печь с толстыми стенками — все равно что развести костер в пещере. Чтобы почувствовать тепло, нужно посидеть у самого костра, а там будет копоть …

Взгляните на рис. На нем — чертежи и заказы некоторых печей Кузнецова: двухконтурный водогрейный котел и улучшенный русский с лежанкой.Не будучи опытным печником, понятно, что количество материала на единицу выделяемой мощности (500 Вт * кв. М внешней поверхности) в печи Кузнецова в полтора-два раза меньше, чем в традиционной. единицы. В общем, любая колпаковая печь «пуста» внутри канальной печи равной мощности.

С одной стороны, это хорошо, кирпич стоит своих денег. Но с другой стороны, требует тщательной проработки и соблюдения технологии строительства (см. Ниже).Тепловая нагрузка, от которой не сдвигается куча булыжников, разрушит тонкую кирпичную стену уже во время разгонной топки.

Для печей Кузнецова важна также строительная механика. Прочность стены на глиняном растворе снижается при уменьшении ее толщины намного быстрее, чем на цементно-песчаном. Поэтому закладку фундамента для этих печей необходимо выполнять с особой тщательностью в строгом соответствии с рекомендациями автора. Их также нужно неукоснительно соблюдать при строительстве.

Примечание:
И.В. Кузнецов позволяет свободно копировать ваши материалы для себя, для строительства, а объекты для перепечатки. Однако картинки на рис. Небольшие. Любитель ничего построить на них не сможет, но мастер знает, где достать полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам этот небольшой заем во благо дела.

Третий: шаг вправо, шаг влево …

Высокие нагрузки на материал в печах Кузнецова требуют не только тщательной разработки конструкции, но и соблюдения некоторых основных принципов проектирования.Основная из них — плавучая топка из шамота марки ШБ-8 или Ш-5. Корпус печи выложен из керамического кирпича марки не ниже М150.

Что означает плавающая топка? Во-первых, вокруг него должен быть сухой шов, либо в точно рассчитанных автором местах. Сделать это не так-то просто: по раскладке последнего ряда шамота (если иное не указано в спецификации на печь) выбирается глиняный раствор из швов между шамотом и обычным кирпичом, а вместо в нее вставляются прокладки из минерального картона — базальта, каолина и др….

Во-вторых, необходимо строго соблюдать принцип модульной несогласованности. Что это такое, показано на рис. Никакие шамотные выступы не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», а топка, соединенная с корпусом печи, при растопке разорвет кладку. Топка «кузнеца» должна представлять собой компактный модуль, устанавливаемый в гнездо из обычных кирпичей.При этом на сайте автор подробно объясняет, как устроить ее выход в дымоход.

Также необходимо неукоснительно следовать его рекомендациям по подбору и подготовке материалов. «Кузнецовка» хоть и кирпичная, но высокотехнологичная, и замену на эрзац и халатность терпит не больше, чем ракета или подводная лодка — замена титана и композитов на жестяные. Последствия, правда, не будут такими катастрофическими, но их придется видеть дома, а не читать в новостях.И платите из своего кармана.

В общем по технологии: прилежный, внимательный и аккуратный новичок может построить печь Кузнецова. Но у действительно опытного печника, наполовину пьяного, но бездумно выкладывающего действительно очень хорошую плиту или голландку, печь Кузнецова обязательно выйдет из строя.

О подписчиках

Тем не менее, «кузнецы» — это не какое-то невероятное чудо. Уже нашлось немало любителей и профессиональных мастеров, которые не только повторяют оригинальные разработки Игоря Викторовича, но и создают свои.На рис. справа — рисунок, а на рис. в разрезе — порядок одного из них.

У нее две особенности. Первый — это проходы зажигания на 21-м ряду. Они очень похожи на холостые удары Кузнецова, но включаются в работу при растопке, ускорении и облегчении ее. На пламени или тле их пропускная способность не позволяет выходить газам, и эти каналы заглушены газовыми пробками.

Второй пропилен вдоль и даже под углом кирпичей в 17-м, 28-м и некоторых других рядах.В общем, и печники, и простые строители знают, что кирпич не рубят. Но это поверье сложилось в то время, когда понятия «угловая дрель», она болгарка, не существовало. Про алмазный инструмент тогда только слышали, что, мол, он используется где-то в секретных цехах военных заводов.

А вот разрезать по весу кирпич по болгарке все равно нельзя, прочность его упадет ниже предельно малой из-за биения инструмента в руках. Есть два варианта, первый — установить инструмент в станину с вертикальным плоским рычагом, чтобы получить отрезной станок… Сделать можно самому, есть в продаже и готовые.

Другой способ подойдет, если в колхозе есть циркулярка не менее 1500 об / мин, а лучше — на 2500-3000. Затем в него заправляют алмазный круг на камне вместо обычного зубчатого колеса пилы. Этот вариант предпочтительнее: опорная плита с угловым упором обеспечивает гораздо более чистый и точный рез. А при необходимости можно закончить с другой стороны, не рискуя получить высокую ступеньку на срезе.

Видео: процесс кладки печи 3 х 3,5 кирпича

Подробнее о пухлых

В теории у круглых печей вообще масса достоинств, только в доме они не очень удобны. Тем не менее, существует значительный спрос на компактные передвижные печи, и здесь чрезвычайно высокий КПД круглых многокорпусных крышек может быть решающим фактором, потому что, когда размер печи уменьшается, ее эффективность резко падает из-за закона квадрата-куба.

Такие печи, конечно, надо было бы делать.Это решает проблему чистки, плиту можно сделать разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих — только чугун, но он тяжелый и хрупкий.

Однако есть более легкий и прочный металлический материал с аналогичными свойствами. Это продукты порошковой металлургии. Применительно к ножничным ножам «пороховой мусор» вполне оправдан, но для печи, в которой ничего не работает на ножницы, пороховые детали могут быть находкой.

Вторая проблема, о которой уже говорилось, — это жаростойкая обшивка крыши первого колокола. Если нам удастся ее решить, то, возможно, труды и усилия Игоря Викторовича Кузнецова принесут более масштабные и значимые плоды, чем кажется сейчас.

закрыть ×

Вот уже более 50 лет печи Кузнецова занимают высокие позиции среди отопительных конструкций для дома, и это неудивительно, так как печи имеют множество преимуществ и разительно отличаются от канальных не только внешним видом, но и дизайном. их характеристики.Кузнецов был первым, кто осмелился испытать на себе самые практичные и удобные системные духовки.

Во всех печах горячий воздух движется по каналам и, проходя через них, нагревает стенки печи, но сам воздух быстро остывает. Такое движение воздуха может быть только при наличии оптимальной тяги, то есть принудительного, но при этом корпус печи нагревается неравномерно, что приводит к растрескиванию кирпича и появлению нежелательных трещин. Благодаря Кузнецову возник самостоятельный принцип движения воздуха в топке.У печей есть второе название — купольные, которое они приобрели благодаря своему уникальному дизайну.

Вытяжки этой печи обязательно должны сообщаться между собой с помощью сухого шва — пространства в 2-3 см, не заполненного раствором, и утеплителя, через который газы переходят от одного кожуха к другому. Если говорить простым языком, то принцип работы печей Кузнецова таков: газы циркулируют и проходят по трубе за счет собственной силы тяжести, а не принудительно, как это происходит при движении по дымоходу.

В канальных печах дым как бы втягивается через трубу, а в колпаковых — выталкивается наружу. В этом случае вытяжка может выполнять роль емкости для нагрева воды или служить местом для приготовления пищи. Даже самая простая купольная печь может служить двойной цели.

На рисунке ниже подробно показан принцип движения газов в колпаковой печи Кузнецова.

Красные стрелки четко показывают, как движется горячий воздух, а стрелками синего цвета отмечается движение холодного воздуха, который поступает в печь снаружи через вентилятор.Из-за того, что холодный воздух по весу больше, чем горячий, он не сможет подниматься и опускаться, не влияя на общий температурный режим в вытяжке. В свою очередь, горячий воздух собирается под колпаком, постепенно остывая там, а затем вытесняется порывами более горячего воздуха, поднимающимися вверх.

Достоинства, недостатки и отличия

К достоинствам можно отнести следующие характеристики:

  • Возможность топить печь на разных видах топлива
  • Равномерный нагрев стен
  • Хороший отвод тепла
  • При горении не выделяется дым и сажа
  • Необходимость чистки духовки минимальна
  • Духовка не трескается
  • Хорошо сохраняет тепло
  • Форма и дизайн могут быть совершенно разными
  • Экономия топлива
  • Возможность топить печь даже влажными дровами

Одно из главных отличительных качеств печей Кузнецова — повышенный КПД.В обычной русской духовке она составляет 30-40%, а в этих духовках почти 95%, что отличает эти духовые шкафы от обычных русских. Детально и грамотно продумана внутренняя концепция, за счет чего нагретый воздух дольше задерживается в печи, а холодный, наоборот, быстро уходит в дымоход за счет специального углубления. Также стоит отметить, что печи Кузнецова могут топиться на различных видах топлива, даже на таком низкосортном топливе, как опилки, на которых может быть установлено оборудование, обеспечивающее горячее водоснабжение.

Кузнецов первым в мире применил автоматическое распределение тяги по каналам, исключающее потери даже при открытом обзоре. Эта система отличает печи Кузнецова уникальностью и простотой. В печах такой конструкции тепло не тратится зря, а сразу начинает работать на обогрев помещения или горячее водоснабжение, так как выделяемые газы не закручиваются в вихре, как в канальных конструкциях, а отдают свою энергию на пропитку печи.

Если в канальных печах остатки топливных масс просто «вылетают» в трубу, то колпак Кузнецова устроен иначе.Когда топливных масс остается немного и они начинают выгорать, вытяжки играют роль накопителя, задерживая нагретые воздушные массы под своими сводами и отдавая всю энергию стенкам печи.

Из недостатков, которых не так много, можно назвать следующие:

  • Необходимо внимательно следить за порядком, чтобы конструкция была качественной.
  • При изготовлении должны использоваться только высококачественные материалы.

Типы печей

Все модели Кузнецова колпаковые, но также имеют разную классификацию… На сегодняшний день известно несколько типов:

  • Колпаковая печь — имеет один колпак.
  • Два колокола — два колокола.
  • Купол — в этой печи может быть несколько колоколов. Купольные печи используются чаще других, так как их можно спроектировать для любого помещения и дополнить любыми приборами.
  • С бойлером водяного отопления — возможна установка дополнительного оборудования для таких печей.
  • С лежанкой — это печь с местом для лежания.
  • Духовки отопительные и варочные ОВИК — такие духовые шкафы не только обогревают дом, но и дают возможность готовить на специально предусмотренной плите.
  • Духовка-печь — не только разогревается, но и оснащена духовкой, в которой можно запекать.
  • Каминная печь идеальна для утепления дома и проведения вечера у костра.
  • Двухъярусные печи — это печи, которые могут выполнять сразу несколько функций. Например, обогреть комнату, служить плитой, иметь лежанку и духовку.Единственный недостаток двухэтажной колпаковой печи Кузнецова — громоздкие габариты. Эта печь идеальна для больших помещений.
  • Русские печи РТИК — помимо отопления и варочной поверхности, печь оснащается дополнительной, на которой можно сушить дрова или обувь.
  • Уличные печи больше похожи на открытые комплексы, поскольку в них есть грили и мангалы для приготовления пищи на открытом воздухе.

Перечисленные выше модели — далеко не весь перечень печей различного назначения, разработанных по схемам Кузнецова.Также существует множество рисунков, с помощью которых можно сделать смешанные версии с разными функциями. Кроме печей, по проектам Кузнецова делают камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагреть помещение.

Как сделать самому

Чаще всего в домах используются отопительно-варочные плиты ОВИК 5, именно такую ​​печь мы рассмотрим на примере.

Для изготовления печи Кузнецова своими руками вам понадобятся:

Материал

  • Кирпич двух видов: полнотелый красный (М150) и жаропрочный шамотный (ШБ-8)
  • Песок и цемент ( 3: 1), но можно взять и готовую заводскую смесь
  • Комплектующие для печи: чугунные дверцы, зольная камера, дверцы очистных отверстий, защелки, колосниковая решетка и виды
  • Проволока диаметром 3 мм и длиной 10 м.К нему будут привязаны кирпичи
  • Уголки стальные (2 шт.)
  • Арматурная сетка для фундамента

Инструменты

  • Master OK
  • Молоток
  • Мастерок
  • Вышивка
  • Раковина или ванна для замешивания раствора
  • Рулетка
  • Отвес
  • Уровень
  • Дрель с насадкой-миксером
  • Болгарка

Фундамент

Перед тем, как делать печь, нужно подготовить фундамент.С его закладкой следует быть осторожным и делать все точно по инструкции, иначе фундамент осядет под тяжестью топки, и топка может треснуть, что в дальнейшем приведет к обрушению.

Фундамент должен быть на 15-20 см больше параметров духовки. Только в этом случае он будет соответствовать всем требованиям стандартов.

Это пример чертежа фундамента, на котором показаны использованные материалы и маркировка.

Чтобы сделать фундамент под печь Кузнецова своими руками, вам потребуется сделать следующее:

  1. В первую очередь выкапываем яму глубиной не менее 1 м, именно на этой глубине грунт зимой замерзает. Края и стенки котлована должны быть как можно более плоскими, что позволит использовать меньше цементного раствора.
  2. Далее делаем так называемую «подушку» из песка. Просеянный песок желательно засыпать, чтобы он плотнее сжимался. Высота подушки должна быть около 20 см.Затем оставляем подушку на пару дней для усадки.
  3. Далее нужно изготовить опалубку. Лучшим вариантом будут доски для опалубки, хотя можно использовать и другой материал. Верх опалубки должен быть на уровне пола в доме.
  4. Далее приступаем к монтажу фурнитуры. В качестве арматуры подойдет сетка с ячейками от 50 мм и толщиной прутка от 6 мм. Сетка должна располагаться так, чтобы она находилась либо в середине фундамента, либо до того, как бетон выйдет из почвы.Последний вариант — самый оптимальный.
  5. Завершающий этап фундамента — заливка бетона. Помимо бетона в состав могут быть добавлены тяжелые минеральные добавки или щебень, а лучшей добавкой станет водоотталкивающий агент, который не позволит впитывать влагу в фундамент и продлит срок его службы. После заливки бетона его поверхность необходимо выровнять шпателем и сразу удалить все дефекты на поверхности.

После завершения вышеуказанных работ фундамент необходимо дать на некоторое время просохнуть.В идеале не менее 30 дней, в зависимости от погодных условий, но через неделю он застывает, поэтому можно приступать к дальнейшему строительству печи.

Переходим к строительству. Поскольку колпаковая печь считается самой распространенной конструкцией, сделаем именно ее. Перед укладкой нужно обратить внимание на важные моменты:

  • Перед первой кладкой необходимо уложить на фундамент слой гидроизоляции, которым может быть рубероид или фольгированная изотермическая пленка.Если фольга укладывается, то ее нужно укладывать блестящей стороной вверх, чтобы она отражала тепловую энергию.
  • Изменять заказ не нужно, так как это может повлиять на работу духовки и срок ее службы. Исключение можно сделать только в сплошных рядах перекрытия и изменения их внешнего вида.
  • Чтобы лицевая сторона выглядела солидно, нужно брать кирпич хорошего качества, ровный и без трещин.
  • Если нужно отрезать кирпич, то делать это нужно болгаркой, края и плоскости должны иметь ровную форму.
  1. Первые два уровня необходимо выложить шамотным кирпичом с использованием цементного раствора. Огнеупорный слой не даст уйти тепловой энергии в фундамент. Со второго ряда нужно начать подготовку зольника и воздуходувки. Кирпичи нужно класть в шахматном порядке и только на глиняный раствор. Также необходимо соблюдать толщину шва, которая должна быть не менее 5 мм.
  2. В третьем ряду начинаем подготовку траектории дымовых каналов.
  3. Для удобства обслуживания печи в дымоходах необходимо сделать четыре стандартных дверцы для чистки.
  4. Решетка для колосниковой решетки должна быть размещена на пятом уровне, а также на этом уровне укладываются перегородки между воздуходувкой, вытяжкой и топкой.
  5. С 5-го по 14-й ряды выкладывают камеру сгорания из шамотного кирпича. Важно не забывать об очень важном факторе: между шамотным и красным кладочным кирпичом должен быть компенсационный зазор.Он нужен для того, чтобы печь не повредилась из-за термического расширения материала.
  6. Необходимо установить дверцы топки и нагнетателя с асбестовым уплотнением.
  7. В рядах 17 и 18 перекрытие вытяжки имеет сплошную плоскость, без отверстий для дымохода.
  8. Как видно в заказе, в 21-м ряду два прохода, которые расположены вдоль внутренних стен.
  9. В 28, 29 и 30 рядах можно сделать небольшие отклонения от порядка, если вы хотите изменить форму духовки.В случае низких потолков следует сделать огневые рубки.
  10. По выкладке внутренняя поверхность кирпичной кладки должна быть облицована. Раствором необходимо загладить стыки, добавив в него термостойкий материал.
  11. Перекрытие должно выполняться 2 чугунными опорными уголками, длина плеча которых должна быть не менее 45 мм, но точный размер необходимо выбирать с учетом нагрузки.

При строительстве печей Кузнецова строительного материала потребуется гораздо меньше, чем для канальных печей, так как в купольных конструкциях больше пустого пространства внутри.По этой причине печь можно считать экономичным вариантом, а форма конструкции может быть совершенно разной, в том числе угловой.

Перед тем, как сделать печь Кузнецова своими руками, следует внимательно изучить заказы и не отклоняться от них ни на сантиметр, иначе правильность конструкции может быть нарушена. Также не забывайте, что следует выбирать качественный и надежный материал, который будет соответствовать всем нормам безопасности.

Кузнецовская печь для бани своими руками

1-й ряд необходимо укладывать так, чтобы его поверхность была ровной, что легко проверить уровнем, а форма должна быть в виде прямоугольника.

Как уже было сказано, первый колпак и нагнетатель начнутся во 2-м ряду. Для этого нужно взять кирпич, разделить его пополам и положить каждую часть так, чтобы они были слегка выдвинуты наружу, как показано на рисунке. Вам не нужно использовать раствор. После окончания кладки эти половинки вытаскиваются.

На 2-й ряд нужно 14 кирпичей, а после того, как кирпичи будут уложены, необходимо установить дверцу воздуходувки, которая должна поддерживаться несколькими кирпичами. Оборачиваем каркас шнуром, как указано в рекомендациях.Его необходимо закрепить проволокой, которую необходимо уложить в швы. Также проволока используется для усиления стенок топки, которые необходимо укладывать в каждом четном ряду.

Раскладываем третий ряд, в котором входящие в него кирпичи должны хорошо фиксировать дверцу поддувала.

Дверь воздуходувки в 4-м ряду должна быть облицована тесаным керамическим кирпичом, который должен смотреть наружу, и тесаным шамотным кирпичом, который должен смотреть внутрь. Между ними должен быть зазор 5 мм. Чтобы сделать зазор, вам понадобится прокладка из гофрокартона.Такой зазор необходимо делать во всех местах пересечения кирпичей двух типов.

В пятом ряду шамотный кирпич, образующий боковые стенки топки, необходимо немного сдвинуть, чтобы кирпичи нижнего ряда образовали полку, ширина которой должна быть не менее 15 мм. Это необходимо для решетки. В этом же ряду начинаем формировать вертикальный канал, соединяющий обе вытяжки. После того, как ряд будет полностью выложен, устанавливаем решетку, а промежутки между ней и кирпичом заполняем песком.

При кладке шестого ряда также устанавливается топочная дверца. Между дверной коробкой и кирпичом прокладывается асбестовый шнур, который внизу закрепляется проволокой, а вверху — железной полосой.

При кладке седьмого ряда оставляют зазор 30 мм от кирпича, образующего заднюю стенку топки — это начало сухого шва.

По схеме выкладываем восьмой ряд.

В девятом ряду формируется канал, соединяющий топку с нижним колоколом.На схеме сиреневым цветом выделены те кирпичи в боковых стенках топки, верхние края которых должны быть на 10 мм ниже плоскости ряда.

При кладке десятого ряда не забывайте, что на асбестовую футеровку, покрывающую шамотный кирпич, кладут керамический кирпич без раствора. В керамическом кирпиче, окружающем топку, нужно сделать вырез под варочную панель. Размер выреза должен быть таким, чтобы вокруг доски оставался зазор 5 мм. В месте соприкосновения шамотного кирпича с панелью необходимо оставить зазор 10 мм.Такие кирпичи, нарезанные наискосок, располагаются справа и спереди, на чертеже обозначены желтым цветом.

В одиннадцатом ряду начинаются стенки варочной камеры, в которой устанавливается дверца для камеры. Не забудьте обмотать каркас асбестовым шнуром и плотно зафиксировать проволокой.

С 12 по 14 ряды укладываем кладку по порядку.

После завершения кладки кирпича в 15 ряду варочную камеру накрывают листом стали, толщина которого должна быть 3 мм, а размер 60Х55 см, с вырезом для вытяжного канала.Для усиления листа используем 4 штуки из уголка и стальную полосу.

17 ряд делаем по порядку, а в восемнадцатом начинаем формировать верхнюю шапку.

С 19 по 27 ряд ставим плиту в соответствии с порядком. В 28 ряду приступаем к установке основной заслонки дымохода. Здесь тоже нужно будет оставить зазор вокруг клапана 6 мм, а глубина под ним должна быть 11 мм.

После того, как кладка будет полностью завершена, печь нужно дать немного просохнуть, и начать топить небольшим количеством дров.

Колокольная печь для бани также приобрела значительную популярность, так как отапливает все основные банные помещения и имеет хорошую теплоотдачу при минимальных затратах топлива. Двухъярусные банные печи Кузнецова просты и эффективны. Проблема нагрева воды в душе легко решается благодаря встроенному в духовку регистру.
