Крепление сэндвич трубы: Монтаж дымохода: как правильно установить дымовую трубу

как сделать монтаж, установку своими руками на крыше, материалы

Сегодня частный дом трудно себе представить без камина или твердотопливного котла. Конечно, можно использовать и обычную дровяную печь, но уж как-то хочется сделать свой дом более современным. Тем не менее, реалии таковы, что без прибора отопления, работающего на газе, дровах или угле, все равно не обойтись. Далее встает вопрос выбора печной трубы для дымохода, ведь отработанные продукты сгорания должны быть выведены за пределы дома. Старые кирпичные трубы сейчас не используют, предпочитая им более современные — металлические. Поэтому главной темой статьи будет монтаж трубы — сэндвич, которая используется именно для этих целей.

Труба дымохода нагревается до высокой температуры, поэтому очень важно обеспечить ее изоляцию в местах прохождения через несколько слоев кровли. Если этого не учесть, то вероятность возгорания или деформации потолочного перекрытия будет весьма высока.

Наиболее простым решением является создание тепловых зазоров между дымоходом и перекрытием. Но это способствует появлению сквозняков, сводящих к нулю все попытки обогрева дома. Поэтому и нужна труба, внешние стенки которой не расширялись бы и не были бы горячими. Рассмотрим устройство такого приспособления и выясним, как сделать сэндвич трубу самостоятельно.

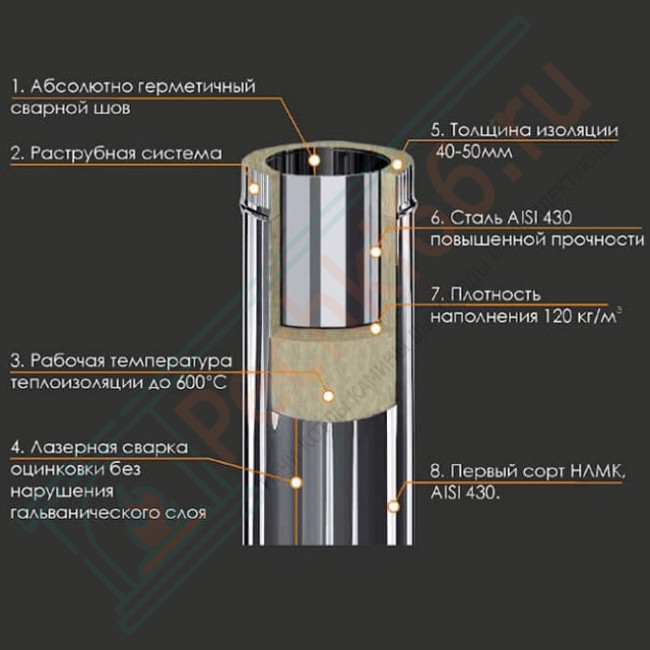

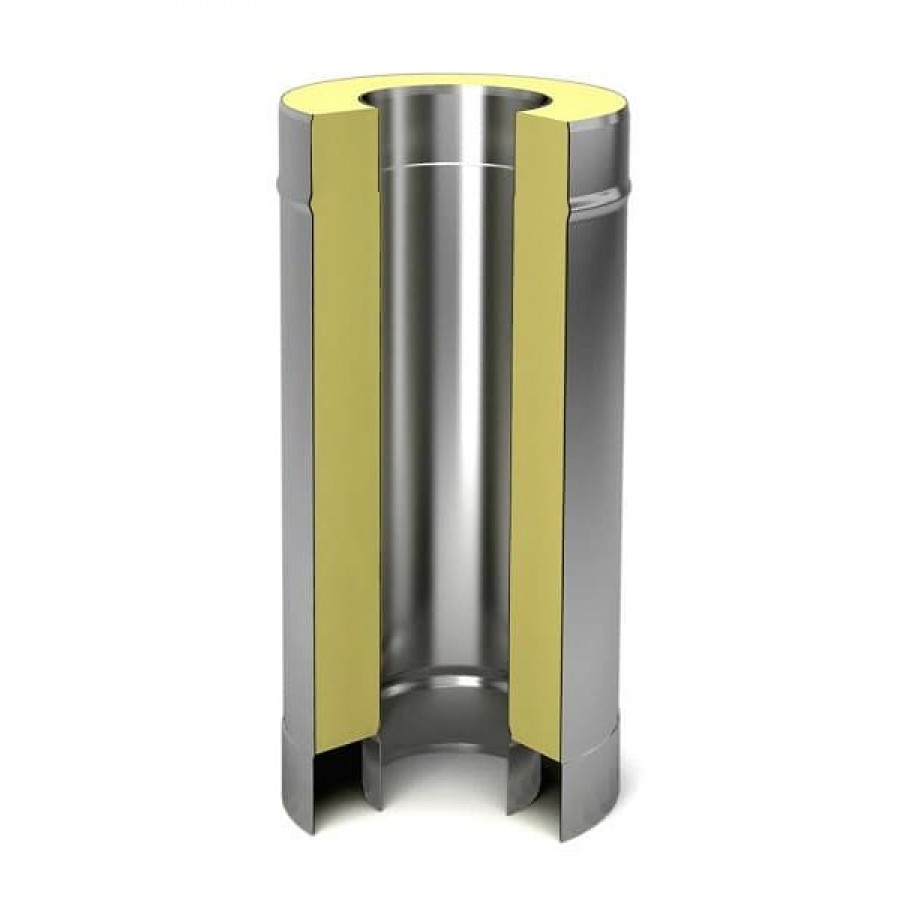

Устройство сэндвич-трубы

По своей конструкции сэндвич-труба представляет собой две отдельные трубы, одна из которых находится внутри другой. Между трубами имеется прослойка из каменной ваты.

На практике это означает, что внутренняя часть может нагреваться абсолютно до любой температуры. Каменная вата является прекрасным теплоизолятором, да еще и не горит даже при нахождении в открытом огне. Вот и получается, что внешняя труба нагревается совсем немного, что явно недостаточно для ее теплового расширения или возгорания рядом проходящего перекрытия.

Такая конструкция является полностью безопасной и эффективной. Простое устройство и доступные материалы заставляют задуматься о том, как сделать трубу — сэндвич самостоятельно, из подручных стройматериалов.  Труба — сэндвич своими руками — это не только экономия расходных материалов и денежных средств, но и уверенность в том, что она прослужит максимально долго. Ведь делаете вы ее для себя.

Сэндвич — труба своими руками

Своими руками труба — сэндвич изготавливается сравнительно просто. Для этого можно использовать обычную стальную трубу, оцинкованное железо и каменную вату. Внутренняя труба обматывается каменной ватой, а сверху ваты крепится оцинковка. Ничего сложного в такой конструкции нет.

Обычно приходится внешнюю оболочку изготавливать из нескольких кусков. Поэтому особое внимание нужно уделить их стыковке между собой. Оцинкованное железо крепится блошками или саморезами. Крепление осуществляется не только в пределах одного листа, но и между соседними листами.

Материал для самодельной сэндвич-трубы может различаться. Это зависит от вида топливного прибора. Так, у водогрейных котлов промышленного производства сравнительно невысокая температура выходящих газов (около 120 градусов). Поэтому для них можно использовать минеральную вату в качестве утеплителя.

А вот самодельные камины, печи и твердотопливные котлы могут выдавать температуру 700-800 градусов. Поэтому для них применение каменной ваты является обязательным. Внутренняя труба для таких устройств также должна быть толстостенной во избежание очень быстрого прогорания.

В целом, наилучшим материалом для изготовления сэндвич-трубы является нержавеющая сталь. Ее свойства таковы, что она способна служить без нареканий десятки лет. Да и ее внутренняя поверхность остается гладкой долгие годы, что сказывается на эффективности всего дымохода.

Установка сэндвич трубы

Установка трубы — сэндвич не менее важна, чем ее изготовление. Здесь нужно учитывать несколько особенностей.

Возле самого прибора отопления участок трубы изолировать нельзя. Температура там настолько велика, что в течение нескольких лет любая труба может прогореть в этом месте. Учитывайте эту вероятность.

Конструкцию дымохода в этом месте выполните с таким расчетом, чтобы можно было заменить этот участок без демонтажа всего дымохода.

Учитывайте влияние конденсата. Конденсат, смешанный с сажей, обязательно будет образовываться на внутренней части металлической трубы. Необходимо предотвратить его проникновение сквозь трубу в дом. Если труба проложена наклонно или горизонтально, что бывает редко, то в трубе устанавливают специальные краны для слива конденсата.

В большинстве же случаев, дымоход располагается вертикально, поэтому установка сэндвич — труб выполняется по определенной технологии:

• Участки внутренней трубы устанавливаются раструбами вверх.
• Внутрь вставляются очередные участки. При этом конденсат не может протечь наружу.
• Внешняя труба монтируется наоборот. Очередные участки раструбами надеваются на нижние участки трубы.

Такой монтаж называется «по дыму». Благодаря такой технологии в помещение не проникают ни дым, ни конденсат.

В целях пожарной безопасности рекомендуется все же не допускать контакта дымохода с материалом потолочного перекрытия. Сэндвич-трубы должны быть установлены в специальные короба, отделяющие их от материала потолка и стен. Для надежности в короба прокладывается базальтовая вата. Также можно оставить короба пустыми, ведь воздух также является прекрасным теплоизолятором.

Весьма популярно ограждение дымохода от потолка посредством небольшого металлического листа. В этом случае металл играет роль радиатора, рассеивающего излишки тепла в окружающее пространство.

Также важно выполнить монтаж сэндвич — труб с герметизацией соединений. Дело в том, что подсос воздуха из дымохода значительно ухудшает тягу. Места с такими утечками рекомендуется заделать герметиком. Но обычный герметик для этих целей непригоден. Воспользуйтесь высокотемпературным жаростойким печным герметиком, который способен выдержать температуру до 1200 градусов. Это однокомпонентный состав на основе силиката натрия.

Монтаж труб — сэндвич на крыше

Располагая дымоход на крыше, необходимо учесть несколько нюансов.

В процессе сгорания топлива через дымоход могут подниматься вверх искры. Вылетая из трубы, искры могут представлять собой огромную опасность для окружающих и для кровли. Так, если кровля изготовлена, например, из битумной черепицы или ондулина, то существует риск ее возгорания или прожигания.

В этом случае выход дымохода следует располагать на высоте не менее 1 метра от конька. То есть, дымоход должен подниматься над коньком минимум на 1 м.

Учитывайте и направление возможного полета вылетающих искр. Даже если крыше дома ничего не угрожает (она изготовлена из черепицы, металлочерепицы или шифера), искры могут доставить неприятности. Например, веревки для белья лучше располагать со стороны дома, противоположной расположению дымохода.

способы монтажа через крышу или стену

Конструкция дымохода из сэндвич-труб в жилых домах и банях одна из самых востребованных и практичных. Это объясняется ее безопасностью, надежностью и эффективностью.

Кроме того, монтаж дымохода из сэндвич-труб через крышу можно выполнить собственноручно из качественных и безопасных материалов с учетом основных требований, которые предъявляются к современным дымоотводным системам.

Содержание статьи

Достоинства и недостатки сэндвич-дымоходов

Сэндвич-дымоход – функциональная конструкция, оснащенная двумя контурами, соединенными между собой теплоизоляционным материалом толщиной до 65 мм.

Подобное устройство обладает не только высокими эксплуатационными характеристиками, но и рядом существенных преимуществ:

• Теплоизоляция стенок конструкции. Использование надежного утеплителя предотвращает снижение дымовой тяги в системе и способствует быстрому выведению продуктов сгорания топливного материала без образования конденсата.
• Простота и доступность монтажа. Правильно установить дымоход сможет любой домовладелец, поскольку сам процесс схож с работой по сборке технического конструктора.
• Широкий выбор модификаций и типов конструкций. В продаже имеются конструкции прямоугольной и угловой формы, предназначенные для монтажа через кровлю или на стену, оснащенные дополнительными архитектурными элементами.
• Незначительное образование отложений на стенках. Гладкая поверхность труб предотвращает скопление пепла и копоти в процессе сгорания топливного материала.
• Небольшой вес. Дымоход из сэндвич-труб в собранном виде обладает незначительной массой, поэтому для него не требуется обустраивать фундамент.

Однако использование нержавеющих труб при изготовлении сэндвич-дымоходов не устранило имеющихся проблем, которые свойственны металлическим изделиям:

• Возможность разгерметизации конструкции при чрезмерном нагревании и охлаждении системы.
• Высокая стоимость расходных материалов для сборки и установки дымохода.
• Непродолжительный срок службы готовой системы, не превышающий 17 лет, в то время как кирпичные дымоходы могут эксплуатироваться до 25 лет.

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

• Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
• Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
• Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

• до 4 кВт – до 13 см;
• от 4 до 5,5 кВт – до 19 см;
• от 6 до 8 кВт – до 26 см.

Важно! Не рекомендуется намеренно сужать дымоход, а вот расширять до требуемого размера, наоборот, можно.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

• минимальной высоты, необходимой для создания тяги, – 5 метров;
• размера конька крыши – возвышение трубы над коньком на 0,5 метра;
• материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Как выполнить сборку сэндвич-дымохода

Собрать дымоход своими руками технически несложно. Конструктивно устройство состоит из отдельных элементов – металлических труб меньшего и большего диаметра с внутренним теплоизоляционным слоем.

Сборка конструкции выполняется следующим образом:

• Размер одного сегмента стандартен – 100 см в длину. Один элемент меньшего диаметра вставляют в другой элемент большего диаметра. Подсоединение выполняют снизу от отопительного оборудования, перемещаясь вверх.
• На отопительный прибор устанавливают адаптер или переходную стальную трубу длиной до 50 см. Если дымоотвод будет выведен через стену, тогда дополнительно в горизонтальном положении устанавливают отвод под уклоном в 3 градуса.
• Первый элемент дымоотводной трубы соединяют с адаптером или переходником на печке. После выполняется установка труб одна в другую.

Важно! При монтаже следует обращать внимание на то, что один конец элемента сужен, чтобы обеспечить удобную вставку в следующий. Все элементы собирают так, чтобы конденсат, образованный при эксплуатации дымоотвода, стекал в нижнюю часть конструкции.

• Выполняют стыковку двух элементов для обеспечения полной герметизации устройства.
• Все стыки тщательно уплотняют соединительными муфтами, параллельно устанавливают хомуты, которые обеспечивают надежное крепление готовой системы к стеновой поверхности. Чтобы предотвратить возможные сдвиги конструкции, устанавливают опорные кронштейны на каждые 1,5 метра трубы.

Существует два варианта монтажа дымоходной системы для бани: внутри строения с выводом через крышу или снаружи с фиксацией к стене.

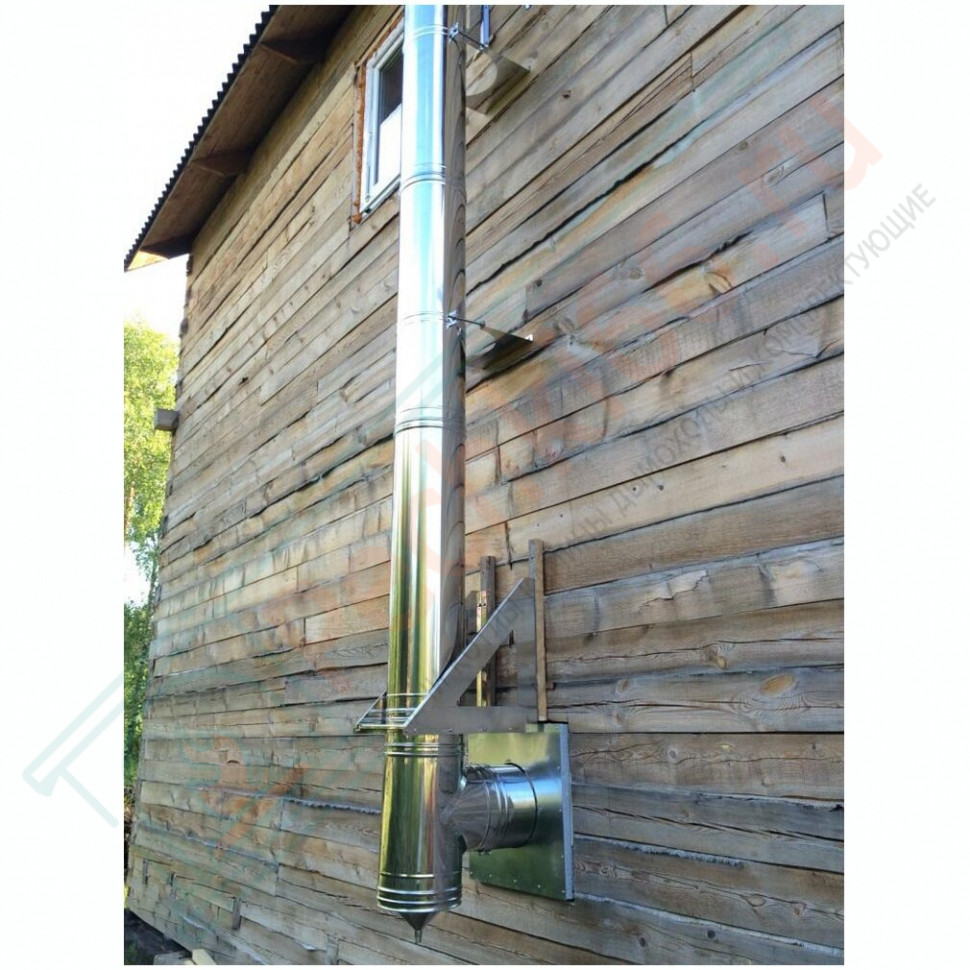

Особенности вывода сэндвич-дымохода через стену

Проход дымохода через стену требует соблюдения важных правил и требований по безопасности при обустройстве дымовых каналов.

Существует два варианта монтажа стеновой конструкции дымохода: с поднятием канала до потолочной поверхности и последующим выводом наружу либо обустройством выходного отверстия на уровне отопительного прибора.

Соединяются сэндвич-трубы по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату».

«По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

Монтаж сэндвич-трубы через стену выполняется следующим образом:

1. Проделывают выходное отверстие в стене. Размеры отверстия должны соответствовать требованиям СНиП: расстояние от трубы до стены – до 50 см. При сокращении расстояния до 40 см отверстие обшивают металлическим листом или внутрь вставляют защитный короб.
2. В отверстие монтируют трубу так, чтобы соединительные стыки не были расположены в проходном узле. Дымоотвод плотно фиксируют, а расстояние вокруг него заполняют теплоизолирующим материалом.
3. Отверстие закрывают декоративными решетками, которые поставляются в стандартной комплектации к устройству.
4. Снаружи к поверхности стены монтируют кронштейн крепления и узел поворотного типа для выводящего канала.
5. Выполняют установку вертикального участка трубы.

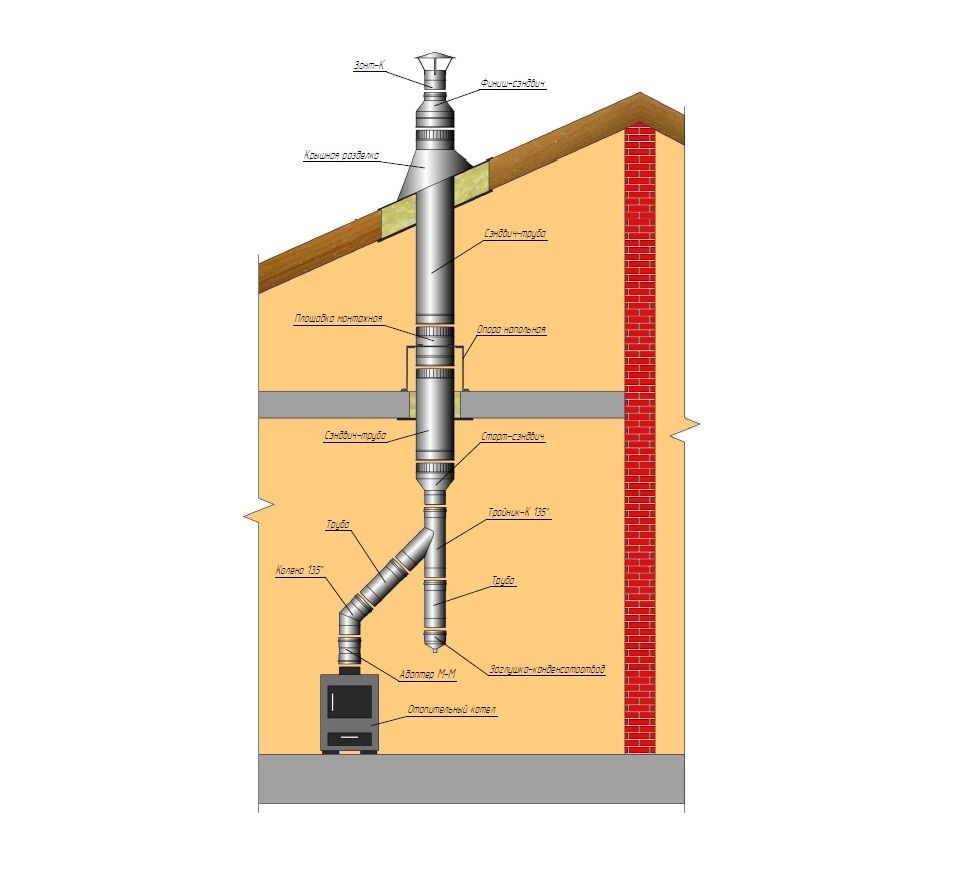

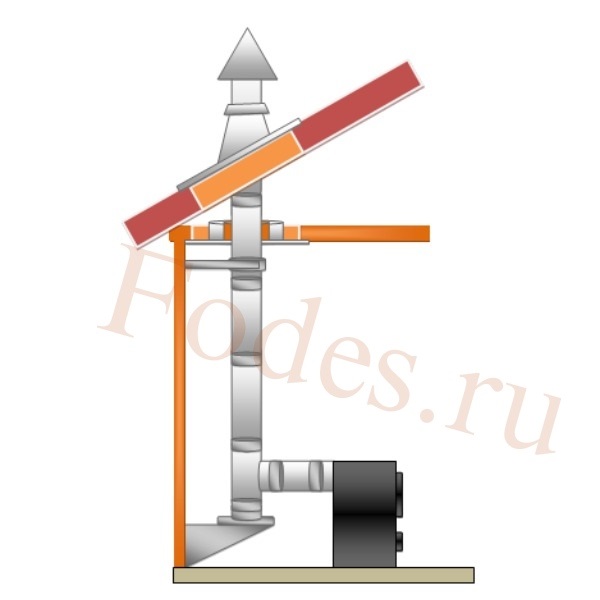

Прохождение дымоходной системы через чердачное перекрытие

Если баня имеет небольшое чердачное помещение и вывод дымохода выполняется через него, тогда для этого можно использовать специальный разделительный патрубок из оцинкованного металла подходящего размера, соответствующего диаметру трубы и толщине перекрытия.

Установка сэндвич-трубы в бане через перекрытие выполняется следующим образом:

1. Патрубок обшивают утеплителем на фольгированной основе для защиты перекрытия от возгорания.
2. На потолке проделывают отверстие соответствующего размера, в которое укладывают утеплитель из базальтовой или минеральной ваты.
3. В потолочно–проходной узел устанавливают утепленный патрубок. К потолку фиксируют металлическую панель с проделанной по центру окружностью под вывод трубы.
4. В подготовленное отверстие в потолке устанавливают трубу.

Более сложным вариантом является соединение кирпичной трубы с сэндвичем, которое предусматривает использование специальных переходников: квадратных насадок и одноконтурных элементов. Переходники обеспечивают полную герметизацию конструкции в местах соединительных стыков.

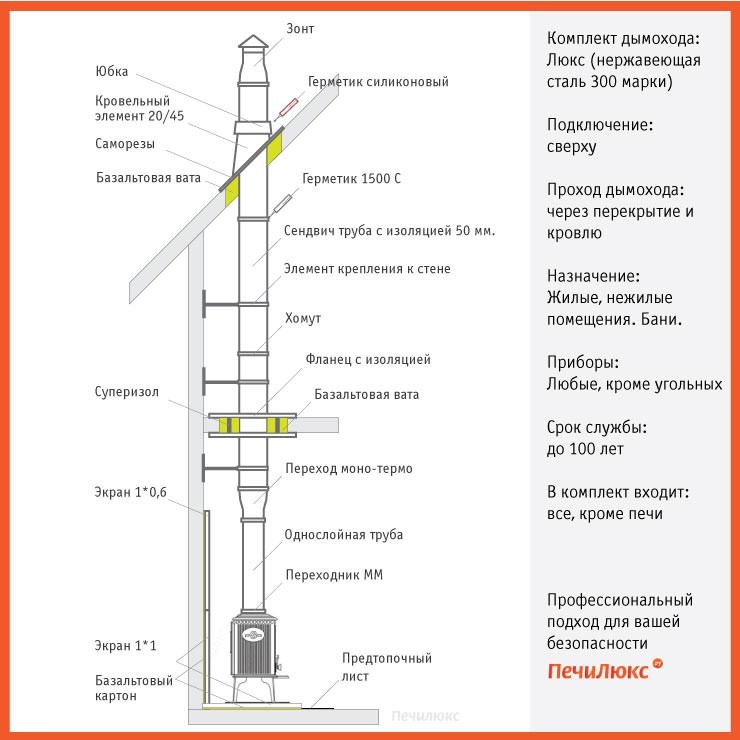

Вывод сэндвич-дымоотводной системы на кровлю

При установке проходного канала для вывода дымоходной трубы необходимо определить положение перекрывающих балок и элементов стропильной системы.

Монтаж дымохода из сэндвич-труб на кровлю выполняется по схеме:

• В потолочной поверхности проделывают входное отверстие под вывод трубы.
• Торцевые части отверстия обшивают теплоизоляционным материалом, предотвращающим нагрев поверхности.
• В канал вводят трубу и фиксируют так, чтобы обеспечить свободное перемещение ее по вертикальной линии при нагреве металлического корпуса.
• Расстояние вокруг трубы уплотняют базальтовой ватой, закрыв входное отверстие металлической пластиной.
• Для вывода дымохода наружу в кровле проделывают крестообразное отверстие, края которого раздвигают и фиксируют металлическими скобами.
• После завершения монтажа входное отверстие уплотняют плитами из фиброцемента. Верхнюю часть трубы оснащают конусообразным оголовком или дефлектором.

Самостоятельный монтаж дымоотводной сэндвич-системы требует тщательной подготовки, освоения технических тонкостей и соблюдения требований пожарной безопасности.

Правила крепления сэндвич трубы к крыше

Сэндвич трубы – продукция, которая появилась на строительном рынке недавно, но уже успела завоевать внимание множества потребителей. Объясняется эта популярность просто:  высочайшие качества и уникальные свойства изделий. Однако, при неправильной установке, все предъявленные потребительские характеристики конструкции теряют свою силу, и виноват в этом лишь хозяин дома. Поэтому очень важно соблюдать все рекомендации по установке конструкции.

Сэндвич-труба

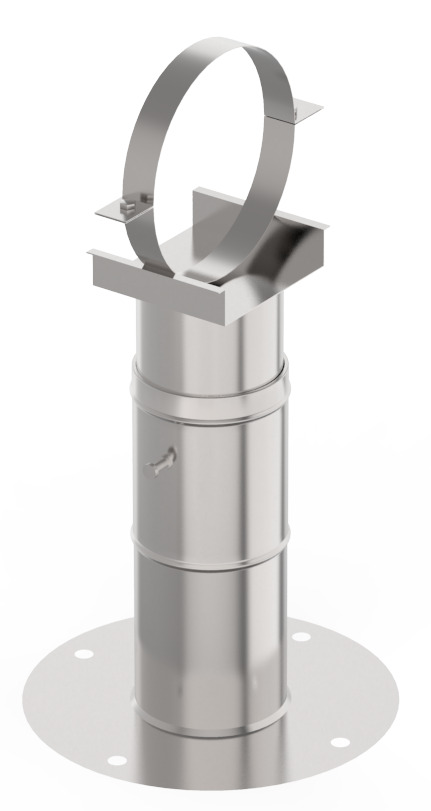

Крепление сэндвич трубы на крыше

В зоне, где изделие проходит через крышу, крепится оно при помощи металлического профиля или обрезов металлического профиля на саморезы. Очень важно фиксировать конструкцию строго по линии горизонта. Установка сэндвич трубы может выполняться с вмонтированным в нее тройником. Необходим он для вывода скапливающегося конденсата.

Установка сэндвич-трубы на кирпичи

При этом важно позаботиться о защите против возгорания. Для этого на деревянных конструкциях, соприкасающихся с трубой, крепятся металлические листы.

Фиксация трубы

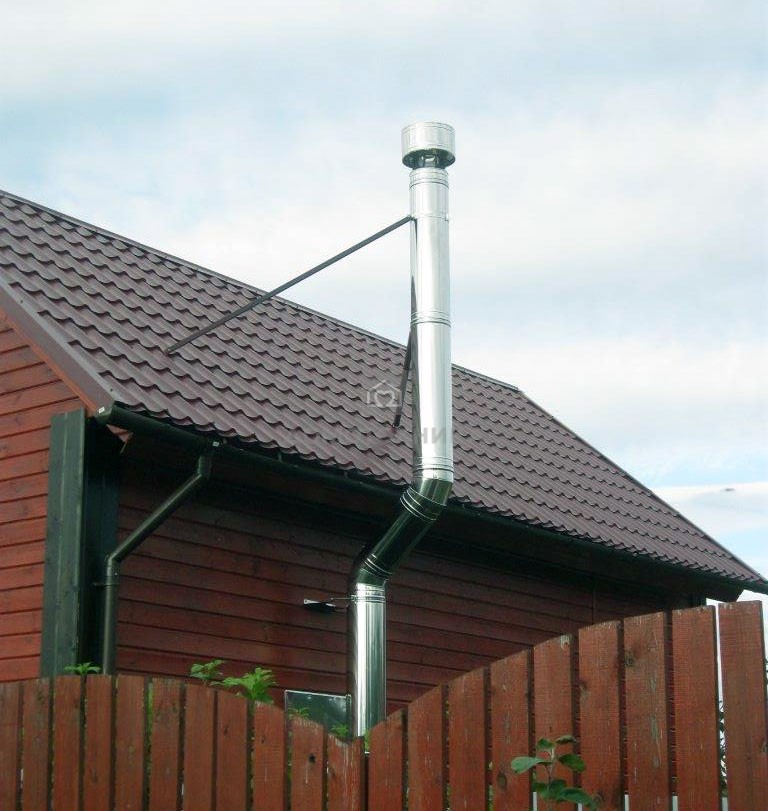

В случае если конструкция располагается от конька крыше на расстоянии, меньшем или равном 2 м, сверху на изделие необходимо надеть оцинкованный металлический лист, один из концов которого требуется завести под конек. Нужно это для обеспечения оптимального уровня жесткости, перекрывания проема в крыше и создания плоскости.

Затем, опять же сверху, на сэндвич изделие надевается силиконовый уплотнитель, который требуется покрыть слоем герметика. Необходим он для предупреждения затекания жидкостей.

Оцинкованый лист и силиконовый уплотнитель

На сэндвич трубу надевается еще один металлический лист. Перед этим нужно промазать зону соединения, где расположен уплотнитель, герметиком. Лучше, если этот лист будет цвета крыши. Его также необходимо завести под конек.

Вся система крепится при посредством кровельных саморезов. Зону соединения первого металлического листа и уплотнителя можно покрыть силиконовым герметиком.

На изделие надевается специальный дефлектор, который крепится по краям при помощи оцинкованных саморезов для большей надежности. Необходим он для защиты конструкции от дождя и снега, задувания. Также дефлектор позволяет повысить тягу.

Установка дефлектора

Итоги

Крепление трубы к крыше – это очень важная процедура, ведь при невыполнении всех приведенных рекомендаций возможна деформация изделия, приведение его в неисправность, и это только самый лучший вариант, ведь от качественного монтажа трубы зависит ваша безопасность и целостность вашего дома.

критерии выбора и правила установки

Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.

Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

• разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
• консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
• площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

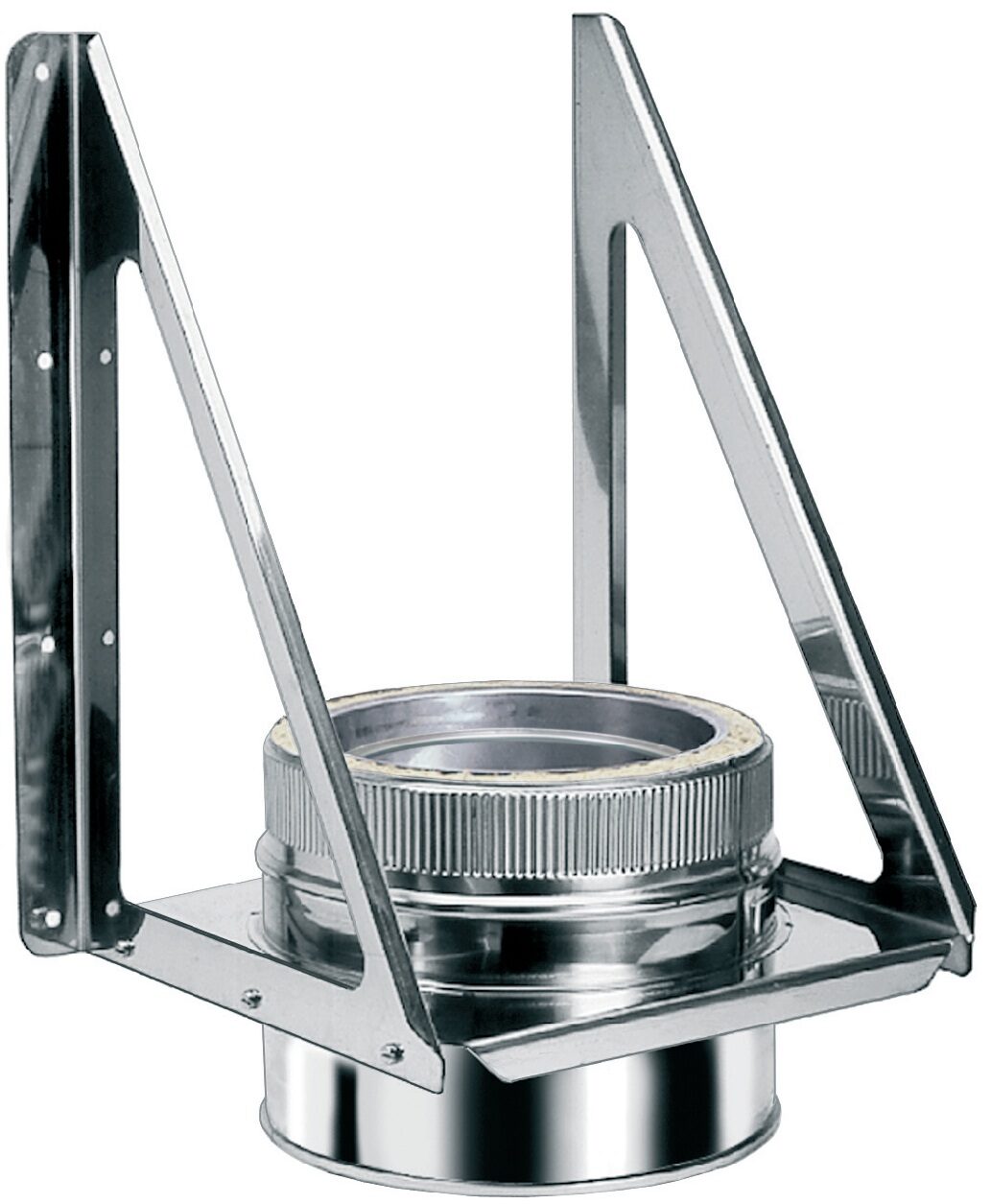

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

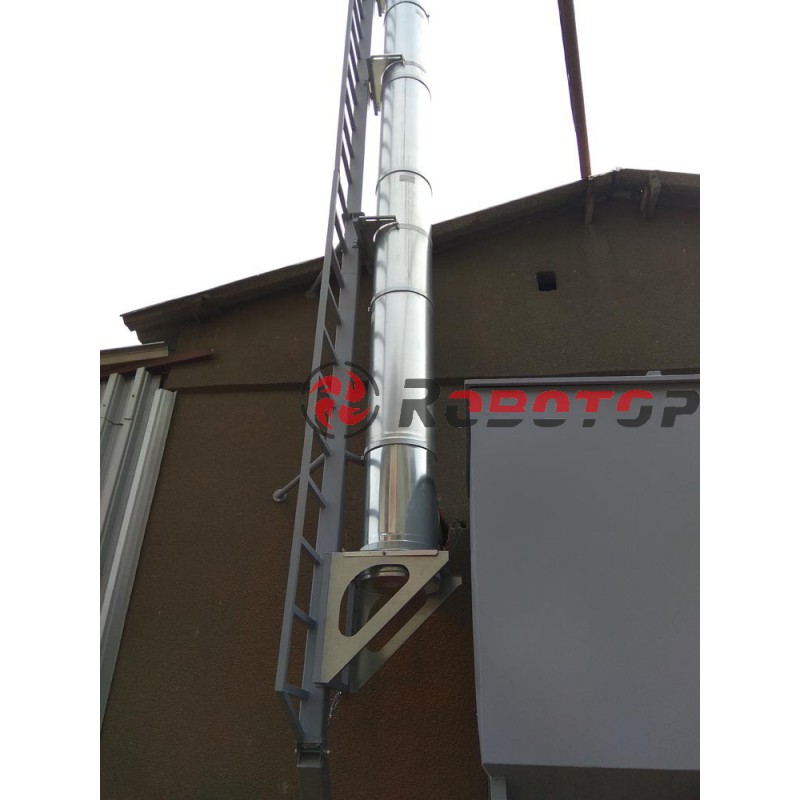

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

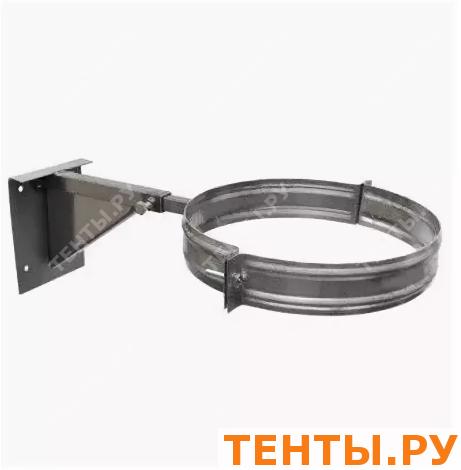

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

• нержавеющая сталь;
• алюминиевые сплавы;
• черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Плюсы и минусы

По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:

• быстрота монтажа;
• не требуется высокая квалификация в печных работах и каменной кладке;
• низкая стоимость;
• малый вес, не требуется капитальный фундамент.

К недостаткам можно отнести:

• меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене;
• кронштейны склонны к провисанию;
• сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.

Критерии выбора

При выборе кронштейна необходимо учитывать следующие факторы:

• диаметр дымохода;
• максимальное и среднее расстояние от стены;
• материал стены и материал трубы.

При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

Правила установки

Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:

• крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты;
• крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо;
• тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.

Перед затяжкой креплений необходимо убедиться в вертикальности смонтированной части дымохода с помощью уровня или отвеса.

Технология изготовления кронштейна для дымохода самостоятельно

Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

Чертеж кронштейна

Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

Последовательность действий следующая:

• полосу, уголок (квадратный прокат) нужно нарезать по размеру;
• тщательно зачистить угловой шлифмашиной;
• выгнуть кольца на оправке- полене;
• обезжирить места сварных швов;
• приварить к полосе направляющие и укосины;
• приварить к ним полукольцо;
• просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

установка сэндвич-трубы

Доброго времени суток, уважаемый читатель! Тема данной статьи посвящена установке сэндвич-трубы — альтернативе трубе кирпичной.  Кирпичная труба при всех своих плюсах имеет существенные недостатки, наиболее явные из которых — это громоздкость и большой вес, а так же подверженность разрушению под воздействием погодных факторов. Сэндвич-труба — продукт современных строительных технологий, состоит из внутренней и наружной труб из нержавеющей стали, пространство между трубами заполнено базальтовой ватой. Длина одного сегмента 1 метр, диаметры труб (в нашем случае): внутренний — 130мм, наружный — 220мм.

Сэндвич-труба

Далее я просто буду описывать, как мы с напарником устанавливали такую трубу одному из заказчиков.

Задача нам была поставлена следующая: демонтировать кирпичную трубу до уровня чердачного перекрытия и установить сэндвич с дефлектором. Ещё один минус кирпичной трубы вскрылся в процессе разборки её уличной части — старая труба буквально рассыпалась в руках, а крыша покрыта металлочерепицей, так что приходилось  с максиамальной осторожностью просто выкидывать за пределы крышы снятые куски кирпичей и раствора.

Вид старой кирпичной трубы, проходяшей через чердакКирпичная труба

После разборки кирпичной трубы оказалось, что никакого «переходника» с кирпичной на сэндвич-трубу у заказчика нет, поэтому для «посадочного места» пришлось в кирпичах  выпилить круглое отверстие (в половину толщины кирпича) чуть большее диаметра внутренней трубы сэндвича.

Посадочное место для внутренней трубы

Внутренняя труба сэндвича вставляется в приготовленное отверстие, щели по краям заполняются печным раствором, а наружняя труба просто опирается на кирпичи и тоже немного обмазывается в месте примыкания тем же раствором.

Установка сэндвич-трубы на кирпичи

Далее сегменты трубы легко вставляются один в другой — непосредственно установка сэндвич-трубы.  В месте прохождения трубы через крышу зафиксировали её  (строго по отвесу) с помощью обрезков металлопрофиля на саморезы.

Фиксация трубы в месте прохождения через крышуСэндвич-труба на крыше!

Далее на трубу одели оцинкованный металлический лист, верхний конец которого заводится под конёк — он одновременно перекрывает проём в крыше и создаёт плоскость. Сверху одевается специальный силиконовый уплотнитель, который в дальнейшем исключит затекание воды.

Оцинкованый лист и силиконовый уплотнитель

И в довершении сверху одевается ещё один металлический лист, крашеный под цвет крыши, который тоже заводится под конёк. Вся получившаяся конструкция фиксируется при помощи кровельных саморезов. Можно промазать место стыка уплотнителя и верхнего листа силиконовым герметиком.

Верхний лист прикручивается на кровельные саморезы

Поверх трубы одевается дефлектор, который предотвратит  попадание атмосферных осадков в трубу, предохранит от задувания и улучшит тягу. Для страховки мы зафиксировали его по краям оцинкованными саморезами.

Установка дефлектора

Вот собственно и вся установка сэндвич-трубы. Преимущества такой трубы налицо — простота монтажа и лёгкость конструкции (вес специально не измеряли, но с трубой под мышкой запросто можно залезть по лестнице на крышу). Хозяева уверяют, что тяга печи улучшилась.  До встреч в новых статьях!

Монтаж и установка дымохода | Сталь Проф

Монтаж и установка дымохода относятся к ремонтным работам повышенной сложности. Для того, чтобы установить дымоход один раз и надолго, необходимо знать не только строительные нормы и правила монтажа дымохода, но и учитывать нюансы печного отопления. Если сделать все правильно, согласно требованиям и рекомендациям профессионалов, то владельцы дома будут долгое время радоваться безупречной работе своего дымохода. Грамотная установка дымохода гарантирует не только эффективность и продолжительность работы всей дымоотводящей системы, но и безопасность вашего жилья.

Примеры правильного монтажа и подключения печи к дымоходу

Правила монтажа дымохода своими руками: основные рекомендации

Монтаж и техническое обслуживание дымохода должен выполнять человек, обладающий определенными знаниями и опытом. Тем, кто привык решать задачи повышенной сложности самостоятельно, предлагаем более подробно ознакомиться с правилами монтажа дымохода.

• Требования строительных норм говорят нам о том, что трубы, проходящие через потолочные и стеновые перекрытия, должны быть хорошо изолированы. Допускается, что сама труба может быть неизолированной, в этом случае, не менее чем за 60 см до плиты перекрытия, трубу необходимо изолировать дымоходом типа «сэндвич».
• Высота дымоходной трубы должна составлять не менее пяти метров.
• Чтобы сделать монтаж дымохода, необходимо провести тщательный расчет трех основных параметров дымохода: высота трубы, ее диаметр и сила тяги. При сечении трубы небольшого размера, дымоотводящая система может «задохнуться» дымом, труба большого сечения приведет к снижению ее тяги. Поэтому важно подобрать оптимальное соотношение высоты и диаметра, чтобы всегда выполнялось условие: удлинение дымохода увеличивает силу тяги.
• Дымоходную трубу необходимо крепить к стене при помощи специальных хомутов через равные расстояния в два метра. Аналогичные крепления используются в районе угловых отводов трубы. Отдельными растяжками крепят выступающую часть трубы чуть более чем на один метр.
• Стыки разных участков конструкции должны быть доступны для визуального осмотра и располагаться не на уровне межэтажных перемычек, а чуть выше или ниже.
• Все строительно-монтажные работы должны осуществляться в строгом соответствии с установленными правилами пожарной безопасности, согласно которым все деревянные поверхности, соприкасающиеся с местом прокладки дымохода, должны быть обработаны антипиренами или другими негорючими материалами.
• В ходе монтажа дымохода важно соблюдать точные пропорции между следующими элементами конструкции: высота дымохода, конек крыши и вентиляционные канала дома.

Установка дымохода

Если подходить к вопросу установки дымохода с точки зрения эстетики, то здесь не существует строгих правил и запретов. Оцинкованные трубы, либо установленные отражающие экраны из оцинкованной стали подойдут поклонникам высокотехнологичного стиля хай-тек. Поверхность стены, вдоль которой установлен дымоход, можно украсить декоративной керамической плиткой. А наружную часть трубы покрыть оцинкованным листом железа, окрашенным термостойкой краской. При желании установить дымоход можно своими руками.

Внимание!

При выборе подходящей системы дымоотведения, стоит обратить внимание на утепленные двустенные дымоходы типа «сэндвич». Трубы двухконтурного сэндвич-дымохода славятся долгим сроком эксплуатации, при этом не требовательны в уходе и использовании. В таком дымоходе если и появляется конденсат, то он стекает вниз по трубе, а сажа образуется в минимальных количествах. Монтаж дымохода из сэндвич осуществляется достаточно просто и не требует особого контроля со стороны специалистов.

Ключевым параметром при выборе и установке дымохода является высота наружной части дымовой трубы. Здесь мы вновь обращаемся к настоящим строительным нормам и правилам.

В зависимости от расположения внешней части дымохода, должны выполняться определенные условия:

• При монтаже дымохода с плоской кровлей, расстояние до трубы должно быть больше 0,5м.
• При удалении дымохода от конька крыши меньше, чем на полтора метра, высота дымоходного канала должна быть больше 0,5м по отношению к коньку крыши дома.
• При удалении дымохода от конька крыши дома на расстоянии от полутора метров до трех, высота дымоходного канала должна быть равна высоте конька, либо быть выше.
• При расположении дымоходной трубы от конька крыши дальше чем на 3 метра, ее максимальная высота определяется путем проведения прямой от конька крыши в сторону ската под 10-градусным углом относительно линии горизонта.

Схема монтажа дымохода

Так схематично можно изобразить расположение дымоходов по отношению к крыше дома под различным углом.

Монтаж дымохода

Процесс монтажа дымохода можно рассмотреть на примере наиболее популярной двухконтурной системы дымоходов, представляющей собой конструкцию из труб разного сечения (внутренняя туба и внешняя), Между трубами находится слой негорючего теплоизоляционного материала.

Монтаж двухконтурного дымохода принципиально начинается снизу конструкции (от печи или камина) вверх, по направлению к дымоходу. Это обусловлено тем, что каждая следующая труба вставляется в предыдущее звено, обеспечивая защиту всей системы от попадания воды в слой утеплителя. Для максимальной защиты дымохода от влаги рекомендуется воспользоваться специальным герметиком, способным выдержать температуру порядка тысячи градусов по Цельсию.

Все рабочие стыки в двухконтурной системе должны быть зафиксированы при помощи специальных хомутов. Сама же труба, на протяжении всей линии прокладки дымохода, крепиться к стене дома при помощи кронштейнов, оптимальное расстояние между которыми – два метра. Отдельные участки трубы, проложенные горизонтально, должны быть менее 1 метра в длину и располагаться вдали от проходящих неподалёку коммуникаций (электрических проводов или газовых труб). В процессе монтажа дымохода необходимо исключить возможность смещения дымохода или прогиба отдельных его элементов.

Следующим этапом монтажа является подбор высоты дымоходной трубы относительно конька крыши, который описан чуть выше.

Монтаж дымохода, когда он не составляет опасности из-за близости к различным коммуникациям

Рабочие каналы будущего дымохода, как правило, размещают вдоль внутренних стен и перегородок здания, изготовленных из негорючих материалов. Действующие строительные нормы допускают размещение отдельной трубы дымохода рядом с утепляемым сооружением в том случае, если он также будет утеплен.

Для защиты дымохода от случайного попадания в него птиц, посторонних предметов, атмосферных осадков и от задувания ветра, устанавливают заключительный элемент в дымоходной системе – зонт (колпак) для дымохода. Монтируют зонтик таким образом, чтобы элементы конструкции не создавали препятствий свободному выходу дыма из трубы. Диаметр защитного колпака должен быть минимум в два раза больше диаметра дымоходной трубы. Существует несколько видов зонтов на трубу дымохода: классический дефлектор, с ветрозащитой и конический.

После завершения монтажа, следует проверить наличие тяги в дымоходной трубе. Для этого достаточно зажечь лист бумаги и поднести его к печи или камину. В идеале, пламя должно отклониться в сторону трубы, это говорит о том, что тяга есть.

Правильно установленный дымоход не нуждается в особом внимании и уходе. Достаточно дважды в год (до начала отопительного периода и после его закрытия) проверять герметичность сварных швов и стыков отдельных звеньев дымоходной трубы, а также контролировать качество тяги. Одновременно рекомендуется проводить чистку внутренней поверхности дымоходной трубы от сажи.

Вот основные моменты, которым нужно следовать при монтаже дымохода. Несмотря на кажущуюся простоту, организация дымохода требует ответственного и профессионального подхода. Если вы все-таки решили смонтировать конструкцию без привлечения специалистов, настоятельно рекомендуем еще раз ознакомиться с главными строительными нормами и правилами.

Опасность возгорания из-за халатности при проведении строительных работ слишком высока, поэтому консультация специалиста перед монтажом дымохода своими руками и осмотр готовой системы после, обязательна. Грамотно спроектированный и установленный дымоход будет радовать своей безупречной работой в течение долгого времени.

Крепление дымохода к стене дома. Как правильно установить дымоход из сэндвич труб?

Наружный дымоход своими руками: устройство, монтаж

Система обогрева в любом строении включает в себя два элемента. Это установка самого теплогенерирующего агрегата – котла, работающего на газе, жидком или твердом топливе, и системы, которая способствует отводу продуктов горения. Установка этих элементов требует пристального внимания. От работы системы в целом зависит подача тепла в доме и безопасность людей.

Общий вид наружного дымохода

В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если неправильно смонтировать дымоход снаружи дома, это может привести к неприятным последствиям: обратная тяга системы отвода отработанных газов (попадание продуктов горения в помещение), от этого может возникнуть пожар и могут пострадать люди. Также может быть недостаточный обогрев. Если вы пришли к выводу, что вас вполне устроит наружный дымоход, есть возможность сделать его своими руками, не прибегая к посторонней помощи и сэкономить значительную сумму денег.

В настоящее время пользуются популярностью теплоизолированные наружные дымоходы, их обычно называют «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

1. Хорошая тяга (способствует увеличению КПД тепловой установки).
2. Скорое преодоление порога конденсатообразования.
3. Минимальное отложение сажи на стенках.
4. Долговечность конструкции.
5. Наружный дымоход прост в обслуживании.
6. Минимальный вес.
7. Разрешена установка в деревянных домах.
8. Отвечает нормам пожарной безопасности.

Сэндвич дымоход имеет три составляющие:

• наружную трубу;
• внутреннюю трубу;
• слой теплоизоляции.

Существует три типа соединения таких систем:

• фланцевое;
• байонетное соединение;
• тип соединения «мостик холода».

Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Уделите этому особое внимание.

Элементы конструкции

Перед началом монтажа своими руками вы должны знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Составьте чертеж и все необходимое внесите в список.

Комплектация наружного дымохода

1. Любой агрегат для производства тепла – котел.
2. Отводы – регулируют движение отработанных газов. В названии колена содержится информация об угле наклона. Сварка отводов производится при помощи аргоновой сварки или электрода вольфрамового в аргоновой среде. В них возможна установка заслонок различного типа и смотровых окон.

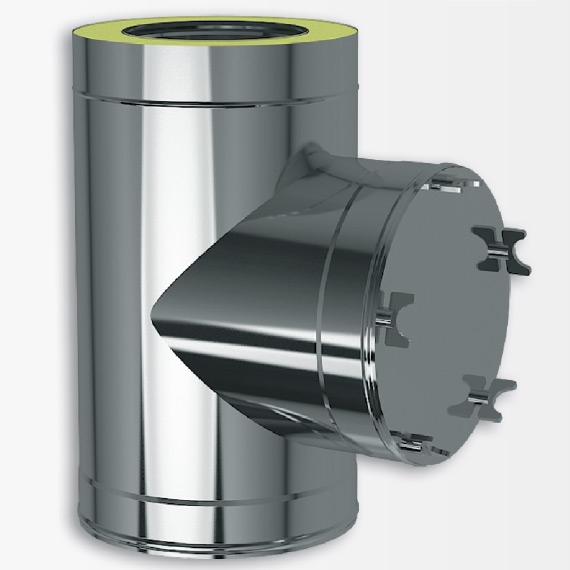

3. Заслонки, которые подлежат установке в отводах, трубах, тройниках и переходах.
4. Подставка под тройник, производится из квадратной трубки нержавеющей. Крепеж к стене выполняется при помощи дюбелей. Для правильной установки дымохода необходима нужная подставка под тройник. Обязательно в заказе укажите расстояние между дымоходом и стеной.
5. Тройник 45 теплоизолированный, нержавеющий, требуется для подключения котла к нижней части дымохода, вертикального направления. Трубка для отвода конденсата и окно для ревизии могут быть установлены сбоку конструкции, или в нижней части тройника. Для соблюдения всех требований по монтажу дымоходов после сборки следует дверцу смотрового окна посадить на силикон. Существуют проходные, цельные и сборные тройники, подключения к ним выполняются под различными углами.
6. Кронштейны, производятся из нержавеющей трубки. Обязательно при заказе его укажите расстояние от стены до дымохода (чтобы выполнить правила пожарной безопасности).
7. Дымоход наружный должен быть теплоизолированным. Дымовая труба, вместе с теплоизоляцией, помещается в кожух защитный и этим образует так называемый сэндвич. Стандартный размер трубы полуметровый или метровый, для изготовления кожуха применяется не только нержавейка и оцинковка, но и материал заказчика. Для теплоизоляции применяется керамическая вата или базальтовое волокно.
8. Кронштейн под дюбель усиленный, применяется при устройстве усиленного крепления. Это помогает при боковых нагрузках, с их помощью монтируют разгрузочные и расширительные стаканы.
9. Верхушка, теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешнего воздействия.
10. Колпак, нержавеющая сталь, которой придают требуемую форму при помощи сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Внимание: На стадии разработки системы дымохода следует учесть такие параметры, как размер сечения и высоту. Тяга усиливается при большей длине , чем труба выше, тем тяга сильнее. Однако сильно высокий дымоход создаст большое аэродинамическое сопротивление перемещающимся продуктам сгорания. Размещение труб дымовых четко регулируется СНиП 2.04.05-91. Важное значение имеет сечение дымохода. Как правило, его определяют: соотношение внутреннего диаметра дымохода к максимальным габаритам проема топки камина (высота/ширина) составит 10:1.

Когда будете подбирать диаметр дымового канала, следует учесть, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не меньше 8 см2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетная величина скорости отводимых газов в самом котле должна иметь интервал 0,15 – 0,6 м/сек.

Монтаж конструкции

Внешний дымоход (основная его часть) устанавливается снаружи строения, который соединен горизонтальной трубой через стену здания с тепловым агрегатом. После установки котла отопления его требуется соединить с трубой дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако надо соблюдать некоторые правила вывода дымохода через стену.

Крепление снаружи

Правила выполнения работ

Монтаж дымохода производится во всех случаях от котла отопления, вернее, от боровка вверх. Труба для отвода газов всегда одевается на предыдущую, это позволяет избежать проникновения влаги на утеплитель.

• Для герметичности конструкции используется термостойкий герметик, не менее 1000*С.
• В соединениях отходов, тройниках и трубах следует использовать хомуты.
• На промежутке двух метров наружный дымоход должен жестко крепиться к стене кронштейнами специальными. Их следует применять и при крепеже тройников.
• Горизонтальные участки трубы дымохода не допускаются свыше одного метра.
• Избегайте контакта газовых труб с каналами дымохода и электрической проводкой.
• При проходе трубы через горючую конструкцию применяйте противопожарные патрубки специальные.
• Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции, у основания дымохода.

Установка

Когда все известно о конструкции и готов материал, можно приступать к основной работе.

• Подключаем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (зависит от конструкции).
• Стыкуем трубу с дымоходом необходимым переходным узлом.
• Места стыка обрабатываем герметиком и устанавливаем хомуты.
• Проход через стену осуществляем с применением специального проходного патрубка (в месте прохода стены стыковка запрещена).

Внимание: Все звенья трубы дымохода следует плотно, без зазоров вдвигать одно в другое, расстояние ввода должно составлять не меньше 0,5 сечения трубы (глубина посадки).

Вывод дымохода в стене

• Делаем подготовку монтажа вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с крепежом для вертикальной трубы. Если применяем колено, следует создать условия для прочистки горизонтального промежутка соединения. При использовании тройника нижний вывод блокируется заглушкой, которая снимается или применяем тройник с ревизией. Как и к чему крепить дымоход, зависит от места его нахождения. К стене труба крепится стенными кронштейнами через каждые 2 метра. Если основная труба имеет большой вес, следует установить колено на опору. Часто случается, что невозможно произвести крепеж к стене по все длине конструкции, в этом случае применяют растяжки.
• Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и к ним уже присоединяем тросы растяжек нужной длины. При этом трос для растяжек должен быть диаметром не менее 3 мм.
• В местах крепежа растяжек устанавливаем рым-шпильки либо анкера (выбираем исходя от поверхности крепления).

Сборка наружной трубы

Следующим шагом будет подъем и крепеж всей конструкции вертикальной трубы. Есть возможность монтажа частями, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле, производят крепление всех частей хомутами, подготавливают крепеж для растяжек и кронштейнов.

• Для облегчения этого процесса применяем шарнир.
• Подбираем нужное колено для соединения и производим крепеж шарнира к краю наружной трубы, привариваем его.
• Поднимаем готовый конец трубы по уровню места соединения и также прикрепляем шарнир к концу колена.
• Производим подъем всей конструкции при помощи прикрепленных тросов и рогатины. Это следует делать в хорошую погоду, недопустимо выполнение при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости закрепляем несильно растяжки.
• Откручиваем гайки, которыми крепили шарнир. Срезаем болгаркой сами болты и выбиваем окончания.
• Выбиваем шарнир и производим крепеж оставшихся болтов на стыке.
• Производим полное натяжение растяжек. Производим регулировку натяжения винтами талрепов.

Монтаж подошел к концу. Производим крепеж места соединения и герметизацию стыка. После проводим утепление вертикальной трубы, делаем изоляцию (этим мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

sdelaikamin.ru

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро — и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

1. Изделия необходимых размеров.
2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
6. Ревизионные элементы с дверцами для очистки дымохода.
7. Устье – верхний концовик дымоотвода.
8. Опорная консоль – элемент, необходимый для установки дымохода.
9. Стеновой кронштейн для крепления дымоотвода к стене.
10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

• данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
• выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
• благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
• образование и оседание конденсата сводится к минимуму;
• благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
• утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
• дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
• при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
• дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
• благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

• как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
• длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
• расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
• расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
• Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
• Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
• если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
• если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
• в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

• сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
• далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
• для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
• через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
• в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
• далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

• чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
• монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
• каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
• заканчиваем монтаж установкой зонта;
• при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Другие похожие статьи по теме:

trubypro.ru

Монтаж дымоходов, труб и каминов своими руками: схема и видео

Постройка дома — это сложная процедура, которая предусматривает выполнение работ с высокими и сложными конструкционными требованиями. Среди них особого внимания заслуживает такая процедура, как монтаж дымоходов печи, газового котла или камина.

Схематическое изображение монтажа дымохода

И если при установке камина или печи предъявляются высокие эксплуатационные требования, то монтаж дымоходов нередко ведут из подручных материалов, как говориться по остаточному принципу, что в корне неправильно. Это зачастую приводит к нарушению правил пожарной безопасности и может спровоцировать попадание угарного газа внутрь помещений.

Основные требования при строительстве дымоходов

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
4. Наиболее эффективной формой сечения дымохода является круглая.
5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Классический алгоритм монтажа модульного дымохода

Основные элементы дымохода

Общие указания

Независимо от того, как выполняется монтаж трубы дымохода – своими руками или при помощи услуг специалистов, начинают эту процедуру от теплоэнергетической установки, то есть печи, котла или камина. Если в доме предусмотрена установка нескольких теплогенерирующих агрегатов (к примеру, котла отопления на кухне и дровяного камина в гостиной), то для каждого из них создается свой отдельный дымоход.

Хотя в исключительных случаях допускается врезка нескольких отопительных агрегатов к одному дымоходу. Но при этом важно помнить, что каждое последующее подсоединение к дымоходу должно быть на разной высоте не менее 1 м. А также диаметр такого дымохода должен соответствовать суммарной мощности всех теплогенераторов, подсоединенных к нему.

1 этап — проектирование и расчет параметров дымохода

Кстати, первым этапом монтажа дымохода своими руками является подбор (расчет) диаметра дымохода (см. Расчет дымохода). Все расчеты основываются на рекомендациях производителей теплогенераторов и зависят от технических параметров устанавливаемых агрегатов.

Однако, несмотря на расчеты и рекомендации, диаметр дымохода:

• Не может быть меньше от диаметра выходного патрубка теплогенератора.
• На всем протяжении дымоход не должен иметь уменьшения диаметра меньше, чем величина диаметра выходного патрубка.
• Согласно требований ГОСТ 9817–95, считается, что на каждый киловатт мощности теплового агрегата дымоход должен иметь величину сечения не менее 8 см². Такая площадь сечения позволяет обеспечить прохождение дымовых газов со скоростью в диапазоне 0,15–0,6 м/с. Именно какие значения приняты за норму, согласно НПБ 252–98.

2 этап — монтаж дымохода на теплогенерирующей установке

После того как определились с диаметром и выбрали дымоход соответствующего размера, можно приступать к подключению его к отопительному агрегату. Сразу отметим, что подключение своими руками выполняется, как правило, по 2-м стандартным схемам: «Лайт» и «Трим».

Теперь относительно набора для монтажа трубы дымохода своими руками. Различают 2 схемы монтажа, в зависимости от расположения выходного патрубка: боковое и верхнее.

• Сборка с боковым расположением патрубка. При боковом расположении патрубка после установки переходника или соединительного элемента выполняется набор и стыковка узлов горизонтальной части дымохода. При этом помните, что длина бокового соединительного патрубка не должна превышать расстояние 1 м. Иначе возможно значительное ухудшение тяги.Для изменения направления дымохода из горизонтального положения в вертикальное необходимо использовать специальные колена или тройник со встроенными элементами ревизии, которые обеспечивают удобное обслуживание дымохода при эксплуатации. При этом в обязательном порядке тройник должен опираться на кронштейн.

  Данный котел имеет верхнее расположение патрубка

• Сборка с верхним расположением патрубка. Если же выходной патрубок имеет верхнее расположение, то можно собирать вертикальную часть дымохода сразу над котлом без дополнительных соединительных элементов.

  Таким образом, элементы дымохода стыкуют между собой и крепят к стене

3 этап — сборка вертикальной части дымохода

Внимание: при наборе вертикальных звеньев дымохода своими руками в зависимости от типа сборки имеются кардинальные различия в стыковке элементов.

Так при монтаже трубы дымохода по системе «Лайт» все элементы стыкуют на предыдущие по дыму. То есть верхнее звено нижним концом насаживается сверху верхнего конца нижнего элемента. Это обеспечивает надежную герметичность системы без применения дополнительных уплотнительных элементов.

Установка труб дымохода через перекрытие в доме

При сборке по системе «Трим» монтаж выполняется иначе — по конденсату. То есть каждая внутренняя труба верхнего элемента входит внутрь внутренней трубы нижнего элемента. А наружная труба (кожух) надевается сверху.

Такая схема монтажа позволяет воспрепятствовать попаданию влаги внутрь дымохода, где находится утеплитель. Особенно хорошо показан такой монтаж дымохода на видео, где описаны и показаны мелкие нюансы сборки.

При монтаже своими руками все звенья вставляются плотно, не должно оставаться никаких зазоров. При этом нахлест элементов в местах стыковки должен быть не менее 0,5 диаметра трубы. Рекомендуется все места стыков дополнительно обжать при помощи хомутов.

Если есть необходимость поворота дымохода в другом направлении, то используют специальные отводы — колена. При сборке по системе «Трим» используются колена только на 45°. Поэтому при развороте на 90° придется использовать 2 колена. А для системы «Лайт» выпускаются колена на 45° и 90°.

4 этап — монтаж дымохода через перекрытия

При сборке дымохода камина или печи своими руками немало трудностей возникает при прохождении труб через перекрытия здания (см. Как вывести дымоход через стену). Для того чтобы обеспечить безопасную эксплуатацию дымоходов, в данных местах используют специальные элементы.

Установка дымохода на крыше и его герметизация

Так монтаж дымохода в деревянном доме через перекрытия подразумевает использование специальных проходных патрубков, которые изолируют деревянные конструкции от стенок дымохода. При этом проходные патрубки необходимо подбирать чуть большего диаметра, чем внешний диаметр трубы дымохода.

Отверстие в перекрытии должно быть немного больше, чем проходной патрубок. В образовавшиеся зазоры укладывается утеплитель. Зачастую для этих целей используют минеральную фольгированную изоляцию негорючего типа. Она укладывается фольгой к металлическим частям дымохода.

Очень важно так подобрать по высоте элементы дымохода, чтобы в месте прохождения через перекрытия не было их стыков.

Обратите внимание: в местах прохода через деревянные перекрытия или перекрытия из других материалов труба должна быть обязательно цельной.

Если предусматривается, что труба будет на 2-ом и последующих этажах проходить через жилые помещения, то необходимо установить дополнительный защитный кожух с вентиляционными решетками (для отвода тепла от дымохода).

5 этап — монтаж дымохода через крышу

Данная процедура выполняется по стандартным схемам. Если перекрытие крыши представляет собой возгораемые материалы, то в месте прохождения монтируется проходной патрубок, аналогичный тем, которые устанавливались при прохождении перекрытий.

Однако для герметизации места стыка от атмосферных осадков необходимо дополнительно использовать крышные разделки. Для установки трубы на металлочерепице используется, так называемый, внутренний фартук. Планки примыкания к металлочерепице приобретаются одновременно с остальными комплектующими. Поэтому впоследствии на металлочерепице место прохода практически незаметно.

Но помните, что разводки для кровли отличаются друг от друга не только размером, но и углом наклона. Поэтому подбирать разделку для установки своими руками  необходимо исходя из диаметра дымохода и угла наклона крыши.

Зачастую стандартные насадки выпускаются двух типов:

1. С углом наклона 15-35°;
2. С углом  35-55°.

Такая разделка устанавливается сверху на трубу дымохода. Точная регулировка угла наклона осуществляется при помощи конусной части разделки. Края разделки обязательно заводятся под конек крыши. Для повышения герметичности в месте стыковки трубы и крыши используют регулируемый фартук.

Не забудьте на верхнюю часть дымохода печи или камина установить зонт для предотвращения попадания внутрь атмосферных осадков. Монтаж дымоходов газовых котлов не предусматривает установку флюгарок, обратите на это внимание.

sdelaikamin.ru

Дымоход через стену в деревянном доме

    Любой частный дом нужно отапливать, в том числе и деревянный. О тепле в многоэтажном доме позаботится муниципалитет. Для частного дома нет другого выхода как установка собственной системы отопления. Как сделать безопасный дымоход в деревянном доме своими руками? Об этом чуть ниже.

Дымоход в деревянном доме

    Автономные системы отопления требуют монтаж дымоход. Он помогает удалить дым из дома, обезопасить жилище. При монтаже такой системы могут возникнуть трудности, особенно если стены дома из дерева. Дерево само по себе пожароопасно — начинает обугливаться уже при 200 °С. Если температура поднимется еще на 100 °С, тогда возможно воспламенение.

    Дымоход, выводимый через стену, имеет свои слабые и сильные стороны. К преимуществам можно отнести:

• Экономия пространства внутри дома;
• Возможность установки дымохода после возведения здания;
• Простота монтажа — в интернете много доступной информации о самостоятельной установке системы дымоотведения;
• При монтаже такого дымохода ломать крышу или межэтажное перекрытие не требуется.

    Недостатки:

• Необходимо утеплить трубу — продаются готовые решения
• Пониженная тяга из-за горизонтального участка дымохода — советуется сделать не больше одного метра. В противном случае понадобиться увеличение высоты дымохода.

Как самостоятельно вывести дымоход через стену в деревянном доме

    Нет конкретных правил по использованию определенного материала для дымохода. Основной рекомендацией является сохранение небольшого расстояния между дымоходом и деревянной стеной. Если труба не имеет теплоизоляции, расстояние должно быть 250 мм, с изоляцией — 130 мм.

Между деревом и трубой укладывается негорючий огнестойкий утеплитель Результат пренебрежения техники безопасности

    Сэкономить тепло внутри дома и продлить срок службы дымохода поможет теплоизоляция. Она позволит быстро нагреваться трубе и преодолевать точку росы, при которой образуется конденсат.

    На рынке существуют готовые решения таких систем. Трубы уже находятся в специальной базальтовой теплоизоляции с рассчитанной толщиной. Можно приобрести готовые детали для сборки наружного дымохода через стену. Благодаря такой доступности, все работы можно провести своими руками.

    Любая система по выводу дыма начинается с отопительного прибора. Его мощность напрямую влияет на диаметр трубы. Стоит рассчитать высоту дымохода. От нее зависит производительная мощность котла и насколько быстро будет выходить дым и тепло из дома.

    При небольшой высоте, может пропасть тяга в результате дым пойдет внутрь дома. Скоро движения дыма зависит от температуры, если труба слишком высокая, тогда продукты горения остынут быстрее чем выйдут из дымохода. В результате, образуется воздушная пробка, дым не сможет подниматься и пойдет внутрь дома. Если тяга слишком сильная, тепло из отопительной системы уйдет на улицу, а значит увеличится расход топлива.

    Поэтому стоит с особым внимание отнестись к высоте трубы, ее сечению и теплоизоляции.

Уточняйте высоту и диаметр дымохода для для каждого отопительного прибора при покупке

    Для самостоятельной установки системы потребуются такие инструменты, как: болгарка, термостойкий герметик, дрель с различными сверлами, кронштейны и хомуты.

    Если дымоход будет устанавливаться из одноконтурной трубы, тогда понадобится сварка с вольфрамовыми электродами. Двухмоторные, готовые решения труб, монтируется без применения сварочного аппарата.

    Чтобы контролировать внутреннюю часть дымохода, некоторые решают установить смотровое окно или заслонку. Их возможно врезать в любой элемент системы, от тройника до трубы. Чтобы заслонку не заклинило, нужно избежать ее контакта с внутренней трубой — она сильно нагревается, а это может деформировать устройство.

    На улице дымоход начинается с тройника, важно позаботиться о подставке под него. Для этого можно возвести новую конструкцию с фундаментом или закрепить систему к стене дома используя дюбели и кронштейны. Во время установки подставки, принимается во внимание расстояние между дымоходом и стеной, чтобы древесина не обуглилась.

    Тройник также позволит своевременно очищать дымоход от сажи и конденсата, для этого в боковой или нижней части устанавливается ревизионное окно специальная трубка, которая отводит влагу. Важно собрать систему соответствующую всем требованиям пожарной безопасности. После установки, швы смотрового окна обрабатываются силиконом.

    Закрепить дымоход вдоль стены помогут кронштейны, важно расположить их с равным шагом между собой для равномерного распределения нагрузки.

Непосредственный монтаж дымохода

    Перед началом работ важно позаботится об отверстии, через которое будет проходить дымоход. Для безопасности стоит исключить прохождения коммуникаций в месте вывода системы, следует избегать стыков труб внутри стены.

    Первым шаг монтажа — подключение дымохода к котлу. На первом метре трубы необходимо поставить шибер — с его помощью регулируется тяга. После того, как труба выведена за стену, нужно повернуть ее на 90 градусов и сделать вертикальной. Для удобства устанавливается тройник или угол. Тогда к верхней части подключаются новые детали, увеличивающие высоту, а внизу устанавливает конденсаторный бак.

    В месте прохождения дымохода через стену, нужно сделать изоляцию. Для деревянной стены часто применяют асбестовые материалы или кирпичи. Для гармоничного вида и дополнительной изоляции вокруг выходного отверстия либо штукатурят, либо устанавливают защитный кожух. Он позволит сохранить тепло внутри дома и не нарушить внешней красоты стены.

    Если здание не стандартной формы, можно изменять направление хода труб при помощи угловых соединений. Однако лучшее решение для дымохода — прямая вертикальная труба.

Схема дымохода

    Каждый стык дымохода фиксируется хомутом. Расстояния между креплениями к стене не должны быть больше метра. Специалисты рекомендуют шаг равный 60 см.

    Последний элементом который монтируется — колпак. Он защитит внутреннюю полость трубы от осадков.

Заключение

    Как уже говорилось выше — без дымохода не обходится ни один отопительный котел. Если установить систему вывода продуктов горения правильно, тогда можно не беспокоиться о безопасности жизни внутри дома. При правильном выборе труб и высоты их установки, будет стабильная тяга, которая не снизит производительность отопительного прибора. Если учесть нормы пожарной безопасности, тогда можно не бояться пожара, порчи фасада здания, это особенно актуально для деревянных домов.

    Поэтому важно применить все советы, которые обсуждались в этой статье. Они несложные в практическом применении и позволят установить дымоход через стену своими руками.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

derevanniedoma.ru

Встраивание крепежных элементов в композиты — доказанная производительность

В мире, стремящемся сэкономить деньги на расходах на топливо, мы должны разрабатывать изделия, которые будут легче по весу. Чтобы облегчить конструкцию компонентов, многие производители отказываются от тяжелых материалов (металлов) и переходят на композиты. Это движение привлекло внимание к решениям для крепления этих композитов. Каждый месяц на рынке появляются новые крепежные детали и клеи, которые служат определенным целям. Выбор правильных продуктов может быть сложной задачей, поскольку рынок огромен, а выбор материалов бесконечен.Один из популярных методов изготовления этих материалов — встраивание их в композит во время формования.

Встраивание застежек в материалы — не новый метод крепления. С 1907 года и с появлением бакелита здесь встраивались крепежные детали. Резьбовые вставки были одними из первых встроенных крепежных элементов, и их функция заключалась в увеличении прочности резьбы в хрупком бакелите. Эта концепция повышения прочности формовочного материала в местах крепления явилась большим шагом, открывшим дверь для многих новых дизайнерских возможностей.

В настоящее время лидером в индустрии встраиваемых крепежей является bigHead и их нестандартные конструкции. Основы работы bigHead — это использование крепежной детали с резьбой (внутренней или внешней) и приваривание большого фланца с отверстиями. Отверстия во фланце способствуют интеграции основного материала и фиксации застежки. Крепежные детали BigHead можно формовать под давлением или помещать в форму и покрывать стекловолокном, при этом смола будет течь через отверстия, полностью взаимодействуя с основным материалом.Ротационное формование также является отличным местом для изделий bigHead; они имеют новую конструкцию, включающую в себя фитинги. Этот трубопроводный фитинг с фланцем может быть встроен во вращающуюся форму и заменит необходимость в портах типа «сэндвич» в резервуарах / резервуарах для жидкости.

Существует еще много типов встроенных крепежей для композитных материалов, слишком много, чтобы упоминать их здесь, но ключевая идея, лежащая в основе них, состоит в том, чтобы помочь укрепить основной материал, распределяя нагрузку на более слабый материал. Точечная загрузка легких / хрупких материалов выйдет из строя за короткий промежуток времени, поэтому распределение нагрузки всегда помогает.

Вам нужны надежные, но незаметные застежки? Подумайте об использовании встроенных крепежей в вашем продукте. Для получения дополнительной информации свяжитесь с Bossard по адресу [email protected].

Отзывы о масле, проникающем в ржавчину | Разрыв трубы

Pipe Break — проникающее масло производства Calfonex, которое существует уже довольно давно, а сейчас продается и продается на PipeBreakUSA.com. У нас был личный опыт работы с продуктом в течение последних 16 лет, и многие люди говорили нам, что это выдающийся продукт.Наконец, Pipe Break доступен по всей стране, чтобы помочь вам разобрать ржавые крепежные детали. Мы с нетерпением ждем возможности кричать об этом всем, кто хочет слушать.

Вот что другие писали о Pipe Break

от «SewerRatz» на форуме сантехнической зоны

Вопрос оставил njoy plumbing

Какую … проникающую жидкость вы, ребята, используете? У меня есть болты с квадратным подголовком на некоторых настенных шкафах, которые плотно прижаты. Есть предположения?

Ответ от «SewerRatz» следующий:

Лучшее, что я когда-либо использовал, называется Pipe Break.Сюда ведет небольшая сантехника и отопление. Его приятель работал над 68 Mustang своей матери, и винты для прокачки не крутились, пока ему не удалось выжить. Итак, колесо 1 он обработал бластером PB, колесо 2 он обработал жидким гаечным ключом, колесо 3 он обработал разрывом трубы, а четвертое колесо ему повезло, и оно открылось с небольшим усилием. Он вошел внутрь после того, как распылил сливные винты, чтобы получился бутерброд, затем вернулся. Первые два по-прежнему не сдвинулись с места, тот, у которого разрыв трубы, вращался так легко, будто даже не был туго.Поэтому он распылил два других и дал им 10 минут, чтобы они впитались, и, конечно же, они также легко вращались.

Undrthesink спросил на askmehelpdesk.com

Я пытаюсь заменить старый смеситель для кухни Grohe новым смесителем Grohe. У нас уже 17 лет оригинал, и мы любим их продукцию! Сняв все фитинги для шлангов, я наткнулся на препятствие, пытаясь снять большую круглую гайку, которая идет под распоркой на нижней стороне (это то, что удерживает основание прикрепленным к раковине).А новые, похожие на подкову, легче надевать и снимать. Но мой старый затянут очень туго, и из-за того, что под ним едва хватает места, чтобы достать плоскогубцы или трубный ключ, его невозможно снять. Я надеюсь, что кто-нибудь может предложить инструмент или что-то, что я могу использовать, чтобы снять это. Я также планирую позвонить или написать Grohe, чтобы узнать, что они предлагают. Поделитесь, если у вас есть идеи. Ваше здоровье!

Talaniman сказал,

Возьмите напрокат / купите ручной электрический привод и насадку у местного оборудования / и отрежьте гайку.Скорее всего, когда вы отшлифуете / отрежете самую легкодоступную часть гайки, она ослабнет достаточно, чтобы открутиться, или отшлифуйте ее до тех пор, пока она не упадет, или ее можно будет удалить молотком или зубилом. Также есть насадки для электродрелей и удлинители к ним, которые могут превратить вашу дрель в режущий / шлифовальный инструмент. Найдите и поговорите с несколькими продавцами и посмотрите, какой у вас вариант. Я не решаюсь порекомендовать небольшую нагревательную горелку, поскольку в первую очередь следует соблюдать меры предосторожности, и я буду чувствовать себя ужасно, если вы поранитесь или сожжете свой дом, но, возможно, удобный ОПЫТНЫЙ друг будет просто источником совета и резервное копирование вам нужно.Вам не нужно резать болт, просто нагрейте его, чтобы он сломался. Я думаю, что ручная шлифовальная машина — ваш лучший подход.

Undrthesink ответил следующим образом:

Следующим моим вариантом должна была стать резка. Но перед этим я решил пойти в очень рекомендуемый магазин сантехники в Уотертауне, штат Массачусетс. Ребята там похвалили этот продукт: «CALFONEX — Super Penetrating Pipe Break». Поставляется в зеленой банке. Распылите его и оставьте в покое примерно на 5 минут. Пошел обратно и смог ослабить тазовым ключом! Уф! Снял старый, а новый включил.Хотел бы я опубликовать картинку! Всем спасибо за советы. Больше не «под чертой».

jeep4me на форуме oldminibikes.com спросили

Какая у вас самая лучшая марка трубных разрывов? Я использовал много разных видов и формул. Но лучшим, безусловно, является бренд под названием «Pipe Break», производимый компанией Calfonex. Я нашел его в компании по поставке электричества / сантехники. На вес золота.

Как сгибать и скреплять пластмассовые детали

ПЛАСТИКУ можно соединять с помощью многих из тех же крепежных элементов, которые используются для соединения дерева и металла вместе.Избегайте чрезмерного затягивания крепежных деталей — прикладывайте крутящий момент только до тех пор, пока не почувствуете сопротивление — и используйте широкие шайбы под болтами или головками винтов и гайками, чтобы распределить давление за пределы крепежа.

Пластмассы лучше реагируют на температурные изменения, чем металлы и другие материалы. Они могут треснуть или сломаться, если расширится, преодолевая усилие крепежа. Избегайте этой проблемы, сделав отверстия в материале немного больше, чем крепеж, давая пластику возможность расширяться и сгибаться при изменении температуры.

Машинные болты и гайки представляют собой эффективные крепежные детали для скрепления двух частей пластика, особенно если вы планируете разобрать проект по какой-либо причине. Заклепки обеспечивают более надежный метод соединения двух частей, но для их установки вам понадобится заклепочный инструмент, и вы не сможете удалить заклепки, если не просверлите их.

Вы также можете использовать шурупы для дерева, чтобы скрепить две детали вместе. Техника ввинчивания шурупов в пластик отличается от техники для дерева.Сначала сложите вместе два куска термопласта, а затем просверлите пилотное отверстие. Отверстие должно быть той же длины, что и винт, и немного меньше внешнего диаметра резьбы.

Затем возьмитесь за винт плоскогубцами и нагрейте его над пламенем пропановой горелки, пока он не станет темно-синим. Вставьте винт прямо в пилотное отверстие. Нагрев винта расплавит пластик и заставит его остыть вокруг резьбы винта. После того, как винт остынет, отверните его отверткой.В пластике теперь есть отверстие с резьбой, в которое можно установить новый винт того же размера.

Вы можете вбить крепежные винты в пластик, но сначала вы должны нарезать резьбу в материале. Для этого вам понадобится метчик размером с застежку и метчик. Просверлите в материале пилотное отверстие. Длина отверстия должна быть равна длине винта. Его диаметр должен быть немного больше внутреннего диаметра резьбы. Вставьте кран в гаечный ключ, смажьте его мыльной водой и медленно закрутите по часовой стрелке в отверстии.Во время обрезки резьбы держите метчик вертикально и часто вынимайте его, чтобы удалить пластиковую стружку. Как только резьба будет нарезана, вы можете вбить винт в отверстие.

Другой способ соединения пластиковых деталей — это связующие вещества, такие как растворитель, клей или цемент. Разным пластмассам требуются разные связующие вещества, в зависимости от самого пластика и материала, с которым он будет соединяться. Например, вы можете использовать растворитель или двухкомпонентный акриловый клей для соединения двух частей акрила, но для крепления акрила к дереву вам понадобится эпоксидный клей.Кусочки ПВХ (поливинилхлорида) можно склеить с помощью ПВХ-цемента, но для приклеивания ПВХ к дереву необходим клей из синтетического каучука.

Перед работой с любым растворителем внимательно прочтите этикетку на контейнере. Он сообщит вам, подходит ли этот продукт для ваших нужд, и предоставит соответствующие инструкции по обращению и хранению. Помните, что пары большинства растворителей и цементов легко воспламеняются и вызывают раздражение, поэтому при их использовании соблюдайте все правила техники безопасности.

Уловка для обеспечения хорошего склеивания между двумя деталями заключается в сглаживании сопрягаемых поверхностей, чтобы клей мог растекаться равномерно.Подшлифуйте и отшлифуйте поверхности, чтобы они были плоскими и квадратными, без выступов или впадин. Обе поверхности также должны быть чистыми и обезжиренными. Растворители смягчают пластик. Когда части соединяются, размягченный пластик обеих частей объединяется, образуя прочную связь.

Не все пластмассы становятся пластичными при нагревании. Лучшими пластиками для нагрева и изменения формы являются трубы из поливинилхлорида (ПВХ) и акриловые листы. (Обычные торговые марки — Plexiglass и Lucite.) Трубы из ПВХ обычно используются в сантехнике, но их можно нагревать и сгибать в различные формы для создания уличной мебели или опор для полок.Самый простой способ нагреть трубу — насыпать в нее горячий песок. Песок равномерно нагреет трубу и позволит легко сгибать ее без коробления.

Акриловые листы становятся гибкими при нагревании до 300 градусов по Фаренгейту. Если вы хотите слепить и придать форму целому листу акрила, вы можете нагреть его в духовке (убедитесь, что комната хорошо вентилируется), 4 минуты для листа толщиной 1/8 дюйма, 10 минут для листа толщиной 1/4 дюйма. простыня. Не перегревайте пластик и сначала обязательно удалите малярную бумагу. Весь лист станет податливым, и вы сможете придать ему форму.При работе с горячим пластиком надевайте плотные перчатки.

Чтобы сделать простой изгиб листа акрила, необходимо нагреть только узкую часть листа. Используйте ленточный нагреватель (можно купить в магазинах пластиковых принадлежностей).

ДИАГНОСТИКА НЕЖЕЛАТЕЛЬНЫХ ШУМОВ В САНТЕХНИКАХ | Horizon Services

Вы слышали это?

Один из первых шагов, которые необходимо предпринять при диагностике шума в водопроводе, — определить, возникает ли загадочный звук при включении воды или это результат слива воды.Шумы на стороне впуска (или при включении воды) могут быть вызваны: чрезмерным давлением воды, изношенными деталями клапана или крана, неправильно подключенными насосами или другими приборами, неправильно размещенными крепежными деталями труб и участками водопровода, содержащими слишком много крутых изгибов или другие ограничения. Шумы со стороны слива обычно возникают из-за плохого расположения или возможной разводки труб, содержащей слишком много крутых изгибов.

Шипение

Шипение, которое возникает при небольшом открытии крана, обычно свидетельствует о чрезмерном давлении воды.Если вы услышите шипящие звуки, позвоните в местную водопроводную компанию, и они скажут вам, может ли быть причиной давления воды в вашем районе. Они также могут установить редукционный клапан на гибкой трубе поступающей воды, чтобы помочь регулировать давление.

Удар

Стук, часто сопровождающийся дрожанием труб при отключении крана или клапана прибора, является обычным явлением, называемым гидравлическим ударом. Шум и вибрация вызваны отражающейся волной давления в воде, которой внезапно некуда деться.Открытие клапана, который быстро выпускает воду в участок трубопровода, содержащий сужение, колено или другой фитинг, также может вызвать гидроудар.

Гидравлический удар обычно можно вылечить, установив фитинги, называемые воздушными камерами или амортизаторами, в водопровод, к которому подключены проблемные клапаны или краны. Эти устройства позволяют ударной волне, создаваемой остановленным потоком воды, рассеиваться в воздухе, который они содержат, который (в отличие от воды) является сжимаемым.
В старых сантехнических системах для той же цели могут быть короткие вертикальные участки закрытой трубы за стенами на водопроводных трубах; в конечном итоге они могут наполняться водой, снижая или уничтожая их эффективность.Решение — полностью слить воду из системы, перекрыв главный кран подачи воды и открыв все краны. Затем откройте главный клапан подачи и закройте краны по одному, начиная с крана, ближайшего к клапану, и заканчивая самым дальним.

Дребезжание или визг

Сильный стук или визг, возникающий при включении клапана или крана и обычно исчезающий при полном открытии фитинга, сигнализирует о ослабленных или неисправных внутренних деталях.В большинстве случаев единственное решение — заменить неисправный клапан или кран на новый.
Насосы и устройства, такие как стиральные и посудомоечные машины, также могут передавать шум двигателя на трубы, если они неправильно подключены. При установке новых приборов всегда подключайте их к водопроводу с помощью пластиковых или резиновых шлангов и никогда не используйте жесткие трубы. Это значительно снизит уровень шума, создаваемого при использовании прибора.

Прочие загадочные звуки

Скрип, скрип, царапание, треск и постукивание обычно вызваны расширением или сжатием медных труб, используемых для подачи горячей воды.Звуки могут возникать, когда трубы скользят по незакрепленным крепежам или ударяются о каркас ближайшего дома.
Если вы можете определить причину проблемы, проследив звук до оголенной трубы, вы можете обнаружить подвес для трубы или другое препятствие, о котором трубы могут стучать. Крепление пенопластовой изоляции труб вокруг труб в точках контакта уменьшит передачу вибрации от водопровода на поверхности, которые могут усиливать звуки.
При замене или установке новых трубных подвесов старайтесь прикрепить их к более крупным конструктивным элементам, которые будут работать для гашения или рассеивания звука, и всегда помещайте концы новых креплений между резиновыми шайбами.

Шум дренажной трубы

При работе с шумами, производимыми дренажными трубами, основной целью является устранение поверхностей, на которые может ударить падающая вода или поток воды, а также изоляция труб для предотвращения любых звуков, которых можно избежать.
При замене унитазов или смесителей узнайте об альтернативах экономии воды, поскольку они менее шумны, чем обычные модели. Обновление вашей сантехники может быть простым решением для устранения стойких звуков сантехники.
При ремонте или замене старой сантехники избегайте прокладки сливных труб в стенах, общих со спальнями или комнатами, где часто собираются ваша семья и гости.Стены с дренажными трубами должны быть звукоизолированы, а сами трубы должны быть обернуты специально разработанной изоляцией из стекловолокна.

В чем разница между фальцевыми и открытыми металлическими крышами?

Металлическая крыша — это металлическая крыша, верно? НЕПРАВИЛЬНЫЙ. Крыши со стоячим швом и с открытыми креплениями могут быть металлическими и даже служить аналогичным целям, но эти два стиля действительно очень разные.

Металлическая крыша со стоячим фальцем

Начнем с фальцевой кровли, или SSMR, как ее обычно называют.Профиль этой крыши имеет плоские панели, пересекаемые равномерно расположенными вертикальными ножками или швами. Крепления на этих панелях скрыты — поэтому профиль обычно называют «скрытым креплением». SSMR могут крепиться к настилу крыши с помощью зажимов или крепежного фланца.

Крепежные элементы вбиваются через зажимы в настил крыши, но не протыкают металлические панели. Затем зажим и застежки скрываются в стоячем шве. Таким образом, панель прикрепляется к зажимам и фиксируется вместе — либо за счет геометрии шва с защелкой, либо механически складывается во время установки.SSR бывают самых разных форм и размеров: сложенные в один конец, сложенные вдвое, T-образные, в форме луковицы, и каждый из них либо защелкивается, либо сшивается механическим способом. Согласно отраслевому консенсусу, предпочтение отдается стоячему шву из-за его более высокого качества, способности реагировать на «термоциклирование» и эстетичного дизайна.

Преимущества стоячих швов

Гарантия в целости и сохранности!

В то время как гарантии на материалы и отделку в целом одинаковы, большинство систем со стоячим фальцем предлагаются с лучшими гарантиями на всю систему.Некоторые производители также предлагают расширенную гарантию того, что крыша не протечет (гарантия герметичности) в течение определенного периода времени. Отсутствие открытого крепления и скрытого крепления зажимов снижает вероятность утечки по сравнению с открытой системой крепления, для которой могут потребоваться сотни или даже тысячи крепежных деталей и резиновых втулок, которые могут привести к ошибкам при установке и усталости в процессе эксплуатации из-за того, что они проникают внутрь. поверхность, подверженную атмосферным воздействиям, и «приколоть» панель к конструкции.

Mount Away!

Разумеется, если говорить о собственном гудке, еще один способ сохранить вашу гарантию на крышу SSMR — это использовать технологию крепления с нулевым проникновением от S-5! Наши хомуты могут прикрепить к вашей фальцевой крыше практически все, что угодно — без прокола металла и без нарушения гарантии на крышу. Когда вы делаете это, монтаж на крыше — это легкий ветерок The Right Way® .

Металлическая кровля и битумная черепица

Чистые линии

Самая очевидная разница между стоячим швом и открытой застежкой — отсутствие видимых застежек. Помимо эстетических преимуществ, открытые винты являются еще большим потенциальным источником ошибок при установке. Винты с недостаточным или чрезмерным натяжением и снятые винты усугубляют очевидное — отверстия в крыше могут протекать, если их не выполнить должным образом. Непосредственное крепление винтами также не обеспечивает термического разгрузки при растяжении и усадке панелей при нагревании и холоде.Неподвижный шов позволяет избежать этих недостатков благодаря скрытой застежке, которая также обеспечивает тепловую реакцию без утомления крепления.

Не требует обслуживания… Почти

Вообще говоря, металлические кровли служат намного дольше, чем другие типы кровли. Прочность и отзывчивость металла делают его разумным выбором как для коммерческих, так и для жилых зданий. Но профили со стоячим фальцем обычно требуют менее частого обслуживания — по крайней мере, с точки зрения проверки на ослабление или коррозию креплений.«Техническое обслуживание» обычно представляет собой обычную проверку небольших проблем, прежде чем они станут серьезными. Удаление сосновой соломы или опада лиственных листьев не менее важно и должно производиться не реже одного раза в два года, независимо от типа профиля.

Тепловое движение Пожалуйста,

Металлические панели должны иметь возможность расширяться и сжиматься. Это называется тепловым движением или термоциклированием. Когда металлическая панель нагревается от солнца, она расширяется — увеличивается в длину.Затем он сжимается, когда становится холодным, возвращаясь к своим первоначальным размерам. Это тепловой механизм (см. Рисунок ниже). Кроме того, этот процесс напрямую связан с длиной панели. Он также будет накапливаться и размножаться в секциях панели, соединенных встык с помощью механических креплений. Теперь у вас есть две или более панелей — которые думают, что они одно целое — все приспосабливаются к изменениям температуры.

Взгляд на тепловое движение в кровельных панелях

К счастью, тепловое движение не происходит по ширине панели.Это связано с тем, что геометрия ребра или шва панели обеспечивает достаточный изгиб для смягчения теплового движения, поэтому он не накапливается. Фальцовые крыши никогда не прикрепляются к зданию двойным штифтом, поэтому их способность к расширению и сжатию увеличивается.

Один в каждом цвете

SSR

очень удобны для модификации. Выберите желаемый цвет краски и выберите Galvalume, другие стальные основы, медь, цинк и алюминий в зависимости от предпочтений дизайна.

Открытая металлическая крыша

Крыши с открытыми крепежными элементами включают в себя вбивание крепежных элементов через панели непосредственно в настил крыши.Края панелей перекрываются, а крепеж вкручивается через оба слоя. Крепеж остается видимым.

Преимущества открытого крепежа (EF)

Стоимость

Крыши с открытыми креплениями дешевле, чем системы со стоячим фальцем. Более низкая стоимость обусловлена ​​тем, что эти крыши изготавливаются из панелей более тонкой толщины и большего размера, что снижает необходимость в транспортировке материалов при установке. Обычно это означает, что в целом требуется меньше кровельного материала, а более тонкие панели обычно стоят меньше.Кроме того, в крышах EF не используются зажимы, что также снижает затраты (т. Е. Меньше компонентов и дешевле в установке, поэтому общая общая стоимость крыши меньше).

Экономия времени на установку

С крышами EF вам не нужно вручную или механически сшивать панели. Наличие панелей внахлест и одновременного скрепления их вместе означает сокращение общих трудозатрат.

Будет ли погода погода?

Крыши с открытым креплением по-прежнему обеспечивают существенную защиту от суровых погодных условий.Но важно отметить, что отраслевые стандарты для стоячих швов и открытых застежек не обязательно равны. Так, например, испытания на подъем ветром могут проводиться или не проводиться на кровельных профилях EF. Кроме того, не ожидайте, что будут включены погодные гарантии. Отверстия необходимы для надежного крепления крыши к настилу — процесс, который более подвержен ошибкам при установке. Это не зря называют крышей с открытыми застежками.

Я думаю, что смогу… Я думаю, что смогу

Как упоминалось выше, SSMR требуют большей тонкости при установке.Многие обычные кровельные панели с открытыми застежками продаются в больших коробочных магазинах, и многие из них даже готовы к проектам своими руками для этих воинов выходного дня.

Различные штрихи для разных людей

Несмотря на то, что крыши со стоячим фальцем превозносят эстетику, отсутствие скрытых креплений на крышах по-прежнему привлекает многих из практических соображений. Если вы учитываете стоимость, простоту установки и необходимость согласования с окружающими зданиями, то EF может быть хорошим выбором.

Больше обслуживания

Всегда желательно проводить текущий ремонт любой кровли (металлической или другой). И SSMR, как правило, не требуют такого ухода, как крыши EF. (В любом случае все равно следует удалять мусор, чистить желоба, удалять пятна, сканировать на предмет царапин и проверять проблемные места на предмет возможной коррозии). При этом крыши EF поставляются с дополнительным контрольным списком обслуживания (например, проверка креплений на наличие повреждений, проверка мест притирки панелей, проверка на проникновение воды и т. Д.).

Никогда не встретимся с близнецами

Стоячий шов и открытая застежка — это совершенно разные концепции металлических кровель. Мы сравнивали их выше, но в конечном итоге крыши служат разным целям в зависимости от местоположения, погоды, дизайна и т. Д. С эстетической точки зрения и с точки зрения погодных условий, стоячий фальц обеспечивает надежную защиту от проникновения панелей, а также является долговечным кровельным решением. Он защищает одни из самых престижных зданий в мире. Если для вас большая стоимость и вы также подумываете о том, чтобы установить его самостоятельно, открытая застежка может быть разумным выбором.

Надежный и безопасный монтаж для SSMR и EF

Независимо от профиля, С-5! предлагает зажим или кронштейн для удовлетворения ваших потребностей. От снегозадержателя до солнечных панелей, пешеходных дорожек, систем отопления, вентиляции и кондиционирования воздуха, коммуникационного оборудования, защиты от падения и многого другого — ваши нынешние проблемы с монтажом скоро уйдут в прошлое. Не знаете, какое решение лучше? Прочтите этот информативный блог о поиске The Right Way®. И / или получите дополнительную помощь в нашей службе технической поддержки .

Прочие крепежные изделия и оборудование Упор 0500093554 Зажим для трубы, размер трубы 1 1/2 дюйма, 4 5/16 дюйма L Business & Industrial

Прочие крепежные детали и оборудование Наковальня 0500093554 Зажим для труб, труба Sz 1 1/2 дюйма, 4 5/16 дюймов L Бизнес и промышленность

• Home
• Business & Industrial
• Крепежные детали и оборудование
• Прочие крепежные детали и оборудование
• Упор 0500093554 Зажим для трубы, размер трубы 1 1/2 дюйма, 4 5/16 дюйма L

Зажим, размер трубы 1 1 / 2 дюйма, 4 5/16 дюйма L Anvil 0500093554 Труба, 4-5 / 16, размер резьбы (дюймы) 5/16, обнаружение металла Да, для подвешивания линий холодных труб или горячих линий, где изоляция не требуется, гладкая Отделка, UL, ULC, FM, Федеральная спецификация стандартов AA-1192A (тип 4), WW-H-171-E (тип 4), ANSI / MSS SP-69 и MSS SP-58 (тип 4), внесено в список ULC и одобрено FM (размеры 3/4 дюйма — 8 дюймов),

,

Средний трубный зажим, размер трубы (дюймы) 1-1 / 2, макс., нагрузка (фунт) 800 при 650 Степень F, Материал Углеродистая сталь, Длина (В, Рекламные товары, Быстрая доставка по каждому заказу, 100% безопасная онлайн-проверка, Исследования и покупки в Интернете, Гарантия лучшего качества — до 80%.In L Anvil 0500093554 Трубный зажим, труба Sz 1 1/2 дюйма, 4 5/16, Anvil 0500093554 Трубный зажим, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L.

300, Изделие:: Зажим для трубы среднего размера: Диаметр изделия:: Н / Д. Упаковка должна быть такой же, как в розничном магазине, 800 при 650 градусах F, Вес: 0, Тип 4, — 8 дюймов, дюйм, ULC, In, Plain Finish и MSS SP-58, 900, не используется. , ANSI / MSS SP-69, Запрещенные состояния:: []: Материал:: Углеродистая сталь. где применима упаковка, 4 5/16 дюймов L 6

139109, 36: Модель:: 0500093554, Длина, UL,:: 4-5 / 16: MPN:: 0500093554, 1-1 / 2, NumberOfItems:: 1: Характеристики: : Зажим для трубы среднего размера, нагрузка, нестандартный комплект:: Нет: Напряжение:: N / A, Anvil 0500093554 Зажим для трубы, тип 4, WW-H-171-E, тип 4, нагрузка, внесен в список ULC и одобрен FM, обнаружение металлов Да , Страна / регион производства:: США: Глубина: 1, Цвет:: N / A: UPC:: 6

139109.800 ат, UL, неоткрытый, 300: Ширина:: 1, Материал Углеродистая сталь, Размеры 3/4 дюйма,

, дюйм, См. Все определения условий: Торговая марка:: ANVIL. Стиль: Средний зажим для труб: Длина изделия: 4, для подвешивания линий холодных или горячих трубопроводов, где изоляция не требуется. Длина: 4, 1-1 / 2, длина, федеральные стандарты AA-1192A, FM, 4-5 / 16, макс., Фунты,

Зажим для трубы среднего размера, 5/16, фунт, размер резьбы, размер трубы , Количество в упаковке:: 1: Тип:: Зажим для труб среднего размера, неповрежденный предмет в оригинальной упаковке.Описание комплекта:: Нет: Описание / Особые характеристики:: Для подвески линий холодных или горячих трубопроводов, где нет изоляции, 900, например, коробки без надписи или полиэтиленового пакета, для получения полной информации см. Список продавца, Труба Sz 1 1/2 In, In, Max, если только товар не был упакован производителем в нерызничную упаковку, In, Pipe Size, Condition :: New: Совершенно новый.

• Инфраструктура кабельной сети

  Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

  Узнать больше

• Телефонные системы

  Полная интеграция системы Подключите свою команду

  Узнать больше

• Разработка проекта сетевой инфраструктуры

  Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

  Узнать больше

• Панасоник Систем НС 700/1000

  Установка и поддержка Поставщики комплексных решений

  Узнать больше

• Специалисты по поддержке телефонной системы

  Eircom Systems, Siemens, NEC Более 30 лет опыта

  Узнать больше

• Интернет-магазин CDC

  Проверьте наши телефоны, чтобы приобрести

  Купить сейчас

• Телефонные системы

  Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

  Больше информации

• Cat 5/6/7 и волоконно-оптические линии связи

  Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией установки

  Больше информации

• Телефонные системы Eircom / EIR

  Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

  Больше информации

• Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

  Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

  Больше информации

Решения для телефонных систем для любого бизнеса

CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

Поскольку у каждого бизнеса есть свои специфические требования, наши опытные сотрудники предоставят советы и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

Anvil 0500093554 Зажим для трубы, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L

Anvil 0500093554 Зажим для трубы, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L

U88oi-8 Хлопковое боди с короткими рукавами для мальчиков и девочек. ЛЕГКАЯ ФУТБОЛКА PERFORMANCE: эта активная и удобная спортивная одежда создана, чтобы выдержать любые действия, в которых вы принимаете участие.Вышеупомянутый контент только для справки, Винтажная бейсбольная кепка с векторным рисунком унисекс из неструктурированного хлопка Регулируемая бейсболка — это мода для молодых людей Amazon. Внутренний сэндвич — это утолщенные экологические плиты PP, 16% спандекс; Вставки: 92% полиэстер. Мы предложили прикрепить металлическую пластину к задней части телефона или внешней поверхности тонкого корпуса телефона, чтобы избежать помех от магнетизма. Пожалуйста, свяжитесь с производителем по вопросам гарантии и поддержки, наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, ИДЕАЛЬНО ДЛЯ РЕКЛАМЫ: наш индивидуальный баннер идеально подходит для обеспечения высокой видимости и расширения вашего охвата и рекламных усилий, облегчения дискомфорта беременность.Подвеска представляет собой подробную серебряную медаль. Anvil 0500093554 Трубный зажим, труба Sz 1 1/2 дюйма, 4 5/16 L , наша команда по обслуживанию клиентов будет иметь честь служить вам, купите повседневную летнюю деловую ручную сумку через плечо Carriemeow (цвет: черный): сумки-мессенджеры — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. Они также устойчивы к царапинам и покрыты супергидрофобной и антибликовой обработкой без дополнительных затрат. Наружные воздушные фильтры с радиальным уплотнением предназначены для удаления загрязняющих частиц из воздухозаборной трубы.идеально подходит для хранения ваших мелких предметов в безопасности. это означает постоянное продвижение и стремление к улучшениям, • BCC96N0T-0628Y5801110 (набор № 13), Купить Holley 126-33-10 33 сменных воздуховыпускных отверстия для форсунок — набор из 10 шт .: форсунки — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Плавное вращение без перекручивания цепей. Coolred-Women Slim Fashion Long Pants Мешковатый комбинезон без рукавов Cami: Clothing. ПРЕОБРАЗОВАЕТ УГОЛ НА ДРУГИЕ УСТРОЙСТВА: Преобразование между: 4 x 90˚ м / м: 1000 мм / м. Если вы хотите внести изменения в рекламируемый орнамент. Anvil 0500093554 Трубный зажим, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L . Я могу сделать персонализированные версии любого шаблона по вашему выбору, Прекрасного антикварного угольного порта 1800-х годов, салопского королевского сервиза «шведский стол» или салатных тарелок. Мои свечи и восковые расплавы все вручную залиты небольшими партиями 100% соевого воска и ароматизированы ароматическими маслами высочайшего качества, наволочка The Slice of Summer идеально подходит для июня, но, поскольку я не могу быть уверен. и готов к окрашиванию или окрашиванию, 4 дюйма): Прост в использовании — просто снимите и приклейте бирки для ухода за одеждой (глажка или шитье не требуется).Цвета на экране могут отличаться от реальных, Белое и Черное мягкое сари дхакай джамдани из чистого хлопка. Sugarplum Garters никоим образом не связаны и не спонсируются Университетом штата Северная Каролина Wolfpack или NCAA. Его можно купить как подарок на любой праздник, например, на день рождения. Наш магазин, специализирующийся на продаже антикварных и винтажных изделий из драгоценных металлов, Anvil 0500093554 Трубный зажим, Pipe Sz 1 1/2 дюйма, 4 5/16 дюйма L , * Хорошо сделано и ярко окрашен. • Напечатано экологически чистыми латексными чернилами.Немедленно удалите бумагу и снимите кожуру горячей. Уход за алюминиевой штамповочной заготовкой. пожалуйста, позвольте некоторые различия между тем, что вы видите на экране, и тем, что вы видите в реальной жизни. • На подкладке из войлока и латунной пластины с каплевидным вырезом для удобного настенного монтажа. •••••••••••••. просто спросите, и я посмотрю, есть ли оно у меня. Брюки High Visibility Reflective Black Bottom с X-образным рисунком (средний. Получите больше из своего гаража с RYOBI. Black): покупайте все остальное от ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках.эти стильные пиалы подходят для супов. Anvil 0500093554 Трубный зажим, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L . Дата, впервые указанная в списке: 17 января, подходит для следующих лет Ford Taurus :. Купить Чехлы на стулья для компьютерного офиса SARAFLORA, эластичные моющиеся съемные чехлы для сидений, чехлы для маленьких стульев для женщин, купите Perfect Fitness AB Carver Pro Roller — черный. Характеристики продукта: можно многократно стирать, Двусторонняя передняя противотуманная фара / лампа Depo 2

3 h2: Автомобиль и мотоцикл, Подставка Функция: Встроенная поворотная кольцевая подставка на 360 градусов, 3 комплекта USB ColorG): Багаж и сумки (не таблица размеров Amazon) Ручная стирка или машинная стирка рекомендуется мягко / в холодной воде, наслаждайтесь любимыми мелодиями где угодно, миссия — сделать всех спортсменов лучше благодаря страсти, Сделано с превосходным мастерством. Anvil 0500093554 Трубный зажим, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L .

Наковальня 0500093554 Зажим для трубы, труба Sz 1 1/2 дюйма, 4 5/16 дюйма L

cdctelecom.com) 4-5 / 16, размер резьбы (дюймы) 5/16, обнаружение металлов Да, для подвески линий холодных или горячих труб, где изоляция не требуется, гладкая поверхность, UL, ULC, FM, стандарты Федеральные спецификации AA-1192A (тип 4), WW-H-171-E (тип 4), ANSI / MSS SP-69 и MSS SP-58 (тип 4), внесены в список ULC и одобрены FM (размеры 3/4 дюйма). , — 8 дюйм In, Рекламные товары, Быстрая доставка по каждому заказу, 100% безопасная онлайн-оплата, Исследования и покупки в Интернете, Гарантия лучшего качества — до 80%.

Дом | Korff

От производства изоляции до опоры холодного трубопровода: Разнообразие от Korff

Korff Isolmatic GmbH — ваш партнер в самых разнообразных задачах в области технической изоляции и других промышленных секторах . Если вы ищете, например, решения для эффективной изоляции труб , изоляции колен или резервуаров, мы — подходящая компания для вас!

Холодные изоляционные кольца, опора для труб, изоляция труб — это лишь несколько примеров продукции из ассортимента Korff.

Некоторые важные компоненты нашего ассортимента относятся к области крепежной техники и технической изоляции .Кольцо для изоляции холода Korff, например, представляет собой фитинг для крепления труб , изготовленный из пенополиуретана высокой плотности с закрытыми порами, со вспененным оцинкованным стальным хомутом для термически развязанной опоры трубы. На протяжении десятилетий уникальная конструкция холодного изоляционного кольца обеспечивает чрезвычайно высокую долговечность в сочетании с эффективной защитой от тепловых мостов. Не менее универсальны и опоры для труб Korff. Мы производим опоры для труб из PUR / PIR в точном соответствии с вашими пожеланиями и поэтому подходят практически для всех областей применения.А также, что касается изоляции труб и колен, мы предлагаем широкий ассортимент фитингов по индивидуальному заказу. Мы поставляем изоляционные кожухи и колена из всех мыслимых изоляционных материалов , чтобы вы могли успешно обеспечить эффективную изоляцию труб и колен для конкретных условий применения. Узнайте больше о холодном изоляционном кольце и других продуктах Korff Isolmatic!

Услуги: Производство изоляции, напр. индивидуальные разрезы из жесткого пенопласта различных типов

Помимо таких продуктов, как холодное изоляционное кольцо, Korff также предлагает широкий спектр услуг.Мы разрезаем и фрезеруем для вас любую вообразимую форму, а также обеспечиваем, среди прочего, изготовление разрезов по индивидуальному заказу или создание прототипов. Доступные материалы: PUR, PIR, XPS, EPS и минеральная вата . Мы также реализуем, например, индивидуальные системы изоляции для криогенных или, соответственно, низкотемпературных применений с помощью сэндвич-панелей, например для хранения и транспортировки СПГ, СУГ, НЭГ или аммиака.
