Монтаж электропроводки своими руками видео

По просьбам моих читателей и подписчиков сделал 4 части пошаговых видео уроков. В которых, очень подробно представлено выполнение работ по прокладке электропроводки, на примере детской комнаты. С удовольствием, предлагаю вам к просмотру данный пошаговый видео курс, «как выполнить монтаж электропроводки своими руками».

Хочу отметить, что первым этапом выполнения монтажа электропроводки является составление ее схемы.  В которой необходимо учесть:

  • особенности помещения;
  • места расположения мебели;
  • места расположения электроприборов.

Более подробно о первом этапе можно почитать в соответствующей статье, «Схема электропроводки в квартире».

Монтаж электропроводки своими руками Видео инструкция

Часть 1

Содержание:

  • разметка мест расположения розеток и светильников;
  • разметка маршрута прокладки провода;
  • крепление провода к стене;
  • прокладка провода по подготовленному маршруту.

Электропроводка своими руками Видео инструкция

Часть 2

Содержание:

  • разметка мест расположения розеток и выключателя;
  • разметка маршрута прокладки провода;
  • крепление провода к стене;
  • прокладка провода по подготовленному маршруту.

Срытая электропроводка своими руками Видео инструкция

Часть 3

Содержание:

  • подготовка отверстия для распределительной коробки;
  • поиск вентиляционного отверстия в плите перекрытия;
  • протяжка провода в плите перекрытия;
  • изготовление отверстия несущей стене;
  • крепление провода;

Монтаж электропроводки своими руками Видео инструкция

Часть 4

Содержание:

  • фиксация распределительной коробки в заранее подготовленном отверстии;
  • заводим провода в коробку;
  • выполняем соединение проводов в распределительной коробке, собираем схему;
  • изолируем соединения, укладываем в распределительную коробку;
  • изолируем концы проводов выведенных под розетки и выключатели.

Вы просмотрели серию видео уроков, в которых подробно описано как выполняется скрытая электропроводка своими руками. Следующим этапом строительных работ является оштукатуривание стен, после чего проводятся следующие электромонтажные работы:

Используя соответствующие пошаговые инструкции и руководства нашего сайта вы без труда сможете выполнить монтаж электропроводки самостоятельно.

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

  • в пластиковый короб;
  • в гофрированную трубку;
  • просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

  • провода с медным сечением;
  • выключатели и розетки;
  • дополнительную изоляция, если Вы её используете;
  • установочные коробки в виде пластиковых стаканов;
  • соединительные клеммы для проводов;
  • клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

  • определение количества необходимых изменений;
  • просчёт количества материала и его покупка;
  • подготовка помещения, путём демонтажа старых проводов;
  • укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

[vc_row][vc_column width=”1/1″]
[vc_toggle title=”Какая схема проводки в квартире?” open=”true”]

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

[/vc_toggle]
[vc_toggle title=”Как правильно выполняется проводка в квартире своими руками?” open=”false”]

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема  и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

[/vc_toggle]
[vc_toggle title=”Как проложена электропроводка в панельном доме?” open=”false”]

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

[/vc_toggle]
[vc_toggle title=”Какая может быть схема разводки электропроводки в квартире?” open=”false”]

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

[/vc_toggle]
[vc_toggle title=”Какие существуют варианты прокладки электропроводки?” open=”false”]

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

[/vc_toggle]
[vc_toggle title=”Чем отличается прокладка электропроводки в новостройке?” open=”false”]

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

[/vc_toggle]
[vc_toggle title=”Какая схема расчета электропроводки?” open=”false”]

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

[/vc_toggle]
[/vc_column][/vc_row]

Электропроводка в квартире своими руками пошаговая инструкция

Качественные электрические магистрали в квартире или доме – это залог надежной и безопасной эксплуатации. Не имея на то специальных знаний и понимания процессов, происходящих во время распределения электричества – сделать их своими руками практически невозможно, или, в крайнем случае, не рекомендовано. Однако, услуги профессионалов нынче дороги, поэтому многие собственники стремятся приложить свои усилия. Мы расскажем, как это сделать правильно.

Проект домашней электрической сети

Проектный эскиз расположения кабелей, розеток и выключателей – это рутинная, но крайне необходимая работа. Без понимания точного местоположения, устроить домашнюю безопасную электрику невозможно.





Нюансы плана в следующем:

  • Вся квартирная проводка делится на группы. Так, и монтировать легче, и система получит больше безопасности в случае нештатной ситуации. На эскизе группы проводов отмечаются разными маркерами для удобства и делятся на осветительные приборы, розетки, распределительные коробки, силовые кабеля и системы экстренного отключения.
  • Учитывается «влажность» помещения. Например, уделять повышенные требования к домашней сети нужно в ванных, санузлах и наиболее холодных местах квартиры – прихожие, подоконные пространства. Там высока вероятность скопления конденсата из-за перепада температур в зимний период.
  • Автомат, отвечающий за купирование тока, располагается внутри квартиры. Многие распределительные щиты находятся за ее пределами, поэтому придется повозиться, чтобы обустроить контрольный автомат внутри. Его монтаж несет большую пользу – в случае перенапряжения, обеспечить квартиру подачей тока не составит труда.
  • Весь проект выверяется заранее, с сопутствующими положениями из правил безопасности. Прокладка проводов осуществляется строго вертикально или горизонтально. Нанесение параметров длин желательно сразу, так ориентация пойдет много быстрее. Если для составления качественного проекта, нет знаний, то документ приобретают у специалистов.

Методы монтажа электропроводки в квартире

До недавнего времени, монтаж домашней электрической сети шел по одному сценарию – провода укладывались поверх финишного покрытия стены – обоям или штукатурке. В известной мере это не бросалось в глаза, особенно если применялся витой провод – некоторые интерьеры только выигрывали от этого, ретро, например.

Требования: для проводки этого типа характерны такие места установки, как плинтуса, гофрированные трубы. Укладывать вместе силовые и кабеля освещения нельзя.

Соприкосаемые поверхности должны выполняться из несгораемого материала.

Большей популярностью пользуется скрытая прокладка проводки. Кабеля монтируются в штробах – специальных канавках, выбранных в стене или расположенных в подвесных потолках.



Требований к кабелю больше, нежели для открытого метода. В их числе: прочное тело провода, выдерживающее не только силовые нагрузки, но и толщу бетона, влагу, механические повреждения, подвижки. Для прокладки используется гофра – стальные трубы укладывать в скрытые каналы нельзя.

Монтаж электропроводки своими руками

Самостоятельная укладка начинается с разметки сети, в зависимости от выбранного способа. Отмечаются места установки силового узла и разводки от него.

Потребуются инструменты:

  • Рулетка, средства измерения и контроля – водяной и лазерный уровень. Укладка должна проводиться аккуратно, особенно если речь идет о наружном способе монтажа.
  • Кусачки для разрезания проводов. Все пучки будут спрятаны в гофрированные трубки.
  • Металлические приобретать не рекомендуется, провода помещают в надежную изолирующую полость.
  • Изолирующая лента для соединений проводов. Нож для зачистки концов.
  • Болгарка. Она пригодится для выведения штробы в бетоне при закрытом способе. К ней приобретается зубило, которым удобно работать в мягких стенах – гипс, пеноблок.
  • Штукатурный раствор для заделки штробы. Следовательно, потребуется инструмент для работы с раствором – шпатели, терки, емкости для замешивания.



Работа пойдет в обесточенной квартире, поэтому стоит заранее позаботиться о наличии удлинителя от силового кабеля под напряжением – провода отсоединяют от счетчика, подключая времянку. Длина его равна удобному передвижению по квартире.

Установка вводного щитка

Если общее напряжение находится вне квартиры, то потребуется лишь установка пакетников – системы УЗО (устройство защитного отключения). Ее, как правило, располагают недалеко от входной двери, ближе к потолку. Автоматов должно быть два – 16 А, для бытового пользования и 10 А – для освещения.

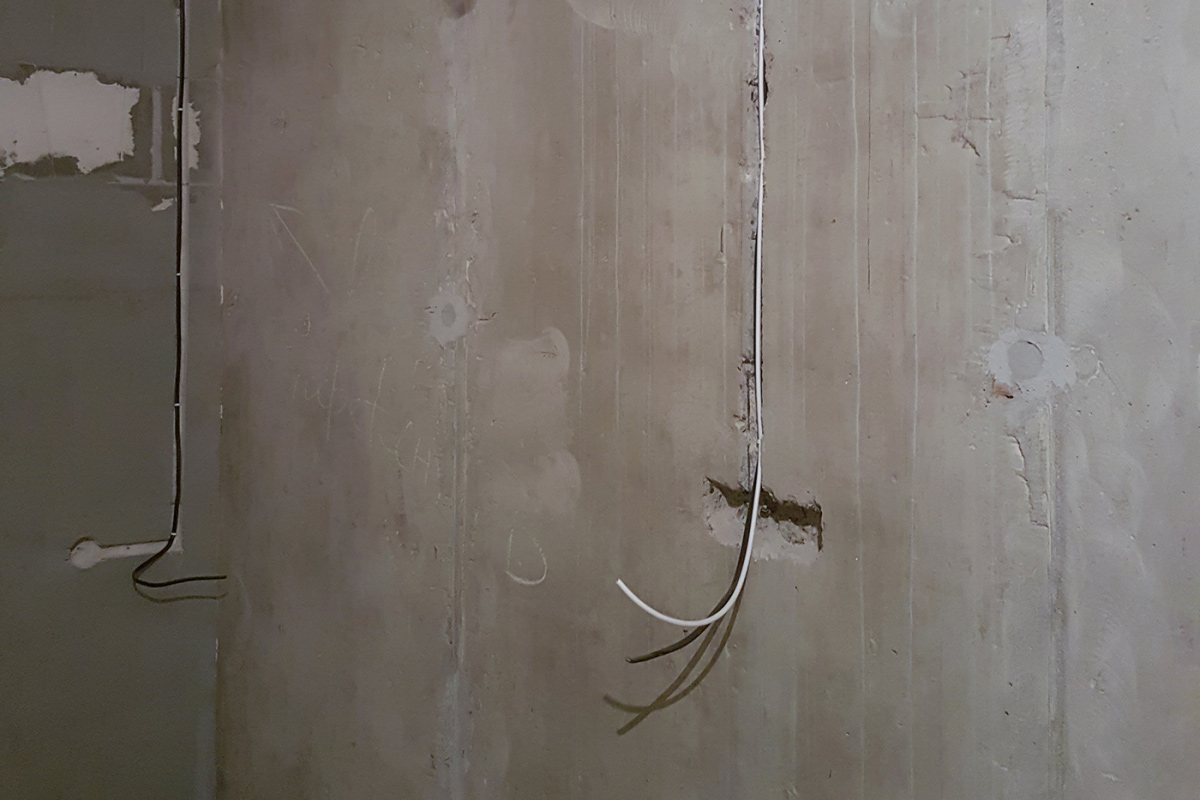

Штробление

Маркером или карандашом намечаются места для будущей укладки проводов. Они должны быть строго вертикальны и горизонтальны линии пола или потолка. Ширина канавки согласно плотному вхождению гофрированной трубки с пучком проводов – ее не должно болтать. Соответственна и глубина. Болгаркой делают надрезы по бетону, а затем долотом или зубилом выполняют штробление. Работу выполняют тщательно, дабы в будущем укладка кабеля прошла плотно.



Кроме штробы для провода, делают их и для подрозетников. Для этого требуется особая круглая насадка. Если ее нет, то по начерченной окружности, бетон или гипс выбивают. Работа шумная и пыльная, производится только в светлое время суток.

Резка и укладка проводов

Длина рассчитывается с запасом в 10–15 см, чтобы концы можно было свободно соединить между собой. Далее, укладка происходит на полу – общий пучок кабеля вкладывают в гофру, которую вкладывают в приготовленную самую толстую штробу. От нее пойдут ответвления.

Сразу готовят штукатурный раствор на основе гипса – он застывает быстро – и понемногу, закрывают штробу. Перерывы делают через каждые 50 см, дабы раствор успел схватиться. Концы силового кабеля вводят через пакетник в общий щит. Здесь требуются знания, поэтому работу на этом этапе совершает электрик. Кроме того, самостоятельные действия чреваты штрафами от ресурсоснабжающей организации. Вызвать мастера недолго, зато мороки меньше.

Установка розеток и выключателей

После того как закончена отделка – заштукатурена штроба, из стен выглядывают лишь концы проводов для розеток и монтажа выключателей, приступают к их устройству.

Есть несколько важных правил, соблюдение которых увеличит безопасность домашней электросети:

  • У пола розетки быть не должны. Расчет на внезапное подтопление или испарение конденсата. У низко установленных есть больше шансов отсыреть и выдать короткое замыкание. Поэтому расстояние до 10 см учитывают сразу при прокладке штробы.
  • Высота выключателей не имеет регламента. Однако для семьи с маленькими детьми это учитывается – ребенок в нежном возрасте не должен самостоятельно дотягиваться до интересующего его предмета. Учитывается рост школьника и свободное положение поднятой руки.
  • Нельзя устанавливать токопроводящие устройства вблизи «мокрых» источников – ванн, раковин. Минимальное расстояние на кухонном фартуке – 50 см, в санузле – 2,5 м. Это правило касается и «горячих» точек – водонагреватели, газовые плиты, духовки и прочие подобные места. Причина – оплавление изоляции с выделением токсичного газа.
  • При покупке внимательно осмотрите предлагаемый товар – розетки и выключатели должны быть полностью изолированы, иначе безопасности не будет. Подвижные части надежно укреплены. Хорошо поинтересоваться наличием сертификата качества.
  • Монтаж розеток и выключателей также идет двумя способами – скрытым и наружным. Первый отличается специальными коробами, куда вставляются элементы. Второй – обычный, пластиковые модели приклеиваются или прикручиваются к месту вывода проводов.

Полезные советы при монтаже электропроводки

Чтобы сделать свое жилье оснащенным качественной проводкой, следует внимательно отнестись к следующему:

  • Замену проводки планируют до начала ремонта и подготовки стен. Как видно из писанного, это трудоемкая работа, следовательно, вести ее после того, как стены получат финишную облицовку – нецелесообразно.
  • Планировать разводку следует при полном учете бытовой техники. Нельзя оставлять даже одну стену пустой. Вполне возможно, придет мысль переставить мебель и аппаратуру и точки, откуда возможно безопасное питание, там не окажется. Большое количество удлинителей приводит к несчастным случаям и травмам.
  • Встроенные светильники должны иметь простое управление, поэтому схему прокладки согласовывают с профессионалами заранее. Монтаж подвесного или натяжного потолка – недешевое удовольствие и переделка вышедшего из строя прибора обойдется в круглую сумму.
  • Лучше отдать предпочтение медному проводу, чем алюминиевому. Срок службы у него снижен в разы. Кроме того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности появляются микротрещины. Они со временем под нагрузкой и постоянными перепадами температуры разрастутся, и кабель перестанет функционировать, что потребует его полной замены.
  • Вести проводку лучше с минимальными соединениями. Спайки и скрутки приведут к быстрому выходу из строя всего кабеля. От перегрева на этих местах спасают специальные короба, заделываемые в стены.

Последнее «напутствие» – если понимания и умения обращаться с опасной стихией – нет, рисковать не стоит. Это чревато несчастными случаями при монтаже или при эксплуатации в будущем. Профессиональная работа стоит недешево, но к ней как бонус предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие годы.

Видео по монтажу электропроводки своими руками в квартире

Похожие материалы

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

  1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
  2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
  3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

  • выключатели;
  • розетки;
  • светильники;
  • распределительные коробки;
  • квартирный щиток;
  • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
  • расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

  • любой грамотный ремонт можно и нужно делать с изменением проводки;
  • последующая работа не позволит что-либо менять в электрической части;
  • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. ммДиаметр жилы, ммМощность / ток
Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
Один трех-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
11.133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
356.6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

Монтаж электропроводки в деревянном доме – видео-инструкция

При оборудовании электропроводки в деревянном доме и на даче существует одно, очень важное требование – пожарная безопасность.

По подсчетам специалистов, за последние 30 лет бытовое потребление электроэнергии возросло практически втрое.

В жилом помещении могут работать одновременно несколько электроприборов (например, холодильник, стиральная машина, кондиционер), а телевизор стал чем-то вроде звукового фона.

Также постоянно может быть включен компьютер, на котором играют дети, или работают, общаются взрослые. Такая нагрузка на электропроводку приводит к нагреванию проводов.

Из этой статьи вы узнаете, как правильно смонтировать систему электрообеспечения в деревянном доме с учетом пожарной безопасности.

Материалы и инструменты



Провода и кабели



Для подведения электричества к дому может потребоваться кабель. Поэтому определимся с терминологией. Разница между проводом и кабелем заключается в качестве изоляции.

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.

Трехжильный провод кроме жил на ноль и фазу содержит еще жилу на заземление. Этот провод присоединяется к заземляющему контакту и служит для отвода электротока в землю в случае пробоя изоляции или иных аварийных ситуаций.

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.


Розетки и выключатели



Розетка – это устройство для подключения электробытовых приборов. В быту применяются розетки с заземляющим контактом, их подключение проводится 3-х жильным кабелем.

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

  • открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
  • Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль



Монтажные и распределительные коробки



Монтажные и распределительные коробки производятся из невоспламеняющейся пластмассы или металла. В монтажные коробки встраиваются выключатели и розетки.

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.


Приспособления для прокладки кабелей и проводов



Пенал, короб, кабель-канал – устройства, открытые с двух концов и служащие для защиты проводов и кабелей на наружной стене.

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.


Устройство защитного отключения



УЗО – это не просто приспособление, это полноценный автоматизированный прибор, обеспечивающий защитное отключение энергии в случае короткого замыкания, повышения напряжения в сети.

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

Создание схемы электропроводки

Прежде чем начинать монтаж электросхемы, необходимо ее спроектировать.

Для этого вам нужно иметь полное представление, о том, какие электроприборы будут работать постоянно, а какие — временно.

Для кухонной плиты (если она с электроподключением), стиральной машины и холодильника необходимо устанавливать свои (персональные) розетки. Отдельная розетка необходима для бытовых приборов над разделочным столом хозяйки.

И хотя у каждой хозяйки имеется не менее 5-6 электрических помощников, нет необходимости для каждого устанавливать свой источник питания. Лучше использовать переносной тройник (разветвитель) с выключателем. Тем более что у некоторых бытовых устройств очень короткий провод.

Все вышеупомянутое оборудование довольно энергоемкое, и поэтому обязательно надо устанавливать розетки с заземляющим контактом.

Определяете местоположение электрической коробки, расположение светильников и соответственно, расположение их выключателей. Обычно, на кухне устанавливается 2- 3 светильника: под потолком, в рабочей и столовой зонах.

Спальня. Из числа электроприборов в этой комнате располагается телевизор, осветительные приборы, домашняя электроника. Если в доме нет домашней котельной, то, возможно использование электрических отопительных приборов.

Для них в каждой комнате следует предусмотреть отдельную розетку. Эту же розетку можно использовать для утюга, так как многие хозяйки предпочитают гладить белье в спальне.

Таким образом, для спальни потребуются около 4 розеток, причем, как минимум одна из них с заземляющим контактом. Одна розетка для телевизора и две – для каждого из обитателей спальни.

Эти розетки будут использоваться для светильников и возможно, для подключения с целью подзарядки ноутбуков, планшетов, телефонов. В них заземляющий контакт не нужен, достаточно использовать простые.

В гостиной, где обычно собираются все члены семьи, приходят гости, также следует предусмотреть несколько розеток. Обязательно для телевизора, кондиционера, музыкального центра, другой электроники. Свои условия продиктует освещение.

В детской, рядом с личным столом ребенка, лучше установить одну спаренную (двойную) розетку для компьютера и настольной лампы.

Правда, к персональному компьютеру подсоединяются прочие аксессуары, их целесообразно включать через тройник с автономным выключателем. Освещение проектируйте под потолком и над столом подростка. Отдельная розетка – для отопительных и иных приборов.

С учетом всех предполагаемых розеток и выключателей необходимо определить местоположение соединительных коробок в каждом помещении, и общего распределительного щита для всего дома. Нет необходимости тащить каждую розетку или каждую лампочку в распределительный щит. Это не рационально.

Не разумно также устанавливать розетки под все электроприборы без исключения. Во-первых, никогда все электроприборы не работают единовременно, и, во-вторых, количество и качество электроприборов постоянно меняется в зависимости от потребностей проживающих людей.

Рассчитайте метраж необходимых проводов и кабелей. Для этого необходимо знать пути их прокладки. Метраж проводки напрямую зависит от количества и площади всех помещений.

Подсчитайте количество розеток, выключателей, светильников, предполагаемое количество устройств защитного отключения (УЗО). Данные противоаварийные устройства наряду со счетчиком составят электрощит вашего дома.

В проекте необходимо учесть, какой способ монтажа предпочтителен для вашего дома. Существует открытый и закрытый способы монтажа. В жилых помещениях все чаще применяется закрытая проводка.

На нее и будем ориентироваться в нашем проекте и при подсчете сметы. Для работы потребуется монтажная фурнитура, выбор которой тоже зависит от способа монтажа.

Длина металлорукавов или кабель-каналов, количество соединительной и крепежной фурнитуры, также зависит от общей длины всей электропроводки. Здесь сложно давать какие-либо рекомендации, поскольку каждый дом индивидуален, и в каждом конкретном случае, должен проводиться свой подсчет.

В деревянном доме закрытая проводка потребует особого внимания к процессу монтажа. Выбирая провода и фурнитуру, не бойтесь казаться привередливым и капризным, проверьте наличие сертификатов качества на приобретаемые аксессуары.


Закладка проводов




Монтаж проводов закрытым способом



Закрытый монтаж электрики осуществляется до начала малярно-отделочных работ. Данную проводку можно выполнить несколькими способами:

  1. Первый способ пригоден для толстых стен, которые будут оштукатурены под покраску или обои. В стене выдалбливается канавка (штроб), глубина которой на сантиметр больше стальной гофрированной трубки. Провода протягиваются через трубку и крепятся внутри штроба
  2. Вторым способом является прокладка проводов поверх асбестовой подкладки, которая настилается внутри канавки и прибивается мелкими гвоздями или степлером на расстоянии 15-20 см. Асбест не проводит ток и не горит, поэтому является идеальным материалом для изоляции и защиты от возгораний

Если предполагается обшивка стен вагонкой, или гипсокартоном, то нет необходимости выдалбливать штробы. Провод крепится поверх стены, под обшивку.

Гофрированный металлорукав в обоих случаях крепится к стене при помощи хомутов на шурупах-саморезах.

При размещении проводов на стене закрытым способом важно учесть одно правило. Все провода на стене должны размещаться вертикально, а на потолке – горизонтально.

И хотя укладка проводов по диагонали позволяет сэкономить, лучше от такой экономии отказаться во избежание случайного повреждения проводов, например, при сверлении стен.

На полу электропроводка не прокладывается, только если вы не монтируете теплый пол. Но и в таком случае розетка для теплого пола монтируется в стене на высоте не ниже 50 см от пола. Она должна располагаться в том месте, где провода выходят к розетке.


Открытый способ



Электрику можно смонтировать также открытым способом, поверх стены. Такой монтаж проводится по отделанным стенам. Наружная проводка имеет ряд важных преимуществ перед скрытой:

  • во-первых, она располагается на виду, и, следовательно, можно избежать ее случайного повреждения
  • во-вторых, она доступна для ремонта и профилактики
  • в-третьих, можно смонтировать, так называемую, ретро-проводку, которая пользуется огромной популярностью и спросом



Соединение проводов в распределительной коробке




Однофазная электропроводка



В частных коттеджах и квартирах, как правило, применяется однофазная электропроводка с оптимальным напряжением 220 вольт.

Для однофазной схемы электропроводки современная промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.

Следует выбирать трехжильный кабель с индексом «нг» в маркировке, что означает негорючий. Изоляция таких проводов полностью пожаробезопасна.


Разводка



Распределительные коробки закладываются в каждой комнате. В эту коробку сходятся все провода от розеток и выключателей.

Силовой (то есть подающий ток) кабель может подходить к распределительной коробке как из распредщита, так и из другой коробки.

С целью более равномерной нагрузки на силовой кабель, к нему подсоединяют иногда два-три помещения, в таком случае он может вестись из помещения в помещение через несколько распределительных коробок.

Он имеет три жилы – на фазу, ноль и заземление. Как правило, такие кабели имеют разноцветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:

  • скрутка со спайкой
  • скрутка без спайки
  • зажим болтами в специальных клеммах

При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые к нулю, соответственно, заземление тоже присоединяется к заземлению.

У вас должно получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.

Чуть больше внимания требуют светильники и их выключатели, поскольку они должны соединяться между собой. Эти провода сразу отведите в сторону. Все светильники разведите поочередно, чтобы не запутаться в них.

К силовому кабелю присоединяете фазу выключателя и ноль светильника (соответственно, фаза к фазе, ноль к нолю). Оставшиеся концы проводов светильника и выключателя соединяете между собой. Эти концы скручиваются и изолируются отдельно от остальных скруток.

Внимание! Для многоламповых светильников (люстр) необходимо устанавливать сдвоенный выключатель (с двумя клавишами) и закладывать трехжильный кабель.



Скрутка



Чтобы скрутка получилась правильной и аккуратной, соберите все скручиваемые провода в ряд, зажмите их плоскогубцами с длинными концами и начинайте скручивать сначала вручную.

Затем возьмите вторые плоскогубцы, и также удерживая провода в первых плоскогубцах, закручивайте их. Скрутка должна получиться достаточно тугой, но не перетяните, чтобы концы жил в скрутке не начали обламываться.

Кончики жил откусите кусачками (есть в ваших плоскогубцах) таким образом, чтобы они стали ровными.

При наличии паяльника, эти кончики можно запаять. Осталось заизолировать провода. Это также ответственный этап. Опытные специалисты надевают на скрутку пластиковую изолирующую трубку и фиксируют ее изоляционной лентой.

Можно просто обмотать концы проводов изолентой, без припаивания, но не жадничайте. Изоляция должна быть достаточно надежной и способной выдержать значительный нагрев.

Для изолирования проводов в коробке лучше применить ленту на тканевой основе, потому что она выдерживает более высокие температуры, чем полиэтиленовая. Укладывая провода внутри коробки, разведите их, чтобы фазовая скрутка находилась на противоположной стороне от скруток земли и нуля и не соприкасалась с ними.

Монтаж выключателей и розеток проводится после завершения отделочных работ. Но в закрытой проводке у вас должны быть заготовлены отверстия для них, установлены и закреплены монтажные коробки.


Проверка и испытания



Прежде чем по новым проводам в вашем деревянном доме побежит ток, всю проводку нужно испытать.

Испытание обесточенной электропроводки (так называемая прозвонка) производится при помощи мегаометра. Этот прибор измерит сопротивление изоляции между жилами в проводах, между жилой и металлической оплеткой внутри кабеля, между жилами всех проводов, находящихся внутри короба или гофротрубы.

В мегаометр вмонтирован генератор переменного тока, измеритель и выпрямитель. При вращении ручки мегаометра вырабатывается ток, пропускаемый через новую проводку.

О целостности изоляции и качестве смонтированной проводки судят по изменению сопротивления. Оно должно быть не менее 1 Ом. Мегаометр можно приобрести в магазине. Вы, конечно, также можете провести испытание сами, но во избежание неприятных последствий в дальнейшем, доверьте проверку профессионалу.


Еще одна причина пригласить электрика



Вам осталось подвести источник электропитания к дому, а для этого нужны разрешительные документы на такое подключение и услуги электрика с правом доступа к внешним электросетям.

Монтаж распределительного щита и счетчика, и подключение дома к электросети должен выполнять профессионал, работающий в той же организации, которая поставляет электроэнергию в вашу местность.

Опытный мастер проверит вашу работу до того, как вы спрячете всю электросистему под панели и штукатурку, подскажет, какие и сколько устройств защитного отключения необходимо заложить в вашем распределительном щите, а также проведет его монтаж и подключение электроэнергии.

Обратите внимание, что специалист, представляющий определенную организацию, должен обладать соответствующей лицензией и правом на выполнение данных работ.


Стоимость работ по электроснабжению



Стоимость прокладки проводки под ключ достаточно сильно варьируется от количества используемых вами электроприборов, выбранных материалов, размещения и числа узловых точек (распредщитов).

Цены на услуги специалиста по проверке сети и подключению к распредустройствам также отличаются в зависимости от его квалификации, необходимости применения спецтехники и механизмов.

При выполнении данных работ самостоятельно для минимизации затрат необходимо тщательно продумывать тип и количество используемых материалов.

Более наглядно монтаж электропроводки в деревянном доме своими руками, вы сможете посмотреть в этом видео:

Оцените статью: Поделитесь с друзьями!

Электропроводка в квартире своими руками: пошаговая инструкция

При переезде в новую квартиру или дом всегда очень остро встает вопрос о качественном монтаже электропроводки, зачастую в новых квартирах в целях удешевления квадратного метра площади застройщики оставляют работы по электрике будущим владельцам новых квартир. Все что вы можете увидеть переступив порог своего нового жилища, провод заведенный в квартиру с лестничной площадки.

С чего же начинать при монтаже электропроводки своими руками?

Схема электропроводки в квартире.

Любые строительные работы начинаются с проектно-изыскательских. В нашем случае нам понадобится составить схему монтажа электропроводки.

Составьте чертеж вашей квартиры в масштабе и разметьте на нем все точки подключения розеток, осветительных приборов и выключателей.

Начинать планировать схему монтажа лучше с распределительного щитка, именно через него электроэнергия попадает к вам в квартиру. В нем будут располагаться приборы учета электроэнергии и приборы защиты, которые уберегут вашу электрическую сеть от короткого замыкания. Электрический щит обычно располагается при входе в квартиру на стене, либо в специально сделанной для него нише, второй вариант подойдет для кирпичных стен, в панельках придется довольствоваться настенным щитком, если конечно строители не предусмотрели специальную нишу при строительстве дома. Если щиток находится за пределами квартиры, отличным вариантом будет провести в квартиру медный провод с сечением не меньше 6мм кв. и расположить в квартире еще один электрический щиток. Высота на которой устанавливается распределительный щит колеблется в пределах 1,5-2 метров от уровня пола, чтобы обеспечить удобный доступ к щиту для взрослых и недопустить свободный доступ для детей.

На следующем этапе вам необходимо будет подсчитать количество розеток, осветительных приборов и количество выключателей. Количество розеток в жилых комнатах обычно исходят из правила не меньше 1 розетки на 6 квадратных метров помещения. В кухне и ванной комнате заложите в проект большее количество розеток. Не менее 3-х для кухни  хотя лучше не менее 5-ти. Сами подумайте, сколько приборов сейчас используется современной хозяйкой: холодильник, микроволновка, посудомоечная машина, электрический чайник, блендер, хлебопечка, мультиварка и так далее. С ванной комнатой все несколько проще, обычно хватает 2 розеток. Для стиральной машинки, фена или электрической бритвы. Если планируете устанавливать электроводонагреватель, добавьте еще одну розетку. Только лучше запланировать для ванной комнаты отдельную линию и защитить ее УЗО. Для корридоров и прихожей будет достаточно по 1-2 розетки.

Под осветительные приборы обычно прокладывают отдельную линию. Вам лишь необходимо расчитать количество точек освещения и выключателей.

После того как количество розеток подсчитаноэтого нанесите разметку на стены квартиры. Розетки обычно устанавливаются на высоте 30-40 см от уровня пола, выключатели 1-1,5 метра. Раньше выключатели устанавливали на высоте 1,5 метра, но в современных квартирах все чаще, выключатели устанавливаются гораздо ниже, это становится особенно актуально, если в вашей семье есть маленькие дети, которые просто не достают до выключателей установленных на большой высоте. Планируйте, прокладку электрического кабеля строго вертикально или горизонтально, это убережет вас дальнейшем от случайного повреждения кабеля, при попытке просверлить стену или забить гвоздь.

Монтаж электропроводки в квартире.

Монтаж электропроводки делится на три вида:

1. Открытый — используется там, где невозможно применить скрытый монтаж электропроводки, вы можете наблюдать такую проводку в старых домах и квартирах, когда о скрытой проводке даже и не думали. Сейчас этот тип монтажа практически не применяется, уступив свое место скрытому и комбинированному монтажу.
2. Скрытый монтаж — провод укладывается в стены, широко применяется при монтажных работах в квартирах и коттеджах.
3. Комбинированный — проводка укладывается в специальные каналы, которые крепятся к поверхности стены. Такой тип монтажа обычно используется в офисных помещениях, позволяя электрической сети максимально подстраиваться под потребности энергопотребителей в короткие сроки.

Поскольку ремонт мы с вами делаем в квартире , то разберем более подробно скрытый монтаж электропроводки.

Если дом в котором вы приобрели квартиру панельный, то наверняка строители позаботились о специальных каналах для электропроводки, как правило плиты используемые для стрительства уже имеют специальные каналы для проводки, вам останется лишь протянуть в них электрический кабель и установить розетки и выключатели на их законные места.

Если же стены вашего дома кирпичные то необходимо сделать штробы под проводку. Как альтернативу штроблению можно использовать штукатурку, на неоштукатуренных стенах. Слой штукатурки цементно-песчаным раствором легко скрывает проводку.

Для штробления стен вам необходимо будет использовать перфоратор или болгарку, также вы можете воспользоваться штроборезом, но его проще взять на прокат, чем покупать.

Перед тем как приступить к штроблению необходимо разметить стены под штробу, учтите, что проводить проводку нужно строго вертикально или горизонтально. Под розетки проводите разводку горизонтально на уровне розеток, под выключатели вертикально не доходя до потолка 10-15 сантиметров. Выше проводить проводку не стоит, если в вашей квартире запланированы натяжные потолки, высоко смонтированная проводка может стать препятствием для его монтажа.

Глубина штробы под проводку обычно 1,5-2 см, так что не переусердствуйте со штробой. Для штробления отверстий под розетки и выключатели воспользуйтесь специальной коронкой под розетки, если приобретать коронку нет желания, то просто разметьте отверстие под розетку, просверлите отверстия по окружности и выбейте середину с помощью зубила.

Проводку в штробе крепите с помощью пластиковых хомутиков или на алебастр. Подрозетники в отверстия также крепятся с помощью алебастра, при установке подрозетника делайте запас на толщину шпатлевки, если стена будет дополнительно выравниваться с помощью шпатлевки. После проведения всех отделочных работ подрозетники должны быть заподлицо со стеной.

Выбор автоматов и УЗО для квартиры.

УЗО — устройство защитного отключения используется для защиты от токов утечки.

Обычно в ванных комнатах рекомендуется использовать УЗО до 30мА класса А.

Для розеточной группы рекомендуется использовать автомат на ток 25А типа В и УЗО на 30 мА.А для линии освещения будет достаточно автомата на 10 или 16А типа В.

Вы можете использовать дифференциальный автомат — этот прибор совмещает в себе функции автоматического выключателя и УЗО и защищает вас и от токов утечки и от коротких замыканий.

Выбор проводов для проводки квартиры.

Для монтажа электропроводки лучше использовать медный провод, т.к. он лучше проводит ток по сравнению с аллюминиевым проводом, более гибок и менее ломок. Монтировать медный провод гораздо удобнее, чем аллюминиевый.

Для разводки в квартире обычно используется двух и трехжильный провод ВВГ или ВВГ НГ с сечением не менее 2,5 кв.мм для розеток и 1,5 кв. мм. для освещения.

Если планируется использовать приборы с большой мощностью, например электрическая плита или стиральная машина, то сечение следует увеличить до 4 кв. мм.

Соединять проводаможно тремя разными способами: скруткой, пайкой и с помощью клемм. Третий вариант будет наиболее практичен в домашних условиях, клеммы надежно удерживают кабель. Скрутка использовалась раньше, но сейчас специалисты считают такой вид соединения самым не безопасным. Пайка намного надежнее скрутки, но отнимает много времени и требует специализированного оборудования. Как альтернативу обычной скрутке можно использовать бандажную скрутку, при которой два провода соединяются мягким медным проводом меньшего сечения.

Мы рассмотрели основные моменты монтажа электропроводки в квартире своими руками. Теперь можно приступить к практике. Следующее видео закрепит все прочитанное вами и ответит на некоторые вопросы, которые мы могли пропустить.

Видео о самостоятельной электропроводке в квартире

Только не забывайте о технике безопасности, все работу с электропроводкой проводятся при обесточенной сети, а проводка подключается к автоматам в последнюю очередь, после того как все работы по монтажу электропроводки закончены, все оголенные концы проводов заизолированы и не пересекаются между собой.



Вконтакте

Facebook

Twitter

Google+

Одноклассники

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

  1. стиральные и посудомоечные машины
  2. микроволновые печи
  3. электрические духовки
  4. электрические бойлеры
  5. системы кондиционирования
  6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

  1. Составление плана разводки электрической проводки всей квартиры.
  2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
  3. Демонтаж старой проводки и аксессуаров.
  4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
  5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

  1. тестер
  2. отвертки
  3. плоскогубцы
  4. кусачки
  5. монтажный нож
  6. рулетка
  7. изолирующая лента
  8. молотки
  9. перфоратор с различными сверлами и коронками разных размеров
  10. пассатижи
  11. уровень
  12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

Установка проводного видеодомофона Ring Help — Ring Help

Установить проводной видеодомофон очень просто. Прокрутите вниз, чтобы просмотреть пошаговое руководство.

Прежде чем начать

Убедитесь, что в комплект входит все необходимое оборудование:

Сумка A

  • (2) монтажных винта длиной 1 дюйм
  • (2) стеновых анкера

Сумка B

  • (2) стопорных винта 3/16 дюйма

Сумка C

Шаг первый — Найдите звонок в дверь

Проводной видеодомофон разработан для замены существующей кнопки дверного звонка и получает питание от системы дверного звонка.Позвоните в свой дверной звонок и прислушайтесь к звуку колокольчика. Если он звонит, мы знаем, что ваша существующая система дверного звонка работает.

Следуйте по звуку, чтобы найти. свой звонок и запомните это место. Мы скоро вернемся к твоему звонку.

Примечание: Нет существующего дверного звонка? Вы можете подключить проводной видеодомофон напрямую с помощью нашего подключаемого адаптера (2-го поколения). Проводной видеодомофон несовместим с подключаемым адаптером (1-го поколения).

Шаг второй — Отключите питание выключателем

ПРЕДУПРЕЖДЕНИЕ : Опасность поражения электрическим током.Перед началом установки отключите питание от места установки на вашем автоматическом выключателе или блоке предохранителей. Всегда соблюдайте осторожность при обращении с электропроводкой.

В вашем регионе может потребоваться установка квалифицированным электриком. Перед выполнением электромонтажных работ ознакомьтесь с местными законами и строительными нормами; по закону могут потребоваться разрешения плюс профессиональная установка.

Если вы не уверены, какой прерыватель управляет звуковым сигналом дверного звонка, выключите главный прерыватель дома или обратитесь к электрику.

Примечание: ВНИМАНИЕ! Во время установки вы будете работать с электрическими проводами. Если вам это неудобно или вы не имеете опыта, проконсультируйтесь с квалифицированным электриком.

Шаг третий — возьмите прилагаемый соединительный кабель

Перемычка обходит и отключает ваш существующий звонок дверного звонка и должна быть установлена ​​перед установкой дверного звонка.

Ваш проводной видеодомофон совместим с системами дверных звонков, питающими 10–24 В переменного тока, при 50 или 60 Гц, макс. 20–40 ВА.Разъем переменного тока относится к источнику энергии класса 2.

Шаг четвертый — Снимите крышку с дверного звонка

После того, как вы нашли звонок дверного звонка и отключили питание прерывателя, снимите крышку с звонка и отложите ее на время.

Шаг пятый — Ослабьте винты клемм «Передняя» и «Транс»

Обязательно оставьте существующие провода дверного звонка на месте.

Шаг шестой — Подключите соединительный кабель

Подключите один конец соединительного кабеля к клемме «Front», а другой — к клемме «Trans».Неважно, какой провод вы подключаете к какому терминалу.

Затем снова затяните винты клемм.

Шаг седьмой — Удалите имеющуюся кнопку дверного звонка

Снимите дверной звонок со стены. Отсоедините провода. Убедитесь, что они не падают обратно в вашу стену, чтобы вы могли получить к ним доступ позже.

Шаг восьмой — Снимите лицевую панель

Осторожно снимите лицевую панель с устройства, потянув ее за нижний край пластины.

Примечание: Лицевая панель должна легко сниматься, не прилагайте чрезмерных усилий.

Шаг девятый — Отметьте отверстия для винтов

Используя проводной видеодомофон в качестве шаблона, отметьте расположение двух монтажных отверстий на стене.

Step Ten — Установите анкеры (необязательно)

При работе с штукатуркой, кирпичом или бетоном просверлите отверстия в стене с помощью сверла по камню 1/4 дюйма (6 мм), затем вставьте прилагаемые анкеры для стен.

Примечание: Если вы устанавливаете на дерево или сайдинг, вы можете пропустить этот шаг.

Step Eleven — Подключите провода дверного звонка

Оберните один провод дверного звонка вокруг каждой винтовой клеммы на задней стороне проводного видеодомофона, затем затяните клеммы для фиксации.

Шаг двенадцатый — Вкрутите дверной звонок

Закрепите видеодомофон с помощью двух крепежных винтов, входящих в комплект. Если вы пропустили провод через стену, сначала обязательно проложите в стене излишки проводки.

Примечание: НЕ ИСПОЛЬЗУЙТЕ никакие винты, кроме прилагаемого крепежного винта, для фиксации дверного звонка.

Примечание: Если вы прокладываете провод по стене (а не через нее), НЕ затягивайте винты слишком сильно.

Шаг тринадцатый — Восстановление питания на выключателе

Для включения проводного видеодомофона может потребоваться некоторое время. Вы узнаете, что он готов, когда он загорится и заговорит с вами.

Шаг четырнадцатый — Закрепите дверной звонок

Снова прикрепите лицевую панель, затем используйте прилагаемую отвертку, чтобы вкрутить небольшой винт безопасности в нижнюю часть проводного видеодомофона.

Примечание: ВНИМАНИЕ! — Если вы используете неправильные винты для крепления проводного видеодомофона, вы можете повредить аккумулятор во время установки, создать опасность пожара и получить серьезные травмы.

Щелкните здесь, чтобы получить информацию о настройке проводного видеодомофона в приложении Ring.

Щелкните здесь, чтобы загрузить руководство пользователя.

8-квартирная кондоминиум 2-х проводная многосемейная видеодомофон

Описание

ZDL-V1008 8-квартирная двухпроводная система видеодомофона для многоквартирных домов — это многоквартирная система видеодомофона для зданий, способная передавать аудио + видео + питание + сигнал блокировки ТОЛЬКО по по 2-проводной схеме.

Особенности 7-дюймовая [область отображения] вандалозащищенный сенсорный экран Камера дверного коммуникатора высокой четкости с интуитивно понятным 7-дюймовым удлинителем для внутреннего монитора с сенсорным экраном. Отличная замена для старых систем с существующим 2-проводным проводом 22 или 18 AWG, и даже лучше с витой парой Cat5e / 6.

Благодаря поддержке до 4-х внутренних коммуникационных мониторов в каждой квартире, система способна интегрировать до 6-ти программируемых дверных камер. Каждое расширение для монитора квартиры поддерживает аудио + видео запись в реальном времени и снимки посещающих гостей.Заархивированные события могут быть извлечены для просмотра по дате + времени.

Характеристики системы

> Дверная камера высокого разрешения прямого нажатия с сенсорным экраном

> Экран удлинителя двери переключается с стиля кнопки на стиль сенсорной клавиатуры

> Возможность установления связи между квартирами

> Возможность установления связи между зданиями

> Обновить имена арендаторов + номер квартиры с ПК / ноутбуком

> Расширения передней и задней входных дверей обновляются одновременно с помощью всего лишь одного щелчка мыши

> Автоматическое расширение внутреннего сенсорного экрана — отображение видео высокой четкости в реальном времени для посетителей

> Нажмите для разговора, разблокируйте электронный дверной замок или нажмите кнопку вызова на голосовую почту

> Поддержка мини-карты SD 64 ГБ [карта продается отдельно] для записи видео гостя в отдельной квартире

> Поддержка 4 мониторов с обменом данными между квартирной группой внутренних абонентов

> Поддержка 6-дверных расширений камеры

> Всего поддерживается 16 камер видеонаблюдения [требуется 6-дверных [ZDL-V1000] камер, всего]

> Разблокируйте прикрепленный электронный замок с действующей зарегистрированной ключевой картой / брелоком

> Поддержка неограниченного количества ключевых карт / брелоков

> Независимый просмотр записанного видео и моментального снимка события

> Обнаружение состояния двери + функция тампера

> Поддержка интеграции внешнего цифрового видеорегистратора [DVR]

> Поддержка расширений KNX HOME AUTOMATION

> Выбор языка: английский, французский, итальянский, немецкий, испанский, турецкий

Область применения

Отлично подходит для многоквартирных жилых домов и кондоминиумов с количеством отдельных квартир до 200 и входными дверями с 6 входами.Одна из лучших и самых простых систем для установки и настройки практически для любого приложения, но при этом очень доступная.

Есть специальное приложение, требующее специальных рекомендаций?

— Общайтесь в чате с одним из наших квалифицированных агентов онлайн с 9:00 до 17:00 CST

— Напишите в наш отдел продаж, чтобы получить ответ в течение 24 часов.

— Свяжитесь с отделом продаж по телефону с 9:00 до 17:00, чтобы получить немедленную рекомендацию

.

Гарантия производителя

Замена оборудования на 1 год

Спецификация

ZDL-V1008 8-квартирная кондоминиум-система 2-проводная многосемейная видеодомофон

Дверная камера — ZDL-V1000

> Формат видео + разрешение: CMOS 2-мегапиксельная

> Угол обзора: 70 ° × 50 ° по диагонали

> Длина фокусировки: 2.7ММ

> Регулируемый угол: вверх / вниз / влево / вправо 10 °

> Мин. Освещение: 0,1 лк [8 светодиодов Super IR для ночного видения]

Функции дверной камеры

> Поддержка неограниченного числа пользователей IC-карт
> Поддержка 5 дополнительных дверных камер
> Поддержка 3 камер видеонаблюдения на каждую дверную камеру [16-всего с 6-дверными камерами]
> Обнаружение состояния дверного замка
> Мониторинг тамперной тревоги
> Поддержка замков NO / NC [Выход клеммы E-Lock с сухим контактом]
> Регулируемая задержка времени разблокировки
> Вывод запроса на выход
> Настройка адреса простой дверной камеры

> Температура хранения: -40 ℃ 70 ℃ [-40 ~ 158 по Фаренгейту]

> Статический ток: 30 В 90 мА

> Рабочая температура: -25 ℃ + 55 ℃ [-4 ~ 131 по Фаренгейту]

> Размер панели (Ш / В / Г): 363 X 328 X 148.5 мм [14,3 X 12,9 X 5,8 дюйма]

Внутренний сенсорный монитор — ZDL-V700W

> Размер экрана + Дисплей: 7-дюймовый TFT

> Разрешение экрана: 800 X 480

> Максимальная поддержка хранилища видео событий: 64 ГБ

Функции монитора с сенсорным экраном

> Работа с экраном: мягкое касание

> Доступные кнопки: большой графический сенсорный стиль + встроенная кнопка структуры

> Функции кнопок: разговор, монитор, разблокировка, добавочные номера внутренней связи, получение сообщений, мелодия звонка

> Слот для мини-карты SD объемом до 64 ГБ [для видео и снимков]

> Функции режима мониторинга [просмотр, разговор, запись / снимок, разблокировка в режиме мониторинга

> Поддержка 4-х внутренних абонентов + групповая связь между группой мониторов

Что входит в комплект

> 1 ZDL-V1000 Дверная камера HD

> 8 ZDL-V700W Сенсорный монитор

> 1 Системный блок питания ZDL-2WPS1

> 1 ZDL-2WPS2

> 1 кабель для подключения источника питания

> 1 крепежный винт устройства

> 1 Инструкции по установке

Гарантия производителя

Замена оборудования на 1 год

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзыв.

Самостоятельная установка квартирной видеодомофонии | Крис Вонг

К моему удивлению, существует нехватка онлайн-контента об установках видеодомофона. Учитывая, что половина планеты находится в городах, можно подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, будут размещать тысячи видеороликов на YouTube и сообщений в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.

В итоге мы больше всего заинтересовались системой Golmar GB2, так как было легко найти онлайн-магазины для продажи запчастей, легко спроектировать систему и было бы легко установить.Он на 100% офлайн, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или настройками. Как только вы заставите его работать, он должен работать .

Тестирование

Прежде чем тратить много денег на полную систему из 8 устройств, мы купили минимум оборудования, необходимого для тестирования нашей проводки. Это означало приобретение видеопанели для входной двери, блока питания, шинного разветвителя и одной блочной панели.Люди на сайте supplycounter.com на самом деле связались с нами, чтобы подтвердить заказ, поскольку это не полная система (см. Их примечание ниже).

Если по какой-либо причине это не сработает, мы потеряем около 600 долларов. Предметы не подлежали возврату, поэтому мы либо съели убытки, либо попытались перепродать их на eBay или где-то еще.

К счастью, да… мы протестировали его на самом длинном участке кабеля, 4 этажа, и он отлично сработал! Мы могли инициировать звонок из подвала в блок на 4-м этаже, и они могли видеть звонящего и запускать разблокировку.

Мы еще не были готовы предоставить все необходимое, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, как будет выглядеть использование системы.

Демонстрационная плата с блоком питания, одной блочной панелью и основным аудио-видео модулем для системы Golmar GB2.

Собираем все вместе

Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы выбрали нержавеющую сталь, так как она была бы наиболее прочной и красивой из всех возможных.В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не хранят их в США.

Мы разработали конфигурацию панели 2×2. На двух левых панелях разместятся основная камера / аудиомодуль и модуль расширения кнопок. Панели справа будут изменены для размещения дополнительных функций:

  1. Считыватель контроля доступа — считыватель RFID для контроля доступа означает, что жители могут активировать электронный замок с помощью брелока вместо использования физического ключа для отпирания двери. .Это более удобно, но реальная выгода — это контроль над тем, у кого есть доступ, и возможность отозвать доступ, если кто-то потеряет свой FOB. Вы не можете сделать это с помощью физических ключей. Подробнее об этом позже.
  2. Переключатель блокировки стрелки USPS — это то, как доставщик почты может получить доступ к зданию для доставки почты. Это просто специальный замок и выключатель, срабатывающий на электронный отпирание двери. Мы могли бы установить его в отдельную коробку и подключить к системе с помощью короткого отрезка кабелепровода, но он выглядел бы не так хорошо, и для его установки потребовалось бы немного больше работы.

Специальная опорная плита для панелей блока

Исходные панели были в портретной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их над той же стеновой коробкой оставила бы неприглядную полосу неокрашенной стены или линию, где новая краска была добавлена ​​вокруг оригинальной коробки.

Эскиз нестандартной белой акриловой опорной плиты.

Чтобы исправить это, мы заказали белые акриловые панели нестандартного размера из акмепластика.com разместить за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были специально рассчитаны на , всего лишь покрывают площадь, занимаемую исходными панелями.

Панели блока VESTA7 поставляются с монтажным кронштейном, который мы установили на акриловые панели с помощью ленты Gorilla Tape. затем смонтированные панели были прикреплены к стене с помощью двух полосок ленты Gorilla, что обеспечило быструю и легкую установку.

Эти панели в конечном итоге были приятным визуальным штрихом и обеспечивали очень чистую установку для каждого из блоков, которая не требовала никакой покраски. или ямочный ремонт стен.

Программирование и тестирование

По прибытии поставок мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях устройства. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.

Нам пришлось просверлить несколько отверстий в заглушках и внести некоторые изменения, чтобы все уместилось в корпусе, но мы смогли привести все в порядок за пару вечеров.Все в панелях было предварительно подключено для быстрого соединения с помощью гаек, как только мы фактически установили его у главного входа.

Мы изменили внутреннюю структуру вызывных панелей, чтобы разместить там клавишный переключатель почты и считыватель контроля доступа.

Установка прошла гладко… в корпусе панели потребовалось проделать 4 отверстия с помощью перфоратора, проложить провода в задней части коробки и все подсоединить.

Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери.Двухпроводная шина (через CAT3, как и в случае с панелями устройства) питает аудио / видео панель и передает сигналы. После того, как сняли старую панель, немного привели в порядок проводку, установили новый корпус с помощью бетонных анкеров и соединили все, мы были в деле!

Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.

В подвале мы установили блок питания, разделители на панели, блок питания на 12 В и источник бесперебойного питания (резервная батарея), чтобы все работало на некоторое время, если электричество когда-нибудь отключится.

Новая фанерная панель 2×2 для размещения блока питания, ИБП и шинных разветвителей. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.

Фактическая установка панели потребовала посещения каждого блока, который мы согласовали заранее. Установка каждого блока занимала всего 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, устанавливающей соединения в подвале, и выполнением тестовых звонков через входную дверь.Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.

Контроль доступа и брелоки

Мы были заинтересованы в управлении доступом с помощью брелоков по нескольким причинам. Один заключался в том, чтобы уйти от физических ключей. Жителям и продавцам всегда нужны копии дверных ключей, они время от времени теряются, и просто сложно отследить, у кого они есть. Также дорого и сложно получить копии ключей с высокой степенью защиты, которые мы используем.

Еще одна причина использовать брелки для ключей — это удобство, поскольку они позволяют разблокировать и открывать дверь только одной рукой, что полезно, если вы что-то несете или толкаете коляску.

В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могли бы разговаривать с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда их необходимо объединить в сеть и подключить к Интернету.Мы хотели что-то, что было бы очень просто настроить, и, спросив, кто-то порекомендовал линейку считывателей контроля доступа Paxton Compact .

Компактные устройства серии Paxton выглядят как обычные считыватели ключей RFID, но работают в автономной конфигурации. Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все локально по отношению к двери, которой мы управляем! Лучше всего то, что здесь нет программирования. Вы просто заказываете брелки партиями по 10 штук.Каждая партия поставляется со специальной картой, которую вы передаете перед считывателем для авторизации всех 10 брелков, и каждый брелок как так называемую «теневую карту» для отмены доступа к соответствующему брелку в случае его потери.

Схема электрических соединений Paxton Compact Reader с подключениями для питания, электронного открывания двери и кнопки выхода.

Это блестящая система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!

Это было довольно легко подключить к домофону Golmar, у которого есть открывание двери с сухим контактом.Вместо того, чтобы напрямую подключаться к электронному замку двери, считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, срабатывает реле, замыкающее клеммы сухих контактов на панели внутренней связи и открывающее дверь на 5 секунд.

Цена : было действительно сложно найти оборудование Paxton в Интернете. Их веб-сайт и документация позволяют легко понять, как работают их продукты, но вы не можете просто купить их на Amazon.У них есть сеть официальных дистрибьюторов, многие из которых размещают товары в Интернете, но не будут продавать их вам, если вы не являетесь установщиком или дилером. Многие дилеры также не будут продавать товары широкой публике. ¯ \ _ (ツ) _ / ¯ Когда мы, наконец, нашли онлайн-продавца, у которого можно было бы заказать их, нам потребовалось несколько недель, чтобы что-нибудь доставить, поскольку все товары доставляются напрямую от производителя. Мне нравятся эти продукты, но я бы хотел, чтобы они не ограничивали распространение.

Вуаля !, модернизированный видеодомофон

Я замалчиваю многие технические детали, но все это не сложно, если у вас есть базовый уровень комфорта с проводкой и электроникой.В основном, я хочу, чтобы люди знали, что можно дооснастить аудиодомофон видеодомофоном за меньшие деньги и усилия, чем вы, вероятно, думали. Спасибо за прочтение.

Электрические пожары: 5 распространенных причин

По данным Управления пожарной безопасности США, в период с 2014 по 2016 год электрические пожары составили 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24000 пожаров.

Ключевые факты из отчета USFA о пожарах в электросети

  • Пожары от электричества в жилых домах чаще всего возникали в одно- и двухквартирных домах (83%).
  • Электрические пожары в жилых домах чаще всего возникали в зимнем месяце января (12%) из-за увеличения использования отопительных приборов и освещения.
  • Только в 17% случаев электрических пожаров в жилых домах распространение огня ограничивалось тем объектом, на котором возник пожар.
  • Электропожары в жилых домах чаще всего начинались в спальнях (15%) и на чердаках или в пустующих подмостках (13%).
  • Хотя большинство электрических пожаров начинается в спальне, наибольшее количество смертельных случаев происходит в гостиной, семейной комнате и логове.
  • Лидирующими конкретными предметами, которые чаще всего первыми возгорались при пожарах в жилых домах, были электрические провода, изоляция кабелей (31%) и элементы конструкции или каркас (18%).
  • Ведущими специфическими факторами, способствовавшими возгоранию электрических пожаров в жилых домах, были другие электрические отказы, неисправности (43%), неуказанная дуга короткого замыкания (23%) и дуга короткого замыкания из-за дефектной, изношенной изоляции (11%).

По данным У.S. Противопожарное управление, в период с 2014 по 2016 годы электрические пожары составили 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24 000 пожаров. (Фото / Пиксели)

Распространенные причины электрических пожаров

При работе с членами вашего сообщества по вопросам пожарной безопасности и безопасности жизнедеятельности важно объяснять общие причины электрических пожаров. Вот 5 самых распространенных причин электрических пожаров.

Электрический пожар, причина 1: Неисправные розетки, приборы. Большинство пожаров в электросети вызваны неисправными электрическими розетками и старыми устаревшими приборами. Другие возгорания возникают из-за неисправности шнуров, розеток и выключателей прибора. Никогда не используйте прибор с изношенным или изношенным шнуром, который может направить тепло на горючие поверхности, такие как пол, шторы и коврики, которые могут вызвать пожар.

Шнуры для бега под ковриками — еще одна причина возгорания.Удаление вилки заземления из шнура, чтобы его можно было использовать в двухконтактной электрической розетке, также может вызвать пожар. Причина, по которой у приборов есть дополнительный контакт, заключается в том, что их можно использовать только в розетках, которые могут обрабатывать дополнительное количество электроэнергии, потребляемой этими приборами.

Электрический пожар, причина 2: осветительные приборы. Светильники, лампы и лампочки — еще одна частая причина электрических пожаров. Установка лампы с мощностью, слишком высокой для ламп и осветительной арматуры, является основной причиной электрических пожаров.Всегда проверяйте максимальную рекомендованную мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другая причина возгорания — размещение материалов, таких как ткань или бумага, поверх абажура. Материал нагревается и воспламеняется, вызывая пожар. Неисправные лампы и осветительные приборы также часто приводят к пожарам.

Причина электрического возгорания 3: Удлинители. Неправильное использование удлинителей — еще одна причина электрического возгорания. Приборы следует подключать непосредственно к розетке, а не подключать к удлинителю на какое-либо время.Используйте удлинители только в качестве временной меры. Если у вас нет розеток подходящего типа для вашей бытовой техники, наймите электрика для установки новых.

Электрический пожар, причина 4: обогреватели. Поскольку эти типы обогревателей портативны, люди часто кладут их слишком близко к горючим поверхностям, таким как занавески, кровати, одежда, стулья, диваны и коврики. Змеевиковые обогреватели особенно опасны в этом отношении, потому что змеевики становятся настолько горячими, что почти мгновенно воспламеняют любую ближайшую легковоспламеняющуюся поверхность.

Если вы используете обогреватели, используйте радиатор, который рассеивает тепло по всей поверхности прибора. Они с меньшей вероятностью воспламенит воспламеняющиеся предметы, но их все же следует держать подальше от них.

Электрический пожар, причина 5: Электропроводка. Устаревшая электропроводка часто вызывает электрические пожары. Если дому более 20 лет, у него может не быть проводки, чтобы выдержать увеличивающееся количество электроприборов в современном доме, например, компьютеры, широкоэкранные телевизоры, видео- и игровые плееры, микроволновые печи и кондиционеры.

Выключатели должны срабатывать, когда цепи перегружены слишком большим количеством электричества, но в устаревших коробках выключателей часто изношены неработающие разъемы, что приводит к перегрузке системы и возникновению электрического пожара.

Эта статья, первоначально опубликованная в октябре 2011 года, была обновлена ​​текущей информацией

Как электричество подается в ваш дом

Задумывались ли вы когда-нибудь о том, насколько удобно щелкнуть выключателем или нажать кнопку и мгновенно получить удобство?
Это кажется таким простым; вам становится немного холодно или жарко, вы толкаете термостат вверх или вниз; ваша семья проголодалась, вы берете еду из холодильника и разогреваете ее в микроволновой печи или готовите еду на плоской плите; напряженный рабочий день, вы прыгаете в горячую ванну с водой; Чтобы узнать, что происходит в мире, вы берете пульт и включаете телевизор.Но как электричество попадает в ваш дом? Это сложный процесс, состоящий из множества шагов, посмотрите видео «Путь электричества» или вы можете подробнее узнать о каждом шаге ниже.

Распределительная система Вернуться к началу

Подстанция

CAEC покупает энергию у нашего кооператива по производству и передаче PowerSouth, который производит или покупает электроэнергию и передает ее на большие расстояния по линиям электропередачи распределительным компаниям, таким как CAEC.Наши подстанции — это точка, в которой электросетевая инфраструктура становится распределительной. Распределительные подстанции понижают напряжение, поступающее от линий электропередачи, чтобы начать процесс подачи энергии в ваш дом. Много работы уходит на планирование новых подстанций или даже модернизацию подстанций. CAEC использует долгосрочное прогнозирование для планирования новых подстанций, что напрямую влияет на надежность. Когда вы подписываетесь на услугу, независимо от ваших намерений в отношении этого счетчика, мы должны учитывать ваши текущие и будущие потребности в электроэнергии в этих прогнозах.Размещение и строительство подстанции — непростой процесс; Фактически, от этапа планирования до реализации требуется от двух до трех лет, чтобы завершить только один проект стоимостью примерно 1,5 миллиона долларов.

Силовой трансформатор

Напряжение, поступающее на подстанцию, 115 000 или 46 000 вольт, слишком велико для непосредственного попадания в ваши районы. Силовые трансформаторы используются для понижения напряжения до приемлемого уровня, чтобы подать его в ваши окрестности.

Распределительный трансформатор

Мы еще не готовы подключить ваш дом к электросети; напряжение, поступающее от силового трансформатора, 25 000 или 13 200 вольт, все еще слишком велико, чтобы подавать его прямо в ваш дом.Оттуда мощность распределяется по милям (в зависимости от того, как далеко ваш дом находится от подстанции) линий электропередачи, чтобы достичь распределительного трансформатора, который снова понижает мощность до уровня напряжения, необходимого для вашего дома, который составляет 120/240 вольт. . За последние пять лет стоимость трансформаторов выросла на 50 процентов, отчасти из-за роста материальных затрат, а также из-за федеральных нормативных требований, требующих повышения эффективности.

Сервисное обслуживание и счетчик

От распределительного трансформатора к вашему дому подключается служебный провод, который называется служебным отводом.Если у вас накладные расходы, CAEC подключает служебный провод к метеостанции, которая является точкой соединения между объектами CAEC и домовладельцем. Если ваш служебный провод находится под землей, CAEC подключает служебный провод к вашей подземной измерительной коробке. Стяжка, сделанная на стороне источника счетчика, является точкой соединения между CAEC и элементом. Коробка счетчика в обоих случаях позволяет CAEC измерять количество потребляемой энергии.

Электроэнергия для вашего дома

От коробки счетчика провод обычно подключается к домашней коробке выключателя, которая функционирует как механизм безопасности для вашего дома.На этом этапе в игру вступает ваша домашняя проводка, которая позволяет отправлять энергию в розетки и выключатели одним нажатием кнопки или щелчком переключателя.

Это относится только к нескольким основным элементам оборудования, которые мы используем, чтобы ваше питание оставалось включенным более 99,9% времени. Некоторое другое жизненно важное оборудование, которое мы используем, включает выключатели верхнего и нижнего уровня, регуляторы напряжения и молниеотводы. Этот процесс также не распространяется на техническое обслуживание, которое мы должны выполнить, и персонал, необходимый для обеспечения того, чтобы созданная нами инфраструктура оставалась в отличном состоянии.Это включает в себя нашу программу управления растительностью, проверки линий и подстанций и другие важные программы.

Система трансмиссии Вернуться к началу

Как мы узнали выше, детально изучив систему распределения, для того, чтобы система передачи стала возможной, требуется совместная работа многих частей. Именно эта сеть, принадлежащая и обслуживаемая поставщиком электроэнергии и передачи CAEC, PowerSouth, а также линии электропередачи, принадлежащие Southern Company, делают возможной доставку электроэнергии нашим членам.А начинается все на заводе генерации:

Поколение

Производство электроэнергии начинается на электростанции, где источники топлива, такие как уголь, природный газ или гидроэнергетика, используются для преобразования воды в пар в процессе нагрева. Например, на большинстве угольных электростанций куски угля измельчаются в мелкий порошок и загружаются в установку для сжигания, где они сжигаются. Тепло от горящего угля используется для производства пара, который разводится по всей установке.

Турбины / Генераторы

Поскольку пар представляет собой воду под высоким давлением, он направляется в турбину, где давление заставляет лопасти турбины вращаться с высокой скоростью. Вал соединен между турбиной и генератором. Внутри генератора находится магнитное поле, которое производит напряжение или электричество примерно 15 000 вольт (В). Для удовлетворения потребностей в электроэнергии членов CAEC и потребителей других распределительных кооперативов PowerSouth требуется около 10-12 лет и от 700 до 3 миллиардов долларов, чтобы построить только одну электростанцию.

Передающая подстанция

Мощность высокого напряжения, вырабатываемая генератором, поступает на передающую подстанцию ​​электростанции. Внутри подстанции большие трансформаторы преобразуют напряжение генератора в чрезвычайно высокое напряжение (диапазон 115 000–500 000 В), чтобы он более эффективно передавался по линиям электропередачи на подстанции электропередачи и понижающие подстанции электропередачи.

Линии передачи и полюса

После повышения до соответствующего напряжения мощность затем передается в систему передачи, которая состоит из линий и полюсов, полностью или совместно принадлежащих PowerSouth.PowerSouth обслуживает более 2200 миль линий электропередачи и более 300 подстанций в Алабаме и Флориде. Планирование и установка нового передающего оборудования может быть долгим и утомительным процессом. Это часто связано с рядом сложных и критических экологических, экономических, социальных и технических вопросов, касающихся окружающей среды, надежности, которые необходимо изучить до принятия решений и выдачи необходимых разрешений (например, воздействия на окружающую среду, права проезда). Изучение и исследование каждой из этих ключевых областей, а также действия по планированию и прогнозированию потребности и размещения передающего оборудования могут занимать 10-20 лет, а на фактическое выполнение может потребоваться еще два-пять лет.

Коммутационная станция

Когда мощность достигает точки подачи, она проходит через процесс понижения (или понижения напряжения) на коммутационных станциях. Здесь 115 000–500 000 В снижается до примерно 115 000–46 000 В перед отправкой в ​​первый компонент распределительной системы — подстанцию ​​- и, в конечном итоге, в ваш дом.

Планирование такой большой системы может занять годы или десятилетия и может стоить миллионы долларов. Например, одна миля линии 115 000 В в сети электропередачи может стоить приблизительно 400 000 долларов — от планирования и разработки до реализации.Когда вы думаете о времени и усилиях, которые требуются, а также об инвестициях, чтобы построить и поддерживать тысячи миль линий для подачи электроэнергии в наши дома, ценность электричества становится гораздо более очевидной.

Энергетика: уголь Вернуться к началу

Знаете ли вы, сколько угля используется в вашем доме каждый день? Ежегодно средняя семья из четырех человек использует 3375 фунтов угля для водонагревателя; 560 фунтов — плита / плита; 256 фунтов — телевизор; и 37 фунтов — пылесос. Почти половина электроэнергии, используемой в Соединенных Штатах, вырабатывается из угля, а с учетом огромных ресурсов США.У С. этот вид топлива — известно, что его запасы хватит почти на 300 лет — даже используется с той же скоростью, что и сегодня.

Затраты, связанные с использованием угля, включают добычу, транспортировку, производство электроэнергии и контроль выбросов, однако электроэнергия, работающая на угле, остается одним из самых дешевых источников энергии для потребителей. Так как уголь питает ваш дом? Начнем с шахт.

Добыча угля

Есть два основных способа добычи угля: открытая и подземная.Шахтеры добывают уголь из залежей на уровне земли или вблизи нее, используя метод открытой добычи. Наземные бригады удаляют землю, покрывающую уголь, и постепенно извлекают это ископаемое топливо. Затем по закону горняки должны вернуть землю в ее первоначальное или улучшенное состояние, известное как рекультивация. В районах, где залежи угля находятся глубоко под землей, горняки роют туннели в земле и используют один из трех методов: обычную, непрерывную или длинную разработку.

При обычном методе горняк использует длинную электрическую цепную пилу, чтобы разрезать полосу под угольными месторождениями, и это место подвергается взрыву.После того, как взрыв разрыхляет уголь, шахтеры используют погрузочную машину и конвейерную ленту для переноса угля на поверхность земли для дальнейшей обработки. Напротив, при непрерывной разработке и разработке длинных забоев не используются буровые или взрывные работы. С помощью этих процессов уголь соответственно дробится или режется, а затем отправляется на обогатительную фабрику. На обогатительной фабрике рабочие работают с оборудованием для удаления камней и мусора перед промывкой, сортировкой и смешиванием угля перед отправкой.

Шахтеры обладают высокой квалификацией и хорошо обучены использованию сложного современного оборудования.В среднем угольщики работают 40 часов в неделю в холодных, шумных, сырых и темных условиях, а их средняя почасовая оплата составляет 21,57 доллара. В угольной промышленности занято более 300 000 человек.

Транспортировка угля

Уголь

в основном транспортируется в США по железной дороге и баржами. Альтернативные способы доставки включают грузовик, конвейер и судно. На железнодорожный транспорт приходится 70 процентов поставок угля на электростанции, что может привести к злоупотреблению рыночной властью (т.е. рост тарифов, низкое качество и ненадежный сервис), вызванные отсутствием конкуренции. С 2004 года ряд кооперативов по производству и передаче электроэнергии сообщили, что их железнодорожные перевозчики требуют 100-процентного повышения ставок по истечении срока их существующих контрактов.

Электростанция Чарльза Р. Лоумена

PowerSouth (наш поставщик электроэнергии), расположенная недалеко от Лероя, штат Алабама, принимает уголь размером с мяч для гольфа на баржах на реке Томбигби и по железной дороге. По мере того, как уголь выгружается на конвейер, уголь перемещается в большую складскую штабель, достаточно большую, чтобы выдержать двухмесячный спрос.

Завод Lowman может хранить до 250 000 тонн угля. Учитывая высокий спрос, установка может сжигать до 5000 тонн в день, когда потребители потребляют много электроэнергии. Следующим шагом в этом процессе является преобразование угля в электричество.

Преобразование угля в электроэнергию

Производство электроэнергии на угле — это процесс производства электроэнергии из энергии (углерода), хранящейся в угле. Процесс преобразования угля в электричество состоит из нескольких этапов:

1.Машина, называемая пульверизатором (показанная ниже), измельчает уголь в мелкий порошок.

2. Угольный порошок смешивается с горячим воздухом, что помогает ему гореть более эффективно. Вентиляторы первичного воздуха продувают смесь по угольным трубам в топку.

3. Горящий уголь нагревает воду в котле, образуя пар.

4. Пар из котла вращает лопасти турбины, преобразуя тепловую энергию горящего угля в механическую энергию, которая вращает турбину.

5.Вращающаяся турбина используется для питания генератора, машины, которая превращает механическую энергию в электрическую. Это происходит, когда магниты вращаются внутри медной катушки в генераторе.

6. Конденсатор охлаждает пар после его выхода из турбины. Когда пар конденсируется, он снова превращается в воду.

7. Вода закачивается обратно в бойлер, и цикл начинается снова.

Произведенная электроэнергия затем начинает свой путь к вашему дому через систему передачи, как описано выше.Хотя основной процесс преобразования угля в электричество не изменился за 60 лет, достижения в технологии удаления выбросов привели к созданию более чистого угля.

Технология «Чистый уголь»

Чистые угольные технологии делятся на четыре основные категории: промывка угля, борьба с загрязнением для существующих электростанций, эффективные технологии сжигания и экспериментальный улавливание и хранение углерода. Исследования и разработки за последние два десятилетия привели к созданию более 20 новых, более дешевых и экологически чистых угольных технологий.Фактически, PowerSouth инвестировала около 400 миллионов долларов в модернизацию оборудования на заводе Lowman для снижения выбросов диоксида серы, оксида азота и ртути. Три угольных энергоблока Лоумена могут производить 556 мегаватт (этого достаточно для питания 300 000 домов и предприятий) за счет сжигания примерно 1,5 миллиона тонн угля в год. Благодаря интеграции усовершенствованных скрубберов выбросы диоксида серы были сокращены примерно на 92,5 процента (всего 200 000 тонн), а выбросы оксида азота сократились примерно на 80 процентов (18 000 тонн), при этом был достигнут побочный эффект снижения содержания ртути при использовании в сочетании со скрубберами. .

Хотя другие страны не контролируют свои выбросы от угля, более чистые угольные технологии помогают снизить выбросы загрязняющих веществ здесь, в США.

Электроэнергетика: природный газ Вернуться к началу

Когда вы думаете об электричестве, вы можете не думать о природном газе, но этот ресурс играет жизненно важную роль в производстве вашей энергии. Природный газ — это топливо, которое требует минимальной обработки, чтобы его можно было использовать в промышленных целях. Он имеет высокую теплотворную способность или содержание Btu и содержит мало примесей по сравнению с некоторыми другими ископаемыми видами топлива.В электроэнергетике исторически природный газ использовался для электростанций промежуточного и пикового режима или станций, которые включались в «пиковые» периоды использования, например, холодным зимним утром или жарким летним днем, когда большая часть населения использует большую нагрузку на электроэнергию. . В последние годы природный газ все больше и больше используется для выработки электроэнергии при базовой нагрузке.

От разведки и открытия до производства электроэнергии, прежде чем природный газ можно будет преобразовать в электричество, необходимо пройти несколько этапов — от определения местоположения ресурса до его полного использования, вы поймете роль природного газа в обеспечении электроэнергией вашего дома.

Разведка

Природный газ находится под землей в месторождениях. Требуются геологи и геофизики, а также использование технологий, чтобы делать обоснованные предположения о местонахождении этих месторождений. Этот процесс может занять от двух до 10 лет. Геологи обычно начинают с геологических изысканий на поверхности земли, ища характеристики, указывающие на залежи природного газа.

После определения вероятных областей геологи используют такое оборудование, как сейсмографы (аналогичные тем, которые используются для регистрации колебаний землетрясений), магнитометры (для регистрации магнитных свойств) и гравиметры (для измерения гравитационных полей), чтобы исследовать состав земли ниже и определять если окружающая среда благоприятна для залежей природного газа.Если эти тесты положительны, затем выкапываются разведочные скважины, что позволяет геологам воочию увидеть характеристики подземных вод и подтвердить наличие отложений.

Добыча

После подтверждения высокой вероятности залежей газа в этом районе бурильщики начинают трехнедельный 24-часовой процесс раскопок (в некоторых случаях на глубине более 20 000 футов ниже поверхности земли) этих участков — где все еще нет 100-процентной уверенности в том, что месторождения природного газа существуют.

Бурильщики используют два метода: ударное бурение, которое заключается в поднятии и опускании тяжелого металлического долота в землю с образованием ямы; или роторное бурение, при котором для копания используется острое вращающееся долото (очень похожее на ручную дрель). Роторный метод — это, по большей части, наиболее распространенная форма бурения на сегодняшний день. Если находится природный газ, строится скважина; если природный газ не обнаружен, участок или «сухая скважина» очищается, и процесс поиска природного газа начинается снова.Например, с 1995 по 2005 год 60 процентов скважин, пробуренных на природный газ, считались сухими.

При обнаружении отложений открывается канал на поверхность, и, поскольку природный газ легче воздуха, сжатый газ поднимается на поверхность практически без помех. В некоторых случаях электрический заряд посылается в колодец, разрушая скалу вокруг него. После того, как заряды установлены, жидкость для гидроразрыва под высоким давлением, состоящая на 99,51% из воды и песка, направляется в скважину, которая дополнительно разрушает породы, выделяя природный газ.Поскольку газ легче раствора, он поднимается к верху скважины для улавливания. После извлечения из скважины газ проходит по сети трубопроводов для обработки и обработки.

Обработка

Природный газ, используемый в домах, сильно отличается от необработанного природного газа, который поступает из земли. Газ направляется на перерабатывающие предприятия, где извлекаются избыточная вода, жидкости, сера, диоксид углерода и углеводороды, в результате чего получается чистый природный газ.

Прибытие на электростанцию ​​

Обработанный газ поступает на электростанцию ​​по магистральному газопроводу. Эта труба соединяется с газовым двором электростанции, где фильтры дополнительно удаляют примеси, а вся избыточная влага (например, вода или жидкие углеводороды) собирается и удаляется. Газовые станции также кондиционируют газ для оборудования, используемого в производстве электроэнергии, путем регулирования давления в соответствии с проектными требованиями турбины внутреннего сгорания (см. Параграф ниже). Природный газ должен оставаться в «газообразном состоянии», а не конденсироваться в капли жидкости.Если природный газ конденсируется в виде углеводородов в более концентрированной форме, это может вызвать повреждение внутреннего оборудования. Один из методов, используемых для поддержания требуемого газообразного состояния, — это газовые нагреватели, которые помогают поддерживать температуру природного газа выше точки росы.

Турбины внутреннего сгорания / Генератор

Достигнув необходимого давления и температуры, газ попадает в турбину внутреннего сгорания, которая очень похожа на реактивный двигатель. В сочетании со сжатым воздухом, генерируемым в передней части двигателя (также известной как камера сгорания), сжигание природного газа заставляет лопасти турбины вращаться.Турбина соединена с генератором через вал. Этот вал заставляет генератор вращаться и преобразует механическую энергию в электрическую, используя магниты и медную проволоку для создания электрического заряда. Затем эта мощность передается на повышающий трансформатор электростанции и распределительное устройство перед подачей в систему передачи.

Система комбинированного цикла природного газа

После того, как турбина сжигает природный газ, можно производить больше энергии за счет использования системы комбинированного цикла.Эта система забирает тепло выхлопных газов турбины (от 900 до 1150 ° F) и отправляет его в парогенератор-утилизатор (HRSG).
HRSG забирает отработанные горячие газы и использует их для преобразования воды в пар. Затем этот пар направляется в паровую турбину, которая, как и турбина внутреннего сгорания, подключена к генератору для выработки электроэнергии. Пар направляется в конденсатор, который охлаждает пар, превращая его обратно в воду, где он повторно используется в HRSG, и процесс вода / пар повторяется.

Производство электроэнергии: гидроэнергетика Вернуться к началу

В раннем возрасте нас учили, что вода и электричество несовместимы. Как бы это ни было верно, знаете ли вы, что вода используется для выработки электроэнергии? Звучит странно, но одним из старейших источников, используемых для производства энергии, который существует уже сотни лет, является гидроэнергетика — вода используется для питания машин или производства электроэнергии.

Соединенные Штаты являются четвертым по величине производителем гидроэлектроэнергии в мире после Китая, Канады и Бразилии.Гидроэнергетика — крупнейший возобновляемый источник энергии для производства электроэнергии в Соединенных Штатах. В 2013 году на гидроэнергетику приходилось примерно шесть процентов от общего объема производства электроэнергии в США и 52 процента от всех возобновляемых источников энергии. Общая мощность гидроэлектроэнергии в США составляет около 100000 мегаватт (МВт), обеспечивая электроэнергией более 28 миллионов американских домов. Кроме того, в США гидроэнергия производится в среднем по 7 центов за киловатт-час (кВтч) по сравнению с другими средними показателями возобновляемой энергии, такими как ветер — 18 центов за кВтч, солнечная энергия — 13 центов за кВтч и биомасса — 10 центов за кВтч. .

Гидроэнергетика стала широко использоваться в начале 1880-х годов, когда была разработана технология передачи электроэнергии на большие расстояния.

  • Плотина — Большинство гидроэлектростанций опираются на плотину, которая задерживает воду, создавая большой резервуар.
  • Впускное отверстие — Затворы на плотине открываются, и сила тяжести тянет воду через напорный трубопровод, трубопровод, который ведет к турбине. Вода создает давление, когда течет по этой трубе.
  • Турбина — Вода ударяется и вращает большие лопасти турбины, которая прикреплена к генератору над ней посредством вала.Современные гидротурбины могут преобразовывать до 90 процентов доступной энергии в электричество.
  • Генераторы — Когда лопасти турбины поворачиваются, то же самое происходит с рядом электромагнитов на вращающейся части генератора. Гигантские магниты вращаются мимо медных катушек, создавая электричество. После того, как генераторы вырабатывают электричество, оно передается на электрическую подстанцию, а затем передается в ваш дом.
  • Отток — Отработанная вода сбрасывается из турбины и иногда проходит по трубопроводам (отводам) и снова попадает в реку вниз по течению.

Вода в резервуаре считается запасенной энергией. Уровень резервуара над турбиной называется «напором» и определяет величину давления и объем, доступный для выработки электроэнергии. Чем больше напор, тем больше доступной энергии для производства электроэнергии. Когда ворота открыты, вода, протекающая через затвор, становится кинетической энергией, потому что находится в движении. Вращающаяся турбина, в свою очередь, приводит в движение генератор.

Энергетика: атомная энергия

По мере того, как Америка ищет решения в области экологически чистой энергии, существует одна форма эффективного производства чистой энергии, которую наша страна не исследовала последние 57 лет — ядерная.По сравнению с другими странами, которые с большей готовностью используют ядерную энергию, в США в настоящее время имеется только 62 действующих в коммерческих целях атомных электростанций со 100 ядерными реакторами в 31 государстве. На каждой атомной электростанции обычно работает от 400 до 700 человек.

Хотя ядерная энергия эффективна, требуется много шагов, чтобы превратить ее в пригодную для использования форму энергии для вашего дома. Ниже мы рассмотрим, что нужно для использования топлива, такого как уран, и его преобразования в энергию для вашего дома.

Горное дело

Производство атомной энергии начинается в шахтах, где горняки ищут урановую руду, которая служит топливом для производства ядерной энергии.Для получения этого химического элемента уранодобывающие компании используют несколько методов: открытая (открытый), подземная добыча и добыча методом подземного выщелачивания. Подземная добыча урана требует тех же основных шагов, что и для любого другого типа добычи, например угля.

Фрезерование

После того, как урановая руда удалена из грунта d, она должна быть обработана методом «измельчения», который включает в себя последовательность этапов физической и химической обработки. Конечный продукт помола образует желтый кек (названный из-за его порошкообразной текстуры и желтоватого цвета).

Преобразование и обогащение

Бочки с желтым кеком должны пройти еще один процесс, чтобы превратиться в топливо, которое можно использовать на электростанциях. Природный уран состоит из двух типов: U-235 и U-238. Только U-235 может использоваться для производства энергии, но он составляет менее 1 процента природного урана. Таким образом, для использования урана в качестве топлива на атомной электростанции диапазон U-235 должен быть доведен до газообразного состояния или «обогащен».

Чтобы понять, как работает обогащение, представьте молекулы газа в виде частиц песка, взвешенных в воздухе. Все молекулы одна за другой проходят через тысячи фильтров или сит. Поскольку более легкие частицы U-235 движутся быстрее, чем более тяжелые частицы U-238, большее их количество проникает через каждое сито. По мере прохождения большего количества сит концентрация U-235 увеличивается. Процесс продолжается до тех пор, пока концентрация U-235 не будет повышена или обогащена до 3-5 процентов.

Производство топлива

Однако, прежде чем его можно будет превратить в ядерное топливо, обогащенный фторид урана в газе превращается в твердый диоксид урана.Затем его прессуют в керамические шарики размером с кончик мизинца человека. Топливные таблетки вставляются и складываются встык в тонкие термостойкие металлические трубки или топливные стержни, размер которых может варьироваться от 12 до 17 футов в высоту. Топливные стержни объединяются в пучки твэлов, и в среднем в каждую активную зону реактора загружается 157 пучков твэлов (каждый весом примерно 1450 фунтов). По мере того, как U-235 истощается, процесс деления или расщепления атомов замедляется, поэтому требуется замена топливных пучков каждые 18-24 месяца.

Производство электроэнергии

Когда пучки твэлов помещаются в реактор, происходит процесс расщепления атомов урана, когда они бомбардируются свободными нейтронами, также известный как деление, который создает энергию, которая выделяется в виде тепла. Однако управляющие стержни, изготовленные из химического элемента бора, помещаются в пучки твэлов, чтобы замедлить или полностью остановить деление атомов урана, давая электростанции возможность точно контролировать количество выделяемого тепла.

Тепло, выделяемое при делении, направляется в реактор с водой под давлением (PWR), где он нагревает воду до 500 ° F, но не дает ей закипеть, как в скороварке. Затем парогенераторы забирают речную воду и направляют ее в трубы, содержащие воду, нагретую PWR, для преобразования речной воды в пар. Затем пар направляется в турбины, чтобы начать процесс производства электроэнергии. Затем пар выпускается через градирни.

Выбытие

В год типичная атомная электростанция производит 20 метрических тонн отработанного ядерного топлива.Атомная промышленность производит в общей сложности около 2000 метрических тонн отработанного топлива в год. За последние четыре десятилетия вся отрасль произвела около 60 000 метрических тонн отработанного ядерного топлива. Если бы использованные тепловыделяющие сборки были сложены встык и бок о бок, это покрыло бы футбольное поле глубиной около семи ярдов. Большинство американских атомных электростанций хранят отходы либо в сухом хранилище, либо в бассейне для отработавшего топлива. Поскольку вода является естественным радиационным барьером, отработавшее топливо загружается в герметичные стальные или железобетонные контейнеры, известные как контейнеры, а затем осторожно доставляется в облицованный сталью бетонный бассейн с водой для хранения.

Сухое хранение на месте осуществляется аналогичным образом: отработанное топливо помещается в бетонные и стальные контейнеры, которые устанавливаются на специальной площадке. Каждая бочка может весить 300 000 фунтов и достаточно прочна, чтобы выдержать удар быстро движущегося грузовика или даже поезда без каких-либо повреждений.

Другие страны, такие как Япония, Россия и страны Европы, перерабатывают отработавшее ядерное топливо путем отделения урана и плутония от отходов топливных стержней, а затем повторно обогащают восстановленный уран для повторного использования в качестве топлива.

Безопасность прежде всего

АЭС США хорошо спроектированы, обслуживаются обученным персоналом, защищены от нападения и подготовлены в случае возникновения чрезвычайной ситуации. В дополнение к резервным системам, которые контролируют и регулируют то, что происходит внутри реактора, атомные электростанции США также используют ряд физических барьеров для предотвращения утечки радиоактивного материала. Все, от топливных таблеток до топливных стержней, заключено в материалы, ограничивающие радиационное воздействие. Все эти предметы содержатся в массивной железобетонной конструкции, называемой защитной оболочкой, со стенами толщиной четыре фута.Отсутствие защитной конструкции — вот что привело к выходу из строя Чернобыльской АЭС в России, чего не может произойти в Соединенных Штатах, поскольку все станции должны иметь защитные конструкции и другие средства безопасности.

Для выработки электроэнергии, произведенной с помощью ядерной энергии, требуется много шагов. Однако ядерная энергетика позволяет нам иметь чистый альтернативный источник энергии. Если принять во внимание процесс планирования, который включает в себя метеорологические, сейсмические исследования и исследования населения, то на строительство атомной станции, от планирования до эксплуатации, может уйти до 10-15 лет.Но при этом эффективный источник энергии может доставить электроэнергию в ваш дом.

Электроэнергетика: возобновляемые источники энергии Вернуться к началу

Благодаря современным технологиям каждый день используются новые источники энергии. Возобновляемая энергия также называется «чистой» или «зеленой» энергией, потому что она практически не имеет выбросов и может быть восполнена за короткий период времени. Чаще всего используются четыре возобновляемых источника: ветер, солнечная фотоэлектрическая энергия, геотермальная энергия и биомасса. Гидроэнергетика также является возобновляемым ресурсом, о чем говорилось выше.

Развитие возобновляемых источников энергии для коммерческого использования в зоне обслуживания CAEC, в том числе ветровой, солнечной, геотермальной энергии и биомассы, считается экономически нецелесообразным по сравнению с более традиционными вариантами. Тем не менее, давайте посмотрим на процесс генерации этих природных топливных ресурсов.

Ветер

Ветряные машины (также называемые ветряными турбинами) используют лопасти для сбора кинетической энергии ветра. Когда дует ветер, он обтекает лопасти, создавая подъемную силу, как на крыльях самолета, заставляя их вращаться.Лопасти соединены с приводным валом, который вращает электрогенератор.

Стоимость коммерческих ветряных турбин варьируется от 1 до 2 миллионов долларов за мегаватт (МВт) установленной мощности. На разработку проектов может уйти более семи лет, из которых 2,5 года находятся на стадии планирования. Одна турбина мощностью 1 МВт, работающая с производительностью 45 процентов, будет вырабатывать около 3,9 миллиона киловатт (кВт) электроэнергии в год, удовлетворяя потребности примерно 500 домашних хозяйств в год. Однако средний оборот ветряной турбины составляет примерно 25 процентов.В США в ветроэнергетике занято около 85 000 человек.

Основная проблема использования ветра в качестве источника энергии заключается в том, что ветер непостоянен и не всегда дует, когда требуется электричество. Энергия ветра не может быть сохранена, и не все ветры можно использовать для удовлетворения потребностей в электроэнергии по времени. Жизнеспособность ветряного проекта в нашем районе еще больше затрудняется из-за более высоких затрат на строительство морских установок и риска разрушения ветряной электростанции из-за ураганных ветров, которые иногда встречаются на наших южных побережьях.

Многие потенциальные ветряные электростанции, где энергия ветра может производиться в больших масштабах, должны располагаться в местах, удаленных от населенных пунктов, где требуется энергия. Это ставит ветроэнергетику в невыгодное положение с точки зрения затрат на новые подстанции и линии электропередачи.

Солнечная

Солнечная энергия преобразуется в электричество с помощью фотоэлектрических (PV) устройств или «солнечных батарей». Солнечная энергия (тепло) кипятит воду; пар приводит в движение турбину; турбина вращает обычный генератор, который затем вырабатывает электроэнергию.Строительство солнечной электростанции мощностью 10 гигаватт (ГВт) обойдется примерно в 100 миллиардов долларов, а для электростанции мощностью 500 мегаватт (МВт), которая может обеспечить электроэнергией 100000 домашних хозяйств, потребуется 4000 акров, тогда как для электростанции, работающей на природном газе мощностью 500 МВт, потребуется 40 акров и угольная фабрика 300 соток. В нашем районе солнечная энергия будет обеспечивать около 15 процентов необходимой энергии за 24 часа, а в оставшееся время потребуется еще один источник топлива.

Геотермальная

Электростанции производят геотермальную энергию, используя сухой пар земли или горячую воду, получаемую при рытье колодцев.Либо сухой пар, либо горячая вода выводится на поверхность по трубам и перерабатывается в электроэнергию на электростанции. Поскольку геотермальные электростанции используют меньшие участки земли, стоимость земли обычно ниже, чем у других электростанций.

Geothermal — это ресурс базовой нагрузки, доступный 24 часа в сутки, каждый день в году. Он не зависит от погодных условий и не требует затрат на топливо. Однако бурение геотермальных резервуаров и их поиск может быть дорогостоящей задачей. Первоначальная стоимость месторождения и электростанции составляет около 2500 долларов за установленный кВт в США.S., и даже от 3000 до 5000 долларов за небольшую электростанцию ​​мощностью менее 1 МВт. Бурение каждой наблюдательной скважины может сильно различаться в зависимости от геологических и других условий. Геотермальная энергия очень специфична для местности, и наряду с теплом, исходящим от земли, в процессе также могут рассеиваться токсичные химические вещества.

Соединенные Штаты вырабатывают в среднем 15 миллиардов киловатт-часов (кВтч) геотермальной энергии в год, а электростанции сосредоточены в основном в западной части страны.

Биомасса

Энергия биомассы включает свалочный метан, древесные отходы, побочные продукты сельского хозяйства и этанол. Сегодня большая часть электроэнергии из биомассы вырабатывается с использованием парового цикла. В этом процессе биомасса сжигается в котле для получения пара. Затем пар вращает турбину, которая подключена к генератору, вырабатывающему электричество.

Из этих ресурсов свалочный метановый газ имеет наибольший потенциал для производства электроэнергии из возобновляемых источников на юго-востоке.Для высвобождения метана из разлагающихся отходов собирают газ с помощью ряда скважин, стратегически расположенных по всей территории полигона. Скважины соединены серией труб, ведущих к трубам большего размера, по которым газ доставляется на завод, вырабатывающий электричество из возобновляемых видов топлива. Вся система трубопроводов находится под вакуумом, создаваемым воздуходувками на объекте, в результате чего свалочный газ выходит из скважин. Как только нагнетатели подают газ на завод, двигатели внутреннего сгорания используют газ в качестве топлива и вращают генераторы для производства электроэнергии.

Преобразование свалочного газа (LFG) в электричество снижает выбросы метана, парникового газа в 23 раза более сильного, чем углекислый газ. По состоянию на июль этого года в США действовало около 636 энергетических проектов по производству свалочного газа (80 из которых связаны с электрическими кооперативами), в результате чего в 2013 году было произведено почти 16 миллиардов киловатт-часов электроэнергии. В Алабаме есть пять действующих проектов: Болдуин, Джексон, Монтгомери, Морган и Сент-Клер.

CAEC в настоящее время предлагает своим членам возможность использовать эту возобновляемую альтернативу с программой Green Power Choice, партнерством между PowerSouth (наш кооператив по производству и передаче электроэнергии) и Waste Management.В рамках этого проекта электричество вырабатывается из метана, производимого на региональной полигоне Спрингхилл в Кэмпбеллтоне, штат Флорида. Покупка двух блоков зеленой энергии в месяц в течение года равносильна переработке 480 фунтов алюминия (15 322 банки) или переработке 1766 фунтов алюминия. газета. Блоки состоят из 100 киловатт-часов (кВтч) электроэнергии и могут быть включены в счет за электроэнергию по цене 2 доллара за блок.

Новое энергетическое будущее будет опираться на несколько источников энергии. И хотя возобновляемые источники энергии будут играть ключевую роль в нашем энергетическом будущем, они не могут удовлетворить растущий спрос на электроэнергию в одиночку.Безопасное и надежное энергетическое будущее должно включать сочетание передовых экологически чистых источников угля, ядерной энергии, природного газа и возобновляемых источников энергии.

Лучшие видеодомофоны на 2021 год

Один из простых способов защитить вас от кражи собственности, вторжения в дом, пиратов на крыльце и даже нежелательных адвокатов — это определить, кто находится у вашего порога, прежде чем открывать дверь. Войдите в видеодомофон, первую линию защиты для домовладельцев, которая не только позволяет вам видеть и разговаривать с человеком снаружи, но также записывает кадры посетителей, которые подходят к вашей двери, когда вас нет или не могут ответить.Эти устройства обычно используют Wi-Fi для потоковой передачи видео в реальном времени на ваш телефон и предлагают множество функций, включая облачное хранилище видео, обнаружение движения, сирены и совместимость с интеллектуальными замками и другими устройствами умного дома. Читайте дальше, чтобы узнать, на что обращать внимание при выборе видеодомофона для дома.


Сравнение проводных и беспроводных видеодомофонов

При выборе интеллектуального дверного звонка вы должны решить, хотите ли вы беспроводное устройство, работающее от батарей, или устройство, которое получает питание от низковольтной проводки дверного звонка.Естественно, беспроводной дверной звонок является самым простым в установке типом, поскольку он питается от батарей, а не от домашней электросети, и не требует, чтобы вы отключили питание или вообще не вмешивались в проводку. Обратной стороной беспроводных дверных звонков является то, что их батареи, как правило, быстро разряжаются в зависимости от использования, что длится от двух до шести месяцев. Если вы живете в районе с холодными зимами, вы можете рассчитывать на подзарядку или замену батарей каждые пару месяцев и рискуете, что дверной звонок выключится в неподходящее время.

Проводные дверные звонки не так просты в установке, как их беспроводные аналоги, но они далеки от сложностей, и вам не нужно беспокоиться о потере питания, если только весь ваш дом не отключится. Поскольку в большинстве домов уже есть проводка для дверных звонков, установить видеодомофон так же просто, как снять старый дверной звонок, отсоединить два провода, подключить новый дверной звонок к проводам и прикрепить его снаружи вашего дома. В большинстве случаев вы также можете подключить дверной звонок к существующей коробке для звонков.

Лучшие предложения для видеодомофона на этой неделе *

* Сделки отбирает наш партнер TechBargains

Проводные дверные звонки получают питание от двух проводов, подключенных к трансформатору, который понижает напряжение в вашей домашней сети до 16–24 вольт. Если в вашем доме нет проводки для дверного звонка, вы можете подключить ее самостоятельно, используя подключаемый трансформатор, или попросите электрика сделать эту работу за вас. В любом случае потребуется некоторое сверление, чтобы проложить провода изнутри вашего дома к внешнему месту.


Конструкция и характеристики видеодомофона

Видеодомофоны бывают всех форм и размеров. Наименее дорогие модели, как правило, представляют собой громоздкие устройства с ограниченным выбором цветов, в то время как многие из более дорогих моделей тонкие и незаметные и имеют различную отделку, чтобы дополнить ваш дом. Скорее всего, если дверной звонок работает от батареек, он будет более громоздким и очевидным, чем проводная модель.

Любой достойный умный дверной звонок оснащен видеокамерой, которая отправляет предупреждение на ваш телефон вместе с видеопотоком в реальном времени при нажатии кнопки дверного звонка.Доступ к видео осуществляется через мобильное приложение, которое также используется для установки устройства, настройки параметров беспроводной сети и настройки предупреждений. Вы будете платить больше за дверные звонки, которые предлагают такие функции, как видео 1080p (или лучше), обнаружение движения, двусторонний звук, который позволяет вам разговаривать с кем бы то ни было, и потоковое видео по запросу. Чтобы избежать ложных предупреждений от проезжающих мимо автомобилей, сильного ветра и любых тварей, которые могут бродить по вашей собственности, ищите камеру дверного звонка, которая предлагает настраиваемые зоны движения.

Другие функции, на которые следует обратить внимание, включают технологию распознавания лиц, которая идентифицирует посетителей по имени, технологию обнаружения движения, которая знает разницу между людьми, автомобилями и животными, цветное видео ночного видения (в большинстве камер дверных звонков используются инфракрасные светодиоды для обеспечения расстояния до 30 футов). черно-белое видео), а также выбор сигналов, которые помогут вам отличить нажатие дверного звонка от триггера движения.Некоторые из последних камер дверного звонка предлагают функцию предварительной буферизации, которая записывает несколько секунд активности до срабатывания датчика движения или нажатия кнопки дверного звонка, чтобы вы могли видеть, что произошло непосредственно перед событием.

Видеодомофоны

не предлагают локальное хранилище для записанного видео, поэтому вам придется подписаться на облачную службу, чтобы просматривать видеоклипы, вызываемые движением или дверным звонком. Будьте готовы платить от 3 долларов в месяц и выше за план, который дает вам доступ к 30 или более дням видео, которые вы можете скачать и поделиться.Если вы хотите просмотреть более старые кадры, убедитесь, что вы сохранили свои клипы, так как они будут удалены по истечении отведенного времени.


Работают ли видеодомофоны с другими устройствами умного дома?

Многие домашние системы безопасности предлагают видеодомофоны в качестве дополнительных компонентов, но эти устройства обычно не работают сами по себе и должны быть подключены к системному концентратору. Однако они обычно взаимодействуют с другими компонентами системы, такими как дверные замки, сирены и освещение. Если вам нужен автономный умный дверной звонок, который будет работать с другими умными устройствами в вашем доме, поищите тот, который поддерживает интернет-сервис IFTTT (If This Then That).С помощью IFTTT вы можете легко создавать мини-программы, называемые апплетами, которые позволяют устройствам с поддержкой IFTTT взаимодействовать друг с другом. Например, вы можете создать апплет, который сообщает Wemo Smart Switch о включении при нажатии дверного звонка.

Еще одна удобная функция, на которую стоит обратить внимание, — это поддержка голосовых команд Alexa, которые позволяют просматривать прямую трансляцию дверного звонка на совместимом дисплее. После того, как вы включите навык, просто скажите «Алекса, покажи входную дверь», чтобы запустить прямой эфир на телевизоре или мониторе с поддержкой Echo Show или Fire TV.Подобные голосовые команды также доступны с помощью Google Assistant.


Видеодомофоны и камеры видеонаблюдения для умного дома

Видеодомофоны и домашние камеры видеонаблюдения предлагают многие из тех же преимуществ. Оба покажут вам, что происходит за пределами вашего дома, оба предлагают обнаружение движения и запись по движению, и в большинстве случаев оба позволяют вам разговаривать с кем бы то ни было. Тем не менее, простой факт заключается в том, что в камерах видеонаблюдения отсутствует компонент дверного звонка. Если вы внизу стираете белье, а ваш телефон находится наверху, камера видеонаблюдения не скажет вам, что кто-то стоит у двери, но дверной звонок будет (при нажатии).

Более того, если они не работают от батарей, для наружных камер видеонаблюдения требуется розетка GFCI (прерыватель цепи замыкания на землю) для питания, что может ограничивать потенциальные места установки. В проводных интеллектуальных дверных звонках используется существующая низковольтная проводка, и их относительно легко установить (например, для них не требуется лестница).

Имея это в виду, это лучшие видеодомофоны, которые мы тестировали до сих пор. Категория быстро развивается, и мы будем регулярно добавлять в этот список по мере тестирования новых устройств, так что вернитесь в ближайшее время.

Две главные вещи, которые следует учитывать при использовании Ethernet и кабеля питания

Автор: Дон Шульц, эксперт по сетям trueCABLE, BICSI INST1, INSTC, Fluke Networks CCTT

Вы когда-нибудь задумывались о последствиях прокладки кабеля Ethernet рядом с кабелем питания? Как насчет того, чтобы проложить кабель Ethernet рядом с незаметными (отдельными) объектами с высоким уровнем помех, такими как генераторы или люминесцентные светильники? Прочтите, чтобы узнать, как обезопасить установку и избежать потери данных с минимальными дополнительными хлопотами.Мы также рассмотрим ряд передовых практик!

Две главные вещи, которые следует учитывать:

Остерегайтесь анекдотических свидетельств или советов! Неофициальные данные некоторых (из лучших побуждений) людей говорят, что прокладка кабелей Ethernet или коаксиального кабеля параллельно электричеству на более близких расстояниях не причиняет вреда. В их случае, скорее всего, этого не произошло, или сначала это осталось незамеченным, потому что электрический провод не был доведен до предела силы тока. Итак, в их конкретной ситуации в то время, когда они заявили это анекдотическое свидетельство, это стало фактом, и они повторяют это как таковое.

Дело в том, что количество помех, которые излучает электрический провод или другой источник, будет варьироваться в зависимости от того, что вы к нему подключили, и от того, когда вы используете подключенное устройство.

Существуют правила для жилых и коммерческих объектов, нарушение которых имеет юридические последствия (и зафиксировано в законе в виде местных кодексов). Нарушайте Кодекс на свой страх и риск. Есть старая, но уместная поговорка: «Правила безопасности написаны поверх тел и повреждений имущества».Следование Кодексу не только защищает вас, но и помогает гарантировать, что ваш коммуникационный кабель будет работать так, как вы предполагали. Тех, кто не соблюдает правила, ждут штрафы, лишение лицензии, гражданские тяжбы и даже уголовные дела.

Национальный электротехнический кодекс (NEC) / Национальный закон о противопожарной защите (NFPA)

  • Кабели данных Ethernet, коаксиальный кабель и т. Д. Классифицируются как кабель связи низкого напряжения. Любая проводка переменного тока типа классифицируется как высоковольтная.
  • При прокладке неэкранированного кабеля связи параллельно с типичными силовыми кабелями жилого напряжения (например, 120 В или 240 В), NEC (Национальный электрический кодекс) указывает, что он должен быть разделен не менее чем на 200 мм или 8 дюймов.
  • Кроме того, NEC указывает, что экранированный кабель связи низкого напряжения может быть проложен параллельно с общей проводкой переменного тока 120 В и 240 В в пределах 8 дюймов, но не ближе 2 дюймов.
  • Вы можете без ограничений проложить кабель связи низкого напряжения по проводке переменного тока под углом 90 градусов, но не допускайте физического соприкосновения проводов.Это известно как «пересечение под прямым углом».

Следует отметить, что это соответствует национальным строительным нормам США. Большинство муниципалитетов приняли этот кодекс без изменений. Однако есть муниципалитеты, у которых есть свои правила. Ответственность за выяснение этого вопроса лежит на установщиках. В случае сомнений всегда обращайтесь к местному инспектору кодекса.

NEC занимается естественным явлением, известным как индукция напряжения. Индукция напряжения означает, что напряжение может фактически передаваться от одного кабеля к другому из-за магнитного поля, создаваемого кабелем с более высоким напряжением.В случае кабельной разводки данных Ethernet это было бы нехорошо. Эффект будет заключаться в том, что чувствительное электронное оборудование будет получать напряжение, когда оно не должно, потенциально вызывая опасность возгорания или напряжение, достаточно сильное, чтобы вызвать травму или даже смерть.

Правило восьми / двух дюймов охватывает почти все проблемы EMI / RFI в жилых помещениях. Однако все меняется, когда дело доходит до крайних источников помех, обнаруженных в некоторых коммерческих помещениях.

Индукция напряжения приобретает совершенно новое значение, когда используются кабели с очень высоким напряжением, например 480 В или выше.Подобные ситуации требуют тщательного обдумывания и практики установки. Жизни и имущество находятся в опасности, если с этим не справится должным образом образованный (предпочтительно профессионально подготовленный) персонал.

Другие проблемные зоны

Избегание зон с сильными помехами (EMI / RFI) — это не просто изоляция от проводки переменного тока. Он также может включать источники EMI / RFI, такие как:

  • Генераторы
  • Трансформаторы
  • Электрощиты высокого напряжения
  • Индукционные нагреватели
  • Светильники люминесцентные
  • Электродвигатели
  • Медицинское оборудование
  • Заводские машины / оборудование

Эти источники сильных помех создают вокруг себя «пузырь» электромагнитных / радиопомех.Этот пузырь EMI / RFI — это зона, которую нельзя прятать. Размер запретной зоны можно уменьшить, используя экранированный кабель. Использование правильно соединенного и заземленного металлического кабелепровода еще больше уменьшит размер зоны. Это все относительно!

Изображение пузыря электромагнитных помех вокруг асинхронного двигателя

В некоторых областях с сильными помехами может потребоваться обследование участка для определения зоны «ДЕРЖАТЬ». В случае сомнений всегда консультируйтесь с квалифицированным электриком или профессионалом, специализирующимся на этом типе анализа.

В таблице, представленной ниже, мы рассматриваем как типичные ситуации, так и экстремальные ситуации, а также способы их смягчения при одновременной защите ваших данных. Эта таблица была разработана из нескольких источников, включая NEC, ANSI / TIA и BICSI. Если какой-либо из перечисленных элементов противоречил разделительному расстоянию между одним или несколькими источниками, использовалось более строгое ограничение расстояния. Не делается различий между коммерческими и жилыми помещениями, поскольку использовались правила и рекомендации по коммерческим помещениям.

Общие рекомендации по обеспечению целостности данных кабеля связи и безопасности

* Частотный индукционный нагрев имеет другие ограничения по расстоянию, например, вызванные температурой!

Лучшие практики при работе с источниками RMI / EFI

  • Экранированные проходы (например, металлический канал ЛОР) и особенно расстояние — ваши друзья!
  • Всегда правильно соединяйте и заземляйте экранированный кабель связи, иначе экран кабеля не будет работать, что приведет к тому, что Ethernet или коаксиальный кабель будет эффективно неэкранированным
  • При использовании металлического кабелепровода он также должен быть надлежащим образом соединен и заземлен
  • Использование экранированного коаксиального кабеля Ethernet или четырехэкранированного коаксиального кабеля внутри металлических трактов является наиболее эффективным способом снижения EMI / RFI в экстремальных условиях, в сочетании с расстоянием
  • Если вы являетесь установщиком для жилых домов, ваши местные нормы могут даже не решать проблемы связи и разделения проводки переменного тока для одно- и двухуровневых жилых домов.В этом случае следуйте приведенным выше инструкциям, как если бы они были Кодом. Ваш местный инспектор, скорее всего, поблагодарит вас!

Соблюдение правил безопасности и целостности данных позволит прокладывать кабель, который не только безопаснее, но и менее подвержен потере данных. Знайте свое окружение, примите надлежащие меры предосторожности и проконсультируйтесь с сертифицированным электриком или специалистом по EMI / RFI.

С учетом сказанного, СЧАСТЛИВЫХ (и БЕЗОПАСНЫХ) СЕТЕЙ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
