Монтаж инфракрасная пленка: Монтаж инфракрасной пленки своими руками

Монтаж инфракрасной пленки своими руками

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

• 3.3.1. Поместите рулон экранирующего слоя на уже установленную инфракрасную пленку Heat Plus.
• 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
• 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их фиксирующим скотчем.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

• 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
• 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
• 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
• 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
• Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
• 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя

В качестве защитного теплораспределяющего слоя можно использовать OSB-плиту или листы фанеры. При монтаже инфракрасной пленки под мягкие напольные покрытия (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя является обязательным и достаточным условием.

• 3.4.1. Разложите поверх нагревательной пленки листы защитного теплораспределяющего покрытия.
  Подгоните по размеру, обрезая лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
• 3.4.2. Листы защитного покрытия должны располагаться встык.

3.5. Установка напольного покрытия

3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система пленочного  теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

Монтаж инфракрасной пленки своими руками « Блог NewPol

Укладка инфракрасного пола – несложное дело, которое под силу тем, кто решил самостоятельно утеплить свой дом или квартиру. Плюс инфракрасной пленки в том, что она очень тонкая, может использоваться в тандеме с любым финишным покрытием, а также применяться для утепления стен и потолков. Зачастую установку пленочного пола выбирают те, кто предпочитают паркет, ковролин, ламинат, линолеум, хотя его можно монтировать и под плитку либо камень, просто процесс укладки будет немного отличаться.

Не забывайте, что эффективность работы инфракрасной пленки в качестве основной или дополнительной напольной системы обогрева напрямую зависит от правильности монтажа и соблюдений правил эксплуатации. Если все делать по рекомендациям, прописанным в инструкции, то идеальный микроклимат в доме вам обеспечен.

Инфракрасный теплый пол: поэтапная укладка

Если монтаж инфракрасной пленки производится под линолеум, паркет или ковролин, то вам необходимо основание – черновую стяжку – очистить от мусора и застелить термостойкой полиэтиленовой пленкой, которая будет выполнять функцию паро- и гидроизоляции. На нее уложить отражающий теплоизолятор, для которого подойдет вспененный полиэтилен, имеющий металлизированное лавсановое покрытие. Сверху положить полоски пленочного пола и соединить их проводами. Затем постелить еще один паробарьер или парниковую пленку, соединив по краям скотчем, монтировать фанерные листы и уже на данную поверхность раскатать линолеум, ковролин либо паркет.

Инфракрасный теплый пол под ламинат, деревянную или паркетную доску укладывается в следующей последовательности:

• черновая стяжка;
• паро- и гидробарьер в виде пленки;
• теплоотражающее покрытие;
• инфракрасная пленка;
• паро- и гидробарьер;
• ламинат/деревянная доска/паркетная доска.

Если же вы планируете монтировать инфракрасный теплый пол под плитку, то схема будет такая:

• основание – стяжка, либо черновой пол;
• полиэтиленовая пленка с термостойкими свойствами;
• теплоотражающий материал;
• инфракрасная пленка;
• термостойкий полиэтилен;
• фанера или цементно-стружечная плита (ЦСП) и другие;
• слой плиточного клея;
• плитка.

Общие рекомендации по установке пленочного пола

Взявшись за самостоятельный монтаж инфракрасной пленки, помните важные правила, которые обязательны к выполнению:

1. Перед укладкой теплого пола, сделайте в помещении разметку, где будет стоять мебель и бытовая техника – там инфракрасная пленка не монтируется.
2. Выбирая теплоизолятор, не покупайте фольгированный, обращайте внимания только на тот, что подходит для теплых полов.
3. Укладывайте пленку по длине комнаты, чтобы было больше целых полос и меньше проводов, которыми ее нужно соединять.
4. Режьте пленку только в предназначенных для этого местах по секциям.
5. Не укладывайте листы пленки друг на друга.
6. Подключение пленочного пола к электросети осуществляйте параллельно.
7. Изолируйте места соединений и контактные клипсы (клеммы).
8. В процессе монтажа следите за тем, чтобы не повредить инфракрасную пленку.
9. Не включайте теплый пол до полного высыхания плиточного клея (в случаи монтажа под плитку).

Не забывайте, что напольную систему обогрева лучше использовать вместе с терморегулятором. Устанавливайте его на стене на высоте примерно 20 см от пола и желательно – возле розеток для удобства включения. Если при монтаже инфракрасной пленки возникают вопросы или проблемы, сразу же обращайтесь к специалистам.

Монтаж инфракрасного теплого пола

Готовые комплекты инфракрасного пленочного теплого пола

Мы предлагаем готовые комплекты инфракрасного теплого пола CALEO, Excel, EcoHeat.

Подробнее…

Особенности установки инфракрасного пленочного теплого пола.

АКЦИЯ!!! ПРИ ПОКУПКЕ ТЕПЛОГО ПОЛА НА СУММУ ОТ 2500 ГРН ТЕРМОСТАТ В ПОДАРОК! ПРИ ПОКУПКЕ ОТ 5000 ГРН ТЕРМОСТАТ+ДОПОЛНИТЕЛЬНАЯ СКИДКА ИЛИ МОНТАЖ В ПОДАРОК! Бесплатная доставка по всей Украине!

Предварительно на пол или стену должна быть смонтирована теплоизолирующая основа  толщиной 3-5 мм, которая может быть приклеена или закреплена степлером,  в зависимости от поверхности, что способствует уменьшению теплопотерь через конструкцию перекрытия здания.

Затем крепятся полосы нагревательной пленки. Для комфортного дополнительного подогрева пола достаточно и нескольких квадратных метров, для основного отопления нужно покрыть не менее 50% пола или использовать дополнительные средства, например, инфракрасные настенные панели.

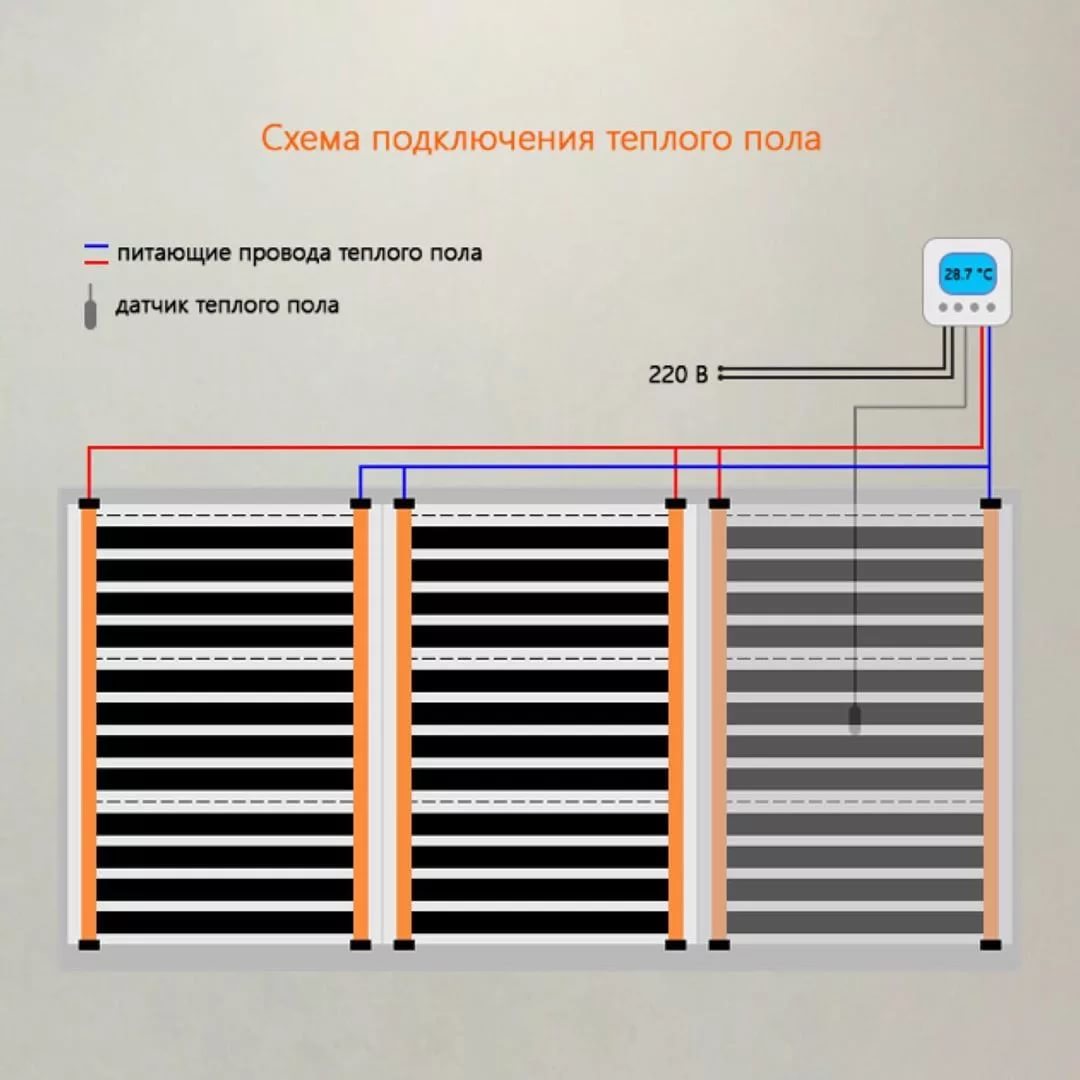

Схема монтажа инфракрасной нагревательной пленки.

Установка инфракрасного теплого пола под ламинат, паркет.

• На ровный первичный пол настилают теплоизоляционный материал.

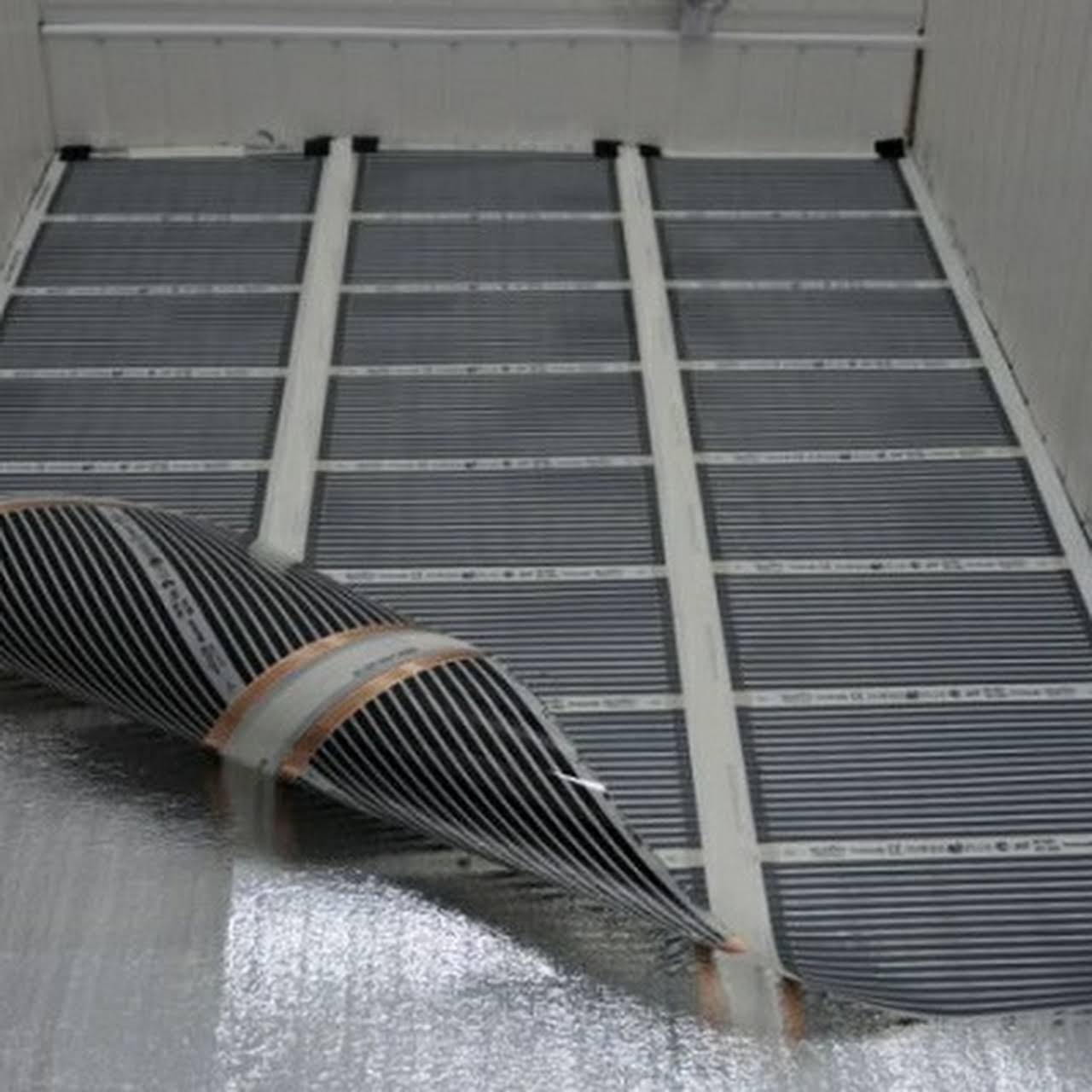

• На теплоизоляционный материал посредством липкой ленты крепят листы нагревательной пленки.
• Листы нагревательной пленки подключаются к электросети (220 В) через терморегулятор (между собой листы пленки соединяются параллельно, либо последовательно, но не более 8-10 м/п в общей сложности).
• Поверх термопленки настилается ламинированный пол или паркет.
• Можно накрыть сверху термопленку полиэтиленом, но только при условии его экологичности. В противном случае при нагреве могут выделяться токсины.
• Не рекомендуется использовать теплоизоляционную подложку с металлизированным покрытием.

 Установка инфракрасного теплого пола под линолеум, ковролин.

• Процедура установки нагревательной пленки практически аналогична вышеизложенной.
• Если первичный пол не очень ровный, или требуется теплоизоляционный материал толще 1,5 мм, рекомендуется накрывать нагревательную пленку листами фанеры 5 -10 мм толщиной.
• Если же первичный пол — ровный, и достаточно будет полуторамиллиметровой теплоизоляции, то в таком случае можно не накрывать термопленку листами фанеры, но для проводки и контактных групп необходимо сделать штробы в первичном полу.

Установка нагревательной инфракрасной пленки под плитку, камень и другие керамические напольные покрытия.

• Контакты нагревательной пленки должны быть тщательно загерметизированы.
• Первичный пол должен быть ровным, без бугорков и ям, в противном случае рекомендуется залить пол самовыравнивающейся смесью.
• На ровный первичный пол укладывается отражающая теплоизоляционная подложка.
• На теплоизоляционную подложку укладывается нагревательная пленка с монтажной сеткой.
• Можно поместить инфракрасную пол в полиэтиленовую пленку (продается во всех строительных магазинах, используется для гидроизоляции) толщиной 100 — 200 мкм — это обеспечит дополнительную защиту от агрессивной среды.
• Сетка укладывается поверх нагревательной пленки, точечно крепится к первичной стяжке ударными дюбелями и придает целостность цементно-клеевой поверхности под плиткой.
• После того, как все крепится и фиксируется, нужно залить теплый пол раствором 10 — 20 мм, и после высыхания на стяжку ложится плитка.
• Для установки термодатчика необходимо от терморегулятора к нагревательной пленке проложить металлопластиковую водопроводную трубу диаметром 16 мм. Это обеспечит легкую и быструю замену термодатчика в случае его поломки.
• Не рекомендуется использовать металлическую сетку для армирования.


Если вы не на 100% уверены в своих силах, лучше для выполнения монтажа обратиться к услугам квалифицированных специалистов.

Получить квалифицированную консультацию или воспользоваться услугами специалистов нашей компании Вы можете позвонив по телефонам.

Монтаж инфракрасной пленки на стену

Инфракрасная пленка — это один из самых современных методов обогрева, укладывать ее можно на пол, на стены и даже на потолок.

Сейчас мы более детально рассмотрим вопрос монтажа ИК пленки на стены.

Монтаж инфракрасной нагревательной пленки на стены:

• ИК пленка должна быть установлена в горизонтальном положении.
• Электрические провода и датчик температуры пола должны быть подключены с верхней стороны нагревательной пленки.
• Стена должна быть ровной и сухой.
• Запрещено использовать теплоизоляционные материалы с металлическим покрытием (алюминиевой фольгой).
• Недопустимым является перекрытие или наложение пленки на пленку.

Этапы установки инфракрасной пленки на стены

Этап 1: Составление плана размещения пленочного обогрева.

На этом этапе важно понимать, что пленка разрезается только по линии реза, длина каждой секции составляет 25 см. Необходимые отступы по периметру стены должны составить от 10 до 40 см. Зазор между полосами не должен превышать 5 см.

Этап 2: Расчеты мощности системы обогрева, количества терморегуляторов, проверка силовых возможностей электросети.

Максимально значение мощности составляет 232 Вт/м

Силу тока рассчитываем по формуле :I=P/U, где I — это сила тока, P — мощность инфракрасной пленки, U — напряжение электросети. Максимальное рекомендованное количество пленочного обогревателя мощность, которого составляет 220 Вт/м2, можно подключить к имеющимся на рынке терморегуляторов: 3 кВт=13 м2 , 4 кВт=17 м2 , 6 кВт=25 м2. Если вам необходимо обогреть помещение большей площади, то нужны более мощные терморегуляторы или использовать несколько терморегуляторов, или же подключать через контактор.

Этап 3: Определение точки подключения к общей сети.

На этом этапе нужно будет определить и обустроить место монтажа терморегулятора, провести монтаж проводов и датчика температуры пола. Регулятор рекомендуется устанавливать на стене вблизи электрических розеток, к которым можно осуществить скрытое стационарное подключение. При этом необходимо принять во внимание наличие дополнительного оборудования, которое запитано от этой электрической розетки.

Этап 4: Подключение пленочного регулятора к электрической сети.

С помощью контактных клипс осуществляются электрические соединения медных токопроводящих лент с электрическими проводами. Важно запомнить, что одна половинка коннектора должна располагаться внутри ИК пленки, вторая снаружи на медной шине.

Подключение пленочного обогревателя к электрической сети осуществляется параллельно. Все полосы присоединяются к сети (через терморегулятор) параллельно.

Пучки проводов укрываются в пластиковый декоративный короб для укладки кабеля. Допускается утапливание одиночных проводов в прорези, в теплоотражающем материале.

Места соединений, контрактные клипсы и незадействованные концы медных токопроводящих лент тщательно изолируются с помощью битумной изоляции.

В случае излишней толщины контактной группы, в стене или в теплоизоляторе делаются соответствующие углубления. Провода фиксируются клейкой лентой типа Scotch.

Этап 5: Установка в стену:

• подготавливаем стену
• располагаем гидро- и теплоизоляцию по всей поверхности стены
• разрезаем пленку согласно плану
• крепим пленку с помощью медных токопроводящих лент.

После завершения всех работ по подключению, осуществляется контроль мест изоляции и подключения монтажных проводов, тестером контролируется оммическое сопротивление
системы, проводится проверка функционирования ИПО подключением к электросети на 15-20 мин. Сверху пленка накрывается гидроизоляцией с перекрытием 30-40 см. Стыки заклеиваются скотчем. Термодатчик устанавливают между нагревательной и теплоотражающей пленкой, для правильности передачи заданных температурных параметров, во время установки нужно закрепить его с помощью скотча или других материалов напротив греющей карбоновой полосы. В месте крепления термодатчика в теплоизоляторе можно сделать небольшое углубление.

Этап 6: Укладка конечного покрытия.

При эксплуатации нагревательной пленки следует предотвращать механические повреждения системы любыми предметами, а также избегать появления поверхности пленки из-под декоративного покрытия стены.

Пленочный теплый пол CALEO PLATINUM 230 Вт/м2, 1 м2

Энергосберегающий пленочный теплый пол переменной мощности.

Пленочный теплый пол — это инфракрасный сверхтонкий пол, изготовленный из защищенной полиэстеровой пленки с нагревательным элементом из карбона и серебра.

Особенности пленочных теплых полов:

• Под ламинат, линолеум, ковролин
• Монтаж за два часа
• «Сухой» монтаж без грязных работ — без стяжки и клея
• Можно включать сразу после монтажа — не надо ждать 1 месяц высыхания стяжки

Инфракрасный принцип обогрева

• Экологичный способ обогрева помещения
• Не сушит воздух
• Обладает антиаллергенным эффектом
• Подходит для детских садов и больниц
• Спектр ИК-обогрева более чем на 90% совпадает с диапазоном поглощения тепла телом человека

Особенности CALEO PLATINUM:

• Уникальный высокотехнологичный пленочный теплый пол, обладающий полной саморегуляцией мощности
• В зависимости от «запирания» мебелью способен снижать мощность с 230 до 50 вт
• Для стандартных и холодных помещений
• Экономичнее кабельного пола до 60%
• Расположенная вдоль пленки антиискровая сетка исключает контакт «горячего» с «холодным», разделяя медную шину и нагревательные элементы
• Модифицированная антиискровая сетка проходит по всей ширине пленки, благодаря чему снижен шаг линии отреза
• Гарантия в течении всего срока службы пола – 50 лет
• Ширина пленки — 0,5 м. 230…50 Вт/м2 — подходит для стандартных и холодных помещений

В качестве теплоотражающего материала для теплого пола рекомендуется применять теплоотражающий материал CALEO, маркируется буквами ППЭ-Л, что означает, что пенополиэтилен является физически сшитым. В результате сшивки образуется поперечно-связанная, или сетчатая молекулярная модель. Этот материал имеет большую стойкость к ультрафиолету и атмосферостойкость.

Схема укладки под ковролин или линолеум:

1. Стяжка или первичный пол

2. Теплоотражающий материал

3. Термоплёнка Caleo

4. Полиэтиленовая плёнка

5. ДВП, фанера

6. Ковролин или линолеум

Схема укладки под ламинат или паркетную доску:

1. Стяжка или первичный пол

2. Теплоотражающий материал

3. Термоплёнка Caleo

4. Полиэтиленовая плёнка

5. Ламинат или паркет

Технология продольного расположения нагревательных элементов

Усовершенствованная технология расположения нагревательных элементов позволяет существенно сократить шаг отреза, что облегчает монтаж тёплого пола. В отличии от плёночных полов Caleo Gold и

Caleo Silver, резать плёнку Platinum можно с шагом в 5 сантиметров, а не в 20 сантиметров, что позволяет подложить плёнку ровно от плинтуса до плинтуса.

Подключение тёплого пола Caleo Platinum

• Параллельное подключение
• Быстрый сухой монтаж
• Монтажный комплект прилагается
• Не скрадывается высота
•Плёнка обеспечивает влагозащиту

Инфракрасный обогрев — экологичное и экономичное решение

Система ИК обогрева зарекомендовала себя как наиболее эффективная и безопасная. Основным преимуществом такого обогрева является отсутствие конвекционных потоков в помещении, а соответственно и пыли, шерсти домашних животных, что позитивно сказывается на аллергиках и порядке в доме.

Плёночный тёплый пол не греет воздух, а нагревает предметы в комнате, а они уже в свою очередь нагревают помещение. За счёт этой технологии обогрев происходит быстро. ИК излучение более чем на 90% совпадает с диапазоном поглощения тепла телом человека, а значит, абсолютно безопасно и для детей, и для животных.

Также, выбрав такую систему отопления вы значительно сэкономите на электричестве, поскольку плёнка саморегулируемая и снижает мощность при достижении необходимой температуры обогрева лишь для её поддержания — Silver нет.

Распаковка комплекта теплого пола Caleo Platinum

Монтаж инфракрасного пленочного теплого пола Caleo Platinum

Самостоятельная укладка инфракрасного теплого пола ← Информация

Монтаж теплых полов поможет вам за считанные минуты создавать требуемый температурный режим и комфортный микроклимат в комнате независимо от времени года и особенно актуальный в межсезонье. При выполнении укладки собственными силами можно вполне обойтись без дорогостоящих и трудоемких технологий.

Для данной технологии вам потребуются:

инфракрасная нагревательная пленка;

терморегулятор;

теплоизоляционный материал;

полиэтиленовая пленка толщиной от 150 мкр для гидроизоляции;

соединительный силовой провод;

монтажный скотч;

комплекты зажимов к2 (контактные зажимы и битумная изоляция).

Поэтапная укладка теплого пола:

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным требованиям, т.е. оно должно быть ровным, на его поверхности не должны присутствовать трещины и бугры, основание должно быть гидроизолированным. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электрической сети переменного тока с напряжением 220 В.

Работы по укладке выполняются в два этапа:

Этап 1. Подготовка основания к монтажу теплого пола

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется монтаж теплого пола. На плане помещения необходимо указать места расположения инфракрасной пленки с указанием расстояния между полосами пленки, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

Инфракрасная пленка не укладывается под крупногабаритными предметами мебели, такими как кровать, диван, шкаф и тд.;

Инфракрасная пленка укладывается не вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;

Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;

Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;

Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед монтажом теплого пола основание необходимо очистить от мусора и грязи, расстелить гидроизоляционную пленку с нахлестом 20-30 см и проклеить швы монтажным скотчем.

3. Монтаж теплоизоляционного материала. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать пробковую или лавсановую подложку.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Укладка инфракрасной отопительной пленки

Для начала необходимо выбрать места для подключения «теплого пола» к электрической сети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем инфракрасную пленку, следуя линиям отреза.

Инфракрасная пленка укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается монтажным скотчем.

На следующем шаге необходимо выполнить подключение к электрической сети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору, при подключении к терморегулятору внимательно изучите инструкцию. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными зажимами и изолируется битумной изоляцией

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем. Важно следить за тем, чтобы места соединений не соприкасались с нагревательными элементами. Далее необходимо отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору.

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электрической сети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Инфракрасная пленка для пола: выбор, особенности, монтаж

Относительно недавно на отечественном рынке появились инфракрасные теплые полы. Но эту систему нельзя назвать новой. За рубежом она используется уже достаточно давно. Инфракрасные полы имеют множество достоинств, одним из которых является экономичность. Их используют для отопления не только жилых квартир, но и летних домиков, офисов, коттеджей и т.д.

Конструктивные особенности системы

Конструкция инфракрасного теплого пола отличается от конструкции водяных и электрических систем. В первую очередь стоит отметить, что пленочные полы очень тонкие. Соответственно, после их установки полы поднимаются буквально на несколько сантиметров.

Состоит конструкция из двух слоев пленки, между которыми запаяны проводники. Поскольку медь является одним из самых лучших проводников, именно ее и используют в качестве токопроводящего материала. Помимо меди, при изготовлении проводников используют серебро. Располагают токопроводящие полоски на расстоянии 1.6 см друг от друга.

После подключения инфракрасного теплого пола к сети, в систему попадает электрический ток, который передается по серебряно-медным проводникам. Пленка, в которую запаяны эти проводники, герметична. К тому же она ламинирована полимером, который устойчив к возгоранию.

Также стоит отметить устойчивость этого полимера к воздействию влаги. Ему даже не страшны атмосферные явления. Присоединяется теплый пол к сети параллельно через термостат, который нужно установить отдельно.

Есть у инфракрасного теплого пола одна особенность, которой не обладает ни одна другая система подпольного отопления. Если повреждается какой-то участок ИК пленки, то вся остальная система остается работоспособной. Перестает функционировать только поврежденный участок.

После включения теплых полов воздух в помещении нагревается достаточно быстро. Если нет поврежденных участков, то напольное повреждение будет прогреваться равномерно. Если же в системе есть поврежденные участки, то образуются так называемые «холодные зоны».

Особенности работы системы

Подключается инфракрасный теплый пол к электрической сети через обычную розетку. Ее энергопотребление колеблется от 30 до 55 Вт/м² в сутки (при должном обустройстве теплоизоляции).

Наличие терморегулятора делает систему управляемой. Можно оснастить систему механическим терморегулятором. В таком случае придется вручную задавать температуру. Можно же приобрести электронные терморегуляторы, которые сделают теплый пол автоматизированным.

Во время работы системы в помещении не образуется электромагнитного поля. При работе кабельных полов и нагревательных матов электромагнитное поле присутствует. После подключения инфракрасного теплого пола к сети он начинает излучать длинные ИК лучи и отрицательно заряженные ионы. Пребывать в таком помещении очень комфортно.

Работает такая система по аналогии с работой солнца. ИК лучи оказывают благоприятное воздействие на организм человека. Чтобы нивелировать теплопотери необходимо при установке системы использовать фольгированный теплоизоляционный материал. Во время работы системы в первую очередь нагревается не воздух, который является плохим проводником, а находящиеся в помещении предметы.

Сегодня на рынке представлены пленочные и стержневые системы. Пленочные выпускаются в виде рулонного материала. Стержневые же представляют собой карбоновые стержни, которые соединяются друг с другом проводами. Большей популярностью пользуется инфракрасная пленка.

Достоинства ИК полов

К достоинствам инфракрасного теплого пола относится, в первую очередь, простота монтажа. Его не нужно заливать стяжкой. Установка вообще не предполагает мокрых работ. Также стоит отметить совместимость пленочных полов с любыми, даже самыми нежными декоративными напольными покрытиями.

Второе достоинство системы – возможность отрегулировать температуру в помещении. Благодаря наличию электронного термостата система становится автоматизированной. После включения системы в сеть, комната нагревается в считанные минуты.

Во время работы инженерной системы влажность воздуха в помещении остается неизменной. При этом внизу комнаты воздух теплее, чем возле потолка. Это обусловлено тем, что конвекция воздуха практически отсутствует. Если рассмотреть традиционные системы отопления, то самый теплый воздух находится под потолком.

Еще одно достоинство – простота проведения ремонтных работ. Система не крепится ни к полу, ни к декоративному напольному покрытию. Поэтому при необходимости устранить ту или иную неполадку проблем не возникнет. К тому же при переезде инженерную систему можно будет забрать с собой.

Ну и последнее достоинство, о котором хочется сказать – благотворное влияние на состояние здоровья человека. Такая система обогрева может даже выступать в качестве профилактики некоторых заболеваний.

Что касается технических характеристик системы, то ее эксплуатационный период составляет в среднем 15 лет.

Недостатки ИК полов

Если говорить о недостатках, то в первую очередь нужно отметить их неустойчивость к механическим повреждениям. Это следует учесть во время монтажных работ.

Также следует обратить внимание на ценовую политику продукта. Инфракрасная пленка стоит в несколько раз дороже кабельных или водяных систем.

Чтобы во время эксплуатации не возникло проблем необходимо четко следовать рекомендациям производителя. В противном случае существует риск загорания инфракрасного теплого пола. На пленку нельзя ставить тяжеловесную мебель.

Особенности монтажа

В первую очередь необходимо определить месторасположение всех предметов мебели в помещении. Далее, начертить план-схему помещения. Также следует принять во внимание, что пленка должна находиться на расстоянии 15-20 см от стен помещения. По нарисованной схеме можно будет подсчитать необходимое количество пленки.

Следующий шаг – установка фольгированного теплоизоляционного материала. Его можно устанавливать исключительно под пленку. Всю поверхность закрывать материалом необязательно. Стыки между полосами теплоизоляционного материала проклеиваются клейкой лентой.

Далее, медными шинами вниз нужно уложить пленку. Если есть необходимость ее разрезать, то нужно следовать разметке на системе. Резать можно только в четко обозначенных местах.

Соединяются секции инженерной системы между собой при помощи клипс и проводов, которые, как правило, продаются в одном наборе с пленкой. При необходимости их можно докупить отдельно от пленки.

После установки пленки необходимо выполнить монтаж терморегулятора. Желательно установить для теплого пола отдельную розетку, к которой провода от счетчика будут подключены напрямую. Установка термостата производится согласно инструкции, которая продается вместе с прибором. Осталось подключить термодатчик.

Последний этап – проверка работоспособности инженерной системы. Если все в порядке, то можно приступать к монтажу декоративного напольного покрытия. Можно поверх такого теплого пола класть даже ламинированную доску.

Чтобы во время эксплуатации инфракрасного теплого пола не возникало проблем, необходимо правильно рассчитать мощность системы и во время монтажа действовать согласно инструкции. Укладка производится исключительно поверх чистой, ровной и сухой поверхности.

Особенности выбора ИК пленки

Если внимательно присмотреться к предлагаемому на рынке товару, то можно увидеть, что во время изготовления может использоваться прозрачная пленка, а может полупрозрачная, матовая ПЭТ пленка. Системы, во время изготовления которых используется матовая пленка стоят дороже. Это обусловлено тем, что ее технология склеивания достаточно сложная. При этом она обладает рядом преимуществ перед прозрачной. Матовая пленка имеет более высокие противопожарные характеристики. Также у нее высокие изоляционные свойства.

При выборе стоит обратить внимание на равномерность печати углерода и ее качество. Не должно быть дефектов, наличие которых может стать причиной неравномерного прогрева напольного покрытия.

Не стоит говорить о том, что пленка должна быть ровной. Если на ней есть нервности, значит, перед вами товар низкого качества. На это указывает и наличие мусора под пленкой, включений неизвестного происхождения, пятен.

Рулонный материал по всей своей длине должен иметь одинаковую ширину. В противном случае при работе теплого пола напольное покрытие будет прогреваться неравномерно.

Изучение мира фотографии с инфракрасной вспышкой

Мы, фотографы , всегда ищем ту новую камеру, объектив, аксессуар, проект или технику, которые сделают нашу фотографию особенным. У большинства из нас есть идеи, зарождающиеся в глубине души, просто ожидая подходящего времени, чтобы родиться. Одним из моих увлечений была откровенная черно-белая уличная фотография ночью с инфракрасной вспышкой, вдохновленная культовыми фотографиями, которые Weegee сделал на инфракрасную пленку в 1940-х годах.

В своих поисках я исследовал, собрал и протестировал винтажные лампы-вспышки GE 5R с темно-фиолетовым покрытием, предназначенные для использования с инфракрасной пленкой. К сожалению, вскоре я узнал, что низкая мощность ламп-вспышек в сочетании с низкой чувствительностью доступных инфракрасных пленок не дала результатов, к которым я стремился. В конце концов, я нашел то, что казалось ответом на мои проблемы — корпус Sunpak 622 Super Pro Flash Body и модульную ИК-головку. Хотя эти предметы были сняты с производства более десяти лет назад, их все еще можно купить в избранных магазинах фотокамер и на eBay.

Фотографии © Дэн Вагнер

С мощным ведущим числом около 200 футов при ISO 100 я очень надеялся, что Sunpak 622 сработает. Чтобы оптимизировать свои шансы и упростить тестирование, я решил, что LifePixel преобразовал мой Sony a7 в глубокий черно-белый инфракрасный порт. После преобразования датчик камеры был восприимчив к свету 830 нм, что идеально соответствовало 840 нм свету, производимому Sunpak IR Head. Все, что требуется, — это чтобы датчик был чувствителен к свету ниже 840 нм.Во время первоначального тестирования я был поражен тем, насколько чувствительна камера к инфракрасной вспышке. При ISO 400, f / 16, фокусировке 10 футов и минимальной мощности вспышки я мог снимать в полной темноте.

Одним из недостатков глубокого черно-белого преобразования была более медленная автофокусировка. Итак, если бы мне пришлось повторить это снова, я бы, вероятно, выбрал стандартное преобразование ИК-излучения, потому что инфракрасный фильтр 720 нм, расположенный над датчиком, не такой темный и, следовательно, облегчает фокусировку камеры в условиях низкой освещенности. свет.Я также мог бы переделать зеркалку вместо беззеркальной камеры. С DSLR фокусировка будет проще с точки зрения необходимого количества света, но она также будет ограничена из-за необходимости откалибровать комбинацию камеры / объектива для инфракрасного излучения. У беззеркальных камер такой проблемы нет, потому что фокусировка происходит на датчике изображения.

Между прочим, перед тем, как использовать вспышку стороннего производителя, убедитесь, что напряжение срабатывания безопасно для камеры, которой вы снимаете. Чтобы избежать перегрева электроники в моей камере, я подключил шнур синхронизации от моего Sunpak к Hot Shoe Wein Safe-Sync Hot Shoe с ПК, установленным на моей камере.

В течение нескольких месяцев я экспериментировал со своей новой инфракрасной установкой. Я обнаружил, что вспышка была достаточно мощной, чтобы снимать заполняющую инфракрасную вспышку и даже подавлять солнце при ярком дневном свете, если я находился в пределах 15 футов от объекта. Не останавливаясь на достигнутом, я объединил инфракрасную вспышку с объективом Sony Sonnar T * FE 55mm f / 1.8 ZA и анаморфным адаптером SLR Magic Anamorphot-50 2.0x. Я снимал в формате RAW и выполнял обработку и корректировку с помощью Adobe Camera Raw и Photoshop. При стрельбе из 2.0x анаморфотный, изображение сжимается по горизонтали в 2 раза, и при изменении размера требуется умножение длины на 2.

Объектив 55 мм и анаморфотный объектив 2,0x производили виньетирование углов с моим полнокадровым Sony a7. Если бы я хотел устранить виньетки, я мог бы снимать с более длинным объективом, кадрировать изображение, использовать небольшой датчик или снимать в режиме кадрирования. Дело в том, что мне очень понравились изображения с виньетированием — как в сжатом, так и в несжатом виде. Для дальнейшего изучения фотографических возможностей я снимал по Нью-Йорку и поместил результаты своих усилий в книгу Blurb под названием NYC SQUEEZED .

Никогда не знаю, куда приведут меня мои фотографические приключения. Я знаю, что в мире инфракрасной вспышки есть много неизведанных территорий. Одно из приложений, которое, как я надеюсь, исследуют другие, — это съемка музыкальных концертов, где съемка со вспышкой запрещена, потому что это отвлекает исполнителей. С инфракрасной вспышкой это больше не будет проблемой. Другими предметами, которые могут найти применение этой технике, могут быть городские пейзажи, мода и даже натюрморты. Не стесняйтесь делиться своими мыслями, вопросами и опытом использования инфракрасного порта в поле для комментариев ниже.Больше примеров моих фотографических странствий можно посмотреть на моем сайте.

% PDF-1.5
%
60 0 obj>
эндобдж

xref
60 78
0000000016 00000 н.
0000002196 00000 н.
0000002427 00000 н.
0000002542 00000 н.
0000001893 00000 н.
0000002583 00000 н.
0000002624 00000 н.
0000003268 00000 н.
0000014385 00000 п.
0000024632 00000 п.
0000024685 00000 п.
0000036603 00000 п.
0000036742 00000 п.
0000036880 00000 п.
0000049599 00000 п.
0000062378 00000 п.
0000074101 00000 п.
0000074530 00000 п.
0000074667 00000 п.
0000074808 00000 п.
0000075258 00000 п.
0000075923 00000 п.
0000076432 00000 п.
0000088339 00000 п.
0000098610 00000 п.
0000099189 00000 н.
0000108769 00000 н.
0000108983 00000 п.
0000109527 00000 н.
0000109624 00000 н.
0000109862 00000 н.
0000110055 00000 н.
0000111433 00000 н.
0000111534 00000 н.
0000111771 00000 н.
0000111964 00000 н.
0000113086 00000 н.
0000113183 00000 п.
0000113419 00000 п.
0000113609 00000 н.
0000116962 00000 н.
0000117048 00000 н.
0000117303 00000 н.
0000117519 00000 п.
0000117815 00000 н.
0000127662 00000 н.
0000127877 00000 н.
0000140802 00000 н.
0000141007 00000 н.
0000156643 00000 н.
0000156853 00000 н.
0000156930 00000 н.
0000157008 00000 н.
0000157088 00000 н.
0000157167 00000 н.
0000157733 00000 н.
0000157856 00000 н.
0000158381 00000 н.
0000158486 00000 н.
0000159020 00000 н.
0000159138 00000 н.
0000159672 00000 н.
0000159789 00000 н.
0000160319 00000 п.
0000160431 00000 н.
0000160954 00000 н.
0000161056 00000 н.
0000161579 00000 н.
0000161681 00000 н.
0000162204 00000 н.
0000162306 00000 н.
0000162833 00000 н.
0000162941 00000 н.
0000163464 00000 н.
0000163568 00000 н.
0000164100 00000 н.
0000164212 00000 н.
0000164738 00000 н.
трейлер
] >>
startxref
0
%% EOF

64 0 obj> поток
на&
6P ^ I + # oQķ4
Hr (. C \ ihdh \ b, * tLVSezWs [HѼ: \ ˤF / @ b ޿ UU ׆ H
8! 4I.Ҥfuc \ V $ lSc,! 2xlweKCjM

Инфракрасная фотография © 2005 KenRockwell.com

Инфракрасный
Инфракрасная фотография
© 2007 KenRockwell.com

Подделать это с помощью
Фотошоп здесь

я
купи мои вкусности в Ритце, Амазонке и Адораме.
Это
помогает мне опубликовать этот сайт, когда вы тоже получаете свой по этим ссылкам.

Также на французском языке.

ВВЕДЕНИЕ

Инфракрасный
(IR) — это то, что выходит за пределы красного конца радуги. Наши глаза не видят
Это.

ИК-фотография
это весело, потому что зеленые деревья и растения отражают много инфракрасного излучения, поэтому они выглядят
очень яркий в ИК. Точно так же голубое небо почти не имеет ИК-излучения, поэтому небо выглядит
черный и облака действительно выделяются в ИК-диапазоне.Дымка и туман рассеивают синий свет
и имеют незначительный эффект в ИК-диапазоне, поэтому ИК-изображения прорезают много дымки и тумана.

Там
есть много разных видов ИК. «Ближний» ИК — это ИК, близкий к красному
в спектре. Это то, что мы фотографируем. В ближнем ИК-диапазоне нет тепла. Нагревать
длиннее ИК, намного дальше от красного и не может быть сфотографирован обычным
оборудование и пленка.

ИК-фотография
может быть проблемой, как я объясню на страницах ниже. Это дает интересные
полученные результаты.Вы также можете смоделировать это в Photoshop, используя обычные изображения как
Я также объясняю внизу.

НАУЧНЫЙ
УСЛОВИЯ (ОК
чтобы пропустить эту часть)

Ученые
описывать цвета с длинами волн.

Синий
от 400 до 500 нм (нанометров), зеленый от 500 до 600 нм и красный
составляет от 600-700 нм.

ИК запускается
на 700 нм, а для фотографии простирается примерно до 1000 нм.1000 нм называется
микрон. Более длинноволновое ИК-излучение, используемое в системах, чтобы увидеть тепловую работу между
1-10 микрон или от 1000 до 10000 нм.

ФИЛЬТРЫ
(научные данные, приведенные выше, помогут вам разобраться в деталях)

Фильтры
являются ключом к инфракрасной фотографии. К сожалению, они оба дорогие и
боль в использовании, так как они часто полностью черные!

ИК-системы
также чувствительны к обычному свету, поэтому фильтры используются для устранения
видимый свет, чтобы получить ИК-эффект.Это может быть болезненно, потому что «устраните
видимый свет «- это причудливый способ сказать, что эти фильтры черные!

Если вы
необходимо сфокусироваться или составить композицию через объектив, используйте штатив и прикрепите
непрозрачный фильтр непосредственно перед экспонированием.

Камеры
с отдельными видоискателями идеально подходят для ИК, так как вы не кладете черный
фильтровать по вашему искателю.

Некоторые
ИК-фильтры пропускают тусклый красный свет, поэтому вы можете сочинять
с прикрепленным фильтром.

Обычный
красный # 25 или R60 (тоже самое) фильтр отлично работает для ч / б ИК пленки. Вы можете
получить здесь
или где угодно. Это позволяет вам видеть, что вы делаете, и устраняет
любой синий или зеленый свет, к которому может быть чувствительна черно-белая ИК-пленка. Этот
ничего не даст вам для цифровых фотоаппаратов и является лишь эффектом для цветного ИК-излучения.
Другие красные фильтры, например, более глубокий №29, делают то же самое.

г.
89B (B + W 092) фильтр (я бы взял его здесь)
очень темно-красный, пропускающий свет краснее 650 нм и ИК.Это удобный фильтр, так как вы можете создавать композиции через объектив и
попробуйте использовать коэффициент фильтрации около 20-40 с обычной черно-белой пленкой. Этот
вероятно, самый практичный фильтр для большинства людей.

г.
непрозрачный # 87 от Тиффен (я бы взял его здесь)
и гель Kodak Wratten (я бы взял его здесь)
это, вероятно, наиболее распространенный фильтр, используемый для ИК-фотографии. RM72 / R72
от Хойи (я бы взял его здесь)
и 87C / 093 от B + W (я бы взял его здесь)
и другие похожи.Они блокируют видимый свет и пропускают ИК-излучение дольше, чем
720 нм и стоит от 75 до 100 долларов при ввинчивании 67 мм. Они стоят меньше
в меньших размерах и наоборот. За свои деньги я бы выбрал Hoya R72
здесь,
поскольку Hoya производит первоклассные фильтры и стоит меньше, чем Tiffen или B + W.
Вы можете купить гель-фильтр за 56 долларов здесь,
но это всего лишь очень тонкий лист желатина, который нужно держать
Объектив. Гели легко повредить, их сложно использовать, и в идеале они требуют
Держатель для геля, который в любом случае стоит дороже, чем ввинчиваемый стеклянный фильтр. Между фильтрами 87 и 87C есть небольшая разница; в следующий раз
У меня есть книга фильтров под рукой, я объясню. Не беспокойся об этом.

г.
Hoya RM90 пропускает только более длинный ИК-диапазон ниже 900 нм, а R100 еще более странный.
пропускает только ИК-излучение за пределы 1000 нм. Это действительно странные фильтры для хардкорных
Зависимые от IR. Например, 67-мм RM90 здесь продается за 300 долларов,
и черт знает сколько стоит R100.

Не
когда-либо осмеливался друг смотреть на солнце через один из черных фильтров,
потому что, конечно, все IR проходят и ослепят вашего бывшего друга
видеть черный навсегда.Это очень опасно, потому что ваш глаз видит черный
и широко открывается, пропуская гораздо более опасное тепло и инфракрасное излучение, чем они могли бы
если вы смотрели прямо на солнце без фильтра.

Аналогично
будьте осторожны, направляя камеру на солнце, так как все ИК-излучение проходит сквозь
даже если вы этого не видите.

Ч / З
сделайте оранжевый фильтр 099 для цветной ИК-пленки, который вы можете получить здесь, чтобы блокировать синий и сине-зеленый свет выше 500 нм, на который обычно не влияет
хотите, чтобы цветная ИК-пленка была чувствительной.Это помогает избавить цветную ИК-пленку от
синий оттенок, а B + W говорит, что «разделяет цвета более равномерно». К счастью
этот фильтр стоит всего 30 долларов. Прочтите предложения фильма; наверное апельсин
фильтр уже в сумке для ч / б тоже хорош. Kodak предлагает обычный
# 12 желтый фильтр.

ЦИФРОВОЙ
КАМЕРЫ (см. Также мой обзор Nikon D50 IR.)

В отличие от
пленка, цифровые камеры все чувствительны к ИК. Это прискорбно для
обычная фотография, поскольку чувствительность к ИК может сделать цвета неестественными.

Таким образом
все цифровые фотоаппараты и видеокамеры намеренно имеют внутренний фильтр.
убрать IR.

Это
хорошо и плохо. Это хорошо, потому что вы можете делать ИК-фотосъемку почти с
любая цифровая камера и подходящий фильтр. Это плохо, потому что камера
внутренний фильтр снижает чувствительность к ИК-излучению настолько, что вам нужны длительные выдержки
и штатив даже среди бела дня.

Сделать
ИК с вашей цифровой камерой просто прикрепите фильтр и снимайте.Смотреть
для проблем с фокусом, описанных ниже, и вам, вероятно, придется настроить
длинные выдержки вручную.

Цвета
будут выглядеть странно. Вероятно, вы захотите преобразовать изображения в ч / б
или поиграйте с микшером каналов Photoshop, чтобы добиться наилучшего эффекта.

Резкость
пострадает, поскольку будут использоваться только некоторые из трех цветов пикселей.

Некоторые
хакеры обезображивают свои камеры, чтобы удалить блокирующий ИК-фильтр.Действительно
умные хакеры заменяют блокирующий ИК-фильтр на ИК-пропуск
фильтр, чтобы они могли использовать камеру без фильтра на объективе для ИК
фотография! Это не для слабонервных и, конечно, заставляет
камера бесполезна для обычной фотографии. Это дает посвященный
ИК-стрелок обладает фантастической способностью снимать ИК-стрелку с рук на нормальной скорости.

См. Также Lifepixel.com для получения дополнительной информации о преобразовании цифровых инфракрасных камер.

ПЛЕНКА

Фильм
не чувствителен к ИК.Он должен быть особенно чувствителен к
ИК, поэтому для ИК-фотосъемки можно использовать только специальные ИК-пленки.

ЧЕРНЫЙ
И БЕЛАЯ ИК-ПЛЕНКА

Черно-белый
В ИК-фотографии используется пленка, специально чувствительная к ИК-излучению.

Нормальный
Ч / б пленка не чувствительна к ИК. На самом деле нормальное Ч / Б обычно не очень
чувствителен к красному цвету и обычно чрезмерно чувствителен к синему и ультрафиолетовому излучению.
(УФ).Вот почему желтый фильтр всегда требуется для обычных
Ч / б фотография.

Ч / Б
ИК-пленка не чувствительна к зеленому. Чувствителен к синему и ультрафиолетовому излучению.
так же, как и обычная пленка, поэтому ИК-пленку необходимо использовать как минимум с оранжевым
фильтр, чтобы удалить синий свет, если вы хотите получить полный эффект. Без фильтра
ИК-пленка выглядит почти нормально.

Вы
инфракрасную пленку Kodak HIE можно найти здесь.
Это стандарт, когда люди упоминают ИК-пленку.Чувствительность до 900
нм. Kodak предлагает использовать красный фильтр # 25 / R60 и попробовать ISO 50 для
дневного света и ISO 125 для вольфрама и брекетинга более +/- двух ступеней для
закуски.

Konica
сделал пленку IR750, чувствительную примерно на полпути к ИК-излучению. Он был выпущен в 120 году.
катится и может загружаться при дневном свете, что является большим преимуществом. Я не уверен, если
он все еще доступен.

Илфорд
делает специальную полупрозрачную пленку под названием SFX, которую вы можете получить здесь.Это обычная пленка с повышенной чувствительностью к красному цвету примерно до 740 нм.
Обычная черно-белая пленка обычно чувствительна только к диапазонам от 600 до 650 нм. Используется с
ИК-фильтр также дает интересные эффекты.

Аналогично
Снятый с производства Kodak Technical Pan также обладал повышенной чувствительностью к красному цвету.

ЦВЕТ
ИК-ПЛЕНКА

Цвет
ИК-пленка, как и обычная пленка, состоит из трех слоев. Он теряет чувствительность к синему
слой и заменяет его слоем, чувствительным к ИК-излучению.Таким образом, он
слой, чувствительный к зеленому, который отображается как синий, слой, чувствительный к
красный, который отображается как зеленый, и слой, чувствительный к ИК-излучению, который отображается
как красный.

Для
лучший результат — снимайте его через оранжевый фильтр, такой как B + W’s 099, вы можете
иди сюда
для блокировки синего света, к которому вы не хотите, чтобы пленка была чувствительна.
Поскольку все слои цветной ИК-пленки могут быть в небольшой части чувствительны к
синий или УФ, лучше отфильтровать.В противном случае рассеянный синий свет может
дайте меньше, чем лучшие дрянные цвета.

Вы
Цветную ИК-пленку Kodak можно приобрести здесь.
Он также чувствителен до 900 нм. Kodak предлагает использовать его с # 12
желтый фильтр и попробуйте ISO 100 или 200. Забудьте их предложения о
с помощью гелевого фильтра; это единственный вид, который производит Kodak. Я бы использовал обычный
стеклянный фильтр, как здесь.
Вы можете получить желтые фильтры повсюду.

ЗАГРУЗКА
ФИЛЬМ

У нас есть
дополнительные хлопоты при загрузке пленки, потому что некоторые вещи мы не хотим
быть прозрачным для IR, к сожалению, есть.

120
Пленка среднего формата, такая как Konica 750, нормально загружается при дневном свете.

35 мм
ИК-пленку нужно загружать в темную комнату. Это боль. Это потому что
основа из 35-миллиметровой пластиковой пленки, которая слегка тонирована, чтобы быть непрозрачной для видимого
свет, прозрачен для ИК. ИК-свет проходит вверх по пленке и в
патрон 35 мм и мог запотеть рулон. Вы должны открыть банку с пленкой
и загрузите камеру в полностью темной комнате.Я использую ванную по ночам.

Некоторые
Пластиковые держатели для пленки размером 4 x 5 дюймов могут быть прозрачными для инфракрасного излучения, а могут и не быть.
Проверить и посмотреть.

ФОКУСИРОВКА

Потому что
ИК-излучение имеет большую длину волны, чем обычный свет, который фокусирует большинство линз.
в другом месте.

Мост
объективы с фиксированным фокусным расстоянием и камеры с ручной фокусировкой имели красную точку в
шкала глубины резкости. Это был индекс IR.Вы нормально сосредоточились и
затем слегка поверните кольцо фокусировки, чтобы сместить расстояние на главном
указатель на ИК-точку. Легкий.

Руководство
фокусное увеличение иногда включало в себя красную линию, пронизывающую глубину
масштаб поля для этого. Вы использовали его одинаково в зависимости от фокусного расстояния.

Автофокус
линзы и зум-объективы могут иметь точки, отмеченные фокусным расстоянием в окошке
через которую вы видите шкалу фокусировки.

В целом
обычно вы сами пользуетесь зумом автофокусировки.Вы должны экспериментировать. Мои 80
— 200 AFS имеет один индекс на 80 мм и все.

Если в
сомневаюсь, просто сфокусируйся немного ближе и остановись, и ты должен быть
отлично.

ВОЗДЕЙСТВИЕ

Все
Ячейки современных люксметров чувствительны к ИК-излучению. Вот почему весь современный свет
метры, как и цифровые фотоаппараты, имеют постоянно установленные фильтры
для удаления инфракрасного света, к которому обычная пленка нечувствительна.Ха-ха.

Следовательно
люксметры просто предполагают ИК-экспозицию, если только вы не из тех
гайка, который входит и заменяет эти фильтры на собственном горьком опыте. Я не то
сумасшедший.

С
digital просто продолжайте пробовать разные значения, пока они не появятся прямо на экране.
Легкий.

С
Каждый производитель предлагает вам примерные значения ISO.
Обычно вам приходится угадывать и брать скобки, так как только опыт покажет
ты что хорошо работает когда.Другими словами, ваш люксметр считывает свет,
не ИК. Даже если вы найдете значение ISO, которое однажды будет работать хорошо, соотношение
От ИК к видимому свету всегда меняется, поэтому любое значение ISO не работает
последовательно. Извините, теперь вы знаете, почему некоторые люди съедают световые метры
адаптировать их к IR.

ОБРАБОТКА

ИК-пленка
обрабатывается теми же химическими веществами, что и все остальное.

Будьте уверены
сообщить в лабораторию, что вы отправили им ИК-пленку.Большинство лабораторий используют очки с ИК-подсветкой.
чтобы увидеть, что они делают в темноте весь день, поэтому им нужно запустить специальный
партия для ИК пленки со всеми выключенными ИК.

ВЫ
НЕВОЗМОЖНО ИСПОЛЬЗОВАТЬ ПЛЕНКОВЫЕ КАМЕРЫ CANON

Некоторые
камеры используют луч инфракрасного света, чтобы увидеть 35-миллиметровые отверстия звездочки, чтобы контролировать
фильм заранее. Это замечательно для обычных пленок, которые не видят ИК-подсветку, но
также означает, что в этих камерах нельзя использовать ИК-пленку.Большинство пленочных фотоаппаратов Canon
сделай это, извини.

СМ.
ЧЕРЕЗ ОДЕЖДУ

Немного
Известный факт, что создатели длинноволновых систем ИК-зрения использовали
в наблюдении преуменьшают тот факт, что хлопковая одежда прозрачна для ИК.
Это не работает через полиэстер; просто хлопок. Секретарши, которые
работа, где они разрабатываются, обычно стараются держаться подальше от
лабораторные зоны.

Sony’s
великолепные видеокамеры для ночной съемки, в которых используются ИК-светодиоды для освещения объекта
в темноте и снимите ИК-датчик с ПЗС-матрицы, которая использовалась для этого.Это
почему Sony очень быстро изменила их так, чтобы только ИК-чувствительный режим
работает при длинной выдержке, поэтому при дневном свете он размывается. Если бы я был
извращенец, я бы попробовал фильтр нейтральной плотности и сказал своим друзьям, чтобы они не двигались
пока я пробовал это.

НЕ МОГУ
ПРОСМОТРЕТЬ СТЕКЛО

Другой
малоизвестным фактом является то, что оконное стекло непрозрачно для длинных волн.
ИК используется в наблюдении. Таким образом, не беспокойтесь о том, что извращенцы подглядывают
Ваши окна ночью с помощью длинных ИК-систем FLIR, установленных на вертолетах.

Это
Вот почему ваша машина или теплица нагревается каждый раз, когда светит свет, даже на
пасмурные дни. Свет проникает внутрь и согревает все, на что попадает. Эта жара
не может выйти, потому что стекло не пропускает гораздо большую длину волны
ИК.

Окно
стекло прозрачно от примерно 400 нм до примерно 3 мкм / 3000
нм. Нагрев начинается примерно с 3 микрон и более.

Фотографический
ИК-системы отлично смотрят сквозь стекло.Профессиональная длинноволновая связь
ИК-системы, такие как на секретных военных вертолетах, которые патрулируют
хранилище соляной шахты
районы в Канзасе, где приземлился космический корабль пришельцев в Розуэлле, штат Нью-Мексико.
в 1947 году теперь хранится, используйте более длинные волны, которые позволяют им видеть тепло
генерируется людьми, шпионящими вокруг.

КРЫШКА
НАБЛЮДЕНИЕ С IR

Использование
источник ИК-света и ИК-чувствительная система наблюдения, и вы можете
наблюдать за другими или животными в полной темноте, хотя они будут смотреть
хорошо освещен для вас.Они не увидят ваш ИК-свет, но вы можете.

В
в старину люди наносили непрозрачные гели №87 на лампы-вспышки и использовали ИК-пленку для
фотографировать людей в темных местах без их ведома. Я думаю полароид
даже сделал эти фильтры для своих фотовспышек. Также можно было поставить эти
гели над обычными вольфрамовыми лампами.

Сегодня
просто используются ИК-светодиоды и обычные ПЗС-матрицы. Это именно то, что Sony
делает в своих ночных видеокамерах, и это великолепно.

Конечно
если у плохих парней тоже есть ИК-системы, это также лучший способ получить
себя застрелили, так как они увидят ваш подлый «невидимый» осветитель
и попробуй застрелить тебя первым. Вот почему усилители изображения, работающие без
снайперы предпочитают активное освещение.

Потребитель
ИК-системы нечувствительны к более длинным ИК-волнам, необходимым для наблюдения
сквозь стены или просто увидеть тепло. Это не из-за тайного правительства
мандат; это потому, что стекло непрозрачно для инфракрасного излучения.Усовершенствованная длинноволновая
В ИК-системах должны использоваться специальные линзы из причудливых материалов и
слишком дороги для вашего обычного извращенца-соседа. Точно так же они
тоже не будет видеть сквозь стекло.

ПОЧЕМУ
ЗЕЛЕНЫ ЛИ СИСТЕМЫ NIGHT VISION?

Простой:
В лампах усилителей изображения используется зеленый люминофор. Изображение вводится в один
сторона трубки, проходит через некоторое усиление высокого напряжения и
электроны вылетают в зеленый люминофор на другом конце, чтобы вы могли видеть сквозь
окуляр.

Имитировать
это японские видеокамеры придают черно-белому ИК-изображению зеленый оттенок.
изображения, снятые в режимах ночной съемки.

Ничего
про ИК зеленый, извините.

ПОДДЕЛКА
ЭТО В ФОТОШОПЕ

Ха-ха,
одурачил тебя.Этот снимок, также использованный в верхней части этой страницы, был сфальсифицирован в
Фотошоп. Мне было лень сканировать какую-нибудь пленку, чтобы проиллюстрировать эту статью.

Вы
может достаточно хорошо имитировать ИК-эффект с помощью микшера каналов Photoshop.
Я все объясняю здесь. Если это даст вам результаты
вы хотите избавить вас от всех хлопот, которые я только что объяснил.

Фотошоп
не обман. Если вы художник и он дает желаемый результат
тогда это правильный путь.

Введение в инфракрасную (ИК) фотографию

Советы и рекомендации для получения отличных инфракрасных фотографий.

После того, как вы выберете объект, определите, каким инфракрасным способом вы собираетесь снимать, и у вас есть все необходимое оборудование, перед съемкой примите во внимание следующие факторы.

Отрегулируйте настройки камеры.

Подобно другим методам фотосъемки с длительной выдержкой, таким как пейзажная фотография, инфракрасная фотография требует внимания к деталям, когда дело доходит до ваших настроек:

• Широкие углы помогут добиться большей глубины резкости.Держите ISO на низком уровне, чтобы избежать чрезмерно экспонированных фотографий.
• Исправьте фокусировку вручную. Автофокус может работать некорректно при работе с инфракрасным светом.
• Снимайте изображения в режиме RAW, чтобы учесть размытость изображения при установке на штатив. Это обеспечит большую гибкость при внесении исправлений.
• Настройте баланс белого. Вы не сможете точно измерить цвет через видоискатель после того, как наденете фильтр, поэтому заранее настройте баланс белого.

Чем ярче, тем лучше.

Обычная фотография избегает резких теней или солнечных дней. Инфракрасная фотография бежит к нему. Больше света не только дает фотографу больше инфракрасного излучения для изображения, но и делает выдержку более управляемой и увеличивает интенсивность преломленного инфракрасного света в пределах сцены. Это может дать потрясающие эффекты. «Я снимаю только в яркую солнечную погоду или с минимальной облачностью, поэтому вы получаете этот яркий инфракрасный свет. Это не сработает, если у вас пасмурный день », — говорит инфракрасный фотограф Кейтлин Келли.

Эксперимент, эксперимент, эксперимент.

Инфракрасную фотосъемку легко начать, но сложно освоить. Чтобы полностью применить эту технику, могут потребоваться годы самоотверженности и терпения. Не бойтесь просто начать стрелять. «Это непростая фотография. Поэкспериментировать, поиграть и придумать, какой внешний вид вы хотите, — это весело, потому что вы можете определить это сами », — говорит Келли. Делайте заметки о том, что вам нравится, а что нет, чтобы создать уникальный рецепт с использованием инфракрасного излучения.

Цветной инфракрасный ортофото

, SW квадрант Mount Airy NW Quadrangle, LA, сжатие MrSID 50: 1, LOSCO (1999) [c3009051_sws_50]

угол на восток на север
NW 716625.91 3341701,62
NE 722644.90 3341822.19
SE 722785.46 3334893.71
SW 716762.66 3334773.29


угол на восток на север
NW 716630.31 3341520.90
NE 722649.42 3341641.47
SE 722789.97 3334713.23
SW 716767.05 3334592.81


на восток на север
716316,00 3342144,00


на восток на север
716329.83 3341941,52


c3009051_sws_50.mtd - это метаданные в текстовой форме ASCII, совместимой с mp (парсер метаданных)
c3009051_sws_50.html - это метаданные в формате HTML
c3009051_sws_50_faq.html - эти метаданные представлены в виде вопросов и ответов.
c3009051_sws_50.sgml - это метаданные в форме SGML
 - первые 50-60 строк исходного орто-заголовка. Эта информация
                           могут быть легче проанализированы, чем эти метаданные, при дальнейшей автоматизации
                           обработка изображений желательна.


c3009051_sws_50.sid - изображение в сжатом формате MrSID 50: 1
c3009051_sws_50.sdw - файл мира для изображения


B + W 52 мм 092 ИК без покрытия Большая специальная цена !! Темный фильтр F-PRO Red —

Добро пожаловать в Философия из 1000 слов: вводная антология , постоянно растущий набор оригинальных эссе из 1000 слов по философским вопросам, цифрам и аргументам. Мы часто публикуем новые эссе, поэтому, пожалуйста, следите за обновлениями, подписывайтесь здесь, в Facebook и Twitter, а также подпишитесь на получение уведомлений по электронной почте о новых эссе.

Некоторые из наших самых популярных эссе относятся к категориям этики, эпистемологии или теории познания, метафизики, философии религии и философии расы и философии пола и пола, и у нас есть много других категорий эссе, перечисленных ниже. Новичок в философии? См. Наше эссе «Что такое философия?»

Страница учебных модулей со ссылками на избранные наборы эссе была разработана для помощи в создании модулей курса по общим темам в курсах философии и этики, а также курсов в других областях.

Выбрать последние эссе

Критическое мышление: что значит быть критическим мыслителем? Каролина Флорес

Контрабас — Сольные и камерные произведения Кори МакКейба

Видеоигры и философия Алекса Фишера

Долгосрочность: насколько мы должны заботиться о далеком будущем? Автор: Дилан Бальфур,

.

«Противный, жестокий и короткий»: Томас Гоббс о жизни в естественном состоянии, Дэниел Вельтман

Счастье: что значит быть счастливым? Кики Берк

Мы животные? Анимализм и индивидуальность, Кристин Сеемут Уэйли

Этика и абсолютная бедность: Питер Сингер и эффективный альтруизм Брэндона Беша

Доказательство внешнего мира Мура: ответ на скептицизм внешнего мира Крис Раналли

Ножницы для обрезки кромок для ногтей French, Trimmer Firm и No Rust for by G.М. Трухильо мл.

Афроамериканский экзистенциализм: Дюбуа, Локк, Турман и Кинг Энтони Шон Нил

Свободное слово Марка Сатты

Распределительное правосудие: как распределять ресурсы? Авторы Дик Тиммер и Тим Мейерс

Пари Паскаля: прагматический аргумент в пользу веры в Бога, Лиз Джексон

Теории заговора Джареда Милсона

Эпистемология или теория познания Томаса Меткалфа

Что значит любить кого-то? Фелипе Перейра

Феминизм, часть 3: подход к доминированию, автор Челси Харамия

Прецизионные маленькие плоскогубцы с длинным носом для электроники Ювелирные изделия от John Ramsey

Эпистемическая несправедливость, Хузейфе Демиртас

Удаление памятников Конфедерации, Трэвис Тиммерман

Сексуальная ориентация, пол и пол, Раджа Халвани

Ад и универсализм А.G. Holdier

Определение капитализма и социализма и аргументы в пользу капитализма и социализма Томас Меткалф

Aller HomeKitchen Прикольные кухонные полотенца с поговорками. Кухня из 4 предметов от Дэна Лоу

Африканская этика Ubuntu, Таддеус Мец

Кольцо из смолы, вдохновленное природой, с сушеными синими полевыми цветами и золотом / от Джозефа Фриго

Атрибуты Бога Бейли Петерсон

Надежда Майкла Милоны и Кэти Стокдейл

Виктор Фабиан Абундес-Герра и Натан Нобис, отвечая на морально несовершенные исторические философы и философии

Философское исследование в детстве Яны Мор Лоне

Как навести социальный порядок? Три ранних китайских ответа и Wu-Wei : Действие без желания Энрике Шнайдер

Онтология расы Абирала Читракара Пнуяла

«Серьезное предложение женщинам» Мэри Астелл (1694) Симоны Уэбб

Дхарма в буддизме Абхидхармы Николая Джонса

Моральная психология Мэнцзи, часть 1: Четыре моральных ростка и моральная психология Мэнци, часть 2: аналогия совершенствования, Джон Рэмси

Категории эссе

* Новые категории добавляются по мере расширения проекта.

Все эссе

Следуйте философии 1000 слов на Facebook и BRIGHTFOCAL Новая замена ЖК-экрана для HP 14-DK1025WM 1A491U и подпишитесь на получение уведомлений по электронной почте о новых эссе на 1000WordPhilosophy.com

% PDF-1.6
%
26 0 объект
>
эндобдж

xref
26 93
0000000016 00000 н.
0000002581 00000 н.
0000002719 00000 н.
0000003044 00000 н.
0000003086 00000 н.
0000003128 00000 н.
0000003284 00000 н.
0000003928 00000 н.
0000004009 00000 н.
0000004086 00000 н.
0000004140 00000 н.
0000004219 00000 н.
0000020202 00000 н.
0000035312 00000 п.
0000050453 00000 п.
0000065240 00000 п.
0000065380 00000 п.
0000065519 00000 п.
0000080441 00000 п.
0000095909 00000 н.
0000096047 00000 п.
0000096495 00000 п.
0000097152 00000 п.
0000097602 00000 п.
0000098269 00000 п.
0000098409 00000 п.
0000098618 00000 п.
0000098822 00000 н.
0000099037 00000 н.
0000099117 00000 н.
0000099217 00000 н.
0000113540 00000 н.
0000114250 00000 н.
0000127058 00000 н.
0000127101 00000 н.
0000127441 00000 н.
0000127495 00000 н.
0000162237 00000 н.
0000162510 00000 н.
0000162579 00000 н.
0000162745 00000 н.
0000162770 00000 н.
0000163009 00000 н.
0000163202 00000 н.
0000164662 00000 н.
0000164764 00000 н.
0000165002 00000 н.
0000165195 00000 н.
0000165775 00000 н.
0000176412 00000 н.
0000176957 00000 н.
0000193900 00000 н.
0000194013 00000 н.
0000194150 00000 н.
0000194290 00000 н.
0000194608 00000 н.
0000194706 00000 н.
0000207531 00000 н.
0000209029 00000 н.
0000209131 00000 н.
0000209368 00000 н.
0000209559 00000 н.
0000219409 00000 н.
0000219623 00000 п.
0000222978 00000 н.
0000223064 00000 н.
0000223319 00000 п.
0000223534 00000 н.
0000223832 00000 н.
0000224366 00000 н.
0000224484 00000 н.
0000225018 00000 н.
0000225137 00000 н.
0000225699 00000 н.
0000225817 00000 н.
0000226380 00000 н.
0000226499 00000 н.
0000227063 00000 н.
0000227182 00000 н.
0000227712 00000 н.
