Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..

Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.

Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Монтаж инфракрасного пленочного теплого пола. teplahatka.com

Как показывает практика и многочисленные отзывы, пленочный теплый пол под ламинат – это самое лучшее решение для утепления жилья. Для создания комфортных условий существует два пути:

• Организовать локальный подогрев возле кроватей, рабочих мест и других часто используемых зонах.
• Покрыть 75-80% площади жилья, используя теплый пол как основной обогреватель.

Сегодня мы расскажем о том, как монтировать инфракрасный теплый пол своими руками. Также опишем некоторые нюансы установки и подключения этого греющего оборудования под основные типы покрытий для пола – линолеум, кафель, ламинат и ковролин.

Подготовительные работы по укладке пленочного теплого пола

Перед началом укладки пленочного теплого пола под плитку или другие покрытия, следует подготовить поверхность. Для этого в первую очередь нужно убедиться в отсутствии неровностей. Нормой допускается перепад высоты не более 3 мм на 1 м². После выравнивания необходимо очистить пол от загрязнений и лишнего мусора, а также пропылесосить его.

Помните! Во время проведения работ основание должно быть абсолютно сухим!

Подготовительные действия также включают в себя:

• Расчет площади покрытия помещения.
• Составление схемы монтажа инфракрасного теплого пола.
• Определение местоположения термостата.

Оптимальное размещение терморегулятора – возле розетки электропитания. Прибор не следует располагать под прямыми лучами солнца, а также на местах возможного возникновения сквозняков.

Поэтапные работы по монтажу ИК-пленки

Распишем, как уложить инфракрасный теплый пол под плитку, а также другие популярные покрытия. Предлагаем Вашему вниманию инструкцию, описывающую каждый последующий процесс.

Укладка теплоизоляционного слоя

Подложка предназначается для сбережения тепла и защиты от попадания влаги. Она обязательно должна быть с ламинированным основанием, поскольку применение фольгированных и металлизированных изоляций в паре с пленочным нагревателем не допускается. Теплоизоляция располагается на черновом полу на тех местах, где планируется прокладка ИК-пленки. Запас по сторонам должен составлять 10-15см.

Важные правила укладки:

• Так как теплоизоляция продается в рулонах, он разматывается по полу от стены до стены.
• Если проводится предварительная разметка, материал можно отмерять и разрезать ножницами. В противном случае удобнее воспользоваться канцелярским ножом.
• Для фиксации подложки применяется клей-распылитель, двусторонний или обычный скотч.

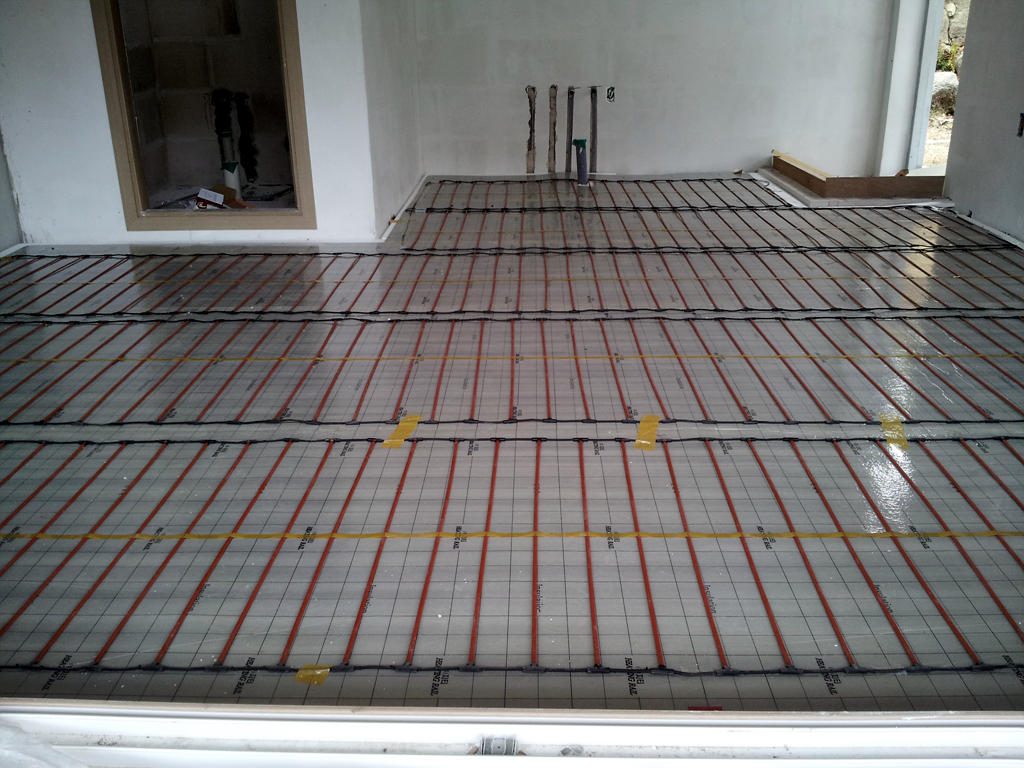

Размещение пленочного нагревателя

Инфракрасная пленка под плитку укладывается так же, как и под другие виды напольных покрытий. Ее рулоны размещаются вдоль одной из стен и постепенно раскатываются. В зависимости от рекомендаций производителя, максимальная длина одной полосы может быть от 6 до 8 метров. Ни в коем случае нельзя допустить накладывания соседних полос, даже частично. Разрешается их размещение встык или на небольшом расстоянии друг от друга. Чтобы закрепить греющий элемент и избежать нахлестывания, можно воспользоваться скотчем.

Для справки: как известно из отзывов, в некоторых случаях инфракрасная пленка на стену может заменить обогрев пола. Например, при наличии паркетного покрытия, которое плохо прогревается.

ИК-пленку при необходимости можно укорачивать. Если Вы используете нагреватель со сплошным карбоновым покрытием, его можно разрезать в любом месте. Полосатую пленку обрезают только по специальным линиям, обозначенным пунктиром. Они располагаются через каждые 20-25 см – у разных производителей по-разному.

Стоит помнить, что размещение тяжелых и статичных предметов интерьера на пленочном нагревателе не приветствуется. Если заранее не ясно, где будет стоять крупногабаритная мебель, можно подстраховаться и купить премиум-пленку с высокими показателями прочности. Цена такого инфракрасного теплого пола под ламинат будет немного выше, но зато не придется беспокоиться за его целостность.

Определение местоположения терморегулятора

Регулятор тепла должен размещаться возле выхода в электросеть с напряжением 220В. Оптимальная высота составляет до 1,5 метров. Его монтаж может проводиться внутри стены в монтажную коробку или снаружи на специальную панель. Расположение термостата следует продумать заранее, чтобы не пришлось делать лишнюю работу и штробить уже готовые поверхности.

Температурный датчик располагают под пленочным нагревателем на расстоянии 30-50 см от края. Его положение определяют на плане заранее и подготавливают специальную штробу, в которую будет укладываться гофротрубка. Это является обязательным условием при монтаже оборудования в стяжку. Если же Ваш выбор – инфракрасная пленка – штробу делать не нужно.

При выборе терморегулятора обязательно обратите внимание на его комплектацию. Чаще всего эти приборы оборудованы одним выносным датчиком, служащим для измерения температуры пола. Но есть и модели с двумя датчиками. Один измеряет степень нагрева пола, другой – воздуха. С их помощью можно оптимизировать работу обогревателя, существенно снизив расход электричества.

Подключение инфракрасной пленки

На многих форумах задают вопросы, как подключить инфракрасный теплый пол, не являясь специалистом. Весь процесс состоит из нескольких этапов:

• Соединение с клипсами. В области расположения медной шины пленка аккуратно поддевается ножом и в это отверстие вводится часть коннектора. Вторая часть располагается сверху и фиксирует клипсу. После этого ее необходимо тщательно обжать при помощи плоскогубцев.
• Подключение проводов. Вначале нужно зачистить их края, избавившись от изоляции. Затем прикрепить одним из самых распространенных способов – коннекторами, люверсами или припоем. Устанавливая инфракрасный теплый пол под плитку, можно не задумываться о нивелировании перепада высот, так как кабель спокойно поместится в слой клея. В других случаях необходимо делать специальные углубления. В них будут укладываться провода, чтобы не мешать при монтаже следующих слоев.
• Изоляция соединения. Места присоединения проводов, клипсы-коннекторы, места припоя, а также открытые края медных шин обязательно изолируются. Для этой цели используется бутиловая лента. После подключения пленки во время нагревания она размягчается и плотнее обволакивает соединения, надежно их герметизируя.

Монтаж экрана и заземления

Экран укладывается после того, как подключается инфракрасная пленка. Его рулоны раскатываются прямо поверх нагревателя, полностью его покрывая. Нужная длина регулируется путем обычного разрезания материала ножом или ножницами. Заземляющий провод укладывается по периметру помещения и присоединяется к экрану при помощи клипс-коннекторов.

Помните! Провода не должны соприкасаться с ИК-пленкой!

Прокладывание теплораспределяющего слоя

Укладка слоя фанеры или OSB является обязательной при монтаже пленки под мягкие покрытия, такие как сплошной ковер, линолеум или ковролин. Если кладется ИК-теплый пол под ламинат или под кафельную плитку, без него можно обойтись.

Листы располагаются над заземлением и прикрепляются встык. В случае необходимости, лишние части обрезаются. При этом нужно следить, чтобы острые предметы не повредили нагревательный элемент.

После всех манипуляций можно приступать к монтажу покрытия для пола, руководствуясь рекомендациями производителя. Его нельзя укладывать под самый край стены, поскольку при нагреве возможно расширение материала. Следует оставлять небольшой зазор – около 5 мм. При выборе финишного покрытия обязательно обращайте внимание на уровень влажности в помещении.

Особенности укладки инфракрасного теплого пола под плитку

Хотелось бы сказать несколько слов об использовании ИК-пленки под керамические и кафельные покрытия. Теплоизоляционная подложка и пленочный нагреватель укладываются так, как было описано выше. Поверх ИК-пленки настилается гидроизоляция из полиэтилена. Последующее монтирование инфракрасного теплого пола под плитку может осуществляться разными путями:

• Вариант первый. Над полиэтиленом крепится штукатурная сетка, на которую заливается цементно-бетонная стяжка. Можно также применять самовыравнивающую смесь, минимальная толщина слоя которого должна быть около 8-10мм. На нее кладут финишное кафельное покрытие.
• Вариант второй. После гидроизоляции происходит обшивка пола влагостойким гипсокартоном. Так как он крепится на саморезы, нужно соблюдать предельную аккуратность, чтобы не повредить пленочный нагреватель. После этого приходит очередь кафеля, который кладут в слой плиточного клея.

Существует несколько минусов укладки инфракрасной пленки под плитку:

• Стяжка не обеспечивает достаточного сцепления с поверхностью пленки или гидроизоляцией. В результате через некоторое время кафель начнет «плавать», что может привести к появлению трещин в стяжке.
• При монтаже плитки под ней образуется многослойный «пирог», который нелегко прогреть до желательного уровня. Энергозатраты могут значительно возрасти.
• Плиточный клей имеет в составе щелочь, которая негативно влияет на целостность пленочного нагревателя. Если верхний слой разъест, может случиться короткое замыкание или пробой тока на мокрый пол.
• Хотя цена инфракрасного теплого пола под плитку будет такой же, как и под другие напольные покрытия, расходы на его монтаж заметно выше.

Соблюдение мер предосторожности

Напоследок дадим несколько советов:

• Не оставляйте открытых проводов и участков шин без изоляции.
• Не располагайте ИК-пленку под шкафами, сейфами и другими тяжелыми предметами.
• Обязательно подключайте терморегулятор или программатор.
• Продумывайте заземление в местах с повышенной влажностью.

Мы рассмотрели, как установить инфракрасный теплый пол. Делать ли это своими силами или привлекать профессионалов – решать исключительно Вам. Жители Украины могут воспользоваться помощью специалистов магазина «Тепла Хатка» (г.Киев). Здесь Вы всегда получите подробную консультацию, а также сможете выбрать греющее оборудование и комплектующие по доступной цене. Ждем Ваших вопросов!

Возврат к списку

ᐈ Монтаж пленочного теплого пола под ламинат.

Инструкции. Заказать монтаж в Киеве

Инструкции по монтажу инфракрасного пола под ламинат

В связи с ростом популярности пленочных инфракрасных теплых полов в Украине к нам начали поступать запросы на квалифицированный монтаж не только инфракрасной пленки, но и самого ламината.

Не редко бывает, когда у клиентов после монтажа пленочного пола, после укладки ламината, одна или несколько секций теплого пола не греют.

Связанно это с тем, что теплый пол укладывается одним мастером, а напольное покрытие — другим.

Зачастую в таких ситуациях, виновником является укладчик ламината, т.к. в процессе монтажа он нарушил целостность электрических соединений теплого пола, однако доказать и предъявить претензию ему уже невозможно, ведь свою работу по монтажу ламината он выполнил на 5+.

Чтобы вы не столкнулись с такой проблемой
наша компания предлагает Вам комплексный монтаж инфракрасного пола и ламината
за один выезд, с гарантией 2 года.

Также подберем все необходимые комплектующие по лучшей цене в Украине которые в последствии мастер привезет с собой на объект.

Заказать подбор и монтаж ИК-пола в Киеве

При заказе комплексного монтажа ИК-теплого пола и ламината предоставляем скидку 15% на установку напольного покрытия по всей квартире

Подать заявку

Обратите внимание, что перед тем как приступить к монтажу инфракрасной пленки под ламинат, необходимо составить план укладки нагревательных элементов. Во-первых, такой документ ускорит процесс укладки теплого пола, а во-вторых план укладки прикрепляется к акту выполненных работ и сохраняется клиентом на протяжении всего срока эксплуатации пленочного теплого пола. Любые внештатные ситуации, связаны с поломкой теплого пола, начинают рассматриваться с плана укладки теплого пола.

Если вы не с Киева и укладывать пленку под ламинат будут Ваши строители, рекомендуем проводить разъяснительные работы с укладчиком напольного покрытия, перед тем как он приступит к монтажу.

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Основные рекомендации при монтаже ламината на инфракрасный пол

• при укладке ламината на инфракрасную пленку рекомендуем ходить исключительно в мягкой обуви;
• не «перетаскивать» по поверхности пленки инструменты, подручные средства и прочий инвентарь;
• не наступать (не ходить) по местам подключения проводов к нагревательным элементам;
• не прокалывать, не резать инфракрасную пленку; запрещается снимать или нарушать изоляцию контактных мест;
• при случайном повреждении участка теплого пола, остановить монтаж ламината и исправить неполадку; преимущество ИК-пленки в том, что она абсолютно ремонтнопригодна.

Этапы укладки пленочного инфракрасного пола под ламинат

Шаг 1. Разработка плана укладки

Мы можем помочь Вам составить план укладки теплого пола совершенно бесплатно. Составляя план укладки необходимо обойти крупную стационарную мебель. Допускается использование пленок разной ширины.

Шаг 2. Укладка теплоизоляционной подложки (E-pex)

Подложка для теплого пола укладывается по всей площади помещения.
Как правильно выбрать подложку для теплого пола под ламинатчитайте тут.

Шаг 3. Укладка инфракрасной нагревательной пленки

Если сегменты нагревательной пленки имеют разную ширину (50, 80, 100 см) следите за тем, чтобы они были одинаковой удельной на м² мощности.
Какой стороной класть ИК-пленку читайте тут.

Шаг 4. Установка соединительных клипс

Существуют несколько способов подключения инфракрасной пленки, более подробно читайте тут.
Самым распространенным и простым — является метод и использованием клипс-коннекторов, однако самым надежным остается — пайка

Шаг 5. Подключение проводов к пленке

Рекомендуем использовать одножильный провод сечением 1. 5 мм².
Провод такого сечения, во-первых выдержит необходимые нагрузки, а во-вторых идеально утопится в подложке, без выступания над общим уровнем.

Шаг 6. Изоляция контактных мест

Для простоты расчета изоляционных материалов, рекомендуем покупать готовые комплекты подключения. Одного такого комплекта будет достаточно для подключения одной полосы ИК-пленки (количество комплектов должно равняться количеству полос ик-пленки)

Шаг 7. Проверка работоспособности ик-теплого пола

Проверить работспособность смонтированной системы можно 2 путями: путем проверки тестером сопротивления или путем прямого включения теплого пола в розетку.
Включить теплый пол и проверьте нагрев всех секци ик-пленки

Шаг 8. Монтаж напольного покрытия — ламинат

Обратите внимание, не все марки ламината подходят под пленочный теплый пол. Узнать больше о требованиях к ламинату, а также о том какой ламинат необходимо выбирать для ИК-пола читайте тут.

Шаг 9. Установка и настройка терморегулятора

Ламинат не рекомендуется перегревать выше 27°C. Поэтому рекомендуем установить ограничение по нагреву напольного покрытия на отметку 30°C.

Видео — монтаж инфракрасного пола под ламинат

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Остались вопросы?

Наш опыт в пленочном отоплении поможет решить любые Ваши задачи

Получить консультацию

Часто задаваемые вопросы по монтажу ИК-пола под ламинат

F. A.Q.

✔️ Какой стороной укладывать подложку для пленочного пола под ламинат E-pex?

СкрытьПодробнее Если вы используете фирменную подложку для пленочного пола (Heat Plus E-pex) укладывать её стоит надписями к верху. Если Вы решили применить простую подложку Изолон ППЕ-4, то укладывать её стоит фольгированным слоем к верху. Однако имейте ввиду, что со временем такая подложка даст усадку и ламинат в этих местах начнет скрипеть, а также теплоизоляционные свойства дешевых подложек в несколько раз хуже, чем у фирменных.

✔️ Какой стороной укладывать теплоотражающую подложу Strotex AL?

СкрытьПодробнее Если Вы используете вместо специальной подложки, простой теплоотражающий слой (случаи когда простая подложка под ламинат уже закуплена до момента установки Ик-пола) укладывайте его блестящим (металлизированным) слоем к верху.

✔️ Какой стороной укладывать инфракрасную пленку?

СкрытьПодробнее Принципиальной разницы, какой стороной укладывать инфракрасную пленку нету, однако принято стелить ее надписями к верху таким образом, чтобы они читались слева направо. Обычно такой способ укладки сопровождается расположением ИК-пленки медными шинами вниз (не у всех моделей).

✔️ Нужна ли полиэтиленовая пленка сверху на нагревательной пленке?

СкрытьПодробнее В сети интернет распространено не малое количество видео-роликов в которых мастера призывают использовать полиэтилен сверху на инфракрасной пленке. Рекомендация нашего магазина — при монтаже ИК-пленки под ламинат, полиэтилен не нужен. Ламинат укладывается непосредственно на инфракрасную пленку. Более подробно читайте в этой статье.

✔️ На какой высоте устанавливать терморегулятор?

СкрытьПодробнее Регулятор температуры устанавливается на высоте от 20 см до 1.8 м. Если регулятор простой механический, возможна установка на высоте 20 — 40 см от пола, если же модель с экраном, рекомендуемая высота 90 см — 1.8 м. Высоту расположения терморегулятора более 1.2 м обычно выбирают с целью сделать невозможным доступ ребенка к устройству регулирования.

✔️ Можно ли к 1-му терморегулятору подключить две комнаты теплого пола?

СкрытьПодробнее

Теоретически — можно, если мощность теплого пола обеих комнат не превышает допустимой токовой нагрузки регулятора температуры. Однако на практике такого делать не рекомендуется. Дело в том, что скорость выстывания у разных комнат — разная. Датчик температуры располагается в одной из комнат. И если, например, подключить кухню и балкон на один терморегулятор, разместив при этом температурный датчик на балконе, — теплый пол на кухне будет перегрет на 5-9 Градусов относительно показаний регулятора, из-за более быстрого остывания балкона.

Монтаж инфракрасного теплого пола под плитку

Инфракрасный теплый пол под плитку используется при локальном и общем обогреве балкона, ванной комнаты, кухни, прихожей. При его монтаже необходимо учитывать конструктивные особенности нагревательных элементов, которые расположены между двумя слоями пленки из полиэстера. Этот материал отличается низкой адгезией к плиточному клею, на который укладывают керамику или керамогранит. Классическая технология прямой заливки нагревательных элементов цементной стяжкой или клеем не применяется. Она используется при монтаже стержневого инфракрасного теплого пола под плитку, для пленочных нагревательных элементов разработаны другие методики.

Сухой монтаж ИК пола под керамическую плитку

При сухом монтаже укладка пленочного теплого пола под плитку производится под листы ГВЛ, СМЛ или ЦСП. Эти материалы являются идеальным основанием для керамического напольного покрытия. Выполняется монтаж инфракрасного теплого пола под плитку этим способом в несколько этапов:

1. На подготовленное основание укладывается жесткая нагружаемая теплоизоляция.
2. По всей площади монтируется теплоотражающая подложка – изолон или фольгоизол.
3. На подложку укладывают пленочный теплый пол под плитку.
4. Нагревательные элементы защищаются сверху полиэтиленовой пленкой от избыточной влажности.
5. На полиэтиленовую пленку укладывают листы ГВЛ или СМЛ толщиной 6-8 мм. При монтаже основания в два слоя листы монтируют в разбежку.
6. Листы основания крепят к первичной стяжке дюбелями с предварительным засверливанием отверстий. Важно не задеть карбоновые элементы или медные токопроводящие полосы.
7. Проверяется работа нагревательных элементов.
8. На поверхность ГВЛ монтируют температурные датчики и приступают к укладке плитки.

Между основанием из ГВЛ с нанесенным финишным покрытием и стеной должен оставаться компенсационный зазор 10-15 мм.

Преимущества сухого способа укладки инфракрасной пленки под плитку:

• отсутствует контакт с агрессивной средой плиточного клея;
• увеличивается срок эксплуатации нагревательных элементов;
• ГВЛ и СМЛ надежно защищают от механических повреждений;
• гипсоволокно и стекломагнезит не мешают теплопередаче.

Технология позволяет исключить «мокрые» процессы вплоть до укладки финишного покрытия. Этим способом укладывается пленочный теплый пол под ПВХ плитку, керамогранит.

Монтаж ИК пола с заливкой стяжки

При этом способе монтажа инфракрасные электрические теплые полы под плитку укладываются на теплоотражающую подложку, расстеленную поверх жесткой теплоизоляции. Нагревательные элементы защищаются полиэтиленовой пленкой от влаги. Заливка стяжки выполняется в следующем порядке:

1. На полиэтиленовую пленку укладывается пластиковая малярная сетка с ячейкой 5х5 или 10х10 см. Использование армирующей сетки из стали или других токопроводящих материалов не допускается.
2. Армирующая сетка крепится точечно к основанию дюбелями с предварительным засверливанием. При выполнении этой работы важно не повредить карбоновые элементы.
3. Проверяется работа теплого пола.
4. Выполняется обработка бетонконтактом.
5. На загрунтованную поверхность наносится цементно-песчаная стяжка толщиной 5 мм. Она заполняет технологические отверстия, формирует ровную поверхность основания под финишное покрытие.

На подготовленную стяжку с помощью цементного клея укладывается кафель или керамогранит. Этот способ монтажа ИК пола под плитку имеет более низкую цену, но требует выполнения «мокрых» процессов, что увеличивает продолжительность ремонтных работ.

Соблюдение рекомендаций и порядка выполнения работ поможет создать теплый пол, который эффективно прослужит под самым долговечным напольным покрытием.

Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка — это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно — песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния…
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина — 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один — цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский «Теплый пол №1», а теперь и  маты с пожизненной гарантией «Золотое Сечение GS». Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья «Какой теплый пол под плитку лучше..?»

Переход к выбору теплого пола под плитку…

Google

Инфракрасный теплый пол под линолеум: монтаж, инструкции, видео-обзоры

Пленочные варианты обогрева полов отличаются массой положительных потребительских и технических качеств. Они формируют наиболее благоприятный температурный фон. Не требуют обязательного устройства стяжки, просты в укладке, отлично работают в тандеме практически со всеми покрытиями. Устроить инфракрасный теплый пол под линолеум можно собственными руками, если знать правила и тонкости монтажа.

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Нюансы проектирования и расчетов

Разберем процедуру расчетов на конкретном примере устройства пленочной системы марки Caleo, производимого под укладку линолеума. Учтем, что указанный вид покрытия используется в основном в обустройстве санузлов, коридоров, кухонь многоэтажных и малоэтажных зданий, отведенных под зимний сад лестничных пролетов частных построек и прочих подобных помещений.

Стандартное расположение слоев в пироге

Пирог теплого пола пол линолеум будет включать пять обязательных слоев, это:

• Теплоотражающая подложка. Рекомендовано применение материалов типа Изолон или Инфралекс. Разрешено использование теплоизоляции с полипропиленовой или лавсановой металлизированной внешней оболочкой. Запрещено укладывать под ИК пол материалы с основой из алюминиевой фольги.
• Инфракрасный пленочный пол. Система включает продольные полотнища с углеродистым полосатым напылением, как минимум один датчик температуры и терморегулятор. Полотнища пленочной системы подключаются к источнику питания параллельно с помощью имеющихся в заводском комплекте клемм и проводов.
• Полиэтилен. Укладывается поверх системы обогрева после ее сборки и проверки. Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
• Защитная жесткая прослойка. Выполняется из фанеры, оргалита либо подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
• Линолеум. Подходят только марки, совместимые с электрическим обогревом полов.

При проектировании необходимо учесть, что непосредственно пленочный теплый пол инфракрасного типа не располагают под мебелью без ножек или с низкими ножками. Неразумно обогревать предметы, не нуждающиеся в поставках тепла, но способные потреблять его внушительное количество.

А вот изоляционную подложку и жесткую прослойку устраивают по всех площади помещения, чтобы выдержать единый высотный уровень пола. Гидроизоляцию, несмотря на ее ничтожную толщину, стелют аналогично, по всей площади, чтобы исключить проникновение воды в электрическую систему во время мокрой уборки.

Составление схемы укладки

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами. Собственноручный проект поможет грамотно рассчитать метраж термопленки и сопутствующих расходных материалов.

Полотнища системы обогрева, гидроизоляции и теплоотражающей подложки крепятся между собой одно- или двусторонним скотчем.

Кроме указанных нюансов проектирование обязано учесть, что:

• Раскраивать ИК термопленку можно только по обозначенным изготовителем линиям. Не допускается раскрой под углом и формирование фигурных полотнищ.
• Укладка производится параллельными полосами. Не допускается перекрытие одного полотнища другим.
• Между низко стоящей мебелью и пленочным полом надо оставить зазор не менее 3 см. Равнозначный отступ следует оставлять между краем полотнищ и стенами: он обеспечит отвод тепла в случае перегрева.
• Раскроенные полосы термопленки рекомендовано стелить с боковым нахлестом так, чтобы между медными шинами соседних полотнищ был зазор не менее 1 см. Указанное расположение обеспечит равномерность прогрева пола.
• Полотнища системы обогрева должны иметь максимально возможный вариант длины, чтобы свести к минимуму численность точек подключения.
• Точки подключения необходимо расположить со стороны стены, на которую будет установлен терморегулятор. Благодаря этому существенно уменьшится метраж проводов, требующихся для подсоединения.
• Прокладку проводов необходимо продумать так, чтобы основной их массив расположился под плинтусом.

Следует помнить, что при разрезании пленочного пола на короткие отрезки длиной до 1м потребуется дополнительная изоляция и использование дополнительных клеммных зажимов. Т.е. придется приобрести монтажный комплект помимо того, что имеется в комплектации.

Заранее надо определиться с видом терморегулятора, который может быть встраиваемым или накладным. Для установки встраиваемой разновидности нужна будет гофрированная полимерная труба, применяемая при прокладке в штрабе, для открытой проводки потребуется пластиковый кабель канал. Для обустройства большой площади или полов в смежных комнатах могут потребоваться дополнительные датчики температуры.

Дополнительная электрика и изоляция

Если к одному терморегулятору планируется подключить несколько комплектов пленочного пола, то потребляемая мощность определяется путем сложения мощностей всех элементов. Провод для подключения частей ИК пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подсоединения терморегулятора к питающей сети, т.к. в фабричном наборе предусмотрен провод только для подсоединения пленочного обогрева к самому терморегулятору. Выбрать его нужно в соответствии с максимальной мощностью, требующейся для функционала системы.

Не забываем, что электрические теплые полы устраиваются с обязательным включением в сеть УЗО с параметрами срабатывания 30 мА, действующих на проводку 100 мс. Потребуется автоматический выключатель категории С, рассчитанный на защиту токоведущей ветки 10 А.

Если к устройствам автоматической защиты будут подключены еще другие электроприборы, при расчетах их мощность следует учесть. Для пленочного пола, потребляющего 2 кВт и более, рекомендовано устроить отдельную ветку с собственным автоматом.

Монтаж пирога пленочного пола

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Укладка подложки и системы нагрева

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м³ подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Далее приступаем к этапу сооружения пленочного пола:

• Раскраиваем термопленку согласно указаниям собственного проекта.
• Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
• Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
• Укладываем полотнища теплого пола строго медной шиной вниз.
• Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
• Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
• Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
• В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
• Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
• Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
• Подключаем контур к терморегулятору.
• В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Завершающие этапы устройства ИК пола

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Видео-рекомендации по устройству ИК полов

Наглядно суть устройства инфракрасного теплого пола под дальнейшую укладку линолеума продемонстрирует видео:

Схема расчетов и один из вариантов укладки инфракрасного пленочного пола:

Обзор предложенных к продаже пленочных систем нагрева, проверенных на практике:

Правил сооружения инфракрасных систем обогрева пола с линолеумом в качестве финишного покрытия не слишком много. Однако каждое из них необходимо соблюдать во имя долгой службы пленочного варианта. Применять стоит термопленку проверенного изготовителя, а комплектующие подбирать только той же марки.

Оцените статью: Поделитесь с друзьями!

монтаж и подключение своими руками

Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм.

Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры.

Его с успехов применяют:

• в жилом секторе;
• в учебных заведениях;
• в медицинских заведениях;
• в оранжереях;
• в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера.

Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля.

А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы.

Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28°С.

Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

Схема монтажа инфракрасного пленочного теплого пола

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.

Преимущества технологии монтажа

Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека.

В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов.

Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.

При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.

Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

• Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
• Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
• Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

  Электромонтажные схемы

Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.

• Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

  Оформление края отрезанной полосы

  Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

• Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

  Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола

• Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
• Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.

Как провести монтаж теплого инфракрасного пола

Все жилища должны иметь определенный уровень тепла для комфортного проживания. Существует несколько основных видов обогрева, в том числе практичность и эффективность инфракрасного обогрева пола. У него есть ряд положительных качеств. Процесс установки не занимает много времени и не требует больших затрат. Самое главное, что в итоге получается разминочная база, на которой приятно гулять.

Принцип работы

Новизны инфракрасного лучистого пола нет.Но несколько раньше требовали такие системы, как электрический и водяной теплый пол. Все они зависят от теплоносителя и порядка обогрева помещений. Инфракрасный обогрев пола используется для инфракрасного обогрева помещения. Это позволяет передавать тепло предметам в помещении, от которого уже нагревается воздух.

Основа системы — карбоновая паста, запаянная в пленку, изготовленную из полиэстера. Иногда вы можете увидеть это название как подогрев пола из углеродного волокна, который произошел из компонентов.

Принцип его работы заключается в том, что на эмиттеры проводников из меди подается напряжение. Таким образом, контакт не может слегка гореть из-за наличия серебряной спреи. Для подключения к сети используйте термостаты, входящие в систему.

Это также должно быть указано в спецификации, в которой есть пол с инфракрасным обогревом. Более того, они могут подсказать количество материала, необходимого для нагрева устройства.

Ширина может варьироваться от 50 до 100 см. Продается в рулонах до пола 50 м и толщиной каждого листа 0.От 23 до 0,47 мм. Пленка может иметь разную потребляемую мощность от 25 до 35 Вт / ч. На поверхности пленки создается температура, равная 33 градусам. Многое будет зависеть от конфигурации системы.

Область применения

Теплый пол Инфракрасная пленка может выступать в качестве основной или дополнительной системы обогрева. В первом случае пленка должна покрывать не менее 70 процентов общей площади чернового пола в помещении. В северных регионах страны от него лучше отказаться, ведь здесь лучший вариант — дополнительное отопление или аварийное.

Нельзя произвольно разрезать термоусадочную пленку. Существуют специальные сайты, позволяющие создать необходимое количество длины. В большинстве случаев обозначенные для обрезки участки разделены расстоянием около 25 см. Все детали и нюансы следует уточнить перед покупкой, чтобы не тратить лишние деньги.

Инфракрасный пленочный теплый пол, помимо жилых помещений, можно устроить и в хозяйственном доме, в котором нет возможности проводить центральное отопление. В качестве них могут выступать гаражи, сараи или теплицы.Он активно используется в холодный период для обогрева крыльца или предотвращения промерзания трубопровода.

сан

Ряд положительных качеств делает инфракрасный теплый пол под любой вид полов. Следует выделить самые основные из них:

• Полностью безопасен для человека и.
• Выполнить укладку можно под любые напольные покрытия. К тому же есть возможность и при наличии натяжного потолка в комнате. Поверхность, на которой вы устанавливаете такую ​​систему, может быть не только строго горизонтальной, но и вертикальной, расположенной под углом и всеми любыми другими вариантами.
• Возможен немедленный демонтаж системы и последующая установка в другом месте. Это очень важно, если вы часто переезжаете или создаете еще один план в комнате.
• Карбон обладает отличной теплопроводностью. Тем самым значительно снижается потребление энергии. Любые другие виды отопления в доме обойдутся гораздо дороже в обслуживании.
• Параллельное соединение всех компонентов, что обеспечивает высокую надежность при использовании инфракрасного теплого пола.Если хотя бы один из сайтов получит повреждение или выйдет из строя, все остальные будут полностью работоспособны.
• Монтаж может быть выполнен на месте без привлечения специалистов. Не обязательно делать стяжку, а под ней укладывать плиточный клей.

модель

при укладке теплого пола под ламинат инструкции производителя необходимо соблюдать без отклонений. Там прописаны все детали, которые приведут к ошибочной установке теплого пола. Существуют две основные системы инфракрасного теплого пола:

.

1. пленка.Пленка защищает всю систему от влаги, а также от возможных электрических пробоев. Его вес около 0,5 кг, что не сказывается на потолке. Следовательно, даже старые здания можно отремонтировать. Инфракрасные теплые полы. Дополнительно пленку можно укладывать на стены в комнате и даже на потолок.
2. стержень. Его состав таков, что позволяет наносить раствор или клей для плитки. Основная модель подходит для помещений с повышенной влажностью, которыми могут быть ванные комнаты или кухни.В процессе своей работы практически не генерирует электромагнитного излучения. В отличие от киномодели — отсутствие боязни перегрева, наличие свойств саморегуляции. Поверх основных моделей можно устанавливать громоздкую мебель, не позволяющую снимать пленку.

Далее пленка делится на углеродную (нагревательные полоски соединяются параллельно, затем герметизируются майларовой пленкой) и биметаллическую (основа — полиуретан, нагревательные элементы — сплав меди и алюминия).

При выборе того или иного варианта высота потолка остается практически неизменной, чего нельзя сказать о других возможных системах, требующих толстой конструкции устройства.

Модель сердечника устройства следующая: Композитный материал для нагревательных элементов. С повышением температуры графита, входящего в состав модели, увеличивается и увеличивается пространство между зернами. Точки контакта становится меньше, начинает увеличиваться сопротивление и снижается мощность, что можно рассчитать самостоятельно.

Системы управления

Для управления инфракрасным полом с подогревом используются терморегуляторы. Так называемое специальное устройство, позволяет управлять всеми возможными функциями системы отопления.Он используется для включения и выключения системы, позволяет контролировать температурное поведение не только чернового пола, но и воздуха в помещении.

Вы можете запрограммировать свой рабочий режим. Эти регуляторы позволяют некоторым снижать энергопотребление.

Когда теплый пол ламинат по инструкции достигает определенной температуры, Время останавливается. Но со временем датчики выдают сигнал о том, что температура упала ниже допустимого уровня. Здесь снова начинается работа системы отопления.

Инфракрасное управление теплым полом

Различают следующие модели термостатов:

• электронный. Для них характерна высокая точность считывания. При этом управлять им очень легко и удобно.
• Электромеханический. Относятся к числу надежных и в то же время более дешевых вариантов. Самый оптимальный вариант для ванных комнат или производственных помещений.
• программируемый. Отличается сложностью и дороговизной. Они необходимы, если есть желание создать сложные алгоритмы в работе Инфракрасный теплый пол.Такой вариант лучше всего подходит для жилых помещений (дачи, загородные дома).

Термостаты следует устанавливать в местах, позволяющих удобно использовать их в работе. Часто — на стенах в комнате. Главное — грамотно и качественно выполнить монтаж всей системы отопления.

Подготовка основания

Укладка инфракрасного пола под ламинат, а также другого вида полов, требует очень качественной подготовки. Основание должно быть не только устойчивым, но и чистым.Есть пределы уклонов, но не более 3 мм. Для проверки горизонтальности поверхности использовали строительный уровень. При необходимости проводится тщательное выравнивание всеми возможными способами.

Когда это будет сделано, можно переходить к гидроизоляции слоя настила. Материал для него может отличаться в зависимости от напольного покрытия, которое будет выступать в качестве отделки. Для керамической плитки лучше всего покупать техническую пробку. Все остальные напольные покрытия не столь требовательны. Но лучше применять специальные системы утепления полов с инфракрасным обогревом.Металлизированная сторона для укладки. На стыки приклеен скотч.

Схема упаковки

Перед началом монтажа следует подумать о месте расположения термостатов. От уровня пола обычно крепится на расстоянии 15 см. тогда можно начинать продумывать схему укладки инфракрасной подпольной пленкой. Обязательно учитывайте отсутствие системной установки на громоздкую мебель или бытовую технику.

Стены должны быть от 10 до 40 относительно первого ряда.Что касается занимаемой площади по признаку пола, то она должна составлять 70 процентов в случае использования ее в качестве основного отопления и 40% — для дополнительного обогрева помещения.

системное соединение

Пленочный инфракрасный теплый пол разлагается по заранее выбранной схеме теплоизоляции. При необходимости точного выбора длины, ее разрезают на определенных участках, которые отмечены на материале. Укладка ламината под инфракрасный и другой пол из меди контактной стороной вниз к стене, где установлен термостат.

Штырь

клеммы соединяется с краевой частью медной полосы, после чего проходят сами провода. В тех местах, где проводился разрез пленки или соединения контактов, следует обработать асфальтовую мастику, специально предназначенную для инфракрасного теплого пола. Количество контактов будет уменьшено пропорционально длине системы обогрева полотна. Но необходимо учитывать, что максимальная длина ленты может составлять 8 м. Некоторые контакты будут размещены внутри пленки.Расстояние между овсянками должно быть не менее 5 мм. Все они должны располагаться под полом параллельно друг другу.

К нижней части пленки подключается датчик уровня температуры. При этом он должен быть качественно изолирован. Когда пол сформирован на пленочной основе и соединились все контакты, можно установить терморегулятор. Часть соединительных проводов лучше прибегнуть к напольному плинтусу, чтобы скрыть от глаз. Далее идет система электрического подключения.

Тест

Когда инфракрасный пленочный теплый пол подключен к сети, можно приступать к тестированию его на работоспобность.Это делается перед настилом пола. Для нормальной работы следует предусмотреть отсутствие искренности, при контактном соединении не должно повышаться температура до перегрева, пленка по всей длине такая же и прогретая на одном температурном уровне.

При успешном испытании системы пленка должна выполнять покрытие пола из полиэтилена для дополнительной гидроизоляции. Далее можно приступать к укладке напольного покрытия.

Виды полов

Стоит отметить, что инфракрасный теплый пол можно выполнять под любые напольные покрытия.Благодаря этому его можно отнести к универсальным способам отопления в помещении. Помимо классической керамической плитки, вы можете выбрать ламинат, дерево и мягкие материалы, как ковролин или линолеум.

Самый популярный вариант — инфракрасный теплый пол под плитку. Это связано с высокой теплопроводностью не только теплого пола, но и напольного покрытия. Кроме того, эти основные помещения, где используется плитка, как ванная или кухня, требуют дополнительного тепла. Но в этом случае лучше всего выбрать основную систему устройства теплого пола.В этом случае можно прибегнуть даже к «мокрому» монтажу. Монтаж можно сделать, в том числе и под гранит. Самое главное, была применена теплоотражающая накладка, позволяющая повысить эффективность всей системы.

При установке системы теплого пола происходит некоторый подъем пола. Чтобы в системе был нормальный клеевой слой, в том числе для мата необходимо использовать толщину 20 мм. Иначе к качеству теплого пола не дотянешь. Плитка будет крепко скреплена, но прогрев будет неровный черновой пол.

Для других типов полов подходит пленочный метод. Да и они не очень требовательны. Но при этом придется отказаться от выполнения бетонной стяжки или других вариантов и клея.

Для ковролина или других мягких напольных покрытий есть очень важный момент — наверху всей системы обогрева инфракрасного теплого пола следует уложить лист фанеры или лист ДВП.

Стоит отметить, что пленка очень чувствительна даже к локальному перегреву.Это приводит к тому, что ставить ей громоздкую мебель запрещено. Поэтому следует заранее продумать, где будет размещаться мебель в комнате.

Видео:

Видео:

Видео:

Видео:

Видео:

Инфракрасное отопление и теплый пол

Нас часто спрашивают, порекомендуем ли мы пол с подогревом или инфракрасные панели, особенно в отношении ванных комнат.Это очень разные технологии, и суть в том, что все зависит от того, делаете ли вы это только для комфорта или хотите также принять во внимание текущие расходы!

Что такое теплый пол?

Полы с подогревом могут быть «влажными» или «сухими». Чтобы объяснить это очень просто, эти системы распространяют тепло по поверхности пола, либо прокачивая теплую воду по трубам под полом, либо генерируя тепло с помощью электрических катушек. Идея состоит в том, что тепло поднимается и нагревает всю комнату, в отличие от обогрева боковых сторон комнаты радиаторами.Это популярный выбор для ванных комнат, потому что он согревает ваши ноги в той части дома, где обычно нет коврового покрытия, и в результате может быть холодно!

Есть две другие основные причины, по которым люди выбирают эту технологию: она незаметна и компактна, а также довольно эффективна при правильном использовании. Он эффективно согревает без необходимости использования уродливых и громоздких радиаторов, так как энергия малой мощности равномерно распределяется по большой площади поверхности. Теоретически это более низкое энергопотребление делает его эффективным.

Установка теплых полов

Установить теплый пол — дело не очень быстрое и может быть довольно неудобным. В зависимости от того, какой тип вы выберете, установка обычно занимает от нескольких дней до недели, и в это время вы не сможете использовать комнату! Если вы решили установить пол с подогревом на первом этаже (и в зависимости от системы), возможно, придется выкопать грунт вниз, а затем заново уложить пол. Если вы устанавливаете его наверху, увеличенная высота пола может означать, что вам нужно поднять двери и плинтусы.Установка начинается примерно от 75 фунтов стерлингов за квадратный метр, в зависимости от выбранной вами системы и конструкции помещения.

Преимущества инфракрасного излучения над полом с подогревом

• Намного дешевле купить и установить. Инфракрасная система с меньшей мощностью будет стоить примерно вдвое дешевле, чем система напольного отопления, обеспечивающая сопоставимый уровень тепла.
• Бежать дешевле. Это связано с тем, что инфракрасное излучение нагревается за счет излучения, поэтому оно более целенаправленное — тепло не теряется из-за сквозняков.
• Направляет тепло прямо на вас, а также на ткань здания и его содержимое. Если разместить панели на потолке, они нагреют пол и все остальное!
• Не создает душной атмосферы.
• Проникает в стены, пол и другие поверхности и способствует их высыханию.
• Если все пойдет по плану, обслуживание будет минимальным.
• Намного проще установить — не мешает дому.
• Тепло остается в стенах и мебели (тепловая масса) и продолжает излучаться после выключения обогревателей.Тепло легче теряется с подогревом пола, который работает в основном за счет конвекции и поэтому подвержен сквознякам.

Надеюсь, это стало отправной точкой для принятия решения о выборе варианта! В принципе, теплые полы следует устанавливать как роскошь, а не как средство экономии энергии. Скорее всего, это не окупится за счет экономии на счетах за отопление, но согреет ваши ноги! Однако инфракрасный порт — удобный источник тепла и более эффективный вариант.Это также поможет высушить вашу ванную комнату и предотвратит образование влаги!

Инфракрасная пленочная система углеродного обогрева пола.

Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

Система лучистого отопления экономит от 25 до 40% меньше, чем традиционные методы отопления, и является более здоровой для вас и вашей семьи. Наш инфракрасный черновой пол легко устанавливается под полом, не требует наличия воздуховодов и обслуживания.Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а напрямую нагревает предметы и людей. Углеродная термопленка — это экономичное и качественное решение для обогрева любого здания. Электрический ток пропускается через углеродные ленты, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло. Инфракрасный пол создает более здоровую атмосферу, поскольку в нем не циркулирует пыль и загрязняющие вещества.

Устанавливаемый под полом и полностью скрытый, черный пол разработан для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены.Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов электрического теплого пола, наши углеродные волокна нелегко ломаются во время установки и герметизированы собственным влагонепроницаемым барьером. В полупроводниковой технологии нет движущихся частей в машине — она ​​не требует никакого обслуживания.

Наша углеродная нагревательная пленка идеально подходит для установки под деревянным или ламинатным полом. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

Что касается деревянных полов, у вас есть два рекомендуемых варианта: паркет из паркетной доски. Последние могут быть установлены «плавающими» или приклеенными. Если вы хотите использовать классический твердый пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркетный пол полностью приклеенным.

Черный пол с подогревом имеет толщину всего 0,5 мм, поэтому он незначительно влияет на высоту пола. Пленка обычно укладывается на нашу 6-миллиметровую изоляцию пола (которая заменяет стандартную подкладку пола), чтобы минимизировать влияние на высоту вашего пола — менее 6.5 мм! Это делает его идеальным для использования в новых и реконструируемых зданиях, где обычно важна высота пола. Все системы теплого пола должны иметь регулируемые термостаты и датчики пола.

Производство тепла — пленка разработана как система обогрева (а не только для подогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в двух вариантах 800 мм мощностью 220 Вт на м2 для любого обогрева.

Поставляется в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

Простота установки — установка этого теплого пола проста и может быть выполнена любым человеком, обладающим элементарными навыками самостоятельной работы, однако подключение должно быть выполнено электриком. С черновым полом легко работать, и при необходимости его даже можно разрезать на месте, следуя точкам до желаемой длины, просто поместите изоленту на медную планку воздуховода, ширина соответствует выбранному и не может быть отрезать.

Качество — Нагревательная пленка производится в соответствии с высочайшими стандартами и поставляется в виде набора.Его уже много лет используют во всем мире. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя 15 лет, но должен прослужить всю жизнь!

Цифровое управление — управление системой отопления осуществляется с помощью простого в использовании быстродействующего цифрового термостата, который имеет 7 дней / 24 часа автономной работы со встроенным таймером. Термостат незаметен и занимает то же место, что и стандартный выключатель света, и приобретается отдельно.

Примечание: для других напольных покрытий пленка может быть покрыта фанерой, а затем самим напольным покрытием (керамическим, ковровым или виниловым)

Инфракрасный обогрев

vs.Полы с подогревом

Вы, наверное, слышали о чудесных преимуществах электрического теплого пола и инфракрасного отопления как современных систем отопления, но когда дело доходит до выбора между ними, выбор не всегда может быть однозначным. Наш ассортимент инфракрасных обогревателей — это идеальный и самый экономичный выбор для тех, кто хочет изменить или дополнить свою текущую систему обогрева, от их ультрасовременного и элегантного дизайна до их непревзойденной эффективности.

Установка и обслуживание

Одним из очевидных преимуществ инфракрасного обогрева является то, что его невероятно легко установить — вы просто подключаете его и устанавливаете на стене, расслабляетесь и наслаждаетесь своей новой уютной комнатой.Никакого электрика или специалиста не требуется, за исключением выбора подключения непосредственно к сети, даже тем не менее, это быстрый и простой процесс для квалифицированного специалиста и единственная дополнительная плата.

Напротив, установка полов с подогревом может занять несколько дней, это полностью инвазивно, и ваша комната полностью непригодна для использования в течение всего процесса из-за такого нарушения.

Аналогичный принцип применяется к затратам на техническое обслуживание, так как в случае выхода из строя полов с подогревом, возможно, придется разорвать весь пол и установить заново, что приведет к дорогостоящему и трудоемкому процессу, и это просто неосуществимый риск для тех, у кого плотный график.Инфракрасные обогреватели, с другой стороны, спроектированы так, чтобы быть простыми и долговечными, что впоследствии отражается в наших длительных гарантийных обязательствах, обеспечивая вам гораздо более надежное вложение.

Энергетическая и экономическая эффективность

Хотя оба метода более энергоэффективны, чем традиционная система газового котла, инфракрасное излучение является более энергоэффективным и экономичным из-за отсутствия слоев изоляции по сравнению с электрическими полами с подогревом. Полы с подогревом состоят из слоя нагревательных проводов под слоем стяжки и, наконец, отделки верхнего пола, что означает, что много энергии расходуется еще до того, как какое-либо тепло даже достигнет комнаты наверху, тогда как наши инфракрасные нагревательные панели излучают тепло только непосредственно в комнату. , что делает его намного более эффективным.Это означает, что в целом для него требуется меньшая мощность, чем для полов с подогревом, что экономит не только окружающую среду, но и ваши деньги!

Кроме того, эта дополнительная изоляция означает, что для прогрева комнаты может потребоваться более часа, в результате чего вы слишком долго будете чувствовать себя некомфортно на морозе. Наши инфракрасные нагревательные панели нагревают комнату быстрее, потому что все тепло идет непосредственно на обогрев вас и вашего окружения, а не только слои под полом.

Аттракцион теплого пола

Многие считают, что привлекательность выхода на теплый плиточный пол после душа — это то, что привлекает их к использованию теплых полов в качестве предпочтительной системы отопления, но невероятно легко добиться аналогичного эффекта с помощью инфракрасных панелей.Инфракрасное отопление очень универсально, и некоторые даже устанавливают такие панели на потолке, чтобы они не мешали и создавали больше места, или устанавливают их лицевой стороной к полу. В любом случае, это эффективно нагревает не только комнату, но и полы, стены и вас самих, причем тепло распределяется гораздо более равномерно, чем при использовании полов с подогревом. Таким образом вы без проблем создадите ваш собственный роскошный пол с подогревом!

Но теплые полы невидимы! »

Еще одно распространенное заблуждение состоит в том, что полы с подогревом привлекательнее инфракрасных обогревателей, потому что они просто «невидимы», но реальность такова, что наши инфракрасные обогреватели настолько тонкие и хорошо спроектированы, что они легко впишутся в дизайн вашего дома, независимо от вашего стиль.Их можно приспособить к вам, например, на потолке, стене или даже в качестве зеркала; который идеально подходит для ванной и предотвращает запотевание зеркала после горячего душа. Ознакомьтесь с нашим ассортиментом зеркальных панелей здесь.

Думаете выбрать инфракрасное отопление? Начни здесь.

Мы понимаем, что такое масштабное и потенциально дорогостоящее решение может отпугнуть многих людей и к нему нельзя относиться легкомысленно, но мы позволяем фактам говорить сами за себя и доказываем вам, что инфракрасное излучение — это путь вперед в современном отоплении.Благодаря современному дизайну и эстетике, а также передовым, экологически чистым технологиям, инфракрасное отопление поможет вам платить меньше за больше как на начальном этапе, так и в долгосрочной перспективе. Если вам нужна помощь в выборе инфракрасного обогревателя или для получения бесплатного личного предложения для вашей инфракрасной обогревательной системы, вы можете позвонить нам по телефону 0330 880 8383 сотрудников.

Инфракрасная нагревательная пленка

Инфракрасная нагревательная пленка, нагревательная пленка для пола

Нет без ежегодного обслуживания , без проверки дымохода, без управления котлом и без полной проверки штатной системы отопления. Это все в прошлом. В нагревательной пленке нет движущихся и изнашиваемых частей.

Его установка обычно занимает 1 день . Специалисты по установке приходят утром и уезжают вечером, когда у вас уже работает отопление, и в вашем доме создается ощущение, что его нагревает само солнце.

Это здоровое отопительное решение без токсичных выбросов и работает без опасности окиси углерода. Его установка может занять всего 1 день, поэтому вам не придется ходить на цыпочках среди рабочих в вашей разоренной квартире или доме.

Легко устанавливается как в новостройках, так и в уже существующих домах.В старых домах или квартирах под полом обычно не так много места.
Поскольку инфракрасная нагревательная пленка очень тонкая , это отличное решение для дешевого и чистого нагрева .

A с нагревательной пленкой ширина 100см

Цена на инфракрасный теплый пол пленочный

Ширина: 100 см

Толщина: 0.338 см

Мощность: 220 Вт / метр (220 Вт / м ² )

Рабочая температура: максимум 50-60 ° C (обычно около 40 ° C)

Гарантия: 50 лет

Доставка: БЕСПЛАТНО

Рекламная реклама цена: 14,99 фунтов стерлингов / м ² (на основе покупки 10 м ² — включая НДС)

Размеры инфракрасной пленки и цены

100 см / 1 метр

пленка

² -12V

Вы получите

по лучшей цене

пленка для инфракрасного обогревателя при заказе шириной 100 см (1 метр) . Ширина 30 см рекомендуется для небольших пространств, а ширина 50 см отлично подходит для больших пространств, например, между профилями гипсокартона.

Если вы хотите управлять своей собственной системой инфракрасного обогрева с использованием постоянного тока — как в передвижном доме или доме на колесах, то идеальным выбором для вас является инфракрасная нагревательная пленка, работающая от 12 В или 24 В .№ (включая НДС)

ДА! Вот и вся система отопления на 50м ² помещение ! Общая стоимость включает В.В. Знаю, знаю … Это невероятно! Как видите, стоимость инфракрасного обогрева до смехотворно низкая . Это почти чудо.

Люди, которые видят это впервые, смотрят на эти цифры и не верят им. Попробуйте установить обычный газовый обогреватель, теплый пол или популярный в настоящее время тепловой насос по той же цене. ЭТО НЕВОЗМОЖНО.

Стоимость установки также очень низкая . Это намного дешевле, чем устанавливать обычные методы обогрева.Ваш уютный инфракрасный обогреватель может подготовить любой электрик за 1-2 дня .

Инфракрасная нагревательная пленка — самое дешевое решение для обогрева установить.

Термостат для теплого пола — для инфракрасной нагревательной пленки

С помощью термостата электрического отопления температуру и время электрического подогрева пола в соответствии с вашими потребностями. Рекомендуется установить отдельный термостат в каждой комнате , чтобы вы могли установить температуру в соответствии с потребностями каждой комнаты .

Термостат Pro с Wi-Fi доступен в белом или черном цвете

Термостат Pro с Wi-Fi контролирует ваши электрические системы отопления. Он поддерживает в вашем доме приятной температуры , при этом потребляя на меньше энергии . Просто загрузите приложение дистанционного управления на свой телефон и начните легко управлять своей системой отопления, где бы вы ни находились.

Цифровой Программируемый термостат с датчиками температуры пола и воздуха — M6 — (встраиваемая версия) лучше всего подходит для электрического теплого пола

Цифровой программируемый термостат с сенсорным экраном с датчиками пола и воздуха — M9 — (встраиваемая конструкция) для любого электрического обогреватель

Оставить комментарий

Нагревательная пленка, подогрев пола, электрический обогрев , изоляция, инфракрасный, подкладка, термостаты, теплый пол Ирландия, стоимость теплого пола, система теплого пола, маты для теплого пола, установка теплого пола

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасное излучение, подкладка, термостаты, теплые полы в Ирландии, стоимость теплых полов, система теплых полов, теплые полы, установка теплых полов Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы , изоляция, инфракрасный, подкладка, термостаты, теплые полы в Ирландии, стоимость теплого пола, система теплого пола, маты для теплого пола, установка теплого пола

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Предназначены для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

Наши коврики с подогревом очень просты в установке, их можно обрезать по размеру для любой комнаты, они доступны в различных размерах, чтобы соответствовать маленькому и большому пространству, и идеально подходят для установки под керамическую плитку или натуральный камень в вашей ванной комнате или кухне.Это уникальный тип теплого пола, который очень быстро согреет ваше пространство. Это нагревательный мат нового поколения, обеспечивающий отличные результаты благодаря использованию материалов (тефлон и полиамид), а также современных технологий производства.

Благодаря клейкой основе, вы можете точно установить напольное покрытие, прежде чем делать какие-либо разрезы. Этот коврик можно легко изменить, чтобы он всегда находился именно там, где вы хотите. Установка нагревательного мата под полом — это простая задача: раскатать коврик по полу и затем разрезать стекловолоконную сетку, чтобы она соответствовала контуру комнаты.Наша самоклеящаяся сетка из стекловолокна надежно удерживает коврик на месте, нет риска движения при установке этого теплого пола, а это означает, что при укладке пола будут торчать грязные концы. Нагревательный мат устанавливается непосредственно под керамическую плитку в слое эластичного клея для плитки.

Техническая информация Нагревательные маты TERMOFOL

• Выходная мощность 150 Вт / м²
• Источник питания 230 В +/- 15% В переменного тока 50/60 Гц
• Ширина 50 см
• Размеры 1 квадратный метр (50 см x 2 метра)
• Коврики для блока питания Односторонние
• Степень защиты IPX7
• Толщина нагревательного провода 3.6 мм
• Опора Самоклеящаяся сетка из стекловолокна
• Материалы Тефлон и полиамид
• Гарантия 25 лет

Часто задаваемые вопросы

• Вызывает ли мощность 150 Вт / м2 более высокие эксплуатационные расходы?

  Более высокая мощность влияет ТОЛЬКО на более короткое время, необходимое для достижения ожидаемой температуры пола.

• Можно ли разрезать, укоротить мат?

  Нагревательный мат НЕ МОЖЕТ быть обрезан (отрезание нагревательного провода ЗАПРЕЩЕНО).Нагревательный кабель прикреплен к липкой сетке из стекловолокна, которую мы можем разрезать, а затем подогнать коврик под размеры комнаты.

• Могут ли нагревательные кабели перекрываться?

  Запрещается перекрывать или пересекать нагревательный мат. В любом случае расстояние между проводами должно быть не менее 8 см.

• Можно ли установить коврик под ванну, душевой поддон?

  Под душевым поддоном ванны запрещается монтировать нагревательные маты.

• Может ли сборка мата производиться только специалистом?

  Нет, во время сборки будьте осторожны, чтобы не повредить нагревательный кабель. Li>

• Должен ли электрик выполнять подключение коврика?

  Подключение нагревательного мата должно производиться электриком с действующей лицензией.

• Могу ли я установить нагревательный мат под мебелью или стационарную установку?

  Нет, мы не устанавливаем нагревательный мат при стационарной установке и на мебель без ножек.У мебели должны быть ножки высотой не менее 3 см.

• Могу ли я установить обогревающий мат под ламинат?

  Нет, под ламинатные панели устанавливаем нагревательную пленку, их можно купить в нашем интернет-магазине.

• Какой клей использовать для сборки керамики?

  Для керамической плитки необходимо использовать эластичный клей для полов с подогревом.

ЧТО МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии. Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Oldbridge Station, Naas
Osberstown, Co. Килдэр

Сайт сторонний

Оценка /

на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Коврик для инфракрасного обогрева пола | IQ Design

Введение

Inframat — последняя разработка в области систем отопления дома.В этом продукте используется инфракрасная технология, которая дает вам возможность установить систему теплого пола за небольшую часть стоимости традиционных систем влажного теплого пола. Изделие также равномерно распределяет тепло по комнате, обеспечивая вам максимальный комфорт. InfraMat — это двусторонний ПЭТ (полиэтилентерефталатный термопласт).
ламинирующий мат, в котором электрическая цепь состоит из параллельных углеродных / графитовых нитей, противоположные концы которых прикреплены к полосам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосами.Когда через контакты проходит электрический ток, сопротивление, создаваемое углеродными / графитовыми нитями, вызывает излучение инфракрасного тепла. Подходит для использования под парящими деревянными полами, ламинатом, виниловым покрытием или линолеумом. Его нельзя укладывать в литой бетон или под керамическую плитку. Его не следует устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает полы с подогревом в комнатах таким образом, что не влияет на дизайн комнаты или расположение мебели.В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется. Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла. Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область
спектр электромагнитного излучения с длинами волн от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее видимого света, но короче радиоволн.Углеродистые / графитовые элементы между электрическими контактами на каждой стороне мата противостоят электрическому входу, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце — первичный источник энергии Земли; мы получаем энергию солнца каждый день посредством режима теплопередачи, известного как излучение. Когда солнце освещает объект, он постепенно нагревается.Этот объект сохраняет тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду за счет теплопроводности (передача тепла от твердого тела к твердому) и конвекции (передача тепла через жидкость или газ).

Традиционные системы отопления дома в первую очередь зависят от конвекции между радиатором и воздухом в жилом помещении. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении. Соотношение размера радиатора к объему помещения означает, что в комнате будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь.Эта разница температур между радиатором и окном / дверью является ключевым фактором сквозняков и, следовательно, тепловых потерь. В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи — излучение, поглощение, проводимость и конвекция.

Radiation — Тепловое излучение исходит от InfraMat под полом. Тепло передается в форме волны от горячей поверхности InfraMat к более холодной поверхности пола, контактирующей с ним.

Поглощение — окружающие предметы поглощают и накапливают тепловую энергию, излучаемую источником инфракрасного излучения, пол поглотит основную часть этой энергии.

Проводимость — Тепловая энергия передается от твердых предметов к твердым объектам, включая пол, стены и двери. Примером может служить ощущение комфорта от теплого пола, когда вы ходите по нему.

Конвекция — объекты, которые были возбуждены за счет поглощения инфракрасного излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, соприкасающийся с ним.Участники будут вносить в это наибольший вклад.

Используется ли много энергии для инфракрасного обогрева?

Inframat при работе использует 220 Вт электроэнергии на каждый квадратный метр. Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая
количество внешних стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха.Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с обогревом. Улучшенное распределение тепла означает, что для достижения эквивалентного уровня комфорта в жилом пространстве требуется меньше энергии. Доступны отдельные листы данных, в которых содержится типичное руководство по текущим расходам на установку, контролируемую в течение трехмесячного периода.

.
