Можно ли к двухконтурному котлу подключить бойлер косвенного нагрева: Подключение двухконтурного котла к бойлеру косвенного нагрева

Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Схема подключения водонагревателя к двухконтурному котлу

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди.

Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева.

Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях.

Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение.

При появлении протока через теплообменник включается горелка.

Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания.

Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение.

Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла.

Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схема подключения водонагревателя к газовому котлу

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла.

Итак, смотрим ниже на рисунок:

Подключение водонагревателя к газовому котлу

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей.

Разделение делается при помощи двух трехходовых клапанов с сервоприводами.

Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием».

Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

Подключение двухконтурного котла к водонагревателю

В этой схеме нет трехходовых клапанов и нет схемы управления питанием.

Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя.

Делается это согласно следующей схеме:

Электрическая схема подключения водонагревателя

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения.

Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения.

Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

Подключение водонагревателя схемаПодключение электрического водонагревателя

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы.

В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества.

Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы.

Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева.

На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

• сжигания минерального или органического топлива;
• эффекта электрического сопротивления;
• контакта с системой центрального отопления;
• аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

• подтянуть подающий и забирающий ходы;
• состыковать накопитель с водопроводом;
• поставить на верхний вывод гребенку, распределяющую горячую воду;
• наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

• сколько точек разбора воды будет использоваться;
• какова их отдельная и общая потребность;
• насколько быстрым должен быть прогрев воды в каждом кране;
• до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

• площади теплообменников;
• тепловую емкость воды;
• длину змеевика и его конфигурацию;
• потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Как подключить бойлер косвенного нагрева к газовому котлу — схема обвязки

Отопительные системы используются не только непосредственно для обогрева помещения, но и обеспечения дома горячим водоснабжением. Для этих целей успешно используются бойлеры. Они служат для накопления и нагрева горячей воды. Подключаются как к одноконтурным, так и двухконтурным котлам. Используются такие системы повсюду: в квартирах в Москве или других больших городах или даже в частных домах местного нахождения. В продаже имеется большое количество моделей от разных производителей: «Протерм», «Бош», «Будерус», «Вайлант», «Лемакс», «Скат», Baxi, Slim.

Содержание статьи:

Что такое бойлер косвенного нагрева

Бойлер такого типа представляет собой водонагревательный элемент, который обеспечивает горячей водой абсолютно всех домочадцев. Системы без бойлерного отопления не всегда могут обеспечить всех потребителей горячей водой нужной температуры и с нормальным давлением, так как он компенсирует недостаточный объем воды в системе ГВС при большем расходе. Такие ситуации возникают чаще всего в больших семьях, когда одновременно требуется помыть посуду, машину, принять душ и прочее.

Главным отличием бойлера косвенного нагрева является отсутствие собственного нагревательного элемента, предусмотренного в конструкции. Вместо него используется какой-либо внешний источник тепла: это может быть система центрального отопления, собственный газовый или электрический котел. Бойлерные баки накапливают горячую воду и долго сохраняют ее температур практически неизменной, так как обладают очень низким процентом тепловых потерь. При большом объеме бака лучше отвести под котел и нагреватель отдельную котельную.

Особенности и виды

Положительными особенностями использования именно бойлеров, а не нагревательных приборов проточного действия является:

• Возможность нагрева особо больших объемов воды.
• Компенсация объема при нехватке воды нужной температуры в системе ГВС, что позволяет одновременно выполнять несколько операций, требующих больших порций воды.
• Очень низкая цена нагретой воды. Секрет этого кроется в принципе действия бойлера данного типа: на нагрев не тратится никакой дополнительный энергии, а тепло бак получает от косвенного источника.
• В отличие от проточных моделей нагреватели бойлерного типа могут применяться для нагрева воды из различных потоков противоположных направлений.
• Для работы косвенного бойлерного отопления можно использовать любой вид энергия, начиная от газовых котлов и заканчивая альтернативными источниками.

К негативным моментам использования нагревателей подобного вида относится:

• Высокая цена оборудования: не только самого бойлера, но и источника тепла (даже самый дешевый котел выйдет дороже, нежели вполне мощный нагревательный элемент проточного принципа действия).
• Большое время нагрева при объемах около 100 литров.
• На время нагрева эффективность отопительной системы в помещении снижается, так как часть мощности уходит на нагрев воды.
• Вся конструкция занимает слишком много пространства. Так как бойлер и котел нужно устанавливать в непосредственной близости друг от друга, под данную систему часто приходится отводить целое помещение в доме.

Бойлеры косвенного нагрева встречаются в продаже двух видов:

• С собственным автоматизированным управлением. Такие модели используются при работе с котлами без соответствующей автоматики. В данных бойлерах вход в змеевик блокируется или открывается в зависимости от температуры воды в системе ГВС с помощью собственного термодатчика и нескольких клапанов. При монтаже таких устройств только нужно правильно соединить разъемы для входа и выхода теплоносителя из змеевика, а также порт для подачи холодной воды.
• Без автоматики. Такие бойлеры успешно работают с котлами, оснащенными нужной автоматикой. При монтаже помимо входа/выхода теплоносителя и холодного водоснабжения нужно позаботиться о подключении соответствующего датчика, отходящего от котла. После этого нужно установить обвязку согласно заданной схеме.

Важно! При использовании данного типа нагревательных элементов нужно помнить, что горячая вода в системе всегда будет чуть холоднее температуры теплоносителя. Поэтому, если котел работает на минимальной мощности, то можно и не получить достаточно горячей воды. Выход из такой ситуации есть. Для этого используют бойлеры смешанного типа: в них присутствует змеевик для нагрева и автономный нагревательный элемент для доведения температуры до нужной. Такие устройства лучше всего применять совместно с котлами на твердом топливе (так как вода останется горячей даже после прогорания дров или угля).

Устройство

Внешний вид бойлера подобного типа таков, что он походит на обычный бак формы цилиндра. Внутреннее устройство его несколько сложнее. Основные составные части следующие:

• Внешний корпус.
• Слой теплоизоляции. Он делает потери тепла предельно низкими (около 3 градусов в сутки).
• Сам бак, материалом для которого практически на всех моделях служит нержавеющая сталь. Объем его моет достигать 100, 150 и даже 200 литров.
• Термометр. Служит для наблюдения и регуляции температуры жидкости в баке.
• Анод на основе магния. Данная деталь берет на себя все негативные химические воздействия и поэтому его довольно часто придется менять. Служит для защиты всех остальных узлов устройства от коррозии.
• Теплообменник, осуществляющий переход тепловой энергии от теплоносителя к пока еще холодной воде. Выполнен в форме спирали, материалом для которой служит трубка из латуни.
• Большинство новых моделей в своей конструкции имеют также и дополнительный источник тепловой энергии. Это делает возможным автономную работу нагревателя. Такие устройства называются комбинированными.
• Термореле.

Схема подключения

Схема подключения бойлера косвенного обогрева может быть одной из двух:

• С приоритетом. В этом случае теплоноситель сначала отправляется в теплообменник бойлера, а затем уже уходит в радиаторы отопления. Это считается лучшим вариантом, несмотря на то, что слегка страдает система отопления. Вода греется в таком случае максимум 20 минут, за это время жилище не успеет остыть так сильно, чтобы организм человека мог это почувствовать.
• Схема без приоритета направлена на первоначальное отправление теплоносителя к остальным источникам потребления тепла.

Варианты схем обвязки

В зависимости от расположения узлов и особенностей контуров отопления применяются различные схемы обвязки.

С двумя циркуляционными насосами

В случае, если котел и бойлер были установлены параллельно, для каждого из потоков будет использоваться отдельный насос.

Около каждого из них необходимо поставить по обратному клапану.

С гидравлической стрелкой

Для распределения тепла в равной степени между несколькими потоками отопления используют гидравлические системы со стрелкой.

Их применение уничтожает перепады давления в различных контурах.

Трехходовой клапан с сервоприводом

Данный клапан регулирует распределение теплоносителя между контуром ГВС и контуром отопления в автоматическом режиме.

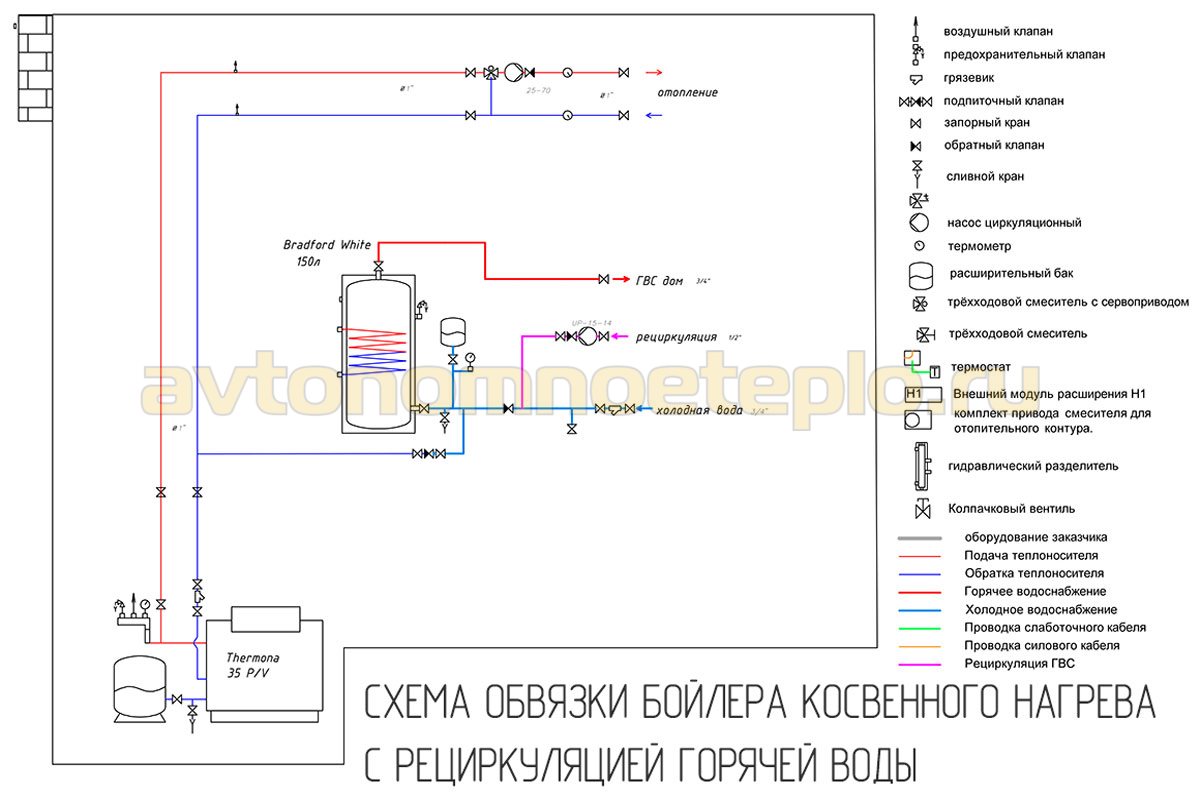

Метод возвратной рециркуляции в системе ГВС

Для более быстро нагрева воды ГВС используется метод рециркуляции с образованием кольцевой системы.

Для полноценной ее работы потребуется установить: обратный клапан, клапан предохранения от избытка давления, бачок расширения, автоматический отвод воздуха.

Подключение к разным котлам

В зависимости от типа котла бойлер может подключаться по-разному:

Принцип работы котла с бойлером

Принцип действия данного прибора довольно прост. В полости бака проходит латунная или стальная трубка, изогнутая в спираль для большей площади контакта с жидкостью. Она носит название змеевик. В змеевике происходит постоянная циркуляция теплоносителя от косвенного источника тепловой энергии. Циркуляцию обеспечивает встроенный в него либо в бойлер специальный насос под управлением автоматики: в момент достижения нужного температурного режима в системе циркуляция теплоносителя в контуре со змеевиком прекращается. После нагрева воды в баке ее температура долгое время останется неизменной благодаря хорошему слою теплоизоляционных материалов.

Важно! Каждый водонагревательный элемент подобного типа имеет два разъема для входа и выхода. К первому подключается вывод от котла, по которому поступает теплоноситель. К разъему выхода подключаются потребители горячего водоснабжения.

Советы и рекомендации

При монтаже бойлера для обеспечения безопасности и надежности работы нужно выполнять некоторые рекомендации:

• При подсоединении устройства необходимо создать заземление.
• На выходном разъеме желательна установка гидроаккумуляторов. Это снизит риск гидроударов, а также скомпенсирует расширению жидкости под воздействием тепла.
• При установке моделей нового поколения нужно предусмотреть наличие розетки в непосредственной близости. Это нужно для подключения контура автономной работы.
• Для удобства и простоты последующего обслуживания на входах и выходах рекомендуется монтировать краны и вентили. Это поможет в нужный момент полностью отключить прибор от сети водоснабжения для проведения различных работ.
• Для более быстрого прогрева жидкости в баке бойлер следует подвешивать на максимальной высоте над батареями отопления.
• Устройство нужно подключать как можно ближе к котлу отопления.
• Если котел является настенным, то и бойлер лучше покупать для подвешивания на стену. Также стоит поступать и с напольными конструкциями.
• Выбирать объем бака нужно, учитывая мощность котла. При слишком большом выбранном объеме придется не только использовать холодную воду, но и, возможно, мерзнуть дома, так как это негативно скажется и на эффективности отопления помещения.

Приобретать котел и подключенный к нему бойлер лучше всего у одного и того же производителя. Это уменьшит количество конфликтов автоматических систем, а также упростит процесс монтажа и эксплуатации устройства.

Использование бойлера косвенного нагрева — хорошее решение для больших семей, живущих в частном владении, где расход горячей воды достаточно высок. Такой подход достаточно экономичен, так как отдельно не оплачивается источник энергии для работы бойлера. При выборе его в магазине главное — подобрать правильный объем, исходя из мощности косвенного источника отопления. Сделать такой вид нагревательной системы дома и подключить ее можно своими руками за несколько шагов.

Газовый бойлер косвенного нагрева — как рассчитать, выбрать, подключить

Содержание:

1. Устройство и принцип работы
2. Основные технические характеристики
3. Подключение бойлера к газовому котлу
4. Плюсы и минусы газовых бойлеров с косвенным нагревом
5. Как рассчитать и выбрать подходящую модель — советы

Устройство и принцип работы

Бойлерами косвенного нагрева являются устройства, аккумулирующие горячую воду от внешнего отопительного устройства. Такое оборудование не имеет нагревательного элемента в своей конструкции.

Основной особенностью прибора является наличие теплообменника, по трубкам которого циркулирует теплоноситель, нагретый до определенной температуры котлом. Обычно он изготавливается в форме змеевика, чтобы увеличить поверхность теплоотдачи.

Бак для данных устройств изготавливается двухслойным, внутри которого расположена теплоизоляция, выполняющая несколько функций:

• Снижение тепловых потерь,
• Защита людей от ожогов,
• Повышение прочностных характеристик оборудования.

Контроль температуры обеспечивается встроенным термостатом, а предохранительный клапан защищает устройство от перепадов давления. Большинство моделей данного оборудования оснащаются магниевым анодом, который защищает внутреннюю поверхность от появления и действия коррозии.

Зачастую, производители отопительного оборудования, разрабатывают и выпускают серии устройств, идеально взаимодействующих в тандеме котел-бойлер. Но существуют и универсальное водонагревательное оборудование, подходящее под большинство типов котлов.

Основные технические характеристики

При выборе данного типа нагревательного устройства под определенные параметры системы отопления следует руководствоваться следующими характеристиками:

• Объем бака. В зависимости от потребности и условий эксплуатации (бытовые или промышленные) оборудование представлено на рынке емкостью до 2000 литров
• Мощность змеевика обычно указываться в паспорте изделия из расчета температуры греющего теплоносителя, поступающего из котла (примерно 77 гр. По Цельсию) и температуры горячей воды на выходе (45 -60 гр. По Цельсию)
• Производительность бойлера характеризует средний водоразбор в проточном режиме за определенный интервал времени (л/мин)
• Показатели давления воды в змеевике и на выходе из бойлера в идеальном случае должны совпадать. Обычно максимально допустимый уровень соответствует 10 барам.
• Толщина теплоизоляции зависит от общей емкости бака.
• Габаритные размеры зависят как от объема бойлера, так и от его внутренней конструкции и проектных решений производителя.

Подключение бойлера к газовому котлу

Управление работой бойлера косвенного нагрева может происходит автономно и независимо от центрального отопительного прибора. Это достигается наличием прогрессивной системы автоматики и собственной панели управления.

Большинство моделей полностью зависят от центрального автоматизированного отопительного прибора. Поэтому существует множество вариантов схем подключения в зависимости от характеристик оборудования и условий эксплуатации.

При монтаже автономной системы отопления различают 2 основных схемы подключения к центральным отопительным устройствам:

• К одноконтурному котлу
• К двухконтурному котлу.

Подключение к одноконтурному котлу

Существует 3 основных схемы подключения бойлера косвенного нагрева к газовому отопительному котлу:

• С помощью 3-х ходового смесительного клапана. Этот способ характеризуется четкой настройкой и работой встроенного термостата бойлера. При снижении температуры, в основном при большом водоразборе горячей воды, сигнал от термостата подается на 3-х ходовой клапан, в результате чего происходит подача теплоносителя в змеевик. После достижения температуры воды до заданного значения клапан перекрывается и происходит циркуляция теплоносителя в контуре отопления.
• Создание параллельных контуров с помощью насосной группы. Данная схема подключения подразумевает установку обратных клапанов для предотвращения смешивания потоков жидкости.
• Для более сложных систем, в которых задействованы несколько центральных отопительных устройств, а также большое число радиаторов отопления, несколько точек водоразбора, помимо установки насосной группы целесообразно использовать гидравлический распределитель. Он служит для четкого разделения контуров.

Подключение к двухконтурному котлу

Подразумевается 2 типа подключения устройства к двухконтурному котлу:

• С приоритетом отопления
• С приоритетом ГВС

Первый тип подразумевает традиционную последовательную схему подключения устройства к котлу. Второй тип характеризуется параллельным подключением оборудования с установкой дополнительных устройств, регулирующих температуру теплоносителя (термоголовки, контроллеры и т.д.)

Плюсы и минусы газовых бойлеров косвенного нагрева

Преимущества

• Экономия на энергоресурсах. Так как данное оборудование работает от газового котла и в большинстве случаев является энергонезависимым, то потребитель не затрачивает никаких средств для его работы.
• Высокая производительность вследствие постоянной циркуляции горячего теплоносителя в теплообменнике.
• Снижение накипи и солевых отложений вследствие поступающей в змеевик подготовленной воды от котла
• Более длительный срок эксплуатации по сравнению с другими типами оборудования
• Возможность организации нескольких точек разбора горячей воды постоянной температуры

Недостатки

• Высокая стоимость комплекта оборудования
• Требует большого пространства для монтажа. Идеальным вариантом является устройство отдельного помещения
• Обеспечение приготовления горячей воды только в отопительный период

Как рассчитать и выбрать подходящую модель – советы

Газовый гидроаккумулятор косвенного нагрева предназначен для нужд сравнительно большой семьи, требующей относительного большого расхода горячей воды. Поэтому при приобретении данного оборудования следует четко определить свои потребности. От этого также зависит объем бака и производительность, являющиеся определяющими факторами его конечной стоимости.

Также следует обратить внимание на имеющуюся систему автоматики той или иной модели. От этого не только зависит удобство в эксплуатации, но и безопасность людей.
Универсальность подключения устройства к различным видам и маркам газовых котлов позволяет не зависеть от модели основного оборудования.

Материалы основных конструктивных элементов бойлера влияют на его срок эксплуатации. Предпочтительно если змеевик будет выполнен из латуни.

Внутренний бак имеет продолжительный срок службы, если его материалом будет нержавеющая сталь, а покрытие из стекловолокна или эмали в процессе эксплуатации быстро даст трещины. Следует учесть габариты имеющегося помещения, чтобы рационально расположить оборудование.

5
/
5
(
24

голоса
)

Как правильно подключить бойлер косвенного нагрева?

Бойлер косвенного нагрева — это устройство, предназначенное для обеспечения горячего водоснабжения. Его устанавливают для того, чтобы при необходимости можно было включать горячую воду одновременно в нескольких точках дома. Если пустить горячую воду напрямую из котла в трубы, без бойлера, то мощности теплогенератора просто не хватит для полноценного прогрева потребляемых объёмов воды. В большинстве случаев устанавливаются ёмкости от 80 до 120 литров. Жидкость в них постоянно подогревается и создаёт достаточный запас, чтобы гарантировать непрерывную подачу больших объёмов горячей воды.

Принцип работы бойлера

Снизу в бак подаётся холодная вода, а сверху она уже нагретая выходит в трубопровод горячей воды, идущей в душ, в краны на кухне или в другие места. За нагрев воды отвечает встроенный герметичный спиралевидный теплообменник, который ещё называется змеевик. По нему циркулирует теплоноситель, поступающий из котла. Вода в змеевике не перетекает внутрь бака, а двигается только внутри замкнутого трубопровода до котла и обратно.

Тепло из воды в змеевике на воду в бойлере передается через металлический корпус теплообменника. Некоторые производители изготавливают змеевик из меди, но в бойлерах Термико используется более долговечная высокоэффективная нержавеющая сталь. Её показатели теплопроводности гарантируют наиболее быстрый теплообмен между водой, идущей из теплогенератора, и водой, которая двигается непосредственно по всему объёму бака.

Оптимальная схема подключения

Существуют различные способы подключения бойлера косвенного нагрева к газовым, твердотопливным или электрическим котлам. Все они в той или иной степени требовательны к квалификации специалистов, выполняющих монтажные работы. Далее будет рассмотрена наиболее простая, но в то же время надёжная и эффективная схема, в которой нет коллектора или гидрострелки. Установка этих двух элементов сопряжена с рядом трудностей и создаёт более сложную гидравлическую систему.

В представленной схеме используется два циркуляционных насоса. Один будет работать на систему отопления, а второй — на подачу горячего водоснабжения. Насос в отопительном контуре включен всё время, пока работает котёл. Циркуляционный насос идущий на бойлер, включается по сигналу термостата, который следует установить в бак. Термостат фиксирует падение температуры воды в бойлере и сообщает об этом насосу. Насос начинает качать горячий теплоноситель по теплообменному контуру между котлом и баком, прогревая тем самым воду в бойлере до необходимой температуры.

Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. Безусловно, лучшим выбором для отопления частного дома сейчас является твердотопливный котёл длительного горения. Качественный теплогенератор на твёрдом топливе способен в разы снизить бюджет на отопление в сезон в сравнении с газовым котлом. Тут важно выбрать хорошего производителя и при этом не переплатить.

На данный момент лидерами по соотношению цены и качества в нише твердотопливных теплогенераторов являются шахтные и пиролизные котлы Termico. Конструкция котлов Термико, благодаря ряду усовершенствований, показывает более высокий КПД. Устройства от этого производителя способны работать на дровах с показателем влажности до 40%.

Есть модификация схемы, где насос отопительного контура выключается тем же термостатом, который включает насос бойлерного контура. В этом случае бойлер нагревается быстрее, но тогда отопление полностью останавливается и при длительном простое температура в батареях может значительно упасть. После прогрева бака отопительный насос запускается и холодный теплоноситель из радиаторов устремляется в теплообменник котла, что приводит к образованию конденсата. А в случае с чугунным теплообменником может стать причиной его разрушения. Поэтому лучше не останавливать отопление, пусть даже это и продлит время нагрева бойлера.

При значительной протяженности трубопровода с радиаторами, теплоноситель также успевает заметно охладиться, и низкая температура воды на обратке котла будет ему вредить. Для защиты теплогенератора от конденсата и предотвращения теплового удара при попадании в него холодной воды, в системе предусмотрен защитный контур с трёхходовым клапаном. На схеме в нём показана температура 55°С. Это означает, что встроенный терморегулятор будет автоматически подбирать необходимую интенсивность потока для нагрева обратки. В то же время, канал будет недостаточно широким, чтобы весь теплоноситель двигался только по этому малому контуру. Большая часть воды пойдёт на радиаторы.

Подключение бойлера к двухконтурному котлу

Установка бойлера на двухконтурный котёл выполняется на отопительный контур. Как следует из названия, двухконтурные котлы имеют два контура — один для отопления, а второй для горячего водоснабжения. Так вот контур, горячего водоснабжения рассчитан на подачу сразу к потребителю. Если к нему подключить теплообменник бойлера, то котёл будет работать неэффективно. Поэтому, при необходимости размещения бака в системе отопления, его устанавливают в отопительный гидравлический контур.

Контур горячего водоснабжения ограничен максимальной температурой 60 °С из соображений безопасности. Отопительный контур имеет предел нагрева теплоносителя на уровне 80 °С. Греть бак будет эффективнее более горячим контуром, вследствие чего установка бойлера на круг горячего водоснабжения теряет всякий смысл. Если у вас двухконтурный котёл и необходимо установить нагревательный бак, то второй контур нужно просто заглушить и отказаться от его использования. Монтаж выполняется также, как подключение к одноконтурному котлу, описанное в предыдущем разделе.

Устройство рециркуляции

Рециркуляцию обеспечивает дополнительный контур в системе горячего водоснабжения, который отходит от трубопровода подачи бойлера и возвращается не в обратку бака, а в специальное рециркуляционный вход. На рециркуляционном круге устанавливается отдельный насос, который ускоряет движение теплоносителя. В итоге скорость движения горячей воды на промежутке от бойлера до рециркуляционного ответвления увеличивается. А это, в свою очередь, приводит к более интенсивному прогреву данного участка подачи.

Рециркуляция используется только для больших отопительных контуров, где теплоноситель успевает заметно остыть, пока дойдёт до потребителей. Поэтому далеко не все котлы снабжены специальным входным отверстием для организации такого дополнительного контура. Схема его подключения достаточно простая и содержит только тройник на подаче и дополнительный рециркуляционный насос. При необходимости на него можно установить термостат, регулирующий интенсивность потока и обратный клапан для защиты от непредвиденной смены направления движения воды.

Двухконтурный бойлер

Под двухконтурным бойлером подразумевается бойлер косвенного нагрева с двумя теплообменниками. Первый, как и в одноконтурном бойлере, связан с котлом и нагревает бак температурой, полученной от сжигания топлива в теплогенераторе. А второй змеевик может быть подключён к дополнительному источнику тепла, например, к системе нагрева воды, которая питается от солнечной или другой энергии. Совместная работа двух теплообменных контуров увеличивает скорость прогрева воды в системе горячего водоснабжения.

Кроме того, при включении в схему элементов, функционирующих на условно бесплатной солнечной или ветровой энергии, достигается значительная экономия средств. Особенно это ощутимо, когда в частном доме проживает большая семья и ежедневные затраты горячей воды находятся на высоком уровне. Приведённая выше схема является примером рабочей отопительной системы, которая совмещает энергию сгорания топлива в котле и превращённую в тепловую энергию солнца.

Подключать бойлер в частный дом нужно по такой схеме, которая учитывает индивидуальные потребности конкретной системы отопления. В подавляющем большинстве случаев оптимальное устройство теплосистемы будет таким, как изображено на первой схеме, приведённой в статье. Она полностью безопасна, надёжна и практична. При необходимости в неё могут быть включены дополнительные элементы, но внесение правок в представленную схему лучше согласовывать со специалистами.

Как подключить бойлер косвенного нагрева?

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

1. При помощи трехходового клапана для систем с активной циркуляцией. В этом случае устанавливается приоритет нагрева водопроводной воды. Делается два контура, один из которых идет на водонагреватель, а второй на систему отопления.

   На выходе из котла после насоса ставится трехходовой клапан, который подключен к термостату водонагревателя и переключает поток теплоносителя между ним и радиаторами. Если вода в баке ниже необходимой температуры, клапан переключается на ГВС, если же вода нагрелась, теплоноситель поступает в систему отопления.

   Схема с трехходовым клапаном

   Чтобы трехходовой клапан правильно срабатывал, важно правильно выставить его настройки. Следует учесть, что температура водопроводной воды будет ниже температуры теплоносителя. Если выставить слишком высокий показатель, котел будет постоянно работать только на ГВС.

2. При помощи двух циркуляционных насосов. В этом случае схема подключения практически такая же, но клапана нет, а в контуре водонагревателя стоит второй насос, который подключен к термостату.

   Приоритет ГВС при данном способе подключения отсутствует. Чтобы потоки в контурах не смешивались, для каждого насоса монтируется обратный клапан.

   Схема с двумя насосами

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Термостатический вентиль на радиаторе

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, Дражице OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем

Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:

1. Перекрывается вода на входе в квартиру или дом.
2. Устанавливается корпус. В зависимости от модели, он или ставится на пол, например, Nibe — Biawar W-E150.6, или крепится к стене, например, Nibe — Biawar W-E100.21. Важно, чтобы стена была кирпичная или бетонная, которая выдержит вес аппарата с водой.
3. В зависимости от выбранной схемы, монтируется трехходовой клапан, или два насоса.
   Трехходовый клапан в разрезе
4. Устанавливаются группы безопасности на котел и бойлер.
5. Нарезаются трубы нужно длины, спаиваются между собой и переходниками и крепятся на стены с помощью клипс. В системе следует предусмотреть обратные клапаны для предотвращения циркуляции теплоносителя в противоположном направлении.
6. Медленно открывается вентиль воды, и все узлы проверяются на предмет протечек. После этого тестируется работоспособность системы.

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

ознакомьтесь со схемой подключения Подключение бойлера косвенного нагрева к котлу термон

Многие жители частных домов и квартир хотят постоянно иметь горячую воду строго заданной температуры, чтобы ее можно было без проблем использовать для самых разных целей: принять душ, мыть руки и так далее. В этом случае лучшим решением будет установка бойлеров косвенного нагрева. Они обеспечат ваш дом достаточным количеством горячей воды. К тому же нагрев воды с помощью этого устройства обойдется дешевле, чем приложение.Также такой котел имеет довольно большую мощность и производительность, по сравнению с таким же.

Бойлер косвенного нагрева не имеет собственного источника тепла, но использует тепло от внешнего источника (отопительный котел, центральное отопление и т. Д.). Поэтому необходимо подбирать особую схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет жгут, который необходимо подключить к отопительному контуру, а также к водопроводу.Если он подключен к водопроводу, то необходимо:

• подать холодную воду на дно емкости;
• для горячей воды, предусмотреть выход из верхней части бака;
• , а посередине — точка рециркуляции.

Контур нужно подключить таким образом, чтобы он двигался сверху вниз, то есть подача горячего теплоносителя должна быть направлена ​​по верхней трубе, а уже немного остывшая должна выходить по нижней. Благодаря этому соединению может быть достигнута максимальная эффективность котла, поскольку проходящая охлаждающая вода нагревает воду в верхней части и достигает нижней точки, передавая тепло нижним слоям, после чего система выходит и переходит в котел.

При самостоятельном подключении котла следует понимать основные схемы подключения.

Соединение с трехходовым клапаном

При таком подключении в основе будут две цепи:

1. отопительный контур;
2. котел отопительного контура (система горячего водоснабжения).

Благодаря трехходовому клапану возможно распределение теплоносителя между контурами. Здесь направление нагрева привода имеет больший приоритет, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно — все происходит автоматически. Для этого есть термостат, который в момент охлаждения воды переключает вентиль, и вода из отопительного контура уходит в контур котла.

Когда температура достигает необходимого уровня, термостат переключает вентиль в обратное положение, то есть теплоноситель уже направляется в радиаторы.

Такое подключение наиболее распространено. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Установка максимальной температуры срабатывания термостата с учетом температуры, до которой будет нагреваться теплоноситель в котле. Температуру на котле рекомендуется устанавливать ниже, чем в котле. В противном случае котел, отключенный от отопления, будет многократно нагревать воду в водонагревателе.

Контур с двумя насосами

1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям с помощью циркуляционных насосов.Проще говоря, котел и бойлер будут подключены параллельно, а для их работы будет задействован циркуляционный насос. Работу насосов снова будет контролировать датчик температуры нагревателя.
2. Чтобы не было влияния между потоками теплоносителя, после каждого насоса устанавливается обратный клапан.

Схема подключения с двумя насосами

В этой схеме при включении линии ГВС контур отопления будет отключен.Однако в то же время вода в бойлере имеет свойство довольно быстро нагреваться, что не позволяет батареям остыть до критической температуры.

В некоторых случаях при использовании сложной системы отопления, в которой задействованы два котла, отопление и ГВС будут работать без перебоев.

Схема, в которой используется гидравлическая игла

Для обеспечения сбалансированности потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы часто применяют гидрораспределители, а также гидрораспределитель.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительнее, если есть несколько направлений нагрева, то есть нужно направить теплоноситель на водонагреватель, теплый пол, радиаторы и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем для исключения перепадов давления в различных ветвях. Их, конечно, нельзя использовать, а просто заменить балансировочными клапанами.В этом случае самостоятельная установка системы может вызвать затруднения, поэтому стоит обратиться к профессионалам.

Система обратной циркуляции

Данная схема может быть реализована при наличии третьего входа в бачке отопителя, к которому может быть подключена рециркуляция теплоносителя. Основная цель этой схемы — увеличить расход горячей воды, то есть отпускать она будет моментально, как только будет открыт кран. В этом случае не будет излишков воды, ожидающих слива остывшей воды.

Образуется кольцевая линия, по которой постоянно циркулирует поток воды, управляемый циркуляционным насосом.

При создании данной схемы подключения потребуется подключить дополнительные элементы и узлы:

• Обратный клапан. Его установка на входе в водонагреватель предотвратит попадание горячего теплоносителя в систему холодного водоснабжения при перегреве котла из-за повышения давления воды.
• Установка автоматического дефлектора перед обратным клапаном — это необходимо для предотвращения «завоздушивания» насоса перед его запуском.
• Клапан предохранительный — защитит котел от иногда возникающих перепадов давления.
• Расширительный бак — обеспечит постоянное давление в системе ГВС при закрытых кранах.

Нужно помнить! В расширительном баке максимальное давление не должно превышать установленное давление для предохранительного клапана.

Котел косвенного нагрева устанавливается в комплексе с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя требуется обвязка, выполненная согласно инструкции производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства емкостного накопителя. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Фитинги для обвязки БКН

Принцип работы котла связан с использованием тепла, отбираемого от системы отопления, для нагрева системы горячего водоснабжения.Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлические и термические удары;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорно-регулирующая арматура:

• Бачок расширительный мембранный — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Клапан предохранительный — необходим для аварийного сброса воды из БКН. При чрезмерном повышении давления он открывается и сливает воду из котла. Клапан используется во время технического обслуживания, чтобы залить в аккумулятор химикаты, удаляющие накипь.
• Группа безопасности котла косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлических ударов. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После охлаждения автоматика котла начинает циркуляцию.
• Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе горячего водоснабжения.

Комплект подключения может отличаться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключены холодное и горячее водоснабжение, подача и обратка системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при обвязке:

• Холодная вода — можно установить обычную полипропиленовую трубу. Материал подходит для пайки всей системы HVS.
• Подача горячей воды — температура подаваемой потребителю горячей воды поддерживается на уровне 65-70 °.Допускается использование полипропилена со стекловолоконной (армированной) или алюминиевой арматурой, предназначенной для горячего водоснабжения.
  Другой вариант: перевязать медной трубкой. При прокладке медной трубы обязательно использование теплоизоляции. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может стать труба из металлопластика.Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

Место установки котла сразу после отопительного котла, перед радиаторами и теплым полом. Такая схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения необходимо нагреть теплоноситель до 90-95 ° С. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок обвязки рекомендуется выполнять стальной или медной трубой.

Варианты подключения бойлера косвенного нагрева

На выбор схемы подключения влияют несколько условий. Важное значение имеет источник тепла, количество точек водозабора, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние систем горячего водоснабжения и отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (насос).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом горячего водоснабжения, успешно применяется при одновременном подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. В подачу вставлен циркуляционный насос, установлен трехходовой клапан.

Преимущества решения:

• быстрый нагрев горячей воды;
• экономия при постоянном использовании котла;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления в БКН до тех пор, пока температура в котле не достигнет заданных значений. После нагрева горячего водоснабжения теплоноситель полностью возвращается в систему отопления.

Обвязка сдвоенного насоса

Хорошее решение в тех случаях, когда котел планируется использовать только время от времени.Требуется подключение двух циркуляционных насосов. Первый ставится на отопление, второй прямо на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.

Циркуляционный насос к приводу подключен к датчику температуры. При понижении температуры нагрева ГВС подается сигнал на включение. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для правильной работы системы необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение гидравлическое стрелка

Схема применяется в промышленных целях, а также для обвязки больших приводов свыше 200 литров. Гидравлическое подключение применяется также для разветвленных сложных систем отопления: совмещение полов с подогревом и радиаторов, твердотопливного котла вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для ее выполнения лучше обратиться за помощью к профессионалу.

Жгут в гравитационной системе

Схемы гидравлических соединений, используемых с энергонезависимыми отопительными котлами. Котел и сопутствующее оборудование подняты над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных со спецификой работы. Вода прогревается медленнее, температура нагрева и подача воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. Благодаря частым отключениям электроэнергии гравитационная система не имеет себе равных.

Установка рециркуляции ГВС с БКН

В штатном режиме при использовании горячей воды определенное ее количество постоянно остается в трубопроводе между БКН и точкой водозабора. В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него стекает уже остывшая вода, что снижает комфортность использования бойлера.Рециркуляция необходима для обеспечения потребителя мгновенной горячей водой. Дополнительным плюсом является возможность подключения полотенцесушителя.

Компоновка бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Отличие в том, что перед смесителем или краном устанавливается тройник, подключаемый к обратному патрубку. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Переработка имеет ряд недостатков:

• Снижение температуры нагрева ГВС;
• увеличение затрат на топливо;
• волатильность.

В конструкции европейских бойлеров косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на него максимальное количество тепловой энергии.На разогрев змеевика нужно время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водозабора и мощности котла).
• Частые пуски и перебои в подаче горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.

По некоторым оценкам, только 1 водозаборный пункт при интенсивном использовании сбрасывает около 70 литров воды.Двухконтурный котел с бойлером косвенного нагрева в штатном режиме работает так же, как и одноконтурный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС потребителю сразу же подается горячая вода. Обвязка бойлера косвенного нагрева и бойлера предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от мощности котла. Параметр влияет на скорость производства горячей воды.Теплоотдача в этом случае будет ниже.

БКН лучше изначально подключать к одноконтурному котлу. Подключение к двухконтурному котлу неэффективно и применяется в основном при необходимости модификации существующей системы отопления и горячего водоснабжения.

Для нагрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом работа проточного водонагревателя данного типа возможна как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом.С электрическая схема бойлера косвенного нагрева
отличается в зависимости от типа котла и выбранного способа горячего водоснабжения.

Для привязки водонагревателя необходимо, чтобы он был подключен к системе отопления, а также к водопроводу холодной и горячей воды. В этом случае холодная вода течет снизу, горячая — сверху бака, а точка рециркуляции находится примерно посередине котла.

Нагретая охлаждающая жидкость должна двигаться наоборот — сверху вниз.

Теплоноситель из котла попадает в верхнюю трубу водонагревателя, а из нижней трубы котла возвращается в трубу отопления.

Таким образом, эффективность устройства увеличивается, передавая тепло сначала наиболее нагретым слоям воды.

Для правильного подключения котла нужно знать основные способы его подключения.

Подключение настенного котла к отопительному агрегату

Подключение котла к газовому котлу

Для подключения бойлера косвенного нагрева к котлу газового отопления в его конструкции предусмотрен датчик температуры, установленный в баке.

Подключение к двухконтурному котлу

Для работы котла в паре с отопительным агрегатом, имеющим контур горячего водоснабжения, применяется трехходовой вентиль. С его помощью поток нагретого теплоносителя распределяется между основным отопительным контуром и дополнительным контуром горячей воды.

Трехходовой клапан управляется сигналами, поступающими от термостата, установленного в водонагревателе. Когда вода в котле охлаждается ниже заданного значения, термостат включает в себя клапан, который направляет поток теплоносителя из трубы отопления в контур горячей воды.Термостат переключает клапан в исходное состояние, когда температура воды в баке превышает установленное значение. В этом случае поток теплоносителя направляется в теплотрассу. В теплое время года это не перенаправление потока, а контроль режима горения котла. При понижении температуры воды в котле термостат с помощью трехходового клапана «зажигает» основную горелку агрегата, а при ее повышении подача газа к горелке прекращается.

Подключение котла к котлу с помощью трехходового клапана

Данная электрическая схема идеально подходит для газовых котлов, оборудованных циркуляционным насосом и автоматикой. В этом случае котел сам может управлять клапаном по команде, полученной с термостата водонагревателя.

На электрической схеме с трехходовым клапаном контур водонагревателя имеет приоритет над контуром отопления. Использование такого способа подключения котла оправдано для емкостей большого объема или с большой жесткостью воды, что не позволит контуру ГВС нормально работать.

При установке максимальной температуры воды в котле (температуры срабатывания термостата) следует учитывать, что она должна быть меньше температуры, установленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

При подключении водонагревателя к одноконтурному котлу применяется контур с двумя циркуляционными насосами. Этот тип подключения фактически может заменить цепь с трехходовым датчиком. Особенностью такого подключения является разделение потоков теплоносителя по разным трубопроводам с помощью насосов.Контур горячей воды также имеет более высокий приоритет перед контуром отопления, однако это достигается только путем настройки алгоритма переключения. Поэтому правильнее говорить о параллельной работе обеих схем.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Для предотвращения смешивания потоков охлаждающей жидкости перед каждым насосом необходим обратный клапан.

Схема установки котла в системе с двумя циркуляционными насосами

Работа по этой схеме аналогична предыдущему с той лишь разницей, что термостат регулирует попеременную работу двух насосов.При включении насоса горячей воды насос отопления отключается, следовательно, система отопления начинает охлаждаться. Однако непродолжительное время нагрева воды в котле не приводит к заметному снижению температуры в доме и может ощущаться только при первом запуске.

Иногда для обогрева домов большой площади применяют несколько тепловых пунктов. В этом случае устанавливается дополнительный насос для обеспечения работы водонагревателя.

Схема гидроколлектора

Применение гидроколлектора в системах отопления с несколькими контурами

В сложных многоконтурных системах отопления имеется несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров.Для того, чтобы уравновесить поток охлаждающей жидкости от разных насосов с помощью гидрораспределителя или коллектора. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях системы отопления. Без гидроколлектора пришлось бы использовать балансировочные клапаны, что сильно усложняет настройку и работу системы отопления и организацию горячего водоснабжения.

При использовании бойлера косвенного нагрева в такой системе дополнительно проконсультируйтесь с практиками.

Подключив накопительный водонагреватель к твердотопливному котлу, достигаются сразу две цели — подключают горячее водоснабжение и получают систему аварийного слива теплоносителя. Дело в том, что в системах с твердотопливными котлами для повышения комфорта на радиаторах часто устанавливают термостатические клапаны. Однако в этом случае котел может перегреться. Такая же угроза реальна при нестабильном электроснабжении систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной мощности этот процесс не страшен, так как избыточное тепло используется для нагрева воды в баке.Конечно, для функционирования такой системы необходимо установить котел с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

1. Бак широкий.
2. Группа безопасности котла.
3. Трубопровод горячей воды.
4. Запорный вентиль на подающей магистрали.
5. Насос системы отопления.
6. Насос водонагревателя.
7. Обратный клапан.
8. Запорный клапан.
9. Сливной кран.
10. Котел твердотопливный.
11. Клапан запорный котел.

Для запирания патрубка естественной циркуляции при работе насоса на выходном патрубке водонагревателя установлен обратный клапан. При выключении насоса открывается клапан, позволяющий отвод тепла в котел.

Обратный клапан — важный элемент системы.

Котел, имеющий вход рециркуляционной линии, обеспечивает мгновенную подачу горячей воды.При этом при открытии крана не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного контура с собственным циркуляционным насосом. Такой контур называется системой рециркуляции. В этой линейке может быть дополнительно установлен полотенцесушитель.

Схема котла, включенного в систему рециркуляции

В обвязке котла, входящего в систему рециркуляции, используются:

• Обратный клапан — для предотвращения смешивания потоков горячей и холодной воды.
• Выход воздуха — для предотвращения попадания воздуха в систему при включении насоса.
• Клапан предохранительный — служит для аварийного сброса давления.
• Расширительный бак — компенсирует тепловое расширение теплоносителя с помощью запорной арматуры.

Давление в расширительном баке не должно превышать установленное давление предохранительного клапана.

Ошибки установки

При установке или эксплуатации котла необходимо избегать типичных ошибок:

• Установка котла на значительном удалении от котла.Необходимо не только установить водонагреватель как можно ближе к отопительному агрегату, но и правильно сориентировать его трубы относительно трубопроводов для облегчения монтажа.
• Неправильное соединение подводящего и напорного патрубков охлаждающей жидкости. Теплоноситель всегда подается в верхнюю часть котла, а холодная вода — в нижнюю трубу.
• Неправильная установка циркуляционного насоса. Насос следует ориентировать в соответствии с инструкциями производителя.

Выполненная по всем правилам установка не только обеспечит надежное горячее водоснабжение в любое время года, но и даст возможность котлу работать в более щадящем, экономном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу предполагает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в режиме «проточный».Если нужен «накопительный» режим, то вариант только один — использование БКН, так как в самом бойлере нет накопительных емкостей для хранения горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализована так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ не очевиден. Но у кого-то может быть такая ситуация, что 2-х контурный котел уже есть и есть БКН.И при этом человек хочет внедрить систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:

1. Если у вас бойлер косвенного нагрева, схема подключения к газовому котлу позволит получить горячую воду для горячего…
2. Раз уж про эту чешскую марку мы уже начали писать, то хотя бы один бойлер косвенного нагрева надо «демонтировать на шурупы» ….
3. Для корректной работы БКН необходима рабочая схема подключения бойлера косвенного нагрева. В этом случае будет работать и обогрев, и горячий …
4. Самая простая и правильная схема отопления частного дома газовым котлом представлена ​​на этой странице. Так как это для газовых котлов…

23.12.2016

Евгений Фоменко

Чтобы понять, как лучше всего подключить бойлер косвенного нагрева, сначала необходимо узнать, есть ли в нем встроенная система управления. Если это так, то такой водонагреватель можно смело подключать к любому типу котла и центрального отопления без дополнительного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал в систему управления, когда вода достигнет определенной температуры, и заблокирует поток теплоносителя в змеевике.Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД котла. Чистая вода наоборот течет снизу, а сбрасывается сверху резервуара.

Если в приборе нет автоматического управления, то его нужно будет подключить к котлу. Датчик температуры помещается в специальное место в корпусе устройства и подключается к котлу. Далее устройство подключается по одной из схем.

Установка с одноконтурным котлом

Существует две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

Подключение к двухконтурному котлу

Сам двухконтурный котел предназначен одновременно для отопления и горячего водоснабжения.Но обычно воды из него хватает только на одну точку водораздела. Водонагреватель косвенного действия может увеличить количество производимой горячей воды.

Можно подключить так же, как к одноконтурному с помощью трехходового клапана или двух насосов. При этом разделите трубы на разные точки водораздела, например, от бойлера до умывальника, и от бойлера до душа.

Во втором методе водонагреватель используется в качестве буферной емкости.Горячая вода из бойлера поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Устройство косвенного нагрева подключается к твердотопливному котлу по аналогичным схемам. Твердотопливный котел позволяет устанавливать на радиаторах термостатические вентили. Это позволяет удобно регулировать температуру в помещении, но есть опасность перегрева котла.

Чтобы этого не происходило, компании устанавливают аварийный теплообменник, что приводит к потере энергии.Если в системе появляется косвенный водонагреватель, это защита от перегрева и при этом не тратится лишнее тепло.

Если зимой в вашей квартире есть стабильные батареи, вы можете подключиться к центральному отоплению. В этом случае следует брать комбинированный котел со съемным ТЭНом, чтобы летом было горячее водоснабжение, например OKC 125. Здесь нельзя выставлять приоритет нагрева водопровода, так как стояк не ваш лично, а всего дома.Здесь подойдет схема с циркуляционным насосом.

Система рециркуляции

При подозрении на полотенцесушитель следует приобретать модели с рециркуляцией, например, Drazitsa OKC NTR / Z. В центре бака находится точка рециркуляции. Благодаря этому полотенцесушитель постоянно нагревается, а вода из-под крана сразу становится горячей. Вам не придется ждать, пока стечет холодная вода.

Обратной стороной таких систем будет потеря тепловой энергии. Также в схемах без рециркуляции нагретая вода располагается сверху емкости и оттуда поступает в точки слива.Это позволяет использовать максимальное количество теплой воды. При повторном использовании слои воды в резервуаре перемешиваются, поэтому этот эффект частично теряется.

Монтаж систем

Вы можете установить и подключить бойлер косвенного нагрева самостоятельно. Для начала схема подключения подбирается в зависимости от потребностей и оборудования.

После этого закупаются необходимые материалы: трехходовой клапан, насосы, пластиковые трубы, тройники, задвижки и обратные клапаны. Далее выбирается место установки всех узлов и рисуется план с привязкой к комнате.

Установка

состоит из следующих основных шагов:

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Газовые котлы с бойлером. Как работают настенные газовые котлы со встроенным бойлером косвенного нагрева Бойлер косвенного нагрева с бойлером купить

Котел косвенного нагрева представляет собой отдельную емкость, которую можно утилизировать как одноконтурный, так и двухконтурный газовый котел. Одноуровневые агрегаты комплектуются бойлером косвенного нагрева для обеспечения производства ГВС, так как эти устройства предназначены только для отопления.

К двухконтурным газовым отопительным котлам подключается дополнительная емкость, если не хватает объема встроенного котла или производительности проточного теплообменника.

К преимуществам газовых напольных котлов, оборудованных бойлером косвенного нагрева, относятся:

Правильно подобранный котел покроет пиковую потребность в горячей воде. Наружные блоки различаются по типу камеры сгорания:

Требуемая мощность газового котла учитывается при расчете, что для обогрева площади в 10 м² требуется 1 кВт энергии.Для нагрева воды следует дополнительно добавить около 30%. Емкость контейнера находится в пределах 40-100 литров для бытовой техники и до 500 литров для промышленных устройств.

Примечание! Чтобы не столкнуться с трудностями при подключении бойлера косвенного нагрева к своему котлу, лучше приобретать мощность того же производителя, что и Газовый Агрегат.

Обвязка газового напольного котла со встроенным котлом

Схема обвязки газового котла со встроенным котлом включает пять труб: один газовый и четыре водяных.Подключение газа должно выполняться только специалистом, водопроводные трубы можно подключить самостоятельно. Газовая магистраль подключена с помощью шарового крана. Остальные подключаются следующим образом:

• труба теплообменника с подающей трубкой обогрева;
• другая труба основного контура с обратной страницей;
• водопровод с патрубком котла;
• Смеситель для подачи теплой воды со второй емкостью-форсункой.

Такая схема подключения имеет два неоспоримых преимущества по сравнению с обвязкой обычного двухконтурного котла проточным водонагревателем:

• теплообменник не забивается осадком, который остается при нагревании жидкости;
• при использовании горячей воды отопление не отключается.

Для некоторых котлов выбор наружного котла зависит от конкретной ситуации. Если у вас уже есть газовый котел с определенными показателями выработки ГВС, желательно добавить его в емкость косвенного нагрева недостающего объема. Если вы выбираете новый агрегат, то следует четко рассчитать предполагаемую потребность в горячей воде и выбрать подходящий бойлер.

Оборудованный котлом многоуровневого отопления уверенно покоряет рынок и сердце домовладельцев.Однако производители отопительного оборудования уверены, что ряд моделей с трубчатым теплообменником может с ним уверенно конкурировать. Дело в том, что в некоторых случаях агрегаты с послойным нагревом очень быстро выходят из строя. В этой статье мы раскроем возможные альтернативы такому инструменту и расскажем множество технических нюансов.

Трубы и плиты: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубку малого диаметра, уложенную по спирали.Вода для системы отопления и ГВС перемещается внутрь, получая тепло. Система практичная, но довольно громоздкая, так как модели большой мощности комплектуются отдельным бойлером. Часто для организации котельной нужно выделить отдельное помещение.

Проблема решилась с появлением котлов многоуровневого отопления. Внутри такого агрегата находится ряд пластин, между которыми оставляют небольшое пространство. Эти пластины нагревают воду, циркулирующую в котле. В итоге:

• вода нагревается намного быстрее, чем в трубчатом котле;
• котел встраивается непосредственно в газовый котел;
• устройство получается очень компактным;
• стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако многие домовладельцы очень скоро обнаруживают, что многослойное отопление имеет ряд недостатков. На пластинах образуются минеральные отложения, пространство между ними забивается и агрегат выходит из строя. Особенно важно учитывать эту особенность пластинчатых теплообменников там, где вода отличается повышенной жесткостью.

В пластинчатом теплообменнике вода прогревается примерно до 80 градусов, что способствует активному оседанию отложений и засорению узких воздуховодов.При содержании минеральных веществ более 140 мг / л от пластинчатого нагревателя рекомендуется отказаться в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, оснащенные прошивкой косвенного нагрева. На трубах, по которым движется вода, минералы тоже можно отложить, но этот процесс протекает гораздо медленнее, чем при нагреве слоя. Конструкция такого котла практически ничем не отличается от комплекта из одноконтурного котла и котла с трубчатым теплообменником.Оба этих элемента, а также насосы и прочая арматура встроены в аккуратный компактный корпус.

Обратите внимание, что минералы тоже оседают на трубчатом теплообменнике, хотя происходит это довольно медленно. Для эффективной работы котла рекомендуется проводить чистку раз в несколько месяцев. Кроме того, чтобы снизить интенсивность образования осадка, регулятор нагрева следует устанавливать на 54 градуса и ниже.

На данной схеме наглядно показана разница в работе двух вышеописанных типов котлов.

Какой вариант подойдет для большого квадрата?

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого. Так как расстояние от водонагревателя до точки водозабора может быть значительным, придется довольно долго ждать, пока гуляет холодная вода. Проблема решается с помощью системы рециркуляции. Это отрезок водопроводной системы, по которому горячая вода циркулирует между ТЭНом и точкой разбора постоянно, поддерживая заданную температуру.С пластинчатым теплообменником такое устройство использовать нельзя, так как на пластинах очень интенсивно будут образовываться минеральные отложения.

В небольшом доме важен размер оборудования. Оптимальным выбором может стать компактный котел, в который вставлен большой трубчатый теплообменник. В этом случае трубы размещаются по спирали по всей высоте котла, благодаря чему весь объем воды нагревается быстрее. Повышает эффективность правильное расположение катушки, например, в виде двух параллельных спиралей.Такое устройство позволяет с комфортом пользоваться небольшим бойлером, объемом всего 10-20 литров.

Газовые двухконтурные котлы Vaillant — оптимальное сочетание качества и доступной цены. Это отопительное оборудование давно известно и пользуется заслуженной популярностью.

Несколько слов о производительности котла

Выбирая котел, важно правильно оценить его производительность. Часто производитель указывает только начальную производительность, которая учитывается при полном баке горячей воды.Для потребителя важнее учесть ту производительность, которую дает котел при регулярном расходе воды. Этот показатель значительно ниже исходных показателей.

Еще одним важным моментом, влияющим на производительность, является повышение температуры. Чем ниже этот показатель, тем дольше проработает котел, и тем меньше будет поломок. Указывая мощность котла, производители ориентируются на различные данные по увеличению. В целом следует придерживаться правила: чем больше мощность оборудования и объем котла, тем производительнее оборудование.

Подробнее о выборе газового отопительного котла смотрите в видео:

Предлагаем Вашему вниманию онлайн-калькулятор для подбора котла в зависимости от особенностей вашего помещения:

Для отопления дома можно выбрать комбинированную систему. О том, как это сделать, читайте в нашей статье:.

Обзор производителей и цен

Интересную линейку двухкинтовых газовых котлов со встроенным котлом представляет итальянский производитель BAXI.Мы используем такие напольные и настенные модели, как:

• BAXI SLIM 2.300i;
• BAXI SLIM 2.300 FI;
• BAXI NUVOLA 3 COMFORT 240FI;
• BAXI NUVOLA 3 280B40I;
• BAXI NUVOLA 3 КОМФОРТ 280I.

Большинство газовых котлов оснащено электронными системами самодиагностики, контроля пламени, защиты от перегрева и другими модулями безопасности. Есть электронное зажигание, возможность перехода на сжиженный газ, программируемый таймер и т. Д.Цены варьируются в районе 1500-2000 долларов.

Парковочные газовые котлы Baxi со встроенным бойлером отличаются компактными размерами, привлекательным внешним дизайном, удобной панелью управления и возможностью автоматической регулировки оборудования.

Не менее востребованы газовые котлы другого популярного итальянского производителя — Ferroli. Чаще всего покупатели выбирают модели:

• Ferroli Divatop 60 F 32;
• Ferroli Divatop 60 F 24;
• Ferroli Divatop 60 с 32;
• Ferroli Pegasus D 30 K 130;
• Ферроли Пегас Д 40 К 130.

Эти газовые двухконтурные котлы разнообразны по мощности и типу установки (напольная и настенная), но каждый отличается повышенной коррозионной стойкостью и удобной панелью управления с ЖК-монитором. Снаружи теплообменник покрыт слоем алюминиевого антикоррозионного состава, внутри расположен ионизационный электрод для защиты от электрохимических процессов. Практически на всех моделях установлен электромобиль, два микропроцессора управления, защита от блокировки помпы и т. Д.Стоимость газовых двухконтурных котлов Ferroli варьируется в довольно широком диапазоне: от 1200 до 3000 долларов.

Двухконтурные газовые котлы итальянского производителя Ferrolli на рынке хорошо известны. Их главная особенность — европейские стандарты качества и повышенная надежность

.

Высоким качеством отличаются двухконтурные газовые котлы Nova Florida, появившиеся на рынке сравнительно недавно — в 1992 году. Это торговая марка итальянской компании Fondital.Чаще всего покупатели обращают внимание на модели:

• Нова Флорида Весы Dual Line Tech BTFS
• Нова Флорида Весы Dual Line Tech BTFS 28
• Нова Флорида Весы Dual Line Tech BTFS 32
• Новая Флорида Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой марки относительно недорого: 1200-1500 долларов. Цена на более мощные модели может составлять 2500-3000 долларов. Для котлов можно использовать метан или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления оснащена удобным ЖК-монитором.Возможна автоматическая регулировка работы котла с помощью комнатных и внешних термодатчиков.

Совет! Из-за перепадов температуры эмалевое покрытие корпуса трескается. Практичнее в этом отношении корпус из нержавеющей стали, хотя такие котлы дороже. Повышает устойчивость оборудования к электрохимической коррозии, находящегося в анодной емкости.

Напольные газовые котлы из чугуна обычно дешевле и оснащены одноуровневой горелкой.Для регулирования работы такого котла требуется установка смесительного узла, в который встроен автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для снижения затрат на отопление предоставляют конденсационные модели, в которых используется энергия, образующаяся при конденсации пара.

Во многих домах система горячего водоснабжения является очень актуальной проблемой для многих жильцов. Где-то можно отключить горячую воду, а где-то ее нет совсем. Решить эту задачу можно, установив в комнате газовый котел с бойлером.

В зависимости от мощности такие установки могут монтироваться не только в жилых помещениях, но и в других помещениях — детских садах, предметах медицинского назначения, предприятиях общественного питания, складских помещениях, производственных и административных зданиях

Виды газовых котлов с котлом

Агрегаты этого типа двух видов.

Газовый котел с бойлером косвенного нагрева — источник тепла, который нагревает воду внутри емкости, выполняет роль змеевика из труб, по которому циркулирует жидкость, используемая для отопления помещения.Как правило, такая емкость для воды, в которой происходит ее нагрев, располагается отдельно от отопительного прибора.

Если вы решили купить такой котел, вам необходимо будет приобрести отдельный котел на нужный вам объем. При выборе мощности необходимо, чтобы мощность котла соответствовала котлу. При выборе мощности большого объема при небольшой мощности котла приведет к тому, что КПД будет достаточно низким.

Это связано с тем, что во время работы нагревательного прибора энергия перераспределяется в зависимости от потребности.Если вода в емкости имеет температуру ниже необходимой отметки, то подача теплоносителя в систему отопления прекращается, и вся тепловая энергия, полученная при сгорании газа, идет на нагрев воды в емкости. Переход на отопление помещений возобновляется после того, как температура воды в котле достигнет заданных параметров.

Важно! При выборе бойлера большого объема или с большим расходом горячей воды может оказаться, что температура в вашем помещении будет недостаточно комфортной.

Котел газовый со встроенным бойлером — водонагревательная емкость является составной частью теплового агрегата. Внутри емкости для нагрева воды находится вторичный теплообменник. В зависимости от объема бака горячей воды бойлер может иметь разные способы установки. При объеме менее 60 литров монтируется на стене, при большем объеме — на полу.

При покупке такого отопительного прибора не нужно рассчитывать соотношение мощность котла / объем котла, так как производители учитывают все параметры при производстве.

Газовый котел

с котлом данного типа имеет два отопительных контура. Вся тепловая энергия, регулируемая встроенной автоматикой, делится на нагрев воды и теплоносителя в системе отопления.

При подключении котла к котлу необходимо отключать отдельные контуры при необходимости. Это необходимо для того, чтобы даже летом у вас могла быть горячая вода, но не работала система отопления или отключался нагрев используемой воды.

Преимущества газовых котлов с котлом

Использование газовых устройств с котлом имеет ряд преимуществ, которые выгодно выделяют их среди других устройств, предназначенных для отопления.

• Одновременное или раздельное водяное отопление для использования и обогрева помещений.
• Газовые газовые приборы малой мощности имеют компактные размеры, что позволяет устанавливать их на стене, имеют современный дизайн.
• Цена приемлемая. Приобретая такой котел с бойлером, вы решаете сразу две задачи — отопление и горячее водоснабжение своего жилья.
• Достаточно простая установка.
• Наличие автоматики позволяет регулировать температуру системы отопления и нагрева в баке для воды.
• Многие устройства имеют систему самодиагностики.
• Использование качественных материалов обеспечивает долгий срок службы.

Наши предложения

Компания Энергоконтроль, занимающаяся продажей оборудования для теплоснабжения в Москве и Санкт-Петербурге, предлагает Вам купить газовые котлы с котлом известных мировых производителей.

В наличии отопительные приборы самого разного назначения, а также все необходимое оборудование и комплектующие для установки, цена котлов зависит от их характеристик и производителя.

По всем вопросам, а также для заказа товара в Санкт-Петербурге и Москве обращайтесь к нашим менеджерам. Также осуществляем доставку по всей России.

На рынке жилья частные дома и квартиры особенно ценятся в многоэтажных новостройках, имеющих автономные системы отопления и подогрева воды для собственных нужд (ГВС). Для автономного отопления домов используют различное водонагревательное оборудование, но чрезвычайно популярным пользуется и моноблочный газовый котел. И это связано с его простотой и безопасностью.

Преимущества

Современные модели газовых котлов с одним отопительным контуром системы отопления можно было бы назвать примитивными водяными отопительными приборами, если бы они не были снабжены высокоточным регулирующим и контрольно-измерительным оборудованием, обеспечивающим надежность и безопасность всех рабочих циклов. На решение задач управления и безопасности котлов ориентирована автоматическая система защиты котла с регуляторами расхода газа и давления газа, усиление, регулировка расхода, температуры и давления нагретой воды, всевозможные датчики, устройства и предохранительные устройства.Это главное преимущество газовых котлов.

Прочие важные преимущества:

• простота конструкции и монтажа котла, имеющего в своем составе заправочную камеру с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
• КПД достигается за счет автоматизации и настройки оптимального и эффективного сжигания топлива, процессов погружения и контроля параметров теплоносителя в соответствии с нормами;
• возможность подключения котлов к каскадным системам отопления в городах и крупных поселках, что дает возможность не только централизованно управлять системой, но и обеспечивать надежный и качественный отпуск тепла потребителям жилых массивов, кварталов, микрорайонов, а также предприятиям, котлы которых включены в каскад;
• более экологически чистые выбросы в атмосферу продуктов сгорания газа по сравнению с аналогичными котлами на жидком и твердом топливе.

Принцип действия

Рабочий контур отопительного котла образуют следующие элементы:

• собственный водонагреватель (теплообменник), расположенный в топочной камере и обогреваемый продуктами сгорания горячего газа, поступающего в топку через горелку;
• заглушка теплообменника обратного трубопровода котла с охлажденным теплоносителем (водой) из тепловой сети; №
• прямой трубопровод нагретой воды, нагреваемой от теплообменника, идущей в систему отопления;
• Циркуляционный насос, движущийся по кругу с охлаждающей жидкостью.

Вот и вся концепция рабочего цикла одноконтурного котла. Генератор (компенсация неизбежных потерь воды) системы отопления малых котлов обычно осуществляется от городского водопровода, давление в трубопроводах которого превышает давление в системе отопления.

Функциональная ограниченность одноконтурного котла, выражающаяся в использовании его только для отопления, является существенным недостатком по сравнению с двухконтурным «собратом».

Но если котел агрегатируется с бойлером косвенного нагрева и тем самым обеспечивает потребителя горячей водой для хозяйственных нужд, то возможности бойлеров выравниваются.

Тонкости работы

Если при поиске отопительного оборудования для собственного дома или квартиры выбор останавливается на одинарном котле и к нему планируется подключить котел, то необходимо учесть следующие особенности котла в пара с этим теплообменником.

1. С момента включения в работу котла и до полного нагрева в нем нагрев воды на ГВС работать не будет. Исходя из этой беды, необходимо выбирать теплообменник горячей воды на максимальное время нагрева воды, на которое хватило бы, чтобы в наиболее заметный мороз в районе проживания исключались движения труб отопления. .
2. Выбор котла по мощности, привязка его к отапливаемой площади помещения, не забывая о климатической зоне проживания, из которой построен дом и имеется теплоизоляция — все это важно при выборе мощности отопительный агрегат.
3. Решив по мощности, можно с точностью сказать, потянет такой котел систему водяного отопления или нет.

Специалисты-теплотехники считают, что котельная установка сможет нормально работать только при минимальной мощности 24 кВт. Еще один экспертный показатель — котел забирает на котел до 50% мощности. Вот по этим цифрам и нужно ориентироваться при выборе модели газового котла для дома. И не допустить ситуации, когда котел мощностью 35 кВт с максимальной потребляемой мощностью на отопление 25 кВт, а котел возьмет на бойлер 17 кВт.В результате образуется дефицит мощности котла в 7 кВт.

Также стоит отметить тот факт, что в некоторых случаях требуется бойлер большой производительности, объемом от 200 и даже 500 литров.

Такие котлы изготавливаются со встроенными циркуляционными насосами для ГВС.

Типы

Водонагревательные устройства не будут храниться для разработки суперсовременных моделей, правильно ориентированных на интерес населения к автономным отопительным приборам и горячему водоснабжению частных домов.

В настоящее время существует два типа одноконтурных отопительных приборов:

Наружные варианты более мощные, но для их размещения необходимы отдельные помещения в виде пристройки. Настенный водонагреватель — компактный, малогабаритный, устанавливается на стену. Именно поэтому первые из этих моделей были распространены среди владельцев загородных и городских частных домов, коттеджей и коттеджей, а настенные котлы нашли своих почитателей в городской местности.

И те, и другие котлы имеют простое и понятное устройство, привлекательный внешний вид, высокую степень безопасности.Составить собственное мнение о том, какой из них лучше, нужно только в зависимости от стоящих перед ними задач. Иногда бывает выгодно приобрести одинарный стеновой блок меньшей мощности, но которого хватит для полноценной системы отопления дома, и сделать простую обвязку для соединения конструкции стены с колонной, служащей для нагрева холодной воды на собственные нужды (колонка может быть электрическая или газовая). Комплект обвязки шлангов можно приобрести отдельно.

Теперь разберемся, как выбрать газовый котел со встроенным котлом и чем отличается одноконтактный от двухконтурного.В конце посмотрим, кто выпускает лучшие модели в этом сегменте.

Установить и оборудовать систему горячего водоснабжения в доме различными способами. Один из вариантов — установка газового котла со встроенным бойлером.

Уточните цены и купите отопительное оборудование и сопутствующие товары, которые у вас есть. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Котел со встроенным бойлером

Отличия и преимущества одноконтурных и двухконтурных котлов

Одноместный газовый котел предназначен исключительно для отопления дома — нет встроенного водонагревателя, обеспечивающего жильцов горячей водой.Если к нему подключить бойлер, он будет нагревать воду для различных хозяйственных нужд.

Механизм двухконтурных агрегатов сложнее и цена на них выше.

Главное преимущество газового котла со встроенным накопительным баком в том, что вам не придется его покупать и устанавливать. К тому же вода в нем нагревается намного быстрее, чем в односвязных котлах.

Для аппаратов с двумя контурами можно подключить отдельный бойлер, чтобы горячей воды было больше.Если у вас уже есть однопроводной котел, то можно купить специальный, который оборудован проточным нагревателем жидкости.

Если вы являетесь владельцем небольшой по площади квартиры и вам необходимо сэкономить место, то односекционный котел со встроенным котлом будет наиболее оптимальным вариантом.

Во избежание разного рода проблем, которые могут возникнуть из-за неправильной установки оборудования, установка должна быть установлена.

В настоящее время можно встретить такие модели двухконтурных котлов:

• с проточно-водяным теплообменником;
• со встроенным бойлером на 40-60 л;
• со встроенным бойлером на 80-599 литров.

Основные характеристики настенных котлов с проточной водой:

• при этом могут быть захвачены помещения, общая площадь которых составляет до 300 м²;
• они компактны, их можно монтировать в нише в стене;
• приемлемая цена;
• отличаются несложной установкой;
• простое и удобное управление.

Котел газовый со встроенным котлом

Плюсы отопления газовых котлов с бойлером на 40-60 л:

• может обогревать площадь до 300 м² и параллельно подавать воду сразу в 4 водозаборных пункта;
• проста в управлении;
• имеют систему самодиагностики.

Агрегаты с бойлером на 80-500 литров бывают трех типов. К первым двум относятся устройства, в комплекте которых есть все необходимые детали, они компактны и позволяют полностью управлять системой. К третьему типу относятся котлы, для которых необходимо установить дополнительное оборудование и получить доступ к другим деталям. В итоге, чтобы купить все недостающие элементы, придется потратить немало денег.

Как уже отмечалось, большинство пользователей отдают предпочтение газовым моноблочным котлам с отдельным котлом.

Отметим основные достоинства таких устройств:

1. Большое внутреннее сечение теплообменника, благодаря которому накипь образуется значительно меньше.
2. Отличается надежностью.
3. Механизм и принцип работы устройства просты.
4. Тепловая энергия расходуется надлежащим образом, в результате повышается КПД, а топливо расходуется более экономично.
5. Они просты в обслуживании.
6. С газовым котлом и бойлером вы гарантированно будете обеспечены горячей водой в любое время суток.

Производители

Сегодня ведущими производителями газовых котлов со встроенным котлом являются: Electrolux, Ariston, Viessmann, Baxi, De Dietrich, Vaillant, Wolf, Chaffoteaux, Biasi.

Таким образом, приобретая газовый котел со встроенным бойлером, можно добиться значительной экономии без потери функциональности и удобства в использовании.

Следует ли выключать печь на лето?

Это бесспорно — жители северо-востока США любят надежность своих нефтяных печей. Дома на северо-востоке используют около 87% всего печного топлива, потребляемого каждый год в США.С. А с эффективностью нефтяных печей это понятно.

Мало что можно сравнить с прогулкой в ​​свой теплый дом с его эффективной масляной печью, вдали от пронизывающего холода и снежной зимней погоды на улице. А когда вы хозяин термостата в своем доме, ощущение еще лучше.

Однако, как только тает снег и начнут цвести цветы, вы, вероятно, перестанете думать о своей масляной печи в течение следующих пяти или шести месяцев и вместо этого сосредоточитесь на предстоящих летних каникулах.Но, возможно, вам стоит подумать о своей масляной печи — это может сэкономить вам деньги!

Традиционные печи на жидком топливе работают семь дней в неделю, 365 дней в году, поэтому многие домовладельцы начинают спрашивать: «Следует ли мне выключать печь на лето?» Однако ответ — не просто «да» или «нет». Это основано на нескольких факторах, таких как тип вашей масляной печи и ее использование в домашних условиях, а также на ваших личных предпочтениях.

Какой у вас тип масляной печи?

Вы можете вспомнить этот далекий разговор, покупая свою масляную печь, или, возможно, прогуливаясь по открытому дому к тому, что сейчас является вашим домом.Знание того, какой тип масляной печи у вас есть, хотя это сухая тема, является важным шагом на пути к решению, следует ли вам выключать печь весной.

Каждая отопительная система, работающая на жидком топливе, содержит масляный бак, дымовую трубу и термостат. Системы различаются тем, как они доставляют или рассеивают тепло по всему дому.

Два типа масляных систем отопления используются на всей территории США:

• Системы водяного отопления: Они обеспечивают теплом ваш дом в виде воды или пара через радиаторы, обогреватели плинтуса или лучистые полы с подогревом.Эти системы также называются гидронными системами и основаны на котле.

• Системы принудительного воздушного отопления: Они рассеивают тепло по всему дому в виде теплого воздуха через вентиляционные отверстия в полу и стенах. Эта система также известна как система теплого воздуха и использует печь. Системы принудительного воздушного отопления являются наиболее распространенными из двух систем, работающих на жидком топливе.

Каждая из этих систем, конечно же, получает питание от масляного бака, а заданный выход — от заданной температуры термостата.Сгорание из систем теплого воздуха и водяного отопления выходит через дымоход в дымоход.

Поскольку масляные системы отопления связаны с термостатом, многие домовладельцы задаются вопросом, работает ли печь летом, когда термостат выключен. Ответ, как правило, положительный.

Как работает ваша масляная печь

Ваша печь работает и сжигает топливо в течение всего года, даже когда температура на улице составляет 80 градусов, а в вашем доме — от 65 до 70 градусов по Фаренгейту.Знание того, как работает ваша масляная печь, — это ступенька к пониманию того, почему она сжигает масло в течение всего лета, даже при выключенном термостате.

Системы водяного отопления и системы с принудительной подачей воздуха работают по-разному, поскольку системы водяного отопления основаны на котле, а системы с принудительной подачей воздуха используют печь. Как работает каждая из этих систем масляного отопления, подробно описано ниже

.

Системы водяного отопления

Напомним, что в системах водяного отопления для обогрева дома с помощью бойлера используется вода или пар.Системы водяного отопления делятся на два метода работы в зависимости от того, подают ли они воду или пар. Это два подхода: системы горячего водоснабжения и паровые системы.

Системы горячего водоснабжения производят тепло за восемь ступеней:

1. Термостат определяет падение температуры в помещении и отправляет сигнал в систему горячего водоснабжения.
2. Топливная горелка включается и начинает всасывать мазут из топливного бака.
3. Масло проходит через трубку, где при смешивании с воздухом превращается в туман.
4. Топливная смесь поступает в масляную горелку и воспламеняется в камере сгорания.
5. Чугунный или стальной котел втягивает и начинает нагревать воду.
6. Горячая вода перекачивается и циркулирует через радиаторы или обогреватели плинтуса.
7. Выбросы выходят через дымоход и дымоход.
8. Охлажденная вода возвращается в котел и снова нагревается.

Паровые системы следуют первым четырем этапам как водонагреватели, но отличаются в начале пятого этапа.Вместо того, чтобы нагревать воду до тех пор, пока она не нагреется, Steam Systems кипятит воду для образования пара. Затем пар поднимается по трубам, подсоединенным к радиаторам в вашем доме, и нагревает ваш дом.

Системы принудительного воздушного отопления

Системы принудительного воздушного отопления соответствуют начальным четырем этапам, как вы увидите, систем водяного отопления. Это на пятой ступени, где все расходится:

1. Термостат сигнализирует вашей масляной горелке о понижении температуры в вашем доме.
2. Масляная горелка реагирует и вытягивает топочный мазут из вашего бака.
3. Масло смешивается с воздушной смесью и превращается в туман.
4. Туман достигает масляной горелки и воспламеняет пламя.
5. Возвратные каналы забирают холодный воздух из дома и нагревают его.
6. Воздуходувка масляной горелки проталкивает нагретый воздух в питающие каналы.
7. Подающие каналы подают воздух через вентиляционные отверстия в стенах и полу.
8. Выбросы масляной горелки выходят через дымоход и дымоход.

Вы понимаете, как работает ваша система отопления, работающая на жидком топливе, но почему она должна работать летом? Поскольку ваш термостат опущен и ваша система отопления получает сигналы от вашего термостата, было бы логично, что ваша печь летом перейдет в спящий режим. Но это не так.

Почему топки сжигают топливо летом

Итак, почему в летние месяцы ваша топка или котел сжигают топливо? В теплое время года топки могут сжигать топливо по трем причинам, и ни одна из них не является ошибкой или неисправностью оборудования:

1. Возраст вашей печи или котла. Старые печи, возрастом от 15 лет и старше, оснащены проверенной временем и надежной запальной лампой. Контрольная лампа горит 24 часа в сутки, семь дней в неделю.

Если вы спуститесь к своему котлу или печи, вы увидите крошечное голубое пламя — это ваш пилотный свет. Если ваша контрольная лампа погаснет из-за сломанного оборудования или засоренной топливной линии, ваша печь не будет работать.

Первоначальная цель пилотной системы зажигания заключалась в экономии времени людей. Печь могла генерировать тепло автоматически, без ручного розжига домочадцев.Однако в результате получилась неэффективная масляная печь, которая до сих пор используется в старых домах. И неэффективность этих печей не только в летнем использовании мазута, но и в производстве тепла.

Годовая эффективность использования топлива (AFUE) этих старых печей составляет от 56 до 70%, а это означает, что только 56% энергии, получаемой из мазута, становится теплом для вашего дома. Для сравнения, современные системы предлагают коэффициент AFUE от 80 до 98,5%. Тепло, теряемое этими пилотными легкими печами, не дает вам полной отдачи от печного топлива, которое вы покупаете, а вместо этого тратит его впустую.

Современные системы имеют более высокое AFUE из-за изменений оборудования. Например, современные масляные печи для вашего дома имеют герметичное сгорание, чтобы снизить их потери во время езды на велосипеде. У них также есть электронное зажигание, а не контрольная лампа. Электронное зажигание позволяет вашей печи запускаться, не поддерживая пламя для воспламенения масла. Эти возгорания являются основным фактором повышения эффективности новых печей.

2. Использование вашего котла в качестве водонагревателя. Использование бойлеров в качестве водонагревателей — обычное дело, и зачастую это удобно в домашнем хозяйстве.Однако оборудование, используемое для оснащения котлов для нагрева воды, может привести к тому, что ваш котел потребует больше энергии в летние дни.

Бесконтактные змеевики часто используются в котлах для нагрева воды. Недостаток этих змеевиков в том, что они требуют, чтобы ваш котел был горячим, что не проблема зимой. Летом, однако, ваш бойлер выключается и включается каждый раз, когда вам нужно немного теплой воды.

Бесконтактные змеевики могут привести к тому, что ваш котел потребляет до 300 галлонов масла летом и снизит AFUE вашего котла до 25%.Водонагреватели косвенного нагрева более энергоэффективны, чем безбаковые змеевики. В этой системе у вас есть отдельный резервуар для воды, который нагревается бойлером и хранит горячую воду для вас. Водонагреватели косвенного нагрева предотвращают постоянное включение и выключение бойлера летом, поэтому бойлер работает реже.

3. Роль вашей печи в системах охлаждения. В системе охлаждения вашего дома можно использовать как новые, так и старые печи. Некоторые домохозяйства предпочитают, чтобы их центральная система кондиционирования работала вместе с печью, чтобы в доме было прохладно.Если вы используете оконные блоки, ваша печь не охлаждает ваш дом.

В системах центрального кондиционирования ваша печь питает компрессор наружного блока и змеевик испарителя переменного тока. Компрессор охлаждает змеевик испарителя с помощью хладагента, удаляя тепло и влажность из вашего дома. Затем вентилятор вашей печи распределяет холодный воздух от змеевика по всему дому.

Знание, почему ваша печь сжигает топливо летом, является ключом к определению, следует ли вам выключать ее на лето.Если вы используете его в качестве водонагревателя или в качестве опоры для вашей системы центрального кондиционирования, отключение на пять-шесть месяцев не является вариантом без изменений в ваших текущих настройках.

Чем вы рискуете, выключив свою масляную печь

Если у вас есть печь с запальной лампой, вы, вероятно, готовы задуть или выключить ее на лето. Однако отключение масляной печи или бойлера на лето сопряжено с некоторыми рисками:

• Влага — самая большая угроза для бездействующего котла. Поскольку ваш бойлер выключен и не работает, он становится прохладным, что делает его лучшим местом для конденсации воды, особенно если ваш подвал летом склонен к сырости. Скопление влаги вызывает ржавчину и может привести к замене бойлера раньше, чем позже.
• Коррозия — обычное явление в остановленных печах. Печи подвержены коррозии из-за воды и копоти, когда их отключают летом. Даже без влаги скопление сажи может вызвать коррозию стен вашей печи и котла и сократить срок их службы.
• Мусор может скапливаться в неиспользуемых масляных резервуарах. Неактивные печи и котлы побуждают насекомых и пауков поселяться в вашем топливном баке, а также в заправочных и вентиляционных трубах, ведущих в ваш масляный бак и из него. Если в вашем баке или трубах скапливается значительное количество мусора, это может помешать подаче топлива в печь, когда вы включите ее осенью. Для устранения проблемы необходимо слить воду из резервуара и очистить его.

Однако многих из этих рисков можно избежать.Чистка, запланированная перед выключением печи весной, может предотвратить коррозию от ржавчины, а заблаговременное долив воды в резервуар может отпугнуть насекомых от проникновения и образования мусора.

Сложнее бороться с влажностью, особенно с котлами. Обеспечьте вентиляцию помещения, чтобы уменьшить образование конденсата. Еще одна тактика — включать котел один раз в месяц в течение всего лета, чтобы он мог нагреться и испарить любую влагу.

Прежде чем выключать печь на лето, взвесьте риски или даже поговорите со специалистом по ОВКВ от поставщика печного топлива, чтобы узнать их рекомендации или советы по отключению печей в теплое время года.

Что вы сэкономите, выключив масляную печь

Если вы решите выключить домашнюю печь весной, вы получите несколько преимуществ в течение следующих месяцев. В зависимости от вашего типа печи или котла, ваша экономия может быть больше, чем у других.

Выгоды от выключения масляной печи включают:

• Снижение затрат на электроэнергию. Системы зажигания с пилотными лампами увеличивают ваш счет за электроэнергию на 30-40 долларов в год. Выключение печи и ее пилотного освещения может привести к ежемесячной экономии от 2 до 4 долларов — этого достаточно, чтобы побаловать себя чашкой кофе.

• Снижение расхода топлива. Неактивные бойлеры, особенно те, которые ранее использовались в качестве водонагревателя в вашем доме, сэкономят вашему масляному резервуару от 200 до 300 галлонов топлива только летом. Не покупая дополнительное топливо летом, вы можете сэкономить от 300 до 500 долларов.
• Пониженный шум. Печи часто располагаются в подвале, одной из причин является шум воздуходувки. Хотя это и не финансовая выгода, вы заметите это летом и когда снова включите печь осенью.

Со временем вы можете рассчитать точную экономию, будь то за счет затрат энергии или топлива, на отключение печи весной. Используйте свой опыт, чтобы решить, хотите ли вы и дальше выключать печь или котел летом или держать их включенными в течение всего года.

Как выключить масляную печь на лето

Выключить печь на лето — несложный процесс. Прочтите руководство по эксплуатации печи и масляного бака, прежде чем приступить к ее отключению.Хотя многие печи используют один и тот же подход, ваша может отличаться.

Если вы выключаете печь с помощью запальной лампы, выполните следующие пять шагов:

1. Опустите термостат до минимального значения.
2. Подождите, пока печь прекратит цикл нагрева.
3. Установите переключатель питания печи в положение «Выкл.».
4. Поверните запорный клапан контрольной лампы по часовой стрелке, чтобы перекрыть подачу масла.
5. Поверните главный запорный клапан топливного бака по часовой стрелке, чтобы его выключить.

Печи без запальной лампы имеют более простую последовательность ступеней:

1. Опустите термостат до минимального значения.
2. Подождите, пока печь прекратит цикл нагрева.
3. Установите переключатель питания печи в положение «Выкл.».
4. Поверните запорный топливный клапан масляного бака по часовой стрелке, чтобы закрыть его.

Печи и котлы можно отключить без выполнения этих шагов с помощью аварийного выключателя. В вашем доме, вероятно, есть два таких переключателя.Один у котла или печи, второй — у ближайшей лестничной клетки. Например, если ваш обогреватель находится в подвале или подвале, вы найдете выключатель аварийного отключения наверху лестницы в подвале.

Тем не менее, рекомендуется выключать систему подогрева масла, выполнив действия, перечисленные выше, вместо того, чтобы полагаться на аварийный выключатель. Это отличный способ познакомиться с вашей системой отопления, а также возможность убедиться в исправности оборудования.

Как обслуживать масляную печь летом

Техническое обслуживание необходимо для снижения рисков при выключении печи весной.Это также ключевой фактор для продления срока службы и повышения общей эффективности вашей печи или котла.

Вы можете обслуживать свою печь в течение всего года, в дополнение к назначению профессионального осмотра и очистки специалистом по HVAC:

• Персональное обслуживание: Осматривайте и осматривайте свою печь в течение года. Следите за сажей или любыми признаками ржавчины. Чрезмерное количество сажи может сигнализировать о том, что ваша печь сжигает больше топлива, чем необходимо.Признаком этого также является темный дым из дымохода.

Удалите пыль и очистите печь после ее выключения. Аллергены и сгоревшие частицы пыли могут накапливаться и распространяться по всему дому в системах принудительного воздушного отопления.

Пыль также собирается в воздушном фильтре вашей печи, поэтому не забывайте заменять воздушный фильтр один-два раза в год.

Заполните топливный бак перед выключением печи и используйте присадку, такую ​​как Hot Shot, которая разрушает шлам, образующийся из воды и воздуха в масляном баке.Оба метода уменьшат вероятность попадания мусора и потенциальных трудностей при перезапуске печи.

• Профессиональное обслуживание: Запланируйте профессиональное обслуживание не реже одного раза в год, независимо от того, выключили ли вы печь. Попробуйте спланировать это либо весной, либо в конце лета. Не дожидайтесь осени, поскольку у технических специалистов часто бывает очень много работы.

Техники очистят вашу печь или камеру сгорания котла, которая может заполниться сажей и водой, чтобы предотвратить ржавчину и коррозию.Они также осмотрят камеру, чтобы убедиться, что в ней нет отверстий. Дымоход также будет проверен на предмет коррозии и дыр.

Специалисты

HVAC установят новые масляные и воздушные фильтры, а также проверит эффективность вашей горелки и внесут необходимые корректировки. Техники также пылесосят вентиляционные отверстия в полу, хотя вы можете и поощрять вас делать это в течение всего года, особенно если у вас есть домашние животные.

Проявите инициативный подход, когда дело доходит до обслуживания вашей печи. Инвестирование в печь и котел путем регулярного технического обслуживания может увеличить ожидаемый срок службы нагревателя, поскольку и печи, и котлы могут прослужить от 15 до 30 лет.Ваши вложения также снижают риски при выключении печи весной.

Как включить масляную печь на осень

Если вы выключили печь весной и летом, вы можете забыть, когда наступит осень, что вы даже выключите ее. Чтобы включить масляную печь на зиму, вы можете вернуть аварийный выключатель в положение «Вкл.» Или выполнить следующие действия:

1. Убедитесь, что ваш масляный бак полон.
2. Поверните запорный клапан масляного бака против часовой стрелки, чтобы включить его.
3. Установите переключатель питания печи в положение «Вкл.».

В печах с запальным освещением необходимо включить запорный вентиль, повернув его против часовой стрелки. Когда он включен, клапан будет параллелен топливной магистрали под ним. Затем вам нужно будет удерживать кнопку байпаса на печи и снова зажечь запальное пламя.

Обратитесь за помощью при повторном зажигании запального пламени. Удерживая кнопку байпаса, попросите друга или члена семьи зажечь запальное пламя зажигалкой или спичкой.Удерживайте нажатой кнопку байпаса в течение 30 секунд после зажигания пилотного пламени, а затем отпустите.

Как только ваша печь будет включена, вы сможете снова наслаждаться теплыми объятиями вашего дома в течение зимних месяцев.

Как сделать вашу масляную печь более энергоэффективной

Отключение топки на жидком топливе летом может снизить затраты на электроэнергию, но если вы решите не делать этого или не можете этого сделать, есть другие способы повысить энергоэффективность печи или котла.

Модернизация — это распространенный подход к повышению энергоэффективности старых топок и котлов, работающих на жидком топливе. Модернизация включает:

• Заслонки дымохода для предотвращения потерь в дымоходе. Заслонки дымохода доступны как с вентиляционными, так и с барометрическими клапанами. Эти заслонки закрывают вентиляционное отверстие вашего котла, когда он не работает, повышая рейтинг AFUE и повышая эффективность вашего котла.
• Запасные масляные горелки для уменьшения расхода топлива. Сменные горелки, как и горелки с удержанием пламени, могут блокировать выход воздуха через дымоход.Горелка может сэкономить до 20% на топливе или около 500 долларов. Еще один способ снизить расход топлива — это снижение мощности или уменьшение расхода топлива. При снижении номинальных характеристик в камере сгорания устанавливается сопло с меньшей производительностью галлонов в час, что ограничивает чрезмерное использование топлива.
• Регулирующие аквастаты для остановки непрерывного цикла. Аквастаты помогают остановить постоянную работу котлов с безбактовыми змеевиками. Модулирующий аквастат регулирует необходимую температуру горячей воды, отслеживая температуру наружного воздуха. В результате расходы на топливо снижаются на 10%.

• Время — реле задержки для отключения котлов. Реле с выдержкой времени — это экономичная модификация для предотвращения непрерывной работы котлов в качестве водонагревателей. Насадка заставляет ваш бойлер пропускать горячую воду по системе перед включением по прошествии определенного времени. Сэкономьте до 10% на расходах на топливо для своей семьи с реле с выдержкой времени.

В некоторых случаях, в зависимости от возраста вашего котла или печи, модернизация может быть не лучшим вариантом.Вам нужно будет взвесить стоимость модернизации по сравнению со стоимостью новой печи или котла, а также потенциальную экономию от более энергоэффективного масляного нагревателя, чтобы принять решение о замене или обновлении вашей печи.

Следует ли выключать печь?

Выбираете ли вы выключать печь весной или оставлять ее включенной на лето, решать вам. Ни один из вариантов не является неправильным или правильным. Примите решение, учитывая риски и преимущества, а также уникальные особенности и факторы вашего котла и печи.

И если вы не уверены, стоит ли выключать печь летом, вы можете обратиться к нашей опытной команде в SmartTouch Energy за полезными советами, которые основаны на более чем 85-летнем опыте обслуживания и обеспечения энергией на Северо-Востоке.

Если вы уже решили выключить печь на лето, ознакомьтесь с нашими услугами по очистке масляных горелок, а также с нашими конкурентоспособными ценами на топочный мазут для дома, чтобы подготовить печь к летней спячке.

Приоритет горячего водоснабжения — Heat-Timer® Corporation

Что такое горячее водоснабжение?

Многие жилые дома и небольшие коммерческие здания имеют две системы горячего водоснабжения; система отопления и система горячего водоснабжения (ГВС).Как следует из слов; система отопления используется для обеспечения теплом здания в холодную погоду. Система горячего водоснабжения (ГВС) используется для обеспечения горячей водой раковин, ванн и других приборов на кухне и в ванных комнатах. Один и тот же бойлер может обеспечивать обе водные системы, если обе водные системы не смешиваются. То есть вода, которая циркулирует в системе отопления, не может циркулировать в системе горячего водоснабжения.

Типы систем горячего водоснабжения:

Горячая вода для бытового потребления может подаваться через автономный водонагреватель или косвенный водонагреватель (бак со змеевиком), который нагревается с помощью бойлера.Автономный водонагреватель может быть проточным или водонагревателем. Проточные водонагреватели не имеют емкости. Обогреватель запускается и нагревает воду, когда кто-то открывает любой из кранов с горячей водой. С другой стороны, резервуар для хранения горячей воды нагревает воду и сохраняет ее для дальнейшего использования. Водонагреватель косвенного нагрева представляет собой накопительный бак со змеевиком посередине. Горячая котловая вода проходит через змеевик бака для нагрева воды в баке, окружающей змеевик. Вода из этого резервуара используется для горячего водоснабжения.

Что такое приоритет горячего водоснабжения и как он работает?

Когда один котел используется как для отопления здания, так и для горячего водоснабжения, от котла иногда может потребоваться только тепло (в зимние месяцы). В других случаях может потребоваться подача только горячей воды (в летние месяцы). Однако бывают случаи, когда от котла требуется и тепло, и горячее водоснабжение. Чтобы удовлетворить этот сценарий, размер котла должен быть достаточно большим, чтобы удовлетворить обе нагрузки.

Обогрев здания — очень медленный процесс, так как для повышения температуры помещения всего на несколько градусов требуются часы. Кроме того, обычно используется температура воды около 160 ° F. С другой стороны, горячее водоснабжение — это очень быстрый процесс, так как он требует большого количества энергии, чтобы за очень короткое время погрузить в воду. Температура котловой воды может достигать 180 ° F во время вызова ГВС. Это помогает в быстром восстановлении горячей воды для бытового потребления. В большинстве жилых помещений нагрузка на ГВС больше, чем нагрузка на систему отопления.

Функция «Приоритет горячего водоснабжения» позволяет использовать бойлер меньшего размера для выполнения обеих задач. Это достигается путем отключения подачи котла в систему отопления при вызове ГВС, что обычно не занимает много времени. А поскольку отопление — это медленный процесс, падение температуры в помещении в этот период очень мало. Для организации этой операции требуется внешний сброс управления отопительным котлом с приоритетом ГВС. Во время нагрева регулятор будет регулировать температуру котловой воды в соответствии с тепловой нагрузкой.Однако во время запроса горячей воды для бытового потребления система управления отключит циркуляционный насос системы отопления и повысит температуру котловой воды до минимум 180 ° F, чтобы удовлетворить нагрузку на горячую воду.

Другие преимущества котла меньшего размера

Использование котла меньшего размера сокращает короткие циклы работы котла в мягких погодных условиях. Снижение эффективности и долговечности котла объясняется коротким циклом работы котла.

Газовый котел с бойлером косвенного нагрева, одноконтурный и двухконтурный: обратная связь, схема подключения

Пожалуй, каждый хозяин частного дома желает обеспечить себя и свою семью необходимыми санузлами и условиями.В этом случае вы не хотите переплачивать деньги. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому комплексному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае — правильный расчет необходимого объема воды для хозяйственных нужд. Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует ориентироваться на объем внешнего накопительного бака.Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда бывает достаточно. Подвесные теплогенераторы имеют ограниченные размеры, поэтому в них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, в которых есть накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Рекомендации специалиста

Если вам нужна большая производительность, стоит обратить внимание на выносные баки горячей воды. Такие котлы, объем которых может достигать 500 литров, можно подключать к теплогенераторам с этой возможностью. Это указывает на то, что в оборудовании должны быть приточные патрубки, а внутри — циркуляционный насос, необходимый для поддержания контура горячего водоснабжения.Мощность котла должна соответствовать мощности котла, иначе температура воды никогда не достигнет нормального уровня.

Отзыв об одноконтурных котлах с выносным котлом серии Vitopend 100-W

Выбирая газовый котел с котлом, следует обратить внимание на одноконтурное оборудование, которое сейчас предлагается в продажу многими производителями. Среди них — немецкая компания Viessmann, которая производит настенные устройства, подходящие для установки в офисах, квартирах и частных домах.По словам покупателей, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в небольшом помещении.

Стоит обратить внимание на выгодное оборудование, так как оно укомплектовано всеми крепежными и монтажными элементами, необходимыми для подключения к коммуникациям. Потребителям нравится, что газовый котел дополнен расширительным баком на 6 литров, а также циркуляционным насосом для контура отопления.

Панель управления понятная, предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью этой системы вы можете контролировать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить устройство без управления, ведь в нем есть система самодиагностики, которая проверяет наличие проблем с нагревом, отображая коды ошибок на экране. Если вы до сих пор не знаете, использовать ли котел газовый двухконтурный или одноконтурный с бойлером, то вам стоит обратить внимание на модели вышеупомянутой серии, которые, по мнению потребителей, экономичны.В устройствах есть модуляционная горелка, которая при необходимости меняет интенсивность горения. Это снижает расход топлива, увеличивает КПД.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Этот двухконтурный газовый котел с бойлером стоит 53 900 руб. и представляет собой оборудование, имеющее компактные размеры. Агрегат, по словам пользователей, имеет высокую производительность, которая составляет 14 литров воды в минуту. Встроенный электронный контроллер обеспечивает поддержание температуры воды на желаемом уровне.При необходимости обустройства системы горячего водоснабжения и отопления потребителям рекомендуется приобретать именно такую ​​технику, которая максимально решит эти проблемы. Его мощность составляет 30 кВт, а КПД достигает 90%. Диаметр дымохода 140 мм, камера сгорания открытая. Выбирая данный газовый котел с бойлером косвенного нагрева, потребители отмечают его эффективность, простоту в эксплуатации и многие другие достоинства типа:

• электронное управление;
• удобная установка;
• повышенная комфортность приготовления горячей воды.

Положительные отзывы потребителей об эксплуатационных характеристиках Vitopend 100

В работе эффективен описанный выше газовый котел с бойлером, который зачастую бывает самым положительным, как уже говорилось. Это выражается в том, что модулированная горелка поддерживает температуру воды в контуре, что позволяет добиться максимально точного регулирования.

Покупатели также говорят о простом управлении, ведь в корпусе есть панель с дисплеем, позволяющая обеспечивать контроль температуры и следить за работой устройства.Помимо прочего, заказчики отмечают, что установка этого оборудования благодаря компактным размерам возможна даже в небольших помещениях, нишах или проемах.

Схема подключения

Газовый котел с бойлером косвенного нагрева, схема подключения которого должна быть рассмотрена мастером, позволяет решить проблемы, выражающиеся в недостаточном количестве горячей воды. Это возможно благодаря полноценному котлу с дополнительной вставкой электрического отопления. Такой раствор будет поддерживать температуру на определенном уровне.

Для подключения необходимо знать, что система предполагает наличие защитного магниевого электрода, пенополиуретановой изоляции, металлического сосуда с эмалевым покрытием, а также змеевика, выполняющего роль нагревательного элемента. Внешний котел для котла следует подключать по схеме к циркуляционному насосу.

Заключение

Производители описанного выше оборудования предлагают использовать для этого определенную схему. Он предполагает необходимость подключения водонагревателя к контуру ГВС.

Подключение котла с рециркуляцией. Как подключить бойлер косвенного нагрева

Системы отопления на базе котлов могут выполнять различные функции. Помимо самого отопления, котел может производить и нагрев воды для бытовых нужд, например, для стирки. Такие системы можно устанавливать не только на дачах и загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Котел представляет собой довольно простое устройство и его установку, а также безнаказанность бойлера косвенного нагрева можно выполнить самостоятельно.Существует несколько схем такой обвязки, рассмотрим их подробнее.

В котельных приборах может функционировать два водяных контура отопления.

• Первый — это вода в системе отопления, которая после нагрева подается на радиаторы отопления. Такой контур можно замкнуть и добавить в такую ​​воду специальные химические добавки для обеспечения бесперебойной работы радиаторов отопления, очистки систем от накипи и так далее.
• Второй контур — вода, используемая для хозяйственных нужд.Он предназначен для мытья посуды, для мытья посуды. Следовательно, этот контур разблокирован. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, как таковая, используется для слива в канализацию.

Принципы обвязки бойлера

При установке системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

• Точка ввода холодной воды в обвязку котла должна находиться в нижней точке системы, но горячий выход выходит из обвязки уже в верхней точке.
• Точка рециклинга в связи с этим находится почти в геометрическом центре обвязки.

При соблюдении заданных принципов монтажа обвязки работа системы отопления будет максимально эффективной и тепло от котла будет качественно передаваться массе поступающей воды.

Варианты установки для бойлеров косвенного нагрева

Монтаж обвязки водяных контуров к бойлерам косвенного нагрева можно монтировать тремя основными способами:

• С установкой трехходового клапана,
• С установкой двух циркуляционных насосы,
• С помощью гидравлической стрелки.

Отметим, что использование системы оборотного водоснабжения значительно повышает КПД системы отопления и увеличивает КПД нагрева воды и помещения от котла.

Монтаж системы непрямой обвязки с трехходовым клапаном

Данный вариант системы непрямой обвязки разработан для конструкций с большим количеством горячей воды. При проектировании системы рассчитывается установка двух отопительных контуров. Первый — основной контур будет предназначен для циркуляции воды, поступающей в систему отопления.Второй, дополнительный контур будет нагревать воду, предназначенную для бытовых нужд. Чтобы вода, поступающая из водопровода, попадала в определенный контур и использовался трехходовой клапан. Клапанное устройство управляется термостатом котла.

Использование трехходового клапана при установке системы отопления позволяет распределять потоки воды, поступающей в котел. Термостат не дает воде перегреваться и направляет горячую воду в контуры при достижении определенной температуры.Такая схема обвязки имеет ряд преимуществ и ее рекомендуют все наши специалисты!

В случае, если вода в системе отопления остыла ниже заданной пороговой температуры — термостат котла переключает вентиль и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода в бойлере нагревается и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерный нагрев воды и, как следствие, повреждение системы.По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в отопительном контуре котла.

Очень важен момент получения информации о температуре воды. В случае, если вода в бытовом баке будет иметь заданную температуру нагрева выше, чем в отопительном контуре системы отопления — система может начать работать некорректно. В этом случае переключение на обогрев отопительного контура производиться не будет.

Возможна установка бойлера косвенного нагрева и двух контуров. Выбор возможного варианта также зависит от воды, которая есть в вашей сантехнике. Если вода в каналах ствола имеет высокую степень жесткости, то система с трехходовым клапаном будет мудростью. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Установка обвязки котла косвенного нагрева двумя насосами

Еще одним вариантом обвязки котлов системой косвенного нагрева может быть использование двух рециркуляционных насосов.Также в системе должен быть установлен обратный клапан.

В этом случае в системе монтируются два отдельных отопительных контура: отопительный контур и водяной отопительный контур для бытовых нужд. Каждый из контуров имеет свой рециркуляционный насос, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к котлу параллельно. Приоритет при установке и при использовании в системе имеет контур котла. Таким образом, циркуляционный насос котельной системы располагается перед насосом системы отопления.Как и в предыдущей версии системы для контроля обоих контуров, используется термодатчик, который перераспределяет воду по контурам отопления.

Дополнительно в системе есть обратный клапан, задачей которого является предотвращение смешения потока нагретой воды.

Принцип работы такой системы заключается в том, что при понижении температуры воды она направляется на отопление и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена ​​с двумя отопительными котлами.Каждый из этих котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительный или для бытового использования.

Система отопления с котлами обеспечивает достаточно быстрый нагрев воды в системе отопления. Для этого бойлер обычно требуется на час. Таким образом, пока в котле идет обогрев по контуру горячего водоснабжения — охлаждения систем отопления не происходит.

Описание системы работы гидравлики в отоплении

Система отопления на базе котла может включать более двух контуров.Например, систему теплого пола можно использовать в качестве дополнительного отопительного контура. Обрезка может также включать другие элементы.

Для регулирования расхода воды в отопительных контурах используется гидравлическая стрелка. Проще говоря — это система распределения потоков теплоносителя, чем-то напоминающая обычную железнодорожную стрелку. Также гидравлическая стрелка во время работы выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах отопления с несколькими контурами устанавливается соответствующий рециркуляционный насос.При этом в разных частях системы отопления и отопления может создаваться различное давление. Разницу показателей давления следует уравновесить. Здесь коллекторы и гидравлические стрелы могут быть установлены в сложных системах. Кроме того, для выравнивания показателей давления можно использовать специализированные балансировочные клапаны.

Такая сложная система имеет множество нюансов при настройке, поэтому при ее установке рекомендуется воспользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать горячую воду из крана в системах отопления практически мгновенно, без длительного ожидания.В этом случае системы отопления образуют кольцевую магистраль теплоносителя. Вода постоянно идет по этой магистрали и нагревается. В результате ожидание нагрева при бытовом использовании горячей воды практически исключено.

Чтобы вода в таком контуре постоянно двигалась — в него встроен рециркуляционный насос. Этот постоянно горячий поток воды рекомендуется пропускать через устройства, требующие постоянного нагрева, например, через полотенцесушитель.

Обвязка корпоративного котла отопления: видео

Для отопления и горячего водоснабжения (ГВС) домовладельцев и квартир часто устанавливают двухконтурные газовые котлы или газовые колонки.Система ГВС с таким бойлером (колонкой) относительно дешевая и занимает мало места.

Однако через некоторое время хозяев начинают раздражать недостатки в работе ГВС с двухкилтом (колонкой).

Проточный теплообменник ГВС двухконтурный котел (колонка) начинает нагревать воду в момент начала подачи воды При открытии крана горячей воды.

Вся энергия, потребляемая для нагрева, перемещается от нагревателя к воде почти мгновенно , за очень короткое время движения воды через нагреватель.Для получения воды необходимой температуры за небольшой промежуток времени в конструкции проточного водонагревателя предусмотрено ограничение расхода воды. Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды —
величины струи горячей воды, истекающей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому мощность двухдверного котла выбрана исходя из потребности в горячей воде.

Контур ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономичное использование горячей воды в доме по следующим причинам:

• Температура и давление воды в трубах очень зависят от количества воды, протекающей через них. По этой причине при открытии другого крана существенно меняется температура и давление воды в системе ГВС. В то же время пользоваться водой даже в двух местах не очень комфортно.
• При небольшом расходе горячей воды проточный водонагреватель не включается и не нагревает воду. Для получения воды необходимой температуры часто приходится расходовать больше воды, чем необходимо.
• С каждым открытием крана водоподготовки перезапускается двухконтурный котел или колонка, постоянно включается, потом отключается, что снижает ресурс их работы. Частая переналадка горелки снижает эффективность водонагревателя и увеличивает расход газа. Каждый раз горячая вода появляется с задержкой, только после стабилизации режима отопления. Часть воды без толку уходит в канализацию.
• Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (такту) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически включается, затем гаснет. Соответственно, у потребителей то холодная, то горячая вода, и также проявляет все указанные выше недостатки частого повторного воздействия горелки котла. Для устранения такта обычно увеличивают расход воды сверх необходимого.
• В системах ГВС с двухконтурным котлом невозможно сделать оборот воды в трубах домашней разводки . Время ожидания горячей воды увеличивается по мере увеличения длины труб от котла до точки разрыва воды. Часть воды в самом начале должна быть бесполезной для слива в канализацию. А это вода, которая уже нагрета, но успела остыть в трубах.

В конечном итоге использование двухконтурного котла (колонки) в системе ГВС приводит к неоправданному увеличению расхода воды и объема канализации, к увеличению расхода электроэнергии и газа на отопление, а также недостаточно комфортному использованию горячей воды в доме.

Применяется система ГВС с двухконтурным котлом, несмотря на ее недостатки, из-за относительно невысокой стоимости и небольших габаритов оборудования .

Более экономичной и комфортной считается система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Но что делать, если в доме или квартире уже стоит двухконтурный котел или колонка, а работа хост-системы ОБД не устраивает, и я хочу избавиться от ее недостатков.

Три варианта подключения котла на газовый двухдверный котел или колонку

1. Есть возможность приобрести бойлер косвенного нагрева , с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого котла и дополнительного оборудования для его подключения и обвязки достаточно высока. В данной статье рассматривается этот вариант.

2.
В системе ГВС с двухкилометром или колонкой рекомендую установить котел многоуровневого отопления . В таком котле отсутствует теплообменник, что значительно снижает его стоимость.

3.
Либо в контуре ГВС между двухконтурным котлом (колонкой) и потребителями ГВС установить Электрокумулятивный водонагреватель — Котел . Такой вариант не устраняет всех недостатков системы ГВС, но позволяет значительно повысить комфортность использования воды.

Самый простой способ усовершенствовать систему ГВС с двухконтурным газовым котлом или колонкой — это установка электрического накопительного водонагревателя — электрокотла.

Схема подключения двухконтурного газового котла электрокотла ГВС, как накопительная буферная емкость между котлом и потребителями.

Электрокотел используется как буферная емкость между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода перед поступлением к потребителю поступает в электрокотел. Горячая вода в водораздельные краны уже подается от котла.

Электрический накопительный водонагреватель — бойлер служит для хранения резерва горячей воды с подогреваемым газовым котлом.Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрокара. Включение электронагревателя контролирует термостат котла.

На схеме на подводке от котла к котлу установлен блок из двух клапанов — обратного и предохранительного. Клапаны обычно продаются в комплекте с электрокотлом.

Обратный клапан Предотвращает уход воды из котла, когда вода исчезает в водопроводе.

Предохранительный клапан Сбрасывает избыточное давление в системе ГВС, связанное с расширением воды при нагревании. Из клапана периодически течет небольшое количество воды , которую нужно куда-то слить.

Кроме того, производитель электрооборудования предписывает регулярно, каждые две недели проверять состояние клапана, вручную приводя его в действие. Чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС , который компенсирует изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6-8 бар , в зависимости от модели котла. Если давление воды в водопроводе больше давления срабатывания клапана, то необходимо установить в отводной патрубок редукционный клапан . Клапан настраивается на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Контур ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется популярностью благодаря своей простоте и меньшей стоимости.Циркуляционного насоса на схеме нет, можно использовать обычный электрокотел, количество арматурных клапанов также минимально. Но работа системы ГВС с буферным электрооборудованием имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрокотлом

Контур ГВС с буферным электрическим обеспечивает стабильную температуру воды На выходе к потребителям, в том числе при малом расходе воды, и при такте котла. Температуру воды в бойлере можно установить выше 60 О С.
, (температуры, выдаваемые котлом). Пользоваться горячей водой будет удобнее, но за нее придется платить больший расход электроэнергии.

Схема с буферным электрооборудованием имеет три основных недостатка.

Во-первых, это довольно значительный расход электроэнергии Горячая вода. Электроэнергия расходуется на компенсацию тепловых потерь (водяное охлаждение) при хранении горячей воды в бойлере, а также на нагрев той части воды, которая поступает из бойлера в холодильный бойлер.

Часть воды из бойлера в котле остывает. Это происходит при запуске ГВС котла при каждом открытии крана водоподготовки, а также в случае работы котла. Кроме того, холодная вода от котла к котлу подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия также расходуется на водозабор Если термостат котла настроен на температуру выше 60 О С..

Второй недостаток состоит в том, что ГВС котла все еще включается в каждое отверстие крана водоподготовки. Котел-бойлер не устраняется, а только становится невидимым для потребителя. Все это, как уже было сказано выше, снижает ресурс котла, а частая переналадка горелки снижает КПД котла и увеличивает расход газа. Некоторые хозяева считают выгодным Включайте режим ГВС на бойлере только тогда, когда принимаете душ или наполняете ванну.Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В-третьих, сохраняется зависимость давления в трубах ГВС от расхода воды Так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине при открытии второго крана водораздела температура воды в первом смесителе может изменяться, хотя и не так сильно.

Выбор электрокотла для системы ГВС с двухконтурным котлом или колонкой

Для получения выгоды от использования горячей воды из системы ГВС с бойлером и электрокотлом достаточно установить контейнерный котел малогабаритный на 30 (50) литров, кроме того, малый котел будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрокотел с цилиндрическим баком из нержавейки. Котел часто устанавливают рядом с котлом или колонкой.Чтобы габариты бойлера не выходили за пределы размеров бойлера, удобно использовать водонагреватели электрические с вертикальным баком небольшого диаметра. В названии марки таких котлов обычно есть слово Slim. .

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, металлический корпус, три ступени мощности 0,7 / 1,3 / 2,0 кВт ., Максимальный внешний диаметр 285 мм. , а высота 800 (1235) мм., Механическое управление .Гарантия — 7 лет.

Водонагреватели накопительные электрические с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей расположены два цилиндрических бака небольшого диаметра и совмещают их трубы. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в резервуарах, а также увеличивает их стоимость.

В конце статьи вы найдете контур ГВС с котлом и рециркуляцией горячей воды , а также рекомендации по выбору оборудования.

Где и сколько купить электрофляк в вашем городе

Водонагреватель накопительный электрический THERMEX ULTRA SLIM IU

Система ГВС

с двухконтурным котлом (или колонкой), а вот с бойлером многоуровневого отопления устраняет все недостатки.

На днях показывает популярность системы ГВС с бойлером многоуровневого отопления, Вода в которой нагревается проточным водонагревателем. В таком котле отсутствует теплообменник, что снижает его стоимость.

Горячая вода идет сверху резервуара. На ее место в нижней части емкости сразу же поступает холодная вода из водопровода. Насосная вода из бака прогоняется через проточный нагреватель газового котла или колонки и подается сразу в верхнюю часть бака. Таким образом, горячая вода у потребителя появляется очень быстро — Не нужно ждать, пока нагреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет установить в доме котел меньшего размера, а также снизить мощность проточного нагревателя без ущерба для комфорта.

Производители выпускают котлы двухконтурные со встроенным или выносным котлом многоуровневого отопления. В итоге у стоимость и габариты оборудования системы ГВС несколько меньше , чем у бойлера косвенного нагрева

.

Вода в бойлере нагревается заранее, Вне зависимости от того, потрачена она или нет. Запас горячей воды в баке позволяет использовать горячую воду в доме несколько часов.

Благодаря этому нагрев воды в баке может производиться достаточно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать водонагреватель относительно малой мощности.

Принципиальная схема подключения накопительного котла многоуровневого отопления к двухконтурному котлу

На схеме стрелкой показано направление движения воды в контуре ГВС котла при работе циркуляционного насоса. Насос включается от датчика температуры, терморегулятора котла.

Циркуляция воды в контуре котла GWS запускает котел в режим GWS.Вода, нагретая до котла, поступает в котел, где поднимается вверх. В котел подается холодная вода снизу котлового насоса. Так продолжается до тех пор, пока вода в бойлере не нагреется, пока не сработает датчик температуры бойлера. Датчик отключает насос, прекращается циркуляция воды в отопительном контуре и отключается ОБД бойлера.

Горячая вода на водосборные краны поступает из верхней части котла по отдельной форсунке. Такое решение позволяет простыми средствами стабилизировать температуру воды, поступающей к потребителю.При расходовании горячей воды от бойлера ее заменяют холодной водой из водопровода.

Скорость циркуляции воды в контуре котла ГВС выбирается так, чтобы вода в котле успевала достаточно быстро нагреться до заданной температуры, чтобы у потребителей не было дискомфорта. Для этого удобно установить помпу, позволяющую переключать скорость работы.

Подключение котла к двухдверному газовому котлу

Котел многоуровневого отопления Galmet SG (S) Fusion 100 L (для двухконтурных котлов) имеет встроенный трехскоростной циркуляционный насос.Высота бойлера 90. см. , диаметр 60. см.

В продаже имеются котлы многоуровневого отопления , специально предназначенные для подключения к двухкилометровой. Для примера на рисунке изображена схема подключения котла к котлу производства Польша.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в котле сокращено количество пусков котла, что продлевает срок его службы и снижает расход газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное использование воды более чем в одной точке водоема .

Котел имеет пять патрубков Для подключения внешних трубопроводов. Причем концы форсунок внутри котла находятся на разной высоте. Такое большое количество и расположение форсунок позволяет котлу выполнять функции гидросепаратора. Такое решение исключает взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простым и дешевым оснащение оборудования армированием.

Например, две форсунки предназначены для контура рециркуляции горячей воды в трубопроводах. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим трубам присоединяют отопительный контур котла ГВС. Для холодной воды из водопровода также есть отдельная форсунка.

Расширительный бак и предохранительный клапан, а также обратный клапан подключаются к трубке подачи холодной воды, и устанавливается обратный клапан (на схеме не показан).

Напольный котел хорош тем, что грязь и шлам будут оседать и скапливаться на дне, не попадают в трубы и не влияют на работу оборудования.

Как сделать котел многоуровневого отопления из электрокотла

Продолжение: Перейти к

Дополнять котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее.В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

Какие правила следует соблюдать при подключении

Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

• на трубах, подводящих теплоноситель к змеевику и снятию его, устанавливаются краны;
• на входе холодной воды в агрегат установлен обратный клапан;
• в обвязке котла, расширительный бачок обязателен.

Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан при установке котла используется во избежание попадания горячей воды в «холодный» водопровод при перепаде давления в системе.

Расширительный бак в обвязке блоков косвенного нагрева используется для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, довольно сильно нагревается и расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

• подключение агрегата к водопроводу из скважины;
• гребная магистраль, обеспечивающая потребителей горячей водой;
• присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
• установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных, он обычно монтируется и упрощает использование системы рециркуляции горячей воды.

Пошаговая установка котла в систему отопления принудительного типа

В сетях этого типа блокировка узлов косвенного нагрева выглядит следующим образом:

• после циркуляционного насоса в подающей трубе, трехходовой разбит клапан; №
• в втулке на корпусе котла вкручен датчик температуры нагрева воды;
• один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
• в обратной трубе разрезать тройник;
• Репетитор соединен редукционным патрубком охлаждающей жидкости теплоносителя;
• в репетиторе установлен клапан;
• Расширительный бак монтируется на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

Ступени монтажа водонагревателя с насосом

Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не возле котла, а на некотором удалении от него.

В данном случае монтаж осуществляется по такой технологии:

• теплоноситель котла от котла подключается к змеевику котла сверху.
• в холодной воде, магистраль врезана в сегмент котельного разведения;
• перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
• на реверсе отопителя установлена ​​помпа;
• труба подключена к змеевику;
• Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур котла подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому их обычно не встречают для гравитационных систем, а у настенных подвесных котлов.

Включает в себя правильную установку водонагревателей в сетях с естественной циркуляцией теплоносителя следующие этапы:

• змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
• далее на этом участке между котлом и водонагревателем прекращается подача в систему отопления; №
• между котлом и результирующим ответвлением установлена ​​термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
• котел подключен к котлу разводящей трубы;
• в топливопроводе перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
• ближе к реверсивному котлу установить расширительный бачок.

Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

Можно ли подключить к двухконтурным котлам

Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах достаточно комфортно.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, допускается. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

Установка бойлера косвенного нагрева в коллекторную сеть

Водонагреватели также очень часто используются в таких современных системах. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питанию. То есть там, где температура охлаждающей жидкости самая высокая.

Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

• водонагреватель подключает подачу от гребенки системы отопления;
• обратка, расширительный бачок, группа безопасности подключены;
• смонтированы подающие и отводящие патрубки водопровода.

При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

Инструкция по установке Переработка

Часто сантехнические устройства располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, собрав систему рециклинга на даче. Монтаж такой сети производится примерно так:

• максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
• к тройнику подсоединяется труба нужной длины;
• Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
• рядом с котлом в форсунке в контуре разбился дополнительный насос не слишком большой мощности.

При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

Горячее водоснабжение — одна из тех вещей, которые позволяют с комфортом разместиться в доме. Существует множество способов и систем, обеспечивающих горячую воду в необходимом количестве.Хороший вариант — подключить бойлер косвенного нагрева, о котором и пойдет речь в этой статье.

Устройство и принцип действия котла

Бойлер косвенного теплообмена (водонагреватель) представляет собой резервуар, наполненный водой, в котором расположен теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник соединен с источником тепла, передающим энергию с помощью хладагента.

Процесс нагрева воды в котле происходит следующим образом:

• Сначала в теплообменник подается теплоноситель от отопительного котла;
• Стенки теплообменника нагреваются за счет подводимой энергии;
• От стенок передается тепло воде, находящейся в баке;
• Подогрев воды закрывается потребителями по мере необходимости.

При такой технологии существует промежуточное звено между водой и теплоносителем — поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева тесно взаимодействует. Таким образом, вода в бойлере обычно имеет чуть меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник — то есть нагревает воду в баке только до уровня, который может выдавать бойлер.

Однако один способ обойти это ограничение — как раз нужно, чтобы выбрать комбинированный котел, в котором помимо теплообменника есть еще ТЭН.В таких устройствах основным источником тепла является косвенный нагрев, а ТЭН повышает температуру воды до нужного уровня. Наиболее эффективное сочетание оборудования, в котором вода дольше остается горячей — котел на дереве и твердотопливный котел.

Некоторые котлы оснащены дополнительными теплообменниками — при большом объеме бака это значительно ускорит нагрев воды. Чтобы вода как можно дольше находилась в нагретом состоянии, при подборе оборудования стоит отдать предпочтение устройствам с утеплителем.

Совместимость с отопительным оборудованием

Бойлеры косвенного нагрева без проблем работают с любой системой отопления, обеспечивающей горячее водоснабжение — лишь бы ее мощности было достаточно. Как уже отмечалось выше, другой вариант — твердотопливные котлы, работающие на всех доступных видах топлива. Однако устройства, работающие на газе, электричестве или жидком топливе, также будут достаточно эффективными.

Сама установка не очень сложная, но и простотой не отличается. При выборе модели при наличии особых проблем особых проблем не возникнет, а вот с упрощенными изделиями придется тонировать, чтобы котел мог работать в связке с ними с отоплением и водоснабжением.

Виды бойлеров косвенного нагрева

Классификация водонагревателей рассматриваемого типа проводится по одному основному признаку — наличию или отсутствию встроенного управления:

1. Котлы интегрированные . Такие устройства подключаются к системам отопления, в которых котлы не оборудованы автоматикой. Такие котлы имеют датчик температуры и собственный блок автоматики, регулирующий подачу нагретой воды в теплообменник. Привязка бойлера косвенного нагрева к встроенному контроллеру осуществляется просто — достаточно подвести к нему патрубок подачи и реверсирования от котла, обеспечить подачу холодной воды и подключить выходной канал, который позволяет распределять воду потребителям.
2. Котлы без встроенного управления . Как правило, эта категория котлов обычно работает в связке с автоматизированными котлами. Обвязка котла этого типа начинается с установки датчика температуры и подключения его к соответствующему вводу котла. Нагрузка котла осуществляется по одной из существующих схем. При необходимости такие устройства подключают к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.

Также котлы делятся на виды в зависимости от формы и способа установки. Что касается последних, то есть два типа устройств — настенные (не более 200 литров) и напольные (объемом до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные котлы крепятся к кронштейнам, закрепленным на дюбелях.

Подавляющее большинство водонагревателей имеют цилиндрическую форму, а их выходные патрубки расположены на тыльной стороне — это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества дизайна.На внешней стороне панели есть место для установки датчика температуры или реле, а в отдельных моделях реализована возможность подключения BETA.

Схемы подключения и особенности

Подключение косвенной связи может осуществляться по двум концептуальным схемам:

• В первом контуре контур водоснабжения будет приоритетным для системы;
• По второй схеме нагрев воды осуществляется в соответствии с режимом работы отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на обогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в контур отопления.

Вторая схема обвязки котла косвенного нагрева не делает различий между отоплением и водоснабжением, поэтому на последний отводится лишь определенная часть теплоносителя.Соответственно просадки радиаторов теплообмена не наблюдается, но вода в котле нагревается намного медленнее, чем в предыдущем случае.

При установке водонагревателя косвенного типа предпочтение лучше отдать первой схеме — она ​​обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность обогрева в этом случае практически не ухудшится — для поддержания температурного режима теплоноситель удаляется из отопительного контура примерно на 5 минут, а для полного прогрева всего бака потребуется около получаса.

Конечно, указанные цифры очень приблизительны — скорость нагрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно — если мощность отопительного оборудования превысит необходимый уровень хотя бы на четверть, то на нагрев воды потребуется совсем немного времени, и эти затраты никак не повлияют на эффективность отопления. В любом случае, прежде чем подключать бак косвенного нагрева к котлу, нужно продумать все аспекты и просчитать эффективность будущей системы.

Правила обвязки котлов

Существует ряд общих правил, которые необходимо соблюдать при установке бойлеров косвенного нагрева:

1. Чтобы все устройства, подключенные к разводке горячей воды, могли нормально работать, в выходной канал котла подводится расширительный бак, объем которого составляет 10% от общего бака. Установленный бак позволит компенсировать температурное расширение в водопроводной системе.
2. Каждая ответвительная система должна быть оборудована шаровым краном, который позволит при необходимости отключить любое устройство, не отключая весь контур водоснабжения.
3. Подводящую трубу настоятельно рекомендуется оборудовать обратными клапанами. Эти элементы предотвращают возврат воды в котел и тем самым обеспечивают его безопасное использование.

Подключение котла к котлу с принудительной циркуляцией жидкости

Если в системе установлен циркуляционный насос, а рядом с котлом есть место для установки котла, то оптимальным вариантом будет организация отдельного контура, идущего от котла отопления. Как правило, такой отопительный контур с бойлером косвенного нагрева применяется для настенных котлов — в этом случае получается параллельное соединение водонагревателя и отопительного контура.

На циркуляционном насосе необходимо установить трехходовой вентиль для бойлера косвенного нагрева, к которому подводится датчик температуры, установленный на баке. Подвод трехходового крана подключается к патрубку котла, чтобы можно было подключить контур с подогревом. В простенку прерывателя врезается тройник для входа в котел, предназначенный для отвода воды от теплообменника.

Рабочий процесс с такой схемой выглядит следующим образом:

• При поступлении на трехходовой кран данных о понижении температуры воды ниже необходимого уровня весь теплоноситель перенаправляется в котел;
• Вода в котле нагревается за счет находящегося в нем теплоносителя;
• Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и охлаждающая жидкость снова поступает в систему отопления.

Схема с двумя циркуляционными насосами

Если система уже оборудована циркуляционным насосом, то в хомутный контур котла может быть включен еще один насос, который будет располагаться на трубопроводе, на котором расположен резервуар. Расположение насоса относительно самого котла значения не имеет — его можно установить как на подаче, так и на обратной.

Крана трехходового в данной схеме нет — подключение бойлера косвенного нагрева осуществляется при помощи тройников.Для регулирования подачи теплоносителя в котел используются насосы, активность которых контролируется датчиком температуры — при низкой температуре запускается циркуляционный насос для бойлера косвенного нагрева, а после нагрева — второй насос. начинает работать, обеспечивая циркуляцию жидкости в системе отопления.

Подключение котла к энергонезависимому котлу

При использовании энергонезависимого отопительного оборудования котел должен обеспечивать приоритетную подачу теплоносителя.Самый простой способ добиться этой цели — установить бак выше уровня радиаторов, поэтому в таких ситуациях обычно встречаются настенные модели. Оптимальное расположение настенного котла предполагает, чтобы его нижняя часть располагалась хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с уличными приборами такая обвязка водонагревателя тоже может работать, но нагрев воды будет медленным и бракованным. На дне бака вода не сможет прогреться до конца (ее температура будет на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общее количество горячей воды будет уменьшено.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным путем. Для повышения эффективности системы можно врезать в нее циркуляционный насос, а при наличии электричества вода будет постоянно греться. При желании можно обойтись без помпы — для нормальной подачи теплоносителя в водонагреватель подводящий патрубок к нему должен иметь увеличенный диаметр по сравнению с трубами отопительного контура.

Термостатическая головка установлена ​​на греющей трубе отопительного трубопровода, снабжена датчиком.Этот термостат позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

Схема с рециркуляцией теплоносителя

Если в системе есть дополнительные потребители (например, устройства для сушки полотенец), необходимо оборудовать ее так, чтобы они все получали горячую воду. Для этого используется рециркуляционный контур, в котором вода постоянно прогоняется по всему контуру насоса.Связывание бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, заключающееся в том, что из крана постоянно течет пивоваренная вода, а время на протекание холода не тратится.

Недостаток в том, что при рециркуляции теплоносителя затраты на нагрев воды в котле увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому на ее постоянный нагрев котел тратит гораздо больше ресурсов. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.

Устройство рециркуляционной системы может быть выполнено несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный контур рециркуляции, реализованный в виде дополнительных труб. Конечно, бойлер косвенного нагрева с рециркуляцией стоил на порядок дороже обычных моделей. Другой вариант — объединить всех потребителей в один контур тройниками.

Заключение

Блокировка однотонного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решать определенный круг задач.Чтобы горячее водоснабжение работало качественно и без перебоев, необходимо заранее продумать его конструктивные особенности и нюансы, которые могут возникнуть в процессе работы.

Горячее водоснабжение, без которого невозможно комфортно разместиться в современном жилье, можно наладить, подключив бойлер косвенного нагрева. Такие агрегаты намного выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели за счет большей мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

Как работает бойлер косвенного нагрева с бойлером отопления

Установка современных водонагревателей гарантирует подачу горячей воды в нужном объеме в нескольких точках разбора — в ванной, на кухне и т. Д. Технические характеристики Выбранный котел должен соответствовать требованиям по расходу воды комфортной температуры в нужном объеме. Чтобы обеспечить быстрый нагрев в короткие сроки, необходимо правильно рассчитать мощность водонагревателя.Например, при расходе воды 500 литров в час требуется установка бака на 100 литров.

Основные элементы системы отопления:

• Отопительный котел;
• Насос, обеспечивающий постоянную циркуляцию воды;
• Клапан трехходовой;
• Шланг с патрубками для подключения к трубопроводной системе;
• Бойлер косвенного нагрева.

Агрегат косвенного нагрева внешне напоминает простой накопительный котел, работающий от электричества, и выполняет те же задачи по созданию ГВС.Основное отличие — это использование принципа работы с использованием для отопления котла отопления.

В базовый комплект устройства косвенного нагрева входят: накопительный бак

• в кожухе, окруженный слоем теплоизоляции;
• змейка, встроенная циркуляция воды;
• Гильза для подключения датчика температуры;
• Насадка для подключения бойлера к водопроводу;
• Линия рециклинга (в некоторых моделях).

Принцип работы устройства основан на нагреве теплоносителя, передаваемом змеевиком бака покрытия.При взаимодействии с водой происходит передача тепла от змеи с одновременным ростом и температуры, и давления в резервуаре. Во время работы необходимо следить за степенью нагрева с помощью функции настройки желаемой температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. Когда вода нагревается, термодатчик сигнализирует насосу или трехходовому клапану о достижении желаемой температуры, и вода в змеевике перестает циркулировать.Аналогичный принцип лежит в основе работы датчика при охлаждении охлаждающей жидкостью.

При подключении можно использовать несколько различных схем обвязки с единым принципом проведения подачи холода и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая — вырабатывается в водопровод. . При прохождении змея нагретая вода отдает тепло и уходит ниже. Этот вариант позволяет максимально увеличить объем нагретой воды.

Схема нагрева может быть описана следующим образом: Когда направление горячего потока, пользователь, подаваемый ниже холодной воды, действует как поршень, и проходя через нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть бак.

Упражнение обвязки бойлера косвенного нагрева производится по принципу обвязки радиатора, отличаясь только необходимостью прекращения циркуляции воды в змеевике после достижения заданной температуры.Для решения этого вопроса используется трехходовой клапан или дополнительный насос, подключенный к встроенному термостату. Возможно использование тупикового контура ГВС или циркуляционного. Первый вариант потребует дополнительного проема крана для слива остывшей воды в трубы.

Простые принципы подключения двухдверного котла

Использование косвенного нагрева имеет свои достоинства и недостатки. К положительным моментам применения данного устройства можно отнести:

• возможность присоединения различных источников тепла;
• возможность подключения к различным типам источников тепла;
• бесперебойная подача ГВС;
• отсутствие дополнительного энергопотребления;
• возможность использования нагретой воды для любых целей из-за отсутствия связи между теплоносителем в системе отопления и нагретой водой.

К недостаткам такого подключения можно отнести высокие первоначальные затраты при установке и необходимость в дополнительном свободном пространстве для установки оборудования.

При подключении по этой схеме к газовой установке, оснащенной насосом для циркуляции и автоматики, процесс управления клапаном на основе сигнала, подаваемого на термостат водонагревателя, осуществляет бойлер.

При использовании трехходового клапана контур водонагревателя имеет приоритет перед контуром отопления.Данную схему рекомендуется использовать при наличии большого бака, а также при использовании воды повышенной жесткости, мешающей нормально функционировать контуру горячего водоснабжения.

В основе подключения — двухконтурный прибор для отопления, обеспечивающий параллельную работу по нагреву и подаче нагретой воды. Следует учитывать, что при наличии больших потребностей в ГВС такая схема подключения бойлера косвенного нагрева может негативно сказаться на действующей системе отопления.По этой причине рекомендуется осуществлять основное потребление в ГВС с помощью бойлера, ограничивая использование воды из бойлера до минимума.

Подключение к двухкилту происходит по простой схеме:

1. 1. Трехходовой клапан устанавливается сразу за насосом, отвечающим за циркуляцию воды.
2. 2. Термодатчик подключается непосредственно к насосу.
3. 3. Когда вода достигает регулятора температуры, клапан закрывается.
4. 4. Водный поток циркулирует в системе отопления.

При установке учитывается выбор приоритетной функции: если наиболее важным является ГВС, установка выполняется параллельно с системой отопления, а при доминирующей роли отопления монтируется последовательно, без использования термодатчик.

Подключение к одноконтурному отопительному агрегату

Для подключения бойлера косвенного нагрева к одноконтурному котлу можно использовать схему с использованием 2-х циркуляционных насосов.В основе этого подключения лежит принцип разделения потоков воды по трубопроводам с помощью насосов. При выполнении такого типа подключения приоритет отдается контуру ГВС, что достигается только настройкой алгоритма включения. Использование насосов происходит по сигналу, поступающему на термостат, встроенный в резервуар. Для исключения смешения потоков перед насосами устанавливается обратный клапан.

Функционирование данной схемы происходит аналогично подключению к двухконтурному устройству.Назначение R заключается в том, что термодатчик должен контролировать работу 2-х насосов поочередно: при включении насоса ГВС отключается насос для отопления, ведущий к охладителю теплоносителя в системе. Если объем ГВС небольшой, заметного ухудшения показателей нагрева не будет.

Особенностью работы с подключением к штатному одноконтурному устройству является отсутствие функции нагрева воды для ГВС, а следовательно, для подачи нагретой воды будет использоваться только мощность котла.

Подключение осуществляется следующим образом:

1. 1. Котел подключается к одноконтурному котлу с помощью прилагаемых шлангов и патрубков.
2. 2. Система установлена ​​в системе циркуляции.
3. 3. Установлен специальный трехходовой датчик, контролирующий процесс нагрева до заданной температуры.

При установке котла с подключением к одноконтурному отопительному прибору следует учитывать один серьезный недостаток — при выходе из строя оборудования подача нагретой воды невозможна из-за отсутствия резервного источника отопления.

Если принято решение об установке устройства косвенного нагрева, следует учесть ряд рекомендаций, которые позволят грамотно и качественно установить. При выборе устройства исходите из нормативов потребности в горячей воде на пользователя. Оптимальный подбор емкости из расчета 20 литров воды на одного потребителя.

1. 1. В процессе установки необходимо заземлить возможность заземления.
2. 2. Компенсация теплового расширения и износа возможных гидротрансформаторов происходит за счет установки гидроаккумулятора на выходной магистрали.
3. 3. Место для установки должно быть в непосредственной близости от розетки, что обеспечит возможность включения котла при отключении или поломке котла.
4. 4. Для облегчения процесса эксплуатации и обеспечения защиты на автомагистралях установлены краны, позволяющие в любой момент отключить прибор от системы отопления.
5. 5. Чтобы вода нагрелась быстрее, устройство следует устанавливать на максимально возможной высоте над радиаторами отопления.
6. 6. Монтаж оборудования будет проще, если место будет выбрано близко к тепловому узлу, с обязательным контролем правильной ориентации труб по отношению к трубопроводу.
7. 7. Нагретый теплоноситель подается сверху устройства, а охлажденная вода — снизу.

Поделитесь статьей с друзьями:

Похожие статьи

какой котел выбрать и почему? По типу камеры сгорания

Отопление газовым котлом считается наиболее рациональным с точки зрения финансовой эффективности, простоты использования и удобства.Наличие двух типов таких котлов (одноконтурный и двухконтурный) дает возможность подобрать для конкретного случая наиболее оптимальный вариант отопления дома с учетом потребностей.

Каждый из представленных сегодня на рынке типов котлов имеет свои особенности и может быть удобен, исходя из конкретных потребностей в горячей воде, необходимой тепловой мощности и количества людей, одновременно проживающих в доме.

Характеристики одноконтурного котла

Одноконтурный газовый котел, также называемый одноступенчатым котлом, выполняет функцию нагрева только той воды, которая используется для обогрева жилища.Для параллельного нагрева воды с целью обеспечения горячего водоснабжения отдельно приобретается бойлер с косвенным нагревом. При этом точно учитывается количество проживающих в доме: этому параметру должен соответствовать объем водогрейной камеры котла.

Показатель мощности одноконтурного котла определяется по площади. Также рекомендуется учитывать тот факт, что при одновременном использовании бойлера увеличивается расход электроэнергии на нагрев воды.Сегодня особой популярностью пользуются газовые котлы, совмещенные с котлом в общем корпусе.

Особенности двухконтурного котла

Большой функционал, которым обладает двухконтурный котел, заключается в наличии дополнительной встроенной водонагревательной горелки: она служит как для обогрева помещения, так и для внутреннего водопровода. При наличии в доме такого газового котла нет необходимости дополнительно приобретать бойлер для нагрева воды.

Стоимость такого котла оказывается существенно ниже общей стоимости покупки и установки одноконтурного котла и котла.Однако следует учитывать, что при совместном проживании более 2-3 человек количества производимой ими горячей воды может не хватить. Особенно это актуально в домах, отличающихся большой площадью, где расстояние от такого котла до всех мест, где расходуется горячая вода (раковины, ванны, умывальники), велико. По мнению специалистов, длина труб не должна быть более 5-7 м. Также следует обратить внимание на диаметр труб: если он будет слишком большим, потребителям придется достаточно долго ждать, пока из-под крана выльется горячая вода, а не уже остывшая.

Двухконтурный газовый котел более склонен к образованию накипи. Образование этого нерастворимого осадка снижает интенсивность нагрева воды, что влечет за собой увеличение расхода топлива. Следует учитывать, что нагрев воды в таких котлах начинается только после открытия крана. Когда кран закрыт, вода в трубах остывает.

Выбор типа газового котла зависит как от предпочтений покупателя, так и от состава воды, а также потребностей в количестве горячей воды и степени нагрева жилого помещения.Большое значение при выборе, конечно же, имеют цена и марка конкретного отопительного оборудования. Следует отдавать предпочтение уже зарекомендовавшим себя маркам, что гарантирует надежность оборудования на долгое время.

Рейтинг газовых котлов и их цена

Надеемся, что следующая сравнительная таблица позволит вам выбрать лучший котел для своего дома.

Подробнее о газовых котлах вы можете узнать из следующего видео:

Вам понравилась информация, которую мы предложили? Вы можете рассказать нам что-нибудь новенькое? Напишите нам об этом в комментариях.

Котел одноконтурный

• Для горячего водоснабжения необходимо приобрести бойлер. Стоит дорого, к тому же сама емкость, трубопровод () требуют много места. Неплохой вариант для частного дома, но для квартиры точно не подойдет.
• Выбор бойлера «косвенного действия» имеет ряд нюансов. Нужен точный расчет его параметров с учетом схемы отопления и характеристик котла. Оптимальная покупка устройства вряд ли возможна без консультации специалиста.
• Самостоятельная сборка чревата ошибками. И даже если оборудование не газовое, придется обращаться к специалистам и оплачивать их услуги.
• Риск утечки высок. Объяснение простое — сложная обвязка, много соединений.
• Косвенный нагрев означает, что змеевик, расположенный внутри бака, является частью системы нагрева. Следовательно, часть тепловой энергии будет расходоваться на контур ГВС. На практике это приводит к тому, что котел регулярно переключается на более высокий режим (вручную или автоматически, в зависимости от модели) по мере остывания воды в котле.А это увеличение расхода топлива.

Удобство очевидно: полностью укомплектован и готов к работе на 2-х системах. Нюанс в том, что в таких отопительных приборах приоритет отдается ГВС. Вкратце это можно объяснить следующим образом: пока идет горячая вода, теплоноситель контура отопительной воды не нагревается.

Вопрос сложный и требует внимательной оценки всех факторов. С одной стороны, инерционность системы не дает радиаторам остыть при просадке.Но многое зависит еще и от специфики конструкции, потребности в горячей воде. Насколько хорошо утеплен дом, какая длина труб, схема и способ их прокладки, количество и тип радиаторов, мощность котла, КПД — самостоятельно проанализировать все аспекты невозможно. А если речь идет об обогреве больших площадей (более 100 м2), лучше проконсультироваться у профессионала.

Выход

Какой котел лучше выбрать для отопления коттеджа, дачи или капитального деревенского дома — одноконтурный или двухконтурный? В чем разница между этими двумя устройствами, похожими по названию и назначению, и насколько принципиальная разница между ними? В чем плюсы и минусы, преимущества и недостатки одноконтурных и двухконтурных котлов? Именно эти вопросы мы затронем в этой небольшой статье.

Чем отличается двухконтурный котел от одноконтурного?

Двухконтурный котел отличается от одноконтурного наличием встроенного проточного водонагревателя — он обеспечивает дом не только теплом, но и горячей водой. По сути, это два устройства в одном корпусе. Впрочем, одноконтурный котел тоже может справиться с задачей горячего водоснабжения, но об этом позже.

Электрические двухконтурные котлы не получили широкого распространения — они потребляют много энергии и создают большие нагрузки на электросеть, требуя специальной электропроводки, а затраты на горячую воду и отопление чрезвычайно высоки.

В проточном водонагревателе, который является частью двухконтурного котла, необходимо автоматически регулировать тепловую мощность в соответствии с потреблением горячей воды. Поэтому среди топливных двухконтурных котлов наиболее распространены газовые установки. Также существуют дизельные двухконтурные котлы, в которых подача жидкого топлива в горелку также регулируется автоматически.

Скорость сгорания твердого топлива нельзя регулировать динамически, однако существуют и твердотопливные двухконтурные котлы.Они используют процесс пиролиза, в котором твердое топливо нагревается до высокой температуры без кислорода, и из него выделяется горючий газ. В дальнейшем все происходит так же, как в газовом котле. В регионах, где твердое топливо — древесина, уголь, торф — дешево и доступно, твердотопливные котлы, обеспечивающие дом теплом и горячей водой, могут быть очень рентабельными.

Одноконтурные котлы имеют более простую конструкцию — без встроенного проточного водонагревателя. В зависимости от вида потребляемой энергии котлы с одним контуром делятся на электрические, дизельные, твердотопливные и газовые.Самыми популярными сейчас являются именно газовые котлы (как одноконтурные, так и двухконтурные), благодаря своей экономичности, экономичности и удобству. Более того, дизельные и твердотопливные котлы часто переводят на газовое топливо. Так что в будущем мы сосредоточимся в основном на газовых котлах, которые представлены на рынке в огромном ассортименте.

Горячее водоснабжение от одноконтурного котла

Как уже было сказано, горячее водоснабжение также можно организовать с помощью одноконтурного котла.Для этого к нему подключается бойлер косвенного нагрева. В качестве теплоносителя обычно используется вода, но также используются специальные жидкости, которые имеют более высокую удельную теплоемкость и меньшую коррозионную активность, не образуют накипи и не замерзают при низких температурах. Нагретый в котле теплоноситель не только циркулирует по системе отопления, но и проходит через теплообменник, встроенный в накопительный бак внешнего котла, нагревая воду в нем. Кстати, бойлеры косвенного нагрева применяются и в городских многоквартирных домах, только работают они не от автономного котла, а от централизованного отопления.

Виды двухконтурных котлов

Двухконтурные котлы можно разделить на две большие категории — котлы с общим теплообменником для обоих контуров и котлы с двумя отдельными теплообменниками.

Двухконтурный котел с одним теплообменником

Главное преимущество двухконтурного котла с одним теплообменником — компактность. Вода из обоих контуров (как для отопления, так и для горячего водоснабжения) проходит через один теплообменник, нагреваемый газовой горелкой.Теплообменник разделен на изолированные сегменты, поэтому вода из разных контуров в нем не смешивается. В отопительном контуре вместо воды в качестве теплоносителя может использоваться специальная жидкость — как и в одноконтурном котле.

Двухконтурные котлы с одним общим теплообменником подразделяются на котлы с битермальным (или битермальным) и пластинчатым теплообменниками.

Битермальный теплообменник представляет собой сложную ячеистую структуру с двумя системами несвязанных каналов.Битермальный теплообменник занимает мало места и имеет очень высокий КПД (до 93,4%). Недостатком конструкции является то, что вода в разных сегментах имеет разную температуру (поэтому ее называют битермальной). Это приводит к механическим нагрузкам, деформации и повышенному отложению солей внутри теплообменника. Поэтому лучше не использовать битермальные теплообменники, где вода имеет высокую «жесткость».

Пластинчатый теплообменник — система двух независимых контуров из изогнутых трубок, объединенных металлическими пластинами.При той же производительности он больше и имеет немного меньший КПД. Пластинчатый теплообменник, как и битермальный, подвержен внутренним напряжениям, хотя и в меньшей степени, но из-за простой конфигурации каналов и их большего сечения отложение солей в нем происходит менее интенсивно.

Двухконтурный котел с двумя теплообменниками

Двухконтурный котел с двумя отдельными теплообменниками занимает больше места, чем котел такой же мощности с одним теплообменником.Однако у него также есть ряд преимуществ. Во-первых, в автономных теплообменниках оседает меньше накипи, поэтому срок их службы немного больше. Во-вторых, оба контура работают независимо друг от друга и во многих моделях есть свои горелки, что позволяет не прерывать работу системы отопления во время потребления горячей воды.

По сути, двухконтурный котел с двумя независимыми теплообменниками — это отопительный котел и газовая колонка в одном корпусе. Но по сравнению с двумя отдельными устройствами такой котел более компактный и позволяет обойтись одной трубой для подачи газа и одним дымоходом.

Какой котел выбрать?

Попробуем сравнить одноконтурный котел с двухконтурным и выясним, какой из них лучше всего подойдет для вашего дома.

Двухконтурный котел с одним теплообменником, особенно битермальный, — отличное решение, когда важно рационально использовать каждый сантиметр пространства. Там, где этот вопрос не стоит так остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками.

Для организации горячего водоснабжения к одноконтурному котлу необходимо подключить бойлер косвенного нагрева, а это потребует дополнительных площадей, а стоимость одноконтурного котла в связке с бойлером выше стоимости двухконтурного -контурный котел с аналогичными параметрами.Но, как и любой накопительный водонагреватель, бойлер косвенного нагрева, подключенный к одноконтурному котлу, также имеет преимущества перед проточным водонагревателем, входящим в состав двухконтурного.

Температура горячей воды от бойлера не зависит от ее расхода, при этом температура воды от проточного водонагревателя может от этого измениться, особенно при одновременном включении нескольких потребителей. Следует только учитывать, что когда в бойлере закончится горячая вода, потребуется время для ее повторного нагрева.Поэтому необходимо заранее рассчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.

Двухконтурный котел — для небольшого загородного дома

Итак, главное преимущество двухконтурных котлов — экономия места, главный недостаток — нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел станет лучшим решением для небольшого загородного дома.

Котел одноконтурный с бойлером — для большого коттеджа

Одноконтурный котел вместе с подключенным к нему бойлером займет больше места, но такая конструкция способна стабильно обеспечивать несколько кранов горячей водой. Поэтому в большом коттедже или капитальном доме, куда могут приходить друзья или родственники и где горячая вода может потребоваться одновременно на кухне и в душевой, а экономия одного-двух квадратных метров площади невелика, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.

Диапазон суточных и сезонных колебаний температуры в средней полосе Евразии довольно широк. Жители этой климатической зоны вынуждены принимать меры по обогреву помещений в холодное время года. Чаще всего для отопления дома используют котлы с камерой внутреннего сгорания. Они генерируют тепловую энергию, которая разносится по дому с помощью простой системы труб и радиаторов.

Для того, чтобы в доме было достаточно тепло зимой, нужно уделить пристальное внимание выбору котла.Подобрав мощность устройства в соответствии с кубатурой отапливаемого помещения, вы можете быть уверены, что всю зиму в доме будет комфортно.

Зависимость системы отопления от трубопроводов и электроснабжения

Для обеспечения работоспособности котлов все типы котлов снабжены стандартным комплектом оборудования, достаточным для выработки тепла из потребляемого топлива. Каждая модель имеет камеру сгорания и теплообменник.

Котлы могут работать от твердого жидкого или газообразного источника энергии.Конструкция камеры сгорания видоизменяется в зависимости от типа используемого топлива. Теплообменник также претерпевает некоторые улучшения для повышения эффективности всего устройства.

Модель котла подбирается с учетом системы отопления, которой оборудован дом. Или наоборот — трубы и радиаторы монтируются с учетом возможностей уже купленного котла. В этом случае обеспечивается максимальная эффективность оборудования.

Для системы отопления с естественной гидравлической циркуляцией теплоносителя достаточно приобрести котел самой простой конструкции.Однажды установив режим горения топлива, регулируя расход теплоносителя с помощью клапанов на трубопроводах, получают приемлемый температурный режим на весь сезон. Котлы с повышенным функционалом оснащены терморегуляторами, датчиками температуры, автоматическими регуляторами температуры помещения.

В зависимости от типа отопительной системы, подключенной к котлу, она может содержать циркуляционный насос , нагнетающий воду в теплообменник. В этом случае устройство должно быть обеспечено бесперебойным питанием.Остановка циркуляционного насоса остановит миграцию воды в системе. Чтобы исключить зависимость от электросети, монтируется трубопровод с естественной циркуляцией теплоносителя.

Контуры и их назначение

Модели, предназначенные исключительно для домашнего отопления, оснащены системой трубопроводов и радиаторов, по которым вода транспортируется во все отапливаемые помещения. Теплоноситель в нем движется по одному замкнутому контуру. Нагревшись в теплообменнике, вода по трубам продвигается к радиаторам, расположенным в помещениях.Там он отдает тепло для обогрева воздуха в помещении, а затем возвращается к теплоносителю. Так повторяется бесконечное количество раз в течение всего отопительного сезона.

В одноконтурных котлах движение воды наблюдается по одному кругу, предназначенному для обогрева помещения. Если тепло, выделяемое в камере сгорания, также используется для нагрева воды, необходимой для бытовых нужд, можно получить экономию на покупке и эксплуатации дополнительного отопительного прибора.

Для того, чтобы использовать отопительный котел для нагрева воды, конструкция была усложнена.В его корпусе установлен еще один теплообменник. К нему подключается трубопровод, подающий холодную воду. При сгорании топлива в камере вода в теплообменнике нагревается. Далее по трубопроводу направляется в точку водозабора. Такая конструкция котла позволяет использовать его для двух целей: для отопления дома и для производства горячей воды.

Двухконтурные котлы вместе с отоплением дома позволяют получать теплый водопровод для бытовых нужд. Установка такого агрегата не только экономит деньги, но и освобождает место, которое должно было занять второе отопительное устройство.Двухконтурные котлы могут работать в нескольких режимах. С помощью специальных трехходовых клапанов установка переключается в режим нагрева, нагрева воды или комбинированного действия обоих режимов.

Разница в установке

Отопительные котлы изготавливаются для напольного и настенного монтажа. Оба типа по-своему привлекательны. Следует отметить, что одноконтурные модели рассчитаны только на напольную установку. Их предпочитают застройщики, владеющие домом с отдельной комнатой, которую можно выделить под котельную.Некоторые модели снабжены циркуляционными насосами и принудительной вентиляцией, электронным контролем температуры и системами сжигания газа.

Настенные котлы удобны тем, что допускают установку в любом удобном месте, конечно, с учетом наличия дымохода. Они имеют презентабельный вид, который не портит интерьер помещения. Все коммуникации расположены внутри корпуса котла, поэтому не загромождают стены разными кранами и трубопроводами.Работа отопления контролируется так же, как и у одноконтурного агрегата.

Отличие в дизайне

Следовательно, разница между одноконтурными и двухконтурными котлами заключается в количестве теплообменников в топке агрегата. Один из них предназначен для обслуживания системы отопления, другой — для нагрева воды. Примечательно, что двухконтурный котел может работать в одном режиме.

Если дом ограничен свободным пространством, вполне можно приобрести двухконтурный, приспособить его на кухне или в коридоре и с удовольствием погреться суровыми зимними вечерами, работая в режиме отопления.

.
