Содержание

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

  1. Принцип работы расширительного бака
  2. Разновидности расширительных емкостей для отопления
  3. Расчет расширительного бака для отопления
  4. Установка расширительного бака для отопления открытого типа
  5. Установка закрытого расширительного бака
  6. Советы и правила установки расширительного бака
  7. Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

  • открытые,
  • закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

  • из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
  • когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
  • открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

  • расширительные емкости сменного типа,
  • расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

  • балонной,
  • плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

  • тип системы;
  • вместительность системы;
  • максимально допустимое давление;
  • место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

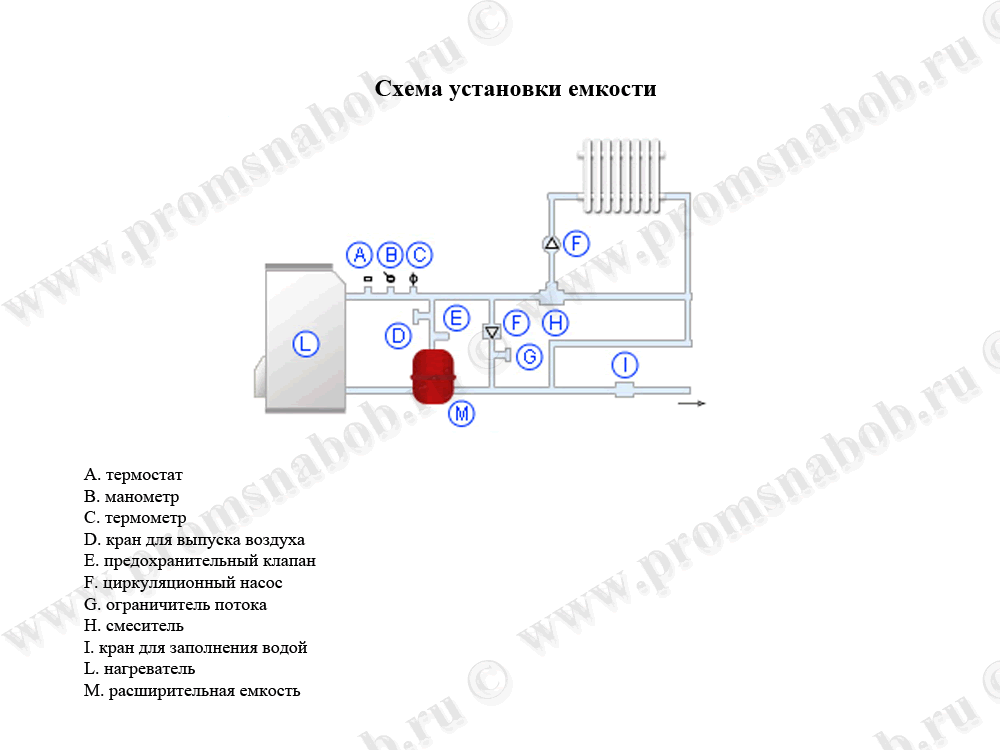

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

  • расширительный,
  • сигнальный,
  • циркуляционный,
  • переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

  • минимальные теплопотери;
  • не нуждаются в изоляции;
  • работа при высоких скачках напора;
  • установка в любом месте, без привязки к наивысшей точке;
  • устройства закрытого типа более компактны и легче устанавливаются;
  • отсутствие образования ржавчины на внутренних стенках системы отопления;
  • легкость в обслуживании.

Инструменты для работы:

  • разводной ключ;
  • ключ для установки пластиковых труб;
  • ступенчатый ключ.

Подготовительный этап включает:

  • отключение котла от электричества, газоснабжения или водообеспечения;
  • перекрытие крана, отвечающего за циркуляцию теплоносителя;
  • слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

  • отсоединить расширительную емкость от системы;
  • сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
  • снимите фланец, расположенный в месте подсоединения бак к системе;
  • снимите мембрану и спустите излишки воды;
  • вставьте мембрану и установите фланец;
  • прикрепите бак, предварительно установив нужное давление.

Установка расширительного бака в открытой системе отопления — Про дизайн и ремонт частного дома

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

Расширительный бак в системе отопления

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Инструменты

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

  • из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
  • когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
  • открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

  • расширительные емкости сменного типа,
  • расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

  • тип системы;
  • вместительность системы;
  • максимально допустимое давление;
  • место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

  • расширительный,
  • сигнальный,
  • циркуляционный,
  • переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

  • минимальные теплопотери;
  • не нуждаются в изоляции;
  • работа при высоких скачках напора;
  • установка в любом месте, без привязки к наивысшей точке;
  • устройства закрытого типа более компактны и легче устанавливаются;
  • отсутствие образования ржавчины на внутренних стенках системы отопления;
  • легкость в обслуживании.

Инструменты для работы:

  • разводной ключ;
  • ключ для установки пластиковых труб;
  • ступенчатый ключ.

Подготовительный этап включает:

  • отключение котла от электричества, газоснабжения или водообеспечения;
  • перекрытие крана, отвечающего за циркуляцию теплоносителя;
  • слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

  • отсоединить расширительную емкость от системы;
  • сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
  • снимите фланец, расположенный в месте подсоединения бак к системе;
  • снимите мембрану и спустите излишки воды;
  • вставьте мембрану и установите фланец;
  • прикрепите бак, предварительно установив нужное давление.

зачем нужен, как работает, как его подобрать?

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать.  К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.

Устройство и функции этого оборудования

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Вам также может быть полезен материал том, как правильно регулировать давление воды в системе водоснабжения с помощью реле: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования.  Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

В нашем следующем материале представлены рекомендации эксперта по выбору мембранного бака: https://aqua-rmnt. com/voprosy/podbor-membrannogo-baka-dlya-povysitelnoj-nasosnoj-ustanovki.html

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

  • Количество людей, использующих систему водоснабжения.
  • Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
  • Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
  • Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:

  • Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
  • Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
  • Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Обратите также внимание на материал о том, какие неисправности чаще всего возникают в насосных станциях, и как их устранить самостоятельно: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Оцените статью:

Поделитесь с друзьями!

подключение котла к двухтрубной отопительной системе частного дома своими руками, как правильно сделать – Ремонт своими руками на m-ston

Принцип действия системы отопления с естественной циркуляцией

Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.

Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы. Задача емкости – компенсировать повышение объема воды.

Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:

  1. К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
  2. К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.

Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел. Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Мы уже писали о выборе и особенностях монтажа циркуляционного насоса. Вкратце напомним, что производительность оборудования следует рассчитывать с учетом проекта системы и мощности котла, а монтировать насос лучше на байпас.

Простота монтажа систем с принудительной циркуляцией заключается не только в отсутствии необходимости соблюдения уклонов при установке труб, но и в том, что различные элементы системы можно располагать более свободно – нет необходимости слишком “занижать” котёл, а расширительный бак и вовсе может находится в любой части системы.

Выбираете тип системы и планируете делать отопление? Наша компания предлагает услуги по обустройству автономных систем отопления под ключ – наши специалисты быстро и грамотно реализуют проект любой сложности, а вы сэкономите средства и собственное время.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.
Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект.

Закрытая система

Схема отопительной системы двухэтажного частного дома с принудительной циркуляцией

Принцип работы такой:

  • Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
  • В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
  • Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Важно! При открытой системе самотечного отопления необходимо установить радиаторы под определенным углом и оснастить каждую батарею краном Маевского.

Двухтрубная система

Особенности конструкции:

  1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
  2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
  3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
  4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Самотечное отопление частного дома

Самотечное отопление возможно только в домах с радиаторной разводкой. Естественная циркуляция обеспечивается благодаря законам физики, в частности за счет теплового расширения воды. Более горячий теплоноситель (вода) поднимается вверх, а остывший – опускается вниз. Исходя из этого все элементы системы с естественной циркуляцией необходимо располагать правильно – котёл должен находится в самой нижней точке (оптимально в подвале для увеличения градиента температуры), а трубы в контуре должны размещаться с постоянным уклоном. Только при соблюдении всех правил при проектировании и монтаже самотечная система будет работать, в противном случае эффективного движения теплоносителя не получится.

Также существует ряд ограничений, обусловленных всё теми же законами физики и потребностью в определенной скорости движения теплоносителя.

В каких домах не получится установить систему с естественной циркуляцией:

  • Строения, имеющие более 3 этажей.
  • Здания, где длина отопительного контура более 30 метров.
  • Дома, где невозможно реализовать уклон труб разводки не менее 0,5%.
  • Проекты, при которых необходим малый диаметр труб отопления.

Справедливо заметить, что большие здания, при желании, можно всё же отопить самотечными системами, однако в таком случае придется прокладывать несколько контуров отопления и монтировать несколько котлов – подобные проекты практически никогда не реализуются в связи с нецелесообразностью с точки зрения финансов. Установить генератор энергии и циркуляционный насос обойдется значительно дешевле, даже в регионах, где электроэнергия вообще не подключена.

Большинство недостатков мы уже описали – это не универсальность системы и значительный расход при обустройстве на трубы большого диаметра и сложный монтаж. Помимо этого к недостаткам можно отнести:

  • Значительную инерционность системы – за счет медленного движения теплоносителя по трубам, а также его значительного объема быстро скорректировать интенсивность отопления не удастся, а значит, вы потратите больше ресурсов.
  • Необходимость установки массивных радиаторов.
  • Различная температура теплоносителя по контуру – чем дальше радиатор от котла, тем более холодный теплоноситель в него поступает (за счет остывания теплоносителя при медленном продвижении по контуру).
  • Невозможность использовать систему теплого пола.

Впрочем, система с естественной циркуляцией имеет свои преимущества:

  • Максимальная автономность – такая система не зависит от электроэнергии и может быть обустроена даже в регионах, не имеющих централизованных коммуникаций (например, при установке твердотопливного котла).
  • Многие эксперты в качестве преимущества естественной циркуляции указывают более доступную стоимость отопительной системы при обустройстве, однако единственным моментом экономии является сокращение затрат на насос, при этом возрастает стоимость эксплуатации (за счёт большего объема теплоносителя) и расход на закупку труб большего диаметра, не говоря уже о сложности монтажа. Таким образом, экономия получается достаточно сомнительная.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Схема отопительной системы – петли Тихельмана в двухэтажном доме

  • При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
  • При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
  • Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

  • выкладку уклонов;
  • тип, диаметр трубы;
  • подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

  1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
  2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
  3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
  4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

  • учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
  • по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
  • выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Важно! Чтобы самотечная система работала без сбоев, можно сделать так: после каждого разветвления трубы диаметр снижать на один размер. То есть, если к котлу подсоединяется труба в 2 дюйма, после первой батареи диаметр 1,2 дюйма, после следующей – 1,3 дюйма.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.
Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Пример монтажа двухтрубной разводки в гараже

Как правильно сделать разводку и выдержать все уклоны:

  1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
  2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
  3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
  4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

Прокладка обратной линии в топочной с параллельным подключением к двум котлам

После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Как установить расширительный бак в системе отопления

Содержание

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла,
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
  • манометром измеряется давление в системе, а потом в воздушной камере бачка,
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Правильная установка твердотопливного котла отопления


Котлы, работающие на твердом топливе, инертны в управлении и могут перегреть воду в системе до недопустимых температур. Чтобы избежать этого, следует соблюдать ряд правил при монтаже оборудования.

На фото:


Как устроена система

Расширительный бак. Именно он не дает расти давлению в системе при перегреве, поэтому установка котла отопления на твердом горючем должна подразумевать систему с открытым расширительным баком. «Открытый» он потому, что имеет воздушную трубу, обеспечивающую системе контакт с воздухом. Объем бака рассчитывается просто: объем воды в системе при температуре 20 С° увеличивается на 4% – настолько вырастет он в случае нагревания воды до 100 С°. При увеличении температуры в системе вода расширяется и заполняет бак. Лишний воздух выводится через воздушную трубу, поэтому давление в системе не растет.

Система с верхней подачей: 1) расширительный бак; 2) воздухоотделяющая емкость;
3) сигнальная труба; 4) предохранительная труба;

5) расширительная труба; 6) котел;

7) воздушная труба; 8) переливная труба;
9) клапан радиатора; 10) радиатор;
11) манометр; 12) умывальник в котельной

Предохранительная труба. Соединяет расширительный бак с котлом. Желательно монтировать ее от котла вертикально вверх, но при необходимости (например, чтобы сместить в сторону) можно сделать небольшое горизонтальное колено. Ни в коем случае труба не должна идти вниз. Изгибы должны быть плавными и не превращаться в прямые колена. Никакие элементы не должны затруднять проток воды. Диаметр трубы для котла мощностью до 30 кВт должен быть не менее 25 мм.

Переливная труба. Необходима для удаления избытка воды из системы. Выходит из верхней части расширительного бака и идет отвесно вниз, в котельную. Никаких кранов на ней не ставится. При увеличении объема воды в системе «излишки» попадают в трубу и стекают вниз.

Система с нижней подачей: 1) расширительный бак,2) система воздухоудаления, 3)сигнальная труба, 4)предохранительная труба, 5)котел, 6)воздушная труба, 7)переливная труба, 8)клапан радиатора, 9)радиатор, 10)циркуляционный насос, 11) манометр, 12)умывальник в котельной

Сигнальная труба. Выходит из нижней части расширительного бака и идет параллельно переливной трубе вниз, до котельной. На конце трубы монтируют отсекающий кран и манометр, показывающий высоту водяного столба. Это позволяет отслеживать уровень воды в баке.

Циркуляционная труба. Соединяет верхнюю и нижнюю часть расширительного бака и обеспечивает движение воды внутри него. По сути, она является разветвлением предохранительной трубы на две, присоединенные к баку на разной высоте.

Система отопления в одноэтажном доме: 1) расширительный бак, 2)сигнальная труба, 3)предохранительная труба, 4)воздухоотделяющая емкость, 5)манометр, 6)котел, 7)воздушная труба, 8)переливная труба, 9)клапан радиатора, 10)радиатор, 11)умывальник в котельной.

Монтаж

Расположение бака. Чтобы вода не выливалась из бака при нормальной температуре, его монтируют выше самой высокой точки системы.

Теплоизоляция. Следует соблюдать осторожность с неотапливаемыми помещениями. Так как вода в баке не циркулирует, ее температура примерно равна температуре окружающего воздуха, а, значит, в холодную погоду вода может замерзнуть. Заранее позаботьтесь о теплоизоляции.

Предохранительные клапаны. Установка котла должна происходить четко по инструкции производителя. Ни в коем случае нельзя заменять трубы – переливную и воздушную – на автоматические клапаны. Это грозит разрывами труб и взрывом котла. Дело в том, что клапаны срабатывают только при увеличении давления в системе, когда температура достигает запредельных значений. Давление, необходимое, чтобы открыть клапан, может превышать давление, на которое рассчитан котел. При установке клапанов система из открытой превращается в закрытую, что недопустимо для твердотопливных котлов.

Закрытые системы. Открытая система имеет неизбежный недостаток: из-за того, что в воду попадает кислород, происходит быстрое окисление металлических элементов, что приводит к коррозии. Если очень хочется установить котел на твердом топливе в закрытую систему отопления, необходимо выбрать специальную модель, предназначенную для закрытой схемы. Такие котлы выдерживают высокое давление и оснащены устройствами, поглощающими избыток тепла.


Запорные краны. На переливной и предохранительной трубе нельзя монтировать никаких отсекающих или запорных кранов. В любой момент вода должна свободно двигаться по этим трубам. Часто возникает искушение поставить вентиль на предохранительную трубу, чтобы в дальнейшем можно было демонтировать котел, не спуская всю воду из системы. К сожалению, в какой-то момент кран может оказаться закрыт – при растопке котла это грозит серьезными ожогами. Поэтому лучше не рисковать.

Упрощение недопустимо. Установка отопительных котлов на твердом топливе – дело, требующее высокой квалификации. Часто у монтажников возникает желание упростить схему и ускорить процесс, отказавшись от каких-то элементов системы или заменив их более «удобными». Такое упрощение, даже если оно удешевляет систему, грозит серьезными авариями и риском для жизни хозяев.


В статье использованы изображения: viessmann.ru


Назначение и конструкция расширительного бака.

Любой человек, имеющий загородный дом или занимающийся монтажом внутренних коммуникаций, без труда перечислит основные элементы системы отопления: котел, горелка (если она поставляется отдельно), радиаторы, трубы, насосы. Естественно, подбору оборудования из этой группы уделяется повышенное внимание, что, конечно же, правильно. Но есть и другая категория элементов отопительной системы, расчеты для которой нередко вовсе не проводятся. Это элементы, отвечающие за безопасность и правильную работу отопительных контуров: датчики всевозможных утечек, подпиточная линия, сепараторы для удаления воздуха и шлама, предохранительные клапаны и расширительный бак. Не очень хорошо разбирающиеся в гидравлических тонкостях монтажники даже не подозревают, что для всех указанных систем тоже требуется особый расчет, без которого идеально подобранные радиаторы не будут топить, как положено, надежнейший импортный котел заржавеет, а трубы забьются грязью. К сожалению, на практике такие случаи — не редкость. При этом незадачливый владелец котла начинает ругать производителя котла (радиаторов, насосов), даже не подозревая, что причина его неприятностей кроется в неправильном подборе «вспомогательных» элементов. Предлагаем вам ознакомиться с конструктивными особенностями и методикой подбора расширительных баков.

Любой человек, имеющий загородный дом или занимающийся монтажом внутренних коммуникаций, без труда перечислит основные элементы системы отопления: котел, горелка (если она поставляется отдельно), радиаторы, трубы, насосы. Естественно, подбору оборудования из этой группы уделяется повышенное внимание, что, конечно же, правильно. Но есть и другая категория элементов отопительной системы, расчеты для которой нередко вовсе не проводятся. Это элементы, отвечающие за безопасность и правильную работу отопительных контуров: датчики всевозможных утечек, подпиточная линия, сепараторы для удаления воздуха и шлама, предохранительные клапаны и расширительный бак. Не очень хорошо разбирающиеся в гидравлических тонкостях монтажники даже не подозревают, что для всех указанных систем тоже требуется особый расчет, без которого идеально подобранные радиаторы не будут топить, как положено, надежнейший импортный котел заржавеет, а трубы забьются грязью. К сожалению, на практике такие случаи — не редкость. При этом незадачливый владелец котла начинает ругать производителя котла (радиаторов, насосов), даже не подозревая, что причина его неприятностей кроется в неправильном подборе «вспомогательных» элементов. Предлагаем вам ознакомиться с конструктивными особенностями и методикой подбора расширительных баков.














НАЗНАЧЕНИЕ














Прежде всего, следует разобраться, для чего вообще в системе нужен расширительный бак. Система отопления представляет собой замкнутый контур, заполненный водой. Вода, как и многие другие жидкости, имеет очень низкий коэффициент сжимаемости. Это означает, что при нагреве в замкнутом, неизменном по объему и полностью заполненном пространстве она способна развить чрезвычайно высокое давление, превышающее предел прочности отдельных элементов системы. Если же отопительный контур устоял при нагреве и не разлетелся на мелкие кусочки, при охлаждении воды (котел ведь работает не постоянно) его поджидает использоваться в аварийных ситуациях, когда весь объем расширительного бака уже заполнен, а давление продолжает повышаться (например, при продолжительном нагреве воды вследствие неисправности температурного датчика котла).














КОНСТРУКЦИЯ














Существует два типа расширительных баков. Самая простая конструкция — открытый расширительный бак. Это, по сути дела, открытая бочка с отверстием внизу. К отверстию подсоединяется трубка от системы отопления, к баку подсоединяется механизм, похожий на тот, что стоит в бачке унитаза: если уровень воды в баке опускается ниже критической отметки, соединенный с водопроводной трубой поплавок открывает подачу воды. Бак вновь заполняется до необходимого уровня. Для случаев переполнения бака предусмотрен перелив. Открытый расширительный бак размещается в самой верхней точке системы отопления. Для предотвращения теплопотерь бак покрывают теплоизоляцией. Из плюсов следует отметить, что расширительный бак этого типа заменяет собой весь комплект аварийной защиты: другая опасность: разрыв струи, вызванный уменьшением объема воды и попаданием в систему отопления воздуха через негерметичные стыки в соединениях. Чтобы этого не случилось, достаточно предусмотреть в одной из точек системы некое отверстие, куда увеличившаяся в объеме вода могла бы уходить, на время или навсегда.














Вариантов, собственно говоря, два. Если воду не жалко, то стравливать ее можно через пружинный предохранительный клапан, открывающийся при превышении определенного давления. Компенсировать вытекший объем в этом случае должна подпитка: подсоединенная к водопроводу труба с обратным клапаном, запускающая нужный объем воды. А попавший за это время воздух удаляется при помощи крана Маевского или иного воздухоотводного устройства.













Нетрудно догадаться, что, если ограничиться лишь такой системой, вода из предохранительного клапана во время работы горелки будет литься непрерывно. Подпитка, соответственно, потребуется в том же объеме. Помимо километровых счетов за воду, данный способ приведет к быстрой коррозии внутренних поверхностей радиаторов и котла, а также к перегреву и выходу из строя насосов из-за постоянного присутствия воздуха в системе.














Избежать подобных проблем помогает расширительный бак — сосуд, куда увеличивающаяся в объеме вода может уходить на время нагрева, и откуда эта же самая вода будет возвращаться в отопительный контур после охлаждения. В этом случае конструкция с предохранительным клапаном и подпиткой будет предохранительный клапан, подпитку, воздухоотводчик. Недостаток же этого бака в том, что, помимо отвода воздуха, он одновременно этот же воздух из атмосферы и поглощает. Из-за этого многие ведущие производители отопительной техники запрещают эксплуатировать свою продукцию в открытых системах. Из-за открытости бака также повышается испаряемость жидкости, а значит, потребуется регулярная подпитка.














Поскольку бак надо смонтировать над системой, местом для его установки, как правило, выбирается чердак или лестничная клетка (не в спальне же бак ставить: котельная-то в подвале!). Эти помещения, чаще всего, неотапливаемые, а значит, будут и увеличенные теплопотери через стенки бака, и опасность замерзания теплоносителя.













Более современный вариант — мембранный расширительный бак закрытого типа (известный также как экспанзомат). Принцип работы у него следующий. Герметичный стальной резервуар, разделенный внутри резиновой мембраной на две части, газовую и водяную. Мембрана жестко закреплена по периметру сечения бака. Газовый отсек заполняется на заводе азотом (можно и воздухом, но тогда увеличивается вероятность коррозии), для контроля давления и подкачки газа в нем предусмотрен проверочный ниппель. Водяной отсек покрыт внутри эмалью для предотвращения коррозии и оснащен штуцером, соединяющим бак с системой отопления. Изменение давления в системе отопления приведет к увеличению объема водяной части и, как следствие, повышению давления в газовом отсеке. Это происходит из-за того, что давление в обеих камерах всегда стремится к выравниванию. Существуют также варианты с мембраной в виде продолговатой эластичной «груши» или «шара», внутрь которой закачивается вода, а вся емкость бака заполнена газом. Преимущество такой конструкции заключается в отсутствии контакта теплоносителя с металлическими стенками бака, что исключает вероятность попадания ржавчины в систему отопления.














Преимущества закрытых баков очевидны: нет контакта теплоносителя с воздухом, значит, коррозия в системе отопления будет развиваться не столько стремительно. Система отопления герметична, что исключает испарение воды. Закрытый бак можно устанавливать в любой точке системы, в том числе, естественно, и в самой котельной. Рекомендуемое место установки — перед насосом на обратной линии. Почему на обратной линии? Чтобы температура воды внутри бака была пониже — это увеличит его ресурс. Но размещение расширительного бака на подающей линии тоже не возбраняется, так как он рассчитан на весь диапазон существующих в отопительной системе температур. Почему перед насосом? Чтобы насос выкачивал воду из бака, а не накачивал в него, иначе вследствие падения давления на всасывающей стороне насоса растворенный в воде кислород будет высвобождаться и образовывать пузырьки.





411 на расширительных баках водонагревателя

У вас закрытая система водоснабжения? Если да, нужен ли расширительный бачок водонагревателя?

Насколько они необходимы и можете ли вы избежать их отсутствия? В этой статье мы обсудим все, что вам нужно знать о расширительных баках водонагревателя.


Открытые и закрытые системы водоснабжения

Нужен ли вам расширительный бак водонагревателя, зависит как от типа вашего агрегата, так и от вашей системы водоснабжения.Если у вас есть водонагреватель без резервуара, вам не нужно беспокоиться об его установке.

Вам также не стоит беспокоиться об этом, если ваш дом является частью открытой системы водоснабжения. Когда водопроводная система «открыта», она может возвращаться в городское водоснабжение.

В закрытой системе все наоборот. Вода может течь в ваш дом, но единственный способ вытечь снова — через смеситель или душ.

Что такое расширительные баки водонагревателя?

Чтобы нагреть воду в вашем доме, ваш водонагреватель использует тепловое расширение (1) .Это работает именно так, как звучит. Вода внутри вашего устройства расширяется по мере того, как становится теплее.

Тепловое расширение вызовет напряжение в ваших трубах, если воде некуда будет уходить.

Поскольку большинство домашних хозяйств имеют закрытую систему водоснабжения, расширительные баки требуются с любым традиционным баком-водонагревателем. Эти приспособления необходимы для увеличения срока службы вашего устройства, а также спасут ваши трубы.

Расширительный бак пригодится, потому что он может принять дополнительный объем воды после того, как он расширился.Он также служит средством, помогающим регулировать давление воды.

Как установить расширительный бак для воды

После того, как вы определились, что вам нужен расширительный бачок, следующим шагом будет определение бачка какого размера вам понадобится. Правильный размер будет зависеть от размера вашего водонагревателя, а также от давления воды в вашей системе.

Невозможно определить нужный размер, но каждый производитель расширительного бачка предоставляет руководство. Это руководство расскажет, какие из их танков будут соответствовать вашим требованиям.

Расширительный бачок большего размера, чем необходимо, не вызовет никаких проблем. Однако слишком маленький резервуар может вызвать утечку в трубопроводе, поскольку предохранительный клапан излишне работает, чтобы не отставать.

Чтобы проверить давление воды, используйте манометр на предохранительном клапане и периодически проверяйте давление в течение 24 часов. Рекомендуемое давление воды составляет 50-60 фунтов на квадратный дюйм. Если это что-то еще, убедитесь, что у вас есть редукционный клапан.

Редукционные клапаны помогают обеспечить стабильное давление в вашей системе.Он регулирует гидравлический удар и работает с вашим предохранительным клапаном для защиты вашего водонагревателя и труб (2) .

Большинство расширительных бачков будут доступны в размере двух или пяти галлонов. Когда у вас будет бак, вы собираетесь подключить его к линии холодной воды. Вот что вам нужно сделать, чтобы модернизировать его в своей системе.

  1. Припаяйте Т-образный фитинг или используйте седловой клапан, который крепится к трубе болтами.
  2. Отрегулируйте давление воздуха в расширительном бачке с помощью манометра.Давление воздуха должно соответствовать максимальному давлению воды в вашем доме.
  3. Чтобы добавить воздуха в бак, следует использовать ручной насос, а не электрический. Использование электрического воздушного насоса может привести к взрыву резервуара.
  4. Присоедините бак к вашей линии холодной воды. Он должен поместиться прямо в то место, где вы установили Т-образный фитинг или седельный клапан.
  5. Включите кран с горячей водой, пока не потечет ровная струя.

Замена старого бака

Если вы оказались в ситуации, когда вам необходимо заменить существующий расширительный бачок, вот что вам следует сделать. (3) :

  1. Найдите свой старый резервуар: Обычно они находятся рядом с водонагревателем.
  2. Запишите размеры и информацию о своем старом резервуаре: Вам потребуются размеры и соединения, чтобы убедиться, что вы покупаете правильный размер.
  3. Найдите желаемый расширительный бачок.
  4. Отключите электроэнергию и водоснабжение: Это можно сделать, закрыв запорный кран. Дать водонагревателю остыть около часа.
  5. Слейте воду из водонагревателя: Откройте спускной клапан и слейте воду в ведро.
  6. Отсоедините старый расширительный бачок.
  7. Создайте давление в вашем новом резервуаре: Убедитесь, что резервуар начинается с нуля, и используйте велосипедный насос, чтобы поднять давление до 12 фунтов на квадратный дюйм или количества, рекомендованного производителем.
  8. Проверьте давление и используйте тефлоновую ленту: Ленту следует наматывать только на концы ваших разъемов.
  9. Установите новый расширительный бачок.
  10. Включите подачу воды: Откройте кран и посмотрите, есть ли у вас проточная вода.Вы также должны проверить наличие утечек.
  11. Включите электропитание и водонагреватель: Как только система нагреется, проверьте свою горячую воду.

Сколько стоят расширительные баки?

Расширительные баки обычно стоят от 40 до 70 долларов (4) . Говоря о бюджете, вы должны решить, планируете ли вы устанавливать систему самостоятельно или вызовете специалиста. Если вам неудобно иметь дело с электрическими и водопроводными линиями, мы рекомендуем последнее.

Но если вы все же решите кого-то нанять, вам также нужно будет учесть стоимость установки. Затраты на оплату труда варьируются для каждой компании. Изучив Интернет, мы обнаружили компании, которые взимают от 150 до 800 долларов США за установку расширительного бачка.

Устранение неисправностей расширительного бачка

Ни одна система не идеальна, и наверняка будут случаи, когда у вас будут проблемы с расширительным бачком. Проблемы могут возникнуть из-за резервуара неправильного размера, но в некоторых случаях это означает, что с вашим устройством что-то не так.

Если ваш расширительный бак теряет воздушную подушку, давление во время каждого «рабочего цикла» может быть слишком высоким. Это может нанести ущерб предохранительному клапану (5) вашего водонагревателя.

Более старые расширительные баки также не имеют внутренней камеры для разделения воздуха и воды. Итак, если у вас более старый агрегат, вы можете столкнуться с потерей горячей воды. Обычно это происходит, когда воздух смешивается с горячей водой в системе.

Переувлажнение и как бороться

Со временем ваш расширительный бачок может забиться водой.Это может произойти по нескольким причинам.

В старых системах без баллона заболачивание происходит, когда воздух попадает в резервуар и выходит из него. Когда вы теряете так много воздуха, вы теряете давление воздуха, в результате чего вода в резервуаре застаивается. Если это произойдет, вам может потребоваться слить воду из вашей системы.

Однако, если у вас более новая система и ваш резервуар заболочен, вполне возможно, что внутренний мочевой пузырь лопнул. Переувлажнение в новой системе также может быть связано с протечками в вашем резервуаре.


Невоспетый герой вашей горячей воды

Кто знал, насколько важными могут быть расширительные бачки? Это не просто еще одно дополнение, которое сантехники пытаются продать вам дороже. Эти приспособления необходимы для того, чтобы в вашем доме было «много горячей воды» и практически не было затопления.

Тем из вас, кто пользуется традиционными нагревателями баков, проверьте прямо сейчас, чтобы убедиться, что у вас есть расширительный бачок. Если да, то отлично, а если нет, проверьте, есть ли у вас закрытая система снабжения. Если у вас нет расширительного бачка и ваша система водоснабжения закрыта, позвоните специалисту или купите его.

Есть еще животрепещущие вопросы по расширительным бачкам водонагревателя? Оставьте нам комментарий ниже, и мы ответим на все, что вы хотите знать!

Требуются ли расширительные баки водонагревателя? — Home Inspection Insider

Расширительный бак водонагревателя (также известный как расширительный бак теплового расширения) — это предохранительное устройство, которое может помочь снизить риск повреждения водонагревателя и водопроводной системы из-за повышения давления в водопроводной системе. Прямо сейчас вы можете спросить себя: «Обязательно ли это иметь?» Что ж, давай узнаем, ладно?

Итак, нужны ли расширительные бачки водонагревателя? В большинстве городов жилищные водопроводные системы должны быть закрытыми системами водонагревателя.Когда новый водонагреватель устанавливается в замкнутой системе, согласно строительным нормам требуется расширительный бак. Расширительные баки не требуются для открытых водопроводных систем.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Если у вас есть собственная система водоснабжения из колодца, вам также может быть интересно, требуется ли расширительный бак водонагревателя? В большинстве систем водоснабжения колодцев есть обратный клапан между напорным баком и домом.В этом случае ваша система водоснабжения колодца закрыта, и на вашем водонагревателе потребуется расширительный бак.

Открытая система водонагревателя позволяет горячей воде из водонагревателя беспрепятственно проходить из бака водонагревателя в линию подачи холодной воды и (если давление действительно высокое) в конечном итоге обратно в городскую систему водоснабжения. Это происходит, когда нет клапанов (таких как запорный клапан, обратный клапан и т. Д.), Препятствующих протеканию воды в системе подачи холодной воды.

A закрытая система водонагревателя означает, что горячая вода не может распространяться в систему подачи холодной воды за пределы запорных или обратных клапанов. Проблема с закрытой системой заключается в том, что горячая вода не имеет возможности расшириться. Это увеличивает давление в трубопроводе подачи водопровода, что может привести к повреждению системы.

Обычно местные строительные нормы и правила требуют наличия расширительного бака водонагревателя. Расширительные баки используются для защиты от взрыва водонагревателя.Давайте рассмотрим эту идею ниже. Также мы разберемся, что такое расширительный бак для воды и зачем его устанавливать. Итак, если вы готовы узнать все, что вам нужно знать о расширительных баках водонагревателя, продолжайте читать…

Что такое расширительный бак?

Как упоминалось выше, расширительный бак водонагревателя — это предохранительный механизм, который снижает возможное повреждение вашей водопроводной системы под давлением. Его иногда называют баком теплового расширения, и он часто требуется по закону для большинства крупных городов Северной Америки.

Поскольку вода естественным образом расширяется при нагревании (процесс известен как тепловое расширение), дополнительный объем воды создается каждый раз при срабатывании резервуара.

Было подсчитано, что стандартный бак водонагревателя на 50 галлонов расширяется примерно до 52 галлонов при нагревании до температуры 120 градусов по Фаренгейту. Этот дополнительный объем воды вызывает повышение давления, которое, если оно достаточно значительное, может со временем повредить ваш водонагреватель, сантехнику и водопроводные трубы.

Для чего нужен расширительный бак?

Расширительный бак водонагревателя действует как устройство перелива. Он поглощает излишки воды, образующиеся при расширении объема воды в результате приложенного тепла. Он также учитывает изменения давления подачи, вызванные поступлением в резервуар новой воды.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городское водоснабжение с помощью двухходового клапана, что устраняет необходимость в расширительном баке для воды.

Однако во многих домах все еще есть закрытая система водоснабжения, которая в основном представляет собой систему с односторонним (обратным, обратным или понижающим давление) клапаном.Дополнительному объему некуда деваться, что приводит к тепловому расширению, что может привести к повреждению водонагревателя из-за высокого давления.

Удерживают ли воду расширительные баки?

В расширительном баке для воды содержится воздух, который по своей природе очень герметичен. Когда вода нагревается и расширяется, эта избыточная жидкость перетекает из нагревательного блока в расширительный бак, где сжимается воздух. Таким образом, освобождая место для увеличенного объема воды. Таким образом, давление воды не достигает значительного уровня, что помогает предотвратить возможное повреждение резервуара, арматуры и / или труб под давлением.

Какой размер расширительного бачка мне нужен?

Важно правильно подобрать размер расширительного бака для воды и подобрать его в соответствии с вашим нагревательным элементом. Какой из них выбрать, зависит от двух основных факторов: размера водонагревателя (емкость в галлонах) и давления воды в системе трубопроводов. Эту информацию можно получить на заводской этикетке нагревателя и / или позвонив в местную компанию по водоснабжению.

В этой статье мы обсудим расширительные баки для воды, специально предназначенные для жилых помещений.Для нагревательного блока на 40 или 50 галлонов требуется расширительный бак ST-5, тогда как для блока на 60 или 80 галлонов требуется бак ST-8.

Какой расширительный бак для воды самый лучший?

Для стандартного бака на 50 галлонов тепловой расширительный бак AMTROL ST-5 — это выбор Amazon по выбору и бестселлер! В качестве портативного варианта попробуйте расширительный бак для питьевой воды Watts DET-5 на 5 галлонов. Давайте рассмотрим каждый пункт более подробно. Что лучше всего, тот, который вы выберете, может быть доставлен прямо к вашей двери всего за два дня! Зайдите в Интернет сегодня и проверьте каждую модель!

AMTROL ST-5 Тепловой расширительный бак

Этот расширительный модуль доступен по цене и поможет защитить ваш отопительный агрегат от повреждений под давлением воды.Общий рейтинг 4,7 / 5, простота установки 4,9 / 5 и стоимость 4,7 / 5.

Обеспечивает надежное соединение с водонагревателями, предотвращая опасное повышение давления воды. Он предварительно заряжен при давлении 40 фунтов на квадратный дюйм и соответствует Закону о бессвинцовых отходах. Выберите вариант на 2 или 4,5 галлона, изготовленный из высококачественного бутилкаучука и фитингов из нержавеющей стали марки 304, обеспечивающих длительную работу.

Вт DET-5 5-галлонный расширительный бак для питья

Этот расширительный бак является доступным и портативным.Он имеет общий рейтинг 4,3 из 5 и отлично подходит для любого дома, который страдает от преждевременного повреждения оборудования (например, водонагревателя) или бытовой техники (включая стиральные и посудомоечные машины).

Это также помогает с раздражающими (и часто дорогостоящими) проблемами с водопроводом, такими как протекающие краны, работающие туалеты или стук труб. Он поставляется с предварительным давлением 20 фунтов на квадратный дюйм и прост в установке. Это отличная цена — чуть меньше 70 долларов (без учета стоимости доставки).

Как установить расширительный бак для воды

Лучше всего устанавливать расширительный бак для воды сразу после установки нового водонагревателя.Большинство резервуаров должны поставляться с собственными инструкциями по эксплуатации, но ниже я описал простой пошаговый процесс на случай, если они этого не сделают. Детали, необходимые для этого самодельного проекта, включают:

  • ¾ на 4 дюйма оцинкованный ниппель
  • ¾ оцинкованный тройник
  • ¾ оцинкованный колено
  • 2-дюймовый оцинкованный ниппель
  • Соединительный материал для труб
  • Лента водопроводчика

Четыре необходимых установки Шаги для расширительного бачка водонагревателя включают следующее:

Шаг первый

Установите тройник наверху водонагревателя, чтобы нанести водопроводную ленту и герметик для соединения труб на ниппель, прикрепленный к агрегату.Обязательно поверните тройник в том направлении, в котором должен двигаться баллон, а затем надежно затяните его.

Шаг второй

Оберните водопроводную ленту с обеих сторон ниппеля, а затем нанесите герметик для соединения труб поверх ленты водопроводчика. Прикрепите колено к соске и прикрутите одну сторону к тройнику. Перед затяжкой убедитесь, что он направлен прямо вверх.

Шаг третий

Подготовьте резьбу на расширительном баке воды с помощью сантехнической ленты и герметика для стыков труб. Надежно закрепите бак на локтевом суставе.

Шаг четвертый

Подготовьте конец ниппеля, идущий поверх тройника, с помощью ленты сантехника и герметика для труб. Закрепите ниппель на тройнике, соединив его с гибкой линией водонагревателя.

Проблемы с водопроводом, вызванные высоким давлением воды

Высокое давление воды может вызвать множество проблем с водопроводом в вашем доме. Давление воды не должно превышать 80 фунтов на квадратный дюйм. Если это произойдет, приспособления (включая водонагреватели), краны, запорные клапаны и детали туалета выйдут из строя раньше.Вот почему так важно установить расширительный бак для воды. Это поможет в долгосрочной перспективе, предотвратив как дорогостоящие счета за ремонт сантехники, так и преждевременную замену прибора.

Ниже приводится список бытовых проблем, вызванных тепловым расширением:

  • Удары труб
  • Короткий срок службы водонагревателя
  • Короткий срок службы стиральной машины
  • Короткий срок службы посудомоечной машины
  • Протекающие краны
  • Выплевывание из аэраторов смесителя
  • Работа туалеты

Заключение

В заключение, расширительный бачок для воды еще называют бачком теплового расширения.По сути, это защитное устройство, которое может помочь снизить риск повреждения вашей водопроводной системы давлением. Большинство городов требует (по закону), чтобы насосные системы были закрыты и оборудованы расширительными баками.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городской водопровод. Однако в закрытой системе, подобной той, что используется в большинстве домов в Северной Америке, избыточному объему воды некуда деваться, поэтому требуется расширительный бак для воды, чтобы снизить риск повреждения водонагревательного устройства под высоким давлением.

Расширительный бак для воды может сэкономить деньги в долгосрочной перспективе за счет сокращения дорогостоящих ремонтов сантехники и бытовой техники, часто связанных с тепловым расширением. Если у вас грохот трубы, протекающие краны, работающие туалеты или неисправный водонагреватель, стиральная или посудомоечная машина, скорее всего, ваш дом страдает от последствий теплового расширения.

Установка довольно проста и безопасна, если вы выполните шаги, описанные выше или в сопроводительном руководстве по эксплуатации устройства.Такие устройства, как тепловой расширительный бак AMTROL ST-5 и питьевой расширительный бак Watts DET-5 на 5 галлонов, долговечны, доступны по цене и доступны на сайте Amazon.com. Посмотрите их сегодня! Удачи в ваших будущих проектах по установке дома.

Если у вас есть

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Баки теплового расширения водонагревателя

Часто задаваемые вопросы

Q. «Что такое тепловое расширение?»

A. При нагревании вода увеличивается в объеме на 2–3%, в зависимости от начальной и конечной температуры. Это может означать до трех или четырех дополнительных галлонов воды в закрытой системе.Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода не сжимается, расширенная вода не может быть помещена в систему трубопроводов, и поэтому она создает гидравлическое давление, оказывая потенциально опасное напряжение в системе. Чтобы узнать больше о тепловом расширении и о том, как с ним справиться, щелкните здесь.

Q. «Зачем кому-то нужен расширительный бачок?»

A. Вода несжимаема. В отличие от воздуха, в меньший объем невозможно выжать любое количество воды.Это важно в «закрытых» водных системах, таких как водонагреватель с обратным клапаном (регулятором давления и т.п.) перед нагревателем. Когда вода нагревается, она расширяется, и этот дополнительный объем должен куда-то уйти. Без расширительного бака давление в закрытой системе может подняться до опасного уровня. Расширительный бак мембранного типа (например, тот, что мы продаем) представляет собой сосуд высокого давления, который содержит гибкую мембрану, полностью отделяющую воду от удерживаемого объема воздуха. Воздух сжимается, и по мере повышения температуры воды, создавая дополнительное давление / пространство, воздух в сосуде компенсирует это повышение.Тем самым предотвращая потенциально опасное повышение давления.

Q. «Что такое закрытая система?»

A. Это система, в которой используется редукционный клапан, когда рабочее давление воды слишком высокое для жилых помещений, обычно выше 80 фунтов на квадратный дюйм.

Q. «Расширительный бак какого размера я должен заказать для своего водонагревателя?»

A. Это зависит от размера вашего водонагревателя и давления воды. Для большинства небольших водонагревателей обычно работает A101.Пожалуйста, обратитесь к этой таблице быстрого подбора теплового расширительного бака, чтобы подобрать подходящий тепловой расширительный бак для вашей системы.

Q. «На вашей типовой схеме установки показан монтаж этих расширительных баков в вертикальном положении. Могут ли они быть установлены горизонтально?»

A. Да. По заявлению производителя расширительные бачки A101, A102, A103 и A104 могут быть установлены горизонтально, вертикально или даже по диагонали. Входная резьба вверх, вниз или в сторону, не имеет значения.Эти расширительные баки могут быть установлены в любой ориентации , и бак будет работать правильно.

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое расширительным баком, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжаются горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать и человек не попадет под холодный душ, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления.Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C).Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление в резервуаре продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения в водопроводной системе обеспечивается установкой расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в пределах нормального рабочего диапазона температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды.
Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими правилами, будут иметь необходимый терморегулирующий клапан и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеуказанные работы лучше всего выполнять лицензированным сантехником.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Тепловое расширение | Алабама | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока.Простое устройство, называемое расширительным баком, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжаются горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать и человек не попадет под холодный душ, водонагреватель обычно считается само собой разумеющимся.Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения.Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой».Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление в резервуаре продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения в водопроводной системе обеспечивается установкой расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в пределах нормального рабочего диапазона температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды.
Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими правилами, будут иметь необходимый терморегулирующий клапан и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеуказанные работы лучше всего выполнять лицензированным сантехником.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Вам нужен расширительный бак водонагревателя?

Почему люди устанавливают расширительные бачки водонагревателя? Расширительный бак установлен на трубе подачи воды к водонагревателю, чтобы иметь дело с тепловым расширением воды, когда она нагревается в вашем баке. Это необходимо для предотвращения слишком высокого давления воды.Если давление воды станет слишком высоким, это может привести к повреждению клапанов в сантехнической арматуре, соединениям в подающих трубопроводах и даже к повреждению самого резервуара.

Бак служит резервуаром для перелива, поглощая избыточный объем воды, который образуется при нагревании воды. Ваш водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Когда ваша вода нагревается от 50 ° F до 120 ° F, она расширяется примерно на 2%. Лишний объем создает избыточное давление в водопроводной системе. Со временем это может повредить ваш обогреватель и вашу систему.

Раньше расширяющиеся резервуары для воды могли выталкивать часть воды из дома в общественный водопровод. В этом случае водопровод может поглотить давление. Это больше не работает как решение. Обратные клапаны, односторонний клапан, предотвращающий обратный поток воды, теперь установлены на всех соединениях с коммунальным водоснабжением. Эти клапаны предотвращают вытекание воды обратно из дома через водопроводную трубу.

Многие новые дома имеют закрытую систему. Закрытая система имеет односторонний клапан, такой как обратный клапан, обратный клапан или редукционный клапан.Если у вас замкнутая система, дополнительное давление воды из-за теплового расширения может нанести наибольший ущерб, поскольку дополнительное давление не имеет никакого сброса.

В большинстве городов и муниципалитетов требуется, чтобы, если ваша система закрыта, вы должны были установить расширительный бак. Вы можете проверить местные строительные нормы и правила или позвонить в местный отдел строительства и безопасности, чтобы узнать, что требуется.

Даже если у вас не установлен односторонний клапан или у вас закрытая система, вы можете воспользоваться расширительным баком водонагревателя.Обычно они устанавливаются над водонагревателем на холодной стороне до того, как вода попадет в водонагреватель, после запорного клапана. Избыточная горячая вода от теплового расширения может храниться в расширительном баке, а когда требуется горячая вода, она возвращается в водонагреватель.

Наличие расширительного бака водонагревателя также может предотвратить капание из кранов и протекание туалетов, не позволяя избыточному создаваемому давлению достигать приспособлений и преждевременно их повреждать.Если вы заметили, что шайбы в сантехнике быстро изнашиваются, или если вы заметили, что вода периодически капает из предохранительного клапана на вашем водонагревателе, может потребоваться расширительный бак.

Ваш бак для горячей воды сломан или слишком мал?

У вас постоянно заканчивается вода или вам нужно заменить существующее устройство? В Ohio Heating & Cooling у нас есть лицензированные сантехники, которые могут быстро определить проблему и предоставить решение ваших проблем с водяным отоплением, подходящее для вас и вашего бюджета.

У нас есть полный ассортимент:

Водонагреватели без резервуаров или по запросу
Обычные водонагреватели
Гибридные водонагреватели
Электрические и газовые обогреватели

Наши квалифицированные и лицензированные сантехники знают, что нужно для правильного выполнения работы. Позвоните нам сегодня, чтобы получить бесплатную оценку на 614.863.6666.

Простое финансирование • Низкие ежемесячные платежи • Подайте заявку онлайн

Расположение расширительного бака — Fine Homebuilding

Расширительный бак, такой как показанный выше, помогает поглощать давление воды, возникающее в результате теплового расширения.Бак можно установить в любом месте на линии холодной воды между главным клапаном дома и водонагревателем или на линии горячей воды на расстоянии от 3 до 5 футов от водонагревателя. Расширительный бак следует устанавливать вместе с редукционным клапаном в условиях высокого давления.

Вопрос:

Устанавливаю расширительный бак горячей воды. Я устанавливаю его в линию горячей или холодной воды? На каком расстоянии от запорного клапана должен быть резервуар, чтобы соответствовать нормативам?

Джеймс Хизер, по электронной почте, нет

А:

Георг Эфирд, владелец A2Z Plumbing Inc.( www.eatsleepplumb.com ) в Эшвилле, Северная Каролина, ответы: Ваш вопрос часто встречается даже среди сантехников и строителей. Во-первых, важно понимать, что резервуар предназначен для уменьшения теплового расширения. В водяном трубопроводе тепловое расширение происходит, когда вода нагревается и находится под давлением. В большинстве расширительных баков используется небольшой объем воздуха, разделенный диафрагмой, которая поглощает повышенное давление.

Резервуары наиболее распространены в системах водоснабжения высокого давления и часто требуются по нормам.Если ваш водонагреватель протекает или капает из предохранительного клапана сверху или сбоку, это, вероятно, связано с тем, что в системе нет расширительного бака или клапана снижения давления.

Большинство сантехников устанавливают расширительные бачки в линии горячей воды рядом с водонагревателем. Похоже, они делают это, чтобы использовать запорный клапан на водонагревателе для обслуживания расширительного бачка, или потому, что они просто не знают, что есть другие варианты.

В отличие от общепринятой практики, расширительный бак может быть установлен в трубопроводе холодной воды.Он должен быть расположен в самой большой трубе, ближайшей к входной магистрали после клапана снижения давления. Установите запорный клапан рядом с расширительным баком, чтобы бак можно было обслуживать при необходимости.

Поручите водопроводчику ежегодно проверять резервуар и следить за тем, чтобы в нем всегда было заданное давление воздуха. Некоторые местные правила водоснабжения требуют, чтобы резервуар находился на расстоянии от 3 футов до 5 футов от водонагревателя на стороне горячей или холодной воды, чтобы гарантировать, что резервуар не будет скрыт.Обратитесь к водопроводчику или специалисту по сантехнике, чтобы убедиться, что вы соблюдаете или превышаете местные нормы.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
