Как выбирать сэндвич трубу длядымохода

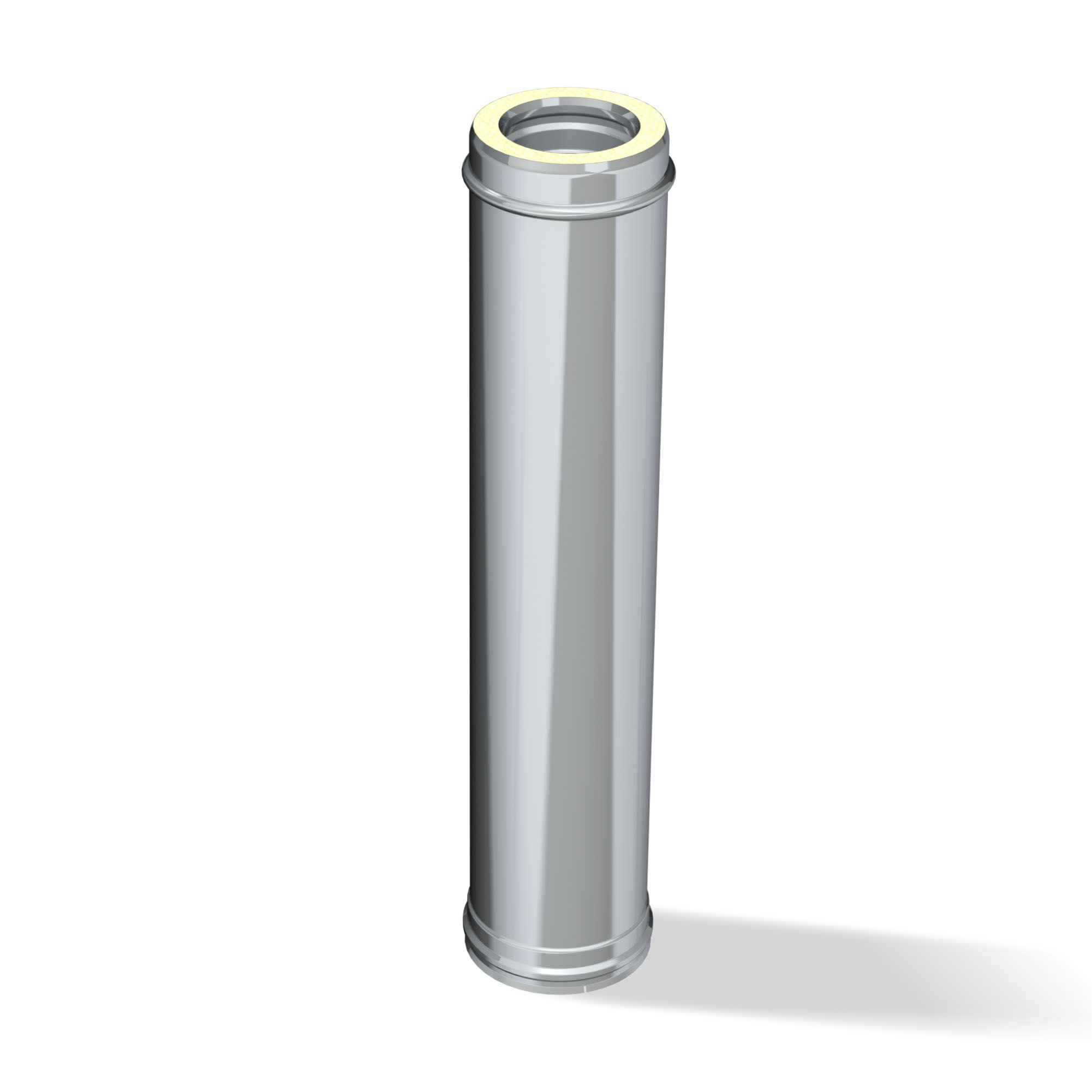

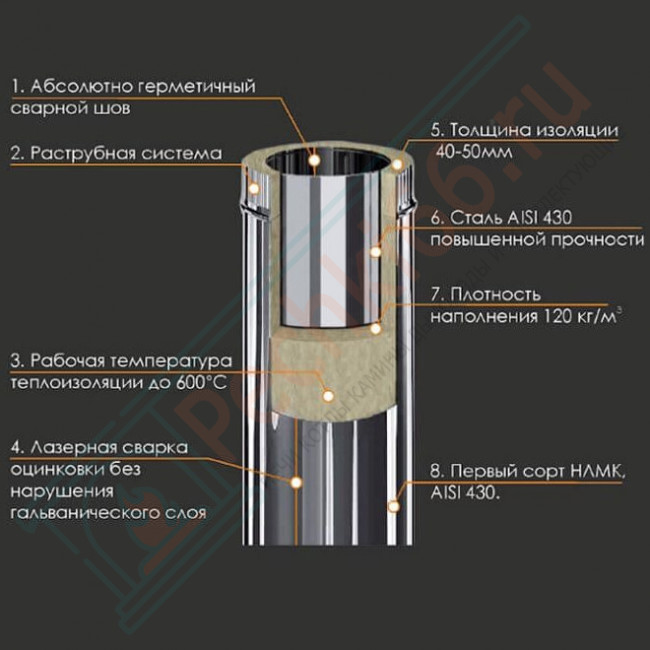

Сэндвич труба состоит из внутренней и наружной трубы, между которыми расположен теплоизолятор.

Начнем выбор сэндвич трубы с ответа на вопрос — как узнать диаметры сэндвич трубы?

У отопительного агрегата есть патрубок, к которому подключается дымоход. Диаметр патрубка указан в инструкции. Именно такого диаметра и будет внутренний контур сэндвич трубы. Если есть возможность, проверьте диаметр патрубка с помощью рулетки или штангенциркуля, т.к. у некоторых производителей могут быть определенные допуски по размерам.

Читайте также: Какого диаметра должен быть дымоход? Можно ли его менять?

Наружный диаметр будет зависеть от толщины теплоизолятора. Самые популярные толщины теплоизолятора – 30, 50,100 милиметров.

Например, диаметр внутренней трубы 150 мм:

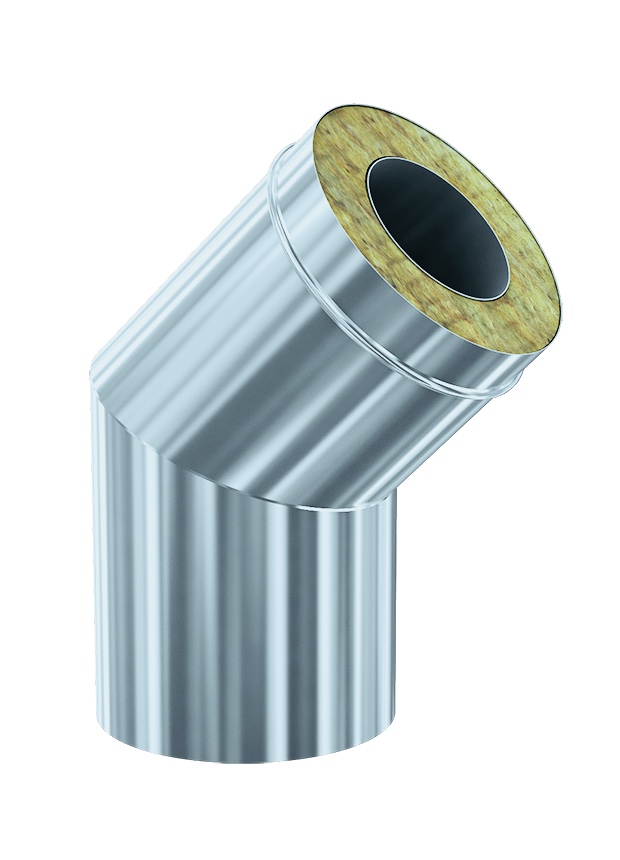

Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?

Сегодня самый распространенный вид теплоизолятора в сэндвич трубах – это каменная вата. Реже можно найти вариант с сыпучим теплоизолятором (перлит, вермикулит и т.п).

Смотрите видео: Зачем переделывать трубу с сыпучим теплоизолятором?

Большинство производителей используют «Роквул Вайред Мат». Но есть небольшое количество производителей, которые используют более дешевые аналоги, снижая общую безопасность всего дымохода.

Также, кроме марки и плотности теплоизолятора рекомендуем рассмотреть варианты установки теплоизолятора в сэндвич трубе – классический и безусадочный.

Какие проблемы у классического способа установки теплоизолятора?

Внутренняя труба сэндвича «болтается» в теплоизоляторе – проблема в том, что труба может вывалиться при монтаже.

Ещё одна проблема, которая может возникнуть уже после сборки дымохода — теплоизолятор уплотняется под собственным весом и может сползти вниз – образуются участки трубы без изоляции. А это, скорее всего, приведет к перегреву наружного контура и может стать причиной пожара.

Решение этих проблем, плюс 15% теплоизолятора на каждый метр трубы – безусадочный теплоизолятор с «Эко-кольцом».

Совет: выбираете сэндвич трубу? – спрашивайте, какой тип теплоизолятора установлен.

Толщина теплоизолятора в зависимости от типа отопительного агрегата

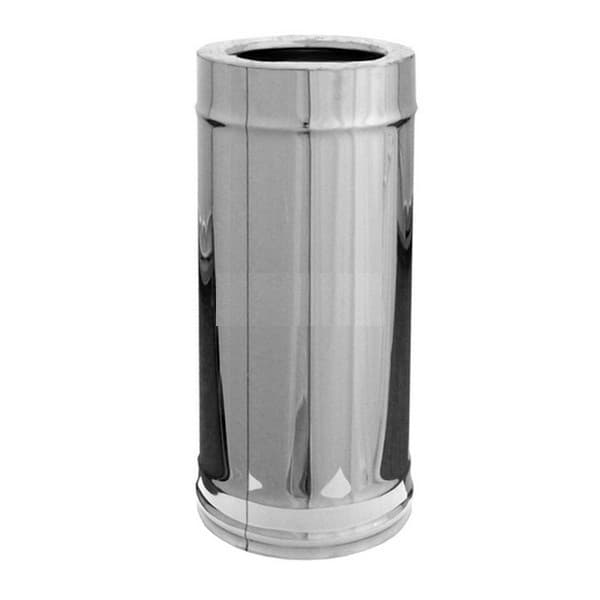

Второе. Наружный кожух сэндвич трубы. Как его делают?

Самый бюджетный вариант – оцинковка. В таком случае контур обычно собирают на фальц. Коррозия, особенно на фасонных изделиях, может начаться в течение первого года эксплуатации. Рекомендуем использовать такой вариант под покраску.

Оптимальный вариант – нержавейка AISI 430 или любая другая ферритная нержавейка.

Обратите внимание на то, как собран наружный контур – на фальц или сварен встык.

Внутренний контур сэндвич трубы. Что нужно знать перед покупкой?

Во время работы на него приходится основная нагрузка, поэтому при выборе трубы дымохода обращайте внимание на то, как (сварена) и из чего (марка нержавейки) он сделан, а также на толщину нержавейки.

Третье. Из чего сделан?

Внутренние трубы из AISI 430 и прочих ферритных сталей даже не рассматриваем, т.к. это оптимальный вариант для наружного кожуха или для вентиляции.

Читайте также: Таблица нержавеек и их свойств

Четвертое. Как сделан?
Внутренний контур может быть сварен контактной сваркой на точку внахлест. Помимо того, что труба получается, не полностью проварена, в местах сварки будет скапливаться сажа. Когда потечет конденсат, он потечет, в том числе и в вату. А мокрая вата не выполняет свои функции и может появиться едкий запах при протопке.

Кстати, если внутри труба сварена на точку, то снаружи она будет скорей всего собрана на фальц. Т.е. затекание в теплоизолятор может произойти как по внутреннему контуру, так и по наружному.

Оптимальный вариант сборки внутренней трубы – сварка встык. Только такой вариант обеспечивает 100% газоплотность трубы.

Пятое. Толщина нержавейки.

Подбирается под диаметр дымохода, а также исходя из желаемого срока службы сэндвич трубы.

Чем больше диаметр трубы, тем более толстая стенка у неё должна быть. Так скажем, дымовые трубы диаметром свыше 200 мм рекомендуется делать из нержавеющей стали толщиной не менее 0,8 мм.

Внутренние трубы из AISI 430 и прочих ферритных сталей не рассматриваем, т.к. невозможно изменить химические свойства стали с помощью увеличения её толщины.

Рассмотрим оптимальный вариант, подходящий для большинства типов отопительных агрегатов (кроме дизельных) – нержавейку AISI 321.

* Значение усредненное и зависит от интенсивности и режима эксплуатации

** Гарантия на дымоход Eco-Steel

Отопительное оборудование УМК в Екатеринбурге — каталог производителя

«СЕКРЕТНЫЕ» ИНГРЕДИЕНТЫ ДЫМОХОДОВ УМК

В дымоходах «УМК» используется сталь AISI 439. Что же такого содержит эта сталь?

В её составе есть титан (Ti), наличие которого обеспечивает высокие прочностные и пластические свойства, а также предопределяет более высокую стабильность структуры этой стали при нагреве и сварке. Сталь AISI 439 устойчива к коррозии на воздухе (в том числе окислению при высоких температурах), в воде, в растворах многих щелочей и в большинстве органических кислот.

Использование титана во многих отраслях промышленности обусловлено тем, что его прочность примерно равна прочности стали при том, что он на 45% легче. Титан на 60% тяжелее алюминия, но прочнее его примерно вдвое. Устойчив к коррозии благодаря оксидной плёнке.

В отличие от аустенитных никельсодержащих марок, сталь AISI 439 не чувствительна к коррозионному межкристаллитному разрушению при температуре до 830° С, другими словами выдерживает более высокие температуры и нагрузки.

Это очень важное качество для дымоходов банных печей и других высокотемпературных устройств.

А что насчет распространенной AISI 430?

Сталь AISI 439 является модификацией AISI 430 за счет стабилизации титаном. Этот «секретный» ингредиент дает заметную прибавку в жаропрочности и коррозионностойкости. Так, например, температура начала окалинообразования у AISI 439 составляет 830° С, против 600° С у AISI 430.

При этом по коррозионностойкости сталь AISI 439 приближена к аустенитной AISI 304.

Отличить AISI 439 от AISI 430 легко. Добавка титана делает её матовой. И пусть зеркальный дымоход и выглядит на витрине более привлекательно, мы считаем, что лучше выбирать надежность, а не блеск!

Второй «секретный» ингредиент:

ТЕПЛОИЗОЛЯЦИЯ «СЭНДВИЧЕЙ УМК» — ВЕРМИКУЛИТ И «СУПЕРЭКОВЕР»

ВЕРМИКУЛИТ

Вермикулит — это минерал из группы гидрослюд, имеющих слоистую структуру. Вспученный вермикулит — материал, получаемый путем измельчения природного вермикулита и его кратковременного обжига в печи.

Характеристики вермикулита

— Низкая теплопроводность: коэффициент теплопроводимости 0.05 Вт/мК при температуре 25 гр. C.

Благодаря этому внутренняя труба остывает медленнее, что снижает образование конденсата.

— Высокая жаростойкость: температура плавления 1350° С.

Вермикулит не спекается, образуя пустоты, как распространенная минеральная вата. Поэтому не ухудшаются теплоизоляционные свойства и пожаробезопасность на протяжении всего срока службы.

— Экологически чистый: вермикулит безопасен для здоровья.

Тогда как наполнители на основе базальта при нагреве выше 200° С выделяют опасные канцерогены: формальдегид, фенол.

СУПЕРЭКОВЕР

Вермикулит – это сыпучий материал, поэтому с двух сторон его удерживают уплотнительные кольца из «суперэковера». Помимо предотвращения высыпания вермикулита, эти кольца центрируют внутреннюю трубу, что необходимо для легкой стыковки всех элементов дымохода.

«Суперэковер» выдерживает температуру 800° С в течение длительного времени, а температуру до 1000° С в течение 30 мин. По этому показателю он превосходит «эковер» и большинство других утеплителей, используемых при производстве дымоходов. При этом он обладает высокими прочностными характеристиками, отличается стабильностью объема и формы, долговечностью, имеет отличные параметры на сжатие и растяжение.

Что дают эти «секретные» ингредиенты?

Благодаря этим «секретным» ингредиентам сэндвич-дымоходы УМК имеют большой срок службы, легко собираются и монтируются. Для подтверждения этого мы решили провести испытания, чтобы наглядно сравнить сэндвич-дымоходы «УМК» с распространенными дымоходами из AISI 430 и базальтовой ваты. Ролик об этом можно посмотреть у нас на канале «УМК» в YouTube по этой ссылке.

Новинка: сэндвич-панели с наполнителем PIR

В СПК внедрили производство сэндивич-панелей с утеплителем нового поколения PIR.

PIR — теплоизоляция на основе пенополиизоцианурата. Благодаря своей структуре этот материал обладает самым низким показателем теплопроводности среди всех современных утеплителей. Химический состав материала позволяет выдерживать высокие температуры и исключает самостоятельное горение.

СПК производит стеновые и кровельные сэндвич-панели PIR толщиной от 50 до 250 мм на корейской автоматической линии. Изготавливается стеновая панель с замковым соединением типов — Z и S, кровельная типа K.

Вид, тип и основные размеры PIR-панелей

1. Панель стеновая толщиной 80 — 250 мм с замковым соединением типа — Z.

2. Панель стеновая толщиной 50, 60 мм с замковым соединением типа — S.

3. Панель кровельная с замковым соединением типа — К.

Характеристики PIR

• Низкая теплопроводность — от 0,021 Вт/м·К. Для сравнения у минеральной ваты этот показатель 0,039 Вт/м·К;
• PIR не размягчается и не плавится при воздействии высоких температур, его можно эксплуатировать от -70 до +120°С. Выдерживает воздействие открытого пламени;
• Нулевое водопоглощение. При полном погружении водопоглащение не превышает 1%;
• Сопротивляется паропроницанию. Коэффициент паропроницаемости PIR — 0,026 мг/м·ч·Па. У минеральной ваты коэффициент в 10-20 раз выше: 0,3 — 0,6 мг/м·ч·Па;
• PIR не выделяет вредных веществ в любых режимах эксплуатации — это экологически чистый и безопасный теплоизоляционный материал;
• Устойчив к воздействию агрессивных сред и имеет класс горючести Г1, что отличает его от аналогов, которые относятся к классам горючести Г3-Г4;
• Длительный срок эксплуатации по сравнению с другими теплоизоляционными материалами. Срок службы свыше 30 лет.

Сэндвич-панели PIR отличаются от аналогов низкой теплопроводностью. Это позволяет использовать панели малой толщины и соответственно меньшего веса. Нагрузка на фундамент здания уменьшается. Высокие показатели огнестойкости, экологичность и долговечность PIR делает его передовым современным теплоизоляционным материалом.
