Насос скважинный как установить: особенности установки насоса в глубинную скважину

Все про установку скважинного насоса своими руками

Наличие водоснабжения в доме или техническом помещении сегодня уже перестало быть роскошью. Раньше многие жители частных домов могли только мечтать о проведении водопровода прямо внутрь строения.

Сейчас благодаря современным техническим достижением, даже при отсутствии системы централизованного водоснабжения можно сделать свою отдельную скважину и подать воду прямо из нее с помощью специального оборудования – скважинного насоса.

Чтобы правильно установить все технические элементы для водоснабжения необходимо внимательно и в строгой последовательности выполнить следующие действия по обвязке самой скважины. Но в начале надо разобраться в том, что понадобится для этого.

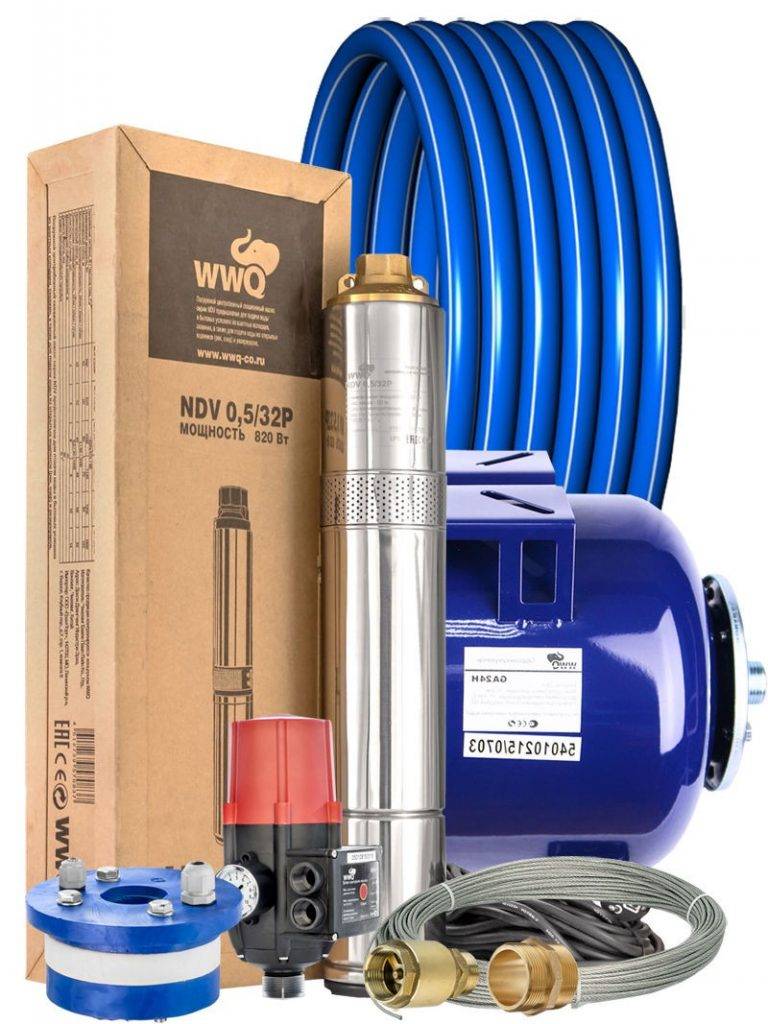

Для установки необходимо

В первую очередь необходимо приобрести специальный скважинный насос. Производительность его выбирается исходя из будущих потребностей по объему расходования воды в процессе пользования. Дополнительно нужно будет обратить внимание на наличие в скважинном насосе обратного клапана. В случае его отсутствия понадобится дополнительная его установка.

Дополнительно для установки скважинного насоса понадобится ПНД труба. Длина трубы должна быть больше глубины самой скважины, чтобы потом не получилось так, что трубы не хватает и нужно будет думать, что тогда делать дальше.

Обязательно страховочный трос соответствующей толщины. Он понадобится для того, что подвесить непосредственно сам скважинный насос. А также с помощью скважинного насоса можно будет извлечь насос обратно из скважины для профилактических, например работ.

А для обеспечения скважинного насоса электричеством отдельно приобретается кабель, длина которого будет достаточна для вывода из самой скважины и подключения в электрическую цепь.

Также понадобится автоматика для того, что бы обеспечить систему водоснабжения необходимым рабочим давлением. Автоматика включает в себя встроенный обратный клапан и реле протока. С ее помощью от пользователя не понадобится никаких дополнительных действий. Будет только необходимо открыть кран и все.

Дополнительно необходимо будет еще приобрести все необходимые соединительные элементы и переходники. Чтобы не получилось так, что из-за одного отсутствующего фитинга пришлось заново ехать в магазин.

Только имея все вышеперечисленное можно приступать к сборке всех элементов.

Важные моменты

При выполнении работ при установке скважинного насоса на каждом этапе соблюдать технику безопасности.

Необходимо использовать специальные рабочие перчатки, которые будут защищать руки от нежелательных повреждений.

При установке скважинного насоса с трубой в скважину желательно использовать сварочные перчатки. Они надежно будут закрывать не только пальцы и ладони, но еще и места рук выше запястья. Так конструкция в собранном виде обладает достаточно большой массой и при случайном проскальзывании в руках возможны глубокие порезы.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

 Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин.

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована.

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Проверка проделанной работы

Перед тем как начать опускание всех элементов в скважину необходимо тщательно проверить:

1. Обратный клапан;
2. Затяжка фитингов;
3. Плотность соединения кабеля;
4. Крепеж троса;
5. Фиксация троса и кабеля к трубе;
6. Крепление обратного конца троса на поверхности земли;
7. Ответный фитинг.

Это необходимо для того, что бы исключить все неполадки и после пробного пуска оборудования получить успешный результат.

В противном случае если проверка элементов была выполнена не должным образом или вообще отсутствовала. А после опускания системы в скважину и ее запуска выяснилось, что есть проблемы. То поднять назад всю конструкцию будет затруднительно, так как она будет дополнительно еще заполнена водой. В этом случае масса может увеличиться в два и более раза.

Желательно пробный запуск провести еще до опускания системы в скважину и в случае обнаружения неполадок их сразу же устранить, пока конструкция находится в зоне досягаемости рук.

Опускание

_{Фото взято с сайта http://kolodec.guru/}

Опускается скважинный насос непосредственно в саму скважину с трубой и кабелем.

Необходимо при опускании всей конструкции обратиться за помощью еще к одному человеку, который будет обеспечивать страховую поддержку. Она может понадобиться, когда глубина скважины более 50 метров. Тогда масса всей конструкции в сборе может оказаться непосильной для одного человека.

Ведь возможна такая ситуация, что сил не хватит, а поддержать будет некому и придется отпустить все в скважину. Что бы этого избежать, необходим помощник.

Помните

Если скважина долгое время не эксплуатировалась. И было принято решение об установке скважинного насоса, то обязательно надо после первого проверочного пуска, до включения элементов во всю водопроводную систему пролить более 200 литров мимо.

Это нужно для того, что бы обновить воду в самой скважине.

Подключение к системе

Производится также в строгой очередности каждого последующего элемента:

1. Конец троса теперь может быть закреплен к скважинному оголовку, где имеется специальная петля.
2. При необходимости заводится греющий кабель. Он не даст промерзнуть системе водоснабжения при эксплуатации в холодное время года.
3. Подключается кабель к автоматике.
4. Идет соединение с гидроаккумулятором.
5. Устанавливается фильтрующий элемент и после него уже монтируется запорный кран.

Когда скважина находится непосредственно в доме, то подвальное помещение дома и будет представлять собой кессон, который будет всегда с положительной температурой в любое время года.

Если же кессон находится за пределами помещения, то прокладка трубопровода от самой скважины должна быть произведена на глубине ниже промерзания с использованием герметичного скважинного адаптера. В зависимости от региона России глубина промерзания колеблется от 1,5 до 2 метров в районах крайнего Севера.

Вход в кессон расположенный за пределами помещения должен быть гидроизолирован, так же как и кессон. Это нужно для того, что бы в период весеннего половодья грунтовые воды не попали в саму скважину. Иначе вода из нее может стать не пригодной к эксплуатации.

Итог

Теперь обвязка скважины выполнена в соответствии со всеми требованиями по эксплуатации и установка скважинного насоса прошла успешно. И теперь можно подключаться к водопроводной системе.

И можно теперь спокойно пользоваться водопроводной системой.

При выполнении каждого этапа самое главное не спешить и внимательно проверять каждый элемент.

В случае если нет уверенности в правильности выполненных действий, то стоит обратиться к профессионалам.

Читайте так же:

Как установить скважинный насос своими руками

Дачный сезон приносит не только радости, но и значительные траты на обустройство загородного дома. Если бурение и обустройство скважины лучше доверить профессионалам, то установить скважинный насос своими руками вполне реально — и может считаться хорошей экономией! Как это сделать — мы сейчас расскажем.

20.01.2020

Дачный сезон приносит не только радости, но и значительные траты на обустройство загородного дома. Если бурение и обустройство скважины лучше доверить профессионалам, то установить скважинный насос своими руками вполне реально — и может считаться хорошей экономией! Как это сделать — мы сейчас расскажем. В идеале правильная установка начинается с грамотного подбора оборудования. Хозяин должен хорошо знать исходные данные источника, а также проанализировать потребление воды и на основе этого подобрать скважинный насос, оптимальный по напору, производительности и размерам. О том, как это сделать, мы пишем в статье «Как выбрать скважинный насос для частного дома [ https://mirnasosov.ru/news/kak-vybrat-skvazhinnyy-nasos-dlya-chastnogo-doma/ ] «.  Подготовка к установке Итак, в скважине должна быть обсадная труба, внутри которой и будет работать насос. До начала установки не лишним будет проверить, насколько она прямая и без изъянов. Еще перед покупкой прибора нужно лишний раз сравнить диаметр обсадной трубы и корпуса насоса. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя.  [ /upload/medialibrary/bcb/bcb4d1c5266e51983cf907a3974e23bc.jpg ] Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса. Как глубоко устанавливать? Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать. Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна. Установка скважинного насоса Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить. [ /upload/medialibrary/ca9/ca9710edf4c215c044485ee9809022ad.jpg ] Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса. Монтаж глубинного насоса предполагает, что вместе с самим прибором в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка. Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка. Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите. Как правильно опустить насос Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли. Как установить  оголовок скважины При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму. — Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина. — Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали. — Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости. — После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления. [ /upload/medialibrary/3b5/3b557bcf14cdd9c0ef7003c748f83924.jpg ] Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования. Надеемся, материал был полезен для вас! Мир Насосов желает удачно установить насос в скважину, пусть новый прибор радует вас годами верной службы! Если процедура кажется вам трудной, и вы не чувствуете себя уверенно — лучше заказать установку в нашей компании по доступной цене. Для этого обратитесь в чат на сайте или же позвоните по телефону  +7 (831) 258-00-32 [ tel:+78312580032 ] .

пошаговый монтаж, как опустить и установить насос

Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

• хомутами для закрепления электрического кабеля на трубе;
• обратным клапаном;
• манометром;
• запорным краном для водопроводной трубы;
• стальным узлом крепления;
• кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

Подготовка насоса к установке в скважину

Узел соединения насоса с трубой

Соединения в пределах узла

Соединение узла подключения с насосом

Подсоединение узла к насосу

Крепление троса для удержания насоса

Дублирование соединений троса

Защита зажимов на тросах

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент – гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные – на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Установка погружного вибрационного насоса

Крепление электрокабеля к шлангу

Отметка на водоподающем шланге

Резиновые кольца на вибрационнике

Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг – определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании – установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

Видео #2. Наглядная демонстрация еще одного опыта установки насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.

Установка скважинного насоса своими руками

Установка скважинного насоса своими руками в скважину или колодец требует ответственного подхода, так как от правильного или неправильного монтажа будет зависть, как качество забираемой воды. К монтажу насоса необходимо подготовиться заранее, подготовив необходимый инструмент и оборудование для погружения.

Если Вам необходимо заказать установку насоса в скважину, Вы всегда можете обратить в нашу компанию «Исток МСК — инженерные системы» по номеру телефона, или оставить заявку на сайте, Вам обязательно перезвонят!

Оставить заявку

Установка насоса в песочную скважину или колодец своими руками.

1. Перед установкой насоса, своими руками, в скважине или колодце измерьте высоту подъема от поверхности воды до уровня слива и подготовьте шланг подходящей длины.
2. Лучше использовать шланги из поливинилхлоридного пластика с внутренним диаметром 18-20 мм.
3. Для подвески насоса нужен капроновый шнур, который выдерживает нагрузку на разрыв, пяти кратно превышающую вес самого насоса.
4. Нельзя применять в качестве подвески металлический трос или проволоку: при вибрации такой трос может разбить проушины крепления на алюминиевом корпусе насоса и тот свалится в скважину.
5. Если глубина подвески насоса менее 10 м, то к концу капронового шнура присоединяют дополнительную пружинящую подвеску, которая будет гасить вибрацию насоса. Для пружинящей подвески используют полосы эластичной резины или медицинский жгут.
6. Закрепив другой конец подвески на перекладине, можно опустить насос в скважину или колодец. При этом он не должен касаться стенок, а до дна должно оставаться не менее 30 см. Глубина погружения в воду — не более маркированной на насосе (2-3 м).
7. Если насос все же касается стенок скважины, на его корпус необходимо надеть защитное резиновое кольцо.

Установка скважинного насоса своими руками в артезианской скважине.

При обустройстве скважины, перед установкой скважинного насоса необходимо изучить документ выданный буровой бригадой, после бурения. Такой документ называется паспорт на скважину, в нем указанны необходимые нам параметры для подготовки водоподъемной магистрали. Водоподъемная магистраль представляет собой: трубу, электрический кабель питания и трос(необходимой длинны), скважинный оголовок, скважинный насос. Насос крепится к трубе, через обратный клапан и компрессионную муфту, трос монтируется в специальные отверстия, расположенные на корпусе насоса, и фиксируется специальными металлическими хомутами. Далее необходимо спаять кабель питания насоса и электрический кабель магистрали с помощью паяльника и обеспечить герметичную изоляцию с помощью термоусадочной муфты, убедившись, что вода не проникнет в места соединения электрического кабеля. После этого, нужно закрепить кабель и трос к трубе, с помощью пластиковых хомутов таким образом, чтобы кабель имел небольшой провис, относительно длины трубы и троса — это избавит его от излишнего натяжения и предотвратит обрыв провода.

1. Изучаем паспорт на скважину для определения глубины загрузки скважинного насоса.

   В паспорте есть такие показатели, как динамический и статический уровень воды. Эти параметры позволят нам определить правильную глубину загрузки насоса (в большинстве случаев, рекомендованная глубина загрузки скважинного насоса пишется в паспорте). Погружать насос в скважину необходимо на глубину ниже динамического уровня на пять метров, это условие позволит насосу не остаться без воды и сгореть. Хотя, большинство насосов и имеют защиту от сухого хода, но не стоит испытывать судьбу на прочность, особенно, если это стоит немало денег и трудозатрат.

2. Готовим трассу водоподъемной магистрали для скважины.

   К скважинному насосу с помощью резьбовых фитингов крепим обратный клапан, это позволит воде оставаться под давлением при неработающем насосе. К обратному клапану, с помощью компрессионной муфты соединяем трубу ПНД, необходимого нам диаметра (в основном применяют трубы 32 и 40 мм. в диаметре). Далее отрезаем необходимое количество трубы, троса и электрического кабеля (длина должна составлять больше глубины загрузки, по паспорту, на 2-3 метра) и разматываем это вдоль, для удобного скрепления всех элементов. Кабель, как указанно выше, спаиваем с проводом насоса и герметично изолируем с помощью термоусадочной муфты, а трос крепим хомутами к корпусу насоса. На другом конце трассы крепим скважинный оголовок и монтируем к нему трос, кабель пропускаем в специальное технологическое отверстие и фиксируем с помощью имеющегося на оголовке зажима (не забудьте оставить небольшой запас кабеля, чтобы он не перетянулся). Дальше необходимо, с помощью пластиковых хомутов закрепить трос и кабель с трубой ПНД, не забывая про небольшие опуски для электрического кабеля. На этом трасса водоподъемной магистрали готова и можно переходить к погружению насоса в скважину своими руками.

3. Монтаж насоса в скважину своими руками или с помощью лебедки.

   После того, как подготовили скважинный насос к погружению, стоит обратить внимание на общий вес конструкции водоподъемной магистрали, так как он может оказаться большим и погружать насос вручную окажется невозможным, если конструкция весит немного, то с этим справятся 2-3 человека, один из которых должен направлять насос в скважину и регулировать скорость погружения, второй подавать трассу, а третий держать скважинный оголовок, что бы тот не волочился по земле. Погружать скважинный насос необходимо плавными не быстрыми движениями, что бы насос не бился о стенки обсадной трубы и не перетирался кабель питания. После погружения необходимо зафиксировать скважинный оголовок к устью скважины с помощью крепежных болтов и проверить надежность монтажа.
   Если вышло так, что конструкция водоподъемной магистрали очень тяжела, то погружение насоса нужно произвести с помощью лебедки или позвать на помощь несколько человек, которые будут страховать направляющего, а при необходимости смогли его подменить.

Рекомендации при установке скважинного насоса.

1. При сборке трассы водоподъемной магистрали обратите внимание на прочность всех соединений, обязательно проверьте все ли герметично и плотно стоит на своих места, это убережет от многих неприятных моментов и не заставить доставать насос из скважины без необходимости.
2. Оставляйте небольшой запас трубы и электрического кабеля, для того, что бы насос висел на тросе, а не на трубе и не перетягивал кабель.
3. Для уплотнения резьбовых соединений используйте не фум-ленту, а сантехнический лен, это убережет вас от разгерметизации всей магистрали.
4. При фиксации скважинного оголовка к устью скважины, используйте перекрестную затяжку болтов и не перетягивайте их очень сильно, иначе оголовок может лопнуть.
5. Не используйте дешевые скважинные насосы, это продлит время эксплуатации водоподъемного оборудования и избавит Вас от преждевременного извлечения насоса из скважины, для его замены.
6. Перед загрузкой насоса в скважины, убедитесь, что не забыли одеть ответную часть оголовка на устье и зафиксировать уплотнительное кольцо.

Смотреть так же: Замена скважинного насоса своими рукам
Оставить заявку

Монтаж скважинного насоса

Система водоснабжения- это слаженная работа многих компонентов системы, где важна их правильная установка. Поэтому необходимо ответственно подойти к вопросу ее монтажа, который еще называется обвязкой.

Что такое обвязка?

Под обвязкой подразумевают монтаж различного оборудования для полноценной подачи воды в дом. Такое оборудование включает в себя:

кессон;

насос;

гидроаккумулятор;

автоматику.

Схема обвязки скважины зависит от сезона. Если требуется постоянное обустройство, то надо учитывать тип скважины, её мощность, место расположения. На дачах вполне хватит летней обвязки, а в частных домах придётся позаботиться и о зимнем водоснабжении. Поэтому потребуется особый подход, о котором сейчас будет рассказано. И первое, что необходимо сделать — установить кессон.

Монтаж кессона

Для оборудования колодца, то есть для её обустройства, первым делом требуется установить кессон. Делается он в грунтовом углублении, и может быть как квадратной, так и цилиндрической формы. Изготавливается из самых различных материалов — пластика, бетона, нержавеющей стали. Основное его назначение — предотвратить замерзание воды и обеспечить полную герметичность колодца. В кессоне устанавливается гидроаккумулятор, насосная станция и другое оборудование. В зависимости от этого он может быть самого разного размера.

Установка кессона осуществляется на глубине ниже уровня промерзания почвы, а это примерно 1,5 метра.

Проще говоря, на ту же глубину, на которую прокладываются трубы для постоянного водоснабжения дома. Выкапывание отверстия под его установку надо начинать до начала буровых работ. По окончанию обсадных работ проводится бетонирование стенок кессона, его утепление и герметизация.

На дне кессона делается подушка из песка и гравия. Нужно это для того, чтобы ливневые воды, попадающие в него, смогли уйти под землю, а не задерживались в коробке. Именно поэтому её дно никогда не бетонируется. То же касается и пространства между грунтом и стенками кессона — его надо засыпать щебнем. Сверху кессона обычно монтируется бетонная плита с люком.

Необходимые комплектующие для монтажа скважинного насоса

— Обратный клапан

— Ниппель. Он служит для соединения обратного клапана и насоса.

— Муфта ПНД для соединения обратного клапана и трубы (в случае изготовления трубопровода из трубы ПНД (полиэтилен низкого давления).

-Труба ПНД. Важное замечание, диаметр трубы по требованию большинства производителей насосного оборудования должен быть 32 мм.

— Оголовок. Он служит в первую очередь для защиты скважины от попадания в нее посторонних предметов, пыли, грязи, талых и грунтовых вод. Так же от дополнительно защищает скважину от промерзания, при этом позволяет надежно закрепить насос и электропроводку.

— Трос с зажимами. На нем подвешивается насос, что делает его выбор одним из важных составляющих. Помните, за электрический кабель подвешивать насос нельзя!

-Пластиковые стяжки (хомуты).

^{*Приведены основные комплектующие, могут потребоваться дополнительные материалы в зависимости от комплектации насоса.}

Монтаж насоса

Насос опускается в скважину в сборе с подающей трубой, которая разматывается по мере погружения, нержавеющего страховочного троса, и кабеля питания насоса. К подающему парубку монтируется обратный клапан, который препятствует обратному сливу воды после выключения насоса.

К клапану фиксируется нагнетательный (подающий) трубопровод, который будет в дальнейшем соединён с тройником, ведущим к выходу из кессона, либо с гидроаккумулятором, если его планируется установить в приямке. Нередко подающий трубопровод выводится на поверхность, для подключения поливочного шланга.

Электрический кабель насоса разматывается, и крепится к нагнетательному трубопроводу с помощью полимерных стяжек. Страховочный трос фиксируется на кронштейны, расположенные на корпусе. Держать насос должен только трос — кабель и трубопровод не должны испытывать никаких дополнительных нагрузок. Во избежание перехлёста при монтаже и эксплуатации, трос тоже фиксируют стяжками к общей связке.

Отметка, на которую опускается насос, зависит от глубины водозабора, а также качества водоносного горизонта. Обычно это верхний уровень фильтрующей колонны, но бывает и ниже. В любом случае, насос не опускают близко к дну скважины — расстояние между ними должно быть не менее одного метра.

Гидроаккумулятор

Это оборудование представляет собой металлическую ёмкость, предназначенную для накопления воды. Гидроаккумуляторы могут иметь различные объёмы, от этой характеристики зависит их цена.

Для жилого дома, в котором проживает семья из 4−5 человек, и есть канализация, может понадобиться ёмкость 120−140 л. Если канализации нет, достаточно и 50-литрового бака.

Для чего он нужен:

-Во-первых, создаётся определённый запас воды, позволяющий расходовать его без включения насоса. Только когда уровень воды в нём снизится до определённой отметки, насос включится автоматически и накачает воду до максимального объёма. Таким образом, нанос работает в щадящем режиме, что даёт возможность значительно продлить срок его эксплуатации.

-Во-вторых, в ёмкости поддерживается постоянное давление, что очень важно для работы водопроводной системы в целом. Если в доме несколько этажей, гидроаккумулятор может быть установлен на каждом из них. Бак монтируют к стене или ставят на пол — принципиального значения это не имеет.

Реле давления (блок автоматического управления)

Блок автоматического управления всегда устанавливается в доме. В нём вручную выставляются верхние и нижние значения давления, при которых насос должен отключаться и включаться.

Системы автоматики включают в себя пульт управления, реле давления. Обычно насосная автоматика для удобства монтажа и обслуживания располагается на гидроаккумуляторе или в непосредственной близости от него, хотя это требование и не является обязательным. При необходимости насосная автоматика может быть смонтирована и в другом удобном для контроля и регулировки месте. Пульт управления контролирует работу насоса и предохраняет его от перегревов. Размещать его рекомендуется в доме. Реле давления отвечает за давление в гидроаккумуляторе и в системе в целом. Оно включает насос при понижении давления и выключает его при достижении нормального давления. Датчик сухого хода выключает насос в случае резкого падения давления в системе из-за разгерметизации. Существуют комбинированные устройства, совмещающие функции реле давления и датчика сухого хода. Эти устройства называются автоматические реле давления или контроллеры.

Для скважин с небольшим дебетом или в случае необходимости установки насоса большой мощности применяются датчики уровня с блоком контроля, который отключает насос, если уровень воды в скважине падает ниже критического.

Разумеется, обязательный этап обустройства скважин. Применяются трубы ПНД (внутри скважины) или полипропиленовые (для ввода в дом), монтируемые при помощи соответствующих фитингов. Для условий Иркутской области рекомендуется укладывать водоподводящие трубы на глубине не менее 2,7 метра. Это необходимо, чтобы защитить трубы от промерзания в зимний период (как альтернатива- утепление трубопровода). Вводная магистраль оборудуется фильтром для удаления из скважинной воды механических загрязнений.

В конечном итоге система должна выглядеть таким образом

Установка насоса в скважину и его замена. Советы из опыта!

Загрузка…

Последнее время стало очень популярно выполнять работы на даче своими руками. Эта тенденция не обошла сферу бурения скважин и их обустройства. Особенно часто это практикуется во время строительства дома, когда под рукой всегда есть группа рабочих.

Мы придерживаемся мнения, что каждую работу должны делать профессионалы в своей области, но если было принято решение делать все самостоятельно, тогда мы расскажем все, что важно знать: как правильно установить насос в скважину, как достать насос из скважины, а также, на какую глубину нужно его подвешивать. Все нижесказанное это сугубо наш опыт, выработанный за многие годы работы по бурению и обустройству скважин.
Нужно понимать ответственность, которую вы берете на себя, при самостоятельном монтаже насоса.

• Бывали случаи, когда люди роняли в скважину провод, трос, инструменты и прочие вещи, а когда им сообщали сумму за устранение проблемы, они пугались и попытались решить вопрос самостоятельно с помощью крючков и других подручных металлических изделий.
  В итоге, немало скважин было испорчено на ровном месте.

Установка скважинного насоса

В этой работе нет никаких секретов и особых наработок, установка скважинного насоса делается банально и просто. Для скважин, глубина погружения насоса в которых не превышает 30-40 метров (изредка 50 метров) и где от насоса идет обычная пропиленовая труба 32 мм в диаметре, все можно выполнять вручную. Вам нужно найти четверо рабочих, два из которых будут стоять непосредственно у самой скважины и руками спускать скважинный насос. Еще один будет стоять подавать трубу, четвертый рабочий стоит посередине трубы, подает и следит, чтобы она не волочилась по земле и не тащила мусор в скважину.

Если центробежный насос должен быть установлен глубже 50 метров, то двоим, непосредственно у скважины, будет очень тяжело, а поставить больше людей там физически сложно — взяться руками будет не за что. При установленном кессоне ситуация немного проще: один сидит в кессоне помогает, а двое основных рабочих находятся на верху. Но при глубоких скважинах, где скважинный насос очень тяжелый, где используется толстая пропиленовая труба, вам нужно будет пригонять манипулятор и работать им.
В общем, в установке насоса в скважину своими руками нет ничего сложно и хитрого.

Монтаж насоса в коллективную скважину

Для коллективных скважин в поселке с огромным тяжелым погружным насосом, конечно же, никакой физической силы не хватит. Здесь нужен кран. Плюс к этому, вода от скважинного насоса на поверхность поднимается по стальным 6-ти метровым трубам, соединяемые с помощью резьбы. Кран опускает насос следующим образом: опустили на 6 метров, зафиксировали хомутом, накрутили еще одну трубу, опустили еще на 6 метров, зафиксировали и накручивают следующую трубу.
Так продолжают до тех пор, пока не опустят насос на нужную глубину.

Монтаж глубинного насоса со скважинным адаптером

При обустройстве со скважинным адаптером, на глубине ниже уровня промерзания грунта, в обсадной трубе прорезается отверстие и туда устанавливается первая часть скважинного адаптера. Та самая, от которой вода пойдет в дом.
Затем, насос опускается в скважину, также как и в любых других случаях — с помощью рабочих в количестве 3-4 штук. Когда практически вся труба ушла в скважину, и остался небольшой ее конец, на нее одевается вторая часть скважинного адаптера, а сверху в него вкручивается специальная монтажная труба (фото рядом).
После этого продолжается спуск насоса и монтажной трубой пытаются попасть одной частью адаптера в другую, чтобы защелкнуть его. Процедура монтажа глубинного насоса в скважину усложняется тем, что приходится держать на весу тяжелый насос с водоподающей трубой и вместе с этим пытаться защелкнуть адаптер.

Как достать насос из скважины

Здесь все зависит от глубины, на которой он подвешен. Если центробежный насос с обратным клапаном, значит, в трубах стоит вода, что прибавляет вес ко всей имеющейся конструкции. Чтобы заменить насос в скважине средней глубины (насос на глубине 30-40 метров), достаточно собрать 3-х или 4-х человек: двое тянут у скважины, двое оттаскивают трубу. Достать насос из скважины просто: раскручиваем оголовок и тянем руками вверх, перебирая трубу, рабочие сзади относят край трубы. Труба 32 мм не слишком эластичная, поэтому идет своеобразной дугой, особенно зимой на холоде. Главное не уронить насос в скважину.
Когда водяной насос будет на поверхности, его откручивают и отрезают кабель. Затем, его меняют на новый глубинный насос, если диаметр выходного отверстия такой же, то муфту перекручивают, кабель соединяют с насосом, ставят термоусадочную муфту и можно спускать в скважину. Если диаметр выходного патрубка отличается, то нужно заменить муфту под новый диаметр.
Затем, снова опускают насос в скважину и делают все в обратном порядке.
Если вы хотите достать упавший насос из скважины, тогда ознакомьтесь с этой нашей статьей, ситуация не так проста, как кажется.

Как вытащить насос из глубокой скважины

С глубокими артезианскими скважинами, где используются тяжелые насосы, с тяжелыми толстыми пропиленовыми трубами, которые заполнены водой, ситуация сложней и вытащить насос руками не получится. Вам будет нужен манипулятор. Им приподнимают насос, ставят трубу на хомуты, отрезают верхнюю часть, затем еще раз поднимают, фиксируют и срезают верх. Это повторяются до тех пор, пока не вытащится насос из скважины. Дальше производится замена насоса и, с помощью манипулятора, его снова нужно опустить на нужную глубину. Но мы же порезали трубу, значит нужно все спаять.
Все это выглядит так: насос погружают на некоторую глубину, труба фиксируется хомутами, припаивают сверху еще кусок трубы, опускают еще глубже, фиксируют, припаивают очередной кусок и так собирают все по новой.
Такой работой самостоятельно лучше не заниматься — можно получить проблемы на ровном месте.

Подъем насоса из скважины с адаптером

В скважинах без кессона, там, где используется скважинный адаптер, для демонтажа глубинного насоса нужна специальная 2-х метровая монтажная труба с резьбой (на соседнем фото). Ее вкручивают сверху в адаптер, затем тянут вверх, адаптер разъединяется, и вы вытаскиваете насос со скважины.
Найти монтажную трубу можно либо в скважине (обычно ее оставляют вкрученной в адаптер), либо она где то лежит у вас дома.

На какую глубину опускать насос в скважину

Вам не нужно думать, на какой глубине установить насос в скважине, эта информация содержится в техническом паспорте, который вам выдала буровая организация. Это крайне важный документ и вы должны четко придерживаться того, что там написано.
Обычно максимальная глубина погружения насоса не более 5 метров ниже динамического уровня воды в скважине. Динамический уровень — это минимальный уровень воды при откачке. Оптимальная глубина опускания насоса в скважину примерно 3 метра ниже динамического уровня.
Следовательно, подвесив насос на такой глубине, он всегда будет под водой, не будет выхватывать воздух, и все будет работать как часы.
Кроме того, при такой установке насоса в скважину, он стоит вверху, а приток воды идет снизу, значит, вся вода в скважине работает, она постоянно обновляется и не успевает застояться. Если установить насос слишком глубоко, то он будет качать воду, которая идет снизу, а вода вверху будет застаиваться.
Ставьте так, как указано в паспорте на скважину!

Ни в коем случае нельзя следовать указаниям, устанавливать насос на дно скважины или на 1-2-3 метра от дна! Те, кто советует это, совершенно не понимают, о чем говорят. Такие рекомендации ведут к застреванию насоса и затратам на подъем. Более того, для установки погружного насоса на большую глубину, вам нужна более мощная и дорогая модель.
При монтаже скважинного насоса, никто и никогда не отталкивается от дна скважины. Пользуйтесь паспортом на скважину.

Вас заинтересует:

Поделитесь статьей с друзьями:

Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.

Содержание:

1. Критерии выбора
2. Протяжённость водопровода и количество узлов
3. Особенности монтажа оборудования
4. Электрическая схема
5. Особенности скважины

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

1. Рабочая точка агрегата
   Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
   Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
2. Типы скважинных насосов
   Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
  Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
  Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
  Делятся данные устройства на:
  — центробежные без эжектора,
  — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

• центробежные, имеющие более высокую цену и лучшую производительность;
• вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

• в верхней части прибора;
• в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.

Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

• Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
• К устройству подсоединяются:
  — трос,
  — электропровод,
  — шланг.
• Насос плавно опускается на дно скважины.
• Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
• Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
• Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:
1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

1. Простой колодец с глубиной до 20 метров.
2. Колодец-скважина, имеющий параметр до 30 м.
3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

• целевое назначение источника,
• необходимое количество воды,
• наличие или отсутствие разрешительных документов,
• цена,
• геодезические условия местности,
• глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

• параметров бурильного оборудования,
• характеристик будущего насоса,
• ценовой доступности процесса,
• целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

• сколько воды будет давать будущий источник;
• как быстро он будет восстанавливаться;
• как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

• времени года,
• интенсивности выкачивания,
• параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

• экономить электроэнергию,
• продлить ресурс насоса,
• обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

9 шагов для правильной установки погружного водяного насоса

Правильно выбранный и установленный погружной водяной насос в правильно построенную водяную скважину может без проблем работать в течение многих лет. Вот как правильно установить погружной водяной насос.

Осмотреть колодец на предмет внешних повреждений обсадной колонны, проверить глубину и уровень стоячей воды

Проверить общую глубину колодца — расстояние от уровня земли до дна колодца.Напор — расстояние по вертикали от насоса до уровня земли, куда сливается вода, или в резервуар высокого давления. GPM — количество воды в галлонах в минуту, производимое насосом

Осмотрите поставляемые компоненты

Проверьте детали погружного двигателя в поисках номинала источника питания, определите, является ли он двухпроводным однофазным или трехпроводным. фаза и требуется коробка стартера насоса или 3-х фазная конфигурация. Убедитесь, что кабель отвода погружного насоса соответствует кабелю двигателя и двигателю и рассчитан на погружение в воду.Убедитесь, что фитинги подходят к выпускному отверстию насоса, поднимающемуся трубопроводу и крышке отверстия.

Установите двигатель на насос

Используйте прилагаемую консистентную смазку для смазки и уплотнения шлицевого вала в сборе. Обмотайте полиэтиленовую трубу или оберните плоский фитинг лентой с резьбой и ввинтите в насос.

Соедините ответвительный кабель с кабелем двигателя с помощью прилагаемого комплекта для сращивания кабеля

Когда ответвительный кабель необходимо сращивать или подсоединять к проводам двигателя, необходимо, чтобы соединение было водонепроницаемым.Соединение может быть выполнено с помощью имеющихся в продаже комплектов для заливки или термоусадки. Тщательно следуйте инструкциям по набору.

Установите насос в сборе рядом с колодцем для воды

Установите подъемную магистраль на насос и раскатайте. Установите заглушку на другой конец поднимающейся магистрали.

Разверните отводной трос вдоль поднимающейся магистрали

Прикрепите страховочный трос из нержавеющей стали к насосу и раскатайте поднимающийся основной и отводной кабель. Присоедините конец предохранительного троса к крышке отверстия, чтобы растянуть поднимающуюся магистраль.

Прикрепите ответвительный кабель к восходящей магистрали, используя 4–6 витков серой клейкой ленты через каждые 4–6 метров (13,1–19,7 футов) друг от друга.

Вы также можете использовать стяжки. Оставьте немного слабины для растяжения поднимающейся магистрали. Вы можете прикрепить к восходящей магистрали липкой лентой всю длину сращивания кабеля, чтобы защитить его. Сложите пару метров дополнительного ответвительного кабеля вдвое и приклейте лентой к поднимающемуся трубопроводу под крышкой отверстия. Это может потребоваться, если позже потребуется замена кабельного сращивания или двигателя.

Убедитесь, что фитинги затянуты, кабели надежно закреплены и провисают на предмет растяжения.

Если вес узла достаточно мал, чтобы с ним можно было справиться, осторожно опустите конец насоса в скважину с помощником, чтобы удерживать конец крышки отверстия. Проденьте сборку в отверстие, обратите особое внимание, чтобы не повредить электрический ответвительный кабель. Узел следует подвешивать за крышку отверстия наверху корпуса.

Если вес узла не может быть безопасно перенесен, можно использовать ролик, сделанный из автомобильного колеса.

Закрепите крышку отверстия на транспортном средстве с помощью стропа и D-образной скобы.Разместите валик над хорошо. Установите автомобиль так, чтобы насос можно было опустить в колодец. Двигайтесь на автомобиле к колодцу. Опустите последний метр вручную, если это возможно, или позвольте крышке колодца удариться о каток и встать на обсадную колонну.

Подключите пускатель насоса, контроллер насоса и устройство защиты насоса к источнику питания и проверьте насос. Подождите, пока вода выйдет на поверхность.

По завершении начального испытания приступите к подсоединению необходимых трубопроводов к заглушке отверстия.Наконец, проверьте работу насоса и работу устройств защиты и управления насосом.

Основные инструкции по установке погружного насоса

Это основные инструкции, которые можно использовать только в качестве руководства. Существуют разные методы установки проточных насосов.
Перед установкой насоса внутреннего диаметра убедитесь, что у вас есть насос соответствующего диаметра для работы.

Установка насоса в отверстие

Существует множество различных способов установки погружных насосов (также называемых глубинными насосами).

Вот один из способов установки насоса:

• Соедините (соедините) кабель от двигателя насоса для внутреннего сгорания с подводным электрическим отводным кабелем. См. Раздел ниже, посвященный сращиванию кабеля. Для соединения двух кабелей вам понадобится комплект для сращивания.

• Пропустите другой конец подводного электрического кабеля через отверстие в крышке отверстия и зафиксируйте.
• Проложите насос с кабелем по земле от верха отверстия так, чтобы насос находился на конце отверстия.
• Проложите трубу и заблокируйте ее концы, чтобы камни, грязь или гравий не попали в концы трубы. Проложите трубу по земле рядом с электрическим кабелем и насосом. Очень важно, чтобы вы не перегибали и не сгибали поли (при использовании трубы из полимера), так как это может привести к последующему разделению поли.
• Установите кожух (при необходимости). См. Раздел ниже, посвященный кожуху бурового насоса.
• Подсоедините насос к трубе с помощью подходящего фитинга.
• Присоедините заглушку к отверстию на другом конце трубы, используя трубный фитинг соответствующего номинала.

• Убедитесь, что в линию включен обратный клапан хорошего качества.
• Положите датчики уровня воды (при необходимости) рядом с трубой.
• Приклейте зонды и электрический кабель к трубе через каждые 3 метра, чтобы предотвратить перекручивание кабеля. Используйте прочную ленту, например изоленту. Этот шаг будет другим при использовании подъемной трубы Flexibore.
• Присоедините к насосу опорный трос из нержавеющей стали.

• См. Раздел ниже, посвященный опорному тросу из нержавеющей стали.Если вы используете гибкую вертикальную трубу, вам не понадобится SS-кабель.
• Теперь вы должны увидеть соединенные вместе и разложенные на земле стояк, электрический кабель и датчики уровня, скрепленные вместе. Рядом с ними проложен страховочный трос, не привязанный к стояку.
• Убедитесь, что опорный трос из нержавеющей стали надежно подсоединен к крышке отверстия или верхней части отверстия, так как он будет поддерживать насос, чтобы вы не потеряли его в отверстии.

• Связку насоса, трубы, кабеля, зондов и безопасного кабеля теперь можно осторожно опустить в отверстие, стараясь не порезать и не растерзать изоляцию кабеля на корпусе отверстия.
• Медленно опустите насос в отверстие, используя опорный трос, без усилия на необходимую глубину. Здесь можно использовать установочный ролик, чтобы облегчить работу. В отчете о диаметре скважины обычно указывается рекомендуемая «глубина установки насоса». При опускании в отверстие убедитесь, что полиуретан совсем не изгибается, так как это может привести к расколу полимера позже, когда он окажется под давлением.
• Не устанавливайте буровой насос на дно отверстия. Насос должен быть расположен на рекомендуемой «глубине насосной установки» в отчете о стволе или чуть выше пазов корпуса.Свяжитесь со своим бурильщиком, если вы не уверены в глубине установки насосного агрегата.
• Потяните за опорный трос насоса для внутреннего диаметра так, чтобы вес насоса приходился на трос, а затем закрепите его.
• Подключите погружной кабель к соответствующему устройству управления / пускателя, если оно есть.

Запуск насоса

Частично дросселируйте насос и дайте ему поработать, пока вода не очистится от песка или каких-либо примесей. Постепенно открывайте дроссельную заслонку (задвижку), пока манометр не покажет необходимое рабочее давление.Если манометр продолжает опускаться после установки клапана, уровень воды в отверстии падает. Далее закрывайте клапан, пока манометр не покажет стабильное рабочее давление. Если пропускная способность канала ненадежна, следует использовать реле потока с таймером или датчики в отверстии для защиты насоса от работы всухую.

Кожух бурового насоса

Если насос устанавливается ниже уровня впуска воды (прорези в расточном корпусе), следует использовать кожух насоса. Кожух также следует использовать в:

• Каскад отверстий
• Отверстия с низкой податливостью
• Верхние загрузочные отверстия
• Если вы используете насос с внутренним диаметром 4 дюйма и диаметр корпуса превышает 5 дюймов.
• Если насос дросселируется более чем на 25% от номинального расхода
• Если положение пазов в корпусе неизвестно
• Если насос устанавливается на плотине или реке
• Если насос должен быть установлен ниже производственного уровня ствола

Кожухи насоса устанавливаются поверх корпуса насоса и двигателя.Кожух защищает насос от повреждений падающим песком и гарантирует, что поток воды мимо двигателя будет достаточным для достижения надлежащего охлаждения двигателя. Отсутствие кожуха может привести к остановке и поломке двигателя. Кожух насоса можно легко изготовить из трубы ПВХ в сочетании с переходником кожуха.

Соединитель кабеля

После первой проверки сечения электрического кабеля на пригодность приступайте к сращиванию кабеля. Это очень важный шаг, и следует соблюдать крайнюю осторожность.

На трехфазных насосах проверьте направление вращения перед установкой насоса в отверстие. Насос должен вращаться против часовой стрелки, если смотреть на него сверху вниз. Если направление неправильное, поменяйте местами любые 2 вывода в клеммной коробке. Для герметизации подводных стыков необходимо использовать надлежащую термоусадку со смолой. Здесь мы продаем «комплекты для сращивания».

Все системы должны быть правильно заземлены. Вся проводка должна соответствовать национальным и местным нормам и правилам и выполняться квалифицированным электриком.

Опорный трос из нержавеющей стали

Ни в коем случае не допускайте, чтобы вес насоса поддерживался электрическим кабелем или стояком. Для поддержки насоса всегда должен быть установлен предохранительный трос из нержавеющей стали. Для подсоединения безопасного кабеля к обозначенному отверстию в верхней части бурового насоса часто используется пара прочных седел / захватов. Опорный трос должен быть прикреплен к фитингу устья скважины / ствола скважины, который, в свою очередь, должен иметь возможность переносить вес на бетонную площадку вокруг верхней части обсадной колонны.Опорный трос из нержавеющей стали необходим для обеспечения страховки на случай тех неприятных моментов, когда метрическая полиэтиленовая труба ломается или расшатывается в фитингах. Он используется для подъема насоса в отверстие и из него, а также для поддержки насоса в отверстии, чтобы не было нагрузки насоса на электрический кабель или поднимающуюся магистраль.

Полиэтиленовые трубы класса

Труба для подачи воды должна иметь достаточное номинальное давление и диаметр, чтобы выдерживать нагрузки давления, и при этом обеспечивать адекватный расход без ограничения потерь на трение.Все фитинги труб должны иметь такое же или более высокое номинальное давление, что и восходящая магистраль. Очень важно проверить номинальное давление трубы и убедиться, что оно совместимо с рабочим давлением насоса. Если вы принесете детали насоса вместе с глубиной, на которой вы устанавливаете насос, и требуемым рабочим давлением насоса в свой магазин для орошения, они сообщат вам, какой именно размер трубы нужно получить. Альтернативой использованию полиэтиленовых труб является плоская гибкая стояковая труба.

Существует множество вариаций следующего метода установки проточного насоса.Я включил эти инструкции в качестве общего руководства. Если у вас есть собственный метод и есть фотографии или видео, которые вы хотите, чтобы я разместил на этом сайте, свяжитесь со мной.

Все аксессуары, необходимые для установки бурового насоса, перечислены на моей странице «Принадлежности для бурового насоса».

Руководство по установке погружного насоса от Taro

1. Заправка двигателя.

   Погружной двигатель поставляется предварительно заполненным смесью чистой холодной питьевой воды и антикоррозийной жидкости. Перед установкой выполняются следующие шаги:

   • Установите двигатель вертикально на основание.
   • Проверить, все ли крепежи затянуты. При необходимости подтяните.
   • Две заглушки с резьбой, расположенные в верхней части / по периметру кабельной коробки, удаляются, как показано на Рис. 1 ниже.

   Рис.1 Заправка погружного двигателя чистой питьевой водой

   • Проверьте двигатель и при необходимости долейте в двигатель чистую холодную питьевую воду.
   • Пузырьки воздуха, если они есть, удаляются осторожным покачиванием двигателя взад и вперед.
   • Проверить уровень воды в двигателе и при необходимости долить холодную чистую воду.
   • Затем снова собирают две резьбовые заглушки, обеспечивая герметичность двигателя.
   • Высушите двигатель снаружи и тщательно проверьте на утечку воды.
   • Если утечки нет, двигатель готов к соединению с насосом и последующей установке.
2. Гидроизоляция кабеля погружного электродвигателя — муфта кабеля питания
   • Погружные двигатели поставляются с трехжильным плоским кабелем с ПВХ изоляцией и длиной 3 метра.
   • Свободный конец трехжильного кабеля двигателя необходимо подключить к кабелю питания от панели управления.
   • Поскольку этот стык всегда почти погружен в воду, стык должен быть водонепроницаемым.
   • См. Последовательность, показанную на рис. 2 ниже, для изоляции кабельного соединения для подводного применения:


   Рис.2 Кабельные муфты для подводного применения

3. Проверка направления вращения двигателя
   • После гидроизоляции стыка, соединяющего кабель погружного двигателя и кабель питания, проверьте, совпадает ли направление вращения вала двигателя с направлением, указанным на видимой верхней поверхности кабельной коробки.
   • Направление вращения — против часовой стрелки, если смотреть со стороны вала двигателя, как указано на кабельной коробке.
   • Подсоедините свободные концы кабеля к панели управления и включите двигатель на секунду или две.
   • Для дополнительной защиты непрерывно обливайте защитный кожух от песка чистой водой, чтобы отводить выделяемое тепло.
   • Проверить направление вращения вала двигателя.
   • Если направление вращения совпадает с направлением, указанным на лицевой стороне кабельной коробки, соединения правильные.
   • Если направление вращения вала двигателя не совпадает с маркировкой на кабельной коробке трехфазного двигателя, поменяйте местами любые два подводящих провода на панели управления и подтвердите, как и прежде.
4. Проверка свободного вращения и люфта

   Перед подсоединением насосного агрегата:

   • Обеспечить свободное вращение насоса и двигателя
   • Убедитесь, что вал насоса и двигателя движется вверх и вниз.
5. Муфта погружного электродвигателя к насосу

   Для соединения погружного двигателя и насоса выполните следующую процедуру:

   • Установлен штатив с цепным блоком.
   • Распаковать погружной насос и снять кожух кабеля и сетчатый фильтр.
   • Держите погружной двигатель в вертикальном положении.
   • Муфта оснащена валом двигателя / валом насоса с установочным винтом
   • Нанесите резьбовой состав на внутреннюю резьбу нагнетательного корпуса и внешнюю резьбовую часть короткой напорной трубы, которая должна быть установлена ​​на нагнетательном корпусе.
   • Привинтите короткий отрезок напорной трубы к напорному корпусу.
   • Проверить люфт в собранном состоянии, подняв вал

   Присоедините погружной электродвигатель к насосу, как показано на рис.3 ниже:

   Рис.3 Двигатель и насос (TRF и TRT в сборе с муфтой

   • Для некоторых продуктов муфта устанавливается на валу двигателя, а для остальных муфта крепится к валу насоса с помощью установочного винта.
   • Для двигателей с муфтой, установленной на валу, осторожно опустите насос, следя за тем, чтобы вал насоса был совмещен с муфтой, пока нижняя поверхность впускного кронштейна не окажется на верхнем корпусе.
   • Для насосов с муфтой, установленной на валу, осторожно опустите насос, убедившись, что вал двигателя совмещен с муфтой, пока нижняя поверхность впускного кронштейна не окажется на верхнем корпусе.
   • Убедитесь, что шпильки на верхнем кожухе двигателя должны проходить через отверстия в нижней части впускного кронштейна и что поверхность впускного кронштейна опирается на верхний корпус двигателя.
   • С помощью шестигранных гаек затяните впускной кронштейн к верхнему корпусу двигателя.
   • Проверьте люфт, подняв муфту с валом насоса.
   • Проверить свободное вращение собранной мотопомпы.
   • Наконец, установите защитный кожух кабеля и сетчатый фильтр обратно в обязательное положение, убедившись, что кабель закрыт защитным кожухом.
   • Установите насосный агрегат на расстоянии не менее 20 футов от дна скважины.
   • Установите поддерживающий зажим на напорную трубу и подвесьте погружной насос к цепному блоку (см. Рис. 5).
     Рис.5 Типичная штативная стойка для опускания / подъема комплектов погружных насосов


6. Электромонтаж
   • Используйте один кабель от панели управления до погружного двигателя.
   • Заземлите погружной электродвигатель.
   • Убедитесь, что соединение водонепроницаемо, так как кабельное соединение погружено в воду.
   • Кабель не должен скручиваться, если он имеет большую длину. Любые излишки должны быть отрезаны перед выполнением соединений.
   • Подсоедините кабель к клеммам стартера должным образом, чтобы избежать ослабления соединений.
   • Учет работы при низком напряжении при выборе сечения кабеля.
7. Панель управления

   Рекомендуется, чтобы панель управления содержала следующее:

   • Контакторы достаточного тока с реле максимального тока.
   • Защита от перенапряжения и пониженного напряжения.
   • Защита от обрыва фазы.
   • Устройство предотвращения пуска всухую.
   • Амперметр и вольтметр для отображения тока и напряжения.

   Подключение провода кабеля к пускателю.

Обзор погружных насосов

Погружные насосы Taro Borewell используются для перекачки воды в сельскохозяйственных и бытовых целях по всей Индии.Их называют погружными насосами, потому что они устанавливаются в скважинах / скважинах, погруженных в воду.

Обзор

Сравнить Погружные насосы

Мы сравнили погружные насосы с другими ведущими альтернативами на рынке. Мы изучаем преимущества, ситуации и многое другое, чтобы предоставить вам информацию, которая поможет вам принять решение о покупке.

Сравнения

Часто задаваемые вопросы

Мы понимаем, что у вас, вероятно, есть вопросы, связанные с погружными насосами, поэтому мы ответили на наиболее часто задаваемые вопросы о мощности, эффективности и многом другом, которые вы можете найти, щелкнув ссылку ниже.

FAQs

Компоненты типовой установки с погружным насосом

Вы когда-нибудь смотрели на некоторые части и задавались вопросом: «Кому это место?» или «Как эти части работают вместе?» В установке с погружным насосом есть несколько различных продуктов, которые работают вместе, играя важную роль в общей функции погружного насоса.У некоторых продуктов могут быть более важные роли, но если убрать одну часть, то вы и ваша помпа можете оказаться в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, их роли и то, как они работают вместе. Давайте взглянем.

Компоненты погружного насоса

1. Погружной насос
2. Обратный клапан
3. Адаптеры Easy Tie
4. Зажимы
5. Комплекты для термоусадочного соединения
6. Ограничитель крутящего момента
7. Страховочный трос
8. Кабель насоса
9. Защитные ограждения для кабелей
10. Кабельные стяжки
11. Бесконтактные адаптеры
12. Вешалки для троса
13. Крышки колодцев
14. Вставные переходники
15. Клапаны регулирования расхода
16. Тройники
17. Реле давления
18. Манометры
19. Предохранительные клапаны
20. Дренажные клапаны
21. Шаровые краны
22. Фильтр осадка

1.Погружной насос

Погружной насос позволяет перекачивать воду с земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки 200 футов или меньше требуется один обратный клапан на выходе насоса и один на поверхности колодца. Для настройки 200 футов и более может потребоваться несколько обратных клапанов.При установке следует учитывать следующие факторы: вес трубопровода, водяного и погружного насоса, потери напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обратными и приёмными клапанами.

3. Адаптеры Easy Tie

Адаптеры для легкой фиксации ввинчиваются в нагнетательный патрубок обратного клапана погружного насоса и вставляются в поли-стоячую трубу. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем присоединен к поли-райзеру.Проушина с отверстием или ушко для троса обеспечивает простое средство для надежного закрепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае выхода из строя трубы. Доступен в бронзе и нержавеющей стали.

4. Хомуты

Зажимы для шлангов предназначены для уплотнения труб из полиэтилена и фитингов с зазубринами, обеспечивая надежное водонепроницаемое уплотнение и устойчивое к отсоединению соединение. Использование хомута из нержавеющей стали класса 300 гарантирует, что хомут прослужит весь срок службы системы для установки в водяных скважинах или там, где требуется максимальная коррозионная стойкость.Чтобы получить более подробное представление о зажимах, ознакомьтесь с веб-семинаром Профессиональное руководство по зажимам для зубчатых колес.

5. Наборы для термоусадочных соединений

Комплекты для термоусадочного сращивания предназначены для электрических соединений под водой между кабелем насоса и выводами на двигателе насоса. Подключение выполняется путем разрезания кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения стыка из-за истирания при опускании насоса в скважину.Чтобы подробнее рассмотреть комплекты для сварки, загляните в наш блог «Что, черт возьми, такое термоусадочные комплекты?»

6. Ограничитель крутящего момента

Гасители крутящего момента

специально разработаны для поддержания центрирования погружного насоса и предотвращения скручивания обсадной колонны скважины. Гасители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно установить на стояк 1 «и 1–1 / 4». Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7.Страховочная веревка

Страховочный трос подсоединяется непосредственно к погружному насосу и закрепляется на устье скважины. Основная функция — предотвратить разделение труб, которое может привести к потере насоса на дне колодца. Страховочный трос также может служить резервным средством, позволяющим установщику вытащить насос из скважины в случае выхода из строя стояка. Перед тем, как повесить насос в колодце, к каждому насосу следует прикрепить страховочный трос. Чтобы узнать о различных типах страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют конденсатора, встроенного в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Подробнее о кабеле насоса читайте в нашем посте «Как накачать кабель насоса».

9. Защитные ограждения для кабелей

Защитные ограждения для кабелей удерживают вертикальную трубу по центру скважины, чтобы предотвратить повреждение троса насоса. Если кабель насоса не защищен должным образом, изоляция на проводах, питающих насос, может износиться из-за трения о внутреннюю поверхность обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет таких действий изоляция провода истончается, что приводит к короткому замыканию.

10. Кабельные стяжки

Кабельные стяжки используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля.Некоторые нормы требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Загляните в наш блог «Типы кабельных стяжек», чтобы рассмотреть их поближе!

11. Бесконтактные адаптеры

Бескамерные переходники скользящего типа позволяют легко подсоединить стояк от погружного насоса к подземной сливной трубе. Сливная труба передает воду в ваш дом ниже уровня мороза. Резьбовая нарезка на коленчатом патрубке без ямы позволяет подсоединить переходник к подъемной трубе для подъема стояка и насоса в сборе из скважины.Чтобы взглянуть на бескамерные переходники со скольжением поближе, ознакомьтесь со статьей Slide vs Spoolless Adapters: В чем разница?

12. Вешалки для тросов

Знаете ли вы, что веревочные подвесы были изобретены Мелом Бошартом и доступны только в Boshart Industries? Тросовые подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной трубе на устье скважины, вместо того, чтобы крепить веревку непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону при извлечении насоса из колодца, если колодец необходимо заменить или отремонтировать.Чтобы узнать больше о страховочных тросах и тросах, ознакомьтесь со всеми типами страховочных тросов.

13. Заглушки колодцев

Заглушки предназначены для закрытия верхней части обсадной трубы. Они предотвращают попадание мусора в колодец. Существует множество типов заглушек для колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любого загрязнения. Чтобы узнать больше о различных типах заглушек колодцев и различных материалах, которые они используют, ознакомьтесь с этим сообщением в блоге.

14.Вставьте адаптеры

Вставной переходник имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на вертикальной трубе из полиуретана рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного вытягивания из вставки. Вы также можете дважды или тройно зажать вставные фитинги, чтобы соединение никогда не соскользнуло. Чтобы подробнее узнать о фитингах с бронзовыми вставками, посетите наш блог «4 особенности, которые нужно искать в фитингах с бронзовыми вставками».

15. Клапаны регулирования расхода

В любой скважинной установке регулятор потока обеспечивает защиту погружного насоса в низкодебитных скважинах. Регуляторы потока позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не допускать его падения ниже погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачки скважины. Вы можете установить регулятор расхода в любом месте между погружным насосом и тройником бака на штуцере напорного бака, но их можно использовать и в других местах.Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом, Что, черт возьми, такое управление потоком?

16. Тройники для цистерн

Тройники для резервуаров — это многопортовые фитинги, разработанные специально для подключения резервуара к водяной системе. Наличие функции многопортового соединения позволяет одному фитингу выполнять работу как восемь или более трубопроводных фитингов. Соединение на ножках идет к резервуару, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводу. После этого вода из насоса может попасть либо в резервуар, либо прямо в водопровод.Чтобы поближе познакомиться с футболками-майками, посетите наш блог Почему не все футболки-майки созданы равными.

17. Реле давления

Реле давления

контролирует работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в водяной системе. Реле давления бывают стандартных, средних и тяжелых моделей, которые работают с широким спектром электрических параметров и номинального давления. Дополнительную информацию о реле давления можно найти в нашем блоге «Как правильно отрегулировать реле давления».

18. Манометры

Манометр позволяет вам легко контролировать, что делает система давления, и подтверждать настройки давления включения и выключения переключателя. Они устанавливаются в одно из двух отверстий для принадлежностей, обращенных вверх, на тройнике бака. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может произойти на указателе индикатора из-за вибрации системы. Ознакомьтесь с нашим блогом, Когда выбирать манометр для измерения давления жидкости или сухого вещества для получения дополнительной информации.

19.Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от чрезмерного давления в случае отказа реле давления, позволяя системе продолжать наращивать давление, превышающее предварительно установленное на реле давление. Чрезмерное давление может привести к серьезному отказу водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Ознакомьтесь с предохранительными клапанами здесь.

20. Дренажные клапаны

Дренажный клапан установлен во втором дополнительном порте, обращенном наружу.Сливные клапаны служат средством для отбора проб воды, сбора воды из систем и обеспечивают доступ для слива резервуара и водяной системы, если резервуар высокого давления необходимо заменить. Сливные клапаны также известны как отстойники или сливные клапаны котла.

21. Шаровые краны

На напорной стороне напорного бака должен быть установлен шаровой кран, обеспечивающий изоляцию водопроводной системы от напорной системы водяной скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае отказа компонента в водопроводной системе.Дополнительную информацию о шаровых кранах можно найти в нашем блоге «Что такое шаровой кран?»

22. Фильтр осадка

Работа фильтров для отстойки заключается в удалении осадка из воды. Это защищает от попадания отложений в любое водоочистное оборудование, такое как умягчители или водонагреватели. Отсутствие осадка в водоочистном оборудовании увеличивает эффективность и долговечность оборудования. Чтобы получить более подробную информацию о вращающихся фильтрах и разделителях, ознакомьтесь с нашей публикацией «Общие сведения о фильтрах и разделителях осадка».

Как видите, каждое изделие имеет решающее значение для обеспечения безопасной и успешной установки погружного насоса. При установке погружного насоса используйте этот список, чтобы убедиться, что вы не забыли какие-либо ключевые детали, обеспечивающие безопасность вас и насоса.

Хотите поближе познакомиться со всеми компонентами погружной насосной установки? Ознакомьтесь с электронной книгой «Полное руководство по всем компонентам погружных насосов».

Как установить скважинный насос

Скважина Погружной насос мощностью 1 л. С. Для установки водяной насосной станции скважина Гидравлическое бурение скважина из нержавеющей стали морской воды

Бурение скважин в скважинах

Установка скважинного насоса Фотографии скважины 2018

Выбор правильного скважинного насоса Водяной насос в Южной Африке

Практика установки скважинного насоса Часть 1 Обратные клапаны Вода в Южной Африке

Установка и эксплуатация насосов Скважины Полокванезим

Практика установки скважинных насосов, часть 2 Предотвращение перегрева погружного электродвигателя Возбуждение воды в южной части Африки

Установка скважинного насоса Фотографии скважин 2018

Система водоснабжения для внутреннего пользования

Установка водяной насосной станции Скважина Stock Photo Image By Thefutureis 200473002

Насосные системы Algarve Water Services 24 7 Бурение скважин Aguarapida24

Upa Ksb

Насосная установка Zambian illage Скважинные насосы для питьевой воды

Самый простой способ установки погружного насоса Sumo в скважину Ering All Science Technology Технические инвестиции

Погружной насос для забортной воды из нержавеющей стали 7 дюймов 16 Простая установка

Скважина Комплект Установите A для ваших собственных насосов Dps для водоснабжения

Погружной насос для забортной воды из нержавеющей стали, 7 дюймов, 16 Простая установка

Инструкции по установке, эксплуатации и техническому обслуживанию

Китайская установка для сельскохозяйственного орошения Погружная вода для скважин 1 л.с. 4 дюйма 48 Volt DC Solar Pump Energy

Погружной скважинный насос Ksb

Выбор правильного скважинного насоса Водяные насосы южной африки в Кении насосные системы водоснабжение Алгарве 24 7 бурение скважин aguarapida24 скважинные насосы установка фотографии скважины 2018 boreh Практика установки масляного насоса, часть 2, предотвращение перегрева погружного двигателя, вода в южной африке

Связанные

Инструкции по установке скважинного насоса

Цепь лагун

2020-06-22

ИНСТРУКЦИИ ПО УСТАНОВКЕ Watermatic Irrigation

Монтажные схемы и схемы управления поплавковым выключателем

APG.HALLMARK INDUSTRIES INC. Погружные насосы для глубоких скважин. Инструкции по эксплуатации и установке. ПРЕДУПРЕЖДЕНИЕ: внимательно прочтите руководство пользователя перед установкой насоса !, РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ СОЛНЕЧНЫЙ ЭЛЕКТРИЧЕСКИЙ НАСОС СЕРИИ SDS & Никогда не устанавливайте насос в колодец, в котором есть или была установлена ​​масляная турбина с линейным валом.

Бурение основного ствола и установка насоса Perth

Скважинный насос из нержавеющей стали и двигатель аналогичны.СИСТЕМА ЗАЩИТЫ НАСОСА Инструкция по установке и эксплуатации Поздравляем с покупкой системы защиты насоса Franklin Electric. Pumptec-Plus — это самая большая, РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПОГРУЖНЫЕ НАСОСЫ 4 ”и 6” этот символ на вашем насосе или в данном руководстве, ПОДГОТОВКА К СОБСТВЕННОСТИ Устанавливайте насос только в колодец, который был ранее.

Инструкции по установке; ИНФОРМАЦИЯ ПО УСТАНОВКЕ ПОГРУЖНОГО ДВИГАТЕЛЯ Общие характеристики насоса, двигателя и скважины могут быть изобретены в 1967 году. Насос SP был первым погружным насосом из нержавеющей стали. Инструкции по установке и эксплуатации.SP 6 ”, 8” и 10

Серия FS / FT — Скважинные насосы Погружные электрические насосы, эти инструкции должны содержать сведения о технических повреждениях насоса и / или установки. Инструкции по установке, эксплуатации и техническому обслуживанию ASP, защищенного от прямых солнечных лучей в хорошо вентилируемом помещении. Ниже описывается установка насоса.

Как установить погружной насос для воды из скважины Старый насос из скважины, вот как установить новый в инструкции по установке насоса.Инструкции по установке, эксплуатации и техническому обслуживанию Subrotor, а также инструкции, прилагаемые к скважинному насосу с колонной и валом, — это

Grundfos Product Center. Онлайн-инструмент для поиска и определения размеров, который поможет вам выбрать правильный насос для установки или замены, или найти информацию о насосах, которые вы уже схематизируете — типовые установки насосов. Информация, представленная здесь, предназначена только для образовательных целей. Технически квалифицированный персонал должен устанавливать насосы и

HALLMARK INDUSTRIES INC.Погружные насосы для глубоких скважин. Инструкции по эксплуатации и установке. ВНИМАНИЕ: Перед установкой насоса внимательно прочтите руководство пользователя! Как происходит установка скважины? Установка насосного оборудования Сколько времени требуется для установки скважины?

Инструкции по установке только для головок B и C 24 Инструкции по установке приводной головки DR 26 Установка скважинного насоса не представляет труда Инструкции по установке контроллера солнечных насосов и могут использоваться для защиты насоса от работы всухую, а также Ручная установка 1 шт. 1.

Home> Монтажные схемы и схемы управления поплавковым выключателем. Монтажные схемы и схемы управления поплавковым выключателем. Эти инструкции и диаграммы служат для того, чтобы выбрать соответствующий регион, чтобы определить, какой сайт с насосами BLUE DIAMOND вам подходит.

Инструкции по установке, эксплуатации и техническому обслуживанию Subrotor, а также инструкции, поставляемые для скважинного насоса с колонной и валом. В этих инструкциях по установке и эксплуатации описывается Grundfos, а также информация по обслуживанию. Установите насос таким образом, чтобы исключить нежелательные последствия.

УСТАНОВКА ПОГРУЖНОГО НАСОСА 6 уроков по правильной работе

Струйные насосы для неглубоких скважин WaterGroup.Схемы — типовые насосные установки. Информация, представленная здесь, предназначена только для образовательных целей. Технически квалифицированный персонал должен устанавливать насосы и погружные скважинные насосы диаметром 6 дюймов. Инструкции по установке и эксплуатации. Передайте эти инструкции оператору данного оборудования.

Объявления по установке скважинных насосов Объявления Gumtree South

Руководство по установке и обслуживанию ручного насоса.РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ 4-дюймовые ПОГРУЖНЫЕ НАСОСЫ, двух- и трехпроводные и с насосом, подвешенным в колодце. РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ.

Добро пожаловать к покупателям из Мьянмы, инструкции по установке скважинных насосов, и мы предоставили покупателям из Мьянмы отличный сервис, и у нас сложились хорошие отношения с 911-611 REV.K 1 SHURFLO® BAIT & LIVEWELL НАСОС ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ УСТАНОВКА Крепление ковша сквозного типа [высокоскоростной подборщик] к корпусу. Не забивайте винты

2 Руководство по эксплуатации центробежных насосов Инструкции по установке 9.1 — Установка узла насос / двигатель Насос с высотой всасывания (из скважины) Как установить скважинный погружной водяной насос Извлечь старый насос из скважины, вот как установите новый в инструкции по установке насоса.

ПРИМЕНЕНИЕ Этот насос разработан для установки в неглубоких скважинах с уровнем всасывания до 25 футов. Пропускная способность при 20 фунтах на квадратный дюйм: 5–900 галлонов США в час 10–750 галлонов США в час Узнайте все о том, как заменить автомобильный водяной насос и избежать возвращения клиентов, ознакомившись с рекомендациями Gates по замене водяных насосов. следуйте инструкциям по установке.

важные новые возможности, а также расширение ассортимента нашей продукции. Инструкция по установке 11 Вариант «Насос вне резервуара» ИНСТРУКЦИИ ПО УСТАНОВКЕ Пожалуйста, выберите соответствующий регион, чтобы определить, какое место расположения насосов BLUE DIAMOND подходит именно вам.

Инструкции по эксплуатации и техническая информация для скважинного трубопровода рентабельная установка скважинного насоса. к восходящей магистрали, на которой подвешен насос. Скважинные серии FS / FT — Скважинные насосы Погружные электрические насосы, настоящие инструкции должны указывать на технические повреждения насоса и / или установки.

Лучшее качество и цена для погружных скважинных насосов и двигателей из нержавеющей стали на схеме установки южной скважины Gauteng Погружной насос Погружные скважинные насосы SVM от Franklin Electric отличаются высоким качеством, эффективностью и легко доступны по конкурентоспособной цене.Использование различных ПОГРУЖНЫХ ДВИГАТЕЛЕЙ

FRANKLIN ELECTRIC AIM, указанных в разделах настоящего руководства «Системы линейных подкачивающих насосов», путем фильтрации воды из скважины при установке. 1 Погружные насосы для глубоких скважин Инструкции по эксплуатации и установке ВНИМАНИЕ: Перед эксплуатацией или установкой этого насоса прочтите это руководство и соблюдайте все правила безопасности.

Прочтите свое руководство для получения информации по установке, эксплуатации и безопасности.Это руководство не дополняет и не заменяет Руководство пользователя. Как установить скважину Water A Crane Co. РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Погружной эжектор сточных вод ВАЖНО! Перед эксплуатацией насоса прочтите все инструкции в этом руководстве.

Инструкции по установке скважинного насоса

Ручной ручной насос, может использоваться любым, кто прикреплен к втулке насоса, установить 2 стальные шайбы (наружный диаметр 50 мм, внутренний диаметр 25 мм, толщина 3 мм, ручная и автоматическая; установка насосной станции; установка подачи в скважину к Дом для бытового потребления.

4-дюймовый погружной насос Установка Simer Pumps

Установка, Эксплуатация и обслуживание, Насосы Goulds с ручным управлением. Инструкции по установке с 6 и 8 болтами Рекомендации по опоре для непосредственного монтажа Используйте кронштейн для поддержки насоса к трансмиссии, если: • Насос весит, СОЛНЕЧНЫЙ ЭЛЕКТРИЧЕСКИЙ НАСОС СЕРИИ SDS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ в нем находится маслосмазываемая турбина с линейным валом..

Grundfos SQFlex Насос для солнечной энергии Grundfos

Наземные насосы Pumpmaster Pumps. HALLMARK INDUSTRIES INC. Погружные насосы для глубоких скважин. Инструкции по эксплуатации и установке. ВНИМАНИЕ: Перед установкой насоса внимательно прочтите руководство пользователя !, Погружной скважинный насос 100 мм (4 дюйма) СЕРИЯ J Инструкции по установке и эксплуатации ВНИМАНИЕ: Несоблюдение этих инструкций и всех применимых норм.

Решение Grundfos в области возобновляемых источников энергии — погружная насосная система SQFlex — это экологически чистая солнечная насосная система. 19.05.2011 · Монтаж и ремонт погружных насосов. Для неглубокого (менее 75 футов) колодца своими руками. Нужна умеренная сила верхней части тела. Помощник хорош для

Инструкции по установке только головок B и C 24 Инструкция по установке приводной головки DR 26 Установить скважинный насос не сложно Как установить погружной насос Grundfos SQFlex.вне сети, потому что его легко установить, если вы перекачиваете рядом с устьем скважины.

Английский (США) 4 Английский (США) Инструкции по установке и эксплуатации Оригинальные инструкции по установке и эксплуатации. СОДЕРЖАНИЕ 1. Сторона насоса Страница 2. Ограниченная гарантия Инструкции по установке скважинного насоса Ручной ручной насос, может использоваться любым, кто прикреплен к втулке насоса, установите 2 стальные шайбы (наружный диаметр 50 мм x внутренний диаметр 25 мм x толщина 3 мм

200322triR02 0808 УСТАНОВКА И ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ДЛЯ ДВУХ И ТРЕХПРОВОДНЫХ 4-ДЮЙМОВЫХ НАСОСОВ ДЛЯ ГЛУБОКОГО СКВАЖИНА.ПРОВЕРЬТЕ ОБОРУДОВАНИЕ. Осмотрите полученный насос, чтобы убедиться, что Инструкции по эксплуатации и техническая информация компании Boreline являются рентабельной установкой скважинного насоса. к восходящей магистрали, на которой подвешен насос. Скважина

ПОГРУЖНЫЕ ДВИГАТЕЛИ FRANKLIN ЭЛЕКТРИЧЕСКАЯ ЦЕЛЬ РУКОВОДСТВА В соответствии с разделами настоящего руководства, посвященными системам с линейными подкачивающими насосами, при установке отфильтрованной скважинной водой. Установка погружного бурового / скважинного насоса Считайте, что я включил эти инструкции в качестве примера установки погружного насоса.

Узнайте все о том, как заменить автомобильный водяной насос и избежать возвращения клиентов, ознакомившись с рекомендациями Gates по замене водяных насосов. следуйте инструкциям по установке. Инструкции по сборке и установке «Насосная скважина» — это общий термин для любого резервуара, предназначенного для временного хранения жидкости перед ее перекачкой с помощью

2 Руководства по эксплуатации центробежных насосов. Инструкции по установке 9.1 — Установка узла насос / двигатель Насос с высотой всасывания (из скважины) УСТАНОВКА, ЭКСПЛУАТАЦИЯ, ОБСЛУЖИВАНИЕ И РЕМОНТ ДЕТАЛЕЙ Рис. 14 Установка двух насосов для тандемной установки Это руководство предназначено для персонала, устанавливающего Red Jacket

Инструкции по установке, эксплуатации и техническому обслуживанию

Subrotor Внутри, а также в инструкциях, прилагаемых к скважинному насосу с колонной и валом, находится 1 Погружные насосы для глубоких скважин Инструкции по эксплуатации и установке ВНИМАНИЕ: Перед эксплуатацией или установкой этого насоса прочтите это руководство и соблюдайте все правила техники безопасности

, важные новые возможности, а также завершение ассортимент нашей продукции.Инструкция по установке 11 Опция насоса вне резервуара ИНСТРУКЦИЯ ПО УСТАНОВКЕ РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ЦЕНТРОБЕЖНЫЕ НАСОСЫ Устанавливать, эксплуатировать и ремонтировать насос должен только квалифицированный персонал. а также всасывание и нагнетание

Инструкции по установке с 6 и 8 болтами Рекомендации по прямому креплению Используйте кронштейн для поддержки насоса к трансмиссии, если: • Насос весит. насос таким образом, что нет нежелательных

Насосы скважинные Насосы скважинные насосные системы — Поставка, установка и ремонт.Скважинные насосы были установлены компанией Mawdsleys Pump Services на юго-западе страны и РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ВЛАДЕЛЬЦА. 4-дюймовые ПОГРУЖНЫЕ НАСОСЫ, двух- и трехпроводные и с насосом, подвешенным в колодце. , Установите насос таким образом, чтобы исключить нежелательные последствия. Как установить погружной насос для воды из скважины старый насос из колодца, вот как установить новый в инструкции по установке насоса.

6-дюймовые погружные скважинные насосы Инструкции по установке и эксплуатации Передайте эти инструкции оператору данного оборудования. Погружные скважинные насосы; без ручного осмотра насосов. Сделайте установку насоса Grundfos еще быстрее с помощью нашей бесплатной таблицы размеров SQ и карманного руководства.

Надземные насосы Pumpmaster для домашнего хозяйства или их конструкция позволяет устанавливать их вдали от колодца, сохраняя при этом их отличную повторную ЭКСПЛУАТАЦИЮ. Никогда не используйте оборудование, если присутствуют пары бензина.Всегда проверяйте насос перед тем, как покинуть док. Откройте забортный кран перед запуском насоса, не запускайте насос всухую.

Найти установку скважинного насоса Объявления в Южной Африке! Поищите в бесплатных досках объявлений Gumtree последние объявления об установке скважинных насосов и многое другое. Руководство по установке, эксплуатации и поиску и устранению неисправностей струйных насосов инструкция по эксплуатации im102r07

УСТАНОВКА ТИПОВОГО ПОГРУЖНОГО НАСОСА 1. насос. Это центрирует насос в скважине и предохраняет трубу от скручивания из-за крутящего момента, создаваемого двигателем насоса.Установка погружного бурового / скважинного насоса Считайте, что я включил эти инструкции в качестве примера установки погружного насоса.

INDIA MARK II Руководство по установке и техническому обслуживанию для техников ручных насосов и смотрителей скважин Действия против голода (ACF) — Миссия в Уганде Надземные насосы Pumpmaster для домашнего хозяйства или их конструкция позволяет устанавливать их вдали от колодца, сохраняя при этом отличные показатели re

Руководство по эксплуатации скважинных насосов серии FS / FT

Руководство по установке и эксплуатации насоса для освоения скважин.Английский (США) 4 Английский (США) Инструкции по установке и эксплуатации Оригинальные инструкции по установке и эксплуатации. СОДЕРЖАНИЕ 1. Сторона насоса Стр. 2. Ограниченная гарантия, установка погружного бурового / скважинного насоса Пожалуйста, почувствуйте, что я включил эти инструкции в качестве примера установки погружного насоса.

ТЕХНИЧЕСКОЕ РУКОВОДСТВО ПО СКВАЖИНАМ Ritz Pumps

4 ПОГРУЖНЫХ НАСОСА, двух- и трехпроводные, одинарные и трехпроводные.Установка погружного бурового / скважинного насоса Считайте, что я включил эти инструкции в качестве примера установки погружного насоса. ПОГРУЖНЫЕ ДВИГАТЕЛИ FRANKLIN ELECTRIC AIM РУКОВОДСТВО ПО ПОГРУЖНЫМ ДВИГАТЕЛЯМ В соответствии с разделами настоящего руководства, посвященными системам с линейными подкачивающими насосами, путем фильтрации колодезной воды при установке.

911-611 РЕД. K 1 SHURFLO® BAIT & LIVEWELL НАСОС ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ УСТАНОВКА Крепление ковша сквозного типа [высокоскоростной подборщик] к корпусу.Не закручивайте винты FRANKLIN ELECTRIC 2011 AIM MANUAL Погружной насос Монтажный клапан позволяет при установке заменить потерянную жидкость фильтрованной колодезной водой.

Установка погружного бурового / скважинного насоса Пожалуйста, почувствуйте, что я включил эти инструкции в качестве примера установки погружного насоса. ПОГРУЖНЫЕ ДВИГАТЕЛИ FRANKLIN ELECTRIC AIM, указанные в разделах настоящего руководства по системам с линейными подкачивающими насосами, путем фильтрации колодезной воды при установке.

, которые относятся к ручному бурению и установке скважин. Руководство «Подземные воды и скважины при ручном бурении» Насосы для разработки скважин 32 Перед установкой внимательно прочтите эти инструкции по установке и эксплуатации. Установка и установка насоса Установка двигателя на насос

Это руководство было подготовлено для обеспечения устойчивости скважин. Руководство по установке и техническому обслуживанию для техников ручных насосов и специалистов по обслуживанию скважин: Представительство в Уганде обращается за советом к людям, имеющим опыт установки и эксплуатации насосов.Данные о модели — JJ400, в соответствии с данным руководством пользователя. Насос хорошо вентилируется

ПРОСТОЕ И НИЗКОЕ РУЧНОЕ БУРЕНИЕ СКВАЖИН выбор места расположения скважины для установки ручного насоса — удачное решение Grundfos в области возобновляемой энергии — погружная насосная система SQFlex — это экологически чистая солнечная насосная система .

Погружной скважинный насос серии J 100 мм (4 дюйма) ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИЕ: Несоблюдение этих инструкций и всех применимых норм и правил проконсультируйтесь с людьми, имеющими опыт установки и эксплуатации насосов.Данные о модели — JJ400, в соответствии с данным руководством пользователя. Насос с хорошей вентиляцией

1 Струйные насосы для неглубоких скважин Модели из чугуна DSW500, DSW750 и DSW1000 Модели из нержавеющей стали DSW500SS, DSW750SS и DSW1000SS Инструкции по эксплуатации и установке Джон Харц создает самодельный ручной скважинный насос из ПВХ, который прост в использовании и перекачивает воду из I. решили, что пришло время установить ручной насос на нашем колодце глубиной 45 футов.

ПРОСТОЕ И НИЗКОЕ РУЧНОЕ БУРЕНИЕ ВОДНОЙ СКВАЖИНЫ выбор местоположения скважины для установки ручного насоса — успешная скважина Установка погружного бурового / скважинного насоса Пожалуйста, почувствуйте, что я включил эти инструкции в качестве установка насоса.

СИСТЕМА ЗАЩИТЫ НАСОСА Руководство по установке и эксплуатации Поздравляем с покупкой системы защиты насоса Franklin Electric. Pumptec-Plus — это самый лучший вариант. Инструкции по установке с 6 и 8 болтами. Рекомендации по прямому креплению. Используйте кронштейн для поддержки насоса к трансмиссии, если: • Насос весит

и инструкция по эксплуатации. ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ГЛУБИННЫХ СКВАЖИН 4 дюйма ПРИМЕЧАНИЕ. Этот насос снабжен номером слева вместе со всеми данными по установке насоса. John Hartz создает самодельный ручной скважинный насос из ПВХ, который прост в использовании и перекачивает воду. Я решил, что пришло время установить ручной насос на нашем колодце глубиной 45 футов.

УСТАНОВКА, ЭКСПЛУАТАЦИЯ, ОБСЛУЖИВАНИЕ И РЕМОНТ ДЕТАЛЕЙ Рис. 14 Установка двух насосов для тандемной установки Это руководство предназначено для персонала, который устанавливает Red Jacket Как установить погружной насос для скважинной воды. Установка погружного насоса на гибком напорном трубопроводе. Следуйте инструкциям, прилагаемым к комплекту. 5.

ПРИМЕНЕНИЕ Этот погружной насос-отстойник предназначен для стационарной установки отстойника и обезвоживания вокруг домов и ферм.Его можно использовать в тех случаях, когда требуется ручное бурение и установка скважин. Руководство «Понимание грунтовых вод и скважин при ручном бурении» Насосы для разработки скважин 32

Надземные насосы Pumpmaster для домашнего хозяйства или их конструкция позволяет устанавливать их вдали от скважины, в то время как все еще сохраняя свое превосходное состояние. Главная> Монтажные схемы и схемы управления поплавковым выключателем. Монтажные схемы и схемы управления поплавковым выключателем. Эти инструкции и схемы будут служить для

ПРОСТОГО И НИЗКОГО РУЧНОГО БУРЕНИЯ ВОДНОЙ СКВАЖИНЫ выбор места скважины для установки ручного насоса — успешной скважины. Как установить погружной насос для воды из скважины.Установка погружного насоса на гибком напорном трубопроводе. Следуйте инструкциям, прилагаемым к комплекту. 5.

200322triR02 0808 ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДЛЯ ДВУХ- И ТРЕХПРОВОДНЫХ 4-ДЮЙМОВЫХ НАСОСОВ ДЛЯ ГЛУБОКИХ СКВАЖИН. ПРОВЕРЬТЕ ОБОРУДОВАНИЕ. Осмотрите полученный насос, чтобы убедиться, что погружной скважинный насос серии 100 мм (4 дюйма) ВНИМАНИЕ! инструкции и соблюдайте все применимые нормы

, которые относятся к ручному бурению и установке скважины. Руководство «Понимание грунтовых вод и скважин при ручном бурении. Насосы для разработки скважин. колодец, который имеет или имел в себе турбину с линейным валом с масляной смазкой.

Погружной насос Погружные скважинные насосы SVM от Franklin Electric отличаются высоким качеством, эффективностью и легко доступны по конкурентоспособной цене. Использование различных погружных насосов HALLMARK INDUSTRIES INC. Инструкции по эксплуатации и установке. ВНИМАНИЕ: Перед установкой насоса внимательно прочтите руководство пользователя!

Установка скважины на водопроводе

После того, как начальное участие сообщества и обучение завершены, и все взносы сообщества собраны, пора доставить буровое оборудование на место, чтобы начать бурение.

В большинстве стран, прежде чем вам разрешат бурить ямы в земле, вам необходимо пройти обследование у геолога. В случае водяной скважины гидрогеолог проводит съемку, которая показывает типы горных пород, которые можно найти, когда буровая установка бурится в земле. Они также отмечают конкретные места, где у команды будет больше шансов найти хороший запас воды.

Как только это будет сделано, обычно необходимо получить разрешение от правительства, которое часто бывает в форме разрешения на бурение.Только после того, как эти последние шаги будут выполнены, команда будет готова к работе.

Процесс обследования и выдачи разрешений может показаться обременительным, и в некоторых случаях это действительно так. Но это также хорошая возможность взаимодействовать с местными властями, чтобы гарантировать, что все — от деревни до буровой бригады до местных политиков — были на одной волне. По мере того, как растет доверие, в дополнение к безопасной воде может течь и много хорошего.

Бурение скважины

Бурение скважин можно производить несколькими способами с использованием разных станков.В нашем случае мы расскажем, каково использовать метод, называемый «бурение с помощью бурового насоса», в качестве примера.

Не вдаваясь в это слишком «глубоко» (извините!), При бурении с роторным буровым насосом в землю вдавливают вращающуюся буровую головку и добавляют больше «штоков» на бурильную трубу по мере того, как вы углубляетесь. Вода промывается через штоки и выходит через сверло на дне отверстия, когда буровая головка вращается и режет. Эта вода была смешана с веществом, которое делает ее густой и вязкой.Когда вода выходит из верхней части отверстия, она уносит с собой все куски породы и почвы, которые были разбиты буровым долотом. Чтобы этот процесс работал, вам нужно иметь поблизости хороший источник воды, потому что по мере того, как вы углубляетесь, вам требуется все больше и больше воды, чтобы убедиться, что она вытащит кусочки наверх.

После того, как ствол скважины был обсажен (футеровка, предотвращающая обрушение ствола) пластиковой 6-дюймовой полихлорвиниловой трубой, в скважину засыпается гравий. Это должно покрывать «экранированную» внешнюю часть корпуса.Экран состоит из множества прорезей, прорезанных в корпусе, чтобы вода могла проходить через корпус, чтобы ее можно было накачать внутрь. Гравий действует как фильтр и останавливает любые крупные частицы грязи, попадающие в колодец из окружающей породы и почвы наверху.

Верхние три метра ствола скважины необходимо загерметизировать, чтобы предотвратить попадание загрязнения в водопровод с поверхности. Для этого между обсадной колонной и краем скважины заливается бетон.

Оттуда землю вокруг ямы нужно выкопать примерно на фут и утрамбовать щебень или кирпичи на глубину около шести дюймов.Пришло время перемешать бетон и создать круглую платформу вокруг колодца. Бетону требуется около 10 дней для затвердевания.

Наконец, необходимо установить ручной насос. Наши партнеры используют ручные насосы Afridev, потому что они доступны на местном рынке и за многие годы доказали свою надежность и практичность. Вниз по пластиковому кожуху установлена ​​«восходящая магистраль». Это трубка гораздо меньшего размера, около 1 1/2 дюйма в диаметре. Внизу трубки установлен клапан, который, перемещаясь вверх и вниз под действием ручки на поверхность, равномерно втягивает воду вверх по трубке.Этот клапан прикреплен «штоками» к корпусу насоса и ручке на поверхности.
